Lenze 712 Operating Instructions Manual

EDB712

L

.=A7

Betriebsanleitung

Operating Instructions

Ä.=A7ä

712

712 E.3B

Spannungssteller

Voltage controller



 Lesen Sie zuerst diese Anleitung, bevor Sie mit den Arbeiten beginnen!

Beachten Sie die enthaltenen Sicherheitshinweise.

 Please read these instructions before you start working!

Follow the enclosed safety instructions.

L

1

4

5

2

3

6

712_000

Funktionselemente:

Bauteilkennzeichnung Bauteilbezeichnung








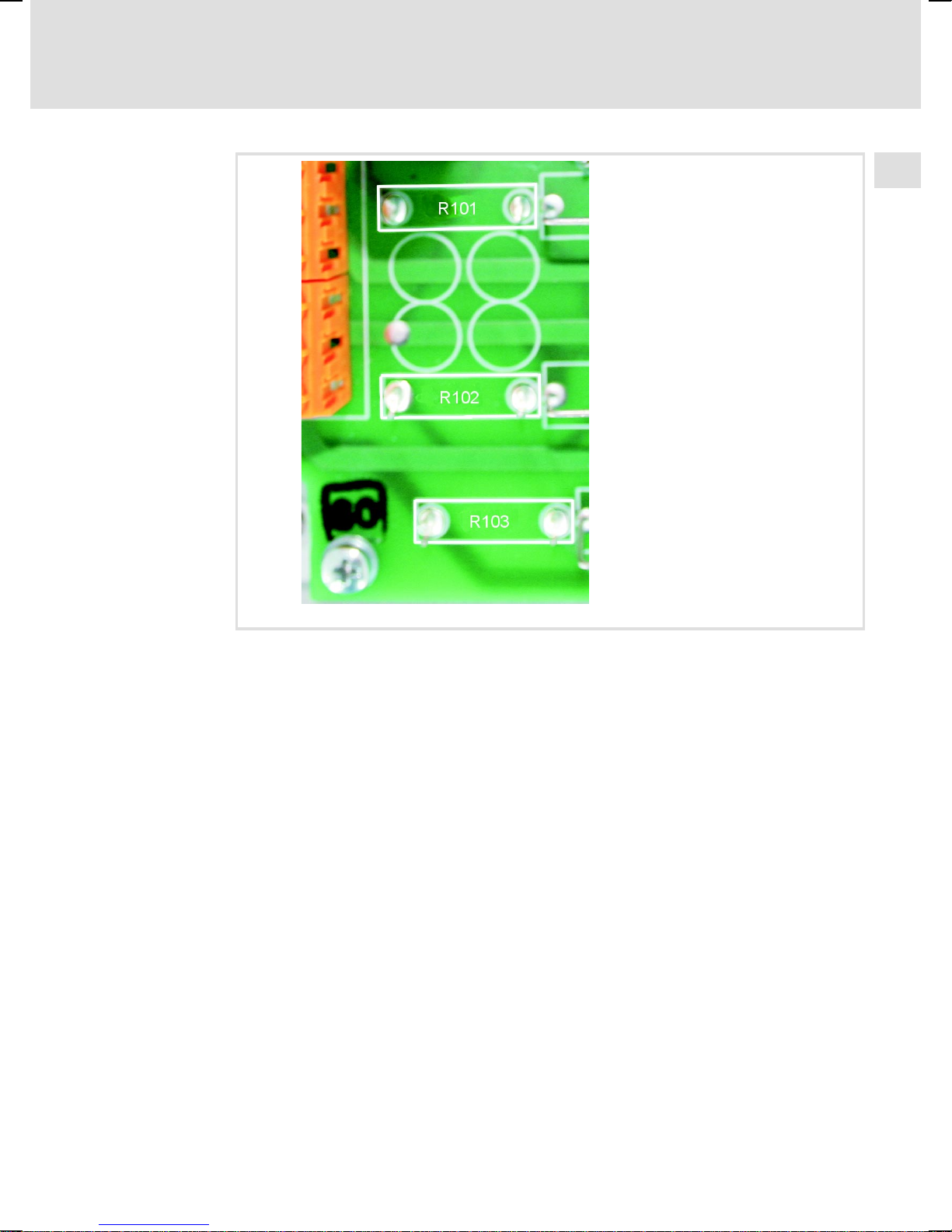

Bestückungsplätze R101 - R103 zur Netzanpassung

Elektroniksicherung

Leistungsanschlüsse

Steuerklemmen

Trimmer für U

Drahtbrücke zur Netzanpassung

max,Umin

und U

Tänzer

Diese Dokumentation ist gültig für ...

... Spannungssteller 712 ab der Typenschildbezeichnung:

712 _ E 3x

Produktreihe

Spannungssteller 712

712 = 6.6 kW

Ausführung

E= Einbaugerät

Hardwarestand

x= B

EDB712 DE/EN 2.1



5

Dokumenthistorie

Materialnummer Version Beschreibung

!GôD n. def. 12/1992 TD00
!GôD n. def. 05/1996 TD00 Komplette Überarbeitung

13148242 1.0 09/2006 TD03 Komplette Überarbeitung

.=A7

0Abb.0Tab. 0

2.0 12/2008 TD29 Neuauflage wegen Neuorganisation des Unter­nehmens

2.1 03/2010 TD00 Neue Adresse

 Tipp!

Dokumentationen und Software-Updates zu weiteren Lenze Produkten finden
Sie im Internet im Bereich ”Services & Downloads” unter

http://www.Lenze.com

6



EDB712 DE/EN 2.1

Inhalt i

1 Vorwort und Allgemeines 9..........................................

2 Sicherheitshinweise 10...............................................

2.1 Allgemeine Sicherheits- und Anwendungshinweise für

Lenze-Antriebssteller 10........................................

2.2 Restgefahren 13..............................................

2.3 Definition der verwendeten Hinweise 14..........................

3 Technische Daten 15.................................................

3.1 Allgemeine Daten und Einsatzbedingungen 15.....................

3.2 Bemessungsdaten 16..........................................

3.3 Abmessungen 17..............................................

4 Mechanische Installation 18...........................................

4.1 Wichtige Hinweise 18..........................................

5 Elektrische Installation 19.............................................

5.1 Wichtige Hinweise 19..........................................

5.1.1 FI-Schutzschalter 19.................................

5.1.2 Elektrostatische Gefährdung 19........................

5.1.3 Abschirmung 20.....................................

5.1.4 Erdschluss vermeiden 20..............................

5.1.5 Netzpotenzial 20....................................

5.1.6 Sollwertpotenziometer 20............................

5.1.7 Schaltspitzenreduktion 20............................

5.2 EMV-gerechte Installation 21....................................

5.2.1 Komponenten des CE-typischen Antriebssystems 21.......

5.2.2 Installation des CE-typischen Antriebssystem 22..........

5.3 Anschlussplan 25.............................................

5.3.1 Antriebssteller Typ 712 für Netzanschluss 340 ... 460 V 25...

5.3.2 Antriebssteller Typ 712 für Netzanschluss 190 ... 265 V 26..

5.3.3 Anschluss von Steuersignalen an den Antriebssteller 712 29

5.3.4 Erweiterung des Drehmomentstellbereichs 30............

6 Inbetriebnahme 31..................................................

6.1 Wichtige Hinweise 31..........................................

6.2 Erstinbetriebnahme 32........................................

EDB712 DE/EN 2.1



7

Inhalti

7 Wartung/Reparatur 33...............................................

8 Anhang 34.........................................................

8.1 Zubehör 34...................................................

8



EDB712 DE /EN 2.1

1 Vorwort und Allgemeines

Mit dem Spannungssteller 712lassen sich DrehstromasynchronmotorenmitWi­derstandsläuferverhalten bis zu einer Leistung von 3.3 kVA stufenlos im Dreh­moment stellen. Das Drehmoment wird beeinflusst über eine Veränderung des
Schlupfes durch Phasenanschnittsteuerung der Ständerspannung.

Dieser Spannungssteller stimmt mit geltenden EG-Richtlinien überein und ei­gnet sich zum Aufbau von CE-konformen Antriebssystemen.

Folgende Ausstattungsmerkmale und Eigenschaften dieses Spannungsstellers
ermöglichen einen sicheren und störungsfreien Motorantrieb:

A Kompaktes Zweiplatinengerät mit potenzialfreier Kühlplatte
B Großer Stellbereich der Ausgangsspannung bis zur vollen Netzspannung
C Anschluss des Mittelpunkt- oder Sternpunktleiters für Stellbereiche bis

1:20 nicht erforderlich

D Für Wickelanwendungen ist ein zweiter Sollwerteingang zum Anschluss

eines Tänzerpotentiometers vorhanden

E Durch einfache Umbestückung zwei Netzspannungsbereiche wählbar
F Bedingt kurzschlussfest
G Schutzart IP 00

Vorwort und Allgemeines 1

 Hinweis!

ƒ In der Betriebsanleitung werden die Spannungssteller

nachfolgend Antriebssteller genannt.

ƒ Querverweise innerhalb der Betriebsanleitung sind

gekennzeichnet mit: ( )

EDB712 DE/EN 2.1



9

2

Sicherheitshinweise

Allgemeine Sicherheits- und Anwendungshinweise für Lenze-Antriebssteller

2 Sicherheitshinweise

2.1 Allgemeine Sicherheits- und Anwendungshinweise für Lenze-Antriebssteller

(gemäß Niederspannungsrichtlinie 2006/95/EG)

Allgemein

Lenze-Antriebssteller (Spannungssteller) und zugehörige Komponenten kön­nen während des Betriebs - ihrer Schutzart entsprechend - spannungsführende,
auch bewegliche oder rotierende Teile haben. Oberflächen können heiß sein.

Bei unzulässigem Entfernen der erforderlichen Abdeckung, bei unsachgemä­ßem Einsatz, bei falscher Installation oder Bedienung besteht die Gefahr von
schweren Personen- oder Sachschäden.

Weitere Informationen entnehmen Sie der Dokumentation.
Alle Arbeiten zum Transport, zur Installation, zur Inbetriebnahme und zur In-

standhaltung darf nur qualifiziertes Fachpersonal ausführen (IEC 364 bzw. CE­NELEC HD 384 oder DIN VDE 0100 und IEC-Report 664 oder DIN VDE 0110 und
nationale Unfallverhütungsvorschriften beachten).

Qualifiziertes Fachpersonal im Sinne dieser grundsätzlichen Sicherheitshin­weise sind Personen, die mit Aufstellung, Montage, Inbetriebsetzung und Be­trieb des Produkts vertraut sind und die über die ihrer Tätigkeit entsprechenden
Qualifikationen verfügen.

Bestimmungsgemäße Verwendung

Antriebssteller sind Komponenten, die zum Einbau in elektrische Anlagen oder
Maschinen bestimmt sind. Sie sind keine Haushaltsgeräte, sondern als Kompo­nenten ausschließlich für die Verwendung zur gewerblichen Nutzung bzw. pro­fessionellen Nutzung im Sinne der EN 61000-3-2 bestimmt.

Bei Einbau der Antriebssteller in Maschinen ist die Inbetriebnahme (d. h. die
Aufnahme des bestimmungsgemäßen Betriebs) solange untersagt, bis festge­stellt wurde, dass die Maschine den Bestimmungen der EG-Richtli­nie 2006/42/EG (Maschinenrichtlinie) entspricht; EN 60204 beachten.

Die Inbetriebnahme (d. h. die Aufnahme des bestimmungsgemäßen Betriebs)
ist nur bei Einhaltung der EMV-Richtlinie (2004/108/EG) erlaubt.

Die Antriebssteller erfüllen die Anforderungen der Niederspannungsrichtlinie
2006/95/EG.Die harmonisierteNorm EN 61800-5-1 wirdfür dieAntriebssteller
angewendet.

Die technischen Daten und die Angaben zu Anschlussbedingungen entnehmen
Sie dem Leistungsschild und der Dokumentation. Halten Sie diese unbedingt
ein.

Warnung: Die Antriebssteller sind Produkte, dienach EN 61800-3 in Antriebssy­steme der Kategorie C2 eingesetzt werden können. Diese Produkte können im
WohnbereichFunkstörungen verursachen.In diesemFall kannes fürden Betrei­ber erforderlich sein, entsprechende Maßnahmen durchzuführen.

10



EDB712 DE/EN 2.1

Sicherheitshinweise

Allgemeine Sicherheits- und Anwendungshinweise für Lenze-Antriebssteller

Transport, Einlagerung

Beachten Sie die Hinweise für Transport, Lagerung und sachgemäße Handha­bung.

Halten Sie die klimatischenBedingungen ein(siehe ggf. Kapitel ”Technische Da­ten”).

Aufstellung

Sie müssen die Antriebssteller nach den Vorschriften der zugehörigen Doku­mentation aufstellen und kühlen.

Sorgen Sie für sorgfältige Handhabung und vermeiden Sie mechanische Überla­stung. Verbiegen Sie bei Transport und Handhabung weder Bauelemente noch
ändern Sie Isolationsabstände. Berühren Sie keine elektronischen Bauelemente
und Kontakte.

Antriebssteller enthalten elektrostatisch gefährdete Bauelemente, die Sie
durch unsachgemäße Handhabung leicht beschädigen können. Beschädigen
oder zerstören Sie keine elektrischen Komponenten, da Sie dadurch Ihre Ge­sundheit gefährden können!

2

Elektrischer Anschluss

Beachten Sie bei Arbeiten an unter Spannung stehenden Antriebsstellern die
geltenden nationalen Unfallverhütungsvorschriften (z. B. VBG 4).

Führen Sie die elektrische Installation nach den einschlägigen Vorschriften
durch (z. B. Leitungsquerschnitte, Absicherungen, Schutzleiteranbindung). Zu­sätzliche Hinweise enthält die Dokumentation.

Die Dokumentation enthält Hinweise für die EMV-gerechte Installation (Schir­mung, Erdung, Anordnung von Filtern und Verlegung der Leitungen). Beachten
Sie diese Hinweise ebenso bei CE-gekennzeichneten Antriebsstellern. Der Her­stellerder Anlageoder Maschineist verantwortlichfür dieEinhaltung der im Zu­sammenhang mit der EMV-Gesetzgebung geforderten Grenzwerte. Um die am
Einbauort geltendenGrenzwerte für Funkstöraussendungen einzuhalten, müs­sen Sie die Antriebssteller in Gehäuse (z. B. Schaltschränke) einbauen. Die Ge­häuse müssen einen EMV-gerechten Aufbau ermöglichen. Achten Sie beson­ders darauf, dass z. B. Schaltschranktüren möglichst umlaufend metallisch mit
dem Gehäuse verbunden sind. Öffnungen oder Durchbrüche durch das Ge­häuse auf ein Minimum reduzieren.

Lenze-Antriebssteller können einen Gleichstrom im Schutzleiter verursachen.
Wird für den Schutz bei einer direkten oder indirekten Berührung ein Differenz­stromgerät (RCD) verwendet, ist auf der Stromversorgungsseite des Antriebs­stellers nur ein Differenzstromgerät (RCD) vom Typ B zulässig. Anderenfalls
muss eine andere Schutzmaßnahme angewendet werden, wie z. B. Trennung
von der Umgebung durch doppelte oder verstärkte Isolierung oder Trennung
vom Versorgungsnetz durch einen Transformator.

EDB712 DE/EN 2.1



11

2

Sicherheitshinweise

Allgemeine Sicherheits- und Anwendungshinweise für Lenze-Antriebssteller

Betrieb

Sie müssen Anlagen mit eingebauten Antriebsstellern ggf. mit zusätzlichen
Überwachungs- und Schutzeinrichtungen gemäß den jeweils gültigen Sicher­heitsbestimmungen ausrüsten (z. B. Gesetz über technische Arbeitsmittel, Un­fallverhütungsvorschriften). Sie dürfen die Antriebssteller an Ihre Anwendung
anpassen. Beachten Sie dazu die Hinweise in der Dokumentation.

Nachdem der Antriebssteller von der Versorgungsspannung getrennt ist, dür­fen Sie spannungsführende Geräteteile und Leistungsanschlüsse nicht sofort
berühren, weil Kondensatoren aufgeladen sein können. Beachten Sie dazu die
entsprechenden Hinweisschilder auf dem Antriebssteller.

Halten Sie während des Betriebs alle Schutzabdeckungen und Türen geschlos­sen.

Hinweis für UL-approbierte Anlagen miteingebauten Antriebsstellern: UL war­nings sind H inweise, die nur für UL-Anlagen gelten. Die Dokumentation enthält
spezielle Hinweise zu UL.

Wartung und Instandhaltung

Die Antriebssteller sind wartungsfrei, wenn die vorgeschriebenen Einsatzbe­dingungen eingehalten werden.

Bei verunreinigter Umgebungsluft können die Kühlflächen des Antriebsstellers
verschmutzen oder Kühlöffnungen verstopft werden. Beidiesen Betriebsbedin­gungen deshalb regelmäßig die Kühlflächen und Kühlöffnungenreinigen. Dazu
niemals scharfe oder spitze Gegenstände verwenden!

Entsorgung

Metalle und Kunststoffe zur Wiederverwertung geben. Bestückte Leiterplatten
fachgerecht entsorgen.

Beachten Sie unbedingt die produktspezifischen Sicherheits- und
Anwendungshinweise in dieser Anleitung!

12



EDB712 DE/EN 2.1

2.2 Restgefahren

Personenschutz

Antriebssteller haben die Schutzart IP 00. Alle spannungsführenden Teile sind
frei zugänglich.

ƒ Decken Sie spannungsführende Teile ab. Dadurch verhindern Sie den

unbeabsichtigten Kontakt mit lebensgefährlichen Spannungen.

ƒ Schalten Sie das Netz ab, bevor Sie am Antriebssteller arbeiten.
ƒ Überprüfen Sie vor Arbeiten am Antriebssteller, ob alle Klemmen

spannungslos sind.

Motorschutz

ƒ Bei längerem Betrieb eigenbelüfteter Motoren mit kleinen Drehzahlen

kann der Motor überhitzt werden.

ƒ Setzen Sie zum Schutz gegen gefährliche Überdrehzahlen zusätzliche

Komponenten ein.

Sicherheitshinweise

Restgefahren

2

EDB712 DE/EN 2.1



13

2

2.3 Definition der verwendeten Hinweise

Sicherheitshinweise

Definition der verwendeten Hinweise

Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser
Dokumentation folgende Piktogramme und Signalwörter verwendet:

Sicherheitshinweise

Aufbau der Sicherheitshinweise:

 Gefahr!

(kennzeichnet die Art und die Schwere der Gefahr)

Hinweistext

(beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden
kann)

Piktogramm und Signalwort Bedeutung

Gefahr von Personenschäden durch gefährliche elektrische
Spannung

 Gefahr!

 Gefahr!

 Stop!

Hinweis auf eine unmittelbar drohende Gefahr, die den Tod
oder schwere Verletzungen zur Folge haben kann, wenn nicht
die entsprechenden Maßnahmen getroffen werden.

Gefahr von Personenschäden durch eine allgemeine Gefahren­quelle

Hinweis auf eine unmittelbar drohende Gefahr, die den Tod
oder schwere Verletzungen zur Folge haben kann, wenn nicht
die entsprechenden Maßnahmen getroffen werden.

Gefahr von Sachschäden

Hinweis auf eine mögliche Gefahr, die Sachschäden zur Folge
haben kann, wenn nicht die entsprechenden Maßnahmen
getroffen werden.

Anwendungshinweise

Piktogramm und Signalwort Bedeutung

 Hinweis!
 Tipp!


14

Wichtiger Hinweis für die störungsfreie Funktion

Nützlicher Tipp für die einfache Handhabung

Verweis auf andere Dokumentation



EDB712 DE/EN 2.1

Allgemeine Daten und Einsatzbedingungen

3 Technische Daten

3.1 Allgemeine Daten und Einsatzbedingungen

Konformität CE Niederspannungsrichtlinie (2006/95/EG)

EMV-Richtlinie (2004/108/EG)

Verschmutzungsgrad VDE 0110 Teil 2, Verschmutzungsgrad 2
Klimatische Bedingungen nach EN 60721-3-1 bis 60721-3-4

(ohne Betauung, mittlere relative Feuchte 85 %)

Lagerung 1K2 nach IEC/EN 60721-3-1

Temperatur 0 °C ... +45 °C

Transport 2K2 nach IEC/EN 60721-3-2

Temperatur 0 °C ... +45 °C

Betrieb 3K3 nach IEC/EN 60721-3-3

Temperatur 0 °C ... +45 °C Bei Betriebs-Umgebungstemperatu-

ren
Die Umgebungstemperatur darf +45 °C nicht über­schreiten.

Einbaulagen SenkrechtaneinerWand,Klemmennachunten.
Einbaufreiräume ( 18)

Ableitstrom gegen PE
(nach EN 61800-5-1)

Schutzart

Isolationsfestigkeit Überspannungskategorie III nach VDE 0110
mechanische Festigkeit VDE 0160 (Schwingprüfung)

<3.5mA

IP 00

Technische Daten

3

EDB712 DE/EN 2.1



15

3

Technische Daten

Bemessungsdaten

3.2 Bemessungsdaten

Antriebssteller - Baureihe 712 Typ 712 E.3B

Ausgangsleistung
(bezogen auf 380 V-Netzspannung)

Ausgangsstrom (Dauereffektivstrom) I[A] 3x10
Netzfrequenz f[Hz] 50/60

Netzspannung U

min. Spannung U

max. Spannung U

Nenn-Leitspannung ULN[V] 10

Sollwertpotenziometer

Daten R1 10 kΩ /1W
Art.-Nr. 322 194

Absicherung Leistungsteil

Daten 3 Stück FF 16 A (6.3 x 32 mm), super-

Art.-Nr. 305 725

Absicherung Elektronik

Daten M 0.1 (5 x 20 mm), mittelträge
Art.-Nr. 305 704

Masse ca. m[kg] 0.6

1

umstellbar durch manuelle Veränderungen ( 26)

2

Lenze-Einstellung

L1, L2, L3

Pel[kW] 6.6

U[V] 190...265

340...460

U

U

min

netz

max

netz

/

[V]

/

[V]

0 ... 0.25

0.5 ... 1

flink

1)

2)

lin

16



EDB712 DE/EN 2.1

3.3 Abmessungen

e

Technische Daten

Abmessungen

3

d

Æ

c

a

Abb. 1 Abmessungen

Typ a b c d e ∅

(mm) (mm) (mm) (mm) (mm) (mm)

712 E.3B 115 170 100 160 60 4

b

712_001

EDB712 DE/EN 2.1



17

4

Mechanische Installation

Wichtige Hinweise

4 Mechanische Installation

4.1 Wichtige Hinweise

Die Umgebungstemperatur um die Antriebssteller darf + 45°C nicht überschrei­ten.

ƒ Sorgen Sie für ausreichende Belüftung,wennSiedenAntriebsstellerinein

Gehäuse einbauen.

ƒ Montieren Sie den Antriebssteller senkrecht mit den Klemmen nach

unten.

 Gefahr!

Gefährliche elektrische Spannung

Externe Schalter und Sicherungen müssen vom Antriebssteller
mindestens 250 mm entfernt sein. Verhindern Sie unbeabsichtigtes
Berühren spannungsführender Teile, wenn Sie diesen
Mindestabstand konstruktionsbedingt unterschreiten.

ƒ Montieren Sie eine geeignete Abdeckung, die unbeabsichtigtes Berühren

der Geräteplatine ausschließt.

18



EDB712 DE/EN 2.1

5 Elektrische Installation

5.1 Wichtige Hinweise

5.1.1 FI-Schutzschalter

 Gefahr!

Gefährliche elektrische Spannung

Antriebssteller dieser Baureihe verfügen über einen internen
Netzgleichrichter. Nach einem Körperschluss kann deshalb ein
Fehlergleichstrom die Fehlerstromauslösung blockieren. Um das zu
verhindern, treffen Sie folgende Maßnahmen:

ƒ Nullen Sie die Anlage oder verwenden Sie allstromsensitive

FI-Schutzschalter.

Elektrische Installation

Wichtige Hinweise

FI-Schutzschalter

5

Betriebsmäßig auftretende kapazitive Ausgleichsströme der Leitungsschirme
und der Entstörfilter können zu einer Fehlauslösung beim FI-Schutzschalter
führen.

ƒ Stellen Sie den Auslösestrom des FI-Schutzschalter so hoch ein, dass eine

Fehlauslösung nicht möglich ist.

 Hinweis!

Allstromsensitive FI-Schutzschalter werden in den Normen
DIN EN 61800-5-1 und IEC 755 beschrieben.

5.1.2 Elektrostatische Gefährdung

 Stop!

Elektrostatische Gefährdung

Antriebssteller dieser Baureihe enthalten elektrostatisch gefährdete
Bauelemente. Vor Arbeiten am Antriebssteller muss sich das
Servicepersonal elektrostatisch entladen.

ƒ Berühren Sie die P E-Befestigungsschraube oder eine andere geerdete

Metallfläche.

EDB712 DE/EN 2.1



19

5

5.1.3 Abschirmung

5.1.4 Erdschluss vermeiden

5.1.5 Netzpotenzial

Elektrische Installation

Wichtige Hinweise
Abschirmung

ƒ Schirmen Sie alle Leitungen vom und zum Antriebssteller ab.
ƒ Verbinden Sie die Abschirmung nahe der Leitungsenden mit dem

zentralen Schutzleiteranschluss.

ƒ Vor Inbetriebnahme darauf achten, daß keine Anschlussleitung einen

Erdschluss aufweist.

 Gefahr!

Gefährliche elektrische Spannung

ƒ Alle Geräteklemmen führen lebensgefährdendes Netzpotenzial!

Schutzmaßnahmen

Alle Steuersignale müssen außerhalb des Antriebsstellers elektrisch
sicher getrennt sein.

Verhindern Sie direktes Berühren der spannungsführenden Teile
durch eine Schutzabdeckung als doppelte Basisisolierung.

5.1.6 Sollwertpotenziometer

 Gefahr!

Gefährliche elektrische Spannung

Wenn Sie das mitgelieferte Sollwertpotenziometer verwenden,
erden Sie die mechanische Schraubbefestigung, isolieren Sie die
elektrischen Anschlüsse oder decken Sie die Anschlüsse ab.

ƒ Bei Leitspannungsbetrieb das Sollwertpotenziometer entfernen und die

Leitspannung an die Klemme 7 (+) und Klemme 8 (-) legen. Leitspannung
muß netz- und potenzialfrei sein. Mehrere Geräte nur über galvanische
Trennungen an einer Leitspannung betreiben.

5.1.7 Schaltspitzenreduktion

ƒ Zur Begrenzung von Schaltspitzen, die beim Betrieb einer

Wendeschützschaltung zur Einleitung einer Drehfeldumkehr auftreten
können, müssen Sie zwischen den Geräteausgangsklemmen U-W, V-W,
W-U jeweils einen Zinkoxid-Varistor (S20K510, Art.-Nr. 307 717) vorsehen.

20



EDB712 DE/EN 2.1

Elektrische Installation

EMV-gerechte Installation

Komponenten des CE-typischen Antriebssystems

5.2 EMV-gerechte Installation

 Hinweis!

Der Weiterverwender ist für die Einhaltung der EMV-Richtlinie in
der Maschinenanwendung verantwortlich.

Als Anwender erfüllen Sie die EMV-Richtlinie, wenn Sie Kapitel 5.2 ”EMV-ge­rechte Installation” bei der elektrischen Installation beachten. Sie sind damit si­cher, dass Ihr Antriebssystem keine EMV-Probleme verursacht.

Entsprechen alle Geräte und Anlagenteile der CE-Anforderung hinsichlich der
Störfestigkeit nach EN 50082-2, so sind keine elektromagnetischen Beeinträch­tigungen zu erwarten.

5.2.1 Komponenten des CE-typischen Antriebssystems

5

 Hinweis!

Antriebssteller, Funkentstörfilter und Netzdrossel befinden sich auf
einer gemeinsamen Montageplatte.

Systemkomponente Spezifikation

Antriebssteller Spannungssteller
Funkentstörfilter  34
Anker- und Feldleitung Geschirmte Leistungsleitung mit verzinntem E-CU-

Geflecht mit 85 % optischer Überdeckung.
Bewertete maximale Länge: 50 m

Netzleitung zwischen Funkentstörfilter und
Netzdrossel sowie zwischen Netzdrossel und
Antriebssteller

Motorleitungen Geschirmte Signalleitung Typ LIYCY
Motor Drehstrommotor mit Widerstandsläuferverhalten

Ab Leitungslänge 200 mm:
Geschirmte Leistungsleitung mit verzinntem E-CU­Geflecht mit 85 % optischer Überdeckung

Lenze Typen(reihe) ...L12, 10F4, 10F8, ...F12, ...S4,
11S6, ...S8, ...F8, 10F4, 11MF4 oder ähnlich

EDB712 DE/EN 2.1



21

5

5.2.2 Installation des CE-typischen Antriebssystem

Elektrische Installation

EMV-gerechte Installation
Installation des CE-typischen Antriebssystem

 Hinweis!

Die EMV eines Antriebssystems ist installationsabhängig. Beachten
Sie deshalb die Anweisungen zu Filterung, Schirmung, Erdung und
Aufbau.

 Hinweis!

Bei abweichender Installation, z.B.

ƒ Verwendung ungeschirmter Leitungen
ƒ Verwendung von Sammelentstörfiltern anstelle der

zugeordneten Funkentstörfilter

ist für die Bewertung der Konformität zur CE-EMV-Richtlinie die
Überprüfung der Maschine oder Anlage auf Einhaltung der
EMV-Grenzwerte erforderlich.

Filterung

Funkentstörfilter reduzieren hochfrequente Störgrößen auf ein zulässiges Maß.

ƒ Verwenden Sie für d ie Antriebssteller nur die zugeordneten

Funkentstörfilter.

Die Auswahl eines geeigneten Funkentstörfilters ist abhängig vom Laststrom:

Laststrom Bestellbezeichnung

≤ 8 A EZF3_008A002

≤ 10 A EZF3_012A001

ƒ Nehmen Sie weitere Funkentstörmaßnahmen vor, wenn die

Motorleitungen länger als 50 m sind.

22



EDB712 DE/EN 2.1

Elektrische Installation

EMV-gerechte Installation

Installation des CE-typischen Antriebssystem

Schirmung

ƒ Schirmen Sie alle Leitungen zum und vom Antriebssteller ab.

5

– Verbinden Sie den Schirm der Motorleitung nahe dem Antriebssteller

großflächig mit der Montageplatte. Verwenden Sie dabei
Erdungsschellen auf metallisch blanken Montageflächen.

– Verbinden Sie die Schirme angeschlossener Leitungen von Schützen,

Motorschutzschalter oder Klemmen, die sich in der Motorleitung
befinden, zusätzlich großflächig mit der Montageplatte.

– Verbinden Sie im Motorklemmkasten den Schirm und das

Motorgehäuse großflächig mittels einer metallischen
Kabelverschraubung.

– Schirme analoger Steuerleitungen einseitig auflegen.
– Verbinden Sie den Schirm der Steuerleitungen beidseitig großflächig

mit der Montageplatte.

Wenn die Netzleitung zwischen Funkentstörfilter und Antriebssteller zusam­men länger als 300 mm ist:

ƒ Schirmen Sie die Netzleitungen ab.
ƒ Verbinden Sie den Schirm der Netzleitungen an den Leitungsenden

beidseitig großflächig mit der Montageplatte.

Erdung

Antriebssteller und Funkentstörfilter sind metallisch leitfähig und müssen ge­erdet werden.

ƒ Verbinden Sie alle metallisch leitfähigen Komponenten mit einem

zentralen Erdungspunkt.

ƒ Verwenden Sie bei der Verdrahtung die Mindestquerschnitte nach den

Sicherheitsvorschriften.

Aufbau

 Hinweis!

Für die EMV ist nicht der Leitungsquerschnitt entscheidend, sondern
die Größe der Kontaktfläche von Antriebssteller, Funkentstörfilter
und Netzdrossel mit der geerdeten Montageplatte.

Der Einsatz elektrisch leitender Montageplatten (z.B. verzinkt) gewährleisten
einen dauerhaft sicheren Kontakt.

ƒ Entfernen Sie den Lack von den Montageflächen, wenn Sie lackierte

Montageplatten verwenden.

ƒ Verbinden Sie Montageplatten z.B. mit Kupferbändern großflächig leitend

miteinander, wenn Sie mehrere Montageplatten verwenden.

ƒ Legen Sie die Schirme richtig auf.

EDB712 DE/EN 2.1



23

5

Elektrische Installation

EMV-gerechte Installation
Installation des CE-typischen Antriebssystem

1 20

3

4xx_012

Abb. 2 Großflächige Schirmverbindung

 abgeschirmte Leitung
 metallisch blanke Montagefläche
 Schirmgeflecht
 Erdungsschelle

ƒ Trennen Sie beim Verlegen die Motorleitung von Signal- und

Netzleitungen.

ƒ Klemmen Sie Netzeingang und Motorausgang auf getrennte

Klemmleisten.

ƒ Führen Sie die Leitungen möglichst dicht am Bezugspotenzial. Frei

schwebende Leitungen wirken wie Antennen.

Wenn Sie Antriebssysteme mit Antriebsstellern in Wohngebieten einsetzen:

ƒ Überprüfen Sie die Einhaltung der Funkstörspannungspegel nach

EN 55022 Klasse B an der Einspeiseseite der Betriebsstätte.

ƒ Überprüfen Sie die zulässige Funkstörstrahlung nach EN 55022 Klasse B

an den Grenzen der Betriebsstätte.

 Hinweis!

In der Nähe der Antriebssteller betriebene Geräte, die nach
EN 55022 Klasse B nicht störfest sind, können durch die
Antriebssteller elektromagnetisch beeinträchtigt werden.

Betreiben Sie in der Nähe der Antriebssteller ausschließlich nach EN
55022 Klasse B störfeste Geräte.

24



EDB712 DE/EN 2.1

Elektrische Installation

Anschlussplan

Antriebssteller Typ 712 für Netzanschluss 340 ... 460 V

5.3 Anschlussplan

5.3.1 Antriebssteller Typ 712 für Netzanschluss 340 ... 460 V

L2L1PE L3

FF 16 A

U

5

V

W

M
3~

PE

L1 L2

Abb. 3 Anschluss Antriebssteller 712 für Netzanschluss 340 ... 460 V

ƒ Das Gerät ist werkseitig auf den Netzspannungsbereich 340 ... 460 V ± 0%

festgelegt.
Das Gerät kann auf den Netzspannungsbereich 190 ... 265 V ± 0%
umgestellt werden. (

 S. 26)

L3

712_002

EDB712 DE/EN 2.1



25

5

5.3.2 Antriebssteller Typ 712 für Netzanschluss 190 ... 265 V

Elektrische Installation

Anschlussplan
Antriebssteller Typ 712 für Netzanschluss 190 ... 265 V

 Hinweis!

Der Antriebssteller 712 ist werkseitig für den Betrieb mit 340 ...
460 V eingerichtet. Für den Betrieb mit 190 ... 265 V müssen eine
Lötbrücke verändert werden und drei 220 kΩ/0.5 W − Widerstände
auf den Bestückungsplätzen R101, R102 und R103 eingelötet
werden.

 Gefahr!

Der Umbau für den Betrieb an 190...265 V darf nur spannungslos
von qualifizierten Fachkräften vorgenommen werden.

240 V

400 V

Abb. 4 Umstellung des Antriebsstellers 712 auf Netzanschluss 190 ... 265 V durch

Lötbrückenveränderung

1. Entfernen Sie ggf. eine Schutzabdeckung über der Geräteplatine.

2. Setzen Sie die Lötbrücke vom Lötstützpunkt ”400 V” auf den
Lötstützpunkt ”240 V” durch Löten um.

712_003

26



EDB712 DE/EN 2.1

Elektrische Installation

Anschlussplan

Antriebssteller Typ 712 für Netzanschluss 190 ... 265 V

5

712_004

Abb. 5 Umstellung des Antriebsstellers 712 auf Netzanschluss 190 ... 265 V durch Einlöten von

220 kΩ -Widerständen

3. Löten Sie drei Widerstände (220 kΩ, 0.5 W) an den vorgesehenen
Bestückungsplätzen R101, R102 und R103 ein.

4. Montieren Sie ggf. die Schutzabdeckung über der Geräteplatine.

EDB712 DE/EN 2.1



27

5

Elektrische Installation

Anschlussplan
Antriebssteller Typ 712 für Netzanschluss 190 ... 265 V

L2L1PE L3

FF 16 A

U

V

M
3~

W

PE

L1 L2

Abb. 6 Anschluss Antriebssteller 712 für Netzanschluss 190 ... 265 V

L3

712_001

28



EDB712 DE/EN 2.1

Elektrische Installation

Anschlussplan

Anschluss von Steuersignalen an den Antriebssteller 712

5.3.3 Anschluss von Steuersignalen an den Antriebssteller 712

7891213141617

5

S

10K

E

RFR

A

10K/1Wlin.

A

S

E

StellerfreigabeSollwertpoti

7

8

+

-

++

=

Leitspannung
U = 10 V

LN

Abb. 7 Anschluss von Sollwertsignalen und der Stellerfreigabe

ƒ Das Gerät kann über die Klemmen 7, 8 und 9 ein Sollwertsignal per

Potenziometer oder Leitspannung auswerten. Zusätzlich kann für
Wickelanwendungen ein zweiter Sollwert an den Klemmen 12, 13 und 14
über ein Tänzerpotenziometer vorgegeben werden.

ƒ Der Antriebssteller wird über einen externen Kontakt, der an den

Klemmen 16 und 17 anzuschliessen ist, freigegeben. Dazu ist ein
Schwachstromkontakt (10 V, 10 mA) zu verwenden.

+

Tänzer

712_005

 Hinweis!

Verwenden Sie geeignete Relaiskontakte, wenn Steuersignale per
Relais umgeschaltet werden.

Bei geschlossenem Schalter RFR ist der Antriebssteller freigegeben.
Ist RFR geöffnet, werden die Zündimpulse und der Antriebssteller

zurückgesetzt.

EDB712 DE/EN 2.1



29

5

Elektrische Installation

Anschlussplan
Erweiterung des Drehmomentstellbereichs

5.3.4 Erweiterung des Drehmomentstellbereichs

Das Gerät ist im Auslieferungszustand für den Betrieb ohne Mittelpunktleiter
eingerichtet. Hierbei beträgt der Drehmomentstellbereich ca. 1:20.

Wird ein höherer Stellbereich gewünscht, so sind zwei Maßnahmen dazu erfor­derlich:

ƒ Anschliessen des Mittelpunktleiters an den Sternpunkt des Motors
ƒ Ersetzen des auf Lötstützpunkten vorhandenen Widerstands (Position

R420, werkseitig mit 22 kΩ - Widerstand bestückt) durch einen
100 kΩ -Widerstand.

712_006

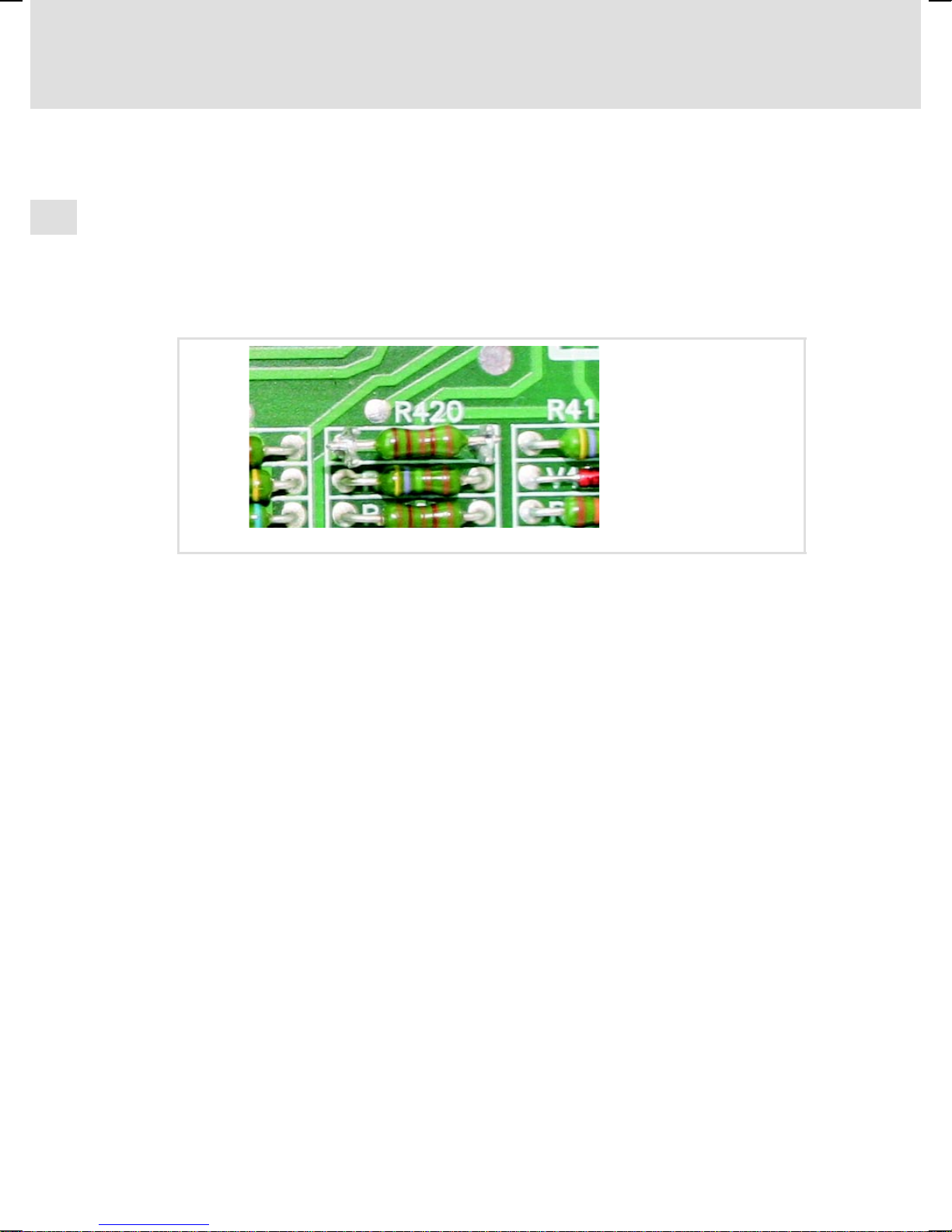

Abb. 8 Ersetzen des 22kΩ - Widerstands durch einen 100 kΩ - Widerstand auf Position R420

30



EDB712 DE/EN 2.1

6 Inbetriebnahme

6.1 Wichtige Hinweise

 Gefahr!

Gefährliche elektrische Spannung

Die Inbetriebnahme darf nur von qualifizierten Fachkräften mit
isoliertem Werkzeug vorgenommen werden.

 Gefahr!

Zerstörung des Antriebsstellers bei Drehfeldumkehr, während der
Motor noch dreht

Inbetriebnahme

Wichtige Hinweise

6

Die Drehfeldumkehr d arf auf keinen Fall bei freigegebenem Steller
und drehenden Motor aktiviert werden.

Mögliche Folgen:

ƒ Zerstörung des Antriebsstellers

Schutzmaßnahmen:

ƒ Antriebsstellersperre aktivieren
ƒ Motorstillstand abwarten

EDB712 DE/EN 2.1



31

6

Inbetriebnahme

Erstinbetriebnahme

6.2 Erstinbetriebnahme

Schritt Abgleich für Sollwertvorgabe durch Poti

(KLemmen 7, 8, 9 ) oder Leitspannung
(Klemmen 7, 8 )

1. Drehen Sie die Trimmer”U
”Tänzer” bis zum linken Anschlag.

2. Stellen Sie Sollwertpoti oder Leitspannung
auf Null.

3. Schalten Sie dasNetz ein und Schalter
”RFR” schließen.

Abgleich der minimalen Spannung

4. Erhöhen Sie die Motordrehzahl durch
Rechtsdrehen des Trimmers ”U
das gewünschte minimale Drehmoment
eingestellt ist.
Wird als minimales DrehmomentNull ge­wünscht, Trimmer ”U
drehen, bis sich der Motor gerade nicht
mehr dreht, um einen Totgang des Soll­wertpotis im unteren Bereich zu vermei­den.

Abgleich der maximalen Spannung

5. Stellen Sie dasSollwertpoti auf Maximum
bzw. Leitspannung auf U

6. Erhöhen Sie dasMotordrehmoment durch
Rechtsdrehen des Trimmers ”U
das gewünschte maximale Drehmoment
eingestellt ist.
Die Einstellung des minimalen Drehmo­ments ist zu kontrollieren, weil sich die
minimale und maximale Spannung ge­genseitig beeinflussen.

7. Stellen Sie das Sollwertpoti auf Mittelstel-

8. Mit dem Trimmer ”Tänzer” ist der ge-

9. . Nach Abgleich des Tänzereinflusses den

10. Desweiteren den Abgleich der maximalen

11. Die Inbetriebnahme ist abgeschlossen.

min

”, ”U

max

” soweit zurück-

=10V.

L

min

max

min

”, bis

”, bis

Ergänzender Abgleich bei zusätzlichem
Einsatz eines Tänzerpotenziometers
(Klemmen 12, 13, 14)

”,

lung bzw. Leitspannung auf ca. 5 V.

wünschte Einfluss des Tänzerpotenziome­ters einzustellen.
Stellung ”E” verringert die Motorspan­nung,
Stellung ”A” erhöht die Motorspannung.

Abgleich der minimalen Spannung (siehe
Schritt 4) mit Tänzerpotenziometerin
Stellung ”E” wiederholen.

Spannung (siehe Schritte 5 und 6) in Stel­lung ”A” wiederholen.

32



EDB712 DE /EN 2.1

7 Wartung/Reparatur

Sicherungswechsel

Die Sicherungen schützen den Antriebssteller vor unzulässigen Betriebsbe­dingungen. Im Fehlerfall müssen defekte Sicherungen gewechselt werden.

 Gefahr!

Gefährliche elektrische Spannung

Die Fehlersuche, die Fehlerbehebung, das Entfernen der
Schutzabdeckung, und der Sicherungswechsel dürfen nur
spannungslos von qualifizierten Fachkräften vorgenommen
werden.

1. Schalten Sie die Anlage spannungslos.

2. Untersuchen Sie den Antriebssteller und die Anlage auf Fehler, wenn eine
Sicherung ausgelöst hat.

3. Beheben Sie den Fehler.

4. Entfernen Sie die Schutzabdeckung über den Sicherungen.

5. Wechseln Sie die defekte Sicherung ausschließlich gegen den
vorgeschriebenen Typ. ( 34)

6. Montieren Sie nach dem Sicherungswechsel wieder die Schutzabdeckung.

7. Schalten Sie die Anlage wieder ans Netz.

Wartung und Reparatur 7

EDB712 DE/EN 2.1



33

8

Anhang

Zubehör

8 Anhang

8.1 Zubehör

Zur Ergänzung von Antriebsstellern des Typs 712 E können Sie folgendes Zube­hör gesondert bestellen :

ƒ Funkentstörfilter
ƒ Leistungssicherungen
ƒ Sicherungshalter
ƒ Drehknopf und Skala für Sollwertpotentiometer
ƒ Austauschwiderstand für Betrieb mit angeschlossenem Mittelpunktleiter
ƒ Zinkoxid-Varistor (nur bei B etrieb mit einer Wendeschützschaltung)

Antriebssteller Anzahl Typ Art.-Nr.

Funkentstörfilter

Leistungssicherungen 3 FF 16A, 6.3 x 32 mm

Sicherungshalter 1 3-polig 330 269
Drehknopf 1 - 308 273
Skala 1 2er Teilung 308 274
Zinkoxid-Varistor 3 S20K510 307 717
Austauschwiderstand für Betrieb

mit Mittelpunktleiter (Pos. R420)

Widerstände für Umstellung des
Netzspannungsbereichs
(Pos. R101 ... R103)

1

1 100 kΩ 324673

3 220 kΩ /0.5W auf Anfrage

für Laststrom ≤8A

für Laststrom ≤10 A

superflink

EZF3_008A002
EZF3_012A001

305 725

34



EDB712 DE/EN 2.1

Anhang

Zubehör

8

EDB712 DE/EN 2.1



35

Elements:

Part identifier Part designation








Positions R101 - R103 for changing mains

Electronic fuse

Power terminals

Control terminals

Trimmers for U

Jumpers for changing mains

max,Umin

and U

Tänzer (Dancer)

This documentation applies to ...

... Voltage controller 712 from the nameplate data:

712 _ E 3x

Product range

Voltage controller 712

712 = 6.6 kW

Design

E= Built-in unit

Hardware version

x= B

EDB712 DE/EN 2.1



37

Document history

Material number Version Description

00389535 n. def. 12/1992 TD00
00389535 n. def. 05/1996 TD00 Complete revision
13148242 1.0 02/2007 TD03 Complete revision

.=A7

0Abb.0Tab. 0

2.0 12/2008 TD29 New edition due to reorganisation of the com­pany

2.1 03/2010 TD00 New address

 Tipp!

Documentation and software updates for further Lenze products can be found
on the Internet in the ”Services & Downloads” area under

http://www.Lenze.com

38



EDB712 DE/EN 2.1

Contents i

1 Preface and general information 41....................................

2 Safety instructions 42................................................

2.1 General safety instructions and application notes for Lenze drive

controllers 42.................................................

2.2 Residual hazards 45...........................................

2.3 Definition of notes used 46.....................................

3 Technical data 47....................................................

3.1 General data and operating conditions 47.........................

3.2 Rated data 48................................................

3.3 Dimensions 49................................................

4 Mechanical installation 50............................................

4.1 Important notes 50............................................

5 Electrical installation 51..............................................

5.1 Important notes 51............................................

5.1.1 Earth-leakage circuit breaker 51........................

5.1.2 Electrostatic hazard 51...............................

5.1.3 Shielding 52........................................

5.1.4 Prevent earth fault 52................................

5.1.5 Mains potential 52..................................

5.1.6 Setpoint potentiometer 52............................

5.1.7 Switching spike reduction 52..........................

5.2 EMC-compliant installation 53..................................

5.2.1 Components in a CE-typical drive system 53..............

5.2.2 Installation of a CE-typical drive system 54...............

5.3 Connection plan 57............................................

5.3.1 Drive controller type 712 for mains connection 340 ... 460 V 57

5.3.2 Drive controller type 712 for mains connection 190 ... 265 V 58

5.3.3 Connection of control signals to the drive controller 712 61.

5.3.4 Expansion of the torque setting range 62................

6 Commissioning 63..................................................

6.1 Important notes 63............................................

6.2 Initial commissioning 64.......................................

EDB712 DE/EN 2.1



39

Contentsi

7 Maintenance/repair 65...............................................

8 Appendix 66........................................................

8.1 Accessories 66................................................

40



EDB712 DE /EN 2.1

Preface and general information 1

1 Preface and general information

Using the voltage controller 712, the torque of three-phase asynchronous
motors with resistive rotor behaviour up to a power rating of 3.3 kVA can be
steplessly adjusted. The torque is modified by changing the slip using phase
control on the stator voltage.

This voltage controller complieswith applicable EU directives andis suitable for
use in CE-compliant drive systems.

The following features and properties of this voltage controller make safe and
reliable motor operation possible:

A Compact two printed circuit board device with electrically floating cooling

plate

B Large setting range for the output voltage up to full mains voltage
C Not necessary to connect the star point or star neutral conductor for

setting ranges up to 1:20

D For winding applications there is a second setpoint input for connecting a

dancer potentiometer

E Two mains voltage ranges can be selected by simple reconfiguration
F Limited short-circuit protection
G Degree of protection IP 00

 Note!

ƒ In the operating instructions the voltage controllers are referred

to as drive controllers.

ƒ Cross-references within the operating instructions are marked

with: ( )

EDB712 DE/EN 2.1



41

2

Safety instructions

General safety instructions and application notes for Lenze drive controllers

2 Safety instructions

2.1 General safety instructions and application notes for Lenze drive controllers

(as per Low voltage directive 2006/95/EC)

General

Lenze drive controllers (voltage controllers) and associated components can
have, depending on their degree of protection, live parts or moving or rotating
parts when in operation. Surfaces may be hot.

On incorrect removal of the necessary cover, on improper use, on incorrect
installation or incorrect operation there is a risk of serious injury or damage.

You will find further information in the documentation.
All work on transport, installation, commissioning and servicing is only allowed

to be undertaken by appropriately skilled personnel (IEC 364 and
CENELEC HD 384 or DIN VDE 0100 and IEC Report 664 or DIN VDE 0110 and
national health and safety regulations).

Appropriately skilled personnel in the context of these basic safety instructions
are people who are familiar with the installation, mounting, commissioning
and operation of the product and who have qualifications to suit their task.

Application as directed

Drive controllers are components that are intended to be installed in electrical
systems or machines. They are not household appliances, they are components
that are only intended for industrial use or professional use in the context of
EN 61000-3-2.

On the installation of the drive controllers in machines, commissioning (i.e.
commencing operation as directed) is forbidden until it has been determined
that the machine complies with the stipulationsof the EU directive 2006/42/EC
(Machinery directive); observe EN 60204.

Commissioning (i.e. commencing operation as directed) is only allowed in case
of compliance with the EMC directive (2004/108/EC).

The drive controllers comply with the requirements of the Low voltagedirective
2006/95/EC. The harmonised standard EN 61800-5-1 is applied to the drive
controllers.

For technical data and information on supplyconditions, refer to the nameplate
and the documentation. It is imperative you comply with these data.

Warning: The drive controllers are products that, in accordance with
EN 61800-3, can be used in drive systems of category C2. These products can
cause interference in theresidential area. In this case it may be necessary for the
operating organisation to take appropriate measures.

42



EDB712 DE/EN 2.1

Safety instructions

General safety instructions and application notes for Lenze drive controllers

Transport, storage

Follow the instructions on transport, storage and correct handling.
Observe the climatic conditions (see if necessary chapter ”Technical data”).

Installation

You must install and cool the drivecontroller in accordance with theregulations
in the related documentation.

Ensure the device is handled carefully and avoid mechanical overload. Do not
bend components during transport and handling or change isolation distances.
Do not touch any electronic components or contacts.

Drive controllers contain electrostatic sensitive devices that can easily be
damaged in case of improper handling. Do not damage or destroy any electrical
components, as you may harm your health in the process!

Electrical connection

When working on live d rive controllers, observe applicable health and s afety
regulations (e.g. VBG 4).

Undertake electrical installation in accordance with the applicable regulations
(e.g. cable cross-sections, fusing, protective earth connection). The
documentation contains additional instructions.

The documentation contains instructions for EMC-compliant installation
(shielding, earthing, layout of filters and laying cables). Also follow these
instructions for CE marked drive controllers. The manufacturer of the system or
the machine is responsible for compliance with the limits in relationto EMClaw.
To comply with the limits for radiated emissions in the place the device is
installed, the drive controller must be installed in a housing (e.g. control
cabinet). The housing must facilitate an EMC-compliant layout. Pay particular
attention, e.g. that switch cabinet doors are connected metallically to the
housing all round if possible. Openings or break-outs on the housing are to be
reduced to a minimum.

Lenze drive controllers can cause DC currents in the PE conductor. If a residual
current device (RCD) is used for protection against direct or indirect physical
contact, only a residual current device (RCD) of type B is allowed on the power
supply side of the drive controller. Otherwise a different protective measure
must be used, e.g. isolation from the surroundings using double insulation, or
reinforced insulation, or isolation from the supply system using a transformer.

2

EDB712 DE/EN 2.1



43

2

Safety instructions

General safety instructions and application notes for Lenze drive controllers

Operation

You must equip the drive controllers installed with additional monitoring
equipment and protective equipment as per the applicable safety stipulations,
if necessary (e.g. law on technical equipment, health and safety regulations).
You are allowed to adapt the drive controller to your application. Pay attention
to the instructions in the documentation during this process.

It is not allowedto touchlive components or power terminals immediately after
isolating the drive controller from the supply voltage, as capacitors may be
charged. Pay attention to the related labels on the drive controller.

Keep all protective covers and doors closed during operation.
Note for UL-approved systems with built-in drive controllers: UL warnings are

instructions that only apply to UL systems. The documentation includes special
instructions for UL.

Maintenance and servicing

The drive controllers are maintenance-free on compliance with the stipulated
operating conditions.

Incase ofdirt-laden ambientair, thecooling surfaces on the drivecontroller may
become soiled or cooling openings clogged. For this reason, in these operating
conditions regularly clean the cooling s urfaces and cooling openings. Never use
sharp or pointed objects f or this task!

Disposal

Send metals and plastics for recycling. Properly dispose of populated printed
circuit boards.

It is imperative you follow the product-specific safety instructions and
application notes in these instructions!

44



EDB712 DE/EN 2.1

2.2 Residual hazards

Protection of persons

Drive controllers have degree of protection IP 00. All live parts are freely
accessible.

ƒ Cover the live parts. In this way you will prevent unintentional contact

with dangerous voltages.

ƒ Switch off the mains before you work on the drive controller.
ƒ Prior to working on the drive controller, check all terminals are electrically

isolated.

Motor protection

ƒ During the extended operation of self-ventilated motors at low speeds,

the motor may overheat.

ƒ Use additional components for protection against dangerous overspeeds.

Safety instructions

Residual hazards

2

EDB712 DE/EN 2.1



45

2

2.3 Definition of notes used

Safety instructions

Definition of notes used

The following pictographs and signal words are used in this documentation to
indicate dangers and important information:

Safety instructions

Structure of safety instructions:

 Danger!

(characterises the type and severity of danger)

Note

(describes the danger and gives information about how to prevent
dangerous situations)

Pictograph and signal word Meaning

 Danger!

 Danger!

 Stop!

Danger of personal injury through dangerous electrical
voltage.

Reference to an imminent danger that may result in death or
serious personal injury if the corresponding measures are not
taken.

Danger of personal injury through a general source of danger.

Reference to an imminent danger that may result in death or
serious personal injury if the corresponding measures are not
taken.

Danger of property damage.

Reference to a possible danger that may result in property
damage if the corresponding measures are not taken.

46

Application notes

Pictograph and signal word Meaning

 Note!
 Tip!


Important note to ensure troublefree operation

Useful tip for simple handling

Reference to another documentation



EDB712 DE/EN 2.1

General data and operating conditions

3 Technical data

3.1 General data and operating conditions

Conformity CE Low-voltage directive (2006/95/EC)

Degree of pollution VDE 0110 part 2, degree of pollution 2
Climatic conditions In accordance with EN 60721-3-1 to 60721-3-4

(no condensation, average relative humidity 85 %)

Storage 1K2 in accordance with IEC/EN 60721-3-1

Temperature 0 °C ... +45 °C

Transport 2K2 in accordance with IEC/EN 60721-3-2

Temperature 0 °C ... +45 °C

Operation 3K3 in accordance with IEC/EN 60721-3-3

Temperature 0 °C ... +45 °C For operating ambient temperatures

Mounting positions Vertical on a wall, terminals downward.
Mounting clearances ( 50)

Leakage current to PE
(in accordance with
EN 61800-5-1)

Degree of protection

Insulation strength Overvoltage category III in accordance with VDE 0110
Mechanical strength VDE 0160 (vibration test)

<3.5mA

IP 00

Technical data

EMC directive (2004/108/EC)

The ambient temperature must not exceed +45 °C.

3

EDB712 DE/EN 2.1



47

3

Technical data

Rated data

3.2 Rated data

Drive controller - series 712 Type 712 E.3B

Output power
(referred to 380 V mains voltage)

Output current (continuous effective current) I[A] 3x10
Mains frequency f[Hz] 50/60

Mains voltage U

Min. voltage U

Max. voltage U

Rated master voltage ULN[V] 10

Setpoint potentiometer

Data R1 10 kΩ /1W
Art. no. 322 194

Fuse protection, power section

Data 3 off FF 16 A (6.3 x 32 mm),

Art. no. 305 725

Fuse protection, electronics

Data M 0.1 (5 x 20 mm), medium-slow
Art. no. 305 704

Weight approx. m[kg] 0.6

1

Can be changed by modifications ( 26)

2

Lenze setting

L1, L2, L3

Pel[kW] 6.6

U[V] 190...265

340...460

U

U

min

mains

max

mains

/

[V]

/
[V]

0 ... 0.25

0.5 ... 1

super-fast

1)

2)

lin

48



EDB712 DE/EN 2.1

3.3 Dimensions

e

Technical data

Dimensions

3

d

Æ

c

a

Fig. 1 Dimensions

Type a b c d e ∅

(mm) (mm) (mm) (mm) (mm) (mm)

712 E.3B 115 170 100 160 60 4

b

712_001

EDB712 DE/EN 2.1



49

4

Mechanical installation

Important notes

4 Mechanical installation

4.1 Important notes

The ambient temperature for the drive controller must not exceed + 45°C.

ƒ Provide adequate ventilation if you install the drive controller in a

housing.

ƒ Mount the drive controller vertical with the terminals pointing

downward.

 Danger!

Dangerous electrical voltage

External switches and fuses must be at least 250 mm from the drive
controller. Prevent unintentional physical contact with live parts if
you do not comply with this minimum distance.

ƒ Fit a suitable cover that prevents unintentional physical contact.

50



EDB712 DE/EN 2.1

5 Electrical installation

5.1 Important notes

5.1.1 Earth-leakage circuit breaker

 Danger!

Dangerous electrical voltage

Drive controllers in this series have an internal mains rectifier. For
this reason, after a short circuit to frame a DC leakage current can
block the leakage current tripping. To prevent this situation, take
the following measures:

ƒ Connect the system to neutral or use an earth-leakage circuit breaker of

universal-current sensitivity.

Electrical installation

Important notes

Earth-leakage circuit breaker

5

Capacitive compensation currents occurring in the cable shield and interference
filter under normal operating conditions can cause the earth-leakage circuit
breaker to trigger incorrectly.

ƒ Set the trigger current on the earth-leakage circuit breaker sufficiently

high that incorrect triggering is not possible.

 Note!

Earth-leakage circuit breakers of universal-current sensitivity are
described in the standards

DIN EN 61800-5-1 and IEC 755.

5.1.2 Electrostatic hazard

 Stop!

Electrostatic hazard

Drive controllers in this series contain electrostatic sensitive devices.
Prior to working on the drive controller, service personnel must
discharge themselves.

ƒ Touch the PE fixing screw or any other earthed metal surface.

EDB712 DE/EN 2.1



51

5

5.1.3 Shielding

5.1.4 Prevent earth fault

5.1.5 Mains potential

Electrical installation

Important notes
Shielding

ƒ Shield all wires to and from the drive controller.
ƒ Connect the shield near to the ends of the wires to the central earth wire

connection.

ƒ Prior to commissioning, ensure there are no connection cables with earth

faults.

 Danger!

Dangerous electrical voltage

ƒ All device terminals carry dangerous mains potential!

Protective measures

All control signals must be safely electrically isolated outside the
drive controller.

Prevent direct contact with the live parts using a protective cover as
double basic insulation.

5.1.6 Setpoint potentiometer

 Danger!

Dangerous electrical voltage

If you use the setpoint potentiometer supplied, earth the
mechanical screw fastening, isolate the electrical connections or
cover the connections.

ƒ On use with a master voltage, remove the setpoint potentiometer and

connect the master voltage to terminal 7 (+) and terminal 8 (-). The
master voltage must be floating and not be referenced to the mains. If
several devices are to be operated on one master voltage, use electrical
isolation.

5.1.7 Switching spike reduction

ƒ To limit switching spikes that may occur on the operation of a reversing

contactor circuit to initiate reversing of the field, you must connect a zinc
oxide varistor (S20K510, art. no. 307 717) between each of the device
output terminals U-W, V-W and W-U.

52



EDB712 DE/EN 2.1

Electrical installation

Components in a CE-typical drive system

5.2 EMC-compliant installation

 Note!

The user is responsible for compliance with the EMC directive in the
machine application.

As a user you are compliant with the EMC directive if you follow the
chapter 5.2 ”EMC-compliant installation” during the electrical installation. In
this way you can be sure your drive system will not cause any EMC problems.

If all devices and system components comply with the CE requirement for
interference immunity in accordance with EN 50082-2, no electromagnetic
degradation is to be expected.

5.2.1 Components in a CE-typical drive system

5

EMC-compliant installation

 Note!

Drive controller, RFI filter and mains choke are on a common
mounting plate.

System components Specification

Drive controller Voltage controller
RFI filter  66
Armature and field cable Shielded power cable with tin-plated E-CU braid

with 85 % visual coverage.
Evaluated maximum length: 50 m

Mains cable between RFI filter and mains
choke as well as between mains choke and
drive controller

Motor cables Shielded signal cable type LIYCY
Motor Three-phase AC motor with resistive rotor

From cable length 200 mm:
Shielded power cable with tin-plated E-CU braid
with 85 % visual coverage

behaviour
Lenze type (series) ...L12, 10F4, 10F8, ...F12, ...S4,
11S6, ...S8, ...F8, 10F4, 11MF4 or similar

EDB712 DE/EN 2.1



53

5

5.2.2 Installation of a CE-typical drive system

Electrical installation

EMC-compliant installation
Installation of a CE-typical drive system

 Note!

The EMC characteristics of a drive system are
installation-dependent. For this reason pay attention to the
instructions on filtering, shielding, earthing and layout.

 Note!

If a different installation is used, e.g.

ƒ usage of unshielded cables
ƒ usage of common RFI filters instead of the specified RFI

filters

the machine or the system must be checked for compliance with
EMC limits for the assessment of conformity with the CE EMC
directive.

Filtering

RFI filters reduce high-frequency interference to a permissible level.

ƒ Only use the RFI filter specified for the drive controller.

The selection of a suitable RFI filter is dependent on the load current:

Load current Order designation

≤ 8 A EZF3_008A002

≤ 10 A EZF3_012A001

ƒ Add further interference suppression measures if the motor cables are

longer than 50 m.

54



EDB712 DE/EN 2.1

Electrical installation

EMC-compliant installation

Installation of a CE-typical drive system

Shielding

ƒ Shield all wires from and to the drive controller.

5

– Connect the shield on the motor cable to the mounting plate near the

drive controller using a large area connection. Use earthing clamps on
bare metal mounting surfaces.

– Also connect the shields on the cables connected from contactors,

motor protection switches or terminals in the motor cable to the
mounting plate using large area connections.

– In the m otor terminal box, connect the shield and the motor housing

using a metal cable gland to form a large area connection.

– Connect shields on analogue control cables at one end.
– Connect the shield on the control cables at both ends to the mounting

plate using a large area connection.

If the mains cable between RFI filter and drive controller together is longer than
300 mm:

ƒ Shield the mains cables.
ƒ Connect the shield on the mains cables at both ends of the cable to the

mounting plate using large area connections.

Earthing

Drive actuator and RFI filter are metallic and conductive and must be earthed.

ƒ Connect all metal, conductive components to a central earthing point.
ƒ For the wiring use the minimum cross-section specified in the safety

regulations.

Layout

 Note!

For EMC it is not the cable cross-section that is of importance, but
the size of the contact area between the drive controller, RFI filter
and mains choke and the earthed mounting plate.

The use of electrically conductive mounting plates (e.g. zinc-coated) ensures a
permanent safe contact.

ƒ Remove the paint from the mounting areas if you use painted mounting

plates.

ƒ Connect mounting plates e.g. together using copper strips and large area

connections if you use several mounting plates.

ƒ Connect the shields correctly.

EDB712 DE/EN 2.1



55

5

Electrical installation

EMC-compliant installation
Installation of a CE-typical drive system

1 20

3

4xx_012

Fig. 2 Large area shield connection

 Shielded cable
 Bare metal mounting areas
 Braid
 Earthing clamp

ƒ When laying cables, lay motor cable separately from signal and mains

cables.

ƒ Connect the mains input and motor output to separate terminal strips.
ƒ Lay the cables as close as possible to the reference potential. Suspended

cables act like antennas.

If you use the drive systems with drive controllers in residential areas:

ƒ Check for compliance with the conducted interference levels in

accordance with EN 55022 class B on the supply side in the building.

ƒ Check for permissible interference radiation in accordance with

EN 55022 class B at the boundaries of the building.

 Note!

Devices operated close to the drive controller t hat are not immune
to interference in accordance with EN 55022 class B may be
electromagnetically affected by the drive controller.

Only operate devices immune to interference in accordance with EN
55022 class B near the drive controller.

56



EDB712 DE/EN 2.1

Electrical installation

Connection plan

Drive controller type 712 for mains connection 340 ... 460 V

5.3 Connection plan

5.3.1 Drive controller type 712 for mains connection 340 ... 460 V

U

L2L1PE L3

FF 16 A

V

5

W

M
3~

PE

L1 L2

Fig. 3 Connection, drive controller 712 for mains connection 340 ... 460 V

ƒ The device is set in the factory to a mains voltage range of

340 ... 460 V ± 0%.
The device can be changed to the mains voltage range 190 ... 265 V ± 0%.

 P. 26)

(

L3

712_002

EDB712 DE/EN 2.1



57

5

5.3.2 Drive controller type 712 for mains connection 190 ... 265 V

Electrical installation

Connection plan
Drive controller type 712 for mains connection 190 ... 265 V

 Note!

The drive controller 712 is set in the factory for operation with
340 ... 460 V. For operation with 190 ... 265 V a soldered jumper
must be changed and t hree 220 kΩ/0.5 W resistors soldered in
positions R101, R102 and R103.

 Danger!

Only appropriately skilled personnel are allowed to make the
modification for operation on 190...265 V.

240 V

400 V

712_003

Fig. 4 Modification of the drive controller 712 for 190 ... 265 V mains connection by changing

soldered jumpers

1. Remove protective cover over the device printed circuit board, if
necessary.

2. Move the soldered jumper from the soldering terminal ”400 V” to the
soldering terminal ”240 V” by soldering.

58



EDB712 DE/EN 2.1

Electrical installation

Connection plan

Drive controller type 712 for mains connection 190 ... 265 V

5

712_004

Fig. 5 Modification of the drive controller 712 to 190 ... 265 V mains connection by soldering

220 kΩ resistors

3. Solder three resistors (220 kΩ, 0.5 W) in positions R101, R102 and R103.

4. Re-fit protective cover over the device printed circuit board, if necessary.

EDB712 DE/EN 2.1



59

5

Electrical installation

Connection plan
Drive controller type 712 for mains connection 190 ... 265 V

U

L2L1PE L3

FF 16 A

V

M
3~

W

PE

L1 L2

Fig. 6 Connection, drive controller 712 for mains connection 190 ... 265 V

L3

712_001

60



EDB712 DE/EN 2.1

Electrical installation

Connection plan

Connection of control signals to the drive controller 712

5.3.3 Connection of control signals to the drive controller 712

7891213141617

5

A

S

10K/1Wlin.

E

Setpoint
potentiometer

7

8

+

-

S

10K

E

A

++

RFR

Controller

enable

=

Master voltage
U = 10 V

LN

Fig. 7 Connection of setpoint signals and the controller enable

ƒ The device can evaluate a setpoint signal from a potentiometer or master

voltage using terminals 7, 8 and 9. In addition, for winding applications a
second setpoint can be defined at terminals 12, 13 and 14 using a dancer
potentiometer.

ƒ The drive controller is enabled using an external contact to be connected

to terminals 16 and 17. For this purpose a low current contact (10 V,
10mA)istobeused.

+

Dancer

712_005

 Note!

Use suitable relay contacts if control signals are switched using a
relay.

The drive controller is enabled with switch RFR closed.
If RFR is opened, the enable pulse and the drive controller are reset.

EDB712 DE/EN 2.1



61

5

Electrical installation

Connection plan
Expansion of the torque setting range

5.3.4 Expansion of the torque setting range

As supplied the deviceis setup foroperation without a neutral conductor. In this
case the torque setting range is approx. 1:20.

If a larger setting range is required, two measures must be taken:

ƒ Connect the neutral conductor to the motor star point
ƒ Replace the resistor on soldering terminals (position R420, fitted with

22 kΩ resistor from the factory) with a 100 kΩ resistor.

Fig. 8 Replacing the 22kΩ resistor with a 100 kΩ resistor at position R420

712_006

62



EDB712 DE/EN 2.1

6 Commissioning

6.1 Important notes

 Danger!

Dangerous electrical voltage

Commissioning is only allowed to be undertaken by qualified skilled
personnel using insulated tools.

 Danger!

Damage to the drive controller on field reversal if motor is still
running

Commissioning

Important notes

6

Under no circumstances is field reversal allowed to be activated with
the controller enabled and the motor rotating.

Possible consequences:

ƒ Damage to the drive controller

Protective measures:

ƒ Activate drive controller inhibit
ƒ Wait until motor is at standstill

EDB712 DE/EN 2.1



63

6

Commissioning

Initial commissioning

6.2 Initial commissioning

Step Adjustment for setpoint selection using

potentiometer (terminals 7, 8, 9 ) or
mastervoltage (terminals 7, 8 )

1. Turn the trimmers ”U
”Tänzer (Dancer)” to the left stop.

2. Set the setpoint potentiometer or master
voltage to zero.

3. Switch on the mains and close switch
”RFR”.

Adjustment of the minimum voltage

4. Increase the motor speedby turning
trimmer ”U
required minimum torque is set.
If zero is required as the minimum torque,
turn trimmer ”U
just ceases to rotate to avoid a dead band
on the setpoint potentiometer in the
bottom range.

Adjustment of the maximum voltage

5. Set the setpoint potentiometer to
maximum or set master voltage to U
10 V.

6. Increase the motor torque by turning the
trimmer ”U
required maximum torque is set.

The setting for the minimum torque is to
be checked because the minimum and
maximum voltage can affect each other.

7. Set the setpoint potentiometer to the

8. Using the trimmer ”Tänzer (Dancer)”, set

9. . After the adjustment of the effect of the

10. Furthermore, repeat the calibration of the

11. Commissioning is complete.

” clockwise until the

min

min

” clockwise until the

max

”, ”U

max

” back until the motor

min

”,

L

Further adjustment on additional use of a
dancer potentiometer (terminals 12, 13,

14)

=

middle position or set master voltage to
approx. 5 V.

the required effect of the dancer
potentiometer.
Position ”E ” reduces the motor voltage,
Position ”A” increases the motor voltage.

dancer, repeat the adjustment of the
minimum voltage (see step 4) with the
dancer potentiometer in position ”E”.

maximum voltage (see steps 5 and 6) in
position”A”.

64



EDB712 DE /EN 2.1

7 Maintenance/repair

Fuse replacement

The fuses protect the drive controller against incorrect operating conditions. In
the case of a fault, faulty fuses must be replaced.

 Danger!

Dangerous electrical voltage

Troubleshooting, fault correction, the removal of the protective
cover, and the replacement of fuses are only allowed to be
undertaken by qualified skilled personnel with the device
electrically isolated.

1. Electrically isolate the system.

2. Check the drive controller and the system for faults if a fuse has blown.

3. Rectify the fault.

4. Remove the protective cover over the fuses.

5. Replace the faulty fuse only with a fuse of the stipulated type. ( 66)

6. After replacing the fuse, re-fit the protective cover.

7. Re-connect the system to the mains.

Maintenance/repair 7

EDB712 DE/EN 2.1



65

8

Appendix

Accessories

8 Appendix

8.1 Accessories

You can order the following accessories separately for drive controllers of type
712 E :

ƒ RFI filter
ƒ Power fuses
ƒ Fuse holder
ƒ Rotary knob and scale for setpoint potentiometer
ƒ Replacement resistor for operation with neutral conductor connected
ƒ Zinc oxide varistor (only on operation with a reversing contactor circuit)

Drive controller Quantity Type Art. no.

RFI filter

Power fuses 3 FF 16A, 6.3 x 32 mm

Fuse holder 1 3-pole 330 269
Rotary knob 1 - 308 273
Scale 1 Graduations every 2 308 274
Zinc oxide varistor 3 S20K510 307 717
Replacement resistor for operation

with neutral conductor (pos. R420)

Resistors for modifying the mains
voltage range
(pos. R101 ... R103)

1

1 100 kΩ 324673

3 220 kΩ /0.5W On request

For load current ≤8A

For load current ≤10 A

super fast

EZF3_008A002
EZF3_012A001

305 725

66



EDB712 DE/EN 2.1

Appendix

Accessories

8

EDB712 DE/EN 2.1



67

© 03/2010



)



¬
|
Þ

Lenze Automation GmbH
Hans-Lenze-Str. 1
D-31855 Aerzen
Germany

+49 (0)51 54 / 82-0

+49(0)5154/82-2800

[e-mail]

www.Lenze.com

Service Lenze Service GmbH

Breslauer Straße 3
D-32699 Extertal
Germany



¬
|

00 80 00 / 24 4 68 77 (24 h helpline)

+49 (0)51 54 / 82-11 12

[e-mail]

EDB712.=A7DE/EN2.1TD00

10987654321
