Lenovo ThinkStation P520 User Guide [nb]

Brukerveiledning for P520
Maskintyper: 30BE, 30BF, 30BQ og 30DC
Merk: Før du bruker denne informasjonen og produktet den gjelder, må du lese og forstå følgende «Les
dette først: Viktig sikkerhetsinformasjon» på side iii og Tillegg G «Merknader» på side 157.
Niende utgave (mars 2021)
© Copyright Lenovo 2018, 2021.
MERKNAD OM BEGRENSEDE RETTIGHETER: Hvis data eller programvare blir levert i henhold til en GSA-kontrakt (General Services Administration), er bruk, reproduksjon eller avgivelse underlagt begrensningene i kontrakt nummer GS­35F-05925.
Innhold
Les dette først: Viktig
sikkerhetsinformasjon . . . . . . . . . . iii
Før denne boken brukes . . . . . . . . . . . . iii
Service og oppgraderinger . . . . . . . . . . . iii
Hindre statisk elektrisitet . . . . . . . . . . . . iv
Strømledninger og strømadaptere . . . . . . . . iv
Skjøteledninger og tilhørende utstyr . . . . . . . . v
Støpsler og stikkontakter . . . . . . . . . . . . v
Eksterne enheter . . . . . . . . . . . . . . . v
Varme og ventilasjon i produktet . . . . . . . . . v
Merknader om plassering av datamaskinen . . . . . vi
Driftsmiljø . . . . . . . . . . . . . . . . . . vi
Laserklassifisering . . . . . . . . . . . . . . . vii
Erklæring om farlig spenning. . . . . . . . . . . vii
Merknad om litium-knappecellebatteri . . . . . . viii
Bruke øretelefoner, hodetelefoner eller et
hodesett . . . . . . . . . . . . . . . . . viii
Rengjøring og vedlikehold. . . . . . . . . . . . ix
Kapittel 1. Produktoversikt . . . . . . . 1
Plassering av maskinvare . . . . . . . . . . . . 1
Sett forfra . . . . . . . . . . . . . . . . 2
Sett bakfra . . . . . . . . . . . . . . . . 4
Maskinkomponenter . . . . . . . . . . . . 7
Deler på hovedkortet . . . . . . . . . . . . 8
Interne lagringsstasjoner . . . . . . . . . 10
Etikett for maskintype og modell . . . . . . 12
Datamaskinfunksjoner . . . . . . . . . . . . 12
Datamaskinens spesifikasjoner. . . . . . . . . 15
Programmer . . . . . . . . . . . . . . . . 16
Få tilgang til et program på maskinen . . . . 16
En introduksjon til Lenovo-programmer. . . . 16
Kapittel 2. Bruke maskinen . . . . . . 19
Registrere maskinen . . . . . . . . . . . . . 19
Stille inn datamaskinens volum . . . . . . . . . 19
Bruke en plate . . . . . . . . . . . . . . . 19
Retningslinjer om å bruke den optiske
stasjonen . . . . . . . . . . . . . . . 19
Håndtere og oppbevare en plate . . . . . . 19
Spille av og fjerne en plate . . . . . . . . . 20
Skrive til en plate . . . . . . . . . . . . 20
Koble til et nettverk . . . . . . . . . . . . . 21
Kapittel 3. Du og din maskin . . . . . 23
Organisere arbeidsplassen . . . . . . . . . . 23
Gjenskinn og belysning . . . . . . . . . . 23
Luftsirkulasjon . . . . . . . . . . . . . 23
Plassering av stikkontakter og kabellengder . . 23
Komfort . . . . . . . . . . . . . . . . 23
Informasjon om tilgjengelighet . . . . . . . . . 24
Rengjøre maskinen . . . . . . . . . . . . . 27
Vedlikehold . . . . . . . . . . . . . . . . 27
Grunnleggende vedlikeholdstips . . . . . . 27
Vedlikeholdstips. . . . . . . . . . . . . 27
Sørg for at datamaskinen alltid er oppdatert . . 28
Flytte maskinen . . . . . . . . . . . . . . . 28
Kapittel 4. Sikkerhet . . . . . . . . . . 29
Låse maskinen . . . . . . . . . . . . . . . 29
Låse maskindekslet . . . . . . . . . . . 29
Feste en kabellås av typen Kensington-lås . . 30 Vise og endre sikkerhetsinnstillinger i Setup Utility-
programmet . . . . . . . . . . . . . . . . 30
Bruke passord og Windows-kontoer. . . . . . . 30
Bruke fingeravtrykksgjenkjenning . . . . . . . . 31
Bruke dekselsikringsbryteren . . . . . . . . . 31
Bruke brannmurer . . . . . . . . . . . . . . 31
Beskytte data mot virus. . . . . . . . . . . . 32
Bruke funksjonen Smart USB Protection . . . . . 32
Computrace Agent-programvare innebygd i
fastvaren (for utvalgte modeller) . . . . . . . . 32
TPM (Trusted Platform Module). . . . . . . . . 32
Intel BIOS guard . . . . . . . . . . . . . . 33
Kapittel 5. Avansert konfigurering . . 35
Bruke Setup Utility-programmet . . . . . . . . 35
Starte Setup Utility-programmet . . . . . . 35
Endre skjermmodus for Setup Utility-
programmet . . . . . . . . . . . . . . 35
Endre skjermspråk for Setup Utility-
programmet . . . . . . . . . . . . . . 35
Aktivere eller deaktivere en enhet . . . . . . 36
Aktivere eller deaktivere automatisk oppstart
av datamaskinen . . . . . . . . . . . . 36
Aktivere eller deaktivere ErP LPS-
samsvarsmodus. . . . . . . . . . . . . 36
Aktivere eller deaktivere Configuration Change
Detection . . . . . . . . . . . . . . . 37
Endre BIOS-innstillingene før du installerer et
nytt operativsystem . . . . . . . . . . . 37
Bruke BIOS-passord . . . . . . . . . . . 38
Velge en oppstartsenhet . . . . . . . . . 39
Endre viftehastighetsnivå . . . . . . . . . 40
Avslutte Setup Utility-programmet. . . . . . 40
Oppdatere og gjenopprette BIOS . . . . . . . . 40
Konfigurere RAID . . . . . . . . . . . . . . 41
© Copyright Lenovo 2018, 2021 i
En innføring i RAID . . . . . . . . . . . . 42
Konfigurere RAID med Intel RSTe . . . . . . 42
Konfigurere RAID med AVAGO MegaRAID
Configuration Utility . . . . . . . . . . . 43
Konfigurere RAID med Intel Virtual RAID on
CPU . . . . . . . . . . . . . . . . . 45
Kapittel 6. Feilsøking, diagnostikk og
gjenoppretting . . . . . . . . . . . . . 49
Grunnleggende prosedyre for å løse problemer
med maskinen . . . . . . . . . . . . . . . 49
Feilsøking . . . . . . . . . . . . . . . . . 49
Oppstartsproblemer . . . . . . . . . . . 49
Problemer med lyden. . . . . . . . . . . 50
CD- eller DVD-problemer . . . . . . . . . 51
Tilbakevendende problemer . . . . . . . . 52
Problemer med lagringsstasjon . . . . . . . 52
Problemer med Ethernet LAN . . . . . . . 52
Problem med trådløst LAN. . . . . . . . . 53
Problemer med Bluetooth . . . . . . . . . 54
Ytelsesproblemer . . . . . . . . . . . . 54
Problem med seriell kontakt . . . . . . . . 55
Problemer med USB-enheter. . . . . . . . 56
Programvare- og driverproblemer . . . . . . 56
Lenovo feilsøkingsverktøy. . . . . . . . . . . 57
Gjenopprettingsinformasjon . . . . . . . . . . 57
Kapittel 7. Fjerning og installasjon av
maskinvare. . . . . . . . . . . . . . . 59
Håndtering av enheter som er følsomme for statisk
elektrisitet . . . . . . . . . . . . . . . . . 59
Klargjøre datamaskinen og fjerne maskindekslet . . 59
Fjerne og installere maskinvare . . . . . . . . . 61
Eksternt tilleggsutstyr. . . . . . . . . . . 62
Enhet i flex-brønnen . . . . . . . . . . . 62
Lagringsstasjon i lagringskabinettet med
fremre tilgang . . . . . . . . . . . . . . 65
Enhet i konverteringssettet for flere
stasjoner. . . . . . . . . . . . . . . . 72
Dekselsikringsbryter . . . . . . . . . . . 83
Lagringsstasjon i en lagringsstasjonsbrønn . . 85
Lagringsstasjonshylse . . . . . . . . . . 93
M.2 Solid State-stasjon . . . . . . . . . . 96
Strømforsyningsenhet . . . . . . . . . . 107
PCIe-kort . . . . . . . . . . . . . . . 109
PCIe-kort i full lengde. . . . . . . . . . . 115
Kjøleribbe- og viftemodul . . . . . . . . . 118
Super capacitor-modul . . . . . . . . . . 119
Fremre viftemodul . . . . . . . . . . . . 121
Bakre viftemodul . . . . . . . . . . . . 123
Minnemodul . . . . . . . . . . . . . . 124
Knappecellebatteri . . . . . . . . . . . . 126
Wi-Fi-enheter . . . . . . . . . . . . . . 127
Fullføre bytte av deler . . . . . . . . . . . . 134
Kapittel 8. Få informasjon, hjelp og
service . . . . . . . . . . . . . . . . . 137
Informasjonsressurser . . . . . . . . . . . . 137
Få tilgang til brukerveiledningen på flere
språk . . . . . . . . . . . . . . . . . 137
Hjelpesystemet for Windows . . . . . . . . 137
Sikkerhet og garantier . . . . . . . . . . 137
Lenovos nettsted . . . . . . . . . . . . 137
Lenovos nettsted for kundestøtte . . . . . . 137
Vanlige spørsmål . . . . . . . . . . . . 138
Hjelp og service. . . . . . . . . . . . . . . 138
Ringe for å få service . . . . . . . . . . . 138
Bruke andre tjenester. . . . . . . . . . . 139
Kjøpe tilleggstjenester . . . . . . . . . . 139
Tillegg A. Systemminnehastighet . . . 141
Tillegg B. Tilleggsinformasjon om
Ubuntu-operativsystemet . . . . . . . 143
Tillegg C. Opplysninger om forskrifter og TCO-sertifisering for land
og regioner. . . . . . . . . . . . . . . 145
Tillegg D. WEEE og informasjon om
gjenvinning for land og regioner. . . . 149
Tillegg E. Direktiv om begrensning av farlige stoffer (RoHS) for land og
regioner . . . . . . . . . . . . . . . . 153
Tillegg F. Informasjon om ENERGY
STAR-modellen . . . . . . . . . . . . 155
Tillegg G. Merknader . . . . . . . . . 157
Tillegg H. Varemerker . . . . . . . . . 159
ii Brukerveiledning for P520

Les dette først: Viktig sikkerhetsinformasjon

Dette kapittelet inneholder sikkerhetsinformasjon som du må gjøre deg kjent med.

Før denne boken brukes

ADVARSEL: Før du leser denne håndboken, er det viktig at du leser og forstår all sikkerhetsinformasjon for dette produktet. Les informasjonen i denne delen og i veiledningen Sikkerhets-, garanti- og installasjonsveiledningen, som du mottok sammen med dette produktet. Ved å lese og forstå denne sikkerhetsinformasjonen, reduserer du faren for personlig skade og skade på produktet.
Hvis du ikke har tatt vare på veiledningen Sikkerhets-, garanti- og installasjonsveiledningen, kan du laste ned en PDF-versjon fra Lenovos nettsted for kundestøtte på veiledningen Sikkerhets-, garanti- og installasjonsveiledningen og denne Brukerveiledningen på flere språk på Lenovos nettsted for brukerstøtte.

Service og oppgraderinger

Du må ikke forsøke å reparere et produkt på egen hånd, med mindre du har fått beskjed om det i dokumentasjonen eller fra kundesenteret. Bruk bare en serviceleverandør som er godkjent for å reparere det aktuelle produktet.
Merk: Enkelte maskindeler kan oppgraderes eller skiftes ut av kunden. Oppgraderinger kalles også tilleggsutstyr. Deler som kan skiftes ut av kunden, kalles kunde-utskiftbare enheter, eller CRU-er (Customer Replacable Units). Lenovo leverer dokumentasjon med instruksjoner hvis kunden kan installere utstyr eller
bytte ut CRUer. Du må følge instruksjonene nøye når du installerer eller bytter ut deler. Selv om en PÅ-lampe (strømlampe) er av, betyr ikke det nødvendigvis at det ikke er strøm i produktet. Før du tar av dekslet på et produkt som har en strømledning, må du alltid passe på at strømmen er slått av, og at produktet er koblet fra strømkilden. Du finner mer informasjon om CRU-er under Kapittel 7 «Fjerning og installasjon av maskinvare» på side 59. Hvis det er noe du lurer på i forbindelse med dette, kan du ta kontakt med kundesenteret.
https://support.lenovo.com. Du finner også
Selv om det ikke finnes noen bevegelige deler i maskinen etter at strømledningen er frakoblet, er følgende advarsler nødvendig for din sikkerhet.
ADVARSEL:
Ikke berør farlige, bevegelige deler med fingre eller andre kroppsdeler. Hvis du pådrar deg en skade, må du få medisinsk hjelp umiddelbart.
ADVARSEL:
Unngå kontakt med varme komponenter i datamaskinen. Under drift kan noen av komponentene bli så varme at de kan brenne huden. Før du åpner maskindekslet, må du slå av datamaskinen, koble den fra strømkilden og vente ca. ti minutter til komponentene er nedkjølt.
ADVARSEL:
Når du har byttet en CRU, må du sette på plass igjen alle beskyttende deksler, blant annet maskindekslet, før du kobler datamaskinen til strømkilden og tar den i bruk. Denne handlingen er viktig for å forhindre elektrisk sjokk og demme opp for uventede branner, som kan oppstå under ekstremt sjeldne forhold.
© Copyright Lenovo 2018, 2021 iii
ADVARSEL:
Når du bytter ut CRU-er, vær oppmerksom på skarpe kanter eller hjørner som kan føre til skade. Hvis du pådrar deg en skade, må du få medisinsk hjelp umiddelbart.

Hindre statisk elektrisitet

Selv om statisk elektrisitet er ufarlig for deg, kan det forårsake alvorlige skader på en datamaskin og det installerte utstyret. Feil håndtering av deler som er følsomme for statisk elektrisitet, kan føre til at delen blir ødelagt. Når du pakker ut tilleggsutstyr eller en CRU, må du ikke åpne den antistatiske pakken som inneholder delen før du får beskjed om å installere den i instruksjonene.
Når du håndterer tilleggsutstyr eller CRUer, eller utfører arbeid inne i maskinen, må du ta følgende forholdsregler for å unngå skader fra statisk elektrisitet:
• Beveg deg minst mulig. Bevegelse kan føre til at du bygger opp statisk elektrisitet.
• Håndter komponentene forsiktig. Hold i kantene på kort, minnemoduler og andre kretskort. Ta aldri på
kretsene.
• Unngå at andre tar på deler.
• Når du installerer tilleggsutstyr eller deler som er følsomme for statisk elektrisitet, må du holde den
antistatiske emballasjen som inneholder delen, i berøring med metalldekselet på et utbyggingsspor eller en annen umalt metalloverflate i minst to sekunder. Dette reduserer den statiske elektrisiteten i pakningen og i kroppen din.
• Fjern delen som er følsom overfor statisk elektrisitet, fra den antistatiske emballasjen og sett den direkte
inn i maskinen uten å plassere den på en overflate, hvis det er mulig. Hvis dette ikke er mulig, plasserer du den antistatiske emballasjen på en plan og ren flate og legger delen oppå den.
• Ikke plasser delen på maskindekselet eller en annen metallflate.

Strømledninger og strømadaptere

Bruk bare strømledningene og strømadapterene som leveres av produsenten. Ikke bruk strømledningen i andre apparater.
Strømledningene må være sikkerhetsgodkjent. Bruk strømledninger av typen H05VV-F, 3G, 0,75 mm bedre. Bruk riktig type strømledning i andre land.
Du må aldri vikle en strømledning rundt strømadapteren eller andre gjenstander. Det kan føre til at ledningen blir frynset eller slitt. Dette kan medføre en sikkerhetsrisiko.
Legg alltid strømledningene slik at ingen går på dem eller snubler i dem, og slik at de ikke kommer i klem mellom gjenstander.
Beskytt ledninger og strømforsyningsenheter/strømadaptere mot væske. Du bør for eksempel ikke legge strømledningen eller strømadapteren i nærheten av vasker, badekar, toaletter eller på gulv som blir vasket med flytende materialer. Væske kan føre til kortslutning, spesielt hvis strømledningen eller strømadapteren er slitt på grunn av feil bruk. Væske kan også føre til rust på polene og/eller kontaktpunktene på strømadapteren, noe som kan føre til overoppheting.
Sørg for at alle strømstøpsler er ordentlig satt i stikkontaktene.
Ikke bruk en strømadapter som har synlig korrosjon på metalldelene, eller som har synlige tegn på overoppheting (for eksempel deformert plast) på kontakten eller andre steder.
2
eller
iv
Brukerveiledning for P520
Ikke bruk strømledninger der kontaktpunktene på noen av endene viser tegn på korrosjon eller overoppheting, eller der det ser ut som om strømledningene på en eller annen måte har blitt ødelagt.

Skjøteledninger og tilhørende utstyr

Kontroller at skjøteledninger, overspenningsbeskyttere, avbruddsfrie strømforsyningsenheter og strømskinner som du bruker, er i henhold til de elektriske kravene til produktet. Du må aldri overbelaste disse enhetene. Hvis du bruker strømskinner, må ikke belastningen overskride strømspenningen for strømskinnen. Rådfør deg med en elektriker hvis du vil ha mer informasjon om strømbelastning, strømkrav og strømspenning.

Støpsler og stikkontakter

Hvis det ser ut som om en stikkontakt du har tenkt å bruke sammen med datamaskinen, er ødelagt eller rustet, må du ikke bruke den før den er byttet ut av en kvalifisert elektriker.
Ikke bøy eller modifiser støpselet. Hvis støpselet er ødelagt, må du få tak i et nytt fra produsenten.
Ikke del stikkontakten med andre husholdningsapparater eller kommersielle maskiner som krever mye elektrisitet. Ustabil spenning kan føre til skader på datamaskin, data eller tilkoblede enheter.
Enkelte produkter har et trepolet støpsel. Dette støpselet passer bare i en jordet stikkontakt. Dette er en sikkerhetsfunksjon. Ikke overstyr denne sikkerhetsfunksjonen ved å prøve å sette støpselet inn i en stikkontakt som ikke er jordet. Hvis du ikke kan sette støpselet i stikkontakten, må du kontakte en elektriker for å få en godkjent stikkontakt eller bytte ut kontakten med en som passer til denne sikkerhetsfunksjonen. Du må aldri overbelaste en elektrisk stikkontakt. Den totale belastningen på systemet må ikke overskride 80 prosent av sikringskursen. Rådfør deg med en elektriker hvis du vil ha mer informasjon om strømbelastning og sikringskurser.
Kontroller at stikkontaktene du bruker er riktig jordet, lett tilgjengelig og i nærheten av utstyret. Ikke trekk i strømledninger slik at de strekkes.
Kontroller at stikkontakten har riktig spenning og strøm for produktet du installerer.
Koble utstyret forsiktig til og fra den elektriske stikkontakten.

Eksterne enheter

Ikke tilkoble eller frakoble kabler til eksterne enheter, bortsett fra USB-kabler, mens maskinen er slått på. Hvis du gjør det, kan det oppstå skade på maskinen. Vent i minst fem sekunder etter at maskinen er slått av, før du kobler fra eksterne enheter, for å unngå at de tar skade.

Varme og ventilasjon i produktet

Datamaskiner, strømadaptere og tilbehør kan generere varme når de er slått på og når batterier blir ladet. Ta alltid disse forholdsreglene:
© Copyright Lenovo 2018, 2021 v
• Ikke la datamaskinen, strømadapteren eller tilbehør komme i kontakt med fanget eller deler av kroppen din
i lengre tid, når produktene fungerer eller når batteriet lades. Datamaskinen, strømadapteren og mange tilbehør genererer litt varme under normal drift. Kontakt med huden over lengre tid kan føre til plager eller i verste fall brannsår.
• Ikke lad batteriet eller bruk datamaskinen, strømadapteren eller tilbehøret i nærheten av brannfarlige
materialer eller i eksplosive miljøer.
• Produktet har ventilasjonsriller, vifter og/eller kjøleribber av sikkerhetsmessige årsaker og for behagelig og
pålitelig drift. Disse funksjonene kan ufrivillig bli blokkert hvis du plasserer produktet på en seng, en sofa, et teppe eller andre myke overflater. Du må aldri blokkere, dekke til eller deaktivere disse funksjonene.
Kontroller datamaskinen hver tredje måned for å se om det har samlet seg støv på maskinen. Før du inspiserer datamaskinen, må du slå av strømmen og trekke ut strømkabelen fra strømuttaket. Fjern deretter støv fra ventiler og perforeringer i fôringsrøret. Hvis du oppdager støv utenpå maskinen, må du også undersøke og fjerne støv inni maskinen, for eksempel ved inngangen til kjøleribben og på ventilasjonsrillene til strømforsyningen og viftene. Slå alltid av og koble fra maskinen før du åpner dekselet. Hvis det er mulig, unngå å bruk datamaskinen din innenfor to meter høytrafikkområder. Hvis du må bruke maskinen i slike områder, må du kontrollere den oftere og rengjøre den hvis det er nødvendig.
Av sikkerhetshensyn og for å oppnå best mulig ytelse bør du alltid følge disse grunnreglene for behandling av maskinen:
• Sørg for at dekselet er lukket når maskinen er tilkoblet.
• Kontroller utsiden av maskinen regelmessig for å se om det har samlet seg støv.
• Fjern støv fra ventilasjonsriller eller åpninger i dekselet. Det er mulig at maskinen må rengjøres oftere hvis
den brukes i områder med mye støv eller stor trafikk.
• Ikke blokker eller begrens ventilasjonsåpninger.
• Ikke lagre eller betjene datamaskinen i møbler, da dette kan øke risikoen for overoppheting.
• Luftstrømmen som går inn i maskinen, bør ikke overskride 35 °C.
• Ikke installer luftfiltreringsenheter. De kan hindre riktig avkjøling.

Merknader om plassering av datamaskinen

Uriktig plassering av datamaskinen kan gjøre at barn skades.
• Plasser datamaskinen på et stødig, lavt møbel eller et møbel som er tilstrekkelig fastmontert.
• Ikke sett datamaskinen på kanten av møbelet.
• Hold datamaskinens kabler utenfor barns rekkevidde.
• Enkelte ting, som for eksempel leketøy, fanger barns interesse. Ikke legg slike ting på eller i nærheten av
datamaskinen.
Du ha tilsyn med barn som oppholder seg i rom der sikkerhetsinstruksjonene ovenfor ikke lar seg gjennomføre.

Driftsmiljø

Det beste driftsmiljøet for maskinen er 10 °C til 35 °C og luftfuktighet på mellom 35 % og 80 %. Hvis det er kaldere enn 10 °C der datamaskinen oppbevares eller transporteres, må du vente med å bruke datamaskinen til den har nådd en driftstemperatur på mellom 10 °C og 35 °C. Dette kan ta opptil to timer i ekstreme tilfeller. Hvis maskinen ikke har denne driftstemperaturen før du bruker den, kan det føre til uopprettelig skade på datamaskinen.
vi
Brukerveiledning for P520
Hvis det er mulig, bør du plassere maskinen på et tørt sted med god ventilasjon, men ikke i direkte sollys.
Hold elektriske apparater borte fra maskinen, for eksempel vifter, radio, kraftige høyttalere, luftkjølingsanlegg, mikroovner osv., fordi sterke magnetiske felt fra disse apparatene kan skade skjermen og ødelegge data på lagringsstasjonen.
Ikke plasser drikkevarer oppå eller ved siden av datamaskinen eller andre tilkoblede enheter. Hvis du søler væske på eller i maskinen eller en tilkoblet enhet, kan det føre til kortslutning eller annen skade.
Ikke spis eller røyk over tastaturet. Partikler som faller ned i tastaturet, kan føre til skade.

Laserklassifisering

ADVARSEL:
Når laserprodukter (som CD-ROM, DVD-stasjoner, fiberoptiske enheter eller sendere) er installert, må du merke deg følgende:
• Ikke fjern dekslene. Hvis du fjerner dekselet på laserprodukter, kan det føre til farlig laserstråling. Enheten inneholder ingen deler som kan repareres.
• Hvis du bruker styringsutstyr eller utfører justeringer som ikke er nevnt her, kan det føre til at du utsetter deg for farlig laserstråling.
FARE
Noen laserprodukter inneholder en innebygd laserdiode i klasse 3A eller 3B. Merk deg dette: Laserstråling når enheten åpnes. Stirr ikke inn i strålen, stirr ikke direkte på strålen med optiske instrumenter, og unngå direkte eksponering for strålen.

Erklæring om farlig spenning

FARE
Koble alle strømledninger fra stikkontaktene før du tar bort maskindekslet eller andre deler som er merket med etiketten ovenfor.
IKKE demonter komponenter som er merket med etiketten ovenfor. Ingen av disse komponentene inneholder deler som kan repareres.
Produktet er laget for trygg bruk. Imidlertid er farlig spenning, strømstyrke og energinivåer til stede i komponenter som er merket med denne etiketten. Demontering av disse komponentene kan føre til brann og til og med være dødelig. Hvis du får problemer med en av disse delene, må du kontakte en servicetekniker.
© Copyright Lenovo 2018, 2021 vii

Merknad om litium-knappecellebatteri

FARE
Fare for eksplosjon dersom batteriet ikke settes inn riktig.
Når du bytter ut litiumbatteriet, bruk kun den samme batteritypen eller en tilsvarende type som er anbefalt av produsenten. Batteriet inneholder litium og kan eksplodere hvis det ikke behandles riktig. Hvis litiumbatteriet svelges, kan det sette seg fast og føre til alvorlig indre forbrenning på bare to timer. I verste fall kan det være dødelig.
Hold batteriene utenfor rekkevidden til barn. Hvis litiumbatteriet svelges eller på andre måter kommer inn i kroppen, er det nødvendig med umiddelbar medisinsk hjelp.
Du må ikke:
• Kaste batteriet eller senke det i vann
• Utsette batteriet for varme over 100 °C.
• Reparere eller ta det fra hverandre
• La batteriet ligge på steder med svært lavt lufttrykk
• La batteriet ligge på steder med svært høy temperatur
• Knuse, stikke hull på, skjære i eller brenne opp batteriet
Ikke kast batteriet som vanlig avfall. Lever det til forhandleren, på en miljøstasjon eller ved et mottak for spesialavfall.
Følgende gjelder brukere i staten California, USA.
Perkloratinformasjon for California: Produkter som inneholder litium-knappecellebatterier med mangandioksid, kan inneholde perklorat. Perkloratmateriale – spesiell håndtering kan påkreves. Se
perchlorate/
http://www.dtsc.ca.gov/hazardouswaste/

Bruke øretelefoner, hodetelefoner eller et hodesett

• Hvis maskinen har både en hodetelefonkontakt og en lyd ut-kontakt, må du alltid bruke hodetelefonkontakten til øretelefoner, hodetelefoner eller et hodesett. Hodetelefonkontakten støtter imidlertid ikke mikrofonen på hodesettet.
• Hvis maskinen har både en hodesettkontakt og en lyd ut-kontakt, må du alltid bruke hodesettkontakten til øretelefoner, hodetelefoner eller et hodesett.
ADVARSEL:
Kraftig lydtrykk fra hodetelefoner kan føre til hørselsskader. Justering av equalizeren til maksimum øker utspenningen fra øre- og hodetelefonene og følgelig lydtrykknivået. Derfor, for å beskytte hørselen din, bør du justere equalizeren til et passende nivå.
viii
Brukerveiledning for P520
Overdreven bruk av hodetelefoner med høyt volum over lengre perioder kan være farlig hvis utkontakten for hode- eller øretelefonene ikke er i samsvar med spesifikasjonene i EN 50332-2. Maskinens utkontakt for hodetelefon er i samsvar med EN 50332-2, punkt 7. Denne spesifikasjonen begrenser datamaskinens maksimale utgående sanne RMS-spenning på bredbåndet til 150 mV. For å unngå hørselsskader må du kontrollere at hode- eller øretelefonene er i samsvar med EN 50332-2 (grensene i punkt 7) eller et bredbånd med en spenning på 75 mV. Bruk av hodetelefoner som ikke er i samsvar med EN 50332-2, kan være farlig på grunn av ekstremt høye lydtrykknivåer.
Hvis det ble levert et sett med hode- eller øretelefoner i esken sammen med Lenovo-maskinen, er disse i samsvar med spesifikasjonene i EN 50332-1. Hvis du bruker andre hode- eller øretelefoner, må du kontrollere at de er i samsvar med EN 50332-1 (grensene i punkt 6.5). Bruk av hodetelefoner som ikke er i samsvar med EN 50332-1, kan være farlig på grunn av ekstremt høye lydtrykknivåer.

Rengjøring og vedlikehold

Sørg for at datamaskinen og arbeidsområdet er rent. Slå av datamaskinen og koble fra strømledningen før du rengjør maskinen. Ikke spray flytende rengjøringsmiddel direkte på maskinen og ikke bruk rengjøringsmiddel som inneholder lett antennelige materialer når du rengjør maskinen. Spray rengjøringsmiddelet på en myk klut og tørk deretter av overflatene på datamaskinen.
© Copyright Lenovo 2018, 2021 ix
x Brukerveiledning for P520

Kapittel 1. Produktoversikt

Dette kapittelet gir grunnleggende informasjon som hjelper deg med å gjøre deg kjent med datamaskinen.

Plassering av maskinvare

Denne delen inneholder informasjon om plasseringene til maskinvaren.
© Copyright Lenovo 2018, 2021 1

Sett forfra

Merk: Maskinvaren ser kanskje litt annerledes ut enn den som blir vist i illustrasjonen.
Figur 1. Kontakter, kontroller og indikatorer foran
1 Utløser-/lukkeknapp for optisk stasjon (tilgjengelig på
2 LED-lampe for feilsøking
noen modeller)
3 Av-/på-knapp
5 Aktivitetsindikator for lagringsstasjon
7 Hodesettkontakt
9 SD-kortspor
1 Utløser-/lukkeknapp for optisk stasjon (tilgjengelig på noen modeller)
4 Strøm-indikator
6 Fotoelektrisk sensor
8 USB 3.0-kontakter (4)
Trykk på knappen for å løse ut eller lukke skuffen til den optiske stasjonen.
2
Brukerveiledning for P520
2 LED-lampe for feilsøking
Av (når datamaskinen er slått på): Ingen feil eller problemer er oppdaget på datamaskinen under normal drift.
: En alvorlig feil er oppdaget på datamaskinen under normal drift.
Blinker: En feil eller et problem er oppdaget på datamaskinen under normal drift.
3 Av/på-knapp
Trykk på av/på-knappen for å slå på datamaskinen. Hvis datamaskinen ikke reagerer, kan du slå den av ved å holde inne av/på-knappen i fire sekunder eller mer.
4 Strøm-indikator
Når strømindikatoren lyser, er maskinen slått på.
5 Aktivitetsindikator for lagringsstasjon
Denne indikatoren viser status for de interne lagringsstasjonene (for eksempel harddiskstasjoner eller Solid­State-stasjoner).
: Lagringsstasjonene er aktive og dataoverføring pågår.
Av (hvis datamaskinen er slått på): Ingen data overføres, eller lagringsstasjonene er ikke i bruk.
6 Fotoelektrisk sensor
Denne sensoren registrerer lyset som sendes av Lenovo PC Diagnostics-programmet som er installert på smarttelefonen. Deretter gjør den fotoelektriske sensoren at datamaskinen sender lyden for feilen som er oppdaget, til smarttelefonen, slik at brukeren kan dekode feilen.
7 Hodesettkontakt
Bruk denne kontakten til å koble et hodesett til datamaskinen.
8 USB 3.0-kontakt (4)
Bruk denne kontakten til å koble til en USB-kompatibel enhet, for eksempel USB-tastatur, -mus,
-lagringsstasjon eller -skriver.
9 SD-kortspor
Sett inn et sikkert digitalt (SD) kort i sporet for å få tilgang til dataene på kortet.
Kapittel 1. Produktoversikt 3

Sett bakfra

Noen av kontaktene på baksiden er fargekodet for å gjøre det enklere å finne ut hvor du skal koble til kablene.
Merk: Maskinvaren ser kanskje litt annerledes ut enn den som blir vist i illustrasjonen.
Figur 2. Sett bakfra
1 PS/2-musekontakt 2 PS/2-tastaturkontakt 3 Valgfri seriell kontakt
5 USB 3.0-kontakter (4) 6 USB 2.0-kontakter (2)
7 Mikrofonkontakt
9 Lydlinje inn-kontakt
11 Spor for sikkerhetslås
13 PCI-/PCIe-kortområde*
4 Ethernet-kontakt
8 Lydlinje ut-kontakt
10 Strømkontakt
12 Spor for nøkkelnesting
4 Brukerveiledning for P520
Merknader: *Et diskret grafikkort eller en nettverksadapter kan installeres i det aktuelle Peripheral
Component Interconnect (PCI)/PCI Express (PCIe)-kortsporet. Hvis et slikt kort installeres, må du bruke kontaktene på kortet i stedet for kontaktene på datamaskinen for å få best mulig ytelse. Hvilke kort som er forhåndsinstallert, kan variere avhengig av datamaskinmodellen. Ett eller flere grafikkort kan være installert for at maskinen skal ha disse kontaktene:
• DVI-kontakt (Digital Video Interface)
• DisplayPort
• Mini DisplayPort
®
-kontakt
®
-kontakt
DisplayPort-kontakt
Bruk denne kontakten til å koble til en skjerm med høy ytelse, en Direct-Drive-skjerm eller andre kompatible enheter.
DVI-skjermkontakt
Bruk denne kontakten til å koble til en DVI-skjerm eller andre kompatible enheter.
Mini DisplayPort-kontakt
Bruk denne kontakten til å koble til en skjerm med høy ytelse, en Direct-Drive-skjerm eller andre kompatible enheter. Mini DisplayPort-kontakten er en forminsket versjon av DisplayPort-kontakten.
1 PS/2-musekontakt
Bruk denne kontakten til å koble til en Personal System/2 (PS/2)-mus, en styrekule eller andre pekeenheter.
2 PS/2-tastaturkontakt
Bruk denne kontakten til å koble til et PS/2-tastatur.
3 Valgfri seriell kontakt
Bruk denne kontakten til å koble til et eksternt modem, en seriell skriver eller andre enheter som bruker en seriell kontakt med 9 pinner.
4 Ethernet-kontakt
Koble til en Ethernet-kabel for et lokalt nettverk (LAN).
Merk: For å tilfredsstille kravene om elektromagnetisk kompatibilitet må du bruke skjermede og jordede kabler og kontaktutstyr.
5 USB 3.0-kontakter (4)
Bruk denne kontakten til å koble til en USB-kompatibel enhet, for eksempel USB-tastatur, -mus,
-lagringsstasjon eller -skriver.
6 USB 2.0-kontakter (2)
Bruk denne kontakten til å koble til en USB-kompatibel enhet, for eksempel USB-tastatur, -mus,
-lagringsstasjon eller -skriver.
Kapittel 1. Produktoversikt 5
7 Mikrofonkontakt
Ved hjelp av denne kontakten kan du koble en mikrofon til maskinen når du vil gjøre lydopptak eller bruke programvare for talegjenkjenning.
8 Lydlinjeutgang
Lyd ut-kontakten brukes til å sende lydsignaler fra datamaskinen til eksterne enheter, for eksempel hodetelefoner.
9 Lydlinjeinngang
Lyd inn-kontakt brukes til å motta lydsignaler fra en ekstern lydkilde, for eksempel et stereoanlegg. Når du kobler til en ekstern lydkilde, opprettes en kabeltilkobling mellom enhetens lydlinjeutgang og lydlinjeinngangen på maskinen.
10 Strømkontakt
Koble strømledningen til datamaskinen.
11 Spor for sikkerhetslås
Fest en kabellås av typen Kensington til sikkerhetslåssporet for å sikre datamaskinen. Du finner flere opplysninger under «Feste en kabellås av typen Kensington-lås» på side 30.
12 Spor for nøkkelnesting
Fest nøkkelholderen som følger med nøkkelen til maskindeksellåsen, til sporene for nøkkelnesting.
13 PCI-/PCIe-kortområde
For å forbedre ytelsen til datamaskinen ytterligere kan du installere et PCI-/PCIe-kort i dette området. Hvilke kort som er forhåndsinstallert i dette området, kan variere avhengig av datamaskinmodellen.
6
Brukerveiledning for P520

Maskinkomponenter

Merknader:
• Maskinen din ser kanskje litt annerledes ut enn den som blir vist i illustrasjonene, avhengig av hvilken modell du har.
• Du finner opplysninger om hvordan du fjerner dekselet, under «Klargjøre datamaskinen og fjerne maskindekslet» på side 59.
Figur 3. Plassering av komponenter
1 Kjøleribbe- og viftemodul
3 Flex-brønner* 4 Lagringsstasjonshylse*
5 Fremre viftemodul
7 M.2 Solid State-stasjoner* 8 Strømforsyningsenhet
9 PCI-/PCIe-kort*
11 Bryter for registrering av åpning av deksel
(dekselsikringsbryter)
2 Minnemoduler*
6 Lagringsstasjoner*
10 Bakre viftemodul
* Konfigurasjonen varierer avhengig av datamaskinmodell.
Kapittel 1. Produktoversikt 7

Deler på hovedkortet

Merk: Hovedkortet kan avvike litt i forhold til illustrasjonen.
Figur 4. Plassering av deler på systembordet
1 Kontakt for dekselsikringsbryter
2 Minnespor
(dekselsikringskontakt)
3 Minnespor
5 Minnespor 6 Minnespor
7 Kontakt for mikroprosessorvifte
9 Minnespor
11 Viftekontakt 2 for optisk stasjon
13 Minnespor
15 Strømkontakt med 4 kontaktpunkter (for optisk
4 Kontakt for bakre viftemodul
8 Minnespor
10 Viftekontakt 1 for optisk stasjon
12 Minnespor
14 Kontakt for termisk sensor
16 Slett CMOS/Recovery-krysskobling
stasjon)
8 Brukerveiledning for P520
17 VROC-kontakt
18 Inngangs/utgangskontakt på frontpanel (FPIO)
19 Kontakt 1 for minnevifte
21 M.2 Solid State-stasjonsspor 1 22 6-pin strømkontakt (for grafikkort)
23 6-pin strømkontakt (for grafikkort)
25 Strømkontakt med 4 kontaktpunkter (for
20 M.2 Solid State-stasjonsspor 2
24 Aktivitetsindikatorkontakt for intern lagringsstasjon
26 Kontakt for fremre viftemodul
lagringsstasjon)
27 Thunderbolt-kontrollkontakt
29 SATA 3-kontakt 30 SATA 6-kontakt 31 SATA 1-kontakt 32 SATA 4-kontakt 33 Intern USB 3.0-kontakt 2 34 Intern USB 3.0-kontakt 1 35 SATA 5-kontakt
37 eSATA/SATA 7-kontakt 38 Intern USB 2.0-kontakt 39 TCM-kontakt (Trusted Cryptography Module) 40 Strømforsyningskontakt
41 PCIe 3.0 x4-kortspor 42 PCI-kortspor
43 PCIe 3.0 x16-kortspor 44 PCIe 3.0 x4-kortspor
45 PCIe 3.0 x16-kortspor 46 PCIe 3.0 x8-kortspor
47 Knappecellebatteri
49 Mikroprosessor
28 SATA 2-kontakt
36 Kontakt for firesifret diagnoseskjerm
48 Kontakt 2 for minnevifte
50 Kontakt for seriell port (COM)
Kapittel 1. Produktoversikt 9

Interne lagringsstasjoner

Interne lagringsstasjoner er enheter som datamaskinen bruker for å lese og lagre data. Du kan tilføye stasjoner i maskinen for å øke lagringskapasiteten og gjøre det mulig for datamaskinen å lese andre typer medier. Interne lagringsstasjoner installeres i brønner.
Når du fjerner eller installerer en intern lagringsstasjon, må du merke deg stasjonstypen og -størrelsen som hver enkelt brønn støtter, og koble til de nødvendige kablene. Kapittel 7 «Fjerning og installasjon av maskinvare» på side 59 inneholder instruksjoner som forklarer hvordan du fjerner eller installerer interne lagringsstasjoner på maskinen.
Illustrasjonen nedenfor viser plasseringen til lagringsstasjonsbrønnene.
Merk: Maskinvaren ser kanskje litt annerledes ut enn den som blir vist i illustrasjonen.
Figur 5. Plassering av lagringsstasjonsbrønner
1 Kortleser (for et SD-kort) 2 Flex-brønner (2)
3 Lagringsbrønner for stasjon (2) (tilgjengelig på enkelte
modeller)
5 M.2 Solid State-stasjonsspor (2) 6 PCIe-spor (5)
1 Kortleser
4 Lagringsstasjonsbrønner (2)
Et SD-kort er installert på enkelte modeller.
2 Flex-brønner (2)
Avhengig av hvilken maskinmodell du har, kan følgende enheter være installert i flex-brønnene:
10
Brukerveiledning for P520
• Flex-modul Avhengig av hvilken maskinmodell du har, kan følgende deler være installert i flex-modulen:
– 15-i-1-kortleser – Ekstern eSATA-kontakt (External Serial Advanced Technology Attachment) – Firesifret feilsøkingsdisplay – IEEE (Institute of Electrical and Electronics Engineers) 1394-kontakt – Smal optisk stasjon – Thunderbolt-adaptersett
• Lagringskabinett med fremre tilgang
• Konverteringssett for flere stasjoner Avhengig av hvilken maskinmodell du har, kan følgende deler være installert i konverteringssettet for flere
stasjoner: – Lagringsstasjon (for eksempel en harddisk, Solid State-stasjon eller hybriddisk)
– Smal optisk stasjon
• Optisk stasjon
• Adapter for smal optisk stasjon
3 Valgfrie lagringsstasjonbrønner (2) (tilgjengelig på enkelte modeller)
Du kan installere harddisker, Solid State-stasjoner eller hybriddisker i lagringsstasjonsbrønnene.
4 Lagringsstasjonsbrønner (2)
Du kan installere harddisker, Solid State-stasjoner eller hybriddisker i lagringsstasjonsbrønnene.
5 M.2 Solid State-stasjonsspor (2)
Én eller to M.2 Solid State-stasjoner er installert på enkelte modeller.
6 PCIe-spor (5)
Du kan installere kompatible PCIe-kort og PCIe Solid State-stasjoner i PCIe-kortsporene.
Kapittel 1. Produktoversikt 11

Etikett for maskintype og modell

Etiketten for maskintype og modell identifiserer datamaskinen. Når du kontakter Lenovo for å få hjelp, oppgir du informasjon om maskintype og modell slik at teknikerne kan identifisere maskinen og gi deg raskere service.
Dette er et eksempel på etikett for maskintype og modell.
Merk: Maskinvaren ser kanskje litt annerledes ut enn den som blir vist i illustrasjonen.
Figur 6. Etikett for maskintype og modell

Datamaskinfunksjoner

Enkelte funksjoner kan variere eller ikke gjelde for din datamaskinmodell.
Informasjon om maskinen
• Slik ser du grunnleggende informasjon (som informasjon om mikroprosessor og minne) om maskinen:
1. Klikk på Start-knappen for å åpne Start-menyen.
2. Klikk på Innstillinger System Om.
• Slik ser du detaljert informasjon om enhetene (som den optiske stasjonen og nettverkskort) på maskinen:
1. Høyreklikk Start-knappen for å åpne Start-hurtigmenyen.
2. Klikk på Enhetsbehandling.
3. Finn frem til og dobbeltklikk på enheten din i Enhetsbehandling for å vise enhetens egenskaper. Skriv inn administratorpassordet eller en bekreftelse hvis du blir bedt om det.
12
Brukerveiledning for P520
Minne
Opptil åtte DDR4 SD RAM-moduler (DDR4) feilkorreksjonskode (ECC) registrerte dual inline-minnemoduler (RDIMMs)
Lagringsstasjoner
Datamaskinen din støtter følgende lagringsstasjoner:
• Harddiskstasjon
• Hybriddisk (tilgjengelig på enkelte modeller)
• M.2 Solid State-stasjon (tilgjengelig på enkelte modeller)
• Optisk stasjon (tilgjengelig på enkelte modeller)
• SD-kort (tilgjengelig på enkelte modeller)
• Solid State-stasjon (tilgjengelig på enkelte modeller)
• Intel
®
Optane-minne (tilgjengelig på enkelte modeller)
Slik viser du mengden plass på lagringsstasjonen:
1. Høyreklikk Start-knappen for å åpne Start-hurtigmenyen.
2. Klikk på Diskbehandling, og følg instruksjonene på skjermen.
Videofunksjoner
• PCIe 3.0 x16-kortspor på hovedkortet for diskret grafikkort
• Videokontakter på et diskret grafikkort: – DVI-kontakt (tilgjengelig på enkelte modeller)
– DisplayPort-kontakt (tilgjengelig på enkelte modeller) – Mini DisplayPort-kontakt (tilgjengelig på enkelte modeller)
Lydfunksjoner
Integrert lydkontroller støtter disse kontaktene og enhetene på datamaskinen:
• Lydlinjeinngang
• Lydlinjeutgang
• Hodetelefonkontakt
• Intern høyttaler
• Mikrofonkontakt
Inn/ut-funksjoner (I/O)
• 100/1000 Mbps Ethernet-kontakt
• Lydkontakter (lydkontakter for linje inn og linje ut, kontakter for mikrofon og hodetelefoner)
• Skjermkontakter (DisplayPort-kontakt, DVI-kontakt og Mini DisplayPort-kontakt) (varierer etter grafikkort)
• 9-pinners seriellkontakt (tilleggsutstyr)
• PS/2-tastaturkontakt
• PS/2-musekontakt
• USB-kontakter
Utvidelsesmuligheter
• Flex-brønner
Kapittel 1. Produktoversikt 13
• Brønner for lagringsstasjon
• M.2 Solid State-stasjonsspor
• Minnespor
• Ett PCI-kortspor
• To PCIe 3.0 x4 kortspor
• Ett PCIe 3.0 x8-kortspor
• To PCIe 3.0 x16-kortspor
• SD-kortspor
Strømforsyning
Maskinen ble levert med en av disse strømforsyningsenhetene:
• 690-watts strømforsyning med automatisk spenningsregistrering
• 900-watts strømforsyning med automatisk spenningsregistrering
• 1000-watts strømforsyning med automatisk spenningsregistrering
Trådløsfunksjoner
Avhengig av hvilken datamaskinmodell du har, kan det hende den støtter følgende trådløsfunksjoner:
• Trådløs LAN
• Bluetooth
Systemadministrasjonsfunksjoner
• Mulighet for lagring av resultater av maskinvareselvtest (POST)
• Desktop Management Interface (DMI) Desktop Management Interface gir brukere tilgang til informasjon om alle sider ved datamaskinen.
Informasjonen omfatter blant annet prosessortype, installasjonsdato, tilkoblede skrivere og andre eksterne enheter, strømkilder og vedlikeholdslogg.
• ErP LPS-samsvarsmodus Samsvarsmodus for ErP-direktivet (Direktiv for energirelaterte produkter) LPS (Lowest Power State)
reduserer strømforbruket når datamaskinen er i hvilemodus eller Av-modus. Du finner flere opplysninger under «Aktivere eller deaktivere ErP LPS-samsvarsmodus» på side 36.
• Intel
®
Standard Manageability (ISM)
Intel Standard Manageability implementerer visse funksjoner i datamaskinens maskin- og fastvare. Datamaskinene blir derfor rimeligere for virksomheter og enklere å overvåke, vedlikeholde, oppdatere, oppgradere og reparere.
• Intel Active Management Technology (Intel AMT) Intel Active Management Technology, med sine spesifikke Intel-plattformegenskaper samt
administrasjons- og sikkerhetsprogrammer fra tredjeparter, gjør det enkelt for IT-administratorer og tjenesteleverandør å oppdage, reparere og å beskytte sine datanettverksressurser.
• Intel Rapid Storage Technology enterprise (Intel RSTe) Med konfigurasjonsprogrammet Intel RSTe kan du konfigurere RAID (Redundant Array of Independent
Disks) for datamaskiner med enkelte hovedkort med Intel-brikkesett. Det støtter RAID-nivåer på 0, 1, 5 og 10 på datamaskiner med SATA-enheter (Serial Advanced Technology Attachment).
14
Brukerveiledning for P520
• Preboot Execution Environment (PXE) Ved hjelp av Preboot Execution Environment kan du starte datamaskiner via et nettverksgrensesnitt.
Denne funksjonen er uavhengig av om datamaskinen startes fra en datalagringsenhet (f.eks. harddiskstasjonen), eller hvilket operativsystem som er installert.
• System Management (SM) basic Input/output System (BIOS) og SM-programvare SMBIOS-spesifikasjonen definerer datastrukturer og tilgangsmetoder i BIOS. En bruker eller et program
kan derfor lagre og hente informasjon som er spesifikk for den aktuelle datamaskinen.
• Wake on LAN (WOL) Wake on LAN er en standard for Ethernet-datanettverk som gjør at en datamaskin kan slås på eller
aktiveres fra dvale- eller hvilemodus via en nettverksmelding. Denne meldingen sendes vanligvis av et program som kjører på en annen datamaskin på samme LAN-nettverk.
• Windows Management Instrumentation (WMI) Windows Management Instrumentation er et sett utvidelser for Windows-drivermodellen. Det gir et
operativsystemgrensesnitt som instrumenterte komponenter leverer informasjon og varslinger gjennom.
Sikkerhetsfunksjoner
• Støtte for å aktivere og deaktivere en enhet
• Støtte for å aktivere eller deaktivere USB-kontakter enkeltvis
• Antivirusprogram
• BIOS-passord og Windows-kontoer for å hindre at uvedkommende får tilgang til maskinen
• Computrace Agent-programvare innebygd i fastvare
• Bryter for registrering av åpning av deksel (dekselsikringsbryter)
• Fingeravtrykksgodkjenning (tilgjengelig på enkelte modeller)
• Brannmurer
• Intel BIOS guard
• Funksjonen Smart USB Protection
• Konfigurerbar oppstartingssekvens
• Oppstart uten tastatur eller mus
• Støtte for tastelås på datamaskindekselet (tilgjengelig på enkelte modeller)
• Støtte for kabellås av typen Kensington
• TPM (Trusted Platform Module)
Forhåndsinstallert operativsystem
Datamaskinen din er forhåndsinstallert med operativsystemet Windows 10. Det er mulig at flere operativsystemer blir identifisert av Lenovo som kompatible med maskinen. Hvis du vil vite om et operativsystem er sertifisert eller testet for kompatibilitet, kan du gå til nettstedet til leverandøren av operativsystemet.

Datamaskinens spesifikasjoner

Denne delen inneholder fysiske spesifikasjoner for maskinen.
Dimensjoner
• Bredde: 165 mm (6,50 tommer)
• Høyde: 440 mm (17,32 tommer)
Kapittel 1. Produktoversikt 15
• Dybde: 460 mm (18,11 tommer)
Tykkelse
Maksimumskonfigurasjon som levert: 24 kg
Omgivelser
• Lufttemperatur: I drift: Fra 10 °C til 35 °C
Oppbevaring i originalemballasjen: Fra -40 °C til 60 °C Lagring uten emballasje: Fra -10 °C til 60 °C
• Luftfuktighet: I drift: 10 % til 80 % (ikke-kondensdannende)
Oppbevaring: 10 % til 90 % (ikke-kondensdannende)
• Høyde over havet: I drift: Fra -15,2 m til 3048 m
Lagring: Fra -15,2 m til 10.668 m
Elektrisitet
• Inntaksstrøm: Fra 100 V ac til 240 V ac
• Inngangsfrekvens: 50/60 Hz

Programmer

Denne delen inneholder informasjon om programmene på maskinen.

Få tilgang til et program på maskinen

Slik åpner du et program på maskinen:
• Fra Windows Search:
1. Skriv inn programnavnet i søkefeltet ved siden av Start-knappen.
2. I søkeresultatene klikker du navnet på ønsket program for å starte programmet.
• Fra Start-menyen eller Kontrollpanel:
1. Klikk på Start-knappen for å åpne Start-menyen. Klikk deretter navnet på ønsket program for å starte programmet.
2. Hvis programnavnet ikke vises på Start-menyen, åpner du programmet fra Kontrollpanel. a. Klikk på Start-knappen for å åpne Start-menyen. b. Klikk på Windows-systemet Kontrollpanel. c. Vis Kontrollpanel med store eller små ikoner, og klikk deretter på navnet på ønsket program for å
starte programmet.

En introduksjon til Lenovo-programmer

Denne delen inneholder opplysninger om de viktigste Lenovo-programmene som er tilgjengelige i operativsystemet.
Merk: Avhengig av datamaskinmodell kan det hende at enkelte av følgende programmer ikke er tilgjengelige.
16
Brukerveiledning for P520
Vantage-appen Den forhåndsinstallerte Vantage-appen er en tilpasset ett-stoppløsning for å hjelpe deg å vedlikeholde
datamaskinen din med automatiserte oppdateringer og reparasjoner, konfigurering av maskinvareinnstillinger og for å få tilpasset støtte.
Skriv inn Vantage i søkeboksen for å få tilgang til Vantage-appen. Med Vantage-appen kan du:
– Enkelt se enhetsstatusen og tilpasse enhetsinnstillingene. – Laste ned og installere UEFI BIOS-, fastvare- og driveroppdateringer for å holde datamaskinen din
oppdatert. – Overvåke datamaskinens helse og sikre datamaskinen mot trusler utenfra. – Skann maskinvaren og diagnostiser maskinvareproblemer. – Se på datamaskinens garantistatus (på nett). – Få tilgang til Brukerveiledningen og nyttige artikler.
Merknader:
– De tilgjengelige funksjonene varierer avhengig av datamaskinmodellen. – Vantage-appen gjør periodiske oppdateringer av funksjonene for å fortsette å forbedre opplevelsen din
med datamaskinen din. Beskrivelsen av funksjoner kan være forskjellig fra dem på det faktiske
brukergrensesnittet.
Kapittel 1. Produktoversikt 17
18 Brukerveiledning for P520

Kapittel 2. Bruke maskinen

Dette kapittelet inneholder informasjon som hjelper deg å bruke ulike funksjoner på datamaskinen.

Registrere maskinen

Når du registrerer maskinen hos Lenovo, skriver du inn nødvendig informasjon i en Lenovo-database. Informasjonen gjør det mulig for Lenovo å kontakte deg ved tilbakekalling eller andre alvorlige problemer, og du får raskere service når du ringer Lenovo for å be om hjelp. I tillegg tilbys det i enkelte land utvidede rettigheter og tjenester til registrerte brukere.
Du kan registrere datamaskinen din hos Lenovo ved å gå til følge instruksjonene på skjermen.
https://support.lenovo.com/productregistration og

Stille inn datamaskinens volum

Gjør følgende for å angi datamaskinens volum:
1. Klikk volumikonet i systemstatusfeltet i Windows på oppgavelinjen.
Merk: Hvis volumikonet ikke vises i systemstatusfeltet i Windows, legger du til ikonet i systemstatusfeltet. Se hjelpesystemet for Windows.
2. Følg instruksjonene på skjermen og i den pekerfølsomme teksten for å justere volumet, dempe høyttaleren eller oppheve demping av høyttaleren.

Bruke en plate

Dette avsnittet forklarer hvordan du bruker en plate og den optiske stasjonen.

Retningslinjer om å bruke den optiske stasjonen

Følg disse retningslinjene når du bruker den optiske stasjonen:
• Ikke sett maskinen på et sted der stasjonen kan utsettes for noen av disse forholdene: – høy temperatur
– høy luftfuktighet – mye støv – kraftige vibrasjoner eller støt – skrå overflate – direkte sollys
• Ikke legg andre gjenstander enn en plate i stasjonen.
• Ikke sett inn skadde plater i stasjonen. Bulkete, ripete eller skitne plater kan skade stasjonen.
• Ikke flytt maskinen mens det står en plate i stasjonen.

Håndtere og oppbevare en plate

Slik behandler og lagrer du en plate:
• Hold platen i kantene. Ikke rør den siden av platen som er uten etikett.
© Copyright Lenovo 2018, 2021 19
• Når du skal fjerne støv eller fingermerker, tørker du platen fra midten og utover med en myk og ren klut. Hvis du forsøker å rengjøre platen i sirkelmønster, kan du risikere å miste data.
• Ikke skriv på eller klistre papir på platen.
• Ikke skrap eller lag merker på platen.
• Ikke legg fra deg eller lagre platen i direkte sollys.
• Ikke bruk benzen, fortynningsmidler eller andre rengjøringsmidler til å rengjøre platen.
• Ikke slipp ned eller bøy platen.

Spille av og fjerne en plate

Slik spiller du av en plate:
1. Mens datamaskinen er slått på, trykker du på utløser-/lukkeknappen på fremsiden av den optiske stasjonen. Skuffen kommer ut av stasjonen.
2. Sett en plate inn i sporet. Enkelte optiske stasjoner har et nav med en låsmekanisme som holder platen på plass. Hvis din stasjon har et slikt nav, holder du i skuffen med den ene hånden og trykker forsiktig ned på midten av den platen til den smetter på plass.
3. Trykk på utløser-/lukkeknappen en gang til, eller skyv skuffen forsiktig inn for å lukke den. Programmet for avspilling av plate starter automatisk. Du finner flere opplysninger i hjelpen for programmet for avspilling av plate.
Slik tar du ut en plate fra den optiske stasjonen:
1. Mens datamaskinen er slått på, trykker du på utløser-/lukkeknappen på fremsiden av den optiske stasjonen. Skuffen kommer ut av stasjonen.
2. Ta platen forsiktig ut av skuffen.
3. Trykk på utløser-/lukkeknappen en gang til, eller skyv skuffen forsiktig inn for å lukke den.
Merk: Hvis skuffen på den optiske stasjonen ikke åpner seg når du trykker på utløser-/lukkeknappen, slår du av maskinen. Deretter stikker du en nål eller en binders som er rettet ut, inn i nødutløserhullet ved siden av utløser-/lukkeknappen. Bruk nødutløseren bare i nødstilfeller.

Skrive til en plate

Hvis den optiske stasjonen støtter skriving, kan du skrive til en plate.
Skrive til en plate ved å bruke Windows-verktøy
Gjør ett av følgende for å skrive til en plate ved å bruke Windows-verktøy:
• Brenn en plate ved å bruke Autokjør-vinduet.
1. Kontroller at platen spilles av automatisk.
a. Klikk på Start-knappen for å åpne Start-menyen. b. Klikk på Innstillinger Enheter AutoPlay. c. Velg eller slå på Bruk Autokjør for alle medier og enheter.
2. Sett inn en skrivbar plate i den optiske stasjonen som støtter skriving. Autokjør-vinduet åpnes.
3. Følg instruksjonene på skjermen.
• Brenn en plate ved å bruke Windows Media
1. Sett inn en skrivbar plate i den optiske stasjonen som støtter skriving.
2. Åpne Windows Media Player. Se «Få tilgang til et program på maskinen» på side 16.
3. Følg instruksjonene på skjermen.
®
Player.
20
Brukerveiledning for P520
• Brenn en plate fra en ISO-fil.
1. Sett inn en skrivbar plate i den optiske stasjonen som støtter skriving.
2. Dobbeltklikk ISO-filen.
3. Følg instruksjonene på skjermen.
Skrive til en plate ved å bruke forhåndsinstallerte programmer
Gjør ett av følgende for å skrive til en plate ved å bruke forhåndsinstallerte programmer:
1. Sett inn en skrivbar plate i den optiske stasjonen som støtter skriving.
2. Åpne PowerDVD Create, PowerProducer eller Power2Go. Se «Få tilgang til et program på maskinen» på side 16.
3. Følg instruksjonene på skjermen.

Koble til et nettverk

Dette avsnittet forklarer hvordan du kobler deg til et nettverk.
Koble til et Ethernet LAN
Du kan koble maskinen til et Ethernet LAN ved å koble en Ethernet-kabel til Ethernet-kontakten.
FARE
Ikke koble telefonledningen til Ethernet-kontakten. Det kan gi elektrisk støt.
Koble til et trådløst LAN
Du kan koble maskinen til et trådløst LAN uten å bruke en Ethernet-kabel, men bare ved hjelp av radiobølger.
Merk: Trådløst LAN-funksjonen er tilgjengelig bare på enkelte modeller.
Slik oppretter du en trådløs forbindelse til et lokalt nettverk:
1. Kontroller at et trådløst LAN er tilgjengelig, og at trådløst LAN-funksjonen på maskinen fungerer.
2. Klikk ikonet for trådløs nettverkstilkobling i systemstatusfeltet i Windows for å vise tilgjengelige trådløse nettverk.
Merk: Hvis statusikonet for trådløs nettverkstilkobling ikke vises i systemstatusfeltet i Windows, legger du til ikonet i systemstatusfeltet. Se hjelpesystemet for Windows.
3. Klikk et trådløst LAN, og klikk deretter Koble til for å koble maskinen til det. Oppgi den nødvendige informasjonen.
Koble til en Bluetooth-aktivert enhet
Bluetooth er en trådløs kommunikasjonsteknologi med kort rekkevidde. Bruk Bluetooth til å opprette en trådløs forbindelse mellom maskinen og en annen Bluetooth-aktivert enhet innen en avstand på rundt 10 m.
Merk: Bluetooth-funksjonen er tilgjengelig bare på enkelte modeller.
Slik kobler du til en Bluetooth-aktivert enhet:
1. Slå på Bluetooth-funksjonen på datamaskinen. Pass på at den Bluetooth-aktiverte enheten befinner seg innen en omkrets på ca. 10 m fra datamaskinen.
Kapittel 2. Bruke maskinen 21
2. Klikk Bluetooth-ikonet i systemstatusfeltet i Windows på oppgavelinjen. Klikk deretter Legg til en enhet og følg instruksjonene på skjermen.
Merk: Hvis Bluetooth-ikonet ikke vises i systemstatusfeltet i Windows, legger du til ikonet i systemstatusfeltet. Se hjelpesystemet for Windows.
22
Brukerveiledning for P520

Kapittel 3. Du og din maskin

I dette kapittelet finner du informasjon om tilgjengelighet, ergonomi, rengjøring og vedlikehold.

Organisere arbeidsplassen

Organiser arbeidsplassen slik det passer best for deg og den typen arbeid du gjør. Denne delen inneholder informasjon om faktorene som påvirker måten du organiserer arbeidsplassen.

Gjenskinn og belysning

Plasser skjermen slik at det ikke blir gjenskinn fra lamper, vinduer eller andre lyskilder. Gjenskinn fra blanke overflater kan forårsake irriterende gjenskinn på skjermen. Skjermen bør helst stå i rett vinkel i forhold til vinduer og andre sterke lyskilder. Reduser om nødvendig overlyset ved å slå av taklamper eller bruke svakere lyspærer/lysrør. Hvis du plasserer skjermen nær et vindu, bør du bruke gardiner eller persienner for å dempe sollyset. Du kan justere lysstyrken og kontrasten på skjermen i løpet av dagen, etter hvert som dagslyset blir sterkere eller svakere.
Hvis det er umulig å unngå gjenskinn eller lys på skjermen, kan det hjelpe å sette på et antirefleksfilter. Slike filtre kan ha innvirkning på bildeskarpheten, så du bør først prøve å finne andre løsninger på problemet.

Luftsirkulasjon

Maskinen avgir varme. Viften i maskinen trekker inn frisk luft og sender oppvarmet luft ut gjennom ventilasjonsrillene. Hvis du sperrer for ventilasjonsrillene, blir skjermen etter hvert overopphetet og kan til slutt bli skadet. Plasser maskinen slik at ventilasjonsrillene ikke blir blokkert, 51 mm (2 tommer) er tilstrekkelig. Pass på at varmluften ikke blåses direkte på andre.

Plassering av stikkontakter og kabellengder

De følgende faktorene kan avgjøre datamaskinens endelige plassering:
• Plassering av stikkontakter
• Lengde på strømledninger eller strømadaptere
• Lengden på alle kablene som er koblet til andre enheter
Du finner mer informasjon om strømledninger eller strømadaptere under «Strømledninger og strømadaptere» på side iv.

Komfort

Det finnes ikke en sittestilling som passer for alle, men nedenfor gir vi deg noen retningslinjer for å finne en sittestilling som passer best mulig for deg. Følgende figur gir et eksempel til referanse.
© Copyright Lenovo 2018, 2021 23
• Skjermplassering: Hold skjermen i passe avstand fra øynene, vanligvis 51–61 cm (20–24 tommer). Juster deretter skjermen slik at øverste del av skjermen er i eller rett under din øyehøyde og du kan se den uten å vri kroppen.
• Stolplassering: Bruk en stol som gir deg god støtte i ryggen og mulighet til å justere setehøyden. Juster stolen slik at du får best mulig sittestilling.
• Hode: Hold hodet og nakken i en behagelig og nøytral (loddrett) posisjon.
• Armer og hender: Hold underarmene, håndleddene og hendene i en avslappet og nøytral (vannrett) stilling. Skriv med avslappede bevegelser uten å slå på tastene.
• Ben: Hold lårene parallelt med gulvet og føttene flatt på gulvet eller på en fotskammel.
Du bør med jevne mellomrom gjøre mindre endringer i sittestillingen for å hindre ubehag som skyldes at du har sittet i samme stilling for lenge. Hyppige, korte pauser fra arbeidet bidrar også til å hindre eventuelt ubehag som skyldes sittestillingen.

Informasjon om tilgjengelighet

Lenovo arbeider hele tiden for å gi brukere med hørsels-, syns- eller bevegelseshemninger bedre tilgang til informasjon og teknologi. Denne delen inneholder informasjon om måter disse brukerne kan få mest mulig nytte av maskinen. Du kan også skaffe deg den mest oppdatert informasjonen om tilgjengelighet fra følgende nettside:
https://www.lenovo.com/accessibility
Hurtigtaster
Listen nedenfor inneholder hurtigtaster som kan gjøre det enklere å bruke datamaskinen.
Merk: Avhengig av tastaturet kan det hende at enkelte av de følgende hurtigtastene ikke er tilgjengelige.
Windows-logotasten+U: Åpne Hjelpemiddelsenteret
Høyre Skift i åtte sekunder: Slå Filtertaster på eller av
Skift fem ganger: Slå Trege taster på eller av
Num Lock i fem sekunder: Slå Veksletaster på eller av
Venstre Alt+Venstre Skift+Num Lock: Slå Musetaster på eller av
Venstre Alt+Venstre Skift+PrtScn (eller PrtSc): Slå Høykontrast på eller av
Hvis du vil ha mer informasjon, kan du gå til nøkkelordene: keyboard shortcuts, key combinations, shortcut keys.
Hjelpemiddelsenteret
Hjelpemiddelsenteret i Windows-operativsystemet lar deg konfigurere datamaskinen din tilpasset dine fysiske og kognitive behov.
24
Brukerveiledning for P520
https://windows.microsoft.com/, og deretter søke med disse
Gjør følgende hvis du vil bruke Hjelpemiddelsenteret:
1. Klikk på Start-knappen for å åpne Start-menyen.
2. Trykk på Innstillinger Hjelpemidler.
3. Velg et verktøy ved å følge instruksjonene på skjermen.
Hjelpemiddelsenteret inkluderer hovedsakelig følgende verktøy:
• Forstørrelsesprogram Forstørrelsesprogram er et nyttig verktøy som forstørrer hele eller deler av skjermen, slik at du kan se
elementer bedre.
• Skjermleser Skjermleser leser høyt det som vises på skjermen, og beskriver hendelser som feilmeldinger.
• Skjermtastatur Du kan skrive inn data ved hjelp av en mus, en styrespak eller andre pekeenheter. I stedet for et fysisk
tastatur kan du bruke skjermtastaturet.
• Høy kontrast Høykontrast er en funksjon som øker fargekontrasten for noe tekst og noen bilder på dataskjermen. Og
som et resultat av dette er disse elementene tydeligere og enklere å identifisere
• Tilpasset tastatur Juster tastaturinnstillingene for å gjøre tastaturet enklere å bruke. Du kan for eksempel bruke tastaturet til
å styre pekeren og gjøre det lettere å skrive visse tastekombinasjoner.
• Tilpasset mus Juster museinnstillingene for å gjøre musen enklere å bruke. Du kan for eksempel endre hvordan pekeren
ser ut og gjøre det enklere å håndtere vinduer med musen.
Talegjenkjenning
Talegjenkjenning gjør det mulig å styre datamaskinen ved hjelp av stemmen.
Ved å bruke bare stemmen kan du starte programmer, åpne menyer, klikke på objekter på skjermen, diktere tekst i dokumenter og skrive og sende e-poster. Alt du gjør med tastaturet og musen, kan gjøres med bare stemmen.
Slik bruker du Talegjenkjenning:
1. Klikk på Start-knappen for å åpne Start-menyen.
2. Klikk på Windows-systemet Kontrollpanel.
3. Vis Kontrollpanel med store eller små ikoner, og klikk deretter på Talegjenkjenning.
4. Følg instruksjonene på skjermen.
Skjermleserteknologier
Skjermleserteknologier håndterer først og fremst programgrensesnitt, hjelpeinformasjon og forskjellige maskinleselige dokumenter. Hvis du vil ha flere opplysninger om skjermlesere, kan du se følgende:
• Bruke PDF-er med skjermlesere:
https://www.adobe.com/accessibility.html?promoid=DJGVE
• Bruke JAWS-skjermleseren:
https://www.freedomscientific.com/Products/Blindness/JAWS
• Bruke NVDA-skjermleseren:
https://www.nvaccess.org/
Kapittel 3. Du og din maskin 25
Skjermoppløsning
Du kan gjøre teksten og bildene på skjermen enklere å lese ved å justere skjermoppløsningen på datamaskinen.
Slik justerer du skjermoppløsning:
1. Høyreklikk et tomt område på skrivebordet.
2. Klikk på Skjerminnstillinger Skjerm.
3. Følg instruksjonene på skjermen.
Merk: Hvis du angir for lav oppløsning, kan det hende at noen elementer ikke passer på skjermen.
Elementstørrelse som kan tilpasses
Du kan gjøre elementer på skjermen enklere å lese ved å justere elementstørrelsen.
• Hvis du vil endre elementstørrelsen midlertidig, kan du bruke Forstørrelsesprogrammet i Hjelpemiddelsenteret.
• Slik endrer du elementstørrelsen permanent: – Endre størrelsen på alle elementene på skjermen. Gjør slik:
1. Høyreklikk et tomt område på skrivebordet.
2. Klikk på Skjerminnstillinger Skjerm.
3. Følg instruksjonene på skjermen for å endre elementstørrelsen. For noen programmer trer kanskje ikke konfigurasjonen i kraft før du logger av og deretter logger på igjen.
– Endre størrelsen på elementene en nettside.
Hold Ctrl inne og trykk på plusstasten (+) for å forstørre eller minustasten (-) for å forminske tekststørrelsen.
– Endre størrelsen på elementene på skrivebordet eller i et vindu.
Merk: Denne funksjonen fungerer kanskje ikke i noen vinduer. Hvis musen din har et hjul, kan du holde Ctrl inne og rulle på hjulet for å endre elementstørrelsen.
Standardkontakter
Datamaskinen din har standardkontakter som gjør at du kan koble til hjelpeenheter.
Hvis du vil vite mer om plasseringen og funksjonen til hver kontakt, kan du se «Plassering av maskinvare» på side 1.
TTY/TDD-konverteringsmodem
Maskinen din støtter bruk av konverteringsmodem for en teksttelefon (TTY) eller telekommunikasjonsenheten for døve (TDD). Modemet må kobles til mellom datamaskinen og en TTY/TDD-telefon. Deretter kan du skrive inn en melding på datamaskinen og sende den til telefonen.
Dokumentasjon i tilgjengelige formater
Lenovo gir elektronisk dokumentasjon i tilgjengelige formater, som kodete PDF-filer eller HTML-filer (HyperText Markup Language). Elektronisk dokumentasjon fra Lenovo er utviklet for at synshemmede skal kunne lese dokumentasjonen via en skjermleser. Hvert bilde i dokumentasjonen omfatter også et passende tekstalternativ, slik at synshemmede kan forstå bildet når de bruker en skjermleser.
26
Brukerveiledning for P520

Rengjøre maskinen

NB!: Ikke åpne maskinen eller forsøk å reparere den før du har lest og forstått «Les dette først: Viktig
sikkerhetsinformasjon» på side iii. Fjern eller installer maskindekselet skikkelig. Se Kapittel 7 «Fjerning og installasjon av maskinvare» på side 59.
ADVARSEL: Ta ut eventuelle medier fra stasjonene, og slå av alle tilkoblede enheter og maskinen. Trekk ut alle strømledninger fra stikkontaktene og alle kabler som er koblet til datamaskinen.
Du bør rengjøre utsiden av maskinen med jevne mellomrom. Slik beskytter du flatene mot slitasje og unngår driftsproblemer. Bruk mildt såpevann og en fuktig klut når du skal rengjøre de malte overflatene på datamaskinen.
Oppsamling av støv kan føre til problemer knyttet til gjenskinn, så husk å rengjøre skjermen regelmessig. Tørk over skjermoverflaten forsiktig med en tørr, myk klut, eller blås på den for å fjerne støv og andre løse partikler. Avhengig av skjermtypen kan du fukte en myk klut som ikke loer, med et LCD-rengjøringsmiddel eller flytende glassrens og deretter tørke skjermoverflaten.

Vedlikehold

Hvis du tar vare på og vedlikeholder maskinen, vil du ha glede av maskinen din i lang tid. Dette avsnittet beskriver hvordan du bør vedlikeholde datamaskinen for at den skal fungere bedre.

Grunnleggende vedlikeholdstips

Her er noen grunnleggende regler du bør følge for at maskinen skal fungere på riktig måte:
• Plasser maskinen i et tørt og mest mulig støvfritt rom. Pass på at datamaskinen står på et flatt og stødig underlag.
• Ikke dekk til ventilasjonsrillene. Ventilasjonsrillene sørger for luftgjennomstrømning og hindrer overoppheting av utstyret.
• Hold mat og drikke i god avstand fra maskinen. Matsmuler og væske kan gjøre tastaturet og musen klebrig og ubrukelig.
• Unngå fuktighet i strømbrytere og andre brytere og knapper. Fuktighet kan ødelegge dem, i tillegg til at du risikerer å få støt.
• Når du trekker ut en strømledning, må du alltid holde i støpselet i stedet for kabelen.

Vedlikeholdstips

Hvis du følger noen enkle vedlikeholdsråd, sørger du for at maskinen fungerer bra, at dataene er beskyttet, og at du er forberedt i tilfelle det skulle oppstå problemer med maskinen.
• Tøm papirkurven regelmessig.
• Bruk operativsystemets funksjon for defragmentering eller optimalisering av disken jevnlig for å forhindre ytelsesproblemer som skyldes for mange fragmenterte filer.
• Rydd jevnlig opp i mappene Innkurv, Sendt post og Slettet post i e-postapplikasjonen din.
• Ta jevnlig sikkerhetskopier av kritiske data på et eksternt medium, for eksempel en plate eller USB­lagringsenhet, og oppbevar det på et trygt sted. Hvor ofte du bør lage sikkerhetskopier, avhenger av hvor kritiske dataene er for deg eller bedriften.
• Ta sikkerhetskopier av dataene på lagringsstasjonen regelmessig. Se «Gjenopprettingsinformasjon» på side 57.
Kapittel 3. Du og din maskin 27
• Sørg for å holde programvare, enhetsdrivere og operativsystem oppdatert. Se «Sørg for at datamaskinen alltid er oppdatert» på side 28.
• Før en logg. Der kan du notere større program- eller maskinvareendringer, oppdateringer av enhetsdrivere, tilbakevendende problemer og hva du gjorde for å løse dem, og eventuelle andre problemer som har oppstått. Et problem kan skyldes en endring i maskinvaren, endring i programvaren eller noe annet som er gjort. En loggbok kan hjelpe deg eller en Lenovo-tekniker å finne årsaken til problemet.
• Opprett Product Recovery-plater. Se «Gjenopprettingsinformasjon» på side 57 hvis du vil ha mer informasjon om hvordan du bruker Product Recovery-plater til å gjenopprette innholdet på harddisken til fabrikkinnstillingene.

Sørg for at datamaskinen alltid er oppdatert

I de fleste tilfeller kan det være lurt å ha de nyeste operativsystemoppdateringene, programvarene og enhetsdriverne. Dette avsnittet forklarer hvordan du får de nyeste oppdateringene for datamaskinen.
Hente de nyeste systemoppdateringene
Hvis du vil hente de nyeste systemoppdateringene for maskinen, må du påse at den er koblet til Internett, og så gjøre ett av følgende:
• Åpne Vantage-appen for å se tilgjengelige oppdateringspakker. Hvis den nyeste oppdateringspakken er tilgjengelig, følger du instruksjonene på skjermen for å laste ned og installere pakken.
For å åpne Vantage-appen kan du se «Få tilgang til et program på maskinen» på side 16.
• Bruk Windows Update til å hente systemoppdateringer, som sikkerhetsrettelser, nye versjoner av Windows-komponenter og enhetsdriveroppdateringer.
1. Klikk på Start-knappen for å åpne Start-menyen.
2. Klikk på Innstillinger Oppdatering og sikkerhet Windows Update.
3. Følg instruksjonene på skjermen.
Merk: Det kan hende at enhetsdriverne fra Windows Update ikke er testet av Lenovo. Det anbefales at du henter enhetsdrivere ved å bruke Lenovo-programmer eller fra Lenovos nettsted på
support.lenovo.com
.
https://

Flytte maskinen

Før du flytter maskinen, må du ta disse forholdsreglene:
1. Sikkerhetskopier dataene på lagringsstasjonen. Se «Vedlikeholdstips» på side 27.
2. Ta ut eventuelle medier fra stasjonene, og slå av alle tilkoblede enheter og maskinen. Trekk ut alle strømledninger fra stikkontaktene og alle kabler som er koblet til datamaskinen.
3. Bruk den originale emballasjen hvis du har tatt vare på den. Hvis du bruker annen emballasje, må du beskytte enhetene, slik at de ikke blir skadet.
Flytte datamaskinen til et annet land eller område
Når du flytter datamaskinen til et annet land eller område, må du ta hensyn til lokale standarder for elektrisitet. Hvis den lokale stikkontakten avviker fra typen du bruker, må du enten bruke en adapter eller en annen strømledning. Kontakt Lenovos kundestøttesenter hvis du vil kjøpe slike artikler. Du finner en liste med telefonnumre til Lenovos kundestøtte på telefonnummeret for landet eller området ditt på listen, kan du kontakte din Lenovo-forhandler.
https://pcsupport.lenovo.com/supportphonelist. Hvis du ikke finner
28
Brukerveiledning for P520

Kapittel 4. Sikkerhet

I dette kapittelet finner du informasjon om hvordan du kan beskytte maskinen din mot uautorisert bruk.

Låse maskinen

Dette avsnittet forklarer hvordan du låser datamaskinen med låseenhetene for å sikre den.

Låse maskindekslet

Ved å låse fast datamaskindekselet kan du hindre uvedkommende i å ta av dekselet på maskinen. Datamaskinen din kan ha en nøkkellås som er innebygd i kabinettet. Nøklene til nøkkellåsen er festet på baksiden av maskinen. Oppbevar nøklene på en sikker plass når du ikke bruker dem. Lenovo har ikke noe ansvar for et eventuelt tap av nøkler.
Merk: Nøkkellåsen og nøkler er bare tilgjengelig på enkelte modeller.
Figur 7. Nøkkellås
© Copyright Lenovo 2018, 2021 29

Feste en kabellås av typen Kensington-lås

Du kan bruke en kabellås av typen Kensington-lås for å låse maskinen til et skrivebord, et bord eller en annen gjenstand. Kabellåsen festes til sikkerhetslåssporet på baksiden av datamaskinen. Avhengig av typen som er valgt, kan kabellåsen betjenes med en nøkkel eller en kombinasjon. Du kan bestille en slik kabellås direkte fra Lenovo ved å søke etter Kensington på
http://www.lenovo.com/support
Figur 8. Kabellås av type Kensington

Vise og endre sikkerhetsinnstillinger i Setup Utility-programmet

Slik viser og endrer du sikkerhetsinnstillinger i Setup Utility-programmet:
1. Start Setup Utility-programmet. Se «Starte Setup Utility-programmet» på side 35.
2. Velg Security.
3. Følg instruksjonene til høyre på skjermbildet for å vise og endre sikkerhetsinnstillingene. Du kan se «Bruke Setup Utility-programmet» på side 35 for grunnleggende informasjon om noen viktige sikkerhetsinnstillinger.
4. Trykk på F10 eller Fn+F10 (avhengig av tastaturinnstillingene) for å lagre de nye innstillingene og avslutte Setup Utility-programmet. Velg deretter Yes i vinduet som vises og trykk Enter.

Bruke passord og Windows-kontoer

Du kan bruke BIOS-passord og Windows-kontoer til å hindre uautorisert tilgang til maskinen og dataene. Slik bruker du BIOS-passord og Windows-kontoer:
30
Brukerveiledning for P520
• Hvis du vil bruke BIOS-passord, kan du se «Bruke BIOS-passord» på side 38.
• Slik bruker du Windows-kontoer:
1. Klikk på Start-knappen for å åpne Start-menyen.
2. Klikk på Innstillinger Kontoer.
3. Følg instruksjonene på skjermen.

Bruke fingeravtrykksgjenkjenning

Hvis tastaturet har en fingeravtrykksleser, kan du bruker fingeravtrykksgodkjenning til å erstatte passord for enkel og sikker brukertilgang. Hvis du vil bruke fingeravtrykksgodkjenning, må du først registrere fingeravtrykkene dine og knytte dem til passordene dine (som oppstartspassordet, harddiskpassordet og Windows-passordet). Bruker fingeravtrykksleseren og fingeravtrykksprogrammet til å fullføre denne prosedyren.
Hvis du vil bruke fingeravtrykksgodkjenning, bruker du fingeravtrykksverktøyet i operativsystemet Windows
10. Klikk på Start-knappen for å åpne Start-menyen, og klikk deretter på Innstillinger Kontoer Påloggingsalternativer. Følg instruksjonene på skjermen.
Hvis du vil bruke fingeravtrykksleseren, kan du se dokumentasjonen som ble levert med fingeravtrykkstastaturet, eller gå til Lenovos nettsted for kundestøtte på
solutions/pd014444
.
https://pcsupport.lenovo.com/

Bruke dekselsikringsbryteren

Kontakten for dekselsikringsbryter forhindrer datamaskinen fra å logge seg på operativsystemet når datamaskinen ikke er installert eller lukket skikkelig.
Hvis du vil bruke dekselsikringsbryteren, må du aktivere kontakten for dekselsikringsbryteren på hovedkortet. Slik gjør du det:
1. Start Setup Utility-programmet. Se «Starte Setup Utility-programmet» på side 35.
2. Velg Security Chassis Intrusion Detection, og trykk Enter.
3. Velg Enabled og trykk Enter.
4. Lagre innstillingene og avslutt Setup Utility ved å trykke på F10 eller Fn+F10 (avhengig av tastaturinnstillingene), velge Yes i vinduet som vises, og deretter trykke på Enter. Kontakten for dekselsikringsbryter på hovedkortet aktiveres.
Dekselsikringsbryteren begynner å virke. Hvis bryteren registrerer at maskindekslet er feil montert eller ikke skikkelig lukket, vises en feilmelding når du slår på datamaskinen. Gjør følgende for å reparere feilmeldingen og logge deg på operativsystemet:
1. Fjern eller installer maskindekselet skikkelig. Se Kapittel 7 «Fjerning og installasjon av maskinvare» på side 59.
2. Start og avslutt deretter Setup Utility-programmet. Se «Starte Setup Utility-programmet» på side 35 og «Avslutte Setup Utility-programmet» på side 40.

Bruke brannmurer

En brannmur kan være maskinvare, programvare eller en kombinasjon av begge, avhengig av hvilket sikkerhetsnivå som kreves. Brannmurer bruker et sett regler for å avgjøre hvilke inngående og utgående tilkoblinger som tillates. Hvis et brannmurprogram er forhåndsinstallert på datamaskinen, kan det beskytte maskinen mot sikkerhetstrusler fra Internett, uautorisert tilgang, inntrengere og Internett-angrep. Det
Kapittel 4. Sikkerhet 31
beskytter også personvernet ditt. Du finner informasjon om hvordan du bruker brannmurprogrammet, i hjelpen til brannmurprogrammet.
Slik bruker du Windows-brannmuren:
1. Klikk på Start-knappen for å åpne Start-menyen.
2. Klikk på Windows-systemet Kontrollpanel.
3. Se kontrollpanelet med store eller må ikoner, og klikk deretter på Windows Defender Firewall.
4. Følg instruksjonene på skjermen.

Beskytte data mot virus

Maskinen leveres med antivirusprogramvare som du kan bruke til å oppdage og fjerne datavirus.
Lenovo har installert en fullstendig versjon av antivirusprogramvare med 30 dagers gratis abonnement. Etter 30 dager må du fornye lisensen for å fortsette å motta oppdateringer for antivirusprogramvaren.
Merk: Virusdefinisjonsfiltre må holdes oppdatert for å beskytte mot nye virus.
Du finner informasjon om hvordan du bruker antivirusprogramvaren i hjelpen til programvaren.

Bruke funksjonen Smart USB Protection

Funksjonen Smart USB Protection er en sikkerhetsfunksjon som forhindrer at data kopieres fra datamaskinen til USB-lagringsenheter som er tilkoblet maskinen. Du kan bruke Smart USB Protection i følgende moduser:
Disabled (standardinnstilling): Du kan bruke USB-lagringsenheter uten begrensning.
Read Only: Du kan kopiere data fra datamaskinen til USB-lagringsenhetene. Du kan imidlertid få tilang til eller endre data på USB-lagringsenhetene.
No Access: Du har ikke tilgang til USB-lagringsenhetene fra datamaskinen.
Slik konfigurerer du funksjonen Smart USB Protection:
1. Start Setup Utility-programmet. Se «Starte Setup Utility-programmet» på side 35.
2. Velg Security Smart USB Protection og trykk på Enter.
3. Velg ønsket innstilling, og trykk Enter.
4. Trykk på F10 eller Fn+F10 (avhengig av tastaturinnstillingene) for å lagre de nye innstillingene og avslutte Setup Utility-programmet. Velg deretter Yes i vinduet som vises og trykk Enter.

Computrace Agent-programvare innebygd i fastvaren (for utvalgte modeller)

Computrace Agent-programvaren er en løsning for administrasjon av IT-aktiva og beskyttelse mot datatyveri. Programvaren oppdager om det er gjort endringer på datamaskinen, som for eksempel maskinvare, programvare eller datamaskinens oppringingspunkt. Det kan hende du må kjøpe et abonnement for å aktivere Computrace Agent-programvaren.

TPM (Trusted Platform Module)

TPM er en sikker kryptografisk prosessor som lagrer kryptografiske nøkler, som i sin tur beskytter informasjon som er lagret på datamaskinen.
32
Brukerveiledning for P520

Intel BIOS guard

BIOS guard-modulen utfører en kryptografisk kontroll av alle BIOS-oppdateringer av systemets BIOS Flash. Derfor forhindres skadelig programvare fra å angripe BIOS.
Kapittel 4. Sikkerhet 33
34 Brukerveiledning for P520

Kapittel 5. Avansert konfigurering

Dette kapitlet inneholder informasjon som hjelper deg å konfigurere datamaskinen ytterligere.

Bruke Setup Utility-programmet

Setup Utility-programmet brukes til å vise eller endre konfigurasjonsinnstillingene på maskinen. Denne delen inneholder bare opplysninger om de viktigste konfigurasjonsinnstillingene som er tilgjengelige i programmet.
Merk: Operativsysteminnstillingene kan overstyre tilsvarende innstillinger som er angitt i Setup Utility­programmet.

Starte Setup Utility-programmet

Slik starter du Setup Utility-programmet:
1. Slå på maskinen eller slå den av og så på igjen.
2. Før operativsystemet starter, trykker og slipper du F1 eller Fn+F1 (avhengig av tastaturinnstilling) gjentatte ganger. Basert på innstillingen for skjermmodus for Setup Utility, skjer ett av følgende:
• Tekstmodus: Setup Utility-programmet starter.
• Grafikkmodus (tilgjengelig på noen modeller): Startskjermen vises. Velg deretter Setup og trykk på
Enter for å åpne Setup Utility-programmet.
Merk: Hvis det er angitt et BIOS-passord, åpnes ikke Setup Utility-programmet før du har angitt det riktige passordet. Du finner flere opplysninger under «Bruke BIOS-passord» på side 38.
Hvis du vil vise og endre konfigurasjonsinnstillingene, følger du instruksjonene på skjermen.

Endre skjermmodus for Setup Utility-programmet

Du kan bruke Setup Utility-programmet i grafikkmodus eller tekstmodus avhengig av behov.
• Tekstmodus: Tastene på tastaturet som brukes til å utføre ulike oppgaver, vises nederst på skjermen.
Merk: Serial Port Console Redirection-elementet er bare tilgjengelig i tekstmodus.
• Grafikkmodus (tilgjengelig på noen modeller): I tillegg til tastaturet kan du også bruke musen til å velge.
Slik endrer du skjermmodus i Setup Utility-programmet:
1. Start Setup Utility-programmet. Se «Starte Setup Utility-programmet» på side 35.
2. Fra hovedgrensesnittet velger du Setup mode select og trykker på Enter.
3. Velg Graphic eller Text trykk på Enter.
4. Lagre innstillingene og avslutt Setup Utility ved å trykke på F10 eller Fn+F10 (avhengig av tastaturinnstillingene), velge Yes i vinduet som vises, og deretter trykke på Enter.

Endre skjermspråk for Setup Utility-programmet

Setup Utility-programmet støtter tre skjermspråk: engelsk, fransk og forenklet kinesisk.
Slik endrer du skjermspråk i Setup Utility-programmet:
1. Start Setup Utility-programmet. Se «Starte Setup Utility-programmet» på side 35.
2. Fra hovedgrensesnittet velger du System Language og trykker på Enter.
© Copyright Lenovo 2018, 2021 35
3. Velg ønsket skjermspråk.

Aktivere eller deaktivere en enhet

Denne delen inneholder informasjon om hvordan du aktiverer eller deaktiverer maskinvareenheter (USB­kontakter eller lagringsstasjoner).
Slik aktiverer eller deaktiverer du en enhet:
1. Start Setup Utility-programmet. Se «Starte Setup Utility-programmet» på side 35.
2. Velg Devices.
3. Velg enheten du vil aktivere eller deaktivere, og trykk Enter.
4. Velg ønsket innstilling, og trykk Enter.
5. Trykk på F10 eller Fn+F10 (avhengig av tastaturinnstillingene) for å lagre de nye innstillingene og avslutte Setup Utility-programmet. Velg deretter Yes i vinduet som vises og trykk Enter.

Aktivere eller deaktivere automatisk oppstart av datamaskinen

Elementet Automatic Power On item i Setup Utility-programmet inneholder ulike alternativer du kan velge for at datamaskinen skal slå seg på automatisk.
Du kan aktivere eller deaktivere Automatic Power On-funksjonene ved å gjøre ett av følgende:
1. Start Setup Utility-programmet. Se «Starte Setup Utility-programmet» på side 35.
2. Velg Power Automatic Power On, og trykk Enter.
3. Velg funksjonen du vil aktivere eller deaktivere, og trykk Enter.
4. Velg ønsket innstilling, og trykk Enter.
5. Trykk på F10 eller Fn+F10 (avhengig av tastaturinnstillingene) for å lagre de nye innstillingene og avslutte Setup Utility-programmet. Velg deretter Yes i vinduet som vises og trykk Enter.

Aktivere eller deaktivere ErP LPS-samsvarsmodus

Lenovo-maskiner tilfredsstiller kravene til miljødesign i ErP Lot 3-bestemmelsen. Du finner mer informasjon på:
https://www.lenovo.com/ecodeclaration
Du kan aktivere ErP LPS-samsvarsmodus i Setup Utility-programmet for å redusere strømforbruket når datamaskinen er av eller i hvilemodus.
Slik aktiverer eller deaktiverer du ErP LPS-samsvarsmodus:
1. Start Setup Utility-programmet. Se «Starte Setup Utility-programmet» på side 35.
2. Velg Power Enhanced Power Saving Mode, og trykk Enter.
3. Velg Enabled eller Disabled etter behov, og trykk deretter på Enter. Hvis du velger Enabled, må du også deaktivere Wake on LAN-funksjonen. Se «Aktivere eller deaktivere automatisk oppstart av datamaskinen» på side 36.
4. Trykk på F10 eller Fn+F10 (avhengig av tastaturinnstillingene) for å lagre de nye innstillingene og avslutte Setup Utility-programmet. Velg deretter Yes i vinduet som vises og trykk Enter.
Når ErP LPS-samsvarsmodus er aktivert, kan du vekke datamaskinen på en av følgende måter:
• Trykk på av-/på-knappen.
36
Brukerveiledning for P520
• Aktiver Wake Up on Alarm-funksjonen for å få maskinen til å aktivere seg på et bestemt tidspunkt. Se «Aktivere eller deaktivere automatisk oppstart av datamaskinen» på side 36.
• Aktiver After Power Loss-funksjonen for å få maskinen til å aktivere seg når strømmen kommer tilbake etter et plutselig strømbrudd.
Slik aktiverer du After Power Loss-funksjonen:
1. Start Setup Utility-programmet. Se «Starte Setup Utility-programmet» på side 35.
2. Velg Power After Power Loss, og trykk Enter.
3. Velg Power On, og trykk Enter.
4. Trykk på F10 eller Fn+F10 (avhengig av tastaturinnstillingene) for å lagre de nye innstillingene og avslutte Setup Utility-programmet. Velg deretter Yes i vinduet som vises og trykk Enter.

Aktivere eller deaktivere Configuration Change Detection

Når Configuration Change Detection er aktivert, vises det en feilmelding hvis POST registrerer konfigurasjonsendringer på enkelte maskinvareenheter (som lagringsstasjoner eller minnemoduler).
Slik aktiverer eller deaktiverer du funksjonen for oppdagelse av konfigurasjonsendringer:
1. Start Setup Utility-programmet. Se «Starte Setup Utility-programmet» på side 35.
2. Velg Security Configuration Change Detection, og trykk Enter.
3. Velg ønsket innstilling, og trykk Enter.
4. Trykk på F10 eller Fn+F10 (avhengig av tastaturinnstillingene) for å lagre de nye innstillingene og avslutte Setup Utility-programmet. Velg deretter Yes i vinduet som vises og trykk Enter.
Gjør ett av følgende for å hoppe over feilmeldingen og logge deg på operativsystemet:
• Trykk på F2 eller Fn+F2 (avhengig av tastaturinnstillingene).
• Start og avslutt deretter Setup Utility-programmet. Se «Starte Setup Utility-programmet» på side 35 og «Avslutte Setup Utility-programmet» på side 40.

Endre BIOS-innstillingene før du installerer et nytt operativsystem

BIOS-innstillinger varierer etter operativsystem. Endre BIOS-innstillingene før du installerer et nytt operativsystem.
Slik endrer du BIOS-innstillingene:
1. Start Setup Utility-programmet. Se «Starte Setup Utility-programmet» på side 35.
2. I hovedgrensesnittet velger du Exit OS Optimized Defaults og trykker på Enter.
3. Avhengig av operativsystemet du skal installere, gjør du ett av følgende:
• Hvis du skal installere operativsystemet Windows 10 (64-biters), velger du Enabled og trykker på Enter.
• Hvis du skal installere et annet operativsystem enn Windows 10 (64-biters), velger du Disabled og trykker på Enter.
4. Velg Yes i vinduet som vises, og trykk på Enter for å bekrefte valget ditt.
5. Trykk på F10 eller Fn+F10 (avhengig av tastaturinnstillingene) for å lagre de nye innstillingene og avslutte Setup Utility-programmet. Velg deretter Yes i vinduet som vises og trykk Enter.
Kapittel 5. Avansert konfigurering 37

Bruke BIOS-passord

Ved hjelp av Setup Utility-programmet kan du oppgi passord for å hindre at uautorisert tilgang til maskinen og dataene.
Du er ikke nødt til å definere passord for å kunne bruke maskinen. Bruk av passord er imidlertid med på å øke datamaskinsikkerheten. Hvis du har tenkt å definere passord, bør du lese emnene nedenfor.
Passordtyper
Følgende typer passord er tilgjengelige i Setup Utility-programmet:
• Oppstartingspassord Hvis det er definert et oppstartingspassord, blir du bedt om å oppgi et gyldig passord hver gang maskinen
blir slått på. Maskinen kan ikke brukes før du oppgir et gyldig passord.
• Administratorpassord Hvis det er definert et administratorpassord, kan ikke uautoriserte brukere endre
konfigurasjonsinnstillingene. Hvis du har ansvaret for konfigurasjonen til flere PCer, kan det være nyttig å definere et administratorpassord på disse PCene.
Hvis det er definert et administratorpassord, blir du bedt om å oppgi et gyldig passord hver gang du forsøker å starte Setup Utility-programmet. Setup Utility-programmet kan ikke åpnes før du oppgir et gyldig passord.
Hvis du har definert både et oppstartingspassord og et administratorpassord, kan du oppgi et av passordene. Hvis du skal endre konfigurasjonsinnstillinger, må du imidlertid oppgi administratorpassordet.
• Harddiskpassord Harddiskpassord: Ved å angi et harddiskpassord hindrer du at uautoriserte brukere får tilgang til dataene
på den interne lagringsstasjonen (for eksempel en harddisk). Hvis det er angitt et harddiskpassord, blir du bedt om å oppgi et gyldig passord hver gang du prøver å få tilgang til lagringsstasjonen.
Merknader:
– Passordet til harddisken blir værende gyldig selv om disken flyttes fra én datamaskin til en annen. – Hvis du glemmer harddiskpassordet, er det ikke mulig å nullstille passordet eller gjenopprette data fra
lagringsstasjonen.
Vurderinger i forbindelse med passord
Passordet kan inneholde en hvilken som helst kombinasjon av 64 alfabetiske og numeriske tegn. Av sikkerhetsmessige årsaker anbefaler vi at du bruker et sterkt passord som det ikke er enkelt å avsløre.
Merk: Det skilles mellom store og små bokstaver i passord for Setup Utility-programmet.
Merk deg disse retningslinjene når du skal definere et sterkt passord:
• Det inneholder minst åtte tegn
• Det inneholder minst en bokstav og ett tall
• Er ikke identisk med navnet eller brukernavnet ditt
• Er ikke et vanlig ord eller vanlig navn
• Er vesentlig forskjellig fra dine tidligere passord
Definere, endre eller slette et passord
Slik definerer, endrer eller sletter du et passord:
38
Brukerveiledning for P520
1. Start Setup Utility-programmet. Se «Starte Setup Utility-programmet» på side 35.
2. Velg Security.
3. Avhengig av passordtypen velger du Set Power-On Password, Set Administrator Password eller Hard Disk Password og trykker Enter.
4. Følg instruksjonene til høyre på skjermbildet hvis du skal definere, endre eller slette et passord.
Merk: Passordet kan inneholde en hvilken som helst kombinasjon av 64 alfabetiske og numeriske tegn. Du finner flere opplysninger under «Vurderinger i forbindelse med passord» på side 38.
5. Trykk på F10 eller Fn+F10 (avhengig av tastaturinnstillingene) for å lagre de nye innstillingene og avslutte Setup Utility-programmet. Velg deretter Yes i vinduet som vises og trykk Enter.
Slette passord som du har mistet eller glemt (tømme CMOS)
Her finner du informasjon om hvordan du sletter et passord som du har mistet eller glemt, for eksempel et brukerpassord.
Merk: Instruksjonene i denne delen gjelder ikke for harddiskpassordet.
Slik sletter du et passord som er mistet eller glemt:
1. Ta ut eventuelle medier fra stasjonene, og slå av alle tilkoblede enheter og maskinen. Trekk ut alle strømledninger fra stikkontaktene og alle kabler som er koblet til datamaskinen.
2. Fjern maskindekselet. Se Kapittel 7 «Fjerning og installasjon av maskinvare» på side 59.
3. Finn Slett CMOS/Recovery-krysskobling (CMOS=Complementary Metal Oxide Semiconductor) på hovedkortet. Se «Plassering av maskinvare» på side 1.
4. Flytt krysskoblingen fra normalposisjonen (kontaktpunkt 1 og 2) til vedlikeholdsposisjonen (kontaktpunkt 2 og 3).
5. Sett på plass maskindekselet og koble til strømledningen. Se Kapittel 7 «Fjerning og installasjon av maskinvare» på side 59.
6. Slå på maskinen og la den stå på i ca. ti sekunder. Slå deretter av maskinen ved å holde av/på-knappen inne i ca. fem sekunder.
7. Gjenta trinn 1 og 2.
8. Flytt Slett CMOS/Recovery-krysskoblingen tilbake til normalposisjonen (kontaktpunkt 1 og 2).
9. Sett på plass maskindekselet og koble til strømledningen.
10. Slå på datamaskinen og skjermen. Trykk på F1 eller Fn+F1 når logoskjermbildet vises.
11. For å hindre tap av data må du sørge for at BIOS-innstillingene blir gjenopprettet til et tidligere punkt.

Velge en oppstartsenhet

Hvis maskinen ikke starter fra den forventede enheten, kan du enten endre sekvensen for oppstartsenheten permanent eller velge en midlertidig oppstartsenhet.
Endre oppstartsenhetssekvensen permanent
Slik endrer du oppstartsenhetssekvensen permanent:
1. Avhengig av typen lagringsenhet du bruker, gjør du ett av følgende:
• Hvis lagringsenheten er intern, går du til trinn 2.
• Hvis lagringsenheten er en plate, må du kontrollere at maskinen er på. Sett deretter inn platen i den
optiske stasjonen.
• Hvis lagringsenheten er en ekstern enhet annet enn en plate, kobler du lagringsenheten til maskinen.
Kapittel 5. Avansert konfigurering 39
2. Start Setup Utility-programmet. Se «Starte Setup Utility-programmet» på side 35.
3. Velg Startup.
4. Følg instruksjonene til høyre på skjermbildet for å endre oppstartsenhetssekvensen.
5. Trykk på F10 eller Fn+F10 (avhengig av tastaturinnstillingene) for å lagre de nye innstillingene og avslutte Setup Utility-programmet. Velg deretter Yes i vinduet som vises og trykk Enter.
Velge en midlertidig oppstartsenhet
Merk: Ikke alle plater og lagringsstasjoner er oppstartbare.
Slik velger du en midlertidig oppstartsenhet:
1. Avhengig av typen lagringsenhet du bruker, gjør du ett av følgende:
• Hvis lagringsenheten er intern, går du til trinn 2.
• Hvis lagringsenheten er en plate, må du kontrollere at maskinen er på. Sett deretter inn platen i den
optiske stasjonen.
• Hvis lagringsenheten er en ekstern enhet annet enn en plate, kobler du lagringsenheten til maskinen.
2. Slå på maskinen eller slå den av og så på igjen. Før Windows starter, må du trykke F12 eller Fn+F12 (avhengig av tastaturinnstillinger) gjentatte ganger til Startup Device Menu vises.
3. Velg ønsket lagringsenhet, og trykk Enter. Maskinen starter deretter opp fra den enheten du velger.
Hvis du vil velge en permanent oppstartsenhet, velger du Enter Setup på Startup Device Menu og trykker Enter for å starte Setup Utility-programmet. Du finner mer informasjon om hvordan du velger en permanent oppstartsenhet under «Endre oppstartsenhetssekvensen permanent» på side 39.

Endre viftehastighetsnivå

Med Fan Control Stepping-elementet kan du endre datamaskinens termiske ytelse. Viftehastighetsnivåene går fra 1 til 7, og høyere nivåer gir bedre termisk ytelse med mer støy.
Slik endrer du viftehastighetsnivå:
1. Start Setup Utility-programmet. Se «Starte Setup Utility-programmet» på side 35.
2. Velg Power Fan Control Stepping, og trykk på Enter.
3. Velg et viftehastighetsnivå, og trykk Enter.
4. Lagre innstillingene og avslutt Setup Utility ved å trykke på F10 eller Fn+F10 (avhengig av tastaturinnstillingene), velge Yes i vinduet som vises, og deretter trykke på Enter.

Avslutte Setup Utility-programmet

Gjør ett av følgende for å avslutte Setup Utility-programmet:
• Trykk på F10 eller Fn+F10 (avhengig av tastaturinnstillingene) hvis du vil lagre de nye innstillingene. Velg deretter Yes i vinduet som vises, og trykk Enter.
• Hvis du ikke vil lagre de nye innstillingene, velger du Exit Discard Changes and Exit og trykker Enter. Velg deretter Yes i vinduet som vises, og trykk Enter.

Oppdatere og gjenopprette BIOS

BIOS er det første programmet som maskinen kjører når du slå på maskinen. BIOS setter i gang maskinvarekomponentene og laster inn operativsystemet og andre programmer.
40
Brukerveiledning for P520
Oppdatere BIOS
Når du installerer nye program, ny maskinvare eller enhetsdriver, kan du bli bedt om å oppdatere BIOS. Du kan oppdatere BIOS fra operativsystemet eller en flash-oppdateringsplate (tilgjengelig bare på enkelte modeller).
Slik oppdaterer du BIOS:
1. Gå til
2. Du kan oppdatere BIOS fra operativsystemet ved å laste ned flash BIOS-oppdateringsdriveren for
3. Skriv ut installeringsveiledningen du lastet ned, og følg instruksjonene for å oppdatere BIOS.
Gjenopprette fra en BIOS-oppdateringsfeil
Slik gjenoppretter du fra en BIOS-oppdateringsfeil:
1. Ta ut eventuelle medier fra stasjonene, og slå av alle tilkoblede enheter og maskinen. Trekk ut alle
2. Fjern maskindekselet. Se Kapittel 7 «Fjerning og installasjon av maskinvare» på side 59.
3. Finn Slett CMOS/Recovery-krysskoblingen på systembordet. Se «Plassering av maskinvare» på side 1.
4. Fjern eventuelle deler og kabler som hindrer tilgang til Slett CMOS/Recovery-krysskoblingen.
5. Flytt krysskoblingen fra normalposisjonen (kontaktpunkt 1 og 2) til vedlikeholdsposisjonen (kontaktpunkt
6. Sett på plass delene og kablene som ble fjernet.
7. Sett på plass maskindekselet og tilkoble eventuelle ledninger som ble frakoblet. Se Kapittel 7 «Fjerning
8. Slå på maskinen, og sett inn BIOS-oppdateringsplaten i den optiske stasjonen. Vent noen minutter.
https://support.lenovo.com.
operativsystemversjonen du bruker. Last ned ISO-avbildningsversjonen (brukes til å opprette en flash­oppdateringsplate) for å oppdatere BIOS fra en flash-oppdateringsplate. Last deretter ned installeringsveiledningen for flash BIOS-oppdateringsdriveren.
Merk: Hvis du vil oppdatere BIOS fra en flash-oppdateringsplate, kan det hende at installasjonsveiledningen ikke forklarer hvordan du skriver til oppdateringsplaten. Se «Skrive til en plate» på side 20.
strømledninger fra stikkontaktene og alle kabler som er koblet til datamaskinen.
2 og 3).
og installasjon av maskinvare» på side 59.
Gjenopprettingen begynner. Når gjenopprettingen er fullført, slår maskinen seg av automatisk.
Merk: Hvis maskinen ikke starter fra platen, velger du platen som oppstartsenhet. Se «Velge en midlertidig oppstartsenhet» på side 40.
9. Gjenta trinn 1–4.
10. Flytt Slett CMOS/Recovery-krysskoblingen tilbake til normalposisjonen (kontaktpunkt 1 og 2).
11. Gjenta trinn 6 og 7.
12. Slå på datamaskinen og skjermen. Trykk på F1 eller Fn+F1 når logoskjermbildet vises.
13. For å hindre tap av data, må du sørge for at BIOS-innstillingene blir gjenopprettet til et punkt som ligger
før BIOS-oppdateringen.

Konfigurere RAID

Dette avsnittet inneholder informasjon om lagringsstasjonskrav for RAID-nivåer og instruksjoner om hvordan du konfigurerer RAID for datamaskinen. Du kan konfigurere RAID ved hjelp av ett av disse programmene, avhengig av datamaskinmodell og datamaskinens konfigurasjon:
• Konfigurasjonsprogrammet Intel Rapid Storage Technology enterprise (RSTe)
• Konfigurasjonsprogrammet AVAGO MegaRAID
Kapittel 5. Avansert konfigurering 41
• Konfigurasjonsprogrammet Intel Virtual RAID on CPU

En innføring i RAID

RAID er en teknologi som gir økte lagringsfunksjoner og økt pålitelighet gjennom redundans.
Hvis en gruppe uavhengige fysiske lagringsstasjoner er konfigurert for å bruke RAID-teknologi, er de i en RAID-gruppe. Denne gruppen distribuerer data over flere lagringsstasjoner, men gruppen vises for vertsdatamaskinen som én enkelt lagringsenhet. Oppretting og bruk av RAID-grupper gir høy ytelse, for eksempel fremskyndet I/O-ytelse, fordi det er tilgang til flere stasjoner samtidig.
RAID-stasjonsgrupper som er konfigurert i henhold til bestemte RAID-nivåer, forbedrer også påliteligheten for datalagring og feiltoleransen sammenlignet med lagringssystemer med én stasjon. Datatap som skyldes en stasjonsfeil, kan forhindres ved å rekonstruere manglende data fra gjenstående stasjoner.
Merk: For RAID 0 kan ikke manglende data som skyldes en stasjonsfeil, rekonstrueres.

Konfigurere RAID med Intel RSTe

Hvis datamaskinen leveres med Intel RSTe-konfigurasjonsprogrammet, kan du følge avsnittene nedenfor for å konfigurere RAID med Intel RSTe.
Lagringsstasjonskrav for RAID-nivåer
Datamaskinen din støtter følgende RAID-nivåer:
• RAID 0: stripet diskrekke – Består av minst to SATA-lagringsstasjoner
– Støttet stripestørrelse: 4 KB, 8 KB, 16 KB, 32 KB, 64 KB eller 128 KB – Bedre ytelse uten feiltoleranse
• RAID 1: speilet diskrekke – Består av to SATA-lagringsstasjoner
– Forbedret leseytelse og 100 % redundans
• RAID 10: stripet og speilet diskrekke (en kombinasjon av RAID 0 og RAID 1) – Består av fire SATA-lagringsstasjoner
– Støttet stripestørrelse: 4 KB, 8 KB, 16 KB, 32 KB eller 64 KB
• RAID 5: stripet diskrekke med distribuert paritet på blokknivå – Består av minst tre SATA-lagringsstasjoner
– Støttet stripestørrelse: 16 kB, 32 kB, 64 kB eller 128 kB – Bedre ytelse og feiltoleranse
Opprette et RAID-volum NB!: Alle eksisterende data som er lagret på de valgte driverne, vil bli slettet når RAID-volumet blir opprettet.
Slik oppretter du et RAID-volum:
1. Aktiver RAID ved å gjøre følgende: a. Start Setup Utility-programmet. Se «Starte Setup Utility-programmet» på side 35. b. Velg Devices PCH SATA Configuration og trykk på Enter. c. Velg Configure SATA as, og trykk på Enter. Velg deretter RAID og trykk på Enter.
42
Brukerveiledning for P520
d. Lagre innstillingene og avslutt Setup Utility ved å trykke på F10 eller Fn+F10 (avhengig av
tastaturinnstillingene), velge Yes i vinduet som vises, og deretter trykke på Enter.
2. Start Setup Utility-programmet igjen. Se «Starte Setup Utility-programmet» på side 35.
3. Velg Advanced Intel RSTe SATA Controller og trykk på Enter.
4. Velg Create RAID Volume og trykk på Enter. Vinduet Create RAID Volume vises.
5. Velg og konfigurer alternativene ett etter ett. a. Name: Du kan bruke standardnavnet Volume0 eller skrive inn et selv for RAID-volumet. b. RAID Level: Du kan angi RAID-nivået til ett av følgende:
RAID0
RAID1
RAID10
RAID5
Merk: Noen RAID-nivåer vises kanskje ikke fordi antall installerte SATA-lagringsstasjoner varierer.
c. Select Disks: Velg en lagringsstasjon og trykk på Enter. Velg deretter X og trykk på Enter for å legge
det til i en gruppe. d. Strip Size (hvis gjeldende): Velg en stripestørrelse og trykk på Enter. e. Capacity: Tilpass RAID-volumets kapasitet. Standard RAID-volum er den største verdien.
6. Velg Create Volume og trykk på Enter for å opprette et RAID-volum.
7. Lagre innstillingene og avslutt Setup Utility ved å trykke på F10 eller Fn+F10 (avhengig av tastaturinnstillingene), velge Yes i vinduet som vises, og deretter trykke på Enter.
Vise informasjonen om et RAID-volum
Slik viser du informasjonen om et RAID-volum:
1. Start Setup Utility-programmet. Se «Starte Setup Utility-programmet» på side 35.
2. Velg Advanced Intel RSTe SATA Controller og trykk på Enter.
3. Velg RAID Volumes og trykk på Enter.
4. Velg et RAID-volum og trykk på Enter for å vise detaljert informasjon.
Slette et RAID-volum NB!: Alle eksisterende data som er lagret på de valgte driverne, vil bli slettet når du har slettet RAID-
volumer.
Slik sletter du et RAID-volum:
1. Start Setup Utility-programmet. Se «Starte Setup Utility-programmet» på side 35.
2. Velg Advanced Intel RSTe SATA Controller og trykk på Enter.
3. Under RAID Volumes velger du RAID-volumet du vil slette, og så trykker du på Enter. Vinduet RAID VOLUME INFO vises.
4. Velg Delete under Volume Actions og trykk på Enter. Velg Yes og trykk på Enter for å bekrefte at det valgte RAID-volumet skal slettes.
5. Lagre innstillingene og avslutt Setup Utility ved å trykke på F10 eller Fn+F10 (avhengig av tastaturinnstillingene), velge Yes i vinduet som vises, og deretter trykke på Enter.

Konfigurere RAID med AVAGO MegaRAID Configuration Utility

Hvis du skal konfigurere RAID med konfigurasjonsprogrammet AVAGO MegaRAID, må du passe på at:
Kapittel 5. Avansert konfigurering 43
• En AVAGO MegaRAID-adapter er installert i maskinen.
• Lagringsstasjonene som brukes for RAID-konfigurasjon, er koblet til den installerte AVAGO MegaRAID­adapteren i stedet for til hovedkortet.
Lagringsstasjonskrav for RAID-nivåer
Datamaskinen din støtter følgende RAID-nivåer:
• RAID 0: stripet diskrekke – Består av minst to SATA- eller Serial Attached SCSI (SAS)-lagringsstasjoner
– Støttet stripestørrelse: 64 kB, 128 kB, 256 kB, 512 kB eller 1 MB – Bedre ytelse uten feiltoleranse
• RAID 1: speilet diskrekke – Består av to eller fire SATA- eller SAS-lagringsstasjoner
– Forbedret leseytelse og 100 % redundans
• RAID 10: stripet og speilet diskrekke (en kombinasjon av RAID 0 og RAID 1) – Består av fire SATA- eller SAS-lagringsstasjoner
– Data blir stripet på tvers av forskjellige lagringsstasjonsgrupper – Gir både høye dataoverføringshastigheter og komplett dataredundans
• RAID 5: stripet diskrekke med distribuert paritet på blokknivå – Består av minst tre SATA- eller SAS-lagringsstasjoner
– Støttet stripestørrelse: 64 kB, 128 kB, 256 kB, 512 kB eller 1 MB – Bedre ytelse og feiltoleranse – Bare tilgjengelig på enkelte modeller av AVAGO MegaRAID-adaptere
• RAID 6: stripet diskrekke på blokknivå med dobbelt distribuert paritet – Består av minst fire SATA- eller SAS-lagringsstasjoner
– Støttet stripestørrelse: 64 kB, 128 kB, 256 kB, 512 kB eller 1 MB – Bedre ytelse og feiltoleranse, som tåler å miste opptil to lagringsstasjoner – Bare tilgjengelig på enkelte modeller av AVAGO MegaRAID-adaptere
Opprette et RAID-volum NB!: Alle eksisterende data som er lagret på de valgte driverne, vil bli slettet når RAID-volumet blir opprettet.
Slik oppretter du et RAID-volum:
1. Start Setup Utility-programmet. Se «Starte Setup Utility-programmet» på side 35.
2. Velg Advanced AVAGO MegaRAID Configuration Utility og trykk på Enter.
3. Velg Main Menu og trykk på Enter.
4. Velg Configuration Management og trykk på Enter.
5. Velg Create Virtual Drive og trykk på Enter.
6. Velg og konfigurer alternativene ett etter ett. a. Select RAID Level: Du kan angi RAID-nivået til ett av følgende:
RAID0
RAID1
RAID5
44
Brukerveiledning for P520
RAID6
RAID10
Merk: Noen RAID-nivåer vises kanskje ikke fordi antall installerte SATA-lagringsstasjoner og modellen av AVAGO MegaRAID-adapteren varierer.
b. Select Drives From: Velg Unconfigured capacity eller Free capacity avhengig av behov, og trykk
på Enter.
c. Select Drives: Velg en lagringsstasjon og trykk på Enter. Når du har valgt alle lagringsstasjonene for
å opprette RAID-volumet, velger du Apply Changes og trykker på Enter. Velg Confirm og trykk på Enter når du blir bedt om det. Velg deretter Yes og trykk på Enter for å lagre valget av
lagringsstasjon. Velg så OK og trykk på Enter. d. Virtual Drive Name: Du kan skrive inn ønsket navn på volumet. e. Strip Size (hvis gjeldende): Velg en stripestørrelse og trykk på Enter.
7. Velg Save Configuration og trykk på Enter. Velg Confirm og trykk på Enter når du blir bedt om det. Velg deretter Yes og trykk på Enter for å bekrefte opprettelsen av RAID-volumet.
8. Lagre innstillingene og avslutt Setup Utility ved å trykke på F10 eller Fn+F10 (avhengig av tastaturinnstillingene), velge Yes i vinduet som vises, og deretter trykke på Enter.
Vise informasjonen om et RAID-volum
Slik viser du informasjonen om et RAID-volum:
1. Start Setup Utility-programmet. Se «Starte Setup Utility-programmet» på side 35.
2. Velg Advanced AVAGO MegaRAID Configuration Utility og trykk på Enter.
3. Velg Main Menu og trykk på Enter.
4. Velg Virtual Drive Management og trykk på Enter.
5. Velg et RAID-volum og trykk på Enter for å vise detaljert informasjon.
Slette et RAID-volum NB!: Alle eksisterende data som er lagret på de valgte driverne, vil bli slettet når du har slettet RAID-
volumer.
Slik sletter du et RAID-volum:
1. Start Setup Utility-programmet. Se «Starte Setup Utility-programmet» på side 35.
2. Velg Advanced AVAGO MegaRAID Configuration Utility.
3. Velg Main Menu og trykk på Enter.
4. Velg Virtual Drive Management og trykk på Enter.
5. Velg RAID-volumet som ikke trengs, og trykk på Enter.
6. Under Operation velger du Delete Virtual Drive og trykker på Enter.
7. Velg Go og trykk på Enter. Velg Confirm og trykk på Enter når du blir bedt om det. Velg deretter Yes og trykk på Enter for å slette RAID-volumet.
8. Lagre innstillingene og avslutt Setup Utility ved å trykke på F10 eller Fn+F10 (avhengig av tastaturinnstillingene), velge Yes i vinduet som vises, og deretter trykke på Enter.

Konfigurere RAID med Intel Virtual RAID on CPU

Hvis du skal konfigurere RAID med konfigurasjonsprogrammet Intel Virtual RAID on CPU, må du passe på at:
• En oppgraderingsnøkkelmodul er koblet til Virtual RAID on CPU-kontakten (VROC) på hovedkortet. Se «Plassering av maskinvare» på side 1.
Kapittel 5. Avansert konfigurering 45
• M.2 Solid State-stasjoner er installert i datamaskinen.
Lagringsstasjonskrav for RAID-nivåer
Datamaskinen din støtter følgende RAID-nivåer:
• RAID 0: stripet diskrekke – Består av minst to M.2 Solid State-stasjoner
– Støttet stripestørrelse: 4 KB, 8 KB, 16 KB, 32 KB, 64 KB eller 128 KB – Bedre ytelse uten feiltoleranse
• RAID 1: speilet diskrekke – Består av to M.2 Solid State-stasjoner
– Forbedret leseytelse og 100 % redundans
• RAID 10: stripet og speilet diskrekke (en kombinasjon av RAID 0 og RAID 1) – Består av fire M.2 Solid State-stasjoner
– Støttet stripestørrelse: 4 KB, 8 KB, 16 KB, 32 KB eller 64 KB
• RAID 5: stripet diskrekke med distribuert paritet på blokknivå – Består av minst tre M.2 Solid State-stasjoner
– Støttet stripestørrelse: 16 kB, 32 kB, 64 kB eller 128 kB – Bedre ytelse og feiltoleranse – Bare tilgjengelig på enkelte modeller av oppgraderingsnøkkelmoduler
Opprette et RAID-volum NB!: Alle eksisterende data som er lagret på de valgte driverne, vil bli slettet når RAID-volumet blir opprettet.
Slik oppretter du et RAID-volum:
1. Aktiver VMD for de valgte M.2 Solid State-stasjonene ved å gjøre følgende: a. Start Setup Utility-programmet. Se «Starte Setup Utility-programmet» på side 35. b. Velg Advanced Intel(R) VMD technology og trykk på Enter. c. Velg hvert menyelement og trykk på Enter. Velg deretter Enabled og trykk på Enter. d. Velg deretter et M.2 Solid State-stasjonsspor som er i bruk, og trykk på Enter. Velg deretter VMD og
trykk på Enter.
e. Lagre innstillingene og avslutt Setup Utility ved å trykke på F10 eller Fn+F10 (avhengig av
tastaturinnstillingene), velge Yes i vinduet som vises, og deretter trykke på Enter.
2. Start Setup Utility-programmet igjen. Se «Starte Setup Utility-programmet» på side 35.
3. Velg Advanced Intel Virtual RAID on CPU og trykk på Enter.
4. Velg All Intel VMD Controllers og trykk på Enter.
5. Velg Create Volumes og trykk på Enter.
6. Velg og konfigurer alternativene ett etter ett. a. Name: Du kan bruke standardnavnet Volume0 eller skrive inn et selv for RAID-volumet. b. RAID Level: Du kan angi RAID-nivået til ett av følgende:
RAID0
RAID1
RAID10
46
Brukerveiledning for P520
RAID5
Merk: Noen RAID-nivåer vises kanskje ikke fordi antall installerte M.2 Solid State-stasjoner og modellen av oppgraderingsnøkkelmodulen varierer.
c. Select Disks: Velg en M.2 Solid State-stasjon og trykk på Enter. Velg deretter X og trykk på Enter for
å legge det til i en gruppe. d. Stripe Size (hvis gjeldende): Velg stripestørrelse og trykk på Enter. e. Capacity: Tilpass RAID-volumets kapasitet. Standard RAID-volum er den største verdien.
7. Velg Create Volume og trykk på Enter for å opprette et RAID-volum.
8. Lagre innstillingene og avslutt Setup Utility ved å trykke på F10 eller Fn+F10 (avhengig av tastaturinnstillingene), velge Yes i vinduet som vises, og deretter trykke på Enter.
Vise informasjonen om et RAID-volum
Slik viser du informasjonen om et RAID-volum:
1. Start Setup Utility-programmet. Se «Starte Setup Utility-programmet» på side 35.
2. Velg Advanced Intel Virtual RAID on CPU og trykk på Enter.
3. Velg RAID Volumes og trykk på Enter.
4. Velg et RAID-volum og trykk på Enter for å vise detaljert informasjon.
Slette et RAID-volum NB!: Alle eksisterende data som er lagret på de valgte driverne, vil bli slettet når du har slettet RAID-
volumer.
Slik sletter du et RAID-volum:
1. Start Setup Utility-programmet. Se «Starte Setup Utility-programmet» på side 35.
2. Velg Advanced Intel Virtual RAID on CPU og trykk på Enter.
3. Velg Intel VROC Mananged Volumes og trykk på Enter.
4. Under Volume Actions velger du Delete og trykker på Enter.
5. Velg Yes og trykk på Enter for å bekrefte at det valgte RAID-volumet skal slettes.
6. Lagre innstillingene og avslutt Setup Utility ved å trykke på F10 eller Fn+F10 (avhengig av tastaturinnstillingene), velge Yes i vinduet som vises, og deretter trykke på Enter.
Kapittel 5. Avansert konfigurering 47
48 Brukerveiledning for P520

Kapittel 6. Feilsøking, diagnostikk og gjenoppretting

Dette kapittelet inneholder løsninger for å løse maskinproblemer. Følg trinnene i den grunnleggende prosedyren for å løse maskinproblemer, som hjelper deg å dra nytte av feilsøking, diagnostikk og gjenopprettingsinformasjon.

Grunnleggende prosedyre for å løse problemer med maskinen

Det anbefales at du bruker denne prosedyren til å løse maskinproblemer du har:
1. Kontroller følgende: a. Kabler til alle tilkoblede enheter er riktig og godt festet. b. Alle tilkoblede enheter som trenger vekselstrøm, er koblet til en forskriftsmessig jordet stikkontakt. c. Alle tilkoblede enheter er aktivert i BIOS-innstillingene på maskinen. Se «Aktivere eller deaktivere en
enhet» på side 36.
Hvis disse handlingene ikke løste problemet, fortsetter du med neste trinn.
2. Kjør et antivirusprogram for å kontrollere om maskinen er angrepet av et virus. Hvis programmet finner et virus, fjerner du viruset. Hvis antivirusprogrammet ikke løste problemet, fortsetter du med neste trinn.
3. Gå til «Feilsøking» på side 49 og følg instruksjonene for den problemtypen du har. Hvis disse feilsøkingsinstruksjonene ikke løste problemet, fortsetter du med neste trinn.
4. Kjør feilsøkingsprogrammet. Se «Lenovo feilsøkingsverktøy» på side 57. Hvis feilsøkingsprogrammet ikke løste problemet, fortsetter du med neste trinn.
5. Gjenopprett operativsystemet. Se «Gjenopprettingsinformasjon» på side 57.
6. Hvis ingen av disse handlingene løse problemet, kontakter du Lenovo kundesenter. Du finner en liste over telefonnumre for Lenovo Support på informasjon om hjelp, service eller teknisk assistanse, kan du se Kapittel 8 «Få informasjon, hjelp og service» på side 137.
http://www.lenovo.com/support/phone. Hvis du vil ha mer

Feilsøking

NB!: Ikke åpne maskinen eller forsøk å reparere den før du har lest og forstått «Les dette først: Viktig
sikkerhetsinformasjon» på side iii.
Feilsøkingsoversiktene beskriver forskjellige feil og hva du kan gjøre for å rette feilene.

Oppstartsproblemer

Datamaskinen starter ikke når du trykker på av/på-knappen.
Løsninger:
Kontroller følgende:
• Strømledningen er koblet til baksiden av maskinen og til en stikkontakt som virker.
• Hvis maskinen har en ekstra strømbryter på baksiden av maskinen, må du kontrollere at den er slått på.
• PÅ-lampen foran på maskinen er på.
• Spenningen i datamaskinen må samsvare med spenningen i den elektriske stikkontakten i landet eller regionen der du befinner deg.
© Copyright Lenovo 2018, 2021 49
Operativsystemet starter ikke.
Løsning:
Kontroller at oppstartssekvensen for enheter i Setup Utility-programmet omfatter enheten der operativsystemet ligger. Vanligvis ligger operativsystemet på den interne lagringsstasjonen. Du finner flere opplysninger under «Endre oppstartsenhetssekvensen permanent» på side 39.
Maskinen gir flere lydsignaler før operativsystemet starter.
Løsning:
Sørg for at ingen taster har satt seg fast.

Problemer med lyden

Lyden kan ikke høres på Windows-operativsystemet.
Løsninger:
• Hvis du bruker aktive eksterne høyttalerne som har en på/av-kontroll, må du sørge for at: – På/av-kontrollen er i posisjonen På.
– Strømledningen til høyttaleren er koblet til en forskriftsmessig jordet og godt fungerende stikkontakt.
• Hvis de eksterne høyttalerne har en volumkontroll, kontrollerer du at denne ikke er satt for lavt.
• Klikk volumikonet i systemstatusfeltet i Windows på oppgavelinjen. Sørg for at innstillingen for demping av høyttalere ikke er valgt, og at ingen av lydinnstillingene er satt for lavt.
Merk: Hvis volumikonet ikke vises i systemstatusfeltet i Windows, legger du til ikonet i systemstatusfeltet. Se hjelpesystemet for Windows.
• For noen datamaskiner som har et frontpanel for lyd, må du kontrollere at volumet ikke er satt for lavt.
• Sørg for at de eksterne høyttalerne (og eventuelle hodetelefoner) er koblet til riktige lydkontakter på datamaskinen. De fleste høyttalerledninger er fargekodet slik at de stemmer med kontaktene.
Merk: Når ledningene til de eksterne høyttalerne eller til hodetelefonen er koblet til lydkontaktene, deaktiveres den innebygde høyttaleren hvis maskinen har en innebygd høyttaler. Hvis det er installert et lydkort i et av utbyggingssporene, blir vanligvis den innebygde lydfunksjonen på hovedkortet deaktivert. Derfor må du bruke lydkontaktene på lydkortet.
• Kontroller at programmet du kjører, er beregnet for bruk i Windows-operativsystemet. Hvis programmet er utformet for å kjøres i DOS, bruker ikke programmet lydfunksjonen i Windows. Programmet må være konfigurert til å bruke SoundBlaster Pro- eller SoundBlaster-emulering.
• Sørg for at driverne for lydenheten er korrekt installert.
Det kommer lyd fra bare én av de eksterne høyttalerne.
Løsninger:
• Kontroller at høyttalerledningen er satt ordentlig inn i kontakten på datamaskinen.
• Høyreklikk volumikonet i systemstatusfeltet i Windows på oppgavelinjen. Klikk deretter på Åpne volummikser, og velg ønsket høyttaler. Klikk på kategorien Nivåer, og kontroller at balanseinnstillingene er riktige.
Merk: Hvis volumikonet ikke vises i systemstatusfeltet i Windows, legger du til ikonet i systemstatusfeltet. Se hjelpesystemet for Windows.
50
Brukerveiledning for P520

CD- eller DVD-problemer

En CD eller DVD virker ikke.
Løsninger:
• Kontroller at strømledningen og signalkabelen er koblet riktig til stasjonen.
• Kontroller at platen er satt inn riktig, med etiketten opp.
• Kontroller at platen du bruker, er ren. Når du skal fjerne støv eller fingermerker, tørker du platen fra midten og utover med en myk og ren klut. Hvis du forsøker å rengjøre platen ved å tørke av den i sirkelmønster, kan du risikere å miste data.
• Kontroller at platen du bruker ikke har riper eller er ødelagt på annen måte. Prøv å sette inn en annen plate som du vet er i orden. Hvis du ikke kan lese fra en slik plate, kan det være en feil på stasjonen med den optiske stasjonen eller ledningene til den optiske stasjonen.
• Hvis du har flere CD- eller DVD-stasjoner installert (eller en kombinasjon av CD- og DVD-stasjoner), kan du prøve å sette platen inn i en annen stasjon. I enkelte tilfeller er det bare den ene stasjonen som er koblet til lyddelsystemet.
Et oppstartbart gjenopprettingsmedium, for eksempel Product Recovery-CD-en, kan ikke brukes til å starte datamaskinen.
Løsning:
Kontroller at CD-en eller DVD-en har øverste prioritet i Boot Priority Order i Setup Utility-programmet. Slå opp i «Velge en midlertidig oppstartsenhet» på side 40 hvis du ønsker opplysninger om hvordan du kan se og endre oppstartssekvensen.
Merk: På enkelte maskinmodeller er oppstartingssekvensen allerede definert og kan ikke endres.
En svart skjerm vises i stedet for DVD-videoen.
Løsninger:
• Start programmet for DVD-spilleren på nytt.
• Prøv med lavere skjermoppløsning eller lavere antall farger.
• Lukk eventuelle åpne filer, og start deretter datamaskinen på nytt.
En DVD-film blir ikke avspilt.
Løsninger:
• Kontroller at overflaten på platen er ren og uten riper.
• Sjekk regionskoden på platen eller pakningen. Det er mulig at du må kjøpe en plate med koding for regionen der du bruker maskinen.
Ingen lyd eller bare tilbakevendende lyd kan høres ved avspilling av en DVD-film.
Løsninger:
• Kontroller voluminnstillingene på datamaskinen og på høyttalerne.
• Kontroller at DVD-overflaten er ren og uten riper.
• Kontroller alle kabelkoblinger til og fra høyttalerne.
• Bruk DVD-menyen for video til å velge et annet lydspor.
Avspillingen er treg eller hakkete.
Løsninger:
Kapittel 6. Feilsøking, diagnostikk og gjenoppretting 51
• Deaktiver eventuelle bakgrunnsprogrammer, for eksempel AntiVirus eller Desktop Themes.
• Kontroller at skjermoppløsningen er lavere enn 1152 x 864 piksler.
En melding som angir ugyldig plate eller ingen plate, blir vist.
Løsninger:
• Kontroller at en platen ligger i stasjonen, med den blanke siden ned.
• Kontroller at skjermoppløsningen er lavere enn 1152 x 864 piksler.
• Kontroller at DVD-en eller CD-en er satt inn i en egnet optisk stasjon. Du må for eksempel ikke sette en DVD inn i en stasjon som bare er for CD-er.

Tilbakevendende problemer

Tilbakevendende problemer viser til problemer som oppstår bare av og til og er vanskelige å reprodusere.
Løsninger:
• Sørg for at alle kabler og ledninger er godt festet til maskinen og de tilkoblede enhetene.
• Sørg for at viftegrillen ikke er blokkert (det er luftstrøm rundt grillen) og at viftene virker når maskinen er slått på. Hvis luftstrømmen er blokkert eller viftene ikke virker, kan maskinen bli overopphetet.
• Hvis SCSI-enheter (Small Computer System Interface) er installert, må du kontrollere at den siste eksterne enheten i hver (SCSI)-kjede er avsluttet på riktig måte. Du finner mer informasjon om dette i (SCSI)­dokumentasjonen.

Problemer med lagringsstasjon

Noen eller alle lagringsstasjoner mangler fra Setup Utility-programmet.
Løsninger:
• Kontroller at signalkablene og strømledningene for alle lagringsstasjoner er koblet til på riktig måte.
• Hvis maskinen har SAS-lagringsstasjoner, må du forsikre deg om at AVAGO MegaRAID-adapteren er riktig koblet til.
Datamaskinen kan ikke startes fra riktig lagringsstasjon eller meldingen No Operating System Found vises.
Løsninger:
• Kontroller at signalkablene og strømledningene for alle lagringsstasjoner er koblet til på riktig måte.
• Pass på at datamaskinen starter opp fra riktig lagringsstasjon. Angi lagringsstasjonen der operativsystemet ligger, som første oppstartsenhet i Setup Utility-programmet. Se «Endre oppstartsenhetssekvensen permanent» på side 39.
Merk: I sjeldne tilfeller kan lagringsstasjonen med operativsystemet bli skadet. Hvis dette problemet oppstår, må du bytte ut lagringsstasjonen. Se Kapittel 7 «Fjerning og installasjon av maskinvare» på side 59.

Problemer med Ethernet LAN

Datamaskinen kan ikke kobles til et Ethernet LAN.
Løsninger:
• Koble kabelen fra Ethernet-kontakten til RJ45-kontakten på sentralenheten.
• Aktiver Ethernet LAN-funksjonen i Setup Utility-programmet.
52
Brukerveiledning for P520
• Aktiver Ethernet LAN-kortet.
1. Klikk på Start-knappen for å åpne Start-menyen.
2. Klikk på Windows Systemverktøy Kontrollpanel.
3. Vis Kontrollpanel ved bruk av Store ikoner eller Små ikoner, og klikk deretter Nettverks- og delingssenter Endre innstillinger for nettverkskort.
4. Høyreklikk ikonet for Ethernet LAN-kortet, og klikk Aktiver.
• Oppdater eller installer driveren for Ethernet LAN på nytt. Se «Sørg for at datamaskinen alltid er oppdatert» på side 28.
• Installer all nettverksprogramvare som trengs for nettverksmiljøet. Spør den nettverksansvarlige hvis du er i tvil.
• Angi samme dupleks for svitsjeporten og kortet. Hvis du konfigurerte kortet for full dupleksoverføring, må du kontrollere at svitsjeporten også er konfigurert for full dupleksoverføring. Feil dupleksmodus kan føre til dårligere ytelse, tap av data eller tap av forbindelse.
Hvis en Gigabit Ethernet-maskinmodell brukes på en hastighet på 1000 Mbps, blir Ethernet LAN­forbindelsen brutt eller det oppstår feil.
Løsning:
Koble nettverkskabelen til Ethernet-kontakten ved å bruke kategori 5-kabling og en sentralenhet/svitsj av typen 100 BASE-T (ikke 100 BASE-X).
En Gigabit Ethernet-maskinmodell må kobles til nettverket med en hastighet på 1000 Mbps, men kobles til bare med en hastighet på 100 Mbps.
Løsninger:
• Prøv en annen kabel.
• Sett linkpartneren til automatisk forhandling (auto-negotiate).
• Sett bryteren til 802.3ab-kompatibel (gigabit over kobber).
Wake On LAN-funksjonen virker ikke.
Løsning:
Aktiver Wake On LAN-funksjonen i Setup Utility-programmet.

Problem med trådløst LAN

Merk: Trådløst LAN-funksjonen er tilgjengelig bare på enkelte modeller.
Trådløst LAN-funksjonen virker ikke.
Løsninger:
• Aktiver trådløst LAN-funksjonen i Setup Utility-programmet.
• Windows 10: Aktiver trådløst LAN-funksjonen i Windows-innstillinger. Klikk Start-knappen for å åpne Start-menyen, og klikk deretter Innstillinger Nettverk og Internett Wi-Fi. Slå på Wi-Fi-funksjonen.
• Aktiver trådløst LAN-kortet.
1. Klikk på Start-knappen for å åpne Start-menyen.
2. Klikk på Windows-systemet Kontrollpanel.
3. Vis Kontrollpanel ved bruk av Store ikoner eller Små ikoner, og klikk deretter Nettverks- og delingssenter Endre innstillinger for nettverkskort.
4. Høyreklikk ikonet for trådløst LAN-kortet, og klikk Aktiver.
Kapittel 6. Feilsøking, diagnostikk og gjenoppretting 53
• Oppdater eller installer driveren for trådløst LAN på nytt. Se «Sørg for at datamaskinen alltid er oppdatert» på side 28.

Problemer med Bluetooth

Merk: Bluetooth-funksjonen er tilgjengelig bare på enkelte modeller.
Bluetooth-funksjonen virker ikke.
Løsninger:
• Aktiver Bluetooth-funksjonen i Setup Utility-programmet.
• Aktiver Bluetooth-enheter. Gjør slik:
1. Høyreklikk Start-knappen for å åpne Start-hurtigmenyen.
2. Klikk på Enhetsbehandling. Skriv inn administratorpassordet eller en bekreftelse hvis du blir bedt om det.
3. Utvid Bluetooth for å vise Bluetooth-enhetene. Høyreklikk deretter på hver Bluetooth-enhet, og klikk Aktiver enhet.
4. Utvid Nettverkskort. Høyreklikk deretter på hver Bluetooth-enhet, og klikk på Aktiver enhet.
• Slå på Bluetooth-radioen på Windows 10. Gjør følgende:
1. Klikk på Start-knappen for å åpne Start-menyen.
2. Klikk på Innstillinger Enheter Bluetooth og andre enheter.
3. Slå på Bluetooth-bryteren for å aktivere Bluetooth-funksjonen.
• Oppdater eller installer Bluetooth-driveren på nytt. Se «Sørg for at datamaskinen alltid er oppdatert» på side 28.
Det kommer ikke lyd fra Bluetooth-hodesettet eller -hodetelefonene.
Løsning:
Angi Bluetooth-hodesettet eller -hodetelefonene som standardenhet.
1. Avslutt applikasjonen som bruker lydenheten (for eksempel Windows Media Player).
2. Høyreklikk volumikonet i systemstatusfeltet i Windows på oppgavelinjen.
Merk: Hvis volumikonet ikke vises i systemstatusfeltet i Windows, legger du til ikonet i systemstatusfeltet. Se hjelpesystemet for Windows.
3. Klikk Avspillingsenheter.
4. Hvis du bruker hodetelefonprofilen, velger du Håndfri Bluetooth-lyd og klikker på Bruk standard. Hvis du bruker AV-profilen, velger du Stereolyd og klikker på Bruk standard.
5. Klikk OK.

Ytelsesproblemer

Det finnes for mange fragmenterte filer på lagringsstasjonene.
Løsning:
Bruk Windows-funksjonen for defragmentering eller optimalisering av disken for å rydde opp i filene.
Merk: Avhengig av volumet på lagringsstasjonene og hvor mye data som er lagret på lagringsstasjonene, kan det ta flere timer å kjøre defragmenteringen.
54
Brukerveiledning for P520
1. Lukk eventuelle åpne programmer og vinduer.
2. Klikk på Start-knappen for å åpne Start-menyen.
3. Klikk på Windows-systemet Filutforsker Denne PCen.
4. Høyreklikk C-stasjonen, og klikk Egenskaper.
5. Klikk på flippen Verktøy.
6. Klikk Optimaliser. Velg ønsket stasjon, og klikk deretter på Optimaliser.
7. Følg instruksjonene på skjermen.
Det er for lite ledig lagringsplass.
Løsninger:
Frigjør lagringsplass.
• Rydd opp i mappene innboks, sendte elementer og slettede elementer fra e-postprogrammet ditt.
• Rydd på C-stasjonen.
1. Klikk på Start-knappen for å åpne Start-menyen.
2. Klikk på Windows-systemet Filutforsker Denne PCen.
3. Høyreklikk C-stasjonen, og klikk Egenskaper.
4. Kontroller mengden ledig plass, og klikk deretter Diskopprydding.
5. Det blir vist en liste med unødvendige filkategorier. Velg filkategoriene du vil slette, og klikk på OK.
• Slå av enkelte Windows-funksjoner eller fjern programmer du ikke trenger.
1. Klikk på Start-knappen for å åpne Start-menyen.
2. Klikk på Windows-systemet Kontrollpanel.
3. Vis Kontrollpanel med store eller små ikoner, og klikk deretter på Programmer og funksjoner.
4. Gjør et av følgende: – Hvis du vil slå av enkelte Windows-funksjoner, klikker du Slå Windows-funksjoner på eller av.
Følg instruksjonene på skjermen.
– Hvis du vil fjerne programmer du ikke trenger, velger du programmet du vil fjerne, og klikker
Avinstaller/endre eller Avinstaller.
Det er ikke nok ledig minne.
Løsninger:
• Høyreklikk et tomt område på oppgavelinjen, og åpne Oppgavebehandling. Avslutt deretter oppgaver du ikke utfører.
• Installer flere minnemoduler. Se Kapittel 7 «Fjerning og installasjon av maskinvare» på side 59. Du kan kjøpe flere minnemoduler på:
https://www.lenovo.com

Problem med seriell kontakt

Jeg får ikke brukt den serielle kontakten.
Løsninger:
• Koble den serielle kabelen fra den serielle kontakten på datamaskinen til den serielle enheten. Hvis den serielle enheten har en egen strømledning, fester du den til en forskriftsmessig jordet stikkontakt.
• Slå av den serielle enheten, og ha enheten koblet til Internett.
Kapittel 6. Feilsøking, diagnostikk og gjenoppretting 55
• Installer eventuelle programmer som fulgte med den serielle enheten. Du finner flere opplysninger i dokumentasjonen som følger med den serielle enheten.
• Hvis du har lagt til en seriell kontaktadapter, kontrollerer du at den er riktig installert.

Problemer med USB-enheter

Jeg får ikke brukt en USB-enhet.
Løsninger:
• Koble USB-kabelen fra USB-kontakten til USB-enheten. Hvis USB-enheten har en egen strømledning, kobler du den til en forskriftsmessig jordet stikkontakt.
• Slå av USB-enheten, og ha enheten koblet til Internett.
• Installer eventuelle enhetsdrivere eller programmer som fulgte med USB-enheten. Du finner flere opplysninger i dokumentasjonen som følger med USB-enheten.
• Koble fra USB-kontakten og koble den til igjen for å tilbakestille USB-enheten.
• Pass på at funksjonen Smart USB Protection er deaktivert. Du finner informasjon om hvordan du konfigurerer funksjonen Smart USB Protection, under «Bruke funksjonen Smart USB Protection» på side
32.

Programvare- og driverproblemer

For enkelte programmer kan ikke datoer sorteres i riktig rekkefølge.
Løsning:
Noen programmer som ble utviklet før år 2000, sorterer datoer ved hjelp av de to siste sifrene i årstallet, og forutsetter at de to første sifrene er 19. Derfor kan ikke datoer sorteres i riktig rekkefølge nå for tiden. Spør programvareprodusenten om det finnes oppdateringer til programmet. Mange programvareprodusenter har oppdateringer tilgjengelig fra Internett.
Noen programmer fungerer ikke som forventet.
Løsninger:
1. Sjekk om problemet skyldes et program. a. Kontroller at programvaren er kompatibel med datamaskinen. Du finner mer informasjon i
dokumentasjonen som følger med programvaren. b. Kontroller at annen programvare fungerer riktig på datamaskinen. c. Kontroller at programvaren du bruker, fungerer på andre datamaskiner.
2. Hvis problemet skyldes et program:
• Se den trykte dokumentasjonen som følger med programmet, eller hjelpesystemet for programmet for
å få informasjon om feilsøking.
• Oppdater programmet. Se «Sørg for at datamaskinen alltid er oppdatert» på side 28.
• Avinstaller programmet, og installer det på nytt. Du kan laste ned et program som er forhåndsinstallert
på datamaskinen, ved å gå til
https://support.lenovo.com og følge instruksjonene på skjermen.
En enhet fungerer ikke som den skal på grunn av problemer med enhetsdriveren.
Løsning:
Oppdater enhetsdriveren. Se «Sørg for at datamaskinen alltid er oppdatert» på side 28.
56
Brukerveiledning for P520

Lenovo feilsøkingsverktøy

For mer informasjon om Lenovo feilsøkingsverktøy, gå til:
https://pcsupport.lenovo.com/lenovodiagnosticsolutions

Gjenopprettingsinformasjon

Denne delen inneholder informasjon om hvordan du gjenoppretter operativsystemet.
Merk: Hvis en enhet ikke fungerer som den skal etter gjenoppretting av operativsystemet, må du oppdatere enhetsdriveren. Se «Sørg for at datamaskinen alltid er oppdatert» på side 28.
Slik gjenoppretter du Windows 10-operativsystemet:
• Bruk gjenopprettingsløsninger for Windows. – Bruk gjenopprettingsløsninger i Windows-innstillinger.
1. Klikk på Start-knappen for å åpne Start-menyen.
2. Klikk Innstillinger Oppdatering & Sikkerhet Gjenoppretting.
3. Følg instruksjonene på skjermen for å velge riktig gjenopprettingsløsning.
– Bruk Systemgjenoppretting til å gjenopprette systemfiler og innstillinger til et tidligere tidspunkt.
1. Klikk på Start-knappen for å åpne Start-menyen.
2. Klikk på Windows-systemet Kontrollpanel.
3. Vis Kontrollpanel med store eller små ikoner, og klikk deretter på Gjenoppretting Åpne systemgjenoppretting.
4. Følg instruksjonene på skjermen.
– Bruk Fillogg-verktøyet til å gjenopprette filene dine fra en sikkerhetskopi.
Merk: Hvis du bruker Fillogg-verktøyet til å gjenopprette filene dine fra en sikkerhetskopi, må du kontrollere at du har sikkerhetskopiert dataene tidligere med verktøyet.
1. Klikk på Start-knappen for å åpne Start-menyen.
2. Klikk på Windows-systemet Kontrollpanel.
3. Vis Kontrollpanel ved bruk av store eller små ikoner, og klikk deretter Fillogg Gjenopprett personlige filer.
4. Følg instruksjonene på skjermen.
– Bruk Windows-gjenopprettingsmiljøet ved å gjøre ett av følgende:
– Når du har gjort flere mislykkede forsøk på å starte Windows, kan det hende at
gjenopprettingsmiljøet for Windows starter automatisk. Følg instruksjonene på skjermen for å velge riktig gjenopprettingsløsning.
– Velg gjenopprettingsmediet du opprettet tidligere med Windows-verktøyet, som oppstartsenhet. Se
«Velge en midlertidig oppstartsenhet» på side 40. Følg deretter instruksjonene på skjermen for å velge riktig gjenopprettingsløsning.
• Bruk gjenopprettings-USB-nøkkelen fra Lenovo til å gjenopprette hele lagringsstasjonen til fabrikkinnstillingene.
– Hvis maskinen ble levert med gjenopprettings-USB-nøkkelen, følger du instruksjonene som følger
USB-nøkkelen.
– Hvis maskinen ikke ble levert med gjenopprettings-USB-nøkkelen, kan du kontakte Lenovo
kundesenter for å bestille en gjenoppretting-USB-nøkkel. Se «Ringe for å få service» på side 138.
Kapittel 6. Feilsøking, diagnostikk og gjenoppretting 57
58 Brukerveiledning for P520

Kapittel 7. Fjerning og installasjon av maskinvare

Dette kapittelet inneholder instruksjoner som forklarer hvordan du fjerner og installerer maskinvare for datamaskinen.

Håndtering av enheter som er følsomme for statisk elektrisitet

Ikke åpne den antistatiske pakningen som inneholder den nye delen før du har fjernet den defekte delen og er klar til å installere den nye. Selv om statisk elektrisitet er ufarlig for deg, kan det forårsake alvorlige skader på en datamaskin og det installerte utstyret.
Når du håndterer utstyr og komponenter, må du ta disse forholdsreglene for å unngå at utstyret blir ødelagt av statisk elektrisitet:
• Beveg deg minst mulig. Bevegelse kan føre til at du bygger opp statisk elektrisitet.
• Sørg for at du behandler tilbehør og maskinkomponenter forsiktig. Hold i kantene på PCI-/PCIe-kort, minnemoduler, hovedkort og mikroprosessorer. Ta aldri på kretsene.
• Unngå at andre berører tilbehøret eller andre maskinkomponenter.
• Berør den antistatiske pakningen som inneholder delen til et metalldeksel på et utbyggingsspor, eller en annen umalt metalloverflate i minst to sekunder. Dette reduserer den statiske elektrisiteten fra pakningen og kroppen din før du installerer eller bytter ut en del.
• Hvis det er mulig, tar du den nye delen ut av den antistatiske pakningen og setter den direkte inn i maskinen uten å plassere den på noe annet. Hvis dette ikke er mulig, plasserer du den antistatiske emballasjen på en plan og ren flate og legger delen oppå den.
• Ikke plasser delen på maskindekselet eller en annen metallflate.

Klargjøre datamaskinen og fjerne maskindekslet

NB!: Ikke åpne maskinen eller forsøk å reparere den før du har lest og forstått «Les dette først: Viktig
sikkerhetsinformasjon» på side iii.
ADVARSEL:
Unngå kontakt med varme komponenter i datamaskinen. Under drift kan noen av komponentene bli så varme at de kan brenne huden. Før du åpner maskindekslet, må du slå av datamaskinen, koble den fra strømkilden og vente ca. ti minutter til komponentene er nedkjølt.
Før du installerer eller fjerner en maskinvarekomponent i datamaskinen, må du gjøre følgende for å klargjøre maskinen og fjerne maskindekselet:
1. Ta ut eventuelle medier fra stasjonene og slå av alle tilknyttede enheter og maskinen. Trekk ut alle strømledninger fra stikkontaktene og alle kabler som er koblet til datamaskinen.
2. Lås opp eventuelle låser som holder maskindekselet på plass. Se «Låse maskinen» på side 29.
© Copyright Lenovo 2018, 2021 59
3. Trykk på håndtaket på kabinettet slik at håndtaket løftes.
Figur 9. Åpne håndtaket på kabinettet
60 Brukerveiledning for P520
4. Løft håndtaket forsiktig og fjern dekselet fra chassiset.
Figur 10. Fjerne maskindekselet
Merknader:
• Det kan hende at noen maskinvaredelene i installasjonsavsnittet ikke er tilgjengelige (avhengig av datamaskinmodell).
• Bruk bare maskindeler fra Lenovo.
• Når du skal installere eller bytte ut tilleggsutstyr, følger du instruksjonene i denne delen og instruksjonene som følger med utstyret.
• I de fleste land krever Lenovo at defekte CRUer returneres. Du vil motta opplysninger om dette sammen med CRUen eller et par dager etter at du har mottatt CRUen.

Fjerne og installere maskinvare

Denne delen inneholder instruksjoner som forklarer hvordan du fjerner og installerer maskinvare for datamaskinen. Du kan utvide bruksmulighetene til maskinen og vedlikeholde maskinen ved å fjerne eller installere maskinvare.
NB!: Ikke åpne maskinen eller forsøk å reparere den før du har lest og forstått «Les dette først: Viktig sikkerhetsinformasjon» på side iii.
Kapittel 7. Fjerning og installasjon av maskinvare 61

Eksternt tilleggsutstyr

Du kan koble eksternt utstyr til datamaskinen, for eksempel høyttalere, en skriver eller en skanner. For enkelte typer utstyr må du installere programvare i tillegg for at den fysiske forbindelsen skal fungere. Når du skal installere eksternt tilleggsutstyr, går du til «Plassering av maskinvare» på side 1 og finner den riktige kontakten. Bruk deretter instruksjonene som følger med tilleggsutstyret, for å koble det til maskinen på riktig måte og installere nødvendig programvare eller nødvendige enhetsdrivere.

Enhet i flex-brønnen

NB!: Ikke åpne maskinen eller forsøk å reparere den før du har lest og forstått «Les dette først: Viktig
sikkerhetsinformasjon» på side iii.
Flex-brønnen på datamaskinen støtter disse enhetene:
• Flex-modul
• Lagringskabinett med fremre tilgang
• Konverteringssett for flere stasjoner
• Optisk stasjon
• Adapter for smal optisk stasjon
• Lagringsstasjonsbrakett
Merk: Instruksjonene nedenfor om hvordan du fjerner eller installerer en optisk stasjon, gjelder også for andre støttede enheter i flex-brønnen.
Slik fjerner eller installerer du en optisk stasjon:
1. Klargjør datamaskinen. Se «Klargjøre datamaskinen og fjerne maskindekslet» på side 59.
2. Finn flex-brønnen. Se «Maskinkomponenter» på side 7.
3. Slik fjerner du den optiske stasjonen: a. Trekk ut signalkabelen og strømledningen på baksiden av den optiske stasjonen.
Merk: Hvis du fjerner andre støttede enheter fra flex-brønnen, må du først fjerne eventuelle ekstrakabler.
62
Brukerveiledning for P520
b. Deretter løfter du tapp 1 opp som vist, og skyver den bakre delen av den optiske stasjonen for å
skyve den ut av datamaskinen.
Figur 11. Fjerne den optiske stasjonen
4. Slik installerer du en optisk stasjon:
Kapittel 7. Fjerning og installasjon av maskinvare 63
a. Hvis du skal installere en optisk stasjon i en flex-brønn med plastbeskyttelse, trykker du på klipset
som vist for å fjerne beskyttelsen. Hvis det er installert en antistatisk beskyttelse i metall i flex­brønnen, fjerner du den.
Figur 12. Fjerne plastbeskyttelsen fra flex-brønnen
64 Brukerveiledning for P520
b. Løft opp tappen 1 som vist, og skyv deretter den nye optiske stasjonen halvveis inn i brønnen fra
forsiden av datamaskinen. Deretter slipper du tappene og fortsetter å skyve den optiske stasjonen inn i brønnen til den smekker på plass.
Figur 13. Installere den optiske stasjonen
c. Koble signalkabelen og strømledningen til den nye optiske stasjonen.
Merk: Koble til igjen eventuelle kabler som ble koblet fra andre støttede enheter.
Figur 14. Koble kabler til den optiske stasjonen
Neste trinn:
• Hvis du skal installere annen maskinvare, fortsetter du med instruksjonene for den aktuelle maskinvaren.
• Gå til «Fullføre bytte av deler» på side 134 for å fullføre installeringen eller utskiftningen.

Lagringsstasjon i lagringskabinettet med fremre tilgang

NB!: Ikke åpne maskinen eller forsøk å reparere den før du har lest og forstått «Les dette først: Viktig
sikkerhetsinformasjon» på side iii.
Kapittel 7. Fjerning og installasjon av maskinvare 65
Du kan installere eller bytte ut en lagringsstasjon i lagringskabinettet foran. Lagringsstasjonen kan også byttes under drift, som vil si at du kan installere eller bytte ut stasjonen uten engang å slå av maskinen. Lås derfor kabinettdekselet for å unngå uventet fjerning. Nøklene er festet på baksiden av datamaskinen. Oppbevar nøklene på et trygt sted.
Lagringsstasjonen i lagringskabinettet foran kan bare byttes under drift når følgende forutsetninger er oppfylt:
• SATA-kabelen til lagringskabinettet foran, er koblet til eSATA-kontakten på hovedkortet. Du finner mer informasjon om hvordan du kontrollerer kabeltilkoblingen, under «Klargjøre datamaskinen og fjerne maskindekslet» på side 59 og «Deler på hovedkortet» på side 8.
• Operativsystemet på datamaskinen ligger ikke på lagringsstasjonen som er installert i lagringskabinettet med fremre tilgang.
NB!: Hvis noen av kravene ovenfor ikke er oppfylt, kan du ikke fjerne eller installere lagringsstasjonen når datamaskinen er på. Hvis du gjør det, kan data på lagringsstasjonen bli skadet eller ødelagt.
3,5-tommers lagringsstasjon
Slik fjerner eller installerer du en 3,5-tommers lagringsstasjon:
1. Hvis du skal fjerne en gammel 3,5-tommers lagringsstasjon, må du først løse den ut fra operativsystemet. Du finner mer informasjon i hjelpesystemet for Windows.
2. Lås opp kabinettdekselet med den medfølgende nøkkelen som vist. Trykk på hakket
a for å åpne
kabinettdekselet.
Figur 15. Åpne dekselet på lagringskabinettet foran
3. Trykk på fordypningen på brakettdekselet, og ta deretter tak i dekselet som er vippet rundt, for å dra braketten ut fra lagringskabinettet foran.
Figur 16. Fjerne braketten fra lagringskabinettet med fremre tilgang
66 Brukerveiledning for P520
4. Hvis du vil fjerne den 3,5-tommers lagringsstasjonen, bøyer du begge sidene på braketten for å ta den ut.

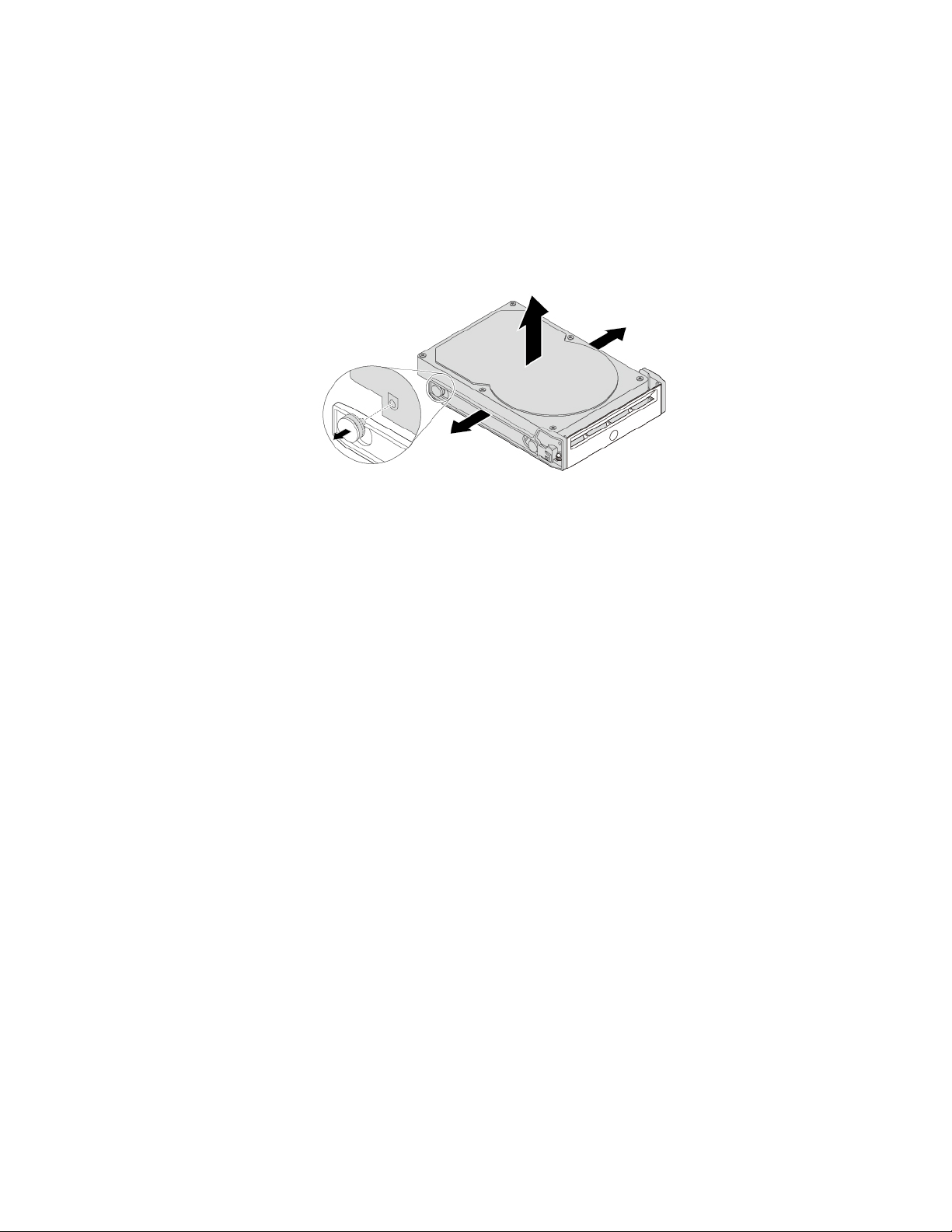

Figur 17. Fjerne 3,5 tommers lagringsstasjonen fra braketten
Kapittel 7. Fjerning og installasjon av maskinvare 67
5. Hvis du vil installere en ny 3,5-tommers lagringsstasjon, bøyer du begge sidene på braketten og justerer pinnene
1 etter de tilsvarende hullene i den nye stasjonen.
Merknader:
• Pass på at kretskortet vender nedover, og at kontaktene er vendt mot baksiden på braketten.
• Ikke berør kretskortet på den interne lagringsstasjonen under drift.
Figur 18. Installere 3,5 tommers lagringsstasjonen i braketten
6. Skyv braketten med den nye 3,5-tommers lagringsstasjonen inn i lagringskabinettet med fremre tilgang til den smekker på plass. Trykk på hakket a for å sikre kabinettdekselet, og lås kabinettdekselet med nøkkelen.
Figur 19. Installere den 3,5-tommers lagringsstasjonen i lagringskabinettet med fremre tilgang
Neste trinn:
• Hvis du skal installere annen maskinvare, fortsetter du med instruksjonene for den aktuelle maskinvaren.
• Gå til «Fullføre bytte av deler» på side 134 for å fullføre installeringen eller utskiftningen.
68
Brukerveiledning for P520
2,5-tommers lagringsstasjon
Slik fjerner eller installerer du en 2,5-tommers lagringsstasjon:
1. Hvis du skal fjerne en gammel 2,5-tommers lagringsstasjon, må du først løse den ut fra operativsystemet. Du finner mer informasjon i hjelpesystemet for Windows.
2. Lås opp kabinettdekselet med den medfølgende nøkkelen som vist. Trykk på hakket
a for å åpne
kabinettdekselet.
Figur 20. Åpne dekselet på lagringskabinettet foran
3. Trykk på fordypningen på brakettdekselet, og ta deretter tak i dekselet som er vippet rundt, for å dra braketten ut fra lagringskabinettet foran.
Figur 21. Fjerne braketten fra lagringskabinettet med fremre tilgang
4. Slik fjerner du den 2,5-tommers lagringsstasjonen: a. Bøy begge sidene på braketten for å fjerne den 2,5-tommers lagringsstasjonen fra braketten.
Figur 22. Fjerne 2,5 tommers lagringsstasjonen fra braketten
Kapittel 7. Fjerning og installasjon av maskinvare 69
b. Løft tappen 1 på metallbraketten, og skyv metallbraketten som vist. Skyv deretter braketten, og fjern
den fra plastrammen.
Figur 23. Fjerne metallbraketten fra omformerens plastramme
c. Bøy begge sidene på metallbraketten forsiktig for å fjerne lagringsstasjonen fra braketten.
Figur 24. Fjerne lagringsstasjonen fra metallbraketten
5. Slik installerer du en ny 2,5-tommers lagringsstasjon i lagringskabinettet med fremre tilgang: a. Bøy begge sidene på metallbraketten forsiktig, og juster de fire tappene
1 på metallbraketten etter
de tilsvarende hullene i den nye lagringsstasjonen.
Merk: Sørg for at kontaktene på lagringsstasjonen vender mot tappen på metallbraketten.
Figur 25. Installere den 2,5-tommers lagringsstasjonen i metallbraketten
70 Brukerveiledning for P520
b. Sett de fire stengene 1 på metallbraketten inn i de tilsvarende sporene i plastrammen som vist.
Figur 26. Sette metallbraketten inn i omformerens plastramme
c. Skyv metallbraketten ned til tappen 1 bøyer seg noe. Skyv deretter braketten med lagringsstasjonen
fremover som vist, til tappen
1 smekker på plass.
Figur 27. Installere metallbraketten i omformerens plastramme
Kapittel 7. Fjerning og installasjon av maskinvare 71
d. Bøy begge sidene på plastbraketten og juster pinnene 1 på braketten etter de tilsvarende hullene i
plastrammen til omformeren.
Merknader:
• Pass på at kretskortet vender nedover, og at kontaktene er vendt mot baksiden på braketten.
• Ikke berør kretskortet på den interne lagringsstasjonen under drift.
Figur 28. Installere omformeren med den 2,5-tommers lagringsstasjonen i plastbraketten
6. Skyv plastbraketten med den nye 2,5-tommers lagringsstasjonen inn i lagringskabinettet med fremre tilgang til den smekker på plass. Trykk på hakket a for å sikre kabinettdekselet, og lås kabinettdekselet med nøkkelen.
Figur 29. Installere braketten med den 2,5-tommers lagringsstasjonen i lagringskabinettet med fremre tilgang
Neste trinn:
• Hvis du skal installere annen maskinvare, fortsetter du med instruksjonene for den aktuelle maskinvaren.
• Gå til «Fullføre bytte av deler» på side 134 for å fullføre installeringen eller utskiftningen.

Enhet i konverteringssettet for flere stasjoner

NB!: Ikke åpne maskinen eller forsøk å reparere den før du har lest og forstått «Les dette først: Viktig
sikkerhetsinformasjon» på side iii.
Konverteringssettet for flere stasjoner (heretter kalt settet) kan være utstyrt med én eller begge av følgende komponenter:
72
Brukerveiledning for P520
• Smal optisk stasjon
• Lagringsstasjon (for eksempel en harddisk, Solid State-stasjon eller hybriddisk)
Smal optisk stasjon Merk: Instruksjonene for hvordan du fjerner eller installerer en smal optisk stasjon i settet gjelder også for
adapteren til den smale optiske stasjonen.
Slik fjerner eller installerer du en smal optisk stasjon:
1. Klargjør datamaskinen. Se «Klargjøre datamaskinen og fjerne maskindekslet» på side 59.
2. Pass på at alle kablene er koblet fra settet. Fjern settet fra forsiden av datamaskinen. Se «Enhet i flex­brønnen» på side 62.
3. Slik fjerner du den smale optiske stasjonen fra settet: a. Trykk inn klipset gjennom hullet på toppen av settet som vist og skyv den smale optiske stasjonen
fremover. Fjern deretter den smale optiske stasjonen fra settet.
Figur 30. Ta ut den smale optiske stasjonen av settet
b. Løsne braketten som vist for å fjerne den fra den smale optiske stasjonen.
Figur 31. Fjerne braketten fra den smale optiske stasjonen
4. Slik installerer du en ny smal optisk stasjon i settet:
Kapittel 7. Fjerning og installasjon av maskinvare 73
a. Still de tre tappene på braketten på linje med de tilsvarende hullene i den smale optiske stasjonen.
Installer deretter braketten på den nye smale optiske stasjonen.
Figur 32. Installere braketten på den nye smale optiske stasjonen
b. Sett inn den nye smale optiske stasjon i settet til det klikker på plass. Den smale optiske stasjonen er
på plass.
Figur 33. Montere den smale optiske stasjonen i settet
5. Skyv settet inn i flex-brønnen, og koble deretter til kablene på nytt.
Neste trinn:
• Hvis du skal installere annen maskinvare, fortsetter du med instruksjonene for den aktuelle maskinvaren.
• Gå til «Fullføre bytte av deler» på side 134 for å fullføre installeringen eller utskiftningen.
3,5-tommers lagringsstasjon
Slik fjerner eller installerer du en 3,5-tommers lagringsstasjon:
1. Klargjør datamaskinen. Se «Klargjøre datamaskinen og fjerne maskindekslet» på side 59.
2. Pass på at alle kablene er koblet fra settet. Fjern settet fra forsiden av datamaskinen. Se «Enhet i flex­brønnen» på side 62.
74
Brukerveiledning for P520
3. Trykk inn klipset som vist for å åpne bakdekslet på settet.
Figur 34. Åpne bakdekselet på settet
4. Trykk begge klipsene samtidig mot hverandre, og dra konverteringsbraketten ut fra baksiden av settet.
Figur 35. Fjerne konverteringsbraketten fra settet
Kapittel 7. Fjerning og installasjon av maskinvare 75
5. Bøy begge sidene på konverteringsbraketten, og fjern deretter den 3,5-tommers lagringsstasjonen fra braketten. Ikke berør kretskortet
Figur 36. Fjerne den 3,5-tommers lagringsstasjonen fra konverteringsbraketten
1 på stasjonen.
6. Hvis du skal installere en 3,5-tommers lagringsstasjon, må konverteringsbraketten være brettet ut. Slik bretter du ut braketten:
a. Fjern pinnene
1 og sett dem inn i sporene 2 .
Figur 37. Fjerne pinner og sette dem inn i de nye sporene
76 Brukerveiledning for P520
b. Løsne tappene 1 , 2 og 3 fra de tilhørende sporene.
Figur 38. Løsne tapper fra tilhørende spor
c. Brett braketten som vist.
Figur 39. Brette braketten
Kapittel 7. Fjerning og installasjon av maskinvare 77
d. Sett inn tappene 1 , 2 og 3 i de tilhørende sporene. Pass på at tappene er skikkelig festet.
Figur 40. Sette inn tapper i tilhørende spor
7. Slik installerer du en 3,5-tommers lagringsstasjon i konverteringsbraketten: a. Bøy begge sidene på braketten og plasser pinnene
1 , 2 , 3 og 4 på braketten på linje med de
tilhørende hullene i den nye 3,5-tommers lagringsstasjonen.
b. Installer den nye 3,5-tommers lagringsstasjonen i braketten. Ikke berør kretskortet
5 på stasjonen.
Figur 41. Installere den nye 3,5-tommers lagringsstasjonen i braketten
78 Brukerveiledning for P520
8. Skyv den nye 3,5-tommers lagringsstasjonen med brakett inn i settet fra baksiden til stasjonen klikker på plass.
Figur 42. Installere den nye 3,5-tommers lagringsstasjonen med brakett i settet
9. Vipp bakdekslet på settet innover til det klikker på plass. Pass på at bakdekselet er på plass.
Figur 43. Dreie bakdekselet innover
10. Skyv settet inn i flex-brønnen, og koble deretter til kablene på nytt.
Neste trinn:
• Hvis du skal installere annen maskinvare, fortsetter du med instruksjonene for den aktuelle maskinvaren.
• Gå til «Fullføre bytte av deler» på side 134 for å fullføre installeringen eller utskiftningen.
2,5-tommers lagringsstasjon
Slik fjerner eller installerer du en 2,5-tommers lagringsstasjon:
1. Klargjør datamaskinen. Se «Klargjøre datamaskinen og fjerne maskindekslet» på side 59.
2. Pass på at alle kablene er koblet fra settet. Fjern settet fra forsiden av datamaskinen. Se «Enhet i flex­brønnen» på side 62.
Kapittel 7. Fjerning og installasjon av maskinvare 79
3. Trykk inn klipset som vist for å åpne bakdekslet på settet.
Figur 44. Åpne bakdekselet på settet
4. Trykk begge klipsene samtidig mot hverandre, og dra konverteringsbraketten ut fra baksiden av settet.
Figur 45. Fjerne konverteringsbraketten fra settet
5. Hvis du vil fjerne den 2,5-tommers lagringsstasjonen, bøyer du begge sidene på konverteringsbraketten og fjerner stasjonen fra braketten. Ikke berør kretskortet på stasjonen.
Figur 46. Fjerne 2,5 tommers lagringsstasjonen fra braketten
80 Brukerveiledning for P520
6. Hvis du skal installere en 2,5-tommers lagringsstasjon, må konverteringsbraketten være brettet sammen. Slik bretter du sammen braketten:
a. Fjern pinnene
Figur 47. Fjerne pinner og sette dem inn i de nye sporene
1 og sett dem inn i sporene 2 .
b. Drei braketten som vist for å løsne de to tappene 1 , 2 og 3 fra sporene.
Figur 48. Vippe braketten
c. Brett ut braketten som vist.
Figur 49. Brette ut braketten
Kapittel 7. Fjerning og installasjon av maskinvare 81
d. Sett inn tappene 1 , 2 og 3 i de tilhørende sporene. Pass på at tappene er skikkelig festet.
Figur 50. Sette inn tappene i tilhørende spor
7. Slik installerer du en 2,5-tommers lagringsstasjon i konverteringsbraketten: a. Bøy begge sidene på braketten og plasser pinnene
1 , 2 , 3 og 4 på braketten på linje med de
tilhørende hullene i den nye 2,5-tommers lagringsstasjonen.
b. Installer den nye 2,5-tommers lagringsstasjonen i braketten. Ikke berør kretskortet
5 på stasjonen.
Figur 51. Installere den nye 2,5-tommers lagringsstasjonen i braketten
82 Brukerveiledning for P520
8. Skyv den nye 2,5-tommers lagringsstasjonen med brakett inn i settet fra baksiden til stasjonen klikker på plass.
Figur 52. Installere den nye 2,5-tommers lagringsstasjonen med brakett i settet
9. Vipp bakdekslet på settet innover til det klikker på plass. Pass på at bakdekselet er på plass.
Figur 53. Dreie bakdekselet innover
10. Skyv settet inn i flex-brønnen, og koble deretter til kablene på nytt.
Neste trinn:
• Hvis du skal installere annen maskinvare, fortsetter du med instruksjonene for den aktuelle maskinvaren.
• Gå til «Fullføre bytte av deler» på side 134 for å fullføre installeringen eller utskiftningen.

Dekselsikringsbryter

NB!: Ikke åpne maskinen eller forsøk å reparere den før du har lest og forstått «Les dette først: Viktig
sikkerhetsinformasjon» på side iii.
Slik fjerner eller installerer du dekselsikringsbryteren:
1. Klargjør datamaskinen. Se «Klargjøre datamaskinen og fjerne maskindekslet» på side 59.
2. Slik fjerner du dekselsikringsbryteren:
Kapittel 7. Fjerning og installasjon av maskinvare 83
a. Finn dekselsikringsbryteren. Se «Maskinkomponenter» på side 7. b. Koble dekselsikringsbryterens kabel fra hovedkortet. c. Skyv dekselsikringsbryteren som vist, for å fjerne den fra maskinkabinettet.
Figur 54. Fjerne dekselsikringsbryteren
3. Slik installerer du en ny dekselsikringsbryter: a. Juster de to hakkene i den nye dekselsikringsbryteren etter de to tappene på maskinkabinettet. Skyv
deretter den nye dekselsikringsbryteren innover til den er godt festet mellom tappene.
Figur 55. Montere dekselsikringsbryteren
b. Koble kabelen til den nye dekselsikringsbryteren til kontakten for dekselsikringsbryteren på
hovedkortet. Se «Deler på hovedkortet» på side 8.
Neste trinn:
• Hvis du skal installere annen maskinvare, fortsetter du med instruksjonene for den aktuelle maskinvaren.
• Gå til «Fullføre bytte av deler» på side 134 for å fullføre installeringen eller utskiftningen.
84
Brukerveiledning for P520

Lagringsstasjon i en lagringsstasjonsbrønn

Datamaskinen støtter 3,5-tommers harddisk, 3,5-tommers hybriddrev, 2,5-tommers harddiskstasjon eller 2,5-tommers Solid State-stasjon.
3,5-tommers lagringsstasjon
Slik fjerner eller installerer du en 3,5-tommers lagringsstasjon:
1. Klargjør datamaskinen. Se «Klargjøre datamaskinen og fjerne maskindekslet» på side 59.
2. Finn frem til brønnen for lagringsstasjon. Se «Interne lagringsstasjoner» på side 10.
3. Kontroller at alle kabler er koblet fra lagringsstasjonen. Trykk begge klemmene mot hverandre samtidig, og trekk konverteringsbraketten ut av lagringsstasjonsbrønnen.
Figur 56. Fjerning av konverteringsbrakett
4. Bøy begge sider av konverteringsbraketten for å fjerne den 3,5-tommers lagringsenheten fra braketten. Ikke berør kretskortet
Figur 57. Fjerne lagringsstasjonen fra konverteringsbraketten
1 på stasjonen.
Kapittel 7. Fjerning og installasjon av maskinvare 85
5. Hvis du skal installere en 3,5-tommers lagringsstasjon, må konverteringsbraketten være brettet ut. Slik bretter du ut braketten:
a. Fjern pin
Figur 58. Fjerne pinnen og sette den inn i det nye sporet
1 og sett den inn i spor 2 .
b. Løsne tappene 1 , 2 og 3 fra de tilhørende sporene.
Figur 59. Løsne tapper fra tilhørende spor
86 Brukerveiledning for P520
c. Brett braketten som vist.
Figur 60. Brette braketten
d. Sett inn tappene 1 , 2 og 3 i de tilhørende sporene. Pass på at tappene er skikkelig festet.
Figur 61. Sette inn tapper i tilhørende spor
Kapittel 7. Fjerning og installasjon av maskinvare 87
6. Slik installerer du en 3,5-tommers lagringsstasjon i konverteringsbraketten: a. Bøy begge sidene på braketten og plasser pinnene
1 , 2 , 3 og 4 på braketten på linje med de
tilhørende hullene i den nye 3,5-tommers lagringsstasjonen.
b. Installer den nye 3,5-tommers lagringsstasjonen i braketten. Ikke berør kretskortet
5 på stasjonen.
Figur 62. Installere den nye 3,5-tommers lagringsstasjonen i braketten
7. Kontroller at kontaktene på lagringsstasjonene er på oversiden. Skyv deretter den nye 3,5-tommers lagringsstasjonen med konverteringsbraketten inn i lagringsbrønnen til stasjonen klikker på plass.
Figur 63. Montere den nye 3,5-tommers lagringsstasjonen med konverteringsbraketten i lagringsbrønnen til stasjonen
88 Brukerveiledning for P520
