ThinkStationP510和P710
使用手冊
機型：30B4、30B5、30B6和30B7
附註：使用本資訊與其所支援的產品之前，請務必先閱讀及瞭解第iii頁「請先閱讀：重要安全資訊」和第
171頁附錄G「注意事項」。
第六版(2018年12⽉)
©CopyrightLenovo2016,2018.
有限及限制權利注意事項：倘若資料或軟體係依據美國聯邦總務署(GeneralServicesAdministration,GSA)的合約交付，其
使用、重製或揭露須符合合約編號GS-35F-05925之規定。
目錄
請先閱讀：重要安全資訊.......iii
使用本手冊之前...............iii
維修與升級.................iii
預防靜電..................iii
電源線與電源整流器.............iv
延長線及相關裝置..............iv
插頭與插座.................iv
外接式裝置.................v
熱能與產品通風性..............v
作業環境..................v
雷射產品使用遵守事項............vi
電源供應器聲明...............vi
清潔與維護.................vi
第1章.產品概觀............1
硬體位置..................1
正面視圖................1
背面視圖................3
電腦元件................7
主機板上的零件.............7
內部磁碟機..............10
機型和型號標籤............12
電腦功能.................12
電腦規格.................16
程式...................16
存取電腦上的程式...........16
安裝準備就緒可供安裝的程式（僅限Windows
7）.................17
Lenovo程式簡介............17
第2章.使⽤您的電腦.........19
登錄您的電腦...............19
設定電腦音量...............19
使用光碟.................19
使用光碟機的準則...........19
處理及存放光碟............19
播放及取出光碟............20
燒錄光碟...............20
連接到網路................21
連接到乙太網路LAN..........21
連接到無線LAN............21
連接到啟用藍芽的裝置.........21
第3章.您和您的電腦.........23
安排您的工作區..............23
反光與亮度..............23
通風情形...............23
電源插座位置及纜線長度........23
舒適性................23
協助工具資訊...............24
清潔您的電腦...............27
維護...................27
基本維護要訣.............27
良好的保養習慣............27
讓您的電腦保持在最新狀態........27
移動您的電腦...............28
第4章.安全性............29
鎖住您的電腦...............29
鎖住電腦機殼.............29
連接Kensington型鋼纜鎖........31
在SetupUtility程式中檢視及變更安全設定...31
使用密碼和Windows帳戶..........31
使用指紋鑑別...............32
使用機殼開啟開關.............32
使用防火牆................32
保護資料抵禦病毒.............33
內嵌在韌體中的ComputraceAgent軟體.....33
信任平台模組(TPM)............33
IntelBIOSguard..............33
第5章.進階配置...........35
使用SetupUtility程式............35
啟動SetupUtility程式..........35
變更SetupUtility程式的顯示模式.....35
變更SetupUtility程式的顯示語言.....35
啟用或停用裝置............36
啟用或停用電腦的自動開機功能......36
啟用或停用ErPLPS相符模式.......36
啟用或停用ConfigurationChangeDetection..37
在安裝新的作業系統之前變更BIOS設定..37
使用BIOS密碼............37
選取啟動裝置.............39
結束SetupUtility程式..........39
更新與復原BIOS.............40
更新BIOS..............40
從BIOS更新失敗中回復.........40
配置RAID................40
使用IntelRSTe來配置RAID.......41
使用AVAGOMegaRAIDBIOS配置公用程式
來快速設定RAID............43
第6章.疑難排解、診斷與復原....47
解決電腦問題的基本程序..........47
©CopyrightLenovo2016,2018
i
疑難排解.................47
啟動問題...............47
音訊問題...............48
CD或DVD問題............49
間歇性問題..............50
儲存磁碟機問題............50
乙太網路LAN問題...........50
無線LAN問題.............51
藍芽問題...............51
效能問題...............52
序列埠接頭問題............53
USB裝置問題.............54
軟體和驅動程式問題..........54
診斷...................54
診斷程式...............55
硬體診斷...............55
回復資訊.................56
回復Windows7的資訊.........56
回復Windows10的資訊.........56
第7章.安裝或更換硬體........59
處理對靜電敏感的裝置...........59
準備您的電腦並卸下電腦機殼........59
安裝或更換硬體..............60
外接式選用設備............60
直接冷卻式空氣隔板..........60
光碟機槽中的裝置...........62
前置型儲存裝置機殼中的儲存磁碟機....65
多磁碟機轉換套件中的裝置........71
彈性機槽儲存裝置機殼中的儲存磁碟機...82
5.25吋彈性模組中的裝置........87
光碟機托架..............95
機殼開啟開關.............97
前方風扇組件.............99
內接式儲存磁碟機...........100
電源供應器組件............121
PCI卡................122
全長型PCI卡.............127
超級電容器模組............129
後方風扇組件.............131
散熱器和風扇組件...........133
記憶體模組..............134
彈性配接卡..............137
電池.................139
Wi-Fi裝置..............140
完成零件的更換..............147
第8章.取得資訊、說明及服務...151
資訊資源.................151
存取各種不同語言的使用手冊.......151
Windows說明系統...........151
安全及保固..............151
Lenovo網站..............151
Lenovo支援網站............151
常見問題...............152
說明與服務................152
電話服務...............152
使用其他服務.............153
購買額外的服務............153
附錄A.系統記憶體速度.......155
附錄B.Ubuntu作業系統的補充資
訊..................157
附錄C.法規資訊...........159
附錄D.WEEE和回收資訊......163
附錄E.有害物質限制(RoHS)指令.167
附錄F.ENERGYSTAR機型資訊..169
附錄G.注意事項...........171
iiThinkStationP510和P710使用手冊
請先閱讀：重要安全資訊
本章包含您必須熟悉的安全資訊。
使用本手冊之前
警告：
使⽤本⼿冊之前，請務必閱讀並瞭解所有和本產品相關的安全資訊。請參閱本章節中的資訊，以及本產品隨
安 全 、 保 固 和 設 定 ⼿ 冊
附之
中的安全資訊。閱讀並瞭解本安全資訊可降低發⽣⼈員傷害及產品損壞的⾵險。
如果您遺失
得可攜式文件格式(PDF)版本。Lenovo支援中心網站也會以其他語言提供
使 用 手 冊
安 全 、 保 固 和 設 定 手 冊
。
的副本，可從Lenovo
®
支援中心網站http://www.lenovo.com/support取
安 全 、 保 固 和 設 定 手 冊
以及本
維修與升級
請勿嘗試自行維修產品，除非客戶支援中心或說明文件指示您這麼做。並請僅將產品送至經核准修理您特
定產品的「服務提供者」。
附註：客戶可以自行升級或更換部分電腦零件。升級通常為選用項目。客戶獲准可自行安裝的更換零件
稱為「客戶可自行更換組件」或CRU。對於客戶可自行安裝的選用設備或自行更換的CRU，Lenovo都
會提供說明文件。安裝或更換零件時，您必須嚴格遵循所有指示。電源指示燈「熄滅」時，並不一定表
示產品內部的電壓位準為零。當您要為配備電源線的產品卸下外殼前，請確定已關閉電源，而且產品電
源線並未連接任何電源。如需CRU的相關資訊，請參閱第59頁第7章「安裝或更換硬體」。如果
您有任何問題或考量，請與客戶支援中心聯絡。
雖然在拔掉電源線之後，電腦內的零件都已停止運作，但為了您的安全，仍必須提出下列警告。
警告：
危險的運作中零件。⼿指和⾝體其他部位不可靠近。
警告：
打開電腦機殼之前，請先關閉電腦並等待數分鐘直到電腦冷卻。
預防靜電
靜電雖然對人體無害，但卻可能嚴重損壞電腦元件和選用設備。若不當處理靜電敏感零件，可能會損壞
零件。當您打開選用配備或CRU的外包裝時，請勿開啟內含零件的防靜電保護袋，直到有指示引導
您安裝該零件。
處理選用設備或CRU，或者在電腦內部執行作業時，請採取下列預防措施，以免靜電引起損壞：
©CopyrightLenovo2016,2018
iii
•減少身體的移動。移動會導致您周圍產生靜電。
•處理元件時請小心。在處理配接卡、記憶體模組及其他電路板時，請抓住邊緣。切勿觸摸外露的電路。
•防止他人碰觸元件。
•當您安裝選用配備或CRU時，請將內含零件的防靜電保護袋，與金屬擴充槽外殼或電腦上其他未經塗飾
的金屬表面碰觸至少兩秒鐘。如此可減少保護袋及您身體上的靜電。
•可能的話，將對靜電敏感的零件從防靜電保護袋取出後，請立即安裝，不要讓零件離手。如果無法立即安
裝零件，請將防靜電保護袋放在平滑的表面上，再將零件放置其上。
•請勿將零件放在電腦外殼及其他金屬表面上。
電源線與電源整流器
僅限使用產品製造廠商所提供的電源線和電源整流器。請勿將AC電源線用於其他裝置。
電源線須通過安全檢驗。在德國，電源線必須是H05VV-F、3G、0.75mm
或地區必須根據規定使用適當的規格。
請勿將電源線纏繞在電源整流器或其他物品上。這麼做會導致電線磨損、斷裂或捲曲，可能會造成安全危害。
務必將電源線佈線在不會被人踩到、使人絆倒或會被物品夾壓到的地方。
避免電線及電源整流器接觸液體。例如，請勿將電源線或電源整流器放在洗手槽、浴缸、廁所附近，或使用
液體清潔劑清理過的地板上。液體可能會引起短路，尤其是在電源線或電源整流器因不當使用而壓壞的情況
下。液體還會使電源線端子及（或）電源整流器上的接頭端子逐漸腐蝕，最後導致過熱。
確保所有電源線接頭都穩固地且完全地插入插座。
請勿使用任何交流電輸入接腳已腐蝕，或交流電輸入處或電源整流器上任何地方有過熱跡象（如塑料
變形）的電源整流器。
若電源線的任一端電源接點有腐蝕或過熱跡象，或電源線有任何損壞，請勿使用。
2
，或更適合的型號。在其他國家
延長線及相關裝置
確定所使用的延長線、穩壓保護器、不斷電系統(UPS)和多孔延長線符合產品的用電要求。請勿超載使用
這些裝置。如果使用多孔延長線，負載不應超過多孔延長線輸入額定功率。若您對於電源負載、電力需
求及輸入功率有疑問，請向電氣技術人員請教。
插頭與插座
如果電腦設備所使用的插座（電源插座）看起來已損壞或腐蝕，請讓合格的電氣技術人員更換插座後再使用。
請勿彎曲或變更插頭。如果插頭損壞，請聯絡製造廠商，以便更換新插頭。
請不要與耗用大量電力的其他家用或商用電器共用電源插座。否則，電壓不穩可能會損壞您的電腦、資料
或連接的裝置。
某些產品配有三叉插頭。這類插頭只適合接地電源插座。這是安全特殊裝置。請勿嘗試將三相插頭插入不接
地的插座，否則安全特殊裝置會失效。如果您無法將插頭插入插座，請與電氣技術人員聯絡，取得經核准的
插座整流器，或將插座更換為可使用這類安全特殊裝置的插座。請勿超載使用電源插座。整體系統負載不應
超過分支電路額定功率的百分之八十。若您對於電源負載及分支電路功率有疑問，請向電氣技術人員請教。
ivThinkStationP510和P710使用手冊
請確定所使用的電源插座已適當配線、便於使用，且位於設備附近。請勿將電源線完全拉開，致使其
受到拉扯。
請確定電源插座所輸出的電壓和電流符合產品的需求。
從電源插座拔出或插入設備電源線時應當小心。
外接式裝置
除非外接裝置使用通用序列匯流排(USB)接線，不然請勿在電腦開啟電源期間，連接或拔除外接裝置的
接線；否則，可能會損壞電腦。為了避免可能損壞連接的裝置，請在電腦關機後至少等待五秒鐘，才
拔除外接裝置。
熱能與產品通風性
在開啟電源以及電池正在充電時，電腦、電源整流器和許多配件都會發熱。請務必遵循下列基本預防措施：
•當電腦、電源整流器或配件正在運作或電池正在充電時，請勿讓它們和膝部或身體的任何部位接觸過
久。在一般操作期間，您的電腦、電源整流器和許多配件都會發熱。長久接觸身體可能會引起不舒服
或潛在的皮膚灼傷。
•請勿在易燃物附近或易爆炸的環境下為電池充電，或操作電腦、電源整流器和配件。
•為了安全、舒適和可靠的操作，本產品提供通風槽、風扇及散熱器。這些特殊裝置可能會由於產品放置在
床、沙發、地毯或其他彈性表面上而無法發揮功能。切勿阻礙、遮蓋或停用這些特殊裝置。
請至少每三個月檢查一次桌上型電腦的灰塵堆積狀況。在檢查電腦之前，請關閉電源並從電源插座拔除電腦
電源線；然後清除通風口和擋板縫隙間的灰塵。當您注意到外部有灰塵堆積時，請檢查並清除電腦內部的
灰塵，包括散熱器散熱片、電源供應器通風口以及風扇。在打開機殼之前，請務必關閉電腦電源並拔除
接線。儘量避免在人來人往附近2英尺的範圍內操作電腦。如果必須在人來人往之處或附近操作電腦，
請經常檢查電腦並進行必要的清理。
為了安全起見並使您的電腦保持最佳效能，使用桌上型電腦時，請遵循下列基本預防措施：
•電腦插電時，外殼務必蓋上。
•定期檢查電腦外部是否有灰塵堆積。
•清除擋板通風孔和所有縫隙內的灰塵。在灰塵較多或人來人往區域，可能要更頻繁地清理電腦。
•請勿阻塞通風口或限制其開口大小。
•請勿在傢俱中儲存或操作您的電腦，因為這樣會讓電腦過熱。
•電腦周圍的溫度不能超過35°C(95°F)。
•請勿安裝空氣濾淨裝置。該裝置有礙適當冷卻。
作業環境
使用電腦的最佳環境溫度宜在10°C-35°C(50°F-95°F)，濕度宜介於35%到80%。如果電腦的儲存或
運輸環境溫度低於10°C(50°F)，請在使用電腦之前，讓低溫的電腦緩慢回升到最佳作業溫度，即10
°C-35°C(50°F-95°F)。在極端的情況下，這個程序可能耗費兩個小時。如果沒有讓電腦進入最佳作業溫
度就開機使用，可能會導致電腦損壞無法修復。
如果可以，請將電腦置於通風良好的乾燥區域，並且避免陽光直射。
請讓您的電腦遠離電風扇、收音機、大功率喇叭、冷氣機、及微波爐等電器，因為這些電器所產生的強
大磁場，會損壞顯示器與儲存磁碟機中的資料。
©CopyrightLenovo2016,2018
v
請勿將飲料放置於電腦或其他連接裝置的上方或旁邊。如果液體潑灑或流入電腦或連接裝置中，可能會
引起短路或其他損壞。
請勿在鍵盤上方飲食或抽煙。掉入鍵盤的微粒會造成損毀。
雷射產品使用遵守事項
警告：
安裝雷射產品（如CD-ROM、DVD光碟機、光纖裝置或轉送器）時，請注意下列事項：
•請勿卸下外蓋。卸下雷射產品的外蓋可能導致曝露於危險的雷射輻射。裝置內沒有可維修的零件。
•如果沒有按照此處所列規定來控制、調整或執⾏程序的話，可能會導致輻射外洩的危險。
危險
某些雷射產品包含內嵌式3A類或3B類雷射⼆極體。請注意下列事項：
在開啟時，會有雷射輻射。請勿注視光束、勿直接⽤光學儀器檢視，並避免直接曝露於光束之中。
電源供應器聲明
請勿拆除電源供應器的外殼，或任何貼有以下標籤的零件。
貼有這些標籤的所有元件內部都有危險電壓、電流和能階。這些元件內部沒有可維修的零件。如果您懷
疑其中一個零件有問題，請聯絡維修技術人員。
清潔與維護
請保持電腦與工作區的清潔。清理電腦之前，請先關閉電腦並且拔除電源線。請勿直接對電腦噴灑清潔劑，
或者使用任何含有可燃性物質的清潔劑來清理電腦。請將清潔劑噴灑在軟布上，然後擦拭電腦表面。
viThinkStationP510和P710使用手冊
第1章產品概觀
本章提供下列主題的相關資訊：
•第1頁「硬體位置」
•第12頁「電腦功能」
•第16頁「電腦規格」
•第16頁「程式」
硬體位置
本節提供電腦硬體位置的相關資訊。
附註：電腦硬體看起來可能會與圖例稍有不同。
正面視圖
圖 例 1. 正 面 接 頭 、 控 制 項 與 指 示 燈
1光碟機退出/關閉按鈕（選配）
3電源指示燈
5診斷指示燈6SD卡片插槽
7診斷USB3.0接頭
9AlwaysOnUSB3.0接頭
©CopyrightLenovo2016,2018
2電源按鈕
4儲存磁碟機活動指示燈
8USB3.0接頭(2)
10耳機接頭
1
附註：電腦正面的ThinkStation
®
標誌牌可以調整方向。將電腦側放時，您可以將標誌牌稍微拉出，逆時針
轉動90度，然後將其推回。
1光碟機退出/關閉按鈕
按下按鈕以退出或關閉光碟機的托盤。
2電源按鈕
按下電源按鈕以開啟電腦。如果您的電腦沒有回應，請按住電源按鈕四秒鐘或更長時間，以關閉電腦。
3電源指⽰燈
當電源指示燈亮起時，表示電腦已開啟。
4儲存磁碟機活動指⽰燈
這個指示燈會顯示內接式儲存磁碟機的狀態（例如硬碟或固態硬碟）。
亮起：儲存磁碟機可以開始使用。
熄滅（當電腦已開啟電源時）：未傳輸任何資料或是儲存磁碟機未在使用中。
5診斷指⽰燈
亮起：診斷USB3.0接頭的功能如同一般的USB3.0接頭。
閃爍：偵測到系統錯誤，或正在從診斷USB3.0接頭下載與錯誤相關的事件日誌。
6SD卡⽚插槽
將安全數位(SD)卡插入此插槽，以便存取與讀取卡片上的資料。
7診斷USB3.0接頭
偵測到系統錯誤時，診斷指示燈會閃爍。在此情況下，如果您將FAT32格式的USB快閃記憶體隨身碟連接
到此接頭，便可將錯誤相關日誌從診斷USB3.0接頭自動下載至USB快閃記憶體隨身碟。
8USB3.0接頭
將相容的USB裝置，例如USB鍵盤、滑鼠、儲存磁碟機或印表機連接到此接頭。
9AlwaysOnUSB3.0接頭
將相容的USB裝置，例如USB鍵盤、滑鼠、儲存磁碟機或印表機連接到此接頭。連接電源線時，即使電腦
進入休眠模式或關機，也可以為連接的USB裝置充電。若未啟用AlwaysOnUSB接頭功能，請開啟Power
Manager程式並啟用此功能。如果要開啟PowerManager程式，請參閱第16頁「存取電腦上的程式」。如
果要啟用AlwaysOnUSB接頭，請參閱PowerManager程式的說明系統。
10⽿機接頭
透過耳機接頭將耳機連接到電腦。
2ThinkStationP510和P710使用手冊
背面視圖
某些位於電腦背面的接頭是以顏色來編碼，以協助您判斷纜線要連接到電腦的哪個位置。
ThinkStationP510
圖 例 2. ThinkStation P510 後 方 面 板
1音訊線路輸出接頭
3PS/2鍵盤接頭4序列埠接頭
5USB2.0接頭(4)6USB3.0接頭(4)
7PCI卡片區域（可用的PCI卡會因型號而有所不同）
9安全鎖插槽
11乙太網路接頭
13PS/2滑鼠接頭
2麥克風接頭
8電源線接頭
10鑰匙收納盒插槽
12機殼鎖環
14音訊線路輸入接頭
第1章.產品概觀3
ThinkStationP710
圖 例 3. ThinkStation P710 後 方 面 板
1音訊線路輸出接頭
3PS/2鍵盤接頭4序列埠接頭
5USB2.0接頭(4)6USB3.0接頭(4)
7PCI卡片區域（可用的PCI卡會因型號而有所不同）
9安全鎖插槽
11乙太網路接頭(2)
13PS/2滑鼠接頭
2麥克風接頭
8電源線接頭
10鑰匙收納盒插槽
12機殼鎖環
14音訊線路輸入接頭
附註：對於ThinkStationP510和ThinkStationP710電腦，周邊元件交互連接(PCI)卡片區域可能已安裝一個
或多個獨立圖形卡。視電腦型號而定，圖形卡可能會提供下列接頭：
•數位視覺介面(DVI)接頭
•DisplayPort
•MiniDisplayPort
®
接頭
®
接頭
DisplayPort接頭
將高效能顯示器、直接驅動顯示器，或其他相容的裝置連接到DisplayPort接頭。
DVI顯⽰器接頭
將DVI顯示器或其他相容的裝置連接到DVI顯示器接頭。
4ThinkStationP510和P710使用手冊
MiniDisplayPort接頭
將高效能顯示器、直接驅動顯示器，或其他相容的裝置連接到MiniDisplayPort接頭。MiniDisplayPort接
頭是DisplayPort接頭的迷你化版本。
1⾳訊線路輸出接頭
音訊輸出接頭是用來將音訊信號從電腦傳送至外接式裝置，例如耳機。
2⿆克⾵接頭
當您想錄製聲音或是使用語音辨識軟體時，請透過麥克風接頭將麥克風連接到電腦。
3PS/2鍵盤接頭
將PersonalSystem/2(PS/2)鍵盤連接到PS/2鍵盤接頭。
4序列埠接頭
將外接式數據機、序列式印表機，或其他使用9插腳序列埠接頭的裝置連接到序列埠接頭。
5USB2.0接頭(4)
將相容的USB裝置，例如USB鍵盤、滑鼠、儲存磁碟機或印表機連接到此接頭。
6USB3.0接頭(4)
將相容的USB裝置，例如USB鍵盤、滑鼠、儲存磁碟機或印表機連接到此接頭。
7PCI卡⽚區域（可⽤的PCI卡會因型號⽽有所不同）
如果要改善電腦的作業效能，可將PCI/PCI-Express卡安裝在此區域中。視電腦型號而定，已安裝在此區域
中的卡片可能會有所差異。
8電源線接頭
將電源線連接到電腦以供電。
9安全鎖插槽
將Kensington型鋼纜鎖連接到安全鎖插槽以固定您的電腦。如需相關資訊，請參閱第31頁「連接
Kensington型鋼纜鎖」。
10鑰匙收納盒插槽
將電腦機殼鑰匙鎖隨附的鑰匙固定器安裝至鑰匙收納盒插槽。
11⼄太網路接頭(2)
連接區域網路(LAN)的乙太網路纜線。
附註：如果要在美國聯邦通訊委員會(FCC)B級限制內操作電腦，請使用Category5乙太網路纜線。
第1章.產品概觀5
12機殼鎖環
連接小鎖以固定您的電腦。如需相關資訊，請參閱第29頁「鎖住電腦機殼」。
13PS/2滑⿏接頭
連接PS/2滑鼠、軌跡球或使用PS/2滑鼠接頭的其他指標裝置。
14⾳訊線路輸⼊接頭
音訊輸入接頭是用來接收外接音訊裝置的音訊信號，例如立體音響系統。當您連接外接音訊裝置時，會在裝
置的音訊線路輸出接頭和電腦的音訊線路輸入接頭之間建立纜線連接。
6ThinkStationP510和P710使用手冊
電腦元件
附註：
•視型號而定，您的電腦看起來可能與圖例稍有不同。
•如果要卸下電腦機殼，請參閱第59頁「準備您的電腦並卸下電腦機殼」。
圖 例 4. 元 件 位 置
1散熱器和風扇組件（數量視型號而定）2記憶體模組（數量視型號而定）
3機殼開啟開關（又稱為入侵開關）4光碟機、彈性模組或彈性機槽儲存裝置機殼（數量
和組合視型號而定）
5前方風扇組件（選配）
7彈性配接卡（選配）
9直接冷卻式空氣隔板
11後方風扇組件
6硬碟、混合式硬碟或固態硬碟（數量和組合視型號
而定）
8電源供應器模組
10PCI卡（選配）
主機板上的零件
附註：您的電腦配備了下列其中一種系統主機板。
第1章.產品概觀7
ThinkStationP510
圖 例 5. 系 統 主 機 板 零 件 位 置
1前方音訊連接器2內部喇叭連接器
3光碟機風扇接頭4記憶體插槽
5記憶體插槽6記憶體插槽
7記憶體插槽
9熱感應器10微處理器
11記憶體插槽12記憶體插槽
13記憶體插槽14記憶體插槽
15彈性配接卡插槽164插腳電源接頭(2)
17前方風扇連接器
19前置型儲存裝置機殼控制接頭（適用於SATA5接
頭）
21Thunderbolt™接頭
23硬碟活動指示燈接頭（僅限搭配9364RAID卡使用）
25SATA5接頭26SATA6接頭
27SATA2接頭28SATA1接頭
8機殼開啟開關連接器（入侵開關連接器）
18清除CMOS/回復跳接器
204-pin電源連接器
22前方USB接頭
24前置型儲存裝置機殼控制接頭（適用於SATA6接
頭）
8ThinkStationP510和P710使用手冊
29SATA3接頭30SATA4接頭
3129合1讀卡機接頭
33前方面板連接器
35電源供應器連接器
37PCI卡槽38PCIExpress3.0x16圖形卡槽
39PCIExpress2.0x1插槽40PCIExpress3.0x16圖形卡槽
41PCIExpress3.0x4卡槽42後方風扇接頭
43微處理器風扇連接器
32電池
34eSATA接頭（選配）
36PCIExpress2.0x4卡槽
44後方風扇接頭
ThinkStationP710
圖 例 6. 系 統 主 機 板 零 件 位 置
1前方音訊連接器2內部喇叭連接器
3後方風扇接頭
5記憶體插槽6記憶體插槽
7記憶體插槽8微處理器風扇接頭1
9微處理器110記憶體插槽
11記憶體插槽12記憶體插槽
13熱感應器
4機殼開啟開關連接器（入侵開關連接器）（選配）
14彈性配接卡插槽
第1章.產品概觀9
15內接式儲存磁碟機活動指示燈接頭（僅限搭配9364
RAID卡使用）
164-pin電源連接器
17清除CMOS/回復跳接器
19光碟機風扇接頭
21SATA6接頭22SATA5接頭
23前方風扇連接器
254-pin電源連接器
27Thunderbolt接頭
29前方USB3.0接頭
31eSATA連接器
33SATA2接頭34SATA1接頭
35電池
37PCIExpress2.0x4卡槽38PCI卡槽
39PCIExpress3.0x16圖形卡槽40PCIExpress3.0x8插槽
41PCIExpress3.0x16圖形卡槽(2)42後方風扇接頭
43記憶體插槽44記憶體插槽
45記憶體插槽46微處理器2
47微處理器風扇接頭248記憶體插槽
184-pin電源連接器
20前置型儲存裝置機殼控制接頭（適用於SATA6接
頭）
24前置型儲存裝置機殼控制接頭（適用於SATA5接
頭）
2629合1讀卡機接頭
28前方面板連接器
30SATA4接頭
32SATA3接頭
36電源供應器連接器
49記憶體插槽50記憶體插槽
內部磁碟機
內部磁碟機是電腦用來讀取和儲存資料的裝置。您可以在電腦上增加磁碟機，以擴充儲存容量，以及讓您的
電腦能夠讀取其他類型的媒體。內部磁碟機安裝在機槽中。
安裝或更換內部磁碟機時，請注意每個機槽所支援的磁碟機類型和大小，並且正確地連接必要纜線。請參閱
第59頁第7章「安裝或更換硬體」中的適當章節，瞭解如何安裝或更換電腦內部磁碟機的相關指示。
10ThinkStationP510和P710使用手冊
下圖顯示磁碟機機槽的位置。
圖 例 7. 磁 碟 機 機 槽 的 位 置
1讀卡機（用於SD卡）
2光碟機槽(2)（用於光碟機、彈性模組或彈性機槽儲存裝置機殼）
3儲存磁碟機機槽(4)（用於硬碟、混合式硬碟或固態硬碟）
第1章.產品概觀11
機型和型號標籤
機型和型號標籤可用來識別您的電腦。當您聯絡Lenovo請求協助時，機型和型號資訊可讓支援技術人員識
別您的電腦，並提供更快速的服務。
圖 例 8. 機 型 和 型 號 標 籤
電腦功能
對於特定電腦型號，某些功能可能不同或不適用。
您電腦的相關資訊
•如果要檢視您電腦的相關基本資訊（如微處理器和記憶體資訊），請執行下列動作:
1.按一下「開始」按鈕以開啟「開始」功能表。
2.根據您的Microsoft
–Windows7：用滑鼠右鍵按一下電腦，然後按一下內容。
–Windows10：按一下設定➙系統➙關於。
•如果要檢視電腦上裝置的詳細相關資訊（如光碟機和網路配接卡），請執行下列動作：
1.根據您的Windows版本，執行下列其中一項動作：
–Windows7：按一下「開始」開啟「開始」功能表。用滑鼠右鍵按一下電腦，然後按一下內容。
–Windows10：用滑鼠右鍵按一下「開始」按鈕開啟「開始」快速功能表。
2.按一下裝置管理員。
3.在裝置管理員中找出您的裝置然後按兩下，即可檢視裝置內容。出現提示時，請輸入管理者密
碼或進行確認。
®
Windows
®
作業系統版本，執行下列其中一項動作：
12ThinkStationP510和P710使用手冊
記憶體
•ThinkStationP510：多達8組雙倍資料傳輸率4(DDR4)錯誤更正碼(ECC)無緩衝雙直列記憶體模組
(UDIMM)或DDR4ECC暫存DIMM(RDIMM)。
•ThinkStationP710：多達12組DDR4ECCUDIMM或DDR4ECCRDIMM。
如需相關資訊，請參閱第134頁「記憶體模組」。
內部磁碟機
您的電腦支援下列儲存磁碟機：
•SD卡
•硬碟
•混合式硬碟（選配）
•光碟機（選配）
•固態硬碟（選配）
如果要檢視儲存磁碟機空間大小，請執行下列動作：
1.根據您的Windows版本，執行下列其中一項動作：
•Windows7：按一下「開始」開啟「開始」功能表。用滑鼠右鍵按一下電腦，然後按一下管理。
•Windows10：用滑鼠右鍵按一下「開始」按鈕開啟「開始」快速功能表。
2.按一下磁碟管理，然後依照畫面上的指示進行。
視訊功能
•主機板上用於獨立圖形卡的PCIExpressx16圖形卡槽
•獨立圖形卡上的視訊接頭：
–DVI接頭（選配）
–DisplayPort接頭（選配）
–MiniDisplayPort接頭（選配）
音訊功能
整合式音效控制器支援您電腦上的下列接頭和裝置：
•音訊線路輸入接頭
•音訊線路輸出接頭
•耳機接頭
•內建喇叭
•麥克風接頭
輸入/輸出(I/O)功能
•100/1000Mbps乙太網路接頭
•9插腳序列埠接頭
•音訊接頭（音訊線路輸入接頭、音訊線路輸出接頭、麥克風接頭和耳機接頭）
•顯示器接頭（DisplayPort接頭、DVI接頭和MiniDisplayPort接頭）（視圖形卡而異）
•PS/2鍵盤接頭
•PS/2滑鼠接頭
•USB接頭
第1章.產品概觀13
如需相關資訊，請參閱第1頁「正面視圖」和第3頁「背面視圖」。
擴充
•SD卡片插槽
•硬碟機槽
•彈性配接卡插槽
•記憶體插槽
•光碟機槽
•PCI卡槽
•PCIExpressx1卡片插槽（僅ThinkStationP510配備）
•PCIExpressx4卡槽
•PCIExpressx8卡槽
•PCIExpressx16圖形卡槽
如需相關資訊，請參閱第10頁「內部磁碟機」和第7頁「主機板上的零件」。
電源供應器
您的電腦配備下列其中一種電源供應器：
•490瓦自動電壓感應電源供應器
•650瓦自動電壓感應電源供應器
•850瓦自動電壓感應電源供應器
無線功能
視電腦型號而定，支援下列無線功能：
•無線LAN
•藍芽
系統管理特性
•儲存開機自我測試(POST)硬體測試結果的能力
•桌面管理介面(DMI)
桌面管理介面為使用者提供通用途徑，以存取電腦所有層面的相關資訊，包括處理器類型、安裝日期、連
接的印表機和其他周邊設備、電源以及維護記錄。
•ErPLPS相符模式
電源相關的產品導向(ErP)最低電源狀態(LPS)相符模式可在電腦處於睡眠或關閉模式時減少耗電量。如
需相關資訊，請參閱第36頁「啟用或停用ErPLPS相符模式」。
•Intel
®
StandardManageability(ISM)
IntelStandardManageability是將特定功能內建在電腦中的一種硬體及韌體技術，主要是為了讓企業以較少
的花費更輕鬆地進行監視、維護、更新、升級和修復。
•IntelActiveManagementTechnology(AMT)
IntelActiveManagementTechnology是一種硬體及韌體技術，主要是為了讓企業以較少的花費更輕鬆
地進行監視、維護、更新、升級和修復電腦。
•IntelRapidStorageTechnologyenterprise(RSTe)
IntelRSTe配置公用程式可讓您針對具有特定Intel晶片組主機板的電腦來配置獨立磁碟備用陣列
(RAID)。它可在已安裝序列式先進附加技術(SATA)裝置的電腦上支援RAID層次0、1、5和10。
14ThinkStationP510和P710使用手冊
•開機前執行環境(PXE)
開機前執行環境是使用與資料儲存裝置（例如硬碟機）及所安裝作業系統無關之網路介面啟動電腦的
環境。
•系統管理(SM)基本輸入/輸出系統(BIOS)和SM軟體
SMBIOS規格在允許使用者或應用程式儲存及擷取特定電腦相關資訊的BIOS中定義資料結構和
存取方法。
•WakeonLAN(WOL)
WakeonLAN是允許透過網路訊息開啟或喚醒電腦的一種乙太網路電腦網路標準。此訊息通常由另一台
在相同區域網路中的電腦所執行的程式送出。
•WindowsManagementInstrumentation(WMI)
WindowsManagementInstrumentation是一組WindowsDriverModel擴充，其提供檢測元件藉以提供資
訊及通知的作業系統介面。
安全特性
•啟用和停用裝置的能力
•個別啟用或停用USB接頭的能力
•防毒程式
•內嵌在韌體中的ComputraceAgent軟體
•機殼開啟開關（又稱為入侵開關）
•BIOS密碼和Windows帳戶，可防止有人未經授權使用您的電腦
•指紋鑑別（選配）
•防火牆
•IntelBIOSguard
•啟動順序控制
•無鍵盤或滑鼠下啟動
•支援電腦機殼鎖
•支援Kensington型鋼纜鎖
•支援小鎖
•信任平台模組(TPM)
如需相關資訊，請參閱第29頁第4章「安全性」。
預先安裝的作業系統
您的電腦已預先安裝Windows7或Windows10作業系統。可能會有其他作業系統經Lenovo確認與您的電腦
相容。如果要判斷作業系統是否通過相容性認證或測試，請查看作業系統供應商的網站。
第1章.產品概觀15
電腦規格
本節列出電腦的實體規格。
尺⼨
寬度：175公釐（6.89吋）
高度：446公釐（17.56吋）
厚度：485公釐（19.09吋）
重量
出貨時的最大配置：24公斤（52.91磅）
環境
•氣溫：
運作中：從10°C(50°F)至35°C(95°F)
儲存空間（原裝）：從-40°C(-40°F)至60°C(140°F)
儲存空間（不含包裝）：從-10°C(14°F)至60°C(140°F)
•濕度：
運作中：從10%至80%（非凝結）
儲存空間：從10%至90%（非凝結）
•海拔：
運作中：從-15.2公尺（-50英尺）至3048公尺（10000英尺）
儲存空間：從-15.2公尺（-50英尺）至10668公尺（35000英尺）
電源輸⼊
輸入電壓：從100至240伏特交流電
輸入頻率：50/60Hz
程式
本節提供電腦上程式的相關資訊。
存取電腦上的程式
附註：在Windows7上，視電腦型號而定，可能會有部分Lenovo程式已準備就緒可供安裝，您必須手動進
行安裝。之後，您就可以存取並使用這些程式。
如果要存取電腦上的程式，請執行下列其中一項動作：
•使用Windows搜尋：
1.根據您的Windows版本，執行下列其中一項動作：
–Windows7：按一下「開始」按鈕開啟「開始」功能表，然後在搜尋方塊中輸入程式名稱。
–Windows10：在「開始」按鈕旁的搜尋方塊中輸入程式名稱。
2.在搜查結果中，按一下所需程式的名稱以啟動該程式。
•使用開始功能表或控制台：
1.根據您的Windows版本，執行下列其中一項動作：
–Windows7：按一下「開始」開啟「開始」功能表。如果沒有顯示程式名稱，請按一下所有程式，
即可顯示程式清單。然後按一下所需程式的名稱以啟動該程式。
16ThinkStationP510和P710使用手冊
–Windows10：按一下「開始」按鈕開啟「開始」功能表。然後按一下所需程式的名稱以啟動
該程式。
2.如果程式名稱沒有顯示在「開始」功能表中，請從「控制台」存取程式。
a.按一下「開始」按鈕以開啟「開始」功能表。
b.根據您的Windows版本，執行下列其中一項動作：
–Windows7：按一下控制台。
–Windows10：按一下Windows系統➙控制台。
c.依大圖示或小圖示檢視控制台，然後按一下所需程式的名稱以啟動程式。
安裝準備就緒可供安裝的程式（僅限Windows7）
在Windows7作業系統上，如果要安裝準備就緒可供安裝的程式，請執行下列動作：
1.開啟LenovoThinkVantage
®
Tools程式。請參閱第16頁「存取電腦上的程式」。
2.按一下檢視➙條列以檢視程式圖示。
3.遵循已變灰色圖示下的指示，找出所要程式的圖示。然後按兩下圖示以安裝程式。
Lenovo程式簡介
本節提供作業系統可使用之主要Lenovo程式的相關資訊。
附註：視電腦型號而定，下列某些程式可能不適用。
FingerprintManagerPro或
ThinkVantageFingerprintSoftware
(Windows7)
LenovoCompanion
(Windows10)
LenovoPCExperience
(Windows7)
LenovoID
(Windows10)
LenovoPowerENGAGE
FingerprintManagerPro或ThinkVantageFingerprintSoftware程式可讓您使用
指紋辨識器。部分鍵盤所提供的整合式指紋辨識器可讓您註冊指紋，將指紋
關聯於開機密碼、硬碟密碼及Windows密碼。因此，指紋鑑別可以取代密
碼，讓使用者存取時更簡單又安全。
您電腦的各種最佳功能都應該易於存取及瞭解。有了LenovoCompanion，正
是如此。使用LenovoCompanion來執行下列作業：
•最佳化您的電腦效能、監視您電腦的性能，以及管理更新。
•存取使用手冊、檢查保固狀態，以及查看為您電腦量身打造的專屬配件。
•閱讀說明作業要領的文章、探索Lenovo論壇，以及透過受信賴的來源所
提供的文章和部落格隨時掌握最新的科技消息。
LenovoCompanion擁有豐富的專屬Lenovo內容，可協助您進一步瞭解
可以使用電腦執行的作業。
此程式藉由讓您輕鬆存取各種程式，協助您輕鬆、安全地工作。
附註：在所有應用程式清單或搜尋方塊中找不到此程式。如果要存取此程
式，請移至控制台。依類別來檢視控制台，按一下硬體和⾳效➙裝置和印表
機，然後按兩下含有您電腦名稱的裝置。
LenovoID程式可讓您建立並管理您的LenovoID。有了LenovoID，您就可
以透過單一帳戶連接到Lenovo的一切。使用LenovoID可以快速、簡便地進
行鑑別，然後接著享用Lenovo提供的各種服務。這些服務包括線上購物、應
用程式下載、個人化裝置支援、特別促銷優惠、Lenovo論壇等。
LenovoPowerENGAGE程式會提供電源管理功能。
(Windows7)
LenovoSolutionCenter
（Windows7和Windows10）
LenovoSolutionCenter程式可協助您進行疑難排解並解決電腦問題。這個程
式結合了診斷測試、系統資訊收集、安全狀態和支援資訊，並且會提供能
充分發揮系統效能的提示與要訣。
第1章.產品概觀17
LenovoThinkVantageTools
(Windows7)
RecoveryMedia
(Windows7)
SystemUpdate
(Windows7)
ThinkStationDiagnostics
（Windows7和Windows10）
LenovoThinkVantageTools程式可讓您輕鬆存取各項工具，讓您的工作更
容易、更安全。
RecoveryMedia程式可讓您將硬碟的內容還原至原廠預設值。
SystemUpdate程式可定期為您的電腦取得系統更新，包括裝置驅動程式更
新、軟體更新，以及BIOS更新。此程式可為您的電腦蒐集LenovoHelp
Center中有關新的更新項目的資訊，然後排序並顯示更新項目以供下載及安
裝。您可以完全掌控想要下載和安裝哪些更新項目。
ThinkStationDiagnostics可讓您進行疑難排解並解決電腦問題。此程式會在
即時硬體診斷監控功能偵測到任何問題時通知您。此程式還會提供問題的
詳細資訊、分析可能原因，以及提供解決方案。
18ThinkStationP510和P710使用手冊
第2章使用您的電腦
本章包含下列主題：
•第19頁「登錄您的電腦」
•第19頁「設定電腦音量」
•第19頁「使用光碟」
•第21頁「連接到網路」
登錄您的電腦
向Lenovo登錄您的電腦時，您需要將必要資訊輸入Lenovo資料庫。透過此資訊，Lenovo可以在召回
或有其他嚴重問題時聯絡您，也可以在您致電Lenovo要求協助時，提供更快速的服務。此外，部分地
區也提供延伸的專用權及服務給已登錄使用者。
若要向Lenovo登錄您的電腦，請造訪http://www.lenovo.com/register
，然後依照畫面上的指示進行。
設定電腦音量
如果要設定電腦音量，請執行下列動作：
1.按一下工作列上Windows通知區域中的音量圖示。
附註：如果Windows通知區域中沒有顯示音量圖示，請將該圖示新增至通知區域。請參閱Windows
說明系統。
2.依照畫面上的指示和動態顯示文字，調整音量、將喇叭設為靜音或取消靜音。
使用光碟
本節提供使用光碟和光碟機的相關資訊。
使用光碟機的準則
使用光碟機時，請遵循以下準則：
•請勿將電腦光碟機放置於會暴露在以下任何一種環境的位置：
–高溫
–高濕度
–過多灰塵
–劇烈震動或突然撞擊
–不平表面
–陽光直射
•請勿將光碟以外的任何物品插入光碟機。
•請勿將已損壞的光碟插入磁碟機。彎曲、有刮痕或不乾淨的光碟會損壞光碟機。
•移動電腦之前，請先從光碟機中取出光碟。
處理及存放光碟
處理及存放光碟時，請遵循以下準則：
©CopyrightLenovo2016,2018
19
•拿起光碟時請握住其邊緣。請勿接觸到沒有標籤的一面。
•如果要除去灰塵或指紋，請使用乾淨的軟布從中央向外將光碟擦拭乾淨。如果用畫圈的方向擦拭光
碟，可能會流失資料。
•請勿在光碟上寫東西或黏貼紙張。
•請勿塗寫或標示光碟。
•請勿將光碟放置於陽光下直射。
•請勿使用苯、稀釋劑或其他清潔劑清理光碟。
•請勿扔摔或彎曲光碟。
播放及取出光碟
若要播放光碟，請執行下列動作：
1.在電腦開啟的情況下，按下光碟機正面的退出/關閉按鈕。托盤從光碟機中滑出。
2.將光碟放入托盤中。部分光碟機在托盤中央具有固定軸。如果您的光碟機配有固定軸，請用一隻手支
撐托盤，然後向下壓光碟中心直到卡入定位。
3.再按一次退出/關閉按鈕或往前輕推托盤，托盤就會關閉。此時會自動啟動光碟播放程式。如需
相關資訊，請參閱光碟播放程式的說明系統。
若要從光碟機中取出光碟，請執行下列動作：
1.在電腦開啟的情況下，按下光碟機正面的退出/關閉按鈕。托盤從光碟機中滑出。
2.小心地從托盤取出光碟。
3.再按一次退出/關閉按鈕或往前輕推托盤，托盤就會關閉。
附註：如果按下退出/關閉按鈕後，托盤未從光碟機中滑出，請關閉電腦。然後將拉直的迴紋針插入退
出/關閉按鈕旁的緊急退出孔。請在緊急情況下才使用緊急退出。
燒錄光碟
如果您的光碟機支援錄製，就可以燒錄光碟。
使用Windows工具燒錄光碟
如果使用Windows工具燒錄光碟，請執行下列其中一項動作：
•使用自動播放視窗，燒錄光碟。
1.確定光碟是自動播放。
a.按一下「開始」按鈕以開啟「開始」功能表。
b.根據您的Windows版本，執行下列其中一項動作：
–Windows7：按一下控制台。依大圖示或小圖示檢視控制台，然後按一下⾃動播放。
–Windows10：按一下設定➙裝置➙⾃動播放。
c.選取或開啟所有媒體與裝置都使⽤⾃動播放功能。
2.將可燒錄光碟放入支援燒錄的光碟機中。自動播放視窗隨即開啟。
3.請依照畫面上的指示進行。
•使用WindowsMedia
1.將可燒錄光碟放入支援燒錄的光碟機中。
2.開啟WindowsMediaPlayer。請參閱第16頁「存取電腦上的程式」。
3.請依照畫面上的指示進行。
•從ISO檔燒錄光碟。
®
Player燒錄光碟。
20ThinkStationP510和P710使用手冊
1.將可燒錄光碟放入支援燒錄的光碟機中。
2.按兩下ISO檔。
3.請依照畫面上的指示進行。
使用預先安裝的程式燒錄光碟
如果要使用預先安裝的程式燒錄光碟，請執行下列動作:
1.將可燒錄光碟放入支援燒錄的光碟機中。
2.開啟PowerDVDCreate、PowerProducer或Power2Go程式。請參閱第16頁「存取電腦上的程式」。
3.請依照畫面上的指示進行。
連接到網路
本節提供下連接到網路的相關資訊。如果電腦無法連接到網路，請參閱第50頁「乙太網路LAN問題」。
連接到乙太網路LAN
您可以將乙太網路纜線連接到乙太網路接頭，將電腦連接到乙太網路LAN。
危險
請勿將電話線連接到⼄太網路接頭，以免有觸電的危險。
連接到無線LAN
沒有乙太網路纜線，僅用無線電波也可以將電腦連接到無線LAN。
附註：無線LAN功能僅限部分型號提供。
如果要建立無線LAN連線，請執行下列動作：
1.確定有無線LAN可用，而且電腦上的無線LAN功能正常運作。
2.按一下Windows通知區域中的無線網路連線狀態圖示以顯示可用的無線網路。
附註：如果Windows通知區域中沒有顯示無線網路連線狀態圖示，請將該圖示新增至通知區域。
請參閱Windows說明系統。
3.按一下無線LAN，然後按一下連線，將電腦連接到無線LAN。如有需要，提供必要的資訊。
連接到啟用藍芽的裝置
藍芽是一種短距離的無線通訊技術。使用藍芽可在大約10公尺（32.8英尺）的距離內，為您的電腦與另一
個具有藍芽功能的裝置建立無線連線。
附註：藍芽功能僅限部分型號提供。
如果要連接到啟用藍芽的裝置，請執行下列動作：
1.確定電腦上的藍芽功能正常運作，而且啟用藍芽的裝置距離您的電腦在大約10公尺（32.8英尺）之內。
2.按一下工作列上Windows通知區域中的藍芽圖示。
附註：如果Windows通知區域中沒有顯示藍芽圖示，請將該圖示新增至通知區域。請參閱Windows
說明系統。
3.根據您的Windows版本，執行下列其中一項動作：
•Windows7：按一下新增裝置並遵循螢幕上的指示進行。
第2章.使用您的電腦21
•Windows10：按一下新增藍⽛裝置並遵循螢幕上的指示進行。
22ThinkStationP510和P710使用手冊
第3章您和您的電腦
本章包含下列主題：
•第23頁「安排您的工作區」
•第24頁「協助工具資訊」
•第27頁「清潔您的電腦」
•第27頁「維護」
•第28頁「移動您的電腦」
安排您的工作區
配合您的需求及工作類型佈置工作區。本節提供影響工作區佈置方式之各項因素的相關資訊。
反光與亮度
顯示器的位置擺放，應該盡量避免頂燈、窗戶及其他光源的反光。發亮表面所產生的反射光線也會導致螢幕
上令人目眩的反光。顯示器應該盡量與窗戶及其他光源保持正確的角度。必要時，可以關燈或使用低瓦數的
燈泡，降低上方照明。如果顯示器靠近窗戶，應該用百葉窗或窗簾遮住陽光。由於一天中室內的光線會有不
同變化，您應該視狀況調整顯示器的亮度及對比。
如果實在無法避免反光或無法調整光線，請在螢幕上放一個護目鏡。不過，護目鏡可能會影響螢幕上影像的
清晰度，所以只有在用過所有方法都無法解決問題時，才使用護目鏡。
通風情形
您的電腦會產生熱氣。電腦風扇會吸進冷空氣，從通風孔排出熱空氣。通風孔受阻會導致機器過熱，有
可能造成故障或損壞。請妥善放置電腦，不要讓任何東西擋住通風孔，通常51公釐（2吋）的流通空
間就足夠。並確保所排出的空氣沒有吹向他人。
電源插座位置及纜線長度
下列因素可能決定您電腦的最終擺設位置：
•電源插座位置
•電源線和電源整流器長度
•連接到其他裝置的纜線長度
如需電源線或電源整流器的相關資訊，請參閱第iv頁「電源線與電源整流器」。
舒適性
雖然沒有一個理想工作位置是適合所有人，在此仍提供下列準則來協助您尋找最適合的位置。下圖這個範
例可供您參考。
©CopyrightLenovo2016,2018
23
•螢幕位置：將螢幕放在舒適的觀看距離，通常為51–61公分（20–24吋）。然後調整螢幕，讓螢幕頂端
位於或略低於水平視線，而且不必扭轉身體就能觀看。
•座椅位置：座椅必須能提供良好的背部支撐，同時能調整高度。將椅子調整至最舒適姿勢的高度。
•頭部的位置：頭部和頸部必須保持為舒適自然（垂直或直立）的位置。
•手臂和手部的位置：將前臂、手腕和手部維持在自然放鬆的（水平）位置。在打字時，僅輕觸按鍵而
不要用力敲打。
•腳的位置：請將大腿與地板保持平行，將腳部平放在地板或腳踏墊上。
稍微改變一下工作姿勢，以消除長時間保持相同姿勢工作所引起的不適感。經常停下來做短暫的休息也有助
於避免因工作姿勢所引起的不適感。
協助工具資訊
Lenovo致力於協助聽覺、視覺和行動方面受限的使用者更加方便地存取資訊和技術。本節提供可讓這些使
用者從電腦體驗中獲得最大效益之方法的相關資訊。您也可以從下列網站取得最新的協助工具資訊：
http://www.lenovo.com/accessibility
鍵盤快速鍵
下表包含可協助您的電腦更易於使用的鍵盤快速鍵。
附註：視鍵盤而定，以下部分鍵盤快速鍵可能不適用。
鍵盤快速鍵功能
Windows標誌按鍵+U開啟輕鬆存取中心
按住右邊的Shift鍵八秒鐘
按Shift鍵五次開啟或關閉相黏鍵
按住NumLock鍵五秒鐘
左邊的Alt鍵+左邊的Shift鍵+NumLock鍵
左邊的Alt鍵+左邊的Shift鍵+PrtScn（或PrtSc）鍵
開啟或關閉篩選鍵
開啟或關閉切換鍵
開啟或關閉滑鼠鍵
開啟或關閉高對比
如需相關資訊，請前往http://windows.microsoft.com/，然後輸入下列任何關鍵字進行搜尋：鍵盤快速鍵、組
合鍵、快速鍵。
輕鬆存取中心
Windows作業系統上的輕鬆存取中心可讓使用者配置其電腦，以滿足其生理和認知需求。
如果要使用輕鬆存取中心，請執行下列動作：
1.按一下「開始」按鈕以開啟「開始」功能表。
2.根據您的Windows版本，執行下列其中一項動作：
24ThinkStationP510和P710使用手冊
•Windows7：按一下控制台。依大圖示或小圖示檢視控制台，然後按一下輕鬆存取中⼼。
•Windows10：按一下設定➙輕鬆存取。
3.遵循螢幕上的指示，選擇適當工具。
輕鬆存取中心主要包含下列工具：
•放大鏡
放大鏡是一個實用的公用程式，可放大整個螢幕或部分螢幕，讓您能夠更清楚地看見項目。
•朗讀程式
朗讀程式是一種螢幕閱讀器，可朗讀螢幕上顯示的內容並描述錯誤訊息之類事件。
•螢幕小鍵盤
如果偏好使用滑鼠、搖桿或其他指標裝置來替代實體鍵盤，將資料鍵入或輸入電腦中，可以使用螢幕
小鍵盤。螢幕小鍵盤會顯示一個包含所有標準按鍵的虛擬鍵盤。
•高對比
高對比是一項功能，可提高螢幕上某些文字和影像的色彩對比。因此，這些項目較為明顯且易於識別。
•個人化鍵盤
調整鍵盤設定，讓您的鍵盤更容易使用。例如，您可以使用鍵盤控制指標，更容易輸入某些按鍵組合。
•個人化滑鼠
調整滑鼠設定，讓您的滑鼠更容易使用。例如，您可以變更指標外觀，更容易使用滑鼠來管理視窗。
語音辨識
語音辨識可讓您透過語音控制電腦。
只要使用語音，您就可以啟動程式、開啟功能表、點選螢幕上的物件、口述文字以輸入文件，以及撰寫和傳
送電子郵件。使用鍵盤和滑鼠執行的所有動作都可以透過語音完成。
如果要使用語音辨識，請執行下列動作：
1.按一下「開始」按鈕以開啟「開始」功能表。
2.根據您的Windows版本，執行下列其中一項動作：
•Windows7：按一下控制台。
•Windows10：按一下Windows系統➙控制台。
3.依大圖示或小圖示檢視控制台，然後按一下語⾳辨識。
4.請依照畫面上的指示進行。
螢幕閱讀器技術
螢幕閱讀器技術主要著重於軟體程式介面、說明資訊系統，以及多種線上文件等。如需螢幕閱讀器的相
關資訊，請參閱下列內容：
•使用PDF搭配螢幕閱讀器：
http://www.adobe.com/accessibility.html?promoid=DJGVE
•使用JAWS螢幕閱讀器：
http://www.freedomscientific.com/jaws-hq.asp
•使用NVDA螢幕閱讀器：
http://www.nvaccess.org/
螢幕解析度
您可以調整電腦的螢幕解析度使螢幕上的文字和影像更易於閱讀。
第3章.您和您的電腦25
如果要調整螢幕解析度，請執行下列動作：
1.用滑鼠右鍵按一下桌面的空白區域。
2.根據您的Windows版本，執行下列其中一項動作：
•Windows7：按一下螢幕解析度。
•Windows10：按一下顯⽰設定➙顯⽰器。
3.請依照畫面上的指示進行。
附註：解析度設定太低可能會讓某些項目無法符合螢幕大小。
可自訂的項目大小
您可以變更項目大小，使螢幕上的項目更容易閱讀。
•如果要暫時變更項目大小，請使用輕鬆存取中心中的放大鏡工具。請參閱第24頁「輕鬆存取中心」。
•如果要永久變更項目大小，請執行下列動作：
–變更螢幕上所有項目的大小。
–Windows7:
1.用滑鼠右鍵按一下桌面的空白區域。
2.按一下螢幕解析度➙改變⽂字和其他項⽬的⼤⼩。
3.依照畫面上的指示變更項目大小。
4.按一下套⽤。此變更將會在您下次登入作業系統時生效。
–Windows10:
1.用滑鼠右鍵按一下桌面的空白區域。
2.按一下顯⽰設定➙顯⽰器。
3.依照畫面上的指示變更項目大小。在某些應用程式中，可能必須先登出然後再次登入，您的
配置才會生效。
–變更網頁上的項目大小。
按住Ctrl，然後按下加號(+)鍵放大文字大小，或按下減號(-)鍵縮小文字大小。
–變更桌面上或視窗上的項目大小。
附註：此功能在某些視窗上可能無法運作。
如果您的滑鼠具有滾輪，請按住Ctrl，然後捲動滾輪以變更項目大小。
業界標準接頭
您的電腦提供了業界標準接頭，可讓您連接輔助裝置。
如需每個接頭位置和功能的相關資訊，請參閱第1頁「硬體位置」。
TTY/TDD轉換數據機
您的電腦支援使用文字電話(TTY)或失聰專用電信裝置(TDD)轉換數據機。此數據機必須連接在電腦和
TTY/TDD電話之間。然後，您可以在電腦上輸入訊息並傳送到電話。
無障礙格式的文件
Lenovo提供了無障礙格式的電子文件，例如，加上適當標籤的PDF檔案或超文字標記語言(HTML)檔案。
Lenovo電子文件的開發，是為了確保有視覺障礙的使用者能夠透過螢幕閱讀器來閱讀文件。文件中的每個
影像也包含充足的替代文字，以便有視覺障礙的使用者在使用螢幕閱讀器時能夠瞭解這些影像。
26ThinkStationP510和P710使用手冊
清潔您的電腦
警告：
從磁碟機中取出所有媒體，然後關閉所有連接的裝置和電腦。接著拔下電源插座上的所有電源線，以及拔
掉所有連接到電腦的纜線。
最好可以定期清潔電腦，以保護表面，並確保運作無誤。僅可使用軟性清潔劑及除塵布來清潔電腦的
烤漆表面。
灰塵的堆積也會加重反光問題，因此務必記得定期清潔螢幕。用柔軟的乾布輕拭螢幕表面，或用吹氣的方式
吹掉螢幕上的灰塵和其他碎屑。視螢幕類型而定，可用液晶顯示器(LCD)清潔劑或玻璃清潔液，沾濕柔
軟而無棉絮的布，再擦拭螢幕表面。
維護
適當保養及維護電腦，可以提高電腦的穩定性。本節提供維護電腦的相關資訊，讓電腦保持在更理想的
運作狀況。
基本維護要訣
以下是讓電腦維持正常運作的一些基本要點：
•保持電腦週遭環境的清潔與乾燥。務必將電腦放在平穩的表面上。
•切勿覆蓋任何通風孔。這些通風孔能讓空氣流動，避免電腦過熱。
•請將食物和飲料遠離電腦的所有零件。食物殘渣和濺出的液體可能會使鍵盤和滑鼠因為黏膩而無法使用。
•請勿弄濕電源開關或其他控制器。濕氣會損壞零件並造成短路。
•拔除電源線時，請務必抓住插頭而非電線。
良好的保養習慣
透過執行一些良好的維護實作，您便可維護良好的電腦效能、保護您的資料，並可在電腦故障時做好準備。
•定時清空資源回收筒。
•偶爾使用作業系統的磁碟重組或磁碟最佳化功能，避免因為太多片段檔案造成效能問題。
•定期清空您電子郵件中的「收件匣」、「寄件匣」及「刪除的郵件」資料夾。
•定期將重要資料備份到抽取式媒體記憶體中（例如光碟和USB儲存裝置），並將抽取式媒體存放在安全
的位置。製作備份副本的頻率，視該資料對您或您業務的重要性而定。
•定期備份儲存磁碟機中的資料。請參閱第56頁「回復資訊」。
•隨時更新您的電腦軟體、裝置驅動程式和作業系統。請參閱第27頁「讓您的電腦保持在最新狀態」。
•保持完整的紀錄。其中的項目可包含主要的軟體或硬體變更、裝置驅動程式更新、間歇性問題及解決方
法，以及您可能遇到的其他問題。問題的原因可能是硬體發生變更、軟體發生變更，或可能已發生的
其他動作。日誌簿可協助您或Lenovo技術人員判定問題的原因。
•建立「ProductRecovery光碟」。如需使用ProductRecovery光碟將硬碟還原為原廠預設值的相關資
訊，請參閱第56頁「回復資訊」。
讓您的電腦保持在最新狀態
一般來說，最好是取得最新的作業系統更新修補程式、軟體程式和裝置驅動程式。本節提供如何取得
最新電腦更新的相關資訊。
第3章.您和您的電腦27
取得最新的系統更新
如果要取得電腦的最新系統更新，請確定電腦已連接到網際網路，然後執行下列其中一項動作：
•使用對應的Lenovo程式來取得系統更新，如裝置驅動程式更新、軟體更新，以及BIOS更新：
–Windows7：使用SystemUpdate程式。
–Windows10：使用LenovoCompanion程式。
如果要開啟SystemUpdate或LenovoCompanion程式，請參閱第16頁「存取電腦上的程式」。如需使
用該程式的相關資訊，請參閱程式的說明系統。
•使用WindowsUpdate取得系統更新，如安全修正程式、新版Windows元件，以及裝置驅動程式更新。
1.按一下「開始」按鈕以開啟「開始」功能表。
2.根據您的Windows版本，執行下列其中一項動作：
–Windows7：按一下控制台。依大圖示或小圖示檢視控制台，然後按一下WindowsUpdate。
–Windows10：按一下設定➙更新與安全性➙WindowsUpdate。
3.請依照畫面上的指示進行。
附註：WindowsUpdate所提供的裝置驅動程式可能並未經過Lenovo測試。建議您使用Lenovo程式或從
Lenovo網站取得裝置驅動程式http://www.lenovo.com/support
。
移動您的電腦
移動電腦之前，請先採取下列預防措施：
1.備份儲存磁碟機中的資料。請參閱第27頁「良好的保養習慣」。
2.從磁碟機中取出所有媒體，然後關閉所有連接的裝置和電腦。接著拔下電源插座上的所有電源線，以及
拔掉所有連接到電腦的纜線。
3.如果您有保留原來的包裝材料和紙箱，請利用它們來包裝裝置。如果您改用別的紙箱，請墊上緩衝襯
墊，以免裝置損壞。
將您的電腦移至其他國家或地區
當您將電腦移至其他國家或地區時，您必須考慮當地的電氣標準。如果本地採用的電源插座類型與您目
前所使用的不同，請與Lenovo客戶支援中心聯絡以購買電源插頭轉接器或新的電源線。如需Lenovo支
援中心電話號碼清單，請前往http://www.lenovo.com/support/phone
話號碼，請聯絡您的Lenovo轉銷商。
。如果找不到所在國家或地區的支援電
28ThinkStationP510和P710使用手冊
第4章安全性
本章包含下列主題：
•第29頁「鎖住您的電腦」
•第31頁「在SetupUtility程式中檢視及變更安全設定」
•第31頁「使用密碼和Windows帳戶」
•第32頁「使用指紋鑑別」
•第32頁「使用機殼開啟開關」
•第32頁「使用防火牆」
•第33頁「保護資料抵禦病毒」
•第33頁「內嵌在韌體中的ComputraceAgent軟體」
•第33頁「信任平台模組(TPM)」
•第33頁「IntelBIOSguard」
鎖住您的電腦
本節提供以鎖定裝置鎖住電腦來保護電腦安全的相關資訊。
鎖住電腦機殼
鎖住電腦機殼，有助於防止有人未經授權存取您的電腦。您的電腦配有小鎖環，而且可能也配有內建於
電腦機殼的鑰匙鎖。鑰匙鎖的鑰匙是附貼在機器的背面。為了安全起見，當您不使用鑰匙時，請將鑰
匙放置在安全的地方。
附註：鑰匙鎖和鑰匙僅限部分型號提供。
©CopyrightLenovo2016,2018
29
圖 例 9. 安 裝 小 鎖
圖 例 10. 鎖 住 電 腦 機 殼
30ThinkStationP510和P710使用手冊
連接Kensington型鋼纜鎖
您可以使用Kensington型鋼纜鎖，將您的電腦固定在書桌、桌子或其他非永久性固定設備上。鋼纜鎖是固定
在電腦背面的安全鎖插槽。視您選取的類型而定，鋼纜鎖可以搭配鑰匙或密碼鎖來操作。您可以在下列網址
Kensington
搜尋
http://www.lenovo.com/support
，直接從Lenovo訂購這類鋼纜鎖：
圖 例 11. Kensington 型 鋼 纜 鎖
在SetupUtility程式中檢視及變更安全設定
如果要在SetupUtility程式中檢視及變更安全設定，請執行下列動作：
1.啟動SetupUtility程式。請參閱第35頁「啟動SetupUtility程式」。
2.選取Security。
3.遵循螢幕右邊的指示，以檢視及變更安全設定。您可以參閱第35頁「使用SetupUtility程式」，取得
一些主要安全設定的基本相關資訊。
4.如果要儲存設定及結束SetupUtility程式，請按F10並在顯示的視窗中選取Yes，然後按Enter鍵。
附註：某些鍵盤可能必須按Fn+F10，才能結束SetupUtility程式。
使用密碼和Windows帳戶
您可以使用BIOS密碼和Windows帳戶，防止他人未經授權存取您的電腦及資料。
•如果要使用BIOS密碼，請參閱第37頁「使用BIOS密碼」。
•如果要使用Windows帳戶，請執行下列動作：
1.按一下「開始」按鈕以開啟「開始」功能表。
2.根據您的Windows版本，執行下列其中一項動作：
第4章.安全性31
–Windows7：按一下控制台➙使⽤者帳⼾。
–Windows10：按一下設定➙帳⼾。
3.請依照畫面上的指示進行。
使用指紋鑑別
如果鍵盤上有指紋辨識器，就可以使用指紋鑑別取代密碼，讓使用者簡單且安全地進行存取。如果要使用指
紋鑑別功能，請先註冊您的指紋，並與密碼（如開機密碼、硬碟密碼及Windows密碼）相關聯。使用指
紋辨識器及指紋程式，完成此程序。
如果要使用鑑別，請執行下列其中一項動作：
•Windows7：使用Lenovo所提供的FingerprintManagerPro或ThinkVantageFingerprintSoftware程式。
如果要開啟該程式，請參閱第16頁「存取電腦上的程式」。如需使用該程式的相關資訊，請參
閱程式的說明系統。
•Windows10：使用Windows作業系統所提供的指紋工具。按一下「開始」按鈕以開啟「開始」功能表，
然後按一下設定➙帳⼾➙登⼊選項。請依照畫面上的指示進行。
如果要使用指紋辨識器，請參閱隨附於指紋鍵盤出貨的文件或Lenovo支援中心網站
http://www.lenovo.com/support/keyboards
上的文件。
使用機殼開啟開關
機殼開啟開關可防止您的電腦在其機殼未妥善安裝或關上時登入作業系統。
如果要使用機殼開啟開關，請先啟用主機板上的機殼開啟開關接頭。若要完成，請執行下列動作：
1.啟動SetupUtility程式。請參閱第35頁「啟動SetupUtility程式」。
2.選取Security➙ChassisIntrusionDetection，然後按Enter鍵。
3.選取Enabled，然後按Enter鍵。
4.如果要儲存設定及結束SetupUtility程式，請按F10並在顯示的視窗中選取Yes，然後按Enter
鍵。系統主機板上的機殼開啟開關接頭已啟用。
附註：某些鍵盤可能必須按Fn+F10，才能結束SetupUtility程式。
機殼開啟開關隨即開始運作。當您開啟電腦時，如果開關偵測到電腦機殼未正確安裝或關上，將會顯示錯誤
訊息。如果要修正錯誤並登入作業系統，請執行下列動作：
1.正確安裝或關上電腦機殼。請參閱第59頁第7章「安裝或更換硬體」。
2.啟動然後結束SetupUtility程式。請參閱第35頁「啟動SetupUtility程式」和第39頁「結束
SetupUtility程式」。
使用防火牆
視所需的安全等級而定，防火牆可以是硬體、軟體或兩者的組合。防火牆根據一組規則運作以判斷哪些
輸入及輸出連線是獲授權的。如果您的電腦已預先安裝防火牆程式，則有助於避免電腦遭受網際網路安
全威脅、未獲授權存取、入侵及網際網路攻擊。此外，還會保護您的隱私權。如需如何使用防火牆程
式的相關資訊，請參閱防火牆程式的說明系統。
如果要使用Windows防火牆，請執行下列動作
1.按一下「開始」按鈕以開啟「開始」功能表。
2.根據您的Windows版本，執行下列其中一項動作：
32ThinkStationP510和P710使用手冊
•Windows7：按一下控制台。
•Windows10：按一下Windows系統➙控制台。
3.依大圖示或小圖示檢視控制台，然後按一下Windows防⽕牆。
4.請依照畫面上的指示進行。
保護資料抵禦病毒
您的電腦已預先安裝防毒程式，以協助您防範、偵測及消除病毒。
Lenovo在您的電腦上提供完整版的防毒軟體，可免費試用30天。30天之後，您必須更新軟體使用權才
能繼續接收防毒軟體更新。
附註：病毒定義檔必須保持更新才能防範新的病毒侵襲。
如需如何使用防毒軟體的相關資訊，請參閱防毒軟體的說明系統。
內嵌在韌體中的ComputraceAgent軟體
ComputraceAgent軟體是IT資產管理與電腦防盜保護解決方案。此軟體會偵測電腦的相關項目是否遭到變
更，例如硬體、軟體或電腦撥入連線位置。您可能需要購買訂閱才能啟動ComputraceAgent軟體。
信任平台模組(TPM)
TPM是儲存加密金鑰的安全加密處理器，而加密金鑰又可以保護電腦中所存放的資訊。
IntelBIOSguard
BIOSguard模組會對系統BIOS快閃記憶體的所有BIOS更新進行加密驗證。因此，可防止惡意軟體攻
擊BIOS。
第4章.安全性33
34ThinkStationP510和P710使用手冊
第5章進階配置
本章包含下列主題：
•第35頁「使用SetupUtility程式」
•第40頁「更新與復原BIOS」
•第40頁「配置RAID」
使用SetupUtility程式
SetupUtility程式可用來檢視及變更電腦的配置設定。本節只提供程式中主要配置設定的相關資訊。
附註：作業系統設定可能會覆寫SetupUtility程式中任何類似的設定。
啟動SetupUtility程式
如果要啟動SetupUtility程式，請執行下列步驟：
1.開啟或重新啟動電腦。
2.在作業系統啟動之前，反覆按下及放開F1或Fn+F1（視鍵盤而定）。根據SetupUtility顯示模式設
定，會發生下列其中一種情況：
•文字模式：SetupUtility程式隨即開啟。
•圖形模式：隨即顯示開始畫面。然後，選取Setup以開啟SetupUtility程式。
附註：若已設定BIOS密碼，除非輸入正確的密碼，否則不會開啟SetupUtility程式。如需相關
資訊，請參閱第37頁「使用BIOS密碼」。
如果要檢視及變更配置設定，請依照畫面上的指示進行。
變更SetupUtility程式的顯示模式
您可以根據您的需求，在圖形模式或文字模式中使用SetupUtility程式。
•文字模式：您只能使用鍵盤來進行選擇。用來執行各項作業的按鍵會顯示在螢幕的底端。
•圖形模式：除了鍵盤之外，您也可以使用滑鼠來進行選擇。
附註：只有在文字模式中才提供SerialPortConsoleRedirection項目。
如果要變更SetupUtility程式的顯示模式，請執行下列步驟：
1.啟動SetupUtility程式。請參閱第35頁「啟動SetupUtility程式」。
2.從主要介面中，找出Setupmodeselect，然後選取Graphic或Text。
3.如果要儲存設定及結束SetupUtility程式，請按下F10或Fn+F10（視鍵盤而定），並在顯示的視窗中
選取Yes，然後按Enter鍵。
變更SetupUtility程式的顯示語言
SetupUtility程式支援三種顯示語言：英文、法文和簡體中文。
如果要變更SetupUtility程式的顯示語言，請執行下列動作：
1.啟動SetupUtility程式。請參閱第35頁「啟動SetupUtility程式」。
2.從主要介面中，找出SystemLanguage，然後根據您的需求選取顯示語言。
©CopyrightLenovo2016,2018
35
啟用或停用裝置
本節提供如何啟用或停用硬體裝置之使用者存取（如USB接頭或儲存磁碟機）的相關資訊。
如果要啟用或停用裝置，請執行下列動作：
1.啟動SetupUtility程式。請參閱第35頁「啟動SetupUtility程式」。
2.選取Devices。
3.選取要啟用或停用的裝置，然後按Enter鍵。
4.選取所需的設定，然後按Enter鍵。
5.如果要儲存設定及結束SetupUtility程式，請按F10並在顯示的視窗中選取Yes，然後按Enter鍵。
附註：某些鍵盤可能必須按Fn+F10，才能結束SetupUtility程式。
啟用或停用電腦的自動開機功能
SetupUtility程式中的AutomaticPowerOn項目會提供不同的選項讓您的電腦自動啟動。
如果要啟用或停用自動開機功能，請執行下列動作：
1.啟動SetupUtility程式。請參閱第35頁「啟動SetupUtility程式」。
2.選取Power➙AutomaticPowerOn，然後按Enter鍵。
3.選取要啟用或停用的功能，然後按Enter鍵。
4.選取所需的設定，然後按Enter鍵。
5.如果要儲存設定及結束SetupUtility程式，請按F10並在顯示的視窗中選取Yes，然後按Enter鍵。
附註：某些鍵盤可能必須按Fn+F10，才能結束SetupUtility程式。
啟用或停用ErPLPS相符模式
Lenovo電腦符合ErPLot3規章的環保設計需求。如需相關資訊，請前往：
http://www.lenovo.com/ecodeclaration
您可以啟用SetupUtility程式中的ErPLPS相符模式，在電腦處於關閉或睡眠模式時減少耗電量。
如果要啟用或停用ErPLPS相符模式，請執行下列動作：
1.啟動SetupUtility程式。請參閱第35頁「啟動SetupUtility程式」。
2.選取Power➙EnhancedPowerSavingMode，然後按Enter鍵。
3.根據您的需要選取Enabled或Disabled，然後按Enter鍵。如果您選取Enabled，您也必須停用
WakeonLAN功能。請參閱第36頁「啟用或停用電腦的自動開機功能」。
4.如果要儲存設定及結束SetupUtility程式，請按F10並在顯示的視窗中選取Yes，然後按Enter鍵。
附註：某些鍵盤可能必須按Fn+F10，才能結束SetupUtility程式。
當ErPLPS相符模式啟用時，您可以執行下列其中一個動作來喚醒電腦：
•按下電源按鈕。
•啟用WakeUponAlarm功能可在設定的時間喚醒您的電腦。請參閱第36頁「啟用或停用電腦的自
動開機功能」。
•啟用AfterPowerLoss功能，可在電源供應器於突然失去電力後恢復運轉時喚醒您的電腦。
如果要啟用AfterPowerLoss功能，請執行下列動作：
1.啟動SetupUtility程式。請參閱第35頁「啟動SetupUtility程式」。
2.選取Power➙AfterPowerLoss，然後按Enter鍵。
36ThinkStationP510和P710使用手冊
3.選取PowerOn，然後按Enter鍵。
4.如果要儲存設定及結束SetupUtility程式，請按F10並在顯示的視窗中選取Yes，然後按Enter鍵。
附註：某些鍵盤可能必須按Fn+F10，才能結束SetupUtility程式。
啟用或停用ConfigurationChangeDetection
如果啟用ConfigurationChangeDetection，當POST偵測到一些硬體裝置（如儲存磁碟機或記憶體模組）
的配置變更時，就會顯示錯誤訊息。
如果要啟用或停用ConfigurationChangeDetection，請執行下列動作：
1.啟動SetupUtility程式。請參閱第35頁「啟動SetupUtility程式」。
2.選取Security➙ConfigurationChangeDetection，然後按Enter鍵。
3.選取所需的設定，然後按Enter鍵。
4.如果要儲存設定及結束SetupUtility程式，請按F10並在顯示的視窗中選取Yes，然後按Enter鍵。
附註：某些鍵盤可能必須按Fn+F10，才能結束SetupUtility程式。
如果要略過錯誤訊息並登入作業系統，請執行下列其中一項動作：
•按下F2鍵。
附註：某些鍵盤可能必須按下Fn+F2才能略過錯誤訊息。
•啟動然後結束SetupUtility程式。請參閱第35頁「啟動SetupUtility程式」和第39頁「結束Setup
Utility程式」。
在安裝新的作業系統之前變更BIOS設定
BIOS設定會因作業系統而有所不同。請在安裝新的作業系統之前變更BIOS設定。
如果要變更BIOS設定，請執行下列動作：
1.啟動SetupUtility程式。請參閱第35頁「啟動SetupUtility程式」。
2.從SetupUtility程式主功能表，選取Exit➙OSOptimizedDefault。
3.根據所要安裝的作業系統，執行下列其中一項動作：
•如果要安裝Windows10（64位元）作業系統，請選取Enabled。
•如果要安裝Windows10（64位元）以外的其他作業系統，請選取Disabled。
4.在顯示的視窗中選取Yes，然後按Enter以確認您的選擇。
5.如果要儲存設定及結束SetupUtility程式，請按F10並在顯示的視窗中選取Yes，然後按Enter鍵。
附註：某些鍵盤可能必須按Fn+F10，才能結束SetupUtility程式。
使用BIOS密碼
您可以利用SetupUtility來設定密碼，以防止他人未獲授權，便存取您的電腦及資料。
您不一定要設定這兩種密碼也能使用電腦。不過，使用密碼可以增加電腦安全性。如果您決定設定任
一密碼，請閱讀下列主題。
密碼類型
以下是SetupUtility程式所提供的密碼類型：
第5章.進階配置37
•開機密碼
如果設定開機密碼，每次電腦開機時，都會提示您輸入有效的密碼。您必須輸入有效的密碼，才能
使用電腦。
•管理者密碼
設定管理者密碼可防止未獲授權的使用者變更配置設定。如果您負責維護多部電腦的配置設定，您可能
要設定管理者密碼。
如果設定管理者密碼，每次您嘗試存取SetupUtility程式時，都會提示您輸入有效的密碼。您必須
輸入有效的密碼，才能存取SetupUtility程式。
如果同時設定了開機密碼和管理者密碼，您可以輸入任何一個密碼。不過，您必須使用管理者密碼來
變更任何配置設定。
•硬碟密碼
設定硬碟密碼可避免未獲授權者存取內接式儲存磁碟機（例如硬碟）上的資料。如果設定硬碟密碼，每次
嘗試存取儲存磁碟機時，都會提示您輸入有效的密碼。
附註：
–設定硬碟密碼之後，儲存磁碟機上的資料會受到保護，即使將該磁碟機從一部電腦移除，然後安裝在
其他電腦上，資料一樣會受到保護。
–如果忘記硬碟密碼，就沒有辦法重設密碼或從該儲存磁碟機取回資料。
密碼注意事項
密碼可以是最多64個英數字元的任何組合。基於安全考量，建議使用不容易破解的高保護性密碼。
附註：SetupUtility程式密碼不區分大小寫。
如果要設定高保護性密碼，請顧及下列準則：
•長度至少要有8個字元
•至少包含一個英文字母和一個數值字元
•勿用您的名字或使用者名稱
•勿用一般字或一般名稱
•要與上次使用的密碼顯著不同
設定、變更及刪除密碼
如果要設定、變更或刪除密碼，請執行下列動作：
1.啟動SetupUtility程式。請參閱第35頁「啟動SetupUtility程式」。
2.選取Security。
3.根據密碼類型，選取SetPower-OnPassword、SetAdministratorPassword或HardDisk
Password，然後按Enter鍵。
4.請遵循畫面右邊的指示來設定、變更或刪除密碼。
附註：密碼可以是最多64個英數字元的任何組合。如需相關資訊，請參閱第38頁「密碼注意事項」。
5.如果要儲存設定及結束SetupUtility程式，請按F10並在顯示的視窗中選取Yes，然後按Enter鍵。
附註：某些鍵盤可能必須按Fn+F10，才能結束SetupUtility程式。
消除遺失或忘記的密碼（清除CMOS）
本節提供如何消除遺失或遺忘密碼（如使用者密碼）的指示。
如果要消除遺失或忘記的密碼，請執行下列動作：
38ThinkStationP510和P710使用手冊
1.從磁碟機中取出所有媒體，然後關閉所有連接的裝置和電腦。接著拔下電源插座上的所有電源線，以及
拔掉所有連接到電腦的纜線。
2.卸下電腦機殼。請參閱第59頁第7章「安裝或更換硬體」。
3.找出主機板上的清除CMOS（互補金屬氧化物半導體）/回復跳接器。請參閱第7頁「主機板上
的零件」。
4.將跳接器從標準位置（插腳1和插腳2）移到維護位置（插腳2和插腳3）。
5.重新安裝電腦機殼並連接電源線。請參閱第59頁第7章「安裝或更換硬體」。
6.啟動電腦，並維持約10秒鐘。接著，按住電源按鈕大約5秒，以關閉電腦。
7.重複步驟1和步驟2。
8.將「清除CMOS/回復」跳接器移回標準位置（插腳1和插腳2）。
9.重新安裝電腦機殼並連接電源線。
選取啟動裝置
如果您的電腦未如預期從裝置啟動，您可以選擇永久變更啟動裝置順序，或選取暫時啟動裝置。
永久變更啟動裝置順序
如果要永久變更啟動裝置順序，請執行下列動作：
1.視儲存裝置類型而定，執行下列其中一項動作：
•如果儲存裝置是內建裝置，請跳至步驟2。
•如果儲存裝置是光碟，請確定電腦已開啟。然後將光碟放入光碟機中。
•如果儲存裝置是光碟以外的外接式裝置，請將儲存裝置連接到電腦。
2.啟動SetupUtility程式。請參閱第35頁「啟動SetupUtility程式」。
3.選取Startup。
4.遵循螢幕右邊的指示來變更啟動裝置順序。
5.如果要儲存設定及結束SetupUtility程式，請按F10並在顯示的視窗中選取Yes，然後按Enter鍵。
附註：某些鍵盤可能必須按Fn+F10，才能結束SetupUtility程式。
選取暫時啟動裝置
附註：並非所有光碟與儲存磁碟機都可用來開機。
如果要選取暫時啟動裝置，請執行下列動作：
1.視儲存裝置類型而定，執行下列其中一項動作：
•如果儲存裝置是內建裝置，請跳至步驟2。
•如果儲存裝置是光碟，請確定電腦已開啟。然後將光碟放入光碟機中。
•如果儲存裝置是光碟以外的外接式裝置，請將儲存裝置連接到電腦。
2.開啟或重新啟動電腦。在Windows啟動以前，反覆按下及放開F12鍵，直到顯示BootMenu。
附註：某些鍵盤可能必須按下Fn+F12才能顯示BootMenu。
3.選取所需的儲存裝置，然後按Enter鍵。電腦就會從所選取的裝置啟動。
如果要選取永久啟動裝置，請在BootMenu上選取EnterSetup，然後按Enter鍵以啟動SetupUtility程
式。如需如何選取永久啟動裝置的相關資訊，請參閱第39頁「永久變更啟動裝置順序」。
結束SetupUtility程式
如果要結束SetupUtility程式，請執行下列其中一項動作：
第5章.進階配置39
•如果要儲存新的設定，請按F10鍵。然後在所顯示的視窗中選取Yes，再按Enter鍵。
附註：某些鍵盤可能必須按Fn+F10，才能結束SetupUtility程式。
•如果不要儲存新的設定，請選取Exit➙DiscardChangesandExit，然後按Enter鍵。然後在所顯示
的視窗中選取Yes，再按Enter鍵。
更新與復原BIOS
開啟電腦時，BIOS是電腦執行的第一個程式。BIOS會起始設定硬體元件，並載入作業系統及其他程式。
更新BIOS
安裝新的程式、硬體裝置或裝置驅動程式時，系統可能會通知您更新BIOS。您可以從作業系統或快閃更
新光碟（選配）更新BIOS。
如果要更新BIOS，請執行下列動作：
1.請造訪http://www.lenovo.com/support
2.如果要從作業系統更新BIOS，請根據您的作業系統版本下載快閃BIOS更新驅動程式。如果要從快
閃更新光碟更新BIOS，請下載ISO映像檔版（用來建立快閃更新光碟）。然後下載快閃BIOS
更新驅動程式的安裝指示。
3.列印您所下載的安裝指示，然後遵循該指示更新BIOS。
附註：如果要從快閃更新光碟更新BIOS，安裝指示可能會提供如何錄製更新光碟的相關資訊。請參
閱第20頁「燒錄光碟」。
。
從BIOS更新失敗中回復
如果要從BIOS更新失敗中回復，請執行下列動作：
1.從磁碟機中取出所有媒體，然後關閉所有連接的裝置和電腦。接著拔下電源插座上的所有電源線，以及
拔掉所有連接到電腦的纜線。
2.卸下電腦機殼。請參閱第59頁第7章「安裝或更換硬體」。
3.找出系統主機板上的「清除CMOS/回復」跳接器。請參閱第1頁「硬體位置」。
4.卸除任何會妨礙您處理清除CMOS/回復跳接器的零件和纜線。
5.將跳接器從標準位置（插腳1和插腳2）移到維護位置（插腳2和插腳3）。
6.將先前卸除的零件和接線重新裝回去。
7.重新裝回電腦機殼，並重新連接任何已拔掉的連接線。請參閱第59頁第7章「安裝或更換硬體」。
8.開啟電腦電源，然後將BIOS更新光碟放入光碟機中。稍候片刻。回復程序隨即開始。回復程序完成之
後，您的電腦會自動關機。
附註：如果電腦不是從光碟啟動，請選取光碟做為啟動裝置。請參閱第39頁「選取暫時啟動裝置」。
9.重複步驟1–4。
10.將「清除CMOS/回復」跳接器移回標準位置（插腳1和插腳2）。
11.重複步驟6和步驟7，然後再開啟電腦。
配置RAID
本章提供如何為您的電腦安裝硬碟以及配置RAID的指示。視電腦型號而定，RAID可以用IntelRapid
StorageTechnologyenterprise(RSTe)或AVAGOMegaRAIDBIOS來啟用。
附註：本章所述的RAID配置資訊僅適用於Windows環境。如需在Linux
請聯絡Linux軟體供應商。
40ThinkStationP510和P710使用手冊
®
環境配置RAID的相關資訊，
本章提供下列主題的相關資訊：
•第41頁「使用IntelRSTe來配置RAID」
•第43頁「使用AVAGOMegaRAIDBIOS配置公用程式來快速設定RAID」
使用IntelRSTe來配置RAID
如果您的電腦隨附IntelRSTe，您可以遵循下列各節，使用IntelRSTe來配置RAID。
本節提供下列主題的相關資訊：
•第41頁「安裝SATA硬碟」
•第41頁「使用IntelRSTe配置公用程式來配置SATARAID功能」
安裝SATA硬碟
確定您的電腦所安裝的SATA硬碟數目符合下列支援的RAID層次的最低要求數目：
•RAID層次0-分段磁碟陣列
–RAID層次0硬碟群組是由至少兩部硬碟所組成
–支援的等量磁區大小：4KB、8KB、16KB、32KB、64KB或128KB
–效能更好，但無容錯
•RAID層次1-鏡映磁碟陣列
–RAID層次1硬碟群組是由兩部硬碟所組成
–改善讀取效能及提供100%備援
•RAID層次10-分段和鏡映磁碟陣列（RAID層次0和RAID層次1的組合）
–RAID層次10硬碟群組是由四部硬碟所組成
–支援的等量磁區大小：4KB、8KB、16KB、32KB或64KB
•RAID層次5-具備分散同位檢查的區塊層分段磁碟陣列
–RAID層次5硬碟群組是由至少三部硬碟所組成
–支援的等量磁區大小：4KB、8KB、16KB、32KB或64KB
–效能更好，且具備容錯
使用IntelRSTe配置公用程式來配置SATARAID功能
本節說明使用IntelRSTe配置公用程式來配置SATARAID功能的相關資訊。
附註：IntelRSTe配置公用程式會假設您的電腦已安裝多部硬碟。因此，如果您的電腦只安裝一部
硬碟，下列資訊便不適用。
本節提供下列主題的相關資訊：
•第41頁「進入IntelRSTe配置公用程式」
•第42頁「使用IntelRSTe配置公用程式來建立RAID磁區」
•第42頁「使用IntelRSTe配置公用程式來刪除RAID磁區」
•第42頁「將硬碟重設為非RAID」
進入IntelRSTe配置公用程式
本節提供如何進入IntelRSTe配置公用程式的指示。
在電腦啟動期間，依照畫面上的指示進行。按下Ctrl+I進入IntelRSTe配置公用程式。
第5章.進階配置41
進入IntelRSTe配置公用程式之後，便會顯示下列四個選項：
1.CreateRAIDVolume
2.DeleteRAIDVolume
3.ResetDiskstoNon‐RAID
4.Exit
按向上鍵和向下鍵來選取選項。按Enter鍵來進入選定選項的功能表。按下Esc鍵來結束IntelRSTe配置公
用程式，或選取Exit，然後按下Enter鍵以結束IntelRSTe配置公用程式。
使 用 Intel RSTe 配 置 公 用 程 式 來 建 立 RAID 磁 區
本節提供如何使用IntelRSTe配置公用程式來建立RAID磁區的指示。
如果要建立RAID磁區，請執行下列動作：
1.進入IntelRSTe配置公用程式。請參閱第41頁「進入IntelRSTe配置公用程式」。
2.按向上鍵和向下鍵來選取CreateRAIDVolume，然後按Enter鍵來檢視CREATEVOLUMEMENU
視窗。
3.畫面上會顯示下列五個選項。按向上鍵和向下鍵來選取選項。在您配置選項之後，按下Tab或Enter
鍵移至下一個選項。
a.Name：磁區名稱。您可以使用預設名稱或輸入偏好的名稱。
b.RAIDLevel：您可以將RAID層次變成下列其中一種：
•RAIDLevel0
•RAIDLevel1
•RAIDLevel10
•RAIDLevel5
c.Disks：按Enter鍵來進入SELECTDISKSMENU視窗。遵循功能表底端的指示來選取硬碟，然後
按下Enter鍵以完成配置。
d.StripSize：按向上鍵和向下鍵來選取等量磁區大小。
e.Capacity：自訂RAID磁區的容量。預設的RAID磁區是最大的值。
4.按下Enter鍵以完成配置所有五個選項。出現提示時，請按Y鍵來確認建立新的RAID磁區。
5.在建立新的RAID磁區之後，RAID磁區的相關資訊將會顯示在DISK/VOLUMEINFORMATION下
方，例如ID號碼、名稱、RAID層次、等量磁區大小、磁區大小、狀態以及是否為可開機磁區。
使 用 Intel RSTe 配 置 公 用 程 式 來 刪 除 RAID 磁 區
本節提供如何使用IntelRSTe配置公用程式來刪除RAID磁區的指示。
如果要刪除RAID磁區，請執行下列動作：
1.進入IntelRSTe配置公用程式。請參閱第41頁「進入IntelRSTe配置公用程式」。
2.按向上鍵和向下鍵來選取DeleteRAIDVolume。按Enter鍵來進入DELETEVOLUMEMENU視窗。
3.按向上鍵和向下鍵來選取不需要的RAID磁區。按下Del鍵將它從RAIDVolumes清單中刪除。
4.當出現提示時，請按Y鍵來確認刪除所選的RAID磁區。
將 硬 碟 重 設 為 非 RAID
本節提供如何將硬碟重設為非RAID的指示。
如果要將硬碟重設為非RAID，請執行下列動作：
1.進入IntelRSTe配置公用程式。請參閱第41頁「進入IntelRSTe配置公用程式」。
2.按向上鍵和向下鍵來選取ResetDiskstoNon-RAID。按Enter鍵來進入RESETRAIDDATA視窗。
3.使用向上鍵、向下鍵和空格鍵來標示要重設的個別硬碟，然後按Enter鍵來完成選擇。
42ThinkStationP510和P710使用手冊
4.出現提示時，按Y鍵來確認重設動作。
5.如果您重設的硬碟是RAID磁區的一部分，電腦可能會偵測到RAID磁區的效能欠佳。在此情況
下，系統會提示您選取要開始重建程序的硬碟。
6.選取可用的硬碟，然後按下Enter鍵以開始重建程序。
附註：按下Esc鍵以取消重建程序，讓RAID磁區保持在效能欠佳的狀態。在DISK/VOLUME
INFORMATION下的主功能表視窗中，您會看到RAID磁區的狀態變成Degraded。
使用AVAGOMegaRAIDBIOS配置公用程式來快速設定RAID
附註：
•只有部分型號提供AVAGOMegaRAIDSAS配接卡和AVAGOMegaRAIDBIOS配置公用程式。
•本節中下列步驟是用於引導您使用AVAGOMegaRAIDSAS配接卡來快速設定基本的RAID功能。如需使用
此配接卡的進階設定和配置，請參閱位於下列網址的完整
SAS軟體使用手冊）http://support.lenovo.com/en_US/guides-and-manuals/detail.page?DocID=UM007543。
本節提供下列主題的相關資訊：
•第43頁「安裝SATA或SAS硬碟」
•第44頁「進入AVAGOMegaRAIDBIOS配置公用程式」
•第44頁「使用AVAGOMegaRAIDBIOS配置公用程式來建立RAID磁區」
•第45頁「使用AVAGOMegaRAIDBIOS配置公用程式來刪除RAID磁區」
•第45頁「設定緊急備用硬碟」
MegaRAID SAS Software User Guide
（MegaRAID
安裝SATA或SAS硬碟
確定您的電腦所安裝的SATA或SAS硬碟數目符合下列支援的RAID層次的最低要求數目：
•RAID層次0-分段磁碟陣列
–RAID層次0硬碟群組是由至少一部硬碟所組成
–支援的等量磁區大小：8KB至1MB
–效能更好，但無容錯
•RAID層次00-具有一系列RAID0硬碟群組的跨距硬碟群組
–RAID層次00硬碟群組是由兩部或四部硬碟所組成
–支援的等量磁區大小：8KB至1MB
–效能更好，但無容錯
•RAID層次1-鏡映磁碟陣列
–RAID層次1硬碟群組是由兩部或四部硬碟所組成
–改善讀取效能及提供100%備援
•RAID層次10-RAID層次0和RAID層次1的組合
–RAID層次10硬碟群組是由四部硬碟所組成
–於硬碟群組間分段的資料
–同時提供高資料傳輸率和完整的資料備援
•RAID層次5-具備分散同位檢查的區塊層分段磁碟陣列
–RAID層次5硬碟群組是由至少三部硬碟所組成
–支援的等量磁區大小：8KB至1MB
–效能更好，且具備容錯
第5章.進階配置43
–並非所有型號的AVAGOMegaRAID配接卡都提供RAID層次5
•RAID層次6-具備雙分散同位檢查的區塊層分段磁碟陣列
–RAID層次6硬碟群組是由至少四部硬碟所組成
–支援的等量磁區大小：8KB至1MB
–效能更好且具備容錯，可以容許少兩部硬碟
–並非所有型號的AVAGOMegaRAID配接卡都提供RAID層次6
請確定您的電腦已安裝AVAGOMegaRAIDSAS配接卡，且硬碟已連接至此配接卡，而不是主機板上的
接頭。
進入AVAGOMegaRAIDBIOS配置公用程式
本節提供如何進入AVAGOMegaRAIDBIOS配置公用程式的指示。
若要進入AVAGOMegaRAIDBIOS配置公用程式，請執行下列動作：
1.在電腦啟動期間，依照畫面上的指示進行。
2.按下Ctrl+H以進入CONTROLLERSELECTION視窗。
3.選取要配置的控制器，然後按一下Start以進入AVAGOMegaRAIDBIOS配置公用程式。
使用AVAGOMegaRAIDBIOS配置公用程式來建立RAID磁區
本節提供如何使用AVAGOMegaRAIDBIOS配置公用程式來建立RAID磁區的指示。
若要使用AVAGOMegaRAIDBIOS配置公用程式來建立RAID磁區，請執行下列動作：
1.按一下WebBIOS主畫面上的ConfigurationWizard，進入ChoosingtheConfigurationType視窗。
2.按向上鍵和向下鍵來選取三種配置類型的其中一種：
•ClearConfiguration：清除現有的配置。
•NewConfiguration：清除現有的配置並建立新的配置。
•AddConfiguration：保留現有的儲存體配置並新增硬碟。新的配置不會造成任何資料遺失。
3.選取AddConfiguration，然後按一下Next。下列兩個選項會顯示在ConfigurationMethod視窗中。
•ManualConfiguration：手動建立硬碟群組和虛擬硬碟，以及設定參數。
•AutomaticConfiguration：自動建立最佳的RAID配置。
4.選取ManualConfiguration，然後按一下Next。此時會顯示DriveGroupDefinition視窗。如果
要建立硬碟群組，請執行下列動作：
a.為群組選取一部或多部硬碟（按住Ctrl同時選取一部以上的硬碟）。
b.按一下AddToArray，將選取的硬碟移至DriveGroups。
c.按一下AcceptDG以建立硬碟群組。
d.如果要建立一個以上的硬碟群組，請重複上述步驟。
5.請按Next。此時會顯示SpanDefinition視窗。選取要新增至磁碟組的硬碟群組，然後按一下Add
toSPAN。重複此步驟，直到已選取所有您要的硬碟群組為止。
6.請按Next。此時會顯示VirtualDriveDefinition視窗。將虛擬硬碟選項從畫面上列出的預設值變成您要
的設定。按一下Accept，然後遵循螢幕上的指示來自訂設定。
7.按一下Next，隨即顯示Preview視窗。
8.確認設定，然後按一下Accept。
9.按一下Yes以儲存配置。
44ThinkStationP510和P710使用手冊
使用AVAGOMegaRAIDBIOS配置公用程式來刪除RAID磁區
本節提供如何使用AVAGOMegaRAIDBIOS配置公用程式來刪除RAID磁區的指示。
若要使用AVAGOMegaRAIDBIOS配置公用程式來刪除RAID磁區，請執行下列動作：
1.進入AVAGOMegaRAIDBIOS配置公用程式。請參閱第44頁「進入AVAGOMegaRAIDBIOS配
置公用程式」。
2.按一下要刪除的虛擬硬碟，然後便會顯示VirtualDrive視窗。
3.按一下Delete，然後按一下Go。
4.按一下Yes以儲存變更。
設定緊急備用硬碟
本節提供如何設定緊急備用硬碟的指示。
如果要設定緊急備用硬碟，請執行下列動作：
1.進入AVAGOMegaRAIDBIOS配置公用程式。請參閱第44頁「進入AVAGOMegaRAIDBIOS配
置公用程式」。
2.按一下要設定為緊急備用硬碟的硬碟。此時會顯示Drive視窗。
3.選取MakeGlobalHSP或MakeDedicatedHSP，然後按一下Go。
4.隨即顯示AVAGOMegaRAIDBIOS配置公用程式的主畫面，而您選取的硬碟會在右窗格中列示為
緊急備用硬碟。
第5章.進階配置45
46ThinkStationP510和P710使用手冊
第6章疑難排解、診斷與復原
本章提供您解決電腦問題的方案。遵循基本程序的步驟來解決電腦問題，可協助您善加利用疑難排解、
診斷與復原相關資訊。
•第47頁「解決電腦問題的基本程序」
•第47頁「疑難排解」
•第54頁「診斷」
•第56頁「回復資訊」
解決電腦問題的基本程序
建議您使用下列程序來解決所遭遇到的電腦問題：
1.確定符合下列情況：
a.所有連接裝置的纜線都已正確且穩固地連接。
b.所有需要AC電源的連接裝置都已正確連接至接地且有效的電源插座。
c.在電腦的BIOS設定中，所有連接裝置都已啟用。請參閱第36頁「啟用或停用裝置」。
如果上述動作都無法解決問題，請繼續進行下一步。
2.使用防毒程式來檢查電腦是否感染病毒。如果此程式偵測到病毒，請移除病毒。如果防毒程式無法解決
問題，請繼續進行下一步。
3.移至第47頁「疑難排解」，並針對您遇到的問題類型，遵循指示進行。如果疑難排解指示無法解決
問題，請繼續進行下一步。
4.執行診斷程式。請參閱第54頁「診斷」。如果診斷程式無法解決問題，請繼續進行下一步。
5.復原您的作業系統。請參閱第56頁「回復資訊」。
6.如果上述任何動作都無法解決問題，請與Lenovo客戶支援中心聯絡。如需Lenovo支援中心電話號碼
清單，請前往http://www.lenovo.com/support/phone
第151頁第8章「取得資訊、說明及服務」。
。如需協助、服務和技術協助的相關資訊，請參閱
疑難排解
注意：請務必先閱讀並瞭解第iii頁「請先閱讀：重要安全資訊」，再打開電腦或嘗試進行任何維修。
疑難排解資訊可用來尋找有明確問題狀況的問題解決方案。
啟動問題
按電源按鈕時電腦未啟動。
解決方案：
確定符合下列情況：
•電源線是否正確連接到電腦後方和正常的電源插座。
•如果電腦背面有第二個電源開關，請確定它已開啟。
•電腦前方的電源指示燈是否已開啟。
•電腦的電壓與您國家或地區的插座可用電壓相符。
©CopyrightLenovo2016,2018
47
作業系統無法啟動。
解決方案：
確定SetupUtility程式中設定的啟動裝置順序包含了作業系統所在的裝置。作業系統通常是在內接式儲存磁
碟機中。如需相關資訊，請參閱第39頁「永久變更啟動裝置順序」。
啟動作業系統之前，電腦會發出多次嗶聲。
解決方案：
確定沒有按鍵卡住。
音訊問題
無法在Windows作業系統上聽到音效。
解決方案：
•主動式外接喇叭若有開/關的控制項，請確定下列事項：
–開/關控制項設於開。
–喇叭電源線已插入正確接地的有效交流電源插座。
•外接喇叭若有音量控制，請確定音量不會設得太低。
•按一下工作列上Windows通知區域中的音量圖示。確定沒有選取喇叭靜音設定，且音量設定不會
設得太低。
附註：如果Windows通知區域中沒有顯示音量圖示，請將該圖示新增至通知區域。請參閱Windows
說明系統。
•如果是某些具有前音效面板的電腦，請確定音量不會設得太低。
•確定外部喇叭（及耳機，若有使用）已連接到電腦上的正確音訊接頭。大部分喇叭線都用顏色標示，與接
頭顏色相符，方便您連接。
附註：當外接喇叭或耳機的接線連接到音訊接頭時，內建喇叭（若有的話）就會停用。在大部分情況
下，如果有音效配接卡安裝至某個擴充槽上，內建在系統主機板上的音效功能就會停用。因此，您
必須使用音效配接卡上的音訊接頭。
•確定執行的程式其設計適用於Windows作業系統。如果程式的設計是為了在DOS中執行，那麼該程式不
會使用Windows音效功能。該程式必須配置成使用SoundBlasterPro或SoundBlaster模擬。
•請確定已正確安裝音訊裝置驅動程式。
只有其中一個外接喇叭發出聲音。
解決方案：
•確定喇叭線已完全插入電腦上的接頭。
•根據您的Windows版本，執行下列其中一項動作：
–Windows7：按一下工作列上Windows通知區域中的音量圖示。然後按一下音量控制頂端的喇叭圖示。
–Windows10：用滑鼠右鍵按一下工作列上Windows通知區域中的音量圖示。然後，按一下開啟
⾳量混⾳程式並選取所要的喇叭。
附註：如果Windows通知區域中沒有顯示音量圖示，請將該圖示新增至通知區域。
然後，按一下等級標籤，並確定平衡設定已正確設定。
48ThinkStationP510和P710使用手冊
CD或DVD問題
CD或DVD無法運作。
解決方案：
•確定電源線及信號線都已穩固連接到光碟機。
•確定光碟已正確插入，而且標籤朝上。
•確定您所使用的光碟是乾淨的。如果要除去灰塵或指紋，請使用軟布從中央向外將光碟擦拭乾淨。
以畫圈方式擦拭光碟，可能會造成資料流失。
•確定您使用的光碟沒有刮傷或損壞。拿一張好的光碟試試看。如果好的光碟片也無法讀取，表示光碟機或
它的纜線連接可能有問題。
•若您安裝多個CD或DVD光碟機（或CD與DVD光碟機組合），請將光碟插入另一台光碟機試試
看。在某些情況下，只有其中一部光碟機會連接到音效子系統。
可開機的回復媒體無法用來啟動您的電腦，例如ProductRecoveryCD。
解決方案：
確定已在SetupUtility程式的BootPriorityOrder中，將CD或DVD光碟機設定為最高優先順序。如需檢視
及變更啟動順序的相關資訊，請參閱第39頁「選取暫時啟動裝置」。
附註：在部分電腦型號上，啟動順序是永久設定，無法變更。
顯示黑色畫面而非DVD視訊。
解決方案：
•請重新啟動DVD播放程式。
•嘗試使用較低的螢幕解析度或色彩深度。
•關閉所有開啟的檔案，然後重新啟動電腦。
無法播放DVD影片。
解決方案：
•請確定光碟表面乾淨且無刮傷。
•請檢查光碟或保護盒上的區碼。您可能必須購買含有電腦所能讀取之區碼的光碟。
播放DVD影片時沒有音效或只有間歇性音效。
解決方案：
•檢查電腦及喇叭的音量控制設定。
•請確定光碟表面乾淨且無刮傷。
•請檢查與喇叭連接的所有接線。
•請使用DVD功能表來選取不同的影像音軌。
播放速度很慢或不穩定。
解決方案：
•請停用所有背景程式，如AntiVirus或「桌面主題」。
•請確定影片解析度低於1152x864像素。
出現一則訊息，指出光碟無效或找不到光碟。
解決方案：
第6章.疑難排解、診斷與復原49
•請確定光碟已放入光碟機，而且光碟的光滑面朝下。
•請確定影片解析度低於1152x864像素。
•請確定DVD或CD已插入適當的光碟機。例如，請勿將DVD插入僅支援CD的光碟機。
間歇性問題
間歇性問題是指偶爾才會發生，而且難以重現的問題。
解決方案：
•確定所有纜線和電線都已穩固連接到電腦及連接裝置。
•確定電腦開啟時，風扇護網沒有堵塞（風扇護網周圍有氣流），而且風扇正常運作。如果氣流受到阻擋
或風扇無法運作，電腦可能會過熱。
•如果已安裝小型電腦系統介面(SCSI)裝置，請確定每個SCSI鏈中最後一個外接式裝置已正確終止。如需
相關資訊，請參閱SCSI說明文件。
儲存磁碟機問題
SetupUtility程式遺漏部分或所有的儲存磁碟機。
解決方案：
•確定所有儲存磁碟機的信號線和電源線都已正確連接。
•如果電腦已安裝SAS儲存磁碟機，請確定AVAGOMegaRAIDSAS配接卡已正確連接。
電腦無法從正確的儲存磁碟機啟動，或是出現「找不到作業系統」訊息。
解決方案：
•確定所有儲存磁碟機的信號線和電源線都已正確連接。
•確定電腦是從正確的儲存磁碟機啟動。將作業系統所在的儲存磁碟機設定為SetupUtility程式中的第一個
啟動裝置。請參閱第39頁「永久變更啟動裝置順序」。
附註：在極少見的情況下，具有作業系統的儲存磁碟機可能已毀損或損壞。如果發生此問題，請更換儲存磁
碟機。請參閱第59頁第7章「安裝或更換硬體」。
乙太網路LAN問題
電腦無法連接到乙太網路LAN。
解決方案：
•將接線從乙太網路接頭連接到集線器的RJ45接頭。
•在SetupUtility程式中啟用乙太網路LAN功能。請參閱第35頁「使用SetupUtility程式」。
•啟用乙太網路LAN配接卡。
1.按一下「開始」按鈕以開啟「開始」功能表。
2.根據您的Windows版本，執行下列其中一項動作：
–Windows7：按一下控制台。
–Windows10：按一下Windows系統➙控制台。
3.依大圖示或小圖示檢視控制台，然後按一下網路和共⽤中⼼➙變更介⾯卡設定。
4.用滑鼠右鍵按一下乙太網路LAN配接卡圖示，然後按一下啟⽤。
•更新或重新安裝乙太網路LAN驅動程式。請參閱第27頁「讓您的電腦保持在最新狀態」。
50ThinkStationP510和P710使用手冊
•安裝網路環境所需的所有網路軟體。向您的區域網路管理員查詢是否已安裝必要的網路軟體。
•為交換器連接埠和配接卡設定相同的雙工設定。如果您將配接卡配置為全雙工，請確定交換器連接埠也配
置為全雙工。設定錯誤的雙工模式可能會減低效能、導致資料遺失或造成連線中斷。
以1000Mbps的速度使用超高速乙太網路型號的電腦時，乙太網路LAN連線將失敗或發生錯誤。
解決方案：
使用Category5的接線，將網路接線連接到乙太網路接頭和100BASE-T（而非100BASE-X）集線器
/交換器。
超高速乙太網路型號的電腦應以1000Mbps的速度連接到網路，但實際速度只有100Mbps。
解決方案：
•嘗試另一條接線。
•將鏈結部分設定為自動協調。
•將交換器設定為802.3ab相容（透過銅線傳送超高速）。
WakeOnLAN功能無法運作。
解決方案：
在SetupUtility程式中啟用WakeOnLAN功能。請參閱第35頁「使用SetupUtility程式」。
無線LAN問題
附註：無線LAN功能僅限部分型號提供。
無線LAN功能無法運作。
解決方案：
•在SetupUtility程式中啟用無線LAN功能。請參閱第35頁「使用SetupUtility程式」。
•在Windows10中是透過Windows設定啟用無線LAN功能。按一下「開始」按鈕以開啟「開始」功能
表，然後依序按一下設定➙網路和網際網路➙Wi-Fi。開啟Wi-Fi功能。
•啟用無線LAN配接卡。
1.按一下「開始」按鈕以開啟「開始」功能表。
2.根據您的Windows版本，執行下列其中一項動作：
–Windows7：按一下控制台。
–Windows10：按一下Windows系統➙控制台。
3.依大圖示或小圖示檢視控制台，然後按一下網路和共⽤中⼼➙變更介⾯卡設定。
4.用滑鼠右鍵按一下無線LAN配接卡圖示，然後按一下啟⽤。
•更新或重新安裝無線LAN驅動程式。請參閱第27頁「讓您的電腦保持在最新狀態」。
藍芽問題
附註：藍芽功能僅限部分型號提供。
藍芽功能無法運作。
解決方案：
•在SetupUtility程式中啟用藍芽功能。請參閱第35頁「使用SetupUtility程式」。
•若要啟用藍牙裝置，請根據您的Windows版本，執行下列其中一項動作：
第6章.疑難排解、診斷與復原51
–Windows7：
1.按一下「開始」按鈕以開啟「開始」功能表。用滑鼠右鍵按一下電腦，然後按一下內容。
2.按一下裝置管理員。出現提示時，請輸入管理者密碼或進行確認。
3.展開Bluetooth無線電以顯示藍牙裝置。接著，用滑鼠右鍵按一下每個藍牙裝置，然後按一
下啟⽤。
4.展開網路介⾯卡。接著，用滑鼠右鍵按一下每個藍牙裝置，然後按一下啟⽤。
–Windows10：
1.用滑鼠右鍵按一下「開始」按鈕以開啟「開始」快速功能表。
2.按一下裝置管理員。出現提示時，請輸入管理者密碼或進行確認。
3.展開藍⽛以顯示藍牙裝置。接著，用滑鼠右鍵按一下每個藍牙裝置，然後按一下啟⽤裝置。
4.展開網路介⾯卡。接著，用滑鼠右鍵按一下每個藍牙裝置，然後按一下啟⽤裝置。
•若要開啟Windows10的Bluetooth無線電，請執行下列動作：
1.按一下「開始」按鈕以開啟「開始」功能表。
2.按一下設定➙裝置➙藍⽛和其他裝置。
3.開啟藍⽛開關以啟用藍牙功能。
•更新或重新安裝藍芽驅動程式。請參閱第27頁「讓您的電腦保持在最新狀態」。
藍芽耳機或頭戴式耳機無法發出聲音。
解決方案：
將藍芽耳機或頭戴式耳機設定為預設裝置。
1.結束使用聲音裝置的應用程式（例如WindowsMediaPlayer）。
2.用滑鼠右鍵按一下工作列上Windows通知區域中的音量圖示。
附註：如果Windows通知區域中沒有顯示音量圖示，請將該圖示新增至通知區域。請參閱Windows
說明系統。
3.按一下播放裝置。
4.如果您使用的是耳機設定檔，請選取藍芽免持⾳訊裝置，然後按一下設為預設值。如果您使用的是AV
設定檔，請選取⽴體⾳訊裝置，然後按一下設為預設值。
5.按一下確定。
效能問題
儲存磁碟機上存在過多片段檔案。
解決方案：
使用Windows磁碟重組或磁碟最佳化功能以清理檔案。
附註：視儲存磁碟機的容量和儲存在該磁碟機上的資料量而定，磁碟重組處理可能需要數小時才能完成。
1.關閉所有開啟的程式和視窗。
2.按一下「開始」按鈕以開啟「開始」功能表。
3.根據您的Windows版本，執行下列其中一項動作：
•Windows7：按一下電腦。
•Windows10：按一下Windows系統➙檔案總管➙本機。
4.用滑鼠右鍵按一下您的C磁碟機，然後按一下內容。
52ThinkStationP510和P710使用手冊
5.按一下⼯具標籤。
6.根據您的Windows版本，執行下列其中一項動作：
•Windows7：按一下⽴即重組。選取想要用的磁碟機，然後按一下重組磁碟。
•Windows10：按一下最佳化。選取想要用的磁碟機，然後按一下最佳化。
7.請依照畫面上的指示進行。
儲存磁碟機可用空間不足。
解決方案：
釋出儲存磁碟機空間。
•從您的電子郵件應用程式中，清除「收件匣」、「寄件匣」及「刪除的郵件」資料夾。
•清理您的C磁碟機。
1.按一下「開始」按鈕以開啟「開始」功能表。
2.根據您的Windows版本，執行下列其中一項動作：
–Windows7：按一下電腦。
–Windows10：按一下Windows系統➙檔案總管➙本機。
3.用滑鼠右鍵按一下您的C磁碟機，然後按一下內容。
4.查看可用空間的大小，然後按一下磁碟清理。
5.這時會顯示不必要檔案的種類清單。選取您要刪除的每一個檔案種類，然後按一下確定。
•關閉部分Windows功能，或移除一些不需要的程式。
1.按一下「開始」按鈕以開啟「開始」功能表。
2.根據您的Windows版本，執行下列其中一項動作：
–Windows7：按一下控制台。
–Windows10：按一下Windows系統➙控制台。
3.依大圖示或小圖示檢視控制台，然後按一下程式和功能。
4.執行下列其中一項動作：
–如果要關閉部分Windows功能，請按一下開啟或關閉Windows功能。請依照畫面上的指示進行。
–如果要移除一些不需要的程式，請選取所要移除的程式，然後按一下解除安裝/變更或解除安裝。
記憶體可用空間不足。
解決方案：
•用滑鼠右鍵按一下工作列上的空白區域，開啟工作管理員。然後關閉您並未執行的一些工作。
•安裝額外的記憶體模組。請參閱第59頁第7章「安裝或更換硬體」。如果要購買記憶體模組，請造訪：
http://www.lenovo.com
序列埠接頭問題
無法存取序列埠接頭。
解決方案：
•將序列纜線從電腦上的序列埠接頭連接到序列裝置。如果序列裝置有自己的電源線，請將該電源線插
入接地的電源插座。
•開啟序列裝置並使裝置保持連線狀態。
•安裝序列裝置隨附的所有應用程式。如需相關資訊，請參閱序列裝置隨附的說明文件。
第6章.疑難排解、診斷與復原53
•如果您新增了一個序列埠接頭配接卡，請確定配接卡已正確安裝。
USB裝置問題
無法存取USB裝置。
解決方案：
•將USB接線從USB接頭連接到USB裝置。如果USB裝置有自己的電源線，請將該電源線插入接
地的電源插座。
•開啟USB裝置並使裝置保持連線狀態。
•安裝USB裝置隨附的所有裝置驅動程式和應用程式。如需相關資訊，請參閱USB裝置隨附的說明文件。
•拆掉再重新連接USB接頭以重設USB裝置。
軟體和驅動程式問題
某些程式無法按正確順序排序日期。
解決方案：
某些在西元2000年之前開發的程式，只使用年份的後兩位數來排序日期，一律假設前兩位數為19。結
果，現在日期無法按正確順序排序。您可以向軟體製造商洽詢有無更新版。許多軟體製造商都將更新
版放在全球資訊網上。
某些應用程式運作狀況不如預期。
解決方案：
1.檢查問題是否由應用程式所造成。
a.確定軟體與您的電腦相容。如需相關資訊，請參閱軟體隨附的資訊。
b.確認您的電腦可以正常執行其他軟體。
c.確認您使用的軟體在另一台電腦上可以運作。
2.如果問題是由應用程式所造成：
•請參閱程式隨附的印刷文件或程式的說明系統以取得疑難排解資訊。
•更新該程式。請參閱第27頁「讓您的電腦保持在最新狀態」。
•解除安裝該程式，然後再重新安裝。如果要下載預先安裝於您電腦上的程式，請前往
http://www.lenovo.com/support
由於裝置驅動程式發生問題導致裝置無法正常運作。
解決方案：
更新裝置驅動程式。請參閱第27頁「讓您的電腦保持在最新狀態」。
，遵循螢幕上的指示進行。
診斷
附註：如果您使用的是Windows7或Windows10以外的其他Windows作業系統，請前往
http://www.lenovo.com/diags
，取得電腦的診斷資訊。
診斷程式是用來測試電腦的硬體元件。診斷程式也能報告會干擾電腦正常運作的作業系統控制設定。
54ThinkStationP510和P710使用手冊
診斷程式
您的電腦附有下列診斷程式，您可用這些程式來找出硬體問題。
LenovoSolutionCenter
LenovoSolutionCenter可讓您進行疑難排解並解決電腦問題。這個程式結合了診斷測試、系統資訊收集、安
全狀態和支援資訊，並且會提供能充分發揮系統效能的提示與要訣。
ThinkStationDiagnostics
ThinkStationDiagnostics已預先安裝於您的電腦上，也可以從下列網址下載：
http://www.lenovo.com/diags
附註：如果您自行安裝Windows7，請務必先安裝LenovoSolutionCenter再安裝ThinkStationDiagnostics
（如果需要將這兩個程式安裝在同一部電腦上）。
ThinkStationDiagnostics可讓您進行疑難排解並解決電腦問題。此程式會在即時硬體診斷監控功能偵測到任
何問題時通知您。此程式還會提供問題的詳細資訊、分析可能原因，以及提供解決方案。
若要開啟LenovoSolutionCenter和ThinkStationDiagnostics程式，請參閱第16頁「存取電腦上的程式」。
如需使用LenovoSolutionCenter和ThinkStationDiagnostics的相關資訊，請參閱程式的說明系統。
如果您在執行LenovoSolutionCenter和ThinkStationDiagnostics後無法隔離和修復問題，請儲存及列印程式
所建立的日誌檔。當您和Lenovo技術支援服務人員聯絡時，可能需要這些日誌檔。
硬體診斷
您的電腦支援硬體診斷功能。此功能可使電腦即時監視某些硬體元件，查看是否有正常使用期間不容易
偵測到的潛在問題。當電腦偵測到問題或錯誤時，電腦正面的診斷指示燈會亮起或閃爍。請參閱第1頁
「正面視圖」。
如需問題或錯誤的相關資訊，請執行下列動作：
1.將下列其中一個裝置連接到電腦正面的診斷USB接頭：
•USB隨身碟
•已安裝LenovoWorkstationDiagnostics應用程式的Android
請參閱第1頁「正面視圖」。
2.等候約10到15秒，讓診斷資料從電腦傳輸到USB裝置。在資料傳輸期間，診斷指示燈會快速閃爍。
資料傳輸完成時，指示燈會停止閃爍並保持亮起。
附註：只有在偵測到錯誤且診斷指示燈亮起或閃爍時，才可透過診斷USB接頭傳輸診斷資料。在正
常的情況下，診斷USB接頭的功能如同標準的USB3.0接頭。
3.根據您要使用USB隨身碟還是Android裝置（例如智慧型手機），執行下列其中一項：
•如果您是使用USB隨身碟，請造訪http://support.lenovo.com/workstation_diagnostics
USB隨身碟上的錯誤資料。
•如果您是使用已安裝LenovoWorkstationDiagnostics應用程式的Android裝置，請開啟應用程式以取
得有關錯誤的詳細資料。如需LenovoWorkstationDiagnostics應用程式的相關資訊，請造訪
http://www.thinkworkstationsoftware.com/diags.html
。
TM
裝置
以瞭解如何讀取
如需如何使用電腦上的診斷USB接頭、解密錯誤碼或使用LenovoWorkstationDiagnostics應用程式的相關資
訊，請造訪：
http://www.thinkworkstationsoftware.com/diags.html
第6章.疑難排解、診斷與復原55
您電腦上的硬體診斷功能預設為啟用。如果要停用該功能，請執行下列動作：
1.啟動SetupUtility程式。請參閱第35頁「啟動SetupUtility程式」。
2.從SetupUtility程式主功能表，選取Advanced➙Diagnostics，然後按Enter鍵。
3.選取Real-timeDiagnosticsMonitoring，然後按Enter鍵。然後選取Disabled，然後按Enter鍵。
4.按F10以儲存變更並結束SetupUtility程式。
回復資訊
本節提供如何回復作業系統的相關指示。
附註：如果作業系統回復之後裝置無法正常運作，請更新裝置驅動程式。請參閱第27頁「讓您的電
腦保持在最新狀態」。
回復Windows7的資訊
如果要回復Windows7作業系統，請使用下列解決方案：
•使用Windows回復解決方案。
–使用系統還原，將系統檔案和設定還原至先前的點。
1.按一下「開始」按鈕以開啟「開始」功能表。
2.按一下控制台。依大圖示或小圖示檢視控制台，然後按一下復原➙開啟系統還原。
3.請依照畫面上的指示進行。
–執行下列其中一項動作，使用Windows回復環境：
–連續多次嘗試開機失敗之後，Windows回復環境可能會自動啟動。遵循螢幕上的指示，選擇適
當的回復解決方案。
–開啟或重新啟動電腦。接著反覆按下及放開F8或Fn+F8（視鍵盤設定而定），直到「進階開機選
項」視窗開啟。選取修復您的電腦，按下Enter鍵，然後遵循螢幕上的指示來選擇適當的回復解
決方案。
•使用您先前以RecoveryMediaCreator工具程式建立的回復媒體，只將C磁碟機或整個儲存磁碟機
還原為原廠預設值。
1.選取回復媒體做為啟動裝置。請參閱第39頁「選取暫時啟動裝置」。
2.遵循螢幕上的指示，選擇適當的回復解決方案。
•利用Lenovo提供的回復光碟組，將整個儲存磁碟機還原為原廠預設值。
–如果電腦配備有回復光碟組，請遵循光碟組隨附的指示進行。
–如果電腦並未配備回復光碟組，請聯絡Lenovo客戶支援中心以訂購回復光碟組。請參閱第152頁
「電話服務」。
回復Windows10的資訊
如果要回復Windows10作業系統，請使用下列解決方案：
•使用Windows回復解決方案。
–使用Windows設定中的回復解決方案。
1.按一下「開始」按鈕以開啟「開始」功能表。
2.按一下設定➙更新與安全性➙復原。
3.遵循螢幕上的指示，選擇適當的回復解決方案。
–使用系統還原，將系統檔案和設定還原至先前的點。
1.按一下「開始」按鈕以開啟「開始」功能表。
56ThinkStationP510和P710使用手冊
2.按一下Windows系統➙控制台。
3.依大圖示或小圖示檢視控制台，然後按一下復原➙開啟系統還原。
4.請依照畫面上的指示進行。
–使用檔案歷程記錄工具，從備份還原檔案。
附註：如果使用檔案歷程記錄工具從備份還原檔案，請確定先前已使用此工具備份您的資料。
1.按一下「開始」按鈕以開啟「開始」功能表。
2.按一下Windows系統➙控制台。
3.依大圖示或小圖示檢視控制台，然後按一下檔案歷程記錄➙還原個⼈檔案。
4.請依照畫面上的指示進行。
–執行下列其中一項動作，使用Windows回復環境：
–連續多次嘗試開機失敗之後，Windows回復環境可能會自動啟動。遵循螢幕上的指示，選擇適
當的回復解決方案。
–選取先前使用Windows工具建立的回復媒體做為啟動裝置。請參閱第39頁「選取暫時啟動裝
置」。然後遵循螢幕上的指示，選擇適當的回復解決方案。
附註：如果要建立回復媒體，請參閱第27頁「良好的保養習慣」。
•利用Lenovo提供的回復USB隨身碟，將整個儲存磁碟機還原為原廠預設值。
–如果電腦配備有回復USB隨身碟，請遵循USB隨身碟隨附的指示進行。
–如果電腦並未配備回復USB隨身碟，請聯絡Lenovo客戶支援中心以訂購回復USB隨身碟。請參閱
第152頁「電話服務」。
第6章.疑難排解、診斷與復原57
58ThinkStationP510和P710使用手冊
第7章安裝或更換硬體
本章包含下列主題：
•第59頁「處理對靜電敏感的裝置」
•第59頁「準備您的電腦並卸下電腦機殼」
•第60頁「安裝或更換硬體」
•第147頁「完成零件的更換」
處理對靜電敏感的裝置
在您將有問題的零件卸下並準備好安裝新零件之前，請勿打開新零件的防靜電保護袋。靜電雖然對人體
無害，但卻可能嚴重損壞電腦元件和選用設備。
當您在處理選用設備及其他電腦元件時，請採取下列預防措施以避免靜電傷害：
•減少身體的移動。移動會導致您周圍產生靜電。
•請務必小心處理選用設備和其他電腦元件。處理PCI/PCI-Express卡、記憶體模組、主機板及微處理器
時，請抓住邊緣。切勿觸摸任何曝露在外的電路。
•防止他人碰觸選用設備和其他電腦元件。
•將內含零件的防靜電保護袋，與金屬擴充槽外殼或電腦上其他未經塗飾的金屬表面碰觸至少兩秒鐘。在安
裝或更換新零件之前，這麼做可減少保護袋及您身體上的靜電。
•盡可能將新零件從防靜電保護袋取出後，就直接安裝到電腦中，不要將它放下。如果無法立即安裝零件，
請將防靜電保護袋放在平滑的表面上，再將零件放置在防靜電保護袋上。
•請勿將零件放在電腦外殼及其他金屬表面上。
準備您的電腦並卸下電腦機殼
注意：請務必先閱讀並瞭解第iii頁「請先閱讀：重要安全資訊」，再打開電腦或嘗試進行任何維修。
警告：
打開電腦機殼之前，請先關閉電腦並等待數分鐘直到電腦冷卻。
在電腦中安裝或卸下任何硬體元件之前，請執行下列動作以準備您的電腦並卸下電腦機殼：
1.從磁碟機中取出所有媒體，然後關閉所有連接裝置和電腦。接著拔下電源插座上的所有電源線，以及拔
掉所有連接到電腦的纜線。
2.解除鎖定用來固定電腦機殼的任何鎖定裝置。請參閱第29頁「鎖住您的電腦」。
©CopyrightLenovo2016,2018
59
3.按壓電腦機殼閂鎖上的凹陷處1，以便將把手拉起。如圖所示轉動把手，然後拉動把手將機殼
從機箱上卸下。
圖 例 12. 卸 下 電 腦 機 殼
安裝或更換硬體
本節提供如何安裝或更換電腦硬體的指示。您可以安裝或更換硬體，來擴充電腦的功能或維護電腦。
注意：請務必先閱讀並瞭解第iii頁「請先閱讀：重要安全資訊」，再打開電腦或嘗試進行任何維修。
附註：
•視電腦型號而定，可能不提供本節中某些硬體零件。
•請只用Lenovo提供的電腦零件。
•在安裝或更換其中一個選用配件時，請使用本節所提供的適當指示，以及該選用配件所隨附的指示。
•在全球大部分的地區，Lenovo都會要求回收毀損的CRU。相關資訊會隨附於CRU上，或是在客
戶收到CRU數日後送達。
外接式選用設備
您可以將外部選用配備連接到您的電腦，如：外接喇叭、印表機或掃描器。有些外部選用配備除了需要實
體連線外，還需安裝額外的軟體。當您當安裝外部選用配備時，請參閱第1頁「正面視圖」和第3
頁「背面視圖」來識別所需的接頭。接著，使用選用配備隨附的指示來協助您連接，並安裝所有必
要的軟體或裝置驅動程式。
直接冷卻式空氣隔板
注意：請務必先閱讀並瞭解第iii頁「請先閱讀：重要安全資訊」，再打開電腦或嘗試進行任何維修。
如果要卸下直接冷卻式空氣隔板，請執行下列動作：
60ThinkStationP510和P710使用手冊
1.準備您的電腦。請參閱第59頁「準備您的電腦並卸下電腦機殼」。
2.抓住直接冷卻式空氣隔板的把手，然後將直接冷卻式空氣隔板拉出電腦。
圖 例 13. 卸 下 直 接 冷 卻 式 空 氣 隔 板
如果要重新安裝直接冷卻式空氣隔板，請執行下列動作：
第7章.安裝或更換硬體61
1.將直接冷卻式空氣隔板頂部和底部的塑膠板對齊電腦機箱中的小空隙1。
圖 例 14. 安 裝 直 接 冷 卻 式 空 氣 隔 板
2.將直接冷卻式空氣隔板推入，直到其牢牢固定就位。
附註：必要的話，請稍微調整直接冷卻式空氣隔板的位置，以免受到機箱中其他元件的干擾。
下一步：
•若要使用另一個硬體，請跳至適當的章節。
•若要完成安裝或更換作業，請跳至第147頁「完成零件的更換」。
光碟機槽中的裝置
注意：請務必先閱讀並瞭解第iii頁「請先閱讀：重要安全資訊」，再打開電腦或嘗試進行任何維修。
您電腦的光碟機槽支援下列裝置：
•光碟機
•彈性模組
•彈性機槽儲存裝置機殼
•前置型儲存裝置機殼
•多磁碟機轉換套件
•Slim光碟機配接器
下列安裝或更換光碟機的指示也適用於彈性模組和彈性機槽儲存裝置機殼。
如果要安裝或更換光碟機，請執行下列動作：
1.準備您的電腦。請參閱第59頁「準備您的電腦並卸下電腦機殼」。
2.卸下直接冷卻式空氣隔板。請參閱第60頁「直接冷卻式空氣隔板」。
62ThinkStationP510和P710使用手冊
3.找出您要使用的光碟機槽。請參閱第7頁「電腦元件」。
4.根據您是要安裝或更換光碟機，來執行下列其中一項動作：
•如果您要安裝新的光碟機，請從電腦正面按下光碟機槽底部的固定夾，卸下塑膠外蓋。如果光碟機槽
中裝有金屬靜電防護罩，請取出金屬靜電防護罩。
•如果您要更換舊的光碟機，請拔掉光碟機背面的信號線和電源線。然後，如圖所示將兩個卡栓
對方按下，然後推動光碟機背面，將它滑出電腦。
附註：如果您要更換彈性模組或彈性機槽儲存裝置機殼，請先卸下所有其他纜線。
1朝
圖 例 15. 移 除 光 碟 機
第7章.安裝或更換硬體63
5.如圖所示將兩個卡栓1朝對方按下，然後從電腦正面將新的光碟機半滑入機槽中。然後，放開
卡栓後繼續滑動光碟機，直到卡入定位為止。
圖 例 16. 安 裝 光 碟 機
6.將信號線和電源線連接到新的光碟機。
附註：如果您要更換彈性模組或彈性機槽儲存裝置機殼，請連接機槽與主機板或配接卡之間的其他纜線。
圖 例 17. 將 纜 線 連 接 到 光 碟 機
7.重新安裝直接冷卻式空氣隔板。請參閱第60頁「直接冷卻式空氣隔板」。
下一步：
•若要使用另一個硬體，請跳至適當的章節。
•若要完成安裝或更換作業，請跳至第147頁「完成零件的更換」。
64ThinkStationP510和P710使用手冊
前置型儲存裝置機殼中的儲存磁碟機
注意：請務必先閱讀並瞭解第iii頁「請先閱讀：重要安全資訊」，再打開電腦或嘗試進行任何維修。
您可以安裝或更換前置型儲存裝置機殼中的儲存磁碟機。儲存磁碟機也可以進行熱抽換，這表示您可以安裝
或更換硬碟，甚至不需要關閉電腦。
前置型儲存裝置機殼中的儲存磁碟機只有在符合以下要求時才可以進行熱抽換：
•前置型儲存裝置機殼的SATA接線已連接到主機板上的eSATA接頭。如果要確認接線是否有接好，請參
閱第59頁「準備您的電腦並卸下電腦機殼」和第7頁「主機板上的零件」以取得相關資訊。
•電腦的作業系統不在前置型儲存裝置機殼內所安裝的儲存磁碟機上。
注意：如果不符合上述任一項要求，請勿在電腦開啟時安裝或更換儲存磁碟機。否則，儲存磁碟機上的資
料可能會受損。
3.5吋儲存磁碟機
如果要卸下或安裝3.5吋儲存磁碟機，請執行下列動作：
1.在卸下舊的3.5吋儲存磁碟機之前，請先從作業系統安全地退出舊的儲存磁碟機。如需相關資訊，
請參閱Windows說明系統。
2.如圖所示，使用提供的鑰匙將機殼外蓋解鎖。按下缺口
a開啟機殼外蓋。
圖 例 18. 打 開 前 置 型 儲 存 裝 置 機 殼 外 蓋
3.按壓托架外蓋上的凹陷處，然後抓住翹起的外蓋，將托架拉出前置型儲存裝置機殼。
圖 例 19. 從 前 置 型 儲 存 裝 置 機 殼 中 取 出 托 架
第7章.安裝或更換硬體65
4.如果要卸下3.5吋儲存磁碟機，請扳開托架的兩邊，將3.5吋儲存磁碟機從托架中取出。
圖 例 20. 從 托 架 卸 下 3.5 吋 儲 存 磁 碟 機
5.如果要安裝新的3.5吋儲存磁碟機，請扳開托架的兩邊，並將托架上的插腳1對齊新磁碟機上的
對應孔位。
附註：
•確定電路板面朝下且接頭朝向托架背面。
•在操作期間請勿碰觸儲存磁碟機的電路板。
圖 例 21. 將 3.5 吋 儲 存 磁 碟 機 裝 入 托 架
66ThinkStationP510和P710使用手冊
6.將具備新3.5吋儲存磁碟機的托架滑入前置型儲存裝置機殼，直到卡入定位為止。按下缺口，固
定機殼外蓋並用鑰匙鎖住機殼外蓋。
圖 例 22. 將 3.5 吋 儲 存 磁 碟 機 裝 入 前 置 型 儲 存 裝 置 機 殼 中
下一步：
•若要使用另一個硬體，請跳至適當的章節。
•若要完成安裝或更換作業，請跳至第147頁「完成零件的更換」。
2.5吋儲存磁碟機
如果要卸下或安裝2.5吋儲存磁碟機，請執行下列動作：
1.在卸下舊的2.5吋儲存磁碟機之前，請先從作業系統安全地退出舊的儲存磁碟機。如需相關資訊，
請參閱Windows說明系統。
2.如圖所示，使用提供的鑰匙將機殼外蓋解鎖。按下缺口a開啟機殼外蓋。
圖 例 23. 打 開 前 置 型 儲 存 裝 置 機 殼 外 蓋
3.按壓托架外蓋上的凹陷處，然後抓住翹起的外蓋，將托架拉出前置型儲存裝置機殼。
圖 例 24. 從 前 置 型 儲 存 裝 置 機 殼 中 取 出 托 架
4.如果要卸下2.5吋儲存磁碟機，請執行下列動作：
第7章.安裝或更換硬體67
a.扳開托架的兩邊，將2.5吋儲存磁碟機從托架卸下。
圖 例 25. 從 托 架 卸 下 2.5 吋 儲 存 磁 碟 機
b.如圖所示，提起金屬托架的卡栓1，並用力推動金屬托架。然後滑動托架，並將它從塑膠框卸下。
圖 例 26. 從 轉 換 器 的 塑 膠 框 卸 下 金 屬 托 架
c.小心地扳開金屬托架的兩邊，將儲存磁碟機從托架卸下。
圖 例 27. 從 金 屬 托 架 取 出 儲 存 磁 碟 機
5.如果要在前置型儲存裝置機殼中安裝新的2.5吋儲存磁碟機，請執行下列動作：
68ThinkStationP510和P710使用手冊
a.小心地扳開金屬托架的兩邊，並將金屬托架上的四個卡栓1對齊新儲存磁碟機上的對應孔位。
附註：確定儲存磁碟機的接頭朝向金屬托架的卡栓。
圖 例 28. 將 2.5 吋 儲 存 磁 碟 機 裝 入 金 屬 托 架
b.如圖所示，將金屬托架上的四個螺柱1插入塑膠框中的對應插槽。
圖 例 29. 將 金 屬 托 架 插 入 轉 換 器 的 塑 膠 框
第7章.安裝或更換硬體69
c.將金屬托架往下壓直到卡栓1稍微彎曲。然後如圖所示，將具備儲存磁碟機的托架往前推動直
到卡栓1卡入定位為止。
圖 例 30. 將 金 屬 托 架 裝 入 轉 換 器 的 塑 膠 框
d.扳開塑膠托架的兩邊，並將塑膠托架上的插腳1對齊轉換器上塑膠框的對應孔位。
附註：
•確定電路板面朝下且接頭朝向托架背面。
•在操作期間請勿碰觸儲存磁碟機的電路板。
圖 例 31. 將 具 備 2.5 吋 儲 存 磁 碟 機 的 轉 換 器 裝 入 塑 膠 托 架 中
70ThinkStationP510和P710使用手冊
6.將具備新2.5吋儲存磁碟機的塑膠托架滑入前置型儲存裝置機殼，直到卡入定位為止。按下缺口，固
定機殼外蓋並用鑰匙鎖住機殼外蓋。
圖 例 32. 將 具 備 2.5 吋 儲 存 磁 碟 機 的 托 架 裝 入 前 置 型 儲 存 裝 置 機 殼 中
下一步：
•若要使用另一個硬體，請跳至適當的章節。
•若要完成安裝或更換作業，請跳至第147頁「完成零件的更換」。
多磁碟機轉換套件中的裝置
注意：請務必先閱讀並瞭解第iii頁「請先閱讀：重要安全資訊」，再打開電腦或嘗試進行任何維修。
多磁碟機轉換套件（以下稱為套件）可能配備下列一或兩個元件：
•Slim光碟機
•內接式儲存磁碟機（例如硬碟、固態硬碟或混合式硬碟）
Slim光碟機
如果要安裝或更換套件中的Slim光碟機，請執行下列動作：
附註：有關如何安裝或更換套件中Slim光碟機的指示也適用於Slim光碟機配接器。
1.將套件從機箱滑出。請參閱第62頁「光碟機槽中的裝置」。
2.如果您要更換舊的Slim光碟機，請執行下列動作：
a.如圖所示按下固定夾，使其穿過套件上方的孔，然後將Slim光碟機往前推。接著將Slim光碟機滑
出套件。
圖 例 33. 從 套 件 卸 下 Slim 光 碟 機
第7章.安裝或更換硬體71
b.如圖所示拉開托架，以便從Slim光碟機卸下。
圖 例 34. 從 Slim 光 碟 機 卸 下 托 架
3.將托架上的三個卡栓對齊新Slim光碟機上的對應孔位，然後將托架安裝到新的Slim光碟機。
圖 例 35. 將 托 架 安 裝 到 新 的 Slim 光 碟 機
4.將新的Slim光碟機插入套件中，直到聽到卡嚓聲。這時Slim光碟機已適當固定。
圖 例 36. 將 Slim 光 碟 機 裝 入 套 件
72ThinkStationP510和P710使用手冊
下一步：
•若要使用另一個硬體，請跳至適當的章節。
•若要完成安裝或更換作業，請跳至第147頁「完成零件的更換」。
3.5吋內接式儲存磁碟機
如果要在套件中安裝或更換3.5吋內接式儲存磁碟機，請執行下列動作：
1.將套件從機箱滑出。請參閱第62頁「光碟機槽中的裝置」。
2.如圖所示按下固定夾，以開啟套件的後蓋。
圖 例 37. 從 背 面 打 開 套 件
3.如果您要更換舊的3.5吋內接式儲存磁碟機，請執行下列動作：
a.將兩個固定夾同時朝對方按下，然後將3.5吋內接式儲存磁碟機滑出套件後方。
圖 例 38. 從 背 面 卸 下 3.5 吋 內 接 式 儲 存 磁 碟 機
第7章.安裝或更換硬體73
b.扳開托架的兩邊，將3.5吋內接式儲存磁碟機從托架卸下。請勿碰觸內接式儲存磁碟機的電路板1。
圖 例 39. 扳 開 托 架 的 兩 邊 ， 以 卸 下 3.5 吋 內 接 式 儲 存 磁 碟 機
4.扳開托架，並將托架上的插腳1、2、3和4對齊新的3.5吋內接式儲存磁碟機上的對應孔位。然
後將新的3.5吋內接式儲存磁碟機安裝在托架中。請勿碰觸內接式儲存磁碟機的電路板
5。
圖 例 40. 將 新 的 3.5 吋 內 接 式 儲 存 磁 碟 機 安 裝 在 托 架 中
74ThinkStationP510和P710使用手冊
5.將新的3.5吋內接式儲存磁碟機從背面滑入套件中，直到內接式儲存磁碟機卡入定位為止。
圖 例 41. 將 新 的 3.5 吋 內 接 式 儲 存 磁 碟 機 滑 入 套 件 中
6.向內轉動套件的後蓋，直到聽到卡嚓聲。這時後蓋已適當固定。
圖 例 42. 向 內 轉 動 後 蓋
下一步：
•若要使用另一個硬體，請跳至適當的章節。
•若要完成安裝或更換作業，請跳至第147頁「完成零件的更換」。
2.5吋內接式儲存磁碟機
如果要在套件中安裝或更換2.5吋內接式儲存磁碟機，請執行下列動作：
1.將套件從機箱滑出。請參閱第62頁「光碟機槽中的裝置」。
第7章.安裝或更換硬體75
2.如圖所示按下固定夾，以開啟套件的後蓋。

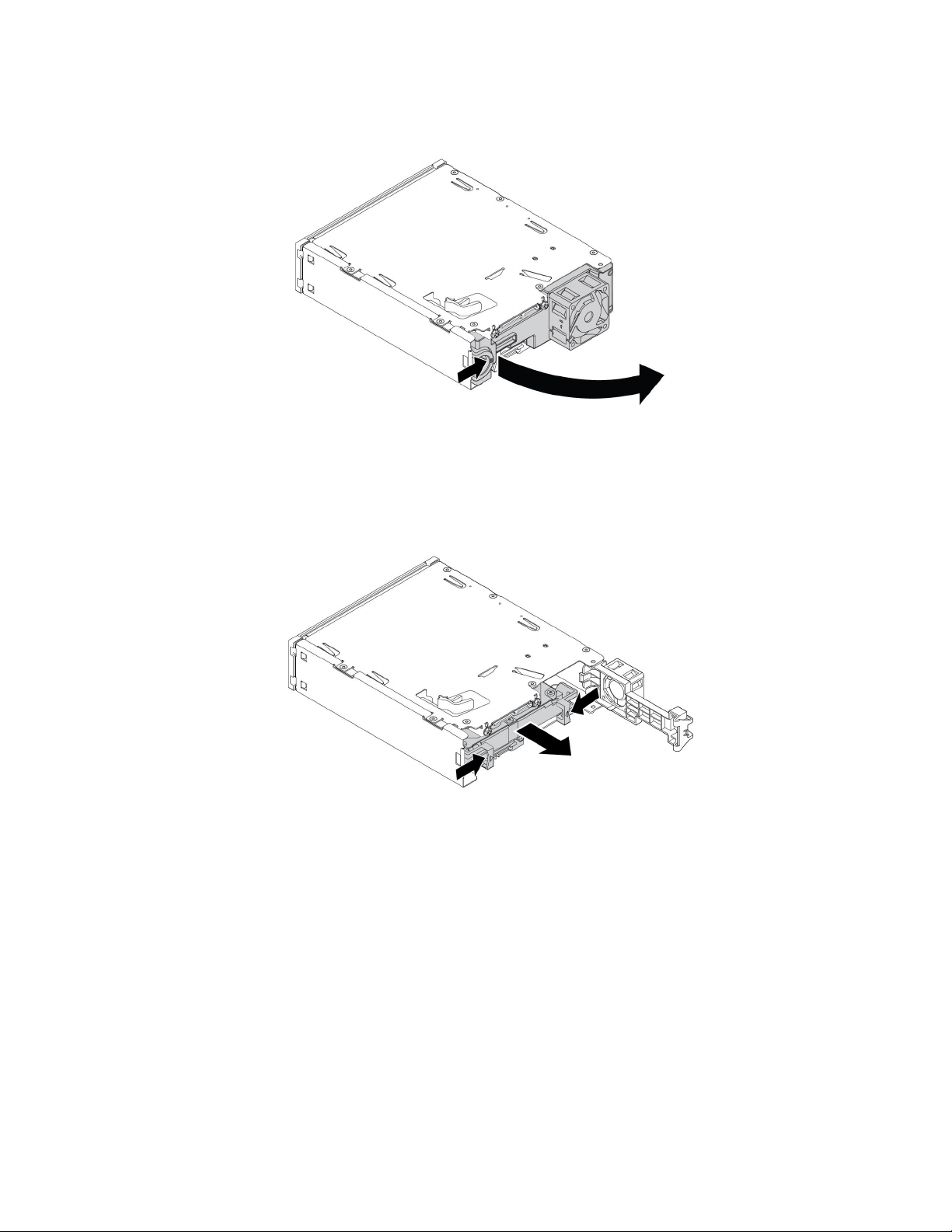

圖 例 43. 從 背 面 打 開 套 件
3.如果您要更換舊的2.5吋內接式儲存磁碟機，請執行下列動作：
a.將兩個固定夾同時朝對方按下，然後將2.5吋內接式儲存磁碟機滑出套件後方。
圖 例 44. 從 背 面 卸 下 2.5 吋 內 接 式 儲 存 磁 碟 機
76ThinkStationP510和P710使用手冊
b.扳開托架的兩邊，將2.5吋內接式儲存磁碟機從托架卸下。
圖 例 45. 扳 開 托 架 的 兩 邊 ， 以 卸 下 2.5 吋 內 接 式 儲 存 磁 碟 機
4.扳開托架，並將托架上的插腳1、2、3和4對齊新的2.5吋內接式儲存磁碟機上的對應孔位。然
後將新的2.5吋內接式儲存磁碟機安裝在托架中。請勿碰觸內接式儲存磁碟機的電路板
5。
圖 例 46. 將 新 的 2.5 吋 內 接 式 儲 存 磁 碟 機 安 裝 在 托 架 中
第7章.安裝或更換硬體77
5.將新的2.5吋內接式儲存磁碟機從背面滑入套件中，直到內接式儲存磁碟機卡入定位為止。

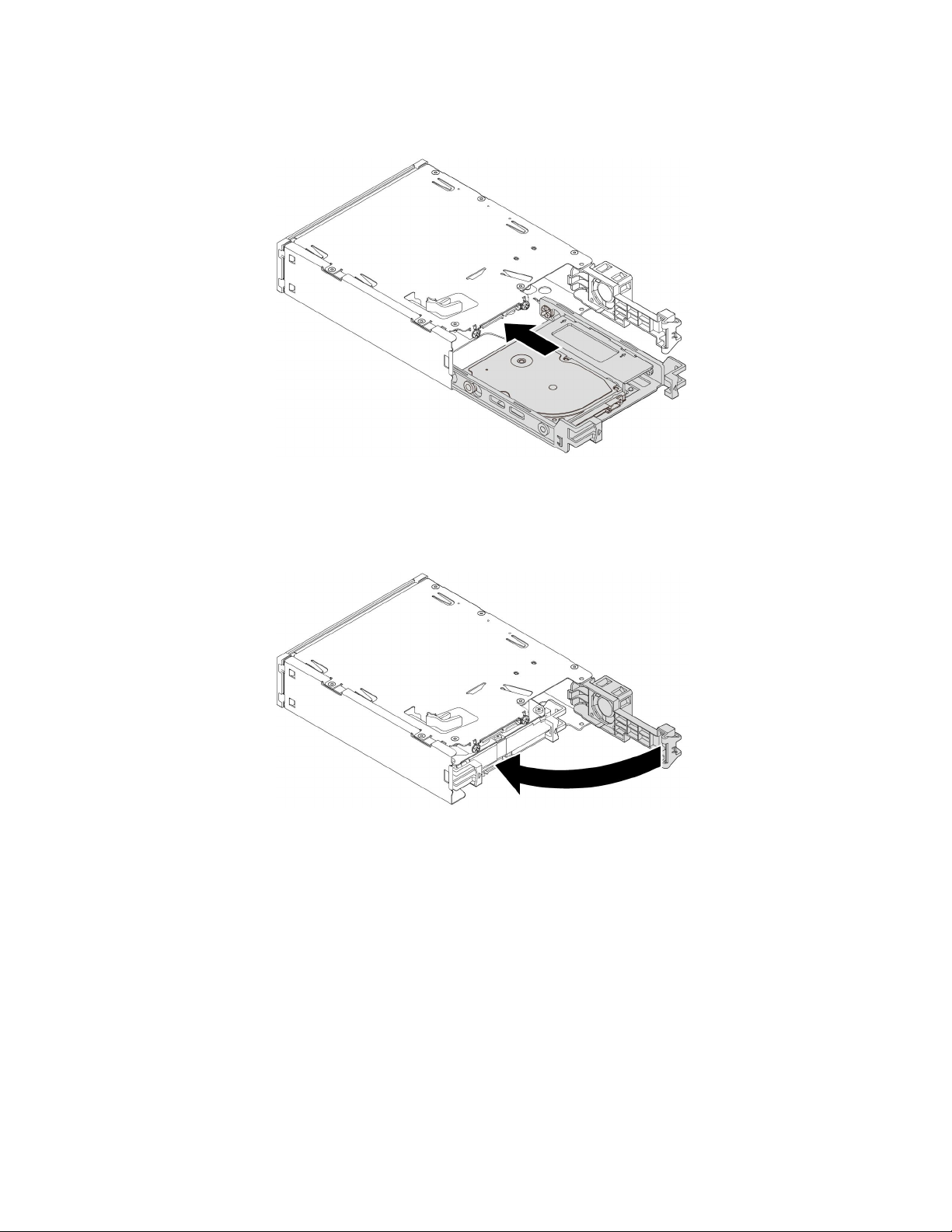

圖 例 47. 將 新 的 2.5 吋 內 接 式 儲 存 磁 碟 機 滑 入 套 件 中
6.向內轉動套件的後蓋，直到聽到卡嚓聲。這時後蓋已適當固定。
圖 例 48. 向 內 轉 動 後 蓋
下一步：
•若要使用另一個硬體，請跳至適當的章節。
•若要完成安裝或更換作業，請跳至第147頁「完成零件的更換」。
將3.5吋內接式儲存磁碟機更換為2.5吋內接式儲存磁碟機
如果要將3.5吋內接式儲存磁碟機更換為2.5吋內接式儲存磁碟機，請執行下列動作：
1.確定先從托架卸下3.5吋內接式儲存磁碟機。請參閱第73頁「3.5吋內接式儲存磁碟機」。
78ThinkStationP510和P710使用手冊
2.卸下三個插腳1，然後安裝在插槽2中。
圖 例 49. 卸 下 三 個 插 腳 ， 然 後 安 裝 在 新 的 插 槽 中
3.如圖所示轉動托架，從插槽鬆開卡栓1、2和3。
圖 例 50. 轉 動 托 架
第7章.安裝或更換硬體79
4.如圖所示摺疊托架。
圖 例 51. 摺 疊 托 架
5.將卡栓1、2和3插入對應插槽中。確定卡栓已適當固定。
圖 例 52. 將 卡 栓 插 入 對 應 插 槽 中
6.將2.5吋內接式儲存磁碟機安裝在托架中。請參閱第75頁「2.5吋內接式儲存磁碟機」。
將2.5吋內接式儲存磁碟機更換為3.5吋內接式儲存磁碟機
如果要將2.5吋內接式儲存磁碟機更換為3.5吋內接式儲存磁碟機，請執行下列動作：
1.確定從托架卸下2.5吋內接式儲存磁碟機。請參閱第75頁「2.5吋內接式儲存磁碟機」。
80ThinkStationP510和P710使用手冊
2.卸下三個插腳1，然後安裝在插槽2中。

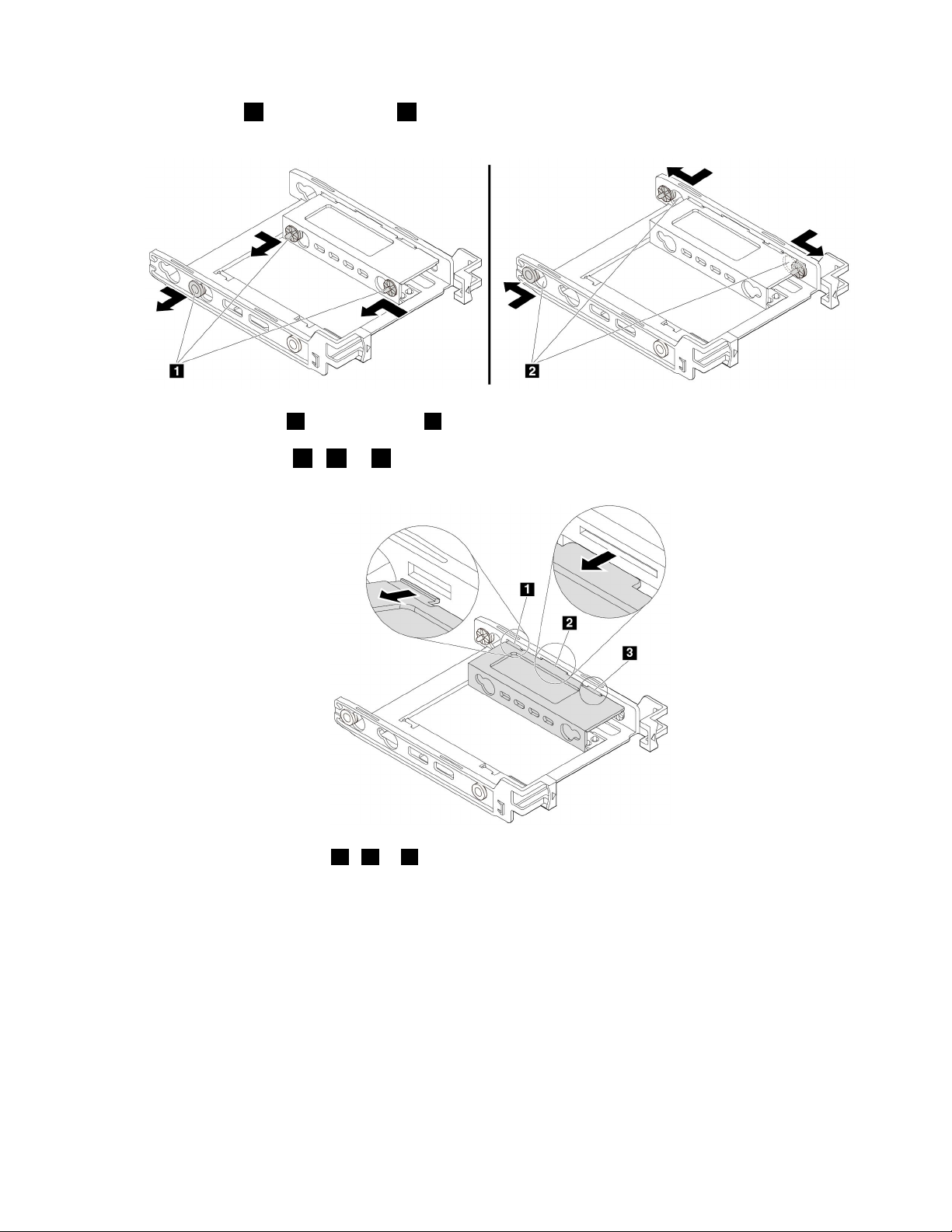

圖 例 53. 卸 下 三 個 插 腳 1 ， 然 後 安 裝 在 插 槽 2 中
3.從對應插槽鬆開卡栓1、2和3。
圖 例 54. 從 對 應 插 槽 鬆 開 卡 栓 1 、 2 和 3
第7章.安裝或更換硬體81
4.如圖所示打開托架。
圖 例 55. 打 開 托 架
5.將卡栓1和3插入對應插槽中。確定卡栓2已適當固定。
圖 例 56. 將 卡 栓 1 和 3 插 入 對 應 插 槽 中
6.將3.5吋內接式儲存磁碟機安裝在托架中。請參閱第73頁「3.5吋內接式儲存磁碟機」。
下一步：
•若要使用另一個硬體，請跳至適當的章節。
•若要完成安裝或更換作業，請跳至第147頁「完成零件的更換」。
彈性機槽儲存裝置機殼中的儲存磁碟機
注意：請務必先閱讀並瞭解第iii頁「請先閱讀：重要安全資訊」，再打開電腦或嘗試進行任何維修。
您可以在彈性機槽儲存裝置機殼中安裝3.5吋硬碟、2.5吋硬碟或2.5吋固態硬碟。
82ThinkStationP510和P710使用手冊
如果要在彈性機槽儲存裝置機殼中安裝或更換儲存磁碟機，請參閱下列內容：
•第83頁「3.5吋儲存磁碟機」
•第84頁「2.5吋儲存磁碟機」
3.5吋儲存磁碟機
如果要安裝或更換3.5吋儲存磁碟機，請執行下列動作：
1.準備您的電腦。請參閱第59頁「準備您的電腦並卸下電腦機殼」。
2.如果電腦中已安裝彈性機槽儲存裝置機殼，請先拔掉3.5吋儲存磁碟機的信號線和電源線。然後，從電
腦正面卸下彈性機槽儲存裝置機殼。請參閱第62頁「光碟機槽中的裝置」。
3.如果您要更換3.5吋儲存磁碟機，請卸下固定磁碟機的四個螺絲。然後從彈性機槽儲存裝置機殼
中取出舊的磁碟機。
附註：在安裝或卸下儲存磁碟機時，請勿碰觸儲存磁碟機上的電路板，並確定電路板面朝下。
圖 例 57. 從 彈 性 機 槽 儲 存 裝 置 機 殼 卸 下 3.5 吋 儲 存 磁 碟 機
第7章.安裝或更換硬體83
4.將3.5吋儲存磁碟機裝入彈性機槽儲存裝置機殼。然後鎖上四個螺絲，將磁碟機固定至彈性機槽
儲存裝置機殼。

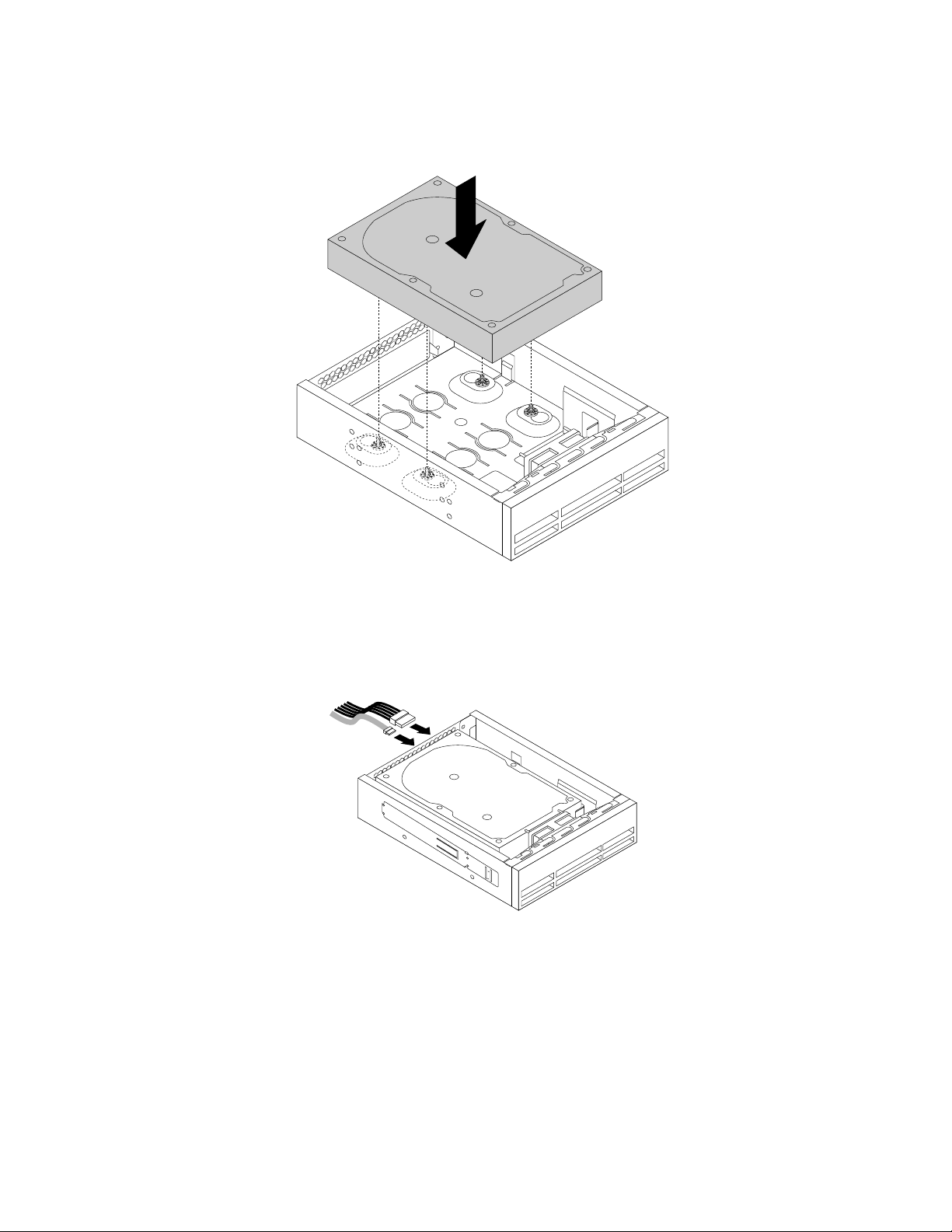

圖 例 58. 將 3.5 吋 儲 存 磁 碟 機 安 裝 到 彈 性 機 槽 儲 存 裝 置 機 殼
5.將彈性機槽儲存裝置機殼滑入光碟機槽。請參閱第62頁「光碟機槽中的裝置」。
6.將信號線和電源線連接到新的儲存磁碟機。
圖 例 59. 將 纜 線 連 接 到 儲 存 磁 碟 機
下一步：
•若要使用另一個硬體，請跳至適當的章節。
•若要完成安裝或更換作業，請跳至第147頁「完成零件的更換」。
2.5吋儲存磁碟機
如果要安裝或更換2.5吋儲存磁碟機，請執行下列動作：
1.準備您的電腦。請參閱第59頁「準備您的電腦並卸下電腦機殼」。
84ThinkStationP510和P710使用手冊
2.如果電腦中已安裝彈性機槽儲存裝置機殼，請先拔掉2.5吋儲存磁碟機的信號線和電源線。然後，從電
腦正面卸下彈性機槽儲存裝置機殼。請參閱第62頁「光碟機槽中的裝置」。
3.如果您要更換2.5吋儲存磁碟機，請執行下列動作：
a.卸下固定儲存裝置轉換器的四個螺絲。然後將儲存裝置轉換器連同磁碟機一起從彈性機槽儲存裝
置機殼中取出。
圖 例 60. 從 彈 性 機 槽 儲 存 裝 置 機 殼 卸 下 2.5 吋 儲 存 磁 碟 機 和 儲 存 裝 置 轉 換 器
第7章.安裝或更換硬體85
b.卸下用來將2.5吋儲存磁碟機固定至儲存裝置轉換器的五個螺絲。從儲存裝置轉換器中取出磁碟機。
附註：在安裝或卸下儲存磁碟機時，請勿碰觸儲存磁碟機上的電路板，並確定電路板面朝下。

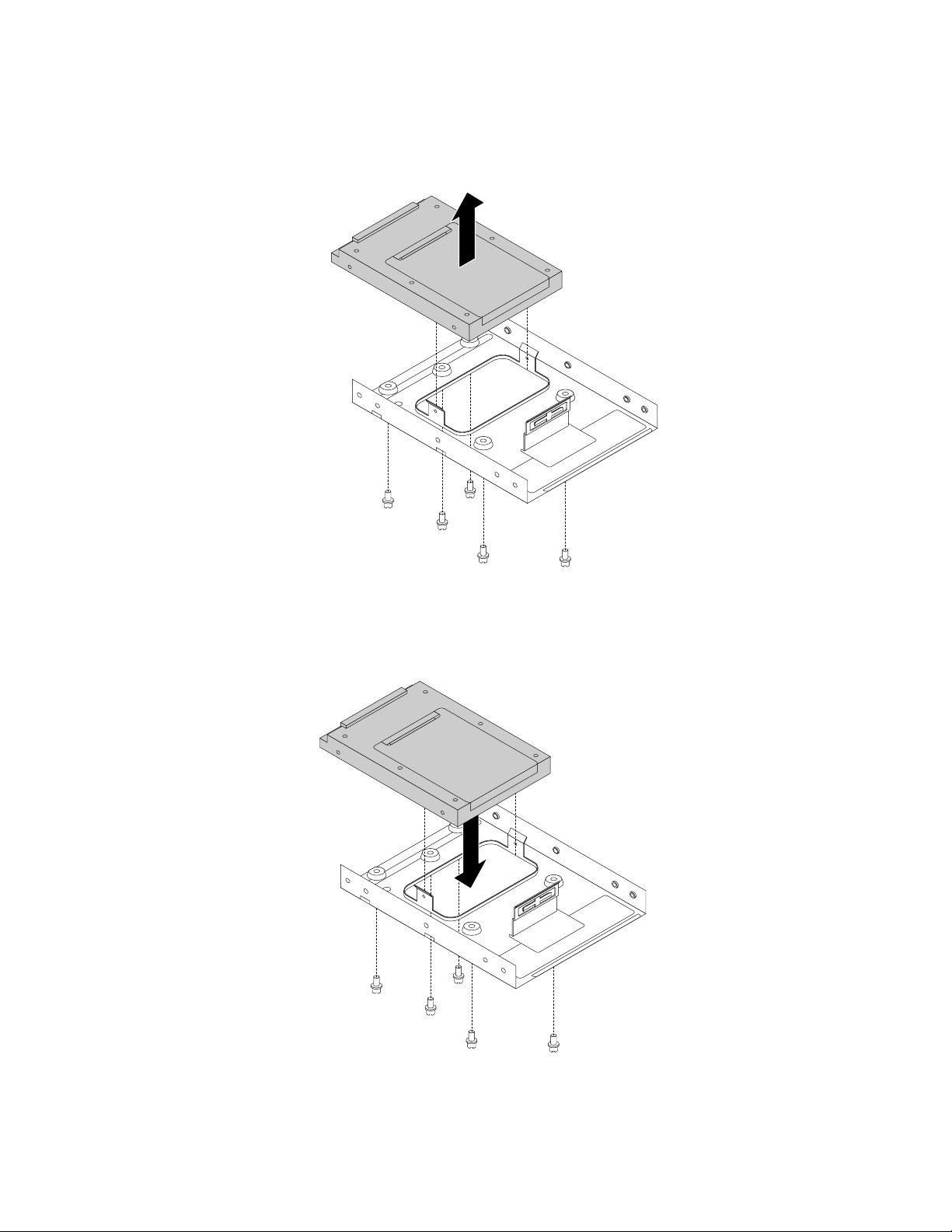

圖 例 61. 從 儲 存 裝 置 轉 換 器 卸 下 2.5 吋 儲 存 磁 碟 機
4.將2.5吋儲存磁碟機裝入儲存裝置轉換器中。然後鎖上五個螺絲，將磁碟機固定至儲存裝置轉換器。
圖 例 62. 將 2.5 吋 儲 存 磁 碟 機 裝 入 儲 存 裝 置 轉 換 器 中
86ThinkStationP510和P710使用手冊
5.將2.5吋儲存磁碟機和儲存裝置轉換器裝入彈性機槽儲存裝置機殼。然後鎖上四個螺絲，將儲存裝置轉
換器固定至彈性機槽儲存裝置機殼。
圖 例 63. 將 2.5 吋 儲 存 磁 碟 機 和 儲 存 裝 置 轉 換 器 裝 入 彈 性 機 槽 儲 存 裝 置 機 殼
6.將彈性機槽儲存裝置機殼滑入光碟機槽。請參閱第62頁「光碟機槽中的裝置」。
7.將信號線和電源線連接到新的儲存磁碟機。
圖 例 64. 將 纜 線 連 接 到 儲 存 磁 碟 機
下一步：
•若要使用另一個硬體，請跳至適當的章節。
•若要完成安裝或更換作業，請跳至第147頁「完成零件的更換」。
5.25吋彈性模組中的裝置
注意：請務必先閱讀並瞭解第iii頁「請先閱讀：重要安全資訊」，再打開電腦或嘗試進行任何維修。
第7章.安裝或更換硬體87
本節提供如何安裝或更換5.25吋彈性模組中的裝置的指示。安裝和更換5.25吋彈性模組中的裝置包含
下列作業：
•第88頁「Slim光碟機」
•第90頁「讀卡機」
•第93頁「eSATA接頭或IEEE1394接頭」
Slim光碟機
如果要安裝或更換彈性模組中的Slim光碟機，請執行下列動作：
1.準備您的電腦。請參閱第59頁「準備您的電腦並卸下電腦機殼」。
2.將彈性模組從機箱中卸下。請參閱第62頁「光碟機槽中的裝置」。
3.將彈性模組背面的固定夾拉起。然後將彈性模組護蓋往彈性模組的後方滑動以卸下護蓋。
圖 例 65. 卸 下 彈 性 模 組 護 蓋
4.如果您要安裝新的Slim光碟機，如圖所示按下兩個金屬固定夾1以卸下有兩個螺絲的塑膠固定夾。
卸下兩個螺絲，然後跳至步驟4。
圖 例 66. 卸 下 有 兩 個 螺 絲 的 塑 膠 固 定 夾
如果您要更換舊的Slim光碟機，請執行下列動作：
88ThinkStationP510和P710使用手冊
a.如圖所示按下按鈕，從彈性模組卸下Slim光碟機。
圖 例 67. 從 彈 性 模 組 卸 下 Slim 光 碟 機
b.卸下用來固定固定夾的兩個螺絲，將塑膠固定夾從Slim光碟機的背面卸下。
圖 例 68. 從 Slim 光 碟 機 卸 下 塑 膠 固 定 夾
5.鎖上兩個鎖絲，將塑膠固定夾固定在新Slim光碟機的背面。
圖 例 69. 將 塑 膠 固 定 夾 安 裝 在 Slim 光 碟 機 上
第7章.安裝或更換硬體89
6.將新的Slim光碟機和塑膠固定夾一起推入彈性模組，直到Slim光碟機卡入定位為止。
圖 例 70. 將 Slim 光 碟 機 安 裝 在 彈 性 模 組 中
7.將彈性模組護蓋放在彈性模組上。確定彈性模組護蓋底部的滑軌軌道與彈性模組上的滑軌完全密合。接
著將護蓋往彈性模組的前方滑動，直到卡入定位為止。
圖 例 71. 重 新 安 裝 彈 性 模 組 護 蓋
8.將彈性模組裝入彈性機槽。將拔下的纜線重新連接到彈性模組。
下一步：
•若要使用另一個硬體，請跳至適當的章節。
•若要完成安裝或更換作業，請跳至第147頁「完成零件的更換」。
讀卡機
如果要安裝或更換彈性模組中的讀卡機，請執行下列動作：
1.準備您的電腦。請參閱第59頁「準備您的電腦並卸下電腦機殼」。
2.從主機板的29合1讀卡機接頭拔掉讀卡機纜線。請參閱第7頁「主機板上的零件」。
3.將彈性模組從機箱中卸下。請參閱第62頁「光碟機槽中的裝置」。
90ThinkStationP510和P710使用手冊
4.將彈性模組背面的固定夾拉起。然後將彈性模組護蓋往彈性模組的後方滑動以卸下護蓋。
圖 例 72. 卸 下 彈 性 模 組 護 蓋
5.如果您要更換讀卡機，請執行下列動作：
a.拔掉主機板上的讀卡機接線。請參閱第7頁「主機板上的零件」。
b.如圖所示拉動固定夾，將讀卡機和讀卡機固定托架一起從彈性模組中取出。
圖 例 73. 卸 下 彈 性 模 組 中 的 讀 卡 機
c.扳開讀卡機固定托架側面的四個固定夾，從托架卸下讀卡機。
圖 例 74. 從 讀 卡 機 固 定 托 架 卸 下 讀 卡 機
第7章.安裝或更換硬體91
6.如果要將新的讀卡機裝入讀卡機固定托架，請將讀卡機的四個孔對齊托架上的對應螺柱。然後將新的
讀卡機向下壓，直到卡入定位為止。
圖 例 75. 將 讀 卡 機 裝 入 讀 卡 機 固 定 托 架
7.注意新讀卡機的方向，將讀卡機纜線穿入接線夾。握住讀卡機固定托架上的固定夾。然後將新讀卡機插
入彈性模組中的讀卡機插槽，直到卡入定位為止。
圖 例 76. 將 讀 卡 機 安 裝 在 彈 性 模 組 中
8.將彈性模組護蓋放在彈性模組上。確定彈性模組護蓋底部的滑軌軌道與彈性模組上的滑軌完全密合。接
著將護蓋往彈性模組的前方滑動，直到卡入定位為止。
圖 例 77. 重 新 安 裝 彈 性 模 組 護 蓋
92ThinkStationP510和P710使用手冊
Loading...
