Lenovo ThinkStation P330 2nd Gen User Guide [hr]

P330 Vodič za korisnike

Vrste računala (2. generacija): 30CY, 30D0 i 30D3

Napomena: Prije no što u praksi počnete primjenjivati ove informacije i koristiti proizvode na koje se

odnose, s razumijevanjem pročitajte odjeljke „Najprije pročitajte ovo: važne informacije o sigurnosti” na str. v i Dodatak G „Napomene” na str. 149.

Četvrto izdanje (Ožujak 2020.)

OBAVIJEST O OGRANIČENIM PRAVIMA: ako se softver ili podaci isporučuju u skladu s Ugovorom o administraciji općih usluga (GSA), korištenje, reprodukcija ili otkrivanje predmet su ograničenja određenih Ugovorom br. GS-35F-05925.

Sadržaj

Najprije pročitajte ovo: važne

informacije o sigurnosti . . . . . . . . v

Prije upotrebe ovog priručnika . . . . . . . . . v

Servis i nadogradnje . . . . . . . . . . . . . v

Naponske žice i naponski adaptori . . . . . . . vi

Napomena o naponskoj žici . . . . . . . . . . vi

Produžni kabeli i slični uređaji . . . . . . . . . vii

Utikači i utičnice . . . . . . . . . . . . . . viii

Izjava o dovodu napajanja . . . . . . . . . . viii

Vanjski uređaji . . . . . . . . . . . . . . . viii

Napomena o tankoj okrugloj litijskoj bateriji . . . . ix

Toplina i ventilacija proizvoda. . . . . . . . . . ix

Sigurnosne informacije o električnoj struji . . . . . xi

Informacije o sigurnosti lasera . . . . . . . . . xii

Obavijest o zaslonu s tekućim kristalima (LCD-

u) . . . . . . . . . . . . . . . . . . . . . xii

Korištenje naglavnih slušalica ili slušalica . . . . xiii

Napomena o opasnosti od gušenja . . . . . . xiii

Napomena vezana uz plastične vrećice. . . . . xiii

Obavijest o staklenim dijelovima. . . . . . . . xiii

Napomene o položaju računala . . . . . . . . xiv

Izjava o opasnoj energiji . . . . . . . . . . . xiv

Udobnost za oči . . . . . . . . . . . . . . xiv

Obavijest o sprječavanju opasnosti od

prevrtanja . . . . . . . . . . . . . . . . . . xv

Daljinsko upravljanje. . . . . . . . . . . . . . xv

Zaštita od statičkog elektriciteta. . . . . . . . . xv

Radno okruženje . . . . . . . . . . . . . . . xv

Čišćenje i održavanje . . . . . . . . . . . . xvi

Poglavlje 1. Pregled proizvoda . . . . 1

Položaji hardvera . . . . . . . . . . . . . . . 1

Pogled sprijeda . . . . . . . . . . . . . . 1

Pogled sa stražnje strane . . . . . . . . . 3

Komponente računala . . . . . . . . . . . 5

Dijelovi matične ploče . . . . . . . . . . . 7

Interni pogoni za pohranu . . . . . . . . . 8

Vrsta uređaja i oznaka modela . . . . . . 10

Značajke računala . . . . . . . . . . . . . 11

Izjava o brzini prijenosa USB-a . . . . . . 15

Specifikacije računala . . . . . . . . . . . . 15

Programi . . . . . . . . . . . . . . . . . 16

Pristupanje programu na računalu . . . . . 16

Uvod u programe tvrtke Lenovo. . . . . . 16

Poglavlje 2. Korištenje računala . . 17

Registriranje računala . . . . . . . . . . . . 17

Početak rada sa sustavom Windows 10 . . . . 17

Račun za Windows . . . . . . . . . . . 17

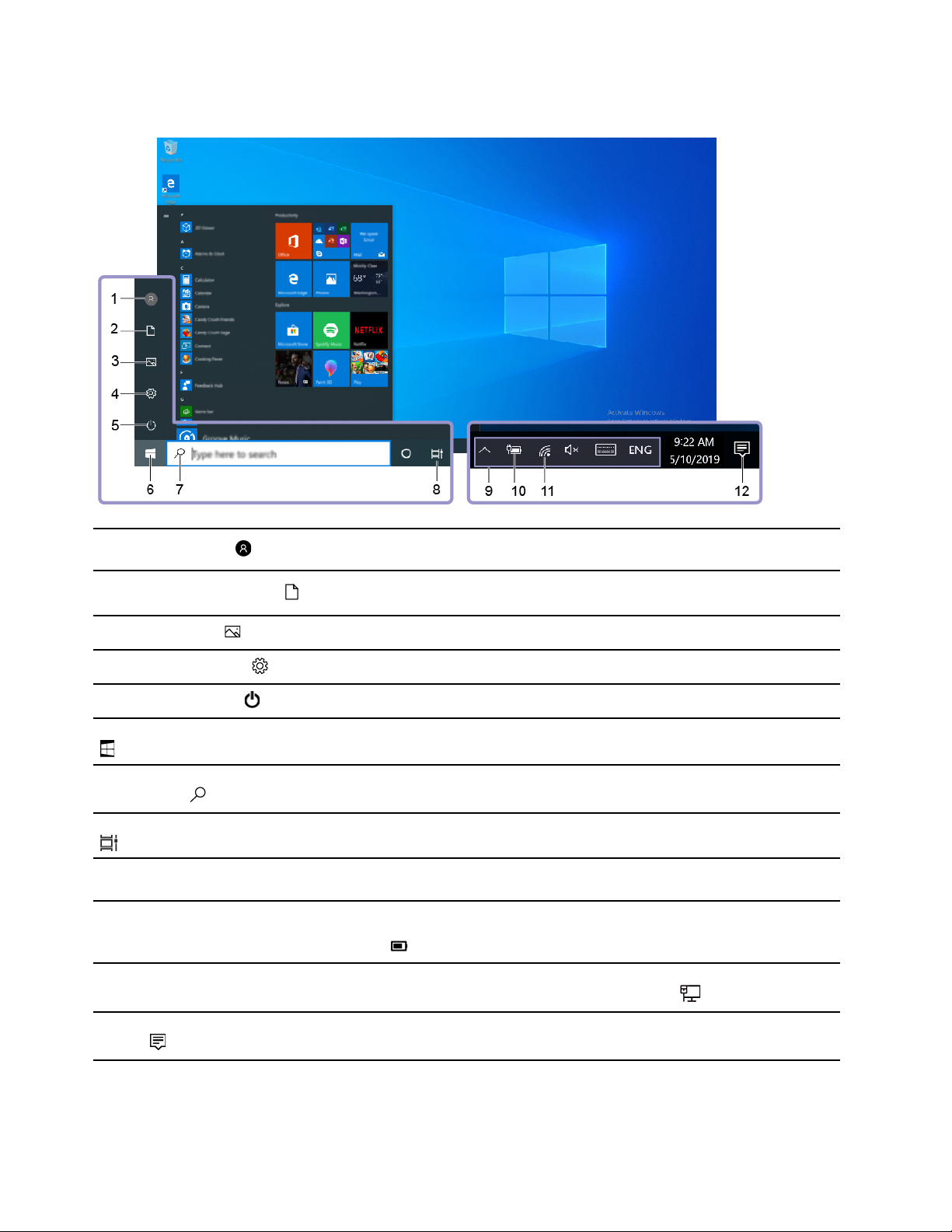

Korisničko sučelje sustava Windows . . . . 18

Postavljanje glasnoće računala . . . . . . . . 19

Korištenje diska . . . . . . . . . . . . . . 19

Smjernice o korištenju optičkog pogona . . 19

Rukovanje diskom i čuvanje . . . . . . . 19

Reproduciranje i uklanjanje diska . . . . . 20

Snimanje na disk . . . . . . . . . . . . 20

Povezivanje s mrežom. . . . . . . . . . . . 21

Poglavlje 3. Računalo i vi . . . . . . 23

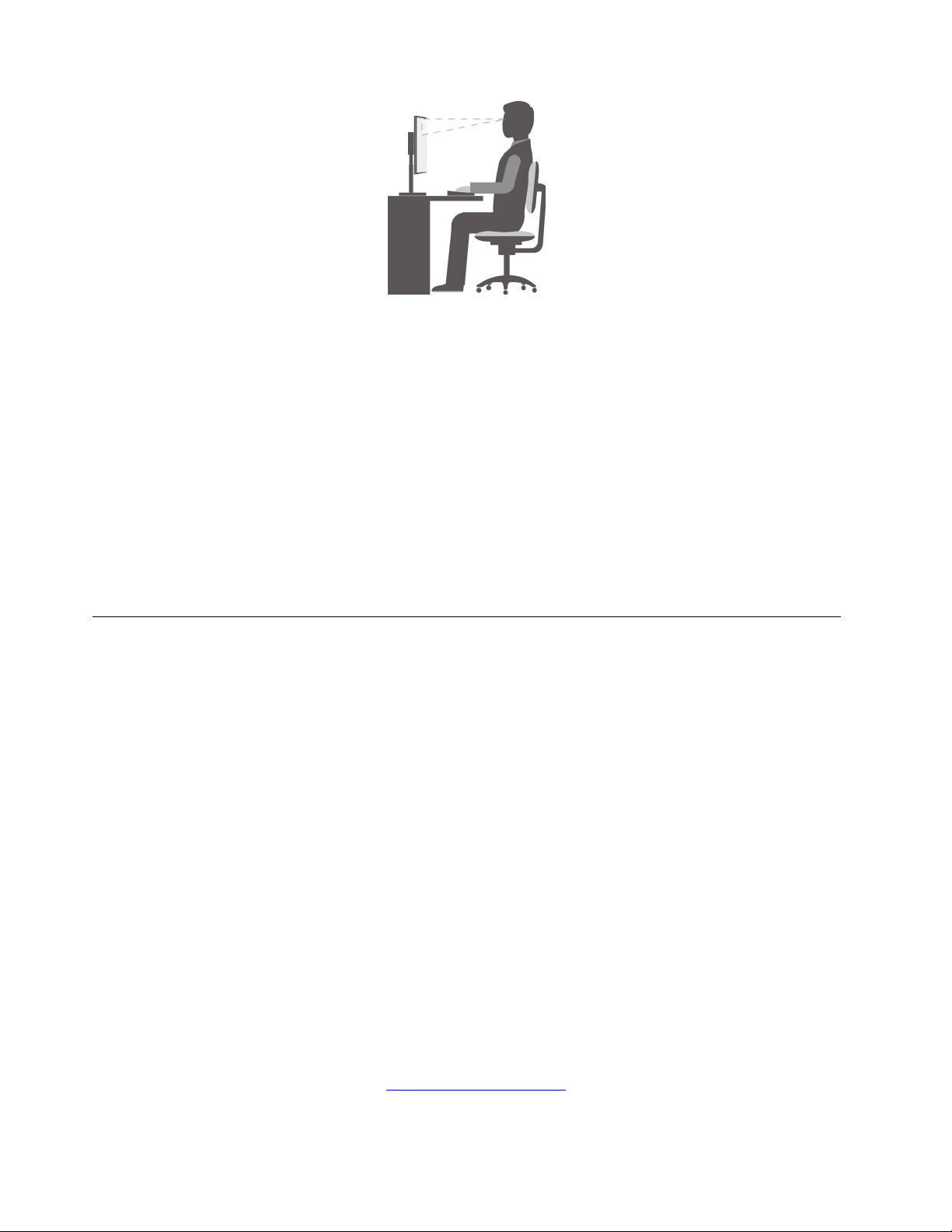

Uređivanje radnog prostora. . . . . . . . . . 23

Odsjaji i osvjetljenje . . . . . . . . . . . 23

Cirkulacija zraka . . . . . . . . . . . . 23

Položaji električnih utičnica i duljine

kabela. . . . . . . . . . . . . . . . . 23

Udobnost . . . . . . . . . . . . . . . 23

Održavanje računala ažurnim . . . . . . . . . 24

Informacije o pristupačnosti . . . . . . . . . 25

Poglavlje 4. Sigurnost . . . . . . . . 29

Zaključavanje računala. . . . . . . . . . . . 29

Omogućivanje i onemogućivanje značajke

E-lock . . . . . . . . . . . . . . . . . 29

Zaključavanje poklopca računala . . . . . . 29

Priključivanje Kensington kabelske brave . . 31

Priključivanje kabelske brave . . . . . . . 31

Prikaz i promjena sigurnosnih postavki u

programu Setup Utility. . . . . . . . . . . . 32

Korištenje lozinki i računa za Windows . . . . . 32

Korištenje preklopnika otvaranja poklopca. . . . 33

Korištenje vatrozida . . . . . . . . . . . . . 33

Zaštita podataka od virusa . . . . . . . . . . 33

Korištenje funkcije Smart USB Protection . . . . 34

Softver Computrace Agent ugrađen u programsku opremu (na nekim modelima) . . . 34

Trusted Platform Module (TPM) . . . . . . . . 34

Poglavlje 5. Dodatna

konfiguracija . . . . . . . . . . . . . . 35

Upotreba programa Setup Utility . . . . . . . 35

Pokretanje programa Setup Utility . . . . . 35

Promjena jezika prikaza programa Setup

Utility . . . . . . . . . . . . . . . . . 35

Omogućivanje i onemogućivanje uređaja . . 35

Omogućivanje i onemogućivanje značajke

automatskog uključivanja računala . . . . . 36

Omogućivanje i onemogućivanje načina rada za usklađenost s direktivom o proizvodima koji koriste energiju (ErP

LPS) . . . . . . . . . . . . . . . . . 36

Omogućavanje i onemogućavanje eSATA

načina rada za SATA 4 priključak . . . . . 37

Prijelaz između boljih akustičkih i boljih

toplinskih performansi . . . . . . . . . . 37

Omogućivanje i onemogućivanje sustavu

bilježenja upozorenja o temperaturi. . . . . 38

Omogućivanje i onemogućivanje otkrivanja

promjene konfiguracije . . . . . . . . . . 38

Promjena postavki BIOS-a prije instaliranja

novog operacijskog sustava. . . . . . . . 38

Upotreba lozinki za BIOS. . . . . . . . . 39

Odabir uređaja za pokretanje . . . . . . . 41

Izlaz iz programa Setup Utility . . . . . . 42

Ažuriranje i oporavak BIOS-a . . . . . . . . . 42

Konfiguriranje RAID-a . . . . . . . . . . . . 43

Uvod u RAID. . . . . . . . . . . . . . 43

RAID razina . . . . . . . . . . . . . . 43

Konfiguriranje sistemskog BIOS-a za

omogućavanje SATA RAID

funkcionalnosti . . . . . . . . . . . . . 43

Konfiguriranje RAID-a u UEFI načinu

rada . . . . . . . . . . . . . . . . . 44

Konfiguriranje RAID-a u načinu rada sa

zadržavanjem temeljnih postavki . . . . . . 45

Poglavlje 6. Otklanjanje poteškoća, dijagnostika i

oporavak . . . . . . . . . . . . . . . . 47

Osnovni postupak rješavanja problema s

računalom . . . . . . . . . . . . . . . . . 47

Rješavanje problema . . . . . . . . . . . . 47

Problemi s pokretanjem . . . . . . . . . 48

Problemi sa zvukom . . . . . . . . . . . 49

Problemi s mrežom . . . . . . . . . . . 50

Problemi s performansama . . . . . . . . 52

Problemi s pogonom za pohranu . . . . . 53

Problemi s CD ili DVD diskom . . . . . . 53

Poteškoće sa serijskim priključkom. . . . . 54

Problemi s USB uređajem . . . . . . . . 54

Softverski problem . . . . . . . . . . . 55

Dijagnosticiranje problema . . . . . . . . . . 55

Informacije o oporavku . . . . . . . . . . . 55

Vanjski dodaci . . . . . . . . . . . . . 61

Tanki optički pogon . . . . . . . . . . . 61

PCIe kartica . . . . . . . . . . . . . . 64

PCIe kartica cijele duljine. . . . . . . . . 67

M.2 statički pogon . . . . . . . . . . . 70

Memorijski modul . . . . . . . . . . . . 77

Uređaj u višenamjenskom ležištu . . . . . 79

Pogon za pohranu u kućištu za pohranu s

prednjim pristupom . . . . . . . . . . . 82

Uređaj u višenamjenskom kućištu za

pohranu . . . . . . . . . . . . . . . . 90

Tanka okrugla baterija . . . . . . . . . . 99

Prekidač za otkrivanje otvorenog

poklopca . . . . . . . . . . . . . . . 100

Sklop napajanja. . . . . . . . . . . . . 101

Pogon za pohranu u ležištu pogona za

pohranu . . . . . . . . . . . . . . . . 103

Okvir pogona za pohranu vrste 1 . . . . . 110

Okvir pogona za pohranu vrste 2 . . . . . 119

Sklop hladnjaka i ventilatora . . . . . . . 122

Dovršetak zamjene dijelova . . . . . . . . . . 124

Poglavlje 8. Dobivanje informacija,

pomoći i servis . . . . . . . . . . . . 129

Resursi za informacije . . . . . . . . . . . . 129

Pristupanje vodiču za korisnike na različitim

jezicima . . . . . . . . . . . . . . . . 129

Sustav pomoći za Windows . . . . . . . 129

Sigurnost i jamstvo . . . . . . . . . . . 129

Web-mjesto tvrtke Lenovo . . . . . . . . 129

Web-mjesto za podršku tvrtke Lenovo . . . 129

Pomoć i servis . . . . . . . . . . . . . . . 130

Pozivanje servisa . . . . . . . . . . . . 130

Korištenje ostalih usluga . . . . . . . . . 131

Kupnja dodatnih usluga . . . . . . . . . 131

Dodatak A. Brzina sistemske

memorije . . . . . . . . . . . . . . . . 133

Dodatak B. Dodatne informacije o

operacijskom sustavu Ubuntu . . . . 135

Dodatak C. Informacije o propisima i TCO certifikatu pojedinih

država i regija . . . . . . . . . . . . . 137

Poglavlje 7. Uklanjanje i umetanje

hardvera . . . . . . . . . . . . . . . . 57

Rukovanje uređajima osjetljivim na statički

elektricitet . . . . . . . . . . . . . . . . . 57

Korisnički zamjenjive jedinice . . . . . . . . . 57

Priprema računala . . . . . . . . . . . . . 58

Uklanjanje i umetanje hardvera . . . . . . . . 61

ii P330 Vodič za korisnike

Dodatak D. Informacije otpadnoj električnoj i elektroničkoj opremi te recikliranju pojedinih država i

regija . . . . . . . . . . . . . . . . . . 141

Dodatak E. Direktiva o ograničenju opasnih tvari (RoHS) Direktiva o

državama i regijama . . . . . . . . . 145

Dodatak F. Informacije za

ENERGY STAR model. . . . . . . . . 147

Dodatak G. Napomene . . . . . . . 149

Dodatak H. Zaštitni znaci . . . . . . 151

iv P330 Vodič za korisnike

Najprije pročitajte ovo: važne informacije o sigurnosti

Ovo poglavlje sadrži informacije o sigurnosti koje morate znati.

Prije upotrebe ovog priručnika

OPREZ: Prije upotrebe ovog priručnika morate pažljivo pročitati sve sigurnosne informacije koje se odnose na proizvod. Pročitajte informacije u ovom odjeljku i sigurnosne informacije u

dokumentu Vodič za sigurnost i jamstvo koji ste dobili s uređajem. Čitanje i razumijevanje tih informacija o sigurnosti smanjuje opasnost od ozljeda i oštećenja proizvoda.

Ako više nemate primjerak Vodiča za sigurnost i jamstvo, možete ga nabaviti u PDF (Portable Document Format) obliku na web-mjestu za podršku tvrtke Lenovo na adresi

support.lenovo.com

Vodič za korisnike možete pronaći i na drugim jezicima.

. Na web-mjestu za podršku tvrtke Lenovo Vodič za sigurnost i jamstvo i ovaj

Servis i nadogradnje

Ne pokušavajte sami servisirati proizvod osim ako za to niste upućeni od strane Centra za podršku korisnicima ili vaše dokumentacije. Koristite samo ovlaštenog dobavljača servisa koji ima odobrenje za popravak ovog određenog proizvoda.

Napomena: Neke dijelove može nadograditi ili zamijeniti i korisnik. Nadogradnje se obično nazivaju i opcije. Zamjenski dijelovi odobreni za korisničku instalaciju se nazivaju i Korisnički zamjenjive jedinice ili CRU-ovi. Lenovo daje dokumentaciju s uputama za korisnika za instaliranje opcija ili zamjenu CRU-ova. Morate točno slijediti sve upute kad instalirate ili zamjenjujete dijelove. Off stanje indikatora napajanja ne mora nužno značiti da su razine napona unutar proizvoda na nuli. Prije uklanjanja poklopaca s proizvoda opremljenog kabelom za napajanje uvijek provjerite je li napajanje isključeno i je li proizvod isključen iz svih izvora napajanja. Ako imate nekih pitanja ili nedoumica, kontaktirajte korisnički Centar za podršku.

https://

Iako u računalu nema pokretnih dijelova nakon što se kabel za napajanje isključi, sljedeća su upozorenja potrebna radi vaše sigurnosti.

Pokretni dijelovi:

Prste ili druge dijelove tijela držite podalje od opasnih, pomičnih dijelova. Ako se ozlijedite, odmah potražite liječničku pomoć.

Vruća površina:

Izbjegavajte kontakt s vrućim komponentama unutar računala. Neke komponente se tijekom rada mogu toliko zagrijati da mogu opeći kožu. Prije otvaranja poklopca računala isključite računalo, isključite napajanje i pričekajte približno deset minuta da se komponente ohlade.

Nakon zamjenjivanja CRU-a, ponovno postavite sve zaštitne poklopce, uključujući poklopac računala prije nego što budete priključili napajanje i rukovali računalom. Ta je radnja važna kako bi se spriječio neočekivani strujni udar i pomoglo spriječiti širenje neočekivanog požara do kojeg bi moglo doći u izrazito rijetkim uvjetima.

Oštri rubovi:

Pri zamjenjivanju CRU-ova pripazite na oštre rubove ili kutove koji bi mogli prouzročiti ozljedu. Ako se ozlijedite, odmah potražite liječničku pomoć.

Naponske žice i naponski adaptori

Koristite samo naponske žice i adaptore koje je isporučio proizvođač proizvoda. Nemojte koristiti kabel napajanje izmjeničnom strujom s drugim uređajima.

Kabeli za napajanje moraju biti sigurnosno odobreni. Za Njemačku je to H05VV-F, 3G, 0,75 mm bolji. Za ostale zemlje se koriste odgovarajući tipovi.

Nikad ne omatajte naponsku žicu oko adaptora ili drugih objekata. To može uzrokovati pucanje ili neko drugo oštećenje žice. To može predstavljati sigurnosni rizik.

Uvijek postavite naponske žice tako da se preko njih ne hoda, sapliće ili ubada s nekim objektima.

ili

Zaštitite žicu i naponske adaptore od tekućina. Na primjer, ne stavljajte naponsku žicu ili adaptor blizu sudopera, zahoda ili na podove koji se čiste s tekućim sredstvima. Tekućine mogu uzrokovati kratki spoj, posebno ako je žica ili adaptor oštećena zbog pogrešne upotrebe. Tekućine mogu prouzročiti i postupnu koroziju na priključcima kabela za napajanje i/ili utikačima priključaka na što može dovesti do pregrijavanja.

Provjerite jesu li svi priključci kabela za napajanje sigurno i potpuno umetnuti u utičnice.

Nemojte koristiti naponske adaptore na kojima se vidi korozija na AC ulaznim pinovima ili se vide znaci pregrijavanja (kao što je deformirana plastika) na AC ulazu ili bilo gdje na naponskom adaptoru.

Nemojte koristiti naponske žice na kojima električni kontakti na bilo kojem kraju pokazuju znakove korozije ili pregrijavanja ili kad se čini da je naponska žica na bilo koji način oštećena.

Napomena o naponskoj žici

Napomena: Priloženi kabel za napajanje i prilagodnik namijenjeni su upotrebi samo s ovim

proizvodom. Nemojte ih upotrebljavati s drugim proizvodima.

Radi vaše sigurnosti Lenovo uz ovaj proizvod isporučuje električni kabel s uzemljenim utikačem. Radi izbjegavanja električnog udara uvijek koristite strujni kabel i utikač na pravilno uzemljenoj utičnici.

Kabeli za napajanje koje isporučuje Lenovo u SAD-u i Kanadi nalaze se na popisu tvrtke Underwriter’s Laboratories (UL) i certificiralo ih je udruženje Canadian Standards Association (CSA).

P330 Vodič za korisnike

Za uređaje koji rade pri 115 volti: koristite komplet kabela s popisa UL-a i koji je certificirao CS, a koji se sastoji od minimalno kabela 18 AWG tip SVT ili SJT, žice s tri vodiča maksimalne duljine 5 m (15 stopa) i paralelnog utikača s uzemljenjem od 10 ampera, 125 volti.

Za uređaje koji rade pri 230 volti (u SAD-u): koristite komplet kabela s popisa UL-a i koji je certificirao CSA, a sastoji se od minimalno kabela 18 AWG, tip SVT ili SJT, žice s tri vodiča maksimalne duljine 5 m (15 stopa) i tandem utikača s uzemljenjem od 10 ampera, 250 volti.

Za uređaje koji rade na 230 volta (izvan SAD-a): koristite komplet kabela s uzemljenim utikačem. Kabel mora imati odgovarajuće sigurnosne ateste zemlje u kojoj se oprema instalira.

Naponski kabeli koje Lenovo isporučuje za neku određenu zemlju ili regiju obično se mogu nabaviti samo u toj zemlji ili regiji.

Za jedinice koje će se koristiti u Njemačkoj: kabeli za napajanje moraju imati sigurnosno odobrenje. Za Njemačku to mora biti H05VV-F, 3G, 0,75 mm2 ili bolji. Za ostale se zemlje moraju koristiti odgovarajuće vrste.

Za uređaje koji se koriste u Danskoj: koristite komplet kabela s uzemljenim utikačem. Kabel mora imati odgovarajuće sigurnosne ateste zemlje u kojoj se oprema instalira.

Za uređaje koji se koriste u Norveškoj, Švedskoj i Finskoj: koristite komplet kabela s uzemljenim utikačem s dva kontakta. Kabel mora imati odgovarajuće sigurnosne ateste zemlje u kojoj se oprema instalira.

Ako PC ne namjeravate koristiti u zemlji ili regiji u kojoj ste ga naručili, kupite dodatni kabel za napajanje tvrtke Lenovo za zemlju ili regiju u kojoj će se PC koristiti. Podrobne informacije potražite u vodiču za kabel za napajanje na web-mjestu podržavaju više napona, pa obavezno naručite odgovarajući kabel za napajanje za napon koji se koristi.

https://support.lenovo.com. Neke zemlje i regije

Produžni kabeli i slični uređaji

Osigurajte da su produžni kablovi, zaštite od preopterećenja, dovodi napona i letve s utičnicama koje koristite odgovarajući i u skladu s električnim zahtjevima proizvoda. Nikad ne preopterećujte te uređaje. Ako se koriste letve s utičnicama, opterećenje ne smije premašiti ulaznu mjeru letve. Posavjetujte se s električarom radi više informacija, ako imate pitanja o naponskim opterećenjima, zahtjevima i mjerama ulaza.

Utikači i utičnice

OPASNOST

Ako utičnica koju namjeravate koristiti s vašim računalom izgleda oštećena ili korodirana, nemojte ju koristiti dok ju ne zamijeni kvalificirani električar.

Ne savijajte i ne mijenjajte utikač. Ako je utikač oštećen, kontaktirajte proizvođača radi zamjene.

Ne dijelite električnu utičnicu s drugim kućnim ili komercijalnim aparatima koji troše velike količine struje; nestabilan napon može oštetiti vaše računalo, podatke ili spojene uređaje.

Neki proizvodi su opremljeni s utikačem s tri stopice. Takav utikač se može staviti samo u uzemljenu električnu utičnicu. To je sigurnosni dodatak. Ne pokušavajte to zaobići tako da na silu umetnete takav utikač u ne-uzemljenu utičnicu. Ako ne možete staviti utikač u utičnicu, kontaktirajte električara zbog dobivanja odgovarajućeg adaptora za utičnicu ili zbog zamjene utičnice s onom koja omogućuje ovaj sigurnosni dodatak. Nikad ne preopterećujte električnu utičnicu. Ukupno opterećenje sistema ne smije premašiti 80 posto od mjere granskog strujnog kruga. Posavjetujte se s električarom radi više informacija, ako imate pitanja o naponskim opterećenjima i mjerama granskih strujnih krugova.

Budite sigurni da je naponska utičnica koju koristite ispravno ožičena, lako dostupna i smještena blizu opreme. Nemojte do kraja rastegnuti naponske žice, pa da one zbog toga trpe.

Osigurajte da električna utičnica daje ispravan napon i struju za proizvod koji instalirate.

Pažljivo spajajte i odspajajte opremu na i iz električne utičnice.

Izjava o dovodu napajanja

Nikada ne uklanjajte poklopac napajanja ili bilo koji dio koji ima sljedeću naljepnicu.

Unutar svake komponente na kojoj se nalazi ovakva naljepnica su prisutne rizične razine napona, električnog toka i energije. Unutar tih komponenti nema dijelova koji se mogu servisirati. Ako sumnjate da postoji problem s nekim od tih dijelova, obratite se tehničaru u servisu.

Vanjski uređaji

OPREZ: Dok je računalo uključeno, nemojte s njime povezivati kabele vanjskih uređaja niti ih isključivati, osim ako je riječ o USB i 1394 kabelima. U suprotnom može doći do oštećenja računala. Da izbjegnete oštećenja na priključenim uređajima, pričekajte najmanje pet sekundi nakon isključivanja računala, a prije isključivanja vanjskih uređaja.

viii

P330 Vodič za korisnike

Napomena o tankoj okrugloj litijskoj bateriji

OPASNOST

Ako se baterija nepropisno zamjenjuje, postoji opasnost od eksplozije.

Ako tanka okrugla baterija nije CRU, ne pokušavajte je zamijeniti. Zamjenu baterije mora obaviti ovlašteni servis ili ovlašteni tehničar tvrtke Lenovo.

Ovlašteni servisi i tehničari tvrtke Lenovo recikliraju baterije tvrtke Lenovo u skladu s lokalnim zakonima i propisima.

Prilikom zamjene litijske tanke okrugle baterije koristite samo istu ili ekvivalentnu vrstu baterije koju preporučuje proizvođač. Baterija sadrži litij i može eksplodirati ako se nepropisno njome koristi i rukuje ili ako se nepropisno odlaže u otpad. Gutanje tanke okrugle litijske baterije prouzročit će gušenje ili ozbiljne unutarnje opekline u samo dva sata i može čak i rezultirati smrću.

Držite baterije podalje od djece. Ako se tanka okrugla litijska baterija proguta ili stavi u bilo koji dio tijela, odmah potražite liječničku pomoć.

Nemojte:

• Bacati i uranjati u vodu

• zagrijavati na temperaturu veću od 100 °C (212 °F)

• Popravljati i rastavljati bateriju

• Ostavljati bateriju u okruženju iznimno niskog tlaka zraka

• Ostavljati u okruženju s izrazito visokom temperaturom

• Zgnječiti, probušiti, porezati ili zapaliti

Bateriju bacite u otpad u skladu s mjesnim pravilima ili propisima.

Sljedeća se izjava odnosi na korisnike u saveznoj državi Kaliforniji u SAD-u.

Informacije o perkloratu u Kaliforniji: Proizvodi koji sadrže mangan-dioksidne tanke okrugle litijske baterije mogu sadržavati perklorat. Perkloratni materijali - potrebno je primjenjivati posebne mjere opreza pri rukovanju, Pogledajte

web-mjesto

https://www.dtsc.ca.gov/hazardouswaste/perchlorate/.

Toplina i ventilacija proizvoda

Računala, naponski adaptori i mnogi dodaci mogu generirati toplinu kad su uključeni i kad se baterije pune. Uvijek slijedite ove osnovne mjere predostrožnosti:

• Ne ostavljajte vaše računalo, naponski adaptor ili pribor u kontaktu s vašim krilom ili bilo kojim dijelom tijela duže vrijeme kad proizvod radi ili se pune baterije. Vaše računalo, naponski adaptor i

mnogi dodaci proizvode toplinu za vrijeme rada. Produženi kontakt s tijelom može uzrokovati nelagodu ili čak i opekline na koži.

• Ne punite baterije i ne radite s računalom, naponskim adaptorom ili priborom blizu zapaljivih materijala ili eksplozivne okoline.

• Ventilacijski otvori, ventilatori i/ili otvori za toplinu se nalaze na proizvodu radi sigurnosti, ugode i pouzdanosti rada. Ti uređaji se mogu nenamjerno blokirati, ako se proizvod stavi na krevet, kauč, tepih ili drugu mekanu površinu. Nikad ne blokirajte, ne pokrivajte i ne onemogućujte ta mjesta.

Najmanje jednom u tri mjeseca trebate pregledati da li u vašem stolnom računalu ima nakupina prašine. Prije tog pregleda isključite napajanje i izvucite naponsku žicu iz električne utičnice; zatim uklonite prašinu iz ventilacijskih otvora na kućištu. Ako primijetite nakupine prašine izvana, trebate također pregledati i unutrašnjost i ukloniti prašinu unutar računala, uključujući otvore za hlađenje, otvore na dovodu napajanja i ventilatore. Uvijek isključite i iskopčajte računalo prije otvaranja poklopca. Ako je moguće izbjegavajte rad s računalom u blizini jako prometnih područja. Ako morate raditi s računalom u ili blizu jako prometnog područja, trebate, ako je potrebno, češće čistiti vaše računalo.

Radi vaše sigurnosti i održavanja najboljih performansi računala uvijek slijedite ove osnovne mjere predostrožnosti za vaše stolno računalo:

• Poklopac treba biti zatvoren uvijek kad je računalo ukopčano.

• Redovito pregledavajte da li ima nakupina prašine izvana.

• Uklonite prašinu iz ventilacijskih i ostalih otvora na kućištu. U prašnjavim ili jako prometnim područjima može biti potrebno češće čišćenje računala.

• Ne zatvarajte i ne blokirajte ventilacijske otvore.

• Ne stavljajte računalo za vrijeme rada u namještaj, jer to može povećati rizik od pregrijavanja.

• Temperatura zraka koji ulazi u računalo ne bi smjela prelaziti 35 °C (95 °F).

• Nemojte instalirati uređaje za filtriranje zraka. Oni mogu ometati ispravno hlađenje.

P330 Vodič za korisnike

Sigurnosne informacije o električnoj struji

OPASNOST

Električna struja u kabelima za napajanje, telefonskim i komunikacijskim kabelima opasna je.

Da biste izbjegli opasnost od strujnog udara:

• Nemojte koristiti računalo za vrijeme grmljavinske oluje.

• Ne spajajte i ne odspajajte kablove i ne izvodite instalacije, održavanje ili rekonfiguriranje ovog proizvoda za vrijeme grmljavinske oluje.

• Spojite sve električne kablove na propisno uzemljenu električnu utičnicu.

• Opremu koja će biti priključena na ovaj proizvod priključite u propisno ožičene utičnice.

• Kad god je to moguće, pri povezivanju i isključivanju signalnih kabela koristite samo jednu ruku.

• Nikad ne uključujte nikakvu opremu kad je evidentna vatra, šteta od vode ili strukturno oštećenje opreme.

• Osim ako u instalacijskim i konfiguracijskim uputama nije navedeno drugačije, prije otvaranja poklopaca na uređajima obavezno isključite sve priključene kabele za napajanje, bateriju i druge kabele.

• Nemojte koristiti računalo ako svi interni dijelovi nisu čvrsto sjeli na svoje mjesto. Nikada nemojte koristiti računalo ako su unutarnji dijelovi i strujni krugovi izloženi.

OPASNOST

Priključujte i isključujte kabele kao što je opisano u sljedećim postupcima prilikom postavljanja, premještanja ili otvaranja poklopaca na ovom proizvodu ili na priključenim uređajima.

Za spajanje:

1. Sve isključite.

2. Najprije, priključite sve kablove na uređaje.

3. Priključite signalne kablove na konektore.

4. Priključite kabele za napajanje u utičnice.

5. Uključite uređaje.

Isključivanje:

1. Sve isključite.

2. Najprije izvadite kabele za napajanje iz utičnica.

3. Uklonite signalne kablove iz konektora.

4. Uklonite sve kablove iz uređaja.

Kabel za napajanje potrebno je isključiti iz utičnice prije postavljanja svih ostalih električnih kabela priključenih na računalo.

Kabel za napajanje ponovno se može utaknuti u utičnicu tek nakon što se svi drugi električni kabeli povežu s računalom.

OPASNOST

Tijekom grmljavinskog nevremena ne obavljajte nikakvu zamjenu i nemojte uključivati telefonski kabel u zidnu telefonsku utičnicu niti ga isključivati.

Informacije o sigurnosti lasera

OPREZ: Prilikom ugradnje proizvoda s laserom (kao što su CD-ROM-ovi, DVD pogoni, uređaji s optičkim kabelima ili odašiljači) imajte na umu sljedeće:

• Ne skidajte poklopce. Skidanje poklopca s proizvoda s laserom može rezultirati izlaganjem opasnom laserskom zračenju. U uređaju nema dijelova koji se mogu servisirati.

• Upravljanje ili podešavanja ili izvođenje postupaka na način drukčiji nego što je ovdje navedeno može izazvati po zdravlje opasno izlaganje zračenju.

OPASNOST

Neki proizvodi s laserom sadrže ugrađenu lasersku diodu klase 3B. Obratite pažnju na sljedeće:

Lasersko zračenje pri otvaranju. Ne gledajte u zraku, ne promatrajte izravno s pomoću optičkih instrumenata i izbjegavajte izravno izlaganje zrakama.

Obavijest o zaslonu s tekućim kristalima (LCD-u)

OPASNOST

Kako biste izbjegli opasnost od strujnog udara:

• Ne skidajte poklopce.

• Proizvodom ne rukujte bez pričvršćenog stalka.

• Proizvod nemojte ukopčavati ili iskopčavati za vrijeme grmljavinske oluje.

• Utikač kabela za napajanje morate priključiti u pravilno ožičenu i uzemljenu strujnu utičnicu.

• Na pravilno ožičene i uzemljene utičnice spojite svu opremu s kojom će se ovaj proizvod biti povezan.

• Kako biste monitor iskopčali iz električnog napajanja, iskopčajte ga iz strujne utičnice. Strujna utičnica mora biti lako dostupna.

Rukovanje:

• Ako je monitor teži od 18 kg (39,68 funti), preporučujemo da ga premještaju ili podižu dvije osobe.

Odlaganje proizvoda u otpad (TFT monitori):

• Fluorescentna lampa u zaslonu s tekućim kristalima sadrži živu – zbrinite je u skladu s lokalnim, državnim ili federalnim propisima.

Upozorenja o bateriji:

• Ako se baterija zamijeni neodgovarajućom vrstom, postoji opasnost od eksplozije.

• Baterije odložite u otpad u skladu s uputama.

xii

P330 Vodič za korisnike

Korištenje naglavnih slušalica ili slušalica

• Ako se na računalu nalaze i priključak za slušalice i priključak za audioizlaz, za povezivanje slušalica ili slušalica s mikrofonom uvijek koristite priključak za slušalice. No priključak za slušalice ne podržava mikrofon na slušalicama s mikrofonom.

• Ako vaše računalo ima priključak za slušalice i priključak za audioizlaz, uvijek koristite priključak za slušalice.

Glasno slušanje na slušalicama može dovesti do oštećenja sluha. Postavljanjem ekvilizatora na maksimalnu razinu povećavate izlazni napon slušalica i razinu zvučnog tlaka. Stoga radi zaštite sluha postavite ekvilizator na odgovarajuću razinu.

Prekomjerna upotreba slušalica tijekom duljeg razdoblja i pri jakoj glasnoći može biti opasna ako izlaz konektora za slušalice ne odgovara specifikacijama norme EN 50332-2. Izlazni konektor za slušalice na računalu u skladu je s normom EN 50332-2, potklauzulom 7. Tim se specifikacijama maksimalna pojasna širina RMS izlaznog napona računala ograničava na 150 mV. Da ne bi došlo do oštećenja sluha, pripazite i da su slušalice koje koristite usklađene sa standardom EN 50332-2 (ograničenja po klauzuli 7) ili karakterističnim širokopojasnim naponom od 75 mV. Upotreba slušalica koje nisu u skladu s normom EN 50332-2 može biti opasna zbog velikih razina pritiska zvuka.

Ako je vaše računalo tvrtke Lenovo isporučeno sa slušalicama, kombinacija tih slušalica i računala u skladu je sa specifikacijama norme EN 50332-1. Ako koristite neke druge slušalice, provjerite jesu li u skladu s normom EN 50332-1 (vrijednosti ograničenja po klauzuli 6.5). Upotreba slušalica koje nisu u skladu s normom EN 50332-1 može biti opasna zbog velikih razina pritiska zvuka.

Napomena o opasnosti od gušenja

OPASNOST OD GUŠENJA – proizvod sadržava sitne dijelove.

Držite dalje od djece mlađe od tri godine.

Napomena vezana uz plastične vrećice

OPASNOST

Plastične vrećice mogu biti opasne. Držite plastične vrećice dalje od djece da biste izbjegli opasnost od gušenja.

Obavijest o staklenim dijelovima

OPREZ:

Neki dijelovi proizvoda mogu biti izrađeni od stakla. Ako se proizvod ispusti na tvrdu površinu ili jako udari, to se staklo može razbiti. Ako se staklo razbije, nemojte ga dirati ni pokušavati ukloniti. Prestanite koristiti proizvod dok obučeni serviser ne zamijeni staklo.

Napomene o položaju računala

Nepropisni položaj računala može prouzročiti ozljeđivanje djece.

• Postavite računalo na čvrsti komad niskog namještaja ili namještaja koji je pričvršćen.

• Ne postavljajte računalo na rub namještaja.

• Kabele računala držite podalje od dohvata djece.

• Neke bi stvari, kao što su igračke, mogle privući djecu. Takve stvari držite podalje od računala.

Nadzirite djecu u prostorijama u kojima se ne mogu u potpunosti provesti prethodno navedene sigurnosne upute.

Izjava o opasnoj energiji

OPASNOST

Isključite sve kabele za napajanje iz električnih utičnica prije uklanjanja poklopca računala ili bilo kojeg dijela koji ima nalijepljenu prethodno navedenu oznaku.

NE rastavljajte komponente na kojima je prethodno navedena oznaka. Unutar tih komponenti nema dijelova koji se mogu servisirati.

Vaš je proizvod namijenjen sigurnoj upotrebi. Međutim, unutar svake komponente na kojoj se nalazi ovakva naljepnica prisutne su opasne razine napona, struje i energije. Rastavljanje tih komponenti može prouzročiti požar ili čak smrt. Ako sumnjate da postoji problem s nekim od tih dijelova, obratite se tehničaru u servisu.

OPREZ:

Jako svjetlo, moguće oštećenje kože ili očiju. Iskopčajte napajanje prije servisiranja.

OPREZ:

Infracrveno svjetlo, moguće oštećenje kože ili očiju. Iskopčajte napajanje prije servisiranja.

Udobnost za oči

Svojstvo zaslona u kombinaciji sa sljedećim bilješkama rezultirat će smanjenim zamorom očiju i većom udobnošću.

Savjete o minimiziranju zamora očiju potražite u članku „Minimiziranje zamora očiju” na adresi

www.lenovo.com/us/en/safecomp/

xiv

P330 Vodič za korisnike

https://

Obavijest o sprječavanju opasnosti od prevrtanja

Računalo može prouzročiti ozljeđivanje djece ako se ne nalazi na odgovarajućem mjestu. Pridržavajte se sljedećih savjeta za zaštitu djece od ozljeda nastalih od prevrtanja računala:

• Postavite računala ili monitore na čvrsti komad niskog namještaja ili namještaja koji je pričvršćen. Gurnite računala ili monitore što dalje od ruba namještaja.

• Daljinske upravljače, igračke i ostale predmete koji mogu privući djecu držite podalje od računala ili monitora.

• Računala ili kabele monitora držite izvan dosega djece.

• Djeca u prostoriji moraju biti pod nadzorom ako se ne držite tih sigurnosnih savjeta.

OPREZ: Neki dijelovi proizvoda mogu biti izrađeni od stakla. Ako se proizvod ispusti na tvrdu površinu ili jako udari, to se staklo može razbiti. Ako se staklo razbije, nemojte ga dirati ni pokušavati ukloniti. Prestanite koristiti proizvod dok obučeni serviser ne zamijeni staklo.

Daljinsko upravljanje

OPREZ: U ovom uređaju nemojte koristiti punjive baterije.

Zaštita od statičkog elektriciteta

Statički elektricitet, iako bezopasan za vas, može ozbiljno oštetiti komponente i opcije računala. Nepravilno rukovanje sa statički osjetljivim dijelovima može dovesti do oštećenja dijela. Kad otpakiravate opciju ili CRU, ne otvarajte statičko-zaštitno pakiranje koje sadrži dio, dok ne dobijete upute da ih instalirate.

Kada rukujete opcijama ili CRU-ovima ili izvodite bilo koji posao unutar računala, poduzmite sljedeće mjere predostrožnosti da izbjegnete oštećenje uzrokovano statičkim elektricitetom:

• Ograničite vaše kretanje. Kretnje mogu uzrokovati stvaranje statičkog elektriciteta oko vas.

• Uvijek pažljivo rukujte s komponentama. Prihvaćajte adaptore, memorijske module i ostale štampane ploče za rubove. Nikad ne dodirujte izložene strujne krugove.

• Spriječite da drugi dodiruju komponente.

• Prije zamjene dijela, prislonite zaštitno pakiranje u kojem se nalazi dio na metalni poklopac priključnice za proširenje ili na neku drugu neobojenu metalnu površinu na računalu u vremenu od bar dvije sekunde. Time će se smanjiti statički elektricitet na pakiranju i na vašem tijelu.

• Kad je moguće, izvadite statički-osjetljivi dio iz zaštitnog pakiranja i instalirajte dio bez da ga stavljate na neko drugo mjesto. Ako to nije moguće, stavite zaštitno pakiranje na ravnu, glatku površinu i onda stavite dio na to pakiranje.

• Ne stavljajte dio na poklopac računala ili na neku drugu metalnu površinu.

Radno okruženje

Maksimalna nadmorska visina (bez povećanja tlaka)

• Tijekom rada: od -15,2 m (-50 stopa) do 3 048 m (10 000 stopa)

• Skladištenje: od -15,2 (-50 stopa) do 10 668 m (35 000 stopa)

Temperatura

• Tijekom rada: od 10 °C (50 °F) do 35 °C (95 °F)

• Skladištenje u originalnom pakiranju: od -40 °C (-40 °F) do 60 °C (140 °F)

• Skladištenje bez pakiranja: od -10 °C (14 °F) do 60 °C (140 °F)

Napomena: Ako se računalo skladišti ili transportira na temperaturama nižim od 10 °C (50 °F), prije korištenja pričekajte da se računalo zagrije do optimalne temperature za rad. Proces može potrajati i do dva sata. Korištenje računala pri nižim radnim temperaturama može dovesti do nepopravljive štete na računalu.

Relativna vlažnost

• Tijekom rada: od 10% do 80% (bez kondenzacije)

• Skladištenje: od 10% do 90% (bez kondenzacije)

Čišćenje i održavanje

Odgovarajućom njegom i održavanjem računalo će raditi pouzdano. Sljedeće teme sadržavaju informacije koje vam mogu pomoći s radom računala s najboljim performansama.

Savjeti za osnovno održavanje

Evo nekoliko osnovnih savjeta za održavanje računala u ispravnom stanju:

• Držite računalo u čistom, suhom okruženju. Provjerite nalazi li se računalo na ravnoj i čvrstoj površini.

• Nemojte prekrivati ventilacijske otvore. Ventilacijski otvori omogućuju protok zraka koji sprječava pregrijavanje računala.

• Električne aparate kao što su ventilator, radio, snažni aktivni zvučnici, klimatizacijski uređaj i mikrovalna pećnica držite dalje od računala jer snažna magnetska polja koja ti aparati generiraju mogu oštetiti zaslon i podatke na pogonu za pohranu.

• Hranu i piće držite dalje od svih dijelova računala. Komadići hrane i prolivena tekućina mogu onesposobiti tipkovnicu i miš.

• Nemojte smočiti prekidače napajanja ili druge tipke. Vlaga može oštetiti te dijelove i uzrokovati strujni udar.

• Prilikom isključivanja kabela za napajanje povlačite utikač, a ne kabel.

• Redovito ažurirajte softver, upravljačke programe i operacijski sustav računala.

• Redovito čistite koš za smeće.

• U programu za e-poštu redovito čistite mape Ulazna pošta, Poslane stavke i Izbrisane stavke.

• Povremeno počistite datoteke i oslobodite prostor na disku za pohranu i u memoriji da biste spriječili probleme s performansama.

• Vodite zapisnik. Unosi mogu obuhvaćati velike softverske ili hardverske promjene, ažuriranja upravljačkih programa, povremene probleme i načine na koje ste ih riješili te ostale probleme na koje ste naišli. Uzrok problema mogao bi biti izmjena u hardveru, izmjena u softveru ili neki drugi izvršeni postupak. Zapisnik može vama ili tehničaru tvrtke Lenovo pomoći pri utvrđivanju uzroka problema.

• Redovito sigurnosno kopirajte podatke na disku za pohranu. Pogon za pohranu možete vratiti iz sigurnosne kopije.

xvi

P330 Vodič za korisnike

• Medij za oporavak stvorite što prije. Pomoću medija za oporavak možete oporaviti operacijski sustav i kad se Windows na uspije pokrenuti.

• Redovito ažurirajte zakrpe operacijskog sustava, softverske programe i upravljačke programe.

Savjeti za održavanje glede premještanja računala

Prije premještanja računala poduzmite sljedeće mjere opreza:

1. Sigurnosno kopirajte podatke s pogona za pohranu.

2. Uklonite sve medije iz pogona i isključite sve priključene uređaje i računalo. Zatim izvucite sve naponske kabele iz električnih utičnica i isključite sve kabele priključene na računalo.

3. Ako ste spremili originalnu ambalažu i pakete, iskoristite ih za pakiranje uređaja. Ako koristite druge pakete, obložite ih mekanim materijalom kako biste spriječili oštećenja.

Kada premještate računalo u drugu državu ili regiju, morate uzeti u obzir lokalne električne standarde. Ako se vrsta lokalne električne utičnice razlikuje od one koju trenutno koristite, obratite se centru za podršku korisnicima tvrtke Lenovo da biste kupili prilagodnik za električni utikač ili novi kabel za napajanje.

Očistite računalo OPREZ:

Uklonite sve medije iz pogona i isključite sve priključene uređaje i računalo. Zatim izvucite sve naponske kabele iz električnih utičnica i isključite sve kabele priključene na računalo.

Dobra je navika redovito čistiti računalo kako bi se zaštitile površine i osigurao nesmetani rad.

Očistite površinu računala: obrišite je krpom koja ne otpušta vlakna namočenom u blagu sapunicu i vodu. Nemojte nanositi tekućine izravno na površinu.

Očistite tipkovnicu: obrišite tipke jednu po jednu krpom koja ne otpušta vlakna namočenoj u blagom sapunu i vodi. Ako obrišete nekoliko tipki odjednom, krpa se može uvući između susjednih tipki i oštetiti ih. Sredstvo za čišćenje nemojte prskati izravno na tipkovnicu. Da biste uklonili mrvice ili prašinu s donje strane tipki, možete upotrijebiti ispuhivač s četkicom ili upotrijebiti hladan zrak iz sušila za kosu.

Očistite zaslon računala: ogrebotine, ulje, prašina, kemikalije i ultraljubičasto svjetlo mogu utjecati na performanse zaslona računala. Upotrijebite suhu, mekanu krpu koja ne otpušta vlakna kako biste nježno obrisali zaslon. Ako na zaslonu uočite nešto nalik na ogrebotinu, to bi mogla biti mrlja. Oprezno obrišite mrlju suhom, mekanom krpom. Ako mrlja je i dalje na zaslonu, navlažite mekanu krpu koja ne otpušta vlakna vodom ili sredstvom za čišćenje naočala, ali ne nanosite tekućine izravno na zaslon računala. Pobrinite se da zaslon računala bude suh prije nego što ga zatvorite.

xviii P330 Vodič za korisnike

Poglavlje 1. Pregled proizvoda

U ovom se poglavlju nalaze osnovne informacije za pomoć pri upoznavanju računala.

Položaji hardvera

Ovaj odjeljak sadrži podatke o položaju hardvera u računalu.

Pogled sprijeda

Napomena: Izgled računalnog hardvera može se neznatno razlikovati od onog prikazanog na slici.

Slika 1. Priključci, kontrole i pokazatelji na prednjoj strani

1 Prekidač za napajanje 2 Indikator uključenosti

3 Pokazatelj aktivnosti pogona za pohranu

5 Konektor za mikrofon

7 Priključak USB-C

9 Priključci USB 3.1 druge generacije (2)

11 Višenamjensko ležište (dostupno na nekim

4 Utor za SD karticu (dostupan na nekim modelima)

6 Priključak za slušalice

8 Priključci USB 3.1 prve generacije (2)

10 Gumb za otvaranje/zatvaranje tankog optičkog

pogona (dostupan na nekim modelima)

modelima)

1 Prekidač za uključivanje

Pritisnite tipku za napajanje da biste uključili računalo. Ako računalo ne reagira, možete ga isključiti tako što ćete pritisnuti i držati gumb za uključivanje četiri ili više sekundi.

2 Indikator napajanja

Kad je pokazatelj napajanja uključen, to znači da je računalo uključeno.

3 Pokazatelj aktivnosti pogona za pohranu

Taj pokazatelj prikazuje status pogona za unutarnju pohranu (kao što su pogoni tvrdog diska ili solidstate pogoni).

Svijetli: pogoni tvrdog diska aktivni su i u tijeku je prijenos podataka.

Ne svijetli (kada je računalo uključeno): pogoni za pohranu ne koriste se ili se podaci ne prenose.

4 Utor za SD karticu (dostupan na nekim modelima)

SD kartica ugrađena je u neke modele računala.

5 Priključak za mikrofon

Upotrijebite ovaj konektor da spojite mikrofon na vaše računalo kad želite snimati zvuk ili ako koristite softver koji prepoznaje govor.

6 Priključak za slušalice

Koristite se tim priključkom za priključivanje naglavnog kompleta slušalica na računalo.

7 USB-C priključak

USB-C priključak podržava standard USB Type-C™. S priključenim odgovarajućim USB-C kabelom priključak možete koristiti za prijenos podataka ili za punjenje uređaja.

8 USB 3.1 priključci prve generacije (2)

Priključite uređaje koji podržavaju USB, kao što su USB tipkovnica, USB miš, USB uređaj za pohranu ili USB pisač.

9 USB 3.1 priključci druge generacije (2)

Zahvaljujući bržem prijenosu podataka, USB 3.1 priključak druge generacije koristi se za povezivanje uređaja koji podržavaju USB, npr. USB tipkovnica, USB miš, USB uređaj za pohranu ili USB pisač.

10 Gumb za otvaranje/zatvaranje tankog optičkog pogona (dostupan na nekim modelima)

Pritisnite tipku da biste izbacili ili zatvorili ladicu tankog optičkog pogona. Da biste zatvorili ladicu, gurajte je prema unutra dok ne začujete klik.

11 Višenamjensko ležište (dostupno na nekim modelima)

Neki modeli računala isporučuju se s višenamjenskim ležištem. Ovisno o modelu računala, u višenamjensko ležište mogu se umetnuti sljedeći uređaji:

• Višenamjenski modul

P330 Vodič za korisnike

• Višenamjensko kućište za pohranu

• Kućište za pohranu s prednjim pristupom

Dodatne informacije potražite u odjeljku „Uređaj u višenamjenskom ležištu” na str. 79.

Pogled sa stražnje strane

Neki su priključci na stražnjoj strani računala obojani da biste jednostavnije priključili kabele na računalo.

Napomena: Izgled računalnog hardvera može se neznatno razlikovati od onog prikazanog na slici.

Slika 2. Pogled sa stražnje strane

1 Audio line-out konektor

3 Priključci DisplayPort (2)

5 Priključak USB 3.1 prve generacije 6 Priključak USB 3.1 prve generacije

7 Priključci USB 2.0 (2)

9 Područje za PCIe karticu* 10 Priključak kabela za napajanje

11 Utor za sigurnosnu bravu

13 Kvačica za lokot

15 Priključak za PS/2 tipkovnicu (dostupno na nekim

modelima)

2 Serijski priključak

4 Priključak DisplayPort ili HDMI™ priključak

(dostupno na nekim modelima)

8 Ethernet konektor

12 Utori za kabelsku bravu

14 Serijski priključak (dostupan na nekim modelima)

16 PS/2 priključak za miša (dostupno na nekim

modelima)

Poglavlje 1. Pregled proizvoda 3

Napomene: * Diskretnu grafičku karticu ili mrežni prilagodnik možete umetnuti u odgovarajući utor za PCIe (Peripheral Component Interconnect Express) karticu. Ako je takva kartica umetnuta, koristite priključke na kartici, a ne one na računalu da biste optimizirali performanse. Unaprijed umetnute kartice mogu biti drugačije ovisno o modelu računala. Jedna grafička kartica ili više njih mogu biti umetnute radi sljedećih priključaka:

• DVI (Digital Visual Interface) priključak

• DisplayPort

• Mini DisplayPort

priključak

DVI priključak za monitor

Pomoću tog priključka priključite DVI monitor ili druge kompatibilne uređaje.

DisplayPort priključak

Upotrijebite taj priključak kako biste priključili zaslon visokih performansi, zaslon izravnog pogona ili druge kompatibilne uređaje.

Mini DisplayPort priključak

Upotrijebite taj priključak kako biste priključili zaslon visokih performansi, zaslon izravnog pogona ili druge kompatibilne uređaje. Priključak Mini DisplayPort minijaturna je verzija priključka DisplayPort.

1 Priključak za audioizlaz

Priključak za audioizlaz služi za slanje audiosignala s računala na vanjske uređaje, primjerice slušalice.

2 Serijski priključak

Koristite se tim priključkom za pričvršćivanje vanjskog modema, serijskog pisača ili drugih uređaja koji se koriste 9-pinskim serijskim priključkom.

3 DisplayPort priključci (2)

Upotrijebite taj priključak kako biste priključili zaslon visokih performansi, zaslon izravnog pogona ili druge kompatibilne uređaje.

4 Priključak DisplayPort ili HDMI priključak (dostupno na nekim modelima)

• DisplayPort priključak Upotrijebite taj priključak kako biste priključili zaslon visokih performansi, zaslon izravnog pogona ili

druge kompatibilne uređaje.

• HDMI priključak Multimedijsko sučelje visoke razlučivosti (HDMI) digitalno je audiovizualno sučelje koje omogućuje

priključivanje na kompatibilni digitalni audiouređaj ili videouređaj, primjerice DVD reproduktor ili televizor visoke razlučivosti (HDTV).

5 Priključak USB 3.1 prve generacije

Priključite uređaje koji podržavaju USB, kao što su USB tipkovnica, USB miš, USB uređaj za pohranu ili USB pisač. Taj priključak podržava značajku pametnog uključivanja. Ako na ovaj priključak priključite podržanu tipkovnicu, možete uključiti računalo ili ga aktivirati iz stanja hibernacije tako da na tipkovnici pritisnete kombinaciju tipki Alt+P. Značajku pametnog pokretanja možete omogućiti ili onemogućiti putem uslužnog programa Setup Utility.

P330 Vodič za korisnike

6 Priključak USB 3.1 prve generacije

Priključite uređaje koji podržavaju USB, kao što su USB tipkovnica, USB miš, USB uređaj za pohranu ili USB pisač.

7 Priključci USB 2.0 (2)

Koristite se tim priključkom kako biste spojili uređaje kompatibilne s USB-om, kao što su USB tipkovnica, miš, pogon za pohranu ili pisač.

8 Ethernet priključak

Priključite kabel za Ethernet radi lokalne mreže (LAN).

Napomena: Da bi računalo funkcioniralo u okviru FCC ograničenja za Klasu B, morate koristiti Ethernet kabel kategorije 5.

9 Područje za PCIe karticu

Da biste dodatno poboljšali performanse računala, u to područje možete umetati PCIe kartice. Unaprijed umetnute kartice mogu biti drugačije ovisno o modelu računala.

10 Priključak kabela za napajanje

Priključite kabel za napajanje na računalo radi napajanja.

11 Utor za sigurnosnu bravu

Radi sigurnosti računala povežite kensingtonsku bravu sa utorom za sigurnosnu bravu. Dodatne informacije potražite u odjeljku „Priključivanje Kensington kabelske brave” na str. 31.

12 Utori za kabelsku bravu

Koristi se za pričvršćivanje kabelske brave. Dodatne informacije potražite u odjeljku „Priključivanje kabelske brave” na str. 31.

13 Kvačica za lokot

Spojite lokot kako biste osigurali računalo. Dodatne informacije potražite u odjeljku „Zaključavanje poklopca računala” na str. 29.

14 Serijski priključak (dostupan na nekim modelima)

Koristite se tim priključkom za pričvršćivanje vanjskog modema, serijskog pisača ili drugih uređaja koji se koriste 9-pinskim serijskim priključkom.

15 Priključak za PS/2 tipkovnicu (dostupno na nekim modelima)

Koristite se tim priključkom za povezivanje tipkovnice Personal System/2 (PS/2).

16 PS/2 priključak za miša (dostupno na nekim modelima)

Pomoću tog priključka priključite PS/2 miš, pointer ili neki drugi pokazivački uređaj.

Komponente računala

Napomene:

Poglavlje 1. Pregled proizvoda 5

• Ovisno o modelu, vaše računalo može izgledati malo drukčije od onog što je prikazano na slici.

• Za pripremu računala pogledajte odjeljak „Priprema računala” na str. 58.

Slika 3. Lokacije komponenti

1 Sklop hladnjaka i ventilatora

3 Tanka okrugla baterija

5 Tanki optički pogon (dostupan na nekim modelima) 6 Prednji ventilator

7 Wi-Fi kartica (dostupna na nekim modelima)

9 Prednji urez

11 Okvir pogona za pohranu vrste 2 (dostupan na

nekim modelima)

2 Memorijski moduli

4 Višenamjensko ležište (dostupno na nekim

modelima)

8 M.2 statički pogon (dostupan na nekim modelima)

10 Ležište pogona za pohranu

12 Okvir pogona za pohranu vrste 1 (dostupan na

nekim modelima)

6 P330 Vodič za korisnike

13 Sklop dovoda napajanja 14 PCIe kartica (dostupna na nekim modelima)

15 Konektor prekidača prisutnosti (otvaranja) poklopca 16 Stražnji ventilator

Dijelovi matične ploče

Napomena: Matična ploča može se djelomično razlikovati od ilustracije.

Slika 4. Lokacije dijelova na sistemskoj ploči

1 Priključak napajanja 4-pinskog mikroprocesora

3 Konektor ventilatora mikroprocesora

5 Priključak prednjeg okvira

7 Pokazatelj aktivnosti pogona za pohranu

9 10-pinski priključak napajanja matične ploče 10 SATA naponski priključci

11 Priključak prednjeg ventilatora

13 Priključak za SATA 3 14 SATA 4 priključak ili eSATA priključak

15 Priključak za SATA 2 16 Priključak za SATA 1

17 Utor za M.2 statički pogon

19 Priključak termičkog senzora

21 Prednji USB 2.0 priključci (dostupni na nekim

modelima)

23 Serijska priključnica (COM) 24 Kontrolni priključakThunderbolt™

2 Mikroprocesor

4 Memorijski utori (DIMM)

6 Priključak za interni zvučnik

8 Priključak za ventilator na višenamjenskom ležištu

12 Kratkospojnik za čišćenje CMOS-a/oporavak

18 Utor za Wi-Fi karticu

20 ThinkStation

22 Paralelni konektor

LED priključak

Poglavlje 1. Pregled proizvoda 7

25 Utor za karticu PCIe x16 (promjenjiva širina veze

x4)

26 Utor za karticu PCIe x1

27 Utor za karticu PCIe x16

29 Priključak stražnjeg ventilatora

31 DisplayPort konektor

33 Konektor PS/2 tipkovnice i miša

28 Tanka okrugla baterija

30 Priključak za E-lock

32 Konektor prekidača prisutnosti (otvaranja) poklopca

Interni pogoni za pohranu

Interni pogoni za pohranu uređaji su koje računalo koristi za čitanje i spremanje podataka. Dodavanjem pogona u računalo možete povećati kapacitet za pohranu te omogućiti čitanje drugih vrsta medija. Interni pogoni za pohranu stavljaju se u ležišta.

Prilikom uklanjanja ili umetanja internog pogona za pohranu obratite pozornost na vrstu i veličinu pogona koje pojedina ležišta podržavaju te pravilno priključite potrebne kabele. Pročitajte odgovarajući odlomak u Poglavlje 7 „Uklanjanje i umetanje hardvera” na str. 57 da biste saznali kako ukloniti ili umetnuti interne pogone za pohranu na vašem računalu.

Na sljedećoj su slici prikazana mjesta na kojima se nalaze pogoni za pohranu.

Napomena: Izgled računalnog hardvera može se neznatno razlikovati od onog prikazanog na slici.

P330 Vodič za korisnike

Slika 5. Mjesta ležišta pogona za pohranu

1 Okvir pogona za pohranu vrste 1

3 Višenamjensko ležište (dostupno na nekim

modelima)

5 Okvir pogona za pohranu vrste 2

7 Utori za PCIe kartice (3)

1 Okvir pogona za pohranu vrste 1

2 Utor za SD karticu (dostupno na nekim modelima)

4 Utor za M.2 statički pogon

6 Ležište diska za pohranu vrste 1

U taj okvir možete postaviti 3,5-inčni pogon za pohranu ili 2,5-inčni pogon za pohranu.

2 Utor za SD karticu (dostupan na nekim modelima)

SD kartica ugrađena je u neke modele računala.

3 Višenamjensko ležište (dostupno na nekim modelima)

Poglavlje 1. Pregled proizvoda 9

Ovisno o modelu računala, u višenamjensko ležište mogu se umetnuti sljedeći uređaji:

• Višenamjenski modul

• Kućište za pohranu s prednjim pristupom

• Višenamjensko kućište za pohranu

4 Utor za M.2 statički pogon

U neke modele ugrađen je jedan M.2 statički disk.

5 Okvir pogona za pohranu vrste 2

U taj okvir možete postaviti 2,5-inčni pogon za pohranu.

6 Ležište diska za pohranu vrste 1

U ležište pogona za pohranu možete postaviti 3,5-inčni ili 2,5-inčni pogon za pohranu.

7 Utori za PCIe kartice (3)

U utore za PCIe kartice možete umetnuti kompatibilne PCIe kartice i PCIe statičke pogone.

Vrsta uređaja i oznaka modela

Naljepnica s vrstom računala i modelom označava računalo. Kada se obratite tvrtki Lenovo za pomoć, podaci o vrsti računala i modelu tehničaru podrške pomažu prepoznati računalo i pružiti bržu uslugu.

Prikazana je naljepnica s vrstom računala i modelom.

Napomena: Izgled računalnog hardvera može se neznatno razlikovati od onog prikazanog na slici.

P330 Vodič za korisnike

+ 144 hidden pages
