Page 1

ThinkStationP320Tiny
用户指南和硬件维护手册
机器类型(MT):30C1(EnergyStar)、30C2(EnergyStar)
和30C3(EnergyStar)
Page 2

注:在使用本资料及其支持的产品之前,请务必先阅读并了解《重要产品信息指南》。
第二版(2017年6月)
©CopyrightLenovo2017.
有限权利声明:如果数据或软件依照美国总务署(GSA)合同提供,其使用、复制或公开受编号为GS-35F-05925的合
同的条款的约束。
Page 3

目录
第1章产品概述.............1
前视图...................1
后视图...................2
主板....................3
机器类型和型号标签.............4
第2章I/O盒..............5
概述....................5
使用I/O盒.................5
第3章计算机锁.............7
连接Kensington式钢缆锁...........7
第4章功能部件.............9
第5章更换硬件............11
更换硬件之前...............11
握持静电敏感设备.............11
了解可更换部件..............11
更换CRU................14
更换键盘或无线键盘..........15
更换鼠标或无线鼠标..........16
更换电源适配器............19
更换立式支架.............22
更换VESA安装支架..........23
更换外接光盘驱动器..........24
更换外接I/O盒............27
更换电源适配器支架..........29
卸下计算机外盖............29
更换存储驱动器............30
更换内置扬声器............32
更换底盖...............34
更换内存条..............35
更换M.2存储驱动器..........37
完成部件更换.............39
更换FRU................40
更换系统风扇.............41
更换发光红点线缆...........42
更换高级扬声器............43
更换Wi-Fi天线............45
更换存储驱动器线缆..........50
更换PCIExpress卡和PCIExpress卡适配
器..................51
更换Wi-Fi卡.............53
更换散热器..............63
更换微处理器.............65
更换纽扣电池.............69
更换主板和机箱............71
更换主板和机箱............72
附录A声明..............77
商标...................77
©CopyrightLenovo2017
i
Page 4

iiThinkStationP320Tiny用户指南和硬件维护手册
Page 5

第1章产品概述
本章提供的基本信息可帮助您熟悉计算机。
前视图
注:您的计算机型号可能与插图略有不同。
1电源指示灯2电源按钮
3存储驱动器活动指示灯4麦克风接口
5耳麦接口6USB3.0接口
7AlwaysOnUSB3.0接口8发光红点
•AlwaysOnUSB3.0接口
用于连接需要USB2.0或USB3.0连接的设备,如键盘、鼠标、扫描仪、打印机或个人数字助理(PDA)。
连接电源适配器后,即使计算机处于休眠模式或已关机,也可为自动检测到的设备充电。
•耳麦接口
用于将耳麦或耳机连接到计算机。
•点亮的红点
该指示灯点亮时,表示计算机已通电。
•麦克风接口
用于将麦克风连接到计算机。您可以使用麦克风录音或使用语音识别与计算机交互。
•电源按钮
用于开启计算机。如果无法从操作系统关闭计算机,可按住电源按钮4秒或更长时间以关闭计算机。
©CopyrightLenovo2017
1
Page 6

•电源指示灯
该指示灯点亮时,表示计算机已开启。
•存储驱动器活动指示灯
该指示灯在存储驱动器使用过程中亮起。
•USB3.0接口
用于连接兼容的USB设备,如USB键盘、鼠标、扫描仪、打印机或个人数字助理(PDA)。为获得最
佳的数据传输性能,请不要将USB3.0设备连接到USB2.0接口,而应连接到USB3.0接口。
后视图
注:您的计算机型号可能与插图略有不同。
图 1. 后 视 图
9MiniDisplayPort
11Wi-Fi天线插槽
13USB3.0接口(2个)14USB3.0接口
15DisplayPort接口16USB3.0接口
17DisplayPort接口18电源适配器接口
®
接口(4个)(选配)
10安全锁插槽
12以太网接口
•DisplayPort接口
用于发送和接收音频和视频信号。您可以将诸如高性能显示器等兼容的音频或视频设备连接到此接口。
•以太网接口
用于连接以太网线缆以便接入网络。
2ThinkStationP320Tiny用户指南和硬件维护手册
Page 7

•MiniDisplayPort接口
用于发送和接收音频和视频信号。您可以将诸如高性能显示器等兼容的音频或视频设备连接到此接口。接
口可能会因计算机型号而异。
•电源适配器接口
用于将电源适配器连接到计算机以供电。
•安全锁插槽
用于固定Kensington式钢缆锁。
•USB3.0接口
用于连接支持USB2.0或USB3.0连接的设备。
•Wi-Fi天线插槽
用于安装仅某些型号配备的背面Wi-Fi天线线缆接口。背面Wi-Fi天线安装在背面Wi-Fi天线线缆接口
上。
主板
注:请参阅第1页“前视图”或第2页“后视图”,以获取更多组件说明。
图 2. 主 板 上 的 部 件
1串行接口12串行接口2
3USB3.0接口4存储驱动器风扇接口
5微处理器插槽6纽扣电池
7发光红点接口8内置扬声器接口
9系统风扇接口10高级扬声器接口
11SATA存储驱动器接口
13PCIExpress显卡插槽14内存插槽(DIMM1)
12M.2Wi-Fi卡插槽
第1章.产品概述3
Page 8

15内存插槽(DIMM2)16M.2存储驱动器插槽2
17M.2存储驱动器插槽1
机器类型和型号标签
通过机器类型和型号标签可识别计算机。与Lenovo联系请求帮助时,机器类型和型号信息可帮助支持人员
识别计算机,从而提供更快速的服务。
机器类型和型号标签贴在计算机侧面,如图所示。
图 3. 机 器 类 型 和 型 号 标 签
4ThinkStationP320Tiny用户指南和硬件维护手册
Page 9

第2章I/O盒
概述
注:是否具备I/O盒取决于计算机型号。
图 4. I/O 盒 概 述
1USB2.0接口(2个)2串口(选配)
3USB2.0接口(2个)4USB3.0接口(2个)
5USB3.0接口(用于连接到计算机)
使用I/O盒
将I/O盒用于ThinkStation
•I/O盒最大支持5安的额定电流。建议将小电流设备连接到I/O盒,而将大电流设备直接连接到
ThinkStationTiny计算机以确保设备达到最佳性能。
•I/O盒上的USB2.0接口和USB3.0接口各自提供500毫安电流和900毫安电流。将大电流存储驱动器仅
连接到一个USB接口时,系统可能无法识别该设备。可将存储驱动器连接到I/O盒上的两个USB接口。
•串口不支持热插拔。当系统运行时,请勿将设备连接到该接口或从该接口上卸下设备。
•无法单独启用或禁用I/O盒上的接口。要启用或禁用I/O盒上的任何接口,请启用或禁用计算机背面的
USB接口。
•通过I/O盒,只需连接到I/O盒接口上的设备运行,即可从待机模式唤醒计算机。
®
Tiny计算机时,请注意以下各项:
©CopyrightLenovo2017
5
Page 10

6ThinkStationP320Tiny用户指南和硬件维护手册
Page 11

第3章计算机锁
连接Kensington式钢缆锁
可使用Kensington式钢缆锁,将计算机固定到桌子或其他非永久固定物上。钢缆锁连接到计算机背面的安
全锁插槽。根据所选类型的不同,可用钥匙或密码控制钢缆锁。钢缆锁也锁住了用来打开计算机外盖的按
钮。许多笔记本电脑也使用同一类型的锁。可通过在以下网址搜索
钢缆锁:
http://www.lenovo.com/support
Kensington
,直接从Lenovo订购此类
图 5. Kensington 式 钢 缆 锁
©CopyrightLenovo2017
7
Page 12

8ThinkStationP320Tiny用户指南和硬件维护手册
Page 13

第4章功能部件
电源
•135瓦自动电压感应电源
存储驱动器
•最多三个存储驱动器
注:如果计算机配备独立显卡,则计算机最多只支持两个存储驱动器。
视频功能部件
集成显卡支持以下各项:
•DisplayPort接口
独立显卡为选配,可增强显示功能并改善体验,且支持以下各项:
•MiniDisplayPort接口
音频功能部件
集成声卡支持以下各项:
•高级扬声器(选配)
•耳麦接口
•内置扬声器
•麦克风接口
输入/输出(I/O)功能部件
•音频接口(耳机和麦克风)
•DisplayPort接口
•以太网接口
•串口(选配)
•USB接口
扩展
•外接I/O盒(选配)
•外接光盘驱动器盒(选配)
•内存插槽
•M.2存储驱动器插槽
•PCIExpress显卡插槽
网络功能
•以太网LAN
•无线局域网(选配)
•蓝牙(选配)
©CopyrightLenovo2017
9
Page 14

外形尺寸
•宽:35毫米(1.4英寸)
•高:183毫米(7.2英寸)
•深:179毫米(7.1英寸)
重量(不含程序包)
•装运时最大重量:1.3千克(2.9磅)
10ThinkStationP320Tiny用户指南和硬件维护手册
Page 15

第5章更换硬件
本章提供如何为您的计算机更换硬件的说明。
更换硬件之前
注意:打开计算机或尝试进行任何修理之前,请先阅读并了解《重要产品信息指南》。
更换硬件之前,请先阅读以下注意事项:
•本手册中说明的某些硬件组件为选配组件。
•仅使用Lenovo提供的计算机组件。
•安装或更换选件时,请使用本手册中列出的相应说明以及随选件附带的说明。
•Lenovo在全球大多数地区均要求回收有缺陷的CRU(客户可更换部件)。CRU附带有关此事宜的信
息,或将在运抵CRU几天后提供这些信息。
握持静电敏感设备
在卸下缺陷组件并准备好安装新组件之前,请勿打开装有新组件的防静电包装。静电虽然对您无害,但能严
重损坏计算机组件。
握持部件和其他计算机组件时,请采取以下预防措施来避免静电损坏:
•身体尽量不要移动。移动身体会导致周围累积静电。
•始终小心地操作部件及其他计算机组件。手持PCI/PCI-Express卡、内存条、主板和微处理器时请仅持
边缘。切勿触摸任何裸露的电路。
•防止其他人触摸部件及其他计算机组件。
•将装有该部件的防静电包装与计算机上的扩展插槽金属挡片或其他未涂漆的金属表面接触至少两秒钟。这
样可在安装或更换新部件之前,减少包装和身体上的静电。
•如有可能,从防静电包装中取出新部件后,请直接将其装入计算机,中途不要放下该部件。如果做不到这
一点,则将容纳部件的防静电包装放在平坦的表面上,然后将部件放在包装上。
•请勿将部件放在计算机外盖或其他金属表面上。
了解可更换部件
客户可更换部件(CRU)
CRU是可以由用户升级或更换的计算机部件。CRU分为两类:自助服务CRU和可选服务CRU。
•自助服务CRU:
您可以轻松地安装自助服务CRU。这类CRU可能是独立部件,也可能使用滑锁固定或最多使用两颗螺
钉进行固定。
自助服务CRU的示例包括键盘、鼠标、任何USB设备和电源线。其他自助服务CRU可能包括:内存
条、适配器卡、硬盘驱动器和光盘驱动器。
注:所有自助服务CRU的更换由用户负责。
•可选服务CRU:
©CopyrightLenovo2017
11
Page 16

处理可选服务CRU需要一些专门技能和简单的工具(如螺丝刀)。
这类CRU在计算机内是彼此隔离的部件。通常被由两个以上螺钉固定的检修面板遮挡住,必须先卸下螺
钉和面板才能查看特定的CRU。
可选服务CRU可以由用户拆卸和安装;如果在保修期内,也可由Lenovo技术服务人员拆卸和安装。
现场可更换部件(FRU)
FRU是可以由经过培训的技术人员升级或更换的计算机部件。有关详细的FRU信息(如FRU部件号和支
持的计算机型号),请访问:
http://www.lenovo.com/serviceparts-lookup
CRU和FRU位置
请参阅下图以查看计算机内CRU和FRU的位置。
注:
•以下某些部件可能看起来与图示不同。
12ThinkStationP320Tiny用户指南和硬件维护手册
Page 17

•以下某些部件在某些型号上为选配部件。
图 6. CRU 和 FRU
编号FRU描述
1
2
3
4
立式支架
电源适配器支架
电源适配器
电源线
自助服务CRU
YesNo
YesNo
YesNo
YesNo
可选服务CRU
第5章.更换硬件13
Page 18

编号FRU描述
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
计算机外盖
微处理器
纽扣电池
内置扬声器
发光红点线缆
高级扬声器
天线支架
系统风扇
主板
机箱
底部盖板
内存条
M.2存储驱动器
存储驱动器线缆
存储驱动器
存储驱动器支架
Wi-Fi卡蔽罩
Wi-Fi卡
PCIExpress卡
PCIExpress卡适配器
Wi-Fi天线
散热器
®
VESA
安装支架
外接光盘驱动器
外接光盘驱动器盒
外接I/O框
键盘或无线键盘
鼠标或无线鼠标
自助服务CRU
YesNo
NoNo
NoNo
NoYes
NoNo
NoNo
NoNo
NoNo
NoNo
NoNo
YesNo
YesNo
YesNo
NoNo
NoYes
NoYes
NoNo
NoNo
NoNo
NoNo
NoNo
NoNo
YesNo
YesNo
YesNo
YesNo
YesNo
YesNo
可选服务CRU
更换CRU
更换CRU之前
客户可更换部件(CRU)是可以由用户升级或更换的计算机部件。CRU分为两类:自助服务CRU和可选服务CRU。
要查看CRU的位置,请参阅第11页“了解可更换部件”。
注:要更换以下部分提及的CRU之外的其他部件,请与Lenovo技术服务人员联系。可在以下网址中找到支持热线
电话号码http://www.lenovo.com/support/phone
14ThinkStationP320Tiny用户指南和硬件维护手册
。
Page 19

更换键盘或无线键盘
注:仅某些型号配备无线键盘。
更换键盘
1.关闭计算机并从电源插座中拔下所有电源线。
2.将旧键盘线缆与计算机断开连接。
3.将新键盘与计算机上对应的接口相连。
图 7. 更 换 键 盘
更换无线键盘
1.卸下旧的无线键盘。
2.从包装中取出新无线键盘。
第5章.更换硬件15
Page 20

3.打开电池舱盖,然后按极性指示符安装两节AAA电池。
图 8. 更 换 无 线 键 盘
4.从键盘或无线鼠标的电池舱内取出USB接收器,然后将其连接到计算机上某个可用的USB接口。
5.合上电池舱。此时键盘即准备就绪,可供使用。
更换鼠标或无线鼠标
注:仅某些型号配备无线鼠标。
更换鼠标
1.关闭计算机并从电源插座中拔下所有电源线。
2.将旧鼠标线缆与计算机断开连接。
3.将新鼠标连接到计算机上相应的接口。
图 9. 更 换 鼠 标
16ThinkStationP320Tiny用户指南和硬件维护手册
Page 21

更换无线鼠标
1.断开USB接收器与计算机的连接。然后,卸下旧的无线鼠标。
2.从包装盒中取出新的无线鼠标。
3.打开电池舱盖,然后按极性指示符安装两节AAA电池。
a.打开电池舱。
图 10. 打 开 电 池 舱
b.取出USB接收器。
图 11. 取 出 USB 接 收 器
第5章.更换硬件17
Page 22

c.将USB接收器连接到USB接口。
图 12. 将 USB 接 收 器 连 接 到 USB 接 口
d.安装鼠标电池。
图 13. 安 装 鼠 标 电 池
18ThinkStationP320Tiny用户指南和硬件维护手册
Page 23

e.合上电池舱盖。
图 14. 合 上 电 池 舱 盖
f.将电源开关推至打开位置。
图 15. 将 电 源 开 关 推 至 打 开 位 置
注:
•LED指示灯为绿色表示鼠标准备就绪,可供使用。
•LED指示灯为闪烁的琥珀色表示电池电量不足。
•为延长电池寿命,请在不使用鼠标时将电源开关推至关闭位置。
•从计算机上拔下USB接收器后,将其存放在无线鼠标或无线键盘的电池舱内。
更换电源适配器
注意:打开计算机或尝试进行任何修理之前,请先阅读并了解《重要产品信息指南》。
第5章.更换硬件19
Page 24

注:P320Tiny计算机支持以下Tiny-in-One(TIO)显示器型号:Tiny-in-One23显示器(MT:
10DQ)、Tiny-in-One22显示器(MT:10LK)、Tiny-in-One24显示器(MT:10LL)、TIO22Gen3
显示器(MT:10R1)、TIO22Gen3Touch显示器(MT:10R0)、TIO24Gen3显示器(MT:10QY)
和TIO24Gen3Touch显示器(MT:10QX)。使用带TIO显示器的P320Tiny计算机时,请确保使用
P320Tiny计算机随附的135W电源适配器。
1.从驱动器中取出任何介质,然后关闭所有连接的设备和计算机。
2.从电源插座中拔出所有电源线,并拔下连接到计算机的所有电缆。
3.更换电源适配器。
注:您的电源线可能看起来与图示不同。
a.卸下电源适配器。
图 16. 卸 下 电 源 适 配 器
20ThinkStationP320Tiny用户指南和硬件维护手册
Page 25

b.卸下电源线。
图 17. 卸 下 电 源 线
c.安装电源线。
图 18. 安 装 电 源 线
第5章.更换硬件21
Page 26

d.安装电源适配器。
图 19. 安 装 电 源 适 配 器
更换立式支架
注意:打开计算机或尝试进行任何修理之前,请先阅读并了解《重要产品信息指南》。
1.从驱动器中取出任何介质,然后关闭所有连接的设备和计算机。
2.从电源插座中拔出所有电源线,并拔下连接到计算机的所有电缆。
3.更换立式支架。
22ThinkStationP320Tiny用户指南和硬件维护手册
Page 27

a.卸下立式支架。
图 20. 卸 下 立 式 支 架
b.安装立式支架。
图 21. 安 装 立 式 支 架
更换VESA安装支架
注意:打开计算机或尝试进行任何修理之前,请先阅读并了解《重要产品信息指南》。
1.从驱动器中取出任何介质,然后关闭所有连接的设备和计算机。
2.从电源插座中拔出所有电源线,并拔下连接到计算机的所有电缆。
3.更换VESA安装支架。
第5章.更换硬件23
Page 28

a.卸下VESA安装支架。
图 22. 卸 下 VESA 安 装 支 架
b.安装VESA安装支架。
图 23. 安 装 VESA 安 装 支 架
更换外接光盘驱动器
注意:打开计算机或尝试进行任何修理之前,请先阅读并了解《重要产品信息指南》。
24ThinkStationP320Tiny用户指南和硬件维护手册
Page 29

1.从驱动器中取出任何介质,然后关闭所有连接的设备和计算机。
2.从电源插座中拔出所有电源线,并拔下连接到计算机的所有电缆。
3.更换外接光盘驱动器。
a.卸下外接光盘驱动器盒。
图 24. 卸 下 外 接 光 盘 驱 动 器 盒
第5章.更换硬件25
Page 30

b.卸下外接光盘驱动器。
图 25. 卸 下 外 接 光 盘 驱 动 器
c.安装外接光盘驱动器。
图 26. 安 装 外 接 光 盘 驱 动 器
26ThinkStationP320Tiny用户指南和硬件维护手册
Page 31

d.安装外接光盘驱动器盒。
图 27. 安 装 外 接 光 盘 驱 动 器 盒
更换外接I/O盒
注意:打开计算机或尝试进行任何修理之前,请先阅读并了解《重要产品信息指南》。
1.从驱动器中取出任何介质,然后关闭所有连接的设备和计算机。
2.从电源插座中拔出所有电源线,并拔下连接到计算机和外接I/O盒的所有线缆。
3.更换外接I/O盒。
第5章.更换硬件27
Page 32

a.卸下外接I/O盒。
图 28. 卸 下 外 接 I/O 盒
b.安装外接I/O盒。
图 29. 安 装 外 接 I/O 盒
28ThinkStationP320Tiny用户指南和硬件维护手册
Page 33

更换电源适配器支架
注意:打开计算机或尝试进行任何修理之前,请先阅读并了解《重要产品信息指南》。
1.从驱动器中取出任何介质,然后关闭所有连接的设备和计算机。
2.从电源插座中拔出所有电源线,并拔下连接到计算机的所有电缆。
3.更换电源适配器支架。
a.卸下电源适配器支架。
图 30. 卸 下 电 源 适 配 器 支 架
b.安装电源适配器支架。
图 31. 安 装 电 源 适 配 器 支 架
卸下计算机外盖
注意:打开计算机或尝试进行任何修理之前,请先阅读并了解《重要产品信息指南》。
第5章.更换硬件29
Page 34

1.从驱动器中取出任何介质,然后关闭所有连接的设备和计算机。
2.从电源插座中拔出所有电源线,并拔下连接到计算机的所有电缆。
3.卸下计算机外盖。
图 32. 卸 下 计 算 机 外 盖
更换存储驱动器
注意:打开计算机或尝试进行任何修理之前,请先阅读并了解《重要产品信息指南》。
1.从驱动器中取出任何介质,然后关闭所有连接的设备和计算机。
2.从电源插座中拔出所有电源线,并拔下连接到计算机的所有电缆。
3.卸下计算机外盖。要了解详细信息,请参阅第29页“卸下计算机外盖”。
4.从主板上拔下存储驱动器线缆。请参阅第3页“主板”。
5.更换存储驱动器。
30ThinkStationP320Tiny用户指南和硬件维护手册
Page 35

a.卸下存储驱动器。
图 33. 卸 下 存 储 驱 动 器
b.卸下存储驱动器支架。
图 34. 卸 下 存 储 驱 动 器 支 架
第5章.更换硬件31
Page 36

c.安装存储驱动器支架。
图 35. 安 装 存 储 驱 动 器 支 架
d.安装存储驱动器。
图 36. 安 装 存 储 驱 动 器
6.将存储驱动器线缆连接到主板。请参阅第3页“主板”。
7.装回计算机外盖,然后重新连接电缆。要了解详细信息,请参阅第39页“完成部件更换”。
更换内置扬声器
注意:打开计算机或尝试进行任何修理之前,请先阅读并了解《重要产品信息指南》。
1.从驱动器中取出任何介质,然后关闭所有连接的设备和计算机。
32ThinkStationP320Tiny用户指南和硬件维护手册
Page 37

2.从电源插座中拔出所有电源线,并拔下连接到计算机的所有电缆。
3.卸下计算机外盖。要了解详细信息,请参阅第29页“卸下计算机外盖”。
4.从主板上的内置扬声器接口拔下内置扬声器线缆。请参阅第3页“主板”。
5.更换内置扬声器。
a.卸下内置扬声器。
图 37. 卸 下 内 置 扬 声 器
b.安装内置扬声器。
图 38. 安 装 内 置 扬 声 器
6.将内置扬声器线缆连接到主板上的内置扬声器接口。请参阅第3页“主板”。
7.装回计算机外盖,然后重新连接电缆。要了解详细信息,请参阅第39页“完成部件更换”。
第5章.更换硬件33
Page 38

更换底盖
注意:打开计算机或尝试进行任何修理之前,请先阅读并了解《重要产品信息指南》。
1.从驱动器中取出任何介质,然后关闭所有连接的设备和计算机。
2.从电源插座中拔出所有电源线,并拔下连接到计算机的所有电缆。
3.卸下计算机外盖。要了解详细信息,请参阅第29页“卸下计算机外盖”。
4.更换底盖。
a.卸下底盖。
图 39. 卸 下 底 盖
b.安装底盖。
图 40. 安 装 底 盖
34ThinkStationP320Tiny用户指南和硬件维护手册
Page 39

5.装回计算机外盖,然后重新连接电缆。要了解详细信息,请参阅第39页“完成部件更换”。
更换内存条
注意:打开计算机或尝试进行任何修理之前,请先阅读并了解《重要产品信息指南》。
如果计算机支持一个内存条,则将内存条装入DIMM1插槽。如果计算机支持两个内存条,则先将一个内
存条装入DIMM1插槽,再将另一个装入DIMM2插槽。有关插槽的位置,请参阅第3页“主板”。
1.从驱动器中取出任何介质,然后关闭所有连接的设备和计算机。
2.从电源插座中拔出所有电源线,并拔下连接到计算机的所有电缆。
3.卸下计算机外盖。要了解详细信息,请参阅第29页“卸下计算机外盖”。
4.卸下底盖。要了解详细信息,请参阅第34页“更换底盖”。
5.更换内存条。
a.打开内存条固定器。
图 41. 打 开 内 存 条 固 定 器
第5章.更换硬件35
Page 40

b.卸下内存条。
图 42. 卸 下 内 存 条
c.安装内存条。
图 43. 安 装 内 存 条
36ThinkStationP320Tiny用户指南和硬件维护手册
Page 41

d.关闭内存条固定器。
图 44. 关 闭 内 存 条 固 定 器
6.装回计算机外盖,然后重新连接电缆。要了解详细信息,请参阅第39页“完成部件更换”。
更换M.2存储驱动器
注意:打开计算机或尝试进行任何修理之前,请先阅读并了解《重要产品信息指南》。
注:有关如何更换M.2存储驱动器的说明也适用于Intel
如果您的计算机支持一个M.2存储驱动器,将驱动器装入M.2存储驱动器插槽1。如果您的计算机支持两
个M.2存储驱动器,首先将一个驱动器装入M.2存储驱动器插槽1,然后将另一个驱动器装入插槽2。有
关插槽的位置,请参阅第3页“主板”。
1.从驱动器中取出任何介质,然后关闭所有连接的设备和计算机。
2.从电源插座中拔出所有电源线,并拔下连接到计算机的所有电缆。
3.卸下计算机外盖。要了解详细信息,请参阅第29页“卸下计算机外盖”。
4.卸下底盖。要了解详细信息,请参阅第34页“更换底盖”。
5.更换M.2存储驱动器。
®
Optane™内存。
第5章.更换硬件37
Page 42

a.将M.2存储驱动器固定夹解锁。
图 45. 将 M.2 存 储 驱 动 器 固 定 夹 解 锁
b.卸下M.2存储驱动器。
图 46. 卸 下 M.2 存 储 驱 动 器
38ThinkStationP320Tiny用户指南和硬件维护手册
Page 43

c.安装M.2存储驱动器。
图 47. 安 装 M.2 存 储 驱 动 器
d.将M.2存储驱动器固定夹锁定。
图 48. 将 M.2 存 储 驱 动 器 固 定 夹 锁 定
6.装回计算机外盖,然后重新连接电缆。要了解详细信息,请参阅第39页“完成部件更换”。
完成部件更换
安装或更换所有部件完毕后,装回计算机外盖,然后重新连接电缆。
要装回计算机外盖并将电缆接回到计算机,请执行以下操作:
第5章.更换硬件39
Page 44

1.确保所有组件都已正确地重新装配,并且没有在计算机内部遗留任何工具或松散的螺丝。请参阅第3页
“主板”,了解计算机中各组件的位置。
2.在重新安装计算机外盖之前,请确保线缆排设正确。确保电缆未触及铰链和计算机机箱侧面,以避免在
装回计算机外盖时造成干扰。
3.安装计算机外盖。
图 49. 安 装 计 算 机 外 盖
4.安装螺钉,固定计算机外盖。
5.使计算机变为直立姿态。
6.如果提供了锁定设备,则使用它锁定计算机。请参阅第7页第3章“计算机锁”。
7.将外接线缆和电源线接回计算机上相应的接口。请参阅第1页“前视图”或第2页“后视图”,了解
计算机中各组件的位置。
更换FRU
更换FRU之前
更换任何现场可更换部件(FRU)之前,请阅读以下内容:
•只有经过认证和培训的人员才能维修计算机。
•更换FRU之前,请阅读关于更换该部件的整个章节。
•在写操作(如复制、保存或格式化)过程中务必非常小心。
您所维修的计算机中的驱动器顺序可能已改变。如果选择了不正确的驱动器,可能会覆盖数据或程序。
•只能将FRU更换为另一个正确型号的FRU。
更换FRU时,务必参考以下网站以确保机器型号和FRU部件号正确无误:http://www.lenovo.com/servicepart
s-lookup。
•不应该因为无法复现的单个故障而更换FRU。
发生单个故障可能是由于与硬件缺陷无关的多种原因,如宇宙辐射、静电释放或软件错误。仅当问题再次
出现时,才应考虑更换FRU。如果怀疑FRU有缺陷,请清除错误日志并再次运行测试。如果该错误不再
出现,请勿更换FRU。
•仅更换有缺陷的FRU。
40ThinkStationP320Tiny用户指南和硬件维护手册
Page 45

要查看FRU的位置,请参阅第11页“了解可更换部件”。
注意:打开计算机或尝试进行任何修理之前,请先阅读并了解《重要产品信息指南》。
更换系统风扇
注意:打开计算机或尝试进行任何修理之前,请先阅读并了解《重要产品信息指南》。
1.从驱动器中取出任何介质,然后关闭所有连接的设备和计算机。
2.从电源插座中拔出所有电源线,并拔下连接到计算机的所有线缆。
3.卸下计算机外盖。要了解详细信息,请参阅第29页“卸下计算机外盖”。
4.卸下存储驱动器。要了解详细信息,请参阅第30页“更换存储驱动器”。
5.卸下内置扬声器。要了解详细信息,请参阅第32页“更换内置扬声器”。
6.从系统风扇上松开发光红点线缆。
7.从主板上的系统风扇接口拔下系统风扇线缆。请参阅第3页“主板”。
8.更换系统风扇。
a.卸下系统风扇。
图 50. 卸 下 系 统 风 扇
第5章.更换硬件41
Page 46

b.安装系统风扇。
图 51. 安 装 系 统 风 扇
9.将系统风扇线缆连接到主板上的系统风扇接口。请参阅第3页“主板”。
10.将发光红点线缆安装到新的系统风扇上。
11.装回计算机外盖,然后重新连接线缆。要了解详细信息,请参阅第39页“完成部件更换”。
更换发光红点线缆
注意:打开计算机或尝试进行任何修理之前,请先阅读并了解《重要产品信息指南》。
1.卸下计算机外盖。要了解详细信息,请参阅第29页“卸下计算机外盖”。
2.从主板上拔下发光红点线缆。请参阅第3页“主板”。
3.更换发光红点线缆。
42ThinkStationP320Tiny用户指南和硬件维护手册
Page 47

a.卸下发光红点线缆。
图 52. 卸 下 发 光 红 点 线 缆
b.安装发光红点线缆。
图 53. 安 装 发 光 红 点 线 缆
4.将发光红点线缆连接到主板。请参阅第3页“主板”。
5.装回计算机外盖,然后重新连接线缆。要了解详细信息,请参阅第39页“完成部件更换”。
更换高级扬声器
注意:打开计算机或尝试进行任何修理之前,请先阅读并了解《重要产品信息指南》。
1.卸下计算机外盖。要了解详细信息,请参阅第29页“卸下计算机外盖”。
第5章.更换硬件43
Page 48

2.卸下存储驱动器。要了解详细信息,请参阅第30页“更换存储驱动器”。
3.卸下系统风扇。要了解详细信息,请参阅第41页“更换系统风扇”。
4.卸下PCIExpress卡。要了解详细信息,请参阅第51页“更换PCIExpress卡和PCIExpress卡适
配器”。
5.从主板上的高级扬声器接口拔下高级扬声器线缆。请参阅第3页“主板”。

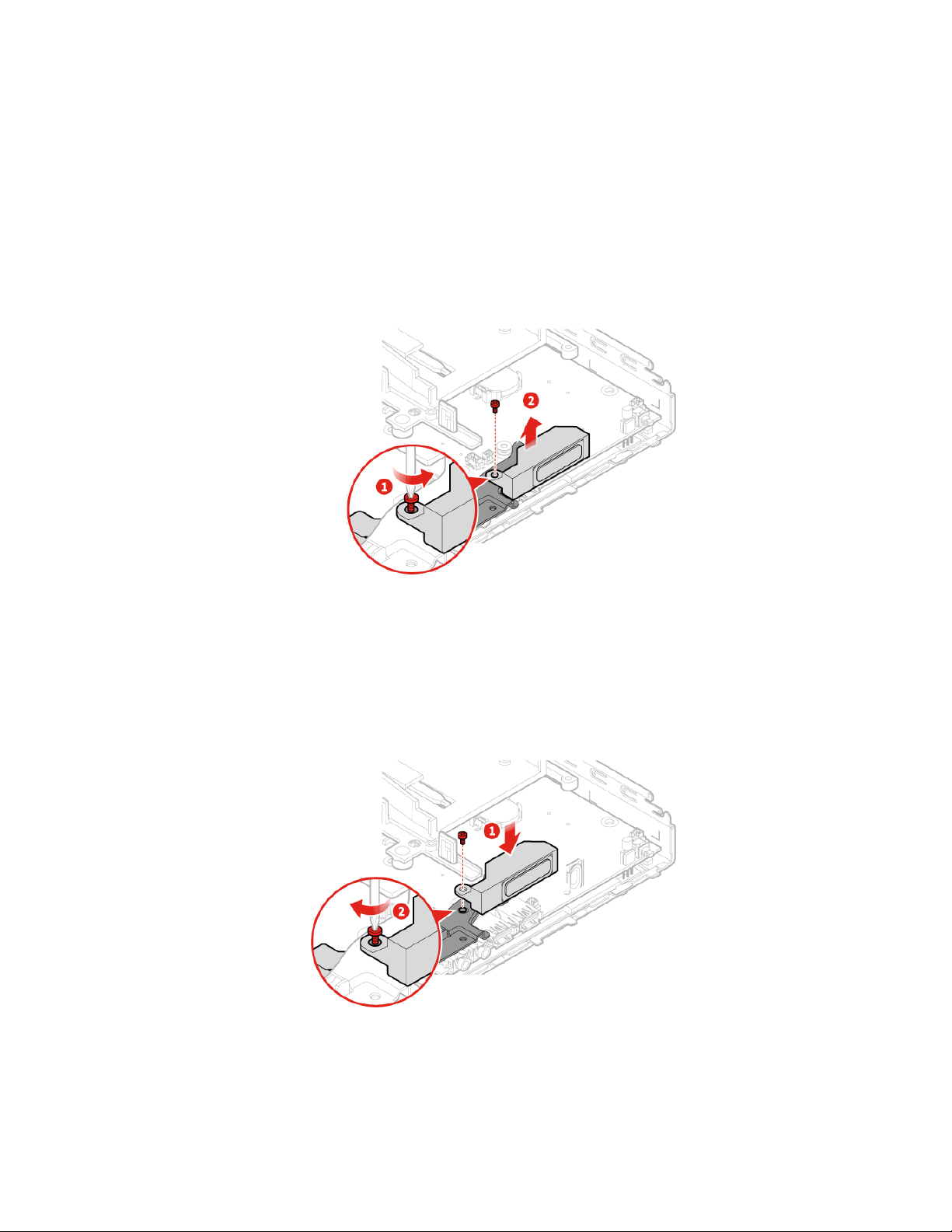

6.更换高级扬声器。
a.卸下高级扬声器。
图 54. 卸 下 高 级 扬 声 器
b.安装高级扬声器。
图 55. 安 装 高 级 扬 声 器
7.将高级扬声器线缆连接到主板上的高级扬声器接口。请参阅第3页“主板”。
44ThinkStationP320Tiny用户指南和硬件维护手册
Page 49

8.装回计算机外盖,然后重新连接线缆。要了解详细信息,请参阅第39页“完成部件更换”。
更换Wi-Fi天线
注意:打开计算机或尝试进行任何修理之前,请先阅读并了解《重要产品信息指南》。
更换正面Wi-Fi天线
1.卸下计算机外盖。要了解详细信息,请参阅第29页“卸下计算机外盖”。
2.卸下存储驱动器。要了解详细信息,请参阅第30页“更换存储驱动器”。
3.卸下系统风扇。要了解详细信息,请参阅第41页“更换系统风扇”。
4.卸下PCIExpress卡。要了解详细信息,请参阅第51页“更换PCIExpress卡和PCIExpress卡适
配器”。
5.更换正面Wi-Fi天线。
a.拔下正面Wi-Fi天线线缆。
图 56. 拔 下 正 面 Wi-Fi 天 线 线 缆
第5章.更换硬件45
Page 50

b.卸下正面Wi-Fi天线。
图 57. 卸 下 正 面 Wi-Fi 天 线
c.安装正面Wi-Fi天线。
图 58. 安 装 正 面 Wi-Fi 天 线
46ThinkStationP320Tiny用户指南和硬件维护手册
Page 51

d.将正面Wi-Fi天线线缆连接到Wi-Fi卡。
图 59. 将 正 面 Wi-Fi 天 线 线 缆 连 接 到 Wi-Fi 卡
6.装回计算机外盖,然后重新连接线缆。要了解详细信息,请参阅第39页“完成部件更换”。
更换背面Wi-Fi天线
1.卸下计算机外盖。要了解详细信息,请参阅第29页“卸下计算机外盖”。
2.卸下存储驱动器。要了解详细信息,请参阅第30页“更换存储驱动器”。
3.卸下系统风扇。要了解详细信息,请参阅第41页“更换系统风扇”。
4.卸下PCIExpress卡。要了解详细信息,请参阅第51页“更换PCIExpress卡和PCIExpress卡适
配器”。
5.卸下PCIExpress卡。要了解详细信息,请参阅第51页“更换PCIExpress卡和PCIExpress卡适
配器”。
6.从Wi-Fi卡上拔下背面Wi-Fi天线线缆。
7.更换背面Wi-Fi天线。
注:卸下背面Wi-Fi天线线缆之前,先记录线缆布放情况。
第5章.更换硬件47
Page 52

a.卸下背面Wi-Fi天线。
图 60. 卸 下 背 面 Wi-Fi 天 线
b.卸下固定背面Wi-Fi天线线缆的螺钉盖。
图 61. 卸 下 固 定 背 面 Wi-Fi 天 线 线 缆 的 螺 钉 盖
48ThinkStationP320Tiny用户指南和硬件维护手册
Page 53

c.卸下背面Wi-Fi天线线缆。
图 62. 卸 下 背 面 Wi-Fi 天 线 线 缆
d.安装背面Wi-Fi天线线缆。
图 63. 安 装 背 面 Wi-Fi 天 线 线 缆
第5章.更换硬件49
Page 54

e.安装固定背面Wi-Fi天线线缆的螺钉盖。
图 64. 安 装 固 定 背 面 Wi-Fi 天 线 线 缆 的 螺 钉 盖
f.安装背面Wi-Fi天线。
图 65. 安 装 背 面 Wi-Fi 天 线
8.将背面Wi-Fi天线线缆连接到Wi-Fi卡。
9.装回计算机外盖,然后重新连接线缆。要了解详细信息,请参阅第39页“完成部件更换”。
更换存储驱动器线缆
注意:打开计算机或尝试进行任何修理之前,请先阅读并了解《重要产品信息指南》。
1.卸下计算机外盖。要了解详细信息,请参阅第29页“卸下计算机外盖”。
50ThinkStationP320Tiny用户指南和硬件维护手册
Page 55

2.卸下存储驱动器。要了解详细信息,请参阅第30页“更换存储驱动器”。
3.更换存储驱动器线缆。
a.卸下存储驱动器线缆。
图 66. 卸 下 存 储 驱 动 器 线 缆
b.安装存储驱动器线缆。
图 67. 安 装 存 储 驱 动 器 线 缆
4.装回计算机外盖,然后重新连接线缆。要了解详细信息,请参阅第39页“完成部件更换”。
更换PCIExpress卡和PCIExpress卡适配器
注意:打开计算机或尝试进行任何修理之前,请先阅读并了解《重要产品信息指南》。
第5章.更换硬件51
Page 56

1.从驱动器中取出任何介质,然后关闭所有连接的设备和计算机。
2.从电源插座中拔出所有电源线,并拔下连接到计算机的所有线缆。
3.卸下计算机外盖。要了解详细信息,请参阅第29页“卸下计算机外盖”。
4.卸下内置扬声器。要了解详细信息,请参阅第32页“更换内置扬声器”。
5.卸下系统风扇。要了解详细信息,请参阅第41页“更换系统风扇”。
6.更换PCIExpress卡和PCIExpress卡适配器。
a.卸下PCIExpress卡。
图 68. 卸 下 PCI Express 卡
b.卸下PCIExpress卡适配器。
图 69. 卸 下 PCI Express 卡 适 配 器
52ThinkStationP320Tiny用户指南和硬件维护手册
Page 57

c.安装PCIExpress卡适配器。
图 70. 安 装 PCI Express 卡 适 配 器
d.安装PCIExpress卡。
图 71. 安 装 PCI Express 卡
7.装回计算机外盖,然后重新连接线缆。要了解详细信息,请参阅第39页“完成部件更换”。
更换Wi-Fi卡
注意:打开计算机或尝试进行任何修理之前,请先阅读并了解《重要产品信息指南》。
1.从驱动器中取出任何介质,然后关闭所有连接的设备和计算机。
第5章.更换硬件53
Page 58

2.从电源插座中拔出所有电源线,并拔下连接到计算机的所有线缆。
3.卸下计算机外盖。要了解详细信息,请参阅第29页“卸下计算机外盖”。
4.卸下存储驱动器。要了解详细信息,请参阅第30页“更换存储驱动器”。
5.卸下系统风扇。要了解详细信息,请参阅第41页“更换系统风扇”。
6.卸下PCIExpress卡。要了解详细信息,请参阅第51页“更换PCIExpress卡和PCIExpress卡适
配器”。
7.根据计算机型号,参阅以下相应方式更换Wi-Fi卡。
•类型1
a.卸下Wi-Fi卡蔽罩。
图 72. 卸 下 Wi-Fi 卡 蔽 罩
a.拔下Wi-Fi天线线缆。
54ThinkStationP320Tiny用户指南和硬件维护手册
Page 59

图 73. 拔 下 Wi-Fi 天 线 线 缆
a.卸下Wi-Fi卡。
第5章.更换硬件55
Page 60

图 74. 卸 下 Wi-Fi 卡
a.安装Wi-Fi卡。
56ThinkStationP320Tiny用户指南和硬件维护手册
Page 61

图 75. 安 装 Wi-Fi 卡
a.连接Wi-Fi天线线缆。
图 76. 连 接 Wi-Fi 天 线 线 缆
第5章.更换硬件57
Page 62

a.安装Wi-Fi卡蔽罩。
图 77. 安 装 Wi-Fi 卡 蔽 罩
•类型2
a.卸下Wi-Fi卡蔽罩。
58ThinkStationP320Tiny用户指南和硬件维护手册
Page 63

图 78. 卸 下 Wi-Fi 卡 蔽 罩
a.拔下Wi-Fi天线线缆。
第5章.更换硬件59
Page 64

图 79. 拔 下 Wi-Fi 天 线 线 缆
a.卸下Wi-Fi卡。
60ThinkStationP320Tiny用户指南和硬件维护手册
Page 65

图 80. 卸 下 Wi-Fi 卡
a.安装Wi-Fi卡。
第5章.更换硬件61
Page 66

图 81. 安 装 Wi-Fi 卡
a.连接Wi-Fi天线线缆。
图 82. 连 接 Wi-Fi 天 线 线 缆
62ThinkStationP320Tiny用户指南和硬件维护手册
Page 67

a.安装Wi-Fi卡蔽罩。
图 83. 安 装 Wi-Fi 卡 蔽 罩
8.装回计算机外盖,然后重新连接线缆。要了解详细信息,请参阅第39页“完成部件更换”。
更换散热器
注意:打开计算机或尝试进行任何修理之前,请先阅读并了解《重要产品信息指南》。
1.卸下计算机外盖。要了解详细信息,请参阅第29页“卸下计算机外盖”。
2.卸下存储驱动器。要了解详细信息,请参阅第30页“更换存储驱动器”。
3.卸下内置扬声器。要了解详细信息,请参阅第32页“更换内置扬声器”。
4.卸下系统风扇。要了解详细信息,请参阅第41页“更换系统风扇”。
5.卸下PCIExpress卡。要了解详细信息,请参阅第51页“更换PCIExpress卡和PCIExpress卡适
配器”。
6.更换散热器。
第5章.更换硬件63
Page 68

a.拧松固定散热器的螺钉。
图 84. 拧 松 固 定 散 热 器 的 螺 钉
b.卸下散热器。
图 85. 卸 下 散 热 器
64ThinkStationP320Tiny用户指南和硬件维护手册
Page 69

c.安装散热器。
图 86. 安 装 散 热 器
d.拧紧固定散热器的螺钉。
图 87. 拧 紧 固 定 散 热 器 的 螺 钉
7.装回计算机外盖,然后重新连接电缆。要了解详细信息,请参阅第39页“完成部件更换”。
更换微处理器
注意:打开计算机或尝试进行任何修理之前,请先阅读并了解《重要产品信息指南》。
第5章.更换硬件65
Page 70

警告:
散热器和微处理器可能会很烫。打开计算机外盖之前,请关闭计算机并等待几分钟,直至计算
机冷却。
1.卸下计算机外盖。要了解详细信息,请参阅第29页“卸下计算机外盖”。
2.卸下存储驱动器。要了解详细信息,请参阅第30页“更换存储驱动器”。
3.卸下内置扬声器。要了解详细信息,请参阅第32页“更换内置扬声器”。
4.卸下系统风扇。要了解详细信息,请参阅第41页“更换系统风扇”。
5.卸下PCIExpress卡。要了解详细信息,请参阅第51页“更换PCIExpress卡和PCIExpress卡适
配器”。
6.卸下散热器。要了解详细信息,请参阅第63页“更换散热器”。
7.更换微处理器。
注:
•您的微处理器和插槽可能看起来与图示不同。
•只接触微处理器的侧面。请勿触摸底部金色的接触面。
•微处理器插槽暴露在外时,请勿将任何物体掉落到其上。插槽引脚必须尽可能保持洁净。
a.解锁微处理器插槽固定器。
图 88. 解 锁 微 处 理 器 插 槽 固 定 器
b.向上旋转微处理器插槽。
66ThinkStationP320Tiny用户指南和硬件维护手册
Page 71

图 89. 向 上 旋 转 微 处 理 器 插 槽
c.卸下微处理器。
图 90. 卸 下 微 处 理 器
第5章.更换硬件67
Page 72

d.安装微处理器。
图 91. 安 装 微 处 理 器
e.向下旋转微处理器插槽。
图 92. 向 下 旋 转 微 处 理 器 插 槽
68ThinkStationP320Tiny用户指南和硬件维护手册
Page 73

f.锁定微处理器插槽固定器。
图 93. 锁 定 微 处 理 器 插 槽 固 定 器
8.装回计算机外盖,然后重新连接电缆。要了解详细信息,请参阅第39页“完成部件更换”。
更换纽扣电池
注意:打开计算机或尝试进行任何修理之前,请先阅读并了解《重要产品信息指南》。
您的计算机具有特殊类型的内存,它保持日期、时间和内置功能的设置,如并口的指定(配置)。关闭计算
机后,纽扣电池可使这一信息保持活动状态。
纽扣电池在其使用期内通常不需要充电或维护;但任何纽扣电池都不能永久使用。如果纽扣电池出现故障,
日期、时间和配置信息(包括密码)就会丢失。当您开启计算机时会显示一条错误消息。
1.卸下计算机外盖。要了解详细信息,请参阅第29页“卸下计算机外盖”。
2.卸下存储驱动器。要了解详细信息,请参阅第30页“更换存储驱动器”。
3.卸下内置扬声器。要了解详细信息,请参阅第32页“更换内置扬声器”。
4.卸下系统风扇。要了解详细信息,请参阅第41页“更换系统风扇”。
5.卸下PCIExpress卡。要了解详细信息,请参阅第51页“更换PCIExpress卡和PCIExpress卡适
配器”。
6.卸下散热器。要了解详细信息,请参阅第63页“更换散热器”。
7.更换纽扣电池。
第5章.更换硬件69
Page 74

a.松开纽扣电池。
图 94. 松 开 纽 扣 电 池
b.卸下纽扣电池。
图 95. 取 下 纽 扣 电 池
c.安装纽扣电池。
图 96. 安 装 纽 扣 电 池
70ThinkStationP320Tiny用户指南和硬件维护手册
Page 75

d.向下按纽扣电池,直至其咔嗒一声固定到位。
图 97. 向 下 按 纽 扣 电 池 , 直 至 其 咔 嗒 一 声 固 定 到 位
8.装回计算机外盖,然后重新连接线缆。要了解详细信息,请参阅第39页“完成部件更换”。
要处置纽扣电池,请参阅《安全、保修和设置指南》中的“纽扣锂电池声明”专题。
更换主板和机箱
注意:打开计算机或尝试进行任何修理之前,请先阅读并了解《重要产品信息指南》。
1.卸下计算机外盖。要了解详细信息,请参阅第29页“卸下计算机外盖”。
2.卸下存储驱动器。要了解详细信息,请参阅第30页“更换存储驱动器”。
3.卸下内置扬声器。要了解详细信息,请参阅第32页“更换内置扬声器”。
4.卸下系统风扇。要了解详细信息,请参阅第41页“更换系统风扇”。
5.卸下PCIExpress卡。要了解详细信息,请参阅第51页“更换PCIExpress卡和PCIExpress卡适
配器”。
6.卸下散热器。要了解详细信息,请参阅第63页“更换散热器”。
7.卸下Wi-Fi卡。要了解详细信息,请参阅第53页“更换Wi-Fi卡”。
8.卸下Wi-Fi天线。要了解详细信息,请参阅第45页“更换Wi-Fi天线”。
9.卸下微处理器。要了解详细信息,请参阅第65页“更换微处理器”。
10.卸下底盖。要了解详细信息,请参阅第34页“更换底盖”。
11.卸下内存条。要了解详细信息,请参阅第35页“更换内存条”。
12.卸下M.2存储驱动器。要了解详细信息,请参阅第37页“更换M.2存储驱动器”。
13.卸下天线支架。要了解详细信息,请参阅第页“”。
14.记录下线缆布放和线缆连接方式,然后从主板上拔下所有线缆。请参阅第3页“主板”。
15.更换天线支架。
第5章.更换硬件71
Page 76

a.卸下天线支架。
图 98. 卸 下 天 线 支 架
b.安装天线支架。
图 99. 安 装 天 线 支 架
16.装回计算机外盖,然后重新连接线缆。要了解详细信息,请参阅第39页“完成部件更换”。
更换主板和机箱
注意:打开计算机或尝试进行任何修理之前,请先阅读并了解《重要产品信息指南》。
1.卸下计算机外盖。要了解详细信息,请参阅第29页“卸下计算机外盖”。
2.卸下存储驱动器。要了解详细信息,请参阅第30页“更换存储驱动器”。
72ThinkStationP320Tiny用户指南和硬件维护手册
Page 77

3.卸下内置扬声器。要了解详细信息,请参阅第32页“更换内置扬声器”。
4.卸下系统风扇。要了解详细信息,请参阅第41页“更换系统风扇”。
5.卸下PCIExpress卡。要了解详细信息,请参阅第51页“更换PCIExpress卡和PCIExpress卡适
配器”。
6.卸下散热器。要了解详细信息,请参阅第63页“更换散热器”。
7.卸下Wi-Fi卡。要了解详细信息,请参阅第53页“更换Wi-Fi卡”。
8.卸下Wi-Fi天线。要了解详细信息,请参阅第45页“更换Wi-Fi天线”。
9.卸下微处理器。要了解详细信息,请参阅第65页“更换微处理器”。
10.卸下底盖。要了解详细信息,请参阅第34页“更换底盖”。
11.卸下内存条。要了解详细信息,请参阅第35页“更换内存条”。
12.卸下M.2存储驱动器。要了解详细信息,请参阅第37页“更换M.2存储驱动器”。
13.卸下天线支架。要了解详细信息,请参阅第71页“更换主板和机箱”。
14.记录下线缆布放和线缆连接方式,然后从主板上拔下所有线缆。请参阅第3页“主板”。
15.更换主板和机箱。
注:小心地握住主板的边缘。
a.卸下固定主板的螺钉。
图 100. 卸 下 固 定 主 板 的 螺 钉
第5章.更换硬件73
Page 78

b.卸下主板。
图 101. 卸 下 主 板
c.安装主板。
图 102. 安 装 主 板
74ThinkStationP320Tiny用户指南和硬件维护手册
Page 79

d.安装螺钉以固定主板。
图 103. 安 装 固 定 主 板 的 螺 钉
16.布放从发生故障的主板上拔下的所有线缆,然后将线缆接回新主板上。请参阅第3页“主板”。
17.装回计算机外盖,然后重新连接线缆。要了解详细信息,请参阅第39页“完成部件更换”。
第5章.更换硬件75
Page 80

76ThinkStationP320Tiny用户指南和硬件维护手册
Page 81

附录A声明
Lenovo可能不在所有国家或地区提供本文档中讨论的产品、服务或功能特性。有关您所在地区当前提供的
产品和服务的信息,请咨询您当地的Lenovo代表。对Lenovo产品、程序或服务的任何引用无意明示或默
示只能使用该Lenovo产品、程序或服务。只要不侵犯Lenovo的知识产权,任何同等功能的产品、程序或
服务,都可以代替Lenovo产品、程序或服务。但是,评估和验证任何其他产品、程序或服务,则由用户自
行负责。
Lenovo对于本文所述内容可能已拥有专利或正在申请专利。提供本文档并未授予用户使用这些专利的任何
许可。您可以用书面方式将许可查询寄往:
L enovo (Unit ed S tat es), Inc.
1009 Think Place - Building One
Morrisville, NC 27560
U .S.A.
A tt ention: L enovo Dir ect or of Licensing
Lenovo“按现状”提供本出版物,不附有任何种类的(无论是明示的还是默示的)保证,包括但不限于默
示的有关非侵权、适销和适用于某种特定用途的保证。某些管辖区域在某些交易中不允许免除明示或默示的
保证,因此本条款可能不适用于您。
本信息中可能包含技术方面不够准确的地方或印刷错误。此处的信息将定期更改;这些更改将编入本出版物
的新版本中。Lenovo可以随时对本出版物中描述的产品和/或程序进行改进和/或更改,而不另行通知。
本文档中描述的产品并非旨在用于移植或其他生命支持的应用,在这些应用中的故障可能导致人身伤害或死
亡。本文档中包含的信息并不影响或更改Lenovo产品规格或保修。本文档中的任何内容都不能作为Lenovo
或第三方的知识产权下的明示或默示的许可或保证。本文档中包含的所有信息都是在特定的环境中获得并且
作为插图显示。在其他操作环境中获得的结果可能会有所不同。
Lenovo可以按它认为适当的任何方式使用或分发您所提供的任何信息而无须对您承担任何责任。
本出版物中提供的对非LenovoWeb站点的任何引用都是为了方便起见,任何情况下都不作为对这些Web
站点的公开支持。这些Web站点上的资料不属于本Lenovo产品的资料,并且使用这些Web站点时风险
自担。
此处包含的任何性能数据都是在受控环境中测得的。因此,在其他操作环境中获得的数据可能会有明显的不
同。有些测量可能是在开发级的系统上进行的,因此不保证与一般可用系统上进行的测量结果相同。此外,
有些测量是通过推算而估计的。实际结果可能会有差异。本文档的用户应当验证其特定环境的适用数据。
商标
下列术语是Lenovo在美国和/或其他国家或地区的商标:
Lenovo
Lenovo徽标
ThinkStation
ThinkStation徽标
DisplayPort和VESA是视频电子标准协会的商标。
其他公司、产品或服务名称可能是其他公司的商标或者服务标记。
©CopyrightLenovo2017
77
Page 82

78ThinkStationP320Tiny用户指南和硬件维护手册
Page 83
Page 84
