ThinkStation P320 Tiny
Podręcznik użytkownika i Podręcznik konserwacji
sprzętu
Typy komputerów: 30C1 (Energy Star), 30C2 (Energy Star) i 30C3
(Energy Star)
Informacja: Przed wykorzystaniem informacji zawartych w niniejszym dokumencie i użyciem produktu,
którego one dotyczą, należy uważnie przeczytać Podręcznik z ważnymi informacjami o produkcie.
Wydanie drugie (czerwiec 2017)
© Copyright Lenovo 2017.
KLAUZULA OGRANICZONYCH PRAW: Jeżeli dane lub oprogramowanie komputerowe dostarczane są zgodnie z
umową General Services Administration (GSA), ich użytkowanie, reprodukcja lub ujawnianie podlega
ograniczeniom określonym w umowie nr GS-35F-05925.
Spis treści
Rozdział 1. Ogólne informacje o
produkcie . . . . . . . . . . . . . . . . 1
Widok z przodu . . . . . . . . . . . . . . . 1
Widok z tyłu . . . . . . . . . . . . . . . . . 2
Płyta główna. . . . . . . . . . . . . . . . . 3
Etykieta typu i modelu komputera . . . . . . . . 4
Rozdział 2. Kaseta we/wy. . . . . . . 5
Informacje ogólne. . . . . . . . . . . . . . . 5
Używanie kasety we/wy . . . . . . . . . . . . 5
Rozdział 3. Zabezpieczenia
komputera . . . . . . . . . . . . . . . . 7
Podłączanie linki zabezpieczającej typu
Kensington . . . . . . . . . . . . . . . . . 7
Rozdział 4. Funkcje . . . . . . . . . . 9
Rozdział 5. Wymiana sprzętu . . . . 11
Przed wymianą sprzętu . . . . . . . . . . . 11
Obsługa urządzeń wrażliwych na wyładowania
elektrostatyczne . . . . . . . . . . . . . . 11
Podstawowe informacje o częściach
wymiennych . . . . . . . . . . . . . . . . 11
Wymiana części CRU . . . . . . . . . . . . 15
Wymiana klawiatury przewodowej lub
bezprzewodowej . . . . . . . . . . . . 15
Wymiana myszy przewodowej lub
bezprzewodowej . . . . . . . . . . . . 16
Wymiana zasilacza . . . . . . . . . . . 19
Wymiana podstawki pionowej . . . . . . . 22
Wymiana uchwytu montażowego VESA . . . 23
Wymiana zewnętrznego napędu
optycznego . . . . . . . . . . . . . . 24
Wymiana zewnętrznej kasety we/wy . . . . 27
Wymiana ramki zasilacza . . . . . . . . . 28
Usuwanie pokrywy komputera . . . . . . . 29
Wymiana dysku. . . . . . . . . . . . . 30
Wymiana głośnika wewnętrznego . . . . . 32
Wymiana dolnej pokrywy . . . . . . . . . 33
Wymiana modułu pamięci . . . . . . . . 35
Wymiana dysku M.2 . . . . . . . . . . . 37
Kończenie wymiany części . . . . . . . . 39
Wymiana części FRU . . . . . . . . . . . . 41
Wymiana wentylatora systemowego . . . . 41
Wymiana kabla podświetlanej czerwonej
kropki . . . . . . . . . . . . . . . . . 42
Wymiana zaawansowanego głośnika . . . . 44
Wymiana anten Wi-Fi . . . . . . . . . . 45
Wymiana kabla dysku . . . . . . . . . . 50
Wymiana karty PCI Express i adaptera kart
PCI Express . . . . . . . . . . . . . . 51
Wymiana karty Wi-Fi. . . . . . . . . . . 54
Wymiana radiatora . . . . . . . . . . . 61
Wymiana mikroprocesora . . . . . . . . . 63
Wymiana baterii pastylkowej . . . . . . . 67
Wymiana płyty głównej i obudowy . . . . . 69
Wymiana płyty głównej i obudowy . . . . . 70
Dodatek A. Uwagi . . . . . . . . . . 75
Znaki towarowe . . . . . . . . . . . . . . 76
© Copyright Lenovo 2017 i
ii ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
Rozdział 1. Ogólne informacje o produkcie
Ten rozdział zawiera podstawowe informacje ułatwiające zapoznanie się z komputerem.
Widok z przodu
Informacja: Twój model komputera może wyglądać nieco inaczej niż na ilustracji.
1 Wskaźnik zasilania
3 Wskaźnik aktywności dysku
5 Złącze słuchawek
7 Złącze Always On USB 3.0 8 Podświetlona czerwona kropka
2 Przycisk zasilania
4 Złącze mikrofonu
6 Złącze USB 3.0
• Złącze Always On USB 3.0
Służy do podłączania urządzeń wymagających złącza USB 2.0 lub USB 3.0, takich jak klawiatura,
mysz, skaner, drukarka czy palmtop (Personal Digital Assistant — PDA). Jeśli zasilacz jest
podłączony, automatycznie wykryte urządzenia można ładować nawet wtedy, gdy komputer jest w
trybie hibernacji lub jest wyłączony.
• Złącze słuchawek
Służy do podłączania zestawu słuchawkowego lub słuchawek do komputera.
• Podświetlona czerwona kropka
Ten wskaźnik świeci się, gdy komputer jest włączony.
• Złącze mikrofonu
Służy do podłączania mikrofonu do komputera. Mikrofonu można użyć do rejestrowania dźwięku
lub sterowania komputerem za pomocą oprogramowania rozpoznającego mowę.
© Copyright Lenovo 2017 1
• Przycisk zasilania
Służy do włączania komputera. Jeśli nie można wyłączyć komputera z poziomu systemu
operacyjnego, naciśnij przycisk zasilania i przytrzymaj go co najmniej 4 sekundy. Komputer
zostanie wyłączony.
• Wskaźnik zasilania
Ten wskaźnik świeci się, gdy komputer jest włączony.
• Wskaźnik aktywności dysku
Ten wskaźnik świeci, gdy dysk jest używany.
• Złącze USB 3.0
Służy do podłączania urządzeń zgodnych ze standardem USB, takich jak klawiatura, mysz, skaner,
drukarka czy palmtop (PDA). Aby zapewnić optymalną transmisję danych, należy podłączać
urządzenia USB 3.0 do złącza USB 3.0, a nie do USB 2.0.
Widok z tyłu
Informacja: Twój model komputera może wyglądać nieco inaczej niż na ilustracji.
Rysunek 1. Widok z tyłu
9 Złącza Mini DisplayPort
11 Gniazdo anteny Wi-Fi
13 Złącza USB 3.0 (2) 14 Złącze USB 3.0
15 Złącze DisplayPort
17 Złącze DisplayPort 18 Złącze zasilacza
®
(4) (opcjonalne) 10 Gniazdko mocowania linki zabezpieczającej
12 Złącze Ethernet
16 Złącze USB 3.0
• Złącze DisplayPort
2
ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
Służy do wysyłania lub odbierania sygnałów audio i wideo. Do tego złącza można podłączyć
zgodne urządzenie audio lub wideo, takie jak monitor zapewniający wysoką jakość obrazu.
• Złącze sieci Ethernet
Służy do podłączania kabla Ethernet umożliwiającego dostęp do sieci.
• Złącze Mini DisplayPort
Służy do wysyłania lub odbierania sygnałów audio i wideo. Do tego złącza można podłączyć
zgodne urządzenie audio lub wideo, takie jak monitor zapewniający wysoką jakość obrazu. Złącze
może być różne zależnie od modelu komputera.
• Złącze zasilacza
Służy do podłączania zasilacza do komputera w celu dostarczania energii elektrycznej.
• Gniazdko mocowania linki zabezpieczającej
Do mocowania linki zabezpieczającej typu Kensington.
• Złącze USB 3.0
Służy do podłączania urządzeń USB 2.0 lub USB 3.0.
• Gniazdo anteny Wi-Fi
Służy do instalowania złącza kablowego tylnej anteny Wi-Fi, dostępnego tylko w niektórych
modelach. Tylną antenę Wi-Fi instaluje się w złączu kablowym tylnej anteny Wi-Fi.
Płyta główna
Informacja: Dodatkowe opisy podzespołów znajdują się w tematach „Widok z przodu” na stronie 1 i
„Widok z tyłu” na stronie 2.
Rysunek 2. Części na płycie głównej
1 Złącze szeregowe 1 2 Złącze szeregowe 2
3 Złącze USB 3.0
5 Gniazdo mikroprocesora
7 Złącze podświetlonej czerwonej kropki 8 Złącze głośnika wewnętrznego
4 Złącze wentylatora dysku
6 Bateria pastylkowa
Rozdział 1. Ogólne informacje o produkcie 3
9 Złącze wentylatora systemowego
11 Złącze dysku SATA 12 Gniazdo karty Wi-Fi M.2
13 Gniazdo karty graficznej PCI Express 14 Gniazdo pamięci (DIMM1)
15 Gniazdo pamięci (DIMM2) 16 Gniazdo 2 dysku M.2
17 Gniazdo 1 dysku M.2
10 Złącze głośnika zaawansowanego
Etykieta typu i modelu komputera
Rolę identyfikatora komputera pełni etykieta z jego nazwą typu i modelu. Zwracając się do Lenovo o
pomoc, warto podawać te dane, ponieważ ułatwią one serwisantom dokładne ustalenie parametrów
komputera i znalezienie rozwiązań zaistniałych problemów.
Etykieta z oznaczeniem modelu i typu komputera znajduje się z boku urządzenia, jak pokazano na
ilustracji.
Rysunek 3. Etykieta typu i modelu komputera
4 ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
Rozdział 2. Kaseta we/wy
Informacje ogólne
Informacja: Zależnie od modelu komputera kaseta we/wy może być wyposażeniem opcjonalnym.
Rysunek 4. Przegląd kasety we/wy
1 Złącza USB 2.0 (2) 2 Złącze szeregowe (opcjonalne)
3 Złącza USB 2.0 (2) 4 Złącza USB 3.0 (2)
5 Złącze USB 3.0 (do podłączania do komputera)
Używanie kasety we/wy
Używając kasety we/wy z komputerem ThinkStation® tiny, należy pamiętać o następujących
kwestiach:
• Kaseta we/wy może dostarczyć maksymalny prąd 5 A. Aby zapewnić optymalną pracę urządzeń,
zaleca się podłączanie urządzeń o niskim poborze prądu do kasety we/wy, a urządzeń o
większym poborze prądu bezpośrednio do komputera ThinkStation tiny.
• Złącza USB 2.0 i USB 3.0 na kasecie we/wy dostarczają prąd o natężeniu odpowiednio 500 mA i
900 mA. Jeśli dysk wysokoprądowy zostanie podłączony tylko do jednego złącza USB, system
może nie rozpoznawać urządzenia. Dysk można podłączyć do dwóch złączy USB w kasecie we/
wy.
• Złącze szeregowe nie obsługuje podłączania podczas pracy. Nie należy podłączać urządzenia do
złącza, aby go od niego odłączać, gdy system działa.
© Copyright Lenovo 2017 5
• Złącza w kasecie we/wy nie mogą być włączane ani wyłączane pojedynczo. Aby włączyć lub
wyłączyć dowolne złącza w kasecie we/wy, należy włączyć lub wyłączyć złącza USB z tyłu
komputera.
• Kaseta we/wy umożliwia wybudzanie komputera z trybu wstrzymania poprzez wykonywanie operacji
na urządzeniach podłączonych do złączy kasety we/wy.
6
ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
Rozdział 3. Zabezpieczenia komputera
Podłączanie linki zabezpieczającej typu Kensington
Można użyć linki zabezpieczającej typu Kensington do zabezpieczenia komputera przez
przymocowanie go do biurka, stołu czy też innego przedmiotu wolno stojącego. Linkę
zabezpieczającą podłącza się do gniazdka mocowania linki zabezpieczającej z tyłu komputera.
Zależnie od wybranego typu linka zabezpieczająca może być zamykana przy użyciu klucza lub szyfru.
Linka blokuje również przyciski służące do otwierania pokrywy komputera. Jest to taka sama linka,
jakiej używa się w przypadku wielu komputerów notebook. Linkę zabezpieczającą można zamówić
bezpośrednio z Lenovo. Wyszukaj hasło Kensington pod adresem:
http://www.lenovo.com/support
Rysunek 5. Linka zabezpieczająca typu Kensington
© Copyright Lenovo 2017 7
8 ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
Rozdział 4. Funkcje
Zasilacz
• Zasilacz 135 W z automatycznym rozpoznawaniem napięcia
Dyski
• Maksymalnie trzy dyski
Informacja: Jeśli w komputerze jest zainstalowana oddzielna karta graficzna, może on obsługiwać
maksymalnie dwa dyski.
Funkcje wideo
Zintegrowana karta graficzna zawiera następujące elementy:
• Złącza DisplayPort
Oddzielna karta graficzna (wyposażenie opcjonalne) daje większe możliwości wyświetlania i lepszą
jakość obrazu, a dodatkowo obsługuje:
• Złącza Mini DisplayPort
Funkcje audio
Zintegrowana karta dźwiękowa zawiera następujące elementy:
• Zaawansowany głośnik (opcjonalny)
• Złącze słuchawek
• Głośnik wewnętrzny
• Złącze mikrofonu
Opcje wejścia/wyjścia (we/wy)
• Złącza audio (zestaw słuchawkowy i mikrofon)
• Złącza DisplayPort
• Złącze sieci Ethernet
• Złącza szeregowe (opcjonalne)
• Złącza USB
Rozszerzenia
• Zewnętrzna kaseta we/wy (opcjonalna)
• Kaseta zewnętrznego napędu optycznego (opcjonalna)
• Gniazda pamięci
• Gniazda dysków M.2
• Gniazdo karty graficznej PCI Express
Funkcje sieciowe
• Ethernet LAN
• Połączenia bezprzewodowe LAN (opcjonalny)
• Bluetooth (opcjonalny)
© Copyright Lenovo 2017 9
Wymiary fizyczne
• Szerokość: 35 mm (1,4")
• Wysokość: 183 mm (7,2")
• Głębokość: 179 mm (7,1")
Waga (bez opakowania)
• Maksymalna dostarczana konfiguracja: 1,3 kg (2,9 funta)
10
ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
Rozdział 5. Wymiana sprzętu
Niniejszy rozdział zawiera instrukcje wymiany sprzętu komputera.
Przed wymianą sprzętu
Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z
ważnymi informacjami o produkcie.
Przed przystąpieniem do wymiany sprzętu przeczytaj poniższe uwagi:
• Niektóre składniki sprzętowe opisane w tym podręczniku są opcjonalne.
• Używaj wyłącznie podzespołów komputerowych dostarczanych przez firmę Lenovo.
• Podczas instalowania i wymiany opcji należy korzystać z odpowiednich instrukcji wyjaśnionych w
tym podręczniku, w połączeniu z instrukcjami dołączonymi do opcji.
• W większości krajów Lenovo wymaga zwrotu uszkodzonych części wymienianych przez klienta
(CRU). Informacje na ten temat dostarczane są z wymienianą częścią lub wkrótce po jej
dostarczeniu.
Obsługa urządzeń wrażliwych na wyładowania elektrostatyczne
Nie wolno otwierać opakowania antystatycznego zawierającego nowy podzespół, dopóki uszkodzony
podzespół nie zostanie wymontowany i użytkownik nie będzie gotowy do zainstalowania nowego.
Ładunki elektrostatyczne, mimo że są bezpieczne dla użytkownika, mogą poważnie uszkodzić
elementy komputera.
Mając do czynienia z częściami i innymi podzespołami komputera, należy przedsięwziąć następujące
środki ostrożności, aby uniknąć uszkodzenia przez ładunki elektrostatyczne:
• Ogranicz swoje ruchy. Ruch może spowodować wytworzenie się ładunków elektrostatycznych.
• Zawsze bierz do ręki części i inne elementy komputera ostrożnie. Karty PCI/PCI Express, moduły
pamięci, płyty główne i mikroprocesory chwytaj za brzegi. Nigdy nie dotykaj znajdujących się na
wierzchu obwodów elektronicznych.
• Nie pozwól, aby inni dotykali części i innych elementów komputera.
• Dotknij opakowania antystatycznego z tą częścią do metalowego gniazda rozszerzeń lub innej
niemalowanej powierzchni metalowej komputera i przytrzymaj przez co najmniej dwie sekundy.
Zmniejszy to ilość ładunków elektrostatycznych z opakowania i z ciała przed zainstalowaniem lub
wymianą nowej części.
• W miarę możliwości wyjmij nową część z opakowania antystatycznego i zainstaluj ją bezpośrednio
w komputerze bez odkładania jej. Jeśli nie jest to możliwe, połóż opakowanie antystatyczne tej
części na gładkiej, poziomej powierzchni i umieść na nim tę część.
• Nie kładź części na pokrywie komputera ani innych powierzchniach metalowych.
Podstawowe informacje o częściach wymiennych
Części wymieniane przez klienta (CRU)
CRU to części komputerowe, które może modernizować lub wymieniać klient. Istnieją dwa rodzaje
części CRU: do samodzielnego montażu i objęte usługą opcjonalną.
© Copyright Lenovo 2017 11
• Części CRU do samodzielnego montażu:
Części CRU do samodzielnego montażu są łatwe do zainstalowania. Mogą one być samodzielne,
zabezpieczone zatrzaskiem lub mocowane maksymalnie dwoma wkrętami.
Przykładami części CRU do samodzielnego montażu są klawiatury, myszy, urządzenia USB i kable
zasilające. Częściami CRU do samodzielnego montażu mogą też być moduły pamięci, karty
adapterów, dyski twarde i napędy optyczne.
Informacja: Odpowiedzialność za wymianę wszystkich części CRU do samodzielnego montażu spoczywa
na użytkowniku.
• Części CRU objęte usługą opcjonalną:
Wykonywanie czynności na częściach CRU objętych usługą opcjonalną wymaga posiadania
pewnych umiejętności technicznych i prostych narzędzi (takich jak wkrętak).
Te części CRU to odizolowane podzespoły wewnątrz komputera. Zazwyczaj są zasłonięte panelem
mocowanym przez więcej niż dwa wkręty. Aby się dostać do części CRU, trzeba odkręcić wkręty
i zdjąć panel.
Części CRU objęte usługą opcjonalną mogą wyjmować lub instalować użytkownicy albo — w
okresie gwarancyjnym — serwisanci firmy Lenovo.
Części wymieniane u klienta (FRU)
FRU to części komputerowe, które mogą wymieniać i modernizować tylko przeszkoleni serwisanci.
Szczegółowe informacje o częściach FRU, w tym ich numery katalogowe oraz spis modeli
komputerów, w których występują, można znaleźć tutaj:
http://www.lenovo.com/serviceparts-lookup
Umiejscowienie części CRU i FRU
Na poniższych ilustracjach przedstawiono rozmieszczenie części CRU i FRU wewnątrz komputera.
Uwagi:
• Niektóre z poniższych części mogą wyglądać inaczej niż na ilustracji.
• Niektóre z opisanych części są opcjonalne, zależnie od modelu komputera.
12 ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
Rysunek 6. Części CRU i FRU
Numer
1
2
3
4
5
Opis części FRU Samoobsługowe
części CRU
Części CRU objęte
usługą opcjonalną
Podstawka pionowa Yes No
Ramka zasilacza Yes No
Adapter zasilacza Yes No
Kabel zasilający Yes No
Pokrywa komputera Yes No
Rozdział 5. Wymiana sprzętu 13
Numer Opis części FRU Samoobsługowe
części CRU
Części CRU objęte
usługą opcjonalną
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Mikroprocesor No No
Bateria pastylkowa No No
Głośnik wewnętrzny No Yes
Kabel podświetlonej czerwonej kropki
Zaawansowany głośnik
No No
No No
Wspornik anteny No No
Wentylator systemowy No No
Płyta główna No No
Obudowa
No No
Pokrywa dolna Yes No
Moduł pamięci Yes No
Dysk M.2 Yes No
Kabel dysku No No
Dysk No Yes
Wspornik dysku No Yes
Osłona karty Wi-Fi
No No
22
23
24
25
26
27
28
29
30
31
32
karta Wi-Fi No No
Karta PCI Express No No
Adapter karty PCI Express
No No
Anteny Wi-Fi No No
Radiator No No
Uchwyt VESA
®
Yes No
Zewnętrzny napęd optyczny Yes No
Kaseta zewnętrznego napędu optycznego Yes No
Zewnętrzna kaseta we/wy
Yes No
Klawiatura przewodowa lub bezprzewodowa Yes No
Mysz przewodowa lub bezprzewodowa Yes No
14 ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
Wymiana części CRU
Przed wymianą części CRU
Części wymieniane przez klienta (Customer Replaceable Unit — CRU) to części komputerowe, które może
modernizować lub wymieniać Klient. Istnieją dwa rodzaje części CRU: do samodzielnego montażu i objęte
usługą opcjonalną.
Spis lokalizacji części CRU zawiera temat „Podstawowe informacje o częściach wymiennych” na stronie 11.
Informacja: W razie potrzeby wymiany części innych niż opisane poniżej części CRU skontaktuj się z
serwisem Lenovo. Numery telefonów pomocy technicznej są dostępne pod adresem
support/phone
.
http://www.lenovo.com/
Wymiana klawiatury przewodowej lub bezprzewodowej
Informacja: Klawiatura bezprzewodowa jest dostępna tylko w niektórych modelach.
Wymiana klawiatury
1. Wyłącz komputer i odłącz wszystkie kable zasilające od gniazd elektrycznych.
2. Odłącz kabel starej klawiatury od komputera.
3. Podłącz nową klawiaturę do odpowiedniego złącza w komputerze.
Rysunek 7. Wymiana klawiatury
Wymiana klawiatury bezprzewodowej
1. Usuń na bok starą klawiaturę bezprzewodową.
2. Wyjmij nową klawiaturę bezprzewodową z opakowania.
3. Otwórz pokrywę wnęki na baterie i włóż do niej dwie baterie AAA zgodnie z oznaczeniem
biegunów.
Rozdział 5. Wymiana sprzętu 15
Rysunek 8. Wymiana klawiatury bezprzewodowej
4. Usuń urządzenie dongle USB z wnęki w klawiaturze lub myszy bezprzewodowej i podłącz je do
dostępnego złącza USB w komputerze.
5. Zamknij pokrywę wnęki. Klawiatura jest gotowa do użycia.
Wymiana myszy przewodowej lub bezprzewodowej
Informacja: Mysz bezprzewodowa jest dostępna tylko w niektórych modelach.
Wymiana myszy
1. Wyłącz komputer i odłącz wszystkie kable zasilające od gniazd elektrycznych.
2. Odłącz kabel starej myszy od komputera.
3. Podłącz nową mysz do odpowiedniego złącza komputera.
Rysunek 9. Wymiana myszy
16 ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
Wymiana myszy bezprzewodowej
1. Odłącz urządzenie dongle USB od komputera. Następnie odłóż na bok starą mysz
bezprzewodową.
2. Usuń nową mysz bezprzewodową z opakowania.
3. Otwórz pokrywę wnęki na baterie i włóż do niej dwie baterie AAA zgodnie z oznaczeniem
biegunów.
a. Otwórz wnękę na baterie.
Rysunek 10. Otwieranie wnęki na baterie
b. Wyjmij urządzenie dongle USB.
Rysunek 11. Wyjmowanie urządzenia dongle USB
c. Podłącz urządzenie dongle USB do złącza USB.
Rozdział 5. Wymiana sprzętu 17
Rysunek 12. Podłączanie urządzenia dongle do złącza USB
d. Zainstaluj baterie myszy.
Rysunek 13. Instalowanie baterii myszy
e. Zamknij pokrywkę wnęki na baterie.
18
ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
Rysunek 14. Zamykanie pokrywki wnęki na baterie
f. Przestaw wyłącznik zasilania myszy do pozycji włączonej.
Rysunek 15. Ustawienie wyłącznika zasilania myszy w pozycji włączonej
Uwagi:
• Świecąca na zielono dioda LED wskazuje, że mysz jest gotowa do użycia.
• Migająca pomarańczowa dioda LED oznacza niski poziom naładowania baterii.
• Aby wydłużyć czas pracy baterii, ustaw wyłącznik zasilania w pozycji wyłączonej, gdy
mysz nie jest używana.
• Po odłączeniu urządzenia dongle USB od komputera, włóż je do wnęki w myszy lub
klawiaturze bezprzewodowej.
Wymiana zasilacza
Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z
ważnymi informacjami o produkcie.
Rozdział 5. Wymiana sprzętu 19
Informacja: Komputer P320 Tiny obsługuje następujące modele monitorów Tiny-in-one (TIO): monitor
Tiny-in-One 23 (typ: 10DQ), monitor Tiny-in-One 22 (typ: 10LK), monitor Tiny-in-One 24 (typ: 10LL),
monitor TIO22Gen3 (typ: 10R1), monitor TIO22Gen3Touch (typ: 10R0), monitor TIO24Gen3 (typ: 10QY)
i monitor TIO24Gen3Touch (typ: 10QX). Gdy komputer P320 Tiny jest używany z monitorem TIO,
należy używać wyłącznie zasilacza 135 W dostarczanego w zestawie z komputerem P320 Tiny.
1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam
komputer.
2. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable podłączone do
komputera.
3. Wymień zasilacz.
Informacja: Kabel zasilający może wyglądać inaczej niż na ilustracji.
a. Usuń zasilacz.
Rysunek 16. Demontaż zasilacza
b. Usuń kabel zasilający.
20
ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
Rysunek 17. Usuwanie kabla zasilającego
c. Zainstaluj kabel zasilający.
Rysunek 18. Instalowanie kabla zasilającego
d. Zainstaluj zasilacz.
Rozdział 5. Wymiana sprzętu 21
Rysunek 19. Instalowanie zasilacza
Wymiana podstawki pionowej
Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z
ważnymi informacjami o produkcie.
1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam
komputer.
2. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable podłączone do
komputera.
3. Wymień podstawkę pionową.
a. Usuń podstawkę pionową.
Rysunek 20. Usuwanie podstawki pionowej
22 ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
b. Zainstaluj podstawkę pionową.

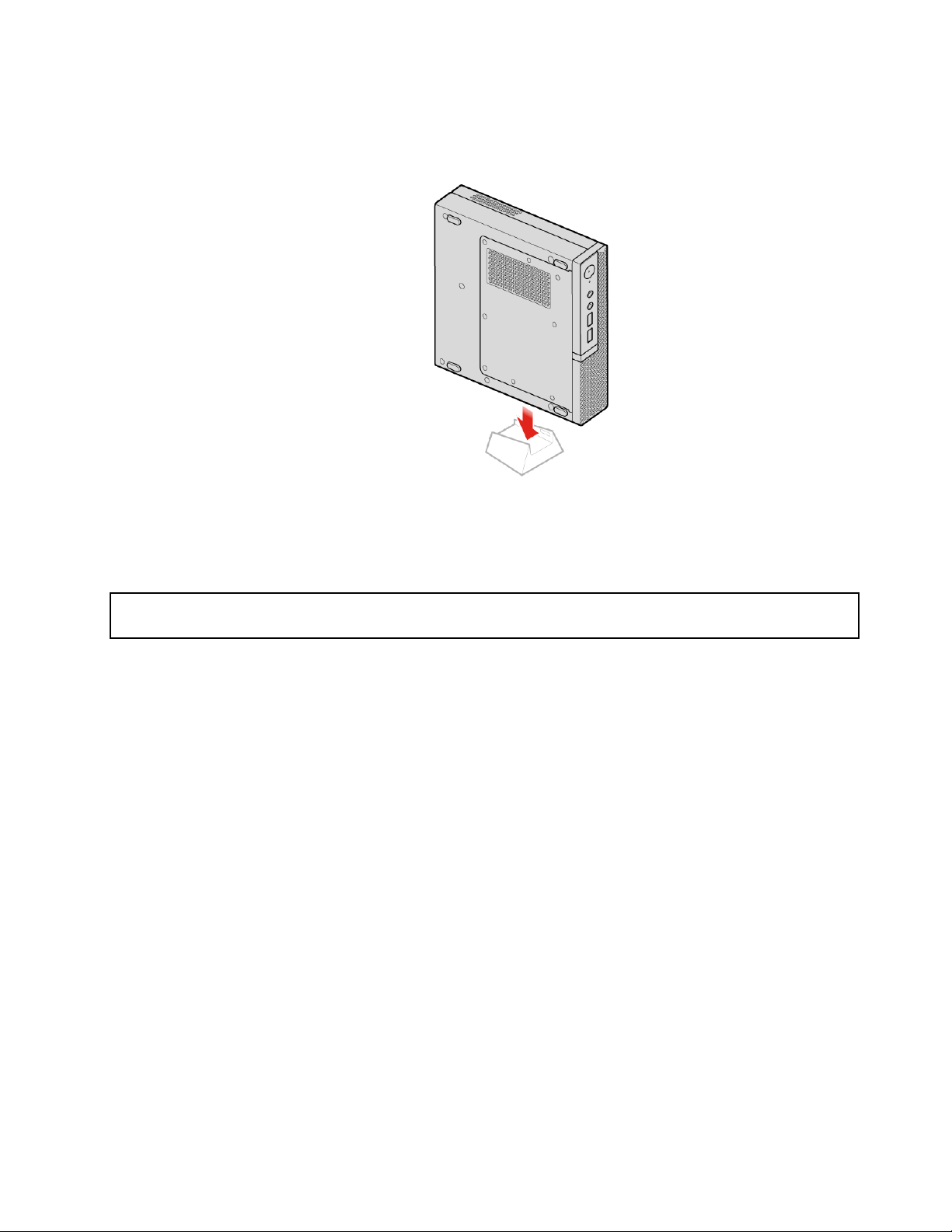

Rysunek 21. Instalowanie podstawki pionowej
Wymiana uchwytu montażowego VESA
Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z
ważnymi informacjami o produkcie.
1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam
komputer.
2. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable podłączone do
komputera.
3. Wymień uchwyt montażowy VESA.
a. Zdemontuj uchwyt VESA.
Rozdział 5. Wymiana sprzętu 23
Rysunek 22. Wyjmowanie uchwytu VESA
b. Zainstaluj uchwyt montażowy VESA.
Rysunek 23. Instalowanie uchwytu VESA
Wymiana zewnętrznego napędu optycznego
Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z
ważnymi informacjami o produkcie.
1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam
komputer.
24
ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
2. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable podłączone do
komputera.
3. Wymień zewnętrzny napęd optyczny.
a. Usuń kasetę zewnętrznego napędu optycznego.
Rysunek 24. Wyjmowanie metalowej płyty kasety zewnętrznego napędu optycznego
b. Usuń zewnętrzny napęd optyczny.
Rysunek 25. Usuwanie zewnętrznego napędu optycznego
Rozdział 5. Wymiana sprzętu 25
c. Zainstaluj zewnętrzny napęd optyczny.
Rysunek 26. Instalowanie zewnętrznego napędu optycznego
d. Zainstaluj kasetę zewnętrznego napędu optycznego.
Rysunek 27. Instalowanie kasety zewnętrznego napędu optycznego
26 ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
Wymiana zewnętrznej kasety we/wy
Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z
ważnymi informacjami o produkcie.
1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam
komputer.
2. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz odłącz wszystkie kable
podłączone do komputera lub zewnętrznej kasety we/wy.
3. Wymień zewnętrzną kasetę we/wy.
a. Usuń zewnętrzną kasetę we/wy.
Rysunek 28. Usuwanie zewnętrznej kasety we/wy
b. Zainstaluj zewnętrzną kasetę we/wy.
Rozdział 5. Wymiana sprzętu 27
Rysunek 29. Instalowanie zewnętrznej kasety we/wy
Wymiana ramki zasilacza
Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z
ważnymi informacjami o produkcie.
1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam
komputer.
2. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable podłączone do
komputera.
3. Wymień ramkę zasilacza.
a. Usuń ramkę zasilacza.
Rysunek 30. Wyjmowanie ramki zasilacza
28 ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
b. Zainstaluj ramkę zasilacza.
Rysunek 31. Instalowanie ramki zasilacza
Usuwanie pokrywy komputera
Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z
ważnymi informacjami o produkcie.
1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam
komputer.
2. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable podłączone do
komputera.
3. Usuń pokrywę komputera.
Rysunek 32. Usuwanie pokrywy komputera
Rozdział 5. Wymiana sprzętu 29
Wymiana dysku
Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z
ważnymi informacjami o produkcie.
1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam
komputer.
2. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable podłączone do
komputera.
3. Usuń pokrywę komputera. Szczegółowe informacje na ten temat — patrz „Usuwanie pokrywy
komputera” na stronie 29.
4. Odłącz kable dysku od płyty głównej. Patrz „Płyta główna” na stronie 3.
5. Wymień dysk.
a. Wymontuj dysk.
Rysunek 33. Wyjmowanie dysku
b. Usuń wspornik dysku.
30
ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
Rysunek 34. Wyjmowanie wspornika dysku
c. Zainstaluj wspornik dysku.
Rysunek 35. Instalowanie wspornika dysku
d. Zainstaluj dysk.
Rozdział 5. Wymiana sprzętu 31
Rysunek 36. Instalowanie dysku
6. Podłącz kable dysku do płyty głównej. Patrz „Płyta główna” na stronie 3.
7. Załóż pokrywę komputera i podłącz kable. Szczegółowe informacje na ten temat — patrz
„Kończenie wymiany części” na stronie 39.
Wymiana głośnika wewnętrznego
Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z
ważnymi informacjami o produkcie.
1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam
komputer.
2. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable podłączone do
komputera.
3. Usuń pokrywę komputera. Szczegółowe informacje na ten temat — patrz „Usuwanie pokrywy
komputera” na stronie 29.
4. Odłącz kabel głośnika wewnętrznego od złącza głośnika wewnętrznego na płycie głównej. Patrz
„Płyta główna” na stronie 3.
5. Wymień głośnik wewnętrzny.
a. Wyjmij głośnik wewnętrzny.
32
ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
Rysunek 37. Wyjmowanie głośnika wewnętrznego
b. Zainstaluj głośnik wewnętrzny.
Rysunek 38. Instalowanie głośnika wewnętrznego
6. Podłącz kabel głośnika wewnętrznego do złącza głośnika wewnętrznego na płycie głównej. Patrz
„Płyta główna” na stronie 3.
7. Załóż pokrywę komputera i podłącz kable. Szczegółowe informacje na ten temat — patrz
„Kończenie wymiany części” na stronie 39.
Wymiana dolnej pokrywy
Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z
ważnymi informacjami o produkcie.
1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam
komputer.
Rozdział 5. Wymiana sprzętu 33
2. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable podłączone do
komputera.
3. Usuń pokrywę komputera. Szczegółowe informacje na ten temat — patrz „Usuwanie pokrywy
komputera” na stronie 29.
4. Wymień dolną pokrywę.
a. Zdejmij dolną pokrywę.
Rysunek 39. Zdejmowanie dolnej pokrywy
b. Załóż dolną pokrywę.
Rysunek 40. Zakładanie dolnej pokrywy
5. Załóż pokrywę komputera i podłącz kable. Szczegółowe informacje na ten temat — patrz
„Kończenie wymiany części” na stronie 39.
34
ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
Wymiana modułu pamięci
Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z
ważnymi informacjami o produkcie.
Jeśli komputer obsługuje tylko jeden moduł pamięci, włóż moduł do gniazda DIMM 1. Gdy komputer
ma miejsce na dwa moduły pamięci, włóż po jednym module do gniazd DIMM 1 i DIMM 2.
Informacje o położeniu gniazd zawiera podrozdział „Płyta główna” na stronie 3.
1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam
komputer.
2. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable podłączone do
komputera.
3. Usuń pokrywę komputera. Szczegółowe informacje na ten temat — patrz „Usuwanie pokrywy
komputera” na stronie 29.
4. Zdejmij dolną pokrywę. Szczegółowe informacje na ten temat — patrz „Wymiana dolnej pokrywy”
na stronie 33.
5. Wymień moduł pamięci.
a. Otwórz element mocujący modułu pamięci.
Rysunek 41. Otwieranie elementu mocującego modułu pamięci
b. Wyjmij moduł pamięci.
Rozdział 5. Wymiana sprzętu 35
Rysunek 42. Wyjmowanie modułu pamięci
c. Zainstaluj moduł pamięci.

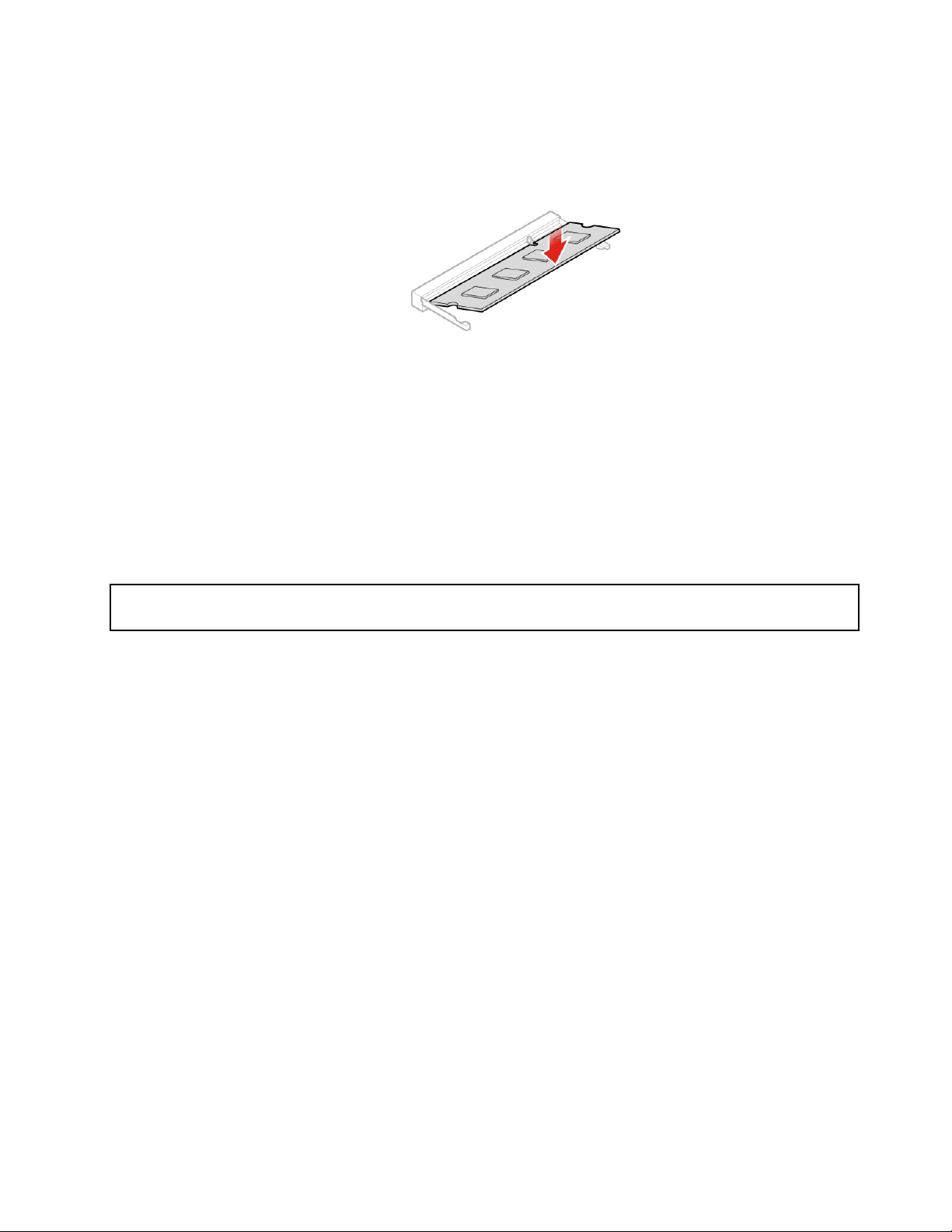

Rysunek 43. Instalowanie modułu pamięci
d. Zamknij element mocujący modułu pamięci.
36
ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
Rysunek 44. Zamykanie elementu mocującego modułu pamięci
6. Załóż pokrywę komputera i podłącz kable. Szczegółowe informacje na ten temat — patrz
„Kończenie wymiany części” na stronie 39.
Wymiana dysku M.2
Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z
ważnymi informacjami o produkcie.
Informacja: Instrukcje wymiany dysku M.2 dotyczą również pamięci Intel® Optane™.
Jeśli komputer obsługuje tylko jeden dysk M.2, zainstaluj dysk w gnieździe 1 dysku M.2. Jeśli
komputer obsługuje dwa dyski M.2, zainstaluj dysk najpierw w gnieździe 1 dysku M.2, a następnie w
gnieździe 2. Informacje o położeniu gniazd zawiera temat „Płyta główna” na stronie 3.
1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam
komputer.
2. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable podłączone do
komputera.
3. Usuń pokrywę komputera. Szczegółowe informacje na ten temat — patrz „Usuwanie pokrywy
komputera” na stronie 29.
4. Zdejmij dolną pokrywę. Szczegółowe informacje na ten temat — patrz „Wymiana dolnej pokrywy”
na stronie 33.
5. Wymień dysk M.2.
a. Odblokuj zatrzask dysku M.2.
Rozdział 5. Wymiana sprzętu 37
Rysunek 45. Odblokowywanie zatrzasku dysku M.2
b. Usuń dysk M.2.
Rysunek 46. Wyjmowanie dysku M.2
c. Zainstaluj dysk M.2.
38
ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
Rysunek 47. Instalowanie dysku M.2
d. Zablokuj zatrzask dysku M.2.
Rysunek 48. Blokowanie zatrzasku dysku M.2
6. Załóż pokrywę komputera i podłącz kable. Szczegółowe informacje na ten temat — patrz
„Kończenie wymiany części” na stronie 39.
Kończenie wymiany części
Po zakończeniu instalowania lub wymiany wszystkich części należy z powrotem założyć pokrywę
komputera i podłączyć kable.
Aby zainstalować pokrywę komputera i podłączyć kable:
1. Upewnij się, że wszystkie elementy złożono poprawnie, a wewnątrz komputera nie zostały żadne
narzędzia ani nieprzykręcone wkręty. Informacje o położeniu komponentów komputera — patrz
„Płyta główna” na stronie 3.
Rozdział 5. Wymiana sprzętu 39
2. Przed ponownym nałożeniem pokrywy komputera upewnij się, że kable są poprawnie ułożone.
Układaj kable z dala od zawiasów i boków obudowy, aby nie przeszkadzały przy zakładaniu
pokrywy.
3. Załóż pokrywę komputera.

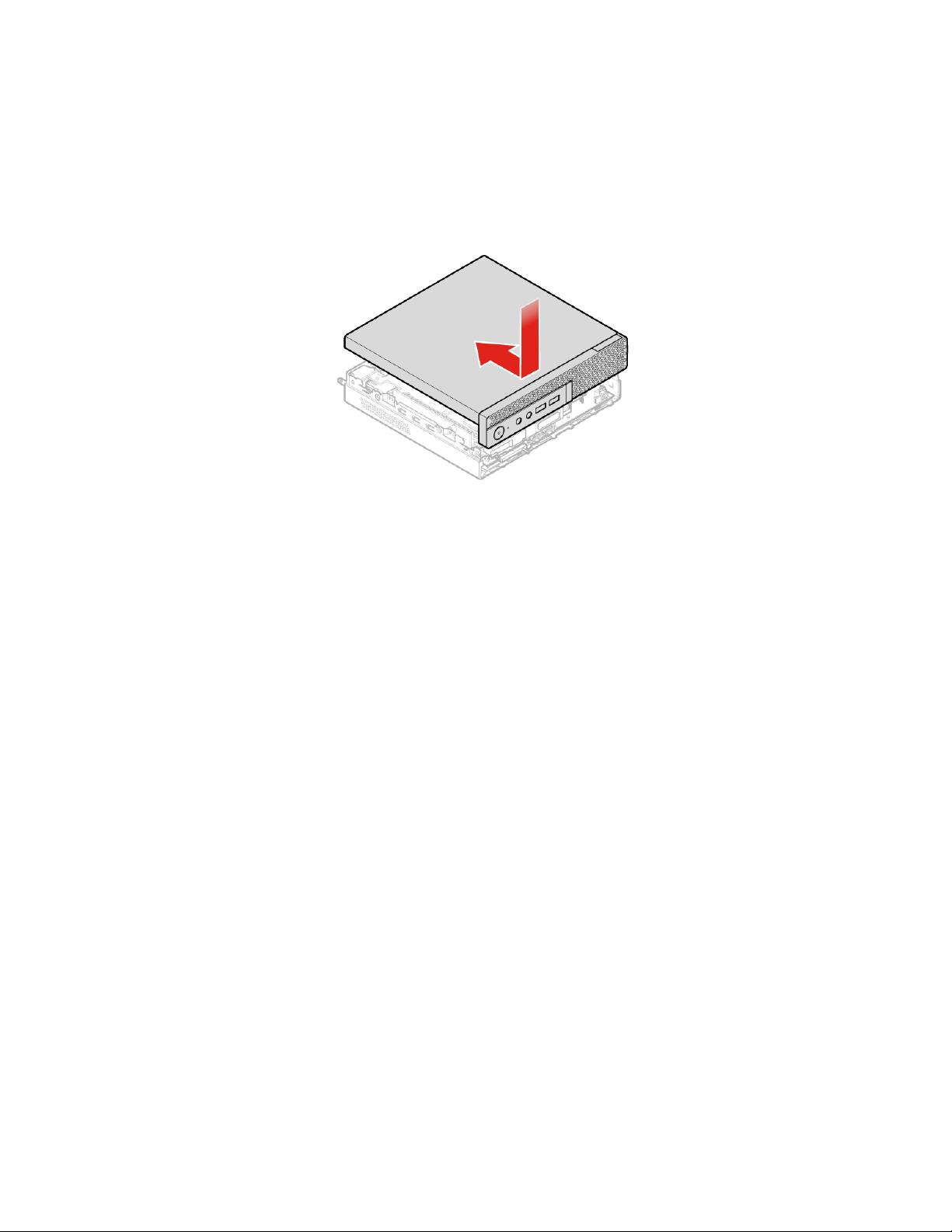

Rysunek 49. Instalowanie pokrywy komputera
4. Wkręć wkręt mocujący pokrywę komputera.
5. Ustaw komputer pionowo.
6. Jeśli jest dostępne urządzenie blokujące, użyj go do zablokowania komputera. Patrz Rozdział 3
„Zabezpieczenia komputera” na stronie 7.
7. Podłącz kable zewnętrzne i zasilające do odpowiednich złączy komputera. Informacje o położeniu
komponentów komputera — patrz „Widok z przodu” na stronie 1 lub „Widok z tyłu” na stronie
2.
40
ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
Wymiana części FRU
Przed wymianą części FRU
Przed rozpoczęciem wymiany którejkolwiek części FRU przeczytaj następujące informacje:
• Komputer może być serwisowany tylko przez osoby posiadające odpowiednie przeszkolenie i
zaświadczenia.
• Przed rozpoczęciem wymiany części FRU przeczytaj cały rozdział poświęcony wymianie tej części.
• Należy zachować szczególną ostrożność podczas operacji związanych z zapisem, takich jak
kopiowanie, zapisywanie czy formatowanie.
Kolejność dysków w serwisowanym komputerze mogła zostać zmieniona. Wybór nieprawidłowego dysku
może spowodować nadpisanie danych lub programów.
• Część FRU należy wymieniać wyłącznie na część FRU do właściwego modelu.
Przy wymianie części FRU upewnij się, że model urządzenia i numer katalogowy części są poprawne,
sprawdzając te informacje na stronie internetowej
• Pojedynczy, niedający się powtórzyć błąd nie jest powodem do wymiany części FRU.
Jednostkowe błędy mogą być powodowane różnymi czynnikami zupełnie niezwiązanymi z usterkami sprzętu,
takimi jak promieniowanie kosmiczne, wyładowania elektrostatyczne lub błędy oprogramowania. Pomyśl o
wymianie FRU tylko wtedy, gdy występują faktyczne problemy. Gdy podejrzewasz, że część FRU jest
uszkodzona, wykasuj dziennik błędów i wykonaj test ponownie. Jeżeli błąd się nie powtórzy, nie wymieniaj
części.
• Wymieniaj tylko uszkodzone części FRU.
http://www.lenovo.com/serviceparts-lookup.
Spis lokalizacji części FRU zawiera temat „Podstawowe informacje o częściach wymiennych” na
stronie 11.
Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z
Podręcznikiem z ważnymi informacjami o produkcie.
Wymiana wentylatora systemowego
Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z
ważnymi informacjami o produkcie.
1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam
komputer.
2. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable podłączone do
komputera.
3. Usuń pokrywę komputera. Szczegółowe informacje na ten temat — patrz „Usuwanie pokrywy
komputera” na stronie 29.
4. Wymontuj dysk. Szczegółowe informacje na ten temat — patrz „Wymiana dysku” na stronie 30.
5. Wyjmij głośnik wewnętrzny. Szczegółowe informacje na ten temat — patrz „Wymiana głośnika
wewnętrznego” na stronie 32.
6. Odłącz kabel podświetlonej czerwonej kropki od wentylatora systemowego.
7. Odłącz kabel wentylatora systemowego od złącza wentylatora systemowego na płycie głównej.
Patrz „Płyta główna” na stronie 3.
8. Wymień wentylator systemowy.
a. Wyjmij wentylator systemowy.
Rozdział 5. Wymiana sprzętu 41
Rysunek 50. Wyjmowanie wentylatora systemowego
b. Zainstaluj wentylator systemowy.
Rysunek 51. Instalowanie wentylatora systemowego
9. Podłącz kabel wentylatora systemowego do złącza wentylatora systemowego na płycie głównej.
Patrz „Płyta główna” na stronie 3.
10. Podłącz kabel podświetlonej czerwonej kropki do nowego wentylatora systemowego.
11. Załóż pokrywę komputera i podłącz kable. Szczegółowe informacje na ten temat — patrz
„Kończenie wymiany części” na stronie 39.
Wymiana kabla podświetlanej czerwonej kropki
Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z
ważnymi informacjami o produkcie.
42 ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
1. Usuń pokrywę komputera. Szczegółowe informacje na ten temat — patrz „Usuwanie pokrywy
komputera” na stronie 29.
2. Odłącz kabel podświetlonej czerwonej kropki od płyty głównej. Patrz „Płyta główna” na stronie 3.
3. Wymień kabel podświetlonej czerwonej kropki.
a. Usuń kabel podświetlonej czerwonej kropki.
Rysunek 52. Usuwanie kabla podświetlonej czerwonej kropki
b. Zainstaluj kabel podświetlonej czerwonej kropki.
Rysunek 53. Instalowanie kabla podświetlonej czerwonej kropki
4. Podłącz kabel podświetlonej czerwonej kropki do płyty głównej. Patrz „Płyta główna” na stronie
3.
5. Załóż pokrywę komputera i podłącz kable. Szczegółowe informacje na ten temat — patrz
„Kończenie wymiany części” na stronie 39.
Rozdział 5. Wymiana sprzętu 43
Wymiana zaawansowanego głośnika
Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z
ważnymi informacjami o produkcie.
1. Usuń pokrywę komputera. Szczegółowe informacje na ten temat — patrz „Usuwanie pokrywy
komputera” na stronie 29.
2. Wymontuj dysk. Szczegółowe informacje na ten temat — patrz „Wymiana dysku” na stronie 30.
3. Wyjmij wentylator systemowy. Szczegółowe informacje na ten temat — patrz „Wymiana
wentylatora systemowego” na stronie 41.
4. Usuń kartę PCI Express. Szczegółowe informacje na ten temat — patrz „Wymiana karty PCI
Express i adaptera kart PCI Express” na stronie 51.
5. Odłącz kabel zaawansowanego głośnika od złącza zaawansowanego głośnika na płycie głównej.
Patrz „Płyta główna” na stronie 3.
6. Wymień zaawansowany głośnik.
a. Usuń zaawansowany głośnik.
Rysunek 54. Usuwanie zaawansowanego głośnika
b. Zainstaluj zaawansowany głośnik.
44
ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
Rysunek 55. Instalowanie zaawansowanego głośnika
7. Podłącz kabel zaawansowanego głośnika do złącza zaawansowanego głośnika na płycie głównej.
Patrz „Płyta główna” na stronie 3.
8. Załóż pokrywę komputera i podłącz kable. Szczegółowe informacje na ten temat — patrz
„Kończenie wymiany części” na stronie 39.
Wymiana anten Wi-Fi
Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z
ważnymi informacjami o produkcie.
Wymiana przedniej anteny Wi-Fi
1. Usuń pokrywę komputera. Szczegółowe informacje na ten temat — patrz „Usuwanie pokrywy
komputera” na stronie 29.
2. Wymontuj dysk. Szczegółowe informacje na ten temat — patrz „Wymiana dysku” na stronie 30.
3. Wyjmij wentylator systemowy. Szczegółowe informacje na ten temat — patrz „Wymiana
wentylatora systemowego” na stronie 41.
4. Usuń kartę PCI Express. Szczegółowe informacje na ten temat — patrz „Wymiana karty PCI
Express i adaptera kart PCI Express” na stronie 51.
5. Wymień przednią antenę Wi-Fi.
a. Odłącz kabel przedniej anteny Wi-Fi.
Rozdział 5. Wymiana sprzętu 45
Rysunek 56. Odłączanie kabla przedniej anteny Wi-Fi
b. Usuń przednią antenę Wi-Fi.
Rysunek 57. Wyjmowanie przedniej anteny Wi-Fi
c. Zainstaluj przednią antenę Wi-Fi.
46
ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
Rysunek 58. Instalowanie przedniej anteny Wi-Fi
d. Podłącz kabel przedniej anteny Wi-Fi do karty Wi-Fi.
Rysunek 59. Podłączanie kabla przedniej anteny Wi-Fi do karty Wi-Fi
6. Załóż pokrywę komputera i podłącz kable. Szczegółowe informacje na ten temat — patrz
„Kończenie wymiany części” na stronie 39.
Wymiana tylnej anteny Wi-Fi
1. Usuń pokrywę komputera. Szczegółowe informacje na ten temat — patrz „Usuwanie pokrywy
komputera” na stronie 29.
2. Wymontuj dysk. Szczegółowe informacje na ten temat — patrz „Wymiana dysku” na stronie 30.
3. Wyjmij wentylator systemowy. Szczegółowe informacje na ten temat — patrz „Wymiana
wentylatora systemowego” na stronie 41.
4. Usuń kartę PCI Express. Szczegółowe informacje na ten temat — patrz „Wymiana karty PCI
Express i adaptera kart PCI Express” na stronie 51.
Rozdział 5. Wymiana sprzętu 47
5. Usuń kartę PCI Express. Szczegółowe informacje na ten temat — patrz „Wymiana karty PCI
Express i adaptera kart PCI Express” na stronie 51.
6. Odłącz kabel tylnej anteny Wi-Fi od karty Wi-Fi.
7. Wymień tylną antenę Wi-Fi.
Informacja: Przed usunięciem kabla tylnej anteny Wi-Fi zwróć uwagę na sposób jego ułożenia.
a. Usuń tylną antenę Wi-Fi.
Rysunek 60. Odłączanie tylnej anteny Wi-Fi
b. Usuń przykręcaną osłonę, która mocuje kabel tylnej anteny Wi-Fi.
Rysunek 61. Usuwanie przykręcanej osłony, która mocuje kabel tylnej anteny Wi-Fi
c. Usuń kabel tylnej anteny Wi-Fi.
48
ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
Rysunek 62. Usuwanie kabla tylnej anteny Wi-Fi
d. Zainstaluj kabel tylnej anteny Wi-Fi.
Rysunek 63. Instalowanie kabla tylnej anteny Wi-Fi
e. Zainstaluj przykręcaną osłonę, aby zamocować kabel tylnej anteny Wi-Fi.
Rozdział 5. Wymiana sprzętu 49
Rysunek 64. Instalowanie przykręcanej osłony w celu zamocowania kabla tylnej anteny Wi-Fi
f. Zainstaluj tylną antenę Wi-Fi.
Rysunek 65. Instalowanie tylnej anteny Wi-Fi
8. Podłącz kabel tylnej anteny Wi-Fi do karty Wi-Fi.
9. Załóż pokrywę komputera i podłącz kable. Szczegółowe informacje na ten temat — patrz
„Kończenie wymiany części” na stronie 39.
Wymiana kabla dysku
Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z
ważnymi informacjami o produkcie.
1. Usuń pokrywę komputera. Szczegółowe informacje na ten temat — patrz „Usuwanie pokrywy
komputera” na stronie 29.
2. Wymontuj dysk. Szczegółowe informacje na ten temat — patrz „Wymiana dysku” na stronie 30.
50
ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
3. Wymień kabel dysku.
a. Usuń kabel dysku.
Rysunek 66. Usuwanie kabla dysku
b. Zainstaluj kabel dysku.
Rysunek 67. Instalowanie kabla dysku
4. Załóż pokrywę komputera i podłącz kable. Szczegółowe informacje na ten temat — patrz
„Kończenie wymiany części” na stronie 39.
Wymiana karty PCI Express i adaptera kart PCI Express
Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z
ważnymi informacjami o produkcie.
1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam
komputer.
Rozdział 5. Wymiana sprzętu 51
2. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable podłączone do
komputera.
3. Usuń pokrywę komputera. Szczegółowe informacje na ten temat — patrz „Usuwanie pokrywy
komputera” na stronie 29.
4. Wyjmij głośnik wewnętrzny. Szczegółowe informacje na ten temat — patrz „Wymiana głośnika
wewnętrznego” na stronie 32.
5. Wyjmij wentylator systemowy. Szczegółowe informacje na ten temat — patrz „Wymiana
wentylatora systemowego” na stronie 41.
6. Wymiana karty PCI Express i adaptera kart PCI Express.
a. Usuń kartę PCI Express.
Rysunek 68. Wyjmowanie karty PCI Express
b. Usuń adapter karty PCI Express.
52
ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
Rysunek 69. Usuwanie adaptera karty PCI Express
c. Zainstaluj adapter karty PCI Express.
Rysunek 70. Instalowanie adaptera karty PCI Express
d. Zainstaluj kartę PCI Express.
Rozdział 5. Wymiana sprzętu 53
Rysunek 71. Instalowanie karty PCI Express
7. Załóż pokrywę komputera i podłącz kable. Szczegółowe informacje na ten temat — patrz
„Kończenie wymiany części” na stronie 39.
Wymiana karty Wi-Fi
Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z
ważnymi informacjami o produkcie.
1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam
komputer.
2. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable podłączone do
komputera.
3. Usuń pokrywę komputera. Szczegółowe informacje na ten temat — patrz „Usuwanie pokrywy
komputera” na stronie 29.
4. Wymontuj dysk. Szczegółowe informacje na ten temat — patrz „Wymiana dysku” na stronie 30.
5. Wyjmij wentylator systemowy. Szczegółowe informacje na ten temat — patrz „Wymiana
wentylatora systemowego” na stronie 41.
6. Usuń kartę PCI Express. Szczegółowe informacje na ten temat — patrz „Wymiana karty PCI
Express i adaptera kart PCI Express” na stronie 51.
7. W zależności od modelu komputera wybierz odpowiednią procedurę wymiany karty Wi-Fi:
• Typ 1
Usuń osłonę karty Wi-Fi.
54
ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
Rysunek 72. Usuwanie osłony karty Wi-Fi
Odłącz kable anten Wi-Fi.
Rysunek 73. Odłączanie kabli anteny Wi-Fi
Usuń kartę Wi-Fi.
Rozdział 5. Wymiana sprzętu 55
Rysunek 74. Wyjmowanie karty Wi-Fi
Zainstaluj kartę Wi-Fi.
Rysunek 75. Instalowanie karty Wi-Fi
56 ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
Podłącz kable anten Wi-Fi.
Rysunek 76. Podłączanie kabli anteny Wi-Fi
Zainstaluj osłonę karty Wi-Fi.
Rysunek 77. Instalowanie osłony karty Wi-Fi
• Typ 2
Rozdział 5. Wymiana sprzętu 57
Usuń osłonę karty Wi-Fi.
Rysunek 78. Usuwanie osłony karty Wi-Fi
Odłącz kable anten Wi-Fi.
58
ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
Rysunek 79. Odłączanie kabli anteny Wi-Fi
Usuń kartę Wi-Fi.
Rysunek 80. Wyjmowanie karty Wi-Fi
Rozdział 5. Wymiana sprzętu 59
Zainstaluj kartę Wi-Fi.
Rysunek 81. Instalowanie karty Wi-Fi
Podłącz kable anten Wi-Fi.
Rysunek 82. Podłączanie kabli anteny Wi-Fi
60 ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
Zainstaluj osłonę karty Wi-Fi.
Rysunek 83. Instalowanie osłony karty Wi-Fi
8. Załóż pokrywę komputera i podłącz kable. Szczegółowe informacje na ten temat — patrz
„Kończenie wymiany części” na stronie 39.
Wymiana radiatora
Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z
ważnymi informacjami o produkcie.
1. Usuń pokrywę komputera. Szczegółowe informacje na ten temat — patrz „Usuwanie pokrywy
komputera” na stronie 29.
2. Wymontuj dysk. Szczegółowe informacje na ten temat — patrz „Wymiana dysku” na stronie 30.
3. Wyjmij głośnik wewnętrzny. Szczegółowe informacje na ten temat — patrz „Wymiana głośnika
wewnętrznego” na stronie 32.
4. Wyjmij wentylator systemowy. Szczegółowe informacje na ten temat — patrz „Wymiana
wentylatora systemowego” na stronie 41.
5. Usuń kartę PCI Express. Szczegółowe informacje na ten temat — patrz „Wymiana karty PCI
Express i adaptera kart PCI Express” na stronie 51.
6. Wymień radiator.
a. Odkręć dwa wkręty mocujące radiator.
Rozdział 5. Wymiana sprzętu 61
Rysunek 84. Odkręcanie wkrętów mocujących radiator
b. Wyjmij radiator.
Rysunek 85. Wyjmowanie radiatora
c. Zainstaluj radiator.
62
ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
Rysunek 86. Instalowanie radiatora
d. Dokręć wkręty mocujące radiator.
Rysunek 87. Dokręcanie wkrętów mocujących radiator
7. Załóż pokrywę komputera i podłącz kable. Szczegółowe informacje na ten temat — patrz
„Kończenie wymiany części” na stronie 39.
Wymiana mikroprocesora
Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z
ważnymi informacjami o produkcie.
ZAGROŻENIE:
Radiator i mikroprocesor mogą być gorące. Przed otwarciem pokrywy wyłącz
komputer i odczekaj kilka minut, aż ostygnie.
Rozdział 5. Wymiana sprzętu 63
1. Usuń pokrywę komputera. Szczegółowe informacje na ten temat — patrz „Usuwanie pokrywy
komputera” na stronie 29.
2. Wymontuj dysk. Szczegółowe informacje na ten temat — patrz „Wymiana dysku” na stronie 30.
3. Wyjmij głośnik wewnętrzny. Szczegółowe informacje na ten temat — patrz „Wymiana głośnika
wewnętrznego” na stronie 32.
4. Wyjmij wentylator systemowy. Szczegółowe informacje na ten temat — patrz „Wymiana
wentylatora systemowego” na stronie 41.
5. Usuń kartę PCI Express. Szczegółowe informacje na ten temat — patrz „Wymiana karty PCI
Express i adaptera kart PCI Express” na stronie 51.
6. Wyjmij radiator. Szczegółowe informacje na ten temat — patrz „Wymiana radiatora” na stronie
61.
7. Wymień mikroprocesor.
Uwagi:
• Mikroprocesor i gniazdo mogą wyglądać inaczej niż na ilustracji.
• Dotykaj tylko krawędzi mikroprocesora. Nie dotykaj złotych styków na spodzie.
• Kiedy gniazdo mikroprocesora jest odsłonięte, nie upuść na nie żadnego przedmiotu. Styki gniazda
muszą być jak najczystsze.
a. Odblokuj element podtrzymujący gniazdo mikroprocesora.
Rysunek 88. Odblokowywanie elementu podtrzymującego gniazdo mikroprocesora
b. Odchyl gniazdo mikroprocesora do góry.
64
ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
Rysunek 89. Odchylanie gniazda mikroprocesora do góry
c. Usuń mikroprocesor.
Rysunek 90. Wyjmowanie mikroprocesora
d. Zainstaluj mikroprocesor.
Rozdział 5. Wymiana sprzętu 65
Rysunek 91. Instalowanie mikroprocesora
e. Odchyl gniazdo mikroprocesora do dołu.
Rysunek 92. Odchylanie gniazda mikroprocesora do dołu
f. Zablokuj element podtrzymujący gniazdo mikroprocesora.
66
ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
Rysunek 93. Blokowanie elementu podtrzymującego gniazdo mikroprocesora
8. Załóż pokrywę komputera i podłącz kable. Szczegółowe informacje na ten temat — patrz
„Kończenie wymiany części” na stronie 39.
Wymiana baterii pastylkowej
Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z
ważnymi informacjami o produkcie.
Komputer wyposażono w specjalną pamięć przechowującą informacje o dacie, godzinie i
ustawieniach opcji wbudowanych, takich jak konfiguracja złącza równoległego. Bateria pastylkowa
umożliwia przechowywanie tych informacji, kiedy komputer jest wyłączony.
Bateria pastylkowa zazwyczaj nie wymaga ładowania ani konserwacji przez cały okres eksploatacji.
Jednak kiedyś musi on dobiec końca. Jeśli bateria pastylkowa przestanie działać, informacje o dacie,
godzinie i konfiguracji (w tym hasła) zostaną utracone. Po włączeniu komputera zostanie wyświetlony
komunikat o błędzie.
1. Usuń pokrywę komputera. Szczegółowe informacje na ten temat — patrz „Usuwanie pokrywy
komputera” na stronie 29.
2. Wymontuj dysk. Szczegółowe informacje na ten temat — patrz „Wymiana dysku” na stronie 30.
3. Wyjmij głośnik wewnętrzny. Szczegółowe informacje na ten temat — patrz „Wymiana głośnika
wewnętrznego” na stronie 32.
4. Wyjmij wentylator systemowy. Szczegółowe informacje na ten temat — patrz „Wymiana
wentylatora systemowego” na stronie 41.
5. Usuń kartę PCI Express. Szczegółowe informacje na ten temat — patrz „Wymiana karty PCI
Express i adaptera kart PCI Express” na stronie 51.
6. Wyjmij radiator. Szczegółowe informacje na ten temat — patrz „Wymiana radiatora” na stronie
61.
7. Wymień pastylkową baterię litową.
a. Zwolnij baterię pastylkową.
Rozdział 5. Wymiana sprzętu 67
Rysunek 94. Zwalnianie baterii pastylkowej
b. Usuń baterie pastylkową.
Rysunek 95. Wyjmowanie baterii pastylkowej
c. Włóż baterię pastylkową.
Rysunek 96. Instalowanie baterii pastylkowej
d. Dociskaj baterię pastylkową do dołu, aż wskoczy na miejsce.
68
ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
Rysunek 97. Dociskanie baterii pastylkowej do dołu, aż wskoczy na miejsce
8. Załóż pokrywę komputera i podłącz kable. Szczegółowe informacje na ten temat — patrz
„Kończenie wymiany części” na stronie 39.
Jeżeli trzeba pozbyć się baterii, przeczytaj zawartość tematu „Uwagi dotyczące pastylkowej baterii
litowej” w Podręczniku na temat bezpieczeństwa i gwarancji.
Wymiana płyty głównej i obudowy
Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z
ważnymi informacjami o produkcie.
1. Usuń pokrywę komputera. Szczegółowe informacje na ten temat — patrz „Usuwanie pokrywy
komputera” na stronie 29.
2. Wymontuj dysk. Szczegółowe informacje na ten temat — patrz „Wymiana dysku” na stronie 30.
3. Wyjmij głośnik wewnętrzny. Szczegółowe informacje na ten temat — patrz „Wymiana głośnika
wewnętrznego” na stronie 32.
4. Wyjmij wentylator systemowy. Szczegółowe informacje na ten temat — patrz „Wymiana
wentylatora systemowego” na stronie 41.
5. Usuń kartę PCI Express. Szczegółowe informacje na ten temat — patrz „Wymiana karty PCI
Express i adaptera kart PCI Express” na stronie 51.
6. Wyjmij radiator. Szczegółowe informacje na ten temat — patrz „Wymiana radiatora” na stronie
61.
7. Usuń kartę Wi-Fi. Szczegółowe informacje na ten temat — patrz „Wymiana karty Wi-Fi” na
stronie 54.
8. Usuń anteny Wi-Fi. Szczegółowe informacje na ten temat — patrz „Wymiana anten Wi-Fi” na
stronie 45.
9. Usuń mikroprocesor. Szczegółowe informacje na ten temat — patrz „Wymiana mikroprocesora”
na stronie 63.
10. Zdejmij dolną pokrywę. Szczegółowe informacje na ten temat — patrz „Wymiana dolnej pokrywy”
na stronie 33.
11. Wyjmij moduł pamięci. Szczegółowe informacje na ten temat — patrz „Wymiana modułu pamięci”
na stronie 35.
12. Usuń dysk M.2. Szczegółowe informacje na ten temat — patrz „Wymiana dysku M.2” na stronie
37.
13. Usuń wspornik anteny. Szczegółowe informacje na ten temat — patrz „” na stronie .
14. Zapamiętaj ułożenie kabli i ich połączenia, a następnie odłącz wszystkie kable od płyty głównej.
Patrz „Płyta główna” na stronie 3.
15. Wymień wspornik anteny.
a. Usuń wspornik anteny.
Rozdział 5. Wymiana sprzętu 69
Rysunek 98. Usuwanie wspornika anteny
b. Zainstaluj wspornik anteny.
Rysunek 99. Instalowanie wspornika anteny
16. Załóż pokrywę komputera i podłącz kable. Szczegółowe informacje na ten temat — patrz
„Kończenie wymiany części” na stronie 39.
Wymiana płyty głównej i obudowy
Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z
ważnymi informacjami o produkcie.
1. Usuń pokrywę komputera. Szczegółowe informacje na ten temat — patrz „Usuwanie pokrywy
komputera” na stronie 29.
2. Wymontuj dysk. Szczegółowe informacje na ten temat — patrz „Wymiana dysku” na stronie 30.
70
ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
3. Wyjmij głośnik wewnętrzny. Szczegółowe informacje na ten temat — patrz „Wymiana głośnika
wewnętrznego” na stronie 32.
4. Wyjmij wentylator systemowy. Szczegółowe informacje na ten temat — patrz „Wymiana
wentylatora systemowego” na stronie 41.
5. Usuń kartę PCI Express. Szczegółowe informacje na ten temat — patrz „Wymiana karty PCI
Express i adaptera kart PCI Express” na stronie 51.
6. Wyjmij radiator. Szczegółowe informacje na ten temat — patrz „Wymiana radiatora” na stronie
61.
7. Usuń kartę Wi-Fi. Szczegółowe informacje na ten temat — patrz „Wymiana karty Wi-Fi” na
stronie 54.
8. Usuń anteny Wi-Fi. Szczegółowe informacje na ten temat — patrz „Wymiana anten Wi-Fi” na
stronie 45.
9. Usuń mikroprocesor. Szczegółowe informacje na ten temat — patrz „Wymiana mikroprocesora”
na stronie 63.
10. Zdejmij dolną pokrywę. Szczegółowe informacje na ten temat — patrz „Wymiana dolnej pokrywy”
na stronie 33.
11. Wyjmij moduł pamięci. Szczegółowe informacje na ten temat — patrz „Wymiana modułu pamięci”
na stronie 35.
12. Usuń dysk M.2. Szczegółowe informacje na ten temat — patrz „Wymiana dysku M.2” na stronie
37.
13. Usuń wspornik anteny. Szczegółowe informacje na ten temat — patrz „Wymiana płyty głównej i
obudowy” na stronie 69.
14. Zapamiętaj ułożenie kabli i ich połączenia, a następnie odłącz wszystkie kable od płyty głównej.
Patrz „Płyta główna” na stronie 3.
15. Wymień płytę główną i obudowę.
Informacja: Płytę główną należy chwytać delikatnie za brzegi.
a. Usuń wkręty mocujące płytę główną.
Rysunek 100. Usuwanie wkrętów mocujących płytę główną
b. Usuń płytę główną.
Rozdział 5. Wymiana sprzętu 71
Rysunek 101. Wyciąganie płyty głównej
c. Zainstaluj płytę główną.
Rysunek 102. Instalowanie płyty głównej
d. Zainstaluj wkręty mocujące płytę główną.
72
ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
Rysunek 103. Instalowanie wkrętów mocujących płytę główną
16. Poprowadź odpowiednio wszystkie kable odłączone od uszkodzonej płyty głównej, a następnie
podłącz je do nowej płyty. Patrz „Płyta główna” na stronie 3.
17. Załóż pokrywę komputera i podłącz kable. Szczegółowe informacje na ten temat — patrz
„Kończenie wymiany części” na stronie 39.
Rozdział 5. Wymiana sprzętu 73
74 ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
Dodatek A. Uwagi
Firma Lenovo może nie oferować w niektórych krajach produktów, usług lub opcji omawianych w
niniejszej publikacji. Informacje o produktach i usługach dostępnych w danym kraju można uzyskać
od lokalnego przedstawiciela firmy Lenovo. Odwołanie do produktu, programu lub usługi firmy Lenovo
nie oznacza, że można użyć wyłącznie tego produktu, programu lub usługi. Zamiast nich można
zastosować ich odpowiednik funkcjonalny pod warunkiem, że nie narusza to praw własności
intelektualnej firmy Lenovo. Jednakże cała odpowiedzialność za ocenę przydatności i sprawdzenie
działania produktu, programu lub usługi, pochodzących od innego producenta, spoczywa na
użytkowniku.
Firma Lenovo może posiadać patenty lub złożone wnioski patentowe na towary i usługi, o których
mowa w niniejszej publikacji. Przedstawienie tej publikacji nie daje żadnych uprawnień licencyjnych
do tychże patentów. Pisemne zapytania w sprawie licencji można przesyłać na adres:
Lenovo (United States), Inc.
1009 Think Place - Building One
Morrisville, NC 27560
U.S.A.
Attention: Lenovo Director of Licensing
LENOVO DOSTARCZA TĘ PUBLIKACJĘ W TAKIM STANIE, W JAKIM SIĘ ZNAJDUJE („AS IS”) BEZ
UDZIELANIA JAKICHKOLWIEK GWARANCJI (W TYM TAKŻE RĘKOJMI), WYRAŹNYCH LUB
DOMNIEMANYCH, A W SZCZEGÓLNOŚCI DOMNIEMANYCH GWARANCJI PRZYDATNOŚCI
HANDLOWEJ, PRZYDATNOŚCI DO OKREŚLONEGO CELU ORAZ GWARANCJI, ŻE PUBLIKACJA TA
NIE NARUSZA PRAW STRON TRZECICH. Ustawodawstwa niektórych krajów nie dopuszczają
zastrzeżeń dotyczących gwarancji wyraźnych lub domniemanych w odniesieniu do pewnych transakcji;
w takiej sytuacji powyższe zdanie nie ma zastosowania.
Informacje zawarte w tej publikacji mogą zawierać niedokładności techniczne i błędy drukarskie.
Okresowo mogą być wprowadzane zmiany do tej publikacji; zmiany takie zostaną uwzględnione w
kolejnych wydaniach publikacji. Firma Lenovo zastrzega sobie prawo do wprowadzania ulepszeń i/lub
zmian w produktach i/lub programach opisanych w niniejszej publikacji w dowolnym czasie, bez
wcześniejszego powiadomienia.
Produkty opisane w niniejszym dokumencie nie są przeznaczone do zastosowań związanych z
wszczepieniami lub podtrzymywaniem życia, gdzie niewłaściwe funkcjonowanie może spowodować
uszczerbek na zdrowiu lub śmierć. Informacje zawarte w niniejszym dokumencie pozostają bez
wpływu na dane techniczne produktów oraz gwarancje firmy Lenovo. Żadne z postanowień
niniejszego dokumentu nie ma charakteru wyraźnej lub domniemanej licencji czy zabezpieczenia bądź
ochrony przed roszczeniami w ramach praw własności intelektualnej firmy Lenovo lub stron trzecich.
Wszelkie zawarte tu informacje zostały uzyskane w konkretnym środowisku i mają charakter
ilustracyjny. Wyniki osiągane w innych środowiskach operacyjnych mogą być odmienne.
Firma Lenovo ma prawo do stosowania i rozpowszechniania informacji przysłanych przez użytkownika
w dowolny sposób, jaki uzna za właściwy, bez żadnych zobowiązań wobec ich autora.
Wszelkie wzmianki w niniejszej publikacji na temat stron internetowych innych firm zostały
wprowadzone wyłącznie dla wygody użytkownika i w żadnym wypadku nie stanowią zachęty do ich
odwiedzania. Materiały dostępne na tych stronach nie wchodzą w skład materiałów opracowanych do
tego produktu firmy Lenovo, a użytkownik może korzystać z nich na własną odpowiedzialność.
Dodatek A. Uwagi 75
Wszelkie dane dotyczące wydajności zostały zebrane w kontrolowanym środowisku. Dlatego też
rezultaty osiągane w innych środowiskach operacyjnych mogą być inne. Niektóre pomiary mogły być
dokonywane na systemach będących w fazie rozwoju i nie ma gwarancji, że pomiary te wykonane
na ogólnie dostępnych systemach dadzą takie same wyniki. Niektóre z pomiarów mogły być
estymowane przez ekstrapolację. Rzeczywiste wyniki mogą być inne. Użytkownicy powinni we
własnym zakresie sprawdzić odpowiednie dane dla ich środowiska.
Znaki towarowe
Następujące nazwy są znakami towarowymi Lenovo w Stanach Zjednoczonych i/lub w innych krajach:
Lenovo
Logo Lenovo
ThinkStation
Logo ThinkStation
DisplayPort i VESA są znakami towarowymi Video Electronics Standards Association.
Nazwy innych przedsiębiorstw, produktów i usług mogą być znakami towarowymi lub znakami usług
innych podmiotów.
76
ThinkStation P320 Tiny Podręcznik użytkownika i Podręcznik konserwacji sprzętu
Loading...
