Lenovo ThinkStation P320 Tiny Hardware Installation and Maintenance Guide [fr]

ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

Types de machine : 30C1 (Energy Star), 30C2 (Energy Star) et 30C3

(Energy Star)

Remarque : Avant d'utiliser le présent document et le produit associé, prenez connaissance des informations contenues dans le Manuel d'informations sur le produit.

Deuxième édition (Juin 2017)

REMARQUE SUR LES DROITS LIMITES ET RESTREINTS : si les données ou les logiciels sont fournis conformément à un contrat GSA (« General Services Administration »), l'utilisation, la reproduction et la divulgation sont soumises aux restrictions stipulées dans le contrat n° GS-35F-05925.

Table des matières

Chapitre 1. Présentation du produit. . . 1

Vue avant . . . . . . . . . . . . . . . . . . 1

Vue arrière . . . . . . . . . . . . . . . . . . 2

Carte mère. . . . . . . . . . . . . . . . . . 3

Type de machine et étiquette de modèle . . . . . . 4

Chapitre 2. Boîtier d'E/S. . . . . . . . . 5

Présentation . . . . . . . . . . . . . . . . . 5

Utilisation du boîtier d'E/S. . . . . . . . . . . . 5

Chapitre 3. Verrouillage de

l'ordinateur . . . . . . . . . . . . . . . . 7

Installation d'un verrou de câble Kensington . . . . 7

Chapitre 4. Fonctions . . . . . . . . . . 9

Chapitre 5. Remplacement d'options

matérielles . . . . . . . . . . . . . . . 11

Avant de remplacer les éléments matériels . . . . 11

Manipulation des composants sensibles à

l'électricité statique . . . . . . . . . . . . . 11

Connaître les pièces remplaçables . . . . . . . 11

Remplacement des CRU . . . . . . . . . . . 14

Remplacement du clavier ou du clavier sans

fil. . . . . . . . . . . . . . . . . . . 15

Remplacement de la souris ou de la souris

sans fil . . . . . . . . . . . . . . . . 16

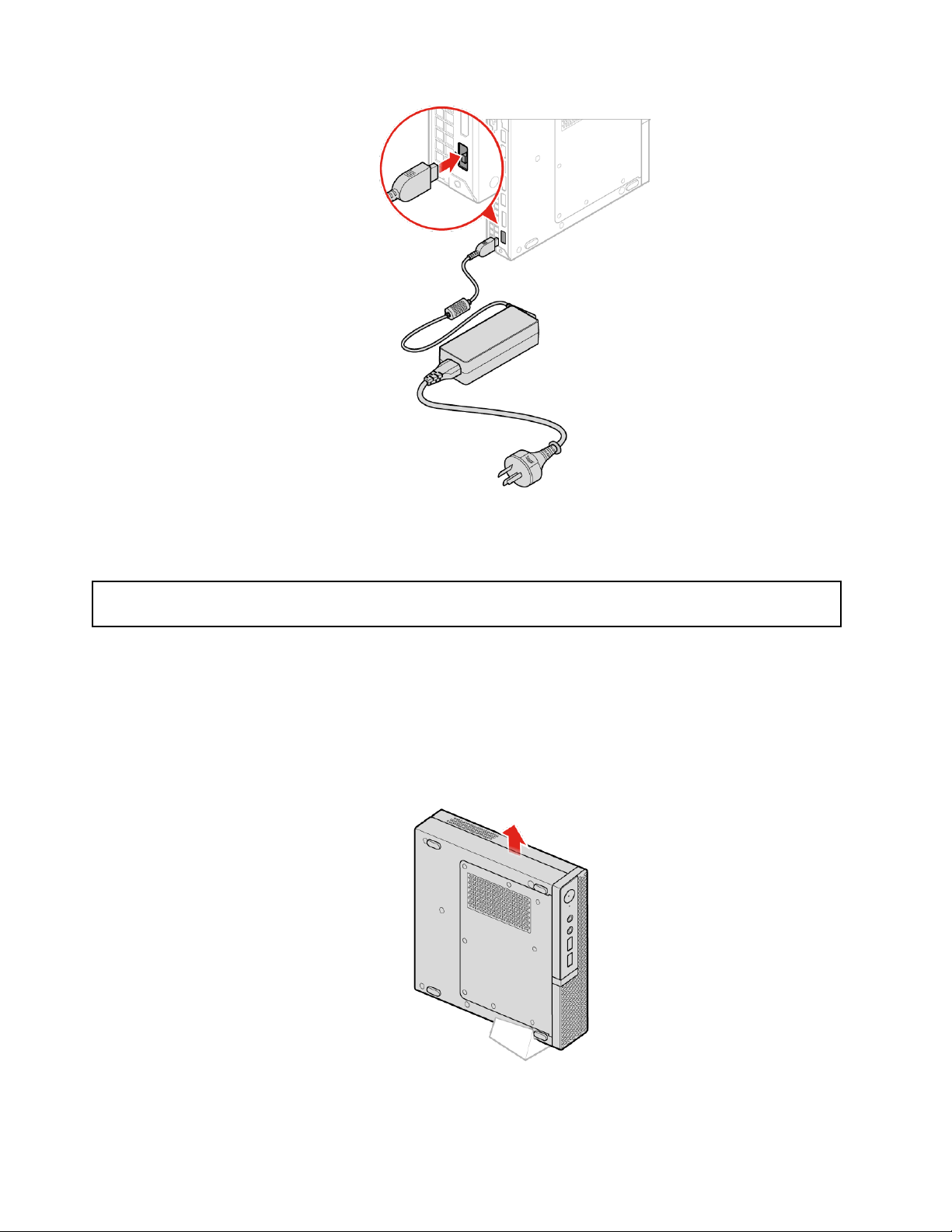

Remplacement du boîtier d'alimentation . . . 19

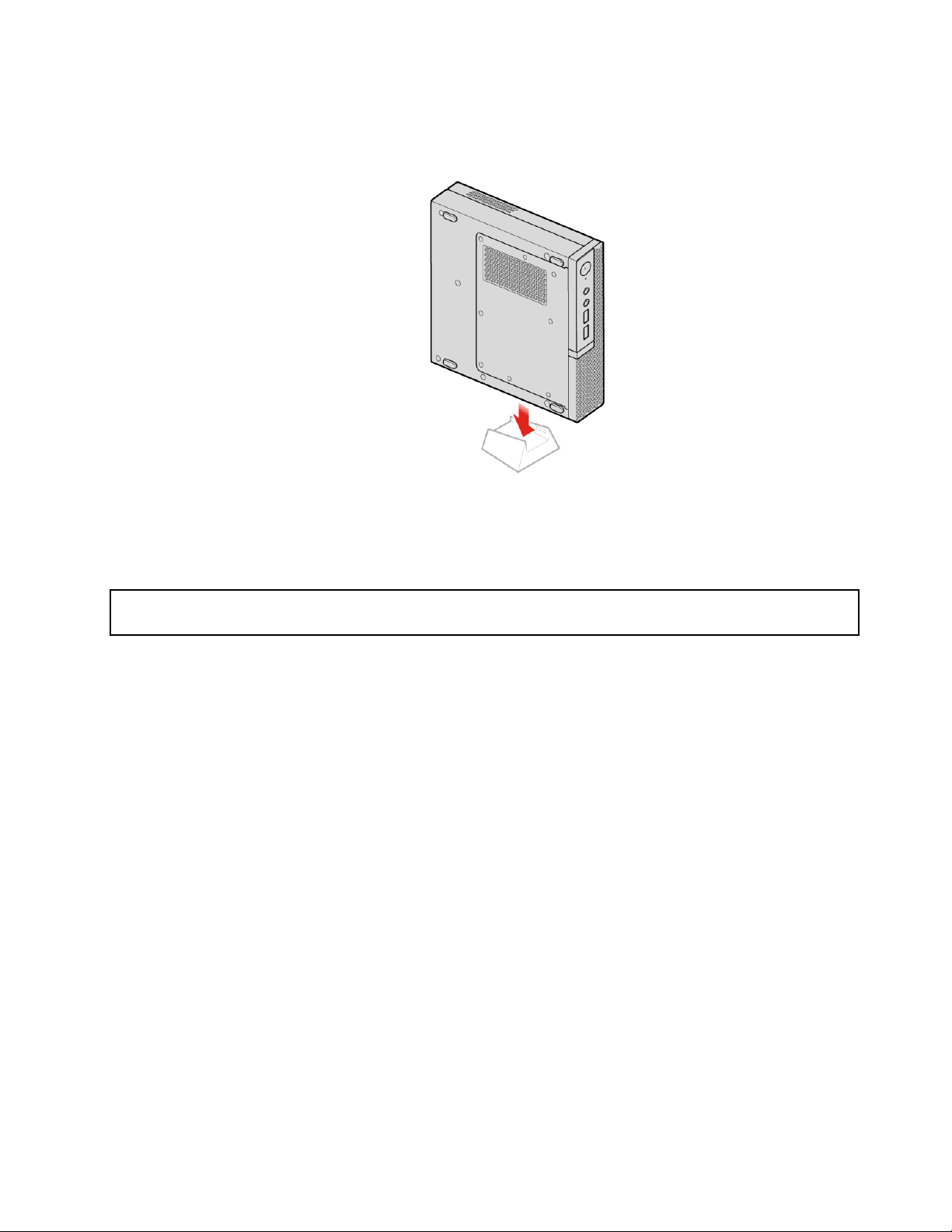

Remplacement du socle vertical . . . . . . 22

Remplacement du support de montage

VESA . . . . . . . . . . . . . . . . . 23

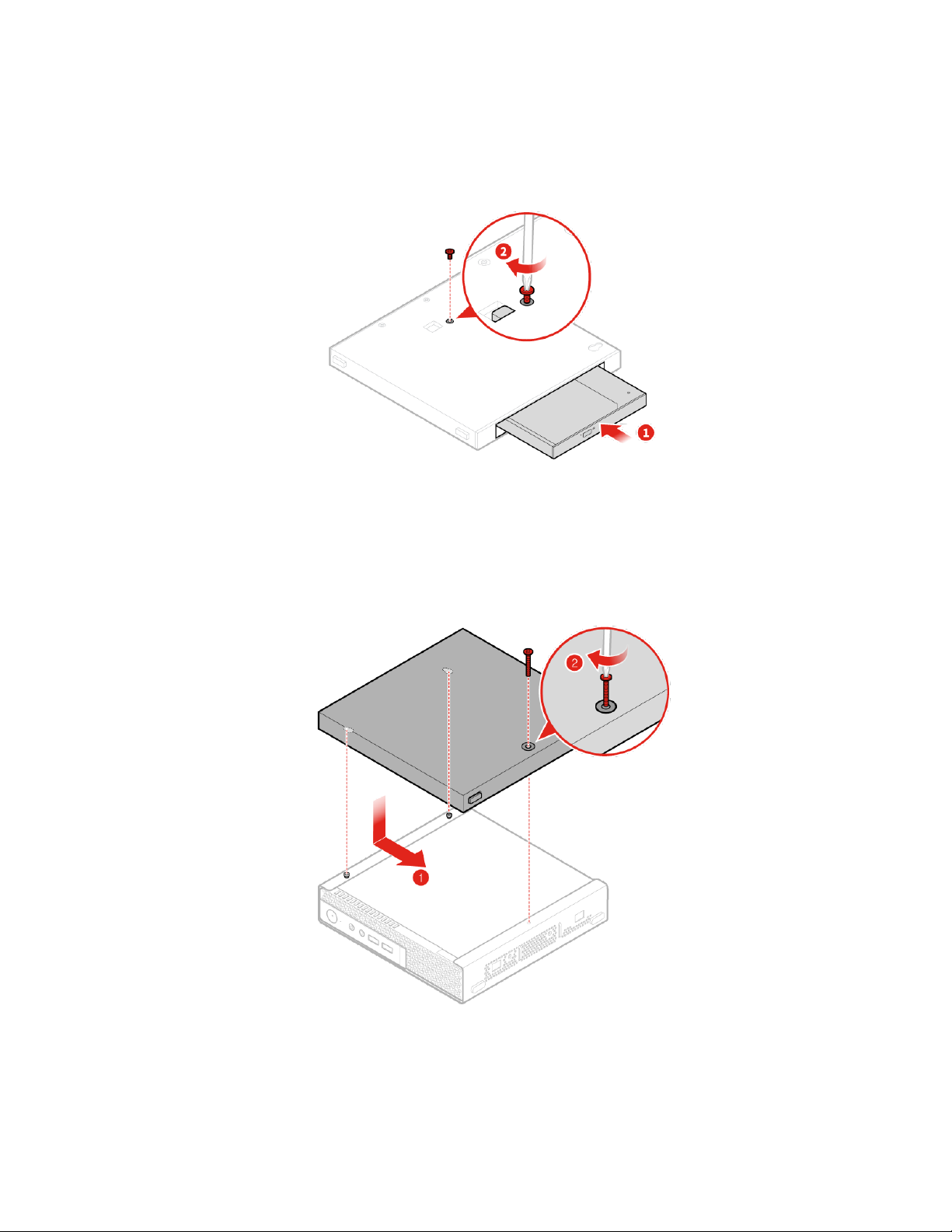

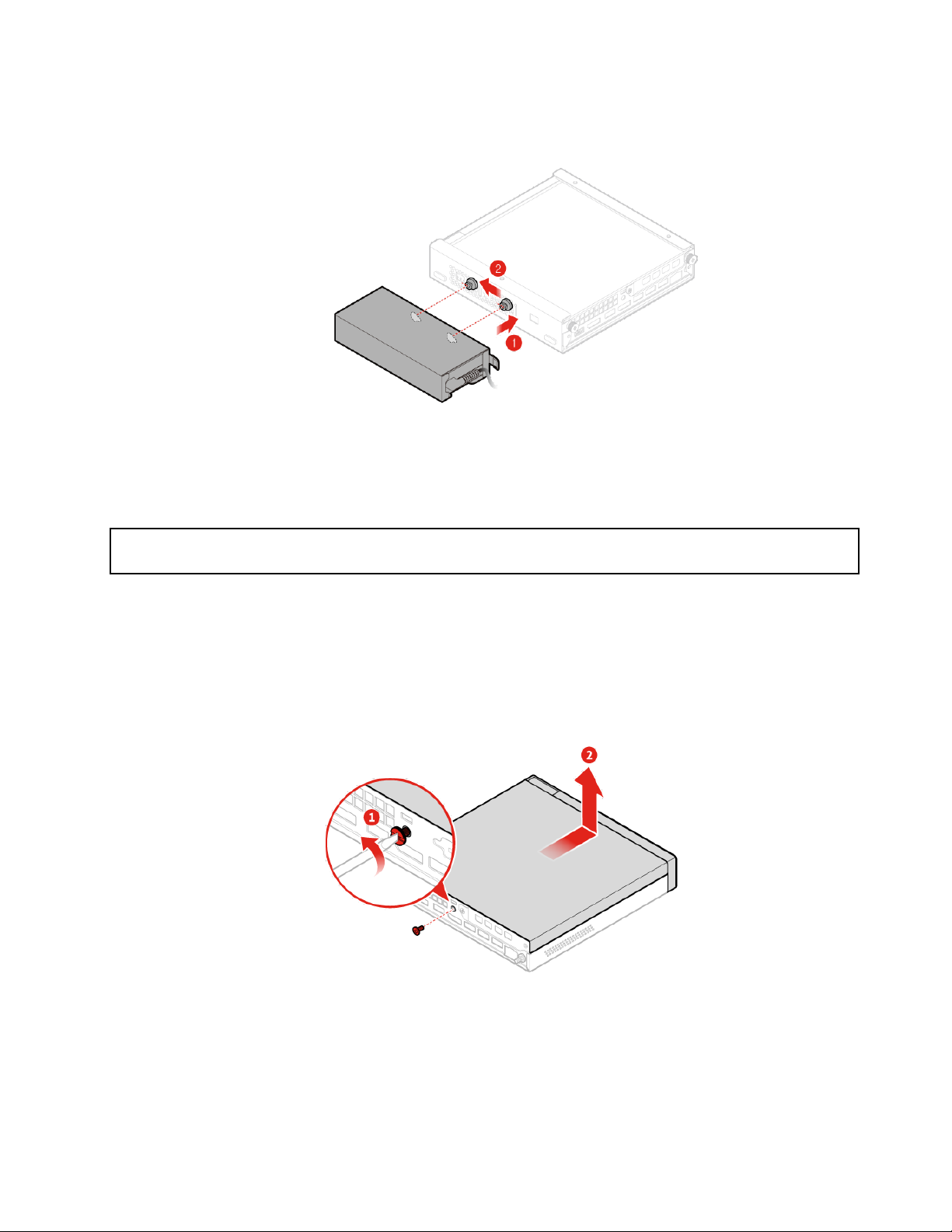

Remplacement du disque optique externe . . 24

Remplacement du boîtier d'E/S externe . . . 27 Remplacement du système de retenue du

boîtier d'alimentation . . . . . . . . . . . 28

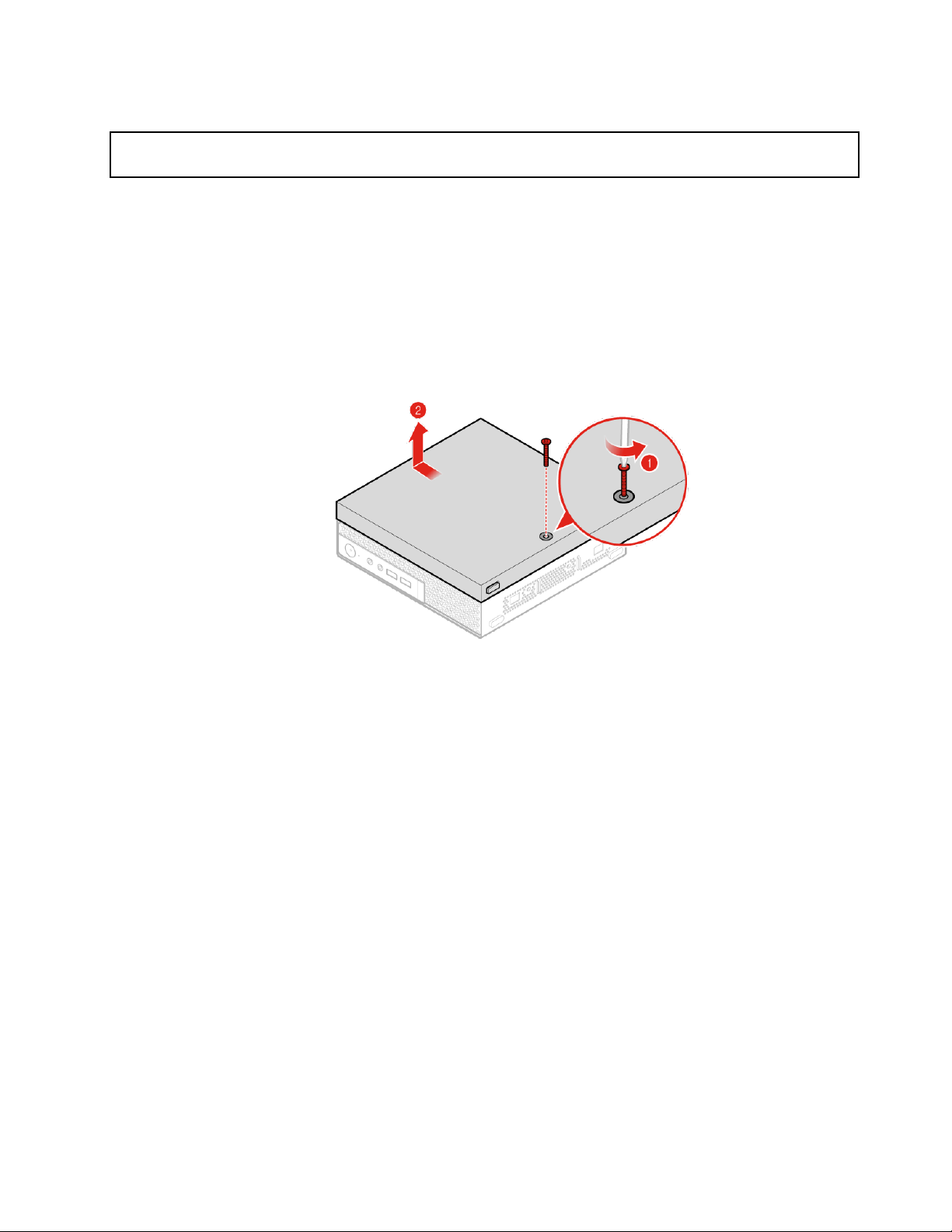

Retrait du carter de l'ordinateur . . . . . . . 29

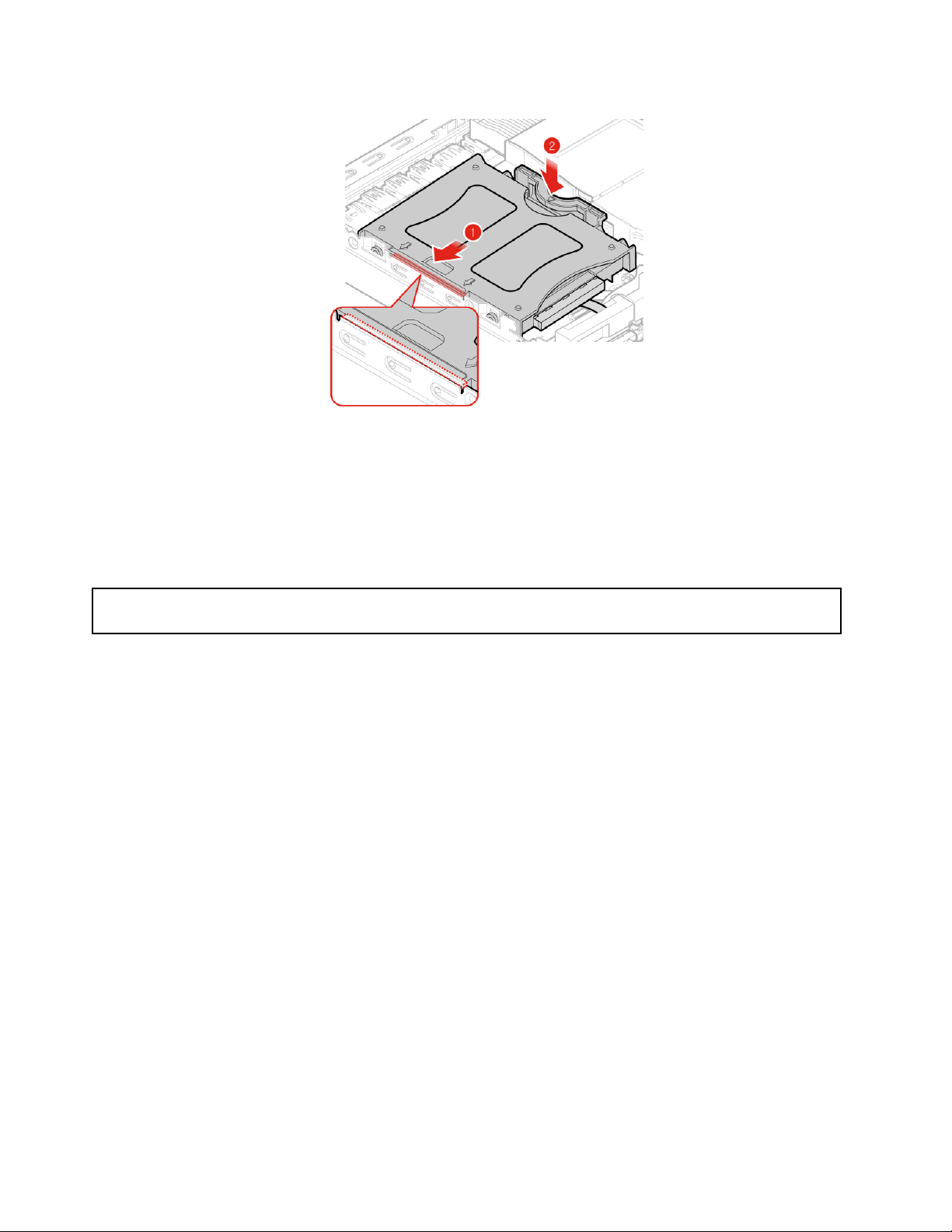

Remplacement de l'unité de stockage . . . . 30

Remplacement du haut-parleur interne . . . . 32

Remplacement du carter inférieur . . . . . . 33

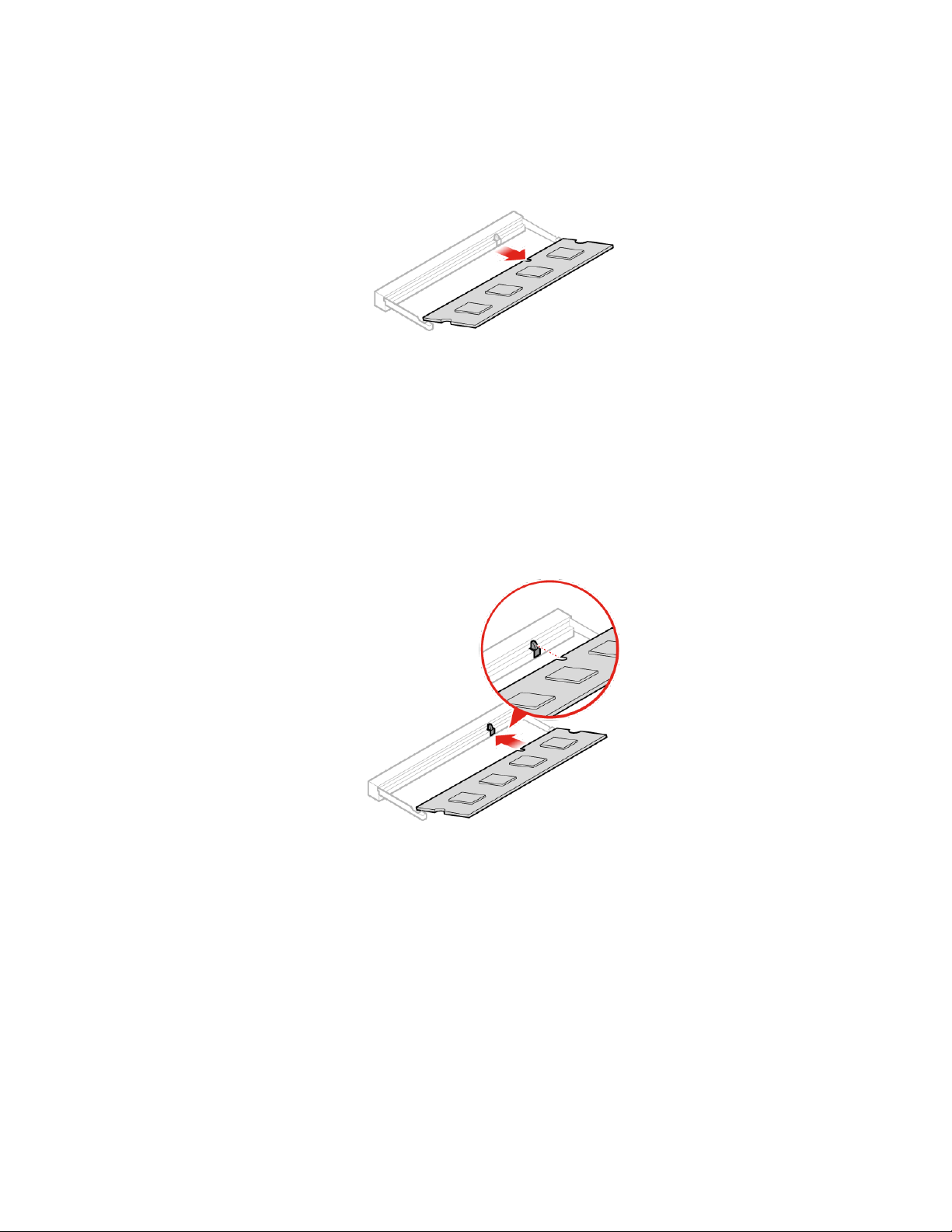

Remplacement du module de mémoire. . . . 35

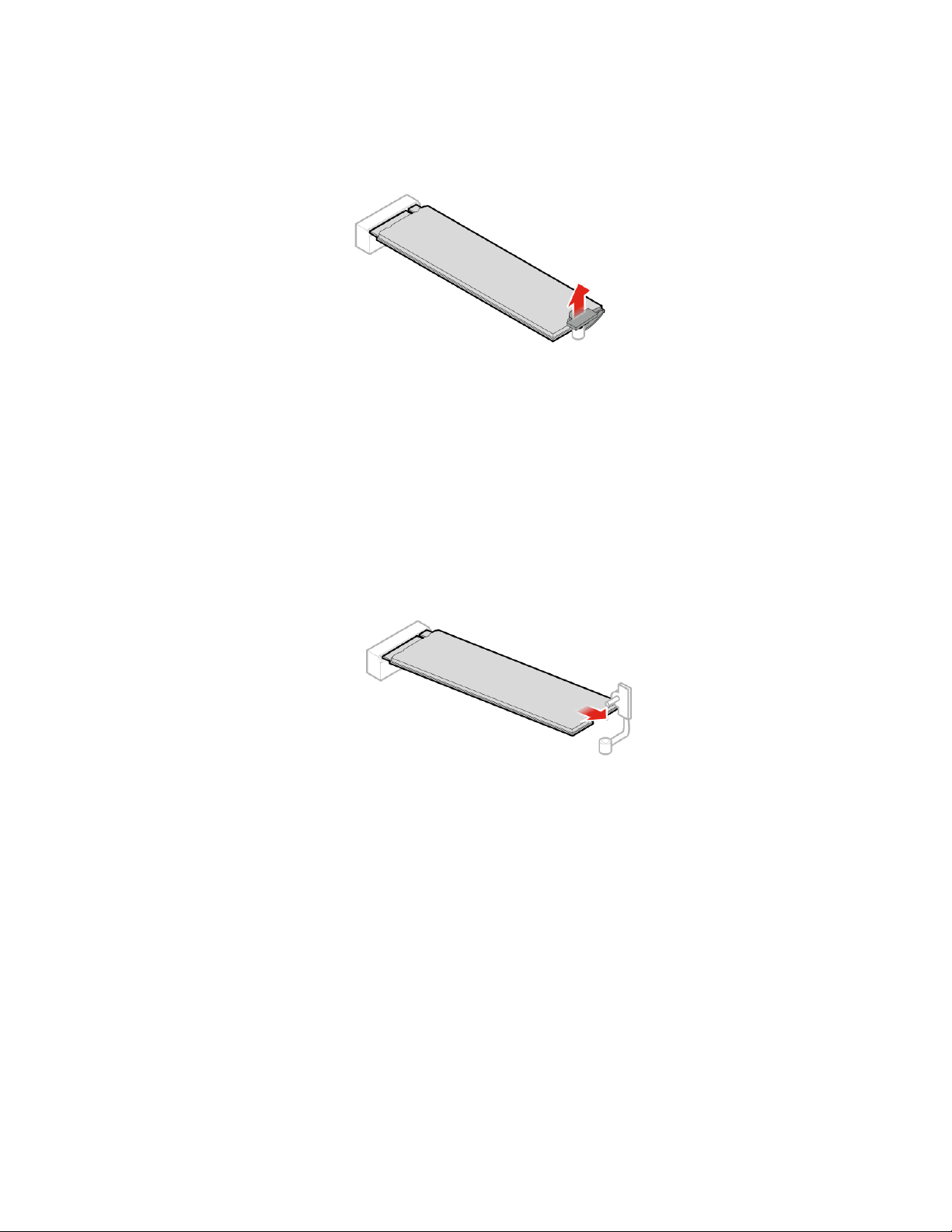

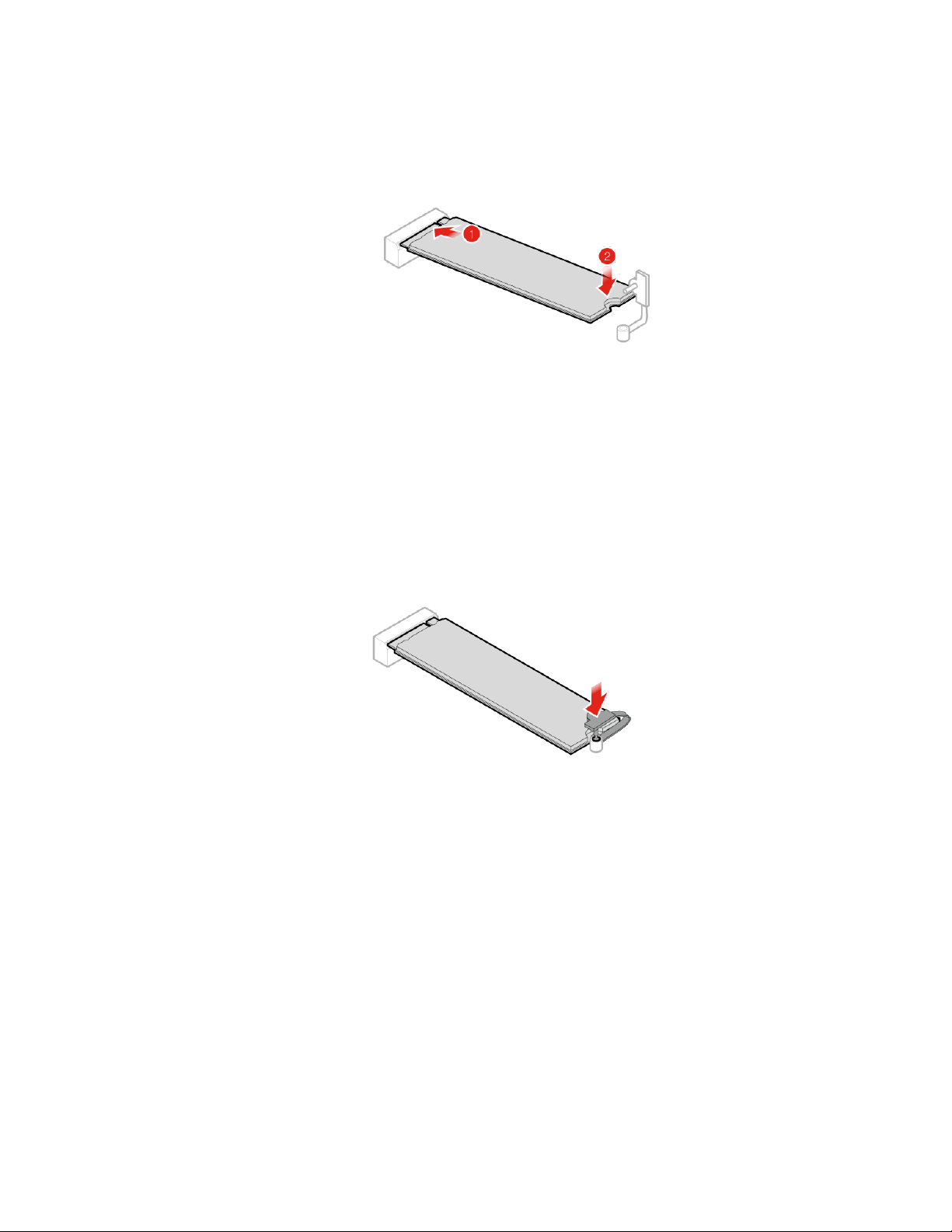

Remplacement de l'unité de stockage M.2 . . 37

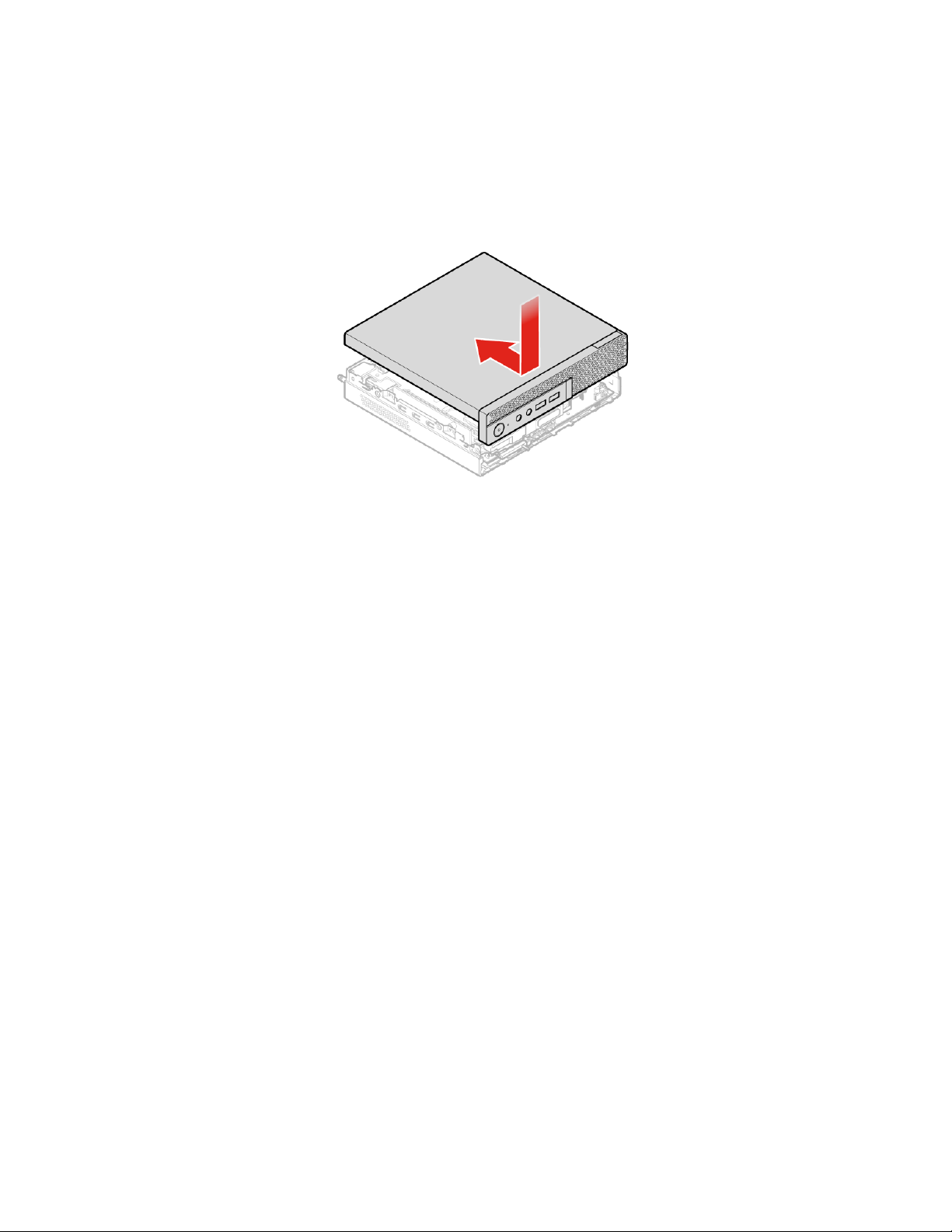

Fin du remplacement de composants . . . . 39

Remplacement des FRU . . . . . . . . . . . 41

Remplacement du ventilateur système . . . . 41

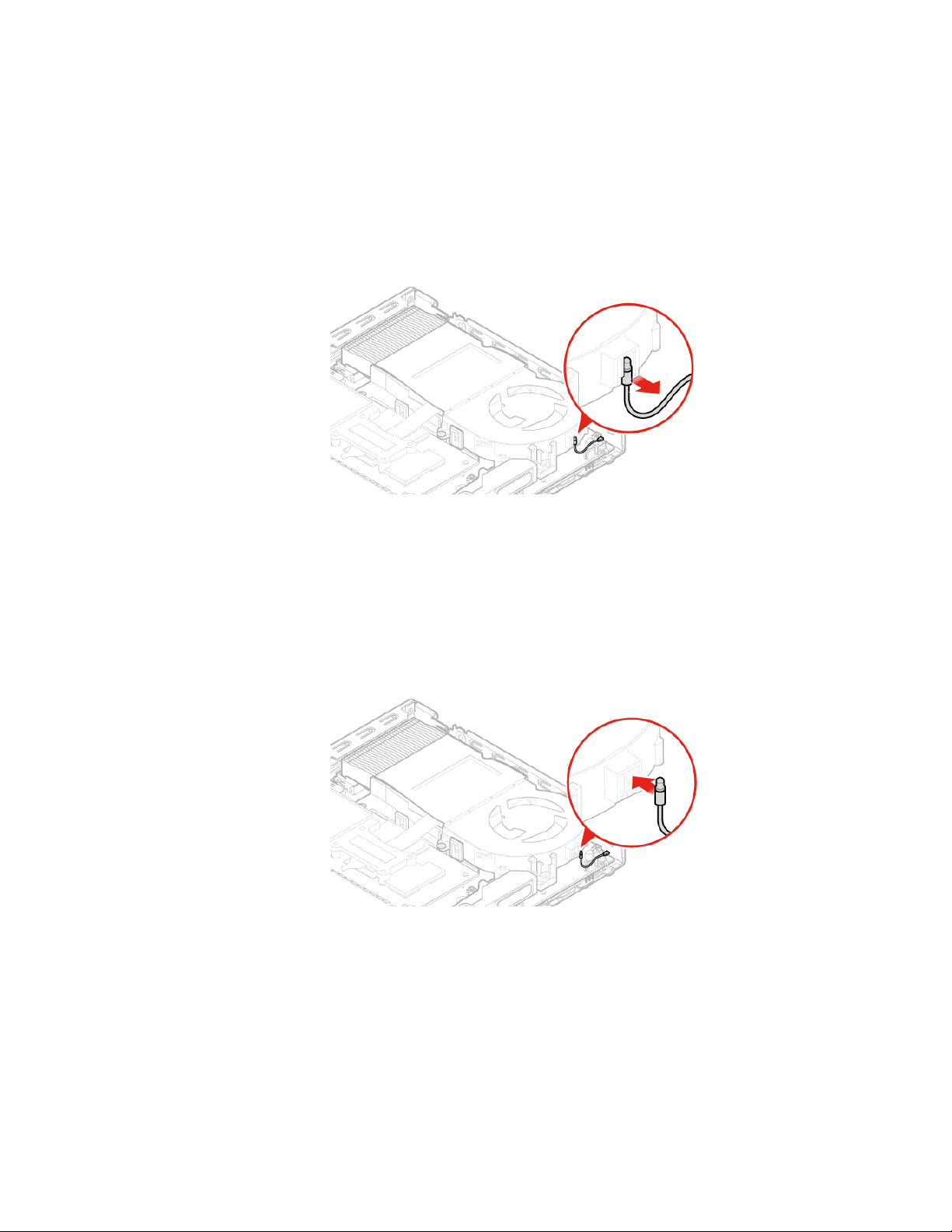

Remplacement du câble du voyant rouge . . . 42

Remplacement du haut-parleur avancé. . . . 44

Remplacement des antennes Wi-Fi . . . . . 45

Remplacement du câble de l'unité de

stockage. . . . . . . . . . . . . . . . 50

Remplacement de la carte PCI Express et de

l'adaptateur de carte PCI Express . . . . . . 52

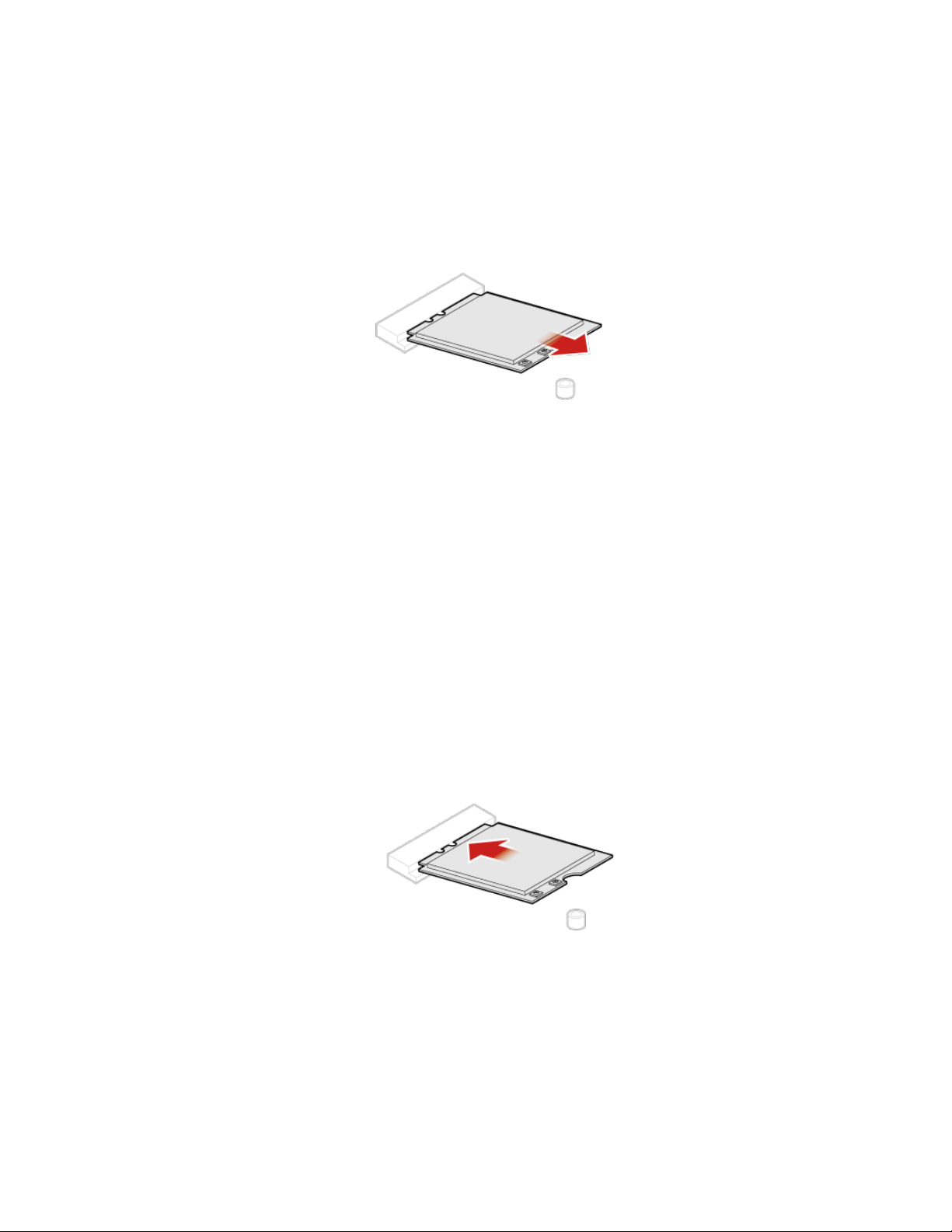

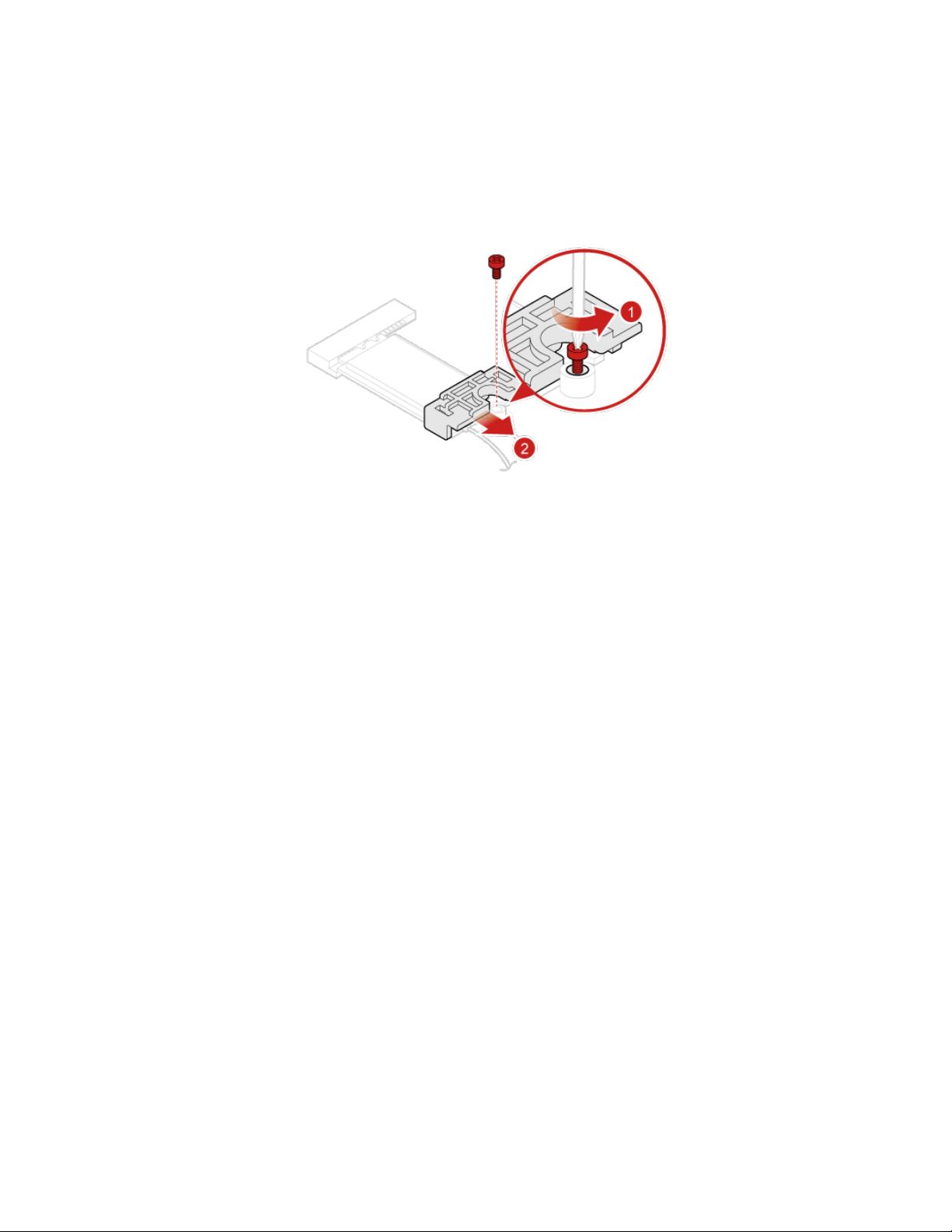

Remplacement de la carte Wi-Fi . . . . . . 54

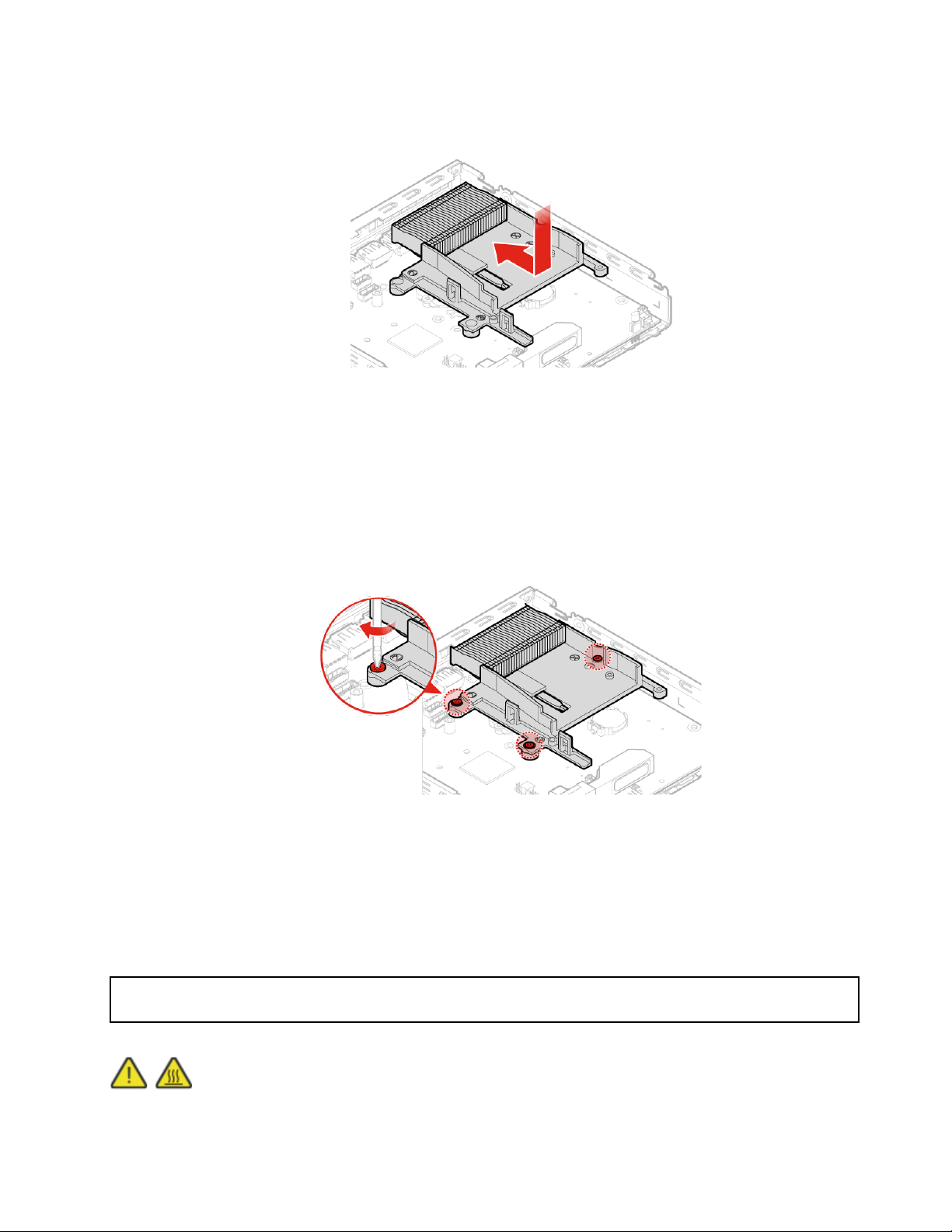

Remplacement du dissipateur thermique . . . 61

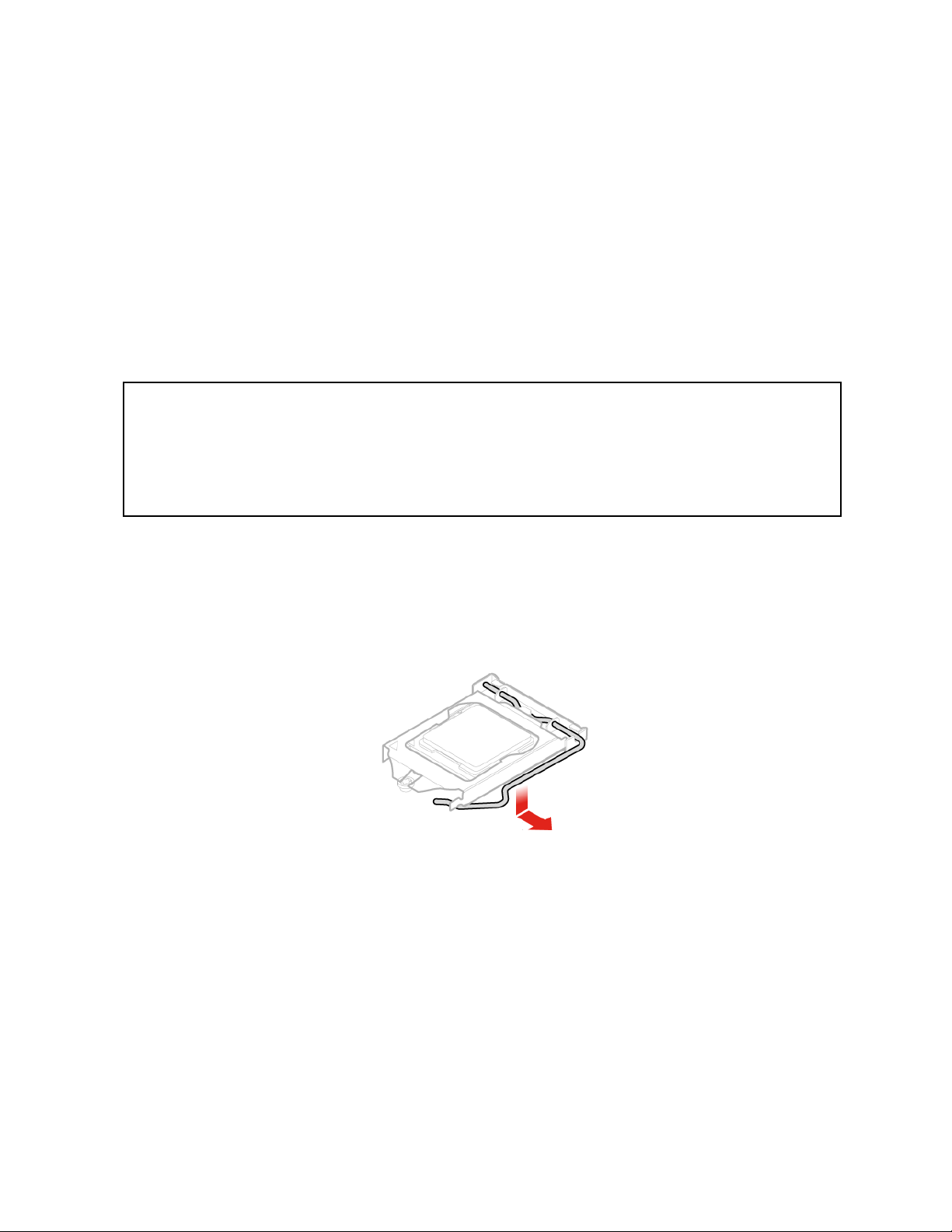

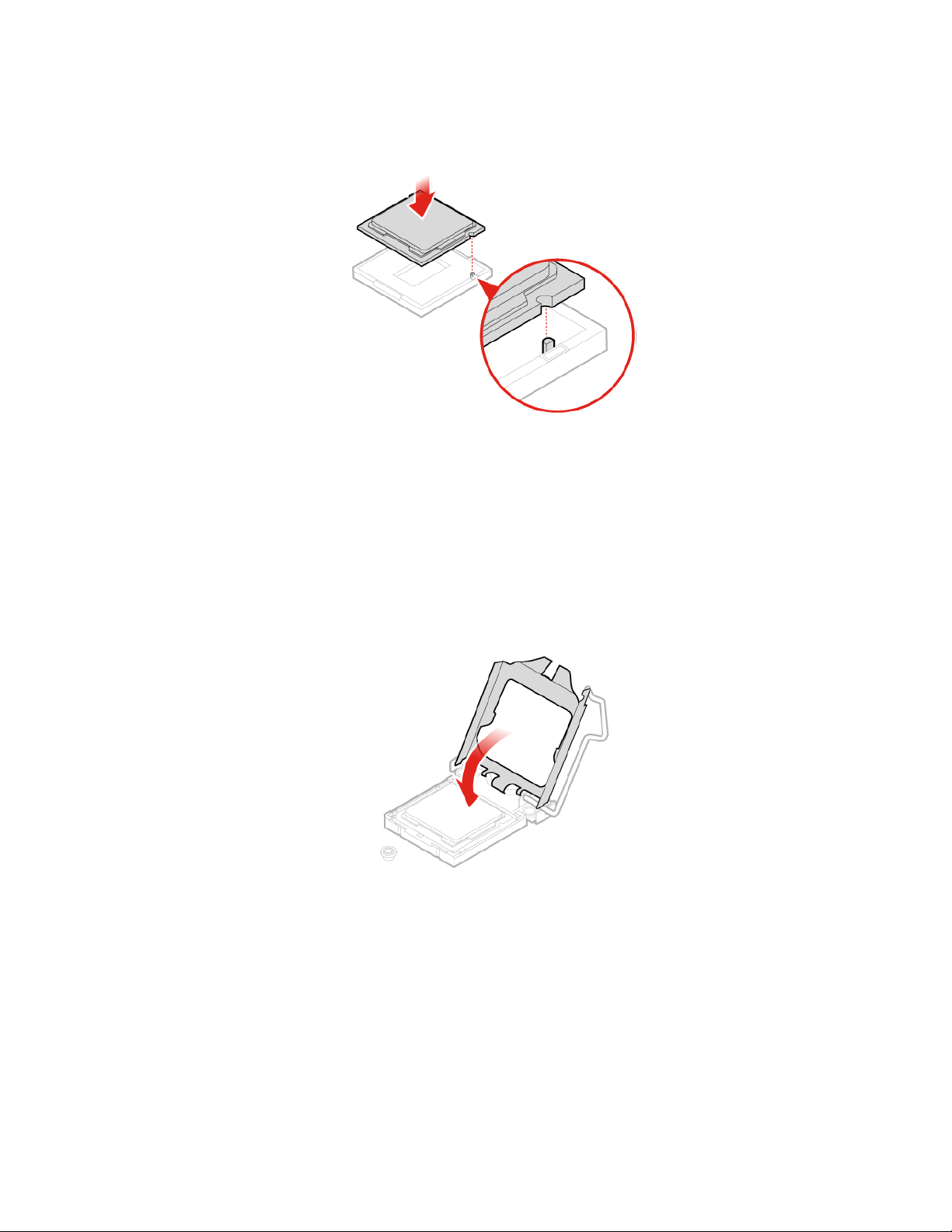

Remplacement du microprocesseur . . . . . 63

Remplacement de la batterie à pile

cellulaire . . . . . . . . . . . . . . . . 67

Remplacement de la carte mère et du

châssis . . . . . . . . . . . . . . . . 69

Remplacement de la carte mère et du

châssis . . . . . . . . . . . . . . . . 70

Annexe A. Notices . . . . . . . . . . . 75

Marques . . . . . . . . . . . . . . . . . 76

ii ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

Chapitre 1. Présentation du produit

Ce chapitre fournit des informations générales pour vous familiariser avec votre ordinateur.

Vue avant

Remarque : Il est possible que le modèle de votre ordinateur diffère légèrement de l'illustration.

1 Voyant d'alimentation 2 Bouton d'alimentation

3 Voyant d'activité de l'unité de stockage

5 Connecteur de casque 6 Connecteur USB 3.0

7 Connecteur Always On USB 3.0

4 Connecteur du micro

8 Voyant rouge

• Connecteur Always On USB 3.0 Permet de connecter un périphérique nécessitant une connexion USB 2.0 ou 3.0 par exemple un clavier,

une souris, un scanneur, une imprimante ou un assistant électronique(PDA). Avec le boîtier d'alimentation connecté, vous pouvez charger le périphérique automatiquement détecté même lorsque l'ordinateur est en mode hibernation ou hors tension.

• Connecteur de casque Permet de brancher un micro-casque ou un casque sur votre ordinateur.

• Voyant rouge Lorsque ce voyant est allumé, l'ordinateur est sous tension.

• Connecteur du micro Permet de brancher un microphone sur votre ordinateur. Vous pouvez utiliser un microphone pour

enregistrer des sons ou interagir avec votre ordinateur à l'aide du logiciel de reconnaissance vocale.

• Bouton d'alimentation

Permet de mettre l'ordinateur sous tension. Si vous ne parvenez pas à mettre l'ordinateur hors tension à partir du système d'exploitation, appuyez sur le bouton d'alimentation pendant au moins quatre secondes pour l'éteindre.

• Voyant d'alimentation Lorsque ce voyant est allumé, l'ordinateur est sous tension.

• Voyant d'activité de l'unité de stockage Ce voyant est allumé lorsque l'unité de stockage est en cours d'utilisation.

• Connecteur USB 3.0 Permet de connecter un périphérique compatible USB tel qu'un clavier, une souris, un scanner, une

imprimante ou un assistant électronique (PDA). Pour optimiser le transfert de données, connectez un périphérique USB 3.0 à un connecteur USB 3.0 et non à un connecteur USB 2.0.

Vue arrière

Remarque : Il est possible que le modèle de votre ordinateur diffère légèrement de l'illustration.

Figure 1. Vue arrière

9 Connecteurs Mini DisplayPort

11 Emplacement de l'antenne Wi-Fi 12 Port Ethernet

13 Connecteurs USB 3.0 (2) 14 Connecteur USB 3.0

15 Connecteur DisplayPort 16 Connecteur USB 3.0

17 Connecteur DisplayPort 18 Connecteur du boîtier d'alimentation

(4) (en option) 10 Prise de sécurité

• Connecteur DisplayPort Permet d'émettre ou de recevoir des signaux audio et vidéo. Vous pouvez brancher un périphérique audio

ou vidéo à ce connecteur, comme un écran hautes performances.

• Connecteur Ethernet

ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

Permet de connecter un câble Ethernet pour un accès réseau.

• Miniconnecteur DisplayPort Permet d'émettre ou de recevoir des signaux audio et vidéo. Vous pouvez brancher un périphérique audio

ou vidéo à ce connecteur, comme un écran hautes performances. Le connecteur de ce logement peut varier selon le modèle de l'ordinateur.

• Connecteur du boîtier d'alimentation Permet de brancher le boîtier d'alimentation sur l'ordinateur pour alimenter ce dernier.

• Prise de sécurité Permet de fixer un verrou de câble Kensington.

• Connecteur USB 3.0 Utilisé pour brancher un périphérique qui utilise une connexion USB 2.0 ou 3.0.

• Emplacement de l'antenne Wi-Fi Permet d'installer le connecteur de câble d'antenne Wi-Fi arrière, disponible sur certains modèles.

L'antenne Wi-Fi arrière est installée sur le connecteur de câble de l'antenne Wi-Fi arrière.

Carte mère

Remarque : Voir « Vue avant » à la page 1 ou « Vue arrière » à la page 2 pour obtenir d'autres descriptions

de composants.

Figure 2. Pièces de la carte mère

1 Connecteur série 1 2 Connecteur série 2

3 Connecteur USB 3.0 4 Connecteur du ventilateur de l'unité de stockage

5 Port de microprocesseur

7 Connecteur à voyant rouge

9 Connecteur du ventilateur système 10 Connecteur du haut-parleur avancé

11 Connecteur de l'unité de stockage SATA

6 Batterie à pile cellulaire

8 Connecteur du haut-parleur interne

12 Logement pour carte Wi-Fi M.2

Chapitre 1. Présentation du produit 3

13 Logement pour carte graphique PCI Express

15 Emplacement de mémoire (DIMM2) 16 Emplacement de l'unité de stockage M.2 2

17 Emplacement de l'unité de stockage M.2 1

14 Emplacement de mémoire (DIMM1)

Type de machine et étiquette de modèle

Une étiquette indiquant le type et le modèle est apposée sur votre ordinateur. Lorsque vous prenez contact avec Lenovo pour obtenir de l'aide, ces informations permettent aux techniciens de maintenance d'identifier votre ordinateur et de vous proposer un service plus rapide.

L'étiquette indiquant le type et le modèle est fixée sur le côté de l'ordinateur, comme illustré.

Figure 3. Type de machine et étiquette de modèle

4 ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

Chapitre 2. Boîtier d'E/S

Présentation

Remarque : Selon le modèle de l'ordinateur, le boîtier d'E/S peut être optionnel.

Figure 4. Présentation du boîtier d'E/S

1 Connecteurs USB 2.0 (2) 2 Connecteur série (en option)

3 Connecteurs USB 2.0 (2) 4 Connecteurs USB 3.0 (2)

5 Connecteur USB 3.0 (pour la connexion à l'ordinateur)

Utilisation du boîtier d'E/S

Lorsque vous utilisez le boîtier d'E/S avec un ordinateur ThinkStation® de très petite taille, veuillez noter les éléments suivants :

• Le boîtier d'E/S prend en charge une tension de courant de 5 A maximum. Il est recommandé de brancher les périphériques à faible courant au boîtier d'E/S et les périphériques à fort courant directement à l'ordinateur ThinkStation de très petite taille afin de s'assurer que ces appareils fonctionnent de manière optimale.

• Les connecteurs USB 2.0 et 3.0 du boîtier d'E/S fournissent un courant de 500 mA et de 900 mA, respectivement. Si vous branchez une unité de stockage à fort courant à un seul connecteur USB, le système peut ne pas reconnaître le périphérique. Vous pouvez brancher l'unité de stockage à deux connecteurs USB sur le boîtier d'E/S.

• Le connecteur série ne prend pas en charge le remplacement à chaud. Ne branchez pas un périphérique au connecteur et n'en retirez pas lorsque le système est en cours de fonctionnement.

• Les connecteurs du boîtier d'E/S ne peuvent pas être activés ou désactivés individuellement. Pour activer ou désactiver un connecteur du boîtier d'E/S, activez ou désactivez les connecteurs USB à l'arrière de l'ordinateur.

• Le boîtier d'E/S vous permet de sortir l'ordinateur du mode veille grâce à des opérations sur les périphériques connectés aux connecteur du boîtier d'E/S.

ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

Chapitre 3. Verrouillage de l'ordinateur

Installation d'un verrou de câble Kensington

Vous pouvez utiliser un verrou de câble de type Kensington pour fixer l'ordinateur sur un bureau, une table ou tout autre point d'attache non permanent. Le verrou de câble se branche à la prise de sécurité, située à l'arrière de l'ordinateur. En fonction du type sélectionné, le verrou de câble fonctionne à l'aide d'une clé ou d'une combinaison. Il permet également de verrouiller les boutons utilisés pour ouvrir le carter de l'ordinateur. Il s'agit du même type de verrou que celui utilisé sur la plupart des ordinateurs portables. Vous pouvez commander un verrou de câble directement auprès de Lenovo en effectuant une recherche sur Kensington à l'adresse :

http://www.lenovo.com/support

Figure 5. Verrou de câble Kensington

8 ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

Chapitre 4. Fonctions

Bloc d'alimentation

• Alimentation de 135 watts avec détection automatique de la tension

Unités de stockage

• Jusqu'à trois unités de stockage

Remarque : Si l'ordinateur est livré avec une carte graphique discrète, celui-ci peut prendre en charge deux unités de stockage maximum.

Fonctions vidéo

La carte graphique intégrée prend en charge les opérations suivantes :

• Connecteurs DisplayPort

La carte graphique discrète optionnelle prend en charge les éléments suivants et offre une capacité et un confort d'affichage optimisés.

• Connecteurs Mini DisplayPort

Fonctions audio

La carte audio intégrée prend en charge les opérations suivantes :

• Haut-parleur avancé (en option)

• Connecteur de casque

• Haut-parleur interne

• Connecteur du micro

Fonctions d'entrée-sortie (E-S)

• Connecteurs audio (casque et micro)

• Connecteurs DisplayPort

• Connecteur Ethernet

• Connecteur série (en option)

• Connecteurs USB

Extension

• Boîtier d'E/S externe (en option)

• Coffret du disque optique externe (en option)

• Emplacements de mémoire

• Emplacements de l'unité de stockage M.2

• Logement pour carte graphique PCI Express

Fonctions réseau

• Réseau local Ethernet

• Réseau local sans fil (en option)

• Bluetooth (en option)

Dimensions physiques

• Largeur : 35 mm

• Hauteur : 183 mm

• Profondeur : 179 mm

Poids (sans emballage)

• Configuration maximale à la livraison : 1,3 kg

ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

Chapitre 5. Remplacement d'options matérielles

Ce chapitre explique comment remplacer des pièces matérielles sur votre ordinateur.

Avant de remplacer les éléments matériels

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les manuel

d'informations importantes sur le produit.

Lisez ces notes avant de remplacer les éléments matériels :

• Certains des composants matériels présentés dans cette section sont optionnels.

• Utilisez uniquement des composants fournis par Lenovo.

• Pour installer ou remplacer du matériel en option, conformez-vous aux instructions du présent manuel, ainsi qu'à celles fournies avec votre nouvel équipement.

• Dans de nombreux pays ou régions, vous devrez retourner les unités remplaçables par l'utilisateur (CRU) défectueuses à Lenovo. Des informations sont fournies à ce propos avec la CRU ou vous seront communiquées quelques jours après la réception de la CRU.

Manipulation des composants sensibles à l'électricité statique

Ouvrez l'emballage anti-statique contenant le nouveau composant uniquement lorsque le composant défectueux a été retiré de l'ordinateur et lorsque vous êtes prêt pour l'installation du nouveau. Si l'électricité statique est sans danger pour vous, elle peut endommager gravement les composants de votre ordinateur.

Lorsque vous manipulez des pièces et d'autres composants de l'ordinateur, prenez les précautions suivantes pour éviter de les endommager :

• Limitez vos mouvements. Vos mouvements pourraient générer de l'électricité statique autour de vous.

• Manipulez toujours les pièces et autres composants de l'ordinateur avec précaution. Tenez les cartes PCI/ PCI-Express, les modules de mémoire, les cartes mère et les microprocesseurs par les côtés. Evitez de poser vos doigts sur la zone de circuits imprimés.

• Empêchez toute autre personne de toucher les autres composants de l'ordinateur.

• Mettez en contact l'emballage antistatique du nouveau composant avec l'obturateur en métal d'un emplacement d'extension ou avec toute autre surface métallique non peinte de l'ordinateur ; maintenez ce contact pendant au moins deux secondes. Cela permet de réduire l'électricité statique de l'emballage et de votre corps avant l'installation ou le remplacement d'un composant.

• Si possible, retirez le nouveau composant de son emballage antistatique et installez-le directement sur l'ordinateur sans le déposer. Sinon, vous devez le poser sur son emballage antistatique, sur une surface plane et lisse.

• Ne placez pas le composant sur le carter de l'ordinateur ni sur toute autre surface métallique.

Connaître les pièces remplaçables

Unités remplaçables par l'utilisateur (CRU)

Les CRU sont des composants pouvant être mis à niveau ou remplacés par l'utilisateur. Il existe deux types de CRU : les CRU en libre service et CRU optionnelles.

• CRU en libre service : Les CRU en libre service sont faciles à installer. Ces CRU peuvent être indépendantes, verrouillées ou

fixées par deux vis maximum. Le clavier, la souris et tout périphérique USB ainsi que le cordon d'alimentation sont des exemples de

CRU en libre-service. Les autres CRU en libre service peuvent inclure des modules de mémoire, des cartes, des unités de disque dur ou des unités de disque optique.

Remarque : Le responsabilité du remplacement des CRU en libre service incombe aux utilisateurs.

• CRU optionnelles : La manipulation de CRU de service en option nécessite des compétences techniques et, parfois, des

outils appropriés (un tournevis, par exemple). Ces CRU sont des composants isolés au sein de l'ordinateur. Elles sont généralement dissimulées par un

panneau d'accès fixé par plus de deux vis. Vous devez retirer les vis et le panneau pour accéder à la CRU spécifique.

Les CRU optionnelles peuvent être remplacées et installées par les utilisateurs ou par un technicien de maintenance Lenovo au cours de la période de garantie.

Unités remplaçables sur site (FRU)

Les FRU sont des composants pouvant être mis à niveau ou remplacés par un technicien formé. Pour obtenir des informations détaillées sur les FRU, telles que les références FRU et les modèles d'ordinateur pris en charge, consultez le site suivant :

http://www.lenovo.com/serviceparts-lookup

Emplacement des unités CRU et FRU

Reportez-vous aux illustrations suivantes pour vérifier l'emplacement des CRU et des FRU de votre ordinateur.

Remarques :

• Il est possible que certaines des pièces suivantes soient différentes de l'illustration suivante.

• Certaines des pièces suivantes sont en option sur certains modèles.

12 ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

Figure 6. Unités CRU et FRU

Numéro

Description FRU

Socle vertical

Système de retenue du boîtier d'alimentation

Boîtier d'alimentation

Cordon d'alimentation

Carter de l'ordinateur

CRU en libre service CRU optionnelle

Yes No

Microprocesseur No No

Chapitre 5. Remplacement d'options matérielles 13

Numéro Description FRU CRU en libre service CRU optionnelle

Batterie à pile cellulaire

Haut-parleur interne No Yes

Câble du voyant rouge

Haut-parleur avancé

Système de retenue de l'antenne

Ventilateur du système

Carte mère

No No

Boîtier No No

Capot inférieur Yes No

Module de mémoire

Unité de stockage M.2

Yes No

Câble d'unité de stockage No No

Unité de stockage

Support de l'unité de stockage

No Yes

Blindage de la carte Wi-Fi No No

Carte Wi-Fi No No

Carte PCI Express No No

Adaptateur de la carte PCI Express

Antennes Wi-Fi No No

Dissipateur thermique No No

Support de montage® VESA

Unité de disque optique externe

Coffret du disque optique externe

Boîtier E-S externe

Clavier ou clavier sans fil

Souris ou souris sans fil

No No

Yes No

Remplacement des CRU

Avant de remplacer des CRU

Les unités remplaçables par l'utilisateur (CRU) sont des composants de l'ordinateur qui peuvent être mis à niveau ou remplacés par l'utilisateur. Il existe deux types de CRU : les CRU en libre service et CRU optionnelles.

Pour repérer les emplacements des CRU, voir « Connaître les pièces remplaçables » à la page 11.

Remarque : Pour remplacer des pièces autres que les CRU mentionnées dans les sections suivantes, contactez un technicien du centre de services Lenovo. Les numéros de téléphone du support sont disponibles à l'adresse suivante

http://www.lenovo.com/support/phone.

14 ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

Remplacement du clavier ou du clavier sans fil

Remarque : Le clavier sans fil est disponible sur certains modèles uniquement.

Remplacement du clavier

1. Mettez l'ordinateur hors tension et débranchez tous les cordons d'alimentation des prises de courant.

2. Déconnectez de l'ordinateur le cordon de l'ancien clavier.

3. Branchez un nouveau clavier sur le port approprié de l'ordinateur.

Figure 7. Remplacement du clavier

Remplacement du clavier sans fil

1. Retirez votre ancien clavier sans fil.

2. Sortez le nouveau clavier sans fil de son emballage.

3. Ouvrez le compartiment des piles et insérez-y deux piles AAA en respectant les indicateurs de polarité.

Figure 8. Remplacement du clavier sans fil

Chapitre 5. Remplacement d'options matérielles 15

4. Retirez le dongle USB du compartiment du clavier ou de la souris sans fil et branchez-le sur l'un des connecteur USB de l'ordinateur.

5. Fermez le capot du compartiment. Le clavier maintenant prêt à l'emploi.

Remplacement de la souris ou de la souris sans fil

Remarque : La souris sans fil est disponible sur certains modèles uniquement.

Remplacement de la souris

1. Mettez l'ordinateur hors tension et débranchez tous les cordons d'alimentation des prises de courant.

2. Déconnectez le câble de l'ancienne souris de l'ordinateur.

3. Branchez une nouvelle souris sur le port approprié de l'ordinateur.

Figure 9. Remplacement de la souris

Remplacement de la souris sans fil

1. Débranchez la clé USB de votre ordinateur. Puis retirez votre ancienne souris sans fil.

2. Sortez la nouvelle souris sans fil de son emballage.

3. Ouvrez le compartiment des piles et insérez-y deux piles AAA en respectant les indicateurs de polarité. a. Ouvrez le compartiment de la batterie.

ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

Figure 10. Ouverture du compartiment de la batterie

b. Retirez le dongle USB.

Figure 11. Retrait de la clé USB

c. Connectez le dongle USB à un connecteur USB.

Chapitre 5. Remplacement d'options matérielles 17

Figure 12. Branchement de la clé USB sur un port USB

d. Installez les piles de la souris.

Figure 13. Installation des piles de la souris

e. Fermez le capot du compartiment de la batterie.

ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

Figure 14. Fermeture du capot du compartiment de la batterie

f. Activez l'interrupteur d'alimentation.

Figure 15. Activation de l'interrupteur d'alimentation

Remarques :

• Le voyant vert indique que la souris est prête à être utilisée.

• Le voyant clignotant orange signale que le niveau de la batterie est faible.

• Pour augmenter la durée de vie de la batterie, désactivez l'interrupteur d'alimentation lorsque vous n'utilisez pas la souris.

• Après avoir débranché la clé USB de l'ordinateur, rangez-la dans le compartiment de la souris sans fil ou dans celui du clavier sans fil.

Remplacement du boîtier d'alimentation

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les manuel

d'informations importantes sur le produit.

Chapitre 5. Remplacement d'options matérielles 19

Remarque : L'ordinateur P320 Tiny computer prend en charge les modèles de moniteur Tiny-in-one (TIO) suivants : Tiny-in-One 23- Monitor (MT: 10DQ), Tiny-in-One 22- Monitor (MT : 10LK), Tiny-in-One 24- Monitor (MT : 10LL), TIO22Gen3- Monitor (MT : 10R1), TIO22Gen3Touch- Monitor (MT : 10R0), TIO24Gen3- Monitor (MT: 10QY) et TIO24Gen3Touch- Monitor (MT : 10QX). Lorsque vous utilisez l'ordinateur P320 Tiny avec le moniteur TIO, assurez-vous d'utiliser le boîtier d'alimentation 135 W livré avec l'ordinateur P320 Tiny.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur.

2. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.

3. Remplacez le boîtier d'alimentation.

Remarque : Il est possible que votre cordon d'alimentation soit différent de l'illustration. a. Retirez le boîtier d'alimentation.

Figure 16. Retrait du boîtier d'alimentation

b. Retirez le cordon d'alimentation.

ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

Figure 17. Retrait du cordon d'alimentation

c. Installez le cordon d'alimentation.

Figure 18. Installation du cordon d'alimentation

d. Installez le boîtier d'alimentation.

Chapitre 5. Remplacement d'options matérielles 21

Figure 19. Installation du boîtier d'alimentation

Remplacement du socle vertical

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les manuel

d'informations importantes sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur.

2. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.

3. Remplacez le socle vertical. a. Retirez le socle vertical.

Figure 20. Retrait du socle vertical

22 ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

b. Installez le socle vertical.

Figure 21. Installation du socle vertical

Remplacement du support de montage VESA

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les manuel

d'informations importantes sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur.

2. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.

3. Remplacez le support de montage VESA. a. Retirez le support de montage VESA.

Chapitre 5. Remplacement d'options matérielles 23

Figure 22. Retrait du support de montage VESA

b. Installez le support de montage VESA.

Figure 23. Installation du support de montage VESA

Remplacement du disque optique externe

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les manuel

d'informations importantes sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur.

ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

2. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.

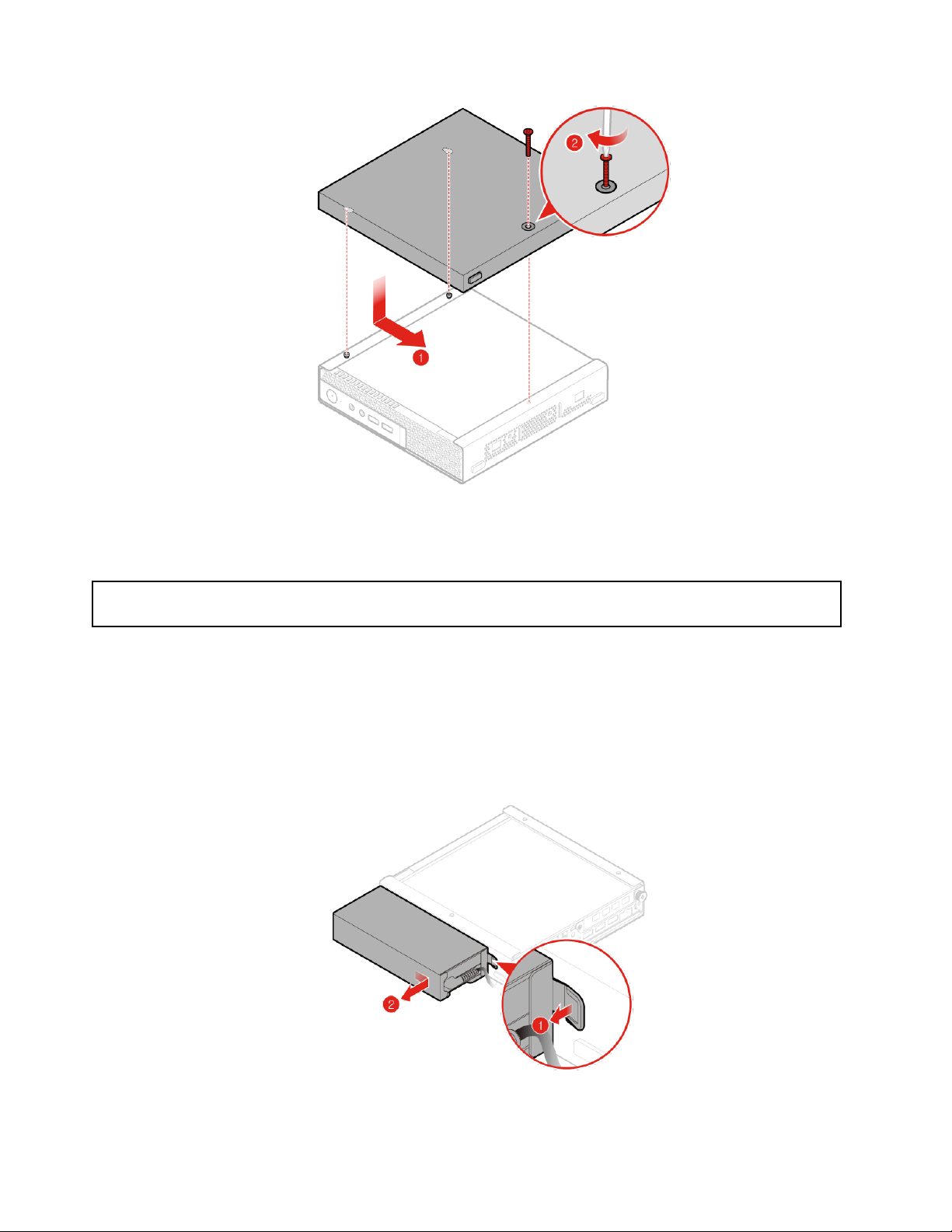

3. Remplacez le disque optique externe. a. Retirez le coffret du disque optique externe.

Figure 24. Retrait du coffret du disque optique externe

b. Retirez le disque optique externe.

Figure 25. Retrait du disque optique externe

Chapitre 5. Remplacement d'options matérielles 25

c. Installez le disque optique externe.

Figure 26. Installation du disque optique externe

d. Installez le coffret du disque optique externe.

Figure 27. Installation du coffret du disque optique externe

26 ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

Remplacement du boîtier d'E/S externe

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les manuel

d'informations importantes sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur.

2. Débranchez tous les cordons d'alimentation des prises de courant, puis débranchez tous les câbles connectés à l'ordinateur et au boîtier d'E/S externe.

3. Remplacez le boîtier d'E/S externe. a. Retirez le boîtier d'E-S externe.

Figure 28. Retrait du boîtier d'E-S externe

b. Installez le boîtier d'E-S externe.

Chapitre 5. Remplacement d'options matérielles 27

Figure 29. Installation du boîtier d'E-S externe

Remplacement du système de retenue du boîtier d'alimentation

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les manuel

d'informations importantes sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur.

2. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.

3. Remplacez le système de retenue du boîtier d'alimentation. a. Retirez le système de retenue du boîtier d'alimentation.

Figure 30. Retrait du système de retenue du boîtier d'alimentation

28 ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

b. Installez le système de retenue du boîtier d'alimentation.

Figure 31. Installation du système de retenue du boîtier d'alimentation

Retrait du carter de l'ordinateur

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les manuel

d'informations importantes sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur.

2. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.

3. Retirez le carter de l'ordinateur.

Figure 32. Retrait du carter de l'ordinateur

Chapitre 5. Remplacement d'options matérielles 29

Remplacement de l'unité de stockage

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les manuel

d'informations importantes sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur.

2. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.

3. Retirez le carter de l'ordinateur. Pour plus d'informations, voir « Retrait du carter de l'ordinateur » à la page 29.

4. Débranchez les câbles de l'unité de stockage de la carte mère. Voir « Carte mère » à la page 3.

5. Remplacez l'unité de stockage. a. Retirez la mémoire de stockage.

Figure 33. Retrait de l'unité de stockage

b. Retirez le support de l'unité de stockage.

ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

Figure 34. Retrait du support de l'unité de stockage

c. Installez le support de l'unité de stockage.

Figure 35. Installation du support d'unité de stockage

d. Installez l'unité de stockage.

Chapitre 5. Remplacement d'options matérielles 31

Figure 36. Installation de l'unité de stockage

6. Connectez les câbles de l'unité de stockage à la carte mère. Voir « Carte mère » à la page 3.

7. Remettez le carter de l'ordinateur en place et rebranchez les câbles. Pour plus d'informations, voir « Fin du remplacement de composants » à la page 39.

Remplacement du haut-parleur interne

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les manuel

d'informations importantes sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur.

2. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.

3. Retirez le carter de l'ordinateur. Pour plus d'informations, voir « Retrait du carter de l'ordinateur » à la page 29.

4. Débranchez le câble du haut-parleur interne du connecteur correspondant sur la carte mère. Voir « Carte mère » à la page 3.

5. Remplacez le haut-parleur interne. a. Retirez le haut-parleur interne.

ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

Figure 37. Retrait du haut-parleur interne

b. Installez le haut-parleur interne.

Figure 38. Installation du haut-parleur interne

6. Branchez le câble du haut-parleur interne sur le connecteur correspondant sur la carte mère. Voir « Carte mère » à la page 3.

7. Remettez le carter de l'ordinateur en place et rebranchez les câbles. Pour plus d'informations, voir « Fin du remplacement de composants » à la page 39.

Remplacement du carter inférieur

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les manuel

d'informations importantes sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur.

Chapitre 5. Remplacement d'options matérielles 33

2. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.

3. Retirez le carter de l'ordinateur. Pour plus d'informations, voir « Retrait du carter de l'ordinateur » à la page 29.

4. Remplacez le carter inférieur. a. Retirez le carter inférieur.

Figure 39. Retrait du carter inférieur

b. Installez le carter inférieur.

Figure 40. Installation du carter inférieur

5. Remettez le carter de l'ordinateur en place et rebranchez les câbles. Pour plus d'informations, voir « Fin du remplacement de composants » à la page 39.

ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

Remplacement du module de mémoire

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les manuel

d'informations importantes sur le produit.

Si votre ordinateur prend en charge un module de mémoire, installez celui-ci dans le logement DIMM 1. Si votre ordinateur prend en charge deux modules de mémoire, installez d'abord un module de mémoire dans le logement DIMM 1, puis installez l'autre sans l'emplacement DIMM 2. Voir « Carte mère » à la page 3 pour repérer les emplacements des logements.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur.

2. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.

3. Retirez le carter de l'ordinateur. Pour plus d'informations, voir « Retrait du carter de l'ordinateur » à la page 29.

4. Retirez le carter inférieur. Pour plus d'informations, voir « Remplacement du carter inférieur » à la page

33.

5. Remplacez le module de mémoire. a. Ouvrez le système de retenue du module de mémoire.

Figure 41. Ouverture du système de retenue du module de mémoire

b. Retirez le module de mémoire.

Chapitre 5. Remplacement d'options matérielles 35

Figure 42. Retrait du module de mémoire

c. Installez le module de mémoire.

Figure 43. Installation du module de mémoire

d. Fermez le système de retenue du module de mémoire.

ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

Figure 44. Fermeture du système de retenue du module de mémoire

6. Remettez le carter de l'ordinateur en place et rebranchez les câbles. Pour plus d'informations, voir « Fin du remplacement de composants » à la page 39.

Remplacement de l'unité de stockage M.2

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les manuel

d'informations importantes sur le produit.

Remarque : Les instructions suivantes relatives au remplacement d'un disque de stockage M.2 s'appliquent également à la mémoire Intel

Optane™.

Si votre ordinateur prend en charge une unité de stockage M.2, installez l'unité dans le logement 1 d'unité de stockage M.2. Si votre ordinateur prend en charge deux unités de stockage M.2, installez une unité dans le logement 1 d'unité de stockage M.2, puis installez l'autre unité dans le logement 2. Consultez « Carte mère » à la page 3 pour connaître les emplacements des logements.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur.

2. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.

3. Retirez le carter de l'ordinateur. Pour plus d'informations, voir « Retrait du carter de l'ordinateur » à la page 29.

4. Retirez le carter inférieur. Pour plus d'informations, voir « Remplacement du carter inférieur » à la page

33.

5. Remplacez l'unité de stockage M.2. a. Déverrouillez le système de retenue de l'unité de stockage M.2.

Chapitre 5. Remplacement d'options matérielles 37

Figure 45. Déverrouillage du système de retenue de l'unité de stockage M.2

b. Retirez l'unité de stockage M.2.

Figure 46. Retrait de l'unité de stockage M.2

c. Installez l'unité de stockage M.2.

ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

Figure 47. Installation de l'unité de stockage M.2

d. Verrouillez le système de retenue de l'unité de stockage M.2.

Figure 48. Verrouillage du système de retenue de l'unité de stockage M.2

6. Remettez le carter de l'ordinateur en place et rebranchez les câbles. Pour plus d'informations, voir « Fin du remplacement de composants » à la page 39.

Fin du remplacement de composants

Une fois tous les composants installés ou remplacés, remettez en place le carter de l'ordinateur, puis reconnectez les câbles.

Pour remettre en place le carter de l'ordinateur et reconnecter les câbles, procédez comme suit :

1. Vérifiez que tous les composants ont été remontés correctement et que vous n'avez pas oublié d'outils ou de vis à l'intérieur de l'ordinateur. Pour connaître l'emplacement des différents composants internes de l'ordinateur, reportez-vous à la section « Carte mère » à la page 3.

Chapitre 5. Remplacement d'options matérielles 39

2. Assurez-vous que les câbles sont correctement positionnés avant de réinstaller le carter. Veillez à éloigner les câbles et les cordons des charnières et des panneaux latéraux du boîtier de l'ordinateur afin d'éviter toute gêne lors de la remise en place du carter.

3. Installez le carter de l'ordinateur.

Figure 49. Installation du carter de l'ordinateur

4. Installez la vis de fixation du carter de l'ordinateur.

5. Placez l'ordinateur en position verticale.

6. Si un dispositif de verrouillage est disponible, utilisez-le pour verrouiller l'ordinateur. Voir Chapitre 3 « Verrouillage de l'ordinateur » à la page 7.

7. Rebranchez les câbles et les cordons d'alimentation externes aux connecteurs de l'ordinateur correspondants. Voir « Vue avant » à la page 1 ou « Vue arrière » à la page 2 pour connaître l'emplacement des différents composants de l'ordinateur.

ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

Remplacement des FRU

Avant de remplacer des FRU

Avant de remplacer une FRU (Field Replaceable Unit - Unité remplaçable sur site), lisez les informations suivantes :

• Seul le personne certifié et formé peut réparer l'ordinateur.

• Avant de remplacer une FRU, lisez l'intégralité de cette section sur le remplacement des pièces.

• Soyez extrêmement prudent pendant des opérations d'écriture, telles que la copie, la sauvegarde ou le

formatage.

Il est possible que les séquences des unités de l'ordinateur dont vous assurez la maintenance aient été modifiées. Vous risquez de supprimer des données ou des programmes si vous sélectionnez une unité incorrecte.

• Remplacez uniquement une FRU par une FRU du modèle correcte. Remplacez une FRU uniquement par une FRU correspondant au modèle. Lorsque vous remplacez une FRU,

assurez-vous que le modèle de l'appareil et la référence de la FRU sont corrects en consultant le site Web suivant :

http://www.lenovo.com/serviceparts-lookup.

• Une FRU ne doit pas être remplacée en raison d'une panne ponctuelle et non reproductible. Les pannes ponctuelles peuvent se produire pour un grand nombre de raisons qui ne sont pas liées à une panne

matérielle, comme un rayonnement cosmique, une décharge électrostatique ou des erreurs logicielles. Envisagez le remplacement des FRU uniquement en cas de problèmes récurrents. Si vous pensez qu'une FRU est défectueuse, effacez le journal d'erreur et exécutez le test à nouveau. Si l'erreur ne se reproduit plus, ne remplacez pas la FRU.

• Remplacez uniquement une FRU défectueuse.

Pour repérer les emplacements des FRU, voir « Connaître les pièces remplaçables » à la page 11.

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les manuel d'informations importantes sur le produit.

Remplacement du ventilateur système

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les manuel

d'informations importantes sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur.

2. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.

3. Retirez le carter de l'ordinateur. Pour plus d'informations, voir « Retrait du carter de l'ordinateur » à la page 29.

4. Retirez la mémoire de stockage. Pour plus d'informations, voir « Remplacement de l'unité de stockage » à la page 30.

5. Retirez le haut-parleur interne. Pour plus d'informations, voir « Remplacement du haut-parleur interne » à la page 32.

6. Libérez le câble du voyant rouge du ventilateur système.

7. Débranchez le câble de ventilateur système du connecteur correspondant situé sur la carte mère. Voir « Carte mère » à la page 3.

8. Remplacez le ventilateur système. a. Retirez le ventilateur système.

Chapitre 5. Remplacement d'options matérielles 41

Figure 50. Retrait du ventilateur système

b. Installez le ventilateur système.

Figure 51. Installation du ventilateur système

9. Branchez le câble du ventilateur système sur le connecteur correspondant situé sur la carte mère. Voir « Carte mère » à la page 3.

10. Installez le câble du voyant rouge sur le nouveau ventilateur système.

11. Remettez le carter de l'ordinateur en place et rebranchez les câbles. Pour plus d'informations, voir « Fin du remplacement de composants » à la page 39.

Remplacement du câble du voyant rouge

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les manuel

d'informations importantes sur le produit.

42 ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

1. Retirez le carter de l'ordinateur. Pour plus d'informations, voir « Retrait du carter de l'ordinateur » à la page 29.

2. Débranchez le câble du voyant rouge de la carte mère. Voir « Carte mère » à la page 3.

3. Remplacez le câble du voyant rouge. a. Retirez le câble du voyant rouge.

Figure 52. Retrait du câble du voyant rouge

b. Installez le câble du voyant rouge.

Figure 53. Installation du câble du voyant rouge

4. Connectez le câble du voyant rouge à la carte mère. Voir « Carte mère » à la page 3.

5. Remettez le carter de l'ordinateur en place et rebranchez les câbles. Pour plus d'informations, voir « Fin du remplacement de composants » à la page 39.

Chapitre 5. Remplacement d'options matérielles 43

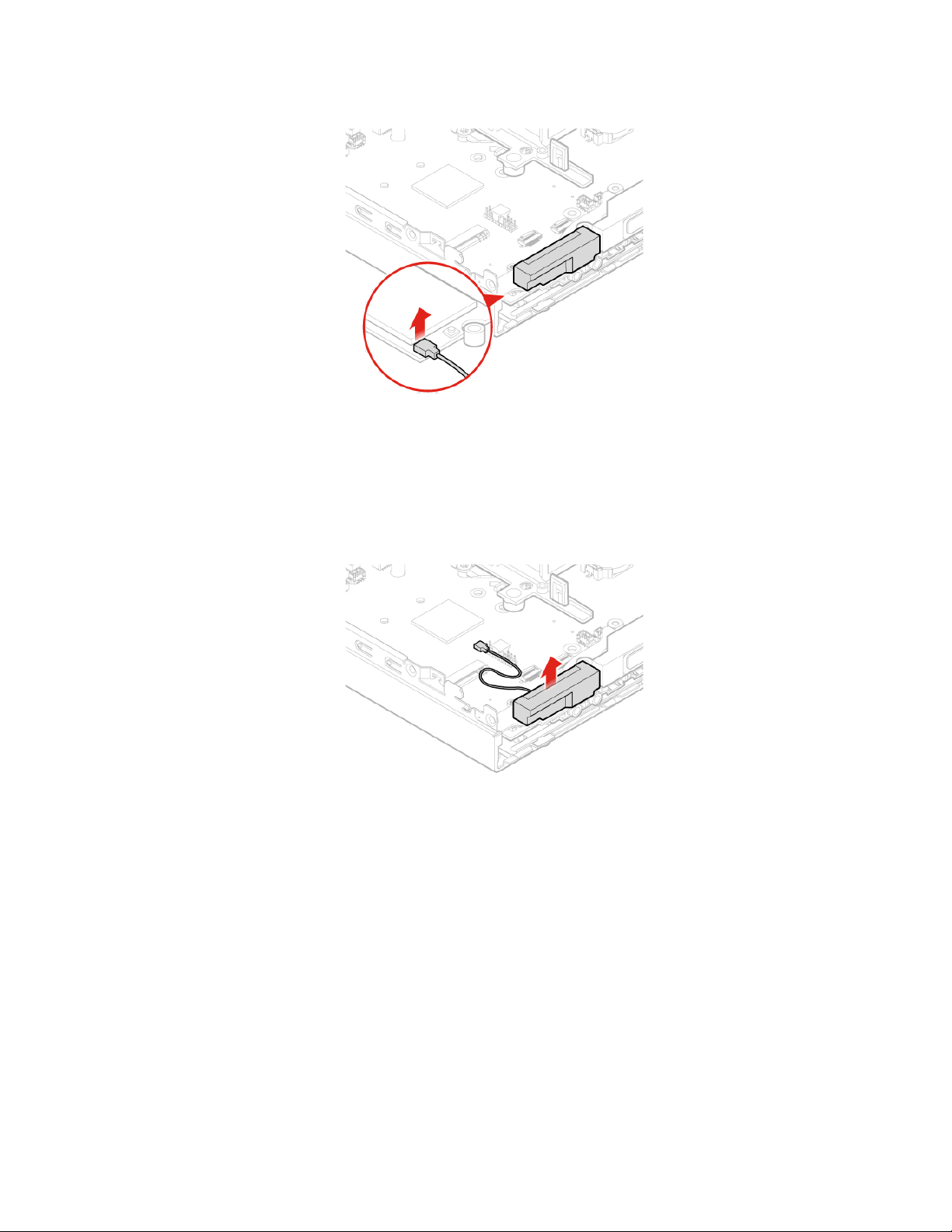

Remplacement du haut-parleur avancé

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les manuel

d'informations importantes sur le produit.

1. Retirez le carter de l'ordinateur. Pour plus d'informations, voir « Retrait du carter de l'ordinateur » à la page 29.

2. Retirez la mémoire de stockage. Pour plus d'informations, voir « Remplacement de l'unité de stockage » à la page 30.

3. Retirez le ventilateur système. Pour plus d'informations, voir « Remplacement du ventilateur système » à la page 41.

4. Retirez la carte PCI Express. Pour plus d'informations, voir « Remplacement de la carte PCI Express et de l'adaptateur de carte PCI Express » à la page 52.

5. Débranchez le câble du haut-parleur avancé du connecteur correspondant sur la carte mère. Voir « Carte mère » à la page 3.

6. Remplacez le haut-parleur avancé. a. Retirez le haut-parleur avancé.

Figure 54. Retrait du haut-parleur avancé

b. Installez le haut-parleur avancé.

ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

Figure 55. Installation du haut-parleur avancé

7. Connectez le câble du haut-parleur avancé au connecteur correspondant sur la carte mère. Voir « Carte mère » à la page 3.

8. Remettez le carter de l'ordinateur en place et rebranchez les câbles. Pour plus d'informations, voir « Fin du remplacement de composants » à la page 39.

Remplacement des antennes Wi-Fi

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les manuel

d'informations importantes sur le produit.

Remplacement de l'antenne Wi-Fi avant

1. Retirez le carter de l'ordinateur. Pour plus d'informations, voir « Retrait du carter de l'ordinateur » à la page 29.

2. Retirez la mémoire de stockage. Pour plus d'informations, voir « Remplacement de l'unité de stockage » à la page 30.

3. Retirez le ventilateur système. Pour plus d'informations, voir « Remplacement du ventilateur système » à la page 41.

4. Retirez la carte PCI Express. Pour plus d'informations, voir « Remplacement de la carte PCI Express et de l'adaptateur de carte PCI Express » à la page 52.

5. Remplacez l'antenne Wi-Fi avant. a. Débranchez le câble de l'antenne Wi-Fi avant.

Chapitre 5. Remplacement d'options matérielles 45

Figure 56. Déconnexion du câble de l'antenne Wi-Fi avant

b. Retirez l'antenne Wi-Fi avant.

Figure 57. Retrait de l'antenne Wi-Fi avant

c. Installez l'antenne Wi-Fi avant.

ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

Figure 58. Installation de l'antenne Wi-Fi avant

d. Branchez le câble de l'antenne Wi-Fi avant sur la carte Wi-Fi.

Figure 59. Branchement du câble de l'antenne Wi-Fi avant sur la carte Wi-Fi

6. Remettez le carter de l'ordinateur en place et rebranchez les câbles. Pour plus d'informations, voir « Fin du remplacement de composants » à la page 39.

Remplacement de l'antenne Wi-Fi arrière

1. Retirez le carter de l'ordinateur. Pour plus d'informations, voir « Retrait du carter de l'ordinateur » à la page 29.

2. Retirez la mémoire de stockage. Pour plus d'informations, voir « Remplacement de l'unité de stockage » à la page 30.

3. Retirez le ventilateur système. Pour plus d'informations, voir « Remplacement du ventilateur système » à la page 41.

Chapitre 5. Remplacement d'options matérielles 47

4. Retirez la carte PCI Express. Pour plus d'informations, voir « Remplacement de la carte PCI Express et de l'adaptateur de carte PCI Express » à la page 52.

5. Retirez la carte PCI Express. Pour plus d'informations, voir « Remplacement de la carte PCI Express et de l'adaptateur de carte PCI Express » à la page 52.

6. Débranchez le câble de l'antenne Wi-Fi arrière de la carte Wi-Fi.

7. Remplacez l'antenne Wi-Fi arrière.

Remarque : Prenez bien note du cheminement des câbles avant de retirer le câble de l'antenne Wi-Fi arrière.

a. Retirez l'antenne Wi-Fi arrière.

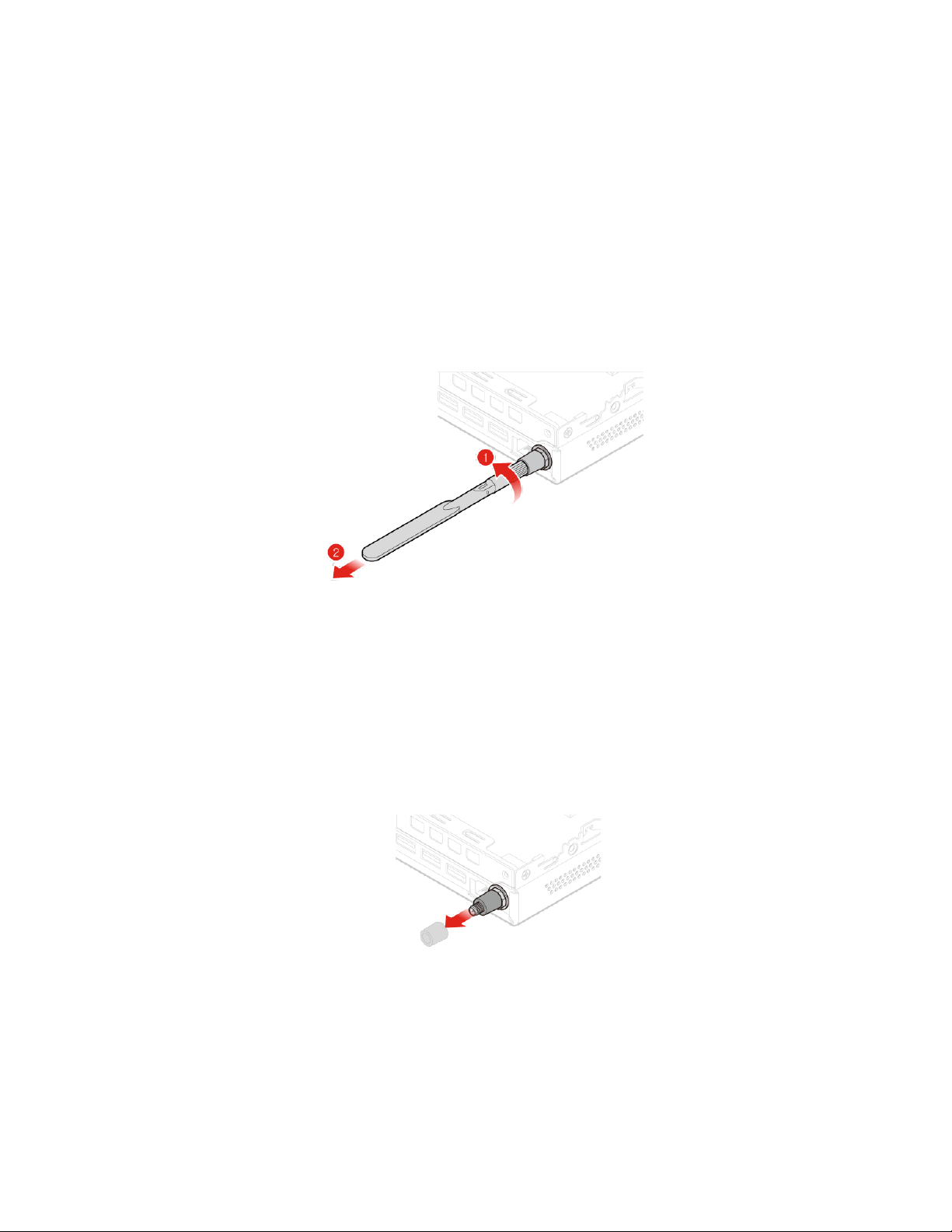

Figure 60. Retrait de l'antenne Wi-Fi arrière

b. Retirez le cache des vis de fixation du câble de l'antenne Wi-Fi arrière.

Figure 61. Retrait du cache des vis de fixation du câble de l'antenne Wi-Fi arrière

c. Retirez le câble de l'antenne Wi-Fi arrière.

ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

Figure 62. Retrait du câble de l'antenne Wi-Fi arrière

d. Installez le câble de l'antenne Wi-Fi arrière.

Figure 63. Installation du câble de l'antenne Wi-Fi arrière

e. Installez le cache des vis pour fixer le câble de l'antenne Wi-Fi arrière.

Chapitre 5. Remplacement d'options matérielles 49

Figure 64. Installation du cache des vis pour fixer le câble de l'antenne Wi-Fi arrière

f. Installez le l'antenne Wi-Fi arrière.

Figure 65. Installation de l'antenne Wi-Fi arrière

8. Connectez le câble de l'antenne Wi-Fi arrière à la carte Wi-Fi.

9. Remettez le carter de l'ordinateur en place et rebranchez les câbles. Pour plus d'informations, voir « Fin du remplacement de composants » à la page 39.

Remplacement du câble de l'unité de stockage

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les manuel

d'informations importantes sur le produit.

1. Retirez le carter de l'ordinateur. Pour plus d'informations, voir « Retrait du carter de l'ordinateur » à la page 29.

ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

2. Retirez la mémoire de stockage. Pour plus d'informations, voir « Remplacement de l'unité de stockage » à la page 30.

3. Remplacez le câble de l'unité de stockage. a. Retirez le câble de l'unité de stockage.

Figure 66. Retrait du câble de l'unité de stockage

b. Installez le câble de l'unité de stockage.

Figure 67. Installation du câble de l'unité de stockage

4. Remettez le carter de l'ordinateur en place et rebranchez les câbles. Pour plus d'informations, voir « Fin du remplacement de composants » à la page 39.

Chapitre 5. Remplacement d'options matérielles 51

Remplacement de la carte PCI Express et de l'adaptateur de carte PCI Express

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les manuel

d'informations importantes sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur.

2. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.

3. Retirez le carter de l'ordinateur. Pour plus d'informations, voir « Retrait du carter de l'ordinateur » à la page 29.

4. Retirez le haut-parleur interne. Pour plus d'informations, voir « Remplacement du haut-parleur interne » à la page 32.

5. Retirez le ventilateur système. Pour plus d'informations, voir « Remplacement du ventilateur système » à la page 41.

6. Remplacez la carte PCI Express et l'adaptateur de carte PCI Express. a. Retirez la carte PCI Express.

Figure 68. Retrait de la carte PCI Express

b. Retirez la carte PCI Express.

ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

Figure 69. Retrait de la carte PCI Express

c. Installez la carte PCI Express.

Figure 70. Installation de la carte PCI Express

d. Installez la carte PCI Express.

Chapitre 5. Remplacement d'options matérielles 53

Figure 71. Installation de la carte PCI Express

7. Remettez le carter de l'ordinateur en place et rebranchez les câbles. Pour plus d'informations, voir « Fin du remplacement de composants » à la page 39.

Remplacement de la carte Wi-Fi

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les manuel

d'informations importantes sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur.

2. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.

3. Retirez le carter de l'ordinateur. Pour plus d'informations, voir « Retrait du carter de l'ordinateur » à la page 29.

4. Retirez la mémoire de stockage. Pour plus d'informations, voir « Remplacement de l'unité de stockage » à la page 30.

5. Retirez le ventilateur système. Pour plus d'informations, voir « Remplacement du ventilateur système » à la page 41.

6. Retirez la carte PCI Express. Pour plus d'informations, voir « Remplacement de la carte PCI Express et de l'adaptateur de carte PCI Express » à la page 52.

7. Selon votre modèle d'ordinateur, reportez-vous à l'une des illustrations ci-dessous pour remplacer la carte Wi-Fi.

• Type 1

Retirez le dispositif de protection de la carte Wi-Fi.

ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

Figure 72. Retrait du dispositif de protection de la carte Wi-Fi

Débranchez les câbles d'antenne Wi-Fi.

Figure 73. Débrancher les câbles d'antenne Wi-Fi

Retirez la carte Wi-Fi.

Chapitre 5. Remplacement d'options matérielles 55

Figure 74. Retrait de la carte Wi-Fi

Installez la carte Wi-Fi.

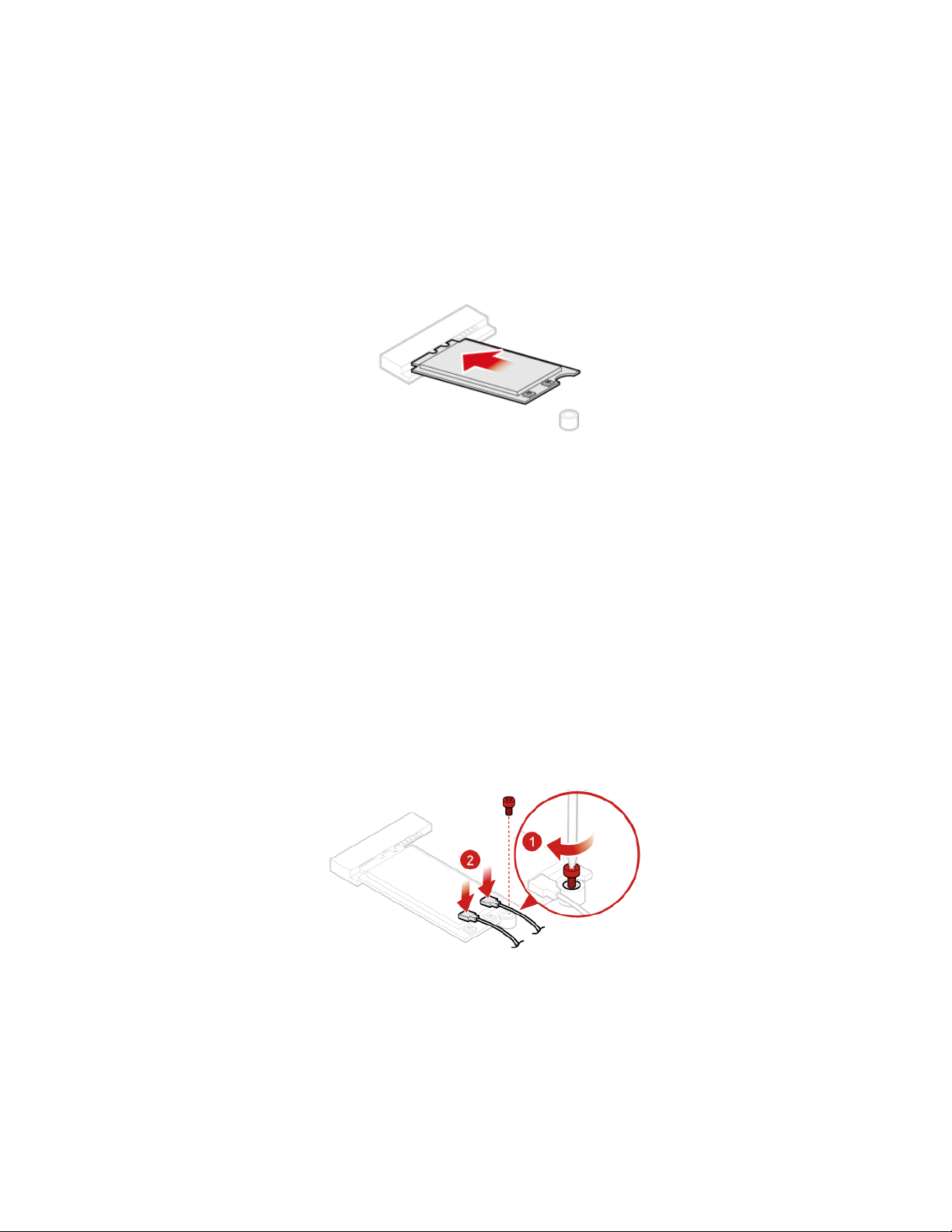

Figure 75. Installation de la carte Wi-Fi

56 ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

Branchez les câbles d'antenne Wi-Fi.

Figure 76. Branchement des câbles d'antenne Wi-Fi

Installez le dispositif de protection de la carte Wi-Fi.

Figure 77. Installation du dispositif de protection de la carte Wi-Fi

• Type 2

Chapitre 5. Remplacement d'options matérielles 57

Retirez le dispositif de protection de la carte Wi-Fi.

Figure 78. Retrait du dispositif de protection de la carte Wi-Fi

Débranchez les câbles d'antenne Wi-Fi.

ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

Figure 79. Débrancher les câbles d'antenne Wi-Fi

Retirez la carte Wi-Fi.

Figure 80. Retrait de la carte Wi-Fi

Chapitre 5. Remplacement d'options matérielles 59

Installez la carte Wi-Fi.

Figure 81. Installation de la carte Wi-Fi

Branchez les câbles d'antenne Wi-Fi.

Figure 82. Branchement des câbles d'antenne Wi-Fi

60 ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

Installez le dispositif de protection de la carte Wi-Fi.

Figure 83. Installation du dispositif de protection de la carte Wi-Fi

8. Remettez le carter de l'ordinateur en place et rebranchez les câbles. Pour plus d'informations, voir « Fin du remplacement de composants » à la page 39.

Remplacement du dissipateur thermique

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les manuel

d'informations importantes sur le produit.

1. Retirez le carter de l'ordinateur. Pour plus d'informations, voir « Retrait du carter de l'ordinateur » à la page 29.

2. Retirez la mémoire de stockage. Pour plus d'informations, voir « Remplacement de l'unité de stockage » à la page 30.

3. Retirez le haut-parleur interne. Pour plus d'informations, voir « Remplacement du haut-parleur interne » à la page 32.

4. Retirez le ventilateur système. Pour plus d'informations, voir « Remplacement du ventilateur système » à la page 41.

5. Retirez la carte PCI Express. Pour plus d'informations, voir « Remplacement de la carte PCI Express et de l'adaptateur de carte PCI Express » à la page 52.

6. Remplacez le dissipateur thermique. a. Desserrez les vis de fixation du dissipateur thermique.

Chapitre 5. Remplacement d'options matérielles 61

Figure 84. Desserrage des vis de fixation du dissipateur thermique

b. Retirez le dissipateur thermique.

Figure 85. Retrait du dissipateur thermique

c. Installez le dissipateur thermique.

ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

Figure 86. Installation du dissipateur thermique

d. Serrez les vis de fixation du dissipateur thermique.

Figure 87. Serrage des vis de fixation du dissipateur thermique

7. Remettez le carter de l'ordinateur en place et rebranchez les câbles. Pour plus d'informations, voir « Fin du remplacement de composants » à la page 39.

Remplacement du microprocesseur

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les manuel

d'informations importantes sur le produit.

ATTENTION :

Le dissipateur thermique et le microprocesseur peuvent être très chauds. Mettez l'ordinateur hors tension et patientez plusieurs minutes jusqu'à son refroidissement avant d'ouvrir le carter.

Chapitre 5. Remplacement d'options matérielles 63

1. Retirez le carter de l'ordinateur. Pour plus d'informations, voir « Retrait du carter de l'ordinateur » à la page 29.

2. Retirez la mémoire de stockage. Pour plus d'informations, voir « Remplacement de l'unité de stockage » à la page 30.

3. Retirez le haut-parleur interne. Pour plus d'informations, voir « Remplacement du haut-parleur interne » à la page 32.

4. Retirez le ventilateur système. Pour plus d'informations, voir « Remplacement du ventilateur système » à la page 41.

5. Retirez la carte PCI Express. Pour plus d'informations, voir « Remplacement de la carte PCI Express et de l'adaptateur de carte PCI Express » à la page 52.

6. Retirez le dissipateur thermique. Pour plus d'informations, voir « Remplacement du dissipateur thermique » à la page 61.

7. Remplacez le microprocesseur.

Remarques :

• L'apparence de votre microprocesseur et de son connecteur peut être différente de celle illustrée.

• Vous ne devez manipuler le microprocesseur que par ses bords. Ne touchez pas aux contacts en or situés dans la partie inférieure.

• Faites attention à ne rien faire tomber sur le connecteur du microprocesseur lorsqu'il est exposé. Les broches du connecteur doivent rester aussi propres que possible.

a. Déverrouillez le système de retenue du connecteur du microprocesseur.

Figure 88. Déverrouillage du système de retenue du connecteur du microprocesseur

b. Faites pivoter le connecteur du microprocesseur vers le haut.

ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

Figure 89. Pivotement du connecteur du microprocesseur vers le haut

c. Retirez le microprocesseur.

Figure 90. Retrait du microprocesseur

d. Installez le microprocesseur.

Chapitre 5. Remplacement d'options matérielles 65

Figure 91. Installation du microprocesseur

e. Faites pivoter le connecteur du microprocesseur vers le bas.

Figure 92. Pivotement du connecteur du microprocesseur vers le bas

f. Verrouillez le système de retenue du socket du microprocesseur.

ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

Figure 93. Verrouillage du système de retenue du socket du microprocesseur

8. Remettez le carter de l'ordinateur en place et rebranchez les câbles. Pour plus d'informations, voir « Fin du remplacement de composants » à la page 39.

Remplacement de la batterie à pile cellulaire

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les manuel

d'informations importantes sur le produit.

L'ordinateur comporte une mémoire spéciale qui conserve la date, l'heure et les paramètres des fonctions intégrées, par exemple, les affectations des connecteurs parallèles (configurations). Une batterie à pile cellulaire conserve ces informations actives lorsque vous mettez l'ordinateur hors tension.

La batterie à pile cellulaire ne nécessite normalement aucun chargement ou aucune maintenance tout au long de sa durée de vie ; toutefois, aucune batterie à pile cellulaire n'est éternelle. En cas de défaillance de la batterie à pile cellulaire, la date, l'heure et les données de configuration (y compris les mots de passe) sont perdues. L'ordinateur affiche alors un message d'erreur.

1. Retirez le carter de l'ordinateur. Pour plus d'informations, voir « Retrait du carter de l'ordinateur » à la page 29.

2. Retirez la mémoire de stockage. Pour plus d'informations, voir « Remplacement de l'unité de stockage » à la page 30.

3. Retirez le haut-parleur interne. Pour plus d'informations, voir « Remplacement du haut-parleur interne » à la page 32.

4. Retirez le ventilateur système. Pour plus d'informations, voir « Remplacement du ventilateur système » à la page 41.

5. Retirez la carte PCI Express. Pour plus d'informations, voir « Remplacement de la carte PCI Express et de l'adaptateur de carte PCI Express » à la page 52.

6. Retirez le dissipateur thermique. Pour plus d'informations, voir « Remplacement du dissipateur thermique » à la page 61.

7. Remplacez la batterie à pile cellulaire.

Chapitre 5. Remplacement d'options matérielles 67

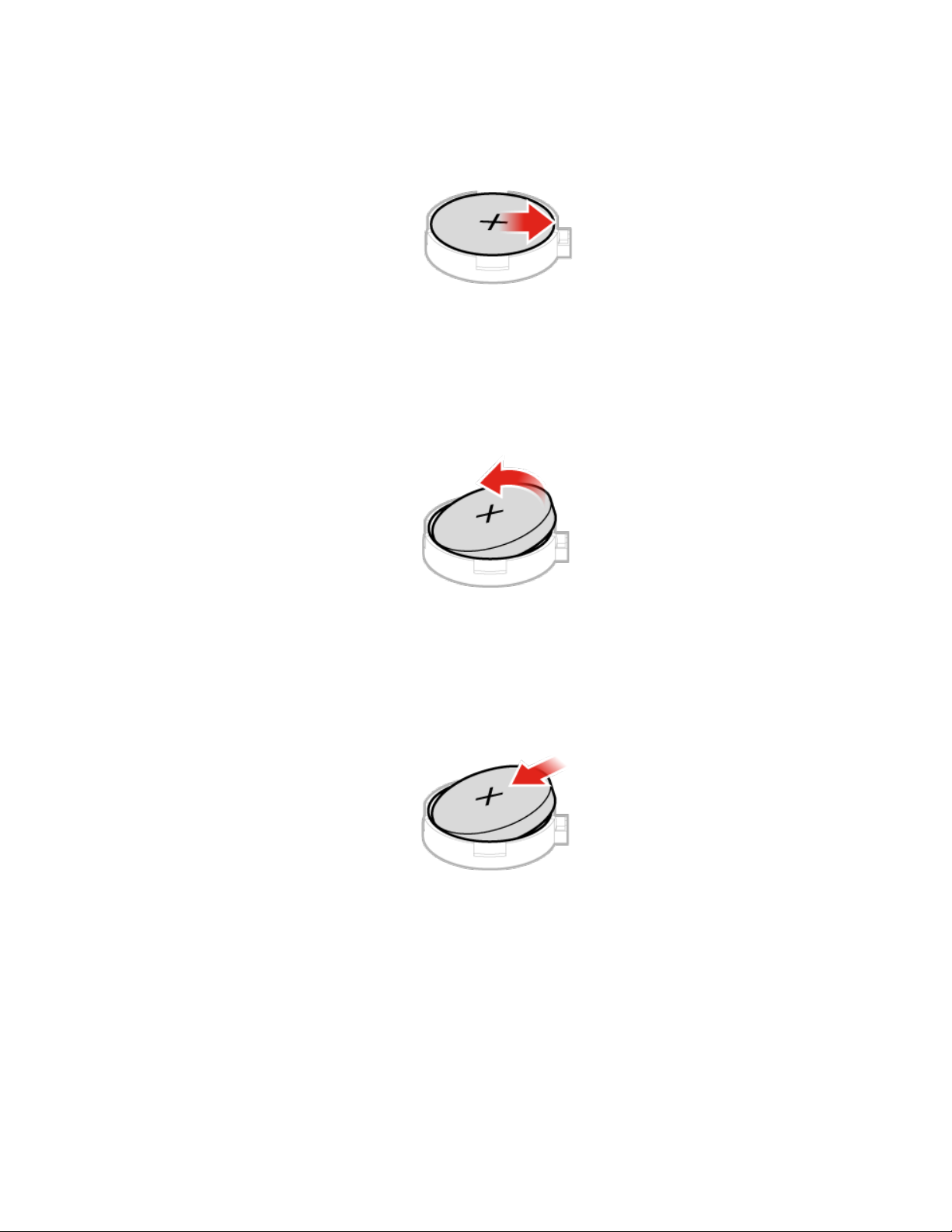

a. Libérez la batterie à pile cellulaire.

Figure 94. Libération de la batterie à pile cellulaire

b. Retirez la batterie à pile cellulaire.

Figure 95. Retirer la batterie à pile cellulaire

c. Installer la batterie à pile cellulaire.

Figure 96. Installer la batterie à pile cellulaire

d. Appuyez sur la batterie à pile cellulaire vers le bas jusqu'à ce qu'il s'enclenche.

ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel

Figure 97. Appui sur la batterie à pile cellulaire vers le bas jusqu'à ce qu'il s'enclenche

8. Remettez le carter de l'ordinateur en place et rebranchez les câbles. Pour plus d'informations, voir « Fin du remplacement de composants » à la page 39.

Pour mettre au rebut la pile de la batterie, reportez-vous à la section « Consigne relative à la pile cellulaire au lithium » dans Consignes de sécurité et déclaration de garantie.

Remplacement de la carte mère et du châssis

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les manuel

d'informations importantes sur le produit.

1. Retirez le carter de l'ordinateur. Pour plus d'informations, voir « Retrait du carter de l'ordinateur » à la page 29.

2. Retirez la mémoire de stockage. Pour plus d'informations, voir « Remplacement de l'unité de stockage » à la page 30.

3. Retirez le haut-parleur interne. Pour plus d'informations, voir « Remplacement du haut-parleur interne » à la page 32.

4. Retirez le ventilateur système. Pour plus d'informations, voir « Remplacement du ventilateur système » à la page 41.

5. Retirez la carte PCI Express. Pour plus d'informations, voir « Remplacement de la carte PCI Express et de l'adaptateur de carte PCI Express » à la page 52.

6. Retirez le dissipateur thermique. Pour plus d'informations, voir « Remplacement du dissipateur thermique » à la page 61.

7. Retirez la carte Wi-Fi. Pour plus d'informations, voir « Remplacement de la carte Wi-Fi » à la page 54.

8. Retirez les antennes Wi-Fi. Pour plus d'informations, voir « Remplacement des antennes Wi-Fi » à la page 45.

9. Retirez le microprocesseur. Pour plus d'informations, voir « Remplacement du microprocesseur » à la page 63.

10. Retirez le carter inférieur. Pour plus d'informations, voir « Remplacement du carter inférieur » à la page

33.

11. Retirez le module de mémoire. Pour plus d'informations, voir « Remplacement du module de mémoire » à la page 35.

12. Retirez l'unité de stockage M.2. Pour plus d'informations, voir « Remplacement de l'unité de stockage M.2 » à la page 37.

13. Retirez le système de retenue de l'antenne. Pour plus d'informations, voir « » à la page .

14. Prenez note du cheminement et du branchement des câbles, puis débranchez-les tous de la carte mère. Voir « Carte mère » à la page 3.

15. Remplacez le système de retenue de l'antenne. a. Retirez le système de retenue de l'antenne.

Chapitre 5. Remplacement d'options matérielles 69

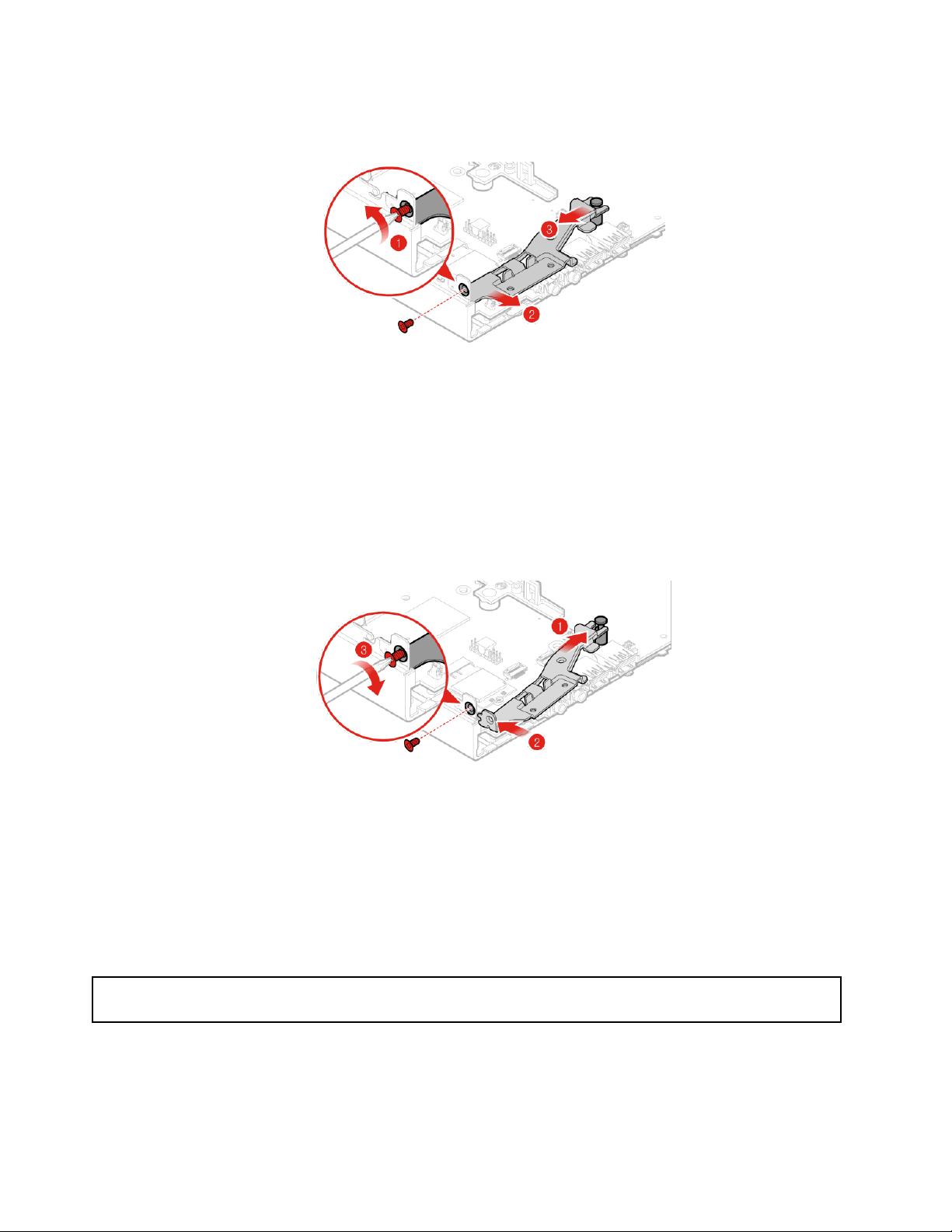

Figure 98. Retrait du système de retenue de l'antenne

b. Installez le système de retenue de l'antenne.

Figure 99. Installation du système de retenue de l'antenne

16. Remettez le carter de l'ordinateur en place et rebranchez les câbles. Pour plus d'informations, voir « Fin du remplacement de composants » à la page 39.

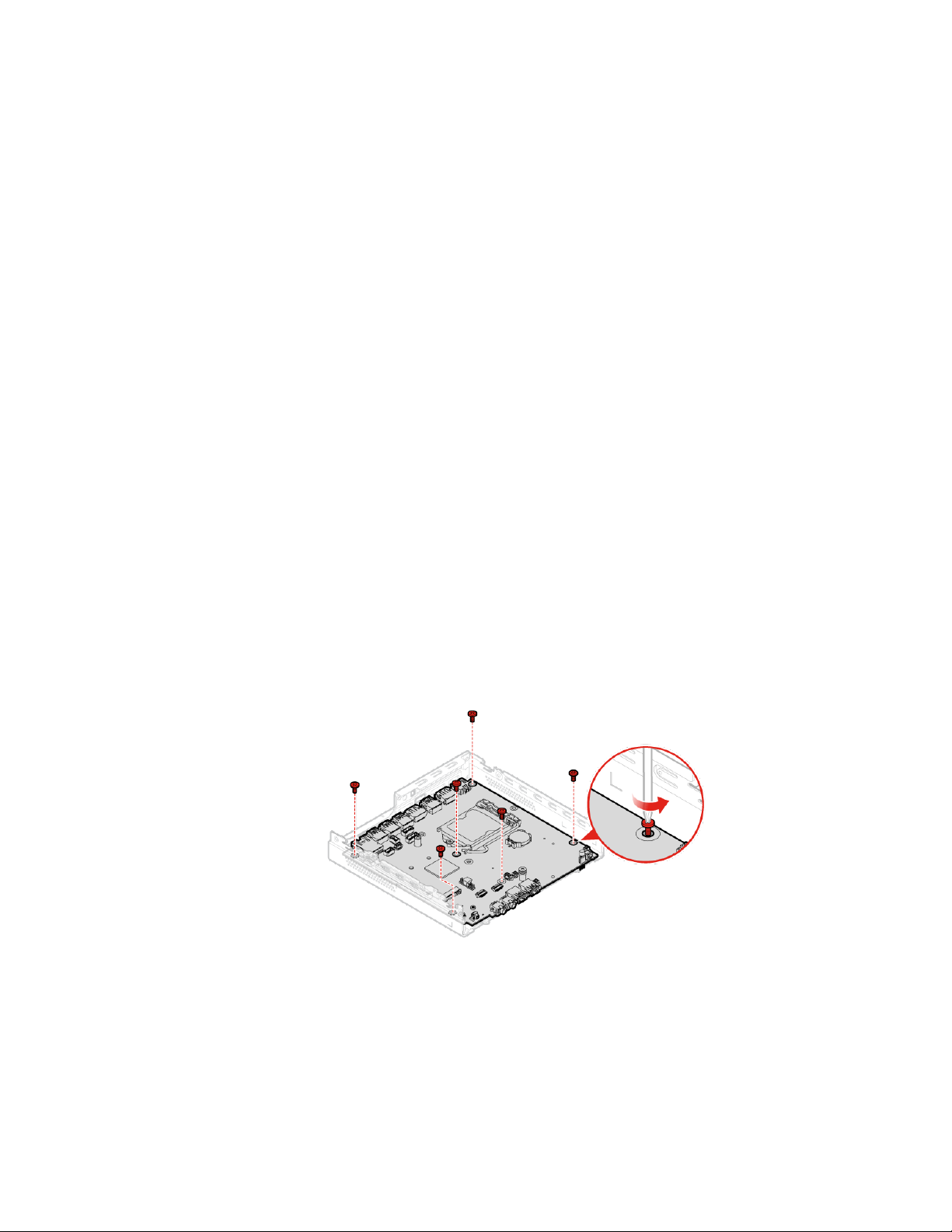

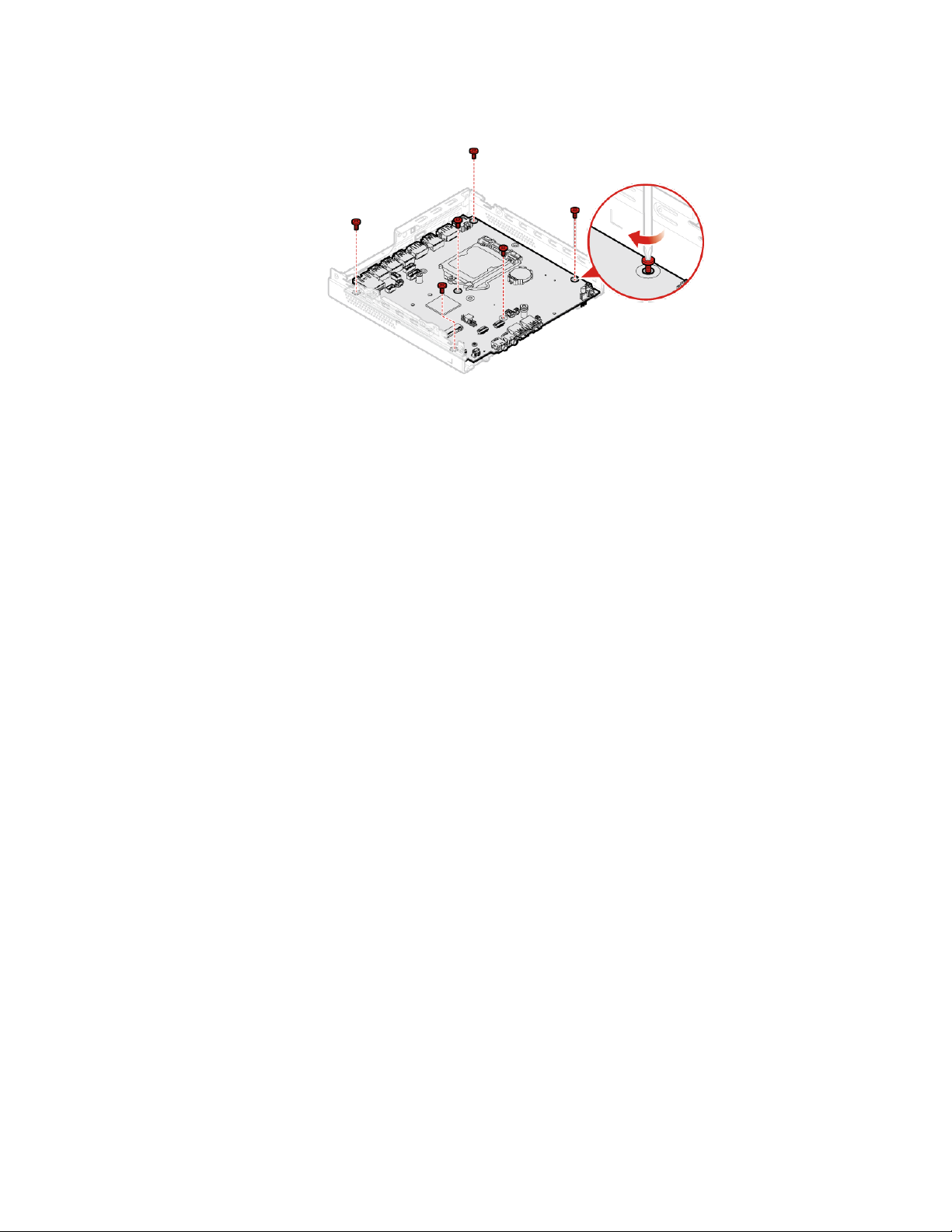

Remplacement de la carte mère et du châssis

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les manuel

d'informations importantes sur le produit.

1. Retirez le carter de l'ordinateur. Pour plus d'informations, voir « Retrait du carter de l'ordinateur » à la page 29.

2. Retirez la mémoire de stockage. Pour plus d'informations, voir « Remplacement de l'unité de stockage » à la page 30.

ThinkStation P320 Tiny Guide d'utilisation et de maintenance du matériel
