Lenovo ThinkStation P320 Tiny Customer Replaceable Unit Guide [el]

Οδηγός για μονάδα αντικαθιστώμενη από τον πελάτη P320 Tiny

Τύποι μηχανής (MT): 30C1 (Energy Star), 30C2 (Energy Star) και 30C3

(Energy Star)

Σημείωση: Πριν χρησιμοποιήσετε αυτές τις πληροφορίες και το προϊόν στο οποίο αναφέρονται, φροντίστε να διαβάσετε και να κατανοήσετε τον Οδηγός σημαντικών πληροφοριών για το προϊόν.

Τέταρτη έκδοση (Μάιος 2018)

ΔΗΛΩΣΗ ΣΧΕΤΙΚΑ ΜΕ ΤΑ ΠΕΡΙΟΡΙΣΜΕΝΑ ΔΙΚΑΙΩΜΑΤΑ: Σε περίπτωση παράδοσης δεδομένων ή λογισμικού στα πλαίσια μιας σύμβασης «GSA» (General Services Administration), η χρήση, η αναπαραγωγή ή η αποκάλυψη υπόκειται στους περιορισμούς που ορίζονται στη Σύμβαση αρ. GS-35F-05925.

Περιεχόμενα

Κεφάλαιο 1. Επισκόπηση

προϊόντος . . . . . . . . . . . . . . . . 1

Μπροστινή όψη . . . . . . . . . . . . . . . . 1

Πίσω πλευρά . . . . . . . . . . . . . . . . . 2

Πλακέτα συστήματος. . . . . . . . . . . . . . 3

Ετικέτα τύπου υπολογιστή και μοντέλου . . . . . . 4

Κεφάλαιο 2. Κουτί I/O . . . . . . . . . . 5

Επισκόπηση . . . . . . . . . . . . . . . . . 5

Χρήση του κουτιού I/O . . . . . . . . . . . . . 5

Κεφάλαιο 3. Σύνδεση σε άλλες

συσκευές . . . . . . . . . . . . . . . . 7

Τοποθέτηση μιας κλειδαριάς συρματόσχοινου

τύπου Kensington . . . . . . . . . . . . . . . 7

Σύνδεση σε οθόνη Tiny-In-One . . . . . . . . . . 7

Κεφάλαιο 4. Δυνατότητες . . . . . . . . 9

Κεφάλαιο 5. Αντικατάσταση

υλικού . . . . . . . . . . . . . . . . . 11

Πριν από την αντικατάσταση υλικού . . . . . . . 11

Χειρισμός συσκευών ευαίσθητων στον στατικό

ηλεκτρισμό . . . . . . . . . . . . . . . . 11

Παρουσίαση των αντικαθιστώμενων

εξαρτημάτων . . . . . . . . . . . . . . . . 12

Αντικατάσταση μονάδων CRU . . . . . . . . . 15

Αντικατάσταση του πληκτρολογίου ή του

ασύρματου πληκτρολογίου . . . . . . . . 15

Αντικατάσταση του ποντικιού ή του

ασύρματου ποντικιού . . . . . . . . . . . 16

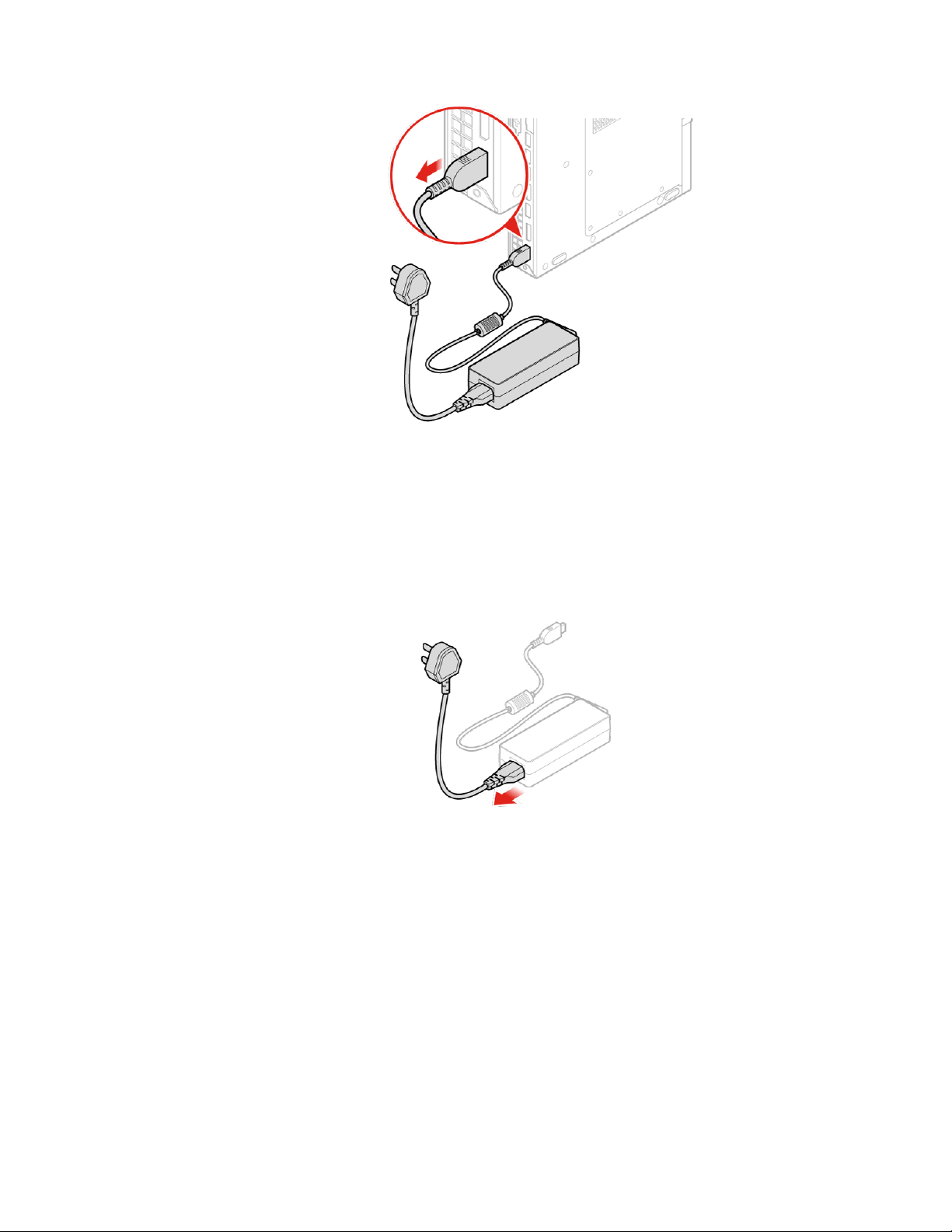

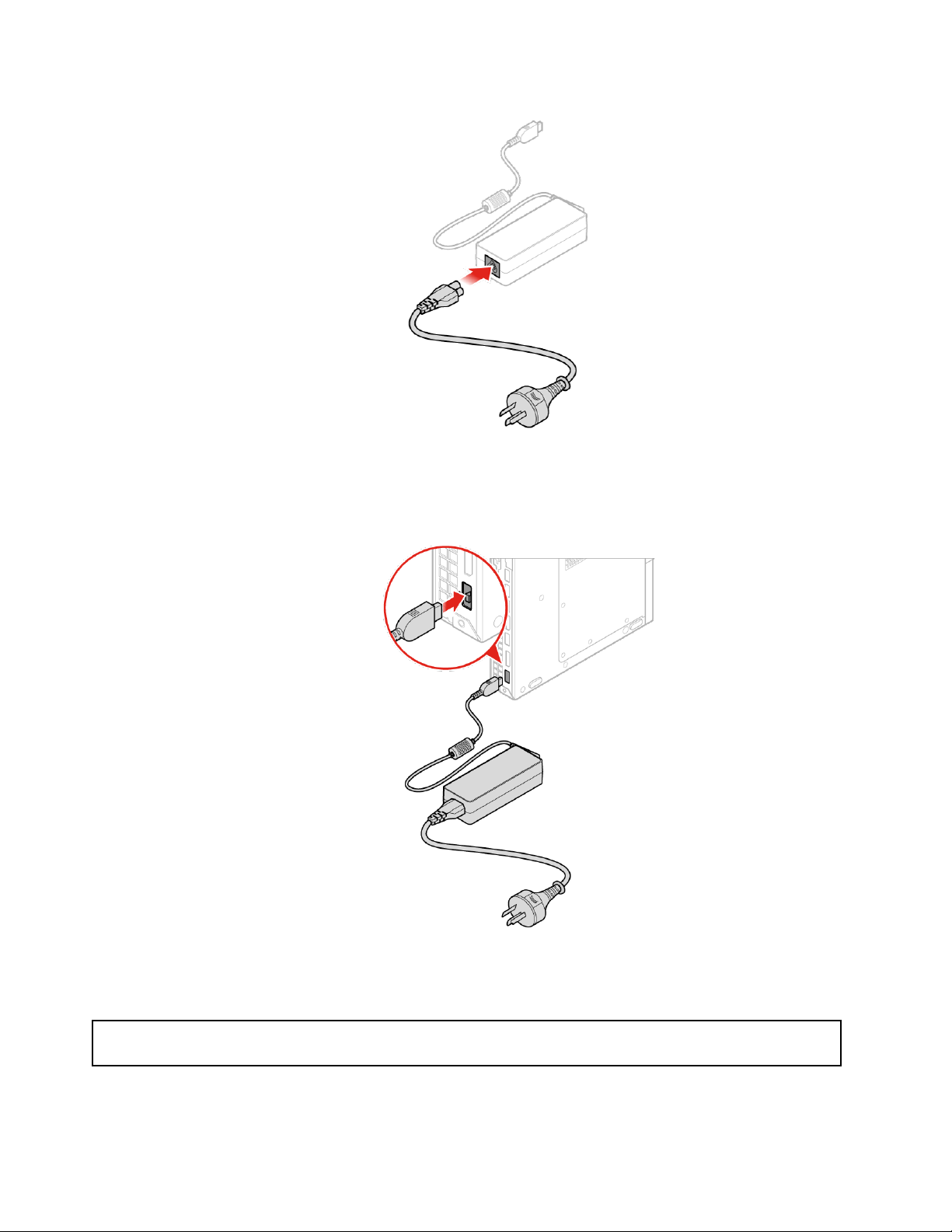

Αντικατάσταση του μετασχηματιστή

ρεύματος . . . . . . . . . . . . . . . 20

Αντικατάσταση της κατακόρυφης βάσης . . . 22 Αντικατάσταση του πλαισίου τοποθέτησης

VESA . . . . . . . . . . . . . . . . . 23

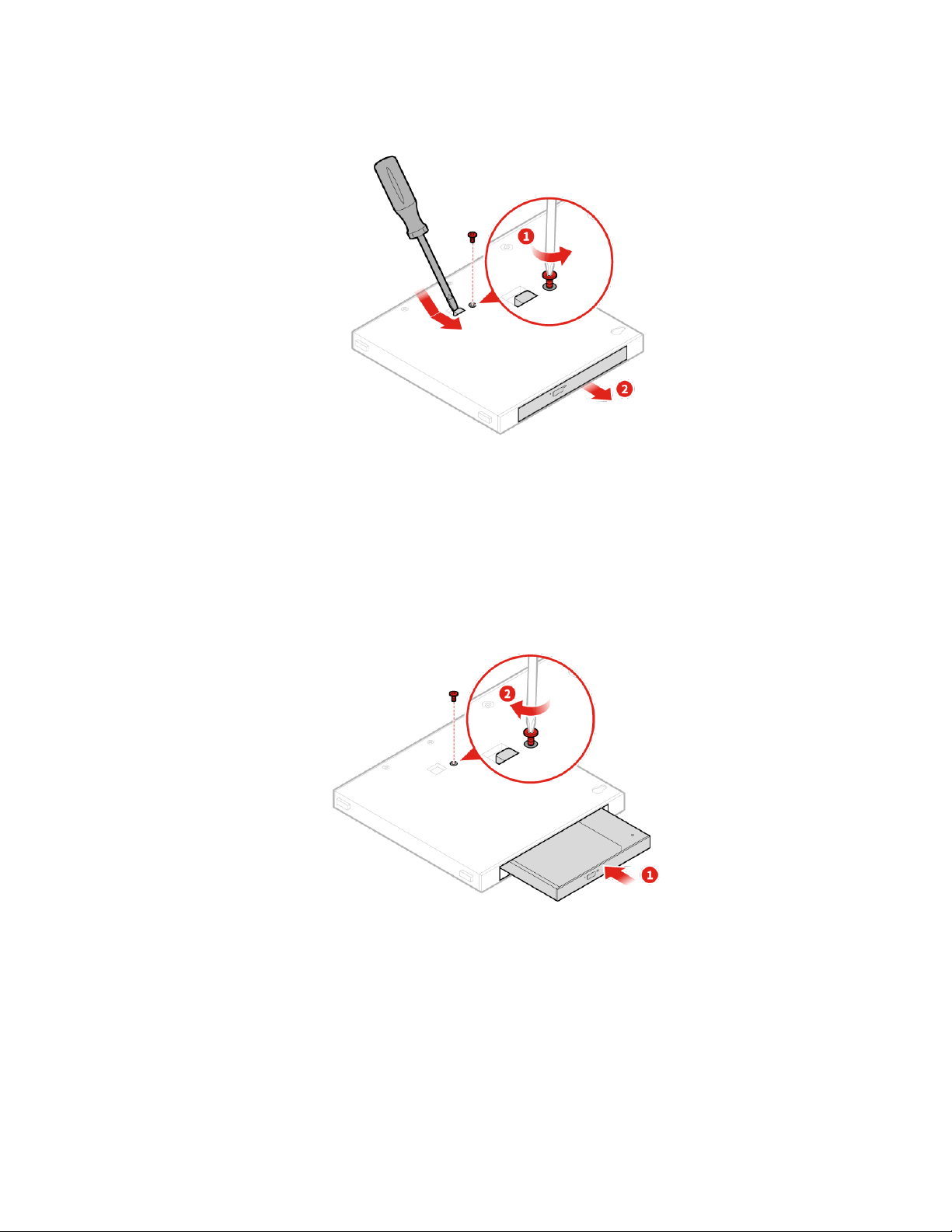

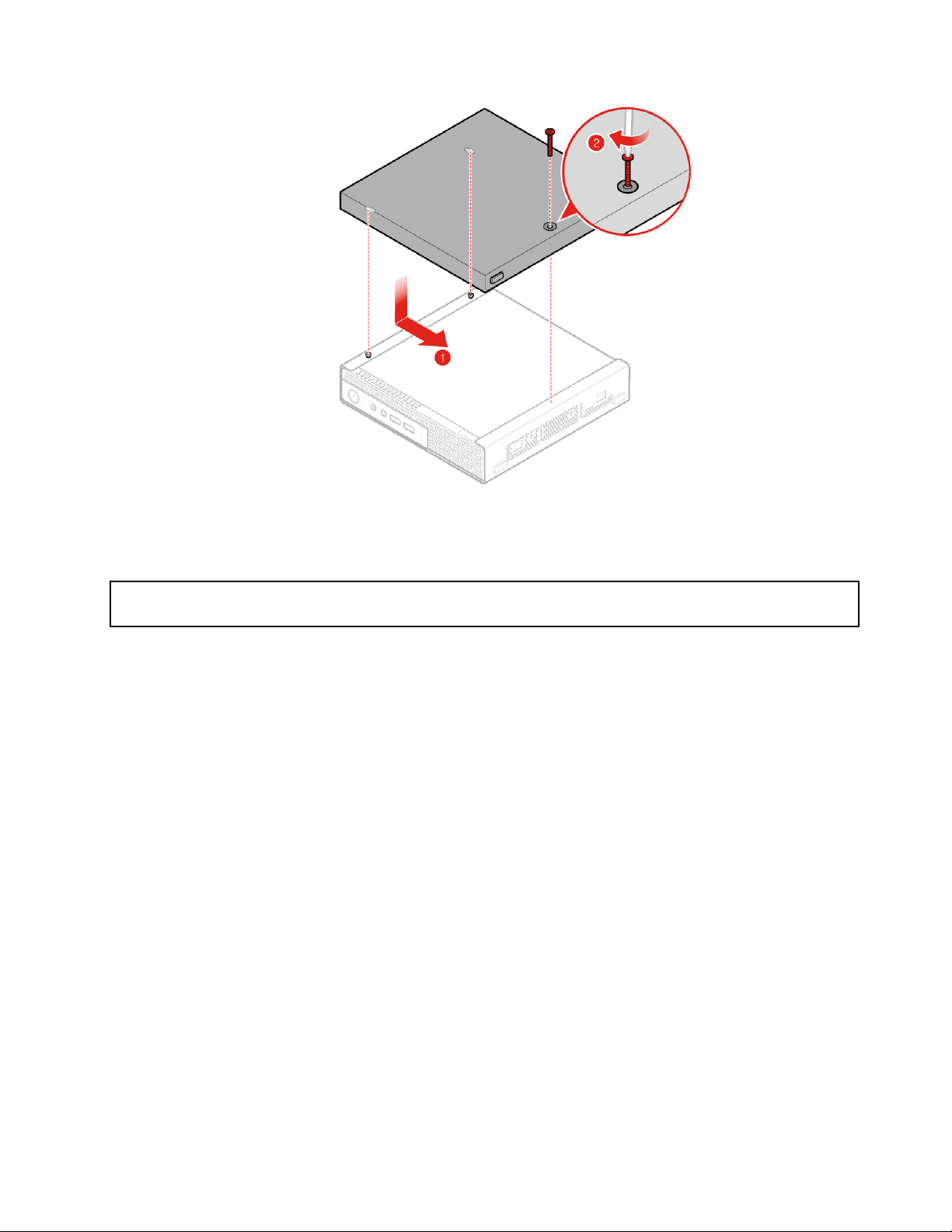

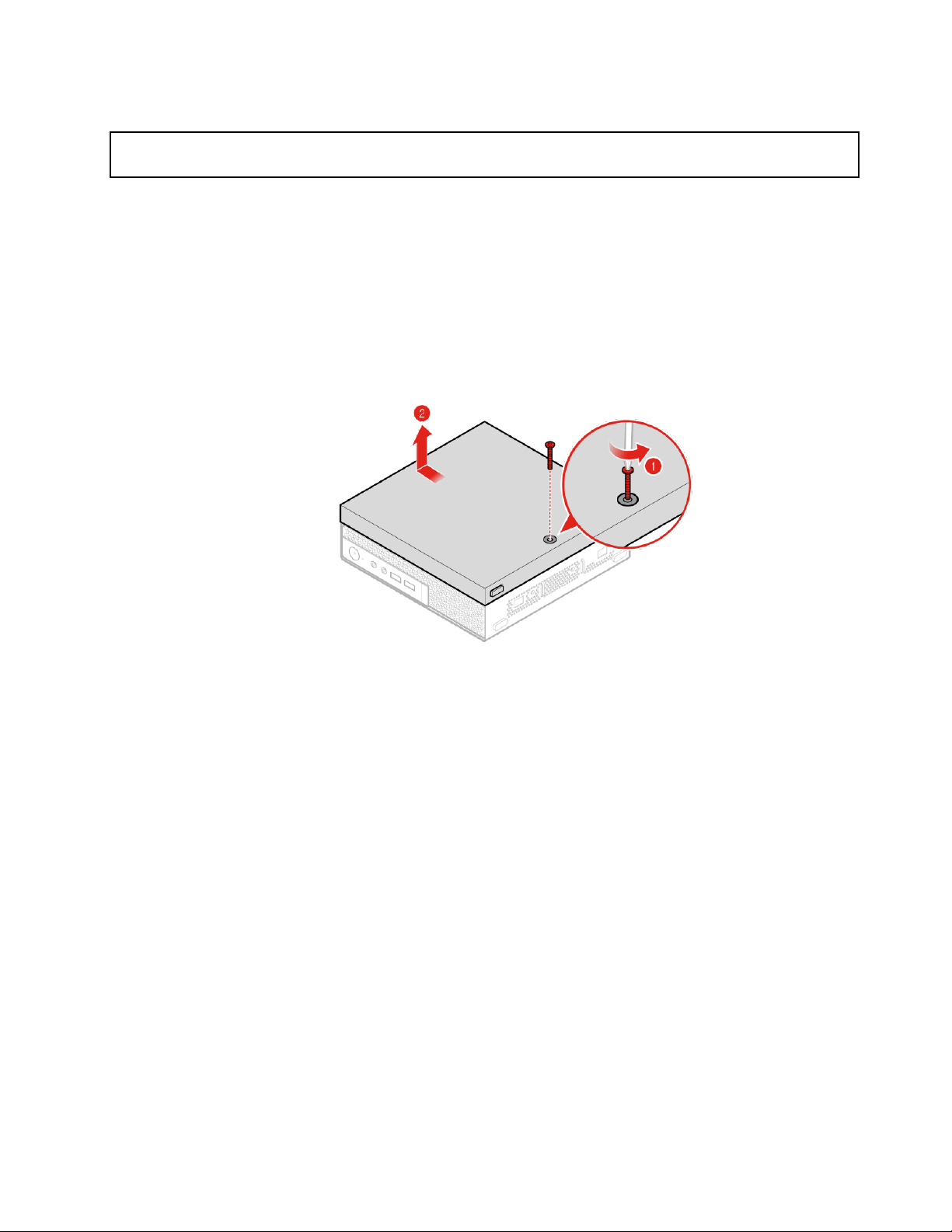

Αντικατάσταση της εξωτερικής μονάδας

οπτικού δίσκου . . . . . . . . . . . . . 25

Αντικατάσταση του εξωτερικού κουτιού I/O . . 27 Αντικατάσταση της θήκης του μετασχηματιστή

ρεύματος . . . . . . . . . . . . . . . 28

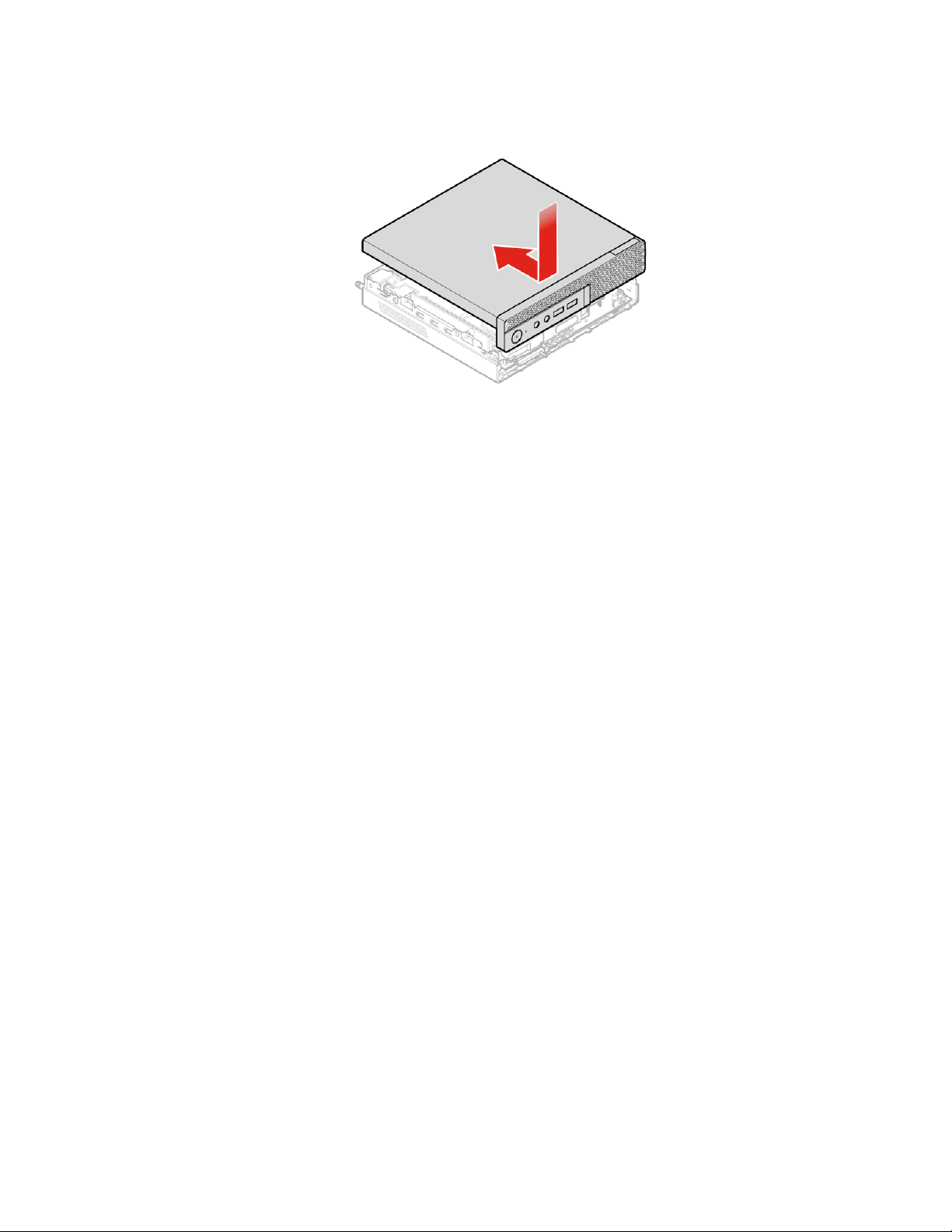

Αφαίρεση του καλύμματος του υπολογιστή . . 29 Αντικατάσταση της μονάδας αποθήκευσης . . 30

Αντικατάσταση του εσωτερικού ηχείου . . . . 32

Αντικατάσταση του κάτω καλύμματος . . . . 34

Αντικατάσταση της μονάδας μνήμης . . . . . 35

Αντικατάσταση της μονάδας αποθήκευσης

M.2 . . . . . . . . . . . . . . . . . . 37

Ολοκλήρωση της αντικατάστασης

εξαρτημάτων . . . . . . . . . . . . . . 40

Παράρτημα A. Δηλώσεις . . . . . . . 43

Εμπορικά σήματα . . . . . . . . . . . . . . 44

ii Οδηγός για μονάδα αντικαθιστώμενη από τον πελάτη P320 Tiny

Κεφάλαιο 1. Επισκόπηση προϊόντος

Σε αυτό το κεφάλαιο παρέχονται βασικές πληροφορίες που θα σας βοηθήσουν να εξοικειωθείτε με τον υπολογιστή σας.

Μπροστινή όψη

Σημείωση: Το μοντέλο του υπολογιστή σας ενδέχεται να διαφέρει ελαφρώς σε σχέση με την εικόνα.

1 Ένδειξη λειτουργίας 2 Κουμπί λειτουργίας

3 Ένδειξη δραστηριότητας μονάδας αποθήκευσης 4 Υποδοχή μικροφώνου

5 Υποδοχή ακουστικών 6 Υποδοχή USB 3.0

7 Υποδοχή Always On USB 3.0

8 Φωτισμένη κόκκινη κουκκίδα

• Υποδοχή Always On USB 3.0

Χρησιμοποιείται για τη σύνδεση μιας συσκευής που απαιτεί υποδοχή USB 2.0 ή USB 3.0, όπως ενός πληκτρολογίου, ενός ποντικιού, ενός σαρωτή, ενός εκτυπωτή ή μιας συσκευής PDA. Με το μετασχηματιστή ρεύματος συνδεδεμένο, μπορείτε να φορτίζετε την αυτόματα εντοπισμένη συσκευή, ακόμα κι όταν ο υπολογιστής είναι σε κατάσταση αδρανοποίησης ή απενεργοποιημένος.

• Υποδοχή ακουστικών

Χρησιμοποιείται για τη σύνδεση ακουστικών ή σετ ακουστικών και μικροφώνου στον υπολογιστή σας.

• Φωτισμένη κόκκινη κουκκίδα

Αυτή η ένδειξη ανάβει όταν ενεργοποιείται ο υπολογιστής.

• Υποδοχή μικροφώνου

Χρησιμοποιείται για τη σύνδεση ενός μικροφώνου στον υπολογιστή σας. Μπορείτε να χρησιμοποιήσετε το μικρόφωνο για να εγγράψετε ήχους ή να αλληλεπιδράσετε με τον υπολογιστή μέσω λογισμικού αναγνώρισης ομιλίας.

• Κουμπί λειτουργίας

Χρησιμοποιείται για την ενεργοποίηση του υπολογιστή σας. Αν δεν μπορείτε να απενεργοποιήσετε τον υπολογιστή από το λειτουργικό σύστημα, πατήστε παρατεταμένα το κουμπί λειτουργίας για τουλάχιστον τέσσερα δευτερόλεπτα για να τον απενεργοποιήσετε.

• Ένδειξη λειτουργίας

Αυτή η ένδειξη είναι αναμμένη όταν ο υπολογιστής είναι ενεργοποιημένος.

• Ένδειξη δραστηριότητας μονάδας αποθήκευσης

Αυτή η ένδειξη είναι αναμμένη όταν η μονάδα αποθήκευσης βρίσκεται σε λειτουργία.

• Υποδοχή USB 3.0

Χρησιμοποιείται για τη σύνδεση μιας συσκευής συμβατής με USB, όπως ενός πληκτρολογίου, ενός ποντικιού, ενός σαρωτή, ενός εκτυπωτή ή μιας συσκευής PDA USB. Για τη βέλτιστη μεταφορά δεδομένων, συνδέστε μια συσκευή USB 3.0 σε υποδοχή USB 3.0 αντί για υποδοχή USB 2.0.

Πίσω πλευρά

Σημείωση: Το μοντέλο του υπολογιστή σας ενδέχεται να διαφέρει ελαφρώς σε σχέση με την εικόνα.

Σχήμα 1. Πίσω πλευρά

9 Υποδοχές Mini DisplayPort

11 Υποδοχή κεραίας Wi-Fi 12 Υποδοχή Ethernet

13 Υποδοχές USB 3.0 (2) 14 Υποδοχή USB 3.0

15 Υποδοχή DisplayPort 16 Υποδοχή USB 3.0

17 Υποδοχή DisplayPort 18 Υποδοχή μετασχηματιστή ρεύματος

(4) (προαιρετικές) 10 Υποδοχή κλειδαριάς ασφαλείας

2 Οδηγός για μονάδα αντικαθιστώμενη από τον πελάτη P320 Tiny

• Υποδοχή DisplayPort

Χρησιμοποιείται για την αποστολή ή τη λήψη σημάτων ήχου και εικόνας. Σε αυτήν την υποδοχή μπορείτε να συνδέσετε μια συμβατή συσκευή ήχου ή εικόνας, όπως μια οθόνη υψηλών επιδόσεων.

• Υποδοχή Ethernet

Χρησιμοποιείται για τη σύνδεση ενός καλωδίου Ethernet για πρόσβαση στο δίκτυο.

• Υποδοχή Mini DisplayPort

• Υποδοχή μετασχηματιστή ρεύματος

Χρησιμοποιείται για τη σύνδεση του μετασχηματιστή ρεύματος στον υπολογιστή σας για παροχή ρεύματος.

• Υποδοχή κλειδαριάς ασφαλείας

Χρησιμοποιείται για την ασφάλιση μιας κλειδαριάς συρματόσχοινου τύπου Kensington.

• Υποδοχή USB 3.0

Χρησιμοποιείται για τη σύνδεση μιας συσκευής που απαιτεί σύνδεση USB 2.0 ή USB 3.0.

• Υποδοχή κεραίας Wi-Fi

Χρησιμοποιείται για την εγκατάσταση της υποδοχής της πίσω κεραίας Wi-Fi που διατίθεται μόνο σε ορισμένα μοντέλα. Η πίσω κεραία Wi-Fi εγκαθίσταται στην υποδοχή καλωδίου της πίσω κεραίας Wi-Fi.

Πλακέτα συστήματος

Σημείωση: Ανατρέξτε στην ενότητα «Μπροστινή όψη» στη σελίδα 1 ή «Πίσω πλευρά» στη σελίδα 2 για

επιπλέον περιγραφές εξαρτημάτων.

Σχήμα 2. Εξαρτήματα στην πλακέτα συστήματος

1 Σειριακή υποδοχή 1 2 Σειριακή υποδοχή 2

3 Υποδοχή USB 3.0 4 Υποδοχή ανεμιστήρα μονάδας αποθήκευσης

Κεφάλαιο 1. Επισκόπηση προϊόντος 3

5 Υποδοχή μικροεπεξεργαστή 6 Μπαταρία σε σχήμα νομίσματος

7 Υποδοχή φωτισμένης κόκκινης κουκκίδας 8 Υποδοχή εσωτερικού ηχείου

9 Υποδοχή ανεμιστήρα συστήματος 10 Υποδοχή ηχείου προηγμένων δυνατοτήτων

11 Υποδοχή μονάδας αποθήκευσης SATA 12 Υποδοχή κάρτας Wi-Fi M.2

13 Υποδοχή κάρτας γραφικών PCI Express 14 Υποδοχή μνήμης (DIMM1)

15 Υποδοχή μνήμης (DIMM2) 16 Υποδοχή 2 μονάδας αποθήκευσης M.2

17 Υποδοχή 1 μονάδας αποθήκευσης M.2

Ετικέτα τύπου υπολογιστή και μοντέλου

Η ετικέτα τύπου και μοντέλου υπολογιστή προσδιορίζει τον υπολογιστή σας. Όταν επικοινωνείτε με τη Lenovo για βοήθεια, η ετικέτα τύπου υπολογιστή και μοντέλου βοηθά τους τεχνικούς υποστήριξης να προσδιορίσουν το μοντέλο του υπολογιστή σας και να παρέχουν ταχύτερες υπηρεσίες.

Η ετικέτα του τύπου και του μοντέλου του μηχανήματος είναι κολλημένη στο πλαϊνό μέρος του υπολογιστή σας όπως υποδεικνύεται.

Σχήμα 3. Ετικέτα τύπου υπολογιστή και μοντέλου

4 Οδηγός για μονάδα αντικαθιστώμενη από τον πελάτη P320 Tiny

Κεφάλαιο 2. Κουτί I/O

Επισκόπηση

Σημείωση: Ανάλογα με το μοντέλο του υπολογιστή σας, το κουτί I/O ενδέχεται να είναι προαιρετικό.

Σχήμα 4. Επισκόπηση κουτιού I/O

1 Υποδοχές USB 2.0 (2) 2 Σειριακή υποδοχή (προαιρετική)

3 Υποδοχές USB 2.0 (2) 4 Υποδοχές USB 3.0 (2)

5 Υποδοχή USB 3.0 (για σύνδεση με τον υπολογιστή)

Χρήση του κουτιού I/O

Όταν χρησιμοποιείτε το κουτί I/O με τον πολύ μικρό υπολογιστή ThinkStation®, λάβετε υπόψη τα εξής:

• Το κουτί I/O υποστηρίζει μέγιστη ονομαστική τιμή ρεύματος 5 A. Συνιστάται η σύνδεση συσκευών χαμηλής έντασης στο κουτί I/O και συσκευές υψηλής έντασης απευθείας στον πολύ μικρό υπολογιστή ThinkStation, για να διασφαλιστεί η βέλτιστη απόδοση των συσκευών.

• Οι υποδοχές USB 2.0 και οι υποδοχές USB 3.0 στο κουτί I/O παρέχουν ένταση ρεύματος 500 mA και 900 mA, αντίστοιχα. Αν συνδέσετε μια μονάδα αποθήκευσης υψηλής τάσης σε μόνο μία υποδοχή USB, το σύστημα μπορεί να μην αναγνωρίσει τη συσκευή. Μπορείτε να συνδέσετε τη συσκευή αποθήκευσης σε δύο υποδοχές USB στο κουτί I/O.

• Η σειριακή υποδοχή δεν υποστηρίζει εναλλαγή σε κατάσταση λειτουργίας (hot swap). Μην συνδέσετε κάποια συσκευή στην υποδοχή και μην αποσυνδέσετε κάποια συσκευή από την υποδοχή ενώ το σύστημα βρίσκεται σε λειτουργία.

• Οι υποδοχές στο κουτί I/O δεν μπορούν να ενεργοποιηθούν ή να απενεργοποιηθούν μεμονωμένα. Για να ενεργοποιήσετε ή να απενεργοποιήσετε οποιαδήποτε από τις υποδοχές στο κουτί I/O, ενεργοποιήστε ή απενεργοποιήστε τις υποδοχές USB στο πίσω μέρος του υπολογιστή.

• Το κουτί I/O σας επιτρέπει να επαναφέρετε σε λειτουργία τον υπολογιστή από την κατάσταση αναμονής μέσω λειτουργιών σε συσκευές που είναι συνδεδεμένες στις υποδοχές του κουτιού I/O.

Οδηγός για μονάδα αντικαθιστώμενη από τον πελάτη P320 Tiny

Κεφάλαιο 3. Σύνδεση σε άλλες συσκευές

Τοποθέτηση μιας κλειδαριάς συρματόσχοινου τύπου Kensington

Μπορείτε να χρησιμοποιήσετε μια κλειδαριά συρματόσχοινου τύπου Kensington, για να ασφαλίσετε τον υπολογιστή σας σε ένα γραφείο, ένα τραπέζι ή ένα άλλο βαρύ έπιπλο. Η κλειδαριά συρματόσχοινου συνδέεται στην υποδοχή της κλειδαριάς ασφαλείας στο πίσω μέρος του υπολογιστή σας. Ανάλογα με τον επιλεγμένο τύπο, ο χειρισμός της κλειδαριάς συρματόσχοινου μπορεί να πραγματοποιηθεί με ένα κλειδί ή με συνδυασμό. Με την κλειδαριά συρματόσχοινου κλειδώνονται επίσης τα κουμπιά που χρησιμοποιούνται για το άνοιγμα του καλύμματος του υπολογιστή. Πρόκειται για τον ίδιο τύπο κλειδαριάς που χρησιμοποιείται για την ασφάλιση φορητών υπολογιστών. Μπορείτε να παραγγείλετε μια κλειδαριά συρματόσχοινου απευθείας από τη Lenovo εκτελώντας αναζήτηση για τη λέξη Kensington στον δικτυακό τόπο:

https://support.lenovo.com

Σχήμα 5. Κλειδαριά συρματόσχοινου τύπου Kensington

Σύνδεση σε οθόνη Tiny-In-One

Σημείωση: Κατά την εγκατάσταση του υπολογιστή P320 Tiny στην οθόνη Tiny-In-One (TIO), φροντίστε να

χρησιμοποιείτε τον μετασχηματιστή εναλλασσόμενου ρεύματος 135 W που συνοδεύει τον υπολογιστή.

Ο υπολογιστής P320 Tiny συνεργάζεται με την ενσωματωμένη κάρτα γραφικών του από προεπιλογή, όταν εγκαθίσταται στην οθόνη TIO. Μπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε τον υπολογιστή πιέζοντας το κουμπί λειτουργίας στην οθόνη TIO. Οποιεσδήποτε άλλες συσκευές που είναι συνδεδεμένες στην οθόνη TIO λειτουργούν με τον ίδιο τρόπο όπως όταν είναι συνδεδεμένες στον υπολογιστή.

Για αλλαγή της κύριας εξόδου προβολής βίντεο από την ενσωματωμένη κάρτα γραφικών στη διακριτή κάρτα γραφικών, κάντε τα εξής:

1. Ενεργοποιήστε ή επανεκκινήστε τον υπολογιστή σας.

2. Πριν από την εκκίνηση των Windows, πιέστε επανειλημμένα και αφήστε το πλήκτρο F1 ή τον συνδυασμό πλήκτρων Fn+F1 (ανάλογα με τις ρυθμίσεις του πληκτρολογίου) έως ότου ανοίξει το πρόγραμμα Setup

Utility. Εάν έχει οριστεί κωδικός πρόσβασης BIOS, πληκτρολογήστε τον σωστό κωδικό πρόσβασης, όταν σας ζητηθεί.

3. Εντοπίστε το υπομενού Select Active Video και επιλέξτε PEG. Στη συνέχεια, πιέστε το πλήκτρο F10 για

να αποθηκεύσετε τις αλλαγές και να εξέλθετε.

4. Συνδέστε την υποδοχή της διακριτής κάρτας γραφικών του υπολογιστή με την υποδοχή DisplayPort ή HDMI της οθόνης TIO, χρησιμοποιώντας ένα κατάλληλο κλειδί (dongle).

5. Πιέστε το κουμπί της λειτουργίας εναλλαγής στην οθόνη TIO, για εναλλαγή από τη λειτουργία TIO στη λειτουργία DP ή στη λειτουργία HDMI.

Όταν ο υπολογιστής λειτουργεί με τη διακριτή κάρτα γραφικών, εάν πιέσετε το κουμπί λειτουργίας στην οθόνη TIO ενεργοποιεί ή απενεργοποιεί μόνο την οθόνη TIO. Οι συσκευές που είναι συνδεδεμένες στην οθόνη TIO δεν λειτουργούν με τον ίδιο τρόπο όπως όταν είναι συνδεδεμένες στον υπολογιστή.

Υποστηριζόμενα μοντέλα οθόνη TIO:

• Tiny-in-One 23 (MT: 10DQ)

• Tiny-in-One 22 (MT: 10LK)

• Tiny-in-One 24 (MT: 10LL)

• TIO22Gen3 (MT: 10R1)

• TIO22Gen3Touch (MT: 10R0)

• TIO24Gen3 (MT: 10QY)

• TIO24Gen3Touch (MT: 10QX)

Οδηγός για μονάδα αντικαθιστώμενη από τον πελάτη P320 Tiny

Κεφάλαιο 4. Δυνατότητες

Τροφοδοτικό

• Τροφοδοτικό 135 Watt με αυτόματο εντοπισμό τάσης

Μονάδες αποθήκευσης

• Έως και τρεις μονάδες αποθήκευσης

Σημείωση: Εάν ο υπολογιστής σας διαθέτει διακριτή κάρτα γραφικών, ο υπολογιστής μπορεί να υποστηρίξει έως και δύο μονάδες αποθήκευσης μόνο.

Χαρακτηριστικά βίντεο

Η ενσωματωμένη κάρτα γραφικών υποστηρίζει τα εξής:

• Υποδοχές DisplayPort

Η προαιρετική διακριτή κάρτα γραφικών υποστηρίζει τις παρακάτω δυνατότητες και παρέχει βελτιωμένη δυνατότητα και εμπειρία προβολής:

• Υποδοχές Mini DisplayPort

Χαρακτηριστικά ήχου

Η ενσωματωμένη κάρτα ήχου υποστηρίζει τα εξής:

• Ηχείο προηγμένων δυνατοτήτων (προαιρετικό)

• Υποδοχή ακουστικών

• Εσωτερικό ηχείο

• Υποδοχή μικροφώνου

Υποδοχές εισόδου/εξόδου (I/O)

• Υποδοχές ήχου (σετ ακουστικών και μικρόφωνο)

• Υποδοχές DisplayPort

• Υποδοχή Ethernet

• Σειριακές υποδοχές (προαιρετικές)

• Υποδοχές USB

Θέσεις επέκτασης

• Εξωτερικό κουτί I/O (προαιρετικό)

• Πλαίσιο εξωτερικής μονάδας οπτικού δίσκου (προαιρετικό)

• Υποδοχές μνήμης

• Υποδοχές μονάδας αποθήκευσης M.2

• Υποδοχή κάρτας γραφικών PCI Express

Δυνατότητες δικτύου

• Ethernet LAN

• Ασύρματο LAN (προαιρετική)

• Bluetooth (προαιρετική)

Φυσικές διαστάσεις

• Πλάτος: 35 mm

• Ύψος: 183 mm

• Βάθος: 179 mm

Βάρος (χωρίς τη συσκευασία)

• Με τον μέγιστο αρχικό εξοπλισμό: 1,3 kg

Οδηγός για μονάδα αντικαθιστώμενη από τον πελάτη P320 Tiny

Κεφάλαιο 5. Αντικατάσταση υλικού

Σε αυτό το κεφάλαιο παρέχονται οδηγίες σχετικά με την αντικατάσταση υλικού του υπολογιστή σας.

Πριν από την αντικατάσταση υλικού

Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο

Οδηγός σημαντικών πληροφοριών για το προϊόν.

Διαβάστε αυτές τις σημειώσεις πριν από την αντικατάσταση του υλικού εξοπλισμού:

• Ορισμένα από τα εξαρτήματα υλικού που περιγράφονται σε αυτό το εγχειρίδιο είναι προαιρετικά.

• Χρησιμοποιήστε μόνο εξαρτήματα υπολογιστών που παρέχονται από τη Lenovo.

• Για να εγκαταστήσετε ή να αντικαταστήσετε μια προαιρετική συσκευή, ακολουθήστε τις κατάλληλες οδηγίες που περιγράφονται σε αυτό το εγχειρίδιο, καθώς και τις οδηγίες που παρέχονται με την προαιρετική συσκευή.

• Στις περισσότερες περιοχές του κόσμου, η Lenovo απαιτεί την επιστροφή των ελαττωματικών μονάδων CRU (μονάδες αντικαθιστώμενες από τον πελάτη). Σχετικές πληροφορίες θα λάβετε μαζί με τη μονάδα CRU ή λίγες μέρες μετά την παραλαβή της μονάδας CRU.

Χειρισμός συσκευών ευαίσθητων στον στατικό ηλεκτρισμό

Μην ανοίξετε τη συσκευασία προστασίας από στατικό ηλεκτρισμό που περιέχει το νέο εξάρτημα μέχρι να αφαιρέσετε το ελαττωματικό εξάρτημα και να είστε έτοιμοι να εγκαταστήσετε το νέο. Ο στατικός ηλεκτρισμός, παρότι είναι ακίνδυνος για τους ανθρώπους, μπορεί να προκαλέσει σοβαρή βλάβη στα εξαρτήματα του υπολογιστή.

Όταν μεταχειρίζεστε εξαρτήματα και άλλα λειτουργικά μέρη του υπολογιστή, να λαμβάνετε τις ακόλουθες προφυλάξεις για να αποφεύγεται η πρόκληση ζημιάς από στατικό ηλεκτρισμό:

• Περιορίστε τις κινήσεις σας. Οι κινήσεις μπορούν να προκαλέσουν τη συσσώρευση στατικού ηλεκτρισμού γύρω σας.

• Να χειρίζεστε πάντα τα εξαρτήματα και άλλα λειτουργικά μέρη με προσοχή. Πιάνετε τις κάρτες PCI/PCIExpress, τις μονάδες μνήμης, τις πλακέτες συστήματος και τους μικροεπεξεργαστές από τις άκρες. Ποτέ μην αγγίζετε εκτεθειμένα κυκλώματα.

• Μην αφήνετε άλλους να αγγίζουν τα εξαρτήματα και άλλα λειτουργικά μέρη.

• Αγγίξτε τη συσκευασία προστασίας από στατικό ηλεκτρισμό σε ένα μεταλλικό κάλυμμα θύρας ή σε άλλη άβαφη μεταλλική επιφάνεια του υπολογιστή για τουλάχιστον δύο δευτερόλεπτα. Με τον τρόπο αυτό μειώνεται ο στατικός ηλεκτρισμός από τη συσκευασία και το σώμα σας πριν από την εγκατάσταση ή την αντικατάσταση ενός νέου εξαρτήματος.

• Αν είναι δυνατό, αφαιρέστε το νέο εξάρτημα από τη συσκευασία προστασίας από στατικό ηλεκτρισμό και εγκαταστήστε το αμέσως στον υπολογιστή χωρίς να το ακουμπήσετε πουθενά. Αν αυτό δεν είναι δυνατό, τοποθετήστε τη συσκευασία προστασίας από στατικό ηλεκτρισμό που περιείχε το εξάρτημα σε μια λεία και επίπεδη επιφάνεια και τοποθετήστε το εξάρτημα πάνω στη συσκευασία.

• Μην τοποθετήσετε το εξάρτημα επάνω στο κάλυμμα του υπολογιστή ή σε άλλη μεταλλική επιφάνεια.

Παρουσίαση των αντικαθιστώμενων εξαρτημάτων

Μονάδες αντικαθιστώμενες από τον πελάτη (CRU)

Οι μονάδες CRU είναι εξαρτήματα υπολογιστών τα οποία μπορούν να αναβαθμιστούν ή να αντικατασταθούν από το χρήστη. Υπάρχουν δύο είδη μονάδων CRU: μονάδες CRU αυτοεξυπηρέτησης (self service) και μονάδες CRU προαιρετικής εξυπηρέτησης (optional service).

• Μονάδες CRU αυτοεξυπηρέτησης:

Μπορείτε να εγκαταστήσετε εύκολα μονάδες CRU αυτοεξυπηρέτησης. Αυτές οι μονάδες CRU ενδέχεται να είναι ανεξάρτητες, να ασφαλίζονται με λαβή ή να ασφαλίζονται με όχι περισσότερες από δύο βίδες.

Παραδείγματα μονάδων CRU αυτοεξυπηρέτησης είναι το πληκτρολόγιο, το ποντίκι, οποιαδήποτε συσκευή USB και το καλώδιο ρεύματος. Άλλες μονάδες CRU αυτοεξυπηρέτησης μπορεί να είναι μονάδες μνήμης, κάρτες προσαρμογέα, μονάδες σκληρού δίσκου ή μονάδες οπτικού δίσκου.

Σημείωση: Οι χρήστες είναι υπεύθυνοι για την αντικατάσταση όλων των μονάδων CRU αυτοεξυπηρέτησης.

• Μονάδες CRU προαιρετικής εξυπηρέτησης:

Για το χειρισμό των μονάδων CRU προαιρετικής εξυπηρέτησης απαιτούνται κάποιες τεχνικές δεξιότητες και απλά εργαλεία (όπως κατσαβίδι).

Αυτές οι μονάδες CRU είναι μεμονωμένα εξαρτήματα στο εσωτερικό του υπολογιστή. Συνήθως προστατεύονται με ένα κάλυμμα πρόσβασης που ασφαλίζει με περισσότερες από δύο βίδες. Για να αποκτήσετε πρόσβαση στη συγκεκριμένη μονάδα CRU απαιτείται αφαίρεση των βιδών και του πλαισίου.

Οι μονάδες CRU προαιρετικής εξυπηρέτησης μπορούν να αφαιρεθούν και να εγκατασταθούν από τους χρήστες ή, στη διάρκεια της περιόδου εγγύησης, από έναν τεχνικό σέρβις της Lenovo.

Μονάδες αντικαθιστώμενες στις εγκαταστάσεις του πελάτη (FRU)

Οι μονάδες FRU είναι εξαρτήματα υπολογιστών τα οποία μπορούν να αναβαθμιστούν ή να αντικατασταθούν από εκπαιδευμένο τεχνικό. Για λεπτομερείς πληροφορίες σχετικά με τις μονάδες FRU, όπως τους κωδικούς εξαρτήματος των μονάδων FRU και τα υποστηριζόμενα μοντέλα υπολογιστή, επισκεφθείτε τον δικτυακό τόπο:

https://support.lenovo.com/partslookup

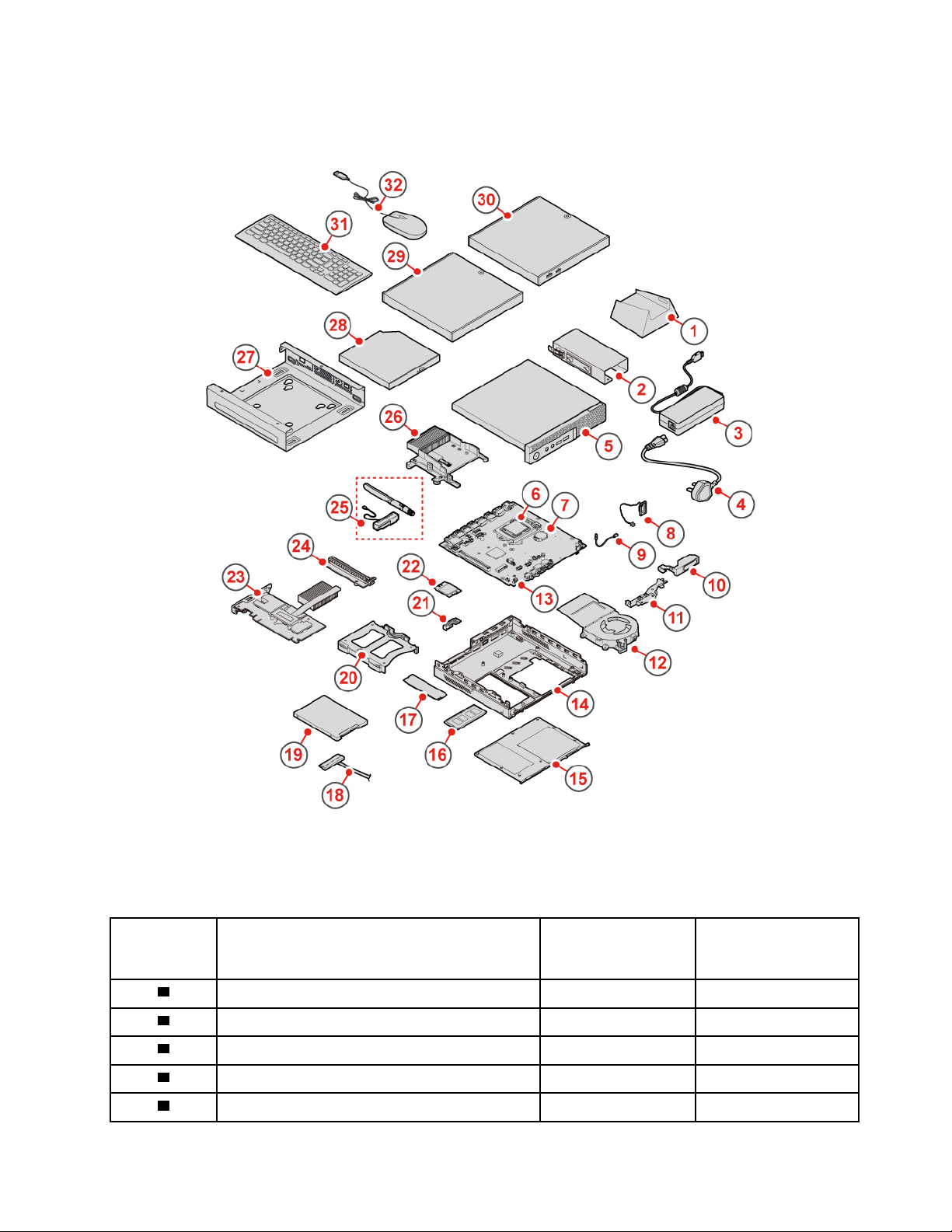

Θέσεις μονάδων CRU και FRU

Συμβουλευτείτε τις ακόλουθες εικόνες, για να βρείτε τις θέσεις των μονάδων CRU και FRU στο εσωτερικό του υπολογιστή.

Σημειώσεις:

• Ορισμένα από τα εξής εξαρτήματα ενδέχεται να έχουν διαφορετική εμφάνιση από το απεικονιζόμενο.

• Μερικά από τα ακόλουθα εξαρτήματα είναι προαιρετικά σε ορισμένα μοντέλα.

12 Οδηγός για μονάδα αντικαθιστώμενη από τον πελάτη P320 Tiny

Σχήμα 6. Μονάδες CRU και FRU

Κωδικός Περιγραφή μονάδας FRU Μονάδα

CRU αυτοεξυπηρέτη-

σης

Κατακόρυφη βάση

Θήκη του μετασχηματιστή ρεύματος

Μετασχηματιστής ρεύματος

Καλώδιο ρεύματος

Κάλυμμα υπολογιστή

Ναι

Ναι Όχι

Ναι

Κεφάλαιο 5. Αντικατάσταση υλικού 13

Μονάδα CRU προαιρετικής

εξυπηρέτησης

Όχι

Κωδικός Περιγραφή μονάδας FRU Μονάδα

CRU αυτοεξυπηρέτη-

σης

Μικροεπεξεργαστής Όχι Όχι

Μονάδα CRU προαιρετικής

εξυπηρέτησης

Μπαταρία σε σχήμα νομίσματος Όχι Όχι

Εσωτερικό ηχείο Όχι

Ναι

Καλώδιο φωτισμένης κόκκινης κουκκίδας Όχι Όχι

Ηχείο προηγμένων δυνατοτήτων Όχι Όχι

Πλαίσιο κεραίας Όχι Όχι

Ανεμιστήρας συστήματος Όχι Όχι

Πλακέτα συστήματος Όχι Όχι

Περίβλημα Όχι Όχι

Κάλυμμα κάτω μέρους

Ναι Όχι

Μονάδα μνήμης Ναι Όχι

Μονάδα αποθήκευσης M.2

Ναι

Όχι

Καλώδιο μονάδας αποθήκευσης Όχι Όχι

Μονάδα αποθήκευσης Όχι

Πλαίσιο μονάδας αποθήκευσης Όχι

Ναι

Θωράκιση κάρτας Wi-Fi Όχι Όχι

Κάρτα Wi-Fi Όχι Όχι

Κάρτα PCI Express Όχι Όχι

Προσαρμογέας κάρτας PCI Express Όχι Όχι

Κεραίες Wi-Fi Όχι Όχι

Ψύκτρα Όχι Όχι

Πλαίσιο τοποθέτησης VESA

Μονάδα εξωτερικού οπτικού δίσκου

Κουτί εξωτερικής μονάδας οπτικού δίσκου

Εξωτερική συσκευή I/O

Πληκτρολόγιο ή ασύρματο πληκτρολόγιο

Ναι

Όχι

Ναι Όχι

Ποντίκι ή ασύρματο ποντίκι Ναι Όχι

14 Οδηγός για μονάδα αντικαθιστώμενη από τον πελάτη P320 Tiny

Αντικατάσταση μονάδων CRU

Πριν από την αντικατάσταση μονάδων CRU

Οι μονάδες αντικαθιστώμενες από τον πελάτη (Customer Replaceable Units - μονάδες CRU) είναι εξαρτήματα υπολογιστών τα οποία μπορούν να αναβαθμιστούν ή να αντικατασταθούν από τον χρήστη. Υπάρχουν δύο είδη μονάδων CRU: μονάδες CRU αυτοεξυπηρέτησης (self service) και μονάδες CRU προαιρετικής εξυπηρέτησης (optional service).

Για να ελέγξετε τις θέσεις των μονάδων CRU, ανατρέξτε στην ενότητα «Παρουσίαση των αντικαθιστώμενων εξαρτημάτων» στη σελίδα 12.

Σημείωση: Για να αντικαταστήσετε άλλα εξαρτήματα εκτός των μονάδων CRU που αναφέρονται στις παρακάτω ενότητες, απευθυνθείτε σε έναν τεχνικό σέρβις της Lenovo. Οι αριθμοί τηλεφώνου του τμήματος υποστήριξης διατίθενται στον δικτυακό τόπο

https://pcsupport.lenovo.com/supportphonelist.

Αντικατάσταση του πληκτρολογίου ή του ασύρματου πληκτρολογίου

Σημείωση: Το ασύρματο πληκτρολόγιο είναι διαθέσιμο μόνο σε ορισμένα μοντέλα.

Αντικατάσταση του πληκτρολογίου

1. Απενεργοποιήστε τον υπολογιστή και αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες.

2. Αποσυνδέστε το καλώδιο του παλιού πληκτρολογίου από τον υπολογιστή.

3. Συνδέστε το νέο πληκτρολόγιο στην κατάλληλη υποδοχή του υπολογιστή.

Σχήμα 7. Αντικατάσταση του πληκτρολογίου

Αντικατάσταση του ασύρματου πληκτρολογίου

1. Αφαιρέστε το παλιό ασύρματο πληκτρολόγιο.

2. Αφαιρέστε το νέο ασύρματο πληκτρολόγιο από τη συσκευασία.

Κεφάλαιο 5. Αντικατάσταση υλικού 15

3. Ανοίξτε το κάλυμμα της θήκης μπαταριών και τοποθετήστε δύο μπαταρίες AAA σύμφωνα με τις ενδείξεις πολικότητας.

Σχήμα 8. Αντικατάσταση του ασύρματου πληκτρολογίου

4. Αφαιρέστε το κλειδί (dongle) USB από τη θήκη του πληκτρολογίου ή από τη θήκη του ασύρματου ποντικιού και συνδέστε το σε μια διαθέσιμη υποδοχή USB του υπολογιστή σας.

5. Κλείστε το κάλυμμα της θήκης. Το πληκτρολόγιο είναι έτοιμο για χρήση.

Αντικατάσταση του ποντικιού ή του ασύρματου ποντικιού

Σημείωση: Το ασύρματο ποντίκι είναι διαθέσιμο μόνο σε ορισμένα μοντέλα.

Αντικατάσταση του ποντικιού

1. Απενεργοποιήστε τον υπολογιστή και αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες.

2. Αποσυνδέστε το καλώδιο του παλιού ποντικιού από τον υπολογιστή.

3. Συνδέστε το καλώδιο του νέου ποντικιού στην κατάλληλη υποδοχή του υπολογιστή.

Οδηγός για μονάδα αντικαθιστώμενη από τον πελάτη P320 Tiny

Σχήμα 9. Αντικατάσταση του ποντικιού

Αντικατάσταση του ασύρματου ποντικιού

1. Αποσυνδέστε το κλειδί (dongle) USB από τον υπολογιστή σας. Στη συνέχεια, αποσυνδέστε το παλιό

ασύρματο ποντίκι.

2. Αφαιρέστε το νέο ασύρματο ποντίκι από τη συσκευασία.

3. Ανοίξτε το κάλυμμα της θήκης μπαταριών και τοποθετήστε δύο μπαταρίες AAA σύμφωνα με τις

ενδείξεις πολικότητας.

a. Ανοίξτε τη θήκη μπαταριών.

Σχήμα 10. Άνοιγμα της θήκης μπαταριών

b. Αφαιρέστε το dongle USB.

Κεφάλαιο 5. Αντικατάσταση υλικού 17

Σχήμα 11. Αφαίρεση του κλειδιού (dongle) USB

c. Συνδέστε το dongle USB σε μια υποδοχή USB.

Σχήμα 12. Σύνδεση του κλειδιού (dongle) USB σε μια υποδοχή USB

d. Τοποθετήστε τις μπαταρίες του ποντικιού.

Οδηγός για μονάδα αντικαθιστώμενη από τον πελάτη P320 Tiny

Σχήμα 13. Τοποθέτηση των μπαταριών του ποντικιού

e. Κλείστε το κάλυμμα της θήκης μπαταριών.

Σχήμα 14. Κλείσιμο του καλύμματος της θήκης μπαταριών

f. Μετακινήστε τον διακόπτη λειτουργίας στη θέση ενεργοποίησης.

Κεφάλαιο 5. Αντικατάσταση υλικού 19

Σχήμα 15. Μετακίνηση του διακόπτη λειτουργίας στη θέση ενεργοποίησης

Σημειώσεις:

• Η πράσινη ένδειξη LED υποδεικνύει ότι το ποντίκι είναι έτοιμο προς χρήση.

• Η πορτοκαλί φωτεινή ένδειξη LED που αναβοσβήνει υποδεικνύει ότι η ισχύς της μπαταρίας είναι χαμηλή.

• Μετακινήστε το διακόπτη λειτουργίας στη θέση απενεργοποίησης όταν δεν χρησιμοποιείτε το ποντίκι, για να επεκτείνετε τη διάρκεια ζωής της μπαταρίας.

• Αφού αποσυνδέσετε το κλειδί (dongle) USB από τον υπολογιστή σας, αποθηκεύστε το στη θήκη του ασύρματου ποντικιού ή στη θήκη του ασύρματου πληκτρολογίου.

Αντικατάσταση του μετασχηματιστή ρεύματος

Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο

Οδηγός σημαντικών πληροφοριών για το προϊόν.

Σημείωση: Ο υπολογιστής P320 Tiny υποστηρίζει τα εξής μοντέλα οθόνης Tiny-in-one (TIO): Tiny-in-One 23- Monitor (MT: 10DQ), Tiny-in-One 22- Monitor (MT: 10LK), Tiny-in-One 24- Monitor (MT: 10LL), TIO22Gen3- Monitor (MT: 10R1), TIO22Gen3Touch- Monitor (MT: 10R0), TIO24Gen3- Monitor (MT: 10QY και TIO24Gen3Touch- Monitor (MT: 10QX). Όταν χρησιμοποιείτε τον υπολογιστή P320 Tiny με την οθόνη TIO, φροντίστε να χρησιμοποιείτε τον μετασχηματιστή ρεύματος 135 W που συνοδεύει τον υπολογιστή P320 Tiny.

1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή.

2. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια που είναι συνδεδεμένα στον υπολογιστή.

3. Αντικαταστήστε το μετασχηματιστή ρεύματος.

Σημείωση: Το δικό σας καλώδιο ρεύματος ενδέχεται να έχει διαφορετική εμφάνιση από το απεικονιζόμενο.

a. Αφαιρέστε τον μετασχηματιστή ρεύματος.

Οδηγός για μονάδα αντικαθιστώμενη από τον πελάτη P320 Tiny

Σχήμα 16. Αφαίρεση του μετασχηματιστή ρεύματος

b. Αφαιρέστε το καλώδιο ρεύματος.

Σχήμα 17. Αφαίρεση του καλωδίου ρεύματος

c. Εγκαταστήστε το καλώδιο ρεύματος.

Κεφάλαιο 5. Αντικατάσταση υλικού 21

Σχήμα 18. Εγκατάσταση του καλωδίου ρεύματος

d. Εγκαταστήστε τον μετασχηματιστή ρεύματος.

Σχήμα 19. Εγκατάσταση του μετασχηματιστή ρεύματος

Αντικατάσταση της κατακόρυφης βάσης

Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο

Οδηγός σημαντικών πληροφοριών για το προϊόν.

Οδηγός για μονάδα αντικαθιστώμενη από τον πελάτη P320 Tiny

2. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια

που είναι συνδεδεμένα στον υπολογιστή.

3. Αντικαταστήστε την κατακόρυφη βάση.

a. Αφαιρέστε την κατακόρυφη βάση.

Σχήμα 20. Αφαίρεση της κατακόρυφης βάσης

b. Εγκαταστήστε την κατακόρυφη βάση.

Σχήμα 21. Εγκατάσταση της κατακόρυφης βάσης

Αντικατάσταση του πλαισίου τοποθέτησης VESA

Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο

Οδηγός σημαντικών πληροφοριών για το προϊόν.

Κεφάλαιο 5. Αντικατάσταση υλικού 23

3. Αντικαταστήστε το πλαίσιο τοποθέτησης VESA.

a. Αφαιρέστε το πλαίσιο τοποθέτησης VESA.

Σχήμα 22. Αφαίρεση του πλαισίου τοποθέτησης VESA

b. Εγκαταστήστε το πλαίσιο τοποθέτησης VESA.

Σχήμα 23. Εγκατάσταση του πλαισίου τοποθέτησης VESA

24 Οδηγός για μονάδα αντικαθιστώμενη από τον πελάτη P320 Tiny

Αντικατάσταση της εξωτερικής μονάδας οπτικού δίσκου

Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο

Οδηγός σημαντικών πληροφοριών για το προϊόν.

1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις

συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή.

2. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια

που είναι συνδεδεμένα στον υπολογιστή.

3. Αντικαταστήστε την εξωτερική μονάδα οπτικού δίσκου.

a. Αφαιρέστε το κουτί της εξωτερικής μονάδας οπτικού δίσκου.

Σχήμα 24. Αφαίρεση του κουτιού της εξωτερικής μονάδας οπτικού δίσκου

b. Αφαιρέστε την εξωτερική μονάδα οπτικού δίσκου.

Κεφάλαιο 5. Αντικατάσταση υλικού 25

Σχήμα 25. Αφαίρεση της εξωτερικής μονάδας οπτικού δίσκου

c. Εγκαταστήστε την εξωτερική μονάδα οπτικού δίσκου.

Σχήμα 26. Εγκατάσταση της εξωτερικής μονάδας οπτικού δίσκου

d. Εγκαταστήστε το κουτί της εξωτερικής μονάδας οπτικού δίσκου.

Οδηγός για μονάδα αντικαθιστώμενη από τον πελάτη P320 Tiny

Σχήμα 27. Εγκατάσταση του κουτιού της εξωτερικής μονάδας οπτικού δίσκου

Αντικατάσταση του εξωτερικού κουτιού I/O

Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο

Οδηγός σημαντικών πληροφοριών για το προϊόν.

1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις

συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή.

2. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια

που είναι συνδεδεμένα στον υπολογιστή και στο εξωτερικό κουτί I/O.

3. Αντικαταστήστε το εξωτερικό κουτί I/O.

a. Αφαιρέστε το εξωτερικό κουτί I/O.

Κεφάλαιο 5. Αντικατάσταση υλικού 27

Σχήμα 28. Αφαίρεση του εξωτερικού κουτιού I/O

b. Εγκαταστήστε το εξωτερικό κουτί I/O.

Σχήμα 29. Εγκατάσταση του εξωτερικού κουτιού I/O

Αντικατάσταση της θήκης του μετασχηματιστή ρεύματος

Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο

Οδηγός σημαντικών πληροφοριών για το προϊόν.

28 Οδηγός για μονάδα αντικαθιστώμενη από τον πελάτη P320 Tiny

1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις

συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή.

2. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια

που είναι συνδεδεμένα στον υπολογιστή.

3. Αντικαταστήστε τη Θήκη μετασχηματιστή ρεύματος.

a. Αφαιρέστε τη θήκη του μετασχηματιστή ρεύματος.

Σχήμα 30. Αφαίρεση της θήκης του μετασχηματιστή ρεύματος

b. Εγκαταστήστε τη θήκη του μετασχηματιστή ρεύματος.

Σχήμα 31. Εγκατάσταση της θήκης του μετασχηματιστή ρεύματος

Αφαίρεση του καλύμματος του υπολογιστή

Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο

Οδηγός σημαντικών πληροφοριών για το προϊόν.

1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις

συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή.

Κεφάλαιο 5. Αντικατάσταση υλικού 29

3. Αφαιρέστε το κάλυμμα του υπολογιστή.

Σχήμα 32. Αφαίρεση του καλύμματος του υπολογιστή

Αντικατάσταση της μονάδας αποθήκευσης

Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο

Οδηγός σημαντικών πληροφοριών για το προϊόν.

3. Αφαιρέστε το κάλυμμα του υπολογιστή. Για λεπτομέρειες, ανατρέξτε στο «Αφαίρεση του καλύμματος του υπολογιστή» στη σελίδα 29.

4. Αποσυνδέστε τα καλώδια της μονάδας αποθήκευσης από την πλακέτα συστήματος. Ανατρέξτε στην ενότητα «Πλακέτα συστήματος» στη σελίδα 3.

5. Αντικαταστήστε τη μονάδα αποθήκευσης.

a. Αφαιρέστε τη μονάδα αποθήκευσης.

Οδηγός για μονάδα αντικαθιστώμενη από τον πελάτη P320 Tiny

Σχήμα 33. Αφαίρεση της μονάδας αποθήκευσης

b. Αφαιρέστε το πλαίσιο στήριξης της μονάδας αποθήκευσης.

Σχήμα 34. Αφαίρεση του πλαισίου στήριξης της μονάδας αποθήκευσης

c. Εγκαταστήστε το πλαίσιο στήριξης της μονάδας αποθήκευσης.

Κεφάλαιο 5. Αντικατάσταση υλικού 31

Σχήμα 35. Εγκατάσταση του πλαισίου στήριξης της μονάδας αποθήκευσης

d. Εγκαταστήστε τη μονάδα αποθήκευσης.

Σχήμα 36. Εγκατάσταση της μονάδας αποθήκευσης

6. Συνδέστε τα καλώδια της μονάδας αποθήκευσης στην πλακέτα συστήματος. Ανατρέξτε στην ενότητα «Πλακέτα συστήματος» στη σελίδα 3.

7. Επανατοποθετήστε το κάλυμμα του υπολογιστή και συνδέστε ξανά τα καλώδια. Για λεπτομέρειες, ανατρέξτε στο «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 40.

Αντικατάσταση του εσωτερικού ηχείου

Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο

Οδηγός σημαντικών πληροφοριών για το προϊόν.

Οδηγός για μονάδα αντικαθιστώμενη από τον πελάτη P320 Tiny

2. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια

που είναι συνδεδεμένα στον υπολογιστή.

3. Αφαιρέστε το κάλυμμα του υπολογιστή. Για λεπτομέρειες, ανατρέξτε στο «Αφαίρεση του καλύμματος

του υπολογιστή» στη σελίδα 29.

4. Αποσυνδέστε το καλώδιο του εσωτερικού ηχείου από την υποδοχή του εσωτερικού ηχείου στην πλακέτα

συστήματος. Ανατρέξτε στην ενότητα «Πλακέτα συστήματος» στη σελίδα 3.

5. Αντικαταστήστε το εσωτερικό ηχείο.

a. Αφαιρέστε το εσωτερικό ηχείο.

Σχήμα 37. Αφαίρεση του εσωτερικού ηχείου

b. Εγκαταστήστε το εσωτερικό ηχείο.

Σχήμα 38. Εγκατάσταση του εσωτερικού ηχείου

6. Συνδέστε το καλώδιο του εσωτερικού ηχείου στην υποδοχή του εσωτερικού ηχείου στην πλακέτα

συστήματος. Ανατρέξτε στην ενότητα «Πλακέτα συστήματος» στη σελίδα 3.

Κεφάλαιο 5. Αντικατάσταση υλικού 33

Αντικατάσταση του κάτω καλύμματος

Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο

Οδηγός σημαντικών πληροφοριών για το προϊόν.

4. Αντικαταστήστε το κάτω κάλυμμα.

a. Αφαιρέστε το κάτω κάλυμμα.

Σχήμα 39. Αφαίρεση του κάτω καλύμματος

b. Τοποθετήστε το κάτω κάλυμμα.

Οδηγός για μονάδα αντικαθιστώμενη από τον πελάτη P320 Tiny

Σχήμα 40. Τοποθέτηση κάτω καλύμματος

5. Επανατοποθετήστε το κάλυμμα του υπολογιστή και συνδέστε ξανά τα καλώδια. Για λεπτομέρειες,

ανατρέξτε στο «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 40.

Αντικατάσταση της μονάδας μνήμης

Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο

Οδηγός σημαντικών πληροφοριών για το προϊόν.

Αν ο υπολογιστής σας υποστηρίζει μία μονάδα μνήμης, εγκαταστήστε τη μονάδα μνήμης στην υποδοχή DIMM 1. Αν ο υπολογιστής σας υποστηρίζει δύο μονάδες μνήμης, εγκαταστήστε πρώτα τη μία μονάδα μνήμης στην υποδοχή DIMM 1 και έπειτα την άλλη στην υποδοχή DIMM 2. Ανατρέξτε στην ενότητα «Πλακέτα συστήματος» στη σελίδα 3 για πληροφορίες σχετικά με τη θέση των υποδοχών.

1. Αφαιρέστε τα μέσα αποθήκευσης από τις αντίστοιχες μονάδες και απενεργοποιήστε όλες τις

συνδεδεμένες συσκευές και τον ίδιο τον υπολογιστή.

2. Αποσυνδέστε όλα τα καλώδια ρεύματος από τις ηλεκτρικές πρίζες και αποσυνδέστε όλα τα καλώδια

που είναι συνδεδεμένα στον υπολογιστή.

3. Αφαιρέστε το κάλυμμα του υπολογιστή. Για λεπτομέρειες, ανατρέξτε στο «Αφαίρεση του καλύμματος

του υπολογιστή» στη σελίδα 29.

4. Αφαιρέστε το κάτω κάλυμμα. Για λεπτομέρειες, ανατρέξτε στο «Αντικατάσταση του κάτω καλύμματος»

στη σελίδα 34.

5. Αντικαταστήστε τη μονάδα μνήμης.

a. Ανοίξτε το έλασμα συγκράτησης της μονάδας μνήμης.

Κεφάλαιο 5. Αντικατάσταση υλικού 35

Σχήμα 41. Άνοιγμα του ελάσματος συγκράτησης της μονάδας μνήμης

b. Αφαιρέστε τη μονάδα μνήμης.

Σχήμα 42. Αφαίρεση της μονάδας μνήμης

c. Εγκαταστήστε τη μονάδα μνήμης.

Οδηγός για μονάδα αντικαθιστώμενη από τον πελάτη P320 Tiny

Σχήμα 43. Εγκατάσταση της μονάδας μνήμης

d. Κλείστε το έλασμα συγκράτησης της μονάδας μνήμης.

Σχήμα 44. Κλείσιμο του ελάσματος συγκράτησης της μονάδας μνήμης

6. Επανατοποθετήστε το κάλυμμα του υπολογιστή και συνδέστε ξανά τα καλώδια. Για λεπτομέρειες,

ανατρέξτε στο «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 40.

Αντικατάσταση της μονάδας αποθήκευσης M.2

Προσοχή: Μην ανοίξετε τον υπολογιστή και μην επιχειρήσετε οποιαδήποτε επισκευή πριν διαβάσετε το έγγραφο

Οδηγός σημαντικών πληροφοριών για το προϊόν.

Οι οδηγίες σχετικά με τον τρόπο εγκατάστασης ή αντικατάστασης μιας μονάδας SSD M.2 ισχύουν και για τη μνήμη Intel Optane. Πριν από την αντικατάσταση της μνήμης Intel Optane, φροντίστε να απενεργοποιήσετε

Κεφάλαιο 5. Αντικατάσταση υλικού 37

τη μνήμη Intel Optane από το Intel Rapid Storage Technology (Intel RST) Console. Διαφορετικά, θα χαθούν όλα τα δεδομένα της μονάδας αποθήκευσης.

Σημείωση: Οι οδηγίες σχετικά με τον τρόπο αντικατάστασης μιας μονάδας αποθήκευσης M.2 ισχύουν και για τη μνήμη Intel

Optane™.

Εάν ο υπολογιστής σας υποστηρίζει μία μονάδα αποθήκευσης M.2, εγκαταστήστε τη μονάδα στην υποδοχή 1 μονάδας αποθήκευσης M.2. Εάν ο υπολογιστής σας υποστηρίζει δύο μονάδες αποθήκευσης M.2, εγκαταστήστε πρώτα μία μονάδα στην υποδοχή 1 μονάδας αποθήκευσης M.2 και, στη συνέχεια, την άλλη μονάδα στην υποδοχή 2. Ανατρέξτε στην ενότητα «Πλακέτα συστήματος» στη σελίδα 3 για πληροφορίες σχετικά με τις θέσεις των υποδοχών.

4. Αφαιρέστε το κάτω κάλυμμα. Για λεπτομέρειες, ανατρέξτε στο «Αντικατάσταση του κάτω καλύμματος» στη σελίδα 34.

5. Αντικαταστήστε τη μονάδα αποθήκευσης M.2.

a. Απασφαλίστε το κλιπ της μονάδας αποθήκευσης M.2.

Σχήμα 45. Απασφάλιση του κλιπ της μονάδας αποθήκευσης M.2

b. Αφαιρέστε τη μονάδα αποθήκευσης M.2.

Οδηγός για μονάδα αντικαθιστώμενη από τον πελάτη P320 Tiny

Σχήμα 46. Αφαίρεση της μονάδας αποθήκευσης M.2

c. Εγκαταστήστε τη μονάδα αποθήκευσης M.2.

Σχήμα 47. Εγκατάσταση της μονάδας αποθήκευσης M.2

d. Ασφαλίστε το κλιπ της μονάδας αποθήκευσης M.2.

Κεφάλαιο 5. Αντικατάσταση υλικού 39

Σχήμα 48. Ασφάλιση του κλιπ της μονάδας αποθήκευσης M.2

6. Επανατοποθετήστε το κάλυμμα του υπολογιστή και συνδέστε ξανά τα καλώδια. Για λεπτομέρειες, ανατρέξτε στο «Ολοκλήρωση της αντικατάστασης εξαρτημάτων» στη σελίδα 40.

Ολοκλήρωση της αντικατάστασης εξαρτημάτων

Αφού ολοκληρώσετε την εγκατάσταση ή την αντικατάσταση όλων των εξαρτημάτων, εγκαταστήστε ξανά το κάλυμμα του υπολογιστή και συνδέστε τα καλώδια.

Για να επανεγκαταστήσετε το κάλυμμα στον υπολογιστή και να συνδέσετε ξανά τα καλώδια, κάντε τα εξής:

1. Βεβαιωθείτε ότι όλα τα εξαρτήματα έχουν συνδεθεί σωστά και ότι δεν έχετε αφήσει εργαλεία ή βίδες στο εσωτερικό του υπολογιστή. Ανατρέξτε στην ενότητα «Πλακέτα συστήματος» στη σελίδα 3, για πληροφορίες σχετικά με τη θέση των εξαρτημάτων του υπολογιστή σας.

2. Βεβαιωθείτε ότι τα καλώδια έχουν δρομολογηθεί σωστά πριν τοποθετήσετε ξανά το κάλυμμα του υπολογιστή. Κατά την επανεγκατάσταση του καλύμματος του υπολογιστή, κρατάτε τα καλώδια μακριά από τους μεντεσέδες και τις πλευρές του περιβλήματος του υπολογιστή.

3. Εγκαταστήσετε το κάλυμμα του υπολογιστή.

Οδηγός για μονάδα αντικαθιστώμενη από τον πελάτη P320 Tiny

Σχήμα 49. Εγκατάσταση του καλύμματος του υπολογιστή

4. Τοποθετήστε και σφίξτε τη βίδα για να ασφαλίσετε το κάλυμμα του υπολογιστή.

5. Τοποθετήστε τον υπολογιστή κατακόρυφα.

6. Αν υπάρχει συσκευή κλειδώματος, χρησιμοποιήστε τη για να κλειδώστε τον υπολογιστή. Ανατρέξτε στην

ενότητα Κεφάλαιο 3 «Σύνδεση σε άλλες συσκευές» στη σελίδα 7.

7. Συνδέστε ξανά τα εξωτερικά καλώδια και τα καλώδια ρεύματος στις αντίστοιχες υποδοχές στον

υπολογιστή. Ανατρέξτε στην ενότητα «Μπροστινή όψη» στη σελίδα 1 ή «Πίσω πλευρά» στη σελίδα 2, για πληροφορίες σχετικά με τη θέση των διαφόρων εξαρτημάτων του υπολογιστή σας.

Κεφάλαιο 5. Αντικατάσταση υλικού 41

42 Οδηγός για μονάδα αντικαθιστώμενη από τον πελάτη P320 Tiny

Παράρτημα A. Δηλώσεις

Η Lenovo ενδέχεται να μη διαθέτει σε όλες τις χώρες τα προϊόντα, τις υπηρεσίες ή τις λειτουργίες που περιγράφονται στο έγγραφο αυτό. Για πληροφορίες σχετικά με τα προϊόντα και τις υπηρεσίες που παρέχονται στην περιοχή σας, συμβουλευτείτε τον τοπικό εκπρόσωπο της Lenovo. Οποιαδήποτε αναφορά σε προϊόν, πρόγραμμα ή υπηρεσία της Lenovo δεν σημαίνει ούτε υποδηλώνει ότι μπορεί να χρησιμοποιηθεί μόνο το συγκεκριμένο προϊόν, πρόγραμμα ή η συγκεκριμένη υπηρεσία της Lenovo. Μπορεί να χρησιμοποιηθεί οποιοδήποτε ισοδύναμο λειτουργικά προϊόν, πρόγραμμα ή υπηρεσία που δεν παραβιάζει δικαιώματα πνευματικής ιδιοκτησίας της Lenovo. Ωστόσο, η αξιολόγηση και επαλήθευση της λειτουργίας οποιουδήποτε άλλου προϊόντος, προγράμματος ή υπηρεσίας είναι ευθύνη του χρήστη.

Η Lenovo ενδέχεται να έχει ευρεσιτεχνίες ή εκκρεμείς αιτήσεις ευρεσιτεχνίας που συνδέονται με θέματα που καλύπτει το παρόν έγγραφο. Η κατοχή αυτού του εγγράφου δεν σας παρέχει οποιοδήποτε δικαίωμα επί αυτών των ευρεσιτεχνιών. Για ερωτήσεις σχετικά με άδειες χρήσης, μπορείτε να απευθύνεστε εγγράφως στην ακόλουθη διεύθυνση:

Lenovo (United States), Inc. 1009 Think Place - Building One Morrisville, NC 27560 U.S.A. Attention: Lenovo Director of Licensing

Η LENOVO ΠΑΡΕΧΕΙ ΑΥΤΗ ΤΗΝ ΕΚΔΟΣΗ «ΩΣ ΕΧΕΙ» ΚΑΙ ΧΩΡΙΣ ΚΑΝΕΝΟΣ ΕΙΔΟΥΣ ΕΓΓΥΗΣΗ, ΡΗΤΗ Ή ΣΙΩΠΗΡΗ, ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΩΝ, ΕΝΔΕΙΚΤΙΚΑ ΚΑΙ ΟΧΙ ΠΕΡΙΟΡΙΣΤΙΚΑ, ΤΩΝ ΣΙΩΠΗΡΩΝ ΕΓΓΥΗΣΕΩΝ ΠΕΡΙ ΜΗ ΠΑΡΑΒΙΑΣΗΣ ΔΙΚΑΙΩΜΑΤΩΝ, ΕΜΠΟΡΕΥΣΙΜΟΤΗΤΑΣ ΚΑΙ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΓΙΑ ΕΙΔΙΚΟΥΣ ΣΚΟΠΟΥΣ. Σε ορισμένες δικαιοδοσίες δεν επιτρέπεται η αποποίηση ρητών ή σιωπηρών εγγυήσεων σε συγκεκριμένες συναλλαγές και, επομένως, η παραπάνω δήλωση μπορεί να μην ισχύει για εσάς.

Οι πληροφορίες αυτές ενδέχεται να περιέχουν τεχνικές ανακρίβειες ή τυπογραφικά λάθη. Περιοδικά, πραγματοποιούνται αλλαγές στις πληροφορίες αυτού του εγγράφου. Οι αλλαγές αυτές ενσωματώνονται σε κάθε νέα έκδοση του εγγράφου. Η Lenovo μπορεί να προβεί οποιαδήποτε στιγμή και χωρίς ειδοποίηση σε βελτιώσεις ή/και τροποποιήσεις προϊόντων ή/και προγραμμάτων που περιγράφονται σε αυτή την έκδοση.

Τα προϊόντα που περιγράφονται στο παρόν έγγραφο δεν προορίζονται για χρήση σε εμφυτεύσεις ή άλλες εφαρμογές υποστήριξης της ζωής, η δυσλειτουργία των οποίων μπορεί να προκαλέσει σωματική βλάβη ή θάνατο ανθρώπων. Οι πληροφορίες που περιέχονται στο παρόν έγγραφο δεν επηρεάζουν ούτε τροποποιούν τις προδιαγραφές ή εγγυήσεις των προϊόντων Lenovo. Τίποτα στο παρόν έγγραφο δεν θα θεωρηθεί ρητή ή σιωπηρή άδεια ή υποχρέωση αποζημίωσης στα πλαίσια των δικαιωμάτων πνευματικής ιδιοκτησίας της Lenovo ή τρίτων. Όλες οι πληροφορίες που περιέχονται στο παρόν έγγραφο προσδιορίστηκαν σε συγκεκριμένα περιβάλλοντα και παρουσιάζονται ως παράδειγμα. Τα αποτελέσματα σε άλλα περιβάλλοντα λειτουργίας μπορεί να διαφέρουν.

Η Lenovo μπορεί να χρησιμοποιήσει ή να διανείμει οποιεσδήποτε από τις πληροφορίες που παρέχετε με οποιονδήποτε τρόπο θεωρεί κατάλληλο χωρίς καμία υποχρέωση προς εσάς.

Οποιεσδήποτε αναφορές σε δικτυακούς τόπους μη-Lenovo που περιέχονται σε αυτή την έκδοση παρέχονται μόνο για τη διευκόλυνσή σας και δεν συνιστούν κατά κανένα τρόπο επιδοκιμασία των συγκεκριμένων δικτυακών τόπων. Τα υλικά σε αυτούς τους δικτυακούς τόπους δεν αποτελούν μέρος των υλικών αυτού του προϊόντος Lenovo και η εκ μέρους σας χρήση των εν λόγω δικτυακών τόπων γίνεται με δική σας ευθύνη.

Οποιαδήποτε δεδομένα απόδοσης περιλαμβάνονται στο έγγραφο αυτό έχουν συγκεντρωθεί σε περιβάλλον ελεγχόμενης λειτουργίας. Κατά συνέπεια, τα αποτελέσματα απόδοσης που συγκεντρώθηκαν σε άλλα λειτουργικά περιβάλλοντα μπορεί να διαφέρουν σημαντικά. Ορισμένες μετρήσεις πραγματοποιήθηκαν σε

συστήματα σε περιβάλλον ανάπτυξης και δεν εγγυόμαστε ότι οι μετρήσεις αυτές θα έχουν το ίδιο αποτέλεσμα σε γενικώς διαθέσιμα συστήματα. Επιπλέον, ορισμένες μετρήσεις μπορεί να είναι το αποτέλεσμα συμπερασματικής εξαγωγής. Τα πραγματικά αποτελέσματα μπορεί να διαφέρουν. Οι χρήστες αυτού του εγγράφου θα πρέπει να επαληθεύσουν τα δεδομένα που ισχύουν για το δικό τους περιβάλλον.

Εμπορικά σήματα

Οι ακόλουθοι όροι είναι εμπορικά σήματα της Lenovo στις Ηνωμένες Πολιτείες ή/και σε άλλες χώρες:

Lenovo Το λογότυπο Lenovo ThinkStation Το λογότυπο ThinkStation

Οι όροι Intel και Optane είναι εμπορικά σήματα της Intel Corporation ή των θυγατρικών της στις ΗΠΑ ή/και άλλες χώρες.

Οι όροι DisplayPort και VESA είναι εμπορικά σήματα της Video Electronics Standards Association.

Άλλες επωνυμίες εταιρειών ή ονομασίες προϊόντων ή υπηρεσιών μπορεί να είναι εμπορικά σήματα ή σήματα υπηρεσιών άλλων.

Οδηγός για μονάδα αντικαθιστώμενη από τον πελάτη P320 Tiny

Lenovo ThinkStation P320 Tiny Customer Replaceable Unit Guide [el]

Specifications and Main Features

Frequently Asked Questions

User Manual

Κεφάλαιο 1. Επισκόπηση προϊόντος

Μπροστινή όψη

Πίσω πλευρά

Πλακέτα συστήματος

Ετικέτα τύπου υπολογιστή και μοντέλου

Κεφάλαιο 2. Κουτί I/O

Επισκόπηση

Χρήση του κουτιού I/O

Κεφάλαιο 3. Σύνδεση σε άλλες συσκευές

Τοποθέτηση μιας κλειδαριάς συρματόσχοινου τύπου Kensington

Σύνδεση σε οθόνη Tiny-In-One

Κεφάλαιο 4. Δυνατότητες

Κεφάλαιο 5. Αντικατάσταση υλικού

Πριν από την αντικατάσταση υλικού

Χειρισμός συσκευών ευαίσθητων στον στατικό ηλεκτρισμό

Παρουσίαση των αντικαθιστώμενων εξαρτημάτων

Αντικατάσταση μονάδων CRU

Αντικατάσταση του πληκτρολογίου ή του ασύρματου πληκτρολογίου

Αντικατάσταση του ποντικιού ή του ασύρματου ποντικιού

Αντικατάσταση του μετασχηματιστή ρεύματος

Αντικατάσταση της κατακόρυφης βάσης

Αντικατάσταση του πλαισίου τοποθέτησης VESA

Αντικατάσταση της εξωτερικής μονάδας οπτικού δίσκου

Αντικατάσταση του εξωτερικού κουτιού I/O

Αντικατάσταση της θήκης του μετασχηματιστή ρεύματος

Αφαίρεση του καλύμματος του υπολογιστή

Αντικατάσταση της μονάδας αποθήκευσης

Αντικατάσταση του εσωτερικού ηχείου

Αντικατάσταση του κάτω καλύμματος

Αντικατάσταση της μονάδας μνήμης

Αντικατάσταση της μονάδας αποθήκευσης M.2

Ολοκλήρωση της αντικατάστασης εξαρτημάτων

Παράρτημα A. Δηλώσεις

Εμπορικά σήματα
