ThinkCentre Tiny-in-One 22 Korisnički vodič

Broj proizvoda

10LK-PAR6-WW

Prvo izdanje (ožujak 2016.) © Copyright Lenovo 2016. Sva prava pridržana. Proizvodi, podaci, računalni softver i usluge tvrtke LENOVO razvijeni su isključivo o privatnom trošku i prodaju se vladinim tijelima kao komercijalni proizvodi prema odredbama propisa 47 C.F.R. 2.101 kojim se određuje ograničeno pravo na korištenje, reprodukciju i objavljivanje istih. OBAVIJEST O OGRANIČENJU PRAVA: ako se proizvodi, podaci, računalni softver ili usluge dostavljaju u skladu s odredbama općeg ugovora o pružanju usluga ("GSA"), svako korištenje, reprodukcija i objavljivanje istih obuhvaćeno je ograničenjima navedenim u ugovoru br.

-GS-35F-05925.

Sadržaji

Broj proizvoda .................................................................................................................................................................. i

Sadržaji ............................................................................................................................................................................. ii

Podaci o sigurnosti ........................................................................................................................................................ iii

Smjernice u vezi sigurnosti i održavanja ..................................................................................................................... iv

Poglavlje 1. Početak rada

Isporučene komponente ....................................................................................................................................... 1

Položaj priključaka i upravljačkih elemenata na monitoru ................................................................................... 2

Postavljanje vašeg monitora ................................................................................................................................ 3

Poglavlje 2. Podešavanje i uporaba monitora ............................................................................................................. 9

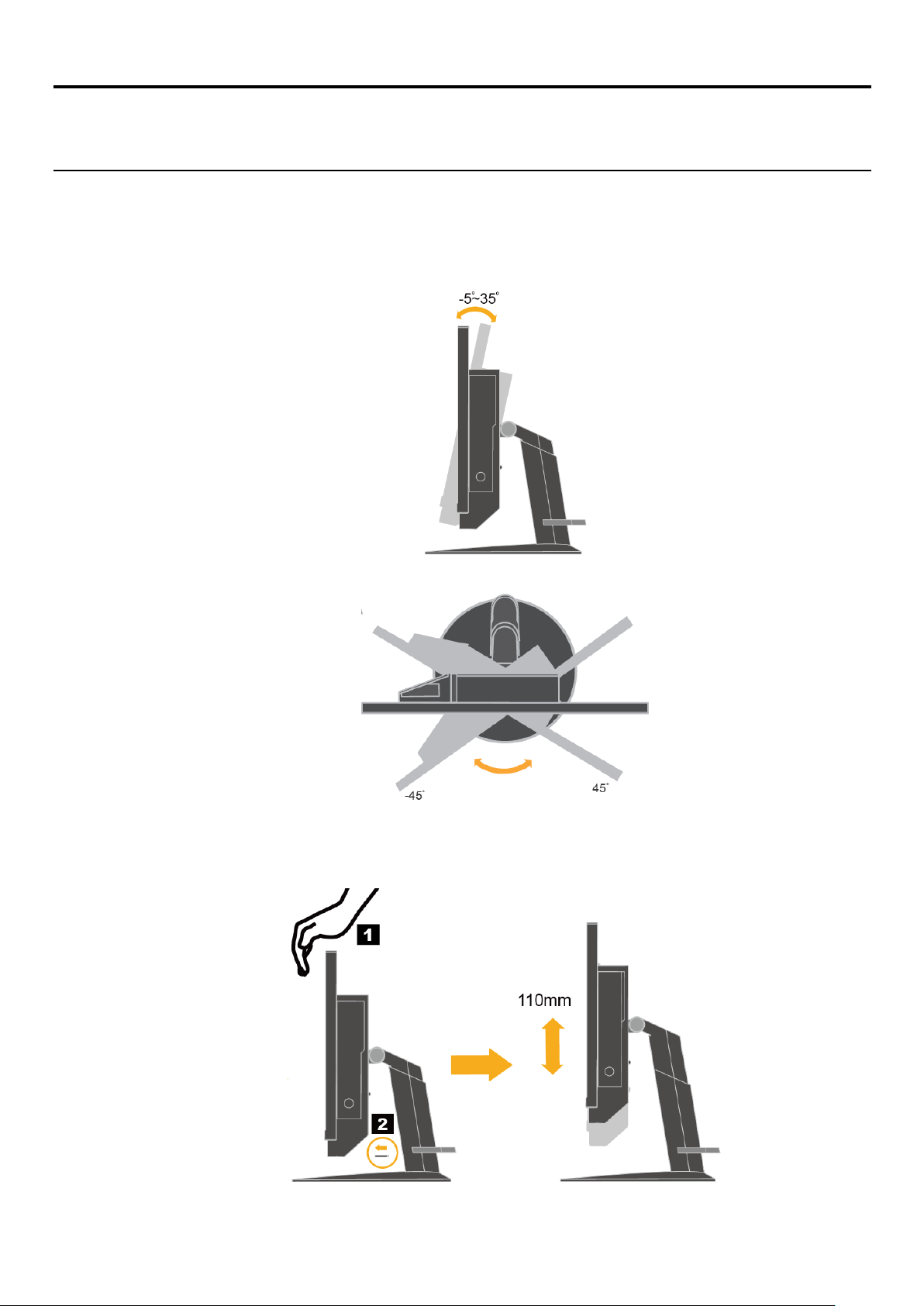

Podešavanje stalka monitora sa svim funkcijama ............................................................................................... 9

Instaliranje upravljačkog programa monitora ..................................................................................................... 10

Ugodan rad i dostupnost .................................................................................................................................... 10

Uređivanje radnog prostora................................................................................................................................ 10

Kratki savjeti o zdravim radnim navikama .......................................................................................................... 11

Podaci o pristupačnosti ...................................................................................................................................... 11

Podešavanje slike na monitoru .......................................................................................................................... 12

Uporaba korisničkih upravljačkih elemenata...................................................................................................... 12

Korištenje upravljačkih elemenata u OSD-u ...................................................................................................... 12

Upotreba USB priključaka .................................................................................................................................. 13

Korištenje zvuka ................................................................................................................................................. 13

Izbor podržanog načina prikaza ......................................................................................................................... 16

Upravljanje napajanjem ...................................................................................................................................... 16

Održavanje monitora .......................................................................................................................................... 16

Poglavlje 3. Referentni podaci ..................................................................................................................................... 18

Rastavljanje monitora ......................................................................................................................................... 18

Specifikacije monitora ........................................................................................................................................ 21

Pronalaženje kvarova ......................................................................................................................................... 22

Ručni postav prikaza .......................................................................................................................................... 23

Ručno instaliranje upravljačkog programa monitora .......................................................................................... 24

Podaci o servisu ................................................................................................................................................. 29

......................................................................................................................................... 1

Dodatak A. Servis i podrška

Registracija Vaše opcije proizvoda .................................................................................................................... 30

Mrežna tehnička podrška ................................................................................................................................... 30

Telefonska tehnička podrška .............................................................................................................................. 30

Popis telefona širom svijeta ............................................................................................................................... 30

Dodatak B. Obavijesti

Podaci o recikliranju ........................................................................................................................................... 34

Prikupljanje i recikliranje rabljenog Lenovo računala ili monitora ...................................................................... 35

Odlaganje Lenovo računalnih komponenti ......................................................................................................... 35

Turska izjava o sukladnosti ................................................................................................................................ 35

Trgovački znakovi ............................................................................................................................................... 36

Kabeli i ispravljači ............................................................................................................................................... 36

...................................................................................................................................

............................................................................................................................................. 34

Podaci o sigurnosti

Opće sigurnosne smjernice

Savjete u vezi korištenja monitora potražite na: http://www.lenovo.com/safety Prije instaliranja proizvoda, pročitajte ove obavijesti o sigurnosti.

Smjernice u vezi sigurnosti i održavanja

Važni sigurnosni podaci

Kabel napajanja je predviđen za upotrebu s Vašim monitorom. Nemojte koristiti drukčiji kabel, koristite samo onaj izvor napajanja i priključak kompatibilan s ovim monitorom.

UPOZORENJE: Monitor, računalo i ostalu opremu uvijek priključite u uzemljenu električnu utičnicu. Kako biste smanjili opasnost električnog udara ili oštećenja opreme, nemojte onemogućiti uzemljenje kabela napajanja. Uzemljeni utikač ima važnu sigurnosnu funkciju.

UPOZORENJE: Zbog vlastite sigurnosti, pripazite da uzemljena utičnica u koju priključujete kabel bude pristupačna korisniku i smještena što je bliže moguće opremu. Prilikom odvajanja izvora napajanja od opreme, isključite kabel napajanja iz električne utičnice čvrsto ga držeći za utikač. Nemojte potezati kabel.

OPREZ: radi zaštite monitora i računala, priključite sve kablove napajanja za računalo i vanjske uređaje (kao što su monitor, pisač i skener) u uređaj sa zaštitom od prenapona ili u besprekidni izbor napajanja (UPS). Nemaju svi produživači zaštitu od prenapona. Oni moraju nositi posebnu oznaku da su opremljeni tom

značajkom. Koristite produživač čiji proizvođač nudi zamjenu u slučaju oštećenja pa ćete ga moći zamijeniti u slučaju da zakaže zaštita od prenapona.

OPREZ: s ovim uređajem smijete koristiti samo certificirani kabel za napajanje. U obzir se moraju uzeti i relevantni nacionalni propisi i/ili propisi koji se odnose na instalaciju i uređaj. Koristite isključivo certificirani kabel za napajanje, koji ne smije biti slabiji od PVC (polivinil-kloridnog) fleksibilnog kabela sukladnog normi IEC 60227 (oznaka H05VV-F 3G 0,75 mm² ili H05VVH2-F2 3G 0,75 mm²). Alternativa je savitljivi kabel od sintetičke gume.

Sigurnosne mjere opreza

 Koristite samo onaj izvor napajanja i priključak kompatibilan s ovim monitorom, sukladno

naljepnici/stražnjoj pločici na monitoru.

 Budite sigurni da ukupna jakost struje proizvoda priključenih u utičnicu ne prekoračuje dozvoljenu jakost

struje za električnu utičnicu, te da ukupna jakost struje proizvoda priključenih u kabel napajanja ne

prekoračuje njegovu dozvoljenu jakost. Dozvoljenu jakost struje (u amperima ili A) za svaki uređaj pronaći ćete navedenu na njegovu kabelu napajanja.

 Ugradite monitor pored lako dostupno električne utičnice. Odspojite monitor tako da čvrsto uhvatite i iz

utičnice izvučete utikač. Monitor nikada nemojte odspajati povlačenjem kabela.

 Nemojte odlagati ništa na kabel napajanja. Nemojte hodati po kabelu.  Ako koristite VESA nosač, AC utičnica mora biti okrenuta prema dolje. Ne okrećite je na drugu stranu.

Smjernice za održavanje

Za poboljšavanje radnih svojstava i produljenje radnog vijeka monitora:  Nemojte otvarati kućište monitora i pokušavati sami popravljati uređaj. Ako monitor ne radi ispravno, ili

Vam je ispao ili se oštetio, kontaktirajte ovlaštenog servisera za tvrtku Lenovo®, lokalnog prodavača ili pružatelja usluge.

 Prilagođavajte samo one naredbe koje su opisane u uputama za korištenje.  Isključite monitor kada ga ne koristite. Naknadno možete povećati vijek trajanja monitora ako koristite

program za čuvanje zaslona i ako monitor isključujete za vrijeme nekorištenja.

 Monitor čuvajte na dovoljno prozračivanom mjestu, što dalje od izvora jake svjetlosti, vrućine ili vlage.  Utori i otvori u kućištu služe za njegovu ventilaciju. Ove otvore ne smijete zaklanjati ili prekrivati. Nikada

nemojte gurati predmete bilo koje vrste u utore ili ostale otvore na kućištu.

 Odspojite monitor iz električne utičnice prije čišćenja. Ne koristite tekuća sredstva za čišćenje i

raspršivače.

 Pazite da Vam monitor ne ispadne, nemojte ga stavljati na nestabilne površine.  Kada skidate bazu monitora, monitor okrenite licem prema dolje na meku podlogu kako bi se spriječila

pojava ogrebotina, oštećenja ili lomova.

Čišćenje monitora

Monitor je optički uređaj velike kvalitete koji traži posebnu njegu za vrijeme čišćenja. Postupajte prema sljedećim uputama za čišćenje monitora:

1. Isključite računalo i monitor.

2. Odspojite monitor iz električne utičnice prije početka čišćenja. OPREZ: Prilikom čišćenja zaslona i kućišta monitora nemojte koristiti benzin, razrjeđivač, amonijak i ostala štetna

sredstva. Te kemikalije mogu oštetiti monitor. Nemojte koristiti tekuća ili aerosolna sredstva za čišćenje. Nikada nemojte koristiti vodu za čišćenje LCD zaslona.

3. Zaslon prebrišite suhom, mekom i čistom krpom. Ako je zaslon potrebno dodatno očistiti, koristite antistatičko sredstvo za čišćenje zaslona.

4. Prebrišite prašinu s kućišta monitora. Pri čišćenju kućišta koristite vlažnu krpu. Ako je kućište potrebno dodatno čistiti, koristite čistu krpu navlaženu izopropilnim alkoholom.

5. Utaknite utikač monitora u utičnicu.

6. Uključite monitor i računalo.

Poglavlje 1. Početak rada

U ovom korisničkom vodiču nalaze se informacije za Lenovo ThinkCentre® Tiny-in-One 22. Radi brzog pregleda molimo pogledajte poster za pripremu koji je dostavljen s vašim monitorom.

Isporučene komponente

Pakiranje proizvoda mora sadržavati sljedeće:

 ispravljač izmjeničnog napajanja  monitor s ravnim zaslonom  informativni letak  stalak monitora  postolje monitora  kabel za napajanje  CD s referencama i upravljačkim programom

***Vaš monitor podržava sljedeće Tiny uređaje koji se mogu ugraditi u monitor:

· M53, M73, M83, M93

· M600, M700, M900

·ThinkCentre Chromebox

Prije ugradnje u monitor, provjerite je li Tiny uređaj naveden na prethodnom popisu. ***Uključivanje monitora i računala Tiny

1. Ugradite računalo u Tiny-In-One 22.

2. Spojite tipkovnicu Lenovo na USB priključak 3 na stražnjoj strani računala. (Pogledajte sliku 1)

3. Pritisnite ALT+P na tipkovnici radi uključivanja napajanja računala i Tiny-In-One 22.

Napomena: ThinkCentre M53, ,M83,M600, M700, M900, Chromebox Tiny mogu se također uključiti gumbom za

uključivanje na Tiny-In-One 22. (Pogledajte sliku 2)

ThinkCentre M53,M83 ThinkCentre M600,M700,M900 ThinkCentre Chromebox ThinkCentre M73,M93

√ √ √ √

√

Poglavlje 1 Prvi koraci 1

Priključak za naglavni komplet

USB 3.0 priključci (2)

Gumb za promjenu načina rada/gumb za

natrag

Gumb za pomak ulijevo

Upravljanje svjetlinom/gumb za pomak udesno

Gumb za odabir/gumb za otvaranje

izbornika

Utor za sigurnosno zaključavanje

USB 3.0 odlazni priključak

DisplayPort® priključak

priključak za ispravljač izmjeničnog

napajanja

Položaj priključaka i upravljačkih elemenata na monitoru

Pogled sprijeda

Gumb za uključivanje

Pogled sa stražnje strane

Korisnički vodič za ThinkCentre Tiny-in-One 22

Postavljanje vašeg monitora

U ovom odjeljku nalaze se sljedeće informacije:

● sastavljanje monitora,

● priključivanje kabela,

● uključivanje monitora i računala. Napomena: prije postavljanja monitora, svakako s razumijevanjem pročitajte “Podaci o sigurnosti” na stranici iii.

Sastavljanje monitora

Prilikom sastavljanja monitora slijedite sljedeće četiri upute, jednu po jednu: Dio 1: ugradite stalak monitora sa svim funkcijama. Dio 2: ugradite Tiny. Dio 3: ugradite stražnju Wi-Fi antenu (izborno). Dio 4: ugradite Kensington uže za zaključavanje (izborno).

Dio 1: ugradite stalak monitora sa svim funkcijama.

Napomena: stalak monitora sa svim funkcijama uključuje jedan stalak monitora i jedno postolje stalka.

1. Postavite meki, čisti ručnik ili krpu na stol ili površinu. Pridržavajte strane monitora i lagano ga polegnite tako da zaslon leži uz površinu, a poklopac je okrenut prema gore.

2. Umetnite tri metalna zatika na postolju u odgovarajuće otvore u stalku. Zatim za pričvršćivanje stalka pritegnite vijak, kao što je prikazano na slici.

3. Umetnite dva metalna jezička na stalku u odgovarajuće otvore na stražnjoj strani monitora. Zatim okrenite stalak prema dolje tako da sjedne na mjesto.

Dio 2: ugradite Tin y.

1. Za uklanjanje ukrasnog poklopca 1, pritisnite ga kako je prikazano. Zatim pritisnite gumb 2 za otvaranje poklopca kabela.

Napomena: sačuvajte ukrasni poklopac radi buduće upotrebe.

Poglavlje 1 Prvi koraci 3

2. Ako je Lenovo logotip okrenut prema Vama, gurajte Tiny u ležište za računalo sve dok ono ne sjedne u graničnike.

3. Pritisnite računalo s prednje strane tako da u potpunosti sjedne na mjesto.

Napomena: Pazite da je Tiny poravnat sa stražnjim poklopcem.

4. Pritegnite vijak da biste pričvrstili Tiny.

Korisnički vodič za ThinkCentre Tiny-in-One 22

Dio 3: ugradite stražnju Wi-Fi antenu (izborno).

1. Okrenite poklopac kabela u otvoreni položaj kako je prikazano. Za uklanjanje ukrasnog poklopca 2, pritisnite ga s unutarnje strane kako je prikazano.

2. Pričvrstite stražnju Wi-Fi antenu u priključak antene koji se nalazi na stražnjoj strani računala. Zatim prilagodite kut antene na 90 stupnjeva.

3. Okrenite poklopac kabela u zatvoreni položaj, kao što je prikazano.

Poglavlje 1 Prvi koraci 5

Dio 4: Ugradnja Kensington užeta za zaključavanje (izborno).

Koristeći ključ Kensington užeta za zaključavanje postavite bravu u utor za sigurnosno zaključavanje na stražnjoj strani računala, kao što je prikazano. Brava će učvrstiti monitor za radni stol, stol ili drugi pomični predmet. Istovremeno brava to radi i s kabelom 3-u-1, tako da se Tiny ne može ukloniti s monitora.

Priključivanje kabela

Nakon sastavljanja monitora, pravilno priključite kablove da biste mogli koristiti monitor i računalo. Monitor se može koristiti s Tinyem ugrađenim u monitor ili s vanjskim stolnim računalom. Prilikom priključivanja kabela, učinite nešto od sljedećeg:

● Ako koristite Tiny ugrađen na monitor, priključite kabel ispravljača izmjeničnog napajanja i kabel napajanja koji

je isporučen uz monitor. Prvo priključite kabel ispravljača izmjeničnog napajanja u priključak ispravljača izmjeničnog napajanja na monitoru. Zatim priključite jedan kraj kabela napajanja u ispravljač izmjeničnog napajanja, a drugi kraj u pravilno uzemljenu električnu utičnicu.

● Ako koristite vanjsko stolno računalo, napravite sljedeće:

1. Koristite DisplayPort kabel prikazane vrste. Jedan kraj DisplayPort kabela priključite u DisplayPort priključak na monitoru, a drugi kraj u DisplayPort priključak na računalu. Upute za pronalazak DisplayPort priključka na monitoru pronaći ćete u “Položaj priključaka i upravljačkih elemenata na monitoru” na stranici

Korisnički vodič za ThinkCentre Tiny-in-One 22

2. Koristite USB kabel vrsta B na vrstu A kao što je prikazano. Priključite priključak vrste B ovog kabela na

USB 3.0 odlazni priključak na monitoru. Zatim priključite priključak kabela vrste A u USB priključak na

računalu. Za pronalazak USB 3.0 odlaznog priključka na monitoru, pogledajte “Položaj priključaka i upravljačkih elemenata na monitoru” na stranici 2.

3. Najprije priključite kabel ispravljača izmjeničnog napajanja monitora u priključak ispravljača izmjeničnog napajanja na monitoru. Zatim priključite jedan kraj kabela napajanja monitora u ispravljača izmjeničnog napajanja, a drugi kraj u pravilno uzemljenu električnu utičnicu.

Poglavlje 1 Prvi koraci 7

Uključivanje monitora i računala

Prilikom uključivanja monitora i računala, napravite sljedeće:

 Ako je u monitor instaliran samo Tiny, pritisnite gumb napajanja na monitoru za uključivanje monitora i računala. Za

pronalazak gumba napajanja pogledajte “Položaj priključaka i upravljačkih elemenata na monitoru” na stranici 2.

 Ako imate samo vanjsko stolno računalo priključeno na monitor, pritisnite gumb napajanja na monitoru za uključivanje

monitora. Zatim pritisnite gumb napajanja na računalu kako bi se uključilo računalo. Za pronalazak gumba napajanja pogledajte “Položaj priključaka i upravljačkih elemenata na monitoru” na stranici 2.

 Ako je Tiny instaliran u monitor i vanjsko stolno računalo priključeno na monitor, napravite sljedeće:

- Ako koristite Tiny, pritisnite gumb napajanja na monitoru za uključivanje monitora i računala. Za pronalazak gumba

napajanja pogledajte “Položaj priključaka i upravljačkih elemenata na monitoru” na stranici 2.

- Ako koristite vanjsko stolno računalo, pritisnite gumb za promjenu načina rada na monitoru kako biste odabrali DP način rada i kako bi se monitor mogao uključiti. Zatim pritisnite gumb napajanja na računalu kako bi se uključilo računalo. Za pronalazak gumba za promjenu načina rada pogledajte “Položaj priključaka i upravljačkih elemenata na monitoru” na stranici 2.

Napomena: Ako Tiny i vanjsko stolno računalo rade, možete pritisnuti gumb za promjenu načina rada za prebacivanje između dva računala. Ako odaberete AIO način rada, koristit ćete Tiny. Ako odaberete DP način rada, koristit ćete vanjsko stolno računalo.

Ako prebacite način rada između AIO i DP, pobrinite se da nema prijenosa podataka između računala i bilo kojeg USB uređaja koji je priključen na monitor. Ako prebacite način rada između AIO i DP tijekom prijenosa USB podataka, prijenos će se prekinuti i može doći do gubitka podataka. Kada prebacite način rada između AIO i DP, za pokretanje računala iz stanja mirovanja ili hibernacije potrebno je učiniti sljedeće:

 DP način rada na AIO način rada. Ako je Tiny ugrađen u monitor u stanju mirovanja ili hibernaciji, pritisnite gumb

napajanja na monitoru da biste ga pokrenuli.

 AIO način rada na DP način rada. Ako je vanjsko stolno računalo u stanju mirovanja ili hibernaciji, pritisnite gumb

napajanja vanjskog stolnog računala da biste ga pokrenuli.

Napomena: kad prebacite način rada između AIO i DP, tipkovnica i miš priključeni na monitor također se prebacuju i ne mogu pokrenuti računalo.

Korisnički vodič za ThinkCentre Tiny-in-One 22
