ThinkCentre Tiny-in-One 22

ユーザーガイド

機械のタイプ:10LK

製品番号

10LK-PAR6-WW

市販品として政府事業体に販売され、使用、複製、開示する権利に制限されています。米国政府の制限付き権利に関する注意事項：製品、データ、コンピュータソフトウェア、またはサービスが米一般通達局（GSA）契約に準じて提供される場合、使用、複製、または公開は契約番号

GS-35F-05925 で示された制限に従うものとします。

製品番号 ......................................................................................................................................................................... i

目次 ........................................................................................................................................................................ ii

安全に関する情報 ............................................................................................................................................................ iii

安全とメンテナンスのガイドライン ............................................................................................................................... iv

第 1 章使用の手引 ...................................................................................................................................................... 1

同梱されているもの ............................................................................................................................................. 1

モニタでコネクタとコントロールを探す ............................................................................................................ 2

モニタのセットアップ ......................................................................................................................................... 3

第 2 章モニタの調整と使用 ...................................................................................................................................... 10

全機能を搭載したスタンドを調整する .............................................................................................................. 10

モニタドライバをインストールする ................................................................................................................. 11

快適性とアクセシビリティについて ................................................................................................................. 11

作業エリアを整理する ....................................................................................................................................... 11

健康な作業習慣のための小さなヒント .............................................................................................................. 12

アクセシビリティ情報 ....................................................................................................................................... 12

モニタの画像を調整する .................................................................................................................................... 13

ユーザーコントロールを使用する ..................................................................................................................... 13

OSD コントロールを使用する .......................................................................................................................... 13

USB コネクタを使用する .................................................................................................................................. 14

オーディオを使用する ....................................................................................................................................... 14

サポートされる表示モードを選択します .......................................................................................................... 17

電源管理を理解する ........................................................................................................................................... 17

モニタのお手入れ .............................................................................................................................................. 18

第 3 章参考情報 ........................................................................................................................................................ 19

モニタを分解する .............................................................................................................................................. 19

モニタの仕様 ...................................................................................................................................................... 22

トラブルシューティング .................................................................................................................................... 23

手動画像セットアップ ....................................................................................................................................... 26

モニタドライバを手動でインストールする ....................................................................................................... 26

サービスに関する情報 ....................................................................................................................................... 32

付録 A サービスおよびサポート ................................................................................................................................. 33

情報登録 ............................................................................................................................................................. 33

オンライン技術サポート .................................................................................................................................... 33

電話による技術サポート .................................................................................................................................... 33

世界規模の電話リスト ....................................................................................................................................... 33

付録 B ご注意 .............................................................................................................................................................. 37

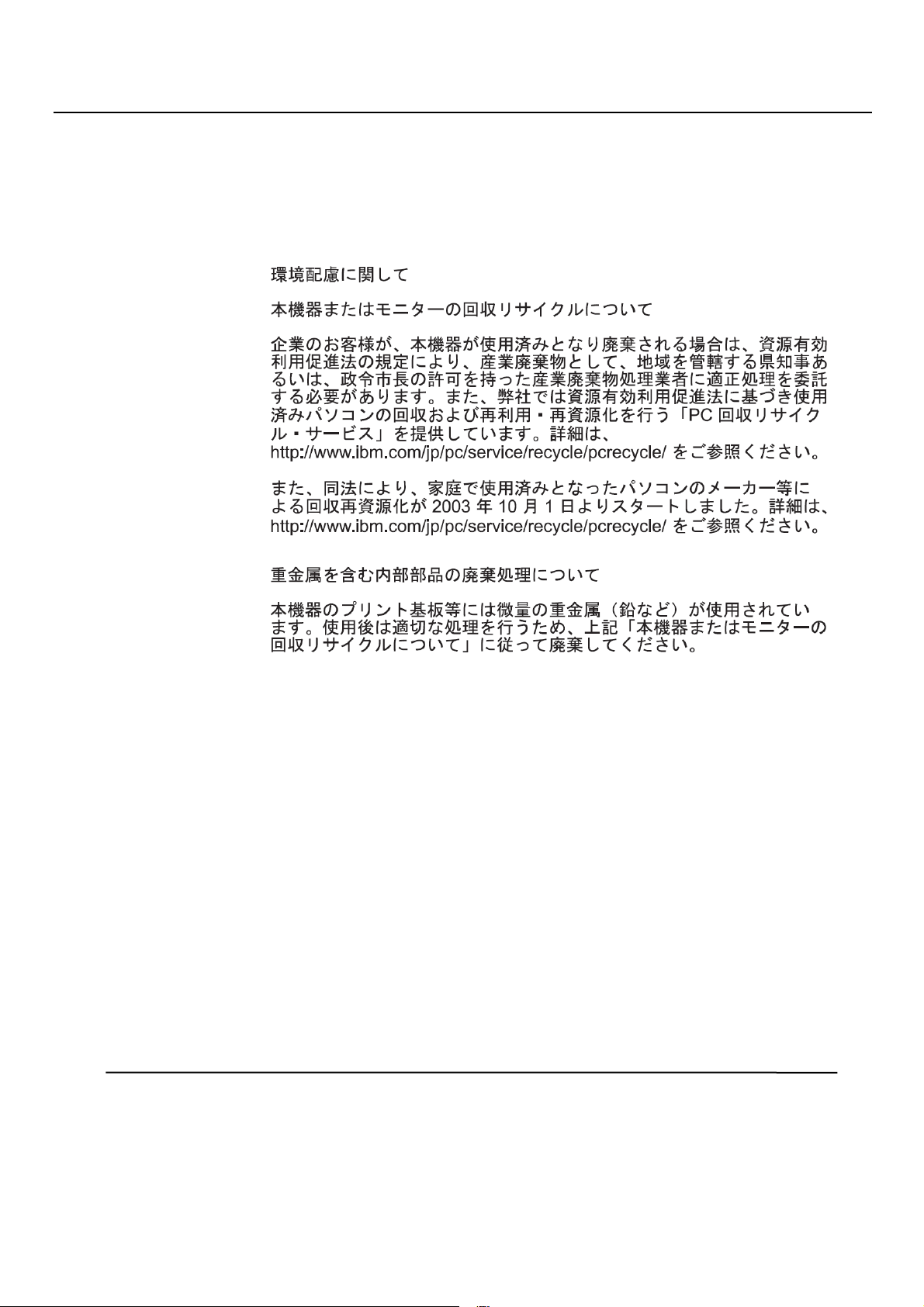

リサイクル情報 .................................................................................................................................................. 38

不要になった Lenovo コンピュータやモニタを回収しリサイクルする ............................................................ 38

Lenovo コンピュータコンポーネントの廃棄 ..................................................................................................... 38

トルコの準拠声明 .............................................................................................................................................. 39

商標 .................................................................................................................................................................... 39

電源コードおよび電源アダプタ ......................................................................................................................... 39

安全に関する情報

一般安全のガイドライン

ご利用のモニタの使用に関する安全のヒントについては、以下をアクセスしてください: http://www.lenovo.com/safety 本製品を取り付ける前に、安全に関する情報をお読みください。

安全とメンテナンスのガイドライン

安全に関する重要な情報

電源コードはモニタで使用するように設計されています。異なるコードを使用せず、このモニタと互換性のある電源と接続のみを使用してください。

警告:モニー、コンピュータ、およびその他の機器は常にアースされたコンセントに接続してください。感電や機器が損傷する原因となるので、電源コードのアース機能を無効にしないでください。アース用プラグは重要な安全機能です。

警告:安全のために、電源コードを差し込んだアースされたコンセントがオペレータのすぐ手の届くところにあり、できるだけ機器の近くにあることを確認してください。電源を機器から外すには、プラグをしっかりつかんでコンセントから電源コードを抜きます。コードを引っ張らないでください。

注意:モニタとコンピュータを保護するために、コンピュータとその周辺装置（モニタ、プリンタ、またはスキャナなど）の電源コードはすべてサージ保護のついたケーブルタップや UPS（無停電電源装置）などのサージ保護装置に接続してください。すべてのケーブルタップにサージ保護機能があるわけではありません。この機能の付いたケーブルタップにはその旨を特別にラベルする必要があります。サージ保護が失敗した場合に機器を交換できるように、メーカーが損傷交換ポリシーを提供しているケーブルタップを使用してください。

注意:この機器には、認定された電源コードを使用する必要があります。国の関連する取り付けまたは機器の規制を考慮する必要があります。IEC 60227 （指定 H05VV-F 3G 0.75mm² または H05VVH2-F2 3G 0.75mm²）に従った通常のポリ塩化ビニルフレキシブルコードを使用する必要があります。代わりのフレキシブルコードは合成ゴムです。

安全のための注意事項

 モニタのラベル/背面プレートに示されたように、このモニタと互換性のある電源および接続のみを使

用してください。

 コンセントに接続された製品の合計アンペア定格がコンセントの定格電流を超えておらず、電源コードに接

続された製品の合計アンペア定格が電源コードの定格を超えていないことを確認してください。各装置のアンペア定格（アンペアまたは A）を知るには、電源ラベルを見てください。

 モニタは手の届きやすいように、コンセントの傍に設置してください。モニタを取り外すには、プラグをしっか

りつかんでコンセントから抜いてください。コードを引っ張ってモニタを取り外さないでください。

 電源コードの上に物を置かないでください。コードを踏みつけないでください。  VESA マウントアプリケーションを使用している間、AC コネクタは下を向いている必要があります。他の方向に

向けないでください。

メンテナンスのガイドライン

パフォーマンスの向上とモニタの寿命を延ばすために、以下を実行してください。

 モニタのキャビネットを開けたり、この製品を自分で修理しないでください。モニタが適切に作動しないか、モ

ニタを落としたり損傷した場合、Lenovo の正規代理店、またはサービスプロバイダにご連絡ください。

 これらのコントロールは、操作指示で説明したとおりに調整してください。  使用しないときは、モニタの電源をオフにしてください。スクリーンセーバーを使用したり未使用時にモニタの

電源をオフにすることで、モニタの推定寿命を大幅に延ばすことができます。

 モニタはよく換気された領域に保管し、過剰な光、熱または湿気にさらさないでください。  キャビネットのスロットまたは開口部は、換気のために設けられています。これらの開口部を塞いだり覆ったり

しないでください。キャビネットのスロットまたはその他の開口部に、いかなる物体も差し込んだりしないでください。

 清掃する前に、モニタをコンセントから抜いてください。液体クリーナーやエアロゾルクリーナーを使用しない

でください。

 モニタを落としたり、不安定な面に置かないでください。  モニタの台を取り外すときは、モニタ面が傷つかないように、モニタ面を柔らかい場所に下にして置きます。

モニタを清掃する

モニタは高品質な光デバイスで、清掃するときは特別なお手入れが必要となります。モニタを清掃するには、以下のステップに従ってください。

1. コンピュータとモニタの電源をオフにします。

2. 清掃する前に、モニタをコンセントから抜いてください。

注意:モニタのスクリーンまたはキャビネットを清掃する際に、ベンジン、シンナー、アンモニアまたは揮発性物質を使用しないでください。これらの化学物質は、モニタを損傷することがあります。液体クリーナーやエアロゾルクリーナー

を使用しないでください。LCD スクリーンを清掃するために水を使用しないでください。

3. スクリーンは乾いた、柔らかい、きれいな布で拭いてください。スクリーンをさらに清掃する必要がある場合、静電防止スクリーンクリーナーを使用してください。

4. モニタの枠の埃を払ってください。キャビネットを清掃するには、湿らせた布を使用してくだ

さい。キャビネットをさらに清掃する必要がある場合、イソプロピル・アルコールで湿らせたきれいな布を使用してください。

5. モニタのプラグを差し込んでください。

6. モニタとコンピュータ電源をオンにします。

第1章使用の手引

このユーザーガイドには、Lenovo ThinkCentre® Tiny-in-One 22 に関する詳細な情報が含まれています。使い方をすばやく確認したいときは、同梱のセットアップポスターを参照してください。

同梱されているもの

本製品には、次の付属品が同梱されています。

• AC 電源アダプタ

• フラットパネルモニタ

• 情報フライヤー

• モニタスタンド

• モニタ台

• 電源コード

• 参照およびドライバ CD

***ご利用のモニタは、モニタに取付可能な以下の Tiny をサポートしています: M53、M73、M83、M93 M600、M700、M900 ThinkCentre Chromebox Tiny をモニタに取り付ける前に、Tiny が上に記載されていることを確認してください。

***モニタと Tiny コンピュータの電源をオンにする

1.ご利用のコンピュータを Tiny-In-One 22 に取り付けます。

2.Lenovo キーボードをコンピュータの背面の USB ポート 3 に接続します。(図 1 を参照)

3.キーボードの ALT+P を押して、コンピュータと Tiny-In-One 22 に電源を入れます。

メモ：また、て、電源を入れることができます。(図

ThinkCentre M53、M83 ThinkCentre M600、M700、M900

ThinkCentre Chromebox ThinkCentre M73、M93

ThinkCentre M53

、

M600、M700、M900、Chromebox Tiny を Tiny-In-One 22

、

M83

を参照

)

√ √ √ √

√

の電源ボタンを使っ

第 1 章使用の手引 1

モニタでコネクタとコントロールを探す

正面図

ヘッドセットコネクタ USB 3.0 コネクタ（2）

モード切り替えボタン/戻るボタン左シフトボタン

明るさコントロール / 右シフトボタン選択ボタン / メニュー操作ボタン

電源ボタン

背面図

セキュリティロックスロット USB 3.0 アップストリームコネクタ

DisplayPort®コネクタ AC 電源アダプタコネクタ

ThinkCentre Tiny-in-One 22 ユーザーガイド

モニタのセットアップ

このセクションでは、次の情報について説明します。

• モニタの組み立て

• ケーブルを接続する

• モニタとコンピュータの電源をオンにする

メモ：モニタをセットアップする前に、iii ページの「安全に関する情報」を読み理解していることを確認してください。

モニタの組み立て

モニタを組み立てるには、以下の 4 つのパートに一つずつ従ってください。パート 1:全機能を搭載したスタンドを取り付けます。パート 2:Tiny を取り付けます。パート 3:背面 Wi-Fi アンテナを取り付けます（オプション）。パート 4:ケンジントンスタイルのケーブルロックを取り付けます（オプション）。

パート 1:全機能を搭載したスタンドを取り付けます。

メモ：全機能を搭載したモニタスタンドには、モニタスタンドとスタンド台が含まれます。

1. ソフトで、きれいなタオルや布をデスクまたは表面の上に置きます。モニタの両サイドを持ち、スクリーンが表面に接触しカバーが上を向くようにそっと置きます。

2. 3 つの金属スタッドをスタンドの対応する台に挿入します。その後、図に示すようにねじを締めて、スタンドを固定します。

3. スタンドの 2 つの金属タブをモニタ背面の対応する穴に挿入します。その後、所定の位置にクリック音がして収まるまで、スタンドを下に回転させます。

パート 2:Tiny を取り付けます。

1. 図に示すように、装飾カバー1 を押して取り外します。その後、ボタン 2 を押して、ケーブルカバーを開きます。

メモ：後で使う状況が生じた時に備えて、装飾カバーは保存しておいてください。

第 1 章使用の手引 3

2. Lenovo のロゴが手前を向くようにして、Tiny をコンピュータベイにストッパーに当たるまで挿入します。

3. コンピュータを正面から所定の位置に完全に収まるまで押し込みます。

メモ：Tiny が背面カバーに位置合わせされていることを確認してください。

4. ねじを締めて、Tiny を固定します。

ThinkCentre Tiny-in-One 22 ユーザーガイド

第 1 章使用の手引 5

パート 3:背面 Wi-Fi アンテナを取り付けます（オプション）。

1. 図のように、ケーブルカバー1 を閉いた位置まで回転します。その後、ケーブルカバーの内側から装飾カバー2 を押して、装飾カバーを取り外します。

2. 背面 Wi-Fi アンテナを、コンピュータ背面に取り付けられたアンテナコネクタにねじで留めます。その後、アンテナの角度を 90 度に調整します。

3. 図のように、ケーブルカバーを閉じた位置まで回転します。

ThinkCentre Tiny-in-One 22 ユーザーガイド

パート 4:ケンジントンスタイルのケーブルロックを取り付けます（オプション）。

ケンジントンスタイルのケーブルロックのキーを用いて、図のようにコンピュータの背面パネルのセキュリティロックスロットにロックを取り付けます。ロックはモニタをデスク、テーブル、またはその他の非永久固定具に固定します。Tiny タがモニタから外れないように、3-in-1 ケーブルもロックします。

ケーブルを接続する

モニタを組み立てた後、ケーブルを正しく接続してモニタとコンピュータを使用する必要があります。モニタはモニタに組み込まれた Tiny、または外部デスクトップコンピュータと一緒に使用できます。ケーブルを接続するには、次のいずれかを行ってください。

● モニタに取り付けられた Tiny を使用する場合、モニタに付属する AC 電源アダプタケーブルと電源コードを

接続してください。まず、AC 電源アダプタケーブルを、モニタの AC 電源アダプタコネクタに接続します。次に、電源コードの一方の端を AC 電源アダプタに、もう一方の端を適切にアースされた電源コンセントに接続します。

● 外部デスクトップコンピュータを使用する場合、次を実行してください。

1. 図のように、このタイプの DisplayPort ケーブルを使用してください。DisplayPort ケーブルの一方の端をモニタの DisplayPort コネクタに、もう一方の端をコンピュータの DisplayPort コネクタに接続します。モニタで DisplayPort コネクタを探します。「モニタでコネクタとコントロールを探す」（照してください。

2ページ）を参

第 1 章使用の手引 7

図のように、タイプ B-タイプ A US B ケーブルを使用します。このケーブルのタイプ B コネクタをモニタの USB 3.0 アップストリームコネクタに接続します。次に、ケーブルのタイプ B コネクタをコンピュータの USB コネクタに接続します。モニタで USB 3.0 アップストリームコネクタを探します。「モニタでコネクタとコントロールを探す」（

2 ページ）を参照してください。

3. まず、モニタの AC 電源アダプタケーブルをモニタの AC 電源アダプタコネクタに接続します。次に、モニタの電源コードの一方の端を AC 電源アダプタに、もう一方の端を適切にアースされた電源コンセントに接続します。

ThinkCentre Tiny-in-One 22 ユーザーガイド
