M90t
ユーザー・ガイド
はじめにお読みください
本書および本書で紹介する製品をご使用になる前に、以下に記載されているドキュメントを読んで理解
してください。
•81ページの付録A「重要な安全上の注意」
•「
安 全 上 の 注 意 と 保 証 に つ い て の 手 引 き
•「
セ ッ ト ア ッ プ ・ ガ イ ド
」
」
第2版(2021年1⽉)
©CopyrightLenovo2021.
制限付き権利に関する通知:データまたはソフトウェアが米国一般調達局(GSA:GeneralServicesAdministration)契約に
準じて提供される場合、使用、複製、または開示は契約番号GS-35F-05925に規定された制限に従うものとします。
⽬次
本書について.............iii
第1章.コンピューターを⾒る.....1
前面....................1
背面....................3
機能および仕様...............5
USBの転送速度に関する声明........6
第2章.コンピューターを初めて使う..7
Windows10を初めて使う...........7
Windowsアカウント...........7
Windowsユーザー・インターフェース....8
ネットワークへの接続............9
有線イーサネットへの接続.........9
Wi-Fiネットワークへの接続(一部のモデル)..9
Vantageアプリの使用.............9
マルチメディアの使用...........10
オーディオの使用...........10
外付けモニターの接続.........10
第3章.コンピューターの探索....11
電源の管理................11
電源ボタンの動作の設定........11
電源プランの設定...........11
データの転送...............11
Bluetoothデバイスの接続(一部のモデル)..11
光学式ドライブの使用(一部のモデル)...12
メディア・カードの使用(一部のモデル)..12
スマート・ケーブル・クリップの使用(一部のモ
デル)..................13
アクセサリの購入.............13
第4章.コンピューターと情報を保護
する..................15
コンピューターのロック..........15
パスワードの使用.............16
ソフトウェア・セキュリティー・ソリューション
の使用..................17
ファイアウォールの使用........17
ファームウェアに組み込まれたComputrace
Agentソフトウェアの使用(一部のモデル)..18
BIOSセキュリティー・ソリューションの使用..18
すべてのストレージ・ドライブ・データの消
去..................18
カバー検出スイッチの使用........19
IntelBIOSguardの使用..........19
SmartUSBProtectionの使用........19
第5章.UEFIBIOS..........21
UEFIBIOSとは..............21
BIOSメニューを開く............21
BIOSインターフェース内を移動する.....21
UEFIBIOSの表示言語の変更.........21
UEFIBIOSの表示モードの変更........22
システム日付とシステム時刻の設定......22
起動デバイスの変更............22
構成変更検出機能の有効化または無効化....23
自動電源オン機能の有効化または無効化....23
スマート電源オン機能の有効化または無効化..23
ErPLPS適合モードの有効化または無効化...23
ITSパフォーマンス・モードの変更......24
BIOS設定を変更してから、新しいオペレーティ
ング・システムをインストールする......24
UEFIBIOSの更新.............25
BIOS更新の障害からのリカバリー......25
CMOSのクリア..............26
第6章.トラブルシューティング、診
断、リカバリー............27
コンピューターの問題を修正するための基本手
順....................27
問題判別.................27
起動の問題..............27
オーディオの問題...........28
ネットワークの問題..........29
パフォーマンス上の問題........30
ストレージ・ドライブの問題.......31
CDまたはDVDの問題.........32
シリアル・コネクターの問題.......33
USBデバイスの問題..........33
ソフトウェアの問題..........33
Lenovo診断ツール.............34
リカバリー................34
システム・ファイルおよび設定の以前の時点
への復元...............34
バックアップからのファイルの復元....34
コンピューターのリセット........34
詳細オプションの使用.........34
Windowsの自動回復..........34
リカバリーUSBデバイスの作成.....35
デバイス・ドライバーの更新.......35
第7章.CRU交換部品.........37
CRUとは.................37
CRUの交換................38
©CopyrightLenovo2021
i
コンピューター・カバー........38
光学式ドライブ............39
前面ベゼル..............42
プライマリー・ストレージ・ドライブ...43
3.5型プライマリー・ストレージ・ドライ
ブ・ケージ..............51

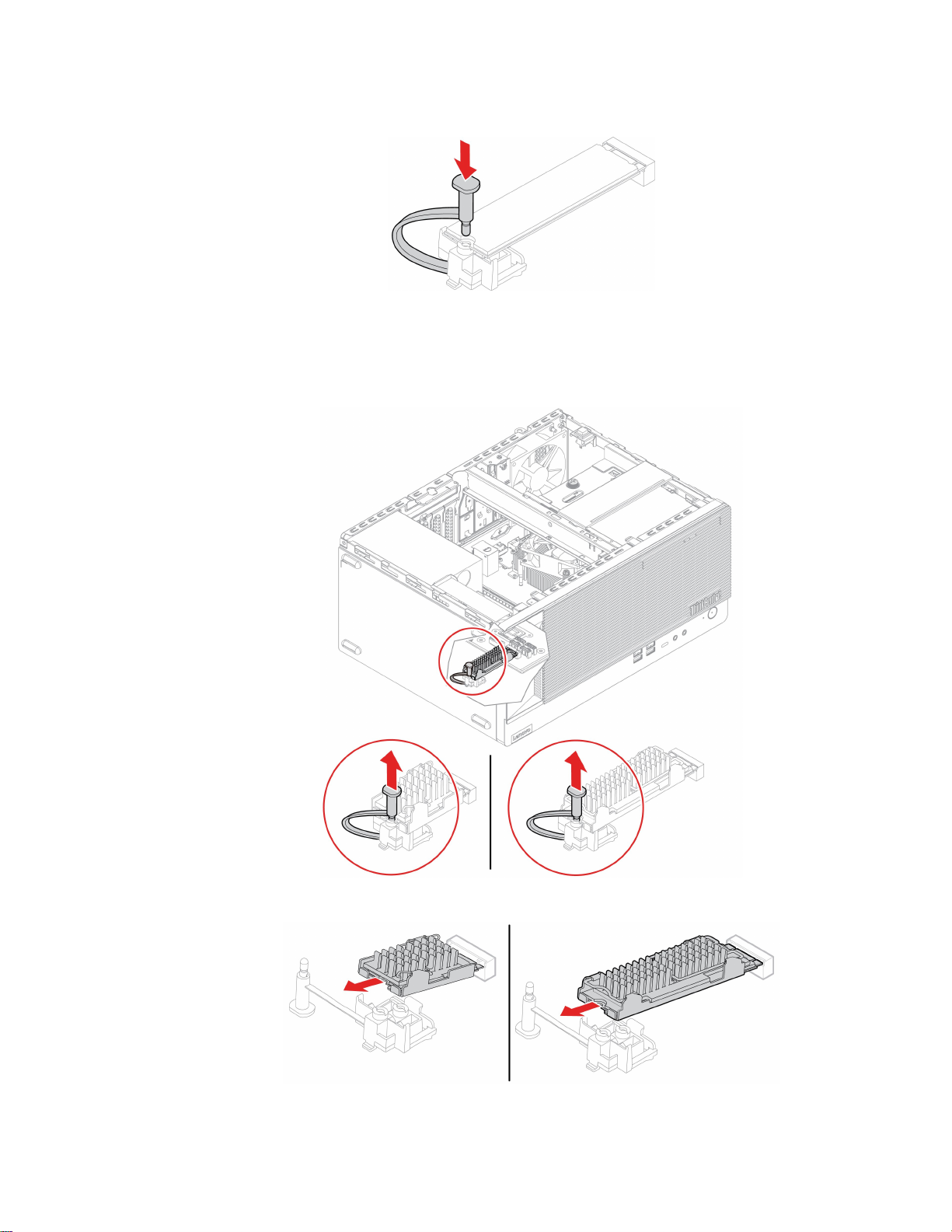

M.2ソリッド・ステート・ドライブおよび
ヒートシンク.............53
M.2ソリッド・ステート・ドライブ・ブラ
ケット................59
光学式ドライブ・ケージ........60
セカンダリー・ストレージ・ドライブ...62
PCI-Expressカード...........64
PCIExpressコネクター・ケーブル.....65
グラフィック・カードおよびプラスチック製
ホルダー...............66
シャーシ・ビーム...........68
メモリー・モジュール.........71
コイン型電池.............72
電源機構...............74
Eロック...............75
第8章.サービスとサポート.....77
自己ヘルプ・リソース...........77
電話によるサポート............78
Lenovoに電話をかける前に.......78
Lenovoスマートセンター........78
有償サービスの購入............79
付録A.重要な安全上の注意......81
付録B.ユーザー補助および⼈間⼯学
情報..................95
付録C.Ubuntuオペレーティング・シ
ステムに関する補⾜情報.......99
付録D.コンプライアンスおよびTCO
認定情報...............101
付録E.特記事項および商標.....113
iiM90tユーザー・ガイド
本書について
•この資料に示す図は、ご使用の製品とは異なる場合があります。
•モデルによっては、オプションの付属品、機能、およびソフトウェア・プログラムが、ご使用のコン
ピューターで使用できない場合があります。
•オペレーティング・システムおよびプログラムのバージョンによって、一部のユーザー・インター
フェースに関する指示がご使用のコンピューターに該当しない場合があります。
•ドキュメントの内容は予告なしに変更される場合があります。Lenovoは、この「
など、コンピューターの資料に対して常時改善を行っています。最新のドキュメントを入手するには、
https://pcsupport.lenovo.com
•Microsoft
®
は、WindowsUpdateを通じてWindows
にアクセスしてください
®
オペレーティング・システムに定期的な機能変更を
行っています。その結果、このドキュメントに記載されている情報の一部が古くなっている可能性があ
ります。Microsoftのリソースで最新情報を参照してください。
ユ ー ザ ー ・ ガ イ ド
」
©CopyrightLenovo2021
iii
ivM90tユーザー・ガイド
第1章コンピューターを⾒る
前面
1.光学式ドライブのイジェク
ト・ボタン*
2.光学式ドライブ動作インジ
ケーター*
3.SDカード・スロット*
光学式ドライブのトレイをイジェクトします。
このインジケーターは、光学式ドライブが使用中であるときにオンになります。
サポートされているカード:
•SD(SecureDigital)カード
•SDXC(SecureDigitaleXtended-Capacity)UHS-1カード
•SDHC(SecureDigitalHigh-Capacity)UHS-1カード
注：ご使用のコンピューターは、SDカードのリムーバブル・メディア用コ
ンテンツ保護(CPRM)機能をサポートしません。
12ページの「メディア・カードの使用(一部のモデル)」を参照してください。
©CopyrightLenovo2021
1
4.電源ボタン
押すと、コンピューターがオンになります。
コンピューターの電源をオフにするには、「スタート」メニューを開き、
「電源」をクリックして、「シャットダウン」を選択します。
電源ボタンのインジケーターは、コンピュータのシステム状況を示します。
•オン:コンピューターの電源がオンになっています。
•オフ:コンピューターは、オフか休止状態です。
•点滅:コンピューターはスリープ状態になっています。
•ゆっくり点滅:コンピューターはモダン・スタンバイ状態になっています。
注：モダン・スタンバイ・モードは、一部のモデルでサポートされています。
5.ストレージ・ドライブ活動イ
ンジケーター
6.ThinkCentre
®
LED
7.マイクロホン・コネクター
8.ヘッドセット・コネクター
9.USB-C
™
(3.2Gen1)コネクター
10.USB3.2コネクターGen1
11.USB3.2コネクターGen2
12.内蔵スピーカー
*一部のモデル
このインジケーターは、ストレージ・ドライブが使用中であるときにオン
になります。
このインジケーターは、コンピューターがオンのときに点灯します。
マイクロホンを接続します。
コンピューターにヘッドセットまたはヘッドホンを接続します。
•出力電圧5Vおよび電流3AでUSB-C対応デバイスを充電します。
•USB3.2の速度(最大5Gbps)でデータ転送。
USBキーボード、USBマウス、USBストレージ・デバイス、USBプリンターな
どのUSB対応デバイスを接続します。
USBキーボード、USBマウス、USBストレージ・デバイス、USBプリンターな
どのUSB対応デバイスを接続すると、データ転送速度が向上します。
高品質のサウンドを楽しめます。
2M90tユーザー・ガイド
背面
1.オーディオ・ライン出力コネ
クター
2.DisplayPort
®
出力コネクター
3.オプションのコネクター*
4.USB3.2コネクターGen1
5.USB3.2コネクターGen1
6.シリアル・コネクター
7.パッドロック
コンピューターから、パワード・ステレオ・スピーカー、ヘッドホン、または
マルチメディア・キーボードなどの外部デバイスにオーディオ信号を送信しま
す。ステレオ・システムやその他の外付け録音デバイスを接続するには、その
デバイスのオーディオ・ライン入力コネクターとコンピューターのオーディ
オ・ライン出力コネクターの間をケーブルで接続します。
注：ご使用のコンピューターにオーディオ・ライン出力コネクターとヘッド
セットまたはヘッドホン・コネクターの両方がある場合、イヤホン、ヘッド
ホン、ヘッドセットには常にヘッドセットまたはヘッドホン・コネクターを
使用してください。ヘッドホン・コネクターではヘッドセットのマイクロホ
ンがサポートされません。
コンピューターからのビデオおよび音声信号を、高性能モニターなど他のオー
ディオまたはビデオ・デバイスに送信します。
コンピューターのモデルに応じて、コネクタはDisplayPort出力コネクター、
USB-Cコネクター、またはHDMI
™
出力コネクターになります。
USBキーボード、USBマウス、USBストレージ・デバイス、USBプリンターな
どのUSB対応デバイスを接続します。
USBキーボード、USBマウス、USBストレージ・デバイス、USBプリンターな
どのUSB対応デバイスを接続します。このコネクターはスマート電源オン機能
をサポートしています。詳しくは、23ページの「スマート電源オン機能の有効
化または無効化」を参照してください。
シリアル・コネクターが使用されている外付けモデム、シリアル・プリン
ター、またはその他のデバイスを接続します。
パッドロックを使用して、コンピューター・カバーをロックします。
第1章.コンピューターを見る3
8.PS/2キーボードおよびマウ
ス・コネクター*
9.イーサネット・コネクター
PersonalSystem/2(PS/2)キーボード・コネクターを使用するキーボード、マウ
ス、トラックボール、その他のポインティング・デバイスを接続します。
ローカル・エリア・ネットワーク(LAN)に接続します。緑色のインジケーター
が点灯している場合、コンピューターがLANに接続されています。黄色のイン
ジケーターが点滅している場合は、データの転送中です。
10.Eロック・スロット
11.シリアル・コネクター*
12.スマート・ケーブル・クリッ
プ・スロット
13.PCI-Expressカード領域
14.セキュリティー・ロック・
スロット
15.電源コード・コネクター
*一部のモデル
Eロックを使用して、コンピューター・カバーをロックします。
シリアル・コネクターが使用されている外付けモデム、シリアル・プリン
ター、またはその他のデバイスを接続します。
スマート・ケーブル・クリップによりデバイス(キーボード、マウスなど)
をコンピューターにロックします。
コンピューターの操作パフォーマンスを向上させるために、この領域に
PCI-Expressカードを取り付けることができます。この領域のコネクターは、コ
ンピューター・モデルによって異なる場合があります。
Kensingtonスタイルのケーブル・ロックを使用して、コンピューターを机、
テーブル、またはその他の備品に固定します。
コンピューターの電源機構に電源コードを接続します。
4M90tユーザー・ガイド
機能および仕様
⼨法
•幅:170mm(6.7インチ)
•高さ:376mm(14.8インチ)
•奥行き:297.85mm(11.7インチ)
重量(梱包を除く)
ハードウェアの構成
電源機構
電源⼊⼒
マイクロプロセッサー
メモリー
ストレージ・デバイス
出荷時の最大構成:7.5kg(16.5ポンド)
1.「スタート」ボタンを右クリックして「スタート」のコンテキスト・メ
ニューを開きます。
2.「デバイスマネージャー」をクリックします。管理者パスワードの入力ま
たは確認を求められることがあります。
•180ワット電源機構(自動電圧切り替え機能付き)
•300ワット電源機構(自動電圧切り替え機能付き)
•500ワット電源機構(自動電圧切り替え機能付き)
•入力電力:100VAC～240VAC
•入力周波数:50/60Hz
コンピューターのマイクロプロセッサー情報を参照するには、「スタート」ボ
タンを右クリックし、「システム」をクリックします。
最大4つのDDR4(doubledatarate4)UDIMM(unbuffereddualinlinememorymodule)
•2.5インチのハードディスク・ドライブ*
•3.5インチのハードディスク・ドライブ*
•最大2台のM.2ソリッド・ステート・ドライブ*
®
•Intel
ご使用のコンピューターのストレージ・ドライブの容量を表示するには、「ス
タート」ボタンを右クリックしてスタートのコンテキスト・メニューを開き、
「ディスクの管理」をクリックします。
Optane™メモリー*
ビデオ機能
オーディオ機能
注：システムが示しているストレージ・ドライブの容量が通常の容量を下
回っています。
•内蔵グラフィック・カードでは、DisplayPort出力コネクターがサポート
されています。
•オプションのディスクリート・グラフィック・カードは、ビデオの操作
感を向上させ機能を拡張します。
内蔵オーディオ・カードは以下をサポートします。
•オーディオ・ライン出力コネクター
•ヘッドセット・コネクター
•内蔵スピーカー
•マイクロホン・コネクター
第1章.コンピューターを見る5
•カード・リーダー*
•メモリー・スロット
•M.2ソリッド・ステート・ドライブ・スロット
•光学式ドライブ*
拡張
ネットワーク機能
•PCI-Expressカード・スロット(物理リンク幅x16、ネゴシエーション可能
リンク幅x4、x1)
•PCI-Expressx1カード・スロット
•PCI-Expressx16グラフィック・カード・スロット
•ストレージ・ドライブ・ケージ*
•Bluetooth*
•イーサネットLAN
•ワイヤレスLAN*
*一部のモデル
USBの転送速度に関する声明
このデバイスの各種USBコネクターを使用した実際の転送速度は、ホストや周辺機器の処理能力、ファ
イル属性、システム構成やオペレーティング・システムに関連する他の要素などの多くの要素に応じて異
なり、以下に掲載されている対応する各デバイスのデータ・レートより遅くなることがあります。
USBデバイスデータ・レート(ギガビット/秒)
3.2Gen1/3.1Gen1
3.2Gen2/3.1Gen2
3.2Gen2×220
5
10
6M90tユーザー・ガイド
第2章コンピューターを初めて使う
Windows10を初めて使う
Windows10の基本について学び、すぐに作業を開始してください。Windows10の詳細については、
Windowsヘルプ情報を参照してください。
Windowsアカウント
Windowsオペレーティング・システムを使用するには、ユーザー・アカウントが必要です。Windowsユー
ザー・アカウントまたはMicrosoftアカウントのいずれかを指定できます。
Windowsユーザー・アカウント
初めてWindowsを起動するときは、Windowsのユーザー・アカウントを作成するプロンプトが表示されま
す。作成したこの最初のアカウントは「管理者」タイプです。管理者アカウントでは、以下を実行して追
加のユーザー・アカウントを作成したり、アカウントの種類を変更することができます。
1.「スタート」メニューを開き、「設定」➙「アカウント」➙「家族とその他のユーザー」を選
択します。
2.画面の指示に従います。
Microsoftアカウント
Microsoftアカウントを使用して、Windowsオペレーティング・システムにもログインできます。
Microsoftアカウントを作成するには、https://signup.live.com
し、画面に表示される指示に従います。
Microsoftアカウントを使用して、以下のことを実行できます。
•その他のMicrosoftサービス、OneDrive、Skype、Outlook.comなどを使用している場合のワンタイ
ムサインイン。
•その他のWindowsベースのデバイス間で、パーソナル設定を同期する。
のMicrosoftサインアップ・ページにアクセス
©CopyrightLenovo2021
7
Windowsユーザー・インターフェース
1.アカウント
2.ドキュメント
3.画像
4.設定
5.電源
6.「スタート」ボタン
7.Windowsサーチ
8.タスク表⽰
9.Windows通知領域通知と一部の機能の状況を表示します。
10.バッテリー状況アイコン
11.ネットワークアイコン
12.アクションセンター
アカウントの設定を変更したり、コンピューターをロックしたり、現在のアカ
ウントからログ・アウトしたりします。
「ドキュメント」フォルダー(デフォルトのフォルダー)を開き、受信したファ
イルを保存します。
「画像」フォルダー(デフォルトのフォルダー)を開き、受信した画像を保存
します。
設定を起動します。
シャットダウン、再起動、またはコンピューターをスリープ・モードにします。
「スタート」メニューを開きます。
探すものを検索ボックスに入力し、コンピューターとWebから検索結果
を取得します。
開いているすべてのアプリを表示し、それらの間で切り替えます。
電源状況を表示し、バッテリーまたは電源設定を変更します。コンピューター
がAC電源に接続されていない場合、アイコンは
使用可能なワイヤレス・ネットワークに接続し、ネットワーク状況を表示しま
す。有線ネットワークに接続すると、アイコンが
アプリから最新の通知を表示し、一部の機能にすばやくアクセスできます。
に変わります。
に変わります。
「スタート」メニューを開く
•「スタート」ボタンをクリックします。
•キーボードのWindowsロゴ・キーを押します。
「スタート」のコンテキスト・メニューを開く
「スタート」ボタンを右クリックします。
8M90tユーザー・ガイド
「コントロールパネル」にアクセスする
•「スタート」メニューを開き、「Windowsシステム」➙「コントロールパネル」をクリックします。
•WindowsSearchを使用します。
アプリを起動する
•「スタート」メニューを開き、起動するアプリを選択します。
•WindowsSearchを使用します。
ネットワークへの接続
ご使用のコンピューターは、有線または無線ネットワークを介して世界中に接続するのに役立ちます。
有線イーサネットへの接続
イーサネット・ケーブルを使用して、イーサネット・コネクターを通してコンピューターをローカル・
ネットワークに接続します。
Wi-Fiネットワークへの接続(一部のモデル)
ご使用のコンピューターにワイヤレスLANモジュールが搭載されている場合は、コンピューターを
®
Wi-Fi
規格がサポートされている場合があります。一部の国または地域では、地域の規制により802.11axの使用
が無効になっている場合があります。
ネットワークに接続できます。ご使用のコンピューターのワイヤレスLANモジュールで、異なる
1.Windowsの通知領域にあるネットワーク・アイコンをクリックします。使用可能なワイヤレス・ネッ
トワークのリストが表示されます。
2.接続に使用できるネットワークを選択します。必要な情報を入力します。
Vantageアプリの使用
初期インストールされているVantageアプリは、自動化されたアップデートと修正、ハードウェア設定
の構成、およびパーソナライズされたサポートを提供して、コンピューターをメンテナンスするのに
役立つカスタマイズされたワンストップ・ソリューションです。
Vantageアプリにアクセスするには、検索ボックスに「Vantage」と入力します。
主な機能
Vantageアプリを使用すると、次のことができます。
•デバイスの状態を簡単に把握してデバイスの設定をカスタマイズできます。
•UEFIBIOS、ファームウェアとドライバーの更新をダウンロードしてインストールし、コンピューター
を最新の状態に保ちます。
•コンピューターの正常性を監視し、外部の脅威からコンピューターを保護します。
•コンピューター・ハードウェアをスキャンして、ハードウェアの問題を診断します。
•保証状況を調べます(オンライン)。
•「
ユ ー ザ ー ・ ガ イ ド
注：
•使用可能な機能は、コンピューターのモデルによって異なります。
•Vantageアプリでは、コンピューターの体験を向上させるために定期的に機能を更新しています。機能
の説明が、実際のユーザー・インターフェースと異なる場合があります。
」および役に立つ資料にアクセスします。
第2章.コンピューターを初めて使う9
マルチメディアの使用
ビジネスまたはエンターテイメントの用途で、(カメラ、モニター、スピーカーなどの)デバイスとと
もにコンピューターを使用します。
オーディオの使用
オーディオ・エクスペリエンスを向上させるため、スピーカー、ヘッドホン、またはヘッドセットをオー
ディオ・コネクターに接続します。
ボリュームの調整
1.タスクバーのWindows通知領域にある音量アイコンをクリックします。
2.画面の指示に従って、音量を調整します。オーディオをミュートするには、スピーカーのアイコン
をクリックします。
サウンド設定の変更
1.「コントロールパネル」に移動し、カテゴリー別表示にします。
2.「ハードウェアとサウンド」➙「サウンド」をクリックします。
3.必要に応じて設定を変更します。
外付けモニターの接続
コンピューターにプロジェクターやモニターを接続して、プレゼンテーションを行ったりワークス
ペースを拡張したりします。
ワイヤレス・ディスプレイの接続
コンピューターとワイヤレス・ディスプレイの両方がMiracast
+を押して、接続するワイヤレス・ディスプレイを選択します。
画⾯の設定
デスクトップの空白領域で右クリックし、「ディスプレイの設定」を選択します。必要に応じてディスプ
レイの設定を変更できます。
®
をサポートしていることを確認します。
10M90tユーザー・ガイド
第3章コンピューターの探索
電源の管理
このセクションの情報を使用して、パフォーマンスと電源の効率の最適なバランスを実現します。
電源ボタンの動作の設定
好みに応じて、電源ボタンを定義することができます。たとえば、電源ボタンを押してコンピューターの
電源をオフにしたり、スリープ状態または休止状態にできます。
電源ボタンの動作を変更します。
1.「コントロールパネル」に移動し、大きいアイコンまたは小さいアイコンで表示します。
2.「電源オプション」➙「電源ボタンの動作を選択する」の順にクリックします。
3.必要に応じて設定を変更します。
電源プランの設定
ENERGYSTAR
アイドル状態になったときに有効になります。
表 1. デ フ ォ ル ト の 電 源 プ ラ ン (AC 電 源 に 差 し 込 ま れ て い る 場 合 の 設 定 )
•ディスプレイの電源を切る:10分後
•コンピューターをスリープ状態にする:25分後
®
準拠コンピューターの場合、次の電源プランは、コンピューターが指定された期間
コンピューターをスリープ状態から復帰させるには、キーボードの任意のキーを押します。
電源プランをリセットして、パフォーマンスと省電力の最適なバランスを実現するには:
1.「コントロールパネル」に移動し、大きいアイコンまたは小さいアイコンで表示します。
2.「電源オプション」をクリックし、必要に応じて電源プランをカスタマイズします。
データの転送
同じ機能を備えたデバイス間で、内蔵のBluetoothテクノロジーを使用してファイルをすばやく共有でき
ます。また、ディスクまたはメディア・カードを装着してデータを転送することもできます。
Bluetoothデバイスの接続(一部のモデル)
キーボード、マウス、スマートフォン、スピーカーなど、すべてのタイプのBluetooth対応デバイスを
コンピューターに接続できます。正常に接続されるには、デバイスをコンピューターから10メート
ル(33フィート)以内に置いていてください。
1.コンピューターでBluetoothを有効にします。
a.「スタート」メニューを開き、「設定」➙「デバイス」➙「Bluetoothとその他のデバイス」
の順にクリックします。
b.「Bluetooth」スイッチをオンにします。
2.「Bluetoothまたは他のデバイスの追加」➙「Bluetooth」をクリックします。
3.Bluetoothデバイスを選択し、画面の指示に従います。
©CopyrightLenovo2021
11
Bluetoothがオンになっているときは、2つのデバイスが互いの範囲内にある場合に、Bluetoothデバイスと
コンピューターは次回自動的に接続されます。Bluetoothを使用して、データ転送またはリモート制御
および通信を行うことができます。
光学式ドライブの使用(一部のモデル)
ご使用のコンピューターに光学式ドライブがある場合は、以下の情報をお読みください。
ご使⽤の光学式ドライブの種類を把握する
1.「スタート」ボタンを右クリックして「スタート」のコンテキスト・メニューを開きます。
2.「デバイスマネージャー」をクリックします。管理者パスワードの入力または確認を求められ
ることがあります。
ディスクの装着または取り外し
1.コンピューターの電源が入った状態で、光学式ドライブのイジェクト・ボタンを押します。トレ
イがドライブから引き出されます。
2.トレイにディスクを挿入するか、トレイからディスクを取り外し、トレイをドライブに戻します。
注：イジェクト・ボタンを押してもトレイがドライブから出てこない場合は、コンピューターの電源を切
ります。次に、イジェクト・ボタンの横にある緊急イジェクト用の穴に、まっすぐに伸ばしたペーパー・
クリップを差し込みます。緊急時以外には緊急イジェクトを使用しないでください。
ディスクの記録
1.書き込み可能なディスクを書き込みをサポートする光学式ドライブに挿入します。
2.以下のいずれかを行います。
•「スタート」メニューを開き、「設定」➙「デバイス」➙「⾃動再⽣」をクリックします。「す
べてのメディアとデバイスで⾃動再⽣を使う」をオンにします。
•WindowsMediaPlayerを開きます。
•ISOファイルをダブルクリックします。
3.画面の指示に従います。
メディア・カードの使用(一部のモデル)
ご使用のコンピューターにSDカード・スロットがある場合は、以下の情報をお読みください。
メディア・カードの取り付け
1.SDカード・スロットの位置を確認します。
2.カードの金属端子をSDカード・スロットの金属端子の方に向けます。カードがSDカード・スロッ
トに固定されるまで、カードをしっかりと挿入します。
メディア・カードの取り外し
注意：メディア・カードを取り外す前に、まずWindowsオペレーティング・システムからカードを取り出
します。停止せずに取り出すと、カード上のデータが破損したり失われたりすることがあります。
1.隠れているインジケータを表示するには、Windowsの通知領域にある三角形のアイコンをクリックしま
す。次に、「ハードウェアを安全に取り外してメディアを取り出す」アイコンを右クリックします。
2.Windowsオペレーティング・システムから取り出すカードに対応する項目を選択します。
3.カードを押して、カードをコンピューターから取り外します。カードは安全に保管しておいて
ください。
12M90tユーザー・ガイド
スマート・ケーブル・クリップの使用(一部のモデル)
注：スマート・ケーブル・クリップは、Lenovoからご購入いただけます。
スマート・ケーブル・クリップによりデバイス(キーボード、マウスなど)をコンピューターにロッ
クします。
1.クリップ
2.ロックするケーブルを、スマート・ケーブル・クリップのくぼみに通します。
3.所定の位置に固定されるまで、クリップ
1をケーブル・ロック・スロット4に挿入します。
2をケーブル・ロック・スロット3に押し込みます。
アクセサリの購入
Lenovoでは、コンピューターの機能を拡張するための、さまざまなハードウェア・アクセサリーや、アッ
プグレードするためのオプションを用意しています。メモリー・モジュール、ストレージ・デバイス、
ネットワーク・カード、電源アダプター、キーボード、マウス、その他を取り揃えています。
Lenovoでのショッピングは、https://www.lenovo.com/accessories
にアクセスしてください。
第3章.コンピューターの探索13
14M90tユーザー・ガイド
第4章コンピューターと情報を保護する
コンピューターのロック
注：セキュリティー・システム・ロック装置とセキュリティー機構の評価、選択、実装は、お客様の責任
で行っていただきます。Lenovoでは、その機能性、品質、および性能についての言及、評価、および保証
は行いません。コンピューターのロックは、Lenovoからご購入いただけます。
パッドロック
パッドロックによりコンピューターのカバーをロックすると、コンピューターへの無許可アクセスを
防止できます。
Kensingtonスタイルのケーブル・ロック
Kensingtonスタイルのケーブル・ロックを使用して、コンピューターを机、テーブル、またはその他
の備品に固定します。
©CopyrightLenovo2021
15
Eロック
ご使用のコンピューターには、内部構成部品の無許可の改ざんからコンピューターを保護するために、セ
キュリティー・ロック・ソリューションが搭載されています。Eロックを使用して、コンピューター・カ
バーを機械的にロックまたはロック解除できます。
Eロックを有効または無効にするには、次のようにします。
1.コンピューターを再起動します。ロゴ画面が表示されたら、F1またはFn+F1を押します。
2.「Security」➙「ElectronicLock」の順に選択してEロックを有効または無効にします。
3.F10またはFn+F10キーを押し、変更を保存して閉じます。
注：変更内容は、設定を保存しシステムを再起動するまで有効になりません。
パスワードの使用
パスワードの種類
UEFI(UnifiedExtensibleFirmwareInterface)BIOS(BasicInput/OutputSystem)で以下のパスワードを設定するこ
とで、コンピューターへの不正アクセスを防ぐことができます。ただし、コンピューターがスリープ状態
から復帰したときにUEFIBIOSパスワードを入力するよう求められることはありません。
•パワーオン・パスワード
パワーオン・パスワードを設定すると、コンピューターの電源を入れるたびに、有効なパスワード
の入力を求める画面が表示されます。有効なパスワードを入力しなければ、コンピューターを使
用できません。
•スーパーバイザー・パスワード
スーパーバイザー・パスワードを設定しておくことにより、許可されていないユーザーによる構成設定
値の変更を防止できます。複数のコンピューターの構成設定値を管理する場合は、スーパーバイザー・
パスワードを設定することをお勧めします。
スーパーバイザー・パスワードを設定すると、BIOSメニューを開こうとするたびに、有効なパス
ワードの入力を求める画面が表示されます。
16M90tユーザー・ガイド
パワーオン・パスワードとスーパーバイザー・パスワードの両方を設定してある場合、どちらのパ
スワードでも入力できます。ただし、構成設定値を変更する場合には、スーパーバイザー・パス
ワードを使用する必要があります。
•ハードディスク・パスワード
ハードディスク・パスワードを設定することで、ストレージ・ドライブのデータへの不正アクセスを防
ぐことができます。ハードディスク・パスワードを設定すると、ストレージ・ドライブにアクセスしよ
うとするたびに、有効なパスワードの入力を求める画面が表示されます。
注：ハードディスク・パスワードを設定すると、ストレージ・ドライブがコンピューターから取り外さ
れて他のコンピューターに取り付けられた場合でも、ストレージ・ドライブのデータは保護されます。
•システム管理パスワード(一部のモデル)
スーパーバイザー・パスワードと同じ権限を持つシステム管理パスワードを有効にして、セキュリ
ティー関連の機能を制御できます。UEFIBIOSメニューを通して、システム管理パスワードの権限
をカスタマイズするには、以下を行います。
1.コンピューターを再起動します。ロゴ画面が表示されたら、F1またはFn+F1を押します。
2.「Security」➙「SystemManagementPasswordAccessControl」を選択します。
3.画面の指示に従います。
スーパーバイザー・パスワードとシステム管理パスワードの両方を設定している場合、スーパーバイ
ザー・パスワードによりシステム管理パスワードが上書きされます。
パスワードの設定、変更、削除
作業を始める前に、以下の手順を印刷してください。
1.コンピューターを再起動します。ロゴ画面が表示されたら、F1またはFn+F1を押します。
2.「Security」を選択します。
3.パスワードのタイプに応じて、「SetSupervisorPassword」、「SetPower-OnPassword」、「Set
SystemManagementPassword」、または「HardDiskPassword」を選択し、Enterキーを押します。
4.画面に表示される指示に従い、パスワードの設定、変更、または削除を行います。
5.F10またはFn+F10キーを押し、変更を保存して閉じます。
パスワードを記録し、大切に保管しておいてください。パスワードを忘れてしまった場合は、26ページの
「CMOSのクリア」を参照してご自身で削除してください。または、Lenovo認定サービス提供者に連絡し
てパスワードの削除を依頼することもできます。
注：
•スーパーバイザー・パスワードを忘れてしまった場合は、BIOS設定によってはCMOSをクリアして
も、パスワードが削除されない場合があります。
•ハードディスク・パスワードを忘れてしまうと、Lenovoではパスワードの削除や、ストレージ・
ドライブからのデータのリカバリーを行うことができません。
ソフトウェア・セキュリティー・ソリューションの使用
このセクションでは、ご使用のコンピューターと情報を保護するためのソフトウェアによる方法につい
て説明します。
ファイアウォールの使用
ファイアウォールは、必要なセキュリティー・レベルに応じて、ハードウェア、ソフトウェア、または両
方を組み合わせて構築できます。ファイアウォールは、一連のルールを使用して、許可されている着信接
続と発信接続を判断します。コンピューターにファイアウォール・プログラムが初期インストールされて
第4章.コンピューターと情報を保護する17
いる場合、そのプログラムは、インターネットにおけるセキュリティー上の脅威、無許可アクセス、侵
入、およびインターネット・アタックからコンピューターを保護するのに役立ちます。お客様のプライバ
シーも保護されます。ファイアウォール・プログラムの使用方法について詳しくは、ファイアウォー
ル・プログラムのヘルプを参照してください。
ファイアウォールを使用するには、以下のことを行います。
1.「コントロールパネル」に移動し、大きいアイコンまたは小さいアイコンで表示します。
2.「WindowsDefenderファイアウォール」をクリックし、画面に表示される指示に従います。
ファームウェアに組み込まれたComputraceAgentソフトウェアの使用
(一部のモデル)
ComputraceAgentソフトウェアは、IT資産管理と、コンピューターが盗難にあった場合のリカバリーを
行うソリューションです。ハードウェア、ソフトウェア、コンピューターのコールイン場所など、コ
ンピューターに変更が加えられているかどうかを検出します。ComputraceAgentソフトウェアをアク
ティブにするために、製品のご購入が必要になる場合があります。
BIOSセキュリティー・ソリューションの使用
このセクションでは、ご使用のコンピューターと情報を保護するためのBIOSによる方法について説
明します。
すべてのストレージ・ドライブ・データの消去
ストレージ・ドライブまたはコンピューターをリサイクルする前に、ストレージ・ドライブのすべての
データを消去することをお勧めします。
すべてのストレージ・ドライブ・データを消去するには、次のことを行います。
1.リサイクルするストレージ・ドライブのハードディスク・パスワードを設定します。16ページの
「パスワードの使用」を参照してください。
2.コンピューターを再起動します。ロゴ画面が表示されたら、F1またはFn+F1を押します。
3.「Security」➙「HardDiskPassword」➙「SecurityEraseHDDData」を選択し、Enterキーを
押します。
4.リサイクルするストレージ・ドライブを選択してEnterキーを押します。
5.操作を確認するメッセージが表示されます。「Yes」を選択し、Enterキーを押します。消去プロセ
スが開始されます。
注：消去プロセス中は、電源ボタンとキーボードは無効になります。
6.消去プロセスが完了すると、システムをリセットするように促すメッセージが表示されます。
「Continue」を選択します。
注：ストレージ・ドライブの容量によって、消去処理に要する時間は30分から3時間です。
7.リセット・プロセスが完了すると、以下のいずれかが行われます。
•システム・ストレージ・ドライブのデータが消去された場合、使用できるオペレーティング・シス
テムがないというプロンプトが表示されます。
•システム・ストレージ・ドライブ以外のストレージ・ドライブのデータが消去された場合は、
コンピューターが自動的に再起動します。
18M90tユーザー・ガイド
カバー検出スイッチの使用
カバー検出スイッチは、コンピューターのカバーが正しく取り付けられていない場合や正しく閉じら
れていない場合に、そのコンピューターのオペレーティング・システムにログインできないように
する機能です。
システム・ボード上のカバー検出スイッチ・コネクターを使用可能にするには、以下のことを行います。
1.コンピューターを再起動します。ロゴ画面が表示されたら、F1またはFn+F1を押します。
2.「Security」➙「CoverTamperDetected」を選択し、Enterキーを押します。
3.「Enabled」を選択し、Enterキーを押します。
4.F10またはFn+F10キーを押し、変更を保存して閉じます。
システム・ボードのカバー検出スイッチ・コネクターが有効である場合に、コンピューター・カバーが正
しく取り付けられていない(または、正しく閉じられていない)ことがカバー検出スイッチによって検出さ
れると、コンピューターの電源をオンにしたときにエラー・メッセージが表示されます。エラー・メッ
セージをバイパスし、オペレーティング・システムにログインするには、以下のことを行います。
1.コンピューター・カバーを正しく取り付けるか、または正しく閉じます。
2.BIOSメニューを開いて保存した後、終了します。
IntelBIOSguardの使用
BIOSguardモジュールは、システムBIOSフラッシュに対するすべてのBIOS更新を暗号化した状態で検証
します。したがって、マルウェアがブロックされBIOS攻撃を防ぐことができます。
SmartUSBProtectionの使用
SmartUSBProtection機能は、データがコンピューターからコンピューターに接続されたUSBストレー
ジ・デバイスにコピーされることを防止するためのセキュリティー機能です。SmartUSBProtection
機能は次のいずれかのモードに設定できます。
•Disabled(デフォルト設定):制限なくUSBストレージ・デバイスを使用できます。
•ReadOnly:コンピューターからUSBストレージ・デバイスにデータをコピーできません。ただし、
USBストレージ・デバイスのデータにアクセスしたり変更することはできます。
•NoAccess:コンピューターからUSBストレージ・デバイスにアクセスできません。
SmartUSBProtection機能を構成するには、以下のことを行います。
1.コンピューターを再起動します。ロゴ画面が表示されたら、F1またはFn+F1を押します。
2.「Security」➙「SmartUSBProtection」を選択し、Enterキーを押します。
3.必要な設定を選択して、Enterキーを押します。
4.F10またはFn+F10キーを押し、変更を保存して閉じます。
第4章.コンピューターと情報を保護する19
20M90tユーザー・ガイド
第5章UEFIBIOS
この章では、UEFIBIOSの構成と更新、およびCMOSのクリアに関する情報を提供します。
UEFIBIOSとは
注：SetupUtilityプログラムで値を設定しても、オペレーティング・システムに同様の設定があれば、
UEFIBIOSでの設定は上書きされることがあります。
UEFIBIOSは、コンピューターの電源をオンにしたときに最初に実行されるプログラムです。UEFIBIOS
によってハードウェア・コンポーネントが初期化され、オペレーティング・システムや他のプログラ
ムがロードされます。コンピューターには、UEFIBIOS設定を変更できるセットアップ・プログラ
ムが組み込まれています。
BIOSメニューを開く
コンピューターを再起動します。ロゴ画面が表示されているときに、すぐにF1キーまたはFn+F1キーを
押して、BIOSメニューに入ります。
注：BIOSパスワードが設定されている場合は、プロンプトが出されたら、正しいパスワードを入力しま
す。「No」を選択するかEscを押してパスワード・プロンプトをスキップし、BIOSメニューに入ること
もできます。ただし、パスワードで保護されているシステム構成は変更できません。
BIOSインターフェース内を移動する
注意：デフォルト構成は、「太字」で通常のご使用に最適な状態に設定されています。構成を誤って変更
すると、予期しない結果が生じる場合があります。
キーボードによっては、次のキーを押すか、またはFnと次のキーを組み合わせて押すことで、BIOSイ
ンターフェース内を移動できます。
F1またはFn+F1
EscまたはFn+Esc
↑↓またはFn+↑↓
←→またはFn+←→
+/–またはFn++/–
Enter
F9またはFn+F9
F10またはFn+F10
一般的なヘルプ画面を表示します。
サブメニューを終了し、親メニューに戻ります。
項目を探します。
タブを選択します。
より小さい値に変更されます。
選択したタブまたはサブメニューを入力します。
デフォルト設定に復元します。
構成を保存して終了します。
UEFIBIOSの表示言語の変更
UEFIBIOSでは、3つまたは4つの表示言語(英語、フランス語、簡体字中国語、ロシア語)がサポートさ
れています(一部のモデル)。
UEFIBIOSの表示言語を変更するには、以下のことを行います。
1.「Main」➙「Language」を選択し、Enterキーを押します。
©CopyrightLenovo2021
21
2.必要に応じて、表示言語を設定します。
UEFIBIOSの表示モードの変更
必要に応じて、UEFIBIOSをグラフィック・モードまたはテキスト・モードで使用できます。
•テキスト・モード:画面の下部に、操作に必要なキーボードのキーが表示されます。
•グラフィック・モード(一部のモデル):キーボードの他にマウスも使用して選択できます。
UEFIBIOSの表示モードを変更するには、以下のことを行います。
1.コンピューターを再起動します。ロゴ画面が表示されたら、F1またはFn+F1を押します。
2.「Main」➙「Setupmodeselect」を選択し、Enterキーを押します。
3.必要に応じて、表示モードを設定します。
システム日付とシステム時刻の設定
1.コンピューターを再起動します。ロゴ画面が表示されたら、F1またはFn+F1を押します。
2.「Main」➙「SystemTime&Date」を選択し、Enterキーを押します。
3.必要に応じて、システムの日付および時刻を設定します。
4.F10またはFn+F10キーを押し、変更を保存して閉じます。
起動デバイスの変更
コンピューターが想定していたデバイスから起動しない場合は、始動デバイス順序を永続的に変更するこ
とも、一時的な起動デバイスを選択できます。
始動デバイス順序の永続的な変更
1.ストレージ・デバイスのタイプに応じて、次のいずれかを実行します。
•ストレージ・デバイスが内蔵の場合は、ステップ2に進みます。
•ストレージ・デバイスがディスクの場合は、コンピューターの電源がオンであることを確認する
か、コンピューターの電源をオンにします。次に、ディスクを光学式ドライブに挿入します。
•ストレージ・デバイスがディスク以外の外付けデバイスの場合は、ストレージ・デバイスをコン
ピューターに接続します。
2.コンピューターを再起動します。ロゴ画面が表示されたら、F1またはFn+F1を押します。
3.「スタート」を選択し、画面の指示に従って、起動順序を変更します。
4.F10またはFn+F10キーを押し、変更を保存して閉じます。
⼀時的な起動デバイスの選択
注：すべてのディスクおよびストレージ・ドライブがブート可能であるとは限りません。
1.ストレージ・デバイスのタイプに応じて、次のいずれかを実行します。
•ストレージ・デバイスが内蔵の場合は、ステップ2に進みます。
•ストレージ・デバイスがディスクの場合は、コンピューターの電源がオンであることを確認する
か、コンピューターの電源をオンにします。次に、ディスクを光学式ドライブに挿入します。
•ストレージ・デバイスがディスク以外の外付けデバイスの場合は、ストレージ・デバイスをコン
ピューターに接続します。
2.コンピューターを再起動します。ロゴ画面が表示されたら、F12またはFn+F12を押します。
3.必要なストレージ・デバイスを選択し、Enterキーを押します。
22M90tユーザー・ガイド
永続的に起動デバイス順序を選択する場合は、「StartupDeviceMenu」で「EnterSetup」を選択し、
Enterキーを押してBIOSメニューを開きます。
構成変更検出機能の有効化または無効化
構成変更検出を有効にすると、POSTがハードウェア・デバイス(ストレージ・ドライブまたはメモ
リー・モジュールなど)の構成の変更を検出した場合、コンピューターの電源をオンにしたときにエ
ラー・メッセージが表示されます。
構成変更検出機能を有効または無効にするには、以下のことを行います。
1.コンピューターを再起動します。ロゴ画面が表示されたら、F1またはFn+F1を押します。
2.「Security」➙「CongurationChangeDetection」を選択し、Enterキーを押します。
3.必要に応じて機能を有効または無効にします。
4.F10またはFn+F10キーを押し、変更を保存して閉じます。
エラー・メッセージをバイパスし、オペレーティング・システムにログインするには、F2または
Fn+F2キーを押します。エラー・メッセージをクリアするには、BIOSメニューに入り、保存してか
ら終了します。
自動電源オン機能の有効化または無効化
UEFIBIOSのAutomaticPowerOn項目には、コンピューターを自動的に起動するためのさまざまなオ
プションがあります。
自動電源オン機能を有効化または無効化するには、以下のことを行います。
1.コンピューターを再起動します。ロゴ画面が表示されたら、F1またはFn+F1を押します。
2.「Power」➙「AutomaticPowerOn」を選択し、Enterキーを押します。
3.必要な機能を選択して、Enterキーを押します。
4.必要に応じて機能を有効または無効にします。
5.F10またはFn+F10キーを押し、変更を保存して閉じます。
スマート電源オン機能の有効化または無効化
スマート電源オン機能をサポートしているUSBコネクターにキーボードを接続していることを確認しま
す。スマート電源オン機能を有効にすると、Alt+Pキーを押すことで、コンピューターが休止状態から
起動またはウェイクアップします。
スマート電源オン機能を有効または無効にするには、以下のことを行います。
1.コンピューターを再起動します。ロゴ画面が表示されたら、F1またはFn+F1を押します。
2.「Power」➙「SmartPowerOn」を選択し、Enterキーを押します。
3.必要に応じて機能を有効または無効にします。
4.F10またはFn+F10キーを押し、変更を保存して閉じます。
ErPLPS適合モードの有効化または無効化
Lenovoコンピューターは、ErPLot3規制のエコ・デザイン要件を満たしています。詳細については、次の
Webサイトにアクセスしてください。
https://www.lenovo.com/us/en/compliance/eco-declaration
第5章.UEFIBIOS23
ErPLPS適合モードを有効にし、コンピューターが電源オフ状態またはスリープ状態になっている
ときの消費電力量を削減できます。
ErPLPS適合モードを有効または無効にするには、以下のことを行います。
1.コンピューターを再起動します。ロゴ画面が表示されたら、F1またはFn+F1を押します。
2.「Power」➙「EnhancedPowerSavingMode」を選択し、Enterキーを押します。
3.「Enabled」または「Disabled」のどちらを選択したかによって、以下のいずれかを実行します。
•「Enabled」を選択した場合は、Enterキーを押します。次に、「Power」➙「AutomaticPower
On」を選択し、Enterキーを押します。WakeonLAN機能が自動的に無効になるかどうかを確認し
ます。この機能が自動的に無効にならない場合は、無効にします。
•「Disabled」を選択した場合は、Enterキーを押します。次のステップに進みます。
4.F10またはFn+F10キーを押し、変更を保存して閉じます。
ErPLPS適合モードが有効になっていると、以下のいずれかを実行して、コンピューターをウェイク
アップできます。
•電源ボタンを押します。
•WakeUponAlarm機能を有効にすると、指定の時刻にコンピューターのスリープ状態を解除できます。
ErP指令のオフ・モード要件を満たすには、高速スタートアップ機能を無効にする必要があります。
1.「コントロールパネル」に移動し、大きいアイコンまたは小さいアイコンで表示します。
2.「電源オプション」➙「電源ボタンの動作を選択する」➙「現在利⽤可能ではない設定を変更し
ます」をクリックします。
3.「シャットダウン設定」から、「⾼速スタートアップを有効にする(推奨)」オプションを外します。
ITSパフォーマンス・モードの変更
ITSパフォーマンス・モードを変更して、コンピューターの音響性能や熱性能を調整できます。選
択項目には、次の3つがあります。
•「BestPerformance」(デフォルト設定):通常の音響レベルで、コンピューターのシステム・パ
フォーマンスは最も高くなります。
•「BestExperience」:ノイズとパフォーマンス向上のバランスを取った最適な状態でコンピュー
ターが動作します。
•「FullSpeed」:コンピューター内のファンがすべてフルスピードで動作します。
ITSパフォーマンス・モードを変更するには、以下のことを行います。
1.コンピューターを再起動します。ロゴ画面が表示されたら、F1またはFn+F1を押します。
2.「Power」➙「IntelligentCooling」を選択し、Enterキーを押します。
3.「PerformanceMode」を選択し、Enterキーを押します。
4.必要に応じて、パフォーマンス・モードを設定します。
5.F10またはFn+F10キーを押し、変更を保存して閉じます。
BIOS設定を変更してから、新しいオペレーティング・システムをインス トールする
BIOS設定は、オペレーティング・システムによって異なります。BIOS設定を変更してから、新しいオペ
レーティング・システムをインストールしてください。
24M90tユーザー・ガイド
MicrosoftはWindows10オペレーティング・システムを定期的に更新しています。特定のWindows10バー
ジョンをインストールする前に、Windowsバージョンの互換性リストを確認してください。詳しくは、
https://support.lenovo.com/us/en/solutions/windows-support
を参照してください。
BIOS設定を変更するには、以下のことを行います。
1.コンピューターを再起動します。ロゴ画面が表示されたら、F1またはFn+F1を押します。
2.メイン・インターフェースから、「Security」➙「SecureBoot」を選択し、Enterキーを押します。
3.インストールするオペレーティング・システムに応じて、以下のいずれかを実行します。
•Windows10(64ビット)およびほとんどのLinuxオペレーティング・システムをインストールするに
は、「SecureBoot」で「Enabled」を選択します。
•セキュア・ブートをサポートしていないオペレーティング・システムをインストールするには、
「SecureBoot」で「Disabled」を選択します。
4.F10またはFn+F10キーを押し、変更を保存して閉じます。
UEFIBIOSの更新
新しいプログラム、デバイス・ドライバー、またはハードウェア・コンポーネントをインストールする
と、UEFIBIOSの更新が必要な場合があります。オペレーティング・システムまたはフラッシュ・ディ
スク(一部のモデルでのみサポート)からBIOSを更新できます。
次のいずれかの方法で最新のUEFIBIOS更新パッケージをダウンロードしてインストールします。
•Vantageアプリから入手できます。
Vantageアプリを開いて、使用可能な更新パッケージを確認します。最新のUEFIBIOS更新パッケージ
が利用できる場合は、画面の指示に従ってパッケージをダウンロードしてインストールします。
•LenovoサポートWebサイトから:
1.https://pcsupport.lenovo.com
2.オペレーティング・システムのバージョンまたはISOイメージのバージョン(フラッシュ更新ディ
スクの作成に使用)に合わせたフラッシュBIOS更新ドライバーをダウンロードします。次に、ダ
ウンロードしたフラッシュBIOS更新ドライバーのインストール手順をダウンロードします。
3.ダウンロードしたインストール手順を印刷し、手順に従ってBIOSを更新します。
にアクセスします。
BIOS更新の障害からのリカバリー
1.すべてのメディアをドライブから取り出し、接続されているすべてのデバイスの電源をオフにします。
2.BIOS更新ディスクを光学式ドライブに挿入し、コンピューターの電源を切ります。
3.すべての電源コードを電源コンセントから抜きます。次に、CMOSクリア/リカバリー・ジャンパー
へのアクセスを妨げているすべての部品を取り外します。
4.ジャンパーを標準位置から保守位置に移動させます。
5.コンピューターとモニターの電源コードをコンセントに再び接続します。
6.コンピューターとモニターをオンにします。コンピューターのビープ音が鳴ると、リカバリー処
理が開始されます。
7.リカバリー・プロセスが完了すると、コンピューターの電源が自動的に切れます。
注：コンピューター・モデルによっては、リカバリー・プロセスに2～3分間かかります。
8.すべての電源コードを電源コンセントから抜きます。
9.ジャンパーを標準の位置に戻します。
第5章.UEFIBIOS25
10.取り外したすべての部品を再び取り付けます。次に、コンピューターとモニターの電源コードをコン
セントに再び接続します。
11.コンピューターとモニターをオンにします。ロゴ画面が表示されたら、F1またはFn+F1を押します。
12.データ損失を防ぐために、BIOS設定が前の時点の状態に復元されていることを確認してください。
BIOS構成については、21ページの第5章「UEFIBIOS」を参照してください。
CMOSのクリア
1.すべてのメディアをドライブから取り出し、接続されているすべてのデバイスおよびコンピュー
ターの電源をオフにします。
2.すべての電源コードを電源コンセントから抜きます。次に、CMOSクリア/リカバリー・ジャンパー
へのアクセスを妨げているすべての部品を取り外します。
3.ジャンパーを標準位置から保守位置に移動させます。
4.コンピューターとモニターの電源コードをコンセントに再び接続します。
5.コンピューターとモニターをオンにします。コンピューターのビープ音が鳴ったら、約10秒
間電源待機します。
6.電源ボタンを約4秒間押し続けて、コンピューターの電源をオフにします。
7.すべての電源コードを電源コンセントから抜きます。
8.ジャンパーを標準の位置に戻します。
9.取り外したすべての部品を再び取り付けます。次に、コンピューターとモニターの電源コードをコン
セントに再び接続します。
10.コンピューターとモニターをオンにします。ロゴ画面が表示されたら、F1またはFn+F1を押します。
11.データ損失を防ぐために、BIOS設定が前の時点の状態に復元されていることを確認してください。
BIOS構成については、21ページの第5章「UEFIBIOS」を参照してください。
26M90tユーザー・ガイド
第6章トラブルシューティング、診断、リカバリー
この章では、コンピューターの問題を解決するための解決策を示します。この基本的な手順は、コン
ピューターの問題を解決するための始点になります。
コンピューターの問題を修正するための基本手順
前提条件
作業を始める前に、81ページの付録A「重要な安全上の注意」を読んで印刷してください。
1.以下のことを確認します。
a.すべての接続デバイスのケーブルが、正しくしっかりと接続されている。
b.すべての構成部品が正しく再配置されている。
c.AC電源を必要とするすべての接続デバイスが、正しく接地された機能している電源コンセ
ントに接続されている。
d.すべての接続中のデバイスがUEFIBIOSで有効である。
2.アンチウィルス・プログラムを使用して(お持ちの場合)、ご使用のコンピューターがウィルスに感染
していないか確認します。プログラムでウィルスが検出された場合、ウィルスを除去します。
3.発生している問題を解決するには、27ページの第6章「トラブルシューティング、診断、リカバ
リー」を参照し、診断プログラムを実行して、オペレーティング・システムを復元します。
4.問題が解決しない場合は、Lenovoまでご連絡ください。77ページの第8章「サービスとサポー
ト」を参照してください。
問題判別
問題の症状が明確である場合は、トラブルシューティング情報を使用して解決策を見つけることが
できます。
起動の問題
問題解決法
•電源コードがコンピューターの背面および動作している電源コン
セントに正しく接続されていることを確認します。
電源ボタンを押してもコンピューターが起
動しない。
オペレーティング・システムが正しいスト
レージ・ドライブから起動しない、または
起動が失敗する
•コンピューターの背面に2次電源スイッチがある場合は、そのス
イッチがオンになっている。
•コンピューターの前面にある電源表示ライトが点灯している。
•コンピューターの電圧が、使用する国または地域のコンセントで
使用可能な電圧と一致している。
•すべてのストレージ・ドライブの信号ケーブルと電源ケーブルが
正しく接続されていることを確認します。
•コンピューターの起動元ストレージ・ドライブが、UEFIBIOSで
最初の起動デバイスとして指定されていることを確認します。
•まれに、オペレーティング・システムがインストールされたスト
レージ・ドライブが破損していることがあります。このような場
合、ストレージ・ドライブの交換が必要になることがあります。
•コンピューターにOptaneメモリーが取り付けられている場合:
–Optaneメモリーが取り外されていないことを確認します。
©CopyrightLenovo2021
27
問題解決法
オペレーティング・システムが起動する前
に、コンピューターのビープ音が複数回鳴
る。
オーディオの問題
問題解決法
Windows
音声が聞こえない。
®
オペレーティング・システムで
–Optaneメモリーが破損していないことを確認します。診断ツー
ルを使用してOptaneメモリーをチェックします。
故障しているキーがないことを確認してください。
•オン/オフ・コントロールを備えた電源付きの外付けスピーカー
を使用している場合は、以下を確認してください。
–オン/オフ・コントロールが、「オン」の位置に設定されて
いる。
–スピーカーの電源ケーブルが、正しく接地された、正常に機
能する電源コンセントに接続されている。
•外付けスピーカーにボリューム・コントロールがある場合は、ボ
リュームの設定が小さすぎないか確認します。
•タスクバーのWindows通知領域にある音量アイコンをクリック
します。スピーカーおよびボリュームの設定を確認します。ス
ピーカーを消音にすることや、音量を非常に低レベルに設定
することは避けてください。
•コンピューターにフロント・オーディオ・パネルがある場合は、
ボリューム設定が低すぎないか確認してください。
•外付けスピーカー(使用している場合はヘッドホン)が、コン
ピューターのオーディオ・コネクターに正しく接続されているか
確認します。大部分のスピーカー・ケーブルは、オーディオ・コ
ネクターと一致する色に色分けされています。
ヘッドセットまたはヘッドホンから音が出
ない。
音が外付けスピーカーの片方から聞こえる。
注：外付けスピーカーまたはヘッドホンのケーブルをオーディ
オ・コネクターに接続すると、内部スピーカー(装備されている
場合)は無効になります。ほとんどの場合、オーディオ・アダプ
ターを拡張スロットのいずれかに取り付けると、システム・ボー
ドに組み込まれているオーディオ機能が使用不可になります。
このため、オーディオ・アダプターのオーディオ・コネクター
を使用する必要があります。
•実行中のプログラムがMicrosoftWindowsオペレーティング・シ
ステムでの使用を意図したものであることを確認してください。
プログラムがDOSで実行されるように設計されている場合は、
Windowsサウンド機能を使用しないでください。プログラムで
SoundBlasterProあるいはSoundBlasterエミュレーションを使用す
るように構成する必要があります。
•オーディオ・デバイス・ドライバーが正しくインストールさ
れていることを確認します。
サウンドの詳細設定で、ヘッドセットまたはヘッドホンをデフォル
トのオーディオ出力デバイスとして選択します。
•スピーカー・ケーブルがコンピューターのコネクターに完全に
挿入されていることを確認します。
•左方のスピーカーと右方のスピーカーを接続するケーブルが、
しっかりと接続されていることを確認します。
•バランス設定が正しく設定されていることを確認します。
28M90tユーザー・ガイド
問題解決法
ネットワークの問題
注：Wi-Fi
問題解決法
コンピューターがイーサネットLANに接
続できない。
®
およびBluetooth機能はオプションです。
1.タスクバーのWindows通知領域にある音量アイコンを右ク
リックします。次に、「⾳量ミキサーを開く」をクリックし
て、目的のスピーカーを選択します。
2.ボリューム・コントロールの一番上にあるスピーカー・アイ
コンをクリックし、「レベル」タブをクリックします。
•ケーブルをイーサネット・コネクターからハブのRJ45コネク
ターに接続します。
•UEFIBIOSでイーサネットLAN機能を有効にします。
•イーサネットLANアダプターを有効にします。
1.「コントロールパネル」に移動し、大きいアイコンまたは小
さいアイコンで表示します。
2.「ネットワークと共有センター」➙「アダプターの設定の
変更」の順にクリックします。
3.イーサネットLANアダプターのアイコンを右クリックし、
「有効」をクリックします。
•イーサネットLANドライバーを更新または再インストールし
ます。
•ネットワーク環境に必要なネットワーク・ソフトウェアをすべて
インストールします。必要なネットワーク・ソフトウェアについ
ては、LAN管理者に問い合わせてください。
•スイッチ・ポートとアダプターに対して同じ全二重を設定しま
す。アダプターを全二重に設定した場合は、スイッチ・ポートも
全二重に設定されているかどうかを確認します。不適切な全二重
モードを設定すると、パフォーマンスが低下したり、データが脱
落したり、接続が切れたりする可能性があります。
ギガビット・イーサネット・モデルのコン
ピューターを1000Mbpsで使用すると、イー
サネットLAN接続に失敗するか、エラー
が発生する。
WakeOnLAN(WOL)機能が作動しない。
Wi-Fi機能が作動しない。
カテゴリー5配線と100BASE-Tハブ/スイッチ(100BASE-X以外)
を使用して、ネットワーク・ケーブルをイーサネット・コネク
ターに接続します。
UEFIBIOSでWakeOnLAN機能を有効にします。
•UEFIBIOSでWi-Fi機能を有効にします。
•すべてのWi-Fiデバイスを有効にします。
1.「スタート」ボタンを右クリックして「スタート」のコンテ
キスト・メニューを開きます。
2.「デバイスマネージャー」をクリックします。管理者パス
ワードの入力または確認を求められることがあります。
3.「ネットワークアダプター」を展開し、すべてのネットワー
ク・デバイスを表示します。
4.各Wi-Fiデバイスを右クリックし、「デバイスを有効にす
る」をクリックします。
•「Windowsの設定」でWi-Fi機能を有効にします。
1.「スタート」メニューを開きます。
第6章.トラブルシューティング、診断、リカバリー29
問題解決法
•Wi-Fiドライバーを更新または再インストールします。
•UEFIBIOSでBluetooth機能を有効にします。
•すべてのBluetoothデバイスを有効にします。
Bluetooth機能が作動しない。
•Bluetooth無線をオンにします。
•Bluetoothドライバーを更新または再インストールします。
2.「設定」➙「ネットワークとインターネット」➙「Wi-Fi」
をクリックします。
3.Wi-Fi機能を有効にします。
1.「スタート」ボタンを右クリックして「スタート」のコンテ
キスト・メニューを開きます。
2.「デバイスマネージャー」をクリックします。管理者パス
ワードの入力または確認を求められることがあります。
3.「Bluetooth」を展開してすべてのBluetoothデバイスを表示
します。各Bluetoothデバイスを右クリックし、「デバイス
を有効にする」をクリックします。
4.「ネットワークアダプター」を展開し、すべてのネットワー
ク・デバイスを表示します。各Bluetoothデバイスを右クリッ
クし、「デバイスを有効にする」をクリックします。
1.「スタート」メニューを開きます。
2.「設定」➙「デバイス」➙「Bluetoothとその他のデバ
イス」をクリックします。
3.「Bluetooth」のスイッチをオンにしてBluetooth機能を有
効にします。
Bluetoothヘッドセットまたはヘッドホンか
ら音が出ない。
パフォーマンス上の問題
問題解決法
断片化された多数のファイルがストレージ・
ドライブに存在する。
ストレージ・ドライブのフリー・スペース
が不十分である。
サウンドの詳細設定で、Bluetoothヘッドセットまたはヘッドホンを
デフォルトのオーディオ出力デバイスとして選択します。
注：ストレージ・ドライブの容量およびストレージ・ドライブに保
存されているデータの量によっては、ディスクのデフラグ・プロセ
スを完了するのに数時間かかる場合があります。
1.開いているプログラムとウィンドウを閉じます。
2.「スタート」メニューを開きます。
3.「Windowsシステムツール」➙「エクスプローラー」➙
「PC」の順にクリックします。
4.Cドライブを右クリックし、次に「プロパティ」をクリックし
ます。
5.「ツール」タブをクリックします。
6.「最適化」をクリックします。目的のドライブを選択し、「最
適化」をクリックします。
7.画面の指示に従います。
•メール・アプリケーションの「Inbox」(受信箱)、「SentItems」
(送信項目)、および「DeletedItems」(削除済み項目)の各フォ
ルダーを空にします。
•Cドライブをクリーンアップします。
1.「スタート」メニューを開きます。
30M90tユーザー・ガイド
問題解決法
•Windowsの一部の機能を無効にするか、不要なプログラムを
2.「Windowsシステムツール」➙「エクスプローラー」➙
「PC」の順にクリックします。
3.Cドライブを右クリックし、次に「プロパティ」をクリック
します。
4.空き領域のサイズを確認し、「ディスククリーンアップ」を
クリックします。
5.不必要なファイル・カテゴリーのリストが表示されます。削
除するファイル・カテゴリーを選択し、「OK」をクリック
します。
削除します。
1.「コントロールパネル」に移動し、大きいアイコンまたは小
さいアイコンで表示します。
2.「プログラムと機能」をクリックします。
3.以下のいずれかを行います。
–Windowsの一部の機能を無効にするには、「Windowsの
機能の有効化または無効化」をクリックします。画面
の指示に従います。
–不要なプログラムを削除するには、削除するプログラムを
選択し、「アンインストールと変更」または「アンインス
トール」をクリックします。
メモリーのフリー・スペースが不十分であ
る。
ストレージ・ドライブの問題
問題解決法
BIOSメニューに一部またはすべてのスト
レージ・ドライブが表示されない。
•タスクバーの空白領域を右クリックして「タスクマネージャー」
を開きます。次に、実行していないタスクをいくつか終了させ
ます。
•追加のメモリー・モジュールを取り付けます。
•すべてのストレージ・ドライブの信号ケーブルと電源ケーブルが
正しく接続されていることを確認します。
•ストレージ・ドライブをサポートするように、コンピューターが
正しく構成されていることを確認します。
–コンピューターにSATAストレージ・ドライブが取り付け
られている場合は、SATAストレージ・ドライブ有効化モ
ジュール(1～5台のストレージ・ドライブ)が取り付けられ
ているか確認します。
–コンピューターにSASストレージ・ドライブが取り付けられ
ている場合は、SASストレージ・ドライブ有効化モジュール
(1～5台のストレージ・ドライブ)またはLSIMegaRAIDSAS
アダプターが取り付けられているか確認します。
第6章.トラブルシューティング、診断、リカバリー31
CDまたはDVDの問題
問題解決法
CDまたはDVDが動作しない
•光学式ドライブでCDまたはDVDがサポートされていることを
確認します。
•ラベルを上にしてディスクが正しく挿入されていることを確
認します。
•使用しているディスクが汚れていないことを確認します。ほこり
や指紋を取り除くときは、きれいな柔らかい布で、ディスクの中
心から外側に向かってふいてください。ディスクを円を描くよう
にふくと、データが失われる場合があります。
•電源ケーブルと信号ケーブルがドライブに確実に接続されてい
ることを確認してください。
•使用しているディスクに傷や損傷がないことを確認します。機能
することが分かっている別のディスクを挿入してみます。
•複数のCDドライブまたはDVDドライブ(または、CDドライブ
とDVDドライブの組み合わせ)をインストールしてある場合は、
ディスクを他のドライブに挿入してみてください。場合によっ
ては、いずれかのドライブのみがオーディオ・サブシステムに
接続されているということがあります。
ProductRecoveryCDなどのブート可能リカバ
リー・メディアを使用してコンピューター
を起動できない。
DVDビデオではなく黒い画面が表示され
る。
DVDムービーが再生されない。
DVDムービーの再生中に音声が聞こえない
か、断続した音声のみが聞こえる。
再生が遅いか、むらがある。
CDまたはDVDドライブが、UEFIBIOSのブート優先順位で最優先
に設定されていることを確認してください。
注：一部のコンピューター・モデルでは、起動順序が永続的に設定
されており、変更できません。
•DVD再生ソフトウェアを再起動します。
•画面解像度またカラー階調を下げてみます。
•開いているファイルをすべて閉じてから、コンピューターを再
起動します。
•ディスク表面に汚れや傷がないことを確認します。
•ディスクまたはパッケージでリージョナル・コードを探します。
場合によっては、コンピューターを使用している地域のリージョ
ン・コードに対応したディスクのご購入が必要になります。
•コンピューターおよびスピーカーのボリューム制御の設定を
チェックします。
•ディスク表面に汚れや傷がないことを確認します。
•スピーカーとの間のすべてのケーブル接続をチェックします。
•ビデオのDVDメニューを使用して、別のオーディオ・トラッ
クを選択します。
•アンチウィルス・テーマまたはデスクトップ・テーマなどバック
グラウンド・プログラムを使用不可にします。
•ビデオの解像度が1152x864ピクセル未満に設定されているこ
とを確認します。
無効なディスクまたはディスクが見つから
ないことを示すメッセージが表示される。
32M90tユーザー・ガイド
•ディスクの光沢のある側を下に向けた状態でディスクがドライブ
に入っていることを確認します。
•ビデオの解像度が1152x864ピクセル未満に設定されているこ
とを確認します。
•DVDまたはCDが適切な光学式ドライブに挿入されていること
を確認します。たとえば、DVDをCD専用ドライブに挿入し
ないでください。
シリアル・コネクターの問題
問題解決法
シリアル・コネクターにアクセスできない。
USBデバイスの問題
問題解決法
USBデバイスにアクセスできない。
•シリアル・ケーブルをコンピューターのシリアル・コネクター
からシリアル・デバイスに接続します。シリアル・デバイス用
の電源コードがある場合は、その電源コードを接地された電
源コンセントに接続します。
•シリアル・デバイスの電源を入れ、デバイスをオンライン状
態にします。
•シリアル・デバイスに付属のプログラムをインストールしま
す。詳しくは、シリアル・デバイスに付属の説明書を参照し
てください。
•シリアル・コネクター・アダプターを1つ追加した場合は、アダ
プターを正しく取り付けていることを確認してください。
•USBケーブルをUSBコネクターからUSBデバイスに接続しま
す。USBデバイス用の電源コードがある場合は、その電源コード
を接地された電源コンセントに接続します。
•USBデバイスの電源を入れ、デバイスをオンライン状態にし
ます。
•USBデバイスに付属のデバイス・ドライバーまたはプログラムを
すべてインストールします。詳しくは、USBデバイスに付属の
説明書を参照してください。
•USBコネクターを取り外してから再接続し、USBデバイスを
リセットします。
•UEFIBIOSで、SmartUSBProtection機能が無効になっているこ
とを確認します。
ソフトウェアの問題
問題解決法
一部のプログラムが思ったように作動しな
い。
1.プログラムによって問題が引き起こされているかどうかを確
認します。
a.ソフトウェアにコンピューターとの換性があることを確
認します。詳しくは、ソフトウェアに付属の資料を参照
してください。
b.他のソフトウェアがコンピューター上で正常に作動してい
ることを確認します。
c.使用しているソフトウェアが別のコンピューターでは作
動することを確認します。
2.プログラムによって問題が引き起こされている場合:
•プログラムに付属の印刷資料またはプログラムのヘルプ
を参照します。
•プログラムを更新します。
•プログラムをアンインストールして再インストールします。
コンピューターに初期インストールされているプログラムを
ダウンロードするには、https://pcsupport.lenovo.com
し、画面の指示に従います。
第6章.トラブルシューティング、診断、リカバリー33
にアクセス
Lenovo診断ツール
Lenovoの診断ツールについて、詳しくは
https://pcsupport.lenovo.com/lenovodiagnosticsolutions
にアクセス
リカバリー
このトピックでは、Windows10オペレーティング・システムのリカバリー情報について説明します。画面
に表示されるリカバリーの手順をよく読んで、それに従ってください。リカバリー中にコンピューター上
のデータが削除されることがあります。データ損失を防ぐためには、保存しておきたいすべてのデータ
のバックアップ・コピーを作成してください。
システム・ファイルおよび設定の以前の時点への復元
1.「コントロールパネル」に移動し、大きいアイコンまたは小さいアイコンで表示します。
2.「リカバリー」➙「システムの復元を開く」の順にクリックします。画面に表示される指示
に従ってください。
バックアップからのファイルの復元
注：バックアップからファイルを復元するために「ファイル履歴」ツールを使用する場合は、あらかじめ
このツールでデータをバックアップしてください。
1.「コントロールパネル」に移動し、大きいアイコンまたは小さいアイコンで表示します。
2.「ファイル履歴」➙「個⼈⽤ファイルの復元」の順にクリックします。画面に表示される指示
に従ってください。
コンピューターのリセット
リセット処理では、ファイルを保存するか削除するかを選択して、オペレーティング・システムを
再インストールできます。
注：グラフィカル・ユーザー・インターフェース(GUI)項目は予告なしに変更される場合があります。
1.「スタート」メニューを開き、「設定」➙「更新とセキュリティ」➙「回復」をクリックします。
2.「このPCを初期状態に戻す」セクションで、「開始する」をクリックします。
3.画面の指示に従って、コンピューターをリセットします。
詳細オプションの使用
1.「スタート」メニューを開き、「設定」➙「更新とセキュリティ」➙「回復」をクリックします。
2.「PCの起動をカスタマイズする」セクションで、「今すぐ再起動する」➙「トラブルシューティン
グ」➙「詳細オプション」の順にクリックします。
3.目的のオプションを選択し、画面の指示に従います。
Windowsの自動回復
注：リカバリー処理中は、コンピューターがAC電源に接続されていることを確認します。
コンピューターのWindows回復環境は、Windows10オペレーティング・システムから独立して稼働
します。そのため、Windows10オペレーティング・システムが起動しない場合でも、オペレーティン
グ・システムをリカバリーまたは修復できます。
34M90tユーザー・ガイド
2回連続してブートに失敗した場合、Windows回復環境は自動的に開始されます。画面の指示に従って、
修復およびリカバリーのオプションを選択します。
リカバリーUSBデバイスの作成
Windowsリカバリー・プログラムのバックアップとして、リカバリUSBドライブをできるだけ早く作
成することをお勧めします。リカバリーUSBドライブを使用すると、初期インストールされている
Windowsの回復プログラムに損傷があっても、問題のトラブルシューティングと修正を行うことがで
きます。障害発生に備えてリカバリーUSBドライブを作成しなかった場合は、Lenovoスマートセン
ターに連絡して購入できます。お住まいの国または地域のLenovoサポートの電話番号リストにつ
いては、以下のWebサイトをご覧ください。
https://pcsupport.lenovo.com/supportphonelist
リカバリーUSBドライブの作成
注意：作成処理でUSBドライブに保存されていたデータはすべて削除されます。データ損失を防ぐため
には、保存しておきたいすべてのデータのバックアップ・コピーを作成してください。
1.コンピューターがAC電源に接続されていることを確認します。
2.少なくとも16GBの記憶容量を持つUSBドライブを用意します。必要となる実際のUSBストレージ
の容量は、リカバリー・イメージのサイズによって異なります。
3.コンピューターに用意したUSBドライブを接続します。
4.検索ボックスに「recovery」と入力します。次に、「回復ドライブの作成」をクリックします。
5.「ユーザーアカウント制御」ウィンドウで「はい」をクリックすると、RecoveryMediaCreatorプ
ログラムを起動できます。
6.「回復ドライブ」ウィンドウで、画面の指示に従ってリカバリーUSBドライブを作成します。
リカバリーUSBドライブの使⽤
コンピューターを起動できない場合には、まず77ページの第8章「サービスとサポート」にアクセス
し、お客様ご自身で問題の解決を試みてください。問題が解決しない場合は、リカバリーUSBドライブ
を使用して、コンピューターをリカバリーします。
1.コンピューターがAC電源に接続されていることを確認します。
2.コンピューターにリカバリーUSBドライブを接続します。
3.コンピューターの電源をオンにするか、再起動します。ロゴ画面が表示されているときに、F12キー
を押します。「BootMenu」ウィンドウが開きます。
4.起動デバイスとしてリカバリーUSBドライブを選択します。画面の指示に従って、処理を完了し
ます。
デバイス・ドライバーの更新
注意：デバイス・ドライバーを再インストールすると、コンピューターの現在の構成が変更されます。
コンポーネントのパフォーマンスが低下したことがわかったとき、またはコンポーネントを追加したとき
は、コンポーネントの最新のドライバーをダウンロードする必要があります。古いドライバーに起因する
問題を除去するために、そのコンポーネントの最新ドライバーをダウンロードすることをお勧めします。
次のいずれかの方法で最新のドライバーをダウンロードしてインストールします。
•Vantageアプリから入手できます。
Vantageアプリを開いて、使用可能な更新パッケージを確認します。最新のUEFIBIOS更新パッケージ
が利用できる場合は、画面の指示に従ってパッケージをダウンロードしてインストールします。
•LenovoサポートWebサイトから:
第6章.トラブルシューティング、診断、リカバリー35
https://pcsupport.lenovo.comにアクセスして、ご使用のコンピューターの項目を選択します。その後、画
面の指示に従って必要なドライバーとソフトウェアをダウンロードしてインストールします。
•WindowsUpdateで、以下のことを行います。
注：WindowsUpdateから提供されたデバイス・ドライバーは、Lenovoによってテストされていない場
合があります。Lenovoからデバイス・ドライバーを入手することをお勧めします。
1.「スタート」メニューを開きます。
2.「設定」➙「更新とセキュリティ」➙「WindowsUpdate」の順にクリックします。
3.画面の指示に従います。
36M90tユーザー・ガイド
第7章CRU交換部品
CRUとは
お客様での取替え可能部品(CRU)は、お客様によるアップグレードや交換が可能な部品です。Lenovoコ
ンピューターには、以下のタイプのCRUが装備されています。
•Self-serviceCRU:お客様自身または専門の保守技術担当者(追加料金あり)が簡単に取り付けまたは交
換できる部品を指します。
•Optional-serviceCRU:スキル・レベルがより高いお客様が取り付けまたは交換できる部品を指しま
す。専門の保守技術担当者は、お客様のマシンに指定された保証タイプが対象とする部品の取り付け
および交換サービスも提供します。
お客様ご自身でCRUを取り付けていただく場合は、Lenovoからお客様にCRUを出荷します。CRUにつ
いての情報および交換手順のご案内は、製品と一緒に出荷されます。また、お客様はこれらをいつでも
Lenovoに要求し、入手することができます。新しいCRUと交換した障害のある部品については、返却
を求められる場合があります。返却が必要な場合は、(1)返却の指示、送料前払いの返却用出荷ラベ
ル、および返送用梱包材が交換用CRUに付属しています。(2)お客様が交換用CRUを受領した日から
30日以内に、障害のあるCRUがLenovoに届かない場合、交換用CRUの代金を請求させていただく
場合があります。詳細については、
https://www.lenovo.com/warranty/llw_02
のLenovo保証規定の資料を参照してください。
ご使用のコンピューターの以下のCRUリストを参照してください。
Self-serviceCRU
•シャーシ・ビーム
•コンピューター・カバー
•前面ベゼル
•グラフィック・カード*
•グラフィック・カード・ホルダー*
•キーボード*
•M.2ソリッド・ステート・ドライブ*
•M.2ソリッド・ステート・ドライブ・ブラケット*
•M.2ソリッド・ステート・ドライブ・ヒートシンク*
•メモリー・モジュール
•マウス*
•光学式ドライブ*
•光学式ドライブ・ブラケット*
•光学式ドライブ・ケージ*
•PCI-Expressカード*
•PCI-Expressコネクター・ケーブル*
•電源コード
•プライマリー・ストレージ・ドライブ*
•プライマリー・ストレージ・ドライブ・ブラケット*
©CopyrightLenovo2021
37
•プライマリー・ストレージ・ドライブ・ケージ*
•セカンダリー・ストレージ・ドライブ*
•セカンダリー・ストレージ・ドライブ・ブラケット*
•セカンダリー・ストレージ・ドライブ・ケージ*
•ストレージ・ドライブ・コンバーター*
•スマート・ケーブル・クリップ*
Optional-serviceCRU
•コイン型電池
•Eロック*
•電源機構
*一部のモデル
CRUの交換
CRUを交換するには、交換手順に従ってください。
コンピューター・カバー
前提条件
作業を始める前に、81ページの付録A「重要な安全上の注意」を読んで印刷してください。
コンピューターのカバーを開く場合は、コンピューターの電源をオフにし、数分待ってコンピューターの
温度が下がってから行ってください。
交換⼿順
1.メディアをドライブから取り出し、接続されているすべてのデバイスおよびコンピューターの電
源をオフにします。
2.すべての電源コードをコンセントから抜き、コンピューターから接続されているすべてのケーブ
ルを取り外します。
3.コンピューター・カバーを固定しているロック装置をアンロックします。
4.コンピューター・カバーが上になるように、コンピューターを倒します。
38M90tユーザー・ガイド
5.コンピューター・カバーを取り外します。
6.コンピューター・カバーを取り付けます。
7.コンピューターを縦置きに設置します。
8.取り外した部品をすべて取り付け直します。次に、電源コードおよび取り外したすべてのケー
ブルを、コンピューターに再度接続します。
注：使用可能なロック装置がある場合はそれを使用して、コンピューターのカバーをロックします。
光学式ドライブ
前提条件
作業を始める前に、81ページの付録A「重要な安全上の注意」を読んで印刷してください。
第7章.CRU交換部品39
交換⼿順
1.コンピューター・カバーを取り外します。38ページの「コンピューター・カバー」を参照して
ください。
2.信号ケーブルと電源ケーブルを新しい光学式ドライブから取り外します。
3.光学式ドライブを取り外します。
4.光学式ドライブ・ブラケットを取り外します。
40M90tユーザー・ガイド
5.光学式ドライブ・ブラケットを取り付けます。
6.新しい光学式ドライブを取り付けるには、前面ベゼルにプラスチック製シールドがある場合、図のよ
うに最初にプラスチック製シールドを取り外します。
第7章.CRU交換部品41
7.光学式ドライブを取り付けます。
8.信号ケーブルと電源ケーブルを光学式ドライブに接続します。
9.取り外した部品をすべて取り付け直します。次に、電源コードおよび取り外したすべてのケー
ブルを、コンピューターに再度接続します。
前面ベゼル
前提条件
作業を始める前に、81ページの付録A「重要な安全上の注意」を読んで印刷してください。
交換⼿順
1.コンピューター・カバーを取り外します。38ページの「コンピューター・カバー」を参照して
ください。
2.光学式ドライブを取り外します。39ページの「光学式ドライブ」を参照してください。
42M90tユーザー・ガイド
3.前面ベゼルを取り外します。
4.前面ベゼルを取り付けます。
5.取り外した部品をすべて取り付け直します。次に、電源コードおよび取り外したすべてのケー
ブルを、コンピューターに再度接続します。
プライマリー・ストレージ・ドライブ
前提条件
作業を始める前に、81ページの付録A「重要な安全上の注意」を読んで印刷してください。
第7章.CRU交換部品43
注意：内蔵ストレージ・ドライブは衝撃に敏感です。扱い方を誤ると、破損したり、データが失われたり
することがあります。内蔵ストレージ・ドライブを取り扱う際は、次のガイドラインに従ってください。
•内蔵ストレージ・ドライブの交換は、アップグレードや修理の目的でのみ行ってください。内蔵スト
レージ・ドライブは、頻繁な着脱や交換に耐えるようには設計されていません。
•内蔵ストレージ・ドライブを交換する前に、保存しておきたいデータはすべてバックアップ・コ
ピーを作成してください。
•内蔵ストレージ・ドライブの接触エッジには触れないでください。内蔵ストレージ・ドライブが
損傷する恐れがあります。
•内蔵ストレージ・ドライブに圧力をかけないでください。
•内蔵ストレージ・ドライブに物理的な衝撃や振動を与えないでください。物理的な衝撃を吸収するため
に、布などの柔らかい物質の上に内蔵ストレージ・ドライブを置いてください。
2.5型プライマリー・ストレージ・ドライブ・ブラケットおよびケージ
1.コンピューター・カバーを取り外します。38ページの「コンピューター・カバー」を参照して
ください。
2.2.5型プライマリー・ストレージ・ドライブから信号ケーブルと電源ケーブルを取り外します。
3.2.5型プライマリー・ストレージ・ドライブ・ケージを上方にスライドさせ、3.5型プライマリー・ス
トレージ・ドライブ・ケージから取り外します。
44M90tユーザー・ガイド
4.ブラケットとともに2.5型プライマリー・ストレージ・ドライブをケージから取り外します。
5.2.5型プライマリー・ストレージ・ドライブをブラケットから取り外します。
6.2.5型ストレージ・ドライブをブラケットに取り付けます。
第7章.CRU交換部品45
7.ブラケットによりストレージ・ドライブをケージに取り付けます。
8.2.5型プライマリー・ストレージ・ドライブ・ケージを3.5型プライマリー・ストレージ・ドライ
ブ・ケージに取り付ける。
9.信号ケーブルと電源ケーブルをストレージ・ドライブに接続します。
10.取り外した部品をすべて取り付け直します。次に、電源コードおよび取り外したすべてのケー
ブルを、コンピューターに再度接続します。
3.5型プライマリー・ストレージ・ドライブおよびブラケット
1.コンピューター・カバーを取り外します。38ページの「コンピューター・カバー」を参照して
ください。
2.3.5型プライマリー・ストレージ・ドライブから信号ケーブルと電源ケーブルを取り外します。
46M90tユーザー・ガイド
3.ストレージ・ドライブ・ブラケットのハンドルを引いて、3.5型プライマリ・ストレージ・ドライ
ブ・ケージからストレージ・ドライブとブラケットを取り外します。
4.3.5型プライマリー・ストレージ・ドライブをブラケットから取り外します。
第7章.CRU交換部品47
5.ブラケットに3.5型プライマリー・ストレージ・ドライブを取り付けます。
6.ブラケットにより3.5型プライマリー・ストレージ・ドライブ・ケージにストレージ・ドライ
ブを取り付けます。
7.信号ケーブルと電源ケーブルをストレージ・ドライブに接続します。
8.取り外した部品をすべて取り付け直します。次に、電源コードおよび取り外したすべてのケー
ブルを、コンピューターに再度接続します。
2.5型プライマリー・ストレージ・ドライブ、ストレージ・ドライブ・コンバーター、およびブラケット
1.コンピューター・カバーを取り外します。38ページの「コンピューター・カバー」を参照して
ください。
2.2.5型プライマリー・ストレージ・ドライブから信号ケーブルと電源ケーブルを取り外します。
48M90tユーザー・ガイド
3.ストレージ・ドライブ・ブラケットのハンドルを引いて、3.5型プライマリ・ストレージ・ドライ
ブ・ケージからストレージ・ドライブ・コンバーターとブラケットを取り外します。
4.次に、ブラケットからストレージ・ドライブ・コンバーターを取り外します。
第7章.CRU交換部品49
5.2.5型プライマリー・ストレージ・ドライブを、ストレージ・ドライブ・コンバーターから取り
外します。
6.2.5型プライマリー・ストレージ・ドライブを、ストレージ・ドライブ・コンバーターに取り
付けます。
50M90tユーザー・ガイド
7.ストレージ・ドライブ・コンバーターをブラケットに取り付けます。
8.ブラケットにより3.5型プライマリー・ストレージ・ドライブ・ケージにストレージ・ドライ
ブ・コンバーターを取り付けます。
9.信号ケーブルと電源ケーブルをストレージ・ドライブに接続します。
10.取り外した部品をすべて取り付け直します。次に、電源コードおよび取り外したすべてのケー
ブルを、コンピューターに再度接続します。
3.5型プライマリー・ストレージ・ドライブ・ケージ
前提条件
作業を始める前に、81ページの付録A「重要な安全上の注意」を読んで印刷してください。
第7章.CRU交換部品51
注意：内蔵ストレージ・ドライブは衝撃に敏感です。扱い方を誤ると、破損したり、データが失われたり
することがあります。内蔵ストレージ・ドライブを取り扱う際は、次のガイドラインに従ってください。
•内蔵ストレージ・ドライブの交換は、アップグレードや修理の目的でのみ行ってください。内蔵スト
レージ・ドライブは、頻繁な着脱や交換に耐えるようには設計されていません。
•内蔵ストレージ・ドライブを交換する前に、保存しておきたいデータはすべてバックアップ・コ
ピーを作成してください。
•内蔵ストレージ・ドライブの接触エッジには触れないでください。内蔵ストレージ・ドライブが
損傷する恐れがあります。
•内蔵ストレージ・ドライブに圧力をかけないでください。
•内蔵ストレージ・ドライブに物理的な衝撃や振動を与えないでください。物理的な衝撃を吸収するため
に、布などの柔らかい物質の上に内蔵ストレージ・ドライブを置いてください。
交換⼿順
1.コンピューター・カバーを取り外します。38ページの「コンピューター・カバー」を参照して
ください。
2.光学式ドライブを取り外します。39ページの「光学式ドライブ」を参照してください。
3.前面ベゼルを取り外します。42ページの「前面ベゼル」を参照してください。
4.プライマリー・ストレージ・ドライブを取り外します。43ページの「プライマリー・ストレー
ジ・ドライブ」を参照してください。
5.3.5型プライマリー・ストレージ・ドライブ・ケージをシャーシに固定している2本のねじを取り外
します。次に、ケージを持ち上げてシャーシから取り外します。
52M90tユーザー・ガイド
6.3.5型プライマリー・ストレージ・ドライブ・ケージをシャーシに取り付けます。次に、2本のねじ
を取り付けてケージを固定します。
7.取り外した部品をすべて取り付け直します。次に、電源コードおよび取り外したすべてのケー
ブルを、コンピューターに再度接続します。
M.2ソリッド・ステート・ドライブおよびヒートシンク
前提条件
作業を始める前に、81ページの付録A「重要な安全上の注意」を読んで印刷してください。
注意：
•M.2ソリッド・ステート・ドライブ・スロットのOptaneメモリーを交換する方法について詳細は、
https://support.lenovo.com/docs/tg_ssdを参照してください。
•内蔵ストレージ・ドライブは衝撃に敏感です。扱い方を誤ると、破損したり、データが失われたりする
ことがあります。内蔵ストレージ・ドライブを取り扱う際は、次のガイドラインに従ってください。
–内蔵ストレージ・ドライブの交換は、アップグレードや修理の目的でのみ行ってください。内蔵ス
トレージ・ドライブは、頻繁な着脱や交換に耐えるようには設計されていません。
–内蔵ストレージ・ドライブを交換する前に、保存しておきたいデータはすべてバックアップ・コ
ピーを作成してください。
–内蔵ストレージ・ドライブの接触エッジには触れないでください。内蔵ストレージ・ドライブが
損傷する恐れがあります。
–内蔵ストレージ・ドライブに圧力をかけないでください。
–内蔵ストレージ・ドライブに物理的な衝撃や振動を与えないでください。物理的な衝撃を吸収する
ために、布などの柔らかい物質の上に内蔵ストレージ・ドライブを置いてください。
交換⼿順
1.コンピューター・カバーを取り外します。38ページの「コンピューター・カバー」を参照して
ください。
2.2.5型プライマリー・ストレージ・ドライブ・ケージを取り外します。43ページの「プライマリー・
ストレージ・ドライブ」を参照してください。
第7章.CRU交換部品53
3.コンピューター・モデルに応じて、M.2ソリッド・ステート・ドライブとヒートシンクを交換します。
•M.2ソリッド・ステート・ドライブ用のヒートシンクのないコンピューターの場合、次のように
します。
a.ストッパーを引き出します。
b.M.2ソリッド・ステート・ドライブを取り外します。
c.M.2ソリッド・ステート・ドライブを取り付けます。
54M90tユーザー・ガイド
d.ストッパーを挿入します。
•M.2ソリッド・ステート・ドライブ用のヒートシンクのあるコンピューターの場合、ヒートシン
ク・タイプに応じて次のいずれかを実行します。
–タイプ1
a.ストッパーを引き出します。
b.ブラケットとともにヒートシンクを交換します。
第7章.CRU交換部品55
c.ヒートシンクを取り外します。
d.M.2ソリッド・ステート・ドライブを取り外します。
e.ブラケットのサーマル・パッドにカバー・フィルムがある場合はそれを取り外します。次
に、M.2ソリッド・ステート・ドライブを取り付けます。
f.必要に応じて、ヒートシンク下部のサーマル・パッドを覆うフィルムを取り外します。次
に、ヒートシンクを取り付けます。
56M90tユーザー・ガイド
g.ブラケットとともにヒートシンクを取り付けます。
h.ストッパーを挿入します。
–タイプ2
a.ストッパーを引き出します。
第7章.CRU交換部品57
b.M.2ソリッド・ステート・ドライブとともにヒートシンクを取り外します。
c.M.2ソリッド・ステート・ドライブを取り外します。
d.必要に応じて、ヒートシンクのサーマル・パッドを覆うフィルムを取り外します。次に、
M.2ソリッド・ステート・ドライブを取り付けます。
e.M.2ソリッド・ステート・ドライブとともにヒートシンクを取り付けます。
f.ストッパーを挿入します。
58M90tユーザー・ガイド
4.取り外した部品をすべて取り付け直します。次に、電源コードおよび取り外したすべてのケー
ブルを、コンピューターに再度接続します。
M.2ソリッド・ステート・ドライブ・ブラケット
前提条件
作業を始める前に、81ページの付録A「重要な安全上の注意」を読んで印刷してください。
交換⼿順
1.コンピューター・カバーを取り外します。38ページの「コンピューター・カバー」を参照して
ください。
2.2.5型プライマリー・ストレージ・ドライブ・ケージを取り外します。43ページの「プライマリー・
ストレージ・ドライブ」を参照してください。
3.M.2ソリッド・ステート・ドライブとヒートシンクを取り外します。53ページの「M.2ソリッド・ス
テート・ドライブおよびヒートシンク」を参照してください。
4.M.2ソリッド・ステート・ドライブのブラケットを取り外します。
第7章.CRU交換部品59
5.M.2ソリッド・ステート・ドライブ・ブラケットを取り付けます。
6.取り外した部品をすべて取り付け直します。次に、電源コードおよび取り外したすべてのケー
ブルを、コンピューターに再度接続します。
光学式ドライブ・ケージ
前提条件
作業を始める前に、81ページの付録A「重要な安全上の注意」を読んで印刷してください。
交換⼿順
1.コンピューター・カバーを取り外します。38ページの「コンピューター・カバー」を参照して
ください。
2.光学式ドライブを取り外します。39ページの「光学式ドライブ」を参照してください。
3.前面ベゼルを取り外します。42ページの「前面ベゼル」を参照してください。
4.光学式ドライブ・ケージの底面にある3.5型セカンダリー・ストレージ・ドライブから信号ケーブ
ルと電源ケーブルを切り離します。
5.光学式ドライブ・ケージと3.5型セカンダリー・ストレージ・ドライブ・ブラケット・ケージを
シャーシから取り外します。
60M90tユーザー・ガイド
6.3.5型セカンダリー・ストレージ・ドライブ・ケージから光学式ドライブ・ケージを取り外します。
7.3.5型セカンダリー・ストレージ・ドライブ・ケージに光学式ドライブ・ケージを取り付けます。
8.光学式ドライブ・ケージをシャーシに取り付けます。
9.信号ケーブルと電源ケーブルを3.5型セカンダリー・ストレージ・ドライブに接続します。
第7章.CRU交換部品61
10.取り外した部品をすべて取り付け直します。次に、電源コードおよび取り外したすべてのケー
ブルを、コンピューターに再度接続します。
セカンダリー・ストレージ・ドライブ
前提条件
作業を始める前に、81ページの付録A「重要な安全上の注意」を読んで印刷してください。
注意：内蔵ストレージ・ドライブは衝撃に敏感です。扱い方を誤ると、破損したり、データが失われたり
することがあります。内蔵ストレージ・ドライブを取り扱う際は、次のガイドラインに従ってください。
•内蔵ストレージ・ドライブの交換は、アップグレードや修理の目的でのみ行ってください。内蔵スト
レージ・ドライブは、頻繁な着脱や交換に耐えるようには設計されていません。
•内蔵ストレージ・ドライブを交換する前に、保存しておきたいデータはすべてバックアップ・コ
ピーを作成してください。
•内蔵ストレージ・ドライブの接触エッジには触れないでください。内蔵ストレージ・ドライブが
損傷する恐れがあります。
•内蔵ストレージ・ドライブに圧力をかけないでください。
•内蔵ストレージ・ドライブに物理的な衝撃や振動を与えないでください。物理的な衝撃を吸収するため
に、布などの柔らかい物質の上に内蔵ストレージ・ドライブを置いてください。
交換⼿順
1.コンピューター・カバーを取り外します。38ページの「コンピューター・カバー」を参照して
ください。
2.光学式ドライブを取り外します。39ページの「光学式ドライブ」を参照してください。
3.前面ベゼルを取り外します。42ページの「前面ベゼル」を参照してください。
4.光学式ドライブ・ケージを取り外します。60ページの「光学式ドライブ・ケージ」を参照して
ください。
5.3.5型セカンダリー・ストレージ・ドライブ・ブラケットとブラケットを3.5型セカンダリー・スト
レージ・ドライブ・ケージから取り外します。
62M90tユーザー・ガイド
6.3.5型セカンダリー・ストレージ・ドライブをブラケットから取り外します。
7.ブラケットに3.5型セカンダリー・ストレージ・ドライブを取り付けます。
8.ブラケットにより3.5型セカンダリー・ストレージ・ドライブをケージに取り付けます。
9.取り外した部品をすべて取り付け直します。次に、電源コードおよび取り外したすべてのケー
ブルを、コンピューターに再度接続します。
第7章.CRU交換部品63
PCI-Expressカード
前提条件
作業を始める前に、81ページの付録A「重要な安全上の注意」を読んで印刷してください。
交換⼿順
1.コンピューター・カバーを取り外します。38ページの「コンピューター・カバー」を参照して
ください。
2.PCI-Expressカードを取り外します。
3.PCI-Expressカードを取り付けます。
64M90tユーザー・ガイド
4.取り外した部品をすべて取り付け直します。次に、電源コードおよび取り外したすべてのケー
ブルを、コンピューターに再度接続します。
PCIExpressコネクター・ケーブル
前提条件
作業を始める前に、81ページの付録A「重要な安全上の注意」を読んで印刷してください。
交換⼿順
1.コンピューター・カバーを取り外します。38ページの「コンピューター・カバー」を参照して
ください。
2.システム・ボードからPCI-Expressコネクター・ケーブルを取り外します。
3.PCI-Expressコネクター・ケーブルを取り外します。
第7章.CRU交換部品65
4.PCI-Expressコネクター・ケーブルを取り付けます。
5.システム・ボードにケーブルを接続します。
6.取り外した部品をすべて取り付け直します。次に、電源コードおよび取り外したすべてのケー
ブルを、コンピューターに再度接続します。
グラフィック・カードおよびプラスチック製ホルダー
前提条件
作業を始める前に、81ページの付録A「重要な安全上の注意」を読んで印刷してください。
交換⼿順
1.コンピューター・カバーを取り外します。38ページの「コンピューター・カバー」を参照して
ください。
66M90tユーザー・ガイド
2.グラフィック・カードを固定しているプラスチック製ホルダーを取り外します。
3.グラフィック・カードを取り外します。
第7章.CRU交換部品67
4.グラフィック・カードを取り付けます。
5.グラフィック・カードを固定しているプラスチック製ホルダーを取り付けます。
6.取り外した部品をすべて取り付け直します。次に、電源コードおよび取り外したすべてのケー
ブルを、コンピューターに再度接続します。
シャーシ・ビーム
前提条件
作業を始める前に、81ページの付録A「重要な安全上の注意」を読んで印刷してください。
交換⼿順
1.コンピューター・カバーを取り外します。38ページの「コンピューター・カバー」を参照して
ください。
68M90tユーザー・ガイド
2.光学式ドライブを取り外します。39ページの「光学式ドライブ」を参照してください。
3.前面ベゼルを取り外します。42ページの「前面ベゼル」を参照してください。
4.光学式ドライブ・ケージを取り外します。60ページの「光学式ドライブ・ケージ」を参照して
ください。
5.シャーシ・ビームからプラスチック製ホルダーを取り外します。66ページの「グラフィック・カー
ドおよびプラスチック製ホルダー」を参照してください。
6.プラスチック製ラッチをシャーシの後端に向けて持ち上げ、シャーシ・ビームをシャーシの上部方
向に押し込みます。
第7章.CRU交換部品69
7.シャーシ・ビームをシャーシから取り外します。
8.シャーシ・ビームを取り付けます。
9.取り外した部品をすべて取り付け直します。次に、電源コードおよび取り外したすべてのケー
ブルを、コンピューターに再度接続します。
70M90tユーザー・ガイド
メモリー・モジュール
前提条件
作業を始める前に、81ページの付録A「重要な安全上の注意」を読んで印刷してください。
次の図に示すメモリー・モジュールの取り付け順序に従ってください。
交換⼿順
1.コンピューター・カバーを取り外します。38ページの「コンピューター・カバー」を参照して
ください。
2.光学式ドライブを取り外します。39ページの「光学式ドライブ」を参照してください。
3.前面ベゼルを取り外します。42ページの「前面ベゼル」を参照してください。
4.光学式ドライブ・ケージを取り外します。60ページの「光学式ドライブ・ケージ」を参照して
ください。
5.シャーシ・ビームからプラスチック製ホルダーを取り外します。66ページの「グラフィック・カー
ドおよびプラスチック製ホルダー」を参照してください。
6.シャーシ・ビームを取り外します。68ページの「シャーシ・ビーム」を参照してください。
第7章.CRU交換部品71
7.メモリー・モジュールを取り外します。
8.メモリー・モジュールを取り付けます。
注：取り付け中は、スロットにメモリー・モジュールの位置を合わせ、ラッチがカチッと音がして完
全にはまるまでメモリーの両端を押し下げます。
9.取り外した部品をすべて取り付け直します。次に、電源コードおよび取り外したすべてのケー
ブルを、コンピューターに再度接続します。
コイン型電池
前提条件
作業を始める前に、81ページの付録A「重要な安全上の注意」を読んで印刷してください。
ご使用のコンピューターには、日付、時刻、およびパラレル・コネクターの割り当て(構成)などの組み込
み機能の設定を維持する特殊なタイプのメモリーが装備されています。コンピューターの電源を切って
も、コイン型電池によりこの情報は保持されます。
72M90tユーザー・ガイド
通常、コイン型電池には充電も保守も必要ありません。ただし、コイン型電池には寿命があります。
コイン型電池が切れると、日付や時刻の情報が失われます。コンピューターをオンにするとエラー・
メッセージが表示されます。
交換⼿順
1.コンピューター・カバーを取り外します。38ページの「コンピューター・カバー」を参照して
ください。
2.光学式ドライブを取り外します。39ページの「光学式ドライブ」を参照してください。
3.前面ベゼルを取り外します。42ページの「前面ベゼル」を参照してください。
4.光学式ドライブ・ケージを取り外します。60ページの「光学式ドライブ・ケージ」を参照して
ください。
5.シャーシ・ビームからプラスチック製ホルダーを取り外します。66ページの「グラフィック・カー
ドおよびプラスチック製ホルダー」を参照してください。
6.シャーシ・ビームを取り外します。68ページの「シャーシ・ビーム」を参照してください。
7.コイン型電池を取り外します。
8.コイン型電池を取り付けます。
9.取り外したすべての部品を取り付け直します。次に、取り外したすべてのケーブルをコンピューター
に再度接続し、電源ケーブルを電源コンセントに再度差し込みます。
10.UEFIBIOSメニューでシステムの日付と時刻をリセットします。
第7章.CRU交換部品73
コイン型電池を廃棄するには、
項」を参照してください。
安 全 上 の 注 意 と 保 証 に つ い て の 手 引 き
の「コイン型リチウム電池の注意事
電源機構
前提条件
作業を始める前に、81ページの付録A「重要な安全上の注意」を読んで印刷してください。
コンピューターのカバーを開く場合は、コンピューターの電源をオフにし、数分待ってコンピューターの
温度が下がってから行ってください。
コンピューターの内部には電源コードを取り外した後に動く部品はありませんが、安全のために以下の
警告を遵守してください。
危険な作動中の部品に指や体の他の部分が触れないようにしてください。けがをした場合は、すぐに医師
の診断を受けてください。電源機構(パワー・サプライ)または次のラベルが貼られている部分のカバー
は決して取り外さないでください。
このラベルが貼られているコンポーネントの内部には、危険な電圧、強い電流が流れています。これら
の部品内部に修理可能な部品はありません。これらの部品に問題があると思われる場合はサービス技
術員に連絡してください。
交換⼿順
1.コンピューター・カバーを取り外します。38ページの「コンピューター・カバー」を参照して
ください。
2.光学式ドライブを取り外します。39ページの「光学式ドライブ」を参照してください。
3.前面ベゼルを取り外します。42ページの「前面ベゼル」を参照してください。
4.プライマリー・ストレージ・ドライブを取り外します。43ページの「プライマリー・ストレー
ジ・ドライブ」を参照してください。
5.3.5型プライマリー・ストレージ・ドライブ・ケージを取り外します。51ページの「3.5型プライマ
リー・ストレージ・ドライブ・ケージ」を参照してください。
6.電源機構ケーブルをシステム・ボードから取り外します。
74M90tユーザー・ガイド
7.電源機構を取り外します。
8.電源機構を取り付けます。
9.電源機構ケーブルをシステム・ボードに接続します。
10.取り外した部品をすべて取り付け直します。次に、電源コードおよび取り外したすべてのケー
ブルを、コンピューターに再度接続します。
Eロック
前提条件
作業を始める前に、81ページの付録A「重要な安全上の注意」を読んで印刷してください。
第7章.CRU交換部品75
交換⼿順
1.コンピューター・カバーを取り外します。38ページの「コンピューター・カバー」を参照して
ください。
2.システム・ボードからEロック・ケーブルを取り外します。
3.Eロックを取り外します。
4.Eロックを取り付けます。
5.システム・ボードにEロック・ケーブルを接続します。
6.取り外した部品をすべて取り付け直します。次に、電源コードおよび取り外したすべてのケー
ブルを、コンピューターに再度接続します。
76M90tユーザー・ガイド
第8章サービスとサポート
自己ヘルプ・リソース
次のセルフ・ヘルプ・リソースを使用して、コンピューターの詳細を調べて問題のトラブルシュー
ティングを行います。
リソース
Vantageアプリを使用して以下を行います。
•デバイスの設定を構成します。
•UEFIBIOS、ドライバーとファームウェアの更新をダ
ウンロードしてインストールします。
•外部の脅威からコンピューターを保護します。
•ハードウェアの問題を診断します。
•コンピューターの保証状況を確認します。
ユ ー ザ ー ・ ガ イ ド
•「
スします。
注：使用可能な機能は、コンピューターのモデルに
よって異なります。
製品資料:
•「
安 全 上 の 注 意 と 保 証 に つ い て の 手 引 き
•「
セ ッ ト ア ッ プ ・ ガ イ ド
•この「
•「
LenovoサポートWebサイトには、最新のサポート情
報が記載されています。
•ドライバーとソフトウェア
•診断解決法
•製品&サポートの保証
•製品&部品の詳細
•ナレッジ・ベース&よくある質問
ユ ー ザ ー ・ ガ イ ド
規 制 に 関 す る 通 知
」および役に立つ資料にアクセ
」
」
」
」
アクセスする⽅法
検索ボックスに「Vantage」と入力します。
https://pcsupport.lenovo.com
に表示される指示に従って、使用するドキュメントを
フィルタリングします。
https://pcsupport.lenovo.com
にアクセスします。次に、画面
Windowsヘルプ情報
©CopyrightLenovo2021
•「スタート」メニューを開き、「ヘルプを表⽰」ま
たは「ヒント」をクリックします。
•WindowsSearchまたはCortana
ントを使用します。
•MicrosoftサポートWebサイト:
https://support.microsoft.com
®
パーソナル・アシスタ
77
電話によるサポート
問題を解決しようとしてヘルプが必要な場合は、Lenovoスマートセンターまでご連絡ください。
Lenovoに電話をかける前に
Lenovoに電話をかける前に、以下を準備してください。
1.問題の症状と詳細の記録:
•発生している問題。連続的に起こっているのか、それとも断続的に起こるのか。
•エラー・メッセージまたはエラー・コード。
•使用しているオペレーティング・システムとバージョン。
•問題発生時に実行していたソフトウェア・アプリケーション。
•問題を再現できるか。再現できた場合は、その方法。
2.システム情報の記録:
•製品名
•マシン・タイプおよびシリアル番号
次の図は、コンピューターのマシン・タイプとシリアル番号の位置を示しています。
Lenovoスマートセンター
保証期間内においては、Lenovoスマートセンターに問い合わせてヘルプを依頼することができます。
電話番号
お住まいの国または地域のLenovoサポートの電話番号リストについては、以下のWebサイトをご覧
ください。
https://pcsupport.lenovo.com/supportphonelist
78M90tユーザー・ガイド
注：電話番号は、予告なしに変更される場合があります。お客様の国または地域の電話番号が記載されて
いない場合は、Lenovo販売店またはLenovoの営業担当員にお問い合わせください。
保証期間中に受けられるサービス
•問題判別-経験豊富な担当員が、ハードウェアに問題があるかどうかの判断と、問題を修正するため
に必要な処置について援助します。
•Lenovoハードウェア修理-問題の原因が保証期間中のLenovoハードウェアであると判別された場合
は、経験豊富な担当員が適切なレベルのサービスを提供できます。
•技術変更管理-場合によっては、製品の販売後に製品の変更が必要になることがあります。その場合
は、Lenovoまたは販売店(Lenovoが許可した場合)は、お客様のハードウェアに適用される技術変
更(EC)を入手できるようにします。
サービスがは適⽤されない
•Lenovo製またはLenovo用以外のパーツや、保証のないパーツの交換および使用
•ソフトウェアの問題の原因の特定
•インストールまたはアップグレードの一部としてのUEFIBIOSの構成
•デバイス・ドライバーの変更、修正、またはアップグレード
•ネットワーク・オペレーティング・システム(NOS)のインストールおよび保守
•プログラムのインストールと保守
ご使用のLenovoハードウェア製品に適用される「Lenovo保証規定」は、コンピューターに同梱の「
上 の 注 意 と 保 証 に つ い て の 手 引 き
」をお読みください。
有償サービスの購入
保証期間中およびその後に、
https://www.lenovo.com/services
でLenovoから追加のサービスを購入することができます。
サービスの可用性やサービス名は、国または地域によって異なります。
安 全
第8章.サービスとサポート79
80M90tユーザー・ガイド
付録A重要な安全上の注意
安全上の注意
ここには、ご使用のコンピューターを安全に使用するための情報が記載されています。ご使用のコン
ピューターに付属の説明書の記載事項に従い、説明書は保管しておいてください。本書に記載の内容
によって、お客様の購入契約条件や「保証規定」が影響されることはありません。詳しくは、以下
を参照してください。
•https://www.lenovo.com/warranty/llw_02
•https://pcsupport.lenovo.com/warrantylookup
お客様の安全を確保することは重要です。弊社の製品は、安全性と効率を考慮して開発されています。し
かしながら、パーソナル・コンピューターは電子デバイスです。電源コード、電源アダプター、その他の
機構は、とりわけ誤った使い方をした場合には、けがや物的損害の原因となることがあります。そうした
危険を低減するために、使用製品に付属の説明書に従ってください。また製品や操作説明書に記載の警告
表示に注意し、さらに本書の内容をよくお読みください。本書の内容および製品に付属の説明書に従い、
危険から身を守り、安全なコンピューター作業環境を構築してください。製造元が指定していない方法で
コンピューターを使用する場合、コンピューターが提供する保護が損なわれる可能性があります。
注：ここに記載された情報は電源アダプターおよびバッテリーに関する記述を含みます。また、外部電源
アダプターが付属する製品(スピーカー、モニターなど)があります。そのような製品をお持ちの場合、こ
の情報が適用されます。また、コンピューター製品には、コンピューターを電源から外した場合でもシス
テム・クロックに電源が供給されるようにコイン型電池が使用されているので、バッテリーに関する
安全上の注意はすべてのコンピューター製品が対象となります。
早急な対処を必要とする状態
製品は、誤使⽤や不注意により損傷を受けることがあります。損傷の状態によっては、使⽤を再開する前
に検査を必要とする場合や、認可を受けたサービス業者による修理が必要になる場合があります。
ほかの電⼦デバイスと同様に、製品の電源を⼊れるときは特に注意してください。
まれに、製品から異臭がしたり、煙や⽕花が発⽣することがあります。パンパン、パチパチ、シューと
いった⾳がすることもあります。このような場合、必ずしも安全性に問題が⽣じたとは限りません。重⼤
な安全性の問題を⽰唆している場合もあります。しかし、いずれの場合でもあってもお客様ご⾃⾝で状態
を判断するようなことはやめてください。詳しい対応⽅法については、スマートセンターにご連絡くださ
い。スマートセンターの電話番号については、次のWebサイトを参照してください。
https://pcsupport.lenovo.com/supportphonelist
コンピューターとその構成部品を定期的に点検して、損傷、磨耗、あるいは危険を⽰す兆候がないか
を調べてください。コンポーネントの状態に疑問がある場合は、その製品を使⽤しないでください。
スマートセンターまたは製品メーカーに連絡して、製品の点検⽅法を問い合わせたり、必要に応じて
修理を依頼してください。
万⼀、下記の状態が発⽣した場合、またはご使⽤製品について安全上の問題がある場合は、製品の使⽤を
中⽌して電源と通信回線を取り外し、スマートセンターに詳しい対応⽅法をお問い合わせください。
•電源コード、プラグ、電源アダプター、延長コード、サージ・プロテクター、または電源装置が、ひび
割れている、壊れている、または損傷している。
©CopyrightLenovo2021
81
•オーバーヒート、煙、火花、または火災の兆候がある。
•バッテリーの損傷(ひび割れ、へこみ、または折れじわ)、バッテリーからの放電、またはバッテ
リー上に異物の堆積がある。
•パチパチ、シュー、パンパンといった音、または強い異臭が製品から発生する。
•コンピューター製品、電源コード、または電源アダプターの上に液体が漏れた跡や落下物があった。
•コンピューター製品、電源コード、または電源アダプターに水がかかったことがある。
•製品が落下したか、または損傷したことがある。
•操作指示に従っても、製品が正常に動作しない。
注：Lenovo以外の製品(延長コードなど)でこのような状態があった場合は、製品メーカーに対応方法を
問い合わせるか、部品を交換するなどの処置を実施するまで、その製品を使用しないでください。
保守およびアップグレード
スマートセンターまたは説明書で指示されないかぎり、お客様ご自身で製品の保守を行わないでくださ
い。それぞれの製品ごとに認可を受けている保守サービス提供業者をご利用ください。
注：コンピューター部品によっては、お客様がアップグレードや交換を実施できるものがあります。アッ
プグレードは通常、オプションと呼びます。お客様ご自身での取り付けが承認された交換部品は、お客様
での取替え可能部品(CRU)と呼びます。Lenovoでは、どのような時にお客様がオプションを取り付けた
りCRUを交換できるかを説明した文書をご提供しています。部品の取り付けまたは交換をする場合
は、すべての手順を厳守してください。電源表示ライトがオフ状態でも、製品内部の電圧レベルがゼロ
であるとは限りません。電源コードが付いた製品からカバーを取り外す前に、電源がオフになってお
り、製品のプラグが電源から抜かれていることを必ず確かめてください。ご質問や不明点がございま
したら、スマートセンターにご連絡ください。
コンピューターの内部には電源コードを取り外した後に動く部品はありませんが、安全のために以下の
警告を遵守してください。
作動中の機器:
危険な作動中の部品に指や体の他の部分が触れないようにしてください。けがをした場合は、すぐに医師
の診断を受けてください。
表面が高温:
コンピューター内部の高温になっている部品に触れないでください。動作中、一部の部品はやけどするほ
ど高温になります。コンピューター・カバーを開く場合は、コンピューターの電源をオフにし、電源を切
り離して、約10分待って部品の温度が下がってから行ってください。
CRUの交換後、コンピューター・カバーを含むすべての保護カバーを取り付け直してから、電源を接続し
てコンピューターを動作させてください。この作業は、予期しない感電事故を防ぐため、また極めてまれ
な状況で発生する恐れがある予期しない出火を抑制するために重要です。
82M90tユーザー・ガイド
鋭利な先端:
CRUを交換する場合は、けがをする恐れのある鋭利な先端や角に注意してください。けがをした
場合は、すぐに医師の診断を受けてください。
電源コードおよび電源アダプター
危険
電源コードおよび電源アダプターは、製品の製造メーカーから提供されたものだけをご使⽤ください。
電源コードおよび電源アダプターは、この製品専⽤です。他の電気機器には使⽤しないでください。
電源コードは、安全性が承認されているものでなければなりません。ドイツの場合、H03VV-F、3G、
0.75mm
る必要があります。
電源アダプターその他に電源コードを絶対に巻き付けないでください。コードに負荷がかかり、コー
ドのすり切れ、ひび割れ、しわなどの原因となります。このような状態は、安全上の問題となる
可能性があります。
電源コードを、踏み付けたり、つまずいたり、他の物体によって挟んだりしないように設置して
ください。
電源コードおよび電源アダプターに液体がかからないようにしてください。例えば、電源コードや電源
アダプターを、流し台、浴槽、便器の近くや、液体洗剤を使って清掃される床に放置しないでくださ
い。液体は、特に誤使⽤により電源コードまたは電源アダプターに負荷がかかっている場合、ショート
の原因となります。また、液体が原因で電源コード端⼦または電源アダプターのコネクター端⼦(ある
いはその両⽅)が徐々に腐⾷し、最終的にオーバーヒートを起こす場合があります。
すべての電源コード・コネクターが安全かつ確実に電源アダプターとコンセントに接続されてい
るか、確認してください。
電源アダプターは、AC⼊⼒ピンや電源アダプターのいずれかの場所に腐⾷や過熱の痕跡がある場合は
(プラスチック部分が変形しているなど)使⽤しないでください。
どちらかの端の電気接触部分に腐⾷またはオーバーヒートの痕跡がある電源コードや、なんらかの損
傷を受けたと考えられる電源コードを使⽤しないでください。
2
以上である必要があります。その他の国の場合、その国に応じて適切なタイプを使⽤す
電源アダプターを電源コンセントに接続するときは、過熱を防ぐため、⾐服などで覆わないように
してください。
電源コードに関する注意事項
注：本製品に付属の電源コードおよびアダプターは、本製品のみで使用するためのものです｡他の製品に
は使用しないでください。
安全のため、本製品には接地端子付き電源プラグが付いた電源コードが付属しています。感電事故を防止
するため、電気コードとプラグは常に正しく接地されたコンセントと一緒に使用してください。
米国およびカナダで使用されるLenovo電源コードは、Underwriter'sLaboratories(UL)およびCanadian
StandardsAssociation(CSA)の認証を受けています。
付録A.重要な安全上の注意83
115ボルト用の装置:ULおよびCSA認定の電源コード(最小18AWG、TypeSVTまたはSJT、3線
コード、最大長4.5m(15フィート)、並行ブレード型、10アンペア125ボルト定格の接地端子付き
プラグ)をご使用ください。
230ボルト用の装置(米国における):ULおよびCSA認定の電源コード(最小18AWG、TypeSVTまた
はSJT、3線コード、最大長4.5m(15フィート)、タンデム・ブレード型、10アンペア250ボルト定
格の接地端子付きプラグ)をご使用ください。
230ボルト用の装置(米国以外における):接地端子付きプラグを使用した電源コードをご使用ください。
コードは、装置を使用する国の安全についての適切な承認を得たものでなければなりません。
Lenovoが国別または地域別に提供している電源コードは、通常その国または地域でのみご使用いた
だけます。
ドイツで使用する装置:電源コードは、安全性が承認されているものでなければなりません。ドイツの場
合、H05VV-F、3G、0.75mm2以上である必要があります。その他の国の場合、その国に応じて適切な
タイプを使用する必要があります。
デンマークで使用する装置:接地端子付きプラグを使用した電源コードをご使用ください。コードは、装
置を使用する国の安全についての適切な承認を得たものでなければなりません。
ノルウェー、スウェーデン、フィンランドで使用する装置:2ピン・プラグを使用した電源コードをご使用
ください。コードは、装置を使用する国の安全についての適切な承認を得たものでなければなりません。
ご購入先と異なる国または地域でPCをお使いになる場合は、PCを使用する国または地域のLenovo電源
コードを購入してください。詳細については、弊社Webサイト(https://pcsupport.lenovo.com
る電源コード・ガイドを参照してください。いくつかの国や地域では複数の電圧がサポートされています
ので、意図した電圧に対して適切な電源コードを注文してください。
)に記載されてい
延長コードおよび関連デバイス
ご使用の延長コード、サージ保護器、無停電電源装置、および電源タップが製品の電気要件を満たしたも
のであることを確認してください。それらのデバイスが過負荷にならないようにしてください。電源タッ
プを使用した場合、負荷が電源タップの入力定格値を超えてはなりません。電力負荷、電源要件、入力定
格値について疑問がある場合は、電気技術者に詳細を問い合わせてください。
プラグおよびコンセント
危険
コンピューター機器で使⽤する予定のコンセント(電源コンセント)が損傷または腐⾷しているように思
われる場合は、資格のある電気技術者が交換するまで、コンセントを使⽤しないでください。
プラグを曲げたり、改変しないでください。プラグに損傷がある場合は、製造メーカーに連絡して、交
換品を⼊⼿してください。
コンセントを、電気を多量に消費する他の家庭⽤または業務⽤の装置と共⽤しないでください。電圧が
不安定になり、コンピューター、データ、または接続された装置を損傷する可能性があります。
製品によっては、3ピンプラグが装備されている場合があります。このプラグは、接地したコンセント
にのみ適合します。これは、安全機構です。この安全機構を接地されていないコンセントに差し込むこ
とによってこの機構を無効にしないでください。プラグをコンセントに差し込めない場合は、電気技術
者に連絡して承認済みコンセント・アダプターを⼊⼿するか、またはこの安全機構に対応できるコンセ
84M90tユーザー・ガイド
ントと交換してもらってください。コンセントが過負荷にならないようにしてください。システム負荷
全体が、分岐回路レーティングの80%を超えてはなりません。電⼒負荷および分岐回路レーティング
について疑問がある場合は、電気技術者に詳細を問い合わせてください。
ご使⽤のコンセントが適切に配線されており、容易に⼿が届き、機器の近くにあることを確認してくだ
さい。コードに負荷がかかるほどいっぱいにコードを伸ばさないでください。
取り付ける製品に対して、コンセントの電圧と電流が正しいことを確認してください。
コンセントと機器の接続と取り外しは、丁寧に⾏ってください。
電源機構について
電源機構(パワー・サプライ)または次のラベルが貼られている部分のカバーは決して取り外さないで
ください。
このラベルが貼られているコンポーネントの内部には、危険な電圧、強い電流が流れています。これら
の部品内部に修理可能な部品はありません。これらの部品に問題があると思われる場合はサービス技
術員に連絡してください。
外付けデバイス
警告：
コンピューターの電源がオンになっているときに、USB(ユニバーサル・シリアル・バス)および1394ケー
ブル以外の外付けデバイス・ケーブルを接続したり、取り外したりしないでください。そうでないと、コ
ンピューターを損傷する場合があります。接続されたデバイスに起こりうる損傷を防⽌するために、コン
ピューターがシャットダウンされてから5秒以上待った後、外付けデバイスを取り外してください。
コイン型リチウム電池の注意事項
危険
バッテリーの交換は正しく⾏わないと、破裂のおそれがあります。
コイン型電池がCRUでない場合は、コイン型電池を交換しないでください。バッテリーの交換は、
Lenovo認定の修理施設または技術担当者が⾏う必要があります。
Lenovo認定の修理施設またはLenovo認定技術担当者は、地域法および現地の規制に従ってLenovoバッ
テリーのリサイクルを実施します。
コイン型リチウム電池を交換する場合は、同じまたはメーカーが推奨する同等タイプのバッテリーのみを
使用してください。バッテリーにはリチウムが含まれており、誤った使用や取り扱い、または廃棄が原因
で爆発する危険性があります。コイン型リチウム電池を飲み込むと、窒息したり、わずか2時間以内に体
内で重度のやけどを負い、最悪の場合死亡する恐れがあります。
付録A.重要な安全上の注意85
電池をお子様の手の届くところに置かないでください。コイン型リチウム電池を飲み込んだ場合またはコ
イン型リチウム電池が体内に入り込んだ場合は、すぐに医師の診断を受けてください。
次の⾏為は絶対にしないでください。
•水に投げ込む、あるいは浸す
•100°C(212°F)以上に加熱する。
•修理または分解
•極端に低気圧の環境に放置する
•気温が極端に高い環境に放置する
•ぶつける、穴をあける、切断する、焼却する
バッテリーを廃棄する場合は地方自治体の条例または規則に従ってください。
以下の文は、米国カリフォルニア州のユーザーに適用されます。
カリフォルニアでの過塩素酸塩に関する情報:
二酸化マンガン・コイン型リチウム電池には過塩素酸塩が含まれていることがあります。
過塩素酸物質-特別な取り扱いが適用される場合があります。次のWebサイトを参照してくださ
い。https://www.dtsc.ca.gov/hazardouswaste/perchlorate/
熱および製品の通気
コンピューター、電源アダプター、および多くのアクセサリーは、電源を入れたり、バッテリーを充電す
ると熱を発生します。必ず、下記の基本的な予防措置を取ってください。
•コンピューター、電源アダプター、または付属品の機能時、あるいはバッテリーの充電時に、長時間に
渡りひざや身体のその他の部分にこれらの製品を接触させたままにしないでください。コンピュー
ター、電源アダプター、および付属品の多くは、通常の操作中に多少の熱を発します。長時間に渡り身
体の部分に接触していると、不快感ややけどの原因となります。
•可燃物の近くや爆発の可能性のある環境でバッテリーを充電したり、コンピューター、電源アダプ
ター、または付属品を操作したりしないでください。
•安全性と快適さ、および信頼性のために、製品には、換気口、ファン、およびヒートシンクが使用され
ています。しかし、ベッド、ソファー、カーペット、その他の柔らかな表面の上にコンピューターを
おくと、気付かないうちにこうした機能が働かなくなります。これらの機構を、塞いだり、覆った
り、使用不能にしないでください。
少なくとも3カ月に一度は、ご使用のデスクトップ・コンピューターにほこりがたまっていないか点検し
てください。点検をする前に、コンピューターの電源をオフにして電源コンセントからコンピューターの
電源コードを抜きます。次に、ベゼル内の換気装置と接続部分からほこりを取り除きます。外側にほこり
がたまっている場合も、よく確認して、放熱板(ヒートシンク)吸入フィン、電源供給換気装置、ファンな
どコンピューターの内部からほこりを取り除きます。カバーを開ける前には常に、コンピューターの電源
をオフにして電源コードを抜いておきます。可能であれば、人通りの多い場所から約60cm以内でのコン
ピューターの使用を避けてください。コンピューターを人通りの多い場所やその近くで操作しなくてはな
らない場合、コンピューターをこまめに点検し、必要に応じて掃除を行ってください。
コンピューターを安全に、最適なパフォーマンスでお使いいただくために、デスクトップ・コンピュー
ターを使用する際の基本的な次の予防措置を常に行ってください。
•コンピューターがコンセントに接続されている状態のときは、カバーを開けないでください。
86M90tユーザー・ガイド
•コンピューターの外側にほこりがたまっていないか定期的に点検してください。
•ベゼル内の換気装置と接続部分からほこりを取り除いてください。ほこりの多い場所や人通りの多い場
所で使用しているコンピューターは、頻繁に掃除が必要となることがあります。
•通気孔をふさいだり、妨げたりしないでください。
•家具の中にコンピューターを保管したり操作をしないでください。過熱状態になる危険が高くなり
ます。
•コンピューター内への換気の温度は、35°C(95°F)を超えないようにしてください。
•空気フィルター装置を取り付けないでください。適切な冷却ができなくなるおそれがあります。
電流に関する安全上の注意
危険
電源コード、電話ケーブル、および通信ケーブルには危険な電流が流れています。
感電を防ぐために次の事項を守ってください。
•コンピューターを雷⾬時に使⽤しないでください。
•雷⾬の間はケーブルの接続や取り外し、または本製品の設置、保守、再構成を⾏わないでください。
•すべての電源コードは、正しく配線され接地されたコンセントに接続してください。
•ご使⽤の製品に接続するすべての装置も、正しく配線されたコンセントに接続してください。
•信号ケーブルの接続または取り外しは、できるかぎり⽚⼿で⾏ってください。
•⽕災、⽔害、または建物に構造的損傷の形跡が⾒られる場合は、どの装置の電源もオンにしな
いでください。
•設置および構成の⼿順で特に指⽰がない限り、接続された電源コード、バッテリー、およびすべての
ケーブルを取り外してから、デバイスのカバーを開いてください。
•すべての内部部品を所定の位置に固定してから、コンピューターを使⽤するようにしてください。内
部部品や回路が露出しているときにコンピューターを使⽤しないでください。
危険
本製品または接続されたデバイスの設置、移動、またはカバーを開くときは、次の⼿順に従ってケーブ
ルの接続および取り外し作業を⾏ってください。
接続するには:
1.すべての電源をオフにします。
2.まず、すべての装置にケーブルを取り付けます。
3.信号ケーブルをコネクターに接続します。
4.電源コードを電源コンセントに接続します。
5.デバイスの電源をオンにします。
取り外すには:
1.すべての電源をオフにします。
2.最初に、電源コードをコンセントから取り外
します。
3.信号ケーブルをコネクターから取り外しま
す。
4.すべての装置からケーブルを取り外します。
必ず電源コードを壁のコンセントから抜いてから、コンピューターにその他のケーブルを取り付けて
ください。
必ずすべてのケーブルをコンピューターに取り付けた上で、電源コードをコンセントに入れ直して
ください。
付録A.重要な安全上の注意87
危険
雷⾬時には、交換を⾏ったり壁の電話のモジュラー・ジャックからケーブルを抜き差ししたりしな
いでください。
レーザーに関する安全上の注意
警告：
レーザーを使⽤した製品(CD-ROM、DVDドライブ、光ファイバー装置、または送信機など)に関して
は、以下のことに注意してください。
•分解したりカバーを取り外さないでください。カバーを取り外すと有害なレーザー光を浴びる可能性が
あります。この装置の内部には交換可能な保守部品はありません。
•本書で指定された内容以外の、お客様による整備、調整、または⼿順を⾏った場合、レーザー光が放
射される危険があります。
危険
⼀部のレーザー製品には、クラス3Bのレーザー・ダイオードが組み込まれています。次の点に
注意してください。
カバーを開くとレーザー光線の照射があります。光線を⾒つめたり、光学機械を使って直接⾒た
り、光線を直接浴びることは避けてください。
液晶ディスプレイ(LCD)に関する注意事項
危険
感電を防ぐために次の事項を守ってください。
•分解したりカバーを取り外さないでください。
•スタンドに取り付けられていない場合は、本製品を操作しないでください。
•雷⾬中は、本製品を接続または切断しないでください。
•電源コードのプラグは、適切に配線され接地された電源コンセントに接続する必要があります。
•本製品に接続するすべての装置を、正しく配線され接地された電源コンセントに接続する必要が
あります。
•モニターを電源から切り離すには、コンセントからプラグを取り外す必要があります。電源コンセン
トには、簡単にアクセスできる必要があります。
取り扱い:
•モニターの重さが18kgを超える場合は、2人で移動または持ち上げることをお勧めします。
製品の廃棄(TFTモニター):
•液晶ディスプレイ内の蛍光灯の中には水銀が含まれています。液晶ディスプレイの廃棄にあたって
は、地方自治体、都道府県、または国の法令に従ってください。
バッテリーの警告:
•誤ったタイプのバッテリーに交換すると、破裂のおそれがあります。
88M90tユーザー・ガイド
•使用済みバッテリーは指示に従って廃棄してください。
イヤホン、ヘッドホンまたはヘッドセットの使用
•コンピューターにヘッドホン・コネクターとオーディオ出力コネクターの両方がある場合は、イヤホ
ン、ヘッドホンまたはヘッドセット用にはヘッドホン・コネクターを常に使用してください。ただし、
ヘッドホン・コネクターはヘッドセットのマイクロホンをサポートしません。
•コンピューターにヘッドセット・コネクターとオーディオ出力コネクターの両方がある場合は、イヤホ
ン、ヘッドホンまたはヘッドセット用にはヘッドセット・コネクターを常に使用してください。
イヤホンやヘッドホンからの過度の音圧により難聴になることがあります。イコライザーを最大に調整す
ると、イヤホンおよびヘッドホンの出力電圧が増加し、音圧レベルも高くなります。聴覚を保護するた
め、イコライザーは最適なレベルに調整してください。
EN50332-2規格に準拠していないヘッドホンやイヤホンを大音量で長時間使用すると、危険です。ご
使用のコンピューターのヘッドホン出力コネクターは、EN50332-2副節7に準拠しています。この規
格は、コンピューターの広帯域での最大の実効出力電圧を150mVに制限しています。聴力の低下を
防ぐために、ご使用のヘッドホンまたはイヤホンがEN50332-2(副節7制限)または75mVの広帯域の
規定電圧に準拠していることを確認してください。EN50332-2に準拠していないヘッドホンを使用す
ると、音圧レベルが高くなりすぎて危険です。
ご使用のLenovoコンピューターにヘッドホンまたはイヤホンが同梱されている場合は、このヘッドホンま
たはイヤホンとコンピューターの組み合わせはセットでEN50332-1の規格に準拠しています。別のヘッド
ホンまたはイヤホンを使用する場合は、EN50332-1(副節6.5の制限値)に準拠していることを確認してく
ださい。EN50332-1に準拠していないヘッドホンを使用すると、音圧レベルが高くなりすぎて危険です。
窒息の危険性に関する注意事項
窒息の危険性-製品には小型部品が含まれています。
3歳未満のお子様の手の届かないところに置いてください。
ビニール袋に関する注意事項
危険
ビニール袋は危険となる恐れがあります。窒息事故防⽌のために、ビニール袋は乳幼児の⼿の届かない
場所に保管してください。
ガラス製部品に関するご注意
警告：
製品にはガラス製の部品が使⽤されている場合があります。製品を硬い表⾯に落下させたり、製品が強い
付録A.重要な安全上の注意89
衝撃を受けた場合、このガラスが割れる恐れがあります。ガラスが割れた場合は、触れたり取り外そ
うとしたりしないでください。トレーニングを受けたサービス担当者によってガラスが交換されるま
で、製品の使⽤を中⽌してください。
コンピューターの設置に関する注意事項
コンピューターを適切に設置しないと、お子様がけがをする恐れがあります。
•コンピューターは安定した背の低い家具または固定されている家具に設置してください。
•コンピューターを家具の端に設置しないでください。
•コンピューターのケーブルは、お子様の手の届かない所に置いてください。
•玩具などの物品がお子様の興味を引く場合があります。このような物品をコンピューターのそばに置
かないでください。
上記の安全上の注意を完全に実行できない部屋では、お子様から目を離さないようにしてください。
危険なエネルギーについての注意
危険
コンピューター・カバーまたは上記のラベルが貼られている部品を取り外す前に、電源コンセントから
すべての電源コードを切り離してください。
上記のラベルが貼られている部品を分解しないでください。これらのコンポーネントの内部には、保守が
可能な部品はありません。
ご使用の製品は安全に使用できるように設計されています。ただし、このラベルが貼られているコン
ポーネントの内部には、危険な電圧、強い電流が流れています。これらの部品を分解すると、発火し
たり、最悪の場合死亡する恐れがあります。これらの部品に問題があると思われる場合はサービス技
術員に連絡してください。
警告：
強い光により、肌または⽬の損傷のおそれ。保守を⾏う前には、電源を取り外してください。
警告：
⾚外線により、肌または⽬の損傷のおそれ。保守を⾏う前には、電源を取り外してください。
目の快適性
以下の注意と組み合わせることで、ディスプレイの特性により目の疲れが軽減され、快適性が向上します。
視覚疲労を最小限にする方法のヒントについては、https://www.lenovo.com/us/en/safecomp/
VisualFatigue」を参照してください。
90M90tユーザー・ガイド
の「Minimizing
転倒の危険防止のための注意事項
コンピューターの配置が不適切な場合、お子様が怪我をするおそれがあります。コンピューターの転倒に
よりお子様が怪我をしないように保護するために、次の推奨事項に従ってください。
•コンピューターまたはモニターは安定した背の低い家具または固定されている家具に設置してくださ
い。コンピューターまたはモニターをできるだけ家具の端まで押し込みます。
•リモート・コントロールやおもちゃなど、子供の気を引きそうな物はコンピューターやモニターのそ
ばに置かないでください。
•コンピューターまたはモニター・ケーブルは、子供の手の届かない所に置いてください。
•これらの安全のヒントを実行できない部屋では、子供から目を離さないようにしてください。
警告：
製品にはガラス製の部品が使⽤されている場合があります。製品を硬い表⾯に落下させたり、製品が強い
衝撃を受けた場合、このガラスが割れる恐れがあります。ガラスが割れた場合は、触れたり取り外そ
うとしたりしないでください。トレーニングを受けたサービス担当者によってガラスが交換されるま
で、製品の使⽤を中⽌してください。
静電気の防止
静電気は人体には無害ですが、ご使用のコンピューターのコンポーネントやオプションには重大な損傷
を与える可能性があります。静電気に弱い部品を不適切に取り扱うと、部品を損傷する恐れがありま
す。オプションまたはCRUを開梱するときは、部品を取り付ける指示があるまで、部品が入ってい
る帯電防止パッケージを開けないでください。
オプションまたはCRUを取り扱うか、コンピューター内部で作業を行うときは、静電気による損傷を避
けるために以下の予防措置を取ってください。
•身体の動きを最小限にとどめてください。動くと、周囲に静電気が蓄積されることがあります。
•コンポーネントは常に注意して取り扱う。アダプター、メモリー・モジュール、およびその他の回
路ボードを取り扱うときは、縁を持ってください。回路のはんだ付けした部分には決して手を触
れないでください。
•他の人がコンポーネントに触れないようにする。
•静電気に弱いオプションまたはCRUを取り付ける際には、部品が入っている帯電防止パッケージを、
コンピューターの金属の拡張スロット・カバーか、その他の塗装されていない金属面に2秒間以上接触
させる。これによって、パッケージや人体の静電気を放電することができます。
•静電気に弱い部品を帯電防止パッケージから取り出した後は、部品をできるだけ下に置かず、コン
ピューターに取り付ける。これができない場合は、帯電防止パッケージを平らな場所に置き、その上
に部品を置くようにしてください。
•コンピューターのカバーやその他の金属面の上に部品を置かないようにする。
操作環境
最⼤⾼度(与圧されていない場合)
•動作時:-15.2m(-50フィート)～3,048m(10,000フィート)
•保管時:-15.2m(-50フィート)～10,668m(35,000フィート)
温度
•動作時:10°C(50°F)～35°C(95°F)
付録A.重要な安全上の注意91
•保管時(購入時の配送用パッケージ):
–一般的なデスクトップ・コンピューターの場合:-40°C(-40°F)～60°C(140°F)
–オールインワン型デスクトップ・コンピューターの場合:-20°C(-4°F)～60°C(140°F)
•保管時(パッケージなし):-10°C(14°F)～60°C(140°F)
注：コンピューターが10°C(50°F)未満の温度で保管または輸送されていた場合、使用する前にコン
ピューターを10℃から35℃(50℉から95℉)の最適な稼働温度へとゆっくり上昇させます。これには、最
大で2時間かかる場合があります。低い動作温度でコンピューターを使用すると、コンピューターに
修復不能な損傷が発生するおそれがあります。
相対湿度
•動作時:20%～80%(結露なし)
•保管時:20%～90%(結露なし)
クリーニングと保守
適切なお手入れとメンテナンスを行うことにより、コンピューターの信頼性を保つことができます。以下
のトピックでは、コンピューターを最適な状態で使用するために役立つ情報を示します。
基本的な保守のヒント
コンピューターを常に正しく機能させるための基本的なポイントをいくつか挙げます。
•コンピューターは、清潔で乾燥した環境に置いてください。コンピューターは、平らで安定した面に
置くようにしてください。
•通気口をふさがないでください。通気口は、コンピューターの過熱を防ぐ通気のために必要です。
•扇風機、ラジオ、高性能スピーカー、エアコン、電子レンジなどの電気製品は、これらの製品によっ
て発生する強力な磁界がモニターやストレージ・ドライブ上のデータを損傷する恐れがあるので、
コンピューターから離しておいてください。
•飲食物をコンピューターの部品に近づけないようにします。食べ物のかけらやこぼれた液体がキーボー
ドやマウス・スティックにかかると、詰まりや故障の原因になります。
•電源スイッチや他のコントロールがぬれないようにしてください。湿気があるとこれらの部品が
損傷し、感電の危険を招くことがあります。
•電源コードを抜く際には、コードではなく、プラグを持って抜くようにしてください。
•コンピューター・ソフトウェア、デバイス・ドライバー、オペレーティング・システムを最新の状
態に保ちます。
•「ごみ箱」を定期的に空にします。
•メール・アプリケーションの「Inbox」(受信箱)、「SentItems」(送信項目)、および「DeletedItems」
(削除済み項目)の各フォルダーを定期的に空にしてください。
•ときどきファイルをクリーンアップしてストレージ・ドライブのスペースとメモリーのスペースを開放
し、パフォーマンス上の問題を防止してください。
•ログを保管してください。ログの項目には、ソフトウェアまたはハードウェアの主な変更、デバイ
ス・ドライバーのアップデート、偶発的な問題および解決するためにとった処置、発生したその他の
問題などがあります。問題の原因としては、ハードウェアの変更やソフトウェアの変更のほか、さ
まざまな動作が考えられます。ログがあると、自身またはLenovoの技術担当者が問題の原因を判
断するときに役立ちます。
•ストレージ・ドライブのデータを定期的にバックアップしてください。バックアップから、スト
レージ・ドライブを復元できます。
92M90tユーザー・ガイド
•リカバリー・メディアはできるだけ早く作成してください。リカバリー・メディアを使用すると、
Windowsが起動しない場合でもオペレーティング・システムを復元できます。
•オペレーティング・システムの更新パッチ、ソフトウェア・プログラム、およびデバイス・ドライバー
を最新の状態に保ちます。
メンテナンスのヒント、コンピューターの移動について
コンピューターを移動する前に、次の安全対策を実行してください。
1.ストレージ・ドライブのデータをバックアップします。
2.メディアをドライブから取り出し、接続されているすべてのデバイスおよびコンピューターの電
源をオフにします。次に、すべての電源コードをコンセントから抜き、コンピューターに接続さ
れているすべてのケーブルを取り外します。
3.購入時の配送用の箱および梱包剤が保管してある場合は、それらを使って装置を梱包します。他
の箱を使う場合は、緩衝材を入れて、装置の損傷を防ぎます。
コンピューターを他の国や地域に移動する場合は、現地の電気規格を考慮する必要があります。現地の電
源コンセントの形状が現在使用している電源コンセントの形状と異なる場合は、Lenovoスマートセンター
にお問い合せのうえ、電気用プラグのアダプターまたは新しい電源コードをご購入ください。
コンピューターのクリーニング
警告：
メディアをドライブから取り出し、接続されているすべてのデバイスおよびコンピューターの電源を
オフにします。次に、すべての電源コードをコンセントから抜き、コンピューターに接続されている
すべてのケーブルを取り外します。
本製品を定期的に清掃することにより、機器の外観を保護し、操作上のトラブルを防ぐことができます。
コンピューター表⾯のクリーニング:糸くずの出ない布を中性石鹸や水で湿らせてふきます。表面
に液体を直接つけないでください。
キーボードのクリーニング:糸くずの出ない布を中性石鹸や水で湿らせてキーをひとつずつふきます。
一度に複数のキーをふくと、布が隣のキーに引っ掛かりキーを損傷する恐れがあります。キーボード
に、クリーナーを直接吹き付けないでください。キーボードの下にある糸くずやほこりを取り除くため
に、ドライヤーの冷風や写真用ブロワーブラシなどを使用します。
コンピューター画⾯のクリーニング:傷、油、ほこり、化学物質および紫外線はコンピューター画面
のパフォーマンスに影響を与えます。糸くずの出ない乾いた柔らかい布で、画面を軽くふきます。画
面に引っかいたような跡がある場合、汚れである可能性があります。汚れを乾いた柔らかい布で軽く
ふきます。跡が消えない場合は、柔らかい糸くずの出ない布を水またはメガネ用洗剤で湿らせてださ
い。ただし、コンピューター画面に液体を直接付けないでください。コンピューター画面が乾いて
から、閉じるようにしてください。
付録A.重要な安全上の注意93
94M90tユーザー・ガイド
Loading...
