M90q Käyttöopas

Lue tämä ensin

Ennen näiden ohjeiden ja niissä kuvattujen tuotteiden käyttöä lue huolellisesti seuraavat tiedot:

• Liite A ”Tärkeät turvaohjeet” sivulla 67

• Turvaohjeet ja takuutiedot

• Asennusopas

Toinen painos (joulukuu 2020)

RAJOITETTUJA OIKEUKSIA KOSKEVA HUOMAUTUS: Jos tiedot tai ohjelmisto toimitetaan General Services Administration (GSA) -sopimuksen ehtojen mukaisesti, niiden käyttöä, jäljentämistä ja luovuttamista koskevat sopimuksen GS-35F-05925 rajoitukset.

Sisältö

Tietoja tästä julkaisusta . . . . . . . . . iii

Luku 1. Tietokoneen esittely . . . . . . 1

Laite edestä . . . . . . . . . . . . . . . . . 1

Laite takaa. . . . . . . . . . . . . . . . . . 3

Ominaisuudet ja tekniset tiedot . . . . . . . . . . 5

USB-tiedonsiirtonopeutta koskeva ilmoitus . . . 6

Luku 2. Tietokoneen käytön aloitus . . . 7

Windows 10 -käyttöjärjestelmän käytön aloitus . . . 7

Windows-tili . . . . . . . . . . . . . . . 7

Windows-käyttöliittymä . . . . . . . . . . . 8

Verkkoyhteyksien muodostus . . . . . . . . . . 9

Langallisen Ethernet-verkkoyhteyden

muodostus . . . . . . . . . . . . . . . . 9

Yhteyden muodostaminen Wi-Fi-verkkoihin

(tietyissä malleissa). . . . . . . . . . . . . 9

Vantage-sovelluksen käyttö . . . . . . . . . . . 9

Multimediatoimintojen käyttö . . . . . . . . . 10

Äänitoimintojen käyttö . . . . . . . . . . 10

Erillisen näytön liittäminen . . . . . . . . . 10

Luku 3. Tietokoneen ominaisuuksien

esittely . . . . . . . . . . . . . . . . . 11

Virrankäytön hallinta . . . . . . . . . . . . . 11

Virtapainikkeen toimintatapojen määritys . . . 11

Virrankäyttösuunnitelman määritys . . . . . 11

Yhteyden muodostus Bluetooth-laitteeseen

(tietyissä malleissa) . . . . . . . . . . . . . 11

Intel Turbo Boost -teknologia . . . . . . . . . 12

Osta lisävarusteita. . . . . . . . . . . . . . 12

Luku 4. Tietokoneen ja tietojen

suojaus . . . . . . . . . . . . . . . . . 13

Lukitse tietokone . . . . . . . . . . . . . . 13

Salasanojen käyttö . . . . . . . . . . . . . 13

Käytä ohjelmiston suojauksen ratkaisuja . . . . . 14

Käytä palomuureja . . . . . . . . . . . . 14

Käytä laiteohjelmistoon upotettua

Computrace Agent -ohjelmistoa (tietyissä

malleissa) . . . . . . . . . . . . . . . 15

Käytä BIOS-suojauksen ratkaisuja . . . . . . . 15

Poista kaikki tallennusaseman tiedot . . . . . 15

Käytä kannen avauksen tunnistuskytkintä . . . 15

Käytä Intel BIOS guard:ia . . . . . . . . . 16

Käytä Smart USB Protection -toimintoa . . . 16

Siirtyminen BIOS-valikkoon . . . . . . . . . . 17

Siirtyminen BIOS-liittymässä. . . . . . . . . . 17

UEFI BIOS -näyttökielen muuttaminen . . . . . . 17

UEFI BIOS -näyttötilan muuttaminen . . . . . . 18

Järjestelmän päivämäärän ja kellonajan asetus . . 18

Käynnistysjärjestyksen muutto . . . . . . . . . 18

Kokoonpanomuutosten havaitsemistoiminnon

käyttöönotto tai käytöstä poisto . . . . . . . . 19

Automatic Power On -toimintojen käyttöönotto tai

käytöstä poisto . . . . . . . . . . . . . . . 19

Smart Power On -toiminnon käyttöönotto tai

käytöstä poisto . . . . . . . . . . . . . . . 19

ErP LPS -vaatimustenmukaisuustilan käyttöönotto

tai käytöstä poisto . . . . . . . . . . . . . . 19

Muuta ITS-suorituskykytilaa . . . . . . . . . . 20

Muuta BIOS-asetuksia ennen uuden

käyttöjärjestelmän asennusta . . . . . . . . . 20

UEFI BIOSin päivitys . . . . . . . . . . . . . 21

Tietokoneen elvytys BIOS -päivityksen häiriöistä . . 21

CMOS-muistin tyhjennys . . . . . . . . . . . 22

Luku 6. Vianmääritys, häiriöiden

poisto ja elvytys . . . . . . . . . . . . 23

Tietokoneen ongelmanratkaisun perustoimet . . . 23

Vianmääritys . . . . . . . . . . . . . . . . 23

Käynnistyshäiriöt . . . . . . . . . . . . 24

Äänitoimintojen häiriöt . . . . . . . . . . 25

Verkkoyhteyshäiriöt . . . . . . . . . . . 25

Suorituskykyyn liittyvät häiriöt . . . . . . . 28

Tallennusaseman häiriöt. . . . . . . . . . 29

CD- tai DVD-aseman häiriöt . . . . . . . . 29

Sarjaportin häiriöt . . . . . . . . . . . . 30

USB-laitteen häiriöt . . . . . . . . . . . 30

Ohjelmiston häiriöt . . . . . . . . . . . . 31

Lenovo Diagnostics -työkalut . . . . . . . . . 31

Elvytys . . . . . . . . . . . . . . . . . . 31

Järjestelmätiedostojen ja asetusten

palauttaminen aiempaan pisteeseen

palaamiseksi . . . . . . . . . . . . . . 31

Varmuuskopioitujen tiedostojen

palauttaminen. . . . . . . . . . . . . . 31

Tietokoneen oletusasetusten palautus . . . . 31

Lisäasetusten käyttö . . . . . . . . . . . 32

Windowsin automaattinen palauttaminen . . . 32

USB-palautuslaitteen luonti ja käyttö . . . . . 32

Päivitä laiteajuri . . . . . . . . . . . . . 33

Luku 5. UEFI BIOS . . . . . . . . . . . 17

Mikä on UEFI BIOS . . . . . . . . . . . . . 17

Luku 7. Asiakkaan vaihdettavissa

olevien osien vaihto . . . . . . . . . . 35

Mitä ovat asiakkaan vaihdettavissa olevat osat. . . 35 Asiakkaan vaihdettavissa olevan osan vaihto . . . 36

Verkkolaite ja verkkojohto . . . . . . . . . 36

Pystyjalusta . . . . . . . . . . . . . . 38

VESA-kiinnityspidike . . . . . . . . . . . 40

Ulkoisen optisen aseman kotelo ja ulkoinen

optinen asema . . . . . . . . . . . . . 40

Verkkolaitteen pidike . . . . . . . . . . . 42

Pölysuojus . . . . . . . . . . . . . . . 45

Takaosan Wi-Fi-antenni . . . . . . . . . . 46

Tietokoneen kansi . . . . . . . . . . . . 47

Kiintolevyasema ja kiintolevyaseman pidike . . 49

Sisäinen kaiutin . . . . . . . . . . . . . 51

Järjestelmän tuuletin . . . . . . . . . . . 52

Nappiparisto . . . . . . . . . . . . . . 53

Wi-Fi-kortti ja Wi-Fi-kortin suojus . . . . . . 55

Pohjakansi . . . . . . . . . . . . . . . 57

Muistimoduuli. . . . . . . . . . . . . . 58

M.2 SSD -asema . . . . . . . . . . . . 60

Luku 8. Ohjeet ja tuki . . . . . . . . . 63

Omatoimisen avun resurssit . . . . . . . . . . 63

Yhteydenotto Lenovon tukeen . . . . . . . . . 64

Ennen yhteydenottoa Lenovon tukeen . . . . 64

Lenovon asiakastukikeskus . . . . . . . . 64

Lisäpalvelujen hankinta . . . . . . . . . . . . 65

Liite A. Tärkeät turvaohjeet . . . . . . 67

Liite B. Tietoja helppokäyttötoiminnoista ja

ergonomiasta . . . . . . . . . . . . . 81

Liite C. Ubuntu-käyttöjärjestelmää

koskevat täydentävät tiedot . . . . . . 85

Liite D. Vaatimustenmukaisuus- ja

TCO-sertifiointitiedot . . . . . . . . . 87

Liite E. Huomioon otettavaa ja

tavaramerkit . . . . . . . . . . . . . . 99

ii M90q Käyttöopas

Tietoja tästä julkaisusta

• Tuotteesi ei välttämättä ole aivan samannäköinen kuin tämän julkaisun kuvissa esitetyt tuotteet.

• Jotkin valinnaiset lisävarusteet, ominaisuudet ja ohjelmat eivät välttämättä ole käytettävissä kaikissa tietokonemalleissa.

• Käyttöjärjestelmän ja ohjelmien version mukaan jotkin käyttöliittymän ohjeet eivät välttämättä koske käytössäsi olevaa tietokonetta.

• Julkaisun sisältöä voidaan muuttaa ilman erillistä ilmoitusta. Lenovo kehittää tietokoneisiin liittyviä ohjeita jatkuvasti, myös tätä käyttöopasta. Kaikki uusimmat ohjeet ovat osoitteessa

https://pcsupport.lenovo.com

• Microsoft® muuttaa Windows®-käyttöjärjestelmän ominaisuuksia aika ajoin Windows Update -toiminnon avulla. Siksi jotkin näiden ohjeiden tiedot voivat vanhentua. Tuoreimmat tiedot ovat saatavilla Microsoftilta.

iv M90q Käyttöopas

Luku 1. Tietokoneen esittely

Laite edestä

1. ThinkCentre LED

2. Virtapainike

3. Tallennusaseman merkkivalo

4. USB-C

™

(3.2 Gen 1) -liitäntä

Kun merkkivalo palaa, tietokone on käynnissä.

Käynnistä tietokone painamalla tätä.

Voit katkaista tietokoneesta virran avaamalla Aloitusvalikon, napsauttamalla Virta ja valitsemalla Sammuta.

Virtapainikkeen merkkivalo ilmaisee tietokoneen järjestelmätilan.

• Palaa: Tietokoneen virta on kytkettynä.

• Ei pala: Tietokoneen virta on katkaistu, tai tietokone on horrostilassa.

• Vilkkuu: Tietokone on lepotilassa.

• Hengittää: Tietokone on modernissa valmiustilassa.

Huomautus: Modernia valmiustilaa tuetaan joissakin malleissa.

Kun merkkivalo palaa, tallennusasema on käytössä.

• Lataa USB-C-yhteensopivia laitteita, joiden antojännite ja virta on 5 V ja 0,9 A.

• Siirrä tietoja, enintään 5 Gt/s, USB 3.2 nopeudella.

• Liitä tietokone USB-C-lisätarvikkeisiin ja paranna siten tietokoneen toiminnallisuutta. Voit hankkia USB-C-lisävarusteita osoitteessa

www.lenovo.com/accessories

https://

Kun Always On USB -toiminto on käytössä, Always On USB 3.2 Gen 2 -liitäntä voi ladata USB-yhteensopivan laitteen, kun tietokone on päällä, pois päältä, lepotilassa tai horrostilassa.

5. Always On USB 3.2 Gen 2

-liitäntä

6. Kuulokemikrofoniliitäntä Liitä kuulokemikrofoni tai kuulokkeet tietokoneeseen.

Voit ottaa Always On USB -toiminnon käyttöön seuraavasti:

1. Siirry UEFI BIOS -valikkoon. Katso kohta ”Siirtyminen BIOS-valikkoon” sivulla

17.

2. Valitse Devices ➙ USB Setup ➙ Front USB Ports ➙ USB Port 2, jos haluat

ottaa käyttöön Always On USB -toiminnon.

2 M90q Käyttöopas

Laite takaa

1. Valinnaiset liitännät* Liitännät vaihtelevat tietokoneen mallin mukaan.

2. Turvalukon paikka

Lukitse tietokone kiinnittämällä se työpöytään tai muuhun kiinteään kalusteeseen Kensington-tyyppisellä vaijerilukolla.

Tähän paikkaan voi asentaa takaosan Wi-Fi-antennin kaapelin liitännän, joka on

3. Wi-Fi

-antennin paikka*

saatavana joissakin malleissa. Takaosan Wi-Fi-antenni asennetaan takaosan WiFi-antennin kaapelin liitäntään.

Tämän liitännän avulla voit muodostaa yhteyden lähiverkkoon (LAN). Kun vihreä

4. Ethernet-liitäntä

merkkivalo palaa, tietokone on yhdistettynä lähiverkkoon. Kun keltainen merkkivalo vilkkuu, tiedonsiirto on meneillään.

5. USB 3.2 Gen 2 -liitännät

Tähän liitäntään voi liittää USB-yhteensopivia laitteita, esimerkiksi USBnäppäimistön, -hiiren, -tallennuslaitteen tai -tulostimen.

Tähän liitäntään voi liittää USB-yhteensopivia laitteita, esimerkiksi USB-

6. USB 3.2 Gen 1-liitäntä (pikanäppäinkäynnistyksellä)

näppäimistön, -hiiren, -tallennuslaitteen tai -tulostimen. Tämä liitäntä tukee pikanäppäinkäynnistystä. Lisätietoja on kohdassa ”Smart Power On -toiminnon käyttöönotto tai käytöstä poisto” sivulla 19.

7. HDMI

1.4 -lähtöliitäntä

8. USB 3.2 Gen 1 -liitäntä

9. DisplayPort

1.4 -lähtöliitäntä

Lähetä tietokoneesta ääni- ja videosignaaleja toiseen ääni- tai videolaitteeseen, esimerkiksi tehonäyttöön.

Tähän liitäntään voi liittää USB-yhteensopivia laitteita, esimerkiksi USBnäppäimistön, -hiiren, -tallennuslaitteen tai -tulostimen.

Lähetä tietokoneesta ääni- ja videosignaaleja toiseen ääni- tai videolaitteeseen, esimerkiksi tehonäyttöön.

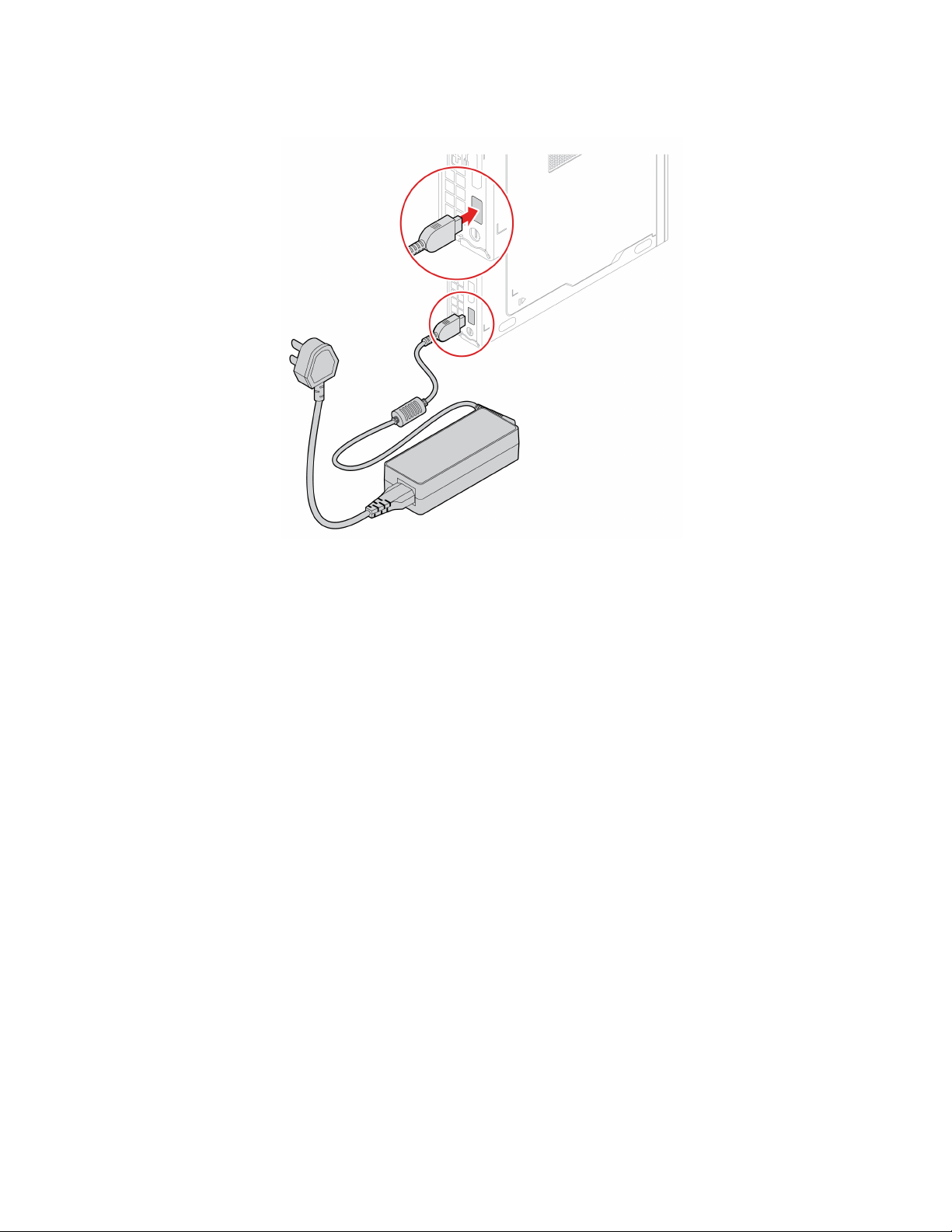

10. Virtalähteen liitäntä

* tietyissä malleissa

Liitä tähän liitäntään verkkolaite, jolla tietokone kytketään verkkovirtaan.

Luku 1. Tietokoneen esittely 3

4 M90q Käyttöopas

Ominaisuudet ja tekniset tiedot

• Leveys: 36,5 mm

Mitat

• Korkeus: 179 mm

• Syvyys: 182,9 mm

Paino (ilman pakkausta)

Laitteiston kokoonpano

Virtalähde

Sähkön otto

Suoritin

Muisti

Enimmäiskokoonpano (toimitettaessa): 1,74 kg

1. Avaa Käynnistä-pikavalikko napsauttamalla Käynnistä-painiketta hiiren

kakkospainikkeella.

2. Valitse Laitehallinta. Jos järjestelmä pyytää pääkäyttäjän salasanaa tai

vahvistusta, kirjoita salasana tai vahvista valinnat.

Tietokoneessa on jokin seuraavista virtalähteistä:

• Automaattisesti jännitteen valitseva virtalähde, jonka teho on 65 wattia*

• Automaattisesti jännitteen valitseva virtalähde, jonka teho on 90 wattia*

• Automaattisesti jännitteen valitseva virtalähde, jonka teho on 135 wattia*

• Automaattisesti jännitteen valitseva virtalähde, jonka teho on 170 wattia*

• Automaattisesti jännitteen valitseva virtalähde, jonka teho on 230 wattia*

• Tulojännite: 100–240 V AC

• Virran taajuus: 50/60 Hz

Voit tarkastella tietokoneen suorittimen tietoja napsauttamalla Aloita-painiketta hiiren kakkospainikkeella ja valitsemalla Järjestelmä.

DDR4 SODIMM (Double data rate 4 small outline dual in-line memory module)

-muistimoduuli

• 2,5 tuuman, 7 mm korkea kiintolevyasema*

• M.2 SSD -asema*

• Intel

Optane™ -muisti*

Tallennuslaite

Näyttöominaisuudet

Ääniominaisuudet

Jos haluat tarkastella tietokoneen tallennusaseman kapasiteettia, avaa Aloitapikavalikko napsauttamalla Aloita-painiketta hiiren kakkospainikkeella ja valitse sitten Levynhallinta.

Huomautus: Järjestelmän ilmaisema tallennusaseman kapasiteetti on nimelliskapasiteettia pienempi.

Sisäinen näytönohjainkortti tukee seuraavia:

• DisplayPort 1.4 -lähtöliitäntä

• HDMI 1.4 -lähtöliitäntä

Sisäinen äänikortti tukee seuraavia:

• Kuulokemikrofoniliitäntä

• Sisäinen kaiutin

Luku 1. Tietokoneen esittely 5

• Muistipaikat

Laajennusominaisuudet

Verkko-ominaisuudet

• M.2 SSD -asemapaikat

• Ulkoinen optinen asema*

• Kiintolevyaseman paikka*

• Bluetooth*

• Ethernet LAN

• Langaton lähiverkko*

* tietyissä malleissa

USB-tiedonsiirtonopeutta koskeva ilmoitus

Riippuen monista tekijöistä, kuten isännän ja oheislaitteiden käsittelyominaisuuksista, tiedoston ominaisuuksista, tiedostomääritteistä ja muista järjestelmäkokoonpanoon ja käyttöympäristöihin liittyvistä tekijöistä, todellinen siirtonopeudet erilaisia USB-liitäntöjä käytettäessä vaihtelevat ja voivat olla hitaampia kuin alla luetellut kutakin laitetta koskevat siirtonopeudet.

USB-laite Tiedonsiirtonopeus (Gt/s)

3.2 Gen 1 / 3.1 Gen 1

3.2 Gen 2 / 3.1 Gen 2

3.2 Gen 2 × 2

6 M90q Käyttöopas

Luku 2. Tietokoneen käytön aloitus

Windows 10 -käyttöjärjestelmän käytön aloitus

Tässä olevien ohjeiden avulla voit tutustua Windows 10 -käyttöjärjestelmän perusteisiin ja aloittaa sen käytön saman tien. Lisätietoja Windows 10 -käyttöjärjestelmästä on Windowsin ohjeessa.

Windows-tili

Windows-käyttöjärjestelmän käyttöön tarvitaan käyttäjätili. Se voi olla joko Windows-käyttäjätili tai Microsofttili.

Windows-käyttäjätili

Kun käynnistät Windowsin ensimmäisen kerran, sinua pyydetään luomaan Windows-käyttäjätili. Ensimmäinen luomasi tili on tyypiltään järjestelmänvalvojan tili. Järjestelmänvalvojan tilin avulla voit luoda muita käyttäjätilejä tai muuttaa tilien tyyppiä seuraavasti:

1. Avaa Aloitusvalikko ja valitse Asetukset ➙ Tilit ➙ Perheenjäsenet ja muut käyttäjät.

2. Noudata kuvaruutuun tulevia ohjeita.

Microsoft-tili

Voit kirjautua Windows-käyttöjärjestelmään myös Microsoft-tilin avulla.

Voit luoda Microsoft-tilin siirtymällä Microsoftin rekisteröitymissivulle osoitteessa noudattamalla näyttöön tulevia ohjeita.

Microsoft-tilin käytössä on seuraavat edut:

• Voit hyödyntää kertakirjautumista käyttäessäsi muita Microsoftin palveluja, joita ovat esimerkiksi OneDrive, Skype ja Outlook.com.

• Voit synkronoida mukautetut asetukset muiden Windows-laitteiden kanssa.

https://signup.live.com ja

Windows-käyttöliittymä

1. Tili

2. Tiedostot

3. Kuvat

4. Asetukset

5. Virta

6. Aloituspainike

7. Windowsin haku

8. Tehtävänäkymä

9. Windowsin ilmoitusalue

10. Akun tilan kuvake

11. Verkon kuvake

12. Toimintokeskus

Voit muuttaa tilin asetuksia, lukita tietokoneen tai kirjautua ulos nykyiseltä tililtä.

Voit avata Tiedostot-kansion, johon vastaanotetut tiedostot oletusarvoisesti tallennetaan.

Voit avata Kuvat-kansion, johon vastaanotetut kuvat oletusarvoisesti tallennetaan.

Voit avata Asetukset-näkymän.

Voit sammuttaa tietokoneen, käynnistää sen uudelleen tai siirtää sen lepotilaan.

Avaa Aloitusvalikon.

Kun kirjoitat haettavan kohteen hakuruutuun, saat tulokset sekä tietokoneesta että verkosta.

Saat näkyviin kaikki avoimet sovellukset ja voit siirtyä niiden välillä.

Tässä näkyy ilmoituksia ja joidenkin toimintojen tila.

Tämän avulla saat näkyviin virtatilan ja voit vaihtaa akun tai virranhallinnan asetuksia. Kun tietokone ei ole liitettynä verkkovirtaan, kuvake muuttuu muotoon

Voit muodostaa yhteyden käytettävissä olevaan langattomaan verkkoon. Lisäksi tässä näkyy verkon tila. Kun yhteys on muodostettu langalliseen verkkoon, kuvake

muuttuu muotoon

Tässä näkyvät sovellusten tuoreimmat ilmoitukset. Lisäksi toimintokeskuksessa voi käyttää tiettyjä toimintoja nopeasti.

Avaa aloitusvalikko

• Napsauta Aloita-painiketta.

• Paina näppäimistön Windows-näppäintä.

M90q Käyttöopas

Avaa Käynnistä-pikavalikko Napsauta hiiren kakkospainikkeella Aloita-painiketta.

Ohjauspaneelin käyttö

• Avaa Aloitusvalikko ja valitse Windows-järjestelmä ➙ Ohjauspaneeli.

• Käytä Windowsin hakutoimintoa.

Sovelluksen käynnistäminen

• Avaa Aloitusvalikko ja valitse sovellus, jonka haluat avata.

• Käytä Windowsin hakutoimintoa.

Verkkoyhteyksien muodostus

Tietokoneella saat yhteyden muuhun maailmaan joko langallisen tai langattoman verkkoyhteyden välityksellä.

Langallisen Ethernet-verkkoyhteyden muodostus

Voit yhdistää tietokoneen lähiverkkoon Ethernet-kaapelin ja tietokoneessa olevan Ethernet-liitännän avulla.

Yhteyden muodostaminen Wi-Fi-verkkoihin (tietyissä malleissa)

Jos tietokoneesi sisältää langattoman lähiverkkomoduulin, voit liittää tietokoneesi Wi-Fi®-verkkoihin. Tietokoneesi langaton lähiverkkomoduuli saattaa tukea erilaisia standardeja. 802.11ax-standardin käyttö saattaa olla estetty joissakin maissa tai joillakin alueilla paikallisen lainsäädännön mukaisesti.

1. Napsauta Windowsin ilmoitusalueella olevaa verkkokuvaketta. Näyttöön tulee käytettävissä olevien langattomien verkkojen luettelo.

2. Valitse käytettävissä oleva verkkoyhteys. Anna pyydettävät tiedot tarvittaessa.

Vantage-sovelluksen käyttö

Esiasennettu Vantage-sovellus on keskitetty ratkaisu, jonka automaattiset päivitykset ja korjaukset auttavat sinua ylläpitämään tietokonettasi. Lisäksi voit määrittää laiteasetukset ja pyytää sinulle räätälöityä tukea.

Voit siirtyä Vantage-sovellukseen kirjoittamalla hakuruutuun Vantage.

Tärkeimmät ominaisuudet

Vantage-sovelluksen avulla voit:

• Tarkistaa helposti laitteen tilan ja mukauttaa laitteen asetuksia.

• Ladata ja asentaa UEFI BIOS -laiteohjelmiston ja ohjaimien päivityksiä, jotta tietokone pysyy ajantasaisena.

• Valvoa tietokoneen toimintakuntoa ja suojata tietokone ulkopuolisilta uhilta.

• Skannata tietokoneesi laitteiston ja diagnosoida laiteongelmia.

• Tarkistaa takuun tilan (verkkoyhteys tarvitaan).

• Lue Käyttöopasta ja hyödyllisiä artikkeleita.

Huomautuksia:

• Käytettävissä olevat ominaisuudet vaihtelevat tietokonemallin mukaan.

• Vantage-sovellus päivittää tietokoneen ominaisuuksia säännöllisesti, jotta käyttökokemus kehittyisi jatkuvasti paremmaksi. Ominaisuuksien kuvaus saattaa olla erilainen kuin todellisessa käyttöliittymässä.

Luku 2. Tietokoneen käytön aloitus 9

Multimediatoimintojen käyttö

Käytä tietokonettasi työhön tai viihteeseen hyödyntämällä laitteita (kuten kamera, näyttö tai kaiuttimet).

Äänitoimintojen käyttö

Paranna äänenlaatua liittämällä kaiuttimet, kuulokkeet tai kuulokemikrofoni ääniliitäntään.

Äänenvoimakkuuden säätö

1. Napsauta äänenvoimakkuuskuvaketta Windowsin tehtäväpalkin ilmaisinalueella.

2. Säädä äänenvoimakkuutta noudattamalla näytön ohjeita. Voit mykistää äänen napsauttamalla kaiutinkuvaketta.

Ääniasetusten muuttaminen

1. Siirry Ohjauspaneeliin ja tarkastele sitä Ryhmitelty-näkymässä.

2. Valitse Laitteisto ja äänet ➙ Ääni.

3. Muuta asetukset haluamiksesi.

Erillisen näytön liittäminen

Kun liität projektorin tai näytön tietokoneeseesi, voit pitää esityksiä tai laajentaa työtilaasi.

Langattoman näytön liittäminen

Varmista, että sekä tietokoneesi että erillinen näyttö tukevat Miracast

-toimintoa.

Paina

Muuta näytön asetuksia

Napsauta työpöydän tyhjää kohtaa hiiren kakkospainikkeella ja valitse Näytön asetukset. Tämän jälkeen voit muuttaa näytön asetuksia haluamallasi tavalla.

+ ja valitse langaton näyttö, jonka haluat liittää.

M90q Käyttöopas

Luku 3. Tietokoneen ominaisuuksien esittely

Virrankäytön hallinta

Tämän osan tietojen avulla pystyt saavuttamaan mahdollisimman hyvän tasapainon suorituskyvyn ja virrankulutuksen välillä.

Virtapainikkeen toimintatapojen määritys

Voit määrittää mieltymyksesi mukaan, mitä virtapainiketta painettaessa tapahtuu. Voit virtapainiketta painamalla esimerkiksi sammuttaa tietokoneen tai siirtää sen lepo- tai horrostilaan.

Voit muuttaa virtapainikkeen toimintaa seuraavasti:

1. Siirry Ohjauspaneeliin ja valitse sen näkymäksi suuret kuvakkeet tai pienet kuvakkeet.

2. Napsauta Virranhallinta-asetukset ➙ Valitse virtapainikkeiden toiminnot.

3. Muuta asetukset haluamiksesi.

Virrankäyttösuunnitelman määritys

ENERGY STAR® -vaatimusten mukaisissa tietokoneissa tulee käyttöön seuraava virrankäyttösuunnitelma, kun tietokone on ollut käyttämättömänä tietyn ajan:

Taulukko 1. Oletusvirrankäyttösuunnitelma (kun laite on kytkettynä verkkovirtaan)

• Sammuta näyttö: 10 minuutin kuluttua

• Aseta tietokone lepotilaan: 25 minuutin kuluttua

Voit palauttaa tietokoneen lepotilasta normaaliin toimintatilaan painamalla mitä tahansa näppäimistön näppäintä.

Jos haluat parhaan mahdollisen suorituskyvyn ja virransäästön välisen tasapainon, voit muuttaa virrankäyttösuunnitelman asetuksia seuraavasti:

1. Siirry Ohjauspaneeliin ja valitse sen näkymäksi suuret kuvakkeet tai pienet kuvakkeet.

2. Valitse Virranhallinta-asetukset, ja valitse sitten haluamasi virrankäyttösuunnitelma tai mukauta sitä.

Yhteyden muodostus Bluetooth-laitteeseen (tietyissä malleissa)

Voit kytkeä tietokoneeseen kaikenlaisia Bluetooth-laitteita, esimerkiksi näppäimistön, hiiren, älypuhelimen tai kaiuttimet. Varmista, että yhteys on muodostettu, asettamalla laitteet enintään 10 metrin päähän tietokoneesta.

1. Ota Bluetooth käyttöön tietokoneessa.

a. Avaa Aloitusvalikko ja valitse sitten Asetukset ➙ Laitteet ➙ Bluetooth- ja muut laitteet. b. Ota Bluetooth käyttöön kytkimen avulla.

2. Valitse Lisää Bluetooth- tai muu laite ➙ Bluetooth.

3. Valitse Bluetooth-laite ja noudata näyttöön tulevia ohjeita.

Bluetooth-laite ja tietokone muodostavat yhteyden automaattisesti seuraavalla kerralla, jos molemmat laitteet ovat riittävän lähellä toisiaan ja Bluetooth on käytössä. Bluetooth-yhteyttä voi käyttää tiedonsiirtoon, etäohjaukseen ja viestintään.

Intel Turbo Boost -teknologia

Intel Turbo -tila on suunniteltu siten, että suoritin pystyy arvioimaan omaa lämpötilaansa, sähkövirtaansa ja tehoaan laatiakseen dynaamisen enimmäisrajan sen taajuudelle. Tämä tarkoittaa sitä, että suoritin voi toimia ilmoitettua perustaajuutta korkeammalla taajuudella ja millä tahansa Turbo-enimmäistaajuuden ja ilmoitetun perustaajuuden välisellä taajuudella milloin tahansa.

Jos ThinkCentre M90q -tietokoneeseen on asennettu i9-10900- tai i7-10700-suoritin, se ei tue Intel Turbo

-tilaa, kun se on asennettu seuraaville TIO-laitteille:

• ThinkCentre TIO27 (MT: 10YF)

• ThinkCentre 超级Q27 (MT: 10YF)

• ThinkCentre TIO27q (MT: 10YG)

• ThinkCentre Tiny-in-One 22

• ThinkCentre Tiny-in-One 24

• ThinkCentre TIO22Gen3

• ThinkCentre 超级Q22Gen3

• ThinkCentre TIO22Gen3Touch

• ThinkCentre 超级Q22Gen3Touch

• ThinkCentre TIO24Gen3

• ThinkCentre 超级Q24Gen3

• ThinkCentre TIO24Gen3Touch

• ThinkCentre 超级Q24Gen3Touch

Osta lisävarusteita

Lenovolta on saatavana joukko lisälaitteita ja päivitysosia, joiden avulla voi laajentaa tietokoneen ominaisuuksia. Tällaisia lisävarusteita ovat muun muassa muistimoduulit, tallennuslaitteet, verkkokortit, muuntajat, näppäimistöt ja hiiret.

Voit hankkia Lenovo-tuotteita osoitteesta

https://www.lenovo.com/accessories.

M90q Käyttöopas

Luku 4. Tietokoneen ja tietojen suojaus

Lukitse tietokone

Huomautus: Lukkolaitteen ja turvatoiminnon arviointi, hankinta ja toteutus on käyttäjän omalla vastuulla.

Lenovo ei kommentoi, arvioi eikä takaa lukkolaitteiden ja turvatoimien laatua tai toimivuutta. Voit ostaa tietokoneen lukkoja Lenovolta.

Kensington-lukko tai vastaava vaijerilukko

Lukitse tietokoneesi kiinnittämällä se työpöytään tai muuhun kiinteään kalusteeseen Kensington-tyyppisellä vaijerilukolla.

Salasanojen käyttö

Salasanatyypit

Voit määrittää seuraavat salasanat UEFI (Unified Extensible Firmware Interface) BIOS:ssa (Basic Input/ Output System) estääksesi tietokoneen luvattoman käytön. Kun tietokone palaa lepotilasta, järjestelmä ei kuitenkaan pyydä antamaan mitään UEFI BIOS -salasanaa.

• Käynnistyssalasana Kun järjestelmään on asetettu käynnistyssalasana, järjestelmä kehottaa antamaan kelvollisen salasanan

aina, kun tietokoneeseen kytketään virta. Tietokonetta voi käyttää vasta, kun oikea salasana on annettu.

• Pääkäyttäjän salasana Pääkäyttäjän salasanan asetus estää tietokoneen asetusten luvattoman muuton. Jos olet vastuussa usean

tietokoneen kokoonpanoasetusten ylläpidosta, sinun kannattaa määrittää pääkäyttäjän salasana. Kun pääkäyttäjän salasana on asetettu, salasanakehote tulee näkyviin aina, kun yrität siirtyä BIOS-

valikkoon.

Jos sekä käynnistyssalasana että pääkäyttäjän salasana on asetettu, voit antaa kumman tahansa salasanan. Jos haluat tehdä muutoksia kokoonpanoasetuksiin, sinun on kuitenkin käytettävä pääkäyttäjän salasanaa.

• Kiintolevyaseman salasana Kiintolevyaseman salasanan asetus estää tallennusaseman tietojen luvattoman käytön. Kun

kiintolevyaseman salasana on asetettu, järjestelmä kehottaa antamaan kelvollisen salasanan aina, kun tallennusasemaa yritetään käyttää.

Huomautus: Kun kiintolevyaseman salasana on asetettu, tallennusasemassa olevat tiedot on suojattu, vaikka tallennusasema siirrettäisiin toiseen tietokoneeseen.

• Järjestelmänhallinnan salasana (tietyissä malleissa) Voit antaa järjestelmänhallinnan salasanalle samat oikeudet kuin pääkäyttäjän salasanalle

suojausominaisuuksien hallintaa varten. Voit mukauttaa järjestelmänhallinnan salasanaa UEFI BIOS

-valikon kautta seuraavasti:

1. Käynnistä tietokone uudelleen. Kun logonäyttö tulee näkyviin, paina F1- tai Fn+F1-näppäimiä.

2. Valitse Security ➙ System Management Password Access Control.

3. Noudata kuvaruutuun tulevia ohjeita.

Jos järjestelmään on asetettu sekä pääkäyttäjän salasana että järjestelmänhallinnan salasana, pääkäyttäjän salasana ohittaa järjestelmänhallinnan salasanan.

Salasanan määritys, vaihto ja poisto

Tulosta nämä ohjeet ennen aloitusta.

1. Käynnistä tietokone uudelleen. Kun logonäyttö tulee näkyviin, paina F1- tai Fn+F1-näppäimiä.

2. Valitse Security.

3. Valitse salasanan tyypin mukaan Set Supervisor Password, Set Power-On Password, Set System Management Password tai Hard Disk Password ja paina Enter.

4. Aseta, vaihda tai poista salasana noudattamalla näytössä näkyviä ohjeita.

5. Tallenna muutokset ja poistu ohjelmasta painamalla näppäinyhdistelmää F10 tai Fn+F10.

Salasanat tulee tallentaa, ja niitä tulee säilyttää turvallisessa paikassa. Jos unohdat salasanat, lisätietoja niiden poistamisesta itse on ohjeaiheessa ”CMOS-muistin tyhjennys” sivulla 22. Voit myös ottaa yhteyttä Lenovon valtuuttamaan huoltopalveluun salasanojen poistamiseksi.

Huomautuksia:

• Jos pääkäyttäjän salasana unohtuu, CMOS-muistin tyhjennys ei välttämättä poista sitä BIOS-asetusten mukaan.

• Jos kiintolevyaseman salasana unohtuu, Lenovo ei voi poistaa salasanaa eikä palauttaa tallennusasemassa olevia tietoja.

Käytä ohjelmiston suojauksen ratkaisuja

Tässä osiossa on tietoja ohjelmistoratkaisuista tietokoneesi ja tietojesi suojaukseen.

Käytä palomuureja

Palomuuri voi olla laitteisto, ohjelmisto tai näiden yhdistelmä tarvittavan suojaustason mukaan. Palomuurit valvovat saapuvia ja lähteviä tietoyhteyksiä palomuuriin määritettyjen sääntöjen perusteella. Jos tietokoneessa on esiasennettuna palomuuriohjelma, se suojaa tietokonetta Internetin suojausuhilta,

M90q Käyttöopas

luvattomalta käytöltä, tunkeutumisilta ja Internet-hyökkäyksiltä. Palomuuri suojaa myös yksityisyyttäsi. Lisätietoja palomuurin käytöstä on palomuuriohjelmiston ohjetoiminnossa.

Jos haluat käyttää palomuureja:

1. Siirry Ohjauspaneeliin ja valitse sen näkymäksi suuret kuvakkeet tai pienet kuvakkeet.

2. Valitse Windows Defenderin palomuuri, ja noudata sitten näytön ohjeita.

Käytä laiteohjelmistoon upotettua Computrace Agent -ohjelmistoa (tietyissä malleissa)

Computrace Agent -ohjelmisto on IT-omaisuuden hallintatyökalu ja varastetun tietokoneen palautusratkaisu. Ohjelmisto havaitsee tietokoneeseen tehdyt muutokset, kuten laitteisto- ja ohjelmistomuutokset ja tietokoneen sijainnin. Computrace Agent -ohjelmiston käyttö saattaa edellyttää maksullista aktivointia.

Käytä BIOS-suojauksen ratkaisuja

Tässä osiossa on tietoja BIOS-ratkaisuista tietokoneesi ja tietojesi suojaukseen.

Poista kaikki tallennusaseman tiedot

Tallennusaseman kaikki tiedot on suositeltavaa poistaa ennen tallennusaseman tai tietokoneen kierrätystä.

Jos haluat poistaa kaikki tallennusaseman tiedot:

1. Määritä kiintolevysalasana tallennusasemalle, jonka aiot kierrättää. Katso kohta ”Salasanojen käyttö” sivulla 13.

2. Käynnistä tietokone uudelleen. Kun logonäyttö tulee näkyviin, paina F1- tai Fn+F1-näppäimiä.

3. Valitse Security ➙ Hard Disk Password ➙ Security Erase HDD Data ja paina Enter.

4. Valitse tallennusasema, jonka aiot kierrättää, ja paina Enter.

5. Näkyviin tulee sanoma, jossa sinua pyydetään vahvistamaan toiminto. Valitse Yes ja paina Enter. Poisto käynnistyy.

Huomautus: Poiston aikana virtapainike ja näppäimistö eivät ole käytettävissä.

6. Kun poisto on valmis, näkyviin tulee sanoma, jossa sinua pyydetään palauttamaan järjestelmä. Valitse

Continue-vaihtoehto.

Huomautus: Poisto kestää tallennusaseman kapasiteetin mukaan puolesta tunnista kolmeen tuntiin.

7. Kun palautus on valmis, jompikumpi seuraavista tapahtuu:

• Jos järjestelmän tallennusaseman tiedot on poistettu, näkyviin tulee sanoma, jossa sanotaan, ettei

käyttöjärjestelmää ole käytettävissä.

• Jos tiedot on poistettu muusta kuin järjestelmän tallennusasemasta, tietokone käynnistyy uudelleen

automaattisesti.

Käytä kannen avauksen tunnistuskytkintä

Kannen avauksen tunnistuskytkin estää kirjautumisen käyttöjärjestelmään, jos tietokoneen kantta ei ole asennettu tai suljettu oikein.

Jos haluat ottaa käyttöön kannen avauksen tunnistuskytkimen liitännän emolevyssä:

1. Käynnistä tietokone uudelleen. Kun logonäyttö tulee näkyviin, paina F1- tai Fn+F1-näppäimiä.

2. Valitse Security ➙ Cover Tamper Detected ja paina Enter-näppäintä.

3. Valitse Enabled-vaihtoehto ja paina Enter-näppäintä.

Luku 4. Tietokoneen ja tietojen suojaus 15

4. Tallenna muutokset ja poistu ohjelmasta painamalla näppäinyhdistelmää F10 tai Fn+F10.

Jos emolevyllä oleva kannen avauksen tunnistuskytkin on käytössä ja se havaitsee tietokoneen käynnistyksen yhteydessä, että tietokoneen kantta ei ole asennettu tai suljettu oikein, näyttöön tulee virhesanoma. Jos haluat ohittaa virheviestin ja kirjautua käyttöjärjestelmään:

1. Varmista, että tietokoneen kansi on asennettu tai suljettu oikein.

2. Siirry BIOS-valikkoon, tallenna ja poistu.

Käytä Intel BIOS guard:ia

BIOS guard -moduuli tarkistaa salaustekniikkaa hyödyntämällä järjestelmän BIOSin flash-muistin kaikki BIOS-päivitykset. Siksi kaikki haittaohjelmien hyökkäykset BIOSiin estyvät.

Käytä Smart USB Protection -toimintoa

Smart USB Protection -toiminto on suojaustoiminto, joka estää tietojen kopioimisen tietokoneesta tietokoneeseen liitettyihin USB-tallennuslaitteisiin. Voit määrittää Smart USB Protection -toiminnon tilaksi jonkin seuraavista:

• Disabled (oletusasetus): Voit käyttää USB-tallennuslaitteita rajoituksitta.

• Read Only: Et voi kopioida tietoja tietokoneesta USB-tallennuslaitteisiin. Voit kuitenkin käyttää tai

muokata USB-tallennuslaitteissa olevia tietoja.

• No Access: Et voi käyttää USB-tallennuslaitteiden tietoja tietokoneesta.

Lisätietoja Smart USB Protection -toiminnon määrittämisestä on kohdassa:

1. Käynnistä tietokone uudelleen. Kun logonäyttö tulee näkyviin, paina F1- tai Fn+F1-näppäimiä.

2. Valitse Security ➙ Smart USB Protection ja paina Enter-näppäintä.

3. Valitse haluamasi asetus ja paina Enter-näppäintä.

4. Tallenna muutokset ja poistu ohjelmasta painamalla näppäinyhdistelmää F10 tai Fn+F10.

M90q Käyttöopas

Luku 5. UEFI BIOS

Tässä luvussa on tietoja UEFI BIOSin määrityksestä ja päivityksestä sekä CMOS-muistin tyhjentämisestä.

Mikä on UEFI BIOS

Huomautus: Käyttöjärjestelmän asetukset saattavat kuitenkin korvata vastaavat UEFI BIOS -asetukset.

UEFI BIOS on ensimmäinen ohjelma, jonka tietokone ajaa käynnistyessään. UEFI BIOS alustaa tietokoneen laitteet sekä lataa käyttöjärjestelmän ja muut ohjelmat. Tietokoneessa on asennusohjelma, jonka avulla voit muuttaa UEFI BIOS -asetuksia.

Siirtyminen BIOS-valikkoon

Käynnistä tietokone uudelleen. Kun logonäyttö tulee näkyviin, siirry BIOS-valikkoon painamalla F1- tai Fn+F1

-näppäimiä.

Huomautus: Jos olet määrittänyt BIOS-salasanat, anna oikeat salasanat pyydettäessä. Voit myös ohittaa salasanakehotteen ja siirtyä BIOS-valikkoon valitsemalla No tai painamalla Esc-näppäintä. Tällöin et voi kuitenkaan muuttaa salasanojen suojaamia järjestelmän kokoonpanoasetuksia.

Siirtyminen BIOS-liittymässä

Huomio: Optimoidut oletusmääritykset näkyvät lihavoituina. Virheellisillä kokoonpanoasetusten muutoksilla

voi olla odottamattomia seurauksia.

Joissakin näppäimistöissä voit siirtyä BIOS-käyttöliittymän painamalla seuraavia näppäimiä tai yhdistelmiä Fn- ja seuraavia näppäimiä:

F1 tai Fn+F1 Tuo näkyviin yleisohjeen.

Esc tai Fn+Esc Poistuminen alivalikosta ja paluu päävalikkoon.

↑↓ tai Fn+↑↓ Siirtyminen haluttuun asetukseen.

← → tai Fn+← → Valitsee välilehden.

+/– tai Fn++/– Suurenna tai pienennä arvoa.

Enter

F9 tai Fn+F9 Palauttaa oletusasetukset käyttöön.

F10 tai Fn+F10 Kokoonpanon tallennus ja lopetus.

Siirtyminen valittuun välilehteen tai alivalikkoon.

UEFI BIOS -näyttökielen muuttaminen

UEFI BIOS tukee kolmea tai neljää näyttökieltä: englantia, ranskaa, yksinkertaistettua kiinaa ja venäjää (tietyissä malleissa).

UEFI BIOS -näyttökielen muuttaminen:

1. Valitse Main ➙ Language ja paina Enter-näppäintä.

2. Määritä haluamasi näyttökieli.

UEFI BIOS -näyttötilan muuttaminen

Voit käyttää UEFI BIOSia graafisessa tilassa tai tekstitilassa tarpeidesi mukaan.

UEFI BIOS -näyttötilan muuttaminen:

1. Käynnistä tietokone uudelleen. Kun logonäyttö tulee näkyviin, paina F1- tai Fn+F1-näppäimiä.

2. Valitse Main ➙ Setup Mode Select ja paina Enter-näppäintä.

3. Määritä haluamasi näyttötila.

Järjestelmän päivämäärän ja kellonajan asetus

1. Käynnistä tietokone uudelleen. Kun logonäyttö tulee näkyviin, paina F1- tai Fn+F1-näppäimiä.

2. Valitse Main ➙ System Time & Date ja paina press Enter-näppäintä.

3. Määritä haluttu järjestelmän päivämäärä ja aika.

4. Tallenna muutokset ja poistu ohjelmasta painamalla näppäinyhdistelmää F10 tai Fn+F10.

Käynnistysjärjestyksen muutto

Jos tietokone ei käynnisty käynnistyslaitteesta, voit muuttaa käynnistysjärjestystä pysyvästi tai valita tilapäisen käynnistyslaitteen.

Käynnistyslaitteiden lukujärjestyksen muuttaminen pysyvästi

1. Tee tallennuslaitteen tyypin mukaan jokin seuraavista:

• Jos tallennuslaite on sisäinen, siirry vaiheeseen 2.

• Jos tallennuslaite on levy, varmista, että tietokone on käynnissä, tai käynnistä tietokone. Aseta sitten levy optiseen asemaan.

• Jos tallennuslaite on muu ulkoinen laite kuin optinen levy, liitä tallennuslaite tietokoneeseen.

2. Käynnistä tietokone uudelleen. Kun logonäyttö tulee näkyviin, paina F1- tai Fn+F1-näppäimiä.

3. Valitse Startup ja muuta käynnistysjärjestys noudattamalla näytön ohjeita.

4. Tallenna muutokset ja poistu ohjelmasta painamalla näppäinyhdistelmää F10 tai Fn+F10.

Valitse tilapäinen käynnistyslaite Huomautus: Kaikki optiset levyt ja tallennusasemat eivät tue käynnistystä.

1. Tee tallennuslaitteen tyypin mukaan jokin seuraavista:

• Jos tallennuslaite on sisäinen, siirry vaiheeseen 2.

• Jos tallennuslaite on levy, varmista, että tietokone on käynnissä, tai käynnistä tietokone. Aseta sitten levy optiseen asemaan.

• Jos tallennuslaite on muu ulkoinen laite kuin optinen levy, liitä tallennuslaite tietokoneeseen.

2. Käynnistä tietokone uudelleen. Kun logonäyttö tulee näkyviin, paina F12- tai Fn+F12-näppäimiä.

3. Valitse haluamasi tallennuslaite ja paina Enter-näppäintä.

Jos muuttaa käynnistyslaitteiden lukujärjestyksen pysyvästi, valitse Startup Device Menu -valikossa Enter

Setup ja siirry BIOS-valikkoon painamalla Enter-näppäintä.

M90q Käyttöopas

Kokoonpanomuutosten havaitsemistoiminnon käyttöönotto tai käytöstä poisto

Jos kokoonpanomuutosten havaitsemistoiminto on käytössä ja POST-testi havaitsee kokoonpanomuutoksia joissakin laitteissa (esimerkiksi tallennusasemissa tai muistimoduuleissa), näyttöön tulee virhesanoma tietokoneen käynnistymisen yhteydessä.

Kokoonpanomuutosten havaitsemistoiminnon käyttöönotto tai käytöstä poisto:

1. Käynnistä tietokone uudelleen. Kun logonäyttö tulee näkyviin, paina F1- tai Fn+F1-näppäimiä.

2. Valitse Security ➙ Configuration Change Detection ja paina Enter-näppäintä.

3. Ota tämä toiminto käyttöön tai poista se käytöstä valintasi mukaan.

4. Tallenna muutokset ja poistu ohjelmasta painamalla näppäinyhdistelmää F10 tai Fn+F10.

Ohita virheviesti ja kirjaudu käyttöjärjestelmään painamalla F2- tai Fn+F2-näppäintä. Voit tyhjentää virhesanoman siirtymällä BIOS-valikkoon. Tallenna ja sulje.

Automatic Power On -toimintojen käyttöönotto tai käytöstä poisto

UEFI BIOS:in Automatic Power On -toiminto sisältää useita asetuksia tietokoneen automaattista käynnistämistä varten.

Automatic Power On -toiminnon käyttöönotto tai käytöstä poisto:

1. Käynnistä tietokone uudelleen. Kun logonäyttö tulee näkyviin, paina F1- tai Fn+F1-näppäimiä.

2. Valitse Power ➙ Automatic Power On ja paina Enter-näppäintä.

3. Valitse haluamasi toiminto ja paina Enter-näppäintä.

4. Ota tämä toiminto käyttöön tai poista se käytöstä valintasi mukaan.

5. Tallenna muutokset ja poistu ohjelmasta painamalla näppäinyhdistelmää F10 tai Fn+F10.

Smart Power On -toiminnon käyttöönotto tai käytöstä poisto

Varmista, että näppäimistö on kytketty pikanäppäinkäynnistystä tukevaan USB-liitäntään. Jos pikanäppäinkäynnistystoiminto on otettu käyttöön, voit käynnistää tai palauttaa tietokoneen toimintaan Alt +P-näppäinyhdistelmän avulla.

Smart Power On -toiminnon käyttöönotto tai käytöstä poisto:

1. Käynnistä tietokone uudelleen. Kun logonäyttö tulee näkyviin, paina F1- tai Fn+F1-näppäimiä.

2. Valitse Power ➙ Smart Power On ja paina Enter-näppäintä.

3. Ota tämä toiminto käyttöön tai poista se käytöstä valintasi mukaan.

4. Tallenna muutokset ja poistu ohjelmasta painamalla näppäinyhdistelmää F10 tai Fn+F10.

ErP LPS -vaatimustenmukaisuustilan käyttöönotto tai käytöstä poisto

Lenovon tietokoneet täyttävät ErP Lot 3 -määräysten ympäristösuunnitteluvaatimukset. Lisätietoa on seuraavassa osoitteessa:

https://www.lenovo.com/us/en/compliance/eco-declaration

Ottamalla ErP LPS -vaatimustenmukaisuustilan käyttöön vähennät tietokoneen sähkönkulutusta, kun tietokone on lepotilassa tai pois päältä.

Luku 5. UEFI BIOS 19

ErP LPS -vaatimustenmukaisuustilan käyttöönotto tai käytöstä poisto:

1. Käynnistä tietokone uudelleen. Kun logonäyttö tulee näkyviin, paina F1- tai Fn+F1-näppäimiä.

2. Valitse Power ➙ Enhanced Power Saving Mode ja paina Enter-näppäintä.

3. Tee jompikumpi seuraavista toimista sen mukaan, valitsetko Enabled vai Disabled:

• Jos valitset Enabled, paina Enter-näppäintä. Valitse sitten Power ➙ Automatic Power On ja paina Enter-näppäintä. Tarkista, onko Wake on LAN -toiminto poistettu käytöstä automaattisesti. Jos ei ole, poista se käytöstä.

• Jos valitset Disabled, paina Enter-näppäintä. Siirry sitten seuraavaan vaiheeseen.

4. Tallenna muutokset ja poistu ohjelmasta painamalla näppäinyhdistelmää F10 tai Fn+F10.

Kun ErP LPS -vaatimustenmukaisuustila on käytössä, voit palauttaa tietokoneen valmiustilasta seuraavin keinoin:

• Paina virtapainiketta.

• Ota Wake Up on Alarm -toiminto käyttöön, jotta tietokone käynnistyy määritettynä ajankohtana.

Nopea käynnistys pitää poistaa käytöstä, jotta ErP:n sammutetun tilan vaatimukset täyttyvät.

1. Siirry Ohjauspaneeliin ja valitse sen näkymäksi suuret kuvakkeet tai pienet kuvakkeet.

2. Valitse Virranhallinta-asetukset ➙ Valitse virtapainikkeiden toiminnot ➙ Muuta asetukset, jotka eivät ole käytettävissä.

3. Poista Sammutusasetukset-luettelossa Ota käyttöön nopea käynnistys (suositus) -valintaruudun valinta.

Muuta ITS-suorituskykytilaa

Voit säätää tietokoneen akustista suorituskykyä ja lämpösuorituskykyä vaihtamalla ITS-suorituskykytilan. Valittavissa on kolme vaihtoehtoa:

• Best Performance (oletusasetus): Tietokone toimii parhaalla järjestelmän suorituskyvyllä normaalilla

akustisella tasolla.

• Best Experience: Tietokoneen käyttökokemus on paras mahdollinen tasapainotetulla äänellä ja tavallista

paremmalla suorituskyvyllä.

• Kun Full Speed -asetus on käytössä, tietokoneen kaikki tuulettimet käyvät täydellä nopeudella.

ITS-suorituskykytilan muuttaminen:

1. Käynnistä tietokone uudelleen. Kun logonäyttö tulee näkyviin, paina F1- tai Fn+F1-näppäimiä.

2. Valitse Power ➙ Intelligent Cooling ja paina Enter-näppäintä.

3. Valitse Performance Mode ja paina Enter-näppäintä.

4. Määritä haluamasi suorituskykytila.

5. Tallenna muutokset ja poistu ohjelmasta painamalla näppäinyhdistelmää F10 tai Fn+F10.

Muuta BIOS-asetuksia ennen uuden käyttöjärjestelmän asennusta

BIOS-asetukset vaihtelevat käyttöjärjestelmän mukaan. Muuta BIOS-asetuksia ennen uuden käyttöjärjestelmän asennusta.

Microsoft päivittää Windows 10 -käyttöjärjestelmää jatkuvasti. Ennen kuin asennat tietyn Windows 10

-version, tarkista sen yhteensopivuus luettelosta. Lisätietoja on osoitteessa

https://support.lenovo.com/us/en/solutions/windows-support

20 M90q Käyttöopas

BIOS-asetusten muuttaminen:

1. Käynnistä tietokone uudelleen. Kun logonäyttö tulee näkyviin, paina F1- tai Fn+F1-näppäimiä.

2. Valitse pääkäyttöliittymässä Security ➙ Secure Boot ja paina sitten Enter-näppäintä.

3. Tee jompikumpi seuraavista toimista sen mukaan, minkä käyttöjärjestelmän aiot asentaa:

• Jos haluat asentaa Windows 10 -käyttöjärjestelmän (64-bittinen) ja suurimman osan Linux-

käyttöjärjestelmiä, valitse Enabled kohdassa Secure Boot.

• Jos haluat asentaa käyttöjärjestelmän, joka ei tue suojattua käynnistystä, valitse Disabled kohdassa Secure Boot.

4. Tallenna muutokset ja poistu ohjelmasta painamalla näppäinyhdistelmää F10 tai Fn+F10.

UEFI BIOSin päivitys

Kun asennat uuden ohjelman, laiteajurin tai laitekomponentin, UEFI BIOS on ehkä päivitettävä. Voit päivittää BIOS-ohjelman käyttöjärjestelmästä tai flash-päivityslevystä (tuettu vain tietyssä malleissa).

Lataa ja asenna uusin UEFI BIOS -päivityspaketti jollakin seuraavista tavoista:

• Vantage-sovelluksessa: Avaa Vantage-sovellus ja tarkista saatavilla olevat päivityspaketit. Jos uusin UEFI BIOS -päivityspaketti on

saatavilla, lataa ja asenna se noudattamalla näytössä näkyviä ohjeita.

• Lenovon tukisivuston avulla:

1. Siirry osoitteeseen

2. Lataa käyttöjärjestelmäversioon tai ISO-näköistiedostoversioon tarkoitettu flash-BIOS-päivitysohjain (jota käytetään flash-päivityslevyn luomiseen). Lataa sitten lataamasi flash-BIOS-päivitysohjaimen asennusohjeet.

3. Tulosta asennusohjeet ja päivitä BIOS noudattamalla ohjeita.

https://pcsupport.lenovo.com.

Tietokoneen elvytys BIOS -päivityksen häiriöistä

1. Poista asemista kaikki tietovälineet ja katkaise virta kaikista tietokoneeseen liitetyistä laitteista.

2. Aseta BIOS-päivityslevy optiseen asemaan ja katkaise sitten virta tietokoneesta.

3. Irrota kaikki verkkojohdot pistorasioista. Irrota sitten kaikki osat, jotka estävät pääsemästä käsiksi CMOS-muistin tyhjennyksen ja palautuksen hyppyjohtimeen.

4. Siirrä hyppyjohdin normaalilta paikaltaan ylläpitoasentoon.

5. Kytke tietokoneen ja näytön verkkojohdot pistorasiaan.

6. Kytke virta tietokoneeseen ja näyttöön. Kun tietokoneesta kuuluu merkkiääni, elvytys alkaa.

7. Kun elvytys on valmis, tietokoneen virta katkaistaan automaattisesti.

Huomautus: Elvytys kestää tietokonemallin mukaan kahdesta kolmeen minuuttia.

8. Irrota kaikki verkkojohdot pistorasioista.

9. Aseta hyppyjohdin takaisin normaaliasentoon.

10. Asenna kaikki irrotetut osat takaisin paikalleen. Kytke sitten tietokoneen ja näytön verkkojohdot pistorasiaan.

11. Kytke virta tietokoneeseen ja näyttöön. Kun logonäyttö tulee näkyviin, paina F1- tai Fn+F1-näppäimiä.

12. Voit estää tietojen katoamisen varmistamalla, että BIOS-asetukset palautetaan aiempaan tilanteeseen. Lisätietoja BIOS-kokoonpanoista on kohdassa Luku 5 ”UEFI BIOS” sivulla 17.

Luku 5. UEFI BIOS 21

CMOS-muistin tyhjennys

1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta.

2. Irrota kaikki verkkojohdot pistorasioista. Irrota sitten kaikki osat, jotka estävät pääsemästä käsiksi CMOS-muistin tyhjennyksen ja palautuksen hyppyjohtimeen.

3. Siirrä hyppyjohdin normaalilta paikaltaan ylläpitoasentoon.

4. Kytke tietokoneen ja näytön verkkojohdot pistorasiaan.

5. Kytke virta tietokoneeseen ja näyttöön. Kun tietokoneesta kuuluu merkkiääni, odota noin 10 sekuntia.

6. Katkaise tietokoneesta virta painamalla virtapainiketta noin neljän sekunnin ajan.

7. Irrota kaikki verkkojohdot pistorasioista.

8. Aseta hyppyjohdin takaisin normaaliasentoon.

9. Asenna kaikki irrotetut osat takaisin paikalleen. Kytke sitten tietokoneen ja näytön verkkojohdot pistorasiaan.

10. Kytke virta tietokoneeseen ja näyttöön. Kun logonäyttö tulee näkyviin, paina F1- tai Fn+F1-näppäimiä.

11. Voit estää tietojen katoamisen varmistamalla, että BIOS-asetukset palautetaan aiempaan tilanteeseen. Lisätietoja BIOS-kokoonpanoista on kohdassa Luku 5 ”UEFI BIOS” sivulla 17.

M90q Käyttöopas

Luku 6. Vianmääritys, häiriöiden poisto ja elvytys

Tässä luvussa on ratkaisuja tietokoneongelmiin. Käytä näitä perusohjeita tietokoneen ongelmien ratkaisun lähtökohtana.

Tietokoneen ongelmanratkaisun perustoimet

Edellytykset

Ennen kuin aloitat, lue kohta Liite A ”Tärkeät turvaohjeet” sivulla 67 ja tulosta seuraavat ohjeet.

1. Tarkista, että: a. Tietokoneeseen liitettyjen laitteiden kaapelit on kytketty oikein ja ne ovat tukevasti kiinni. b. Kaikki osat on asennettu oikein. c. Kaikki tietokoneeseen liitetyt verkkovirtaa käyttävät laitteet on kytketty asianmukaisesti

maadoitettuihin ja toimiviin pistorasioihin.

d. Kaikki tietokoneeseen liitetyt laitteet on otettu käyttöön UEFI BIOS:ssa.

2. Tarkista tietokone virusten varalta mahdollisella virustentorjuntaohjelmalla. Jos ohjelma löytää viruksen, poista se.

3. Katso kohta Luku 6 ”Vianmääritys, häiriöiden poisto ja elvytys” sivulla 23, jos haluat ratkaista ongelman, suorittaa vianmääritysohjelman ja elvyttää käyttöjärjestelmän.

4. Jos ongelma jatkuu, ota yhteys Lenovoon. Katso kohta Luku 8 ”Ohjeet ja tuki” sivulla 63.

Vianmääritys

Vianmääritysohjeiden avulla voit etsiä ratkaisua ongelmiin, jotka aiheuttavat kuvattuja oireita.

Käynnistyshäiriöt

Tilanne

Tietokone ei käynnisty, kun virtapainiketta painetaan.

Käyttöjärjestelmä ei käynnisty oikeasta tallennusasemasta tai käynnistys epäonnistuu.

Tietokone antaa useita äänimerkkejä ennen käyttöjärjestelmän käynnistymistä.

Selitys ja toimet

• Varmista, että verkkojohto on kytketty oikein tietokoneen takaosaan ja toimivaan pistorasiaan.

• Jos tietokoneen takaosassa on toinen virtakytkin, varmista, että se on ON-asennossa (virta on kytkettynä).

• Tietokoneen etuosassa oleva virran merkkivalo palaa.

• Tietokoneen käyttämä jännite on maan tai alueen sähköpistorasioissa käytettävän jännitteen mukainen.

• Varmista, että jokaisen tallennusaseman liitäntäkaapeli ja virtakaapeli on liitetty oikein.

• Varmista, että tallennusasema, josta tietokone käynnistyy, on UEFI BIOS -ohjelman luettelossa ensimmäisenä käynnistyslaitteena.

• Joissakin harvinaisissa tilanteissa tallennusasema, jossa käyttöjärjestelmä on, voi vahingoittua. Tällöin tallennusasema on ehkä vaihdettava.

• Jos tietokoneeseen on asennettu Optane-muisti:

– Varmista, ettei Optane-muistia ole poistettu. – Varmista, ettei Optane-muisti ole vioittunut. Tarkista Optane-

muisti vianmääritystyökalujen avulla.

Varmista, ettei mikään näppäin ole juuttunut kiinni.

24 M90q Käyttöopas

Äänitoimintojen häiriöt

Tilanne

Ääntä ei kuulu Windows käyttöjärjestelmässä.

Selitys ja toimet

• Jos käytät omalla virtalähteellä varustettuja erilliskaiuttimia, joissa

on virtakytkin, varmista seuraavat asiat: – Virtakytkin on asetettu Käytössä-asentoon.

– Kaiuttimen verkkojohto on kytketty toimivaan ja asianmukaisesti

maadoitettuun pistorasiaan.

• Jos ulkoisissa kaiuttimissa on äänenvoimakkuuden säädin,

tarkista, ettei äänenvoimakkuutta ole asetettu liian alhaiseksi.

• Napsauta äänenvoimakkuuskuvaketta Windowsin tehtäväpalkin

ilmaisinalueella. Tarkista kaiuttimien ja äänenvoimakkuuden asetukset. Älä mykistä kaiutinta tai aseta äänenvoimakkuutta hyvin alhaiselle tasolle.

• Jos tietokoneesi etuosassa on nämä säätimet, tarkista, ettei

äänenvoimakkuutta ole säädetty liian alhaiseksi.

• Tarkista, että erilliskaiuttimet (ja kuulokkeet, jos käytössä) on liitetty

tietokoneessa oikeaan ääniliitäntään. Useimmat kaiutinkaapelit on värikoodattu ääniliitäntöjen mukaan.

Huomautus: Kun erilliskaiuttimien tai kuulokkeiden kaapeli liitetään ääniliitäntään, mahdollinen sisäinen kaiutin poistuu käytöstä. Jos johonkin laajennuspaikkaan on asennettu äänikortti, emolevyn sisäiset äänitoiminnot useimmiten poistuvat käytöstä. Käytä siis äänikortin liitäntöjä.

• Varmista, että käytettävä ohjelma on tarkoitettu käytettäväksi

Microsoft Windows -käyttöjärjestelmässä. Jos ohjelma on suunniteltu DOS-käyttöön, se ei hyödynnä Windowsin ääniominaisuuksia. Ohjelma on määritettävä käyttämään SoundBlaster Pro- tai SoundBlaster-emulointia.

• Varmista, että äänilaiteajurit on asennettu oikein.

Kuulokemikrofonista tai kuulokkeista ei kuulu ääntä.

Ääni kuuluu vain toisesta erillisestä kaiuttimesta.

Valitse kuulokemikrofoni tai -kuulokkeet oletusarvoiseksi äänilaitteeksi äänten lisäasetuksissa.

• Varmista, että kaiuttimien kaapeli on liitetty kunnolla tietokoneessa

olevaan liitäntään.

• Varmista, että vasemman ja oikean kaiuttimen yhdistävä kaapeli on

liitetty kunnolla paikalleen.

• Varmista, että balanssiasetukset ovat oikeat.

1. Napsauta hiiren kakkospainikkeella äänenvoimakkuuskuvaketta Windowsin tehtäväpalkin ilmaisinalueella. Valitse Avaa äänenvoimakkuuden mikseri ja valitse sitten haluamasi kaiutin.

2. Napsauta kaiutinkuvaketta äänenvoimakkuuden säätimen yläpuolella ja valitse sitten Tasot-välilehti.

Verkkoyhteyshäiriöt

Huomautus: Wi-Fi®- ja Bluetooth-ominaisuudet ovat lisävarusteita.

Luku 6. Vianmääritys, häiriöiden poisto ja elvytys 25

Tilanne

Tietokone ei voi muodostaa yhteyttä Ethernet-lähiverkkoon.

Selitys ja toimet

• Kytke kaapeli Ethernet-liitännästä keskittimen RJ45-liitäntään.

• Ota Ethernet-lähiverkkotoiminto käyttöön UEFI BIOS-ohjelmassa.

• Ota Ethernet-lähiverkkosovitin käyttöön.

1. Siirry Ohjauspaneeliin ja valitse sen näkymäksi suuret

kuvakkeet tai pienet kuvakkeet.

2. Valitse Verkko- ja jakamiskeskus ➙ Muuta sovittimen asetuksia.

3. Napsauta Ethernet-lähiverkkosovittimen kuvaketta hiiren kakkospainikkeella ja valitse Ota käyttöön.

• Päivitä tai asenna uudelleen Ethernet-lähiverkkoajuri.

• Asenna kaikki verkkoympäristön tarvitsemat verkko-ohjelmistot. Saat tarvittavat verkko-ohjelmistot selville lähiverkon pääkäyttäjältä.

• Määritä kytkimen portille ja sovittimelle sama kaksisuuntaisuusasetus. Jos olet määrittänyt sovittimeen kaksisuuntaisuustoiminnon, varmista, että tämä toiminto on määritetty myös keskittimen porttiin. Väärän kaksisuuntaisuustilan määrittäminen voi huonontaa suorituskykyä tai aiheuttaa tietojen katoamista tai yhteyksien katkeamisen.

Kun verkkosovittimen malli on Gigabit Ethernet ja käytössä oleva tiedonsiirtonopeus on 1 000 megabittiä sekunnissa, Ethernetlähiverkkoyhteys katkeaa tai siinä ilmenee virheitä.

Wake On LAN (WOL)lähiverkkokäynnistystoiminto ei toimi.

Wi-Fi-toiminto ei toimi.

Kytke verkkokaapeli Ethernet-liitäntään käyttämällä luokan 5 kaapeleita ja 100 BASE-T -keskitintä/-kytkintä (ei 100 BASE-X

-keskitintä/-kytkintä).

Ota Wake On LAN -lähiverkkotoiminto käyttöön UEFI BIOSohjelmassa.

• Ota Wi-Fi-ominaisuus käyttöön UEFI BIOS:ssa.

• Ota kaikki Wi-Fi-laitteet käyttöön.

1. Avaa Käynnistä-pikavalikko napsauttamalla Käynnistä-

painiketta hiiren kakkospainikkeella.

2. Valitse Laitehallinta. Jos järjestelmä pyytää pääkäyttäjän

salasanaa tai vahvistusta, kirjoita salasana tai vahvista valinnat.

3. Laajenna Verkkosovittimet näyttämään kaikki verkkolaitteet.

4. Napsauta jokaista Wi-Fi-laitetta hiiren kakkospainikkeella ja

valitse Ota laite käyttöön.

• Ota langaton lähiverkkotoiminto käyttöön Windows-asetuksissa.

1. Avaa Aloitusvalikon.

2. Valitse Asetukset ➙ Verkko ja Internet ➙ Wi-Fi.

3. Ota Wi-Fi-ominaisuus käyttöön.

• Päivitä tai asenna uudelleen Wi-Fi-ajuri.

26 M90q Käyttöopas

Tilanne

Bluetooth-toiminto ei toimi.

Selitys ja toimet

• Ota Bluetooth-ominaisuus käyttöön UEFI BIOS:ssa.

• Ota kaikki Bluetooth-laitteet käyttöön.

1. Avaa Käynnistä-pikavalikko napsauttamalla Käynnistä-

painiketta hiiren kakkospainikkeella.

2. Valitse Laitehallinta. Jos järjestelmä pyytää pääkäyttäjän

salasanaa tai vahvistusta, kirjoita salasana tai vahvista valinnat.

3. Näytä kaikki Bluetooth-laitteet laajentamalla Bluetooth-kohta.

Napsauta sitten jokaista Bluetooth-laitetta hiiren kakkospainikkeella ja valitse Ota laite käyttöön.

4. Laajenna Verkkosovittimet näyttämään kaikki verkkolaitteet.

Napsauta sitten jokaista Bluetooth-laitetta hiiren kakkospainikkeella ja valitse Ota laite käyttöön.

• Ota Bluetooth-radio käyttöön.

1. Avaa Aloitusvalikon.

2. Valitse Asetukset ➙ Laitteet ➙ Bluetooth- ja muut laitteet.

3. Ota Bluetooth-toiminto käyttöön ottamalla Bluetooth-kytkin

käyttöön.

• Päivitä tai asenna uudelleen Bluetooth-ajuri.

Bluetooth-kuulokemikrofonista tai

-kuulokkeista ei kuulu ääntä.

Valitse Bluetooth-kuulokemikrofoni tai -kuulokkeet oletusarvoiseksi äänilaitteeksi äänten lisäasetuksissa.

Luku 6. Vianmääritys, häiriöiden poisto ja elvytys 27

Suorituskykyyn liittyvät häiriöt

Tilanne

Tallennusasemissa on liikaa pirstoutuneita tiedostoja.

Tallennusasemassa ei ole riittävästi vapaata tilaa.

Selitys ja toimet

Huomautus: Eheytykseen kuluva aika vaihtelee tallennusaseman

koon ja tallennusasemassa tallennettuina olevien tietojen määrän mukaan, ja se voi kestää useita tunteja.

1. Sulje käynnissä olevat ohjelmat ja ikkunat.

2. Avaa Aloitusvalikon.

3. Valitse Windows-järjestelmä ➙ Resurssienhallinta ➙ Tämä tietokone.

4. Napsauta C-asemaa hiiren kakkospainikkeella ja valitse sitten Ominaisuudet.

5. Napsauta Työkalut-välilehteä.

6. Valitse Optimoi-vaihtoehto. Valitse haluamasi asema ja valitse sitten Optimoi.

7. Noudata kuvaruutuun tulevia ohjeita.

• Tyhjennä sähköpostisovelluksen vastaanotettujen, lähetettyjen ja poistettujen viestien kansiot.

• Järjestä C-asema uudelleen.

1. Avaa Aloitusvalikon.

2. Valitse Windows-järjestelmä ➙ Resurssienhallinta ➙ Tämä tietokone.

3. Napsauta C-asemaa hiiren kakkospainikkeella ja valitse sitten Ominaisuudet.

4. Tarkista vapaan tilan määrä ja valitse sitten Järjestä uudelleen.

5. Kuvaruutuun tulee luettelo tarpeettomista tiedostolajeista. Valitse poistettava laji ja napsauta sitten OK-painiketta.

• Poista käytöstä joitakin Windowsin toimintoja tai poista joitakin tarpeettomia ohjelmia.

1. Siirry Ohjauspaneeliin ja valitse sen näkymäksi suuret

kuvakkeet tai pienet kuvakkeet.

2. Napsauta vaihtoehtoa Ohjelmat ja toiminnot.

3. Tee jokin seuraavista toimista:

– Jos haluat poistaa käytöstä joitakin Windowsin toimintoja,

valitse Ota Windowsin ominaisuuksia käyttöön tai poista niitä käytöstä. Noudata kuvaruutuun tulevia ohjeita.

– Jos haluat poistaa joitakin tarpeettomia ohjelmia, valitse

poistettava ohjelma ja valitse sitten Poista tai muuta tai Poista asennus.

Muistissa ei ole riittävästi vapaata tilaa.

28 M90q Käyttöopas

• Napsauta hiiren kakkospainikkeella tehtäväpalkissa ja avaa Tehtävienhallinta. Lopeta sitten joitakin tehtäviä, joita et tarvitse.

• Asenna järjestelmään lisää muistimoduuleita.

Tallennusaseman häiriöt

Tilanne

Jokin tallennusasema puuttuu tai ne kaikki puuttuvat BIOS-valikosta.

CD- tai DVD-aseman häiriöt

Tilanne

CD- tai DVD-levy ei toimi.

Selitys ja toimet

• Varmista, että jokaisen tallennusaseman liitäntäkaapeli ja

virtakaapeli on liitetty oikein.

• Varmista, että tietokoneen asetukset on määritetty oikein niin, että

se tukee tallennusasemia.

– Jos tietokoneeseen on asennettu SATA-tallennusasemia,

varmista, että SATA-tallennusasemien käyttöönottomoduuli (yhdestä viiteen tallennusasemaa) on asennettu.

– Jos tietokoneeseen on asennettu SAS-tallennusasemia,

varmista, että SAS-tallennusasemien käyttöönottomoduuli (yhdestä viiteen tallennusasemaa) tai LSI MegaRAID SAS

-sovitin on asennettu.

Selitys ja toimet

• Varmista, että optinen asema tukee CD- tai DVD-levyjä.

• Tarkista, että levy on asetettu asemaan oikein, nimiöpuoli ylöspäin.

• Varmista, että käytettävä levy on puhdas. Jos levy on pölyinen,

puhdista se pyyhkimällä sitä pehmeällä liinalla keskustasta ulkoreunoja kohti. Jos levyä pyyhitään pyörivin liikkein, tietoja saattaa kadota.

• Varmista, että aseman virtakaapeli ja liitäntäkaapeli ovat tukevasti

kiinni asemassa.

• Takista, ettei levy ole naarmuuntunut tai vahingoittunut. Kokeile

asemassa jotakin toista levyä, jonka tiedät toimivaksi.

• Jos tietokoneessa on asennettuna useita CD- tai DVD-asemia (tai

CD- ja DVD-yhdistelmäasemia), kokeile asettaa levy toiseen asemaan. Toisinaan vain yksi asema on liitetty äänialijärjestelmään.

Tietokone ei käynnisty käynnistystä tukevasta elvytystietovälineestä, esimerkiksi Product Recovery -tietolevystä.

Näyttö on tyhjä, eikä DVD-videon kuva näy.

DVD-elokuvan toisto ei onnistu.

Ääntä ei kuulu, tai se kuuluu vain satunnaisesti DVD-elokuvaa toistettaessa.

Varmista, että CD- tai DVD-asema on asetettu UEFI BIOS:ssa ensimmäiseksi käynnistyslaitteeksi käynnistysjärjestyksessä. Huomautus: Joissakin tietokonemalleissa käynnistysjärjestysmääritykset ovat pysyviä, eikä käyttäjä voi muuttaa käynnistysjärjestystä.

• Aloita DVD-toisto-ohjelma uudelleen.

• Yritä säätää näytön tarkkuus tai värisyvyys pienemmäksi.

• Sulje avoinna olevat tiedostot ja käynnistä sitten tietokone

uudelleen.

• Varmista, että levyn pinta on puhdas ja naarmuton.

• Tarkista aluekoodi levystä tai sen pakkauksesta. Joudut ehkä

hankkimaan toisen levyn, joka on tarkoitettu samalle alueelle, missä tietokonetta käytetään.

• Tarkista tietokoneen ja kaiuttimien äänenvoimakkuusasetukset.

• Varmista, että levyn pinta on puhdas ja naarmuton.

• Tarkista kaikkien kaiutinkaapelien kiinnitys.

• Valitse DVD-toisto-ohjelman videovalikon avulla toinen ääniraita.

Luku 6. Vianmääritys, häiriöiden poisto ja elvytys 29

Tilanne

Toisto on hidasta tai nykivää.

Näyttöön tulee ilmoitus virheellisestä levystä tai levyn puuttumisesta.

Sarjaportin häiriöt

Selitys ja toimet

• Poista käytöstä mahdolliset taustaohjelmat kuten virustentorjunta tai työpöydän teemat.

• Varmista, että näyttölaitteen erotuskyky on asetettu alhaisemmaksi kuin 1 152 x 864 pikseliä.

• Varmista, että asemassa on levy ja että levyn kiiltävä puoli on alaspäin.

• Varmista, että näyttölaitteen erotuskyky on asetettu alhaisemmaksi kuin 1 152 x 864 pikseliä.

• Varmista, että DVD- tai CD-levy on asetettu oikeaan optiseen asemaan. Älä esimerkiksi aseta DVD-levyä vain CD-levyä tukevaan asemaan.

Tilanne

Sarjaliitännän käyttö ei onnistu.

USB-laitteen häiriöt

Tilanne

USB-laitteen käyttö ei onnistu.

Selitys ja toimet

• Kytke sarjakaapeli tietokoneen sarjaliitännästä liitäntää käyttävään laitteeseen. Jos sarjaliitäntää käyttävässä laitteessa on oma verkkojohto, kytke verkkojohto asianmukaisesti maadoitettuun pistorasiaan.

• Kytke laitteeseen virta ja pidä sen yhteys käytössä.

• Asenna mahdolliset sarjaliitäntää käyttävän laitteen mukana toimitetut ohjelmat. Katso lisätietoja sarjaliitäntää käyttävän laitteen mukana toimitetusta ohjeesta.

• Jos lisäsit yhden sarjaliitäntäsovittimen, varmista, että sovitin on asennettu oikein.

Selitys ja toimet

• Kytke USB-kaapeli USB-liitännästä USB-laitteeseen. Jos USBlaitteessa on oma verkkojohto, kytke verkkojohto asianmukaisesti maadoitettuun pistorasiaan.

• Kytke USB-laitteeseen virta ja pidä sen yhteys käytössä.

• Asenna mahdolliset USB-laitteen mukana toimitetut laiteajurit tai ohjelmat. Katso lisätietoja USB-laitteen mukana toimitetusta ohjeesta.

• Palauta USB-laite alkutilaan irrottamalla USB-kaapeli USBliitännästä ja kytkemällä kaapeli uudelleen.

• Varmista, että Smart USB Protection -toiminto on poistettu käytöstä UEFI BIOS:ssa.

30 M90q Käyttöopas

Ohjelmiston häiriöt

Tilanne

Jotkin ohjelmat eivät toimi odotetulla tavalla.

Selitys ja toimet

1. Selvitä, onko häiriön syynä jokin ohjelma. a. Varmista, että ohjelmisto on yhteensopiva tietokoneen

kanssa. Katso lisätietoja ohjelman mukana toimitetuista

ohjeista. b. Varmista, että muut ohjelmat toimivat oikein tietokoneessasi. c. Varmista, että käyttämäsi ohjelma toimii jossakin toisessa

tietokoneessa.

2. Jos häiriön syynä on jokin ohjelma:

• Katso lisätietoja ohjelman mukana toimitetuista oppaista tai

ohjetoiminnosta.

• Päivitä ohjelma.

• Poista ohjelman asennus ja asenna se sitten uudelleen. Voit

ladata tietokoneeseen esiasennetun ohjelman siirtymällä osoitteeseen näytön ohjeita.

Lenovo Diagnostics -työkalut

Lisätietoja Lenovo-diagnostiikkatyökaluista on osoitteessa:

https://pcsupport.lenovo.com/lenovodiagnosticsolutions

https://pcsupport.lenovo.com ja noudattamalla

Elvytys

Tässä osassa on Windows 10 -käyttöjärjestelmän palautukseen liittyviä tietoja. Varmista, että luet näytössä näkyvät palautusohjeet ja noudatat niitä. Tietokoneen tiedot saatetaan poistaa palautusprosessin aikana. Vältä tietojen häviäminen varmuuskopioimalla kaikki säilytettävät tiedot.

Järjestelmätiedostojen ja asetusten palauttaminen aiempaan pisteeseen palaamiseksi

1. Siirry Ohjauspaneeliin ja valitse sen näkymäksi suuret kuvakkeet tai pienet kuvakkeet.

2. Valitse Palautus ➙ Avaa järjestelmän palauttaminen. Noudata näyttöön tulevia ohjeita.

Varmuuskopioitujen tiedostojen palauttaminen

Huomautus: Jos palautat tiedostot varmuuskopiosta Tiedostohistoria-työkalun avulla, että olet aiemmin

varmuuskopioinut tietosi työkalun avulla.

1. Siirry Ohjauspaneeliin ja valitse sen näkymäksi suuret kuvakkeet tai pienet kuvakkeet.

2. Valitse Tiedostohistoria ➙ Palauta henkilökohtaisia tiedostoja. Noudata näyttöön tulevia ohjeita.

Tietokoneen oletusasetusten palautus

Kun palautat tietokoneen oletusasetukset, voit valita, haluatko säilyttää vai poistaa tiedostot, kun asenna Windows-käyttöjärjestelmä uudelleen.

Huomautus: Graafisen käyttöliittymän kohteet voivat muuttua ilman erillistä ilmoitusta.

1. Avaa Aloitusvalikko ja valitse sitten Asetukset ➙ Päivittäminen ja suojaus ➙ Palautus.

2. Napsauta Palauta tietokoneen oletusasetukset -kohdassa Aloitusopas.

Luku 6. Vianmääritys, häiriöiden poisto ja elvytys 31

3. Palauta tietokoneen oletusasetukset noudattamalla näytössä näkyviä ohjeita.

Lisäasetusten käyttö

1. Avaa Aloitusvalikko ja valitse sitten Asetukset ➙ Päivittäminen ja suojaus ➙ Palautus.

2. Valitse Käynnistyksen lisäasetukset -kohdassa Käynnistä uudelleen ➙ Vianmääritys ➙ Lisäasetukset.

3. Valitse haluamasi asetus ja noudata näyttöön tulevia ohjeita.

Windowsin automaattinen palauttaminen

Huomautus: Varmista, että tietokone on kytketty verkkovirtaan elvytyksen aikana.

Tietokoneessa oleva Windowsin palautusympäristö toimii Windows 10 -käyttöjärjestelmästä riippumattomasti. Tämän ansiosta voit elvyttää tai korjata käyttöjärjestelmän silloinkin, kun Windows 10

-käyttöjärjestelmä ei käynnisty.

Windowsin palautusympäristö käynnistyy automaattisesti, kun tietokoneen käynnistys on epäonnistunut kahdesti peräkkäin. Voit sitten valita korjaus- ja elvytysvaihtoehdot näytössä näkyvien ohjeiden mukaisesti.

USB-palautuslaitteen luonti ja käyttö

On suositeltavaa luoda mahdollisimman pian USB-palautusasema Windowsin palautusohjelmien varmuuskopioksi. USB-palautusaseman avulla voit selvittää ja korjata ongelmia, jos esiasennetut Windowsin elvytysohjelmat vaurioituvat. Jos et ole luonut varalle USB-palautusasemaa, voit hankkia sellaisen ottamalla yhteyden Lenovon asiakastukikeskukseen. Tuorein maa- ja aluekohtaisten tukipuhelinnumeroiden luettelo on osoitteessa:

https://pcsupport.lenovo.com/supportphonelist

USB-palautusaseman luonti Huomio: Luonti poistaa kaikki USB-asemaan aiemmin tallennetut tiedot. Vältä tietojen häviäminen

varmuuskopioimalla kaikki säilytettävät tiedot.

1. Varmista, että tietokone on kytketty verkkovirtaan.

2. Valmistele käytettäväksi USB-asema, jossa on vähintään 16 gigatavun kapasiteetti. Tarvittavan USBtallennustilan todellinen määrä vaihtelee palautusnäköistiedoston koon mukaan.

3. Liitä valmisteltu USB-palautusasema tietokoneeseen.

4. Kirjoita hakuruutuun recovery. Valitse sitten Luo palautusasema.

5. Anna Recovery Media Creator -ohjelmalle lupa käynnistyä napsauttamalla Käyttäjätilien valvonta

-ikkunassa Kyllä-painiketta.

6. Luo USB-palautusasema Palautusasema-ikkunassa noudattamalla näytön ohjeita.

USB-palautusaseman käyttö

Jos tietokonetta ei voida käynnistää, siirry ensin osoitteeseen Luku 8 ”Ohjeet ja tuki” sivulla 63 ja yritä ratkaista ongelma itse. Jos ongelma ei poistu, elvytä tietokone USB-palautusaseman avulla.

1. Varmista, että tietokone on kytketty verkkovirtaan.

2. Liitä USB-palautusasema tietokoneeseen.

3. Kytke tietokoneeseen virta tai käynnistä se uudelleen. Kun logonäyttö tulee näkyviin, paina F12näppäintä. Esiin tulee Boot-käynnistysvalikko.

M90q Käyttöopas

4. Valitse USB-palautusasema käynnistyslaitteeksi. Viimeistele prosessi noudattamalla näytössä näkyviä ohjeita.

Päivitä laiteajuri

Huomio: Tietokoneen kokoonpano muuttuu laiteajurien uudelleenasennuksen yhteydessä.

Uusin laiteajuri kannattaa noutaa, jos olet havainnut laitteen toiminnassa häiriöitä tai jos olet asentanut järjestelmään uuden laitteen. Tämä vähentää todennäköisyyttä, että laiteajuri olisi toimintahäiriön syynä. Lataa ja asenna uusin ajuri jollakin seuraavista tavoista:

• Vantage-sovelluksessa: Avaa Vantage-sovellus ja tarkista saatavilla olevat päivityspaketit. Jos uusin UEFI BIOS -päivityspaketti on

saatavilla, lataa ja asenna se noudattamalla näytössä näkyviä ohjeita.

• Lenovon tukisivuston avulla: Siirry osoitteeseen

sitten tarvittavat laiteajurit ja ohjelmat noudattamalla näytössä näkyviä ohjeita.

• Windows Updatesta.

Huomautus: Windows Update -sivustosta saatavat laiteajurit eivät ehkä ole Lenovon testaamia. On suositeltavaa hakea ajurit Lenovon sivustosta.

1. Avaa Aloitusvalikon.

2. Valitse Asetukset ➙ Päivittäminen ja suojaus ➙ Windows Update.

3. Noudata kuvaruutuun tulevia ohjeita.

https://pcsupport.lenovo.com ja valitse tietokoneesi malli luettelosta. Lataa ja asenna

Luku 6. Vianmääritys, häiriöiden poisto ja elvytys 33

34 M90q Käyttöopas

Luku 7. Asiakkaan vaihdettavissa olevien osien vaihto

Mitä ovat asiakkaan vaihdettavissa olevat osat

Asiakkaan vaihdettavissa olevat osat (Customer Replaceable Units, CRU) ovat osia, joita asiakas voi itse päivittää tai vaihtaa. Lenovo-tietokoneissa on seuraavanlaisia CRU-osia:

• Itsepalvelun piiriin kuuluvat CRU-osat: Itsepalvelun piiriin kuuluvat CRU-osat ovat osia, jotka asiakas voi itse helposti asentaa tai vaihtaa tai jotka koulutettu huoltoedustaja voi asentaa tai vaihtaa lisähintaan.

• Valinnaisen palvelun piiriin kuuluvat CRU-osat: Valinnaisen palvelun piiriin kuuluvat CRU-osat ovat osia, jotka asiakas, jolla on korkeampi taitotaso, voi asentaa tai vaihtaa. Koulutetut huoltoedustajat voivat tarjota myös osien asennus- tai vaihtopalveluja asiakkaan koneelle kuuluvan takuun mukaisesti.

Jos asiakas asentaa CRU-osan itse, Lenovo toimittaa CRU-osan asiakkaalle. Asiakkaan vaihdettavissa olevaa osaa koskevat tiedot ja asennusohjeet toimitetaan tuotteen mukana. Ne voi myös pyytää Lenovolta milloin tahansa. Asiakasta saatetaan pyytää palauttamaan viallinen osa, joka korvataan CRU-osalla. Jos palautusta edellytetään, 1) vaihto-osan mukana toimitetaan palautusohjeet, etukäteen maksettu palautuslähetystarra ja kuljetuspakkaus ja 2) asiakkaalta saatetaan veloittaa maksu vaihto-osasta, jos asiakas ei palauta viallista osaa Lenovolle kolmenkymmenen (30) päivän kuluessa vaihto-osan vastaanotosta. Katso lisätietoja Lenovon rajoitetun takuun asiakirjoista osoitteessa:

https://www.lenovo.com/warranty/llw_02

Tietokonettasi koskee seuraava CRU-osien luettelo.

Itsepalvelun piiriin kuuluvat CRU-osat

• Verkkolaite

• Verkkojohto

• Näppäimistö*

• Hiiri*

• Pystyjalusta*

• VESA

• Ulkoinen optinen asema*

• Ulkoisen optisen aseman kotelo*

• Verkkolaitteen pidike*

• Pölysuojus*

• Takaosan Wi-Fi-antenni*

• Tietokoneen kansi

• Sisäinen kaiutin

• Pohjakansi

• Muistimoduuli

• M.2 SSD -asema*

-kiinnityspidike*

Valinnaisen palvelun piiriin kuuluvat CRU-osat

• Kiintolevyasema*

• Kiintolevyaseman pidike*

• Järjestelmän tuuletin

• Nappiparisto

• Wi-Fi-kortti*

• Wi-Fi-kortin suojus*

* tietyissä malleissa

Asiakkaan vaihdettavissa olevan osan vaihto

Vaihda asiakkaan vaihdettavissa oleva osa (CRU-osa) seuraavan vaihto-ohjeen mukaisesti.

Verkkolaite ja verkkojohto

Edellytykset

Ennen kuin aloitat, lue kohta Liite A ”Tärkeät turvaohjeet” sivulla 67 ja tulosta seuraavat ohjeet.

Vaihto-ohje

1. Sammuta tietokone ja irrota kaikki siihen liitetyt laitteet.

2. Irrota tietokone verkkovirrasta sekä kaikki tietokoneeseen liitetyt johdot ja kaapelit.

3. Irrota verkkolaite.

36 M90q Käyttöopas

4. Irrota verkkojohto.

5. Asenna verkkojohto.

Luku 7. Asiakkaan vaihdettavissa olevien osien vaihto 37

6. Asenna verkkolaite.

7. Kytke tietokoneen ulkoiset kaapelit takaisin paikalleen vastaaviin liitäntöihin tietokoneessa ja liitä sitten verkkojohto pistorasiaan.

Pystyjalusta

Edellytykset

Ennen kuin aloitat, lue kohta Liite A ”Tärkeät turvaohjeet” sivulla 67 ja tulosta seuraavat ohjeet.

Vaihto-ohje

1. Sammuta tietokone ja irrota kaikki siihen liitetyt laitteet.

2. Irrota tietokone verkkovirrasta sekä kaikki tietokoneeseen liitetyt johdot ja kaapelit.

M90q Käyttöopas

3. Irrota pystyjalusta.

4. Asenna pystyjalusta.

5. Kytke tietokoneen ulkoiset kaapelit takaisin paikalleen vastaaviin liitäntöihin tietokoneessa ja liitä sitten verkkojohto pistorasiaan.

Luku 7. Asiakkaan vaihdettavissa olevien osien vaihto 39

VESA-kiinnityspidike

Edellytykset

Ennen kuin aloitat, lue kohta Liite A ”Tärkeät turvaohjeet” sivulla 67 ja tulosta seuraavat ohjeet.

Vaihto-ohje

1. Sammuta tietokone ja irrota kaikki siihen liitetyt laitteet.

2. Irrota tietokone verkkovirrasta sekä kaikki tietokoneeseen liitetyt johdot ja kaapelit.

3. Irrota VESA-kiinnityspidike.

4. Asenna VESA-kiinnityspidike.

5. Kytke tietokoneen ulkoiset kaapelit takaisin paikalleen vastaaviin liitäntöihin tietokoneessa ja liitä sitten verkkojohto pistorasiaan.

Ulkoisen optisen aseman kotelo ja ulkoinen optinen asema

Edellytykset

Ennen kuin aloitat, lue kohta Liite A ”Tärkeät turvaohjeet” sivulla 67 ja tulosta seuraavat ohjeet.

M90q Käyttöopas

Vaihto-ohje

1. Sammuta tietokone ja irrota kaikki siihen liitetyt laitteet.

2. Irrota tietokone verkkovirrasta sekä kaikki tietokoneeseen liitetyt johdot ja kaapelit.

3. Irrota ulkoisen optisen aseman kotelo.

4. Irrota ulkoinen optinen asema.

Luku 7. Asiakkaan vaihdettavissa olevien osien vaihto 41

5. Asenna ulkoinen optinen asema.

6. Asenna ulkoisen optisen aseman kotelo.

7. Kytke tietokoneen ulkoiset kaapelit takaisin paikalleen vastaaviin liitäntöihin tietokoneessa ja liitä sitten verkkojohto pistorasiaan.

Verkkolaitteen pidike

Edellytykset

Ennen kuin aloitat, lue kohta Liite A ”Tärkeät turvaohjeet” sivulla 67 ja tulosta seuraavat ohjeet.

M90q Käyttöopas

Vaihto-ohje

1. Sammuta tietokone ja irrota kaikki siihen liitetyt laitteet.

2. Irrota tietokone verkkovirrasta sekä kaikki tietokoneeseen liitetyt johdot ja kaapelit.

3. Irrota verkkolaitteen pidike.

4. Irrota verkkojohto.

5. Irrota verkkolaite.

Luku 7. Asiakkaan vaihdettavissa olevien osien vaihto 43

6. Asenna verkkolaite.

7. Asenna verkkojohto.

8. Asenna verkkolaitteen pidike.

9. Kytke tietokoneen ulkoiset kaapelit takaisin paikalleen vastaaviin liitäntöihin tietokoneessa ja liitä sitten verkkojohto pistorasiaan.

M90q Käyttöopas

Pölysuojus

Edellytykset

Ennen kuin aloitat, lue kohta Liite A ”Tärkeät turvaohjeet” sivulla 67 ja tulosta seuraavat ohjeet.

Vaihto-ohje

1. Sammuta tietokone ja irrota kaikki siihen liitetyt laitteet.

2. Irrota tietokone verkkovirrasta sekä kaikki tietokoneeseen liitetyt johdot ja kaapelit.

3. Poista pölysuojus.

Luku 7. Asiakkaan vaihdettavissa olevien osien vaihto 45

4. Asenna pölysuojus.

5. Kytke tietokoneen ulkoiset kaapelit takaisin paikalleen vastaaviin liitäntöihin tietokoneessa ja liitä sitten verkkojohto pistorasiaan.

Takaosan Wi-Fi-antenni

Edellytykset

Ennen kuin aloitat, lue kohta Liite A ”Tärkeät turvaohjeet” sivulla 67 ja tulosta seuraavat ohjeet.

Vaihto-ohje

1. Sammuta tietokone ja irrota kaikki siihen liitetyt laitteet.

2. Irrota tietokone verkkovirrasta sekä kaikki tietokoneeseen liitetyt johdot ja kaapelit.

M90q Käyttöopas

3. Irrota takaosan Wi-Fi-antenni.

4. Asenna takaosan Wi-Fi-antenni.

5. Kytke tietokoneen ulkoiset kaapelit takaisin paikalleen vastaaviin liitäntöihin tietokoneessa ja liitä sitten verkkojohto pistorasiaan.

Tietokoneen kansi

Edellytykset

Ennen kuin aloitat, lue kohta Liite A ”Tärkeät turvaohjeet” sivulla 67 ja tulosta seuraavat ohjeet.

Luku 7. Asiakkaan vaihdettavissa olevien osien vaihto 47

Ennen kuin avaat tietokoneen kannen, katkaise tietokoneesta virta ja anna tietokoneen jäähtyä muutama minuutti.

Vaihto-ohje

1. Sammuta tietokone ja irrota kaikki siihen liitetyt laitteet.

2. Irrota tietokone verkkovirrasta sekä kaikki tietokoneeseen liitetyt johdot ja kaapelit.

3. Avaa tarvittaessa tietokoneen kannen lukitus.

4. Poista pystyjalusta, jos sellainen on. Katso kohta ”Pystyjalusta” sivulla 38.

5. Irrota VESA-kiinnityspidike, jos sellainen on. Katso kohta ”VESA-kiinnityspidike” sivulla 40.

6. Irrota ulkoisen optisen aseman kotelo ja ulkoinen optiminen asema, jos sellainen on. Katso kohta ”Ulkoisen optisen aseman kotelo ja ulkoinen optinen asema” sivulla 40.

7. Irrota verkkolaitteen pidike, jos sellainen on. Katso kohta ”Verkkolaitteen pidike” sivulla 42.

8. Irrota pölysuojus, jos sellainen on. Katso kohta ”Pölysuojus” sivulla 45.

9. Irrota takaosan Wi-Fi-antenni, jos sellainen on. Katso kohta ”Takaosan Wi-Fi-antenni” sivulla 46.

10. Poista tietokoneen kansi.

11. Asenna tietokoneen kansi takaisin paikalleen.

48 M90q Käyttöopas

12. Kytke tietokoneen ulkoiset kaapelit takaisin paikalleen vastaaviin liitäntöihin tietokoneessa ja liitä sitten verkkojohto pistorasiaan.

Huomautus: Jos käytettävissä on lukko, lukitse tietokone sen avulla.

Kiintolevyasema ja kiintolevyaseman pidike

Edellytykset

Ennen kuin aloitat, lue kohta Liite A ”Tärkeät turvaohjeet” sivulla 67 ja tulosta seuraavat ohjeet.

Huomio: Kiintolevy on herkkä laite. Varomaton käsittely voi vaurioittaa asemaa ja aiheuttaa tietojen katoamisen. Kun käsittelet kiintolevyä, noudata seuraavia ohjeita:

• Vaihda tietokoneen kiintolevyasema vain, jos hankit uuden aseman tai korjautat aseman. Kiintolevyasemaa ei ole tarkoitettu vaihdettavaksi usein.

• Varmuuskopioi kaikki säilytettävät tiedot, ennen kuin vaihdat kiintolevyn.

• Älä koske kiintolevyaseman liitäntäreunaan. Muutoin kiintolevyasema voi vioittua.

• Älä paina kiintolevyasemaa.

• Älä altista kiintolevyasemaa iskuille tai tärinälle. Aseta kiintolevyasema pehmeälle alustalle, esimerkiksi kankaan tai muun iskuja vaimentavan materiaalin päälle.

Vaihto-ohje

1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kansi” sivulla 47.

2. Irrota kiintolevyaseman kaapeli kiintolevyasemasta.

3. Irrota kiintolevyasema ja kehikko.

Luku 7. Asiakkaan vaihdettavissa olevien osien vaihto 49

4. Irrota kiintolevyasema kehikosta.

5. Asenna kiintolevyasema kehikkoon.

50 M90q Käyttöopas

6. Asenna kiintolevyasema ja kehikko.

7. Liitä kiintolevyaseman kaapeli kiintolevyasemaan.

8. Asenna kaikki poistetut osat takaisin paikoilleen.

Sisäinen kaiutin

Edellytykset

Ennen kuin aloitat, lue kohta Liite A ”Tärkeät turvaohjeet” sivulla 67 ja tulosta seuraavat ohjeet.

Vaihto-ohje

1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kansi” sivulla 47.

2. Irrota sisäisen kaiuttimen kaapeli emolevyssä olevasta sisäisen kaiuttimen liitännästä.

Luku 7. Asiakkaan vaihdettavissa olevien osien vaihto 51

3. Irrota sisäinen kaiutin.

4. Asenna sisäinen kaiutin.

5. Kytke sisäisen kaiuttimen kaapeli emolevyssä olevaan sisäisen kaiuttimen liitäntään.

6. Asenna kaikki poistetut osat takaisin paikoilleen.

Järjestelmän tuuletin

Edellytykset

Ennen kuin aloitat, lue kohta Liite A ”Tärkeät turvaohjeet” sivulla 67 ja tulosta seuraavat ohjeet.

M90q Käyttöopas

Vaihto-ohje

1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kansi” sivulla 47.

2. Poista sisäinen kaiutin, jos sellainen on. Katso kohta ”Sisäinen kaiutin” sivulla 51.

3. Irrota järjestelmän tuulettimen kaapeli emolevyssä olevasta järjestelmän tuulettimen liitännästä.

4. Irrota järjestelmän tuuletin.

5. Asenna järjestelmän tuuletin.

6. Kytke järjestelmän tuulettimen kaapeli emolevyssä olevaan järjestelmän tuulettimen liitäntään.

7. Asenna kaikki poistetut osat takaisin paikoilleen.

Nappiparisto

Edellytykset

Ennen kuin aloitat, lue kohta Liite A ”Tärkeät turvaohjeet” sivulla 67 ja tulosta seuraavat ohjeet.

Tietokoneessa on erityinen muisti, joka säilyttää päivämäärän, kellonajan ja esimerkiksi rinnakkaisliitännän asetukset (kokoonpanoasetukset). Muisti saa tarvitsemansa virran nappiparistosta, kun tietokoneesta on katkaistu virta.

Luku 7. Asiakkaan vaihdettavissa olevien osien vaihto 53

Nappiparisto ei edellytä latausta tai ylläpitoa, mutta nappiparistosta loppuu jossakin vaiheessa virta. Jos nappiparisto lakkaa toimimasta, päivämäärä- ja kellonaikatiedot katoavat. Kun tietokoneeseen kytketään virta, kuvaruutuun tulee virhesanoma.

Vaihto-ohje

1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kansi” sivulla 47.

2. Irrota kiintolevyasema ja kiintolevyaseman pidike, jos sellainen on. Katso kohta ”Kiintolevyasema ja kiintolevyaseman pidike” sivulla 49.

3. Irrota järjestelmän tuuletin. Katso kohta ”Järjestelmän tuuletin” sivulla 52.

4. Avaa salpa.

5. Poista nappiparisto.

6. Asenna nappiparisto.

54 M90q Käyttöopas

7. Kiinnitä nappiparisto salvalla.

8. Asenna kaikki poistetut osat takaisin paikoilleen.

9. Aseta järjestelmän päivämäärä ja kellonaika UEFI BIOS -valikossa.

Lisätietoja nappipariston hävityksestä on Turvaohjeet ja takuutiedot -asiakirjan kohdassa Litiumparistoon liittyvä turvaohje.

Wi-Fi-kortti ja Wi-Fi-kortin suojus

Edellytykset

Ennen kuin aloitat, lue kohta Liite A ”Tärkeät turvaohjeet” sivulla 67 ja tulosta seuraavat ohjeet.

Vaihto-ohje

1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kansi” sivulla 47.

2. Irrota kiintolevyasema ja kiintolevyaseman pidike, jos sellainen on. Katso kohta ”Kiintolevyasema ja kiintolevyaseman pidike” sivulla 49.

Luku 7. Asiakkaan vaihdettavissa olevien osien vaihto 55

3. Poista Wi-Fi-kortin suojus.

4. Irrota Wi-Fi-antennit Wi-Fi-kortista.

5. Poista Wi-Fi-kortti.

56 M90q Käyttöopas

6. Asenna Wi-Fi-kortti.

7. Liitä Wi-Fi-antennit Wi-Fi-korttiin.

8. Wi-Fi-kortin suojuksen asennus.

9. Asenna kaikki poistetut osat takaisin paikoilleen.

Pohjakansi

Edellytykset

Ennen kuin aloitat, lue kohta Liite A ”Tärkeät turvaohjeet” sivulla 67 ja tulosta seuraavat ohjeet.

Vaihto-ohje

1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kansi” sivulla 47.

2. Käännä tietokone ylösalaisin siten, että pohjakansi on ylöspäin.

Luku 7. Asiakkaan vaihdettavissa olevien osien vaihto 57

3. Irrota pohjakansi.

4. Kiinnitä pohjakansi paikalleen.

5. Käännä tietokone ylösalaisin siten, että pohjakansi on alaspäin.

6. Asenna poistetut osat takaisin paikoilleen.

Muistimoduuli

Edellytykset

Ennen kuin aloitat, lue kohta Liite A ”Tärkeät turvaohjeet” sivulla 67 ja tulosta seuraavat ohjeet.

Vaihto-ohje

1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kansi” sivulla 47.

2. Poista pohjakansi. Katso kohta ”Pohjakansi” sivulla 57.

3. Avaa salvat.

M90q Käyttöopas

4. Poista muistimoduuli.

5. Asenna muistimoduuli.

6. Kiinnitä muistimoduuli salvoilla.

Luku 7. Asiakkaan vaihdettavissa olevien osien vaihto 59

7. Asenna kaikki poistetut osat takaisin paikoilleen.

M.2 SSD -asema

Edellytykset

Ennen kuin aloitat, lue kohta Liite A ”Tärkeät turvaohjeet” sivulla 67 ja tulosta seuraavat ohjeet.

Huomio:

• Jos haluat vaihtaa Intel Optane -muistin, käy osoitteessa

• M.2 SSD -asema on erittäin herkkä. Varomaton käsittely voi vaurioittaa asemaa ja aiheuttaa tietojen katoamisen. Kun käsittelet M.2 SSD -asemaa, noudata seuraavia ohjeita:

– Vaihda M.2 SSD -asema vain, jos hankit uuden aseman tai korjautat aseman. M.2 SSD -asemaa ei ole

tarkoitettu vaihdettavaksi usein. – Varmuuskopioi kaikki säilytettävät tiedot, ennen kuin vaihdat M.2 SSD -aseman. – Älä koske M.2 SSD -aseman liitäntäreunaa. Muutoin M.2 SSD -asema saattaa vioittua. – Älä paina M.2 SSD -asemaa. – Älä altista M.2 SSD -asemaa iskuille tai tärinälle. Aseta M.2 SSD -asema pehmeälle alustalle,

esimerkiksi kankaan tai muun iskuja vaimentavan materiaalin päälle.

Vaihto-ohje

1. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kansi” sivulla 47.

2. Poista pohjakansi. Katso kohta ”Pohjakansi” sivulla 57.

3. Avaa kiinnityssalpa.

https://support.lenovo.com/docs/tg_ssd.

4. Irrota M.2 SSD -asema.

M90q Käyttöopas

5. Asenna M.2 SSD -asema.

6. Sulje kiinnityssalpa.

7. Asenna kaikki poistetut osat takaisin paikoilleen.

Luku 7. Asiakkaan vaihdettavissa olevien osien vaihto 61

62 M90q Käyttöopas

Luku 8. Ohjeet ja tuki

Omatoimisen avun resurssit

Seuraavista omatoimisen avun resursseista saat lisätietoja tietokoneesta ja ongelmien vianmäärityksestä.

Resurssit

Voit tehdä seuraavia toimia Vantage-sovelluksen avulla:

• Määritä laiteasetukset.

• Lataa ja asenna UEFI BIOS -ajurit ja laitteistopäivitykset.

• Suojaa tietokone ulkopuolisilta uhilta.

• Selvitä laitteisto-ongelmia.

• Tarkista tietokoneen takuun tila.

• Lue Käyttöopasta ja hyödyllisiä artikkeleita.

Huomautus: Käytettävissä olevat ominaisuudet vaihtelevat tietokonemallin mukaan.

Tuotteiden käyttöohjeet:

• Turvaohjeet ja takuutiedot

• Asennusopas

• Tämä käyttöopas

• Viralliset määräykset

Lenovon tukisivustossa on aina uusimmat tukitiedot seuraavista:

• Ohjaimet ja ohjelmistot

• Vianmääritysratkaisut

• Tuote- ja huoltotakuutiedot

• Tuote- ja osatiedot

• Tietokannan ja usein kysytyt kysymykset

Käyttö

Kirjoita hakuruutuun Vantage.

Siirry osoitteeseen sitten haluamasi ohjeet noudattamalla näytön ohjeita.

https://pcsupport.lenovo.com

https://pcsupport.lenovo.com. Suodata

• Avaa Aloitusvalikko ja valitse Tukipyyntö tai Vinkit.

Windowsin ohje

• Käytä Windowsin hakutoimintoa tai henkilökohtaista avustajaa, Cortana

• Microsoftin tukipalvelun verkkosivusto:

https://support.microsoft.com

Yhteydenotto Lenovon tukeen

Jos olet yrittänyt ratkaista ongelman itse, mutta tarvitset silti apua, voit soittaa Lenovon asiakastukikeskukseen.

Ennen yhteydenottoa Lenovon tukeen

Valmistele seuraavat, ennen kuin otat yhteyttä Lenovon tukeen:

1. Kirjaa häiriön oireet ja kuvaus:

• Mihin tietokoneen osaan häiriö liittyy? Onko häiriö jatkuva vai ajoittainen?

• Näkyykö virhesanomaa tai -koodia?

• Mikä käyttöjärjestelmä on käytössä? Mikä versio siitä on asennettuna?

• Mitkä sovellukset olivat käytössä häiriön ilmetessä?

• Voiko häiriön toistaa? Miten?

2. Kirjaa järjestelmän tiedot:

• Tuotteen nimi

• Koneen tyyppi ja sarjanumero Seuraavassa kuvassa näkyy, mihin tietokoneen tyyppi ja sarjanumero on merkitty.

Lenovon asiakastukikeskus

Takuuaikana voit pyytää apua soittamalla Lenovon asiakastukikeskukseen.

Tukipuhelinnumerot

Tuorein maa- ja aluekohtaisten tukipuhelinnumeroiden luettelo on osoitteessa:

https://pcsupport.lenovo.com/supportphonelist

Huomautus: Puhelinnumeroita saatetaan muuttaa ennalta ilmoittamatta. Jos haluamasi maan tai alueen puhelinnumeroa ei löydy, ota yhteyttä Lenovo-jälleenmyyjään tai Lenovo-myyntiedustajaan.

M90q Käyttöopas

Takuuaikana käytettävissä olevat palvelut

• Vianmääritys - Koulutettu henkilöstö auttaa asiakasta laitteistohäiriöiden ja niiden poistossa tarvittavien toimien selvittämisessä.

• Lenovon laitteiden huolto - Jos häiriön todetaan takuuaikana johtuvan takuun piiriin kuuluvasta Lenovolaitteesta, käyttäjä saa asianmukaisen palvelutason mukaisia huoltopalveluja koulutetulta huoltohenkilöstöltä.

• Tekniset muutokset - Toisinaan käyttäjän hankkimaan laitteeseen on tehtävä muutoksia ostohetken jälkeen. Lenovo tai Lenovo-jälleenmyyjä (Lenovon luvalla) tekee valitut tekniset muutokset (EC-muutokset) laitteistoosi.

Sisältymättömät palvelut

• Muiden kuin Lenovon valmistamien tai valmistuttamien tai takuun piiriin kuulumattomien osien vaihto tai käyttö

• Ohjelmistohäiriöiden syiden selvitys

• UEFI BIOS -asetusten määritys asennuksen tai päivityksen yhteydessä

• Laiteajurien vaihto, muutokset tai päivitykset

• Verkkokäyttöjärjestelmien asennus ja ylläpito

• Ohjelmien asennus ja ylläpito

Lenovon laitteistotuotetta koskevat Lenovon rajoitetun takuun ehdot ovat tietokoneen mukana toimitetussa Turvaohjeet ja takuutiedot -julkaisussa.

Lisäpalvelujen hankinta

Takuuaikana ja sen jälkeen voit hankkia Lenovon lisäpalveluja osoitteessa:

https://www.lenovo.com/services

Palvelujen saatavuus ja nimet saattavat vaihdella maittain tai alueittain.

Luku 8. Ohjeet ja tuki 65

66 M90q Käyttöopas

Liite A. Tärkeät turvaohjeet

Turvaohjeet

Näiden tietojen avulla voit käyttää tietokonetta turvallisesti. Säilytä kaikki tietokoneen mukana toimitetut julkaisut ja oppaat ja noudata niissä olevia ohjeita. Tämän julkaisun sisältämät tiedot eivät muuta hankintasopimuksen tai rajoitettujen takuuehtojen sisältämiä ehtoja. Lisätietoja on seuraavassa osoitteessa:

•

https://www.lenovo.com/warranty/llw_02

• https://pcsupport.lenovo.com/warrantylookup

Asiakkaiden turvallisuus on meille tärkeää. Tuotteet on suunniteltu turvallisiksi ja tehokkaiksi. Tietokoneet ovat kuitenkin sähkölaitteita, ja verkkojohdot, verkkolaitteet sekä muut laitteet saattavat aiheuttaa vaaratilanteita, joista voi aiheutua ruumiinvammoja tai omaisuusvahinkoja, etenkin jos laitteita käytetään väärin. Voit välttää näitä vaaratilanteita noudattamalla tuotteen mukana toimitettuja ohjeita ja kaikkia tuotteessa ja käyttöohjeissa olevia varoituksia sekä lukemalla tässä julkaisussa oleva tiedot huolellisesti läpi. Noudattamalla tämän julkaisun sisältämiä ohjeita ja tuotteen mukana toimitettuja ohjeita estät vaaratilanteiden syntymisen ja huolehdit työskentely-ympäristösi turvallisuudesta. Jos tietokonetta käytetään tavalla, jota valmistaja ei ole määritellyt, tietokoneen tarjoama suojaus saattaa heikentyä.

Huomautus: Nämä ohjeet sisältävät viittauksia verkkolaitteisiin ja akkuihin. Myös joissakin muissa tuotteissa (esimerkiksi kaiuttimissa ja näytöissä) on mukana erillinen verkkolaite. Jos olet hankkinut tällaisen tuotteen, nämä tiedot koskevat myös kyseistä tuotetta. Hankitussa tietokoneessa on lisäksi nappiparisto, josta tietokoneen kello saa virtaa tietokoneen ollessa irrotettuna verkkovirrasta, joten paristoa koskevat turvaohjeet koskevat kaikkia tietokoneita.

Välittömiä toimia edellyttävät tapahtumat tai tilat

Tuotteet voivat vahingoittua väärinkäytön tai laiminlyöntien vuoksi. Jotkin vauriot ovat niin vakavia, ettei tuotteen käyttöä saa jatkaa, ennen kuin valtuutettu huoltoedustaja on tarkastanut tuotteen ja tarvittaessa korjannut sen.

Kun laitteessa on virta kytkettynä, valvo sen toimintaa aivan samoin kuin muidenkin sähkölaitteiden toimintaa.

Erittäin harvinaisissa tilanteissa tuotteesta saattaa lähteä outo haju, savua tai kipinöitä Siitä saattaa myös kuulua poksahtelua, rätinää tai sihinää. Tämä saattaa merkitä yksinkertaisesti sitä, että jokin laitteen sisäinen elektroninen osa on vioittunut, mutta tilanne on hallinnassa eikä aiheuta mitään vaaraa. Toisaalta tämä saattaa myös merkitä sitä, että kyseessä on vaaratilanne. Älä ota mitään riskejä äläkä yritä selvittää tapahtuman syytä itse. Ota yhteys asiakastukeen ja pyydä lisätietoja. Huolto- ja tukipalvelujen puhelinnumeroiden luettelo on seuraavassa verkkosivustossa:

https://pcsupport.lenovo.com/supportphonelist

Tarkista tietokone ja sen osat säännöllisin väliajoin vaurioiden, kulumisen tai muiden vaaratekijöiden varalta. Jos epäilet jonkin osan toimintakuntoa, älä käytä tuotetta. Ota yhteys asiakastukikeskukseen tai tuotteen valmistajaan ja pyydä ohjeet tuotteen tarkistusta varten sekä korjauta tuote tarvittaessa.

Jos sinulla on tuotteen turvallisuuteen liittyviä kysymyksiä tai havaitset jonkin seuraavassa kuvatuista tapahtumista, lopeta tuotteen käyttö ja irrota tuotteen verkkojohto pistorasiasta sekä muut kaapelit tietoliikenneverkoista, kunnes olet saanut lisäohjeita asiakastukikeskuksesta.

• Verkkojohdot, pistokkeet, verkkolaitteet, jatkojohdot, ylijännitesuojat tai virtalähteet ovat rikki, tai niissä on näkyviä vaurioita.

• Laite vaikuttaa ylikuumenevan: siitä lähtee savua tai kipinöitä, tai se syttyy tuleen.

• Akku on vaurioitunut (siinä on halkeamia, lommoja tai kolhuja), se vuotaa, tai sen pintaan on kertynyt vieraita aineita.

• Tuotteesta kuuluu rätinää, sihinää tai poksahtelua, tai siitä lähtee voimakas haju.

• Tietokoneessa, verkkojohdossa tai verkkolaitteessa on jälkiä siitä, että sen päälle on roiskunut jotakin nestettä tai sen päälle on pudonnut jokin esine.

• Tietokone, verkkojohto tai verkkolaite on kastunut.

• Tuote on pudotettu tai se on vahingoittunut jollakin tavalla.

• Tuote ei toimi normaalisti käyttöohjeita noudatettaessa.

Huomautus: Jos havaitset, että jonkin muun valmistajan kuin Lenovon valmistamalle tai valmistuttamalle tuotteelle (esimerkiksi jatkojohdolle) on tapahtunut jotakin edellä kuvatun kaltaista, lopeta kyseisen tuotteen käyttö, kunnes olet saanut lisäohjeita tuotteen valmistajalta tai kunnes olet saanut uuden korvaavan tuotteen.

Huolto ja päivitykset

Älä yritä huoltaa tuotetta itse, ellei asiakastukikeskuksen edustaja tai ohjeaineisto tähän kehota. Käytä vain valtuutettua huoltopalvelua, jolla on oikeus antaa huoltoa kyseiselle tuotteelle.

Huomautus: Asiakas voi itse päivittää tai vaihtaa joitakin tietokoneen osia. Päivitysosia kutsutaan lisävarusteiksi. Vaihto-osia, joita voi asentaa itse, nimitetään asiakkaan vaihdettavissa oleviksi osiksi (Customer Replaceable Units, CRU). Lenovon toimittamissa ohjeissa kerrotaan, voiko lisävarusteen tai osan vaihtaa itse. Kaikkia lisävarusteen tai vaihto-osan mukana toimitettuja ohjeita on ehdottomasti noudatettava. Tietokoneen sisällä saattaa olla osia, joissa on jännite, vaikka virran merkkivalo ei pala. Jos tuotteessa on verkkojohto, varmista aina, että virta on katkaistu ja että tuotteen verkkojohto on irrotettu virtalähteestä, ennen kuin irrotat tuotteen kansia. Jos sinulla on aiheeseen liittyviä kysymyksiä tai huolenaiheita, ota yhteys asiakastukikeskukseen.

Vaikka tietokoneen osat eivät liiku sen jälkeen, kun verkkojohto on irrotettu, ota seuraavat varoitukset huomioon.

Liikkuvia osia:

Varo, etteivät sormesi tai muut ruumiinosasi kosketa vaarallisiin, liikkuviin osiin. Jos loukkaat itsesi, hakeudu heti lääkäriin.

Kuuma pinta:

Vältä kosketusta tietokoneen sisällä olevien kuumien osien kanssa. Tietokoneen ollessa käytössä jotkin osat saattavat kuumentua niin, että ne voivat aiheuttaa palovammoja. Ennen kuin avaat tietokoneen kannen, katkaise tietokoneesta virta, irrota verkkojohto ja anna osien jäähtyä noin kymmenen minuuttia.

68 M90q Käyttöopas

Kun olet vaihtanut asiakkaan vaihdettavissa olevan osan, asenna kaikki suojakannet takaisin paikalleen (myös tietokoneen kansi), ennen kuin kytket virran tietokoneeseen ja käytät tietokonetta. Tämä on tärkeää, jotta voit välttää odottamattoman sähköiskun ja estää äkillisen tulipalon, joka voi syttyä erittäin harvinaisissa tilanteissa.

Teräviä reunoja:

Kun vaihdat asiakkaan vaihdettavissa olevia osia, varo teräviä reunoja ja kulmia, jotka saattavat aiheuttaa vammoja. Jos loukkaat itsesi, hakeudu heti lääkäriin.

Verkkojohdot ja verkkolaitteet

VAARA

Käytä vain tuotteen valmistajan toimittamia verkkojohtoja ja verkkolaitteita.

Verkkojohtojen tulee olla turvallisiksi hyväksyttyjä. Saksassa tulee käyttää tyyppimerkinnällä H03VV-F, 3G, 0,75 mm maissa tulee käyttää kyseisessä maassa hyväksyttyä verkkojohtoa.

Älä kiedo verkkojohtoa verkkolaitteen tai muun esineen ympärille. Se saattaa aiheuttaa johdon lohkeilemisen, murtumisen tai kiertymisen. Tästä voi syntyä vaaratilanteita.

Sijoita verkkojohdot aina niin, että niiden päälle ei astuta, niihin ei kompastuta tai etteivät ne jää puristuksiin.

Suojaa johdot ja verkkolaitteet nesteiltä. Älä jätä verkkojohtoa tai -laitetta pesualtaiden tai ammeiden lähelle tai kylpyhuoneisiin tai lattioille, joita pestään vedellä ja pesuaineilla. Kastuminen saattaa aiheuttaa oikosulun, etenkin jos verkkojohto tai verkkolaite on kulunut väärinkäytön takia. Kastuminen voi myös vähitellen syövyttää verkkojohdon ja verkkolaitteen liittimiä, josta voi ajan mittaan aiheutua ylikuumenemista.

Varmista, että kaikkien verkkojohtojen pistoke on kytketty liitäntään turvallisesti ja kokonaan.

Älä käytä verkkolaitetta, jossa on merkkejä syöpymisestä tai kulumisesta pistokkeen liittimissä tai merkkejä ylikuumenemisesta (kuten sulaneita kohtia muoviosassa) pistokkeessa tai verkkolaitteen muissa osissa.

Älä käytä verkkojohtoja, joiden jommankumman pään liittimissä on merkkejä kulumisesta tai ylikuumenemisesta tai jotka näyttävät jollakin tavalla vaurioituneilta.

varustettua verkkojohtoa tai sitä laadukkaampaa verkkojohtoa. Muissa

Älä aseta verkkolaitteen päälle vaatteita tai muita esineitä, kun verkkolaite on kytkettynä pistorasiaan, jotta verkkolaite ei ylikuumene.

Verkkojohtoa koskeva huomautus

Huomautus: Tuotteen mukana toimitettu verkkojohto ja verkkolaite on tarkoitettu käytettäviksi vain tämän

tuotteen kanssa. Älä käytä niitä muiden tuotteiden kanssa.

Liite A. Tärkeät turvaohjeet 69

Tässä Lenovo-tuotteessa on hyväksytty, maadoitettu verkkojohto. Virheettömän ja turvallisen toiminnan takaamiseksi verkkojohto on kytkettävä maadoitettuun pistorasiaan.

Lenovon Yhdysvalloissa ja Kanadassa toimittamat verkkojohdot on Yhdysvalloissa toimiva testauslaitos Underwriter’s Laboratories (UL) hyväksynyt luetteloonsa ja Kanadassa toimiva testauslaitos Canadian Standards Association (CSA) sertifioinut.

Laitteet, joissa aiotaan käyttää 115 voltin jännitettä: Käytä UL-testauslaitoksen luetteloonsa hyväksymää ja CSA-testauslaitoksen sertifioimaa tyypin SVT tai SJT kolmijohtimista verkkojohtoa, jonka liitäntäjohdon paksuus on vähintään 18 AWG, jonka pituus on enintään 4,5 metriä ja jossa on rinnakkaistappinen maadoitettu pistoke (nimellisarvoltaan 10 ampeeria, 125 volttia).

Laitteet, joissa aiotaan käyttää 230 voltin jännitettä (käyttö Yhdysvalloissa): Käytä UL-testauslaitoksen luetteloonsa hyväksymää ja CSA-testauslaitoksen sertifioimaa tyypin SVT tai SJT kolmijohtimista verkkojohtoa, jonka liitäntäjohdon paksuus on vähintään 18 AWG, jonka pituus on enintään 4,5 metriä ja jossa on tandemtappinen (tandem blade) maadoitettu pistoke (nimellisarvoltaan 10 ampeeria, 250 volttia).

Laitteet, joissa aiotaan käyttää 230 voltin vaihtojännitettä (Yhdysvaltain ulkopuolella): Käytä maadoitettua verkkojohtoa. Verkkojohdon on oltava kyseisen maan viranomaisten hyväksymä.

Tiettyä maata varten tarkoitettu Lenovon verkkojohto on tavallisesti saatavana ainoastaan kyseisessä maassa.

Saksassa käytettävät laitteet: Verkkojohtojen on oltava turvallisiksi hyväksyttyjä. Saksassa tulee käyttää tyyppimerkinnällä H05VV-F, 3G, 0,75 mm2 varustettua verkkojohtoa tai sitä laadukkaampaa verkkojohtoa. Muissa maissa tulee käyttää kyseisessä maassa hyväksyttyä verkkojohtoa.

Tanskassa käytettävät laitteet: Käytä maadoitettua verkkojohtoa. Verkkojohdon on oltava kyseisen maan viranomaisten hyväksymä.

Norjassa, Ruotsissa ja Suomessa käytettävät laitteet: Käytä kaksikoskettimista verkkojohtoa. Verkkojohdon on oltava kyseisen maan viranomaisten hyväksymä.

Jos aiot käyttää tietokonetta maassa tai alueella, joka on eri kuin tilauspaikka, osta Lenovolta ylimääräinen verkkojohto, jota voidaan käyttää maassa tai alueella, jossa tietokonetta käytetään. Lisätietoja on osoitteessa

https://pcsupport.lenovo.com olevassa verkkojohto-oppaassa. Koska jotkin maat ja alueet tukevat useita

jännitteitä, varmista, että tilaat aiottuun jännitteeseen sopivan verkkojohdon.

Jatkojohdot ja niihin liittyvät laitteet

Varmista, että käytössä olevat jatkojohdot, ylijännitesuojat, UPS-laitteet ja jatkopistorasiat pystyvät käsittelemään tuotteen edellyttämiä jännitteitä. Älä koskaan ylikuormita näitä laitteita. Jos käytät jatkopistorasioita, kuormitus ei saa ylittää jatkopistorasian syöttötehoa. Jos sinulla on kuormitukseen, jännitevaatimuksiin tai syöttötehoon liittyviä kysymyksiä, pyydä lisätietoja sähköasentajalta.

M90q Käyttöopas

Pistokkeet ja pistorasiat

VAARA

Jos pistorasia, johon aiot kytkeä tietokoneen tai siihen liittyvät laitteet, näyttää vahingoittuneelta tai kuluneelta, älä käytä pistorasiaa vaan anna valtuutetun sähköasentajan vaihtaa sen tilalle uusi rasia.

Älä väännä pistoketta tai tee siihen muutoksia. Jos pistoke vahingoittuu, ota yhteys valmistajaan ja pyydä uusi pistoke tilalle.

Älä liitä tietokonetta samaan pistorasiaan paljon virtaa kuluttavan laitteen kanssa. Muutoin mahdolliset jännitevaihtelut voivat vioittaa tietokonetta, sen tietoja tai siihen liitettyjä laitteita.

Joidenkin tuotteiden mukana toimitetaan kolmiliittiminen pistoke. Tämä pistoke sopii vain maadoitettuun pistorasiaan. Tämä on tarkoituksellinen suojaava ominaisuus. Älä yritä kiertää suojausta pakottamalla pistoketta johonkin muuhun kuin maadoitettuun pistorasiaan. Jos et pysty asettamaan pistoketta pistorasiaan, ota yhteys sähköasentajaan ja pyydä häneltä hyväksytty muuntosovitin pistokkeelle tai pyydä häntä vaihtamaan pistorasia maadoitettuun pistorasiaan. Älä koskaan ylikuormita pistorasioita. Järjestelmän kokonaiskuormitus saa olla enintään 80 prosenttia haaroituskytkennän nimellistehosta. Jos sinulla on kuormitukseen tai haaroituskytkennän nimellistehoon liittyviä kysymyksiä, pyydä lisätietoja sähköasentajalta.

Varmista, että käytettävä pistorasia on kaapeloitu oikein ja että se sijaitsee lähellä laitteita paikassa, jossa siihen pääsee helposti käsiksi. Älä vedä verkkojohtoja kokonaan suoriksi tavalla, joka rasittaa johtoja.

Varmista, että pistorasian jännite ja virta vastaavat asennettavan laitteen vaatimuksia.

Kytke laitteiden pistokkeet pistorasiaan ja irrota ne pistorasiasta varovasti.

Virtalähteeseen liittyvät turvaohjeet

Älä irrota virtalähteen suojakuorta tai muita osia, jossa on seuraava tarra.

Osissa, joissa on tämä tarra, on vaarallinen jännite, virta ja energiataso. Nämä osat eivät sisällä huollettavia komponentteja. Jos epäilet näiden osien olevan viallisia, ota yhteys huoltoteknikkoon.

Ulkoiset laitteet

VAROITUS: Älä kytke tai irrota mitään ulkoisten laitteiden kaapeleita USB- ja 1394-kaapeleita lukuun ottamatta silloin, kun tietokoneessa on virta kytkettynä. Muutoin tietokone saattaa vaurioitua. Odota vähintään viisi sekuntia tietokoneen virran katkaisun jälkeen, ennen kuin irrotat ulkoisen laitteen.

Liite A. Tärkeät turvaohjeet 71

Litiumparistoon liittyvä turvaohje

VAARA

Vääräntyyppinen paristo voi asennettuna aiheuttaa räjähdysvaaran.

Jos nappiparisto ei ole asiakkaan vaihdettavissa oleva osa (CRU-osa), älä yritä vaihtaa sitä. Akun saa vaihtaa vain Lenovon hyväksymä huoltoliike tai huoltohenkilö.

Lenovon hyväksymät huoltoliikkeet tai huoltohenkilöt kierrättävät Lenovo-akut paikallisten lakien ja säännösten mukaisesti.

Litiumnappipariston saa vaihtaa vain samanlaiseen tai vastaavantyyppiseen valmistajan suosittelemaan paristoon. Paristo sisältää litiumia ja voi räjähtää, jos sitä ei käytetä, käsitellä tai hävitetä oikein. Litiumnappipariston nielaiseminen aiheuttaa tukehtumisvaaran ja vakavia sisäisiä palovammoja jo kahden tunnin kuluessa, mikä voi johtaa jopa kuolemaan.

Pidä paristot poissa lasten ulottuvilta. Jos nielaiset litiumnappipariston tai se joutuu jonkin kehonosasi sisälle, hakeudu heti lääkäriin.

Varoitus:

• Estä paristoa joutumasta kosketukseen veden kanssa.

• Älä kuumenna yli 100 °C: n lämpötilaan

• Älä yritä korjata paristoa tai purkaa sitä osiin.

• Älä jätä paristoa matalapaineiseen ympäristöön

• Älä jätä paristoa korkeapaineiseen ympäristöön

• Älä litistä, leikkaa tai sytytä paristoa tai tee siihen reikiä.

Hävitä paristo ongelmajätteistä säädettyjen lakien sekä viranomaisten määräysten mukaisesti.

Seuraava ilmoitus koskee tietokoneen käyttäjiä Kaliforniassa Yhdysvalloissa.

Kalifornian osavaltion edellyttämä perkloraatti-ilmoitus: Litium-mangaanidioksidiakkuja sisältävät tuotteet saattavat sisältää perkloraattia. Laite saattaa edellyttää perkloraattimateriaaleille soveltuvaa erikoiskäsittelyä. Katso

www.dtsc.ca.gov/hazardouswaste/perchlorate/

https://

Lämpö ja tietokoneen osien tuuletus

Tietokoneet, verkkolaitteet ja monet lisävarusteet tuottavat lämpöä, kun niihin on kytketty virta ja kun akkuja ladataan. Noudata aina näitä turvaohjeita:

• Älä pidä tietokonetta, verkkolaitetta tai lisävarustetta sylissäsi pitkään tai anna sen koskettaa muita kehosi osia pitkään käytön tai akun latauksen aikana. Tietokone, verkkolaite ja useat lisävarusteet tuottavat

M90q Käyttöopas

normaalin käytön aikana jonkin verran lämpöä. Pitkäaikainen kosketus kehoon saattaa aiheuttaa epämukavuutta tai jopa palovamman.

• Älä lataa akkua tai käytä tietokonetta, verkkolaitetta tai lisävarustetta tulenarkojen aineiden lähellä tai ympäristöissä, joissa on räjähdysvaara.

• Tuotteessa olevien tuuletusaukkojen, tuulettimien ja jäähdytyslevyjen tarkoitus on varmistaa tuotteen turvallisuus ja toimintavarmuus. Ilmavirran kulku tietokoneen sisäosiin tai tuulettimien ja jäähdytyslevyjen toiminta saattaa estyä, jos tuote asetetaan sängylle, sohvalle, matolle tai jollekin muulle joustavalle pinnalle. Älä tuki tai peitä tuuletusaukkoja tai estä tuulettimien tai jäähdytyslevyjen toimintaa.

Tarkista tietokoneesi pölyn kerääntymisen varalta vähintään kerran kolmessa kuukaudessa. Katkaise tietokoneesta virta ja irrota tietokoneen verkkojohto pistorasiasta, ennen kuin aloitat tarkistuksen. Poista sitten kaikki tietokoneen peitelevyn rakoihin ja aukkoihin kertynyt pöly. Jos havaitset tietokoneen ulkopuolella kerääntynyttä pölyä, tarkista myös tietokoneen sisäpuoli ja poista sinne kertynyt pöly myös jäähdytysrivoista, tuuletusaukoista ja tuulettimista. Sammuta tietokone ja irrota tietokoneen verkkojohto pistorasiasta aina ennen kuin avaat tietokoneen kannen. Vältä tietokoneen käyttöä 50 senttimetriä lähempänä vilkasliikenteisiä paikkoja. Jos tietokonetta joudutaan käyttämään tällaisella alueella tai sen lähistöllä, tietokone kannattaa tarkistaa pölyn kerääntymisen varalta ja puhdistaa pölystä mainittua useammin.

Noudata aina seuraavia perusohjeita oman turvallisuutesi vuoksi ja tietokoneen toimintakyvyn optimoimiseksi:

• Pidä tietokoneen kansi suljettuna aina, kun tietokoneen verkkojohto on kytkettynä pistorasiaan.

• Tarkista tietokoneen ulkopinta säännöllisesti pölyn kerääntymisen varalta.

• Poista peitelevyn tuuletusaukkoihin kerääntynyt pöly. Pölyisissä ja vilkasliikenteisissä paikoissa olevia tietokoneita pitää mahdollisesti puhdistaa useammin.

• Älä rajoita tai peitä tuuletusaukkoja.

• Älä säilytä tai käytä tietokonetta kalustukseen upotettuna, koska tämä saattaa lisätä ylikuumenemisen vaaraa.

• Tietokoneeseen ohjautuvan ilmavirran lämpötila saa olla enintään 35 °C.

• Älä asenna mitään ilmansuodatuslaitteita. Ne saattavat häiritä tietokoneen jäähdytysjärjestelmän toimintaa.

Liite A. Tärkeät turvaohjeet 73

Sähköturvaohjeet

VAARA

Sähkö-, puhelin- ja tietoliikennekaapeleissa voi esiintyä vaarallisia jännitteitä.

Noudata seuraavia ohjeita sähköiskun välttämiseksi:

• Älä käytä tietokonetta ukonilman aikana.

• Älä liitä kaapeleita tähän tuotteeseen tai irrota niitä siitä äläkä tee asennus- tai ylläpitotoimia tai kokoonpanon muutoksia ukonilman aikana.

• Kytke kaikki verkkojohdot oikein asennettuihin ja maadoitettuihin pistorasioihin.

• Kytke kaikki tähän tuotteeseen liitettävät laitteet säännösten mukaisiin pistorasioihin.

• Mikäli mahdollista, käytä vain toista kättä liitäntäkaapelien kytkentään tai irrotukseen.

• Älä kytke virtaa mihinkään laitteeseen, jos epäilet tai havaitset kosteus-, palo- tai rakennevaurioita.

• Jos asennusohjeissa ja kokoonpanon määritysohjeissa ei toisin sanota, irrota verkkojohdot, akku ja kaikki kaapelit, ennen kuin avaat laitteen kansia.

• Älä käytä tietokonetta, ennen kuin kaikkien sisäisten osien kuoret on kiinnitetty paikoilleen. Älä koskaan käytä tietokonetta, jonka sisäiset osat ja piirit ovat näkyvissä.

VAARA

Kytke ja irrota kaapelit seuraavissa ohjeissa kuvatulla tavalla, kun asennat, siirrät tai avaat tämän tuotteen tai siihen liitettyjen laitteiden kansia.

Kytke näin:

1. Katkaise virta kaikista laitteista.

2. Kytke ensin kaikki kaapelit laitteisiin.

3. Kytke liitäntäkaapelit liitäntöihin.

4. Kytke verkkojohdot pistorasioihin.

5. Kytke laitteisiin virta.

Verkkojohto on irrotettava pistorasiasta tai liitännästä ennen tietokoneen kaikkien muiden sähköjohtojen ja

-kaapeleiden kytkemistä.

Verkkojohdon saa kytkeä pistorasiaan tai liitäntään vasta, kun kaikki muut sähköjohdot ja -kaapelit on kytketty tietokoneeseen.

VAARA

Irrota näin:

1. Katkaise virta kaikista laitteista.

2. Irrota ensin verkkojohdot pistorasioista.

3. Irrota liitäntäkaapelit liitännöistä.

4. Irrota kaapelit kaikista laitteista.

Älä suorita mitään vaihtoja äläkä liitä puhelinkaapelia puhelinpistorasiaan tai irrota sitä siitä ukonilman aikana.

M90q Käyttöopas

Laserturvallisuutta koskevat tiedot

VAROITUS: Kun asennat lasertuotteita (kuten CD-asemia, DVD-asemia, kuituoptiikkalaitteita tai lähettimiä), huomaa seuraavat seikat:

• Älä avaa koteloa. Lasertuotteen kotelon avaaminen saattaa altistaa vaaralliselle lasersäteilylle. Laitteen sisällä ei ole huollettavia osia.

• Muiden kuin tässä mainittujen säätöjen tai toimien teko voi altistaa vaaralliselle säteilylle.

VAARA

Joissakin lasertuotteissa on luokan 3B laserdiodi. Ota huomioon seuraavat seikat: Avattu tuote altistaa lasersäteilylle. Älä katso suoraan säteeseen paljaalla silmällä tai optisella välineellä. Säteeseen katsominen voi vahingoittaa silmiäsi.

Nestekidenäyttöä (LCD) koskeva turvaohje

VAARA

Noudata seuraavia ohjeita sähköiskujen välttämiseksi:

• Älä avaa koteloa.

• Älä käytä tätä tuotetta, jos sitä ei ole kiinnitetty jalustaan.

• Älä kytke tai irrota tätä tuotetta ukonilman aikana.

• Verkkojohto on kytkettävä oikein asennettuun ja maadoitettuun pistorasiaan.

• Kaikki laitteet, joihin tämä tuote liitetään, on myös kytkettävä oikein asennettuun ja maadoitettuun pistorasiaan.

• Voit irrottaa näytön verkkovirrasta irrottamalla verkkojohdon pistorasiasta. Pistorasian on oltava paikassa, johon on helppo päästä.

Käsittely:

• Jos näyttö painaa yli 18 kg, suosittelemme, että kaksi henkilöä siirtää tai nostaa sitä.

Tuotteen hävittäminen (TFT-näytöt):

• Nestekidenäytön loistelamppu sisältää elohopeaa; hävitä loistelamppu ongelmajätteistä säädettyjen lakien sekä viranomaisten määräysten mukaisesti.

Paristoja koskeva varoitus:

• Vääräntyyppisten paristojen käyttäminen voi aiheuttaa räjähdysvaaran.

• Hävitä käytetyt paristot ohjeiden mukaisesti.

Kuulokkeiden tai kuulokemikrofonin käyttö

• Jos tietokoneessa on sekä kuulokeliitäntä että ääni ulos -liitäntä, liitä kuulokkeet tai kuulokemikrofoni vain kuulokeliitäntään. Kuulokeliitäntä ei kuitenkaan tue kuulokemikrofonin mikrofonia.

Liite A. Tärkeät turvaohjeet 75

• Jos tietokoneessa on sekä kuulokemikrofoniliitäntä että ääni ulos -liitäntä, liitä kuulokkeet tai kuulokemikrofoni vain kuulokemikrofoniliitäntään.

Kuulokkeiden liian suuri äänenpaine voi aiheuttaa kuulonaleneman. Äänenvoimakkuuden säätö enimmäistehoon suurentaa kuulokkeiden antojännitettä ja äänenpainetta. Suojaa kuuloasi säätämällä taajuuskorjain sopivalle tasolle.

Kuulokkeiden pitkäaikainen yhtäjaksoinen käyttö suurella äänenvoimakkuudella voi olla vaarallista, jos kuulokkeet ja kuulokeliitäntä eivät ole standardin EN 50332-2 määritysten mukaisia. Tietokoneen kuulokeliitäntä täyttää standardin EN 50332-2 kohdan Subclause 7 vaatimukset. Tämän määrityksen mukaan tietokoneen todellinen laajakaistainen RMS-antojännite on enintään 150 mV. Voit estää kuulonaleneman syntymisen varmistamalla, että kuulokkeet täyttävät standardin EN 50332-2 (kohdan 7 rajoitukset) vaatimukset, jonka mukaan laajakaistaisten kuulokkeiden ominaisjännite on 75 mV. Standardin EN 50332-2 määritysten vastaisten kuulokkeiden käyttö voi olla vaarallista, sillä tällaisissa kuulokkeissa äänenpaine voi olla liian suuri.

Jos Lenovo-tietokoneen mukana on toimitettu kuulokkeet (tietokone ja kuulokkeet on toimitettu yhtenä pakettina), kyseinen tietokoneen ja kuulokkeiden yhdistelmä on jo standardin EN 50332-1 määritysten mukainen. Jos käytät muita kuulokkeita, varmista, että ne ovat standardin EN 50332-1 kohdan Clause 6.5, Limitation Values määritysten mukaiset. Standardin EN 50332-1 määritysten vastaisten kuulokkeiden käyttö voi olla vaarallista, sillä tällaisissa kuulokkeissa äänenpaine voi olla liian suuri.

Huomautus tukehtumisvaarasta

TUKEHTUMISVAARA: tuote sisältää pieniä osia.

Säilytä alle kolmivuotiaiden lasten ulottumattomissa.

Muovipusseja koskeva turvaohje

VAARA

Muovipusseista voi aiheutua tukehtumisvaara. Pidä muovipussit poissa pienten lasten ulottuvilta.

Lasiosia koskeva turvaohje

VAROITUS: Tuotteen jotkin osat on saatettu valmistaa lasista. Lasi saattaa hajota, jos tuote putoaa kovalle pinnalle tai siihen kohdistuu kova isku. Jos lasi hajoaa, älä koske siihen tai yritä poistaa sitä. Älä käytä tuotetta, ennen kuin koulutettu huoltohenkilöstö on vaihtanut lasin.

M90q Käyttöopas

Tietokoneen sijoittamista koskevia huomautuksia

Tietokoneen sopimaton sijoittelu voi aiheuttaa haittaa lapsille.

• Aseta tietokone vankalle ja mahdollisimman matalalle alustalle tai kalusteeseen kiinnitetylle alustalle.

• Älä aseta tietokonetta alustallaan kalusteen reunalle.

• Pidä tietokone, kaapelit ja johdot poissa lasten ulottuvilta.

• Jotkin esineet, kuten lelut, saattavat kiinnostaa lapsia. Älä säilytä tällaisia esineitä liian lähellä tietokonetta.

Valvo lapsia tiloissa, joissa yllä mainittuja turvallisuusohjeita ei voi täysin noudattaa.

Ilmoitus vaarallisesta energiasta

VAARA

Irrota kaikki verkkojohdot pistorasioista, ennen kuin poistat tietokoneen kannen tai muita osia, joissa on yllä oleva tarra.

ÄLÄ pura osia, joissa on yllä oleva tarra. Nämä osat eivät sisällä huollettavia komponentteja.

Tuote on suunniteltu niin, että sitä on turvallista käyttää. Osissa, joissa on tämä tarra, on kuitenkin vaarallisia jännite-, virta- ja energiatasoja. Näiden osien purkaminen voi aiheuttaa tulipalon tai johtaa jopa kuolemaan. Jos epäilet näiden osien olevan viallisia, ota yhteys huoltoteknikkoon.

VAROITUS:

Kirkas valo, mahdollinen iho- tai silmävaurio. Irrota verkkojohdot ennen huoltoa.

VAROITUS:

Infrapunavalo, mahdollinen iho- tai silmävaurio. Irrota verkkojohdot ennen huoltoa.

Silmien hyvinvointi

Näytön ominaisuuksien avulla ja tutustumalla seuraaviin huomautuksiin voit vähentää silmien väsymistä ja lisätä silmien hyvinvointia.

Vinkkejä silmien väsymisen vähentämiseen on kohdassa Silmien väsymisen minimoiminen (Minimizing Visual Fatigue) osoitteessa

https://www.lenovo.com/us/en/safecomp/.

Kaatumisvaaran välttämiseen liittyvä huomautus

Tietokone saattaa aiheuttaa haittaa lapsille, jos sitä ei sijoiteta soveltuvaan paikkaan. Noudattamalla seuraavia vihjeitä voit suojata lapsia tietokoneen kaatumisen aiheuttamalta haitalta:

Liite A. Tärkeät turvaohjeet 77

• Aseta tietokone tai näytöt vankalle ja mahdollisimman matalalle alustalle tai kalusteeseen kiinnitetylle alustalle. Työnnä tietokoneet tai näytöt mahdollisimman etäälle kalusteen reunasta.

• Säilytä kaukosäätimiä, leluja ja muita lapsia houkuttelevia esineitä poissa tietokoneiden tai näyttöjen läheltä.

• Pidä tietokoneen tai näytön kaapelit poissa lasten ulottuvilta.

• Valvo lapsia tiloissa, joissa näitä turvallisuusvihjeitä ei ole noudatettu.

Staattiselta sähköltä suojautuminen

Staattisesta sähköstä ei ole vaaraa ihmiselle, mutta se saattaa vioittaa tietokoneen osia ja lisävarusteita. Virheellinen käsittely voi vioittaa staattiselle sähkölle herkkiä osia. Kun purat lisävarusteen tai asiakkaan vaihdettavissa olevan osan pakkausta, älä avaa staattiselta sähköltä suojaavaa pakkausta ennen kuin asennusohjeissa neuvotaan tekemään niin.

Jotta välttäisit staattisen sähkön aiheuttamat vauriot, noudata seuraavia varotoimia käsitellessäsi laitteistoosia ja muita tietokoneen osia:

• Vältä tarpeettomia liikkeitä. Liikkeet saattavat synnyttää staattista sähköä ympärillesi.

• Käsittele osia aina varovaisesti. Tartu sovitinkortteihin, muistimoduuleihin ja piirikortteihin aina niiden reunoista. Älä koske paljaisiin virtapiireihin tai liittimiin.

• Älä anna muiden henkilöiden koskea tietokoneen osiin.

• Kun asennat järjestelmään uuden laitteen, kosketa laitteen staattiselta sähköltä suojaavalla pakkauksella sovitinkorttipaikan metallista kantta tai tietokoneen maalaamatonta metallipintaa vähintään kahden sekunnin ajan. Tämä pienentää pakkauksen ja kehosi staattista varausta.

• Mikäli mahdollista, poista staattiselle sähkölle herkkä osa pakkauksestaan ja asenna se suoraan tuotteeseen laskematta sitä välillä käsistäsi. Jos tämä ei onnistu, aseta osan staattiselta sähköltä suojaava pakkaus tasaiselle pinnalle ja osa pakkauksen päälle.

• Älä aseta osaa keskusyksikön kannen tai muun metallipinnan päälle.

Käyttöympäristö

Enimmäiskorkeus merenpinnasta (paineistamattomassa tilassa)

• Käytössä: -15,2–3 048 m

• Säilytys: -15,2–10 668 m

Lämpötila

• Käytössä: 10–35 °C

• Säilytys alkuperäisessä pakkauksessa:

– Yleiset pöytätietokoneet: -40–60 °C – All-in-one-pöytätietokoneet: -20–60 °C

• Säilytys ilman pakkausta: -10–60 °C

Huomautus: Jos tietokonetta varastoidaan tai kuljetaan alle 10 °C lämpötilassa, anna tietokoneen lämmetä hitaasti optimaaliseen käyttölämpötilaan ennen käyttöä. Tämä prosessi saattaa kestää jopa kaksi tuntia.

M90q Käyttöopas

Tietokoneen käyttäminen tätä alhaisemmassa lämpötilassa saattaa vaurioittaa tietokonetta niin, ettei sitä voi korjata.

Suhteellinen kosteus

• Käytössä: 20–80 % (ei tiivistyvä)

• Säilytys: 20–90 % (ei tiivistyvä)

Tietokoneen puhdistus ja ylläpito

Tietokone pysyy hyvässä toimintakunnossa, kun sitä hoidetaan ja ylläpidetään huolellisesti. Seuraavissa kohdissa on tietoja siitä, miten tietokone pysyy mahdollisimman suorituskykyisenä.

Perusylläpitovinkkejä

Voit varmistaa tietokoneen toimintakunnon säilymisen seuraavia perusohjeita noudattamalla:

• Säilytä tietokonetta kuivassa ja puhtaassa ympäristössä. Sijoita tietokone tasaiselle ja tukevalle alustalle.

• Älä peitä mitään tuuletusaukkoja. Tuuletusaukkojen kautta kulkeva ilmavirta estää tietokoneen ylikuumenemisen.

• Älä pidä muita sähkölaitteita, kuten tuuletinta, radiota, tehokkaita kaiuttimia, ilmastointilaitetta tai mikroaaltouunia, liian lähellä tietokonetta, koska näiden laitteiden muodostamat voimakkaat magneettikentät saattavat vaurioittaa näyttöä tai tallennusaseman tietoja.

• Älä syö tai juo tietokoneen ääressä. Ruoanmurut ja läikytetty neste voivat tehdä näppäimistön ja hiiren tahmeiksi ja toimintakelvottomiksi.

• Älä kastele virtakytkintä tai muita käyttökytkimiä. Kosteus voi vahingoittaa näitä osia ja aiheuttaa sähköiskun.

• Irrota verkkojohto aina vetämällä pistokkeesta. Älä vedä johdosta.

• Pidä tietokoneen ohjelmat, laiteajurit ja käyttöjärjestelmä ajan tasalla.

• Tyhjennä roskakori säännöllisesti.

• Tyhjennä sähköpostisovelluksen vastaanotettujen, lähetettyjen ja poistettujen viestien kansiot säännöllisesti.

• Järjestä tiedostot ja vapauta tallennusasematilaa ja muistitilaa aika ajoin suorituskykyongelmien estämiseksi.

• Pidä päiväkirjaa. Kirjaan voi merkitä muistiin suuret ohjelmisto- tai laitteistomuutokset, laiteajurien päivitykset, satunnaiset häiriöt ja niiden poistamiseksi tehdyt toimet sekä muut käytön aikana ilmenneet poikkeukselliset seikat. Ongelman syynä voi olla laitteistomuutos, ohjelmistomuutos tai jokin muu toimi. Lokikirja voi auttaa Lenovon teknistä tukihenkilöä määrittämään ongelman syyn.

• Varmuuskopioi tietosi tallennusasemaan säännöllisesti. Voit palauttaa tallennusaseman varmuuskopiosta.

• Luo elvytystietoväline mahdollisimman pian. Elvytystietovälineen avulla voit elvyttää käyttöjärjestelmän, vaikka Windows ei käynnistyisi.

• Saat uusimmat käyttöjärjestelmän korjauspäivitykset, ohjelmistot ja laiteajurit.

Ylläpitovihjeitä tietokoneen liikuttamista varten

Tee seuraavat toimet ennen tietokoneen siirtoa:

1. Varmuuskopioi tietosi tallennusasemaan.

2. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. Irrota sitten kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit.

3. Jos tietokoneen alkuperäiset laatikot ja pakkausmateriaalit ovat tallessa, pakkaa tietokone niihin. Jos käytät muita laatikoita, pehmusta ne huolellisesti vaurioiden välttämiseksi.

Liite A. Tärkeät turvaohjeet 79

Muista ottaa huomioon paikalliset sähköstandardit, kun siirrät tietokoneen toiseen maahan tai toiselle alueelle. Jos paikallinen sähköpistorasian tyyppi on erilainen kuin paikassa, jossa tietokonetta käytettiin aiemmin, ota yhteys Lenovon asiakastukikeskukseen sähköpistokkeen sovittimen tai uuden verkkojohdon ostamista varten.

Tietokoneen puhdistus VAROITUS:

Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. Irrota sitten kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit.

Puhdista tietokone säännöllisesti, jotta se pysyisi siistinä ja toimintakunnossa.

Tietokoneen pinnan puhdistus: Pyyhi kansi nukkaamattomalla liinalla, joka on kostutettu miedon pesuaineen ja veden liuoksessa. Älä päästä nesteitä suoraan kosketukseen pinnan kanssa.

Näppäimistön puhdistus: Pyyhi näppäimet yksitellen nukkaamattomalla liinalla, joka on kostutettu miedon pesuaineen ja veden liuoksessa. Jos pyyhit useita näppäimiä kerralla, liina saattaa takertua lähellä olevaan näppäimeen ja vahingoittaa sitä. Älä suihkuta puhdistusainetta suoraan näppäimistölle. Voit poistaa näppäinten alle kertynyttä pölyä tai murusia esimerkiksi kameran puhdistukseen tarkoitetulla, harjalla varustetulla paineilmapuhaltimella tai puhaltamalla viileää ilmaa hiustenkuivaimella.

Tietokoneen näytön puhdistus: Naarmut, öljy, pöly, kemikaalit ja ultraviolettivalo voivat heikentää tietokoneen näytön suorituskykyä. Pyyhi näyttö varovasti kuivalla, pehmeällä ja nukkaamattomalla liinalla. Näytössä näkyvät naarmun kaltaiset jäljet voivat olla tahroja. Poista tahra pyyhkimällä näyttö varovasti kuivalla, pehmeällä liinalla. Jos tahran poisto ei onnistu, kostuta nukkaamaton, pehmeä liina puhtaalla vedellä tai silmälasien puhdistusaineella. Älä suihkuta nesteitä suoraan näytön pintaan. Varmista, että näyttö on kuiva, ennen kuin suljet tietokoneen kannen.

M90q Käyttöopas

Liite B. Tietoja helppokäyttötoiminnoista ja ergonomiasta

Tässä luvussa on tietoja tietokoneen helppokäyttötoiminnoista ja ergonomiasta.

Tietoja helppokäyttötoiminnoista

Lenovo pyrkii edistämään kuulo-, näkö- ja liikuntarajoitteisten tietokoneiden käyttäjien mahdollisuuksia käsitellä tietoja ja teknisiä laitteita. Tässä osassa on tietoja tavoista auttaa tällaisia käyttäjiä hyödyntämään hankkimaansa tekniikkaa parhaiten. Ajantasaisimmat helppokäyttötoimintoja koskevat tiedot ovat saatavilla myös seuraavassa verkkosivustossa:

https://www.lenovo.com/accessibility

Pikanäppäimet

Seuraavaan luetteloon on koottu tietokoneen käyttöä helpottavia pikanäppäimiä.

Huomautus: Jotkin seuraavista pikanäppäimistä eivät ehkä ole käytettävissä näppäimistön mukaan.

• Windows-näppäin+U: Helppokäyttökeskuksen avaus

• Oikean vaihtonäppäimen painallus kahdeksan sekunnin ajan: Näppäimien toiston suodatuksen

käyttöönotto ja käytöstä poisto

• Vaihtonäppäimen painallus viidesti: Alas jäävien näppäimien käyttöönotto ja käytöstä poisto

• Num Lock -näppäimen painallus viiden sekunnin ajan: Vaihtonäppäimien käyttöönotto ja käytöstä

poisto

• Vasen Alt+Vasen vaihtonäppäin+Num Lock: Hiirinäppäimien käyttöönotto ja käytöstä poisto

• Vasen Alt+Vasen vaihtonäppäin+PrtScn (tai PrtSc): Suuren kontrastin käyttöönotto ja käytöstä poisto

Lisätietoja on osoitteessa shortcuts, key combinations, shortcut keys.

Helppokäyttökeskus

Windows-käyttöjärjestelmän Helppokäyttökeskuksen avulla voi määrittää tietokoneen omien fyysisten ja kognitiivisten tarpeidensa mukaiseksi.

Voit käyttää Helppokäyttökeskusta seuraavasti:

1. Siirry Ohjauspaneeliin ja tarkastele sitä Ryhmitelty-näkymässä.

2. Napsauta Helppokäyttötoiminnot ➙ Helppokäyttökeskus.

3. Valitse sopiva työkalu noudattamalla näytössä näkyviä ohjeita.

Helppokäyttökeskus sisältää pääasiassa seuraavat työkalut:

• Suurennuslasi Suurennuslasi on hyödyllinen apuohjelma, jolla voi suurentaa näytön osan tai koko näytön niin, että

kohteet on helppo nähdä.

• Lukija Lukija on näytönlukuohjelma, joka toistaa ääneen näytössä näkyvät tilanteet ja esimerkiksi virhesanomat.

• Näyttönäppäimistö Jos haluat kirjoittaa tai syöttää tietoja tietokoneeseen hiiren, paikannussauvan tai muun paikannuslaitteen

avulla fyysisen näppäimistön sijaan, voit käyttää näyttönäppäimistöä. Se on näytössä näkyvä

https://windows.microsoft.com. Hae jotakin seuraavista avainsanoista: keyboard

näppäimistö, jossa on kaikki vakionäppäimet. Näppäimiä voi valita hiiren tai muun paikannuslaitteen avulla. Monikosketusnäytön avulla näppäimiä voi valita myös napauttamalla.

• Suuri kontrasti Suuri kontrasti korostaa joidenkin tekstien ja kuvien värikontrastia näytössä. Tällöin kyseiset kohteet on

helppo erottaa ja tunnistaa.

• Mukautettu näppäimistö Voit helpottaa näppäimistön käyttöä mukauttamalla näppäimistöasetuksia. Näppäimistön avulla voit

esimerkiksi hallinnoida osoitinta ja helpottaa tiettyjen näppäinyhdistelmien kirjoittamista.

• Mukautettu hiiri Voit helpottaa hiiren käyttöä mukauttamalla hiiriasetuksia. Voit esimerkiksi muuttaa osoittimen ulkoasua ja

helpottaa ikkunoiden hallintaa hiirellä.

Puheentunnistus

Puheentunnistus mahdollistaa tietokoneen ohjauksen puheen avulla.

Voit ohjata näppäimistöä ja hiirtä puhekomennoilla. Puhekomennoilla voi käynnistää ohjelmia, avata valikoita, napsauttaa näytön kohteita, sanella tekstiä asiakirjoihin sekä kirjoittaa ja lähettää sähköpostiviestejä.

Voit käyttää puheentunnistusta seuraavasti:

1. Siirry Ohjauspaneeliin ja tarkastele sitä Ryhmitelty-näkymässä.

2. Napsauta Helppokäyttötoiminnot ➙ Puheentunnistus.

3. Noudata kuvaruutuun tulevia ohjeita.

Näytönlukuohjelmatekniikat

Näytönlukuohjelmat on suunniteltu ensisijaisesti ohjelmistojen käyttöliittymiä, ohjetekstejä ja tekstimuotoisia asiakirjoja varten. Lisätietoja näytönlukuohjelmista:

• PDF-tiedostojen käyttö näytönlukuohjelmien avulla:

https://www.adobe.com/accessibility.html?promoid=DJGVE

• JAWS-näytönlukuohjelman käyttö:

https://www.freedomscientific.com/Products/Blindness/JAWS

• NVDA-näytönlukuohjelman käyttö:

https://www.nvaccess.org/

Näytön tarkkuus

Voit parantaa tekstin luettavuutta ja kuvien näkyvyyttä muuttamalla tietokoneen näytön tarkkuutta.

Voit säätää näytön tarkkuutta seuraavasti:

1. Napsauta työpöydän tyhjää aluetta hiiren kakkospainikkeella ja valitse sitten Näyttöasetukset ➙ Näyttö.

2. Noudata kuvaruutuun tulevia ohjeita.

Huomautus: Jos näytön tarkkuus määritetään liian pieneksi, jotkin kohteet eivät mahdu näyttöön.

Mukautettava kohteen koko

Voit parantaa kohteiden luettavuutta muuttamalla kohteen kokoa.

• Voit muuttaa kohteen kokoa tilapäisesti Helppokäyttökeskuksen suurennuslasilla.

• Voit muuttaa kohteen koon tilapäisesti seuraavasti:

M90q Käyttöopas

– Muuta näytön kaikkien kohteiden kokoa.

1. Napsauta työpöydän tyhjää aluetta hiiren kakkospainikkeella ja valitse sitten Näyttöasetukset ➙ Näyttö.

2. Muuta kohteen kokoa noudattamalla näytössä näkyviä ohjeita. Joissakin sovelluksissa määritys tulee voimaan vasta sitten, kun kirjaudut ensin ulos ja sitten uudelleen sisään.

– Muuta verkkosivun kohteiden kokoa.

Pidä Ctrl-painiketta painettuna ja paina sitten plusmerkkipainiketta (+), jos haluat suurentaa tekstin kokoa, tai paina miinusmerkkipainiketta (–), jos haluat pienentää tekstin kokoa.

– Muuta työpöydän tai ikkunan kohteiden kokoa.

Huomautus: Tämä toiminto ei ehkä toimi kaikissa ikkunoissa. Jos hiiressä on rulla, muuta kohteen kokoa pitämällä Ctrl-painiketta painettuna ja vierittämällä sitten

rullaa.

Standardien mukaiset liitännät

Tietokoneessa on vakiintuneiden standardien mukaiset liitännät, joiden avulla voit liittää tietokoneeseen apulaitteita.

Ohjeaineiston helppokäyttöiset versiot

Lenovo toimittaa sähköiset ohjeet helppokäyttöisissä muodoissa, kuten asianmukaisesti muotoiltuina PDFtiedostoina tai HTML (HyperText Markup Language) -tiedostoina. Lenovon sähköiset ohjeet laaditaan niin, että näkörajoitteiset voivat lukea ohjeita näytönlukuohjelman avulla. Lisäksi ohjeiden jokaiseen kuvaan liittyy vaihtoehtoinen teksti, jonka ansiosta näkörajoitteiset saavat käsityksen kuvan sisällöstä käyttäessään näytönlukuohjelmaa.

Ergonomiaan liittyviä tietoja

Ergonomisesti oikeiden työskentelytapojen noudattaminen tehostaa tietokoneen käyttöä ja vähentää epämukavuutta. Järjestä työpisteesi ja sen laitteet tarpeisiisi ja työhösi sopivalla tavalla. Noudata tietokonetta käyttäessäsi myös terveellisiä työtapoja, sillä ne parantavat tehokkuutta ja mukavuutta.

Työskentely matkustettaessa saattaa vaatia sopeutumista jatkuviin ympäristönmuutoksiin. Hyvä valaistus, aktivoiva työtuoli ja tietokonelaitteiston oikea sijoittaminen voivat parantaa tehokkuutta ja työskentelymukavuutta.

Tässä esimerkissä näkyy tavanomaisessa työpisteessä oleva henkilö. Vaikka työpisteesi ei olisi kuvatunlainen, voit noudattaa monia näistä ohjeista. Kehitä itsellesi hyvät työskentelytavat. Hyödyt niistä varmasti.

Liite B. Tietoja helppokäyttötoiminnoista ja ergonomiasta 83

Yleinen työasento: Työasentoa kannattaa vaihtaa säännöllisesti. Muutoin pitkä paikallaanolo saattaa aiheuttaa epämukavuutta. Myös säännölliset lyhyet lepotauot vähentävät työasennosta johtuvia vaivoja.

Näyttö: Sijoita tietokone niin, että katseluetäisyys näyttöön on 510–760 mm. Aseta näytön kallistuskulma sellaiseksi, että häikäisyt ja heijastukset eivät häiritse työntekoa. Pidä kuvaruutu puhtaana ja aseta sen kirkkaus niin, että näet tekstin selvästi. Voit säätää näytön kirkkautta painamalla kirkkauden säätönäppäimiä.

Pään asento: Pidä pää ja niska pystyssä niin, että asento tuntuu luonnolliselta ja mukavalta.

Työtuoli: Käytä työtuolia, jonka selkätuki ja istuinkorkeus ovat säädettävissä. Säädä tuoli niin, että istuma-

asento tuntuu mukavalta.

Käsivarsien ja käsien asento: Käytä käsivarsitukia, jos mahdollista, tai tue käsivarret työtasoa vasten. Pidä kyynärvarret, ranteet ja kädet vaakasuorassa rennossa ja luonnollisessa asennossa. Älä painele näppäimistöä liian voimakkaasti.

Jalkojen asento: Pidä reidet lattian suuntaisina ja jalat lattialla tai jalkatuella.

M90q Käyttöopas

Liite C. Ubuntu-käyttöjärjestelmää koskevat täydentävät tiedot

Lenovo tarjoaa tietyissä maissa tai tietyillä alueilla asiakkaille mahdollisuuden tilata tietokoneita, joissa on

esiasennettuna Ubuntu

-käyttöjärjestelmä.

Jos tietokoneessa on Ubuntu-käyttöjärjestelmä, lue seuraavat tiedot ennen tietokoneen käyttöä. Voit jättää huomioimatta tämän asiakirjan kaikki tiedot, jotka liittyvät Windows-pohjaisiin ohjelmiin, apuohjelmiin ja Lenovon esiasennettuihin sovelluksiin.

Lenovon rajoitetun takuun (LLW) käyttö

Tätä tuotetta koskevat Lenovon rajoitetun takuun version L505-0010-02 08/2011 ehdot. Rajoitettu takuu on saatavissa useilla kielillä seuraavassa verkkosivustossa. Lue Lenovon rajoitettu takuu seuraavassa osoitteessa:

https://www.lenovo.com/warranty/llw_02

Lenovon rajoitettu takuu on esiasennettuna myös tietokoneessa. Voit tarkastella Lenovon rajoitettua takuuta siirtymällä seuraavaan hakemistoon:

/opt/Lenovo

Jos et löydä Lenovon rajoitettua takuuta (LLW) Lenovon sivustosta tai tietokoneestasi, ota yhteyttä paikalliseen Lenovo-toimistoon tai -jälleenmyyjään ja pyydä painettu versio LLW:stä.

Ubuntu-ohjejärjestelmän käyttäminen

Ubuntu-ohjejärjestelmässä on tietoja Ubuntu-käyttöjärjestelmän käytöstä. Voit siirtyä aloitusnäytöstä ohjejärjestelmään siirtämällä osoittimen käynnistyspalkkiin ja valitsemalla sitten Ohje-kuvakkeen. Jos et löydä Ohje-kuvaketta käynnistyspalkista, napsauta vasemmasta alareunasta Haku-kuvaketta ja hae ohjetta hakusanalla ohje (Help).

Lisätietoja Ubuntu-käyttöjärjestelmästä on seuraavassa osoitteessa:

https://www.ubuntu.com

Tukitietojen saaminen

Jos tarvitset ohjeita, huoltopalveluja tai teknistä apua tai jos haluat lisätietoja Ubuntu-käyttöjärjestelmästä tai muista sovelluksista, ota yhteyttä Ubuntu-käyttöjärjestelmän tai sovelluksen toimittajaan. Jos tarvitset tietokoneen mukana toimitettujen laitteistokomponenttien huolto- ja tukipalveluja, ota yhteyttä Lenovoon. Lisätietoja yhteyden ottamisesta Lenovoon on Käyttöoppaassa ja Turvaohjeet ja takuutiedot -julkaisussa.

Voit tutustua uusimpaan käyttöoppaaseen ja Turvaohjeet ja takuutiedot -julkaisuun seuraavassa osoitteessa:

https://pcsupport.lenovo.com

86 M90q Käyttöopas

Liite D. Vaatimustenmukaisuus- ja TCO-sertifiointitiedot

Tässä luvussa on Lenovon tuotteiden säädöstenmukaisuustietoja ja ympäristötietoja sekä RoHS-direktiiviin ja ENERGY STAR -standardiin liittyviä tietoja.

Ilmoitukset radiotaajuuksia koskevien vaatimusten mukaisuudesta

Langattomalla viestintätekniikalla varustetut tietokoneet ovat sen maan tai alueen radiotaajuus- ja turvallisuusstandardien mukainen, jossa se on hyväksytty langattomien yhteyksien käyttöä varten.

Muista lukea tämän julkaisun lisäksi maatasi tai aluettasi koskeva Viralliset määräykset -asiakirja, ennen kuin käytät tietokoneen langattomia laitteita.

Langattomia verkkoja koskevien määräysten sijainti

Lisätietoja langattomia verkkoja koskevista määräyksistä on Viralliset määräykset -kohdassa osoitteessa

https://pcsupport.lenovo.com

Euroopan unioni – radiolaitedirektiivin vaatimustenmukaisuus

• Tietokonemallit, joissa on langattoman yhteyden radiolaitteet:

Tämä tuote on Euroopan unionin neuvoston radiolaitedirektiivin 2014/53/EU kaikkien vaatimusten ja pakollisten normien mukainen. Direktiivi koskee radiolaitteita koskevan jäsenvaltioiden lainsäädännön lähentämistä. Lausuma järjestelmän EU-säännöstenmukaisuudesta on saatavilla kokonaisuudessaan osoitteessa:

https://www.lenovo.com/us/en/compliance/eu-doc

Lenovo ei voi ottaa vastuuta suojauksen säilymisestä, mikäli laitteeseen tehdään muutoksia tai lisätään valinnaisia kortteja (osia), joita Lenovo ei ole suositellut. Tämä tuote on testattu, ja se täyttää eurooppalaisten standardien luokan B laitteille asetetut vaatimukset. Luokan B laitteiden rajoitukset antavat kohtuullisen suojan häiriöitä vastaan käytettäessä lisensoituja tietoliikennelaitteita tyypillisissä asuinympäristöissä.

• Tietokonemallit, joissa ei ole langattoman yhteyden radiolaitteita:

Lausuma järjestelmän EU-säännöstenmukaisuudesta on saatavilla kokonaisuudessaan osoitteessa:

https://www.lenovo.com/us/en/compliance/eu-doc

Brasilia

Este equipamento não tem direito à proteção contra interferência prejudicial e não pode causar interferência em sistemas devidamente autorizados.

This equipment is not protected against harmful interference and may not cause interference with duly authorized systems.

Meksiko

Advertencia: En Mexico la operación de este equipo está sujeta a las siguientes dos condiciones: (1) es

posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada.

Singapore

Korea

무선설비 전파 혼신 (사용주파수 2400∼2483.5 , 5725∼5825 무선제품해당)

해당 무선설비가 전파혼신 가능성이 있으므로 인명안전과 관련된 서비스는 할 수 없음

SAR 정보 본 장치는 전파 노출에 대한 가이드라인을 충족합니다.

본 장치는 무선 송수신기 입니다. 본 장치는 국제 가이드라인으로 권장되는 전파 노출에 대한 제한을 초과하지 않도록 설계되었습니다. 장치 액세서리 및 최신 부품을 사용할 경우 SAR 값이 달라질 수 있 습니다. SAR 값은 국가 보고 및 테스트 요구 사항과 네트워크 대역에 따라 다를 수 있습니다. 본 장치 는 사람의 신체에서 20mm 이상의 거리에서 사용할 수 있습니다.

Maiden ja alueiden ympäristötiedot

Tässä luvussa on Lenovon tuotteisiin liittyviä ympäristö-, kierrätys- ja RoHS-tietoja.

Kierrätys- ja ympäristötiedot

Lenovo rohkaisee tietotekniikkalaitteiden omistajia kierrättämään laitteensa vastuullisesti, kun niitä ei enää tarvita. Lenovo tarjoaa useita ohjelmia ja palveluja, joiden tarkoituksena on auttaa laitteiden omistajia kierrättämään tietotekniikkatuotteensa. Lisätietoja Lenovon tuotteiden kierrättämisestä on seuraavassa osoitteessa:

https://www.lenovo.com/us/en/compliance/recycling

Uusimmat tuotteidemme ympäristötiedot ovat saatavilla seuraavassa osoitteessa:

https://www.lenovo.com/us/en/compliance/eco-declaration

Tärkeitä tietoja sähkö- ja elektroniikkalaiteromun kierrättämisestä

Lenovo-tuotteissa oleva WEEE-merkintä koskee maita, joissa on sähkö- ja elektroniikkaromun kierrättämistä koskevia säädöksiä (esimerkiksi Euroopan unionin WEEE-direktiivi ja Intian E-Waste Management Rules

-säännöt). Sähkö- ja elektroniikkalaitteet merkitään sähkö- ja elektroniikkalaiteromusta (WEEE) annettujen

M90q Käyttöopas

paikallisten säädösten mukaisesti. Säädökset määrittävät kullakin alueella käytössä olevat käytettyjen laitteiden palautus- ja kierrätyskäytännöt. Tämä merkintä tuotteessa osoittaa, että tuotetta ei tule sen elinkaaren päässä hävittää yhdyskuntajätteen mukana, vaan sen sijaan se on kerättävä talteen käytössä olevien keräysjärjestelmien kautta.

Käytöstä poistettuja laitteita, jotka on merkitty sähkö- ja elektroniikkalaiteromua (EEE) koskevalla WEEEmerkinnällä, ei saa hävittää lajittelemattoman yhdyskuntajätteen mukana, vaan ne on käytettävissä olevien keräysresurssien mukaan toimitettava sähkö- ja elektroniikkalaiteromun palautus-, kierrätys- tai hyödyntämispisteisiin sen varmistamiseksi, että sähkö- ja elektroniikkalaitteiden mahdollisesti sisältämistä vaarallisista aineista aiheutuu mahdollisimman vähän haittaa ympäristölle ja ihmisten terveydelle. Lenovon sähkö- ja elektroniikkalaitteet (EEE) saattavat sisältää osia ja komponentteja, jotka määritellään elinkaaren päässä vaaralliseksi jätteeksi.

Sähkö- ja elektroniikkalaitteet sekä sähkö- ja elektroniikkalaiteromu (WEEE) voidaan toimittaa maksutta tuotteen myyjälle tai kenelle tahansa tukkumyyjälle, joka myy samankaltaisia sähkö- ja elektroniikkalaitteita, jotka toimivat niin kuin käytetty sähkö- ja elektroniikkalaite tai sähkö- ja elektroniikkalaiteromu.

Lisää WEE-tietoja on seuraavassa osoitteessa:

https://www.lenovo.com/us/en/compliance/recycling

Unkaria koskevat WEEE-tiedot

Lenovo vastaa valmistajana Lenovon velvoitteiden noudattamisesta syntyvistä kuluista Unkarin lain nro 197/ 2014 (VIII.1.) pykälän 12 momenttien (1)–(5) mukaan.

Japania koskevat kierrätysohjeet

Collect and recycle a disused Lenovo computer or monitor

If you are a company employee and need to dispose of a Lenovo computer or monitor that is the property of the company, you must do so in accordance with the Law for Promotion of Effective Utilization of Resources. Computers and monitors are categorized as industrial waste and should be properly disposed of by an industrial waste disposal contractor certified by a local government. In accordance with the Law for Promotion of Effective Utilization of Resources, Lenovo Japan provides, through its PC Collecting and Recycling Services, for the collecting, reuse, and recycling of disused computers and monitors. For details, visit the Lenovo Web site at:

https://www.lenovo.com/us/en/social_responsibility/sustainability/ptb_japan

Pursuant to the Law for Promotion of Effective Utilization of Resources, the collecting and recycling of homeused computers and monitors by the manufacturer was begun on October 1, 2003. This service is provided free of charge for home-used computers sold after October 1, 2003. For details, go to:

https://www.lenovo.com/us/en/social_responsibility/sustainability/ptb_japan

Dispose of Lenovo computer components

Some Lenovo computer products sold in Japan may have components that contain heavy metals or other environmental sensitive substances. To properly dispose of disused components, such as a printed circuit board or drive, use the methods described above for collecting and recycling a disused computer or monitor.

Dispose of disused lithium batteries from Lenovo computers

A button-shaped lithium battery is installed inside your Lenovo computer to provide power to the computer clock while the computer is off or disconnected from the main power source. If you need to replace it with a new one, contact your place of purchase or contact Lenovo for service. If you need to dispose of a disused lithium battery, insulate it with vinyl tape, contact your place of purchase or an industrial-waste-disposal operator, and follow their instructions.

Liite D. Vaatimustenmukaisuus- ja TCO-sertifiointitiedot 89

Disposal of a lithium battery must comply with local ordinances and regulations.

Kierrätykseen liittyviä tietoja Brasiliassa

Declarações de Reciclagem no Brasil

Descarte de um Produto Lenovo Fora de Uso

Equipamentos elétricos e eletrônicos não devem ser descartados em lixo comum, mas enviados à pontos de coleta, autorizados pelo fabricante do produto para que sejam encaminhados e processados por empresas especializadas no manuseio de resíduos industriais, devidamente certificadas pelos orgãos ambientais, de acordo com a legislação local.

A Lenovo possui um canal específico para auxiliá-lo no descarte desses produtos. Caso você possua um produto Lenovo em situação de descarte, ligue para o nosso SAC ou encaminhe um e-mail para: reciclar@lenovo.com, informando o modelo, número de série e cidade, a fim de enviarmos as instruções para o correto descarte do seu produto Lenovo.

Akkujen kierrätykseen liittyviä tietoja Euroopan unionissa

Huomautus: Tämä merkki koskee vain Euroopan unionin (EU) jäsenmaita.

Akut tai akkujen pakkaukset on merkitty akkuja ja paristoja sekä hävitettäviä akkuja ja paristoja koskevan Euroopan unionin direktiivin 2006/66/EC mukaisesti. Kyseinen direktiivi määrittää Euroopan unionin alueella käytössä olevat käytettyjen akkujen ja paristojen palautus- ja kierrätyskäytännöt. Tämä merkintä akuissa osoittaa, että akkua ei tule sen elinkaaren päässä hävittää yhdyskuntajätteen mukana, vaan sen sijaan se on kerättävä talteen direktiivin ohjeiden mukaan.

Euroopan unionin direktiivin 2006/66/EC mukaisesti akuissa ja paristoissa on vaadittu merkki, joka osoittaa, että ne tulee kerätä talteen ja kierrättää elinkaaren päässä. Akussa oleva merkki voi sisältää myös akussa käytetyn metallin kemiallisen merkin (Pb lyijylle, Hg elohopealle ja Cd kadmiumille). Akkujen ja paristojen käyttäjät eivät saa hävittää akkuja ja paristoja lajittelemattoman yhdyskuntajätteen mukana, vaan ne on hävitettävä akuille ja paristoille tarkoitetun keräys-, kierrätys- ja käsittelyjärjestelmän kautta. Asiakkaan osallistuminen on tärkeä osa akkujen ja paristojen mahdollisten ympäristölle ja ihmisille aiheutuvien vaikutusten minimoimisessa, sillä akuissa ja paristoissa voi olla vaarallisia aineita.

Ennen kuin sähkö- ja elektroniikkalaitteita (EEE) poistetaan jätteenkeräykseen, paristoja tai akkuja sisältävien laitteiden käyttäjien on poistettava kyseiset paristot ja akut erillistä jätteenkeräystä varten.

Lenovo-tuotteiden litiumparistojen ja -akkujen hävittäminen

Lenovo-tuotteessa saattaa olla asennettuna litiumnappiparisto. Lisätietoja paristosta on tuotteen käyttöohjeissa. Jos paristo on vaihdettava uuteen, ota yhteyttä tuotteen myyjään tai Lenovoon. Jos sinun täytyy hävittää litiumparisto, eristä se eristysnauhalla, ota yhteyttä tuotteen myyjään tai jätelaitokseen ja noudata tämän ohjeita.

M90q Käyttöopas

Lenovo-tuotteiden akkujen hävittäminen

Lenovo-laitteessa saattaa olla litiumioniakku tai nikkeli-metallihybridiakku. Lisätietoja akusta on tuotteen käyttöohjeissa. Jos sinun täytyy hävittää akku, eristä se eristysnauhalla, ota yhteyttä Lenovon myyntiin tai huoltoon, tuotteen myyjään tai jätelaitokseen ja noudata tämän ohjeita. Lisätietoja on myös tuotteen käyttöoppaassa olevissa ohjeissa.

Tietoja oikeasta keräys- ja käsittelytavasta on seuraavassa osoitteessa:

https://www.lenovo.com/lenovo/environment

Kierrätykseen liittyviä tietoja manner-Kiinassa

Akkujen kierrätykseen liittyviä tietoja Taiwanissa

Maiden ja alueiden vaarallisten aineiden rajoittamista koskeva direktiivi (RoHS)

Uusimmat Lenovon tuotteita koskevat ympäristötiedot ovat saatavilla seuraavassa osoitteessa:

https://www.lenovo.com/us/en/compliance/eco-declaration

Euroopan unionin RoHS

Tämä Lenovo-tuote ja sen osat (kuten kaapelit ja johdot) täyttävät direktiivin 2011/65/EU vaatimukset tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa (”RoHS recast” tai ”RoHS 2”).

Saat lisätietoja Lenovon maailmanlaajuisesta RoHS-vaatimustenmukaisuudesta siirtymällä seuraavaan osoitteeseen:

https://www.lenovo.com/rohs-communication

Turkin WEEE / RoHS

Ukrainan RoHS

Liite D. Vaatimustenmukaisuus- ja TCO-sertifiointitiedot 91

Intian RoHS

RoHS compliant as per E-Waste (Management) Rules.

Manner-Kiinan RoHS

92 M90q Käyttöopas

Taiwanin RoHS

Tietoja sähkömagneettisesta säteilystä

Ilmoitus toimittajan FCC (Federal Communications Commission)

-säännösten mukaisuudesta

Seuraavat tiedot koskevat ThinkCentre M90q -tietokoneen tyyppejä 11CR, 11DG, 11DH, 11DJ, 11DK, 11DL, 11EY ja 11F0.

Liite D. Vaatimustenmukaisuus- ja TCO-sertifiointitiedot 93

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

• Consult an authorized dealer or service representative for help.

Lenovo is not responsible for any radio or television interference caused by using other than recommended cables and connectors or by unauthorized changes or modifications to this equipment. Unauthorized changes or modifications could void the user’s authority to operate the equipment.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

Responsible Party: Lenovo (United States) Incorporated 7001 Development Drive Morrisville, NC 27560 Email: FCC@lenovo.com

Ilmoitus kanadalaisen laitehyväksynnän vaatimusten mukaisuudesta

CAN ICES-3(B)/NMB-3(B)

Euroopan unionin vaatimustenmukaisuus

Yhteystiedot EU:ssa: Lenovo (Slovakia), Landererova 12, 811 09 Bratislava, Slovakia

Sähkömagneettista yhteensopivuutta (EMC) koskevan direktiivin mukaisuus

Tämä tuote on niiden suojausvaatimusten mukainen, joista on säädetty EU:n neuvoston EMC-direktiivissä 2014/30/EU. Direktiivi koskee sähkömagneettista yhteensopivuutta koskevan jäsenvaltioiden lainsäädännön lähentämistä.

Tämä tuote on testattu, ja se täyttää eurooppalaisten standardien luokan B laitteille asetetut vaatimukset. Luokan B laitteille asetetut vaatimukset on tarkoitettu tarjoamaan riittävä suoja lähetyspalveluille asuinympäristöissä.

M90q Käyttöopas

Lenovo ThinkCentre M90q User Guide [fi]

Specifications and Main Features

Frequently Asked Questions

User Manual

Tietoja tästä julkaisusta

Luku 1. Tietokoneen esittely

Laite edestä

Laite takaa

Ominaisuudet ja tekniset tiedot

USB-tiedonsiirtonopeutta koskeva ilmoitus

Luku 2. Tietokoneen käytön aloitus

Windows 10 -käyttöjärjestelmän käytön aloitus

Windows-tili

Windows-käyttöliittymä

Verkkoyhteyksien muodostus

Langallisen Ethernet-verkkoyhteyden muodostus

Yhteyden muodostaminen Wi-Fi-verkkoihin (tietyissä malleissa)

Vantage-sovelluksen käyttö

Multimediatoimintojen käyttö

Äänitoimintojen käyttö

Erillisen näytön liittäminen

Luku 3. Tietokoneen ominaisuuksien esittely

Virrankäytön hallinta

Virtapainikkeen toimintatapojen määritys

Virrankäyttösuunnitelman määritys

Yhteyden muodostus Bluetooth-laitteeseen (tietyissä malleissa)

Intel Turbo Boost -teknologia

Osta lisävarusteita

Luku 4. Tietokoneen ja tietojen suojaus

Lukitse tietokone

Salasanojen käyttö

Käytä ohjelmiston suojauksen ratkaisuja

Käytä palomuureja

Käytä laiteohjelmistoon upotettua Computrace Agent -ohjelmistoa (tietyissä malleissa)

Käytä BIOS-suojauksen ratkaisuja

Poista kaikki tallennusaseman tiedot

Käytä kannen avauksen tunnistuskytkintä

Käytä Intel BIOS guard:ia

Käytä Smart USB Protection -toimintoa

Luku 5. UEFI BIOS

Mikä on UEFI BIOS

Siirtyminen BIOS-valikkoon

Siirtyminen BIOS-liittymässä

UEFI BIOS -näyttökielen muuttaminen

UEFI BIOS -näyttötilan muuttaminen

Järjestelmän päivämäärän ja kellonajan asetus

Käynnistysjärjestyksen muutto

Kokoonpanomuutosten havaitsemistoiminnon käyttöönotto tai käytöstä poisto

Automatic Power On -toimintojen käyttöönotto tai käytöstä poisto

Smart Power On -toiminnon käyttöönotto tai käytöstä poisto

ErP LPS -vaatimustenmukaisuustilan käyttöönotto tai käytöstä poisto

Muuta ITS-suorituskykytilaa

Muuta BIOS-asetuksia ennen uuden käyttöjärjestelmän asennusta

UEFI BIOSin päivitys

Tietokoneen elvytys BIOS -päivityksen häiriöistä

CMOS-muistin tyhjennys

Luku 6. Vianmääritys, häiriöiden poisto ja elvytys

Tietokoneen ongelmanratkaisun perustoimet

Vianmääritys

Käynnistyshäiriöt

Äänitoimintojen häiriöt

Verkkoyhteyshäiriöt

Suorituskykyyn liittyvät häiriöt

Tallennusaseman häiriöt

CD- tai DVD-aseman häiriöt

Sarjaportin häiriöt

USB-laitteen häiriöt

Ohjelmiston häiriöt

Lenovo Diagnostics -työkalut

Elvytys

Järjestelmätiedostojen ja asetusten palauttaminen aiempaan pisteeseen palaamiseksi

Varmuuskopioitujen tiedostojen palauttaminen

Tietokoneen oletusasetusten palautus

Lisäasetusten käyttö

Windowsin automaattinen palauttaminen

USB-palautuslaitteen luonti ja käyttö

Päivitä laiteajuri

Luku 7. Asiakkaan vaihdettavissa olevien osien vaihto

Mitä ovat asiakkaan vaihdettavissa olevat osat

Asiakkaan vaihdettavissa olevan osan vaihto
