Ръководството за потребителя и за поддръжка
на хардуер за M720t
Типове на машини Energy Star: 10SQ, 10SR, 10SS, 10TQ, 10U4 и 10U5
Забележка: Преди да използвате тази информация и поддържания от нея продукт, задължително
прочетете и разберете Важни информационни упътвания за продукта и Приложение A „Забележки“
на страница 77.
Трето издание (Август 2019)
© Copyright Lenovo 2019.
ЗАБЕЛЕЖКА ЗА ОГРАНИЧЕНИТЕ ПРАВА: Ако доставката на данни или софтуер е извършена съобразно договор
за администриране на общи услуги „GSA“, използването, възпроизвеждането или разкриването е предмет на
ограничения, изложени в договор номер GS-35F-05925.
Съдържание
Глава 1. Общ преглед . . . . . . . . . 1
Изглед отпред . . . . . . . . . . . . . . . . 1
Изглед отзад . . . . . . . . . . . . . . . . 3
Дънна платка . . . . . . . . . . . . . . . . 5
Етикет за типа и модела на машината . . . . . . 6
Глава 2. Спецификации . . . . . . . . 7
Глава 3. Компютърни ключалки . . . 9
Заключване на капака на компютъра . . . . . . 9
Разрешаване или забраняване на електронното
заключване . . . . . . . . . . . . . . . . . 9
Поставяне на кабелна ключалка Kensington. . . 10
Поставяне на интелигентна кабелна щипка . . . 10
Глава 4. Подмяна на хардуер . . . . 13
Преди да подмените хардуер . . . . . . . . . 13
Познаване на FRU (включително CRU) . . . . . 13
Намиране на FRU (включително CRU) . . . . . 14
Подмяна на кабелната или безжичната
клавиатура . . . . . . . . . . . . . . . . 16
Подмяна на кабелната или безжичната
мишка . . . . . . . . . . . . . . . . . . 17
Подмяна на захранващия кабел. . . . . . . . 21
Подмяна на противопраховия щит . . . . . . 22
Премахване на капака на компютъра . . . . . 23
Подмяна на предния панел . . . . . . . . . . 23
Подмяна на оптичното устройство . . . . . . 24
Подмяна на скобата за оптични устройства . . . 25
Подмяна на устройството за съхранение . . . . 26
Подмяна на модул памет . . . . . . . . . . 31
Подмяна на карта PCI Express . . . . . . . . 34
Подмяна на Wi-Fi картата . . . . . . . . . . 36
Подмяна на M.2 SSD устройството . . . . . . 38
Подмяна на скобата на M.2 SSD
устройството . . . . . . . . . . . . . . . 45
Подмяна на модула на захранващия блок . . . 46
Подмяна на Wi-Fi антените . . . . . . . . . . 48
Подмяна на вътрешния високоговорител . . . . 51
Подмяна на предния вентилатор . . . . . . . 53
Подмяна на кабела за осветената червена
точка . . . . . . . . . . . . . . . . . . . 55
Подмяна на топлинния сензор . . . . . . . . 57
Подмяна на предната I/O скоба . . . . . . . . 58
Подмяна на бутона за захранване . . . . . . . 60
Подмяна на платката на четеца на карти . . . . 61
Подмяна на модула на радиатора и
вентилатора . . . . . . . . . . . . . . . . 62
Подмяна на микропроцесора. . . . . . . . . 64
Подмяна на клетъчната батерия с размер на
монета . . . . . . . . . . . . . . . . . . 67
Подмяна на електронното заключване . . . . . 69
Подмяна на превключвателя за наличие на
капака . . . . . . . . . . . . . . . . . . 70
Подмяна на задния вентилатор . . . . . . . . 72
Подмяна на дънната платка . . . . . . . . . 73
Завършване на подмяната на части . . . . . . 75
Приложение A. Забележки . . . . . 77
Приложение B. Търговски марки . . 79
© Copyright Lenovo 2019 i
ii Ръководството за потребителя и за поддръжка на хардуер за M720t
Глава 1. Общ преглед
Тази глава предоставя основна информация, която ще ви помогне да се запознаете с компютъра.
Изглед отпред
Забележка: Възможно е вашият модел компютър да изглеждат малко по-различно от показания на
илюстрацията в тази тема.
Фигура 1. Изглед отпред
1 Бутон за отваряне/затваряне на оптичното
устройство (опционално)
3 Вътрешен високоговорител
2 Индикатор за активност на оптичното устройство
(опционално)
4 Индикатор за състояние на устройство за
съхранение
5 Гнездо за четец на карти (опционално)
7 Индикатор за захранване
9 Съединител за слушалки 10 USB-C™ съединител
11 Съединители USB 3.1 Gen 1 (2) 12 Съединители USB 3.1 Gen 2 (2)
13 Осветена червена точка
© Copyright Lenovo 2019 1
6 Бутон на захранване
8 Съединител за микрофон
1 Бутон за отваряне/затваряне на оптичното устройство (опционално)
Използва се за отваряне на поставката на оптичното устройство. След като поставите диск в
поставката, натиснете бутона за отваряне/затваряне, за да затворите поставката.
2 Индикатор за активност на оптичното устройство (опционално)
Индикаторът е включен, когато оптичното устройство се използва.
3 Вътрешен високоговорител
Използва се за слушане на звуци от компютъра, без да се използват слушалки.
4 Индикатор за активност на устройство за съхранение
Индикаторът е включен, когато устройството за съхранение се използва.
5 Гнездо за четец на карти (опционален)
Използва се за четене на данни от поддържана карта с памет.
6 Бутон на захранване
Използва се за включване на компютъра. Когато не можете да спрете компютъра от операционната
система, натиснете и задръжте бутона на захранването за четири или повече секунди, за да
изключите компютъра.
7 Индикатор за захранване
Индикаторът е включен, когато компютърът се използва.
8 Съединител за микрофон
Използва се за свързване на микрофон към компютъра. Може да използвате микрофона за
записване на звуци или за взаимодействие с компютъра като използвате софтуер за разпознаване на
реч.
9 Съединител за слушалки
Използва се за свързване на слушалки към компютъра.
10 Съединител USB-C
Използвайте съединителя за прехвърляне на данни (USB 3.1 Gen 1, 5.0 Gbps), заредете устройството
(5V/3A) или се свържете с аксесоари USB-C, за да разширите функционалността на вашия компютър.
11 Съединители USB 3.1 Gen 1
Използва се за свързване на USB-съвместимо устройство. За оптимално прехвърляне на данни
свържете устройство с USB 3.1 Gen 1 към съединител за USB 3.1 Gen 2 или USB 3.1 Gen 1 вместо към
съединител за USB 2.0.
12 Съединители USB 3.1 Gen 2
Използва се за свързване на USB-съвместимо устройство. За оптимално прехвърляне на данни
свържете устройство с USB 3.1 Gen 2 към съединител за USB 3.1 Gen 2 вместо към съединител за
USB 3.1 Gen 1 или USB 2.0.
2
Ръководството за потребителя и за поддръжка на хардуер за M720t
13 Осветена червена точка
Индикаторът е включен, когато компютърът се използва.
Изглед отзад
Забележка: Възможно е вашият модел компютър да изглеждат малко по-различно от показания на
илюстрацията в тази тема.
Фигура 2. Изглед отзад
1 Съединител за изходна аудио линия 2 Изходен съединител VGA
3 Изходни съединители DisplayPort
5 USB 2.0 съединители (3) 6 Сериен съединител
7 Съединители за PS/2 клавиатура и мишка
®
1.2 (2) 4 USB 2.0 съединител
8 Ethernet съединител
(опционално)
9 Гнезда за интелигентна кабелна щипка (2)
10 Сериен съединител (опционално)
(опционално)
11 Област за карти PCI Express
13 Гнездо за защитна ключалка
1 Съединител за изходна аудио линия
12 Халка за катинар
14 Съединител за захранващ кабел
Глава 1. Общ преглед 3
Използва се за изпращане на аудио сигнали от компютъра до външни устройства, като например
активни стерео високоговорители, слушалки или мултимедийни клавиатури. За да свържете
стереосистема или друго външно записващо устройство, свържете кабел между съединителя за
линеен вход за звук на устройството и съединителя за линеен изход за звук на компютъра.
Забележка: Ако компютърът ви разполага както със съединител за линеен изход за звук, така и със
съединител за слушалки или слушалки с микрофон, винаги използвайте съединителя за слушалки за
свързване на слушалки или слушалки с микрофон. Съединителят за слушалки не поддържа слушалки
с микрофон.
2 Изходен съединител VGA
Използва се за изпращане на видеосигнали от компютъра към друго видеоустройство, като монитор.
3 Изходни съединители DisplayPort 1.2
Използва се за изпращане на видео и аудио сигнали от компютъра до друго аудио или видео
устройство, като високопроизводителен монитор.
4 USB 2.0 съединител
Използва се за свързване на устройство, което изисква връзка USB 2.0.
Забележка: USB 2.0 съединителят поддържа функцията за интелигентно включване. Ако свържете
препоръчана от Lenovo USB 1.1 клавиатура към този съединител, може да включите компютъра или
да го събудите от режим на хибернация S4, като натиснете Alt+P на клавиатурата. Използвайте
препоръчана от Lenovo клавиатура, която поддържа функцията за интелигентно включване.
5 USB 2.0 съединители
Използва се за свързване на устройство, което изисква връзка USB 2.0.
6 Сериен съединител
Използва се за свързване на външен модем, сериен принтер или други устройства, използващи
сериен съединител.
7 Съединители за PS/2 клавиатура и мишка (опционално)
Използват се за свързване на клавиатура, мишка или трекбол или други посочващи устройства, които
използват съединител Personal System/2 (PS/2).
8 Ethernet съединител
Използва се за свързване на Ethernet кабел за мрежов достъп.
9 Гнезда за интелигентна кабелна щипка (опционално)
Използват се за фиксиране на интелигентна кабелна щипка.
10 Сериен съединител (опционално)
Използва се за свързване на външен модем, сериен принтер или други устройства, използващи
сериен съединител.
11 Област за карти PCI Express
4
Ръководството за потребителя и за поддръжка на хардуер за M720t
За да подобрите оперативната производителност на компютъра, може да свързвате карти PCI
Express в тази област. В зависимост от модела на компютъра, съединителите в тази зона могат да
варират.
12 Халка за катинар
Използва се за фиксиране на катинар.
13 Гнездо за защитна ключалка
Използва се за фиксиране на кабелна ключалка Kensington.
14 Съединител за захранващ кабел
Използва се за свързване на захранващия кабел с компютъра с цел захранване.
Дънна платка
Забележка: Вижте „Изглед отпред“ и „Изглед отзад“ за допълнително описание на компонентите.
Фигура 3. Дънна платка
1 Съединител на захранването с 4 извода 2 Съединител за вентилатор на микропроцесора
3 Съединител на бутона за захранване 4 Съединител за вътрешен високоговорител
Глава 1. Общ преглед 5
5 Съединител за спомагателен вентилатор 2 6 Съединител на захранването с 10 извода
7 Съединител за спомагателен вентилатор 1 8 SATA съединители на захранване (2)
9 Джъмпер за изчистване на CMOS (Complementary
10 SATA 3.0 съединители (3)
Metal Oxide Semiconductor) / възстановяване
11 Гнездо за M.2 SSD диск
13 Съединител за термален сензор 14 Съединител за осветена червена точка
15 Преден USB съединител 2.0
17 Сериен (COM2) съединител 18 Гнезда за PCI Express x1 карти (2)
19 Гнездо за графична карта PCI Express x16 20 Съединител за системен вентилатор
21 Съединител за електронно заключване
23 Съединител на превключвател за наличие на капак
12 Гнездо за M.2 Wi-Fi карта
16 Паралелен съединител
22 Цокъл за микропроцесор
24 Клетъчна батерия с размер на монета
(съединител на превключвател за намеса)
25 Гнездо за памет (DIMM1) 26 Гнездо за памет (DIMM2)
27 Гнездо за памет (DIMM3) 28 Гнездо за памет (DIMM4)
29 Съединител за клавиатура и мишка
Етикет за типа и модела на машината
Етикетът за типа и модела на машината идентифицира компютъра. Когато се свържете с Lenovo за
помощ, информацията за типа и модела на машината помага на техниците да идентифицират
компютъра и да предоставят по-бързо обслужване. Етикетът за типа и модела на машината е
прикрепен на компютъра, както е показано.
Фигура 4. Етикет за типа и модела на машината
6 Ръководството за потребителя и за поддръжка на хардуер за M720t
Глава 2. Спецификации
Захранващ блок
• 180-ватов самонастройващ се захранващ блок
• 210-ватов самонастройващ се захранващ блок
• 260-ватов самонастройващ се захранващ блок
Устройства за съхранение
• 3,5-инчово устройство за съхранение (опционално)
• 2,5-инчово устройство за съхранение (опционално)
• M.2 SSD устройство (опционално)
Характеристики на видео картата
Вградената аудио карта поддържа следните:
• Изходен съединител DisplayPort 1.2
• Изходен съединител VGA
Характеристики на звуковата карта
• Вградената звукова карта поддържа следните:
– Съединител за изходна аудио линия
– Съединител за слушалки
– Вътрешен високоговорител
– Съединител за микрофон (опционално)
• Предлаганата като опция дискретна аудио карта осигурява подобрено звуково изживяване и
разширени възможности.
Input/Output (I/O) характеристики
• Аудиосъединители (линеен изход за звук, слушалки и микрофон)
• Гнездо за четец на карти (опционално)
• Изходен съединител DisplayPort 1.2
• Ethernet съединител
• Съединител за PS/2 клавиатура (по желание)
• Съединител за PS/2 мишка (по желание)
• Серийни съединители
• USB съединители (USB 2.0, USB 3.1 и Type-C USB 3.1)
• Изходен съединител VGA
Разширяване
• Четец на карти (опционално)
• Гнезда за памет
• Гнездо за M.2 SSD устройство
• Оптично устройство (опционално)
© Copyright Lenovo 2019 7
• Гнезда за PCI Express x1 карти
• Гнездо за графична карта PCI Express x16
• Гнездо за устройства за съхранение
Мрежови функции
• Ethernet LAN
• Безжична LAN (опционално)
• Bluetooth (опционално)
Физически размери
• Ширина: 150 мм (5,9 инча)
• Височина: 360 мм (14,2 инча)
• Дълбочина: 270,5 мм (10,6 инча)
Тегло (без опаковката)
Максимална конфигурация при доставка: 6,9 кг (15,2 паунда)
Декларация за скорост на прехвърляне чрез USB
В зависимост от много фактори, като способността за обработка на хост и периферни устройства,
файлови атрибути и други фактори, свързани с конфигурацията на системата и работните среди,
действителната скорост на трансфер с различните USB съединители на това устройство ще варира и
ще бъде по-бавна от скоростта на данните, изброени по-долу за всяко съответно устройство.
Устройство USB Пренос на данни (гигабит/сек.)
3.1 Gen 1
3.1 Gen 2
3.2 20
5
10
8 Ръководството за потребителя и за поддръжка на хардуер за M720t
Глава 3. Компютърни ключалки
Тази глава предоставя инструкции за това, как да заключите компютъра със заключващите
устройства, за да го защитите.
Заключване на капака на компютъра
Заключването на капака на компютъра помага за предпазване от неоторизиран достъп до
вътрешността на компютъра. Вашият компютър предлага халка за катинар, така че капакът на
компютъра да не може да се свали, когато е поставен катинар.
Фигура 5. Заключване на капака на компютъра
Разрешаване или забраняване на електронното заключване
Вашият компютър може да има инсталирано решение за заключване за защита, за да предпазите
компютъра от неоторизиран достъп до вътрешни компоненти. Чрез електронното заключване можете
механично да заключвате или отключвате капака на компютъра.
За да разрешите или забраните електронното заключване, направете следното:
1. Включете или рестартирайте компютъра.
2. Преди Windows да се стартира, натискайте и освобождавайте клавишите F1 или Fn+F1
неколкократно, докато не се отвори програмата Setup Utility.
3. За активиране или деактивиране на електронното заключване щракнете върху Security ➙
Electronic Lock.
4. Натиснете F10 или Fn+F10, за да запазите промените и рестартирайте компютъра.
Забележка: Промените няма да бъдат приложени, докато не се запише настройката и се
рестартира системата.
© Copyright Lenovo 2019 9
Фигура 6. Разрешаване или забраняване на електронното заключване
Поставяне на кабелна ключалка Kensington
С помощта на кабелната ключалка Kensington можете да прикрепите компютъра към бюро, маса или
друг солиден обект. Кабелната ключалка се свързва с гнездото за защитна ключалка на задната
страна на компютъра. Кабелната ключалка може да работи с ключ или комбинация в зависимост от
избрания тип. Кабелната ключалка също така заключва бутоните, използвани за отваряне на капака
на компютъра. Това е същият тип заключване като използвания при множество преносими компютри.
Можете да поръчате такава кабелна ключалка директно от Lenovo, като потърсите Kensington на
адрес:
http://www.lenovo.com/support
Фигура 7. Поставяне на кабелна ключалка Kensington
Поставяне на интелигентна кабелна щипка
Интелигентната кабелна щипка може да се използва за фиксиране на устройства, като клавиатура и
мишка, чрез заключване на кабелите на устройството към компютъра. Интелигентната кабелна щипка
се свързва към гнездата за кабелна ключалка от задната страна на компютъра. За да инсталирате
интелигентна кабелна щипка, направете следното:
1. Поставете скобата
10
Ръководството за потребителя и за поддръжка на хардуер за M720t
1 в гнездото за кабелна ключалка 4 .
2. Издърпайте кабелите, които искате да заключите, през вдлъбнатините на интелигентната кабелна
щипка.
3. Натиснете скобата
Фигура 8. Поставяне на интелигентна кабелна щипка
2 в гнездото на кабелна ключалка 3 , докато щракне.
Глава 3. Компютърни ключалки 11
12 Ръководството за потребителя и за поддръжка на хардуер за M720t
Глава 4. Подмяна на хардуер
Тази глава предоставя инструкции как да подменяте хардуер за вашия компютър.
Преди да подмените хардуер
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете тази
секция и Важни информационни упътвания за продукта.
Забележки преди подмяната на хардуер
• Използвайте само предлагани от Lenovo компютърни компоненти.
• Когато инсталирате или подменяте опция, използвайте подходящите инструкции, обяснени в
настоящото ръководство, наред с инструкциите, които придружават опцията.
• В повечето области на света Lenovo изисква връщането на дефектните CRU. Информация по
въпроса ще се достави с CRU или няколко дни след доставката на CRU.
Боравене с чувствителни към статичен заряд устройства
Не отваряйте антистатичната опаковка, съдържаща новата част, докато не свалите дефектната част и
не сте готови да инсталирате новата част. Статичното електричество, макар и безвредно за вас, може
сериозно да повреди компютърните компоненти и опции.
Когато боравите с опции и с други компютърни компоненти, вземете следните предпазни мерки, за да
избегнете повреда от статично електричество:
• Ограничете движенията си. Движенията могат да причинят натрупване на статичен заряд около
вас.
• Винаги боравете внимателно с опциите и другите компютърни компоненти. Хващайте PCI/PCIe
картите, модулите памет, системните платки и микропроцесорите за ръбовете. Не допирайте
изложени проводници.
• Не позволявайте други да допират опциите и другите компютърни компоненти.
• Допрете антистатичната опаковка, съдържаща частта, до металния капак на гнездо за разширение
или друга небоядисана метална повърхност на компютъра за поне две секунди. Това намалява
статичното електричество от опаковката и от тялото ви преди инсталиране или подмяна на новата
част.
• Когато е възможно, премахнете новата част от антистатичната опаковка и я инсталирайте
директно в компютъра, без да я оставяте никъде. Когато това не е възможно, поставете
антистатичната опаковка на равна гладка повърхност и поставете частта върху опаковката.
• Не поставяйте частта на капака на компютъра или на друга метална повърхност.
Познаване на FRU (включително CRU)
• Частите за подмяна на място (FRU) са компютърни части, които обучен техник може да подмени
или да им направи надстройка. FRU включват всички CRU. За подробна информация относно FRU,
като номерата на частите на FRU и поддържаните модели компютри, отидете на адрес:
http://www.lenovo.com/serviceparts-lookup
• Подменяемите от клиента части (CRU) са компютърни части, които потребителят може да
надстройва или подменя.
© Copyright Lenovo 2019 13
– CRU за самообслужване: Можете лесно да инсталирате CRU за самообслужване. Тези CRU
може да са отделни, придържани с ключалка или захванати с до два винта. Примерите за CRU
за самообслужване включват клавиатурата, мишката и всякакво USB устройство. Вие носите
отговорност за подмяната на всички CRU за самообслужване.
– CRU с избираемо обслужване: При работа със CRU с избираемо обслужване са необходими
технически умения и обикновени инструменти (например отвертка). Тези CRU са изолирани
части в компютъра. Обикновено те са скрити от панел за достъп, който е захванат с повече от
два винта. Необходимо е да премахнете винтовете и панела за достъп до конкретната CRU. CRU
с избираемо обслужване могат да бъдат премахвани и инсталирани от потребителите или по
време на гаранционния срок - от сервизен техник на Lenovo.
Преди подмяна на FRU
Преди да подмените FRU, прочетете следното:
• Компютърът може да се обслужва само от сертифициран и обучен персонал.
• Преди да подмените FRU, прочетете целия раздел относно подмяна на частта.
• Бъдете изключително внимателни по време на операции със запис, като копиране, запис или
форматиране.
Възможно е последователността на устройствата в компютъра, който обслужвате, да е променена.
Ако изберете неправилно устройство, е възможно презаписване на данни или програми.
• Подменяйте FRU само с друг FRU от правилния модел.
Когато подменяте FRU, се уверете, че моделът на машината и номерът на част на FRU са правилни.
• FRU не трябва да се подменя поради еднократна, неповтаряща се неизправност.
Еднократни неизправности могат да възникнат поради различни причини, които нямат нищо общо
с хардуерен дефект, като космическа радиация, електростатичен разряд или грешки в софтуера.
Подменяйте FRU само след повторно възникване на проблема. Ако подозирате дефект във FRU,
изтрийте регистрираните грешки и повторете теста. Ако грешката не се повтори, не подменяйте
FRU.
• Подменяйте само дефектни FRU.
Намиране на FRU (включително CRU)
Забележки:
• Някои от компонентите са опционални.
• За да подмените компонент, който не е посочен в следващия списък, се свържете със сервизен
техник на Lenovo. За списък с телефонните номера на поддръжка на Lenovo посетете адрес:
http://www.lenovo.com/support/phone
14 Ръководството за потребителя и за поддръжка на хардуер за M720t
Фигура 9. Намиране на FRU
CRU за самообслужване CRU с избираемо обслужване Без CRU
1 Капак на компютъра 4 Wi-Fi карта 2 Модул на радиатор и вентилатор
6 Клетъчна батерия с размер на
5 Щит на картата за Wi-Fi
3 Заден вентилатор
монета
8 Модул памет 32 Модул на захранващия блок 7 Микропроцесор
10 Радиатор за M.2 SSD
36 Електронно заключване
9 Системна платка
устройство
11 M.2 SSD диск
12 Скоба за M.2 SSD устройство 14 Кабел на оптично устройство
16 Скоба на оптично устройство
13 Бутон на захранване
15 Четец на карти
Глава 4. Подмяна на хардуер 15
CRU за самообслужване CRU с избираемо обслужване Без CRU
22 Оптично устройство 17 Предна I/O скоба
23 Преден панел 18 Вътрешен високоговорител
24 Прахозащитен капак 19 Wi-Fi антени
25 Клавиатура 20 Кабел за осветената червена
точка
26 Мишка 21 Топлинен сензор
27 Захранващ кабел 30 Кабел на устройство за
съхранение
28 Преобразувател за съхранение 31 Преден вентилатор
29 Първично или вторично
33 Шаси
устройство за съхранение (2,5инчово или 3,5-инчово устройство
за съхранение)
34 Карта PCI Express
35 Превключвател за наличие на
капак (превключвател за намеса)
37 Капак на Wi-Fi антена
Подмяна на кабелната или безжичната клавиатура
Забележка: Функцията за безжична клавиатура се предлага само на някои модели.
Подмяна на клавиатурата
1. Изключете компютъра и извадете всички захранващи кабели от електрическите контакти.
2. Изключете кабела на старата клавиатура от компютъра.
3. Свържете нова клавиатура към съответния съединител на компютъра.
Фигура 10. Подмяна на клавиатурата
Подмяна на безжичната клавиатура
1. Отстранете старата безжична клавиатура.
2. Извадете новата безжична клавиатура от пакета.
3. Отворете капака на отделението за батерии и поставете две батерии AAA съобразно
индикаторите за поляритет.
16
Ръководството за потребителя и за поддръжка на хардуер за M720t
Фигура 11. Подмяна на безжичната клавиатура
4. Отстранете USB приемника от отделението за клавиатура или от отделението за безжична
мишка, след което го свържете към наличен USB съединител на компютъра.
5. Затворете капака на отделението. Клавиатурата е готова за използване.
Подмяна на кабелната или безжичната мишка
Забележка: Безжичната мишка се предлага само при някои модели.
Подмяна на мишката
1. Изключете компютъра и извадете всички захранващи кабели от електрическите контакти.
2. Изключете кабела на старата мишка от компютъра.
3. Свържете нова мишка към съответния съединител на компютъра.
Фигура 12. Подмяна на мишката
Подмяна на безжичната мишка
1. Изключете USB приемника от компютъра. След това отстранете старата безжична мишка.
2. Отстранете безжична мишка от пакета.
3. Отворете капака на отделението за батерии и поставете две батерии AAA съобразно
индикаторите за поляритет.
Глава 4. Подмяна на хардуер 17
Фигура 13. Отваряне на отделението за батерии
Фигура 14. Изваждане на USB приемника
18 Ръководството за потребителя и за поддръжка на хардуер за M720t
Фигура 15. Свързване на USB приемника с USB съединител
Фигура 16. Поставяне на батериите за мишка
Глава 4. Подмяна на хардуер 19
Фигура 17. Затваряне на капака на отделението за батерии
Фигура 18. Натискане на превключвателя на захранването в позиция за включване
Забележки:
• Зеленият светодиод указва, че мишката е в готовност за използване.
• Примигващият кехлибарен светлинен индикатор показва ниско ниво на батерията.
• Натиснете превключвателя на захранването в позиция за изключване, когато не използвате
мишката, за да удължите живота на батерията.
• След като изключите USB приемника от компютъра, го съхранявайте в отделението за
безжична мишка или в отделението за безжична клавиатура.
20
Ръководството за потребителя и за поддръжка на хардуер за M720t
Подмяна на захранващия кабел
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Отстранете всякакви носители от устройствата и изключете всички свързани устройства и
компютъра.
2. Изключете всички захранващи кабели от мрежовите контакти и изключете всички свързани към
компютъра кабели.
3. Подменете захранващия кабел.
Забележка: Възможно е вашият захранващ кабел да изглежда различно от показания в
илюстрацията.
Фигура 19. Премахване на захранващия кабел
Фигура 20. Инсталиране на захранващия кабел
Глава 4. Подмяна на хардуер 21
Подмяна на противопраховия щит
Забележка: Прахозащитният капак е опция.
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Отстранете всякакви носители от устройствата и изключете всички свързани устройства и
компютъра.
2. Изключете всички захранващи кабели от мрежовите контакти и изключете всички свързани към
компютъра кабели.
3. Подменете противопраховия щит.
Фигура 21. Премахване на прахозащитния капак
Фигура 22. Поставяне на прахозащитния капак
22 Ръководството за потребителя и за поддръжка на хардуер за M720t
Премахване на капака на компютъра
Забележка: Преди да отворите капака на компютъра, уверете се, че електронното заключване е
било отключено в програмата Setup Utility. Вижте „Компютърни ключалки“.
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
ПРЕДУПРЕЖДЕНИЕ:
Преди да отворите капака на компютъра, го изключете и изчакайте няколко минути,
докато компютърът се охлади.
1. Отстранете всякакви носители от устройствата и изключете всички свързани устройства и
компютъра.
2. Изключете всички захранващи кабели от мрежовите контакти и изключете всички свързани към
компютъра кабели.
3. Отключете всякакви заключващи устройства, които придържат капака на компютъра.
4. Премахване на прахозащитния капак, ако е необходимо. Вижте „Подмяна на противопраховия
щит“ на страница 22.
5. Отстранете капака на компютъра.
Фигура 23. Премахване на капака на компютъра
6. Завършване на подмяната на части. Вижте „Завършване на подмяната на части“ на страница 75.
Подмяна на предния панел
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 23.
2. Поставете отново предния панел.
Глава 4. Подмяна на хардуер 23

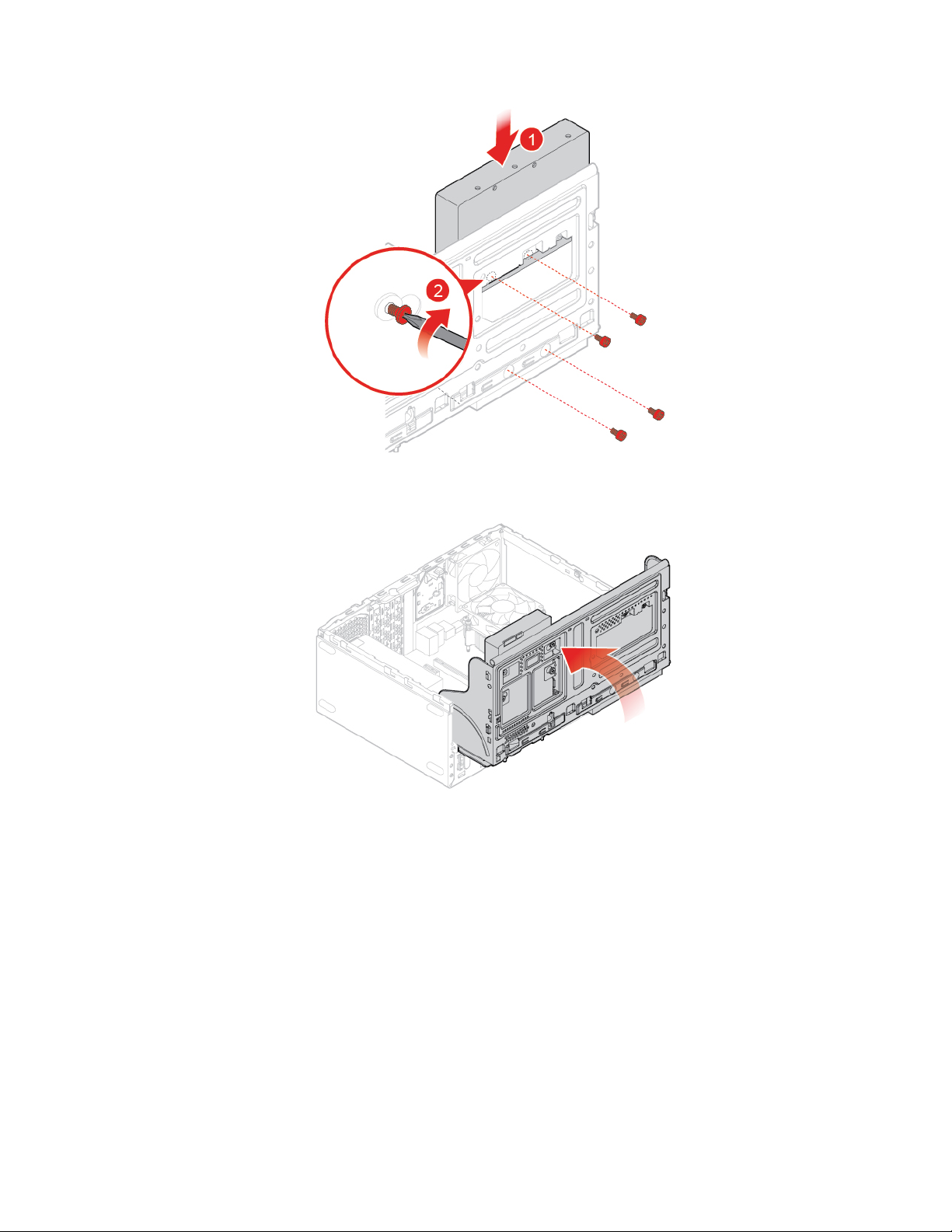

Фигура 24. Сваляне на предния панел
Фигура 25. Инсталиране на предния панел
3. Завършете подмяната. Вижте „Завършване на подмяната на части“ на страница 75.
Подмяна на оптичното устройство
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 23.
2. Отстранете предната рама. Вижте „Подмяна на предния панел“ на страница 23.
3. Изключете съединителите за сигнала и захранването от оптичното устройство.
4. Подменете оптичното устройство.
24
Ръководството за потребителя и за поддръжка на хардуер за M720t
Фигура 26. Премахване на оптичното устройство
Фигура 27. Инсталиране на оптичното устройство
5. Свържете съединителите за сигнала и захранването към новото оптично устройство.
6. Завършване на подмяната на части. Вижте „Завършване на подмяната на части“ на страница 75.
Подмяна на скобата за оптични устройства
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 23.
2. Отстранете предната рама. Вижте „Подмяна на предния панел“ на страница 23.
3. Отстранете оптичното устройство. Вижте „Подмяна на оптичното устройство“ на страница 24.
4. Подменете скобата на оптичното устройство.
Глава 4. Подмяна на хардуер 25
Фигура 28. Премахване на скобата на оптичното устройство
Фигура 29. Инсталиране на скобата за оптични устройства
5. Завършване на подмяната на части. Вижте „Завършване на подмяната на части“ на страница 75.
Подмяна на устройството за съхранение
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
Подмяна на 3,5-инчовото устройство за съхранение
1. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 23.
2. Отстранете предната рама. Вижте „Подмяна на предния панел“ на страница 23.
3. Изключете съединителите за сигнала и захранването от устройството за съхранение.
4. За да подмените 3,5-инчовото устройство за съхранение, направете справка със следното.
• 3,5-инчово главно устройство за съхранение
26
Ръководството за потребителя и за поддръжка на хардуер за M720t
Фигура 30. Отваряне на гнездото за устройства
Фигура 31. Премахване на 3,5-инчовото първично устройство за съхранение
Глава 4. Подмяна на хардуер 27
Фигура 32. Инсталиране на 3,5-инчовото първично устройство за съхранение
Фигура 33. Затваряне на гнездото за устройства
• 3,5-инчово вторично устройство за съхранение
28
Ръководството за потребителя и за поддръжка на хардуер за M720t
Фигура 34. Отваряне на гнездото за устройства
Фигура 35. Премахване на 3,5-инчовото вторично устройство за съхранение
Глава 4. Подмяна на хардуер 29
Фигура 36. Инсталиране на 3,5-инчовото вторично устройство за съхранение
Фигура 37. Затваряне на гнездото за устройства
5. Свържете съединителите за сигнала и захранването към новото устройство за съхранение.
6. Завършване на подмяната на части. Вижте „Завършване на подмяната на части“ на страница 75.
Подмяна на 2,5-инчовото устройство за съхранение
1. Премахнете преобразувателя за съхранение с 2,5-инчовото устройство за съхранение. Вижте
„Подмяна на 3,5-инчовото устройство за съхранение“.
2. Подменете 2,5-инчовото устройство за съхранение в преобразувателя за съхранение.
30
Ръководството за потребителя и за поддръжка на хардуер за M720t
Фигура 38. Премахване на 2,5-инчовото устройство за съхранение от преобразувателя за съхранение
Фигура 39. Инсталиране на новото 2,5-инчово устройство за съхранение към преобразувателя за
съхранение
3. Завършване на подмяната на части. Вижте „Завършване на подмяната на части“ на страница 75.
Подмяна на модул памет
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
Забележки:
• Преди инсталиране се уверете, че лостчетата на гнездото за памет са отворени.
• По време на инсталацията се уверете, че следвате последователността на поставяне на модулите
памет, показана на следващата фигура.
Глава 4. Подмяна на хардуер 31
Фигура 40. Последователност на поставяне на модулите памет
1. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 23.
2. Отстранете предната рама. Вижте „Подмяна на предния панел“ на страница 23.
3. Подменете модула памет.
Фигура 41. Отваряне на гнездото за устройства
32 Ръководството за потребителя и за поддръжка на хардуер за M720t
Фигура 42. Премахване на модула памет
Забележка: По време на инсталирането задължително подравнете модула памет в гнездото и го
натиснете надолу в двата края, докато лостчетата напълно се затворят с щракване.
Фигура 43. Инсталиране на модула памет
Фигура 44. Затваряне на гнездото за устройства
Глава 4. Подмяна на хардуер 33
4. Завършване на подмяната на части. Вижте „Завършване на подмяната на части“ на страница 75.
Подмяна на карта PCI Express
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 23.
2. Отстранете предната рама. Вижте „Подмяна на предния панел“ на страница 23.
3. Подменете картата PCI Express.
Забележки:
• Когато изваждате картата PCI Express, натиснете лостчето, за да я освободите от гнездото.
След това внимателно отстранете картата от гнездото.
• Когато поставяте картата PCI Express, натиснете надолу в задната част на картата, докато
лостчето се затвори с щракване.
Фигура 45. Отваряне на гнездото за устройства
34 Ръководството за потребителя и за поддръжка на хардуер за M720t
Фигура 46. Премахване на карта PCI Express
Фигура 47. Инсталиране на картата PCI Express
Глава 4. Подмяна на хардуер 35
Фигура 48. Затваряне на гнездото за устройства
4. Завършване на подмяната на части. Вижте „Завършване на подмяната на части“ на страница 75.
Подмяна на Wi-Fi картата
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 23.
2. Отстранете предната рама. Вижте „Подмяна на предния панел“ на страница 23.
3. Подменете Wi-Fi картата.
Фигура 49. Отваряне на гнездото за устройства
36 Ръководството за потребителя и за поддръжка на хардуер за M720t
Фигура 50. Отстраняване на щита на Wi-Fi карта (тип 1 и тип 2)
Фигура 51. Разкачване на Wi-Fi антените и премахване на Wi-Fi картата (тип 1 и тип 2)
Фигура 52. Инсталиране на Wi-Fi картата и свързване на Wi-Fi антените (тип 1 и тип 2)
Глава 4. Подмяна на хардуер 37
Фигура 53. Инсталиране на щита на Wi-Fi карта (тип 1 и тип 2)
Фигура 54. Затваряне на гнездото за устройства
4. Завършване на подмяната на части. Вижте „Завършване на подмяната на части“ на страница 75.
Подмяна на M.2 SSD устройството
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 23.
2. Отстранете предната рама. Вижте „Подмяна на предния панел“ на страница 23.
3. В зависимост от модела на компютъра, вижте едно от следните, за да смените SSD M.2
устройство.
• Тип 1
38
Ръководството за потребителя и за поддръжка на хардуер за M720t
Фигура 55. Отваряне на гнездото за устройства
Фигура 56. Отстраняване на радиатора за M.2 SSD устройства
Глава 4. Подмяна на хардуер 39
Фигура 57. Отключване на скобата на M.2 SSD устройство
Фигура 58. Премахване на SSD устройството M.2
Фигура 59. Инсталиране на SSD устройството M.2
40 Ръководството за потребителя и за поддръжка на хардуер за M720t
Фигура 60. Заключване на скобата на M.2 SSD устройство
Фигура 61. Инсталиране на радиатора за M.2 SSD устройства
Фигура 62. Затваряне на гнездото за устройства
Глава 4. Подмяна на хардуер 41
• Тип 2
Фигура 63. Отваряне на гнездото за устройства
Фигура 64. Отстраняване на радиатора за M.2 SSD устройства
42 Ръководството за потребителя и за поддръжка на хардуер за M720t

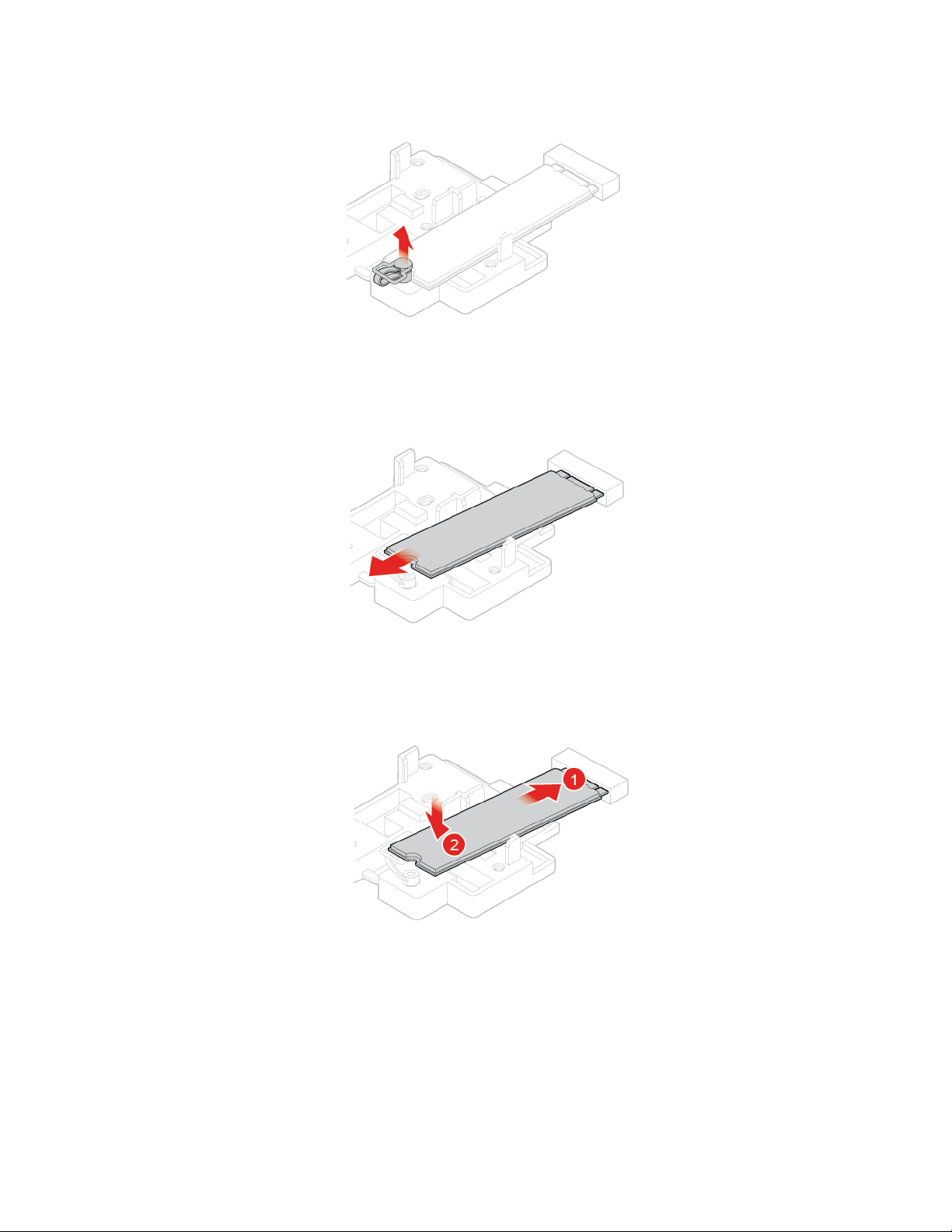

Фигура 65. Отключване на скобата на M.2 SSD устройство
Фигура 66. Премахване на SSD устройството M.2
Фигура 67. Инсталиране на SSD устройството M.2
Глава 4. Подмяна на хардуер 43
Фигура 68. Заключване на скобата на M.2 SSD устройство
Фигура 69. Инсталиране на радиатора за M.2 SSD устройства
Фигура 70. Затваряне на гнездото за устройства
44 Ръководството за потребителя и за поддръжка на хардуер за M720t
4. Завършване на подмяната на части. Вижте „Завършване на подмяната на части“ на страница 75.
Подмяна на скобата на M.2 SSD устройството
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 23.
2. Отстранете предната рама. Вижте „Подмяна на предния панел“ на страница 23.
3. Отстранете M.2 SSD устройството. Вижте „Подмяна на M.2 SSD устройството“ на страница 38.
4. Подмяна на скобата на SSD M.2 устройство.

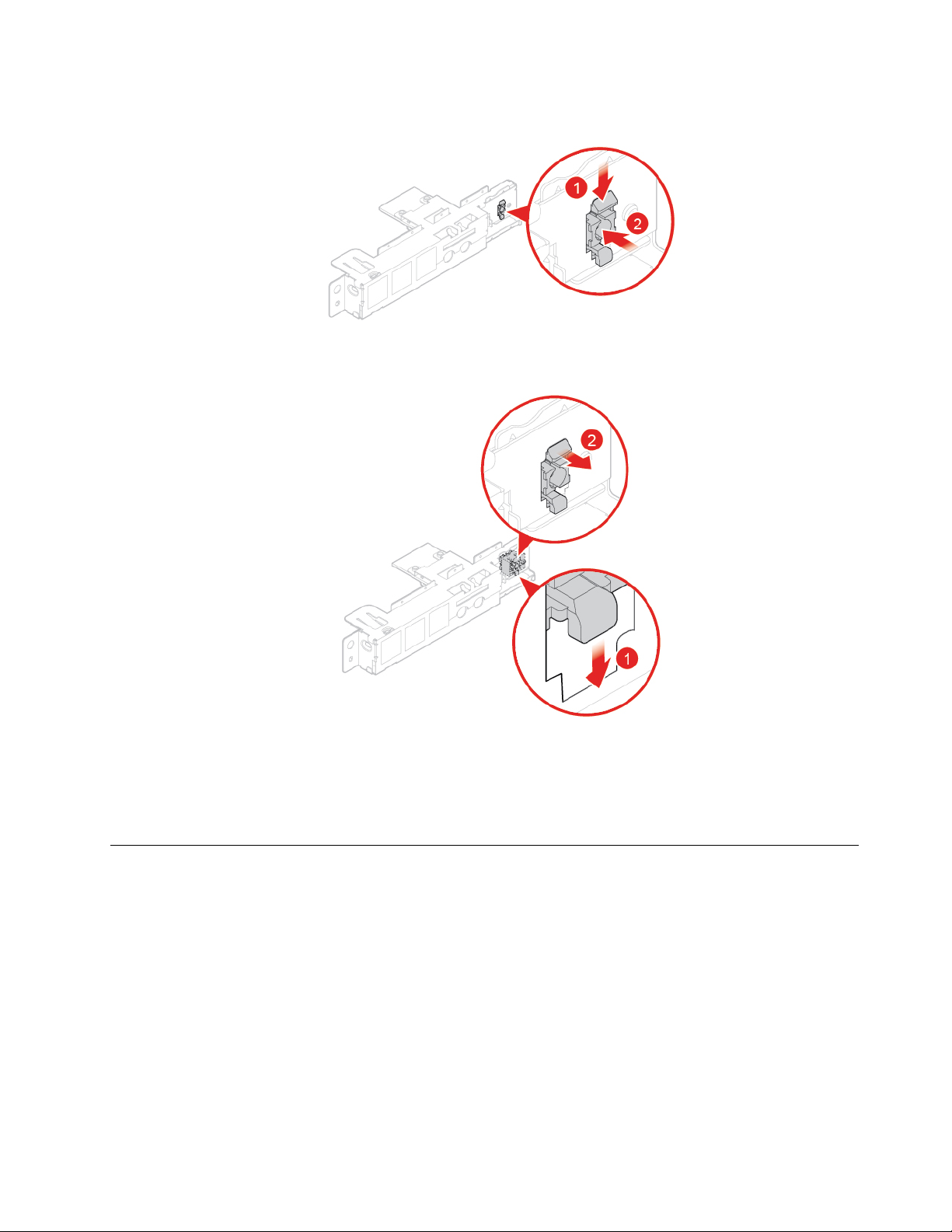

Фигура 71. Премахване на скобата на M.2 SSD устройство
Фигура 72. Инсталиране на скобата на M.2 SSD устройството
5. Завършване на подмяната на части. Вижте „Завършване на подмяната на части“ на страница 75.
Глава 4. Подмяна на хардуер 45
Подмяна на модула на захранващия блок
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
Въпреки че в компютъра ви няма части, които да се движат след изключването на захранващия
кабел, следните предупреждения се изискват за вашата безопасност и сертификация от Underwriters
Laboratories (UL).
ПРЕДУПРЕЖДЕНИЕ:
Опасни движещи се части. Пазете далеч пръстите и други части на тялото си.
ПРЕДУПРЕЖДЕНИЕ:
Никога не сваляйте капака на захранващия блок или друга част, към която е прикрепен етикета
по-долу.
Във вътрешността на всеки компонент с този етикет има наличие на опасно напрежение, ток и
високи енергийни нива. В тези компоненти няма части, които могат да се обслужват от
потребителя. Ако предполагате наличието на проблем с някоя от тези части, свържете се със
сервизен техник.
1. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 23.
2. Отстранете предната рама. Вижте „Подмяна на предния панел“ на страница 23.
3. Изключете кабелите на модула на захранващия блок от дънната платка.
4. Подменете модула на захранващия блок.
46
Ръководството за потребителя и за поддръжка на хардуер за M720t
Фигура 73. Отваряне на гнездото за устройства
Фигура 74. Премахване на модула на захранващия блок
Глава 4. Подмяна на хардуер 47
Фигура 75. Инсталиране на модула на захранващия блок
Фигура 76. Затваряне на гнездото за устройства
5. Включете кабелите на модула на захранващия блок към дънната платка.
6. Завършване на подмяната на части. Вижте „Завършване на подмяната на части“ на страница 75.
Подмяна на Wi-Fi антените
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
Подмяна на предната Wi-Fi антена
1. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 23.
2. Отстранете предната рама. Вижте „Подмяна на предния панел“ на страница 23.
3. Подменете предната Wi-Fi антена.
48
Ръководството за потребителя и за поддръжка на хардуер за M720t
Фигура 77. Премахване на предната Wi-Fi антена
Фигура 78. Инсталиране на предната Wi-Fi антена
4. Завършване на подмяната на части. Вижте „Завършване на подмяната на части“ на страница 75.
Подмяна на задната Wi-Fi антена
1. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 23.
2. Отстранете предната рама. Вижте „Подмяна на предния панел“ на страница 23.
3. Подменете задната Wi-Fi антена.
Глава 4. Подмяна на хардуер 49
Фигура 79. Премахване на капака на задната Wi-Fi антена
Фигура 80. Премахване на задната Wi-Fi антена
Фигура 81. Инсталиране на задната Wi-Fi антена
50 Ръководството за потребителя и за поддръжка на хардуер за M720t
Фигура 82. Поставяне на капака на задната Wi-Fi антена
Подмяна на вътрешния високоговорител
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 23.
2. Отстранете предната рама. Вижте „Подмяна на предния панел“ на страница 23.
3. Изключете кабела на вътрешния високоговорител от системната платка.
4. Подменете вътрешния високоговорител.
Фигура 83. Отваряне на гнездото за устройства
Глава 4. Подмяна на хардуер 51
Фигура 84. Премахване на вътрешния високоговорител
Фигура 85. Инсталиране на вътрешния високоговорител
52 Ръководството за потребителя и за поддръжка на хардуер за M720t
Фигура 86. Затваряне на гнездото за устройства
5. Свържете кабела на вътрешния високоговорител към системната платка.
6. Завършване на подмяната на части. Вижте „Завършване на подмяната на части“ на страница 75.
Подмяна на предния вентилатор
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 23.
2. Отстранете предната рама. Вижте „Подмяна на предния панел“ на страница 23.
3. Изключете кабела на предния вентилатор на микропроцесора от системната платка.
4. Подменете предния вентилатор.
Фигура 87. Отваряне на гнездото за устройства
Глава 4. Подмяна на хардуер 53
Фигура 88. Премахване на предния вентилатор
Фигура 89. Поставяне на предния вентилатор
54 Ръководството за потребителя и за поддръжка на хардуер за M720t
Фигура 90. Затваряне на гнездото за устройства
5. Свържете кабела на предния вентилатор към дънната платка.
6. Завършване на подмяната на части. Вижте „Завършване на подмяната на части“ на страница 75.
Подмяна на кабела за осветената червена точка
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 23.
2. Отстранете предната рама. Вижте „Подмяна на предния панел“ на страница 23.
3. Изключете кабела на осветената червена точка от системната платка.
4. Подменете осветената червена точка.
Фигура 91. Отваряне на гнездото за устройства
Глава 4. Подмяна на хардуер 55
Фигура 92. Премахване на кабела за осветената червена точка
Фигура 93. Инсталиране на кабела за осветената червена точка
Фигура 94. Затваряне на гнездото за устройства
56 Ръководството за потребителя и за поддръжка на хардуер за M720t
5. Свържете кабела на новата осветена червена точка към дънната платка.
6. Завършване на подмяната на части. Вижте „Завършване на подмяната на части“ на страница 75.
Подмяна на топлинния сензор
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 23.
2. Отстранете предната рама. Вижте „Подмяна на предния панел“ на страница 23.
3. Изключете кабела на топлинния сензор от системната платка.
4. Подменете топлинния сензор.
Фигура 95. Отваряне на гнездото за устройства
Фигура 96. Сваляне на топлинния сензор
Глава 4. Подмяна на хардуер 57
Фигура 97. Инсталиране на топлинния сензор
Фигура 98. Затваряне на гнездото за устройства
5. Свържете кабела на новия топлинен сензор към дънната платка.
6. Завършване на подмяната на части. Вижте „Завършване на подмяната на части“ на страница 75.
Подмяна на предната I/O скоба
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 23.
2. Отстранете предната рама. Вижте „Подмяна на предния панел“ на страница 23.
3. Разкачете кабела на бутона за захранване и кабела на четеца на карти от дънната платка.
4. Подменете предната I/O скоба.
58
Ръководството за потребителя и за поддръжка на хардуер за M720t
Фигура 99. Отваряне на гнездото за устройства
Фигура 100. Отстраняване на предната I/O скоба
Глава 4. Подмяна на хардуер 59
Фигура 101. Поставяне на предната I/O скоба
Фигура 102. Затваряне на гнездото за устройства
5. Свържете кабела на бутона за захранване и кабела на четеца на карти към дънната платка.
6. Затворете гнездото за устройства.
7. Завършване на подмяната на части. Вижте „Завършване на подмяната на части“ на страница 75.
Подмяна на бутона за захранване
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 23.
2. Отстранете предната рама. Вижте „Подмяна на предния панел“ на страница 23.
3. Отстранете предната В/И скоба. Вижте „Подмяна на предната I/O скоба“ на страница 58.
60
Ръководството за потребителя и за поддръжка на хардуер за M720t
4. Подменете бутона за захранване.
Фигура 103. Премахване на бутона за захранване
Фигура 104. Инсталиране на бутона за захранване
5. Свържете кабела на бутона за захранване към дънната платка.
6. Завършване на подмяната на части. Вижте „Завършване на подмяната на части“ на страница 75.
Подмяна на платката на четеца на карти
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 23.
2. Отстранете предната рама. Вижте „Подмяна на предния панел“ на страница 23.
3. Отстранете предната В/И скоба. Вижте „Подмяна на предната I/O скоба“ на страница 58.
4. Подменете платката на четеца на карти.
Глава 4. Подмяна на хардуер 61
Фигура 105. Премахване на платката на четеца на карти
Фигура 106. Поставяне на платката на четеца на карти
5. Свържете кабела на четеца на карти към дънната платка.
6. Завършване на подмяната на части. Вижте „Завършване на подмяната на части“ на страница 75.
Подмяна на модула на радиатора и вентилатора
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
ПРЕДУПРЕЖДЕНИЕ:
Модулът на радиатор и вентилатор може да е много горещ. Изключете компютъра и
изчакайте от три до пет минути да изстине, преди да свалите капака му.
1. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 23.
2. Отстранете предната рама. Вижте „Подмяна на предния панел“ на страница 23.
3. Изключете кабела на вентилатора на микропроцесора от системната платка.
4. Подменете радиатора и модула на вентилатора.
62
Ръководството за потребителя и за поддръжка на хардуер за M720t
Фигура 107. Отваряне на гнездото за устройства
Фигура 108. Сваляне на модула на радиатора и вентилатора
Глава 4. Подмяна на хардуер 63
Фигура 109. Инсталиране на модула на радиатора и вентилатора
Фигура 110. Затваряне на гнездото за устройства
5. Свържете кабела на вентилатора на микропроцесора към дънната платка.
6. Завършване на подмяната на части. Вижте „Завършване на подмяната на части“ на страница 75.
Подмяна на микропроцесора
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
ПРЕДУПРЕЖДЕНИЕ:
Радиаторът и микропроцесорът могат да са много горещи. Преди да отворите капака
на компютъра, изключете компютъра и изчакайте няколко минути, докато се охлади.
1. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 23.
64
Ръководството за потребителя и за поддръжка на хардуер за M720t
2. Отстранете предната рама. Вижте „Подмяна на предния панел“ на страница 23.
3. Отстранете радиатора и модула на вентилатора. Вижте „Подмяна на модула на радиатора и
вентилатора“ на страница 62.
4. Подменете микропроцесора.
Забележки:
• Възможно е вашите микропроцесор и цокъл да изглеждат различно от показаните на
илюстрацията.
• Допирайте само ръбовете на микропроцесора. Не допирайте златните контакти на дъното.
• Не изпускайте нищо върху цокъла на микропроцесора, докато е изложен. Щифтовете на
цокъла трябва да бъдат запазени колкото се може по-чисти.
Фигура 111. Отваряне на гнездото за устройства
Фигура 112. Отключване на държача на цокъла за микропроцесора
Глава 4. Подмяна на хардуер 65
Фигура 113. Завъртане на цокъла за микропроцесора нагоре
Фигура 114. Премахване на микропроцесора
Фигура 115. Инсталиране на микропроцесора
Фигура 116. Завъртане на цокъла за микропроцесора надолу
66 Ръководството за потребителя и за поддръжка на хардуер за M720t
Фигура 117. Заключване на държача на цокъла за микропроцесора
Фигура 118. Затваряне на гнездото за устройства
5. Завършване на подмяната на части. Вижте „Завършване на подмяната на части“ на страница 75.
Подмяна на клетъчната батерия с размер на монета
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
Забележка: Компютърът ви има специален тип памет, която поддържа датата, часа, и настройките
за вградени характеристики, като приписвания на паралелен съединител (конфигурации). Тази
информация се запазва активна от батерията с размер на монета, когато изключите компютъра.
Батерията с размер на монета обикновено не изисква зареждане или поддръжка по време на живота
си; никоя батерия с размер на монета обаче не трае вечно. Ако батерията с размер на монета откаже,
датата, часът и конфигурационната информация (включително паролите) се губят. Когато включите
компютъра, се извежда съобщение за грешка.
За да изхвърлите клетъчната батерия с размер на монета, вижте темата „Забележка за литиевата
клетъчна батерия с размер на монета“ в Ръководство за безопасност и гаранция.
За да подмените клетъчната батерия с размер на монета,
1. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 23.
2. Отстранете предната рама. Вижте „Подмяна на предния панел“ на страница 23.
3. Подменете клетъчната батерия с размер на монета.
Глава 4. Подмяна на хардуер 67
Фигура 119. Отваряне на гнездото за устройства
Фигура 120. Притискане на металния фиксатор с помощта на драйвер
Фигура 121. Премахване на клетъчната батерия с размер на монета
Фигура 122. Поставяне на клетъчната батерия с размер на монета
68 Ръководството за потребителя и за поддръжка на хардуер за M720t
Фигура 123. Натискане надолу на клетъчната батерия с размер на монета, докато влезе напълно с щракване
Фигура 124. Затваряне на гнездото за устройства
4. Завършване на подмяната на части. Вижте „Завършване на подмяната на части“ на страница 75.
За да изхвърлите клетъчната батерия с размер на монета, вижте темата „Забележка за литиевата
клетъчна батерия с размер на монета“ в Ръководство за безопасност и гаранция.
Подмяна на електронното заключване
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
Забележка: За да премахнете винтовете, е необходим специален инструмент (ключ звезда T15).
1. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 23.
2. Разкачете кабела на електронното заключване от дънната платка.
3. Подменете електронното заключване.
Глава 4. Подмяна на хардуер 69
Фигура 125. Премахване на електронното заключване
Фигура 126. Инсталиране на електронното заключване
4. Свържете кабела на електронното заключване към дънната платка.
5. Завършване на подмяната на части. Вижте „Завършване на подмяната на части“ на страница 75.
Подмяна на превключвателя за наличие на капака
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 23.
2. Изключете кабела на превключвателя за наличие на капака от дънната платка.
3. За подмяна на превключвателя за наличие на капак, прегледайте една от следните теми.
• За модели с инсталирано електронно заключване:
70
Ръководството за потребителя и за поддръжка на хардуер за M720t
Фигура 127. Премахване на превключвателя за наличие на капака
Фигура 128. Инсталиране на превключвателя за наличие на капака
• За модели без инсталирано електронно заключване:
Глава 4. Подмяна на хардуер 71
Фигура 129. Премахване на превключвателя за наличие на капака
Фигура 130. Инсталиране на превключвателя за наличие на капака
4. Свържете кабела на новия Превключвател за наличие на капака към дънната платка.
5. Завършване на подмяната на части. Вижте „Завършване на подмяната на части“ на страница 75.
Подмяна на задния вентилатор
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 23.
2. Изключете кабела на задния вентилатор от дънната платка.
72
Ръководството за потребителя и за поддръжка на хардуер за M720t
3. Подменете задния вентилатор.
Фигура 131. Сваляне на задния вентилатор
Фигура 132. Инсталиране на задния вентилатор
4. Свържете кабела на задния вентилатор към дънната платка.
5. Завършване на подмяната на части. Вижте „Завършване на подмяната на части“ на страница 75.
Подмяна на дънната платка
Внимание: Не отваряйте компютъра си и не опитвайте да го поправяте, преди да прочетете Важни
информационни упътвания за продукта.
1. Отстранете капака на компютъра. Вижте „Премахване на капака на компютъра“ на страница 23.
2. Отстранете предната рама. Вижте „Подмяна на предния панел“ на страница 23.
3. Отстранете предната В/И скоба. Вижте „Подмяна на предната I/O скоба“ на страница 58.
4. Отстранете всички модули памет. Вижте „Подмяна на модул памет“ на страница 31.
5. Отстранете радиатора и модула на вентилатора. Вижте „Подмяна на модула на радиатора и
вентилатора“ на страница 62.
6. Отстранете микропроцесора. Вижте „Подмяна на микропроцесора“ на страница 64.
7. Отстранете всички карти PCI Express. Вижте „Подмяна на карта PCI Express“ на страница 34.
8. Отстранете Wi-Fi картата. Вижте „Подмяна на Wi-Fi картата“ на страница 36.
Глава 4. Подмяна на хардуер 73
9. Отстранете M.2 SSD устройството. Вижте „Подмяна на M.2 SSD устройството“ на страница 38.
10. Опишете кабелното полагане и кабелните връзки и разединете всички кабели от дънната платка.
Вижте „Дънна платка“ на страница 5.
11. Подменете дънната платка.
Забележка: Дръжте внимателно дънната платка за краищата.
Фигура 133. Премахване на дънната платка
Фигура 134. Инсталиране на дънната платка
12. Положете всички кабели, които сте разединили от неизправната дънна платка и след това ги
свържете към новата дънна платка.
13. Завършване на подмяната на части. Вижте „Завършване на подмяната на части“ на страница 75.
74
Ръководството за потребителя и за поддръжка на хардуер за M720t
Завършване на подмяната на части
След завършването на инсталирането или подмяната на всички части, поставете обратно капака на
компютъра и свържете отново кабелите.
За да инсталирате обратно капака на компютъра и да свържете отново кабелите към него, направете
следното:
1. Убедете се, че всички компоненти са били сглобени правилно, и че в компютъра ви няма оставени
инструменти или хлабави винтове.
2. Уверете се, че кабелите са прокарани правилно, преди да поставите обратно капака на
компютъра. Пазете кабелите от пантите и от страните на шасито на компютъра, за да избегнете
затруднения при обратното инсталиране на капака на компютъра.
3. Поставете обратно капака на компютъра.
Фигура 135. Обратно инсталиране на капака на компютъра
4. Поставете компютъра в изправено положение.
5. Ако има достъпно заключващо устройство, използвайте го, за да заключите компютъра.
6. Свържете отново външните кабели и захранващите кабели към съответните съединители на
компютъра.
Глава 4. Подмяна на хардуер 75
76 Ръководството за потребителя и за поддръжка на хардуер за M720t
Приложение A. Забележки
Възможно е Lenovo да не предлага продуктите, услугите или компонентите, разисквани в този
документ, във всички страни. Консултирайте се с местния представител на Lenovo за информация
относно продуктите и услугите, достъпни понастоящем във вашата област. Всяко споменаване на
Lenovo продукт, програма или услуга няма за цел да заяви или внуши, че могат да бъдат използвани
само въпросните Lenovo продукт, програма или услуга. Вместо това може да бъде използван всеки
функционално еквивалентен продукт, програма или услуга, които не нарушават права върху
интелектуалната собственост на Lenovo. Независимо от това отговорност на потребителя е да
прецени и провери работата на всеки друг продукт, програма или услуга.
Lenovo може да има патенти или висящи заявки за патенти, покриващи предмети, описани в
настоящия документ. Предоставянето на този документ не дава право на никакъв лиценз върху тези
патенти. Може да изпращате писмени запитвания за патенти на адрес:
Lenovo (United States), Inc.
1009 Think Place - Building One
Morrisville, NC 27560
U.S.A.
Attention: Lenovo Director of Licensing
LENOVO ПРЕДОСТАВЯ ТАЗИ ПУБЛИКАЦИЯ „КАКВАТО Е“, БЕЗ КАКВАТО И ДА БИЛО ГАРАНЦИЯ,
БИЛА ТЯ ЯВНА ИЛИ НЕЯВНА, ВКЛЮЧИТЕЛНО, НО НЕ САМО, НЕЯВНИТЕ ГАРАНЦИИ ЗА
НЕНАРУШЕНИЕ, ПРОДАВАЕМОСТ ИЛИ ПРИГОДНОСТ ЗА ОПРЕДЕЛЕНА ЦЕЛ. Някои юрисдикции не
позволяват отклоняването на явни или неявни гаранции при определени сделки, следователно, това
изявление може да не се отнася за вас.
Възможно е настоящата информация да включва технически неточности и печатни грешки. В
посочената тук информация периодично се правят промени; те ще бъдат добавени в едно ново
издание на публикацията. Lenovo може да прави подобрения или изменения в продукта(-ите) или
програмата(-ите), описани в тази публикация, по всяко време и без предизвестие.
Продуктите, описани в този документ, не са предназначени за използване при имплантиране или за
други животоподдържащи приложения, където функционален отказ може да доведе до нараняване
или смърт. Съдържащата се в този документ информация не засяга или променя продуктовите
спецификации или гаранции на Lenovo. Нищо в този документ няма да функционира като явен или
неявен лиценз или освобождаване от отговорност по отношение на правата върху интелектуалната
собственост на Lenovo или трети страни. Цялата съдържаща се в този документ информация е
получена в специфични обкръжения и е представена като илюстрация. Резултатите, получени в
различни работни обкръжения, могат да се различават.
Lenovo може да използва или да разпространява информацията, получена от вас, както сметне за
необходимо, без от това да възникнат някакви задължения към вас.
Споменаването в настоящата публикация на уеб сайтове, които не са свързани с Lenovo, е направено
за ваше удобство, но в никакъв случай не служи като гаранция за информацията, предоставена в тези
уеб сайтове. Материалите в тези уеб сайтове не са част от документацията на този продукт на Lenovo
и тяхното използване е на ваша отговорност.
Всякакви данни за производителност, приведени тук, са получени в контролирана среда.
Следователно, резултатите, получени във всяка друга работна среда, може да се различават
значително. Някои измервания са направени на системи от ниво разработка и няма гаранция, че
резултатите от тези измервания ще бъдат същите на общодостъпни системи. Освен това, някои
© Copyright Lenovo 2019 77
показатели може да са изведени чрез екстраполиране. Възможно е действителните резултати да
варират. Потребителите на този документ трябва да проверят приложимите данни за тяхната
конкретна среда.
78
Ръководството за потребителя и за поддръжка на хардуер за M720t
Приложение B. Търговски марки
LENOVO, емблемата LENOVO и емблемата THINKCENTRE са търговски марки на Lenovo. DisplayPort е
търговска марка на Video Electronics Standards Association. USB-C е търговска марка на USB
Implementers Forum. Всички останали търговски марки принадлежат на съответните им собственици.
© 2019 Lenovo.
© Copyright Lenovo 2019 79
80 Ръководството за потребителя и за поддръжка на хардуер за M720t
Loading...
