Ghidul utilizatorului și Manualul de întreținere a
hardware-ului pentru M720t
Tipuri de unităţi Energy Star: 10SQ, 10SR, 10SS, 10TQ, 10U4 şi 10U5
Notă: Înainte de a utiliza aceste informaţii şi produsul la care se referă, aveţi grijă să citiţi şi să
aprofundaţi Ghidul informaţiilor importante privind produsul şi Anexa A „Notificări” la pagina 77.
Ediţia a treia (august 2019)
© Copyright Lenovo 2019.
NOTIFICARE PRIVIND DREPTURILE LIMITATE ŞI RESTRICŢIONATE: Dacă datele sau software-ul sunt livrate pe
baza contractului General Services Administration „GSA”, utilizarea, reproducerea şi dezvăluirea trebuie să
respecte restricţiile din Contractul nr. GS-35F-05925.
Conţinut
Capitolul 1. Prezentare generală . . . 1
Vedere din faţă. . . . . . . . . . . . . . . . 1
Vedere din spate . . . . . . . . . . . . . . . 3
Placa de sistem . . . . . . . . . . . . . . . 5
Tipul de maşină şi eticheta modelului . . . . . . 6
Capitolul 2. Specificaţii . . . . . . . . 7
Capitolul 3. Dispozitive de blocare
a computerului . . . . . . . . . . . . . 9
Blocarea capacului computerului . . . . . . . . 9
Activarea sau dezactivarea dispozitivului E-lock . . 9
Ataşarea unui dispozitiv de blocare a cablului
tip Kensington . . . . . . . . . . . . . . . 10
Ataşarea unei cleme de cablu inteligent . . . . 10
Capitolul 4. Înlocuirea hardware-
ului . . . . . . . . . . . . . . . . . . . 13
Înainte de înlocuirea hardware-ului. . . . . . . 13
Cunoaşterea FRU-urilor (inclusiv a UÎC-urile) . . 13
Localizarea FRU-urilor (inclusiv UÎC-urile) . . . . 14
Înlocuirea tastaturii sau a tastaturii fără fir . . . 16
Înlocuirea mouse-ului sau a mouse-ului fără
fir . . . . . . . . . . . . . . . . . . . . 17
Înlocuirea cablului de alimentare . . . . . . . 21
Înlocuirea protecției împotriva prafului . . . . . 22
Scoaterea capacului computerului . . . . . . . 23
Înlocuirea măştii frontale . . . . . . . . . . . 23
Înlocuirea unităţii optice . . . . . . . . . . . 24
Înlocuirea suportului unităţii optice. . . . . . . 25
Înlocuirea unităţii de stocare . . . . . . . . . 26
Înlocuirea unui modul de memorie. . . . . . . 31
Înlocuirea unei plăci PCI Express . . . . . . . 34
Înlocuirea plăcii Wi-Fi . . . . . . . . . . . . 36
Înlocuirea unităţii SSD M.2 . . . . . . . . . . 38
Înlocuirea suportului unităţii SSD M.2 . . . . . 45
Înlocuirea ansamblului sursă de alimentare . . . 46
Înlocuirea antenelor Wi-Fi . . . . . . . . . . 48
Înlocuirea difuzorului intern . . . . . . . . . . 51
Înlocuirea ventilatorului din faţă . . . . . . . . 53
Înlocuirea cablului punctului roşu iluminat. . . . 55
Înlocuirea senzorului termic. . . . . . . . . . 57
Înlocuirea suportului de intrare/ieşire frontal . . . 58
Înlocuirea butonului de alimentare . . . . . . . 60
Înlocuirea plăcii cititorului de carduri . . . . . . 61
Înlocuirea ansamblului radiator şi ventilator . . . 62
Înlocuirea microprocesorului . . . . . . . . . 64
Înlocuirea bateriei celulare de tip monedă . . . 67
Înlocuirea dispozitivului E-lock . . . . . . . . 69
Înlocuirea comutatorului de prezenţă capac . . . 70
Înlocuirea ventilatorului din spate . . . . . . . 72
Înlocuirea plăcii de sistem . . . . . . . . . . 73
Finalizarea înlocuirii componentelor . . . . . . 75
Anexa A. Notificări . . . . . . . . . . 77
Anexa B. Mărci comerciale . . . . . 79
© Copyright Lenovo 2019 i
ii Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
Capitolul 1. Prezentare generală
Acest capitol oferă informaţii de bază, care vă ajută să vă familiarizaţi cu computerul.
Vedere din faţă
Notă: Este posibil ca modelul dumneavoastră de computer să arate uşor diferit de cel din imagine.
Figura 1. Vedere din faţă
1 Buton de ejectare/închidere unitate optică (opţional) 2 Indicator activitate unitate optică (opţional)
3 Difuzor intern
5 Slot cititor de card (opţional)
7 Indicator de alimentare
9 Conector pentru set de căşti 10 Conector USB-C™
11 Conectori USB 3.1 Gen 1 (2) 12 Conectori Gen 2 USB 3.1 (2)
13 Punct roşu iluminat
1 Buton de ejectare/închidere unitate optică (opţional)
© Copyright Lenovo 2019 1
4 Indicatorul de stare al unităţii de stocare
6 Butonul de alimentare
8 Conector pentru microfon
Este folosit pentru a scoate tava unităţii optice. După introducerea unui disc în tavă, apăsaţi butonul
de ejectare/închidere pentru a închide tava.
2 Indicator activitate unitate optică (opţional)
Acest indicator este aprins când unitatea optică este în funcţiune.
3 Difuzor intern
Este folosit pentru a asculta sunete de la computer fără a utiliza un set de căşti sau căşti.
4 Indicator activitate unitate de stocare
Acest indicator este aprins când unitatea de stocare este în funcţiune.
5 Slot cititor de card (opţional)
Este folosit pentru a citi datele de pe un card de memorie acceptat.
6 Butonul de alimentare
Este folosit pentru a porni computerul. Când nu puteţi opri computerul din sistemul de operare,
apăsaţi continuu butonul de alimentare timp de patru secunde sau mai mult pentru a opri
computerul.
7 Indicator de alimentare
Acest indicator este aprins când computerul este în funcţiune.
8 Conector pentru microfon
Este folosit pentru a conecta un microfon la computer. Puteţi utiliza microfonul pentru a înregistra
sunete sau pentru a interacţiona cu computerul utilizând un software de recunoaştere a vocii.
9 Conector pentru set de căşti
Este folosit pentru a conecta un set de căşti sau căştile la computer.
10 Conector USB-C
Folosiți conectorul pentru a transfera date (USB 3.1 Gen 1, 5,0 Gbps), încărca dispozitivul (5 V/3 A)
sau pentru a conecta accesoriile USB-C pentru a ajuta extinderea funcționalității computerului dvs.
11 Conectori USB 3.1 Gen 1
Sunt folosiţi pentru a conecta un dispozitiv compatibil USB. Pentru un transfer de date optim,
conectaţi un dispozitiv Gen 1 USB 3.1 la un conector Gen 2 USB 3.1 sau Gen 1 USB 3.1 în loc de
a-l conecta la un conector USB 2.0.
12 Conectori USB 3.1 Gen 2
Sunt folosiţi pentru a conecta un dispozitiv compatibil USB. Pentru un transfer de date optim,
conectaţi un dispozitiv USB 3.1 Gen 2 la un conector USB 3.1 Gen 2 în loc de a-l conecta la un
conector USB 3.1 Gen 1 sau USB 2.0.
13 Punct roşu iluminat
2
Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
Acest indicator este aprins când computerul este în funcţiune.
Vedere din spate
Notă: Este posibil ca modelul dumneavoastră de computer să arate uşor diferit de cel din imagine.
Figura 2. Vedere din spate
1 Conector audio de ieșire 2 Conector ieșire VGA
3 Conectori de ieşire DisplayPort
5 Conectori USB 2.0 (3) 6 Conector serial
7 Conectori de tastatură și mouse PS/2 (opțional) 8 Conector Ethernet
9 Sloturile clemei pentru cablul inteligent (2) (opţional) 10 Conector serial (opţional)
11 Zona plăcii PCI Express 12 Ureche de lacăt
13 Slot blocare de securitate 14 Conector cablu de alimentare
1 Conector audio de ieșire
®
1.2 (2) 4 Conector USB 2.0
Este folosit pentru a trimite semnale audio de la calculator la dispozitive externe, cum ar fi
difuzoarele stereo cu alimentare, căştile sau tastaturile multimedia. Pentru a conecta un sistem stereo
sau alt dispozitiv de înregistrare extern, conectaţi un cablu între conectorul audio de intrare de pe
dispozitiv şi conectorul audio de ieşire de pe computer.
Capitolul 1. Prezentare generală 3
Notă: În cazul în care computerul dumneavoastră are atât un conector de ieşire audio, cât şi
conector pentru căşti, utilizaţi întotdeauna conectorul pentru căşti pentru a conecta orice tip de căşti.
Conectorul pentru căşti nu acceptă microfoanele integrate în cască.
2 Conector ieșire VGA
Este folosit pentru a trimite semnale video de la computerul dumneavoastră la un alt dispozitiv video,
cum ar fi un monitor.
3 Conectori de ieşire DisplayPort 1.2
Este folosit pentru a trimite semnale video şi audio de la computer la un alt dispozitiv audio sau
video, cum ar fi un monitor de înaltă performanţă.
4 Conector USB 2.0
Sunt folosiţi pentru a conecta un dispozitiv care necesită o conexiune USB 2.0.
Notă: Conectorul USB 2.0 acceptă caracteristica de alimentare inteligentă. În cazul în care conectaţi
tastatura USB 1.1 recomandată de Lenovo la acest conector, puteţi porni calculatorul sau îl puteţi
activa din modul hibernare S4 apăsând Alt+P de pe tastatură. Asiguraţi-vă că utilizaţi o tastatură
recomandată de Lenovo care acceptă caracteristica de alimentare inteligentă.
5 Conectori USB 2.0
Sunt folosiţi pentru a conecta un dispozitiv care necesită o conexiune USB 2.0.
6 Conector serial
Folosit pentru a conecta un modem extern, o imprimantă cu port serial sau alte dispozitive ce
utilizează un conector serial.
7 Conectori de tastatură și mouse PS/2 (opțional)
Utilizaţi pentru a conecta o tastatură, un mouse, un trackball sau alte dispozitive de indicare ce
utilizează un conector Personal System/2 (PS/2).
8 Conector Ethernet
Este folosit pentru a conecta un cablu Ethernet pentru acces la reţea.
9 Sloturile clemei pentru cablul inteligent (opţional)
Utilizat pentru fixarea unei cleme pentru cablul inteligent.
10 Conector serial (opţional)
Folosit pentru a conecta un modem extern, o imprimantă cu port serial sau alte dispozitive ce
utilizează un conector serial.
11 Zona plăcii PCI Express
Pentru a îmbunătăţi performanţa de funcţionare a computerului, puteţi conecta plăcile PCI Express în
această zonă. În funcţie de modelul computerului, conectorii pentru această zonă pot varia.
12 Ureche de lacăt
4
Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
Este folosită pentru a fixa un lacăt.
13 Slot blocare de securitate
Este folosit pentru a fixa un dispozitiv de blocare a cablului de tip Kensington.
14 Conector cablu de alimentare
Este folosit pentru a conecta cablul de alimentare la computer pentru alimentare cu energie.
Placa de sistem
Notă: Consultaţi „Vedere din faţă” şi „Vedere din spate” pentru descrieri suplimentare ale
componentelor.
Figura 3. Placa de sistem
1 Conector de alimentare cu 4 pini 2 Conectorul ventilatorului microprocesorului
3 Conectorul butonului de alimentare 4 Conector difuzor intern
5 Conector ventilator auxiliar 2 6 Conector de alimentare cu 10 pini
7 Conector ventilator auxiliar 1 8 Conectori de alimentare SATA (2)
9 Jumper curăţare CMOS / recuperare 10 Conectori SATA 3.0 (3)
Capitolul 1. Prezentare generală 5
11 Slot unitate SSD M.2 12 Slot de placă Wi-Fi M.2
13 Conector senzor termic 14 Conector punct roşu iluminat
15 Conector USB 2.0 față 16 Conector paralel
17 Conector serial (COM2) 18 Sloturi placă PCI Express x1 (2)
19 Slot placă grafică PCI Express x16 20 Conector ventilator de sistem
21 Conector dispozitiv E-lock 22 Soclu pentru microprocesor
23 Conector comutator de prezență capac (conector
24 Baterie celulară de tip monedă
comutator de intruziune)
25 Slot memorie (DIMM1) 26 Slot memorie (DIMM2)
27 Slot memorie (DIMM3) 28 Slot memorie (DIMM4)
29 Conector tastatură şi mouse
Tipul de maşină şi eticheta modelului
Computerul este identificat de eticheta cu tipul de maşină şi modelul. Când contactaţi Lenovo pentru
ajutor, tipul de maşină şi informaţiile de model ajută tehnicienii de asistenţă să identifice computerul
şi să asigure service mai rapid. Eticheta cu tipul de maşină şi modelul este ataşată pe computer,
după cum se arată în imagine.
Figura 4. Tipul de maşină şi eticheta modelului
6 Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
Capitolul 2. Specificaţii
Sursă de alimentare
• Sursă de alimentare de 180 W cu detectare automată a tensiunii
• Sursă de alimentare de 210 W cu detectare automată a tensiunii
• Sursă de alimentare de 260 W cu detectare automată a tensiunii
Unităţi de stocare
• Unitate de stocare de 3,5 inchi (opţional)
• Unitate de stocare de 2,5 inchi (opţional)
• Unitate SSD M.2 (opţional)
Caracteristici video
Placa grafică integrată acceptă următoarele:
• Conector de ieşire DisplayPort 1.2
• Conector ieşire VGA
Caracteristici audio
• Placa audio integrată acceptă următoarele:
- Conector audio de ieşire
- Conector pentru set de căşti
- Difuzorul intern
- Conector microfon (opţional)
• Placa audio discretă opţională oferă experienţă şi performanţă audio îmbunătăţite, precum şi
capacităţi extinse.
Caracteristici de intrare/ieşire (I/E)
• Conectori audio (conector audio de ieşire, conector pentru setul de căşti şi conector de microfon)
• Slotul cititorului de card (opţional)
• Conector de ieşire DisplayPort 1.2
• Conector Ethernet
• Conector tastatură PS/2 (opţional)
• Conector mouse PS/2 (opţional)
• Conectori seriali
• Conectori USB (USB 2.0, USB 3.1 şi USB 3.1 Type-C)
• Conector ieşire VGA
Extindere
• Cititor de card (opţional)
• Sloturi memorie
• Slot pentru unitatea SSD M.2
• Unitate optică (opţional)
© Copyright Lenovo 2019 7
• Sloturi de placă PCI Express x1
• Slot placă grafică PCI Express x16
• Compartiment de unitate de stocare
Funcţii de reţea
• Ethernet LAN
• Conexiune LAN fără fir (opţional)
• Bluetooth (opţional)
Dimensiuni fizice
• Lăţime: 150 mm
• Înălţime: 360 mm
• Adâncime: 270,5 mm
Greutate (fără ambalaj)
Configuraţia maximă la livrare: 6,9 kg (15,2 lb)
Declarație privind rata de transfer USB
În funcție de mai mulți factori, cum ar fi abilitatea de procesare a gazdei și a dispozitivelor
periferice, a atributelor pentru fișier și a altor factori asemănători referitori la configurarea sistemului și
mediilor de operare, rata reală de transfer a utilizării diverșilor conectorilor USB pe acest dispozitiv
va varia și va fi mai scăzută decât frecvența de date listată mai jos pentru fiecare dispozitiv
corespunzător.
Dispozitiv USB Frecvență de date (Gbit/s)
3.1 Gen 1
3.1 Gen 2
3.2 20
5
10
8 Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
Capitolul 3. Dispozitive de blocare a computerului
Acest capitol conţine instrucţiuni despre modul de blocare a computerului cu ajutorul dispozitivelor
de blocare pentru a păstra computerul în siguranţă.
Blocarea capacului computerului
Blocarea capacului computerului împiedică accesul neautorizat la interiorul acestuia. Acest computer
este prevăzut cu o ureche de lacăt, astfel încât capacul nu poate fi detaşat când este instalat
lacătul.
Figura 5. Blocarea capacului computerului
Activarea sau dezactivarea dispozitivului E-lock
Computerul poate avea o soluţie de blocare de securitate instalată pentru a proteja computerul
împotriva utilizării neautorizate a componentelor interne. Utilizând dispozitivului E-Lock puteţi bloca
sau debloca mecanic capacul computerului.
Pentru a activa sau a dezactiva dispozitivul E-Lock, procedaţi după cum urmează:
1. Porniţi sau reporniţi computerul.
2. Înainte de pornirea Windows, apăsaţi şi eliberaţi în mod repetat tasta F1 sau Fn+F1 până când
se deschide programul Setup Utility.
3. Faceţi clic pe Security ➙ Electronic Lock pentru a activa sau dezactiva dispozitivul E-lock.
4. Apăsaţi F10 sau Fn+F10 pentru a salva modificările şi reporniţi computerul.
Notă: Modificările nu au efect până când setările nu sunt salvate şi sistemul nu este repornit.
© Copyright Lenovo 2019 9
Figura 6. Activarea sau dezactivarea dispozitivului E-lock
Ataşarea unui dispozitiv de blocare a cablului tip Kensington
Puteţi utiliza un dispozitiv de blocare a cablului tip Kensington pentru a fixa computerul de birou, de
masă sau de altă piesă de mobilier nepermanentă. Dispozitivul de blocare a cablului se conectează
la slotul pentru blocarea de securitate în spatele computerului. În funcţie de tipul selectat, dispozitivul
de blocare a cablului poate fi acţionat cu o cheie sau cu o combinaţie. Dispozitivul de blocare a
cablului blochează şi butoanele care permit deschiderea capacului computerului. Acest tip de blocare
este identic cu cel folosit pe multe alte computere notebook. Puteţi să comandaţi un astfel de
dispozitiv de blocare a cablului de la Lenovo, căutând Kensington la:
http://www.lenovo.com/support
Figura 7. Ataşarea unui dispozitiv de blocare a cablului tip Kensington
Ataşarea unei cleme de cablu inteligent
O clemăde cablu inteligent poate fi utilizat pentru a păstra în siguranţă dispozitivele, cum ar fi
tastatura şi mouse-ul, prin blocarea cablurilor dispozitivului la calculator. Clema pentru cablul
inteligent se conectează la slot-urile cablurilor de blocare pe partea din spate a computerului. Pentru
a instala o clemă de cablu inteligent, procedaţi astfel:
1. Introduceţi clema
2. Trageţi cablurile pe care doriţi să le blocaţi prin cavităţi în clema de cablu inteligent.
10
Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
1 în slotul dispozitivului de blocare a cablului 4 .
3. Apăsaţi clema 2 în slotul dispozitivului de blocare a cablului 3 până când se fixează în poziţie.
Figura 8. Ataşarea unei cleme de cablu inteligent
Capitolul 3. Dispozitive de blocare a computerului 11
12 Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
Capitolul 4. Înlocuirea hardware-ului
Acest capitol conţine instrucţiuni de înlocuire a hardware-ului pentru computerul dumneavoastră.
Înainte de înlocuirea hardware-ului
Atenţie: Nu deschideţi computerul sau nu încercaţi să reparaţi înainte de a citi această secţiune şi
Ghidul informaţiilor importante privind produsul.
Note înainte de înlocuirea hardware-ului
• Utilizaţi componentele de computer furnizate doar de Lenovo.
• Când instalaţi sau înlocuiţi o opţiune, folosiţi instrucţiunile corespunzătoare explicate în acest
manual, împreună cu instrucţiunile care însoţesc opţiunea.
• În cele mai multe zone din lume, Lenovo solicită returnarea unităţilor CRU defecte. Veţi primi
informaţii referitoare la aceasta odată cu CRU-ul sau câteva zile după ce aţi primit CRU-ul.
Manevrarea dispozitivelor sensibile la electricitatea statică
Nu deschideţi ambalajul antistatic care conţine componenta nouă decât după ce partea defectă a
fost scoasă şi sunteţi gata să instalaţi noua componentă. Electricitatea statică, altfel nepericuloasă
pentru dumneavoastră, poate deteriora grav părţile componente şi opţiunile calculatorului.
Când manipulaţi opţiuni şi componente ale calculatorului, luaţi aceste măsuri de precauţie pentru a
evita defecţiunile cauzate de electricitatea statică:
• Limitaţi numărul de mişcări. Mişcarea poate duce la creşterea cantităţii de electricitate statică în
jurul dumneavoastră.
• Manipulaţi întotdeauna cu grijă opţiunile şi alte componente ale unui calculator. Manevraţi plăcile
PCI/PCIe, modulele de memorie, plăcile de sistem şi microprocesoarele ţinându-le numai de
margini. Nu atingeţi niciodată circuitele neprotejate.
• Nu lăsaţi pe nimeni să atingă opţiunile şi alte componente ale calculatorului.
• Atingeţi timp de cel puţin două secunde ambalajul antistatic al componentei de o suprafaţă de
metal nevopsită a computerului, cum ar fi capacul unui slot pentru extindere. Această acţiune
reduce electricitatea statică din pachet şi din corpul dumneavoastră înainte de a instala sau înlocui
o nouă componentă.
• Când este posibil, scoateţi noua componentă din ambalajul antistatic şi instalaţi-o direct în
computer, fără să o mai aşezaţi jos. Dacă este posibil, puneţi ambalajul de protecţie antistatică pe
o suprafaţă netedă, plană şi puneţi componenta peste acesta.
• Nu puneţi componenta pe capacul computerului sau pe altă suprafaţă metalică.
Cunoaşterea FRU-urilor (inclusiv a UÎC-urile)
• Unităţile înlocuibile de către personalul de service (FRU-uri) sunt componente ale computerului pe
care un tehnician calificat poate să le modernizeze sau să le înlocuiască. FRU-urile includ toate
UÎC-urile. Pentru informaţii detaliate despre FRU-uri, cum ar fi codurile de produs FRU şi modelele
de computer acceptate, accesaţi:
http://www.lenovo.com/serviceparts-lookup
• Unităţile înlocuibile de către client (CRU-uri) sunt componente ale computerului pe care utilizatorul
poate să le modernizeze sau să le înlocuiască.
© Copyright Lenovo 2019 13
- CRU-urile self-service: puteţi instala simplu CRU-urile self-service. Aceste CRU-uri pot fi
independente, fixate cu un zăvor sau fixate cu până la două şuruburi. Printre exemplele de
astfel de CRU-uri self-service se numără tastatura, mouse-ul şi orice dispozitiv USB.
Responsabilitatea înlocuirii tuturor CRU-urilor self-service vă revine dumneavoastră.
- CRU-uri optional-service: pentru manevrarea CRU-urilor optional-service este nevoie de o
anumită pregătire tehnică şi de anumite instrumente simple (de exemplu, o şurubelniţă). Aceste
CRU-uri sunt componente izolate în interiorul computerului. De obicei, sunt mascate de un
panou de acces, fixat cu mai mult de două şuruburi. Trebuie să detaşaţi şuruburile şi panoul
pentru a accesa respectivul CRU. CRU-urile optional-service pot fi detaşate şi instalate de
utilizatori sau, în perioada de garanţie, de un tehnician de service Lenovo.
Înainte de înlocuirea FRU-urilor
Înainte de a înlocui orice FRU, citiţi următoarele informaţii:
• Doar personalul certificat şi instruit poate depana computerul.
• Înainte de a înlocui un FRU, citiţi întreaga secţiune referitoare la înlocuirea componentei.
• Fiţi extrem de atent în timpul operaţiilor de scriere, cum ar fi copierea, salvarea sau formatarea.
Este posibil ca secvenţa unităţilor din computerul pe care îl depanaţi să fi fost modificată. Dacă
selectaţi o unitate incorectă, datele sau programele ar putea fi suprascrise.
• Înlocuiţi un FRU doar cu un alt FRU cu modelul corect.
Atunci când înlocuiţi un FRU, asiguraţi-vă că modelul maşinii şi numărul de serie a FRU sunt
corecte.
• Un FRU nu trebuie înlocuit din cauza unei erori singulare, nereproductibile.
Erorile singulare se pot produce din diverse motive, care nu au nicio legătură cu defecţiunile de
hardware, de exemplu, radiaţiile cosmice, descărcările electrostatice sau erorile de software. Vă
sugerăm să înlocuiţi un FRU doar când o problemă se produce din nou. Dacă bănuiţi că un FRU
este defect, goliţi jurnalul de eroare şi rulaţi din nou testul. Dacă eroarea nu se produce din nou,
nu înlocuiţi FRU-ul.
• Înlocuiţi doar FRU-urile defecte.
Localizarea FRU-urilor (inclusiv UÎC-urile)
Notă:
• Unele dintre componente sunt opţionale.
• Pentru a înlocui o componentă care nu este în lista de mai jos, contactaţi un tehnician de service
Lenovo. Pentru o listă cu numerele de telefon pentru asistenţa Lenovo, accesaţi:
http://www.lenovo.com/support/phone
14 Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
Figura 9. Localizarea FRU-urilor
CRU-uri self-service CRU-uri optional-service Non-CRU-uri
1 Capac calculator
6 Baterie celulară de tip monedă 5 Protecţia plăcii Wi-Fi
8 Modul de memorie
10 Radiator unitate SSD M.2
11 Unitate SSD M.2
12 Suportul unităţii SSD M.2 14 Cablul unităţii optice
16 Suport unitate optică 15 Cititor de carduri
22 Unitate optică 17 Suport de intrare/ieşire frontal
4 Placă Wi-Fi
32 Ansamblu sursă de alimentare
36 Dispozitiv E-lock
2 Radiator şi ansamblu ventilator
3 Ventilator spate
7 Microprocesor
9 Placă sistem
13 Butonul de alimentare
Capitolul 4. Înlocuirea hardware-ului 15
CRU-uri self-service CRU-uri optional-service Non-CRU-uri
23 Mască frontală
24 Protecţie împotriva prafului
25 Tastatura
26 Mouse
27 Cablu de alimentare 30 Cablul unităţii de stocare
28 Unitate de conversie
29 Unitate de stocare principală
18 Difuzor intern
19 Antene Wi-Fi
20 Cablul punctului roşu iluminat
21 Senzor termic
31 Ventilator frontal
33 Carcasă
sau secundară (unitate de stocare
de 2,5 sau de 3,5 inchi)
34 Placă PCI Express 35 Comutator prezenţă capac
(comutator de intruziune)
37 Capac antenă Wi-Fi
Înlocuirea tastaturii sau a tastaturii fără fir
Notă: Tastatura fără fir este disponibilă doar pe unele modele.
Înlocuirea tastaturii
1. Opriţi computerul şi deconectaţi toate cablurile de alimentare din prizele electrice.
2. Deconectaţi cablul vechii tastaturi de la computer.
3. Conectaţi cablul noii tastaturi la conectorul corespunzător al computerului.
Figura 10. Înlocuirea tastaturii
Înlocuirea tastaturii fără fir
1. Detaşaţi vechea tastatură fără fir.
2. Scoateţi noua tastatură fără fir din ambalaj.
3. Deschideţi capacul compartimentului pentru baterii şi instalaţi două baterii AAA conform
indicatorilor de polaritate.
16
Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
Figura 11. Înlocuirea tastaturii fără fir
4. Detaşaţi cheia hardware USB din compartimentul tastaturii sau din compartimentul mouse-ului
fără fir şi conectaţi-o la un conector USB de pe computer.
5. Închideţi capacul compartimentului. Tastatura este gata de utilizare.
Înlocuirea mouse-ului sau a mouse-ului fără fir
Notă: Mouse-ul fără fir este disponibil numai pe unele modele.
Înlocuirea mouse-ului
1. Opriţi computerul şi deconectaţi toate cablurile de alimentare din prizele electrice.
2. Deconectaţi cablul vechiului mouse de la computer.
3. Conectaţi un nou mouse la conectorul corespunzător al computerului.
Figura 12. Înlocuirea mouse-ului
Înlocuirea mouse-ului fără fir
1. Deconectaţi cheia hardware USB de la computer. Apoi, detaşaţi vechiul mouse fără fir.
2. Scoateţi noul mouse fără fir din ambalaj.
3. Deschideţi capacul compartimentului pentru baterii şi instalaţi două baterii AAA conform
indicatorilor de polaritate.
Capitolul 4. Înlocuirea hardware-ului 17
Figura 13. Deschiderea compartimentului bateriei
Figura 14. Scoaterea cheii hardware USB
18 Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
Figura 15. Conectarea cheii hardware USB la un conector USB
Figura 16. Instalarea bateriiilor pentru mouse
Capitolul 4. Înlocuirea hardware-ului 19
Figura 17. Închiderea capacului compartimentului bateriei
Figura 18. Apăsarea comutatorului de pornire în poziţia pornit
Notă:
• LED-ul verde indică faptul că mouse-ul este gata de utilizare.
• LED-ul auriu intermitent indică un nivel scăzut al bateriei.
• Apăsaţi comutatorul de pornire în poziţia oprit dacă nu utilizaţi mouse-ul, pentru a mări durata
de viaţă a bateriei.
• După deconectarea cheii hardware USB de la computer, stocaţi-o în compartimentul mouse-
ului fără fir sau în compartimentul tastaturii fără fir.
20
Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
Înlocuirea cablului de alimentare
Atenţie: Nu deschideţi computerul sau nu încercaţi să reparaţi înainte de a citi Ghidul informaţiilor
importante privind produsul.
1. Scoateţi din unităţi toate mediile de stocare, apoi opriţi toate dispozitivele conectate şi
computerul.
2. Deconectaţi toate cablurile de alimentare din prizele electrice şi deconectaţi toate cablurile care
sunt conectate la computer.
3. Înlocuiţi cablul de alimentare.
Notă: Cablul de alimentare este posibil să arate altfel decât cel din ilustraţie.
Figura 19. Detaşarea cablului de alimentare
Figura 20. Instalarea cablului de alimentare
Capitolul 4. Înlocuirea hardware-ului 21
Înlocuirea protecției împotriva prafului
Notă: Protecţia împotriva prafului este opţională.
Atenţie: Nu deschideţi computerul sau nu încercaţi să reparaţi înainte de a citi Ghidul informaţiilor
importante privind produsul.
1. Scoateţi din unităţi toate mediile de stocare, apoi opriţi toate dispozitivele conectate şi
computerul.
2. Deconectaţi toate cablurile de alimentare din prizele electrice şi deconectaţi toate cablurile care
sunt conectate la computer.
3. Înlocuiţi protecţia împotriva prafului.
Figura 21. Scoaterea protecţiei împotriva prafului
Figura 22. Instalarea protecţiei împotriva prafului
22 Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
Scoaterea capacului computerului
Notă: Înainte de a deschide capacul computerului, asiguraţi-vă că dispozitivul E-lock a fost deblocat
în programul Setup Utility. Consultaţi „Dispozitive de blocare a computerului”.
Atenţie: Nu deschideţi computerul sau nu încercaţi să reparaţi înainte de a citi Ghidul informaţiilor
importante privind produsul.
PRUDENŢĂ:
Înainte de a deschide capacul computerului, opriţi computerul şi aşteptaţi câteva
minute până se răceşte.
1. Scoateţi din unităţi toate mediile de stocare, apoi opriţi toate dispozitivele conectate şi
computerul.
2. Deconectaţi toate cablurile de alimentare din prizele electrice şi deconectaţi toate cablurile care
sunt conectate la computer.
3. Deblocaţi dispozitivul de blocare ce fixează capacul computerului.
4. Dacă este necesar, scoateţi protecţia împotriva prafului. Consultaţi „Înlocuirea protecției împotriva
prafului” la pagina 22.
5. Detaşaţi capacul computerului.
Figura 23. Scoaterea capacului computerului
6. Finalizaţi înlocuirea. Consultaţi „Finalizarea înlocuirii componentelor” la pagina 75.
Înlocuirea măştii frontale
Atenţie: Nu deschideţi computerul sau nu încercaţi să reparaţi înainte de a citi Ghidul informaţiilor
importante privind produsul.
1. Detaşaţi capacul computerului. Consultaţi „Scoaterea capacului computerului” la pagina 23.
2. Înlocuiţi masca frontală.
Capitolul 4. Înlocuirea hardware-ului 23
Figura 24. Scoaterea măștii frontale
Figura 25. Instalarea măştii frontale
3. Finalizaţi înlocuirea. Consultaţi „Finalizarea înlocuirii componentelor” la pagina 75.
Înlocuirea unităţii optice
Atenţie: Nu deschideţi computerul sau nu încercaţi să reparaţi înainte de a citi Ghidul informaţiilor
importante privind produsul.
1. Detaşaţi capacul computerului. Consultaţi „Scoaterea capacului computerului” la pagina 23.
2. Scoateţi masca frontală. Consultaţi „Înlocuirea măştii frontale” la pagina 23.
3. Deconectaţi conectorii de semnal şi de alimentare de la unitatea optică.
24
Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
4. Înlocuiţi unitatea optică.
Figura 26. Înlăturarea unităţii optice
Figura 27. Instalarea unităţii optice
5. Conectaţi conectorii de semnal şi de alimentare la noua unitate optică.
6. Finalizaţi înlocuirea. Consultaţi „Finalizarea înlocuirii componentelor” la pagina 75.
Înlocuirea suportului unităţii optice
Atenţie: Nu deschideţi computerul sau nu încercaţi să reparaţi înainte de a citi Ghidul informaţiilor
importante privind produsul.
1. Detaşaţi capacul computerului. Consultaţi „Scoaterea capacului computerului” la pagina 23.
2. Scoateţi masca frontală. Consultaţi „Înlocuirea măştii frontale” la pagina 23.
3. Detaşaţi unitatea optică. Consultaţi „Înlocuirea unităţii optice” la pagina 24.
4. Înlocuiţi suportul pentru unitatea optică.
Capitolul 4. Înlocuirea hardware-ului 25

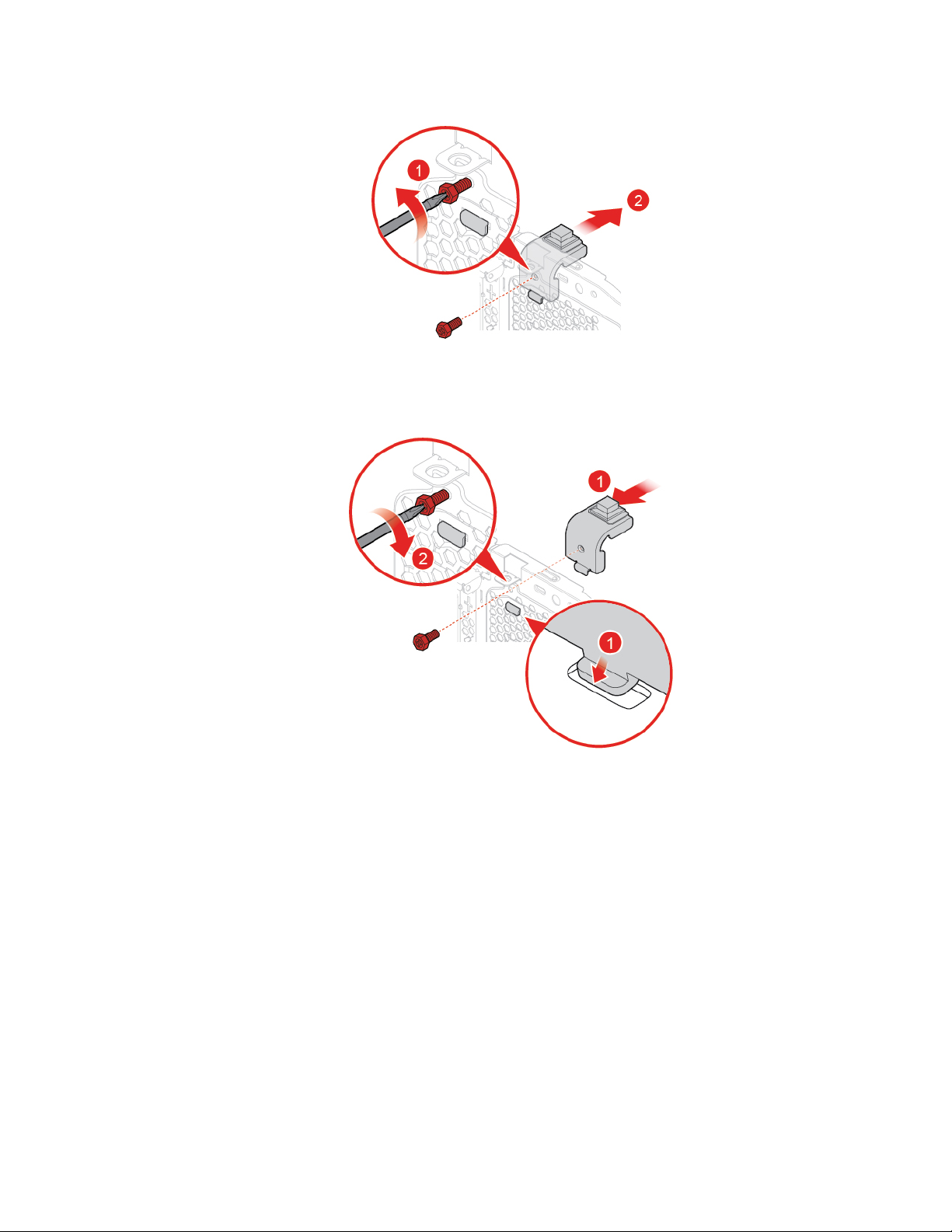

Figura 28. Scoaterea suportului unității optice
Figura 29. Instalarea colţarului unităţii optice
5. Finalizaţi înlocuirea. Consultaţi „Finalizarea înlocuirii componentelor” la pagina 75.
Înlocuirea unităţii de stocare
Atenţie: Nu deschideţi computerul sau nu încercaţi să reparaţi înainte de a citi Ghidul informaţiilor
importante privind produsul.
Înlocuirea unităţii de stocare de 3,5 inchi
1. Detaşaţi capacul computerului. Consultaţi „Scoaterea capacului computerului” la pagina 23.
2. Scoateţi masca frontală. Consultaţi „Înlocuirea măştii frontale” la pagina 23.
3. Deconectaţi conectorii de semnal şi de alimentare de la unitatea de stocare.
4. Consultaţi următoarele informaţii pentru a înlocui unitatea de stocare de 3,5 inchi.
• Unitatea de stocare principală de 3,5 inchi
26
Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
Figura 30. Deschiderea compartimentului de unitate
Figura 31. Scoaterea unităţii de stocare principală de 3,5 inchi
Capitolul 4. Înlocuirea hardware-ului 27
Figura 32. Instalarea unităţii de stocare principală de 3,5 inchi
Figura 33. Închiderea compartimentului de unitate
• Unitatea de stocare secundară de 3,5 inchi
28
Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
Figura 34. Deschiderea compartimentului de unitate
Figura 35. Scoaterea unităţii de stocare secundară de 3,5 inchi
Capitolul 4. Înlocuirea hardware-ului 29
Figura 36. Instalarea unităţii de stocare secundară de 3,5 inchi
Figura 37. Închiderea compartimentului de unitate
5. Conectaţi conectorii de semnal şi de alimentare la noua unitate de stocare.
6. Finalizaţi înlocuirea. Consultaţi „Finalizarea înlocuirii componentelor” la pagina 75.
Înlocuirea unităţii de stocare de 2,5 inchi
1. Scoateţi unitatea de conversie cu unitatea de stocare de 2,5 inchi. Consultaţi „Înlocuirea unităţii
de stocare de 3,5 inchi”.
2. Înlocuiţi unitatea de stocare de 2,5 inchi din unitatea de conversie.
30
Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
Figura 38. Scoaterea unităţii de stocare de 2,5 inchi din unitatea de conversie
Figura 39. Instalarea noii unităţi de stocare de 2,5 inchi în unitatea de conversie
3. Finalizaţi înlocuirea. Consultaţi „Finalizarea înlocuirii componentelor” la pagina 75.
Înlocuirea unui modul de memorie
Atenţie: Nu deschideţi computerul sau nu încercaţi să reparaţi înainte de a citi Ghidul informaţiilor
importante privind produsul.
Notă:
• Înainte de instalare, asiguraţi-vă că zăvoarele slotului de memorie sunt deschise.
• În timpul instalării, asiguraţi-vă că urmaţi ordinea de instalare pentru modulele de memorie, afişată
în imaginea următoare.
Capitolul 4. Înlocuirea hardware-ului 31
Figura 40. Ordinea de instalare pentru modulele de memorie
1. Detaşaţi capacul computerului. Consultaţi „Scoaterea capacului computerului” la pagina 23.
2. Scoateţi masca frontală. Consultaţi „Înlocuirea măştii frontale” la pagina 23.
3. Înlocuiţi un modul de memorie.
Figura 41. Deschiderea compartimentului de unitate
32 Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
Figura 42. Înlăturarea modulului de memorie
Notă: În timpul instalării, asiguraţi-vă să aliniaţi modulul de memorie cu slotul şi apăsaţi în jos
de ambele capete, până când zăvoarele sunt cuplate complet, cu un clic.
Figura 43. Instalarea modulului de memorie
Figura 44. Închiderea compartimentului de unitate
Capitolul 4. Înlocuirea hardware-ului 33
4. Finalizaţi înlocuirea. Consultaţi „Finalizarea înlocuirii componentelor” la pagina 75.
Înlocuirea unei plăci PCI Express
Atenţie: Nu deschideţi computerul sau nu încercaţi să reparaţi înainte de a citi Ghidul informaţiilor
importante privind produsul.
1. Detaşaţi capacul computerului. Consultaţi „Scoaterea capacului computerului” la pagina 23.
2. Scoateţi masca frontală. Consultaţi „Înlocuirea măştii frontale” la pagina 23.
3. Înlocuiţi o placă PCI Express.
Notă:
• Când scoateţi placa PCI Express, apăsaţi zăvorul pentru a o decupla din slot. Apoi detaşaţi
uşor placa din slot.
• Când instalaţi placa PCI Express, apăsaţi în jos pe capătul din spate al plăcii până când
zăvorul este cuplat complet, cu un clic.
Figura 45. Deschiderea compartimentului de unitate
34 Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
Figura 46. Demontarea plăcii PCI Express
Figura 47. Instalarea plăcii PCI Express
Capitolul 4. Înlocuirea hardware-ului 35
Figura 48. Închiderea compartimentului de unitate
4. Finalizaţi înlocuirea. Consultaţi „Finalizarea înlocuirii componentelor” la pagina 75.
Înlocuirea plăcii Wi-Fi
Atenţie: Nu deschideţi computerul sau nu încercaţi să reparaţi înainte de a citi Ghidul informaţiilor
importante privind produsul.
1. Detaşaţi capacul computerului. Consultaţi „Scoaterea capacului computerului” la pagina 23.
2. Scoateţi masca frontală. Consultaţi „Înlocuirea măştii frontale” la pagina 23.
3. Înlocuiţi placa Wi-Fi.
Figura 49. Deschiderea compartimentului de unitate
36 Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
Figura 50. Scoaterea protecţiei plăcii Wi-Fi (tip 1 şi tip 2)
Figura 51. Deconectarea antenelor Wi-Fi şi scoaterea plăcii Wi-Fi (tip 1 şi tip 2)
Figura 52. Instalarea plăcii Wi-Fi şi conectarea antenelor Wi-Fi (tip 1 şi tip 2)
Capitolul 4. Înlocuirea hardware-ului 37
Figura 53. Instalarea protecţiei plăcii Wi-Fi (tip 1 şi tip 2)
Figura 54. Închiderea compartimentului de unitate
4. Finalizaţi înlocuirea. Consultaţi „Finalizarea înlocuirii componentelor” la pagina 75.
Înlocuirea unităţii SSD M.2
Atenţie: Nu deschideţi computerul sau nu încercaţi să reparaţi înainte de a citi Ghidul informaţiilor
importante privind produsul.
1. Detaşaţi capacul computerului. Consultaţi „Scoaterea capacului computerului” la pagina 23.
2. Scoateţi masca frontală. Consultaţi „Înlocuirea măştii frontale” la pagina 23.
3. În funcţie de modelul computerului, consultaţi una dintre următoarele informaţii pentru a înlocui
unitatea SSD M.2.
• Tipul 1
38
Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
Figura 55. Deschiderea compartimentului de unitate
Figura 56. Scoaterea radiatorului unităţii SSD M.2
Capitolul 4. Înlocuirea hardware-ului 39
Figura 57. Deblocarea clemei unităţii SSD M.2
Figura 58. Scoaterea unităţii SSD M.2
Figura 59. Instalarea unităţii SSD M.2
40 Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
Figura 60. Blocarea clemei unităţii SSD M.2
Figura 61. Instalarea radiatorului unităţii SSD M.2
Capitolul 4. Înlocuirea hardware-ului 41
Figura 62. Închiderea compartimentului de unitate
• Tipul 2
Figura 63. Deschiderea compartimentului de unitate
42 Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
Figura 64. Scoaterea radiatorului unităţii SSD M.2
Figura 65. Deblocarea clemei unităţii SSD M.2
Figura 66. Scoaterea unităţii SSD M.2
Capitolul 4. Înlocuirea hardware-ului 43
Figura 67. Instalarea unităţii SSD M.2
Figura 68. Blocarea clemei unităţii SSD M.2
Figura 69. Instalarea radiatorului unităţii SSD M.2
44 Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
Figura 70. Închiderea compartimentului de unitate
4. Finalizaţi înlocuirea. Consultaţi „Finalizarea înlocuirii componentelor” la pagina 75.
Înlocuirea suportului unităţii SSD M.2
Atenţie: Nu deschideţi computerul sau nu încercaţi să reparaţi înainte de a citi Ghidul informaţiilor
importante privind produsul.
1. Detaşaţi capacul computerului. Consultaţi „Scoaterea capacului computerului” la pagina 23.
2. Scoateţi masca frontală. Consultaţi „Înlocuirea măştii frontale” la pagina 23.
3. Scoateţi unitatea SSD M.2. Consultaţi „Înlocuirea unităţii SSD M.2” la pagina 38.
4. Înlocuiţi suportul unităţii SSD M.2.
Figura 71. Scoaterea suportului unităţii SSD M.2
Capitolul 4. Înlocuirea hardware-ului 45
Figura 72. Instalarea suportului unităţii SSD M.2
5. Finalizaţi înlocuirea. Consultaţi „Finalizarea înlocuirii componentelor” la pagina 75.
Înlocuirea ansamblului sursă de alimentare
Atenţie: Nu deschideţi computerul sau nu încercaţi să reparaţi înainte de a citi Ghidul informaţiilor
importante privind produsul.
Deşi după deconectarea cordonului de alimentare în calculator nu mai există părţi în mişcare, ţineţi
cont de următoarele avertismente, pentru siguranţa dumneavoastră şi certificarea corespunzătoare de
către Underwriters Laboratories (UL).
PRUDENŢĂ:
Părţi în mişcare periculoase. Feriţi-vă degetele şi alte părţi ale corpului.
PRUDENŢĂ:
Nu scoateţi niciodată capacul sursei de alimentare sau al altei părţi componente pe care este
ataşată următoarea etichetă.
Orice componentă care are ataşată această etichetă este străbătută de un nivel periculos de
tensiune, curent şi energie. În aceste componente nu există piese pentru care se poate
46
Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
efectua service. În cazul în care suspectaţi o problemă cu oricare dintre aceste piese,
contactaţi un tehnician de service.
1. Detaşaţi capacul computerului. Consultaţi „Scoaterea capacului computerului” la pagina 23.
2. Scoateţi masca frontală. Consultaţi „Înlocuirea măştii frontale” la pagina 23.
3. Deconectaţi cablurile ansamblului sursei de alimentare de la placa de sistem.
4. Înlocuiţi ansamblul sursei de alimentare.
Figura 73. Deschiderea compartimentului de unitate
Figura 74. Înlăturarea ansamblului sursă de alimentare
Capitolul 4. Înlocuirea hardware-ului 47
Figura 75. Instalarea ansamblului sursă de alimentare
Figura 76. Închiderea compartimentului de unitate
5. Conectaţi cablurile ansamblului sursei de alimentare la placa de sistem.
6. Finalizaţi înlocuirea. Consultaţi „Finalizarea înlocuirii componentelor” la pagina 75.
Înlocuirea antenelor Wi-Fi
Atenţie: Nu deschideţi computerul sau nu încercaţi să reparaţi înainte de a citi Ghidul informaţiilor
importante privind produsul.
Înlocuirea antenei Wi-Fi din faţă
1. Detaşaţi capacul computerului. Consultaţi „Scoaterea capacului computerului” la pagina 23.
2. Scoateţi masca frontală. Consultaţi „Înlocuirea măştii frontale” la pagina 23.
3. Înlocuiţi antena Wi-Fi din faţă.
48
Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
Figura 77. Demontarea antenei Wi-Fi din faţă
Figura 78. Instalarea antenei Wi-Fi din faţă
4. Finalizaţi înlocuirea. Consultaţi „Finalizarea înlocuirii componentelor” la pagina 75.
Înlocuirea antenei Wi-Fi din spate
1. Detaşaţi capacul computerului. Consultaţi „Scoaterea capacului computerului” la pagina 23.
2. Scoateţi masca frontală. Consultaţi „Înlocuirea măştii frontale” la pagina 23.
3. Înlocuiţi antena Wi-Fi din spate.
Capitolul 4. Înlocuirea hardware-ului 49
Figura 79. Înlăturarea capacului antenei Wi-Fi din spate
Figura 80. Demontarea antenei Wi-Fi din spate
Figura 81. Instalarea antenei Wi-Fi din spate
50 Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
Figura 82. Instalarea capacului antenei Wi-Fi din spate
Înlocuirea difuzorului intern
Atenţie: Nu deschideţi computerul sau nu încercaţi să reparaţi înainte de a citi Ghidul informaţiilor
importante privind produsul.
1. Detaşaţi capacul computerului. Consultaţi „Scoaterea capacului computerului” la pagina 23.
2. Scoateţi masca frontală. Consultaţi „Înlocuirea măştii frontale” la pagina 23.
3. Deconectaţi cablul difuzorului intern de la placa sistem.
4. Înlocuiţi difuzorul intern.
Figura 83. Deschiderea compartimentului de unitate
Capitolul 4. Înlocuirea hardware-ului 51
Figura 84. Scoaterea difuzorului intern
Figura 85. Instalarea difuzorului intern
52 Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
Figura 86. Închiderea compartimentului de unitate
5. Conectaţi cablul difuzorului intern la placa sistem.
6. Finalizaţi înlocuirea. Consultaţi „Finalizarea înlocuirii componentelor” la pagina 75.
Înlocuirea ventilatorului din faţă
Atenţie: Nu deschideţi computerul sau nu încercaţi să reparaţi înainte de a citi Ghidul informaţiilor
importante privind produsul.
1. Detaşaţi capacul computerului. Consultaţi „Scoaterea capacului computerului” la pagina 23.
2. Scoateţi masca frontală. Consultaţi „Înlocuirea măştii frontale” la pagina 23.
3. Deconectaţi cablul ventilatorului frontal de la placa de sistem.
4. Înlocuiţi ventilatorul frontal.
Figura 87. Deschiderea compartimentului de unitate
Capitolul 4. Înlocuirea hardware-ului 53
Figura 88. Înlăturarea ventilatorului din faţă
Figura 89. Instalarea ventilatorului din faţă
54 Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
Figura 90. Închiderea compartimentului de unitate
5. Conectaţi cablul ventilatorului frontal la placa de sistem.
6. Finalizaţi înlocuirea. Consultaţi „Finalizarea înlocuirii componentelor” la pagina 75.
Înlocuirea cablului punctului roşu iluminat
Atenţie: Nu deschideţi computerul sau nu încercaţi să reparaţi înainte de a citi Ghidul informaţiilor
importante privind produsul.
1. Detaşaţi capacul computerului. Consultaţi „Scoaterea capacului computerului” la pagina 23.
2. Scoateţi masca frontală. Consultaţi „Înlocuirea măştii frontale” la pagina 23.
3. Deconectaţi cablul punctului roşu iluminat de la placa de sistem.
4. Înlocuiţi punctul roşu iluminat.
Figura 91. Deschiderea compartimentului de unitate
Capitolul 4. Înlocuirea hardware-ului 55
Figura 92. Detaşarea cablului punctului roşu iluminat
Figura 93. Instalarea cablului punctului roşu iluminat
Figura 94. Închiderea compartimentului de unitate
56 Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
5. Conectaţi noul cablu al punctului roşu iluminat la placa de sistem.
6. Finalizaţi înlocuirea. Consultaţi „Finalizarea înlocuirii componentelor” la pagina 75.
Înlocuirea senzorului termic
Atenţie: Nu deschideţi computerul sau nu încercaţi să reparaţi înainte de a citi Ghidul informaţiilor
importante privind produsul.
1. Detaşaţi capacul computerului. Consultaţi „Scoaterea capacului computerului” la pagina 23.
2. Scoateţi masca frontală. Consultaţi „Înlocuirea măştii frontale” la pagina 23.
3. Deconectaţi cablul senzorului termic de la placa de sistem.
4. Înlocuiţi senzorul termic.
Figura 95. Deschiderea compartimentului de unitate
Figura 96. Demontarea senzorului termic
Capitolul 4. Înlocuirea hardware-ului 57
Figura 97. Instalarea senzorului termic
Figura 98. Închiderea compartimentului de unitate
5. Conectaţi noul cablu al senzorului termic la placa de sistem.
6. Finalizaţi înlocuirea. Consultaţi „Finalizarea înlocuirii componentelor” la pagina 75.
Înlocuirea suportului de intrare/ieşire frontal
Atenţie: Nu deschideţi computerul sau nu încercaţi să reparaţi înainte de a citi Ghidul informaţiilor
importante privind produsul.
1. Detaşaţi capacul computerului. Consultaţi „Scoaterea capacului computerului” la pagina 23.
2. Scoateţi masca frontală. Consultaţi „Înlocuirea măştii frontale” la pagina 23.
3. Deconectaţi cablul butonului de alimentare şi cablul cititorului de carduri de la placa de sistem.
4. Înlocuiţi suportul de intrare/ieşire frontal.
58
Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
Figura 99. Deschiderea compartimentului de unitate
Figura 100. Scoaterea suportul de intrare/ieşire frontal
Capitolul 4. Înlocuirea hardware-ului 59
Figura 101. Instalarea suportului de intrare/ieşire frontal
Figura 102. Închiderea compartimentului de unitate
5. Conectaţi cablul butonului de alimentare şi cablul cititorului de carduri la placa de sistem.
6. Închideţi compartimentul de unitate.
7. Finalizaţi înlocuirea. Consultaţi „Finalizarea înlocuirii componentelor” la pagina 75.
Înlocuirea butonului de alimentare
Atenţie: Nu deschideţi computerul sau nu încercaţi să reparaţi înainte de a citi Ghidul informaţiilor
importante privind produsul.
1. Detaşaţi capacul computerului. Consultaţi „Scoaterea capacului computerului” la pagina 23.
2. Scoateţi masca frontală. Consultaţi „Înlocuirea măştii frontale” la pagina 23.
60
Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
3. Detaşaţi suportul intrare/ieşire frontal. Consultaţi „Înlocuirea suportului de intrare/ieşire frontal” la
pagina 58.
4. Înlocuiţi butonul de alimentare.
Figura 103. Îndepărtarea butonului de pornire
Figura 104. Instalarea butonului de pornire
5. Conectaţi cablul butonului de alimentare la placa de sistem.
6. Finalizaţi înlocuirea. Consultaţi „Finalizarea înlocuirii componentelor” la pagina 75.
Înlocuirea plăcii cititorului de carduri
Atenţie: Nu deschideţi computerul sau nu încercaţi să reparaţi înainte de a citi Ghidul informaţiilor
importante privind produsul.
1. Detaşaţi capacul computerului. Consultaţi „Scoaterea capacului computerului” la pagina 23.
2. Scoateţi masca frontală. Consultaţi „Înlocuirea măştii frontale” la pagina 23.
3. Detaşaţi suportul intrare/ieşire frontal. Consultaţi „Înlocuirea suportului de intrare/ieşire frontal” la
pagina 58.
4. Înlocuiţi placa cititorul de carduri.
Capitolul 4. Înlocuirea hardware-ului 61
Figura 105. Scoaterea plăcii cititorului de carduri
Figura 106. Instalarea plăcii cititorului de carduri
5. Conectaţi cablul cititorului de carduri la placa de sistem.
6. Finalizaţi înlocuirea. Consultaţi „Finalizarea înlocuirii componentelor” la pagina 75.
Înlocuirea ansamblului radiator şi ventilator
Atenţie: Nu deschideţi computerul sau nu încercaţi să reparaţi înainte de a citi Ghidul informaţiilor
importante privind produsul.
PRUDENŢĂ:
Este posibil ca radiatorul şi ansamblul ventilator să fie foarte fierbinţi. Înainte de a
înlătura capacul calculatorului, opriți calculatorul și așteptați 3-5 minute să se răcească.
1. Detaşaţi capacul computerului. Consultaţi „Scoaterea capacului computerului” la pagina 23.
2. Scoateţi masca frontală. Consultaţi „Înlocuirea măştii frontale” la pagina 23.
3. Deconectaţi cablul ventilatorului microprocesorului de la placa de sistem.
4. Înlocuiţi radiatorul şi ansamblul ventilator.
62
Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
Figura 107. Deschiderea compartimentului de unitate
Figura 108. Înlăturarea radiatorului şi a ansamblului ventilator
Capitolul 4. Înlocuirea hardware-ului 63
Figura 109. Instalarea radiatorului şi ansamblului ventilator
Figura 110. Închiderea compartimentului de unitate
5. Conectaţi cablul ventilatorului microprocesorului la placa de sistem.
6. Finalizaţi înlocuirea. Consultaţi „Finalizarea înlocuirii componentelor” la pagina 75.
Înlocuirea microprocesorului
Atenţie: Nu deschideţi computerul sau nu încercaţi să reparaţi înainte de a citi Ghidul informaţiilor
importante privind produsul.
PRUDENŢĂ:
Este posibil ca radiatorul şi microprocesorul să fie foarte fierbinţi. Înainte de a
deschide capacul computerului, opriţi computerul şi aşteptaţi câteva minute să se răcească.
1. Detaşaţi capacul computerului. Consultaţi „Scoaterea capacului computerului” la pagina 23.
64
Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
2. Scoateţi masca frontală. Consultaţi „Înlocuirea măştii frontale” la pagina 23.
3. Detaşaţi radiatorul şi ansamblul ventilator. Consultaţi „Înlocuirea ansamblului radiator şi ventilator”
la pagina 62.
4. Înlocuiţi microprocesorul.
• Este posibil ca microprocesorul şi soclul dumneavoastră să arate altfel decât cele din
ilustraţie.
• Atingeţi numai marginile microprocesorului. Nu atingeţi contactele aurite din partea de jos.
• Aveţi grijă să nu vă scape nimic pe soclul microprocesorului cât timp este expus. Pinii
soclului trebuie să fie păstraţi cât se poate de curaţi.
Figura 111. Deschiderea compartimentului de unitate
Figura 112. Deblocarea elementului de prindere a soclului microprocesorului
Capitolul 4. Înlocuirea hardware-ului 65
Figura 113. Pivotarea soclului microprocesorului în sus
Figura 114. Înlăturarea microprocesorului
Figura 115. Instalarea microprocesorului
Figura 116. Pivotarea soclul microprocesorului în jos
66 Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
Figura 117. Blocarea elementului de prindere a soclului microprocesorului
Figura 118. Închiderea compartimentului de unitate
5. Finalizaţi înlocuirea. Consultaţi „Finalizarea înlocuirii componentelor” la pagina 75.
Înlocuirea bateriei celulare de tip monedă
Atenţie: Nu deschideţi computerul sau nu încercaţi să reparaţi înainte de a citi Ghidul informaţiilor
importante privind produsul.
Computerul dumneavoastră are un tip special de memorie, care păstrează data, ora şi setările
caracteristicilor încorporate, cum ar fi alocările (configuraţiile) conectorului paralel. Cu ajutorul unei
baterii celulare de tip monedă, aceste informaţii rămân active atunci când opriţi computerul.
În mod normal, bateria celulară de tip monedă nu are nevoie de încărcare sau întreţinere de-a lungul
duratei sale de viaţă; însă nicio baterie celulară de tip monedă nu durează veşnic. Dacă bateria
celulară de tip monedă nu mai este bună, se pierd informaţiile referitoare la dată, oră şi configuraţie
(inclusiv parolele). Când porniţi computerul, este afişat un mesaj de eroare.
Pentru eliminarea bateriei celulare de tip monedă, consultaţi subiectul „Notificare privind bateria
celulară cu litiu de tip monedă” din Ghid pentru măsuri de siguranţă şi garanţie.
Pentru a înlocui bateria celulară de tip monedă,
1. Detaşaţi capacul computerului. Consultaţi „Scoaterea capacului computerului” la pagina 23.
2. Scoateţi masca frontală. Consultaţi „Înlocuirea măştii frontale” la pagina 23.
3. Înlocuiţi bateria celulară de tip monedă.
Capitolul 4. Înlocuirea hardware-ului 67
Figura 119. Deschiderea compartimentului de unitate
Figura 120. Apăsarea urechii metalice utilizând o şurubelniţă
Figura 121. Înlăturarea bateriei celulare de tip monedă
Figura 122. Aşezarea bateriei celulare de tip monedă
68 Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
Figura 123. Apăsarea în jos a bateriei celulare de tip monedă până când aceasta este cuplată complet, cu
un clic
Figura 124. Închiderea compartimentului de unitate
4. Finalizaţi înlocuirea. Consultaţi „Finalizarea înlocuirii componentelor” la pagina 75.
Pentru eliminarea bateriei celulare de tip monedă, consultaţi subiectul „Notificare privind bateria
celulară cu litiu de tip monedă” din Ghid pentru măsuri de siguranţă şi garanţie.
Înlocuirea dispozitivului E-lock
Atenţie: Nu deschideţi computerul sau nu încercaţi să reparaţi înainte de a citi Ghidul informaţiilor
importante privind produsul.
Pentru a scoate şuruburile, aveţi nevoie de un instrument special (cheie în stea T15).
1. Detaşaţi capacul computerului. Consultaţi „Scoaterea capacului computerului” la pagina 23.
2. Deconectaţi cablul dispozitivului E-lock de la placa de sistem.
3. Înlocuiţi dispozitivul E-lock.
Capitolul 4. Înlocuirea hardware-ului 69
Figura 125. Scoaterea dispozitivului E-lock
Figura 126. Instalarea dispozitivului E-lock
4. Conectaţi cablul dispozitivului E-lock la placa de sistem.
5. Finalizaţi înlocuirea. Consultaţi „Finalizarea înlocuirii componentelor” la pagina 75.
Înlocuirea comutatorului de prezenţă capac
Atenţie: Nu deschideţi computerul sau nu încercaţi să reparaţi înainte de a citi Ghidul informaţiilor
importante privind produsul.
1. Detaşaţi capacul computerului. Consultaţi „Scoaterea capacului computerului” la pagina 23.
2. Deconectaţi cablul comutatorului de prezenţă capac de la placa de sistem.
3. Pentru a înlocui comutatorul de prezenţă a capacului, consultaţi unul dintre următoarele subiecte.
• Pentru modelele cu dispozitiv E-lock instalat:
70
Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
Figura 127. Scoateţi comutatorul prezenţă capac
Figura 128. Montarea comutatorului prezenţă capac
• Pentru modelele fără dispozitiv E-lock instalat:
Capitolul 4. Înlocuirea hardware-ului 71
Figura 129. Scoateţi comutatorul prezenţă capac
Figura 130. Montarea comutatorului prezenţă capac
4. Conectaţi noul cablu al comutatorului de prezenţă a capacului la placa de sistem.
5. Finalizaţi înlocuirea. Consultaţi „Finalizarea înlocuirii componentelor” la pagina 75.
Înlocuirea ventilatorului din spate
Atenţie: Nu deschideţi computerul sau nu încercaţi să reparaţi înainte de a citi Ghidul informaţiilor
importante privind produsul.
1. Detaşaţi capacul computerului. Consultaţi „Scoaterea capacului computerului” la pagina 23.
2. Deconectaţi cablul ventilatorului din spate de la placa de sistem.
72
Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
3. Înlocuiţi ventilatorul din spate.
Figura 131. Înlăturarea ventilatorului spate
Figura 132. Instalarea ventilatorului spate
4. Conectaţi cablul ventilatorului din spate la placa de sistem.
5. Finalizaţi înlocuirea. Consultaţi „Finalizarea înlocuirii componentelor” la pagina 75.
Înlocuirea plăcii de sistem
Atenţie: Nu deschideţi computerul sau nu încercaţi să reparaţi înainte de a citi Ghidul informaţiilor
importante privind produsul.
1. Detaşaţi capacul computerului. Consultaţi „Scoaterea capacului computerului” la pagina 23.
2. Scoateţi masca frontală. Consultaţi „Înlocuirea măştii frontale” la pagina 23.
3. Detaşaţi suportul intrare/ieşire frontal. Consultaţi „Înlocuirea suportului de intrare/ieşire frontal” la
pagina 58.
4. Detaşaţi toate modulele de memorie. Consultaţi „Înlocuirea unui modul de memorie” la pagina
31.
5. Detaşaţi radiatorul şi ansamblul ventilator. Consultaţi „Înlocuirea ansamblului radiator şi ventilator”
la pagina 62.
6. Detaşaţi microprocesorul. Consultaţi „Înlocuirea microprocesorului” la pagina 64.
Capitolul 4. Înlocuirea hardware-ului 73
7. Detaşaţi toate plăcile PCI Express. Consultaţi „Înlocuirea unei plăci PCI Express” la pagina 34.
8. Scoateţi placa Wi-Fi. Consultaţi „Înlocuirea plăcii Wi-Fi” la pagina 36.
9. Scoateţi unitatea SSD M.2. Consultaţi „Înlocuirea unităţii SSD M.2” la pagina 38.
10. Reţineţi traseul cablurilor şi conexiunile cablurilor, apoi deconectaţi toate cablurile de la placa de
sistem. Consultaţi „Placa de sistem” la pagina 5.
11. Înlocuiţi placa de sistem.
Notă: Manevraţi cu grijă placa de sistem ţinând de marginile acesteia.
Figura 133. Scoaterea plăcii de sistem
Figura 134. Montarea plăcii de sistem
12. Direcţionaţi toate cablurile pe care le-aţi deconectat de la placa de sistem defectă, apoi
reconectaţi-le la noua placă de sistem.
13. Finalizaţi înlocuirea. Consultaţi „Finalizarea înlocuirii componentelor” la pagina 75.
74
Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
Finalizarea înlocuirii componentelor
După ce aţi terminat instalarea sau înlocuirea tuturor componentelor, reinstalaţi capacul computerului
şi reconectaţi cablurile.
Pentru a reinstala capacul şi a reconecta cablurile la computer, procedaţi în felul următor:
1. Asiguraţi-vă că toate componentele au fost reasamblate corect şi nu au rămas în computer
unelte sau şuruburi neprinse.
2. Înainte de a monta capacul computerului, asiguraţi-vă că aţi aşezat cablurile în poziţia corectă.
Ţineţi cablurile la distanţă de balamale şi de părţile laterale ale cutiei computerului pentru a nu
vă încurca atunci când reinstalaţi capacul.
3. Reinstalaţi capacul computerului.
Figura 135. Reinstalarea capacului calculatorului
4. Aşezaţi computerul în poziţie verticală.
5. Dacă este disponibil un dispozitiv de blocare, utilizaţi-l pentru a încuia computerul.
6. Reconectaţi la conectorii corespunzători de pe computer cablurile externe şi cablurile de
alimentare.
Capitolul 4. Înlocuirea hardware-ului 75
76 Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
Anexa A. Notificări
Este posibil ca Lenovo să nu ofere în toate ţările produsele, serviciile sau caracteristicile discutate în
acest document. Luaţi legătura cu reprezentantul Lenovo local pentru informaţii despre produsele şi
serviciile disponibile în zona dumneavoastră. Referirea la un produs, program sau serviciu Lenovo nu
înseamnă că se afirmă sau se sugerează faptul că poate fi folosit numai acel produs, program sau
serviciu Lenovo. Poate fi folosit în loc orice produs, program sau serviciu care este echivalent din
punct de vedere funcţional şi care nu încalcă dreptul de proprietate intelectuală al Lenovo. Însă este
responsabilitatea utilizatorului de a evalua şi verifica operarea unui alt produs, program sau serviciu.
Lenovo poate avea brevete sau aplicaţii în curs de brevetare care să acopere subiectele descrise în
acest document. Faptul că vi se furnizează acest document nu înseamnă că vi se acordă licenţa
pentru aceste brevete. Puteţi trimite întrebări cu privire la licenţe, în scris, la:
Lenovo (United States), Inc.
1009 Think Place - Building One
Morrisville, NC 27560
U.S.A.
Attention: Lenovo Director of Licensing
LENOVO OFERĂ ACEASTĂ PUBLICAŢIE „CA ATARE”, FĂRĂ NICIUN FEL DE GARANŢIE, EXPRESĂ
SAU IMPLICITĂ, INCLUZÂND, DAR FĂRĂ LIMITARE, GARANŢIILE SUBÎNŢELESE DE NEÎNCĂLCARE
A UNUI DREPT, DE VANDABILITATE SAU DE ADECVARE LA UN ANUMIT SCOP. Deoarece unele
jurisdicţii nu permit renunţarea la garanţiile exprese sau implicite în anumite tranzacţii, este posibil ca
această declaraţie să nu fie valabilă în cazul dumneavoastră.
Aceste informaţii pot include inexactităţi tehnice sau erori tipografice. Informaţiile incluse aici sunt
modificate periodic; aceste modificări sunt încorporate în noile ediţii ale publicaţiei. Lenovo poate
aduce îmbunătăţiri şi/sau modificări produsului (produselor) şi/sau programelor la care se face referire
în această publicaţie, în orice moment şi fără notificare.
Produsele menţionate în acest document nu sunt destinate utilizării pentru implanturi sau alte aplicaţii
medicale în care funcţionarea defectuoasă poate cauza rănirea sau moartea unei persoane.
Informaţiile conţinute în acest document nu afectează şi nu modifică specificaţiile şi garanţia
produselor Lenovo. Nimic din ceea ce conţine acest document nu reprezintă o licenţă expresă sau
implicită sau o excepţie privind drepturile de proprietate intelectuală ale Lenovo sau ale părţilor terţe.
Toate informaţiile conţinute în acest document au fost obţinute în medii specifice şi sunt furnizate în
scop ilustrativ. Rezultatele obţinute în alte medii de funcţionare pot fi diferite.
Lenovo poate utiliza sau distribui oricare dintre informaţiile pe care le furnizaţi, în orice mod pe care
îl consideră adecvat, fără ca aceasta să implice vreo obligaţie pentru dumneavoastră.
Referirile din această publicaţie la site-uri Web non-Lenovo sunt oferite numai pentru a vă ajuta, fără
ca prezenţa lor să însemne o susţinere acordată acestor site-uri Web. Materialele de pe site-urile
Web respective nu fac parte din materialele pentru acest produs Lenovo, iar utilizarea acestor site-uri
Web se face pe propriul risc.
Toate datele referitoare la performanţă prezentate aici au fost determinate într-un mediu controlat. Ca
urmare, rezultatele obţinute în alte medii de funcţionare pot fi diferite. Este posibil ca unele
măsurători să fi fost făcute pe sisteme la nivel de dezvoltare şi nu se poate garanta că astfel de
măsurători vor avea rezultate identice pe sistemele disponibile la nivel general. Mai mult, este posibil
ca anumite rezultate să fi fost estimate prin extrapolare. Rezultatele reale pot fi diferite. Utilizatorii
acestui document trebuie să verifice dacă datele sunt valabile pentru mediul lor de lucru specific.
Anexa A. Notificări 77
78 Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
Anexa B. Mărci comerciale
LENOVO, logo-ul LENOVO și logo-ul THINKCENTRE sunt mărci comerciale deținute de Lenovo.
DisplayPort este marcă comercială Video Electronics Standards Association. USB-C este o marcă
comercială a USB Implementers Forum. Orice alte mărci comerciale sunt proprietatea deţinătorilor
respectivi. © 2019 Lenovo.
Anexa B. Mărci comerciale 79
80 Ghidul utilizatorului și Manualul de întreținere a hardware-ului pentru M720t
Loading...
