联想天工 LSCDMA-6000 无线上网卡
- 1 -
Page 2
目 录
1 LSCDMA-6000 无线上网卡介绍............................................................................................3
1.1 产品特点..................................................................................................................3
1.2 产品性能指标...........................................................................................................3
1.3 应用..........................................................................................................................5
2 安装说明..................................................................................................................................6
2.1 软件安装..................................................................................................................6
2.2 产品卸载..................................................................................................................9
3 无线上网卡软件使用说明.....................................................................................................11
3.1 无线终端正常运行前提.........................................................................................11
3.2 软件界面及图标含义.............................................................................................11
3.3 上网功能................................................................................................................13
3.3.1 上网.................................................................................................................13
3.3.2 上网记录.........................................................................................................14
3.3.3 VPN 的应用....................................................................................................15
3.4 短信功能................................................................................................................16
3.4.1 短信发送.........................................................................................................17
3.4.2 短信群发.........................................................................................................17
3.4.3 短信接收.........................................................................................................18
3.5 语音功能................................................................................................................20
3.5.1 拨打电话.........................................................................................................21
3.5.2 接听电话.........................................................................................................21
3.5.3 电话记录.........................................................................................................21
3.6 电话本....................................................................................................................22
3.6.1 电脑电话本.....................................................................................................22
3.6.2 R-UIM 卡电话本............................................................................................22
4 故障排除................................................................................................................................23
4.1 打开串口失败.........................................................................................................23
4.2 没有 R-UIM 卡.......................................................................................................23
4.3 拨号失败................................................................................................................23
4.4 没有注册到网络.....................................................................................................24
- 2 -
Page 3
1 LSCDMA-6000 无线上网卡介绍
1.1 产品特点
（1） 遵循中国CDMA800MHZ 标准，支持 IS95A/B、CDMA1X-RTT；
（2） 符合中国特色，满足机卡分离要求；
（3） 支持CDMA1X 移动环境下无线连接互联网业务，浏览收发，操作方便；
（4） 支持话音业务，拥有超大电话簿和超长通话时间；
（5） 支持中文短信业务；
（6） 提供短信群发功能，全新短信业务模式；
（7） 外置式360 度可旋转折叠式微型天线，超强信号捕获能力；
（8） 支持多操作系统，提供WINDOWS平台驱动程序，兼容性强；
（9） 提供电话与短信应用软件，利于运营商业务分拆或捆绑营销；
（10） 提供“联通在线”上网快捷键，直推服务品牌；
（11） 提供“VPN/VPDN”上网快捷键，配合行业解决方案，满足大客户需求；
（12） 提供工作状态指示灯，直观、耐用、可靠；
（13） 支持热拔插，可随时安装或取下上网卡，无需重启操作系统；
（14） 显示上网时间、上下行累计数据；
（15） 优质工程树脂外壳，抗摔耐磨，仿金属表面处理，品位高雅；
（16） 标饰激光雕刻，永不退蚀，提供订制服务；
（17） 知名品牌，性价比高，领先时尚；
（18） 提供品牌服务承诺，三个月内属产品质量问题保证升级与更换。
1.2 产品性能指标
◆产品特征
为语音、短消息、数据和 CDMA1X-RTT 无线上网而设计的 PCMCIA 接口无线上网卡
符合中国联通新时空 IS95A/B,CDMA1XRTT，机卡分离式标准
接收频率范围 ８２４ＭＨｚ－８４９ＭＨｚ
- 3 -
Page 4
发射频率 范围 ８６９ＭＨｚ－８９４ＭＨｚ
信道容量 40 信道
信道带宽 1.25 MHz
接收通道：灵敏度<-104dBm(FER≤1%)；动态变化范围<-25dBm(FER≤1%);
发射通道: ACPR(+/-1.25 MHz)-45dBc; 开环功率控制范围-73dBm; 话务量>0.95
最大 RF 输出功率：23dBm～30dBm
最小控制输出功率：<-50dBm
供电电压：3.0V ~3.6V
供电电流：待机≤５ｍＡ 休眠≤１０ｍＡ 最大≤３５０ｍＡ
卡 尺 寸： ８６（Ｌ）Ｘ ５４（Ｗ）Ｘ ５（Ｈ）（不含天线）
重 量： ３６．３ 克 （不含天线）
天线接口： ＳＳＭＢ（可外接 ＳＳＭＢ 延长天线）
◆ 基本特征
用 AT 命令做远程控制
通话或紧急呼叫
最高速率下行 230.4K，上行 84.6K；
语音编码方式：13k QCELP（IS-733）, 8k EVRC（IS-127）；
短信息服务（IS-637-A）：支持英文字符和中文，提供编辑短信内容；
文字及 PDU
点对点（MT/MO）
◆ 附加服务
来电显示与铃声
电话簿管理
短信本
通话记录
终端信息记录
R-UIM 卡增值服务 ；（需网络支持）
联通在线快捷键
VPN/VPDN 接入快捷键
- 4 -
Page 5
◆ 数据特征
数据传输下行速率可达 230.4kbps，上行速率可达 84.6kbps；
◆ 接口
数据：PCMCIA II 接口
天线：折叠式超微型 SSMB 接口
话音：标准模拟音频迷你耳机麦克话筒接口，
R-UIM 卡：抽屉式活动插槽（3V-5V SIM 卡）
◆标准配置（商务型）
LSCDMA-6000 无线上网卡（带天线） 1 个
无线上网卡用皮套 1个
用户光盘 1 张
快速安装向导 1 本
装箱清单 1 张
耳机 1 个
合格证 1 张
保修卡 1 张
1.3 应用
无线收发电子邮件
无线上网 Internet 浏览
无线数据传输
移动办公及管理
构建企业大客户移动数据 VPN 应用
语音通讯
中文 SMS 短信息收发与群发
- 5 -
Page 6
2 安装说明
2.1 软件安装
注意：
1． 先拔出无线上网卡，然后再安装上网卡软件。
2． 先卸载已经安装过的软件，再安装新的软件。
安装盘包括以下内容
中文 WINDOWS 2000/XP 安装包：LSCDMA-6000 中文版.EXE
英文 WINDOWS 2000/XP 安装包：LSCDMA-6000 ENGLISH.EXE
中文 WINDOWS 98/ME 安装包：LSCDMA-6000 98ME中文版.EXE
英文 WINDOWS 98/ME 安装包：LSCDMA-6000 98ME ENGLISH.EXE
驱动程序
1. 安装软件
以下中文WINDOWS XP 为例说明安装过程。
l 插入用户光盘，在系统未禁止自动运行程序的情况下，将自动弹出如下界面：
点击“安装软件”进入安装引导。
l 在系统已禁止自动运行程序的情况下，请手工运行 LSCDMA-6000 安装软件
- 6 -
Page 7
。此文件位于用户光盘内 Soft 文件夹内。

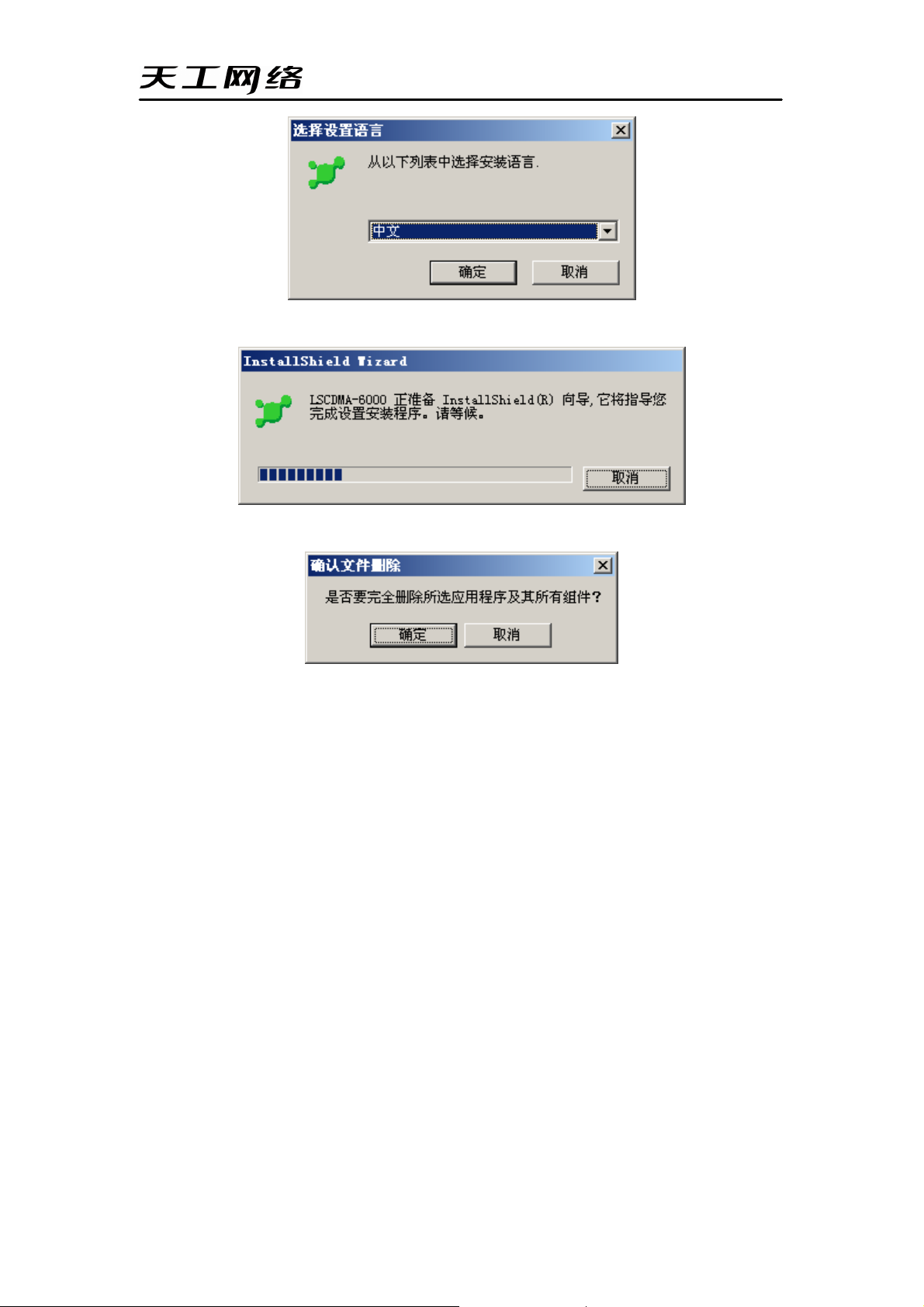

l 在安装语言中选择中文。
l 点击“确认”，进入以下安装界面.
l 点击“下一步”。
选择安装目录，建议选用默认目录。
- 7 -
Page 8
l 点击“下一步”
软件将执行拷贝软件工作。直到出现以下界面。
l 插入无线上网卡，软件将自动安装驱动程序。
注意：
出现如下图时不需任何操作，系统会自动安装新硬件。
用户不需做任何操作，如果在操作系统提示说，安装硬件时发生错误，也没有关系。
- 8 -
Page 9
l 软件安装完成后，自动运行上网卡软件。
安装过程结束。
2.2 产品卸载
l 指向控制面板菜单，然后进入添加/删除程序里面卸载软件。
- 9 -
Page 10
l 选中 LSCDMA-6000 进行删除。
l 按删除后出现如下界面，请点击“确认”
- 10 -
Page 11
l 点击“是”。
删除完毕，点击“取消”。
3 无线上网卡软件使用说明
3.1 无线终端正常运行前提
l 使用前请确认无线终端已插入 CDMA 网络运营商认可的可以使用 UIM 卡。
l 使用前请确认您所在地点为 CDMA 网络覆盖范围内并且 CDMA 信号正常。
l 使用前请确认您的 UIM 卡没有设置开机 PIN 码，如已设置请先取消开机 PIN 码。
l 使用前请确认您的计算机拥有 PCMCIA II 接口。
l 使用前请将无线上网卡直接插入笔记本电脑。
3.2 软件界面及图标含义
下图所示即打开无线上网卡软件界面。
- 11 -
Page 12
界面配有对各类图标的中文解释，各键项功能用途清晰可见。
l 主界面
关闭
互联网
电话
短信
电话本
设置
最小化
- 12 -
Page 13
3.3 上网功能
3.3.1 上网
如下图，点击“拨号”按钮。
就显示以下界面，状态条显示：
检测 MODEM… LSCDMA-6000
检查信号强度…
检查 R-UIM 卡…
检查 CDMA 1X 的注册情况
- 13 -
Page 14
拨号成功了，就显示以下界面。
3.3.2 上网记录

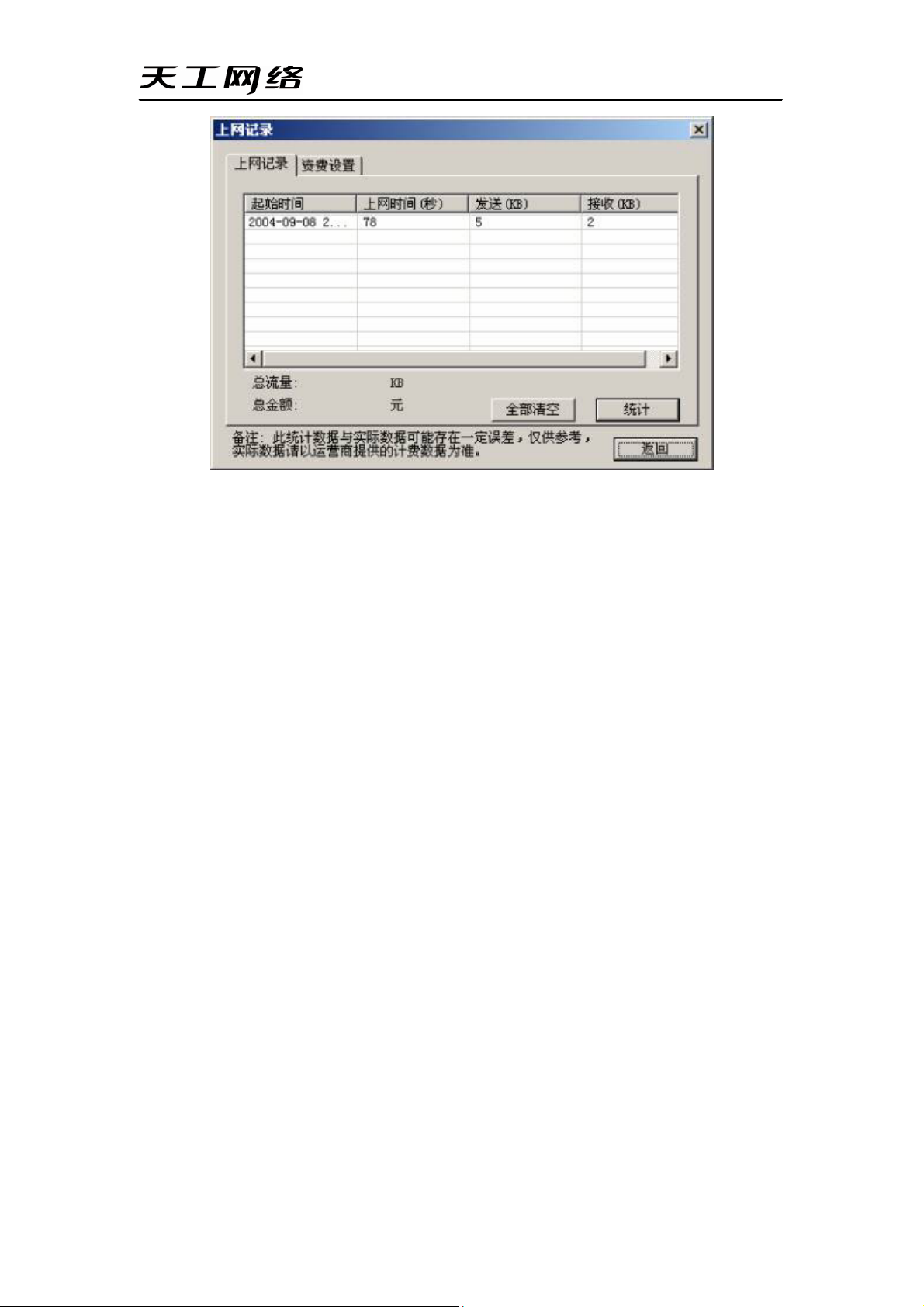

点击“上网记录”，可以查阅历史上网的“起始时间”，上网时间，发送流量，接收流量。
- 14 -
Page 15
点击“统计”，可以得到上网费用的参考值。在“资费设置”中，可以设置不同的计费规则。
注意：该统计结果仅供参考。
3.3.3 VPN 的应用
VPN 是联通为大客户提供的专网接入方法。主要通过设置“用户名”，“密码”实现。
用户上网的默认设置是：
用户名：card
密码：card
电话号码：#777
设置后，点击“保存”，保存设置。
如果想恢复 INTERNET 上网，只要点击“默认设置”就可以。
- 15 -
Page 16
3.4 短信功能
点击“短信”按钮，出现以下界面。在界面的上方，有一个“新短信”
有新短信来时，这个图标就会出现。
的提示符，如果
- 16 -
Page 17
3.4.1 短信发送
点击“发送短信”按键，进入发送短信界面。或者点击“电话本”
选择“电话本”对话框中电话号码，然后点击“发短信”按钮，就可以。
在“短信内容”文本框中，输入中文或英文，然后点击“发送”按钮。
图标，
3.4.2 短信群发
进入短信发送界面后，点击“群发”按钮，出现以下对话框。左边电话本为“电脑”电
话和 UIM 卡电话本的汇总。通过选择，然后点击“增加”按钮添加到“接收人”当中。或
者“手工输入”，添加电话本中没有的人员名称。
- 17 -
Page 18
7
3.4.3 短信接收
当上网卡接收到短信时，在右下角出现“提示”，并有语音提示。在界面上，出现新短信标
志 。
- 18 -
Page 19
点击“短信”
，并点击“接收短信”按钮，进入“收件箱”。
双击短信，就出现以下的短信内容。
- 19 -
Page 20
3.5 语音功能
点击按钮
, 进入电话命令界面。
- 20 -
Page 21
3.5.1 拨打电话
点击“拨打电话”按钮，或者通过电话本，选择电话号码，点击“打电话”按钮。进入
下面的拨号界面后，可以通过键盘输入“0～9” 或者鼠标点击拨号盘相应的位置。然后点
击“拨号”按钮。
3.5.2 接听电话
当有电话呼叫上网卡时，上网卡自动切换到通话界面，并显示来电号码（UIM 卡需要
开通来电显示功能）。点击“接听”按钮，就能够接通电
3.5.3 电话记录
进入电话命令界面。点击“通话记录”按钮，显示以下界面。双击电话记录，就能够看
见电话记录的信息。
- 21 -
Page 22
3.6 电话本
上网卡软件支持 RUIM 卡的电话本和电脑中的电话本操作。点击
以下界面。右边的就是电话本功能。
，就能出现
3.6.1 电脑电话本
电脑电话本将把电话本信息存放在电脑的数据库当中，容量无限。不过当软件卸载时，
将被删除。如果想保留，可以把软件安装目录下的 cdma.mdb 文件保留下来。重新安装时
覆盖就可以。
功能分为“添加”“删除”，“编辑”。
按钮“打电话”，可以直接进入拨打电话界面，直接“拨号”就可以。
按钮“发短信”，可以直接进入发送短信界面，直接输入短信。
3.6.2 R-UIM 卡电话本
R-UIM 卡中的电话本，存放在 R-UIM 卡中。
- 22 -
Page 23
4 故障排除
4.1 打开串口失败
原因 1：当没有插入上网卡，而直接运行软件。
解决方法：关闭软件，插入上网卡，软件将自动运行。
原因 2：有其他应用软件正在上网卡，如超级终端，或者已经运行了无线上网卡软件。
解决方法：把相应的软件关闭。
4.2 没有 R-UIM 卡
原因 1：没有插入 R-UIM 卡。
原因 2：未能正确插入 R-UIM 卡，有时正反面搞错了。
原因 3：R-UIM 卡损坏，可以用 CDMA 手机验证。
原因 4：可能上网卡的 R-UIM 卡座损坏。
4.3 拨号失败
原因 1：用户名，密码，电话号码设置错误。
解决方法：点击
认真校对用户名和密码。
，进入设置。点击“恢复默认设置”。如果是 VPN 用户，请
- 23 -
Page 24
原因 2：R-UIM 卡欠费。
解决方法：打联通热线咨询。
原因 3：网络拥挤或者故障。
解决方法：稍后再拨。
4.4 没有注册到网络
在拨号过程当中，提示没有注册到网络。
原因 1：可能上网卡处于联网状态（如果拨打电话后，马上点击上网，常有这种现象）。
解决方法：重新拨号，就能成功。
原因 2：信号太弱
解决方法：采用手机检查当地网络信号；或者检查天线是否插好；或者检查信号强度指示。
- 24 -
