PL41TEM

MACCHINA PER CAFFE’ ESPRESSO MACINATO / CIALDA CON TERMOPID ESPRESSO MACHINE WITH PID TO BE USED WITH GROUND COFFEE/PODS MACHINE A CAFE EXPRESSO AVEC PID POUR CAFE MOULU /DOSETTES ESPRESSO-MASCHINE FÜR GEMAHLENES PULVER/PADS MIT PID-GEREGELTER TEMPERATURSTEUERUNG КОФЕВАРКА ЭСПРЕССО С PID ДЛЯ ИСПОЛЬЗОВАНИЯ МОЛОТОГО КОФЕ/ ТАБЛЕТИРОВАННОГО КОФЕ

Page 2

ITALIANO

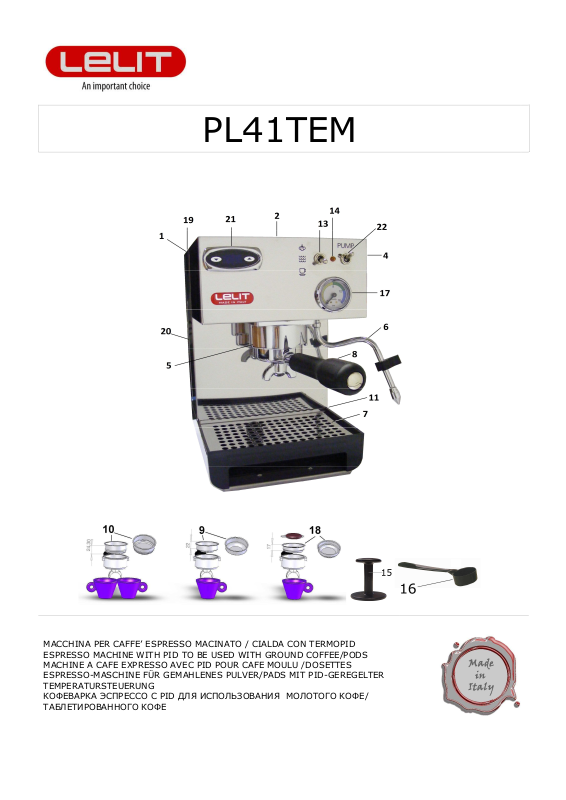

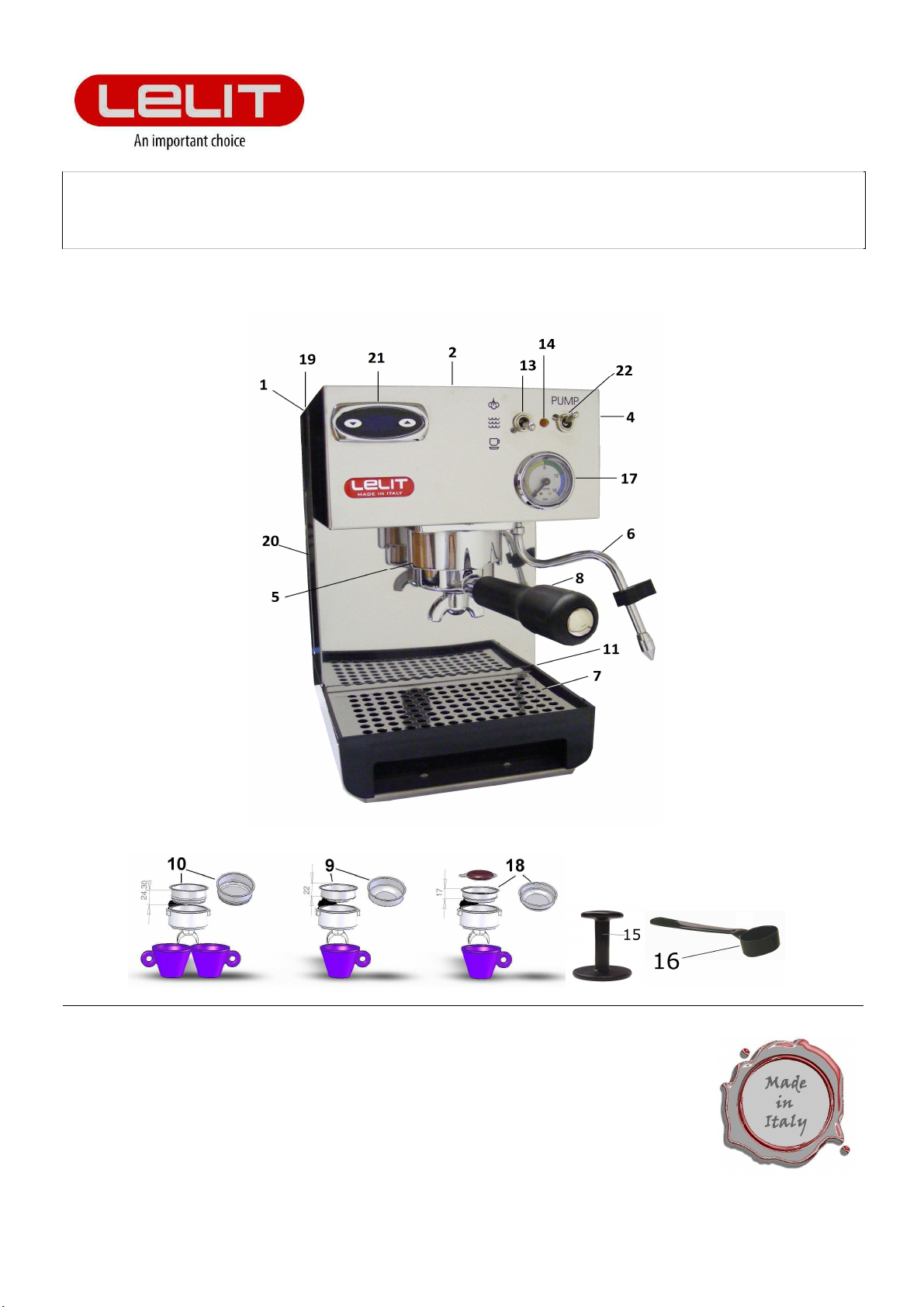

COMPONENTI:

1. Serbatoio

2. Scaldatazze

3. \

4. Manopola vapore/acqua calda (sul lato destro)

5. Sede del portafiltro

6. Erogatore vapore/acqua calda

7. Grata removibile poggia tazza

8. Portafiltro

9. Filtro 1 tazza

10. Filtro 2 tazze

11. Interruttore generale on/off (sul lato destro)

12. \

13. Interruttore caffè/acqua calda/vapore

14. Lampada spia macchina pronta

15. Pressino

16. Paletta

17. Manometro

18. Filtro cialda

19. Coperchio serbatoio

20. Visualizzatore livello acqua serbatoio

21. TERMOPID

22. Interruttore pompa

ISTRUZIONI PER L’USO:

Prima accensione della macchina:

1. Estrarre la macchina per caffè espresso dalla scatola e rimuovere tutti i sacchetti ed il materiale da imballo.

2. Posizionare la macchina per caffè espresso su una superficie stabile e piana, lontano da fonti di calore e da

rubinetti della rete idrica.

3. Alzare il coperchio (19) del serbatoio posto sulla sommità posteriore della macchina ed estrarre il serbatoio (1)

facendo attenzione a non danneggiare i tubicini al suo interno.

4. Riempire il serbatoio (1) con acqua fredda.

5. Rimettere il serbatoio (1) nella sua sede, controllando che i tubicini non siano piegati e che il filtro posto

all’estremità di uno di essi sia ben saldo, richiudere il coperchio (19).

6. Inserire la spina del cavo di alimentazione elettrica nella presa della corrente (verificarne il voltaggio).

7. Inserire il portafiltro (8) nell’anello di aggancio della sede del portafiltro (5) ruotandolo da sinistra verso

destra, in modo che si scaldi e che sia facilmente pronto per l’uso.

8. Accendere la macchina premendo l’interruttore generale (11). L’accensione della lampada spia dell’interruttore

stesso conferma l’alimentazione elettrica.

9. Aprire la manopola vapore/acqua calda (4).

10. Posizionare l’interruttore erogazione vapore (13) nella posizione caffè e premere l’interruttore pompa (22).

11. Quando dal beccuccio del tubo erogatore vapore/acqua calda (6) esce l’acqua, abbassare l’interruttore (22) e

chiudere la manopola vapore/acqua calda (4).

12. Dopo aver fatto tutte queste operazioni la macchina si può anche lasciare accesa.

13. Il regolatore di temperatura Termopid (21) visualizzerà i gradi della caldaia stessa, controllando il

riscaldamento.

14. Il regolatore di temperatura e’ impostato dalla fabbrica a 95°C , temperatura ideale per la preparazione del

caffè. (Se si desidera cambiare la temperatura del Termopid, seguire le istruzioni del paragrafo Regolazione della temperatura in caldaia tramite il controllo Termopid).

Preparazione del caffè espresso con caffè macinato:

15. Controllare che il serbatoio (1) contenga acqua, verificandone il livello dal visualizzatore livello acqua nel

serbatoio (20).

16. Premere l’interruttore generale (11): la lampada spia dell’interruttore stesso si accende (solo se la macchina è

spenta, altrimenti passare al punto successivo).

17. Non appena il display del Termopid visualizza la temperatura impostata e la lampada spia (14) resta accesa in

maniera fissa, la macchina è pronta per l’uso.

18. Inserire il filtro 1 tazza (9) o 2 tazze (10) nel portafiltro (8) preventivamente riscaldato come indicato al punto

19. Tramite la paletta (16) in dotazione, riempire il filtro con il caffè macinato come indicato di seguito:

- 1+½ “paletta” = 1 tazza

- 3 “palette” = 2 tazze

ad ogni “paletta di caffè” pressare il contenuto del filtro con l’apposito pressino (15) in dotazione, assicurarsi che il bordo del portafiltro sia pulito, senza residui di caffè, i quali possono impedire al portafitro di essere chiuso correttamente, generando perdite.

20. Inserire il portafiltro (8) nell’anello di aggancio della sede del portafiltro (5) ruotandolo da sinistra verso destra

con forza e successivamente posizionare le tazzine sulla grata removibile poggia tazza (7).

21. Posizionare l’interruttore (13) nella posizione caffè e alzare l’interruttore pompa (22). Il manometro (17)

mostrerà la pressione d’esercizio, tra gli 8 ed i 14 bar.

22. Una volta raggiunta la quantità desiderata del caffè abbassare di nuovo l’interruttore (22).

23. Togliere il portafiltro (8) e gettare i fondi di caffè, verificare che sia pulito e reinserirlo nell’anello di aggancio

della sede del porta filtro (5) per mantenere il portafiltro stesso alla giusta temperatura.

Pagina 2

Page 3

ITALIANO

Preparazione del caffè espresso con caffè in cialde carta:

24. Controllare che il serbatoio (1) contenga acqua, verificandone il livello dal visualizzatore livello acqua nel

serbatoio (20).

25. Premere l’interruttore generale (11): la lampada spia dell’interruttore stesso si accende (solo se la macchina è

spenta, altrimenti passare al punto successivo).

26. Non appena il display del termopid visualizza la temperatura impostata e la lampada spia (14) resta accesa in

maniera fissa la macchina è pronta per l’uso.

27. Inserire il filtro cialda (18) nel portafiltro (8), preventivamente riscaldato come indicato al punto 7.

28. Scartare la confezione della cialda facendo attenzione a non danneggiare la cialda stessa.

29. Inserire la cialda nel filtro cialda (18).

30. Inserire il portafiltro (8) nell’anello di aggancio della sede del portafiltro (5) ruotandolo da sinistra verso destra

con forza e successivamente posizionare le tazzine sulla grata removibile poggia tazza (7).

31. Posizionare l’interruttore (13) nella posizione caffè e alzare l’interruttore pompa (22). Il manometro (17)

mostrerà la pressione d’esercizio, tra gli 8 e i 14 bar.

32. Una volta raggiunta la quantità desiderata di caffè abbassare di nuovo l’interruttore pompa (22).

33. Togliere il portafiltro (8) e gettare via la cialda carta usata.

Vapore:

34. Controllare che il serbatoio (1) contenga acqua, verificandone il livello dal visualizzatore livello acqua nel

serbatoio (20).

35. Premere l’interruttore generale (11): la lampada spia dell’interruttore stesso si accende (solo se la macchina è

spenta, altrimenti passare al punto successivo).

36. Posizionare l’interruttore (13) nella posizione vapore.

37. Non appena la lampada spia (14) si accende, la macchina è pronta per l’uso.

38. Aprire la manopola vapore/acqua calda (4). All’inizio uscirà un po’ d’acqua seguita dal vapore.

39. Mettere sotto il tubo vapore erogatore vapore/acqua calda (6) il recipiente con la bevanda desiderata e girare

completamente la manopola (4).

40. A fine operazione chiudere la manopola vapore/acqua calda (4).

41. IMPORTANTE: dopo ogni erogazione di vapore, soprattutto se si utilizza il vapore per montare il latte per fare

un cappuccino, riaprire la manopola vapore/acqua calda (4) e posizionare l’interruttore (13) sulla posizione acqua calda e alzare l’interruttore pompa (22). Quando dal tubo erogatore vapore/acqua calda (6) esce l’acqua, richiudere la manopola vapore/acqua calda (4) e contemporaneamente abbassare l’interruttore pompa (22) e riportare l’interruttore (13) in posizione caffè di nuovo; pulire accuratamente l’erogatore vapore/acqua calda (6). Questa operazione è necessaria per mantenere puliti i condotti acqua/vapore e ripristinare il circuito dell’acqua all’interno dei condotti.

Acqua calda:

42. Controllare che il serbatoio (1) contenga acqua, verificandone il livello dal visualizzatore livello acqua nel

serbatoio (20).

43. Premere l’interruttore generale (11): la lampada spia dell’interruttore stesso si accende (solo se la macchina è

spenta, altrimenti passare al punto successivo).

44. Posizionare l’interruttore (13) nella posizione acqua calda.

45. Non appena il display del Termopid (21) visualizza la temperatura impostata e la lampada spia (14) resta

accesa in maniera fissa la macchina è pronta per l’uso.

46. Aprire la manopola vapore/acqua calda (4) ed alzare l’interruttore pompa (22).

47. Si otterrà immediatamente l’uscita di acqua dal tubo erogatore vapore/acqua calda (6).

48. Raggiunta la quantità d’acqua desiderata, premere nuovamente l’interruttore pompa (22), quindi chiudere la

manopola vapore/acqua calda (4).

49. Dopo il prelievo di acqua calda si raccomanda di controllare che il serbatoio (1) contenga ancora acqua.

REGOLAZIONE DELLA TEMPERATURA IN CALDAIA TRAMITE IL CONTROLLO TERMOPID:

Il Termopid e’ stato impostato dalla fabbrica a 95°c. Per poter intervenire sulla regolazione procedere come segue:

- premere il tasto ; non appena sul display compare la scritta “PRG” premere il tasto ;

- quando il display visualizza la temperatura della caldaia , impostare con i tasti e il valore della

temperatura desiderata, da un minimo di 80C° ad un massimo di 130C°.

- dopo 3 secondi dalla pressione dell’ultimo tasto il dato è memorizzato ed il display visualizza la temperatura. NB: se la temperatura viene impostata ad una soglia troppo elevata, sotto la richiesta di erogazione caffè il display comincerà a lampeggiare.

Pagina 3

Page 4

ITALIANO

CONSIGLI UTILI:

- I filtri 1 tazza (9), 2 tazze (10) ed il filtro cialda (18) non devono essere necessariamente lavati ogni volta dopo

l’uso. L’importante è accertarsi che non siano ostruiti i fori.

- Per ottenere un ottimo risultato, si consiglia di riscaldare le tazze sull’apposito scalda-tazze (2) che funziona solo

a macchina accesa.

- Il dispositivo controllo temperatura Termopid e’ stato impostato a valori di fabbrica per un caffè espresso ottimale.

Durante il riscaldamento e l’erogazione di caffè o acqua la temperatura può avere un’oscillazione di 10/12°C in + o in – rispetto a quella impostata. E’ stato inserito anche un avvertimento: dopo i 108°C il display del Termopid visualizza la temperatura ma ad intermittenza; e’ del tutto normale, in quanto questo avverte l’operatore che il caffè non uscirà buono se erogato con una temperatura cosi alta.

MANUTENZIONE ORDINARIA E PRECAUZIONI:

- Si consiglia di pulire accuratamente dopo ogni utilizzo il tubo vapore (6) ed il portafiltro (8).

- Per la pulizia si consiglia di utilizzare un normale panno umido con acqua.

- Non lasciare l’apparecchio esposto ad agenti atmosferici e non immergere l’apparecchio in acqua.

- Fare funzionare l’apparecchio soltanto sotto controllo di adulti e tenerlo fuori dalla portata dei bambini.

- Non lavare filtri e portafiltro in lavastoviglie.

- Non manomettere il prodotto, per qualsiasi problema rivolgersi a personale tecnico autorizzato.

DATI TECNICI:

Alimentazione elettrica: 230V - 50Hz Potenza: 1050 W Tempo di riscaldamento: 3 minuti circa Pressione pompa: 15 bar Regolazione Termopid: da min. 80°C fino a max. 130°C Capacità serbatoio acqua: 2,7 litri Dimensioni (HxLxD): 34*23*27 cm; Peso: 7,5 Kg Funzionamento: caffè macinato e cialde carta

Pagina 4

Page 5

ITALIANO

4. Il termostato non lavora entro i valori

RISOLUZIONE DEI PROBLEMI PIÙ FREQUENTI:

La ringraziamo per aver acquistato in nostro prodotto, costruito secondo le ultime innovazioni tecnologiche. Seguendo scrupolosamente le semplici operazioni riguardanti l’uso corretto del nostro prodotto in conformità alle prescrizioni essenziali di sicurezza indicate nel presente manuale, potrà ottenere il massimo delle prestazioni e verificare la notevole affidabilità di questo prodotto nel corso degli anni. Di seguito forniamo una pratica tabella riportante alcuni malfunzionamenti e le loro relative rapide soluzioni:

PROBLEMA CAUSA SOLUZIONE

1. La miscela di caffè non è adatta per il tipo di macchina

2. La macinatura non è corretta Non si forma la crema sul caffè

Il caffè esce troppo freddo

Il caffè esce troppo rapidamente

Il caffè esce tra il gruppo erogazione ed il portafiltro

Il caffè esce a gocce

La macchina non eroga vapore

Durante l’erogazione non esce caffè; il manometro indica 0 bar Durante l’erogazione non esce caffè; il manometro indica più di 14 bar La macchina non funziona e la lampada spia tensione non si spegne La spia di accensione è accesa e la spia pronto vapore non si accende entro 10 minuti

L’elenco aggiornato dei centri assistenza autorizzati LELIT è disponibile all’indirizzo

http://www.lelit.com/web/assistenza.asp .

I dati e le immagini riportati potranno subire variazioni senza preavviso al fine del miglioramento delle prestazioni della macchina.

3. La quantità di caffè è insufficiente, il

manometro (17) indica una pressione inferiore agli 8 bar

4. Il portafiltro non è stato agganciato

bene

1. La macchina non era alla giusta

temperatura

2. Mancato preriscaldamento del

portafiltro

3. Mancato preriscaldamento delle tazze

ottimali

1. Il caffè è macinato troppo grosso

2. La quantità di caffè è insufficiente

3. Pressatura del caffè insufficiente

4. Caffè/cialda vecchio o inadatto

1. Il portafiltro non è inserito

correttamente

2. Eccessiva quantità di caffè nel filtro

3. Il bordo del portafiltro non è stato

pulito

4. La guarnizione sottocoppa è usurata

1. Il caffè è macinato troppo fine

2. La quantità di caffè è eccessiva

3. Eccessiva pressatura del caffè

1. Il foro del terminale del tubo vapore

è ostruito

2. Manca acqua nel serbatoio

3. Il tubo vapore non è stato inserito

correttamente

1. Manca acqua nel serbatoio

2. Interruttore vapore azionato

1. Il caffè è macinato troppo fine

2. La quantità di caffè è eccessiva

3. Il caffè è troppo pressato

4. Doccetta sporca

1. Manca la corrente

2. La spina del cavo di alimentazione

non è inserita correttamente

3. Il cavo di alimentazione è

danneggiato

1. I termostati di servizio non

funzionano

2. La resistenza è interrotta oppure

bruciata

1. Sostituire il caffè

2. Regolare la macinatura del caffè

3. Aumentare la dose del caffè e pressarlo adeguatamente

4. Stringere meglio il portafiltro

1. Rispettare le indicazioni riportate nei paragrafi

“Messa in funzione della macchina” e “Preparazione del caffè espresso”

2. Il portafiltro deve essere riscaldato contemporaneamente all’acqua, vedi paragrafo

“Messa in funzione della macchina”

3. Scaldare adeguatamente le tazze sull’apposito scadatazze (2)

4. Rivolgersi al CENTRO DI ASSISTENZA

1. La regolazione della macinatura deve essere più fine

2. Aumentare la dose di caffè

3. Premere maggiormente il caffè

4. Sostituire il caffè/cialda

1. Inserirlo in modo corretto

2. Diminuire la quantità di caffè

3. Togliere i residui di caffè dal bordo del portafiltro e pulire la guarnizione sottocoppa

4. Rivolgersi al CENTRO DI ASSISTENZA

1. La regolazione della macinatura deve essere più grossa

2. Diminuire la quantità di caffè

3. Pressare meno il caffè

1. Pulire il foro con l’ausilio di un ago

2. Vedi paragrafo “Messa in funzione della

macchina”

3. Riposizionare il tubo vapore

1. Introdurre acqua nel serbatoio

2. Disinserire l’interruttore vapore

1. Sostituire con una macinatura più grossa

2. Diminuire la quantità di caffè nel filtro

3. Pressare meno il caffè

4. Rivolgersi al CENTRO DI ASSISTENZA

1. Ripristinare la corrente

2. Inserire correttamente la spina del cavo di alimentazione nella presa di corrente

3. Rivolgersi al CENTRO DI ASSISTENZA per la sostituzione

1. Rivolgersi al CENTRO DI ASSISTENZA

2. Rivolgersi al CENTRO DI ASSISTENZA

Pagina 5

Page 6

English

DESCRIPTION:

1. Cold water tank

2. Cup warmer

3. \

4. Steam/hot water knob (on the right side)

5. Filter holder retaining ring

6. Steam/hot water arm

7. Removable water drainage tray

8. Filter holder

9. Single cup filter

10. Two cup filter

11. On/off switch (on the right side)

12. \

13. Coffee/hot water/steam lever switch

14. Indicator light: machine ready

15. Coffee press/tamper

16. Measuring spoon

17. Manometer

18. Filter for pods

19. Removable water tank cover

20. Water level indicator

21. PID temperature control

22. Pump lever switch

USER INSTRUCTIONS:

Starting of the machine:

1. Remove the machine from its packing and make sure all packing parts have been taken off (including the

protection bags).

2. Lay the machine on a flat and steady surface far away from hot places and from the water taps.

3. Remove the water tank cover (19) on the top of the machine and take out the water tank (1) paying attention

not to damage the water tubes inside the tank.

4. Fill the tank (1) with cold water.

5. Replace the water tank back in the machine and check that the water tubes are not bent and that the filter is

well set on one of them; reposition the tank cover (19).

6. Plug in the machine in the mains. Make sure that the wall socket has the right voltage.

7. Place the filter holder (8) under the brewing group (5) and turn it from the left to the right. Leave it there so

that it can get warm and it gets ready for use.

8. Turn the machine on by pushing the on /off switch (11). The indicator light of the switch (11) comes on to

confirm the power supply.

9. Open the steam/hot water knob (4).

10. Position the lever switch (13) on coffee mode and press the pump switch (22).

11. When water comes out of the steam nozzle (6), let down the pump switch (22) and close the steam/hot water

knob (4).

12. After completing all these operations, leave the machine on.

13. The PID (21) will visualize the degrees inside the boiler and will control the boiler’s heating.

14. The PID is already set from the producer on 95°C, i.e. the ideal temperature for a good cup of coffee. (If you

want to change the PID’s temperature, please follow the instructions written under How to set the temperature inside the boiler by means of the PID).

Preparing an espresso:

15. Check that the water tank (1) has been filled in with water by looking at the water level indicator (20).

16. Press the on/off switch (11): the indicator light of the switch (11) will come on. Do this operation only if the

machine is off. If it’s on pass to the following point.

17. As soon as the PID’s display shows the set temperature and the indicator light (14) remains on, the machine is

ready for use.

18. Fit the single cup filter (9) or the two cup filter (10) into the filter holder (8) that has been warmed up by

leaving it attached to the brewing group as described in point 7.

19. Fill the filter with ground coffee by means of the supplied measure spoon (16): 1+ ½ measuring spoonful (16)

= 1 coffee cup - 3 measuring spoonful (16) = 2 coffee cups. Every time you fill the filter with a spoonful of coffee, press the coffee with the coffee press/tamper (15) before proceeding to fill it with the next spoonful and make sure that there are no coffee rests on the filter border.

20. Insert the filter holder (8) in the brewing group ring (5), turn it from left to right with force, then put the cup

on the removable water drainage tray (7).

21. Position the lever switch (13) on coffee mode and lift up the pump switch (22). The manometer (17) will show

the reached pressure, between 8 and 14 bar.

22. Once you get the desired quantity of coffee, push down the switch (22) again.

23. Remove the filter holder (8) and throw away the coffee grounds. Make sure that the filter holder is clean and

reposition it in the brewing group to warm up again.

Preparing an espresso with the use of coffee pods:

24. Check that the water tank (1) has been filled in with water by looking at the water level indicator (20).

25. Press the on/off switch (11): the indicator light of the switch (11) will come on. Do this operation only if the

machine is off. If it’s on pass to the following point.

26. As soon as the PID’s display shows the set temperature and the indicator light (14)remains on, the machine is

ready for use.

Pagina 6

Page 7

English

27. Fit the pod filter (18) into the filter holder (8) that has been warmed up by leaving it attached to the brewing

group as described in point 7.

28. Open the single packed pod and pay attention not to damage the pod.

29. Place the pod in its filter (18).

30. Insert the filter holder (8) in the brewing group ring (5), turn it from left to right with force, then put the cup

on the removable water drainage tray (7).

31. Position the lever switch (13) on coffee and lift the pump switch (22). The manometer (17) will show the

reached pressure, between 8 and 14 bar.

32. Once you get the desired quantity of coffee, push down the switch (22) again.

33. Remove the filter holder (8) and throw away the used pod.

Steam:

34. Check that the water tank (1) has been filled in with water by looking at the water level indicator (20).

35. Press the on/off switch (11): the indicator light of the switch (11) will come on. Do this operation only if the

machine is off. If it’s on pass to the following point.

36. Position the lever switch (13) on steam mode.

37. As soon as the light (14) goes on, the machine is ready for use.

38. Open the steam/hot water knob (4). First some water will flow out and then the steam.

39. Put the cup with the desired infusion under the steam tube (6) and turn the knob (4) completely.

40. When the drink has been suitably frothed, close the steam/hot water knob (4).

41. IMPORTANT: after you have frothed your milk, reopen the steam/hot water knob (4) and position the steam

switch (13) on hot water, and lift up the pump switch (22). When the water flows out of the steam tube (6), close the steam/hot water knob (4) again and at the same time push down the switch (22) and re-position the switch (13) on coffee again. Clean carefully the steam/hot water tube (6). This operation is needed in order to restore the water circuit inside the machine’s tubes.

Hot water:

42. Check that the water tank (1) has been filled in with water by looking at the water level indicator (20).

43. Press the on/off switch (11): the indicator light of the switch (11) will come on. Do this operation only if the

machine is off. If it’s on pass to the following point.

44. Position the lever switch (13) on hot water.

45. As soon as the PID’s display (21) shows the set temperature and the indicator light (14) remains on, the

machine is ready for use.

46. Open the steam/hot water knob (4) and lift the pump switch (22).

47. Hot water will flow out from the steam arm (6) immediately.

48. Once you have got the desired quantity of water, repress the switch (22) and close the steam/water knob (4).

49. After obtaining hot water from the arm (6), make sure that there is still water in the tank (1).

HOW TO SET THE BOILER’S TEMPERATURE BY MEANS OF THE PID:

The PID has been set by the producer of this machine on a temperature of 95°C. In order to change the temperature please proceed as follows:

- press the button ; as soon as the display shows the writing “PRG” press the button ;

- as soon as the display shows the boiler’s temperature, help yourself with the buttons and in

order to set the desired temperature, starting from a min. of 80C° up to a max. of 130C°.

- after 3 sec. from pressing the last button, the inserted temperature is memorized and the display shows the

set temperature.

NB: if the temperature is set too high, once a coffee request is made, the display starts to flash.

USEFUL TIPS:

- The single cup filter (9), the two cup filter (10) and the pod filter (18) do not need to be washed after each

use but please check that the holes are not blocked.

- For best results, we suggest warming the cups up on the cup warmer (2) which works only when the machine

is on.

- The PID is already set by the producer on the right temperature for an excellent espresso. During heating and

coffee or water distribution, the temperature can oscillate (+/- 10/12°C). Also, a warning has been inserted: after 108°C the PID’s display shows the temperature but intermittently; this is normal and it warns the user that the coffee will not be good if made with such high temperature.

ROUTINE MAINTANCE AND PRECAUTIONS:

- It is recommended to clean, after each use, the steam arm (6) and the strainer holder (8) carefully.

- For cleaning it is recommended the use of a wet damp cloth.

- Do not leave the machine outdoor. And do not immerse the machine in water.

- The machine can be used only by adults and must be kept away from children.

- Do not wash strainer and strainer holder in dishwasher

Pagina 7

Page 8

English

TECNICAL DATA:

Voltage: 230 V – 50 Hz Power: 1050 W Heating time: ca. 3 min. Pump pressure: 15 bar PID’s regulation: from 80°C up to 130°C Water tank: 2,7 litres Dimensions (HxLxD): 34*23*27 cm Weight: 7,5 kg To be operated with ground coffee and coffee pods

TROUBLESHOOTING:

We thank you for buying one of our products, projected and assembled in accordance with the most up-to date technological innovations. Following carefully the simple operations described in this manual, which respect all essential safety regulations, you will get the best performances and will appreciate the remarkable reliability of this product in the years to come. Please find below the description of the most frequent problems and of their solution:

PROBLEM CAUSE SOLUTION

1. Coffee blend not suitable for machine

2. Improper grinding

Coffee is not creamy

The coffee is too cold

The coffee comes out too quickly

Coffee comes out between the coffee group and the filter-holder

Coffee comes out in drops

The machine does not produce steam

No coffee produced during the coffee cycle; the manometer indicates 0 bar pressure No coffee produced during the coffee cycle; the manometer indicates more than 14 bar pressure

The machine does not work and the ON light does not come on

The ON light is on but the ready steam indicator does not go off within 10

minutes The inserted data and pictures can be subject to changes without previous notice for the improvement of the machine’s performances.

3. Too little coffee in filter; the pressure indicated by the manometer (17) is under 8 bar

4. The filter holder has not be tightened under the brewing group ring

1. The machine had not reached the proper temperature

2. Filter-holder has not been preheated

3. Cups have not been preheated

4. Thermostat malfunction.

1. Coffee too coarsely ground

2. Too little coffee in the filter

3. Coffee has not been pressed enough

4. Coffee/pod old or unsuitable

1. Filter-holder not properly inserted

2. Too much coffee in the filter

3. Edge of the filter-holder not clean

4. The douche seal is worn or damaged

1. Coffee too finely ground

2. Too much coffee in the filter

3. Coffee too firmly pressed

1. The water tube hole may be obstructed

2. Lack of water in the tank

3. The steam nozzle has been improperly positioned

1. Lack of water in the tank

2. Steam switch on

1. Coffee too finely ground

2. Too much coffee in the filter

3. Coffee too firmly pressed

4. The brewing group douche is dirty

1. No electricity

2. The power cable is not properly plugged in

3. The power cable is damaged

1. Thermostat malfunction

2. Heating element malfunction

1. Use a different coffee blend

2. Adjust coffee grinding

3. Put more coffee in the filter and press it properly

4. Tighten better the filter holder

1. See section “Starting the Machine” and

“Making an Espresso Coffee”

2. Filter-holder must be heated together with the water – see section “Starting the Machine”

3. Properly heat the cups on the cup-warmer (2)

4. Contact the nearest SERVICE CENTER

1. Use a finer grinding

2. Put more coffee in the filter

3. Press the coffee more firmly

4. Use a different coffee blend

1. Insert the filter-holder correctly

2. Put less coffee in the filter

3. Clean the edge of the filter-holder and the brewing group seal

4. Contact the nearest SERVICE CENTER

1. Use a coarser grinding

2. Put less coffee in the filter

3. Press the coffee more gently

1. Clean the hole with a needle

2. See section “Starting the Machine”

3. Reposition the steam nozzle

1. Fill the tank

2. Turn off the steam switch

1. Use a coarser grinding

2. Put less coffee in the filter

3. Press the coffee more gently

4. Contact the nearest SERVICE CENTER

1. Restore electrical power

2. Plug in the power cable correctly

3. Contact the nearest SERVICE CENTER for a replacement cable

1. Contact the nearest SERVICE CENTER

2. Contact the nearest SERVICE CENTER

Pagina 8

Page 9

Français

DESCRIPTION:

1. Réservoir

2. Chauffe tasses

3. \

4. Bouton vapeur/eau chaude (sur la partie

droite)

5. Siège porte filtre

6. Distributeur vapeur/eau chaude

7. Grille amovible appuie tasse

8. Porte filtre

9. Filtre 1 tasse

10. Filtre 2 tasses

11. Interrupteur général on/off (sur la partie droite)

12. \

13. Interrupteur café/eau chaude/vapeur

14. Voyant lumineux machine prête

15. Tasseur à café/Tamper

16. Mesure à café

17. Manomètre

18. Filtre pour dosettes

19. Couvercle amovible réservoir

20. Verre niveau de l’eau réservoir

21. PID contrôle température

22. Interrupteur pompe

MODE D’EMPLOI:

Mise en fonction de la machine:

1. Otez la machine de la boite et éloignez tous les sachets et le matériel d’emballage.

2. Positionnez la machine sur une surface stable et plane, loin de fontes de chaleur et de robinets du réseau

hydrique.

3. Enlevez le couvercle amovible (19) du réservoir et ôtez le réservoir (1) en faisant attention à ne pas

endommager les tubes à l’intérieur.

4. Remplissez le réservoir (1) avec de l’eau froide.

5. Remettez le réservoir (1) dans son siège, en contrôlant que les tubes ne soient pliés et que le filtre mis à

l’extrémité d’un des deux tubes soit bien fixé. Remettez le couvercle (19).

6. Insérez la fiche du câble d’alimentation dans la prise de courant (vérifiez le voltage).

7. Insérez le porte filtre (8) dans le siège filtre (5) en tournant de gauche à droite, de sorte qu’il se réchauffe et

qu’il soit prêt à l’emploi.

8. Allumez la machine en appuyant sur l’interrupteur général (11). Le voyant lumineux de l’interrupteur même

s’illuminera pour confirmer l’alimentation au réseau électrique.

9. Ouvrez le bouton vapeur/eau chaude (4).

10. Positionnez l’interrupteur à levier (13) sur café et appuyez l’interrupteur pompe (22).

11. Lorsque l’eau sort du bec de la buse de vapeur (6), abaissez l’interrupteur (22) et fermez le bouton

vapeur/eau chaude (4).

12. Lorsque ces opérations sont terminées, la machine peut rester branchée.

13. Le PID (21) montre les degrés à l’intérieur de la chaudière, en contrôlant la réchauffement.

14. Le PID est déjà régulé par le producteur de cette machine à 95°C, c’est à dire la température optimale pour la

préparation d’un bon café. (Si vous désirez changer cette température, vous êtes priés de suivre les instructions fournies dans le paragraphe Comment réguler la température dans la cuve avec l’aide du PID)

Préparation du café expresso avec du café moulu:

15. Contrôlez que le réservoir (1) contient de l’eau, en regardant le verre niveau de l’eau (20).

16. Appuyez sur l’interrupteur général (11). Le voyant de l’interrupteur (11) s’allume (faites ces opérations

seulement si la machine est éteinte, autrement passez au point suivant).

17. Dès que l’écran du PID montre la température régulée et que le voyant (14) reste allumé, la machine est prête

à l’emploi.

18. Insérez le filtre (9) 1 tasse ou le filtre 2 tasses (10) dans le porte-filtre (8), après l’avoir fait réchauffer comme

décrit au point 7.

19. Avec l’aide de la mesure à café (16) en dotation, (1+ ½ mesure = 1 tasse; 3 mesures = 2 tasses), remplissez

le filtre avec le café moulu. Après chaque mesure mise dans le filtre utilisez le tamper (15) en dotation pour presser le café. Assurez-vous que le bord du portefiltre soit propre, sans traces de café, qui pourraient empêcher la fixation correcte du portefiltre, en causant des pertes.

20. Insérez le porte filtre (8) dans le siège du porte-filtre (5) en le tournant, avec force, de gauche vers la droite;

ensuite positionnez les tasses sur la grille appuie tasses (7).

21. Positionnez l’interrupteur (13) sur café et levez l’interrupteur pompe (22). Le manomètre (17) indiquera la

pression atteinte, de 8 à 14 bar.

22. Lorsque la quantité de café souhaitée est atteinte, abaissez de nouveau sur l’interrupteur (22).

23. Enlevez le porte-filtre (8) et jetez le marc de café, vérifiez qu’il soit propre et insérez-le dans le support (5)

pour le maintenir à la juste température.

Pagina 9

Page 10

Français

Préparation du café expresso avec les dosettes:

24. Contrôlez que le réservoir (1) contient de l’eau, en regardant le verre niveau du réservoir (20).

25. Appuyez sur l’interrupteur général (11). Le voyant de l’interrupteur même s’allume (faites ces opérations

seulement si la machine est éteinte, autrement passez au point suivant).

26. Dès que l’écran du PID montre la température régulée et que le voyant (14) reste allumé, la machine est prête

à l’emploi.

27. Insérez le filtre pour dosettes (18) dans le porte filtre (8), après l’avoir réchauffé comme décrit au point 7.

28. Otez la dosette de son emballage en faisant attention à ne pas l'endommager.

29. Insérez la dosette dans le filtre pour dosettes (18).

30. Insérez le porte filtre (8) dans son siège (5) en rotant de gauche à droite avec force et ensuite positionnez les

tasses sur la grille amovible appui tasses (7).

31. Positionnez l’interrupteur (13) sur café et levez l’interrupteur pompe (22). Le manomètre (17) indiquera la

pression atteinte, de 8 à 14 bar.

32. Lorsque la quantité de café désirée est atteinte, levez de nouveau l’interrupteur (22).

33. Enlevez le porte filtre (8) et jetez la dosette usée.

Vapeur:

34. Contrôlez que le réservoir (1) contient de l’eau, en regardant le verre niveau du réservoir (20).

35. Appuyez sur l’interrupteur général (11). Le voyant de l’interrupteur même s’allume (faites ces opérations

seulement si la machine est éteinte, autrement passez au point suivant).

36. Positionnez l’interrupteur (13) sur vapeur.

37. Quand le voyant (14) s’allume, la machine est prête à l’emploi.

38. Ouvrez le bouton vapeur/eau chaude (4). Au début il y aura une perte d’eau et de la vapeur.

39. Mettez, sous la buse vapeur (6), le récipient contenant la boisson souhaitée et tournez complètement le

bouton (4).

40. A la fin de l’opération, refermez le bouton vapeur/eau chaude (4).

41. IMPORTANT: après chaque utilisation de la vapeur, surtout si cela a été utilisée pour faire la crème du lait pour

la préparation d’un cappuccino, ouvrez de nouveau le bouton vapeur/eau chaude (4) et positionnez l’interrupteur (13) sur eau chaude et levez l’interrupteur (22). Quand l’eau commence à sortir de la buse vapeur/eau chaude (6), fermez le bouton vapeur/eau chaude (4) et simultanément abaissez l’interrupteur (22) et remettez l’interrupteur (13) sur café; nettoyez la buse vapeur/eau chaude (6). Cette opération est nécessaire pour maintenir les conduits eau/vapeur propres et rétablir le circuit de l’eau dans les conduits.

Eau chaude:

42. Contrôlez que le réservoir (1) contient de l’eau, en regardant le verre niveau du réservoir (20).

43. Appuyez sur l’interrupteur général (11). Le voyant de l’interrupteur même s’allume (seulement si la machine

est éteinte, autrement passer au point suivant).

44. Positionnez l’interrupteur (13) sur eau chaude.

45. Lorsque l’écran du PID (21) montre la température régulée et le voyant (14) reste allumé, la machine est

prête à l’emploi.

46. Ouvrez le bouton de vapeur/eau chaude (4) et levez l’interrupteur pompe (22).

47. Il y aura immédiatement une sortie d’eau de la buse vapeur (6).

48. Lorsque la quantité d’eau souhaitée est atteinte, appuyez de nouveau sur l’interrupteur (22) et refermez le

bouton de vapeur/eau chaude (4).

49. Après le prélèvement d’eau chaude, il est recommandé de contrôler que le réservoir (1) contient de l’eau.

COMMENT REGULER LA TEMPERATURE DANS LA CHAUDIERE AVEC L’AIDE DU PID:

Le PID a été régulé à 95°C. Pour changer la température vous êtes prié de suivre les points suivants:

- appuyez sur le bouton ; dès que l’écran du PID montre l’écriture “PRG” appuyez sur le bouton

;

- quand l’écran du PID montre la température de la chaudière, régulez avec les boutons et la

valeur de la température desirée, à partir de 80C° jusqu’à 130C°.

- 3 sec. après avoir appuyé le dernier bouton, la température est dans la Mèmoire et l’écran montre la

température régulée. NB: si la température est régulée trop haute, une fois demandé le café, l’écran du PID commencera à s’allumer avec intermittance.

Pagina 10

Page 11

Français

CONSEILS PRATIQUES:

- Les filtres 1 tasse (9), 2 tasses (10) et le filtre pour dosettes (18) ne doivent pas être nécessairement lavés

après chaque utilisation. L’important est de s’assurer que les trous ne sont pas colmatés.

- Pour obtenir un excellent résultat, il est conseillé de réchauffer les tasses sur le chauffe-tasses (2) qui ne

fonctionne que si la machine est allumée.

- Le PID a été régulé avec des valeurs imposées par le producteur pour obtenir un café excellent. Pendant le

réchauffage et la distribution du café ou eau chaude la température peut osciller (+/- 10/12°C) par rapport à la température régulée. Il est inclus aussi un avertissement: après 108°C l’écran du PID montre la température mais avec intermittence; c’est normal, en s’agissant d’un avertissement pour l’utilisateur que le café ne sera pas bon s’il sera fait en utilisant une température si haute.

ENTRETIEN COURANT ET PRECAUTIONS:

- Il est conseillé de nettoyer, après chaque utilisation, la buse de vapeur (6) et le portefiltre (8).

- Pour le nettoyage, utilisez un chiffon humidifié d’eau.

- Ne pas exposer l’appareil aux agents atmosphériques.

- Ne pas plonger l’appareil dans l’eau.

- Ne faire fonctionner l’appareil que sous le contrôle des adultes et le tenir hors de la portée des enfants.

- Ne pas laver filtre et porte-filtre dans la machine à laver la vaisselle.

- Pour tout problème il faut s’adresser au personnel technique autorisé.

DONNEES TECHNIQUES

Alimentation électrique : 230V – 50 Hz Puissance : 1050 W Durée de réchauffage : environ 3 min Pression de la pompe : 15 bar Régulation du PID: à partir de 80°C et jusqu’à 130°C Capacité du réservoir d’eau : 2,7 litres Dimensions: 34*23*27 cm Poids: 7,5 kg Fonctionnement avec: café moulu et café en dosettes.

Pagina 11

Page 12

Français

SOLUTIONS AUX PROBLEMES PLUS FREQUENTS

Nous Vous remercions pour avoir acheté notre produit, il est fait selon les nouvelles innovations technologiques. Vous devez seulement suivre les indications relatives à l’usage correct en conformité des prescriptions de sûreté indiquées sur ce manuel et Vous aurez les meilleurs prestations et pourrez vérifier la fiabilité de ce produit au cours des années. De suite Vous trouvez un tableau avec quelques-uns mal fonctionnements et leurs relatives solutions :

PROBLEMÈS CAUSE SOLUTION

1. Le mélange de café n'est pas approprié à ce type de machine.

Il n'y a pas de mousse sur le café.

Le café sort trop froid.

Le café sort trop rapidement.

Le café sort entre le groupe de distribution et le porte-filtre.

Le café sort goutte à goutte.

La machine ne fournit pas de vapeur

Pendant la distribution le café ne sort pas; le manomètre indique pression à 0 bar. Pendant la distribution le café ne sort pas; le manomètre indique la pression supérieure aux 14 bar.

La machine ne fonctionne pas et le voyant de tension ne s’allume pas.

Le voyant tension est allumé et le voyant vapeur reste allumé pour plus de e chauffe

2. La mouture n'est pas correcte.

3. La quantité de café n’est pas suffisante; le manomètre (14) indique une pression au-dessus les 8 bar.

4. Le porte filtre n’a pas été bien fixé correctement.

1. La machine n’était pas à la bonne température.

2. Le porte-filtre n’a pas été préchauffé.

3. Les tasses n'ont pas été préchauffées.

4. Le thermostat ne fonctionne pas dans de bonnes limites.

1. Le café est moulu trop grossièrement.

2. Il n'y a pas assez de café.

3. Le café n'est pas assez pressé.

4. Café vieux ou inapproprié.

1. Le porte-filtre n'est pas inséré correctement.

2. Il y a trop de café dans le filtre.

3. Le bord du porte-filtre n’a pas été nettoyé.

4. Le joint sous la coupe est usé.

1. Le café est moulu trop finement

2. Il y a trop de café.

3. Le café est trop pressé.

1. L’orifice de la partie finale du tube de vapeur est bouché.

2. Il n'y a pas d’eau dans le réservoir.

3. Le tube vapeur n'est pas inséré correctement.

1. Il n'y a pas d’eau dans le réservoir.

2. L’interrupteur vapeur est appuyé.

1. Le café est moulu trop finement.

2. Il y a trop de café.

3. Le café est trop pressé.

4. Douchette sale.

1. Absence de courant.

2. La fiche du câble d’alimentation n'est pas bien branchée.

3. Le câble d’alimentation est endommagé.

1. Les thermostats de service ne fonctionnent pas.

2. La résistance est interrompue ou grillée.

1. Remplacez le café.

2. Réglez la mouture du café.

3. Augmentez la dose du café et presser-le bien.

4. Fixez bien le porte filtre.

1. Respectez les indications présentées au paragraphe « Mise en fonction de la machine » et « Préparation du café espresso ».

2. Le porte-filtre doit être chauffé en même temps que l’eau - Voir paragraphe « Mise en

fonction de la machine »

3. Chauffez les tasses sur le chauffe-tasse (2).

4. S’adresser au CENTRE D’ASSISTANCE

1. Le réglage de la mouture doit être plus fin.

2. Augmentez la dose de café.

3. Pressez davantage le café.

4. Remplacez le café/la dosette.

1. L’insérer correctement.

2. Diminuez la quantité de café.

3. Enlevez les résidus de café du bord du portefiltre.

4. S’adresser au CENTRE D’ASSISTANCE.

1. Le réglage de la mouture doit être plus gros.

2. Diminuez la quantité de café.

3. Pressez moins le café.

1. Nettoyez l’orifice à l'aide d'une aiguille.

2. Voir paragraphe «Mise en fonction de la

machine».

3. Remettez en place le tube vapeur.

1. Versez de l’eau dans le réservoir.

2. Relâchez l’interrupteur vapeur.

1. Le remplacer par du café moulu plus grossièrement.

2. Diminuez la quantité de café dans le filtre.

3. Pressez moins le café.

4. S’adresser au CENTRE D’ASSISTANCE.

1. Vérifiez l’alimentation courant.

2. Branchez correctement la fiche du câble d’alimentation dans la prise de courant.

3. S’adresser au CENTRE D’ASSISTANCE pour le remplacement.

1. S’adresser au CENTRE D’ASSISTANCE.

2. S’adresser au CENTRE D’ASSISTANCE .

Les données et les images indiquées peuvent etre changées afin d’améliorer les prestations du produit meme.

Pagina 12

Page 13

Deutsch

Komponenten:

1. Wassertank

2. Passiv geheizte Tassenwarmhaltefläche

3. \

4. Drehknopf für Dampf oder Warmwasserentnahme (auf rechter Seite)

5. Siebträgerhalterung

6. Dampfhahn für Dampf oder Warmwasserentnahme

7. Entfernbare Tassenabstellfläche

8. Siebträger

9. Filter für 1 Tasse

10. Filter für 2 Tassen

BEDIENUNGSANLEITUNG:

Erst-Inbetriebnahme der Maschine:

1. Entnehmen Sie die Maschine aus der Verpackungsschachtel und entfernen Sie alle weiteren

Verpackungsmaterialien wie Plastik etc.

2. Stellen Sie die Maschine auf eine ebene und stabile Fläche und halten Sie die Maschine fern von Wärmequellen

und/oder Wasserquellen.

3. Öffnen Sie den Deckel für das Wasserbehälterfach (19), welches sich hinten oben auf der Maschine befindet und

entnehmen Sie den Wasserbehälter (1) vorsichtig, ohne die im Wasserbehälter befindlichen Schläuche zu beschädigen.

4. Befüllen Sie den Wasserbehälter (1) mit kaltem Wasser.

5. Stellen Sie den Wasserbehälter (1) anschließend wieder an seinen vorgesehenen Platz zurück und kontrollieren

Sie, dass die beiden Schläuche (welche sich im Wassertank befinden sollen) nicht geknickt sind und dass sich der kleine Filter am Ende des einen Schlauches befindet und gut befestigt ist. Anschließend den Deckel (19) wieder schließen.

6. Schließen Sie das Stromkabel der Maschine an eine Steckdose an und beachten Sie die korrekte

Stromspannung.

7. Nehmen Sie den Siebträger (8) und setzen diesen in die Siebträgerhalterung (5) ein, indem Sie den Siebträger

von links nach rechts hineindrehen. Damit kann der Siebträger sich aufwärmen und ist somit leichter bereit für die spätere Nutzung.

8. Schalten Sie die Maschine an, indem Sie den Hauptschalter (11) betätigen. Das Aufleuchten des Lämpchen des

gleichen Hauptschalters zeigt Ihnen die Stromversorgung der Maschine an.

9. Öffnen Sie den Drehknopf für Dampf/Warmwasserentnahme (4).

10. Stellen Sie den Kipphebelschalter für Espresso/Dampf/Warmwasserentnahme (13) auf Espresso (untere

Stellung) und betätigen Sie sofort den Kipphebel-Schalter für die Pumpe (22). Die Maschine beginnt zu pumpen und den Heizkessel mit Wasser zu befüllen.

11. Sobald Wasser aus dem Dampfrohr (6) austritt, den Kipphebel-Schalter für die Pumpe (22) wieder

betätigen/abstellen. Der Heizkessel ist somit mit Wasser befüllt. Schließen Sie dann den Drehknopf für Dampf/Warmwasserentnahme (4) ein.

12. Nachdem Sie alle diese Punkte befolgt haben, kann die Maschine auch angeschaltet bleiben.

13. Die Thermo-PID-Steuerung (21) zeigt die Heizkesseltemperatur an und kontrolliert die Temperatur im

Heizkessel.

14. Die Thermo-PID-Steuerung ist ab Werk auf 95 Grad eingestellt, die ideale Temperatur für die Espresso-

Zubereitung. (Wenn Sie die Temperatur der Thermo-PID-Steuerung ändern möchten, befolgen Sie bitte die Anleitungen im Kapitel „Regelung der Heizkesseltemperatur mit Hilfe der Thermo-PID-Steuerung“)

Zubereitung des Espresso mit gemahlenem Pulver:

15. Stellen Sie sicher, dass der Wasserbehälter (1) mit Wasser befüllt ist, indem Sie den Wasserstand im

Sichtfenster für Wasserstandsanzeige (20) kontrollieren.

16. Schalten Sie die Maschine an, indem Sie den Hauptschalter (11) betätigen. Das Lämpchen des gleichen

Hauptschalters leuchtet auf. (nur wenn die Maschine ausgeschaltet ist, ansonsten setzen Sie mit den nächsten Punkten fort).

17. Sobald die Thermo-PID-Steuerung (21) die eingestellte Temperatur anzeigt und das Lämpchen für „Maschine

betriebsbereit“ (14) dauerhaft aufleuchtet, ist die Maschine betriebsbereit.

18. Setzen Sie den Filter für eine Tasse (9) oder für zwei Tassen (10) in den Siebträger (8) ein, der wie in Punkt 7

beschrieben idealerweise angewärmt ist.

19. Mit Hilfe des Plastik-Meßlöffel (16) befüllen Sie den Filter mit gemahlenem Pulver wie folgt:

11. Haupt-Ein/Aus-Schalter (auf rechter Seite)

12. \

13. Kipphebel-Schalter Espresso/Warmwasser/Dampf

14. Lämpchen für „Maschine betriebsbereit“

15. Plastik-Tamper

16. Plastik-Meßlöffel

17. Pumpendruck-Manometer

18. Filter für pads/cialde

19. Deckel für Wasserbehälterfach

20. Sichtfenster für Wasserstandsanzeige

21. Thermo-PID-Steuerung

22. Kipphebel-Schalter für Pumpe

Pagina 13

Page 14

Deutsch

- 1+ ½ gestrichenem Meßlöffel für 1 Tasse Espresso

- 3 gestrichene Meßlöffel für 2 Tassen Espresso

- Nach jedem Einfüllen drücken Sie das Pulver mit dem Plastiktamper fest an und vergewissern sich, dass der

Rand des Siebträgers sauber und frei von Pulver ist, welches verhindern könnte, dass der Siebträger korrekt eingesetzt werden kann und zu Wasserverlusten am Siebträger führen könnte.

20. Nehmen Sie den Siebträger (8) und setzen Sie diesen in die Siebträgerhalterung (5) ein, indem Sie den

Siebträger von links nach rechts kräftig hineindrehen und anschließend die Espresso-Tassen auf der Tassenabstellfläche (7) unter den Auslauf des Siebträgers positionieren.

21. Stellen Sie den Kipphebelschalter für Espresso/Dampf/Warmwasserentnahme (13) auf Espresso (untere

Stellung) und betätigen Sie den Kipphebel-Schalter für die Pumpe (22). Das Manometer (17) zeigt den anliegenden Pumpendruck an, idealerweise zwischen 8 und 14 bar. Bitte beachten Sie, für das Erreichen des korrekten Drucks ist das Mahlen des Pulvers entscheidend. Wird ein zu geringer Druck erreicht (gelber Bereich des Manometers), ist das Mahlen zu grob und es sollte ein feineres Mahlen verwendet werden.

22. Wenn die gewünschte Menge des Espresso erreicht ist, den Kipphebel-Schalter für die Pumpe (22) wieder

abstellen.

23. Entnehmen Sie den Siebträger (8) und entleeren Sie diesen von den Pulverresten. Vergewissern Sie sich, dass

der Siebträger sauber ist und spannen ihn wieder in die Siebträgerhalterung (5) ein, damit der Siebträger warm bleibt.

Zubereitung des Espresso mit pads/cialde:

24. Stellen Sie sicher, dass der Wasserbehälter (1) mit Wasser befüllt ist, indem Sie den Wasserstand im

Sichtfenster für Wasserstandsanzeige (20) kontrollieren.

25. Schalten Sie die Maschine an, indem Sie den Hauptschalter (11) betätigen. Das Lämpchen des gleichen

Hauptschalters leuchtet auf. (nur wenn die Maschine ausgeschaltet ist, ansonsten setzten Sie mit den nächsten Punkten fort).

26. Sobald die Thermo-PID-Steuerung (21) die eingestellte Temperatur anzeigt und das Lämpchen für „Maschine

betriebsbereit“ (14) dauerhaft aufleuchtet, ist die Maschine betriebsbereit.

27. Setzen Sie den Filter für pads/cialde (18) in den Siebträger (8) ein, der wie in Punkt 7 beschrieben idealerweise

angewärmt ist.

28. Öffnen Sie die Verpackung des Espresso-Pads und passen Sie auf, dass Sie den pads/cialde selber nicht

beschädigen.

29. Legen Sie den pads/cialde in den Filter für pads/cialde (18).

30. Nehmen Sie den Siebträger (8) und setzen Sie diesen in die Siebträgerhalterung (5) ein, indem Sie den

Siebträger von links nach rechts kräftig hineindrehen und anschließend die Espresso-Tassen auf der Tassenabstellfläche (7) unter den Auslauf des Siebträgers positionieren.

31. Stellen Sie den Kipphebelschalter für Espresso/Dampf/Warmwasserentnahme (13) auf Espresso (untere

Stellung) und betätigen Sie den Kipphebel-Schalter für die Pumpe (22). Das Manometer (17) zeigt den anliegenden Pumpendruck an, idealerweise zwischen 8 und 14 bar.

32. Wenn die gewünschte Menge des Espresso erreicht ist, den Kipphebel-Schalter für die Pumpe (22) wieder

abstellen.

33. Entnehmen Sie den Siebträger (8) und entleeren diesen vom pad/cialde.

Dampfentnahme:

34. Stellen Sie sicher, dass der Wasserbehälter (1) mit Wasser befüllt ist, indem Sie den Wasserstand im

Sichtfenster für Wasserstandsanzeige (20) kontrollieren.

35. Schalten Sie die Maschine an, indem Sie den Hauptschalter (11) betätigen. Das Lämpchen des gleichen

Hauptschalters leuchtet auf. (nur wenn die Maschine ausgeschaltet ist, ansonsten setzten Sie mit den nächsten Punkten fort).

36. Stellen Sie den Kipphebelschalter für Espresso/Dampf/Warmwasserentnahme (13) auf Dampf.

37. Sobald das Lämpchen für „Maschine betriebsbereit“ (14) dauerhaft aufleuchtet, ist die Maschine betriebsbereit.

38. Öffnen Sie den Drehknopf für Dampf oder Warmwasserentnahme (4). Zu Beginn wird aus dem Dampfhahn (6)

ein wenig Wasser austreten, gefolgt von Dampf.

39. Halten Sie unter den Dampfhahn für Dampf oder Warmwasserentnahme (6) das Gefäß mit der gewünschten

Flüssigkeit (Milch) und öffnen Sie den Drehknopf (4) komplett.

40. Am Ende des Aufschäumens schließen Sie den Drehknopf (4).

41. WICHTIG: nach jeder Dampfentnahme – insbesondere wenn der Dampf zum Aufschäumen von Milch genutzt

wird – nochmals den Drehknopf für Dampf (4) komplett öffnen und den Kipphebel-Schalter Espresso/Warmwasser/Dampf (13) auf Warmwasser stellen und den Kipphebel für die Pumpe (22) anstellen. Sobald aus dem Dampfhahn (6) Wasser austritt, schließen Sie den Drehknopf (4), stellen den Kipphebelschalter für die Pumpe (22) ab und stellen den Espresso/Dampf/Warmwasserentnahme (13) wieder auf Espresso. Reinigen Sie den Dampfhahn (6) von außen von (Milch-)Resten. Diese Vorgehensweise ist notwendig, um die Wasser- und Dampfwege sauber zu halten und den Wasserkreislauf im Inneren der Maschine wieder herzustellen.

Pagina 14

Page 15

Deutsch

Warmwasserentnahme:

42. Stellen Sie sicher, dass der Wasserbehälter (1) mit Wasser befüllt ist, indem Sie den Wasserstand im

Sichtfenster für Wasserstandsanzeige (20) kontrollieren.

43. Schalten Sie die Maschine an, indem Sie den Hauptschalter (11) betätigen. Das Lämpchen des gleichen

Hauptschalters leuchtet auf. (nur wenn die Maschine ausgeschaltet ist, ansonsten setzten Sie mit den nächsten Punkten fort).

44. Stellen Sie den Kipphebelschalter für Espresso/Dampf/Warmwasserentnahme (13) auf Warmwasserentnahme.

45. Sobald die Thermo-PID-Steuerung (21) die eingestellte Temperatur anzeigt und das Lämpchen für „Maschine

betriebsbereit“ (14) dauerhaft aufleuchtet, ist die Maschine betriebsbereit.

46. Öffnen Sie den Drehknopf für Dampf oder Warmwasserentnahme (4) und betätigen Sie den Kipphebel für die

Pumpe (22).

47. Sie erhalten nunmehr sofort Warmwasser aus dem Dampfhahn (6).

48. Wenn die gewünschte Menge an Warmwasser erreicht ist, den Kipphebel für die Pumpe (22) wieder umlegen

und anschließend den Dampfdrehknopf (4) wieder schließen.

49. Nach der Warmwasser-Entnahme wird empfohlen, den Wasserstand im Wasserbehälter (1) zu kontrollieren.

Regelung der Heizkesseltemperatur mithilfe der Thermo-PID-Steuerung

Die Thermo-PID-Steuerung ist ab Werk auf 95 Grad eingestellt. Um die Temperatursteuerung zu verändern, gehen Sie bitte wie folgt vor:

- Drücken Sie die Taste ▼; sobald auf dem Display die Schrift „PRG“ erscheint, drücken Sie die Taste ▲.

- Wenn das Display nun die eingestellte Heizkesseltemperatur anzeigt, können Sie die gewünschte Temperatur mit den Tasten ▲ und ▼einstellen, zwischen Minimum 80 C und Maximum 130C.

- 3 Sekunden nach Bedienung der letzten Taste wird der eingestellte Wert gespeichert und die Temperatur kann am Display abgelesen werden.

Anmerkung: Wenn die Temperatur auf einen zu hohen Wert eingestellt wird, beginnt das Display zu blinken, sobald man einen Espresso zubereiten will.

Nützliche Hinweise:

- Die Filter für 1 Tasse (9), 2 Tassen (10) oder für pads/cialde (18) müssen nicht notwendigerweise jedes Mal nach der Nutzung gereinigt werden. Wichtig ist sicherzustellen, dass die Löcher der Siebe nicht „zu“ sind.

- Um ein optimales Ergebnis zu erhalten, empfiehlt es sich, die Tassen auf der passiven Tassenwarmhaltefläche aufzuwärmen, welche nur bei eingeschalteter Maschine funktioniert.

- Die Temperaturregelung des Thermo-PID ist ab Werk auf einen optimalen Wert für einen Espresso eingestellt. Während der Aufheizzeit, des Espressobezuges oder der Warmwasserentnahme kann die Temperatur eine Schwankung aufweisen von +/- 10/12 Grad von der eingestellten Temperatur. Darüber hinaus ist im Thermo-PID eine Warnung einprogrammiert worden. Über 108 Grad hinaus zeigt der Thermo-PID die Temperatur an, jedoch blinkend! Dies ist normal, warnt jedoch den Nutzer, dass der Espresso bei einer solch hohen Temperatur nicht korrekt herauslaufen wird.

Übliche Wartungen und Vorsichtsmaßnahmen:

• Es wird empfohlen, nach jeder Nutzung den Siebträger (8) und den Dampfhahn (6) sorgfältig zu reinigen.

• Für die Reinigung des Maschinengehäuses wird ein feuchtes Tuch empfohlen.

• Die Maschine nicht der Witterung aussetzen und nicht in Wasser tauchen.

• Die Maschine nur unter Kontrolle von Erwachsenen verwenden und fern von Kinderhänden halten.

• Filter und Siebträger nicht in der Geschirrspülmaschine reinigen.

• Nicht in die Maschine eingreifen, bei jeglichen Problemen wenden Sie sich an ein autorisiertes Service-

Center/autorisiertes technisches Personal von Lelit.

TECHNISCHE DATEN:

Betriebspannung: 230V – 50Hz Leistung: 1050W Erwärmungszeit: 3 Min. ungefähr Pumpsdruck: 15 Bar PID Regulierung: von min. 80°C bis zum max. 130°C Wasertankvolumen: 2,7 Lt. Maßen: (HxLxD): 34*23*27 cm Gewicht: 7,5kg Funktioniert mit gemahlenem Kaffee und mit pads/cialde.

Pagina 15

Page 16

Deutsch

STÖRUNGEN UND STÖRUNGSBEHEBUNG:

Wir danken Ihnen, um unser Produkt eingekauft zu haben. Es ist der letzten technologischen Neuerungen gemäß gebaut. Sie sollen die einfache Angabe bezüglich des Betriebs unseres Produkts ausführen, die in Übereinstimmung mit den Schutzvorschriftlichten dieses Handbuchs sind, so können Sie die beste Leistung haben werden und die Zuverlässigkeit während der Jahre überzuprüfen. Hier unter finden Sie eine Tabelle über einenge Störungen und die Störungsbehebung:

STÖRUNG URSACHE MASSNAHME ZUR BEHEBUNG Auf dem Kaffee bildet sich keine Crema.

Kaffee tritt zu kalt aus.

Der Kaffee tritt zu schnell aus.

Kaffeeaustritt zwischen Brühkopf und Siebträger

Der Kaffee tritt nur in Tropfen aus

Maschine gibt keinen Dampf ab.

Während des Abgabevorgangs tritt kein Kaffee aus.

Die Kontrollleuchte «Maschine EIN» leuchtet auf, doch das im Wasserkessel befindliche Wasser wird nichterhitzt. Maschine schaltet sich nicht ein, und die Kontrollleuchte des Hauptschalters leuchtet nicht auf.

1. Ungeeignete Kaffeemischung.

2. Falscher Mahlgrad.

3. Zu wenig Kaffee im Sieb.

4. Siebträger nicht korrekt eingespannt

1. Maschine hat die vorschriftsmäßige Betriebstemperatur nicht erreicht.

2. Siebträger nicht vorgewärmt

3. Tasse nicht vorgewärmt.

4. Druckwächter falsch eingestellt.

1. Kaffee zu grob gemahlen.

2. Zu wenig Kaffee im Sieb.

3. Kaffee zu leicht angepresst

4. Kaffee/Kaffeetab zu alt oder ungeeignete Qualität.

1. Siebträger nicht korrekt eingespannt.

2. Zu viel Kaffee im Sieb.

3. Rand des Siebträgers verschmutzt.

4. Siebträgerdichtung abgenutzt.

1. Kaffee zu fein gemahlen.

2. Zu viel Kaffee im Sieb.

3. Kaffee zu stark gepresst.

1. Das Dampfrohr ist zugesetzt.

2. Kein Wasser im Wassertank.

3. Das Dampfrohr ist nicht richtig eingesetzt.

1. Kein Wasser im Wassertank.

2. Schalter für Dampf steht auf EIN.

3. Kaffee zu fein gemahlen.

4. Zu viel Kaffee im Filtereinsatz.

5. Kaffee zu stark gepresst.

6. Dampfdüse zugesetzt.

1. Die Thermostate der Maschine sind ausgefallen, oder die Sicherheitsvorrichtung ist aktiviert.

2. Der Heizdraht ist gebrochen oder durchgebrannt.

1. Kein Netzstrom.

2. Der Stecker des Netzkabels ist nicht richtig eingesteckt.

3. Netzkabel beschädigt.

1. Verwenden Sie nur für die Maschine geeignete Kaffeemischungen.

2. Verwenden Sie nur Kaffee in der für die Maschine geeigneten Feinheit.

3. Geben Sie mehr Kaffee in das Sieb.

4. Spannen Sie den Siebträger fest ein

1. Beachten Sie die Angaben im Kapitel „Inbetriebnahme“ - „Zubereitung eines Espressos“

2. Der Siebträger muss gleichzeitig mit dem Gerät vorgewärmt werden, siehe Kapitel „Inbetriebnahme“.

3. Sorgen Sie für die Vorwärmung der Tassen.

4. Wenden Sie sich an den KUNDENDIENST.

1. Geben Sie feiner gemahlenen Kaffee in den Sieb.

2. Geben Sie mehr Kaffee in das Sieb.

3. Pressen Sie den Kaffee stärker an.

4. Frischen bzw. anderen Kaffee/Kaffeetab verwenden.

1. Spannen Sie den Siebträger fest ein.

2. Reduzieren Sie die Menge des Kaffees im Sieb.

3. Befreien Sie den Rand des Siebträgers von Kaffeeresten.

4. Wenden Sie sich an den KUNDENDIENST.

1. Geben Sie gröber gemahlenen Kaffee in das Sieb.

2. Reduzieren Sie die Menge des Kaffees im Sieb.

3. Pressen Sie den Kaffee weniger stark an.

1. Reinigen Sie die Öffnung mit einer Nadel.

2. Siehe Kapitel 11.1

3. Setzen Sie das Dampfrohr richtig ein.

1. Füllen Sie Wasser in den Wassertank.

2. Setzen Sie den Schalter für Dampf auf AUS.

3. Geben Sie gröber gemahlenen Kaffee in das Sieb.

4. Reduzieren Sie die Menge des Kaffees im Sieb.

5. Pressen Sie den Kaffee weniger stark an.

6. Dampfdüse reinigen oder austauschen.

1. Wenden Sie sich an den KUNDENDIENST.

2. Wenden Sie sich an den KUNDENDIENST.

1. Kontrollieren Sie das Stromnetz.

2. Stecken Sie den Stecker des Netzkabels vorschriftsmäßig in die Netzsteckdose.

3. Wenden Sie sich zum Austausch des Netzkabels an den autorisierten KUNDENDIENST.

Die eingefügten Daten und Fotos können ohne Voranmeldung verändert werden, um die Leistungen des Produkts zu verbessern

Pagina 16

Page 17

Русский

Кнопка «пар/горячая вода» (на боковой

«вкл./выкл.»

1. Контейнер для воды

2. Платформа для подогрева чашек

3. \

правой стороне)

5. Группа с кольцом сцепления для

фильтродержателя

6. Трубка выдачи «пар/горячая вода»

7. Съемный поддон для сбора остатков воды

8. Фильтродержатель

9. Фильтр для 1 дозы кофе

10. Фильтр для 2 доз кофе

ИНСТРУКЦИЯ ПО ИСПОЛЬЗОВАНИЮ:

ВНИМАНИЕ покупателей из России: кофеварки, поставляются с бойлерами полностью освобожденными от воды, в

связи с климатическими условиями; для того, чтобы избежать перегрева нагревательного элемента, после подключения кофеварки бойлер нужно сразу заполнить водой, для этого выполняйте пункты 8-11 немедленно без перерыва!

11. Общий выключатель «on/off» -

(на боковой правой стороне)

12. \

13. Включатель «пар/горячая вода/кофе»

14. Контрольная лампочка: машина готова

15. Прессователь/темпер для кофе

16. Мерная ложка

17. Манометр

18. Фильтр под чалды

19. Съемная крышка контейнера для воды

20. Контроль уровня воды в резервуаре

21. PID–температурный контроль в бойлере

22. Выключатель насоса

Включение кофеварки в первый раз:

1. Достаньте кофеварку для приготовления кофе эспрессо из коробки и освободите все предметы в

оснащении от полиэтиленовой упаковки.

2. Установите электроприбор на прочной горизонтальной поверхности, вдали от источников тепла и

водоснабжения.

3. Снять крышку контейнера для воды (19), установленную наверху кофеварки. Осторожно вынуть трубки

подачи воды из контейнера, а затем и сам контейнер для воды (1) из кофеварки.

4. Наполнить контейнер для воды (1) холодной водой.

5. Вставить контейнер для воды (1) в его место расположения в кофеварке, контролируя, чтобы трубочки не

погнулись и фильтр, установленный на краю одной из них, был прочно закреплен; закройте крышку контейнера для воды (19).

6. Включите вилку шнура питания в электророзетку (проверить напряжение).

7. Вставить фильтродержатель (8) в кольцо сцепления в месте установки фильтродержателя (5),

поворачивая слева направо. Таким образом, он подогреется и убыстрит готовность к пользованию.

8. Включить электроприбор, нажав на кнопку общего выключателя (11). Световая индикация лампочки

напряжения (11) подтверждает наличие электроснабжения.

9. Открыть регулятор подачи горячего пара/воды (4).

10. Переключить выключатель рычага (13) на рисунок «кофе» и переключить рычаг насоса, тем самым

включив его (22).

11. Когда вода начнет выходит из парового носика (6), переключить рычаг насоса (22) и закрыть регулятор

(4).

12. Проделав вышеуказанные операции, кофеварка может быть оставлена включенной.

13. PID –температурный контроль в бойлере (21), отображает и управляет температурой воды в бойлере.

14. PID уже установлен от производителя на 95°C, это идеальная температура для хорошей чашки эспрессо.

(Если Вы захотите изменить температуру PID, пожалуйста, следуйте за инструкциями, написанными под разделом: Как установить температуру в бойлере, используя PID ).

Приготовление кофе эспрессо из молотого кофе:

15. Убедитесь, что в контейнере для воды (1) есть вода, проверяя ее уровень через специальное окошко

контроля уровня воды (20).

16. Включить электроприбор нажав на кнопку общего выключателя (11). Световая индикация лампочки

напряжения (11) подтверждает наличие электроснабжения. Проделайте эту операцию, только в том случае, если машина выключена. Если она включена, переходите к следующему пункту.

17. Как только PID покажет на дисплее температуру в бойлере и контрольная лампочка (14) будет постоянно

гореть, не мигая - машина готова к использованию.

18. Вставить фильтр для 1 дозы кофе (9) или фильтр для 2-х доз кофе (10) в фильтродержатель (8), который

должен быть нагрет, для этого его вставляют в кольцо сцепления в месте установки фильтродержателя и оставляют его так, как описано в пункте 7.

19. С помощью ложечки (16), которая входит в комплект, наполните фильтр молотым кофе, как указано

ниже:

- 1+½ “ложечка” = 1 порция

- 3 “ложечки” = 2 порции

каждую “ложечку кофе” прессовать содержимое фильтра специальным прессователем (15), который

входит в комплект. Убедитесь, что края фильтродержателя чистые и на них нет остатков кофе.

20. Вставить фильтродержатель (8) в кольцо сцепления в месте установки фильтродержателя (5),

поворачивая его с силой слева направо, затем поставить чашечки для кофе на съемный поддон (7).

Pagina 17

Page 18

Русский

21. Переключить выключатель рычага (13) на рисунок «кофе» и включите рычаг насоса (22). Манометр (17)

покажет достигнутое давление, между 8 и 14 барами, это зависит от помола и прессования кофе.

22. По достижении необходимого количества кофе в чашечке, выключите рычаг насоса (22).

23. Снимите фильтродержатель (8) и выбросите из него кофейную гущу. Убедитесь, что фильтродержатель

чист и повторно поместите его в кольцо сцепления (группу), чтобы он постоянно подогревался.

Приготовление кофе эспрессо из таблетированного (чалды) кофе:

24. Убедитесь, что в контейнере для воды (1) есть вода, проверяя ее уровень через специальное окошко

контроля уровня воды (20).

25. Включить электроприбор, нажав на кнопку общего выключателя (11). Световая индикация лампочки

напряжения (11) подтверждает наличие электроснабжения. Проделайте эту операцию, только в том случае, если машина выключена. Если кофеварка включена, переходите к следующему пункту.

26. Как только PID покажет на дисплее температуру в бойлере и контрольная лампочка (14) будет постоянно

гореть, не мигая - машина готова к использованию.

27. Вставить фильтр для чалд (18) в фильтродержатель (8), который должен быть нагрет, для этого его

вставляют в кольцо сцепления в месте установки фильтродержателя и оставляют его так, как описано в пункте 7.

28. Аккуратно открыть упаковку таблетированного кофе, стараясь не повредить саму таблетку.

29. Вставить таблетку с кофе в фильтр для таблетированного кофе (18).

30. Вставить фильтродержатель (8) кольцо сцепления в месте установки фильтродержателя (5), поворачивая

его с силой слева направо, затем поставить чашечки для кофе на съемный поддон (7).

31. Переключить выключатель рычага (13) на рисунок «кофе» и включить рычаг насоса (22). Манометр (17)

покажет достигнутое давление, между 8 и 14 барами.

32. По достижении необходимого количества кофе в чашечке, выключить рычаг (22).

33. Снимите фильтродержатель (8) и выбросите из него использованную таблетку.

Пар:

34. Убедитесь, что в контейнере для воды (1) есть вода, проверяя ее уровень через специальное окошко

контроля уровня воды (20).

35. Включите электроприбор, нажав на кнопку общего выключателя (11). Световая индикация лампочки

36. Переключите выключатель рычага (13) на рисунок «пар».

37. Как только сигнальная лампочка загорится (14), машина готова к использованию.

38. Открыть регулятор пара (4). Сначала выйдет немного воды (конденсат) и затем пойдет пар.

39. Подставьте под паровую трубку (6) емкость с взбиваемым молоком и поверните до конца регулятор подачи

пара/вода (4).

40. Когда молоко достаточно взбилось, закройте регулятор пара (4).

41. ВАЖНЫЙ: после того, как Вы взбили молоко, повторно откройте регулятор пара (4) и переключите рычаг

(13) на рисунок «горячая вода» и включите насос (22). Когда вода начнет выходить из паровой трубки (6), закройте регулятор пара (4), одновременно отключите выключатель (22) и переключите выключатель (13) на кофе. Тщательно очистите трубку выдачи воды/пара от молока (6). Эта операция необходима, чтобы восстановить кругооборот воды в трубах кофеварки.

Горячая вода:

42. Убедитесь, что в контейнере для воды (1) есть вода, проверяя ее уровень через специальное окошко

контроля уровня воды (20).

43. Включите электроприбор, нажав на кнопку общего выключателя (11). Световая индикация лампочки

44. Переключите выключатель рычага (13) на рисунок «горячая вода».

45. Как только PID покажет на дисплее температуру в бойлере и контрольная лампочка (14) будет постоянно

гореть, не мигая - машина готова к использованию.

46. Открыть регулятор пара (4) и включить насос (22).

47. Горячая вода сразу начнет выходить из паровой трубки (6).

48. По достижении желаемого количества воды, выключите насос (22) и закройте регулятор подачи горячего

пара/воды (4).

49. После слития некоторого количества горячей воды из паровой трубки (6), рекомендуется контролировать

наличие воды в контейнере для воды (1) в кофеварке.

КАК УСТАНОВИТЬ ТЕМПЕРАТУРУ КОТЛА С ПОМОЩЬЮ PID:

Температура PID был установлена производителем этой кофеварки на 95°C для производства кофе. Чтобы изменить температуру, пожалуйста, поступайте следующим образом:

Pagina 18

Page 19

Русский

- нажмите на кнопку - дисплей покажет надпись “ PRG ” , после этого нажмите один раз на кнопку

дисплей покажет температуру воды в бойлере и далее Вы можете менять температуру, управляя кнопками и

ВНИМАНИЕ:

- через 3 секунды, после последнего нажима кнопки, PID запомнит, выставленную Вами температуру и покажет ее на дисплее;

- значение температуры может быть установлено начиная с min. температуры 80C ° до max. 130C °.

NB: если температура установлена слишком высокая, сделан запрос на приготовление кофе, дисплей начнет мигать.

ПОЛЕЗНЫЕ СОВЕТЫ:

- Фильтры на 1 порцию (9), 2 порции (10) и для таблетированного кофе (18) не имеют необходимости быть

- Чтобы достигнуть высоких результатов, советуем предварительно подогревать чашки на специальной

- PID уже установлен производителем на правильной температуре для превосходного кофе эспрессо. Вовремя нагревания и производства кофе или выдачи воды, температура может колебаться (+/-10/12°C). Также, внесено предупреждение: после 108°C дисплей PID показывает температуру мигая периодически; это нормально, и это предупреждает пользователя, что кофе не будет хорош, если будет сделан с такой высокой температурой.

ПОВСЕДНЕВНЫЙ УХОД И МЕРЫ ПРЕДОСТОРОЖНОСТИ:

- Рекомендуется после каждого пользования тщательно промывать трубку выдачи пара (6) и

- Для работ по чистки рекомендуем пользоваться простой влажной тканью.

- Не оставлять электроприбор в местах воздействия атмосферных явлений и не погружать в воду.

- Функционирование электроприбора должно происходить под контролем взрослого человека, электроприбор

- Не мыть фильтры и фильтродержатель в посудомоечной машине.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Напряжение: 230В – 50/60Hz; 120V - 60Hz Мощность: 1050 Вт. Время готовности к работе: около 3 минут Давление насоса: 15 бар Регулирование PID: от 80°C до 130°C Объем бочка для воды: 2,7 литра Размеры (ВxШxД): 34*23*27 см Вес: 7.5 кг. Функционирование: молотый кофе и кофе в таблетках

, уменьшая или увеличивая ее.

вымытыми после каждого пользования. Важно постоянно проверять, чтобы не были забиты дырочки фильтров.

платформе (2), которая работает только когда электроприбор включен.

фильтродержатель (8).

держать подальше от детей.

Pagina 19

Page 20

Русский

4. Фильтродержатель плохо вставлен

1. Фильтродержатель плохо вставлен

РАЗРЕШЕНИЕ ВСТРЕЧАЮЩИХСЯ ПРОБЛЕМ:

Благодарим и поздравляем Вас с приобретением нашей продукции, которая сконструирована по последним технологическим новшествам. Тщательно следуя простым операциям по корректному пользованию нашего электроприбора и в соответствии с предписаниями по безопасности указанными в настоящей инструкции, Вы сможете получить максимальную отдачу и быть уверенными в надежности этой продукции по прошествии многих лет. Ниже предлагается практическая таблица, в которой воспроизведены встречающиеся неполадки и их быстрое разрешение.

ПРОБЛЕМА ПРИЧИНА РАЗРЕШЕНИЕ

1. Кофейная смесь не подходит к

Не формируется пенка на кофе

данному типу кофеварки

2. Не подходит степень помола кофе

3. Не достаточное количество кофе; указанное манометром (14) давление остается ниже 8 бар

1. Заменить кофейную смесь

2. Поменять степень помола кофе

3. Увеличить кофейную дозу и соразмерно ее прессовать

4. Закручивать лучше фильтродержатель

1. Следовать указаниям инструкции в параграфах «Включение кофеварки» и «Приготовление кофе эспрессо»

2. Фильтродержатель должен быть подогрет одновременно с водой, см. параграф «Включение кофеварки»

3. Подогреть чашки на предназначенной для этого платформе (2)

4. Обратиться в ЦЕНТР ТЕХОБСЛУЖИВАНИЯ

1. Регулировать кофейный помол на более мелкий

2. Увеличить кофейную дозу

3. Увеличить прессование кофе

4. Заменить Кофе/таблетку

1. Корректно вставить фильтродержатель

2. Уменьшить количество кофе

3. Очистить от остатков кофе края фильтродержателя

4. Обратиться в ЦЕНТР ТЕХОБСЛУЖИВАНИЯ

1. Регулировать кофейный помол на более крупный

2. Уменьшить количество кофе

3. Уменьшить прессовку кофе

1. Прочистить с помощью иголки носик трубки выдачи пара

2. Смотри параграф «Включение кофеварки»

3. Установить в позицию паровой шланг

1. Залить воду в контейнер

2. Выключить кнопку пара

1. Регулировать кофейный помол на более крупный

2. Уменьшить количество кофе

3. Уменьшить прессовку кофе

4. Обратиться в ЦЕНТР ТЕХОБСЛУЖИВАНИЯ

1. Восстановить электропитание

2. Вставить правильно вилку в электророзетку

3. Обратиться в ЦЕНТР ТЕХОБСЛУЖИВАНИЯ для замены

1. Обратиться в ЦЕНТР ТЕХОБСЛУЖИВАНИЯ

2. Обратиться в ЦЕНТР ТЕХОБСЛУЖИВАНИЯ

Выходит очень холодный кофе

Кофе выходит очень быстро

Кофе выходит между группой выдачи и фильтродержателем

Кофе выходит по каплям

Кофеварка не выдает пар

Во время выдачи не выходит кофе; Манометр показывает давление 0 (ноль) бар Во время выдачи не выходит кофе; Манометр показывает давление выше 14 бар Кофеварка не работает и сигнальная лампочка напряжения не загорается Лампочки включения горит и лампочка готовый пар не гаснет в течение 10 минут

1. Кофеварка не достигла необходимой температуры

2. Не был подогрет фильтродержатель

3. Не были подогреты чашки

4. Термостат не работает в заданных параметрах

1. Кофейный помол очень крупный

2. Не достаточное количество кофе

3. Не достаточно спрессовано

4. Кофе/таблетка старая или не подходит

2. Передозировка кофе в фильтре

3. Края фильтродержателя на очищены

4. Прохудилась прокладка в группе выдачи

1. Кофейный помол слишком мелкий

2. Излишнее количество кофе

3. Кофе слишком сильно спрессован

1. Засорен проход в носике трубки выдачи пара

2. Нехватка воды в контейнере

3. Паровой шланг неправильно вставлен

1. Нехватка воды в контейнере

2. Включена кнопка пара

1. Кофейный помол слишком мелкий

2. Излишнее количество кофе

3. Кофе слишком сильно спрессован

4. Засор в группе выдачи

1. Нет электропитания

2. Вилка шнура электропитания плохо вставлена

3. Поврежден шнур электропитания

1. Термостаты не функционируют

2. Поврежден нагревательный элемент

Указанные данные и фотографии могут быть изменены без предварительного предупреждения для улучшения работы кофеварки.

Pagina 20

Page 21

ITALIANO

non deve essere smaltito insieme ai rifiuti urbani. Può

essere consegnato presso gli appositi centri di raccolta differenziata predisposti dalle

amministrazioni comunali, oppure presso i rivenditori che forniscono questo servizio. Smaltire

n elettrodomestico consente di evitare possibile conseguenze negative per

l’ambiente e per la salute derivanti da un suo smaltimento inadeguato e permette di recuperare i

di risorse. Per

rimarcare l’obbligo di smaltire separatamente gli elettrodomestici, sul prodotto è riportato il

, ai

Dichiara inoltre che i prodotti sopra indicati risultano conformi in base alle prove di compatibilità

NB: La presente dichiarazione perde la sua validità se la macchina viene modificata senza la

THE PRODUCT IN

At the end of its working life, the product must not be disposed of as urban waste. It must be

taken to a special local authority differential waste collection centre or to a dealer providing this

vice. Disposing of a household appliance separately avoids possible negative consequences for

the environment and health deriving from inappropriate disposal of enables the constituent

esources. As a reminder of

, to

It also declares that the above mentioned products conform with the electromagnetic

NB: The present declaration voids should the machine be modified without our specific

AVERTISSEMENT POUR L’ÉLIMINATION CORRECTE DU PRODUIT AUX TRMES DE LA

Au terme de son utilisation, le produit ne doit pas être éliminé avec les déchets urbains. Le

produit doit être remis à l’un des centres de collecte sélective prévus par l’administration

Éliminer séparément un appareil

électroménager permet d’éviter les retombée négatives pou l’environnement et la santé dérivant

d’une élimination incorrecte, et permet de récupérer les matériaux qui le composent dans le but

rmes d’énergie et de ressources. Pour rappeler l’obligation

d’éliminer séparément les appareils électroménagers, le produit porte le symbole d’un caisson à

à laquelle se réfère

NB: La Présente déclaration perd sa validité dés lors que la machine est modifiée sans notre

AVVERTENZE PER IL CORRETTO SMALTIMENTO DEL PRODOTTO AI SENSI DELLA DIRETTIVA EUROPEA 2002/96/EC

Alla fine della sua vita utile il prodotto

separatamente u

materiali di cui è composto al fine di ottenere un importante risparmio di energia e

marchio del contenitore di spazzature mobile barrato.

DICHIARAZIONE DI CONFORMITA’ CE

Gemme Italian Producers srl dichiara sotto la propria responsabilità che i prodotti PL41TEM quali è riferita questa dichiarazione, sono conformi alle seguenti norme: CEI EN 60335-1, CEI EN 60335-2-15

elettromagnetica EMC.

nostra espressa autorizzazione.

ENGLISH

IMPORTANT INFORMATION FOR CORRECT DISPOSAL OF ACCORDANCE WITH EC DIRECTIVE 2002/96/EC

ser

materials to be recovered to obtain significant savings in energy and r the need to dispose of household appliances separately, the products is marked with a crossedout wheeled dustbin. EC DECLARATION OF CONFORMITY Gemme Italian Producers srl declares under its own responsibility that the products PL41TEM which this declaration relates, are in accordance with the provisions of the specific directives: CEI EN 60335-1, CEI EN 60335-2-15

compatibility test EMC.

authorization.

DIRECTIVE EUROPÉENE 200/96/EC

communale ou auprès des revendeurs assurant ce service.

d’une économie importante en te

ordures barré.

DECLARATION DE CONFORMITE CE

Gemme Italian Producers srl déclare que les produits suivants: PL41TEM cette déclaration, sont faits selon les prescriptions des directives spécifiques: CEI EN 60335-1, CEI EN 60335-2-15. Il déclare aussi que le produit se conforme à les essais de compatibilité électromagnétique EMC.

expresse autorisation.

Castegnato, 01/12/2010

Amministratore delegato

FRANÇAIS

Pagina 21

Page 22

WICHTIGER HINWEIS FÜR DIE KORREKTE ENTSORGUNG DES PRODUKTS IN ÜBEREINSTIMMUNG MIT DER EG-RICHTLINIE 2002/96/EG

Am Ende seiner Nutzzeit darf das Produkt NICHT zusammen mit dem Siedlungsabfall beseitigt werden. Es kann zu den eigens von den städtischen Behören eingerichteten Sammelstellen oder zu den Fachhändlern, die einen Rücknahmeservice anbieten, gebracht werden. Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung bedingt sind. Zudem ermöglicht wird die Wiederverwertung der Materialien, aus denen sich das Gerät zusammensetzt, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt. Zur Erinnerung an die Verpflichtung, die Elektrohaushalsgeräte zu beseitigen, ist das Produkt mit einer Mülltonne, die durchgestrichen ist, gekennzeichnet.

CE–KONFORMITÄTSERKLÄRUNG

Gemme Italian Producers srl erklärt auf einige Verantwortung, dass PL41TEM, auf das sich diese Erklärung bezieht, der Vorschriften der spezifischen Richtlinien CEI EN 60335-1, CEI EN 60335-2-15 entsprechen. Die o.g. Firma erklärt, dass die oben genannten Produkte gemäß der EMC elektromagnetischen Verträglichkeitstesten produziert sind. NB: Die vorliegende Erklärung verliert Ihre Gültigkeit, wenn die Maschine ohne unsere ausdrückliche Genehmigung verändert wird.

УКАЗАНИЯ ПО ПО КОРРЕКТНОМУ ИЗБАВЛЕНИЮ ОТ ИЗДЕЛИЯ В СООТВЕТСТВИИ С ЕВРОПЕЙСКОЙ ДЕРЕКТИВОЙ 2002/96/ЕС

По окончании срока службы, электроприбор не следует помещать в общий контейнер с мусорными отходами. Его можно сдать в специальные центры по сбору дифференциальных отходов, предоставленных административными муниципалитетами, или в специализированные фирмы, которые занимаются таким обслуживанием. Раздельная переработка электроприборов позволяет избежать возможные негативные последствия, возникающие из-за не соответствующей переработки отходов, для окружающей среды и здоровья общества. Дает возможность достигнуть значительной экономии энергии и ресурсов, благодаря повторному использованию материалов изготовления электроприбора. Чтобы подчеркнуть обязательство сдачи электроприбора на раздельную переработку, на изделие нанесена маркировка в виде зачеркнутого передвижного мусорного контейнера.

ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ ДИРЕКТИВАМ ЕЭС

Gemme Italian Producers srl заявляет с полной ответственностью, что изделие PL41TEM, к которому относится эта декларация, соответствуют следующим нормам: В 60335-1,

ЦЕНТРАЛЬНОЕВРОПЕЙСКАЯ ИНИЦИАТИВА В 60335-2-15

CEI EN 60335-1, CEI EN 60335-2-15. Заявляет также, что вышеуказанные изделия отвечают требованиям, на основании результатов тестирования по электромагнитной совместимости ЕМС. НОТА: Настоящая декларация теряет свою силу, если в данное оборудование будут внесены какие-либо изменения без нашего официального разрешения.

Castegnato, 01/12/2010

Amministratore delegato

DEUTSC

РУССКИЙ

Pagina 22

Page 23

ITALIANO

GARANZIA LEGALE

Questo prodotto è soggetto alle norme di garanzia vigenti nello stato in cui viene venduto; informazioni specifiche in merito verranno fornite dal rivenditore o dall’importatore dello stato in cui avete acquistato il prodotto, che ne è completamente responsabile. L’importatore è completamente responsabile anche degli adempimenti necessari a norma di legge dello stato in cui l’importatore stesso distribuisce il prodotto, compreso la gestione dello smaltimento a fine vita del prodotto. Nei paesi europei fanno riferimento le leggi nazionali di attuazione della Direttiva Comunitaria 44/99/CE.

GARANZIA DEL PRODUTTORE VALIDA SOLO SUL TERRITORIO ITALIANO PER I PRODOTTI DISTRIBUITI DA RIVENDITORI AUTORIZZATI “LELIT”

La garanzia del produttore di 24 mesi è valida per il territorio italiano e comunque non sostituisce le leggi in vigore qualora queste ultime risultino migliorative per il consumatore. La garanzia si intende nella sostituzione o riparazione gratuita dei pezzi che presentano difetti di fabbrica. Sono pertanto esclusi dalla garanzia:

- le parti estetiche;

- i danni provocati da cattivo uso e/o da uso improprio;

- i fenomeni non dipendenti dal normale funzionamento della macchina;

- le parti soggette a normale usura;

- i danni da trasporto, ovvero danni da circostanze e/o eventi causati da forza maggiore che comunque non possono farsi risalire a difetti di

fabbricazione del prodotto;

- la manutenzione o le riparazioni eseguite da personale non autorizzato e/o dall’utilizzo di ricambi non originali;

- la mancata osservanza delle istruzioni per l’uso e/o la manutenzione riportate nel libretto in dotazione al prodotto.

La garanzia non si estende mai temporalmente oltre quanto indicato, non prevede l’obbligo di risarcimento danni di qualsiasi natura eventualmente subiti da persone e/o cose, non prevede l’obbligo di sostituzione del prodotto. Affinché la presente garanzia del produttore abbia piena validità nel corso del periodo indicato, è necessario che:

- il prodotto sia acquistato ed utilizzato per scopi domestici e comunque non da persone giuridiche, società o attività professionali di fatto;

- tutte le operazioni di installazione e collegamento del prodotto alle reti energetiche (elettriche e idriche) siano effettuate seguendo

scrupolosamente le indicazioni riportate nel libretto di istruzioni d’uso;

- tutte le operazioni di utilizzo del prodotto, così come la manutenzione periodica, avvengano secondo le prescrizioni e indicazioni riportate nel libretto di istruzioni d’uso;

- qualunque intervento di riparazione sia eseguito dal personale autorizzato dal produttore e che i ricambi utilizzati siano esclusivamente quelli originali;

- Il prodotto venga consegnato e ritirato dal consumatore a sue spese e responsabilità all’indirizzo autorizzato dal produttore; l’elenco degli

indirizzi autorizzati è disponibile sul sito www.lelit.com alla pagina assistenza. Per l’applicazione della garanzia è indispensabile presentare un documento (scontrino fiscale o fattura) comprovante la data d’acquisto; in mancanza di esso, la garanzia decorre dalla data di produzione del prodotto riportata sullo stesso. Manomissioni di personale non autorizzato fanno decadere automaticamente ogni forma di garanzia. Qualora il prodotto venga acquistato e/o utilizzato da società, persone giuridiche o attività professionali di fatto, la garanzia è di 6 mesi.

CONDIZIONI DI GARANZIA

English

WARRANTY TERMS:LEGAL WARRANTY

This product is covered by the warranty laws valid in the country where the product has been sold; specific information about the warranty terms can be given by the seller or by the importer in the country where the product has been purchased. The seller or importer is completely responsible for the product. The importer is completely responsible also for the fulfillment of the laws in force in the country where the importer distributes the product, including the correct disposal of the product at the end of its working life. Inside the European countries the laws in force are the national laws implementing the EC Directive 44/99/CE.

Français

CONDITIONS DE GARANTIE: GARANTIE LEGALE

Ce produit est couvert par les normes de garantie en vigueur dans le pays où il a été vendu; informations plus spécifiques peuvent être fournies par le revendeur ou par l'importateur dans le pays où le produit a été acheté; le revendeur ou l'importateur est complètement responsable de ce produit. L'importateur est complètement responsable même pour l'accomplissement des lois en vigueur dans le pays où l'importateur distribue le produit, y compris la correcte élimination du produit au terme de son utilisation. Dans les pays européens il faut prendre en considération les lois nationales relatives à l'application de la Directive EC 44/99/CE.

GARANTIEBEDINGUNGENЮ GESETZLICHE GARANTIE

Dieses Produkt ist von den Gesetzten gedeckt, die in dem Land gültig sind, wo das Produkt verkauft wurde. Mehrere Informationen darüber kann der Händler oder der Importeur geben, der für das verkaufte Produkt völlig verantwortlich ist. Der Importeur ist auch für die Vollziehung der Gesetzte im dem Land, wo das Produkt verteilt wurde, völlig verantwortlich. Das enthält auch die Anordnung der korrekten Entsorgung des Produkts am Ende seiner Nutzzeit. In den EU-Ländern sind die staatlichen Gesetzte bezüglich der EU Richtlinie 44/99/CE zu betrachten.

DEUTSCH

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Эта продукция защищена гарантийным законом, действующим в стране, где она была продана; конкретная информация о гарантийных сроках может быть дана продавцом/импортером в стране, где продукция была куплена. Продавец/импортер полностью ответственны за эту продукцию. Импортер ответственен за выполнение действующих законов в стране, где распространяет продукт, включая правильную утилизацию продукта по окончании его срока службы. В европейских странах действуют национальные законы, которые осуществляют деятельность Директивы 44/99/CE

РУССКИЙ

Pagina 23

Page 24

Pagina 24

Gemme Italian Producers srl

Via del Lavoro 45 - I - 25045 Castegnato (BS) Italy

Tel: +39 030 2141199 - Fax: +39 030 2147637

AB 01

www.lelit.com - lelit@lelit.com - P.Iva 03426920173
