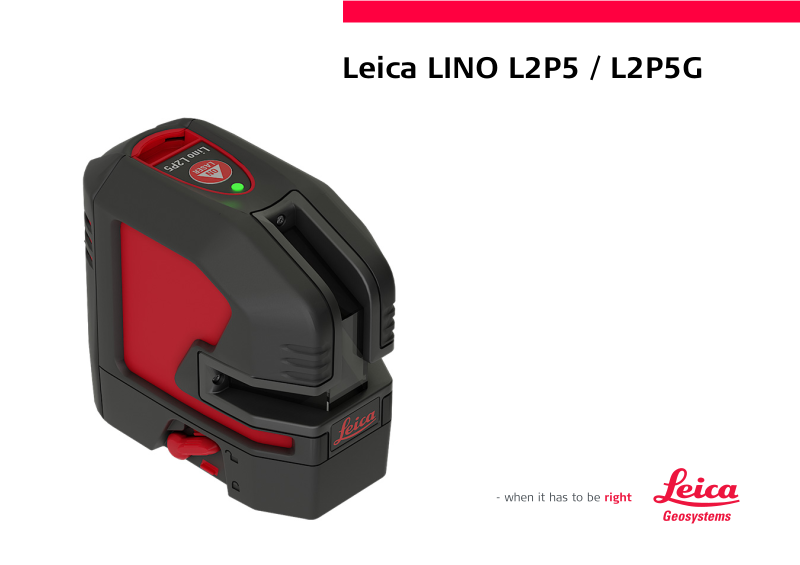

Leica Lino L2P5G User Manual [pl]
Leica LINO L2P5 / L2P5G
Przegląd 2
Dane techniczne 3
Konfiguracja urządzenia 4
Obsługa 7
Korzystanie z inteligentnych adapterów 9
Kody komunikatów 11

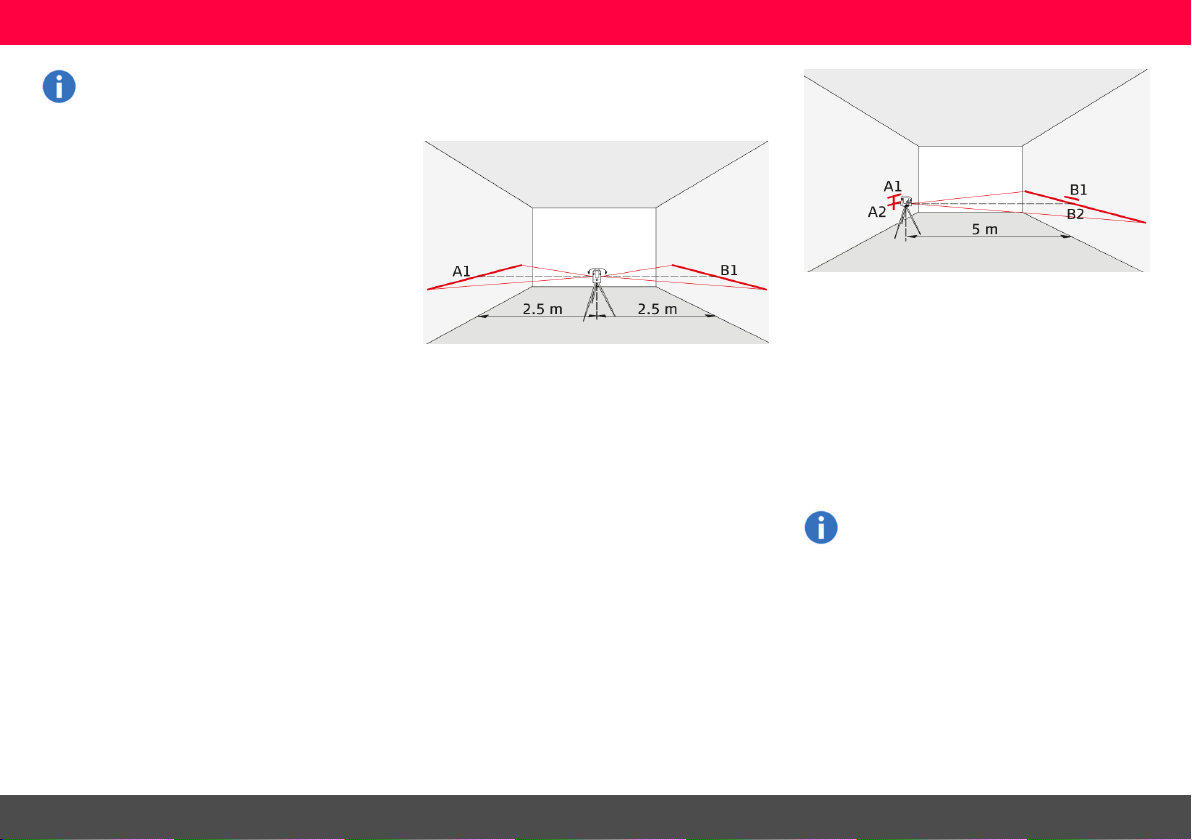

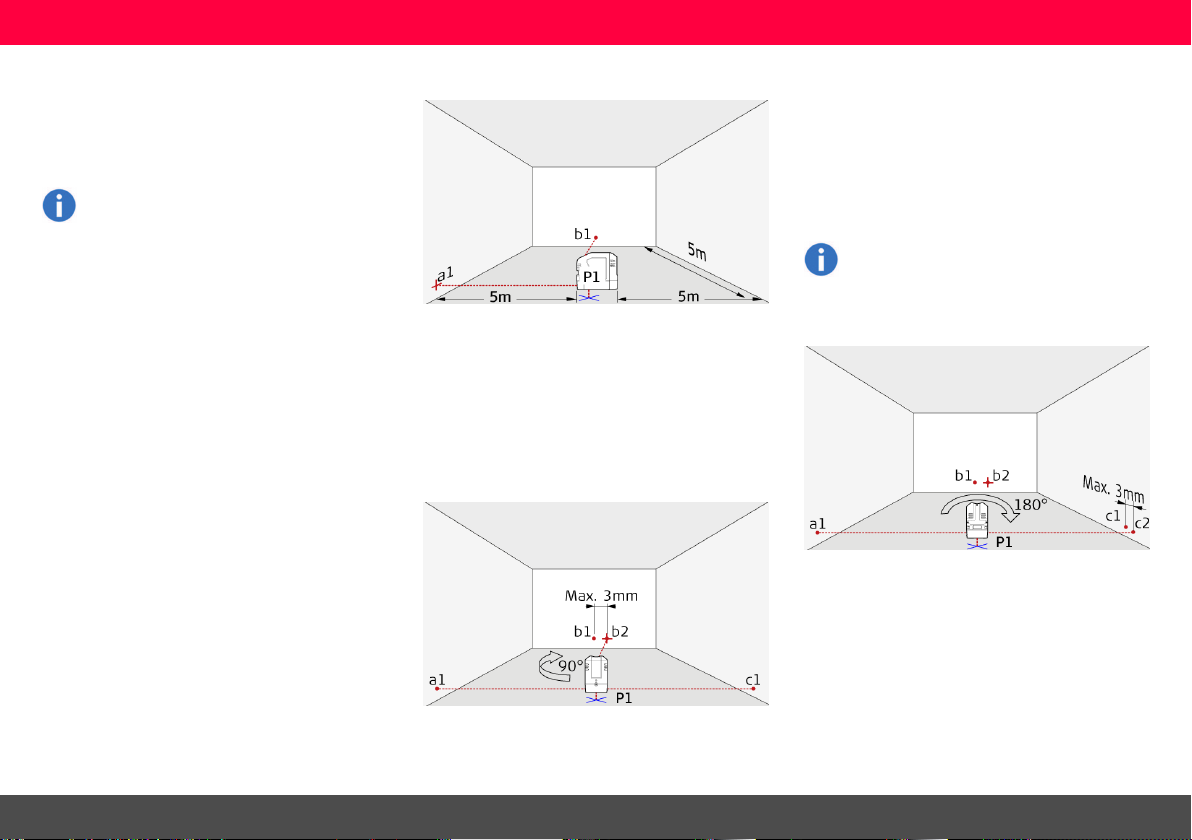

Kontrola dokładności 12
Pielęgnacja 16
Gwarancja 17
Wskazówki bezpieczeństwa 18
Leica Lino L2P5/L2P5G
1
Przegląd
Przegląd
Urządzenie LeicaLino L2P5/L2P5G jest
wielofunkcyjnymlaserem z funkcją
samopoziomowania. Produkt łączy w sobie zalety
lasera krzyżowego i lasera punktowego. Jestto
precyzyjny laser przeznaczony do najróżniejszych
zastosowań, np. poziomowania, wyznaczania
pionu, przenoszeniai wyznaczania kątów
prostych itp.
Przyrząd ułatwiawykonywanie prac poprzez
emitowanie dwóch krzyżujących się poziomych i
pionowych liniioraz pięciu punktów (cztery punkty i
jeden punkt przecięcia przed urządzeniem)
rozstawionychwzględem siebiepod kątem
dokładnie90°.
1 Okienko liniipionowej igórnego
punktu pionu
2 Okienko liniipoziomeji poziomych
punktów przenoszenia
3 Oknoinstalacji
4 Status diody LED (na klawiaturze)
5 Przycisklasera (na klawiaturze),
ZAŁ./WYŁ.
6 Klawiatura
7 Blokadapoziomowania
8 Akumulator
9 Gwint 1/4” statywu

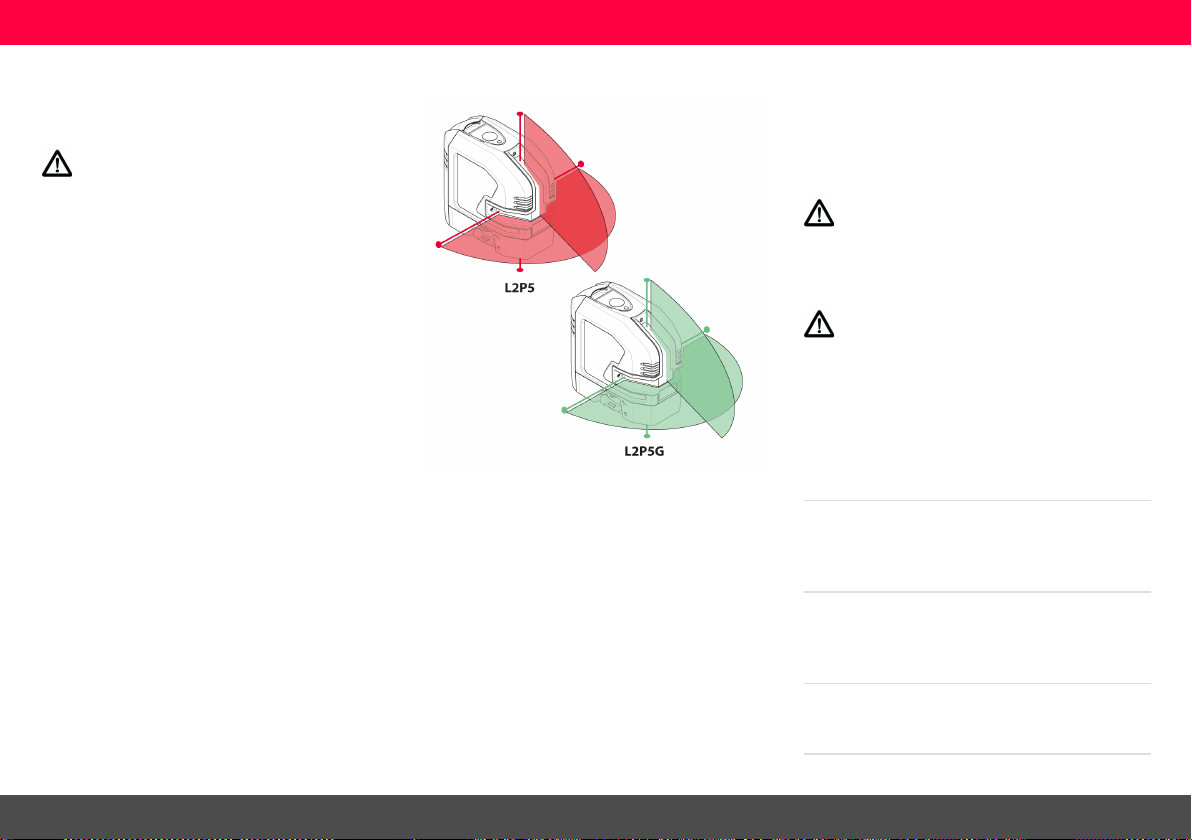

Dostępne są 2 typylasera:
l L2P5 (laser czerwony)
l L2P5G (laser zielony)
Ilustracjezamieszczone w tymdokumencie
przedstawiają wyłączniewersję z laserem
czerwonym.
Leica Lino L2P5/L2P5G
2
Dane techniczne
Danetec hnicz ne
Opis L2P5 L2P5G
Kierunek wiązki/kątwachlarza W pionie/ >170°, w poziomie / >180°
Kierunek punktu W górę, w dół, w prawo, w lewo, do przodu (90°/180°)
Zasięg 25 m (82 ft) 35 m (115 ft)
Zasięg* z odbiornikiem 80 m (262 ft)
Dokładnośćpoziomowania ±0,2 mm/m = ±2,0 mm przy 10 m (±0,002 in/ft = ±0,08 in przy 33 ft)
Dokładnośćlinii poziomej/pionowej ±0,3 mm/m (±0,004 in/ft)
Precyzja punktowa ±0,2 mm/m (±0,002 in/ft)
Zakres samopoziomowania ±4 °
Czas samopoziomowania < 3 s
Ostrzeżenie o braku poziomu Tak — miganielinii co 5 s
Systempoziomowania Automatyczne wahadło z blokadą
Typ lasera 635 ± 5 nm, klasa 2 (wg IEC 60825-1) 525 ± 5 nm, klasa 2 (wg IEC 60825-1)
Stopień ochrony IP 54 (IEC 60529), odporność na pył irozpryskujące się krople wody
Odporność na upadek 6 x 0,5 m (1,64 ft)
Rodzaj akumulatora/baterii Akumulator litowo-jonowy 5200 mAh / 18,7 Wh (3 baterie alkaliczne AA)
Czas pracy na akumulatorze litowo-jonowym 26 godz. (2 wiązki+ 4 punkty) -
44 godz. (1 wiązka+ 2 punkty) bez przerwy
Czas pracy na bateriach alkalicznych 8 godz. (2 wiązki+ 4 punkty) -
13 godz. (1 wiązka+ 2 punkty) bez przerwy
Automatycznewyłączenie Dostępne
Wymiary(D x S x W) 110 x 60 x 100 mm (4,33 x 2,36 x 3,93 in)
Waga z akumulatorem litowo-jonowym 530 g (1,17 lb)
Temperatura robocza -10…+50°C (+14…+122°F)
Temperatura przechowywania -25…+70 °C (-13…+158 °F)
Szerokośćwiązkilasera w odległości 5 m < 2 mm (< 0,08 in)
Gwint na statyw 1/4’’(+ 5/8’’z adapterem)
Funkcja pulsacyjna dla odbiornika Tak, automatyczna
15 godz. (2 wiązki+ 4 punkty) 28 godz. (1 wiązka+ 2 punkty) bez przerwy
4 godz. (2 wiązki+ 4 punkty) 7 godz. (1 wiązka+ 2 punkty) bez przerwy
*w zależności od warunków oświetlenia
Leica Lino L2P5/L2P5G
3
Konfiguracja urządzenia
Konfiguracjaurzą dze nia
Wstęp
Przed pierwszym użyciemproduktu należy
dokładnieprzeczytaćinstrukcjęobsługize
szczególnymuwzględnieniem wskazówek
bezpieczeństwa (patrz Wskazówki
bezpieczeństwa).
Osoba odpowiedzialna za produkt musi
dopilnować, aby wszyscy użytkownicy
zrozumielitreść instrukcjiobsługii
przestrzegalizawartych w niej wskazówek.
Użyte w instrukcjisymbole mają następujące
znaczenie:
OSTRZEŻENIE
Wskazuje na potencjalnie niebezpiecznąsytuację
lub nieprawidłowe zastosowanie, które może
spowodować śmierć lub poważne obrażenia ciała.
UWAGA
Wskazuje na potencjalnie niebezpiecznąsytuację
lub nieprawidłowe zastosowanie, które może
spowodować małe obrażenia i/lub doprowadzić
do szkód materialnych, finansowych i
środowiskowych.
Blokada poziomowania
Poziomowanie odblok owanie
W pozycjiodblokowanej urządzenie
automatyczniepoziomuje się w określonym
zakresienachylenia. (Patrz Dane
techniczne)

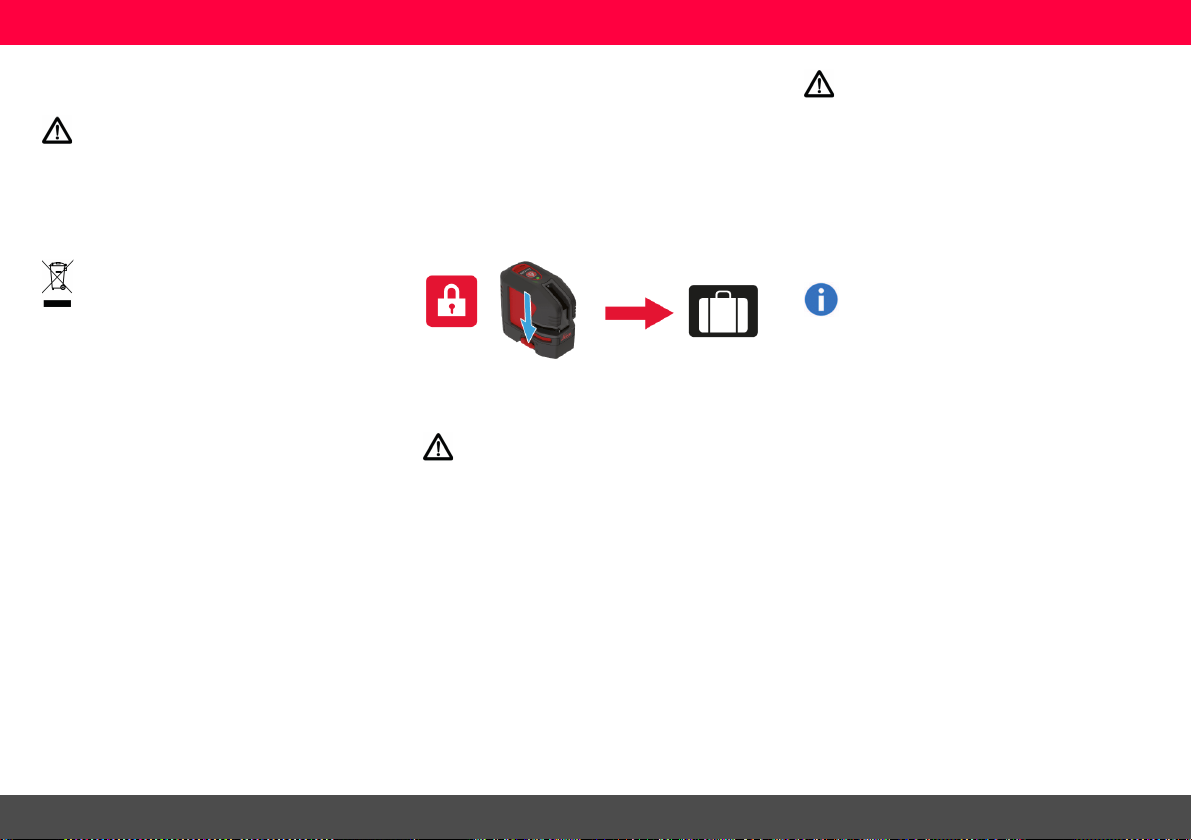

Poziomowanie zablokowane
Włączyćblokadę poziomowania, aby
przetransportować lub przechylićurządzenie
poza zakressamopoziomowania. Po
zablokowaniu wahadło jest nieruchome, a funkcja
samopoziomowania jest wyłączona. W tym
przypadku laser miga co 5 sekund.
Ważne akapity, których należy przestrzegać,
aby zapewnićprawidłowe iefektywne
działanie produktu.
Leica Lino L2P5/L2P5G
4
Konfiguracja urządzenia
Odbiornik laserowy
W celu ułatwieniawykrywania wiązek lasera na
dużychodległościach lub przy niekorzystnym
oświetleniu można skorzystać z odbiornika
laserowego.
Polecamyodbiornik laserowy Leica
RGR200.
Urządzenie Lino wykorzystuje technologię
XRANGE, dzięki czemu jestautomatycznie
wykrywane przez odbiornik.
Baterie litowo-jonowe
Ładowanie baterii litowo-jonowych
Przed pierwszym użyciemnależy naładować
baterie litowo-jonowe. W trakcie ładowania
urządzenie może się nagrzewać. Nagrzewanie
urządzenia jest zjawiskiemnormalnym i nie
powinno miećwpływu na okres jego użytkowania
ani wydajność. Baterie naładowane od 50% do
100% mogą byćprzechowywane do roku w
zalecanym zakresie temperatury od -20°C do
+30°C (od -4°F do +86°F). Po upływie tego
okresu należyponownie naładować baterie.
UWAGA
Podłączenie ładowarki przyużyciu
nieodpowiedniego zasilacza może spowodować
poważne uszkodzenie urządzenia. Gwarancją nie
są objęte uszkodzeniapowstałena skutek
nieprawidłowego użytkowania. Należyużywać
wyłączenie ładowarek, baterii ikabli
zatwierdzonychprzezfirmę Leica.
Niezatwierdzone ładowarki lub kable mogą
spowodować wybuch baterii lub uszkodzić
urządzenie.
Leica Lino L2P5/L2P5G
5
Konfiguracja urządzenia
Wkładanie baterii litowo-jonowych
Włóżpakiet baterii, wciśnijgo w dół, a następnie
przechylw kierunku obudowy, aż zaskoczy,
zgodnie z ilustracją.
Dioda LED stanu akumulatora litowojonowego
Świecisięna zielono: ładowanie akumulatora
Zgaszona: ładowanie zakończone / ładowarka
nie pracuje
Baterie alkaliczne
Aby zapewnićprawidłowe działanie,
zalecamy stosowaniewysokiejjakościbaterii
alkalicznych.
Wkładanie baterii alkalicznych
Włóżbaterie alkaliczne do pakietu.
Wkładanie pakietu baterii
Włóżpakiet baterii, wciśnijgo w dół, a następnie
przechylw kierunku obudowy, aż zaskoczy,
zgodnie z ilustracją.
Leica Lino L2P5/L2P5G
6
