LD Systems SAT 102 G2 operation manual

USER´S MANUAL
BEDIENUNGSANLEITUNG
MANUEL D`UTILISATION
MANUAL DE USUARIO
INSTRUKCJA OBSŁUGI
MANUALE D‘ USO

LDSATG2

PASSIVE INSTALLATION SPEAKER

BLACK WHITE

LDSAT102G2 LDSAT102G2W
LDSAT122G2 LDSAT122G2W
LDSAT262G2 LDSAT262G2W

CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO

ENGLISH

PREVENTIVE MEASURES 3-4
INTRODUCTION 4
CONNECTIONS 5
MOUNTING POINTS 6-7
OPTIONAL ACCESSORIES 7
TECHNICAL DATA 7-8
MANUFACTURER’S DECLARATIONS 8-9

DEUTSCH

SICHERHEITSHINWEISE 10-11
EINFÜHRUNG 11
ANSCHLÜSSE 12
MONTAGEPUNKTE 13-14
OPTIONALES ZUBEHÖR 14
TECHNISCHE DATEN 14-15
HERSTELLERERKLÄRUNGEN 15

FRANCAIS

MESURES PRÉVENTIVES 16-17
INTRODUCTION 17
RACCORDEMENTS 18
POINTS DE MONTAGE 19-20
ACCESSOIRES DISPONIBLES EN OPTION 20
CARACTÉRISTIQUES TECHNIQUES 20-21
DÉCLARATIONS DU FABRICANT 21-22

ESPAÑOL

MEDIDAS DE SEGURIDAD 23-24
INTRODUCCIÓN 24
CONEXIONES 25
PUNTOS DE MONTAJE 26-27
ACCESORIOS OPCIONALES 27
DATOS TÉCNICOS 27-28
DECLARACIONES DEL FABRICANTE 28-29

POLSKI

ŚRODKI OSTROŻNOŚCI 30-31
WPROWADZENIE 31
ZŁĄCZA 32
PUNKTY MONTAŻOWE 33-34
AKCESORIA OPCJONALNE 34
DANE TECHNICZNE 34-35
OŚWIADCZENIA PRODUCENTA 36

ITALIANO

MISURE PRECAUZIONALI 37-38
INTRODUZIONE 38
CONNESSIONI 39
PUNTI DI MONTAGGIO 40-41
ACCESSORI OPZIONALI 41
DATI TECNICI 41-42
DICHIARAZIONI DEL PRODUTTORE 42-43

ENGLISH

YOU‘VE MADE THE RIGHT CHOICE!

We have designed this product to operate reliably over many years. LD Systems stands for this with its name and many years of experience
as a manufacturer of high-quality audio products. Please read this User‘s Manual carefully, so that you can begin making optimum use of
your LD Systems product quickly.
You can find more information about LD-SYSTEMS at our Internet site WWW.LD-SYSTEMS.COM

PREVENTIVE MEASURES

1. Please read these instructions carefully.

2. Keep all information and instructions in a safe place.

3. Follow the instructions.

4. Observe all safety warnings. Never remove safety warnings or other information from the equipment.

5. Use the equipment only in the intended manner and for the intended purpose.

6. Use only sufficiently stable and compatible stands and/or mounts (for fixed installations). Make certain that wall mounts are properly installed and
secured. Make certain that the equipment is installed securely and cannot fall down.

7. During installation, observ e the applicable safety regulations for your country.

8. Never install and operate the equipment near radiators, heat registers, ovens or other sources of heat. Make certain that the equipment is always
installed so that is cooled sufficiently and cannot overheat.

9. Never place sources of ignition, e.g., burning candles, on the equipment.

10. Ventilation slits must not be blocked.

11. Keep a minimum distance of 20 cm around and above the device.

12. Do not use this equipment in the immediate vicinity of water (does not apply to special outdoor equipment - in this case, observe the
special instructions noted below. Do not expose this equipment to flammable materials, fluids or gases. Avoid direct sunlight!

13. Make certain that dripping or splashed water cannot enter the equipment. Do not place containers filled with liquids, such as vases or
drinking vessels, on the equipment.

14. Make certain that objects cannot fall into the device.

15. Use this equipment only with the accessories recommended and intended by the manufacturer.

16. Do not open or modify this equipment.

17. After connecting the equipment, check all cables in order to prevent damage or accidents, e.g., due to tripping hazards.

18. During transport, make certain that the equipment cannot fall down and possibly cause property damage and personal injuries.

19. If your equipment is no longer functioning properly, if fluids or objects have gotten inside the equipment or if it has been damaged in anot
her way, switch it off immediately and unplug it from the mains outlet (if it is a powered device). This equipment may only be repaired by
authorized, qualified personnel.

20. Clean the equipment using a dry cloth.

21. Comply with all applicable disposal laws in your country. During disposal of packaging, please separate plastic and paper/cardboard.

22. Plastic bags must be kept out of reach of children.

23. Please note that changes or modifications not expressly approved by the party responsible for compliance could void the user´s authority
to operate the equipment.

FOR EQUIPMENT THAT CONNECTS TO THE POWER MAINS

24. CAUTION: If the power cord of the device is equipped with an earthing contact, then it must be connected to an outlet with a protective
ground. Never deactivate the protective ground of a power cord.

25. If the equipment has been exposed to strong fluctuations in temperature (for example, after transport), do not switch it on immediately.
Moisture and condensation could damage the equipment. Do not switch on the equipment until it has reached room temperature.

26. Before connecting the equipment to the power outlet, first verify that the mains voltage and frequency match the values specified on the
equipment. If the equipment has a voltage selection switch, connect the equipment to the power outlet only if the equipment values and the
mains power values match. If the included power cord or power adapter does not fit in your wall outlet, contact your electrician.

27. Do not step on the power cord. Make certain that the power cable does not become kinked, especially at the mains outlet and/or power
adapter and the equipment connector.

28. When connecting the equipment, make certain that the power cord or power adapter is always freely accessible. Always disconnect the
equipment from the power supply if the equipment is not in use or if you want to clean the equipment. Always unplug the power cord and
power adapter from the power outlet at the plug or adapter and not by pulling on the cord. Never touch the power cord and power adapter
with wet hands.

29. Whenever possible, avoid switching the equipment on and off in quick succession because otherwise this can shorten the useful life of
the equipment.

30. IMPORTANT INFORMATION: Replace fuses only with fuses of the same type and rating. If a fuse blows repeatedly, please contact an
authorised service centre.

31. To disconnect the equipment from the power mains completely, unplug the power cord or power adapter from the power outlet.

32. If your device is equipped with a Volex power connector, the mating Volex equipment connector must be unlocked before it can be removed.
However, this also means that the equipment can slide and fall down if the power cable is pulled, which can lead to personal injuries and/or
other damage. For this reason, always be careful when laying cables.

33. Unplug the power cord and power adapter from the power outlet if there is a risk of a lightning strike or before extended periods of disuse.

FRANCAISDEUTSCHENGLISH

ITALIANOPOLSKIESPAÑOL

3

CAUTION:

To reduce the risk of electric shock, do not remove cover (or back). There are no user serviceable parts
inside. Maintenance and repairs should be exclusively carried out by qualified service personnel.

ENGLISH

DEUTSCHFRANCAIS

CAUTION! HIGH VOLUMES IN AUDIO PRODUCTS!

This device is meant for professional use. Therefore, commercial use of this equipment is subject to the respectively applicable national
accident prevention rules and regulations. As a manufacturer, Adam Hall is obligated to notify you formally about the existence of potential
health risks.
Hearing damage due to high volume and prolonged exposure: When in use, this product is capable of producing high sound-pressure levels
(SPL) that can lead to irreversible hearing damage in performers, employees, and audience members. For this reason, avoid prolonged
exposure to volumes in excess of 90 dB.

NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC

ESPAÑOL

Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment
generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause
harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If
this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and
on, the user is encouraged to try to correct the interference by one or more of the following measures:

- Reorient or relocate the receiving antenna.

- Increase the separation between the equipment and receiver.

- Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

- Consult the dealer or an experienced radio/TV technician for help.

The warning triangle with lightning symbol indicates dangerous uninsulated voltage inside the unit, which may cause an
electrical shock.

The warning triangle with exclamation mark indicates important operating and maintenance instructions.

Warning! This symbol indicates a hot surface. Certain parts of the housing can become hot during operation. After use, wait for
a cool-down period of at least 10 minutes before handling or transporting the device.

Warning! This device is designed for use below 2000 metres in altitude.

Warning! This product is not intended for use in tropical climates.

INTRODUCTION

With clean, straightforward aesthetics, the SAT G2 Series installation loudspeakers and subwoofers fit into virtually any decor. Available in
black or white and self-powered or passive versions, they are eminently suitable for a wide variety of commercial and residential installations.
Delivering outstanding sound and powerful performance the SAT G2 Series installation loudspeakers are engineered for reliable operation and
durability. The rugged enclosures feature multiple suspension points for a choice of mounting options.

ITALIANO POLSKI

4

CONNECTIONS

1

2

1

Speakon-compatible speaker connection to control the speaker (configuration 1+, 1-).

FRANCAISDEUTSCHENGLISH

2

Terminal block connector to control the speaker (IN) and to send the speaker signal (THRU) (see diagram below for configuration,
terminal block connector included). When sending the speaker signal, please note the total impedance of the speakers connected (≥
minimum impedance of the amp).

IN THRU

ITALIANOPOLSKIESPAÑOL

5

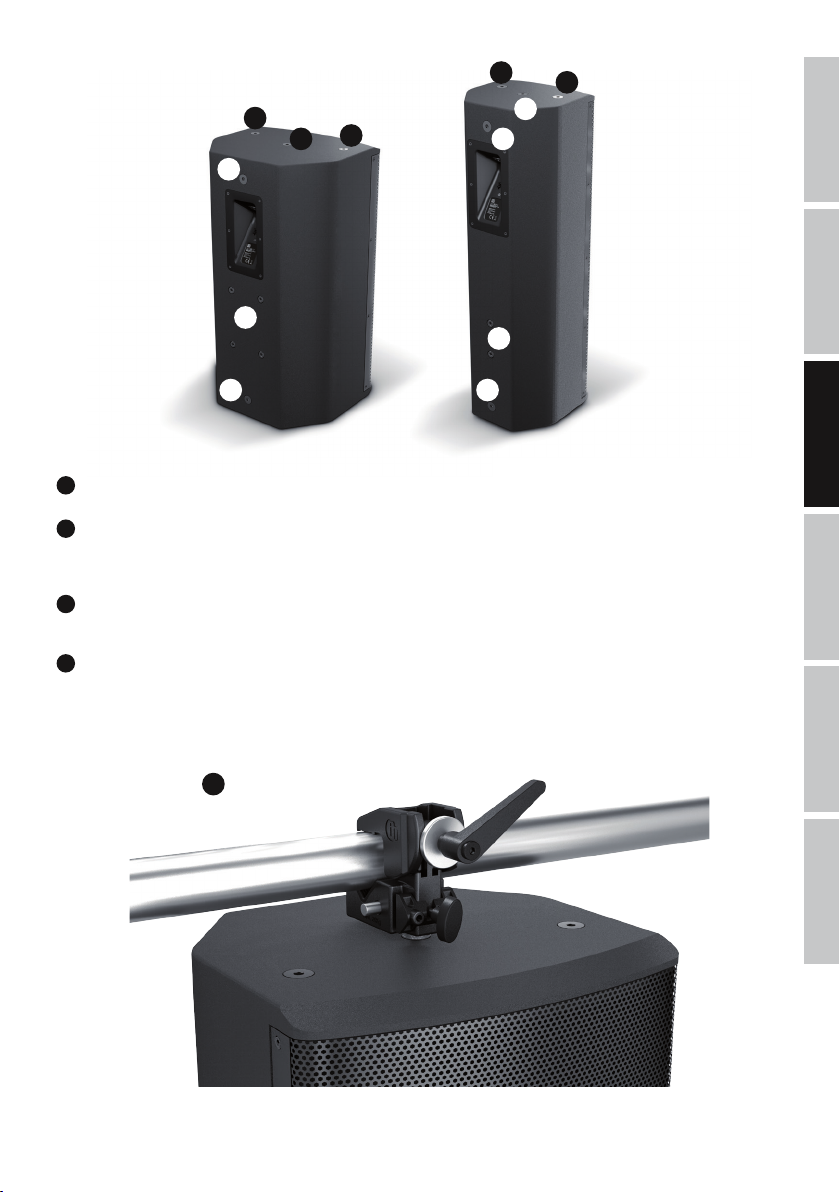

MOUNTING POINTS

ENGLISH

1

1

1

1

2

1

1

2

DEUTSCHFRANCAIS

1

Four M8 flight points per speaker.

2

One M10 thread is located on the top and on the bottom of the speaker. The M10 thread on the top can be used for mounting the
optional traverse clamp LDEBG3SCP (picture A), while the two M10 threads (top and bottom) can be used for mounting a pivoting wall holder
(picture B, optional).

3

Four M6 threads for mounting the tilting and pivoting wall holder GSPWMBS20 (picture C, optional).

ESPAÑOL

4

Two M6 threads for mounting the tilting and pivoting wall holder GSPWMBS20 (picture D, optional, remove mounting plate from wall holder).

NOTE: Overhead installation may only be carried out by qualified personnel. The speaker must be fitted so as to ensure it does not fall down.

3

4

1

LDSAT102G2 und LDSAT122G2 LDSAT262G2

A

1

ITALIANO POLSKI

6

B C D

OPTIONAL ACCESSORIES

The speakers have various flight and mounting points. Traverse clamps and various wall holders are available as optional accessories.

Description Article number
LDSAT102G2(W): Traverse clamp LDEBG3SCP

Pivoting wall holder, black LDSAT102G2WMB
Pivoting wall holder, white LDSAT102G2WMBW
Tilting and pivoting wall holder, black GSPWMBS20B
Tilting and pivoting wall holder, white GSPWMBS20W

LDSAT122G2(W): Traverse clamp LDEBG3SCP
Pivoting wall holder, black LDSAT122G2WMB
Pivoting wall holder, white LDSAT122G2WMBW
Tilting and pivoting wall holder, black GSPWMBS20B
Tilting and pivoting wall holder, white GSPWMBS20W

LDSAT262G2(W): Traverse clamp LDEBG3SCP
Pivoting wall holder, black LDSAT262G2WMB
Pivoting wall holder, white LDSAT262G2WMBW
Tilting and pivoting wall holder, black GSPWMBS20B
Tilting and pivoting wall holder, white GSPWMBS20W

FRANCAISDEUTSCHENGLISH

TECHNICAL DATA

Model number: LDSAT102G2(W) LDSAT122G2(W) LDSAT262G2(W)
Product type: Installation loudspeaker Installation loudspeaker Installation loudspeaker
Type: passive passive passive
Low/mid driver dimensions: 10“ 12“ 2 x 6,5“
Low/mid driver dimensions (mm): 254mm 304.8mm 2 x 165.1mm
Woofer magnet: Ferrite Ferrite Ferrite
Woofer brand: Custom-made Custom-made Custom-made
Woofer voice coil: 2“ 2.5“ 1.5“
Woofer voice coil (mm): 50.8mm 63.5mm 38.1mm
Horn: CD horn CD horn CD horn
HF driver dimensions: 1“ 1“ 1“
HF driver dimensions (mm): 25.4mm 25.4mm 25.4mm
HF driver magnet: Ferrite Ferrite Ferrite
HF driver brand: Celestion Celestion Celestion
HF driver voice coil: 1“ 1“ 1“
HF driver voice coil (mm): 25.4mm 25.4mm 25.4mm

ITALIANOPOLSKIESPAÑOL

7

Dispersion (H x V): 80 x 60° 80 x 60° 80 x 60°
Load rating (RMS): 200W 250W 180W
Peak power: 400W 500W 360W
Frequency response: 65 - 19.000Hz 60 - 19.000Hz 65 - 19.000Hz
SPL (1W/1m): 95dB 97dB 93dB

ENGLISH

Max. SPL: 118dB 121dB 116dB
Impedance: 8Ohms 8Ohms 8Ohms
Protection circuits: HF Driver HF Driver HF Driver
Loudspeaker inputs: 2 2 2
Speaker input connections: Speakon compatible / Terminal block Speakon compatible /

Loudspeaker outputs: 1 1 1

DEUTSCHFRANCAIS

Speaker output connections: Terminal block Terminal block Terminal block
Cabinet material: 15 mm MDF 15 mm MDF 12 mm MDF
Cabinet surface: Texture paint Texture paint Texture paint
Cabinet colour: Black LDSAT102G2

Cabinet construction: vented vented vented
Width: 300mm 350mm 200mm
Height: 550mm 580mm 630mm
Depth: 270mm 310mm 205mm
Weight: 12.2kg 16.3kg 9.8kg
Features: Prepared for U-frame wall mount,

Optional accessories: LDSAT102G2WMB: Swivel wall mount

ESPAÑOL

White LDSAT102G2W

prepared for Gravity multi purpose wall
mount, 4x M8 flying points

bracket GSPWMBS20B: Swivel & tilt
wall mount LDEBG3SCP: Hook for truss
mounting

Terminal block

Black LDSAT122G2
White LDSAT122G2W

Prepared for U-frame wall
mount, prepared for Gravity
multi purpose wall mount,
4x M8 flying points

LDSAT122G2WMB:
Swivel wall mount
bracket GSPWMBS20B:
Swivel & tilt wall mount
LDEBG3SCP: Hook for truss
mounting

Speakon compatible /
Terminal block

Black LDSAT262G2
White LDSAT262G2W

Prepared for U-frame wall
mount, prepared for Gravity
multi purpose wall mount,
4x M8 flying points

LDSAT262G2WMB:
Swivel wall mount
bracket GSPWMBS20B:
Swivel & tilt wall mount
LDEBG3SCP: Hook for truss
mounting

MANUFACTURER´S DECLARATIONS

MANUFACTURER‘S WARRANTY & LIMITATIONS OF LIABILITY

You can find our current warranty conditions and limitations of liability at: http://www.adamhall.com/media/shop/downloads/documents/
manufacturersdeclarations.pdf. To request warranty service for a product, please contact Adam Hall GmbH, Daimler Straße 9,
61267 Neu Anspach / Email: [e-mail] / +49 (0)6081 / 9419-0.

CORRECT DISPOSAL OF THIS PRODUCT

(valid in the European Union and other European countries with a differentiated waste collection system)

This symbol on the product, or on its documents indicates that the device may not be treated as household waste. This is to avoid
environmental damage or personal injury due to uncontrolled waste disposal. Please dispose of this product separately from other waste
and have it recycled to promote sustainable economic activity. Household users should contact either the retailer where they purchased
this product, or their local government office, for details on where and how they can recycle this item in an environmentally friendly manner.

ITALIANO POLSKI

Business users should contact their supplier and check the terms and conditions of the purchase contract. This product should not be mixed
with other commercial waste for disposal.

8

FCC STATEMENT

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and
(2) This device must accept any interference received, including interference that may cause undesired operation

CE Compliance

Adam Hall GmbH states that this product meets the following guidelines (where applicable):
R&TTE (1999/5/EC) or RED (2014/53/EU) from June 2017
Low voltage directive (2014/35/EU)
EMV directive (2014/30/EU)
RoHS (2011/65/EU)
The complete declaration of conformity can be found at www.adamhall.com.
Furthermore, you may also direct your enquiry to [e-mail].

FRANCAISDEUTSCHENGLISH

ITALIANOPOLSKIESPAÑOL

9

DEUTSCH

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten.
Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese
Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können.

ENGLISH

Mehr Informationen zu LD SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.

2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.

3. Befolgen Sie die Anweisungen.

4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.

5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.

6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen
ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.

DEUTSCHFRANCAIS

7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.

8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen
Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.

9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.

10. Lüftungsschlitze dürfen nicht blockiert werden.

11. Halten Sie einen Mindestabstand von 20 cm seitlich und oberhalb des Geräts ein.

12. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten
oder Gasen in Berührung. Direkte Sonneneinstrahlung vermeiden!

13. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse
wie Vasen oder Trinkgefäße auf das Gerät.

14. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.

15. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.

16. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

17. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.

18. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.

19. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das
Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät
handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.

20. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.

ESPAÑOL

21. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und
Papier bzw. Kartonagen voneinander.

22. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

23. Sämtliche vom Benutzer vorgenommenen Änderungen und Modifikationen, denen die für die Einhaltung der Richtlinien verantwortliche
Partei nicht ausdrücklich zugestimmt hat, können zum Entzug der Betriebserlaubnis für das Gerät führen.

BEI GERÄTEN MIT NETZANSCHLUSS

24. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter
angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.

25. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport).
Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.

26. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf
dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die
Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelie­ferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.

27. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter
und der Gerätebuchse nicht geknickt werden.

28. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie
das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und

ITALIANO POLSKI

Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit
nassen Händen.

29. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.

30. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung
wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

31. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.

32. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerätestecker entsperrt werden, bevor er entfernt
werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen
verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.

33. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

10

ACHTUNG

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im
Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können.
Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.

Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen
elektrischen Schlag verursachen können.

Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

Warnung! Dieses Symbol kennzeichnet heiße Oberflächen. Während des Betriebs können bestimmte Teile des Gehäuses heiß
werden. Berühren oder transportieren Sie das Gerät nach einem Einsatz erst nach einer Abkühlzeit von mindestens 10 Minuten.

Warnung! Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Warnung! Dieses Gerät ist nicht für den Einsatz in tropischen Klimazonen bestimmt.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen
nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche
Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können
hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können.
Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB.

EINFÜHRUNG

Mit ihrer klaren, geradlinigen Optik fügen sich Installationslautsprecher und Subwoofer aus der SAT G2-Serie in praktisch jede Umgebung
ein. Sie sind als aktive oder passive Versionen in schwarz und weiß erhältlich und eignen sich für die unterschiedlichsten kommerziellen
Beschallungsaufgaben sowie für den Wohnbereich. Installationslautsprecher aus der SAT G2-Serie überzeugen durch eine erstklassige
Klangqualität und Performance und sind außerordentlich zuverlässig und langlebig. Dank diverser Hängepunkte bieten die robusten
Gehäuse zudem optimale Installationsmöglichkeiten.

FRANCAISDEUTSCHENGLISH

ITALIANOPOLSKIESPAÑOL

11

ANSCHLÜSSE

ENGLISH

1

DEUTSCHFRANCAIS

2

ESPAÑOL

1

Speakon-kompatibler Lautsprecheranschluss zum Ansteuern des Lautsprechers (Belegung 1+, 1-).

2

Schraub-Steck-Verbindung zum Ansteuern des Lautsprechers (IN) und zum Weiterleiten des Lautsprechersignals (THRU) (Belegung siehe
Abbildung unten, Schraub-Steck-Verbinder im Lieferumfang). Achten Sie beim Weiterleiten des Lautsprechersignals auf die Gesamtimpedanz
der angeschlossenen Lautsprecher (≥ Minimal-Impedanz der Endstufe).

IN THRU

ITALIANO POLSKI

12

MONTAGEPUNKTE

1

1

1

3

1

2

1

4

1

2

1

LDSAT102G2 und LDSAT122G2 LDSAT262G2

1

Vier M8 Flugpunkte je Lautsprecher.

2

Je ein M10 Gewinde befindet sich Ober-und Unterseite des Lautsprechers. Das M10 Gewinde auf der Oberseite kann für die Montage
der optionalen Traversenklemme LDEBG3SCP verwendet werden (Bild A), beide M10 Gewinde (Ober- und Unterseite) für die Montage einer
schwenkbaren Wandhalterung (Bild B, optional).

3

Vier M6 Gewinde für die Montage des neig- und schwenkbaren Wandhalters GSPWMBS20 (Bild C, optional).

4

Zwei M6 Gewinde für die Montage des neig- und schwenkbaren Wandhalters GSPWMBS20 (Bild D, optional, Montageplatte vom
Wandhalter entfernen).

HINWEIS: Überkopfmontage darf nur von dafür ausgebildetem Personal durchgeführt werden. Der Lautsprecher ist dabei ausreichend vor
Herabfallen zu sichern.

A

1

FRANCAISDEUTSCHENGLISH

ITALIANOPOLSKIESPAÑOL

13

B C D

ENGLISH

DEUTSCHFRANCAIS

OPTIONALES ZUBEHÖR

Die Lautsprecher verfügen über diverse Flug- und Montagepunkte. Traversenklemmen und verschiedene Wandhalterungen sind als optionales
Zubehör erhältlich.

Beschreibung Artikelnummer
LDSAT102G2(W): Traversenklemme LDEBG3SCP

Schwenkbare Wandhalterung, schwarz LDSAT102G2WMB
Schwenkbare Wandhalterung, weiß LDSAT102G2WMBW
Neig- und schwenkbare Wandhalterung, schwarz GSPWMBS20B
Neig- und schwenkbare Wandhalterung, weiß GSPWMBS20W

LDSAT122G2(W): Traversenklemme LDEBG3SCP
Schwenkbare Wandhalterung, schwarz LDSAT122G2WMB
Schwenkbare Wandhalterung, weiß LDSAT122G2WMBW
Neig- und schwenkbare Wandhalterung, schwarz GSPWMBS20B
Neig- und schwenkbare Wandhalterung, weiß GSPWMBS20W

ESPAÑOL

LDSAT262G2(W): Traversenklemme LDEBG3SCP
Schwenkbare Wandhalterung, schwarz LDSAT262G2WMB
Schwenkbare Wandhalterung, weiß LDSAT262G2WMBW
Neig- und schwenkbare Wandhalterung, schwarz GSPWMBS20B
Neig- und schwenkbare Wandhalterung, weiß GSPWMBS20W

TECHNISCHE DATEN

Modellbezeichnung: LDSAT102G2(W) LDSAT122G2(W) LDSAT262G2(W)
Produktart: Installationslautsprecher Installationslautsprecher Installationslautsprecher
Typ: passiv passiv passiv
Größe Tief-/Mitteltöner: 10" 12" 2 x 6,5"
Größe Tief-/Mitteltöner (mm): 254 mm 304,8 mm 2 x 165,1 mm
Magnettyp Tieftöner: Ferrit Ferrit Ferrit
Marke Tieftöner: Custom-Modell Custom-Modell Custom-Modell

ITALIANO POLSKI

Schwingspule Tieftöner: 2" 2,5" 1,5"
Schwingspule Tieftöner (mm): 50,8 mm 63,5 mm 38,1 mm
Horn: CD-Horn CD-Horn CD-Horn
Größe Hochtöner: 1" 1" 1"
Größe Hochtöner (mm): 25,4 mm 25,4 mm 25,4 mm
Magnet Hochtöner: Ferrit Ferrit Ferrit
Marke Hochtöner: Celestion Celestion Celestion
Schwingspule Hochtöner: 1" 1" 1"
Schwingspule Hochtöner (mm): 25,4 mm 25,4 mm 25,4 mm
Abstrahlwinkel (H x V): 80 x 60° 80 x 60° 80 x 60°

14
