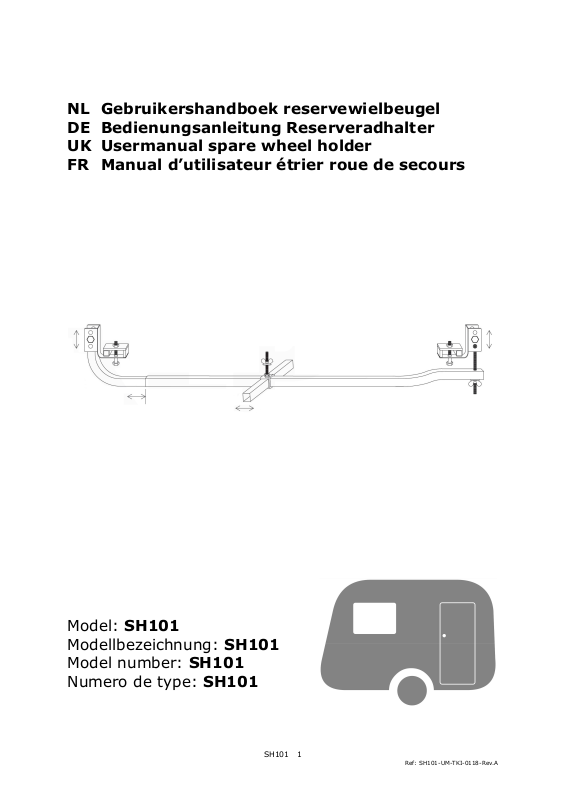

LAS 11808 User guide [ml]

NL Gebruikershandboek reservewielbeugel
DE Bedienungsanleitung Reserveradhalter
UK Usermanual spare wheel holder
FR Manual d’utilisateur étrier roue de secours

Model: SH101
Modellbezeichnung: SH101
Model number: SH101
Numero de type: SH101

SH101 1

Ref: SH101-UM-TKI-0118-Rev.A

SH101 2

Ref: SH101-UM-TKI-0118-Rev.A

INHOUDSOPGAVE

Verpakkingsinhoud Pagina 3
Introductie Pagina 3
Toepassingsgebied Pagina 4
Specificaties Pagina 4
Veiligheidsvoorschriften Pagina 4
Installatie Pagina 5
Gebruik Pagina 7
Onderhoud Pagina 8

VERPAKKINGSINHOUD

Aantal Omschrijving

1 Uitschuifbare beugel (2 delig)
1 Dwarsbeugel
2 Chassis bevestigingklemmen (2 delig)
1 T-bout M10x190
1 Schroefdraadpen M10x85
2 Vleugelmoer M10
4 Bout – M10x60
4 Borgmoer M10
1 Moer M10
8 Ring M10 (Ø 20mm)
2 Ring M10 groot (Ø 30mm)
1 Splitpen
1 Handleiding

INTRODUCTIE

Van Harte gefeliciteerd met de keuze voor de SH101 reservewielhouder. Dit product is
gefabriceerd volgens zeer hoge kwaliteitsnormen en heeft aansluitend diverse
kwaliteitscontroles ondergaan.

Geen plek meer onder de caravan voor de standaard reservewielhouder door een
gemonteerd rangeersysteem? De SH101 reservewielhouder is hier de ideale oplossing
voor! Deze flexibel inzetbare reservewielhouder kan gemakkelijk onder het chassis
bevestigd worden. Hierdoor kunnen zowel het rangeersysteem als het reservewiel
gemonteerd worden. De reservewielhouder is erg licht en is zeer eenvoudig plaatsen
zonder te boren.

Door de telescopische arm kunt u het reservewiel veilig en gemakkelijk aan de bermzijde
uit de houder nemen. U kunt de houder zover uittrekken tot het reservewiel goed
bereikbaar is.

Lees deze handleiding zeer zorgvuldig door en stel u op de hoogte van
alle veiligheidsvoorschriften, voor dat u verder gaat met de installatie en
het gebruik van deze reservewielhouder.

Belangrijk! Bewaar deze handleiding om in de toekomst te raadplegen.
Overhandig deze handleiding aan de nieuwe eigenaar bij verkoop van de
reservewielhouder of de caravan!

SH101 3

Ref: SH101-UM-TKI-0118-Rev.A

TOEPASSINGSGEBIED

De SH101 reservewielhouder is een beugel die bevestigd wordt aan het caravanchassis
om vervolgens het reservewiel van de caravan op te vervoeren.

Voor enkelasser en dubbelasser chassis.

Voor chassis met een L-vormig en U-vorming profiel.

Voor chassis met een dikte van 2,8mm t/m 3,5mm.

SPECIFICATIES

Type SH101
Gewicht Ca. 6kg (excl. reservewiel)
Maximale belasting 23kg
Minimum chassisafstand 1300mm (evt. dunne buis iets inkorten)
Maximale chassisafstand 1850mm

VEILIGHEIDSVOORSCHRIFTEN

Lees deze gebruiksaanwijzing zorgvuldig door vóór het in gebruik nemen
van de reservewielhouder. Het niet naleven van deze aanwijzingen kan
leiden tot ernstig lichamelijk letsel of schade aan eigendommen.

Deze symbolen betekenen belangrijke aandachtspunten. Deze betekenen
LET OP! WAARSCHUWING! VEILIGHEID BOVEN ALLES! BELANGRIJKE
INFORMATIE!

Voor dat u begint met installeren van de reservewielhouder:

Controleer zorgvuldig of uw caravan of aanhanger genoeg laadvermogen beschikbaar
heeft voor het extra gewicht van de reservewielhouder en het reservewiel (zie
typeplaatje caravan). De reservewielhouder zelf weegt Ca. 6kg en een conventioneel
reservewiel weegt al snel 15-20kg.

Gebruik alleen adapters en toebehoren die zijn bijgeleverd of door de fabrikant worden
geadviseerd.

Zorg ervoor het chassis in goede conditie is, zonder enige schade, vrij van roest en vuil
enz.

Bepaal de plaats van de reservewielhouder zodanig dat deze gemakkelijk te bereiken is
in geval van een lekke band.

Verwijder of verander geen delen van het chassis van de caravan. Het boren van gaten in
het chassis is daarom ook niet toegestaan.

Stop onmiddellijk met werken als u twijfelt over de montage of voorgeschreven
procedures. Raadplaag in twijfel altijd een van onze technische mensen. (zie
contactgegevens op de laatste pagina van de gebruiksaanwijzing).

Installeer de reservewielhouder niet indien u onder de invloed bent van medicijnen,
alcohol of drugs die uw reactievermogen beïnvloeden.

SH101 4

Ref: SH101-UM-TKI-0118-Rev.A

INSTALLATIE

ALLEEN VOOR PROFESSIONELE INSTALLATIE! Deze instructies zijn voor
algemene begeleiding. De procedures van de installatie kunnen
afhankelijk van caravantype variëren.

Werken onder een voertuig zonder voldoende ondersteuning is uiterst
gevaarlijk!

Plaats de caravan op een harde, vlakke ondergrond. Het gebruik van een hefbrug of een
assemblagekuil is ideaal voor toegankelijkheid en beter voor de persoonlijke veiligheid.

Haal alle onderdelen uit de verpakking en leg deze overzichtelijk neer. Controleer de
inhoud aan de hand van het overzicht voorin de gebruiksaanwijzing.

De reservewielhouder is flexibel onder de caravan te monteren. Zoek een geschikte
plaats voor de reservewielhouder inclusief reservewiel:

• Het reservewiel zal zo strak mogelijk tegen de bodem van de caravan gemonteerd
moeten worden. Controleer voor de installatie dat de belangrijke onderdelen, zoals
afvoerkanalen, gasleidingen niet in de weg liggen.

• Let op een juiste gewichtsverdeling (voor of achter de as, o.a. ook afhankelijk van de
positie van het rangeersysteem).

• Voor een zo goed mogelijk rijgedrag dient het reservewiel zo dicht mogelijk bij de as
geplaatst te worden.

• Bij het bepalen van de positie is het belangrijk dat het reservewiel veilig en
gemakkelijk aan de bermzijde uit de houder genomen kan worden.

Maak het gebied rond het chassis en de caravanbodem goed schoon zodat alle
componenten goed gemonteerd kunnen worden.

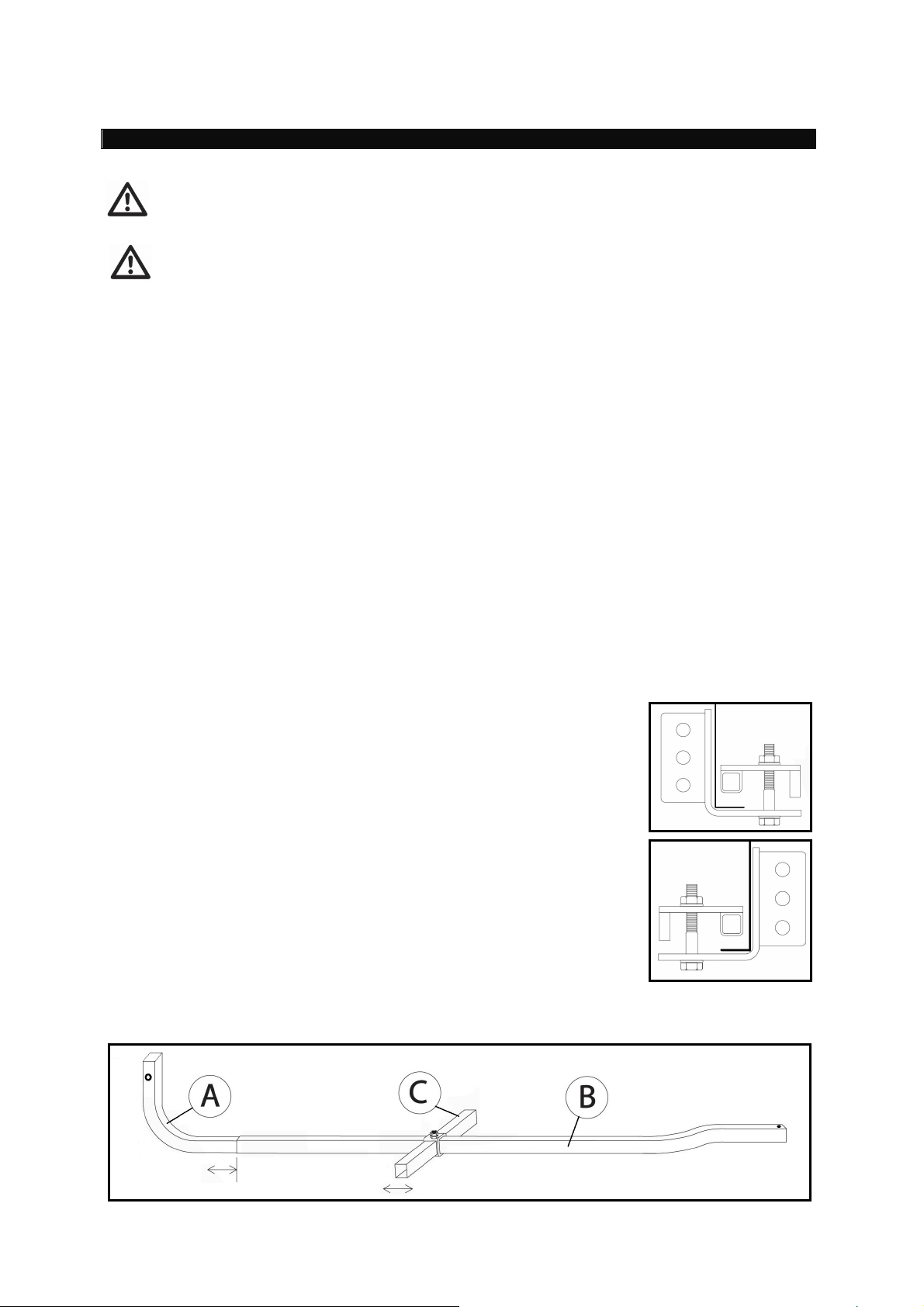

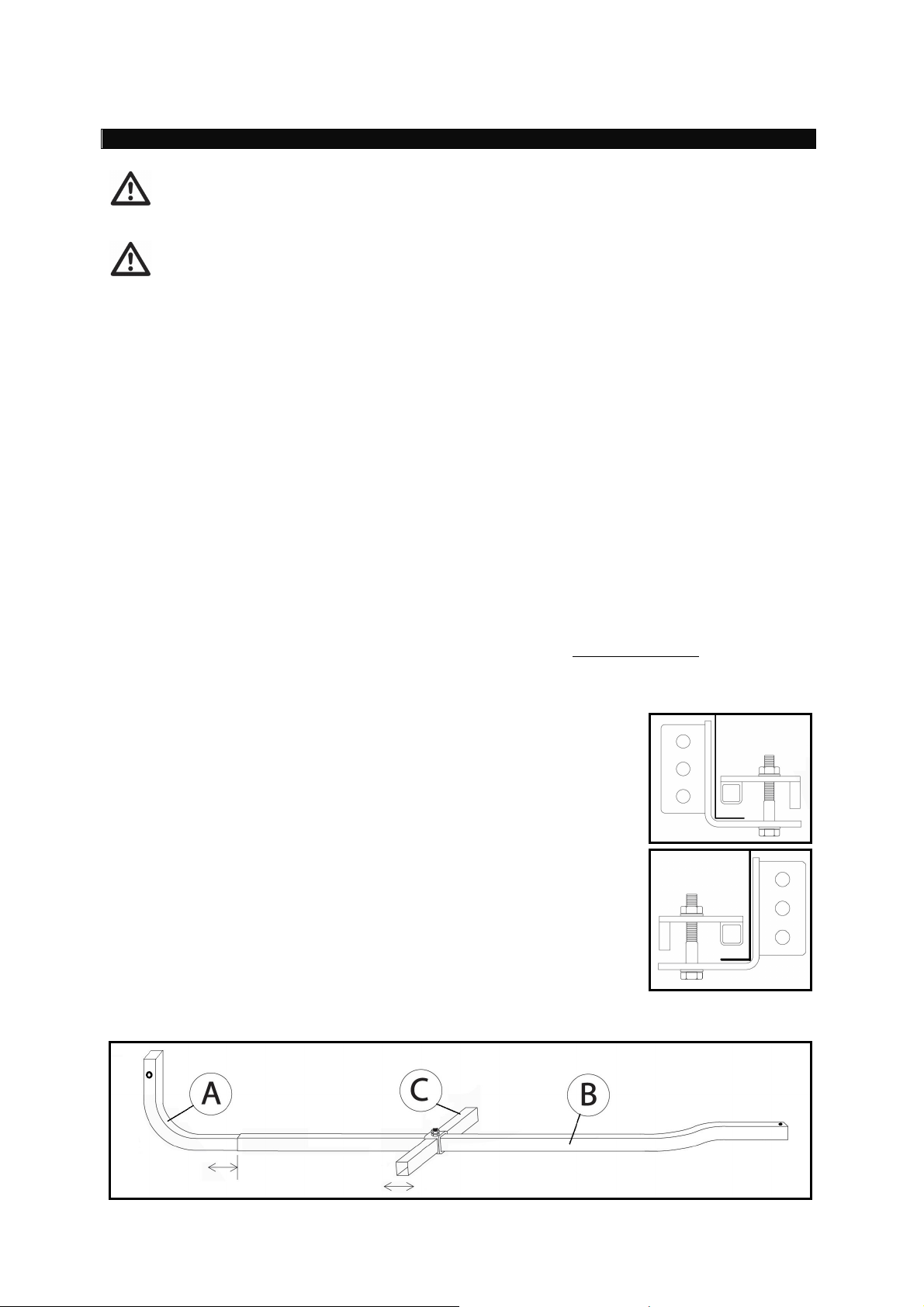

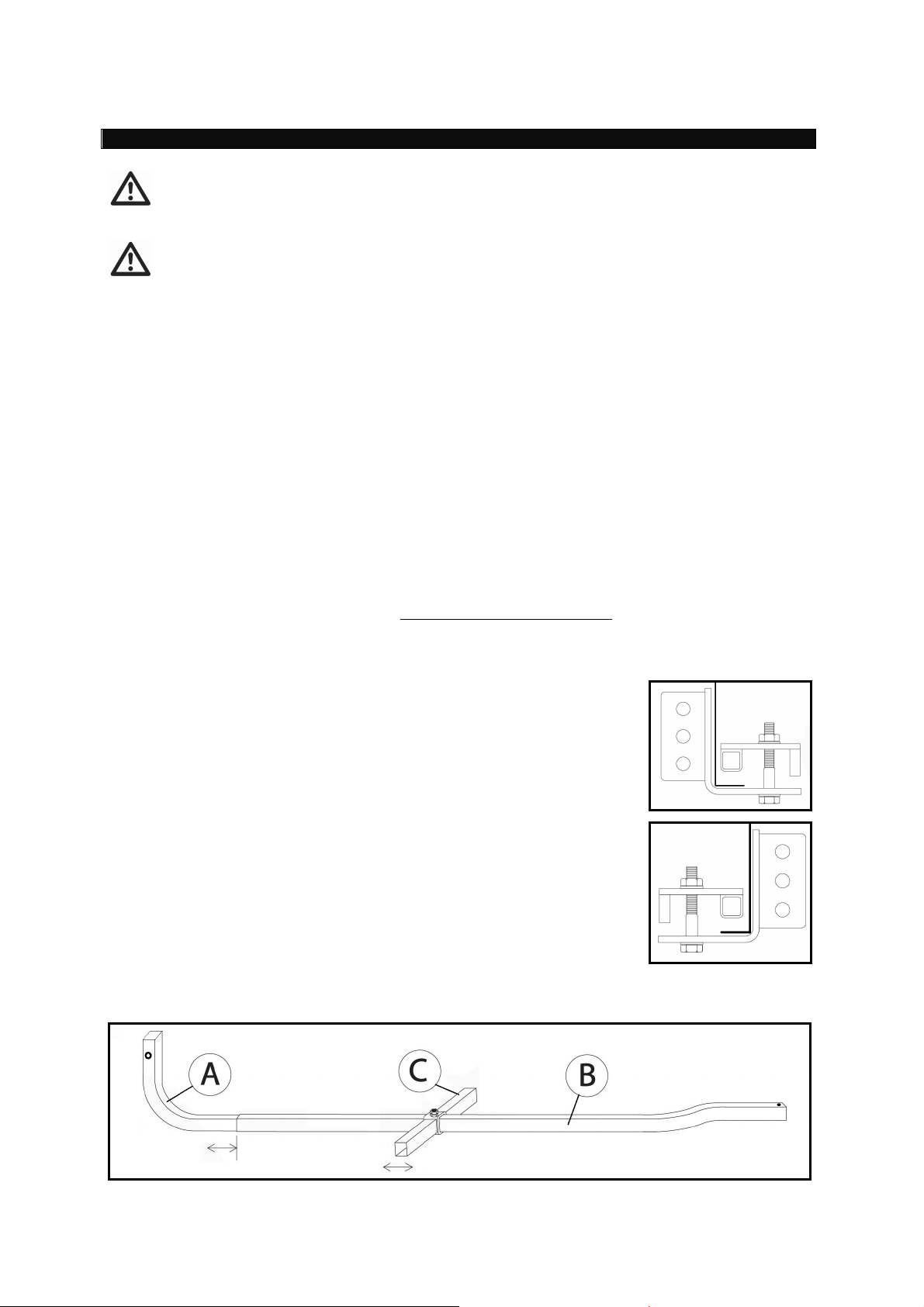

Monteer allereerst de chassis bevestigingsklem aan de linker
chassiszijde (bestuurderskant). Gebruik hiervoor de M10x60 bout,
2 M10 ringen, M10 borgmoer en bevestig deze “handvast”,
zoodanig dat de chassis bevestigingsklem nog net verschoven kan
worden.

Monteer daarna de chassis bevestigingsklem aan de rechter
chassiszijde (bijrijderkant). Gebruik hiervoor de M10x60 bout, 2
M10 ringen, M10 borgmoer en bevestig deze “handvast”, zoodanig
dat de chassis bevestigingsklem nog net verschoven kan worden.

Schuif de dwarsbeugel (C), met de aangelaste moer naar boven, over de dikkere buis (B)
van de uitschuifbare beugel en schuif vervolgens dunnere buis (A) in de dikkere buis (B).

SH101 5

Ref: SH101-UM-TKI-0118-Rev.A

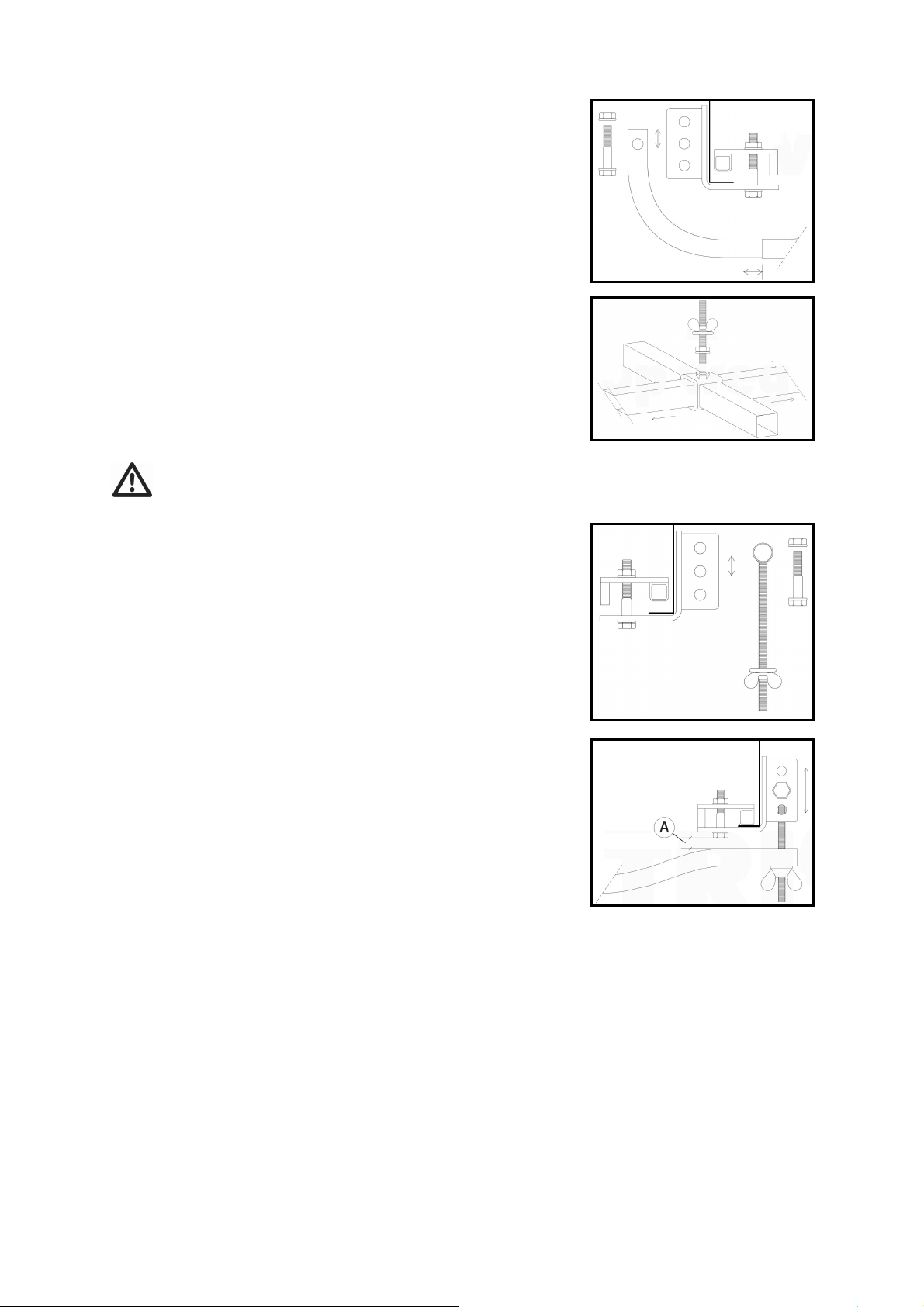

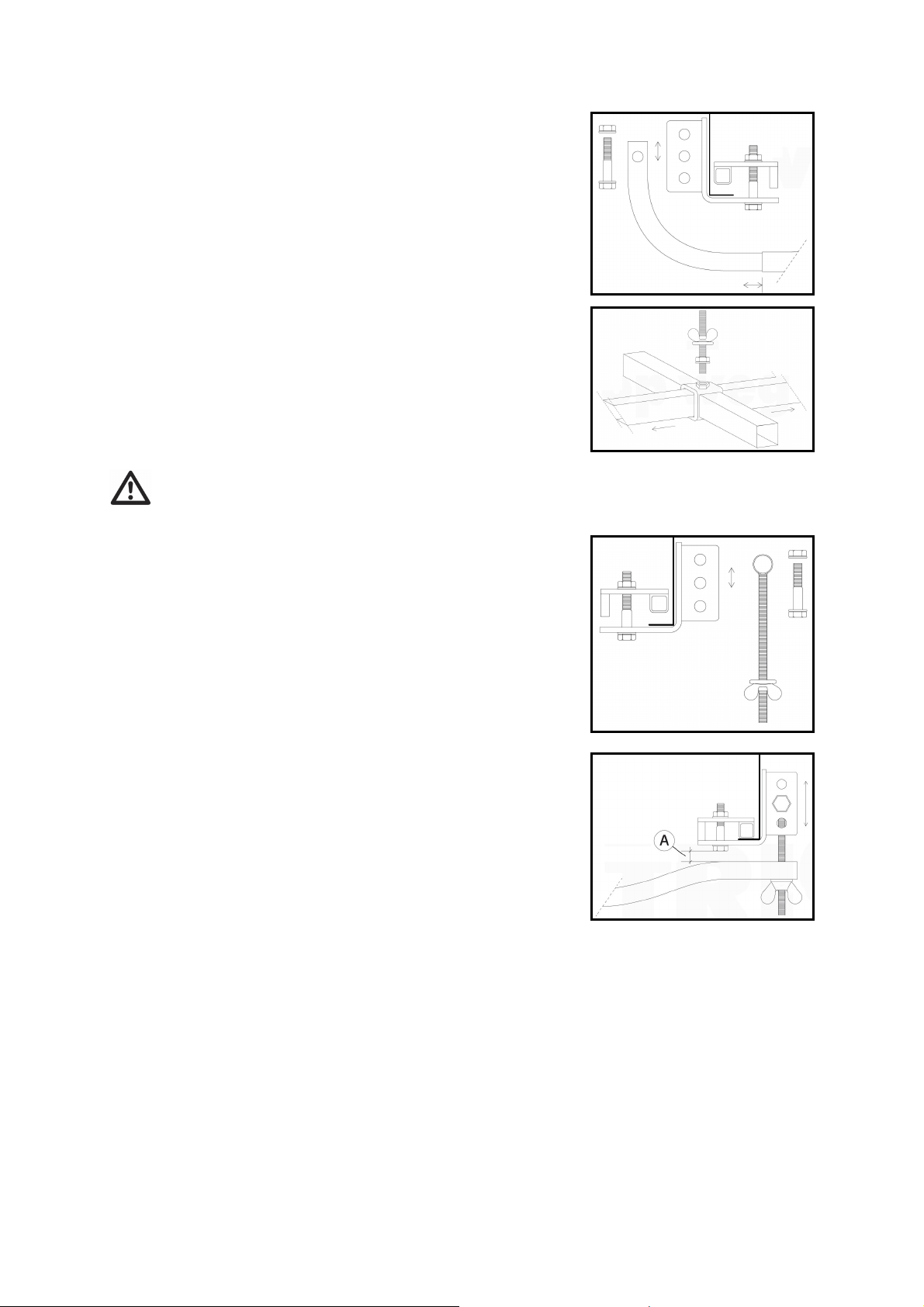

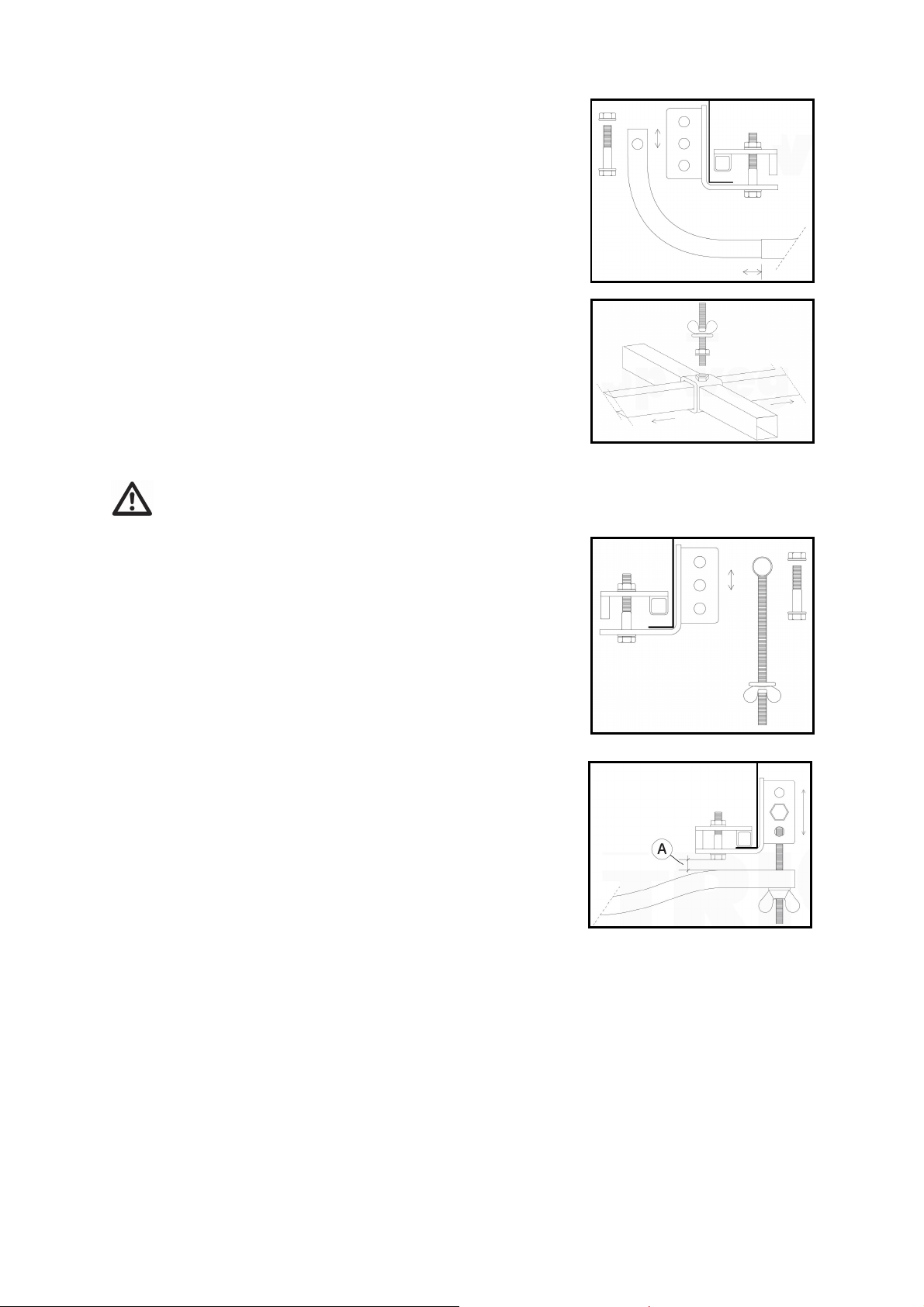

Plaats nu de complete beugel onder de caravan en
bevestig de dunnere buis (L-vorm) aan de linker chassis
bevestigingsklem door middel van de M10x60 bout, 2 M10
ringen en M10 borgmoer (aandraaimoment 5Nm). In
verband met de verschillende reservewiel breedtes en
chassishoogtes zijn er drie hoogtes beschikbaar. Zorg
ervoor dat de reservewiel uiteindelijk goed vast (klem)
komt te zitten tussen de beugel en de bodem. Eventueel
even uitproberen.

Bepaal de uiteindelijke positie van het reservewiel en borg
daarna de dwarsbeugel met de M10x85 schroefdraadpen
(draaien in de aangelaste moer). Borg de schroefdraadpen
vervolgens met de M10 moer zodat deze niet los kan
komen.

Een goede en gelijkmatige gewichtsverdeling is essentieel voor een
goede wegligging van de caravan!

Monteer de M10x190 T-bout aan de rechter chassis
bevestigingsklem (3 hoogtes beschikbaar) door middel van
de bout M10x60, 2 M10 ringen en M10 borgmoer
(aandraaimoment 5Nm).

Voor een optimaal en veilig functioneren (goed klem zetten
van het reservewiel) is het van belang dat er tussen de
chassis bevestigingsklem-bout en de beugel 10mm ruimte
zit (A). Indien nodig de ruimte tussen de band en de
bodem opvullen met een houten lat.

Controleer of het hele systeem op de juiste positie zit, de band geen cruciale onderdelen
raakt en goed klem zit tussen de bodem en de beugel. Draai vervolgens beide chassis
bevestigingklem bouten definitief vast (aandraaimoment 25Nm).

Plaats het reservewiel op de beugel en duw de beugel tegen de bodem zodanig dat het
reservewiel goed klem komt te zitten. Bevestig het reservewiel met de M10 vleugelmoer
en grote M10 ring aan de schroefdraadpen van de dwarsbeugel.

SH101 6

Ref: SH101-UM-TKI-0118-Rev.A

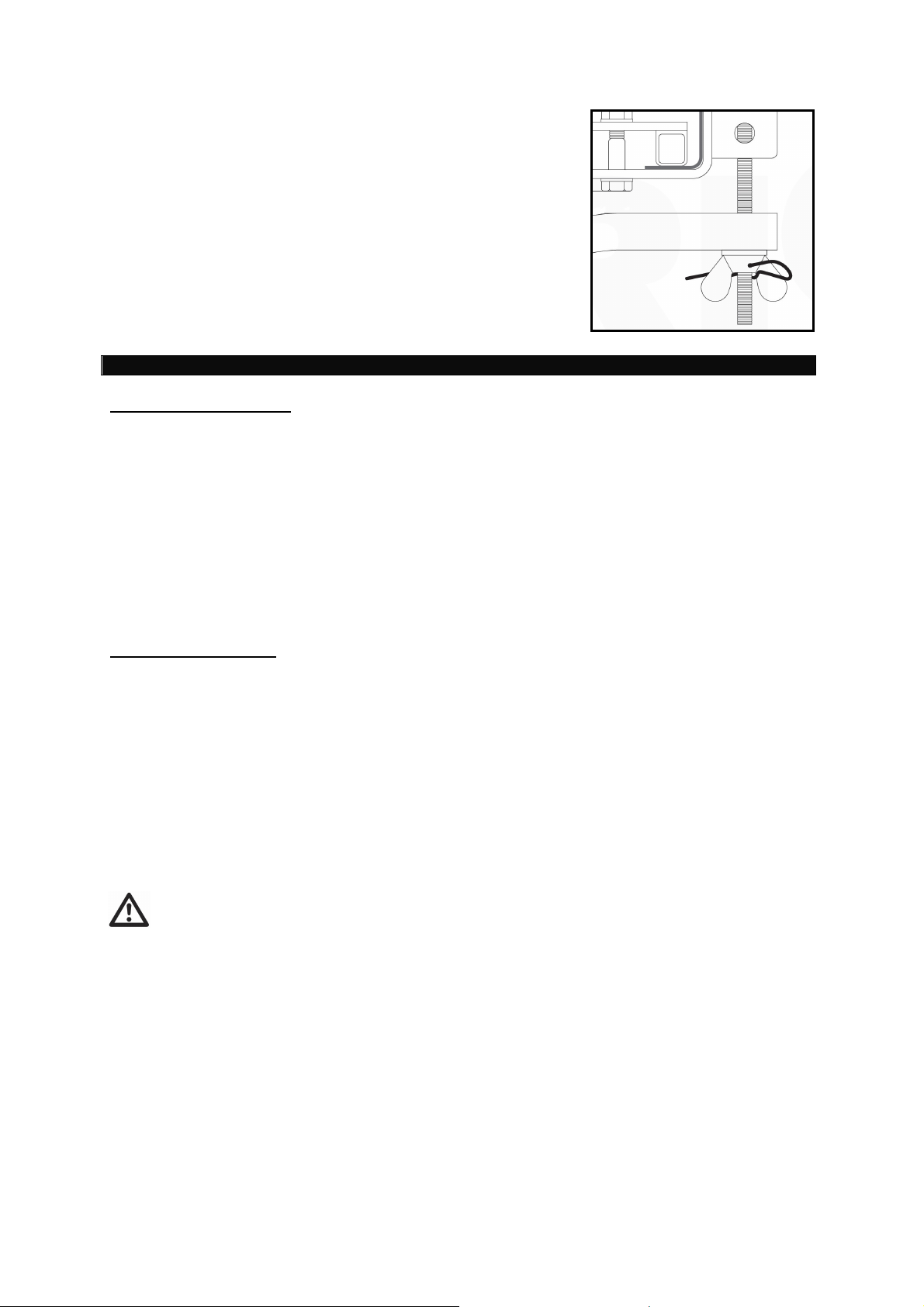

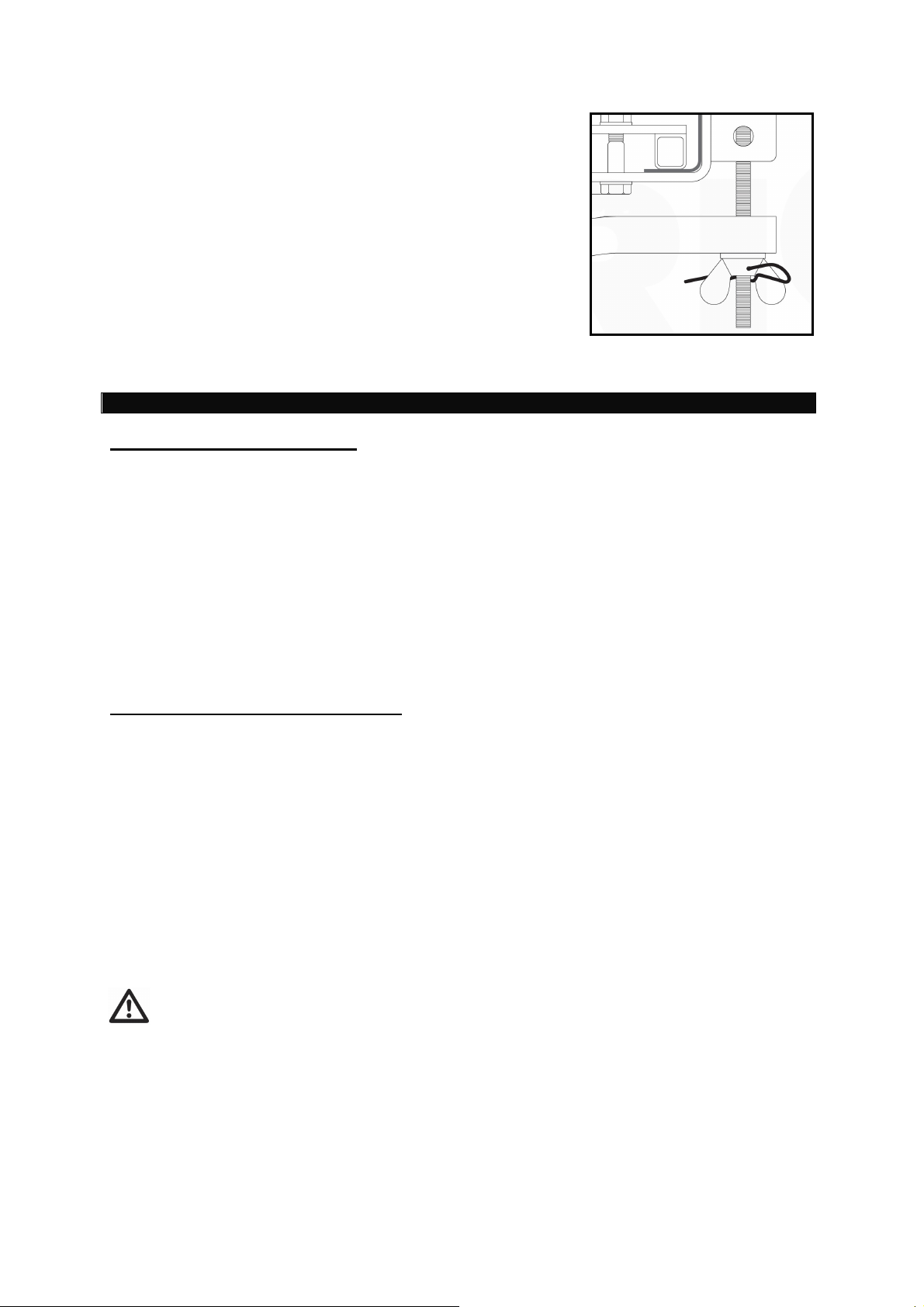

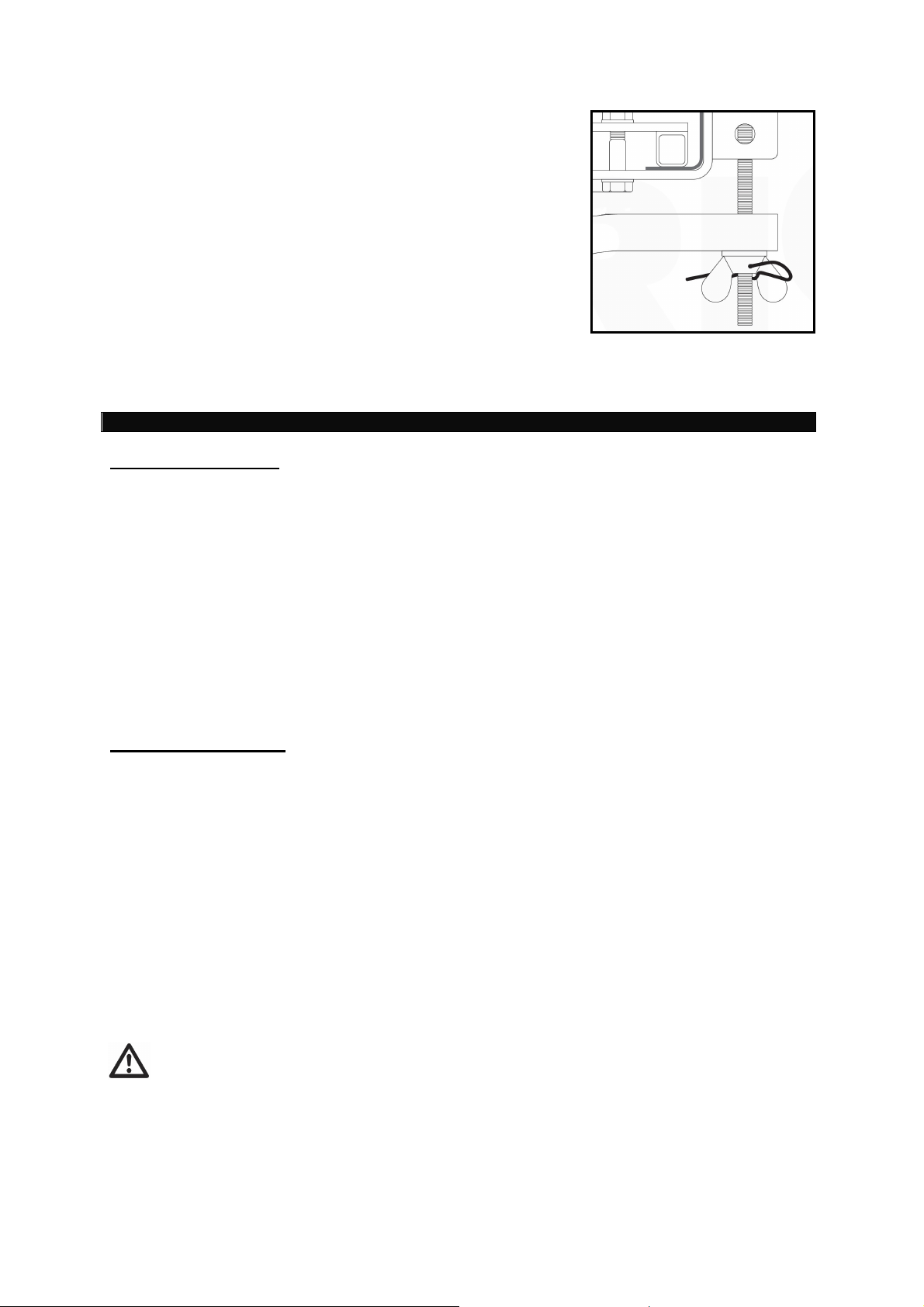

Borg de beugel vervolgens met de M10 vleugelmoer en
grote M10 ring aan de T-bout van de rechter chassis
bevestigingsklem en draai deze strak aan.

Voor een extra borging dient u een 3mm gaatje te boren
door de vleugelmoer en T-bout om de splitpen doorheen te
kunnen doen zodat de moer niet los kan komen.

Eventueel te veel aan lengte van de T-bout afzagen echter
minimaal 60mm over houden.

De reservewielhouder is nu klaar voor gebruik.

GEBRUIK

Plaatsen reservewiel:
Voor het plaatsen van het reservewiel dient u allereerst ervoor te zorgen dat de
caravan op een veilige plaats staat en stabiel staat (uitdraaisteunen uit).

• Trek de splitpen uit de vleugelmoer.

• Draai de vleugelmoer los haal voorzichtig de beugel naar beneden.

• Trek de beugel naar u toe (niet te ver uittrekken) zodat u gemakkelijk het reservewiel

kunt plaatsen.

• Plaats het reservewiel op de beugel ter hoogte van de dwarsbeugel en borg deze met
de vleugelmoer.

• Schuif de beugel in en plaats de beugel weer terug tegen de bodem en bevestig deze
met de vleugelmoer aan de T-bout.

• Plaats als laatste de splitpen in het daarvoor bestemde gaatje.

Gebruiken reservewiel:
Voor het gebruiken van het reservewiel dient u allereerst ervoor te zorgen dat
de caravan op een veilige plaats staat en stabiel staat (uitdraaisteunen uit).

• Trek de splitpen uit de vleugelmoer.

• Draai de vleugelmoer los haal voorzichtig de beugel naar beneden.

• Trek de beugel naar u toe (niet te ver uittrekken) zodat u gemakkelijk het reservewiel

kunt pakken.

Na het weghalen van het reservewiel in ieder geval de beugel weer terugplaatsen onder
de caravan:

• Schuif de beugel in en plaats de beugel weer terug tegen de bodem en bevestig deze
met de vleugelmoer aan de T-bout.

• Plaats als laatste de splitpen in het daarvoor bestemde gaatje.

Opgelet! Wanneer standaard lichtmetalen velgen op de caravan zijn
toegepast en het reservewiel is een stalen velg, zorg er dan voor dat u
geschikte wielbouten heeft voor de stalen velg; er zit namelijk verschil in
de bevestigingsbouten!

SH101 7

Ref: SH101-UM-TKI-0118-Rev.A

ONDERHOUD

De reservewielbeugel en het reservewiel regelmatig afspuiten met een waterslang om
modder, en andere vuiligheid te verwijderen. Gebruik geen reinigingsmiddel die
oplosmiddel of olie bevatten, dit schaadt het rubber.

Laat uw reservewielbeugel 1 maal per jaar controleren en visueel inspecteren. Hierbij
dienen alle bout/moer verbindingen gecontroleerd te worden en alle bewegende delen
gesmeerd te worden.

Onderhoud banden
Uit onderzoeken is gebleken dat naarmate de leeftijd van een band toeneemt, de sterkte
enigszins afneemt, hetgeen concreet betekent dat de kans op een klapband bij oudere
banden groter wordt. Banden die onder een caravan zijn gemonteerd, gaan jarenlang
mee, omdat met de caravan niet zoveel kilometers worden gemaakt als met de auto.
Caravanbanden hebben dan ook vaak voldoende profiel, maar vertonen door ouderdom
droogtescheuren en door de hoge leeftijd neemt de kans op een klapband toe. Omdat
rubber veroudert, adviseert de Vereniging VACO (banden branche) banden na 6 jaar
jaarlijks te laten controleren door een banden specialist en na uiterlijk 10 jaar preventief
te vervangen. De productiedatum van de band is af te lezen op de wang van de band. Uit
de fabrikanten code of DOT code kan men de leeftijd van de band uitlezen. Vanaf het
jaar 2000 staat er een viercijferig getal op de band; bijvoorbeeld 4501. Het getal 45
staat voor week 45 en 01 staat voor het jaar 2001.

In geval van de geringste twijfel, neem dan alstublieft contact op met uw
leverancier.

SH101 8

Ref: SH101-UM-TKI-0118-Rev.A

INHALTSVERZEICHNIS

Lieferumfang Seite 9
Einleitung Seite 9
Bestimmungsgemäßer Gebrauch Seite 10
Spezifikationen Seite 10
Sicherheitsanweisungen Seite 10
Installation Seite 11
Bedienung Seite 13
Wartung Seite 14

LIEFERUMFANG

Anzahl Beschreibung

1 Teleskophalterung (2-teilig)
1 Radhalterung (Querstrebe)
2 Chassis Montageplatten (2-teilig)
1 Gewindestange mit T-Endstück M10x190
1 Gewindestange M10x85
2 Flügelmutter M10
4 Schraube – M10x60
4 Selbstsichernde Mutter M10
1 Mutter M10
8 Unterlegscheibe M10 (Ø 20mm)
2 Unterlegscheibe M10 groß (Ø 30mm)
1 Sicherungssplint
1 Bedienerhandbuch

EINLEITUNG

Vielen Dank, dass Sie sich für den SH101 Reserveradhalter entschieden haben. Das
Produkt ist auf einem sehr hohen Qualitätsstandard produziert worden und hat
dementsprechend sorgfältige Kontrollverfahren durchlaufen.

Kein Platz unter dem Wohnwagen für die Standard-Halterung des Ersatzrades aufgrund
einer montierten Rangierhilfe? Der SH101 Reserveradhalter ist die ideale Lösung! Der
flexible Ersatzradhalter kann leicht unter dem Fahrgestell montiert werden. Auf diese
Weise kann sowohl die Rangierhilfe, als auch das Ersatzrad unter dem Chassis montiert
werden. Der Reserveradhalter ist leicht und ohne Bohren zu installieren.

Mit Hilfe der Teleskophalterung können Sie das Reserverad sicher und einfach am Rand
der Straße aus der Halterung entnehmen. Sie können den Halter herausziehen bis das
Ersatzrad leicht zugänglich ist.

Bevor Sie mit der Montage beginnen und den Reserveradhalter benutzen,
lesen Sie diese Anleitung sehr sorgfältig durch und beachten Sie alle
Sicherheitshinweise. Der Wohnwageneigentümer ist für die korrekte
Handhabung verantwortlich.

Bewahren Sie diese Bedienungsanleitung als Nachschlagemöglichkeit
auch für nachfolgende Besitzer unbedingt auf.

SH101 9

Ref: SH101-UM-TKI-0118-Rev.A
