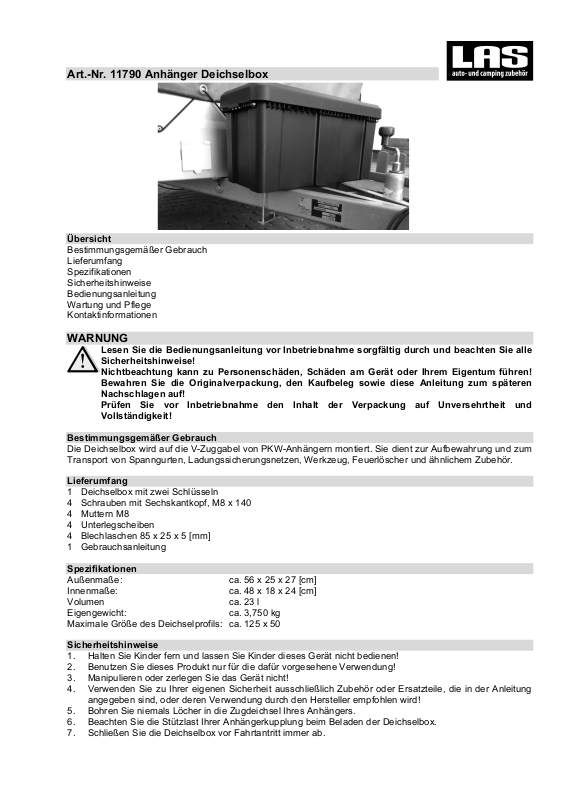

Art.-Nr. 11790 Anhänger Deichselbox

Übersicht

Bestimmungsgemäßer Gebrauch
Lieferumfang
Spezifikationen
Sicherheitshinweise
Bedienungsanleitung
Wartung und Pflege
Kontaktinformationen

WARNUNG

Lesen Sie die Bedienungsanleitung vor Inbetriebnahme sorgfältig durch und beachten Sie alle
Sicherheitshinweise!
Nichtbeachtung kann zu Personenschäden, Schäden am Gerät oder Ihrem Eigentum führen!
Bewahren Sie die Originalverpackung, den Kaufbeleg sowie diese Anleitung zum späteren
Nachschlagen auf!
Prüfen Sie vor Inbetriebnahme den Inhalt der Verpackung auf Unversehrtheit und
Vollständigkeit!

Bestimmungsgemäßer Gebrauch

Die Deichselbox wird auf die V-Zuggabel von PKW-Anhängern montiert. Sie dient zur Aufbewahrung und zum
Transport von Spanngurten, Ladungssicherungsnetzen, Werkzeug, Feuerlöscher und ähnlichem Zubehör.

Lieferumfang

1 Deichselbox mit zwei Schlüsseln
4 Schrauben mit Sechskantkopf, M8 x 140
4 Muttern M8
4 Unterlegscheiben
4 Blechlaschen 85 x 25 x 5 [mm]
1 Gebrauchsanleitung

Spezifikationen

Außenmaße: ca. 56 x 25 x 27 [cm]
Innenmaße: ca. 48 x 18 x 24 [cm]
Volumen ca. 23 l
Eigengewicht: ca. 3,750 kg
Maximale Größe des Deichselprofils: ca. 125 x 50

Sicherheitshinweise

1. Halten Sie Kinder fern und lassen Sie Kinder dieses Gerät nicht bedienen!

2. Benutzen Sie dieses Produkt nur für die dafür vorgesehene Verwendung!

3. Manipulieren oder zerlegen Sie das Gerät nicht!

4. Verwenden Sie zu Ihrer eigenen Sicherheit ausschließlich Zubehör oder Ersatzteile, die in der Anleitung
angegeben sind, oder deren Verwendung durch den Hersteller empfohlen wird!

5. Bohren Sie niemals Löcher in die Zugdeichsel Ihres Anhängers.

6. Beachten Sie die Stützlast Ihrer Anhängerkupplung beim Beladen der Deichselbox.

7. Schließen Sie die Deichselbox vor Fahrtantritt immer ab.

Bedienungsanleitung

Stellen Sie die Deichselbox auf die V-Zuggabel Ihres Anhängers. Suchen Sie eine
geeignete Position für die Deichselbox, es dürfen keine Begrenzungsleuchten
oder Reflektoren abgedeckt werden, der Handbremshebel und die Stützradkurbel
müssen frei zugänglich bleiben. Achten Sie auch darauf, daß sich der Deckel der
Box ganz öffnen läßt. Wenn Sie eine Position für die Deichselbox festgelegt
haben, markieren Sie am Boden der Box die Stellen, an denen die Löcher für die
Befestigungsschrauben gebohrt werden. Die Befestigungsschrauben müssen sich
jeweils rechts und links neben den Profilen der Zuggabel befinden. Nehmen Sie
die Deichselbox von der Zuggabel Ihres Anhängers ab, und bohren Sie die Löcher
für die Befestigungsschrauben. Setzen Sie die Box wieder an die ausgewählte
Stelle auf der Zuggabel. Legen Sie in der Deichselbox je eine Blechlasche über
zwei Löcher. Stecken Sie die Schrauben mit Unterlegscheiben durch die Löcher
der Blechlaschen und des Boxbodens. Stecken Sie die anderen Blechlaschen von
unten auf die Schrauben und setzen Sie die Unterlegscheiben und Muttern an,
aber ziehen Sie diese noch nicht fest. Richten Sie Box aus und ziehen danach die
Schrauben fest. Ihre Deichselbox ist jetzt einsatzbereit.

Wartung und Pflege

Die Deichselbox selbst ist wartungsfrei und bedarf abgesehen von einer gelegentlichen Reinigung mit einem
weichen, trockenen Tuch keinerlei Pflege. Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder
chemische Lösungen, da ansonsten die Oberflächen beschädigt werden könnten.
Schmieren Sie das Schloß gelegentlich mit Graphit oder WD-40 Öl.

Hinweise zum Umweltschutz

Bitte entsorgen Sie dieses Gerät über die Wertstofftonne oder die öffentlichen/kommunalen Sammelstellen.
Die Materialien sind recycelbar. Durch Recycling, stoffliche Verwertung oder andere Formen der
Wiederverwendung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt!

Kontaktinformationen
EAL GmbH

Otto-Hausmann-Ring 107
42115 Wuppertal
Deutschland
Telefon: [phone]
Telefax: [phone]
Internet: www.eal-vertrieb.de
E-Mail: [e-mail]

© EAL GmbH, Ma2015
