Istruzioni per l’uso dei modelli

CASABAR PID

Gentile cliente, La ringraziamo per aver acquistato un nostro prodotto, costruito secondo le ultime innovazioni tecnologiche. Seguendo scrupolosamente le semplici operazioni riguardanti l’uso corretto del nostro prodotto in conformità alle prescrizioni essenziali di sicurezza indicate nel presente manuale, potrà ottenere il massimo

delle prestazioni e vericare la notevole adabilità di questo prodotto nel corso

degli anni. Qualora dovesse riscontrare anomalie nel funzionamento potrà sempre

contare sulla rete dei Centri di Assistenza che n d’ora sono a Sua disposizione.

SIMBOLOGIA UTILIZZATA NELLE PRESENTI ISTRUZIONI

Le avvertenze importanti recano questi simboli. È assolutamente necessario

osservare queste avvertenze.

Prima della messa in funzione, leggere attentamente il manuale di

istruzioni.

Attenzione! Operazioni particolarmente importanti e/o pericolose.

Informazioni (utili all’utilizzo dell’apparecchio).

Suggerimenti.

Interventi che possono essere svolti a cura dell’utente.

Interventi che devono essere svolti esclusivamente da un tecnico

qualicato.

2 3

INDICE

1. INTRODUZIONE AL MANUALE 4

1–1. INTRODUZIONE 4

2. AVVERTENZE 4

2–1. AVVERTENZE DI SICUREZZA 4 2–2. DESTINAZIONE D’USO DELLA MACCHINA 6 2–3. ISTRUZIONI PER IL TRATTAMENTO A FINE VITA 6

3. DESCRIZIONE 7

3–1. DESCRIZIONE DEL PRODOTTO 7

4. USO 7

4–1. MESSA IN FUNZIONE DELL’APPARECCHIO 7 4–2. PREPARAZIONE DEL CAFFÈ ESPRESSO 8 4–3. EROGAZIONE DEL VAPORE 9 4–4. EROGAZIONE ACQUA CALDA 10 4–5. REGOLAZIONE DELLA TEMPERATURA IN CALDAIA 10

5. PULIZIA E MANUTENZIONE 10

6. CAUSE DI MANCATO FUNZIONAMENTO O ANOMALIE 12

1. INTRODUZIONE AL MANUALE

1–1. INTRODUZIONE

Il presente manuale di istruzioni è parte

integrante della macchina, va letto attentamente e deve essere sempre a disposizione per eventuali consultazioni; va conservato per tutta la durata operativa della macchina.

All’interno vi sono le informazioni relative all’uso corretto della macchina, alla pulizia, alla manutenzione e fornisce importanti indicazioni per lo

svolgimento di operazioni da eettuarsi

con particolare attenzione e per eventuali rischi residui. Il manuale rispecchia le innovazioni tecnologiche al momento della sua redazione; il costruttore si riserva il

diritto di apportare tutte le modiche

tecniche necessarie ai propri prodotti e

di aggiornare i manuali senza l’obbligo

di rivedere anche le versioni precedenti.

LA PAVONI S.p.A. declina ogni responsabilità per eventuali danni

che possano direttamente od indirettamente derivare a persone o cose in conseguenza:

• della mancata osservanza di tutte le prescrizioni delle vigenti norme di sicurezza;

• una installazione non corretta;

• difetti di alimentazione;

• uso improprio o non corretto della macchina;

• uso non conforme a quanto specicato nel presente manuale;

• gravi carenze nella manutenzione;

• modiche sulla macchina o qualsiasi intervento non autorizzato;

• utilizzo di ricambi non originali o

specici per il modello;

• inosservanza totale o anche parziale delle istruzioni;

• eventi eccezionali.

2. AVVERTENZE

2–1. AVVERTENZE DI SICUREZZA

• L’utilizzatore deve attenersi alle norme

di sicurezza vigenti nel Paese dove la

macchina viene utilizzata, oltre alle

regole dettate dal comune buon senso

ed alle prescrizioni contenute nel presente manuale.

• Per garantire il corretto funzionamento della macchina ed il mantenimento nel tempo delle sue caratteristiche,

si consiglia di vericare le giuste condizioni ambientali (la temperatura ambiente deve essere compresa fra

5° e 35° C), evitando l’utilizzo della macchina in luoghi dove vengono usati

getti di acqua o in ambienti esterni

sottoposti ad agenti atmosferici (sole, pioggia, ecc.).

• Dopo aver tolto la macchina

dall’imballo, assicurarsi che la stessa sia intatta e non abbia subìto

danneggiamenti.

• I componenti dell’imballaggio devono essere consegnati negli appositi centri di smaltimento e in nessun caso lasciati incustoditi o alla portata

di bambini, animali o di persone non

autorizzate.

• Prima della messa in funzione della

macchina, vericare che la tensione di alimentazione specicata nella targhetta dati posta sotto la base della macchina sia quella in uso nel Paese.

• L’apparecchio non può essere utilizzato da persone (incluso i

bambini) con ridotte capacità siche,

sensoriali o mentali o con mancanza di esperienza e di conoscenza, a meno che non siano sorvegliati o istruiti all’utilizzo in sicurezza dell’apparecchio

da una persona responsabile per la

loro sicurezza.

4 5

• I bambini devono essere sorvegliati per assicurarsi che non giochino con l’apparecchio.

• La pulizia e la manutenzione non

devono essere eettuate da bambini

senza sorveglianza.

• Non immergere mai l’apparecchio in acqua.

• Questo apparecchio è destinato esclusivamente all’uso domestico. Inoltre, non può essere utilizzato:

- nella zona cucina per i dipendenti in

negozi, negli uci e in altri ambienti

lavorativi;

- in fattorie/agriturismi;

- da clienti in alberghi, motel e ambienti residenziali;

- nei bed and breakfast.

• Se il cavo di alimentazione elettrica è danneggiato, contattare il servizio di assistenza tecnica per la sua sostituzione per evitare qualsiasi pericolo.

• Solo per mercati europei: L’uso di questo apparecchio è

consentito ai bambini a partire

dagli 8 anni se supervisionati o istruiti riguardo l’uso in sicurezza dell’apparecchio e se ne comprendono i rischi connessi.

• La pulizia e la manutenzione possono

essere eseguite da bambini a partire

dagli 8 anni purché supervisionati.

• Tenere l’apparecchio e il suo cavo

fuori dalla portata dei bambini con età

inferiore agli 8 anni.

• I bambini non devono giocare con l’apparecchio.

• L’apparecchio può essere utilizzato da

persone con ridotte capacità siche,

• sensoriali o mentali o con mancanza di esperienza e conoscenza se sorvegliati o se istruiti sull’uso in sicurezza dell’apparecchio e se consapevoli dei pericoli connessi.

• Scollegare l’apparecchio dalla presa di corrente prima di tutte le operazioni di

• montaggio, smontaggio e pulizia.

• Per questo apparecchio:

Prima di utilizzare l’apparecchio

leggere attentamente questo manuale d’uso.

• Spegnere l’apparecchio immediatamente dopo l’uso.

• Non lasciare l’apparecchio incustodito mentre è in funzione.

• Scollegare sempre la macchina da

caè dalla presa di corrente prima

del montaggio e dello smontaggio dei componenti e prima di pulirla.

• Prima di collegare e scollegare la macchina, assicurarsi che l’interruttore di accensione sia in posizione spenta.

• Togliere la spina dalla presa di

corrente prima di eettuare la pulizia e

in caso di guasto.

• Lasciare rareddare la macchina da

caè prima di eettuare la pulizia.

• Non utilizzare la macchina da caè senza acqua nel serbatoio o senza il serbatoio.

• Lasciare uno spazio di almeno 3 cm

tra la macchina da caè ed eventuali

pareti laterali o posteriori e lasciare uno spazio di almeno 15 cm sopra la

macchina da caè.

• Pericolo di scottature! La macchina da caè genera calore e produce

acqua calda e vapore durante il funzionamento.

• Pericolo di scottature! Non toccare il ripiano scaldatazze durante il funzionamento.

• Le superci del prodotto rimangono molto calde dopo l’uso per via del calore residuale. Non toccare le

superci calde per evitare scottature.

• Non utilizzare la macchina da caè in combinazione con parti o accessori di

altri produttori.

• Utilizzare esclusivamente ricambi originali del produttore. L’uso di

parti di ricambio non consigliati dal produttore potrebbe provocare

incendi, scosse elettriche o lesioni alle persone.

• Appoggiare la macchina da caè solo

su superci piane ed asciutte.

• Evitare di bagnare o spruzzare liquidi sulla macchina da caè. In caso

di contatto con liquidi, scollegare immediatamente il cavo dalla presa elettrica e asciugare accuratamente:

Pericolo di scosse elettriche!

• Non utilizzare detergenti aggressivi o oggetti taglienti per pulire la macchina

da caè.

• Non apportare modiche all’apparecchio.

• Non tentare mai di spegnere una

amma/incendio con acqua: spegnere

l’apparecchio, togliere la spina dalla

presa di corrente e coprire la amma

con un coperchio o con una coperta ignifuga.

• Evitare che il cavo di alimentazione entri in contatto con spigoli vivi.

• Non posizionare l’apparecchio sopra o vicino a fornelli gas o elettrici accesi, all’interno di un forno o in prossimità di fonti di calore.

• Non posizionare l’apparecchio vicino a rubinetti o lavandini.

2–2. DESTINAZIONE D’USO DELLA MACCHINA

• Questa macchina è adatta alla

preparazione domestica di caè espresso con miscela di caè, al

prelievo ed all’erogazione di acqua calda e/o vapore, di latte caldo.

• L’utilizzatore deve aver letto

attentamente e ben compreso le

istruzioni contenute nel manuale, in modo da fare funzionare correttamente la macchina.

• In caso di uso improprio decade ogni forma di garanzia ed il costruttore

declina ogni responsabilità per danni a

persone e/o cose.

• È da considerarsi uso improprio:

- qualsiasi utilizzo diverso da quello dichiarato;

- qualsiasi intervento sull’apparecchio che sia in contrasto con le indicazioni riportate in questo manuale,

- qualsiasi utilizzo dopo manomissioni a componenti o ai dispositivi di sicurezza;

- l’utilizzo dell’apparecchio in ambienti

esterni.

2–3. ISTRUZIONI PER IL TRATTAMENTO A FINE VITA

Gli apparecchi elettrici non devono

essere smaltiti assieme ai riuti

domestici. Gli apparecchi che

recano questo simbolo sono

soggetti alla Direttiva europea 2012/19/ UE. Tutti gli apparecchi elettrici ed elettronici dismessi devono essere

smaltiti separatamente dai riuti

domestici, conferendoli agli appositi centri previsti dallo Stato. Smaltendo correttamente l’apparecchio dismesso,

si eviteranno danni all’ambiente e rischi per la salute delle persone. Per ulteriori

informazioni sullo smaltimento dell’apparecchio dismesso rivolgersi

all’Amministrazione comunale, all’Ucio

smaltimento o al negozio dove è stato acquistato l’apparecchio.

6 7

3. DESCRIZIONE

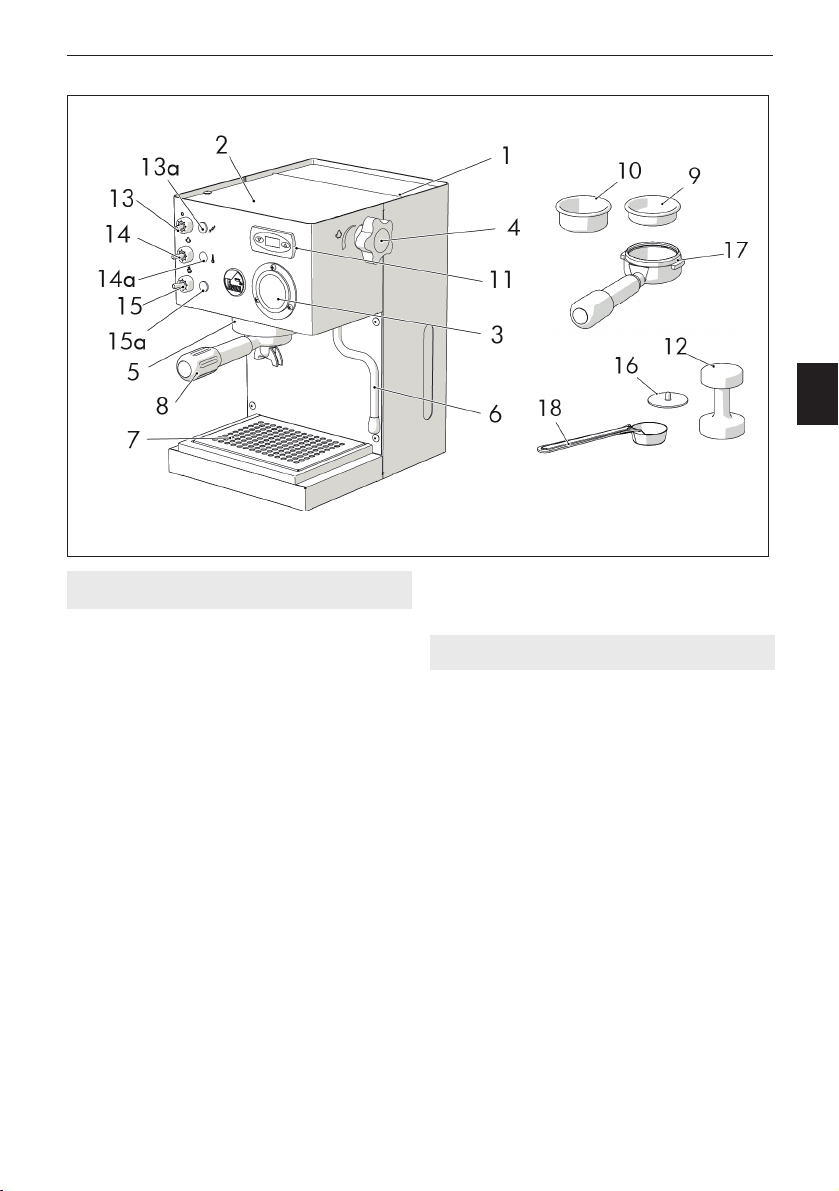

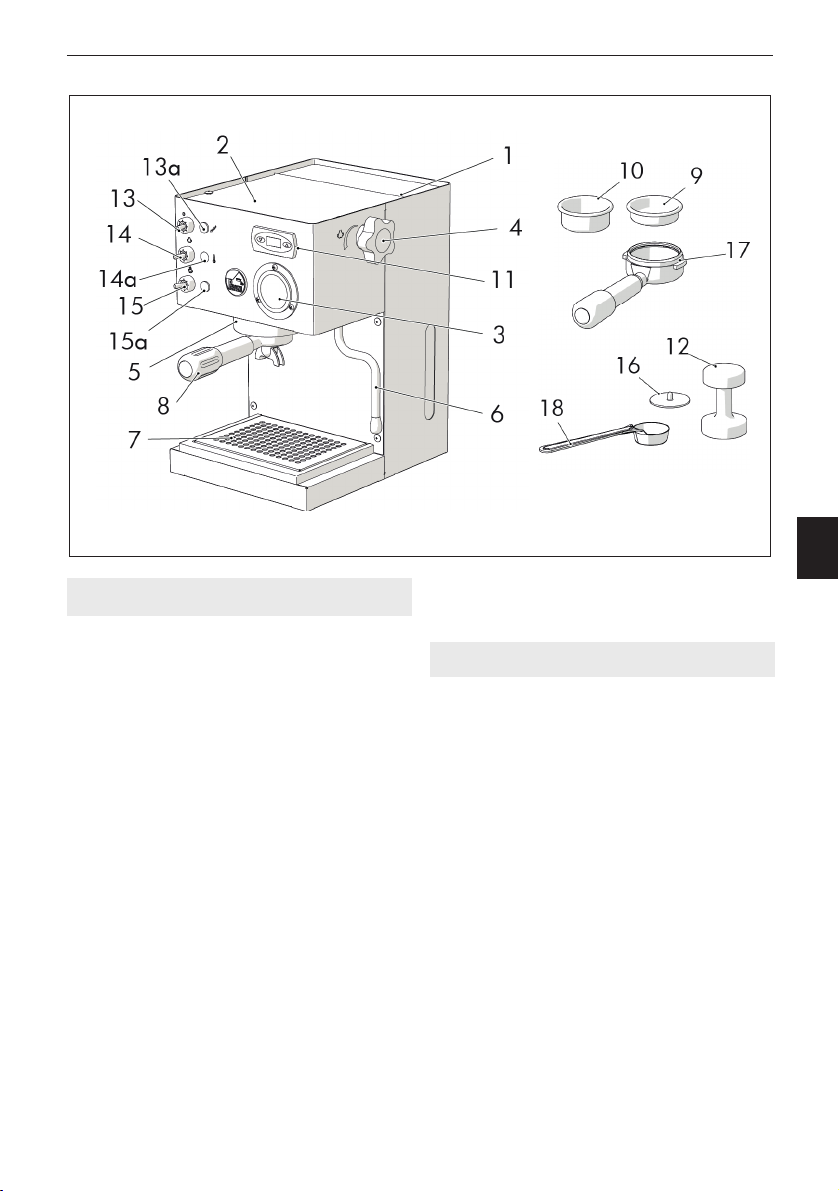

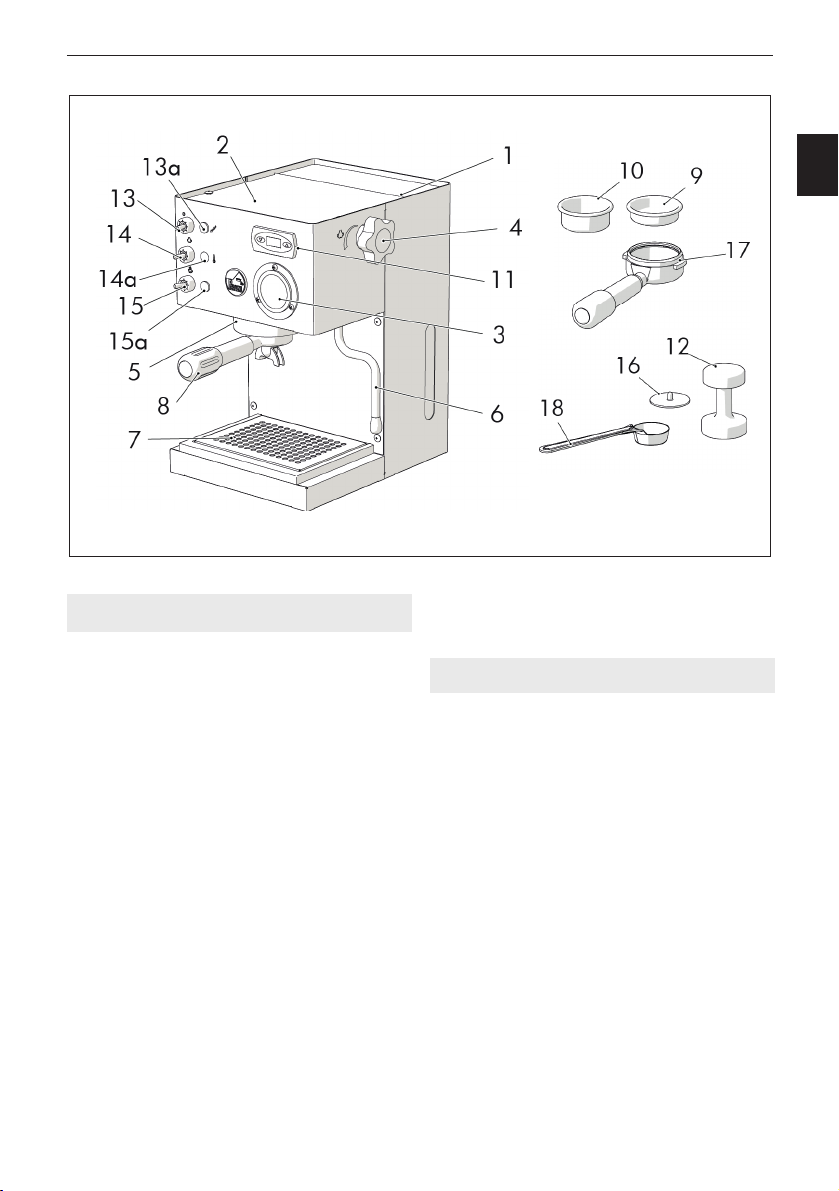

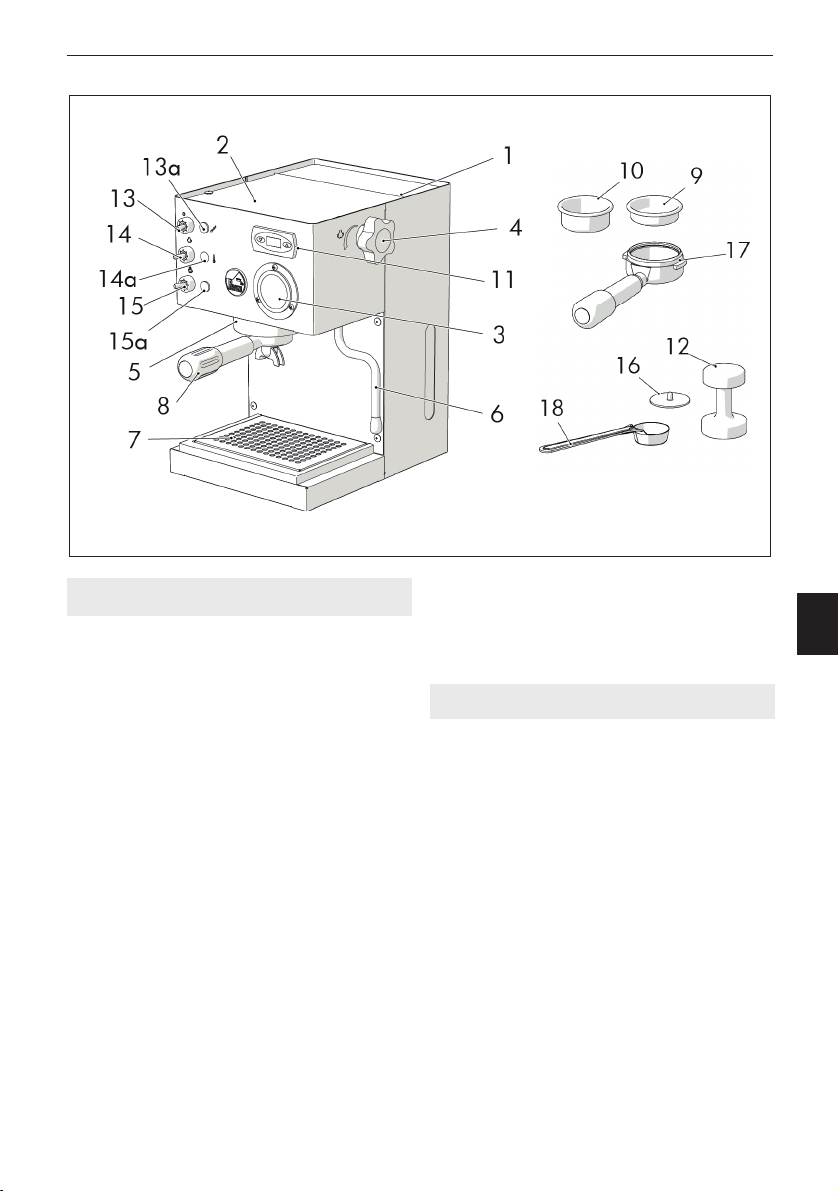

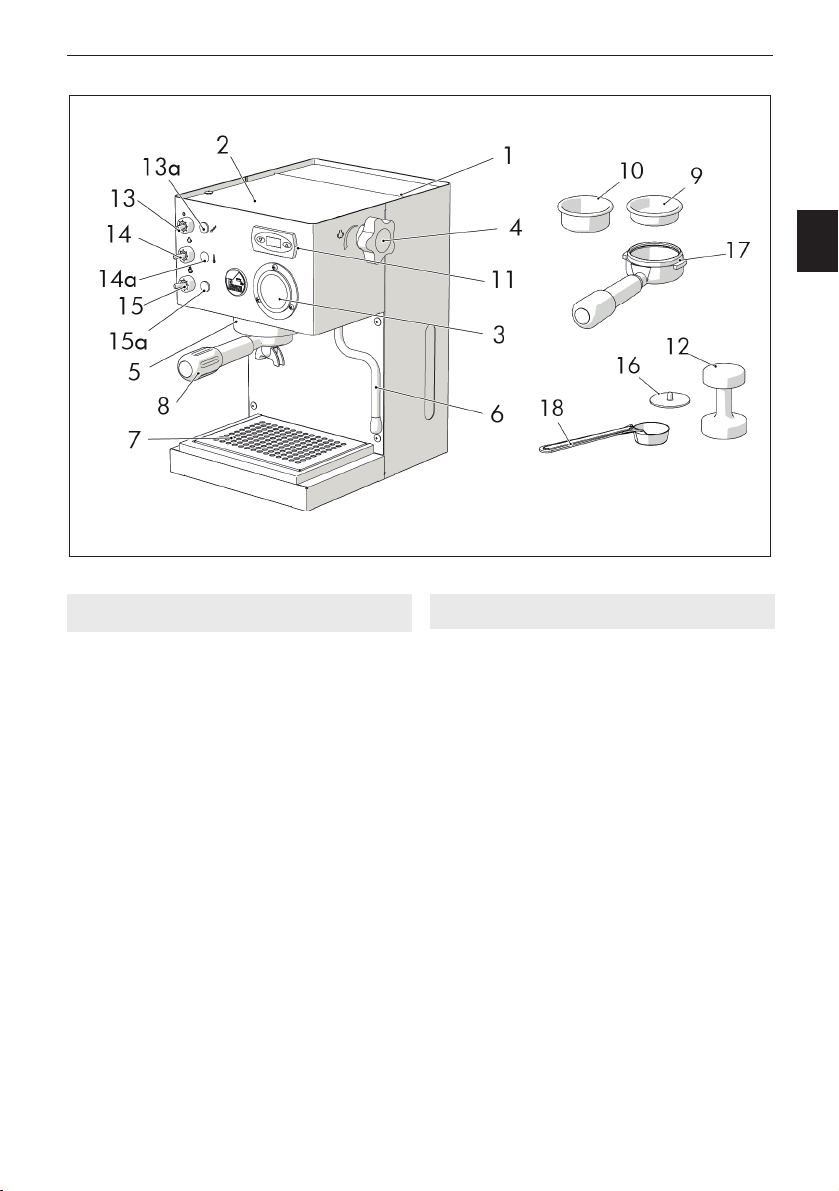

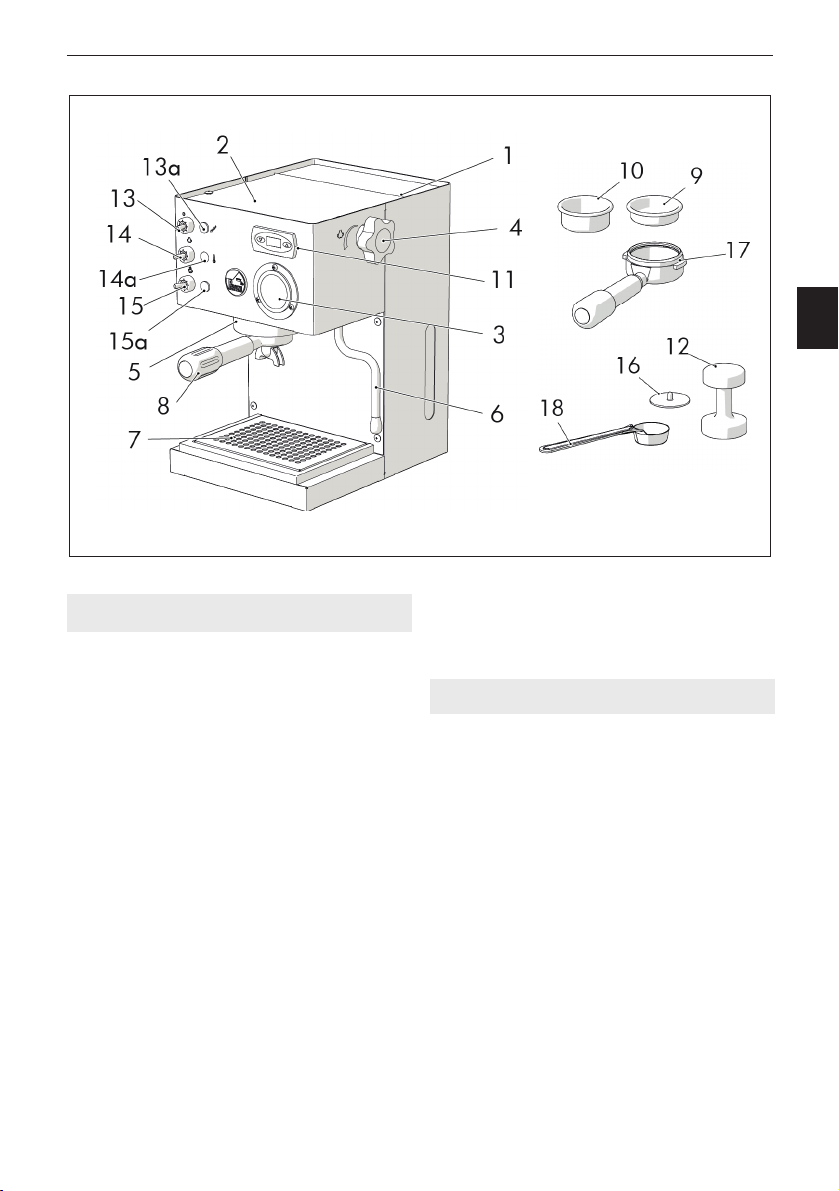

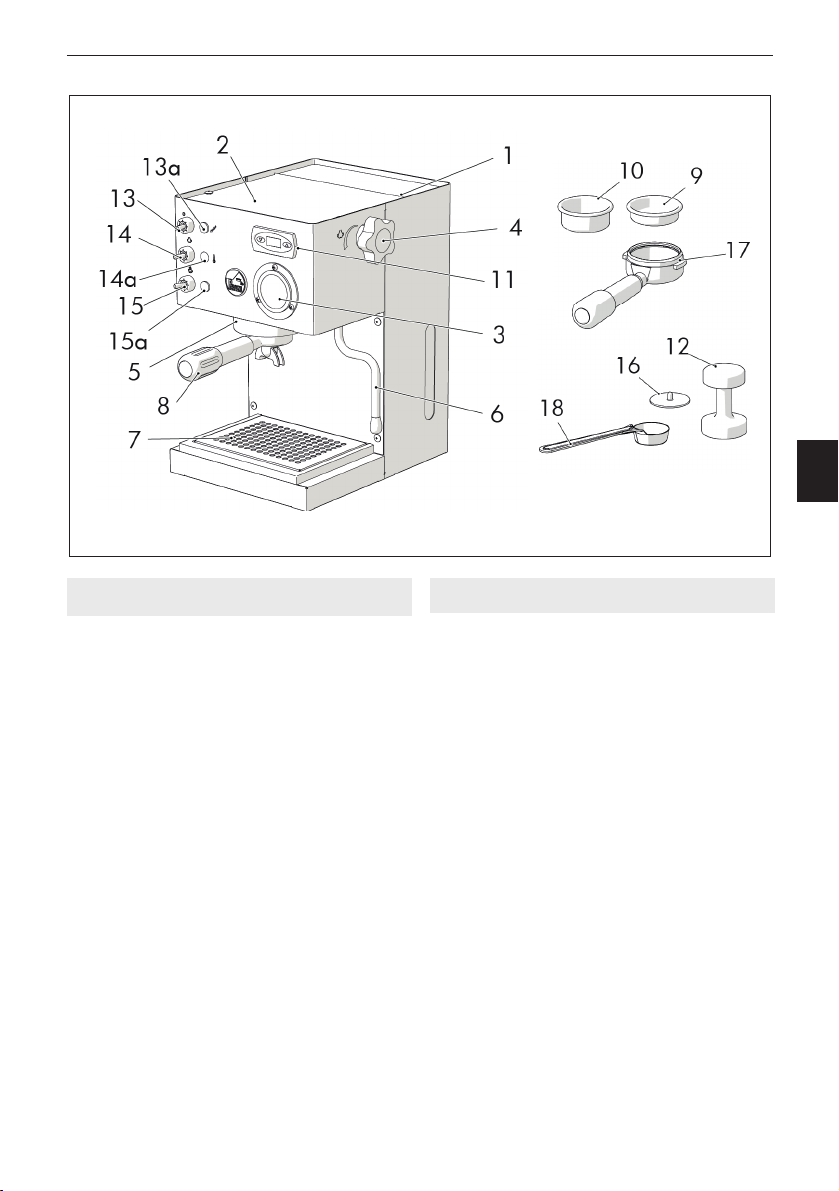

3–1. DESCRIZIONE DEL PRODOTTO

1. Serbatoio acqua

2. Scaldatazze passivo

3. Manometro

4. Manopola vapore/acqua calda

5. Gruppo erogazione

6. Erogatore vapore/acqua calda

7. Grata removibile poggia tazza

8. Porta ltro

9. Filtro 1 tazza

10. Filtro 2 tazze

11. Termopid

12. Pressino per ca è

13. Interruttore on/o di alimentazione

13a. Lampada macchina accesa

14. Interruttore vapore 14a. Lampada: macchina in temperatura

15. Interruttore erogazione ca è/acqua

calda 15a. Lampada: interruttore erogazione

ca è/ acqua calda

16. Membrana per tenuta  ltro

17. Porta ltro fascino

18. Misurino ca è

4. USO

4–1. MESSA IN FUNZIONE DELL’APPARECCHIO

• Aprire il coperchio del serbatoio d’acqua e riempire il serbatoio (1)

di acqua fresca e pulita, facendo attenzione a non superare il livello massimo consentito.

• Accendere la macchina posizionando l’interruttore on/o (13) sulla posizione “I”. L’accensione della lampada (13a) conferma l’alimentazione elettrica.

• Inserire il porta ltro (8 o 17) nel gruppo erogazione (5).

• Aprire la manopola vapore/acqua calda (4).

• Posizionare la leva interruttore erogazione ca è/acqua calda (15) sulla

posizione “I”. Quando dall’erogatore vapore/acqua calda (6) comincerà

ad uscire l’acqua, posizionare la

leva interruttore erogazione caè/

acqua calda (15) sulla posizione “0” e chiudere la manopola (4).

Dopo aver fatto queste operazioni procedere con il risciacquo dei circuiti interni:

• Posizionare un contenitore sotto i

beccucci di erogazione del caè e premere il tasto di erogazione caè/

acqua calda (14).

• Ripetere questo procedimento per 5 volte.

• Una volta terminato il risciacquo attendere che la macchina raggiunga la temperatura di funzionamento.

• La macchina è pronta all’uso quando il regolatore di temperatura Termopid (11) raggiunge la temperatura preimpostata di 92°C, temperatura

ideale per la preparazione del caè (se si desidera cambiare la temperatura

del Termopid, seguire le istruzioni del paragrafo 4.5) e la lampada spia (14a) resta accesa in maniera ssa.

4–2. PREPARAZIONE DEL CAFFÈ ESPRESSO

• Assicurarsi di aver eettuato tutte le operazioni riportate nel paragrafo 4.1 “messa in funzione della macchina”.

• Per ottenere un ottimo caè espresso

è importante utilizzare un caè di ottima qualità, ben torrefatto e

correttamente macinato. La macchina

per caè espresso a pompa richiede l’utilizzo di una miscela macinata ne;

se la macinatura è troppo grossa si

otterranno caè chiari e leggeri e senza crema, se è troppo ne caè

scuro e forte con poca crema.

• Si consiglia di macinare il caè con un macinino a macine al momento dell’utilizzo in quanto, una volta

macinato, perde entro breve tempo le

sue capacità aromatiche.

• Le tazze calde contribuiscono a conservare alla giusta temperatura

il caè appena erogato; si consiglia

pertanto di collocare le tazze prima dell’uso sulla piastra scaldatazze (2).

Per evitare di ripetere tali

operazioni si consiglia di controllare il livello dell’acqua nel contenitore (1) onde evitare lo svuotamento del circuito idrico della macchina. Nel caso che questo avvenga le operazioni sopraccitate vanno ripetute

La spia di raggiungimento della temperatura corretta (14a) continuerà a spegnersi e ad accendersi automaticamente durante il periodo di riscaldamento. Dopo aver acceso

la macchina, per il primo caè,

aspettare circa 6 minuti per il riscaldamento ideale,mentre per quelli successivi la macchina sarà sempre pronta.

PRERISCALDAMENTO

• Controllare che la quantità di acqua

nel serbatoio (1) sia suciente.

• Inserire il portaltro (8 o 17) nel gruppo erogazione caè (5) con inserito il ltro per una tazza (9) o per

due tazze (10), a seconda del numero

di caè da preparare, nel portaltro.

• Azionare l’interruttore generale (13), si illuminerà la spia luminosa di accensione (13a) che segnala la macchina in funzione.

• Attendere che la macchina raggiunga la temperatura di funzionamento per poter erogare un caè, lampada (14a) accesa.

PREPARAZIONE DEL CAFFÈ ESPRESSO

• Togliere il portaltro (8 o 17), riempire il ltro con uno o due misurini di caè

8 9

macinato (un misurino per ogni tazza

di caè), livellare e premere il caè con

l’apposito pressino (12)

• Ripulire con il palmo della mano il

bordo del ltro da eventuali residui di caè ed agganciare il portaltro

(8 o 17) al gruppo erogazione caè (5) e spostarlo verso destra no al

suo bloccaggio per ssarlo al gruppo

stesso.

• Collocare sulla griglia appoggiatazze (7), sotto il portaltro, una o due tazze preriscaldate.

• Azionare l’interruttore caè/acqua calda (15), il caè inizierà ad uscire dai

beccucci del portaltro (8); raggiunta la dose di caè desiderata interrompere

l’erogazione agendo nuovamente sull’interruttore (15) e lasciare il

portaltro agganciato.

• Togliere le tazze e servire

immediatamente il caè.

• Terminate le operazioni togliere il

portaltro, vuotare i fondi e pulire il portaltro il portaltro con acqua

corrente.

• Dopo aver acceso la macchina, si consiglia di attendere circa 6 minuti per il raggiungimento della temperatura ideale di erogazione

per il primo caè

• Si consiglia un’erogazione massima di 30 secondi.

• Non toccare le superci calde

(caldaia, gruppo, portaltro, lancia

vapore) per evitare scottature.

• Non togliere il portaltro

durante l’erogazione del caè, per evitare possibili ustioni.

• Non mettere assolutamente le mani sotto il gruppo e la lancia vapore, poiché i liquidi o il vapore erogato sono surriscaldati e possono provocare ustioni.

• Dopo l’erogazione del caè

non togliere immediatamente

il portaltro, attendere alcuni

secondi per favorire l’eliminazione dell’eventuale pressione residua,

onde evitare possibili ustioni.

4–3. EROGAZIONE DEL VAPORE

• Il vapore può essere utilizzato per montare il latte per il cappuccino ma anche per il riscaldamento delle

bevande.

Attenzione! Pericolo di scottature!

All’inizio dell’erogazione possono

vericarsi brevi spruzzi di acqua calda. Il tubo di erogazione può

raggiungere temperature elevate: evitare di toccarlo direttamente con le mani.

• Preparare il caè espresso come

indicato nei paragra precedenti,

utilizzando tazze grandi.

• Con la macchina pronta per erogare

caè, dirigere il tubo vapore sopra la bacinella (7), aprire la manopola

“Acqua calda/vapore” (4) per qualche istante, in modo da far uscire l’acqua

residua dal tubo vapore; in breve

tempo comincerà ad uscire solo vapore.

• Quando comincerà ad uscire solo vapore, chiudere la manopola vapore acqua calda (4)

• Posizionare la leva interruttore vapore (14) sulla posizione “I”.

• Dopo circa 15-20 secondi e quando la spia di raggiungimento della temperatura corretta (14a) si

accenderà, collocare il bricco riempito

con latte freddo sotto l’erogatore del vapore (6).

• Ruotare lentamente la manopola del rubinetto di erogazione vapore (4) in senso antiorario per far fuoriuscire il vapore.

• Una volta raddoppiato il volume del latte, immergere la lancia in profondità

e riscaldare il latte no a 60-65°C.

• Una volta ottenuta l’emulsione desiderata, ruotare in senso antiorario la manopola vapore per interrompere l’erogazione del vapore e posare il contenitore del latte.

• Posizionare la leva interruttore vapore (14) sulla posizione “0”.

• Versare il latte emulsionato nel caè.

• La pressione del vapore aumenterà col ruotare della manopola.

• Si consiglia un’erogazione massima di 60 secondi.

• Per preparare subito dell’altro caè, riempire la caldaia con acqua per portarla alla temperatura corretta. In

caso contrario, il caè potrebbe sapere di bruciato.

• Collocare una tazza vuota sulla griglia.

Non inserire il portaltro. Posizionare la leva interruttore caè (15) sulla

posizione “I” facendo riempire la tazza di acqua. A tazza riempita posizionare

la leva interruttore caè (15) sulla posizione “0”. Potrete preparare ora dell’altro caè.

4–4. EROGAZIONE ACQUA CALDA

• Assicurarsi di aver eettuato tutte le operazioni riportate nel paragrafo 4.1.

• Posizionare un recipiente sotto l’erogatore vapore/acqua calda

• Aprire la manopola (4) e posizionare la leva interruttore caè/acqua calda (15) sulla posizione “I”; in questo modo si otterrà l’uscita di acqua dall’erogatore vapore/acqua calda (6).

• Raggiunta la quantità d’acqua desiderata, posizionare nuovamente

la leva interruttore caè/acqua calda

(15) sulla posizione “0” e chiudere la

manopola (4).

• Dopo il prelievo di acqua calda si raccomanda di controllare che il serbatoio (1) contenga acqua.

4–5. REGOLAZIONE DELLA TEMPERATURA IN CALDAIA

• Il modello LPSCSR02 è dotato di un Termopid (11).

• La funzione dei Termopid è di regolare la temperatura della caldaia.

• Il Termopid e’ stato impostato dalla

fabbrica a 92°C.

• Per poter intervenire sulla regolazione procedere come segue:

- premere il tasto

sul display compare la scritta “PRG”

premere il tasto

;

; non appena

- quando il display visualizza la temperatura della caldaia, impostare con i tasti temperatura desiderata, da un minimo

e il valore della

di 80C° ad un massimo di 120C°.

- dopo 3 secondi dalla pressione dell’ultimo tasto il dato è memorizzato ed il display visualizza la temperatura.

Se la temperatura viene impostata ad una soglia troppo elevata, sotto la richiesta di erogazione

caè il display comincerà a

lampeggiare.

5. PULIZIA E MANUTENZIONE

• Prima di qualsiasi operazione di pulizia e manutenzione, togliere il cavo di alimentazione dalla presa di corrente senza tirarlo.

• Non immergere la macchina da caè in acqua o altri liquidi.

• Lasciare rareddare la macchina da caè prima di eettuare la pulizia

10 11

PULIZIA FILTRI E PORTAFILTRI

• Controllare frequentemente i forellini

dei ltri per rimuovere eventuali depositi di caè.

• Preparare circa un litro di acqua bollente con quattro cucchiaini di detergente per macchina per caè, in

un recipiente idoneo, ed immergere

per 20-30 minuti i ltri ed i portaltri; risciacquare poi abbondantemente in

acqua corrente.

PULIZIA LANCIA VAPORE

• Per evitare di alterare il sapore delle bevande da riscaldare e l’otturazione

del foro del terminale dellalancia vapore (6), dopo ogni uso, ruotare la manopola vapore per far fuoriuscire

un po’ di vapore e far deuire il latte

rimasto al suo interno.

• Successivamente pulire con cura il dispositivo con un panno umido.

PULIZIA DELLA CARROZZERIA Per una buona conservazione delle superci esterne occorre pulirle

regolarmente al termine di ogni utilizzo,

dopo averle lasciate rareddare. Pulire con un panno morbido e umido.

6. CAUSE DI MANCATO FUNZIONAMENTO O ANOMALIE

PROBLEMA CAUSA SOLUZIONE

La macchina non funziona e la spia dell’interruttore non si accende

1. Manca la corrente

2. La spina del cavo di alimentazione non è inserita correttamente

3. Il cavo di alimentazione è danneggiato

1. Ripristinare la corrente

2. Inserire correttamente la spina del cavo di alimentazione nella presa di corrente

3. Rivolgersi al CENTRO DI ASSISTENZA per la sostituzione

La spia dell’interruttore di accensione è accesa e l’acqua non si scalda

Durante l’erogazione non esce caffè

Forte rumore della pompa 1. Manca acqua nel

Il caffè esce troppo rapidamente

1. I termostati di servizio non funzionano

2. La resistenza è interrotta

oppure bruciata

1. Manca acqua nel

serbatoio

2. Il caffè è macinato troppo fine

3. La quantità di caffè è eccessiva

4. Il caffè è troppo pressato.

5. Interruttore vapore azionato

6. Non è stato caricato il circuito

7. Doccetta sporca

serbatoio

2. La pompa non è innescata

1. Il caffè è macinato troppo grosso

2. La quantità di caffè è insufficiente

3. Pressatura del caffè

insufficiente

4. Caffè vecchio o inadatto.

1. Rivolgersi al CENTRO DI ASSISTENZA

2. Rivolgersi al CENTRO DI ASSISTENZA

1. Introdurre acqua nel

serbatoio

2. Sostituire con una macinatura più grossa

3. Diminuire la quantità di caffè nel filtro

4. Pressare meno il caffè.

5. Disinserire l’interruttore vapore

6. Vedi paragrafo 4.1

7. Pulire o sostituire la

doccetta

1. Introdurre acqua nel

serbatoio

2. Vedi paragrafo 4.1

1. La regolazione della macinatura deve essere più fine

2. Aumentare la dose di caffè

3. Premere maggiormente

il caffè

4. Sostituire il caffè

12 13

Il caffè esce a gocce 1. Il caffè è macinato troppo

fine

2. La quantità di caffè è eccessiva

3. Eccessiva pressatura del caffè

1. La regolazione della macinatura deve essere più grossa

2. Diminuire la quantità di caffè

3. Pressare meno il caffè

Il caffè esce tra il gruppo caldaia ed il portafiltro

Non si forma la crema sul caffè

Il caffè esce troppo freddo 1. La macchina non era alla

1. Il portafiltro non è inserito correttamente

2. Eccessiva quantità di caffè nel filtro

3. Il bordo del portafiltro

non è stato pulito

4. La guarnizione sottocoppa è usurata

1. La miscela di caffè non è adatta per il tipo di macchina

2. La macinatura non è corretta

3. La quantità di caffè è insufficiente

giusta temperatura

2. Mancato preriscaldamento del portafiltro

3. Mancato preriscaldamento delle tazze

4. Il termostato non lavora entro i valori ottimali

5. Il Termopid (11) non lavora entro i valori ottimali

1. Inserirlo in modo corretto.

2. Diminuire la quantità di caffè

3. Togliere i residui di caffè

dal bordo del portafiltro

pulire la guarnizione sottocoppa

4. Rivolgersi al CENTRO DI ASSISTENZA

1. Sostituire il caffè.

2. Regolare la macinatura

del caffè

3. Aumentare la dose

del caffè e pressarlo adeguatamente

1. Rispettare le indicazioni riportate nel paragrafo 4.1 – 4.2

2. Il portafiltro deve essere riscaldato contemporaneamente all’acqua, vedi paragrafo 4.1

3. Scaldare adeguatamente le tazze sull’apposito scadatazze (2)

4. Rivolgersi al CENTRO DI ASSISTENZA.

5.Impostare i valori del Termopid

Il caffè esce troppo caldo 1. Il Termopid (11) non

La macchina non eroga vapore

lavora entro i valori ottimali

1. Non è stato caricato il circuito

2. Il foro del terminale del

tubo vapore è ostruito

3. Manca acqua nel

serbatoio

4. Il turbo vapore

non è stato inserito correttamente

1. Impostare i valori del Termopid

1. Vedi paragrafo 4.3 – erogazione del vapore

2. Pulire il foro con l’ausilio

di un ago

3. Vedi paragrafo 4.1

4. Riposizionare il turbo

vapore

Instructions for use of models

CASABAR PID

Dear Customer,

Thank you for having purchased one of our products, which has been manufactured using the latest technological innovations. By carefully following

some simple instructions regarding the correct use of our product in compliance

with the essential safety instructions indicated in this manual, you will be able to obtain the best performance and enjoy the remarkable reliability of this product

over the years. In case of faults, please contact one of our Service Centres that are

at your disposal from now on.

SYMBOLS USED IN THIS MANUAL

Important information is indicated by these symbols. It is imperative that you comply with these instructions.

Please read the instructions manual carefully before using the

appliance.

Caution! Particularly important and / or dangerous operations.

Information (useful for using the appliance).

Advice.

Operations that can be carried out by the user.

Operations that should only be carried out by a qualied

technician.

CONTENTS

1. INTRODUCTION TO THE MANUAL 16

1–1. INTRODUCTION 16

2. INSTRUCTIONS 16

2–1. SAFETY INSTRUCTIONS 16 2–2. INTENDED USE OF THE MACHINE 18 2–3. PRODUCT END-OF-LIFE INSTRUCTIONS 18

3. DESCRIPTION 19

3–1. PRODUCT DESCRIPTION 19

4. USE 19

4–1. STARTING THE APPLIANCE 19 4–2. PREPARING ESPRESSO COFFEE 20 4–3. DISPENSING STEAM 21 4–4. HOT WATER 22 4–5. REGULATING THE BOILER TEMPERATURE 22

5. CLEANING AND MAINTENANCE 22

6. TROUBLESHOOTING 24

1. INTRODUCTION TO THE MANUAL

1–1. INTRODUCTION

This instructions manual is an integral

part of the machine. It should be read carefully and kept readily available for

reference for the entire service life of the machine.

The manual contains information regarding the proper use of the machine, its cleaning and maintenance.

It also provides information about operations to be carried out that require particular attention and possible residual risks. The manual reects the technological innovations at the time it was drafted.

The manufacturer reserves the right

to make any necessary technical modications to its products and to update the manuals with no obligation

to revise previous versions.

LA PAVONI S.p.A. declines any liability for damage or injury that may be

caused directly or indirectly to people or property due to:

• the failure to comply with all the requirements of current safety regulations

• incorrect installation

• defective power supply

• improper or incorrect use of the machine

• uses other than those specied in this manual

• lack of or incorrect maintenance

• unauthorised modications or repairs

• the use of non original or non model-

specic spare parts

• complete or partial failure to follow the instructions

• exceptional events

2. INSTRUCTIONS

2–1. SAFETY INSTRUCTIONS

• The user must comply with the safety regulations in force in the country

where the machine is used, in addition

to using common sense and the instructions provided in this manual.

• To ensure that machine works correctly and provides a long service,

we recommend that you make sure

that the environmental conditions are correct (room temperature should

be between 5°C and 35°C). Avoid using the machine in places where jets of water are used or in outdoor

environments that are exposed to the

weather (sun, rain etc.).

• After removing the machine from its

packaging, make sure that it is intact and has not been damaged.

• The packaging should be taken to a proper waste disposal centre. Under no circumstances should it be left unattended where children, animals

or unauthorized persons may have access to it.

• Before switching on the machine,

make sure that the power supply

indicated on the data plate, located

under the base of the machine, is the

same as the one used in your country.

• The appliance must not be used by

persons (including children) with

reduced physical, sensory or mental

capabilities or with a lack of experience and knowledge, unless appropriately

supervised, or instructed on the safe

use of the appliance by a person responsible for their safety.

• Children must be supervised at all times to ensure they do not play with

the appliance.

• Cleaning and maintenance of the

appliance must not be performed by

children, unless closely supervised.

• Never submerge the appliance in

water.

• This appliance is intended for

household use. Moreover, it cannot be

used:

- in kitchen areas provided for employees in shops, oces and other work environments

- in farms/farm accommodation

- by guests in hotels, motels and other

types of residential accommodation

- in bed and breakfast accommodation.

• If the power cord is damaged, contact technical support to arrange for this

to be replaced in order to avoid any possible hazards.

• Only for European markets: This appliance may be used by

children from the age of 8 provided they are supervised or instructed on the safe use of the appliance and they

understand the associated risks.

• Cleaning and maintenance may be performed by children from the age

of 8 as long as they are appropriately supervised.

• Keep the appliance and its cord out of reach of children under the age of 8 years.

• Children must never play with the appliance.

• The appliance may be used by persons

with reduced physical,

• sensory or mental capabilities or with a lack of experience and knowledge, if

they are supervised or instructed on the safe use of the appliance and if they understand the hazards involved.

• Disconnect the appliance from the

power socket before

• assembly, disassembly and cleaning.

• For this appliance:

Read this user manual carefully before

using the appliance.

• Switch o the appliance immediately

after use.

• Do not leave the coee machine unattended during use.

• Always disconnect the coee machine

from the power socket if it is left unattended and before assembly/ disassembly of components or

cleaning.

• Before connecting or disconnecting

the machine, make sure that the ON/ OFF switch is in the OFF position.

• Unplug the coee machine before cleaning it and if you notice any fault.

• Let the coee machine cool down

before cleaning.

• Do not use the coee machine without the tank tted or if there is no water in the tank.

• Leave at least 3 cm of space between the coee machine and any walls to

the rear or side, and 15 cm clearance

above the coee machine.

• Danger of burns! The coee machine generates heat and produces hot

water and steam during its operation.

• Danger of burns! Do not touch the cup warmer shelf while the appliance is

running.

• The surfaces of the appliance remain very hot after use due to residual heat. Do not touch the hot surfaces in order

to avoid burns.

• Do not use the coee machine with parts or accessories of other

manufacturers.

• Only use original spare parts. The

use of spare parts not approved by the manufacturer could lead to res, electric shocks or personal injury.

• Only place the coee machine on level and dry surfaces.

• Avoid getting the coee machine

wet and do not spray liquids onto it. In the event of contact with liquid, immediately switch o the power at

the socket or main breaker and dry the appliance thoroughly: Electric shock

hazard!

• Do not use harsh detergents or sharp

objects to clean the coee machine.

• Do not make any modications to the appliance.

• Never try to put out a re or ames with water: turn o the appliance and remove the plug from the socket, and smother the ames with a re blanket

or other appropriate cover.

• Prevent the power cord from coming

into contact with sharp edges.

• Never position the appliance above or near gas or electric hob burners when

they are hot or in use, inside an oven or near other heat sources.

• Do not position the appliance near sinks or taps.

2–2. INTENDED USE OF THE MACHINE

• This machine has been designed for the home preparation of espresso

coee using coee blends, the production of hot water and/or steam, and the preparation of hot milk.

• In order to use the machine properly, the user must carefully read and understand the instructions provided in this manual.

• Any improper use of the machine

will void the warranty and relieve the manufacturer of all liability for damage to property and / or injury to persons.

• Improper use includes:

- any use other than the one specied

in the instructions manual

- any intervention carried out on the

appliance that does not comply with

the instructions given in this manual

- any use following unauthorized modications to components or safety

devices

- use of the appliance outdoors

2–3. PRODUCT END-OF-LIFE INSTRUCTIONS

Electrical appliances must not

be disposed of together with household waste. Devices

marked with this symbol are subject to European Directive 2012/19/ EU All waste electrical and electronic appliances must be disposed of separately from domestic waste and taken to authorised waste

disposal facilities. Disposing of the

used appliance correctly, will help to

safeguard the environment and human health. For further information regarding the disposal of used appliances, please contact

your local authority waste disposal department or the shop where the appliance was purchased.

3. DESCRIPTION

3–1. PRODUCT DESCRIPTION

1. Water tank

2. Cup warmer

3. Pressure gauge

4. Hot water / steam knob

5. Group head

6. Steam / hot water supply nozzle

7. Removable drip tray grid

8. Filter holder

9. Filter - 1 cup

10. Filter basket for 2 cups

11. PID temperature controller

12. Co ee tamper

13. Power on/o switch

13a. Machine on light

14. Steam switch

14a. Light: machine ready

15. Co ee / hot water dispensing switch 15a. Light: co ee / hot water dispensing switch

16. Filter sealing membrane

17. "Fascino"  lter holder

18. Co ee scoop

4. USE

4–1. STARTING THE APPLIANCE

• Open the cover and  ll the tank (1)

with fresh clean water, taking care not

to exceed the maximum level of the

tank.

• Turn on the machine by placing the

on / o switch (13) to position "I". The

lamp (13a) lights up to indicate that

the machine is powered.

• Insert the  lter holder (8 or 17) into the

group head (5).

• Open the steam / hot water knob (4).

• Move the co ee / hot water switch

lever (15) to position “I”. When water starts to come out of the steam nozzle (6), turn the hot water/co ee switch lever (15) to position “0” and close the knob (4).

After having done this, rinse the internal circuits:

• Place a container under the co ee

dispensing spouts and press the coee / hot water dispensing button (14).

• Repeat this process 5 times.

• After rinsing, wait for the machine to reach operating temperature.

• The machine is ready for use when the PID temperature controller (11)

reaches the pre-set temperature of 92°C, the ideal temperature for

preparing coee (if you wish to change the temperature of the PID temperature controller, follow the

instructions in section 4.5) and the light (14a) remains on.

To avoid having to repeat this

procedure, we recommend that you check the level of water in the tank (1) to prevent emptying the machine's water circuit. If it does happen, repeat the above

procedure

The operating temperature light (14a) will continue to switch on

and o automatically during heating. After having switched on the machine, wait about 6 minutes for it to heat up before making the rst coee. For subsequent cups, the machine will always be ready.

4–2. PREPARING ESPRESSO COFFEE

• Make sure that you have carried out all the operations indicated in section 4.1 “starting the machine”.

• To obtain a good cup of coee, it is important that you use a good quality,

well roasted and correctly ground coee. The pump type espresso coee machine requires nely ground coee. If the coee is too coarsely ground, the coee will be light coloured and weak without froth and if the coee is too nely ground the espresso will be dark

and strong and have little froth.

• We recommend that you grind

the coee beans with a grinder immediately before making the coee since the coee quickly loses its aroma after it has been ground.

• Warm cups help maintain the coee at the right temperature. We therefore recommended that you place the cups

on the cup warmer shelf (2) before

using them.

PRE-HEATING

• Make sure there is enough water in the tank (1).

• Depending on the number of cups of coee you wish to make, place a onecup lter (9) or a two-cup lter (10) into the lter-holder (8 or 17) and insert the lter holder into the group head (5).

• Turn on the main switch (13), the power on light (13a) will come on

to indicate that the machine is in operation.

• Wait until machine reaches the operating temperature in order to

dispense a coee, light (14a) lit.

PREPARING ESPRESSO COFFEE

• Remove the lter holder (8 or 17), ll the lter with one or two measures of ground coee (one measure per cup) then level and press the coee using

the tamper (12).

• Remove any coee residues from the

edge of the lter using the palm of your hand and insert the lter holder

(8 or 17) into the group head (5),

moving it towards the right to secure

it.

• Place one or two pre-warmed cups on the drip tray grid (7) under the lter holder.

• Turn on the coee / hot water switch (15), the coee will start to come out

from the spouts of the lter holder (8). Once the required amount of coee

has been dispensed, stop delivery by turning o the switch (15) but do not remove the lter holder.

• Remove the cups and serve immediately.

• After having made the coee, remove

the lter holder, empty the coee grounds and rinse the lter holder under running water.

• After having switched on the

machine, wait about 6 minutes

for it to heat up to the operating

temperature before dispensing the rst coee

• We recommend that you dispense steam for a maximum of 30 seconds.

• Do not touch the hot surfaces

(boiler, group head, lter holder,

steam supply nozzle) to avoid

burns.

• Do not remove the lter holder while coee is being dispensed to avoid possible burns.

• Under no circumstances place your hands under the group head or the steam supply nozzle as the liquids or steam delivered are hot

and may cause burns.

• Do not remove the lter holder immediately after having

dispensed coee, wait for a few seconds to allow any residual pressure to be released in order to avoid possible burns.

4–3. DISPENSING STEAM

• Steam can be used for frothing the milk for making cappuccinos or to warm up drinks.

Caution! Danger of burns! Spurts of hot water may be ejected when you rst start to dispense steam.

The nozzle can become extremely hot. Do not touch it directly with

your hands.

• Prepare the espresso coee in large cups as indicated in the previous sections.

• When the machine is ready to

dispense coee, direct the steam nozzle towards the drip tray (7) and open the “Hot water / steam knob” (4) for a few seconds in order to remove any residual water from the steam nozzle. After a few second only steam will come out.

• When only steam starts to come out, close the steam / hot water knob (4)

• Move the steam lever switch (14) to position “I”.

• After about 15-20 seconds and when the machine ready light (14a) comes

on, place the container of cold milk

under the steam nozzle (6).

• Slowly turn the steam knob (4)

anticlockwise so that steam comes out.

• Once the volume of milk has doubled, immerse the frothing nozzle completely and heat the milk to 60-

65°C.

• Once the milk has been frothed, turn

the steam knob anticlockwise to stop dispensing steam and remove the milk

container.

• Move the steam lever switch (14) to position “0”.

• Pour the frothed milk into the coee.

• The more you turn the knob,

the greater will be the steam

pressure.

• We recommend that you dispense steam for a maximum of 60 seconds.

• To prepare another coee, ll the

boiler with water and bring the

machine to the correct operating

temperature. Otherwise, the coee may have a burnt taste.

• Place an empty cup on the grid. Do not insert the lter holder. Fill the cup with water by moving the lever switch

(15) to position “I”. Once the cup is full,

move the coee lever switch (15) to position “0”. It is now possible to brew more coee.

to a maximum of 120°C.

- 3 seconds after having pressed the

last button, the value is memorized

and the display indicates the temperature.

If the temperature threshold is set

too high, the display will start to ash when coee is dispensed.

4–4. HOT WATER

• Make sure that you have carried out all the operations in section 4.1.

• Place a container under the hot water / steam nozzle

• Open the knob (4) and move the coee

/ hot water lever switch (15) to position “I”; water will immediately come out of the steam/hot water nozzle (6).

• Once the required amount of water has been dispensed, move the coee / hot water lever (15) back to position “0” and close the knob (4).

• After dispensing hot water, make sure that there is still water in the tank (1).

4–5. REGULATING THE BOILER TEMPERATURE

• The LPSCSR02 model is tted with a PID temperature controller (11).

• PID temperature controllers regulate the boiler temperature.

• The PID temperature controller is factory set to 92°C.

• To adjust the setting proceed as

follows:

- press the button “PRG” appears on the display, press the button

;

; as soon as

- when the temperature of the boiler

appears on the display, use the

buttons

temperature, from a minimum of 80°C

and to set the

5. CLEANING AND MAINTENANCE

• Before carrying out any cleaning or

maintenance, unplug the power cable from the power outlet without pulling the cable.

• Do not immerse the coee machine in water or other liquids.

• Let the coee machine cool down before cleaning.

CLEANING THE FILTERS AND FILTER HOLDERS

• Regularly check the holes in the

lters in order to remove any coee

deposits.

• Place approximately one litre of

boiling water and four teaspoons of coee machine cleaner in a suitable container. Immerse the lters and lter holders in the solution for 20-30

minutes. Then rinse thoroughly under

running water.

CLEANING THE STEAM NOZZLE

• To avoid altering the taste of the drinks

to be heated and to prevent the hole

at the end of the steam nozzle (6) from

becoming clogged, after use, turn the steam knob to dispense a small amount of steam and remove any milk

from the inside of the nozzle.

• Then clean thoroughly with a damp cloth.

CLEANING THE OUTSIDE OF THE MACHINE

To keep the outer surface of the coee

machine in good condition, it

should be cleaned regularly after use. Let the appliance cool down rst. Clean with a soft, damp cloth.

6. TROUBLESHOOTING

PROBLEM CAUSE SOLUTION

The machine does not work

and the light of the ON/OFF

switch does not turn on

The light on the ON/OFF

switch is lit and the water

does not heat up

No coffee is dispensed 1. No water in the tank

Loud noise coming from the

pump

1. No power

2. The machine is not plugged in correctly

3. The power cable is

damaged

1. The service thermostats

are not working

2. The heating element is

broken or burnt out

2. The coffee is too finely ground

3. There is too much coffee

4. The coffee has been

compacted too much.

5. Steam switch on

6. The circuit has not been

filled

7. Shower screen dirty

1. No water in the tank

2. The pump is not primed

1. Switch the power back on

2. Insert the plug correctly

into the power socket

3. Contact the SERVICE CENTRE for replacement

1. Contact the SERVICE CENTRE

2. Contact the SERVICE CENTRE

1. Put water in the tank

2. Replace with a coarser coffee blend

3. Reduce the amount of

coffee in the filter basket

4. Tamp the coffee with less

force.

5. Turn off the steam switch

6. See section 4.1

7. Clean or replace the

shower screen

1. Put water in the tank

2. See section 4.1

The coffee is dispensed too

quickly

1. The coffee is too coarsely ground

2. There is not enough coffee

3. The coffee has not been

compacted enough

4. The coffee is stale or

unsuitable

1. The coffee should be

ground more finely

2. Increase the amount of coffee

3. Tamp the coffee more

4. Replace the coffee

The coffee is dispensed in drops

1. The coffee is too finely ground

2. There is too much coffee

3. The coffee has been

compacted too much

1. The coffee should be

ground more coarsely

2. Reduce the amount of coffee

3. Tamp the coffee less

The coffee leaks between the boiler unit and the filter

holder

No froth forms on the coffee 1. The coffee blend is not

The coffee is too cold 1. The machine had not

1. The filter holder is not inserted correctly

2. There is too much coffee

in the filter basket

3. The edge of the filter

holder has not been

cleaned

4. The group head gasket is worn

suitable for this type of

machine

2. The grinding is unsuitable

3. There is not enough coffee

reached the correct temperature

2. The filter holder had not

been pre-heated

3. The cups have not been

preheated

4. The thermostat is not

working within the

required range

5. The PID temperature

controller (11) is not

working within the

required range

1. Insert it properly

2. Reduce the amount of coffee

3. Remove coffee residues from the edge of the filter holder and clean the

group head gasket

4. Contact the SERVICE CENTRE

1. Replace the coffee

2. Adjust the coffee grind

3. Increase the amount

of coffee and compact it properly

1. Follow the instructions

given in section 4.1– 4.2

2. The filter holder should

be heated at the same time as the water, see section 4.1

3. Heat the cups properly on the cup warmer (2)

4. Contact the SERVICE CENTRE.

5. Set the value for the PID

temperature controller

The coffee is too hot 1. The PID temperature

The machine does not dispense steam

controller (11) is not

working within the

required range

1. The circuit has not been

filled

2. The hole at the end of the steam nozzle is clogged

3. No water in the tank

4. The turbo steam nozzle has not been inserted

properly

1. Set the value for the PID

temperature controller

1. See section 4.3 – dispensing steam

2. Clean the hole with a

needle

3. See section 4.1

4. Insert the turbo steam

nozzle properly

Instructions pour l’utilisation des modèles

CASABAR PID

Cher client,

Nous vous remercions d'avoir choisi notre produit, fabriqué selon les dernières

innovations technologiques. En suivant scrupuleusement les opérations simples concernant l'utilisation correcte de notre produit dans le respect des exigences

essentielles de sécurité indiquées dans ce manuel, vous obtiendrez les meilleures performances et vous pourrez vérier la abilité remarquable de ce produit au l des années. Si vous constatez des anomalies de fonctionnement, vous pouvez

toujours compter sur le réseau des Services après-vente à votre disposition dès

maintenant.

SYMBOLES UTILISÉS DANS LES PRÉSENTES INSTRUCTIONS

Les avertissements importants sont indiqués par ces symboles. Il est absolument nécessaire d’observer ces avertissements.

Avant la mise en service, lisez attentivement le manuel d'instructions.

Attention ! Opérations particulièrement importantes et/ou dangereuses.

Informations (utiles an d’utiliser l’appareil).

Conseils.

Interventions qui peuvent être eectuées par l'utilisateur.

Interventions qui doivent être eectuées exclusivement par un technicien qualié.

SOMMAIRE

1. INTRODUCTION AU MANUEL 28

1–1. INTRODUCTION 28

2. AVERTISSEMENTS 28

2–1. AVERTISSEMENTS DE SÉCURITÉ 28 2–2. USAGE PRÉVU DE LA MACHINE 30 2–3. INSTRUCTIONS DE TRAITEMENT EN FIN DE VIE 30

3. DESCRIPTION 31

3–1. DESCRIPTION DU PRODUIT 31

4. UTILISATION 31

4–1. MISE EN SERVICE DE L’APPAREIL 31 4–2. PRÉPARATION DU CAFÉ EXPRESSO 32 4–3. DISTRIBUTION DE VAPEUR 33 4–4. DISTRIBUTION D’EAU CHAUDE 34 4–5. RÉGLAGE DE LA TEMPÉRATURE DANS LA CHAUDIÈRE 34

5. NETTOYAGE ET ENTRETIEN 35

6. CAUSES DE DYSFONCTIONNEMENT OU ANOMALIES 36

1. INTRODUCTION AU MANUEL

1–1. INTRODUCTION

Ce manuel d'instructions fait partie intégrante de la machine, il doit être lu

attentivement et il doit toujours être disponible pour toute consultation ;

il doit être conservé pendant toute la durée de vie de la machine.

À l'intérieur, il y a des informations

concernant l'utilisation correcte de la machine, le nettoyage, l’entretien et il fournit des indications importantes pour

l’exécution des opérations à eectuer

avec une attention particulière et pour tout risque résiduel.

Le manuel reète les innovations

technologiques au moment de sa

rédaction ; le fabricant se réserve le droit d'apporter toutes les modications

techniques nécessaires à ses produits

et de mettre à jour les manuels sans obligation de revoir les versions

précédentes.

LA PAVONI S.p.A. décline toute responsabilité pour tout dommage

qui peuvent résulter directement ou indirectement aux personnes ou aux choses en raison :

• du non-respect de toutes les dispositions des normes de sécurité en vigueur ;

• d’une installation incorrecte ;

• des défauts d'alimentation ;

• d’un usage impropre ou incorrect de la machine ;

• d’une utilisation non conforme à ce qui

est spécié dans ce manuel ;

• de graves carences dans l'entretien ;

• des modications sur la machine ou toute intervention non autorisée ;

• d’une utilisation de pièces de rechange

non originales ou non spéciques au

modèle ;

• d’un non-respect total ou partiel des instructions ;

• d’événements exceptionnels.

2. AVERTISSEMENTS

2–1. AVERTISSEMENTS DE SÉCURITÉ

• L'utilisateur doit respecter les normes de sécurité en vigueur dans le pays où la machine est utilisée, en plus des

règles établies par le sens commun et les exigences gurant dans ce manuel.

• An de garantir le bon fonctionnement de la machine et de conserver ses caractéristiques dans le temps, nous

vous recommandons de vérier les bonnes conditions environnementales (la température ambiante doit être

comprise entre 5° et 35° C), en évitant l'utilisation de la machine dans des

endroits où des jets d'eau sont utilisés

ou dans des environnements externes soumis à des agents atmosphériques (soleil, pluie, etc.).

• Après avoir retiré la machine de

son emballage, assurez-vous qu'elle

est intacte et qu'elle n'a pas été endommagée.

• Les composants de l'emballage doivent être livrés aux centres d'élimination appropriés et en aucun cas laissés sans surveillance ou à la portée d'enfants, d'animaux ou de personnes non autorisées.

• Avant de démarrer la machine, vériez

que la tension d'alimentation spéciée

sur la plaque des données située sous

la base de la machine est celle utilisée

dans votre pays.

• Cet appareil n’est pas indiqué pour être utilisé par des personnes (y compris les enfants) aux capacités physiques, sensorielles ou mentales réduites, ou sans expérience ni connaissances, à moins qu’elles

n’aient été suivies et instruites quant à l’utilisation sécurisée de l’appareil

par une personne responsable de leur

sécurité.

• Les enfants doivent être surveillés

pour s’assurer qu’ils ne jouent pas avec

l’appareil.

• Les opérations de nettoyage et

d’entretien ne doivent jamais être eectuées par des enfants sans

surveillance.

• N’immergez jamais l’appareil dans l’eau.

• Cet appareil est exclusivement destiné à l’usage domestique. En outre, il ne peut pas être utilisé:

- dans la zone cuisine pour les

employés de magasins, de bureaux et

dans d'autres milieux de travail ;

- dans les fermes/gîtes ruraux ;-

- par les clients des hôtels, des motels et des résidences ;

- dans les chambres d'hôtes.

• Si le cordon d'alimentation électrique endommagée, contactez le service d'assistance technique pour son

remplacement an d'éviter tout

danger.

• Uniquement pour les marchés européens : L’utilisation de cet appareil est permise aux enfants âgés d’au moins 8 ans surveillés ou informés des précautions à prendre pour une utilisation en toute sécurité et s’ils en comprennent les risques connexes.

• Le nettoyage et l’entretien peuvent

être eectués par des enfants âgés

d’au moins 8 ans à condition qu’ils soient surveillés.

• Conservez l’appareil et son cordon hors de la portée des enfants de moins de 8 ans.

• Les enfants ne doivent pas jouer avec l’appareil.

• Cet appareil peut être utilisé par des

personnes aux capacités physiques,

• sensorielles ou mentales réduites, ou sans expérience ni connaissances, à moins qu’elles ne soient suivies ou instruites quant à l’utilisation sécurisée de l’appareil et si elles sont conscientes des dangers qui y sont liés.

• Débranchez l’appareil de la prise

de courant avant d’eectuer les

opérations de montage, de démontage et de nettoyage.

• Pour cet appareil : Avant d’utiliser l’appareil, lisez attentivement cette notice d’utilisation.

• Éteignez l’appareil immédiatement après l’utilisation.

• Ne laissez pas l’appareil sans surveillance alors qu’il est en marche.

• Débranchez toujours la machine à café de la prise de courant avant le montage et le démontage des composants et avant de la nettoyer.

• Avant de brancher et de débrancher la machine, assurez-vous que l’interrupteur d'allumage est en position éteint.

• Enlevez la che de la prise de courant

avant d’eectuer le nettoyage en cas

de panne.

• Laissez refroidir la machine à café

avant d’eectuer le nettoyage.

• N’utilisez pas la machine à café sans eau dans le réservoir ou sans ce dernier.

• Laissez un espace d’au moins 3 cm entre la machine à café et les éventuels parois latérales ou arrières et laissez un espace d’au moins 15 cm au-dessus de la machine à café.

• Risques de brûlures ! La machine à café génère de la chaleur et produit de l’eau chaude et de la vapeur durant le fonctionnement.

• Risques de brûlures ! Ne touchez

pas le chaue-tasses durant le

fonctionnement.

• Les surfaces du produit restent très chaudes après l’utilisation à cause de la chaleur résiduelle. Ne touchez pas les surfaces chaudes pour éviter les

brûlures.

• N’utilisez pas la machine à café avec des pièces ou accessoires d’autres

fabricants.

• N’utilisez que des pièces de rechange

d’origine du fabricant. L’utilisation de

pièces de rechange non recommandées

par le fabricant pourrait provoquer des

incendies, des secousses électriques ou des lésions aux personnes.

• Posez la machine à café sur des surfaces planes et sèches.

• Évitez de mouiller ou d’asperger des liquides sur la machine à café. En cas de

contact avec des liquides, débranchez immédiatement le câble de la prise

électrique et séchez minutieusement : Risques de secousses électriques !

• N’utilisez pas de détergents agressifs

ou d’objets coupants pour nettoyer la

machine à café.

• N’apportez pas de modications à l’appareil.

• N’essayez jamais d’éteindre une

amme/incendie avec de l’eau : éteignez l’appareil, enlevez la che de la prise de courant et couvrez la amme

avec un couvercle ou avec un couvercle ignifuge.

• Évitez que le câble d’alimentation entre en contact avec des arêtes vives.

• Ne placez pas l’appareil au-dessus ou près de réchauds à gaz ou électriques allumés, à l’intérieur d’un four ou à proximité de sources de chaleur.

• Ne placez pas l’appareil près de robinets ou d’éviers.

2–2. USAGE PRÉVU DE LA MACHINE

• Cette machine est adaptée à la préparation domestique de café expresso avec mélange de café, pour

prélever et distribuer de l'eau chaude

et/ou de la vapeur, du lait chaud.

• L'utilisateur doit avoir lu attentivement

et bien compris les instructions gurant dans le manuel, an de faire

fonctionner correctement la machine.

• En cas d'usage impropre, toute forme

de garantie expire et le fabricant décline toute responsabilité pour les

dommages aux personnes et/ou aux

biens.

• Il est considéré comme usage impropre :

- toute utilisation autre que celle déclarée ;

- toute intervention sur l’appareil contraire aux indications données dans ce manuel;

- toute utilisation après la manipulation des composants ou des dispositifs de sécurité ;

- l’utilisation de l’appareil à l’extérieur.

2–3. INSTRUCTIONS DE TRAITEMENT EN FIN DE VIE

Les appareils électriques ne doivent pas être éliminés avec les ordures ménagères. Les appareils

portant ce symbole sont soumis

à la Directive européenne 2012/19/ UE. Tous les appareils électriques et

électroniques mis au rebut doivent

être éliminés séparément des ordures ménagères, en les apportant dans les

centres prévus à cet eet par le pays. En

éliminant correctement l’appareil mis

au rebut, on évitera des dommages à

l’environnement et des risques pour la

santé des personnes. Pour toute

information concernant l’élimination du

produit mis au rebut, adressez-vous à l’administration communale, au bureau

d’élimination ou au magasin dans lequel vous avez acheté l’appareil.

3. DESCRIPTION

3–1. DESCRIPTION DU PRODUIT

1. Réservoir d'eau

2. Chau e-tasses passif

3. Manomètre

4. Poignée vapeur/eau chaude

5. Groupe distribution

6. Distributeur de vapeur/eau chaude

7. Grille porte-tasse amovible

8. Porte- ltre

9. Filtre 1 tasse

10. Filtre 2 tasses

11. Termopid

12. Pressoir à café

13. Interrupteur on/o d'alimentation

13a. Lampe de machine allumée

14. Interrupteur vapeur 14a. Lampe : machine chaude

15. Interrupteur de distribution de café/

eau chaude 15a. Lampe : interrupteur de

distribution de café/eau chaude

16. Membrane pour joint d'étanchéité  ltre

17. Porte- ltre Fascino

18. Doseur café

4. UTILISATION

4–1. MISE EN SERVICE DE L'APPAREIL

• Ouvrez le couvercle du réservoir d'eau et remplissez le réservoir (1) avec de l'eau fraîche et propre, en prenant soin de ne pas dépasser le niveau maximum admis.

• Allumez la machine en plaçant

l'interrupteur on/o (13) en position «I». L'allumage de la lampe (13a) con rme l'alimentation électrique.

• Insérez le porte- ltre (8 ou 17) dans le groupe de distribution (5).

• Ouvrez la poignée vapeur/eau chaude (4).

• Tournez le levier de l'interrupteur de

distribution de café/eau chaude (15) sur « I ». Lorsque de l'eau commence à s'écouler par le distributeur de vapeur/

eau chaude (6), tournez l'interrupteur café/eau chaude (15) sur « 0 » et fermez la poignée (4).

Ensuite, rincez les circuits internes :

• Positionnez un récipient sous les becs

de distribution du café et appuyez sur la touche de distribution de café/eau

chaude (14).

• Répétez cette procédure 5 fois de suite.

• Après le rinçage, attendez que la machine atteigne sa température de fonctionnement.

• La machine est prête à l'emploi lorsque le régulateur de température Termopid (11) atteint la température préréglée de 92°C, qui est la température idéale pour la préparation du café (si vous souhaitez

modier la température du Termopid,

suivez les instructions du paragraphe

4.5), et le voyant lumineux (14a) reste allumé en permanence.

Pour éviter de répéter ces

opérations, il est conseillé de

vérier le niveau d'eau dans le

récipient (1) an d'éviter le vidage du circuit d'eau de la machine. Le cas échéant, il est nécessaire de répéter les opérations décrites cidessus.

Le voyant lumineux de température correcte (14a) continuera à s'éteindre et à s'allumer automatiquement

pendant la période de chauage.

Après avoir allumé la machine, pour le premier café, attendez environ 6 minutes de manière

à obtenir le chauage idéal ; ensuite, la machine sera toujours

prête pour les cafés suivants.

4–2. PRÉPARATION DU CAFÉ EXPRESSO

• Assurez-vous d'avoir eectué toutes

les opérations décrites au paragraphe

4.1 « Mise en service de la machine ».

• Pour obtenir un excellent expresso, il est important d'utiliser un café

d'excellente qualité bien torréé et bien moulu. La machine à café

expresso à pompe nécessite

l'utilisation d'un mélange nement

moulu ; si la mouture est trop

grossière, on obtient des cafés clairs et légers sans crème, si elle est trop ne, on produit un café noir eort avec peu

de crème.

• Il est conseillé de moudre le café avec un moulin au moment de l'utilisation, car, une fois moulu, il perd ses capacités aromatiques en peu de temps.

• Grâce aux tasses chaudes, le café fraîchement infusé est maintenu à

la bonne température ; il est donc

conseillé de placer les tasses avant

utilisation sur la plaque chaue-tasses

(2).

PRÉCHAUFFAGE

• Vériez qu'il y ait susamment d'eau dans le réservoir (1).

• Insérez le porte-ltre (8 ou 17) dans le

groupe de distribution du café (5) avec le ltre pour une tasse (9) ou deux tasses (10), selon le nombre de cafés à préparer, dans le porte-ltre.

• Actionnez l'interrupteur général (13), le voyant lumineux (13a) s'allumera, indiquant que la machine est en fonction.

• Attendez que la machine ait atteint sa température de fonctionnement avant de préparer un café, lampe (14a) allumée.

PRÉPARATION DU CAFÉ EXPRESSO

• Extrayez le porte-ltre (8 ou 17), remplissez le ltre avec une ou deux

doses de café moulu (une cuillère par

tasse de café), égalisez et pressez le café dans le pressoir (12).

• Avec la paume de la main, éliminez les

éventuels résidus de café sur le bord du ltre, accrochez le porte-ltre (8

ou 17) au groupe de distribution du café (5) et déplacez-le vers la droite

jusqu'au blocage pour le xer au

groupe.

• Placez une ou deux tasses

préchauées sur la grille porte-tasses

(7) sous le porte-ltre.

• Actionnez l'interrupteur café/eau chaude (15), le café commence à s'écouler par les becs du porte-ltre (8) ; lorsque la quantité de café souhaitée

est atteinte, arrêtez la distribution en

actionnant à nouveau l'interrupteur (15) et laissez le porte-ltre accroché.

• Retirez les tasses et servez le café immédiatement.

• Au terme des opérations, enlevez le

porte-ltre, videz le marc et rincez le porte-ltre à l'eau courante.

• Après avoir allumé la machine, il est conseillé d'attendre environ 6 minutes pour atteindre la

température idéale de distribution

pour le premier café.

• Un temps de distribution maximum de 30 secondes est recommandé.

• Ne touchez pas les surfaces chaudes (chaudière, groupe,

porte-ltre, buse vapeur) pour éviter les brûlures.

• Ne retirez pas le porte-ltre pendant la distribution du café, an d’éviter d'éventuelles brûlures.

• Ne placez jamais vos mains sous le groupe et la buse vapeur,

car les liquides ou la vapeur

distribué sont surchaués et

peuvent provoquer des brûlures.

• Après la distribution du café,

ne retirez pas immédiatement

le porte-ltre, attendez

quelques secondes pour faciliter l'élimination de toute

pression résiduelle, an d'éviter d'éventuelles brûlures.

4–3. DISTRIBUTION DE VAPEUR

• La vapeur sert à faire mousser le lait pour le cappuccino mais aussi à

réchauer les boissons.

Attention ! Risques de brûlures ! De petites éclaboussures

d'eau chaude peuvent se

produire au début du processus de distribution. Le tuyau de distribution peut atteindre des

températures élevées : évitez de le toucher directement avec vos mains.

• Préparez le café expresso d'après les paragraphes précédents, en utilisant de grandes tasses.

• Lorsque la machine est prête à

distribuer du café, dirigez le tuyau de vapeur au-dessus de la bassine

(7), ouvrez la poignée « Eau chaude/

vapeur » (4) pendant quelques instants, an que l'eau résiduelle

s'écoule par le tuyau de vapeur ; en peu de temps seule de la vapeur commencera à s'échapper.

• À ce moment-là, fermez la poignée de vapeur/eau chaude (4).

• Tournez le levier de l'interrupteur vapeur (14) sur « I ».

• Au bout d'environ 15-20 secondes et lorsque l'indicateur de la température correcte (14a) s'allume, placez le pot

rempli de lait froid sous le distributeur

de vapeur (6).

• Tournez lentement le bouton du

robinet de distribution de vapeur (4) dans le sens inverse des aiguilles d'une

montre pour libérer la vapeur.

• Lorsque le volume du lait a doublé, immergez profondément la buse et faites chauer le lait jusqu'à ce qu'il

atteigne 60-65°C.

• Une fois que vous avez obtenu l'émulsion souhaitée, tournez la poignée vapeur dans le sens inverse des aiguilles d'une montre pour

interrompre la distribution de vapeur

et posez le récipient du lait.

• Tournez le levier de l'interrupteur vapeur (14) sur « 0 ».

• Versez le lait émulsionné dans le café.

• La pression de la vapeur augmente au fur et à mesure que l'on tourne le levier.

• Un temps de distribution maximum de 60 secondes est recommandé.

• Pour préparer immédiatement une quantité supplémentaire de café, remplissez la chaudière avec de l'eau

à la bonne température. Dans le cas

contraire, le café pourrait avoir un

goût de brûlé.

• Placez une tasse vide sur la grille. N'insérez pas le porte-ltre. Tournez

le levier de l'interrupteur de café (15)

sur « I » et remplissez la tasse d'eau.

Lorsque la tasse est pleine, tournez le levier de l'interrupteur café (15) sur «

0 ». À présent, vous pouvez préparer

une ultérieure quantité de café.

le levier de l'interrupteur café/eau chaude (15) sur « I » ; de cette façon, de l'eau s'écoulera immédiatement par le distributeur vapeur/eau chaude (6).

• Lorsque la quantité d'eau souhaitée est atteinte, tournez de nouveau le levier de l'interrupteur du café/eau chaude (15) sur « 0 » et fermez la poignée (4).

• Après le prélèvement d'eau chaude,

il est recommandé de vérier que le

réservoir (1) contienne de l'eau.

4–5. RÉGLAGE DE LA TEMPÉRATURE DANS LA CHAUDIÈRE

• Le modèle LPSCSR02 est doté d’un Termopid (11).

• La fonction des Termopid est de régler la température de la chaudière.

• Le Termopid a été réglé à 92°C en usine.

• Procédez comme suit pour ajuster le réglage :

- appuyez sur la touche

«PRG» apparaît à l'écran, appuyez sur

la touche

;

; dès que

- lorsque l'écran ache la température

de la chaudière, réglez avec les touches température souhaitée, d'un minimum

et la valeur de

de 80°C à un maximum de 120°C.

- 3 secondes après avoir appuyé sur la dernière touche, la donnée

est mémorisée et l'écran ache la

température.

4–4. DISTRIBUTION D'EAU CHAUDE

• Assurez-vous d'avoir eectué toutes les opérations décrites au paragraphe

4.1.

• Placez un récipient sous le distributeur de vapeur/eau chaude.

• Ouvrez la poignée (4) et tournez

Si le seuil de température réglé est trop élevé, l'écran se met à clignoter sous la demande de

distribution du café.

5. NETTOYAGE ET ENTRETIEN

• Avant toute opération de nettoyage

et d'entretien, débranchez le câble

d'alimentation de la prise de courant, sans le tirer.

• N’immergez pas la machine à café dans de l’eau ou dans d’autres liquides.

• Laissez refroidir la machine à café

avant d’eectuer le nettoyage.

NETTOYAGE DES FILTRES ET DES PORTE-

FILTRES

• Vériez fréquemment les orices du

ltre pour éliminer les dépôts de café.

• Préparez environ un litre d'eau bouillante avec quatre cuillères à café

de détergent pour machine à café dans un récipient approprié et faites

tremper les ltres et les porte-ltres

pendant 20 à 30 minutes ; puis rincezles soigneusement à l'eau courante.

NETTOYAGE DE LA BUSE VAPEUR

• Pour éviter d'altérer le goût des boissons à chauer et de boucher l'orice du terminal de la buse vapeur

(6), après chaque utilisation, tournez la

poignée de vapeur pour libérer un peu

de vapeur et permettre l'écoulement du lait resté à l'intérieur.

• Ensuite, nettoyez soigneusement l'appareil avec un chion humide.

NETTOYAGE DU CORPS Pour une bonne conservation des

surfaces extérieures, il faut les nettoyer régulièrement après chaque utilisation, une fois qu'elles ont refroidi. Nettoyez

avec un chion doux et humide.

6. CAUSES DE DYSFONCTIONNEMENT OU ANOMALIES

PROBLÈME CAUSE SOLUTION

La machine ne fonctionne pas et le voyant de l'interrupteur ne s'allume pas

1. Il n’y pas de courant

2. La fiche du câble

d'alimentation n'est pas insérée correctement

3. Le câble d'alimentation

est endommagé

Le voyant de l'interrupteur d'alimentation est allumé et l'eau ne chauffe pas

Pendant la distribution le

café ne coule pas

Bruit fort de la pompe 1. Il n'y a pas d'eau dans le

1. Les thermostats de service ne fonctionnent pas

2. La résistance est interrompue ou grillée

1. Il n'y a pas d'eau dans le réservoir

2. La mouture du café est trop fine

3. La quantité de café est excessive

4. Le café est trop pressé

5. Interrupteur vapeur actionné

6. Le circuit n’a pas été chargé

7. Douchette sale

réservoir

2. La pompe n'est pas enclenchée

1. Rétablissez l’alimentation

2. Insérez correctement

la fiche du câble

d'alimentation dans la prise de courant

3. Adressez-vous au SERVICE

APRÈS-VENTE pour le

remplacement

1. Adressez-vous au Service après-vente

2. Adressez-vous au Service après-vente

1. Mettez de l'eau dans le réservoir

2. Remplacez par une mouture plus grossière

3. Diminuez la quantité de café dans le filtre

4. Pressez moins le café

5. Désactivez l'interrupteur vapeur

6. Consultez le paragraphe

4.1

7. Nettoyez ou remplacez la douchette

1. Mettez de l'eau dans le réservoir

2. Consultez le paragraphe

4.1

Le café coule trop vite

1. La mouture du café est trop grossière

2. La quantité de café est insuffisante

3. Pressage du café

insuffisant

4. Café vieux ou inapproprié

1. Le réglage de la mouture doit être plus fin

2. Augmentez la dose de café

3. Pressez plus le café

4. Remplacez le café

Le café coule goutte à goutte

1. La mouture du café est trop fine

2. La quantité de café est excessive

3. Pressage excessif du café

1. Le réglage de la mouture doit être plus grossier

2. Diminuez la quantité de café

3. Pressez moins le café

Le café coule entre le groupe chaudière et le porte-filtre

La crème ne se forme pas sur le café

Le café coule trop froid 1. La machine n'était pas à

1. Le porte-filtre n’est pas inséré correctement

2. Quantité excessive de café dans le filtre

3. Le bord du porte-filtre n'a

pas été nettoyé

4. Le joint d'étanchéité sous

corps est usé

1. Le mélange de café ne convient pas au type de machine

2. La mouture n'est pas correcte

3. La quantité de café est insuffisante

la bonne température

2. Le porte-filtre n’a pas été préchauffé

3. Défaut de préchauffage des tasses

4. Le thermostat ne fonctionne pas dans les limites optimales

5. Le Termopid (11) ne fonctionne pas dans les limites optimales

1. Insérez-le correctement.

2. Diminuez la quantité de café

3. Éliminez les résidus de

café du bord du portefiltre, nettoyez le joint

d’étanchéité sous corps.

4. Adressez-vous au Service après-vente

1. Remplacez le café

2. Réglez la mouture du café

3. Augmentez la dose

de café et pressez-le correctement

1. Respectez les instructions du paragraphe 4.1 – 4.2

2. Le porte-filtre doit être chauffé en même temps que l'eau, voir le paragraphe 4.1.

3. Chauffez correctement les tasses sur le chauffe-tasses (2)

4. Adressez-vous au SERVICE

APRÈS-VENTE

5. Réglez les valeurs du Termopid.

Le café coule trop chaud 1. Le Termopid (11) ne

La machine ne distribue pas

de vapeur

fonctionne pas dans les limites optimales

1. Le circuit n’a pas été chargé

2. Le trou à l'extrémité

du tube de vapeur est bouché

3. Il n'y a pas d'eau dans le réservoir

4. Le turbo vapeur n'est pas

inséré correctement

1. Réglez les valeurs du Termopid.

1. Voir le paragraphe 4.3 -

distribution de la vapeur

2. Nettoyez le trou à l'aide d'une aiguille

3. Consultez le paragraphe

4.1

4. Repositionnez le turbo

vapeur

Bedienungsanleitungen der Modelle

CASABAR PID

Sehr geehrter Kunde

Wir danken Ihnen für den Kauf eines unserer Produkte, das entsprechend der neuesten technologischen Innovationen hergestellt wurde. Indem Sie die einfachen Vorgänge zur korrekten Verwendung unseres Produkts in Übereinstimmung mit den in diesem Handbuch angegebenen grundlegenden Sicherheitsanforderungen gewissenhaft befolgen, können Sie im Laufe der Jahre eine maximale Leistung erzielen und die bemerkenswerte Zuverlässigkeit dieses Produkts feststellen. Sollten Sie jegliche Störungen feststellen, können Sie jederzeit auf das Netzwerk unseres Kundendienstes zählen, das Ihnen ab sofort zur Verfügung steht.

IN DIESEN ANLEITUNGEN VERWENDETE SYMBOLE

Wichtige Hinweise sind mit diesen Symbolen gekennzeichnet. Diese Warnhinweise müssen strengstens beachtet werden.

Lesen Sie vor der Inbetriebnahme die Bedienungsanleitung sorgfältig

durch.

Achtung! Besonders wichtige und / oder gefährliche Arbeiten.

Nützliche Informationen (für den Gebrauch des Gerätes).

Empfehlungen.

Eingrie, die vom Benutzer durchgeführt werden können.

Eingrie, die ausschließlich von einem qualizierten Techniker durchgeführt werden dürfen.

INDEX

1. EINFÜHRUNG ZUR BEDIENUNGSANLEITUNG 40

1–1. EINLEITUNG 40

2. WARNHINWEISE 40

2–1. SICHERHEITSHINWEISE 40 2–2. VERWENDUNGSZWECK DER MASCHINE 42 2–3. ANWEISUNGEN FÜR DIE ENTSORGUNG 42

3. BESCHREIBUNG 43

3–1. PRODUKTBESCHREIBUNG 43

4. GEBRAUCH 43

4–1. INBETRIEBNAHME DES GERÄTES 43 4–2. ZUBEREITUNG DES ESPRESSO 44 4–3. DAMPFAUSGABE 45 4–4. HEISSWASSERZUBEREITUNG 46 4–5. EINSTELLUNG DER KESSELTEMPERATUR 46

5. REINIGUNG UND WARTUNG 47

6. URSACHEN FÜR FEHLFUNKTIONEN ODER STÖRUNGEN 48

1. EINFÜHRUNG ZUR BEDIENUNGSANLEITUNG

1–1. EINLEITUNG

Diese Bedienungsanleitung ist ein fester Bestandteil der Maschine und

ist deshalb für die ganze Lebensdauer des Gerätes sorgfältig und in Reichweite zur Einsichtnahme aufzubewahren.

Im Inneren benden sich Informationen zum bestimmungsgemäßen Gebrauch

der Maschine, zur Reinigung,

Wartung und wichtige Hinweise zur Durchführung von Arbeiten, die mit

besonderer Sorgfalt durchgeführt werden müssen, sowie zu etwaigen Restrisiken.

Das Bedienungsanleitung entspricht

dem Stand der Technik und Wissenschaft zum Zeitpunkt der Erstellung. Der Hersteller behält sich

das Recht vor, alle erforderlichen technischen Änderungen an seinen

Produkten vorzunehmen und die Bedienungsanleitung zu aktualisieren, ohne die Verpichtung, auch frühere Versionen zu korrigieren.

Der Hersteller haftet nicht für Personen-

und Sachschäden, die auf die folgenden

Ursachen zurückzuführen sind:

• Die Nichtbeachtung der Bedienungsanleitung;

• die unsachgemäße Installation;

• Überspannungsschäden;

• unangemessene oder unkorrekte Nutzung des Geräts;

• Verwendung, die nicht den Angaben dieser Bedienungsanleitung entspricht;

• Schäden durch unsachgemäße

Wartung, Handhabung und Pege;

• Unbefugte Eingrie durch nicht autorisierte Personen;

• die Verwendung von nicht originalen oder modellspezischen Ersatzteilen;

• Missachtung der

Herstelleranweisungen;

• außergewöhnliche Ereignisse.

2. WARNHINWEISE

2–1. SICHERHEITSHINWEISE

• Der Benutzer ist angehalten, die in der Bedienungsanleitung enthaltenen

Hinweise und Anforderungen des Einsatzlandes der Maschine zu befolgen

• Um die ordnungsgemäße Funktion der Maschine zu gewährleisten und ihre Eigenschaften über einen längeren

Zeitraum zu erhalten, ist es ratsam,

die richtigen Umgebungsbedingungen einzuhalten (Umgebungstemperatur min. +5 °C bis max. +35 °C), der Einsatz der Maschine ist nicht für Nassräumen vorgesehen oder im Freien, wo sie Witterungseinüssen (Sonne, Regen usw.) ausgesetzt ist.

• Vergewissern Sie sich nach dem Auspacken der Maschine, dass diese unbeschädigt ist.

• Die Verpackungsbestandteile müssen bei den entsprechenden Entsorgungsstellen abgegeben werden und dürfen auf keinen Fall unbeaufsichtigt oder für Kinder, Tiere oder Unbefugte zugänglich sein.

• Vergewissern Sie sich vor der Inbetriebnahme der Maschine, dass

die auf dem Typenschild an der

Unterseite der Maschine angegebene

Versorgungsspannung mit der im Land

verwendeten Spannung übereinstimmt.

• Dieses Gerät darf von Personen (einschließlich Kindern) mit eingeschränkten körperlichen,

sensorischen oder geistigen

Fähigkeiten oder Personen, die keine Erfahrung oder Kenntnis haben, nur dann verwendet werden, wenn diese von einer für ihre Sicherheit verantwortlichen Person in die sichere

Verwendung des Gerätes eingewiesen und beaufsichtigt werden.

• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Die Reinigung und Wartung dürfen

nicht durch unbeaufsichtigte Kinder

erfolgen.

• Das Gerät niemals in Wasser tauchen.

• Dieses Gerät ist ausschließlich für den

Hausgebrauch bestimmt. Zudem darf es nicht verwendet werden:

- im Küchenbereich für Angestellte, in Geschäften, in Büros und anderen Arbeitsbereichen;

- in Bauernhöfen/Agrotourismen;

- von Gästen in Hotels, Motels und

Wohnkomplexen;

- in Bed and Breakfasts.

• Wenn das Stromkabel beschädigt ist, kontaktieren Sie hinsichtlich

des Austausches den technischen

Kundendienst, um jegliche Gefahr zu

vermeiden.

• Nur für europäische Märkte:

Der Gebrauch dieses Gerätes ist Kindern über 8 Jahren nur erlaubt, wenn sie unter Aufsicht stehen oder mit

den Sicherheitsvorschriften und den

damit verbundenen Risiken vertraut

sind.

• Die Reinigung und die Wartung

darf von Kindern über 8 Jahren nur durchgeführt werden, wenn sie unter

Aufsicht stehen.

• Das Gerät und sein Netzkabel außer

Reichweite von Kindern unter 8 Jahren aufbewahren.

• Kinder dürfen nicht mit dem Gerät spielen.

• Das Gerät darf von Personen mit

eingeschränkten körperlichen,

sensorischen oder

• oder geistigen Fähigkeiten oder

Personen, die keine Erfahrung oder Kenntnis haben, nur dann verwendet

werden, wenn sie in die sichere Verwendung des Gerätes eingewiesen und über die damit verbundenen Gefahren in Kenntnis gesetzt wurden.

• Vor der Montage, dem Ausbau und der Reinigung das Gerät vom Stromnetz trennen.

• Für dieses Gerät:

Dieses Bedienungshandbuch vor der

Benutzung des Gerätes sorgfältig durchlesen.

• Das Gerät nach dem Gebrauch umgehend ausschalten.

• Das Gerät während des Gebrauchs

niemals unbeaufsichtigt lassen.

• Die Kaeemaschine stets von der Steckdose trennen, bevor Teile montiert oder abmontiert werden, sowie vor der Reinigung des Gerätes.

• Vergewissern Sie sich vor dem Ein-/ Ausstecken des Netzsteckers der Maschine, dass der Betriebsschalter

aus OFF (AUS) steht.

• Vor der Reinigung und im Falle

eines Schadens den Stecker aus der Steckdose ziehen.

• Die Kaeemaschine vor der Reinigung auskühlen lassen.

• Die Kaeemaschine niemals mit leerem Wassertank oder ohne Tank verwenden.

• Mindestens einen Abstand von 3 cm zwischen Kaeemaschine und eventuellen Seiten- oder Rückwänden sowie einen Abstand von mindestens 15 cm oberhalb der Kaeemaschine

lassen.

• Verbrennungsgefahr! Die

Kaeemaschine erzeugt Hitze und produziert heißes Wasser und Dampf während ihres Betriebs.

• Verbrennungsgefahr! Die Tassenabstelläche während des Betriebs niemals berühren.

• Die Oberächen des Produktes

bleiben durch die Restwärme auch nach dem Gebrauch sehr heiß. Um Hautverbrennungen zu vermeiden, berühren Sie nicht die heißen Oberächen.

• Die Kaeemaschine nicht in Kombination mit Teilen oder Zubehör von anderen Herstellern verwenden.

• Ausschließlich die vom Hersteller angebotenen Originalersatzteile verwenden. Bei Verwendung von

Ersatzteilen, die nicht vom Hersteller

empfohlen, die Tassen vor dem

Gebrauch auf die Tassenabstelläche

(2) zu stellen.

VORHEIZEN

• Sicherstellen, dass im Behälter (1) eine ausreichende Wassermenge vorhanden ist.

• Den Siebträger (8 oder 17) in die

Brühgruppe (5) einsetzen, mit dem Filtereinsatz für einen Espresso (9) oder für zwei Espressi (10), je nach Anzahl der zuzubereitenden Kaees, im Siebträger.

• Den Hauptschalter (13) einschalten; die entsprechende Kontrolllampe (13a) leuchtet auf und zeigt an, dass die

Maschine in Betrieb ist.

• Für die Kaeeausgabe abwarten, bis

die Maschine die Betriebstemperatur

erreicht hat, die Lampe (14a) leuchtet auf.

ZUBEREITUNG DES ESPRESSO

• Den Siebträger (8 oder 17) herausnehmen, den Filtereinsatz

mit einem oder zwei Messlöeln gemahlenem Kaee (ein Messlöel für jede Espressotasse) füllen, das Kaeemehl glatt streichen und mit

dem entsprechenden Tamper (12)

nicht übermäßig festdrücken

• Den Rand des Filtereinsatzes

vom restlichen Kaee reinigen, den Siebträger (8 oder 17) in die Brühgruppe (5) einsetzen und bis zum Anschlag nach rechts verschieben, um ihn in der Brühgruppe einrasten zu

lassen.

• Eine oder zwei Tassen auf den Tassenrost (7) unter dem Siebträger stellen.

• Den Schalter für die Kaee-/

Heißwasserausgabe (15) einschalten, der Kaee beginnt aus den Ausläufen des Siebträgers (8) auszulaufen. Nachdem die gewünschte Kaeemenge erhalten wurde, die Ausgabe durch erneutes Betätigen des Schalters (15) unterbrechen und den Siebträger eingehakt lassen.

• Die Tassen entnehmen und den Kaee servieren.

• Nach Abschluss der Vorgänge den

Siebträger herausnehmen, den Kaeesatz beseitigen und den Siebträger unter laufendem Wasser abspülen.

• Die Ausgabe sollte nicht länger

als 30 Sekunden andauern.

• Um Hautverbrennungen zu vermeiden, berühren Sie nicht die heißen Oberächen (Kessel, Brühgruppe, Siebträger, Dampanze).

• Um Hautverbrennungen zu vermeiden, Entfernen Sie nicht

den Siebträger während der Kaeeausgabe.

• Halten Sie niemals Ihre

Hände unter den Siebträger oder die Dampanze, da die abgegebenen Flüssigkeiten oder der Dampf sehr heiß sind und Hautverbrennungen verursachen können.

• Um Hautverbrennungen zu vermeiden nehmen Sie den

Siebträger nach dem Brühvorgang des Kaees nicht sofort heraus, sondern warten Sie einige Sekunden, bis der Kesseldruck entwichen ist.

4–3. DAMPFAUSGABE

• Der Dampf kann zum Aufschäumen der Milch für den Cappuccino sowie zum Erwärmen von Getränken verwendet werden.

Achtung! Verbrennungsgefahr! Am Anfang der Ausgabe können kurzer Heißwasserspritzer erzeugt werden. Die Heißwasserdüse kann hohe Temperaturen

erreichen: Nicht mit den Händen anfassen.

• Nach Einschalten der Maschine

etwa 6 Minuten abwarten, damit sie die ideale Temperatur für die Zubereitung des ersten Kaees

erreicht

• Den Kaee wie in den vorherigen

Abschnitten beschrieben zubereiten und dabei große Tassen verwenden.

• Bei zur Kaeeausgabe bereiten Maschine die Dampanze auf die Ablaufschale (7) richten und kurz den

„Heißwasser-/Dampf-“Hahn (4) önen,

um das restliche Wasser aus der

Dampanze auslaufen zu lassen; nach kurzer Zeit tritt nur noch Dampf aus.

• Sobald nur noch Dampf austritt, den Dampf-Heißwasser-Hahn (4) schließen

• Den Dampfschalter (14) in die Position „I“ stellen.

• Nach etwa 15-20 Sekunden und nachdem die Kontrolllampe der

korrekten Temperatur (14a) aueuchtet, das mit kalter Milch gefüllte Kännchen unter die Dampfausgabe (6) stellen.

• Das Dampfventil (4) leicht gegen den Uhrzeigersinn drehen, um Dampf

auszugeben.

• Sobald sich das Milchvolumen verdoppelt hat, die Dampanze ganz

tief eintauchen und die Milch auf 60-65 °C erhitzen.

• Nach Erhalt der gewünschten Emulsion das Dampfventil gegen den Uhrzeigersinn drehen, um die

Dampfausgabe zu unterbrechen, und den Milchbehälter abstellen.

• Den Dampfschalter (14) in die Position „0“ stellen.

• Geben Sie die aufgeschäumte Milch in

den Kaee.

• Der Dampfdruck erhöht sich

durch Drehen des Drehknebels.

• Die Ausgabe sollte nicht länger

als 60 Sekunden andauern.

• Um sofort einen anderen Kaee zuzubereiten, den Kessel mit Wasser füllen, um ihn auf die richtige Temperatur zu bringen. Andernfalls könnte der Kaee einen verbrannten Geschmack annehmen.

• Eine leere Tasse auf den Tassenrost

stellen. Den Siebträger nicht einsetzen. Den Schalterhebel

für die Kaeeausgabe (15) in die Position „I“ stellen und die Tasse mit Wasser füllen. Nachdem die Tasse gefüllt ist, den Schalterhebel für die Kaeeausgabe (15) in die Position „0“ stellen. Nun kann ein weiterer Kaee zubereitet werden.

4–4. HEISSWASSERZUBEREITUNG

• Sicherstellen, dass alle im Abschnitt 4.1 beschriebenen Vorgänge durchgeführt wurden.

• Einen Behälter unter die Ausgabedüse für Dampf/Heißwasser stellen

• Den Drehknebel (4) önen und den Schalterhebel für die Kaee-/ Heißwasserausgabe (15) in Position „I“ stellen. Auf diese Weise wird das Wasser aus der Ausgabedüse für Dampf/Heißwasser (6) ausgegeben.

• Nachdem die gewünschte Wassermenge erhalten wurde, den Schalterhebel für die Kaee-/ Heißwasserausgabe (15) erneut in die Position „0“ stellen und den Drehknebel (4) schließen.

• Nach erfolgter Heißwasserausgabe sollte überprüft werden, ob im

Behälter (1) Wasser enthalten ist.

4–5. EINSTELLUNG DER KESSELTEMPERATUR

• Das Modell LPSCSR02 ist mit einer Thermo PID-Steuerung (11)

ausgestattet.

• Die Thermo PID-Steuerung besteht darin, die Temperatur des Kessels zu regulieren.

• Die Termopid-Steuerung wird

werkseitig auf 92 °C eingestellt.

• Zur Einstellung, wie folgt vorgehen:

- drücken Sie die Taste die Anzeige „PRG“ im Display erscheint, drücken Sie die Taste

; sobald

;

- wenn das Display die

Kesseltemperatur anzeigt, stellen Sie mit den Tasten

den gewünschten Temperaturwert zwischen 80 °C und 120 °C ein.

- 3 Sekunden nach der letzten Betätigung der Taste wird die

Einstellung gespeichert und das Display zeigt die Temperatur an.

Wenn die Temperatur auf einen

zu hohen Wert eingestellt wird, beginnt das Display bei der Anforderung auf Kaeeausgabe zu blinken.

und

5. REINIGUNG UND WARTUNG

• Ziehen Sie vor jeder Reinigung und Wartung das Netzkabel aus der Steckdose, ohne am Kabel zu ziehen.

• Die Kaeemaschine niemals in Wasser oder andere Flüssigkeiten tauchen.

• Die Kaeemaschine vor der Reinigung auskühlen lassen.

(6) auszuspülen. Auf diese Weise wird vermieden, dass sich der Geschmack der zu erhitzenden Getränke ändert und die Löcher am Ende des

Dampfventils verstopfen.

• Daraufhin die Vorrichtung mit einem feuchten Tuch reinigen.

REINIGUNG DES GEHÄUSES

Die Außenächen nach jeder Verwendung regelmäßig reinigen, um sie in gutem Zustand zu erhalten, wobei darauf zu achten ist, sie zuvor abkühlen zu lassen. Mit einem weichen und

feuchten Tuch reinigen.

REINIGUNG DER FILTEREINSÄTZE UND SIEBTRÄGER

• Häug die kleinen Löcher der

Filtereinsätze überprüfen, um eventuelle Kaeeablagerungen zu

entfernen.

• Etwa einen Liter kochendes Wasser

mit vier Teelöeln Reinigungsmittel für Kaeemaschinen in einem geeigneten Behälter zubereiten und die Filtereinsätze und Siebträger für 20-30 Minuten hineingeben; danach unter laufendem Wasser gut abspülen.

REINIGUNG DER DAMPFLANZE

• Den Dampfhebel nach jedem Gebrauch drehen, um etwas Dampf

und die im Innern enthaltenen

Milchrückstände aus der Dampanze

6. URSACHEN FÜR FEHLFUNKTIONEN ODER STÖRUNGEN

PROBLEM URSACHE LÖSUNG

Die Maschine funktioniert

nicht und die Kontrolllampe des Schalters leuchtet nicht auf.

Die Kontrollleuchte des Schalters ist eingeschaltet

und das Wasser wird nicht heiß

Während der Ausgabe kommt kein Kaffee heraus

Die Pumpe erzeugt ein

lautes Geräusch

1. Kein Strom

2. Der Stecker des Netzkabels ist nicht richtig eingesteckt

3. Das Netzkabel ist beschädigt

1. Die Thermostate

funktionieren nicht

2. Das Heizelemt ist

unterbrochen oder defekt.

1. Wassertank ist leer

2. Der Kaffee ist zu fein gemahlen

3. Die Kaffeemenge ist zu viel

4. Der Kaffee ist zu stark

gepresst

5. Dampfschalter aktiviert

6. Die Ausgabe konnte nicht

erfolgen

7. Brühkopf verschmutzt

1. Wassertank ist leer

2. Die Pumpe schaltet sich

nicht ein

1. Stromversorgung

wiederherstellen

2. Den Stecker des Netzkabels richtig in die Steckdose einstecken

3. Wenden Sie sich für

den Austausch an einen KUNDENDIENST

1. Wenden Sie sich an den KUNDENDIENST

2. Wenden Sie sich an den KUNDENDIENST

1. Wassertank befüllen

2. Durch eine gröbere

Mahlung ersetzen

3. Die Kaffeemenge im Filtereinsatz verringern

4. Das Kaffeemehl weniger

anpressen

5. Dampfschalter ausschalten

6. Siehe Abschnitt 4.1

7. Den Brühkopf reinigen

oder austauschen

1. Wassertank befüllen

2. Siehe Abschnitt 4.1

Der Kaffee läuft zu schnell heraus

Der Kaffee läuft nur

tröpfchenweise heraus

1. Der Kaffee wurde zu grob

gemahlen

2. Die Kaffeemenge ist unzureichend

3. Der Kaffee ist nicht ausreichend gepresst

4. Kaffee alt oder nicht geeignet

1. Der Kaffee ist zu fein gemahlen

2. Die Kaffeemenge ist zu viel

3. Der Kaffee wurde zu stark

gepresst

1. Das Kaffeemehl muss feiner sein

2. Die Kaffeedosis erhöhen

3. Das Kaffeemehl stärker

anpressen

4. Verwenden Sie anderen

frisch gemahlenen Kaffee

1. Der Kaffee muss gröber

gemahlen sein

2. Die Kaffeemenge verringern

3. Das Kaffeemehl weniger

anpressen

Der Kaffee läuft zwischen der Brühgruppe und dem Siebträger heraus

1. Der Siebträger wurde nicht korrekt eingesetzt

2. Kaffeemenge im Filtereinsatz zu viel

3. Der Rand des Siebträgers wurde nicht gesäubert

4. Die Dichtung der

Brühgruppe ist

verschlissen

1. Korrekt einsetzen

2. Die Kaffeemenge verringern

3. Die Kaffee-Rückstände vom Rand des Siebträgers

entfernen, die Dichtung

der Brühgruppe reinigen

4. Wenden Sie sich an den KUNDENDIENST

Es bildet sich keine Crema

auf dem Kaffee

Der Kaffee ist zu kalt 1. Die Maschine hatte nicht

Der Kaffee ist zu heiß 1. Die Termopid-Steuerung

Die Maschine erzeugt keinen

Dampf

1. Die Kaffeemischung ist

nicht für den Maschinentyp

geeignet

2. Der Mahlgrad ist nicht richtig

3. Die Kaffeemenge ist unzureichend

die richtige Temperatur

2. Fehlende Vorwärmung des Siebträgers

3. Fehlende Vorwärmung

der Tassen

4. Das Thermostat arbeitet nicht innerhalb der

optimalen Werte

5. Die Termopid-Steuerung (11) arbeitet nicht

innerhalb der optimalen

Werte

(11) arbeitet nicht

innerhalb der optimalen

Werte

1. Die Ausgabe konnte nicht

erfolgen

2. Die Öffnung am Ende der Dampflanze/Düse ist

verstopft

3. Wassertank ist leer

4. Das Turbo-Dampfventil wurde nicht richtig

eingesetzt

1. Den Kaffee austauschen.

2. Den Mahlgrad des Kaffees einstellen

3. Die Kaffeemengen

erhöhen und auf

angemessene Weise pressen

1. Die Angaben in Abschnitt

4.1 – 4.2 befolgen

2. Der Siebträger muss

gleichzeitig mit dem Wasser

erwärmt werden, siehe Abschnitt 4.1

3. Die Tassen auf der entsprechenden Tassenabstellfläche (2) auf angemessene Weise

erwärmen

4. Wenden Sie sich an den KUNDENDIENST

5. Die Werte der TermopidSteuerung einstellen

1. Die Werte der TermopidSteuerung einstellen

1. Siehe Abschnitt 4.3 – Dampfausgabe

2. Die Öffnung mithilfe einer

Nadel reinigen

3. Siehe Abschnitt 4.1

4. Das Turbo-Dampfventil wieder anbringen

Instructies voor het gebruik van de modellen

CASABAR PID

Beste klant, Bedankt voor de aankoop van ons product, ontworpen op basis van de nieuwste technologische ontwikkelingen. Door de eenvoudige handelingen voor het juiste gebruik van ons product zorgvuldig uit te voeren en de belangrijkste veiligheidseisen die in deze handleiding worden aangegeven in acht te nemen, kunt u het beste uit het product halen en jaar na jaar de uitzonderlijke betrouwbaarheid ervan ervaren. Mocht de machine toch niet goed werken, dan kunt u altijd rekenen op het netwerk van servicecentra die direct tot uw beschikking staan.

SYMBOLEN DIE IN DEZE HANDLEIDING WORDEN GEBRUIKT

Belangrijke waarschuwingen worden met deze symbolen aangeduid. Inachtneming van deze waarschuwingen is absoluut noodzakelijk.

Lees voor ingebruikname de gebruiksaanwijzing aandachtig door.

Let op! Bijzonder belangrijke en/of gevaarlijke handelingen.

Informatie (handig voor het gebruik van het apparaat).

Suggesties.

Handelingen die door de gebruiker kunnen worden uitgevoerd.

Handelingen die uitsluitend door een gekwaliceerde technicus mogen worden uitgevoerd.

INHOUDSOPGAVE

1. INLEIDING OP DE HANDLEIDING 52

1–1. INLEIDING 52

2. WAARSCHUWINGEN 52

2–1. VEILIGHEIDSWAARSCHUWINGEN 52 2–2. BEOOGD GEBRUIK VAN DE MACHINE 54 2–3. INSTRUCTIES VOOR DE VERWERKING AAN HET EIND VAN DE LEVENSCYCLUS 54

3. BESCHRIJVING 55

3–1. BESCHRIJVING VAN HET PRODUCT 55

4. GEBRUIK 55

4–1. INBEDRIJFSTELLING VAN HET APPARAAT 55 4–2. BEREIDING VAN ESPRESSOKOFFIE 56 4–3. STOOMAFGIFTE 57 4–4. AFGIFTE VAN HEET WATER 58 4–5. TEMPERATUURREGELING VAN DE BOILER 58

5. REINIGING EN ONDERHOUD 58

6. OORZAKEN VAN GEBREKEN OF STORINGEN 60

1. INLEIDING OP DE HANDLEIDING

1–1. INLEIDING

Deze handleiding maakt deel uit van de machine en moet zorgvuldig worden doorgelezen en te allen tijde kunnen worden geraadpleegd; de handleiding

moet gedurende de gehele levenscyclus van de machine.

Er staat informatie in over het juiste gebruik van de machine, de reiniging, het onderhoud en belangrijke

instructies voor het uitvoeren van

handelingen die met bijzondere zorg moeten worden uitgevoerd en voor

eventuele restrisico's.

De handleiding is gebaseerd op de technologische ontwikkelingen ten tijde van de totstandkoming ervan; de fabrikant behoudt zich het recht voor om noodzakelijke technische wijzigingen in diens producten aan te brengen en de handleidingen bij te werken zonder

de verplichting om eerdere versies te herzien.

LA PAVONI S.p.A. wijst elke verantwoordelijkheid af voor schade

die direct of indirect voortvloeit uit

personen of zaken als gevolg van:

• de veronachtzaming van alle eisen van de veiligheidsvoorschriften;

• verkeerde installatie;

• stroomstoringen;

• oneigenlijk of onjuist gebruik van de machine;

• gebruik dat niet in overeenstemming is

met wat er in deze handleiding staat;

• gebrekkig of onjuist onderhoud;

• wijzigingen aan de machine of welke

ongeoorloofde ingreep dan ook;

• gebruik van niet-originele of niet- modelspecieke onderdelen;

• het geheel of gedeeltelijk niet naleven

van de instructies;

• uitzonderlijke omstandigheden.

2. WAARSCHUWINGEN

2–1. VEILIGHEIDSWAARSCHUWINGEN

• De gebruiker moet zich houden aan de veiligheidsvoorschriften die gelden

in het land waar het apparaat wordt gebruikt, naast de regels die op het gezond verstand gebaseerd zijn en de

voorschriften die in deze handleiding

worden voorgeschreven.

• Om een goede werking van de machine te garanderen en ervoor te zorgen dat

de eigenschappen ervan behouden blijven, is het raadzaam de juiste

omgevingscondities te controleren (de omgevingstemperatuur moet

tussen 5° en 35 °C liggen). Het gebruik van de machine op plaatsen waar waterstralen worden gebruikt of in een buitenomgeving die onderhevig is aan weersinvloeden (zon, regen, enz.) moet worden vermeden.

• Controleer na het uitpakken van de machine of deze intact en

onbeschadigd is.

• Verpakkingsonderdelen moeten bij de juiste afvalverwijderingscentra worden ingeleverd en mogen in geen geval onbeheerd of binnen het bereik van kinderen, dieren of onbevoegden worden achtergelaten.

• Controleer voor ingebruikname van de machine of de voedingsspanning die op

het typeplaatje aan de onderkant van

de machine staat, de voedingsspanning

is die in het land wordt gebruikt.

• Dit apparaat mag niet worden gebruikt door personen (kinderen inbegrepen) met beperkte fysieke, zintuiglijke of

mentale capaciteiten, of door personen

die geen ervaring hebben bij het gebruik van elektrische apparatuur,

tenzij dit gebeurt onder toezicht of

instructie van een persoon die voor hun veiligheid instaat.

• Zorg ervoor dat kinderen niet met het apparaat spelen.

• Het apparaat mag niet worden

schoongemaakt of onderhouden door kinderen die niet onder toezicht staan.

• Het apparaat niet in water onderdompelen.

• Dit apparaat is uitsluitend voor

huishoudelijk gebruik bestemd.

Bovendien mag dit apparaat niet

worden gebruikt:

- in de keuken van werknemers in winkels, kantoren en andere werkomgevingen;

- op (vakantie)boerderijen;

- door gasten in hotels en motels en in residences;

- in bed and breakfasts.

• Neem onmiddellijk contact op met een servicecentrum als de voedingskabel beschadigd is om elk gevaar te voorkomen.

• Enkel voor de Europa: Het gebruik van dit apparaat is toegestaan voor kinderen vanaf 8 jaar, mits ze onder toezicht staan of ze instructies verkregen hebben over het veilige gebruik van het apparaat en de betrokken risico’s begrijpen.

• De reiniging en het onderhoud kunnen worden uitgevoerd door kinderen vanaf 8 jaar, mits ze onder toezicht staan.

• Houd het apparaat en de voedingskabel buiten bereik van kinderen jonger dan 8 jaar.

• Kinderen mogen niet met het apparaat spelen.

• Dit apparaat mag niet worden gebruikt

door personen met beperkte fysieke,

• zintuiglijke of mentale capaciteiten, of door personen die geen ervaring

en kennis hebben bij het gebruik

van elektrische apparatuur, tenzij dit gebeurt onder toezicht of instructie van

een persoon die voor hun veiligheid

instaat en ze zich van de aanverwante gevaren bewust zijn.

• Haal voor elke reiniging, montage en demontage de stekker van het

apparaat uit het stopcontact.

• Voor dit apparaat:

Lees deze handleiding voor gebruik

aandachtig alvorens het apparaat te

gebruiken.

• Schakel het apparaat direct na het gebruik uit.

• Het apparaat tijdens de werking niet onbeheerd laten.

• De koemachine altijd van het stopcontact loskoppelen voordat

er onderdelen gemonteerd of

gedemonteerd worden en voorafgaand

op de reiniging.

• Zorg ervoor dat de aan/uit-schakelaar in de uit-stand staat voordat u de

machine aansluit of loskoppelt.

• Verwijder de stekker uit het stopcontact voordat de reiniging wordt uitgevoerd

en in geval van een defect.

• Laat de koemachine afkoelen voordat u de reiniging uitvoert.

• Het apparaat nooit zonder water in het

reservoir of zonder reservoir gebruiken.

• Laat een ruimte van ten minste 3 cm

tussen de koemachine en eventuele zij- of achterwanden en van ten minste 15 cm boven de koemachine.

• Gevaar voor brandwonden! De koemachine genereert tijdens de werking warmte en produceert heet water en stoom.

• Gevaar voor brandwonden! Tijdens de werking de verwarmplaat van de kopjes niet aanraken.

• De oppervlakken van het product blijven lang na het gebruik nog heel warm. Raak hete oppervlakken niet aan

om brandwonden te voorkomen.

• De koemachine niet gebruiken in combinatie met onderdelen of accessoires van andere fabrikanten.

• Gebruik uitsluitend originele reserveonderdelen van de fabrikant. Het gebruik van reserveonderdelen die niet door de fabrikant worden aanbevolen zou brand, elektrische schokken of persoonlijk letsel kunnen veroorzaken.

• Plaats de koemachine alleen op vlakke en droge oppervlakken.

• Voorkom dat de koemachine nat wordt en sproei er geen vloeistof

op. In geval van contact met

vloeistoen, onmiddellijk de kabel uit

het stopcontact verwijderen en het

apparaat goed drogen: Gevaar voor

elektrische schokken!

• Voor de reiniging van de koemachine geen agressieve schoonmaakmiddelen of scherpe voorwerpen gebruiken.

• Geen wijzigingen op het apparaat aanbrengen.

• Nooit proberen vlammen/brand te blussen met water: schakel het apparaat uit, verwijder de stekker uit het stopcontact en bedek de vlam met een deksel of een blusdeken.

• Voorkom dat de voedingskabel in contact komt met scherpe randen.

• Het apparaat niet boven of in de nabijheid van ingeschakelde gasfornuizen of kookplaten, in een oven of dicht bij warmtebronnen plaatsen.

• Het apparaat niet in de buurt van kranen of gootstenen plaatsen.

2–2. BEOOGD GEBRUIK VAN DE MACHINE

• Deze machine is geschikt voor de huishoudelijke bereiding van espressokoe met koemelange, voor de afname en afgifte van heet water

en/of stoom of warme melk.

• De gebruiker moet de instructies in de handleiding zorgvuldig hebben gelezen en goed hebben begrepen om de machine goed te laten werken.

• Bij oneigenlijk gebruik vervalt elke vorm van garantie en wijst de fabrikant alle verantwoordelijkheid af voor persoonlijk letsel of materiële schade.

• Onder oneigenlijk gebruik wordt verstaan:

- elk gebruik anders dan wat is

aangegeven;

- elke ingreep aan het apparaat die in strijd is met de aanwijzingen in deze

handleiding;

- elk gebruik na geknoei met

onderdelen of veiligheidsvoorzieningen;

- het gebruik van het apparaat buitenshuis.

2–3. INSTRUCTIES VOOR DE VERWERKING AAN HET EIND VAN DE LEVENSCYCLUS

Elektrische apparaten mogen niet samen met het huishoudelijke afval verwijderd worden. Voor

de apparaten met dit symbool is de Europese Richtlijn 2012/19/EU van toepassing. Alle elektrische en elektronische apparaten die niet meer worden gebruikt, mogen niet bij het huisvuil worden gestopt, maar moeten worden gescheiden en naar een erkend afvalverwijderingscentrum worden gebracht. Door een correcte verwijdering van het apparaat worden gezondheids-

en milieurisico's vermeden. Voor nadere inlichtingen

omtrent de verwijdering van het afgedankte apparaat, informeer u bij uw Gemeente, de milieustraat of de winkel waar het apparaat gekocht werd.

3. BESCHRIJVING

3–1. BESCHRIJVING VAN HET PRODUCT

1. Waterreservoir

2. Passieve kopjeswarmer

3. Manometer

4. Stoom-/heetwaterknop

5. Zetgroep

6. Afgiftepijpje stoom/heet water

7. Verwijderbaar kopjesrooster

8. Filterdrager

9. 1-kops lter

10. 2-kops lter

11. Termopid

12. Ko estamper

13. Aan/uit-schakelaar 13a. Lampje machine ingeschakeld

14. Stoomschakelaar 14a. Lampje: machine op temperatuur

15. Schakelaar ko e-/heetwaterafgifte 15a. Lampje: schakelaar ko e-/ heetwaterafgifte

16. Filtermembraan

17. Filterdrager fascino

18. Maatschepje

4. GEBRUIK

4–1. INBEDRIJFSTELLING VAN HET APPARAAT

• Open het deksel van het

waterreservoir en vul het reservoir

(1) met schoon en vers water zonder het toegestane maximumniveau te

overschrijden.

• Schakel de machine in door de aan/uit-

schakelaar (13) in stand "I" te zetten. Als het lampje (13a) gaat branden,

staat de machine onder spanning.

• Breng de  lterdrager (8 of 17) aan in

zetgroep (5).

• Draai de stoom-/heetwaterknop (4)

open.

• Plaats de hendelschakelaar ko e-/

heetwaterafgifte (15) op “I”. Plaats de hendelschakelaar ko e-/ heetwaterafgifte (15) op “0” en draai de knop (4) dicht als water uit de uitloop van het afgiftepijpje stoom/heet water

(6) begint te lopen.

Spoel de interne circuits als deze

handelingen zijn verricht:

• Plaats een bak onder de koetuitjes en druk op de toets koe-/ heetwaterafgifte (14).

• Herhaal deze procedure 5 keer.

• Wacht na het spoelen tot de machine

de werkingstemperatuur bereikt.

• De machine is klaar voor gebruik als de Termopid-temperatuurregelaar (11) de vooraf ingestelde temperatuur

van 92°C bereikt (deze temperatuur is ideaal voor het bereiden van koe,

volg de instructies van paragraaf 4.5

als u de Termopid-temperatuur wilt wijzigen) en het lampje (14a) vast brandt.

Het wordt aanbevolen om het waterniveau in de reservoir (1) te controleren om te vermijden dat het watercircuit van de machine leeg raakt en deze handelingen herhaald moeten worden. Herhaal de bovenstaande

handelingen als dit het geval is

Tijdens het opwarmen gaat het temperatuurlampje (14a) automatisch knipperen. Wacht na het inschakelen ongeveer 6

minuten tot de machine perfect

opgewarmd is, voor het eerste kopje koe. De machine is daarna meteen klaar voor de daarop volgende kopjes koe.

4–2. BEREIDING VAN ESPRESSOKOFFIE

• Controleer of alle handelingen uit

paragraaf 4.1 “inbedrijfstelling van de machine” zijn verricht.

• Voor een optimale espresso is

het belangrijk om juist gebrande en goed gemalen koe van een uitstekende kwaliteit te gebruiken. De

espressomachine met pomp vereist

het gebruik van een jn gemalen

melange; als de maling te grof is, krijgt u lichte en slappe koe zonder crema, als deze te jn is krijgt u donkere en sterke koe met weinig crema.

• Het wordt aanbevolen om de koe op het moment van gebruik te malen met een koemolen, omdat reeds gemalen koe binnen korte tijd zijn

aroma verliest.

• Warme kopjes zorgen ervoor dat

de vers gezette koe op de juiste temperatuur blijft. Daarom wordt aanbevolen de kopjes vóór gebruik op de kopjeswarmer (2) te plaatsen.

VOORVERWARMING

• Controleer of er voldoende water in het reservoir (1) zit.

• Plaats de lterdrager (8 of 17) met het

1-kopslter (9) of het 2-kopslter (10), afhankelijk van het te bereiden aantal kopjes koe, in de koezetgroep (5).

• Druk op de hoofdschakelaar (13). Het lampje (13a) gaat branden om aan te geven dat de machine werkt.

• Wacht tot de machine de

werkingstemperatuur bereikt om koe te kunnen zetten. Het lampje (14a) gaat branden.

BEREIDING VAN ESPRESSOKOFFIE

• Verwijder de lterdrager (8 of 17), vul het lter met één of twee schepjes gemalen koe (één schepje per kopje koe). Strijk de koe glad en druk hem iets aan met de specieke koestamper (12)

• Verwijder eventuele koeresten met de handpalm van de lterrand, plaats de lterdrager (8 of 17) in de zetgroep

(5) en beweeg hem naar rechts om hem in de zetgroep vast te zetten.

• Plaats één of twee voorverwarmde

kopjes op het kopjesrooster (7) onder de lterdrager.

• Schakel de schakelaar koe/heet

water (15) in. De koe begint uit de tuitjes van de lterdrager (8) te stromen. Onderbreek de afgifte door opnieuw op de schakelaar (15) te drukken als de gewenste hoeveelheid koe is gezet. Houd de lterdrager op

diens plaats.

• Verwijder de kopjes en serveer de

koe onmiddellijk.

• Verwijder de lterdrager aan het einde van de handelingen, verwijder het koedik en spoel de lterdrager onder stromend water schoon.

• Wacht na het inschakelen ongeveer 6 minuten tot de machine de ideale temperatuur voor het zetten van het eerste

kopje koe heeft bereikt

• Aanbevolen wordt een afgifte van maximaal 30 seconden.

• Raak hete oppervlakken

(lterdrager, ketel, stoombuisje,

zetgroep) niet aan om

brandwonden te voorkomen.

• Verwijder de lterdrager niet tijdens de afgifte van koe om brandwonden te voorkomen.

• Plaats in geen geval uw handen onder de zetgroep

en het stoombuisje, want de vloeistof of stoom die eruit komt is erg heet en kan brandwonden veroorzaken.

• Verwijder na afgifte van de koe de lterdrager niet onmiddellijk, maar wacht enkele seconden om eventuele restdruk te laten ontsnappen om brandwonden te voorkomen.

4–3. STOOMAFGIFTE

• Gebruik de stoom voor het opschuimen van melk voor een cappuccino of het opwarmen van dranken.

Let op! Gevaar voor

brandwonden! Bij het begin van het afgifteproces kan er wat heet water spatten. Het afgiftepijpje kan erg heet worden: raak het niet rechtstreeks met uw handen

aan.

• Bereid de espressokoe zoals in de

vorige paragrafen is beschreven, maar gebruik in dit geval grote koppen.

• Draai het stoompijpje boven het bakje (7), als de machine gereed is om koe te zetten, en draai de knop “Heet water/stoom” (4) een aantal seconden open, om waterresten uit het stoompijpje te laten stromen. Binnen korte tijd stroomt uitsluitend stoom naar buiten.

• Draai de knop voor heet water/stoom (4) dicht zodra uitsluitend stoom naar

buiten komt

• Plaats de hendel van de stoomschakelaar (14) op “I”.

• Plaats de kan gevuld met koude melk onder het stoompijpje (6) als ongeveer 15-20 seconden zijn verstreken en het lampje correcte temperatuur bereikt

(14a) gaat branden.

• Draai de stoomknop (4) linksom voor stoomafgifte.

• Als het volume van de melk is

verdubbeld, het pijpje dieper plaatsen om de melk te verwarmen tot 60-65°C.

• Als de gewenste hoeveelheid/ qualiteit schuim is bereikt, draait u de stoomknop linksom om de stoomafgifte te onderbreken en zet u de kan neer.

• Plaats de hendel van de stoomschakelaar (14) op “0”.

• Giet de melkemulsie in de koe.

• De stoomdruk neemt toe

naarmate aan de knop wordt

gedraaid.

• Aanbevolen wordt een afgifte

van maximaal 60 seconden.

• Om onmiddellijk een ander kopje

koe te kunnen zetten, vult u de ketel met water zodat het water tot de juiste temperatuur kan worden opgewarmd. Doet u dit niet, dan kan de koe verbrand smaken.

• Plaats een leeg kopje op het rooster. Breng de lterdrager niet aan. Plaats de hendel van de koeschakelaar (15) op “I” en vul het kopje met water. Plaats de hendel van de koeschakelaar (15) op “0” als het kopje gevuld is. Nu kunt u een ander kopje koe zetten.

4–4. AFGIFTE VAN HEET WATER

• Controleer of alle handelingen

beschreven in paragraaf 4.1 zijn

verricht.

• Plaats een bakje onder het afgiftepijpje

voor stoom/heet water

• Draai de knop (4) open en plaats de hendel van de schakelaar voor koe/ heet water (15) op “I”. Op deze manier stroomt onmiddellijk water uit het afgiftepijpje voor stoom/heet water (6).

• Plaats de hendel van de schakelaar voor koe/heet water (15) weer op “0” en draai de knop (4) dicht als de gewenste hoeveelheid water is bereikt.

• Controleer na de afgifte van heet

water of nog steeds water aanwezig is

in het reservoir (1).

4–5. TEMPERATUURREGELING VAN DE BOILER

• Het model LPSCSR02 is uitgerust met een Termopid (11).

• De functie van de Termopid is het regelen van de temperatuur van de

boiler.

• De Termopid is vanuit de fabriek ingesteld op 92°C.

• Ga als volgt te werk om de instelling aan te passen:

- druk op de toets op de display verschijnt, drukt u op de

toets

;

; zodra “PRG”

- wanneer de display de keteltemperatuur weergeeft, kunt

u met de toetsen

de gewenste temperatuurwaarde

instellen, van minimaal 80°C tot maximaal 120°C.

- 3 seconden na het indrukken van de laatste toets worden de gegevens

opgeslagen en toont de display de temperatuur.

Als de temperatuur te hoog is

ingesteld, begint het display te knipperen tijdens de koeafgifte.

5. REINIGING EN ONDERHOUD

• Trek, zonder eraan te trekken, het netsnoer uit het stopcontact voordat u reinigings- en

onderhoudswerkzaamheden uitvoert.

• De koemachine niet in water of andere vloeistoen onderdompelen.

• Laat de koemachine afkoelen voordat u de reiniging uitvoert.

REINIGING VAN FILTERS EN FILTERDRAGERS

• Controleer de ltergaatjes regelmatig

om eventuele koeresten te verwijderen.

• Doe ongeveer een liter kokend water in een geschikte bak met daarin vier

theelepels reinigingsmiddel voor espressomachines en laat daar de

lters en lterhouders 20-30 minuten in weken; spoel ze vervolgens grondig af onder stromend water.

REINIGING VAN HET STOOMBUISJE

• Draai aan de stoomknop voor een

beetje stoom om eventuele melkresten te verwijderen en te voorkomen dat de smaak van de op te warmen dranken wijzigt of dat de opening aan het uiteinde van het stoombuisje (6) verstopt raakt.

• Maak het geheel vervolgens grondig schoon met een vochtige doek.

REINIGING VAN DE BEHUIZING

Voor een goed behoud moeten de externe oppervlakken regelmatig na ieder gebruik en nadat ze zijn afgekoeld gereinigd worden. Reinig met een zachte vochtige doek.

6. OORZAKEN VAN GEBREKEN OF STORINGEN

PROBLEEM OORZAAK OPLOSSING

De machine werkt niet en het lampje in de schakelaar

gaat niet aan

Het indicatielampje van de stroomschakelaar brandt en het water wordt niet warm

Tijdens de afgifte komt er geen koffie uit

De pomp maakt lawaai 1. Er zit geen water in het

1. Er is geen stroom

2. De stekker van het

netsnoer zit er niet goed in

3. Het netsnoer is

beschadigd

1. De stoomthermostaten

werken niet

2. Het verwarmingselement is onderbroken of doorgebrand

1. Er zit geen water in het

reservoir

2. De koffie is te fijn

gemalen

3. Te grote hoeveelheid

koffie

4. De koffie is te hard aangedrukt

5. Stoomschakelaar ingeschakeld

6. Het circuit is niet gevuld

7. De sproeikop is vuil

1. Vul het reservoir met

reservoir

2. De pomp zuigt niet aan

1. Stroom weer aanzetten

2. Steek de stekker van het

netsnoer goed in het stopcontact

3. Neem contact op met het SERVICECENTRUM voor vervanging

1. Neem contact op met het SERVICECENTRUM

2. Neem contact op met het SERVICECENTRUM

water

2. Gebruik een grovere

maling

3. Verminder de hoeveelheid

koffie in het filter

4. De koffie minder aandrukken

5. Schakel de stoomschakelaar uit

6. Zie paragraaf 4.1

7. Reinig of vervang de

sproeikop

1. Vul het reservoir met

water

2. Zie paragraaf 4.1

De koffie komt er te snel uit 1. De koffie is te grof

gemalen

2. Er zit te weinig koffie in

3. De koffie is niet genoeg aangedrukt

4. Oude of ongeschikte koffie

1. De maling moet fijner worden ingesteld

2. Gebruik meer koffie

3. Druk de koffie steviger

aan

4. Gebruik andere koffie

De koffie wordt druppelsgewijs afgegeven

1. De koffie is te fijn

gemalen

2. Te grote hoeveelheid

koffie

3. De koffie is te hard aangedrukt

1. De maling moet grover

worden ingesteld

2. Gebruik minder koffie

3. Druk de koffie minder

hard aan

De koffie lekt eruit tussen de ketelgroep en de filterdrager

Er komt geen crema op de koffie

De afgegeven koffie is te koud

De afgegeven koffie is te

heet

1. De filterdrager is niet

goed aangebracht

2. Te veel koffie in het filter

3. De rand van de filterdrager is niet schoon

4. De pakking van de

zetgroep is versleten

1. De koffiemelange is niet geschikt voor het type

machine

2. De maling is niet goed

3. Er zit te weinig koffie in

1. De machine was nog niet op de juiste temperatuur

2. De filterdrager is niet

voorverwarmd

3. De kopjes zijn niet voorverwarmd

4. De thermostaat werkt niet binnen de optimale waarden

5. De Termopid (11) werkt niet binnen de optimale waarden

1. De Termopid (11) werkt niet binnen de optimale waarden

1. Plaats op de juiste wijze

2. Gebruik minder koffie

3. Verwijder de koffieresten

van de rand van de filterdrager en reinig de

pakking van de zetgroep

4. Neem contact op met het SERVICECENTRUM

1. Gebruik andere koffie.

2. Stel de koffiemaling

anders in

3. Gebruik meer koffie en

druk deze goed aan

1. Volg de instructies die in paragraaf 4.1 – 4.2 staan

2. De filterdrager moet

tegelijk met het water worden verwarmd, zie

paragraaf 4.1

3. Verwarm de kopjes goed voor op de kopjeswarmer (2)

4. Neem contact op met het SERVICECENTRUM.

5.Stel de waarden van de

Termopid in

1. Stel de waarden van de

Termopid in

De machine geeft geen stoom

1. Het circuit is niet gevuld

2. De spuitmond van het

stoompijpje is verstopt

3. Er zit geen water in het

reservoir

4. Het stoompijpje is niet

goed geplaatst

1. Zie paragraaf 4.3 – stoomafgifte

2. Prik het gaatje door met behulp van een naald

3. Zie paragraaf 4.1

4. Plaats het stoompijpje

terug

Instrucciones de uso de los modelos

CASABAR PID

Estimado/a cliente:

Gracias por comprar uno de nuestros productos fabricados en línea con las últimas innovaciones tecnológicas. Si cumple rigurosamente con las sencillas operaciones

acerca del correcto uso de nuestro producto de acuerdo con los requisitos

esenciales de seguridad que se indican en este manual, podrá obtener el máximo rendimiento y comprobar la extraordinaria abilidad del producto a lo largo de los años. En caso de anomalías durante el funcionamiento, no dude en ponerse en

contacto con la red de Centros de Asistencia que a partir de este momento están a

su disposición.

SÍMBOLOS UTILIZADOS EN LAS INSTRUCCIONES

Las advertencias importantes incluyen estos símbolos. Es estrictamente necesario

respetar estas advertencias.

Antes de la puesta en funcionamiento, lea atentamente el manual de instrucciones.

¡Atención! Operaciones especialmente importantes y/o peligrosas.

Información (útil para el uso del aparato).

Sugerencias.

Operaciones que puede llevar a cabo el usuario.

Operaciones que solo puede llevar a cabo un técnico cualicado.

ÍNDICE

1. INTRODUCCIÓN AL MANUAL 64

1–1. INTRODUCCIÓN 64

2. ADVERTENCIAS 64

2–1. ADVERTENCIAS DE SEGURIDAD 64 2–2. USO PREVISTO DE LA MÁQUINA 66 2–3. INSTRUCCIONES PARA EL TRATAMIENTO AL FINAL DE LA VIDA ÚTIL 66

3. DESCRIPCIÓN 67

3–1. DESCRIPCIÓN DEL PRODUCTO 67

4. USO 67

4–1. PUESTA EN FUNCIONAMIENTO DEL APARATO 67 4–2. PREPARACIÓN DEL CAFÉ EXPRESO 68 4–3. SALIDA DEL VAPOR 69 4–4. SALIDA DEL AGUA CALIENTE 70 4–5. REGULACIÓN DE LA TEMPERATURA DE LA CALDERA 70

5. LIMPIEZA Y MANTENIMIENTO 70

6. CAUSAS DE MAL FUNCIONAMIENTO O ANOMALÍAS 72

1. INTRODUCCIÓN AL MANUAL

1–1. INTRODUCCIÓN

Este manual de instrucciones es parte integrante de la máquina,

debe leerse con atención y siempre debe encontrarse disponible para su consulta. Debe conservarse durante toda la vida útil de la máquina.

En su interior, incluye información

acerca del uso correcto de la máquina, la limpieza y el mantenimiento, y proporciona indicaciones importantes

para la realización de operaciones que deben llevarse a cabo con especial atención y para posibles riesgos

residuales.

El manual reeja las innovaciones tecnológicas existentes en el momento de su redacción; el fabricante se

reserva el derecho de introducir todas

las modicaciones técnicas necesarias

en sus productos y de actualizar los manuales sin necesidad de revisar las versiones anteriores.

LA PAVONI S.p.A. declina toda responsabilidad por los posibles

daños que puedan producirse directa o indirectamente a personas o cosas, como resultado:

• del incumplimiento de todos los requisitos de las normas de seguridad vigentes;

• de una instalación incorrecta;

• de fallos de alimentación;

• de un uso indebido o incorrecto de la máquina;

• de un uso que no respete lo indicado en este manual;

• de deciencias graves en el mantenimiento;

• de modicaciones en la máquina o de

cualquier operación no autorizada;

• del uso de recambios no originales o

especícos para el modelo;

• del incumplimiento total o parcial de las instrucciones;

• circunstancias excepcionales.

2. ADVERTENCIAS

2–1. ADVERTENCIAS DE SEGURIDAD

• El usuario debe respetar las normas de seguridad vigentes en el país en el que se utiliza la máquina, así como las reglas de sentido común y los

requisitos que se incluyen en este manual.

• Para garantizar el correcto funcionamiento de la máquina y el

mantenimiento de sus características

a lo largo del tiempo, se recomienda

comprobar que las condiciones ambientales sean las adecuadas (la temperatura ambiente debe estar comprendida entre 5 y 35°C), evitando

utilizar la máquina en lugares en los que se utilicen chorros de agua o en

ambientes exteriores sometidos a los

agentes atmosféricos (sol, lluvia, etc.).

• Tras el desembalaje, asegúrese de que la máquina esté intacta y no haya

sufrido ningún daño.

• Los componentes del embalaje se deben entregar a las estaciones de eliminación correspondientes y bajo ningún concepto deben dejarse sin

vigilancia o al alcance de los niños, animales o personas no autorizadas.

• Antes de poner la máquina en

funcionamiento, compruebe que la tensión de alimentación especicada en la placa de datos colocada debajo de la base de la máquina corresponda con la tensión que se utiliza en su país.

• Este aparato no debe ser utilizado por personas (incluidos niños) con

capacidades físicas, sensoriales o

mentales reducidas o sin experiencia

y conocimientos, a menos que

estén vigilados y hayan recibido

instrucciones relativas al uso del aparato por parte de una persona

responsable de su seguridad.

• Los niños deben estar vigilados para asegurarse de que no jueguen con el

aparato.

• Las operaciones de limpieza y

mantenimiento no deben ser

realizadas por niños sin vigilancia.

• Nunca sumerja el accesorio en agua.

• Este aparato está destinado exclusivamente al uso doméstico. Tampoco puede utilizarse:

- en la zona de cocina por los

empleados de tiendas, ocinas y en otros ambientes de trabajo;

- en granjas e instalaciones de turismo

rural;

- por los clientes en hoteles, moteles y

ambientes residenciales;

- en bed and breakfast.

• Si el cable de alimentación eléctrica está deteriorado, póngase en contacto

con el servicio de asistencia técnica

para solicitar su sustitución y evitar

cualquier peligro.

• Solo para los mercados europeos: El uso de este aparato está permitido a los niños a partir de los 8 años solo si están vigilados por un adulto o si han

sido instruidos sobre el uso seguro

del aparato y comprenden los riesgos derivados del mismo.

• La limpieza y el mantenimiento pueden ser realizados por niños a partir de los 8 años siempre que estén vigilados por un adulto.

• Mantenga el aparato y su cable fuera del alcance de los niños menores de 8 años de edad.

• Los niños no deben jugar con el aparato.

• El aparato puede ser utilizado por personas con reducidas capacidades

físicas,

• sensoriales o mentales o sin experiencia y conocimientos solo si están vigiladas o han sido

instruidas sobre el uso del aparato en

condiciones seguras y si comprenden el peligro que corren.

• Desenchufe el aparato de la toma de

corriente antes de cualquier operación de montaje, desmontaje y limpieza.

• Para este aparato: Antes de utilizar el aparato, lea atentamente este manual de instrucciones.

• Apague el aparato inmediatamente después de su uso.

• No deje el aparato sin vigilancia mientras está en funcionamiento.

• Desenchufe siempre la cafetera de la

toma de corriente antes del montaje y el desmontaje de sus componentes y

antes de proceder a su limpieza.

• Antes de conectar y desconectar

la máquina, asegúrese de que el

interruptor de encendido esté en la

posición de apagado.

• Desenchufe la clavija de la toma de corriente antes de efectuar la limpieza

y en caso de avería.

• Deje enfriar la cafetera antes de proceder a su limpieza.

• No utilice la cafetera sin agua en el

depósito o sin el depósito.

• Deje un espacio de al menos 3 centímetros entre la cafetera y

las eventuales paredes laterales o

posteriores y deje un espacio libre

de al menos 15 cm por encima de la misma.

• ¡Peligro de quemaduras! La cafetera emite calor y genera agua caliente y vapor durante su funcionamiento.

• ¡Peligro de quemaduras! No toque el calentador de tazas durante el funcionamiento.

• Las supercies del producto permanecen muy calientes después

del uso debido al calor residual. No toque las supercies calientes para

evitar quemaduras.

• No utilice la cafetera en combinación con partes o accesorios de otros

fabricantes.

• Utilice exclusivamente recambios originales del fabricante. El uso de piezas de recambio no aconsejadas por el fabricante podría provocar

incendios, descargas eléctricas o lesiones.

• Apoye la cafetera únicamente sobre

supercies planas y secas.

• Evite mojar o proyectar líquidos sobre la cafetera. En caso de contacto con

líquidos, desconecte inmediatamente el cable de la toma eléctrica y séquelo cuidadosamente: ¡Peligro de descargas

eléctricas!

• No utilice detergentes agresivos u

objetos cortantes para limpiar la

cafetera.

• No modique el aparato.

• No intente apagar nunca una llama/ incendio con agua: apague el aparato,

desenchúfelo y cubra la llama con una tapa o con una manta ignífuga.

• Evite que el cable de alimentación entre en contacto con aristas vivas.

• No coloque el aparato sobre hornillos de gas o eléctricos encendidos o en sus proximidades, ni tampoco dentro de un horno o cerca de fuentes de calor.

• No coloque el aparato cerca de grifos o lavabos.

2–2. USO PREVISTO DE LA MÁQUINA

• Esta máquina es apta para la

preparación doméstica de café

expreso con mezcla de café, para la

extracción y para el suministro de agua

caliente y/o vapor y de leche caliente.

• El usuario debe leer con atención y comprender perfectamente las instrucciones incluidas en el manual para poder utilizar la máquina correctamente.

• En caso de uso indebido, se anula

toda forma de garantía y el fabricante declina toda responsabilidad por daños a personas y/o objetos.

• Se considera uso indebido:

- cualquier uso diferente al indicado;

- cualquier operación realizada

en el aparato que no respete las indicaciones incluidas en este manual,

- cualquier uso tras la manipulación de

los componentes o de los dispositivos de seguridad;

- el uso del aparato en el exterior.

2–3. INSTRUCCIONES PARA EL TRATAMIENTO AL FINAL DE LA VIDA ÚTIL

Los aparatos eléctricos no deben eliminarse junto con los residuos

domésticos. Los aparatos que

incluyen este símbolo están sujetos a la Directiva europea

2012/19/UE. Todos los aparatos

eléctricos y electrónicos desechados deben separarse de los demás residuos domésticos para su eliminación y se deben entregar a los centros

correspondientes previstos por el

Estado. Una eliminación correcta del

aparato desechado evitará daños al

medio ambiente y riesgos para la salud de las personas. Para más información sobre la eliminación del aparato desechado, diríjase a la Administración municipal, a la Ocina

de recogida de residuos o a la tienda en la que ha comprado el aparato.

3. DESCRIPCIÓN

3–1. DESCRIPCIÓN DEL PRODUCTO

1. Depósito de agua

2. Calientatazas pasivo

3. Manómetro

4. Palanca del vapor/agua caliente

5. Dispensador

6. Surtidor de vapor/agua caliente

7. Rejilla extraíble apoya tazas

8. Porta ltro

9. Filtro 1 taza

10. Filtro 2 tazas

11. Termopid

12. Prensador para café

13. Interruptor on/o de alimentación

13a. Luz de máquina encendida

14. Interruptor de vapor 14a. Luz: máquina en temperatura

15. Interruptor de salida de café/agua caliente 15a. Luz: interruptor de salida de café/ agua caliente

16. Membrana para el sellado del  ltro

17. Porta ltro fascino

18. Medidor de café

4. USO

4–1. PUESTA EN FUNCIONAMIENTO DEL APARATO

• Abra la tapa del depósito de agua y llene el depósito (1) con agua fresca y

limpia, con cuidado de no superar el nivel máximo permitido.

• Encienda la máquina poniendo el

interruptor on/o (13) en la posición «I». La luz encendida (13a) con rma la alimentación eléctrica.

• Introduzca el porta ltro (8 o 17) en el dispensador (5).

• Abra la palanca del vapor/agua

caliente (4).

• Coloque la palanca del interruptor de salida de café/agua caliente (15)

en la posición «I». Cuando empiece

a salir el agua del surtidor de vapor/ agua caliente (6), coloque la palanca

del interruptor de salida de café/agua caliente (15) en la posición «0» y cierre la palanca (4).

Una vez realizadas estas operaciones,

enjuague los circuitos internos:

• Ponga el contenedor debajo de las boquillas de salida del café y presione

la tecla de salida de café/agua caliente (14).

• Repita este procedimiento 5 veces.

• Una vez nalizado el enjuague, espere hasta que la máquina alcance la temperatura de funcionamiento.

• La máquina está lista para el uso cuando el regulador de temperatura Termopid (11) alcanza la temperatura

precongurada de 92°C, temperatura ideal para la preparación del café (si se desea cambiar la temperatura del

Termopid, siga las instrucciones del apartado 4.5) y la luz testigo (14a)

permanece encendida de manera ja.

Para evitar repetir tales

operaciones, se recomienda controlar el nivel de agua del recipiente (1) para evitar que

se vacíe el circuito hídrico de la máquina. Si así fuera, deberían

repetirse las operaciones mencionadas anteriormente

El indicador de alcance de la temperatura correcta (14a) seguirá apagándose y encendiéndose automáticamente durante el periodo de calentamiento. Una vez encendida la máquina, para realizar el primer café, espere unos 6 minutos para

obtener el nivel de calentamiento

ideal; la máquina ya estará lista para los posteriores cafés.

4–2. PREPARACIÓN DEL CAFÉ EXPRESO

• Asegúrese de haber realizado todas las operaciones indicadas en el apartado

4.1 «puesta en funcionamiento de la

máquina».

• Para obtener un óptimo café expreso, es importante utilizar café de alta

calidad, bien tostado y molido

correctamente. La máquina para café

expreso con bomba requiere el uso de una mezcla molida na. Si la molienda es demasiado gruesa, se obtendrán

cafés de color claro, ligeros y sin

crema; en cambio, si es demasiado na, se obtendrán cafés oscuros,

fuertes y con poca crema.

• Se recomienda moler el café con un molinillo de muelas cuando se vaya a utilizar, ya que, una vez molido, pierde al poco tiempo sus capacidades aromáticas.

• Las tazas calientes contribuyen a conservar el café recién salido a la temperatura adecuada; por tanto, antes del uso, se recomienda colocar

las tazas sobre la amplia placa

calientatazas (2).

PRECALENTAMIENTO

• Controle que la cantidad de agua del

depósito (1) sea suciente.

• Introduzca el portaltro (8 o 17) en el dispensador de café (5) con el ltro para una taza (9) o para dos tazas (10),

en función del número de cafés que

vaya a preparar.

• Accione el interruptor general (13), se iluminará el indicador luminoso de encendido (13a) que indica que la máquina está en funcionamiento.

• Espere hasta que la máquina alcance la temperatura de funcionamiento para poder suministrar un café, luz (14a) encendida.

PREPARACIÓN DEL CAFÉ EXPRESO

• Quite el portaltro (8 o 17), llene el ltro con uno o dos medidores de café

molido (un medidor por cada taza de

café), nivele y prense el café con el prensador correspondiente (12)

• Vuelva a limpiar con la palma de la

mano el borde del ltro para eliminar posibles residuos de café, enganche el portaltro (8 o 17) al dispensador de

café (5) y desplácelo hacia la derecha

hasta bloquearlo para jarlo al

dispensador.

• Coloque una o dos tazas precalentadas

sobre la rejilla apoya tazas (7), debajo del portaltro.

• Accione el interruptor de café/agua caliente (15): el café empezará a salir por las boquillas del portaltro (8); una vez alcanzada la dosis de café deseada, interrumpa el suministro pulsando de nuevo el interruptor (15) y deje el

portaltro enganchado.

• Quite las tazas y sirva inmediatamente el café.

• Una vez nalizadas las operaciones,

quite el portaltro, vacíe los posos y limpie el portaltro con agua corriente.

• Después de encender la máquina, se recomienda esperar unos 6 minutos para alcanzar la temperatura ideal de suministro para el primer café

• Se recomienda un suministro máximo de 30 segundos.

• No toque las supercies calientes (caldera, dispensador,

portaltro, varita de vapor) para

evitar quemaduras.

• No quite el portaltro durante la salida del café para evitar

posibles quemaduras.

• No coloque en ningún momento las manos debajo del dispensador

y la varita de vapor, ya que los

líquidos o el vapor suministrados están sobrecalentados y pueden

provocar quemaduras.

• Cuando haya salido el café,

no retire inmediatamente el

portaltro; espere algunos segundos para contribuir a la eliminación de la posible presión restante, lo que le evitará posibles

quemaduras.

4–3. SALIDA DEL VAPOR

• El vapor se puede utilizar para montar la leche para el capuchino o para

calentar las bebidas.

¡Atención! ¡Peligro de

quemaduras! Al iniciar el suministro se pueden producir

breves salpicaduras de agua caliente. El tubo de suministro

puede alcanzar temperaturas elevadas: evite tocarlo directamente con las manos.

• Prepare el café expreso como se indica en los apartados anteriores, utilizando tazas grandes.

• Con la máquina lista para suministrar

café, dirija el tubo de vapor sobre la cubeta (7), abra la palanca “Agua

caliente/vapor” (4) durante algunos instantes, para permitir que el agua

residual salga del tubo de vapor; al

poco tiempo empezará a salir solo vapor.

• Cuando empiece a salir solo vapor, cierre la palanca del vapor/agua caliente (4)

• Coloque la palanca del interruptor de vapor (14) en la posición «I».

• Unos 15-20 minutos después, cuando se encienda el indicador de alcance de la temperatura correcta (14a), coloque

el cazo lleno de leche fría debajo del

dispensador de vapor (6).

• Gire lentamente la palanca del grifo de vapor (4) en sentido antihorario para que salga el vapor.

• Una vez duplicado el volumen de

leche, sumerja la varita hasta la parte

más profunda y caliente la leche hasta

los 60-65°C.

• Una vez obtenida la emulsión deseada, girar en sentido antihorario la palanca de vapor para interrumpir la salida del vapor y coloque el recipiente de la leche.

• Coloque la palanca del interruptor de vapor (14) en la posición «0».

• Vierta la leche emulsionada en el café.

• La presión del vapor aumentará

al girar la palanca.

• Se recomienda un suministro

máximo de 60 segundos.

• Para seguir preparando inmediatamente más café, llene la

caldera con agua para calentarla a la temperatura correcta. De lo contrario,

el café podría saber a quemado.

• Coloque una taza vacía sobre la rejilla. No introduzca el portaltro. Coloque

la palanca del interruptor de café (15)

en la posición «I» dejando que la taza

se llene de agua. Cuando esté llena la taza, coloque la palanca del interruptor de café (15) en la posición «0». Ahora podrá seguir preparando café.

(15) en la posición «0» y cierre la palanca (4).

• Tras la extracción del agua caliente, se

recomienda controlar que el depósito

(1) contenga agua.

4–5. REGULACIÓN DE LA TEMPERATURA DE LA CALDERA

• El modelo LPSCSR02 está equipado con un Termopid (11).

• La función de los Termopids consiste en regular la temperatura de la caldera.

• El Termopid está congurado de

fábrica a 92°C.

• Para poder regularlo, realice lo siguiente:

- pulse la tecla

aparezca el letrero “PRG” en la

pantalla, pulse la tecla

; en cuanto

;

- cuando la pantalla muestre la

temperatura de la caldera, congure

con las teclas la temperatura deseada, desde un

y el valor de

mínimo de 80°C hasta un máximo de 120°C.

- 3 segundos después de pulsar la

última tecla, los datos se memorizan y

la pantalla muestra la temperatura.

4–4. SALIDA DEL AGUA CALIENTE

• Asegúrese de haber realizado todas las operaciones indicadas en el apartado

4.1.

• Coloque un recipiente debajo del surtidor de vapor/agua caliente

• Abra la palanca (4) y coloque la palanca del interruptor de café/agua caliente (15) en la posición «I»; de esta

manera se obtendrá la salida del agua

del surtidor de vapor/agua caliente (6).

• Una vez alcanzada la cantidad de agua deseada, coloque de nuevo la palanca del interruptor de café/agua caliente

Si la temperatura se congura

a un nivel demasiado alto, al solicitar la salida del café la pantalla empezará a parpadear.

5. LIMPIEZA Y MANTENIMIENTO

• Antes de cualquier operación de limpieza y mantenimiento, quite el

cable de alimentación de la toma de

corriente sin estirarlo.

• No sumerja la cafetera en agua u otros

líquidos.

• Deje enfriar la cafetera antes de proceder a su limpieza.

LIMPIEZA DE FILTROS Y PORTAFILTROS

• Controle con frecuencia los agujeritos de los ltros para eliminar posibles depósitos de café.

• Prepare en un recipiente idóneo aproximadamente un litro de agua hirviendo con cuatro cucharaditas de detergente para máquinas de café,

y sumerja durante 20-30 minutos los ltros y los portaltros; después, enjuáguelos con abundante agua

corriente.

LIMPIEZA DE LA VARITA DE VAPOR

• Para evitar la alteración del sabor de las bebidas que se van a calentar y la obstrucción del agujero del terminal

de la varita de vapor (6), gire la palanca de vapor después de cada uso para que salga un poco de vapor y la leche que se haya quedado en su interior.

• A continuación, limpie con cuidado el dispositivo con un paño húmedo.

LIMPIEZA DEL CUERPO Para una buena conservación de las supercies externas, es preciso

limpiarlas regularmente al término de cada uso, una vez que se hayan enfriado. Limpie

con un paño suave y húmedo.

6. CAUSAS DE MAL FUNCIONAMIENTO O ANOMALÍAS

PROBLEMA CAUSA SOLUCIÓN

La máquina no funciona y la luz testigo del interruptor no se enciende

La luz testigo del interruptor de encendido está encendida y el agua no se calienta

No sale café durante el suministro

Ruido fuerte de la bomba 1. Falta agua en el depósito

1. Falta de corriente

2. El enchufe del cable de alimentación no

se ha introducido correctamente

3. El cable de alimentación

está dañado

1. Los termostatos de servicio no funcionan

2. La resistencia se ha interrumpido o quemado

1. Falta agua en el depósito

2. El café molido es demasiado fino

3. La cantidad de café es excesiva

4. El café está demasiado prensado.

5. Interruptor de vapor accionado

6. No se ha cargado el circuito

7. Vertedor sucio

2. La bomba no está

activada

1. Restablezca la corriente

2. Introduzca correctamente

el enchufe del cable de alimentación en la toma

de corriente

3. Diríjase al CENTRO DE

ASISTENCIA para la

sustitución

1. Diríjase al CENTRO DE

ASISTENCIA

2. Diríjase al CENTRO DE

ASISTENCIA

1. Introduzca agua en el

depósito

2. Sustituya con una molienda más gruesa

3. Disminuya la cantidad de café en el filtro

4. Prense menos el café

5. Extraiga el interruptor de vapor

6. Vea apartado 4.1

7. Limpie o sustituya el vertedor

1. Introduzca agua en el

depósito

2. Vea apartado 4.1

El café sale demasiado rápido

1. El café molido es demasiado grueso

2. La cantidad de café es insuficiente

3. Prensado insuficiente del

café

4. Café viejo o inadecuado.

1. La regulación de la molienda debe ser más

fina

2. Aumente la dosis de café

3. Prense más el café

4. Sustituya el café

El café gotea 1. El café molido es

demasiado fino

2. La cantidad de café es excesiva

3. Prensado excesivo del

café

1. La regulación de la molienda debe ser más

gruesa

2. Disminuya la cantidad de café

3. Prense menos el café

El café sale entre el dispensador de la caldera y el portafiltro

No se forma crema en el café

El café sale demasiado frío 1. La máquina no estaba a la

1. El portafiltro no se ha introducido correctamente

2. Excesiva cantidad de café en el filtro

3. No se ha limpiado el

borde del portafiltro

4. La junta portafiltros está

desgastada

1. La mezcla de café no es apta para el tipo de máquina

2. La molienda no es correcta

3. La cantidad de café es insuficiente

temperatura adecuada

2. No se ha precalentado el portafiltro

3. No se han precalentado las tazas

4. El termostato no opera dentro de los valores

óptimos

5. El Termopid (11) no opera dentro de los valores

óptimos

1. Introdúzcalo

correctamente

2. Disminuya la cantidad de café

3. Quite los residuos de café

del borde del portafiltro y limpie la junta portafiltros

4. Diríjase al CENTRO DE

ASISTENCIA

1. Sustituya el café.

2. Regule la molienda del

café

3. Aumente la dosis del café

y prénselo adecuadamente

1. Respete las indicaciones incluidas en el apartado

4.1 – 4.2

2. El portafiltro debe

calentarse al mismo tiempo que el agua, vea apartado

4.1

3. Caliente bien las

tazas en el calientatazas correspondiente (2)

4. Diríjase al CENTRO DE

ASISTENCIA.

5. Ajuste los valores del

Termopid

El café sale demasiado caliente

La máquina no suministra vapor

1. El Termopid (11) no opera dentro de los valores

óptimos

1. No se ha cargado el circuito

2. El agujero del terminal del tubo de vapor está obstruido

3. Falta agua en el depósito

4. El turbo de vapor no

se ha introducido correctamente

1. Ajuste los valores del

Termopid

1. Vea apartado 4.3 – salida del vapor

2. Limpie el agujero con la ayuda de una aguja

3. Vea apartado 4.1

4. Vuelva a colocar el turbo

de vapor

Instruções para a utilização dos modelos

CASABAR PID

Caro cliente,

Obrigado por adquirir um dos nossos produtos, fabricado de acordo com as últimas inovações tecnológicas. Seguindo escrupulosamente as simples operações

relativas à utilização correta do nosso produto em conformidade com as

recomendações essenciais de segurança indicadas neste manual, poderá obter o máximo desempenho e vericar a notável abilidade deste produto ao longo dos

anos. Caso encontre alguma anomalia no seu funcionamento, pode sempre contar com a rede de Centros de Assistência Técnica que estão à sua disposição a partir de agora.

SÍMBOLOS UTILIZADOS NESTAS INSTRUÇÕES

Os avisos importantes trazem estes símbolos. É absolutamente necessário acatar

esses avisos.

Antes de colocar em funcionamento o aparelho, leia atentamente o manual de instruções.

Atenção! Operações particularmente importantes e/ou perigosas.

Informações (úteis para a utilização do aparelho).

Sugestões.

Intervenções que podem ser efetuadas pelo utilizador.

Intervenções que devem ser efetuadas exclusivamente por um

técnico qualicado.

ÍNDICE

1. INTRODUÇÃO AO MANUAL 76

1–1. INTRODUÇÃO 76

2. AVISOS 76

2–1. AVISOS DE SEGURANÇA 76 2–2. UTILIZAÇÃO PREVISTA DA MÁQUINA 78 2–3. INSTRUÇÕES PARA O TRATAMENTO NO FIM DA VIDA ÚTIL 78

3. DESCRIÇÃO 79

3–1. DESCRIÇÃO DO PRODUTO 79

4. UTILIZAÇÃO 79

4–1. COLOCAÇÃO DO APARELHO EM FUNCIONAMENTO 79 4–2. PREPARAÇÃO DO CAFÉ EXPRESSO 80 4–3. DISPENSA DE VAPOR 81 4–4. DISPENSA DE ÁGUA QUENTE 82 4–5. REGULAÇÃO DA TEMPERATURA NA CALDEIRA 82

5. LIMPEZA E MANUTENÇÃO 83

6. CAUSAS DE MAU FUNCIONAMENTO OU ANOMALIAS 84

1. INTRODUÇÃO AO MANUAL

1–1. INTRODUÇÃO

Este manual de instruções é parte integrante da máquina, deve ser lido cuidadosamente, estar sempre

disponível para consulta e ser mantido

durante toda a vida operativa da máquina.

No interior, há informações sobre

a utilização correta da máquina, a limpeza, a manutenção e são fornecidas indicações importantes para a realização de operações a efetuar com atenção especial e para eventuais riscos residuais.

O manual reete as inovações tecnológicas no momento da sua elaboração; o fabricante reserva-

se o direito de efetuar quaisquer alterações técnicas necessárias aos seus produtos e de atualizar os manuais

sem a obrigação de rever as versões

anteriores.

LA PAVONI S.p.A. declina qualquer responsabilidade por eventuais danos

que possam ser direta ou indiretamente causados a pessoas ou coisas como resultado:

• da não observância de todas as recomendações das normas de segurança em vigor;

• de uma instalação incorreta;

• de falhas na alimentação elétrica;

• de utilização imprópria ou incorreta da máquina;

• de utilização não compatível com o

estabelecido neste manual;

• de graves faltas de manutenção;

• de modicações na máquina ou qualquer intervenção não autorizada;

• do uso de peças sobresselentes não

originais ou especícas para o modelo;

• do desrespeito total ou parcial às

instruções;

• de eventos excecionais.

2. AVISOS

2–1. AVISOS DE SEGURANÇA

• O utilizador deve cumprir as normas

de segurança em vigor no país onde

a máquina é utilizada, para além das regras ditadas pelo senso comum e as recomendações contidas neste manual.

• A m de garantir o correto funcionamento da máquina e a

manutenção das suas características

ao longo do tempo, recomenda-se

vericar as condições ambientais adequadas (a temperatura ambiente

deve estar entre 5 °C e 35 °C), evitando a utilização da máquina em locais

onde são utilizados jatos de água ou em ambientes exteriores sujeitos a

agentes atmosféricos (sol, chuva, etc.).

• Depois de desembalar a máquina,

certique-se de que está intacta e que

não apresenta danos.

• Os componentes da embalagem devem ser depositados nos contentores de separação de lixo apropriados e em nenhum caso devem ser deixados sem vigilância ou ao alcance de crianças, animais ou pessoas não autorizadas.

• Antes de colocar a máquina em

funcionamento, verique se a tensão de alimentação elétrica especicada na placa de identicação por baixo da base da máquina é aquela em utilização no país.

• Este aparelho não pode ser utilizado por pessoas (incluindo crianças)

com capacidades físicas, sensoriais

ou mentais reduzidas, ou que não possuam experiência e conhecimento,

a não ser que sejam supervisionadas

ou instruídas, no que diz respeito

à utilização do aparelho, por uma pessoa responsável pela sua segurança.

• As crianças devem ser supervisionadas

para garantir que não brinquem com o

aparelho.

• A limpeza e a manutenção não devem ser realizadas por crianças sem vigilância.

• Nunca mergulhe o aparelho em água.

• Este aparelho destina-se exclusivamente ao uso doméstico. Além disso, não pode ser utilizado:

- na zona da cozinha dos funcionários

de lojas, escritórios e noutros ambientes de trabalho;

- em quintas/casas de turismo rural;

- por clientes de residenciais, hotéis e

ambientes residenciais;

- nos alojamentos com pequeno-

almoço.

• Se o cabo da alimentação elétrica

estiver danicado, contacte o serviço

de assistência técnica para que

proceda à sua substituição para evitar possíveis perigos.

• Apenas para mercados europeus: O uso deste aparelho é permitido às crianças a partir dos 8 anos de idade

se supervisionadas ou instruídas sobre a utilização segura do aparelho

e se compreenderem os riscos relacionados.

• A limpeza e a manutenção podem ser realizadas por crianças a partir dos 8 anos se supervisionadas.

• Mantenha o aparelho e o seu cabo afastado do alcance das crianças com menos de 8 anos.

• As crianças não devem brincar com o aparelho.

• O aparelho pode ser utilizado por

pessoas com capacidades físicas,

• sensoriais ou mentais reduzidas,

ou que não possuam experiência e conhecimento, se forem

supervisionadas ou instruídas, no que

diz respeito à utilização segura do aparelho e se estiverem conscientes dos relativos perigos.

• Extraia a cha do aparelho da tomada de corrente antes de efetuar todas as operações de montagem, desmontagem e limpeza.

• Para este aparelho: Antes de utilizar o aparelho leia atentamente este manual de utilização.

• Desligue imediatamente o aparelho depois da utilização.

• Não deixe o aparelho sem vigilância se estiver a funcionar.

• Desligue sempre a máquina de café da tomada antes da montagem e da desmontagem das componentes e antes de a limpar.

• Antes de ligar e desligar a máquina,

certique-se de que o interruptor de

ligação está na posição de desligado.

• Retire a cha da tomada de corrente antes de efetuar a limpeza e em caso de avaria.

• Deixe arrefecer a máquina de café antes de a limpar.

• Não utilize a máquina de café sem

água no depósito ou sem o depósito.

• Deixe um espaço de pelo menos 3 cm entre a máquia de café e eventuais paredes laterais ou posteriores e deixe um espaço de pelo menos 15 cm por cima da máquina de café.

• Perigo de queimaduras! A máquina de café gera calor e produz água quente e vapor durante o funcionamento.

• Perigo de queimaduras! Não toque no aquecedor de chávenas durante o funcionamento.

• As superfícies do produto

permanecem muito quentes após a

utilização devido ao calor residual. Não

toque nas superfícies quentes a m de

evitar queimaduras.

• Não utilize a máquina de café em

combinação com partes ou acessórios

de outros produtores.

• Utilize exclusivamente peças de reposição do produtor. A utilização de peças de reposição não aconselhadas pelo produtor poderá provocar incêndios, choques elétricos ou lesões às pessoas.

• Coloque a máquina de café somente

sobre superfícies planas e secas.

• Evite de molhar ou borrifar líquidos sobre a máquina de café. No caso de contacto com líquidos, retire imediatamente o cabo da tomada e enxugue com cuidado. Perigo de

choques elétricos!

• Não utilize detergentes agressivos

ou objetos cortantes para limpar a

máquina de café.

• Não efetue modicações ao aparelho.

• Nunca tente desligar uma chama/ incêndio com água: desligue o

aparelho, retire a cha da tomada e cubra a chama com uma tampa ou

com uma manta ignifuga.

• Evite que o cabo de alimentação entre em contacto com arestas vivas.

• Não coloque o aparelho por cima ou perto de fogões a gás ou elétricos ligados, no interior de um forno ou em proximidade de fontes de calor.

• Não coloque o aparelho perto de torneiras ou lava-loiças.

2–2. UTILIZAÇÃO PREVISTA DA MÁQUINA

• Esta máquina é adequada para a preparação doméstica de café expresso com mistura de café, para extração e dispensa de água quente e/ ou vapor, leite quente.

• O utilizador deve ter lido cuidadosamente e compreendido

bem as instruções contidas no manual, a m de utilizar a máquina

corretamente.

• Em caso de utilização indevida, qualquer forma de garantia perderá

o seu efeito e o fabricante declina qualquer responsabilidade por danos a pessoas e/ou bens.

• Considera-se uma utilização indevida:

- qualquer outra utilização para além daquela indicada;

- qualquer intervenção no aparelho

que seja contrária às indicações

oferecidas neste manual;

- qualquer utilização após adulteração

de componentes ou dos dispositivos de segurança;

- o uso do aparelho em ambientes

exteriores.

2–3. INSTRUÇÕES PARA O TRATAMENTO NO FIM DA VIDA ÚTIL

Os aparelhos elétricos velhos não devem ser eliminados

juntamente com o lixo doméstico.

Os aparelhos que trazem este

símbolo estão sujeitos à Diretiva

Europeia 2012/19/UE. Todos os

aparelhos elétricos e eletrónicos

desmantelados devem ser eliminados separadamente do lixo doméstico, encaminhando-os para os centros apropriados previstos pelas autoridades camarárias. Ao eliminar corretamente o aparelho desmantelado, evitará danos

ao meio ambiente e riscos à saúde humana. Para obter mais informações sobre a eliminação do

aparelho desmantelado, contacte a administração camarária, o centro

de recolha ou a loja onde adquiriu o

produto.

3. DESCRIÇÃO

3–1. DESCRIÇÃO DO PRODUTO

1. Depósito de água

2. Aquecedor de chávenas passivo

3. Manómetro

4. Manípulo de vapor/água quente

5. Unidade de dispensa

6. Dispensador de vapor/água quente

7. Grelha removível de suporte de

chávenas

8. Porta- ltro

9. Filtro 1 chávena

10. Filtro 2 chávenas

11. Termopid

12. Prensa para café

13. Interruptor on/o de alimentação

13a. Lâmpada de máquina ligada

14. Interruptor de vapor 14a. Lâmpada: máquina em temperatura

15. Interruptor de dispensa de café/ água quente 15a. Lâmpada: interruptor de dispensa de café/água quente

16. Membrana para vedação do  ltro

17. Porta- ltro fascino

18. Medidor de café

4. UTILIZAÇÃO

4–1. COLOCAÇÃO DO APARELHO EM FUNCIONAMENTO

• Abra a tampa do depósito de água e encha o depósito (1) com água fresca e

limpa, tendo o cuidado de não exceder

o nível máximo permitido.

• Ligue a máquina, colocando o

interruptor on/o (13) na posição "I". O acendimento da lâmpada (13a)

con rma a alimentação elétrica.

• Insira o porta- ltro (8 ou 17) na unidade de dispensa (5).

• Abra o manípulo de vapor/água

quente (4).

• Coloque a alavanca do interruptor de dispensa de café/água quente (15) na posição “I”. Quando a água começar

a sair do dispensador de vapor/água quente (6), coloque a alavanca do interruptor de dispensa do café/água quente (15) na posição "0" e feche o

manípulo (4).

Após ter realizado estas operações,

proceda ao enxaguamento dos circuitos internos:

• Posicione um recipiente por baixo dos

bicos de dispensa do café e pressione o botão de dispensa do café/água

quente (14).

• Repita este processo 5 vezes.

• Uma vez terminado o enxaguamento,

aguarde que a máquina atinja a

temperatura de funcionamento.

• A máquina está pronta a ser utilizada quando o regulador de temperatura Termopid (11) atingir a temperatura

predenida de 92 °C, a temperatura

ideal para a preparação do café

(se desejar alterar a temperatura

do Termopid, siga as instruções no parágrafo 4.5) e a lâmpada indicadora (14a) permanece acesa de forma xa.

Para evitar repetir estas

operações, é aconselhável

vericar o nível de água no

recipiente (1) para evitar o esvaziamento do circuito de água da máquina. No caso de isto ocorrer, as operações acima mencionadas devem ser repetidas

A luz indicadora de atingimento da temperatura correta (14a) continuará a apagar-se e a acender-se automaticamente

durante o período de aquecimento. Após ter ligado a

máquina, para o primeiro café, aguarde cerca de 6 minutos para o aquecimento ideal, enquanto para os seguintes a máquina estará sempre pronta.

4–2. PREPARAÇÃO DO CAFÉ EXPRESSO

• Certique-se de que efetuou todas as operações descritas na secção 4.1 "colocação em funcionamento da máquina".

• Para obter um excelente café expresso

é importante utilizar um café bem torrado e moído, de excelente

qualidade. A máquina de café

expresso com bomba exige a utilização de uma mistura moída na; se a moagem for muito grossa, obter-se-á

um café claro e leve sem creme, se for

muito na, um café escuro e forte com

pouco creme.

• É aconselhável moer o café com um moinho no momento da sua utilização

porque, uma vez moído, perde as suas

capacidades aromáticas num curto espaço de tempo.

• As chávenas quentes ajudam a manter

o café acabado de fazer à temperatura

certa, por isso, é aconselhável colocar as chávenas, antes de as utilizar, na placa de aquecimento das chávenas (2).

PRÉ-AQUECIMENTO

• Verique se a quantidade de água no depósito (1) é suciente.

• Insira o porta-ltro (8 ou 17) na unidade de dispensa do café (5) com o ltro para uma chávena (9) ou para duas chávenas (10) inserido,

dependendo do número de cafés a serem preparados, no porta-ltro.

• Acione o interruptor geral (13), acenderá a luz indicadora de acendimento (13a), que indica que a máquina está em funcionamento.

• Aguarde que a máquina atinja a temperatura de funcionamento

para ser possível dispensar um café,

lâmpada (14a) acesa.

PREPARAÇÃO DO CAFÉ EXPRESSO

• Retire o porta-ltro (8 ou 17), encha o ltro com um ou dois copos de medição de café moído (um copo de

medição para cada chávena de café), nivele e pressione o café com a prensa apropriada (12)

• Volte a limpar com a palma da mão a

borda do ltro de eventuais resíduos de café e encaixe o porta-ltro (8 ou

17) na unidade de dispensa do café (5) e mova-o para a direita até ao

seu bloqueio para o xar na própria

unidade.

• Coloque na grelha de suporte das taças (7), sob o porta-ltro, uma ou duas chávenas pré-aquecidas.

• Ligue o interruptor do café/água quente (15), o café começará a sair

pelos bicos do porta-ltro (8); quando a quantidade desejada de café tiver

sido atingida, interrompa a dispensa atuando novamente o interruptor (15)

e deixe o porta-ltro encaixado.

• Retire as chávenas e sirva o café imediatamente.

• Quando as operações terminarem,

retire o porta-ltro, esvazie as borras e limpe o porta-ltro com água corrente.

• Após ter ligado a máquina, recomenda-se aguardar cerca de 6 minutos para atingir a temperatura ideal de dispensa para o primeiro café

• Recomenda-se um tempo máximo de dispensa de 30 segundos.

• Não toque nas superfícies quentes (caldeira, unidade, porta-

ltro, tubo de vapor) para evitar

queimaduras.

• Não remova o porta-ltro durante a preparação do

café, para evitar possíveis

queimaduras.

• Não coloque as mãos por

debaixo da unidade e do tubo de vapor sob nenhuma circunstância, pois os líquidos ou o vapor dispensado estão sobreaquecidos

e podem causar queimaduras.

• Após a dispensa do café,

não remova imediatamente o

porta-ltro, aguarde por alguns

segundos para a eliminação de

qualquer pressão residual a m de evitar possíveis queimaduras.

4–3. DISPENSA DE VAPOR

• O vapor pode ser utilizado para criar espuma no leite para o cappuccino,

mas também para o aquecimento de bebidas.

Atenção! Perigo de queimaduras! Podem ocorrer salpicos rápidos de água quente no início do processo de dispensa. O tubo

dispensador pode atingir altas temperaturas: evite tocá-lo diretamente com as mãos.

• Prepare o café expresso como descrito nos parágrafos anteriores, utilizando chávenas grandes.

• Com a máquina pronta para dispensar

café, dirija o tubo de vapor sobre a bandeja (7), abra o manípulo de "Água

quente/vapor" (4) durante alguns instantes, para que a água residual

saia pelo tubo de vapor, dentro de

pouco tempo começará a sair apenas vapor.

• Quando começar a sair apenas vapor,

feche o manípulo do vapor/água

quente (4)

• Coloque a alavanca do interruptor do vapor (14) na posição “I”.

• Após cerca de 15-20 segundos e quando a luz indicador de atingimento

da temperatura correta (14a) acender,

coloque o bule com leite frio sob o

dispensador do vapor (6).

• Rode lentamente o manípulo da torneira de dispensa do vapor (4) no sentido anti-horário para fazer sair vapor.

• Uma vez que o volume de leite tenha duplicado, mergulhe a lança em profundidade e aqueça o leite a 60-65 °C.

• Quando tiver obtido a emulsão

desejada, rode o manípulo de

vapor no sentido anti-horário para interromper a dispensa de vapor e pouse o recipiente de leite.

• Coloque a alavanca do interruptor do vapor (14) na posição “0”.

• Verta o leite emulsionado no café.

• A pressão do vapor aumentará

à medida que o manípulo for

rodado.

• Recomenda-se um tempo máximo de dispensa de 60 segundos.

• Para preparar de imediato outro café, encha a caldeira com água para a colocar à temperatura correta. Caso

contrário, o café pode ter sabor a

queimado.

• Coloque uma chávena vazia na grelha.

Não insira o porta-ltro. Coloque a

alavanca do interruptor do café (15) na posição "I" e encha a chávena com água. Quando a chávena estiver cheia, coloque a alavanca do interruptor do café (15) na posição "0". Poderá preparar agora outro café.

4–4. DISPENSA DE ÁGUA QUENTE

• Certique-se de que efetuou todas as operações descritas na secção 4.1.

• Coloque um recipiente sob o dispensador do vapor/água quente

• Abra o manípulo (4) e posicione a alavanca do interruptor do café/água quente (15) na posição "I"; desta forma

obterá a saída de água do dispensador

do vapor/água quente(6).

• Quando a quantidade de água

desejada tiver sido atingida, coloque

novamente a alavanca do interruptor do café/água quente (15) na posição "0" e feche o manípulo (4).

• Após a retirada de água quente é

recomendado vericar se o depósito

(1) contém água.

4–5. REGULAÇÃO DA TEMPERATURA NA CALDEIRA

• O modelo LPSCSR02 está equipado com um Termopid (11).

• A função dos Termopid é regular a temperatura da caldeira.

• O Termopid foi regulado para 92 °C na

fábrica.

• Proceda como se segue para intervir na regulação:

- prima a tecla

aparecer "PRG" no visor, prima a tecla

;

; assim que

- quando o visor exibir a temperatura da caldeira, dena com as teclas

e o valor de temperatura

desejado, de um mínimo de 80 °C até

um máximo de 120 °C.

- após 3 segundos depois de premir a última tecla, os dados são memorizados e o visor exibe a

temperatura.

Se a temperatura for denida

para um limite muito alto, o visor começará a piscar ao solicitar a dispensa de café.

5. LIMPEZA E MANUTENÇÃO

• Antes de qualquer operação de

limpeza e manutenção, retire o cabo de alimentação da tomada pela cha,

sem o puxar.

• Não imerja a máquina de café em

água ou outros líquidos.

• Deixe arrefecer a máquina de café antes de a limpar.

LIMPEZA DE FILTROS E PORTA-FILTROS

• Verique frequentemente os orifícios do ltro para remover quaisquer depósitos de café.

• Prepare cerca de um litro de água a ferver com quatro colheres de chá de detergente para máquinas de café num recipiente adequado e mergulhe

os ltros e porta-ltros durante 20-30 minutos; em seguida, enxague bem

em água corrente.

LIMPEZA DA LANÇA DO VAPOR

• Para evitar alterar o sabor das bebidas a serem aquecidas e o entupimento

do orifício do terminal da lança do vapor (6), após cada utilização, rode o manípulo de vapor para libertar um

pouco de vapor e deixar escorrer o leite deixado no interior.

• Em seguida, limpe cuidadosamente o

dispositivo com um pano húmido.

LIMPEZA DA ESTRUTURA Para uma boa conservação das superfícies exteriores, é necessário

limpá-las

regularmente no nal de cada utilização,

depois de as ter deixado arrefecer.

Limpe com um pano macio e húmido.

6. CAUSAS DE MAU FUNCIONAMENTO OU ANOMALIAS

PROBLEMA CAUSA SOLUÇÃO

A máquina não funciona e a luz indicadora do interruptor não se acende

A luz indicadora do interruptor de ligação está acesa e a água não aquece

Durante a dispensa, não sai café

Ruído alto da bomba 1. Não há água no depósito

1. Falha elétrica

2. A ficha do cabo de

alimentação não está introduzida corretamente

3. O cabo de alimentação

está danificado

1. Os termóstatos de serviço

não funcionam

2. A resistência está interrompida ou queimada

1. Não há água no depósito

2. O café está moído

demasiado fino

3. A quantidade de café é excessiva

4. O café está muito prensado

5. Interruptor de vapor acionado

6. O circuito não foi carregado

7. Ralo sujo

2. A bomba não está ligada

1. Restabeleça a

alimentação elétrica

2. Introduza a ficha do

cabo de alimentação

corretamente na tomada elétrica

3. Contacte o CENTRO DE ASSISTÊNCIA TÉCNICA

para a substituição

1. Contacte o CENTRO DE ASSISTÊNCIA TÉCNICA

2. Contacte o CENTRO DE ASSISTÊNCIA TÉCNICA

1. Coloque água no depósito

2. Substitua por uma

moagem mais grossa

3. Reduza a quantidade de café no filtro

4. Calque menos o café

5. Desligue o interruptor de vapor

6. Veja o parágrafo 4.1

7. Limpe ou substitua o ralo

1. Coloque água no depósito

2. Veja o parágrafo 4.1

O café é dispensado muito rapidamente

1. O café está moído

demasiado grosso

2. A quantidade de café é insuficiente

3. Prensagem insuficiente

do café

4. Café velho ou impróprio

1. A regulação da moagem deve ser mais fina

2. Aumente a dose de café

3. Calque mais o café

4. Substitua o café

O café sai em gotas 1. O café está moído

demasiado fino

2. A quantidade de café é excessiva

3. Prensagem excessiva do

café

1. A regulação da moagem deve ser mais grossa

2. Diminua a quantidade de café

3. Calque menos o café

O café sai entre a unidade da caldeira e o porta-filtro

Não se forma creme no café 1. A mistura de café não é

O café sai muito frio 1. A máquina não estava na

1. Porta-filtro não está

introduzido corretamente

2. Quantidade excessiva de café no filtro

3. A borda do porta-filtro

não está limpa

4. A junta inferior do corpo

está gasta

adequada para o tipo de máquina

2. A moagem não é correta

3. A quantidade de café é insuficiente

temperatura certa

2. Falta de pré-aquecimento do porta-filtro

3. Falha no pré-aquecimento das chávenas

4. O termóstato não

funciona dentro dos valores ideais

5. O Termopid (11) não funciona dentro dos valores ideais

1. Introduza-o corretamente.

2. Diminua a quantidade de café

3. Remova os resíduos de café da borda do porta-filtro, limpe a junta

inferior do corpo

4. Contacte o CENTRO DE ASSISTÊNCIA TÉCNICA

1. Substitua o café

2. Regule a moagem do café

3. Aumente a dose de café e

calque-o adequadamente

1. Respeite as indicações apresentadas no parágrafo

4.1 – 4.2

2. O porta-filtro deve ser aquecido ao mesmo tempo que a água, consulte o parágrafo 4.1

3. Aqueça devidamente as chávenas no respetivo aquecedor de chávenas (2)

4. Contacte o CENTRO DE ASSISTÊNCIA TÉCNICA.

5. Defina os valores Termopid

O café sai muito quente 1. O Termopid (11) não

A máquina não dispensa vapor

funciona dentro dos valores ideais

1. O circuito não foi carregado

2. O orifício no terminal do tubo de vapor está obstruído

3. Não há água no depósito

4. O tubo de vapor não foi

introduzido corretamente

1. Defina os valores do Termopid

1. Consulte o parágrafo 4.3 – dispensa de vapor

2. Limpe o orifício com uma

agulha

3. Veja o parágrafo 4.1

4. Reposicione o tubo de

vapor

Bruksanvisning för modellerna

CASABAR PID

Bästa kund, Vi vill tacka för att du köpt en av våra produkter, som framställts i enlighet med de senaste tekniska uppnningarna. Genom att noggrant följa dessa enkla åtgärder för korrekt användning av produkten som överensstämmer med grundläggande säkerhetsföreskrifter, kommer du att få ut maximal prestanda av din produkt och kan dra nytta av dess utomordentliga tillförlitlighet under många år framöver. Vid eventuella felfunktioner står vårt nätverk av serviceverkstäder från och med nu till ditt förfogande.

SYMBOLER SOM ANVÄNDS I DESSA ANVISNINGAR

Viktiga föreskrifter markeras med dessa symboler. Det är absolut nödvändigt att följa dessa föreskrifter.

Läs bruksanvisningarna noggrant innan du börjar använda produkten.

Varning!

Särskilt viktiga och/eller farliga moment.

Information (användbara för användning av apparaten).

Råd:

Ingreppsmoment som kan utföras av användaren.

Ingreppsmoment som endast får utföras av en behörig tekniker.

INNEHÅLLSFÖRTECKNING

1. INTRODUKTION TILL BRUKSANVISNINGEN 88

1–1. INTRODUKTION 88

2. ANVISNINGAR 88

2–1. SÄKERHETSFÖRESKRIFTER 88 2–2. AVSEDD ANVÄNDNING AV MASKINEN 90 2–3. ANVISNINGAR FÖR HANTERING AV UTTJÄNTA APPARATER 90

3. BESKRIVNING 91

3–1. BESKRIVNING AV PRODUKTEN 91

4. ANVÄNDNING 91

4–1. SÄTTA APPARATEN I DRIFT 91 4–2. TILLREDNING AV ESPRESSOKAFFE 92 4–3. MATA UT ÅNGA 93 4–4. MATA UT VARMT VATTEN 94 4–5. REGLERING AV TEMPERATUR I KOKAREN 94

5. RENGÖRING OCH UNDERHÅLL 94

6. ORSAKER TILL FELFUNKTION OCH ANOMALIER 95

1. INTRODUKTION TILL BRUKSANVISNINGEN

1–1. INTRODUKTION

Denna bruksanvisning utgör en viktig del av maskinen. Den ska läsas noggrant, alltid nnas tillgänglig för konsultation och ska sparas under hela maskinens brukbarhetstid.

I bruksanvisningen nner du information om korrekt användning av maskinen, rengöring och underhåll. Dessutom innehåller den viktiga instruktioner för arbetsmoment som ska utföras med extra försiktighet, samt information om kvarstående risker. Bruksanvisningen återspeglar de tekniska uppnningarna vid det tillfälle den framställdes, och tillverkaren förbehåller sig rätten att tillämpa alla nödvändiga tekniska ändringar på sina produkter och att uppdatera bruksanvisningarna, utan någon skyldighet att revidera även tidigare

versioner.

LA PAVONI S.p.A. frånsäger sig allt ansvar för eventuella direkta eller

indirekta skador på personer eller föremål som uppstår till följd av:

• underlåtenhet att följa samtliga föreskrifter i gällande säkerhetsstandarder;

• felaktig installation;

• felaktig strömtillförsel;

• olämplig eller felaktig användning av

maskinen;

• användning som inte överensstämmer med specikationerna i denna bruksanvisning;

• allvarliga brister gällande underhållet;

• ändringar på maskinen eller icke

godkända ingrepp;

• användning av reservdelar som inte är

original eller inte specikt avsedda för

den aktuella modellen;

• total eller partiell underlåtenhet att följa anvisningarna;

• exceptionella händelser.

2. ANVISNINGAR

2–1. SÄKERHETSFÖRESKRIFTER

• Användaren måste följa gällande säkerhetsföreskrifter i det land maskinen används, utöver regler som fastställs av vanligt sunt förnuft och föreskrifterna i denna bruksanvisning.

• För att säkerställa att maskinen fungerar korrekt och att dess specikationer förblir oförändrade över tid rekommenderar vi att användaren kontrollerar att miljövillkoren är korrekta (rumstemperaturen ska ligga mellan 5° och 35° C). Vi avråder från att använda maskinen på platser där man använder vattenstrålar eller i utomhusmiljöer som utsätts för väderpåverkan som sol, regn, etc.

• När maskinen packats upp ur emballaget, kontrollera att den är intakt och inte skadats.

• Emballagets delar ska lämnas på till syftet avsedda återvinningsstationer och får aldrig lämnas utan uppsikt eller inom räckhåll för barn, djur eller obehöriga personer.

• Innan maskinen tas i bruk kontrollera att den matningsspänning som

anges på dekalen som sitter under maskinens bas motsvarar den spänning som används i det aktuella

landet.

• Användning av denna apparat är

inte tillåten för personer (inklusive barn) med nedsatt fysisk eller mental förmåga eller som saknar erfarenhet eller kunskap, såvida de inte övervakas av en person med ansvar för deras

säkerhet.

• Barn ska hållas under uppsyn för att garantera att de inte leker med

apparaten.

• Barn får endast utföra rengörings-

eller underhållsarbete på apparaten under överinsyn av en vuxen.

• Apparaten får aldrig sänkas ner i vatten.

• Denna apparat är avsedd uteslutande

för hemmabruk. Den får inte

användas:

- i kök avsedda för personal i aärer, på kontor och andra arbetsplatser;

- inom lantbruk/lantligt semesterboende;

- av kunder på hotell, motell eller andra liknande boende;

- på inrättningar för bed and breakfast.

• Om nätsladden skadas ska man för att undvika eventuell fara omedelbart kontakta den tekniska supporten som i sin tur sörjer för att sladden byts ut.

• Endast för europeiska marknader: Barn över 8 år får använda denna apparat om de övervakas eller instrueras angående en säker

användning av apparaten och om de

förstår de risker som är förbundna

med användningen.

• Rengöring och underhåll får utföras

av barn som är 8 år eller äldre endast förutsatt att de hålls under uppsikt.

• Se till att apparaten och nätsladden är

utom räckhåll för barn som är under 8 år.

• Låt inte barn leka med apparaten.

• Apparaten får användas av personer

med nedsatt fysisk eller mental förmåga

• eller personer som saknar erfarenhet eller kunskap endast under förutsättning att de övervakas eller instrueras angående en säker

användning av apparaten och om de

förstår de faror som är förbundna med

användningen.

• Koppla ur apparaten från eluttaget

innan du börjar montera, ta isär och rengöra apparaten.

• För denna apparat gäller att: Innan man använder apparaten ska man noga läsa denna bruksanvisning.

• Stäng alltid av apparaten direkt efter användning.

• Lämna inte apparaten oövervakad när den är i drift.

• Koppla alltid ur kaemaskinen ur eluttaget innan du monterar eller tar

loss delar samt innan du rengör den.

• Kontrollera att startbrytaren är ställd till avstängt läge, innan maskinen kopplas till eller från.

• Dra alltid ut kontakten ur eluttaget innan du gör rent apparaten och om det är något fel på den.

• Låt kaemaskinen svalna innan rengöring.

• Använd inte kaemaskinen om det inte nns vatten i behållaren eller om behållaren inte sitter på plats.

• Lämna ett fritt utrymme på minst 3 cm mellan kaemaskinen och eventuella väggar på sidorna eller bakom, och lämna ett fritt utrymme på minst 15 cm ovanför kaemaskinen.

• Fara för brännskador! Kaemaskinen genererar värme och framställer

varmvatten och ånga under drift.

• Fara för brännskador! Rör inte vid koppvärmaren under drift.

• Produktens ytor förblir mycket varma efter användning, på grund av restvärmen. För att undvika skållskador, rör inte vid de varma

ytorna.

• Använd inte kaemaskinen i

kombination med delar eller tillbehör från andra tillverkare.

• Använd endast tillverkarens originalreservdelar. Att använda andra reservdelar än de som

rekommenderas av tillverkaren kan ge upphov till bränder, elektriska stötar eller andra personskador.

• Placera alltid kaemaskinen på en plan och torr yta.

• Blöt inte ner och spruta inte någon

vätska på kaemaskinen. Vid kontakt med vätska ska man omedelbart dra ut sladden från eluttaget och torka noggrant: Fara för elstöt!

• Använd inte starka rengöringsmedel eller vassa föremål för att rengöra kaemaskinen.

• Gör inga ändringar på apparaten.

• Försök aldrig släcka en låga eller en

brand med vatten. Stäng av apparaten, dra ut kontakten ur eluttaget och täck över lågan med ett lock eller en brandlt.

• Se till att nätsladden inte kommer i kontakt med vassa kanter.

• Placera inte apparaten på eller i närheten av gas- eller elspisar som är i drift, inne i en ugn eller i närheten av

värmekällor.

• Placera inte apparaten i närheten av kranar eller vaskar.

2–2. AVSEDD ANVÄNDNING AV MASKINEN

• Denna maskin är avsedd att användas i hushållsmiljö för tillagning av espressokae med kaeblandning, för utsläpp och dispensering av varmvatten och/eller ånga, och varm mjölk.

• För att kunna använda maskinen på korrekt sätt ska användaren ha läst och förstått samtliga anvisningar i bruksanvisningen.

• Vid felaktig användning förfaller alla former av garanti och tillverkaren

frånsäger sig allt ansvar för skador på personer och/eller föremål.

• Nedanstående betraktas som felaktig användning:

- all användning som skiljer sig från

den fastställda;

- ingrepp på apparaten som

strider mot anvisningarna i denna

bruksanvisning,

- all användning av maskinen efter mixtrande med komponenter eller säkerhetsanordningar;

- användning av apparaten utomhus.

2–3. ANVISNINGAR FÖR HANTERING AV UTTJÄNTA APPARATER

Uttjänta elektriska apparater får

inte slängas tillsammans med

hushållsavfall. Apparater med

denna symbol lyder under det europeiska direktivet 2012/19/EU. Uttjänta elektriska och elektroniska apparater ska bortskaas separat från hushållsavfall och lämnas in till en lämplig återvinningsstation. Genom att bortskaa den uttjänta apparaten korrekt, undviker du miljöskador och hälsorisker för personer. För ytterligare information om bortskaande av den uttjänta apparaten, kontakta de lokala myndigheterna, avfallshanteringskontoret eller aären där du köpte apparaten.

3. BESKRIVNING

18. Ka emått

3–1. BESKRIVNING AV PRODUKTEN

1. Vattentank

2. Koppvärmare

3. Manometer

4. Vred för ånga/varmvatten

5. Bryggrupp

6. Munstycke för ånga/varmvatten

7. Avtagbar droppbricka

8. Filterhållare

9. Filter för 1 kopp

10. Filter för 2 koppar

11. Pid-regulator

12. Ka epress

13. Strömbrytare on/o 13a. Maskinens lampa är tänd

14. Brytare för ånga 14a. Lampa: maskin i rätt temperatur

15. Brytare för utmatning av ka e/

varmvatten

15a. Lampa: brytare utmatning av ka e/

varmvatten

16. Filtertätning

17. Filterhållare fascino

4. ANVÄNDNING

4–1. SÄTTA APPARATEN I DRIFT

• Öppna locket till vattenbehållaren och

fyll den (1) med färskt och rent vatten. Se till att inte överskridamarkeringen för godkänd max. nivå.

• Sätt igång maskinen genom att ställa

on/o -brytaren (13) till läget ”I”. Lampan (13a) tänds för att markera att maskinen är strömsatt.

• Sätt i  lterhållaren (8 eller 17) i

bryggruppen (5).

• Öppna vredet för ånga/varmvatten (4).

• Ställ brytaren för utmatning av ka e/

varmvatten (15) till läget ”I”. När

ånga/varmvatten börjar rinna ut från munstycket (6), ställ brytaren för utmatning av ka e/varmvatten (15) till

läget ”0” och stäng vredet (4).

Efter att ha gjort dessa åtgärder, fortsätt med att skölja de inre kretsarna:

• Placera en behållare under kaepiparna och tryck på knappen för utmatning av kae/varmvatten (14).

• Upprepa denna procedur 5 gånger.

• När sköljningen av avslutad, vänta tills

maskinen uppnår drifttemperatur.

• Maskinen är klar att användas när pid-regulatorn (11) uppnår den

inställda temperaturen på 92 °C som är den idealiska temperaturen för tillredning av kae (om du vill ändra temperaturen för pid-regulatorn, följ

anvisningarna i avsnitt 4.5) och lampan (14a) förblir tänd med ett fast sken.

För att slippa upprepa åtgärderna rekommenderar vi att kontrollera vattennivån i behållaren (1) och på så sätt undvika att behöva tömma av maskinens vattenkrets. Om detta händer måste ovannämnda åtgärder upprepas

Lampan för korrekt nådd

temperatur (14a) fortsätter att

släckas och tänds automatiskt

under uppvärmningen. Efter

att maskinen har satts på för det första kaet, vänta cirka 6 minuter för perfekt uppvärmning. Maskinen är sedan redo för er bryggningar utan väntetid.

4–2. TILLREDNING AV ESPRESSOKAFFE

• Säkerställ att alla moment i avsnitt 4.1 ”Sätta apparaten i drift” har utförts.

• För att få en god kopp espresso är det viktigt att använda ett kae av god kvalitet, välrostat och korrekt malt. Espressomaskinen med pump ska användas uteslutande med nmalda blandningar; om malningen är alltför grov blir kaet tunt och ljust och utan crema, och om blandningen är alltför nmald blir kaet mörkt och starkt,

med lite crema.

• Vi rekommenderar att mala kaet

direkt före användning eftersom det förlorar sin arom kort efter att det

malts.

• Varma koppar bidrar till att hålla

det nybryggda kaet vid korrekt temperatur, vi rekommenderar därför att före användning placera kopparna på koppvärmaren (2).

FÖRVÄRMNING

• Kontrollera att det nns tillräckligt med vatten i behållaren (1).

• Sätt i lterhållaren (8 eller 17) i bryggruppen (5) med ltret för en kopp (9) eller för två koppar (10) beroende på hur många kaekoppar som ska bryggas.

• Aktivera huvudströmbrytaren (13), startbrytarens lampa tänds (13a) för att signalera att maskinen är i funktion.

• Vänta tills maskinen uppnår drifttemperaturen för att brygga kaet. Lampan (14a) ska vara tänd.

TILLREDNING AV ESPRESSOKAFFE

• Lossa lterhållaren (8 eller 17), fyll ltret med ett eller två mått malt kae (ett mått per kaekopp), släta ut och pressa samman kaet med pressen

(12)

• Rengör kanten på ltret från

eventuella kaerester och haka fast lterhållaren (8 eller 17) i bryggruppen

(5) och för den åt höger för att sätta fast den ordentligt i gruppen.

• Placera en eller två förvärmda koppar

på gallret (7), under lterhållaren.

• Aktivera brytaren för kae/ varmvatten (15), kaet börjar rinna

ut från kaepiparna på lterhållaren (8); när önskad kaemängd har erhållits, avbryt utmatningen genom att återställa brytaren (15) och låt lterhållaren sitta kvar.

• Servera kaet precis färdigbryggt.

• Lossa lterhållaren efter bryggning,

töm den och rengör under rinnande

vatten.

• Efter att maskinen har satts på

rekommenderar vi att vänta i cirka 6 minuter för att nå den idealiska temperaturen för utmatning av det första kaet

• Vi rekommenderar att dispenseringen begränsas till maximalt 30 sekunder.

• Rör inte vid de varma ytorna (kokare, bryggrupp, lterhållare, ångmunstycke), för att förhindra brännskador.

• Ta inte loss lterhållaren medan kaet strömmar ut, för att undvika eventuella skållskador.

• Placera inte under några omständigheter händerna under

gruppen eller ångmunstycket, eftersom vätskor och ångor som strömmar ut är överhettade och kan orsaka skållskador.

• Ta inte bort lterhållaren direkt när kaet runnit ut, utan vänta några sekunder så att eventuellt resttryck hinner försvinna. På så sätt förhindras risken för möjliga brännskador.

4–3. MATA UT ÅNGA

• Ångan kan användas för att skumma mjölken till cappuccino men även för förvärmning av drycker.

Varning! Fara för brännskador! När vätskan börjar strömma ut kan det stänka lite vatten. Dispenseringsslangen kan bli mycket varm: undvik att röra den med bara händerna.

• Tillred espressokaet enligt anvisningarna i tidigare avsnitt, använd

stora koppar.

• När maskinen är redo för utmatning av kae, dra ångröret över tråget (7) och öppna vredet för ”varmvatten/ ånga” (4) i någon sekund för att tömma ut restvatten från ångröret; snart kommer endast ånga att matas ut.

• När endast ånga kommer ut från ångröret, stäng vredet för ånga/

varmvatten (4)

• Ställ brytaren för ånga (14) till läget ”I”.

• Efter cirka 15-20 sekunder och

när lampan för korrekt uppnådd

temperatur (14a) tänds, placera

behållaren med kall mjölk under ångmunstycket (6).

• Vrid försiktigt vredet på kranen för ångutmatning (4) moturs för att släppa ut ånga.

• När mjölken har dubblats i volym, sänk ner mjölkskummaren hela vägen och värm mjölken till 60-65 °C.

• När du har fått önskat resultat, vrid ångvredet moturs för att stoppa ångutmatningen och lägg ner mjölkbehållaren.

• Ställ brytaren för ånga (14) till läget ”0”.

• Häll mjölkblandningen i kaet.

• Vrid på vredet för att öka

ångtrycket.

• Vi rekommenderar att dispenseringen begränsas till maximalt 60 sekunder.

• För att direkt kunna brygga en till kaekopp, fyll kokaren med vatten för att maskinen ska uppnå korrekt temperatur. I annat fall kan kaet smaka bränt.

• Placera en tom kopp på gallret. Sätt inte i lterhållaren. Ställ brytaren för kae (15) till läget ”I” så att koppen

fylls med vatten. När koppen är full, ställ brytaren för kae (15) till läget ”0”. Maskinen är redo att brygga mer kae.

4–4. MATA UT VARMT VATTEN

• Säkerställ att alla moment i avsnitt 4.1 har utförts.

• Placera en behållare under munstycket för ånga/varmvatten

• Öppna vredet (4) och ställ brytaren för kae/varmvatten (15) till läget ”I”; på detta sätt rinner vattnet direkt ut från munstycket för ånga/varmvatten (6).

• När önskad vattenmängd erhållits, ställ återigen brytaren för kae/varmvatten

(15) till läget ”0” och stäng vredet (4).

• Efter utsläpp av varmvatten

rekommenderar vi att kontrollera att det nns vatten i behållaren (1).

4–5. REGLERING AV TEMPERATUR I KOKAREN

• Modellen LPSCSR02 är försedd med en Pid-regulator (11).

• Pid-regulatorns uppgift är att reglera temperaturen i kokaren.

• Pid-regulatorn är fabriksinställd till 92

°C.

• Gör så här om du vill justera temperaturinställningen:

- tryck på knappen ”PRG” visas på displayen, tryck på knappen

;

; så fort texten

- när displayen visar bryggenhetens temperatur, tryck på knapparna och önskat temperaturvärde, från minst 80 C° till maximalt 120 C°.

- 3 sekunder efter att den sista knappen tryckts in sparas värdet

och displayen visar den inställda temperaturen.

Om temperaturen ställs in till ett

för högt tröskelvärde kommer displayen att börja blinka vid begäran om kaebryggning.

5. RENGÖRING OCH UNDERHÅLL

• Innan något rengörings- eller underhållsarbete inleds ska strömsladden kopplas ut från

vägguttaget. Dra inte i sladden.

• Sänk inte ner kaemaskinen i vatten

eller annan vätska.

• Låt kaemaskinen svalna innan rengöring.

RENGÖRING AV FILTER OCH

FILTERHÅLLARE

• Kontrollera regelbundet de små

hålen i ltren och ta bort eventuella kaerester.

• Blanda cirka en liter kokande vatten med fyra teskedar rengöringsmedel för kaemaskiner i en lämplig behållare och låt lter och lterhållare ligga i blöt i blandningen under 20-30 minuter. Skölj därefter grundligt under

rinnande vatten.

RENGÖRING AV ÅNGMUNSTYCKE

• För att undvika förändringar i smaken på de drycker som ska värmas och för att förhindra att hålen i änden på ångmunstycket (6) täpps igen, vrid ångvredet för att släppa ut lite ånga och låt mjölk som blivit kvar inuti rinna

ut.

• Rengör därefter noggrant anordningen

med en fuktig trasa.

RENGÖRING AV HÖLJE För att bevara de externa ytorna i gott skick, rengör dem efter varje användningstillfälle, efter att de har svalnat. Rengör med en mjuk och fuktig trasa.

6. ORSAKER TILL FELFUNKTION OCH ANOMALIER

PROBLEM ORSAK LÖSNING

Maskinen fungerar inte och brytarens lampa tänds inte.

Startbrytarens lampa är tänd och vattnet blir inte

varmt

Det kommer inte ut något kaffe under utmatning

Pumpen avger ett högt ljud 1. Det saknas vatten i

1. Ingen strömtillförsel

2. Strömsladdens kontakt är inte korrekt ikopplad

3. Strömsladden är skadad

1. Termostaterna fungerar inte

2. Värmeelementet har

avbrutits eller bränts

1. Det saknas vatten i tanken

2. Kaffet är för finmalet

3. Det finns för mycket kaffe

4. Kaffet har pressats för mycket.

5. Brytare för ångaktivering

6. Kretsen har inte fyllts

7. Munstycket är smutsigt

tanken

2. Pumpen har inte aktiverats

1. Återställ strömmen

2. Sätt i strömsladdens kontakt korrekt i

vägguttaget

3. Kontakta en SERVICEVERKSTAD för byte

1. Kontakta en

SERVICEVERKSTAD

2. Kontakta en

SERVICEVERKSTAD

1. Fyll på vatten i tanken

2. Byt ut mot en grövre

malningsgrad

3. Minska mängden kaffe i

filtret

4. Pressa kaffet mindre.

5. Koppla ur brytaren för ånga

6. Se avsnitt 4.1

7. Rengör eller byt ut munstycket

1. Fyll på vatten i tanken

2. Se avsnitt 4.1

Kaffet kommer ut för snabbt

1. Kaffet är för grovmalet

2. Det finns inte tillräckligt mycket kaffe

3. Kaffet är inte tillräckligt

pressat

4. Kaffet är gammalt eller inte lämpligt

1. Byt ut mot en mer

finmald kaffeblandning

2. Öka kaffedosen

3. Pressa kaffet mer

4. Byt ut kaffet

Kaffet kommer ut droppvis 1. Kaffet är för finmalet

2. Det finns för mycket kaffe

3. Kaffet har pressats för mycket

1. Byt ut mot en mer

grovmald kaffeblandning

2. Minska mängden kaffe

3. Pressa kaffet mindre

Det läcker ut kaffe mellan kokare och filterhållare

Det bildas ingen crema på kaffet

Kaffet är för kallt när det kommer ut

1. Filterhållaren sitter inte

rätt

2. För mycket kaffe i filtret

3. Kanten på filterhållaren har inte rengjorts

4. Tätningen är utsliten

1. Den aktuella kaffeblandningen är inte lämplig för denna typ av maskin

2. Malningsgraden är olämplig

3. Det finns inte tillräckligt mycket kaffe

1. Maskinen har inte nått korrekt temperatur

2. Filterhållaren har inte

värmts upp

3. Kopparna har inte värmts upp

4. Termostaten arbetar inte

inom optimala värden

5. Pid-regulatorn (11) arbetar inte inom

optimala värden

1. Sätt fast på korrekt sätt

2. Minska mängden kaffe

3. Ta bort kafferester från kanten på filterhållaren och rengör tätningen

4. Kontakta en

SERVICEVERKSTAD

1. Byt ut kaffet.

2. Justera kaffets

malningsgrad

3. Öka kaffedosen och

pressa det ordentligt

1. Följ anvisningarna i avsnitt

4.1 – 4.2

2. Filterhållaren ska värmas

samtidigt som vattnet, se avsnitt 4.1

3. Värm kopparna på den avsedda koppvärmaren (2)

4. Kontakta en

SERVICEVERKSTAD.

5.Ställ in värdena för pid-

regulatorn

Kaffet är för varmt när det kommer ut

Maskinen släpper inte ut ånga

1. Pid-regulatorn (11) arbetar

inte inom optimala värden

1. Kretsen har inte fyllts

2. Hålet i ångrörets ände är

igensatt

3. Det saknas vatten i tanken

4. Ångröret turbo sitter inte

rätt

1. Ställ in värdena för pid-

regulatorn

1. Se avsnitt 4.3 – utmatning

av ånga

2. Rengör hålet med hjälp av en nål

3. Se avsnitt 4.1

4. Sätt ångröret turbo på

plats

Инструкции по использованию моделей

CASABAR PID

Уважаемый покупатель! Благодарим вас за покупку изделия нашего производства, изготовленного с применением новейших технологий. Чтобы достичь наилучших рабочих характеристик и обеспечить длительную и надежную работу аппарата, строго соблюдайте простые действия по его правильной эксплуатации в соответствии с основными правилами безопасности, указанными в настоящем руководстве. При обнаружении неисправностей вы всегда можете обратиться в сеть сервисных центров, работники которых окажут вам необходимую помощь.

СИСТЕМА СИМВОЛОВ В ИНСТРУКЦИЯХ

В важных предупреждениях приводятся данные символы. Необходимо всегда соблюдать их.

Внимательно ознакомьтесь с руководством перед тем, как вводить аппарат в эксплуатацию.

Внимание! Особо важные и/или опасные операции.

Полезная для эксплуатации аппарата информация.

Рекомендации.

Операции, которые могут быть выполнены пользователем.

Работы, которые должны осуществляться исключительно квалифицированным специалистом.

ОГЛАВЛЕНИЕ

1. ВВЕДЕНИЕ 100

1–1. ВВЕДЕНИЕ 100

2. МЕРЫ ПРЕДОСТОРОЖНОСТИ 100

2–1. МЕРЫ ПРЕДОСТОРОЖНОСТИ 100 2–2. НАЗНАЧЕНИЕ МАШИНЫ 102 2–3. ИНСТРУКЦИИ ПО УТИЛИЗАЦИИ ПО ИСТЕЧЕНИИ СРОКА СЛУЖБЫ 103

3. ОПИСАНИЕ 104

3–1. ОПИСАНИЕ ИЗДЕЛИЯ 104

4. ИСПОЛЬЗОВАНИЕ 104

4–1. ЗАПУСК АППАРАТА 104 4–2. ПРИГОТОВЛЕНИЕ ЭСПРЕССО 105 4–3. ПОДАЧА ПАРА 106 4–4. ПОДАЧА ГОРЯЧЕЙ ВОДЫ 107 4–5. РЕГУЛИРОВКА ТЕМПЕРАТУРЫ В БОЙЛЕРЕ 107

5. ЧИСТКА И УХОД 108

6. ПРИЧИНЫ НЕИСПРАВНОСТЕЙ ИЛИ СБОЕВ В РАБОТЕ 109

1. ВВЕДЕНИЕ

1–1. ВВЕДЕНИЕ

Настоящее руководство является неотъемлемой частью машины. Внимательно прочитайте его и бережно храните для будущих просмотров на протяжении всего срока службы машины.

В руководстве содержится информация о правильной эксплуатации, очистке и уходу за машиной, а также предоставляются указания относительно остаточных рисков и различных операций, которые должны выполняться с особым вниманием. В руководстве отражен технологический уровень, существующий на момент его выпуска; производитель оставляет за собой право вносить все необходимые технические изменения в свою продукцию и обновлять руководства без обязательного пересмотра предыдущих версий.

LA PAVONI S.p.A. снимает с себя всякую ответственность за возможный ущерб, который может быть прямым или косвенным образом нанесен людям или

имуществу по следующим причинам:

• несоблюдение всех предписаний действующих требований безопасности;

• неправильная установка;

• сбои в питании;

• неправильная эксплуатация или

использование машины не по назначению;

• эксплуатация с нарушением инструкций из настоящего руководства;

• серьезные недостатки в уходе;

• внесение изменений в машину или

любые иные несанкционированные операции;

• использование неоригинальных или не предназначенных для данной модели запчастей;

• полное или частичное несоблюдение инструкций;

• исключительные события.

2. МЕРЫ ПРЕДОСТОРОЖНОСТИ

2–1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

• Пользователь должен соблюдать требования безопасности, действующие в стране эксплуатации машины, а также правила, диктуемые здравым смыслом, и предписания из настоящего руководства.

• Для обеспечения правильной работы машины и сохранения ее характеристик во времени рекомендуется проверить наличие надлежащих условий окружающей среды (температура в помещении должна находиться в пределах от 5 до 35 °C), не эксплуатировать машину в местах, где используются струи воды, или снаружи, где она может подвергаться воздействию атмосферных факторов (солнце, дождь и т. д.).

• Вынув машину из упаковки, проверьте ее целостность и отсутствие повреждений.

• Сдайте компоненты упаковки в специализированные центры по утилизации. Ни в коем случае не оставляйте их без присмотра или в местах, куда имеют доступ дети, животные или неуполномоченные лица.

• Перед вводом машины в эксплуатацию проверьте,

100

LA PAVONI LPMCSR02EU User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
