MANUEL D’UTILISATION
WD 9530
www.meteo.fr
Une innovation La Crosse Technology pour votre sécurité et votre agrément
La météorologie est une information déterminante dans nos prises de décisions quotidiennes : qu’il
s’agisse d’une simple activité de loisir ou de notre activité professionnelle, son infl uence sur notre
environnement est telle qu’elle joue un rôle à la fois sur notre sécurité, notre performance et, bien sur,
notre agrément.
Les progrès accomplis dans le domaine des techniques de prévisions météorologiques permettent de
disposer aujourd’hui d’une information précise et fiable.
C’est pourquoi, dans ce contexte où la météorologie prend une place accrue dans les
préoccupations des Français, La Crosse Technology a créé une nouvelle gamme de récepteurs
météorologiques tout à fait révolutionnaire. Star Météo, la nouvelle gamme de La Crosse Technolog
y
peut afficher jusqu’à 4, 5 ou 6 jours de prévisions météo : c’est une évolution majeure car elle
permettra à chacun de disposer en permanence des prévisions fiables à l’échelle de son
département !
Pour cette édition particulière des stations Star Météo, La Crosse Technolog y s’est associé l’expert ise
de Météo-France, C’est ainsi que les prévisions météo comme les inf ormations de vigilance transm ises
à votre station proviennent de Météo-France. Ces données sont ensuite compilées et ordonnées
numériquement pour leur utilisation et leur affichage sur les stations STAR METEO.
Nous vous invitons à découvrir en détail le fonctionnement de ces nouveaux produits.
Avertissement :
Bien que l'élaboration des prévisions météorologiques mette en œuvre les ressources les plus modernes de la
technique, les données transmises par Météo France et La Crosse Technology ne traduisent que l’évolution la
plus probable d'un ensemble d'éléments. Météo France et La Crosse Technology ne pourront en aucun cas
être tenus pour responsables de tout dommage de quelque nature qu'il soit résultant de l'interprétation et/ou
de l'utilisation des informations météorologiques délivrées par les stations Star Météo.
2
R050608
3
RECEPTEUR METEO
FONCTIONNALITÉS :
RECEPTEUR METEO
• Heure et date radio pilotées par le signal STAR METEO
• Affichage des heures et minutes ; secondes défilantes
• Calendrier avec affichage jour / date

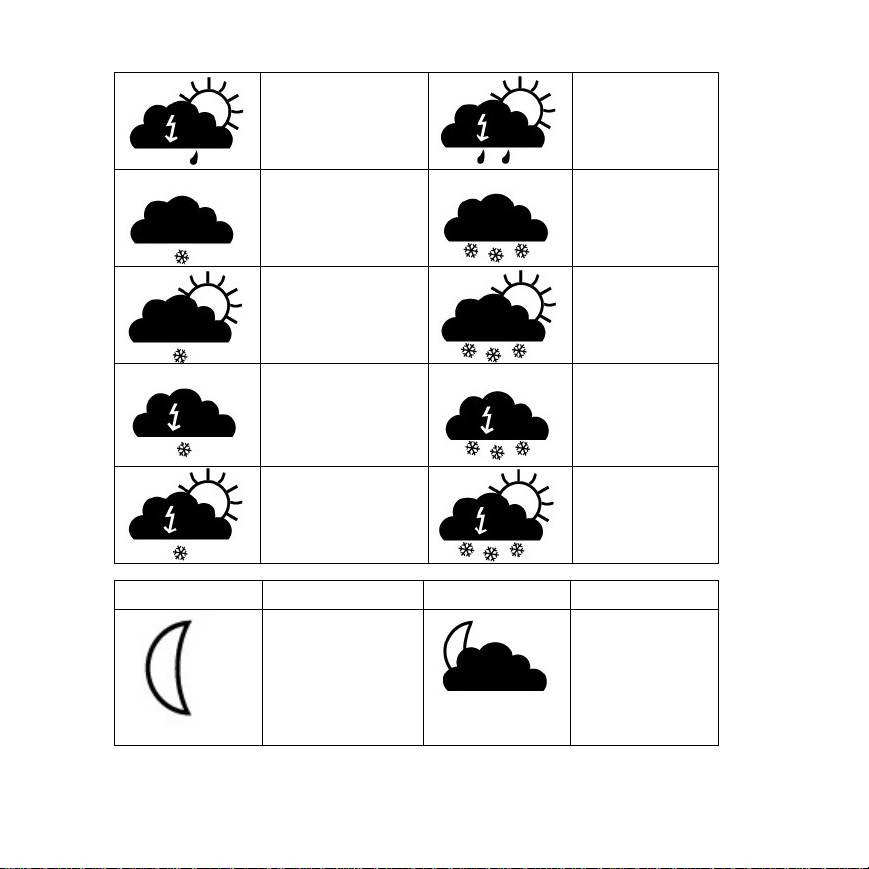

• Prévision météo quotidienne et des 3 jours à venir avec détail de la prévision du matin, de l’après midi, de
la soirée et de la nuit à l’aide de 36 pictogrammes météo
• Menu défilant indiquant sous forme de texte les prévisions météo détaillées, pour la journée en cours et les
3 jours suivants, avec ou sans détail par ¼ de journée
• Choix de la vitesse de défilement du texte météo (de 1 à 4)
• Affichage permanent des mini/maxi de températures prévues pour la journée en cours et pour les 3 jours
suivants
• Alerte de vigilance Orange ou Rouge pour le département paramétré, avec détail sur le menu défilant
• Paramétrage du département selon la localisation de l’utilisateur
• Affichage des températures en degrés Celsius (°C)
• Réglage du contraste de l'écran LCD
• Témoin d'usure des piles
• Affichage d’une icône de réception du signal transmis. Icônes différentes selon la qualité et la puissance de
réception.
• Possibilité de remise à zéro des données (paramètres d’usine)
• Transmission sans fil toutes les 4 secondes de la température locale, par ondes 868 MHz, via un
transmetteur à installer par l’utilisateur (Technologie IT+)
• Se pose sur une table ou se fixe au mur
R050608
La nouvelle technologie de transmission à distance « IT+ » est une
exclusivité mise au point et développée par La Crosse Technology.
« IT+ » vous garantit une mise à jour instantanée des données
relevées par vos capteurs extérieurs : suivez vos variations
climatiques en temps réel dans votre environnement !
EMETTEUR EXTERIEUR
• Transmission à distance de la température extérieure vers le récepteur météo par ondes
868 MHz
• Support mural
• Installer l’émetteur à l’abri du rayonnement solaire pour recueillir une température
ambiante, et non de rayonnement, mais aussi de la pluie
• Ce transmetteur est résistant à l’eau mais n’est pas étanche aux eaux ruisselantes ou
aux plongées !
INSTALLATION :
Afin d’assurer le bon fonctionnement de votre récepteur « Star Météo » il est important de res pecter les différentes
étapes de mise en œuvre ci-après exposées.
La Haute technologie mise en œuvre pour assurer le bon fonctionnement de votre station nécessite de bien respecter
les étapes d’installation, et requiert de la patience et du bon sens.
1. Commencez par installer les piles dans l’émetteur (voir “Installation et remplacement des piles de l’émetteur
local” ci-dessous).
2. Dans un laps de temps maximum de 2 minutes qui suivent la mise sous tension de l’émetteur, installez les piles dans
le récepteur Météo (voir le paragraphe “Installation et remplacement des piles du récepteur Météo” ci-dessous).
3. N’ ACTIVEZ AUCUNE TOUCHE car le récepteur météo démarre une phase de synchronisation avec d’une part le
transmetteur extérieur, d’autre part les ANTENNES RELAIS activées par le satellite. Cette phase de synchronisation
dure environ 40-70 minutes.
4. Une fois que les piles sont en place, tous les segments du LCD s’affichent brièvement. Ensuite, l’heure (sous la
forme « 0:00 ») et la température intérieure s’affichent. Le reste des données s’affiche sous la forme « -- ». Si ces
informations ne s’affichent pas sur l’écran LCD dans les 60 secondes qui suivent la mise en place des piles, retirez
les piles du récepteur et du transmetteur et attendez au moins 3 minutes avant de les réinsérer. Recommencez à
l’étape 1 ci-dessus.
5. Si les segments s’affichent sur l’écran LCD, le récepteur Météo commence immédiatement à recevoir le signal de
l’émetteur extérieur. La température extérieure devrait alors être affichée sur l’écran du récepteur météo : pour
vérifier son affichage, appuyez brièvement une fois sur la touche DISPLAY. Si la température extérieure ne s’affiche
pas dans les 3 minutes qui suivent l’insertion des piles, retirez les piles de tous les appareils et recommencez à partir
de l’étape 1.
4. Pour assurer une bonne transmission 868MHz, la distance entre le récepteur Météo et l’émetteur ne doit pas excéder
100m en champ libre (voir les paragraphes “Mise en place” et “Réception 868 MHz”).
4
R050608
5. Au bout de la période de synchronisation, l’heure est mise à jour.
6. La réception des prévisions météo par défaut sont ceux de Paris. « DEPT », accompagné de 75 qui clignote s’affiche
alors dans le centre de l’écran, en alternance avec l’heure.
Pour régler votre département, il faut alors rentrer dans le menu de réglage : le département clignote (75 par défaut)
(voir le paragraphe
“Choix du département selon la localisation du récepteur” )
7. Dans un délai normalement maximum de 6 heures, les prévisions météo de votre département vont s’afficher. Et
dès lors, être reçues automatiquement sans que vous ayez à effectuer la moindre opération.
LES POINTS SUIVANTS DOIVENT IMPERATIVEMENT être pris en compte lors de l’installation.
• La réception des données se fait généralement selon les indications ci-dessus. Toutefois en raison de la
multiplication des signaux électroniques et de la nécessité de calage de la fréquence, il se peut que la réception
ne sa fasse pas du premier coup. C’est pourquoi, nous conseillons d’attendre 36 heures après l’insertion des
piles pour diagnostiquer une non-réception.
• La réception du signal STAR METEO peut aussi dépendre de l’emplacement du récepteur dans une bâtisse. La
déplacer permet souvent la captation du signal en cas de difficulté de réception dans une pièce.
• La connexion de votre station au réseau STAR METEO est avérée dès lors que l’heure et la prévision météo par
défaut (75) sont reçues. La synchronisation avec le département choisi n’est alors plus qu’une question de temps.
• Dans tous les cas, si le réglage du département n’est pas possible, il convient de ré-initialiser le récepteur.
• Si après une 1
ère
mise en œuvre ou une réinitialisation, la réception des données météo est partielle
(pictogramme de prévision manquant pour le jour en cours ou l’un des jours suivants), ou que l’heure n’est pas
affichée, il convient de ressortir les piles du récepteur de base et de les réinsérer quelques minutes plus tard. Un
déplacement au sein de votre habitation est également conseillé.
•
RAPPEL : aucune touche ne doit être activée pendant la synchronisation.
INSTALLATION ET/OU REMPLACEMENT DES PILES DU RÉCEPTEUR METEO
Logement des piles
Le récepteur météo fonctionne avec 2 piles 1,5V de type C, IEC LR14 incluses.
Pour installer et remplacer les piles :
1. Pressez le côté bas du compartiment à piles, puis soulevez le couvercle pour le retirer.
5
R050608
2. Insérez les piles en respectant la polarité (voir le marquage). Merci de bien faire attention à ce point.
3. Replacez le couvercle du compartiment à piles.
Le récepteur est doté d’une mémoire EEPROM (signifiant non volatile), permettant de conserver les réglages
préalablement effectués (département, contraste de l’écran…). Ceci signifie que la procédure d’installation décrite ci-
dessus ne doit pas être systématiquement refaite dans son intégralité dans le cas d’un changement de pile dans le
récepteur : tous les réglages seront conservés, et le capteur automatiquement reconnu (dans la limite de quelques
heures sans alimentation).
INSTALLATION ET/OU REMPLACEMENT DES PILES DE L'EMETTEUR DE TEMPERATURE
6
L'émetteur fonctionne avec 2 piles 1,5V de type AA, IEC LR6.
Pour installer et remplacer les piles :
1. Retirez le couvercle du compartiment à piles en le faisant glisser vers le bas.
2. Insérez les piles en respectant la polarité (voir le marquage).
3. Refermez le couvercle du compartiment à piles.
Remarque :
Lors du remplacement des piles, vérifiez que celles-ci ne s'éjectent pas spontanément des
contacts. Attendez toujours 2 minutes entre le retrait des piles et leur réinsertion afin d’éviter les
problèmes d'initialisation et de transmission.
Lors du remplacement des piles de l'un des appareils, tous les appareils (station de base et
émetteur) devront être ré-enclenchés en suivant les étapes d'installation. En effet, un code de
sécurité désigné par l'émetteur lors de sa mise en marche doit être reçu et enregistré par le récepteur météo dans les
trois minutes qui suivent sa mise en œuvre pour que l’ensemble fonctionne de concert.
Si cette procédure n’était pas respectée, les données extérieures locales ne s’afficheraient pas sur le récepteur de
base sans que pour autant l’ensemble soit défaillant.
REMPLACEMENT DES PILES :
Il est recommandé de remplacer toutes les piles annuellement afin d'assurer une précision optimale de tous les
appareils.
Participez à la protection de l'environnement. Rapportez les piles usagées à un centre de collecte.
APRES UNE PREMIERE MISE EN ŒUVRE, SI LE RECEPTEUR EST REDEMARRE OU SI UNE REMISE A ZERO
EST EFFECTUEE, UNE PROCEDURE SPECIFIQUE DOIT ETRE ADAPTEE A CHAQUE CAS :
CAS 1 : Si aucun département n’a jamais été paramétré (affiche 75 par défaut):
6. Commencez par installer les piles dans l’émetteur (voir “Installation et remplacement des piles de l’émetteur
local” ci-dessous).
7. Dans un laps de temps maximum de 2 minutes qui suivent la mise sous tension de l’émetteur, installez les piles dans
le récepteur Météo (voir le paragraphe “Installation et remplacement des piles du récepteur Météo” ci-dessous).
R050608
8. N’ ACTIVEZ AUCUNE TOUCHE car le récepteur météo démarre une phase de synchronisation avec d’une part le
transmetteur extérieur, d’autre part les ANTENNES RELAIS activées par le satellite. Cette phase de synchronisation
dure environ 40-70 minutes.
9. Une fois que les piles sont en place, tous les segments du LCD s’affichent brièvement. Ensuite, l’heure (sous la
forme « 0:00 ») et la température intérieure s’affichent. Le reste des données s’affiche sous la forme « -- ». Si ces
informations ne s’affichent pas sur l’écran LCD dans les 60 secondes qui suivent la mise en place des piles, retirez
les piles du récepteur et du transmetteur et attendez au moins 3 minutes avant de les réinsérer. Recommencez à
l’étape 1 ci-dessus.
10. Si les segments s’affichent sur l’écran LCD, le récepteur Météo commence immédiatement à recevoir le signal de
l’émetteur extérieur. La température extérieure devrait alors être affichée sur l’écran du récepteur météo : pour
vérifier son affichage, appuyez brièvement une fois sur la touche DISPLAY. Si la température extérieure ne s’affiche
pas dans les 3 minutes qui suivent l’insertion des piles, retirez les piles de tous les appareils et recommencez à partir
de l’étape 1.
5. Pour assurer une bonne transmission 868MHz, la distance entre le récepteur Météo et l’émetteur ne doit pas excéder
100m en champ libre (voir les paragraphes “Mise en place” et “Réception 868 MHz”).
8. Au bout de la période de synchronisation, l’heure est mise à jour.
9. La réception des prévisions météo par défaut sont ceux de Paris. « DEPT », accompagné de 75 qui clignote s’affiche
alors dans le centre de l’écran, en alternance avec l’heure.
Pour régler votre département, il faut alors rentrer dans le menu de réglage : le département clignote (75 par défaut)
(voir le paragraphe
“Choix du département selon la localisation du récepteur” )
10. Dans un délai normalement maximum de 6 heures, les prévisions météo de votre département vont s’afficher. Et
dès lors, être reçues automatiquement sans que vous ayez à effectuer la moindre opération.
CAS 2 : Si un département a précédemment été paramétré :
Le récepteur est doté d’une mémoire EEPROM (signifiant non volatile), permettant de conserver les réglages
préalablement effectués (département, contraste de l’écran…). Ceci signifie que si un département avait été
préalablement paramétré, celui-ci est gardé en mémoire. Il suffira, après redémarrage du récepteur, d’attendre la
réception de l’heure (donc la re-connexion au réseau Star Météo), afin de voir à nouveau apparaître les prévisions
météo du département précédemment réglé.
CAS 3 : Si une remise à zéro est effectuée (retour aux paramètres d’usine) :
Dans ce cas, les précédents réglages ne sont pas conservés et doivent être paramétrés à nouveau, y compris
donc le choix du département (voir procédure de réglage plus bas) (idem cas 1).
TOUCHES DE FONCTION :
Récepteur Météo :
Le récepteur météo dispose de cinq touches de fonction faciles d'utilisation.
7
R050608
Touche SET (Réglage)
• Utilisée pour accéder aux fonctions suivantes :
- Permet de régler et d’afficher l’endroit (le département) où le récepteur est installé
- Permet de consulter la dernière heure de réception des prévisions météo,
- Permet de consulter les horaires de réception des prévisions météo selon le département fixé.
- Permet de régler le contraste de l'écran,
- Permet la sélection de la vitesse de défilement du texte météo
- Permet l’activation (AVIS ON) ou la désactivation (AVIS OFF) du voyant clignotant lors d’une alerte de vigilance
déclenchée (activée par défaut)
- Permet la validation (RAZ Oui) ou la non validation (RAZ Non) de la remise à zéro des données (retour aux
paramètres d’usine)
• Permet un retour momentané (pendant 10 secondes) à l’affichage de l’heure si un message d’alerte défile
Touche +
• Utilisée pour :
1. Modifier les valeurs du contraste de l'écran LCD, la vitesse de défilement du texte météo, permet l’activation ou la
désactivation du voyant clignotant lors d’une alerte de vigilance déclenchée ou permet la remise à zéro des
données.
2. Sélectionner le département de résidence du récepteur
Touche « Icône météo » (au centre) :
• Une brève pression sur cette touche permet la consultation du texte de prévision météo
• En cas d’alerte de vigilance déclenchée, permet également la consultation du texte de prévision météo pour la
journée et les jours à venir, avant un retour automatique à l’affichage du texte de vigilance
Touche DISPLAY
• Permet d’alterner entre l’affichage de la température intérieure, extérieure, les secondes, la date au format
jour/mois et date
• Quitter la fonction de réglage
Touche MODE
• Pour basculer entre :
- un affichage défilant des prévisions météo pour la journée en cours et les 4 jours suivants ;
- un affichage défilant des prévisions météo avec détail par ¼ de journée ;
- un affichage défilant pour les journées complètes.
8
R050608
ECRAN LCD
A
ffichage du quart de journée
(matin, après-midi, soirée ou nuit)
Températures
hautes et basses
du jour et des 3
j
ours suivants
Pictogrammes de
prévisions météo
du jour et des 3
j
ours suivants
Heure
Température
intérieure /
extérieure locale
/ Secondes /
Date
Texte défilant de
vigilance météo /
Texte détaillant
la prévision
HEURE ET DATE PILOTEES VIA SATELLITE
L'heure et la date sont transmises et actualisées plusieurs fois par jour par un satellite. Votre station météo reçoit ces
informations pour afficher l'heure exacte, été comme hiver.
Dès que la température extérieure est affichée à l'écran du récepteur météo, la réception de l’heure et de la date radio
pilotées via le signal Star Météo commence. Dans un délai moyen d’environ 40 à 70 minutes, l’heure et la date justes
devraient s’afficher sur l’écran du récepteur.
Le bon affichage de l’heure et de la date est indispensable au processus de réception.
DIFFUSION ET PUISSANCE DE RECEPTION
La diffusion couvre 95% de la population française, grâce à 500 émetteurs répartis sur l’ensemble du territoire national.
9
R050608
Loading...
