Welcome!
Thank you for adding the TONEW ORKS AX5B Modeling Signal
Processor to your r ig. Whether you’re pla ying liv e or in the studio, or practicing with headphones, the AX5B will giv e you countless hours of great sounds!
To ensure a long and trouble-free relationship with your AX5B,
please read this manual carefully, and use it as directed. When
you’ve finished reading this manual, please keep it for future
reference.
What is ?
(Resonant Structure and Electronic circuit Modeling System) is Korg’s proprietary sound modeling technology which digitally simulates a wide range of factors that affect the sound,
including the sound-producing mechanism of acoustic, electric,
and electronic instruments, the body and cabinet resonances
of these sounds, their acoustical sound field, the electrical and
electronic response of the mics and speakers that propagate,
these sounds, and even electronic circuit components such as
vacuum tubes and transistors.
Table of Contents
Precautions................................................................ 4
Introduction ............................................................... 5
Main features ........................................................................ 5
Front and rear panel.................................................. 5
Front panel ............................................................................ 5
Rear panel............................................................................. 6
Setup......................................................................... 6
Installing batteries .................................................................. 6
Basic connections................................................................... 7
Example of a connection to a bass amp .................................. 7
Example of a connection to a mixer or recorder ...................... 7
Program mode........................................................... 7
Selecting a program............................................................... 7
Expression pedal ................................................................... 8
Creating your sound (Edit mode) ................................ 8
Signal flow ............................................................................ 8
Selecting effects and adjusting the main parameters ................ 8
Selecting and adjusting sub-parameters .................................. 9

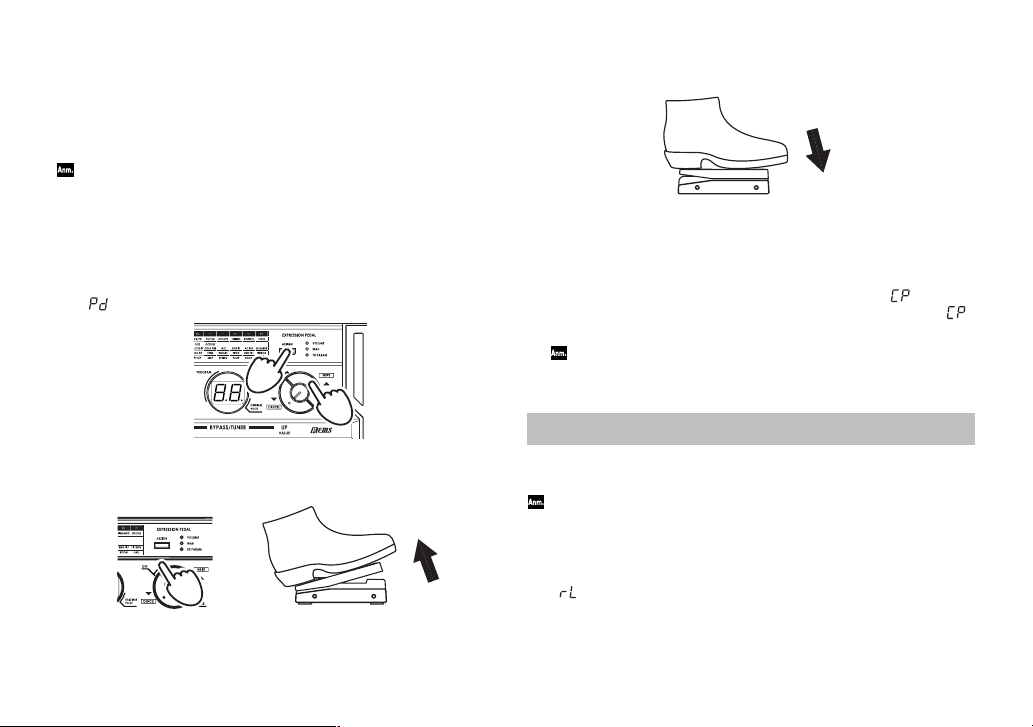

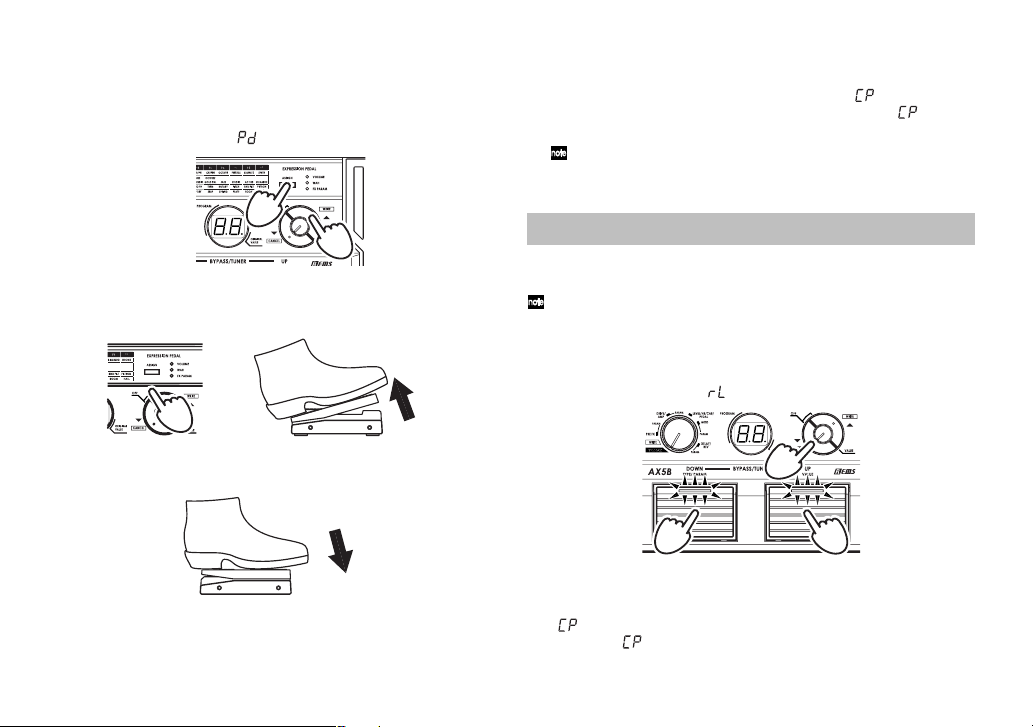

Expression pedal settings........................................................ 9
Saving a program (Write mode) ........................................... 10
Checking the values saved in a program (Original Value)...... 10
Bypass and Mute ..................................................... 10
Bypassing the AX5B ............................................................. 10
Muting the AX5B.................................................................. 10

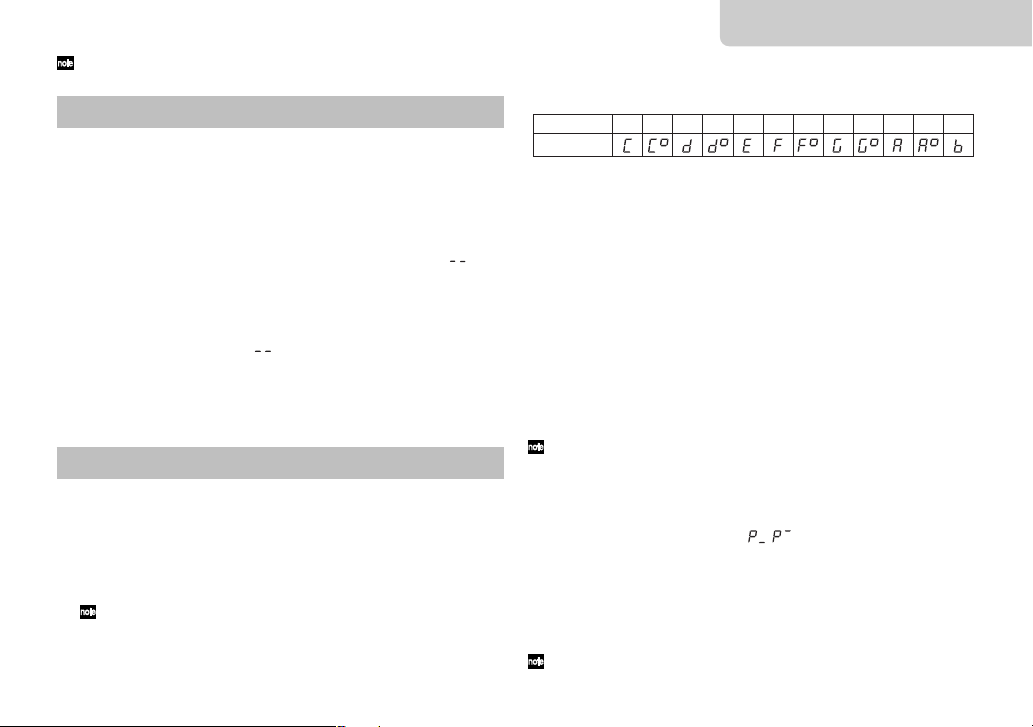

Tuner ....................................................................... 11
Tuning procedure................................................................. 11
Adjusting the tuner calibration.............................................. 11
Adjusting the pedal sensitivity............................................... 11

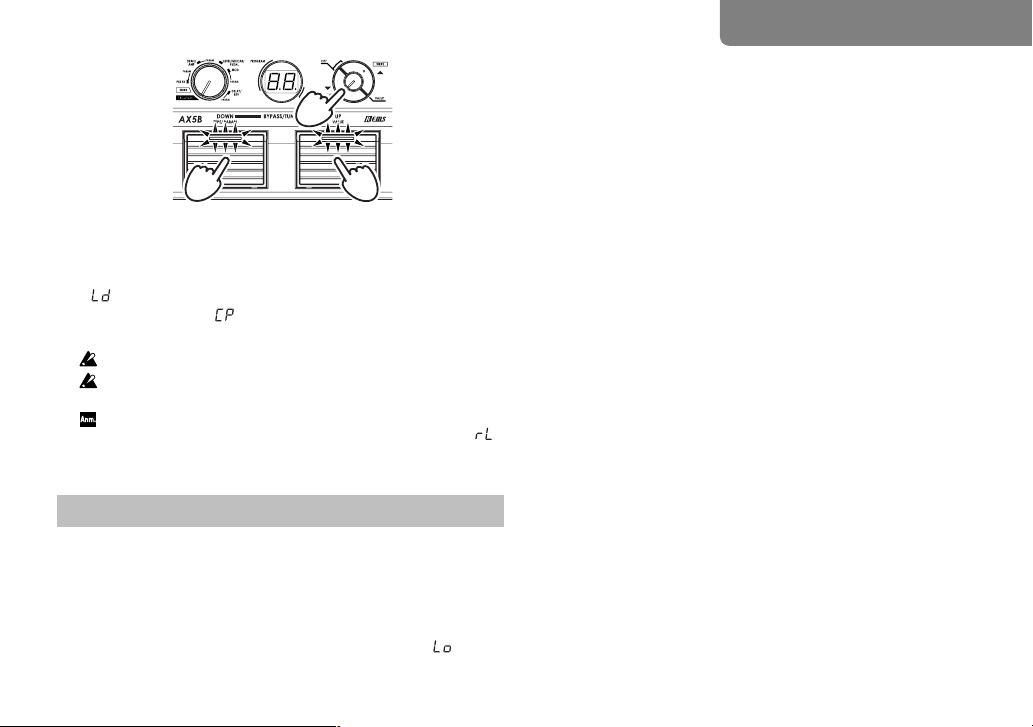

Restoring the factory preset programs...................... 12
Troubleshooting ....................................................... 12
Specifications........................................................... 13
Precautions
Location
Using the unit in the following locations can result in a malfunction.
• In direct sunlight
• Locations of extreme temperature or humidity
• Excessively dusty or dirty locations
• Locations of excessive vibration
• Close to magnetic fields
Power supply
Please connect the designated AC adapter to an AC outlet of the correct
voltage. Do not connect it to an AC outlet of voltage other than that for which
your unit is intended.
Interference with other electrical devices
Radios and televisions placed nearby may e xperience reception interference.
Operate this unit at a suitable distance from radios and televisions.
Handling
To avoid breakage, do not apply excessive force to the switches or controls.
Care
If the exterior becomes dirty, wipe it with a clean, dry cloth. Do not use liquid
cleaners such as benzene or thinner, or cleaning compounds or flammable
polishes.
Keep this manual
After reading this manual, please keep it for later reference.
Keeping foreign matter out of your equipment
Never set any container with liquid in it near this equipment. If liquid gets into
the equipment, it could cause a breakdown, fire, or electrical shock.
Be careful not to let metal objects get into the equipment. If something does slip
into the equipment, unplug the AC adapter from the wall outlet. Then contact y our
nearest Korg dealer or the store where the equipment was purchased.
THE FCC REGULATION WARNING (for U.S.A.)
This equipment has been tested and found to comply with the limits for a Class
B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can r adiate radio frequency energy and, if not installed and used in accordance with the instruc-
4
tions, may cause harmful interference to radio communications. Howe ver , there
is no guarantee that interference will not occur in a particular installation. If this
equipment does cause harmful interference to radio or television reception,
which can be determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of the following
measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to
which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
Unauthorized changes or modification to this system can void the user’s
authority to operate this equipment.
CE mark for European Harmonized Standards
CE mark which is attached to our company’s products of AC mains operated
apparatus until December 31, 1996 means it conforms to EMC Directive (89/
336/EEC) and CE mark Directive (93/68/EEC).
And, CE mark which is attached after January 1, 1997 means it conforms to
EMC Directive (89/336/EEC), CE mark Directive (93/68/EEC) and Low Voltage Directive (73/23/EEC).
Also, CE mark which is attached to our company’s products of Battery operated apparatus means it conforms to EMC Directive (89/336/EEC) and CE
mark Directive (93/68/EEC).
IMPORTANT NOTICE TO CONSUMERS
This product has been manufactured according to strict specifications and
voltage requirements that are applicable in the country in which it is intended
that this product should be used. If you have purchased this product via the
internet, through mail order, and/or via a telephone sale, you must verify that
this product is intended to be used in the country in which you reside.
WARNING: Use of this product in any country other than that for which it is
intended could be dangerous and could invalidate the manufacturer’s or
distributor’s warranty.
Please also retain your receipt as proof of purchase otherwise your product
may be disqualified from the manufacturer’s or distributor’s warranty.
Company names, product names, and names of formats etc. are the trademarks or registered trademarks of their respective owners.
* Company names, product names, and names of formats etc. are the tr ade-
marks or registered trademarks of their respective owners.
Introduction
Main features
❑ Detailed and powerful modeling sounds delivered by Korg’s
modeling technology.
❑ 58 types of modeling effect variation are built in, and you can use up
to six different effects (including noise reduction) and volume pedal
simultaneously.
❑ You can edit all of the parameters for each effect in the four effect
categories (pre-effect, drive/amp, modulation, delay/reverb).
❑ Use these modeling effects to create your own sounds and store
them in internal memory as one of 40 user programs. In addition, 40
more programs are provided as presets for immediate use. (p.54
“Preset program chart”)
❑ The AX5B provides an expression pedal that lets you control not
only wah and volume but also many effect parameters, giving you
enormous possibilities for live performance.
❑ The Quick Assign function lets you easily assign a parameter to the
expression pedal with one touch.
❑ The delay sound is preserved when you switch between programs
that have the same delay type and TIME parameter [P1] setting. Similarly, the re v erb is preserved when s witching between programs that
have the same reverb type.
❑ A built-in auto chromatic tuner lets you tune while bypassed or muted.
Front and rear panel
This section explains the switches and connectors on the AX5B’s front
and rear panels.
AX5B Owner’s manual
Front panel
7
8
4
1
2
6
1. Function selector
The operation of the up/down buttons and value knob will depend on the
mode that’s chosen by this selector. You’re in Program mode when this selector is at the [PROGRAM] position, Write mode when at the [WRITE] position, and Edit mode when at the [PRE FX]–[DELAY/REV -PARAM] positions .
2. Program/Value display
In Edit mode, this display indicates the effect type (F0–F9, d0–d5, A0–
A9, LE, nr, Cb), the parameter (P1–P4) or its setting (value).
In Write mode or Program mode, the display indicates the prog ram number. When BYPASS/MUTE is active, the display indicates the name of
the note you’re tuning.
3. [▲(WRITE)], [▼(CANCEL)] buttons
In Effect mode, use these buttons to switch effect types or parameters.
By pressing the two buttons simultaneously, you can turn each effect
on/off. In Write mode, use these buttons to write a program.
In Program mode, you can press these buttons to increment or decrement the program number in steps of 10. When you’re using the tuner,
use these buttons to adjust the calibration setting.
3
5
9
5
4. Value knob
12
3
In Edit mode, use this knob to adjust the value of a parameter. In Write
mode, you can use this knob to specify the writing-destination for the
program. In Program mode, this knob acts as the master volume.
5. Program Up switch
In Program mode, use this to select programs. The program number will
increase each time you press the switch. When the program/value display is indicating a parameter value, the LED in the upper part of this
pedal will be lit or blinking. (It will b link if the currently-displayed parameter can be assigned for control by the expression pedal.)
6. Program Down switch
In Program mode, use this to select programs. The program number will
decrease each time you press the switch. In Edit mode, press this to
make the effect or parameter type appear in the program/value display.
When the program/value display is indicating the type of effect or program, the LED in the upper part of this pedal will be lit or blinking. (It will
blink if the currently-displayed parameter can be assigned f or control by
the expression pedal.)
7. Pedal setting switch
This switches the control target (volume, wah, or effect parameter) of
the expression pedal. In Edit mode, you’ll use this to make settings for
controlling an effect parameter from the pedal. (p.9 “Expression pedal
settings”)
8. Expression pedal LED
This indicates the on/off status of the effect that’s selected f or control b y
the expression pedal (ON: lit, OFF: blinking).
9. Expression pedal
Use this to control volume, wah, or a parameter of another effect. By
advancing the pedal all the way f orward to egage the s witch underneath
it, you can switch the effect controlled by the expression pedal on/off.
(p.9 “Expression pedal settings”)
6
Rear panel
1. Input jack
Connect your bass to this jack.
2. Output jack
Connect this jack to your bass amp or headphones.
3. Power supply
DC9V
You can connect an optional AC adapter to this jack.
Setup

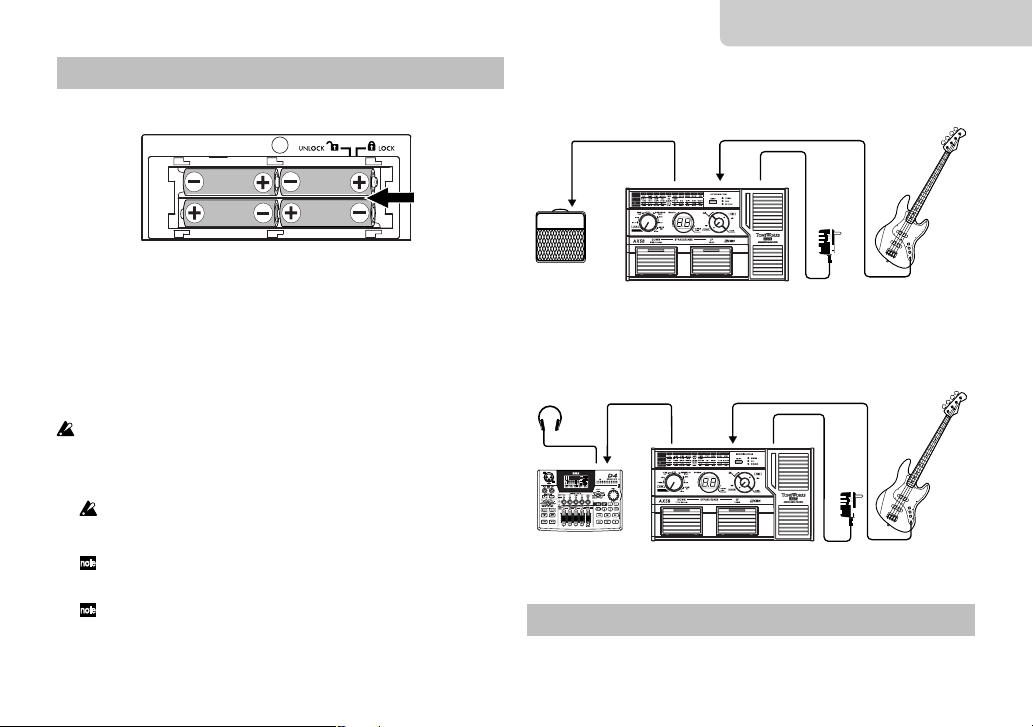

Installing batteries
1. Slide the cover of the battery case in the direction of the arrow, and
open the cover.
Insert four separately sold AA-size alkaline batteries, being sure to
observe the correct polarity (“+” and “-” markings), and close the
battery case.
2. When using batteries, the power will turn on when you insert a bass
cable into the AX5B’s INPUT jac k. While the power is on, the display
will indicate the program number or other information.
The power will turn off when you remove the cable from the INPUT
jack.
Basic connections
Be sure to make all connections with the power turned off. If you fail to
use caution when making connections, you could damage your bass
amp or speaker system, or cause malfunctions.
1. Use a bass cable to connect the AX5B’s OUTPUT jack to your bass
amp, mixer or recorder.
When making connections or turning on the power, lower the v olume
of your amp or mixer so that you don’t hear noise
If you’re using headphones, plug them into the OUTPUT jack.
2. Connect your bass to the rear panel INPUT jack.
If you’re using batteries, this will turn the power on.
3. If you’re using the optional AC adapter, connect it to the rear panel
DC9V power supply jack, and then plug the adapter into an AC outlet to turn the power on.
4. Raise the volume of your amp or mixer to the appropriate volume.
Example of a connection to a bass amp
Bass
Input
Bass amp
OUTPUT
AX5B
INPUT
DC9V
AC adapter
to an AC outlet
AX5B Owner’s manual
Example of a connection to a mixer or recorder
Headphones
Digital recorder
DC9V
AX5B
INPUT
AC adapter
to an AC outlet
InputPhones
OUTPUT
Bass
Program mode
Settings for all the effects are collectively called a “program”.
The AX5B has 80 programs which 40 (01–40) of them are rewritable.
Programs 41–80 contain preset programs for immediate use. (p .54 “Preset program chart”)
In Program mode, you can select programs by pressing the Program Down
switch or Program Up switch, letting you change instantly between sounds.
To enter Program mode, set the function selector to [PROGRAM]. (The
LEDs in the upper part of the Program Up/Down switches will light.)
Selecting a program
1. Make sure that the function selector is set to [PROGRAM].
In Program mode, the LEDs of both the Program Up and Program
Down switches will be lit.
When you turn on the power, you’ll be in Program mode regardless
of the position of the function selector.
2. Turn the value knob to adjust the master volume.
If you’ve connected the AX5B to a bass amp, set the master volume
to 50(Maximum value).
7
3.
Press the Program Up or Program Down switch to select a program.
The program/value displa y shows the number of the prog ram you selected.
Expression pedal
Each program specifies the expression pedal’s control target (volume,
wah, or an effect parameter). When you move the pedal up or down
while performing, the sound of the program will change accordingly.
By pressing the pedal setting switch, you can change the target controlled by the expression pedal. Each time you press the s witch, the control target will change in the order of VOLUME ➜ WAH ➜ FX PARAM ➜
VOLUME ..., and the LED for the target being controlled will light or blink.
VOLUME (LED=orange):
WAH (LED=red):
FX PARAM (LED=green):
For a program that assigns the expression pedal’ s control target as WAH or
FX PARAM, advancing the pedal forward will turn off the effect being controlled by the pedal, and the expression pedal LED will change from lit to
blinking. Once again advance the pedal forward, and the effect being controlled will turn on; the expression pedal LED will change from blinking to lit.
If the expression pedal’s control target is VOLUME, the position of the
volume pedal will control the volume of the selected program.
In the case of W AH or FX PARAM, the sound of the program will not change
until you actually operate the expression pedal after switching programs.
The pedal will operate as a volume pedal.
The pedal will operate as a wah pedal. In this
case, [PRE FX] will be assigned as a pedal wah.
The pedal will control the effect parameter
specified by that particular program.
Creating your sound (Edit mode)
Signal flow
PRE FX
DELAY / REVERB
8
DRIVE/AMP CABINET
MOD
VOLUME PED AL
NR
VOLUME PEDAL is available if the expression pedal’s control target is
set to VOLUME.
Edit mode is when the function selector is in one of the [PRE FX]–[DELAY/REV PARAM] positions.
You can change the effect type for each category ([PRE FX], [DRIVE/
AMP], [LEVEL/NR/CAB/PEDAL], [MOD], [DELAY/REV]), and edit the
parameters to create your sound.
Selecting effects and adjusting the main parameters
[PRE FX], [DRIVE/AMP], [MOD], [DELAY/REV]
To select the effect you want to use in each of the categories [PRE FX],
[DRIVE/AMP], [MOD], and [DELAY/REV], set the function selector to
the appropriate position and use the [▲] or [▼] buttons.
The program/value display will indicate a value of F0–F9 (in the case of DRIVE/
AMP, d0–d5 or A0–A9), and the LED in the upper part of the program down
pedal will light (or blink), indicating that the effect type is being shown.
The effect list printed on the panel tells you the effect type that is selected.
By turning the value knob you can adjust the main (most important)
parameter for the currently selected effect. At this time, the program/
value display will indicate the value of the parameter , and the LED in the
upper part of the program up pedal will light (or blink) to indicate that the
parameter value is being displayed.
To turn an effect on/off, press both the [▲] and [▼] buttons simultaneously .
When an effect is on the effect type is shown, and when an effect is off
the display indicates “
■ Quick guide
When you select an effect, the AX5B automatically sets the parameters
of that effect to their most effective values. In other words, you can create great sounds just by choosing an effect for each of the categories
PRE FX, DRIVE/AMP, MOD, and DELAY/REV, without having to make
detailed parameter settings.
By adjusting the main parameters, you can tweak your sound to what
you have in mind.
”.
Selecting and adjusting sub-parameters
[PRE FX-PARAM], [DRIVE/AMP-PARAM], [MOD-PARAM], [DELA Y/
REV-PARAM]
Here’s how to edit the sub-parameters of the eff ect you’v e selected f or each
of the [PRE FX], [DRIVE/AMP], [MOD], and [DELAY/REV] categories.
When you press the [▲] or [▼] buttons, the prog ram/value displa y will indicate
a value of P1–P4, and the LED in the upper part of the program down pedal
will light (or blink) to indicate that the parameter type is being displayed.
For the sub-parameters that correspond to P1–P4, refer to p.51 “Parameter List”.
Now you can use the value dial to edit the sound by adjusting the various sub-parameters. At this time, the prog ram/v alue display will indicate
the parameter value, and the LED in the upper part of the program up
pedal will light to indicate that the parameter value is being displayed.
If the effect is turned off, the program/value display will indicate “ ”
when you set the function selector to a [PARAM] position for that category. If you want to edit the parameters of that effect, simultaneously
press both the [▲] and [▼] buttons to turn the effect on.
■ Quick guide
To select an effect and edit it to your taste, you should first adjust the main
parameters, and then adjust sub-parameter P1. In most cases, you’ll be
able to get the sound you want by adjusting these two parameters.
[LEVEL/NR/CAB/PEDAL]
Set the function selector to this position when you want to adjust the
program level, noise reduction, or cabinet modeling. Then press the [s]
or [t] buttons to cycle the display through “ ”(program level), “ ”
(NR sensitivity), “ ”(cabinet), and “ ”, “ ”(Expression pedal
target range). Use the value knob to adjust each parameter.
: Use the value knob to adjust the program level (0.0–10). A setting
of 5.0 is the standard value. Some effect settings may cause clipping. If this occurs, lower the program level.
: Adjust the noise reduction sensitivity (0.0–10) so that you don’t hear
noise (hiss) when you’re not playing your bass.
AX5B Owner’s manual
Depending on the bass you’re using, notes may be cut off if you raise the
noise reduction value excessively. Adjust this so notes ring out naturally .
: Select the type (C0–C9) of cabinet modeling.
You can’t edit the cabinet model if the drive/amp model is off. In this
case, the LED will indicate “
Cabinet modeling is associated with the drive/amp model. It works
only if the drive/amp model is turned on. When y ou change the drive/
amp model type, the most suitable cabinet model is selected automatically.
Cabinet modeling is associated with the drive/amp model. It works
only if the drive/amp model is turned on. When y ou change the drive/
amp model type, the most suitable model is selected automatically.
: Specify the value of the parameter when the expression pedal is
fully returned toward yourself.
: Specify the value of the parameter when the expression pedal is
fully advanced away from yourself.
”.
Effect/parameter type and parameter value display
When you press the Program Down switch in Edit mode, the program/
value display will indicate the effect type or parameter type (F0–F9, d0–
d5, A0–A9, P1–P4). When you press the Program Up switch, the program/value display will indicate the parameter value. This gives you a
convenient way to check the current settings.
Expression pedal settings
Make the program/value display sho w the effect par ameter (F0–F9, d0–
d5, A0–A9, P1–P4). Make sure that the LED of the progr am up pedal or
program down pedal is blinking, and then hold down the pedal setting
switch for about one second.
You can’t use the expression pedal to control a parameter for which the
program up pedal or program down pedal does not blink.
The program/value displa y will briefly indicate “ ”(Complete), and you’ll
be able to use the expression pedal to control the effect parameter.
9
If the expression pedal’s control target is FX PARAM, changing the category of the effect controlled by the pedal will reset the pedal control
target to the most useful parameter of the selected effect. (p.51 “Parameter List”)
If you set the expression pedal’s control target to FX P ARAM, the corresponding effect will automatically be turned On. If, in this state, you operate the pedal or press the pedal setting switch once to select V OLUME
without editing the setting, the effect will automatically be turned Off again.
However, if you did operate the pedal or edit the setting, the effect will
remain On even if you press the pedal setting switch once again to select VOLUME as the target.
If the expression pedal’s control target is W AH, y ou can turn the function
select knob to [PRE FX] (the display will indicate “
PARAM] and edit the WAH parameters. When the expression pedal’s
control target is WAH, changing the [PRE FX] effect type will switch the
expression pedal’s control target to VOLUME.
”) or [PRE FX-
Saving a program (Write mode)
Here’s how to save (write) a sound that you’ve created.
If you switch to a different progr am in Program mode or turn off the power
without writing your settings into memory, the changes you made will be
lost.
1. Set the function selector to [WRITE].
2. Press the [▲(WRITE)] button. The program number will blink.
3. Use the value knob or the program up/down switches to select the
program in which you want to save your settings.
4. Press the [▲(WRITE)] button once again. The program will be sav ed,
and the program/value display will indicate “ ”(Complete) briefly.
The newly saved program will overwrite (i.e., replace) the existing
settings, so that the previous program in that location will be lost.
If you decide not to save the new progr am, press the [CANCEL] b utton to cancel the operation.
10
Checking the values saved in a program (Original V alue)
In Edit mode, the original value LED in
the program/value display indicates the
parameter value that is saved in the
program.
When you use the knob or switches to
modify the value of a parameter, the
Original V alue LED will light when that
value matches the value that’ s already
been saved in the program (i.e., the
original value).
The original value LED won’t
light in Program mode.
Bypass and Mute
Bypass (which turns off all effects including noise reduction) and Mute
(which mutes the AX5Bs output) are convenient functions for use while
you’re adjusting your bass amp, tuning during a live performance, or
switching bass. Here’s how to use Bypass or Mute.
Bypassing the AX5B
Simultaneously press the Program Up and Program Down switches; all
effects will be bypassed. At this time, the progr am/value displa y will indi-
cate “
Muting the AX5B
Simultaneously press and hold down the Program Up and Program Down
switches for about one second and the output will be muted. At this time,
the program/value display will indicate “
When bypassed or muted, the Auto Chromatic Tuner will be active. To
cancel the bypass or mute function, press the Program Up or Program
Down switch (this will not change the program). At this time the value
knob will operate as the master volume.
”.
”.
Tuner
The AX5B has a built-in Auto Chromatic Tuner.
You can calibrate the reference pitch (the note “A”) of the tuner in a
range of A438 Hz–A445 Hz.
Tuning procedure
1. The Auto Chromatic Tuner will be activated when the AX5B is by-
passed or muted.
If you want to tune silently , such as during a liv e performance, simply
mute the AX5B.
2. Play a note on your bass and the program/value display will indicate
the name of the closest note.
Note names are indicated as follows.
Note name
Display
3. If your bass is sharp (pitch too high), the Program Up switch LED will
blink. If your bass is flat (pitch too low), the Program Down switch
LED will blink. In either case, more r apid blinking indicates that your
bass is farther from the correct pitch.
When in tune, both the Program Up and Program Down LEDs will
light.
Adjusting the tuner calibration
When you turn on the power, the built-in tuner is set to a reference pitch
of A 440 Hz (concert pitch). You can use the [▲]/[▼ ] buttons to calibrate
this in the range of 438 Hz–445 Hz. When doing so, the program/value
display will indicate a value of 38–45.
When you turn off the power, the calibration adjustment you made will
be discarded and the AX5B will automatically be set to 440 Hz.
CC#DD#EFF#GG# AA#B
AX5B Owner’s manual
Adjusting the pedal sensitivity
If fully advancing the pedal does not produce the maximum effect or
volume even though the AX5B’s expression pedal / settings are
respectively set to minimum/maximum, or if the effect or volume does
not reach the minimum when you fully return the pedal, or if fully advancing the pedal does not switch the effect on/off when the e xpression
pedal setting is WAH or FX PARAM, use the following procedure to adjust the sensitivity of the expression pedal so that it will operate optimally.
When adjusting the sensitivity, you should use your foot to operate the
expression pedal. Accurate adjustment may not be possible if you use
your hand.
1. Turn the power off.
2. While holding down the pedal setting switch and the [▲(WRITE)]
button, turn on the power. Continue holding do wn these two switches
until the program/value display indicates “ ”(Pedal).
3. Release your hand from the switches, and return the expression pedal
back towards yourself.
Take your hand off the pedal
Return toward yourself
11
4.
Advance the expression pedal forward to the position where the effect should turn on/off.
Advance pedal
5.
Take your foot off the expression pedal while it’s still advanced forw ard.
6.
The pedal will return by itself when you remove your foot. When the pedal
has returned by itself, press the [▲(WRITE)] button. The display will indicate “ ”(Complete) and the sensitivity will be adjusted. After the display
has indicated “ ” the AX5B will automatically switch to Program mode.
If you decide not to carry out this adjustment, press the [▼(CANCEL)] switch.
Restoring the factory preset programs
Here’s how to restore (reload) the AX5B’ s programs bac k to f actory preset programs.
When you execute this operation, all the progr ams you created and stored
inside the AX5B will be erased, and replaced by the factory programs.
1. While holding down both the Program Up and Down switches as
well as the [▼(CANCEL)] button, turn on the power. Continue holding down the pedal and switch until the program/value display indicates “ ”(Reload).
2. Release your hand from the switches you were pressing.
3. If you wish to reload the factory settings press the [▲(WRITE)] but-
ton. The progr am/value displa y will indicate “ ”(Load) and reloading will begin. When reloading is completed, the program/value display will indicate “ ”, and the AX5B will automatically enter Program mode.
You can’t cancel the reload operation once you’ve pressed the [▲
(WRITE) ] button.
Never turn off the power while reloading.
If you decide to cancel the reload operation, press the [▼(CANCEL)]
button while the program/value display indicates “
”.
Troubleshooting
If you suspect a malfunction, please check the following points. If this
does not resolve the problem, please contact a nearby dealer.
1. Power does not turn on
❑ Have the batteries have run down? When the batteries run low,
the display will blink “ ”. We recommend that you replace the
batteries as soon as possible. If batteries become unusable, remove them immediately . Lea ving drained batteries in the unit can
cause malfunctions such as battery leakage. You should also remove the batteries if you won’t be using the AX5B for an extended time.
❑ Have you have inserted a stereo cable into the INPUT jack?
When operating the AX5B on batteries, the power will not turn
on if you insert a stereo cable. Be sure to use a mono cable.
❑ Is the AC adapter connected to the rear panel DC9V jack?
❑ Is the AC adapter plugged into an AC outlet?
❑ Could the AC adapter be damaged?
12
2. No sound
❑ Is the volume of your bass turned down?
❑ Is your bass cable connected correctly?
❑ Is your bass cable broken?
❑ Are the DRIVE/AMP or PROGRAM LEVEL (LEVEL/NR/CAB/
PEDAL) parameters turned to a low value?
❑ Is the volume turned down for another effect?
❑ If VOLUME is assigned as the control target of the expression
pedal, could you have turned the volume down?
❑ Is the Mute function activated? Refer to “Bypass and Mute” (p .10)
and cancel the Mute function.
❑
Is the master volume turned down? Set the function selector to
[PROGRAM], and turn the value knob to adjust the master volume .
3. Effects don’t apply
❑ Could an effect be bypassed?
❑ Is the modulation “DEPTH” or the delay/re verb “MIX” set to a low
value?
❑ Is the AX5B in Bypass mode? Refer to “Bypass and Mute” (p .10)
and cancel the Bypass function.
4. The sound is distorted while using SYNTH
❑ Is the DRIVE/AMP [VOLUME] setting or the PROGRAM LEVEL
(LEVEL/NR/CAB/PEDAL) [LEVEL] setting raised excessively?
5. Sound connected to the bass amp is distorted, or
sounds wrong
❑ Is the DRIVE/AMP [VOLUME] setting or the PROGRAM LEVEL
(LEVEL/NR/CAB/PEDAL) [LEVEL] setting raised excessively?
AX5B Owner’s manual
Specifications
Number of effects: Pre-effect types: 11
Number of programs: 80 (40 user/40 preset)
Audio input: 1/4” (mono)
Audio output: 1/4” (stereo TRS)
Signal processing: A/D conversion: 24 bit
Sampling frequency: 31.25 kHz
Tuner: Detection range : A0–E6
Calibration: A=438–445 Hz
Power supply: Four alkaline AA batteries (continuous use
Dimensions (W ✕ D ✕ H): 249 ✕ 143 ✕ 44 mm /
Weight: 650 g / 22.9 oz.
Included items: Owner’s manual
Options (separately sold):
* Specifications and appearance are subject to change without notice for improve-
ment.
(Pre-effect 10 + Pedal-wah 1)
Drive/Amp Model types: 16
Cabinet Model types: 10
Modulation Effect types: 10
Delay Effect types: 5
Reverb Effect types: 5
Noise Reduction: 1
D/A conversion: 24-bit
of eight hours) or DC9V (separately sold)
AC adapter
9.8 ✕ 5.6 ✕ 1.7 inches
DC9V AC adapter
13
Bienvenue!
Merci d’avoir choisi l’AX5B. pour garantir un fonctionnement
sans problèmes, veuillez lire attentivement ce man uel et utiliser
l’appareil comme expliqué. Quand vous aurez fini de lire le
manuel, conservez-le de façon à pouvoir vous y reporter par la
suite.
Qu’est-ce que la technologie ?
Le système
tronic circuit Modeling System) constitue une technique de
modelage du son déposée par Korg qui reproduit avec précision
le caractère complexe et la nature tant des instruments
acoustiques qu’électriques ainsi que des circuits électroniques
dans des environnements réels. Le émule une vaste
gamme des caractéristiques de génération des sons y compris
des corps d’instruments, des haut-parleurs et des enceintes
des champs acoustiques, des microphones, des tubes à vide,
des transistors, etc.
(de l’anglais Resonant Structure and Elec-
Sommaire
Précautions......................................................................... 16
Introduction ........................................................................ 17
Caractéristiques principales.................................................. 17
Panneau Avant et Arrière ...................................................17
Panneau Avant .................................................................... 17
Panneau Arrière .................................................................. 18
Configuration .....................................................................19
Installation des piles ............................................................. 19
Raccordements..................................................................... 19
Exemple de branchement à un ampli bassa........................... 19
Exemple de branchement à une console de mixage ou d’un
enregistreur ......................................................................... 19
Jouer (Mode Programme) ................................................... 19
Selectionner un programme.................................................. 20
Pédale d’expression ............................................................. 20
Créez votre son (Mode Edit) ................................................20
Flux du Signal...................................................................... 20
Selectionner les effets et adjuster les paramètres principaux ... 21
Selectionner et adjuster les sous-paramètres .......................... 21
Réglages de la pédale d’expression ...................................... 22
Sauvegarde d’un programme(Write mode) ........................... 22
Vérifiez les valeurs sauvées dans un programme (Valeur
originale)............................................................................. 22
Bypass et Mute ................................................................... 23
Bypasser l’AX5B .................................................................. 23
Muter l’AX5B ....................................................................... 23
Accordeur........................................................................... 23
Procédure pour l’accord ....................................................... 23
Ajustez le calibrage de l’accord ........................................... 23
Réglage de la sensibilité de la pédale ................................... 23
Retour aux réglages d’usine ...............................................24
Troubles de fonctionnement ................................................ 25
Caractéristiques..................................................................26
Précautions
Emplacement
L’utilisation de cet instrument dans les endroits suivants peut en entraîner le
mauvais fonctionnement.
• En plein soleil
• Endroits très chauds ou très humides
• Endroits sales ou fort poussiéreux
• Endroits soumis à de fortes vibrations
•A proximité de champs magnétiques
Alimentation
Veuillez brancher l’adaptateur secteur spécifié sur une prise secteur à la tension appropriée. Ne branchez pas l’adaptateur sur une prise de courant dont
la tension ne correspond pas à celle pour laquelle l’appareil a été conçu.
Interférences avec d’autres appareils électriques
Les postes de radio et de télévision situés à proximité peuvent souffrir
d’interférences à la réception. Faites fonctionner cet appareil à une distance
raisonnable des postes de radio et de télévision.
Maniement
Pour éviter de les endommager , manipulez les commandes et les boutons de
cet instrument sans appliquer de force excessive.
Entretien
Lorsque l’extérieur est sale, essuyez-le avec un chiffon propre et sec. Ne
vous servez pas d’agents de nettoyage liquides comme du benzène ou du
diluant, des produits de nettoyage ou des vernis inflammables.
Conservez ce manuel
Après avoir lu ce manuel, veuillez le conserver soigneusement pour référence
ultérieure.
Évitez toute intrusion d’objets ou de liquide
Ne placez jamais de récipient contenant du liquide près de l’instrument. Si le
liquide pénètre dans l’appareil, il risque de provoquer des dommages, un
incendie ou une électrocution.
Veillez à ne pas laisser tomber d’objets métalliques dans le boîtier . Si cela se
produisait, débranchez l’adaptateur secteur de la prise de courant et contactez
votre revendeur Korg le plus proche ou le magasin où vous avez acheté
l’instrument.
Marque CE pour les normes européennes harmonisées
La marque CE apposée sur tous les produits de notre firme fonctionnant
sur secteur jusqu’au 31 décembre 1996 signifie que ces appareils répondent
à la Directive EMC (89/336/CEE) et à la Directive concernant la marque
CE (93/68/CEE).
La marque CE apposée après le 1 janvier 1997 signifie que ces appareils
sont conformes à la Directive EMC (89/336/CEE), à la Directive concernant
la marque CE (93/68/CEE) ainsi qu’à la Directive Basse Tension (73/23/
CEE).
La marque CE apposée sur tous les produits de notre firme fonctionnant
sur piles signifie que ces appareils répondent à la Directive EMC (89/336/
CEE) et à la Directive concernant la marque CE (93/68/CEE).
REMARQUE IMPORTANTE POUR LES CLIENTS
Ce produit a été fabriqué suivant des spécifications sévères et des besoins
en tension applicables dans le pays où ce produit doit être utilisé. Si vous
avez acheté ce produit sur internet, par correspondance ou/et au téléphone,
vous devez vérifier que ce produit est bien utilisable dans votre pays de
résidence.
ATTENTION: L’utilisation de ce produit dans un pays autre que celui pour
lequel il a été conçu peut être dangereuse et annulera la garantie du
fabricant ou du distributeur.
Veuillez aussi conserver votre récépissé qui est la preuve de votre achat,
faute de quoi votre produit risque de ne plus être couvert par la garantie du
fabricant ou du distributeur.
* Les noms de societes, nomsm de produits et noms de formats, etc. dans
ce manuel sont des marques de fabrique ou des mar-ques deposees de
leurs proprietaires respectifs.
16
AX5B Manuel d’utilisation
Introduction
Caractéristiques principales
❑ Production des sons modélisés puissants et précis grâce à la
technologie de modélisation “ ” de Korg.
❑ 58 types de modélisations sont intégrés et vous pouvez utiliser
simultanément jusqu’à six effets différents (y compris la réduction
de bruit) et la pédale de volume.
❑ Vous pouvez éditer l’ensemble des paramètres pour chacune des quatres
catégories d’effets (pre-effect, drive/amp , modulation, dela y/re v erb).
❑ Utilisez les effets de modélisation pour créer vos propres sonorités
et vous pouvez ensuite les sauvegarder sous forme de programme.
La mémoire interne peut contenir jusqu’à 40 programmes utilisateurs
et 40 programmes prédéfinis. (p.54 “Preset program chart”)
❑ L’AX5B est équipé d’une pédale d’expression qui vous permet de
contrôler non seulement le Wah et le v olume mais aussi de nombreux
paramètres d’effets, multipliant ainsi v os possibilités quand vous jouez
sur scène.
❑ La fonction Quick Assign vous permet d’assigner facilement un
paramètre à la pédale d’expression en appuyant tout simplement
sur une touche.
❑ L’éffet de retard “DELAY” peut être conservé lorsque vous passez
d’un programme à un autre dès lors que le type de Delay et les
réglages du paramètre [P1] TIME sont semblables. L’effet de “Reverb” peut aussi être conservé lorsque vous passez d’un progr amme
à un autre comportant le même type de réverbération.
❑ Un accordeur chromatique automatique intégré vous permettant
d’accorder votre bassa en désactivant tous les effets ou en silence.
Panneau Avant et Arrière
Ce chapitre a pour but de présenter les différents touches et commandes
situés sur les panneaux avant et arrière de l’AX5B.
Panneau Avant
7
8
1
2
6
1. Sélecteur de fonction
La fonction de ce potentiomètre dépendra du mode sélectionné par le
sélecteur. V ous êtes en mode Prog ramme lorsque le sélecteur est sur la
position (PROGRAM), en mode d’écriture lorsque le sélecteur est sur la
position (WRITE) et en mode d’édition lorsque le sélecteur est sur la
position [PRE FX]–[DELAY/REV-PARAM].
2. Program/Value display
En mode d’édition, l’afficheur indique le type d’effet (F0–F9, d0–d5, A0–
A9, LE, nr, Cb), les paramètres (P1–P4) ou la configuration (v alue). Dans
le mode Write ou Program, l’afficheur indique le numéro de programme.
Lorsque la fonction BYPASS/MUTE est activée, l’afficheur indique le
nom de la note pour l’accordage.
4
3
5
9
17
3. Boutons [▲(WRITE)], [▼(CANCEL)]
Dans le mode Effect, utilisez ces boutons pour commuter les types d’effet
ou les paramètres. En pressant simultanément les deux boutons, vous
pouvez activer ou désactiver les eff ets . Dans le mode Write, utilisez ces
boutons pour enregistrer un programme. Dans le mode Program, vous
pouvez presser ces boutons pour incrémenter ou décrémenter le
programme par pas de 10. lorsque v ous utilisez l’accordeur, ces boutons
ajustent la calibration de l’accord.
En mode d’édition, utilisez le potentiomètre pour ajuster la valeur du
paramètre. Dans le mode WRITE, v ous pouvez utiliser ce potentiomètre
pour spécifier la destination de mémoire d’écritures pour la mémorisation
du programme. Dans le mode Program, ce potentiomètre a la fonction
de master volume.
4. Value knob
Dans le mode Edit, utilisez ce potentiomètre pour ajuster la valeur d’un
paramètre. Dans le mode Write, v ous pouvez employ er ce potentiomètre
pour indiquer la destination de l’écriture du programme. En mode
Programme, ce potentiomètre a la fonction de master volume.
5. Program Up switch
Dans le mode Program, utilisez ce commutateur pour sélectionner un
programme. Le numéro de programme s’incrémentera chaque fois que
vous appuierez sur ce switch. Quand une valeur de paramètre apparaît
sur l’afficheur Program/Value, la diode située à la partie supérieure de
ce commutateur s’allume ou clignote. (Elle clignotera si le paramètre
actuellement affiché peut être sélectionné pour être contrôlé par la pédale
d’expression.)
6. Program Down switch
Dans le mode Program, utilisez ce commutateur pour sélectionner un
programme. Le numéro de programme se décrémentera chaque fois
que vous appuierez sur ce switch. En mode Edit, en appuyant sur ce
switch fera apparaître sur l’afficheur le type d’eff et du programme. Quand
le type d’effet ou le programme apparaît sur l’afficheur Program/Value,
la diode située à la partie supérieure de cette pédale s’allume ou clignote.
18
(Elle clignotera si le paramètre actuellement affiché peut être sélectionné
pour être contrôlé par la pédale d’expression.)
7. Commutateur de réglage de la pédale
Utilisez ce commutateur pour sélectionner l’effet (volume, Wah, ou
paramètre d’effet) que vous souhaitez assigner à la pédale d’e xpression.
En mode Edit, vous utiliserez ce commutateur afin d’effectuer les
réglages pour contrôler un paramètre d’effet à partir de la pédale. (p.22
“Réglages de la pédale d’expression”)
8. Diode de la pédale d ’expression
Cette diode indique l’état activé/désactivé de l’effet de v ant être contrôlé
par la pédale d’expression (activé : allumé, désactivé : clignotant).
9. Pédale d’expression
Utilisez cette pédale pour contrôler le volume, le wah ou le paramètre
d’un autre effet. En enfonçant complètement la pédale pour déclencher
le commutateur situé dessous, vous pouvez activer/désactiver l’effet
contrôlé par la pédale d’expression. (p.22 “Réglages de la pédale
d’expression”)
Panneau Arrière
3
1. Prise INPUT
Raccordez votre bassa à cette prise.
2. Prise OUTPUT
Raccordez cette prise à votre amplificateur de bassa.
3. Prise d’alimentation secteur
DC9V
L’adaptateur secteur vendu séparément peut être branché sur cette prise.
12
Configuration
AX5B Manuel d’utilisation
4. Lorsque les raccordement sont terminés, mettez l’appareil raccordé
sous tension et réglez le volume.
Installation des piles
1.
Pour ouvrir le logement des piles, appuyez légèrement sur l’onglet situé
près de la flèche et soulevez le couvercle. Intallez quatre piles alcalines
(vendues séparément) en respectant la polarité et refermez le couvercle.
2. Si l’appareil est allimenté sur piles, il se mettra sous tension lorsque
vous brancherez un câble jack monosur cette priseINPUT. L’écran
s’allume quand l’appareil est sous tension. L’AX5B se metse met hors
tension lorsque vous débranchez le câble jack de la prise INPUT.
Raccordements
Mettre les appareils que vous souhaitez raccorder hors tension et baissez
toutes les commandes de volume.
1. Connectez un câble jack sur la prise OUTPUT de l’AX5B à un
amplificateur, mixeur ou enregistreur.
Reglez le volume de l'ampli, de la console de mixage etc. sur le
minimum afin d'eviter que les bruits de mise sous tension
n'endommagent les enceintes.
Pour utiliser un casque, branchez-le a la prise jack OUTPUT.
2. Raccordez votre bassa à la prise INPUT.
Si l’appareil est allimenté sur piles, il se mettra sous tension.
3. Si vous utilisez l’adaptateur secteur (KA181) vendu séparément,
branchez l’adaptateur secteur sur une prise secteur. L’appareil se
mettra sous tension.
Exemple de branchement à un ampli bassa
Basse
Entrée
Ampli Basse
OUTPUT
AX5B
INPUT
DC9V
Bloc d'alimentation
secteur á connecter
sur le secteur
Exemple de branchement à une console de mixage ou d’un enregistreur
Ecouteurs
Enregistreur numérique
DC9V
AX5B
INPUT
Bloc d'alimentation
secteur á connecter
sur le secteur
OUTPUT
EntréeCasque
Basse
Jouer (Mode Programme)
Les réglages couvrant tous les effets sont collectivement appelés un
“
programme”.
19
L’ AX5B possède 80 programmes. Les programmes 01–40 sont
réinscriptibles. Les programmes 41–80 contiennent des programmes
présélectionnés pour une utilisation immédiate. (p.54 “Preset program chart”)
En mode Programme, vous pouvez sélectionner des programmes en
pressant sur le switch Program Down ou Program Up, vous permettant
des changements entre les sons.
Pour entrer dans le mode Programme, réglez le sélecteur de fonction
sur [PROGRAM]. (Les Leds de la partie supèrieure des boutons Program Up/Down s’allumeront)
Selectionner un programme
1. Veillez à bien être en mode programme.
Veillez à ce que le selecteur de f onctions est réglé sur [PR OGRAM].
Dans le mode programme, les Leds des switchs Program Up et Program Down seront allumées.
Quand vous allumez l’appareil, vous serez en mode Programme
suivant la position du selecteur de fonctions.
2. Tournez le bouton de valeur pour ajuster le volume général.
Si vous connectez l'AX5B à un amplificateur pour bassa, réglez le
volume général à 50(La valeur maximum).
3. Pressez les switchs Program Up ou Program Down pour sélectionner un
programme. L’écran program/value montrera le numéro du programme.
Pédale d’expression
Chaque programme spécifie l’effet (volume, Wah, ou paramètre d’effet)
contrôlé par la pédale d’expression. Le son du prog ramme changera en
même temps que vous déplacerez la pédale vers le haut ou vers le bas
en jouant.
En appuyant sur le commutateur de réglage de la pédale, vous pouvez
changer l’effet contrôlé par la pédale d’expression. Chaque fois que v ous
appuierez sur le commutateur, l’effet contrôlé changera dans l’ordre
suivant : VOLUME ➜ WAH ➜ FX PARAM ➜ VOLUME..., et la diode
correspondant à l’effet contrôlé s’allumera ou clignotera.
VOLUME (diode orange): La pédale fonctionnera comme pédale de
WAH (diode rouge): La pédale fonctionnera comme pédale
FX PARAM (diode verte): La pédale contrôlera le paramètre d’effet
Dans le cas d’un programme assignant à la pédale d’expression WAH or FX
PARAM, enfoncer la pédale désactivera l’effet contrôlé par la pédale et la diode de la pédale d’expression passera d’un allumage continu à un clignotement.
Une nouvelle pression sur la pédale réactivera l’effet contrôlé et la diode de la
pédale d’expression passera d’un clignotement à un allumage continu.
Si le volume est contrôlé par la pédale d’expression, la position de la
pédale de volume contrôlera le volume du programme sélectionné.
Dans le cas de W AH ou FX PARAM, le son du programme ne changer a
pas jusqu’à ce que vous utilisiez la pédale d’expression après avoir
changé le programme.
volume.
Wah. Dans ce cas, [PRE FX] sera assigné
comme pédale Wah.
spécifié par ce programme particulier.
Créez votre son (Mode Edit)
Flux du Signal
PRE FX
DELAY / REVERB
VOLUME PEDAL est disponible si l’effet contrôlé par la pédale
d’expression est VOLUME.
Le mode Edit est quand le sélecteur de fonction est en position [PRE
FX]–[DELAY/REV PARAM].
Vous pouvez changer de type d’eff ets pour chaque catégorie([PRE FX],
[DRIVE/AMP], [LEVEL/NR/CAB/PEDAL], [MOD], [DELAY/REV]), et
éditer les paramètres pour créer votre son en détail.
DRIVE/AMP CABINET
MOD
VOLUME PED AL
NR
20
Selectionner les effets et adjuster les paramètres principaux
[PRE FX], [DRIVE/AMP], [MOD], [DELAY/REV]
Pour sélectionner les effets souhaités, dans chaque catégorie [PRE FX],
[DRIVE/AMP], [MOD], et [DELA Y/REV], Réglez le sélecteur de f onction
sur la position appropriée, et utilisez le bouton [▲][▼].
L’afficheur Program/V alue indiquera une valeur entre F0-F9 (dans le cas
de DRIVE/AMP, d0-d5 ou A0-A9), et la diode située à la partie supérieure
du commutateur Program Down s’allumera (ou clignotera), indiquant
que le type d’effet est actuellement montré.
La liste d’effets imprimée sur le panneau avant vous indique le type d’eff et
sélectionné.
Vous pouvez tourner le bouton Value pour régler le paramètre principal
(plus important) pour l’effet sélectionné. L’afficheur Program/Value
indiquera alors la valeur du paramètre et la diode à la partie supérieure
du commutateur Program Up s’allumera (ou clignotera), indiquant que
la valeur du paramètre est actuellement montrée.
Pour désactiver l’effet sélectionné, pressez simultanément les boutons
[▲] et [▼] . Quand l’effet est actif, le type d’effet est indiqué et quand il
est inactif, l’écran affiche“
”.
■ Guide rapide
Quand vous sélectionnez un effet, l’AX5B sélectionne automatiquement
les paramètres de cet effet à leurs valeurs optimales. En d’autres termes,
vous pouvez créer des gros sons juste en choisissant un effet dans
chaque catégorie PRE FX, DRIVE/AMP , MOD, et DELA Y/REV, sans av oir
besoisn de régler des paramètres détaillés.
En ajustant les paramètres principaux, vous pouvez amener votre son
au plus prêt de ce que vous pensez.
Selectionner et adjuster les sous-paramètres
[PRE FX-PARAM], [DRIVE/AMP-PARAM], [MOD-PARAM], [DELA Y/
REV-PARAM]
AX5B Manuel d’utilisation
Voici comment éditer les sous paramètres de l’effet que vous a vez sélectionné
dans chaque catégorie [PRE FX], [DRIVE/AMP], [MOD], et [DELAY/REV].
Si vous appuyez sur les touches [▲] ou [▼], l’afficheur Program/Value
indiquera une valeur P1–P4, et la diode à la partie supérieure du
commutateur Program Down s’allumera (ou clignotera), indiquant que
le type de paramètre est actuellement montré.
Pour les sous paramètres correspondant à P1–P4, referez vous à “Parameter List” (P.51).
Vous pouvez maintenant tourner le bouton Value pour régler le son en
modifiant les divers sous-paramètres. L’afficheur Progr am/Value indiquer a
alors la valeur du paramètre et la diode à la partie supérieure du
commutateur Program Up s’allumera, indiquant que la valeur du
paramètre est actuellement montrée.
Si l’effet est désactivé, l’écran program/value indiquera “ ”. Si vous
voulez éditer les paramètres de chaque effet, pressez simultanément
les boutons [▲] et [▼] pour réactiver l’effet.
■ Guide rapide
Pour sélectionner un eff et et l’éditer, à v otre gout, vous de vez avant tout ajuster
les paramètres principaux, puis ajuster les sous paramètres P1. Généralement,
vous pourrez av oir le son que v ous v oulez en ajustant ces deux paramètres .
[LEVEL/NR/CAB]
Régler le sélecteur de cette fonction sur cette position si vous désirez
ajuster le niveau de programme, la réduction de bruit, ou la modélisation
de’ampli. Pressez les switchs [▲] ou [▼] pour amener l’écran à “ ”
(program level), “ ” (NR sensitivity), “ ” (cabinet), et “ ”, “ ”
(Gamme de réglages de la pédale d’expression). utilisez le bouton de
valeur pour ajuster chaque paramètre.
: utilisez le bouton de valeur pour ajuster le niveau de programme
(0.0–10). 5.0 est la valeur standard. En cas de distorsion dans le
son, diminuez le volume de l’effet.
: Adjustez la réduction de bruit (0.0–10) afin de ne pas entendre de
bruit quand vous ne jouez pas de bassa.
Selon la bassa que vous utilisez, le son peut être interrompu et des notes
peuvent être retardées si vous réglez la réduction de bruit trop fort.
21
: Selectionnez le type de modélisation d’ampli (C0–C9).
Vous pouvez éditer le modèle d’ampli si le modèle drive/amp est
inactif Dans ce cas, la Led indiquera “
Nous vous recommandons d’utiliser la modélisation d’amplis si vous
désirez écouter l’AX5B au casque ou bien par l’intermédiaire d’une
table de mixage. Si vous avez connecté à un amplificateur pour bassa,
vous aurez le choix entre la modélisation ou votre ampli.
Les modeles d'enceinte (CABINET) sont associes aux modeles drive/
amp. Leur effet est applique uniquement lorsque le modele drive/
amp est active. Lorsque v ous changez le type de modele driv e/amp ,
un modele d'enceinte approprie est automatiquement selectionne.
: Spécifie la valeur du paramètre quand la pédale d’expression est
en position haute.
: Spécifie la valeur du paramètre quand la pédale d’expression est
complètement enfoncée.
”.
Types de paramètres d’effets et écran de valeur
Quand vous pressez le bouton Program Down dans le mode edit, l’écran
indiquera le type d’effets ou le type de paramètres.(F0–F9, d0–d5, A0–
A9, P1–P4). Quand vous pressez sur le bouton Program Up, l’écran
indiquera la valeur du paramètre. Celà vous permet de surveiller les
réglages utilisés.
Réglages de la pédale d’expression
Permettent à l’afficheur Program/Value de montrer le paramètre d’effet
(F0-F9, d0-d5, A0-A9, P1-P4). Assurez-vous que la diode du comm utateur
Program Up ou Down clignote, puis maintenez le comm utateur de réglage
de la pédale enfoncé pendant environ une seconde.
Vous ne pouvez pas utiliser la pédale d’e xpression pour contrôler un paramètre
pour lequel le commutateur Program Up ou Down ne clignote pas.
L’afficheur Program/V alue indiquera brièv ement “ ” (complet), et vous
pourrez utiliser la pédale d’expression pour contrôler le paramètre d’effet.
Si FX PARAM est l’effet contrôlé par la pédale d’expression, changer la
catégorie de l’effet contrôlé par la pédale réinitialisera l’effet contrôlé au
paramètre le plus utile de l’effet sélectionné. (p.51 “Parameter List”)
22
Si FX PARAM est l’effet contrôlé par la pédale d’expression, l’effet
correspondant sera automatiquement activé. Si, dans ces conditions, vous
faites fonctionner la pédale ou appuyez une fois sur le commutateur de
réglage de la pédale pour sélectionner VOLUME sans modifier le réglage,
l’effet sera de nouveau automatiquement désactivé.
Pourtant, si vous avez fait fonctionner la pédale ou modifié le réglage, l’effet
restera activé même si vous appuyez de nouveau une fois sur le commutateur
de réglage de la pédale pour sélectionner VOLUME comme effet contrôlé.
Si WAH est l’eff et contrôlé par la pédale d’expression, vous pourrez régler
le sélecteur de fonction sur [PRE FX] (l’afficheur indiquera “
FXPARAM] et éditer les paramètres WAH. Changer le type d’effet [PRE
FX] commutera l’effet contrôlé par la pédale d’expression sur VOLUME.
”) ou [PRE
Sauvegarde d’un programme(Write mode)
Voici comment sauver un son programmé.
Si vous sortez du programme édité ou si vous eteignez l’appareil sans
sauvegarder, les réglages que vous avez effectué seront effacés.
1. Réglez le selecteur de fonction sur [WRITE].
2.
Pressez sur le bouton [▲(WRITE)]. Le numéro du prog ramme va clignoter .
3. Utilisez le boutonde valeur de program up/down switches.
4. Pressez le bouton [▲(WRITE)] de nouveau. Le programme sera
sauvé, et l’écran indiquera brievement “ ”.
Le nouveau programme écrase l’ancien.
Si vous décidez de ne pas sauvegarder le nouveau programme , pressez
le bouton [CANCEL] pour arrêter l’opération.
Vérifiez les valeurs sauvées dans un programme (Valeur originale)
En mode Edit, la diode de valeur originale de
l’afficheur Program/Value indique la valeur du
paramètre sauvegardée dans le programme.
Quand vous utilisez des boutons ou switchs pour
modifier la valeur des paramètres, la Led de
valeur originale s’allumera quand la valeur
atteindra celle du programme d’origine.
La diode de valeur originale ne s’allumera pas en mode Program.
Bypass et Mute
Bypass (désactive tous les effets y compris la réduction de bruit ) et
Mute sont des fonctions très pratiques quand vous voulez ajuster votre
ampli, accorder votre bassa, ou changer de bassa. V oici comment utiliser
ces deux fonction.
Bypasser l’AX5B
Pressez simultanément les switchs Program Up et Program Do wn ;tous
les effets seront desactivés. A ce moment, l’écran indiquera “ ”.
Muter l’AX5B
Pressez simultanement et laissez appuyer les switchs Program Up et
Program Down pendant une seconde environ. La sortie sera muette. A
ce moment, l’écran indiquera “ ”.
Quand l’AX5B est en bypass ou mute, l’accordeur chromatique
automatique sera activé. Pour les désactiver, pressez les switchs Program Up ou Program Down (celà ne changera pas le programme). A ce
moment, le bouton de valeur opèrera comme un volume principal.
Accordeur
L’ AX5B possède un accordeur chromatique automatique.
Vous pouvez ajuster le pitch de référence entre A438 Hz–A445 Hz.
Procédure pour l’accord
1. L’accordeur chromatique automatique est activé quand l’ AX5B est
en position Bypass ou Mute.
Si vous voulez accorder sans produire de sons, comme par e xemple
lors d’un concert, vous voudrez probablement mettre l’AX5B en position Mute.
AX5B Manuel d’utilisation
2. Jouez une note avec votre bassa. L’écran program/value indiquera
le nom de la note la plus proche.
Le nom des notes est indiqué comme suit:
nom des notes
Affichage
CC#DD#EFF#GG# AA#B
3. Si votre bassa est trop haute la led Program Up clignotera. Si votre
bassa est trop basse, la led Program Down clignotera. Dans d’autres
cas, un clignotement rapide indiquera que votre bassa est proche
de la note juste.
Quand l’accord est parfait, les Leds Program Up et Down clignotent
simultanément.
Ajustez le calibrage de l’accord
Quand vous allumez l’AX5B, l’accordeur interne est réglé sur la note de
référence (le LA) à 440Hz. V ous pouv ez ajustez cette note de réf érence
dans une échelle comprise entre 438 Hz et 445 Hz.
Quand l’accordeur est actif, vous pouvez utiliser les boutons [▲][▼] pour
ajuster la note de référence dans une échelle comprise entre 438 Hz–
445 Hz. En faisant ainsi, l’écran program/value indiquera une valeur
comprise entre 38–45.
Quand vous éteignez l’appareil, l’ajustement du pitch que vous aurez
effectué sera éffacé. Le réglage à 440 Hz ser a systématiquement rappelé.
Réglage de la sensibilité de la pédale
Si enfoncer complètement la pédale ne produit pas l’effet ou le volume
maximum bien que les paramètres
l’ AX5B's soient respectivement réglés sur minim um/maximum, si l’effet
ou le volume n’atteignent pas leur valeur minimum quand la pédale est
en position haute, ou si enfoncer complètement la pédale n’active/
désactive pas l’effet quand la pédale d’expression est réglée sur WAH
or FX P ARAM, utilisez la procédure suiv ante pour régler la sensibilité de
la pédale d’expression afin qu’elle fonctionne de manière optimale.
Pour régler la sensibilité, vous devez opérer la pédale d’expression au pied.
Un réglage précis peut ne pas être possible si vous utilisez votre main.
/ de la pédale d’expression de
23
1.
Mettez l’appareil hors tension.
2. Tout en maintenant le commutateur de réglage de la pédale et la
touche [▲(WRITE)] enfoncés, mettez l’appareil sous tension.
Maintenez ces commandes enfoncées jusqu’à ce que l’afficheur
Program/Value indique “ ” (pédale).
3. Relâchez la pression sur ces commandes, puis faites revenir la pédale
d’expression en position haute.
Retirez votre pied de la pédale
Faites-la revenir en position haute
4. Enfoncez la pédale d’expression jusqu’à la position où l’effet sera
activé/désactivé.
Enfoncez la pédale
5. Retirez votre pied de la pédale alors qu’elle est toujours enfoncée.
24
6. La pédale reviendra d’elle-même en position haute quand vous
retirerez votre pied. Quand la pédale est en position haute, appuy ez
sur la touche [▲(WRITE)]. L’afficheur indiquer a “ ” (complet) et la
sensibilité sera réglée. Dès que l’afficheur aura indiqué “ ”, l’AX5B
passera automatiquement en mode Program.
Si vous décidez de ne pas effectuer ce réglage, appuyez sur la touche [▼(CANCEL)].
Retour aux réglages d’usine
Voici comment retrouver les réglages d’usine de l’AX5B’s ainsi que les
programmes d’origine.
Quand vous excecutez cette fonction, tous les programmes que vous
aurez créés seront effacés et remplacés par les programmes d’usine.
1. Appuyes simultanément sur les boutons Program Up et Down et
[▼(CANCEL)] button (3 boutons au total), Allumez l’appareil.
Maintenez la pédale et la touche enfoncées jusqu’à ce que l’afficheur
Program/Value indique “ ” (rechargement).
2. Relâchez la pression sur les commutateurs.
3. Pressez le bouton [▲(WRITE)]. L’écran program/value indiquera
“ ” et le chargement va commencer . Quand il sera complet, l’écran
indiquera “ ”, et l’AX5B entrera automatiquement dans le mode
program.
Vous ne pouvez pas ann uler le rechargement une fois que v ous av ez
appuyé sur la touche [▲(WRITE)].
Ne jamais éteindre l’appareil quand il se recharge.
Si vous décidez d’annuler le rechargement, appuyez sur la touche
[▼(CANCEL)] pendant que l’afficheur Program/Value indique “
”.
Troubles de fonctionnement
Avant de suspecter une panne, veuillez s’il vous plait vérifier les points
suivants. Si vous n’arrivez pas malgré tout à résoudre le problème,
contactez votre revendeur.
1. Pas d’allumage
❑ Les piles ne sont elles pas trop faibles? Quand la capacité des
piles diminue, l’écran va clignoter “ ”. Nous recommandons
de changer les piles dès que possible. Si les piles sont vides,
ôtez les immédiatement. Laisser des piles usagées dans l’appareil
peut causer des disfonctionnements (coulage par exemple). Vous
devez ôter les piles si vous ne de vez pas utiliser l’AX5B pour une
longue periode.
❑ Avez vous branché un câble stéréo dans l’entrée de l’appareil?
Quand il est utilisé sur piles, l’alimentation n’est pas désactivée
quand un cable stéréo est branché. Veillez à n’utilioser que des
câbles monos.
❑ Est ce que l’adaptateur secteur est compatible?
❑ Est ce qu’il est bien connecté à la prise alimentation?
❑ Peut-il être en panne?
2. Pas de son
❑ Vérifiez le volume de sortie de votre bassa.
❑ Le câble de votre bassa électrique est-il bien connecté?
❑ Votre câble n’est-il pas coupé?
AX5B Manuel d’utilisation
❑ Est ce que les paramètres DRIVE/AMP ou PROGRAM LEVEL
(LEVEL/NR/CAB/PEDAL) ne sont pas réglés à un niveau trop
bas?
❑ Si VOLUME est contrôlé par la pédale d’expression, avez-vous
baissé le volume?
❑ Est ce que la fonction Mute est activée? Référez vous à la rubrique
“Bypass et Mute” (p.23) et réactivez là.
❑ Le volume principal n’est-il pas coupé? Sélectionnez le bouton
de fonction [PROGRAM], puis ajustez le volume.
3. Les Effets ne s’appliquent pas
❑ Est-ce que l’effet n’est pas bypassé?
❑ Est ce que les modulation “DEPTH” ou le delay/reverb “MIX” ne
sont pas réglés à un niveau trop faible?
❑ L’AX5B n’est-il pas en mode Bypass? Référez vous à la rubrique
“Bypass et Mute” (p.23) et annules la fonction Mute.
4. Le son subit de la distorsion quand SYNTH est activé
❑ Est ce que le réglage de volume DRIVE/AMP [VOLUME] du PRO-
GRAM LEVEL (LEVEL/NR/CAB/PEDAL) [LEVEL] n’est pas dosé
de manière excessive?
5. Le son de votre ampli est saturé ou le son est mauvais
❑ Est ce que le réglage de volume DRIVE/AMP [VOLUME] du PRO-
GRAM LEVEL (LEVEL/NR/CAB/PEDAL) [LEVEL] n’est pas dosé
de manière excessive?
25
Caractéristiques
Nombre d’effets: Types Pre-effect: 11
Nombre de programmes: 80 (40 utilisateurs/40 presélectionnés)
Entrée Audio : ENTREE (Casque Mono)
Sortie Audio : SORTIE (Casque Stéréo)
Processeur de Signal: Conversion A/D: 24 bit
Fréquence
d’échantillonnage: 31.25 kHz
Accordeur: Echelle : A0–E6
Calibration: A=438–445 Hz
Alimentation: 4 piles alcalines AA (utilisation 8 heures
Dimensions (L ✕ P ✕ H): 249 mm ✕ 143 mm ✕ 44 mm
Poids: 650 g
Articles inclus: Owner’s manual
Options : Adaptateur DC9V AC
* Les Spécifications et l’apparence de l’appareil peuvent être modifiés sans préavis.
(Pre-effect 10 + Pédale-wah 1)
Types Drive/Amp Model: 16
Types Cabinet Model: 10
Types Modulation Effect: 10
Types Delay Effect: 5
Types Reverb Effect: 5
Noise Reduction: 1
Conversion D/A: 24 bit
en continu) ou Adaptateur
secteuroptionnel DC9V.
26
Willkommen!
Vielen Dank für deine Entscheidung zu einem AX5G ModelingSignalprozessor der T ONEWORKS-Serie. Wir sind uns ziemlich sicher ,
dass du damit Stunden lang in Sound-Orgien schwelgen wirst – sei
es live, im Studio, oder beim Üben mit einem Kopfhörer!
Um über Jahre hinweg Freude an deinem neuen AX5G zu haben und
es richtig zu bedienen, musst du dir diese Bedienungsanleitung
vollständig durchlesen. Bewahre sie an einem Ort auf, wo du sie bei
Bedarf wieder findest.
Was ist ?
(Resonant Structure and Electronic Circuit Modeling System) ist eine von Korg entwickelte Klangformungstechnologie, die
den komplexen Charakter und das Verhalten von akustischen und
elektrischen Instrumenten wie auch elektronischen Schaltungen in
realen Umgebungen präzise nachbildet. simulier t eine
Vielzahl von Klangerzeugungscharakteristiken: Instrumentenkörper/
-gehäuse, Lautsprecher und Boxen, akustische Umgebungen,
Vakuumröhren, Transistoren, usw .
Inhalt
Vorsichtsmaßregeln ................................................. 28
Einleitung ................................................................ 29
Funktionen........................................................................... 29
Bedienoberfläche und Rückseite ............................... 29
Bedienfeld ........................................................................... 29
Rückseite ............................................................................. 30
Vorbereitung............................................................ 30
Einlegen der Batterien .......................................................... 30
Grundlegende Verbindungen................................................ 31
Anschlussbeispiel — Bassverstärker ...................................... 31
Anschlussbeispiel — Mischpult/Recorder .............................. 31
Spielen (Program-Modus)......................................... 31
Anwahl eines Speichers ....................................................... 32
Expression-Pedal.................................................................. 32
Programmieren eigener Sounds (Edit-Modus) ........... 32
Signalfluss ........................................................................... 32
Effektanwahl und Einstellen der Hauptparameter ................... 33
Anwahl und Einstellen der Zusatzparameter .......................... 33
Expression-Pedal-Einstellungen ............................................. 34
Speichern eines Sounds (Write-Modus) ................................. 34
Kontrolle der gespeicherten Einstellungen (Originalwerte) ...... 35
Effektumgehung und Stummschaltung ...................... 35
Umgehen des AX5B ............................................................. 35
Stummschalten des AX5B ..................................................... 35
Stimmfunktion (Tuner) .............................................. 35
Arbeitsweise für das Stimmen ............................................... 35
Einstellen der Kammertonfrequenz ........................................ 35
Einstellen der Pedalempfindlichkeit ....................................... 35
Wiederherstellen der Werksdaten ............................ 36
Fehlersuche ............................................................. 37
Technische Daten ..................................................... 38
Vorsichtsmaßregeln
Verwendungsort
Bei Verwendung des Geräts an den folgenden Orten kann eine Fehlfunktion
auftreten.
• Im direkten Sonnenlicht
• An Orten mit extremer Temperatur oder Luftfeuchtigkeit
• An sehr staubigen oder schmutzigen Orten
• An Orten mit starker Vibration
• In der Nähe von Magnetfeldern
Stromversorgung
Schließen Sie das spezielle Netzteil an eine Netzsteckdose mit der richtigen
Netzspannung an. Schließen Sie es nicht an eine Steckdose mit einer anderen
Spannung als der für das Gerät geeigneten an.
Störungen mit anderen elektrischen Geräten
In der Nähe aufgestellte Radio- oder Fernsehgeräte können
Empfangsstörungen aufweisen. Betreiben Sie dieses Gerät immer in einem
geeigneten Abstand von Radio- oder Fernsehgeräten.
Behandlung
Um Beschädigungen zu vermeiden, betätigen Sie Schalter oder
Bedienungselement nicht mit Gewalt.
Pflege
Wenn das Äußere schmutzig wird, mit einem sauberen, trockenen Lappen
abwischen. Verwenden Sie keine flüchtigen organischen Lösungsmittel wird
Benzol, Terpentin, Reinigungslösungen oder entflammbare Poliermittel.
Die Anleitung aufbewahren
Nach dem Lesen dieser Anleitung bewahren Sie sie bitte zum Nachschlagen
auf.
Fremdkörper aus dem Gerät halten
Stellen Sie niemals Behälter mit Flüssigkeiten in der Nähe des Geräts ab.
Wenn Flüssigkeit in das Gerät eindringt, kann ein Geräteausfall, Brand oder
elektrischer Schlag verursacht werden.
Achten Sie darauf, keine Metallobjekte in das Gerät kommen zu lassen. Falls
ein Gegenstand in das Gerät eindringt, ziehen Sie das Netzteil von der
Steckdose ab. Dann wenden Sie sich an Ihren K org-F achhändler oder an des
Geschäft, in dem das Gerät gekauft wurde.
CE-Kennzeichen für europäische harmonisierte Standards
Das CE-Kennzeichen, dass an den mit Netzstrom betriebenen Produkten
unserer Firma, hergestellt bis zum 31. Dezember 1996, angebracht ist,
zeigt an, dass das betreffende Gerät mit der EMV -Richtlinie (89/336/EWG)
und der CE-Kennzeichen-Richtlinie (93/68/EWG) übereinstimmt.
Das nach dem 1. Januar 1997 angebrachte CE-Kennzeichen weist auf
Übereinstimmung mit der EMV-Richtlinie (89/336/EWG), CE-K ennzeichenRichtlinie (93/68/EWG) und Niederspannungsrichtlinie (73/23/EWG) hin.
Außerdem zeigt das CE-Kennzeichen, dass an den mit Batteriestrom
betriebenen Produkten unserer Firma angebracht ist, an dass das
betreffende Gerät mit der EMV-Richtlinie (89/336/EWG) und der CEKennzeichen-Richtlinie (93/68/EWG) übereinstimmt.
WICHTIGER HINWEIS FÜR KUNDEN
Dieses Produkt wurde unter strenger Beachtung von Spezifikationen und
Spannungsanforderungen hergestellt, die im Bestimmungsland gelten.
Wenn Sie dieses Produkt über das Internet, per Postversand und/oder mit
telefonischer Bestellung gekauft haben, müssen Sie bestätigen, dass dieses
Produkt für Ihr Wohngebiet ausgelegt ist.
WARNUNG: V erw endung dieses Produkts in einem anderen Land als dem,
für das es bestimmt ist, verwendet wird, kann gefährlich sein und die
Garantie des Herstellers oder Importeurs hinfällig lassen werden.
Bitte bewahren Sie diese Quittung als Kaufbeleg auf, da andernfalls das
Produkt von der Garantie des Herstellers oder Importeurs ausgeschlossen
werden kann.
* Die ubrigen in dieser Bedienungsanleitung erwahnten Firmen-, Produkt-,
Formatnamen usw. sind Warenzeichen oder eingetra-gene Warenzeichen
der rechtlichen Eigentumer und werden ausdrucklich anerkannt.
28
Einleitung
Funktionen
❑ Hochwertige Sounds dank Modeling-Technologie von Korg.
❑ 58 Typen von Modeling-Effektvariationen sind eingebaut, und Sie
können bis zu sechs verschiedene Effekte (einschließlich
Rauschunterdrückung) und Lautstärkepedal gleichzeitig verwenden.
❑ Die Parameter aller Effekte in den vier Kategorien (Pre-FX, Drive/
Amp, Modulation und Delay/Reverb) lassen sich editieren.
❑ Eigene Sounds kannst du in 40 User-Speichern sichern. Außerdem
stehen dir 40 erstklassige Preset-Speicher zur V erfügung, mit denen
du sofort loslegen kannst. (S.54 „Preset program chart“)
❑ Das AX5B bietet ein Expression-Pedal, das Steuerung von nicht nur
Wah und Lautstärke sondern auch vieler Effektparameter erlaubt,
wodurch du enorme Möglichkeiten beim Live-Auftritt erhältst.
❑ Die Quick-Assign-Funktion erlaubt es, leicht mit einer Berührung
einen Parameter zum Expression-Pedal zuzuweisen.
❑ Beim Wechseln zwischen Programmen, die den gleichen Delay-T yp
und TIME-Parameter ([P1]-Einstellung) verwenden, reißt das Delay
nicht ab. Das gleiche gilt für Programme mit gleichem Reverb-Typ:
Auch hier klingt der Hall natürlich aus.
❑ Bei Anwahl des Bypass-Modus’ bzw . beim Stummschalten des Geräts
wird automatisch die autochromatische Stimmfunktion aktiviert.
Bedienober fläche und Rückseite
Hier werden die Bedienelemente der Vorderseite und die Anschlüsse
auf der Rückseite des AX5B vorgestellt.
AX5B Bedienungsanleitung
Bedienfeld
7
8
4
1
2
6
1. Funktionswahlschalter
Die Funktion der Up/Down-T aster und des Eingaberads richten sich nach
dem hier eingestellten Modus. Stelle den Schalter auf [PROGRAM], um
den Program-Modus zu wählen oder auf [WRITE], um Einstellungen zu
speichern. Zum Editieren wählst du eine der Positionen
[PRE FX]~[DELAY/REV-PARAM].
2. Speicher-/Werte-Display
Im Edit-Modus werden hier der Effekttyp (F0~F9, d0~d5, A0~A9, LE, nr,
Cb), der Parameter (P1~P4) und sein aktueller Wert angezeigt.
Im Write- und Program-Modus wird die Programmnummer im Display
angezeigt. W enn du BYPASS/MUTE aktivierst, erscheint beim Stimmen
der Notenname im Display.
3. [▲(WRITE)]-/ [▼(CANCEL)]-Taster
Im Effekt-Modus kannst du mit diesen Tastern Effekttypen bzw. Parameter wählen.
Drücke beide Taster gleichzeitig, um einen Effekt ein-/auszuschalten.
Im Write-Modus dienen diese Taster zum Speichern von Programmen.
3
5
9
29
Im Program-Modus kannst du diese Taster betätigen, um
Programmspeicher in 10er-Schritten zu wählen. Und bei aktiver
Stimmfunktion dienen sie zum Einstellen der Kammertonfrequenz.
4. Eingaberad
Im Edit-Modus kannst du mit diesem Rad die Parameterwerte einstellen.
Im Write-Modus wählst du damit den Zielspeicher. Im Program-Modus
kannst du hiermit die Gesamtlautstärke regeln.
5. Program Up-Schalter
Im Program-Modus kann hiermit der benötigte Speicher gewählt werden.
Bei wiederholtem Drücken dieses Schalters wird die jeweils nächste
Speichernummer gewählt. Im Edit-Modus rufst du hiermit den
Parameterwert im Speicher-/Werte-Display auf. Wenn die Programm-/
Wertanzeige einen Parameterwert anzeigt, leuchtet oder blinkt die LED
im oberen Teil dieses Pedals. (Blinkt, wenn der aktuell angezeigte Parameter zur Steuerung mit dem Expression-Pedal zugewiesen werden
kann.)
6. Program Down-Schalter
Im Program-Modus kann hiermit der benötigte Speicher gewählt werden.
Bei wiederholtem Drücken dieses Schalters wird der jeweils
vorangehende Speicher gewählt. Im Edit-Modus kannst du ihn betätigen,
damit der Parametertyp im Speicher-/Werte-Display angezeigt wird.
Wenn die Programm-/Wertanzeige den Typ des Effekts oder Programms
anzeigt, leuchtet oder blinkt die LED im oberen Teil dieses P edals. (Blinkt,
wenn der aktuell angezeigte Parameter zur Steuerung mit dem Expression-Pedal zugewiesen werden kann.)
7. Pedaleinstellschalter
Damit wird der Steuerungsgegenstand (Lautstärke, Wah oder
Effektparameter) am Expression-Pedal umgeschaltet. Im Editiermodus
werden hiermit Einstellungen zur Steuerung eines Effektparameters vom
Pedal vorgenommen. (S.34 „Expression-Pedal-Einstellungen“)
8. Expression-Pedal-LED
Dies zeigt den Ein/Aus-Zustand des Effekts an, der für Steuerung mit
dem Expression-Pedal gewählt ist (EIN: leuchtet, AUS: blinkt).
30
9. Expression-Pedal
Verwende dies zur Steuerung von Lautstärke, Wah oder eines Parameters eines anderen Effekts. Durch vollständiges Vorschieben des Pedals zum Einrasten des darunterliegenden Schalters kannst du den vom
Expression-Pedal gesteuerten Effekt ein- und ausschalten. (S.34 „Expression-Pedal-Einstellungen“)
Rückseite
3
1. INPUT-Buchse
Hier musst du deine Bass anschließen.
2. OUTPUT-Buchse
Hier kannst du deinen Bassverstärker oder Kopfhörer anschließen.
3. Stromversorgung
DC9V
Hier kann ein AC-Netzteil (Sonderzubehör) angeschlossen werden.
12
Vorbereitung
Einlegen der Batterien
1. Öffne das Batteriefach, indem du die Abdeckung in Pfeilrichtung
schiebst.
Lege vier AA-Alkalibatterien (nicht im Lieferumfang) ein. Achte dabei
auf die richtige „+“/„–“-Polarität. Danach musst du das Batteriefach
wieder schließen.
2. Wenn du das AX5B mit Batterien betreibst, schaltet es sich
automatisch ein, sobald du eine Mono-Klinke in die INPUT-Buchse
steckst. Dann werden im Display die Speichernummer bzw. andere
Informationen angezeigt.
Ziehe die Klinke aus der INPUT -Buchse , um das Gerät auszuschalten.
AX5B Bedienungsanleitung
Anschlussbeispiel — Bassverstärker
AX5B
INPUT
DC9V
AC-Netzteil
(zu einer Steckdose)
OUTPUT
Eingang
Bassverstärker
Bass
Grundlegende V erbindungen
Schalte alle Geräte vor Herstellen der Anschlüsse aus. Andernfalls
könntest du deinen Verstärker oder die Lautsprecher beschädigen bzw.
Betriebsstörungen verursachen.
1. Verbinde die OUTPUT-Buchse des AX5B über ein Audiokabel mit
dem Eingang des Mischpults/Recorders oder Verstärkers.
Vor Herstellen der Verbindung musst du die Lautstärke des anderen
Geräts auf den Mindestwert stellen.
Wenn du mit einem Kopfhörer arbeiten möchtest, musst du ihn an
die OUTPUT-Buchse anschließen.
2. Verbinde die Bass mit der INPUT-Buchse auf der Rückseite.
Damit schaltest du im Batteriebetrieb das Gerät ein.
3. Ein (optionales) AC-Netzteil musst du zuerst mit der DC9V-Buchse
auf der Rückseite und danach mit einer Steckdose verbinden.
4. Jetzt kannst du auf dem Verstärker (Mixer) die Lautstärk e einstellen.
Anschlussbeispiel — Mischpult/Recorder
Kopfhörer
EingangPhones(Kopfhörer)
Digitales Aufnahmegerät
OUTPUT
AX5B
INPUT
DC9V
AC-Netzteil
(zu einer Steckdose)
Bass
Spielen (Program-Modus)
Die Einstellungen für alle Effekte werden gemeinsam als „Programm“
bezeichnet..
Das AX5B bietet 80 solcher Speicher. In den Speichern 01~40 kannst
du eigene Einstellungen sichern. Die Speicher 41~80 enthalten „Presets“, die dir auf die Sprünge helfen sollen. (S.54 „Preset prog ram chart“)
Im Program-Modus kannst du mit dem Program Down- bzw. Program
Up-Schalter andere Einstellungen (sprich: Sounds) wählen.
31
Um den Program-Modus aufzurufen, musst du den
Funktionswahlschalter auf [PROGRAM] stellen. (Die Dioden über den
Up/Down-Schaltern leuchten.)
Anwahl eines Speichers
1. Aktiviere den Program-Modus.
Stelle den Funktionswahlschalter auf [PROGRAM].
Wenn die Dioden des Program Up- und Program Down-Schalters
leuchten, ist der Program-Modus aktiv.
Unmittelbar nach dem Einschalten wird der Program-Modus
automatisch gewählt.
2. Stelle mit dem Eingaberad die Lautstärke ein.
Wenn Sie das AX5B an einen Bass Verstärker angeschlossen
haben,dann stellen Sie das Master V olume auf 50(Der Maximalwert).
3. Dr ücke den Program Up- oder Program Down-Schalter, um einen
Speicher zu wählen.
Das Speicher-/Werte-Display zeigt die Nummer des gewählten
Speichers an.
FX PARAM (LED = grün): Das Pedal steuert den von dem
jeweiligen Programm
zugewiesenen Effektparameter.
Für ein Programm, das den Steuergegenstand des Expression-Pedals
als WAH oder FX PARAM zuweist, wird durch Vorwärtsbewegung des
Pedals der Effekt mit dem Pedal gesteuert, und die LED am Expression-Pedal wechselt von Leuchten auf Blinken um. Bewege erneut das
Pedal vorwärts, und der mit dem Pedal gesteuerte Effekt wird
eingeschaltet; die LED am Expression-Pedal wechselt von Blinken auf
Leuchten um.
Wenn der Steuerungsgegenstand des Expression-Pedals VOLUME ist,
steuert die Position des Lautstärkepedals die Lautstärke des gewählten
Programms.
Im Fall von W AH oder FX PARAM ändert sich der Klang des Programms
nicht, bis du das Expression-Pedal nach dem Umschalten von
Programmen bedienst.
Programmieren eigener Sounds (Edit-Modus)
Expression-Pedal
Jedes Programm legt den Steuerungsgegenstand am Expression-Pedal
fest (Lautstärke, Wah oder ein Effektparameter). Wenn du das Pedal
beim Auftritt auf und ab bewegst, ändert sich der Klang des Programms
entsprechend.
Durch Drücken des Pedaleinstellschalters kannst Du den vom Expression-Pedal gesteuerten Parameter umschalten. Bei jedem Drücken
dieses Schalters wechselt der Steuergegenstand in der Reihenfolge
VOLUME ➜ WAH ➜ FX PARAM ➜ VOLUME um, und die LED für den
gesteuerten Gegenstand leuchtet oder blinkt.
VOLUME (LED = orangefarben): Das Pedal arbeitet als
WAH (LED = rot): Das Pedal arbeitet als Wah-Pedal.
32
Lautstärkepedal.
In diesem Fall wird [PRE FX] als
Pedal-Wah zugewiesen.
Signalfluss
PRE FX
DELAY / REVERB
Das VOLUME PEDAL steht zur Verfügung, wenn der Steuergegenstand
des Expression-Pedals auf VOLUME gestellt ist.
Bei Anwahl einer Einstellung [PRE FX]~[DELAY/REV PARAM] wird der
Edit-Modus aktiviert.
Jeder Kategorie kann dann ein anderer Effekttyp zugeordnet werden
([PRE FX], [DRIVE/AMP], [LEVEL/NR/CAB/PEDAL], [MOD], [DELAY/
REV]). Außerdem lassen sich mehrere Effektparameter abwandeln.
DRIVE/AMP CABINET
MOD
VOLUME PED AL
NR
Effektanwahl und Einstellen der Hauptparameter
[PRE FX], [DRIVE/AMP], [MOD], [DELAY/REV]
Um für die Kategorie [PRE FX], [DRIVE/AMP], [MOD] oder [DELAY/REV]
einen anderen Effekt zu wählen, musst du den Funktionswahlschalter
auf den zutreffenden Eintrag stellen und die Taster [▲][▼] verwenden.
Die Programm-/Wertanzeige zeigt einen W ert von F0~F9 an (bei DRIVE/
AMP, d0~d5 or A0~A9), und die LED im oberen Teil des ProgrammNiedriger-Pedals leuchtet (oder blinkt), um Anzeige des Effekttyps
anzuzeigen.
Die verfügbaren Effekte findest du auf der Frontplatte.
Durch Drehen des Value-Reglers kannst du die Hauptparameter (die
wichtigsten) für den aktuell gewählten Effekt einstellen. Dabei zeigt die
Programm-/Wertanzeige den Wert des Parameters an, und die LED im
oberen Teil des Programm-Höher-Pedals leuchtet (oder blinkt), um
Anzeige des Parameterwerts anzuzeigen.
Um den gewählten Effekt auszuschalten, musst du die Taster [▲] und
[▼] simultan drücken. Wenn der Effekt aktiv ist, wird der Typ angezeigt.
Ist er hingegen aus, so wird „
“ angezeigt.
■ Praxis
Bei Anwahl eines Effekts lädt das AX5B immer die Idealeinstellungen
für dessen Parameter. Du kannst also schon erstklassige Sounds
erzielen, indem du einfach für jede Kategorie (PRE FX, DRIVE/AMP,
MOD und DELAY/REV) einen anderen Effekt wählst.
Über die Hauptparameter kannst du dann den Feinschliff vornehmen.
Anwahl und Einstellen der Zusatzparameter
[PRE FX-PARAM], [DRIVE/AMP-PARAM], [MOD-PARAM], [DELA Y/
REV-PARAM]
Die Zusatzparameter der einzelnen Kategorie-Effekte ([PRE FX], [DRIVE/
AMP], [MOD] und [DELAY/REV]) lassen sich wie folgt einstellen.
Wenn du die Taste [▲] oder [▼] betätigst, zeigt die Programm-/
Wertanzeige zeigt einen Wert von P1~P4 an, und die LED im oberen
rechten Teil des Programm-Niedriger-Pedals leuchtet (oder blinkt), um
Anzeige des Parametertyps anzuzeigen.
AX5B Bedienungsanleitung
Mit welchen Zusatzparametern P1~P4 jeweils belegt sind, erfährst du
im „Parameter List“ auf S.51.
Jetzt kannst du den Value-Regler betätigen, um den Klang durch
Einstellung der verschiedenen Zusatzparameter abzustimmen. Dabei
zeigt die Programm-/Wertanzeige den W ert des Parameters an, und die
LED im oberen Teil des Programm-Höher-Pedals leuchtet, um Anzeige
des Parameterwerts anzuzeigen.
Wenn bei Anwahl einer [P ARAM]-Einstellung „ “ im Speicher-/WerteDisplay erscheint, ist der betreffende Eff ekt ausgeschaltet. Drücke dann
den [▲]- und [▼]-Taster, um den Effekt zu aktivieren.
■ Praxis
In der Regel ist es beim Editieren sinnvoll, erst die Hauptparameter und
danach den Zusatzparameter P1 einzustellen. So gelangst du nämlich
oftmals bereits ans Ziel deiner (Sound-)Wünsche.
[LEVEL/NR/CAB]
Stelle den Funktionswahlschalter auf diesen Eintrag, um den
Programmpegel, die Rauschunterdrückung und das Boxen-Modeling
einzustellen. Drücke den [ ▲]- oder [▼]-T aster wiederholt, um der Reihe nach
„ “(Programmpegel), „ “(Empfindlichkeit der Rauschunterdrückung)
, „ “ (Boxen) und „ “ , „ “ (Expression-Pedal Zielbereich) zu wählen.
Mit dem Eingaberad kannst du die Parameterwerte einstellen.
: Einstellen des Programmpegels (0.0~10). Der normale Wert lautet
„5.0“). Bei bestimmten Effekteinstellungen tritt unschöne Verzerrung
auf, die man durch Verringern dieses Wertes wieder in den Griff
bekommt.
: Stelle die Empfindlichkeit der Rauschunterdrückung (0.0~10) so ein,
dass kein Rauschen hörbar ist, wenn du nicht auf der Bass spielst.
Bei bestimmten Bass werden lang gehaltene Noten eventuell zu früh
ausgeblendet. Wähle dann einen kleineren Wert. Wähle immer eine
für dich „stressfreie“ Einstellung.
: Hier kannst du den simulierten Boxentyp wählen (C0~C9).
Wenn das Drive/Amp-Modell ausgeschaltet ist, kannst du keinen
Boxentyp wählen. Dann wird im Display „
“.angezeigt.
33
Die Boxensimulation eignet sich vor allem für den Kopfhörerbetrieb
und die Direktverbindung des AX5B mit einem Mischpult oder Recorder. Bei Verwendung eines Bassverstärkers macht das BoxenModeling nur bedingt Sinn. Aber probieren könnte man’s ja mal…
Die Boxensimulation ist fest mit dem Drive/Amp-Modell verknüpft.
Sie funktioniert also nur, wenn das Drive/Amp-Modell aktiv ist. Bei
Anwahl eines anderen Drive/Amp-Typs wird automatisch das damit
verknüpfte Modell gewählt.
: Der Wert des Parameters wird festgelegt, w ährend des Expression-
Pedal ganz zu dir hin gestellt ist.
: Der Wert des Parameters wird festgelegt, w ährend des Expression-
Pedal von dir weg gestellt ist.
Anzeige von Effekt-/Parametertyp und Wert
Wenn du im Edit-Modus den Program Down-Schalter drückst, wird im
Speicher-/Werte-Display der Effekt-bzw . Parametertyp angezeigt (F0~F9,
d0~d5, A0~A9, P1~P4). Drücke den Program Up-Schalter, damit der
Parameterwert angezeigt wird. Praktisch für schnelle Kontrollen.
Expression-Pedal-Einstellungen
Lasse die Programm-/Wertanzeige den Effektparameter (F0~F9, d0~d5,
A0~A9, P1~P4) anzeigen. Stelle sicher, dass die LED des ProgrammHöher-oder Programm-Niedriger-Pedals blinkt und halte dann den
Pedaleinstellschalter etwa eine Sekunde lang gedrückt.
Due kannst nicht das Expression-Pedal zur Steuerung eines Parameters
verwenden, für den das Programm-Höher-Pedal oder ProgrammNiedriger-Pedal nicht blinkt.
Die Programm-/Wertanzeige zeigt zeigt kurz „ “ (Fertig) an, und du
kannst das Expression-Pedal zur Steuerung des Effektparameters
verwenden.
Wenn der Steuergegenstand des Expression-Pedals FX PARAM ist, wird
durch ändern der Kategorie des vom Pedal gesteuerten Effekts den
Pedal-Steuergegenstand auf den nützlichsten Parameter des ge wählten
Effekts gesetzt. (S.51 „Parameter List“)
Wenn der Steuergegenstand des Expression-Pedals zu FX PARAM
zugewiesen wird, wird der entsprechende Effekt automatisch
eingeschaltet. Wenn du in diesem Zustand das Pedal betätigst oder den
Pedaleinstellschalter einmal drückst, um VOLUME ohne Bearbeiten des
Effekts zu wählen, wird der Effekt automatisch wieder ausgeschaltet.
Wenn du aber das Pedal betätigt oder die Einstellung bearbeitet hast,
bleibt der Effekt eingeschaltet, auch wenn du den Pedaleinstellschalter
noch einmal drückst, um VOLUME als Ziel zu wählen.
Wenn der Steuergegenstand des Expression-Pedals W AH ist, kannst du
den Funktionswahlknopf auf [PRE FX] (im Display wird „
oder auf [PRE FXPARAM] stellen und die WAH-Parameter bearbeiten.
Wenn der Steuergegenstand des Expression-Pedals W AH ist, wird durch
Ändern des Effekttyps von [PRE FX] der Steuergegenstand des Expression-Pedals auf VOLUME umgestellt.
“ angez eigt)
Speichern eines Sounds (Write-Modus)
Wenn du mit einem Sound zufrieden bist, kannst du ihn wie folgt
speichern.
Wenn du allerdings vorher einen anderen Speicher wählst bzw . das Gerät
ausschaltest, werden deine Einstellungen wieder gelöscht!
1. Stelle den Funktionswahlschalter auf [WRITE].
2. Drücke den [▲(WRITE)]-Taster. Jetzt blinkt die Speichernummer.
3. Wähle mit dem Einstellrad oder den Program Up/Down-Schaltern
den gewünschten Speicherplatz.
4. Drücke den [▲(WRITE)]-Taster erneut. Deine Einstellung wird
gespeichert und im Speicher-/Werte-Display wird kurz „
angezeigt.
Beim Speichern ersetzt die neue Version den v origen Sound. Letzterer
geht also verloren.
Wenn du das nicht möchtest, kannst du den Vorgang noch mit dem
[CANCEL]-Taster abbrechen.
“
34
Kontrolle der gespeicherten Einstellungen (Originalwerte)
Im Edit-Modus zeigt die Ursprungswert-LED im
der Programm-/Wertanzeige den Parameterwert
an, der im Programm gespeichert ist.
Sobald du beim Editieren den gespeicherten
Wert erreichst, leuchtet die Diode.
Die Ursprungswert-LED leuchtet nicht im Programm-Modus auf.
AX5B Bedienungsanleitung
Arbeitsweise für das Stimmen
1. Im Bypass- und Mute-Modus (Stummschaltung) wird der Tuner des
AX5B automatisch aktiviert.
Bei einem Auftritt empfiehlt es sich, das AX5B stummzuschalten,
um das Publikum nicht mit deinen „Stimmkünsten“ zu nerven.
2. Spiele eine Note auf der Bass. Im Speicher-/Werte-Display erscheint
der Name der erkannten Note.
Die Notennamen werden folgendermaßen angezeigt:
Effektumgehung und Stummschaltung
Zum Einstellen des V erstärkers , beim Stimmen bzw . Wechseln der Bass
usw. kannst du das Gerät stummschalten oder die Effekte (inkl.
Rauschunterdrückung) umgehen. Das funktioniert folgendermaßen.
Umgehen des AX5B
Betätige Program Up und Program Down gleichzeitig: Alle Effekte w erden
umgangen. Im Speicher-/Werte-Display erscheint „ “.
Stummschalten des AX5B
Halte Program Up und Program Down ±1 Sekunde gedrückt, um die
Ausgabe stummzuschalten. Im Speicher-/Werte-Display erscheint „ “.
Wenn du die Effekte umgehst oder das Gerät stummschaltest, wird der
autochromatische Tuner aktiviert. Um diese Modi wieder aufzuheben,
musst du lediglich den Program Up- oder Program Down-Schalter
betätigen (der Speicher wird dadurch nicht umgeschaltet). Dann fungiert
das Einstellrad wieder als Lautstärkeregler.
Stimmfunktion (Tuner)
Das AX5B enthält eine autochromatische Stimmfunktion („Tuner“).
Die Kammertonfrequenz der Note „A“ kann im Bereich 438~445Hz
geändert werden.
Notenname
Anzeige
CC#DD#EFF#GG# AA#B
3. Wenn deine Bass zu hoch gestimmt ist, blinkt die Diode des Pro-
gram Up-Schalters. Ist sie zu tief gestimmt, so blinkt die Diode des
Program Down-Schalters. Je schneller eine Diode blinkt, umso weiter
bist du von der richtigen Tonhöhe entfernt.
Wenn beide Dioden (Program Up & Down) konstant leuchten, ist die
Stimmung perfekt.
Einstellen der Kammertonfrequenz
Beim Einschalten wird als Kammertonfrequenz (Referenz) automatisch
A= 440Hz gewählt. Der Tuner lässt sich im Bereich 438Hz~445Hz
kalibrieren.
Hierfür muss die Stimmfunktion aktiv sein. Dann kannst du mit den
[▲][▼]-Tastern die Kammertonfrequenz wählen (438Hz~445Hz). Die im
Speicher-Display angezeigten Werte lauten dabei 38~45.
Die Kalibrierung geht beim Ausschalten des Geräts verloren. Beim
nächsten Einschalten wird automatisch wieder 440Hz gewählt.
Einstellen der Pedalempfindlichkeit
Wenn durch volles Vorstellen des Pedals nicht der Maximaleffekt bzw.
die Maximallautstärke erzielt wird, obwohl die Expression-Pedal /
Einstellungen des AX5B auf Minimum/Maximum gestellt sind oder wenn
35
der Effekt bzw. die Lautstärke nicht das Minimum erreicht, wenn das
Pedal vorstellen
Pedal ganz zurückgestellt wird, oder wenn durch vollständiges V orstellen
des Pedals der Effekt nicht ein-/ausgeschaltet wird, wenn die Expression-Pedal-Einstellung WAH oder FX PARAM ist, verfahre wie f olgt, um
die Empfindlichkeit des Expression-Pedals einstellen, damit es optimal
funktioniert.
Beim Einstellen der Empfindlichkeit verwende den Fuß zur Bedienung
des Expression-Pedals. Genaue Einstellung kann bei Handbedienung
nicht möglich sein.
1. Schalte die Stromversorgung aus.
2. Während der Pedaleinstellschalter und die Taste [▲(WRITE)]
niedergedrückt werden, schaltest Du die Stromversorgung ein. Halte
diese beiden Tasten weiter gedrückt, bis die Programm-/W ertanzeige
„
“ (Pedal) anzeigt.
3. Nimm die Hand von den Tasten und stelle das Expression-Pedal zu
dir zurück.
Nimm die Hand vom Pedal
Stelle es zu dir zurück
4. Stelle das Expression-Pedal vorwärts in die Position, wo der Effekt
ein-/ausschalten soll.
5. Nimm den Fuß vom Expression-Pedal, während es noch nach vorne
gestellt ist.
6. Das Pedal kehrt automatisch zurück, wenn der Fuß davon
weggenommen wird. Wenn das Pedal selber zurückgekehrt ist,
drücke die [▲(WRITE)]-Taste. Im Display erscheint „ “ (Fertig),
und die Empfindlichkeit ist eingestellt. Nachdem das Display „ “
angezeigt hat, schaltet das AX5B automatisch auf Programm-Modus.
Wenn du dich entscheidest, diese Einstellung nicht vorzunehmen,
drücke die [▼(CANCEL)]-Taste.
Wiederherstellen der Werksdaten
Mit folgendem Verfahren kannst du dein AX5B auf die Werksvorgaben
zurückstellen.
Achtung: Dabei gehen alle selbst programmierten Sounds verloren. Das
AX5B ist dann wieder „taufrisch“.
1. Halte den Program Up- und Down-Schalter sowie den [▼(CANCEL)]-
Taster gedrückt, während du das Gerät einschaltest. Halte das P edal
weiter gedrückt und schalte weiter, bis die Programm-/Wertanzeige
„ “ (Neuladen) anzeigt.
36
2. Wenn du es dir im letzten Moment doch noch anders überlegst, musst
du den [CANCEL]-Taster drücken.
3. Drücke den [▲(WRITE)]-Taster . Im Speicher-/Werte-Display erscheint
„ “ und die Werksdaten werden geladen. Wenn alle Daten
vorliegen, erscheint „
in den Program-Modus.
Nimm die Hand von den bisher gedrückten Tasten.
Schalte das Gerät niemals aus, solange die Wiederherstellung der
Werksdaten noch läuft.
Wenn du an dieser Stelle den Vorgang abbrechen willst, drücke die
[▼(CANCEL)]-Taste, während die Programm-Wertanzeige „
anzeigt.
“, Danach wechselt das AX5B automatisch
Fehlersuche
Wenn du den Eindruck hast, dass etwas nicht nach Plan läuft, solltest
du zuerst folgende Punkte überprüfen. W enn sich dadurch das Problem
nicht beheben lässt, wenden Sie sich an Ihren Fachhändler.
1. Das Gerät kann nicht eingeschaltet werden
❑ Sind die Batterien erschöpft? Wenn sich die Batteriespannung
dem Ende zuneigt, blinkt im Display die Meldung „ “. Dann
musst du umgehend neue Batterien einlegen. Entferne leere
AX5B Bedienungsanleitung
Batterien immer sofort aus dem Gerät. Tust du das nämlich nicht,
so kommt es zu Betriebsstörungen (z.B. durch Auslaufen der
Batterieflüssigkeit). Entferne die Batterien außerdem, wenn du
das AX5B längere Zeit nicht verwenden möchtest.
❑ Steckt vielleicht eine Stereo-Klinke in der INPUT-Buchse?
Wenn du das AX5B mit Batterien betreibst, schaltet es sich bei
Anschließen einer Stereo-Klinke nicht ein. Schau also nochmal
nach, ob du auch wirklich ein Monokabel verwendest.
❑ Hast du das AC-Netzteil an die DC9V-Buchse auf der Rückseite
angeschlossen?
❑ Hast du das Netzteil an eine geeignete Steckdose ange-
schlossen?
❑ Ist das Netzteil eventuell beschädigt?
2. Nix zu hören
❑ Hast du die Lautstärke deiner Bass ganz zurückgenommen?
❑ Ist das Basskabel richtig angeschlossen?
❑ Ist das Basskabel eventuell defekt?
❑ Hast du unter DRIVE/AMP oder PROGRAM LEVEL (PROGRAM
“
LEVEL) zu niedrige Parameterwerte eingestellt?
❑ Hast du die Lautstärke eines externen Effekts heruntergedreht?
❑ Wenn VOLUME als Steuerungsgegenstand des Expression-P ed-
als zugewiesen ist, hast du möglicherweise die Lautstärke
heruntergestellt?
❑ Hast du die Stummschaltung aktiviert? Schalte diese Funktion
wieder aus, siehe „Effektumgehung und Stummschaltung“ (S.35
).
❑ Hast du die Gesamtlautstärke auf den Mindestwert gestellt? Stelle
den Funktionswahlschalter auf [PROGRAM] und wähle mit dem
Einstellrad eine höhere Gesamtlautstärke.
37
3. Ein Effekt streikt
❑ Wird der Effekt umgangen?
❑ Hast du Modulation „DEPTH“ bzw. Dela y/Rev erb „MIX“ auf einen
kleinen Wert gestellt?
❑ Hast du die Effektumgehung des AX5B aktiviert (Bypass)?
Schalte sie wieder aus, siehe „Effektumgehung und Stummschaltung“ (S.35).
4. Der Klang wird bei Verwendung von SYNTH verzerrt
❑ Hast du einen zu hohen DRIVE/AMP [VOLUME]- oder PRO-
GRAM LEVEL-Wert (LEVEL/NR/CAB/PEDAL) gewählt?
5. Der Bassverstärker gibt unschöne Verzerrung aus oder
klingt „komisch“
❑ Hast du einen zu hohen DRIVE/AMP [VOLUME]- oder PRO-
GRAM LEVEL-Wert (LEVEL/NR/CAB/PEDAL) gewählt?
Technische Daten
Anzahl der Effekte: Pre-Effekttypen: 11
Anzahl der Programmspeicher:80 (40 User/40 Preset)
Audio-Eingabe: INPUT-Buchse (Mono-Klinke)
Audio-Ausgabe: OUTPUT-Buchse (Stereo-Klinke)
Signalverarbeitung: A/D-Wandlung: 24 Bit
Sampling-Frequenz: 31.25 kHz
Stimmfunktion: Erkennungsbereich: A0~E6
Kammertonfrequenz: A=438~445 Hz
Stromversorgung: 4x AA-Alkalibatterien (8 Stunden
Abmessungen (B ✕ T ✕ H): 249 mm ✕ 143 mm ✕ 44 mm
Gewicht: 650 g
Lieferumfang: Bedienungsanleitung
Sonderzubehör: AC-Netzteil
* Anderungen der technischen Daten und des Designs ohne vorherige Ankündigung
vorbehalten.
(Pre-Effekt 10 + Pedal-wah 1)
Drive/Amp-Modelle: 16
Boxenmodelle: 10
Modulationseffekte: 10
Delay-Effekte: 5
Reverb-Effekte: 5
Rauschunterdrückung: 1
D/A-Wandlung: 24 Bit
Dauerbetrieb) oder AC-Netzteil (Sonderzubehör)
38
Parameter List
* This is the parameter that will be automatically assigned for control by the pedal if you change the effect type within a category that includes the effect
currently assigned for pedal control.
Il s’agit du paramètre automatiquement assigné à la pédale si vous changez le type d’effet à l’intérieur d’une catégorie incluant l’effet actuellement assigné à la pédale.
*
* Dies ist der Parameter , der automatisch zur Steuerung durch das Pedal zugewiesen wird, wenn du den Effekttyp innerhalb einer Kategorie umstellst, die den
aktuell zur Pedalsteuerung zugewiesenen Effekt enthält.
Parameters that can be controlled by the pedal
Paramètres pouvant être contrôlés par la pédale.
Parameter, die durch das Pedal gesteuert werden können.
PRE FX
F0 COMPRESSOR SENS * 1...10 LEVEL 0...10 - - - - - F1 LIMITER RATIO * 0...10 THRESHOLD 1...10 LEVEL 0...10 ATTACK 0...10 - F2 EXCITER FREQ * 1...10 EFFECT 0...10 TYPE 1,2 - - - F3 RING MODULATOR OSCFREQ * 0...10 EFFECT 0...10 DIRECT 0...10 FILTER 1...10 - F4 U-VIBE/PHASER SPEED * 1...10 DEPTH 0...10 ORDER Pr/Po TYPE U1,U2,or,bL MANUAL 1...10
F5 CHORUS/FLANGER SPEED * 1...10 DEPTH 0...10 RESO 0...10 MANUAL 1...10 - F6 OCTAVE EFFECT * 0...10 DIRECT 0...10 - - - - - -
F7 FRETLESS DEPTH * 0...10 - - - - - - - -
F8 SLOW ATTACK ATTACK * 0...10 - - - - - - - -
F9 SYNTH DPTH/POL -10...-0, 0...10 RESO * 0...10 ATTACK 0...10 WAVE 0...10 MIX 0...10
The OCT AVE and FRETLESS effects are designed for single-note playing, and ma y produce uncontrollab le or muddy sound if you attempt to pla y chords.
Les effets OCTAVE et FRETLESS sont conçus pour accompagner une note simple et risquent de produire un son impossible à contrôler ou terne si vous
essayez de jouer un accord.
Die Effekte OCTAVE und FRETLESS sind zum Spiel mit Einzelnoten ausgelegt und können unkontrollierbaren oder trüben Klang verursachen, wenn du
versuchst, Akkorde zu spielen.
WAH
WAH MANUAL* 1...10 RESO 0...10 OPEN 1...10 TRIM 1...10 ORDER Pr/Po
Main Parameter P1 P2 P3 P4
Main Parameter P1 P2 P3 P4
51
DRIVE/AMP
d0 TUBE OVERDRIVE GAIN* 1...10 TONE 0...10 DIRECT 0...10 VOLUME 0...10 - - C9 LA 1x8
d1 FAT DISTORTION GAIN* 1...10 TONE 0...10 DIRECT 0...10 VOLUME 0...10 - - C4 UK 4x12
d2 ORANGE DISTORTION GAIN* 1...10 TONE 0...10 DIRECT 0...10 VOLUME 0...10 - - C8 UK 4x15
d3 SHRED DISTORTION GAIN* 1...10 TREBLE 0...10 MIDDLE 0...10 BASS 0...10 VOLUME 0...10 C3 MTL 4x10
d4 FUZZ GAIN* 1...10 TONE 0...10 DIRECT 0...10 VOLUME 0...10 - - C1 MDN 4x10
d5 OCTAVE FUZZ GAIN* 1...10 TONE 0...10 DIRECT 0...10 VOLUME 0...10 - - C2 LA 4x10
A0 VAL VE BASS -10...0...10 TREBLE -10...0...10 MID FREQ 1,2,3,4,5 MIDDLE -10...0...10 VOLUME* 0...10 C0 CLS 8x10
A1 VAL VE 2 BASS -10...0...10 TREBLE -10...0...10 MID FREQ 1,2,3,4,5 MIDDLE -10...0...10 VOLUME* 0...10 C0 CLS 8x10
A2 CLASSIC BASS -10...0...10 TREBLE -10...0...10 MID FREQ 1,2,3,4,5 MIDDLE -10...0...10 VOLUME* 0...10 C4 UK 4x12
A3 SCOOPED BASS -10...0...10 TREBLE -10...0...10 MID FREQ 1,2,3,4,5 MIDDLE -10...0...10 VOLUME* 0...10 C3 MTL 4x10
A4 LA STUDIO BASS -10...0...10 TREBLE -10...0...10 MID FREQ 1,2,3,4,5 MIDDLE -10...0...10 VOLUME* 0...10 C2 LA 4x10
A5 GOLD PANEL BASS -10...0...10 TREBLE -10...0...10 MID FREQ 1,2,3,4,5 MIDDLE -10...0...10 VOLUME* 0...10 C1 MDN 4x10
A6 JAZZ BASS -10...0...10 TREBLE -10...0...10 MID FREQ 1,2,3,4,5 MIDDLE -10...0...10 VOLUME* 0...10 C6 JAZZ 1x15
A7 STUDIO GAIN* 0...10 TREBLE -10...0...10 MIDDLE -10...0...10 BASS -10...0...10 VOLUME 0...10 C5 STUD 1x15
A8 A C 100 GAIN* 0...10 TREBLE 0...10 MIDDLE 0...10 BASS 0...10 VOLUME 0...10 C7 AC 2x15
A9 UK MAJOR GAIN* 0...10 TREBLE 0...10 MIDDLE 0...10 BASS 0...10 VOLUME 0...10 C8 UK 4x15
Main Parameter P1 P2 P3 P4 Cabinet
LEVEL/NR/CAB
LE nR Cb
PROGRAM LEVEL 0...10 NR SENS 0...10 CABINET MODEL C0...C9
F0 CLASSIC CHORUS SPEED * 1...10 DEPTH 0...10 MANUAL 1...10 MODE 1,2,3 - -
MOD
F1 MULTI T AP CHORUS SPEED * 1...10 DEPTH 0...10 TIME 0...10 MIX 0...10 - -
F2 CLASSIC FLANGER SPEED * 1...10 RESO 0...10 DEPTH 0...10 MANUAL 1...10 MIX 0...10
F3 BI CHORUS SPEED1 * 1...10 SPEED2 1...10 DEPTH 0...10 RESO 0...10 MODE 1,2,3,4
F4 DUO PHASER SPEED1 * 1...10 SPEED2 1...10 DEPTH 0...10 RESO 0...10 MODE 1,2,3,4,5
F5 TEXTREM SPEED * 1...10 DEPTH 0...10 SPREAD 0...10 LEVEL 1...10 - F6 ROT AR Y SPEED * 1...10 DEPTH 0...10 - - - - - F7 PITCH SHIFTER PITCH * -12...12 EFFECT 0...10 DIRECT 0...10 FINE -15...15 TRACKING 1...10
F8 RANDOM STEP FILTER SPEED * 1...10 MIX 0...10 RESO 0...10 MANUAL 1...10 DEPTH 0...10
F9 FILTRON SENS/POL 0...10,-0...-10 ATTACK 1...10 RESO 0...10 MANUAL * 1...10 DEPTH 0...10
Main Parameter P1 P2 P3 P4
52
If you set the DEPTH to 10 for CLASSIC CHORUS, CLASSIC FLANGER, or FILTRON, adjusting the MANUAL value won't produce any change.
Si vous réglez DEPTH sur 10 pour CLASSIC CHORUS, CLASSIC FLANGER ou FILTRON, le réglage de la valeur MANUAL ne produira aucun change-
ment.
Wenn Du DEPTH auf 10 für CLASSIC CHORUS, CLASSIC FLANGER oder FILTRON gestellt hast, wird durch Einstellen des Werts von MANUAL keine
Änderung bewirkt.
If you're using F9-FILTRON and want to assign P3-MANUAL as the pedal control target, set P4-DEPTH to a value of 0 (or near 0).
Si vous utilisez F9-FILTRON et souhaitez que P3-MANUAL soit contrôlé par la pédale d’expression, réglez P4-DEPTH sur la valeur 0 (ou une valeur
proche de 0).
Wenn du F9-FIL TRON v erwendest und P3-MANU AL als P edal-Steuerungsgegenstand zuweisen willst, stelle P4-DEPTH auf einen Wert von 0 (oder nahe
0).
DELA Y/REVERB
Main Parameter P1 P2 P3
F0 ECHO+ MIX * 0...10 TIME 0...10 FEEDBACK 0...10 TONE 1...10
F1 MULTI HEAD ECHO MIX * 0...10 TIME 0...10 FEEDBACK 0...10 TONE 1...10
F2 MODULATION DELAY MIX * 0...10 TIME 0...10 FEEDBACK 0...10 SPEED 1...10
F3 STEREO DELAY MIX * 0...10 TIME 0...10 FEEDBACK 0...10 TONE 1...10
F4 PINGPONG DELAY MIX * 0...10 TIME 0...10 FEEDBACK 0...10 TONE 1...10
F5 SLAP MIX * 0...10 TIME 1...10 HI DAMP 0...10 LO DAMP 0...10
F6 SPRING MIX * 0...10 TIME 1...10 HI DAMP 0...10 LO DAMP 0...10
F7 PLATE MIX * 0...10 TIME 1...10 HI DAMP 0...10 LO DAMP 0...10
F8 ROOM MIX * 0...10 TIME 1...10 HI DAMP 0...10 LO DAMP 0...10
F9 HALL MIX * 0...10 TIME 1...10 HI DAMP 0...10 LO DAMP 0...10
53
Preset program chart
No.
Program name Pedal For
41 STU+CHO VOLUME AMP
42 STUDROCK VOLUME AMP
43 STUSOCT VOLUME AMP
44 SOLOSTU DELAY/REV ECHO+ MIX AMP
45 COUNTRY VOLUME LINE
46 JAZZ VOLUME LINE
47 ROCK VOLUME LINE
48 70’ZSYNT PRE FX SYNTH RESO LINE
49 MOTOWN VOLUME LINE
50 ROCK2 VOLUME LINE
51 POWER MOD MT CHO MIX LINE
52 ROTARY MOD ROTARY SPEED LINE
53 FINGER VOLUME LINE
54 FINGER2 VOLUME LINE
55 FINGER3 VOLUME LINE
56 FINGER4 VOLUME LINE
57 STUDFUNK VOLUME LINE
58 CHORUS DELAY/REV HALL MIX LINE
59 GEEZR DRIVE/AMP OCTAFUZZ GAIN LINE
60 STUC.WAH WAH LINE
DELAY/REV.... DELAY/REVERB
RESO.............. RESONANCE
MOD ............... MODULATION
MT CHO ......... MULTI TAP CHORUS
DUO PH.......... DUO PHASE
RND FILT ........ RANDOM STEP FILTER
TUBE OD........ TUBE OVERDRIVE
OR DIST ......... ORANGE DISTORTION
No.
Program name Pedal
61 SLAP VOLUME AMP
62 GREENDAZ MOD MT CHO MIX AMP
63 DUO PHAS MOD DUO PH SPEED1 AMP
64 SYNTH PRE FX SYNTH RESO AMP
65 JAZZ2 DELAY/REV ROOM MIX AMP
66 PICKER VOLUME AMP
67 FRAGILE DELAY/REV HALL MIX AMP
68 CELLOBOW VOLUME AMP
69 WATER MOD RND FILT SPEED AMP
70 SLAP+CHO VOLUME AMP
71 TUBE OD DELAY/REV TUBE OD GAIN AMP
72 FRETLESS DELAY/REV HALL MIX AMP
73 DOORS VOLUME AMP
74 SIR PAUL VOLUME AMP
75 CLOEDY VOLUME AMP
76 UK DRV DELAY/AMP UK MAJOR GAIN AMP
77 STUCFUNK VOLUME LINE
78 STUCROCK VOLUME LINE
79 STUCHORD DELAY/REV HALL MIX LINE
80 STUSLY DELAY/AMP OR DIST TONE LINE
For
54
4015-2 Yanokuchi, Inagi-city, Tokyo 206-0812 Japan
C 2006 KORG INC.
1803 DTH
Printed in Japan
Loading...
