KitchenAid KODE500EBS00, KODE307ESS01, KODE507EBL00, KODE507EBS02, KOSE507ESS02 Installation Guide

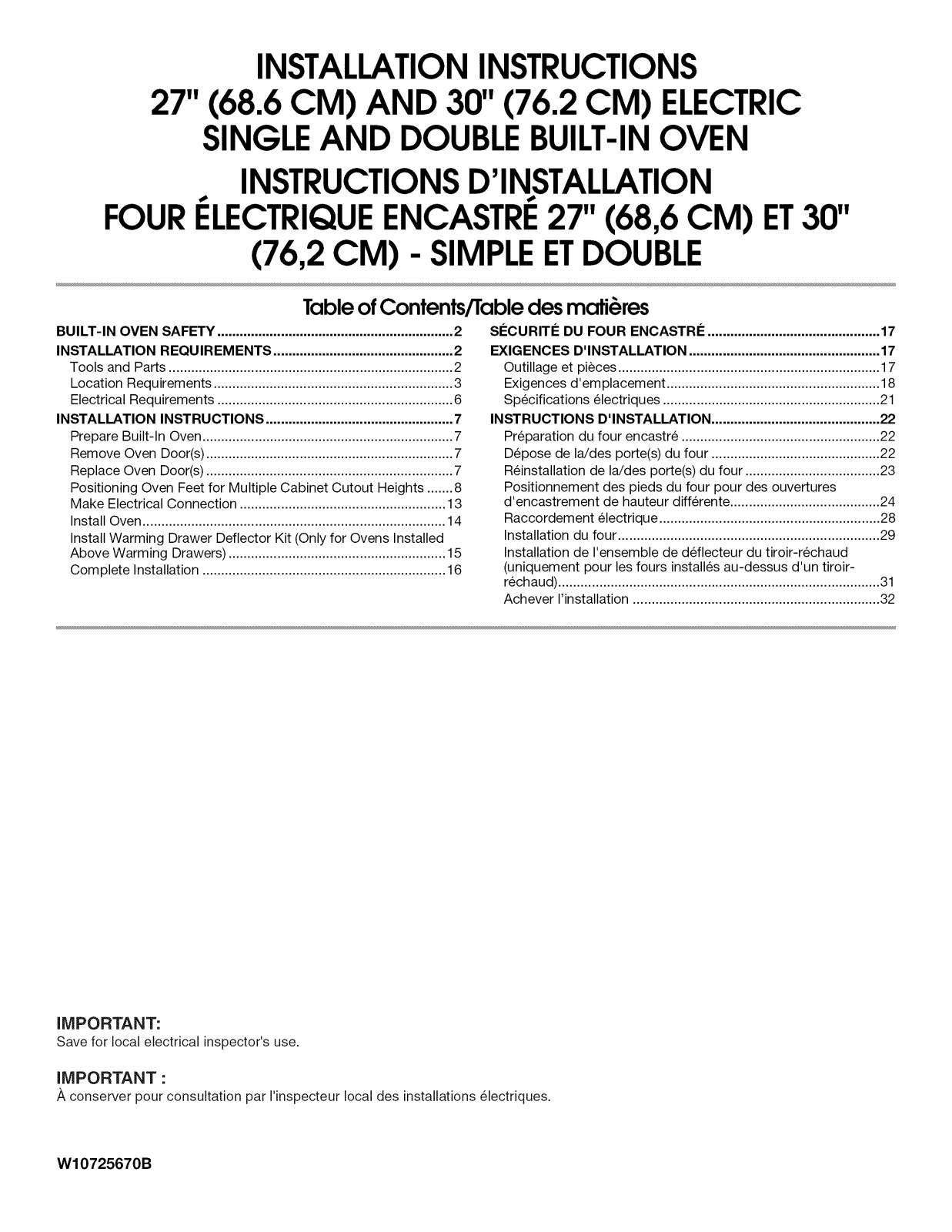

INSTALLATIONINSTRUCTIONS

27" (68.6 CM) AND 30" (76.2 CM) ELECTRIC

SINGLEAND DOUBLEBUILT-INOVEN

INSTRUCTIONSD'INSTALLATION

FOURELECTRIQUEENCASTRE27" (68,6 CM) ET30"

(76,2 CM) - SIMPLEETDOUBLE

TableofContents/Table des mati@res

BUILT-IN OVEN SAFETY ............................................................... 2

INSTALLATION REQUIREMENTS ................................................ 2

Tools and Parts ............................................................................ 2

Location Requirements ................................................................ 3

Electrical Requirements ............................................................... 6

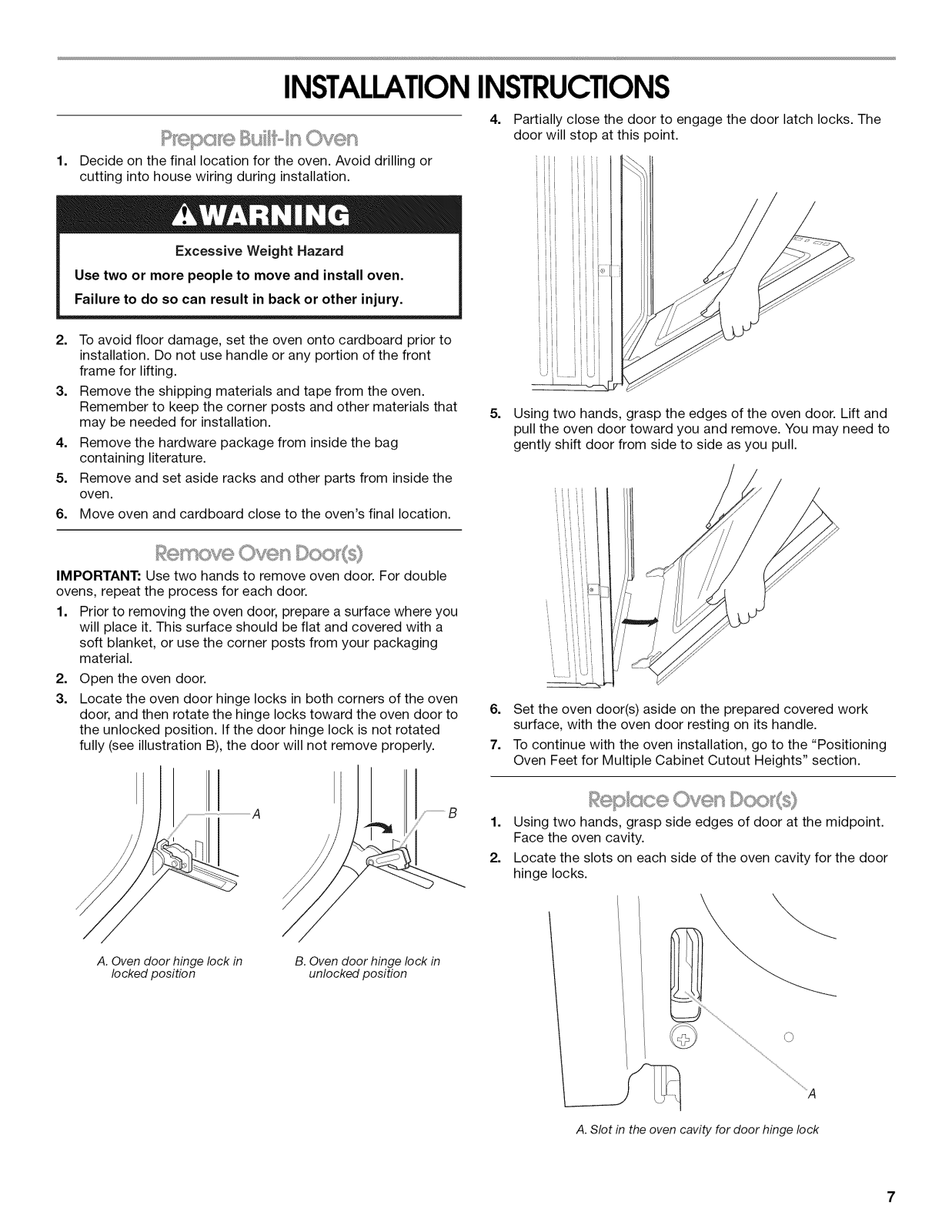

INSTALLATION INSTRUCTIONS .................................................. 7

Prepare Built-In Oven ................................................................... 7

Remove Oven Door(s) .................................................................. 7

Replace Oven Door(s) .................................................................. 7

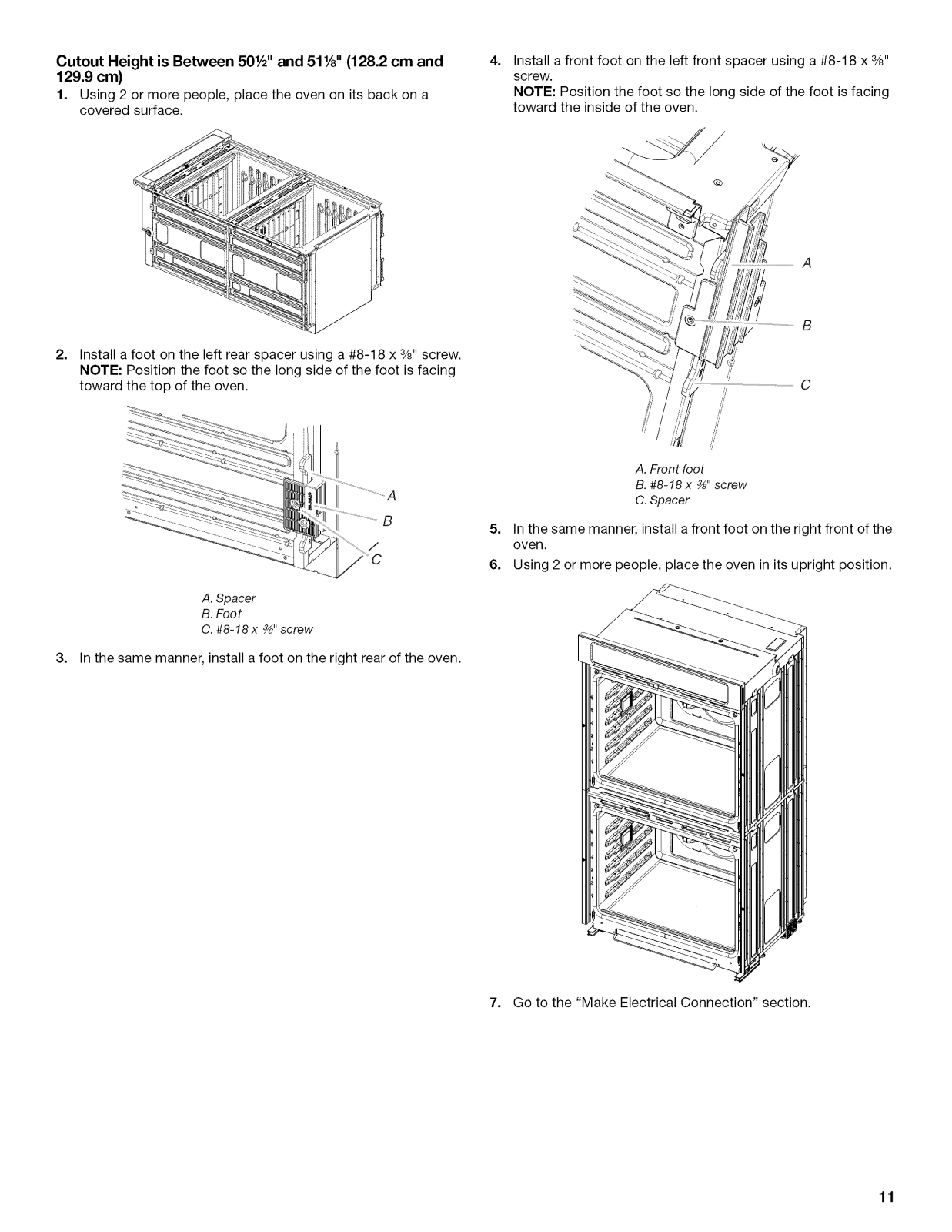

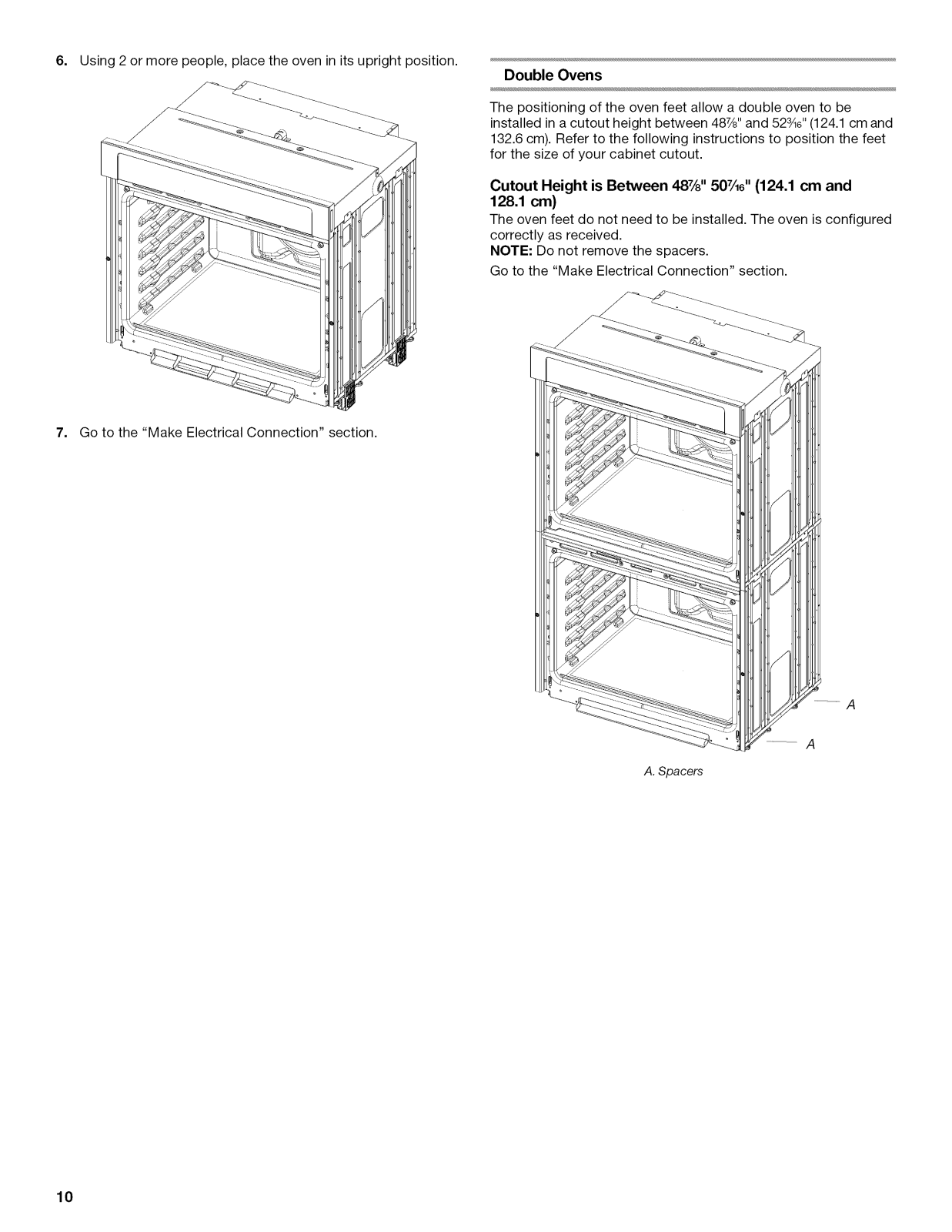

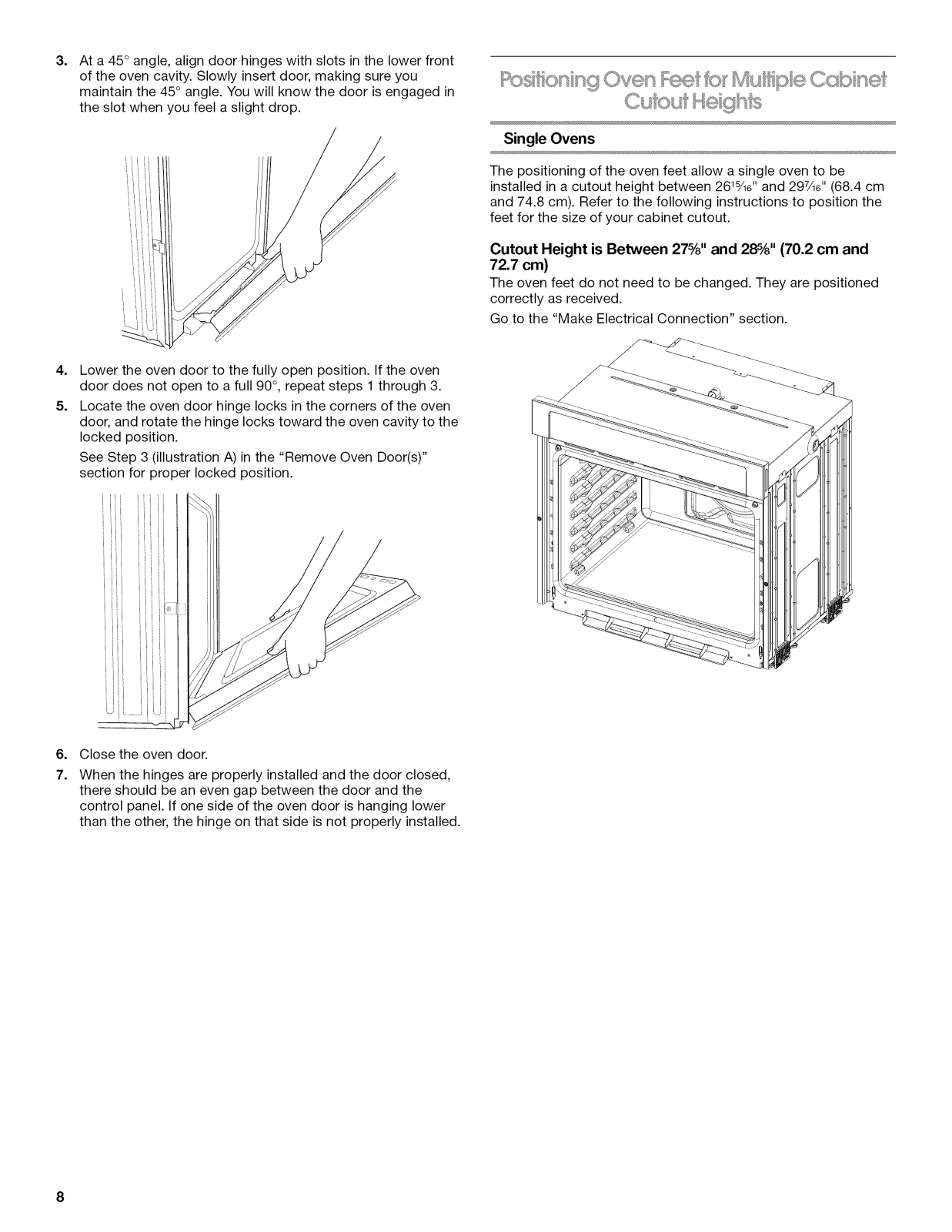

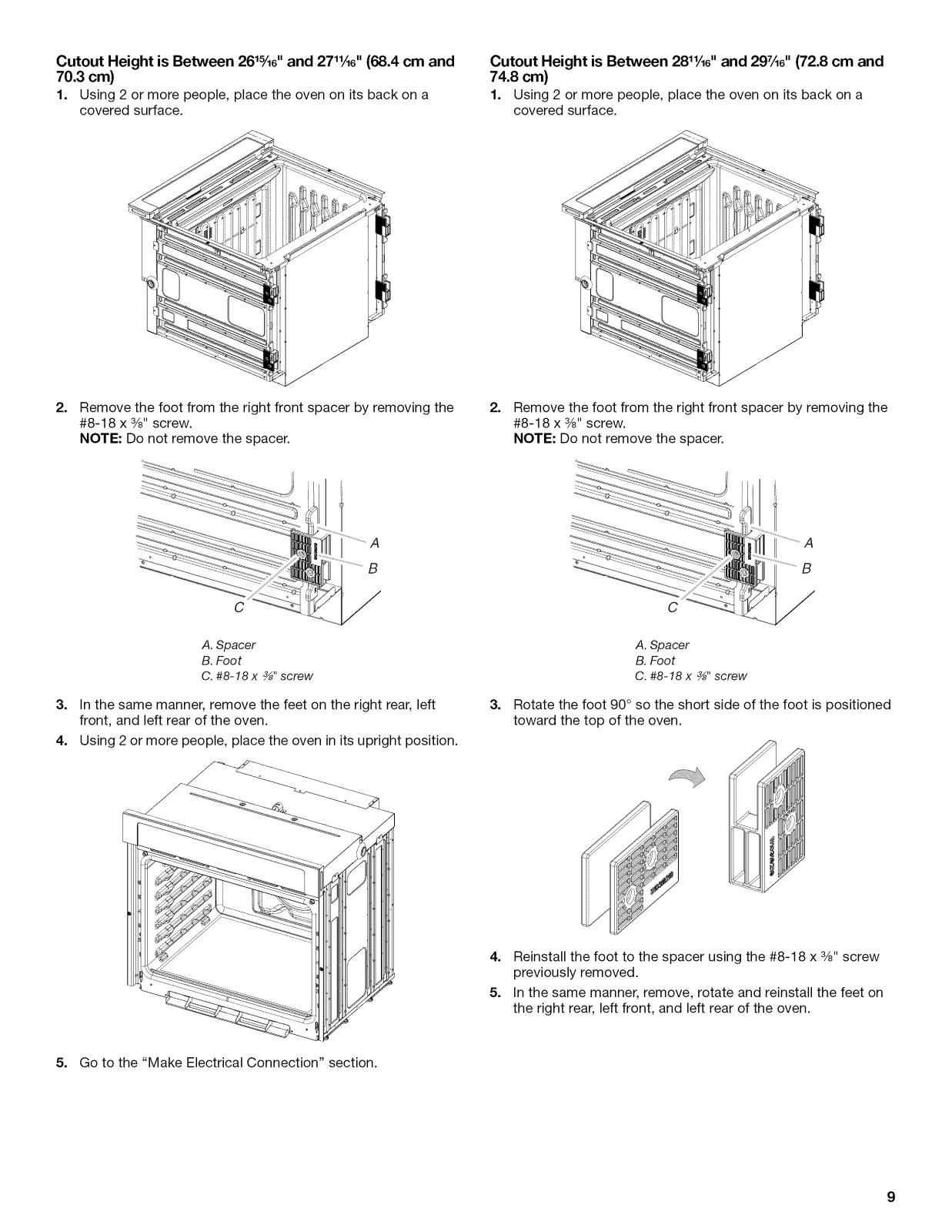

Positioning Oven Feet for Multiple Cabinet Cutout Heights ....... 8

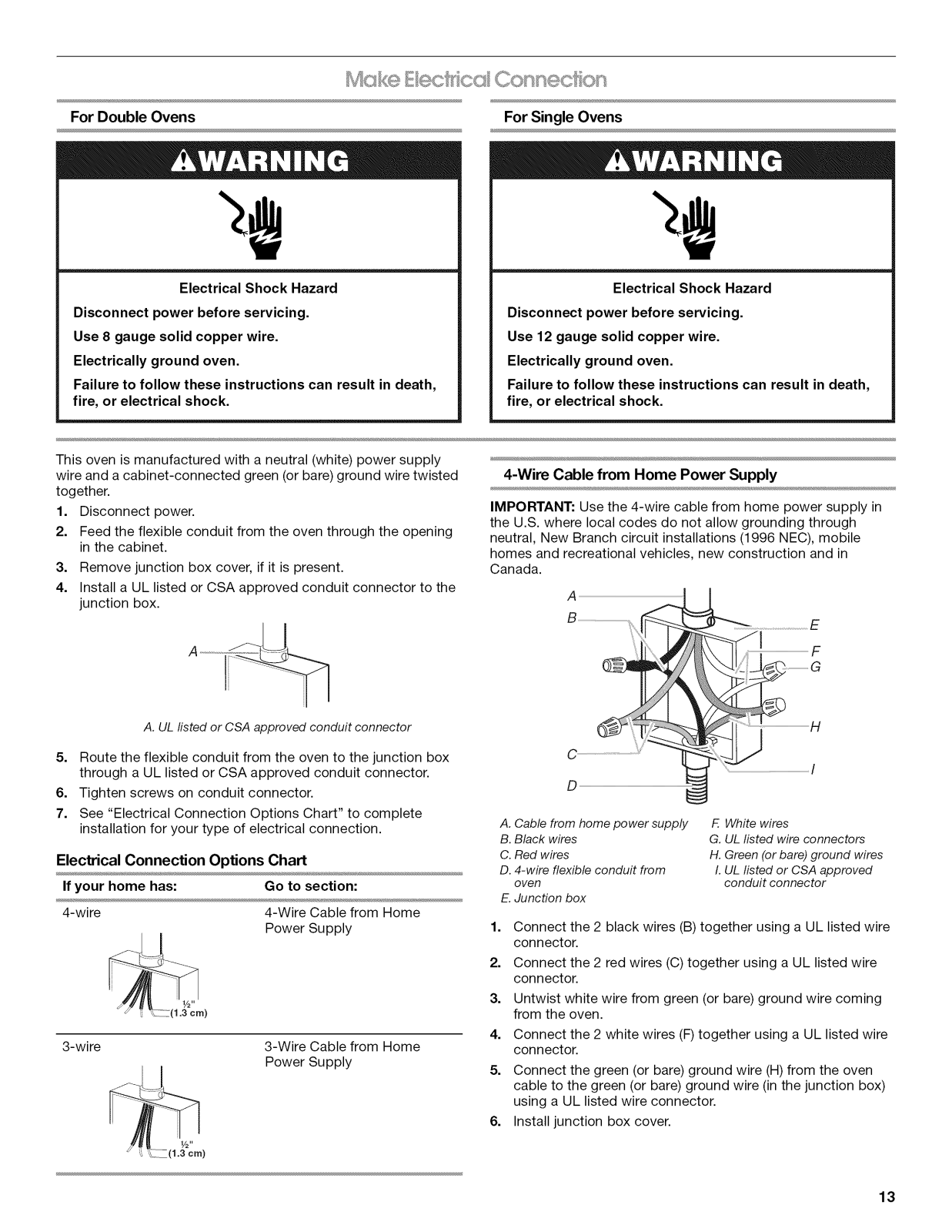

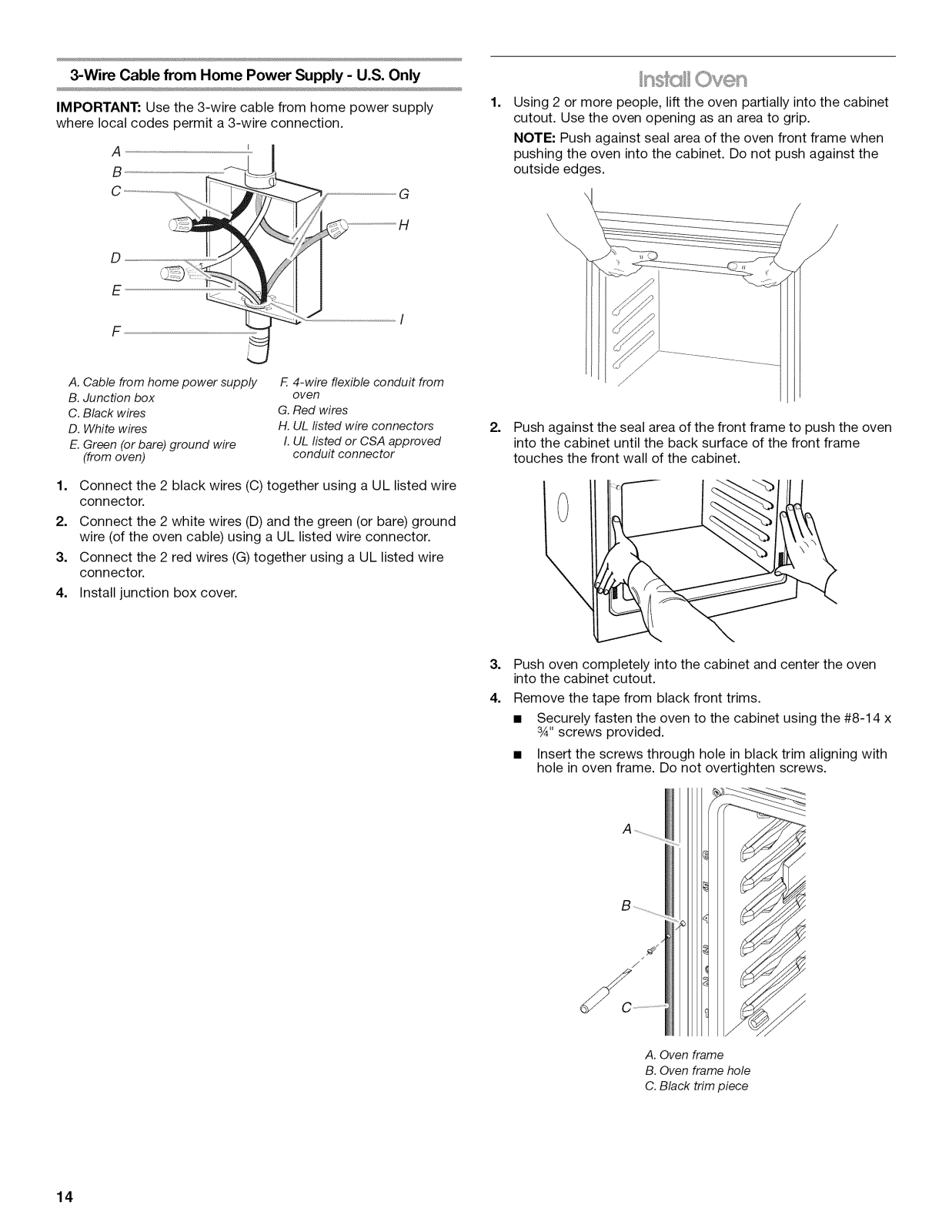

Make Electrical Connection ....................................................... 13

Install Oven ................................................................................. 14

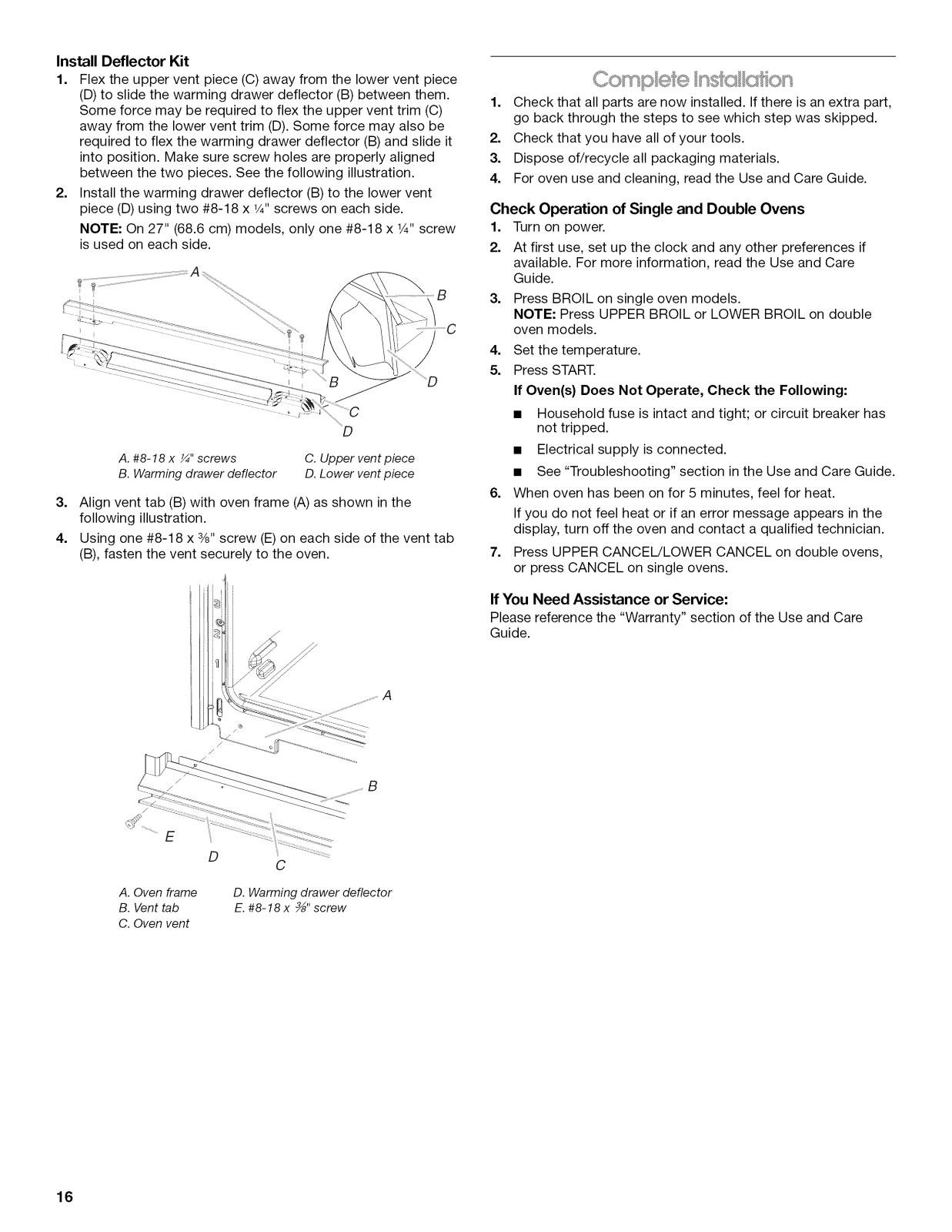

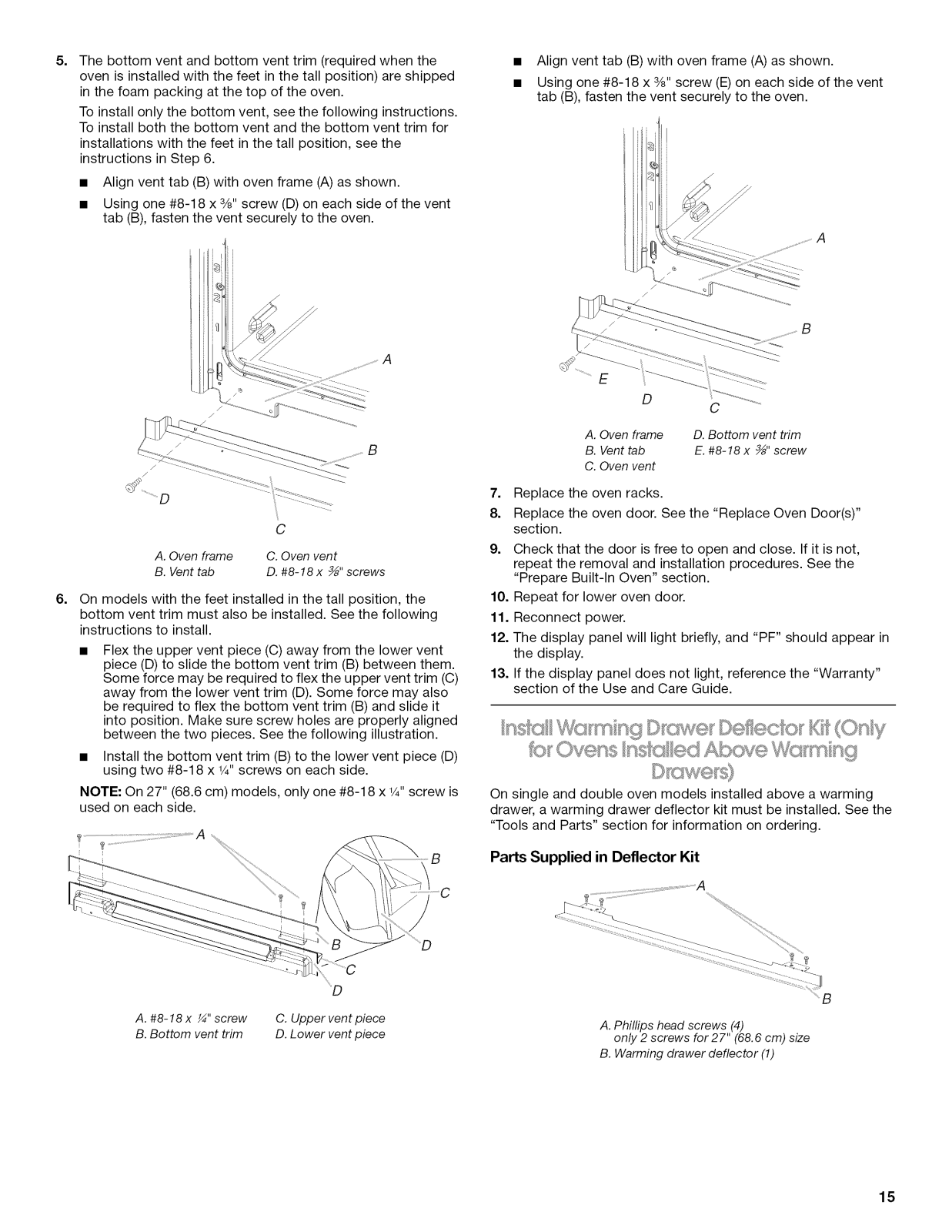

Install Warming Drawer Deflector Kit (Only for Ovens Installed

Above Warming Drawers) .......................................................... 15

Complete Installation ................................................................. 16

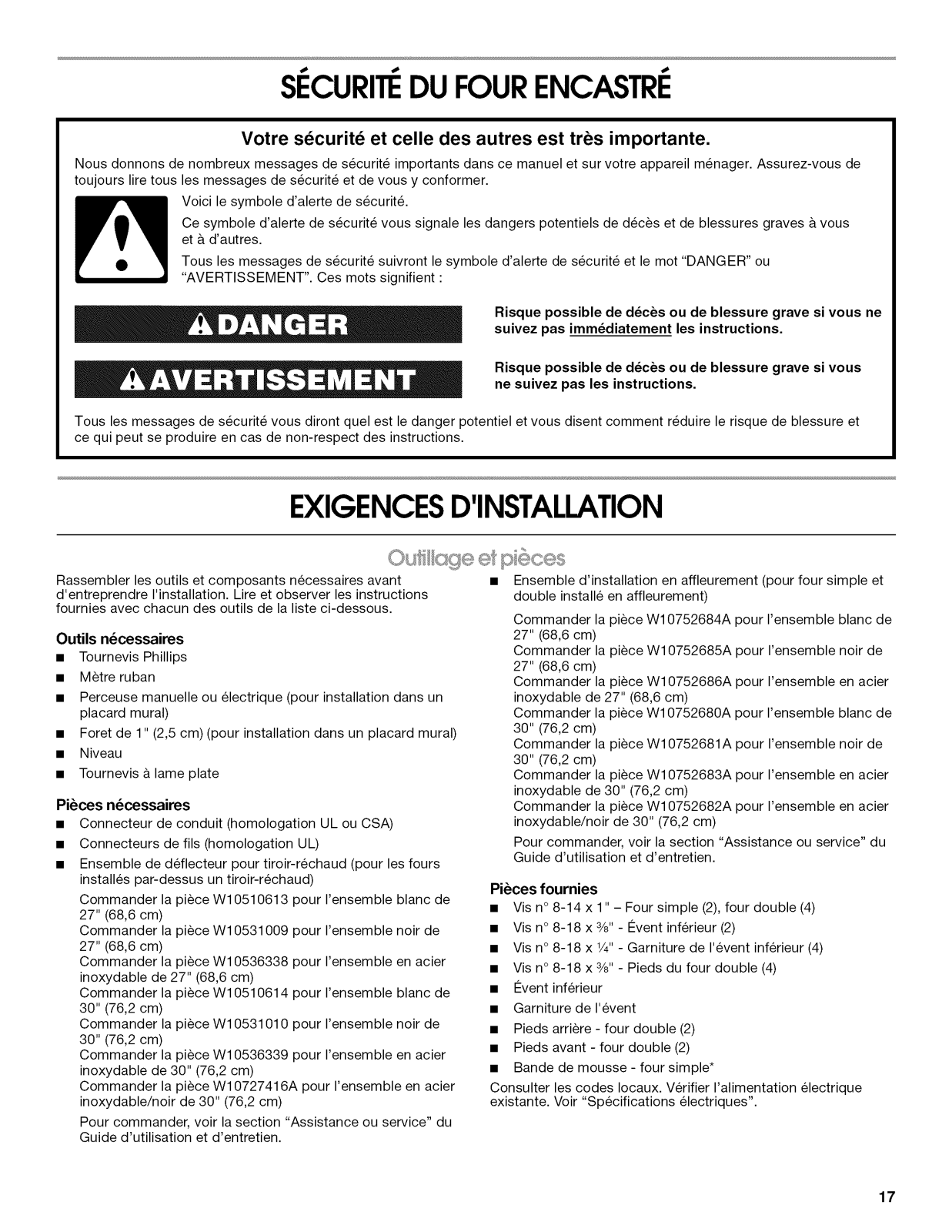

SI_CURITI_ DU FOUR ENCASTRI_ .............................................. 17

EXIGENCES D'INSTALLATION ................................................... 17

Outillage et pieces ...................................................................... 17

Exigences d'emplacement ......................................................... 18

Specifications electriques .......................................................... 21

INSTRUCTIONS D'INSTALLATION ............................................. 22

Preparation du four encastre ..................................................... 22

Depose de la/des porte(s) du four ............................................. 22

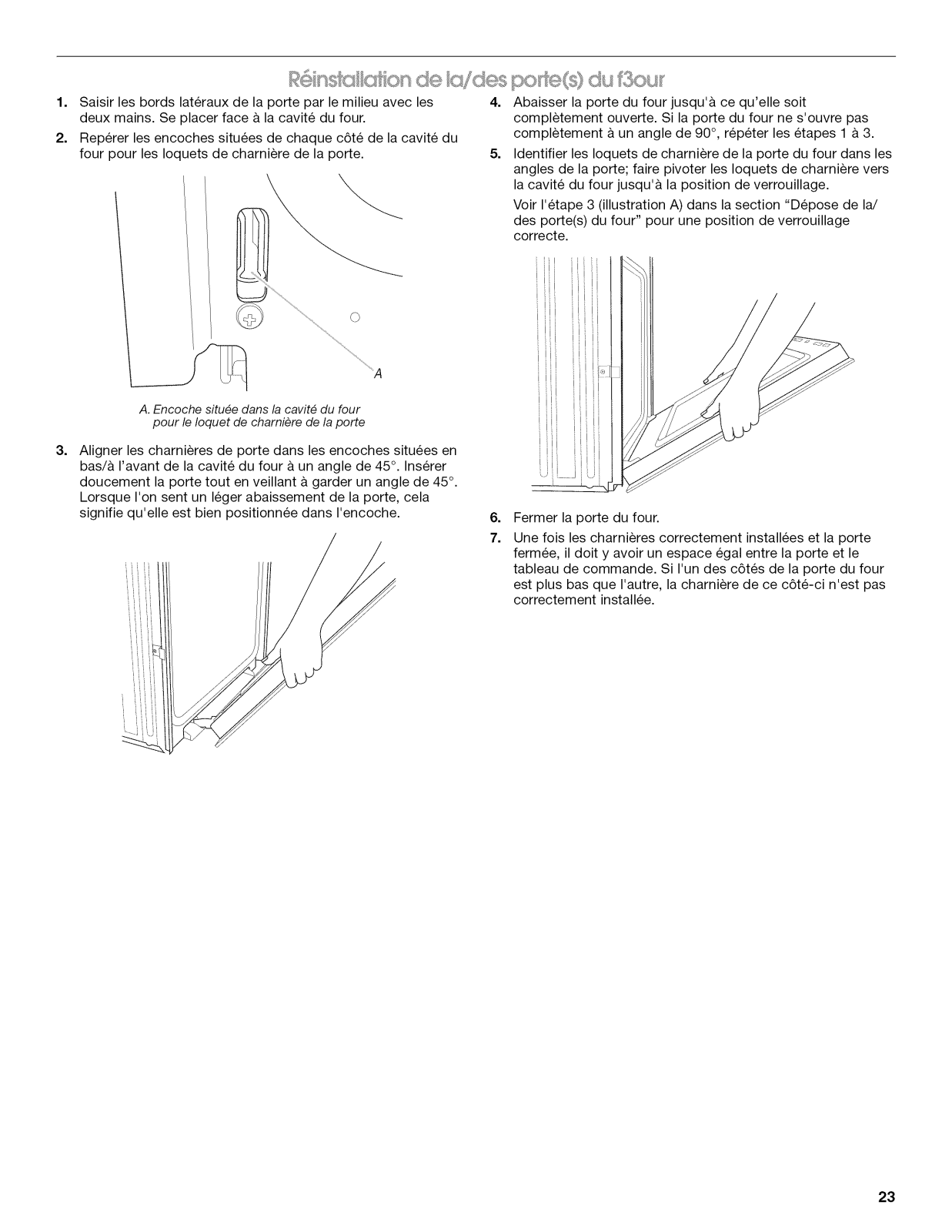

Reinstallation de la/des porte(s) du four .................................... 23

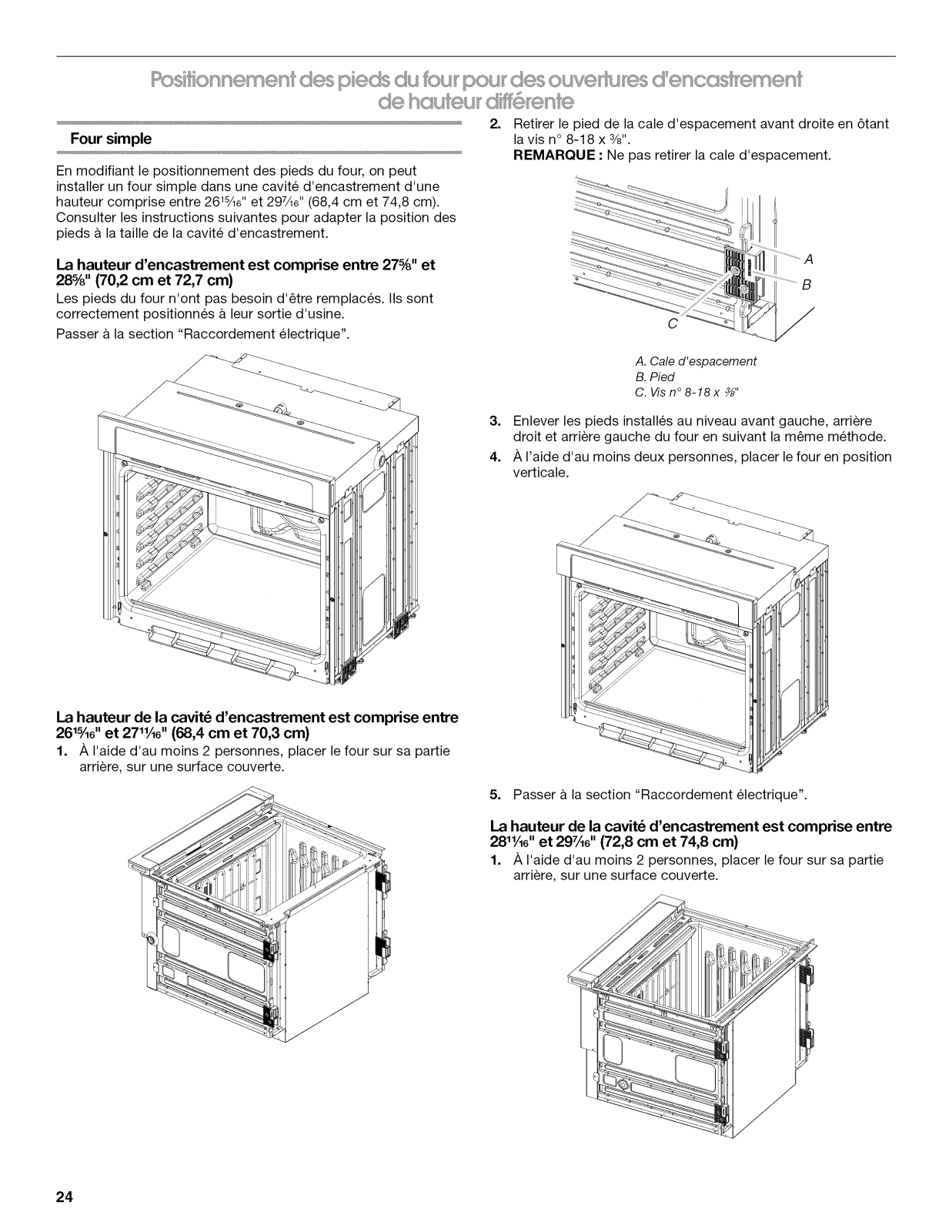

Positionnement des pieds du four pour des ouvertures

d'encastrement de hauteur differente ........................................ 24

Raccordement electrique ........................................................... 28

Installation du four ...................................................................... 29

Installation de I'ensemble de deflecteur du tiroir-rechaud
(uniquement pour les fours installes au-dessus d'un tiroir-

rechaud) ...................................................................................... 31

Achever I'installation .................................................................. 32

iMPORTANT:

Save for local electrical inspector's use.

iMPORTANT :

,&,conserver pour consultation par I'inspecteur local des installations 61ectriques.

W10725670B

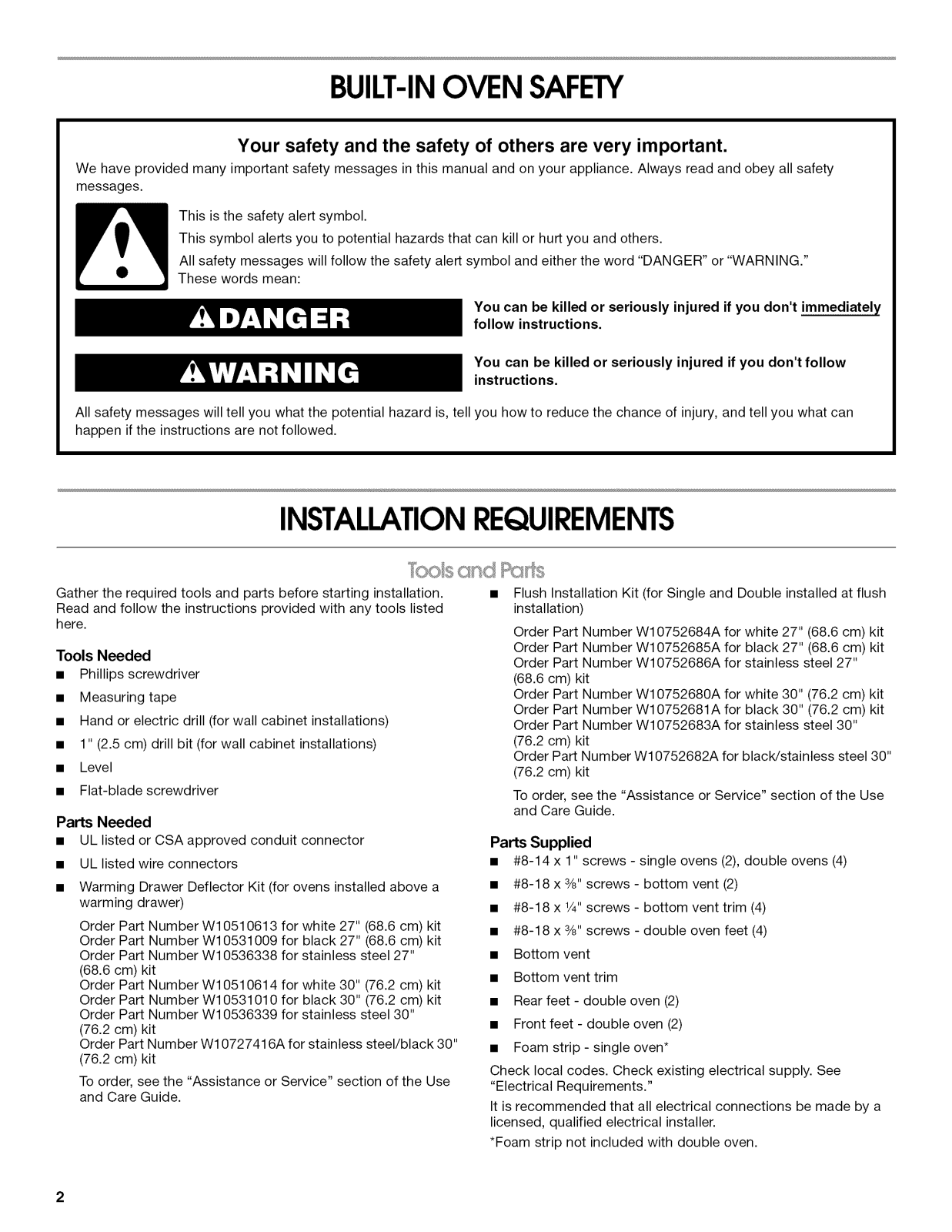

BUILT-INOVEN SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow
instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.

INSTALLATIONREQUIREMENTS

Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed

here.

Tools Needed

• Phillips screwdriver

• Measuring tape

• Hand or electric drill (for wall cabinet installations)

• 1" (2.5 cm) drill bit (for wall cabinet installations)

• Level

• Flat-blade screwdriver

Parts Needed

UL listed or CSA approved conduit connector
UL listed wire connectors

Warming Drawer Deflector Kit (for ovens installed above a
warming drawer)

Order Part Number W10510613 for white 27" (68.6 cm) kit
Order Part Number W10531009 for black 27" (68.6 cm) kit

Order Part Number W10536338 for stainless steel 27"
(68.6 cm) kit

Order Part Number W10510614 for white 30" (76.2 cm) kit
Order Part Number W10531010 for black 30" (76.2 cm) kit

Order Part Number W10536339 for stainless steel 30"
(76.2 cm) kit

Order Part Number W10727416A for stainless steel/black 30"
(76.2 cm) kit

To order, see the "Assistance or Service" section of the Use
and Care Guide.

Flush Installation Kit (for Single and Double installed at flush
installation)

Order Part Number W10752684A for white 27" (68.6 cm) kit
Order Part Number W10752685A for black 27" (68.6 cm) kit

Order Part Number W10752686A for stainless steel 27"
(68.6 cm) kit
Order Part Number W10752680A for white 30" (76.2 cm) kit

Order Part Number W10752681A for black 30" (76.2 cm) kit
Order Part Number W10752683A for stainless steel 30"

(76.2 cm) kit
Order Part Number W10752682A for blacWstainless steel 30"

(76.2 cm) kit
To order, see the "Assistance or Service" section of the Use

and Care Guide.

Parts Supplied

• #8-14 x 1" screws - single ovens (2), double ovens (4)

• #8-18 x 3/8"screws - bottom vent (2)

• #8-18 x 1/4"screws - bottom vent trim (4)

• #8-18 x 3/8"screws - double oven feet (4)

• Bottom vent

• Bottom vent trim

• Rear feet- double oven (2)

• Front feet- double oven (2)

• Foam strip- single oven*
Check local codes. Check existing electrical supply. See

"Electrical Requirements."
It is recommended that all electrical connections be made by a

licensed, qualified electrical installer.
*Foam strip not included with double oven.

2

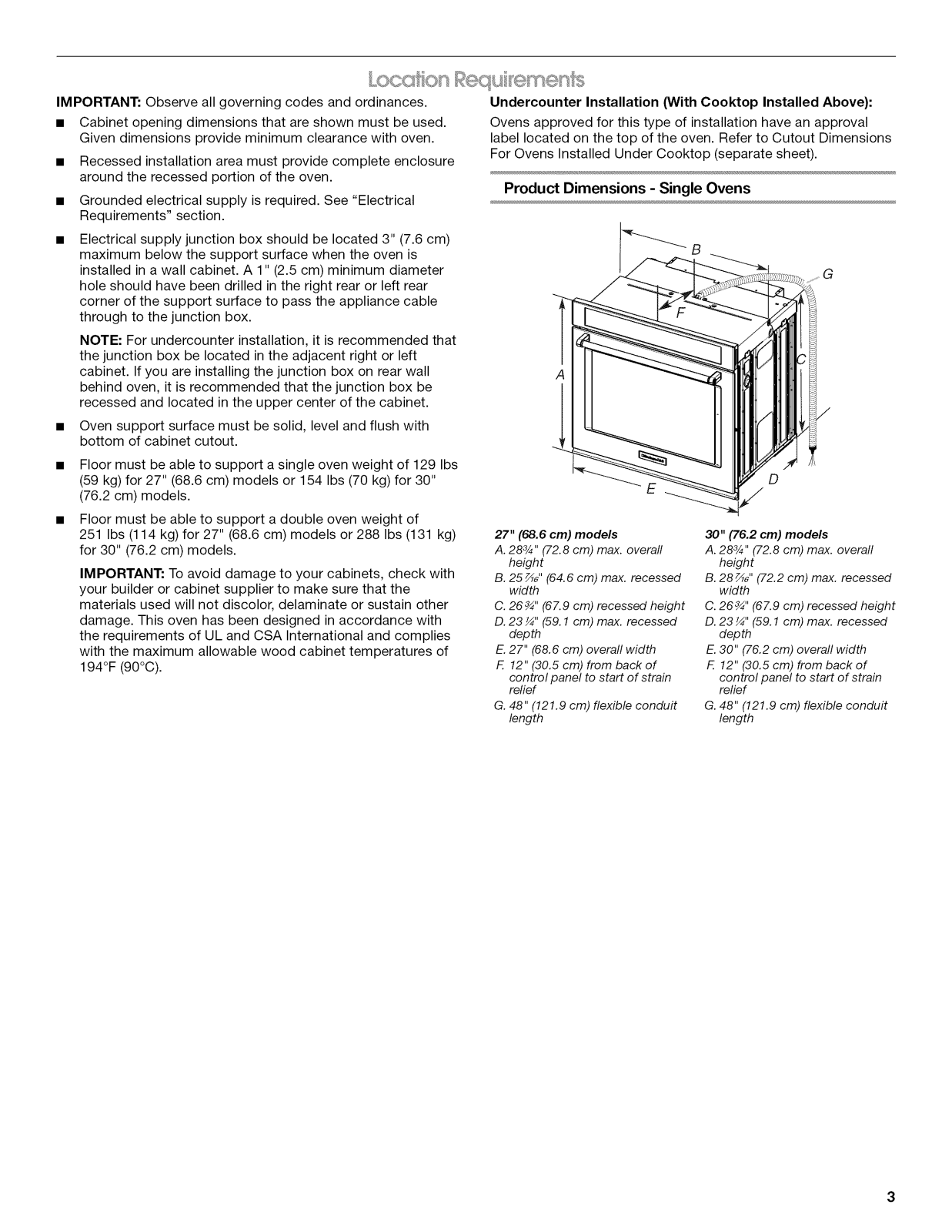

IMPORTANT." Observe all governing codes and ordinances.

• Cabinet opening dimensions that are shown must be used.
Given dimensions provide minimum clearance with oven.

• Recessed installation area must provide complete enclosure

Undercounter Installation (With Cooktop Installed Above):

Ovens approved for this type of installation have an approval
label located on the top of the oven. Refer to Cutout Dimensions
For Ovens Installed Under Cooktop (separate sheet).

around the recessed portion of the oven.

• Grounded electrical supply is required. See "Electrical

Product Dimensions - Single Ovens

Requirements" section.

• Electrical supply junction box should be located 3" (7.6 cm)
maximum below the support surface when the oven is
installed in a wall cabinet. A 1" (2.5 cm) minimum diameter
hole should have been drilled in the right rear or left rear
corner of the support surface to pass the appliance cable
through to the junction box.

NOTE: For undercounter installation, it is recommended that
the junction box be located in the adjacent right or left
cabinet. If you are installing the junction box on rear wall A
behind oven, it is recommended that the junction box be
recessed and located in the upper center of the cabinet.

• Oven support surface must be solid, level and flush with
bottom of cabinet cutout.

Floor must be able to support a single oven weight of 129 Ibs
(59 kg) for 27" (68.6 cm) models or 154 Ibs (70 kg) for 30"
(76.2 cm) models.

Floor must be able to support a double oven weight of
251 Ibs (114 kg) for 27" (68.6 cm) models or 288 Ibs (131 kg)
for 30" (76.2 cm) models.

IMPORTANT: To avoid damage to your cabinets, check with
your builder or cabinet supplier to make sure that the

materials used will not discolor, delaminate or sustain other
damage. This oven has been designed in accordance with

27" (68.6 cm) models
A. 28_/4''(72.8 cm) max. overall

B. 25 z_,, (64.6 cm) max. recessed

C. 26 _" (67.9 cm) recessed height
D. 23 ¼" (59.1 cm) max. recessed

the requirements of UL and CSA International and complies
with the maximum allowable wood cabinet temperatures of
194°F (90°C).

E. 27" (68.6 cm) overall width

F. 12" (30.5 cm) from back of

G. 48" (121.9 cm) flexible conduit

height
width

depth

control panel to start of strain
relief

length

B

D

30" (76.2 cm) models
A. 28_/4" (72.8 cm) max. overall

height

B. 28 z_'' (72.2 cm) max. recessed

width

C. 26_" (67.9 cm) recessed height
D. 23 ¼" (59.1 cm) max. recessed

depth
E.30" (76.2 cm) overall width
F. 12" (30.5 cm) from back of

control panel to start of strain

relief

G. 48" (121.9 cm) flexible conduit

length

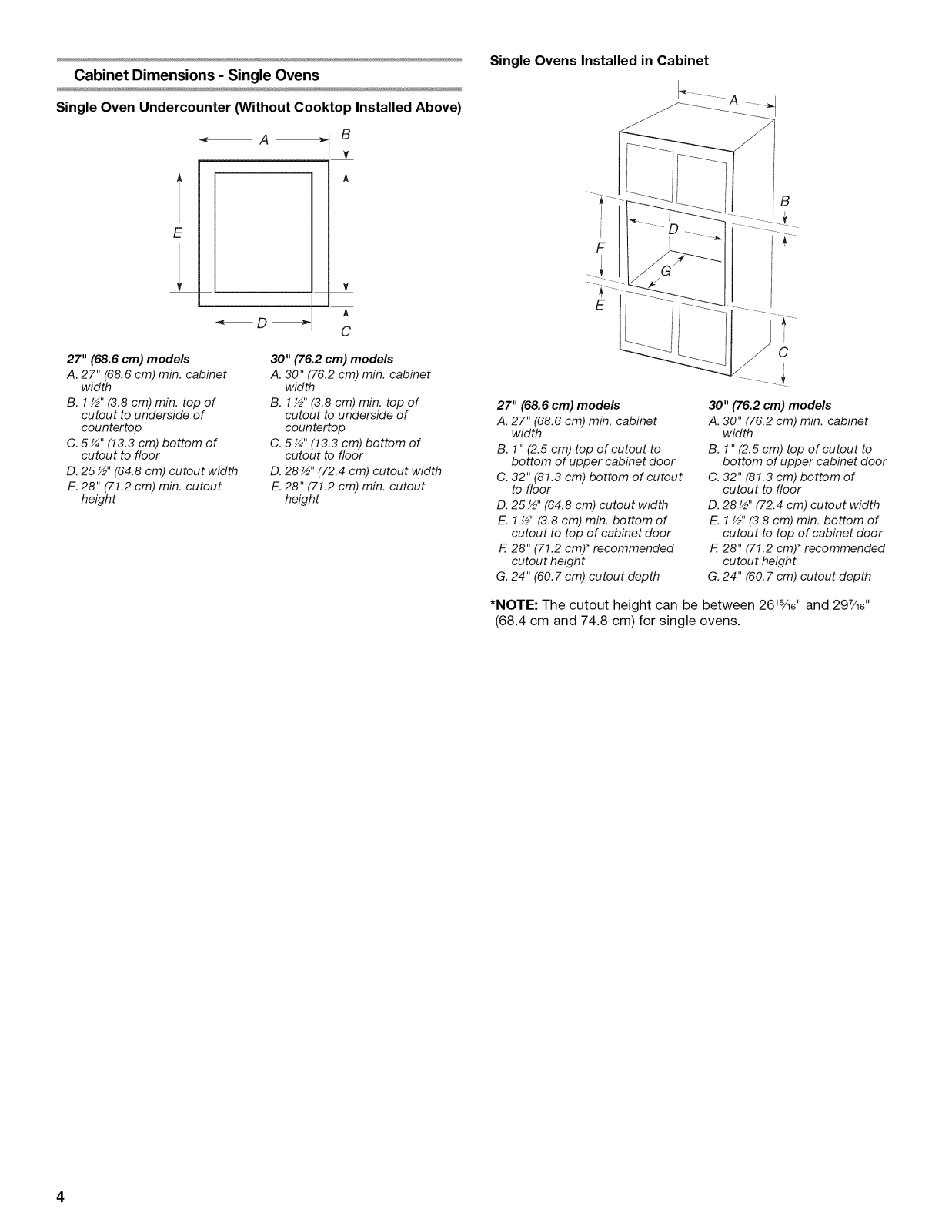

Cabinet Dimensions - Single Ovens

Single Oven Undercounter (Without Cooktop Installed Above)

A B

Single Ovens Installed in Cabinet

B

E

27" (68.6 cm) models
A. 27" (68.6 cm) min. cabinet

width

B. 1½" (3.8 cm) min. top of

cutout to underside of
cou ntertop

C. 5¼" (13.3 cm) bottom of

cutout to floor

D. 25½" (64.8 cm) cutout width

E. 28" (71.2 cm) min. cutout

height

30" (76.2 cm) models
A. 30" (76.2 cm) min. cabinet

width

B. 1½" (3.8 cm) min. top of

cutout to underside of
countertop

C. 5¼" (13.3 cm) bottom of

cutout to floor

D. 28 ½" (72.4 cm) cutout width
E. 28" (71.2 cm) min. cutout

height

F

E

27" (68.6 cm) models

A. 27" (68.6 cm) min. cabinet

width

B. 1" (2.5 cm) top of cutout to

bottom of upper cabinet door

C. 32" (81.3 cm) bottom of cutout

to floor

D. 25½" (64.8 cm) cutout width

E. 1½" (3.8 cm) min. bottom of

cutout to top of cabinet door

E 28" (71.2 cm)* recommended

cutout height

G. 24" (60.7 cm) cutout depth

30" (76.2 cm) models

A. 30" (76.2 cm) min. cabinet

width

B. 1" (2.5 cm) top of cutout to

bottom of upper cabinet door

C. 32" (81.3 cm) bottom of

cutout to floor

D. 28 ½" (72.4 cm) cutout width

E. 1½" (3.8 cm) min. bottom of

cutout to top of cabinet door

F. 28" (71.2 cm)* recommended

cutout height

G. 24" (60. 7 cm) cutout depth

*NOTE: The cutout height can be between 261%e'' and 297/le''

(68.4 cm and 74.8 cm) for single ovens.

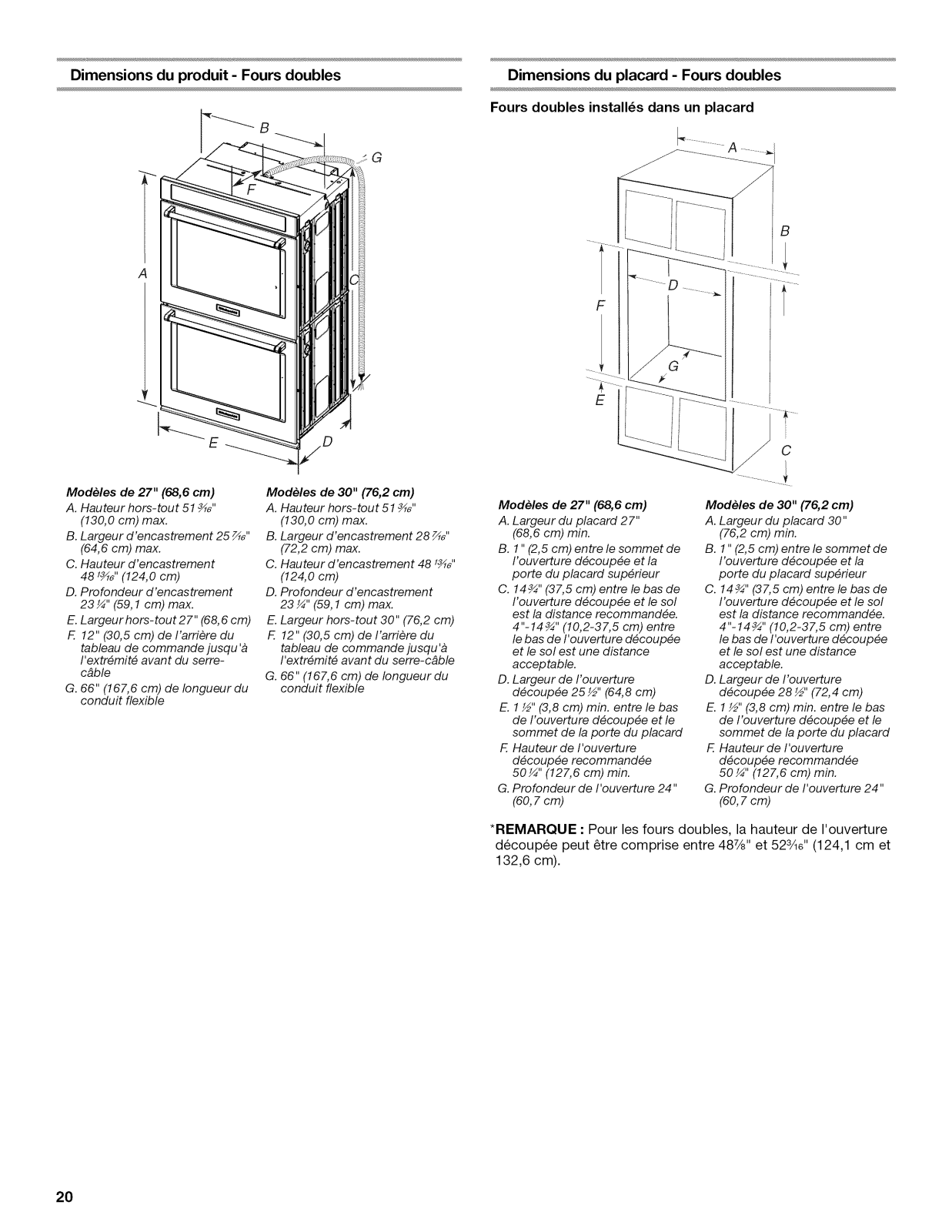

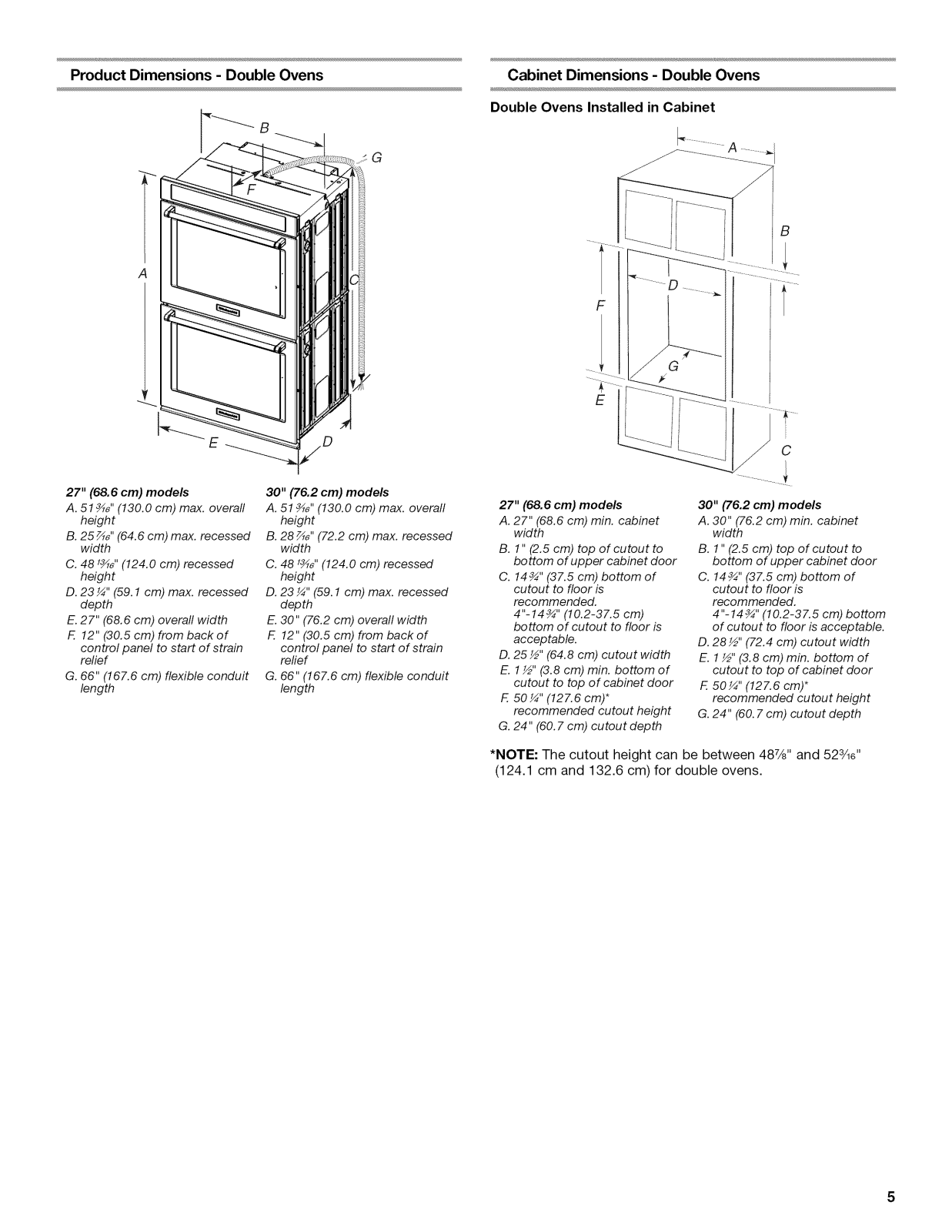

Product Dimensions - Double Ovens

B

A

Cabinet Dimensions - Double Ovens

Double Ovens Installed in Cabinet

B

F

E

C

27" (68.6 cm) models
A. 51 _" (130.0 cm) max. overall

height

B. 25 z_'' (64.6 cm) max. recessed

width

C. 481_,, (124.0 cm) recessed

height

D. 23 ¼" (59.1 cm) max. recessed

depth
E.27" (68.6 cm) overafl width
F. 12" (30.5 cm) from back of

control panel to start of strain

relief

G. 66" (167.6 cm) flexible conduit

length

30" (76.2 cm) models
A. 51 _" (130.0 cm) max. overall

height

B. 28 z_,, (72.2 cm) max. recessed

width

C. 48 _" (124.0 cm) recessed

height

D. 23 ¼" (59.1 cm) max. recessed

depth

E. 30" (76.2 cm) overall width

F. 12" (30.5 cm) from back of

control panel to start of strain
relief

G. 66" (167.6 cm) flexible conduit

length

27" (68.6 cm) models

A. 27" (68.6 cm) min. cabinet

width

B. 1" (2.5 cm) top of cutout to

bottom of upper cabinet door

C. 14_" (37.5 cm) bottom of

cutout to floor is
recommended.
4"-14_" (10.2-37.5 cm)

bottom of cutout to floor is

acceptable.
D. 25 ½" (64.8 cm) cutout width
E. 1½" (3.8 cm) min. bottom of

cutout to top of cabinet door

F. 50¼" (127.6cm)*

recommended cutout height

G. 24" (60.7 cm) cutout depth

30" (76.2 cm) models
A. 30" (76.2 cm) min. cabinet

width

B. 1" (2.5 cm) top of cutout to

bottom of upper cabinet door

C. 14_" (37.5 cm) bottom of

cutout to floor is
recommended.
4"-14_" (10.2-37.5 cm) bottom

of cutout to floor is acceptable.
D. 28½" (72.4 cm) cutout width
E. 1½" (3.8 cm) min. bottom of

cutout to top of cabinet door

F. 50¼" (127.6 cm)*

recommended cutout height
G. 24" (60.7 cm) cutout depth

*NOTE: The cutout height can be between 487/8"and 523/le''

(124.1 cm and 132.6 cm) for double ovens.

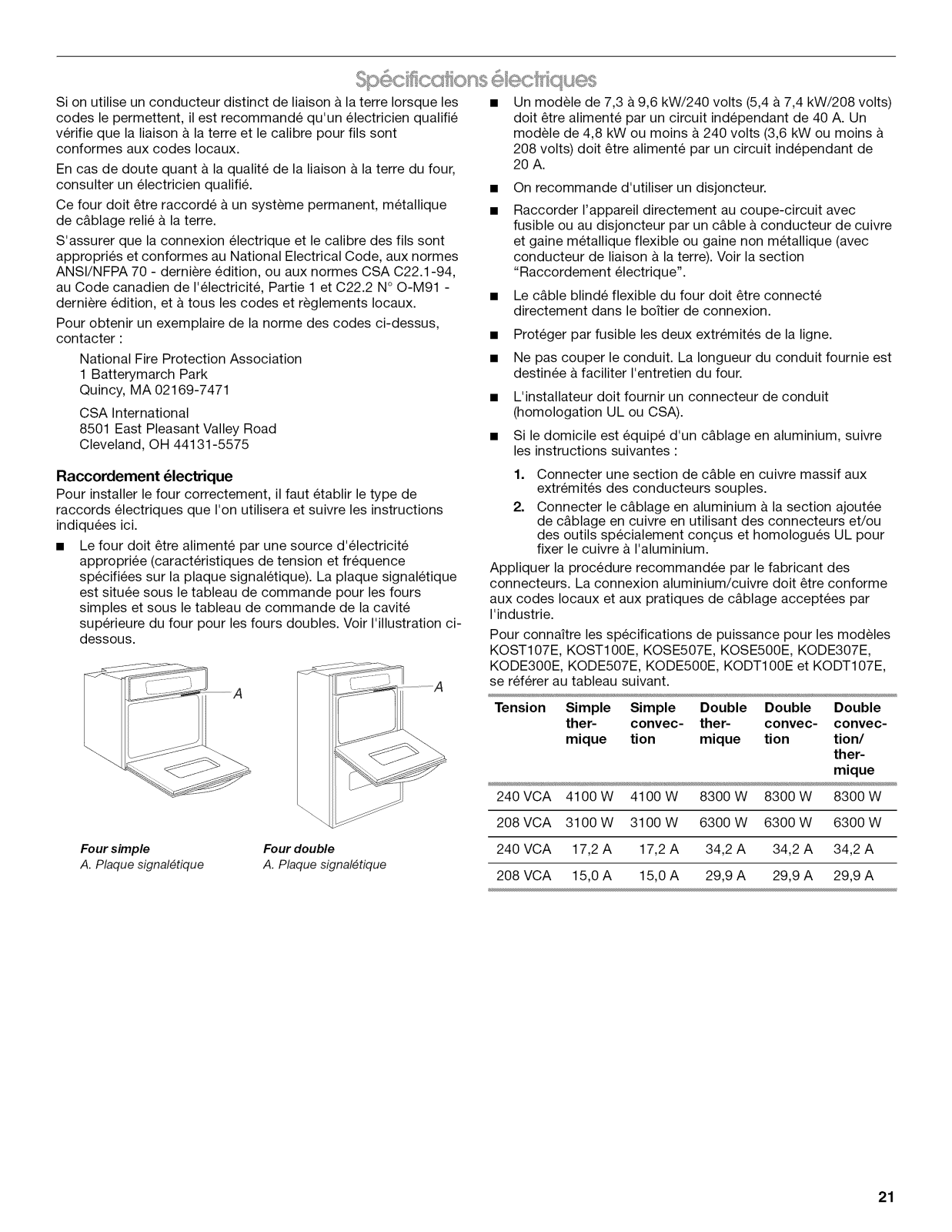

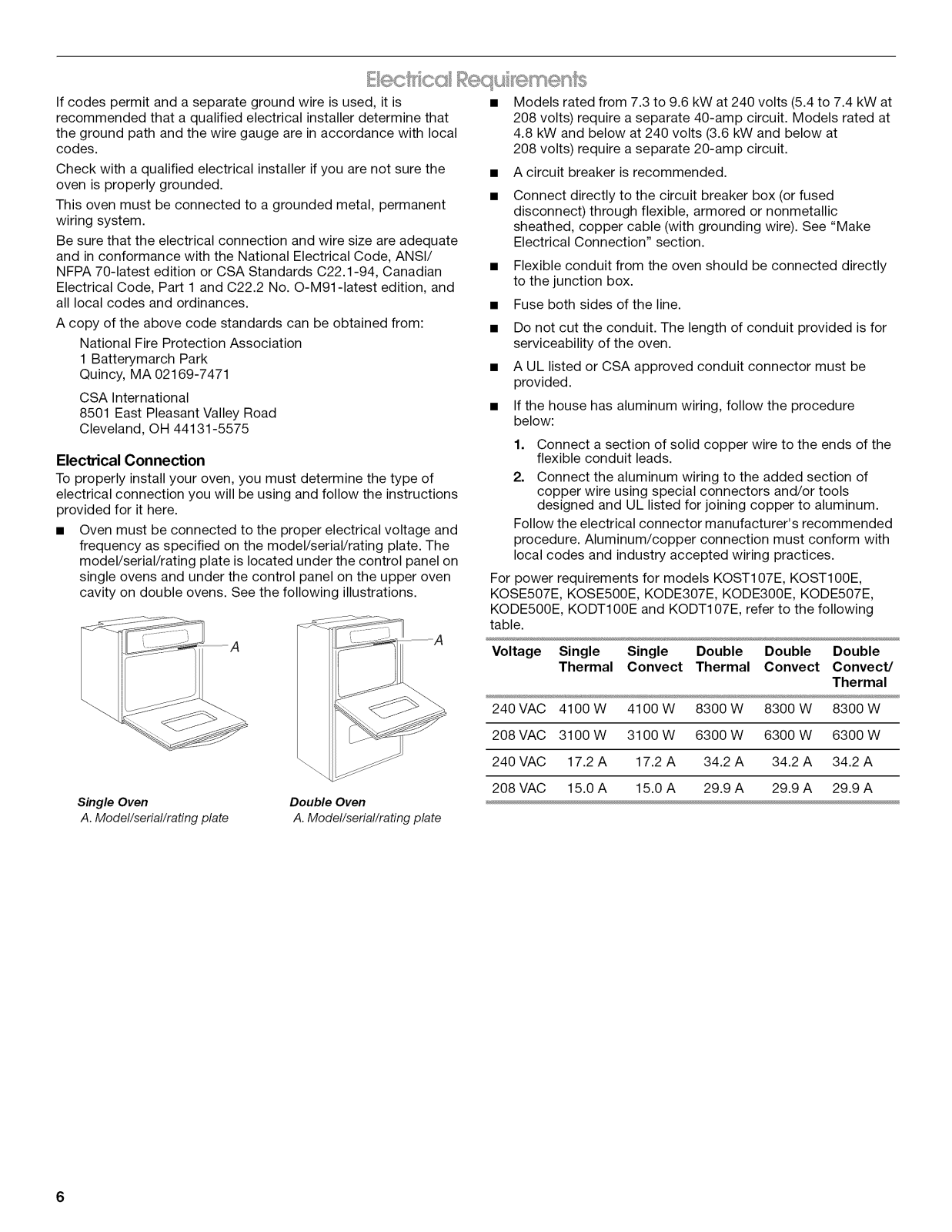

Ifcodespermitandaseparategroundwireisused,itis
recommendedthataqualifiedelectricalinstallerdeterminethat
thegroundpathandthewiregaugeareinaccordancewithlocal

codes.
Checkwithaqualifiedelectricalinstallerifyouarenotsurethe

ovenisproperlygrounded.
Thisovenmustbeconnectedtoagroundedmetal,permanent

wiringsystem.
Besurethattheelectricalconnectionandwiresizeareadequate

andinconformancewiththeNationalElectricalCode,ANSI/
NFPA70-latesteditionorCSAStandardsC22.1-94,Canadian

ElectricalCode,Part1andC22.2No.O-M91-1atestedition,and
alllocalcodesandordinances.

Acopyoftheabovecodestandardscanbeobtainedfrom:

NationalFireProtectionAssociation
1BatterymarchPark

Quincy,MA02169-7471
CSAInternational

8501EastPleasantValleyRoad
Cleveland,OH44131-5575

Electrical Connection

To properly install your oven, you must determine the type of
electrical connection you will be using and follow the instructions
provided for it here.

• Oven must be connected to the proper electrical voltage and
frequency as specified on the model/serial/rating plate. The
model/serial/rating plate is located under the control panel on
single ovens and under the control panel on the upper oven
cavity on double ovens. See the following illustrations.

Models rated from 7.3 to 9.6 kW at 240 volts (5.4 to 7.4 kW at
208 volts) require aseparate 40-amp circuit. Models rated at

4.8 kW and below at 240 volts (3.6 kW and below at
208 volts) require a separate 20-amp circuit.

A circuit breaker is recommended.
Connect directly to the circuit breaker box (or fused

disconnect) through flexible, armored or nonmetallic
sheathed, copper cable (with grounding wire). See "Make

Electrical Connection" section.
Flexible conduit from the oven should be connected directly

to the junction box.
Fuse both sides of the line.

Do not cut the conduit. The length of conduit provided is for
serviceability of the oven.

A UL listed or CSA approved conduit connector must be
provided.

If the house has aluminum wiring, follow the procedure
below:

1. Connect a section of solid copper wire to the ends of the
flexible conduit leads.

2. Connect the aluminum wiring to the added section of
copper wire using special connectors and/or tools
designed and UL listed for joining copper to aluminum.

Follow the electrical connector manufacturer's recommended
procedure. Aluminum/copper connection must conform with

local codes and industry accepted wiring practices.

For power requirements for models KOST107E, KOST100E,
KOSE507E, KOSE500E, KODE307E, KODE300E, KODE507E,

KODE500E, KODT100E and KODT107E, refer to the following
table.

Single Oven

A. Model/serial/rating plate

Voltage Single Single Double Double Double

Thermal Convect Thermal Convect Convect/

Thermal

240 VAC 4100 W 4100 W 8300 W 8300 W 8300 W
208 VAC 3100 W 3100 W 6300 W 6300 W 6300 W
240 VAC 17.2 A 17.2 A 34.2 A 34.2 A 34.2 A
208 VAC 15.0 A 15.0 A 29.9 A 29.9 A 29.9 A

Double Oven

A. Model/serial/rating plate

6

INSTALLATIONINSTRUCTIONS

, ,_ _H_,___:_

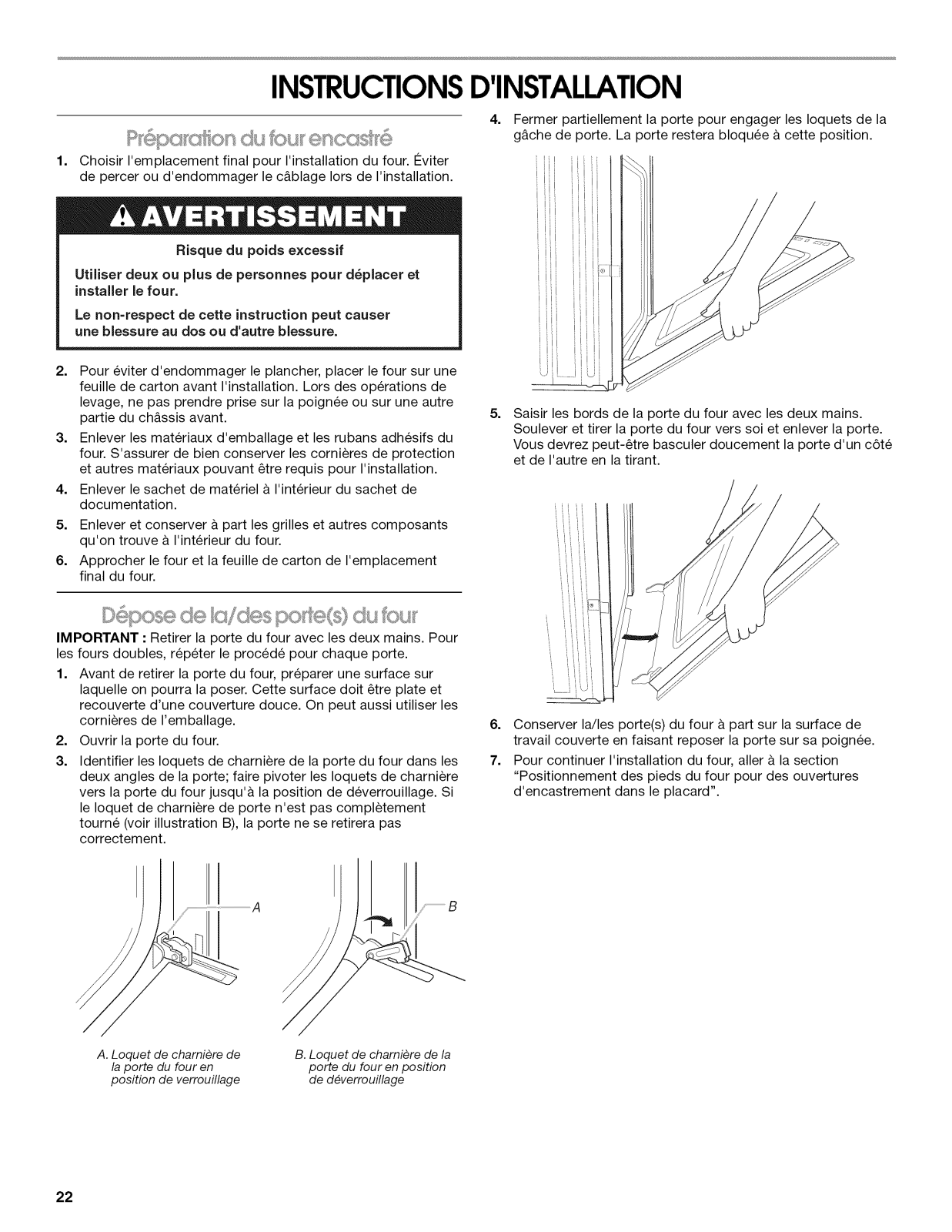

1. Decide on the final location for the oven. Avoid drilling or
cutting into house wiring during installation.

Excessive Weight Hazard

Use two or more people to move and install oven.
Failure to do so can result in back or other injury.

2. To avoid floor damage, set the oven onto cardboard prior to
installation. Do not use handle or any portion of the front
frame for lifting.

3. Remove the shipping materials and tape from the oven.
Remember to keep the corner posts and other materials that
may be needed for installation.

4. Remove the hardware package from inside the bag
containing literature.

5. Remove and set aside racks and other parts from inside the
oven.

6. Move oven and cardboard close to the oven's final location.

4=

Partially close the door to engage the door latch locks. The
door will stop at this point.

5. Using two hands, grasp the edges of the oven door. Lift and
pull the oven door toward you and remove. You may need to
gently shift door from side to side as you pull.

IMPORTANT: Use two hands to remove oven door. For double
ovens, repeat the process for each door.

1. Prior to removing the oven door, prepare a surface where you
will place it. This surface should be flat and covered with a
soft blanket, or use the corner posts from your packaging

material.

2. Open the oven door.

3. Locate the oven door hinge locks in both corners of the oven

door, and then rotate the hinge locks toward the oven door to
the unlocked position. If the door hinge lock is not rotated
fully (see illustration B), the door will not remove properly.

I A ..........................B

A. Oven door hinge lock in

locked position

B. Oven door hinge lock in

unlocked position

6. Set the oven door(s) aside on the prepared covered work
surface, with the oven door resting on its handle.

7. To continue with the oven installation, go to the "Positioning
Oven Feet for Multiple Cabinet Cutout Heights" section.

_,_ _ _a _ _ ,

1. Using two hands, grasp side edges of door at the midpoint.
Face the oven cavity.

2. Locate the slots on each side of the oven cavity for the door
hinge locks.

L_ "A

A.Slot inthe oven cavity for door hinge lock

3.

At a 45 ° angle, align door hinges with slots in the lower front
of the oven cavity. Slowly insert door, making sure you
maintain the 45° angle. You will know the door is engaged in
the slot when you feel a slight drop.

4.

Lower the oven door to the fully open position. If the oven
door does not open to a full 90°, repeat steps 1 through 3.

5.

Locate the oven door hinge locks in the corners of the oven
door, and rotate the hinge locks toward the oven cavity to the
locked position.

See Step 3 (illustration A) in the "Remove Oven Door(s)"
section for proper locked position.

Single Ovens

The positioning of the oven feet allow asingle oven to be
installed in a cutout height between 261%d' and 297/16'' (68.4 cm
and 74.8 cm). Refer to the following instructions to position the
feet for the size of your cabinet cutout.

Cutout Height is Between 27%" and 28%" (70.2 cm and

72.7 cm)

The oven feet do not need to be changed. They are positioned
correctly as received.

Go to the "Make Electrical Connection" section.

6.

Close the oven door.

7.

When the hinges are properly installed and the door closed,
there should be an even gap between the door and the
control panel. If one side of the oven door is hanging lower
than the other, the hinge on that side is not properly installed.

8

Cutout Height is Between 261%6'' and 2711A6"(68.4 cm and

70.3 cm)

1. Using 2 or more people, place the oven on its back on a
covered surface.

Cutout Height is Between 2811/16"and 29%6"(72.8 cm and

74.8 cm)

1. Using 2 or more people, place the oven on its back ona
covered surface.

2. Remove the foot from the right front spacer by removing the
#8-18 x 3/8"screw.

NOTE: Do not remove the spacer.

A

B

C

A. Spacer
B. Foot

C. #8-18 x _" screw

3. In the same manner, remove the feet on the right rear, left
front, and left rear of the oven.

4. Using 2 or more people, place the oven in its upright position.

2. Remove the foot from the right front spacer by removing the
#8-18 x 3/8"screw.

NOTE: Do not remove the spacer.

A

B

C

A. Spacer
B. Foot

C. #8-18 x _" screw

3.

Rotate the foot 90 ° so the short side of the foot is positioned
toward the top of the oven.

5. Go to the "Make Electrical Connection" section.

4. Reinstall the foot to the spacer using the #8-18 x 3/8"screw
previously removed.

5. In the same manner, remove, rotate and reinstall the feet on
the right rear, left front, and left rear of the oven.

6=

Using 2 or more people, place the oven in its upright position.

7. Go to the "Make Electrical Connection" section.

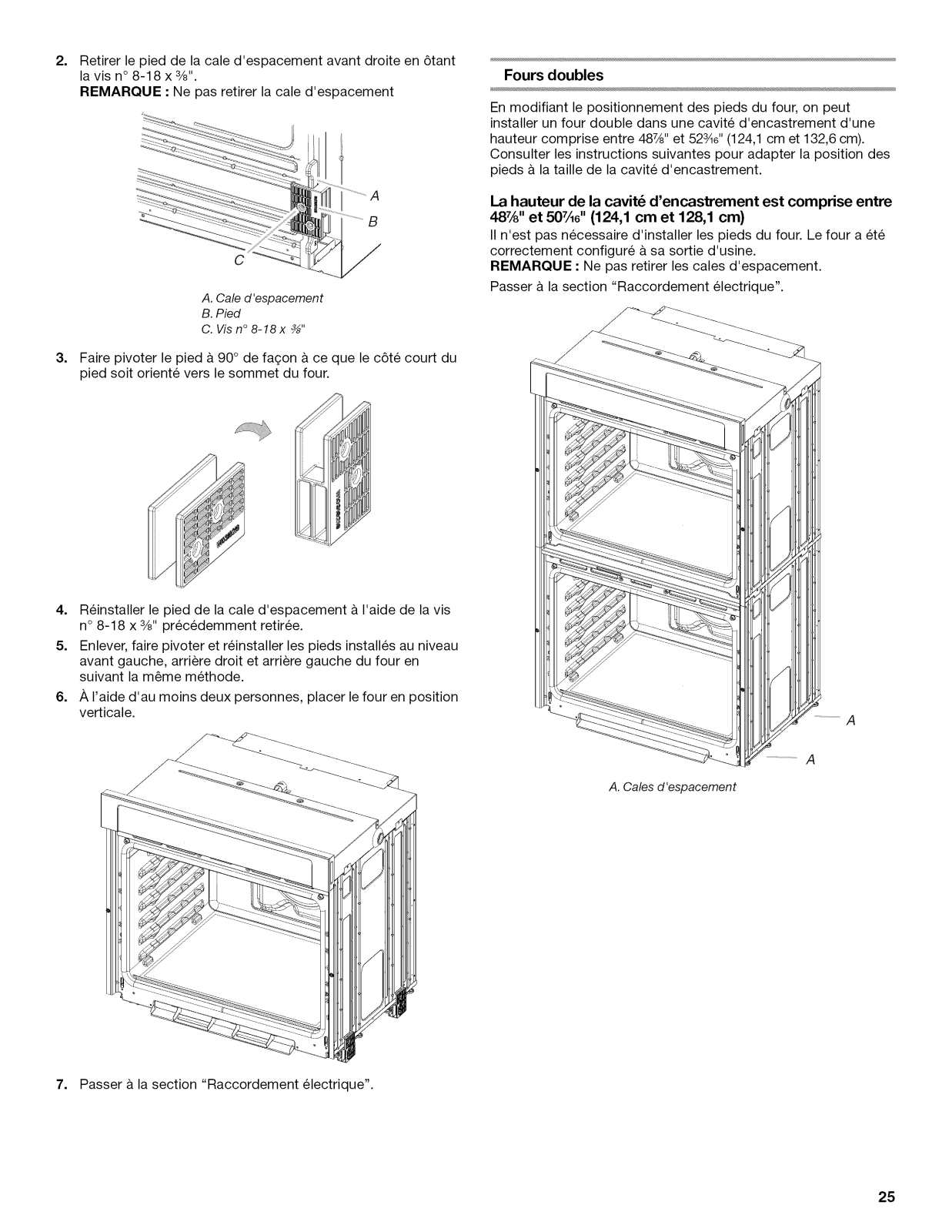

Double Ovens

The positioning of the oven feet allow a double oven to be
installed in a cutout height between 487/8'' and 52¾e" (124.1 cm and

132.6 cm). Refer to the following instructions to position the feet

for the size of your cabinet cutout.

Cutout Height is Between 487/8'' 507/_6'' (124.1 cm and

128.1 cm)

The oven feet do not need to be installed. The oven is configured
correctly as received.
NOTE: Do not remove the spacers.

Go to the "Make Electrical Connection" section.

A. Spacers

A

10

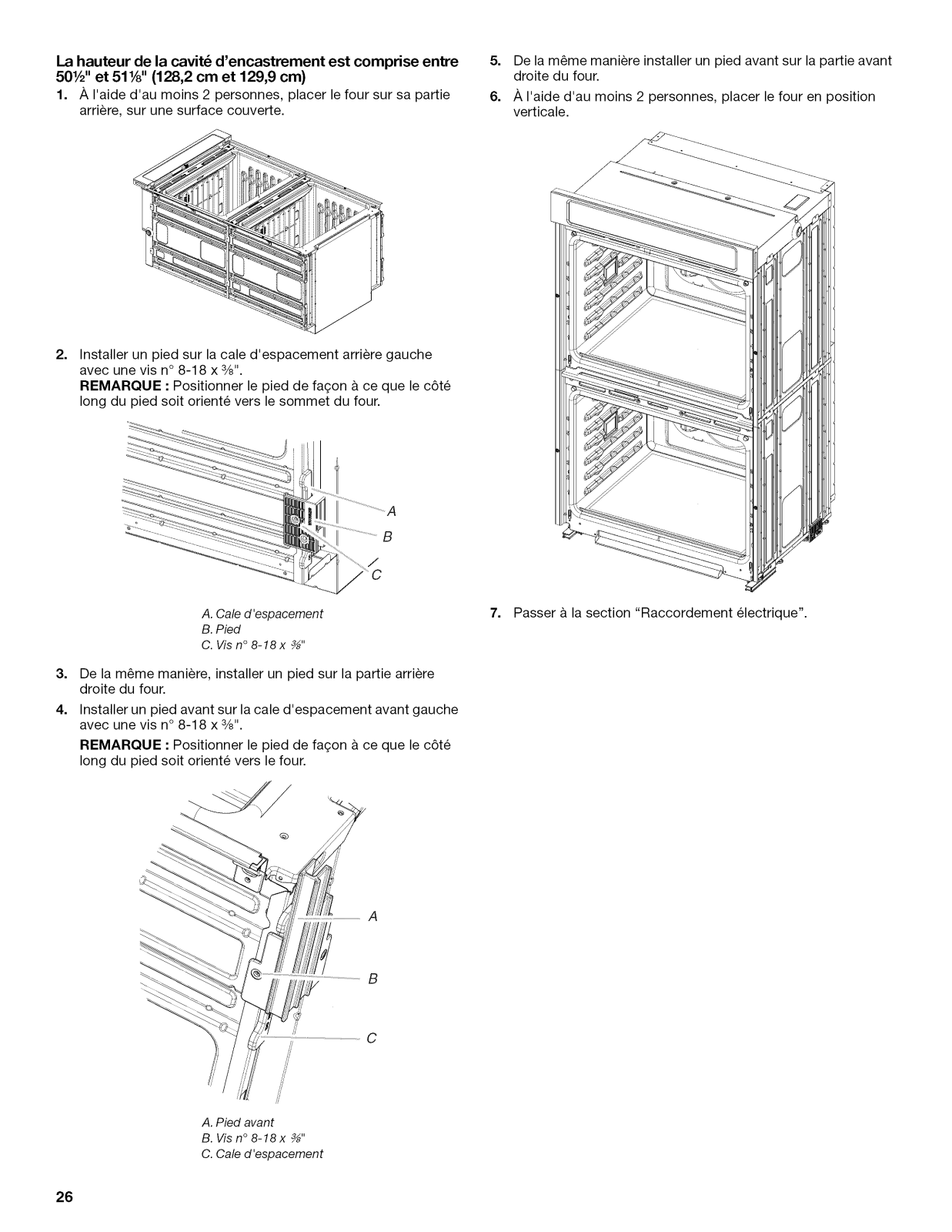

Cutout Height is Between 501/2'' and 511/8"(128.2 cm and

129.9 cm)

1. Using 2or more people, place the oven on itsback on a

covered surface.

I

2.

Install a foot on the left rear spacer using a #8-18 x 3/8"screw.
NOTE: Position the foot so the long side of the foot is facing
toward the top of the oven.

4=

Install a front foot on the left front spacer using a #8-18 x 3/8"
screw.

NOTE: Position the foot so the long side of the foot is facing
toward the inside of the oven.

B

A. Front foot
B. #8-18 x _" screw

C. Spacer

A. Spacer
B. Foot

C. #8-18 x _" screw

3. In the same manner, install a foot on the right rear of the oven.

5. In the same manner, install a front foot on the right front of the
oven.

6. Using 2 or more people, place the oven in its upright position.

7. Go to the "Make Electrical Connection" section.

11

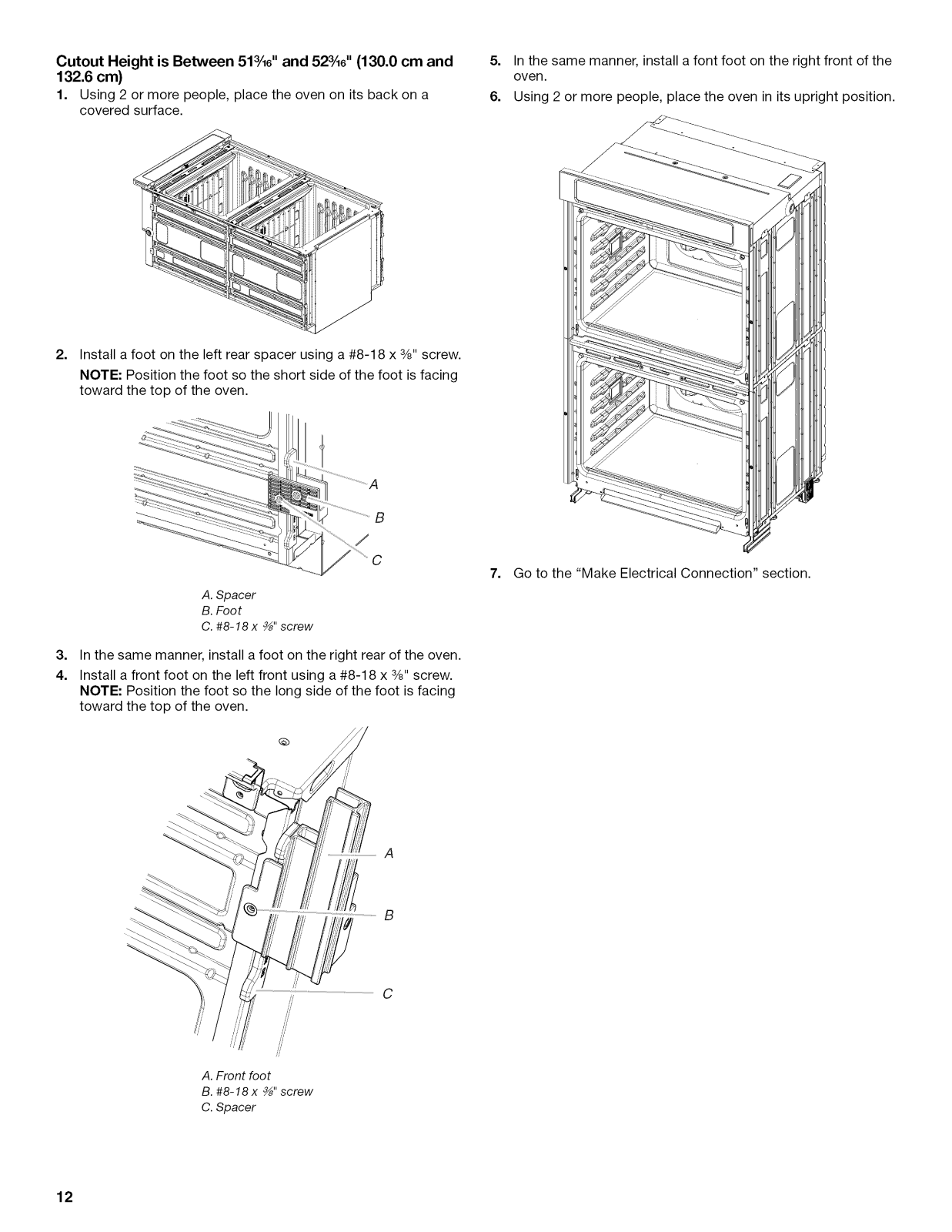

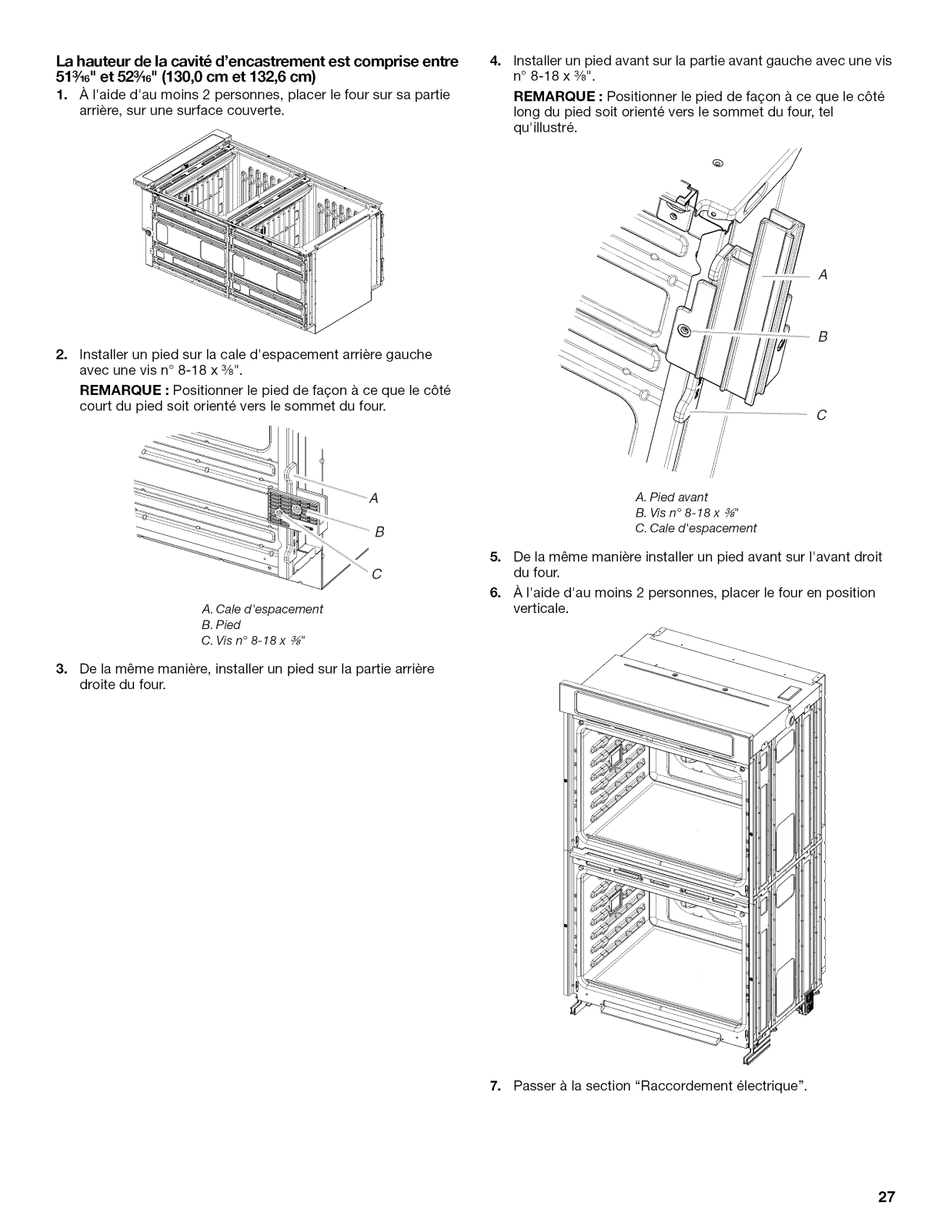

Cutout Height is Between 513/16''and 523/_6'' (130.0 cm and

132.6 cm)

1. Using 2or more people, place the oven on itsback on a
covered surface.

2,

Install a foot on the left rear spacer using a #8-18 x 3/8"screw.
NOTE: Position the foot so the short side of the foot is facing

toward the top of the oven.

5. In the same manner, install a font foot on the right front of the
oven.

6. Using 2 or more people, place the oven in its upright position.

A. Spacer
B. Foot

C. #8-18 x _" screw

3,

In the same manner, install a foot on the right rear of the oven.

4.

Install a front foot on the left front using a #8-18 x 3/8"screw.
NOTE: Position the foot so the long side of the foot is facing
toward the top of the oven.

B

7. Go to the "Make Electrical Connection" section.

12

A. Front foot
B. #8-18 x _" screw

C. Spacer

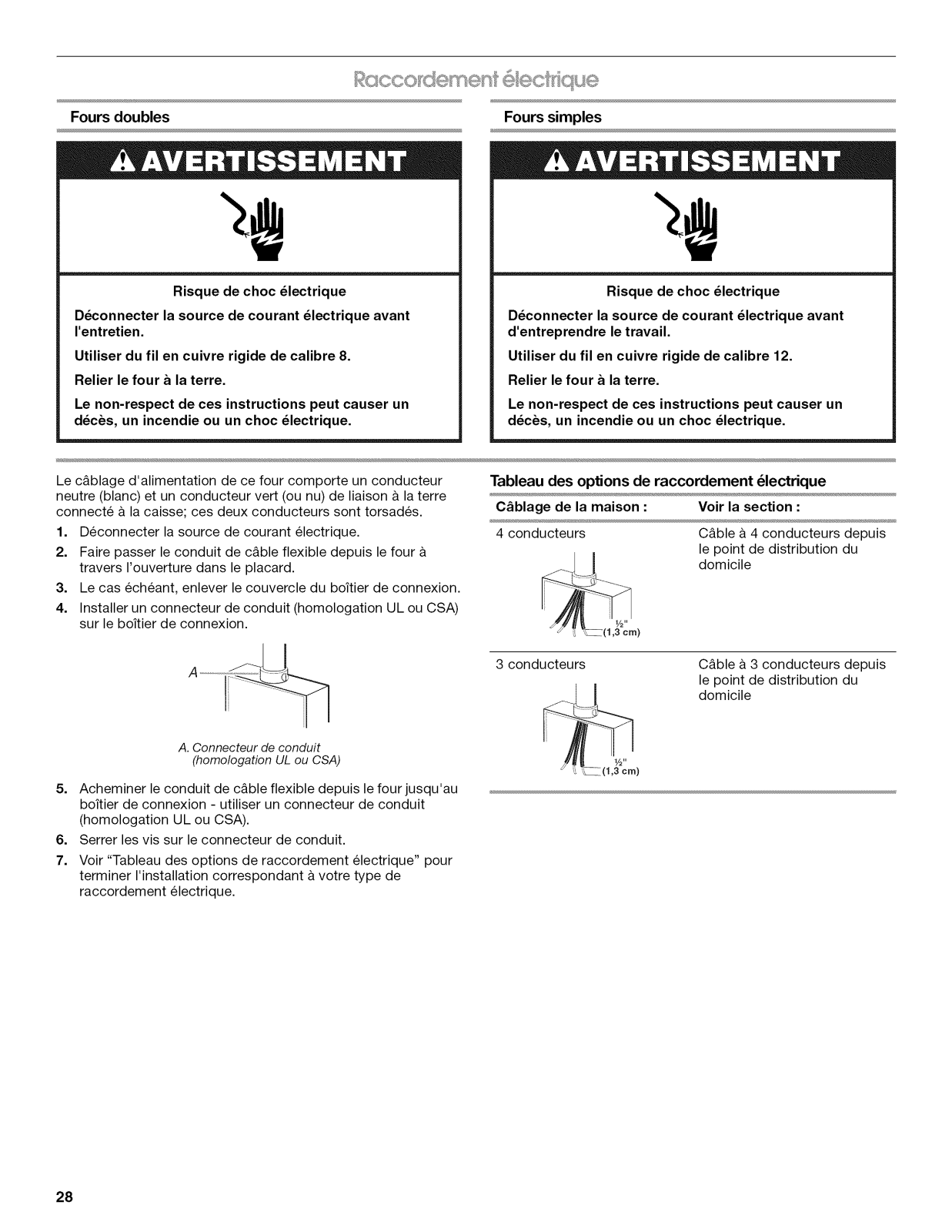

For Double Ovens

For Single Ovens

Electrical Shock Hazard

Disconnect power before servicing.
Use 8 gauge solid copper wire.

Electrically ground oven.
Failure to follow these instructions can result in death,

fire, or electrical shock.

This oven is manufactured with a neutral (white) power supply
wire and a cabinet-connected green (or bare) ground wire twisted
together.

1. Disconnect power.

2. Feed the flexible conduit from the oven through the opening
in the cabinet.

3. Remove junction box cover, if it is present.

4. Install a UL listed or CSA approved conduit connector to the
junction box.

A. UL fisted or CSA approved conduit connector

Electrical Shock Hazard

Disconnect power before servicing.
Use 12 gauge solid copper wire.

Electrically ground oven.
Failure to follow these instructions can result in death,

fire, or electrical shock.

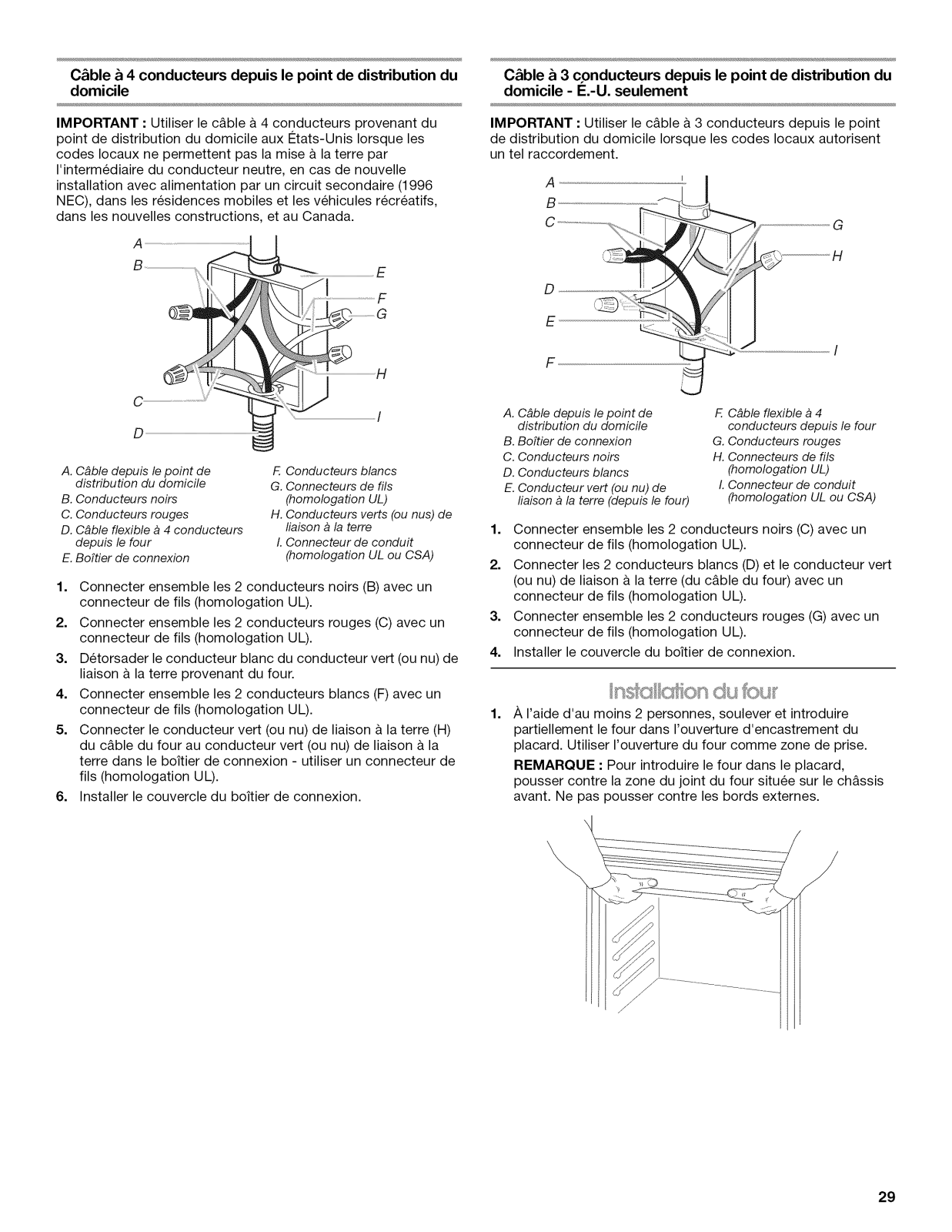

4-Wire Cable from Home Power Supply

IMPORTANT: Use the 4-wire cable from home power supply in
the U.S. where local codes do not allow grounding through
neutral, New Branch circuit installations (1996 NEC), mobile
homes and recreational vehicles, new construction and in

Canada.

H

5. Route the flexible conduit from the oven to the junction box
through a UL listed or CSA approved conduit connector.

6. Tighten screws on conduit connector.

7. See "Electrical Connection Options Chart" to complete
installation for your type of electrical connection.

Electrical Connection Options Chart

If your home has:

4-wire

Go to section:

4-Wire Cable from Home

Power Supply

3-wire

3-Wire Cable from Home

Power Supply

1/2"

A. Cable from home power supply
B. Black wires

C. Red wires
D. 4-wire flexible conduit from

oven

E.Junction box

F. White wires

G. UL listed wire connectors
H. Green (or bare) ground wires

I. UL listed or CSA approved

conduit connector

1. Connect the 2 black wires (B) together using a UL listed wire
connector.

2. Connect the 2 red wires (C) together using a UL listed wire
connector.

3. Untwist white wire from green (or bare) ground wire coming
from the oven.

4. Connect the 2 white wires (F) together using a UL listed wire
connector.

5. Connect the green (or bare) ground wire (H) from the oven
cable to the green (or bare) ground wire (in the junction box)
using a UL listed wire connector.

6. Install junction box cover.

13

3-Wire Cable from Home Power Supply - U.S. Only

IMPORTANT: Use the 3-wire cable from home power supply

where local codes permit a 3-wire connection.

A

B

G

D

E

F

1=

Using 2 or more people, lift the oven partially into the cabinet
cutout. Use the oven opening as an area to grip.

NOTE: Push against seal area of the oven front frame when
pushing the oven into the cabinet. Do not push against the
outside edges.

\

/

A. Cable from home power supply
B. Junction box
C. Black wires

D. White wires
E. Green (or bare) ground wire

(from oven)

F. 4-wire flexible conduit from

oven

G. Red wires
H. UL fisted wire connectors

I. UL listed or CSA approved

conduit connector

1. Connect the 2 black wires (C) together using a UL listed wire
connector.

2. Connect the 2 white wires (D) and the green (or bare) ground
wire (of the oven cable) using a UL listed wire connector.

3. Connect the 2 red wires (G) together using a UL listed wire
connector.

4.

Install junction box cover.

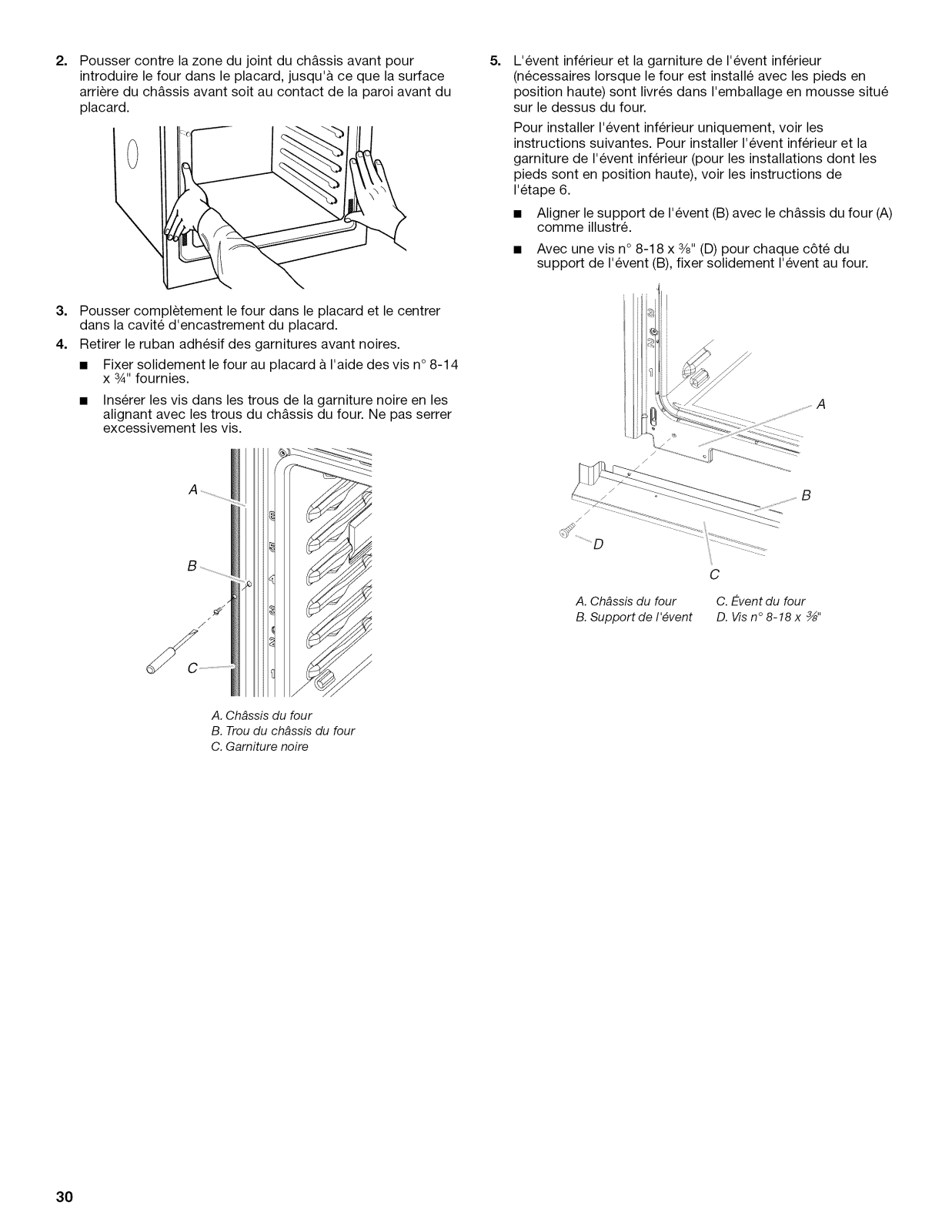

2.

Push against the seal area of the front frame to push the oven
into the cabinet until the back surface of the front frame

touches the front wall of the cabinet.

3.

Push oven completely into the cabinet and center the oven
into the cabinet cutout.

4.

Remove the tape from black front trims.

• Securely fasten the oven to the cabinet using the #8-14 x
3_,,screws provided.

• Insert the screws through hole in black trim aligning with
hole in oven frame. Do not overtighten screws.

9

14

C ................................

A. Oven frame

B. Oven frame hole
C. Black trim piece

5=

The bottom vent and bottom vent trim (required when the
oven is installed with the feet in the tall position) are shipped
in the foam packing at the top of the oven.

To install only the bottom vent, see the following instructions.
To install both the bottom vent and the bottom vent trim for

installations with the feet in the tall position, see the
instructions in Step 6.

• Align vent tab (B) with oven frame (A) as shown.

• Using one #8-18 x 3/8"screw (D) on each side of the vent
tab (B), fasten the vent securely to the oven.

• Align vent tab (B) with oven frame (A) as shown.

• Using one #8-18 x 3/8"screw (E) on each side of the vent
tab (B), fasten the vent securely to the oven.

A

B

D

B

C

A. Oven frame C. Oven vent
B. Vent tab D. #8-18x _" screws

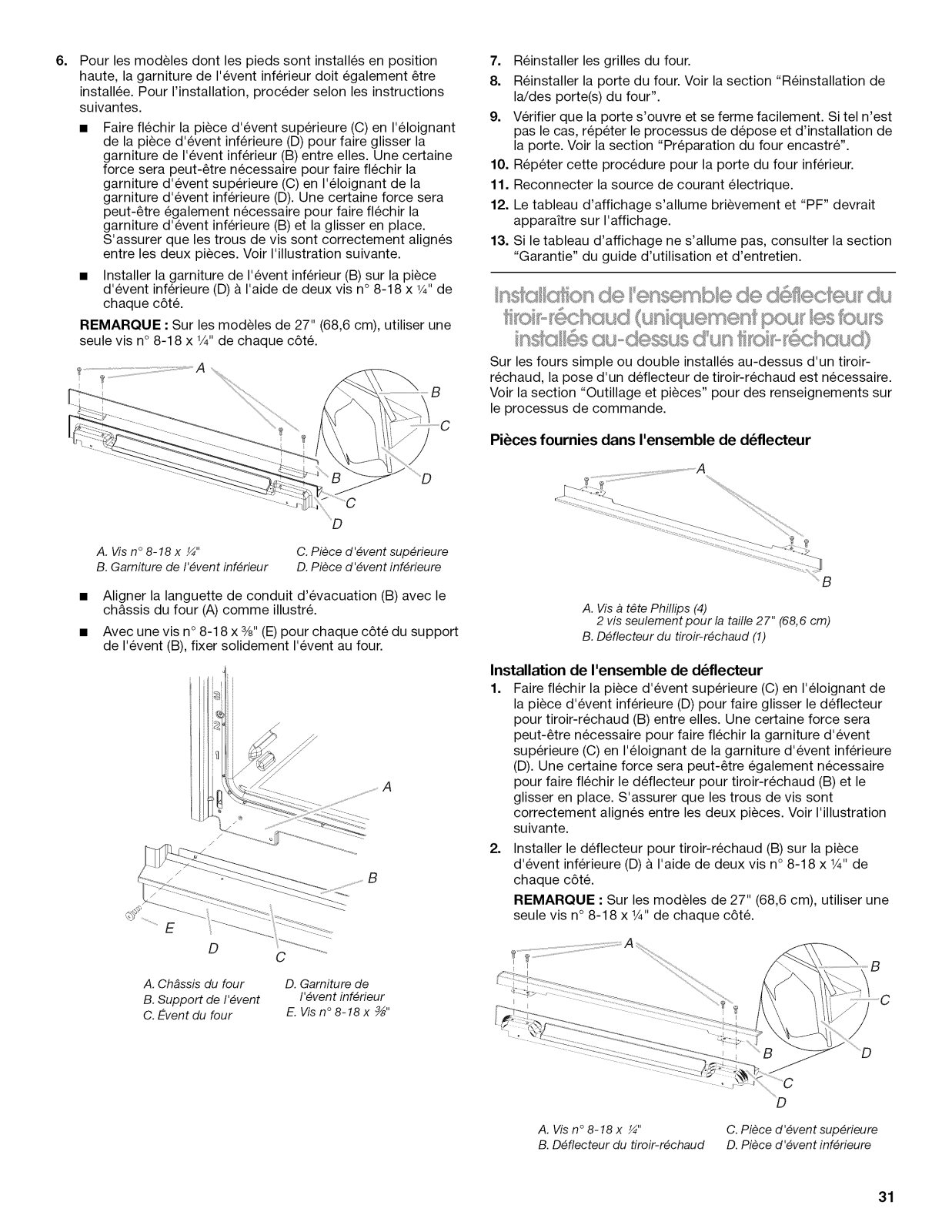

6.

On models with the feet installed in the tall position, the
bottom vent trim must also be installed. See the following

instructions to install.

Flex the upper vent piece (C) away from the lower vent
piece (D) to slide the bottom vent trim (B) between them.
Some force may be required to flex the upper vent trim (C)
away from the lower vent trim (D). Some force may also
be required to flex the bottom vent trim (B) and slide it
into position. Make sure screw holes are properly aligned
between the two pieces. See the following illustration.

• Install the bottom vent trim (B) to the lower vent piece (D)
using two #8-18 x 1A"screws on each side.

NOTE: On 27" (68.6 cm) models, only one #8-18 x W' screw is
used on each side.

A. Oven frame
B. Vent tab
C. Oven vent

D. Bottom vent trim
E. #8-18 x _" screw

7. Replace the oven racks.

8. Replace the oven door. See the "Replace Oven Door(s)"
section.

9. Check that the door is free to open and close. If it is not,
repeat the removal and installation procedures. See the

"Prepare Built-In Oven" section.

10. Repeat for lower oven door.

11. Reconnect power.

12. The display panel will light briefly, and "PF" should appear in
the display.

13. If the display panel does not light, reference the "Warranty"
section of the Use and Care Guide.

On single and double oven models installed above a warming
drawer, a warming drawer deflector kit must be installed. See the
"Tools and Parts" section for information on ordering.

Parts Supplied in Deflector Kit

A. #8-18x ¼" screw
B. Bottom vent trim

C. Upper vent piece
D. Lower vent piece

%¸¸¸¸g

A. Phillips head screws (4)

only 2screws for27" (68.6 cm) size

B. Warming drawer deflector (1)

15

Install Deflector Kit

1. Flex the upper vent piece (C) away from the lower vent piece
(D) to slide the warming drawer deflector (B) between them.
Some force may be required to flex the upper vent trim (C)
away from the lower vent trim (D).Some force may also be
required to flex the warming drawer deflector (B) and slide it
into position. Make sure screw holes are properly aligned
between the two pieces. See the following illustration.

2. Install the warming drawer deflector (B) to the lower vent
piece (D) using two #8-18 x 1A"screws on each side.

NOTE: On 27" (68.6 cm) models, only one #8-18 x 1¼.screw
is used on each side.

"D

A. #8-18 x ¼" screws
B. Warming drawer deflector

C. Upper vent piece
D. Lower vent piece

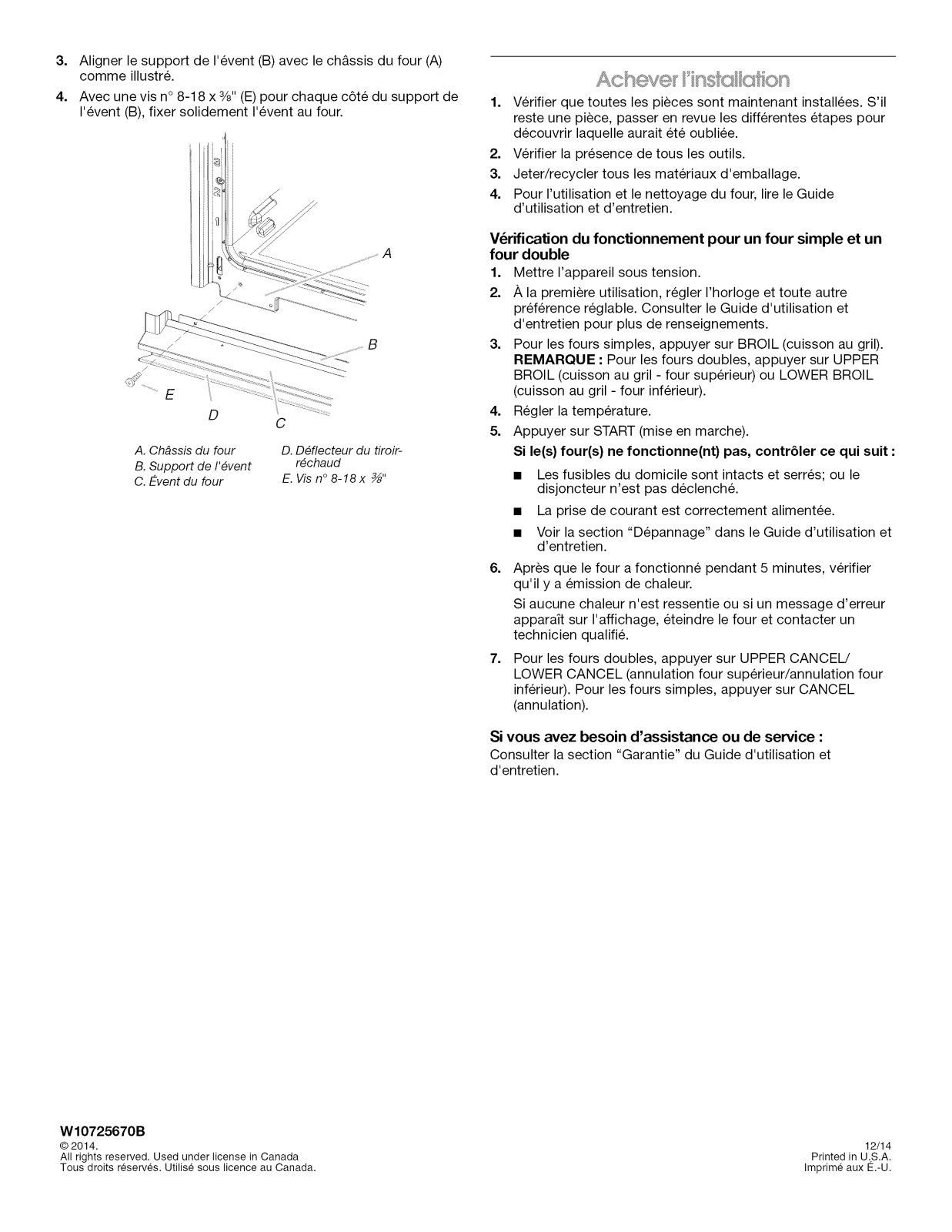

3. Align vent tab (B) with oven frame (A) as shown in the
following illustration.

4. Using one #8-18 x 3/8"screw (E)on each side of the vent tab
(B), fasten the vent securely to the oven.

1. Check that all parts are now installed. If there is an extra part,
go back through the steps to see which step was skipped.

2. Check that you have all of your tools.

3. Dispose of/recycle all packaging materials.

4. For oven use and cleaning, read the Use and Care Guide.

Check Operation of Single and Double Ovens

1. Turn on power.

2. At first use, set up the clock and any other preferences if
available. For more information, read the Use and Care

Guide.

3. Press BROIL on single oven models.
NOTE: Press UPPER BROIL or LOWER BROIL on double

oven models.

4. Set the temperature.

5. Press START.
If Oven(s) Does Not Operate, Check the Following:

• Household fuse is intact and tight; or circuit breaker has

not tripped.

• Electrical supply is connected.

• See "Troubleshooting" section in the Use and Care Guide.

6. When oven has been on for 5 minutes, feel for heat.
If you do not feel heat or if an error message appears in the

display, turn off the oven and contact a qualified technician.

7. Press UPPER CANCEL/LOWER CANCEL on double ovens,
or press CANCEL on single ovens.

E

A. Oven frame
B. Vent tab

C. Oven vent

If You Need Assistance or Service:

Please reference the "Warranty" section of the Use and Care
Guide.

B

C

D. Warming drawer deflector
E. #8-18x 3_,,screw

16

SECURITEDUFOURENCASTRE

Votre securite et celle des autres est tres importante.

Nous donnons de nombreux messages de securit_ importants dans ce manuel et sur votre appareil menager. Assurez-vous de
toujours lire tousles messages de securite et de vous y conformer.

Ce symbole d'alerte de securite vous signale les dangers potentiels de decks et de blessures graves & vous
et &d'autres.

Voici le symbole d'alerte de securit&

Tousles messages de securite suivront le symbole d'alerte de securite et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient •

Risque possible de d_cbs ou de blessure grave si vous ne
suivez pas imm_diatement les instructions.

Risque possible de d_cbs ou de blessure grave si vous
ne suivez pas les instructions.

Tous les messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.

EXIGENCESD'INSTALLATION

Rassembler les outils et composants necessaires avant
d'entreprendre I'installation. Lire et observer les instructions

fournies avec chacun des outils de la liste ci-dessous.

Outils n_cessaires

• Tournevis Phillips

• Metre ruban

• Perceuse manuelle ou electrique (pour installation dans un
placard mural)

• Foret de 1" (2,5 cm) (pour installation dans un placard mural)

• Niveau

• Tournevis a lame plate

Pi_ces n_cessaires

• Connecteur de conduit (homologation UL ou CSA)

• Connecteurs de ills (homologation UL)

• Ensemble de deflecteur pour tiroir-rechaud (pour les fours
installes par-dessus un tiroir-rechaud)
Commander la )iece W10510613
27" (68,6 cm)

Commander la )iece W10531009
27" (68,6 cm)

Commander la )iece W10536338
inoxydable de 27" (68,6 cm)

Commander la )iece W10510614
30" (76,2 cm)

Commander la )iece W10531010
30" (76,2 cm)

Commander la )iece W10536339
inoxydable de 30" (76,2 cm)
Commander la )iece W10727416A pour I'ensemble en acier

inoxydable/noir de 30" (76,2 cm)
Pour commander, voir la section "Assistance ou service" du

Guide d'utilisation et d'entretien.

)our I'ensemble blanc de

)our I'ensemble noir de

)our I'ensemble en acier

)our I'ensemble blanc de

)our I'ensemble noir de

)our I'ensemble en acier

Ensemble d'installation en affleurement (pour four simple et
double installe en affleurement)

Commander la 3iece W10752684A
27" (68,6 cm)

Commander la 3iece W10752685A
27" (68,6 cm)

Commander la 3iece W10752686A
inoxydable de 27" (68,6 cm)

Commander la 3iece W10752680A
30" (76,2 cm)

Commander la 3iece W10752681A
30" (76,2 cm)

Commander la 3iece W10752683A
inoxydable de 30" (76,2 cm)

Commander la 3iece W10752682A
inoxydable/noir de 30" (76,2 cm)

Pour commander, voir la section "Assistance ou service" du
Guide d'utilisation et d'entretien.

Pi_ces fournies

• Vis n° 8-14 x 1" - Four simple (2), four double (4)

• Vis n° 8-18 x 3/8"- Event inferieur (2)

• Vis n° 8-18 x Y4"- Garniture de I'event inferieur (4)

• Vis n° 8-18 x 3/8"- Pieds du four double (4)

• Event inferieur

• Garniture de I'event

• Pieds arriere - four double (2)

• Pieds avant - four double (2)

• Bande de mousse - four simple*
Consulter les codes Iocaux. Verifier I'alimentation electrique

existante. Voir "Specifications electriques".

3our I'ensemble blanc de

aour I'ensemble noir de

aour I'ensemble en acier

3our I'ensemble blanc de

aour I'ensemble noir de

aour I'ensemble en acier

aour I'ensemble en acier

17

II est recommande de faire realiser tousles raccordements
electriques par un electricien qualifie agree.

*La bande de mousse n'est pas comprise avec les fours

doubles.

IMPORTANT • Observer les dispositions de tousles codes et
reglements en vigueur.

• Respecter les dimensions indiquees pour les ouvertures &
decouper dans les placards. Ces dimensions prennent en
compte les degagements de separation necessaires.

• L'espace d'installation doit permettre la formation d'une
enceinte complete autour de la partie encastree du four.

• Une source d'electricite avec liaison &la terre est necessaire.
Voir la section "Specifications electriques".

• Le boYtier de raccordement doit _tre situe & moins de 3"
(7,6 cm) au-dessous de la surface de support Iorsque le four

est installe dans un placard mural. Un trou de diametre 1"
(2,5 cm) ou plus doit avoir 6te perce dans I'angle arriere
gauche ou droit de la surface de support pour le passage du
c&ble d'alimentation de I'appareil jusqu'au boYtier de

connexion.
REMARQUE • Pour I'installation sous un plan de travail, on

recommande que le boYtier de connexion soit situ6 dans le
placard adjacent, & droite ou & gauche. Dans le cas de
I'installation du boYtier de connexion sur lemur arriere,

derriere le four, le boYtierde connexion doit _tre encastre et
place au centre de la partie superieure du placard.

La surface de support du four doit _tre robuste, horizontale et
en affleurement avec le bas de I'ouverture decoupee dans le
placard.

Le plancher doit pouvoir supporter le poids d'un four simple
de 129 Ib (59 kg) pour les modeles de 27" (68,6 cm) ou 154 Ib
(70 kg) pour les modeles de 30" (76,2 cm).

Le plancher doit pouvoir supporter le poids d'un four double
de 251 Ib (114 kg) pour les modeles de 27" (68,6 cm) ou
288 Ib (131 kg) pour les modeles de 30" (76,2 cm).

IMPORTANT •Afin d'eviter d'endommager les placards,
consulter le constructeur de la maison ou le fabricant des

placards pour determiner si les materiaux utilises peuvent
subir un changement de couleur, une destratification ou
d'autres dommages. Ce four a et6 con£;u conformement aux
exigences des normes UL et CSA International et respecte
les temperatures maximales permises de 194°F (90°C) pour
les placards en bois.

Installation sous un plan de travail (avec table de cuisson
install6e au-dessus) :

Les fours homologues pour ce type d'installation comportent une
etiquette d'homologation placee sur le dessus. Consulter "Four
installe sous la table de cuisson - Dimensions pour I'ouverture
decouper" (document distinct).

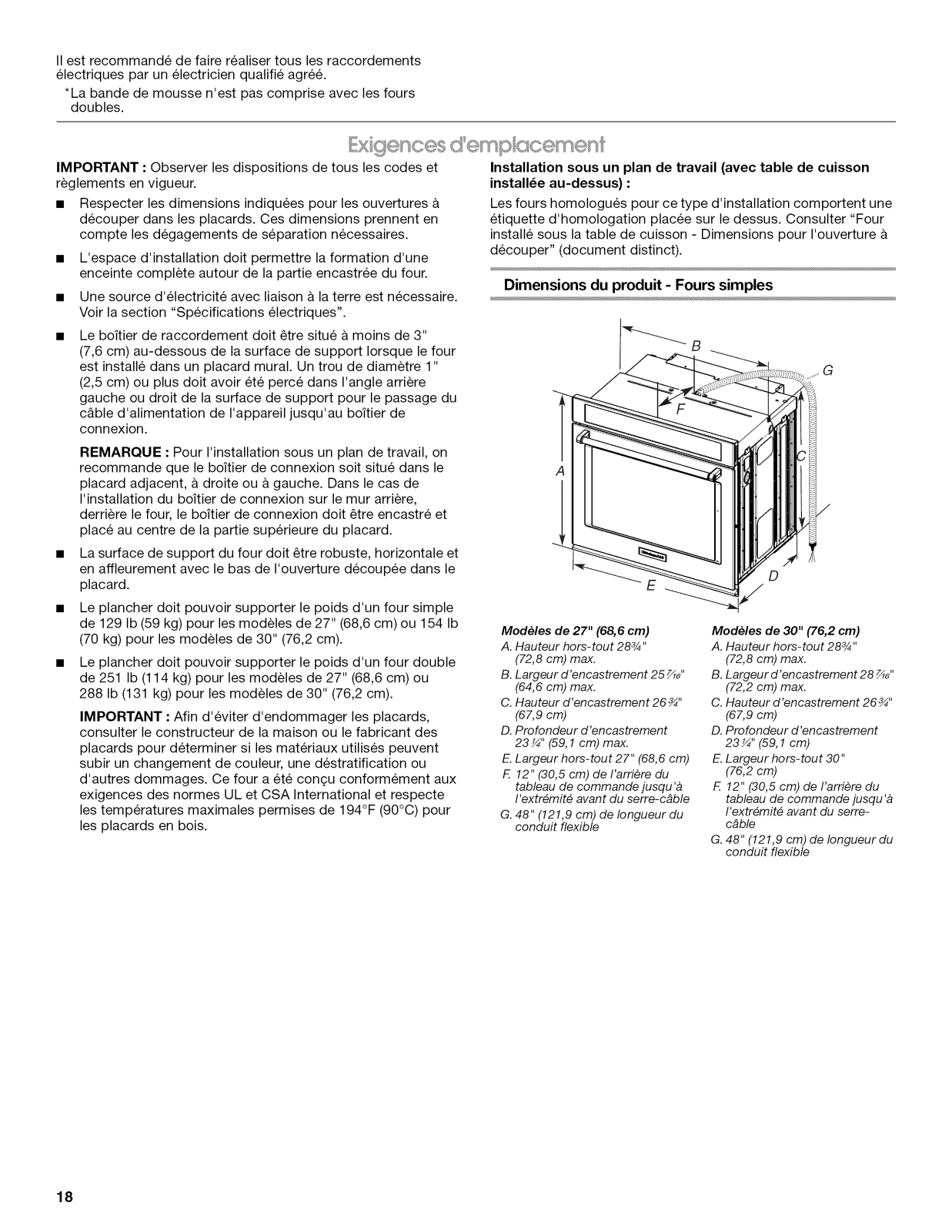

Dimensions du produit - Fours simples

B

D

Modeles de 27" (68,6 cm)
A.Hauteur hors-tout 283/4"

(72,8 cm) max.

B.Largeurd'encastrement 25 _"

(64,6 cm) max.

C.Hauteur d'encastrement 26_"

(67,9 cm)

D.Profondeur d'encastrement

23 ¼" (59,1cm) max.
E.Largeur hors-tout 27" (68,6 cm)
F. 12" (30,5 cm) de I'arriere du

tableau de commandejusqu 'a

I'extr#mit# avant du serre-c#ble

G.48" (121,9cm)de Iongueur du

conduit flexible

Modeles de 30" (76,2 cm)
A. Hauteurhors-tout 283/4"

(72,8cm) max.

B.Largeurd'encastrement 28_"

(72,2cm) max.

C. Hauteur d'encastrement 26_"

(67,9cm)

D.Profondeur d'encastrement

23 ¼" (59,1 cm)

E.Largeur hors-tout 30"

(76,2cm)

F. 12" (30,5 cm) de I'arrieredu

tableau de commande jusqu 'a

I'extr#mit# avantdu serre-

c#ble

G.48" (121,9cm)de Iongueurdu

conduit flexible

18

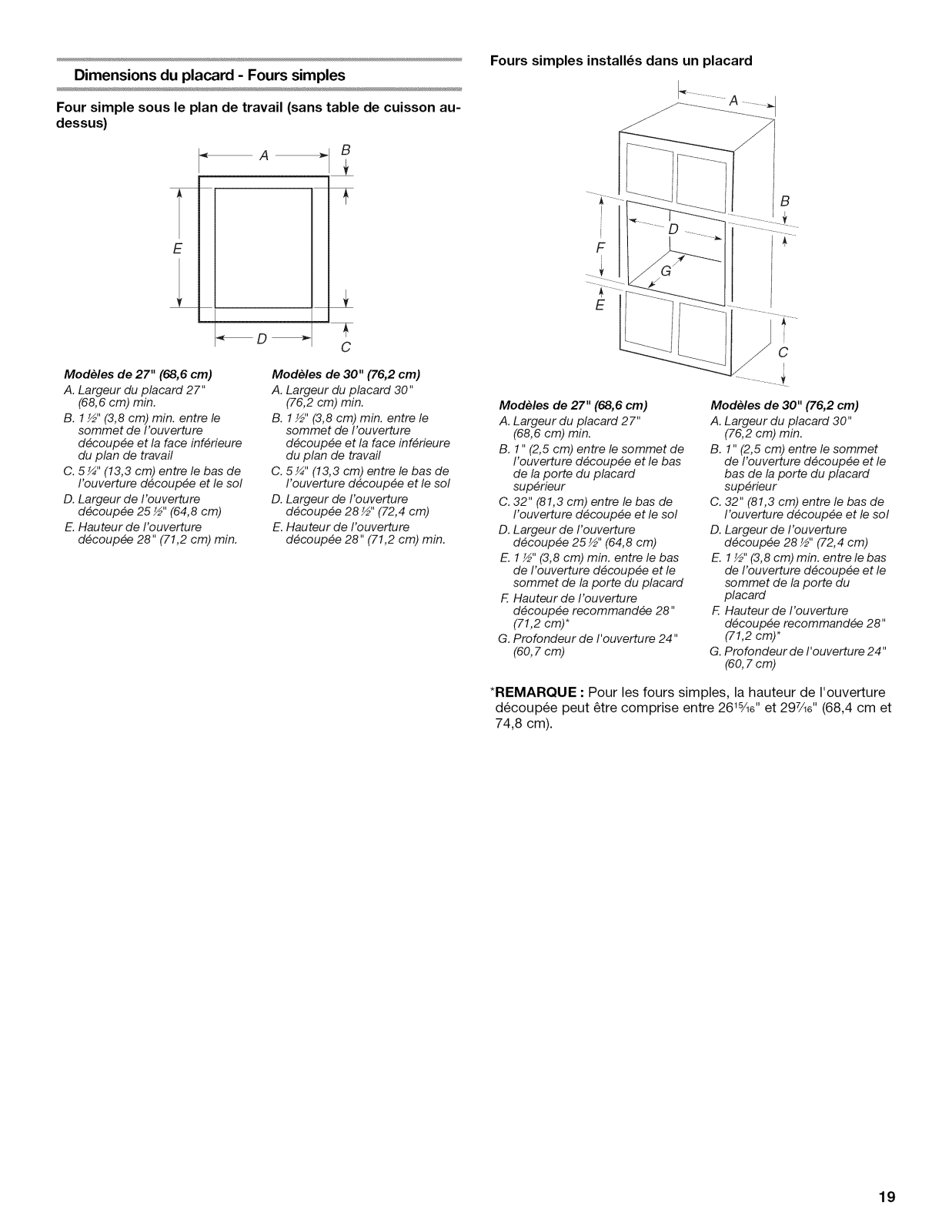

Dimensions du placard - Fours simples

Four simple sous le plan de travail (sans table de cuisson au-
dessus)

_A_ B

Fours simples install_s dans un placard

B

E

_D_

Modeles de 27" (68,6 cm)

A. Largeur du placard 27"

(68,6 cm) min.

B. 1½" (3,8 cm) min. entre le

sommet de I'ouverture
d_coup_e et la face inf_rieure

du plan de travail

C. 5¼" (13,3 cm) entre le bas de

I'ouverture d_coup_e et le sol

D. Largeur de I'ouverture

d_coup_e 25 ½" (64,8 cm)

E. Hauteur de I'ouverture

d_coup_e 28" (71,2 cm) min.

Modeles de 30" (76,2 cm)

A. Largeur du placard 30"

(76,2 cm) min.

B. 1½" (3,8 cm) min. entre le

sommet de I'ouverture
d_coup_e et la face inf_rieure

du plan de travail

C. 5¼" (13,3 cm) entre le bas de

I'ouverture d_coup_e et le sol

D. Largeur de I'ouverture

d_coup_e 28½" (72,4 cm)

E. Hauteur de I'ouverture

d_coup_e 28" (71,2 cm) min.

F

E

Modeles de 27" (68,6 cm)

A. Largeur du placard 27"

(68,6 cm) min.

B. 1" (2,5 cm) entre le sommet de

I'ouverture d_coup_e et le bas
de la porte du placard
sup_rieur

C. 32" (81,3 cm) entre le bas de

I'ouverture d_coup_e et le sol

D. Largeur de I'ouverture

d_coup_e 25½" (64,8 cm)

E. 1½" (3,8 cm) min. entre le bas

de I'ouverture d_coup_e et le
sommet de la porte du placard

F. Hauteur de I'ouverture

d_coup_e recommand_e 28"
(71,2 cm)*

G. Profondeur de I'ouverture 24"

(60, 7 cm)

Modeles de 30" (76,2 cm)

A. Largeur du placard 30"

(76,2 cm) min.

B. 1" (2,5 cm) entre le sommet

de I'ouverture d_coup_e et le
bas de la porte du placard
sup_rieur

C. 32" (81,3 cm) entre le bas de

I'ouverture d_coup_e et le sol

D. Largeur de I'ouverture

d_coup_e 28 ½" (72,4 cm)

E. 1½" (3,8 cm) min. entre le bas

de I'ouverture d_coup_e et le
sommet de la porte du
placard

F. Hauteur de I'ouverture

d_coup_e recommand_e 28"
(71,2 cm)*

G. Profondeur de I'ouverture 24"

(60, 7 cm)

*REMARQUE : Pour les fours simples, la hauteur de I'ouverture

decoup6e peut _tre comprise entre 2615/le'' et 297/le'' (68,4 cm et
74,8 cm).

19

Dimensionsduproduit- Fours doubles

B

A

Dimensions du placard - Fours doubles

Fours doubles install_sdans un placard

B

F

E

C

Modeles de 27" (68,6 cm)
A. Hauteur hors-tout 51 _"

(130,0 cm) max.

B. Largeur d'encastrement 25 _"

(64,6 cm) max.

C. Hauteur d'encastrement

481_,, (124,0 cm)

D. Profondeur d'encastrement

23 ¼" (59,1 cm) max.
E.Largeur hors-tout 27" (68,6 cm)
F. 12" (30,5 cm) de I'arriere du

tableau de commande jusqu 'a

I'extr_mit_ avant du serre-

c&ble

G. 66" (167,6 cm) de Iongueur du

conduit flexible

Modeles de 30" (76,2 cm)
A. Hauteur hors-tout 51 _"

(130,0 cm) max.

B. Largeur d'encastrement 28 _"

(72,2 cm) max.

C. Hauteur d'encastrement 48 1_,,

(124,0 cm)

D. Profondeur d'encastrement

23 ¼" (59,1 cm) max.

E. Largeur hors-tout 30" (76,2 cm)

F. 12" (30,5 cm) de I'arriere du

tableau de commande jusqu'a
I'extr_mit_ avant du serre-c_ble

G. 66" (167,6 cm) de Iongueur du

conduit flexible

Modeles de 27" (68,6 cm)
A. Largeur du placard 27"

(68,6 cm) min.

B. 1" (2,5 cm) entre le sommet de

I'ouverture d_coup_e et la
porte du placard sup_rieur

C. 14_" (37,5 cm) entre le has de

I'ouverture d_coup_e et le sol
est la distance recommand_e.

4"-14_" (10,2-37,5 cm) entre
le bas de I'ouverture d_coup_e

et le sol est une distance
acceptable.

D. Largeur de I'ouverture

d_coup_e 25½" (64,8 cm)

E. 1½" (3,8 cm) min. entre le has

de I'ouverture d_coup_e et le
sommet de la porte du placard

F. Hauteur de I'ouverture

d_coup_e recommand_e
50¼" (127,6 cm) min.

G. Profondeur de I'ouverture 24"

(60,7 cm)

Modeles de 30" (76,2 cm)
A. Largeur du placard 30"

(76,2 cm) min.

B. 1" (2,5 cm) entre le sommet de

I'ouverture d_coup#e et la
porte du placard sup#rieur

C. 14 _" (37,5 cm) entre le bas de

I'ouverture d#coup#e et le sol
est la distance recommand#e.

4"-14_" (10,2-37,5 cm) entre
le bas de I'ouverture d#coup#e

et le sol est une distance
acceptable.

D. Largeur de I'ouverture

d#coup#e 28 ½" (72,4 cm)

E. 1½" (3,8 cm) min. entre le bas

de I'ouverture d#coup_e et le
sommet de la porte du placard

F. Hauteur de I'ouverture

d#coup_e recommand#e
50¼" (127,6 cm) min.

G. Profondeur de I'ouverture 24"

(60, 7 cm)

*REMARQUE : Pour les fours doubles, la hauteur de I'ouverture

decoup6e peut _tre comprise entre 487/8'' et 523/le'' (124,1 cm et

132,6 cm).

2O

Si on utilise un conducteur distinct de liaison & la terre Iorsque les
codes le permettent, il est recommande qu'un electricien qualifie
verifie que la liaison & la terre et le calibre pour ills sont

conformes aux codes Iocaux.
En cas de doute quant & la qualite de la liaison & la terre du four,

consulter un electricien qualifi&
Ce four doit _tre raccorde & un systeme permanent, metallique

de c&blage relie & la terre.
S'assurer que la connexion electrique et le calibre des fils sont

appropries et conformes au National Electrical Code, aux normes
ANSI/NFPA 70 - derniere edition, ou aux normes CSA C22.1-94,

au Code canadien de I'electricit6, Partie 1 et C22.2 N° O-M91 -
derniere edition, et &tousles codes et r_glements Iocaux.

Pour obtenir un exemplaire de la norme des codes ci-dessus,
contacter :

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

Raccordement _lectrique
Pour installer le four correctement, il faut etablir le type de

raccords electriques que I'on utilisera et suivre les instructions
indiqu6es ici.

• Le four doit _tre alimente par une source d'electricit6
appropriee (caracteristiques de tension et frequence
specifi6es sur la plaque signaletique). La plaque signaletique
est situee sous le tableau de commande pour les fours
simples et sous le tableau de commande de la cavite
superieure du four pour les fours doubles. Voir I'illustration ci-

dessous.

!i_s_ _.........................................A

Four simple

A. Plaque signal#tique

Four double

A. Plaque signal#tique

Un modele de 7,3 &9,6 kW/240 volts (5,4 & 7,4 kW/208 volts)
doit _tre alimente par un circuit independant de 40 A. Un
modele de 4,8 kW ou moins a 240 volts (3,6 kW ou moins
208 volts) doit _tre alimente par un circuit independant de

20 A.
On recommande d'utiliser un disjoncteur.

Raccorder I'appareil directement au coupe-circuit avec
fusible ou au disjoncteur par un c&ble a conducteur de cuivre
et gaine metallique flexible ou gaine non metallique (avec
conducteur de liaison & la terre). Voir la section
"Raccordement electrique".

Le c&ble blinde flexible du four doit _tre connecte
directement dans le boYtierde connexion.

Proteger par fusible les deux extremit6s de la ligne.
Ne pas couper le conduit. La Iongueur du conduit fournie est

destinee a faciliter I'entretien du four.
L'installateur doit fournir un connecteur de conduit

(homologation UL ou CSA).
Si le domicile est equip6 d'un c&blage en aluminium, suivre

les instructions suivantes :

1. Connecter une section de c&ble en cuivre massif aux
extremit6s des conducteurs souples.

2. Connecter le c&blage en aluminium & la section ajoutee
de c&blage en cuivre en utilisant des connecteurs et/ou
des outils specialement con£;us et homologu6s UL pour

fixer le cuivre a I'aluminium.

Appliquer la procedure recommandee par le fabricant des
connecteurs. La connexion aluminium/cuivre doit _tre conforme

aux codes Iocaux et aux pratiques de c&blage acceptees par
I'industrie.

Pour connaYtre les specifications de puissance pour les modeles
KOST107E, KOST100E, KOSE507E, KOSE500E, KODE307E,
KODE300E, KODE507E, KODE500E, KODT100E et KODT107E,

se ref6rer au tableau suivant.

Tension Simple Simple Double Double Double

ther- convec- ther- convec- convec-
mique tion mique tion tion/

ther-
mique

240VCA 4100W 4100W 8300W 8300W 8300W
208VCA 3100W 3100W 6300W 6300W 6300W

240 VCA 17,2 A 17,2 A 34,2 A 34,2 A 34,2 A
208 VCA 15,0 A 15,0 A 29,9 A 29,9 A 29,9 A

21

INSTRUCTIONSD'INSTALLATION

1=

Choisir I'emplacement final pour I'installation du four. #viter
de percer ou d'endommager le c&blage Iors de I'installation.

Risque du poids excessif

Utiiiser deux ou plus de personnes pour d_placer et
instaJler Jefour.

Le non=respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.

2. Pour eviter d'endommager le plancher, placer le four sur une
feuille de carton avant I'installation. Lors des operations de
levage, ne pas prendre prise sur la poignee ou sur une autre
partie du chassis avant.

3. Enlever les materiaux d'emballage et les rubans adhesifs du
four. S'assurer de bien conserver les cornieres de protection
et autres materiaux pouvant _tre requis pour I'installation.

4. Enlever le sachet de materiel & I'interieur du sachet de
documentation.

5. Enlever et conserver & part les grilles et autres composants
qu'on trouve a I'interieur du four.

6. Approcher le four et la feuille de carton de I'emplacement
final du four.

4. Fermer partiellement la porte pour engager les Ioquets de la
g&che de porte. La porte restera bloqu6e a cette position.

5=

Saisir les bords de la porte du four avec les deux mains.
Soulever et tirer la porte du four vers soi et enlever la porte.
Vous devrez peut-_tre basculer doucement la porte d'un c6te

et de I'autre en la tirant.

p,Jn ,,,,

IMPORTANT : Retirer la porte du four avec les deux mains. Pour
les fours doubles, r@p@terle proc@d@pour chaque porte.

1. Avant de retirer la porte du four, pr@arer une surface sur
laquelle on pourra la poser. Cette surface doit atre plate et
recouverte d'une couverture douce. On peut aussi utiliser les
corni@res de I'emballage.

2. Ouvrir la porte du four.

3. Identifier les Ioquets de charni@re de la porte du four dans les
deux angles de la porte; faire pivoter les Ioquets de charni@re
vers la porte du four jusqu'_ la position de d@verrouillage. Si
le Ioquet de charni@re de porte n'est pas compl@tement
tourn@ (voir illustration B), la porte ne se retirera pas

correctement.

A. Loquet de charniere de

la porte du four en
position de verrouillage

B. Loquet de charniere de la

porte du four en position
de ddverrouillage

6. Conserver la/les porte(s) du four & part sur la surface de
travail couverte en faisant reposer la porte sur sa poignee.

7. Pour continuer I'installation du four, aller & la section
"Positionnement des pieds du four pour des ouvertures
d'encastrement dans le placard".

22

¢___ _ _ _ _ ,

1.

Saisir les bords lateraux de la porte par le milieu avec les 4.
deux mains. Se placer face & la cavite du four.

2.

Reperer les encoches situ6es de chaque c6te de la cavite du
four pour les Ioquets de charniere de la porte. 5.

0

ct; f3ou

Abaisser la porte du four jusqu'fl ce qu'elle soit
completement ouverte. Si la porte du four ne s'ouvre pas
completement & un angle de 90°, repeter les etapes 1 & 3.

Identifier les Ioquets de charniere de la porte du four dans les
angles de la porte; faire pivoter les Ioquets de charniere vers
la cavite du four jusqu'& la position de verrouillage.

Voir I'etape 3 (illustration A) dans la section "Depose de la/
des porte(s) du four" pour une position de verrouillage

correcte.

[

....A

A. Encoche situ#e dans la cavit# du four

pour le Ioquet de charniere de la porte

3.

Aligner les charnieres de porte dans les encoches situees en
bas/& I'avant de la cavite du four a un angle de 45°. Inserer
doucement la porte tout en veillant a garder un angle de 45°.
Lorsque I'on sent un leger abaissement de la porte, cela
signifie qu'elle est bien positionnee dans I'encoche.

i

I

6.

Fermer la porte du four.

7.

Une fois les charnieres correctement installees et la porte
fermee, il doit y avoir un espace egal entre la porte et le
tableau de commande. Si I'un des c6tes de la porte du four
est plus basque I'autre, la charniere de ce c6te-ci n'est pas

correctement installee.

23

Four simple

En modifiant le positionnement des pieds du four, on peut
installer un four simple dans une cavite d'encastrement d'une
hauteur comprise entre 26_sAe'' et 297Ae'' (68,4 cm et 74,8 cm).
Consulter les instructions suivantes pour adapter la position des
pieds a la taille de la cavite d'encastrement.

La hauteur d'encastrement est comprise entre 27%" et
28%" (70,2 cm et 72,7 cm)

Les pieds du four n'ont pas besoin d'etre remplaces. IIs sont
correctement positionnes & leur sortie d'usine.

Passer & la section "Raccordement electrique".

2. Retirer le pied de la cale d'espacement avant droite en 6tant
la vis n° 8-18 x 3/e,,.

REMARQUE : Ne pas retirer la cale d'espacement.

A

B

C

A. Cale d'espacement
B. Pied

C. VisnO8_18x _,,

3. Enlever les pieds installes au niveau avant gauche, arriere
droit et arriere gauche du four en suivant la m_me methode.

4. A I'aide d'au moins deux personnes, placer le four en position
verticale.

La hauteur de la cavit_ d'encastrement est comprise entre
26_/_ '' et 27_A_'' (68,4 cm et 70,3 cm)

1. A I'aided'au moins 2 personnes, placer lefour sur sa partie
arriere,sur une surfacecouverte.

5. Passer & la section "Raccordement electrique".

La hauteur de la cavit_ d'encastrement est comprise entre
28_/_ '' et 29_A_'' (72,8 cm et 74,8 cm)

1. A I'aided'au moins 2 personnes, placer lefour sur sa partie
arriere,sur une surface couverte.

24

2=

Retirer le pied de la cale d'espacement avant droite en 6tant
la vis n° 8-18 x 3/8".

REMARQUE • Ne pas retirer la cale d'espacement

A

B

C

A. Caled'espacement
B.Pied

C. VisnO8_18x _,,

3=

Faire pivoter le pied &90° de fagon a ce que le c6te court du
pied soit oriente vers le sommet du four.

Fours doubles

En modifiant le positionnement des pieds du four, on peut
installer un four double dans une cavite d'encastrement d'une

hauteur comprise entre 487A"et 52¾6" (124,1 cm et 132,6 cm).
Consulter les instructions suivantes pour adapter la position des
pieds & la taille de la cavite d'encastrement.

La hauteur de la cavit_ d'encastrement est comprise entre
48%" et 507,46'' (124,1 cm et 128,1 cm)

II n'est pas necessaire d'installer les pieds du four. Le four a et6
correctement configure & sa sortie d'usine.
REMARQUE : Ne pas retirer les cales d'espacement.

Passer & lasection "Raccordement electrique".

4. Reinstaller le pied de la cale d'espacement & I'aide de la vis
n° 8-18 x 3/8"pr6cedemment retiree.

5. Enlever, faire pivoter et reinstaller les pieds installes au niveau
avant gauche, arriere droit et arriere gauche du four en

suivant la m_me methode.

6. A I'aide d'au moins deux personnes, placer le four en position
verticale.

A

A. Cales d'espacement

7. Passer a la section "Raccordement electrique".

25

La hauteur de la cavit_ d'encastrement est comprise entre
501/2'' et 51W' (128,2 cm et 129,9 cm)

1. A I'aided'au moins 2 personnes, placer lefour sur sa partie
arriere,sur une surfacecouverte.

2=

Installer un pied sur la cale d'espacement arriere gauche
avec une vis n° 8-18 x 3/8".

REMARQUE : Positionner le pied de fagon & ce que le c6te
long du pied soit oriente vers le sommet du four.

5=

De la m_me maniere installer un pied avant sur la partie avant
droite du four.

6.

A I'aide d'au moins 2 personnes placer lefour en position
verticale.

B

/

A. Cale d'espacement
B. Pied

C. VisnO8_18x _,,

3=

De la m_me maniere, installer un pied sur la partie arriere
droite du four.

4.

Installer un pied avant sur la cale d'espacement avant gauche
avec une vis n° 8-18 x 3/8".

REMARQUE : Positionner le pied de fagon & ce que le c6t6
long du pied soit oriente vers le four.

A

B

7. Passer & la section "Raccordement electrique".

26

A.Pied avant
B. VisnO8_18x _,,

C. Cale d'espacement

La hauteur de la cavit_ d'encastrement est comprise entre
513/_6'' et 523A6'' (130,0 cm et 132,6 cm)

1. A I'aided'au moins 2 personnes, placer lefour sur sa partie
arriere,sur une surfacecouverte.

2=

Installer un pied sur la cale d'espacement arriere gauche
avec une vis n° 8-18 x 3/8".

REMARQUE : Positionner le pied de fagon & ce que le c6te
court du pied soit oriente vers le sommet du four.

B

A. Cale d'espacement
B. Pied

C. VisnO8_18x _,,

4=

Installer un pied avant sur la partie avant gauche avec une vis
n° 8-18 x 3/8".

REMARQUE : Positionner le pied de fagon & ce que le c6te
long du pied soit oriente vers le sommet du four, tel
qu'illustr&

B

//

//

A. Pied avant
B. Visn°8-18x _"

C. Cale d'espacement

5. De la m_me maniere installer un pied avant sur I'avant droit
du four.

6. A I'aide d'au moins 2 personnes, placer le four en position
verticale.

3=

De la m_me maniere, installer un pied sur la partie arriere
droite du four.

7. Passer a la section "Raccordement electrique".

27

Fours doubles Fours simples

Risque de choc _lectrique

D_connecter la source de courant _lectrique avant

rentretien.

Utiliser du fil en cuivre rigide de calibre 8.
Relier le four a la terre.

Le non-respect de ces instructions peut causer un
d_cbs, un incendie ou un choc _lectrique.

Le c&blage d'alimentation de ce four comporte un conducteur
neutre (blanc) et un conducteur vert (ou nu) de liaison & la terre
connecte a la caisse; ces deux conducteurs sont torsades.

1. Deconnecter la source de courant electrique.

2. Faire passer le conduit de c&ble flexible depuis le four
travers I'ouverture dans le placard.

3. Le cas ech6ant, enlever le couvercle du boitier de connexion.

4. Installer un connecteur de conduit (homologation UL ou CSA)
sur le boitier de connexion.

Risque de choc _lectrique

D_connecter la source de courant _lectrique avant

d'entreprendre le travail.

Utiliser du fil en cuivre rigide de calibre 12.
Relier le four a la terre.

Le non-respect de ces instructions peut causer un

d_cbs, un incendie ou un choc _lectrique.

Tableau des options de raccordement _lectrique

C&blage de la maison : Voir la section :

4 conducteurs

C&ble & 4 conducteurs depuis

le point de distribution du

domicile

3 conducteurs

C&ble & 3 conducteurs depuis

le point de distribution du

domicile

A. Connecteur de conduit

(homologation UL ou CSA)

5. Acheminer le conduit de c&ble flexible depuis le four jusqu'au
boitier de connexion - utiliser un connecteur de conduit

(homologation UL ou CSA).

6. Serrer les vis sur le connecteur de conduit.

7. Voir "Tableau des options de raccordement electrique" pour
terminer I'installation correspondant & votre type de
raccordement electrique.

28

,a x , )

C&ble&4conducteurs depuis le point de distribution du C&ble & 3 conducteurs depuis le point de distribution du

domicile domicile - E.-U. seulement

IMPORTANT : Utiliser le c&ble & 4 conducteurs provenant du

point de distribution du domicile aux I_tats-Unis Iorsque les
codes Iocaux ne permettent pas la raise & la terre par
I'intermediaire du conducteur neutre, en cas de nouvelle
installation avec alimentation par un circuit secondaire (1996
NEC), clans les residences mobiles et les vehicules recr6atifs,
clans les nouvelles constructions, et au Canada.

A

H

D

A. C#ble depuis le point de

distribution du domicile
B. Conducteurs noirs
C. Conducteurs rouges

D. C&ble flexible a 4 conducteurs

depuis le four

E.BoTtler de connexion

F. Conducteurs blancs

G. Connecteurs de fils

(homologation UL)

H. Conducteurs verts (ou nus) de

liaison a la terre

I. Connecteur de conduit

(homologation UL ou CSA)

1. Connecter ensemble les 2 conducteurs noirs (B) avec un
connecteur de ills (homologation UL).

2. Connecter ensemble les 2 conducteurs rouges (C) avec un
connecteur de ills (homologation UL).

3. Detorsader le conducteur blanc du conducteur vert (ou nu) de
liaison & la terre provenant du four.

4. Connecter ensemble les 2 conducteurs blancs (F)avec un
connecteur de ills (homologation UL).

5. Connecter le conducteur vert (ou nu) de liaison & la terre (H)
du c&ble du four au conducteur vert (ou nu) de liaison & la

terre dans le boitier de connexion - utiliser un connecteur de
ills (homologation UL).

6. Installer le couvercle du boitier de connexion.

IMPORTANT : Utiliser le c&ble & 3 conducteurs depuis le point
de distribution du domicile Iorsque les codes Iocaux autorisent

un tel raccordement.

G

D

E

A. C&ble depuis le point de

distribution du domicile

B. BoTtler de connexion

C. Conducteurs noirs
D. Conducteurs blancs

E. Conducteur vert (ou nu) de

fiaison a la terre (depuis le four)

F. Cbble flexible a 4

conducteurs depuis le four

G. Conducteurs rouges
H. Connecteurs de ills

(homologation UL)

I. Connecteur de conduit

(homologation UL ou CSA)

1. Connecter ensemble les 2 conducteurs noirs (C) avec un
connecteur de ills (homologation UL).

2. Connecter les 2 conducteurs blancs (D) et le conducteur vert
(ou nu) de liaison & la terre (du c&ble du four) avec un
connecteur de ills (homologation UL).

3. Connecter ensemble les 2 conducteurs rouges (G) avec un
connecteur de ills (homologation UL).

4. Installer le couvercle du boitier de connexion.

1=

A I'aide d'au moins 2 personnes, soulever et introduire
partiellement le four dans I'ouverture d'encastrement du
placard. Utiliser I'ouverture du four comme zone de prise.

REMARQUE : Pour introduire le four dans le placard,
pousser contre la zone du joint du four situ6e sur le ch&ssis
avant. Ne pas pousser contre les bords externes.

\

/

29

2.

Pousser contre la zone du joint du chassis avant pour
introduire le four dans le placard, jusqu'& ce que la surface
arriere du chassis avant soit au contact de la paroi avant du
placard.

3. Pousser completement le four dans le placard et le centrer
dans la cavite d'encastrement du placard.

4. Retirer le ruban adhesif des garnitures avant noires.

• Fixer solidement le four au placard & I'aide des vis n° 8-14

x 3A" fournies.

• Inserer les vis dans les trous de la garniture noire en les

alignant avec les trous du chassis du four. Ne pas serrer
excessivement les vis.

5.

L'event inferieur et la garniture de I'event inferieur
(necessaires Iorsque le four est installe avec les pieds en
position haute) sont livres dans I'emballage en mousse situ6

sur le dessus du four.
Pour installer I'event inferieur uniquement, voir les

instructions suivantes. Pour installer I'event inferieur et la
garniture de I'event inferieur (pour les installations dont les

pieds sont en position haute), voir les instructions de
I'etape 6.

• Aligner le support de I'event (B) avec le chassis du four (A)
comme illustr&

• Avec une vis n° 8-18 x 3/8"(D) pour chaque c6te du
support de I'event (B), fixer solidement I'event au four.

A

B

B

/

A. Chbssis du four
B. Trou du chbssis du four
C. Garniture noire

//

i

A. Chbssis du four
B. Support de I'#vent

C. Event du four
D. Vis n° 8-18 x 3_,,

30

6=

Pour les modeles dont les pieds sont installes en position
haute, la garniture de I'event inferieur doit egalement _tre
installee. Pour I'installation, proceder selon les instructions

suivantes.

Faire flechir la piece d'event superieure (C) en I'eloignant
de la piece d'event inferieure (D) pour faire glisser la
garniture de I'event inferieur (B) entre elles. Une certaine
force sera peut-_tre necessaire pour faire flechir la
garniture d'event superieure (C) en I'eloignant de la
garniture d'event inferieure (D). Une certaine force sera
peut-_tre egalement necessaire pour faire flechir la
garniture d'event inferieure (B) et la glisser en place.
S'assurer que les trous de vis sont correctement alignes
entre les deux pieces. Voir I'illustration suivante.

• Installer la garniture de I'event inferieur (B) sur la piece
d'event inferieure (D) a I'aide de deux vis n° 8-18 x 1A"de
chaque c6t&

REMARQUE • Sur les modeles de 27" (68,6 cm), utiliser une
seule vis n° 8-18 x V4" de chaque c6t&

..................... .......................A .......

...... %,,

%

D

A. Visn°8-18x ¼"
B. Garniture de I'#vent inf#rieur

C. Piece d'#vent sup#rieure
D. Piece d'#vent inf#rieure

Aligner la languette de conduit d'evacuation (B) avec le
chassis du four (A) comme illustr&

Avec une vis n° 8-18 x 3/8"(E)pour chaque c6te du support
de I'event (B), fixer solidement I'event au four.

B

7. Reinstaller les grilles du four.

8. Reinstaller la porte du four. Voir la section "Reinstallation de
la/des porte(s) du four".

9. Verifier que la porte s'ouvre et se ferme facilement. Si tel n'est
pas le cas, rep6ter le processus de depose et d'installation de

la porte. Voir la section "Preparation du four encastre".

10. Rep6ter cette procedure pour la porte du four inferieur.

11. Reconnecter la source de courant electrique.

12. Le tableau d'affichage s'allume brievement et "PF" devrait
apparaYtre sur I'affichage.

13. Si le tableau d'affichage ne s'allume pas, consulter la section
"Garantie" du guide d'utilisation et d'entretien.

n de ensemble de d6Flec ,; t du

Sur les fours simple ou double install@sau-dessus d'un tiroir-
r@chaud, la pose d'un d@flecteur de tiroir-r@chaud est n@cessaire.
Voir la section "Outillage et pieces" pour des renseignements sur
le processus de commande.

Pi_ces fournies dans I'ensemble de d_flecteur

......_S

A. Visa t#tePhillips (4)

2vis seulementpour la taille 27" (68, 6 cm)

B. D#flecteurdu tiroir-r#chaud (1)

Installation de I'ensemble de d_flecteur

1. Faire flechir la piece d'event superieure (C) en I'eloignant de
la piece d'event inferieure (D) pour faire glisser le deflecteur
pour tiroir-rechaud (B) entre elles. Une certaine force sera
peut-_tre necessaire pour faire flechir la garniture d'event
superieure (C) en I'eloignant de la garniture d'event inferieure
(D). Une certaine force sera peut-_tre egalement necessaire
pour faire flechir le deflecteur pour tiroir-rechaud (B) et le
glisser en place. S'assurer que les trous de vis sont
correctement alignes entre les deux pieces. Voir I'illustration

suivante.

2. Installer le deflecteur pour tiroir-rechaud (B) sur la piece
d'event inferieure (D) a I'aide de deux vis n° 8-18 x 1_,,de
chaque c6t&

REMARQUE : Sur les modeles de 27" (68,6 cm), utiliser une
seule vis n° 8-18 x %" de chaque c6t&

D

A. Chbssis du four
B. Support de I'#vent

C. Event du four

C

D. Garniture de

I'_vent inf_rieur

E. Vis n° 8-18 x 3_,,

........................................:::::::::::::::::::::::::::::

A. Visn°8-18x ¼"
B. D#flecteur du tiroir-r#chaud

C.Piece d'#vent sup#rieure
D.Piece d'#vent inf#fieure

31

3. Aligner le support de I'event (B) avec le chassis du four (A)
comme illustr&

4. Avec une vis n° 8-18 x 3/8"(E) pour chaque c6te du support de
I'event (B), fixer solidement I'event au four.

Ache:v@ n

1. Verifier que toutes les pieces sont maintenant installees. 8'il
reste une piece, passer en revue les differentes etapes pour
decouvrir laquelle aurait et6 oubliee.

2. Verifier la presence de tousles outils.

3. Jeter/recycler tous les materiaux d'emballage.

4. Pour I'utilisation et le nettoyage du four, lire leGuide
d'utilisation et d'entretien.

A

B

D

A. Chbssis du four D. D#flecteur du tiroir-
B. Support de I'#vent r#chaud

C. Event du four E. Vis n° 8-18x 3_,,

C

V_rification du fonctionnement pour un four simple et un
four double

1. Mettre I'appareil sous tension.

2. A la premiere utilisation, regler I'horloge et toute autre
pref6rence reglable. Consulter le Guide d'utilisation et
d'entretien pour plus de renseignements.

3. Pour les fours simples, appuyer sur BROIL (cuisson au gril).
REMARQUE : Pour les fours doubles, appuyer sur UPPER
BROIL (cuisson au gril - four superieur) ou LOWER BROIL
(cuisson au gril - four inferieur).

4. Regler la temperature.

5. Appuyer sur START (mise en marche).
Si le(s) four(s) ne fonctionne(nt) pas, contrSler ce qui suit :

• Les fusibles du domicile sont intacts et serres; ou le

disjoncteur n'est pas declench&

• La prise de courant est correctement alimentee.

• Voir la section "Depannage" dans le Guide d'utilisation et

d'entretien.

6. Apres que le four a fonctionne pendant 5 minutes, verifier
qu'il y a emission de chaleur.

Si aucune chaleur n'est ressentie ou si un message d'erreur
apparait sur I'affichage, eteindre le four et contacter un

technicien qualifi&

7. Pour les fours doubles, appuyer sur UPPER CANCEL/
LOWER CANCEL (annulation four superieur/annulation four

inferieur). Pour les fours simples, appuyer sur CANCEL
(annulation).

W10725670B

@2014.

All rights reserved. Used under license in Canada
Tous droits reserves. Utilise sous licence au Canada.

Si vous avez besoin d'assistance ou de service :
Consulter la section "Garantie" du Guide d'utilisation et

d'entretien.

Printed in U.S.A.

Imprime aux E.-U.

12/14
