Keter Artisan 7x7 Assembly instructions

ARTISAN 7x7

USER MANUAL | MODE D'EMPLOI | MANUAL DEL USUARIO | GEBRAUCHSANLEITUNG |
GEBRUIKSHANDLEIDING | MANUALE PER L’UTENTE | MANUAL DO UTILIZADOR

US, Canada:

Tel: [phone]
Fax: [phone]
UK: Tel: [phone]
Fax: [phone]
Spain: Tlf: 34-976-460-006
Fax: [phone]

Other European Countries:

Tel: [phone], Fax: [phone]

WARRANTY ACTIVATION

A-1424-1 583928

SKU: 17203426

WWW.KETER.COM

Thank you for your purchase of the Keter shed. In order to activate your warranty,

please log onto our website and fill in the form under warranty activation.

1

REQUIRED TOOLS | OUTILS EXIGÉS | HERRAMIENTAS NECESARIAS | BENÖTIGTE WERKZEUGE | BENODIGD
GEREEDSCHAP | ATTREZZATURA OCCORRENTE | FERRAMENTAS NECESSÁRIAS

ASSEMBLY REQUIRES TWO PEOPLE | LE MONTAGE DOIT ÊTRE EFFECTUÉ PAR DEUX PERSONNES | SE NECESITAN
DOS PERSONAS PARA ARMARLO | ZWEI PERSONEN ZUR MONTAGE NOTWENDIG | MONTAGE VEREIST TWEE
PERSONEN | MONTAGGIO RICHIEDE DUE PERSONE | A MONTAGEM EXIGE DUAS PESSOAS

BEFORE STARTING ASSEMBLY | AVANT DE COMMENCER LE MONTAGE | ANTES DE EMPEZAR EL ARMADO |
VOR MONTAGEBEGINN | VOORDAT U BEGINT TE MONTEREN | PRIMA DI INIZIARE IL MONTAGGIO | ANTES DE
INICIAR A MONTAGEM

Read the care and safety guidelines at the end of this manual | Check to ensure that there are no missing or damaged
parts BEFORE starting or arranging assembly | Review all assembly instructions | Assemble all the parts according to the
directions in this manual. Do not skip any steps.

Lisez les instructions de précaution et de sécurité à la fin de ce manuel | Assurez-vous qu’il n’y a pas de pièces manquantes
ou endommagées AVANT de commencer ou d'organiser l'assemblage | Lisez toutes les instructions de montage |

Assemblez toutes les pièces selon les instructions de ce manuel. Ne sautez aucune étape.

Lea las intrucciones de precauciones y seguridad que están al final de este manual | Asegúrese de que no faltan piezas ni
están dañadas ANTES de comenzar o disponer el montaje | Revise todas las instrucciones de montaje | Monte todas las
piezas según las instrucciones de este manual. No se saltee ningún paso.

Lesen Sie die Sicherheitsrichtlinien am Ende des Benutzerhandbuchs durch | Prüfen Sie bitte VOR dem Zusammenbau,
dass keine Teile beschädigt sind oder fehlen | Gehen Sie noch einmal die komplette Aufbauanleitung durch | Bauen Sie alle
Teile entsprechend der Anleitung in diesem Handbuch zusammen. Lassen Sie dabei keinen Arbeitsschritt aus.

Lees de richtlijnen voor zorg en veiligheid achterin deze handleiding | Controleer dat er geen onderdelen mankeren, of
beschadigd zijn, VOORDAT u met de montage begint | Bekijk alle montagehandleidingen | Monteer alle onderdelen
volgens de aanwijzingen van deze handleiding. Sla geen stappen over.

Leggi le linee guida di assistenza e sicurezza alla fine di questo manuale | Verificare per assicurarsi che non ci siano parti
mancanti o danneggiate PRIMA di iniziare o di disporre il montaggio | Consulta tutte le istruzioni di montaggio | Monta tutti

i componenti secondo le istruzioni contenute in questo manuale. Non saltare nessuna fase.

Leia as diretrizes de cuidados e segurança que constam da parte final deste manual | Verifique para se assegurar de que
não há peças em falta ou danificadas ANTES de começar a preparar a montagem | Reveja todas as instruções de
montagem | Monte todas as peças de acordo com as instruções do manual. Não salte quaisquer passos.

SITE PREPARATION | PRÉPARATION DU SITE | PREPARACIÓN DEL LUGAR | VORBEREITUNG DES AUFSTELLUNGSORTES
| VOORBEREIDING VAN HET TERREIN | PREPARAZIONE DEL LUOGO DI MONTAGGIO | PREPARAÇÃO DO LOCAL

Level the ground surface | Égalisez la surface du sol | Nivele la superficie del suelo | Ebnen Sie die Bodenoberfläche |
Maak de bodem vlak | Livella la superficie del terreno | Nivele a superfície do solo

Recommendation: Construct a wooden or concrete base as a foundation | Recommandation: fabriquez une base en bois ou
en béton en guise de fondation | Recomendación: construya una base de madera o de cemento a modo de cimiento |
Empfehlung: Bauen Sie als Fundament eine Grundfläche aus Holz oder Beton | Aanbeveling: maak een houten of betonnen
ondergrond als fundering | Raccomandazione: costruisci una base di legno o di cemento come fondamenta |
Recomendação: Construa uma base de madeira ou de cimento como fundação

Option | Opción | optie | opzione | opção

A

Option | Opción | optie | opzione | opção

B

For external access during assembly,
make sure to leave enough room around
the outside of the shed assembly site.

Pour un accès externe au cours du

montage, veillez à laisser suffisamment de

place autour du site de montage.

Para tener un acceso exterior durante el
montaje, asegúrese de dejar suficiente
espacio alrededor del lugar de montaje del
cobertizo.

Lassen Sie am Aufstellungsort außerhalb
des Schuppens ausreichend Platz, so dass
Sie während des Aufbaus von außen
Zugang zum Schuppen haben.

Om tijdens de montage aan de buitenkant
van het schuurtje te kunnen werken, moet
u ervoor zorgen dat u genoeg ruimte laat
aan de buitenkant van de montageplaats.

Per l'accesso esterno durante il montaggio,
assicurati di lasciare abbastanza spazio
intorno alla parte esterna del luogo di
montaggio del deposito attrezzi.

Para ter acesso externo durante a
montagem certifique-se de que deixa
espaço suficiente em redor do exterior do
local de montagem do abrigo.

2

External floor measurements are: | Les measures externes de la étage sont: |
Las medidas del suelo externo son: | Die Außen-Bodenmaße betragen: | De
afmetingen van de externe vloer zijn: | Le misure del pavimento esterno sono: |
As medidas externas do chão são:

85”

216 cm

85”

216 cm

BEFORE STARTING ASSEMBLY | AVANT DE COMMENCER LE MONTAGE | ANTES DE EMPEZAR EL ARMADO |
VOR MONTAGEBEGINN | VOORDAT U BEGINT TE MONTEREN | PRIMA DI INIZIARE IL MONTAGGIO | ANTES DE

INICIAR A MONTAGEM

Read the care and safety guidelines at the end of this manual | Check to ensure that there are no missing or damaged
parts BEFORE starting or arranging assembly | Review all assembly instructions | Assemble all the parts according to the
directions in this manual. Do not skip any steps.

Lisez les instructions de précaution et de sécurité à la fin de ce manuel | Assurez-vous qu’il n’y a pas de pièces manquantes
ou endommagées AVANT de commencer ou d'organiser l'assemblage | Lisez toutes les instructions de montage |

Assemblez toutes les pièces selon les instructions de ce manuel. Ne sautez aucune étape.

Lea las intrucciones de precauciones y seguridad que están al final de este manual | Asegúrese de que no faltan piezas ni
están dañadas ANTES de comenzar o disponer el montaje | Revise todas las instrucciones de montaje | Monte todas las
piezas según las instrucciones de este manual. No se saltee ningún paso.

Lesen Sie die Sicherheitsrichtlinien am Ende des Benutzerhandbuchs durch | Prüfen Sie bitte VOR dem Zusammenbau,
dass keine Teile beschädigt sind oder fehlen | Gehen Sie noch einmal die komplette Aufbauanleitung durch | Bauen Sie alle
Teile entsprechend der Anleitung in diesem Handbuch zusammen. Lassen Sie dabei keinen Arbeitsschritt aus.

Lees de richtlijnen voor zorg en veiligheid achterin deze handleiding | Controleer dat er geen onderdelen mankeren, of
beschadigd zijn, VOORDAT u met de montage begint | Bekijk alle montagehandleidingen | Monteer alle onderdelen
volgens de aanwijzingen van deze handleiding. Sla geen stappen over.

Leggi le linee guida di assistenza e sicurezza alla fine di questo manuale | Verificare per assicurarsi che non ci siano parti
mancanti o danneggiate PRIMA di iniziare o di disporre il montaggio | Consulta tutte le istruzioni di montaggio | Monta tutti

i componenti secondo le istruzioni contenute in questo manuale. Non saltare nessuna fase.

Leia as diretrizes de cuidados e segurança que constam da parte final deste manual | Verifique para se assegurar de que
não há peças em falta ou danificadas ANTES de começar a preparar a montagem | Reveja todas as instruções de
montagem | Monte todas as peças de acordo com as instruções do manual. Não salte quaisquer passos.

REQUIRED TOOLS | OUTILS EXIGÉS | HERRAMIENTAS NECESARIAS | BENÖTIGTE WERKZEUGE | BENODIGD
GEREEDSCHAP | ATTREZZATURA OCCORRENTE | FERRAMENTAS NECESSÁRIAS

ASSEMBLY REQUIRES TWO PEOPLE | LE MONTAGE DOIT ÊTRE EFFECTUÉ PAR DEUX PERSONNES | SE NECESITAN
DOS PERSONAS PARA ARMARLO | ZWEI PERSONEN ZUR MONTAGE NOTWENDIG | MONTAGE VEREIST TWEE
PERSONEN | MONTAGGIO RICHIEDE DUE PERSONE | A MONTAGEM EXIGE DUAS PESSOAS

3

ROOF PARTS | PIÈCES DU TOIT | PARTES DEL TECHO | DACHELEMENTE | DAKONDERDELEN | PARTI DEL TETTO | PEÇAS
DO TELHADO

METAL PARTS | PIÈCES MÉTALLIQUES | PIEZAS METÁLICAS | METALLTEILE | METALEN DELEN | PARTI IN METALLO |
PARTES METÁLICAS

NELC (x1) NERC (x1) NELD (x1)

NEPR (x3) NEPRE (x2)

NERD (x1)

NE

SPM

(x2)NE

DSO

(x2) NE

DSI

(x1) NE

DSW

(x1) NE

BPM

(x1)

NEFFM (x1)

NETDP (x1)

NERM

(x2)

NEMB

(x2)

NERB7

(x1)

SHED PARTS | PIÈCES DE L’ABRI | PARTES DEL COBERTIZO | TEILE DES SCHUPPENS | ONDERDELEN VAN
HET SCHUURTJE | COMPONENTI DEL DEPOSITO ATTREZZI | PEÇAS DO ABRIGO

Remove all parts from the package(s) and spread them out on a clean work surface | Code letters are imprinted on each part for
easy identication | Retirez toutes les pièces du/des paquet(s) et étalez-les sur une surface de travail propre | Des lettres sont
imprimées sur chaque pièce pour une identification facile | Saque todas las piezas del paquete o paquetes y póngalas sobre una
superficie de trabajo limpia | El código de letras está marcado en cada pieza para que sea más fácil identificarla | Nehmen Sie

alle Teile aus der Verpackung und breiten Sie sie auf einer sauberen Arbeitsfläche aus | Auf jedem Teil sind Kennbuchstaben
aufgedruckt, die die Zuordnung der einzelnen Teile erleichtern | Haal alle onderdelen uit het pakket (of uit de pakketten) en leg ze
op een schoon werkoppervlak | Op ieder onderdeel zijn codes aangebracht voor een gemakkelijke identicatie | Rimuovi tutti i

componenti dal pacchetto (i) e spargili su una superficie di lavoro pulita | Le lettere del codice sono state stampate su ciascun
componente per una facile identificazione | Retire todas as peças da embalagem e espalhe-as numa superfície de trabalho limpa

| Existem letras de código impressas em cada peça para fácil identificação

FLOOR PARTS | ÉLÉMENTS DU PLANCHER | PARTES DEL SUELO | BODENTEILE | VLOERPANELEN | PARTI DEL PAVIMENTO
| PEÇAS DO CHÃO

MOFFL (x2)

WALL PARTS | PIÈCES DU CONTOUR | PARTES DE LAS PAREDES | WANDELEMENTE | MUURONDERDELEN | PARTI DELLA
PARETE | PAINÉIS LATERAIS

OLP7 (x9) OLPC (x4)

NEPF (x2)

DOOR PARTS | PIÈCES DE LA PORTE | PARTES DE LA PUERTA | TÜRELEMENTE | DEURONDERDELEN | PARTI DELLA PORTA
| PEÇAS DAS PORTAS

NEDC (x4)

NEDO (x2)

4

NERDP

(x1)

NELDP

(x1)

NEDSM (x1)

ROOF PARTS | PIÈCES DU TOIT | PARTES DEL TECHO | DACHELEMENTE | DAKONDERDELEN | PARTI DEL TETTO | PEÇAS
DO TELHADO

NELC (x1) NERC (x1) NELD (x1)

NEPR (x3) NEPRE (x2)

NERD (x1)

METAL PARTS | PIÈCES MÉTALLIQUES | PIEZAS METÁLICAS | METALLTEILE | METALEN DELEN | PARTI IN METALLO |
PARTES METÁLICAS

NETDP (x1)

NERM

(x2)

NERB7

(x1)

NEFFM (x1)

NEMB

(x2)

DSO

(x2) NE

DSI

(x1) NE

DSW

(x1) NE

BPM

(x1)

NE

SPM

(x2)NE

5

WINDOW PARTS | PIÈCES DE LA FENÊTRE | PARTES DE LA VENTANA | FENSTERELEMENTE | VENSTERONDERDELEN |

1234

3 4

1 1.5

1234

1 1.5

PARTI DELLA FINESTRA | PEÇAS DA JANELA

NEFF (x1)

NEBLT (x1) NELT (x1)

NEGR (x2) NEGT (x2)

NEBRT (x1)NERT (x1)

SMALL PARTS | PETITES PIÈCES | PARTES PEQUEÑAS | KLEINTEILE | KLEINE ONDERDELEN | MINUTERIA | PEÇAS
PEQUENAS

NEDMC (x8)

NEDH (x6)

FNH6 (x1)NEHE (x1) NEHF (x1)

KP (x14)

NEHA (x1)

FNH7 (x1)

NERA

(x2)

NEDS (x1)

NEHG (x1)NEHC (x1)NEHB (x1)

NEDPC (x2) NEMBH (x2) NESPC

(x2)

SCREWS | VIS | TORNILLOS | SCHRAUBEN | SCHROEVEN | VITI | PARAFUSOS

cm

1 2 3 4

inch

0.5 1 1.5

sc15 (x235) 16 mm / 0.63”

cm

1 2

inch

0.5

sf13 (x16) 10 mm / 0.39”

cm

inch

s13b (x55) 12 mm / 0.47”

cm

1 2 3 4

inch

0.5 1 1.5

sc8 (x9) 43 mm / 1.69”

0.5 1 1.5

scw1 (x28) 12.7 mm / 0.5”

cm

inch

0.5

cm

1 2 3 4

inch

0.5 1 1.5

sc12 (x28) 34 mm / 1.38”

scn8 (x9)

Packaging may contain some additional small parts for use as spare parts | L’emballage peut contenir de petites pièces
supplémentaires à utiliser comme pièces de rechange | El envoltorio puede contener algunas piezas pequeñas adicionales
que se pueden utilizar como repuestos | In der Verpackung können kleine Zusatzteile enthalten sein, die als Ersatzteile
genutzt werden können | De verpakking kan een aantal kleine extra onderdelen bevatten, die als reserveonderdeel gebruikt
kunnen worden | La confezione potrebbe contenere piccole parti supplementari da utilizzare come parti di ricambio | A
embalagem pode conter algumas pequenas peças adicionais para utilização como peças de reposição

NOTE: Due to variations in production, the actual assembled size may vary slightly from the specified dimensions.
REMARQUE:
NOTA: debido a las variaciones en la producción, el tamaño real al montarlo puede variar ligeramente con respecto a las dimensiones especificadas.
BITTE BEACHTEN: Aufgrund von Abweichungen in der Herstellung kann die tatsächliche Größe leicht von den angegebenen Maßen abweichen.
LET OP:
NOTA: a causa di variazioni nella produzione, la dimensione effettiva del prodotto assemblato può variare leggermente dalle dimensioni menzionate.
NOTA: Devido a variações na produção o tamanho real da montagem poderá variar ligeiramente das dimensões especificadas.

6

En raison de variantes dans la production, la taille de montage réelle peut différer quelque peu des dimensions indiquées.

vanwege afwijkingen in de productie kan de werkelijke afmeting na montage een klein beetje afwijken van de opgegeven afmetingen.

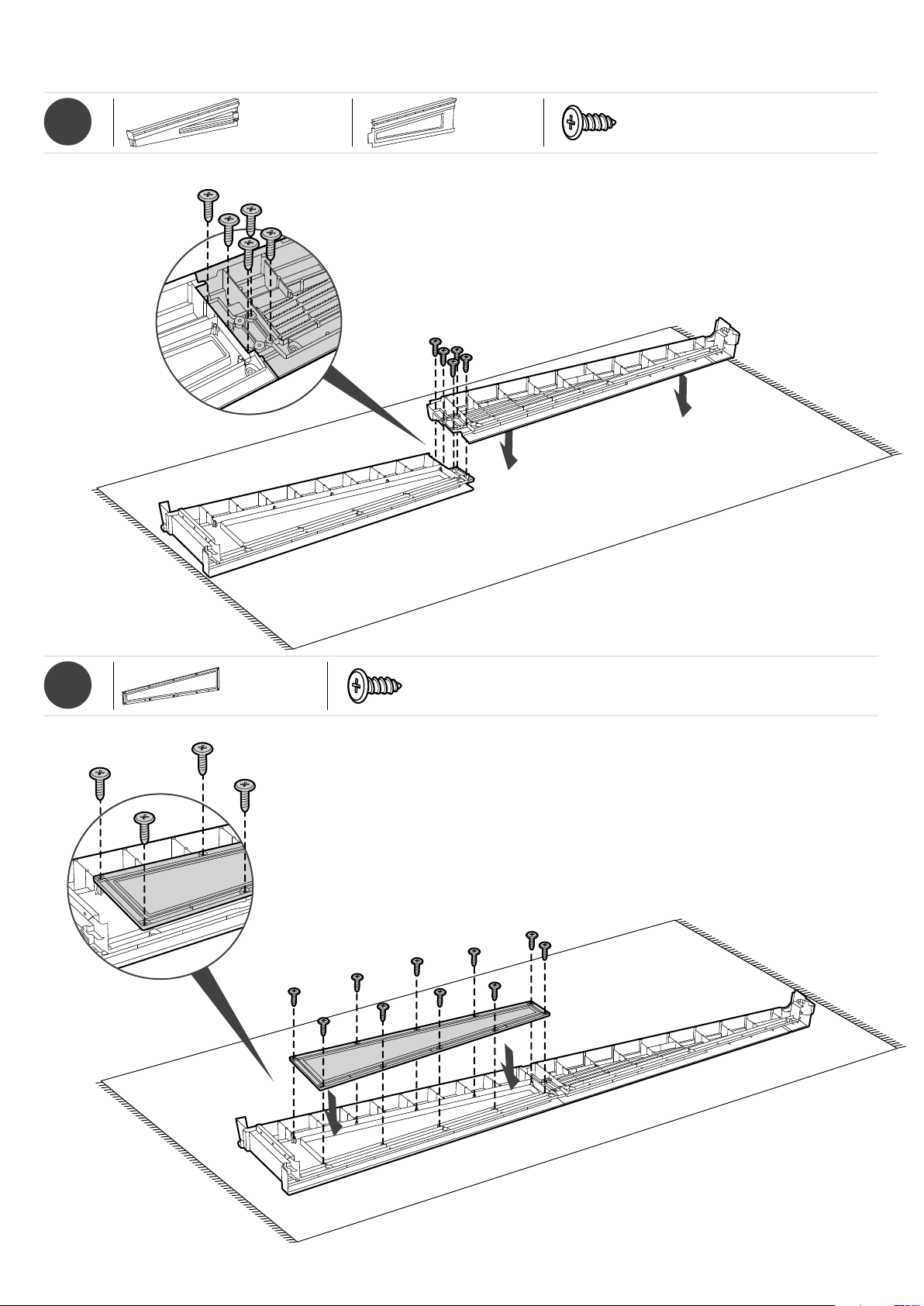

FLOOR ASSEMBLY | MONTAGE DU SOL | ARMADO DEL PISO | MONTAGE DER BODENPLATTE |
VLOERMONTAGE | MONTAGGIO DEL PAVIMENTO | MONTAGEM DO PISO

1

MOFFL (x2)

2

sc15 (x18)

sc15

sc15 x 18

7

WALL ASSEMBLY | MONTAGE DU MUR | ARMADO DE PAREDES | MONTAGE DER WÄNDE | MONTAGE VAN DE
MUREN | ASSEMBLAGGIO DELLE PARETI | MONTAGEM DA PAREDE

3

NEDSM (x1)

Front | Avant | Delante | Vorderseite |

Voorkant | Anteriore | Frente

8

4

1

2

NEDS (x1)

sc15 (x2)

5

OLPC

OLPC (x1) OLP7 (x1)

Outside

Extérieure

Ext erior

Außenseite

Buitenkant

Esterno

Ext erior

Front | Avant | Delante | Vorderseite |

Voorkant | Anteriore | Frente

9

6

KP (x1)

s13b (x1)

1

2

s13b x 1

7

Front | Avant | Delante | Vorderseite |

Voorkant | Anteriore | Frente

OLP7 (x1)

10

Front | Avant | Delante | Vorderseite |

Voorkant | Anteriore | Frente

8

1

2

3

KP (x1)

Low

Faible

Bajo

Niedrig

Laag

Bassa

Baixa

s13b (x1)

1

2

2

1

6

s13b x 1

9

Front | Avant | Delante | Vorderseite |

Voorkant | Anteriore | Frente

OLP7 (x2)

KP (x2)

x2

1

2

Front | Avant | Delante | Vorderseite |

Voorkant | Anteriore | Frente

11

10

1

2

3

s13b x 1

OL

PC

OLPC (x1)

KP (x1)

1

2

s13b (x1)

s13b x 1

11

Low

Faible

Bajo

Niedrig

Laag

Bassa

Baixa

2

1

6

OLP7 (x1)

Front | Avant | Delante | Vorderseite |

Voorkant | Anteriore | Frente

KP (x1)

s13b (x1)

1

2

12

Front | Avant | Delante | Vorderseite |

Voorkant | Anteriore | Frente

12

OLP7 (x2) KP (x2)

x2

1

2

13

OLPC

Front | Avant | Delante | Vorderseite |

Voorkant | Anteriore | Frente

OLPC (x1) KP (x1)

Front | Avant | Delante | Vorderseite |

Voorkant | Anteriore | Frente

OLPC

13

14

s13b (x2)

s13b x 1

s13b x 1

15

Front | Avant | Delante | Vorderseite |

Voorkant | Anteriore | Frente

OLP7 (x2) KP (x2)

x2

1

2

14

Front | Avant | Delante | Vorderseite |

Voorkant | Anteriore | Frente

16

OLPC

OLPC (x1) KP (x1)

OLPC

17

s13b (x2)

s13b x 1

s13b x 1

15
