Kern ABT 100-5M, ABT 120-4M, ABT 220-4M, ABT 320-4M, ABT 120-5DM User guide [nl]

...

Download

KERN & Sohn GmbH

Ziegelei 1

E-Mail: info@kern-sohn.com

Tel: +49-[0]7433- 9933-0

Internet: www.kern-sohn.com

Gebruiksaanwijzing Analyseweegschaal

KERN ABT

Versie 1.2

03/2013

D-72336 Balingen

Fax: +49-[0]7433-9933-149

ABT-BA-nl-1312

KERN ABT

Analyseweegschaal

Versie 1.2 03/2013

Gebruiksaanwijzing

Inhoudsopgave

1 Technische gegevens ..................................................................................... 4

2 Conformiteitsverklaring .................................................................................. 7

3 Toetsenbord en aanwijzingen ........................................................................ 8

3.1 Toetsenbord ............................................................................................................................... 8

3.2 Aanwijzingen ............................................................................................................................ 10

4 Algemene informatie ..................................................................................... 11

4.1 Gebruik volgens de bestemming ........................................................................................... 11

4.2 Ondeskundig gebruik .............................................................................................................. 11

4.3 Garantie..................................................................................................................................... 11

4.4 Monitoring van kalibreertoestellen ........................................................................................ 12

5 Fundamentele veiligheidsprincipes. ........................................................... 12

5.1 Gebruiksaanwijzing opvolgen ................................................................................................ 12

5.2 Bevoegd personeel .................................................................................................................. 12

6 Vervoer en opslag ......................................................................................... 12

6.1 Controle bij afname ................................................................................................................. 12

6.2 Verpakking / retourvervoer ..................................................................................................... 13

7 Uitpakken, opstellen en inbedrijfname ........................................................ 15

7.1 Opstellocatie, inbedrijfname-locatie ...................................................................................... 15

7.2 Uitpakken .................................................................................................................................. 15

7.2.1 Omvang levering .................................................................................................................... 16

7.2.2 Opstellen ................................................................................................................................ 17

7.3 Aansluiting op het stroomnet ................................................................................................. 18

7.4 Aansluiting van randapparatuur ............................................................................................ 18

7.5 Eerste inbedrijfname ............................................................................................................... 19

7.5.1 Stroomvoorziening aanzetten ................................................................................................ 19

8 Justering ........................................................................................................ 20

8.1 Automatische justering door middel van PSC...................................................................... 20

8.1.1 In- /uitschakelen PSC functie: ................................................................................................ 21

8.2 Automatische justering door middel van de Clock-CAL functie ........................................ 22

8.2.1 Instellen uurtijd voor Clock-CAL ............................................................................................ 23

8.3 Geprogrammeerde justering .................................................................................................. 24

8.3.1 Keuze geprogrammeerde justering ....................................................................................... 24

8.3.2 Programmeren: justering met intern gewicht ......................................................................... 25

8.3.3 Programmeren: justeertest met intern gewicht ...................................................................... 25

8.3.4 Programmeren: justering met extern gewicht ........................................................................ 26

8.4 Alternatieve justeringen .......................................................................................................... 27

8.4.1 Justering met intern gewicht .................................................................................................. 27

8.4.2 Justeertest met intern gewicht ............................................................................................... 27

8.4.3 Justeertest met extern gewicht .............................................................................................. 28

9 IJking .............................................................................................................. 29

10 ISO/GLP protocol .......................................................................................... 30

10.1 Uitprint Protocol van de justerin g .......................................................................................... 30

10.2 Balansidentificatienummer (ID) .............................................................................................. 31

10.3 Datum-uitprint instellen ........................................................................................................... 32

ABT-BA-nl-1312

10.3.1 Datum en tijd zonder gewichtswaarde afdrukken .................................................................. 32

11 Basis operation-mode ................................................................................... 33

11.1 Wegen ........................................................................................................................................ 33

11.2 Tarreren ..................................................................................................................................... 33

11.3 Omschakelen display-aanwijzing ........................................................................................... 34

11.4 Omschakelen weegbereik (weegvermogen) alleen bij ......................................................... 35

11.5 Veranderen nauwkeurigheid aflezing ..................................................................................... 35

11.6 Wiegen onder de werkvloer ..................................................................................................... 36

12 Menu ............................................................................................................... 37

12.1 Instellingen veranderen ........................................................................................................... 37

12.2 Procesverloop veranderingen van instellingen .................................................................... 37

12.3 Menu oproepen ......................................................................................................................... 38

12.4 Hoofdmenu ................................................................................................................................ 39

12.5 Menu-overzicht ......................................................................................................................... 40

12.6 Menublokkade ........................................................................................................................... 43

12.7 Menu-reset ................................................................................................................................ 43

12.8 Instellingencontrole ................................................................................................................. 44

13 Beschrijving van de verschillende functies ................................................ 45

13.1 Stabiliteitsfilter .......................................................................................................................... 45

13.1.1 Standaard-mode ..................................................................................................................... 45

13.1.2 Anticonvectie-mode ................................................................................................................ 46

13.1.3 Hoge stabiliteitsmode ............................................................................................................. 46

13.1.4 Doseer-mode .......................................................................................................................... 47

13.2 Stilstand-symbool .................................................................................................................... 48

13.3 Auto-Zero................................................................................................................................... 49

13.4 Datum instellen ......................................................................................................................... 50

13.5 Klok (uurtijd) instellen .............................................................................................................. 51

13.6 Capaciteitsaanwijzing .............................................................................................................. 52

14 Toepassingsfuncties ..................................................................................... 53

14.1 Optellen van aantallen ............................................................................................................. 53

14.2 Percentage-wegen .................................................................................................................... 54

14.3 Dichtheid bepalen ..................................................................................................................... 55

14.3.1 Dichtheid van vaste lichamen bepalen ................................................................................... 55

14.3.2 Dichtheid van vloeistoffen bepalen ......................................................................................... 56

14.4 Automatisch printen (Auto Prin t) ............................................................................................ 57

14.5 Optel-mode ................................................................................................................................ 58

14.6 Receptuur-mode ....................................................................................................................... 60

15 Data output ..................................................................................................... 62

15.1 RS 232C interface ..................................................................................................................... 62

15.2 Gegevensformaten ................................................................................................................... 62

15.3 Afstands-stuuropdrachten ...................................................................................................... 63

15.4 Standaardinstellingen .............................................................................................................. 64

15.5 Instellingen van de gebruiker .................................................................................................. 65

15.5.1 Communicatiesnelheid instellen ............................................................................................. 66

15.5.2 Eindteken instellen ................................................................................................................. 66

15.5.3 Pariteit instellen ...................................................................................................................... 66

15.5.4 Stop-bit instellen ..................................................................................................................... 67

15.5.5 Datainput en outputformaten instellen .................................................................................... 67

15.5.6 Handshake instellingen .......................................................................................................... 67

16 Onderhoud, instandhouding en ops l ag van afvalstoffen ........................... 68

16.1 Reinigen..................................................................................................................................... 68

16.2 Onderhoud, instandhouding ................................................................................................... 68

16.3 Opslag van afvalstoffen ........................................................................................................... 68

17 Hulp bij reparaties ......................................................................................... 69

ABT-BA-nl-1312

1 Technische gegevens

KERN ABT 100-5M ABT 120-4M

Elementaire indeling (d) 0,01 mg 0,1 mg

Weegvermogen (max.) 101 g 120 g

Minimaal gewicht 1 mg 10 mg

IJkwaarde (e) 1 mg 1 mg

Nauwkeurigheidsklasse I I

Reproduceerbaarheid 0,05 mg 0,1 mg

Lineariteit ± 0,15 mg ± 0,2 mg

Stabiliseringtijd 10 s 3 s

Justeerautomatiek intern

Weegeenheid (geijkt)

Minimaal eenheidsgewicht bij tellen stuks

Referentie-aantal stuks bij het optellen

Weegplateau, roestvrijstaal

Buitenafmetingen (breedte x dikte x hoogte) [mm]

Afmetingen glazen kamer [mm]

1 mg 1 mg

10, 20, 50,100

217 x 356 x 338

weegruimte 168 x172 x223

g, ct

ø 80mm

Netto gewicht (kg) 7

Toelaatbare omgevingscondities

+10° C t/m +30° C

Luchtvochtigheid max. 80 % relat. vochtigh. (niet consolideerbaar)

Ingangsspanning AC 100 -240 V, 400 mA 50/60Hz

Secundaire spanning van de netadapter

DC 12 V, 1 A

De mate van vervuiling 2

Categorie overspanning

Installatiehoogte in meters letterlijk hoogtemeter)

Categorie II

Tot 2000 m

Opstelling Alleen in gesloten ruimtes

ABT-BA-nl-1312

Weegplateau,

KERN ABT 220-4M ABT 320-4M

Elementaire indeling (d) 0,1 mg 0,1 mg

Weegvermogen (max.) 220 g 320 g

Minimaal gewicht 10 mg 10 mg

IJkwaarde (e) 1 mg 1 mg

Nauwkeurigheidsklasse I I

Reproduceerbaarheid 0,1 mg 0,1 mg

Lineariteit ± 0,2 mg ± 0,2 mg

Stabiliseringtijd 3 s

Justeerautomatiek intern

Weegeenheid (geijkt)

g, ct

Minimaal eenheidsgewicht bij tellen

1 mg 0,1 mg

stuks

Referentie-aantal stuks bij het optellen

roestvrijstaal

10, 20, 50,100

ø 80mm

Buitenafmetingen (breedte x dikte x hoogte)

217 x 356 x 338

[mm]

Afmetingen glazen kamer [mm]

weegruimte 168 x172 x223

Netto gewicht (kg) 7

Toelaatbare omgevingscondities

+10° C t/m +30° C

Luchtvochtigheid max. 80 % relat. vochtigh. (niet consolideerbaar)

Ingangsspanning AC 100 -240 V, 400 mA 50/60Hz

Secundaire spanning van de netadapter

DC 12 V, 1 A

De mate van vervuiling 2

Categorie overspanning Categorie II

Installatiehoogte in meters

Tot 2000 m

letterlijk hoogtemeter)

Opstelling Alleen in gesloten ruimtes

ABT-BA-nl-1312

Weegplateau,

Afmetingen glazen kamer

KERN ABT 120-5DM ABT 220-5DM

Elementaire indeling (d) 0,01/0,1 mg 0,01/0,1 mg

Weegvermogen (max.) 42 g/120 g 82 g/220 g

Minimaal gewicht 1 mg 1 mg

IJkwaarde (e) 1 mg 1 mg

Nauwkeurigheidsklasse I I

Reproduceerbaarheid ±0,02/ 0,1 mg ±0,05/ 0,1 mg

Lineariteit ± 0,05/0,2 mg ± 0,1/0,2 mg

Stabiliseringtijd? 3 s/10 s

Justeerautomatiek intern

Weegeenheid (geijkt)

g, ct

Minimaal eenheidsgewicht bij

1 mg

optellen stuks

Referentie-aantal stuks bij het optellen

roestvrijstaal

10, 20, 50,100

ø 80mm

Buitenafmetingen (breedte x dikte x hoogte)

217 x 356 x 338

[mm]

weegruimte 168 x172 x223

Netto gewicht (kg) 7

Toelaatbare omgevingscondities

+10° C do +30° C

Luchtvochtigheid max. 80 % relat. vochtigh. (niet consolideerbaar)

Ingangsspanning AC 100 -240 V, 400 mA 50/60Hz

Secundaire spanning van de netadapter

De mate van vervuiling 2

Categorie overspanning Categorie II

Installatiehoogte in meters letterlijk hoogtemeter)

Opstelling Alleen in gesloten ruimtes

DC 12 V, 1 A

Tot 2000 m

ABT-BA-nl-1312

2 Conformiteitsverklaring

KERN & Sohn GmbH

D-72322 Balingen-Frommern

Tel: 0049-[0]7433- 9933-0

Konformitätserklärung

Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht, mit den nachstehenden Normen übereinstimmt.

Declaration of conformity

We hereby declare that the product to which this declaration refers conforms with the following standards.

Prohlášení o shode

Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu s níže uvedenými normami.

Declaración de conformidad

Manifestamos en la presente que el producto al que se refiere esta declaración está de acuerdo con las normas siguientes

Déclaration de conformité

Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la présente déclaration, est conforme aux normes citées ci-après.

Dichiarazione di conformitá

Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si riferisce è conforme alle norme di seguito citate.

Conformiteitverklaring

Wij verklaren hiermede dat het product, waarop deze verklaring betrekking heeft, met de hierna vermelde normen overeenstemt.

Declaração de conformidade

Declaramos por meio da presente que o produto no qual se refere esta declaração, corresponde às normas seguintes.

Deklaracja zgodności

Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy, jest zgodny z poniższymi normami.

RUS

Заявление о соответствии

Мы заявляем, что продукт, к которому относится данная декларация, соответствует перечисленным ниже нормам.

Signature

Datum

27.03.2013

Ort der Ausstellung

72336 Balingen

Albert Sauter KERN & Sohn GmbH

Geschäftsführer

Managing director

KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0 Fax +49-[0]7433/9933-149, E-Mail: info@kern-sohn.com, Internet: www.kern-sohn.com

Postfach 4052 E-Mail: info@kern-sohn.de

Fax: 0049-[0]7433-9933-149 Internet: www.kern-sohn.de

Conformiteit-verklaring

EC-Konformitätserklärung EC-Declaration of -Conformity EC-

Déclaration de conformité EC-Declaración de Conformidad

EC-Dichiarazione di conformità EC-Conformiteitverklaring EC- Declaração de conformidade EC- Prohlášení o shode EC-Deklaracja zgodności EC-Заявление о соответствии

Electronic Balan ce: KERN ABT

2004/108/EC EN 61326-1:2006

2006/95/EC EN 61010-1: 2010

Date

Place of issue

ABT-BA-nl-1312

Signatur

3 Toetsenbord e n a a nwijzingen

Één keer drukken en

Printen van gewogen

toestellen (printer, PC)

ABT 320-4M

ABT 220-5DM

3.1 Toetsenbord

In de weegmodus:

Toets Beschrijving

[ON/OFF]

[CAL]

[TARE] Tarreren of gewichtsaanwijzing nulstellen.

[UNIT] Omschakelen tussen eenheden

[PRINT]

[1d/10d]

loslaten

Schakelen tussen operation-mode en stand-by mode.

Oproepen justering of menu.

gewicht naar externe

ABT 120-4M ABT 220-4M

ABT 100-5M ABT 120-5DM

Ongeveer 3 s. gedrukt houden

In-/ uitschakelen akoestische toetsencontrole.

Oproepen justering of menu.

Printen van datum en tijd naar externe toestellen.

Het uitschakelen van de laatste positie bij geijkte instelling is enkel mogelijk in modellen met de aflesbaarheid 0,01 mg. In alle overige modellen is aan de toets 1/10d geen functie toegeschreven.

ABT-BA-nl-1312

In menu:

Beschrijvi

Één keer drukken en loslaten

Toets

Ong. 3 s gedrukt houden

[ON/OFF]

Terug naar het menu. Terug naar wegen.

[CAL]

Menukeuze.

[TARE]

[UNIT]

[PRINT] Invoeren numerieke waarden. Omschakelen naar volgend knipperend cijfer.

Keuze parameters. Opslaan van instellingen.

Invoeren numerieke waarden. Verhoogt de numerieke waarde van knipperend cijfer met 1.

[1d/10d]

Geen functie.

ABT-BA-nl-1312

3.2 Aanwijzingen

Symbool

Beschrijving

Betekenis

menu-element duidt de actuele instelling aan.

Verschijnt bij de justering. Knippert voordat de automatische

noodzaak van justering aan te duiden.

Getalmerk

Duidt het invoeren van numerieke waardes aan.

Verschijnt bij de keuze van menu. Verschijnt altijd wanneer het menu geblokkeerd is.

massawaarde is.

Optellen

Duidt aan dat de optelfunctie aan staat.

ON (aan) staat.

Als de balans met een optionele batterij gevoed wordt, begint dit symbool te branden zodra de batterijspanning laag is.

Automatisch printen

Duidt aan dat de functie van automatisch printen aan staat.

Gaat branden wanneer de balans zich in de standby-mode bevindt.

driehoek

Capaciteitsaanwijzing

Eenheidsaanwijzing

Stilstandaanwijzing

Gewichtssymbool

Menusymbool

Asterisk

Communicatiesymb ool

Batterijsymbool

Standby

▼

Omgekeerde

Betekent dat de weegwaarde stabil is. Bij de keuze van een

justering start. Verschijnt bij de keuze van justeringsparameters. Knippert om de

Duidt aan dat de aangegeven numerieke waarde geen

Brandt tijdens de communicatie met randapparaten door middel van een RS-232C kabel. Duidt aan dat de communicatiefunctie

Gaat branden als deel van een dichtheidsmetingsaanwijzing.

ABT-BA-nl-1312

4 Algemene informatie

4.1 Gebruik volgens de bestemming

De door u aangeschafte balans dient ter gewichtsbepaling van het te wegen materiaal. Hij is als de zogenaamde “nicht automatische balans” voor gebruik bestemd, dat wil zeggen dat het te wegen materiaal voorzichtig handmatig, centraal op het weegplatform geplaatst dient te worden. Zodra de weegschaal is gestabiliseerd, mag de gewichtswaarde worden afgelezen.

4.2 Ondeskundig gebruik

De balans mag niet voor dynamisch afwegen worden gebruikt wanneer kleine hoeveelheden weeggoed er weggenomen of aantoe gevoegd kunnen worden. De in de balans werkende „stabiliteitcompensatie” zou een foute aflezing van het weegresultaat veroorzaken! (Voorbeeld: langzaam uitvloeien van een vloeistof uit een zich op de weegschaal bevindende doos). De weegschaal mag niet continu belast worden. Het meetmechanisme kan daardoor beschadigd raken. Stoten en belastingen van de balans boven de aangegeven maximale last, verminderd met een eventueel tarragewicht, moeten absoluut worden voorkomen. De balans kan daardoor beschadigd raken. De balans niet in de door ontploffing bedreigde zones gebruiken. In de seriële uitvoering is de balans niet beschermd tegen ontploffing. De constructie van de balans mag niet worden veranderd. Dit kan tot incorrecte weegresultaten leiden of technische defecten en beschadiging van de balans veroorzaken. De balans mag uitsluitend worden gebruikt volgens de aangegeven aanbevelingen. Ander gebruik/andere arbeidsvoorwaarden dienen door schriftelijke toestemming van KERN te worden goedgekeurd.

4.3 Garantie

De garantie vervalt in geval dat:

• de in deze gebruiksaanwijzing bevatte aanbeveiligen niet worden gevolgd,

• de balans tot andere doeleinden wordt gebruikt dan diegene die in de

gebruiksaanwijzing staan beschreven,

• er veranderingen worden aangebracht of de balans wordt geopend,

• de balans mechanisch of door objecten en vloeistoffen wordt beschadigd, of in

geval van gewone slijtage,

• de elektrische componenten ondeskundig worden geïnstalleerd,

• het meetmechanisme wordt overbelast.

ABT-BA-nl-1312

4.4 Monitoring van kalibreertoestellen

In het kader van het waarborgen van een kwaliteitssysteem zijn de technische eigenschappen van de kalibreertoestellen van de balans als ook die van het referentiegewicht in regelmatige tijdsafstanden te controleren. De daarvoor verantwoordelijke gebruiker dient enerzijds de verschillende tijdsinstellingen en andererzijds de aard en het bereik van zulke controles te bepalen. Instructies betreffende het monitoren van de kalibreertoestellen van de balansen en de nodige referentiegewichten zijn op de web pagina van KERN (www.kern-sohn.com) te vinden. De referentiegewichten en balansen zijn gemakkelijk en goedkoop te kalibreren in een door de DKD (Duiste Kalibreer-Dienst) geaccrediteerd kalibreerlaboratorium van KERN (in referentie tot een nationale referentie).

5 Fundamentele veilighe idsprincipes.

5.1 Gebruiksaanwijzing opvolgen

Lees de gebruiksaanwijzing zorgvuldig door vóór het opstellen van de balans op locatie en diens inbedrijfname, ook al heb je bepaalde ervaring met de KERNbalansen.

5.2 Bevoegd personeel

De bediening en het onderhoud van de weegschaal valt uitsluitend onder de bevoegdheden van het speciaal getraind personeel.

6 V erv o er en opslag

6.1 Controle bij afname

De verpakking checken zodra de goederen zijn geleverd. Nadat de goederen te hebben uitgepakt controleren of het apparaat geen zichtbare beschadigingen draagt.

ABT-BA-nl-1312

6.2 Verpakking / retourvervoer

 Alle delen van de originele verpakking dienen te worden

behouden voor het geval van eventueel retourvervoer.

 Alleen originele verpakking bij retourvervoer gebruiken.

 Vóór versturen dienen alle aangesloten kabels en

losse/bewegende onderdelen te worden afgekoppeld.

 Indien aanwezig dient de vervoerbescherming opnieuw te

worden aangebracht.

 Alle delen, bv. het glazen windscherm, het weegplateau, de

netadapter, e.d. dienen voor uitglijden en beschadiging te worden beveiligd.

ABT-BA-nl-1312

7 Uitpakken, opstellen en inbedrijfname

7.1 Opstellocatie, inbedrijfname-locatie

De balansen zijn zodoende geconstrueerd dat er onder de gewone voorwaarden van gebruik betrouwbare weegresultaten kunnen worden bereikt. De balans werkt exact en snel wanneer hij op de juiste locatie geplaatst is.

Aan de opstellocatie zijn daarom de onderstaande regels te volgen:

• de balans dient op een stabiele en vlakke locatie te worden geplaatst;

• extreme warmte als ook temperatuurschommelingen bv. door het opzetten

dichtbij de centrale verwarming of in directe zonnestralen moet worden voorkomen;

• de balans moet worden beschermd tegen directe tocht veroorzaakt door open

ramen en deuren;

• trillingen tijdens het wegen voorkomen;

• de balans beschermen tegen hoge luchtvochtigheid, stoom en stof;

• het apparaat mag niet gedurende langere periode aan hoge vochtigheid

worden onderworpen. Een niet toegestaan bedauwen (condensatie van luchtvochtigheid aan het apparaat) kan plaatsvinden wanneer een koud apparaat in een betrekkelijk warmere omgeving wordt geplaatst. In zo’n geval moet de van de netvoeding losgekoppelde balans zich ongeveer 2 uur aan kamertemperatuur aanpassen.

• statische oplading van het te wegen materiaal en weegplatform moet worden

voorkomen.

In geval van elektromagnetische velden, statische oplading of instabiele stroomvoorziening kunnen grote afwijkingen in de aanwijzingen (foute weegresultaten) optreden. De opstellocatie dient daarom te worden veranderd.

7.2 Uitpakken

Neem de balans voorzichtig uit de verpakking uit, verwijder de plastic hoes en plaats de weegschaal in een daartoe voorziene arbeidslocatie.

ABT-BA-nl-1312

7.2.1 Omvang levering Seriële uitrusting:

Balans

Weegplatform

Drager weegplatform

Schermring

Netadapter

Adapterkabelhouder

Arbeidsbeschermkap

Gebruiksaanwijzing

ABT-BA-nl-1312

7.2.2 Opstellen

• Breng de adapterkabelhouder aan.

• De drager van het weegplatform, het

• De balans met behulp van

• De arbeidsbeschermkap aanbrengen

tegen vuil en slijtage te beschermen.

Trek de beschermende plakband van de adapterkabelhouder af en plak de houder aan de achterkant van de balans volgens de afbeelding.

weegplatform en de schermring volgens de juiste volgorde aanbrengen.

voetschroeven nivelleren, totdat de luchtbel in de waterpas het voorgeschreven bereik heeft bereikt.

om het toetsenbord en de display

ABT-BA-nl-1312

7.3 Aansluiting op het stroomnet

De stroom wordt door middel van een externe nettransformator van stroom voorzien. De gedrukte spanningwaarde van stroomnet moet met de lokale spanning overeenkomen. Gebruik alleen de KERN-originele nettransformators. Andere producten behoeven de toestemming van KERN.

7.4 Aansluiting van randapparatuur

Het aansluiten of ontkoppelen van de randapparatuur (printer, PC) aan de/van de gegevensinterface moet gebeuren nadat de balans van het lichtnet is losgekoppeld. Gebruik voor de balans uitsluitend onderdelen en randapparatuur van KERN, die optimaal voor uw balans zijn afgestemd. Uitgang externe apparatuur:

1 RS-232 interface 2 Aansluiting op het stroomnet 3 Onderdeel bescherming tegen diefstaal (voor kettingen of andere elementen) 4 Aansluiting klem aardverbinding

ABT-BA-nl-1312

7.5 Eerste inbedrijfn ame

1. De balans via de netadapter aan de

wordt getoond.

Een opwarmtijd van 4 uur na het inschakelen van de balans stabiliseert de meetwaarden. De nauwkeurigheid van de balans hangt van de lokale valversnelling af. De instructies van hoofdstuk Justering moeten absoluut worden nagekomen.

7.5.1 Stroomvoorziening aanzetten

stroom aansluiten. Na de zelftest van de balans volgt de justering. Tijdens dit proces verschijnen op de display de volgende meldingen: “CHE 5”, “CHE

4”..... “CHE 0”, “CHE 2”, “CHE 1” , “CAL

2 – CAL 0” , “CAL-End”, “oFF”. Deze justering kan onmiddelbaar na het aanzetten van stroomvoorziening

worden afgebroken door de [ON/OFF]

toets te bedienen. Hoewel, tenminste één justering is noodzakelijk voordat de balans kan worden gebruikt.

2. Bedien de [ON/OFF] toets. Er

verschijnen alle aanwijzingen en vervolgens het gram-symbool (g).

3. Door de [ON/OFF] toets nogmaals te

bedienen wordt het standby-symbool geactiveerd en de balans naar de standby-mode (opwarmen) gebracht. De actuele uurtijd (zie Hoofdstuk 13.5)

ABT-BA-nl-1312

8 Justering

De waarde van de valversnelling is niet gelijk op elke plaats op de aarde, daarom moet elke balans volgens de basis weegprincipe aan de valversnelling worden aangepast welke op de gebruikplaats van de balans voorkomt (voor zover de balans niet door de fabrikant is gejusteerd op de gebruikplaats van de balans). De justering dient bij de eerste inbedrijfname te worden uitgevoerd, na elke plaatsverandering en in geval van schommelingen van de omgevingstemperatuur. Om nauwkeurige weegresultaten te bereiken is ook een periodieke justering van de balans aanbevolen. Stabiele omgevingsomstandigheden zijn na te leven. Een opwarmtijd van 1 uur of 4 uur (voor modellen d = 0,001 mg) is voor de stabilisering noodzakelijk. Op het weegplatform mogen zich geen voorwerpen bevinden.

8.1 Automatische justering door middel van PSC

De balansen serie ABT zijn door de fabrikant met een functie van automatische justering door middel van PSC uitgerust („PSC ON“).

Door middel van een temperatuurvoeler laat deze functie een volle automatische justering uitvoeren met een intern gewicht zodra een temperatuurverandering wordt waargenomen.

Als de PSC functie aan blijft staan (op ON, dit is de instelling door de fabrikant), zal deze functie automatisch worden uitgevoerd bij elke temperatuurverandering die de gevoeligheid van de balans zou kunnen beïnvloeden. De justering gebeurt automatisch in de weeg-mode onder de volgende omstandigheden, als:

(1) de omgevingstemperatuur is veranderd (met 0,5 °C);

(2) sinds de laatste justering meer dan 4 uur zijn verstroken;

(3) de balans is van de standby- naar de weeg-mode omgeschakeld en de

voorwaarde (1) of (2) is vervuld;

(4) de balans van de stroomvoorziening is losgekoppeld.

Als in de weeg-mode één van de boven genoemde voorwaarden wordt vervult, knippert gedurende ongeveer twee minuten het gewichtssymbool als aanwijzing voor de komende justering. Vervolgens verschijnt op de display “PSC run”. In de arbeidsmode schakelt de aanwijzing automatisch om en het motorgedruis van het gewichtslaadsysteem is te horen. Om de correcte werking van de PSC te kunnen waarbogen moeten vibraties /trillingen en luchtstromingen worden voorkomen. Zodra de gram-aanwijzing na de beëindiging van de justering door de PSC opnieuw verschijnt, bevindt zich de balans in de weeg-mode.

De gevoeligheid van de balans vóór en na de justering verschilt van elkaar. Tijdens de justering mogen geen metingen worden uitgevoerd. Om de mogelijke justering

tijdens het uitvoeren van een meting te voorkomen is de [ON/OFF] toets te bedienen

zodra het gewichtssymbool knippert. De automatische justering wordt vervolgens afgebroken.

ABT-BA-nl-1312

8.1.1 In- /uitschakelen PSC functie:

[CAL] toets zolang herhaald indrukken totdat „SettinG“ is

verschenen.

[TARE] toets indrukken. Op de display verschijnt „CAL dEF“.

[CAL] toets zolang herhaald indrukken totdat de actuele “PSC:∗∗”

instelling is verschenen.

Om de instelling om te schakelen, de [TARE] toets indrukken, wanneer “PSC:∗∗” verschijnt.

Met de [CAL] toets kan één van de twee instellingen worden

gekozen:



“PSC-on” functie actief “PSC-oF” functie niet actief

De actuele instelling wordt met het stilstand-symbool () aangegeven.

De keuze met de [TARE] toets bevestigen.

De PSC en Clock-CAL functies kunnen onafhankelijk van elkaar worden uitgeschakeld. Als de PSC of Clock-CAL functie actief is, of allebei tegelijk, verschijnt op de aanwijzing van de instellingencontrole (Zie hoofdstuk 12.6) het

gewichtssymbool ( ).

Functie met de [ON/OFF] -toets verlaten. ON/OFF toets kort indrukken:

terug naar vorig menu.

ON/OFF toets lang indrukken:

Terug naar de weeg-mode.

ABT-BA-nl-1312

8.2 Automatische justering door middel van de Clock-CAL functie

(alleen in modellen ABT 100-5M, ABT 120-5DM en ABT 220-5DM toegankelijk)

De balans kan zodoende ingesteld worden dat met behulp van het eigen interne justeergewicht en zijn geïnstalleerde klok de justering automatisch op bepaalde tijden (maximaal drie keer per dag)wordt uitgevoerd. De Clock-Cal functie is dan erg bruikbaar wanneer de gebruiker berichten behoeft van regelmatige justeringen of wanneer de justeringen tijdens de pauzes in het gebruik van de balans moeten worden uitgevoerd om onderbrekingen tijdens het wegen zelf te voorkomen. Het gewichtssymbool knippert gedurende de ongeveer 2 minuten als aanduiding voor

de komende justering. Door de [ON/OFF] toets tijdens het knipperen van het

gewichtssymbool te bedienen kun je de automatische justering afbreken.

In-/uitschakelen Clock-CAL functie:

[CAL] toets zolang herhaald indrukken totdat „SettinG“ is

verschenen.

[TARE ] indrukken. Op de display verschijnt „CAL dEF“.

[CAL] toets zolang herhaald indrukken totdat de actuele instelling: “tCAL:∗∗” is verschenen.

Om de instelling om te schakelen bedien de [TARE ] toets, wanneer “ tCal:∗∗” verschijnt.

Met de [CAL] toets kan één van de twee instellingen worden

gekozen:



“tCAL-on” functie actief “tCAL-oF” functie niet actief

De actuele instelling wordt met het stilstand-symbool () aangegeven.

De keuze met de [TARE] toets bevestigen.

Functie met de [ON/OFF] -toets verlaten. ON/OFF toets kort indrukken:

terug naar vorig menu.

ON/OFF toets lang indrukken:

Terug naar de weeg-mode.

ABT-BA-nl-1312

8.2.1 Instellen uurtijd voor Clock-CAL

(voor instelling 1)

[CAL] toets zolang herhaald indrukken totdat „SettinG“ is

verschenen.

[TARE] toets indrukken. Op de display verschijnt „CAL dEF“.

[CAL] toets zolang herhaald indrukken totdat “tCAL t*” is verschenen.

[TARE] toets indrukken, zodat de “t*HH:MM” aanwijzing

verschijnt. Het *  teken staat voor een cijfer tussen 1 en 3 (3 vastgelegde uurtijden voor de automatische justering). De actueel ingestelde tijd wordt in het “HH:MM” formaat aangeduid (HH staat voor de uurtijd, MM voor de minuten), waarbij het eerste cijfer aan de linker kant knippert. Als er geen instellingen zijn uitgevoerd, verschijnt de uurtijd als “_ _:_ _”. Het symbool en # teken betekenen dat de balans zich in de mode van invoeren numerieke instellingen bevindt.

Door de [PRINT] -toets te bedienen kun je de waarde van het

knipperende cijfer bepalen en het knipperende cijfer met 1 naar

rechts verschuiven. Door de [UNIT] te bedienen kan de numerieke

waarde van het knipperende cijfer met 1 worden verhoogd. De reeks cijfers ziet er als volgt uit: 0→1→2→...→9→_→0... Het formaat voor de uurtijd is tussen 00 en 23, en voor minuten tussen 00 en 59. Het beëindigen van de instellingen gebeurt door middel

van de [TARE] toets. De aanwijzing schakelt naar “t CAL t*” terug.

Om de volgende uurtijd in te stellen moet met de [CAL] toets de

volgende “t CAL t*” instelling worden gekozen en op de zelfde manier de uurtijd worden ingevoerd.

Door meermaals de [ON/OFF] toets te bedienen ga je terug naar

het menu / de weeg-mode.

Deleten van instellingen

De instelling van de uurtijd “tCAL t1” tot “tCAL t3” mag altijd worden teruggezet naar “_ _:_ _” volgens de onder punt 3

beschreven methode.

ABT-BA-nl-1312

De PSC en Clock-CAL functies kunnen onafhankelijk van elkaar worden uitgeschakeld. Als één van de PSC of Clock-CAL functies actief is, of allebei tegelijk, verschijnt op de aanwijzing van de instellingencontrole (Zie hoofdstuk 12.6) het

gewichtssymbool ( ).

8.3 Geprogrammeerde justering

Om de geprogrammeerde justering te starten zonder naar het menu te moeten gaan

is alleen de [CAL] toets en vervolgens de [TARE] toets te bedienen. Zodoende wordt

het justeerproces vanuit de weeg-mode gestart.

8.3.1 Keuze geprogrammeerde justering

[CAL] toets zolang herhaald indrukken, totdat „SettinG“ is

verschenen.

[TARE] toets indrukken. Op de display verschijnt „CAL dEF“.

[TARE] toets indrukken. Op de display verschijnt „E CAL“.

[CAL] toets zolang herhaald indrukken, totdat de gewenste

instelling is verschenen. De actuele justeerinstelling wordt met het stilstand-symbool () aangegeven.

Er zijn vier keuzemogelijkheden:

Niet gedocumenteerd

Justeertest met een extern gewicht (zie hoofdstuk 8.3.4)

Justeertest met een intern gewicht (zie hoofdstuk 8.3.2)

Justeertest met een intern gewicht (zie hoofdstuk 8.3.3)

De instelling met de [TARE] toets bevestigen. Op de display

verschijnt „CAL dEF“.

Om te beëindigen, de [ON/OFF] toets bedienen. ON/OFF toets kort indrukken:

terug naar vorig menu.

ON/OFF toets lang indrukken:

terug naar de weeg-mode.

Om de gekozen justering uit te voeren, alleen de [CAL] toets en vervolgens [TARE] indrukken

ABT-BA-nl-1312

8.3.2 Programmeren: justering met intern gewicht

…

Voorwaarde: „i tCal”-functie actief (zie hoofdstuk 8.3.1)

[CAL] toets indrukken. Op de display verschijnt “i-CAL”. [TARE] toets indrukken. De display schakelt automatisch in de

volgende volgorde om: “CAL 2”, “CAL 1”, “CAL 0” i “CAL End”. Na de justering stelt zich de balans automatisch in de weegmode af. In geval van een justeerfout (bij voorbeeld wanneer een voorwerp zich op het weegplatform bevindt) verschijnt op de display een foutmelding. De justering moet worden herhaald.

8.3.3 Programmeren: justeertest met intern gewicht

Tijdens de justeertest vergelijkt de balans de opgeslagen waarde van het justeergewicht met de werkelijke waarde. Dit is alleen een vergelijking, d.w.z. er worden geen waarden veranderd.

Voorwaarde: „i tEst”-functie actief (zie hoofdstuk 8.3.1)

[CAL] toets indrukken. Op de display verschijnt “i-tESt”.

[TARE] toets indrukken. De display schakelt automatisch in de

volgende volgorde om: “tESt 2”, “tESt 1”, “tESt 0”

Gedurende enkele seconden is het verschil met betrekking tot de vorige justering af te lezen.

Nadat “tESt End” is verschenen, stelt de balans zich automatisch in op de weeg-mode.

ABT-BA-nl-1312

8.3.4 Programmeren: justering me t extern gewicht

(Voorbeeld)

Voorwaarde: „E tESt“ functie actief (zie hoofdstuk 8.3.1)

[CAL] toets indrukken. Op de display verschijnt “i-tESt“.

[TARE] toets indrukken. Het testen wordt restart, de nul-

aanwijzing knippert (op het weegplatform mag zich geen voorwerp bevinden).

Afwachten totdat de gewichtswaarde van het kalibreergewicht knipperend is verschenen.

Het kalibreergewicht op het weegplatform plaatsen.

Afwachten totdat knipperende nul opnieuw is verschenen (kan ong. 30 seconden duren).

Het gewicht van het weegplatform afnemen.

Gedurende enkele seconden is het verschil met betrekking tot de vorige justering af te lezen.

Nadat “tESt End” is verschenen, stelt de balans zich automatisch in op de weeg-mode.

ABT-BA-nl-1312

8.4 Alternatieve justeringen

Door een instelling in het menu te kiezen wordt de justering door de gebruiker gestart.

8.4.1 Justering met intern gewicht

[CAL] toets zolang herhaald indrukken totdat „FUnC.SEL“ is

verschenen.

[TARE] toets indrukken. “CAL” verschijnt.

[TARE] toets indrukken. “E CAL” verschijnt.

[CAL] toets zolang herhaald indrukken totdat “i CAL” is

verschenen.

[TARE] toets indrukken. De display schakelt automatisch in de volgende volgorde om: “CAL 2”, “CAL 1”, “CAL 0” i “CAL End”.

Na de justering stelt zich de balans automatisch in de weeg-mode af. In geval van een justeerfout (wanneer bij voorbeeld een voorwerp zich op het weegplatform bevindt) verschijnt op de display een

foutmelding. De justering moet worden herhaald.

8.4.2 Justeertest met intern gewicht

Tijdens de justeertest vergelijkt de balans de opgeslagen waarde van het justeergewicht met de werkelijke waarde. Dit is alleen een vergelijking, d.w.z. er worden geen waarden veranderd.

[CAL] toets zolang herhaald indrukken totdat „FUnC.SEL“ is

verschenen

[TARE] toets indrukken. “CAL” verschijnt.

[TARE] toets indrukken. “E CAL” verschijnt.

ABT-BA-nl-1312

[CAL] toets zolang herhaald indrukken totdat “i tESt” is

verschenen.

[TARE] toets indrukken. De display schakelt automatisch in de

…

volgende volgorde om: “tESt 2”, “tESt 1”, “tESt 0”

Gedurende enkele seconden is het verschil met betrekking tot de vorige justering af te lezen.

Nadat “tESt End” is verschenen, stelt de balans zich automatisch in op de weeg-mode.

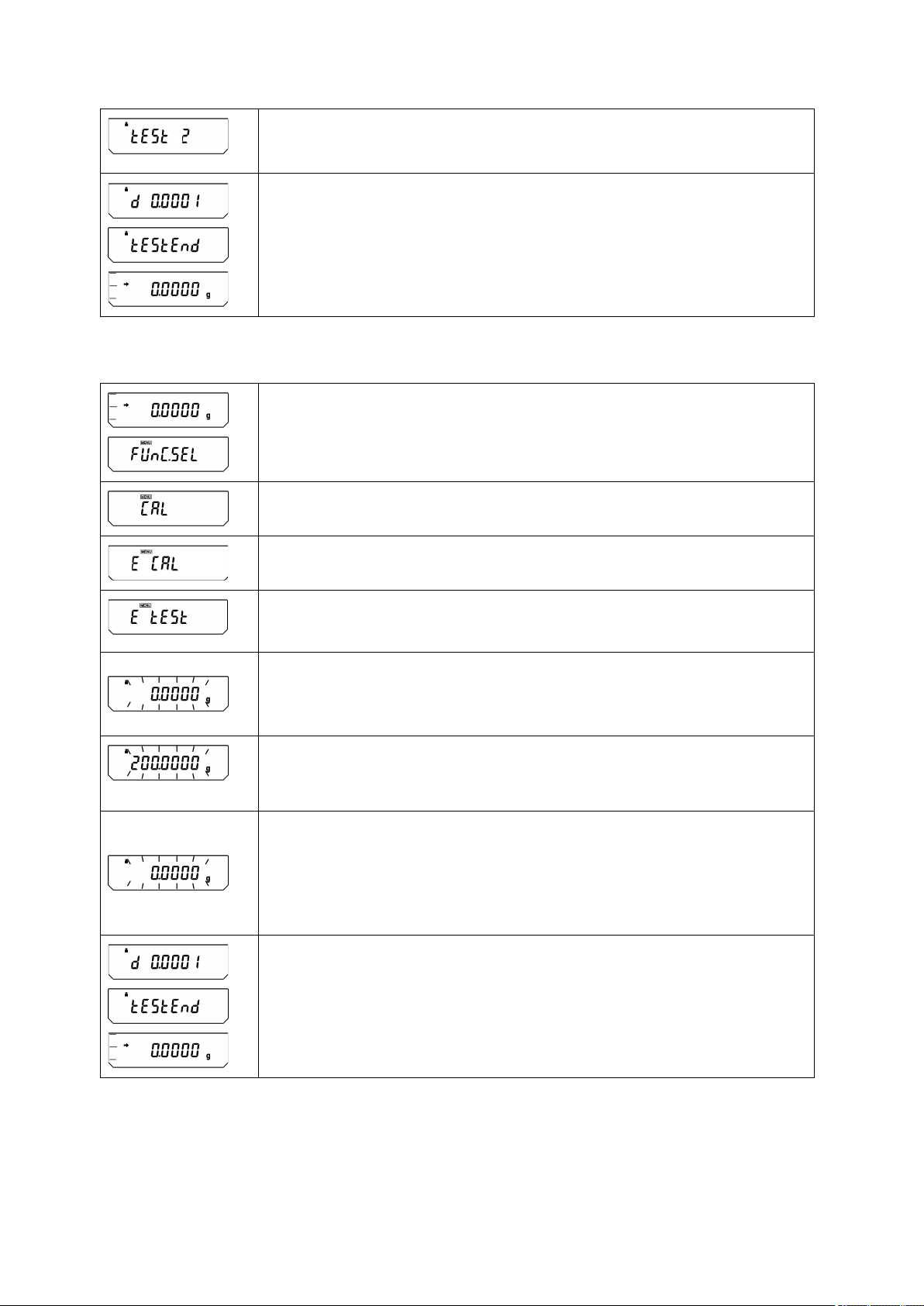

8.4.3 Justeertest met extern gewicht

[CAL] toets zolang herhaald indrukken totdat „FUnC.SEL“ is

verschenen.

[TARE] toets indrukken. “CAL” verschijnt.

[TARE] toets indrukken. “E CAL” verschijnt.

(Voorbeeld)

[CAL] toets zolang herhaald indrukken totdat “i tESt” is verschenen.

[TARE] toets indrukken. Het testen wordt restart, de nul-

aanwijzing knippert (op het weegplatform mag zich geen voorwerp bevinden).

Afwachten totdat de gewichtswaarde voor de justering is begonnen te knipperen.

Het justeergewicht op het weegplatform plaatsen.

Afwachten totdat knipperende nul opnieuw is verschenen (kan ong. 30 seconden duren).

Het gewicht van het weegplatform afnemen.

Gedurende enkele seconden is het verschil met betrekking tot de vorige justering af te lezen.

Nadat “tESt End” is verschenen, stelt de balans zich automatisch in op de weeg-mode.

ABT-BA-nl-1312

9 IJking

nen de balansen in regelmatige periodes te worden gecontroleerd doordat

IJkstempel

Algemene bepalingen: Volgens de EU-richtlijn 90/384/EWG moeten de balansen van worden geijkt wanneer ze in de hieronder genoemde categorieën worden gebruikt:

a) in commerciële transacties voor het bepalen van gewichten; b) bepalen van gewicht voor de vervaardiging van medicijnen in apotheken en

bepalen van gewicht in de analyses welke in medische en farmaceutische

laboratoria uit te voeren zijn; c) ambtelijk gebruik; d) in openbaar verkeer voor het bepalen van de prijs van producten op basis van

hun gewicht en voor de vervaardiging van verpakkingen.

In geval van onzekerheden neem contact met uw plaatselijke ijkkantoor op.

Aanwijzingen betreffende de ijking

Bij de balansen die in de technische specificaties als ijkwaardig worden beschreven, wordt een EU-typegoedkeuringscertificaat aangesloten. Wanneer de balans in één van de boven genoemde categorieën wordt gebruikt die de ijking moeten ondergaan, moet de balans aan een regelmatige ijking worden onderworpen. De balansen worden volgens de geldende wetten van elk land nageijkt. De ijking van de balans is bij voorbeeld meestal 2 jaar geldig. De nationale wetsbepalingen betreffende de ijking in het land waar de balans wordt gebruikt dienen absoluut te worden nagekomen! Na de ijking wordt de balans met een speciaal stempel op zichtbare plaats voorzien.

De ijking van de balans is zonder zo’n stempel niet geldig.

Plaats voor het ijkstempel:

Een ijkplichtige balans dient buiten werking te worden gezet, wanneer:

- het weegresultaat van de balans de spelingwaarde overschrijdt. Daarom

die een referentiegewicht (ongeveer 1/3 van de maximale last) wordt opgelegd en diens werkelijke gewicht met de aanwijzingen van de balans wordt

vergeleken.

- de ijktermijn is verstreken.

ABT-BA-nl-1312

10 ISO/GLP protocol

In de kwaliteitssystemen worden print-outs van de weegresultaten en van de correct uitgevoerde justering van de balans verlangd onder vermelding van de datum en uurtijd als ook van de balansidentificatie. Het gemakkelijkste manier om dit uit te voeren is een printer aan de balans aan te sluiten.

10.1 Uitprint Protocol van de justering

Deze functie maakt een automatisch uitprinten van een protocol van elke justering mogelijk. Het protocol kan aan de aangesloten printer worden geprint. In samenwerking met de Clock-CAL functie (hoofdstuk 8.2.) is de volledig automatische justering met het uitprinten van protocollen uitvoerbaar. Eerst de instellingen invoeren zoals beschreven in hoofdstuk 15.4 in punt “KERNYBK-01N”. Vervolgens kan de afdruk van het protocol als volgt worden ingesteld:

[CAL] toets zolang herhaald indrukken totdat „SettinG“ is

verschenen.

[TARE] toets indrukken. Op de display verschijnt „CAL dEF“.

[CAL] toets zolang herhaald indrukken totdat “GLP:**“ is

verschenen (∗∗ duidt de actuele instelling aan). Om de instelling te veranderen, [TARE] toets indrukken, wanneer

“GLP:**” verschijnt.

Met de [CAL] toets kan één van de twee instellingen worden

gekozen:

“GLP-on” functie actief “GLP-oF” functie niet actief

De actuele instelling wordt met het -symbool () aangegeven.

De keuze met de [TARE] toets bevestigen.

Door meermaals de [ON/OFF] toets te bedienen ga je terug naar

het menu / de weeg-mode.

ABT-BA-nl-1312

10.2 Balansidentificatienummer (ID)

Het instellen van een identificatienummer van de balans, welk op het justeerprotocol zal worden uitgeprint.

[CAL] toets zolang herhaald indrukken totdat „SettinG” is

verschenen.

[TARE] toets indrukken. Op de display verschijnt „CAL dEF“.

[CAL] toets zolang herhaald indrukken totdat “id:**“ is verschenen

(∗∗ duidt de actuele instelling aan). [TARE] toets indrukken. Bovenaan op de display wijzen het

symbool en het # teken erop dat de balans zich in de mode van numerieke instellingen bevindt. Het eerste cijfer ∗∗∗∗ van links

knippert. Zodoende kan de numerieke waarde van het eerste cijfer worden veranderd.

Door de [UNIT] te bedienen kan de numerieke waarde van het

knipperende cijfer met 1 worden verhoogd. Door de [PRINT] toets

te bedienen kun je de waarde van het knipperende cijfer bepalen en het knipperende cijfer met 1 naar rechts verschuiven.

Bevestigen van instellingen met de [TARE] toets.

Door meermaals de [ON/OFF] toets te bedienen ga je terug naar het menu / de weeg-mode.

ABT-BA-nl-1312

10.3 Datum-uitprint instellen

Door middel van deze instelling kun je bepalen wel of niet de datum en de uurtijd welke door de in de balans ingebouwde klok worden aangegeven op het protocol uit te printen.

[CAL] toets zolang herhaald indrukken totdat „SettinG” is

verschenen.

[TARE] toets indrukken. Op de display verschijnt „CAL dEF“.

[CAL] toets zolang herhaald indrukken totdat “Prtdt:∗∗” is

verschenen (∗∗ duidt de actuele instelling aan). Om de instelling te veranderen, de [TARE ] toets bedienen,

wanneer “ Prtdt:∗∗ ” verschijnt. Met de [CAL] toets kan één van de twee instellingen worden

gekozen:



“Prtdt-on” de datum en de tijd worden geprint “Prtdt-oF” de datum en de tijd worden niet geprint

De actuele instelling wordt met het stilstand-symbool () aangegeven.

De keuze met de [TARE] toets bevestigen.

Door meermaals de [ON/OFF] toets te bedienen ga je terug naar het menu / de weeg-mode.

10.3.1 Datum en tijd zonder gewichtswaarde afdrukken

Om de datum en tijd zonder invoer van de gewichtswaarde te printen de toets

[PRINT] drukken en 3s lang gedruk houden.

ABT-BA-nl-1312

11 Basis operation-mode

11.1 Wegen

Opgelet: voor de stabilisering van de balans is een opwarmtijd van 1 uur of 4 uur

(voor modellen d = 0,01 mg) nodig.

 De balans met de [ON/OFF] toets aanzetten. De balans voert een zelftest uit.

Wanneer „0.0000 g" verschijnt, is de balans bedrijfsgereed.

Opgelet: Met de [TARE] toets kan de balans altijd op nul worden gezet.

 Het te wegen materiaal op het weegplatform leggen. Afwachten totdat het

stilstand-symbool ( ) is verschenen, het resultaat aflezen.

11.2 Tarreren

Het eigengewicht van de verpakking/container waarin het te wegen product wordt gewogen kan met een druk op de knop worden weggetarreerd zodat het nettogewicht van het product kan worden gewogen bij volgende wegingen.

 De lege container op het weegplatform plaatsen. De balans duidt het

gewicht van de container aan.

 [TARE] toets indrukken, om tarreren te starten. Het gewicht van de

container wordt door de balans in het geheugen opgeslagen.

 Het te wegen product in de getarreerde container leggen.

 Het gewicht van het te wegen product op de display aflezen.

Opgelet:

De balans kan slechts één tarrawaarde opslaan. Wanneer het weegplatform leeg is, wordt de opgeslagen tarrawaarde als een negatieve waarde aangeduid. Om de opgeslagen tarrawaarde te kunnen deleten moet het weegplatform leeg

worden gemaakt en de [TARE] toets worden ingedrukt.

Het tarreerproces mag een willekeurig aantal keren worden herhaald. De limiet wordt dan bereikt wanneer het volledige weegbereik is gebruikt.

ABT-BA-nl-1312

11.3 Omschakelen display-aanwijzing

Door de [UNIT] toets meermaals te bedienen kun je omschakelen tussen: de

eenheden, de mode van het optellen van aantallen, de percentage- en bepaling van dichtheid. De instellingen door de fabrikant bieden volgende mogelijkheden aan:

[g] → [%] → [Pcs] → [ct] → [g] → …

Andere instellingen moeten in het menu worden geactiveerd:

(Voorbeeld)



[CAL] toets zolang herhaald indrukken totdat „FUnC.SEL“is

verschenen.

[TARE ] toets indrukken.

[CAL] toets zolang herhaald indrukken totdat „Unit.SEL“ is

verschenen.

[ TARE ] toets indrukken.

Met de [CAL] -toets kan de gewenste instelling worden

gekozen:

De actuele instelling wordt met het stilstand-symbool () aangegeven.

De keuze met de [TARE] toets bevestigen. Om een eenheid of functie niet actief te maken, de [TARE] toets

indrukken nadat de gewenste instelling met het stilstand-

symbool is verschenen.

Door meermaals de [ON/OFF] toets te bedienen ga je terug naar het menu / de weeg-mode.

ABT-BA-nl-1312

11.4 Omschakelen weegbereik (weegvermogen) alleen bij

(alleen in modellen ABT 100-5M, ABT 120-5DM en ABT 220-5DM toegankelijk)

Nadat de balans bij modellen ABT 120-5DM en ABT 220-5DM op het stroomnet is aangesloten en ingeschakeld, worden deze modellen op de “onderlimiet” van het weegbereik met een indeling van 0,01 mg gezet. Om naar de “bovenlimiet” met een

indeling van 0,01 mg over te gaan moet je de [1d/10d] toets indrukken.

Wanneer tijdens het wegen het gewicht van het product de onderlimiet van het weegbereik overschrijdt (82g voor ABT 220-5DM, 42 g voor ABT 120-5DM), stelt de balans zich automatisch in op de bovenlimiet. Als de balans binnen de bovenlimiet wordt getarreerd, blijft deze vast ingesteld. Om terug naar de onderlimiet over te gaan dient naar het verschijnen van het stilstand-

symbool () de [TARE] toets te worden ingedrukt.

Onderlimiet:

Bovenlimiet:

11.5 Veranderen nauwkeurigheid aflezing

Bij de modellen ABT 120-4M, ABT 220-4M en ABT 320-4M kan de nauwkeurigheid

van de aflezing met één cijfer worden verminderd. De laatste decimaal wordt dan afgerond en verschijnt niet op de display.

(Standaard)

[1d/10d] bedienen. De laatste decimaal verdwijnt.

Om de standaard nauwkeurigheid van aflezing terug te zetten is

de [1d/10d] toets te bedienen.

ABT-BA-nl-1312

11.6 Wiegen onder de werkvloer

(1)

Door middel van het wiegen “onder de werkvloer” kunnen voorwerpen worden gewogen die vanwege hun afmetingen niet op het weegplatform kunnen worden geplaatst. Het wegen gebeurt als volgt:

• De balans uitschakelen.

• De afsluitdop (1) aan de onderkant van de balans afnemen.

• De balans boven een opening plaatsen.

• Het te wegen product op een haak hangen en wegen.

Afbeelding1: Voorrichting voor het wiegen onder de werkvloer

OPGELET

• De opgehangen voorwerpen moeten voldoende stabiel zijn om de gewenste producten zeker te kunnen houden (breukrisico)

• Nooit gewichten ophangen die de aangegeven maximale last overschrijden (breukrisico)

Onder de opgehangen last mogen nooit levende wezens of voorwerpen zich bevinden die beschadigd zouden kunnen raken.

TIP

Nadat het wegen is afgesloten doe de opening aan de onderkant van de balans met de afsluitdop dicht (afschermen tegen het indringen van stof).

ABT-BA-nl-1312

12 Menu

Het menu helpt de balans aan de eisen van de gebruiker aan te paassen. Het door de producent geprogrammeerde menu is zodoende ingesteld dat meestal geen aanpassingen nodig zijn. Hoewel de gebruiker de balans voor speciale toepassingen gebruikt, kan hij de balans aan zijn individuele behoeften aanpassen.

12.1 Instellingen veranderen

Om de bepaalde instellingen van een gegeven functie te veranderen, ga naar deze functie over.

De veranderingen worden in de volgende drie stappen uitgevoerd:

 Me nu opr oepen  Functie instellen  Bevestigen en opslaan

Om de individuele functies in te stellen kun je de toetsen ON/OFF, CAL en TARE

gebruiken die hiervoor speciale functies hebben.

12.2 Procesverloop veranderingen van instellingen

• CAL = menu kiezen en bekijken van de verschillende menuopties van

boven naar beneden (↓).

• TARE = functie kiezen. Nadat de functie met de CAL toets is gekozen wordt met de TARE -

toets de veranderingsoptie van deze functie opgeroepen.

• CAL = één van de mogelijke instellingen van de functie kiezen. Bekijken

van de verschillende menuopties van boven naar beneden.

• TARE = bevestigen en opslaan van instellingen, die op het moment op

de display zichtbaar zijn. Het stilstand-symbool duidt de actuele instelling van de functie aan.

• ON/OFF = functie verlaten

ON/OFF toets kort indrukken:

terug naar vorig menu.

ON/OFF toets lang indrukken:

terug naar de weeg-mode.

ABT-BA-nl-1312

12.3 Menu oproepen

Probeer zelf de verandering van een functie uit te voeren. Verander de „Auto-Zero“ functie naar OFF en dan terug naar ON.

 De balans met de ON/OFF toets inschakelen.  CAL toets zolang indrukken, totdat FUnC.SEL is verschenen.  TARE toets indrukken, verschijnt CAL.  CAL toets indrukken, verschijnt trC : on.  TARE toets indrukken.

De functie „Auto-Zero“ is gekozen. Het stilstand-symbool duidt de actuele instellingen van de functie aan.

 [CAL] toets indrukken.

Dit betekent: trC-oF functie Auto-Zero staat uit trC-on functie Auto-Zero staat aan Kiezen trC-oF.

 TARE toets één keer indrukken

Bij het opslaan van de verandering bij trC: oF verschijnen dubbelpunten.

 ON/OFF toets indrukken

Om menu te verlaten, houd de ON/OFF toets langer dan 2 seconden

ingedrukt.

Opgelet:

Als je meerdere instellingen wilt veranderen, hoef je niet telkens het menu te verlaten. Je kan eerst alle veranderingen invoeren en vervolgens het menu verlaten.

ABT-BA-nl-1312

12.4 Hoofdmenu

P0VR�1nG�

(toepassingsfunctie, menugroep voor afzonderlijke instellingen)

Toegang tot het derde niveau (menugroep voor afzonderlijke

systeeminstellingen

Toegang tot het vierde niveau (menugroep voor de

communicatieinstellingen)

Instellingen voor de stabiliteit en reactie (zie hoofdstuk 13.1)

 In de weeg-mode de [CAL] toets indrukken. De eerste functie „i-Cal“ verschijnt

(voorbeeld).

 Door de [CAL] toets vervolgens meermaals te bedienen kun je de

verschillende menufuncties bekijken.

Weeg-mode

Geprogrammeerde justering (zie hoofdstuk 8.3)

Niet gedocumenteerd

Aanwijzing van de instellingencontrole (zie hoofdstuk 12.6)

Standaard-mode

Doseer-mode

Anticonvectie-mode

Hoge stabiliteits-mode

Toegang tot het tweede niveau

Weeg-mode

ABT-BA-nl-1312

12.5 Menu-overzicht

* = instellingen door de fabrikant

ABT-BA-nl-1312

12.6 Menublokkade

Om een verandering van de menu-instellingen door vergissing voor te komen kunnen de daarop volgende instelprocedures worden geblokkeerd. Deze functie wordt met de naam menublokkade aangeduid. De menublokkade wordt als volgt uitgevoerd:

De stroomvoorziening van de balans aanzetten en afwachten

totdat „oFF“ is verschenen. [CAL] toets zolang herhaald indrukken totdat „LoCKEd“ is

verschenen. De menublokkade is actief, er verschijnt het MENUsymbool. Vervolgens verschijnt „oFF“.

Wanneer je bij de actieve menublokkade een menu-element probeert te kiezen, verschijnt de melding “LoCKEd” en vervolgens wordt de menukeuze afgebroken. Om de menublokkade te annuleren moet je als volgt handelen:

De balans van de stroomvoorziening loskoppelen en opnieuw eraan koppelen (na een bepaalde tijd).

Wanneer “oFF” verschijnt, de [CAL] toets zolang herhaald

indrukken totdat „rELASE“ is verschenen. De menublokkade wordt

geannuleerd.

12.7 Menu-reset

Hiermee worden alle parameters naar de vorige instellingen gereset. De tot nu toe opgeslagen referentiewaarden voor het optellen van aantallen en percentage-wegen worden gedelet. De vorige instellingen zijn met het “#”-symbool aangeduid.

[CAL] toets zolang herhaald indrukken totdat „SettinG” is

verschenen.

[TARE] toets indrukken. Op de display verschijnt „CAL dEF“.

[CAL] toets zolang herhaald indrukken totdat “rESET“ is verschenen.

[TARE] toets indrukken. Op de display verschijnt de vraag of je

“rESET?” wilt bevestigen.

ABT-BA-nl-1312

Met de [TARE] toets bevestigen; de balans stelt zich automatisch in de weeg-mode af.

12.8 Instellingencontrole

Instellen stabiliteit en reactie

Verschijnt wanneer

Verschijnt bij de automatische justering door PSC of Clock

Verschijnt wanneer de output van de justeergegevens aan staat.

Om een bevestiging van de actuele instellingen te krijgen dient in de weeg-mode de

[CAL] toets zolang ingedrukt te worden, totdat „St. b1 t“ is verschenen (zie

voorbeeld).

-CAL.

St: Standaard-mode Co: Anticonvectie-mode Hi: Hoge stabiliteitsmode Po: Doseer-mode

b1: 1 optelling b5: 5 optellingen b10: 10 optellingen

de Auto-Zero functie aan staat.

Het gewichtssymbool verschijnt wanneer de automatische justering van PSC of Clock-CAL, of de beide functies tegelijk, aan staan.

ABT-BA-nl-1312

13 Beschrijving van de verschillende functies

Aanwijzing van de instellingencontrole

(in de standaardmode

13.1 Stabiliteitsfilter

In principe veroorzaakt een op de hogere stabiliteit gerichte gegevensverwerking een langere reactietijd, terwijl de versnelling van de reactietijd de stabiliteit belast. De constructie van de balansen serie ABT maakt het toch mogelijk om de beide eigenschappen te combineren, d.w.z. de snellere reactie met hoge stabiliteit. De wegingen kunnen in de meeste gevallen met de door de fabrikant geprogrameerde instellingen worden uitgevoerd, alias in de standaard-mode. Daarboven kan in bepaalde omgevingsomstandigheden de anticonvectie-mode, de maximale stabiliteiten doseer-mode worden gebruikt. De actueel ingestelde mode is op de aanwijzing van de instellingencontrole zichtbaar (zie hoofdstuk 12.6).

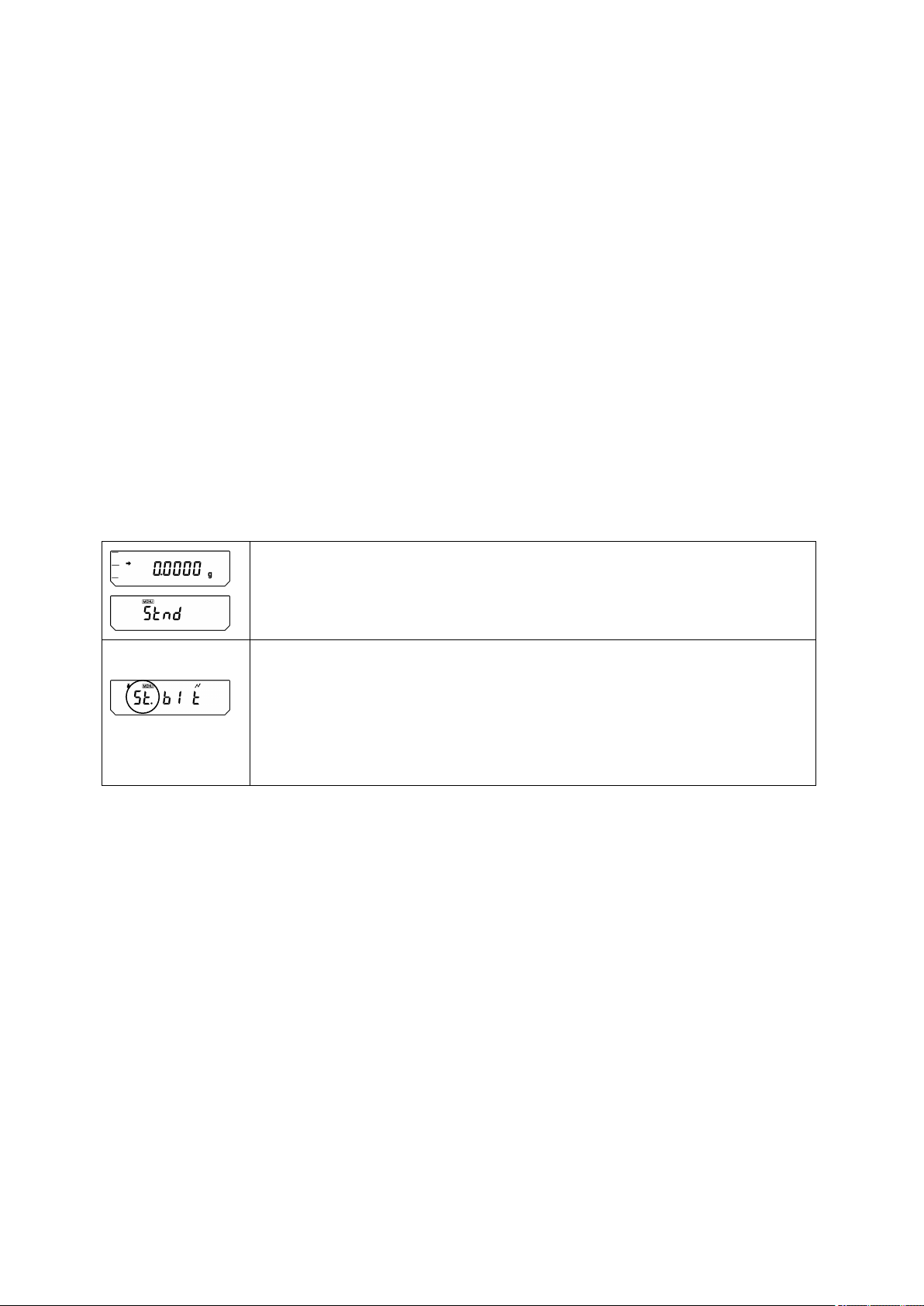

13.1.1 Standaard-mode

Deze mode is door de fabrikant ingesteld en wordt gebruikt wanneer noch de stabiliteit noch de reactietijd hoeven te worden verhoogd of verminderd.

[CAL] toets zolang indrukken, totdat „Stnd“ is verschenen.

[TARE] toets indrukken, om de standaard-mode in te stellen.

De instelling van deze mode kan alleen op de aanwijzing van de

)

instellingencontrole worden bevestigd (zie hoofdstuk 12.6).

ABT-BA-nl-1312

13.1.2 Anticonvectie-mode

Aanwijzing van de instellingencontrole

(in de standaard-mode) Aanwijzing van de

instellingencontrole

(in de standaard-mode)

Wanneer de metingen in veranderende omgevingsomstandigheden worden uitgevoerd (bij voorbeeld tijdelijk werkende air-conditioning-installatie), kan de in de weegruimte plaatsvindende convectie fluctuerende balansaanwijzingen veroorzaken al nadat de informatie is verschenen dat de balans stabiel is. De onderlimiet van de indeling (nauwkeurigheid 0,01 mg) van de balansen serie ABT is bijzonder gevoelig voor dit type verschijnselen. De anticonvectie-mode regelt het moment wanneer het stilstand-symbool verschijnt. In zo’n geval verschijnt het stilstand-symbool met een zekere vertraging.

[CAL] toets zolang herhaald indrukken totdat „ConvECt“is

verschenen.

[TARE] toets indrukken, om de anticonvectie-mode in te stellen.

De instelling van deze functie kan alleen op de aanwijzing van

de instellingencontrole worden bevestigd (zie hoofdstuk 12.6).

13.1.3 Hoge stabiliteitsmode

De constructie van de balans maakt het mogelijk dat deze alleen op minimale mate de werking van luchttrillingen of stromingen opneemt. Wanneer maar de balans in extreem ongunstige omstandigheden zal worden gebruikt, moet deze mode worden aangezet om de gevolgen van luchttrillingen of –stromingen te verminderen. De reactietijd van de balans zal daardoor slechts onbeduidend langer worden, maar diens aanwijzingen aanzienlijk stabieler.

[CAL] toets zolang herhaald indrukken totdat „ConvECt“ is

verschenen.

[TARE] toets indrukken, om de hoge stabiliteits-mode in te

stellen.

De instelling van deze functie kan alleen op de aanwijzing van

de instellingencontrole worden bevestigd (zie hoofdstuk 12.6).

ABT-BA-nl-1312

13.1.4 Doseer-mode

P0VR�1nG�

nQlnAL.Eno�

De instelling van deze mode kan alleen op de aanwijzing van de

5TABL.Eno�

nQlnAL.Eno�

Un5TABL.Eno�

PQ.S.B1T�

PQ.n.B1T�

PQ.U.B1T�

Deze mode wordt gebruikt om de snelheid van het aanwijzen te verhogen, bij voorbeeld bij het doseren. Je moet er toch aan denken dat de balans erg gevoelig is voor de omgevingsomstandigheden. De gevoeligheidsgraad kan desondanks aan de omgeving worden aangepast (stabiel/niet stabiel).



Toets [CAL] zolang herhaald indrukken totdat „PoUr inG“ is

verschenen.

[TARE] toets indrukken, op de display verschijnt de actuele

gevoeligheidsinstelling.

instellingencontrole worden bevestigd (zie hoofdstuk 11.6).

Met de [CAL] -toets kan de gewenste instelling worden

gekozen:

“StAbl.Env” zeer stabiele omstandigheden/gevoelige en

snelle balans

“normL.Env” normale omstandigheden/middelgrote

gevoeligheid

“UnStAbl.Env” zeer onstabiele omstandigheden/

ongevoelige maar langzame balans

De actuele instelling wordt met het stilstand-symbool () aangegeven.

De keuze met de [TARE] toets bevestigen.

Functie-instellingen op de aanwijzing van de instellingencontrole (zie hoofdstuk 12.6):

zeer stabiele omstandigheden/gevoelige en snelle balans

normale omstandigheden/middelgrote gevoeligheid

zeer onstabiele omstandigheden/ ongevoelige maar langzame balans

ABT-BA-nl-1312

13.2 Stilstand-symbool

Het stilstand-symbool () verschijnt op de display nadat de balans stabiliteit heeft bereikt. De voorwaarde voor het bepalen van de stabiliteitgraad kan door de gebruiker zelf worden vastgelegd. Te keuze staan: 1 optelling, 5 optellingen en 10 optellingen. De standard-instelling door de fabrikant is 1 optelling.

De instelling van het stilstand-symbool kan alleen op de aanwijzing van de instellingencontrole worden bevestigd (zie hoofdstuk 12.6).

Stilstand-symbool instellen

(Voorbeeld)



[CAL] toets zolang herhaald indrukken totdat „FUnC.SEL“ is

verschenen.

[TARE] toets indrukken.

[CAL] toets zolang herhaald indrukken totdat de actuele

instelling van „b And:**“ is verschenen.

[TARE] toets indrukken.

Met de [CAL] -toets kan de gewenste instelling worden

gekozen:

“b-1” 1 optelling “b-1” 5 optellingen “b-1” 10 optellingen

De actuele instelling wordt met het stilstand-symbool () aangegeven.

De keuze met de [TARE] toets bevestigen.

Om te beëindigen, de [ON/OFF] toets indrukken. ON/OFF toets kort indrukken:

terug naar vorig menu.

ON/OFF toets lang indrukken:

terug naar de weeg-mode.

ABT-BA-nl-1312

13.3 Auto-Zero

Met deze functie worden zelfs kleine gewichtsschommelingen getarreerd. Wanneer zelfs kleine hoeveelheden aan het te wegen product plakken of ervan worden weggenomen, kan de in de balans werkende “stabiliteitscompensatie” het aanwijzen van een fout weegresultaat ten gevolg hebben! (Voorbeeld: een vloeistof vloeit langzaam uit een op de weegschaal geplaatste doos uit, dampprocessen). Bij het doseren van kleine gewichten is het aanbevolen deze functie uit te zetten.

(Voorbeeld)



[CAL] toets zolang herhaald indrukken totdat „FUnC.SEL“ is

verschenen.

[TARE] toets indrukken.

[CAL] toets zolang herhaald indrukken totdat de actuele

instelling „trC:**“ is verschenen.

[TARE] toets indrukken.

Met de -toets [CAL] kan de gewenste instelling worden

gekozen:

“trC-on” functie actief “trC-oF” functie niet actief

De actuele instelling wordt met het stilstand-symbool () aangegeven.

De keuze met de [TARE] toets bevestigen.

ABT-BA-nl-1312

Om te beëindigen, de [ON/OFF] toets indrukken. ON/OFF toets kort indrukken:

terug naar vorig menu.

ON/OFF toets lang indrukken:

terug naar de weeg-mode.

13.4 Datum instellen

toets

[CAL] toets zolang herhaald indrukken totdat „SettinG” is

verschenen.

[TARE] toets indrukken.

[CAL] toets zolang herhaald indrukken totdat “d-MM.DD“ is

verschenen (MM en DD staan voor de maand en de dag – elk

twee cijfers).

[TARE] toets indrukken. De actueel ingestelde datum verschijnt.

(15. marca 2003)

Bovenaan op de display wijzen het symbool en het # teken erop dat de balans zich in de mode van numerieke instellingen bevindt. Het eerste cijfer ∗∗∗∗ van links knippert.

Door de [UNIT] te bedienen kan de numerieke waarde van het knipperende cijfer met 1 worden verhoogd. Door de [PRINT] -

(2. november

2004)

te bedienen kun je de waarde van het knipperende cijfer bepalen en het knipperende cijfer met 1 naar rechts verschuiven.

Bevestigen van instellingen met de [TARE] toets. Om te beëindigen, de [ON/OFF] toets indrukken.

ON/OFF toets kort indrukken:

terug naar vorig menu.

ON/OFF toets lang indrukken:

terug naar de weeg-mode.

ABT-BA-nl-1312

13.5 Klok (uurtijd) instellen

De balansen serie ABT zijn met een interne klok uitgerust. De Clock-CAL functie (zie hoofdstuk 8.2) of protocol GLP (zie hoofdstuk 10) mogen worden gebruikt nadat de klok is ingesteld. In de standby-mode (zie hoofdstuk 7.5.1) wordt de actuele uurtijd aangewezen.

[CAL] toets zolang herhaald indrukken totdat „SettinG” is

verschenen.

[TARE] toets indrukken.

[CAL] toets zolang herhaald indrukken totdat “ t-HH.MM“is

verschenen (HH en MM staan voor de uurtijd en de minuten – elk

twee cijfers). [TARE] toets indrukken. De actueel ingestelde uurtijd verschijnt.

Bovenaan op de display wijzen het symbool en het # teken erop dat de balans zich in de mode van numerieke instellingen bevindt. Het eerste cijfer ∗∗∗∗ van links knippert.

Door de [UNIT] toets te bedienen kan de numerieke waarde van het knipperende cijfer met 1 worden verhoogd. Door de [PRINT] -

toets te bedienen kun je de waarde van het knipperende cijfer bepalen en het knipperende cijfer met 1 naar rechts verschuiven.

Bevestigen van instellingen met de [TARE] toets. Om te beëindigen, de [ON/OFF] toets indrukken.

ON/OFF toets kort indrukken:

terug naar vorig menu.

ON/OFF toets lang indrukken:

terug naar de weeg-mode.

ABT-BA-nl-1312

13.6 Capaciteitsaanwijzing

Deze functie duidt het op het weegplatform liggende product in vorm van een balkdiagram aan. Hij dient ervoor om de plotselinge overbelasting („oL" – overload) tijdens de metingen te voorkomen.

De aanwijzing van deze functie kan worden in- en uitgezet.



[CAL] toets zolang herhaald indrukken totdat „FUnC.SEL“ is

verschenen.

[TARE] toets indrukken.

[CAL] toets zolang herhaald indrukken totdat de actuele

instelling „AdiSP:**“ is verschenen.

[TARE] toets indrukken.

Met de [CAL] toets kan één van de twee instellingen worden

gekozen:

“Ad-on” functie actief “Ad-oF” functie niet actief

De actuele instelling wordt met het stilstand-symbool () aangegeven.

De keuze met de [TARE] toets bevestigen.

Om te beëindigen, de [ON/OFF] toets indrukken. ON/OFF toets kort indrukken:

terug naar vorig menu.

ON/OFF toets lang indrukken:

terug naar de weeg-mode.

Duidt aan dat ongeveer 1/3 van de capaciteit wordt gebruikt.

ABT-BA-nl-1312

14 Toepassingsfuncties

14.1 Optellen van aantallen

Bij het optellen van aantallen kun je: of de delen in een container meetellen, of de delen uit de container er aftrekken. Om een grotere hoeveelheid delen te kunnen optellen moet met elke kleine hoeveelheid (referentie-aantal stuks) het gemiddelde gewicht per deel worden aangeduid. Hoe groter het referentie-aantal stuks, hoe groter wordt de nauwkeurigheid van het optellen. De referentie moet bij kleine of sterk uiteenlopende delen bijzonder hoog worden vastgelegd. De procedure verloopt in de volgende vier stappen, als volgt:

• Weegcontainer tarreren

• Referentie-aantal stuks bepalen

• Referentie-aanstal stuks wegen

• Optellen van aantallen

Voorwaarde: „U- PSC“ functie staat actief (zie hoofdstuk 11.3)

(wanneer PSC voor het eerst wordt gebruikt)

Door de [CAL] toets in te drukken kun je het referentie-aantal

(Voor 20 delen)

[UNIT] toets zolang indrukken, totdat de display naar de procentmode is omgeschakeld. Symbool PSC verschijnt.

Wanneer je een weegcontainer gebruikt, dient deze met de

[TARE ] toets getarreerd te worden.

Om het referentie-aantal stuks te bepalen 10, 20, 50 of 100 stuks op het weegplatform opleggen.

[CAL] toets indrukken.

stuks veranderen: “Ld 10”, “Ld 20”,“Ld 50” en “Ld 100”.

Belangrijk: hoe groter het referentie-aantal stuks, hoe nauwkeuriger het optellen van aantallen.

Nadat de stilstand-controle is uitgevoerd () het referentie-

aantal stuks met de [TARE ] toets bevestigen.

Op de display verschijnt gedurende enkele seconden “SEt” en het opgeslagen referentie-aantal stuks wordt aangewezen.

ABT-BA-nl-1312

Kalibratiegewicht aftrekken.

Nu kunnen de te tellen delen in de schaal worden geplaatst.

De display geeft het aantal stuks aan.

Omschakelen tussen eenheden, bij voorbeeld: [g] → [%] →

[Pcs] → [ct] door middel van toets [UNIT].

Opgelet:

Wanneer de foutmelding „Err 20“ verschijnt, betekent dit dat het gewicht te klein is voor het referentie-aantal stuks.

14.2 Percentage-wegen

Het percentage-wegen maakt het mogelijk het gewicht in percentage ten opzichte van het referentiegewicht aan te duiden. De op de display aangewezen gewichtswaarde wordt als een vast bepaalde percentagewaarde overgenomen (standaard-mode: 100%).

Voorwaarde: „U- %“ functie actief (zie hoofdstuk 11.3)

(wanneer PSC voor de eerste keer wordt gebruikt)

[UNIT] toets zolang herhaald indrukken totdat de display naar de procentmode is omgeschakeld. Symbool % verschijnt.

Wanneer je een weegcontainer gebruikt, dient deze met de

[TARE ] toets getarreerd te worden.

Het referentiegewicht op het weegplatform plaatsen (=100%) (minimaal gewicht: nauwkeurigheid van aflezing d x 100)

Nadat de stilstandcontrole is uitgevoerd (), de [CAL] toets

indrukken.

Het referentiegewicht wordt opgeslagen.

Het referentiegewicht afnemen.

Nanaf nu wordt het op te leggen gewicht in % aangeduid.

Door de [UNIT] toets herhaald in te drukken schakel je tussen de aangewezen waarden om, bv.: [g] → [%] → [Pcs] → [ct]

ABT-BA-nl-1312

14.3 Dichtheid bepalen

mode van dichtheidsbepaling “,d” van vaste lichamen is

Hieronder wordt de methode voor het bepalen van dichtheid door middel van een inrichting voor het wegen onder de werkvloer beschreven. Veel gemakkelijker kan de dichtheid middels een optionele set voor het bepalen van dichtheid worden bepaald. Verdere informatie vind u in de gebruiksaanwijzing die bij de set wordt aangesloten.

1. Aan de onderkant van de balans de kap van de haak afnemen voor het wegen onder de werkvloer door twee bevestigingsschroeven los te draaien.

2. Het voorbereide hangende weegplatform aan de haak bevestigen en deze in de container met een vloeistof plaatsen.

14.3.1 Dichtheid van vaste lichamen bepalen Voorwaarde: “,d” functie actief (dichtheid van vaste lichamen). Zie hoofdstuk 11.3.

[CAL] toets zolang herhaald indrukken, totdat „SettinG” is

verschenen.

(Voorbeeld)

[TARE] toets indrukken.

[CAL] toets zolang herhaald indrukken, totdat “LSG SEt“ is verschenen.

[TARE] toets indrukken. De actueel ingestelde dichtheidswaarde

verschijnt. Bovenaan op de display wijzen het symbool en het # teken erop dat de balans zich in de mode van numerieke instellingen bevindt. Het eerste cijfer ∗∗∗∗ van links knippert.

Voer de dichtheid van je te meten vloeistof in. Door de [UNIT]

toets te bedienen kan de numerieke waarde van het knipperende

cijfer met 1 worden verhoogd. Door de [PRINT] toets te bedienen

kun je de waarde van het knipperende cijfer bepalen en het knipperende cijfer met 1 naar rechts verschuiven. Bevestigen van

instellingen met de [TARE] toets.

[ON/OFF] toets zolang herhaald indrukken, totdat de weegschaal

naar de weeg-mode is omgeschakeld.

[UNIT] toets zolang herhaald indrukken totdat de balans naar de

ABT-BA-nl-1312

overgeschakeld. Tijdens de meting van het gewicht in de lucht

verschijnt ook de “g”. [TARE ] toets bedienen. Het te meten product op het

weegplatform leggen. Nadat de stilstandcontrole is uitgevoerd, de [CAL] toets indrukken.

Het te meten product in het weegplatform in de vloeistof leggen. Op de display verschijnt de dichtheidswaarde van het product. Bij leeg weegplatform wordt “dSP oL” aangewezen, wat volledig normaal is.

14.3.2 Dichtheid van vloeistoffen bepalen Voorwaarde: “d” functie actief (dichtheid van een vloeistof). Zie hoofdstuk 11.3.

[CAL] toets zolang herhaald indrukken, totdat „SettinG“ is

verschenen.

(Voorbeeld)

[TARE] toets indrukken.

[CAL] toets zolang herhaald indrukken totdat “Sv SEt“ is verschenen.

[TARE] toets indrukken. De actueel ingestelde dichtheid van de

zinkkuip verschijnt. Bovenaan op de display wijzen het symbool en het # teken erop dat de balans zich in de mode van numerieke instellingen bevindt. Het eerste cijfer ∗∗∗∗ van links

knippert.

Voer de dichtheid van de zinkkuip in. Door de [UNIT] toets te

bedienen kan de numerieke waarde van het knipperende cijfer

met 1 worden verhoogd. Door de [PRINT] toets te bedienen kun je

de waarde van het knipperende cijfer bepalen en het knipperende cijfer met 1 naar rechts verschuiven. Bevestigen van instellingen

met de [TARE] toets.

[ON/OFF] toets zolang herhaald indrukken, totdat de weegschaal

naar de weeg-mode is omgeschakeld.

ABT-BA-nl-1312

[UNIT] toets zolang herhaald indrukken totdat de balans naar de

mode van dichtheidsbepaling “,d” van vloeistoffen is overgeschakeld. Tijdens de meting van het gewicht in de lucht

verschijnt ook de “g”. [TARE ] toets indrukken. Plaats de zinkkuip op het weegplatform.

Nadat de stilstandcontrole is uitgevoerd de [CAL] toets indrukken.

De zinkkuip indoken zonder bubbels in de vloeistof te laten ontstaan. Op de display verschijnt de dichtheidswaarde van een proefvloeistof. Bij leeg weegplatform wordt “dSP oL” aangewezen, wat volledig normaal is.

14.4 Automatisch printen (Auto Print)

De functie van automatisch printen maakt het automatische uitprinten van gegevens

middels de RS-232C interface mogelijk zonder te [PRINT] toets na elke metingen te

hoeven te bedienen. Het printen gebeurt nadat de stilstandcontrole is uitgevoerd ( ). De volgende meting kan worden gestart nadat de voorwerpen uit het weegplatform zijn afgenomen, wanneer de aanwijzing naar de waarde binnen + 3 x van het nulbereik is teruggekeerd.

Opgelet:

 Deze mode kan met elke willekeurige eenheid worden gebruikt.  De balansbelasting moet binnen ± 5 x nulbereik liggen.  Het gewicht van de proef ≥ 10 x nulbereik (nulbereik = 0,25 e)

(Voorbeeld)



[CAL] toets zolang herhaald indrukken totdat „FUnC.SEL“ is

verschenen.

[TARE] toets indrukken.

[CAL] toets zolang herhaald indrukken totdat de actuele

instelling „AtPrt:**“ is verschenen.

[TARE] toets indrukken.

Met de -toets [CAL] kan één van de twee instellingen worden

gekozen:

“ AtP rt-on ” functie actief “ AtP rt-oF ” functie niet actief

De actuele instelling wordt met het stilstand-symbool () aangegeven.

ABT-BA-nl-1312

De keuze met de [TARE] toets bevestigen.

14.5 Optel-mode

Een willekeurig aantal van afzonderlijke wegingen wordt automatisch naar een totaalaantal opgeteld, bij voorbeeld bij alle afzonderlijke wegingen van een charge of bij veel metingen van een heel kleine proef. Nadat de stilstandcontrole () is uitgevoerd, wordt het gemeten gewicht automatisch naar de aangesloten sprinter doorgegeven. De aangewezen waarde wordt in het totaalaantal-geheugen opgeslagen. Vervolgens wordt automatisch tarreren uitgevoerd. Dit proces gebeurt herhaaldelijk bij elke proef die op het weegplatform wordt neergelegd. Nadat de

laatste weging is uitgevoerd wordt door de bediening van de [ON/OFF] toets het

totaal aantal opgevraagd (“TOTAL=”).

Opgelet:

 Deze mode kan met elke willekeurige eenheid worden gebruikt.  De balansbelasting moet binnen ± 5 x nulbereik liggen.  Het gewicht van de proef ≥ 10 x nulbereik (nulbereik = 0,25 e)  Wanneer in een balans van meerdere bereiken de kleinste

nauwkeurigheidswaarde van de aflezing middels de [1d/10d] toets wordt

uitgeschakeld, baseert de berekening op de eerder aangewezen getalwaarde.

Functie activeren:

Om te beëindigen, de [ON/OFF] toets indrukken. ON/OFF toets kort indrukken:

terug naar vorig menu.

ON/OFF toets lang indrukken:

terug naar de weeg-mode. Wanneer de Auto-Print functie actief is, verschijnt het [AP] symbool op de display.

(Voorbeeld)



[CAL] toets zolang herhaald indrukken, totdat „FUnC.SEL“ is

verschenen.

[TARE] toets indrukken.

[CAL] toets zolang herhaald indrukken, totdat de actuele

instelling „Addon:**“ is verschenen.

[TARE] toets indrukken.

Met de -toets [CAL] kan één van de twee instellingen worden

gekozen:

ABT-BA-nl-1312

“ Adon-on ” functie actief

5.0003

0.0000

5.0017

0.0000

“ Adon-oF ” functie niet actief

De actuele instelling wordt met het stilstand-symbool () aangegeven.

De keuze met de [TARE] toets bevestigen. “-------- ADDON

MODE ---------” wordt geprint.

Opgelet: Bij de drie functies, namelijk: Auto-Print, optellen en receptuur kan slechts

er één worden geactiveerd.

Wanneer de functie actief is vindt de automatische justering (PSC/Clock-

CAL) niet plaats. Wanneer het signaal knippert, is dit een aanwijzing dat de justering moet worden uitgevoerd.

Optellen:

Activiteit Aanwijzing

Als een container (doos) wordt meegebruikt is deze op het weegplatform te plaatsen en te tarreren.

Om te beëindigen, de [ON/OFF] toets indrukken. ON/OFF toets kort indrukken:

terug naar vorig menu.

ON/OFF toets lang indrukken:

terug naar de weeg-mode. Wanneer de optelfunctie actief is, verschijnt op de display het [ ] symbool.

Vóórdat de componenten worden gewogen 1 x de [PRINT] toets

indrukken.

De eerste component wegen.

Nadat de stilstandcontrole () is uitgevoerd, wordt het gemeten

gewicht van de eerste component (CMP001) met de [PRINT] toets naar de optionele printer doorgegeven. De aangewezen

waarde wordt in het totaalaantal-geheugen opgeslagen. Vervolgens wordt automatisch tarreren uitgevoerd.

De tweede component wegen.

Nadat de stilstandcontrole () is uitgevoerd, wordt het gemeten

gewicht van de tweede component (CMP002) met de [PRINT] toets naar de optionele printer doorgegeven. De aangewezen

waarde wordt in het totaalaantal-geheugen opgeslagen. Vervolgens wordt automatisch tarreren uitgevoerd.

ABT-BA-nl-1312

De derde component wegen.

5.0010

15.0030

---ADDON Mode---

CMP001=

5,0003 g

CMP002=

5,0017 g

CMP003=

5,0010 g

TOTAL=

15,0030 g

0.0000 g�

0.5361



0.0000

0.5422

0.54221



0.0000

0.4488

Nadat de laatste weging is uitgevoerd, met de [ON/OFF] toets het

totaalaantal (Total) opvragen.

Uitprint:

14.6 Receptuur-mode

Deze functie maakt het mogelijk verschillende componenten van een mengsel te wegen en eraan toe te voegen. Om controle uit te voeren kan het totaalgewicht van alle componenten worden opgevraagd (afzonderlijk geheugen voor de tarra van de container en de componenten van de receptuur).

„FormU: on“ functie activeren (zie hoofdstuk 14.5 Optellen):

Wanneer de receptuur functie actief is, verschijnt op de display het „FormU –on“ [

M] symbool.

Activiteit Aanwijzing

Als een container (doos) wordt gebruikt is deze op het weegplatform te plaatsen en te tarreren.

De eerste component wegen.

Nadat de stilstandcontrole () is uitgevoerd, wordt het gemeten gewicht van de eerste component (CMP001)

met de [PRINT] toets naar de optionele printer

doorgegeven. De aangewezen waarde wordt in het totaalaantal-geheugen opgeslagen. Vervolgens wordt

automatisch tarreren uitgevoerd.

De tweede component wegen.

Nadat de stilstandcontrole () is uitgevoerd, wordt het gemeten gewicht van de tweede component (CMP002)

met de [PRINT] toets naar de optionele printer

doorgegeven. De aangewezen waarde wordt in het totaalaantal-geheugen opgeslagen. Vervolgens wordt

automatisch tarreren uitgevoerd.

Volgende componenten wegen.

ABT-BA-nl-1312

Nadat de laatste weging is uitgevoerd, met de [ON/OFF]

1.5271

Het voorwerp uit het weegplatform afnemen. De balans is

---Formulation Mode---

CMP001=

0,5361 g

CMP002=

0,5422 g

CMP003=

0,4488 g

TOTAL=

1,5271 g

toets het totaalaantal (Total) opvragen.

voor de volgende metingen bedrijfsgereed.

Uitprint:

Opgelet: Bij de drie functies, namelijk: Auto-Print, optellen en receptuur kan slechts

er één worden geactiveerd.

Wanneer de functie actief is vindt de automatische justering (PSC/Clock-

CAL) niet plaats. Wanneer het signaal knippert, is dit een aanwijzing dat de justering moet worden uitgevoerd.

ABT-BA-nl-1312

15 Data output

PIN Nr.

Signaal

TXD

RXD

DSR

DTR

CTS

RTS

(ex.) S -200.000gDL

Stabiliteit

Polariteit

(ex.) U -oLDL

Stabiliteit

Polariteit

15.1 RS 232C interface

Pin-identificatie van een outputstekker van de balans:

15.2 Gegevensformaten

Aanwijzing:  staat voor de code van het spatie-teken en DL – van het eindteken.

1. Formaat inputgegevens INSTRUCTIECODE + DL (zie 15.2.3)

2. Formaat outputgegevens  In de weeg-mode

Polariteitgegevens

positief: spatieteken () negatief: minus (-)

Stabiliteitinformatie (wanneer de uitprint stabiliteitinformatie bevat)

Stabiel: S Niet stabiel: U

 Bij de “oL” of “-oL” aanwijzing

Polariteitgegevens

positief: spatieteken () negatief: minus (-)

Stabiliteitinformatie (wanneer de uitprint stabiliteitinformatie bevat)

Stabiel: S Niet stabiel: U

3. Gegevensformaat

 ASCII (JIS)-Code  Baud Rate, pariteit (en bit-lengte), eindeteken, stop-bit, formaat en handshake

wijken van elkaar af afhankelijk van de gekozen menuelementen.

ABT-BA-nl-1312

15.3 Afstands-stuuropdrachten

Instructiecode

Functie

Beschrijving

D01

Doorlopend uitprinten

De balans print de gegevens om de 110 s

D05

1-malig printen

Stemt overeen met de [PRINT] toets.

D06

Automatisch uitprinten

Zie 14.4.

U: de stabiliteitaanwijzing verschijnt niet.

eerste verschijnen van de stabiliteitaanwijzing geprint.

D09

Uitprinten stopzetten

Stopzetten automatisch en doorlopend uitprinten.

IN/UIT-schakelen

Schakelen tussen de standby- en de meetmode om.

Tarreren

Stemt overeen met de [O/T] toets.

de stabiliteit

eerste verschijnen van de stabiliteitaanwijzing.

C18

Calibratie van het meetbereik

+ Metingen in de optel-mode

Zie hoofdstuk 14.5.

gazet.

Mg eenheid

PERCENT

Percentage bepalen

PCS

Optellen aantal stuks

Ct eenheid

SDENCE

Dichtheid vaste lichamen

LDENCE

Dichtheid vloeistoffen

Instelling 100%

Omschakelen tussen g, %

- g

G eenheid deleten

- mg

Mg eenheid deleten

- PERCENT

Percentage bepalen - deleten

deleten

- CT

Ct eenheid deleten

deleten

- LDENCE

Dichtheid vloeistoffen deleten

Opgelet:

Door het invoeren van tekens en instructiecodes in de balansinstellingen die anders zijn dan die hieronder opgenoemde codes kunnen niet alleen de balansinstellingen worden veranderd maar ook foute meetresultaten als gevolg ontstaan. Indien je per vergissing in de balansinstellingen een teken of een instructie anders dan de hieronder opgenoemde hebt ingevoerd, moet de netkabel van de balans onmiddellijk van de netvoorziening worden losgekoppeld en vervolgens na afloop van ong.10 seconden er opnieuw aangekoppeld.

De status van de stabiliteitaanwijzing bij de

D07

1-malige uitprint met het

stabiliteitinformatie

gegevensprint-out voegen.

S:de stabiliteitaanwijzing verschijnt.

D08 1-rmalige uitprint bij stabiliteit

R Definitief op nul-zetten

Tarreren na het afwachten van

Na de invoer van instructies worden de gegevens bij het

Na de invoer van instructies gebeurt het tarreren bij het

Alle toepassingsmetingen worden afgemaakt en op nul

- PCS

- SDENCE

C02 Hoge stabiliteits-mode instellen

C13 Anticonvectie –mode instellen

C14 Standaard-mode instellen

Optellingen aanstal stuks -

Dichtheid vaste lichamen

ABT-BA-nl-1312

Instructiecode

Functie

Beschrijving

C05

Aanwijzing

menukeuze

Pariteit

lengte)

Standaard-

instelling 1

Standaard-

instelling 2

Standaard-

instelling 3

Standaard-

instelling 4

Oneven

(7)

Instellingen

(zie 15.5)

KERN –

YKB-01N

Stabiliteitaanwijzing, aanwijzing

na 1 optelling

C06

C15

C07 Auto-Zero aan

C08 Auto-Zero uit

C10 Autom. CAL aan

C11 Autom. CAL uit

C17 Instellingen status laten zien

Stabiliteitaanwijzing, aanwijzing

na 5 optellingen

Stabiliteitaanwijzing, aanwijzing

na 10 optellingen

15.4 Standaardinstellingen

bij

iF:F1 1200 C/R Geen (8) 1 dF1 Hardware

iF:F2 1200 C/R Geen (8) 1 dF2 Hardware

Baud

Rate

Eindeteke

(bit-

Stop-bit

Gegeven sformaat

Handshake

iF:F3 2400 C/R+L/F Even (7) 1 dF3 Hardware

van de

gebruiker

iF:F4 1200 C/R+L/F

iF:USEr

iF:USEr 1200 C/R Keine (8) 1 dF1 off

Gebruik

Gebruiker Gebruiker Gebruiker Gebruiker Gebruiker

1 dF4 Hardware

Keuze standaardinstelling:

[CAL] toets zolang herhaald indrukken totdat „intFACE“ is

verschenen.

[TARE ] toets indrukken.

[CAL] toets zolang herhaald indrukken totdat de gewenste

standaardinstelling is verschenen.

De keuze met de [TARE] toets bevestigen. Toets [ON/OFF] indrukken. De balans schakelt naar de weeg-

mode om.

ABT-BA-nl-1312

15.5 Instellingen van de gebruiker

De gebruiker mag zijn eigen instellingen voor elke afzonderlijke communicatieparameter invoeren.

[CAL] toets zolang herhaald indrukken totdat „intFACE“ is

verschenen.

[TARE ] toets indrukken.

[CAL] toets zolang herhaald indrukken totdat „iF:USEr“ is

verschenen.

[TARE ] toets indrukken.

(Voorbeeld)

Met de [CAL]-toets kan één van de twee instellingen worden

gekozen (**** duiden actuele instelling aan, 2 tot 4 tekens):

“io.b:****” communicatiesnelheid “io.d:****” eindeteken “io.P:****” pariteit “io.S:****” stop-bit “io.F:****” gegevensformaat “io.H:****” handshake

De keuze met de [TARE] toets bevestigen en de gewenste

parameterinstellingen invoeren.

ABT-BA-nl-1312

15.5.1 Communicatiesnelheid instellen

Aanwijzing tijdens instellen

instelling

Aanwijzing tijdens instellen

1. De aanwijzing verandert van “io.b:****” naar “b-300”. Omschakelen door middel van [CAL] toets. Het stilstand-symbool () duidt de actuele instelling aan.

b-300 b-600 b-1200 b-2400 b-4800

Eigenschap van de instelling

300bps

Baud Rate

600bps

Baud Rate

1200bps

Baud Rate

2400bps

Baud Rate

4800bps

Baud Rate

b-9600 b-19.2K b-38.4K

Eigenschap van de

9600bps Baud Rate

19.2Kbps Baud Rate

38.4Kbps Baud Rate

2. Bevestiging van de gekozen instelling met de [ TARE ] toets

3. Terug naar “io.S:****” met de [ON/OFF] toets .

15.5.2 Eindteken instell en

1. De aanwijzing verandert van “io.d:****” naar “d-Cr”. Omschakelen door middel van [CAL] toets. Het stilstand-symbool () duidt de actuele instelling aan.

d-Cr d-LF d-CrLF d-Cn d-win 1 d-win -

Eigenschap van de instelling

C/R L/F C/R + L/F Komma

Niet

gedocumenteerd

2. Bevestiging van de gekozen instelling met de [TARE ] toets.

3. Terug naar “io.d:****” met de [ON/OFF] toets.

15.5.3 Pariteit instellen

1. De aanwijzing verandert van “io.P:****” naar “ P-no”. Omschakelen door middel van [CAL] toets. Het stilstand-symbool () duidt de actuele instelling aan.

P-no P-odd P-EvEn

Eigenschap van de instelling

Gen pariteit

(8 bit)

Oneven pariteit

(7 bit)

Eden pariteit

(7 bit)

2. Bevestiging van de gekozen instelling met de [TARE ] toets.

3. Terug naar “io.P:****” met de [ON/OFF] toets.

ABT-BA-nl-1312

15.5.4 Stop-bit instellen

Aanwijzing tijdens instellen

formaat

gedocumenteerd

Aanwijzing tijdens instellen

1. De aanwijzing verandert van “io.S:****” naar “ S-S1”. Omschakelen door middel van

[CAL] toets. Het stilstand-symbool () duidt de actuele instelling aan.

S-S1 S-S2

Eigenschap van de instelling

Stop-bit, 1 bit Stop-bit, 2 bit

2. Bevestiging van de gekozen instelling met de [TARE ] toets.

3. Terug naar “io.S:****” met de [ON/OFF] toets.

15.5.5 Datainput en outputformaten instellen

1. De aanwijzing verandert van “io.F:****” naar “ F-dF1”. Omschakelen door middel

van [CAL] toets. Het stilstand-symbool () duidt de actuele instelling aan.

F-dF1 F-dF2 F-dF3 F-dF4

Eigenschap van de instelling

Gegevensformaat

1. Standaard-

Gegevensformaat

2. Niet

Gegevensformaat

3. Niet

Gegevensformaat

4. Niet

2. Bevestiging van de gekozen instelling met de [TARE ] toets.

3. Terug naar “io.F:****” met de [ON/OFF] toets. Opgelet: Wanneer de balans op Gegevensformaat 2 is ingesteld, zal hij het resultaat

van het proces altijd naar de van de computer ontvangen instructie doorgeven.

15.5.6 Handshake instellingen

1. De aanwijzing verandert van “io.H:****” naar “ H-oFF”. Omschakelen door middel

van [CAL] toets. Het stilstand-symbool () duidt de actuele instelling aan.

H-oFF H-Soft H-HArd H-tr

Eigenschap van de instelling

geen

Handshake

Software-

Handshake

Hardware-

Handshake

Timer-

Handshake

4. Bevestiging van de gekozen instelling met de [TARE ] toets.

5. Terug naar “io.H:****” met de [ON/OFF] toets.

ABT-BA-nl-1312

16 Onde rhoud, instandhouding en opslag van afvalstoffen

16.1 Reinigen

Vóór het reinigen moet de balans van de netstroom worden ontkoppeld.

Geen agressieve schoonmaakmiddelen (oplodmiddelen etc.) gebruiken, alleen een lapje, een weinig nat gemaakt in een milde zeepoplossing. Oppassen dat er geen vloeistoffen het apparaat binnendringen. Na de reiniging de balans met een zachte doek drogen. Losse proef- /reinigingspoederrestejes voorzichtig met een penseel of manuele stofzuiger verwijderen.

Het verspilde te wegen product inmiddelijk verwijderen.

16.2 Onderhoud, insta ndhouding

Het apparaat mag slechts door een getrainde en door KERN geautoriseerde servicetechnicus worden geopend. Vóór het openen moet de balans van de stroomvoorziening worden ontkoppeld.

16.3 Opslag van afvalstoffen

De afvoer van afvalmateriaal (de verpakking en het apparaat) valt onder verantwoordelijkheid van de gebruiker en dient volgens de geldende nationale en locale wetsbepalingen te gebeuren.

ABT-BA-nl-1312

17 Hul p bij reparaties

Foutcode

Toelichtingen

Handelingen

Hoge nulpuntverschuiving tijdens de justering

Alle voorwerpen uit het weegplatform verwijderen.

Grote afwijking van de gemeten waarde in PCAL.

Het kalibreergewicht correct gebruiken.

Grote afwijking van de

justering.

CHE X (X is een getal)

stopt)

Contact opnemen met de servicedienst

Verschijnt bij de poging,

te voeren.

Fout in de netvoorzieningsinstallatie

De stroomvoorziening (voeding) controleren..

Vóór de

De display blijft leeg

Wisselstroomadapter is niet correct

Netspanning happert.

De netaansluiting

correct aansluiten.

Tijdens de

De display werkt niet

“CAL d”.

Luchttrillingen of stromingen.

De locatie van de balans

Metingen van vluchtige stoffen.

De stoffen met een kap

In geval van storingen in de werking van programma’s de balans kort van de stroomvoorziening ontkoppelen. Vervolgens opnieuw de weegprocedure starten.

Foutcodes tabel:

CAL E2

CAL E3

CAL E4

(wanneer de displayaanwijzing hier

gemeten waarde bij de

Interne storing.

Err 0X (X is een getal) Interne storing.

Err 20

een incorrecte waarde in

Err 24

Mogelijke oorzaken:

Moment

waarop

verschij

meting

Symptoom Mogelijke oorzaken Handelingen

aangesloten. Schakelinrichtingen van de ruimte zijn ontkoppeld.

Contact opnemen met de servicedienst.

De juiste getalwaarde of decimalen invoeren.

controleren en het apparaat aan stroomvoorziening

meting

ABT-BA-nl-1312

correct.

De stabiliteitsaanwijzing verschijnt niet correct.

De meetresultaten herhalen zich op een incorrecte manier.

Er verschijnt vaak

veranderen. De instellingen van stabiliteit en de reactietijd of de stabiliteitsaanwijzing veranderen.

afdekken.

Het te wegen product is elektrisch

geladen.

Het product dient in een

wegen product.

De temperatuur van de proef en

Bij dezelfde temperatuur Plotselinge luchtstoten in de ruimte.

De glazen deur van de

Invloed sterke elektrische storingen

De balans van de bron van

Intern defect van de balans.

Contact opnemen met de

Aanwijzing

Te grote last op het weegplatform.

De balans alleen volgens

Automatische

Sterke temperatuurschommelingen

De balans op een locatie

Foute aanwijzing.

Geen justering uitgevoerd.

Justering uitvoeren.

De balans is vóór het wegen niet op

[TARE] toets indrukken, om

De gewenste

De eenheid is eerder niet

De eenheid instellen.

Geen communicatie

Foute communicatie-instellingen.

De communicatie correct Verschijnt een

In de foutcodes-tabel

Tijdens

Verschijnt een

In de foutcodes-tabel

Tijdens

De menu-

Het menu is geblokkerd.

Het menu ontblokkeren.

metalen container (doos) te worden gewogen. Wiegen met het metalen voorwerp dat groter is dan het te

“oL” of “-oL”

justering stelt zich vaak in.

van de omgeving verschillen elk van ander.

of elektromagnetische golven.

Het platform is los.

in de ruimte of bij de balans zelf.

meten. Vóór de meting het te wegen product in de weegkamer laten staan Hoge stabiliteits-mode aanpassen.

weegruimte open laten staan op 1-2 cm afstand wanneer de balans niet wordt gebruikt.

storingen weghalen.

servicedienst.

het weegbereik gebruiken. Het weegplatform correct plaatsen.

met kleinere temperatuurschommelingen plaatsen.

weegeenheid kan niet worden opgeroepen met de toets [UNIT].

tussen de balans en de computer.

foutmelding

justering

menukeuze

foutmelding.

instellingen kunnen niet worden veranderd.

nul getarreerd.

geactiveerd.

de aanwijzingen vóór het wegen op nul te zetten.

instellen.

nakijken.

ABT-BA-nl-1312

Kern ABT 100-5M, ABT 120-4M, ABT 220-4M, ABT 320-4M, ABT 120-5DM User guide [nl]

Specifications and Main Features

Frequently Asked Questions

User Manual

1 Technische gegevens

2 Conformiteitsverklaring

3 Toetsenbord e n a a nwijzingen

3.1 Toetsenbord

3.2 Aanwijzingen

4 Algemene informatie

4.1 Gebruik volgens de bestemming

4.2 Ondeskundig gebruik

4.3 Garantie

4.4 Monitoring van kalibreertoestellen

5 Fundamentele veilighe idsprincipes.

5.1 Gebruiksaanwijzing opvolgen

5.2 Bevoegd personeel

6 V erv o er en opslag

6.1 Controle bij afname

6.2 Verpakking / retourvervoer

7 Uitpakken, opstellen en inbedrijfname

7.1 Opstellocatie, inbedrijfname-locatie

7.2 Uitpakken

7.2.1 Omvang levering Seriële uitrusting:

7.2.2 Opstellen

7.3 Aansluiting op het stroomnet

7.4 Aansluiting van randapparatuur

7.5 Eerste inbedrijfn ame

7.5.1 Stroomvoorziening aanzetten

8 Justering

8.1 Automatische justering door middel van PSC

8.1.1 In- /uitschakelen PSC functie:

8.2 Automatische justering door middel van de Clock-CAL functie

8.2.1 Instellen uurtijd voor Clock-CAL

8.3 Geprogrammeerde justering

8.3.1 Keuze geprogrammeerde justering

8.3.2 Programmeren: justering met intern gewicht

8.3.3 Programmeren: justeertest met intern gewicht

8.3.4 Programmeren: justering me t extern gewicht

8.4 Alternatieve justeringen

8.4.1 Justering met intern gewicht

8.4.2 Justeertest met intern gewicht

8.4.3 Justeertest met extern gewicht

9 IJking

10 ISO/GLP protocol

10.1 Uitprint Protocol van de justering

10.2 Balansidentificatienummer (ID)

10.3 Datum-uitprint instellen

10.3.1 Datum en tijd zonder gewichtswaarde afdrukken

11 Basis operation-mode

11.1 Wegen

11.2 Tarreren

11.3 Omschakelen display-aanwijzing

11.4 Omschakelen weegbereik (weegvermogen) alleen bij

11.5 Veranderen nauwkeurigheid aflezing

11.6 Wiegen onder de werkvloer

12 Menu

12.1 Instellingen veranderen

12.2 Procesverloop veranderingen van instellingen

12.3 Menu oproepen

12.4 Hoofdmenu

12.5 Menu-overzicht

12.6 Menublokkade

12.7 Menu-reset

12.8 Instellingencontrole

13 Beschrijving van de verschillende functies

13.1 Stabiliteitsfilter

13.1.1 Standaard-mode

13.1.2 Anticonvectie-mode

13.1.3 Hoge stabiliteitsmode

13.1.4 Doseer-mode

13.2 Stilstand-symbool

13.3 Auto-Zero

13.4 Datum instellen

13.5 Klok (uurtijd) instellen

13.6 Capaciteitsaanwijzing

14 Toepassingsfuncties

14.1 Optellen van aantallen

14.2 Percentage-wegen

14.3 Dichtheid bepalen
