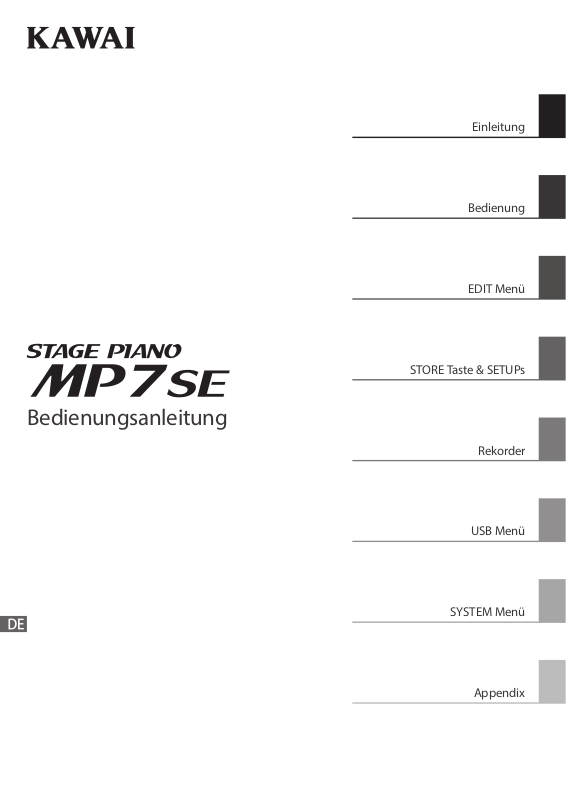

Kawai MP 7 SE operation manual [de]

Einleitung

Bedienung

EDIT Menü

STORE Taste & SETUPs

Bedienungsanleitung

Rekorder

USB Menü

SYSTEM Menü

Appendix

Vielen Dank für den Kauf des Kawai MP7SE Stagepianos.

Diese Anleitung beinhaltet wichtige Informationen zum Gebrauch und der Bedienung des MP7SE Digitalpiano.

Bitte lesen Sie alle Kapitel sorgfältig durch und halten Sie diese Anleitung zum Nachschlagen bereit.



Über die Bedienungsanleitung

Bevor Sie zu Spielen beginnen lesen Sie bitte das Kapitel Einleitung ab Seite 10. Dieses Kapitel bietet eine kurze Übersicht jeder Sektion des MP7SE, eine Übersicht der Anschlüsse und darüber wie der Sound strukturiert ist.

Das Kapitel Bedienung (ab Seite 20) gibt einen Überblick über die häug gebrauchten Funktionen wie Lautstärkeregelung, aktivieren von Zonen oder Soundauswahl. Später in diesem Kapitel werden grundlegende Klangeinstellungen und deren Zugri sowie Eekte, Hall, Amp Simulator und EQ beschrieben. Der authentische MP7SE Tonewheel Organ Modus wird ausgiebig erläutert und erklärt wie Sie die Zugriegelpositionen mit Hilfe der Fader und Regler bearbeiten sowie das Editieren der Orgel Perkussion. Auch nden Sie hier eine Beschreibung des globalen EQ sowie der Transponierung.

Das Kapitel EDIT Menü (ab Seite 38) listet alle verfügbaren INT Modus und EXT Modus Parameter nach Kategorien als Referenz. Das Kapitel STORE Taste & SETUPs (ab Seite 64) zeigt wie eigene Einstellungen gesichert und später abgerufen werden.

Im Abschnitt Rekorder (ab Seite 68) sind die Aufnahme und Wiedergabe Funktionen des MP7SE für den internen Rekorder beschrieben, sowie für MP3/WAV Daten. Dieses Kapitel erklärt auch die Metronom/Drumrhythmus Funktion des MP7SE. Zusätzliche USB Funktionen nden Sie im Kapitel USB Menü (ab Seite 99) und das Kapitel SYSTEM Menü (ab Seite 105) erklärt die Systemeinstellungen des MP7SE.

Der Abschnitt Appendix (Seite 119) beinhaltet Informationen über USB-MIDI Treiber, Software Update und Listen der internen Klänge, Drum Rhythmen, Eekte, MIDI Implementation und Spezikationen.

Sicherheitshinweise

HINWEISE AUFHEBEN

HINWEISE ZU FEUERRISIKO, ELEKTRISCHEM SCHOCK ODER VERLETZUNGEN VON PERSONEN

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

WARNING

TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS PRODUCT TO RAIN OR MOISTURE.

AVIS : RISQUE DE CHOC ELECTRIQUE

Um das Risiko eines elektrischen Schlages zu verringern, sollten Sie niemals das Gerat onen. Es gibt keine Teile im Innern, die durch Sie gewartet werden musten. Uberlassen Sie den Service qualiziertem Personal.

Zeigt an, das ein Potentialunterschied auftreten kann, der Tod oder schwerwiegende Verletzungen hervorruft, wenn das Gerat nicht korrekt gehandhabt wird.

- NE PAS OUVRIR.

Zeigt an, das ein Potentialunterschied auftreten kann, der das Gerat beschadigt, wenn das Gerat nicht korrekt gehandhabt wird.

Beispiele von Bildsymbolen

Zeigt, das vorsichtig gehandelt werden sollte. Dieses Beispiel zeigt an, das Teile nicht mit den Fingern beruhrt werden durfen.

Verbietet eine unzulassige Manipulation. Dieses Beispiel verbietet einen unzulassigen Eingri.

Zeigt, das eine Vorgang ausgefuhrt werden soll. Dieses Beispiel bittet Sie den Netzstecker aus der Steckdose zu ziehen.

Lesen Sie die Bedienungsanleitung komplett durch bevor Sie das Instrument benutzen.

WARNUNG - Wenn Sie das Gerat benutzen, sollten Sie die folgenden Sicherheitshinweise beachten:

WARNUNG

Dieses Gerat mus an eine Steckdose angeschlossen werden, deren Spannungsangabe dem Gerat entspricht.

Ziehen Sie den Netzstecker nie mit nassen Handen ab und stecken Sie ihn auch nicht mit nassen Handen in die Steckdose.

Zeigt an, das ein Potentialunterschied auftreten kann, der Tod oder schwerwiegende Verletzungen hervorruft, wenn das Gerat nicht korrekt gehandhabt wird

● Benutzen Sie den Netzadapter, der mit dem Gerat geliefert

120V 240V230V

wurde, oder einen von KAWAI empfohlenen Netzadapter.

● Wenn Sie den Netzstecker in die Steckdose stecken, sollten

Sie sicherstellen, das die Form der Anschlusse geeignet ist und die Spannung ubereinstimmt.

● Zuwiderhandlungen konnen Feuer verursachen.

Zuwiderhandlung kann elektrischen Schock verursachen.

Achten Sie darauf, das keine Fremdkorper in das Instrument gelangen.

Wasser, Nadeln und Haarspangen konnen Kurzschlusse und Defekte verursachen. Das Produkt sollte nicht Tropfen oder Spritzern ausgesetzt werden. Stellen Sie keine mit Flussigkeiten gefullen Gegenstande, wie Vasen, auf das Produkt.

Wenn Sie Kopfhorer verwenden, sollten Sie diese nicht uber eine langere Zeit mit hoher Lautstarke betreiben.

Lehnen Sie sich nicht an das Instrument an.

Önen, reparieren oder modizieren Sie das Instrument nicht.

Wenn Sie das Netzkabel abziehen wollen, fassen Sie immer den Stecker direkt an. Ziehen Sie niemals nur am Kabel.

Das Produkt ist nicht vollstandig von der Stromversorgung getrennt, auch wenn der Netzschalter ausgeschaltet ist. Wenn das Instrument fur eine langere Zeit nicht benutzt werden soll, ziehen Sie den Netzstecker aus der Steckdose.

Zuwiderhandlung kann Horschaden hervorrufen.

Zuwiderhandlung kann ein Umfallen des Instruments verursachen.

Zuwiderhandlung kann Defekte, elektrischen Schlag oder Kurzschlüsse verursachen.

● Einfachen Ziehen am Kabel kann einen Defekt

des Kabel verursachen. Dadurch kann es zum elektrischen Schlag, Feuer oder Kurzschlus kommen.

●

Zuwiderhandlung kann Feuer und Uberhitzung hervorrufen.

Dieses Produkt könnte mit einem Netzstecker ausgestattet sein,dessen Kontakte unterschiedlich groß sind. Dies ist eine Sicherheitseinrichtung. Sollten Sie den Stecker aus diesem Grund nicht in Ihre Steckdose stecken können, wenden Sie sich an einen autorisierten Techniker, um den Stecker auszutauschen. Versuchen Sie niemals selbst Änderungen am Stecker vorzunehmen.

Stellen Sie das Instrument in der Nähe Steckdose auf und vergewissern Sie sich, dass der Netzstecker für den Fall erreichbar ist, dass er schnell abgezogen werden kann. Solange der Netzstecker nicht abgezogen ist, steht das Netzteil unter Storm auch wenn Instrument ausgeschaltet wurde.

INFORMATION ZUR ERDUNG

Dieses Produkt muss geerdet werden. Falls eine Fehlfunktion oder ein technischer Defekt auftritt, schützt die Erdung vor dem Risiko eines elektrischen Schlages. Das mitgelieferte Netzkabel verfügt über ein Erdleiter. Verwenden Sie den Netzstecker nur einer entsprechend ausgelegten Netzsteckdose, damit eine korrekte Erdung sichergestellt ist.

GEFAHR

Falsches Anschließen der Erdung kann einen elektrischen Schock verursachen. Prüfen Sie, ob eine richtige Erdung vorhanden ist. Im Zweifel fragen Sie einen Fachmann. Verändern Sie den Netzstecker nicht. Im Besonderen: Trennen Sie die Erdung nicht vom Netzstecker ab.

ACHTUNG

Zeigt an, das ein Potentialunterschied auftreten kann, der das Gerat beschadigt, wenn das Gerat nicht korrekt gehandhabt wird.

Stellen Sie das Instrument nicht an folgenden Platzen auf.

● Unter dem Fenster, da es direktem Sonnenlicht ausgesetzt ist.

● Extrem heise Platze, wie unterhalb eines Heizlufters

● Extrem kalte Platze, wie auserhalb von Gebauden im Winter

● Platze mit extremer Luftfeuchtigkeit oder Regen

● Platze mit sehr hoher Sand oder Staubverschmutzung

● Platze mit extremen Erschutterungen

Bevor Sie Kabel anschliesen, stellen Sie sicher, das alle Gerate ausgeschaltet sind.

Achten Sie darauf, das das Gerat immer sorgfaltig aufgestellt wird.

Stellen Sie das Instrument nicht in die Nahe eines anderen elektrischen Gerates, wie TV und Radios.

OFF

Das Aufstellen des Instruments an solchen Platzen kann Beschadigungen verursachen. Verwenden Sie dieses Produkt nur in einem moderaten Klima (nicht in tropischem Klima).

Zuwiderhandlung kann Defekte an diesem und anderen Geraten hervorrufen.

Bitte beachten Sie, das dieses Instrument schwer ist und daher mit mindestens zwei Personen getragen werden sollte.

● Zuwiderhandlung kann Nebengerausche verursachen.

● Falls diese Nebengerausche auftreten, verschieben Sie das Instrument in eine andere Richtung oder schliesen Sie es an eine andere Steckdose an.

Wenn Sie das Netzkabel anschliesen, achten Sie bitte darauf, das die Kabel nicht durcheinander liegen und Knoten bilden.

Reinigen Sie das Instrument nicht mit Benzin oder Verdunner.

Stellen Sie sich nicht auf das Instrument und uben Sie keine Gewalt aus.

Stellen Sie keine oenen Flammen, wie z.B. Kerzen, auf das Produkt.

Zuwiderhandlung kann die Kabel beschadigen, Feuer und elektrischen Schock verursachen oder einen Kurzschlus erzeugen.

● Zuwiderhandlung kann eine Farbanderung oder Deformation des Gerates zur Folge haben.

● Zum Reinigen benutzen Sie bitte ein weiches Tuch mit lauwarmen Wasser, das Sie gut ausdrucken

und dann erst zur Reinigung verwenden.

● Andernfalls kann das Instrument verformt werden oder umfallen. Reinigen Sie das Instrument nicht mit Benzin oder Verdunner.

Eine oene Flamme könnte umstürzen und einen Brand verursachen.

Achten Sie darauf, dass Lüftungsönungen nicht durch Dinge wie

Nichtbeachtung kann zur Überhitzung des Produktes führen und einen Brand zur Folge haben.

Zeitungen, Tischdecken, Vorhänge oder ähnliches abgedeckt werden.

Dieses Produkt sollte so aufgestellt werden, dass eine gute Luftzirkulation gewährleistet ist. Ein Mindestabstand von 5 cm um das Produkt sollte für eine ausreichende Luftzirkulation vorhanden sein. Stellen Sie sicher, dass eventuelle Lüftungsönungen nicht verdeckt sind.

Dieses Produkt sollte nur mit dem vom Hersteller angebotenen Ständer betrieben werden.

Das Gerät sollte durch qualiziertes Personal gewartet werden, wenn:

● das Netzkabel oder die Netzbuchse beschädigt sind.

● Gegenstände in das Gerät gefallen sind.

● das Gerät Regen ausgesetzt war.

● das Gerät nicht mehr normal funktioniert.

● das Gerät gefallen ist und das Gehäuse beschädigt ist.

Dieses Gerät sollte so aufgestellt werden, das es immer eine gute Belüftung erfährt.

Reparaturhinweis

Sollte etwas Ungewohnliches auftreten, schalten Sie das Gerat aus, ziehen den Netzstecker und rufen den Service Ihres Handlers an.

Informationen für den Nutzer

Falls das Produkt mit diesem Recyclingsymbol gakennzeichnet ist bedeutet dies, dass es am Ende seiner Lebenszeit zu einem geeigneten Sammelpunkt gebracht werden muss. Sie sollten es nichit mit dem normalen Hausmüll entsorgen. Ein korrektes Entsorgen schützt die Umwelt und Ihre Gesundheit, die durch eine falsche Abfallentsorgung gefährdet werden könnte. Für weitere Details fragen Sie Ihre lokalen Behörden. (Nur innerhalb der EU)

Inhaltsverzeichnis

Sicherheitshinweise ....................................... 4

Inhaltsverzeichnis .........................................8

Einleitung

Willkommen ................................................10

1. Ausstattungsmerkmale

2. Bedienungsanleitung Grundsätze

Bedienelemente & Funktionen ......................12

1. Oberseite: Regler, Fader & Tasten

2. Frontseite: Buchsen & Anschlüsse

3. Rückseite: Buchsen & Anschlüsse

Verbindung zu anderen Geräten ....................18

Verstehen des MP7SE ...................................19

...............................10

.................11

...................12

..................16

EDIT Menü

EDIT Menü Übersicht (INT Modus) ........................38

EDIT Menü Parameter (INT Mo dus) .......................40

1. Reverb

2.1. EF X

2.2. Amp Simulator

3. Sound

4. Tuning

5. Key Setup

6. Controllers

7. Knob Assign

8. Virtual Technician

....................................................40

......................................................40

(MAIN Zone) ...........................41

....................................................42

(MAIN Zone, TONEWHEEL Modus) .....................44

....................................................45

................................................46

..............................................49

.............................................51

(PIANO) ..............................52

Virtual Technician

(E.PIANO, HARPSICHORD, BASS) ........53

Bedienung

Los geht’s! ...................................................20

Sound Auswahl ............................................21

Zonen Funktionen ........................................22

1. Zonen Grundlagen

2. Zonen Modus (

3. Zonen Tastaturbereich

LCD Display & Regler ....................................26

Eekt Sektion ..............................................27

1. Reverb (Hall)

2. EFX (Eekte)

3. Amp Simulator

Tonewheel Orgel Modus ...............................32

Global Sektion .............................................34

.........................................................34

1. EQ

2. Transponieren (Transpose)

3. Local O

.................................................37

....................................22

int/ext/both) ...........................23

...............................24

............................................27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

(nur MAIN Zone). . . . . . . . . . . . . . . . . . . . . . . . . . 30

. . . . . . . . . . . . . . . . . . . . . . . . . . .36

Virtual Technician

(DRAWBAR) ..........................53

EDIT Menü Übersicht (EXT Modus) .......................54

EDIT Menü Parameter (EXT Modus) ......................56

1. Channel/Program

2. SETUP

3. Transmit

4. MMC

5. Key Setup

6. Controllers

7. Knob Assign

....................................................56

................................................57

................................................58

......................................56

............................................57

..............................................60

.............................................62

EDIT Menü Übersicht (BOTH Modus) .....................63

STORE Taste & SETUPs

STORE Taste Übersicht ..................................64

1. SOUND speichern

2. SETUP speichern

3. POWER ON Einstellungen speichern

SETUP auswählen .........................................67

......................................64

.......................................65

...............66

Rekorder

SYSTEM Menü

Rekorder Übersicht .......................................68

Song Rekorder (Interner Speicher/MIDI) .....................69

1. Aufnahme eines Songs

2. Wiedergabe eines Songs

3. Speichern eines Songs als SMF Datei

Laden einer SMF Datei in den internen Speicher

5. Löschen eines Songs

6. Song Transpose

7. Panel Mode

8. MIDI to Audio

9. SMF direkt abspielen

SMF Mixer

..............................................78

...........................................78

...............................................80

...............................69

.............................71

..............73

...74

..................................77

........................................78

..................................79

Audio Aufnahme/Wiedergabe (USB Speicher) ........81

1. Aufnahme einer Audio Datei

........................81

SYSTEM Menü Übersicht .............................105

SYSTEM Menü Parameter ............................106

1. Utility

2. Pedal/Mod.

3. MIDI

4. Oset

5. User Edit

6. Reset

...................................................106

............................................ 108

Expression Pedal Kalibrierung

. . . . . . . . . . . . . . . . . . . . . 109

......................................................110

....................................................111

................................................111

Erzeugen einer User Touch Curve

Erzeugen eines User Temperament

Erzeugen eines User Key Volume

Erstellen eines User Stretch Tuning

Erstellen eines User Voicing

.................112

...............113

..................114

...............115

.........................116

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .117

PANIC Taste

.............................................117

2. Wiedergabe einer Audio Datei

3. Overdub Funktion für Audio Dateien

4. MIDI to Audio

...........................................90

......................84

. . . . . . . . . . . . . .87

Metronom ...................................................93

1. Click Modus

2. Rhythmus Modus

3. Aufnahme mit Metronom

.............................................93

......................................94

............................97

USB Menü

USB Menü Übersicht .....................................99

USB Menü Funktionen ................................100

1. Load (Laden)

2. Save (Speichern)

3. Delete (Löschen)

4. Rename (Umbenennen einer Datei)

..........................................100

..................................... 101

..................................... 102

............. 103

Panel Lock ( ) ..............................................118

Appendix

Fehlersuche ................................................119

USB MIDI (USB to Host) .......................................124

Software Update ........................................ 125

Sound Liste ................................................ 126

Rhythmus Liste ...........................................127

EFX Kategorien, Typen & Parameter .............128

Spezikationen ...........................................133

MIDI Implementation .................................134

1. Recognised Data

2. Transmitted Data

3. Exclusive Data

4. SOUND/SETUP Program/Bank

......................................135

.................................... 139

.........................................141

.....................153

5. Format (Formatieren)

...............................104

5. Program Change Number List

6. Control Change Number (CC#) Table

MIDI Implementation Chart

....................154

.......................... 158

............ 157

Willkommen

Ausstattungsmerkmale

‘Responsive Hammer III’ Tastatur mit gewichteten Tasten, Ivory Touch Tastenbelag und Druckpunktsimulation

Die MP7SE Responsive Hammer III (RH III) Tastatur simuliert den Anschlag eines akustischen Flügels mit realistischer Bewegung und akkurater 3-Sensor Technik für eine perfekte und natürliche Kontrolle der Sounds. Die Tasten sind entsprechend einem akustischen Flügel gewichtet von schwererem Bass bis leichterem Diskant. Die Konstruktion ist perfekt für die große Beanspruchung beim Fortissimo und Staccato Spiel ausgelegt.

Einleitung

Die RH III Tastatur verfügt über eine akkurate Druckpunkt-Simulation, wenn Tasten langsam gedrückt werden, was zu einer perfekten Kontrolle beim Pianissimo Spiel führt. Zudem sind die Tasten mit der Kawai Ivory Touch Oberäche ausgestattet, die die ähnlich gute Eigenschaften wie Elfenbein bietet.

Die ultimativen Grand Pianos für Classic, Pop und Jazz

Das MP7SE gibt den wunderschönen Klang der Kawai Konzertügel SK-EX, EX und SK-5 wieder. Alle 88 Tasten dieser außergewöhnlichen Instrumente wurden aufgezeichnet und analysiert. Beim Spiel auf dem Modell MP7SE werden die Aufnahmen durch die geschützte Harmonic Imaging™ Klangtechnologie naturgetreu reproduziert. Durch diesen einzigartigen Prozess wird die dynamische Klangvielfalt der ursprünglichen Konzertügel genau wiedergegeben. Der Pianist kann sich mit einem außerordentlichen Klangspektrum vom sanftesten Pianissimo bis zum stärksten, machtvollsten Fortissimo ausdrücken.

Durch speziell vorbereitete Einstellungen für die separaten Kategorien Concert, Pop und Jazz bietet das MP7SE eine hervorragende Auswahl von Piano-Sounds für zahlreiche Musikstile. Es wurden separate Unterkategorien für Klaviere und Mono-Flügel geschaen.

Mit der einzigartigen Virtual Technician Funktion von Kawai können Sie mit einem einzigen Tastendruck oder Verstellen eines Drehreglers die ausgewählten Flügel-Sounds vielfältig verändern und anpassen. So kann man beispielsweise die Intensität der Saiten- und Dämpferresonanz und die feinen Geräusche der Hammer-, Dämpfer und Tastenmechanik einstellen.

Brandneue Vintage EPs, Doppel Eekte und Amp Simulator

Das MP7SE bietet außerdem eine exzellente Auswahl an Vintage Electric Piano Sounds, die alle Ihre eigene typische Charakteristik haben. Erleben Sie deren natürliche, organische Sounds oder verfeinern Sie diese mit populären Eekten bevor Sie den Sound in einen der 5 klassischen Verstärker senden, die das MP7SE simuliert.

Klassische Tonewheel Orgeln mit Zugriegelkontrolle und authentischer Percussion

Die neue Tonewheel Orgel Simulation des MP7SE macht aus dem Stagepiano eine Vintage elektromechanische Orgel komplett mit neun in Echtzeit einstellbaren Zugriegeln und authentischer Percussion Kontrolle. Orgel Freunde können ihre eigenen Registrierungen erstellen, die „Alterung” der Orgel einstellen, den Rotary Lautsprechereekt ihren Bedürfnissen anpassen und das Ganze als eines der 256 SETUPs abspeichern. Zusätzlich lässt sich der Tastenkontaktpunkt der Tastatur in drei Stufen für ein perfektes Orgelspiel einstellen, sodass auch auf einem Stagepiano das Orgelspiel möglich wird.

High Quality Strings, Pads, Synths, Bässe und mehr

Neben den realistischen akustischen Pianos, Vintage Electric Pianos und Tonewheel Orgeln bietet das MP7SE eine große Vielzahl an High Quality Strings, Pads, Synths, Blech- und Holzbläsern, Bässen, Gitarren und vieler anderer nützlicher Sounds. Diese zusätzlichen Sounds eignen sich bestens zum Kombinieren mit anderen Sounds, Splitten oder zum Solospiel. Falls die Werkssounds Ihnen nicht reichen, können Sie diese mit den exiblen ADSR Parametern, Filtern mit Resonance/Cut-o und anderen Parametern verändern.

Vier Zonen Master Keyboard Controller

Das MP7SE bietet das klassische MP Serien 4-Zonen Konzept, wobei jeder Zone entweder ein interner Sound, ein externer MIDI Kanal oder beides gleichzeitig zugeordnet werden kann. Zonen können beliebig über die ganze Tastatur, als Split, als Layer oder frei deniert werden. Die leistungsstarken Möglichkeiten der Anpassung erlauben Parameter und Einstellungen pro Zone individuell vorzunehmen und zu kontrollieren. Das MP7SE wird so zu einem perfekten All-In-One Performance Instrument.

Intuitive Bedienung, großes LCD, Echtzeitregler

Das Bedienpanel des MP7SE ist klar strukturiert und übersichtlich angeordnet. Alle Funktionen sind gruppiert und dort zu nden, wo Sie sie auch vermuten. Ein großes LCD Display und vier freibelegbare Regler erlauben diverse Parameter direkt in Echtzeit zu verändern, ohne dass Sie in irgendein Menü wechseln müssten – Sie können sich auf das Spielen konzentrieren und müssen sich nicht über umständliche Bedienung ärgern.

256 SETUP Speicher: mehr als genug, selbst für den gefragtesten Pianisten

Alle Einstellungen des MP7SE wie Sounds mit allen Änderungen, Reglerpositionen, etc. können als ein SETUP gespeichert werden und stehen dann jederzeit zur Verfügung. 256 SETUP Speicher erleichtern die Übersicht und sind teilweise bereits mit den häugsten Anwendungsbeispielen vorbelegt.

USB to Device Funktionalität mit MP3/WAV/SMF Aufnahme und Wiedergabe

Die USB Anschlüsse des MP7SE erlauben nicht nur den Anschluss an einen Computer sondern dienen auch zum direkten Laden oder Sichern von Daten auf einen USB Speicher. Dies erlaubt Ihnen eigene Sound oder SETUP Einstellungen dauerhaft zu sichern und gibt Schutz bei vielen Live Situationen.

USB Speicher können ebenfalls dazu genutzt werden, um MP3, WAV oder SMF Dateien direkt abzuspielen. Mit der A-B Loop Funktion ist auch ein Üben bestimmter Teile eines Songs sehr einfach. Der USB Speicher kann aber auch für direkte Aufnahme im MP3 oder WAV Format genutzt werden, wobei der LINE-IN ebenfalls mit aufgezeichnet wird. So können Sie einfach und schnell Audio Daten per Email an Ihre Bandkollegen schicken, auf Ihren MP3-Player hören oder zur Weiterverarbeitung auf einen Computer kopieren und z.B. direkt eine AUDIO-CD brennen.

Bedienungsanleitung Grundsätze

Diese Bedienungsanleitung verwendet einige illustrierte Grundsätze zur Erklärung der verschiedenen Funktionen des MP7SE. Die nachfolgenden Beispiele bieten einen Überblick über die verschiedenen Tasten LED Status, die verschiedenen Tasten Bedienungstypen und das Erscheinungsbild verschiedener Beschreibungstexte.

Einleitung



Tasten LED Status

LED AUS:

Sound/Funktion ist nicht gewählt oder nicht aktiv.



Tasten Bedienungstypen

Normales Betätigen:

Wählt einen Sound oder eine Funktion oder schaltet eine Funktion AN/AUS.

LED AN:

Sound/Funktion ist gewählt oder aktiv.

halten

Drücken und Halten:

Zeigt weitere Parameter dieser Funktion.

LED blinkend:

Sound/Funktion ist gewählt und im temporären Status.

halten

Drücken und Halten und eine Taste drücken:

Setzt Splitpunkte, erzeugt Zonen, setzt die Transponierung, etc.



Text Erscheinungsbild

Normale Anweisungen und Beschreibungstexte sind in normalen Zeichen mit 9 pt. Größe.

Erklärungen des LCD Displays oder Tastenfunktionen sind fett mit Zeichen in 8,5 pt. Größe.

* Hinweise zu Funktionen sind mit einem Asteriskus

markiert und in Zeichen mit 7,5 pt. Größe.

Beispiele sind in kursiv mit Zeichen in 8 pt. Größe und innerhalb einer grauen Box.

Erinnerungen, Hinweise und weitere Erklärungen sind kursiv mit Zeichen in 9 pt. Größe.

Bedienelemente & Funktionen

Einleitung

Oberseite: Regler, Fader & Tasten

Räder

PITCH BEND Rad

Hiermit können Sie die Tonhöhe kurzzeitig erhöhen oder verringern.

ASSIGN Tasten

Lautstärke Fader

MODULATION Rad

Es dient zur Erzeugung eines Modulationseektes (Vibrato). Die LED zeigt an, ob das Rad in Benutzung ist oder nicht.

* Dem Modulationsrad können alternative Funktionen auf der Controller

Seite im EDIT Menü zugewiesen werden (Seite 49).

SW1 / SW2 Tasten

Diese Tasten schalten zugewiesene Funktionen AN oder AUS. Verschiedenste Funktionen können diesen Tasten zugewiesen werden, um während des Spiels einen direkten Zugri zu haben.

* Halten Sie die Taste gedrückt, erscheint das EDIT Menü für diese Funktion

im Display.

* Für weitere Informationen lesen Sie Seite 49.

MASTER VOLUME Fader

Dieser Fader kontrolliert die Gesamtlautstärke der OUTPUT und HEADPHONE Anschlüsse.

LINE IN Fader

Dieser Fader regelt die Lautstärke des LINE IN Eingangs.

* Der Pegel für den LINE IN kann zusätzlich mit dem Input Level Parameter

auf der Utility Seite des SYSTEM Menüs verändert werden. Für weitere Information lesen Sie Seite 107.

MIXER Sektion

Einleitung

VOLUME Fader

Diese Fader kontrollieren die individuelle Lautstärke der Zonen MAIN, SUB1, SUB2 und SUB3. Wenn mehrere Zonen aktiv sind, können diese Fader als Mixer verwendet werden.

Falls ein Tonewheel Orgel Sound gewählt ist, können diese Fader als Zugriegel verwendet werden, wenn der Tonewheel Bildschirm angezeigt wird.

INT/EXT LEDs

Diese LEDs zeigen an, ob eine Zone einen internen Sound, ein externes MIDI Gerät oder beides ansteuern.

ZONE ON/OFF Tasten

Diese Tasten schalten die jeweilige Zone MAIN, SUB1, SUB2 und SUB3 AN oder AUS.

Falls ein Tonewheel Orgel Sound gewählt ist, werden diese Tasten zur Kontrolle der Percussion verwendet, wenn der Tonewheel Bildschirm angezeigt wird.

* Nach Festlegen des Tastenbereichs leuchtet auch die LED der Zonentaste

grün auf.

* Halten Sie die jeweilige Zonentaste gedrückt, um das Popup-Fenster mit

den entsprechenden Tastenbereichseinstellungen auf dem LCD-Display anzuzeigen.

GLOBAL Sektion

EQ Taste

Diese Taste schaltet den globalen EQ AN oder AUS.

* Halten Sie diese Taste gedrückt, erscheint der Einstellungsbildschirm des EQ.

TRANSPOSE Taste

Hiermit wird die TRANSPOSE Funktion an oder ausgeschaltet.

* Zum Ändern des Transponierungswertes halten Sie diese Taste gedrückt

und stellen Sie den Wert ein.

LOCAL OFF

Wenn LOCAL OFF aktiviert ist, wird die Verbindung von Tastatur und interner Klangerzeugung des MP7SE getrennt.

Bedienelemente & Funktionen

EFFECTS Sektion

Einleitung

* Halten Sie die jeweilige Taste gedrückt, erscheint die entsprechende EDIT

Menü Seite im Display.

DISPLAY Sektion

EFX1/EFX2/EFX Tasten

Diese Tasten schalten den Eekt einer Zone an oder aus. Die MAIN Zone verfügt über zwei Eektblöcke, während die Zonen SUB1, SUB2 und SUB3 über je einen Eektblock verfügen.

AMP Taste

Diese Taste schaltet den Amp-Simulator für die Zone MAIN an oder aus.

REVERB Tasten

Diese Taste schaltet den Halleekt für die jeweilige Zone an oder aus.

LCD Display

Das Display zeigt alle nötigen Informationen der gewählten Zone und des Sounds, sowie Parameterwerte und den Status anderer aktiver Funktionen.

INT/MIDI Taste

Diese Taste kann zum Umschalten des Zonenmodus genutzt werden. Halten Sie die Taste gedrückt und stellen Sie den Modus mit den Tasten +/YES oder –/NO ein (INT, EXT oder BOTH).

EDIT Sektion

A/B/C/D Regler

Diese Regler benutzen Sie zur Einstellung der im Display angezeigten Werte.

* Es ist möglich die angezeigten Parameter frei zu denieren. Lesen Sie hierzu

auch auf Seite 51.

F1/F2/F3/F4 Tasten

Diese Tasten wählen die Zone aus (MAIN, SUB1, SUB2, SUB3), die Sie anzeigen und verändern möchten. Innerhalb von anderen Modi können diese Tasten mit anderen Funktionen belegt sein, deren Funktion unten im Display ersichtlich ist.

LOCK ( ) Taste

Drücken Sie diese Taste wird das Bedienfeld des MP7SE blockiert. Damit kann unabsichtliches Drücken verhindert werden.

STORE Taste

Diese Taste dient zum Speichern der SOUNDs, SETUPs oder POWERON Einstellungen.

EXIT Taste

Diese Taste beendet den aktuellen Modus oder die aktuelle Seite.

EDIT Taste

Hiermit rufen Sie den EDIT Modus auf. Wenn Sie im EDIT Modus sind, rufen Sie mit dieser Taste weitere Seiten mit Parametern auf.

CURSOR Tasten

Diese Tasten bewegen die Display Auswahl und scrollen durch die Menü Seiten.

–/NO +/YES Tasten

Diese Tasten benutzen Sie zur Werteänderung oder zum Bestätigung von Aktionen.

SOUND / SETUP Sektion

RECORDER Sektion

SOUND Taste

Diese Taste schaltet das MP7SE in den SOUND Modus, wobei Sie dann mit den rechten Tasten einen der 256 Sounds auswählen können.

SETUP Taste

Diese Taste schaltet das MP7SE in den SETUP Modus. Sie können nun eines der 256 SETUPs auswählen.

* Drücken Sie im SETUP Modus auf diese Taste, um das Popup-Fenster mit

dem SETUP Überblick auf dem LCD-Display anzuzeigen.

SOUND/SETUP AUSWAHL Tasten

Im SOUND Modus stellen Sie hiermit die Kategorie, die Untergruppe und die Variation ein. Im SETUP Modus stellen Sie hiermit die Bank, Untergruppe und das gewünschte SETUP ein.

ON/OFF Taste

Schalten Sie mit dieser Taste den RECORDER AN oder AUS.

METRONOME Taste

Diese Taste aktiviert das METRONOM oder die RHYTHM Patterns.

Einleitung

SETTING Sektion

(RESET) Taste

Durch Drücken dieser Taste springt ein Song wieder auf Anfang.

(RECORD) und (PLAY/STOP) Tasten

Diese Tasten starten oder stoppen die Wiedergabe eines Songs bzw. Starten die Aufnahme.

(LOOP) Taste

Durch einmaliges Drücken wird der Startpunkt eines A-B Loop gesetzt. Erneutes Drücken setzt den Endpunkt der Schleife. Dadurch lassen sich Teile eines Songs in einer Endlosschleife wiederholen.

(REW) und (FWD) Tasten

Spulen Sie mit diesen Tasten innerhalb eines Songs vor und zurück.

PANIC Taste

Drücken Sie diese Taste für 1 Sekunde wird der Einschaltzustand des MP7SE wieder hergestellt und All Note O und Reset All Controller Befehle via MIDI gesendet.

SYSTEM Taste

Rufen Sie hiermit das SYSTEM Menü auf. Dort nden Sie viele Funktionen, die das gesamte MP7SE betreen.

USB Taste

Hiermit wird das USB Menü aufgerufen. Sie nden dort Funktionen für USB Speicher wie Sichern, Laden, usw.

Bedienelemente & Funktionen

Frontseite: Buchsen & Anschlüsse

Einleitung

Rückseite: Buchsen & Anschlüsse

HEADPHONE Buchse

Schließen Sie hier Ihren Kopfhörer an.

USB TO DEVICE Anschluss

Hier kann ein USB Speicher mit FAT oder FAT32 Formatierung zum Sichern und Laden von Daten angeschlossen werden.

* Bitte beachten Sie, das drahtlose Flash-Speichergeräte nicht mit dem

MP7SE kompatibel sind.

POWER Sektion

MIDI Sektion

AC IN

Schließen Sie hier das mitgelieferte Netzkabel an.

POWER SWITCH

Schalten Sie hier das MP7SE an oder aus.

* Das MP7SE ist mit einer automatischen Abschaltfunktion ausgestattet. Das

Instrument schaltet sich aus, wenn eine gewisse Zeit nicht darauf gespielt wurde. Weitere Informationen zu dieser Funktion nden Sie auf der Seite 107 dieser Bedienungsanleitung.

MIDI THRU/OUT/IN Buchsen

Hier nden Sie die 3 Standard MIDI Buchsen IN/OUT/THRU.

USB TO HOST Anschluss

Dieser Anschluss kann ein externes MIDI Interface ersetzen und dient zur MIDI Verbindung des MP7SE an einen Computer mittels USB Kabel.

* Wenn der ‘USB to Host’ Anschluss verwendet wird, kann ein zusätzlicher

Treiber nötig sein (siehe Seite 124).

* Der USB MIDI Anschluss und die MIDI IN/OUT Buchsen können zeitgleich

verwendet werden. Wie das MIDI Routing einzustellen ist lesen Sie auf Seite

110.

FOOT CONTROLLER Sektion

Expression

EXP type Beschreibung

RING (NOR) Ring des TRS-Steckers an WIPER

TIP Spitze des TRS-Steckers an WIPER

FSW

F10-H

Schalter EXP Type

Wahlschalter für den TRS-Steckertyp des EXP-Pedals.

EXP Anschluss

Über diesen Anschluss kann ein Expression Pedal an das MP7SE angeschlossen werden.

* Weitere Informationen zur Kalibrierung des Expression Pedals, um eine

korrekte Funktion am MP7SE sicherzustellen, nden Sie auf Seite 109.

Einleitung

FSW Anschluss

Über diesen Anschluss kann ein vorläuges Pedal an das MP7SE

GFP-3

angeschlossen werden.

* Wenn das Fußschalter-Pedal nicht ausgeschaltet wird, wenn Sie es

freigeben, prüfen Sie die FSW-Polarität. Siehe Seite 108.

DAMPER (F-10H) Buchse

Hier können Sie das mitgelieferte Dämpfer-Pedal F-10H an das MP7SE anschließen.

* Funktionen können auf der Controller Seite im EDIT Menü frei zugewiesen

werden. Lesen Sie hierzu auch Seite 49.

* Für den Kauf eines GFP-3 dreifach Pedal fragen Sie bitte Ihren Händler.



Kawai GFP-3 dreifach Pedal: Standard Pedalzuweisungen

Linkes Pedal:

Soft

Mittleres Pedal:

Sostenuto

Rechtes Pedal:

Dämpfer

GFP-3 Anschluss

Über diesen Anschluss kann ein Kawai GFP-3 Dreifach-Pedal als optionales Zubehör an das MP7SE angeschlossen werden.

Im Standard, bei Benutzung des GFP-3 Dreifach-Pedals, funktioniert das rechte Pedal als Dampfer/Sustain-Pedal, das mittlere als Sostenuto und das linke als Soft-Pedal.

* Funktionen können auf der Controller Seite im EDIT Menü frei zugewiesen

werden. Lesen Sie hierzu auch Seite 49.

OUTPUT Sektion

OUTPUT Buchsen

Dies sind die normalen Line Out Buchsen. Benutzen Sie 6,3mm Mono-Klinkenkabel zum Anschluss.

INPUT Sektion

INPUT Buchsen

An diese 6,3mm Mono-Klinkenbuchsen können Sie Ausgänge anderer Instrumente oder Audiogeräte anschließen. Mit dem LINE IN Fader auf der Oberseite ist der Pegel regelbar.

* Das Signal der LINE IN Buchsen wird auch mit dem AUDIO REKORDER

aufgezeichnet (siehe Seite 81).

Verbindung zu anderen Geräten

Einleitung

Verbindung mit externen MIDI Geräten oder Computern mit MIDI Interface.

Anschuss für ein Expression Pedal. Richtigen EXP TYPE einstellen.

Anschluss für das mitgelieferte F-10H Dämpferpedal.

Anschuss für Audio Ausgänge andere Geräte wie Tablets, MP3 Player oder andere elektronische Musikinstrumente.

USB Terminal B

USB Terminal A

Anschuss zum Austausch von MIDI Daten und für Computer mit Musiksoftware.

Anschluss für ein FußschalterPedal.

Anschluss für das optionale GFP-3 dreifach Pedal.

Anschluss für Mixer, Verstärker, Monitoranlagen, etc.

Verstehen des MP7SE



Vorbereitung

Das MP7SE verfügt nicht über interne Lautsprecher. Daher müssen Sie das MP7SE an einen Mixer, Verstärker oder Kopfhörer anschließen.

Schalten Sie nun das MP7SE mit dem Netzschalter auf der Rückseite ein. Sie sollten vorher die Lautstärke aller Geräte inklusive der des MP7SE minimieren, um ein Einschaltgeräusch zu vermeiden.



MP7SE Zonen Struktur: Erklärung

Das MP7SE bietet 4 Zonen: MAIN, SUB1, SUB2 und SUB3. Jede Zone verfügt über einen eigenen Lautstärke Fader und kann beliebig an- oder ausgeschaltet werden. Zonen können auf INT (spielt interne Sounds des MP7SE), EXT (kontrolliert externe MIDI Geräte) oder BOTH (für interne und externe Sounds gleichzeitig) gesetzt werden.

Wenn eine Zone auf INT gesetzt ist, erfolgt die Soundauswahl für alle Zonen im Wesentlichen auf die jeweils gleiche Art. Dennoch gibt es einige wichtige Unterschiede zwischen der Zone MAIN und den drei SUB Zonen. Zunächst verfügt nur die MAIN Zone über zwei unabhängige EFX Blöcke und einen AMP Simulator, während die drei SUB Zonen jeweils nur einen EFX Block haben. Desweiteren kann die MAIN Zone einen der 139 Eekte pro EFX Block nutzen, während den drei SUB Zonen jeweils nur 22 Eekte zur Verfügung stehen. Außerdem können Tonewheel Orgel Sounds nur in der MAIN Zone genutzt werden. Alle anderen Orgel Sounds stehen sowohl der MAIN Zone als auch den SUB Zonen zur Verfügung. Alle Sounds sind werkseitig voreingestellt und haben spezische Feature Parameter im Display.

Einleitung

REVERB Einstellungen sind übergreifend für alle internen Zonen gültig, wobei die DEPTH für jede Zone einzeln geregelt werden kann. Der EQ des MP7SE ist ebenfalls global für das gesamte Instrument gültig. Zusätzlich gibt es im EDIT Menü weitere Parameter zum individuellen Anpassen des Sounds jeder Zone.

Wenn eine Zone auf EXT gesetzt ist, kontrolliert sie ein angeschlossenes MIDI Gerät. MAIN und SUB Zonen haben die gleichen MIDI Möglichkeiten, so dass Sie bis zu vier unabhängige MIDI Kanäle gleichzeitig kontrollieren können. Genau wie im INT Modus stehen verschiedene Parameter zum Einstellen der MIDI Sende- und Empfangskanäle, MMC Features, Tastaturbereiche und frei belegbare Regler für MIDI Controller via EDIT Menü zur Verfügung.

Änderungen an Sounds können einzeln gespeichert werden, während Einstellungen am gesamten Bedienfeld als eines der 256 SETUPs gesichert werden können.



MP7SE Zonen Struktur: Block Diagramm

Dieses Diagramm zeigt den Signalverlauf der Zonen des MP7SE.

Line In

MAIN

SUB1

SUB2

SUB3

Line In Fader Input Level

Zone Mode

INT

EXT

MAIN Fader

INT

EXT

SUB1 Fader

INT

EXT

SUB2 Fader

INT

EXT

SUB3 Fader

Noise Gate

EFX1Amp EFX2

EFX

Virtual Technician Normal OutEQ

Master Fader

MAIN Reverb Depth

SUB1 Reverb Depth

SUB2 Reverb Depth

SUB3 Reverb Depth

Reverb

Key MIDI

USB

Key

MIDI Out

USB-MIDI Out

Los geht’s!

Nachdem Sie das Stromkabel, Kopfhörer/Lautsprecher und Pedal angeschlossen haben, ist es Zeit das MP7SE zu spielen. Diese Seite erläutert, wie Sie das Instrument einschalten und die Lautstärke der MAIN Zone sowie die Master Lautstärke regeln.

1. MP7SE einschalten

Drücken Sie die Taste POWER auf der Rückseite rechts.

Das Instrument schaltet sich ein und nach einem kurzen Moment erscheint der SOUND PLAY Modus Bildschirm.

Bedienung

* Für weitere Informationen über den PLAY Modus Bildschirm lesen Sie Seite

26.

* Das MP7SE verfügt über eine automatische Abschaltung nach einer

bestimmten Zeit der Inaktivität (Stromsparen). Falls Sie dies ändern möchten lesen Sie bitte Seite 107.

2. Einstellen der MAIN Zonenlautstärke

Bewegen Sie den Fader der MAIN Zone ganz nach oben.

* Für weitere Informationen über das Einstellen der Zonenlautstärken lesen

Sie Seite 22.

4. Spielen

Beginnen Sie mit dem Spiel.

Sie hören im Standard den Kawai SK-EX Konzertügel.

3. Einstellen der MP7SE Master Lautstärke

Bewegen Sie den Fader MASTER VOLUME in eine Halbposition.

Falls nötig, regeln Sie die Lautstärke mit dem Fader MASTER VOLUME nach.

Sound Auswahl

Das MP7SE bietet eine Vielzahl von realistischen Instrumentensounds für die verschiedensten Musikrichtungen. Diese sind in acht Kategorien mit ebenfalls acht Unterkategorien und jeweils vier Variation unterteilt, sodass Ihnen insgesamt 256 Sounds zur Verfügung stehen. Eine komplette Liste der Sounds nden Sie auf Seite 126.

* Das Beispiel zeigt die Auswahl des ‘60’s EP 2’ Electric Piano Sounds, der Vorgang ist aber identisch für alle Sounds.

1. Auswahl der Sound Kategorie

Wählen Sie eine der Sound Kategorien in der obersten Reihe der SOUND Tasten.

Die LED der entsprechenden Kategorie leuchtet und es erscheint kurz eine Liste dort verfügbaren Variationen A-D.

LED AN:

Kategorie ist gewählt

Beispiel: Zum Wählen der Electric Piano Sound Kategorie drücken Sie die Taste E.PIANO.

Bedienung

2. Auswahl der Sound Unterkategorie

Wählen Sie eine der Sound Unterkategorien in der mittleren Reihe der SOUND Tasten 1-8.

Die LED der entsprechenden Unterkategorie leuchtet und es erscheint kurz eine Liste dort verfügbaren Variationen A-D.

3. Auswahl der Sound Variation

Wählen Sie eine der Sound Variation in der unteren Reihe der SOUND Tasten A-D.

Die LED der entsprechenden Variation leuchtet und es erscheint kurz eine Liste dort verfügbaren Variationen A-D.

LED AN:

Unterkategorie ist gewählt

Beispiel: Zum Wählen der dritten Unterkategorie der Electric Pianos drücken Sie die Taste ‚3‘.

LED AN:

Sound Variation ist gewählt

* Sounds können durch Drücken einer der Tasten Kategorie, Unterkategorie

oder Variation in beliebiger Reihenfolge gewählt werden.

* Wenn eine andere Kategorie gewählt wird, bleibt der in dieser Kategorie

vorher gewählte Sound erhalten und wird automatisch aufgerufen.

Beispiel: Zum Wählen des ‚60‘s EP 2‘ Sound drücken Sie die Taste ‚B‘.

Zonen Funktionen

Zonen Grundlagen

Wie bereits erwähnt, verfügt das MP7SE über 4 Zonen: MAIN, SUB1, SUB2 und SUB3. Diese Seite erläutert wie Sie Zonen aktivieren, die Lautstärke einstellen und zwei Sounds gleichzeitig spielen können (Layer).



Aktivieren einer Zone

Drücken Sie die entsprechende Taste ZONE ON/FF der gewünschten Zone, um diese ein oder auszuschalten.

Die LED der Taste zeigt den Status an.

Falls eine Zone ausgeschaltet ist, aber dann angewählt wird, erscheint ein

Symbol neben dem Soundnamen im Display.

Zone ist eingeschaltet

LED AN:

Bedienung



Einstellen der Zonenlautstärke

Benutzen Sie die VOLUME Fader zum Einstellen der Lautstärke der entsprechenden Zone.

Die Lautstärke ist für jede Zone einzeln und unabhängig von anderen Zonen einstellbar.

* Wenn nur eine einzelne Zone benutzt wird (z.B. MAIN), sollten Sie den

VOLUME Fader auf Maximum einstellen und mit dem MASTER VOLUME Fader die Gesamtlautstärke des Instrumentes einstellen.

Die Gesamtlautstärke des MP7SE regeln Sie mit dem VOLUME Fader auf der linken Seite des Bedienfeldes (Siehe Seite 12).



Erstellen eines einfachen zwei Zonen Sounds (Layer)

Zunächst schalten Sie die MAIN Zone an und wählen einen Piano Sound.

Zone ist

AUS

* Wenn eine Zone ausgeschaltet wird, schaltet das Display automatisch zur

nächsten aktiven Zone weiter.

* Bei Einstellung des Receive Mode (Seite 110) auf „Multi“ löst das MIDI-

Eingangssignal auch dann Sounds aus, wenn eine Zone ausgeschaltet ist.

Lautstärke

erhöhen

Lautstärke verringern

* Wenn der Tonewheel Orgel Modus gewählt ist und der Tonewheel

EDIT Modus im Display angezeigt wird, werden die Fader als Zugriegel verwendet. Für weitere Informationen lesen Sie bitte Seite 32.

Als nächstes schalten Sie die SUB1 Zone an und wählen einen Strings Sound.

Stellen Sie die Lautstärkeverhältnisse mit den MAIN und SUB1 Fadern ein, während Sie spielen.

Zonen Modus (int/ext/both)

Die vier Zonen des MP7SE können jeweils zur Kontrolle von internen Sounds (INT), externen MIDI Geräten (EXT) oder beidem gleichzeitig (BOTH) dienen. Somit sind gleichzeitig maximal 4 interne Sound und 4 externe Sound möglich. Diese Seite erklärt die Unterschiede der verschiedenen Zonen Modi und wie diese umgeschaltet werden.



Zonen Modus Typen

Zonen Modus Beschreibung Darstellung Bedienfeld

INT

(Rote LED)

EXT

(Grüne LED)

BOTH

(Rote und grüne LED)



Auswahl der Zonen

Wählen Sie mit den Funktionstasten F1~F4 die gewünschte Zone aus.

Die gewählte Zone wird im Display angezeigt.



Ändern des Zonen Modus

Diese Zone verwendet einen internen Sound.

Diese Zone steuert ein externes MIDI Gerät.

Diese Zone verwendet einen internen Sound und steuert gleichzeitig ein externes MIDI Gerät an.

SUB2 ist gewählt

Bedienung

Beispiel: Zum Auswählen der SUB2 Zone drücken Sie die Funktionstaste F3.

Halten Sie die Taste INT/MIDI gedrückt und stellen Sie mit den Tasten +/YES oder –/NO den gewünschten Modus ein.

Das Display zeigt währenddessen den Modus an und auch die LED der Zone.

Vorher:

EXT Modus

Nachher:

INT Modus

* Im Standard sind die Zonen MAIN und SUB1 auf INT Modus eingestellt und

die Zonen SUB2 und SUB3 auf EXT Modus.

Zonen LED

halten

× 2

Beispiel: Zum Ändern der SUB2 Zone von EXT zu INT Modus halten Sie die Taste INT/MIDI gedrückt und drücken zweimal die Taste +/YES.

Zonen Funktionen

Zonen Tastaturbereich

Im Standard sind jeder Zone alle 88 Tasten der MP7SE Tastatur zugewiesen. Sie können jedoch auch frei Tastaturbereiche zwischen zwei Tasten zuweisen. So sind zum Beispiel unterschiedliche Bereiche für interne Sounds und externe MIDI Sounds oder Splits möglich.

* Das folgende Beispiel erklärt, wie man Tastaturbereiche für die MAIN und SUB1 Zone einrichtet (mit einem Piano und einem Bass Sound auf verschiedenen

Tastaturbereichen). Das Prinzip ist für alle Zonen identisch.

1. Auswahl der Sounds für die MAIN und SUB1 Zone

Zunächst schalten Sie die MAIN Zone an und wählen einen Piano Sound.

Bedienung

Als nächstes schalten Sie die SUB1 Zone an und wählen einen Bass Sound.

Spielen Sie auf der Tastatur.

Beide Sounds liegen nun auf der gesamten Tastatur.

Im nächsten Schritt muss der Tastaturbereich für beide Sounds eingestellt werden.



Prüfen des Tastaturbereiches

Halten Sie die Taste MAIN gedrückt.

Der aktuelle Tastaturbereich der MAIN Zone wird angezeigt.

Halten Sie nun die Taste SUB1 gedrückt.

Der aktuelle Tastaturbereich der Zone SUB1 wird angezeigt.

halten

2. Einstellen des Tastaturbereiches für die Zone MAIN

Halten Sie die Taste MAIN gedrückt und schlagen Sie die beiden Tasten auf der Tastatur an zwischen denen der MAIN Sound gespielt werden soll.

Die Namen der unteren und oberen Taste werden im Display angezeigt.

Untere Taste:

Die LED der Taste MAIN wird nun grün und zeigt Ihnen somit den Status des Tastaturbereiches der Zone an.

C#3

Obere Taste:

* Es ist auch möglich den Tastaturbereich mit den KeySetup Parametern im

EDIT Menü zu ändern. Für weitere Information lesen Sie Seite 47.

3. Einstellen des Tastaturbereiches für die Zone SUB1

Halten Sie die Taste SUB1 gedrückt und schlagen Sie die beiden Tasten auf der Tastatur an zwischen denen der SUB1 Sound gespielt werden soll.

halten

Zone Tastaturbereich

Untere Taste: C#3

Beispiel: Zum Einstellen eines Tastaturbereiches von C#3 bis C8, halten Sie die Taste MAIN gedrückt und schlagen die Tasten C#3 und C8 nacheinander an.

Obere Taste: C8

Bedienung

Die Namen der unteren und oberen Taste werden im Display

halten

angezeigt.

Untere Taste:

Die LED der Taste SUB1 wird nun grün und zeigt Ihnen somit den

Obere Taste:

Zone Tastaturbereich

Untere Taste: A0 Obere Taste: C3

Beispiel: Zum Einstellen eines Tastaturbereiches von A0 bis C3, halten Sie die Taste SUB1 gedrückt und schlagen die Tasten A0 und C3 nacheinander an.

Status des Tastaturbereiches der Zone an.

* Es ist auch möglich den Tastaturbereich mit den KeySetup Parametern im

EDIT Menü zu ändern. Für weitere Information lesen Sie Seite 47.

4. Spielen der MAIN und SUB1 Zonen

Testen Sie die neuen Tastaturzonen indem Sie chromatisch auf der Tastatur spielen. Der Bass Sound erklingt von der tiefsten Note bis zu C3, das Piano erklingt von C#3 bis zur höchsten Taste. Diese Bass/Piano Kombination ist sehr populär bei Jazz Standards.

LCD Display & Regler

Im normalen Spiel Modus zeigt das LCD Display Informationen über den gewählten Sound und ihm zugeordnete Parameter an, die mit den Reglern A, B, C und D direkt geändert werden können.

Diesen 4 Reglern kann jeder der EDIT Menüs Parameter frei zugewiesen werden. Darüber hinaus können 2 Gruppen von Belegungen (2 x 4) zu jeder der vier Zonen deniert werden und mit der jeweiligen Funktionstaste F1 – F4 umgeschaltet werden, sodass insgesamt 8 Funktionen für den direkten Zugri bereit stehen.

Regelt den zugewiesenen

Bedienung

verschiedene andere

Drehregler:

Parameter bzw. die

Einstellung.

Funktionstasten:

Wählt die Zone oder

Funktionen.

Gewählter Sound

Ausgewählte Zone oder Reglergruppe

INT/MIDI Taste:

Schaltet zwischen den Zonen Modus um (INT/EXT/ BOTH). Lesen Sie hierzu auch Seite 23.



Wahl einer Zone, primäre/sekundäre Reglergruppen

Wählen Sie mit den Funktionstasten (F1, F2, F3 oder F4) unterhalb des LCD Displays die gewünschte Zone aus.

Die Zone ist nun markiert und der Name des gewählten Sounds und die ersten 4 Parameter werden angezeigt.

Drücken Sie die gleiche Funktionstaste um zwischen der primären und sekundären Gruppe von Parametern im Display umzuschalten.

* Wenn Sie im EDIT Menü sind, schalten die Funktionstasten F1~F4 zwischen

verschiedenen Parameter Seiten um.



Ändern des Zonen Modus (Taste INT/MIDI)

Für Informationen über das Wechseln des Zonen Modus lesen Sie Seite 23.



Einstellen der Parameter

Drehen Sie die Regler (A, B, C, D) ändern Sie die jeweilig angezeigten Parameter.

* EDIT Menü Parameter können auf der Knob Assign Seite im EDIT Menü

zugeordnet werden (Seite 51).

Primary Secondary

Außer mit den Reglern kann ein Parameter auch mit den CURSOR Tasten gewählt und dann mit den Tasten +/YES oder –/NO geändert werden.

Eekt Sektion

Reverb (Hall)

Reverb simuliert den Nachklang eines Raumes wie etwa einer Konzerthalle, Bühne oder eines Übungsraumes. Das MP7SE bietet 6 Halltypen, die unabhängig an- oder ausgeschaltet werden können und Zonen abhängige Intensität haben (Depth). Die Hall Parameter Reverb Typ, Pre-delay und Zeitparameter sind global für alle Zonen gültig.

* Für weitere Informationen über die globalen Parameters lesen Sie Seite 38.



Hall Typen

Hall Typ Erklärung

Room Simuliert die Umgebung eines kleinen Übungsraums.

Lounge Simuliert die Umgebung einer Piano Lounge.

Small Hall Simuliert die Umgebung einer kleinen Halle.

Concert Hall Simuliert die Umgebung einer Konzerthalle oder eines Theaters.

Live Hall Simuliert die Umgebung einer großen Konzerthalle.

Cathedral Simuliert die Umgebung einer großen Kirche.

Bedienung



Einschalten des Halleekts (REVERB)

Schalten Sie mit der Taste REVERB der entsprechenden Zone den Hall an oder aus.

Die LED dieser Taste leuchtet bei eingeschaltetem Hall.



Ändern des Halltyps und anderer Parameter

Halten Sie die Taste REVERB der gewünschten Zone kurz gedrückt.

Es erscheint die REVERB Seite aus dem EDIT Menü.

Globale

Parameter:

Siehe Seite 38

Benutzen Sie die Regler (A, B, C, D) zur Änderung der Werte.

Halten Sie die Taste REVERB erneut gedrückt, verlassen Sie das Menü. Sie können auch die Taste EXIT verwenden.

Type

Reverb ist eingeschaltet

LED AN:

halten

PreDelay

Time



Hall Parameter

Regler Parameter Erklärung Werte

A Type Ändert den Hall Typ. (siehe Tabelle oben)

B PreDelay Stellt die Verzögerung ein bevor der Hall erklingt. 0 ~ 200 ms

C Time Stellt die Abklingzeit des Halls ein. 300 ms ~ 10,0 s (abhängig vom Typ)

D Depth Stellt die Intensität des Halls ein. 0 ~ 127

Depth

Eekt Sektion

EFX (Eekte)

Zusätzlich zum Hall können verschiedene andere Eekte den Zonen zugewiesen werden. Das MP7SE bietet 129 Eekttypen, von denen einige den Sounds bereits zugewiesen sind.

Wie bereits in der Einleitung erwähnt, ist die Zuweisung und Bedienung der Eekte bei den Zonen MAIN und SUB1/ SUB2/SUB3 im wesentlichen gleich. Dennoch gibt es wichtige Unterschiede zwischen den Zonen Eekten.



EFX Spezikationen: MAIN und SUB1/SUB2/SUB3 Zonen

Anzahl der EFX Blöcke

Anzahl der verfügbaren Eekte

Amp Simulator

Bedienung



Verfügbare Eekt Typen: MAIN vs. SUB1/SUB2/SUB3 Zonen

MAIN Zone SUB1/SUB2/SUB3 Zonen

2 (seriel, unabhängig einstellbar) 1 jeweils (unabhängig einstellbar)

129 Typen 22 Typen

Ja Nein

EFX Kategorie M S EFX Kategorie M S EFX Kategorie M S EFX Kategorie M S

1 Chorus 8 2 7 Delay/Rev 8 2 13 Groove 4 1 19 Enhancer+ 8 -

2 Flanger 5 2 8 PitchShift 3 1 14 Misc. 2 - 20 P.Shift+ 6 -

3 Phaser 6 1 9 Compressor 2 1 15 Chorus+ 6 - 21 Comp+ 8 -

4 Wah 6 3 10 OverDrive 3 2 16 Phaser+ 6 - 22 OverDrive+ 8 -

5 Tremolo 6 3 11 EQ/Filter 5 2 17 Wah+ 6 - 23 Parallel 6 -

6 AutoPan 4 1 12 Rotary 5 1 18 EQ+ 8 - TOTAL 129 22

* Mit ‘+’gekennzeichnete Eekte sind Kombinationen von 2 Eekten, verwenden aber nur einen Eektblock.

* Für weitere Informationen über die verfügbaren Eekt Kategorien, Typen und Parameter lesen Sie bitte Seite 128.



Einschalten der Eekte

Schalten Sie mit der EFX Taste den Eekt der Zone an oder aus.

Die LED dieser Taste leuchtet bei eingeschaltetem Eekt.

* Die Eektblöcke EFX1 und EFX2 der MAIN Zone sowie die EFX Blöcke der

Zonen SUB1, SUB2 und SUB3 werden genauso aktiviert.

Eekte sind eingeschaltet

LED AN:



Ändern des Eekttyps und weitere Parameter

Halten Sie nun die Taste EFX (bzw. EFX1 oder EFX2) in der gewünschten Zone gedrückt.

Es erscheint die Seite mit den Eekteinstellungen aus dem EDIT Menü.

Seite 1/2

 Pfeil:

Nächste Seite

Benutzen Sie die Regler (A, B, C, D) zur Änderung der Werte.

* Die Anzahl der Eekt Parameter kann je nach Typ variieren. Für weitere

Informationen lesen Sie Seite 128.

* Mit den Funktionstasten F1~F4 (je nach gewählter Zone) rufen Sie weitere

Parameter Seiten auf.

Halten der EFX Taste springt zurück auf die erste EFX Seite. Erneutes Drücken verlässt die EFX Seite.



Parameter E.SW Mode (SYSTEM Menü)

Mit dem Parameter E.SW im Menü SYSTEM:Utility wird festgelegt,ob sich EFX und andere Einstellungen bei der Auswahl von Sounds ändern. Durch Einstellen dieses Parameters auf den Modus „Fixed“ können dieselben EFX-Einstellungen in mehrere Sounds kopiert werden.

* Weitere Informationen zum Parameter E.SW Mode nden Sie auf Seite 106.

Amp Simulator (nur MAIN Zone)

Durch die Verwendung eines Röhrenverstärkers wird der tonale Charakter eines Vintage E.Pianos stark beeinusst. Der MP7SE Amp Simulator bietet daher 5 gängige Verstärkertypen an, die jeweils Drive, Level und 3-Band EQ bieten.



Amp Typen

Amp Typ Beschreibung

S. Case Ein Suitcase Verstärker, üblicherweise benutzt für Vintage Electric Piano Sounds.

M. Stack Ein britischer Röhrenverstärker, bekannt für seinen ‘crunchy’ Charakter.

J. Combo Ein populärer japanischer Transistorverstärker, bekannt für seinen klaren und kraftvollen Sound.

F. Bass

Bedienung

L. Cabi

Ein amerikanischer Bass-Röhrenverstärker, der aber lieber für Gitarren, Harmonika und andere Instrumente genutzt wurde.

Ein Röhrenverstärker mit Box, der durch seine Verwendung für Orgeln berühmt wurde, aber auch gerne für Elektrische Pianos wegen des ‘shimmering’ Sound verwendet wird.



Einschalten des Amp Simulator

Drücken Sie die Taste AMP in der MAIN Zone zum aktivieren des Amp Simulators.

Die LED der Taste AMP leuchtet, wenn der Amp Simulator aktiv ist.



Ändern des Amptyps und weitere Parameter

Halten Sie die Taste AMP in der MAIN Zone gedrückt.

Es erscheint die Seite mit den Amp Simulator Einstellungen aus dem EDIT Menü.

Seite 1/3

 Pfeil:

Nächste Seite

Benutzen Sie die Regler (A, B, C) zur Änderung des Typs, Drive und Level.

* Für weitere Informationen über zusätzliche Amp Simulator Parameter lesen

Sie bitte Seite 41.

* Verwenden Sie die Funktionstasten F1 zum Umschalten der verschiedenen

AMP Seiten.

Amp Type

Level

Amp Simulator ist eingeschaltet

LED AN:

halten

Drive

Halten der AMP Taste springt zurück auf die erste AMP Seite. Erneutes Drücken verlässt die AMP Seite.

* Die Belegung der Regler kann je nach angezeigter AMP Seite variieren.
