KARCHER K7200 User Manual [en, fr, es, it, nl +6]

K 6.200
K 7.200

Deutsch 4
English 13
Français 22
Italiano 31
Nederlands 40
Español 49
Português 58
Dansk 67
Norsk 75
Svenska 83
Suomi 91
Ελληνικά 99
Türkçe 108
Русский 117
Magyar 127
Čeština 136
Slovenščina 145
Polski 154
Româneşte 163
Slovenčina 172
Hrvatski 181
Srpski 189
Български 198
Eesti 207
Latviešu 216
Lietuviškai 225
Українська 233

Register and win!

www.karcher.com

59646730 (11/12)

2

3

Inhalt

Allgemeine Hinweise. . . . . . . . . . DE 4

Sicherheitshinweise . . . . . . . . . . DE 5

Bedienung. . . . . . . . . . . . . . . . . . DE 7

Transport. . . . . . . . . . . . . . . . . . . DE 10

Lagerung. . . . . . . . . . . . . . . . . . . DE 10

Pflege und Wartung . . . . . . . . . . DE 10

Hilfe bei Störungen . . . . . . . . . . . DE 11

Technische Daten . . . . . . . . . . . . DE 12

EG-Konformitätserklärung . . . . . DE 12

Allgemeine Hinweise

Sehr geehrter Kunde,

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi­nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge­brauch oder für Nachbesitzer auf.

Lieferumfang

Der Lieferumfang ihres Gerätes ist auf der
Verpackung abgebildet. Prüfen Sie beim
Auspacken den Inhalt auf Vollständigkeit.
Bei fehlendem Zubehör oder bei Transport­schäden benachrichtigen Sie bitte ihren
Händler.

Bestimmungsgemäße Verwendung

Verwenden Sie diesen Hochdruckreiniger
ausschließlich für den Privathaushalt:

– zum Reinigen von Maschinen, Fahrzeu-

gen, Bauwerken, Werkzeugen, Fassa­den, Terrassen, Gartengeräten usw. mit
Hochdruck-Wasserstrahl (bei Bedarf mit
Zusatz von Reinigungsmittel).

– mit von KÄRCHER zugelassenen Zu-

behörteilen, Ersatzteilen und Reini­gungsmitteln. Beachten Sie die
Hinweise, die den Reinigungsmitteln
beigegeben sind.

Symbole in der Betriebsanleitung

 Gefahr

Für eine unmittelbar drohende Gefahr, die
zu schweren Körperverletzungen oder zum
Tod führt.

몇 Warnung

Für eine möglicherweise gefährliche Situa­tion, die zu schweren Körperverletzungen
oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situa­tion, die zu leichten Verletzungen oder zu
Sachschäden führen kann.

Symbole auf dem Gerät

1 Beschädigungsgefahr!

Gerät darf nur in liegender
Position (horizontal) be­trieben werden.

2 Hochdruckstrahl nicht auf

Personen, Tiere, aktive elektrische
Ausrüstung oder auf das Gerät selbst
richten.

3 Gerät vor Frost schützen.

Umweltschutz

Die Verpackungsmaterialien sind re­cyclebar. Bitte werfen Sie die Verpa­ckungen nicht in den Hausmüll,
sondern führen Sie diese einer Wie­derverwertung zu.
Altgeräte enthalten wertvolle recyc­lingfähige Materialien, die einer Ver­wertung zugeführt werden sollten.
Bitte entsorgen Sie Altgeräte deshalb
über geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin­den Sie unter:

www.kaercher.de/REACH

Garantie

In jedem Land gelten die von unserer zu­ständigen Vertriebsgesellschaft herausge­gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, so­fern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ih­ren Händler oder die nächste autorisierte
Kundendienststelle.
(Adresse siehe Rückseite)

4 DE

– 4

Sicherheitshinweise

 Gefahr

 Netzstecker und Steckdose niemals mit

feuchten Händen anfassen.

 Das Gerät nicht in Betrieb setzen, wenn

die Netzanschlussleitung oder wichtige
Teile des Gerätes, z.B. Hochdruck­schlauch, Handspritzpistole oder Si­cherheitseinrichtungen beschädigt
sind.

 Netzanschlussleitung mit Netzstecker

vor jedem Betrieb auf Schäden prüfen.
Beschädigte Netzanschlussleitung un­verzüglich durch autorisierten Kunden­dienst/Elektro-Fachkraft austauschen
lassen.

 Hochdruckschlauch vor jedem Betrieb

auf Schäden prüfen. Beschädigten
Hochdruckschlauch unverzüglich aus­tauschen.

 Der Betrieb in explosionsgefährdeten

Bereichen ist untersagt.

 Beim Einsatz des Gerätes in Gefahrbe-

reichen (z.B. Tankstellen) sind die ent­sprechenden Sicherheitsvorschriften
zu beachten.

 Hochdruckstrahlen können bei unsach-

gemäßem Gebrauch gefährlich sein.
Der Strahl darf nicht auf Personen, Tie­re, aktive elektrische Ausrüstung oder
auf das Gerät selbst gerichtet werden.

 Den Hochdruckstrahl nicht auf andere

oder sich selbst richten, um Kleidung
oder Schuhwerk zu reinigen.

 Keine Gegenstände abspritzen, die ge-

sundheitsgefährdende Stoffe (z.B. As­best) enthalten.

 Fahrzeugreifen/Reifenventile können

durch den Hochdruckstrahl beschädigt
werden und platzen. Erstes Anzeichen
hierfür ist eine Verfärbung des Reifens.
Beschädigte Fahrzeugreifen/Reifen­ventile sind lebensgefährlich. Mindes­tens 30 cm Strahlabstand bei der
Reinigung einhalten!

 Explosionsgefahr!

Keine brennbaren Flüssigkeiten ver­sprühen.
Niemals lösungsmittelhaltige Flüssig­keiten oder unverdünnte Säuren und
Lösungsmittel ansaugen! Dazu zählen
z.B. Benzin, Farbverdünner oder Heiz­öl. Der Sprühnebel ist hochentzündlich,
explosiv und giftig. Kein Aceton, unver­dünnte Säuren und Lösungsmittel ver­wenden, da sie die am Gerät
verwendeten Materialien angreifen.

몇 Warnung

 Netzstecker und Kupplung einer Ver-

längerungsleitung müssen wasserdicht
sein und dürfen nicht im Wasser liegen.

 Ungeeignete Verlängerungsleitungen

können gefährlich sein. Verwenden Sie
im Freien nur dafür zugelassene und
entsprechend gekennzeichnete Verlän­gerungsleitungen mit ausreichendem
Leitungsquerschnitt:
1 - 10 m: 1,5 mm

 Verlängerungsleitung immer vollstän-

dig von der Kabeltrommel abwickeln.

 Hochdruckschläuche, Armaturen und

Kupplungen sind wichtig für die Geräte­sicherheit. Nur vom Hersteller empfoh­lene Hochdruckschläuche, Armaturen
und Kupplungen verwenden.

 Dieses Gerät ist nicht dafür bestimmt,

durch Personen mit eingeschränkten
physischen, sensorischen oder geisti­gen Fähigkeiten benutzt zu werden.
Das Gerät darf nicht von Kindern oder
nicht unterwiesenen Personen betrie­ben werden.
Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem
Gerät spielen.

 Verpackungsfolien von Kindern fernhal-

ten, es besteht Erstickungsgefahr!

 Der Benutzer hat das Gerät bestim-

mungsgemäß zu verwenden. Er hat die
örtlichen Gegebenheiten zu berück­sichtigen und beim Arbeiten mit dem
Gerät auf Personen im Umfeld zu ach­ten.

2

; 10 - 30 m: 2,5 mm

2

– 5

5DE

 Das Gerät nicht verwenden, wenn sich

andere Personen in Reichweite befin­den, es sei denn, sie tragen Schutzklei­dung.

 Zum Schutz vor zurückspritzendem

Wasser oder Schmutz geeignete
Schutzkleidung und Schutzbrille tra­gen.

 Dieses Gerät wurde entwickelt für die

Verwendung von Reinigungsmittel, die
vom Hersteller geliefert oder empfohlen
werden. Die Verwendung von anderen
Reinigungsmitteln oder Chemikalien
kann die Sicherheit des Gerätes beein­trächtigen.

Vorsicht

 Bei längeren Arbeitspausen Gerät am

Hauptschalter / Geräteschalter aus­schalten oder Netzstecker ziehen.

 Das Gerät bei Temperaturen unter 0 °C

nicht betreiben.

 Mindestens 30 cm Strahlabstand bei

der Reinigung von lackierten Oberflä­chen einhalten, um Beschädigungen zu
vermeiden.

 Das Gerät niemals unbeaufsichtigt las-

sen, solange das Gerät in Betrieb ist.

 Darauf achten, dass Netzanschluss-

oder Verlängerungsleitung nicht durch
Überfahren, Quetschen, Zerren oder
dergleichen verletzt oder beschädigt
werden. Die Netzleitungen vor Hitze, Öl
und scharfen Kanten schützen.

 Alle stromführenden Teile im Arbeitsbe-

reich müssen strahlwassergeschützt
sein.

 Das Gerät darf nur an einen elektri-

schen Anschluss angeschlossen wer­den, der von einem Elektroinstallateur
gemäß IEC 60364 ausgeführt wurde.

 Das Gerät nur an Wechselstrom an-

schließen. Die Spannung muss mit dem
Typenschild des Gerätes übereinstim­men.

 Aus Sicherheitsgründen empfehlen wir

grundsätzlich, das Gerät über einen
Fehlerstromschutzschalter (max.
30 mA) zu betreiben.

 Reinigungsarbeiten, bei denen ölhalti-

ges Abwasser entsteht z.B. Motoren­wäsche, Unterbodenwäsche dürfen nur
an Waschplätzen mit Ölabscheider
durchgeführt werden.

Sicherheitseinrichtungen

Vorsicht

Sicherheitseinrichtungen dienen dem
Schutz des Benutzers und dürfen nicht ver­ändert oder umgangen werden.

Geräteschalter

Der Geräteschalter verhindert den unbeab­sichtigten Betrieb des Gerätes.

Verriegelung Handspritzpistole

Die Verriegelung sperrt den Hebel der
Handspritzpistole und verhindert den unbe­absichtigten Start des Gerätes.

Überströmventil mit Druckschalter

Das Überströmventil verhindert eine Über­schreitung des zulässigen Arbeitsdrucks.
Wird der Hebel an der Handspritzpistole
losgelassen, schaltet der Druckschalter die
Pumpe ab, der Hochdruckstrahl stoppt.
Wird der Hebel gezogen, schaltet die Pum­pe wieder ein.

Voraussetzungen für die

Standsicherheit

Vorsicht

Vor allen Tätigkeiten mit oder am Gerät
Standsicherheit herstellen, um Unfälle oder
Beschädigungen durch Umfallen des Ge­räts zu vermeiden.

– Die Standsicherheit des Gerätes ist ge-

währleistet, wenn es auf einer ebenen
Fläche abgestellt wird.

6 DE

– 6

Bedienung

Gerätebeschreibung

In dieser Betriebsanleitung wird die maxi­male Ausstattung beschrieben. Je nach
Modell gibt es Unterschiede im Lieferum­fang (siehe Verpackung).

Abbildungen siehe Seite 2

1 Aufbewahrung für Zubehör
2 Transportgriff, ausziehbar
3 Schnellkupplung für Hochdruck-

schlauch
4 Geräteschalter „0/OFF“ / „I/ON“
5 Netzanschlussleitung mit Netzstecker
6 Tragegriff
7 Räder
8 Wasseranschluss
9 Feinfilter im Wasseranschluss
10 Kupplung für Wasseranschluss
11 Saugschlauch für Reinigungsmittel (mit

Filter)
12 Handspritzpistole
13 Verriegelung Handspritzpistole
14 Taste zum Trennen des Hochdruck-

schlauches von der Handspritzpistole
15 Hochdruckschlauch
16 Strahlrohr mit Druckregulierung (Vario

Power)
17 Strahlrohr mit Dreckfräser

Optionales Zubehör

18 Waschbürste
19 Schaumdüse mit Reinigungsmittelbe-

hälter

Sonderzubehör

Sonderzubehör erweitert die Nutzungs­möglichkeiten Ihres Gerätes. Nähere Infor­mationen dazu erhalten Sie bei Ihrem
KÄRCHER-Händler.

Vor Inbetriebnahme

Abbildungen siehe Seite 3

Abbildung
 Kupplung auf Wasseranschluss des

Gerätes schrauben.
Abbildung
 Hochdruckschlauch in Handspritzpisto-

le stecken, bis dieser hörbar einrastet.

Hinweis: Auf richtige Ausrichtung des

Anschlussnippels achten.
 Sichere Verbindung durch Ziehen am

Hochdruckschlauch prüfen.

Wasserversorgung

Gemäß gültiger Vorschriften darf
das Gerät nie ohne Systemtrenner
am Trinkwassernetz betrieben
werden. Es ist ein geeigneter Sys­temtrenner der Fa. KÄRCHER oder alter­nativ ein Systemtrenner gemäß EN 12729
Typ BA zu verwenden. Wasser, das durch
einen Systemtrenner geflossen ist, wird als
nicht trinkbar eingestuft.

Vorsicht

Systemtrenner immer an der Wasserver­sorgung, niemals direkt am Gerät anschlie­ßen!

Hinweis: Verunreinigungen im Wasser
können die Hochdruckpumpe und das Zu­behör beschädigen. Zum Schutz wird die
Verwendung des KÄRCHER-Wasserfilters
(Sonderzubehör, Bestellnummer 4.730-

059) empfohlen.

Wasserversorgung aus Wasserleitung

Vorschriften des Wasserversorgungsunter­nehmens beachten.
Anschlusswerte siehe Typenschild/Techni­sche Daten.
 Einen gewebeverstärkten Wasser-

schlauch (nicht im Lieferumfang) mit ei-

ner handelsüblichen Kupplung verwen-

den. (Durchmesser mindestens 1/2 Zoll

bzw. 13 mm; Länge mindestens 7,5 m).
 Wasserschlauch auf Kupplung des Ge-

rätes stecken, und an die Wasserver-

sorgung anschließen.

– 7

7DE

Wasser aus offenen Behältern ansaugen

Dieser Hochdruckreiniger ist mit dem KÄR­CHER-Saugschlauch mit Rückschlagventil
(Sonderzubehör, Bestellnr. 4.440-238)
zum Ansaugen von Oberflächenwasser z.
B. aus Regentonnen oder Teichen geeig­net (Maximale Ansaughöhe siehe techni­sche Daten).
 KÄRCHER-Saugschlauch mit Rück-

schlagventil mit Wasser füllen, an Was­seranschluss schrauben und in Regen­tonne hängen.

 Gerät vor dem Betrieb entlüften.

Ohne angeschlossenes Strahlrohr das
Gerät einschalten und laufen lassen
(max. 2 Minuten), bis Wasser blasenfrei
an der Pistole austritt. Gerät ausschal­ten und Strahlrohr wieder anschließen.

Inbetriebnahme

Vorsicht

Trockenlauf von mehr als 2 Minuten führt
zu Beschädigungen an der Hochdruck­pumpe. Baut das Gerät innerhalb von 2 Mi­nuten keinen Druck auf, Gerät abschalten
und gemäß Hinweisen im Kapitel „Hilfe bei
Störungen“ verfahren.

Abbildung
 Hochdruckschlauch fest in Schnell-

kupplung am Gerät stecken, er rastet
hörbar ein.
Hinweis: Auf richtige Ausrichtung des
Anschlussnippels achten.
Sichere Verbindung durch Ziehen am

Hochdruckschlauch prüfen.
Abbildung
 Strahlrohr in Handspritzpistole einste-

cken und durch 90° Drehung fixieren.

 Wasserhahn vollständig öffnen.
 Netzstecker in Steckdose stecken.
 Gerät einschalten „I/ON“.

Betrieb

Vorsicht
Beschädigungsgefahr! Gerät darf nur in
liegender Position (horizontal) betrie­ben werden.

몇 Gefahr

Durch den austretenden Wasserstrahl an
der Hochdruckdüse wirkt eine Rückstoß­kraft auf die Handspritzpistole. Für siche­ren Stand sorgen, Handspritzpistole und
Strahlrohr gut festhalten.

Vorsicht

Vor Reinigungsbeginn sicherstellen dass
der Hochdruckreiniger sicher auf ebenem
Untergrund steht. Bei der Reinigung
Schutzbrille und Schutzkleidung verwen­den.

Abbildung
 Hebel der Handspritzpistole entsper-

ren.

 Hebel ziehen, das Gerät schaltet ein.

Hinweis: Wird der Hebel wieder losge­lassen, schaltet das Gerät wieder ab.
Der Hochdruck im System bleibt erhal­ten.

Strahlrohr mit Druckregulierung
(Vario Power)

Für die gängigsten Reinigungsaufgaben.
Der Arbeitsdruck ist stufenlos zwischen
„Min“ und „Max“ regelbar.

 Hebel der Handspritzpistole loslassen.
 Strahlrohr auf die gewünschte Stellung

drehen.

Strahlrohr mit Dreckfräser

Für hartnäckige Verschmutzungen.

Vorsicht

Autoreifen, Lack oder empfindlichen Ober­flächen wie Holz nicht mit dem Dreckfräser
reinigen, Gefahr der Beschädigung.

Nicht zum Arbeiten mit Reinigungsmittel
geeignet.

Optional
Waschbürste

Zum Arbeiten mit Reinigungsmittel geeig­net.

8 DE

– 8

Arbeiten mit Reinigungsmittel

Verwenden Sie zur jeweiligen Reinigungs­aufgabe ausschließlich KÄRCHER Reini­gungs- und Pflegemittel, da diese speziell
für die Verwendung mit Ihrem Gerät entwi­ckelt wurden. Die Verwendung von ande­ren Reinigungs- und Pflegemitteln kann zu
schnellerem Verschleiß und dem Erlö­schen der Garantieansprüche führen. Bitte
informieren Sie sich im Fachhandel oder
fordern Sie direkt bei KÄRCHER Informati­onen an.
Abbildung
 Saugschlauch für Reinigungsmittel in

gewünschter Länge aus dem Gehäuse

ziehen.
 Saugschlauch für Reinigungsmittel in

einen Behälter mit Reinigungsmittellö-

sung hängen.
 Strahlrohr mit Druckregulierung (Vario

Power) verwenden.
 Strahlrohr auf Stellung „Mix“ drehen.

Hinweis: Dadurch wird bei Betrieb die

Reinigungsmittellösung dem Wasser-

strahl zugemischt.

Empfohlene Reinigungsmethode

 Reinigungsmittel sparsam auf die tro-

ckene Oberfläche sprühen und einwir-

ken (nicht trocknen) lassen.
 Gelösten Schmutz mit Hochdruckstrahl

abspülen.

Optional
Schaumdüse

Reinigungsmittel wird aus dem Behälter
angesaugt und es entsteht ein kraftvoller
Reinigungsmittelschaum.
 Reinigungsmittellösung in Reinigungs-

mittelbehälter der Schaumdüse füllen

(Dosierungsangabe auf Gebinde der

Reinigungsmittel beachten).
 Schaumdüse mit dem Reinigungsmit-

telbehälter verbinden.
 Schaumdüse in Handspritzpistole ein-

stecken und durch 90° Drehung fixie-

ren.

Hinweis: Dadurch wird bei Betrieb die

Reinigungsmittellösung dem Wasser-

strahl zugemischt.

Betrieb unterbrechen

 Hebel der Handspritzpistole loslassen.
 Hebel der Handspritzpistole verriegeln.
 Bei längeren Arbeitspausen (über 5 Mi-

nuten) zusätzlich das Gerät ausschal­ten „0/OFF“.

Betrieb beenden

Vorsicht

Den Hochdruckschlauch nur von der Hand­spritzpistole oder dem Gerät trennen, wenn
kein Druck im System vorhanden ist.

 Nach Arbeiten mit Reinigungsmittel:

Saugschlauch in einen Behälter mit kla­rem Wasser hängen, Gerät etwa 1 Mi­nute lang mit demontiertem Strahlrohr
einschalten und klarspülen.

 Hebel der Handspritzpistole loslassen.
 Gerät ausschalten „0/OFF“.
 Wasserhahn schließen.
 Hebel der Handspritzpistole drücken,

um den noch vorhandenen Druck im
System abzubauen.

 Gerät von der Wasserversorgung tren-

nen.

몇 Warnung

Beim Trennen von Zulauf– oder Hoch­druckschlauch kann nach dem Betrieb
heißes Wasser aus den Anschlüssen
austreten.

 Hebel der Handspritzpistole verriegeln.
 Netzstecker ziehen.

– 9

9DE

Transport

Vorsicht

Um Unfälle oder Verletzungen zu vermei­den beim Transport das Gewicht des Gerä­tes beachten (siehe technische Daten).

Transport von Hand

Abbildung
 Gerät am Transport- und Tragegriff

hochheben und tragen.
Abbildung
 Transportgriff ausziehen, er rastet hör-

bar ein.
 Gerät am Transportgriff ziehen.

Transport in Fahrzeugen

 Gerät gegen Verrutschen und Kippen

sichern.

Lagerung

Vorsicht

Um Unfälle oder Verletzungen zu vermei­den bei der Auswahl des Lagerortes das
Gewicht des Gerätes beachten (siehe tech­nische Daten).

Gerät aufbewahren

 Gerät auf einer ebenen Fläche abstel-

len.
 Trenntaste an der Handspritzpistole

drücken und Hochdruckschlauch von

der Handspritzpistole trennen.
 Gehäuse der Schnellkupplung für

Hochdruckschlauch in Pfeilrichtung

drücken und Hochdruckschlauch her-

ausziehen.
Abbildung
 Netzanschlussleitung, Hochdruck-

schlauch und Zubehör am Gerät ver-

stauen.
Vor längerer Lagerung, z.B. im Winter zu­sätzlich die Hinweise im Kapitel Pflege be­achten.

Frostschutz

Vorsicht

Gerät und Zubehör vor Frost schützen.

Das Gerät und das Zubehör werden von
Frost zerstört, wenn sie nicht vollständig
von Wasser entleert sind. Um Schäden zu
vermeiden:
 Gerät vollständig von Wasser entlee-

ren: Gerät ohne angeschlossenen
Hochdruckschlauch und ohne ange­schlossene Wasserversorgung ein­schalten (max. 1 min) und warten, bis
kein Wasser mehr am Hochdruckan­schluss austritt. Gerät ausschalten.

 Gerät mit komplettem Zubehör in einem

frostsicheren Raum aufbewahren.

Pflege und Wartung

 Gefahr

Vor allen Pflege– und Wartungsarbeiten
das Gerät ausschalten und den Netzste­cker ziehen.

Pflege

Vor längerer Lagerung, z. B. im Winter:
 Filter vom Saugschlauch für Reini-

gungsmittel abziehen und unter fließen­dem Wasser reinigen.

 Sieb im Wasseranschluss mit einer

Flachzange herausziehen und unter
fließendem Wasser reinigen.

Wartung

Das Gerät ist wartungsfrei.

Ersatzteile

Verwenden Sie ausschließlich Original
KÄRCHER Ersatzteile. Eine Ersatzteilüber­sicht finden Sie am Ende dieser Betriebs­anleitung.

10 DE

– 10

Hilfe bei Störungen

Kleinere Störungen können Sie mit Hilfe
der folgenden Übersicht selbst beheben.
Im Zweifelsfall wenden Sie sich bitte an den
autorisierten Kundendienst.

 Gefahr

Vor allen Pflege– und Wartungsarbeiten
das Gerät ausschalten und den Netzste­cker ziehen.
Reparaturarbeiten und Arbeiten an elektri­schen Bauteilen dürfen nur vom autorisier­ten Kundendienst durchgeführt werden.

Starke Druckschwankungen

 Hochdruckdüse reinigen: Verschmut-

zungen aus der Düsenbohrung mit ei­ner Nadel entfernen und von vorne mit
Wasser ausspülen.

 Wasserzulaufmenge überprüfen.

Gerät undicht

 Eine geringe Undichtheit des Gerätes

ist technisch bedingt. Bei starker Un­dichtheit den autorisierten Kunden­dienst beauftragen.

Gerät läuft nicht

 Prüfen ob die angegebene Spannung

auf dem Typenschild mit der Spannung

der Stromquelle übereinstimmt.
 Netzanschlussleitung auf Beschädi-

gung prüfen.
 Hebel der Handspritzpistole betätigen,

das Gerät schaltet ein.

Gerät kommt nicht auf Druck

 Einstellung am Strahlrohr prüfen.
 Gerät entlüften.

Ohne angeschlossenes Strahlrohr das

Gerät einschalten und laufen lassen

(max. 2 Minuten), bis Wasser blasenfrei

an der Pistole austritt. Gerät ausschal-

ten und Strahlrohr wieder anschließen.

 Wasserversorgung überprüfen.
 Feinfilter im Wasseranschluss mit einer

Flachzange herausziehen und unter

fließendem Wasser reinigen.

Gerät läuft nicht an, Motor brummt

Ursache: Spannungsabfall wegen schwa­chem Stromnetz oder bei Verwendung ei­nes Verlängerungskabels.

 Beim Einschalten zuerst den Hebel der

Handspritzpistole ziehen, dann den Ge-

räteschalter auf „I/ON“ stellen.

Reinigungsmittel wird nicht

angesaugt

 Strahlrohr mit Druckregulierung (Vario

Power) verwenden.
Strahlrohr auf Stellung „Mix“ drehen.

 Filter am Saugschlauch für Reinigungs-

mittel reinigen.

 Saugschlauch für Reinigungsmittel auf

Knickstellen überprüfen.

– 11

11DE

Technische Daten

K 6.200

K 7.200

Elektrischer Anschluss

Spannung
1~50 Hz

Anschlussleistung 2,5 3,0 kW
Schutzgrad IP X5
Schutzklasse I
Netzabsicherung (träge) 16 A

Wasseranschluss

Zulaufdruck (max.) 0,6 MPa
Zulauftemperatur (max.) 60 °C
Zulaufmenge (min.) 12 l/min
Max. Ansaughöhe 1,0 m

Leistungsdaten

Arbeitsdruck 13 15 MPa
Max. zulässiger Druck 15 16 MPa
Fördermenge, Wasser 8,8 9,2 l/min
Rückstoßkraft der Hand-

spritzpistole
Fördermenge, Reini-

gungsmittel

Maße und Gewichte

Länge 552 mm
Breite 290 mm
Höhe 333 mm
Gewicht, betriebsbereit

mit Zubehör

Ermittelte Werte gemäß EN 60335-2-79

Hand-Arm Vibrationswert
Unsicherheit K

Schalldruckpegel L
Unsicherheit K

pA

Schallleistungspegel L
+ Unsicherheit K

WA

Technische Änderungen vorbehalten!

pA

WA

230-

230 V

240

20 22 N

0 - 0,3 l/min

17,4 19,0 kg

< 2,5

0,3

m/s
m/s

773dB(A)

dB(A)

93 dB(A)

EG-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon­zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein­schlägigen grundlegenden Sicherheits­und Gesundheitsanforderungen der EG­Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger
Typ: 1.446-xxx, 1.447-xxx
Einschlägige EG-Richtlinien

2006/42/EG (+2009/127/EG)
2004/108/EG
2011/65/EG
2000/14/EG

Angewandte harmonisierte Normen

EN 50581
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Angewandtes
Konformitätsbewertungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

Gemessen: 90
Garantiert: 93

Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.

2

2

CEO

Dokumentationsbevollmächtigter:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2012/11/01

Head of Approbation

12 DE

– 12

Contents

General information . . . . . . . . . . EN 4

Safety instructions. . . . . . . . . . . . EN 5

Operation . . . . . . . . . . . . . . . . . . EN 7

Transport. . . . . . . . . . . . . . . . . . . EN 9

Storage . . . . . . . . . . . . . . . . . . . . EN 9

Maintenance and care . . . . . . . . EN 10

Troubleshooting . . . . . . . . . . . . . EN 10

Technical specifications . . . . . . . EN 11

EC Declaration of Conformity . . . EN 12

Symbols in the operating

instructions

 Danger

Immediate danger that can cause severe
injury or even death.

몇 Warning

Possible hazardous situation that could
lead to severe injury or even death.

Caution

Possible hazardous situation that could
lead to mild injury to persons or damage to
property.

General information

Dear Customer,

Please read and comply with

these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent own­ers.

Scope of delivery

The scope of delivery of your appliance is il­lustrated on the packaging. Check the con­tents of the appliance for completeness
when unpacking.
In the event of missing accessories or any
transport damage, please contact your
dealer.

Proper Use

This high-pressure cleaner is designed for
domestic use only:

– to clean machines, vehicles, buildings,

tools, facades, terraces, garden equip­ment etc. using a high-pressure water
jet (and detergents if required).

– with accessories, replacement parts

and detergents approved by KÄRCH­ER. Observe the instructions provided
with these detergents.

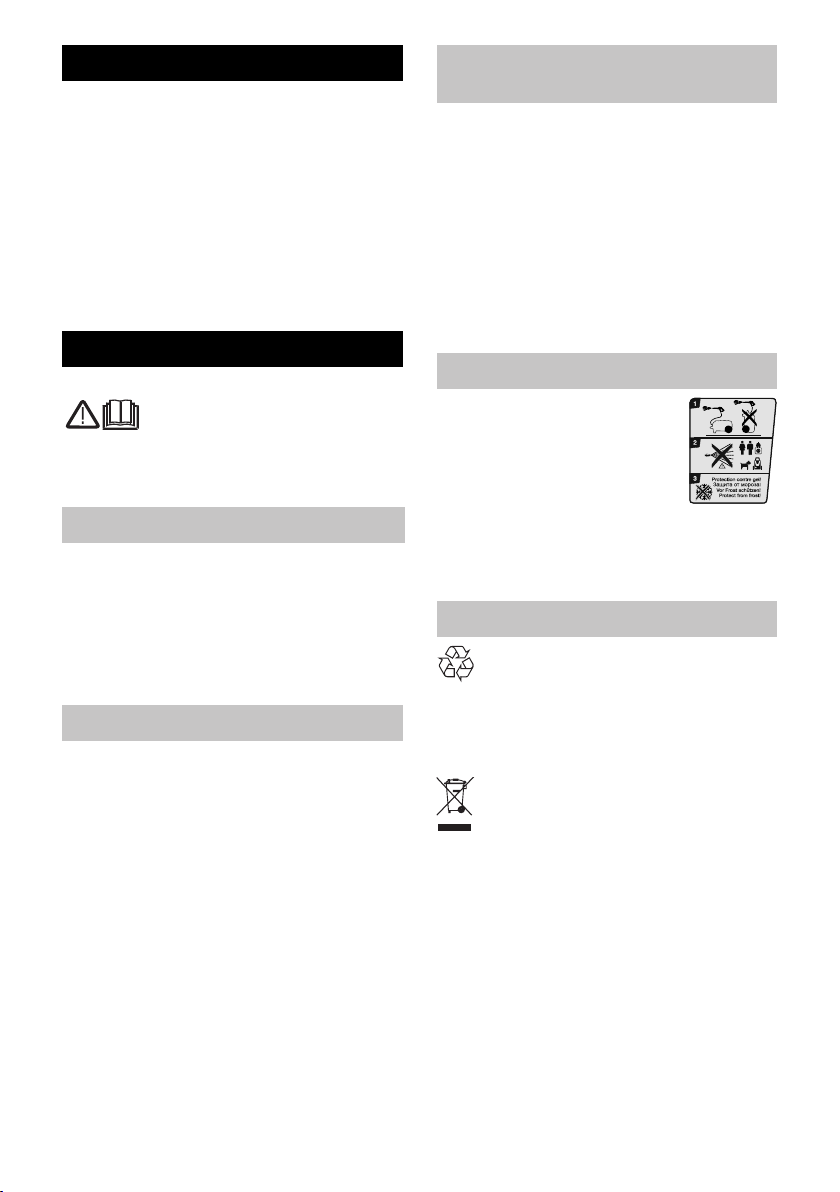

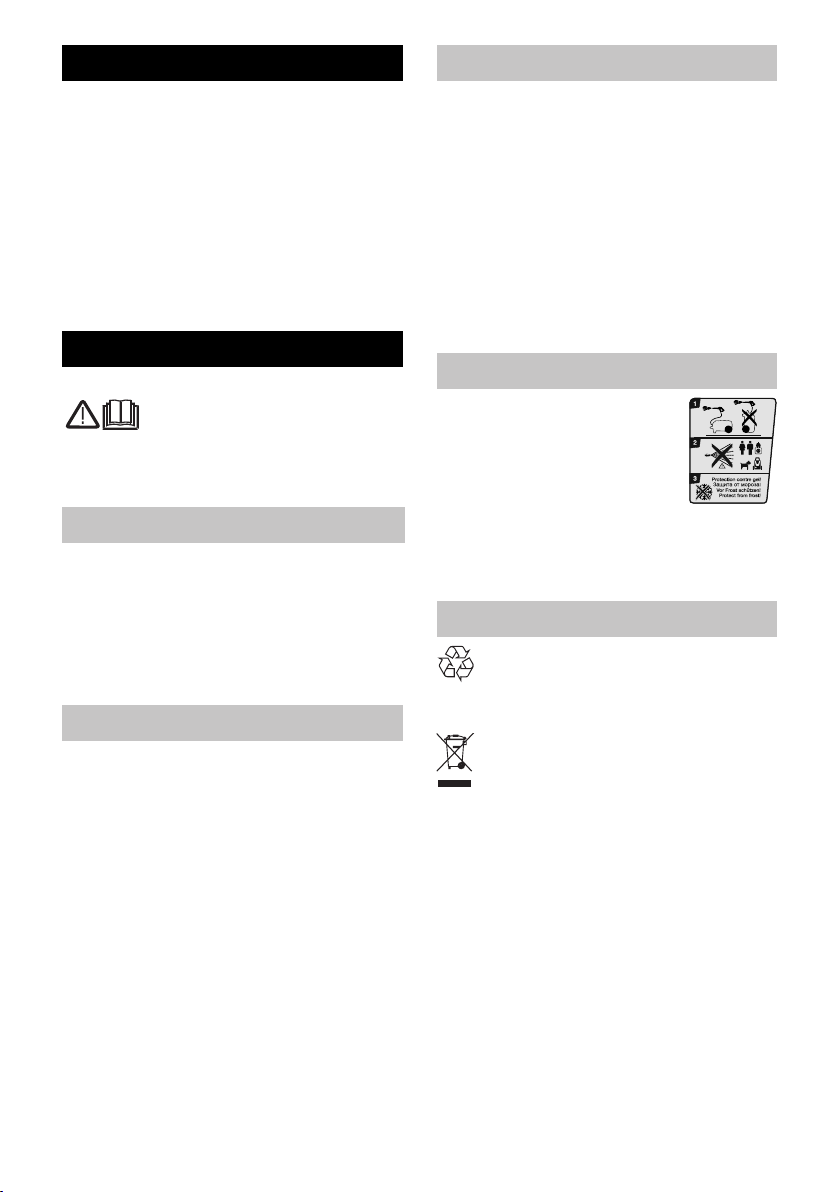

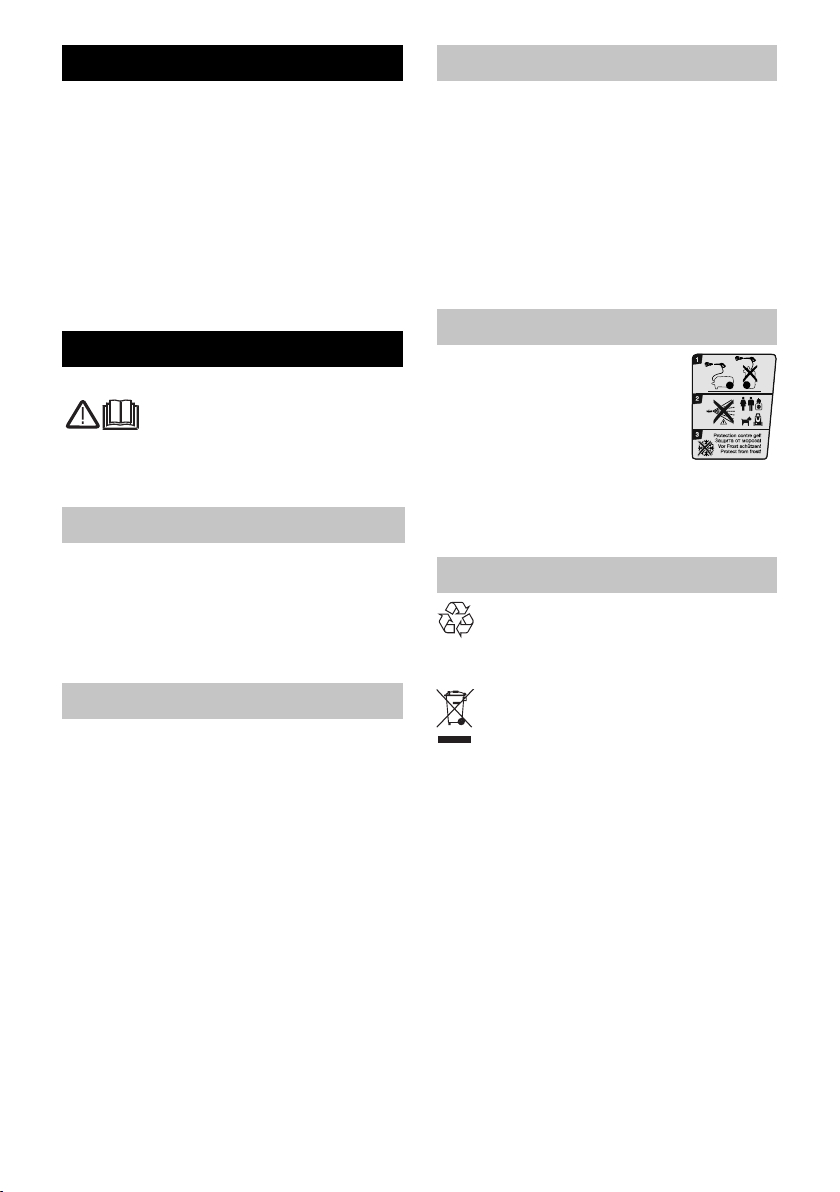

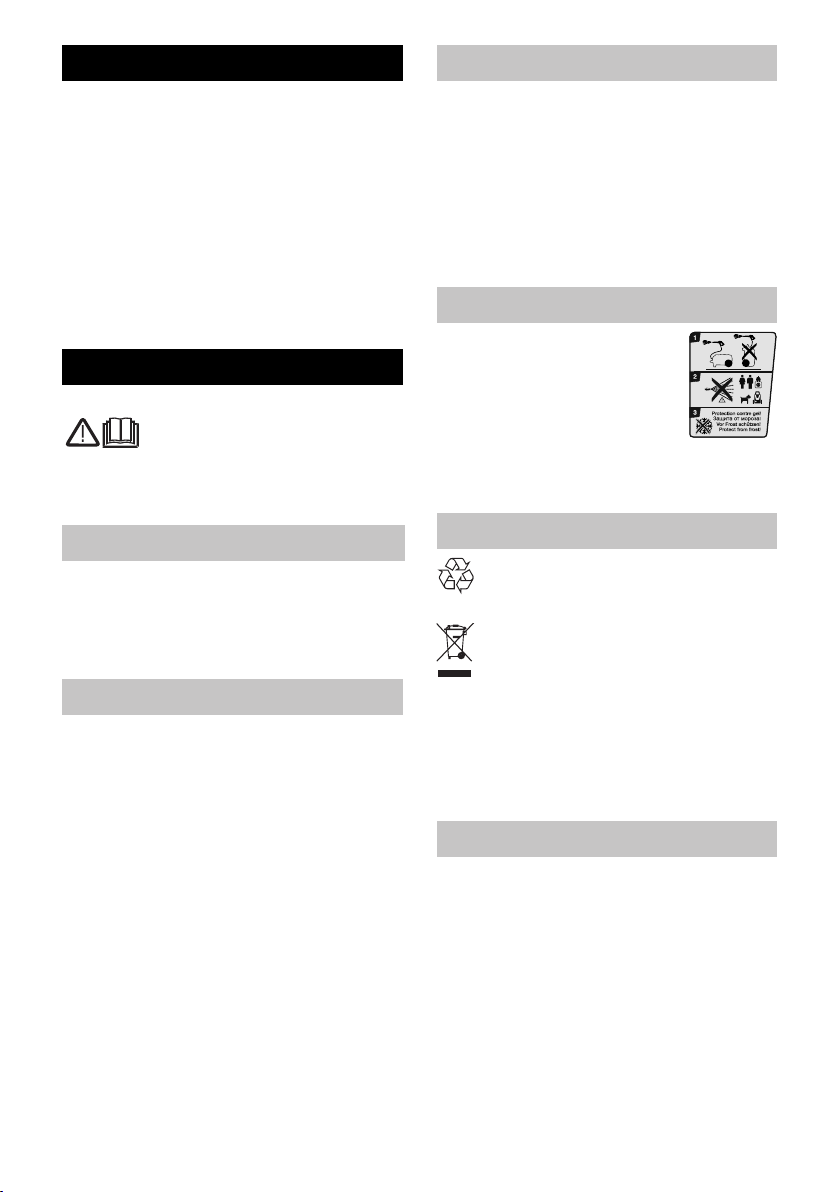

Symbols on the machine

1 Risk of damage! The appli-

ance must only be operat­ed laying down
(horizontal).

2 The high pressure jet may

not be directed at persons, animals, live
electrical equipment or at the appliance
itself.

3 Protect the appliance against frost.

Environmental protection

The packaging material can be recy­cled. Please do not place the packag­ing into the ordinary refuse for
disposal, but arrange for the proper
recycling.
Old appliances contain valuable ma­terials that can be recycled. Please
arrange for the proper recycling of old
appliances. Please dispose your old
appliances using appropriate collec­tion systems.

Notes about the ingredients (REACH)

You will find current information about the
ingredients at:

www.kaercher.com/REACH

– 4

13EN

Warranty

The warranty terms published by the rele­vant sales company are applicable in each
country. We will repair potential failures of
your appliance within the warranty period
free of charge, provided that such failure is
caused by faulty material or defects in man­ufacturing. In the event of a warranty claim
please contact your dealer or the nearest
authorized Customer Service centre.
Please submit the proof of purchase.
(See address on the reverse)

Safety instructions

 Danger

 Never touch the mains plug and the

socket with wet hands.

 The appliance must not be used if the

power cord or important parts of the ap­pliance, e.g. high pressure hoses, trig­ger gun or safety devices are damaged.

 Check the power cord and mains plug

for damage before every use. If the
power cord is damaged, please arrange
for it to be replaced immediately by an
authorised repair agent or a skilled
electrician.

 Check the high pressure hose for dam-

age before every use. Please arrange
for the immediate replacement of a
damaged high pressure hose.

 The appliance may not be used in areas

where a risk of explosion is present.

 If the appliance is used in hazardous ar-

eas (e.g. filling stations) the corre­sponding safety provisions must be
observed.

 High pressure jets can be dangerous if

improperly used. The jet must not be di­rected at persons, animals, live electri­cal equipment or at the appliance itself.

 The high pressure jet must not be di-

rected at other persons or directed by
the user at him/herself to clean clothing
or footwear.

 Never use the appliance to clean ob-

jects containing hazardous substances
(e.g. asbestos).

 Vehicle tyres or tyre valves are suscep-

tible to damage from the high pressure
jet and may burst. The first indication of
this is a discolouration of the tyre. Dam­aged vehicle tyres/tyre valves are high­ly dangerous. Ensure that a distance of
at least 30 cm is observed when clean­ing with the jet!

 Risk of explosion!

Do not spray flammable liquids.
Never draw in fluids containing solvents
or undiluted acids and solvents! This in­cludes petrol, paint thinner and heating
oil. The spray mist thus generated is
highly inflammable, explosive and poi­sonous. Do not use acetone, undiluted
acids and solvents as they are damag­ing to the materials from which the ap­pliance is made.

몇 Warning

 The mains plug and the coupling of an

extension cable must be watertight and
must never lay in the water.

 Unsuitable extension cables can be

hazardous. Only use extension cables
outdoors which have been approved for
this purpose and labelled with a suffi­cient cable cross-section:
1 - 10 m: 1.5 mm

 Always fully unroll electrical cables from

the cable drum.

 High pressure hoses, fixtures and cou-

plings are important for the safety of the
appliance. Only use high pressure hos­es, fixtures and couplings recommend­ed by the manufacturer.

 This appliance is not intended for use

by persons with reduced physical, sen­sory or mental capabilities.
The appliance must not be operated by
children or persons who have not been
instructed accordingly.
Children should be supervised to pre­vent them from playing with the appli­ance.

 Keep packaging film away from children

- risk of suffocation!

2

; 10 - 30 m: 2.5 mm

2

14 EN

– 5

 The operator must use the appliance

correctly. When working with the appli­ance, he must consider the local condi­tions and pay due care and attention to
other persons, in particular children,
who are nearby.

 Do not use the appliance when there

are other persons around unless they
are also wearing safety equipment.

 Wear protective clothing and safety

goggles to protect against splash back
containing water or dirt.

 This appliance was designed to be

used with detergents which are sup­plied or recommended by the manufac­turer. The use of other detergents or
chemicals may compromise the safety
of the appliance.

Caution

 In case of extended downtimes, switch

the appliance off at the main switch / ap­pliance switch or remove the mains plug.

 Do not operate the appliance at temper-

atures below 0 °C.

 Observe a distance of at least 30 cm

when using the jet to clean painted sur­faces to avoid damaging paintwork.

 Never leave the appliance unattended

when it is in operation.

 Make sure that the power cable or ex-

tension cables are not damaged by run­ning over, pinching, dragging or similar.
Protect the power cable from heat, oil,
and sharp edges.

 All current-conducting parts in the work-

ing area must be protected against jet
water.

 The appliance may only be connected

to an electrical supply which has been
installed in accordance with IEC 60364.

 The appliance may only be connected

to alternating current. The voltage must
correspond with the type plate on the
appliance.

 For safety reasons, we recommend that

you operate the appliance only via a
earth-leakage circuit breaker (max.
30 mA).

 Cleaning operations which produce oily

waste water, e.g. engine washes, un­derbody washes, may only be carried
out using washing stations equipped
with an oil separator.

Safety Devices

Caution

Safety devices protect the user and must
not be modified or bypassed.

Power switch

The appliance switch prevents unintention­al operation of the appliance.

Lock trigger gun

This lock locks the lever of the trigger gun
and prevents the inadvertent start of the ap­pliance.

Overflow valve with pressure switch

The overflow valve prevents the permissi­ble working pressure from being exceeded.
If the lever on the trigger gun is released
the pressure switch turns off the pump, the
high pressure jet is stopped. If the lever is
pulled the pump is turned on again.

Prerequisites for the appliance's

stability

Caution

Create stability for the appliance prior to all
work on or with the appliance to prevent ac­cidents or damage.

– The stability of the appliance is warrant-

ed when it is placed onto an even sur­face.

– 6

15EN

Operation

Description of the Appliance

These operating instructions describe the
maximum equipment. Depending on the
model, there are differences in the scopes
of delivery (see packaging).

Illustrations on Page 2

1 Storage for accessories
2 Transport handle, detachable
3 Quick coupling for high pressure hose
4 Appliance switch "0/OFF“/ „I/ON“
5 Mains cable with mains plug
6 Carrying handle
7 Wheels
8 Water connection
9 Fine filter in the water connection
10 Coupling element for water connection
11 Detergent suction hose (with sieve)
12 Trigger gun
13 Lock trigger gun
14 Key to detach the high pressure hose

from the trigger gun
15 High pressure hose
16 Spray lance with pressure regulation

(Vario Power)
17 Spray lance with Dirtblaster

Optional accessories

18 Washing brush
19 Foam nozzle with detergent container

Special accessories

Special accessories expand the possibili­ties of using your appliance. Please contact
your KÄRCHER dealer for further informa­tion.

Before Startup

Illustrations on Page 3

Illustration
 Screw the coupling element to the wa-

ter connection on the appliance.
Illustration
 Push the high pressure hose into the

trigger gun until it locks audibly.

Note: Make sure the connection nipple

is aligned correctly.
 Check the secure connection by pulling

on the high pressure hose.

Water supply

According to the applicable regula­tions, the appliance must never be
used on the drinking water supply
without a system separator. Use a
suitable system separator manufactured by
KÄRCHER; or, as an alternative, a system
separator as per EN 12729 Type BA. Water
flowing through a system separator is con­sidered non-drinkable.

Caution

Always connect the system separator to
the water supply, never directly to the appli­ance!

Note: Impurities in the water can damage
the high-pressure pump and accessories.
For protection, the use of the KÄRCHER
water filter (optional accessory, order no.

4.730-059) is recommended.

Water supply from mains

Observe regulations of water supplier.
For connection values, see type plate/tech­nical data.
 Use a fibre-reinforced water hose (not

included) with a standard coupling.
(Minimum diameter 1/2 inch (13 mm),
minimum length 7.5 m).

 Push the water supply hose onto the

coupling unit, then connect it to the wa­ter supply.

Drawing in water from open reservoirs

This high-pressure cleaner is suited to work
with the KÄRCHER suction hose with back­flow valve (Optional accessory, order no.

4.440-238) to draw in surface water, e.g.
from water butts or ponds (see specifica­tions for max. suction height).
 Fill the KÄRCHER suction hose with

backflow valve with water, screw to wa­ter supply and hang into the water butt.

 Remove air from appliance before oper-

ation.
Switch on the appliance without con­nection the high-pressure hose (max. 2
minutes) and run it until the water dis­charging from the high-pressure outlet
is free of bubbles. Switch off appliance
and reconnect high-pressure hose.

16 EN

– 7

Start up

Caution

Dry runs lasting longer than two minutes
lead to damages to the high pressure
pump. If the appliance does not build up
pressure within two minutes, switch it off
and proceed as instructed in the Chapter
"Troubleshooting".

Illustration
 Insert the high pressure hose tightly into

the quick coupling on the appliance, it

will lock in audibly.

Note: Make sure the connection nipple

is aligned correctly.

Check the secure connection by pulling

on the high pressure hose.
Illustration
 Push the spray lance into the trigger

gun and fasten it by turning it through

90°.

 Completely open the water tap.
 Insert the mains plug into the socket.
 Turn on the appliance “I/ON”.

Operation

Caution
Risk of damage! The appliance must
only be operated laying down (horizon­tal).

몇 Danger

The trigger gun is subjected to a recoil force
when the water jet is discharged. Make
sure that you have a firm footing and are
also holding the trigger gun and spray lance
firmly.

Caution

Prior to cleaning, make sure that the high
pressure is placed safely on level ground.
Wear protective goggles and protective
clothing during the cleaning process.

Illustration

 Unlock the lever on the trigger gun.
 Pull on the lever of the trigger gun; the

device will switch on.

Note: Release the lever of the trigger

gun; the device will switch off again.

High pressure remains in the system.

Spray lance with pressure regulation

Carrying out the most common cleaning
tasks. The work pressure can be infinitely
regulated between "Min" and "Max".

 Release the lever on the trigger gun.
 Turn the spray lance to the desired po-

sition.

Spray lance with Dirtblaster

For particularly dirty items or areas.

Caution

Car tyres, paint or sensitive surfaces such
as wood should not be cleaned with the dirt
blaster, as there is a risk of damage.

Not suitable for use with detergents.

Optional
Washing brush

Suitable for use with detergents.

Working with detergent

Please use exclusively KÄRCHER deter­gents and care products to carry out the re­spective cleaning task, as these were
specifically developed for your appliance.
The use of other detergents and care prod­ucts may lead to premature wear and can
invalidate your warranty claims. Please ob­tain information at your local dealer or re­quest information directly from KÄRCHER.
Illustration
 Pull detergent suction hose as far as is

required out of the housing.

 Suspend end of detergent suction hose

in a container filled with detergent.

 Use spray lance with pressure regula-

tion (Vario Power).

 Turn the spray lance to "Mix" position.

Note: This will mix the detergent with
the water stream.

Recommended cleaning method

 Spray the detergent sparingly on the

dry surface and allow it to react, but not
to dry.

 Spray off loosened dirt with the high

pressure jet.

Optional

– 8

17EN

Foam nozzle

With powerful foam for effortless cleaning.
 Fill the detergent solution in the deter-

gent tank of the foam nozzle (observe

dosage instructions on the packaging of

the detergent).
 Connect the detergent tank to the foam

nozzle.
 Connect the foam nozzle to the trigger gun.

Note: This will mix the detergent with

the water stream.

Interrupting operation

 Release the lever on the trigger gun.
 Lock the lever on the trigger gun.
 During longer breaks (more than 5 min-

utes), also turn the appliance off using

the "0/OFF" switch.

Finish operation

Caution

Only separate the high-pressure hose from
the trigger gun or the appliance while there
is no pressure in the system.

 After working with detergent, suspend

detergent suction hose in a container

filled with clear water, switch the appli-

ance on for around 1 minute once the

spray lance has been removed and

rinse until water runs clear.

 Release the lever on the trigger gun.
 Turn off the appliance "0/OFF".
 Turn off tap.
 Press the lever on the trigger gun to re-

lease any remaining pressure in the

system.
 Detach the appliance from the water

supply.

몇 Warning

When disconnecting the supply or high

pressure hose, hot water may leak from

the connections after operation.

 Lock the lever on the trigger gun.
 Pull out the mains plug.

Transport

Caution

In order to prevent accidents or injuries,
keep in mind the weight of the appliance
during transport (see Specifications).

When transporting by hand

Illustration
 Lift and carry the appliance by the

transport and carrying handle.
Illustration
 Pull out the transport handle until it au-

dibly snaps into place.
 Pull the appliance by its transport handle.

When transporting in vehicles

 Secure the appliance against shifting

and tipping over.

Storage

Caution

In order to prevent accidents or injuries,
keep in mind the weight of the appliance
when selecting a storage location for it (see
Specifications).

Storing the Appliance

 Park the machine on an even surface.
 Press the disconnect on the trigger gun

and remove the high pressure hose

from the trigger gun.
 Push the casing of the quick coupling

for the high pressure hose toward the

rear and disconnect the high pressure

hose from the appliance.
Illustration
 Stow away the mains cable, the high-

pressure hose and accessory on the

appliance.
Prior to extended storage periods, as dur­ing the winter, also observe the instructions
in the Care section.

18 EN

– 9

Frost protection

Caution

Protect the appliance and its accessories
against frost.

The appliance and its accessories can get
destroyed through frost if there are any wa­ter residues in them. To avoid damage to
them:
 Completely drain all water from the ap-

pliance: Switch the appliance on with
detached high pressure hose and de­tached water supply (max. 1 minute)
and wait, until no more water exits at the
high pressure connection. Turn off the
appliance.

 Store the appliance and the entire ac-

cessories in a frost free room.

Maintenance and care

 Danger

Turn off the appliance and remove the
mains plug prior to any care and mainte­nance work.

Care

Prior to longer periods of storage, e.g. in
the winter:
 Remove filter from suction hose for de-

tergent and clean under running water.

 Pull out the sieve in the water connec-

tion using flat-nose pliers and clean un­der running water.

Maintenance

The appliance is maintenance free.

Troubleshooting

You can rectify minor faults yourself with
the help of the following overview.
If in doubt, please consult the authorized
customer service.

 Danger

Turn off the appliance and remove the
mains plug prior to any care and mainte­nance work.
Repair works may only be performed by the
authorised customer service.

Appliance is not running

 Check whether the voltage indicated on

the type plate corresponds to the volt-

age of the mains supply.
 Check the mains connection cable for

damages.
 Release the lever of the hand spray

gun; the appliance will switch on.

Pressure does not build up in the

appliance

 Check setting at the spray lance.
 Appliance ventilation.

Switch on the appliance without con-

nection the high-pressure hose (max. 2

minutes) and run it until the water dis-

charging from the high-pressure outlet

is free of bubbles. Switch off appliance

and reconnect high-pressure hose.

 Check the water supply.
 Pull out the fine filter in water connec-

tion using flat-nose pliers and clean with

running water.

Spare parts

Use only original KÄRCHER spare parts.
You will find a list of spare parts at the end
of these operating instructions.

Appliance does not start, motor

hums

Cause: Voltage reduction due to weak
mains supply or when using an extension
cable.

 When switching on, first pull the lever of

the trigger gun and then switch the ap-

pliance switch to "I/ON".

– 10

19EN

Strong pressure fluctuations

 Clean high-pressure nozzle: Remove

dirt and debris from the nozzle bore, us­ing a needle and rinse through with wa­ter from the front.

 Check water flow quantity.

Appliance is leaking

 Slight leakage from the appliance pump

is normal. If the leakage increases con­tact the authorized customer service.

No detergent infeed

 Use spray lance with pressure regula-

tion (Vario Power).
Turn the spray lance to "Mix" position.

 Clean the detergent suction hose filter.
 Check the detergent suction hose for

kinks.

Technical specifications

K 6.200

K 7.200

Electrical connection

Voltage
1~50 Hz

Connected load 2,5 3,0 kW
Protection class IP X5
Protective class I
Mains fuse (slow-blow) 16 A

Water connection

Max. feed pressure 0,6 MPa
Max. feed temperature 60 °C
Min. feed volume 12 I/min
Max. Suction height 1,0 m

Performance data

Working pressure 13 15 MPa
Max. permissible pressure 15 16 MPa
Water flow rate 8,8 9,2 I/min
Recoil force of trigger gun 20 22 N
Detergent flow rate 0 - 0,3 I/min

Dimensions and weights

Length 552 mm
Width 290 mm
Height 333 mm
Weight, ready to operate

with accessories

Values determined as per EN 60335-2-79

Hand-arm vibration value
Uncertainty K

Sound pressure level L
Uncertainty K

pA

Sound power level L
Uncertainty K

WA

230-

240

17,4 19,0 kg

pA

+

WA

230 V

< 2,5

0,3

m/s
m/s

773dB(A)

dB(A)

93 dB(A)

2

2

20 EN

Subject to technical modifications!

– 11

EC Declaration of Conformity

We hereby declare that the machine de­scribed below complies with the relevant
basic safety and health requirements of the
EU Directives, both in its basic design and
construction as well as in the version put
into circulation by us. This declaration shall
cease to be valid if the machine is modified
without our prior approval.

Product: High pressure cleaner
Type: 1.446-xxx, 1.447-xxx
Relevant EU Directives

2006/42/EC (+2009/127/EC)
2004/108/EC
2011/65/EC
2000/14/EC

Applied harmonized standards

EN 50581
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Applied conformity evaluation method

2000/14/EC: Appendix V

Sound power level dB(A)

Measured: 90
Guaranteed: 93

The undersigned act on behalf and under
the power of attorney of the company man­agement.

CEO

Head of Approbation

Authorised Documentation Representative
S. Reiser

Alfred Kärcher GmbH Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Phone: [phone]
Fax: [phone]

Winnenden, 2012/11/01

– 12

21EN

Contenu

Consignes générales . . . . . . . . . FR 4

Consignes de sécurité . . . . . . . . FR 5

Utilisation . . . . . . . . . . . . . . . . . . FR 7

Transport. . . . . . . . . . . . . . . . . . . FR 9

Entreposage . . . . . . . . . . . . . . . . FR 10

Entretien et maintenance . . . . . . FR 10

Assistance en cas de panne . . . . FR 10

Caractéristiques techniques . . . . FR 12

Déclaration de conformité CE . . . FR 12

Consignes générales

Cher client,

Lire cette notice originale avant

la première utilisation de votre
appareil, se comporter selon ce qu'elle re­quièrt et la conserver pour une utilisation ul­térieure ou pour le propriétaire futur.

Contenu de livraison

L'étendue de la fourniture de votre appareil
figure sur l'emballage. Lors du déballage,
contrôler l’intégralité du matériel.
S'il manque des accessoires ou en cas de
dommages imputables au transport, infor­mer immédiatement le revendeur.

Utilisation conforme

Ce nettoyeur haute pression ne doit être
utilisé que pour un usage privé:

– pour le nettoyage de machines, véhi-

cules, bâtiments, outils, fassades, ter­rasses, outils de jardinage etc. avec un
jet d'eau sous pression (et si besoin en
ajoutant des détergents).

– avec des accessoires, pièces de re-

change et détergents homologués par
Kärcher
consignes livrées avec les détergents.

®

. Veuillez respecter les

Symboles utilisés dans le mode

d'emploi

 Danger

Pour un danger immédiat qui peut avoir
pour conséquence la mort ou des bles­sures corporelles graves.

몇 Avertissement

Pour une situation potentiellement dange­reuse qui peut avoir pour conséquence des
blessures corporelles graves ou la mort.

Attention

Pour une situation potentiellement dange­reuse qui peut avoir pour conséquence des
blessures légères ou des dommages maté­riels.

Symboles sur l'appareil

1 Risque d'endommagement!

L'appareil ne doit être utilisé
qu'en position horizontale.

2 Le jet haute pression ne

doit être dirigé ni sur des
personnes ou des animaux, ni sur des
installations électriques actives, ni sur
l'appareil lui-même.

3 Mettre l'appareil à l'abri du gel.

Protection de l’environnement

Les matériaux constitutifs de l’embal­lage sont recyclables. Ne pas jeter
les emballages dans les ordures mé­nagères, mais les remettre à un sys­tème de recyclage.
Les appareils usés contiennent des
matériaux précieux recyclables les­quels doivent être apportés à un sys­tème de recyclage. Pour cette raison,
utilisez des systèmes de collecte
adéquats afin d'éliminer les appareils
usés.

Instructions relatives aux ingrédients
(REACH)

Les informations actuelles relatives aux in­grédients se trouvent sous :

www.kaercher.com/REACH

22 FR

– 4

Garantie

Dans chaque pays, les conditions de ga­rantie en vigueur sont celles publiées par
notre société de distribution responsable.
Les éventuelles pannes sur l’appareil sont
réparées gratuitement dans le délai de va­lidité de la garantie, dans la mesure où
celles-ci relèvent d'un défaut matériel ou
d'un vice de fabrication. En cas de recours
en garantie, adressez-vous à votre reven­deur ou au service après-vente agréé le
plus proche munis de votre preuve d'achat.
(Adresse au dos)

Consignes de sécurité

 Danger

 Ne jamais saisir la fiche secteur ni la prise

de courant avec des mains humides.

 Ne jamais mettre l’appareil en service si

le câble d’alimentation ou des pièces
importantes de l’appareil, telles que par
exemple le flexible haute pression, le
poignée-pistolet ou les dispositifs de
sécurité sont endommagés.

 Vérifier avant chaque utilisation que le

câble d'alimentation et la fiche secteur
ne sont pas endommagés. Un câble
d’alimentation endommagé doit immé­diatement être remplacé par le service
après-vente ou un électricien agréé.

 Vérifier avant chaque utilisation que le

flexible haute-pression n'est pas en­dommagé. Un flexible haute pression
endommagé doit immédiatement être
remplacé.

 Il est interdit d’utiliser l’appareil dans

des zones présentant des risques d’ex­plosion.

 Si l’appareil est utilisé dans des zones

de danger (par exemple des stations
essence), il faut tenir compte des
consignes de sécurité correspon­dantes.

 Une utilisation incorrecte des jets haute

pression peut présenter des dangers. Le
jet ne doit pas être dirigé sur des per­sonnes, animaux, installations élec­triques actives ni sur l'appareil lui-même.

 Ne jamais diriger le jet haute pression

sur soi-même ni sur d’autres personnes
dans le but de nettoyer les vêtements
ou les chaussures.

 Ne jamais laver au jet des objets conte-

nant des substances nocives (par
exemple de l’amiante).

 Le jet haute pression risque d’endom-

mager les pneus/valves de véhicules et
les pneus risquent d’éclater. Le premier
indice d’endommagement est une dé­coloration du pneu. Des pneus/valves
de véhicules endommagés présentent
des dangers de mort. Il faut toujours se
tenir au moins à 30 cm des pièces pour
les laver au jet !

 Risque d'explosion !

Ne pas pulvériser de liquides inflam­mables.
Ne jamais aspirer des liquides conte­nant des solvants ni des acides ou des
solvants non dilués, tels que par
exemple de l’essence, du diluant pour
peinture ou du fuel ! Le nuage de pulvé­risation est extrêmement inflammable,
explosif et toxique. Ne pas utiliser
d’acétone, d’acides ni de solvants non
dilués, du fait de leur effet corrosif sur
les matériaux constituant l’appareil.

몇 Avertissement

 La fiche secteur et la fiche d'une ral-

longe doivent être étanches et ne
doivent pas reposer dans l'eau.

 Des rallonges non adaptées peuvent

présenter des risques. Utiliser à l’air
libre uniquement des câbles de rallonge
autorisées et marquées de façon adé­quate avec une section suffisante du
conducteur.
1 - 10 m : 1,5 mm

 Toujours dérouler entièrement les ral-

longes de l’enrouleur de câble.

 Les flexibles haute pression, les robi-

nets et les raccords sont importants
pour la sécurité de l’appareil. N'utiliser
que des flexibles haute pression, des
robinets et des raccords recommandés
par le fabricant.

2

; 10 - 30 m: 2,5 mm

2

– 5

23FR

 Cet appareil n'est pas destiné à être uti-

lisé par des personnes avec des capa­cités physiques, sensorielles ou
mentales restreintes.
L’appareil ne doit jamais être utilisé par
des enfants ni par des personnes non
avisées.
Les enfants doivent être surveillés pour
s'assurer qu'ils ne jouent pas avec l'ap­pareil.

 Tenir les films plastiques d'emballages

hors de portée des enfants, risque
d'étouffement !

 L’utilisateur doit faire preuve d'un usage

conforme de l'appareil. Il doit prendre
en considération les données locales et
lors du maniement de l’appareil, il doit
prendre garde aux tierces personnes,
et en particulier aux enfants.

 L’appareil ne doit jamais être utilisé si

d’autres personnes figurent dans le
rayon de portée de l’appareil, à moins
que ces personnes ne portent des vête­ments de protection.

 Pour se protéger contre les éclabous-

sures ou les poussières, porter le cas
échéant des vêtements et des lunettes
de protection.

 Cet appareil a été conçu pour l’utilisa-

tion de détergents ayant été fournis ou
recommandés par le fabricant. L’utilisa­tion d’autres détergents ou d’autres
produits chimiques peut nuire à la sécu­rité de l’appareil.

Attention

 Lors des pauses d'exploitation prolon-

gées, mettre l'appareil hors service au
niveau du sectionneur général / de l'in­terrupteur d'appareil ou de la fiche sec­teur.

 Ne pas exploiter l'appareil à des tempé-

ratures inférieures à 0 °C.

 Une distance d'au moins 30 cm entre la

lance et les surfaces peintes est néces­saire pour éviter tout endommagement.

 Ne jamais laisser l’appareil sans sur-

veillance lorsqu’il est en marche.

 Veiller à ne pas abîmer ni endommager

le câble d’alimentation ni le câble de ral­longe en roulant dessus, en les coin­çant ni en tirant violemment dessus.
Protéger les câbles d’alimentation
contre la chaleur, l’huile et les bords
tranchants.

 Toutes les pièces conductrices dans la

zone de travail doivent être protégées
contre les jets d’eau.

 L’appareil doit uniquement être raccor-

dé à un branchement électrique mis en
service par un électricien conformé­ment à la norme IEC 60364.

 L'appareil doit être raccordé unique-

ment au courant alternatif. La tension
doit être identique avec celle indiquée
sur la plaque signalétique de l’appareil.

 Pour des raisons de sécurité, nous re-

commandons fondamentalement que
l'appareil soit exploité avec un disjonc­teur de courant de défaut (max. 30 mA).

 Tous travaux de nettoyage produisant

des eaux usées contenant de l’huile,
par exemple un nettoyage de moteur ou
de bas de chassis, doivent uniquement
être effectués à des postes de lavage
équipés d’un séparateur d’huile.

Dispositifs de sécurité

Attention

Le but des dispositifs de sécurité est de
protéger l'utilisateur. Ils ne doivent en au­cun cas être transformés ou désactivés.

Interrupteur principal

L'interrupteur principal empêche un fonc­tionnement involontaire de l'appareil.

Verrouillage poignée-pistolet

Le verrouillage verrouille le levier de la poi­gnée-pistolet et empêche un démarrage
non désiré de l'appareil.

Clapet de décharge avec pressostat

Le clapet de décharge évite un dépassage
de la pression de service admissible.
Si vous relâchez la gâchette, la pompe est
éteinte par un manocontacteur, le jet haute
pression est interrompu. Si vous appuyez à
nouveau sur le levier, la pompe est remise
en marche.

24 FR

– 6

Conditions pour la stabilité

Attention

Avant d'effectuer toute opération avec ou sur
le travail, en assurer la stabilité afin d'éviter
tout accident ou tout endommagement.

– La stabilité de l'appareil est assurée

lorsqu'il peut être posé sur une surface
plane.

Utilisation

Description de l’appareil

Ces instructions de service décrivent l'équi­pement maximum. Suivant le modèle, la
fourniture peut varier (voir l'emballage).

Illustrations voir page 2

1 Support pour accessoires
2 Poignée de transport, amovible
3 Accouplement rapide pour flexible

haute pression
4 Interrupteur principal "0/OFF" / "I/ON"
5 Câble d'alimentation secteur avec fiche

secteur
6 Poignée de transport
7 Roues
8 Arrivée d'eau
9 Filtre finisseur dans le raccordement

d'eau
10 Raccord pour l'arrivée d'eau
11 Flexible d'aspiration du détergent (avec

filtre)
12 Poignée-pistolet
13 Verrouillage poignée-pistolet
14 Touche pour séparer le tuyau à haute

pression de la poignée-pistolet
15 Flexible haute pression
16 Lance avec réglage de la pression (Va-

rio Power)
17 Lance avec rotabuse

Accessoire en option

18 Brosse de lavage
19 Buse de mousse avec récipient de dé-

tergent

Accessoires en option

Les accessoires spéciaux élargissent le
champ d'action de votre appareil. Vous
trouverez de plus amples informations
chez votre revendeur Kärcher

®

.

Avant la mise en service

Illustrations voir page 3

Illustration
 Visser le raccord à l'arrivée d'eau de

l'appareil.
Illustration
 Enficher le flexible haute pression dans

la poignée-pistolet jusqu'à ce qu'il s'en-

clenche de manière audible.

Remarque : Veiller à un alignement

correct du nipple de raccordement.
 Contrôler que la connexion est bien fixée

en tirant sur le flexible haute pression.

Alimentation en eau

Selon les directives en vigueur,
l'appareil ne doit jamais être ex­ploité sans séparateur système
sur le réseau d'eau potable. Utili­ser un séparateur système approprié de la
Sté. Kärcher ® ou en alternative un sépara­teur système selon EN 12729 type BA.
L'eau qui s'est écoulée à travers un sépara­teur system est classifiée comme non po­table.

Attention

Toujours raccorder le séparateur du sys­tème au niveau de l'alimentation en eau et
jamais directement sur l'appareil!

Remarque : Des impuretés dans l'eau
peuvent endommager la pompe haute
pression et les accessoires. Il est recom­mandé d'utiliser le filtre à eau Kärcher
cessoires spéciaux, référence : 4.730-059)
à des fins de protection.

Raccordement à la conduite d'eau du
réseau public

Respecter les prescriptions de votre socié­té distributrice en eau.
Données de raccordement, voir plaque si­gnalétique / caractéristiques techniques
 Utiliser un flexible renforcé (non livré)

avec un raccord standard. (diamètre

minimum 1/2 pouce ou 13 mm, lon-

gueur au moins 7,5 m).
 Fixer le flexible d'eau sur le raccord de

l'appareil et raccorder à l'alimentation

en eau.

®

(ac-

– 7

25FR

Aspiration d'eau depuis des réservoirs
ouverts

Ce nettoyeur haute pression est approprié
pour l'aspiration de l'eau de surface, par ex.
des cuves d'eau de pluie ou étangs (hau­teur manométrique maximale cf. caracté­ristiques techniques) avec le flexible
d'aspiration avec soupape antiretour
Kärcher

®

(accessoires spéciaux, référence

4.440-238).
 Remplir le flexible d'aspiration

Kärcher

®

avec soupape antiretour avec
de l'eau, le visser sur le raccord d'eau et
l'accrocher dans la cuve d'eau.

 Purger l'appareil avant l'utilisation.

Mettre l'appareil en marche en vérifiant
que la lance n'est pas branchée et le
laisser tourner (max. 2 minutes) jusqu'à
ce que l'eau qui s'échappe du pistolet
ne contienne plus de bulles d'air. Mettre
l'appareil hors tension et raccorder la
lance.

Mise en service

Attention

Une marche à sec de plus de 2 minutes en­traîne des endommagements de la pompe
haute pression. Si l'appareil n'établit pas de
pression dans les deux minutes, le mettre
hors service et procéder de la manière indi­quée dans les instructions du chapitre
"Aide en cas de défauts".

Illustration
 Enficher fermement le flexible haute

pression das le coupleur rapide su l'ap­pareil, jusqu'à ce qu'il s'encliquette de
façon audible.
Remarque : Veiller à un alignement
correct du nipple de raccordement.
Contrôler que la connexion est bien fixée
en tirant sur le flexible haute pression.

Illustration
 Raccorder la lance à la poignée-pistolet

et la fixer en effectuant une rotation à
90°.

 Ouvrir le robinet d'eau complètement.
 Brancher la fiche secteur dans une

prise de courant.

 Interrupteur principal sur "I/ON".

Fonctionnement

Attention
Risque d'endommagement! L'appareil
ne doit être utilisé qu'en position hori­zontale.

몇 Danger

Le jet d'eau sortant de la buse haute pres­sion provoque une force de réaction sur la
poignée-pistolet. Veiller à adopter une po­sition stable et à tenir la poignée et la lance
fermement.

Attention

S'assurer avant le début du nettoyage que
le nettoyeur haute pression se trouve sur
un sol plan. Utiliser lors du nettoyage des
lunettes de protection et revêtir une tenue
de protection.

Illustration
 Déverrouiller la manette de la poignée-

pistolet.

 Tirer le levier, l'appareil se met en ser-

vice.
Remarque : Si le levier est relâché,
l'appareil se met hors service. La haute
pression est conservée dans le sys­tème.

Lance avec réglage de la pression
(Vario Power)

Pour les travaux courants de nettoyage. La
pression de travail peut être réglable de
manière continue entre "Min" et "Max".
 Relâcher la manette de la poignée-pis-

tolet.

 Tourner la lance sur la position souhai-

tée.

Lance avec rotabuse

Pour les salissures tenaces.

Attention

Ne pas nettoyer les pneus, la carrosserie
ou les surfaces sensibles telles que le bois
avec la rotabuse pour éviter tout endom­magement.

Pas approprié pour un travail avec du dé­tergent.

Option
Brosse de lavage

Approprié pour le travail avec du détergent.

26 FR

– 8

Travail avec le détergent

Utilisez pour la tâche de nettoyage respec­tive exclusivement des détergents et des
produits d'entretien Kärcher
ont été mis au point spécialement pour une
utilisation avec votre appareil. L'emploi
d'autres détergents ou produits de soin
peut entraîner une usure plus rapide et l'an­nulation de la garantie. Veuillez vous infor­mer chez votre distributeur spécialisé ou
consultez Kärcher
Illustration
 Tirer le flexible d'aspiration pour le dé-

tergent du logement à la longueur sou­haitée.

 Plonger le flexible d’aspiration pour le

détergent dans un récipient contenant
une solution de détergent.

 Utiliser la lance avec réglage de la pres-

sion (Vario Power).

 Tourner la lance sur la position "Mix".

Remarque : Ainsi, la solution de dé­tergent est mélangée au jet d'eau lors
du fonctionnement.

Méthode de nettoyage conseillée

 Pulvériser le détergent sur la surface

sèche et laisser agir sans toutefois le
laisser sécher complètement.

 Retirer les saletés dissoutes au moyen

du jet haute pression.

Option
Buse à mousse

Le détergent est aspiré hors du récipient et
mousse fortement.
 Remplir la solution de détergent dans le

récipient de détergent de la buse à
mousse (en respectant le dosage indi­qué sur le conditionnement du dé­tergent).

 Relier la buse à mousse au récipient de

détergent.

 Insérer la buse à mousse dans la poi-

gnée-pistolet et la fixer en effectuant
une rotation de 90 °.
Remarque : Ainsi, la solution de dé­tergent est mélangée au jet d'eau lors
du fonctionnement.

®

directement.

®

, car ceux-ci

Interrompre le fonctionnement

 Relâcher la manette de la poignée-pis-

tolet.

 Verrouiller le levier de la poignée-pisto-

let.

 En cas de pauses de longue durée

(plus de 5 minutes), mettre en plus l'ap­pareil hors service avec l'interrupteur
"0/OFF".

Fin de l'utilisation

Attention

Séparer le tuyau haute pression de la poi­gnée-pistolet ou de l'appareil uniquement
quand il n'y a pas de pression dans le sys­tème.

 Après le travail avec le détergent, ac-

crocher le flexible d'aspiration dans un
récipient contenant de l'eau propre,
mettre l'appareil en marche environ
pendant une minute après avoir dé­monté la lance et rincer.

 Relâcher la manette de la poignée-pis-

tolet.

 Mettre l'appareil hors service "0/OFF".
 Fermer le robinet d'eau.
 Actionner la gachette de la poignée-pis-

tolet afin de faire échapper la pression
restante dans le système.

 Séparer l'appareil de l'alimentation en

eau.

몇 Avertissement

En cas de séparation du flexible d'ame­née ou haute pression, de l'eau chaude
peut s'échapper des raccords pendant
le fonctionnement.

 Verrouiller le levier de la poignée-pisto-

let.

 Retirer le connecteur de la prise.

Transport

Attention

Afin d'éviter tout accident ou toute blessure
lors du transport, tenir compte du poids de
l'appareil (voir les caractéristiques tech­niques).

– 9

27FR

Transport manuel

Illustration
 Soulever l'appareil avec la poignée de

transport et le porter.

Illustration
 Sortir la poignée de transport ; elle s'en-

clenche de manière audible.

 Tirer l'appareil à l'aide de la poignée de

transport.

Transport dans des véhicules

 Freiner l'appareil pour l'empêcher de

glisser et de basculer.

flexible haute pression raccordé et sans
alimentation d'eau raccordé (max. 1
min.) et attendre jusqu'à ce qu'il ne
sorte plus d'eau du raccord haute pres­sion. Désactiver l'appareil.

 Conserver l'appareil et l'intégralité des

accessoires dans un endroit à l'abri du
gel.

Entretien et maintenance

 Danger

Avant tout travail d'entretien et de mainte­nance, mettre l'appareil hors tension et dé­brancher la fiche secteur.

Entreposage

Attention

Afin d'éviter tout accident ou toute bles­sure, tenir compte du poids de l'appareil
(voir les caractéristiques techniques) en
choisissant son emplacement pour le stoc­kage.

Ranger l’appareil

 Garer l'appareil sur une surface plane.
 Appuyer sur la touche de séparation de

la poignée-pistolet et séparer le flexible
haute pression de celle-ci.

 Pousser le logement du couplage ra-

pide pour le flexible haute pression
dans le sens de la flèche et sortir le
flexible haute pression.

Illustration
 Ranger le câble d'alimentation, le

flexible à haute pression et l'accessoire
sur l'appareil.

En cas de stockage prolongé, par ex. en hi­ver, respecter en plus les recommanda­tions fournies au chapitre Entretien.

Protection antigel

Attention

Mettre l'appareil et les accessoires à l'abri
du gel.

L'appareil et les accessoires sont détruits
par le gel si l'eau n'a pas été totalement vi­dée. Pour éviter tout endommagement :
 Vider complètement l'eau de l'appareil :

Mettre l'appareil en service sans le

Entretien

Avant un stockage prolongé, par exemple
en hiver :
 Retirer le filtre du flexible d'aspiration

pour détergent et le nettoyer à l'eau
courante.

 Enlever le tamis de l'arrivée d'eau à

l'aide d'une pince et le nettoyer à l'eau
courante.

Maintenance

L'appareil ne nécessite aucune mainte­nance.

Pièces de rechange

Utiliser uniquement des pièces de re­change de la marque Kärcher
verez une liste des pièces de rechanges à
la fin de cette notice.

®

. Vous trou-

Assistance en cas de panne

Il est possible de résoudre des pannes
sans trop grande gravité en utilisant la liste
suivante.
En cas de doute, s'adresser au service
après-vente agréé.

 Danger

Avant tout travail d'entretien et de mainte­nance, mettre l'appareil hors tension et dé­brancher la fiche secteur.
Seul le service après-vente agréé est auto­risé à effectuer des travaux de réparation
ou des travaux concernant les pièces élec­triques de l'appareil.

28 FR

– 10

L'appareil ne fonctionne pas

 Vérifier que la tension indiquée sur la

plaque signalétique correspond à la
tension de la prise de courant.

 Vérifier si le câble d'alimentation est en-

dommagé

 Actionner le levier de la poignée pisto-

let, l'appareil se met en service.

L'appareil ne monte pas en pression

 Contrôler le réglage sur la lance.
 Purger l'appareil.

Mettre l'appareil en marche en vérifiant
que la lance n'est pas branchée et le
laisser tourner (max. 2 minutes) jusqu'à
ce que l'eau qui s'échappe du pistolet
ne contienne plus de bulles d'air. Mettre
l'appareil hors tension et raccorder la
lance.

 Contrôler l'alimentation en eau.
 Enlever le filtre finisseur dans le raccor-

dement d'eau à l'aide d'une pince et le
nettoyer à l'eau courante.

L'appareil ne démarre pas, le

moteur ronronne

Cause : Chute de tension en raison d'un ré­seau électrique faible ou d'utilisation d'un
câble de rallonge.

 Lors de la mise en service, tirer en pre-

mier sur le levier de la poignée-pistolet,
puis mettre l'interrupteur principal sur "I/
ON".

Le détergent n'est pas aspirée

 Utiliser la lance avec réglage de la pres-

sion (Vario Power).
Tourner la lance sur la position "Mix".

 Nettoyer le filtre situé sur le flexible

d'aspiration du détergent.

 Vérifier que le flexible d’aspiration à dé-

tergent n’est plié en aucun endroit.

Fluctuations de pression

importantes

 Nettoyer la buse à haute pression :

Ôtez les salissures situées dans l'orifice
de la buse à l'aide d'une aiguille et rin­cez-la avec de l'eau.

 Contrôler la quantité d'eau alimentée.

Appareil non étanche

 Une fuite minime au niveau de l'appareil

peut survenir sous certaines conditions
techniques. Si la fuite est importante,
contacter le service après-vente agréé.

– 11

29FR

Caractéristiques techniques

K 6 200

Branchement électrique

Tension
1~50 Hz

Puissance de raccordement 2,5 3,0 kW
Degré de protection IP X5
Classe de protection I
Protection du réseau (à ac-

tion retardée)

Arrivée d'eau

Pression d'alimentation
(max.)

Température d'alimentation
(max.)

Débit d'alimentation (min.) 12 l/min
Hauteur max. de l'aspiration 1,0 m

Performances

Pression de service 13 15 MPa
Pression maximale admis-

sible
Débit (eau) 8,8 9,2 l/min
Force de réaction sur la poi-

gnée-pistolet
Débit (détergent) 0 - 0,3 l/min

Dimensions et poids

Longueur 552 mm
Largeur 290 mm
Hauteur 333 mm
Poids, opérationnel avec ac-

cessoires

Valeurs déterminées selon EN 60335-2-79

Valeur de vibrations bras­main
Incertitude K

Niveau de pression sonore
L

pA

Incertitude K
Niveau de pression sonore

LWA + incertitude K

pA

WA

Sous réserve de modifications
techniques !

K 7 200

230-

230 V

240

16 A

0,6 MPa

60 °C

15 16 MPa

20 22 N

17,4 19,0 kg

< 2,5

0,3

773dB(A)

93 dB(A)

m/s
m/s

dB(A)

Déclaration de conformité CE

Nous certifions par la présente que la ma­chine spécifiée ci-après répond de par sa
conception et son type de construction ain­si que de par la version que nous avons
mise sur le marché aux prescriptions fon­damentales stipulées en matière de sécuri­té et d’hygiène par les directives
européennes en vigueur. Toute modifica­tion apportée à la machine sans notre ac­cord rend cette déclaration invalide.

Produit: Nettoyeur haute pression
Type: 1 446-xxx, 1 447-xxx
Directives européennes en vigueur :

2006/42/CE (+2009/127/CE)
2004/108/CE
2011/65/CE
2000/14/CE

Normes harmonisées appliquées :

EN 50581
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Procédures d'évaluation de la conformité

2000/14/CE: Annexe V

Niveau de puissance acoustique dB(A)

Mesuré: 90
Garanti: 93

Les soussignés agissent sur ordre et sur
procuration de la Direction commerciale.

2
2

CEO

Responsable de la documentation:
S. Reiser

Alfred Kärcher GmbH Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Téléphone : [phone]
Télécopieur : [phone]

Winnenden, 2012/11/01

Head of Approbation

30 FR

– 12

Indice

Avvertenze generali . . . . . . . . . . IT 4

Norme di sicurezza . . . . . . . . . . . IT 5

Uso . . . . . . . . . . . . . . . . . . . . . . . IT 7

Trasporto. . . . . . . . . . . . . . . . . . . IT 9

Supporto . . . . . . . . . . . . . . . . . . . IT 10

Cura e manutenzione . . . . . . . . . IT 10

Guida alla risoluzione dei guasti . IT 10

Dati tecnici . . . . . . . . . . . . . . . . . IT 11

Dichiarazione di conformità CE. . IT 12

Avvertenze generali

Gentile cliente,

Prima di utilizzare l'apparecchio

per la prima volta, leggere le
presenti istruzioni originali, seguirle e con­servarle per un uso futuro o in caso di riven­dita dell'apparecchio.

Fornitura

La fornitura del Suo apparecchio è riportata
sulla confezione. Controllare che il conte­nuto dell'imballaggio sia completo.
In caso di accessori assenti o danni dovuti
al trasporto si prega di contattare il rivendi­tore.

Uso conforme a destinazione

Utilizzate questa idropulitrice esclusiva­mente nell'uso domestico:

– per la pulizia di macchine, veicoli, edifi-

ci, attrezzi, facciate, terrazzi, attrezzi da
giardinaggio ecc. con getto d'acqua ad
alta pressione (se necessario con l'ag­giunta di detergenti).

– con accessori, pezzi di ricambio e de-

tergenti autorizzati da KÄRCHER. Ri­spettate le indicazioni allegate ai
detergenti.

Simboli riportati nel manuale d'uso

 Pericolo

Per un rischio imminente che determina le­sioni gravi o la morte.

몇 Attenzione

Per una situazione di rischio possibile che po­trebbe determinare lesioni gravi o la morte.

Attenzione

Per una situazione di rischio possibile che
potrebbe determinare danni leggeri a per­sone o cose.

Simboli riportati sull’apparecchio

1 Rischio di danneggiamento!

L'apparecchio deve essere
fatto funzionare solo in posi­zione stesa (orizzontale).

2 Il getto ad alta pressione

non va mai puntato su persone, animali,
equipaggiamenti elettrici attivi o sull'ap­parecchio stesso.

3 Proteggere l'apparecchio dal gelo.

Protezione dell’ambiente

Tutti gli imballaggi sono riciclabili. Gli
imballaggi non vanno gettati nei rifiuti
domestici, ma consegnati ai relativi
centri di raccolta.
Gli apparecchi dimessi contengono
materiali riciclabili preziosi e vanno
perciò consegnati ai relativi centri di
raccolta. Si prega quindi di smaltire
gli apparecchi dimessi mediante i si­stemi di raccolta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono
disponibili all'indirizzo:

www.kaercher.com/REACH

– 4

31IT

Garanzia

Le condizioni di garanzia valgono nel ri­spettivo paese di pubblicazione da parte
della nostra società di vendita competente.
Entro il termine di garanzia eliminiamo gra­tuitamente eventuali guasti all’apparecchio,
se causati da difetto di materiale o di produ­zione. Nei casi previsti dalla garanzia si
prega di rivolgersi al proprio rivenditore, op­pure al più vicino centro di assistenza auto­rizzato, esibendo lo scontrino di acquisto.
(Indirizzo vedi retro)

Norme di sicurezza

 Pericolo

 Non toccare mai la spina e la presa con

le mani bagnate.

 Non accendere l'apparecchio nel caso il

cavo di allacciamento alla rete o parti
importanti dell'apparecchio, per es. il
tubo flessibile di alta pressione, la pisto­la a spruzzo oppure i dispositivi di sicu­rezza siano danneggiati.

 Prima di ogni utilizzo controllare che il

cavo di allacciamento alla rete e la spi­na di alimentazione non presentino
danni. Far sostituire immediatamente il
cavo di allacciamento alla rete danneg­giato dal servizio clienti autorizzato/da
un elettricista specializzato.

 Prima di ogni utilizzo controllare che il

tubo flessibile alta pressione non sia
danneggiato. Sostituire immediatamen­te il tubo flessibile alta pressione dan­neggiato.

 E' vietato l'utilizzo in ambienti a rischio

di esplosione.

 In caso di utilizzo dell'apparecchio in

ambienti a rischio (per es. stazioni di
servizio) devono essere rispettate le re­lative norme di sicurezza.

 Getti ad alta pressione possono risulta-

re pericolosi se usati in modo improprio.
Il getto non va mai puntato su persone,
animali, equipaggiamenti elettrici attivi
o sull'apparecchio stesso.

 Non puntare il getto ad alta pressione

su altri o su se stessi per pulire indu­menti o calzature.

 Non spruzzare oggetti che possano

contenere sostanze tossiche (per es.
amianto).

 Pneumatici/valvole di pneumatici pos-

sono essere danneggiati e scoppiare se
trattati con getto ad alta pressione. Il
primo segno è dato dal cambiamento
del colore del pneumatico. Pneumatici/
valvole di pneumatici danneggiati pos­sono essere pericolosissimi. Mantene­re una distanza del getto di almeno 30
cm durante la pulizia!

 Rischio di esplosione!

Non nebulizzare alcun liquido infiam­mabile.
Non aspirare mai liquidi contenenti sol­venti o acidi allo stato puro o solventi!
Ne fanno parte per es. benzina, diluenti
per vernici o gasolio. La nebbia di pol­verizzazione è altamente infiammabile,
esplosiva e velenosa. Non utilizzare
acetone, acidi allo stato puro e solventi,
in quanto corrodono i materiali utilizzati
nell'apparecchio.

몇 Attenzione

 La spina di alimentazione ed il collega-

mento del cavo prolunga utilizzato de­vono essere a tenuta d'acqua e non
devono trovarsi in acqua.

 Prolunghe non adatte possono risultare

pericolose. All'aperto utilizzate solo pro­lunghe autorizzate e previste per
quell'utilizzo con sezione di conduzione
sufficiente:
1 - 10 m: 1,5 mm

 Estrarre il cavo prolunga sempre com-

pletamente dall'avvolgicavo.

 I tubi flessibili alta pressione, i raccordi

e i giunti di accoppiamento sono impor­tanti per la sicurezza dell'apparecchio.
Utilizzare esclusivamente tubi flessibili
alta pressione, raccordi e giunti di sicu­rezza raccomandati dal produttore.

2

; 10 - 30 m: 2,5 mm

2

32 IT

– 5

 Questo apparecchio non è indicato ad

essere utilizzato da persone con limita­te capacità fisiche, sensoriali o mentali.
L'apparecchio non deve essere utilizza­to da bambini e da persone non autoriz­zate.
I bambini devono essere sorvegliati af­finché non giochino con l'apparecchio.

 Tenere le pellicole di imballaggio fuori

dalla portata dei bambini. Rischio di
asfissia!

 L'operatore deve utilizzare l'apparec-

chio in modo conforme a destinazione.
Deve tener conto delle condizioni pre­senti in loco e durante il lavoro con l'ap­parecchio fare attenzione alle persone
nelle vicinanze.

 Non utilizzare l'apparecchio in presen-

za di persone nelle immediate vicinan­ze, a meno che non indossino gli
indumenti protettivi adeguati.

 Per proteggersi dagli spruzzi d'acqua o

di sporco indossare indumenti e occhia­li di protezione adatti.

 Questo apparecchio è stato concepito

per essere utilizzato con i detergenti
forniti dal produttore o da esso racco­mandati. L'utilizzo di altri detergenti o
agenti chimici può compromettere la si­curezza dell'apparecchio.

Attenzione

 In caso di pause di esercizio prolungate

disattivare l'apparecchio dall'interrutto­re principale / interruttore dell'apparec­chio o tirare la spina di rete.

 Non utilizzare l'apparecchio in caso di

temperature inferiori a 0 °C.

 Mantenere una distanza minima di 30

cm del getto durante la pulizia di super­fici verniciate, in modo da evitare dan­neggiamenti.

 Non lasciare mai l'apparecchio incusto-

dito quando è acceso.

 Prestare attenzione che il cavo di allac-

ciamento alla rete o il cavo prolunga
non vengano danneggiati passandovi
sopra, schiacciandoli, tirandoli o simili.
Proteggere i cavi di rete contro il caldo
eccessivo, olio e spigoli vivi.

 Tutti i componenti conduttori nell'area di

lavoro devono essere protetti contro i
getti di acqua.

 Allacciare l'apparecchio solo ad un col-

legamento elettrico installato da un in­stallatore elettrico in conformità alla
norma IEC 60364.

 Collegare l'apparecchio solo a corrente

alternata. La tensione deve corrispon­dere a quella indicata sulla targhetta
dell'apparecchio.

 Per motivi di sicurezza si consiglia in li-

nea di principio di utilizzare l'apparec­chio solo con un interruttore
differenziale (max. 30 mA).

 I lavori di pulizia durante i quali si produ-

ce acqua di scarico contenente olio, per
es.la pulizia di motori, di sottoscocche
vanno effettuati esclusivamente in luo­ghi di lavaggio provvisti di separatori
d'olio.

Dispositivi di sicurezza

Attenzione

I dispositivi di sicurezza servono alla prote­zione dell'utente e non devono essere mo­dificati o essere utilizzati al di fuori della loro
funzione.

Interruttore dell'apparecchio

L'interruttore dell'apparecchio impedisce
l'azionamento accidentale dell'apparec­chio.

Blocco della pistola a spruzzo

Il dispositivo di blocco inibisce la leva della
pistola a spruzzo ed impedisce l'aziona­mento accidentale dell'apparecchio.

Valvola di troppopieno con pressostato

La valvola di troppo pieno impedisce che
venga superata la pressione di esercizio
massima consentita.
Se si allenta la leva della pistola a spruzzo,
il pressostato spegne la pompa, il getto ad
alta pressione si ferma. Se si tira la leva, si
riattiva la pompa.

– 6

33IT

Presupposti per la stabilità

Attenzione

Prima di qualsiasi intervento con o sull'ap­parecchio è necessario renderlo stabile per
evitare incidenti o danneggiamenti.

– La stabilità dell'apparecchio è garantita

quando viene posizionato su una su­perficie piana.

Uso

Descrizione dell’apparecchio

In questo manuale d'uso è descritta la do­tazione massima. In base al modello si pos­sono verificare delle differenze nella
fornitura (vedi imballaggio).

Figure vedi pag. 2

1 Custodia degli accessori
2 Maniglia per trasporto, estraibile
3 Giunto rapido per tubo flessibile di alta

pressione
4 Interruttore dell'apparecchio „0/OFF /„I/ON“
5 Cavo di allacciamento alla rete con con-

nettore
6 Maniglia di trasporto
7 Ruote
8 Collegamento idrico
9 Microfiltro nel collegamento idrico
10 Giunto per collegamento dell'acqua
11 Tubo flessibile di aspirazione per deter-

gente (con filtro)
12 Pistola a spruzzo
13 Blocco della pistola a spruzzo.
14 Tasto per scollegare il tubo flessibile di

alta pressione dalla pistola a spruzzo
15 Tubo flessibile alta pressione
16 Lancia con regolazione della pressione

(Vario Power)
17 Lancia con fresa per lo sporco

Accessori opzionali

18 Spazzola di lavaggio
19 Ugello per schiumatura con contenitore

del detergente

Accessori optional

Gli accessori optional aumentano le possi­bilità di utilizzo dell'apparecchio. Maggiori
informazioni sono a vostra disposizione dal
vostro rivenditore KÄRCHER.

Prima della messa in funzione

Figure vedi pag. 3

Figura
 Avvitare il giunto fornito sul collegamen-

to acqua dell'apparecchio.
Figura
 Introdurre il tubo di alta pressione alla

pistola a spruzzo fino al suo aggancio.

Avviso: Verificare la corretta posizione

del nipplo di raccordo.
 Accertarsi del corretto aggancio tirando

il tubo flessibile di alta pressione.

Alimentazione dell'acqua

Secondo quanto prescritto dalle
regolamentazioni in vigore è ne­cessario che l'apparecchio non
venga usato mai senza disgiunto­re di rete sulla rete di acqua potabile. Utiliz­zare un idoneo disgiuntore di rete della ditta
KÄRCHER oppure in alternativa un di­sgiuntore di rete secondo la normativa
EN 12729 Tipo BA. L'acqua che scorre at­traverso un separatore di sistema non è
classificata come acqua potabile.

Attenzione

Collegare il sezionatore del sistema sem­pre all’alimentazione idrica, mai diretta­mente all’apparecchio!

Avviso: Impurità nell'acqua possono dan­neggiare la pompa ad alta pressione e gli
accessori. Consigliamo come protezione di
utilizzare il filtro per l'acqua KÄRCHER (ac­cessorio speciale, N. ordine 4.730-059).

Alimentazione da rete idrica

Rispettare le disposizioni fornite dalla so­cietà per l'approvvigionamento idrico.
Valori di collegamento: vedi targhetta e
Dati tecnici.
 Utilizzare un tubo flessibile per l'acqua

rafforzato di tessuto (non in dotazione)

con un giunto commerciale. (Diametro

minimo 1/2 pollici o 13 mm; Lunghezza

minima 7,5 m).
 Inserire il tubo flessibile acqua sul giun-

to dell'apparecchio e collegarlo all'ali-

mentazione idrica.

34 IT

– 7

Aspirazione di acqua da contenitori
aperti

Questa idropulitrice con il tubo di aspirazio­ne KÄRCHER con valvola di non ritorno
(accessoro speciale, N. ordine 4.440-238)
è adatta all'aspirazione di acqua di superfi­cie per es. da raccoglitori di acqua piovana
o da stagni (altezza di aspirazione max.
vedi Dati tecnici).
 Riempire d'acqua il tubo di aspirazione

KÄRCHER con valvola di non ritorno,
avvitarlo al raccordo dell'acqua ed ag­ganciarlo nel raccoglitore di acqua pio­vana.

 Sfiatare l'aria eventualmente presente

all'interno dell'apparecchio prima
dell'utilizzo.
Accendere e lasciare in funzione l'ap­parecchio a lancia scollegata (max. 2
minuti), fino a quando l'acqua in uscita
dalla pistola risulta essere priva di bolle.
Spegnere l'apparecchio e collegare la
lancia.

Messa in funzione

Attenzione

Un funzionamento a secco di oltre 2 minuti
determina dei danneggiamenti sulla pompa
ad alta pressione. Nel caso in cui l'apparec­chio non produca alcuna pressione entro 2
minuti, disattivare l'apparecchio e procede­re secondo le indicazioni riportate al capito­lo „Guida alla risoluzione dei guasti“.

Figura
 Introdurre il tubo di alta pressione nel

giunto rapido fino al suo aggancio.
Avviso: Verificare la corretta posizione
del nipplo di raccordo.
Accertarsi del corretto aggancio tirando

il tubo flessibile di alta pressione.
Figura
 Inserire la lancia sulla pistola a spruzzo

e fissarla con una rotazione di 90°.

 Aprire completamente il rubinetto.
 Inserire la spina in una presa elettrica.
 Accendere l'apparecchio „I/ON“.

Funzionamento

Attenzione
Rischio di danneggiamento! L'apparec­chio deve essere fatto funzionare solo in
posizione stesa (orizzontale).

몇 Pericolo

L'uscita del getto d'acqua dall'ugello alta
pressione causa una forza repulsiva della
pistola a spruzzo. Assumere una posizione
sicura, tenere con forza la pistola a spruzzo
e la lancia.

Attenzione

Prima di procedere con le operazioni di puli­zia accertarsi che l'idropulitrice sia posiziona­ta in modo sicuro su un fondo piano. Durante
le operazioni di pulizia indossare occhiali pro­tettivi ed indumenti di protezione.

Figura

 Sbloccare la leva della pistola a spruzzo.
 Tirare la leva e l'apparecchio si attiva.

Avviso: Quando si rilascia la leva, l'ap­parecchio si spegne. L’alta pressione
nel sistema resta invariata.

Lancia con regolazione della pressione
(Vario Power)

Per i compiti di pulizia più comuni. La pres­sione di esercizio può essere regolata in
continuo tra "Min“ e "Max“.

 Rilasciare la leva della pistola a spruzzo.
 Ruotare la lancia sulla posizione desi-

derata.

Lancia con fresa per lo sporco

Per lo sporco più resistente.

Attenzione

Non usare la fresa per pulire pneumatici di
auto, vernici o superfici sensibili, rischio di
danneggiamento.

Non adatto per interventi con detergenti.

Opzionale
Spazzola di lavaggio

Adatto per interventi con detergenti.

– 8

35IT

Operare con detergente

Utilizzare per il relativo intervento di pulizia
solo detergenti e prodotti di cura KÄR­CHER poiché sviluppati appositamente per
l’utilizzo con il vostro apparecchio. L’utilizzo
di altri detergenti e prodotti di cura può de­terminare una più rapida usura e la cancel­lazione dei diritti di garanzia. Per maggiori
informazioni rivolgetevi ai negozi specializ­zati o direttamente a KÄRCHER.
Figura
 Estrarre dall'alloggiamento il tubo fles-

sibile di aspirazione per detergente ne-

cessario.
 Appendere il tubo flessibile di aspirazio-

ne per detergente in un contenitore con

una soluzione detergente.
 Utilizzare la lancia con regolazione del-

la pressione (Vario Power).
 Ruotare la lancia in posizione „Mix“.

Avviso: In questo modo durante il fun-

zionamento al getto d'acqua viene ag-

giunta la soluzione detergente.

Metodo di pulizia consigliato

 Spruzzare misuratamente il detergente

e lasciare agire (non asciugare) sulla

superficie asciutta.
 Sciacquare lo sporco sciolto con il getto

alta pressione.

Opzionale
Ugello per schiumatura

Il detergente viene aspirato dal serbatoio e
si crea una potente schiuma detergente.
 Versare la soluzione di detergente nel

serbatoio dell'ugello per schiumatura (os-

servare le indicazioni sul dosaggio ripor-

tate sulla confezione del detergente).
 Collegare l'ugello per schiumatura al

servatoio del detergente.
 Inserire l'ugello per schiumatura sulla

pistola a spruzzo e fissarla con una ro-

tazione di 90°.

Avviso: In questo modo durante il fun-

zionamento al getto d'acqua viene ag-

giunta la soluzione detergente.

Interrompere il funzionamento

 Rilasciare la leva della pistola a spruzzo.
 Bloccare la leva della pistola a spruzzo.
 Durante pause di lavoro prolungate (più

di 5 min.) spegnere anche l'apparec­chio „0/OFF“.

Terminare il lavoro

Attenzione

Scollegare il tubo flessibile di alta pressione
dalla pistola a spruzzo o l'apparecchio solo
quando la pressione è scaricata dal sistema.

 Dopo gli interventi con il detergente, ag-

ganciare il tubo flessibile di aspirazione
in un contenitore di acqua pulita, azio­nare l'apparecchio per almeno un minu­to con lancia smontata e lavare.

 Rilasciare la leva della pistola a spruzzo.
 Spegnere l'apparecchio „0/OFF“.
 Chiudere il rubinetto.
 Premere la leva della pistola a spruzzo

in modo da scaricare la pressione anco­ra presente nel sistema.

 Scollegare l'apparecchio dall'alimenta-

zione idrica.

몇 Attenzione

Quando si scollega il tubo flessibile di
mandata o di alta pressione, dopo il fun­zionamento potrebbe fuoriuscire
dell'acqua scottante dai raccordi.

 Bloccare la leva della pistola a spruzzo.
 Staccare la spina.

Trasporto

Attenzione

Per prevenire incidenti o lesioni durante il
trasporto è necessario rispettare il peso
dell'apparecchio (vedi dati tecnici).

Posizione manuale

Figura
 Sollevare l'apparecchio con l'apposito

manico e trasportarlo.
Figura
 Estrarre il manico di trasporto finché si

aggancia udibilmente.
 Sollevare l'apparecchio dal manico di

trasporto.

36 IT

– 9

Posizione in veicoli

 Bloccare l'apparecchio in modo tale che

non possa scivolare o ribaltarsi.

Supporto

Attenzione

Per prevenire incidenti o lesioni nella scelta
del luogo di stoccaggio è necessario rispet­tare il peso dell'apparecchio (vedi dati tec­nici).

Deposito dell’apparecchio

 Depositare la spazzatrice su una super-

ficie piana.

 Premere il tasto di sblocco sulla pistola

a spruzzo e scollegare il tubo flessibile
di alta pressione dalla pistola a spruzzo.

 Premere l'alloggiamento del giunto ra-

pido per il tubo flessibile di alta pressio­ne nella direzione della freccia ed
estrarre il tubo flessibile di alta pressio-

ne.
Figura
 Conservare il cavo di allacciamento alla

rete, il tubo flessibile di alta pressione e

gli accessori all'apparecchio.
Prima di depositi di lunga durata, per es. in
inverno, rispettare anche le avvertenze ri­portate al capitolo Cura.

Antigelo

Attenzione

Proteggere l'apparecchio e gli accessori
dal gelo.

L'apparecchio e gli accessori saranno di­strutti dal gelo se non saranno svuotati
completamente dell'acqua contenuta in es­si. Per prevenire danni:
 Svuotare completamente l'acqua

dall'apparecchio: accendere l'apparec-

chio senza il tubo flessibile di alta pres-

sione collegato e senza l'alimentazione

idrica collegata (max. 1 min) ed atten-

dere fino a quando dal raccordo di alta

pressione non fuoriesce più dell'acqua.

Spegnere l’apparecchio.
 Conservare l'apparecchio e tutti gli ac-

cessori in un ambiente protetto dal gelo.

Cura e manutenzione

 Pericolo

Prima di ogni intervento di cura e di manu­tenzione, spegnere l'apparecchio e stacca­re la spina.

Cura

Prima di depositi di lunga durata, per es. in
inverno:
 Staccare il filtro dal tubo flessibile di

aspirazione per detergente e lavarlo
sotto acqua corrente.

 Estrarre il filtro nel raccordo dell'acqua

con una pinza piatta e lavarlo sotto ac­qua corrente.

Manutenzione

L'apparecchio è senza manutenzione.

Ricambi

Impiegare solamente ricambi originali
KÄRCHER. La lista dei pezzi di ricambio è
riportata alla fine del presente manuale
d'uso.

Guida alla risoluzione dei

guasti

Piccoli guasti o disfunzioni possono essere
eliminati seguendo le seguenti istruzioni.
In caso di dubbi si prega di rivolgersi al ser­vizio assistenza autorizzato.

 Pericolo

Prima di ogni intervento di cura e di manu­tenzione, spegnere l'apparecchio e stacca­re la spina.
Lavori di riparazione e lavori sugli impianti
elettrici possono essere effettuati solo dal
servizio clienti autorizzato.

L'apparecchio non funziona

 Controllare se la tensione dichiarata

sulla targhetta coincide con la tensione
della fonte di energia.

 Verificare la presenza di eventuali dan-

ni sul cavo di allacciamento alla rete.

 Azionare la leva della pistola a spruzzo

e l'apparecchio si attiva.

– 10

37IT

L'apparecchio non raggiunge

pressione

 Verificare la regolazione della lancia.
 Eliminare l'aria dall' apparecchio.

Accendere e lasciare in funzione l'ap-

parecchio a lancia scollegata (max. 2

minuti), fino a quando l'acqua in uscita

dalla pistola risulta essere priva di bolle.

Spegnere l'apparecchio e collegare la

lancia.

 Controllare l'alimentazione idrica.
 Estrarre il microfiltro nel collegamento

idrico con una pinza piatta e lavarlo sot-

to acqua corrente.

L'apparecchio non si accende, il

motore emette un ronzio

Causa: Calo della tensione a causa di una
bassa corrente o in caso di utilizzo di una
prolunga.

 All'attivazione tirare prima la leva della

pistola a spruzzo, quindi posizionare

l'interruttore dell'apparecchio su „I/ON“.

Forti variazioni di pressione

 Pulire l’ugello ad alta pressione: Rimuo-

vere con un ago lo sporco dai fori degli

ugelli e sciacquare con acqua dalla par-

te anteriore.
 Controllare l'afflusso di acqua.

L'apparecchio perde

 Alcune cause tecniche fanno sì che ci

sia una lieve permeabilità dell'apparec-

chio. In caso di permeabilità elevata ri-

volgersi al servizio clienti autorizzato.

Il detergente non viene aspirato

 Utilizzare la lancia con regolazione del-

la pressione (Vario Power).

Ruotare la lancia in posizione „Mix“.
 Pulire il filtro sul tubo flessibile di aspira-

zione per detergente.
 Controllare se il tubo flessibile di aspira-

zione per detergente presenti delle in-

crinature.

Dati tecnici

K 6.200

K 7.200

Collegamento elettrico

Tensione
1~50 Hz

Potenza allacciata 2,5 3,0 kW
Grado di protezione IP X5
Grado di protezione I
Protezione rete (fusibile ri-

tardato)

Collegamento acqua

Pressione in entrata
(max.)

Temperatura in entrata
(max.)

Portata (min.) 12 l/min
Max. altezza di aspirazione 1,0 m

Prestazioni

Pressione di esercizio 13 15 MPa
Pressione max. consentita 15 16 MPa
Portata, acqua 8,8 9,2 l/min
Forza repulsiva della pi-

stola a spruzzo
Portata, detergente 0 - 0,3 l/min

Dimensioni e pesi

Lunghezza 552 mm
Larghezza 290 mm
Altezza 333 mm
Peso, pronto all'uso con

accessori

Valori rilevati secondo EN 60335-2-79

Valore di vibrazione
mano-braccio
Dubbio K

Pressione acustica L
Dubbio K

pA

Pressione acustica L
Dubbio K

WA

Con riserva di modifiche tecniche!

230-

240

17,4 19,0 kg

pA

+

WA

230 V

16 A

0,6 MPa

60 °C

20 22 N

< 2,5

0,3

m/s
m/s

773dB(A)

dB(A)

93 dB(A)

2

2

38 IT

– 11

Dichiarazione di conformità

CE

Con la presente si dichiara che la macchina
qui di seguito indicata, in base alla sua con­cezione, al tipo di costruzione e nella ver­sione da noi introdotta sul mercato, è
conforme ai requisiti fondamentali di sicu­rezza e di sanità delle direttive CE. In caso
di modifiche apportate alla macchina senza
il nostro consenso, la presente dichiarazio­ne perde ogni validità.

Prodotto: Idropulitrice
Modelo: 1.446-xxx, 1.447-xxx
Direttive CE pertinenti

2006/42/CE (+2009/127/CE)
2004/108/CE
2011/65/CE
2000/14/CE

Norme armonizzate applicate

EN 50581
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Procedura di valutazione della confor­mità applicata

2000/14/CE: Allegato V

Livello di potenza sonora dB(A)

Misurato: 90
Garantito: 93

I firmatari agiscono su incarico e con la pro­cura dell’amministrazione.

CEO

Responsabile della documentazione:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2012/11/01

Head of Approbation

– 12

39IT

Inhoud

Algemene instructies. . . . . . . . . . NL 4

Veiligheidsinstructies. . . . . . . . . . NL 5

Bediening . . . . . . . . . . . . . . . . . . NL 7

Vervoer . . . . . . . . . . . . . . . . . . . . NL 9

Opslag. . . . . . . . . . . . . . . . . . . . . NL 10

Onderhoud . . . . . . . . . . . . . . . . . NL 10

Hulp bij storingen . . . . . . . . . . . . NL 10

Technische gegevens . . . . . . . . . NL 11

EG-conformiteitsverklaring . . . . . NL 12

Algemene instructies

Beste klant,

Lees vóór het eerste gebruik

van uw apparaat deze originele
gebruiksaanwijzing, ga navenant te werk
en bewaar deze voor later gebruik of voor
een latere eigenaar.

Leveringsomvang

Het leveringspakket van het apparaat staat
op de verpakking afgebeeld. Controleer bij
het uitpakken of de inhoud volledig is.
Mochten er eventueel accessoires ontbre­ken of mocht u transportschade constate­ren, neem dan contact op met uw
leverancier.

Doelmatig gebruik

Gebruik deze hogedrukreiniger uitsluitend
voor de huishouding:

– voor het reinigen van machines, voer-

tuigen, gebouwen, gereedschappen,
gevels, terrassen, tuingereedschap,
enzovoort, met een hogedrukspuit (in­dien nodig onder toevoeging van reini­gingsmiddel).

– met door KÄRCHER goedgekeurde ac-

cessoires, onderdelen en reinigings­middelen. Neem de aanwijzingen die bij
de reinigingsmiddelen gevoegd zijn, in
acht.

Symbolen in de gebruiksaanwijzing

 Gevaar

Voor een onmiddellijk dreigend gevaar dat
leidt tot ernstige en zelfs dodelijke lichame­lijke letsels.

몇 Waarschuwing

Voor een mogelijks gevaarlijke situatie die
zou kunnen leiden tot ernstige en zelfs do­delijke lichamelijke letsels.

Voorzichtig

Voor een mogelijks gevaarlijke situatie die
kan leiden tot lichte lichamelijke letsels of
materiële schade.

Symbolen op het toestel

1 Beschadigingsgevaar!

Apparaat mag enkel in
liggende positie (horizon­taal) gebruikt worden.

2 De hogedrukstraal mag

niet gericht worden op personen, die­ren, actieve elektrische uitrusting of het
apparaat zelf.

3 Apparaat tegen vorst beschermen.

Zorg voor het milieu

Het verpakkingsmateriaal is herbruik­baar. Deponeer het verpakkingsma­teriaal niet bij het huishoudelijk afval,
maar bied het aan voor hergebruik.
Onbruikbaar geworden apparaten
bevatten waardevolle materialen die
geschikt zijn voor hergebruik. Lever
de apparaten daarom in bij een inza­melpunt voor herbruikbare materia­len.

Aanwijzingen betreffende de inhouds­stoffen (REACH)

Huidige informatie over de inhoudsstoffen
vindt u onder:

www.kaercher.com/REACH

40 NL

– 4

Garantie

In ieder land zijn de door ons bevoegde
verkoopkantoor uitgegeven garantiebepa­lingen van toepassing. Eventuele storingen
aan het apparaat verhelpen wij zonder kos­ten binnen de garantietermijn, mits een ma­teriaal of fabrieksfout de oorzaak van deze
storing is. Neem bij klachten binnen de ga­rantietermijn contact op met uw leverancier
of de dichtstbijzijnde klantenservicewerk­plaats en neem uw aankoopbewijs mee.
(adres zie achterzijde)

Veiligheidsinstructies

 Gevaar

 Pak de stekker en wandcontactdoos

nooit met vochtige handen beet.

 Neem het apparaat niet in bedrijf als de

netaansluiting of belangrijke onderde­len van het apparaat (zoals veiligheids­inrichtingen, hogedrukslangen of
handspuitpistool) beschadigd zijn.

 Controleer vóór gebruik altijd of net-

snoer en -stekker onbeschadigd zijn.
Laat een beschadigd netsnoer onmid­dellijk vervangen door een bevoegde
medewerker van de technische dienst
of een electricien.

 Controleer de hogedrukslang vóór ieder

gebruik altijd op beschadigingen. Ver­vang een beschadigde hogedrukslang
onmiddellijk.

 U mag het apparaat niet in gebieden

met explosiegevaar gebruiken.

 Wanneer u het apparaat in gevaarlijke

gebieden gebruikt (bijvoorbeeld tank­stations), moet u de betreffende veilig­heidsvoorschriften naleven.

 Hogedrukstralen kunnen gevaarlijk zijn

wanneer u het apparaat ondeskundig
gebruikt. U mag de straal niet richten op
personen, dieren, actieve elektrische
uitrusting of het apparaat zelf.

 De hogedrukstraal niet op anderen of

op uzelf, richten om bijvoorbeeld kle­ding of schoeisel te reinigen.

 Sproei geen voorwerpen af die stoffen

bevatten die gevaarlijk zijn voor de ge­zondheid (bijvoorbeeld asbest).

 Hogedrukstralen kunnen banden / ven-

tielen van voertuigen beschadigen,
waardoor de banden springen. Eerste
teken hiervoor is een verkleuring van de
band. Beschadigde voertuigbanden /
ventielen zijn levensgevaarlijk. Houd
minstens 30 cm straalafstand aan bij
het reinigen!

 Explosiegevaar!

Geen brandbare vloeistoffen sproeien.
Zuig nooit oplosmiddelhoudende vloei­stof of onverdunde zuren en oplosmidde­len op! Tot deze stoffen behoren
bijvoorbeeld benzine, verfverdunner en
stookolie. De sproeinevel is zeer licht ont­vlambaar, explosief en giftig. Gebruik
geen aceton, onverdund zuur of oplos­middel, omdat die de materialen aantas­ten die in het apparaat zijn verwerkt.

몇 Waarschuwing

 Netsnoer en stekkers van een verleng-

snoer moeten waterdicht zijn en mogen
niet in het water liggen.

 Ongeschikte verlengsnoeren kunnen

gevaarlijk zijn. Gebruik in de open lucht
alleen daarvoor goedgekeurde en over­eenkomstig gemerkte verlengsnoeren
met een voldoende grote diameter:
1 - 10 m: 1,5 mm

 Rol het verlengsnoer altijd helemaal

van de kabeltrommel af.

 Hogedrukslangen, wateraansluitpunten

en koppelingen zijn belangrijk voor de
veiligheid van het apparaat. Gebruik uit­sluitend hogedrukslangen, wateraan­sluitpunten en koppelingen die de
producent heeft aanbevolen.

 Dit apparaat is niet bedoeld om door

personen met beperkte psychische,
sensorische of geestelijke vaardighe­den te worden gebruikt.
Kinderen of niet-geïnstrueerd personeel
mogen het apparaat niet gebruiken.
Kinderen moeten onder toezicht blijven
om te garanderen dat ze niet met het
apparaat spelen.

2

; 10 - 30 m: 2,5 mm

2

– 5

41NL

 Verpakkingsfolie buiten het bereik van

kinderen houden, er bestaat verstik­kingsgevaar!

 De gebruiker moet het apparaat voor

het juiste doel gebruiken. De gebruiker
moet rekening houden met de plaatse­lijke omstandigheden en speciaal letten
op personen die zich in de buurt bevin­den.

 Het apparaat niet gebruiken als er zich

andere personen binnen bereik bevin­den, tenzij ze veiligheidskledij dragen.

 Draag de juiste beschermende kleding

en een veiligheidsbril ter bescherming
tegen terugspattend water.

 Dit apparaat werd ontwikkeld voor ge-

bruik van reinigingsmiddelen die de
producent levert of aanbeveelt. Gebruik
van andere reinigingsmiddelen of che­micaliën kan de veiligheid van het ap­paraat beïnvloeden.

Voorzichtig

 Bij langdurige bedrijfsonderbrekingen

moet het apparaat aan de hoofdscha­kelaar / apparaatschakelaar uitgescha­keld worden of moet de netstekker
uitgetrokken worden.

 Gebruik het apparaat niet bij temperatu-

ren beneden de 0 °C.

 Houd minstens 30 cm straalafstand aan

bij het reinigen van gelakte oppervlak­ken, teneinde beschadigingen te ver­mijden.

 Laat het apparaat niet zonder toezicht

achter zolang het aan staat.

 Let erop dat het netsnoer of een ver-

lengsnoer niet wordt beschadigd door­dat men eroverheen rijdt, ze knikt, er te
hard aan trekt of dergelijke. Bescherm
de netsnoeren tegen hitte, olie en
scherpe randen.

 Alle stroomvoerende delen in het werk-

bereik moeten zijn beschermd tegen
straalwater.

 U mag het apparaat uitsluitend aanslui-

ten op een wandcontactdoos, die is
aangebracht door een elektrotechni­sche installateur, volgens IEC 60364.

 Gebruik uitsluitend wisselstroom voor

het apparaat. De spanning moet over­eenkomen met de vermelding op het
typeplaatje van het apparaat.

 Om veiligheidsredenen raden wij princi-

pieel aan het apparaat te gebruiken via
een aardlekschakelaar (max. 30 mA).

 Reinigingswerkzaamheden waarbij af-

valwater ontstaat dat olie bevat (bijvoor­beeld het reinigen van de motor of de
onderkant van een motorvoertuig), mag
u uitsluitend verrichten in wasplaatsen
met een olieafscheider.

Veiligheidsinrichtingen

Voorzichtig

Veiligheidsinrichtingen dienen ter bescher­ming van de gebruiker en mogen niet wor­den gewijzigd of omzeild.

Apparaatschakelaar

De hoofdschakelaar van het apparaat ver­hindert de onvoorziene werking van het ap­paraat.

Vergrendeling handspuitpistool

De vergrendeling blokkeert de hendel van
het handspuitpistool en verhindert de on­voorziene start van het apparaat.

Overstroomklep met drukschakelaar

De omloopklep verhindert de overschrij­ding van de toegelaten werkdruk.
Wordt de hendel van het handspuitpistool
losgelaten, dan schakelt de drukschakelaar
de pomp uit en stopt de hogedrukstraal.
Wordt de hendel aangetrokken, dan scha­kelt de drukschakelaar de pomp weer in.

Voorwaarden voor de stabiliteit

Voorzichtig

Voor alle handelingen met of aan het appa­raat moet de stabiliteit gegarandeerd wor­den om ongevallen of beschadigingen te
vermijden.

– De stabiliteit van het apparaat is gega-

randeerd wanneer het op een effen on­dergrond wordt geplaatst.

42 NL

– 6

Bediening

Beschrijving apparaat

In deze gebruiksaanwijzing staat de maxi­male uitrusting omschreven. Afhankelijk
van het model zijn er verschillen in de leve­ringspakketten (zie verpakking).

Afbeeldingen: zie pagina 2

1 Bewaarplaats voor accessoires
2 Transportgreep, uittrekbaar
3 Snelkoppeling voor hogedrukslang
4 Hoofdschakelaar „0/OFF“ / „I/ON“
5 Stroomleiding met stekker
6 Handgreep
7 Wielen
8 Wateraansluiting
9 Fijne filter in de wateraansluiting
10 Koppelinggedeelte voor wateraansluiting
11 Zuigslang voor reinigingsmiddel(met filter)
12 Handpistool
13 Vergrendeling handspuitpistool
14 Toets voor het scheiden van de hoge-

drukslang van het handspuitpistool
15 Hogedrukslang
16 Spuitlans met drukregeling (Vario Power)
17 Spuitlans met vuilfrees

Optioneel toebehoren

18 Wasborstel
19 Schuimsproeier met reinigingsmiddeltank

Bijzondere toebehoren

Met extra accessoires breidt u de gebruiks­mogelijkheden van uw apparaat uit. Nade­re informatie daarover kunt u verkrijgen bij
uw KÄRCHER-dealer.

Voor de inbedrijfstelling

Afbeeldingen: zie pagina 3

Afbeelding
 De meegeleverde koppeling aan het

wateraansluitpunt van het apparaat

schroeven.
Afbeelding
 Hogedrukslang in handspuitpistool ste-

ken tot die hoorbaar vastklikt.

Instructie: Letten op een correcte uit-

richting van de aansluitnippel.
 Veilige verbinding controleren door aan

de hogedrukslang te trekken.

Watertoevoer

Volgens de geldige voorschriften
mag het apparaat nooit zonder sy­steemscheider aangesloten wor­den op het drinkwaternet. Er moet
een geschikte systeemscheider van de fir­ma KÄRCHER of als alternatief een sy­steemscheider conform EN 12729 type BA
gebruikt worden. Water dat door een sy­steemscheider is gestroomd, wordt als niet
drinkbaar geclassificeerd.

Voorzichtig

Systeemscheider altijd aan de watertoe­voer en nooit direct aan het apparaat aan­sluiten!

Instructie: Verontreinigingen in het water
kunnen de hogedrukpomp en de accessoi­res beschadigen. Ter bescherming wordt
het gebruik van de KÄRCHER-waterfilter
(speciale accessoires, bestelnr. 4.730-059)
aanbevolen.

Watertoevoer vanuit de waterleiding

Voorschriften van de watermaatschappij in
acht nemen.
Aansluitwaarden zie typeplaatje/Techni­sche gegevens.
 Een met weefsel versterkte waterslang

(niet in de levering inbegrepen) met een
in de handel verkrijgbare koppeling ge­bruiken. (diameter minimum 1/2 duim
resp. 13 mm; lengte minimum 7,5 m).

 De waterslang op het koppelingsdeel

van het apparaat steken en op de wa­tertoevoer aansluiten.

Water aanzuigen uit open reservoirs

Deze hogedrukreiniger is met de KÄR­CHER-zuigslang met terugslagklep (speci­ale accessoires, bestelnr. 4.440-238)
geschikt voor het opzuigen van oppervlak­tewater bv. uit regentonnen of vijvers (max.
aanzuighoogte zie technische gegevens).
 KÄRCHER-zuigslang met terugslag-

klep met water vullen, aan het water­aansluitpunt schroeven en in de
regenton hangen.

– 7

43NL

 Apparaat voor de werking ontluchten.

Het apparaat zonder aangesloten

straalpijp inschakelen en laten draaien

(max. 2 minuten) tot water zonder lucht-

bellen bij het pistool naar buiten treedt.

Het apparaat uitschakelen en straalpijp

weer aansluiten.

Inbedrijfstelling

Voorzichtig

Droogloop gedurende meer dan 2 minuten
leidt tot beschadigingen van de hogedruk­pomp. Indien het apparaat binnen 2 minu­ten geen druk opbouwt, moet het apparaat
uitgeschakeld worden en volgt u de instruc­ties in het hoofdstuk „Hulp bij storingen“.

Afbeelding
 Hogedrukslang vast in de snelkoppe-

ling op het apparaat steken, hij klikt

hoorbaar in.

Instructie: Letten op een correcte uit-

richting van de aansluitnippel.

Veilige verbinding controleren door aan

de hogedrukslang te trekken.
Afbeelding
 Straalpijp in het handspuitpistool steken

en vastschroeven door hem 90° te

draaien.

 Waterkraan volledig opendraaien.
 Netstekker in het stopcontact steken.
 Apparaat inschakelen "I/ON".

Werking

Voorzichtig
Beschadigingsgevaar! Apparaat mag
enkel in liggende positie (horizontaal)
gebruikt worden.

몇 Gevaar

Door het uittreden van de waterstraal uit de
hogedruksproeier werkt er een reactie­kracht op de spuitlans. Ervoor zorgen dat u
stevig staat en handspuitpistool en lans
goed vasthouden.

Voorzichtig

Voor het begin van de reiniging u ervan ver­gewissen dat de hogedrukreiniger vast op
een vlakke ondergrond staat. Bij het reini­gen veiligheidsbril en veiligheidskleding ge­bruiken.

Afbeelding
 Hefboom van het handspuitpistool ont-

grendelen.

 Hendel aantrekken, het apparaat wordt

ingeschakeld.
Instructie: Wanneer de hendel op­nieuw wordt losgelaten, schakelt het
apparaat opnieuw uit. Hogedruk blijft in
het systeem behouden.

Straalpijp met drukregeling (Vario
Power)

Voor de meest courante reinigingstaken.
De werkdruk kan traploos tussen „Min“ en
„Max“ ingesteld worden.
 Hefboom van het handspuitpistool los-

laten.

 Straalpijp in de gewenste stand draai-

en.

Spuitlans met vuilfrees

voor hardnekkig vervuilde oppervlakken.

Voorzichtig

Autobanden, lak of gevoelige oppervlakken
zoals hout niet met de vuilfrees reinigen,
gevaar voor beschadiging.

Niet geschikt voor de werking met reini­gingsmiddelen.

Optioneel
Wasborstel

Niet geschikt voor de werking met reini­gingsmiddelen.

Werken met reinigingsmiddelen

Gebruik voor de overeenkomstige reini­gingstaak uitsluitend reinigings- en onder­houdsproducten van KÄRCHER,
aangezien die speciaal ontwikkeld werden
voor het gebruik met uw apparaat. Het ge­bruik van andere reinigings- en onder­houdsproducten kan leiden tot een
versnelde slijtage en het vervallen van de
garantiebepalingen. Gelieve u te laten ad­viseren in de vakhandel of direct bij KÄR­CHER informatie aan te vragen.

44 NL

– 8

Afbeelding
 De zuigslang voor reinigingsmiddel tot

de gewenste lengte uit de behuizing

trekken.
 Reinigingsmiddel-zuigslang in een re-

servoir met reinigingsmiddeloplossing

hangen.
 Straalpijp met drukregeling (Vario Po-

wer) gebruiken.
 Straalpijp in stand „Mix“ draaien.

Instructie: Daardoor wordt tijdens de

werking de reinigingsmiddeloplossing

bij de waterstraal gemengd.

Aanbevolen reinigingsmethode

 Reinigingsmiddel in geringe hoeveelheid

op het droge oppervlak sproeien en laten

inwerken (niet laten opdrogen!).
 losgekomen vuil met hogedrukstraal af-

spoelen.

Optioneel
Schuimsproeier

Reinigingsmiddel wordt uit de tank gezo­gen en er ontstaat een krachtig schuim van
reinigingsmiddel.
 Reinigingsmiddeloplossing in reini-

gingsmiddeltank van de schuimsproei-

er vullen (doseringsindicatie op de

verpakking van het reinigingsmiddel in

acht nemen).
 Schuimsproeier verbinden met de reini-

gingsmiddeltank.
 Schuimsproeier in handspuitpistool ste-

ken en vastzetten door 90°-draaiing.

Instructie: Daardoor wordt tijdens de

werking de reinigingsmiddeloplossing

bij de waterstraal gemengd.

Werking onderbreken

 Hefboom van het handspuitpistool los-

laten.
 Hefboom van het handspuitpistool ver-

grendelen.
 Bij langere werkonderbrekingen (langer

dan 5 minuten) het apparaat tevens uit-

schakelen "0/OFF".

Werking stopzetten

Voorzichtig

De hogedrukstraal alleen van het handspuit­pistool of het apparaat scheiden wanneer
geen druk in het systeem voorhanden is.

 Na het werken met reinigingsmiddel de

zuigslang in een bak met schoon water
hangen. Het apparaat ongeveer 1 mi­nuut met gedemonteerde straalpijp la­ten draaien en schoonspoelen.

 Hefboom van het handspuitpistool los-

laten.

 Apparaat uitschakelen "0/OFF"
 Draai de waterkraan dicht.
 Druk de hendel van het handspuitpi-

stool in, om de nog aanwezige druk in
het systeem af te laten nemen.

 Apparaat scheiden van de watertoevoer.

몇 Waarschuwing

Bij het scheiden van toevoer- of hoge­drukslangen kan na de werking heet
water uit de aansluitingen komen.

 Hefboom van het handspuitpistool ver-

grendelen.

 Netstekker uittrekken.

Vervoer

Voorzichtig

Om ongevallen of verwondingen bij het
transport te vermijden, moet het gewicht
van het apparaat in acht genomen worden
(zie technische gegevens).

Transport met de hand

Afbeelding
 Apparaat aan de transport- en draag-

greep optillen en dragen.
Afbeelding
 Transportgreep uittrekken, hij klikt hoor-

baar vast.
 Apparaat aan de transportgreep ver-

plaatsen.

Transport in voertuigen

 Apparaat beveiligen tegen verschuiven

en kantelen.

– 9

45NL

Opslag

Voorzichtig

Om ongevallen of verwondingen te vermij­den, moet bij de keuze van de opslagplaats
het gewicht van het apparaat in acht geno­men worden (zie technische gegevens).

Apparaat opslaan

 Apparaat op een egaal oppervlak neer-

zetten.

 Ontgrendelknop op het handspuitpi-

stool induwen en hogedrukslang van
het handspuitpistool scheiden.

 Behuizing van de snelkoppeling voor

hogedrukslang in pijlrichting duwen en

hogedrukslang eruit trekken.
Afbeelding
 Stroomleiding, hogedrukslang en ac-

cessoires aan het apparaat opbergen.
Voor langdurige opslag, bv. tijdens de win­termaanden, moeten tevens de instructies
in het hoofdstuk Onderhoud in acht geno­men worden.

Vorstbescherming

Voorzichtig

Apparaat en accessoires tegen vorst be­schermen.

Het apparaat en de accessoires worden
beschadigd door vorst indien het water niet
volledig afgelaten is. Om schade te vermij­den:
 Water volledig uit het apparaat aflaten:

Apparaat zonder aangesloten hoge-

drukslang en zonder aangesloten wa-

tertoevoer inschakelen (max. 1 min) en

wachten tot geen water meer uit de ho-

gedrukaansluiting komt. Apparaat uit-

schakelen.
 Apparaat met alle accessoires in een

vorstvrije ruimte bewaren.

Onderhoud

 Gevaar

Bij alle reinigings- en onderhoudswerk­zaamheden altijd het apparaat uitschake­len en de stekker uit het stopcontact
trekken.

Zorg

Voor langdurige opslag, bijvoorbeeld tij­dens de winter:
 Filter van de reinigingsmiddel-zuig-

slang trekken en onder stromend water
reinigen.

 De zeef in het wateraansluitpunt er met

een platte tang uittrekken en onder stro­mend water reinigen.

Onderhoud

Het apparaat is onderhoudsvrij.

Reserveonderdelen

Gebruik uitsluitend originele KÄRCHER­onderdelen. Een overzicht van de onderde­len vindt u aan het eind van deze gebruiks­aanwijzing.

Hulp bij storingen

Kleinere storingen kunt u zelf oplossen met
behulp van het volgende overzicht.
Bij twijfel neemt u contact op met de be­voegde klantenservice.

 Gevaar

Bij alle reinigings- en onderhoudswerk­zaamheden altijd het apparaat uitschake­len en de stekker uit het stopcontact
trekken.
Reparaties en werkzaamheden aan elektri­sche componenten mogen alleen door be­voegde medewerkers van de technische
dienst worden uitgevoerd.

Apparaat draait niet

 Controleren of de aangegeven span-

ning op het typeplaatje overeenkomt
met de spanning van de stroombron.

 Stroomleiding op beschadiging contro-

leren.

 Hendel van het handspuitpistool indruk-

ken, het apparaat wordt ingeschakeld.

46 NL

– 10

Apparaat komt niet op druk

 Instelling aan de straalpijp controleren.
 Apparaat ontluchten.

Het apparaat zonder aangesloten

straalpijp inschakelen en laten draaien

(max. 2 minuten) tot water zonder lucht-

bellen bij het pistool naar buiten treedt.

Het apparaat uitschakelen en straalpijp

weer aansluiten.

 Watertoevoer controleren.
 fijne filter in de wateraansluiting verwij-

deren met een platte tang en reinigen

onder stromend water.

Apparaat start niet, motor bromt

Oorzaak: Spanningsdaling door zwak
stroomnet of bij gebruik van een verleng­snoer.

 Bij het inschakelen eerst de hendel van

het handspuitpistool aantrekken en dan

de apparaatschakelaar op „I/ON“ stel-

len.

Sterke drukschommelingen

 Hogedruksproeier reinigen: Verontrei-

nigingen met een naald uit het gat van

de sproeier verwijderen en met water

naar voren toe uitspoelen.
 Watertoevoervolume controleren.

Apparaat ondicht

 Een geringe ondichtheid van het appa-

raat is technisch bepaald. Als de pomp

echter erg lekt, moet contact worden

opgenomen met de bevoegde klanten-

service.

Reinigingsmiddel wordt niet

aangezogen

 Straalpijp met drukregeling (Vario Po-

wer) gebruiken.

Straalpijp in stand „Mix“ draaien.
 Filter aan de reinigingsmiddel-zuig-

slang reinigen.
 Zuigslang voor reinigingsmiddel contro-

leren op knikplaatsen.

Technische gegevens

K 6.200

K 7.200

Elektrische aansluiting

Spanning
1~50 Hz

Aansluitvermogen 2,5 3,0 kW
Veiligheidsklasse IP X5
Beschermingsklasse I
Netzekering (traag) 16 A

Wateraansluitpunt

Toevoerdruk (max.) 0,6 MPa
Toevoertemperatuur

(max.)
Toevoerhoeveelheid

(min.)
Max. aanzuighoogte 1,0 m

Capaciteit

Werkdruk 13 15 MPa
Maximaal toegestane

druk
Opbrengst, water 8,8 9,2 l/min
Reactiekracht van het pi-

stool
Opbrengst, reinigings-

middel

Maten en gewichten

Lengte 552 mm
Breedte 290 mm
Hoogte 333 mm
Gewicht, bedrijfsklaar

met accessoires

Bepaalde waarden conform EN 60335-2-79

Hand-arm vibratiewaarde
Onzekerheid K

Geluidsdrukniveau L
Onzekerheid K

pA

Geluidskrachtniveau L
+ onveiligheid K

WA

Technische veranderingen
voorbehouden!

230-

240

15 16 MPa

20 22 N

0 - 0,3 l/min

17,4 19,0 kg

pA

WA

230 V

60 °C

12 l/min

< 2,5

0,3

m/s
m/s

773dB(A)

dB(A)

93 dB(A)

2

2

– 11

47NL

EG-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde
machine door haar ontwerp en bouwwijze
en in de door ons in de handel gebrachte
uitvoering voldoet aan de betreffende fun­damentele veiligheids- en gezondheidsei­sen, zoals vermeld in de desbetreffende
EG-richtlijnen. Deze verklaring verliest
haar geldigheid wanneer zonder overleg
met ons veranderingen aan de machine
worden aangebracht.

Product: Hogedrukreiniger
Type: 1.446-xxx, 1.447-xxx
Van toepassing zijnde EG-richtlijnen

2006/42/EG (+2009/127/EG)
2004/108//EG
2011/65/EG
2000/14/EG

Toegepaste geharmoniseerde normen

EN 50581
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Toegepaste conformiteitsbeoordelings­procedure

2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)

Gemeten: 90
Gegarandeerd: 93

De ondergetekenden handelen in opdracht
en met volmacht van de bedrijfsleiding.

CEO

Head of Approbation

Gevolmachtigde voor de documentatie:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2012/11/01

48 NL

– 12

Índice de contenidos

Indicaciones generales . . . . . . . . ES 4

Indicaciones de seguridad . . . . . ES 5

Manejo . . . . . . . . . . . . . . . . . . . . ES 7

Transporte. . . . . . . . . . . . . . . . . . ES 10

Almacenamiento . . . . . . . . . . . . . ES 10

Cuidados y mantenimiento . . . . . ES 10

Ayuda en caso de avería . . . . . . ES 11

Datos técnicos . . . . . . . . . . . . . . ES 12

Declaración de conformidad CE . ES 12

Indicaciones generales

Estimado cliente:

Antes del primer uso de su apa-

rato, lea este manual original,
actúe de acuerdo a sus indicaciones y
guárdelo para un uso posterior o para otro
propietario posterior.

Volumen del suministro

El contenido de suministro de su aparato
está ilustrado en el embalaje. Verifique du­rante el desembalaje que no falta ninguna
pieza.
En caso de detectar que faltan accesorios
o o que han surgido daños durante el trans­porte, informe a su distribuidor.

Uso previsto

Utilice esta limpiadora de alta presión, ex­clusivamente, en el ámbito doméstico:

– para limpiar máquinas, vehículos, edifi-

cios, herramientas, fachadas, terrazas,
herramientas de jardín, etc. con un cho­rro de agua de alta presión (en caso ne­cesario, mediante el uso adicional de
detergentes).

– con los accesorios, repuestos y deter-

gentes autorizados por KÄRCHER.
Tenga en cuenta las indicaciones que
incluyen los detergentes.

Símbolos del manual de

instrucciones

 Peligro

Para un peligro inminente que acarrea le­siones de gravedad o la muerte.

몇 Advertencia

Para una situación que puede ser peligro­sa, que puede acarrear lesiones de grave­dad o la muerte.

Precaución

Para una situación que puede ser peligro­sa, que puede acarrear lesiones leves o
daños materiales.

Símbolos en el aparato

1 ¡Peligro de daños en la ins-

talación! El aparato solo se
puede operar en posición
horizontal.

2 No dirija el chorro de alta

presión hacia personas, animales,
equipamiento eléctrico activo, ni apunte
con él al propio aparato.

3 Proteger el aparato de las heladas.

Protección del medio ambiente

Los materiales de embalaje son reci­clables. Por favor, no tire el embalaje
a la basura doméstica; en vez de ello,
entréguelo en los puntos oficiales de
recogida para su reciclaje o recupe­ración.
Los aparatos viejos contienen mate­riales valiosos reciclables que debe­rían ser entregados para su
aprovechamiento posterior. Por este
motivo, entregue los aparatos usados
en los puntos de recogida previstos
para su reciclaje.

Indicaciones sobre ingredientes
(REACH)

Encontrará información actual sobre los in­gredientes en:

www.kaercher.com/REACH

– 4

49ES

Garantía

En todos los países rigen las condiciones
de garantía establecidas por nuestra em­presa distribuidora. Las averías del aparato
serán subsanadas gratuitamente dentro
del periodo de garantía, siempre que se de­ban a defectos de material o de fabricación.
En un caso de garantía, le rogamos que se
dirija con el comprobante de compra al dis­tribuidor donde adquirió el aparato o al ser­vicio al cliente autorizado más próximo a su
domicilio.
(La dirección figura al dorso)

Indicaciones de seguridad

 Peligro

 No toque nunca el enchufe de red o la

toma de corriente con las manos moja­das.

 No ponga el aparato en funcionamiento

si el cable de conexión a red u otras
partes importantes del aparato, como
pueden ser la manguera de alta pre­sión, la pistola pulverizadora o los dis­positivos de seguridad presentan
daños.

 Antes de cada puesta en servicio, com-

pruebe si el cable de conexión a red y
el enchufe de red presentan daños. Si
el cable de conexión a red estuviera de­teriorado, debe encargar sin demora a
un electricista especializado del servi­cio de atención al cliente autorizado
que lo sustituya.

 Antes de cada puesta en servicio, com-

pruebe si la manguera de alta presión
presenta daños. Si la manguera de alta
presión presentase daños, debe susti­tuirla sin demora.

 Está prohibido usar el aparato en zonas

en las que exista riesgo de explosiones.

 Para usar el aparato en zonas con peli-

gro de explosión (p. ej., gasolineras)
son de obligado cumplimiento las nor­mas de seguridad correspondientes.

 Los chorros a alta presión pueden ser

peligrosos si se usan indebidamente.
No dirija el chorro hacia personas, ani­males o equipamiento eléctrico activo,
ni apunte con él al propio aparato.

 No dirija el chorro hacia otras personas

o hacia sí mismo para limpiar ropa o
calzado.

 No rocíe objetos que puedan contener

sustancias nocivas para la salud (p. ej.,
asbesto).

 El chorro a alta presión puede dañar los

neumáticos del vehículo y sus válvulas
y los puede reventar. Un primer sínto­ma de que se están provocando daños
es el cambio de tonalidad de los neu­máticos. Los neumáticos de vehículo y
las válvulas de neumáticos deteriora­dos suponen un peligro mortal. Al efec­tuar la limpieza, aplique el chorro a una
distancia mínima de 30 cm.

 Peligro de explosiones

No pulverizar ningun líquido inflamable.
No aspire nunca líquidos que conten­gan disolventes o ácidos y disolventes
sin diluir. Entre estos se encuentran, p.
ej., la gasolina, los diluyentes cromáti­cos o el fuel. La neblina pulverizada es
altamente inflamable, explosiva y tóxi­ca. No utilice acetona ni ácidos o disol­ventes sin diluir, ya que pueden afectar
negativamente a los materiales em­pleados en el aparato.

몇 Advertencia

 El enchufe y acoplamiento del cable de

prolongación deben ser impermeables
y no deben sumergirse en agua.

 El uso de cables de prolongación in-

adecuados puede resultar peligroso.
Para el exterior, utilice sólo cables pro­longadores autorizados para exterior,
adecuadamente marcados y con una
sección de cable suficiente: 1 - 10 m:
1,5 mm

 Desenrolle siempre totalmente el cable

de prolongación del tambor del cable.

2

; 10 - 30 m: 2.5 mm

2

50 ES

– 5

 Las mangueras de alta presión, la grife-

ría y los acoplamientos son importantes
para la seguridad del aparato. Utilice
sólo las mangueras de alta presión, la
grifería y los acoplamientos recomen­dados por el fabricante.

 Este aparato no es apto para ser utiliza-

do por personas con capacidades físi­cas, sensoriales e intelectuales
limitadas.
Los niños o las personas no instruidas
sobre su uso no deben utilizar el aparato.
Se debe supervisar a los niños para
asegurarse de que no juegan con el
aparato.

 Mantener alejado el plástico del emba-

laje de los niños, se pueden ahogar.

 El usuario deberá utilizar el aparato de

conformidad con sus instrucciones. De­berá tener en cuenta las condiciones lo­cales y tener cuidado de no causar
daños a las personas que se encuen­tren en las proximidades cuando use el
aparato.

 No utilizar el aparato cuando se en-

cuentren otras personas al alcance a
no ser que lleven ropa protectora.

 Póngase ropa y gafas protectoras ade-

cuadas para protegerse de las salpica­duras de agua y de la suciedad.

 Este aparato ha sido concebido para el

uso con los detergentes suministrados
por el fabricante o recomendados por el
mismo. La utilización de otros deter­gentes o sustancias químicas puede
menoscabar la seguridad del aparato.

Precaución

 Para pausas de operación prolongadas

desconecte el aparato del interruptor
principal / interruptor del aparato o des­enchufe la clavija de red.

 No se puede operar el aparato a tempe-

raturas inferiores a 0 ºC.

 Para evitar daños, mantenga el chorro a

una distancia mínima de 30 cm durante la
limpieza de superficies pintadas.

 No deje nunca el aparato sin vigilancia

mientras esté en funcionamiento.

 Debe tener cuidado de no dañar ni es-

tropear el cable de conexión a red y el

cable de prolongación por pisarlos,
aplastarlos, tirar de ellos, u otras accio­nes similares. Proteja los cables de red
del calor, el aceite y los bordes afilados.

 Todas las partes conductoras de co-

rriente de la zona de trabajo tienen que
estar protegidas contra los chorros de
agua.

 El aparato sólo debe estar conectado a

una conexión eléctrica que haya sido
realizada por un electricista de confor­midad con la norma CEI 60364.

 Conecte el aparato únicamente a co-

rriente alterna. La tensión tiene que co­rresponder a la indicada en la placa de
características del aparato.

 Por razones de seguridad, recomenda-

mos utilizar el aparato siempre con un
interruptor de corriente por defecto
(máx. 30 mA).

 Los trabajos de limpieza que producen

aguas residuales que contienen aceite
(p. ej., el lavado de motores o el lavado
de los bajos) sólo se deben realizar en
zonas de lavado que dispongan de se­parador de aceite.

Dispositivos de seguridad

Precaución

Los dispositivos de seguridad sirven para
proteger al usuario y no se deben modificar
o ignorar.

Interruptor del aparato

El interruptor del aparato impide el funcio­namiento involuntario del mismo.

Bloqueo de la pistola pulverizadora
manual

El bloqueo bloquea la palanca de la pistola
pulverizadora manual e impide que el apa­rato se ponga en marcha de forma involun­taria.

Válvula de derivación con presostato

La válvula de derivación evita sobrepasar
la presión de trabajo permitida.
Cuando se suelta la palanca de la pistola
pulverizadora manual, un presostato desco­necta la bomba y el chorro de alta presión se
para. Cuando se acciona la palanca, se co­necta la bomba nuevamente.

– 6

51ES

Requisitos para la seguridad de

posición

Precaución

Antes de realizar cualquier trabajo con el
aparato o en el aparato, asegúrese de que
está bien posicionado para evitar acciden­tes o daños.

– La posición segura del aparato se ga-

rantiza si se coloca sobre una superfi­cie lisa.

Manejo

Descripción del aparato

En este manual de instrucciones se descri­be el equipamiento máximo. Según el mo­delos, hay diferencias en el contenido
suministrado (véase embalaje).

Ilustraciones, véase la página 2

1 Zona de recogida para accesorios
2 Mango para el transporte, desplegable
3 Acoplamiento rápido para manguera de

alta presión
4 Interruptor del aparato „0/OFF“ / „I/ON“
5 Cable de conexión a red y enchufe de

red
6 Asa de transporte
7 Ruedas
8 Conexión de agua
9 Filtro fino en la toma de agua
10 Pieza de acoplamiento para la co-

nexión de agua
11 Manguera de aspiración para detergen-

te (con filtro)
12 Pistola pulverizadora manual
13 Bloqueo de la pistola pulverizadora manual
14 Tecla para separar la manguera de alta

presión de la pistola pulverizadora ma-

nual
15 Manguera de alta presión
16 Lanza dosificadora con regulación de la

presión (Vario Power)
17 Lanza de agua con fresadora de sucie-

dad

Posibles accesorios

18 Cepillo para lavar
19 Boquilla de espuma con depósito de

detergente

Accesorios especiales

Los accesorios especiales amplian las po­sibilidades de uso del aparato. Su distribui­dor KÄRCHER le dará información más
detallada.

Antes de la puesta en marcha

Ilustraciones, véase la página 3

Figura
 Atornille la pieza de acoplamiento a la

conexión de agua del aparato suminis-

trada.
Figura
 Introducir la manguera de alta presión

en la pistola pulverizadora manual has-

ta que esta haga un ruido al encajarse.

Nota: Procurar que el racor de co-

nexión esté alineado correctamente.
 Comprobar si la conexión es segura ti-

rando de la manguera de alta presión.

Suministro de agua

De acuerdo con las normativas vi­gentes, está prohibido utilizar el
aparato sin un separador de siste­ma en la red de agua potable. Se
debe utilizar un separador de sistema apro­piado de la empresa KÄRCHER o, alternati­vamente, un separador de sistema que
cumpla la norma EN 12729 tipo BA. El agua
que haya pasado por un separador del siste­ma será catalogada como no potable.

Precaución

Conectar el separador del sistema siempre
a la toma de agua, nunca directamente al
aparato!

Nota: Las impurezas en el agua pueden
dañar la bomba de alta presión y los acce­sorios. Como medida de protección se re­comienda el uso del filtro de agua de
KÄRCHER (accesorio especial,
Ref.:4.730-059).

52 ES

– 7

Suministro de agua desde la tubería de
agua

Tenga en cuenta las normas de la empresa
suministradora de agua.
Valores de conexión: véase la placa de ca­racterísticas/datos técnicos.
 Utilice una manguera de agua de tejido

resistente (no está incluida en el volu­men de suministro) con un acoplamien­to de los habituales en el mercado.
(Diámetro mínimo 1/2 pulgada o 13
mm; longitud mínima 7,5 m).

 Meta la manguera de agua en la pieza

de acoplamiento del aparato y conécte­la al suministro de agua.

Aspiración del agua de depósitos
abiertos

Esta limpiadora de alta presión es apta con
la manguera de aspiración KÄRCHER con
válvula de retorno (accesorio especial, Ref.

4.440-238) para la aspiración de agua de
superficie, p. ej. de los bidones para agua
pluvial o de los estanques (altura de aspira­ción máxima, véase los datos técnicos).
 Llenar de agua la manguera de aspira-

ción KÄRCHER con válvula de retorno,
atornillar a la conexión de agua y colgar
en el bidón para agua pluvial.

 Purgue el aire del aparato antes de su

puesta en servicio.
Conecte el aparato sin que esté conec­tada la lanza dosificadora y déjelo en
marcha (máx. 2 minutos) hasta que el
agua que salga de la pistola no tenga
burbujas. Desconecte el aparato y co­necte la manguera de alta presión.

Puesta en marcha

Precaución

La marcha en seco durante más de 2 minu­tos produce daños en la bomba de alta pre­sión. Si el aparato no genera presión en un
lapso de 2 minutos, desconectar el aparato
y proceder según las indicaciones del capí­tulo "Averías".

Figura
 Insertar la manguera de alta presión en

el acoplamiento rápido del aparato has-

ta que encaje.

Nota: Procurar que el racor de co-

nexión esté alineado correctamente.

Comprobar si la conexión es segura ti-

rando de la manguera de alta presión.
Figura

 Inserte la lanza dosificadora en la pisto-

la pulverizadora manual y fíjela girán-

dola 90°.

 Abrir totalmente el grifo del agua.
 Enchufar la clavija de red a una toma de

corriente.
 Conectar el aparato „I/ON“.

Funcionamiento

Precaución
¡Peligro de daños en la instalación! El
aparato solo se puede operar en posi­ción horizontal.

몇 Peligro

El chorro de agua que sale de la boquilla de
alta presión provoca una fuerza de retroce­so en la pistola pulverizadora manual. Ase­gúrese de estar en una posición segura y
sujete con firmeza la pistola pulverizadora
manual y la lanza dosificadora.

Precaución

Antes de comenzar con la limpieza, aségu­rese de que la limpiadora a presión está so­bre una base lisa. Utilizar gafas y ropa de
seguridad durante la limpieza.

Figura
 Desbloquear la palanca de la pistola

pulverizadora manual.
 Tirar de la palanca, el aparato se enciende.

Nota: Si no se suelta la palanca, el apa-

rato vuelve a apagarse. La alta presión

se mantiene en el sistema.

Lanza dosificadora con regulación de la
presión (Vario Power)

Para las tareas de limpieza más habituales.
La presión de trabajo se puede regular en
pasos entre „Min“ y „Max“.
 Suelte la palanca de la pistola pulveri-

zadora manual.
 Girar la lanza dosificadora a la posición

deseada.

– 8

53ES

Lanza dosificadora con fresadora de
suciedad

Para las suciedades más difíciles de elimi­nar.

Precaución

No limpiar neumáticos, pintura o superfi­cies delicadas como la madera con la fresa
de suciedad, se pueden dañar.

No apto para trabajar con detergentes.

Opcional
Cepillo de lavar

Apto para trabajar con detergentes.

Trabajo con detergentes

Utilice sólo detergentes y productos de lim­pieza KÄRCHER para cada tipo de tarea
de limpieza. Han sido especialmente crea­dos para su aparato. El uso de otros deter­gentes y productos de limpieza pueden
provocar un desgaste más rápido y la inva­lidación de la garantía. Solicite el asesora­miento oportuno en una tienda
especializada y pida la información corres­pondiente a KÄRCHER.
Figura
 Saque la manguera de aspiración de

detergente de la carcasa hasta la longi­tud deseada.

 Cuelgue la manguera de aspiración de

detergente en un depósito que conten­ga una solución de detergente.

 Utilizar la lanza dosificadora con regu-

lación de la presión (Vario Power).

 Girar la lanza dosificadora hasta la po-

sición "Mix".
Nota: De este modo se añade durante
el funcionamiento la solución de deter­gente al chorro de agua.

Método de limpieza recomendado

 Rocíe la superficie seca con detergente

y déjelo actuar pero sin dejar que se se­que.

 Aplicar el chorro de agua a alta presión

sobre la suciedad disuelta para elimi­narla.

Opcional

Boquilla para espuma

El detergente se aspira del depósito y se
genera una potente espuma de detergente.
 Llenar el depósito de detergente de la

boquilla de espuma con la solución de

detergente (tener en cuenta las indica-

ciones de dosificación en el bidón de

detergente).
 Unir la boquilla de espuma con el depó-

sito de detergente.
 Inserte la boquilla de espuma en la pis-

tola pulverizadora manual y fíjela girán-

dola 90°.

Nota: De este modo se añade durante

el funcionamiento la solución de deter-

gente al chorro de agua.

Interrupción del funcionamiento

 Suelte la palanca de la pistola pulveri-

zadora manual.
 Bloquear la palanca de la pistola pulve-

rizadora manual.
 Durante las pausas de trabajo prolon-

gadas (de una duración superior a 5 mi-

nutos), desconectar además el aparato

„0/OFF“.

Finalización del funcionamiento

Precaución

Separar la manguera de alta presión de la
pistola pulverizadora manual o del aparato
solamente cuando no haya presión en el
sistema.

 Después de trabajar con detergentes,

cuelgue la manguera de aspiración en

un depósito de agua limpia, conectar el

aparato durante aprox. 1 minuto con la

lanza dosificadora desmontada y en-

juagarlo.
 Suelte la palanca de la pistola pulveri-

zadora manual.

 Desconectar el aparato "0/OFF".
 Cierre el grifo de agua.
 Apriete la palanca de la pistola pulveri-

zadora manual para eliminar la presión

que todavía hay en el sistema.
 Desconectar el aparato del suministro

de agua.

54 ES

– 9

몇 Advertencia

Al separar el tubo de alimentación o el
de alta presión, puede salir agua muy
caliente de las tomas después del fun­cionamiento.

 Bloquear la palanca de la pistola pulve-

rizadora manual.

 Extraer el enchufe de la red.

Figura
 Guardar el cable de conexión de red, la

manguera de alta presión y los acceso-

rios en el aparato.
Antes de almacenar el aparato durante un
período prolongado, como por ejemplo en
invierno, respetar también las indicaciones
del capítulo Cuidados.

Transporte

Precaución

Para evitar accidentes o lesiones, tener en
cuenta el peso del aparato para el transpor­te (véase Datos técnicos).

Transporte manual

Figura
 Levantar y llevar el aparato por el asa

de transporte.
Figura
 Sacar el asa de transporte hasta que se

oiga como encaja.
 Tirar del aparato por el asa de transporte.

Transporte en vehículos

 Asegurar el aparato para evitar que se

deslice o vuelque.

Almacenamiento

Precaución

Para evitar accidentes o lesiones, tener en
cuenta el peso del aparato al elegir el lugar
de almacenamiento (véase Datos técnicos).

Almacenamiento del aparato

 Coloque el dispositivo sobre una super-

ficie plana.
 Pulsar el botón de desconexión en la

pistola pulverizadora manual y desco-

nectar manguera de alta presión de la

pistola pulverizadora manual.
 Presionar en la dirección que indica la

flecha la carcasa del acoplamiento rápi-

do para la manguera de alta presión y

extraer la manguera de alta presión.

Protección antiheladas

Precaución

Proteger el aparato y los accesorios de las
heladas.

El aparato y los accesorios sufren daños
con las heladas, si no se vacía totalmente
el agua. Para evitar daños:
 Vaciar totalmente el aparato, sacando

todo el agua: conectar el aparato (máx.
1 min) con la manguera de alta presión
y el suministro de agua desconectados,
hasta que ya no salga agua de la co­nexión de alta presión. Desconectar el
aparato.

 Almacenar el aparato en un lugar a

prueba de heladas con todos los acce­sorios.

Cuidados y mantenimiento

 Peligro

Apague el aparato y desenchufe la clavija
de red antes de efectuar los trabajos de
cuidado y mantenimiento.

Cuidado del aparato

Antes de un almacenamiento prolongado,
p. e., durante el invierno:
 Quitar el filtro de la manguera de aspi-

ración del detergente y limpiarlo colo­cándolo bajo agua corriente.

 Extraer el tamiz de la conexión del agua

con unos alicates de punta plana y lim­piarlo colocándolo bajo agua corriente.

Mantenimiento

El aparato no precisa mantenimiento.

– 10

55ES

Piezas de repuesto

Emplear únicamente repuestos originales
de KÄRCHER. Al final de este manual de
instrucciones encontrará un listado resumi­do de repuestos.

Ayuda en caso de avería

Usted mismo puede solucionar las peque­ñas averías con ayuda del resumen si­guiente.
En caso de duda, diríjase al servicio de
atención al cliente autorizado.

 Peligro

Apague el aparato y desenchufe la clavija
de red antes de efectuar los trabajos de
cuidado y mantenimiento.
Los trabajos de reparación y trabajos en
componentes eléctricos sólo los puede
realizar el Servicio técnico autorizado.

El aparato no funciona

 Comprobar si la tensión indicada en la

placa de características coincide con la

tensión de la fuente de alimentación.
 Comprobar si el cable de conexión a la

red presenta daños.
 Accionar la palanca de la pistola pulve-

rizadora manual, el aparato se conecta.

El aparato no alcanza la presión

necesaria

 Comprobar el ajuste de la lanza dosifi-

cadora.
 Purgue el aparato.

Conecte el aparato sin que esté conec-

tada la lanza dosificadora y déjelo en

marcha (máx. 2 minutos) hasta que el

agua que salga de la pistola no tenga

burbujas. Desconecte el aparato y co-

necte la manguera de alta presión.

 Comprobar el suministro de agua.
 Quite el filtro fino de la toma de agua

con unos alicates de punta plana y lím-

pielo colocándolo debajo del chorro de

agua corriente.

El aparato no arranca, el motor

ronronea

Causa: caída de tensión debida a que la
red es débil o por el uso de cable de prolon­gación.

 Al conectar, primero tirar de la palanca

de la pistola pulverizadora manual, des­pués colocar el aparato en la posición
„I/ON“.

Grandes oscilaciones de la presión

 Limpiar la boquilla de alta presión: eli-

minar las impurezas del orificio de la
boquilla con una aguja y aclarar con
agua desde la parte delantera.

 Comprobar el caudal de agua.

El aparato presenta fugas

 El aparato presenta una ligera falta de

estanqueidad por razones técnicas. En
caso de que la falta de estanqueidad
sea grande, contactar al Servicio técni­co autorizado.

El aparato no aspira detergente

 Utilizar la lanza dosificadora con regu-

lación de la presión (Vario Power).
Girar la lanza dosificadora hasta la po­sición "Mix".

 Limpiar el filtro de la manguera de aspi-

ración de detergente.

 Comprobar si la manguera de aspira-

ción presenta dobleces.

56 ES

– 11

Datos técnicos

K 6.200

Conexión eléctrica

Tensión
1~50 Hz

Potencia conectada 2,5 3,0 kW
Grado de protección IP X5
Clase de protección I
Fusible de red (inerte) 16 A

Conexión de agua

Presión de entrada (máx.) 0,6 MPa
Temperatura de entrada

(máx.)
Velocidad de alimentación

(mín.)
Altura de absorción máx. 1,0 m

Potencia y rendimiento

Presión de trabajo 13 15 MPa
Presión máx. admisible 15 16 MPa
Caudal, agua 8,8 9,2 l/min
Fuerza de retroceso de la

pistola pulverizadora ma­nual

Caudal, detergente 0 - 0,3 l/min

Medidas y pesos

Longitud 552 mm
Anchura 290 mm
Altura 333 mm
Peso, listo para el funciona-

miento con accesorios

Valores calculados conforme a la norma EN
60335-2-79

Valor de vibración mano­brazo
Inseguridad K

Inseguridad K
Nivel de potencia acúsNivel

de presión acústica LpAtica
LWA + inseguridad K

pA

WA

Reservado el derecho a realizar modifi­caciones técnicas.

K 7.200

230-

230 V

240

60 °C

12 l/min

20 22 N

17,4 19,0 kg

< 2,5

0,3

773dB(A)

93 dB(A)

m/s
m/s

dB(A)

Declaración de conformidad

CE

Por la presente declaramos que la máqui­na designada a continuación cumple, tanto
en lo que respecta a su diseño y tipo cons­tructivo como a la versión puesta a la venta
por nosotros, las normas básicas de segu­ridad y sobre la salud que figuran en las di­rectivas comunitarias correspondientes. La
presente declaración perderá su validez en
caso de que se realicen modificaciones en
la máquina sin nuestro consentimiento ex­plícito.

Producto: Limpiadora a alta presión
Modelo: 1.446-xxx, 1.447-xxx
Directivas comunitarias aplicables

2006/42/CE (+2009/127/CE)
2004/108/CE
2011/65/CE
2000/14/CE

Normas armonizadas aplicadas

EN 50581
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Procedimiento de evaluación de la confor­midad aplicado

2000/14/CE: Anexo V

Nivel de potencia acústica dB(A)

Medido: 90
Garantizado: 93

Los abajo firmantes actúan con plenos po­deres y con la debida autorización de la di­rección de la empresa.

2
2

CEO

Persona autorizada para la documentación:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tele.: [phone]
Fax: [phone]

Winnenden, 2012/11/01

Head of Approbation

– 12

57ES

Índice

Instruções gerais. . . . . . . . . . . . . PT 4

Avisos de segurança. . . . . . . . . . PT 5

Manuseamento . . . . . . . . . . . . . . PT 7

Transporte. . . . . . . . . . . . . . . . . . PT 9

Armazenamento . . . . . . . . . . . . . PT 10

Conservação e manutenção . . . . PT 10

Ajuda em caso de avarias. . . . . . PT 11

Dados técnicos . . . . . . . . . . . . . . PT 12

Declaração de conformidade CE PT 12

Símbolos no Manual de Instruções

 Perigo

Para um perigo eminente que pode condu­zir a graves ferimentos ou à morte.

몇 Advertência

Para uma possível situação perigosa que
pode conduzir a graves ferimentos ou à
morte.

Atenção

Para uma possível situação perigosa que
pode conduzir a ferimentos leves ou danos
materiais.

Instruções gerais

Estimado cliente,

Leia o manual de manual origi-

nal antes de utilizar o seu apare­lho. Proceda conforme as indicações no
manual e guarde o manual para uma con­sulta posterior ou para terceiros a quem
possa vir a vender o aparelho.

Volume do fornecimento

O volume de fornecimento do seu aparelho
é ilustrado na embalagem. Ao desembalar
verifique a integridade do conteúdo.
Contacte imediatamente o vendedor, em
caso de falta de acessórios ou no caso de
danos de transporte.

Utilização correcta

Utilize esta lavadora de alta pressão unica­mente para o uso privado:

– para a limpeza de máquinas, veículos,

edifícios, ferramentas, fachadas, terra­ços, aparelhos de jardinagem etc. com
jacto de água de alta pressão (se for
necessário com detergentes).

– com acessórios, peças de reposição e

detergentes homologados por KÄR­CHER. Observe as indicações que
acompanham os detergentes.

Símbolos no aparelho

1 Perigo de danos! O apare-

lho só pode ser operado
numa posição deitada (ho­rizontal).

2 O jacto de alta pressão não

deve ser dirigido contra pessoas, ani­mais, equipamento eléctrico activo ou
contra o próprio aparelho.

3 Proteger o aparelho contra congela-

mento.

Protecção do meio-ambiente

Os materiais de embalagem são reci­cláveis. Não coloque as embalagens
no lixo doméstico, envie-as para uma
unidade de reciclagem.
Os aparelhos velhos contêm mate­riais preciosos e recicláveis e deve­rão ser reutilizados. Por isso, elimine
os aparelhos velhos através de siste­mas de recolha de lixo adequados.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes
podem ser encontradas em:

www.kaercher.com/REACH

58 PT

– 4

Garantia

Em cada país vigem as respectivas condi­ções de garantia estabelecidas pelas nos­sas Empresas de Comercialização.
Eventuais avarias no aparelho durante o
período de garantia serão reparadas, sem
encargos para o cliente, desde que se trate
dum defeito de material ou de fabricação.
Em caso de garantia, dirija-se, munido do
documento de compra, ao seu revendedor
ou ao Serviço Técnico mais próximo.
(Endereços no verso)

Avisos de segurança

 Perigo

 Nunca tocar na ficha de rede e na toma-

da com as mãos molhadas.

 O aparelho não deve ser colocado em

funcionamento se o cabo de ligação à
rede ou partes importantes do aparelho
como, p. ex., dispositivos de seguran­ça, mangueiras de alta pressão ou pis­tola de injecção estiverem danificadas.

 Antes de qualquer utilização do apare-

lho, verificar se o cabo de ligação à
rede e a ficha de rede não apresentam
quaisquer danos. O cabo de ligação à
rede danificado tem que ser imediata­mente substituído pela assistência téc­nica ou por um electricista autorizado.

 Verificar a mangueira de alta pressão a

respeito de danos antes de cada colo­cação em funcionamento. Substituir
imediatamente uma mangueira de alta
pressão danificada.

 É proibido pôr o aparelho em funciona-

mento em áreas com perigo de explo­são.

 Na utilização do aparelho em zonas de

perigo (p. ex. bombas de gasolina), de­verão ser observadas as respectivas
normas de segurança.

 Os jactos de alta pressão podem ser

perigosos em caso de uso incorrecto. O
jacto não deve ser dirigido contra pes­soas, animais, equipamento eléctrico
activo ou contra o próprio aparelho.

 Não dirigir o jacto de alta pressão con-

tra terceiros ou contra si próprio para a
limpeza de roupa ou sapatos.

 Não projectar jactos de água contra ob-

jectos, que contenham substâncias no­civas à saúde (p.ex. amianto).

 O jacto de alta pressão pode danificar

pneus e as válvulas dos mesmos ou
provocar até o seu rebentamento. O
primeiro sinal de danos é a alteração da
cor do pneu. Os pneus / válvulas dos
pneus danificados podem causar le­sões mortais. Guardar pelo menos uma
distância do jacto de 30 cm durante a
limpeza de superfícies!

 Perigo de explosão!

Não pulverizar líquidos inflamáveis.
Nunca aspirar líquidos com teores de
diluentes ou ácidos e dissolventes não
diluídos! Trata-se de materiais como
gasolina, diluentes de cores ou óleo
combustível. A neblina de pulverização
é altamente inflamável, explosiva e tó­xica. Não utilizar acetona, ácidos e dis­solventes não diluídos, dado que
podem atacar os materiais utilizados no
aparelho.

몇 Advertência

 Fichas e acoplamentos de um cabo de

extensão têm que ser estanques à
água e não podem estar na água.

 Os cabos de extensão não apropriados

podem ser perigosos. Utilize ao ar livre
unicamente cabos de extensão com
uma secção transversal suficiente e de­vidamente homologados e marcados:
1 - 10 m: 1,5 mm

 Desenrolar o cabo de extensão sempre

completamente do tambor de cabo.

 As mangueiras de alta pressão, as tor-

neiras e os acoplamentos são impor­tantes para a segurança do aparelho.
Utilizar unicamente mangueiras de alta
pressão, torneiras e acoplamentos re­comendados pelo fabricante.

2

; 10 - 30 m: 2,5 mm

2

– 5

59PT

 Este aparelho não é adequado para a

utilização por pessoas com capacida­des físicas, sensoriais e psíquicas re­duzidas.
Este aparelho não deve ser manobrado
por crianças ou pessoas não instruídas.
As crianças devem ser supervisionadas
de modo a assegurar que não brincam
com o aparelho.

 Manter as películas da embalagem fora

do alcance das crianças! Perigo de as­fixia!

 O utilizador deve usar o aparelho de

acordo com as especificações. Deve
ter em consideração as condições lo­cais e, ao utilizar o aparelho, ter em
conta o comportamento de pessoas
nas proximidades.

 Não utilizar o aparelho se outras pesso-

as se situarem no raio de acção da
mesma, a não ser que estas utilizem
vestuário de protecção.

 Utilizar roupa de protecção e óculos de

protecção contra salpicos de água ou
sujidades.

 Este aparelho foi desenvolvido para a

utilização de detergentes, fornecidos
ou recomendados pelo fabricante. A
utilização de outros detergentes ou
agentes químicos pode afectar a segu­rança do aparelho.

Atenção

 No caso de longas interrupções de fun-

cionamento deve-se desligar o interrup­tor principal / interruptor do aparelho ou
retirar a ficha da tomada.

 Não operar o aparelho a temperaturas

inferiores a 0 °C.

 Guardar uma distância do jacto mínima

de 30 cm durante a limpeza de superfí­cies laqueadas para evitar danos.

 Nunca deixar o aparelho sem vigilância

enquanto o mesmo estiver em funcio­namento.

 Assegurar que os cabos de rede e de ex-

tensão não sejam danificados por trânsi­to, esmagamento, puxões ou problemas
similares. Proteger o cabo de rede contra
calor, óleo e arestas afiadas.

 Todas as peças condutoras de corrente

na área de trabalho devem estar prote­gidas contra jactos de água.

 O aparelho só deve ser ligado a uma

conexão eléctrica executada por um
electricista, de acordo com IEC 60364.

 Ligar o aparelho só à corrente alterna-

da. A tensão deve corresponder à placa
de tipo do aparelho.

 Por motivos de segurança recomenda-

mos, regra geral, que o aparelho seja
operado com um disjuntor para corren­te de defeito (máx. 30 mA).

 Efectuar os trabalhos de limpeza com

formação de águas sujas oleosas, p.ex.
lavagem do motor, lavagem do chassi
inferior, só em lugares de lavagem
onde existem colectores de óleo.

Equipamento de segurança

Atenção

Os dispositivos de segurança protegem o
utilizador e não podem ser alterados ou co­locados fora de serviço.

Interruptor da máquina

O interruptor do aparelho impede a activa­ção inadvertida do aparelho.

Bloqueio da pistola pulverizadora
manual

O bloqueio trava a alavanca da pistola e
impede um arranque inadvertido do apare­lho.

Válvula de descarga com interruptor de
pressão

A válvula de descarga evita a ultrapassa­gem da pressão de serviço permitida.
Se soltar a alavanca da pistola de injecção
manual, a bomba de alta pressão é desli­gada por um interruptor manométrico. Se a
alavanca for puxada, a bomba volta a ligar.

60 PT

– 6

Pré-requisitos para a segurança da

estabilidade do aparelho

Atenção

Antes de iniciar quaisquer trabalhos com
ou no aparelho, deve-se assegurar o posi­cionamento estável do aparelho, de modo
a evitar acidentes ou danos.

– A segurança de estabilidade do apare-

lho é assegurada se este for posiciona­do sobre uma superfície plana.

Manuseamento

Descrição da máquina

Neste manual de instruções é descrito o
equipamento completo. Consoante o mo­delo, existem diferenças no volume de for­necimento (ver embalagem).

Figuras veja página 2

1 Depósito para acessórios
2 Alça de transporte, extensível
3 Acoplamento rápido para mangueira de

alta pressão
4 Interruptor do aparelho "0/OFF" / "I/ON"
5 Cabo de ligação à rede com ficha de

rede
6 Punho de transporte
7 Rodas
8 Ligação de água
9 Filtro fino com ligação de água
10 Peça de acoplamento para ligação da

água
11 Mangueira de aspiração do detergente

(com filtro)
12 Pistola de injecção manual
13 Bloqueio da pistola pulverizadora ma-

nual
14 Botão para separar a mangueira de alta

pressão da pistola pulverizadora manual
15 Mangueira de alta pressão
16 Lança com regulação da pressão (Va-

rio Power)
17 Tubo de jacto com fresadora de sujidade

Acessórios opcionais

18 Escova de lavagem
19 Bico de espuma com recipiente do de-

tergente

Acessórios especiais

Os acessórios especiais oferecem amplas
possibilidades de utilização. Contacte o
seu revendedor KÄRCHER para obter
mais informações.

Antes de colocar em funcionamento

Figuras veja página 3

Figura
 Fixar o elemento de acoplamento na

conexão de água da máquina.
Figura
 Encaixar a mangueira de alta pressão

na pistola pulverizadora manual, até

encaixar audivelmente.

Aviso: ter atenção ao alinhamento cor-

recto do bocal de conexão.
 Controlar a ligação segura, puxando

pela mangueira de alta pressão.

Alimentação de água

De acordo com as prescrições em
vigor o aparelho nunca pode ser li­gado à rede de água potável sem
separador de sistema. Deve-se
utilizar um separador de sistema adequado
da firma KÄRCHER ou, alternativamente,
um separador de sistema segundo EN
12729 tipo BA. A água que tenha entrado
no separador de sistema é considerada im­própria para consumo.

Atenção

Ligar o separador de sistema sempre à ali­mentação da água e nunca directamente
ao aparelho!

Aviso: sujidade na água pode danificar a
bomba de alta pressão e os acessórios.
Como meio de protecção é recomendado o
filtro de água KÄRCHER (acessórios espe­ciais, n.º enc. 4.730-059).

Alimentação de água a partir da
canalização

Respeite as normas da companhia de
abastecimento de água.
Para os valores de ligação veja a placa de
características / dados técnicos.

– 7

61PT

 Utilizar uma mangueira de água de ma-

terial reforçado (não incluída no mate­rial fornecido) com um acoplamento
normal. (Diâmetro mínimo de 1/2 pole­gada resp., 13 mm; comprimento míni­mo 7,5 m).

 Colocar a mangueira de água sobre o

elemento de acoplamento da máquina
e ligar à alimentação da água.

Aspirar a água de recipientes abertos

Esta lavadora de alta pressão com tubo de
aspiração KÄRCHER e válvula de reten­ção (acessório especial, n.º enc. 4.440-

238), é adequada para a aspiração de
água superficial como, por exemplo, de va­silhas de água pluvial ou lagos domésticos
(altura máxima de aspiração, ver dados
técnicos).
 Encher a mangueira de aspiração KÄR-

CHER (com válvula de retenção) com
água, ligar à alimentação da água e po­sicionar na vasilha de captura de águas
pluviais.

 Purgar o ar do aparelho, antes deste

entrar em funcionamento.
Ligar a máquina sem a lança e deixá-la
funcionar (máx. 2 minutos), até a água
sair da pistola sem bolhas de ar. Desli­gar a máquina e conectar a lança.

Colocação em funcionamento

Atenção

O funcionamento a seco durante mais de 2
minutos conduz a danos irreparáveis na
bomba de alta pressão. Se o aparelho não
estabelecer nenhuma pressão dentro de 2
minutos, deve desligar o aparelho e proce­der conforme indicado no capítulo "Ajuda
em caso de avarias".

Figura
 Inserir a mangueira de alta pressão fi-

xamente no acoplamento rápido do
aparelho, até encaixar audivelmente.
Aviso: ter atenção ao alinhamento cor­recto do bocal de conexão.
Controlar a ligação segura, puxando
pela mangueira de alta pressão.

Figura
 Introduzir a lança na pistola manual e

rodar 90° para fixá-la.

 Abrir a torneira totalmente.
 Ligue a ficha de rede à tomada de cor-

rente.
 Ligar o aparelho "I/ON".

Funcionamento

Atenção
Perigo de danos! O aparelho só pode
ser operado numa posição deitada (ho­rizontal).

몇 Perigo

Devido ao jacto que sai do bico de alta
pressão uma força de recuo age sobre a
pistola manual. Garantir uma posição se­gura e segurar bem a pistola de injecção
manual e o tubo de jacto.

Atenção

Assegurar que a lavadora de alta pressão
está posicionada de forma segura e sobre
um pavimento plano, antes de iniciar os tra­balhos de limpeza. Utilizar óculo de protec­ção e roupa de protecção durante os
trabalhos de limpeza.

Figura
 Desbloquear a alavanca da pistola pul-

verizadora.
 Puxar a alavanca e o aparelho entra em

funcionamento.

Aviso: o aparelho desliga assim que

soltar a alavanca. A alta pressão per-

manece no sistema.

Lança com regulação da pressão (Vario
Power)

Para os trabalhos de limpeza mais frequen­tes. A pressão de serviço pode ser ajusta­da continuamente entre "Min" e "Max".
 Soltar a alavanca da pistola pulveriza-

dora manual.
 Ajustar a lança na posição pretendida.

Lança com fresadora de sujidade

Para sujidade resistente.

Atenção

Não limpar os pneumáticos de automóveis,
a pintura ou superfícies sensíveis como,
por exemplo, madeira com a fresa de suji­dade, devido ao perigo de danificação.

Inadequado para trabalhos com detergente.

62 PT

– 8

Opcional
Escova de lavagem

Adequado para trabalhos com detergente.

Trabalhar com detergentes

Para os respectivos trabalhos de limpeza
utilize apenas produtos de limpeza e de
conservação KÄRCHER, uma vez que es­tes foram especialmente concebidos para
a utilização no seu aparelho. A utilização
de outros produtos de limpeza e de conser­vação pode provocar o desgaste prematu­ro e a anulação da garantia. P. f. informe­se no comércio especializado ou requisite
informações directamente à KÄRCHER.
Figura
 Extrair o comprimento desejado da

mangueira de aspiração de detergente
do seu suporte.

 Pendurar a mangueira de aspiração do

detergente num recipiente com o pro­duto.

 Utilizar lança com regulação da pres-

são (Vario Power).

 Ajustar a lança na posição "Mix".

Aviso: Deste modo, a solução de de­tergente é adicionada ao jacto de água.

Métodos de limpeza recomendados

 Espalhar o detergente de forma econó-

mica sobre a superfície seca e deixá-lo
actuar (não secar).

 Remover a sujidade solta com o jacto

de alta pressão.

Opcional
Bico de espuma

O detergente é aspirado do recipiente, for­mando uma forte espuma de limpeza.
 Encher o detergente no recipiente do

detergente do bico de espuma (ter
atenção às indicações de dosagem na
embalagem do detergente).

 Ligar o bico de espuma ao recipiente do

detergente.

 Encaixar o bico de espuma na pistola

manual e rodar 90° para fixá-la.
Aviso: Deste modo, a solução de de­tergente é adicionada ao jacto de água.

Interromper o funcionamento

 Soltar a alavanca da pistola pulveriza-

dora manual.
 Bloquear a alavanca da pistola pulveri-

zadora.
 Se não trabalhar durante um período

prolongado (superior a 5 minutos) com

o aparelho, o mesmo deve ser desliga-

do "0/OFF".

Desligar o aparelho

Atenção

Separar apenas a mangueira de alta pres­são da pistola pulverizadora manual ou do
aparelho se o sistema estiver livre de pres­são.

 Pendurar a mangueira de sucção DT

num recipiente com água clara, operar

o aparelho aprox. 1 minuto com o tubo

de jacto desmontado e enxaguá-lo,

após os trabalhos com detergente.
 Soltar a alavanca da pistola pulveriza-

dora manual.

 Desligar o aparelho "0/OFF".
 Fechar a torneira de água.
 Premir a alavanca da pistola de injec-

ção manual para eliminar a pressão

ainda existente no sistema.
 Separar o aparelho da alimentação da

água.

몇 Advertência

Durante a separação da mangueira de

admissão ou da mangueira de alta

pressão, pode verificar-se a saída de

água quente pelas ligações após o fun-

cionamento.

 Bloquear a alavanca da pistola pulveri-

zadora.
 Desligue a ficha da tomada.

Transporte

Atenção

De modo a evitar acidentes ou ferimentos
durante o transporte, deve ter-se atenção
ao peso do aparelho (ver dados técnicos).

– 9

63PT

Transporte manual

Figura
 Levantar o aparelho no manípulo de

transporte e transportar.
Figura
 Puxar o manípulo de transporte para fo-

ra. Este engata audivelmente.
 Puxar o aparelho pelo manípulo de

transporte.

Transporte em veículos

 Proteger o aparelho contra deslizamen-

tos e tombamentos.

Armazenamento

Atenção

De modo a evitar acidentes ou ferimentos
durante a selecção do local de armazena­mento, deve ter-se em consideração o
peso do aparelho (ver dados técnicos).

Guardar a máquina

 Estacionar o aparelho sobre uma su-

perfície plana.
 Premir o botão de separação na pistola

pulverizadora manual e separar a man-

gueira de alta pressão da pistola pulve-

rizadora manual.
 Pressionar a carcaça do acoplamento,

para mangueiras de alta pressão, no

sentido da seta e retirar a mangueira de

alta pressão.
Figura
 Arrumar o cabo de ligação à rede, a

mangueira de alta pressão e os aces-

sórios no aparelho.
Antes de armazenar o aparelho durante
um longo período (p. ex. no Inverno), deve­se prestar especial atenção ao capítulo da
conservação.

Protecção contra o congelamento

Atenção

Proteger o aparelho e os acessórios contra
congelamento.

Os aparelhos e os acessórios são destruí­dos pela geada se não estiverem totalmen­te esvaziados (sem água). Para evitar
danos:
 Esvaziar toda a água do aparelho: ligar

o aparelho sem a mangueira de alta
pressão conectada e sem a alimenta­ção de água conectada (máx. 1 min) e
aguardar até não sair mais nenhuma
água da ligação de alta pressão. Desli­gar o aparelho.

 Guardar o aparelho com todos os aces-

sórios um local protegido contra geada.

Conservação e manutenção

 Perigo

Antes de efectuar trabalhos de conserva­ção e de manutenção desligar o aparelho e
retirar a ficha de rede.

Conservação

Antes dum armazenamento prolongado,
p.ex. durante o inverno:
 Retirar o filtro da mangueira de aspira-

ção do detergente e limpá-lo com água
corrente.

 Extrair o coador da conexão de água

por meio de um alicate de pontas cha­tas e lavá-lo com água corrente.

Manutenção

O aparelho está isento de manutenção.

Peças sobressalentes

Utilize exclusivamente peças de reposição
originais da KÄRCHER. No final do presen­te Manual de instruções, encontra-se uma
lista das peças sobressalentes.

64 PT

– 10

Ajuda em caso de avarias

Com a ajuda da seguinte tabela sinóptica,
você mesmo pode eliminar pequenas ava­rias.
Em caso de dúvida contacte o serviço de
assistência técnica autorizado.

 Perigo

Antes de efectuar trabalhos de conserva­ção e de manutenção desligar o aparelho e
retirar a ficha de rede.
Os trabalhos de reparação e trabalhos em
componentes eléctricos só devem ser exe­cutados pelo Serviço de Assistência Técni­ca autorizado.

Fortes variações de pressão

 Limpar o bocal de alta pressão: Elimine

a sujidade da abertura do bocal com
uma agulha e lave pela frente com
água.

 Verificar a quantidade de alimentação

de água.

Aparelho com fuga

 Uma pequena fuga no aparelho é nor-

mal e deve-se a razões técnicas. Se
houver fortes fugas de água, manda
inspeccionar pelo Serviço Técnico au­torizado.

A máquina não funciona

 Verificar se a tensão indicada na placa

de características coincide com a ten-

são da fonte de alimentação.
 Verificar o cabo de rede a respeito de

danos.
 Accionar a alavanca da pistola pulveri-

zadora manual, o aparelho entra em

funcionamento.

A máquina não atinge a pressão de

serviço

 Verificar o ajuste na lança.
 Eliminar o ar da máquina.

Ligar a máquina sem a lança e deixá-la

funcionar (máx. 2 minutos), até a água

sair da pistola sem bolhas de ar. Desli-

gar a máquina e conectar a lança.

 Controlar a alimentação da água.
 Extrair o filtro fino na ligação da água

por meio de um alicate de pontas cha-

tas e lavá-la com água corrente.

O motor não entra em

funcionamento, motor emite

zumbido

Causa: Queda de tensão devido a rede
eléctrica fraca ou utilização de uma exten­são.

 Durante a activação deve-se puxar pri-

meiro a alavanca da pistola pulveriza-

dora manual e, de seguida, ajustar o

interruptor do aparelho em "I/ON".

O detergente não é aspirado

 Utilizar lança com regulação da pres-

são (Vario Power).
Ajustar a lança na posição "Mix".

 Limpar o filtro na mangueira de aspira-

ção do detergente.

 Controlar a mangueira de aspiração do

detergente quanto a dobras.

– 11

65PT

Dados técnicos

K 6.200

Ligação eléctrica

Tensão
1~50 Hz

Potência da ligação 2,5 3,0 kW
Grau de protecção IP X5
Classe de protecção I
Protecção de rede (de ac-

ção lenta)

Conexão de água

Pressão de admissão
(máx.)

Temperatura de admissão
(máx.)

Quantidade de admissão
(mín.)

Máx. altura de aspiração 1,0 m

Dados relativos à potência

Pressão de serviço 13 15 MPa
Pressão máxima admissível 15 16 MPa
Débito, água 8,8 9,2 l/mín
Força de recuo da pistola

manual
Débito, detergente 0 - 0,3 l/mín

Medidas e pesos

Comprimento 552 mm
Largura 290 mm
Altura 333 mm
Peso, operacional com

acessórios

Valores obtidos segundo EN 60335-2-79

Valor de vibração mão/braço
Insegurança K

Nível de pressão acústica
L

pA

Insegurança K
Nível de potência acústica

LWA + Insegurança K

pA

WA

Reservados os direitos a alterações
técnicas!

K 7.200

230-

230 V

240

16 A

0,6 MPa

60 °C

12 l/mín

20 22 N

17,4 19,0 kg

< 2,5

0,3
773dB(A)

93 dB(A)

m/s
m/s

dB(A)

Declaração de conformidade

CE

Declaramos que a máquina a seguir desig­nada corresponde às exigências de segu­rança e de saúde básicas estabelecidas
nas Directivas CE por quanto concerne à
sua concepção e ao tipo de construção as­sim como na versão lançada no mercado.
Se houver qualquer modificação na máqui­na sem o nosso consentimento prévio, a
presente declaração perderá a validade.

Produto: Lavadora de alta pressão
Tipo: 1.446-xxx, 1.447-xxx
Respectivas Directrizes da CE

2006/42/CE (+2009/127/CE)
2004/108/CE
2011/65/CE
2000/14/CE

Normas harmonizadas aplicadas

EN 50581
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Processo aplicado de avaliação de con­formidade

2000/14/CE: Anexo V

Nível de potência acústica dB(A)

Medido: 90
Garantido: 93

Os abaixo assinados têm procuração para
agirem e representarem a gerência.

2
2

CEO

Responsável pela documentação:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2012/11/01

Head of Approbation

66 PT

– 12

Indhold

Generelle henvisninger . . . . . . . . DA 4

Sikkerhedsanvisninger . . . . . . . . DA 5

Betjening . . . . . . . . . . . . . . . . . . . DA 6

Transport. . . . . . . . . . . . . . . . . . . DA 9

Opbevaring . . . . . . . . . . . . . . . . . DA 9

Pleje og vedligeholdelse . . . . . . . DA 9

Hjælp ved fejl . . . . . . . . . . . . . . . DA 10

Tekniske data . . . . . . . . . . . . . . . DA 11

EU-overensstemmelseserklæring DA 11

Symbolerne i driftsvejledningen

 Risiko

En umiddelbar truende fare, som kan føre
til alvorlige personskader eller død.

몇 Advarsel

En muligvis farlig situation, som kan føre til
alvorlige personskader eller til død.

Forsigtig

En muligvis farlig situation, som kan føre til
personskader eller til materialeskader.

Symboler på maskinen

Generelle henvisninger

Kære kunde

Læs original brugsanvisning in-

den første brug, følg anvisnin­gerne og opbevar vejledningen til senere
efterlæsning eller til den næste ejer.

Leveringsomfang

Maskinen, tilbehør m.m. vises på emballa­gen. Kontroller ved udpakningen, om ind­holdet er komplet.
Kontakt venligst forhandleren, hvis der
mangler tilbehør eller ved transportskader.

Bestemmelsesmæssig anvendelse

Denne højtryksrenser må kun anvendes til
privat brug:

– Til rengøring af maskiner, køretøjer,

bygninger, værktøj, facader, terrasser,
haveredskaber etc. med højtryksvand­stråle (efter behov med tilsætning af
rengørningsmiddel).

– Med tilbehør, reservedele og rengø-

ringsmidler, der er godkendt af KÄR­CHER. Følg de anvisninger, der er
vedlagt rengøringsmidlerne.

1 Risiko for beskadigelse!

Maskinen må kun bruges i
liggende position (vandret).

2 Strålen må ikke rettes mod

personer, dyr, tændt elek­trisk udstyr eller mod selve maskinen.

3 Beskyt maskinen imod frost.

Miljøbeskyttelse

Emballagen kan genbruges. Smid
ikke emballagen ud sammen med det
almindelige husholdningsaffald, men
aflever den til genbrug.
Udtjente apparater indeholder værdi­fulde materialer, der kan og bør afle­veres til genbrug. Aflever derfor
udtjente apparater på en genbrugs­station eller lignende.

Henvisninger til indholdsstoffer
(REACH)

Aktuelle oplysninger til indholdsstoffer fin­der du på:

www.kaercher.com/REACH

Garanti

I de enkelte lande gælder de af vore for­handlere fastlagte garantibetingelser.
Eventuelle fejl på apparatet afhjælpes gra­tis inden for garantien, såfremt fejlen kan til­skrives en materiale- eller produktionsfejl.
Hvis De ønsker at gøre garantien gælden­de, bedes De henvende Dem til Deres for­handler eller nærmeste kundeservice
medbringende kvittering for købet.
(Se adressen på bagsiden)

– 4

67DA

Sikkerhedsanvisninger

 Risiko

 Rør aldrig ved netstik og stikkontakt

med fugtige hænder.

 Tag ikke maskinen i brug, hvis strømtil-

slutningsledningen eller vigtige dele af
maskinen, som f.eks. sikkerhedsele­menter, højtryksslanger eller sprøjtepi­stoler, er beskadigede.

 Kontroller altid tilslutningsledningen og

netstikket for skader, før maskinen ta­ges i brug. En beskadiget tilslutnings­ledning skal omgående udskiftes af en
autoriseret kundeserviceafdeling/el-in­stallatør.

 Kontroller altid højtryksslangen for be-

skadigelser, før den tages i brug. Ud­skift højtryksslangen med det samme,
hvis den er beskadiget.

 Det er forbudt at bruge højtryksrense-

ren i områder, hvor der er eksplosions­fare.

 Overhold de gældende sikkerhedsfor-

skrifter ved anvendelse af højtryksren­seren i fareområder (f.eks.
tankstationer).

 Højtryksstråler kan være farlige, hvis de

ikke anvendes korrekt. Strålen må ikke
rettes mod personer, dyr, tændt elek­trisk udstyr eller mod højtryksrenseren.

 Ret ikke strålen mod Dem selv eller an-

dre for at rengøre tøj eller skotøj.

 Spul ikke genstande, der indeholder

sundhedsskadelige stoffer (f.eks. as­best).

 Dæk/dækventiler kan beskadiges og

punktere ved brug af højtryksstrålen.
Første tegn herpå er, at dækkene æn­drer farve. Beskadigede dæk/dækventi­ler er livsfarlige. Hold mindst 30 cm
stråleafstand ved rengøringen!

 Eksplosionsrisiko!

Brændbare væsker må ikke sprøjtes.
Opsug aldrig opløsningsmiddelholdige
væsker eller ufortyndede syrer og op­løsningsmidler! Herunder hører f.eks.
benzin, farvefortynder og fyringsolie.
Sprøjtetågen er meget let antændelig,

eksplosiv og giftig. Undgå brug af ace­tone, ufortyndede syrer og opløsnings­midler, da disse angriber maskinens
materialer.

몇 Advarsel

 Stikket og koblingen af forlængerlednin-

ger skal være vandtæt og må ikke ligge
i vand.

 Uegnede forlængerledninger kan være

farlige. Benyt udelukkende godkendte
og mærkede forlængerledninger med et
tilstrækkeligt stort ledningstværsnit ved
udendørs brug:
1 - 10 m: 1,5 mm

 Træk altid forlængerledningen helt af

kabeltromlen.

 Højtryksslanger, armaturer og tilkoblin-

ger er vigtige for højtryksrenserens sik­kerhed. Benyt udelukkende de af
producenten anbefalede højtryksslan­ger, armaturer og tilkoblinger.

 Dette apparat er ikke beregnet til brug

af personer med nedsatte fysiske, sen­soriske eller åndelige evner.
Højtryksrenseren må ikke anvendes af
børn eller af personer, der ikke er blevet
instrueret i brugen.
Børn skal være under opsyn, så de ikke
har mulighed for at lege med maskinen.

 Emballagefolie skal holdes væk fra

børn p.gr.a. kvælningsfare!

 Brugeren skal anvende højtryksrense-

ren iht. dens anvendelsesformål. Han
skal tage hensyn til de lokale forhold og
holde øje med, om der er personer i
nærheden, når han arbejder med høj­tryksrenseren.

 Maskinen må ikke bruges, hvis der er

andre personer uden beskyttelsesdrag­ter i nærheden.

 Bær passende sikkerhedstøj og beskyt-

telsesbriller som værn mod vand eller
snavs, der sprøjter bagud.

 Højtryksrenseren er udviklet til brug

sammen med de rengøringsmidler, der
leveres og anbefales af producenten.
Brug af andre rengøringsmidler eller ke­mikalier kan påvirke højtryksrenserens
sikkerhed negativt.

2

; 10 - 30 m: 2,5 mm

2

68 DA

– 5

Forsigtig

 Ved længere arbejdspauser skal maski-

nen afbrydes via hovedafbryderen /
kontakten eller netstikket skal trækkes
ud.

 Apparatet må ikke bruges ved tempera-

turer under 0°C.

 Hold mindst 30 cm stråleafstand ved

rengøring af lakerede overflader for at
undgå lakskader.

 Lad aldrig højtryksrenseren være uden

opsyn, mens den er i drift.

 Undgå at køre over, klemme, rive eller

lign. i net- eller forlængerledninger, da
dette ødelægger eller beskadiger dem.
Beskyt netledningerne mod varme, olie
og skarpe kanter.

 Alle strømførende dele i arbejdsområ-

det skal være beskyttet mod strålevand.

 Højtryksrenseren skal altid tilsluttes et

elektrisk stik, der er installeret af en
elektriker iht. IEC 603064.

 Højtryksrenseren må kun sluttes til vek-

selstrøm. Spændingen skal svare til an­givelsen på typeskiltet.

 Af sikkerhedsgrunde anbefaler vi princi-

pielt at maskinen anvendes over et fejl­strømsrelæ (max. 30 mA).

 Rengøringsarbejde, der medfører olie-

holdigt spildevand, f.eks. motorvask el­ler undervognsvask må kun foregå på
vaskepladser udstyret med en olieud­skiller.

Sikkerhedsanordninger

Forsigtig

Sikkerhedsanordninger skal beskytte mod
kvæstelser og må hverken ændres eller
omgås.

Afbryder

Hovedafbryderen forhindrer et utilsigtet
brug af maskinen.

Låseanordning på håndsprøjtepistolen

Låseanordningen blokerer sprøjtepistolens
greb og forhindrer maskinens utilsigtede
start.

Overstrømsventil med trykafbryder

Overstrømsventilen forhindrer, at det mak­simalt tilladte tryk overskrides.
Hvis pistolgrebet slippes, frakobles højtryks­pumpen af en trykafbryder, og højtryksstrålen
stopper. Hvis der trækkes i grebet, kobler tryk­afbryderen pumpen til igen.

Forudsætninger til stabiliteten

Forsigtig

Før hvert arbejde med eller på maskinen,
skal der sørges for stabilitet for at undgå
ulykker eller beskadigelser.

– Maskinens stabilitet er garanteret, hvis

den sættes på en plan overflade.

Betjening

Beskrivelse af apparatet

I denne driftsvejledning beskrives det mak­simale udstyr. Afhængigt af modellen er der
forskelle i leveringen (se emballagen).

Se figurerne på side 2

1 Opbevaring til tilbehør
2 Transportgreb, som kan trækkes ud
3 Lynkobling til højtryksslangen
4 Hovedafbryder „0/OFF“ / „I/ON“
5 Strømledning med netstik
6 Bæregreb
7 Hjul
8 Vandtilslutning
9 Finfilter i vandtilslutningen
10 Tilkoblingsdel til vandforsyning
11 Sugeslange til rensemiddel (med filter)
12 Håndsprøjtepistol
13 Låseanordning på håndsprøjtepistolen
14 Knap til at adskille højtryksslangen fra

håndsprøjtepistolen.
15 Højtryksslange
16 Strålerør med trykregulering (Vario Power)
17 Strålerør med rotordyse

Optionalt tilbehør

18 Vaskebørste
19 Skumdyse med rensemiddelbeholder

Ekstratilbehør

Ekstratilbehøret udvider maskinens anven­delsesmuligheder. Nærmere informationer
herom fås hos Deres KÄRCHER-forhand­ler.

– 6

69DA

Inden ibrugtagning

Se figurerne på side 3

Figur
 Skru den medfølgende koblingsdel på

højtryksrenserens vandtilslutning.
Figur
 Skru højtryksslangen ind i håndsprøjtepi-

stolen indtil det kan høres at den går i hak.

Bemærk: Tag hensyn til den rigtige ori-

entering af tilslutningsstykket.
 Kontroller om forbindelsen er sikker ved

at trække i højtryksslangen.

Vandforsyning

Ifølge de gældende love, må ma­skinen aldrig anvendes på drikke­vandsnettet uden en
tilbageløbsventil. Der skal anven­des en velegnet tilbageløbsventil fra KÄR­CHER eller en alternativ tilbageløbsventil
ifølge EN 12729 type BA. Vand, som
strømmer igennem en systemseparator,
kan ikke drikkes.

Forsigtig

Systemadskiller skal altid kobles til vand­forsyningen, ikke direkte til apparatet!

Bemærk: Forureninger i vandet kan be­skadige højtrykspumpen og tilbehøret.
Som beskyttelse anbefaler vi at bruge
KÄRCHER-vandfilteret (ekstratilbehør, be­stillingsnr. 4.730-059).

Vandforsyning fra vandledning

Læg mærke til vandforsyningsselskabets
reglementer.
Se typeskilt/tekniske data for tilslutnings­værdier
 Benyt en vævarmeret vandslange (le-

veres ikke med) med en gængs tilkob-

ling: (diameter mindst 1/2 tomme, hhv.

13 mm; længde mindst 7,5 m).
 Stik vandslangen på højtryksrensernes

tilkoblingsdel og slut den til vandhanen.

Opsugning af vand fra åbne beholdere

Denne højtryksrenser er sammen med
KÄRCHER-sugeslangen med kontraventil
(ekstratilbehør, bestillingsnr. 4.440-238)
beregnet til opsugning af overfladevand,
som f.eks vand af regntønder eller damme
(max. opsugningshøjde, se tekniske data).

70 DA

 Påfyld KÄRCHER-sugeslangen med

kontraventil med vand, skru den på
vandtilslutningen og hæng den i regn­tønden.

 Afluft højtryksrenseren inden brug.

Tænd for maskinen uden strålerør til­sluttet og lad den køre (max. 2 minut­ter), indtil der kommer vand uden bobler
ud af pistolen. Sluk for maskinen og til­slut strålerøret igen.

Ibrugtagning

Forsigtig

Tørkørsel på mere end 2 minutter fører til
skader på højtrykspumpen. Afbryd maski­nen hvis den ikke opbygger tryk indenfor 2
minutter og gå frem ifølge anvisningerne i
kapitel "Hjælp ved fejl".

Figur
 Højtryksslangen sættes fast ind i lyn-

koblingen indtil den går i hak.
Bemærk: Tag hensyn til den rigtige ori­entering af tilslutningsstykket.
Kontroller om forbindelsen er sikker ved

at trække i højtryksslangen.
Figur
 Strålerør sættes ind i sprøjtepistolen og

fikseres med en 90° omdrejning.

 Åbn for vandhanen.
 Sæt netstikket i en stikdåse.
 Stil hovedafbryderen på "I/ON".

Drift

Forsigtig
Risiko for beskadigelse! Maskinen må
kun bruges i liggende position (vandret).

몇 Risiko

Pga. den vandstråle, der kommer ud af høj­tryksdysen, stødes pistolgrebet bagud.
Sørg for at stå godt og hold godt fast i pi­stolgrebet og strålerøret.

Forsigtig

Sørg for, at højtryksrenseren står på en
plan flade inden du starter med rengørin­gen. Brug beskyttelsesbriller og beskyttel­sesdragt under rengøringen.

– 7

Figur

 Brug håndsprøjtepistolens greb.
 Højtryksrenseren tændes ved at trække

i grebet.
Bemærk: Hvis der gives slip for grebet,
afbrydes maskinen igen. Højtrykket op­retholdes i systemet.

Strålerør med trykregulering (Vario
Power)

Til de mest almindelige rengøringsopgaver.
Arbejdstrykket kan reguleres trinløst imel­lem "Min" og "Max".

 Slip pistolgrebets håndtag.
 Drej strålerøret til den ønskede position.

Strålerør med rotordyse

Til svære tilsmudsninger

Forsigtig

Bildæk, lakeringer eller sarte oveflader af
f.eks. træ må ikke renses med snavsfræse­ren, da der er fare for beskadigelse.

Ikke egnet til arbejde med rensemidler.

Optionel
Vaskebørste

Egnet til arbejde med rensemidler.

Arbejde med rensemidler

Brug udelukkende rense- og plejemidler fra
KÄRCHER til den pågældende rengørings­dopgave, da disse produkter er specielt ud­viklet til deres maskine. Brugen af andre
rense- og plejemidler kan føre til hurtigere
slitage og ophør af garantikravene. Infor­mer dig venligst ved din forhandler eller re­kvirer direkte informationer hos KÄRCHER.
Figur
 Træk rensemiddel-sugeslangen ud af

huset i den ønskede længde.

 Hæng rensemiddel-sugeslangen ned i

en beholder med rensemiddelopløs­ning.

 Brug strålerør med trykregulering (Vario

Power).

 Drej strålerøret til position "Mix".

Bemærk: På den måde tilsættes der
rensemiddelopløsning til vandstrålen
under driften.

Anbefalet rensemetode

 Sprøjt lidt rengøringsmiddel på den tørre

overflade og lad det virke (skal ikke tørre).
 Vask det løsnede snavs af med høj-

tryksstrålen.

Optionel
Skumdyse

Rensemiddel suges ind fra beholderen og
der opstår et effektivt rensemiddelskum.
 Fyld rensemiddelopløsningen ind i

skumdysens rensemiddelbeholder (tag

højde for doseringsanvisningen på ren-

semidlets emballage).
 Forbind skumdysen med rensemiddel-

beholderen.
 Skumdysen sættes ind i sprøjtepistolen

og fikseres med en 90° omdrejning.

Bemærk: På den måde tilsættes der

rensemiddelopløsning til vandstrålen

under driften.

Afbrydelse af driften

 Slip pistolgrebets håndtag.
 Brug håndsprøjtepistolens greb.
 Afbryd endvidere maskinen "0/OFF"

ved længere arbejdspauser (mere end

5 minutter).

Efter brug

Forsigtig

Højtryksslangen må kun adskilles fra hånd­sprøjtepistolen eller maskinen, hvis syste­met er uden tryk.

 Hæng rensemiddel-sugeslangen ned i

en beholder med rent vand, tænd og

skyl maskinen i ca. 1 minut med afmon-

teret strålerør.

 Slip pistolgrebets håndtag.
 Sluk maskinen "0/OFF“.
 Luk vandhanen.
 Tryk på pistolgrebet for at fjerne det

tryk, der er i systemet.
 Adskil maskinen fra vandforsyningen.

몇 Advarsel

Hvis tilløbs- og højtryksslangen adskil-

les efter driften kan der udtræde varmt

vand.

 Brug håndsprøjtepistolens greb.
 Træk netstikket ud.

– 8

71DA

Transport

Forsigtig

Tag hensyn til maskinens vægt under
transporten (se tekniske data) for at undgå
ulykker og personskader.

Manuel transport

Figur
 Løft maskinen ved hjælp af grebet og

bær den.

Figur

 Træk grebet helt ud indtil den går i hak.
 Træk maskinen i transportgrebet.

Transport i køretøjer

 Maskinen sikres/fastgøres, så den ikke

kan vælte eller flytte sig.

Opbevaring

Forsigtig

Tag hensyn til maskinens vægt ved valg af
opbevaringssted (se tekniske data) for at
undgå ulykker og personskader.

Opbevaring af damprenseren

 Stil fejemaskinen på et plant underlag.
 Tryk på håndsprøjtepistolens skilleknap

og adskil højtryksslangen fra hånd­sprøjtepistolen.

 Tryk huset af lynkoblingen til højtryks-

slangen i pilens retning og træk høj-

tryksslangen ud.
Figur
 Anbring nettilslutningskablet, højtryks-

slangen og tilbehøret på højtryksrense-

ren.
Inden maskinen opbevares over et længe­re tidsrum, f.eks. om vinteren, skal der ta­ges hensyn til anvisningerne i kapitel
"Pleje".

Frostbeskyttelse

Forsigtig

Beskyt maskinen og tilbehøret imod frost.

Maskinen og tilbehøret ødelægges af frost
hvis der er vand i maskinen. For at undgå
skader:
 Tømme maskinen for vand: Tænd ma-

skinen uden tilsluttet højtryksslange og
uden tilsluttet vandforsyning (max. 1
min.) og vent, indtil der ikke længere
kommer vand ud af højtrykstilslutnin­gen. Sluk for maskinen.

 Maskinen og alt tilbehør opbevares i et

frostfrit rum.

Pleje og vedligeholdelse

 Risiko

Før alle service- og vedligeholdelsesarbej­der skal maskinen afbrydes og stikket træk­kes ud.

Pleje

Inden længere tids opbevaring, f.eks. om
vinteren:
 Træk filteret af rensemiddel-sugeslan-

gen og rens det under løbende vand.

 Træk sien i vandtilslutningen ud med en

fladtang og rens den under løbende
vand.

Vedligeholdelse

Højtryksrenseren er vedligeholdelsesfri.

Reservedele

Benyt udelukkende originale reservedel fra
KÄRCHER. Bag i denne betjeningsvejled­ning finder De en oversigt over reservedele.

72 DA

– 9

Hjælp ved fejl

Ved hjælp af denne oversigt kan De selv af­hjælpe mindre fejl.
Kontakt den autoriserede kundeservice i
tvivlstilfælde.

 Risiko

Før alle service- og vedligeholdelsesarbej­der skal maskinen afbrydes og stikket træk­kes ud.
Reparationsarbejder og arbejder på elektri­ske komponenter skal altid udføres af auto­riserede servicefolk.

Maskinen kører ikke

 Kontroller, at den angivne spænding på

typeskiltet stemmer overens med

strømkildens spænding.
 Kontroller nettilslutningskablet for be-

skadigelse.
 Maskinen tændes ved at trække i hånd-

sprøjtepistolens greb.

Maskinen kommer ikke op på det

nødvendige tryk

 Kontroller indstillingerne på strålerøret.
 Renseren skal afluftes.

Tænd for maskinen uden strålerør til-

sluttet og lad den køre (max. 2 minut-

ter), indtil der kommer vand uden bobler

ud af pistolen. Sluk for maskinen og til-

slut strålerøret igen.

 Kontroller vandforsyningen.
 Træk finfilteret i vandtilslutningen ud

med en fladtang og rens den under rin-

dende vand.

Kraftige trykudsving

 Rens højtryksdysen: Fjern snavs fra dy-

seborehullet med en nål og skyl ved at
spule vand fremad.

 Kontroller den tilløbende vandmængde.

Maskinen er utæt

 Teknisk betinget er maskinen lidt utæt.

Kontakt den autoriserede kundeser­vice, hvis den er meget utæt.

Rensemiddel bliver ikke indsuget

 Brug strålerør med trykregulering (Vario

Power).
Drej strålerøret til position "Mix".

 Rens filteret på rensemiddelsugeslangen.
 Kontroller rensemiddel-sugeslangen for

knæk.

Maskinen starter ikke, motoren

brummer

Årsag: Spændingstab på grund af et svagt
strømnet eller ved brug af en forlængerled­ning.

 Træk først sprøjtepistolens greb ved

starten, sæt så afbryderen til "I/ON".

– 10

73DA

Tekniske data

K 6,200

K 7,200

El-tilslutning

Spænding
1~50 Hz

Tilslutningseffekt 2,5 3,0 kW
Beskyttelsesniveau IP X5
Beskyttelsesklasse I
Netsikring (træg) 16 A

Vandtilslutning

Tilførselstryk, maks. 0,6 MPa
Forsyningstemperatur,

maks.
Forsyningsmængde,

min.
Max. indsugningshøjde 1,0 m

Ydelsesdata

Arbejdstryk 13 15 MPa
Maks. tilladt tryk 15 16 MPa
Kapacitet, vand 8,8 9,2 l/min.
Pistolgrebets tilbage-

stødskraft
Kapacitet, rengørings-

middel

Mål og vægt

Længde 552 mm
Bredde 290 mm
Højde 333 mm
Vægt, driftsklar med til-

behør

Oplyste værdier ifølge EN 60335-2-79

Hånd-arm vibrationsværdi
Usikkerhed K

Lydtryksniveau L
Usikkerhed K

Lydeffektniveau L
usikkerhed K

pA

pA

WA

WA

Forbehold for tekniske ændringer!

230-

240

17,4 19,0 kg

+

230 V

60 °C

12 l/min.

20 22 N

0 - 0,3 l/min.

< 2,5

0,3

m/s
m/s

773dB(A)

dB(A)

93 dB(A)

EU-

overensstemmelseserklæring

Hermed erklærer vi, at den nedenfor nævn­te maskine i design og konstruktion og i den
af os i handlen bragte udgave overholder
de gældende grundlæggende sikkerheds­og sundhedskrav i EF-direktiverne. Ved
ændringer af maskinen, der foretages uden
forudgående aftale med os, mister denne
erklæring sin gyldighed.

Produkt: Højtryksrenser
Type: 1,446-xxx, 1,447-xxx
Gældende EF-direktiver

2006/42/EF (+2009/127/EF)
2004/108/EF
2011/65/EF
2000/14/EF

Anvendte harmoniserede standarder

EN 50581
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Anvendte overensstemmelsesvurde­ringsprocedurer

2000/14/EF: Bilag V

Lydeffektniveau dB(A)

Målt: 90
Garanteret: 93

Undertegnede agerer på vegne af og med
fuldmagt fra ledelsen.

CEO

2

Dokumentationsbefuldmægtiget:

2

S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tlf.: [phone]
Fax: [phone]

Winnenden, 2012/11/01

Head of Approbation

74 DA

– 11

Innhold

Generelle merknader . . . . . . . . . NO 4

Sikkerhetsanvisninger. . . . . . . . . NO 5

Betjening . . . . . . . . . . . . . . . . . . . NO 6

Transport. . . . . . . . . . . . . . . . . . . NO 9

Lagring . . . . . . . . . . . . . . . . . . . . NO 9

Pleie og vedlikehold . . . . . . . . . . NO 9

Feilretting . . . . . . . . . . . . . . . . . . NO 10

Tekniske data . . . . . . . . . . . . . . . NO 11

EU-samsvarserklæring . . . . . . . . NO 11

Generelle merknader

Kjære kunde,

Før første gangs bruk av appa-

ratet, les denne originale bruks­anvisningen, følg den og oppbevar den for
senere bruk eller for overlevering til neste
eier.

Leveringsomfang

Leveringsomfang for apparatet er vist på
emballasjen. Kontroller at innholdet i pak­ken er fullstendig, når du pakker ut.
Ved manglende tilbehør eller ved transport­skader, vennligst informer forhandleren.

Forskriftsmessig bruk

Denne høytrykksvaskeren må kun brukes
til private formål:

– som rengjøring av maskiner, biler, byg-

ninger, verktøy, fasader, terrasser, ha­geutstyr, etc. med høytrykkvannstråle
(ved behov tilsatt rengjøringsmidler)

– med tilbehør, reservedeler og rengjø-

ringsmidler som er godkjent av KÄR­CHER. Følg anvisningene som følger
med rengjøringsmiddelet.

Symboler i bruksanvisningen

 Fare

For en umiddelbar truende fare som kan
føre til store personskader eller til død.

몇 Advarsel

For en mulig farlig situasjon som kan føre til
store personskader eller til død.

Forsiktig!

For en mulig farlig situasjon som kan føre til
mindre personskader eller til materielle
skader.

Symboler på maskinen

1 Fare for skade! Maskinen

skal kun brukes i liggen­de posisjon (horisontalt).

2 Høytrykksstrålen må ikke

rettes mot personer, dyr,
elektrisk utstyr som er på, eller maski­nen selv.

3 Skal ikke utsettes for frost.

Miljøvern

Materialet i emballasjen kan resirku­leres. Ikke kast emballasjen i hus­holdningsavfallet, men lever den inn
til resirkulering.
Gamle maskiner inneholder verdifulle
materialer som kan resirkuleres. Dis­se bør leveres inn til gjenvinning.
Gamle maskiner skal derfor avhen­des i egnede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet
finner du under:

www.kaercher.com/REACH

Garanti

Vår ansvarlige salgsorganisasjon for det
enkelte land har utgitt garantibetingelsene
som gjelder i det aktuelle landet. Eventuelle
feil på maskinen blir reparert gratis i ga­rantitiden dersom disse kan føres tilbake til
material- eller produksjonsfeil. Ved behov
for garantireparasjoner, vennligst henvend
deg med kjøpskvitteringen til din forhandler
eller nærmeste autoriserte kundeservice.
(Se adresse på baksiden)

– 4

75NO

Sikkerhetsanvisninger

 Fare

 Ta aldri i støpselet eller stikkontakten

med våte hender.

 Ikke bruk høystrykksvaskeren når

strømledningen eller andre viktige deler,
f. eks. høytrykkslange, høytrykkpistolen
eller sikkerhetsinnretninger er skadet.

 Kontroller strømledningen og støpselet

for skader hver gang høytrykksvaske­ren skal brukes. En skadet strømled­ning må skiftes ut umiddelbart hos
autorisert kundeservice eller autorisert
elektriker.

 Kontroller alltid høytrykkslangen for

skader før bruk av høytrykksvaskeren.
Høytrykkslanger med skader må skiftes
ut umiddelbart.

 Bruk i eksplosjonsfarlige områder er

forbudt.

 Ved bruk av høytrykksvaskeren i risiko-

områder (f.eks. bensinstasjoner) må
gjeldende sikkerhetsforskrifter følges.

 Høytrykkstråler kan være farlige ved feil

bruk. Strålen må ikke rettes mot perso­ner, dyr, elektrisk utstyr som er på, eller
høytrykksvaskeren selv.

 Ikke rett høytrykkstrålen mot deg selv el-

ler andre for å rengjøre klær eller skotøy.

 Ikke spyl gjenstander som inneholder hel-

seskadelige materialer (f. eks. asbest).

 Dekk og ventiler på kjøretøy kan ska-

des med høytrykkstrålen, noe som kan
føre til at dekk eksploderer. Første tegn
på at dekket er skadet er at det misfar­ges. Skadde dekk/dekkventiler er livs­farlige. Hold en stråleavstand på minst
30 cm ved rengjøring av dekk!

 Eksplosjonsfare!

Ikke sprut ut brennbare væsker.
Sug aldri inn væsker som inneholder lø­semidler eller ufortynnede syrer og lø­semidler! Eksempler på slike væsker
kan være bensin, malingstynner og fy­ringsolje. Sprøytetåken er høytanten­nelig, eksplosiv og giftig. Ikke bruk
aceton, ufortynnede syrer og løsemid­ler, da disse angriper materialet som er
brukt i høytrykksvaskeren.

몇 Advarsel

 Støpsel og kontakt på skjøteledning må

være vanntette og skal ikke ligge i vann.

 Uegnede skjøteledninger kan være farli-

ge. Ved utendørs bruk må det anvendes
skjøteledninger som er godkjent for det­te og merket etter gjeldende regler, og
som har tilstrekkelig ledningstverrsnitt:
1 - 10 m: 1,5 mm

 Skjøteledninger må alltid vikles helt ut

på kabeltrommelen.

 Høytrykkslange, armatur og koblinger

er viktige for sikkerheten ved bruk av
høytrykksvaskeren. Bruk kun høytrykk­slanger, armatur og koblinger som er
anbefalt av produsenten.

 Dette apparatet er ikke ment for bruk av

personer med nedsatte fysiske, senso­riske eller mentale ferdigheter.
Høytrykksvaskeren må ikke brukes av
barn, eller personer som ikke er kjent
med hvordan høytrykksvaskeren fun­gerer.
Barn skal holdes under tilsyn for å sikre
at de ikke leker med apparatet.

 Emballasjefolien holdes unna barn, fare

for kvelning!

 Høytrykksvaskeren må brukes på kor-

rekt måte. Brukeren må ta hensyn til
forholdene på det aktuelle bruksstedet,
og være oppmerksom på andre perso­ner som måtte befinne seg i nærheten.

 Ikke bruk maskinen hvis andre perso-

ner er innen rekkevidde, med mindre de
har på seg verneklær.

 Bruk egnede verneklær og vernebriller

som beskyttelse mot tilbakesprut av
vann og smuss.

 Denne maskinen er konstruert for bruk

sammen med rengjøringsmidler levert
av, eller anbefalt av produsenten. Bruk
av andre rengjøringsmidler eller kjemi­kalier kan virke inn på høytrykkksvaske­rens sikkerhet.

2

; 10 - 30 m: 2,5 mm

2

76 NO

– 5

Forsiktig!

 Ved lengre driftspauser slå av appara-

tet med hovedbryter/apparatbryter eller
trekk ut støpselet.

 Apparatet skal ikke brukes ved tempe-

raturer under 0 °C.

 Hold en avstand på minst 30 cm ved

rengjøring av lakkerte flater, for å unngå
skader lakkskader.

 La aldri høytrykksvaskeren stå uten

oppsyn når den er i gang.

 Pass på at strømledningen eller skjøte-

ledningen ikke skades ved at den kjø­res over, klemmes, strekkes eller
lignende. Beskytt strømledningen mot
sterk varme, olje og skarpe kanter.

 Alle strømførende deler i arbeidsområ-

det må være spylesikre.

 Høytrykksvaskeren må kun tilkobles

strømuttak som er installert av en elek­tromontør, i henhold til IEC 60364.

 Høytrykksvaskeren må kun kobles til vek-

selstrøm. Spenningen må stemme over­ens med høytrykksvaskerens typeskilt.

 Av sikkerhetsgrunner anbefaler vi i ut-

gangspunktet at apparatet drives via en
overspenningsbryter (maks 30mA).

 Rengjøringsarbeid som medfører olje-

holdig avløpsvann, f. eks. motorvask,
karosserivask, må bare utføres på vas­keplasser med oljeutskiller.

Sikkerhetsinnretninger

Forsiktig!

Sikkerhetsinnretningen fungerer som be­skyttelse for brukeren, og må ikke endres
eller omgås.

Apparatbryter

Apparatbryteren forhindrer utilsiktet bruk av
apparatet.

Låsin høytrykkspistol

Låsingen sperrer hendelen på høytrykk­spistolen og forhindrer utilsiktet start av ap­paratet.

Overstrømsventil med trykkbryter

Overstrømsventilen forhindrer at maski­nens tillatte arbeidstrykk overskrides.
Hvis spaken på håndsprøytespistolen slip­pes, slår en trykkbryter av pumpen, og høy-

trykksstrålen stopper. Når spaken betjenes
igjen, kobles pumpen inn igjen.

Forutsetning for at den står støding

Forsiktig!

Før alle arbeider på maskinen, sørg for at
den står støtt for å forhindre personskader
eller materielle skader.

– Maskinen står støtt når den står på et

flatt underlag.

Betjening

Beskrivelse av apparatet

I denne bruksanvisningen er den maksima­le utrustningen beskrevet. Alt etter modell
kan det være ulike leveringsomfang (se
emballasjen).

Se side 2 for illustrasjoner

1 Oppbevaring av tilbehør
2 Transportgrep, uttrekkbar
3 Hurtigkobling for høytrykkslange
4 Apparatbryter "0/OFF" / "I/ON"
5 Strømledning med støpsel
6 Bærehåndtak
7 Hjul
8 Vanntilkobling
9 Finfilter i vanntilkobling
10 Koblingsdel for vanntilkoblingen
11 Rengjøringsmiddel-sugeslange (med

filter)
12 Høytrykkspistol
13 Låsin høytrykkspistol
14 Tast for å skille høytrykkslangen fra

høytrykkspistolen
15 Høytrykksslange
16 Strålerør med trykkregulering (Vario

Power)
17 Strålerør med Rotojet

Ekstra tilbehør

18 Vaskebørste
19 Skumdyse med beholder for rengjø-

ringsmiddel

Tilleggsutstyr

Med spesialtilbehør kan du utvide bruks­mulighetene for maskinen. Ta kontakt med
din KÄRCHER-forhandler for mer informa­sjon.

– 6

77NO

Før den tas i bruk

Se side 3 for illustrasjoner

Figur
 Skru den medfølgende koblingsdelen på

vanntilkoblingen på høytrykksvaskeren.
Figur
 Sett høytrykkslangen i høytrykkspisto-

len til du hører den går i lås.

Merk: Pass på riktig innretning av til-

koblingsnippel.
 Kontroller sikker tilkobling ved å trekke i

høytrykkslangen.

Vanntilførsel

I henhold til gjeldende forskrifter
skal apparatet aldri kobles til drik­kevannsnettet uten systemskiller.
Det skal brukes en egnet system­skiller fra KÄRCHER eller alternativt en
systemskiller iht. EN 12729 type BA. Vann
som har passert gjennom en systemskiller
regnes ikke som drikkbart vann.

Forsiktig!

Koble alltid systemskilleren til vannforsy­ningen, aldri direkte til apparatet!

Merk: Forurensning i vannet kan skade
høytrykkspumpen og tilbehøret. For be­skyttelse anbefales bruk av KÄRCHER
vannfilter (spesialtilbehør, bestillingsnr.

4.730-059).

Vanntilførsel fra vannledning

Følg vannverkets forskrifter.
Se typeskilt/tekniske data for tilkoblingsver­dier.
 Bruk en vevforsterket slange (medføl-

ger ikke) med en alminnelig kobling:

(Diameter minst 1/2" eller 13 mm; leng-

de minst 7,5 m).
 Sett vannslangen på koblingsdelen på

høytrykksvaskeren, og koble den til

vannkranen.

Suging av vann fra åpen beholder

Denne høytrykksvaskeren er egnet for bruk
med KÄRCHER sugeslange med tilbake­slagsventil (spesialtibehør, bestillingsnr.

4.440-238) for oppsuging av overflatevann
f.eks. fra regnvanns-tønne eller dammer
(maks. oppsugingshøyde se Tekniske data).

 KÄRCHER sugeslange med tilbake-

slagsventil fylles med vann, skrus til
vannkranen og henges ned i regn­vanns-tønnen.

 Luft maskinen før det tas i bruk.

Slå på høytrykksvaskeren uten at strå­lerøret koblet til, og la den gå til vannet
kommer ut av pistolen uten luftbobler
(maks 2 minutter). Slå av høytrykksvas­keren, og koble til strålerøret på nytt.

Ta i bruk

Forsiktig!

Tørrkjøring i mer enn 2 minutter fører til
skader på høytrykkspumpen. Dersom ap­paratet ikke bygger opp trykk innen 2 mi­nutter, slå av apparatet og gå frem som
beskrevet i kapittel "Feilretting".

Figur
 Sett høytrykkslangen godt inn i hurtig-

koblingen på maskinen, du skal høre
den gå i lås.
Merk: Pass på riktig innretning av til­koblingsnippel.
Kontroller sikker tilkobling ved å trekke i

høytrykkslangen.
Figur
 Sett inn ønsket strålerør i høytrykkspis-

tolen og fest det ved å dreie 90°.

 Åpne vannkranen helt.
 Sett støpselet i stikkontakten.
 Slå på apparatet "I/ON".

Drift

Forsiktig!
Fare for skade! Maskinen skal kun bru­kes i liggende posisjon (horisontalt).

몇 Fare

Når vannet stråler ut av høytrykksdysen ut­settes håndsprøytepistolen for rekylkraft.
Sørg for at du står støtt, og holder godt fast
i håndsprøytepistolen og strålerøret.

Forsiktig!

Før start av rengjøring skal høytrykksvas­keren stå på et flatt underlag. Ved rengjø­ring skal du bruke vernebriller og vernetøy.

Figur

 Lås spaken på håndsprøytepistolen.
 Betjen hendelen, og maskinen starter.

78 NO

– 7

Merk: Dersom du slipper hendelen

igjen, vil apparatet stoppe. Høyt trykk
beholdes i systemet.

Strålerør med trykkregulering (Vario
Power)

For enkle rengjøringsoppgaver. Arbeids­trykket er trinnløst regulerbar mellom "Min"
og "Max".

 Slipp spaken på høytrykkpistolen.
 Drei strålerøret til ønsket stilling.

Strålerør med Rotojet

For hardnakket smuss.

Forsiktig!

Bildekk, lakk eller ømfintlige overflater som
treverk skal ikke rengjøres med Rotojet, det
er fare for skader.

Ikke egnet for bruk med rengjøringsmiddel.

Tilleggsutstyr
Vaskebørste

Egnet for bruk med rengjøringsmiddel.

Arbeide med rengjøringsmiddel

For de ulike rengjøringsoppgavene, an­vend utelukkende rengjørings- og pleiemid­ler fra KÄRCHER, de er spesielt utviklet for
bruk med dette apparatet. Bruk av rengjø­rings- og pleiemidler fra andre leverandører
kan føre til raskere slitasje, og garantien
kan bortfalle. Du kan få informasjon hos
faghandleren eller direkte fra KÄRCHER.
Figur
 Trekk ut rengjøringsmiddel sugeslange

fra huset til ønsket lengde.

 Heng rengjøringsmiddelsugeslangen

ned i en beholder med rengjøringsmiddel.

 Bruk strålerør med trykkregulering (Va-

rio Power).

 Drei strålerøret til stilling "Mix".

Merk: Derved vil rengjøringsløsning
blandes med vannstrålen ved drift.

Anbefalt rengjøringsmetode

 Sprøyt litt rengjøringsmiddel på den tør-

re overflaten og la det virke (men ikke
tørke).

 Spyl det oppløste smusset vekk med

høytrykksstrålen.

Tilleggsutstyr
Skumdyse

Rengjøringsmiddel suges opp fra beholde­ren og det oppstår et kraftig skum av ren­gjøringsmiddelet.
 Fyll på rengjøringsmiddel-løsning i ren-

gjøringsmiddelbeholderen (dose-

ringsangivelser på etikett på

rengjøringsmiddelet følges).
 Koble skumdysen til rengjøringsmiddel-

beholderen.
 Sett inn skumdysen i høytrykkspistolen

og fest det ved å dreie 90°.

Merk: Derved vil rengjøringsløsning

blandes med vannstrålen ved drift.

Opphold i arbeidet

 Slipp spaken på håndsprøytepistolen.
 Lås spaken på håndsprøytepistolen.
 Ved lengre arbeidspauser (mer enn 5

minutter) må høytrykksvaskeren i tillegg

slås av "0/OFF".

Etter bruk

Forsiktig!

Høytrykkslangen må bare tas av høytrykk­spistolen eller apparatet når det ikke er noe
trykk i systemet.

 Etter arbeide med rengjøringsmiddel,

heng sugeslangen ned i en beholder

med rent vann, slå høytrykksvaskeren

på med strålerøret tatt av i ca 1 minutt,

og skyll ren.

 Slipp spaken på håndsprøytepistolen.
 Slå av apparatet "0/OFF".
 Steng vannkranen.
 Trykk inn spaken på håndsprøytepisto-

len for å utligne det gjenværende tryk-

ket i systemet.
 Skill apparatet fra vannforsyningen.

몇 Advarsel

Ved frakobling av tilførsels- og høy-

trykkslange kan det strømme ut varmt

vann fra koblingene etter bruk.

 Lås spaken på håndsprøytepistolen.
 Trekk ut nettstøpselet.

– 8

79NO

Transport

Forsiktig!

For å unngå uhell eller personskader ved
transport, vær oppmerksom på vekten av
maskinen (se tekniske data).

Transport for hånd

Figur
 Løft apparatet i transporthåndtaket og

bærehåndtaket og bær det.
Figur
 Trekk ut transporthåndtaket, du hører

det går i lås.
 Trekk maskinen i transporthåndtaket.

Transport i kjøretøy

 Sikre maskinen mot å skli eller vippe.

Lagring

Forsiktig!

For å unngå uhell eller personskader ved
valg av lagringssted, vær oppmerksom på
vekten av maskinen (se tekniske data).

Oppbevaring av apparatet

 Sett høytrykksvaskeren på et jevnt un-

derlag.
 Trykk skilletast på høytrykkpistolen og

skill høytrykkslangen fra høytrykkpisto-

len.
 Huset på hurtigkoblingen for sugeslan-

ge trykkes i pilretningen, og trekk av

høytrykkslangen.
Figur
 Lagre strømkabel, høytrykkslange og

tilbehør med maskinen.
Før lengre tids lagring, f.eks. om vinteren,
pass på anvisningene i kapittelet Pleie.

Frostbeskyttelse

Forsiktig!

Apparat og tilbehør skal ikke utsettes for
frost.

Apparat og tilbehør kan ødelegges av frost,
dersom de ikke er tømt fullstendig for vann.
For å unngå skader.
 Tømme apparatet helt for vann: Slå på

apparatet uten tilkoblet høytrykkslange
og uten tilkoblet vannforsyninf (maks 1
min.) og vent til det ikke kommer mer
vann ut av høytrykkslangen. Slå av
maskinen.

 Oppbevar apparat med alt utstyr i et

frostsikkert rom.

Pleie og vedlikehold

 Fare

Slå av apparatet og ta ut strømstøpselet
innen service eller vedlikeholdsarbeider
påbegynnes.

Vedlikehold

Før langvarig oppbevaring, f. eks. over vin­teren:
 Ta ut filteret fra rengjøringsmiddel-su-

geslangen og rengjør det under rennen­de vann.

 Ta ut sugeinntaket i vanntilkoblingen

med en flattang, og rengjør det under
rennende vann.

Vedlikehold

Høytrykksvaskeren er vedlikeholdsfri.

Reservedeler

Det må kun brukes originale KÄRCHER re­servedeler. En reservedelsoversikt finnes
på slutten av denne bruksanvisningen.

80 NO

– 9

Feilretting

Mindre funksjonsfeil kan du ved hjelp av
følgende oversikt utbedre selv.
Ved tvilstilfeller, ta kontakt med autorisert
kundeservice.

 Fare

Slå av apparatet og ta ut strømstøpselet
innen service eller vedlikeholdsarbeider
påbegynnes.
Reparasjonsarbeid og arbeid på elektriske
komponenter må kun utføres av autorisert
kundeservice.

Apparatet går ikke

 Kontroller at spenningen som er oppgitt

på typeskiltet er overensstemmende

med strømkildens spenning.

 Kontroller strømkabelen for skader.
 Betjen hendelen på høytrykkspistolen

og maskinen starter.

Høytrykksvaskeren bygger ikke opp

trykk

 Kontroller innstilling på strålerøret.
 Luft maskinen.

Slå på høytrykksvaskeren uten at strå-

lerøret koblet til, og la den gå til vannet

kommer ut av pistolen uten luftbobler

(maks 2 minutter). Slå av høytrykksvas-

keren, og koble til strålerøret på nytt.

 Kontroller vannforsyningen.
 Ta ut finfilter i vanntilkoblingen med en

flattang, og rengjør det under rennende

vann.

Apparatet er utett

 Små utettheter i apparatet skyldes tek-

niske årsaker. Ved større utettheter, ta
kontakt med autorisert kundeservice.

Maskinen suger ikke

rengjøringsmiddel

 Bruk strålerør med trykkregulering (Va-

rio Power).
Drei strålerøret til stilling "Mix".

 Rengjør filter på rengjøringsmiddelsu-

geslange.

 Kontroller at sugeslange for rengjø-

ringsmiddel ikke er i klem ("knekk").

Apparatet starter ikke, motoren

brummer

Årsak: Spenningsbrudd pga. svakt strøm­nett eller ved bruk av skjøteledning.

 Ved innkobling trekk først i hendelen på

høytrykkspistolen, og sett så apparat-

bryteren til "I/ON".

Sterke trykksvingninger

 Rengjøre høytrykksdyse: Fjern smuss

fra dysehullene med en nål, og skyll

med vann i retning fra fremsiden.
 Kontroller vanntilførselsmengde.

– 10

81NO

Tekniske data

K 6.200:

K 7.200:

Elektrisk tilkobling

Spenning
1~50 Hz

Kapasitet 2,5 3,0 kW
Beskyttelsesklasse IP X5
Beskyttelsesklasse I
Strømsikring (trege) 16 A

Vanntilkobling

Tilførselstrykk (max) 0,6 MPa
Vanntilførsels-tempera-

tur (max)
Tilførselsmengde (min) 12 l/min
Maks. sugehøyde 1,0 m

Effektspesifikasjoner

Arbeidstrykk 13 15 MPa
Maks. tillatt trykk 15 16 MPa
Vannmengde 8,8 9,2 l/min
Rekylkraft høytrykkspistol 20 22 N
Rengjøringsmiddel-

mengde

Mål og vekt

Lengde 552 mm
Bredde 290 mm
Høyde 333 mm
Vekt, driftsklar, med tilbe-

hør

Registrerte verdier etter EN 60335-2-79

Hånd-arm vibrasjonsverdi
Usikkerhet K

Støytrykksnivå L
Usikkerhet K

Støyeffektnivå L
usikkerhet K

pA

pA

WA

WA

Det tas forbehold om tekniske endringer!

+

230-

230 V

240

60 °C

0 - 0,3 l/min

17,4 19,0 kg

< 2,5

0,3

m/s
m/s

773dB(A)

dB(A)

93 dB(A)

EU-samsvarserklæring

Vi erklærer hermed at maskinen angitt ned­enfor oppfyller de grunnleggende sikker­hets- og helsekravene i de relevante EF­direktivene, med hensyn til både design,
konstruksjon og type markedsført av oss.
Ved endringer på maskinen som er utført
uten vårt samtykke, mister denne erklærin­gen sin gyldighet.

Produkt: Høytrykksvasker
Type: 1.446-xxx, 1.447-xxx
Relevante EU-direktiver

2006/42/EF (+2009/127/EF)
2004/108/EF
2011/65/EF
2000/14/EF

Anvendte overensstemmende normer

EN 50581
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Anvendt metode for samsvarsvurdering

2000/14/EF: Vedlegg V

Lydeffektnivå dB(A)

Målt: 90
Garantert: 93

De undertegnede handler på oppdrag fra,
og med fullmakt fra selskapsledelsen.

CEO

2

Dokumentasjonsansvarlig:

2

S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tlf: [phone]
Faks: [phone]

Winnenden, 2012/11/01

Head of Approbation

82 NO

– 11

Innehåll

Allmänna anvisningar . . . . . . . . . SV 4

Säkerhetsanvisningar . . . . . . . . . SV 5

Handhavande . . . . . . . . . . . . . . . SV 6

Transport. . . . . . . . . . . . . . . . . . . SV 9

Förvaring. . . . . . . . . . . . . . . . . . . SV 9

Skötsel och underhåll . . . . . . . . . SV 9

Åtgärder vid störningar . . . . . . . . SV 10

Tekniska data . . . . . . . . . . . . . . . SV 11

Försäkran om EU-överensstäm-

melse . . . . . . . . . . . . . . . . . . . . . SV 11

Allmänna anvisningar

Bäste kund,

Läs bruksanvisning i original

innan aggregatet används första
gången, följ anvisningarna och spara drifts­anvisningen för framtida behov, eller för
nästa ägare.

Leveransens innehåll

Aggregatets leveransomfång är avbildat på
förpackningen. Kontrollera att innehållet i
leveransen är fullständig.
Kontakta din försäljare om något tillbehör
saknas eller om det finns transportskador.

Användning enligt bestämmelse

Högtryckstvätten får endast användas för
privat bruk:

– för rengöring av maskiner, fordon,

byggnader, verktyg, fasader, terasser,
trädgårdsföremål o.s.v. med högtrycks­stråle (använd vid behov rengöringsme­del).

– tillsammans med av KÄRCHER god-

kända tillbehör, reservdelar och rengö­ringsmedel. Beakta anvisningarna som
medföljer rengöringsmedlen.

Symboler i bruksanvisningen

 Fara

För en omedelbart överhängande fara som
kan leda till svåra skador eller döden.

몇 Varning

För en möjlig farlig situation som kan leda
till svåra skador eller döden.

Varning

För en möjlig farlig situation som kan leda
till lätta skador eller materiella skador.

Symboler på aggregatet

1 Risk för skada! Apparaten

får endast drivas i liggande
(horisontal) position.

2 Högtrycksstrålen får inte

riktas mot människor, djur,
aktiv elektrisk utrustning eller mot själva
maskinen.

3 Skydda apparaten mot frost.

Miljöskydd

Emballagematerialen kan återvinnas.
Kasta inte emballaget i hushållsso­porna utan för dem till återvinning.
Skrotade aggregat innehåller återvin­ningsbara material som bör gå till
återvinning. Överlämna skrotade ag­gregat till ett lämpligt återvinningssys­tem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns
på:

www.kaercher.com/REACH

Garanti

I respektive land gäller de garantivillkor
som publicerats av våra auktoriserade dist­ributörer. Eventuella fel på aggregatet re­pareras utan kostnad under förutsättning
att det orsakats av ett material- eller tillverk­ningsfel. I frågor som gäller garantin ska du
vända dig med kvitto till inköpsstället eller
närmaste auktoriserade serviceverkstad.
(Se baksidan för adress)

– 4

83SV

Säkerhetsanvisningar

 Fara

 Ta aldrig i nätkabeln och nätuttaget

med fuktiga händer.

 Använd inte aggregatet om nätkabeln

eller viktiga delar av aggregatet som
t.ex. x högtrycksslang, sprutpistol eller
säkerhetsanordningar är skadade.

 Kontrollera före varje anvädning att nät-

kabeln och dess nätkontakt inte är ska­dade. Skadade nätkablar ska genast
bytas ut av auktoriserad serviceverk­stad eller en utbildad elektriker.

 Kontrollera före drift att högtrycksslang-

en inte är skadad. Byt genast ut skada­de högtrycksslangar.

 Användning av aggregatet i utrymmen

med explosionsrisk är förbjuden.

 Vid användning av aggregatet i riskom-

råden (t.ex. bensinmackar) ska motsva­rande säkerhetsföreskrifter beaktas.

 Högtrycksstrålar kan vid felaktig an-

vändning vara farliga. Strålen får inte
riktas mot människor, djur, aktiv elek­trisk utrustning eller mot själva aggre­gatet.

 Rikta inte högtrycksstrålen mot dig själv

eller mot andra för att rengöra kläder el­ler skor.

 Spruta aldrig på föremål som innehåller

hälsovådliga ämnen (t.ex. asbest).

 Däck eller däckventiler kan skadas och

gå sönder av högtrycksstrålen. Första
tecknet är att däcket missfärgas. Ska­dade däck/däckventiler kan innebära
livsfara. Håll minst 30 cm strålavstånd
vid rengöring!

 Risk för explosion!

Inga brännbara vätskor får fördelas
med högtryckstvätten.
Sug aldrig upp vätskor som innehåller
lösningsmedel eller outspädda syror
och lösningsmedel! Hit räknas bl.a.
bensin, tinner eller eldningsolja. Ångan
är lättantändlig, explosiv och giftig. An­vänd inte aceton, outspädda syror och
lösningsmedel eftersom de angriper de
material som använts i aggregatet.

몇 Varning

 Nätkontakt och kopplingar på förläng-

ningsledningar måste vara vattentäta
och får ej ligga i vatten.

 Olämpliga förlängningskablar kan vara

farliga. Använd endast tillåtna förläng­ningskablar utomhus, med motsvaran­de märkning och med tillräckligt
tvärsnitt.
1 - 10 m: 1,5 mm

 Rulla alltid ut förlängningskablar helt

från kabeltrumman.

 Högtrycksslangar, armaturer och kopp-

lingar är viktiga för aggregatets säker­het. Använd endast högtrycksslangar,
armaturer och kopplingar som rekom­menderas av tillverkaren.

 Aggregatet är inte avsett att användas

av personer med fysiska, sensoriska el­ler psykiska funktionshinder.
Aggregatet får inte användas av barn
eller personer som inte har tillräcklig
kunskap.
Barn ska hållas under uppsikt så att de
inte leker med aggregatet.

 Håll förpackningsfolien borta från barn,

risk för kvävning!

 Användaren ska använda aggregatet i

enlighet med gällande bestämmelser.
Användaren ska ta hänsyn till lokala för­utsättningar och kontrollera att ingen
uppehåller sig i närheten vid arbete
med aggregatet.

 Använd inte apparaten om andra perso-

ner befinner sig i dess närhet, detta gäl­ler om de inte bär skyddskläder.

 Bär lämpliga skyddskläder och skydds-

glasögon som skydd mot tillbakaspru­tande vatten eller smuts.

 Aggregatet har utvecklats för använd-

ning av rengöringsmedel som levere­rats eller rekommenderats av
tillverkaren. Användning av andra ren­göringsmedel eller kemikalier kan på­verka aggregatets säkerhet.

2

; 10 - 30 m: 2,5 mm

2

84 SV

– 5

Varning

 Stäng av maskinen med huvudström-

brytaren / Maskinbrytaren under längre
driftsuppehåll, eller dra ur nätkontakten.

 Använd inte aggregatet vid temperatu-

rer under 0 °C.

 Håll aldrig strålen närmare än 30 cm vid

rengöring av lackerade ytor för att und­vika skador.

 Lämna aldrig aggregatet utan uppsikt

så länge det är i drift.

 Beakta att nät- och förlängningskabeln

inte skadas av överkörning, klämning,
sönderdragning eller liknande. Skydda
nätkabeln från värme, olja och vassa
kanter.

 Alla strömförande delar i arbetsutrym-

met måste skyddas mot vattenstrålen.

 Aggregatet får endast anslutas till ett

nätuttag som installerats av en elektri­ker enligt IEC 60364.

 Aggregatet får endast anslutas till väx-

elström. Spänningen ska motsvara den
spänning som är angiven på aggrega­tets typskylt.

 Av säkerhetsskäl rekommenderar vi

principiellt att aggregatet används med
jordfelsbrytare (max. 30 mA).

 Rengöringsarbeten som orsakar oljehal-

tigt avloppsvatten som t.ex. motortvätt
och underredestvätt får endast utföras på
tvättplatser med oljeavskiljare.

Säkerhetsanordningar

Varning

Säkerhetsanordningar är till för att skydda
användaren och får inte ändras eller sättas
ur spel.

Huvudreglage

Strömbrytaren förhindrar att aggregatet
startas av misstag.

Spärr spolhandtag

Spärren låser spolhandtagets avtryckare
och förhindrar att aggretatet startas av
misstag.

Överströmningsventil med tryckbrytare

Överströmningsventieln förhindrar över­skridning av tillåtet arbetstryck.
När avtryckaren på spolröret släpps från­kopplas högtryckspumpen av en tryckbry­tare som stoppar högtrycksstrålen. Trycker
man in avtryckaren kopplar tryckbrytaren in
pumpen igen.

Förutsättningar för stabilitet

Varning

Säkerställ innan all typ av arbete med eller
på maskinen dess stabilitet för att undvika
olyckor eller sakskador.

– Maskinens stabilitet är säkerställd när

den ställs upp på ett jämnt underlag.

Handhavande

Beskrivning av aggregatet

I denna bruksanvisning beskrivs aggrega­tet med maximal utrustning. Leveransom­fånget varierar allt efter modell (se
förpackningen).

Figurer, se sida 2

1 Förvaring för tillbehör
2 Transporthandtag, utdragbart
3 Snabbkoppling till högtrycksslang
4 Strömbrytare "0/OFF / I/ON"
5 Nätkabel med nätkontakt
6 Bärhandtag
7 Hjul
8 Vattenanslutning
9 Silen i vattenanslutningen
10 Kopplingsdel för vattenanslutning
11 Sugslang för rengöringsmedel (med filter)
12 Spolhandtag
13 Spärr spolhandtag.
14 Knapp för att lossa högtrycksslangen

från spolhandtaget
15 Högtrycksslang
16 Spolrör med tryckreglering (Vario Power)
17 Spolrör med rotojet

Valfritt tillbehör

18 Tvättborste
19 Skummunstycke med rengöringsme-

delsbehållare

– 6

85SV

Specialtillbehör

Specialtillbehören utökar aggregatets an­vändningsmöjligheter. Din KÄRCHER åter­försäljare har mer information.

Före ibruktagande

Figurer, se sida 3

 Skruva fast den medföljande koppling-

en på aggregatets vattenanslutning.
 Tryck in högtrycksslangens nippel i

spolhandtaget tills den hakar fast med

ett hörbart „klick“.

Hänvisning: Se till att anslutningsnip-

peln är rätt placerad.
 Kontrollera att förbindelsen sitter säkert

genom att dra i högtrycksslangen.

Vattenförsörjning

Enligt gällande föreskrifter får ag­gregatet aldrig användas på
dricksvattennätet utan backventil.
Passande backventil från KÄR­CHER, eller alternativt annan backventil
enligt EN 12729 typ BA, skall användas.
Vatten som runnit genom en backventil an­ses inte vara drickbart.

Varning

Anslut alltid systemavskiljare på vattenför­sörjningen, aldrig direkt på apparaten!

Rekommendation: Föroreningar i vattnet
kan skada högtryckspumpen eller tillbehö­ren. Som skydd rekommenderas att använ­da KÄRCHER vattenfilter (specialtillbehör.
Beställningsnr 4.730-059).

Vattenförsörjning från vattenledning

Beakta vattenleverantörens föreskrifter.
Anslutningsvärde, se typskylt/Tekniska Data.
 Använd en vävförstärkt vattenslang (in-

går ej) med standardkoppling. (Diame-

ter minst 1/2 tum eller 13 mm: längd

minst 7,5 m).
 Sätt fast vattenslangen på aggregatets

koppling och anslut den till vattenför-

sörjningen.

Suga upp vatten ur öppna behållare

Denna högtryckstvätt är med KÄRCHER­sugslang med backventil (specialtillbehör,
beställningnr. 4.440-238) lämpad att suga
upp ytvatten t.ex. ur regntunnor eller dam­mar (max sughöjd se tekniska data).
 Fyll KÄRCHER-sugslang med back-

ventil med vatten, skruva fast på vatten­anslutning och häng ner i regntunnan.

 Lufta aggregatet före användning.

Slå på aggregatet och låt det vara på
(max 2 minuter) utan anslutet strålrör
tills vatten utan luftbubblor kommer ut
ur pistolen. Stäng av aggregatet och
anslut strålröret igen.

Idrifttagning

Varning

Torrkörning under mer än 2 minuter leder
till skador på högrtryckspumpen. Om ma­skinen inte bygger upp tryck inom 2 minu­ter, stäng av maskinen och följ
hänvinsingarna i kapitlet "Åtgärder vid stör­ning"

 Stick in högtrycksslangen ordentligt i

snabbkopplingen på maskinen, den ha­kar hörbart fast.
Hänvisning: Se till att anslutningsnip­peln är rätt placerad.
Kontrollera att förbindelsen sitter säkert

genom att dra i högtrycksslangen.
 Sätt i spolröret i spolhandtaget och fixe-

ra det genom att vrida det 90°.

 Öppna vattenkranen helt.
 Anslut nätkontakt till vägguttag.
 Starta aggregatet "I/ON“ .

86 SV

– 7

Drift

Varning
Risk för skada! Apparaten får endast dri­vas i liggande (horisontal) position.

몇 Fara

P.g.a. vattenstrålen vid högtrycksmun­stycket får spolhandtaget en rekyl. Se till att
stå stadigt och håll fast spolhandtaget och
spolröret ordentligt.

Varning

Se innan rengöringen påbörjas till att hög­tryckstvätten står säkert på ett jämnt under­lag. Använd skyddsglasögon och
skyddskläder vid rengöring.


 Lossa spärren på spolhandtaget.
 Aktivera avtryckaren, aggregatet startar.

Hänvisning: Släpps avtryckaren
stängs aggregatet av igen. Högtryck blir
stående i systemet.

Spolrör med tryckreglering (Vario
Power)

För ofta förekommande rengöring. Arbets­trycket kan regleras steglöst mellan "Min"
och "Max".

 Aktivera avtryckaren på spolhandtaget.
 Vrid spolröret till önskad position.

Spolrör med rotojet

För envisa smutslager.

Varning

Rengör inte bildäck, lack eller känsliga ytor
som trä med rotorjet, risk för skador.

Ej lämpad för arbeten med rengöringsmedel.

Tillval
Tvättborste

Lämpad för arbeten med rengöringsmedel.

Arbeten med rengöringsmedel

Använd endast rengöringsmedel och un­derhållsmedel från KÄRCHER för de olika
rengöringarna, eftersom dessa medel ut­vecklats speciellt för rengöringen av er ma­skin. Användning av andra rengörings- och
underhållsmedel kan leda till snabbare för­slitning samt att garantianspråken upphör.
Be om information i fackhandeln eller begär
att få information direkt från KÄRCHER.

 Dra ut önskad längd på sugslangen för

rengöringsmedel ur kåpan.
 Applicera slangen för rengöringsmedel i

en behållare med rengöringsmedels-

lösning.
 Använd spolröret med tryckregulator

(Vario Power).
 Vrid spolrör till position "Mix".

Anmärkning: Därigenom tillsätts ren-

göringsmedelslösningen till vattenstrå-

len vid körning.

Rekommenderade rengöringsmetoder

 Spruta sparsamt med rengöringsmedel

på den torra ytan och låt det verka (låt

det inte torka).
 Spola bort upplöst smuts med hög-

trycksstråle.

Tillval
Skummunstycke

Rengöringsmedlets sugs upp ur behållaren
och ett kraftfullt rengöringsmedelsskum
skapas.
 Häll rengöringsmedelslösning i behålla-

ren för rengöringsmedel (observera do-

seringsanvisningar på

doseringsmedlets förpackning).
 Anslut skummunstycket till behållaren

för rengöringsmedel.
 Sätt i skummunstycket i handsprutpisto-

len och fixera det genom att vrida det 90°.

Anmärkning: Därigenom tillsätts ren-

göringsmedelslösningen till vattenstrå-

len vid körning.

Avbryta driften

 Släpp avtryckaren på spolhandtaget.
 Spärra avtryckaren på spolhandtaget.
 Vid längre pauser i arbetet (över fem

minuter) bör aggregatet dessutom slås

av "0/OFF".

– 8

87SV

Avsluta driften

Varning

Lossa högtrycksslangen från spolhandta­get eller från aggregatet endast när det inte
finns något tryck i systemet.

 Efter arbeten med rengöringsmedel ska

sugslangen hängas i en behållare med
rent vatten, kör aggregatet under ca 1
minut med demonterat strålrör och spo­la rent.

 Släpp avtryckaren på spolhandtaget.
 Stäng av strömbrytaren "0/OFF“.
 Stäng av vattenkranen.
 Tryck avtryckaren på spolhandtaget på

handsprutan för att reducera trycket i
systemet.

 Koppla bort aggregatet från vattenför-

sörjningen.

몇 Varning

När tilloppsslangen eller högtrycksslang­en tas loss efter användning kan hett vat­ten strömma ur ur anslutningarna.

 Spärra avtryckaren på spolhandtaget.
 Drag ur nätkontakten.

Transport

Varning

Observera för att undvika olyckor eller ska­dor vid transport, notera maskinens vikt (se
teknisk data).

Transport för hand

 Lyft upp maskinen i transport- och bär-

handtaget och bär den.
 Dra ut transporthandtaget, det hakar

hörbart fast.
 Dra maskinen med hjälp av transport-

handtaget.

Transport i fordon

 Säkra maskinen så att den inte kan gli-

da eller tippa.

Förvaring

Varning

Observera för att undvika olyckor eller ska­dor lagring av maskinen, beakta maskinens
vikt (se teknisk data).

Förvara aggregatet

 Ställ maskinen på ett jämnt underlag.
 Tryck på frånskiljningsknappen på

handsprutpistolen och ta loss hög­trycksslangen från handsprutpistolen.

 Tryck kåpan på snabbkopplingen till

högtrycksslangen i pilens riktning och

dra ut högtrycksslangen.
 Förvara nätanslutning, högtrycksslang

och tillbehör på aggregatet.
Beakta innan lägre lagring, t.ex. över vin­tern, även de extra anvisningarna i kapitlet
om skötsel.

Frostskydd

Varning

Skydda aggregatet och tillbehören mot
frost.

Aggregatet och tillbehören förstörs av frost
om de inte är helt tömda på vatten. För att
undvika skador:
 Töm aggregatet helt på vatten: Slå på

aggregatet utan ansluten högtrycks-

slang och utan ansluten vattenförsörj-

ning (max 1 min) och vänta tills det inte

längre kommer ut vatten från hög-

trycksanslutningen. Stäng av appara-

ten.
 Förvara aggregatet med alla tillbehör i

frostsäkert utrymme.

Skötsel och underhåll

 Fara

Stäng av aggregatet och dra ut nätkonta­ken innan vård och skötselarbeten ska ut­föras.

88 SV

– 9

Underhåll

Före längre förvaring, t.ex. på vintern:
 Lossa filtret från sugslangen för rengö-

ringsmdel och rengör det under rinnan­de vatten.

 Lossa filtret i vattenanslutningen med

ett plattång och rengör den under rin­nande vatten.

Underhåll

Aggregatet är underhållsfritt.

Reservdelar

Använd endast originalreservdelar från
KÄRCHER. En reservdelslista finns i slutet
av denna bruksanvisning.

Åtgärder vid störningar

Med hjälp av följande översikt kan du själv
åtgärda ett flertal störningar.
Kontakta auktoriserad serviceverkstad om
du är osäker.

 Fara

Stäng av aggregatet och dra ut nätkonta­ken innan vård och skötselarbeten ska ut­föras.
Reparationsarbeten och arbeten på elek­triska komponenter får endast utföras av
auktoriserad kundservice.

Apparaten arbetar inte

 Kontrollera om den angivna spänning-

en på typskylten överensstämmer med
strömkällans spänning.

 Kontrollera om nätkabeln är skadad.
 Tryck in spaken till handsprutpistolen,

aggregatet startar.

Aggregatet ger inget tryck

 Kontrollera inställningen på strålrör.
 Lufta aggregatet.

Slå på aggregatet och låt det vara på

(max 2 minuter) utan anslutet strålrör

tills vatten utan luftbubblor kommer ut

ur pistolen. Stäng av aggregatet och

anslut strålröret igen.

 Kontrollera vattenförsörjningen.
 Lossa silen i vattenanslutningen med

ett plattång och rengör den under rin-

nande vatten.

Aggregatet startar inte, motorn går

Orsak: Spänningsfall på grund av svagt el­nät eller vid användning av en förlängning­kabel.

 Aktivera vid start först i avtryckaren på

spolröret och ställ sedan strömbrytaren

på "I/ON".

Kraftiga tryckvariationer

 Rengör högtrycksmunstycke: Ta bort

smuts från munstyckshålet med en nål

och spola ut det framifrån med vatten.
 Kontrollera vattenflödesmängden.

Aggregatet ej tätt

 En lätt otäthet på aggregatet är normal.

Kontakta auktoriserad serviceverksstad

om det finns stora otätheter.

Rengöringsmedel sugs inte in

 Använd spolröret med tryckregulator

(Vario Power).

Vrid spolrör till position "Mix".
 Rengör filtret på sugslangen för rengö-

ringsmedel.
 Kontrollera att slangen för rengörings-

medel inte är knäckt.

– 10

89SV

Tekniska data

K 6 200

K 7 200

Elanslutning

Spänning
1~50 Hz

Anslutningseffekt 2,5 3,0 kW
Skyddsgrad IP X5
Skyddsklass I
Nätsäkring (trög) 16 A

Vattenanslutning

Inmatningsstryck (max.) 0,6 MPa
Inmatningstemperatur

(max.)
Inmatningsmängd (min.) 12 l/min
Max. uppsugningshöjd 1,0 m

Prestanda

Arbetstryck 13 15 MPa
Max. tillåtet tryck 15 16 MPa
Matningsmängd, vatten 8,8 9,2 l/min
Spolhandtagets rekyl-

kraft
Matningsmängd, rengö-

ringsmedel

Mått och vikt

Längd 552 mm
Bredd 290 mm
Höjd 333 mm
Vikt, driftklar med tillbehör 17,4 19,0 kg

Beräknade värden enligt EN 60335-2-79

Hand-Arm Vibrationsvärde
Osäkerhet K

Ljudtrycksnivå L
Osäkerhet K

Ljudteffektsnivå L
Osäkerhet K

pA

pA

WA

WA

Med reservation för tekniska ändringar!

+

230-

230 V

240

60 °C

20 22 N

0 - 0,3 l/min

< 2,5

0,3

773dB(A)

93 dB(A)

m/s
m/s

dB(A)

Försäkran om EU-

överensstämmelse

Härmed försäkrar vi att nedanstående be­tecknade maskin i ändamål och konstruk­tion samt i den av oss levererade versionen
motsvarar EU-direktivens tillämpliga grund­läggande säkerhets- och hälsokrav. Vid
ändringar på maskinen som inte har god­känts av oss blir denna överensstämmelse­förklaring ogiltig.

Produkt: Högtryckstvätt
Typ: 1 446-xxx, 1 447-xxx
Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG)
2004/108/EG
2011/65/EG
2000/14/EG

Tillämpade harmoniserade normer

EN 50581
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Tillämpad metod för överensstämmel­sevärdering

2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

Upmätt: 90
Garanterad: 93

Undertecknade agerar på order av och
med fullmakt från företagsledningen.

2

2

CEO

Dokumentationsbefullmäktigad:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2012/11/01

Head of Approbation

90 SV

– 11

Sisältö

Yleisiä ohjeita . . . . . . . . . . . . . . . FI 4

Turvaohjeet . . . . . . . . . . . . . . . . . FI 5

Käyttö . . . . . . . . . . . . . . . . . . . . . FI 6

Kuljetus . . . . . . . . . . . . . . . . . . . . FI 9

Säilytys . . . . . . . . . . . . . . . . . . . . FI 9

Hoito ja huolto . . . . . . . . . . . . . . . FI 9

Häiriöapu. . . . . . . . . . . . . . . . . . . FI 10

Tekniset tiedot . . . . . . . . . . . . . . . FI 11

EU-standardinmukaisuustodistus FI 11

Yleisiä ohjeita

Arvoisa asiakas,

Lue käyttöohje ennen laitteesi

käyttämistä, säilytä käyttöohje
myöhempää käyttöä tai mahdollista myö­hempää omistajaa varten.

Toimitus

Laitteen toimituslaajuus on kuvattu pakka­uksessa. Tarkasta purkaessasi laitetta pak­kauksesta pakkauksen sisällön
täydellisyys.
Ota yhteys jälleenmyyjään, jos varusteita
puuttuu tai havaitset kuljetusvahinkoja.

Tarkoituksenmukainen käyttö

Käytä tätä korkeapainepesuria yksinomaan
kotitalouskäytössä:

– koneiden, ajoneuvojen, rakennusten,

työkalujen, julkisivujen, terassien, puu­tarhavälineiden jne. puhdistamista var­ten käyttäen korkeapainesuihkua
(tarvittaessa lisäten puhdistusaineita).

– KÄRCHERin hyväksymien varusteiden,

varaosien ja puhdistusaineiden kanssa.
Huomioi ohjeet, jotka on liitetty puhdis­tusaineiden mukaan.

Käyttöohjeessa esiintyvät symbolit

 Vaara

Välittömästi uhkaava vaara, joka aiheuttaa
vakavan ruumiinvamman tai johtaa kuole­maan.

몇 Varoitus

Mahdollisesti vaarallinen tilanne, joka voi
aiheuttaa vakavan ruumiinvamman tai voi
johtaa kuolemaan.

Varo

Mahdollisesti vaarallinen tilanne, joka voi
aiheuttaa lievän ruumiinvamman tai aineel­lisia vahinkoja.

Laitteessa olevat symbolit

1 Vaurioitumisvaara! Laitetta

saa käyttää vain vaakata­sossa (horisontaalisesti).

2 Suihkua ei saa suunnata

ihmisiin, eläimiin, jännit­teellisiin sähkövarusteisiin tai itse lait­teeseen.

3 Suojaa laite jäätymiseltä.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettä­viä. Älä käsittelee pakkauksia kotita­lousjätteenä, vaan toimita ne
jätteiden kierrätykseen.
Käytetyt laitteet sisältävät arvokkaita
kierrätettäviä materiaaleja, jotka tulisi
toimittaa kierrätykseen. Tästä syystä
toimita kuluneet laitteet vastaaviin ke­räilylaitoksiin.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoit­teesta:

www.kaercher.com/REACH

Takuu

Kussakin maassa ovat voimassa valtuutta­mamme myyntiorganisaation julkaisemat ta­kuuehdot. Materiaali- ja valmistusvirheistä
aiheutuvat virheet laitteessa korjaamme ta­kuuaikana maksutta. Takuutapauksessa ota
yhteys ostotositteen kanssa jälleenmyyjään
tai lähimpään valtuutettuun huoltoon.
(Osoite, katso takasivua)

– 4

91FI

Turvaohjeet

 Vaara

 Älä koskaan tartu märillä käsillä virta-

pistokkeeseen.

 Älä ota laitetta käyttöön, jos verkkojohto

tai laitteen tärkeät osat, esim. korkea­paineletku, suihkupistooli (-kahva) tai
turvalaitteet ovat vaurioituneet.

 Tarkasta aina ennen käyttöä, että säh-

kökaapeli ja verkkopistoke ovat ehjät.
Anna valtuutetun huollon/sähköalan
ammattilaisen välittömästi vaihtaa vau­rioitunut sähkökaapeli.

 Tarkasta korkeapaineletkun kunto aina

ennen käyttöä. Vaihda vaurioitunut kor­keapaineletku välittömästi.

 Käyttö räjähdysalttiilla alueilla on kielletty.
 Käytettäessä laitetta vaara-alueilla

(esim. huoltoasemilla) on noudatettava
vastaavia turvallisuusmääräyksiä.

 Epäasianmukaisesti käytettyinä kor-

keapainesuihkut voivat olla vaarallisia.
Suihkua ei saa suunnata ihmisiin, eläi­miin, aktiivisiin sähkövarusteisiin tai itse
laitteeseen.

 Älä suuntaa korkeapainesuihkua mui-

hin ihmisiin tai itseesi vaatteiden tai
kenkien puhdistamiseksi.

 Älä ruiskuta esineitä, jotka sisältävät

terveydelle haitallisia aineita (esim. as­besti).

 Korkeapainesuihku voi vaurioittaa ajo-

neuvon renkaita/renkaiden venttiilejä,
jolloin ne saattavat puhjeta. Ensimmäi­nen merkki siitä on renkaan värin muut­tuminen. Vaurioituneet ajoneuvon
renkaat/ renkaiden venttiilit ovat hen­genvaarallisia. Pidä puhdistuksessa vä­hintään 30 cm suihkutusetäisyys!

 Räjähdysvaara!

Älä suihkuta mitään palavia nesteitä.
Älä koskaan ime liuotinpitoisia nesteitä
tai laimentamattomia happoja tai liuotti­mia! Niihin kuuluvat esim. bensiini, vä­rinohennusaineet tai polttoöljy.
Ruiskutussumu on erittäin herkästi syt­tyvää, helposti räjähtävää ja myrkyllistä.
Älä käytä asetonia, laimentamattomia

happoja eikä liuottimia, koska ne syö­vyttävät laitteessa käytettyjä materiaa­leja.

몇 Varoitus

 Verkkojohdon ja jatkojohdon liittimen on

oltava vesitiiviitä, eivätkä ne saa maata
vedessä.

 Tarkoitukseen sopimattomat jatkojoh-

dot voivat olla vaarallisia. Käytä ulkona
vain tarkoitukseen hyväksyttyjä ja vas­taavasti merkittyjä jatkojohtoja, joissa
on riittävä johdon poikkileikkaus.
1 - 10 m: 1,5 mm

 Kelaa jatkojohto aina kokonaan kaape-

likelalta.

 Korkeapaineletku, varusteet ja liittimet

ovat tärkeitä laitteen turvallisuudelle.
Käytä vain valmistajan suosittelemia
korkeapaineletkuja, varusteita ja liitti­miä.

 Tätä laitetta ei ole tarkoitettu sellaisten

henkilöiden käytettäväksi, joiden aistit,
fyysiset tai henkiset kyvyt ovat rajoittu­neet.
Lapset tai perehtymättömät henkilöt ei­vät saa käyttää laitetta.
Lapsia on valvottava sen varmistami­seksi, että he eivät leiki laitteen kanssa.

 Pidä pakkausfoliot lasten ulottumatto-

missa, tukehtumisvaara!

 Käyttäjän on käytettävä laitetta tarkoi-

tuksenmukaisesti. Käyttäjä on huomioi­tava paikalliset olosuhteet ja
työskennellessään laitteen kanssa huo­mioitava ympäristössä oleskelevat hen­kilöt.

 Älä käytä laitetta, jos läheisyydessä on

muita henkilöitä, joilla ei ole asianmu­kaista suojavarustusta.

 Käytä sopivia suojavaatteita ja suojala-

seja takaisin ruiskuvalta vedeltä tai lial­ta suojaamiseksi.

 Tämä laite on kehitetty puhdistusainei-

den käyttöön, jotka laitteen valmistaja
toimittaa tai suosittelee. Muiden puhdis­tusaineiden tai kemikalioiden käyttö voi
haitata laitteen turvallisuutta.

2

; 10 - 30 m: 2,5 mm

2

92 FI

– 5

Varo

 Pitempien käyttötaukojen aikana pää-

kytkin/laitekytkin kytketään pois tai
verkkopistoke irrotetaan.

 Laitetta ei saa käyttää alle 0 °C lämpö-

tiloissa.

 Pidä lakattujen pintojen puhdistuksessa

vähintään 30 cm suihkutusetäisyys
vaurioiden välttämiseksi.

 Älä koskaan jätä laitetta valvomatta niin

kauan kuin se on käytössä.

 Kiinnitä huomiota siihen, että verkko- tai

jatkojohtoja ei vahingoiteta eikä vaurioi­teta ajamalla yli, puristamalla tai kisko­malla. Suojaa verkkojohto kuumuudelta,
öljyltä ja teräviltä reunoilta.

 Kaikkien työalueella olevien sähköä

johtavien osien on oltava suojatut ruis­kutusvedeltä.

 Laitteen liittäminen on sallittu ainoas-

taan sähköliitäntään, joka on sähkö­asentajan asentama standardin IEC
60364 mukaan.

 Liitä laite vain vaihtovirtaan. Jännitteen

on oltava sama kuin laitteen tyyppikil­vessä ilmoitettu jännite.

 Suosittelemme turvallisuussyistä, että

laitetta käytetään aina vikavirtasuoja­kytkimen (maks. 30 mA) kautta.

 Puhdistustöitä, joissa syntyy öljynpitois-

ta jätevettä, esim. moottorinpesu, alus­tanpesu, saa suorittaa vain
pesupaikoissa, joissa on öljyn erottimet.

Turvalaitteet

Varo

Turvalaitteet on tarkoitettu loukkaantumisil­ta suojaamiseksi, niitä ei saa muuttaa eikä
ohittaa.

Laitekytkin

Laitekytkin estää laitteen tahattoman käyt­tämisen.

Suihkupistoolin lukitus

Lukitus lukitsee suihkupistoolin liipaisimen
ja estää täten laitteen tahattoman käynnis­tymisen

Ylivirtausventtiili painekytkimellä

Ylivuotoventtiili estää sallitun käyttöpai­neen ylittymisen.
Kun suihkupistoolin liipaisin päästetään irti,
kytkee painekytkin pumpun pois päältä,
korkeapainesuihku pysähtyy. Kun liipaisi­mesta vedetään, kytkee painekytkin taas
pumpun päälle.

Edellytykset seisontavakavuudelle

Varo

Varmista ennen laitteen jokaista käyttämis­tä tai laitteeseen kohdistuvaa toimenpidet­tä, että laite seisoo kantavalla alustalla
tukevasi paikallaan.

– Kun laite asetetaan vaakasuoralle alus-

talle, sen seisontavakavuus on taattu.

Käyttö

Laitekuvaus

Tässä käyttöohjeessa kuvataan maksimi­varustus. Mallien varustetaso vaihtelee,
katso kuvaus laatikon kyljestä.

Kuvat, katso sivu 2

1 Lisävarusteiden säilytyspaikka
2 Kuljetuskahva, ulosvedettävä
3 Korkeapaineletkun pikaliitin
4 Laitekytkin „0/OFF“ / „I/ON“
5 Verkkojohto, jossa on verkkopistoke
6 Kantokahva
7 Pyörät
8 Vesiliitäntä
9 Vesiliitännän hienosuodatin
10 Tulovesiliitäntä
11 Puhdistusaineen imuletku (varustettu

suodattimella)
12 Suihkupistooli
13 Suihkupistoolin lukitus
14 Paina painiketta korkeapaineletkun ir-

roittamiseksi suihkupistoolista
15 Korkeapaineletku
16 Paineensäädöllä (Vario Power) varus-

tettu suihkuputki
17 Suihkuputki ja Pyörivä pistesuutin

Valinnaiset varusteet

18 Pesuharja
19 Vaahtosuutin puhdistusainesäiliöllä

– 6

93FI

Erikoisvarusteet

Erikoisvarusteet laajentavat laitteesi käyt­tömahdollisuuksia.Tarkempia tietoja saat
KÄRCHER -myyjäliikkeeltäsi.

Ennen käyttöönottoa

Kuvat, katso sivu 3

Kuva
 Ruuvaa mukana toimitettu liitin laitteen

vesiliitäntään.
Kuva
 Pistä korkeapaineletku niin syvälle

suihkupistooliinkäsiruiskupistooliin, että

kuulet sen napsahtavan lukitukseen.

Huomautus: Huomioi liitinnipan oikea

suuntaus.
 Kokeile liitoksen pitävyys korkeapaine-

letkusta vetämällä.

Veden ottaminen avoimista säiliöistä

Käyttämällä KÄRCHERin pohjaventtiilillä
varustettua imuletkua (erityisvaruste, tila­usnumero 4.440-238) tämä korkeapaine­pesuri soveltuu pintavesien imemiseen
esim. sadevesitynnyreistä tai lammista
(katso maks. imukorkeus kohdasta Tekni­set tiedot).
 Täytä KÄRCHERin pohjaventtiilillä va-

rustettu imuletku vedellä, kiinnitä letku
laitteen vesiliittimeen ja ripusta letkun
toinen pää sadevesitynnyriin.

 Poista ilma laitteesta ennen käyttöä.

Kytke laite päälle Ilman liitettyä suihku­putkea ja anna sen käydä (kork. 2 mi­nuuttia), kunnes vesi tulee kuplimatta
ulos ruiskusta. Kytke laite pois päältä ja
liitä suihkuputki takaisin.

Vedensyöttö

Voimassa olevien määräysten mu­kaan laitetta ei saa käyttää milloin­kaan juomavesiverkossa ilman
takaisinimusuojaa. Tällöin on käy­tettävä KÄRCHERin soveltuvaa takaisini­musuojaa tai vaihtoehtoisesti normin EN
12729 tyyppi BA mukaista takaisinimusuo­jaa. Vesi, joka on valunut takaisinimusuo­jan lävitse, ei ole juomakelpoista.

Varo

Asenna järjestelmäerotin aine vedensyöt­töön, ei koskaan suoraan laitteeseen!

Huomautus: Veden epäpuhtaudet voivat
vahingoittaa korkeapainepumppua ja va­rusteita. Vahinkojen estämiseksi suositte­lemme käyttämään KÄRCHER­syöttövesisuodatinta (lisävaruste, tilausnu­mero 4.730-059).

Vedensyöttö vesijohdosta

Noudata vesilaitoksen ohjeita.
Liitäntäarvot katso tyyppikilpi/tekniset tie­dot.
 Käytä kaupasta saatavalla liittimellä va-

rustettua, kudosvahvistettua vesiletkua

(ei kuulu toimitukseen). (halkaisija vä-

hintään 1/2 tuuma tai 13 mm, pituus vä-

hintään 7,5 m).
 Liitä vesiletku laitteen liittimeen ja sitten

vedensyöttöpisteeseen.

Käyttöönotto

Varo

Yli 2 minuuttia kestävä kuivakäynti vahin­goittaa korkeapainepumppua. Jos laittee­seen ei muodostu painetta 2 minuutin
sisällä, kytke laite pois ja toimi luvun "Apu
häiriötapauksissa"ohjeiden mukaan.

Kuva
 Paina korkeapaineletku laitteessa ole-

vaan pikaliittimeen, se lukittuu kuulu­vasti paikalleen.
Huomautus: Huomioi liitinnipan oikea
suuntaus.
Kokeile liitoksen pitävyys korkeapaine-

letkusta vetämällä.
Kuva
 Pistä suihkuputki pistooliin ja kiinnitä

paikalleen kiertämällä putkea 90°.

 Avaa vesihana kokonaan.
 Liitä virtapistoke pistorasiaan.
 Kytke laite päälle "I/ON".

94 FI

– 7

Käyttö

Varo
Vaurioitumisvaara! Laitetta saa käyttää
vain vaakatasossa (horisontaalisesti).

몇 Vaara

Korkeapainesuuttimesta ulostuleva vesi­suihku saa aikaan suihkupistooliin vaikutta­van takaiskuvoiman. Ota tukeva asento ja
pidä pistoolista ja suihkuputkesta tukevasti
kiinni.

Varo

Varmista ennen puhdistuksen aloittamista,
että painepesuri on tukevasti tasaisella
alustalla. Käytä puhdistettaessa suojalase­ja ja suojavaatetusta.

Kuva
 Vapauta suihkupistoolin liipaisin luki-

tuksesta.

 Vedä liipaisimesta, laite käynnistyy.

Huomautus: Kun ote liipaisimesta irro­tetaan, kone pysähtyy. Järjestelmä py­syy korkeapaineisena

Paineensäädöllä (Vario Power)
varustetu suihkuputki

Tarkoitettu yleisimpiin puhdistustehtäviin.
Työpaine on säädettävissä portaattomasti
välillä „Min“ ja „Max“.

 Päästä suihkupistoolin vipu irti.
 Kierrä suihkuputki haluamaasi asen-

toon.

Suihkuputki ja Pyörivä pistesuutin

Pinttyneen lian poistoon.

Varo

Älä puhdista autonrenkaita, maalipintoja tai
arkoja pintoja kuten puuta likajyrsimella,
vahingoittumisvaara.

Ei sovellu töihin, joissa käytetään puhdis­tusaineita.

Valinnaiset
Pesuharja

Soveltuu töihin, joissa käytetään puhdistus­aineita.

Työskentely puhdistusaineita

käyttäen

Käytä kulloiseenkin puhdistustehtävään ai­noastaan KÄRCHER puhdistus- ja hoitoai­neita, koska ne on kehitetty erityisesti
laitteessasi käytettäväksi. Muiden puhdis­tus- ja hoitoaineiden käyttäminen voi johtaa
laitteen nopeampaan kulumiseen ja takuun
raukeamiseen. Pyydä lähempiä tietoja
KÄRCHER erikoisliikkeestäsi tai suoraan
Kärcheriltä.
Kuva
 Vedä puhdistusaineen imuletkua ulos

kotelosta halutun pituuden verran.
 Ripusta puhdistusaineen imuletku asti-

aan, jossa on puhdistusaineliuosta.
 Käytä paineensäädöllä (Vario Power)

varustettua suihkuputkea.
 Kierrä suihkuputki asentoon „Mix“.

Huomautus: Tällöin laitetta käytettäes-

sä vesisuihkuun lisätään puhdistusai-

neliuosta.

Suositeltavat puhdistusmenetelmät

 Suihkuta puhdistusainetta säästeliäästi

kuivalle pinnalle ja anna sen vaikuttaa

(ei kuivua).
 Huuhdo irrotettu lika pois korkeapaine-

suihkulla.

Valinnaiset
Vaahtosuutin

Säiliöstä imetään puhdistusainetta ja syn­tyy tehokasta puhdistusainevaahtoa.
 Kaada puhdistusaineliuos vaahtosuutti-

men puhdistusainesäiliöön (noudata

puhdistusaineen pakkauksessa olevaa

annostusohjetta).
 Liitä vaahtosuutin puhdistusainesäili-

öön.
 Pistä vaahtosuutin käsiruiskupistooliin

ja kiinnitä paikalleen 90° kiertämällä.

Huomautus: Tällöin laitetta käytettäes-

sä vesisuihkuun lisätään puhdistusai-

neliuosta.

– 8

95FI

Käytön keskeytys

 Päästä suihkupistoolin vipu irti.
 Lukitse suihkupistoolin liipaisin.
 Pidempien työtaukojen (yli 5 minuuttia)

ajaksi laite on lisäksi kytkettävä pois
päältä „0/OFF“.

Käytön lopetus

Varo

Irrota korkeapaineletku suihkupistoolista tai
laitteesta vain, kun järjestelmässä ei ole
painetta.

 Kun työ puhdistusainetta käyttäen on

suoritettu, ripusta imuletku astiaan, jos­sa on puhdasta vettä, kytke laite n. 1 mi­nuutin ajaksi päälle suihkuputken
ollessa irrotettuna ja huuhtele puhtaaksi.

 Päästä suihkupistoolin vipu irti.
 Kytke laite pois päältä "0/OFF".
 Sulje vesihana.
 Paina suihkupistoolin vipua järjestel-

mässä vielä olevan paineen laskemi­seksi ulos.

 Irrota laite vedensyötöstä.

몇 Varoitus

Irrotettaessa syöttö- tai korkeapainelet­kua käytön jälkeen, liittimistä voi pur­kautua ulos kuumaa vettä.

 Lukitse suihkupistoolin liipaisin.
 Vedä verkkopistoke irti.

Kuljetus

Varo

Onnettomuuksien tai vammojen välttämi­seksi, huomioi laitetta kuljetettaessa sen
paino (katso Tekniset tiedot).

Kuljetus käsin

Kuva
 Nosta ja kanna laitetta kuljetus- ja kan-

tokahvasta.
Kuva
 Vedä kuljetuskahva ulos, se napsahtaa

kuuluvasti lukitukseen.
 Vedä laitetta kuljetuskahvasta.

Kuljetus ajoneuvoissa

 Varmista laite siirtymisen ja kaatumisen

varalta.

Säilytys

Varo

Onnettomuuksien tai vammojen välttämi­seksi, huomioi säilytyspaikkaa valittaessa
laitteen paino (katso Tekniset tiedot).

Laitteen säilytys

 Pysäytä laite tasaiselle pinnalle.
 Paina käsiruiskupistoolin irrotuspaini-

ketta ja irrota korkeapaineletku käsiruis­kupistoolista.

 Työnnä korkeapaineletkun pikaliittimen

koteloa nuolen suuntaan ja vedä kor-

keapaineletku ulos.
Kuva
 Kokoa verkkoliitäntäkaapeli, korkeapai-

neletku ja varusteet laitteeseen.
Jos säilytys on pitempiaikaista, esim talven
ajaksi, huomioi lisäksi luvussa Hoito olevat
ohjeet.

Suojaaminen pakkaselta

Varo

Suojaa laite ja varusteet jäätymiseltä.

Pakkanen rikkoo laitteen ja lisävarusteet,
jos niistä ei ole poistettu kaikkea vettä. Va­hinkojen välttämiseksi:
 Veden poistaminen laitteesta: Käynnis-

tä laite ilman korkeapaineletkua ja vesi-

liitäntää (maks. 1 min) ja odota kunnes

korkeapaineliittimestä ei tule enää vet-

tä. Kytke laite pois päältä.
 Säilytä laitetta kaikkine varusteineen

pakkaselta suojatuissa tiloissa.

Hoito ja huolto

 Vaara

Kytke laite pois päältä ennen kaikkia hoito­ja huoltotöitä ja vedä virtapistoke irti pisto­rasiasta.

96 FI

– 9

Hoito

Ennen pitempää varastointia, esim. talvella:
 Vedä suodatin irti puhdistusaineen imu-

letkusta ja puhdista suodatin juoksevassa
vedessä.

 Vedä suodatin ulos vesiliitännästä latta-

pihtiä käyttäen ja puhdista sihti juokse­vassa vedessä.

Huolto

Laitetta ei tarvitse huoltaa.

Varaosat

Käytä vain alkuperäisiä KÄRCHER-vara­osia. Varaosaluettelo löytyy tämän käyttö­ohjeen lopusta.

Häiriöapu

Pienemmät häiriöt voit itse poistaa seuraa­van yhteenvedon avulla.
Epäselvissä tapauksissa käänny valtuute­tun asiakaspalvelun puoleen.

 Vaara

Kytke laite pois päältä ennen kaikkia hoito­ja huoltotöitä ja vedä virtapistoke irti pisto­rasiasta.
Vain valtuutettu asiakaspalvelu saa suorit­taa korjaustyöt ja sähköisiin rakenneosiin
kohdistuvat työt.

Laite ei toimi

 Tarkasta, onko tyyppikilvessä ilmoitettu

jännite sama kuin virtalähteen jännite.

 Tarkasta, onko verkkojohto vaurioitunut.
 Paina käsiruiskupistoolin liipaisinta, lai-

te käynnistyy.

Laite ei käynnisty, moottori murisee

Syy: Jännite on pudonnut liian matalaksi,
johtuen heikosta sähköverkosta tai jatko­johdon käytöstä.

 Vedä laitetta päälle kytkettäessä ensin

suihkupistoolin liipaisimesta, aseta sit-

ten laitekytkin asentoon „I/ON“.

Suuret paineenvaihtelut

 Korkeapainesuuttimen puhdistus: Pois-

ta suuttimen reiän likaantumat neulan

avulla ja huuhtele reikää edestäpäin ve-

dellä.
 Tarkasta veden tulomäärä.

Laite ei ole tiivis

 Laitteen vähäinen epätiiviys on teknii-

kasta johtuvaa ja normaalia. Jos epätii-

viys on suurempaa, ota yhteys

valtuutettuun asiakaspalveluun.

Laite ei ime puhdistusainetta

 Käytä paineensäädöllä (Vario Power)

varustettua suihkuputkea.

Kierrä suihkuputki asentoon „Mix“.
 Puhdista puhdistusaineen imuletkun

suodatin.
 Tarkasta, että puhdistusaineen imulet-

ku ei ole nurjahtanut.

Laitteeseen ei tule painetta

 Tarkasta suihkuputken säätö.
 Ilmaa laite.

Kytke laite päälle Ilman liitettyä suihku­putkea ja anna sen käydä (kork. 2 mi­nuuttia), kunnes vesi tulee kuplimatta
ulos ruiskusta. Kytke laite pois päältä ja
liitä suihkuputki takaisin.

 Tarkasta vedensaanti
 Vedä sihti ulos vesiliitännästä lattapihtiä

käyttäen ja puhdista sihti juoksevalla
vedellä.

– 10

97FI

Tekniset tiedot

K 6.200

K 7.200

Sähköliitäntä

Jännite
1~50 Hz

Liitosjohto 2,5 3,0 kW
Suojausluokka IP X5
Kotelointiluokka I
Verkkosulake (hidas) 16 A

Vesiliitäntä

Tulopaine (maks.) 0,6 MPa
Tulolämpötila (maks.) 60 °C
Tulomäärä (min.) 12 l/min
Maks. alkuimukorkeus 1,0 m

Suoritustiedot

Työpaine 13 15 MPa
Maks. sallittu paine 15 16 MPa
Syöttömäärä, vesi 8,8 9,2 l/min
Käsiruiskupistoolin ta-

kaiskuvoima
Syöttömäärä, puhdistus-

aine

Mitat ja painot

Pituus 552 mm
Leveys 290 mm
Korkeus 333 mm
Paino, käyttövalmiina va-

rusteineen

Mitatut arvot EN 60335-2-79 mukaisesti

Käsi-käsivarsi tärinäarvo
Epävarmuus K

Äänenpainetaso L
Epävarmuus K

Äänitehotaso L
varmuus K

WA

pA

WA

pA

+ epä-

Oikeus teknisiin muutoksiin pidätetään!

230-

230 V

240

20 22 N

0 - 0,3 l/min

17,4 19,0 kg

< 2,5

0,3

m/s
m/s

773dB(A)

dB(A)

93 dB(A)

2

2

EU-

standardinmukaisuustodistus

Vakuutamme, että alla mainitut tuotteet
vastaavat suunnittelultaan ja rakenteeltaan
sekä valmistustavaltaan EU-direktiivien
asianomaisia turvallisuus- ja terveysvaati­muksia. Jos tuotteeseen/tuotteisiin teh­dään muutoksia, joista ei ole sovittu
kanssamme, tämä vakuutus ei ole enää
voimassa.

Tuote: korkeapainepesuri
Tyyppi: 1.446-xxx, 1.447-xxx
Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY)
2004/108/EY
2011/65/EY
2000/14/EY

Sovelletut harmonisoidut standardit

EN 50581
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Sovellettu yhdenmukaisuuden analy­sointimenetelmä

2000/14/EY: Liite V

Äänen tehotaso dB(A)

Mitattu: 90
Taattu: 93

Allekirjoittaneet toimivat yrityksen johton
puolesta ja sen valtuuttamina.

CEO

Dokumentointivaltuutettu:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Puh.: [phone]
Faksi: [phone]

Winnenden, 2012/11/01

Head of Approbation

98 FI

– 11

Περιεχόμενα

Γενικές υποδείξεις . . . . . . . . . . . . . . . EL 4

Υποδείξεις ασφαλείας . . . . . . . . . . . . EL 5

Χειρισμός. . . . . . . . . . . . . . . . . . . . . . EL 7

Μεταφορά . . . . . . . . . . . . . . . . . . . . . EL 9

Αποθήκευση . . . . . . . . . . . . . . . . . . . EL 10

Φροντίδα και συντήρηση . . . . . . . . . . EL 10

Αντιμετώπιση βλαβών . . . . . . . . . . . . EL 11

Τεχνικά χαρακτηριστικά . . . . . . . . . . . EL 12

Δήλωση Συμμόρφωσης των Ε.Κ. . . . EL 12

Γενικές υποδείξεις

Αγαπητέ πελάτη,

Πριν χρησιμοποιήσετε τη συσκευή

σας για πρώτη φορά, διαβάστε αυ­τές τις πρωτότυπες οδηγίες χρήσης, ενεργήστε
σύμφωνα με αυτές και κρατήστε τις για μελλοντι­κή χρήση ή για τον επόμενο ιδιοκτήτη.

Συσκευασία

Το παραδοτέο υλικό της συσκευής απεικονίζεται
στη συσκευασία. Κατά την αποσυσκευασία
ελέγξτε το περιεχόμενο της ως προς την
τητα.
Εάν λείπουν εξαρτήματα ή έχουν προκληθεί ζη­μιές κατά τη μεταφορά, παρακαλούμε ενημερώ­στε τον προμηθευτή σας.

Κανονική χρήση

Χρησιμοποιήστε αυτό το σύστημα καθαρισμού
υψηλής πίεσης αποκλειστικά για οικιακή χρήση:

–

για τον καθαρισμό μηχανών, οχημάτων, κτι­ρίων, εργαλείων, προσόψεων, βεραντών,
εργαλείων κήπου κτλ. με δέσμη νερού υψη­λής πίεσης (αν χρειαστεί, με προσθήκη
απορρυπαντικών).

–

με τα εξαρτήματα, ανταλλακτικά και απορ­ρυπαντικά που έχουν εγκριθεί από τον Οίκο
KARCHER. Προσέξτε τις υποδείξεις που
συνοδεύουν τα απορρυπαντικά.

πληρό-

Σύμβολα στο εγχειρίδιο οδηγιών



Κίνδυνος

Για άμεσα επαπειλούμενο κίνδυνο, ο οποίος
μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή
θάνατο.

몇

Προειδοποίηση

Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία
μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή
θάνατο.

Προσοχή

Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία
μπορεί να οδηγήσει σε ελαφρό τραυματισμό ή
υλικές βλάβες.

Σύμβολα στη συσκευή

1 Κίνδυνος πρόκλησης ζημιάς!

Η συσκευή επιτρέπεται να λει­τουργεί μόνο σε επίπεδη (ορι­ζόντια) θέση.

2 Η δέσμη υψηλής πίεσης δεν

πρέπει να κατευθύνεται πάνω σε άτομα,
ζώα, ενεργοποιημένο ηλεκτρικό εξοπλισμό ή
στην ίδια τη συσκευή.

3 Προστατεύετε τη συσκευή από τον παγετό.

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσι­μα. Μην πετάτε τη συσκευασία στα οικια­κά απορρίμματα, αλλά παραδώστε την
προς ανακύκλωση.
Οι παλιές συσκευές περιέχουν ανακυ­κλώσιμα υλικά, τα οποία θα
παραδίδονται προς επαναχρησιμοποίη­ση. Για το λόγο αυτό αποσύρετε τις παλι­ές συσκευές με κατάλληλες διαδικασίες
συγκέντρωσης αποβλήτων.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστατικά
μπορείτε να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

πρέπει να

– 4

99EL

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκ­δόθηκαν από την αρμόδια εταιρία μας προώθη­σης πωλήσεων. Αναλαμβάνουμε τη δωρεάν
αποκατάσταση οποιασδήποτε βλάβης στη συ­σκευή σας, εφόσον οφείλεται σε αστοχία υλικού
ή κατασκευαστικό σφάλμα, εντός της προθεσμί­ας που ορίζεται στην εγγύηση. Σε περίπτωση
που επιθυμείτε να κάνετε χρήση
παρακαλούμε απευθυνθείτε με την απόδειξη
αγοράς στο κατάστημα από το οποίο προμη­θευτήκατε τη συσκευή ή στην πλησιέστερη εξου­σιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης
πελατών μας.

(Για τη διεύθυνση βλ. στην πίσω σελίδα)

της εγγύησης,

Υποδείξεις ασφαλείας



Κίνδυνος



Μην αγγίζετε ποτέ με βρεγμένα χέρια το ρευ­ματολήπτη και την πρίζα.



Το μηχάνημα δεν πρέπει να τεθεί σε λειτουρ­γία, εάν το καλώδιο σύνδεσης δικτύου ή ση­μαντικά τμήματα του μηχανήματος, π.χ.
στοιχεία ασφαλείας, ελαστικοί σωλήνες υψη­λής πίεσης, πιστολέτα χειρός, έχουν υποστεί
βλάβη.



Πριν από κάθε λειτουργία του μηχανήματος
ελέγχετε το καλώδιο σύνδεσης και τον ρευ­ματολήπτη για ζημιές. Αναθέστε αμέσως σε
εξουσιοδοτημένη υπηρεσία τεχνικής εξυπη­ρέτησης πελατών/εξειδικευμένο ηλεκτρολό­γο την αλλαγή του χαλασμένου καλωδίου
σύνδεσης στο δίκτυο.



Πριν από κάθε λειτουργία, ελέγχετε τον εύ­καμπτο σωλήνα υψηλής πίεσης για ζημιές.
Αντικαθιστάτε άμεσα τον εύκαμπτο σωλήνα
υψηλής πίεσης που παρουσιάζει βλάβες.



Απαγορεύεται η χρήση σε σημεία, όπου υφί­σταται κίνδυνος έκρηξης.



Κατά τη χρήση της συσκευής σε επικίνδυνα
σημεία (π.χ. σε πρατήρια καυσίμων), πρέπει
να τηρούνται οι ανάλογες προδιαγραφές
ασφαλείας.



Ο ψεκασμός με υψηλή πίεση μπορεί να απο­δειχτεί επικίνδυνος σε περίπτωση μη προ­σήκουσας χρήσης. Η δέσμη δεν πρέπει να
κατευθύνεται πάνω σε άτομα, ζώα, ενεργο­ποιημένο ηλεκτρικό εξοπλισμό ή στην ίδια τη
συσκευή.



Μην στρέφετε τη δέσμη υψηλής πίεσης
πάνω σε άλλους ή σε εσάς τους ίδιους, για
να καθαρίσετε ρούχα ή παπούτσια.



Μην ψεκάζετε αντικείμενα που περιέχουν ου­σίες επικίνδυνες για την υγεία (π.χ. αμίαντο).



Ελαστικά οχημάτων/βαλβίδες ελαστικών εν­δέχεται να υποστούν ζημιές από τον ψεκα­σμό με δέσμη υψηλής πίεσης και να
σπάσουν. Η πρώτη ένδειξη για κάτι τέτοιο εί­ναι η χρωματική μεταβολή του ελαστικού.
Τυχόν βλάβες στα ελαστικά των οχημάτων
και στις βαλβίδες τους μπορούν να αποδει­χθούν μοιραίες. Κατά τον καθαρισμό
ρείτε απόσταση τουλάχιστον 30cm από τη
δέσμη νερού!



Κίνδυνος έκρηξης!
Μην ψεκάζετε εύφλεκτα υγρά.
Να μην χρησιμοποιείται ποτέ για την αναρ­ρόφηση υγρών που περιέχουν διαλυτικά ή
συμπυκνωμένων οξέων και διαλυτικών μέ­σων! Σε αυτά συγκαταλέγονται π.χ. η βενζί­νη, το διαλυτικό χρωμάτων ή το πετρέλαιο
θέρμανσης. Το νέφος ψεκασμού είναι
άκρως εύφλεκτο, εκρηκτικό και δηλητηριώ­δες. Απαγορεύεται
αδιάλυτων οξέων και διαλυτικών, επειδή
προκαλούν διάβρωση των υλικών που χρη­σιμοποιούνται στο μηχάνημα.

몇

Προειδοποίηση



Ο ρευματολήπτης και η σύνδεση του αγω­γού προέκτασης πρέπει να είναι υδατοστεγή
και να μην βρίσκονται μέσα σε νερό.



Οι ακατάλληλοι αγωγοί προέκτασης μπορεί
να είναι επικίνδυνοι. Σε υπαίθριους χώρους
χρησιμοποιείτε μόνο τους εγκεκριμένους και
αντιστοίχως επισημασμένους αγωγούς προ­έκτασης με επαρκή διατομή: 1 - 10 m: 1,5

2

mm

; 10 - 30 m: 2,5 mm



Ξετυλίξτε εντελώς το καλώδιο προέκτασης
από το τύμπανό του.



Οι εύκαμπτοι σωλήνες υψηλής πίεσης, οι
παταρίες και οι σύνδεσμοι είναι σημαντικά
για την ασφάλεια της συσκευής. Χρησιμο­ποιείτε μόνο εύκαμπτους σωλήνες πίεσης,
μπαταρίες και συνδέσμους που προτείνει ο
κατασκευαστής.

η χρήση ακετόνης, τα

2

, διατη-

100 EL

– 5
