Page 1

www.kaercher.com

GP 60 M 5

Deutsch 5Deutsch 5Deutsch 5

Deutsch 5

Svenska 14

Suomi 23

Norsk 31

Dansk 39

Eesti 47

Latviešu 56

Lietuviškai 65

Русский 74

Polski 84

Українська 94

59631620 11/09

Page 2

Page 3

334

Page 4

6.997-350.0 / 6.997-349.0 6.997-348.0 6.997-347.0 / 6.997-346.0

6.997-345.0 / 6.997-342.0

6.997-359.0

6.997-356.0

6.997-341.0

6.997-352.0 / 6.997-354.0

6.997-343.0 / 6.997-344.0

6.997-357.0

6.997-358.0 6.997-340.0

Page 5

Sehr geehrter Kunde,

Lesen Sie vor der ersten Be-

nutzung Ihres Gerätes diese Betriebsanleitung und handeln Sie danach. Bewahren Sie diese Betriebsanleitung für späteren Gebrauch oder für Nachbesitzer auf.

Bestimmungsgemäße Verwendung

Dieses Gerät wurde für den privaten Gebrauch entwickelt und ist nicht für die Beanspruchungen des gewerblichen Einsatzes vorgesehen. Der Hersteller haftet nicht für eventuelle Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden.

Zugelassene Förderflüssigkeiten:

 Brauchwasser  Brunnenwasser  Quellwasser  Regenwasser  Schwimmbadwasser (bestimmungsge-

mäße Dosierung der Additive vorausgesetzt)

몇 Achtung

Das Gerät ist nicht für den Transport von Trinkwasser bestimmt. Nicht gefördert werden dürfen ätzende, leicht brennbare oder explosive Stoffe (z.B. Benzin, Petroleum, Nitroverdünnung), Fette, Öle, Salzwasser und Abwasser aus Toilettenanlagen und verschlammtes Wasser, das eine geringere Fließfähigkeit als Wasser hat. Die Temperatur der geförderten Flüssigkeit darf 35°C nicht überschreiten. Das Gerät ist nicht für den ununterbrochenen Pumpbetrieb (z.B. Dauerumwälzbetrieb im Teich) oder als stationäre Installation (z.B. Hebeanlage, Springbrunnenpumpe) geeignet.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpa-

ckungen nicht in den Hausmüll, sondern

führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Ver-

wertung zugeführt werden sollten. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Sicherheitshinweise

 Lebensgefahr

Bei Nichtbeachtung der Sicherheitshinweise besteht Lebensgefahr durch elektrischen Strom!

 Anschlussleitung mit Netzstecker vor

jedem Betrieb auf Schäden prüfen. Beschädigte Anschlussleitung unverzüglich durch autorisierten Kundendienst/ Elektro-Fachkraft austauschen lassen.

 Alle elektrischen Steckerverbindungen

sind im überflutungssicheren Bereich anzubringen.

 Ungeeignete Verlängerungsleitungen

können gefährlich sein. Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungsleitungen mit ausreichendem Leitungsquerschnitt.

Stecker und Kupplung einer verwendeten Verlängerungsleitung müssen spritzwassergeschützt sein.

Deutsch 5

Page 6

 Das Netzanschlusskabel nicht zum

Transportieren oder Befestigen des Gerätes benutzen.

 Nicht am Netzanschlusskabel, sondern

am Stecker ziehen, um das Gerät vom Netz zu trennen.

 Das Netzanschlusskabel nicht über

scharfe Kanten ziehen und nicht einquetschen.

 Das Gerät stand- und überflutungssi-

cher aufstellen.

 Das Gerät nicht dauerhaft im Regen

oder bei feuchter Witterung betreiben.

 Die angegebene Spannung auf dem

Typenschild muss mit der Spannung der Stromquelle übereinstimmen.

 Um Gefährdungen zu vermeiden, dür-

fen Reparaturen und der Einbau von Ersatzteilen nur vom autorisierten Kundendienst durchgeführt werden.

 Die Pumpe max. 3 Minuten bei fehlen-

der Wasserzufuhr oder geschlossener Druckseite betreiben. In diesem Zustand erhitzt sich das Wasser in der Pumpe und kann bei Austritt zu Verletzungen führen!

Das Metallgehäuse der Pumpe wird dabei heiss und es besteht Verbrennungsgefahr. Bei Überhitzung schaltet die Pumpe ab.

 Die Pumpe darf nicht als Tauchpumpe

verwendet werden.

 Bei Verwendung der Pumpe an

Schwimmbecken, Gartenteichen oder Springbrunnen einen Mindestabstand von 2m einhalten und Gerät gegen Abrutschen ins Wasser sichern.

 Elektrische Schutzeinrichtungen beach-

ten: Pumpen dürfen an Schwimmbecken,

Gartenteichen und Springbrunnen nur über einen Fehlerstromschutzschalter mit einem Nennfehlerstrom von max. 30mA betrieben werden. Wenn sich Personen im Schwimmbecken oder Gartenteich befinden, darf die Pumpe nicht betrieben werden.

Aus Sicherheitsgründen empfehlen wir grundsätzlich, das Gerät über einen Fehlerstromschutzschalter (max. 30mA) zu betreiben.

Der elektrische Anschluss darf nur von einer Elektrofachkraft vorgenommen werden. Die nationalen Bestimmungen hierzu sind unbedingt zu beachten! In Österreich müssen Pumpen zum Gebrauch an Schwimmbecken und Gartenteichen, die mit einer festen Anschlussleitung ausgestattet sind, nach ÖVE B/EN 60555 Teil 1 bis 3, über einen ÖVE-geprüften Trenn-Transformator gespeist werden, wobei die Nennspannung sekundär 230V nicht überschreiten darf. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Symbole

Verbrennungsgefahr durch heiße Oberflächen! Dieses Symbol befindet sich auf dem Inox-Pumpenkopfgehäuse des Geräts, das sich bei fehlender Wasserzufuhr oder geschlossener Druckseite erhitzen kann.

6 Deutsch

Page 7

Inbetriebnahme

Vor Inbetriebnahme der Pumpe sind unbedingt die Sicherheitshinweise zu beachten!

Gerätebeschreibung

1 Netzanschlusskabel mit Stecker 2 Alu - Tragegriff 3 Anschluss G1 (33,3 mm) Druckleitung 4 Deckel und Vorfilter 5 Einfüllstutzen 6 Anschluss G1 (33,3 mm) Saugleitung 7 Anschlussstück G1 (33,3 mm) auf G1

(33,3 mm) 8 Abdeckkappe 9 Ausziehbarer Trolleygriff 10 Ein-/Aus Schalter 11 Standfuß für senkrechte Lagerung 12 Radkasten 13 Rad mit Radblende

Vorbereiten

Abbildung

Î Radblende vom Rad trennen.

Dazu den Rahmen der Radblende von

Hinten aus dem Rad drücken. Î Radkasten auf Gehäuse drücken bis

dieser einrastet.

Dabei darauf achten, dass die zwei

Kunststoffbolzen am Radkasten in die

zwei unteren Bohrungen im Gerät ge-

steckt werden. Î Schraube eindrehen und festziehen. Abbildung

Î Rad in Radkasten schieben. Danach

Radblende in das vorgesehene Loch

des Rades drücken, bis die Radblende

einrastet. Abbildung

Î Trolleygriff bis zum Anschlag heraus-

ziehen und Pumpe zum Einsatzort

transportieren. Abbildung

Î Saug- und Druckleitung mit Kärcher

Sonderzubehör G1“(33,3mm) anschlie-

ßen.

Î Betrieb kann über beide seitlichen

Druckanschlüsse erfolgen. Wird nur eine Druckleitung benutzt, muss auf den unbenutzten Anschluss die Abdeckkappe geschraubt werden.

Abbildung

Î Deckel am Einfüllstutzen abschrauben

und Wasser bis zum Überlaufen einfüllen.

Î Deckel fest auf den Einfüllstutzen

schrauben.

Hinweis: Wenn sandiges Wasser gefördert werden soll, empfehlen wir dringend einen zusätzlichen Vorfilter zu verwenden (siehe Sonderzubehör). Diesen bitte an der Saugseite der Pumpe, zwischen Saugschlauch und Pumpe, montieren.

Betrieb

몇 Achtung

Betrieb der Pumpe darf nur in liegender Position erfolgen!

Hinweis:Vor jedem Betrieb ist sicherzustellen, dass das Gerät wie im Kapitel Vorbereiten beschrieben angeschlossen ist, da das Einstecken des Netzsteckers ein sofortiges Starten zur Folge haben kann.

Î Netzstecker in Steckdose stecken.

Abbildung

Tipp: für eine Verkürzung der Ansaugzeit Druckschlauch auf ca. 1m anheben Î Gerät am Ein- / Ausschalter einschal-

ten.

Î Warten bis Pumpe ansaugt und gleich-

mässig fördert.

Î Das Gerät ist nun betriebsbereit.

몇 Achtung

Bei fehlender Wasserzufuhr oder längerer Unterbrechung der Wasserentnahme erhitzt sich bei laufender Pumpe das Wasser im Pumpenkopf! Pumpe max. 3 Minuten in diesem Betriebszustand betreiben.

Deutsch 7

Page 8

Wird die Pumpe längere Zeit in diesem Zu-

CEO

Head of Approbation

stand betrieben, erhitzt sich das Metallgehäuse der Pumpe und es besteht Verbrennungsgefahr! Für diesen Fall verfügt die Pumpe über einen Überhitzungsschutz, der die Pumpe abschaltet.

Betrieb beenden

Î Bei Förderung von Wasser mit Zusät-

zen, Pumpe nach jedem Gebrauch mit klarem Wasser durchspülen.

Î Gerät ausschalten. Î Netzstecker aus Steckdose ziehen.

Pflege, Wartung

Abbildung

Î Deckel am Einfüllstutzen abschrauben. Î Vorfilter regelmäßig auf Verschmutzun-

gen kontrollieren. Bei sichtbaren Verschmutzungen wie folgt vorgehen:

Î Vorfilter entnehmen und unter fließen-

dem Wasser reinigen.

Î Schmutzreste im unteren Bereich des

Einfüllstutzens über die Anschlüsse der Druckleitung ausspülen, dazu die Pumpe auf die Seite legen und ausspritzen.

Î Gereinigten Vorfilter einsetzen. Î Deckel auf Einfüllstutzen fest auf-

schrauben.

Lagerung

Î Wasser in der Pumpe über Einfüllstut-

zen oder Anschlüsse Druckleitung entleeren.

Î Gerät an einem frostfreien Ort aufbe-

wahren.

Î Zur platzsparenden Lagerung kann die

Pumpe senkrecht gestellt werden.

CE-Erklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheitsund Gesundheitsanforderungen der EGRichtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Pumpe Typ: 1.645-xxx Einschlägige EG-Richtlinien

2006/95/EG 2004/108/EG 2000/14/EG

Angewandte harmonisierte Normen

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 60335–1 EN 61000–3–2: 2006 EN 61000–3–3: 2008 EN 62233: 2008

Angewandte Spezifikationen:

EN 60335–2–41

Schallleistungspegel dB(A) GP 60 M5

EN ISO 20361 Gemessen: 71 Garantiert: 73

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht der Geschäftsführung.

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

8 Deutsch

Page 9

Sonderzubehör

Die Abbildungen der nachfolgend aufgeführten Sonderzubehöre finden Sie auf Seite 4 dieser Anleitung.

6.997-350.0 Sauggarnitur 3,5m Komplett anschlussfertiger, vakuumfester Saug-

6.997-349.0 Sauggarnitur 7,0m

6.997-348.0 Saugschlauch 3,5m Komplett anschlussfertiger, vakuumfester Saug-

6.997-347.0 Saugschlauch Meterware 3/4“(19mm) 25m

6.997-346.0 Saugschlauch Meterware 1“(25,4mm) 25m

6.997-345.0 Saugfilter Basic 3/4“ (19mm)

6.997-342.0 Saugfilter Basic 1“ (25,4mm)

6.997-341.0 Saugfilter Premium Zum Anschluss an die Saugschlauch-Meterware.

6.997-343.0 Vorfilter (Durchfluss bis 3000 l/h)

6.997-344.0 Vorfilter (Durchfluss bis 6000 l/h)

6.997-359.0 Pumpenanschlussstück G1 (33,3mm)

schlauch mit Saugfilter und Rückflussstopp. Auch als Verlängerung des Saugschlauchs verwendbar. 3/4“(19mm) Schlauch mit G1(33,3mm) Anschlussgewinde.

schlauch zum Direktanschluss an die Pumpe. Zur Verlängerung der Sauggarnitur oder zur Verwendung mit Saugfiltern. 3/4“(19mm) Schlauch mit G1(33,3mm) Anschlussgewinde.

Vakuumfester Spiralschlauch zum Zuschneiden von individuellen Schlauchlängen. Kombiniert mit Anschlussstücken und Saugfilter als individuelle Sauggarnitur einsetzbar.

Zum Anschluss an die Saugschlauch-Meterware. Der Rückflussstopp verkürzt die Wiederansaugzeit. (Inklusive Schlauchklemmen)

Der Rückflussstopp verkürzt die Wiederansaugzeit. (Inklusive Schlauchklemmen). Robuste MetallKunststoff-Ausführung. Passend für 3/4“(19mm) oder 1“(25,4mm) Schläuche.

Pumpenvorfilter zum Schutz der Pumpe vor groben Schmutzpartikeln oder Sand. Der Filtereinsatz kann zur Reinigung entnommen werden. Mit G1(33,3mm) Anschlussgewinde.

Passend für 3/4“(19mm) oder 1“(25,4mm) Schläuche. Mit G1 (33,3mm) Anschlussgewinde. Inklusive Rückschlagventil, Flachdichtung und Schlauchklemme. Bei Verwendung für Gartenpumpen die Flachdichtung einsetzen.

Deutsch 9

Page 10

6.997-352.0 Pumpen - Anschlussstück G1 (33,3mm) auf G1 (33,3mm)

6.997-354.0 Pumpen - Anschlussstück G1 (41,9mm) auf G1 (33,3mm)

Zur Verbindung von Pumpen mit Innengewinde an Wasseranschlüsse.

6.997-357.0 Elektronischer Druckschalter

Ideal zum Umrüsten einer Gartenpumpe zum Hauswasserautomaten. Bei Wasserbedarf schaltet sich die Pumpe automatisch ein und wieder aus. Läuft kein Wasser durch die Pumpe, schützt die Trockenlaufsicherung die Pumpe vor Schäden und schaltet diese automatisch ab. Mit G1 (33,3mm) Anschlussgewinde.

6.997-356.0 Schwimmerschalter Schaltet die Pumpe in Abhängingkeit vom Wasser-

stand des Wasserreservoirs automatisch ein und aus. Mit 10m Spezial-Anschlusskabel.

6.997-358.0 Anschlusssatz Basic G1(33,3mm)

Zum Anschluss von 1/2“(12,7mm) Wasserschläuchen an Pumpen mit G1(33,3mm) Anschlussgewinde.

6.997-340.0 Anschlusssatz Premium G1(33,3mm)

Zum Anschluss von 3/4“(25,4mm) Wasserschläuchen an Pumpen mit G1(33,3mm) Anschlussgewinde. Für erhöhten Wasserdurchfluss.

10 Deutsch

Page 11

Hilfe bei Störungen

몇 Achtung

Um Gefährdungen zu vermeiden, dürfen Reparaturen und der Einbau von Ersatzteilen nur vom autorisierten Kundendienst durchgeführt werden. Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen.

Störung Ursache Behebung

Pumpe läuft aber fördert nicht

Pumpe läuft nicht an oder bleibt während des Betriebs plötzlich stehen

Luft in der Pumpe siehe Kapitel „Vorbereiten“ Abb. D

und E und Kapitel „Betrieb“ Abb. F

Ansaugleitung verstopft Netzstecker ziehen und Ansauglei-

tung reinigen

Vorfilter verunreinigt Vorfilter entnehmen und unter flie-

ßendem Wasser reinigen, ggf. Schmutzreste im Einfüllstutzen über Anschlüsse der Druckleitung ausspülen.

Stromversorgung unterbrochen

Thermoschutzschalter im Motor hat die Pumpe wegen Überhitzung des Motors abgeschaltet.

Pumpen - Überhitzungsschutz hat die Pumpe wegen zu langer unterbrochener Wasserausbringung abgeschaltet.

Sicherungen und elektrische Verbindungen prüfen

Netzstecker ziehen, Pumpe abkühlen lassen, vor Wiederinbetriebnahme überprüfen, ob Lüftungsschlitze am Gehäuse frei sind. Wenn Problem erneut auftritt, Pumpe zur Reparatur bringen.

Netzstecker ziehen, Pumpe abkühlen lassen. Dies kann einige Zeit in Anspruch nehmen. Danach die Pumpe wieder in Betrieb nehmen.

Deutsch 11

Page 12

Störung Ursache Behebung

Förderleistung nimmt ab oder ist zu gering

Bei Fragen oder Störungen hilft Ihnen unsere Kärcher-Niederlassung gerne weiter. Adresse siehe Rückseite.

Ansaugleitung verstopft Netzstecker ziehen und Ansauglei-

tung reinigen

Vorfilter verunreinigt Vorfilter entnehmen und unter flie-

ßendem Wasser reinigen, ggf. Schmutzreste im Einfüllstutzen über Anschlüsse der Druckleitung ausspülen.

Undichtigkeit auf Saugsei-teKontrolle der gesamten Ansaugseite

auf Dichtigkeit.

Förderleistung der Pumpe ist abhängig von der Förderhöhe und der angeschlossenen Peripherie

Max. Förderhöhe beachten, siehe technische Daten, ggf. grösseren Schlauchdurchmesser oder kürzere Schlauchlänge wählen.

12 Deutsch

Page 13

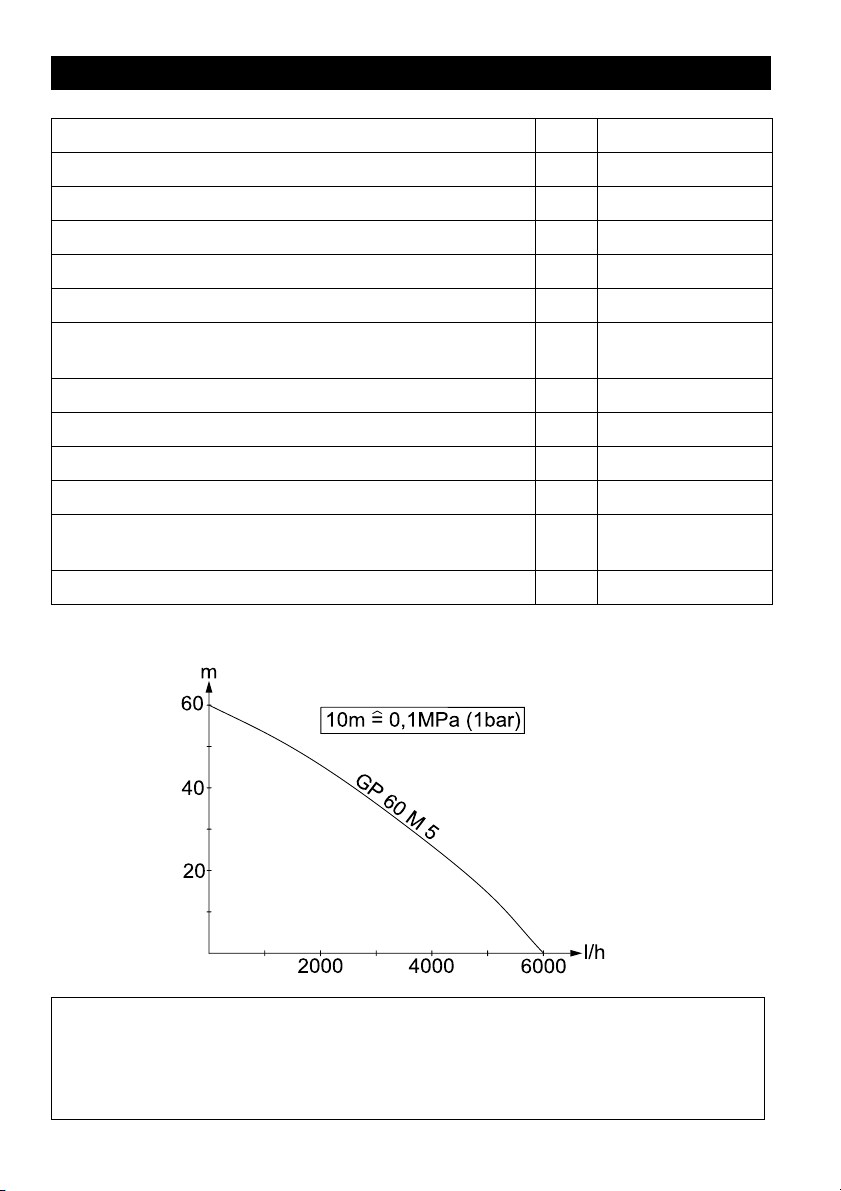

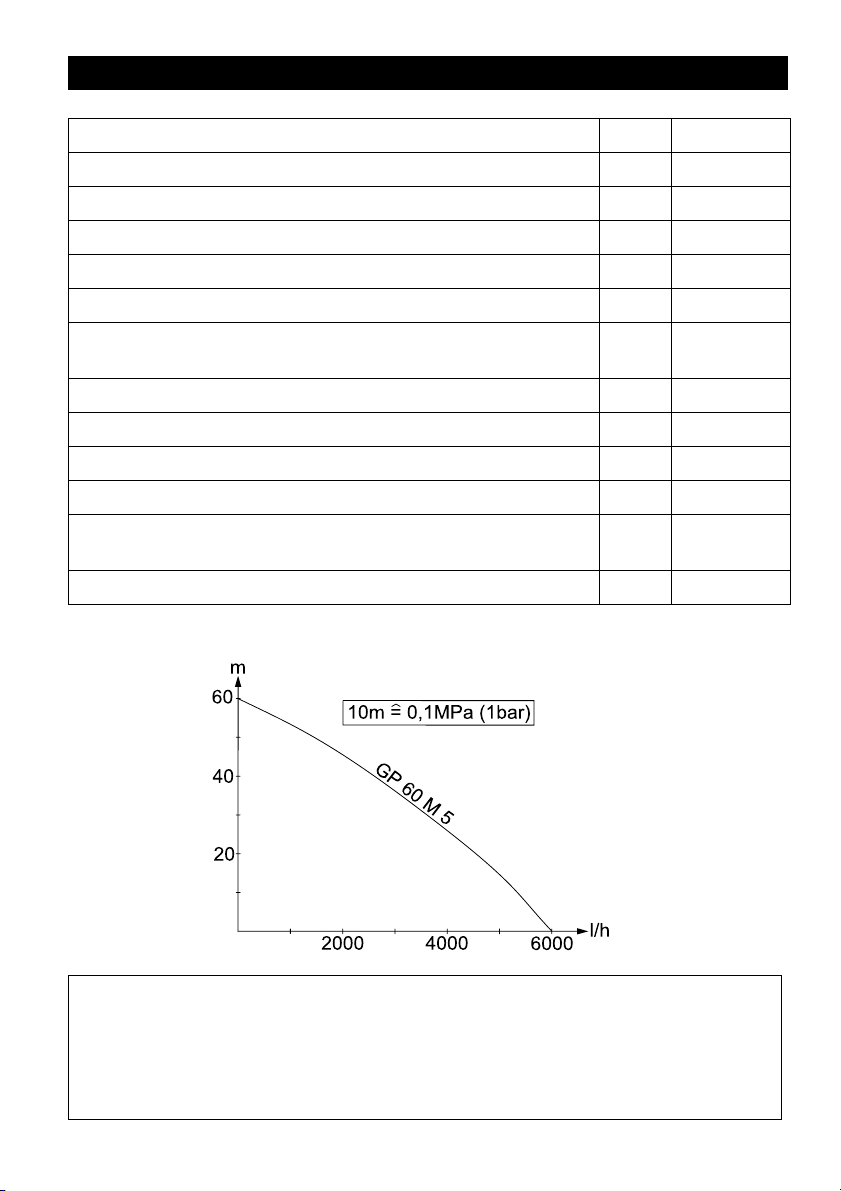

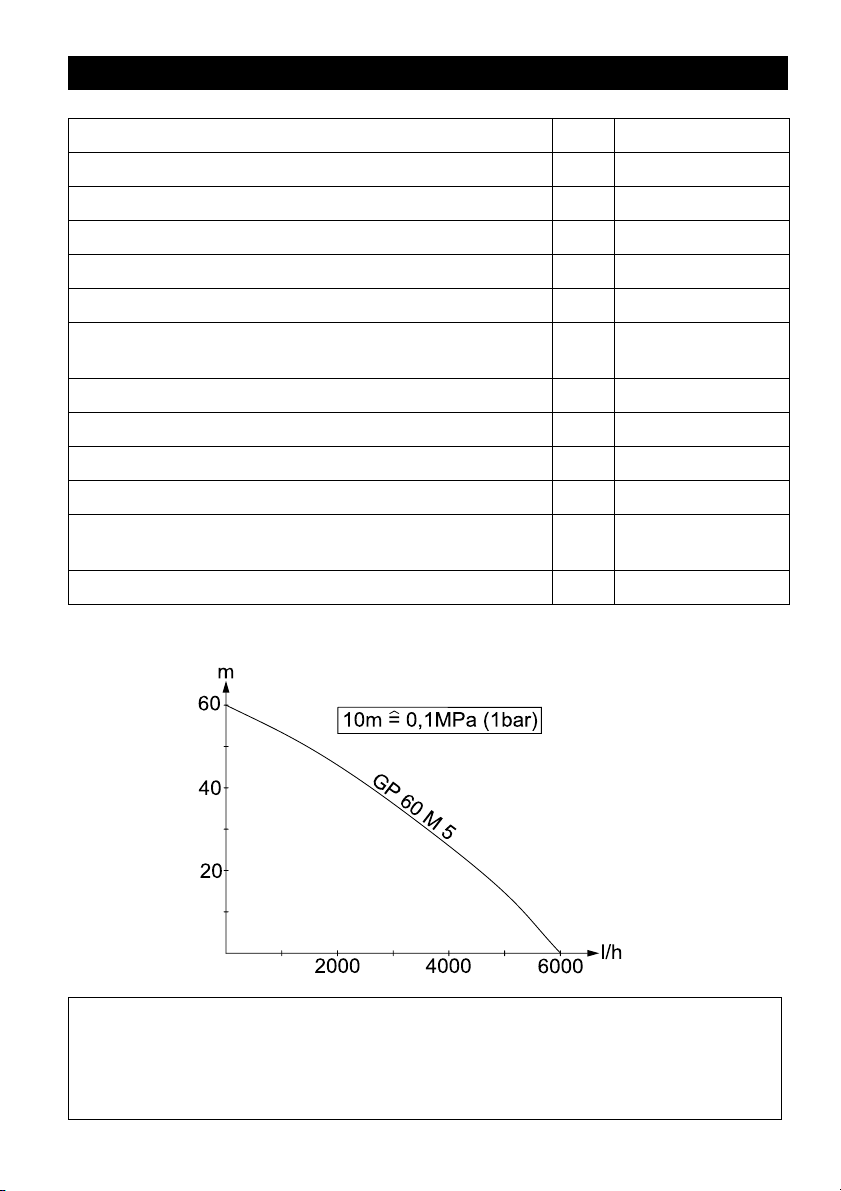

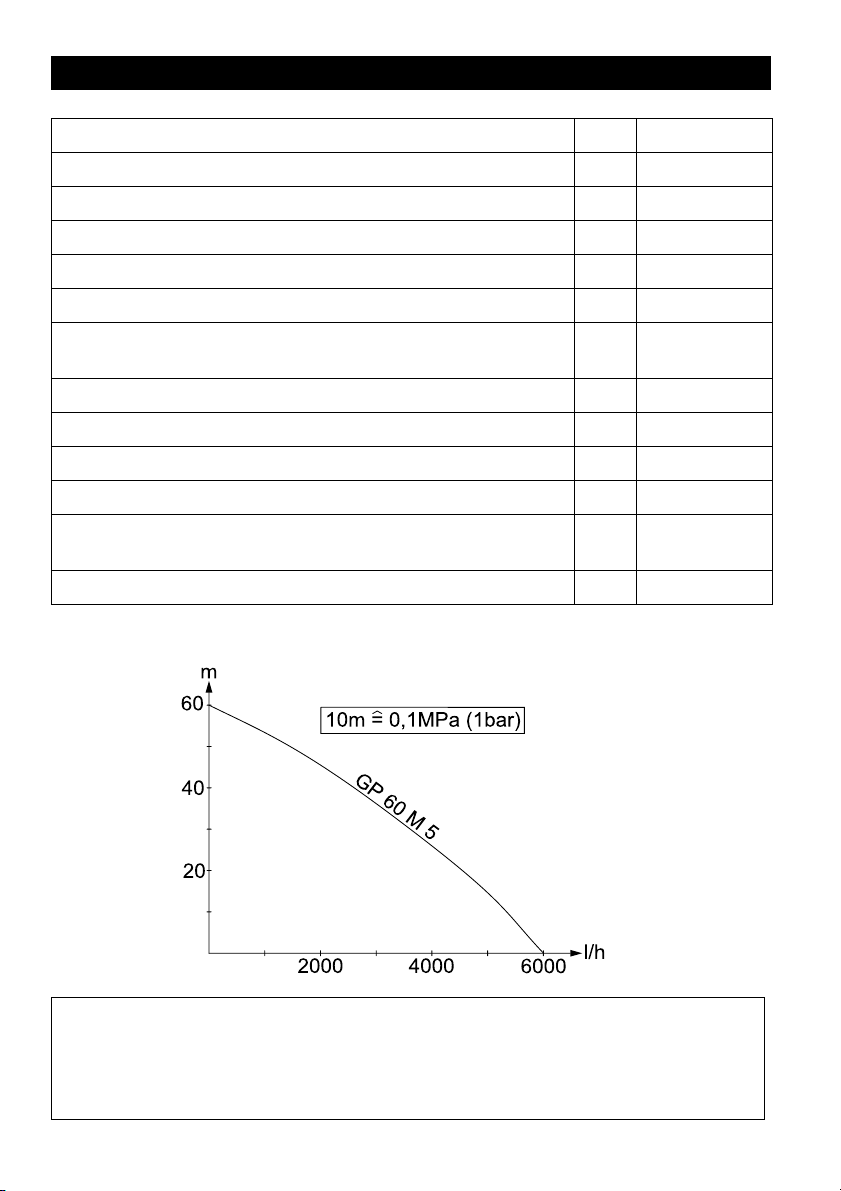

Technische Daten

GP 60 M 5

Spannung V 230 - 240

Frequenz Hz 50

Leistung P

nenn

W 1400

Max. Fördermenge l/h 6000

Max. Ansaughöhe m 8

Max. Druck MPa

0,6 (6,0)

(bar)

Max. Förderhöhe m 60

Max. Korngröße der förderbaren Schmutzpartikel mm 1

Gewicht kg 13,0

Ermittelte Werte gemäß EN ISO 20361

Schalldruckpegel L Unsicherheit K

Schallleistungspegel L

+ Unsicherheit K

dB(A) dB(A)

dB(A)

Technische Änderungen vorbehalten!

Die mögliche Fördermenge ist umso größer:

- je geringer die Ansaug- und Förderhöhen sind

- je grösser die Durchmesser der verwendeten Schläuche sind

- umso kürzer die verwendeten Schläuche sind

- je weniger Druckverlust das angeschlossene Zubehör verursacht

Deutsch 13

Page 14

Bäste kund,

Läs denna bruksanvisning

före första användning och följ anvisningarna noggrant. Denna bruksanvisning ska förvaras för senare användning eller lämnas vidare om maskinen byter ägare.

Ändamålsenlig användning

Denna produkt har konstruerats för privat användning och är ej avsedd för påfrestande, industriell användning. Tillverkaren påtar sig inget ansvar för eventuella skador som uppkommer på grund av felaktig användning eller felaktig hantering.

Godkända matningsvätskor:

 Bruksvatten  Brunnsvatten  Källvatten  Regnvatten  Simbassängvatten (förutsätter korrekt

dosering av additiv)

몇 Observera

Maskinen är ej avsedd för befordran av dricksvatten. Frätande, lätt brännbara eller explosiva substanser (t.ex. bensin, petroleum, nitrovätskor), fetter, oljor, saltvatten och avloppsvatten från toalettanläggningar och vatten som innehåller slam som har en lägre flytbarhet än vatten, får ej matas genom pumpen. Temperaturen i den transporterade vätskan får inte överskrida 35°C. Aggregatet är inte avsett att användas för oavbruten pumpning (t.ex. för att pumpa runt vatten i en damm) eller som stationär installation (t.ex. lyftaggregat, fontänpump).

Miljöskydd

Emballagematerialen kan återvinnas. Kasta inte emballaget i hus-

hållssoporna utan för dem till återvinning.

Skrotade aggregat innehåller återvinningsbara material som bör gå till

återvinning. Överlämna skrotade aggregat till ett lämpligt återvinningssystem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på aggregatet repareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade kundtjänst.

Säkerhetsanvisningar

 Livsfara

Vid åsidosättande av säkerhetsanvisningarna föreligger livfara på grund av elektrisk ström!

 Kontrollera, före varje användningstill-

fälle, att nätkabeln och nätkontakten inte är skadade. Skadade nätkablar ska genast bytas ut av auktoriserad kundservice eller en utbildad elektriker.

 Alla elektriska stickanslutningar skall

placeras inom områden som inte riskerar att översvämmas.

 Olämpliga förlängningskablar kan vara

farliga. Använd endast tillåtna förlängningskablar utomhus, med motsvarande märkning och med tillräckligt tvärsnitt. Kontakter och kopplingar på använd förlängningskabel måste vara vattentäta.

 Använd inte nätkabeln till att transporte-

ra eller fästa aggregatet.

 Drag inte i kabeln utan i kontakten för att

skilja apparaten från nätet.

 Drag inte kabeln över vassa kanter och

kläm inte ihop den.

14 Svenska

Deutsch 5

Page 15

 Placera apparaten där den står säkert

och inte riskerar att utsättas för översvämning.

 Använd inte aggregatet under längre tid

i regn eller fuktig omgivning.

 Angiven spänning på typskylten måste

stämma överens med vägguttagets spänning.

 För att undvika risker får reparationer

och reservdelsmontering endast utföras av auktoriserad kundservice.

 Pumpen für drivas maximalt 3 minuter

utan vattentillförsel eller med stängd trycksida. I detta tillstånd värms vattnet i pumpen upp och kan leda till skador om det läcker ut!

Pumpens metallkåpa blir het och medför risk för brännskador.

Pumpen stängs av om den blir överhettad.

 Pumpen får inte användas som dränk-

pump.

 När pumpen används i bassänger, träd-

gårdsdammar och brunnar skall ett minsta avstånd på två meter bibehållas och pumpen skall säkras så att den inte åker ner i vattnet.

 Beakta elektriska skyddsanordningar:

Pumpar får endast drivas med jordfelsbrytare, med nominell felström på max. 30mA, i bassänger, trädgårdsdammar och brunnar. När personer befinner sig i bassängen eller trädgårdsdammen får pumpen inte användas. Av säkerhetsskäl rekommenderar vi principiellt att pumpen används med jordfelsbrytare (max. 30mA). Elanslutningar får endast utföras av elektriker. Nationella bestämmelser måste ovillkorligen beaktas! I Österrike måste pumpar som ska användas till bassänger och trädgårdsdammar, utrustade med fast anslutningsledning och enligt ÖVE B/ EN 60555 del 1 till 3, matas via ÖVEkontrollerad avskiljningstransformator

varvid den nominella spänningen inte får överskrida sekundär 230V.

Denna apparat är ej avsedd att användas av personer (även barn) med begränsad fysisk, sensorisk eller mental färdighet eller av personer som saknar erfarenhet och/eller kunnande, såvida de inte övervakas av en person ansvarig för deras säkerhet eller har fått instruktioner av en sådan person hur apparaten ska användas. Barn ska hållas under uppsikt för att garantera att de inte leker med apparaten.

Symboler

Risk för brännskador på grund av mycket varma ytor! Denna symbol finns på apparatens Inox-pumphuvudhus vilket kan hettas upp om inget vatteninflöde finns eller om trycksidan är stängd.

Idrifttagande

Säkerhetsanvisningarna måste ovillkorligen beaktas innan pumpen tas ibruk!

Beskrivning av aggregatet

1 Nätkabel med kontakt 2 Bärhandtag i aluminium 3 Anslutning G1(33,3mm) tryckledning 4 Lock och förfilter 5 Påfyllningsöppning 6 Anslutning G1(33,3mm) sugledning 7 Anslutningsstycke G1 (33,3 mm) till G1

(33,3 mm) 8 Täckkåpa 9 Utdragbart draghandtag 10 Strömbrytare 11 Stativfot för lagring i lodrät position. 12 Hjulbox 13 Hjul med hjulskydd

6 Deutsch

Svenska 15

Page 16

Förberedelser


Î Ta bort hjulskyddet från hjulet

Tryck hjulskyddets ram ut ut hjulet bakifrån.

Î Tryck fast hjulboxen på kåpan tills den

hakar fast. Se till att de båda plastbultarna på hjulboxen sticks in i de två nedre hålen på

maskinen.

Î Sätt i skruven och drag fast.


Î Skjut in hjulen i hjulboxen. Tryck in hjul-

skyddet i det därför avsedda hålet på hjulen tills det hakar fast.


Î Dra ut draghandtaget helt och transpor-

tera pumpen till arbetsstället.


Î Anslut sug- och tryckledning med Kär-

cher specialtillbehör G1“(33,3mm).

Î Båda tryckanslutningarna på sidorna

kan användas. Om endast en tryckledning används måste täckkåpan skruvas fast på den anslutning som inte används.


Î Skruva bort skydd på påfyllningsöpp-

ningen och fyll i vatten tills det rinner över.

Î Skruva åt locket på påfyllningsrören or-

dentligt.

Observera:Om sandigt vatten ska pumpas rekommenderar vi på det bestämdaste att ett förfilter används (se specialtillbehör). Montera detta på pumpens sugsida, mellan sugslangen och pumpen.

Drift

몇 Observera

Pumpen får endast användas i liggande position!

Obs:Före all användning skall säkerställas att apparaten är ansluten enligt instruktion i kapitlet Förbereda eftersom maskinen kan startas direkt när nätkontakten sätts i.

Î Anslut nätkontakt till vägguttag.


Ett tips:höj upp tryckslangen ca. 1 meter för att förkorta insugningstiden

Î Starta maskinen med reglaget Till/Från. Î vänta tills pumpen suger och fördelar

likvärdigt

Î Apparaten är klar att använda.

몇 Observera

Om inget vatteninflöde finns, eller om vatten inte tappas ur under en längre tid värms vattnet i pumphuvudet upp när pumpen är igång! Låt pumpen arbeta max. tre minuter i detta driftstillstånd. Om pumpen drivs i detta tillstånd under en längre tid värms pumpens metallkåpa upp och det finns risk för brännskador! Pumpen har ett överhettningsskydd som stänger av pumpen när detta sker.

Avsluta driften

Î Spola alltid igenom pumpen med rent

vatten efter varje användningstillfälle där vatten med tillsatser matats fram.

Î Stäng av apparaten. Î Dra ut nätkontakten ur vägguttaget.

16 Svenska

Deutsch 7

Page 17

Skötsel, underhåll

CEO

Head of Approbation


Î skruva bort skydd på påfyllningsöpp-

ningen.

Î Kontrollera regelbundet om förfiltret är

smutsigt. Gör på följande sätt när det är smutsigt:

Î tag bort förfilter och rengör detta under

rinnande vatten.

Î Spola ur smutsrester i den nedre delen

av påfyllningsröret via tryckledningens anslutningar. lägg pumpen på sidan och spola ur den.

Î Sätt i rengjort förfilter Î Skruva fast locket på påfyllningsröret

ordentligt.

Förvaring

Î Töm ur vattnet ur pumpen via påfyll-

ningsröret eller anslutningarna för tryckledningarna.

Î Förvara pumpen på frostfri plats. Î För att spara plats vid förvaring kan

pumpen ställas upp.

CE-försäkran

Härmed försäkrar vi att nedanstående betecknade maskin i ändamål och konstruktion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grundläggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har godkänts av oss blir denna överensstämmelseförklaring ogiltig.

Produkt: Pump Typ: 1.645-xxx Tillämpliga EU-direktiv

2006/95/EG 2004/108/EG 2000/14/EG

Tillämpade harmoniserade normer

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 60335–1 EN 61000–3–2: 2006 EN 61000–3–3: 2008 EN 62233: 2008

Tillämpade specifikationer:

EN 60335–2–41

Ljudeffektsnivå dB(A)

GP 60 M5 EN ISO 20361 Upmätt: 71 Garantterad: 73

8 Deutsch

Undertecknade agerar på order av och med fullmakt från företagsledningen.

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Svenska 17

Page 18

Specialtillbehör

Bilderna på de följande beskrivna special tillbehören finns på sidan 4 i denna bruksanvisning.

6.997-350.0 Sugenhet, 3,5m Komplett, anslutningsfärdig vakumfast sugslang

6.997-349.0 Sugenhet, 7,0m

6.997-348.0 Sugslang, 3,5m Komplett, anslutningsfärdig vakumfast sugslang för

6.997-347.0 Sugslang metervara 3/4“(19mm) 25m

6.997-346.0 Sugslang metervara 1/4“(25,4mm) 25m

6.997-345.0 Sugfilter Basic 3/4“ (19mm)

6.997-342.0 Sugfilter Basic 1/4“ (25,4mm)

6.997-341.0 Sugfilter Premium För anslutning till sugslang-metervara. Återflödes-

6.997-343.0 Förfilter (Genomflöde upp till 3000 l/h)

6.997-344.0 Förfilter (Genomflöde upp till 6 000 l/h)

6.997-359.0 Pumpanslutningsstycke G1 (33,3mm)

med sugfilter och återflödesstopp. Kan även användas som förlängning till sugslangen. 3/4“ (19mm) slang med G1(33,3mm) anslutningsgäng.

direktanslutning till pumpen. För förlängning av sugenheten eller för användning med sugfilter. 3/4“ (19mm) slang med G1(33,3mm) anslutningsgäng.

Vakumfast spiralslang för tillskärning av individuella slanglängder. Kan i kombination med anslutningsstycken och sugfilter användas som individuell sugenhet.

För anslutning till sugslang-metervara. Återflödesstoppen förkortar insugningstiden vid omstart. (Inklusive slangklämmor)

stoppen förkortar insugningstiden vid omstart. (Inklusive slangklämmor) Robust utförande i metall och plast. Passar till 3/4“(19mm) eller 1“(25,4mm) slangar.

Pumpförfilter som skyddar pumpen mot grova smutspartiklar eller sand. Filterinsatsen kan tas ur för rengöring. Med G1(33,3mm) anslutningsgäng.

Passar till 3/4“(19mm) eller 1“(25,4mm) slangar. Med G1(33,3mm) anslutningsgäng. Inklusive backventil, packning och slangklämma. Sätt i packningen vid användning som trädgårdspump.

18 Svenska

Deutsch 9

Page 19

6.997-352.0 Pump - anslutningsstycke G1“ (33,3mm) på G1“ (33,3mm)

6.997-354.0 Pump – anslutningsstycke G1

/4“ (41,9mm) på G1“ (33,3mm)

För anslutning av pumpar med innergäng till vattenanslutning.

6.997-357.0 Elektronisk tryckströmställare

Idealisk för att bygga om en trädgårdspump till hushållsvattensautomat. Vid vattenbehov slår pumpen automatiskt av eller på. Flyter inget vatten genom pumpen skyddar torrgångssäkringen pumpen från skador och pumpen stängs av automatiskt. Med G1“ (33,3mm) anslutningsgäng.

6.997-356.0 Flottör Pumpen slår automatiskt på och av beroende av

vattennivån i vattenreservoaren. Med 10m speciell anslutningskabel.

6.997-358.0 Anslutningssats Basic G1(33,3mm)

6.997-340.0 Anslutningssats Premium G1 (33,3mm)

För anslutning av 1/2“(12,7mm) vattenslangar till pumpar med G1(33,3mm) anslutningsgäng.

För anslutning av 3/4“(25,4mm) vattenslangar till pumpar med G1(33,3mm) anslutningsgäng. För ökat vattengenomflöde.

10 Deutsch

Svenska 19

Page 20

Åtgärder vid störningar

몇 Observera

För att undvika risker får reparationer och reservdelsmontering endast utföras av auktoriserad kundservice. Stäng alltid av aggregatet och lossa nätkontakten innan arbeten på aggregatet utförs.

Störning Orsak Åtgärd

Pumpen arbetar men transporterar inte

Pump startar inte eller stannar plötsligt under drift

Luft i pumpen se kapitel “Förbereda“ Bild D och E

och kapitel “Drift", Bild F

Sugledning tilltäppt Drag ur nätkontakten och rengör sug-

ledning

Förfilter smutsigt Tag bort förfilter och rengör detta un-

der rinnande vatten; spola vid behov bort smutsrester i påfyllningsröret via tryckledningens anslutningar.

Avbrott i strömförsörjning-enKontrollera säkringar och elanslut-

ningar

Termobrytare i motorn har stängt av motorn på grund av överhettning.

Pumpens överhettningsskydd har stängd av pumpen på grund av att den använts för länge utan att vatten pumpats ut.

Dra ur nätkontakten, låt pumpen kylas av, kontrollera innan pumpen startas på nytt att ventilationsöppningarna på kåpan inte är tilltäppta. Om problemet återkommer, lämna in pumpen för reparation.

Dra ur nätkontakten, låt pumpen kylas av. Detta kan ta tid. Starta pumpen igen.

20 Svenska

Deutsch 11

Page 21

Störning Orsak Åtgärd

Matningseffekt minskar eller är för låg

Vid frågor eller problem hjälper närmaste Kärcherfilial gärna till. Se baksidan för adress.

Sugledning tilltäppt Drag ur nätkontakten och rengör sug-

ledning

Förfilter smutsigt Tag bort förfilter och rengör detta un-

der rinnande vatten; spola vid behov bort smutsrester i påfyllningsröret via tryckledningens anslutningar.

Otäthet på sugsidan Kontrollera hela sugsidan med avse-

ende på täthet.

Pumpens matningseffekt är beroende av matningshöjden samt kringliggande anslutningar

Beakta max. matningshöjd, se tekniska data och välj ev. en större slangdiameter eller en kortare slanglängd.

12 Deutsch

Svenska 21

Page 22

Tekniska data

GP 60 M 5

Spänning V 230 - 240

Frekvens Hz 50

Effekt P

nominell

W 1400

Max. matningsmängd l/h 6000

Max. uppsugningshöjd m 8

Max. tryck MPa

0,6 (6,0)

(bar)

Max. matningshöjd m 60

Max. kornstorlek hos transporteringsbara smutspartiklar mm 1

Vikt kg 13,0

Beräknade värden enligt EN ISO 20361

Ljudtrycksnivå L Osäkerhet K

Ljudteffektsnivå L

+ Osäkerhet K

dB(A) dB(A)

dB(A) 73

Med reservation för tekniska ändringar!

Den möjliga befordrade mängden är desto större:

- ju lägre insugnings- och transporthöjderna är

- ju större diameter slangarna har

- ju kortare slangarna är

- ju lägre tryckförluster de anslutna tillbehören orskar

22 Svenska

Deutsch 13

Page 23

Arvoisa asiakas,

Lue käyttöohje ennen laitteen

ensimmäistä käyttöä ja toimi sen mukaan. Säilytä tämä käyttöohje myöhempää käyttöä tai myöhempää omistajaa varten.

Tarkoituksenmukainen käyttö

Tämä laite on suunniteltu yksityiskäyttöön eikä vastaa ammattikäyttöön tarkoituksia vaatimuksia. Valmistaja ei vastaa mahdollisista vahingoista, jotka johtuvat ohjeidenvastaisesta tai väärästä käytöstä.

Sallitut pumpattavat nesteet:

 Käyttövesi  Kaivovesi  Lähdevesi  Sadevesi  Uima-allasvesi (edellyttäen määräys-

tenmukaista lisäaineen annostelua)

몇 Huomio

Laitetta ei ole tarkoitettu juomaveden kuljetukseen. Pumpulla ei saa pumpata syövyttäviä, helposti palavia eikä räjähdysalttiita aineita (esim. bensini, petrooli, nitroohenteet), rasvoja, öljyjä, suolavettä eikä WC-laitteistojen jätevesiä eikä sellaisia lietevesiä, joilla on huonommat virtausominaisuudet kuin puhtaalla vedellä. Pumpattavien nesteiden lämpötila ei saa ylittää 35°C. Laite ei sovellu jatkuvatoimiseen pumppaukseen (esim. lammen veden kierrättämiseen) tai kiinteään asennukseen (esim. vedennostolaitteistoon, suihkulähdepumpuksi).

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettä-

viä. Älä käsittelee pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tuli-

si toimittaa kierrätykseen. Tästä syystä toimita kuluneet laitteet vastaaviin keräilylaitoksiin.

Huomautuksia ainesosista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Takuu

Kussakin maassa ovat voimassa valtuuttamamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheistä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun.

Turvaohjeet

 Hengenvaara

Turvaohjeiden noudattamatta jättäminen aiheuttaa mahdollisen sähköiskun aiheuttaman hengenvaaran!

 Tarkasta aina ennen käyttöä, että liitos-

johto ja virtapistoke ovat ehjät. Anna valtuutetun asiakaspalvelun/sähköalan ammattilaisen välittömästi vaihtaa vaurioitunut liitosjohto.

 Kaikki sähköiset pistokeliitännät on si-

joitettava tulvimiselta suojassa olevalle alueelle.

 Sopimattomat jatkojohdot voivat olla

vaarallisia. Käytä ulkona vain tarkoitukseen hyväksyttyjä ja vastaavasti merkittyjä jatkojohtoja, joissa on riittävä johdon poikkileikkaus.

Käytettävän jatkojohdon pistokkeen ja pistorasian on oltava roiskevesisuojattu.

 Älä käytä verkkojohtoa laitteen kantami-

seen tai kiinnittämiseen.

 Kun irrotat laitteen sähköverkosta, vedä

pistokkeesta, ei johdosta.

 Älä vedä verkkoliitäntäjohtoa terävien

reunojen yli äläkä litistä sitä.

Suomi 23

Deutsch 5

Page 24

 Aseta laite tukevasti sellaiseen paik-

kaan, että se ei voi kaatua ja on suojassa veden tulvimiselta.

 Älä käytä laitetta jatkuvasti sateessa tai

kosteissa sääolosuhteissa.

 Tyyppikilvessä ilmoitetun jännitteen on

oltava sama kuin jännitelähteen jännite.

 Vaaratilanteiden eliminoimiseksi, vain

valtuutettu asiakaspalvelupiste saa korjata koneen ja vaihtaa sen varaosat.

 Käytä pumppua vain maks. 3 minuuttia,

jos vedensyöttöä ei ole tai painepuoli on suljettuna. Tässä tilassa pumpussa oleva vesi kuumenee ja voi aiheutaa vammoja ulos purkautuessaan!

Pumpun metallinen runko kuumenee ja aiheuttaa palovammavaaran.

Ylikuumetessaan pumppu kytkeytyy pois päältä.

 Pumppua ei saa käyttää uppopumppu-

na.

 Kun pumppua käytetään uima-altaissa,

puutarhalammikoissa tai suihkukaivoissa, säilytä 2m vähimmäisturvaetäisyys ja varmista laite veteen luisumisen varalta.

 Huomioi sähköiset suojalaitteet:

Pumppuja saa käyttää uima-altaissa, puutarhalammikoissa ja suihkulähteissä vain vikavirtasuojakytkimen, jonka nimellisvikavirta on maks. 30 mA, kautta. Kun uima-altaassa tai puutarhalammessa on ihmisiä, pumppua ei saa käyttää.

Suosittelemme turvallisuussyistä, että laitetta käytetään aina vikavirtasuojakytkimen (maks. 30 mA) kautta.

Vain sähköammattilainen saa tehdä laitteen sähköliitännän. Asiaa koskevia kansallisia määräyksiä on aina ehdottomasti noudatettava!

Itävallassa on, ÖVE B/EN 60555, kohtien 1 - 3 mukaisesti, uima-altaissa ja puutarhalammissa käytettävä pumppuja, joissa on kiinteä sähköliitäntäjohto ja syötön on tapahduttava ÖVE-tarkastetun erotusmuuntajan välityksellä, tällöin

toisiopuolen nimellisjännite ei saa ylittää 230V.

Tämä laite ei ole tarkoitettu sellaisten henkilöiden (lapset mukaan lukien) käytettäväksi, joiden fyysiset, sensorisia tai henkiset ominaisuudet ovat rajoittuneet tai, joilta puuttuu riittävä kokemus ja/tai riittävä tietämys, paitsi, jos he ovat heidän turvallisuudestaan vastaavan henkilön valvonnassa tai ovat saaneet häneltä ohjeistuksen koneen käyttämiseen. Lapsia pitäisi valvoa, jotta he eivät leikkisi koneen kanssa.

Symbolit

Kuumien pintojen aiheuttama palovammavaara! Tämä symboli sijaitsee pumpun ruostumattomattomasta teräksestä valmistetussa runkossa, joka voi kuumentua syöttöveden puuttuessa tai painepuolen ollessa suljettuna.

24 Suomi

6 Deutsch

Page 25

Käyttöönotto

Turvaohjeet on ehdottomasti luettava ennen pumpun käyttöönottoa!

Laitekuvaus

1 Verkkokaapeli ja pistoke 2 Alu - kantokahva 3 Paineletkun liitäntä G1(33,3mm) 4 Kansi ja esisuodatin 5 Täyttöaukko 6 Imuletkun liitäntä G1(33,3mm) 7 Liitäntäkappale G1 (33,3 mm) - G1

(33,3 mm) 8 Peiteluukku 9 Ulosvedettävä siirtokahva 10 Kytkin Päälle/Pois 11 Tukijalka vaakasuoraa sijoitusta varten 12 Pyöräkotelo 13 Pyörä kapseleineen

Valmistelu

Kuva

Î Irrota kapseli pyörästä.

Tee irrotus painamalla kapselin kehys

irti pyörän takapuolelta. Î Paina pyöräkoteloa kiinni runkoon kun-

nes se napsahtaa paikalleen.

Huomioi tällöin, että pistät pyöräkotelon

molemmat muovipultit koneen kahteen

alimpaan reikään. Î Kierrä ruuvi paikoilleen ja kiristä.

Kuva

Î Työnnä pyörä pyöräkoteloon. Paina sit-

ten pyöränkapselia pyörässä olevaan

reikään, kunnes pyöränkapseli napsah-

taa lukitukseen.

Kuva

Î Vedä siirtokahva ulos vasteeseen asti

ja kuljeta pumppu käyttöpaikalleen.

Kuva

Î Liitä imu- ja paineletkut Kärcher lisäva-

rusteella G1“(33,3mm). Î Käytettävissä on kaksi sivulla olevaa

paineliitäntää. Jos käytetään vain yhtä

painejohtoa, käyttämättä jäävä liitäntään on kierrettävä sulkutulppa.

Kuva

Î Avaa täyttöaukon tulppa ja täytä vedel-

lä, kunnes vettä valuu ylitse.

Î Kierrä tulppa tiukkaan täyttöaukkoon. Huomautus: Kun on pumpattava hiekkapitoista vettä, suosittelemme ehdottomasti

käyttämään lisäksi esisuodatinta (katso lisävarusteet). Asenna se pumpun imupuolelle imuletkun ja pumpun väliin.

Käyttö

몇 Huomio

Pumppua saa käyttää vain makaavassa asennossa!

Ohje:Ennen jokaista käyttöä on varmistettava, että laite on kytketty luvun Valmiste mukaisesti, koska pumppu voi käynnistyä välittömästi pistorasiaan liitettäessä.

Î Liitä virtapistoke pistorasiaan.

Kuva

Vihje: kohota paineletkua n. 1 m alkuimentäajan lyhentämiseksi

Î kytke laite päälle ON-/OFF -kytkimellä. Î odota, kunnes pumppu alkaa imeä ja

pumppaa vettä tasaisesti

Î laite on nyt käyttövalmiina.

몇 Huomio

Jos laite ei saa vettä tai vedenotto on keskeytetty pitemmäksi aikaa, pumpussa oleva vesi kuumenee pumpun ollessa käynnissä! Käytä pumppua maks. 3 minuutin ajan tässä käyttötilassa. Jos pumppua käytetään tässä tilassa pitemmän aikaa, pumpun metallirunko kuumenee ja syntyy palovammavaara! Pumpussa on siksi ylikuumenemissuoja, joka kytkee pumpun pois päältä.

Suomi 25

Deutsch 7

Page 26

Käytön lopetus

CEO

Head of Approbation

Î jos pumpattavassa on ollut lisäaineita,

huuhtele pumppu käytön jälkeen sisältä puhtaalla vedellä.

Î Kytke laite pois päältä. Î Vedä virtapistoke irti pistorasiasta.

Hoito, huolto

Kuva

Î Kierrä täyttöaukon tulppa irti. Î Tarkasta esisuodatin säännöllisesti li-

kaantumien varalta. Kun näkyviä likaantumia ilmenee, toimi seuraavasti:

Î Poista esisuodatin ja huuhtele se juok-

sevassa vedessä.

Î Huuhtele likajäämät pois täyttöaukon

alaosasta painejohdon liitäntää käyttäen, tee huuhtelu kääntämällä pumppu kyljelleen ja ruiskuttamalla vettä.

Î Aseta puhdistettu esisuodatin paikal-

leen

Î Kierrä täyttöaukon tulppa tiukkaan kiin-

ni.

Säilytys

Î Tyhjennä vesi pumpusta täyttöaukon tai

painejohtojen liittimien kautta.

Î Säilytä laitetta paikassa, jonka lämpötila

ei laske nollan alapuolelle.

Î Pumpun voi asettaa pystysuoraan vsäi-

lytystilan pienentämiseksi.

CE-todistus

Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.

Tuote: Pumppu Tyyppi: 1.645-xxx Yksiselitteiset EU-direktiivit

2006/95/EY 2004/108/EY 2000/14/EY

Sovelletut harmonisoidut standardit

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 60335–1 EN 61000–3–2: 2006 EN 61000–3–3: 2008 EN 62233: 2008

Käytetyt spesifikaatiot:

EN 60335–2–41

Äänen tehotaso dB(A)

GP 60 M5 EN ISO 20361 Mitattu: 71 Taattu: 73

Allekirjoittaneet toimivat yrityksen johton puolesta ja sen valtuuttamina.

26 Suomi

8 Deutsch

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Puh.: +49 7195 14-0 Faksi: +49 7195 14-2212

Page 27

Erikoisvarusteet

Seuraavassa lueteltujen erikoisvarusteiden kuvat löydät tämän käyttöohjeen sivulta 4.

6.997-350.0 Imusarja 3,5m Täysin liitäntävalmis, vakuuminkestävä imuletku

6.997-349.0 Imusarja 7,0m

6.997-348.0 Imuletku, 3,5m Täysin liitäntävalmis, vakuuminkestävä imuletku

6.997-347.0 Imuletku metritavarana 3/4“(19mm) 25m

6.997-346.0 Imuletku metritavarana 1“(25,4mm) 25m

6.997-345.0 Imusuodatin Basic 3/4“ (19mm)

6.997-342.0 Imusuodatin Basic 1“ (25,4mm)

imusuodattimella ja takaisinvirtauksen estoventtiilillä. Käytettevissä myös imuletkun pidennyksenä. 3/ 4“(19mm) letku G1(33,3mm) liitinkierteellä.

kiinnitettäväksi suoraan pumppuun. Imusarjan pidentämiseen tai käytettäväksi imusuodattimen kanssa. 3/4“(19mm) letku G1(33,3mm) liitinkierteellä.

Vakuuminkestävä spiraaliletku leikattavaksi haluttuihin pituuksiin. Kun letkuun laitetaan liittimet ja imusuodatin, sitä voidaan käyttää yksilöllisenä imusarjana.

Liitettäväksi metritavara -imuletkuun. Paluuvirtauksen estin lyhentää alkuimuaikaa. (sisältää letkunkiristimet)

6.997-341.0 Imusuodatin Premium

6.997-343.0 Esisuodatin (läpivirtaus maks. 3000 l/h)

6.997-344.0 Esisuodatin (läpivirtaus maks. 6000 l/h)

6.997-359.0 Pumpun liitäntäkappale G1 (33,3 mm)

Liitettäväksi metritavara -imuletkuun. Paluuvirtauksen estin lyhentää alkuimuaikaa. (sisältää letkunkiristimet) Luja metalli-muovi -rakenne Sopii 3/4“ (19mm) tai 1“(25,4mm) letkuille.

Pumpun esisuodatin suojaa pumppua suurilta likahiukkasilta ja hiekalta. Suodatinosan voi irrottaa puhdistusta varten. Sisältää G1-liitinkierteen (33,3 mm).

Sopii 3/4" (19 mm) tai 1" (25,4 mm) letkuille. Omaa G1-liitinkierteen (33,3 mm). Sisältää takaiskuventtiilin, tasotiivisteen ja letkunkiinnittimen Käytä tasotiivistettä, kun pumppua käytetään puutarhapumppuna.

Suomi 27

Deutsch 9

Page 28

6.997-352.0 Pumpun - liitinkappale G1“(33,3mm) kierteelle G1“ (33,3mm)

6.997-354.0 Pumpun - liitinkappale G1

/4“ (41,9mm) kierteelle G1“ (33,3mm)

Sisäkierteellä varustettujen pumppujen liittämiseen vesilähteisiin.

6.997-357.0 Elektroninen painekytkin

Ideaalinen muuttamaan puutarhapumpun talousvesiautomaatiksi. Vettä käytettäessä pumppu käynnistyy ja pysähtyy automaattisesti. Jos pumpun lävitse ei kulje vettä, kuivakäynninestin suojaa pumppua vahingoilta ja kytkee pumpun automaattisesti pois päältä. G1“(33,3mm) liitinkierteellä.

6.997-356.0 Uimurikytkin Käynnistää ja pysäyttää pumpun automaattisesti

vedenpinnan tasosta riippuen. Varustettu 10m:n erityis-liitäntäjohdolla.

6.997-358.0 Liitinsarja Basic G1(33,3mm)

6.997-340.0 Liitinsarja Premium G1(33,3mm)

Tarkoitettu 1/2“(12,7mm) vesiletkujen liittämiseen pumppuihin, joissa on G1(33,3mm) liitinkierre.

Tarkoitettu 3/4“(25,4mm) vesiletkujen liittämiseen pumppuihin, joissa on G1(33,3mm) liitinkierre. Veden suurempi läpivirtausmäärä.

28 Suomi

10 Deutsch

Page 29

Häiriöapu

몇 Huomio

Vaaratilanteiden eliminoimiseksi, vain valtuutettu asiakaspalvelupiste saa korjata koneen ja vaihtaa sen varaosat. Virtapistoke on vedettävä irti pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä.

Häiriö Syy Korjaus

Pumppu ei käy tai ei pumppaa

Pumppu ei käynnisty tai se se pysähtyy äkillisesti käytön aikana

Pumppausteho laskee tai on liian pieni

Pumpussa on ilmaa katso kohdan "Valmistelu" kuvia D ja E ja

kohdan "Käyttö" kuvaa F

Imuletku on tukkeutunut Vedä verkkopistoke irti ja puhdista imu-

letku

Esisuodatin on likaantunut.

Virransyöttö on katkennut Tarkasta sulakkeet ja sähköliitännät

Moottorin lämpösuojakytkin on kytkenyt pumpun pois päältä moottorin ylikuumenemisen vuoksi.

Pumpun ylikuumenemissuoja on kytkenyt pumpun pois päältä liian pitkästä vedenottokatkoksesta johtuen.

Imuletku on tukkeutunut Vedä verkkopistoke irti ja puhdista imu-

Esisuodatin on likaantunut. Poista esisuodatin ja puhdista juokseval-

Imupuoli ei ole tiivis Tarkasta koko imupuolen tiiviys.

Poista esisuodatin ja puhdista juoksevalla vedellä, huuhtele tarvittaessa likajäämät täyttöaukosta painejohtoliitäntöjen kautta.

Vedä pistoke irti pistorasiasta, anna pumpun jäähtyä, tarkasta ennen käyttöönottoa, että kotelon tuuletusraot ovat puhtaat. Jos ongelma esiintyy uudelleen, vie pumppu korjattavaksi.

Vedä pistoke irti pistorasiasta, anna pumpun jäähtyä. Tämä voi kestää jonkin aikaa. Ota pumppu sen jälkeen uudelleen käyttöön.

letku

la vedellä, huuhtele tarvittaessa likajäämät täyttöaukosta painejohtoliitäntöjen kautta.

Pumpun pumppausteho riippuu pumppauskorkeudesta ja pumppuun liitetyistä oheislaitteista

Kärcher-toimipaikka vastaa mielellään kysymyksiisi ja auttaa mahdollisissa häiriötilanteissa. Osoite, katso takasivua.

Huomioi pumpun maksimi nostokorkeus, katso tekniset tiedot, valitse tarvittaessa letkulle suurempi läpimitta tai pienempi pituus.

Suomi 29

Deutsch 11

Page 30

Tekniset tiedot

GP 60 M 5

Jännite V 230 - 240

Taajuus Hz 50

Teho P

nenn

W 1400

Maks. pumppausmäärä l/h 6000

Maks. alkuimukorkeus m 8

Maks. paine MPa

0,6 (6,0)

(bar)

Maks. pumppauskorkeus m 60

Pumpattavien epäpuhtauksien maks. raekoko mm 1

Paino kg 13,0

Mitatut arvot EN ISO 20361 mukaisesti

Äänenpainetaso L Epävarmuus K

Äänitehotaso L

+ epävarmuus K

dB(A) dB(A)

dB(A) 73

Oikeus teknisiin muutoksiin pidätetään!

Mahdollinen pumppausmäärä on sitä suurempi,:

- mitä pienempi imu- ja pumppauskorkeus on

- mitä suurempi käytettyjen letkujen halkaisija on

- mitä lyhyemmät käytetyt letkut ovat

- mitä vähemmän painehäviötä liitetyt varusteet aiheuttavat

30 Suomi

12 Deutsch

Page 31

Kjære kunde,

Les denne bruksveiledningen

før apparatet tas i bruk første gang, og følg anvisningene. Oppbevar denne bruksveiledningen til senere bruk eller for annen eier.

Forskriftsmessig bruk

Dette apparatet er utviklet for privat bruk og er ikke forberedt for kravene som stilles i kommersiell bruk. Produsenten er ikke ansvarlig for eventuelle skader forårsaket av ikke-tiltenkt eller feil bruk.

Tillatte matevæsker:

 Bruksvann  Brønnvann  Kildevann  Regnvann  Vann fra svømmebasseng (forutsetter

korrekt bruk av tilsetningsmidler)

몇 Forsiktig

Apparatet er ikke ment for transport av drikkevann. Pumpen må ikke brukes til etsende, lett brennbare eller eksplosive stoffer (som f.eks. bensin, petroleum, nitratgjødsel), fett, olje, saltvann eller avløpsvann fra toalettanlegg og tilslammet vann som har lavere viskositet enn rent vann. Temperatur på væsker som pumpes må ikke være over 35°C. Apparatet er ikke egnet for uavbrutt pumpedrift (f.eks. fast sirkulasjon i en dam) eller som stasjonær installasjon (f.eks. som heveanlegg).

Miljøvern

Materialet i emballasjen kan resirku-

leres. Ikke kast emballasjen i husholdningsavfallet, men lever den inn til resirkulering.

Gamle maskiner inneholder verdifulle materialer som kan resirkuleres. Disse bør leveres inn til gjenvinning.

Gamle maskiner skal derfor avhendes i egnede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på maskinen blir reparert gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice.

Sikkerhetsanvisninger

 Livsfare

Hvis sikkerhetsanvisningene ikke følges, består livsfare grunnet elektrisk strøm!

 Kontroller strømledningen og støpselet

for skader hver gang høytrykksvaskeren skal brukes. En skadet strømledning må skiftes ut umiddelbart hos autorisert kundeservice eller autorisert elektriker.

 Alle elektriske tilkoblinger skal gjøres på

sted som er sikkert mot oversvømmelse.

 Uegnede skjøteledninger kan være far-

lige. Ved utendørs bruk må det anvendes skjøteledninger som er godkjent for dette og merket etter gjeldende regler, og som har tilstrekkelig ledningstverrsnitt.

Hvis det brukes skjøteledning må støpsel og kobling for denne være sprutesikre.

 Ikke bruk strømkabelen for å bære eller

feste apparatet.

 Trekk i støpselet, ikke i nettkabelen når

du skal koble maskinen fra nettet.

 Ikke trekk nettkabelen over skarpe kan-

ter, og ikke klem den fast.

Norsk 31

Deutsch 5

Page 32

 Plasser apparatet sikret mot å velte og

mot oversvømmelse.

 Apparatet skal ikke drives kontinuerlig i

regn eller ved fuktig tordenvær.

 Den angitte spenningen på typeskiltet

må stemme overens med spenningen i stikkontakten.

 For å unngå farer skal reparasjon og

skifte av reservedeler på maskinen kun utføres av autorisert kundeservice.

 Ved manglende vanntilførsel eller luk-

ket trykkside,, kjør pumpen maks. 3 minutter. I denne tilstand vil vannet i pumpen varmes opp og kan føre til brannskader ved utløpet.

Metallhuset på pumpen vil da bli varmt og det er fare for forbrenninger.

Ved overoppvarming vil pumpen koble seg ut.

 Pumpen må ikke benyttes som ned-

senkbar pumpe.

 Ved bruk av pumpen i svømmebas-

seng, hagedammer eller springvann, må en avstand på minst 2 m overholdes og apparatet må sikres for å forhindre sideglipp ut i vannet.

 Pass på elektriske beskyttelsesinnret-

ninger: Pumpen kan brukes i svømmebasseng, hagedammer og springvann kun med

en overspenningsbryter med en nominell strømfeil på maks. 30 mA. Dersom det befinner seg personer i svømmebassenget eller i hagedammen, skal pumpen ikke benyttes.

Av sikkerhetsgrunner anbefaler vi i utgangspunktet at apparatet drives via en overspenningsbryter (maks. 300 mA). Elektrisk tilkobling skal kun foretas av fagutdannet elektriker. De gjeldende nasjonale regler skal absolutt overholdes! I Østerrike må pumper til bruk i svømmebasseng og hagedammer som er utstyrt med fast tilkoblingsledning, i henhold til ÖVE B/EN 60555 del 1 til 3 mates via en ÖVE-godkjent skilletrans-

formator slik at den sekundære nominelle spenningen ikke kan overstige 230V.

Dette apparatet er ikke egnet for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske eller sjelelige evner. Det skal heller ikke benyttes dersom brukeren mangler erfaring og/eller kunnskap. Slike personer skal kun bruke apparatet under oppsyn av en ansvarlig person som skal sørge for sikkerheten, eller som kan gi informasjon om bruken. Barn skal holdes under oppsyn ved bruk av apparatet, for å sikre at de ikke leker med det.

Symboler

Forbrenningsfare fra varme overflater! Dette symbolet finner du på Inoxpumpehodehuset på apparatet, det kan bli for varmt ved manglende vanntilførsel eller lukket trykkside.

32 Norsk

6 Deutsch

Page 33

Igangsetting

Før pumpen tas i bruk skal sikkerhetsanvisningene ubetinget følges!

Beskrivelse av apparatet

1 Nettkabel med plugg 2 Alu - bærehåndtak 3 Tilkobling G1(33,3mm) trykkledning 4 Lokk og forfilter 5 Påfyllingsstuss 6 Tilkobling G1(33,3mm) sugeledning 7 Tilkoblingsstykke G1 (33,3 mm) på G1

(33,3 mm) 8Dekkhette 9 Uttrekkbart trallehåndtak 10 Av/på-bryter 11 Fot for vertikal lagring 12 Hjulkasse 13 Hjul med hjulskjerm

Forberedelse

Figur

Î Ta hjulskjermen av hjulet.

Trykk da rammen på hjulskjermen bak-

fra ut av hjulet. Î Trykk hjulkassen mot huset til den går i

lås.

Pass da på at de to plastboltene på hjul-

kassen går inn i de to nedre hullene i

apparatet. Î Skru på plass skruene og trekk dem fast

til.

Figur

Î Skyv hjulet inn i hjulkassen. Sett deret-

ter hjulskjermen i hullet i hjulet til skjer-

men går i lås.

Figur

Î Trekk ut trallehåndtak til anslag og

transporter pumpen til bruksstedet.

Figur

Î Suge- og trykkledning kobles til med

Kärcher spesialtilbehør G1“(33,3mm). Î Driften kan skje via begge trykktilkoblin-

gene på sidene. Dersom bare en trykk-

tilkobling benyttes, må det skrus på lokk på den ubenyttede koblingen.

Figur

Î Skru av lokk på påfyllingsstuss og fyll på

vann til det flommer over.

Î Skru lokket godt på påfyllingsstussen. Merk: Dersom det pumpes sandholdig vann, anbefaler vi sterkt at det brukes et ek-

stra forfilter (se spesialtibehør). Monter denne på sugesiden av pumpen mellom sugeslangen og pumpen.

Drift

몇 Forsiktig

Pumpen skal bare brukes i liggende posisjon!

Anvisning:Før hver bruk må du passe på at apparatet er tilkoblet som beskrevet i kapitelet Forberedelser, da de lagrede programmene kan føre til at apparatet straks starter når støpselet settes inn.

Î Sett støpselet i stikkontakten.

Figur

Tips: for å forkorte innsugingstiden, løft trykkslangen ca. 1 meter

Î Slå på apparatet med På/Av bryteren. Î vent til pumpen suger og mater jevnt Î Maskinen er nå klar til bruk.

몇 Forsiktig

Ved manglende vanntilførsel eller lengre avbrekk av vanninntak vil vannet i pumpehodet bli varmt dersom den går. Pumpe skal kjøres maks. 3 minutter i denne driftstilstand. Dersom pumpen kjøres i lengre tid i denne tilstand vil metallhuset i pumpen bli varm og det er fare for brannskader. I så fall har pumpen en overoppvarmingsbeskyttelse som slår av pumpen.

Norsk 33

Deutsch 7

Page 34

Etter bruk

CEO

Head of Approbation

Î ved mating av vann med tilsetninger,

skyll pumpen med rent vann etter hver bruk.

Î Slå av maskinen. Î Trekk ut støpselet fra stikkontakten.

Pleie, vedlikehold

Figur

Î Skru av deksel og påfyllstuss. Î Forfilter kontolleres regelmessig for for-

urensninger. Ved synlige forurensninger skal følgende gjøres:

Î Ta ut forfilter og rens det under rennen-

de vann.

Î Smussrester i nedre området av påfyl-

lingsstuss spyles ut via trykkledningens tilkobling, legg da pumpen på siden og spyl ut.

Î Sette inn rengjort forfilter Î Skru lokket godt fast på påfyllingsstus-

sen.

Lagring

Î Tøm ut vannet i pumpen via påfyllings-

stuss eller tilkobling trykkledning.

Î Lagre apparatet på et frostfritt sted. Î For plassbesparende lagring kan pum-

pen stilles vertikalt.

CE-erklæring

Vi erklærer hermed at maskinen angitt nedenfor oppfyller de grunnleggende sikkerhets- og helsekravene i de relevante EFdirektivene, med hensyn til både design, konstruksjon og type markedsført av oss. Ved endringer på maskinen som er utført uten vårt samtykke, mister denne erklæringen sin gyldighet.

Produkt: Pumpe Type: 1.645-xxx Relevante EU-direktiver

2006/95/EF 2004/108/EF 2000/14/EF

Anvendte overensstemmende normer

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 60335–1 EN 61000–3–2: 2006 EN 61000–3–3: 2008 EN 62233: 2008

Anvendte spesifikasjoner:

EN 60335–2–41

Lydeffektnivå dB(A)

GP 60 M5 EN ISO 20361 Målt: 71 Garanteret: 73

De undertegnede handler på oppdrag fra, og med fullmakt fra selskapsledelsen.

34 Norsk

8 Deutsch

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf: +49 7195 14-0 Faks: +49 7195 14-2212

Page 35

Tilleggsutstyr

Figurene til det etterfølgende spesialtilbehøret finner du på side 4 i denne bruksanvisningen.

6.997-350.0 Sugeutstyr, 3,5m Komplett tilkoblingsklar vakuumfast sugeslange

6.997-349.0 Sugeutstyr, 7,0m

6.997-348.0 Sugeslange, 3,5m Komplett tilkoblingsklar, vakuumfast sugeslange for

6.997-347.0 Sugeslange meterware 3/4“(19mm) 25m

6.997-346.0 Sugeslange meterware 1“(25,4mm) 25m

6.997-345.0 Sugefilter Basic 3/4“ (19mm)

6.997-342.0 Sugefilter Basic 1“ (25,4mm)

med sugefilter og tilbakeslagsventil. Også brukbar som forlengelse av sugeslange. 3/4“(19mm) slange med G1(33,3mm) tilkoblingsgjenging.

direkte tilkobling til pumpen. Til forlengelse av sugeutstyr eller til bruk med sugefilter. 3/4“(19mm) slange med G1(33,3mm) tilkoblingsgjenging.

Vakuumfast for tilkapping av individuelle sugeslanger. Kombiniert med tilkoblingsstykker og sugefilter, kan brukes som individuelt sugeutstyr.

For tilkobling til sugeslange-metervare. Tilbakeslagsventilen forkorter tiden for ny innsuging. (Inklusive slangeklemmer)

6.997-341.0 Sugefilter Premium For tilkobling til sugeslange-metervare. Tilbake-

slagsventilen forkorter tiden for ny innsuging. (Inklusive slangeklemmer). Robust metall-plast konstruksjon. Passende for 3/4“(19mm) eller 1“(25,4mm) slange.

6.997-343.0 Forfilter (gjennomstrømning opp til 3000 l/h)

6.997-344.0 Forfilter (gjennomstrømning opp til 6 000 l/h)

6.997-359.0 Pumpetilkobling G1 (33,3mm)

Pumpeforfilter for beskyttelse av pumpen fra grove smusspartikler eller sand. Filterinnsatsen kan tas ut for rengjøring. Med G1(33,3mm) tilkoblingsgjenger.

Passende for 3/4“ (19mm) eller 1“(25,4mm) slange. Med G1(33,3mm) tilkoblingsgjenger. Inklusive tilbakeslagsventil, flatpakning og slangeklemme. Ved bruk som hagepumpe brukes flatpakningen.

Deutsch 9

Norsk 35

Page 36

6.997-352.0 Pumper - tilkoblingsstykke G1“ (33,3mm) for G1“ (33,3mm)

6.997-354.0 Pumper - tilkoblingsstykke G1

/4“ (41,9mm) for G1“ (33,3mm)

For sammenkobling av pumper med innvendig gjenger til vanntilkobling.

6.997-357.0 Elektronisk trykkbryter

Ideell for omstilling av en hagepumpe til husvannsautomat. Ved vannbehov kobler pumpe seg automatisk på og så av igjen. Dersom det ikke går vann gjennom pumpen, vil tørrkjøringsbeskyttelsen beskytte pumpen mot skader og slår den av automatisk. Med G1“ (33,3mm) tilkoblingsgjenger.

6.997-356.0 Flottørbryter Slår automatisk av og på pumpen avhengig av van-

nivå i vannbeholderen. Med 10m spesial tilkoblingskabel.

6.997-358.0 Tilkobligssett Basic G1(33,3mm)

6.997-340.0 Tilkobligssett Premium G1(33,3mm)

For tilkobling av 1/2“(12,7mm) vannslange til pumper med G1(33,3mm) tilkoblingsgjenger.

For tilkobling av 3/4“(25,4mm) vannslange til pumper med G1(33,3mm) tilkoblingsgjenger. For økt vanngjennomstrømning.

36 Norsk

10 Deutsch

Page 37

Feilretting

몇 Forsiktig

For å unngå farer, skal reparasjon og skifte av reservedeler på maskinen kun utføres av autorisert kundeservice. Før alt arbeide på apparatet skal apparatet slås av og strømkabelen trekkes ut.

Feil Årsak Retting

Pumpe går ikke eller mater ikke

Pumpen starter ikke eller stopper plutselig under drift

Mateeffekt avtar eller er for lav

Luft i pumpen se kapittel "Forberedelser" fig. D og E

og kapittel "Drift" fig. F.

Tilstoppet innsugingsledning Trekk ut støpselet og rengjør innsu-

gingsledningen

Tilsmusset forfilter

Avbrutt strømforsyning Kontroller sikringer og elektriske tilkob-

Termo vernebryter i motoren har slått av pumpen på grunn av overoppvarmingen av motoren.

Pumping - overoppvarmingsbeskyttelsen har slåt av pumpen på grunn av for langt avbrudd i vanntilførsel.

Tilstoppet innsugingsledning Trekk ut støpselet og rengjør innsu-

Tilsmusset forfilter Ta av forfilter og rengjør det under ren-

Ta av forfilter og rengjør det under rennende vann, spyl eventuelt ut smussrester i påfyllingsstuss via tilkobling trykkledning.

linger

Trekk ut støpsel, la pumpen kjøle seg av , kontroller om luftehullene på huset er åpne før du slår pumpen på igjen. Dersom problemet melder seg på nytt, send pumpen til reparasjon.

Trekk ut støpseletog la pumpen kjøle seg av. Dette kan ta noe tid. Sett så pumpen i drift igjen.

gingsledningen

nende vann, spyl eventuelt ut smussrester i påfyllingsstuss via tilkobling trykkledning.

Utetthet på sugesiden

Mateledningen til pumpen er avhengig av matehøyden og tilkoblet periferiutstyr

Våre Kärcher-avdelinger hjelper deg gjerne ved feil eller om du har spørsmål. Se baksiden for adressen.

Kontroller hele innsugingssiden for tetthet.

Pass på maks pumpehøyde, se tekniske data, eventuelt vedl større slangediameter eller kortere slangelengder.

Norsk 37

Deutsch 11

Page 38

Tekniske data

GP 60 M 5

Spenning V 230 - 240

Frekvens Hz 50

Effekt P

nominell

W 1400

Maks. matemengde l/h 6000

Maks. sugehøyde m 8

Maks. trykk MPa

0,6 (6,0)

(bar)

Maks. matehøyde m 60

Maks. kornstørrelse av smusspartikler i væsken mm 1

Vekt kg 13,0

Registrerte verdier etter EN ISO 20361

Støytrykksnivå L Usikkerhet K

Støyeffektnivå L

+ usikkerhet K

dB(A) dB(A)

dB(A) 73

Det tas forbehold om tekniske endringer!

Mulig pumpevolum er desto større:

- desto lavere innsugings- og pumpehøyde er

- desto større diameter er på de anvendte slangene

- desto kortere de anvendte slangene er

- desto lavere trykktap det tilkoblede tilbehøret forårsaker

38 Norsk

12 Deutsch

Page 39

Kære kunde

Læs denne brugsanvisning før

første gangs brug af apparater og følg anvisningerne. Gem brugsanvisningen til senere brug eller til senere ejere.

Bestemmelsesmæssig anvendelse

Denne maskine blev udviklet til privat brug og er ikke beregnet til erhvervsmæssig brug. Producenten garanterer ikke for eventuelle skader som blev forårsaget af ikke bestemmelsesmæssigt brug eller ukorrekt betjening af apparatet.

Godkendte transportvæsker:

 Industrivand  Brøndvand  Kildevand  Regnvand  Svømmehalsvand (bestemmelses-

mæssig dosering af additiver forudsat)

몇 OBS

Maskinen er ikke beregnet til transport af drikkevand. Der må ikke transporteres ætsende, let brændbare eller eksplosive stoffer (f.eks. benzin, petroleum, nitro-fortyndingsvæske), fedtstoffer, olie, saltvand og kloakvand fra toiletanlæg som også tilslammet vand der ikke flyder. Temperaturen af de transporterede væsker må ikke overstige 35°C. Maskinen er ikke beregnet til permanent pumpefunktion (f.eks. til permanent cirkulation i dammen) eller til stationær installation (f.eks. løfteanlæg, springvandspumpe).

Miljøbeskyttelse

Emballagen kan genbruges. Smid

ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.

Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Aflever derfor

udtjente apparater på en genbrugsstation eller lignende.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Garanti

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl på apparatet afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres forhandler eller nærmeste kundeservice medbringende kvittering for købet.

Sikkerhedsanvisninger

 Livsfare

Hvis sikkerhedsanvisningerne sættes til siden, er der livs fare på grund af el-strøm!

 Kontroller altid tilslutningsledningen og

netstikket for skader, før højtryksrenseren tages i brug. En beskadiget tilslutningsledning skal udskiftes af en autoriseret kundeserviceafdeling/el-installatør med det samme.

 Alle el-stikforbindelser skal anbringes i

områder der ikke kan overskyldes.

 Uegnede forlængerledninger kan være

farlige. Benyt udelukkende hertil godkendte og mærkede forlængerledninger med et tilstrækkeligt stort ledningstværsnit ved udendørs brug.

Den anvendte forlængerlednings stik og tilkobling skal være vandtæt.

 Tilslutningskablet må ikke bruges til at

fastgøre/transportere maskinen.

 Træk i stikken og ikke i ledningen for at

fjerne apparatet fra strømforsyningen.

 Træk tilslutningskablet ikke over skarpe

kanter og sørg for at kablet ikke klemmes ind.

Dansk 39

Deutsch 5

Page 40

 Maskinen skal opstilles stabilt og sikkert

imod oversvømmelse.

 Apparatet må ikke bruges konstant i

regnvejr eller fugtigt vejr.

 Den angivne spænding på typeskiltet

skal stemme overens med strømforsyningens spænding.

 For at undgå truende farer, må reparati-

oner og udskiftning af reservedele på maskinen kun gennemføres af en godkendt kundeservice.

 Pumpen må max. køres 3 minutter ved

manglende vandtilførsel og lukket trykside. Ved manglende vandtilførsel eller lukket trykside hedes vandet i pumpen og kan forårsage personskader hvis det strømmer ud!

Pumpens metalhus opvarme og der er skoldningsfare. Ved overophedning afbrydes pumpen.

 Pumpen må ikke bruges som dykke-

pumpe.

 Hvis pumpen anvendes i svømmebas-

siner, damme eller springbrønde skal der overholdes en min. afstand på 2m og apparatet skal sikres imod forskydning.

 Bemærk el-beskyttelsesindretninger:

I svømmebassiner, damme og springvand må pumper kun anvendes over en fejlstrøm-beskyttelseskontakt med en nominel fejlstrøm på max. 30mA. Hvis der er personer i svømmebassinet eller dammen må pumpen ikke anvendes. Af sikkerhedsgrunde anbefaler vi principielt at maskinen anvendes over en fejlstrøm-beskyttelseskontakt (max. 30mA). El-tilslutningen af maskinen må kun gennemføres af en el-installatør. De nationale bestemmelser skal overholdes! I Østrig skal pumper, som bruges i svømmebassiner og damme og som er udstyret med en fast tilslutningsledning, ifølge ÖVE B/EN 60555 part 1 til 3 fødes via en ÖVE-afprøvet isoleringstransfor-

mer, hvorved netspændingen sekundært ikke må overskride 230V.

Dette apparat er ikke beregnet til brug af personer (inklusive børn) med indskrænkede fysiske, sensoriske eller åndelige evner eller som ikke har erfaringer med brugen og/eller kendskab til brugen, med mindre de er under opsyn af en person som er ansvarligt for deres sikkerhed eller blev anvist i brugen af apparatet. Børn skal være under opsyn for at sørge for, at de ikke leger med apparatet.

Symboler

Skoldningsfare på grund af varme anlægskomponenter! Dette symbol er placeret på Inoxpumpehovedhuset af maskinen, som kan opvarmes ved manglende vandtilførsel eller lukket trykside.

40 Dansk

6 Deutsch

Page 41

Ibrugtagning

Før pumpen tages i brug, skal sikkerhedsanvisningerne overholdes!

Beskrivelse af apparat

1 Nettilslutningskabel med stik 2 Alu - greb 3 Tilslutning G1(33,3mm) trykledning 4 Dæksel og forfilter 5 Påfyldningsstuds 6 Tilslutning G1(33,3mm) sugeslange 7 indkoblingsstykke G1 (33,3 mm) på G1

(33,3 mm) 8 Afdækningshætte 9 Udtrækkeligt trolleygreb 10 Tænd/sluk-kontakt 11 Fod til lodret opbevaring 12 Hjulkasse 13 Hjul med hjulafskærmning

Forberedelse

Figur

Î Fjern hjulafskærmningen fra hjulet.

Tryk hertil hjulafskærmningens ramme

bagfra ud af hjulet. Î Tryk hjulkassen på huset indtil den går i

hak.

Hold herved øje med at de to kunststof-

bolte på hjulkassen sættes ind i maski-

nens to nedre boringer. Î Skru skruen på og træk den fast.

Figur

Î Skub hjulet ind i hjulkassen. Tryk deref-

ter hjulafdækningen i hjulets pågælden-

de åbning indtil hjulafdækningen går i

hak.

Figur

Î Træk trolleygrebet ud til anslaget og

transporter pumpen til arbejdsstedet.

Figur

Î Tilslut sugeslangen og trykledningen

med Kärcher ekstratilbehør

G1“(33,3mm). Î Pumpens kan drives via begge tryktil-

slutninger på siden. Hvis man kun bru-

ger en trykledning, skal afdækningshætten skrues på den tilslutning som ikke bruges.

Figur

Î Skru dækslet fra påfyldningsstudsen af

og påfyld vand indtil det løber over.

Î Skru dækslet tæt på påfyldningsstud-

sen.

Bemærk: Hvis der skal transporteres sandholdigt vand, anbefaler vi desuden at bruge et forfilter (kan fås som ekstratilbehør). Monter filteret venligst på pumpens sugeside mellem sugeslange og pumpe.

Drift

몇 OBS

Pumpen må kun bruges i liggende position!

Bemærk:Før hver brug skal der sørges for, at maskinen er tilsluttet som beskrevet i kapitel "Forberede" fordi gemte programmer kan føre til en omgående start hvis netstikket sættes i.

Î Sæt netstikket i en stikdåse.

Figur

Tip: løft trykslangen til ca. 1m for at forkorte indsugningstiden Î Tænd maskinen med tænd-/slukkontak-

ten.

Î vent til pumpen suger og transporterer

jævnligt

Î Maskinen er nu klar til brug.

몇 OBS

Ved manglende vandtilførsel eller længere afbrydelser af vandudtaget, opvarmes vandet i pumpehovedet hvis pumpen kører! Pumpen må max. bruges 3 minutter i denne driftstilstand. Hvis pumpen bruges i denne tilstand over et længere stykke tid, opvarmes pumpens metalhus og der er skoldningsfare! Pumpen har en beskyttelse imod overophedning som afbryder pumpen i dette tilfælde.

Dansk 41

Deutsch 7

Page 42

Efter brug

CEO

Head of Approbation

Î ved transport af vand med tilsætninger,

skal pumpen spoles med klart vand efter brugen.

Î Sluk for renseren Î Træk netstikket ud af stikkontakten.

Pleje, vedligeholdelse

Figur

Î Skru dækslet ved påsfyldningsstudsen

af.

Î Kontroller forfilteret regelmæssigt for til-

smudsninger. Gå frem som følgende ved synlige tilsmudsninger:

Î Fjern forfilteret og rens det under løben-

de vand.

Î Skyl snavsrester i bunden af påfyld-

ningsstudsen ud via trykledningens tilslutninger. Læg hertil pumpen på siden og sprøjt den ud.

Î Indsætte den rensede forfilter Î Skru dækslet fast på påfyldningsstud-

sen.

Opbevaring

Î Tøm vandet i pumpen via påfyldnings-

studsen eller tilslutning trykledning.

Î Maskinen opbevares et frostfrit sted. Î Til pladsbesparende opbevaring kan

pumpen opstilles lodret.

Overensstemmelseserklæring

Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerhedsog sundhedskrav i EF-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed.

Produkt: Pumpe Type: 1.645-xxx Gældende EF-direktiver

2006/95/EF 2004/108/EF 2000/14/EF

Anvendte harmoniserede standarder

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 60335–1 EN 61000–3–2: 2006 EN 61000–3–3: 2008 EN 62233: 2008

Anvendte specifikationer:

EN 60335–2–41

Lydeffektniveau dB(A)

GP 60 M5 EN ISO 20361 Målt: 71 Garanteret: 73

Undertegnede handler på vegne af og med fuldmagt fra ledelsen.

42 Dansk

8 Deutsch

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf.: +49 7195 14-0 Fax: +49 7195 14-2212

Page 43

Ekstratilbehør

Figurerne til det efterfølgende listede ekstratilbehør findes på side 4 i denne vejledning.

6.997-350.0 Sugesæt 3,5m Komplet tilslutningsklar, vakuumfast sugeslange

6.997-349.0 Sugesæt 7,0m

6.997-348.0 Sugeslange 3,5m Komplet tilslutningsklar, vakuumfast sugeslange til

6.997-347.0 Sugeslange metervare 3/4“(19mm) 25m

6.997-346.0 Sugeslange metervare 1“(25,4mm) 25m

6.997-345.0 Sugefilter Basic 3/4“ (19mm)

6.997-342.0 Sugefilter Basic 1“ (25,4mm)

6.997-341.0 Sugefilter Premium Til opkobling til sugeslange-metervare. Tilbage-

6.997-343.0 Forfilter (gennemstrømning op til 3000 l/h)

6.997-344.0 Forfilter (gennemstrømning op til

6.000 l/h)

6.997-359.0 Pumpetilslutningsstyk G1 (33,3mm)

med sugefilter og tilbagestrømningsstop. Kan også anvendes som forlængelse til sugeslangen. 3/4“ (19mm) slange med G1(33,3mm) tilslutninggevind.

direkte opkobling til pumpen. Til forlængelse af sugesættet eller til anvendelse med sugefiltre. 3/4“ (19mm) slange med G1(33,3mm) tilslutninggevind.

Vakuumfast spiralslange til tilskæring af individuelle slangelængder. Kan anvendes som individuelt sugesæt, hvis den kombineres med tilkoblingsstykker og sugefilter.

Til opkobling til sugeslange-metervare. Tilbagestrømningsstoppet forkorter genindsugningstiden. (inklusive slangeklemme)

strømningsstoppet forkorter genindsugningstiden. (inklusive slangeklemmer). Robust metal-kunststofmodel. Passende til 3/4“(19mm) eller 1“(25,4mm) slanger.

Pumpeforfilter til beskyttelse af pumpen imod grove snavspartikler eller sand. Filterindsatsen kan tages ud til rengøring. Med G1(33,3mm) tilslutningsgevind.

Passende til 3/4“ (19mm) eller 1“(25,4mm) slanger. Med G1(33,3mm) tilslutningsgevind. Inklusive kontraventil, fladtætning og slangeklemme. Ved brug til havepumper skal fladtætningen isættes.

Dansk 43

Deutsch 9

Page 44

6.997-352.0 Pumpe - indkoblingsstykke G1“ (33,3mm) på G1“ (33,3mm)

6.997-354.0 Pumpe - indkoblingsstykke G1 (41,9mm) på G1“ (33,3mm)

Til indkobling af pumper med indvendig gevind til vandtilslutninger.

/4“

6.997-357.0 Elektronisk trykafbryder

Ideal til omstilling af en havepumpe til husholdningsvandautomaten. Ved vandbehov tændes og afbrydes pumpen automatisk. Hvis der ikke løber vand igennem pumpen, beskytter tørløbssikringen pumpen imod skader og afbryder pumpen automatisk. Med G1“ (33,3mm) tilslutningsgevind.

6.997-356.0 Svømmerafbryder Afbryder/tænder pumpen automatisk afhængigt af

vandstanden. Med 10m speciel-tilslutningskabel.

6.997-358.0 Indkoblingssæt Basic G1(33,3mm)

6.997-340.0 Indkoblingssæt Premium G1(33,3mm)

Til indkobling af 1/2“(12,7mm) vandslanger til pumpen med G1(33,3mm) tilslutningsgevind.

Til indkobling af 3/4“(25,4mm) vandslanger til pumpen med G1(33,3mm) tilslutningsgevind. Til forøget vandgennemstrømning.

44 Dansk

10 Deutsch

Page 45

Hjælp ved fejl

몇 OBS

For at undgå truende farer, må reparationer og udskiftning af reservedele på maskinen kun gennemføres af en godkendt kundeservice. Træk netstikket og afbryd maskinen inden der arbejdes på maskinen.

Fejl Årsag Afhjælpning

Pumpen kører men transporterer ikke

Pumpen starter ikke eller standser pludseligt under driften

Transportkapaciteten formindskes eller er for lav

Luft i pumpen se kapitel "Forberedelse" fig. D og E og

kapitel "Drift" fig. F

Indsugningsslangen tilstoppet Træk stikket og rengør indsugningsslangen

Forfilter tilsmudset Fjern forfilteret og rens det under løben-

de vand, skyl evt. snavsrester i påfyldningsstudsen ud via trykledningens tilslutning.

Strømforsyningen afbrudt Kontroller sikringer og el-forbindelser

Termokontakten i motoren har afbrudt pumpen på grund af motorens overophedning.

Pumpe - overophedningsbeskyttelsen har afbrudt pumpen på grund af en for lang tid uden vandudbringning.

Indsugningsslangen tilstoppet Træk stikket og rengør indsugningsslangen

Forfilter tilsmudset Fjern forfilteret og rens det under løben-

Utæthed på sugesiden Kontrol af hele indsugningssiden for

Træk netstikket, lad pumpen køle ned, kontroller om ventileringsåbningerne på huset er fri inden pumpen sættes i drift igen. Hvis der igen opstår problemer skal pumpen repareres.

Træk netstikket, lad pumpen køle ned. Det kan vare et stykke tid. Sæt derefter pumpen i drift igen.

de vand, skyl evt. snavsrester i påfyldningsstudsen ud via trykledningens tilslutning.

utæthed.

Pumpens transportkapacitet er afhængigt af transporthøjden og det tilsluttede periferiudstyr

Vores Kärcher-afdeling hjælper gerne, hvis De har spørgsmål, eller der er fejl på støvsugeren. Se adressen på bagsiden.

Tag højde for den max. transporthøjde, se tekniske data, vælg evt. en anden diameter eller en anden længde til slangen

Dansk 45

Deutsch 11

Page 46

Tekniske data

GP 60 M 5

Spænding V 230 - 240

Frekvens Hz 50

Ydelse P

nom.

W 1400

Max. transportkapacitet l/h 6000

Max. indsugningshøjde m 8

Max. tryk MPa

0,6 (6,0)

(bar)

Max. transporthøjde m 60

Max. kornstørrelse af transporterbare snavspartikler mm 1

Vægt kg 13,0

Oplyste værdier ifølge EN ISO 20361

Lydtryksniveau L Usikkerhed K

Lydeffektniveau L

+ usikkerhed K

dB(A) dB(A)

dB(A) 73

Forbehold for tekniske ændringer!

Den mulige transportkapacitet er større:

- jo ringere opsugnings- og transporthøjden er

- jo større diameteren af de brugte slanger er

- desto kortere de brugte slanger er

- jo ringere tryk forårsager det tilsluttede tilbehør

46 Dansk

12 Deutsch

Page 47

Väga austatud klient,

enne seadme esmakordset

kasutamist tuleb lugeda käesolevat kasutusjuhendit ja toimida selle kohaselt. Juhend tuleb hilisemaks kasutamiseks või järgmise omaniku tarvis alles hoida.

Sihipärane kasutamine

See seade töötati välja erakasutuseks ega ole ette nähtud professionaalse kasutamisega kaasnevaks koormuseks. Tootja ei vastuta võimalike kahjude eest, mis on tingitud seadme mittesihipärasest kasutamisest või valest käitamisest.

Lubatud on pumbata:

 Tarbevesi  Kaevuvesi  Allikavesi  Vihmavesi  ujulavesi (eeldusel, et lisaaineid

doseeritakse sihipäraselt)

몇 NB!

Seade ei ole ette nähtud joogivee transportimiseks. Pumbata ei tohi sööbivaid, kergestisüttivaid või plahvatusohtlikke aineid (nt bensiin, petrooleum, nitrolahused), rasvu, õlisid, soolvett ja tualettruumide heitvett ning mudast vett, mille voolavus on väike. Pumbatava vedeliku temperatuur ei tohi ületada 35°C. Seade ei sobi katkematuks pumpamiseks (nt tiigis püsiva ringluse režiimil) või statsionaarseks paigaldamiseks (nt tõsteseade).

Keskkonnakaitse

Pakendmaterjalid on

taaskasutatavad. Palun ärge visake pakendeid majapidamisprahi hulka, vaid suunake need taaskasutusse.

Vanad seadmed sisaldavad taaskasutatavaid materjal, mis tuleks suunata taaskasutusse.

Palun likvideerige vanad seadmed seetõttu vastavate kogumissüsteemide kaudu

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palume pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõendava dokumendi.

Ohutusalased märkused

 Eluohtlik

Ohutusnõuete mittejärgimise korral elektrivoolust lähtuv oht elule!

 Enne igakordset kasutamist tuleb

kontrollida, et võrgupistikuga toitejuhe oleks kahjustusteta. Kahjustatud toitejuhe lasta viivitamatult volitatud hooldustöökojal/elektrikul välja vahetada.

 Kõik elektriühendused tuleb paigaldada

alasse, mis on kaitstud üleujutuse eest.

 Ebasobivad pikendusjuhtmed võivad

olla ohtlikud. Välistingimustes võib kasutada ainult väljas kasutamiseks lubatud ja vastavalt tähistatud piisava ristlõikepinnaga pikendusjuhtmeid.

Kasutatava pikendusjuhtme pistik ja ühendus peavad olema veepritsmete suhtes kaitstud.

 Ärge kasutage võrgukaablit seadme

kandmiseks / transportimiseks.

 Seadme eemaldamiseks vooluvõrgust

ärge tõmmake mitte ühenduskaablist, vaid pistikust.

 Ärge tõmmake võrgukaablit üle teravate

servade ning vältige selle muljumist.

 Paigaldage seade stabiilselt kohta, kus

see oleks kaitstud üleujutamise eest.

Eesti 47

Deutsch 5

Page 48

 Ärge kasutage seadet pikemat aega

vihma käes või niiske ilmaga.

 Tüübisildil märgitud pinge peab

vastama vooluahela pingele.

 Et vältida ohtlikke olukordi, tohib

remonttöid ja varuosade paigaldamist teostada ainult volitatud klienditeenindus.

 Kui puudub vee pealevool või rõhupool

on suletud, laske pumbal maks. 3 minutit töötada. Sellises olukorras kuumeneb pumbas olev vesi ning võib väljudes põhjustada vigastusi! Seejuures läheb pumba metallkorpus tuliseks - põletusoht. Ülekuumenemise korral lülitub pump välja.

 Pumpa ei tohi kasutada sukelpumbana.  Kui pumpa kasutatakse ujulates,

aiatiikides või purskkaevudes, tuleb säilitada minimaalne vahekaugus 2 m ning kindlustada seade vette libisemis vastu.

 Järgige elektrilisi kaitseseadiseid:

Pumpasid tohib käitada ujumisbasseinides, aiatiikides ja purskkaevudes ainult rikkevoolu kaitselülitiga, mille nominaalrikkevool on maks. 30mA. Kui ujumisbasseinis või aiatiigis on inimesi, ei tohi pumpa kasutada. Ohutuskaalutlustel soovitame põhimõtteliselt kasutada seadet rikkevoolu kaitselülitiga (maks. 30mA). Elektriühenduse tohib teostada ainult väljaõppinud elektrik. Seejuures tuleb järgida riigis kehtivaid määrusi! Vastavalt määrusele ÖVE B/EN 60555 osad 1 kuni 3 peab Austrias selliste pumpade toide, mis on mõeldud kasutamiseks ujumisbasseinides ja aiatiikides ning mis on varustatud püsiva toitekaabliga, toimuma Austria elektrotehnika liidu ÖVE poolt kontrollitud eraldustransformaatori kaudu, kusjuures sekundaarne nimipinge ei tohi ületada 230V.

Masinat ei tohi kasutada isikud (sh lapsed), kelle füüsilised, sensoorsed või vaimsed võimed on piiratud või kellel puuduvad vajalikud kogemused ja/või teadmised, v.a. mõne nende turvlisuse eest vastutava isiku järelvalve all või juhul, kui see isik on neid masina kasutamise osas juhendanud. Laste üle peab olema järelvalve tagamaks, et nad masinaga ei mängi.

Sümbolid

Tulistest pindadest lähtuv põletusoht! See sümbol on seadme Inoxpumbakorpusel, mis võib tuliseks minna, kui puudub vee pealevool või suletud rõhupoole korral.

48 Eesti

6 Deutsch

Page 49

Kasutuselevõtt

Enne pumba kasutuselevõttu tuleb kindlasti järgida ohutusnõudeid!

Seadme osad

1 Toitejuhe, pistikuga 2 Alumiiniumist kandesang 3 Ühendus G1(33,3mm) survevoolik 4 Kaas ja eelfilter 5 Täitetuts 6 Ühendus G1(33,3mm) imivoolik 7 G1 (33,3 mm) ühendusdetail G1 (33,3

mm) 8 Kattekork 9 Väljatõmmatav veosang 10 Sisse/välja lüliti 11 Jalg vertikaalseks paigutamiseks 12 Rattakast 13 Ratas ilukilbiga

Ettevalmistus

Joonis

Î Võtke ilukilp rattalt maha.

Selleks suruge ilukilbi raam tagant

rattast välja. Î Suruge rattakast korpusele, kuni see

fikseerub asendisse.

Seejuures tuleb jälgida, et rattakasti

plastist poldid oleksid torgatud seadmel

olevatesse kahte alumisse auku. Î Keerake kruvi sisse ja pingutage. Joonis Î Lükake ratas rattakasti. Seejärel suruge

ilukilp ratta selleks ettenähtud auku,

kuni ilukilp fikseerub asendisse. Joonis Î Tõmmake veosang lõpuni välja ja

transportige pump kasutuskohta. Joonis

Î Ühendage imi- ja survevoolik Kärcheri

lisaseadmega G1"(33,3mm). Î Käitamine on võimalik mõlema

külgmise surveliitmiku kaudu. Kui

kasutatakse ainult ühte survevoolikut,

tuleb kasutamata liitmikule kruvida kattekork.

Joonis

Î Kruvige tätitetutsilt kaas ja valage sisse

vett, kuni vett hakkab üle voolama.

Î Kruvige kaas tugevasti täitetutsile

tagasi.

Märkus: Kui pumbatakse liivast vett, soovitame tungivalt kasutada täiendavat eelfiltrit (vt lisavarustust). Palume paigaldada see pumba sissevõtupoolele, imivooliku ja pumba vahele.

Käitamine

몇 NB!

Pumpa tohib käitada ainult lebavas asendis!

Märkus:Enne igakordset kasutamist tuleb tagada, et seade oleks ühendatud nagu kirjeldatud peatükis "Ettevalmistamine", sest toitepistiku ühendamine pistikupessa võib põhjustada kohese käivitumise.

Î Torgake võrgupistik seinakontakti.

Joonis

Vihje:sissevõtuaja lühendamiseks tõstke survevoolikut ca. 1 m üles Î Lülitage seade sisse-/välja lülitist

sissse.

Î oodake, kuni pump vedelikku sisse

võtab ja ühtlaselt edasi toimetab

Î Nüüd on seade tööks valmis.

몇 NB!

Kui pump töötab ja puudub vee pealevool või veevõtu pikema katkestuse korral kuumeneb pumbapeas olev vesi! Laske pumbal maks. 3 min. selles režiimis töötada. Kui lasta pumbal sellises olukorras pikemat aega töötada, läheb pumba metallkorpus tuliseks - põletusoht! Selliseks juhuks on pumbal ülekuumenemiskaitse, mis lülitab pumba välja.

Eesti 49

Deutsch 7

Page 50

Töö lõpetamine

CEO

Head of Approbation

Î lisanditega vee töötlemisel tuleb pump

pärast iga kasutamist puhta veega läbi pesta.

Î Lülitage seade välja. Î Tõmmake võrgupistik seinakontaktist

välja.

Hooldus

Joonis

Î Kruvige maha täitetutsi kaas. Î Kontrollige eelfiltrit regulaarselt

mustuse osas. Nähtava määrdumise korral toimige järgmiselt:

Î Eemaldage eelfilter ja puhastage

voolava vee all.

Î Peske survetoru liitmike kaudu välja

täitetutsi alumises osas olevad mustusejäägid. Selleks asetage pump küljele ja pritsige puhtaks.

Î Puhastatud eelfiltri paigaldamine Î Kruvige täitetutsi kaas korralikult peale.

Hoiulepanek

Î Laske pumbas olev vesi täitetutsist või

survevooliku liitmike kaudu välja.

Î Hoidke seadet kohas, kus pole

jäätumisohtu.

Î Ruumisäästlikuks ladustamiseks võib

pumba asetada püstiasendisse.

CE-vastavusdeklaratsioon

Käesolevaga kinnitame, et allpool kirjeldatud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstruktsioonilt EÜ direktiivide asjakohastele põhilistele ohutus- ja tervisekaitsenõetele. Meiega kooskõlastamata muudatuste tegemise korral seadme juures kaotab käesolev deklaratsioon kehtivuse.

Toode: Pump Tüüp: 1.645-xxx Asjakohased EÜ direktiivid:

2006/95/EÜ 2004/108/EÜ 2000/14/EÜ Kohaldatud ühtlustatud standardid: EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 60335–1 EN 61000–3–2: 2006 EN 61000–3–3: 2008 EN 62233: 2008

Rakendatud spetsifikatsioonid:

EN 60335–2–41

Helivõimsuse tase dB(A)

GP 60 M5 EN ISO 20361 Mõõdetud: 71 Garanteeritud:73

Allakirjutanud toimivad juhatuse korraldusel ja volitusel.

50 Eesti

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel: +49 7195 14-0 Faks: +49 7195 14-2212

8 Deutsch

Page 51

Erivarustus

Alljägnevalt loetletud lisavarustuse joonised leiate selle kasutusjuhendi leheküljelt 4.

6.997-350.0 Imigarnituur, 3,5 m Täiesti ühendusvalmis vaakumikindel imivoolik

6.997-349.0 Imigarnituur, 7,0 m

6.997-348.0 Imivoolik, 3,5 m Täiesti ühendusvalmis vaakumikindel imivoolik

6.997-347.0 Imivoolik meetrikaup 3/4“(19 mm) 25 m

6.997-346.0 Imivoolik meetrikaup 1“(25,4 mm) 25 m

6.997-345.0 Imifilter Basic 3/4“ (19 mm)

6.997-342.0 Imifilter Basic 1“ (25,4 mm)

imifiltri ja tagasivoolustopperiga. Võib kasutada ka imivooliku pikendusena. 3/4“(19 mm) voolik G1 (33,3 mm) keermesühendusega.

otseühendamiseks pumbaga. Imigarnituuri pikendamiseks või kasutamiseks koos imifiltritega. 3/4“(19 mm) voolik G1(33,3 mm) keermesühendusega.

Vaakumikindel spiraalvoolik sobiva pikkusega voolikute lõikamiseks. Kombineeritult ühendusdetailide ja imifiltriga võib kasutada individuaalse imigarnituurina.

Ühendamiseks imivoolikuga - meetrikaup. Tagasivoolustopper lühendab vedeliku uut sissevõtuaega. (Koos voolikuklemmidega)

6.997-341.0 Imifilter Premium Ühendamiseks imivoolikuga - meetrikaup.

Tagasivoolustopper lühendab vedeliku uut sissevõtuaega. (Koos voolikuklemmidega). Tugev metallist ja plastmassist teostus. Sobib 3/4“(19 mm) või 1“(25,4 mm) voolikutele.

6.997-343.0 Eelfilter (läbivool kuni 3000 l/h)

6.997-344.0 Eelfilter (läbivool kuni 6000 l/h)

6.997-359.0 Pumba ühendusdetail G1 (33,3mm)

Pumba eelfilter pumba kaitsmiseks jämedate mustuseosakeste või liiva eest. Filtri elemendi võib puhastamiseks välja võtta. G1 (33,3 mm) keermesühendusega.

Sobib 3/4“ (19 mm) või 1“(25,4 mm) voolikutele. G1 (33,3 mm) keermesühendusega. Koos tagasilöögiklapi, lametihendi ja voolikuklambriga. Aiapumpade jaoks paigaldage lametihend.

Eesti 51

Deutsch 9

Page 52

6.997-352.0 Pumpade ühenduslüli G1“ (33,3 mm) G1“ (33,3 mm) peale

6.997-354.0 Pumpade ühendusdetail G1

“ (41,9 mm) G1“

(33,3 mm) peale

Sisemise keermega pumpade ühendamiseks veeühendustega.

6.997-357.0 Elektrooniline survelüliti

Ideaalne aiapumba ümberseadistamiseks majapidamisvee automaadiks. Kui on vaja vett, lülitub pump automaatselt sisse ja jälle välja. Kui pumbas ei ole vett, kaitseb kuivakaitse pumpa kahjustuste eest ja lülitab pumba automaatselt välja. G1“ (33,3 mm) keermesühendusega.

6.997-356.0 Ujuki lüliti Lülitab pumba olenevalt veepaagi veetasemest

automaatselt sisse ja välja. 10 m spetsiaalühenduskaabliga.

6.997-358.0 Ühenduskomplekt Basic G1(33,3 mm)

6.997-340.0 Ühenduskomplekt Premium G1(33,3 mm)

1/2“(12,7 mm) veevoolikute ühendamiseks pumpadega G1(33,3 mm) keermesühenduse abil.

3/4“ (25,4mm) veevoolikute ühendamiseks pumpadega G1(33,3 mm) keermesühenduse abil. Suurenenud veeläbilaske jaoks.

52 Eesti

10 Deutsch

Page 53

Abi härete korral

몇 NB!

Et vältida ohtlikke olukordi, tohib remonttöid ja varuosade paigaldamist teostada ainult volitatud klienditeenindus. Enne kõiki töid seadme juures tuleb seade välja lülitada ja pistik seinakontaktist välja tõmmata.

Rike Põhjus Kõrvaldamine

Pump töötab, aga ei pumpa

Pumbas on õhku vt ptk „Ettevalmistus“ joonis D ja E

ning ptk „Käitamine“ joonis F

Pump ei käivitu või jääb töö käigus ootamatult seisma

Sissevõtuvoolik ummistunud

Eelfilter must Võtke välja eelfilter ja puhastage

Vooluvarustus katkenud Kontrollige kaitsmeid ja

Mootori termostaat lülitas pumba mootori ülekuumenemise tõttu välja.

Pumba ülekuumenemiskaitse lülitas pumba välja, sest vee väljutamine oli liiga pikalt katkestatud.

Tõmmake toitepistik välja ja puhastage sissevõtuvoolikut

seda voolava vee all, vajadusel peske survevooliku liitmike kaudu välja täitetutsis olevad mustusejäägid.

elektriühendusi

Tõmmake toitepistik välja, laske pumbal jahtuda, enne uuesti käivitamist kontrollige, kas korpuse õhuavad on vabad. Kui probleem kordub, viige pump remonti.

Tõmmake võrgupistik välja ja laske pumbal jahtuda. See võib mõnda aega kesta. Seejärel käivitage pump uuesti.

Deutsch 11

Eesti 53

Page 54

Rike Põhjus Kõrvaldamine

Võimsus kahaneb või on liiga väike

Küsimuste ja rikete korral aitab teid Kärcher’i filiaal. Aadressi vt tagaküljelt.

Sissevõtuvoolik ummistunud

Eelfilter must Võtke välja eelfilter ja puhastage

Leke imipoolel Kontrollige kogu imipoolt tiheduse

Pumba pumpamisvõimsus sõltub vedeliku kõrgusest ja ühendatud lisaseadmetest

Tõmmake toitepistik välja ja puhastage sissevõtuvoolikut

seda voolava vee all, vajadusel peske survevooliku liitmike kaudu välja täitetutsis olevad mustusejäägid.

osas.

Järgige maks. tõstekõrgust, vt tehnilisi andmeid. Vajadusel valige suurema läbimõõduga või lühem voolik.

54 Eesti

12 Deutsch

Page 55

Tehnilised andmed

GP 60 M 5

Pinge V 230 - 240

Sagedus Hz 50

Võimsus P

nimi

W 1400

Maks. pumpamiskogus l/h 6000

Maks. imikõrgus m 8

Maks. rõhk MPa

0,6 (6,0)

(bar)

Maks. pumpamiskõrgus m 60

Pumbatavate mustusosakeste maks. suurus mm 1

Kaal kg 13,0

Tuvastatud väärtused vastavalt standardile EN ISO 20361

Helirõhu tase L Ebakindlus K

Müratase L

+ ebakindlus K

dB(A) dB(A)

dB(A) 73

Tehniliste muudatuste õigused reserveeritud!

Võimalik pumbatav vedelikuhulk on seda suurem,

- mida väiksem on sissevõtu ja tõstekõrgus

- mida suurem on kasutatud voolikute läbimõõt

- seda lühemad on kasutatud voolikud,

- mida vähem rõhulangust põhjustavad ühendatud tarvikud

Deutsch 13

Eesti 55

Page 56

Godājamais klient,

Pirms uzsākt aparāta

lietošanu, izlasiet šo lietošanas instrukciju un rīkojieties atbilstoši tajā teiktajam. Saglabājiet darbības instrukciju vēlākai izmantošanai vai nodošanai nākošajam īpašniekam.

Noteikumiem atbilstoša lietošana

Šis aparāts tika izstrādāts privātai lietošanai un nav paredzēts profesionālās lietošanas prasībām. Ražotājs neatbild par iespējamiem bojājumiem, kas radušies netabilstošas izmantošanas vai nepareizas lietošanas rezultātā.

Pieļaujamie šķidrumi:

 Saimniecības ūdens  Akas ūdens  Avota ūdens  Lietus ūdens  Baseina ūdens (noteikts pievienoto

ķīmisko vielu devu daudzums)

몇 Uzmanību

Aparāts nav paredzēts dzeramā ūdens padevei. Nedrīkst strādāt ar kodīgām, viegli uzliesmojošām vai eksplozīvām vielām (piem., benzīns, petroleja, nitrošķīdinātājiem), taukiem, eļļām, sālsūdeni un tualetes iekārtu notekūdeņiem, un duļķainu ūdeni, kuram ir mazāka plūstamība kā ūdenim. Apstrādājamo šķidrumu temperatūra nedrīkst pārsniegt 35°C. Aparāts nav piemērots nepārtrauktai sūknēšanai (piem., ilgstošai recirkulācijai dīķī instalācija (piem., notekūdeņu sūknēšanas iekārta, strūklakas sūknis).

Vides aizsardzība

Iepakojuma materiālus ir iespējams

atkārtoti pārstrādāt. Lūdzu, neizmetiet iepakojumu kopā ar mājsaimniecības atkritumiem, bet gan

) vai kā stacionāra

nogādājiet to vietā, kur tiek veikta atkritumu otrreizējā pārstrāde.

Nolietotās ierīces satur noderīgus materiālus, kurus iespējams

pārstrādāt un izmantot atkārtoti. Tādēļ lūdzam utilizēt vecās ierīces ar atbilstošu savākšanas sistē starpniecību.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Garantijas nosacījumi

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

Drošības norādījumi

 Briesmas dzīvībai!

Neievērojot drošības norādījumus, pastāv briesmas dzīvībai elektriskās strāvas trieciena rezultātā!

 Pirms katras lietošanas reizes

pārbaudiet, vai nav bojāts pieslēgšanas kabelis ar tīkla spraudni. Bojātu pieslēgšanas kabeli nekavējoties lieciet nomainīt pilnvarotā klientu apkalpošanas dienestā vai profesionālā elektromehāniskā darbnīcā.

 Visi elektriskie kontaktdakšu

savienojumi ir jānogādā no pārplūšanas drošā vietā.

 Neatbilstošs pagarinātāja kabelis var

būt dzīvībai b apstākļos izmantojiet tikai atļautus un atbilstoši marķētus pagarinātāja

īstams. Tāpēc āra

56 Latviešu

Deutsch 5

Page 57

kabeļus ar pietiekošu vadu šķērsgriezumu.

Izmantotā pagarinātāja kabeļa spraudnim un savienojumam jābūt drošiem no ūdens šļakatām.

 Elektrības pieslēguma kabeli

neizmantot ierīces pārvietošanai vai nostiprināšanai.

 Atvienojot ierīci no strāvas, nevelciet aiz

kabeļa, bet gan aiz kontaktdakšas.

 Tīkla kabeli nevilkt gar asām malām un

neiespiest.

 Uzstādiet aparātu stabili un no

pārplūšanas drošā vietā.

 Ierīci nedrīkst ilgstoši darbināt lietū vai

mitros laika apstākļos.

 Ražotājfirmas datu plāksnītē

nor

ādītajam barošanas spriegumam

jāatbilst strāvas avota spriegumam.

 Lai izvairītos no apdraudējumiem,

labošanas darbus un maiņas detaļu iebūvi drīkst veikt tikai autorizēts klientu apalpošanas dienests.

 Ja nav ūdens padeves vai ir noslēgta

spiediena puse, darbiniet sūkni maks. 3 minūtes. Šādā situācijā sūknī esošais ūdens uzkarst un izplūšanas rezultātā var radīt traumas! Turklāt sūkņa metāla korpuss kļūs karsts un pastāv apdedzināšanās risks. Pārkaršanas gadījumā sūknis izslēdzas.

 Sūkni nedrīkst izmantot kā

iegremdējamo sūkni.

 Izmantojot sūkni pie baseiniem, dārza

dīķiem vai strūklakām, jāievēro vismaz 2 m attālums un aparāts jānodrošina pret ieslīdēšanu ūdenī.

 Ievērojiet elektriskās aizsardzības

iekārtas: Sūkņus pie baseiniem, dārzu dīķiem un

strūklakām var lietot, tikai izmantojot aizsargslēdzi pret noplūdes strāvu ar nominālo noplūdes strāvu maksimāli 30mA. Ja peldbaseinā vai dārza dīķī atrodas cilvēki, sūkni nedrīkst darbināt.

Drošības iemeslu dēļ mē ieteicam lietot ierīci izmantojot aizsargslēdzi pret strāvu bojājuma vietā (maksimāli 30mA).

Elektrības pieslēgšanu drīkst veikt tikai specializēti elektriķi. Šeit noteikti ir jāievēro nacionālie noteikumi! Austrijā sūkņiem lietošanai peldbaseinos un dārzu dīķos, kuri ir aprīkoti ar fiksētu pieslēguma vadu, saskaņā ar Austrijas Elektrotehniķu Savienības (ÖVE) B/EN 60555 standarta 1. līdz 3. daļu elektroenerģija jānodrošina ar Austrijas Elektrotehniķu Savienības pārbaudītu sadalītāja transformatoru, pie kam sekundārā nominālā strāva nedrīkst p 230V. Šī ierīce nav paredzēta tam, lai to lietotu personas (tai skaitā bērni) ar ierobežotām fiziskām, sensoriskām vai garīgām spējām vai ar nepietiekamu pieredzi un/vai zināšanām, ja vien viņus uzrauga par viņu drošību atbildīga persona vai viņi ir saņēmuši instrukcijas par ierīces lietošanu.Bērni ir jāpieskata, lai nodrošinātu, ka viņi nespēlējas ar ierīci.

s pamatā

ārsniegt

Simbols

Apdegumu gūšanas risks, strādājot pie sakarsētām virsmām! Šis simbols atrodas uz aparāta Inox sūkņa galvas korpusa, kurš nepietiekamas ūdens padeves vai slēgtas spiediena puses gadījumā var uzkarst.

6 Deutsch

Latviešu 57

Page 58

Ekspluatācijas sākums

Pirms sūkņa ekspluatācijas uzsākšanas noteikti ir jāņem vērā drošības norādījumi!

Aparāta apraksts

1Tīkla pieslēgšanas kabelis ar spraudni 2Alumīnija rokturis 3Pieslēgums G1(33,3mm) spiedvadam 4Vāciņš un priekšfiltrs 5 Uzpildīšanas uzgalis 6Pieslēgums G1(33,3mm) sūkšanas

vadam

7 Veidgabals G1 (33,3 mm) uz G1 (33,3

mm) 8 Nosegvāciņš 9 Izvelkams rokturis 10 Ieslēgšanas/izslēgšanas slēdzis 11 Kāja glabāšanai vertikālā stāvoklī 12 Riteņa arka 13 Ritenis ar disku

Sagatavošana

Attēls

Î Noņemiet no riteņa disku.

Lai to izdarītu, izspiediet diska rāmi no

aizmugures ārā no riteņa. Î Uzspiediet disku uz korpusa, l

nofiksējas.

Sekojiet, lai divas riteņa arkas

plastmasas tapas ieietu aparāta divos

apakšējos urbumos. Î Ieskrūvējiet un pievelciet skrūvi.

Attēls

Î Iebīdiet riteni riteņa arkā. Pēc tam

iespiediet disku paredzētajā riteņa

atvērumā, līdz disks nofiksējas. Attēls

Î Izvelciet līdz galam ārā izvelkamo

rokturi un aizgādājiet sūkni līdz darba

vietai. Attēls

Î Pieslēdziet sūkšanas vadu un

spiedvadu ar Kärcher speciālajiem

piederumiem G1"(33,3mm).

īdz tas

Î Darbu var veikt ar abiem sānos

esošajiem spiediena pieslēgumiem. Ja izmanto tikai vienu spiedvadu, uz neizmantotā pieslēguma jā nosegvāciņš.

Attēls

Î Noskrūvējiet uzpildīšanas uzgaļa

vāciņu un piepildiet pilnu ar ūdeni.

Î Vāciņu uzskrūvējiet cieši uzpildīšanas

uzgalim.

Norāde: Ja paredzēts sūknēt smilšainu ūdeni, mēs noteikti iesakām izmantot

papildu priekšfiltru (skatīt papildpiederumus). Iemontējiet to sūkņa sūkšanas pusē starp sūkšanas šļūteni un sūkni.

uzskrūvē

Ierīces ekspluatācija

몇 Uzmanību

Sūkni var darbināt tikai tad, ja tas atrodas guļus stāvoklī!

Norādījums:Pirms katras izmantošanas reizes jāpārliecinās, vai aparāts ir pieslēgts, kā aprakstīts nodaļā "Sagatavošana", jo, pievienojot tīkla kontaktdakšu, aparāts var sākt darboties uzreiz.

Î Iespraudiet kontaktdakšu kontakligzdā.

Attēls

Padoms:lai samazinātu iesūkšanas laiku, paceliet spiediena šļūteni apm. 1m augstumā. Î Ieslēdziet aparātu ar ieslēgšanas/

izslēgšanas slēdzi.

Î gaidiet, līdz sūknis sāk sūknēt un

sūknēšana ir vienmērīga. Tagad aparāts ir gatavs darbam.

몇 Uzmanību

Ja nav ūdens padeves vai ir ilgāks pārtraukums ūdens patēriņā un sūknis darbojas, sūkņa galvā uzkarst ūdens! Darbiniet sūkni šajā darba stāvoklī maks. 3 minūtes. Ja sūkni šādā situācijā darbina ilgāku laiku, uzkarst

58 Latviešu

Deutsch 7

Page 59

sūkņa metāla korpuss un pastāv

CEO

Head of Approbation

apdedzināšanās risks! Šādam gadījumam sūknim ir pārkaršanas aizsardzības sistēma, kura sūkni izslēdz.

Darba beigšana

Î sūknējot ūdeni ar piedevām, sūknis pēc

katras lietošanas jāizskalo ar tīru ūdeni.

Î Izslēdziet ierīci. Î Atvienojiet kontaktdakšu no

kontaktligzdas.

Kopšana, tehniskā apkope

Attēls

Î Noskrūvējiet uzpildīšanas uzgaļa

vāciņu.

Î Regulāri pārbaudiet, vai priekšfiltrs nav

netīrs. Ja redzami netīrumi, rīkojieties šādi:

Î Izņemiet priekšfiltru un izt

tekoša ūdens.

Î Izskalojiet iepildes īscaurules apakšējā

daļā palikušos netīrumus caur spiedvada pieslēgumiem, sagāžot sūkni uz sāniem un to izsmidzinot.

Î Ielieciet iztīrīto priekšfiltru. Î Uz iepildes īscaurules cieši uzskrūvējiet

vāciņu.

Glabāšana

Î Sūknī esošo ūdeni izlejiet caur iepildes

īscauruli vai spiedvada pieslēgumiem.

Î Uzglabājiet ierīci vietā, kur tā nebūs

pakļauta sala iedarbībai.

Î Lai uzglabājot ietaupītu vietu, sūkni var

novietot vertikāli.

īriet zem

CE deklarācija

Ar šo mēs paziņojam, ka turpmāk minētā iekārta, pamatojoties uz t izgatavošanas veidu, kā arī mūsu apgrozībā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un veselības aizsardzības prasībām. Iekārtā izdarot ar mums nesaskaņotas izmaiņas, šis paziņojums zaudē savu spēku.

Produkts: Sūknis Tips: 1.645-xxx Attiecīgās ES direktīvas:

2006/95/EK 2004/108/EK 2000/14/EK

Piemērotās harmonizētās normas:

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 60335–1 EN 61000–3–2: 2006 EN 61000–3–3: 2008 EN 62233: 2008

Piemērotās specifikācijas:

EN 60335–2–41

Skanas intensitates līmenis dB(A)

GP 60 M5 EN ISO 20361 Izmērītais: 71 Garantētais: 73

Apakšā parakstījušās personas rīkojas uzņēmuma vadības uzdevumā un pēc tās pilnvarojuma.

ās konstrukciju un

8 Deutsch

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tālr.: +49 7195 14-0 Fakss: +49 7195 14-2212

Latviešu 59

Page 60

Speciālie piederumi

Tālāk uzskaitīto speciālo piederumu attēlus atradīsiet šīs instrukcijas 4. lpp.

6.997-350.0 Sūkšanas garnitūra 3,5m

6.997-349.0 Sūkšanas garnitūra 7,0m

6.997-348.0 Sūkšanas šļūtene 3,5m

6.997-347.0 Sūkšanas šļūtene, pārdošan 3/4“(19mm) 25m

6.997-346.0 Sūkšanas šļūtene, pārdošanā metros, 1“(25,4mm) 25m

6.997-345.0 Sūkšanas filtrs Basic 3/4“ (19mm)

6.997-342.0 Sūkšanas filtrs Basic 1“ (25,4mm)

6.997-341.0 Sūkšanas filtrs Premium

ā metros,

Pilnībā pieslēgšanai gatava, vakuuma droša sūkšanas šļūtene ar sūkšana filtru un atpakaļplūsmas vārstu. Izmantojama arī kā sūkšanas šļūtenes pagarinājums. 3/4“(19mm) šļūtene ar G1(33,3mm) pieslēguma vītni.

Pilnībā pieslēgšanai gatava, vakuuma droša sūkšanas šļūtene pieslēgšanai tieši pie sūkņa. Sūkšanas garnitūras pagarināšanai vai izmantošanai ar sūkšanas filtriem. 3/4“(19mm) šļūtene ar G1(33,3mm) pieslēguma vītni.

Vakuuma droša spirālveida šļūtene individuāla garuma šļūteņu piegriešanai. Kombinācijā ar pieslēgumdetaļām un sūkšanas filtru tā izmantojama kā individuāla sūkšanas garnitūra.

Pieslēgšanai pie metros pārdotās sūkšanas šļūtenes. Atpakaļplūsmas vārsts saīsina sūknēšanas atsākšanas laiku. (komplektā šļūtenes skavas)

Pieslēgšanai pie metros pārdotās sūkšanas šļūtenes. Atpakaļplūsmas vārsts saīsina sūknēšanas atsākšanas laiku. (Komplektā šļūtenes skavas). Robusts metāla-plastmasas modelis. Der 3/4“(19mm) vai 1“(25,4mm) šļūtenēm.

6.997-343.0 Priekšfiltrs (caurplūde līdz 3000 l/h)

6.997-344.0 Priekšfiltrs (caurplūde līdz 6 000 l/h)

6.997-359.0 Sūkņa veidgabals G1 (33,3mm)

60 Latviešu

Sūkņa priekšfiltrs sūkņa aizsardzībai pret lielām netīrumu daļiņām vai smilts. Lai iztīrītu filtra ieliktni, to var izņemt. Ar G1 (33,3mm) pieslēguma vītni.

Der 3/4“ (19mm) vai 1“(25,4mm) šļūtenēm. Ar G1 (33,3mm) pieslēguma vītni. Ar pretvārstu, plakano blīvi un šļūtenes skavu. Izmantojot dārza sū ievietojiet plakano blīvi.

kņiem,

Deutsch 9

Page 61

6.997-352.0 Sūkņa pieslēgumdetaļa G1“ (33,3mm) uz G1“ (33,3mm)

6.997-354.0 Sūkņa pieslēgumdetaļa G1

/4“ (41,9mm) uz G1“

(33,3mm)

Ar iekšējo vītni aprīkotu sūkņu savienošanai ar ūdensapgādes pieslēgumiem.

6.997-357.0 Elektroniskais manometriskais slēdzis

Ideāli piemērots dārza sūkņa pārveidošanai par mājsaimniecības ūdens automātu. Ja nepieciešams ūdens, sūknis automātiski ieslēdzas un atkal izslēdzas. Ja caur sūkni neplūst ūdens, tukšgaitas aizsardzības sistēma pasargā sūkni no bojājumiem un to automātiski izslēdz. Ar G1“ (33,3mm) pieslēguma vītni.

6.997-356.0 Pludiņa slēdzis Automātiski ieslēdz un izslēdz sūkni atkarībā no

ūdens līmeņa ūdens rezervuārā. Ar 10m speciālo pieslēguma kabeli.

6.997-358.0 Pieslēgumdetaļu komplekts Basic G1

1/2“(12,7mm) ūdens šļūteņu pieslēgšanai pie sūkņiem ar G1(33,3mm) pieslēguma vītni.

(33,3mm)

6.997-340.0 Pieslēgumdetaļu komplekts Premium G1(33,3mm)

3/4“(25,4mm) ūdens šļūteņu pieslēgšanai pie sūkņiem ar G1(33,3mm) pieslēguma vītni. Palielinātai ūdens caurplūdei.

10 Deutsch

Latviešu 61

Page 62

Kļūmju novēršana

몇 Uzmanību

Lai izvairītos no apdraudējumiem, remontdarbus un rezerves daļu iebūvi drīkst veikt tikai autorizēts klientu apkalpošanas dienests. Pirms visiem darbiem ar ierīci, izslēdziet ierīci un atvienojiet tīkla kontaktdakšu.

Traucējums Iemesls Traucējuma novēršana

Sūknis ir ieslēgts bet nestrādā

Sūknis nedarbojas vai ekspluatācijas laikā pēkšņi pārstāj darboties

Sūknī ir gaiss Skat. D un E attēlu nodaļā

"Sagatavošana" un F attēlu nodaļā "Ekspluatācija".

Aizsprostots ieplūdes vads Atvienojiet tīkla kontaktdakšu un

iztīriet ieplūdes vadu

Netīrs priekšfiltrs Izņemiet priekšfiltru un izskalojiet

zem tekoša ūdens, vajadzības gadījumā iepildes īscaurulē palikušos netīrumus izskalojiet caur spiedvada pieslēgumiem.

Ir pārtrūkusi strāvas padeve

Motora termoaizsardzības slēdzis ir izslēdzis sūkni pārkarsuša motora dēļ.

Sūkņa pārkaršanas aizsardzības sistēma ir izslēgusi sūkni dēļ pārāk ilgi pārtraukta ūdens patēriņa.

Pārbaudīt drošinājumus un elektriskos savienojumus

Atvienojiet tīkla kontaktdakšu, ļaujiet sūknim atdzist, pirms lietošanas atsākšanas pārbaudiet, vai ir brīvas korpusa ventilācijas spraugas. Ja problēma atkārtojas, nogādājiet sūkni remontā.

Atvienojiet tīkla kontaktdakšu, ļaujiet sūknim atdzist. Tas var aizņemt ilgāku laiku. Pēc tam atsāciet sūkņ lietošanu.

62 Latviešu

Deutsch 11

Page 63

Traucējums Iemesls Traucējuma novēršana

Samazinās vai ir parāk maza sūknēšanas jauda

Aizsprostots ieplūdes vads Atvienojiet tīkla kontaktdakšu un

iztīriet ieplūdes vadu

Netīrs priekšfiltrs Izņemiet priekšfiltru un izskalojiet

zem tekoša ūdens, vajadzības gadījumā iepildes īscaurulē palikušos netīrumus izskalojiet caur spiedvada pieslēgumiem.

Neblīva vieta sūkšanas pusē

Sūkņa sūknēšanas jauda atkarīga no sūknēšanas augstuma un pieslēgtās perifērijas

Jautājumu un aparāta darbības traucējumu gadījumā Jums labprāt sniegs padomu firmas Kärcher filiāles darbinieki. Adresi skatīt aizmugurē.

Pārbaudiet visas sūkšanas puses blīvumu.

Ievērojiet maks. sūknēšanas augstumu (skat. tehniskos datus), vajadzības gadījumā lielāku šļūtenes diametru vai mazāku šļūtenes garumu.

izvēlieties

12 Deutsch

Latviešu 63

Page 64

Tehniskie dati

GP 60 M 5

Spriegums V 230 - 240

Frekvence Hz 50

Jauda P

nom

W 1400

Maksimālais darba apjoms l/h 6000

Maks. sūkšanas augstums m 8

Maksimālais spiediens MPa

0,6 (6,0)

(bar)

Maksimālais darba augstums m 60

Maksimālais apstrādājamo netīrumu daļiņu izmērs mm 1

Svars kg 13,0

Saskaņā ar EN ISO 20361 aprēķinātās vērtības

Skaņas spiediena līmenis L Nenoteiktība K

Skaņas jaudas līmenis L

+ nenoteiktība K

dB(A) dB(A)

dB(A) 73

Rezervētas tiesības veikt tehniskas izmaiņas!

Iespējamais sūknējamais daudzums attiecīgi ir lielāks:

- jo mazāks iesūkšanas un sūknēšanas augstums

- jo lielāks ir izmantoto šļūteņu diametrs

- attiecīgi par cik īsākas ir izmantotās šļūtenes

- jo mazāks spiediena zudums ir pieslēgtajiem piederumiem

64 Latviešu

Deutsch 13

Page 65

Gerbiamas kliente,

Prieš pradėdamas naudoti įsigytą prietaisą, perskaitykite

šią naudojimo instrukciją ir vadovaukitės ja. Naudojimo instrukciją išsaugokite, kad galėtumėte naudotis ja vėliau arba perduoti kitam savininkui.

Naudojimas pagal paskirtį

Šis prietaisas skirtas naudoti namų ūkyje ir nėra pritaikytas pramoniniam naudojimui. Gamintojas neprisiima atsakomybės už galimą žalą, atsiradusią naudojant prietaisą ne pagal paskirtį ar netinkamai jį valdant.

Pumpuoti tinkamos medžiagos:

 Buitinis vanduo  Šulinio vanduo  Šaltinio vanduo  Lietaus vanduo  Plaukimo baseinų vanduo (reikalingi

priedai)

몇 Dėmesio

Prietaisas skirtas tik geriamajam vandeniui pumpuoti. Draudžiama pumpuoti ėdžias, greitai užsidegančias ir sprogias medžiagas (pvz., benziną, žibalą, azoto skiediklį), riebalus, alyvą, sūrų vandenį, tualetų nuotekas, šlamu užterštą vandenį, kuris yra mažiau takus, nei įprastas vanduo. Pumpuojamo skysčio temperatūra turi būti ne aukštesnė nei 35°C. Prietaisas netinkamas naudoti nenutrūkstamai (pvz., nenutraukiamo veikimo tvenkinio cirkuliacija) arba kaip stacionarus įrenginys (pvz., keltuvas, fontano siurblys).

Aplinkos apsauga

Pakuotės medžiagos gali būti

perdirbamos. Neišmeskite pakuočių kartu su buitinėmis atliekomis, bet atiduokite jas perdirbimui.

Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų perdirbimui tinkamų medžiagų, todėl

jie turėtų būti atiduoti perdirbimo įmonėms.

l naudotus prietaisus šalinkite pagal

Todė atitinkamą antrinių žaliavų surinkimo sistemą.

Nurodymai apie sudedamąsias medžiagas (REACH)

Aktualią informaciją apie sudedamąsias dalis rasite adresu:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

Nurodymai dėl saugos

 Pavojus gyvybei

Nesilaikant saugos reikalavimų, elektros srovė gali kelti pavijų gyvybei!

 Kiekvieną kartą prieš pradėdami

naudoti prietaisą patikrinkite, ar nepažeisti elektros laidas ir tinklo kištukas. Pažeistą elektros laidą nedelsdami pakeiskite oficialioje klientų aptarnavimo tarnyboje ar elektros prietaisų remonto įmonėje.

 Užtikrinkite, kad visos kištukinės

elektros jungtys nebūtų apsemtos.

 Netinkami ilgintuvo laidai gali kelti

pavojų. Dirbdami lauke naudokite tik tinkamus ir sertifikuotus vidutinio galingumo ilgintuvų laidus.

Naudojamo ilgintuvo laido kištukas ir jungtis turi būti apsaugoti nuo purškiamo vandens.

 Elektros laido nenaudokite prietaisui

nešti ar tvirtinti.

Lietuviškai 65

Deutsch 5

Page 66

 Atjungdami prietaisą nuo elektros tinklo

traukite už kištuko, o ne už elektros laido.

 Netempkite maitinimo kabelio per

aštriabriaunius daiktus ir nesuspauskite jo.

 Prietaisą pastatykite ant tvirto pagrindo

ir nuo užliejimo apsaugotoje vietoje.

 Jokiu būdu nenaudokite prietaiso ilgai

laiką lyjant lietui ar drėgnoje aplinkoje.

 Įtampa, nurodyta prietaiso modelio

lentelėje, turi sutapti su elektros srovės šaltinio įtampa.

 Siekiant išvengti gedimų, prietaisą

remontuoti ir jo atsargines detales keisti gali tik įgaliota klientų aptarnavimo tarnyba.

 Jei netiekiamas vanduo arba uždaryta

slėgio tiekimo pusė, siurblys gali veikti ne ilgiau kaip 3 minutes. Tokiu atveju vanduo siurblyje gali įkaisti ir išsiveržęs sužaloti! Metalinis siurblio korpusas įkaista ir kyla pavojus nudegti. Perkaitęs siurblys išsijungia.

 Draudžiama naudoti šį prietaisą kaip

nardinamąjį siurblį.

 Naudodami siurblį plaukimo ar sodo

baseinuose bei fontanuose, laikykitės minimalaus 2 m atstumo ir užtikrinkite, kad siurblys neįkristų į vandenį.



Nurodymai dėl apsauginės elektros įrangos:

Siurbliai, naudojami plaukimo ar sodo baseinuose ir fontanuose, gali būti jungiami tik apsauginiu jungikliu, kurio nominalioji nebalanso srovė neviršija 30 mA. Nenaudokite siurblio, jei plaukimo ar sodo baseine yra žmonių. Saugumo sumetimais patariame jungti prietaisą apsauginiu (neviršija 30mA) jungikliu. Jungti prietaisą į elektros tinklą gali tik kvalifikuoti elektrikai. Būtinai laikykitės galiojančių nacionalinių reikalavimų! Austrijoje, vadovaujantis ÖVE B/EN 60555 1-3 dalimis, plaukimo

baseinuose ir tvenkiniuose naudojami siurbliai, turintys nuolatinę elektros jungtį, turi būti maitinami ÖVE patikrintu skiriamuoju transformatoriumi, o antrinė vardinė įtampa negali viršyti 230 V.

Šis prietaisas nepritaikytas naudoti asmenims (taip pat vaikams) su fizine, sensorine arba dvasine negalia arba asmenims, neturintiems pakankamai reikiamos patirties ir (arba) žinių, nebent prižiūrint už saugą atsakingam asmeniui arba gavus šio asmens nurodymus, kaip naudoti prietaisą. Prižiūrėkite vaikus siekdami užtikrinti, kad jie nežaistų su prietaisu.

Simboliai

Pavojus nusideginti prisilietus prie įkaitusių paviršių! Šis simbolis yra ant „Inox“ įrenginio siurblio galvutės korpuso, kuris gali įkaisti, kai netiekiamas vanduo arba yra uždaryta slėgio pusė.

66 Lietuviškai

6 Deutsch

Page 67

Naudojimo pradžia

Prieš pradėdami naudoti siurblį, būtinai laikykitės saugos reikalavimų!

Prietaiso aprašymas

1 Elektros laidas su kištuku 2 Aliumininė rankena 3 Pneumatinio vamzdžio mova

G1(33,3mm) 4 Dangtis ir pirminis filtras 5Pildymo vamzdis 6 Siurbimo vamzdžio mova G1(33,3mm) 7 Jungiamasis elementas tarp G1 (33,3

mm) ir G1 (33,3 mm) 8 Dangtelis 9 Vežti skirta ištraukiama rankena 10 Įjungiklis/išjungiklis 11 Koja laikymui vertikalioje padėtyje 12 Rato niša 13 Ratas su rato gaubtu

Paruošimas

Paveikslas

Î Nuimkite nuo rato gaubtą.

Tam iš nugarinės pusės iš rato

išstumkite rato gaubto rėmą. Î Rato nišą spauskite ant korpuso, kol

užsifiksuos.

Reikia atkreipti dėmesį į tai, kad du

plastikiniai rato nišos varžtai būtų įsukti

į dvi angas įrenginio apačioje. Î Įsukite ir tvirtai priveržkite varžtą.

Paveikslas

Î Įstumkite ratą į nišą. Po to rato gaubtą

spauskite į tam skirtą rato angą, kol

gaubtas užsifiksuos. Paveikslas

Î Iki atramos ištraukite ištraukiamą

rankeną ir vežkite siurbl

vietos. Paveikslas

Î Prie siurbimo ir pneumatinio vamzdžio

prisukite specialųjį Kärcher priedą

G1“(33,3mm).

į iki naudojimo

Î Eksploatuoti galima per abi šonines

slėgines jungtis. Jei naudojama tik viena slėginė žarna, ant nenaudojamos jungties reikia užsukti dangtelį.

Paveikslas

Î Atsukite pildymo vamzdžio dangtelį ir iki

viršaus pripilkite vandens.

Î Tvirtai užsukite dangtelį ant pildymo

vamzdžio.

Pastaba: Jei pumpuojamas smėlėtas vanduo, būtinai rekomenduojame naudoti papildomą pirminį filtrą (žr. „Specialieji priedai“). Jį montuokite siurblio siurbimo pusėje, tarp siurbimo žarnos ir siurblio.

Darbas

몇 Dėmesio

Siurblį galima eksploatuoti tik horizontalioje padėtyje!

Pastaba:prieš eksploatuojant reikia įsitikinti, ar prietaisas yra prijungtas pagal skyriaus „Paruošimas“ nurodymus, nes įkišus kištuką į lizdą jis gali iš karto įsijungti.

Î Įkiškite prietaiso kištuką į rozetę.

Paveikslas

Patarimas: norėdami sutrumpinti siurbimo laiką, slėginę žarną pakelkite maždaug 1 m

Î Prietaisą įjunkite įjungikliu / išjungikliu. Î palaukite, kol siurblys ims tolygiai

pumpuoti skystį;

Î Prietaisas paruoštas naudoti.

몇 Dėmesio

Kai vanduo netiekiamas arba, veikiant siurbliui, ilgiau neįsiurbiamas, jis įkaista siurblio galvutėje! Šiuo režimu siurblį naudokite ne ilgiau nei 3 minutes. Jei siurblys ilgiau eksploatuojamas tokioje būsenoje, įkaista metalinis siurblio paviršius ir kyla pavojus nudegti! Šiam atvejui siurblys yra su apsauga nuo perkaitimo, kuri išjungia siurblį.

Lietuviškai 67

Deutsch 7

Page 68

Darbo pabaiga

CEO

Head of Approbation

Î pumpuodami vandenį su priemaišomis,

po kiekvieno naudojimo išplaukite siurblį švariu vandeniu.

Î Išjunkite prietaisą. Î Ištraukite prietaiso kištuką iš kištukinio

lizdo.

Techninė priežiūra

Paveikslas

Î nusukite pildymo vamzdžio dangtelį; Î Nuolat tikrinkite, ar neužsiteršęs

pirminis filtras. Pastebėję nešvarumus:

Î išimkite pirminį filtrą ir išlaukite vandens

srove.

Î Pavertę siurblį ant šono, išplaukite

vandens čiurkšle teršalų likučius apatinėje pildymo atvamzdžio srityje per slėginio vamzdžio jungtis.

Î įstatykite išvalytą pirminį filtrą Î Priveržkite dangtelį ant pildymo

atvamzdžio.

Laikymas

Î Išpilkite iš siurblio vandenį per pildymo

atvamzdį arba slėginių žarnų jungtis.

Î Laikykite prietaisą nuo šalčio

apsaugotoje vietoje.

Î Kad laikant užimtų mažiau vietos, siurblį

galima pastatyti vertikaliai.

CE deklaracija

Šiuo pareiškiame, kad toliau aprašyto aparato br rinką išleistas modelis atitinka pagrindinius EB direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis keičiamas su mumis nepasitarus, ši deklaracija nebegalioja.

Gaminys: Siurblys Tipas: 1.645-xxx Specialios EB direktyvos:

2006/95/EB 2004/108/EB 2000/14/EB

Taikomi darnieji standartai:

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 60335–1 EN 61000–3–2: 2006 EN 61000–3–3: 2008 EN 62233: 2008

Taikomos specifikacijos:

EN 60335–2–41

Garso galios lygis dB(A)

GP 60 M5 EN ISO 20361 Išmatuotas: 71 Garantuotas: 73

Pasirašantys asmenys yra įgalioti parduotuvės vadovybės.

ėžiniai ir konstrukcija bei mūsų į

68 Lietuviškai

8 Deutsch

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Faksas: +49 7195 14-2212

Page 69

Specialūs priedai

Toliau pateiktų priedų paveikslus rasite šios instrukcijos 4 puslapyje.

6.997-350.0 Siurbimo komplektas, 3,5m

6.997-349.0 Siurbimo komplektas, 7,0m

6.997-348.0 Siurbimo žarna, 3,5m

6.997-347.0 Siurbimo žarna, parduodama metrais 3/4“(19mm) 25m

6.997-346.0 Siurbimo žarna, parduodama metrais 1“(25,4mm) 25m

6.997-345.0 Siurbimo filtras Basic 3/4“ (19mm)

6.997-342.0 Siurbimo filtras Basic 1“ (25,4mm)

6.997-341.0 Siurbimo filtras Premium

Visiškai paruošta naudoti, vakuumui atspari siurbimo žarna su filtru ir atgalinės srovės vožtuvu. Gali būti naudojama ir kaip siurbimo žarnos ilgintuvas. 3/4“(19mm) žarna su G1(33,3mm) sriegiu.

Visiškai paruošta naudoti, vakuumui atspari siurbimo žarna, skirta jungti tiesiai prie siurblio. Tinka siurbimo komplektui ilginti arba naudoti su siurbimo filtru. 3/4“(19mm) žarna su G1(33,3mm) sriegiu.

Vakuumui atspari spiralinė žarna parduoda metrais ir gali būti individualiai pritaikyta pagal ilgį. Kartu su jungiamaisiais elementais ir siurbimo filtru gali būti naudojama kaip siurbimo komplektas.

Skirtas jungti prie metrais parduodamos siurbimo žarnos. Atgalinės srovės vožtuvas sutrumpina pakartotinio įsiurbimo trukmę. (su žarnos užspaudikliais)

Skirtas jungti prie metrais parduodamos siurbimo žarnos. Atgalinės srovės vožtuvas sutrumpina pakartotinio įsiurbimo trukmę. (su žarnos užspaudikliais). Ypač tvirta metalo ir plastiko konstrukcija. Tinka 3/4“(19mm) arba 1“(25,4mm) žarnoms.

6.997-343.0 Pirminis filtras (pratakumas iki 3000 l/h)

6.997-344.0 Pirminis filtras (pratakumas iki

6.000 l/h)

Pirminis siurblio filtras apsaugo jį nuo stambių purvo dalelių ir smėlio. Norint išvalyti, galima išimti filtro kasetę. Su G1 (33,3 mm) sriegiu.

Lietuviškai 69

Deutsch 9

Page 70

6.997-359.0 Siurblio jungiamasis elementas G1 (33,3 mm)

Tinka 3/4“ (19 mm) arba 1“ (25,4 mm) žarnoms. Su G1 (33,3 mm) sriegiu. Su atbuliniu vožtuvu, plokščiuoju sandarikliu ir žarnos užspaudikliu. Naudodami kaip sodo siurblį, uždėkite plokščiąjį sandariklį.

6.997-352.0 Siurblio jungiamasis elementas tarp G1“

Skirtas prijungti siurblius su vidiniu sriegiu prie

vandens movų. (33,3mm) ir G1“ (33,3mm)

6.997-354.0 Siurblio jungiamasis elementas tarp G1

“ (41,9mm) ir G1“

(33,3mm)

6.997-357.0 Elektroninis pneumatinis jungiklis

Idealiai tinka perdarant sodo siurblį ir automatinę namų vandentiekio sistemą. Prireikus vandens, siurblys automatiškai įsijungia ir vėl išsijungia. Jei siurbliu neteka vanduo, apsauga nuo veikimo be skysčio apsaugo siurblį ir automatiškai jį išjungia. Su G1“(33,3mm) sriegiu.

6.997-356.0 Plūdinis jungiklis Priklausomai nuo vandens lygio vandens

rezervuare, siurblys įsijungia ir išsijungia automatiškai. Su specialiu 10 m ilgio maitinimo laidu.

6.997-358.0 Jungimo komplektas Basic

Skirtas prijungti 1/2“(12,7mm) vandens žarnas prie siurblių su G1(33,3mm) sriegiu.

G1(33,3mm)

6.997-340.0 Jungimo komplektas Premium G1

Skirtas prijungti 3/4“(25,4mm) vandens žarnas prie siurblių su G1(33,3mm) sriegiu. Didesniam vandenes pratakumui.

(33,3mm)

70 Lietuviškai

10 Deutsch

Page 71

Pagalba gedimų atveju

몇 Dėmesio

Siekiant išvengti gedimų, prietaisą remontuoti ir jo atsargines detales keisti gali tik įgaliota klientų aptarnavimo tarnyba. Prieš visus prietaiso priežiūros darbus išjunkite prietaisą ir ištraukite elektros laido kištuką iš tinklo lizdo.

Gedimas Priežastis Šalinimas

Siurblys nepumpuoja skysčio

Į siurblį patekęs oras žr. skyriaus „Pasiruošimas“ D ir E

pav. ir skyrių „Naudojimas“ F pav.

Siurblys neveikia arba išsijungia

Užsikišęs įsiurbimo vamzdis

Užterštas pirminis filtras Išimkite pirminį filtrą ir nuplaukite po

Nutrūkęs maitinimas Patikrinkite saugiklį ir elektros jungtis

Variklio apsauginis šiluminis jungiklis išjungė siurblį dėl variklio perkaitimo.

Siurblio apsauga nuo perkaitimo išjungė siurblį dėl per ilgai neišpumpuojamo vandens.

Ištraukite tinklo kištuką ir išvalykite įsiurbimo vamzdį

tekančiu vandeniu, jei reikia, išskalaukite teršalų likučius, esančius pildymo atvamzdyje, per slėginių žarnų jungtis.

Ištraukite kištuką iš lizdo, palaukite, kol siurblys atvės, prieš pradėdami vėl naudoti patikrinkite, ar laisvos korpuse esančios vėdinimo angos. Jei problema pasikartoja, siurblį reikia pristatyti remontuoti.

Ištraukite kištuką kol siurblys atvės. Tai gali šiek tiek užtrukti. Po to vėl įjunkite siurblį.

iš lizdo, palaukite,

Lietuviškai 71

Deutsch 11

Page 72

Gedimas Priežastis Šalinimas

Siurbimo galia mažėja arba yra per maža

Iškilus klausimams arba prietaisui sugedus, Jums padės mūsų Kärcher filialo darbuotojai. Adresą rasite kitoje pusėje.

Užsikišęs įsiurbimo vamzdis

Užterštas pirminis filtras Išimkite pirminį filtrą ir nuplaukite po

Nesandari siurbimo pusė Patikrinkite, ar sandari visa įsiurbimo

Siurblio siurbiamoji galia priklauso nuo pakėlimo aukščio ir prijungtos šalutinės įrangos

Ištraukite tinklo kištuką ir išvalykite įsiurbimo vamzdį

tekančiu vandeniu, jei reikia, išskalaukite teršalų likučius, esančius pildymo atvamzdyje, per slėginių žarnų jungtis.

pusė.

Laikykitės techniniuose duomenyse pateiktų reikalavimų dėl pakėlimo aukščio, pasirinkite didesnio skersmens arba trumpesnę žarną.

72 Lietuviškai

12 Deutsch

Page 73

Techniniai duomenys

GP 60 M 5

Įtampa V 230 - 240

Dažnis Hz 50

Galingumas, P

(nominalus) W 1400

nenn

Didžiausias debitas l/h 6000

Didžiausias siurbimo aukštis m 8

Didžiausias slėgis MPa

0,6 (6,0)

(bar)

Didžiausias pakėlimo aukštis m 60

Didžiausia nešvarumų apimtis mm 1

Masė kg 13,0

Nustatytos vertės pagal EN ISO 20361

Garso slėgio lygis L Neapibrėžtis K

Garantuotas triukšmo lygis L

+ neapibrėžtis K

dB(A) dB(A)

dB(A) 73

Gamintojas pasilieka teisę keisti techninius duomenis!

Galimas debitas yra tuo didesnis:

- kuo mažesnis įsiurbimo ir pakėlimo aukštis

- kuo didesnis naudojamų žarnų skersmuo

- kuo trumpesnės naudojamos žarnos

- kuo mažiau slėgio prarandama dėl prijungto priedo

Lietuviškai 73

Deutsch 13

Page 74

Уважаемый покупатель!

Перед первым

применением вашего прибора прочитайте эту инструкцию по эксплуатации и действуйте соответственно. Сохраните эту инструкцию по эксплуатации для дальнейшего пользования или для следующего владельца.

Использование по назначению

Данный прибор разработан для личного использования и не расчитан на требования для профессионального применения. Изготовитель не несет ответственности за возможные убытки, которые возникли

причине использования не по

по назначению или вследствие неправильного обслуживания.

Допустимые для перекачки жидкости:

 Техническая вода  Колодезная вода  Родниковая вода  Дождевая вода  Вода в ванной (при условии

соответствующей дозировки добавок)

몇 Внимание

Прибор не предназначен для транспортировки питьевой воды. Не разрешается перекачка разъедающих, легковоспламеняющихся или взрывоопасных веществ (например, бензин, керосин, нитрораствор), жиров, масел, нефти, соленой воды и стоков из туалетов и заиленной воды, которая обладает меньшей текучестью, чем вода. Температура перекачиваемой жидкости не должна превышать

35°C.

Прибор не предназначен для непрерывной работы насоса (например, продолжительной перекачки воды в пруду) или для

стационарной установки (например, в качестве подъемного механизма, фонтанного насоса).

Охрана окружающей среды

Упаковочные материалы

пригодны для вторичной обработки. Поэтому не выбрасывайте упаковку вместе с домашними отходами, а сдайте ее в один из пунктов приема вторичного сырья.

Старые приборы содержат ценные перерабатываемые

материалы, подлежащие передаче сырья. Поэтому утилизируйте старые приборы через соответствующие системы приемки отходов.

Инструкции по применению компонентов (REACH)

Актуальные сведения о компонентах приведены на веб-узле по следующему адресу:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

в пункты приемки вторичного

Гарантия

В каждой стране действуют соответственно гарантийные условия, изданные уполномоченной организацией сбыта нашей продукции в данной стране. Возможные неисправности прибора в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или ошибках при изготовлении. В случае возникновения претензий в течение гарантийного срока просьба обращаться, имея при себе чек о покупке, в торговую организацию, продавшую вам прибор или в ближайшую уполномоченную службу сервисного обслуживания.

74 Русский

Deutsch 5

Page 75

Указания по технике

безопасности

 Опасность для жизни

При несоблюдении указаний по технике безопасности существует опасность для жизни от электрического тока!

 Перед началом работы с прибором

проверять сетевой шнур и штепсельную вилку на наличие повреждений. Поврежденный сетевой шнур должен быть незамадлительно заменен уполномоченной службой сервисного обслуживания/специалистомэлектриком.

 Все электрические штепсельные

соединения должны находиться в защищенном от затопления месте.

 Неподходящие удлинители могут

представлять опасность. Вне помещений следует использовать только допущенные для использования и соответственно маркированные удлинители с достаточным поперечным сечением провода.

Штекер и соединительный элемент используемого удлинителя должны быть защищены от брызг.

 Не используйте сетевой кабель

питания для транспортировки или фиксации прибора.

 При отсоединении

питания необходимо тянуть за штепсельную вилку, а не за кабель.

 Следите за тем, чтобы сетевой

кабель не защемлялся и не терся об острые края.

 Устанавливать устройство в стойком

и защищенном от перелива положении.

 Не эксплуатировать прибор

продолжительное время во время дождя или при влажной погоде.

прибора от сети

 Напряжение

табличке, должно соответствовать напряжению источника тока.

 Во избежание опасности, ремонт и

установку запасных деталей должны выполнять только авторизированные сервисные центры.

 При отсутствии подачи воды или при

закрытом клапане на стороне давления оставить насос включенным не более, чем на 3 минуты. В этом режиме вода в насосе может ожог! Металлический корпус насоса нагревается и возникает опасность получения ожогов. В случае перегрева насос отключается.

 Нельзя использовать насос как

погружной насос.

 При использовании насоса вблизи

плавательных бассейнов, садовых прудов или фонтанов соблюдать минимальное расстояние 2 м и защитить прибор от соскальзывания в воду.

 Следить за электрическими

защитными Использовать погружные насосы вблизи бассейнов, садовых прудов и

фонтанов только с автоматом защиты от тока утечки с номинальным током утечки 30 мА. Если в бассейне или садовом пруду находятся люди, запрещается использовать насос.

Из соображений безопасности, мы рекомендуем использовать устройство с автоматом защиты от тока утечки (утечки 30 мА).

Электрические соединения должны выполняться только электриком. Следует обязательно соблюдать национальные требования!

В Австрии насосы для использования в бассейнах и

, указанное в заводской

нагреться и вызвать

устройствами:

6 Deutsch

Русский 75

Page 76

садовых прудах, оборудованные фиксированным соединительным трубопроводом, согласно ЦVE B/EN 60555 часть 1 - 3, должны получать электропитание от одобренного ЦVE разделительного трансформатора, причем номинальное напряжение не должно превышать 230В.

Это устройство не предназначено для использования людьми (в том числе и детей) с ограниченными физическими, сенсорными или умственными способностями или лицами с отсутствием опыта и/или знаний, за исключением случаев, если за обеспечением безопасности их работы наблюдают специально подготовленные лица или они получают от них указания, касающиеся использования устройства. Необходимо следит за детьми, не разрешать им играть с устройством.

Символ

Опасность ожогов о горячие поверхности! Этот символ располагается на корпусе головки насоса Inox, которая может нагреваться при отсутствии подачи воды или закрытом клапане на стороне нагнетания.

Ввод в эксплуатацию

Перед использованием насоса нужно обязательно придерживаться указаний по безопасности!

Описание прибора

1 Сетевой шнур со штепсельным

разъемом

2 Алюминиевая рукоятка для 3 Подключение G1(33,3 мм) напорный

трубопровод

4 Крышка и фильтр грубой очистки 5 Заливной патрубок 6 Подключение G1(33,3 мм)

всасывающий трубопровод

7 Соединительная деталь G1 (33,3 мм)

на G1 (33,3мм) 8 Колпачок 9 Выдвижная роликовая рукоятка 10 Выключатель Вкл/Выкл 11 Ножка для хранения в вертикальном

положении

12 Колесная ниша 13 Колесо с колпаком

Подготовка

Рисунок

Î Снять колпак с колеса.

Для этого следует нажать раму,

крепящуюся Î Вставить колпак колеса в корпус до

щелчка.

При этом следить за тем, чтобы два

пластмассовых штифта на колпаке

колеса вошли в два нижних

отверстия на приборе. Î Ввинтить и затянуть винт.

Рисунок

Î Протолкнуть колесо в колесную

нишу. Для этого следует вставить до

щелчка колпак колеса в

предусмотренное для колеса

отверстие.

Рисунок

к колпаку колеса сзади.

ношения

76 Русский

Deutsch 7

Page 77

Î Вытащить до упора роликовую

рукоятку и переместить насос к месту работы.

Рисунок

Î Подключить всасывающий и

напорный трубопровод со специальными принадлежностями фирмы "Керхер" G1“(33,3 мм).

Î При эксплуатации можно

использовать оба присоединения к трубопроводу, находящемуся под давлением. При использовании исключительно напорного трубопровода на неиспользуемый элемент соединения следует навинтить колпачок.

Рисунок

Î Открутить

патрубке и заполнить водой до перелива.

Î Плотно закрутить крышку заливного

патрубка.

Указание: При возникновении необходимости в перекачке запесоченной воды нами настоятельно рекомендуется использование дополнительного фильтра грубой очистки (см. "Специальные принадлежности"). Смонтировать его на стороне всасывания насоса, между всасывающим шлангом и насосом.

крышку на заливном

Эксплуатация прибора

몇 Внимание

Эксплуатация насоса разрешается только в горизонтальном положении!

Î Вставить сетевую штепсельную

вилку в розетку.

Рисунок

Совет: поднять напорный шланг высоту прибл. до 1 м с целью сокращения времени всасывания Î Выключение прибора производится с

помощью выключателя Вкл./Выкл.

Î Подождать, пока насос не будет

всасывать и равномерно качать.

Î Прибор готов к работе.

на

몇 Внимание

Во время работы насоса при отсутствии подачи воды или при длительном перерыве в заборе воды вода может нагреваться в головной части насоса. Эксплуатировать насос в этом рабочем состоянии на протяжении макс. 3 минут. Если насос работает в данном режиме в течение длительного времени, то металлический корпус насоса нагревается и возникает опасность получения На этот случай насос оснащается системой защиты от перегрева, которая отключает насос.

ожогов.

Окончание работы

Î При подачи воды с добавками после

каждого использования полоскать насос чистой водой.

Î Выключите прибор. Î Вытащите штепсельную вилку из

розетки.

Указание:Перед каждым вводом в эксплуатацию необходимо убедиться, что прибор подключен в соответствии с положениями, изложенными в разделе Подготовка, поскольку подключение сетевого штекера к сети электропитания может послужить причиной немедленного запуска.

8 Deutsch

Русский 77

Page 78

Уход, техническое

CEO

Head of Approbation

обслуживание

Заявление о соответствии

требованиям СЕ

Рисунок

Î Открутить крышку на патрубке

заполнения.

Î Регулярно проверять

предварительный фильтр на наличие загрязнений. В случае видимых загрязнений действовать следующим образом:

Î Изъять предварительный фильтр и

промыть под проточной водой.

Î Удалить остатки грязи из нижней

области заливной горловины через элемент соединения напорного трубопровода, для этого положить насос на бок и промыть

Î Вставить почищенный фильтр для

предварительной очистки

Î Прочно прикрутить крышку заливной

горловины.

Хранение

Î Слить воду из насоса через

заливную горловину или элемент соединения напорного водопровода.

Î Прибор следует хранить в

защищенном от мороза помещении.

Î Для компактного хранения насос

можно устанавливать вертикально.

Настоящим мы заявляем, что нижеуказанный прибор по своей концепции и конструкции, а также в осуществленном и допущенном нами к продаже исполнении отвечает соответствующим основным требованиям по безопасности и здоровью согласно директивам ЕС. При внесении изменений, не согласованных с нами, данное заявление теряет свою силу.

Продукт Насос Тип: 1.645-xxx Основные директивы ЕС

2006/95/ЕС 2004/108/ЕС 2000/14/ЕС

Примененные гармонизированные нормы

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 60335–1 EN 61000–3–2: 2006 EN 61000–3–3: 2008 EN 62233: 2008

Примененные спецификации:

EN 60335–2–41

Уровень мощности звука dB(A)

GP 60 M5 EN ISO 20361

Измерено:71 Гарантирова но:

78 Русский

Нижеподписавшиеся лица действуют по поручению и по доверенности руководства предприятия.

Alfred Kaercher GmbH & Co. KG Alfred-Kaercher-Str. 28 - 40 71364 Winnenden (Germany)

Тел.: +49 7195 14-0 Факс: +49 7195 14-2212

Deutsch 9

Page 79

Специальные принадлежности

Изображения указанных далее специальных принадлежностей вы найдете на странице 4 данного руководства.

6.997-350.0 Всасывающая гарнитура 3,5 м

6.997-349.0 Всасывающая гарнитура 7,0 м

6.997-348.0 Всасывающий шланг 3,5 м

6.997-347.0 Всасывающий шланг, продающийся на метры 3/4 “(19 мм)

25 м

6.997-346.0 Всасывающий

шланг, продающийся на метры 1“(25,4 мм)

25 м

6.997-345.0 Всасывающий фильтр Basic 3/4“ (19мм)

6.997-342.0 Всасывающий фильтр Basic 1“ (25,4мм)

6.997-341.0 Всасывающий

фильтр Premium

Полностью готовый к подключению, вакуумплотный всасывающий шланг со всасывающим фильтром и системой остановки обратного потока. Также применяется в качестве удлинителя всасывающего шланга. 3/4“(19 мм) шланг с соединительной резьбой G1(33,3 мм).

Полностью готовый к подключению, вакуумплотный всасывающий шланг для прямого подключения к насосу всасывающей гарнитуры или для использования со всасывающими фильтрами.

3/4“(19 мм) шланг с соединительной резьбой G1(33,3 мм).

Вакуум-плотный спиральный шланг для нарезки отдельных шлангов необходимой длины. Совмещен с соединительными деталями и всасывающим фильтром, применяется в качестве отдельной всасывающей гарнитуры.

Для подключения к всасывающему шлангу, продающемуся на метры. Система остановки обратного потока уменьшает время повторного всасывания. (включая клеммы шлангов)

Для подключения к всасывающему шлангу, продающемуся на метры. Система остановки обратного потока уменьшает время повторного всасывания. ( Прочное металлопластиковое исполнение. Подходит для шлангов 3/4“(19мм) или 1“(25,4мм).

включая клеммы шлангов).

. Для удлинения

10 Deutsch

Русский 79

Page 80

6.997-343.0 Фильтр грубой очистки (расход до

3000 л/ч)

6.997-344.0 Фильтр грубой очистки (расход до 6000 л/ч)

6.997-359.0 Соединительная деталь насоса G1 (33,3 мм)

6.997-352.0 Насосы -

соединительная деталь G1“ (33,3 мм) на G1“

(33,3мм)

6.997-354.0 Насосы соединительная

деталь G1

/4“ (41,9мм) на G1“ (33,3мм)

6.997-357.0 Электронный

манометрический выключатель

6.997-356.0 Поплавковый

выключатель

6.997-358.0 Набор для подключения Basic

G1(33,3мм)

6.997-340.0 Набор для подключения Premium G1 (33,3мм)

Фильтр грубой очистки насоса для защиты насоса от крупных частиц грязи или песка. Фильтровальную вставку можно вынуть для последующей очистки. С соединительной резьбой G1(33,3 мм).

Подходит для шлангов 3/4“ (19мм) или

мм). С соединительной резьбой G1(33,3

1“(25,4

мм). Включая обратный клапан, плоское уплотнение и клемму шланга. При применении в качестве садового насоса следует установить плоское уплотнение.

Для соединения насосов с внутренней резьбой подключения воды.

Идеально подходит для переоборудования садового насоса в автомат бытового водоснабжения. В зависимости от потребности в воде, насос автоматически включается и затем отключается. Если через насос не нагнетается вода, предохранитель от работы всухую защищает насос от повреждений и автоматически отключает его. С соединительной резьбой G1“ (33,3

мм).

Автоматически включает и отключает насос в зависимости от уровня воды в резервуарах. С 10 метровым специальным питающим кабелем.

Для подключения к 1/2“(12,7 мм) резиновым шлангам в насосах с соединительной резьбой G1(33,3 мм).

Для подключения к 3/4“(25,4 мм) резиновым шлангам в насосах

с соединительной резьбой

G1(33,3 мм). Для повышенной утечки воды.

80 Русский

Deutsch 11

Page 81

Помощь в случае неполадок

몇 Внимание

Во избежание опасности, ремонт и установку запасных деталей должны выполнять только авторизированные сервисные центры. Перед проведением любых работ с прибором, выключить прибор и вытянуть штепсельную вилку.

Неполадка Причина Способ устранения

Насос работает, но не перекачивает.

Воздух в насосе См. главу "Подготовка", рис. D и E

и главу "Эксплуатация", рис. F

Насос не запускается или внезапно остановилась в ходе работы

Закупорен всасывающий трубопровод

Фильтр предварительной очистки загрязнен.

Прерывание подачи питания

Защитное термореле двигателя отключило насос из-за перегрева.

Насосы - Система защиты от перегрева отключила насос из-за продолжительного перерыва в процессе спуска воды.

Вытянуть сетевой штекер и почистить всасывающий трубопровод

Снять фильтр грубой очистки и промыть под проточной водой, при необходимости удалить остатки грязи из заливной горловины через элемент соединения напорного трубопровода.

Проверить предохранители и электрические соединения

Вытянуть сетевую вилку, дать насосу остыть, перед вводом в эксплуатацию проверить отсутствие засоров в вентиляционных щелях корпуса. При повторном возникновении этой проблемы отправить насос в ремонт.

Вытащить штепсельную вилку из розетки, дать насосу остыть. Это может занять некоторое время. Затем снова включить насос.

12 Deutsch

Русский 81

Page 82

Неполадка Причина Способ устранения

Мощность падает или слишком малая

Закупорен всасывающий трубопровод

Фильтр предварительной очистки загрязнен.

Вытянуть сетевой штекер и почистить всасывающий трубопровод

Неплотность на стороне всасывания

Контроль всей стороны всасывания на наличие неплотностей.

Мощность

насоса зависит от высоты подачи и подключенной периферии.

Необходимо следить за максимальной высотой перекачки, см. раздел "Технические данные", при необходимости выбрать шланг большего диаметра или более короткий шланг.

Филиал фирмы Kдrcher с удовольствием ответит на ваши вопросы и окажет содействие при устранении неисправностей в приборе. Адрес указан на обороте

82 Русский

Deutsch 13

Page 83

Технические данные

GP 60 M 5

Напряжение V 230 - 240

Частота Hz 50

Мощность Р

ном

W1400

Макс. объем перекачки l/h 6000

Макс. высота всасывания m8

Макс. давление MPa

0,6 (6,0)

(bar)

Макс. высота перекачки m60

Макс. размер частиц, допустимых для перекачки mm 1

Вес kg 13,0

Значение установлено согласно стандарту EN ISO 20361

Уровень шума дб Опасность K

Уровень мощности шума L

+ опасность K

дБ(А) дБ(А)

дБ(А)73

Изготовитель оставляет за собой право внесения технических изменений!

Возможный объем подачи тем больше:

- чем меньше высота всасывания и перекачки

- чем больше диаметр используемых шлангов

- чем короче используемые шланги

- чем меньшее падение давления, обусловленное подсоединением дополнительного оборудования

14 Deutsch

Русский 83

Page 84

Szanowny Kliencie!

Przed rozpoczęciem

użytkowania sprzętu należy przeczytać poniższą instrukcję obsługi i przestrzegać jej. Instrukcję obsługi należy zachować na później lub dla następnego użytkownika.

Użytkowanie zgodne z

przeznaczeniem

To urządzenie zostało opracowane do użytku prywatnego i nie jest przeznaczone do zastosowania przemysłowego. Producent nie odpowiada za ewentualne szkody mające miejsce z racji użytkowania urządzenia niezgodnego z przeznaczeniem albo niewłaściwej obsługi.

Dopuszczalne ciecze do przetaczania:

 Woda użytkowa  Woda studzienna  Woda źródlana  Woda deszczowa  Woda z basenów pływackich (przy

założeniu właściwego dozowania dodatków)

몇 Uwaga

Urządzenie nie jest przeznaczone do transportu wody pitnej. Nie mogą być przetaczane natomiast materiały żrące, łatwopalne albo wybuchowe (np. benzyna, nafta, rozcieńczalnik nitro), smary, oleje, woda solona ani ścieki z toalet czy zamulona woda, które mają niższą płynność niż woda. Temperatura przetaczanej cieczy nie może przekraczać 35°C. Urządzenie nie nadaje się do pompowania ciągłego (np. w obiegu zamkniętym w stawie) ani jako instalacja stacjonarna (np. urządzenie podnośnikowe, pompa fontannowa).

Ochrona środowiska

Materiały użyte do opakowania nadają się do recyklingu.

Opakowania nie należy wrzucać do zwykłych pojemników na śmieci, lecz do pojemników na surowce wtórne.

Zużyte urządzenia zawierają cenne surowce wtórne, które powinny być

oddawane do utylizacji. Z tego powodu należy usuwać za pośrednictwem odpowiednich systemów utylizacji.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników znajdują się pod:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

zużyte urządzenia

Gwarancja

W każdym kraju obowiązują warunki gwarancji określone przez dystrybutora urządzeń Kärcher. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile spowodowane są błędem materiałowym lub produkcyjnym. W sprawach napraw gwarancyjnych prosimy kierować się z dowodem zakupu do dystrybutora lub do autoryzowanego punktu serwisowego.

Zasady bezpieczeństwa

 Zagrożenie życia

Nieprzestrzeganie wskazówek dotyczących bezpieczeństwa stwarza niebezpieczeństwo porażenia prądem elektrycznym!

 Przed każdym zastosowaniem

sprawdzać, czy przewód zasilający lub wtyczka nie są uszkodzone. W przypadku uszkodzenia przewodu zasilającego niezwłocznie zlecić jego wymianę autoryzowanemu serwisowi lub elektrykowi.

 Wszystkie elektryczne złącza wtykowe

należy umieścić w obszarze zabezpieczonym przed zalaniem.

 Nieodpowiednie przewody

przedłużeniowe mogą być niebezpieczne. Na wolnym powietrzu

84 Polski

Deutsch 5

Page 85

należy stosować tylko dopuszczone do tego celu i odpowiednio oznaczone przedłużacze o wystarczającym przekroju.

Wtyczka i łącznik używanego przewodu przedłużeniowego muszą być wodoszczelne.

 Nie używać przewodu sieciowego do

transportowania / mocowania urządzenia.

 Aby odłączyć urządzenie od sieci, nie

ciągnąć za kabel instalacyjny, lecz za wtyczkę.

 Unikać sytuacji prowadzących do

uszkodzenia mechaniczego kabla zasilającego (przecięcia, przetarcia, zgniecenia, wyrwania).

 Urządzenie powinno zostać

zabezpieczone przed zatopieniem i zalaniem.

 Nie używać urządzenia długotrwale w

czasie deszczu lub przy dużej wilgotności powietrza.

 Napięcie podane na tabliczce

znamionowej musi się zgadzać z napięciem źródła prądu.

 Aby wykluczyć zagrożenia, naprawy i

montaż części zamiennych mogą być przeprowadzane jedynie przez autoryzowany serwis.

 W przypadku braku dopływu wody wzgl.

zamkniętej strony tłocznej pompę można używać maks. przez 3 min. W tym stanie woda w pompie się nagrzewa i wydostając się na zewnątrz może prowadzić do obrażeń!

Obudowa metalowa pompy przy tym się nagrzewa i istnieje niebezpieczeństwo poparzenia.

W przypadku przegrzania pompa się wyłącza.

 Pompa nie powinna być stosowana

jako pompa zanurzeniowa.

 W przypadku stosowania pompy w

basenach pływackich, stawach ogrodowych i fontannach należy zachować minimalną odległość 2 m i

zabezpieczyć urz zsunięciem się do wody.

 Przestrzegać zasad bezpieczeństwa

elektrycznego: Pompy w basenach pływackich,

stawach ogrodowych i fontannach mogą być obsługiwane tylko przy użyciu wyłącznika ochronnego prądowego o prądzie uszkodzeniowym sięgającym maks. 30 mA. Gdy wewnątrz basenu pływackiego albo w stawu ogrodowego znajdują się osoby, pompy nie można włączać. Ze względów bezpieczeństwa zaleca się uruchamianie urządzenia zawsze przy użyciu wyłącznika ochronnego prądowego (maks. 30 mA). Przyłącze elektryczne może być wykonane jedynie przez specjalistę elektryka. Przy tym należy przestrzegać odnośnych krajowych przepisów! W Austrii pompy używane w basenach pływackich i stawach ogrodowych, wyposa muszą być zasilane zgodnie z ÖVE B/ EN 60555 cz. 1 do 3 poprzez transformator izolacyjny atestowany przez ÖVE, przy czym napięcie znamionowe sekundarne nie może przekraczać 230 V. Niniejsze urządzenie nie jest przeznaczone do użytku przez osoby (włącznie z dziećmi) z ograniczonymi możliwościami psychofizycznymi albo nie posiadające doświadczenia i/lub wiedzy, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo albo otrzymały od niej wskazówki, w jaki sposób używać tego urządzenia. Dzieci powinny być nadzorowane, żeby uniknąć wykorzystywania urządzenia do zabawy.

żone w stały przewód łączący,

ądzenie przed

6 Deutsch

Polski 85

Page 86

Symbole

Niebezpieczeństwo oparzenia przez gorące powierzchnie! Ten symbol znajduje się na obudowie nierdzewnej głowicy pompy urządzenia, która może się przegrzać przy braku dopływu wody lub zamkniętej stronie tłocznej.

Uruchomienie

Przed uruchomieniem pompy koniecznie należy przeczytać wskazówki dotyczące bezpieczeństwa!

Opis urządzenia

1 Przewód zasilający z wtyczką 2 Aluminiowy uchwyt nośny 3Przyłącze G1(33,3 mm) przewód

ciśnieniowy 4 Korek i filtr wstępny 5 Króciec wlewowy 6Przyłącze G1(33,3 mm) przewód ssący 7Złączka G1 (33,3 mm) do G1 (33,3 mm) 8 Pokrywa maskująca 9 Wyjmowany uchwyt Trolley 10 Wyłącznik 11 Nóżka do przechowywania pionowego 12 Skrzynka przekładniowa 13 Kółko z zaślepką

Przygotowanie

Rysunek

Î Oddzielić zaślepkę od koła.

W tym celu należy wycisnąć od tyłu ramę zaślepki z koła.

Î Nacisnąć skrzynkę przekładniową na

obudowę, aż zaskoczy. Przy tym należy zważać, by wcisnąć obydwa sworznie z tworzywa

sztucznego przy skrzynce przekładniowej do dwóch dolnych otworów w obudowie.

Î Wkręcić i dociągnąć śrubę.

Rysunek

Î Wsunąć kółko do skrzynki

przekładniowej. Następnie wcisnąć zaślepkę koła do przewidzianego na nią otworu w kole, aż do zaskoczenia zaślepki.

Rysunek

Î Wyjąć do oporu uchwyt Trolley i pompę

przetransportować do miejsca eksploatacji.

Rysunek

Î Podłączyć przewód ssący i ciśnieniowy

za pomocą specjalnego akcesorium firmy Kärcher G1“(33,3 mm).

Î Eksploatacja może mieć miejsce przez

obydwa boczne przyłącza ciśnienia. Gdy używa się tylko jednego przewodu ciśnieniowego, do nieużywanego przyłącza należy przykr maskującą.

Ilustracja

Î Odkręcić korek na króćcu wlewowym i

wlewać wodę, aż do przelania.

Î Pokrywę mocno nakręcić na króciec

wlewowy.

Wskazówka: Jeżeli ma być przetaczana woda zawierająca piasek, pilnie zaleca się używanie dodatkowego filtra wstępnego (patrz wyposażenie specjalne). Należy go zamontować po stronie ssącej pompy, między wężem ssącym a pompą.

ęcić pokrywę

86 Polski

Deutsch 7

Page 87

Praca urządzenia Zakończenie pracy

몇 Uwaga

Eksploatacja pompy może odbywać się jedynie w pozycji leżącej!

Wskazówka:Przed każdym użyciem należy się upewnić, iż urządzenie podłączone jest w sposób opisany w rozdziale Przygotowanie, gdyż włożenie wtyku sieciowego pociąga za sobą natychmiastowe uruchomienie.

Î Włożyć wtyczkę sieciową do gniazdka.

Rysunek

Wskazówka: w celu skrócenia czasu zasysania wąż ciśnieniowy podnieść na ok. 1 m Î Włączyć urządzenie przy użyciu

włącznika / wyłącznika.

Î odczekać, aż pompa zassie wodę i

zacznie ją równomiernie tłoczyć,

Î Urządzenie jest teraz gotowe do pracy.

몇 Uwaga

Przy braku dopływu wody wzgl. dłuższej przerwie w poborze wody, woda w głowicy pompy nagrzewa się przy działającej pompie! W tym ustawieniu eksploatacyjnym pompę można uruchomić maksymalnie na 3 minuty. Gdy pompa używana jest w takim stanie przez dłuższy czas, nagrzewa się metalowa obudowa pompy i istnieje niebezpieczeństwo poparzenia! Na taki wypadek pompa dysponuje zabezpieczeniem termicznym, które wyłącza pompę.

Î w przypadku tłoczenia wody z

dodatkami, po każdym użyciu pompę należy przepłukać czystą wodą.

Î Wyłączyć urządzenie. Î Wyciągnąć wtyczkę z gniazdka.

Czyszczenie i konserwacja

Rysunek

Î Odkręcić nakrętkę króćca wlewowego.

Filtr wstępny należy regularnie

kontrolować pod względem zabrudzenia. W przypadku widocznego zabrudzenia postępować w sposób następujący:

Î Wyjąć filtr wstępny i wyczyścić pod

bieżącą wodą.

Î Wypłukać resztki zanieczyszczeń

znajdujące się w dolnym obszarze króćca wlewowego poprzez przyłącza przewodu ciśnieniowego; w tym celu położyć pompę na boku i spryskać wodą.

Î Włożyć wyczyszczony filtr wstępny Î Mocno nakręcić korek na króciec

wlewowy.

Przechowywanie

Î Opróżnić pompę z wody używają

króćca wlewowego lub przyłączy przewodu ciśnieniowego.

Î Urządzenie należy przechowywać w

miejscu zabezpieczonym przed mrozem.

Î W celu oszczędzenia miejsca można

pompę przechowywać w pozycji pionowej.

8 Deutsch

Polski 87

Page 88

Deklaracja CE

CEO

Head of Approbation

Niniejszym oświadczamy, że określone poniżej urządzenie odpowiada pod względem koncepcji, konstrukcji oraz wprowadzonej przez nas do handlu wersji obowiązującym wymogom dyrektyw UE dotyczącym wymagań w zakresie bezpieczeństwa i zdrowia. Wszelkie nie uzgodnione z nami modyfikacje urządzenia powodują utratę ważności tego oświadczenia.

Produkt: Pompa Typ: 1.645-xxx Obowiązujące dyrektywy WE

2006/95/WE 2004/108/WE 2000/14/WE

Zastosowane normy zharmonizowane

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 60335–1 EN 61000–3–2: 2006 EN 61000–3–3: 2008 EN 62233: 2008

Zastosowane specyfikacje:

EN 60335–2–41

Poziom mocy akustycznej dB(A)

GP 60 M5 EN ISO 20361 Zmierzony: 71 Gwarantowany:73

Z upoważnienia zarządu przedsiębiorstwa.

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) tel.: +49 7195 14-0 faks: +49 7195 14-2212

88 Polski

Deutsch 9

Page 89

Wyposażenie specjalne

Rysunki wyposażenia specjalnego przedstawionego poniżej znajdują się na stronie 4 niniejszej instrukcji.

6.997-350.0 Garnitur ssawny 3,5 mHermetyczny wąż ssący, w pełni gotowy do podłączenia, z filtrem ssącym i z zabezpieczeniem

6.997-349.0 Garnitur ssawny 7,0

6.997-348.0 Wąż ssący 3,5 m Hermetyczny wąż ssący, w pełni gotowy do

6.997-347.0 Wąż ssący, miara

metrowa 3/4“(19 mm) 25 m

6.997-346.0 Wąż ssący, miara

metrowa 1“(25,4 mm) 25 m

6.997-345.0 Filtr ssący Basic 3/4“

(19 mm)

6.997-342.0 Filtr ssący Basic 1“

(25,4 mm)

6.997-341.0 Filtr ssący Premium Do podłączenia do miary metrowej węża

6.997-343.0 Filtr wstępny

(przepływ do 3000 l/ h)

6.997-344.0 Filtr wstępny

(przepływ do 6000 l/ h)

przed cofaniem wody. Możliwe użycie również jako przedłużacz węża ssącego. Wąż 3/4“(19 mm) z gwintem podłączeniowym G1(33,3 mm).

bezpośredniego podłączenia do pompy. Jako przedłużacz do garnituru ssawnego lub do użytku z filtrami ssącymi. Wąż 3/4“(19 mm) z gwintem podłączeniowym G1(33,3 mm).

Hermetyczny wąż spiralny do przycinania pojedynczych długości węża. Z możliwością użycia jako indywidualny garnitur ssawny w połączeniu ze złączką i filtrem ss

Do podłączenia do miary metrowej węża ssawnego. Zabezpieczenie przed cofaniem wody skraca czas ponownego zasysania. (Wraz z zaciskami wężowymi)

ssawnego. Zabezpieczenie przed cofaniem wody skraca czas ponownego zasysania. (Wraz z zaciskami wężowymi). Wytrzymałe wykonanie z tworzywa sztucznego i metalu. Pasuje do węży 3/4“ (19 mm) lub 1“(25,4 mm).

Filtr przedni pompy do ochrony pompy przed grubymi cząstkami brudu lub piasku. Wkład filtra możne wyjąć w celu jego wyczyszczenia. Z gwintem przyłączeniowym G1 (33,3 mm).

ącym.

10 Deutsch

Polski 89

Page 90

6.997-359.0 Element przyłączeniowy pompy G1 (33,3 mm).

Pasuje do węży 3/4“ (19 mm) lub 1“(25,4 mm). Z gwintem przyłączeniowym G1 (33,3 mm). Włącznie z zaworem zwrotnym, uszczelką płaską i zaciskiem wężowym. Gdy używa się z pompami ogrodowymi, zastosować uszczelkę płaską.

6.997-352.0 Złączka do pompy G1“ (33,3 mm) na G1“ (33,3 mm)

6.997-354.0 Złączka do pompy

/4“ (41,9 mm) na

G1“ (33,3 mm)

6.997-357.0 Elektroniczny wyłącznik ciśnieniowy

6.997-356.0 Przełącznik pływakowy

6.997-358.0 Zestaw przyłączeniowy Basic G1(33,3 mm)

6.997-340.0 Zestaw przyłączeniowy Premium G1(33,3 mm)

Do połączenia pomp o gwincie wewnętrznym do przyłączy wody.

Idealny do przetworzenia pompy ogrodowej w automat do wodociągu domowego. W przypadku braku wody pompa automatycznie się włącza i wyłącza. Gdy przez pompę nie przepływa woda, zabezpieczenie pompy przed pracą na sucho chroni ją przed uszkodzeniem i automatycznie ją wyłącza. Z gwintem przyłączeniowym G1“ (33,3 mm).

Włącza wzgl. wyłącza pompę automatycznie w zależności od poziomu w zbiorniku wody. Ze specjalnym kablem przyłączeniowym o dług. 10 m.

Do przyłączania węży wodnych 1/2“(12,7 mm) do pompy z gwintem przyłączeniowym G1(33,3 mm).

Do przyłączania węży wodnych 3/4“(25,4mm) do pompy z gwintem przyłączeniowym G1(33,3 mm). Na podwyższony przepływ wody.

90 Polski

Deutsch 11

Page 91

Usuwanie usterek

몇 Uwaga

Aby wykluczyć zagrożenia, naprawy i montaż części zamiennych mogą być przeprowadzane jedynie przez autoryzowany serwis. Przed przystąpieniem do wszelkich prac w obrębie urządzenia należy wyłączyć urządzenie i odłączyć przewód sieciowy od zasilania.

Zakłócenie Przyczyna Usuwanie usterek

Pompa pracuje albo nie przetacza

Pompa się nie uruchamia albo w czasie pracy nagle się zatrzymuje

Powietrze w pompie patrz rozdział „Przygotowanie“ rys. D

i E oraz rozdział „Eksploatacja“ rys. F

Zapchany przewód ssący Wyjąć wtyczkę z gniazdka i

wyczyścić przewód ssący

Zanieczyszczony filtr wstępny

Przerwany dopływ prądu Sprawdzić bezpieczniki i połączenia

Termiczny wyłącznik ochronny wyłączył pompę z powodu przegrzania silnika.

Zabezpieczenie termiczne pompy spowodowało wyłączenie pompy z powodu zbyt długiego, nieprzerwanego tłoczenia wody.

Wyjąć filtr wstępny i wyczyścić pod wodą bieżącą, ewent. wypłukać resztki zanieczyszczeń króćca wlewowego używając przyłączy przewodu ciśnieniowego.

elektryczne

Wyjąć wtyczkę sieciową, sch pompę, a przed ponownym uruchomieniem sprawdzić, czy szczeliny wentylacyjne w obudowie są dostępne. Gdy problem pojawia się ponownie, zanieść pompę do naprawy.

Wyjąć wtyczkę sieciową, schłodzić pompę. Może to nieco potrwać. Następnie ponownie uruchomić pompę.

łodzić

12 Deutsch

Polski 91

Page 92

Zakłócenie Przyczyna Usuwanie usterek

Wydajność pompy spada lub jest zbyt niska

Zapchany przewód ssący Wyjąć wtyczkę z gniazdka i

wyczyścić przewód ssący

Zanieczyszczony filtr wstępny

Wyjąć filtr wstępny i wyczyścić pod wodą bieżącą, ewent. wypłukać resztki zanieczyszczeń króćca wlewowego używając przyłączy przewodu ciśnieniowego.

Nieszczelność po stronie ssania

Wydajność pompy zależy od wysokości tłoczenia i podłączonego obwodu

Kontrola strony wlotowej pod kątem nieszczelności.

Przestrzegać maks. wysokości tłoczenia, por. Dane techniczne, a w razie potrzeby wybrać wąż o większej średnicy lub krótszej długoś

ci węża.

W przypadku pytań lub usterek prosimy zwrócić się do najbliższego oddziału firmy Kärcher. Adres znajduje się na odwrocie.

92 Polski

Deutsch 13

Page 93

Dane techniczne

GP 60 M 5

Napięcie V 230 - 240

Częstotliwość Hz 50

Moc P

znam.

W 1400

Maks. wydajność l/h 6000

Maks. wysokość ssania m 8

Maks. ciśnienie MPa

0,6 (6,0)

(bar)

Maks. wys. tłoczenia m 60

Maks. wielk. ziarna przetłaczanych cząstek brudu mm 1

Ciężar kg 13,0

Wartości określone zgodnie z EN ISO 20361

Poziom ciśnienie akustycznego L Niepewność pomiaru K

Poziom mocy akustycznej L

+ Niepewność pomiaru KWAdB(A) 73

dB(A) dB(A)

Zmiany techniczne zastrzeżone!

Możliwy przepływ jest tym większy:

- im mniejsza jest wysokość zasysania i tłoczenia

- im większa jest średnica używanych węży

- im krótsze są używane węże

- im mniej straty ciśnienia powodują zamknięte akcesoria

14 Deutsch

Polski 93

Page 94

Шановний покупець!

Перед використанням

пристрою прочитайте цю інструкцію з експлуатації і дотримуйтесь неї. Збережіть цю інструкцію з експлуатації для пізнішого використання чи для наступних власників.

Правильне застосування

Цей пристрій призначається для приватного використання і не пристосований до навантажень промислового використання. Виробник не несе відповідальності за збитки, завдані невідповідним або неправильним використанням пристрою.

Допустимі для перекачування рідини:

Споживча вода

  Колодязна вода  Джерельна вода  Дощова вода  Вода у ванній (за умови відповідного

дозування добавок)

몇 Увага

Пристрій не призначений для транспортування питної води. Не дозволяється перекачування їдких, легкозаймистих або вибухонебезпечних речовин (наприклад, бензин, гас, нітророзчин), жирів, масел, нафти, солоної води і стоків з туалетів і замуленої води, що має меншу плинність, ніж вода. Температура рідини, що перекачується, не повинна перевищувати 35°C. Пристрій не призначений для безперервної роботи (наприклад, тривалого перекачування в ставку) або для стаціонарної установки (наприклад, використовувати як піднімальний механізм, фонтанний насос).

Охорона довкілля

Матеріали упаковки піддаються переробці для повторного

насоса

використання. Будь ласка, не викидайте пакувальні матеріали разом із домашнім сміттям, віддайте їх для повторного використання.

Старі пристрої містять цінні матеріали, що можуть

використовуватися повторно. Тому, будь пристрої за допомогою спеціальних систем збору сміття.

Інструкції із застосування компонентів (REACH)

Актуальні відомості про компоненти наведені на веб-вузлі за адресою:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

ласка, утилізуйте старі

Гарантія

У кожній країні діють умови гарантії, наданої відповідною фірмоюпродавцем. Неполадки в роботі пристрою ми усуваємо безплатно протягом терміну дії гарантії, якщо вони викликані браком матеріалу помилками виготовлення. У випадку чинності гарантії звертіться до продавця чи в найближчий авторизований сервісний центр з документальним підтвердженням покупки.

чи

Правила безпеки

 Небезпека для життя

При недотриманні вказівок по техніці безпеки існує небезпека для життя від електричного струму!

 Перевіряти підключення приладу до

мережі на предмет пошкодження перед кожним використанням. Замініть дефектний провід через авторизовану сервісну службу/ електрика.

 Всі електричні штепсельні з'єднання

повинні перебувати в захищеному від затоплення місці.

 Непридатні подовжувачі можуть

небезпечними. На відкритому повітрі використовуйте лише придатний для

бути

94 Українська

Deutsch 5

Page 95

цього подовжувальний кабель з відповідним маркуванням та достатнім діаметром кабелю.

Штекери та з’єднання подовжувача, що використовується, повинні бути захищеними від попадання краплин води.

 Не використовуйте мережний кабель

живлення для транспортування або фіксації приладу.

 Для того щоб від’єднати пристрій від

мережі потрібно тягнути не за з’єднувальний шнур,

 Не тягнути з’єднувальний шнур через

гострі кути та не затискати його.

 Встановити пристрій в стійкому і

захищеному від переливу положенні.

 Не експлуатувати пристрій тривалий

час під час дощу або у вологу погоду.

 Зазначена напруга на заводській

табличці повинна збігатися з напругою у джерелі току.



Щоб уникнути небезпеки, ремонт і установку запасних деталей повинні виконувати тільки авторизовані сервісні центри.

 При відсутності подачі води або при

закритому клапані на стороні тиску залишити насос включеним не більш, ніж на 3 хвилини. У цьому режимі вода в насосі може нагрітися та спричинити опіки! Металевий корпус насоса нагрівається і виникає опіку. У випадку перегріву насос відключається.

 Не можна використовувати насос як

занурювальний насос.

 При використанні насосу біля

плавальних басейнів, садових ставків або фонтанів дотримуватися мінімальної відстані 2 м і захистити прилад від зісковзування у воду.

 Стежити за електричними захисними

пристроями:

а за штекер.

небезпека

Використовувати занурювальні насоси в басейнах, садових ставках та фонтанах захисту від струму витоку з номінальним струмом витоку 30 мА. Забороняється використовувати насос, якщо в басейні або ставку перебувають люди.

З міркувань безпеки, ми рекомендуємо використовувати пристрій з автоматом захисту від струму витоку (витоку 30 мА).

Електричні з'єднання повинні виконуватися тільки електриком. Слід обов'язково дотримуватися національних вимог!

Австрії насоси для використання в

басейнах і садових ставках, обладнані фіксованим з’єднувальним трубопроводом, згідно з ЦVE B/EN 60555 частина 1 - 3, повинні живитись від схваленого ЦVE розділового трансформатора, причому не повинна перевищуватись номінальна напруга 230В.

Цей пристрій не призначено для використання людьми (у тому числі й дітей) з обмеженими фізичними, сенсорними або розумовими здатностями або особами з відсутністю досвіду й/або знань, за винятком випадків, якщо за забезпеченням безпеки їхньої роботи спостерігають спеціально підготовлені особи або вони одержують від них вказівки, що стосуються використання пристрою. Необхідно стежити за дітьми, не дозволяти їм грати із пристроєм.

тільки з автоматом

6 Deutsch

Українська 95

Page 96

Значки

Небезпека опіку об гарячу поверхню! Цей символ розташовується на корпусі голівки насоса Inox, яка може нагріватися при відсутності подачі води або закритому клапані на стороні нагнітання.

Введення в експлуатацію

Перед використанням насосу обов'язково додержуйтесь правил безпеки!

Опис пристрою

1 Мережевий кабель зі штекером 2 Алюмінієва рукоятка для носіння 3 Підключення G1(33,3 мм) напірний

трубопровід

4 Кришка і фільтр грубого очищення 5 Заливний патрубок 6 Підключення G1(33,3 мм)

всасувальний трубопровід

7 З'єднальна деталь G1 (33,3 мм) на

G1 (33,3 мм) 8 Ковпачок 9 Висувна роликова рукоятка 10 Вимикач 11 Ніжка для зберігання у

вертикальному положенні 12 Колісна 13 Колесо з ковпаком

Малюнок

Î Зняти ковпак з колеса.

Для цього слід нажати раму, що

кріпиться до ковпака колеса позаду. Î Вставити ковпак колеса в корпус

пристрою до клацання.

Звернути увагу на те, щоб два

пластмасових штифти на ковпаку

колеса ввійшли у два нижніх отвори

на пристрої.

ніша

Підготовка

Î Загвинтити та затягти гвинт

Малюнок

Î Проштовхнути колесо в колісну нішу.

Для цього слід вставити до клацання ковпак колеса в передбачений для колеса отвір.

Малюнок

Î Витягти до упору роликову рукоятку і

перемістити насос до місця роботи.

Малюнок

Î Підключити всасувальний і напірний

трубопровід з додатковим приладдям фірми "Керхер" G1“(33,3 мм).

Î При експлуатації можна

використовувати обидва приєднання до трубопроводу, що перебуває під тиском. При використанні лише напірного трубопроводу на невикористовуваний елемент з'єднання слід нагвинтити ковпачок.

Малюнок

Î Відкрутити кришку на заливному

патрубку і заповнити воду до переливу.

Î Міцно прикрутити кришку на

заливний патрубок.

Вказівка: Якщо необхідно перекачування запесоченої води, ми настійливо рекомендуємо використання додаткового фільтра очистки (див. "Спеціальне обладнання"). Змонтувати його на стороні всмоктування насоса, між всмоктувальним шлангом та насосом.

попередньої

96 Українська

Deutsch 7

Page 97

Експлуатація Закінчення роботи

몇 Увага

Експлуатація насоса дозволяється тільки в горизонтальному положенні.

Вказівка:Перед кожним введенням в експлуатацію необхідно переконатися, що пристрій підключений згідно з положеннями, викладеними в розділі Підготовка, оскільки підключення мереженого штекера до мережі електроживлення може мати наслідком негайний запуск.

Î Вставте мережевий штекер у

розетку.

Малюнок

Порада: підняти напірний шланг на висоту часу всмоктування

Î Вимикання пристрою здійснюється за

Î Почекати, поки насос не буде

Î Пристрій готовий до роботи.

몇 Увага

Під час роботи насоса при відсутності подачі води або при тривалій перерві в заборі води вода може нагріватися в головній частині насоса. Експлуатувати насос в цьому робочому стані макс. 3 хвилини. Якщо насос працює в даному режимі протягом тривалого часу, то металевий корпус насоса нагрівається і виникає небезпека опіку! На цей випадок системою захисту від перегріву, що відключає насос.

прибл. 1 м з метою скорочення

допомогою вимикача Вкл./Викл.

всасувати і рівномірно качати.

насос оснащується

Î При подачі води з добавками

полоскати насос чистою водою після кожного вживання.

Î Виключіть пристрій. Î Витягнути штепсель з розетки.

Догляд, технічне

обслуговування

Малюнок

Î Відкрутити кришку на патрубку

заповнення.

Î Регулярно перевіряти попередній

фільтр на наявність забруднень. У випадку видимих забруднень діяти таким чином:

Зняти попередній фільтр і почистити

під проточною водою.

Î Видалити залишки бруду з нижньої

області заливної горловини через елемент з'єднання напірного трубопроводу, для цього покласти насос на бік і промити.

Î Вставити почищений фільтр для

попереднього очищення

Î Міцно прикрутити кришку заливної

горловини.

Зберігання

Î Злити воду з насоса через заливну

горловину або елемент з'єднання напірного водопроводу.

Î Прилад слід зберігати в захищеному

від морозу приміщенні.

Î Для компактного зберігання насос

можна встановлювати вертикально.

8 Deutsch

Українська 97

Page 98

Заява про відповідність

CEO

Head of Approbation

нормам CE

Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У випадку неузгодженої з нами зміни машини ця заява втрачає свою силу.

Продукт: Насос Тип: 1.645-xxx Відповідна директива ЄС

2006/95/ЄС 2004/108/ЄС 2000/14/ЄС

Прикладні гармонізуючі норми

EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 60335–1 EN 61000–3–2: 2006 EN 61000–3–3: 2008 EN 62233: 2008

Застосовані специфікації:

EN 60335–2–41

Рівень потужності dB(A)

GP 60 M5 EN ISO 20361

Виміряний:71 Гарантований:73

Ті, хто підписалися діють дорученням керівництва.

Alfred Kaercher GmbH & Co. KG Alfred-Kaercher-Str. 28 - 40 71364 Winnenden (Germany)

Тел.: +49 7195 14-0 Факс: +49 7195 14-2212

98 Українська

за запитом та

Deutsch 9

Page 99

Спеціальне оснащення

Зображення зазначених далі спеціального приладдя ви знайдете на сторінці 4 даного керівництва.

6.997-350.0 Всмоктувальна гарнітура 3,5 м

6.997-349.0 Всмоктувальна гарнітура 7,0 м

6.997-348.0 Всмоктувальний шланг 3,5 м

6.997-347.0 Всмоктувальний шланг, що продається на метри 3/4"(19 мм)

25 м

6.997-346.0 Всмоктувальний

шланг, продається на метри 1"(25,4 мм)

25 м

6.997-345.0 Всмоктувальний фільтр Basіc 3/4" (19мм)

6.997-342.0 Всмоктувальний фільтр Basіc 1" (25,4мм)

що

Повністю готовий до підключення, вакуумщільний всмоктувальний шланг із всмоктувальним фільтром і системою зупинки зворотного потоку. Також застосовується як подовжувач всмоктувального шлангу. 3/4"(19 мм) шланг із з'єднальним різьбленням G1(33,3 мм)

Повністю готовий до підключення, вакуумщільний всмоктувальний шланг для прямого підключення до насоса. Для подовження використання з всмоктувальними фільтрами. 3/

4"(19 мм) шланг із з'єднальним різьбленням G1 (33,3 мм)

Вакуумщільний спіральний шланг для нарізки окремих шлангів необхідної довжини. Сполучений зі з'єднальними деталями й всмоктувальним фільтром, застосовується в якості окремої всмоктувальної гарнітури.

Для підключення до всмоктувального шланга, що продається на метри. Система зупинки зворотного потоку зменшує час повторного всмоктування. (включаючи клеми шлангів)

всмоктувальної гарнітури або для

6.997-341.0 Всмоктувальний фільтр Premіum

10 Deutsch

Для підключення до всмоктувального шланга, що продається на метри. Система зупинки зворотного потоку зменшує час повторного всмоктування. (включаючи клеми шлангів). Міцне металопластикове виконання. Підходить для шлангів 3/4"(19мм) або 1"(25,4мм).

Українська 99

Page 100

6.997-343.0 Фільтр грубого очищення (витрата до 3000 л/ч)

6.997-344.0 Фільтр грубого очищення (витрата до 6000 л/ч)

6.997-359.0 З'єднальна деталь насоса G1 (33,3 мм)

6.997-352.0 Насоси з'єднальна деталь

G1" (33,3 мм) на G1" (33,3мм)

6.997-354.0 Насоси з'єднальна деталь

/4“ (41,9мм) на

G1 G1“ (33,3мм)

Фільтр грубого очищення насоса для захисту насоса від великих часток бруду або піску. Фільтрувальну вставку можна вийняти для подальшого очищення. Зі з'єднальним різьбленням G1(33,3 мм).

Підходить для шлангів 3/4" (19мм) або 1"(25,4мм). Зі з'єднальним різьбленням G1(33,3 мм). Включаючи зворотний клапан, плоске ущільнення і клему шланга. При застосуванні як садовий насос слід встановити плоске ущільнення.

Для з'єднання насосів із внутрішнім різьбленням підключення води.

6.997-357.0 Електронний манометричний вимикач

6.997-356.0 Поплавковий вимикач

6.997-358.0 Набір для підключення Basіc

G1(33,3мм)

6.997-340.0 Набір для підключення Premium G1 (33,3мм)

100 Українська

Ідеально підходить для переустаткування садового насоса в автомат побутового водопостачання. Залежно від потреби у воді, насос автоматично вмикається й потім вимикається. Якщо через насос не нагнітається вода, запобіжник від роботи насухо захищає насос від ушкоджень і автоматично вимикає його. Зі з'єднальними різьбленням G1" (33,3

мм

Автоматично вмикає та вимикає насос залежно від рівня води в резервуарах. З 10 метровим спеціальним живильним кабелем.

Для підключення до 1/2"(12,7 мм) гумових шлангів у насосах зі з'єднальними різьбленням G1(33,3 мм).

Для підключення до 3/4"(25,4 мм) гумових шлангів у

насосах зі з'єднальними різьбленням

G1(33,3 мм). Для підвищеного витоку води.

Deutsch 11
