Karcher AF 20 User guide

Air Purifier AF 20

Deutsch 4
English 8
Français 12
Italiano 16
Español 20
Português 24
Nederlands 29
Türkçe 33
Svenska 37
Suomi 41
Norsk 45
Dansk 49
Eesti 53
Latviešu 57
Lietuviškai 61
Polski 65
Magyar 69
Čeština 73
Slovenčina 77
Slovenščina 82
Româneşte 86
Hrvatski 90
Srpski 94
Ελληνικά 98
Русский 102
Українська 107
Қазақша 112
Български 11 6

ﺔﻴﺑﺮﻌﻟﺍ

124

59699440

(03/23)

A3B C D

2

E F G

H I J

K

Inhalt

Allgemeine Hinweise ........................................... 4

Sicherheitshinweise............................................. 4

Bestimmungsgemäße Verwendung .................... 4

Umweltschutz ...................................................... 4

Zubehör und Ersatzteile ...................................... 4

Lieferumfang ....................................................... 4

Garantie............................................................... 5

Gerätebeschreibung ............................................ 5

Filter einsetzen .................................................... 5

Bedienung ........................................................... 5

Transport und Lagerung...................................... 6

Pflege und Wartung............................................. 6

Hilfe bei Störungen.............................................. 7

Technische Daten ................................................ 7

Allgemeine Hinweise

Lesen Sie vor der ersten Benutzung
des Geräts diese Originalbetriebsanlei­tung und das Kapitel Sicherheitshinwei-

Bewahren Sie die Originalbetriebsanleitung für späte­ren Gebrauch oder für Nachbesitzer auf.

se. Handeln Sie danach.

Sicherheitshinweise

Gefahrenstufen

 GEFAHR

● Hinweis auf eine unmittelbar drohende Gefahr, die zu

schweren Körperverletzungen oder zum Tod führt.

몇 WARNUNG

● Hinweis auf eine möglicherweise gefährliche Situati-

on, die zu schweren Körperverletzungen oder
Tod führen kann.

몇 VORSICHT

● Hinweis auf eine möglicherweise gefährliche Situati-

on, die zu leichten Verletzungen führen kann.

zum

ACHTUNG

● Hinweis auf eine möglicherweise gefährliche Situati-

on, die zu Sachschäden führen kann.

Allgemeine Sicherheitshiweise

 GEFAHR ● Schließen Sie das Gerät nur an

Wechselstrom an. Die angegebene Spannung auf dem
Typenschild muss mit der Spannung der Stromquelle
übereinstimmen. ● Fassen Sie Netzstecker und Steck­dose niemals mit feuchten Händen an. ● Erstickungs-
gefahr. Halten Sie Verpackungsfolien von Kindern fern.

● Der Betrieb in explosionsgefährdeten Bereichen ist
untersagt.

몇 WARNUNG ● Personen mit verringerten phy-

sischen, sensorischen oder geistigen Fähigkeiten oder
Mangel an Erfahrung und Wissen dürfen das Gerät nur
benutzen, wenn sie beaufsichtigt werden oder bezüg­lich des sicheren Gebrauchs des Geräts unterwiesen
wurden und die daraus resultierenden Gefahren verste­hen. ● Kinder ab 8 Jahren dürfen das Gerät betreiben,
wenn sie durch eine für ihre Sicherheit zuständige Per­son in der Anwendung unterwiesen wurden oder beauf­sichtigt werden und wenn sie die daraus resultierenden
Gefahren verstanden haben. ● Kinder dürfen mit dem
Gerät nicht spielen. ● Beaufsichtigen Sie Kinder, um si­cherzustellen, dass sie nicht mit dem Gerät spielen.

● Kinder dürfen Reinigung und Anwenderwartung nur

unter Aufsicht durchführen. ● Prüfen Sie die Netzan­schlussleitung mit Netzstecker vor jedem Betrieb auf
Schäden. Nehmen Sie ein Gerät mit beschädigter Netz­anschlussleitung nicht in Betrieb. Lassen Sie eine be­schädigte Netzanschlussleitung unverzüglich durch
den autorisierten Kundendienst / Elektro-Fachkraft aus­tauschen. ● Schalten Sie das Gerät vor allen Pflege­und Wartungsarbeiten aus und ziehen Sie den Netzste­cker.

몇 VORSICHT ● Ziehen Sie den Netzstecker

nicht am Netzkabel aus der Steckdose. ● Lassen Sie
Reparaturarbeiten, den Einbau von Ersatzteilen und Ar­beiten an elektrischen Bauteilen nur vom autorisierten
Kundendienst durchführen. ● Lufteinlass und -auslass
dürfen nicht verdeckt werden. ● Schalten Sie das Gerät
nach jedem Gebrauch aus und ziehen Sie den Netzste­cker. ● Stellen Sie das Gerät nicht in der Nähe einer
Wärmequelle auf. ● Das Gerät ist kein Ersatz für ange­messenes Lüften. ● Das Gerät muss einen ebenen,
standfesten Untergrund haben. ● Verwenden Sie nur
Zubehör und Ersatzteile, die vom Hersteller freigege­ben sind. Original-Zubehör und Original-Ersatzteile bie­ten die Gewähr für einen sicheren und störungsfreien
Betrieb des Geräts. ● Verwenden Sie das Gerät nicht in
feuchter Umgebung oder in Räumen mit hohen Umge­bungstemperaturen, z.B. Badezimmer.

Bestimmungsgemäße Verwendung

Verwenden Sie das Gerät ausschließlich gemäß der in
dieser Betriebsanleitung aufgeführten Beschreibungen
und Sicherheitshinweisen als Luftreiniger.

● Das Gerät ist zur Verwendung als Luftreiniger be­stimmt.

● Das Gerät ist für den privaten und gewerblichen Ge­brauch geeignet.

● Das Gerät ist ausschließlich zur Verwendung in In­nenräumen bestimmt.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bit­te Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten
wertvolle recyclebare Materialien und oft Be­standteile wie Batterien, Akkus oder Öl, die bei

falschem Umgang oder falscher Entsorgung eine
potenzielle Gefahr für die menschliche Gesundheit und
die Umwelt darstellen können. Für den ordnungsgemä­ßen Betrieb des Geräts sind diese Bestandteile jedoch
notwendig. Mit diesem Symbol gekennzeichnete Gerä­te dürfen nicht mit dem Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie un­ter: www.kaercher.de/REACH

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwen­den, sie bieten die Gewähr für einen sicheren und stö­rungsfreien Betrieb des Geräts.
Informationen über Zubehör und Ersatzteile finden Sie
unter www.kaercher.com.

Lieferumfang

Der Lieferumfang des Geräts ist auf der Verpackung ab­gebildet. Prüfen Sie beim Auspacken den Inhalt auf
Vollständigkeit. Bei fehlendem Zubehör oder bei Trans­portschäden benachrichtigen Sie bitte Ihren Händler.

4 Deutsch

In jedem Land gelten die von unserer zuständigen Ver­triebsgesellschaft herausgegebenen Garantiebedin­gungen. Etwaige Störungen an Ihrem Gerät beseitigen
wir innerhalb der Garantiefrist kostenlos, sofern ein Ma­terial- oder Herstellungsfehler die Ursache sein sollte.
Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an
Ihren Händler oder die nächste autorisierte Kunden­dienststelle.
(Adresse siehe Rückseite)

Gerätebeschreibung

Garantie

Abbildungen siehe Grafikseite.

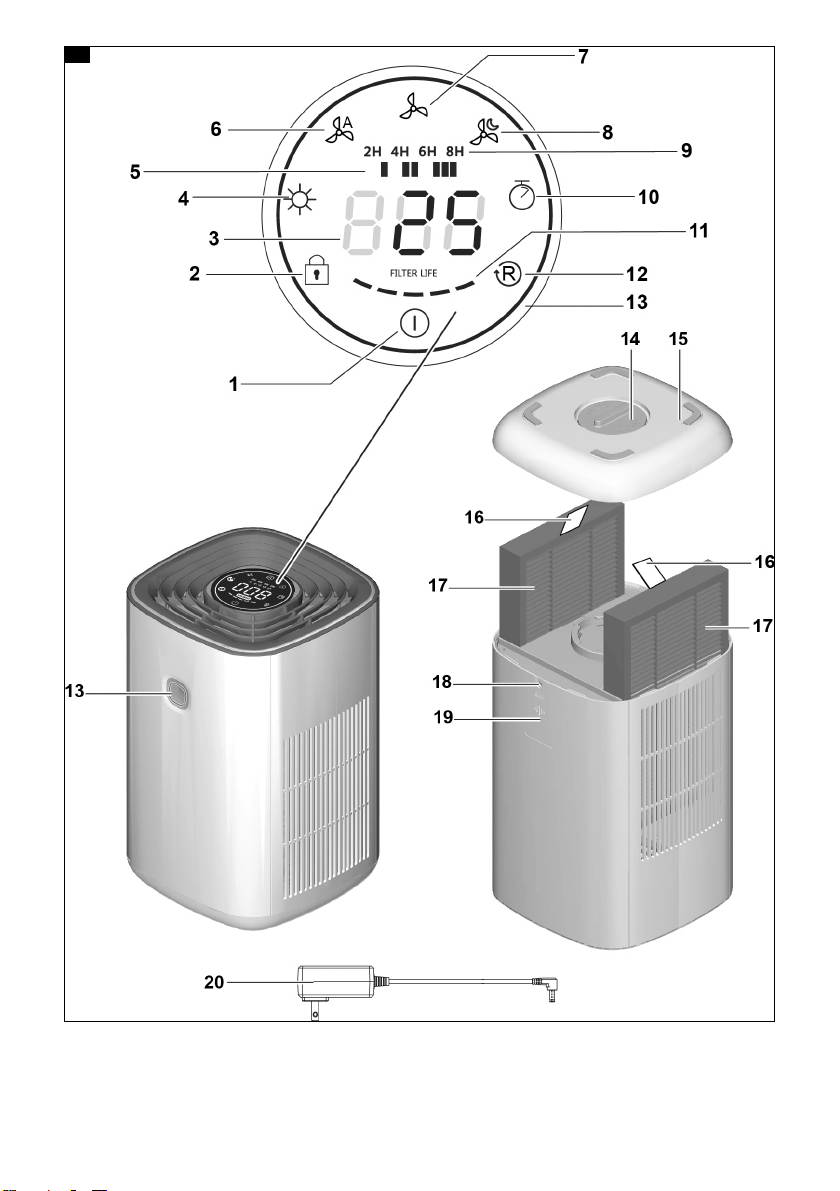

Abbildung A

1 Bedientaste Gerät Ein- / Aus
2 Bedientaste Funktionssperrung
3 Displayanzeige PM 2,5 Index Luftqualität
4 Bedientaste Display Ausschalten
5 Displayanzeige Lüfterstufe
6 Bedientaste Automodus Ein- / Aus
7 Bedientaste Lüfterstufe
8 Bedientaste Schlafmodus Ein- / Aus

9 Displayanzeige Timer
10 Bedientaste Timer
11 Displayanzeige Filterlebensdauer
12 Bedientaste Filterreset

13 Display- und Geräteanzeige Luftqualität
14 Verriegelung Filterabdeckung
15 Filterabdeckung
16 Filterlasche
17 Filter
18 Anschluss Netzteil
19 Gerätesensor
20 Netzadapter

Hinweis

Die Funktionseinstellungen sind nur über die Bedien­tasten und nicht über die Displayanzeigen möglich.

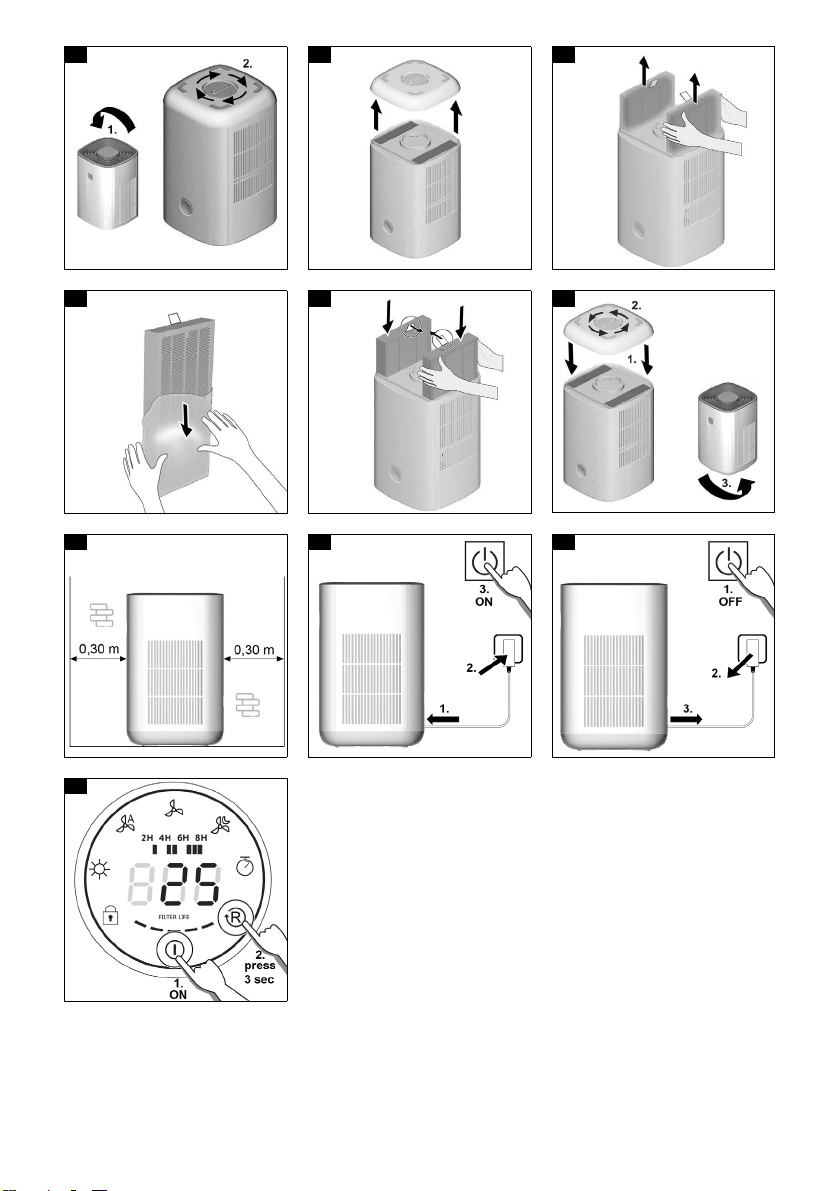

Filter einsetzen

Vor der Erstinbetriebnahme müssen die im Gerät be­reits eingesetzten Feinfilter ausgepackt werden.

1. Das Gerät umdrehen und die Verriegelung der der
Filterabdeckung 45 Grad im Uhrzeigersinn drehen.

Abbildung B

2. Die Filterabdeckung abnehmen.

Abbildung C

3. Die verpackten Filter entnehmen.

Abbildung D

4. Die Filter auspacken.

Abbildung E

5. Die ausgepackten Filter einsetzen. Sicherstellen,
dass die Zuglaschen sichtbar sind und nach innen
zeigen.

Abbildung F

6. Die Filterabdeckung aufsetzen und die Verriegelung
45 Grad gegen den Uhrzeigersinn drehen. Gerät mit
Display nach oben umdrehen.

Abbildung G

7. Das Gerät auf einer ebenen Fläche abstellen. Si­cherstellen, dass nach jeder Seite ein Abstand von
30 cm eingehalten wird.

Abbildung H

Hinweis

Stellen Sie das Gerät nicht auf heiße Oberflächen oder
in die Nähe der Heizung.
Lassen Sie keine Flüssigkeiten oder Fremdmaterialien
(z.B. metallische Gegenstände) in das Gerät gelangen.

8. Stecker des Netzteils in das Gerät und Netzstecker
in die Steckdose stecken.

Abbildung I

Das Gerät ist betriebsbereit

Hinweis

Wir empfehlen Ihnen, das Gerät beim ersten Mal über
Nacht durchlaufen zu lassen, um damit eine Grundrei­nigung Ihres Raumes zu erhalten.

Hinweis

Die Tabelle mit den Stundenangaben der Displaysym­bole für die Filterlebensdauer, siehe Filter ersetzen

Bedienung

Gerät ein- / ausschalten

1. Um das Gerät einzuschalten: Ein-/ Austaste Gerät
drücken.

Abbildung I

Das Gerät startet automatisch.

Hinweis

Nach dem Einschalten leuchten die Anzeigen und Tas­ten auf dem Bedienfeld kurz auf. Der integrierte Luft­qualitätssensor misst automatisch die Luftqualität im
Raum.

2. Nach Bedarf können z. B. folgende Funktionen über
die Bedientasten eingestellt werden:

 Lüfterstufe
 Automodus
 Schlafmodus
 Timer

3. Um das Gerät auszuschalten: Ein-/ Ausschalter Ge­rät drücken.
Die Anzeigen und Tasten auf dem Bedienfeld erlö­schen. Der Gerät ist ausgeschaltet.

Im Automatischen Modus stellt der Luftreiniger je nach
Luftqualität die passende Lüfterstufe ein.
Bei schlechter Luftqualität wird z. B. die Lüfterstufe au­tomatisch hoch gestellt.
Symbol Bedientaste für Automodus:

 Bedientaste Automodus drücken. Der automatische

Modus wird ein- bzw. ausgeschaltet.

Im Schlafmodus läuft der Ventilator mit der geringsten
Geschwindigkeit und daher sehr leise. Alle Leuchtsym­bole sind aus.

● Bedientaste Schlafmodus drücken. Der Schlafmo­dus wird ein- bzw. ausgeschaltet.

Symbol Bedientaste für Schlafmodus:

Automodus einstellen

Schlafmodus einstellen

Deutsch 5

Lüfterstufe einstellen

Je nach Luftqualität kann die Lüfterstufe manuell in Stu­fe I, II oder III eingestellt werden. Bei schlechter Luft­qualität, beispielsweise um Rauch herauszufiltern,
sollte das Gebläse 15 - 20 min auf höchster Geschwin­digkeit (Stufe III) laufen.

Hinweis

Um die Luft effektiv zu reinigen, Fenster und Türen ge­schlossen halten während der Luftreiniger eingeschal­tet ist,

Symbol Bedientaste für Lüfterstufe:

● Bedientaste Lüfterstufe so oft drücken, bis die ge­wünschte Stufe erreicht ist.

Auf dem Bedienfeld wird die gewählte Lüfterstufe
angezeigt.

Timer einstellen

Der Timer kann auf 2, 4, 6 oder 8 h Laufzeit eingestellt
werden. Wenn die eingestellte Zeit abgelaufen ist,
schaltet sich das Gerät automatisch aus. Die Lüfterstufe
kann jederzeit geändert werden.
Symbol Bedientaste für Timer:

Transport und Lagerung

몇 VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr
Beachten Sie bei Transport und Lagerung das Gewicht
des Geräts.

Lagern Sie das Gerät nur in trockenen Innenräumen.

Pflege und Wartung

Reinigung

 GEFAHR

Lebensgefahr durch Stromschlag

Flüssigkeiten können Strom leiten und dadurch zu
schweren bis tödlichen Verletzungen führen.
Ziehen Sie vor Reinigungs- und Wartungsarbeiten im­mer das Netzteil aus der Steckdose.
Tauchen Sie das Gerät oder das Netzteil niemals ins
Wasser.
Reinigen Sie das Gerät oder das Netzteil niemals nass.

1. Das Gerät ausschalten.

2. Das Netzteil aus der Steckdose ziehen.

3. Das Gerät mit einem weichen, trockenen Tuch ab­wischen. Keine scheuernden oder ätzenden Reini­gungsmitteln verwenden.

Filter ersetzen

Der Filter sollte spätestens nach 2500 - 3000 Stunden
Laufzeit gewechselt werden. Wenn das Gerät lauter
wird, ein unangenehmer Geruch von dem Gerät (Filter)
aus geht oder der Filter sichtbar verschmutzt ist, auch
früher. Das Symbol blinkt im Display, um an den not­wendigen Filterwechsel zu erinnern.
Symbol Bedientaste für Filterreset:

 Einschalten: Bedientaste Timer wiederholt drücken,

bis die gewünschte Laufzeit erreicht ist. Die Anzeige
leuchtet auf. Im Bedienfeld wird die eingestellte
Laufzeit angezeigt.

 Ausschalten: Bedientaste Timer solange drücken

bis die Timeranzeige erlischt. Timer ist aus.

Bedienfeld sperren / entsperren

Um eine versehentliche Änderung der Einstellungen zu
verhindern, z. B. durch Kinder oder Haustiere, kann das
Bedienfeld gesperrt werden.
Symbol Bedientaste und Displayanzeige für Bedienfeld
sperren:

● Sperren: Taste 3 s drücken.

● Entsperren: Sperrtaste 3 s drücken.

Anzeige PM 2,5 Luftqualität

Im Display wird die Konzentration von Feinstaub (PM

2.5) numerisch in der Einheit µg/m³ angezeigt. Zusätz­lich wird über einen Farbindex über die Luftqualität in­formiert:

PM 2,5 Luftqualität Farbe

0- 60 Gut Blau
61 - 120 Mäßig Gelb
>120 Schlecht Rot

Je nach Lebensdauer wird folgende Anzahl der Symbo­le angezeigt:

1. Das Gerät ausschalten und Netzteil aus Steckdose

2. Das Gerät umdrehen und die Verriegelung der der

3. Die Filterabdeckung abnehmen.

4. Die Filter entnehmen.

5. Die neuen Filter auspacken.

6. Die ausgepackten Filter einsetzen. Sicherstellen,

6 Deutsch

Anzeige Lebensdauer Filter (h)

2401 - 3000
1801 - 2400

1201 - 1800

601 - 1200
1 - 600

und Gerät ziehen.

Abbildung J

Filterabdeckung 45 Grad im Uhrzeigersinn drehen.

Abbildung B

Abbildung C

Abbildung D

Abbildung E

dass die Zuglaschen sichtbar sind und nach innen
zeigen.

Abbildung F

7. Die Filterabdeckung aufsetzen und die Verriegelung
45 Grad gegen den Uhrzeigersinn drehen. Gerät mit
Display nach oben umdrehen.

Abbildung G

8. Netzteil an Gerät und Steckdose anschließen.

9. Das Gerät einschalten.
a Zur Filterzurücksetzung (Reset) das Symbol

3 s drücken.

Abbildung K

Hilfe bei Störungen

Störungen haben oft einfache Ursachen, die Sie mit Hilfe der folgenden Übersicht selbst beheben können. Im Zwei­felsfall oder bei hier nicht genannten Störungen wenden Sie sich bitte an den autorisierten Kundendienst.

Fehler Ursache Behebung
Gerät lässt sich nicht

einschalten

Display blinkt und Gerät
läuft nicht an

Luftstrom ist verringert Filter verstopft  Filter wechseln, siehe Kapitel Filter erset-

Geruchsbeseitigung in­effektiv

Schlechte Luftqualität Lüfterstufe zu gering  Lüfterstufe erhöhen, siehe Kapitel Lüfter-

Keine elektrische Spannung  Die Steckdose und die Sicherung der

Netzteil defekt  Den Kundendienst kontaktieren, um das

Gerät defekt  Den Kundendienst kontaktieren.
Filterabdeckung nicht korrekt eingesetzt  Filterabdeckung korrekt einsetzen, dabei

Filter nicht ausgepackt  Filter auspacken, siehe Kapitel Filter ein-

Lüfterstufe zu gering  Lüfterstufe erhöhen, siehe Kapitel Lüfter-

Luftauslass ist blockiert  Fremdkörper entfernen.
Schlechte Qualität Umgebungsluft  Fenster öffnen, um Belüftung zu verbes-

Filter verbraucht oder zu lange verwen­det

Lüfterstufe zu gering  Lüfterstufe erhöhen, siehe Kapitel Lüfter-

Durchzug  Fenster und Türen schließen, während das

AF 20: Raumgröße deutlich über 20 m²  Maximale Raumgröße beachten.
Luftschlitze am Gerät blockiert  Erforderliche Abstände zum Gerät einhal-

Filter nicht ausgepackt  Filter auspacken, siehe Kapitel Filter ein-

Filter verstopft oder verunreinigt.  Filter wechseln, siehe Kapitel Filter erset-

Stromversorgung prüfen.

 Den Stecker des Netzteils in eine andere

Steckdose stecken.

Netzteil auszutauschen.

auch auf richtigen Sitz der Filter achten.

zen.

setzen.

stufe einstellen.

sern.

 Filter ersetzen.

stufe einstellen.

stufe einstellen.

Gerät arbeitet.

ten.

 Nichts auf das Gerät legen.

setzen.

zen.

Technische Daten

Elektrischer Anschluss

Netzspannung V DC24V
Phase ~ 1
Netzfrequenz Hz 50 - 60
Nennleistung W 24
Standby W <0,5

Leistungsdaten Gerät

Reinluftfördermenge m
Nutzfläche m
Filtereffizienz bei 0,3μm 99,95%
Maximale Filterstandzeit (abhän-

gig vom Umfeld)

3

/h 220

2

* 20

h 3000

Lüftungsstufen 3

Maße und Gewichte

Gewicht kg 2,7
Länge x Breite x Höhe mm 220x220

Umgebungsbedingungen

Umgebungstemperatur °C - 10 °C -

Ermittelte Werte gemäß EN 60335-2-69

Schalldruckpegel dB(A)
* Bei 3 m Deckenhöhe und 3-fachen Luftwechsel pro

Stunde
Technische Änderungen vorbehalten.

x343

+ 40 °C

26-52

Deutsch 7

Contents

General notes...................................................... 8

Safety instructions ............................................... 8

Intended use........................................................ 8

Environmental protection ..................................... 8

Accessories and spare parts ............................... 8

Scope of delivery ................................................. 8

Warranty.............................................................. 8

Description of the device ..................................... 9

Inserting the filter ................................................. 9

Operation............................................................. 9

Transport and storage......................................... 10

Care and service ................................................. 10

Troubleshooting guide......................................... 10

Technical data ..................................................... 11

General notes

Read these original instructions and the
safety instructions chapter before using
the device for the first time. Act in ac-

Keep these original instructions for future reference or
for future owners.

cordance with them.

Safety instructions

Hazard levels

 DANGER

● Indication of an imminent threat of danger that will

lead to severe injuries or even death.

몇 WARNING

● Indication of a potentially dangerous situation that

may lead to severe injuries or even death.

몇 CAUTION

● Indication of a potentially dangerous situation that

may lead to minor injuries.

ATTENTION

● Indication of a potentially dangerous situation that

may lead to damage to property.

General safety instructions

 DANGER ● Only connect the device to alter-

nating current. The voltage indicated on the type plate
must match the voltage of the power source. ● Never
touch the mains plug and socket with wet hands. ● Risk
of asphyxiation. Keep packaging film out of the reach of
children. ● Operation in explosive atmospheres is pro­hibited.

몇 WARNING ● Persons with reduced physical,

sensory or mental capabilities, or those with a lack of
experience and knowledge, are only allowed to use the
appliance if they are supervised or have been instructed
with respect to using the appliance safely, and under­stand the resultant dangers involved. ● Children from
the age of 8 may use the appliance if they are super­vised or have been instructed in its use by a person re­sponsible for their safety, and if they have understood
the resultant dangers involved. ● Children must not play
with the appliance. ● Children must be supervised to
prevent them from playing with the appliance. ● Chil-
dren may only perform cleaning work and user mainte­nance under supervision. ● Check the power supply
cable with mains plug for damage before operation
each time. Do not put the device into operation with a

damaged power supply cable. Have a damaged power
supply cable replaced immediately by the authorised
customer service / qualified electrician. ● Switch off the
device immediately and remove the mains plug before
performing any care and service work.

몇 CAUTION ● Do not pull the mains plug out the

socket using the power supply cable. ● Have repair
work, installation of spare parts and work on electrical
components carried out by the authorised customer ser­vice only. ● It is prohibited to cover the air inlet and out­let. ● Switch off the device after each use and remove
the mains plug. ● Do not place the device near a heat
source. ● The device is not a replacement for appropri­ate ventilation. ● The device must be placed on an
even, firm subsurface. ● Only use accessories and
spare parts which are approved by the manufacturer.
Only original accessories and original spare parts en­sure that the appliance will run fault-free and safely.

● Do not use the device in damp conditions or in rooms

with high ambient temperatures, e.g. bathroom.

Intended use

In accordance with the descriptions and safety instruc­tions listed in these operating instructions, use the de­vice only as an air purifier.

● The device is intended for use as an air purifier.

● The device is suitable for both private and commercial use.

● The device is intended only for indoor use.

Environmental protection

The packing materials can be recycled. Please
dispose of packaging in accordance with the en­vironmental regulations.
Electrical and electronic devices contain valua­ble, recyclable materials and often components
such as batteries, rechargeable batteries or oil,

which - if handled or disposed of incorrectly - can
pose a potential danger to human health and the envi­ronment. However, these components are required for
the correct operation of the device. Devices marked by
this symbol are not allowed to be disposed of together
with the household rubbish.

Notes on the content materials (REACH)

Current information on content materials can be found
at: www.kaercher.de/REACH

Accessories and spare parts

Only use original accessories and original spare parts. They
ensure that the appliance will run fault-free and safely.
Information on accessories and spare parts can be
found at www.kaercher.com.

Scope of delivery

The scope of delivery for the appliance is shown on the
packaging. Check the contents for completeness when
unpacking. If any accessories are missing or in the event
of any shipping damage, please notify your dealer.

Warranty

The warranty conditions issued by our sales company
responsible apply in all countries. We shall remedy pos­sible malfunctions on your device within the warranty
period free of cost, provided that a material or manufac­turing defect is the cause. In a warranty case, please
contact your dealer (with the purchase receipt) or the
next authorised customer service site.
(See overleaf for the address)

8English

Description of the device

For the illustrations, refer to the graphics page.

Illustration A

1 Operation button for Device On / Off
2 Operation button for Function lock

3 Display PM 2.5 Air quality index
4 Operation button for Switch off display
5 Display for fan level
6 Operation button for Auto mode On / Off
7 Fan level operation button
8 Operation button for Sleep mode On / Off

9 Timer display
10 Operation button for Timer
11 Filter service life display
12 Operation button for Filter reset
13 Air quality display and device display
14 Filter cover lock
15 Filter cover
16 Filter tab
17 filter
18 Connection for power supply unit
19 Device sensor
20 Power adapter

Note

The function settings are only possible via the operation
buttons and not via the displays.

Inserting the filter

Before initial start up, the fine filters already installed in
the unit must be unpacked.

1. Turn the device over, and turn the filter cover lock 45
degrees clockwise.

Illustration B

2. Remove the filter cover.

Illustration C

3. Remove the packed filters.

Illustration D

4. Unpack the filters.

Illustration E

5. Insert the unpacked filters. Ensure that the draw
shackles are visible and point inwards.

Illustration F

6. Put on the filter cover and turn the lock 45 degrees
anticlockwise. Turn the device over with the display
facing upwards.

Illustration G

7. Place the device on a level surface. Ensure that a
distance of 30 cm is maintained to each side.

Illustration H

Note

Do not place the device on hot surfaces or in the imme­diate vicinity of the room heating.
Do not allow any liquids or foreign bodies (e.g. metallic
objects) to enter the device.

8. Insert the plug of the power supply unit into the de­vice and insert the mains plug into the socket.

Illustration I

The device is ready for operation.

Note

The first time you use the device, we recommend allow­ing it to run overnight to perform an initial basic cleaning
of your room.

Note

The table with the hours of the display symbols for the
filter service life, see Replacing the filter

Operation

1. To switch on the device: Press the on/off button on

Note

After the system is switched on, the displays and but­tons on the control panel light up briefly. The integrated
air quality sensor measures the air quality in the room
automatically.

2. If required, the following functions, for example, can

3. To switch off the device: Press the On/Off switch of

In automatic mode, the air purifier sets the appropriate
fan level depending on the air quality.
In the event of poor air quality, for example, the fan level
is automatically set high.
Symbol for the auto mode operation button:

 Press the auto mode operation button. The auto-

In sleep mode, the fan runs at the lowest speed and is
therefore very quiet. All light symbols are off.

● Press the sleep mode operation button. The sleep

Symbol for the sleep mode operation button:

Depending on the air quality, the fan level can be man­ually set to level I, II or III. If the air quality is poor, for ex­ample to filter out smoke, the blower should run at
maximum speed (level III) for 15 - 20 minutes.

Note

To clean the air effectively, keep windows and doors
closed while the air purifier is switched on.

Symbol for the fan level operation button:

Switching the device on/off

the device.

Illustration I

The device starts automatically.

be set via the operation buttons:

 Fan level
 Auto mode
 Sleep mode
 Timer

the device.
The displays and buttons on the control panel go
out. The device is switched off.

Setting auto mode

matic mode is switched on or off.

Setting sleep mode

mode is switched on or off.

Setting the fan level

English 9

● Press the fan level operation button repeatedly until
the desired level is reached.

The selected fan level is displayed on the control
panel.

Setting the timer

The timer can be set to 2, 4, 6 or 8 h run time. When the
set time has elapsed, the device switches off automati­cally. The fan level can be changed at any time.
Symbol for the timer operation button:

 Switching on: Press the Timer operation button re-

peatedly until the desired run time is reached. The
display lights up. The set run time is displayed in the
control panel.

 Switching off: Press the Timer operation button until

the timer display goes out. Timer is off.

Lock / unlock control panel

To prevent accidental change of settings, e.g. by chil­dren or pets, the control panel can be locked.
Symbol for the lock operation button and display for
control panel:

● Lock: Press the button for 3 seconds.

● Unlock: Press the lock button for 3 seconds.

The display shows the concentration of fine dust (PM

2.5) numerically in the unit µg/m³. In addition, a colour

index provides information about the air quality:

PM 2.5 Air quality Colour

0 - 60 Good Blue
61 - 120 Moderate Yellow
>120 Poor Red

Display PM 2.5 air quality

Transport and storage

몇 CAUTION

Failure to observe the weight

Risk of injury and damage
Be aware of the weight of the device during transport
and storage.

Store the device only in dry indoor rooms.

Care and service

Cleaning

 DANGER

Danger of death from electric shock

Liquids can conduct electricity and thus cause serious
or fatal injuries.
Always disconnect the power supply unit from the sock­et before cleaning and maintenance work.

Never immerse the device or the power supply unit in
water.
Never use wet cloths to clean the device or the power
supply unit.

1. Switch off the device.

2. Unplug the power supply unit from the socket.

3. Wipe the device with a soft, dry cloth. Do not use
abrasive or corrosive detergents.

Replacing the filter

The filter should be changed after 2500 - 3000 hours of
operation at the latest. If the device becomes louder, an
unpleasant smell emanates from the device (filter) or
the filter is visibly dirty, it should be changed at an earlier
stage. The symbol flashes in the display to remind you
of a required filter change.
Symbol for the operation button for filter reset:

Depending on the service life, the following number of
symbols is displayed:

Display for service life of filter (h)

2401 - 3000
1801 - 2400

1201 - 1800

601 - 1200
1 - 600

1. Switch off the device, and disconnect the power
supply unit from the socket and device.

Illustration J

2. Turn the device over, and turn the filter cover lock 45
degrees clockwise.

Illustration B

3. Remove the filter cover.

Illustration C

4. Remove the filters.

Illustration D

5. Unpack the new filters.

Illustration E

6. Insert the unpacked filters. Ensure that the draw
shackles are visible and point inwards.

Illustration F

7. Put on the filter cover and turn the lock 45 degrees
anticlockwise. Turn the device over with the display
facing upwards.

Illustration G

8. Connect the power supply unit to the device a
socket.

9. Switch the device on.
a To reset the filter (Reset), press the symbol

for 3 seconds.

Illustration K

nd

Troubleshooting guide

Malfunctions often have simple causes that you can
remedy yourself using the following overview. When in
doubt, or in the case of malfunctions not mentioned
here, please contact your authorised Customer Service.

10 English

Fault Cause Rectification
The device cannot be

switched on

Display flashes and de­vice does not start

Airflow is reduced Filter clogged  Changing the filter, see chapter Replacing

Odour elimination inef­fective

Poor air quality Fan level too low  Increasing the fan level, see chapter Set-

Technical data

Electrical connection

Mains voltage V DC24V
Phase ~ 1
Power frequency Hz 50 - 60
Nominal power W 24
Standby W <0,5

Device performance data

Clean air flow rate m
Floor space m
Filter efficiency at 0.3 μm 99,95%
Maximum filter working time 

(depending on environment)
Ventilation levels 3

Dimensions and weights

Weight kg 2.7
Length x width x height mm 220x220

Ambient conditions

No electrical voltage present  Check the socket and the power supply

Power supply unit defective  Contact Customer Service to replace the

Device defective  Contact Customer Service.
Filter cover not inserted correctly  Insert the filter cover correctly, making sure

Filter not unpacked  Unpacking the filter, see chapter Inserting

Fan level too low  Increasing the fan level, see chapter Set-

Air outlet is blocked  Remove foreign bodies.
Poor ambient air quality  Open windows to improve ventilation.
Filter used up or used too long  Replace the filter.
Fan level too low  Increasing the fan level, see chapter Set-

Draught  Close the windows and doors while the de-

AF 20: Room size clearly above 20 m²  Observe the maximum room size.
Air slots on the device blocked  Keep the required distances from the de-

Filter not unpacked  Unpacking the filter, see chapter Inserting

Filter clogged or contaminated.  Changing the filter, see chapter Replacing

Ambient temperature °C - 10 °C -

Determined values in acc. with EN 60335-2-69

Sound pressure level dB(A)
* At 3 m ceiling height and 3 x air exchange per hour

Subject to technical changes without notice.

fuse.

 Insert the plug of the power supply unit into

another socket.

power supply unit.

that the filters are seated correctly.

the filter.

the filter.

ting the fan level.

ting the fan level.

ting the fan level.

vice is working.

vice.

 Do not place anything on the device.

the filter.

the filter.

+ 40 °C

26-52

Contenu

Remarques générales......................................... 12

3

/h 220

2

* 20

h 3000

x343

Consignes de sécurité......................................... 12

Utilisation conforme............................................. 12

Protection de l'environnement............................. 12

Accessoires et pièces de rechange .................... 12

Etendue de livraison............................................ 12

Garantie .............................................................. 12

Description de l'appareil ...................................... 13

Insertion du filtre.................................................. 13

Commande.......................................................... 13

Transport et stockage ......................................... 14

Entretien et maintenance .................................... 14

Dépannage en cas de défaut.............................. 15

Caractéristiques techniques ................................ 16

Français 11

Remarques générales

Veuillez lire la notice originale et le cha­pitre des consignes de sécurité avant la
première utilisation de l'appareil. Suivre

Conserver la notice originale pour une utilisation ulté­rieure ou pour le propriétaire suivant.

les instructions y figurant.

Consignes de sécurité

Niveaux de danger

 DANGER

● Indique un danger immédiat qui peut entraîner de

graves blessures corporelles ou la mort.

몇 AVERTISSEMENT

● Indique une situation potentiellement dangereuse qui

peut entraîner de graves blessures corporelles ou la
mort.

몇 PRÉCAUTION

● Indique une situation potentiellement dangereuse qui

peut entraîner des blessures légères.

ATTENTION

● Indique une situation potentiellement dangereuse qui

peut entraîner des dommages matériels.

Consignes de sécurité générales

 DANGER ● Ne raccordez l'appareil qu'à un

courant alternatif. La tension sur la plaque signalétique
doit correspondre à la tension de la source de courant.

● Ne touchez jamais aux fiches secteur et prises de
courant avec les mains mouillées. ● Risque d'asphyxie.
Ne laissez pas les matériaux d'emballage à la portée
des enfants. ● L'utilisation dans des zones soumises à
des risques d'explosion est interdite.

몇 AVERTISSEMENT ● Les personnes dont

les capacités physiques sensorielles ou mentales sont
réduites ou qui manquent d'expérience ou de connais­sance peuvent utiliser l'appareil, si elles sont correcte­ment surveillées ou si elles ont été instruites sur
l'utilisation sûre de l'appareil et comprennent les dan­gers qui en résultent. ● Les enfants peuvent utiliser l'ap-
pareil à partir de l'âge de 8 ans, s'ils ont été instruits par
une personne compétente de son utilisation et des
consignes de sécurité ou s'ils sont surveillés et s'ils ont
compris les dangers pouvant en résulter. ● Les enfants
ne sont pas autorisés à jouer avec l’appareil. ● Surveil-
lez les enfants pour s’assurer qu’ils ne jouent pas avec
l’appareil. ● Les enfants ne peuvent effectuer le net­toyage et l'entretien de l'appareil que sous surveillance.

● Avant chaque utilisation, vérifiez que le câble d'ali­mentation avec prise murale n'est pas endommagé
N'utilisez pas un appareil dont le câble d'alimentation
est endommagé. Faites immédiatement remplacer un
câble d'alimentation endommagé par le SAV autorisé /
un électricien spécialisé. ● Couper l’appareil avant tous
travaux d’entretien et maintenance puis débrancher
fiche secteur.

몇 PRÉCAUTION ● Ne pas débrancher la fiche

secteur de la prise en tirant sur le câble d'alimentation.

● Les travaux de réparation, la pose de pièces de re­change ainsi que les travaux sur les composants élec­triques ne doivent être effectués que par le SAV
autorisé. ● L'admission et la sortie d'air ne doivent pas
être recouvertes. ● Coupez l'appareil et débranchez la
fiche secteur après chaque utilisation. ● Ne pas installer

.

la

l’appareil à proximité d’une autre source de chaleur.

● Cet appareil ne remplace pas une ventilation appro-

priée. ● L’appareil doit avoir une base plane et stable.

● Utilisez exclusivement les accessoires et pièces de

rechange autorisés par le fabricant. Les accessoires et
pièces de rechange originaux garantissent le fonction­nement sûr et sans défaut de votre appareil. ● Ne pas
utiliser l'appareil dans un environnement humide ou
dans des pièces à température environnante élevée,
par ex. salle de bain.

Utilisation conforme

Utilisez cet appareil exclusivement comme épurateur
d’air, conformément aux descriptions et consignes de
sécurité effectuées dans le présent mode d'emploi.

● Cet appareil est conçu pour une utilisation comme
épurateur d'air.

● Cet appareil est adapté pour un usage privé et in­dustriel.

● Cet appareil n’est destiné qu’à une utilisation à l'in­térieur.

Protection de l'environnement

Les matériaux d'emballage sont recyclables.
Veuillez éliminer les emballages dans le respect
de l'environnement.
Les appareils électriques et électroniques
contiennent des matériaux précieux recyclables
et souvent des composants tels que des piles,

batteries ou de l'huile représentant un danger po­tentiel pour la santé humaine et l'environnement, s'ils ne
sont pas manipulés ou éliminés correctement. Ces
composants sont cependant nécessaires pour le fonc­tionnement correct de l'appareil. Les appareils marqués
par ce symbole ne doivent pas être jetés dans les or­dures ménagères.

Remarques concernant les matières composantes
(REACH)

Les informations actuelles concernant les matières
composantes sont disponibles sous : www.kaercher.de/

REACH

Accessoires et pièces de rechange

Utiliser exclusivement des accessoires et pièces de re­change originaux. Ceux-ci garantissent le fonctionne­ment sûr et sans défaut de votre appareil.
Des informations sur les accessoires et pièces de r echange
sont disponibles sur le site Internet www.kaercher.com.

Etendue de livraison

L’étendue de livraison de l’appareil est illustrée sur l'em­ballage. Lors du déballage, vérifiez que le contenu de la
livraison est complet. Si un accessoire manque ou en
cas de dommage dû au transport, veuillez informer
votre distributeur.

Garantie

Les conditions de garantie publiées par notre société
commerciale compétente s’appliquent dans chaque
pays. Nous remédions gratuitement aux défauts pos­sibles sur votre appareil dans la durée de garantie dans
la mesure où la cause du défaut est un vice de matériau
ou de fabrication. En cas de garantie, veuillez vous
adresser à votre distributeur ou au point de service
après-vente autorisé le plus proche avec la facture
d’achat.
(Voir l'adresse au dos)

12 Français

Description de l'appareil

Pour les figures, voir la page des graphiques.

Illustration A

1 Touche de commande Marche / Arrêt de l'appareil
2 Touche de commande Verrouillage des fonctions

3 Affichage de l’indice de qualité de l'air PM 2,5
4 Touche de commande Arrêt de l’écran
5 Affichage du niveau de ventilation
6 Touche de commande Marche / Arrêt du mode au-

tomatique

7 Touche de commande Niveau de ventilation
8 Touche de commande Marche / Arrêt du mode

veille

9 Affichage de la minuterie
10 Touche de commande Minuterie
11 Affichage de la durée de vie du filtre
12 Touche de commande Réinitialisation du filtre
13 Affichage à l'écran et sur l'appareil de la qualité de

l'air

14 Verrouillage du cache de filtre
15 Cache de filtre
16 Languette de filtre
17 Filtre
18 Raccordement du bloc secteur
19 Capteur de l'appareil
20 Adaptateur secteur

Remarque

Les réglages des fonctions ne sont possibles que via les
touches de commande et non via les affichages à
l'écran.

Insertion du filtre

Avant la première mise en service, les filtres fins déjà
installés dans l'appareil doivent être déballés.

1. Retourner l'appareil et tourner le verrouillage du
cache de filtre de 45 degrés dans le sens des ai­guilles d'une montre.

Illustration B

2. Retirer le cache de filtre.

Illustration C

3. Retirer les filtres emballés.

Illustration D

4. Déballer les filtres.

Illustration E

5. Insérer les filtres déballés. S'assurer que les lan­guettes de traction sont visibles et orientée
l'intérieur.

Illustration F

6. Remettre en place le cache de filtre et tourner le ver­rouillage de 45 degrés dans le sens inverse des ai­guilles d'une montre. Retourner l'appareil avec
l'écran vers le haut.

Illustration G

s vers

7. Placer l'appareil sur une surface plane. S'assurer
qu'une distance de 30 cm est respectée de chaque
côté.

Illustration H

Remarque

Ne pas poser l’appareil sur des surfaces chaudes ni à
proximité d’un chauffage.
Ne pas laisser de liquides ou de corps étrangers
(comme des objets métalliques, p.ex.) pénétrer dans
l’appareil.

8. Brancher la fiche du bloc secteur dans l'appareil et
la fiche secteur dans la prise de courant.

Illustration I

L'appareil est prêt à fonctionner

Remarque

Nous vous conseillons de laisser tourner l’appareil la
nuit la première fois pour obtenir un nettoyage en pro­fondeur de votre local.

Remarque

Tableau des heures indiquées par les symboles à
l’écran pour la durée de vie du filtre, voir Remplace­ment du filtrele chapitre « Remplacement du filtre ».

Commande

Mise en marche / arrêt de l'appareil

1. Pour mettre en marche l’appareil : Appuyer sur le
bouton Marche/Arrêt de l'appareil.

Illustration I

L'appareil démarre automatiquement.

Remarque

Après la mise en marche, les affichages et les touches
du tableau de commande s'allument brièvement. Le
capteur intégré de qualité de l'air mesure automatique­ment la qualité de l'air de la pièce.

2. Selon les besoins, les fonctions suivantes peuvent
par exemple être réglées à l'aide des touches de
commande :

 Niveau de ventilation
 Mode automatique
 Mode veille
 Minuterie

3. Pour arrêter l’appareil : Appuyer sur le bouton
Marche/Arrêt de l'appareil.
Les affichages et les touches du tableau de com­mande s'éteignent. L’appareil est éteint.

Réglage du mode automatique

En mode automatique, l’épurateur d'air règle le niveau
de ventilation approprié en fonction de la qualité de l'air.
Par exemple, si la qualité de l'air est mauvaise, le ni­veau de ventilation est automatiquement augmenté.
Symbole de la touche de commande du mode
automatique :

 Appuyer sur la touche de commande du mode automa-

tique. Le mode automatique est activé ou désactivé.

En mode veille, le ventilateur fonctionne à la vitesse la
plus faible et est donc très silencieux. Tous les sym­boles lumineux sont éteints.

● Appuyer sur la touche de commande du mode
veille. Le mode veille est activé ou désactivé.

Symbole de la touche de commande du mode veille :

Réglage du mode veille

Français 13

Réglage du niveau de ventilation

En fonction de la qualité de l'air, le niveau de ventilation
peut être réglé manuellement sur le niveau I, II ou III. Si
la qualité de l'air est mauvaise, par ex. pour filtrer de la
fumée, la soufflerie doit fonctionner à la vitesse maxi­male (niveau III) pendant 15 à 20 minutes.

Remarque

Pour purifier efficacement l'air, maintenir les fenêtres et
les portes fermées pendant que l’épurateur d'air est en
marche,

Symbole de la touche de commande du niveau de
ventilation :

● Appuyer plusieurs fois sur la touche de commande
du niveau de ventilation jusqu'à ce que le niveau
souhaité soit atteint.

Le niveau de ventilation sélectionné s'affiche sur le
tableau de commande.

La minuterie peut être réglée sur une durée de marche
de 2, 4, 6 ou 8 heures. Lorsque la durée réglée est
écoulée, l'appareil s'éteint automatiquement. Le niveau
de ventilation peut être modifié à tout moment.
Symbole de la touche de commande de la minuterie :

 Mise en marche : Appuyer plusieurs fois sur la

touche de commande de la minuterie jusqu'à ce que
la durée de marche souhaitée soit atteinte. L’affi­chage s'allume. La durée de marche réglée est affi­chée sur le tableau de commande.

 Arrêt : Appuyer sur la touche de commande de la

minuterie jusqu'à ce que l'affichage de la minut
s'éteigne. La minuterie est désactivée.

Verrouillage / déverrouillage du tableau de

Pour éviter toute modification accidentelle des ré­glages, par ex. par des enfants ou des animaux domes­tiques, le tableau de commande peut être verrouillé.
Symbole de la touche de commande et affichage du
verrouillage du tableau de commande :

● Verrouillage : Appuyer sur la touche pendant 3 s.

● Déverrouillage : Appuyer sur la touche de verrouil­lage pendant 3 s.

L'écran affiche la concentration de poussières fines (PM
2,5) sous forme numérique, en µg/m³. De plus, un in­dice de couleur informe sur la qualité de l'air :

Réglage de la minuterie

erie

commande

Affichage de la qualité de l'air PM 2,5

PM 2,5 Qualité de l'air Couleur

0 - 60 Bonne Bleu
61 - 120 Moyenne Jaune
>120 Mauvaise Rouge

Transport et stockage

몇 PRÉCAUTION

Non-observation du poids

Risque de blessure et d’endommagement
Observez le poids de l’appareil pour le transport et le
stockage.

Stocker l'appareil uniquement dans des espaces inté­rieurs secs.

Entretien et maintenance

Nettoyage

 DANGER

Danger de mort par risque d’électrocution

Les liquides peuvent conduire le courant, ce qui peut
entraîner des blessures graves, voire mortelles.
Débranchez toujours le bloc secteur de la prise de cou­rant avant de procéder à des travaux de nettoyage ou
de maintenance.
Ne plongez jamais l'appareil ou le bloc secteur dans
l'eau.
Ne nettoyez jamais l'appareil ou le bloc secteur à l’eau.

1. Éteindre l'appareil.

2. Débrancher le bloc secteur de la prise de courant.

3. Essuyer l'appareil avec un chiffon doux et sec. Ne
pas utiliser de détergents abrasifs ou corrosifs.

Remplacement du filtre

Le filtre doit être remplacé au plus tard après 2500 à
3000 heures de durée de marche. voire plus tôt si l'ap­pareil devient plus bruyant, si une odeur désagréable se
dégage de l'appareil (filtre) ou si le filtre est visiblement
encrassé. Le symbole clignote à l'écran pour rappeler
que le remplacement du filtre est nécessaire.
Symbole de la touche de commande pour la réinitialisa­tion du filtre :

Le nombre suivant de symboles est affiché en fonction
de la durée de vie :

Affichage durée de vie filtre (h)

2401 - 3000
1801 - 2400

1201 - 1800

601 - 1200
1 - 600

1. Éteindre l'appareil et débrancher le bloc secteur de
la prise de courant et de l'appareil.

Illustration J

2. Retourner l'appareil et tourner le verrouillage du
cache de filtre de 45 degrés dans le sens des ai­guilles d'une montre.

Illustration B

14 Français

3. Retirer le cache de filtre.

Illustration C

4. Retirer les filtres.

Illustration D

5. Déballer les nouveaux filtres.

Illustration E

6. Insérer les filtres déballés. S'assurer que les lan­guettes de traction sont visibles et orientée
l'intérieur.

Illustration F

s vers

7. Remettre en place le cache de filtre et tourner le ver­rouillage de 45 degrés dans le sens inverse des ai­guilles d'une montre. Retourner l'appareil avec
l'écran vers le haut.

Illustration G

8. Raccorder le bloc secteur à l'appareil et à la prise de
courant.

9. Démarrer l’appareil.
a Pour réinitialiser le filtre (reset), appuyer sur le

symbole pendant 3 s.

Illustration K

Dépannage en cas de défaut

Les défauts ont souvent des causes simples que vous pouvez vous-même éliminer à l'aide de l'aperçu suivant. En
cas de doute, ou en absence de mention des défauts, veuillez vous adresser au service après-vente autorisé.

Erreur Cause Solution
Impossible d'allumer

l'appareil

L'écran clignote et l'ap­pareil ne démarre pas

Le flux d'air est réduit Filtres colmatés  Remplacer les filtres, voir chapitre Rem-

Élimination des odeurs
inefficace

Qualité de l'air mauvaise Niveau de ventilation trop bas  Augmenter le niveau de ventilation, voir

Aucune tension électrique  Contrôler la prise de courant et le fusible

Bloc secteur défectueux  Contacter le service après-vente pour rem-

Appareil défectueux  Contacter le service après-vente.
Cache de filtre mal mis en place  Mettre correctement en place le cache de

Filtres non déballés  Déballer les filtres, voir chapitre Insertion

Niveau de ventilation trop bas  Augmenter le niveau de ventilation, voir

La sortie d'air est obstruée  Retirer les corps étrangers.
Air ambiant de mauvaise qualité  Ouvrir les fenêtres pour améliorer la venti-

Filtre usé ou utilisé trop longtemps  Remplacer le filtre.
Niveau de ventilation trop bas  Augmenter le niveau de ventilation, voir

Courant d'air  Fermer les fenêtres et les portes lorsque

AF 20 : Taille de la pièce nettement su­périeure à 20 m²

Grilles de ventilation de l'appareil obs­truées

Filtres non déballés  Déballer les filtres, voir chapitre Insertion

Filtres colmatés ou encrassés.  Remplacer les filtres, voir chapitre Rem-

de l'alimentation électrique.

 Brancher la fiche du bloc secteur dans une

autre prise de courant.

placer le bloc secteur.

filtre, en veillant également à ce que les
filtres soient correctement positionnés.

placement du filtre.

du filtre.

chapitre Réglage du niveau de ventilation.

lation.

chapitre Réglage du niveau de ventilation.

chapitre Réglage du niveau de ventilation.

l'appareil fonctionne.

 Tenir compte de la taille maximale de la

pièce.

 Respecter les distances requises par rap-

port à l'appareil.

 Ne rien poser sur l'appareil.

du filtre.

placement du filtre.

Français 15

Caractéristiques techniques

Raccordement électrique

Tension du secteur V DC24V
Phase ~ 1
Fréquence du secteur Hz 50 - 60
Puissance nominale W 24
Standby W <0,5

Caractéristiques de puissance de l’appareil

Débit d’air pur m
Surface utile m
Efficacité du filtre pour 0,3 μm 99,95%
Durée de vie maximale du filtre

(en fonction de l’environnement)
Niveaux de ventilation 3

Dimensions et poids

Poids kg 2,7
Longueur x largeur x hauteur mm 220x220

Conditions ambiantes

Température ambiante °C - 10 °C -

Valeurs déterminées selon EN 60335-2-69

Niveau de pression acoustique dB(A)
* Pour une hauteur sous plafond de 3 m et un renouvel-

lement d'air de 3 fois par heure
Sous réserve de modifications techniques.

3

/h 220

2

* 20

h 3000

x343

+ 40 °C

26-52

Indice

Avvertenze generali............................................. 16

Avvertenze di sicurezza....................................... 16

Impiego conforme alla destinazione.................... 17

Tutela dell'ambiente............................................. 17

Accessori e ricambi ............................................. 17

Volume di fornitura .............................................. 17

Garanzia.............................................................. 17

Descrizione dell’apparecchio............................... 17

Inserimento del filtro ............................................ 17

Uso ...................................................................... 18

Trasporto e stoccaggio........................................ 18

Cura e manutenzione .......................................... 18

Guida alla risoluzione dei guasti.......................... 19

Dati tecnici........................................................... 20

Avvertenze generali

Prima di utilizzare l’apparecchio per la
prima volta, leggere le presenti istruzio­ni originali e il capitolo sulle avvertenze

cato nelle istruzioni.
Conservare le Istruzioni originali per un uso futuro o per
il successivo proprietario.

di sicurezza, Agire secondo quanto indi-

Avvertenze di sicurezza

Livelli di pericolo

 PERICOLO

● Indica un pericolo imminente che determina lesioni

gravi o la morte.

몇 AVVERTIMENTO

● Indica una probabile situazione pericolosa che po-

trebbe determinare lesioni gravi o la morte.

몇 PRUDENZA

● Indica una probabile situazione pericolosa che po-

trebbe causare lesioni leggere.

ATTENZIONE

● Indica una probabile situazione pericolosa che po-

trebbe determinare danni alle cose.

Avvertenze di sicurezza generali

 PERICOLO ● Collegate l’apparecchio solo al-

la corrente alternata. La tensione indicata sulla targhet­ta deve coincidere con quella della fonte di
alimentazione. ● Mai toccare e afferrare la spina e la
presa elettrica con mani bagnate. ● Pericolo di soffoca­mento. Tenere le pellicole di imballaggio fuori dalla por­tata dei bambini. ● L’utilizzo in ambienti a rischio di
esplosione è vietato.

몇 AVVERTIMENTO ● Questo apparecchio

può essere usato da persone con limitate capacità fisi­che, sensoriali o mentali e da persone che abbiano po­ca esperienza e/o conoscenza dell'apparecchio, solo se
queste vengono supervisionate oppure se hanno rice­vuto istruzioni su come usare in sicurezza l'apparecchio
e se hanno compreso i pericoli derivanti dall'uso.

● L’apparecchio può essere utilizzato da bambini a par-

tire dagli 8 anni se supervisionati o istruiti sull’utilizzo da
parte di una persona responsabile per la loro sicurezza
e se hanno compreso i pericoli da esso derivanti. ● Ai
bambini non è consentito giocare con l'apparecchio.

● Sorvegliare i bambini per assicurarsi che non giochino

con l'apparecchio. ● I bambini possono eseguire la pu­lizia e la manutenzione dell’utente solo sotto supervisio­ne. ● Controllate il cavo di rete con la spina prima di ogni
utilizzo, per accertarvi che non sia danneggiato. Non
mettete in funzione l’apparecchio in caso di danni al col­legamento alla rete. Fate sostituite subito un cavo di re­te danneggiato dal servizio clienti / da un elettricista
autorizzato. ● Prima di eseguire qualsiasi lavoro di cura
e manutenzione spegnere l’apparecchio e staccare la
spina.

몇 PRUDENZA ● Non staccare la spina del cavo

di alimentazione dalla presa. ● Far eseguire i lavori di
riparazione, il montaggio dei ricambi, e i lavori sui com­ponenti elettrici unicamente dal servizio assistenza au­torizzato. ● L’ingresso e l’uscita dell’aria non devono
essere coperti. ● Spegnere l'apparecchio dopo l’uso ed
estrarre la spina. ● Non posizionare l'apparecchio nelle
vicinanze di una fonte di calore. ● L’apparecchio non è
un sostituto di un ventilatore idoneo. ● Il piano di appog-
gio dell'apparecchio deve esse stabile e piano. ● Utiliz-
zare esclusivamente accessori e ricambi autorizzati dal
produttore. Accessori e ricambi originali garantiscono
un funzionamento sicuro e privo di disturbi dell'apparec­chio. ● Non utilizzare l’apparecchio in ambiente umido o
in locali con elevate temperature ambiente, ad es. ba­gno.

16 Italiano

Impiego conforme alla destinazione

Utilizzare l’apparecchio come purificatore d’aria solo
conformemente alle descrizioni e alle avvertenze di si­curezza riportate nelle presenti istruzioni per l’uso.

● Quest’apparecchio è destinato all’utilizzo come pu­rificatore d’aria.

● L’apparecchio è destinato all’uso privato e commer­ciale.

● Questo apparecchio è destinato esclusivamente
all’utilizzo in ambienti interni.

Tutela dell'ambiente

I materiali di imballaggio sono riciclabili. Smaltire
gli imballaggi nel rispetto dell’ambiente.

Gli apparecchi elettrici ed elettronici contengono
materiali riciclabili preziosi e, spesso, componenti
come batterie, accumulatori oppure olio che, se

usati o smaltiti non correttamente, possono costi­tuire un potenziale pericolo per la salute umana e per
l'ambiente. Questi componenti sono tuttavia necessari
per un corretto funzionamento dell'apparecchio. Gli ap­parecchi contrassegnati con questo simbolo non devo­no essere smaltiti con i rifiuti domestici.

Avvertenze sulle sostanze componenti (REACH)

Per informazioni aggiornate sulle sostanze componenti
si veda: www.kaercher.de/REACH

Accessori e ricambi

Utilizzando solamente accessori e ricambi originali, si
garantisce un funzionamento sicuro e privo di disturbi
dell'apparecchio.
Si possono trovare informazioni riguardo ad accessori e
ricambi su www.kaercher.com.

Volume di fornitura

Il volume di fornitura dell’apparecchio è riportato sulla
confezione. Disimballare la confezione e controllare che
il contenuto sia completo. In caso di accessori mancanti
o danni dovuti al trasporto si prega di contattare il riven­ditore.

Garanzia

In ogni Paese, valgono le condizioni di garanzia rilascia­te dalla nostra società di vendita competente. Entro il
termine di garanzia eliminiamo gratuitamente eventuali
guasti all’apparecchio, se causati da difetto del materia­le o di produzione. Nei casi previsti dalla garanzia si pre­ga di rivolgersi al proprio rivenditore, oppure al più
vicino centro di assistenza autorizzato, esibendo lo
scontrino di acquisto.
(Indirizzo vedi retro)

Descrizione dell’apparecchio

Per le figure vedi pagina dei grafici.

Figura A

1 Tasto operativo Apparecchio On / Off
2 Tasto operativo Blocco delle funzioni
3 Indicazione display indice di qualità dell'aria PM 2,5
4 Tasto operativo Spegnimento Display
5 Indicazione display velocità ventola
6 Tasto operativo Modalità automatica On / Off
7 Tasto operativo Velocità della ventola

8 Tasto operativo Modalità sleep On / Off

9 Indicazione display del timer
10 Tasto operativo timer
11 Indicazione display durata del filtro
12 Tasto operativo Reset del filtro
13 Indicazione display e apparecchio qualità dell'aria
14 Bloccaggio coperchio del filtro
15 Copertura filtro
16 Linguetta del filtro
17 Filtro
18 Collegamento all'alimentatore
19 Sensore apparecchio
20 Adattatore di rete

Nota

Le impostazioni delle funzioni sono possibili solo tramite
i tasti operativi e non tramite le indicazioni del display.

Inserimento del filtro

Prima della prima messa in funzione i filtri fini già inseriti
all’interno dell’apparecchio devono essere estratti.

1. Girare l'apparecchio e ruotare il blocco della coper­tura del filtro di 45 gradi in senso orario.

Figura B

2. Rimuovere la copertura del filtro.

Figura C

3. Rimuovere i filtri imballati.

Figura D

4. Disimballare i filtri.

Figura E

5. Inserire i filtri disimballati. Assicurarsi che le linguet­te siano visibili e indichino verso l'interno.

Figura F

6. Applicare la copertura del filtro e ruotare il blocco di
45 gradi in senso antiorario. Girare l'apparecchio
con il display rivolto verso l'alto.

Figura G

7. Depositare l'apparecchio su una superficie piana.
Assicurarsi che venga mantenuta una distanza di 30
cm su ogni lato.

Figura H

Nota

Non mettere l’apparecchio su superfici calde o nelle vi­cinanze del riscaldamento.
Evitare che fluidi o altri materiali estranei (ad es. oggetti
metallici) penetrino nell’apparecchio.

8. Inserire la spina dell'alimentatore nell'apparecchio e
la spina di rete nella presa.

Figura I

L'apparecchio è pronto all'uso

Nota

Consigliamo di lasciar funzionare per la prima volta l’ap­parecchio durante la notte realizzando una pulizia accu­rata del vostro ambiente.

Nota

Tabella con i dati orari dei simboli del display per la du­rata del filtro, vedere il Sostituzione del filtrocapitolo So­stituire il filtro.

Italiano 17

Accendere/spegnere l’apparecchio

Uso

1. Per accendere l’apparecchio: premere il tasto on/off
sull'apparecchio.

Figura I

L’apparecchio si avvia automaticamente.

Nota

Dopo l'accensione, i display e i tasti del pannello di con­trollo si illuminano brevemente. Il sensore di qualità
dell'aria integrato misura automaticamente la qualità
dell'aria nella stanza.

2. Se necessario, si possono impostare ad es. le se­guenti funzioni tramite i tasti operativi:

 Livello ventola
 Modalità automatica
 Modalità Sleep
 Timer

3. Per spegnere l’apparecchio: Premere il tasto on/off
dell'apparecchio.
I display e i tasti del pannello di controllo si spengo­no. L’apparecchio è spento.

Impostare la modalità automatica

In modalità automatica, il purificatore d'aria imposta la
velocità appropriata della ventola a seconda della qua­lità dell'aria.
Se la qualità dell'aria è scarsa, per esempio, la velocità
della ventola viene automaticamente aumentata.
Simbolo tasto operativo per la modalità automatica:

 premere il tasto operativo della modalità automati-

ca. La modalità automatica è attivata o disattivata.

Impostare la modalità Sleep

In modalità Sleep, la ventola funziona alla velocità più
bassa ed è quindi molto silenziosa. Tutti i simboli lumi­nosi sono spenti.

● Premere il tasto operativo della modalità Sleep. La
modalità Sleep è attivata o disattivata.

Simbolo tasto operativo per la modalità Sleep:

Regolare la velocità della ventola

A seconda della qualità dell'aria, la velocità della vento­la può essere impostata manualmente su I, II o III. In ca­so di qualità dell'aria scarsa, per esempio per filtrare il
fumo, la ventola dovrebbe funzionare alla massima ve­locità (III) per 15 - 20 minuti.

Nota

Per pulire l'aria in modo efficace, tenere le finestre e le
porte chiuse quando il purificatore d'aria è acceso,

simbolo tasto operativo per la velocità della ventola:

● premere ripetutamente il tasto operativo della velo­cità della ventola fino a raggiungere la velocità desi­derata.

La velocità della ventola selezionata viene visualiz­zata sul pannello di controllo.

Il timer può essere impostato su 2, 4, 6 o 8 ore di funzio­namento. Quando il tempo impostato è trascorso, l'ap­parecchio si spegne automaticamente. La velocità della
ventola può essere modificata in qualsiasi momento.
Simbolo tasto operativo per il timer:

 Attivare: premere ripetutamente il tasto operativo ti-

mer fino a raggiungere il tempo di funzionamento
desiderato. L'indicatore si accende. Il pannello di
controllo mostra il tempo di funzionamento imposta­to.

 Disattivare: premere il tasto operativo timer finché il

display del timer non si spegne. Il timer è spento.

Blocco/sblocco del pannello di controllo

Per prevenire cambiamenti accidentali delle imposta­zioni, ad esempio da parte di bambini o animali dome­stici, il pannello di controllo può essere bloccato.
Icona tasto operativo e indicazione del display per bloc­co del pannello di controllo:

● Blocco: premere il tasto per 3 secondi.

● Sblocco: premere il tasto di blocco per 3 secondi.

Il display mostra la concentrazione di polveri sottili (PM

2.5) numericamente nell'unità µg/m³. Inoltre, un indice
cromatico fornisce informazioni sulla qualità dell'aria:

PM 2,5 Qualità dell'aria Colore

0- 60 Buona Blu
61 - 120 Mediocre Giallo
>120 Scarsa Rosso

Impostare il timer

Indicazione qualità dell'aria PM 2.5

Trasporto e stoccaggio

몇 PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento
Nel trasporto e nello stoccaggio, osservare il peso
dell'apparecchio.

Conservare l’apparecchio soltanto in vani interni asciutti.

Cura e manutenzione

Pulizia

 PERICOLO

Pericolo di morte per folgorazione

I liquidi possono condurre l'elettricità e quindi causare
lesioni gravi o mortali.
Scollegare sempre l'alimentatore dalla presa prima dei
lavori di pulizia e di manutenzione.
Non immergere mai l'apparecchio o l'alimentatore in ac­qua.
Non lavare mai l’apparecchio o l’alimentatore.

1. Spegnere l’apparecchio.

18 Italiano

2. Staccare l’alimentatore dalla presa.

3. Passare sull’apparecchio un panno morbido e asciut­to. Non utilizzare detergenti abrasivi o corrosivi.

Sostituzione del filtro

Il filtro deve essere cambiato al più tardi dopo 2500 ­3000 ore di funzionamento. Se l'apparecchio diventa
più rumoroso o emana un odore sgradevole (filtro) o il
filtro è visibilmente sporco, anche prima. Il simbolo lam­peggia sul display per ricordare di cambiare il filtro.
Simbolo tasto operativo per il reset del filtro:

A seconda della durata, viene visualizzato il seguente
numero di simboli:

Indicazione durata del filtro (h)

2401 - 3000
1801 - 2400

1201 - 1800

601 - 1200
1 - 600

1. Spegnere l'apparecchio e scollegare l'alimentatore
dalla presa e dall'apparecchio.

Figura J

Errore Causa Correzione
L'apparecchio non si ac-

cende

Il display lampeggia e l'ap­parecchio non si avvia

Il flusso d'aria è ridotto Filtro intasato  Cambiare il filtro, vedere il capitolo Sosti-

Eliminazione degli odori
inefficace

Nessuna tensione elettrica  Controllare la presa e il fusibile dell'alimen-

Alimentatore difettoso  Contattare il servizio clienti per sostituire

Apparecchio difettoso  Contattare il servizio clienti.
Copertura del filtro non inserita corretta-

mente

Filtro non disimballato  Disimballare il filtro, vedere il capitolo Inse-

Velocità della ventola troppo bassa  Aumentare la velocità della ventola, vedere

L'uscita dell'aria è bloccata  Rimuovere i corpi estranei.
Aria ambiente di scarsa qualità  Aprire le finestre per migliorare la ventila-

Filtro esaurito o usato troppo a lungo  Sostituire il filtro.
Velocità della ventola troppo bassa  Aumentare la velocità della ventola, vedere

2. Girare l'apparecchio e ruotare il blocco della coper­tura del filtro di 45 gradi in senso orario.

Figura B

3. Rimuovere la copertura del filtro.

Figura C

4. Rimuovere i filtri.

Figura D

5. Disimballare i nuovi filtri.

Figura E

6. Inserire i filtri disimballati. Assicurarsi che le linguet­te siano visibili e indichino verso l'interno.

Figura F

7. Applicare la copertura del filtro e ruotare il blocco di
45 gradi in senso antiorario. Girare l'apparecchio
con il display rivolto verso l'alto.

Figura G

8. Collegare l'alimentatore all'apparecchio e alla presa.

9. Accendere l'apparecchio.
a Per resettare il filtro (reset), premere il simbolo

per 3 secondi.

Figura K

Guida alla risoluzione dei guasti

I guasti hanno spesso cause semplici che possono es­sere risolte con l’ausilio della panoramica seguente. In
caso di dubbi o di guasti qui non menzionati si consiglia
di rivolgersi al servizio assistenza autorizzato.

tazione di corrente.

 Inserire la spina dell'alimentatore in un'al-

tra presa.

l'alimentatore.

 Inserire correttamente la copertura del fil-

tro, assicurandosi che i filtri siano posizio­nati correttamente.

tuzione del filtro.

rimento del filtro.

il capitolo Regolare la velocità della vento­la.

zione.

il capitolo Regolare la velocità della vento-
la.

Italiano 19

Errore Causa Correzione
Qualità dell’aria scaden-teVelocità della ventola troppo bassa  Aumentare la velocità della ventola, vedere

Tiraggio  Chiudere le finestre e le porte mentre l'ap-

AF 20: Dimensione della camera netta­mente superiore a 20 m²

Fessure per l'aria sull'apparecchio bloc­cate

Filtro non disimballato  Disimballare il filtro, vedere il capitolo Inse-

Filtro intasato o contaminato.  Cambiare il filtro, vedere il capitolo Sosti-

Dati tecnici

Collegamento elettrico

Tensione di rete V DC24V
Fase ~ 1
Frequenza di rete Hz 50 - 60
Potenza nominale W 24
Standby W <0,5

Dati sulle prestazioni dell’apparecchio

Portata d'aria pulita m
Superficie utile m
Efficienza filtro a 0,3μm 99,95%
Durata massima del filtro (a se-

conda dell'ambiente)
Livelli ventilazione 3

Dimensioni e pesi

Peso kg 2,7
Lunghezza x larghezza x altezza mm 220x220

Condizioni ambientali

Temperatura ambiente °C - 10 °C -

Valori rilevati secondo norma EN 60335-2-69

Livello di pressione acustica dB(A)
* A 3 m di altezza del soffitto e 3 volte il ricambio d'aria

all'ora
Con riserva di modifiche tecniche.

3

/h 220

2

* 20

h 3000

x343

+ 40 °C

26-52

Índice de contenidos

Avisos generales ................................................. 20

Instrucciones de seguridad ................................. 20

Uso previsto ........................................................ 21

Protección del medioambiente ............................ 21

Accesorios y recambios ...................................... 21

Volumen de suministro ........................................ 21

Garantía .............................................................. 21

Descripción del equipo........................................ 21

Colocación de filtros ............................................ 21

Manejo................................................................. 22

Transporte y almacenamiento............................. 23

Cuidado y mantenimiento.................................... 23

Ayuda en caso de fallos ...................................... 23

Datos técnicos ..................................................... 24

Conserve el manual original para su uso posterior o pa­ra propietarios ulteriores.

 PELIGRO

● Aviso de un peligro inminente que produce lesiones

corporales graves o la muerte.

몇 ADVERTENCIA

● Aviso de una posible situación peligrosa que puede

producir lesiones corporales graves o la muerte.

몇 PRECAUCIÓN

● Aviso de una posible situación peligrosa que puede

producir lesiones corporales leves.

CUIDADO

● Aviso de una posible situación peligrosa que puede

producir daños materiales.

 PELIGRO ● Solo conecte el equipo a corriente

alterna. La tensión indicada en la placa de característi­cas debe coincidir con la tensión de la fuente de corrien­te. ● Nunca toque los conectores de red y enchufes con
las manos húmedas. ● Riesgo de asfixia. Mantenga los
embalajes fuera del alcance de los niños. ● Queda pro-
hibido su uso en entornos explosivos.

몇 ADVERTENCIA ● Las personas con capa-

cidades físicas, sensoriales o psíquicas limitadas o que
carezcan de experiencia y conocimientos sobre el equi­po solo pueden utilizar el equipo bajo supervisión o si
han recibido formación sobre el uso seguro del equipo
y han comprendido los peligros existentes. ● Los niños
mayores de 8 años pueden utilizar el equipo si han re­cibido formación sobre su uso por parte de una persona
responsable de su seguridad o si están bajo supervi­sión de un adulto y comprenden los peligros existentes.

● Los niños no pueden jugar con el equipo. ● Se d

supervisar a los niños para asegurarse de que no jue­guen con el aparato. ● Los niños solo pueden realizar la
limpieza y el mantenimiento bajo supervisión. ● Com-
pruebe la presencia de daños en el cable de red con en­chufe antes de cada uso. No ponga en funcionamiento
un equipo con cables de conexión de red dañados. En-

il capitolo Regolare la velocità della vento­la.

parecchio è in funzione.

 Rispettare le dimensioni massime della ca-

mera.

 Mantenere le distanze necessarie dall'ap-

parecchio.

 Non mettere nulla sull'apparecchio.

rimento del filtro.

tuzione del filtro.

Avisos generales

Antes de poner en marcha por primera
vez el equipo, lea este manual original y
el capítulo Instrucciones de seguridad.
Actúe conforme a estos documentos.

Instrucciones de seguridad

Niveles de peligro

Instrucciones generales de seguridad

ebe

20 Español

cargue inmediatamente la sustitución de un cable de
conexión dañado al servicio de atención al cliente auto­rizado/electricista formado. ● Apague el dispositivo de
inmediato y desenchufe el cable de alimentación antes
de realizar todo trabajo de servicio y mantenimiento.

몇 PRECAUCIÓN ● Extraiga el conector de red

del enchufe sin tirar del cable de red. ● Solo el servicio
de postventa autorizado puede realizar los trabajos de
reparación, el montaje de los recambios y otros trabajos
en los componentes eléctricos. ● La entrada y la salida
de aire no deben obstruirse. ● Apague el equipo des­pués de cada uso y desenchufe el conector de red.

● No coloque el equipo cerca de una fuente de calor.

● El equipo no sustituye una ventilación adecuada. ● El

equipo debe asentarse sobre una base lisa y estable.

● Utilice únicamente accesorios y recambios autoriza­dos por el fabricante. Los accesorios y recambios origi­nales garantizan un servicio seguro y sin fallos del
equipo. ● No utilice el equipo en entornos húmedos o
en habitaciones con una elevada temperatura ambien­te, p. ej. en el baño.

Uso previsto

Utilice el equipo únicamente como purificador de aire si­guiendo las descripciones e instrucciones de seguridad
especificadas en este manual de instrucciones.

● El equipo está destinado al uso como purificador de
aire.

● El equipo está destinado al uso privado e industrial.

● El equipo está destinado al uso exclusivo en interio­res.

Protección del medioambiente

Los materiales de embalaje son reciclables. Eli­minar los embalajes de forma respetuosa con el
medioambiente.
Los equipos eléctricos y electrónicos contienen
materiales reciclables y, a menudo, componen­tes, como baterías, acumuladores o aceite, que

suponen un peligro potencial para la salud de las
personas o el medio ambiente en caso de manipularse
o eliminarse de forma inadecuada. Sin embargo, dichos
componentes son necesarios para un funcionamiento
adecuado del equipo. Los equipos identificados con es­te símbolo no pueden eliminarse con la basura domés­tica.

Avisos sobre sustancias contenidas (REACH)

Encontrará información actualizada sobre las sustan­cias contenidas en: www.kaercher.de/REACH

Accesorios y recambios

Utilice únicamente accesorios y recambios originales,
estos garantizan un servicio seguro y fiable del equipo.
Encontrará información sobre los accesorios y recam­bios en www.kaercher.com.

Volumen de suministro

El volumen de suministro del equipo se muestra en el
embalaje. Compruebe la integridad del volumen de su­ministro durante el desembalaje. Póngase en contacto
con su distribuidor si faltan accesorios o en caso de da­ños de transporte.

Garantía

En cada país se aplican las condiciones de garantía in­dicadas por nuestra compañía distribuidora autorizada.
Subsanamos cualquier fallo en su equipo de forma gra-

tuita dentro del plazo de garantía siempre que la causa
se deba a un fallo de fabricación o material. En caso de
garantía, póngase en contacto con su distribuidor o con
el servicio de posventa autorizado más próximo presen­tando la factura de compra.
(Dirección en el reverso)

Descripción del equipo

Véanse las figuras en la página de gráficos.

Figura A

1 Tecla de mando Encender/apagar equipo
2 Tecla de mando Bloquear funciones
3 Indicación en pantalla Calidad del aire índice PM

2.5

4 Tecla de mando Apagar display
5 Indicación en pantalla Nivel del ventilador
6 Tecla de mando Activar/desactivar modo automático
7 Tecla de mando Nivel del ventilador
8 Tecla de mando Activar/desactivar modo de reposo

9 Indicación en pantalla Temporizador
10 Tecla de mando Temporizador
11 Indicación en pantalla Vida útil del filtro
12 Tecla de mando Reajustar filtro
13 Indicación en pantalla y equipo Calidad del aire
14 Cierre de la tapa del filtro
15 Tapa del filtro
16 Solapa del filtro
17 Filtro
18 Conexión para fuente de alimentación
19 Sensor del equipo
20 Adaptador de corriente alterna

Nota

Las funciones solo se pueden ajustar a través de las te­clas de mando, no a través de las indicaciones en pan­talla.

Colocación de filtros

Antes de la primera puesta en marcha, los filtros finos
que ya se encuentran en el equipo se deben desemba­lar.

1. Dar la vuelta al equipo y girar el cierre de la tapa del
filtro 45 grados en el sentido de las agujas del reloj.

Figura B

2. Extraer las tapas de los filtros.

Figura C

3. Retirar los filtros embalados.

Figura D

4. Desembalar los filtros.

Figura E

5. Insertar los filtros desembalados. Asegurarse de
que las cubrejuntas de tracción sean visibles y
apunten hacia adentro.

Figura F

Español 21

6. Colocar la tapa del filtro y girar el cierre 45 grados
en sentido contrario a las agujas del reloj. Dar la
vuelta al equipo con el display hacia arriba.

Figura G

7. Depositar el equipo sobre una superficie plana.
Asegurarse de mantener una separación de 30 cm
a cada lado.

Figura H

Nota

No coloque el equipo sobre superficies calientes ni en
las inmediaciones de la calefacción.
Evite la entrada de líquidos o materiales ajenos (p. ej.
objetos metálicos) en el equipo.

8. Conectar el conector de la fuente de alimentación
en el equipo y el conector de red en el enchufe.

Figura I

El equipo está listo para el funcionamiento

Nota

Recomendamos que la primera vez deje funcionar el
equipo durante toda la noche para realizar una limpieza
esencial de su habitación.

Nota

Para consultar la tabla con los símbolos en pantalla re­lativos a las horas de vida útil de los filtros, véase el
Sustitución de filtros

Manejo

Conexión/desconexión del equipo

1. Para conectar el equipo: Pulsar la tecla de encendi­do/apagado del equipo.

Figura I

El equipo arranca automáticamente.

Nota

Una vez encendido, las indicaciones y las teclas del pa­nel de control se iluminan brevemente. El sensor de ca­lidad del aire integrado mide automáticamente la
calidad del aire en la habitación.

2. Si se desea, mediante las teclas de mando se pue­den ajustar, por ejemplo, las siguientes funciones:

 Nivel del ventilador
 Modo automático
 Modo de reposo
 Temporizador

3. Para desconectar el equipo: Pulsar la tecla
arranque/desconexión del equipo.
Las indicaciones y las teclas del panel de control se
apagan. El equipo se desconecta.

Ajuste del modo automático

En el modo automático, el purificador de aire establece
el nivel del ventilador adecuado en función de la calidad
del aire.
Si la calidad del aire es mala, por ejemplo, el nivel del
ventilador se ajusta automáticamente a un nivel más al­to.
Símbolo tecla de mando para modo automático:

de

● Pulsar la tecla de mando Modo de reposo. El modo
de reposo se activa o desactiva.

Símbolo tecla de mando para modo de reposo:

Ajuste del nivel del ventilador

En función de la calidad del aire, el nivel del ventilador
puede ajustarse manualmente al nivel I, II o III. Si la ca­lidad del aire es mala, por ejemplo para filtrar humo, el
ventilador debe funcionar a la máxima velocidad (nivel
III) durante 15-20 minutos.

Nota

Para limpiar el aire correctamente, mantener las venta­nas y las puertas cerradas mientras el purificador de ai­re esté encendido,

Símbolo tecla de mando para nivel del ventilador:

● Pulsar la tecla de mando para el nivel del ventilador
varias veces hasta alcanzar el nivel deseado.

El nivel del ventilador seleccionado se muestra en el
panel de control.

Ajuste del temporizador

El temporizador puede ajustarse a 2, 4, 6 u 8 horas de
funcionamiento. Una vez transcurrido el tiempo estable­cido, el equipo se apaga automáticamente. El nivel del
ventilador se puede cambiar en cualquier momento.
Símbolo tecla de mando para temporizador:

 Activar: Pulsar la tecla de mando Temporizador va-

rias veces hasta alcanzar el tiempo de marcha de­seado. El indicador se enciende. El tiempo de
marcha ajustado se muestra en el panel de control.

 Desactivar: Pulsar la tecla de mando Temporizador

hasta que el indicador del temporizador se apague.
El temporizador se apaga.

Bloqueo/desbloqueo del panel de control

Para evitar que, por ejemplo, niños o animales domés­ticos modifiquen accidentalmente los ajustes, el panel
de control puede bloquearse.
Símbolo tecla de mando e indicación en pantalla para
bloqueo del panel de control:

 Pulsar la tecla de mando Modo automático. El modo

automático se activa o desactiva.

Ajuste del modo de reposo

En el modo de reposo, el ventilador funciona a la velo­cidad más baja y, por tanto, es muy silencioso. Todos
los símbolos luminosos están apagados.

22 Español

● Bloquear: Pulsar la tecla durante 3 s.

● Desbloquear: Pulsar la tecla de bloqueo durante 3 s.

Indicación Calidad del aire PM 2.5

El display muestra la concentración de polvo fino (PM

2.5) con una cifra y la unidad de medida µg/m³. También

se agrega un índice de colores que proporciona infor­mación sobre la calidad del aire:

PM 2.5 Calidad del aire Color

0- 60 Buena Azul
61-120 Regular Amarillo
>120 Desfavorable Rojo

Transporte y almacenamiento

몇 PRECAUCIÓN

Incumplimiento del peso

Peligro de daños y lesiones
Tenga en cuenta el peso del equipo para su transporte
y almacenamiento.

Guarde el equipo solo en interiores secos.

Cuidado y mantenimiento

Limpieza

 PELIGRO

Peligro de muerte por choque eléctrico

Los líquidos pueden conducir electricidad y, por tanto,
causar lesiones graves o mortales.
Desconecte siempre la alimentación de la toma de co­rriente antes de realizar trabajos de limpieza y manteni­miento.
No sumerja nunca el equipo ni la fuente de alimentación
en el agua.
No limpie nunca el equipo ni la fuente de alimentación
en húmedo.

1. Desconectar el equipo.

2. Desenchufar la fuente de alimentación.

3. Limpiar el equipo con un paño suave y seco. No uti­lizar productos de limpieza abrasivos o corrosivos.

Sustitución de filtros

Los filtros deben cambiarse después de 2500-3000 ho­ras de funcionamiento como máximo. Si el equipo emite
muchos ruidos, emana un olor desagradable (filtros) o
uno de los filtros está visiblemente sucio, debe cambiar­se incluso antes. El símbolo parpadea en el display pa­ra recordarle que debe cambiar el filtro.
Símbolo tecla de mando para reajuste del filtro:

Dependiendo de la vida útil, se muestra el siguiente nú­mero de símbolos:

Indicación de la vida útil del filtro (h)

2401-3000
1801-2400

1201-1800

601-1200
1-600

1. Apagar el equipo y desconectar la fuente de alimen­tación de la toma de corriente y del equipo.

Figura J

2. Dar la vuelta al equipo y girar el cierre de la tapa del
filtro 45 grados en el sentido de las agujas del reloj.

Figura B

3. Extraer las tapas de los filtros.

Figura C

4. Retirar los filtros.

Figura D

5. Desembalar los filtros nuevos.

Figura E

6. Insertar los filtros desembalados. Asegurarse de
que las cubrejuntas de tracción sean visibles y
apunten hacia adentro.

Figura F

7. Colocar la tapa del filtro y girar el cierre 45 grados
en sentido contrario a las agujas del reloj. Dar la
vuelta al equipo con el display hacia arriba.

Figura G

8. Conectar la fuente de alimentación al equipo y a la
toma de corriente.

9. Conectar el equipo.
a Para restablecer el filtro (reajuste), pulsar el sím-

bolo durante 3 s.

Figura K

A menudo, las causas de los fallos son simples y pueden solucionarse con ayuda del siguiente resumen. En caso de

Ayuda en caso de fallos

duda o fallos no mencionados aquí, póngase en contacto con el servicio de posventa.

Fallo Causa Solución
El equipo no se enciende Sin tensión eléctrica  Comprobar el enchufe y el fusible de la ali-

Fuente de alimentación defectuosa  Ponerse en contacto con el servicio de

Equipo defectuoso  Ponerse en contacto con el servicio de

El display parpadea y el
equipo no se pone en
marcha

La tapa del filtro no está bien colocada  Insertar la tapa correctamente, compro-

Español 23

mentación de corriente.

 Insertar el conector de la fuente de alimen-

tación en otra toma de corriente.

postventa para sustituir la fuente de ali­mentación.

postventa.

bando que los filtros estén bien colocados.

Fallo Causa Solución
El flujo de aire se reduce Filtro/s obstruido/s  Cambiar el/los filtro/s, véase el capítulo

Filtro/s no desembalado/s  Desembalar el/los filtro/s, véase el capítulo

Nivel del ventilador demasiado bajo  Subir el nivel del ventilador, véase el capí-

La salida de aire está bloqueada  Eliminar los cuerpos extraños.

La eliminación de los
olores no es eficaz

Mala calidad del aire Nivel del ventilador demasiado bajo  Subir el nivel del ventilador, véase el capí-

Mala calidad del aire ambiente  Abrir las ventanas para mejorar la ventila-

Filtro/s desgastado/s o utilizado/s dema­siado tiempo

Nivel del ventilador demasiado bajo  Subir el nivel del ventilador, véase el capí-

Corrientes de aire  Cerrar las ventanas y las puertas mientras

AF 20: Dimensiones de la habitación cla­ramente superiores a 20 m²

Ranuras para aire del equipo bloquea­das

Filtro/s no desembalado/s  Desembalar el/los filtro/s, véase el capítulo

Filtro/s obstruido/s o sucio/s.  Cambiar el/los filtro/s, véase el capítulo

Datos técnicos

Conexión eléctrica

Tensión de red V DC24V
Fase ~ 1
Frecuencia de red Hz 50 - 60
Potencia nominal W 24
Stand-by W <0,5

Datos de potencia del equipo

Volumen de aire limpio transporta­do

Superficie útil m
Eficiencia del filtro a 0,3 μm 99,95%
Vida útil máxima del filtro (en fun-

ción del entorno)
Fases de ventilación 3

Peso y dimensiones

Peso kg 2,7
Longitud x anchura x altura mm 220x220

Condiciones ambientales

Temperatura ambiente °C - 10 °C -

Valores calculados conforme a EN 60335-2-69

Nivel de presión acústica dB(A)

* Con techo de 3 m de altura y cambios de aire 3 veces
por hora
Reservado el derecho de realizar modificaciones técni­cas.

3

/h 220

m

2

* 20

h 3000

x343

+ 40 °C

26-52

Indicações gerais ................................................ 24

Avisos de segurança........................................... 24

Utilização prevista ............................................... 25

Proteção do meio ambiente ................................ 25

Acessórios e peças sobressalentes.................... 25

Volume do fornecimento ..................................... 25

Garantia .............................................................. 25

Descrição do aparelho ........................................ 25

Colocar o filtro ..................................................... 26

Operação ............................................................ 26

Transporte e armazenamento ............................. 27

Conservação e manutenção ............................... 27

Ajuda em caso de avarias ................................... 28

Dados técnicos.................................................... 28

Conserve o manual original para referência ou utiliza­ção futura.

 PERIGO

● Aviso de um perigo iminente, que pode provocar feri-

mentos graves ou morte.

Sustitución de filtros.

Colocación de filtros.

tulo Ajuste del nivel del ventilador.

ción.

 Sustituir el/los filtro/s.

tulo Ajuste del nivel del ventilador.

tulo Ajuste del nivel del ventilador.

el equipo esté funcionando.

 Tener en cuenta las dimensiones máxi-

mas.

 Mantener las separaciones requeridas res-

pecto al equipo.

 No colocar nada sobre el equipo.

Colocación de filtros.

Sustitución de filtros.

Índice

Indicações gerais

Antes da primeira utilização do apare­lho, leia este manual original e o capítu­lo Avisos de segurança. Proceda em
conformidade.

Avisos de segurança

Níveis de perigo

24 Português

몇 ATENÇÃO

● Aviso de uma possível situação de perigo, que pode

provocar ferimentos graves ou morte.

몇 CUIDADO

● Aviso de uma possível situação de perigo, que pode

provocar ferimentos ligeiros.

ADVERTÊNCIA

● Aviso de uma possível situação de perigo, que pode

provocar danos materiais.

Indicações gerais de segurança

 PERIGO ● Ligue o aparelho apenas à corrente

alterna. A tensão indicada na placa de características
tem de coincidir com a tensão da fonte de corrente.

● Nunca manuseie fichas de rede e tomadas com as
mãos húmidas. ● Perigo de asfixia. Mantenha a película
da embalagem afastada das crianças. ● Proibida a
operação em zonas com perigo de explosão.

몇 ATENÇÃO ● Pessoas com capacidade física,

sensorial ou intelectual reduzida ou com experiência e
conhecimentos insuficientes devem apenas utilizar o
aparelho sob supervisão ou depois de instruídas acerca
da utilização segura do aparelho e dos perigos resultan­tes. ● As crianças acima dos 8 anos de idade devem
apenas operar o aparelho se forem aconselhadas ou
supervisionadas pela pessoa responsável pela sua se­gurança e caso compreendam os perigos daí resultan­tes. ● As crianças não devem brincar com o aparelho.

● Supervisione as crianças para garantir que não brin­cam com o aparelho. ● As crianças deve apenas reali­zar trabalhos de limpeza e manutenção sob supervisão.

● Antes de cada operação, verifique se existem danos
no cabo de ligação à rede com ficha de rede. Não ope­rar um aparelho com cabo de ligação à rede danificado.
Proceda à substituição imediata de um cabo de ligação
à rede danificado junto do serviço de assistência técni­ca/técnico electricista autorizado. ● Desligue imediata­mente o dispositivo e retire da tomada antes de realizar
qualquer trabalho de assistência e manutenção.

몇 CUIDADO ● Retirar a ficha de rede da tomada

sem puxar. ● As reparações e a montagem de peças
sobressalentes devem apenas ser feitas pelo serviço
de assistência técnica autorizado, de forma a evitar pe­rigos. ● A entrada e a saída de ar não podem ser cober­tas. ● Desligue o aparelho após cada utilização e retire
a ficha de rede. ● Não colocar o aparelho próximo de
outras fontes de calor. ● O aparelho não substitui venti-
lação adequada. ● O aparelho precisa de ter uma base
plana e estável. ● Utilize acessórios e peças sobressa­lentes disponibilizadas pelo fabricante. Ao utilizar aces­sórios e peças sobressalentes originais, garante uma
utilização segura e o bom funcionamento do aparelho.

● Não utilize o aparelho em ambientes húmidos ou em
divisões com temperatura ambiente elevada, p. ex., na
casa de banho.

Utilização prevista

Apenas utilize o aparelho como purificador de ar, de
acordo com as descrições e os avisos de segurança
contidos neste manual de instruções.

● O aparelho destina-se à utilização como purificador

de ar.

● O aparelho é adequado para uso particular e comer-

cial.

● O aparelho destina-se exclusivamente à utilização

em espaços interiores.

Proteção do meio ambiente

Os materiais de empacotamento são recicláveis.
Elimine as embalagens de acordo com os regula­mentos ambientais.
Os aparelhos elétricos e eletrónicos contêm ma­teriais recicláveis de valor e, com frequência,
componentes como baterias, acumuladores ou

óleo que, em caso de manipulação ou recolha er­rada, podem representar um potencial perigo para a
saúde humana e para o ambiente. Estes componentes
são necessários para o bom funcionamento do apare­lho. Os aparelhos que apresentem este símbolo não
devem ser recolhidos no lixo doméstico.

Avisos relativos a ingredientes (REACH)

Pode encontrar informações actualizadas acerca dos
ingredientes em: www.kaercher.de/REACH

Acessórios e peças sobressalentes

Ao utilizar apenas acessórios originais e peças sobres­salentes originais, garante uma utilização segura e o
bom funcionamento do aparelho.
Informações acerca de acessórios e peças sobressa­lentes disponíveis em www.kaercher.com.

Volume do fornecimento

O volume do fornecimento do aparelho está indicado na
embalagem. Ao abrir a embalagem, confirme a integra­lidade do conteúdo. Caso faltem acessórios ou em caso
de danos de transporte informe o seu fornecedor.

Garantia

Em cada país são válidas as condições de garantia
transmitidas pela nossa sociedade distribuidora res­ponsável. Trataremos de possíveis avarias no seu apa­relho no âmbito do prazo da garantia, sem custos,
desde que estas tenham origem num erro de material
ou de fabrico. Em caso de garantia, contacte o seu re­vendedor ou a assistência técnica autorizada mais pró­xima, apresentando o talão de compra.
(endereço consultar o verso)

Descrição do aparelho

Figuras, ver página de gráficos.

Figura A

1 Interruptor de comando Ligar/desligar o aparelho
2 Interruptor de comando Bloqueio de funções
3 Indicação do display PM 2,5 Índice de qualidade do

ar

4 Interruptor de comando Desligar o display
5 Indicação do display Nível do ventilador
6 Interruptor de comando Ligar/desligar o modo auto-

mático

7 Interruptor de comando Nível do ventilador
8 Interruptor de comando Ligar/desligar o modo de

hibernação

9 Indicação do display Temporizador
10 Interruptor de comando Temporizador
11 Indicação do display Vida útil do filtro
12 Interruptor de comando Reposição do filtro

Português 25

13 Indicação do display e do aparelho Qualidade do ar
14 Bloqueio da tampa do filtro
15 Tampa do filtro
16 Patilhas do filtro
17 Filtro
18 Ligação da fonte de alimentação
19 Sensor do aparelho
20 Adaptador de alimentação de

Aviso

Os ajustes das funções só podem ser realizados atra­vés dos interruptores de comando e não através das in­dicações do display.

Colocar o filtro

Antes do primeiro arranque, os filtros finos que já se en­contram inseridos no aparelho devem ser desempaco­tados.

1. Virar o aparelho e rodar o bloqueio da tampa do filtro
45 graus no sentido dos ponteiros do relógio.

Figura B

2. Retirar a tampa do filtro.

Figura C

3. Retirar os filtros embalados.

Figura D

4. Desembalar os filtros.

Figura E

5. Inserir os filtros desembalados. Assegurar que os
ganchos estão visíveis e apontam para dentro.

Figura F

6. Colocar a tampa do filtro e rodar o bloqueio 45 graus
no sentido contrário ao dos ponteiros do relógio.
Rodar o aparelho com o display virado para cima.

Figura G

7. Colocar o aparelho numa superfície plana. Assegu­rar uma distância de 30 cm para cada lado.

Figura H

Aviso

Não coloque o aparelho em superfícies quentes ou per­to de aquecimento.
Não deixe entrar quaisquer líquidos ou materiais estra­nhos (por ex., objectos metálicos) no aparelho.

8. Inserir a ficha da fonte de alimentação no aparelho
e a ficha de rede na tomada.

Figura I

O aparelho está pronto a funcionar

Aviso

Recomendamos que, na primeira vez, deixe o aparelho
a funcionar durante a noite para obter uma limpeza ge­ral do seu espaço.

Aviso

Tabela com as indicações em horas dos símbolos do
display para a vida útil do filtro, ver o Substituir o filtro

Operação

1. Para ligar o aparelho: premir o botão Ligar/desligar
do aparelho.

Figura I

O aparelho arranca automaticamente.

Aviso

Após ligar, as indicações e os botões no painel de co­mando acendem-se brevemente. O sensor de qualida-

Ligar/desligar o aparelho

de do ar integrado mede automaticamente a qualidade
do ar na divisão.

2. Se necessário, é possível ajustar as seguintes fun­ções através dos interruptores de comando, por
exemplo:

 Nível do ventilador
 Modo automático
 Modo de hibernação
 Temporizador

3. Para desligar o aparelho: premir o botão Ligar/des­ligar do aparelho.
As indicações e os botões no painel de comando
apagam-se. O aparelho está desligado.

Ajustar o modo automático

No modo automático, o purificador de ar define o nível
adequado do ventilador, dependendo da qualidade do
ar.
Se a qualidade do ar for má, o nível do ventilador é au­tomaticamente aumentado, por exemplo.
Símbolo do interruptor de comando para o modo auto­mático:

 Premir o interruptor de comando Modo automático.

O modo automático é ligado ou desligado.

No modo de hibernação, o ventilador funciona à veloci­dade mais baixa e, como tal, de forma muito silenciosa.
Todos os símbolos luminosos estão desligados.

● Premir o interruptor de comando Modo de hiberna-

Símbolo do interruptor de comando para o modo de hi­bernação:

É possível definir o nível do ventilador manualmente pa­ra o nível I, II ou III, consoante a qualidade do ar. Se a
qualidade do ar for má, para filtrar o fumo, por exemplo,
a ventoinha deve funcionar à velocidade máxima (nível
III) durante 15 a 20 minutos.

Aviso

Para purificar o ar de forma eficaz, manter as janelas e
as portas fechadas enquanto o purificador de ar estiver
ligado,

Símbolo do interruptor de comando para o nível do ven­tilador:

● Premir repetidamente o interruptor de comando Ní-

O temporizador pode ser definido para 2, 4, 6 ou 8 ho­ras de tempo de funcionamento. Quando o tempo defi­nido tiver expirado, o aparelho desliga-se

Ajustar o modo de hibernação

ção. O modo de hibernação é ligado ou desligado.

Ajustar o nível do ventilador

vel do ventilador até atingir o nível pretendido.
O nível seleccionado do ventilador é indicado no

painel de comando.

Ajustar o temporizador

26 Português

automaticamente. O nível do ventilador pode ser altera­do a qualquer momento.
Símbolo do interruptor de comando para o temporiza­dor:

 Ligar: premir repetidamente o interruptor de coman-

do Temporizador até atingir o tempo de funciona­mento pretendido. A indicação acende-se. O tempo
de funcionamento ajustado é exibido no painel de
comando.

 Desligar: premir o interruptor de comando Tempori-

zador até que a indicação do temporizador se apa­gue. O temporizador está desligado.

Bloquear/desbloquear o painel de comando

Para evitar alterações acidentais dos ajustes, por
exemplo, por crianças ou animais de estimação, é pos­sível bloquear o painel de comando.
Símbolo do interruptor de comando e da indicação do
display para bloquear o painel de comando:

● Bloquear: premir o botão durante 3 segundos.

● Desbloquear: premir o botão de bloqueio durante 3
segundos.

Indicação PM 2,5 Qualidade do ar

A concentração de pó fino (PM 2.5) é apresentada no
display de forma numérica, na unidade µg/m³. Além dis­so, um índice de cores fornece informações sobre a
qualidade do ar:

PM 2,5 Qualidade do ar Cor

0- 60 Boa Azul
61 - 120 Média Amarelo
>120 Má Vermelho

Transporte e armazenamento

몇 CUIDADO

Não observância do peso

Perigo de ferimentos e danos
Tenha em atenção o peso do aparelho durante o trans­porte e armazenamento.

Armazene o aparelho apenas em espaços interiores se­cos.

Conservação e manutenção

Limpeza

 PERIGO

Perigo de vida devido a choque eléctrico

Os líquidos podem conduzir electricidade e causar as­sim lesões graves ou fatais.
Desligue sempre a fonte de alimentação da tomada an­tes de trabalhos de limpeza e manutenção.
Nunca mergulhe o aparelho nem a fonte de alimenta­ção em água.
Nunca limpe o aparelho nem a fonte de alimentação
sem ser a seco.

1. Desligar o aparelho.

2. Retirar a fonte de alimentação da tomada.

3. Limpar o aparelho com um pano macio e seco. Não
utilizar produtos de limpeza abrasivos ou corrosi­vos.

Substituir o filtro

O filtro deve ser substituído após 2500 a 3000 horas de
tempo de funcionamento, o mais tardar. A substituição
deve ser feita mais cedo se o aparelho começar a pro­duzir mais ruído ou exalar um odor desagradável (a par­tir do filtro), ou se o filtro estiver visivelmente sujo. O
símbolo pisca no display como lembrete de substituição
de filtro.
Símbolo do interruptor de comando para reposição do
filtro:

Consoante a vida útil, é exibido o número de símbolos
seguinte:

Indicação da vida útil do filtro (h)

2401 - 3000
1801 - 2400

1201 - 1800

601 - 1200
1 - 600

1. Desligar o aparelho e remover a fonte de alimenta­ção da tomada e do aparelho.

Figura J

2. Virar o aparelho e rodar o bloqueio da tampa do filtro
45 graus no sentido dos ponteiros do relógio.

Figura B

3. Retirar a tampa do filtro.

Figura C

4. Retirar os filtros.

Figura D

5. Desembalar os filtros novos.

Figura E

6. Inserir os filtros desembalados. Assegurar que
ganchos estão visíveis e apontam para dentro.

Figura F

7. Colocar a tampa do filtro e rodar o bloqueio 45 graus
no sentido contrário ao dos ponteiros do relógio.
Rodar o aparelho com o display virado para cima.

Figura G

8. Ligar a fonte de alimentação ao aparelho e à toma­da.

9. Ligar o aparelho.
a Para a reposição do filtro (Reset), premir o sím-

bolo durante 3 seg.

Figura K

os

Português 27

As avarias têm, geralmente, causas simples que podem ser corrigidas por si com a ajuda do seguinte resumo. Em

Ajuda em caso de avarias

caso de dúvida ou no caso de se tratar de uma avaria não mencionada aqui, contacte o serviço de assistência técnica
autorizado.

Erro Causa Reparação
É impossível ligar o apa-

relho

O display pisca e o apa­relho não arranca

A corrente de ar é reduzida Filtro entupido  Substituir o filtro, ver o capítulo Substituir

Eliminação de odores
ineficaz

Má qualidade do ar Nível do ventilador demasiado baixo  Aumentar o nível do ventilador, ver o capí-

Sem tensão eléctrica  Verificar a tomada e o fusível da alimenta-

Falha da fonte de alimentação  Contactar o serviço de assistência técnica

Falha do aparelho  Contactar o serviço de assistência técnica.
A tampa do filtro não está correctamente

colocada

Filtro não desembalado  Desembalar o filtro, ver o capítulo Colocar

Nível do ventilador demasiado baixo  Aumentar o nível do ventilador, ver o capí-

A saída de ar está bloqueada  Retirar corpos estranhos.
Ar ambiente de má qualidade  Abrir janelas para melhorar a ventilação.
Filtro esgotado ou utilizado durante de-

masiado tempo
Nível do ventilador demasiado baixo  Aumentar o nível do ventilador, ver o capí-

Corrente de ar  Fechar as janelas e as portas enquanto o

AF 20: Tamanho das salas claramente
acima de 20 m²

Aberturas de ar no aparelho bloqueadas  Manter as distâncias necessárias em rela-

Filtro não desembalado  Desembalar o filtro, ver o capítulo Colocar

Filtro entupido ou contaminado.  Substituir o filtro, ver o capítulo Substituir

ção eléctrica.

 Inserir a ficha da fonte de alimentação nou-

tra tomada.

para substituir a fonte de alimentação.

 Inserir correctamente a tampa do filtro, as-

segurando o assento correcto dos filtros.

o filtro.

o filtro.

tulo Ajustar o nível do ventilador.

 Substituir o filtro.

tulo Ajustar o nível do ventilador.

tulo Ajustar o nível do ventilador.

aparelho estiver a funcionar.

 Ter em atenção os tamanhos máximos das

salas.

ção ao aparelho.

 Não colocar nada sobre o aparelho.

o filtro.

o filtro.

Dados técnicos

Ligação eléctrica

Tensão da rede V DC24V
Fase ~ 1
Frequência de rede Hz 50 - 60
Potência nominal W 24
Standby W <0,5

Características do aparelho

Caudal de bombagem de ar limpo m
Área útil m
Eficiência do filtro de 0,3μm 99,95%
Vida útil máxima do filtro (depen-

dendo do ambiente)
Níveis de ventilação 3

3

/h 220

2

* 20

h 3000

28 Português

Medidas e pesos

Peso kg 2,7
Comprimento x Largura x Altura mm 220x220

Condições ambientais

Temperatura ambiente °C - 10 °C -

Valores determinados de acordo com a EN 60335­2-69

Nível acústico dB(A)
* Com uma altura do tecto de 3 m e 3 trocas de ar por

hora
Reservados os direitos a alterações técnicas.

x343

+ 40 °C

26-52

Inhoud

Algemene instructies ........................................... 29

Veiligheidsinstructies ........................................... 29

Reglementair gebruik .......................................... 29

Milieubescherming .............................................. 29

Toebehoren en reserveonderdelen ..................... 29

Leveringsomvang ................................................ 29

Garantie............................................................... 30

Beschrijving apparaat .......................................... 30

Filter plaatsen...................................................... 30

Bediening ............................................................ 30

Vervoer en opslag ............................................... 31

Onderhoud .......................................................... 31

Hulp bij storingen................................................. 32

Technische gegevens.......................................... 32

Algemene instructies

Voordat u het apparaat voor het eerst
gebruikt, dient u deze oorspronkelijke
gebruiksaanwijzing en de het hoofdstuk

Handel dienovereenkomstig.
Bewaar de oorspronkelijke gebruiksaanwijzing voor la­ter gebruik of voor de volgende eigenaar.

veiligheidsinstructies door te lezen.

Veiligheidsinstructies

Gevarenniveaus

 GEVAAR

● Aanwijzing voor direct dreigend gevaar dat tot zware

of dodelijke verwondingen leidt.

몇 WAARSCHUWING

● Aanwijzing voor een mogelijk gevaarlijke situatie die

tot zware of dodelijke verwondingen kan leiden.

몇 VOORZICHTIG

● Aanwijzing voor een mogelijk gevaarlijke situatie die

tot lichte verwondingen kan leiden.

LET OP

● Aanwijzing voor een mogelijk gevaarlijke situatie die

t

ot materiële schade kan leiden.

Algemene veiligheidsinstructies

 GEVAAR ● Sluit het apparaat alleen op wissel-

stroom aan. De aangegeven spanning op het typeplaat­je moet overeenkomen met de spanning van de
stroombron. ● Raak stekkers en stopcontacten nooit
met vochtige handen aan. ● Verstikkingsgevaar. Houd
verpakkingsfolie buiten het bereik van kinderen. ● Het
apparaat mag niet in explosieve bereiken worden ge­bruikt.

몇 WAARSCHUWING ● Personen met ver-

minderde fysieke, sensorische of geestelijke capacitei­ten of een gebrek aan ervaring en kennis mogen het
apparaat alleen onder begeleiding gebruiken of wan­neer ze in het veilige gebruik van het apparaat worden
getraind en de hieruit voortvloeiende gevaren begrijpen.

● Kinderen vanaf 8 jaar mogen het apparaat gebruiken
wanneer ze in het gebruik worden getraind of toezicht
op hen wordt gehouden door iemand die verantwoorde­lijk is voor hun veiligheid en wanneer ze de hieruit voort­vloeiende gevaren hebben begrepen. ● Kinderen
mogen niet met het apparaat spelen. ● Houd toezicht op
kinderen om ervoor te zorgen dat ze niet met het appa­raat spelen. ● Kinderen mogen reiniging en gebrui-

kersonderhoud alleen onder toezicht uitvoeren.

● Controleer de stroomkabel met netstekker voor elke

gebruik op beschadiging. Gebruik een apparaat met
een beschadigde stroomkabel niet. Laat een bescha­digde stroomkabel onmiddellijk vervangen door de ge­autoriseerde klantenservice/elektricien. ● Schakel het
apparaat voor alle onderhoudswerkzaamheden uit en
trek de netstekker los.

몇 VOORZICHTIG ● Trek de netstekker niet

met de kabel uit het stopcontact. ● Laat reparatiewerk­zaamheden, de inbouw van reserveonderdelen en
werkzaamheden aan elektrische onderdelen alleen
door de geautoriseerde klantenservice uitvoeren. ● De
luchtinlaat en -uitlaat mogen niet worden afgedekt.

● Schakel het apparaat na elk gebruik uit en trek het

netsnoer uit. ● Plaats het apparaat niet in de buurt van
een warmtebron. ● Het apparaat is geen geschikte ver­vanging voor de ventilatie. ● Het apparaat moet een
vlakke, stevige ondergrond hebben. ● Gebruik alleen
toebehoren en reserveonderdelen die worden aanbevo­len door de fabrikant. Origineel toebehoren en originele
reserveonderdelen garanderen een veilige en storings­vrije werking van het apparaat. ● Gebruik het apparaat
niet in een vochtige omgeving of in een ruimte met hoge
omgevingstemperaturen zoals de badkamer.

Reglementair gebruik

Gebruik het apparaat uitsluitend overeenkomstig de be­schrijvingen en veiligheidsinstructies in deze gebruiks­aanwijzing als luchtreiniger.

● Het apparaat is bedoeld voor gebruik als luchtreini­ger.

● Dit apparaat is geschikt voor particulier en commer­cieel gebruik.

● Het apparaat is uitsluitend bedoeld voor gebruik bin­nenshuis.

Milieubescherming

De verpakkingsmaterialen zijn herbruikbaar. Ver­wijder verpakkingen op een milieuvriendelijke
manier.
Elektrische en elektronische apparaten bevatten
waardevolle recyclebare materialen en vaak be­standdelen zoals batterijen, accu's of olie, die bij

onjuiste omgang of verkeerd afvalverwijdering
een potentieel gevaar voor de gezondheid van de mens
en voor het milieu kunnen vormen. Voor een correcte
werking van het apparaat zijn deze bestanddelen echter
noodzakelijk. Voer apparaten met dit symbool niet sa­men met het huisvuil af.

Instructies betreffende ingrediënten (REACH)

Actuele informatie over ingrediënten vindt u op:

www.kaercher.de/REACH

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reser­veonderdelen. Deze garanderen een veilige en sto­ringsvrije werking van het apparaat.
Informatie over toebehoren en reserveonderdelen vindt
u onder www.kaercher.com.

Leveringsomvang

De leveringsomvang van het apparaat is op de verpak­king afgebeeld. Controleer de inhoud bij het uitpakken
op volledigheid. Bij ontbrekend toebehoren of bij trans­portschade neemt u contact op met uw distributeur.

Nederlands 29

In elk land gelden de garantievoorwaarden die door on­ze verantwoordelijke verkoopmaatschappij zijn uitgege­ven. Mogelijke storingen aan uw apparaat verhelpen we
binnen de garantieperiode gratis, voor zover een mate­riaal- of fabricagefout de oorzaak is. Als u gebruik wilt
maken van de garantie, neemt u met uw aankoopbon
contact op met uw distributeur of de dichtstbijzijnde ge­autoriseerde klantenservice.
(adres zie achterzijde)

Beschrijving apparaat

Garantie

Afbeeldingen, zie pagina met grafieken.

Afbeelding A

1 Bedieningsknop Apparaat Aan/Uit
2 Bedieningsknop Functievergrendeling
3 Display PM 2.5 Luchtkwaliteitsindex
4 Bedieningsknop Display uitschakelen
5 Display Ventilatorstand
6 Bedieningsknop Automodus Aan/Uit
7 Bedieningsknop Ventilatorstand
8 Bedieningsknop Slaapstand Aan/Uit

9 Display Timer
10 Bedieningsknop Timer
11 Display Levensduur filter
12 Bedieningsknop Filterreset

13 Display- en apparaatweergave luchtkwaliteit
14 Vergrendeling filterafdekking
15 Filterafdekking
16 Filterlus
17 Filter
18 Aansluiting netvoeding
19 Apparaatsensor
20 Netadapter

Instructie

De functie-instellingen zijn alleen mogelijk via de bedie­ningsknoppen en niet via de displays.

Filter plaatsen

Vóór de eerste inbedrijfstelling moeten de reeds in het
apparaat geplaatste fijnfilters worden uitgepakt.

1. Draai het apparaat om en draai de vergrendeling
van de filterafdekking 45 graden naar rechts.

Afbeelding B

2. Verwijder de filterafdekking.

Afbeelding C

3. Verwijder de verpakte filters.

Afbeelding D

4. Pak de filters uit.

Afbeelding E

5. Plaats de uitgepakte filters. Zorg ervoor dat de lipjes
zichtbaar zijn en naar binnen wijzen.

Afbeelding F

6. Plaats de filterafdekking en draai de vergrendeling
45 graden naar links. Draai het apparaat om met het
display naar boven gericht.

Afbeelding G

7. Het apparaat op een vlakke ondergrond neerzetten.
Zorg ervoor dat aan elke kant een afstand van 30
cm wordt aangehouden.

Afbeelding H

Instructie

Plaats het apparaat niet op hete oppervlakken of in de
buurt van de verwarming.
Laat geen vloeistoffen of vreemde materialen (bijv. me­talen voorwerpen) in het apparaat terechtkomen.

8. Steek de stekker van de netvoeding in het apparaat
en de netstekker in het stopcontact.

Afbeelding I

Het apparaat is bedrijfsgereed

Instructie

We raden u aan om het apparaat bij de eerste keer 's
nachts te laten doordraaien en hierdoor een basisreini­ging van uw kamer te verkrijgen.

Instructie

De tabel met de uren van de displaysymbolen voor de
levensduur van het filter, zie Filter vervangenhoofdstuk
Filter vervangen.

Bediening

1. Schakel het apparaat als volgt in: druk de aan-uit­toets van het apparaat in.

Afbeelding I

Het apparaat start automatisch.

Instructie

Na het inschakelen lichten de lampjes en toetsen op het
bedieningsveld kort op. De geïntegreerde luchtkwaliteits­sensor meet automatisch de luchtkwaliteit in de ruimte.

2. Indien gewenst, kunnen bijvoorbeeld de volgende
functies via de bedieningsknoppen worden inge­steld:

 Ventilatorstand
 Automodus
 Slaapstand
 Timer

3. Schakel het apparaat als volgt uit: druk de aan-uit­schakelaar van het apparaat in.
De lampjes en toetsen op het bedieningsveld gaan
uit. Het apparaat is uitgeschakeld.

In de automodus stelt de luchtreiniger de juiste ventila­tiestand in, afhankelijk van de luchtkwaliteit.
Als de luchtkwaliteit bijvoorbeeld slecht is, wordt de ven­tilatorstand automatisch verhoogd.
Symbool bedieningsknop voor de automodus:

 Druk op de bedieningsknop voor de automodus. De

automodus wordt in- of uitgeschakeld.

In de slaapstand draait de ventilator op de laagste snel­heid en is dus zeer stil. Alle lampsymbolen zijn uit.

● Druk op de bedieningsknop voor de slaapstand. De
slaapstand wordt in- of uitgeschakeld.

Symbool bedieningsknop voor de slaapstand:

Apparaat in-/uitschakelen

Automodus instellen

Slaapstand instellen

30 Nederlands

Ventilatorstand instellen

Afhankelijk van de luchtkwaliteit kan de ventilatorstand
handmatig worden ingesteld op stand I, II of III. Als de
luchtkwaliteit slecht is, bijvoorbeeld om rook uit te filte­ren, moet de ventilator gedurende 15 - 20 minuten op
maximumsnelheid draaien (stand III).

Instructie

Om de lucht effectief te reinigen, moet u ramen en deu­ren gesloten houden terwijl de luchtreiniger aan staat,

Symbool Bedieningsknop voor ventilatorstand:

● Druk net zo lang op de bedieningsknop voor de ven­tilatorstand tot de gewenste stand is bereikt.

De geselecteerde ventilatorstand wordt weergege­ven op het bedieningsveld.

De timer kan worden ingesteld op een looptijd van 2, 4,
6 of 8 uur. Wanneer de ingestelde tijd verstreken is,
wordt het apparaat automatisch uitgeschakeld. De ven­tilatorstand kan op elk moment worden gewijzigd.
Symbool bedieningsknop voor timer:

 Inschakelen: Druk herhaaldelijk op de bedienings-

knop Timer tot de gewenste looptijd is bereikt. Het
lampje gaat branden. De ingestelde looptijd wordt
weergegeven op het bedieningsveld.

 Uitschakelen: Druk op de bedieningsknop voor de ti-

mer tot het timerlampje uitgaat. De timer staat uit.

Bedieningsveld vergrendelen/ontgrendelen

Om te voorkomen dat instellingen per ongeluk worden
gewijzigd, bijv. door kinderen of huisdieren, kan het be­dieningsveld worden vergrendeld.
Symbool bedieningsknop en displaylampje voor bedie­ningsveld vergrendelen:

● Vergrendelen: Houd de toets 3 seconden ingedrukt.

● Ontgrendelen: Houd de vergrendelknop 3 seconden
ingedrukt.

Het display geeft de concentratie van fijn stof (PM 2,5)
numeriek weer in de eenheid µg/m³. Bovendien geeft
een kleurenindex informatie over de luchtkwaliteit:

PM 2,5 Luchtkwaliteit Kleur

0- 60 Goed Blauw
61 - 120 Matig Geel
>120 Slecht Rood

Timer instellen

Display PM 2,5 luchtkwaliteit

Vervoer en opslag

몇 VOORZICHTIG

Niet-naleving van het gewicht

Gevaar voor letsel en beschadiging
Neem bij het transport en de opslag het gewicht van het
apparaat in acht.

Bewaar het apparaat alleen in droge binnenruimtes.

Onderhoud

Reiniging

 GEVAAR

Gevaar voor elektrische schokken

Vloeistoffen kunnen elektriciteit geleiden en zo ernstige
of dodelijke verwondingen veroorzaken.
Voor reinigings- en onderhoudswerkzaamheden altijd
de stekker uit het stopcontact nemen.
Dompel het apparaat of de netvoeding nooit onder in
water.
Reinig het apparaat of de netvoeding nooit nat.

1. Het apparaat uitschakelen.

2. Trek de netvoeding uit het stopcontact.

3. Reining het apparaat met een zachte, droge doek.
Gebruik geen schurende of bijtende reinigingsmid­delen.

Filter vervangen

Het filter moet uiterlijk na een looptijd van 2500 - 3000
uur worden vervangen. Als het apparaat meer geluid
maakt, er een onaangename geur uit het apparaat (fil­ter) komt of het filter zichtbaar vuil is, kan dit ook eerder
zijn. Het symbool knippert op het display om u eraan te
herinneren dat u het filter moet vervangen.
Symbool bedieningsknop voor filterreset:

Afhankelijk van de levensduur wordt het volgende aan­tal symbolen weergegeven:

Display levensduur filter (uur)

2401 - 3000
1801 - 2400

1201 - 1800

601 - 1200
1 - 600

1. Schakel het apparaat uit en haal de netvoeding uit
het stopcontact en het apparaat.

Afbeelding J

2. Draai het apparaat om en draai de vergrendeling
van de filterafdekking 45 graden naar rechts.

Afbeelding B

3. Verwijder de filterafdekking.

Afbeelding C

4. Verwijder de filters.

Afbeelding D

5. Pak de nieuwe filters uit.

Afbeelding E

6. Plaats de uitgepakte filters. Zorg ervoor dat de lipjes
zichtbaar zijn en naar binnen wijzen.

Afbeelding F

Nederlands 31

7. Plaats de filterafdekking en draai de vergrendeling
45 graden naar links. Draai het apparaat om met het
display naar boven gericht.

Afbeelding G

8. Sluit de netvoeding aan op het apparaat en het stop­contact.

9. Het apparaat inschakelen.

Fout Oorzaak Remedie
Apparaat kan niet wor-

den ingeschakeld

Display knippert en ap­paraat start niet

De luchtstroom is ver­minderd

Geurverwijdering on­doeltreffend

Slechte luchtkwaliteit Ventilatorstand te laag  Verhoog de ventilatorstand, zie hoofdstuk

Geen elektrische spanning  Het stopcontact en de zekering van de

Netvoeding defect  Neem contact op met de klantenservice

Apparaat defect  Neem contact op met de klantenservice.
Filterafdekking niet correct geplaatst  Zorg dat de filterafdekking correct is ge-

Filter verstopt  Vervang het filter, zie hoofdstuk Filter ver-

Filter niet uitgepakt  Pak het filter uit, zie hoofdstuk Filter plaat-

Ventilatorstand te laag  Verhoog de ventilatorstand, zie hoofdstuk

Luchtuitlaat is geblokkeerd  Verwijder vreemde voorwerpen.
Slechte kwaliteit van de omgevingslucht  Open ramen om de ventilatie te verbete-

Filter verbruikt of te lang gebruikt  Filter vervangen.
Ventilatorstand te laag  Verhoog de ventilatorstand, zie hoofdstuk

Tocht  Sluit ramen en deuren als het apparaat in

AF 20: Kamergrootte duidelijk meer dan
20 m²

Luchtsleuven op het apparaat geblok­keerd

Filter niet uitgepakt  Pak het filter uit, zie hoofdstuk Filter plaat-

Filter verstopt of vuil.  Vervang het filter, zie hoofdstuk Filter ver-

a Voor het terugzetten (resetten) van het filter

3 s op het symbool drukken.

Afbeelding K

Hulp bij storingen

Storingen hebben vaak oorzaken die eenvoudig met be­hulp van het volgende overzicht kunnen worden verhol­pen. Neem bij twijfel of storingen die hier niet worden
vermeld contact op met de erkende klantenservice.

stroomvoorziening controleren.

 Steek de stekker van de netvoeding in een

ander stopcontact.

om de netvoeding te vervangen.

plaatst en dat de filters goed vastzitten.

vangen.

sen.

Ventilatorstand instellen.

ren.

Ventilatorstand instellen.

Ventilatorstand instellen.

werking is.

 Maximale kamergrootte in acht nemen.

 Houd de vereiste afstanden tot het appa-

raat aan.

 Plaats niets op het apparaat.

sen.

vangen.

Technische gegevens

Elektrische aansluiting

Netspanning V DC24V
Fase ~ 1
Netfrequentie Hz 50 - 60
Nominaal vermogen W 24
Stand-by W <0,5

Gegevens capaciteit apparaat

Volume schone lucht m
Gebruiksoppervlakken m
Filterefficiëntie bij 0,3 μm 99,95%
Maximale levensduur filter (afhan-

kelijk van omgeving)

3

/h 220

2

* 20

h 3000

Ventilatieniveaus 3

Afmetingen en gewichten

Gewicht kg 2,7
Lengte x breedte x hoogte mm 220x220

Omgevingsvoorwaarden

Omgevingstemperatuur °C - 10 °C -

Berekende waarden conform EN 60335-2-69

Geluidsdrukniveau dB(A)
* Bij een plafondhoogte van 3 m en een drievoudige

luchtverversing per uur
Technische wijzigingen voorbehouden.

x343

+ 40 °C

26-52

32 Nederlands

İçindekiler

Genel uyarılar...................................................... 33

Güvenlik bilgileri .................................................. 33

Amaca uygun kullanım........................................ 33

Çevre koruma...................................................... 33

Aksesuarlar ve yedek parçalar ............................ 33

Teslimat kapsamı................................................. 33

Garanti................................................................. 33

Cihaz açıklaması................................................. 34

Filtrenin yerleştirilmesi......................................... 34

Kullanım .............................................................. 34

Taşıma ve depolama ........................................... 35

Bakım ve koruma ................................................ 35

Arıza durumunda yardım..................................... 36

Teknik veriler ....................................................... 36

Genel uyarılar

Cihazın ilk kullanımı öncesinde bu oriji­nal işletim kılavuzunu ve güvenlikle ilgili
bilgilerin yer aldığı bölümü okuyun. Bu

Orijinal kullanım kılavuzunu daha sonra tekrar kullan­mak ya da cihazın sonraki kullanıcılarına iletmek üzere
saklayın.

bilgilere göre hareket edin.

Güvenlik bilgileri

Tehlike kademeleri

 TEHLIKE

● Ağır bedensel yaralanmalar ya da ölüme neden olan

direkt bir tehlikeye yönelik uyarı.

몇 UYARI

● Ağır bedensel yaralanmalar ya da ölüme neden ola-

bilecek olası tehlikeli bir duruma yönelik uyarı.

몇 TEDBIR

● Hafif yaralanmalara neden olabilecek olası tehlikeli

bir duruma yönelik uyarı.

DIKKAT

● Maddi hasarlara neden olabilecek olası tehlikeli bir

du

ruma yönelik uyarı.

Genel güvenlik uyarıları

 TEHLIKE ● Cihazı sadece alternatif akıma

bağlayın. Tip levhasındaki gerilim bilgilerinin akım kay­nağı gerilimiyle uyuşup uyuşmadığını kontrol edin. ● El­leriniz ıslak veya nemliyken fişi ve prizi kesinlikle
tutmayın. ● Boğulma tehlikesi. Ambalaj folyolarını ço­cuklardan uzak tutunuz. ● Patlama tehlikesi bulunan
alanlarda işletilmesi yasaktır.

몇 UYARI ● Gözetim altında tutulmaları veya ciha-

zın güvenli kullanılması konusunda eğitilmiş olmaları ve
kullanımdan kaynaklanan tehlikeleri anlamaları duru­munda fiziksel, duyusal veya düşünsel yetenekleri az
olan veya yeterli deneyime ve bilgiye sahip olmayan ki­şiler cihazı kullanabilir. ● 8 yaş üzeri çocuklar, sadece
güvenliklerinden sorumlu bir kişi tarafından cihazın kul­lanımı ile ilgili eğitim aldıkları veya denetim altında ol­dukları ve oluşabilecek tehlikeleri anladıkları takdirde
cihazı kullanabilir. ● Bu cihazla çocukların oynaması ya-
saktır. ● Cihazla oynamamalarını sağlamak için çocuk­lar gözetim altında tutulmalıdır. ● Çocuklar, temizliği ve

dece gözetim altında yapabili

bakımı sa
den önce şebeke fişi ile birlikte şebeke bağlantı hattını
hasarlara ilişkin kontrol edin. Hasarlı şebeke bağlantı

r. ● Her işletim-

hattına sahip cihazı çalıştırmayın. Hasarlı şebeke bağ-
lantı hattının en kısa sürede yetkili müşteri hizmetleri /
elektrik uzmanı tarafından değiştirilmesini sağlayın.

● Tüm temizlik ve bakım çalışmalarından önce cihazı
kapatın ve elektrik fişini çekin.

몇 TEDBIR ● Elektrik fişini kablosundan tutarak

prizden çekmeyin. ● Onarım çalışmalarının, yedek par­ça yerleştirmenin ve elektrikli yapı parçaları üzerindeki
çalışmaların sadece yetkili müşteri hizmetleri tarafından
yapılmasını sağlayın. ● Hava girişi ve çıkışı kapatılma­malıdır. ● Her kullanımdan sonra cihazı kapatın ve
elektrik şebekesi fişini çekin. ● Cihazı bir ısı kaynağının
yakınına kurmayın. ● Cihaz, gerçek bir havalandırma-

ni almaz. ● Cihaz düz, sarsılmaz bir yüzey üze-

yeri

nın
rinde durmalıdır. ● Sadece üretici tarafından
onaylanmış olan aksesuarları ve yedek parçaları kulla­nın. Orijinal aksesuarlar ve orijinal yedek parçalar, ciha­zın güvenli ve arızasız çalışmasını sağlar. ● Cihazı
nemli bir ortamda veya yüksek sıcaklıklı odalarda çalış-
tırmayın, örneğin banyo.

Amaca uygun kullanım

Cihazı sadece bu kullanım kılavuzunda yer alan açıkla­malara ve güvenlik talimatlarına uygun bir şekilde hava
temizleyici olarak kullanın.

● Cihaz, hava temizleyici olarak kullanılmak üzere ta­sarlanmıştır.

● Cihaz, özel ve ticari kullanım için tasarlanmıştır.

● Cihaz sadece iç mekanda kullanım için tasarlanmış­tır.

Çevre koruma

Paketleme malzemeleri geri dönüştürülebilir. Lüt­fen ambalajları çevreye zarar vermeden bertaraf
edin.
Elektrikli ve elektronik cihazlar, değerli ve geri dö­nüştürülebilir malzemelerin yanı sıra yanlış kulla­nılması veya yanlış bertaraf edilmesi durumunda

insan sağlığı ve çevre için potansiyel tehlike teşkil
edebilecek piller, aküler veya yağlar içerebilir. Ancak ci­hazın usulüne uygun şekilde çalıştırılması için bu parça­lar gereklidir. Bu simge ile işaretlenen cihazlar evsel çöp
ile birlikte bertaraf edilmemelidir.

İçerik maddelerine yönelik uyarılar (REACH)

İçerik maddelerine yönelik güncel bilgiler için bkz.:

www.kaercher.de/REACH

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar
kullanın. Bu parçalar cihazın güvenli ve arızasız çalış­masını sağlar.
Aksesuar ve yedek parçalara ilişkin bilgiler için adres:
www.kaercher.com.

Teslimat kapsamı

Cihazınızın teslimat kapsamı ambalajı üzerinde göste­rilmiştir. Ambalaj açıldığında içindeki parçalarda eksiklik
olup olmadığını kontrol edin. Aksesuarların eksik olması
durumunda ya da nakliye hasarlarında yetkili satıcınızı
bilgilendirin.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş
garanti şartları geçerlidir. Garanti süresi içerisinde ciha­zınızda oluşabilecek hasarları, üretim veya malzeme
hatasından kaynaklanıyorlarsa ücretsiz olarak gideriyo-

Türkçe 33

ruz. Garanti durumunda satış fişi ile satıcınıza veya size
en yakın yetkili servise başvurun.
(Adres için Bkz. Arka sayfa)

Cihaz açıklaması

Resimler için grafik sayfasına bakın.

Şekil A

1 Kumanda düğmesi cihazı açma / kapama
2 Kumanda düğmesi fonksiyon kilidi
3 Ekran PM 2,5 hava kalitesi indeksini gösterir
4 Ekran kumanda düğmesinin kapatılması
5 Fan kademesi göstergesi
6 Kumanda düğmesi otomatik mod açık / kapalı
7 Fan kademesi kumanda düğmesi
8 Kumanda düğmesi uyku modu açık / kapalı

9 Zamanlayıcı göstergesi
10 Zamanlayıcı kumanda düğmesi
11 Filtre ömrü göstergesi
12 Filtre sıfırlama düğmesi
13 Hava kalitesi ekranı ve cihaz göstergesi

14 Filtre kapağı kilidi
15 Filtre kapağı
16 Filtre sekmesi
17 Filtre
18 Güç kaynağı bağlantısı
19 Cihaz sensörü
20 Güç adaptörü

Not

Fonksiyon ayarları, ekranlar aracılığıyla değil, yalnızca
kumanda düğmeleri aracılığıyla yapılabilir.

Filtrenin yerleştirilmesi

Cihaza önceden takılmış olan ince filtreler, ilk çalıştır­madan önce ambalajından çıkarılmalıdır.

1. Cihazı ters çevirin ve filtre kapağı kilidini saat yönün­de 45 derece çevirin.

Şekil B

2. Filtre kapağını çıkarın.

Şekil C

3. Paketlenmiş filtreleri çıkarın.

Şekil D

4. Filtreleri ambalajından çıkarın.

Şekil E

5. Ambalajsız filtreleri yerleştirin. Kapatma mandalları­nın görünür olduğundan ve içeri baktığından emin
olun.

Şekil F

6. Filtre kapağını takın ve kilidi saat yönünün tersine 45
derece çevirin. Cihazı, ekranı yukarı bakacak şekil­de çevirin.

Şekil G

7. Cihazı

düz bir zemin üzerine bırakın.

30 cm'lik mesafe korunduğundan emin olun.

Şekil H

Her

tarafta

Not

Cihazı sıcak yüzeylerin üzerine veya kaloriferin yakını-
na yerleştirmeyin.
Cihazın içerisine yabancı cisim (örn. metal cisimler) ve­ya sıvı girmesine izin vermeyin.

8. Güç kaynağının fişini cihaza takın ve elektrik fişini
prize takın.

Şekil I

Cihaz çalışmaya hazır

Not

Bulunduğunuz mekanın iyice temizlenebilmesi için ciha­zı ilk kullanımda bir gece boyunca çalıştırmanızı tavsiye
ederiz.

Not

Filtre ömrü için ekran simgeleri saatlerini içeren tablo,
bkz. Filtreyi değiştirme

Kullanım

1. Cihazı açmak için: Cihazın açma/ kapama düğmesi-

Not

Açıldıktan sonra, kontrol panelindeki göstergeler ve
düğmeler kısa bir süre yanar. Entegre hava kalitesi sen­sörü, odadaki hava kalitesini otomatik olarak ölçer.

2. Gerekirse, örn. kumanda düğmeleri aracılığıyla aşa-

3. Cihazı kapatmak için: Cihazın açma/kapama düğ-

Otomatik modda hava temizleyici, hava kalitesine bağlı
olarak uygun fan kademesini ayarlar.
Hava kalitesi düşükse, örn. fan kademesi otomatik ola­rak yükseğe ayarlanır.
Otomatik mod için kumanda düğmesi simgesi:

 O

Uyku modunda fan en düşük hızda çalışır ve bu nedenle
çok sessizdir. Tüm ışıklı simgeler kapalı.

● Uyku modu düğmesine basın. Uyku modu açılır ve-

Uyku modu için kumanda düğmesi simgesi:

Hava kalitesine bağlı olarak fan kademesi manuel ola­rak kademe, II veya III'e ayarlanabilir. Kötü hava kalitesi
söz konusuysa, örneğin dumanı filtrelemek için, fan 15

- 20 dakika maksimum hızda (kademe III) çalışmalıdır.

Cihazın açılması / kapatılması

ne basın.

Şekil I

Cihaz otomatik olarak başlar.

ğıdaki fonksiyonlar ayarlanabilir:

 Fan kademesi
 Otomatik mod
 Uyku modu
 Zamanlayıcı

mesine basın.
Kontrol panelindeki göstergeler ve düğmeler söner.
Cihaz kapatılmıştır.

Otomatik moda ayarlama

to

matik mod düğmesine basın. Otomatik mod açı-

lır veya kapatılır.

Uyku moduna ayarlama

ya kapatılır.

Fan kademesinin ayarlanması

34 Türkçe

Not

Havayı etkili bir şekilde temizlemek için, hava temizleyi­ci açıkken pencereleri ve kapıları kapalı tutun,

Fan kademesi için kumanda düğmesi simgesi:

manlayıcı

Za

mesi

●İstenilen kademeye ulaşılana kadar fan kade
kumanda düğmesine art arda basın.

Seçilen fan kademesi kontrol panelinde görüntüle­nir.

Zamanlayıcı 2, 4, 6 veya 8 saat çalışacak şekilde ayar­lanabilir. Ayarlanan süre dolduğunda cihaz otomatik
olarak kapanır. Fan kademesi herhangi bir zamanda de­ğiştirilebilir.
Zamanlayıcı için kumanda düğmesi simgesi:

 Açma: İstenen çalışma süresine ulaşılana kadar za-

 Kapatma: Zamanlayıcı göstergesi sönene kadar za-

Ayarların yanlışlıkla değiştirilmesini önlemek için,
örn çocuklar veya evcil hayvanlar tarafından kontrol pa­neli kilitlenebilir.
Kontrol paneli için kumanda düğmesi simgesini ve gös­terge ekranının kilitlenmesi:

● Kilitleme: 3 saniye süreyle düğmeye basın.

● Kilidi açma: 3 saniye süreyle kilit düğmesine basın.

Ekran, ince toz konsantrasyonunu (PM 2.5) sayısal ola­rak µg/m³ biriminde gösterir. Ek olarak bir renk indeksi
hava kalitesi hakkında bilgi verir:

PM 2,5 Hava kalitesi Renk

0- 60 İyi Mavi
61 - 120 Orta Sarı
>120 Kötü Kırmızı

Zamanlayıcının ayarlanması

manlayıcı kumanda düğmesine art arda basın. Gös­terge yanar. Ayarlanan çalışma süresi kontrol
panelinde görüntülenir.

manlayıcı kumanda düğmesine basın.
kapalı.

Kontrol panelini kilitle / kilidini aç

PM 2,5 hava kalitesi göstergesi

Taşıma ve depolama

몇 TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi mevcuttur
Taşıma ve yataklama sırasında cihazın ağırlığına dikkat
edin.

Cihazı yalnızca kuru iç ortamlarda saklayın.

Bakım ve koruma

Temizleme

 TEHLIKE

Elektrik çarpması nedeniyle hayati tehlike

Sıvılar elektriği iletebilir ve ciddi ve hatta ölümcül yara­lanmalara neden olabilir.
Temizlik ve bakım çalışmalarından önce daima güç
adaptörünü prizden çekin.
Cihazı veya güç kaynağını asla suya batırmayın.
Cihazı veya güç kaynağını asla ıslak temizlemeyin.

1. Cihazı kapatın.

2. Güç adaptörünü prizden çekin.

3. Cihazı yumuşak ve kuru bir bezle temizleyin. Aşın­dırıcı veya yakıcı temizlik maddeleri kullanmayın.

Filtreyi değiştirme

Filtre en geç 2500 - 3000 saatlik çalışmadan sonra de­ğiştirilmelidir. Cihazın sesi yükselirse, cihazdan (filtre)
hoş olmayan bir koku gelir veya filtre gözle görülür şe­kilde kirlenir, hatta daha erken. Filtrenin değiştirilmesi
gerektiğini size hatırlatmak için ekranda simge yanıp
söner.
Filtre sıfırlama için kumanda düğmesi simgesi:

Kullanım ömrüne bağlı olarak aşağıdaki sayıda simge
görüntülenir:

Filtre ömrü göstergesi (h)

2401 - 3000
1801 - 2400

1201 - 1800

601 - 1200
1 - 600

1. Cihazı kapatınız ve güç adaptörünü prizden ve ci­hazdan çekiniz.

Şekil J

2. Cihazı ters çevirin ve filtre kapağı kilidini saat yönün­de 45 derece çevirin.

Şekil B

3. Filtre kapağını çıkarın.

Şekil C

4. Filtreleri çıkarın.

Şekil D

5. Yeni filtreyi ambalajından çıkartın.

Şekil E

6. Ambalajsız filtreleri yerleştirin. Kapatma mandalları
nın gö
olun.

Şekil F

7. Filtre kapağını takın ve kilidi saat yönünün tersine 45
derece çevirin. Cihazı, ekranı yukarı bakacak şekil­de çevirin.

Şekil G

8. Güç adaptörünü cihaza ve prize bağlayın.

9. Cihazı açın.
aFiltreyi sıfırlamak (reset) için simge 3 sn bas-

Şekil K

olduğundan ve içeri baktığından emin

rünür

tırın.

-

Türkçe 35

Arızaların sebepleri çoğu zaman aşağıdaki genel bakış yardımıyla kendiniz giderebileceğiniz kadar basittir. Kararsız-

Arıza durumunda yardım

lık durumunda veya burada adı geçmeyen arızalarda lütfen yetkili müşteri hizmetlerine başvurun.

Hata Nedeni Hatanın giderilmesi
Cihaz çalıştırılamıyor Elektrik voltajı mevcut değil  Prizi ve akım beslemesinin güvenliğini

Güç adaptörü arızalı  Güç adaptörünü değiştirmek için müşteri

Cihaz arızalı  Müşteri servisi ile iletişime geçin.

Ekran yanıp sönüyor ve
cihaz başlamıyor

Hava akışı azalır Fil

Koku giderme etkisiz Kötü kaliteli ortam havası  Havalandırmayı iyileştirmek için pencere-

Kötü hava kalitesi Fan kademesi çok düşük  Fan kademesini artırın, bkz. bölüm Fan

Filtre kapağı doğru takılmamış  Filtrelerin doğru şekilde oturduğundan

tre tıka

lı  Filtreyi değiştirin, bkz. bölüm Filtreyi değiş-

Filtre ambalajından çıkartılmamış  Filtreyi ambalajından çıkarın, bkz. bölüm

Fan kademesi çok düşük  Fan kademesini artırın, bkz. bölüm Fan

Hava çıkışı tıkalı  Yabancı cisimleri çıkarın.

Filtre aşınmış veya çok uzun süre kulla­nılmış

kademesi çok düşük  Fan kademesini artırın, bkz. bölüm Fan

Fan

Ta sl a k  Cihaz çalışırken pencereleri ve kapıları ka-

AF 20: 20 m²'nin üzerinde oda büyüklüğü  Maksimum oda büyüklüğünü dikkate alın.
Cihazdaki hava yuvaları engellendi  Cihazdan gerekli mesafeleri koruyun.

Filtre ambalajından çıkartılmamış  Filtreyi ambalajından çıkarın, bkz. bö

Filtre tıkalı veya kirli.  Filtreyi değiştirin, bkz. bölüm Filtreyi değiş-

kontrol edin.

 Güç adaptörünün fişini farklı bir prize takın.

hizmetleriyle iletişime geçin.

emin olarak filtre kapağını doğru şekilde
yerleştirin.

tirme.

Filtrenin yerleştirilmesi.

kademesinin ayarlanması.

leri açın.

 Filtreyi değişti

kademesinin ayarlanması.

kademesinin ayarlanması.

patın.

 Cihazın üzerine hiçbir şey koymayın.

Filtrenin yerleştirilmesi.

rme.

ti

rin.

lüm

Teknik veriler

Elektrik bağlantısı

Şebeke gerilimi V DC24V
Faz ~ 1
Şebeke frekansı Hz 50 - 60
Nominal güç W 24
Standby W <0,5

Cihaz performans verileri

Temiz hava sevk miktarı m
Kullanma yüzeyleri m
0,3μm'de filtre verimliliği 99,95%
Maksimum filtre hizmet ömrü (or-

tama bağlı olarak)
Havalandırma kademeleri 3

Boyutlar ve ağırlıklar

Ağırlıkkg2,7

3

/h 220

2

* 20

h 3000

36 Türkçe

Uzunluk x genişlik x yükseklik mm 220x220

Çevresel koşul

Ortam sıcaklığı °C - 10 °C -

EN 60335-2-69 uyarınca tespit edilen değerler

Ses basınç seviyesi dB(A)

* 3 m tavan yüksekliği ve saatte 3 kere hava değişimi ile

Tekni k d e ğişiklik hakkı saklıdır.

x343

+ 40 °C

26-52

Innehåll

Allmän information............................................... 37

Säkerhetsinformation .......................................... 37

Avsedd användning............................................. 37

Miljöskydd............................................................ 37

Tillbehör och reservdelar..................................... 37

Leveransens omfattning ...................................... 37

Garanti................................................................. 37

Beskrivning av maskinen..................................... 38

Sätt in filtret ......................................................... 38

Manövrering ........................................................ 38

Transport och lagring........................................... 39

Skötsel och underhåll.......................................... 39

Hjälp vid störningar.............................................. 40

Tekniska data ...................................................... 40

Allmän information

Läs igenom och följ denna bruksanvis­ning i original och kapitlet Säkerhetsin­formation innan du använder maskinen

Spara bruksanvisningen i original för senare bruk eller
för nästa ägare.

för första gången. Följ anvisningarna.

Säkerhetsinformation

Risknivåer

 FARA

● Varnar om en omedelbart överhängande fara som

kan leda till svåra personskador eller dödsfall.

몇 VARNING

● Varnar om en möjligen farlig situation som kan leda till

svåra personskador eller dödsfall.

몇 FÖRSIKTIGHET

● Varnar om en möjligen farlig situation som kan leda till

lättare personskador.

OBSERVERA

● Varnar om en möjligen farlig situation som kan leda till

materiella skador.

Allmän säkerhetsinformation

 FARA ● Maskinen får endast anslutas till växel-

ström. Den spänning som anges på typskylten måste
stämma överens med strömkällans spänning. ● Ta ald­rig tag i nätkontakten eller eluttaget med fuktiga händer.

● Kvävningsrisk. Håll förpackningsfolier utom räckhåll
för barn. ● Det är förbjudet att använda maskinen i ex­plosionsfarliga områden.

몇 VARNING ● Personer med nedsatta fysisk,

sensoriska eller mentala egenskaper eller med bristan­de erfarenhet och kunskap får endast använda maski­nen om de befinner sig under uppsikt eller har
instruerats om hur maskinen används på ett säkert sätt
och om de risker som är förknippade med användning­en av maskinen. ● Barn över 8 år får använda maski­nen om en person som ansvarar för deras säkerhet
håller dem under uppsikt, instruerar dem i hur maskinen
används och förklarar vilka risker som är förknippade
med användningen av maskinen. ● Barn får inte leka
med den här maskinen. ● Håll uppsikt över barn för att
vara säker på att de inte leker med maskinen. ● Barn får
rengöra och underhålla maskinen om de hålls under
uppsikt. ● Kontrollera före varje användning att nätan­slutningsledningen och nätkontakten inte är skadade.

En maskin med skadad nätanslutningsledning får inte
användas. Låt auktoriserad kundtjänst/fackkunnig elek­triker omedelbart byta ut en skadad nätanslutningsled­ning. ● Stäng av enheten före alla rengörings- och
underhållsarbeten och dra ur nätkontakten.

몇 FÖRSIKTIGHET ● Dra inte ut nätkontakten

ur vägguttaget med kabeln. ● Låt endast auktoriserade
servicetekniker reparera, montera reservdelar och utfö­ra arbeten på elektriska komponenter. ● Luftinsläppet
och lustutsläppet får inte täckas över. ● Stäng av maski­nen efter alla arbeten och dra ur nätkontakten. ● Place-
ra inte enheten i närheten av värmekällor. ● Enheten
kan inte ersätta luftning. ● Maskinen måste stå på ett
plant, stabilt underlag. ● Använd endast tillbehör och
reservdelar som har godkänts av tillverkaren. Original­tillbehör och originalreservdelar garanterar en säker
och störningsfri drift av maskinen. ● Använd inte maski­nen i fuktig miljö eller i rum med hög omgivningstempe­ratur, t.ex. badrum.

Avsedd användning

Använd endast maskinen som luftrenare enligt beskriv­ningarna och säkerhetsföreskrifterna i den här bruksan­visningen.

● Maskinen är avsedd att användas som luftrenare.

● Maskinen är avsedd för privat och yrkesmässig an­vändning.

● Maskinen är endast avsedd att användas inomhus.

Miljöskydd

Förpackningsmaterialen kan återvinnas. Avfalls­hantera förpackningar på ett miljövänligt sätt.

Elektriska och elektroniska maskiner innehåller
värdefulla återvinningsbara material och ofta
komponenter såsom engångsbatterier, uppladd-

ningsbara batterier och olja som vid felaktig an­vändning eller felaktig avfallshantering kan utgöra en
potentiell fara för människors hälsa och för miljön.
Dessa komponenter är dock nödvändiga för korrekt drift
av maskinen. Maskiner som märkts med denna symbol
får inte kastas i hushållssoporna.

Information om ämnen (REACH)

Aktuell information om innehållet finns på: www.kaer­cher.de/REACH

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar,
så att en säker och störningsfri drift av maskinen är ga­ranterad.
Information om tillbehör och reservdelar finns på
www.kaercher.com.

Leveransens omfattning

Maskinens leveransomfattning är avbildad på förpack­ningen. Kontrollera att innehållet i leveransen är full­ständigt. Kontakta din försäljare om något tillbehör
saknas eller om det finns transportskador.

Garanti

I respektive land gäller de garantivillkor som publicerats
av våra auktoriserade distributörer. Eventuella fel på
maskinen repareras utan kostnad inom garantitiden,
under förutsättning att de orsakats av ett material- eller
tillverkningsfel. Vid frågor som gäller garantin ska du
vända dig med kvitto till inköpsstället eller närmaste,
auktoriserad kundtjänst.
(Se baksidan för adress)

Svenska 37

Beskrivning av maskinen

Bilder se grafiksida.

Bild A

1 Manöverknapp maskin på/av
2 Manöverknapp för funktionslås

3 Displayindikering PM 2,5 luftkvalitetsindex
4 Manöverknapp för att släcka displayen
5 Displayindikering av fläktnivå
6 Manöverknapp för autoläge på/av
7 Manöverknapp för fläktsteg
8 Manöverknapp för viloläge på/av

9 Displayindikering av timer
10 Manöverknapp för timer
11 Displayindikering av filterlivslängd
12 Manöverknapp för filteråterställning
13 Display- och maskinindikering av luftkvalitet
14 Förregling filterlock
15 Filterlock
16 Filterflik
17 Filter
18 Anslutning för nätdel
19 Maskingivare
20 Nätadapter

Hänvisning

Funktionsinställningarna är endast möjliga via manö­verknapparna och inte via displayindikeringarna.

Sätt in filtret

Före första användningen måste finfiltren, som redan är
insatta i enheten, packas upp.

1. Vänd maskinen upp och ner och vrid filterlockets
förregling 45 grader medurs.

Bild B

2. Ta av filterlocket.

Bild C

3. Ta ut de förpackade filtren.

Bild D

4. Packa upp filtren.

Bild E

5. Sätt in de uppackade filtren. Se till att dragflikarna är
synliga och pekar inåt.

Bild F

6. Sätt på filterlocket och vrid förreglingen 45 grader
moturs. Vänd maskinen med displayen uppåt.

Bild G

7. Parkera maskinen på ett jämnt underlag. Se till att
hålla ett avstånd på 30 cm vid varje sida.

Bild H

Hänvisning

Ställ inte apparaten på heta ytor eller nära element.
Låt inte vätskor eller externt material (t.ex. metallföre­mål) tränga in i apparaten.

8. Anslut nätdelens kontakt till maskinen och nätkon­takten till vägguttaget.

Bild I

Maskinen är klar att använda

Hänvisning

Vi rekommenderar att apparaten får vara igång över
natt vid första tillfället så att en grundrening av ditt rum
uppnås.

Hänvisning

För tabellen med displaysymbolernas timinformation för
filterlivslängden, se Byt filter

Manövrering

1. Slå på maskinen: Tryck på på-/av-knappen på ma-

Hänvisning

Efter påslagning tänds indikatorerna och knapparna på
manöverpanelen kortvarigt. Den integrerade luftkvali­tetsgivaren mäter automatiskt luftkvaliteten i rummet.

2. Följande funktioner kan t.ex. ställas in via manö-

3. Stänga av maskinen: Tryck på på-/av-knappen på

I automatiskt läge ställer luftrenaren in lämpligt fläktsteg
beroende på luftkvaliteten.
Om t.ex. luftkvaliteten är dålig höjs fläktsteget automa­tiskt.
Symbol för autolägets manöverknapp:

 Tryck på manöverknappen för autoläge. Det auto-

I viloläge går fläkten med lägsta hastighet och därför
mycket tyst. Alla lampsymboler är avstängda.

● Tryck på manöverknappen för viloläge. Viloläget

Symbol för vilolägets manöverknapp:

Beroende på luftkvaliteten kan fläktsteget ställas in ma­nuellt i steg I, II eller III. Vid dålig luftkvalitet, t.ex. för att
filtrera bort rök, bör fläkten gå med högsta hastighet
(steg III) i 15 - 20 minuter.

Hänvisning

Håll fönster och dörrar stängda för att effektivt rengöra
luften när luftrenaren är påslagen,

Symbol för fläktstegets manöverknapp:

Slå på/stänga av maskinen

skinen.

Bild I

Maskinen startar automatiskt.

verknapparna efter behov:

 Fläktsteg
 Autoläge
 Viloläge
 Timer

maskinen.
Manöverpanelens indikatorer och knappar slocknar.
Maskinen är avstängd.

Ställa in autoläge

matiska läget slås på eller av.

Ställa in viloläge

slås på eller av.

Ställa in fläktsteg

38 Svenska

● Tryck på manöverknappen för fläktsteg tills önskat
steg uppnås.

Det valda fläktsteget visas på manöverpanelen.

Timern kan ställas in på 2, 4, 6 eller 8 timmars drifttid.
När den inställda tiden har förflutit stängs maskinen av
automatiskt. Fläktsteget kan ändras när som helst.
Symbol för timerns manöverknapp:

 Tillkoppling: Tryck upprepade gånger på manöverk-

nappen för timer tills önskad drifttid uppnås. Indika­torn tänds. Den inställda drifttiden visas på
manöverpanelen.

 Stänga av: Tryck på manöverknappen för timer tills

timerindikeringen slocknar. Timern är avstängd.

Låsa / låsa upp manöverpanelen

För att förhindra oavsiktliga ändringar i inställningarna,
t.ex. av barn eller husdjur, kan manöverpanelen låsas.
Symbol för manöverknapp och displayindikering för att
låsa manöverpanelen:

● Lås: Tryck på knappen i 3 s.

● Lås upp: Tryck på låsknappen i 3 s.

Koncentrationen av partiklar (PM 2,5) visas numeriskt i
enheten µg/m³. Dessutom används ett färgindex för att
informera om luftkvaliteten:

PM 2,5 Luftkvalitet Färg

0 - 60 Bra Blå
61 - 120 Måttlig Gul
>120 Dålig Röd

Ställa in timer

Indikering PM 2,5 luftkvalitet

Transport och lagring

몇 FÖRSIKTIGHET

Bristande hänsyn till vikt

Risk för personskador och materialskador
Ta hänsyn till maskinens vikt vid transport och förvaring.

Enheten får endast förvaras i torra utrymmen inomhus.

Skötsel och underhåll

Rengöring

 FARA

Livsfara p.g.a. elektriska stötar

Vätskor kan leda elektricitet och orsaka allvarliga eller
dödliga skador.
Dra alltid ut nätdelen ur vägguttaget före rengörings­och underhållsarbeten.
Sänk aldrig ner maskinen eller nätdelen i vatten.
Rengör aldrig maskinen eller nätdelen med vätskor.

1. Stäng av maskinen.

2. Dra ut nätdelen ur vägguttaget.

3. Torka av maskinen med en mjuk och torr trasa. An­vänd inte slipande eller frätande rengöringsmedel.

Byt filter

Filtret ska bytas senast efter 2500 - 3000 timmars drift­tid. Ännu tidigare om maskinen låter högre, en obehag­lig lukt kommer ut från maskinen (filtret) eller det syns
att filtret är smutsigt. Symbolen blinkar på displayen för
att påminna dig om behovet av att byta filter.
Symbol för filteråterställningens manöverknapp:

Beroende på livslängd visas följande antal symboler:

Indikering av filtrets livstid (h)

2401 - 3000
1801–2400

1201–1800

601–1200
1–600

1. Stäng av maskinen och dra ut nätdelen ur väggutta­get och maskinen.

Bild J

2. Vänd maskinen upp och ner och vrid filterlockets
förregling 45 grader medurs.

Bild B

3. Ta av filterlocket.

Bild C

4. Ta ut filtren.

Bild D

5. Packa upp de nya filtren.

Bild E

6. Sätt in de uppackade filtren. Se till att dragflikarna är
synliga och pekar inåt.

Bild F

7. Sätt på filterlocket och vrid förreglingen 45 grader
moturs. Vänd maskinen med displayen uppåt.

Bild G

8. Anslut nätdelen till maskinen och vägguttaget.

9. Starta apparaten.
a För att återställa filtret (reset), tryck på symbolen

i 3 s.

Bild K

Svenska 39

Störningar har ofta enkla orsaker, som du kan åtgärda på egen hand med hjälp av översikten nedan. I tveksamma fall

Hjälp vid störningar

eller vid störningar som inte anges här, kontakta auktoriserad kundtjänst.

Fel Orsak Åtgärd
Det går inte att starta ma-

skinen

Display blinkar och ma­skinen startar inte

Luftflödet är reducerat Filter igensatt  Byt filter, se kapitel Byt filter.

Lukteliminering ineffek­tiv

dålig luftkvalitet Fläktsteg för lågt  Öka fläktsteget, se kapitel Ställa in fläkt-

Ingen elektrisk spänning  Kontrollera vägguttaget och säkringen till

Nätdelen defekt  Kontakta kundtjänst för att byta ut nätde-

Maskinen defekt  Kontakta kundtjänst.
Filterlocket är inte korrekt isatt  Sätt i filterlocket korrekt och se då till att fil-

Filter inte uppackat  Packa upp filtret, se kapitel Sätt in filtret.
Fläktsteg för lågt  Öka fläktsteget, se kapitel Ställa in fläktsteg.
Luftutloppet är blockerat  Ta bort främmande föremål.
Dålig kvalitet i omgivningsluften  Öppna fönstret för att förbättra ventilatio-

Filtret har förbrukats eller har använts för
länge

Fläktsteg för lågt  Öka fläktsteget, se kapitel Ställa in fläkt-

Drag  Stäng fönster och dörrar när maskinen är i drift.
AF 20: Rumsstorlek betydligt över 20 m²  Var uppmärksam på den maximala rums-

Luftslits på maskinen är blockerad  Håll erforderliga avstånd till maskinen.

Filter inte uppackat  Packa upp filtret, se kapitel Sätt in filtret.
Filtret är igensatt eller förorenat.  Byt filter, se kapitel Byt filter.

strömförsörjningen.

 Sätt nätdelens kontakt i ett annat väggutag.

len.

tren sitter korrekt.

nen.

 Ersätta filtret.

steg.

steg.

storleken.

 Lägg inget på maskinen.

Tekniska data

Elanslutning

Nätspänning V DC24V
Fas ~ 1
Nätfrekvens Hz 50 - 60
Märkeffekt W 24
Standby W <0,5

Effektdata maskin

Renluftsflöde m
Användningsyta m
Filtereffektivitet vid 0,3 μm 99,95%
Maximal filterlivslängd (beroende på mil-

jö)
Ventilationsteg 3

Mått och vikter

Vikt kg 2,7
Längd x bredd x höjd mm 220x220

Miljöförhållanden

Omgivande temperatur °C - 10 °C -

Fastställda värden enligt EN 60335-2-69

Ljudtrycksnivå

* Vid 3 m takhöjd och 3-faldig luftväxling per timme
Med förbehåll för tekniska ändringar.

40 Suomi

3

/h 220

2

* 20

h 3000

x343

+ 40 °C

dB(A) 26-52

Sisältö

Yleisiä ohjeita ...................................................... 41

Turvallisuusohjeet ............................................... 41

Määräystenmukainen käyttö............................... 41

Ympäristönsuojelu............................................... 41

Lisävarusteet ja varaosat .................................... 41

Toimituksen sisältö .............................................. 41

Takuu................................................................... 41

Laitekuvaus ......................................................... 41

Suodattimen asettaminen paikoilleen ................. 42

Käyttö .................................................................. 42

Kuljetus ja varastointi .......................................... 43

Hoito ja huolto ..................................................... 43

Ohjeet häiriötilanteissa ........................................ 44

Tekniset tiedot ..................................................... 44

Yleisiä ohjeita

Lue ennen laitteen ensimmäistä käyttöä
nämä alkuperäiset ohjeet ja luku Turva­ohjeet. Menettele niiden mukaisesti.

käyttöä tai laitteen seuraavaa omistajaa varten.

Säilytä alkuperäiset ohjeet myöhempää

Turvallisuusohjeet

Vaarallisuusasteet

 VAARA

● Huomautus välittömästi uhkaavasta vaarasta, joka

voi aiheuttaa vakavan ruumiinvamman tai johtaa kuo­lemaan.

몇 VAROITUS

● Huomautus mahdollisesta vaarallisesta tilanteesta,

joka voi aiheuttaa vakavan ruumiinvamman tai voi
johtaa kuolemaan.

몇 VARO

● Huomautus mahdollisesta vaarallisesta tilanteesta,

joka voi aiheuttaa vähäisiä vammoja.

HUOMIO

● Huomautus mahdollisesta vaarallisesta tilanteesta,

joka voi aiheuttaa aineellisia vahinkoja.

Yleiset turvallisuusohjeet

 VAARA ● Yhdistä laite vain vaihtovirtaan. Tyyp-

pikilvessä ilmoitetun jännitteen täytyy vastata virtaläh­teen jännitettä. ● Älä koskaan tartu märin käsin
verkkopistokkeeseen ja pistorasiaan. ● Tukehtumisvaa-
ra. Pidä pakkauskalvot pois lasten ulottuvilta. ● Käyttö
räjähdysvaarallisilla alueilla on kielletty.

몇 VAROITUS ● Henkilöt, joilla on vajavaiset

ruumiilliset, aistilliset tai henkiset ominaisuudet tai puut­teita kokemuksessa ja tietämyksessä, saavat käyttää
tätä laitetta vain siinä tapauksessa, että he ovat joko
valvonnan alaisia tai ovat saaneet opastuksen laitteen
turvalliseen käyttämiseen ja tuntevat sen käyttöön liitty­vät vaarat. ● Yli 8-vuotiaat lapset saavat käyttää laitet­ta, jos heidän turvallisuudestaan vastaava henkilö on
antanut heille opastuksen laitteen käyttämiseen, tai jos
he ovat valvonnan alaisia ja ovat ymmärtäneet käytöstä
aiheutuvat vaarat. ● Lapset eivät saa leikkiä laitteella.

● Valvo lapsia sen varmistamiseksi, että he eivät leiki
laitteella. ● Lapset saavat suorittaa puhdistusta ja käyt­täjähuoltoa vain valvonnan alaisina. ● Tarkasta verkko­liitäntäjohto ja verkkopistoke aina ennen käyttöä
vaurioiden varalta. Älä ota laitetta käyttöön, jos sen
verkkoliitäntäjohto on vaurioitunut. Anna vaurioitunut
verkkoliitäntäjohto välittömästi valtuutetun asiakaspal­velun/sähköalan ammattilaisen vaihdettavaksi. ● Kytke
laite pois päältä ennen kaikkia hoito- ja huoltotöitä ja ir­rota verkkopistoke.

몇 VARO ● Älä vedä verkkopistoketta verkkokaa-

peliin tarttuen pois pistorasiasta. ● Anna korjaustyöt,
varaosien asennus ja työt sähköisissä rakenneosissa
vain valtuutetun asiakaspalvelun suoritettaviksi. ● Ilman
tulo- ja poistoaukkoja ei saa peittää. ● Kytke laite pois
päältä aina käytön jälkeen ja irrota verkkopistoke. ● Älä
aseta laitetta lämpölähteen läheisyyteen. ● Laite ei kor­vaa riittävää tuuletusta. ● Laitteen on oltava tasaisella,
lujalla alustalla. ● Käytä vain valmistajan hyväksymiä li­sävarusteita ja varaosia. Alkuperäiset lisävarusteet ja
varaosat varmistavat laitteen turvallisen ja häiriöttömän
käytön. ● Älä käytä laitetta kosteassa ympäristössä tai

tiloissa, joiden ympäristön lämpötilat ovat korkeita,
esim. kylpyhuoneessa.

Määräystenmukainen käyttö

Käytä laitetta ainoastaan tässä käyttöohjeessa mainittu­jen kuvausten ja turvallisuusohjeiden mukaisesti ilman­puhdistimena.

● Tämä laite on tarkoitettu käyttöön ilmanpuhdistime­na.

● Tämä laite soveltuu yksityiseen ja ammattimaiseen
käyttöön.

● Tämä laite on tarkoitettu ainoastaan käyttöön sisäti­loissa.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Hävitä
pakkaukset ympäristöä säästäen.
Sähkö- ja elektroniikkalaitteet sisältävät arvokkai­ta kierrätettäviä materiaaleja tai rakenneosia ku­ten paristoja, akkuja tai öljyjä, jotka väärin

käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa
mahdollisia vaaroja ihmisten terveydelle ja ympäristölle.
Nämä rakenneosat ovat kuitenkin välttämättömiä lait­teen asianmukaisen toiminnan vuoksi. Tällä symbolilla
merkittyjä laitteita ei saa hävittää kotitalousjätteenä.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja ainesosista löytyy osoitteesta:

www.kaercher.de/REACH

Lisävarusteet ja varaosat

Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä va­raosia, sillä ne varmistavat laitteen turvallisen ja häiriöt­tömän käytön.
Tietoja lisävarusteista ja varaosista löytyy osoitteesta
www.kaercher.com.

Toimituksen sisältö

Laitteen toimituksen sisältö on kuvattu pakkauksessa.
Tarkasta laitet ta pakkauksesta purkaessasi pakkau ksen
sisällön täydellisyys. Jos lisävarusteita puuttuu tai ha­vaitset kuljetusvahinkoja, ilmoita tästä jälleenmyyjälle.

Takuu

Jokaisessa maassa ovat voimassa vastaavan myynti­yhtiön julkaisemat takuuehdot. Korjaamme laitteessa
mahdollisesti ilmenevät häiriöt takuuajan kuluessa mak­sutta, jos häiriöiden syynä ovat olleet materiaali- tai val­mistusvirheet. Takuutapauksessa pyydämme ottamaan
yhteyttä ostotositteen kanssa jälleenmyyjään tai lähim­pään valtuutettuun asiakaspalveluun.
(Osoite, katso takasivu)

Laitekuvaus

Kuvat, katso kuvasivu.

Kuva A

1 Käyttöpainike Laite päälle/pois päältä
2 Käyttöpainike Toimintalukitus
3 Näyttö PM 2,5 -indeksi ilmanlaatu
4 Käyttöpainike Näytön poiskytkentä

5 Näyttö Puhallinteho
6 Käyttöpainike Automaattitila päälle/pois
7 Käyttöpainike Puhallinteho
8 Käyttöpainike Lepotila päälle/pois

Suomi 41

9 Näyttö Ajastin
10 Käyttöpainike Ajastin
11 Näyttö Suodattimen käyttöikä
12 Käyttöpainike Suodattimen nollaus
13 Näyttö- ja laitekuvaruutu ilmanlaatu
14 Suodattimen suojuksen lukitus
15 Suodattimen suojus
16 Suodattimen läppä
17 Suodatin
18 Verkkolaitteen liitäntä
19 Laitetunnistin
20 Verkkoadapteri

Huomautus

Toimintosäädöt ovat mahdollisia vain käyttöpainikkeilla,
ei näyttökuvaruutujen kautta.

Suodattimen asettaminen

paikoilleen

Ennen ensimmäistä käyttöönottoa on purettava pakka­uksesta laitteessa jo oleva hienosuodatin.

1. Käännä laite ympäri ja kierrä suodattimen suojuk­sen lukitusta 45 astetta myötäpäivään.

Kuva B

2. Poista sivuttainen suodattimen suojus.

Kuva C

3. Poista pakatut suodattimet.

Kuva D

4. Pura suodattimet pakkauksesta.

Kuva E

5. Aseta pakkauksesta puretut suodattimet paikoil­leen. Varmista, että vetokielekkeet ovat näkyvissä ja
osoittavat sisäänpäin.

Kuva F

6. Aseta suodattimen suojus paikalleen ja kierrä luki­tusta 45 astetta vastapäivään. Käännä laite siten, et­tä näyttö on ylöspäin.

Kuva G

7. Aseta laite tasaiselle alustalle. Varmista, että kum­mallakin puolella on noudatettu etäisyyttä 30 cm.

Kuva H

Huomautus

Älä aseta laitetta kuumille pinnoille tai lämmityksen lä­heisyyteen.
Laitteeseen ei saa päästä nesteitä tai vieraita aineita
(kuten metallikappaleita).

8. Työnnä verkkolaitteen pistoke laitteeseen ja verkko­pistoke pistorasiaan.

Kuva I

Laite on käyttövalmis

Huomautus

Ensimmäisellä kerralla laite on suositeltavaa jättää
päälle yön ajaksi huoneen peruspuhdistusta varten.

Huomautus

Taulukko, jossa on suodattimien käyttöiän näyttösym­bolien tunnit, katso Suodattimen vaihtaminen

Laitteen kytkeminen päälle/pois

Käyttö

1. Laitteen kytkeminen päälle: paina laitteen päälle/
pois-painiketta.

Kuva I

Laite käynnistyy automaattisesti.

Huomautus

Kun laite on kytketty päälle, näytöt ja painikkeet käyttö­kentässä syttyvät lyhyesti. Integroitu ilmanlaadun tun­nistin mittaa automaattisesti huoneen ilmanlaadun.

2. Tarvittaessa voidaan esim. seuraavat toiminnot sää­tää käyttöpainikkeilla:

 Puhallinteho
 Automaattitila
 Lepotila
 Ajastin

3. Laitteen kytkeminen pois: paina laitteen päälle/pois­painiketta.
Käyttökentän näytöt ja painikkeet sammuvat. Laite
on kytketty pois päältä.

Automaattitilassa ilmanpuhdistin säätää ilmanlaadun
mukaan sopivan puhallintehon.
Esimerkiksi ilmanlaadun ollessa huono säädetään pu­hallintehoa automaattisesti suuremmaksi.
Symboli Käyttöpainike automaattitilaa varten:

 Paina Automaattitilan käyttöpainiketta. Automaattiti-

Lepotilassa puhallin käy pienimmällä nopeudella, ja on
siksi erittäin hiljainen. Kaikki valosymbolit ovat sammu­neet.

● Paina lepotilan käyttöpainiketta. Lepotila kytketään

Symboli Lepotilan käyttöpainike:

llmanlaadusta riippuen voidaan puhallinteho säätää
manuaalisesti teholle I, II tai III. Jos ilmanlaatu on huo­no, on esimerkiksi savun suodattamiseksi puhaltimen
käytävä suurimmalla nopeudella (taso III) 15 - 20 mi­nuuttia.

Huomautus

Ilman tehokasta puhdistusta varten on ikkunat ja ovet
pidettävä suljettuina, kun ilmanpuhdistin on kytkettynä
päälle,

Symboli Käyttöpainike puhallintehoa varten:

● Paina puhallintehon käyttöpainiketta niin kauan,

Automaattitilan säätäminen

la kytketään päälle tai pois päältä.

Lepotilan säätäminen

päälle tai pois.

Puhallintehon säätäminen

kunnes haluamasi teho on saavutettu.
Käyttökentässä esitetään valittu puhallinteho.

42 Suomi

Ajastimen säätäminen

Ajastimen voi säätää 2, 4, 6 tai 8 tunnin käyntiajalle. Kun
säädetty aika on kulunut, laite kytkeytyy automaattisesti
pois päältä. Puhallintehoa voidaan muuttaa milloin ta­hansa.
Symboli Ajastimen käyttöpainike:

Suodattimen vaihtaminen

Suodatin on vaihdettava viimeistään 2500-3000 käyttö­tunnin jälkeen. Vaihd suodatin myös aikaisemmin, jos
laite muuttuu äänekkäämmäksi, jos laitteesta (suodatti­mesta) tulee epämiellyttävää hajua tai suodatin on nä­kyvästi likainen. Symboli vilkkuu näytössä ja muistuttaa
tarvittavasta suodattimen vaihdosta.
Symboli Käyttöpainike suodattimen nollausta varten:

 Päällekytkentä: Paina ajastimen käyttöpainikett

toistuvasti, kunnes haluttu käyntiaika on saavutettu.
Näyttö syttyy. Käyttökentässä näkyy säädetty käyn­tiaika.

 Poiskytkentä: Paina ajastimen käyttöpainiketta,

kunnes ajastimen näyttö sammuu. Ajastin on pois
päältä.

Käyttökentän lukitseminen/avaaminen

Jotta voidaan estää säätöjen tahaton muuttaminen
esim. lasten tai lemmikkieläinten toimesta, käyttökenttä
voidaan lukita.
Symboli Käyttökentän lukitsemisen käyttöpainike ja
näyttö:

● Lukitseminen: Paina painiketta 3 sekunnin ajan.

● Avaaminen: Paina lukituspainiketta 3 sekunnin ajan.

Näyttö PM 2,5 ilmanlaatu

Näytössä näkyy pienhiukkaspitoisuus (PM 2,5) numee­risesti yksikkönä µg/m³. Lisäksi väri-indeksi antaa tietoa
ilmanlaadusta:

PM 2,5 Ilmanlaatu Väri

0–60 Hyvä Sininen
61–120 Kohtalainen Keltainen
>120 Huono Punainen

a

Kuljetus ja varastointi

몇 VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara
Laitteen paino on otettava kuljetuksessa ja varastoin­nissa huomioon.

Säilytä laitetta vain kuivissa sisätiloissa.

Hoito ja huolto

Puhdistus

 VAARA

Sähköiskun aiheuttama hengenvaara

Nesteet voivat johtaa sähköä ja siten aiheuttaa vakavia
tai kuolemaan johtavia vammoja.
Irrota verkkolaite pistorasiasta aina ennen puhdistus- ja
huoltotöitä.
Älä koskaan upota laitetta tai verkkolaitetta veteen.
Älä koskaan puhdista laitetta tai verkkolaitetta märkänä.

1. Kytke laite pois päältä.

2. Irrota verkkolaite pistorasiasta.

3. Pyyhi laite pehmeällä, kuivalla liinalla. Älä käyt
hankaavia tai syövyttäviä puhdistusaineita.

ä

Käyttöiän mukaan näytössä esitetään seuraava määrä
symboleita:

Näyttö suodattimen käyttöikä (tuntia)

2401–3000
1801–2400

1201–1800

601–1200
1–600

1. Kytke laite pois päältä ja irrota verkkolaite pisto­rasiasta ja laitteesta.

Kuva J

2. Käännä laite ympäri ja kierrä suodattimen suojuk­sen lukitusta 45 astetta myötäpäivään.

Kuva B

3. Poista sivuttainen suodattimen suojus.

Kuva C

4. Poista suodattimet.

Kuva D

5. Pura uudet suodattimet pakkauksesta.

Kuva E

6. Aseta pakkauksesta puretut suodattimet paikoil­leen. Varmista, että vetokielekkeet ovat näkyvissä ja
osoittavat sisäänpäin.

Kuva F

7. Aseta suodattimen suojus paikoilleen ja kierrä luki­tusta 45 astetta vastapäivään. Käännä laite siten, et­tä näyttö on ylöspäin.

Kuva G

8. Kytke verkkolaite laitteeseen ja pistorasiaan.

9. Kytke laite päälle.
a Nollaa suodatin (reset) painamalla symbolia

3 sekuntia.

Kuva K

Suomi 43

Häiriöillä on usein yksinkertaisia syitä, jotka voit itse poistaa seuraavan yleiskatsauksen avulla. Ota yhteys valtuutet-

Ohjeet häiriötilanteissa

tuun asiakaspalveluun epäselvissä tapauksissa tai jos häiriöitä ei ole tässä mainittu.

Virhe Syy Korjaus
Laitetta ei voi kytkeä

päälle

Näyttö vilkkuu ja laite ei
käynnisty

Ilmavirta on vähentynyt Suodatin tukossa  Vaihda suodatin, katso luku Suodattimen

Tehoton hajunpoisto Ympäristöilman laatu huono  Avaa ikkunat ilmanvaihdon parantamisek-

Huono ilmanlaatu Puhallinteho liian vähäinen  Nosta puhallintehoa, katso luku Puhallin-

Ei sähköjännitettä  Tarkasta pistorasia ja virransyötön sulake.

Verkkolaite viallinen  Ota yhteyttä asiakaspalveluun verkkolait-

Laite viallinen  Ota yhteyttä asiakaspalveluun.
Suodattimen suojusta ei ole asetettu oi-

kein

Suodatinta ei ole purettu pakkauksesta  Pura suodatin pakkauksesta, katso luku

Puhallinteho liian vähäinen  Nosta puhallintehoa, katso luku Puhallin-

Ilman ulostulo on tukossa  Poista vieraat esineet.

Suodatin käytetty loppuun tai käytetty
liian kauan

Puhallinteho liian vähäinen  Nosta puhallintehoa, katso luku Puhallin-

Läpiveto  Sulje ikkunat ja ovet laitteen ollessa toimin-

AF 20: Huonekoko huomattavasti yli 20 m²  Ota huomioon huoneen maksimikoko.
Ilmaraot laitteessa tukossa  Noudata vaadittuja etäisyyksiä laitteeseen.

Suodatinta ei ole purettu pakkauksesta  Pura suodatin pakkauksesta, katso luku

Suodatin tukossa tai likaantunut.  Vaihda suodatin, katso luku Suodattimen

 Kytke verkkolaitteen pistoke johonkin toi-

seen pistorasiaan.

teen vaihtoa varten.

 Aseta suodattimen suojus oikein ja varmis-

ta, että suodattimet ovat tiukasti paikoil­laan.

vaihtaminen.

Suodattimen asettaminen paikoilleen.

tehon säätäminen.

si.

 Vaihda suodatin.

tehon säätäminen.

tehon säätäminen.

nassa.

 Älä aseta mitään laitteen päälle.

Suodattimen asettaminen paikoilleen.

vaihtaminen.




Tekniset tiedot

Sähköliitäntä

Verkkojännite V DC24V
Vai he ~ 1
Verkkotaajuus Hz 50 - 60
Nimellisteho W 24
Valmiustila W <0,5

Laitteen tehotiedot

Puhtaan ilman syöttömäärä m
Hyötyala m
Suodatusteho, kun 0,3 μm 99,95%
Suodattimen maksimikäyttöaika

(riippuu ympäristöstä)
Tuuletustehot 3

44 Suomi

3

/h 220

2

* 20

h 3000

Mitat ja painot

Paino kg 2,7
Pituus x leveys x korkeus mm 220x220

Ympäristöolosuhteet

Ympäristön lämpötila °C - 10 °C -

Määritetyt arvot standardin EN 60335-2-69 mukaan

Äänenpainetaso dB(A)
* Katon korkeuden ollessa 3 m ja ilmanvaihdon 3-ker-

tainen tunnissa
Oikeus teknisiin muutoksiin pidätetään.

x343

+ 40 °C

26-52

Indhold

Generelle merknader........................................... 45

Sikkerhetsanvisninger ......................................... 45

Forskriftsmessig bruk .......................................... 45

Miljøvern.............................................................. 45

Tilbehør og reservedeler ..................................... 45

Leveringsomfang ................................................. 45

Garanti................................................................. 45

Beskrivelse av apparatet ..................................... 46

Sette inn filter ...................................................... 46

Betjening ............................................................. 46

Transport og lagring ............................................ 47

Stell og vedlikehold ............................................. 47

Bistand ved feil .................................................... 48

Tekniske spesifikasjoner...................................... 48

Generelle merknader

Les denne originale bruksveiledningen
og kapittelet Sikkerhetsinstrukser før
første gangs bruk. Følg anvisningene.

gen til senere bruk eller for annen eier.

Oppbevar den originale bruksveilednin-

Sikkerhetsanvisninger

Risikonivå

 FARE

● Anvisning om en umiddelbar truende fare som kan fø-

re til store personskader eller til død.

몇 ADVARSEL

● Anvisning om en mulig farlig situasjon som kan føre

til store personskader eller til død.

몇 FORSIKTIG

● Anvisning om en mulig farlig situasjon som kan føre

til mindre personskader.

OBS

● Anvisning om en mulig farlig situasjon som kan føre

til materielle skader.

Generelle sikkerhetsinstrukser

 FARE ● Apparatet må kun kolbes til veksel-

strøm. Spenningen som er angitt på typeskiltet må
stemme overens med strømkildens spenning. ● Ta aldr i
i støpselet eller stikkontakten med våte hender. ● Fare
for kvelning. Hold innpakningsfolien vekke fra barn.

● Det er forbudt å bruke apparatet i eksplosjonsfarlige
områder.

몇 ADVARSEL ● Personer med reduserte fysis-

ke, sensoriske eller sjelelige evner, eller med mangel på
erfaring og kunnskap kan bruke apparatet kun dersom
de er under oppsyn eller får instruksjon av en sikker­hetsansvarlig person og dermed forstår farene ved ap­paratet. ● Barn over 8 år kan bruke apparatet dersom
de har fått opplæring i dette av en person som er an­svarlig for sikkerheten eller dersom de er under tilsyn og
har forstått farene ved apparatet. ● Barn skal ikke leke
med apparatet. ● Barn skal holdes under tilsyn for å sik­re at de ikke leker med apparatet. ● Barn må alltid være
under tilsyn når de rengjør med eller vedlikeholder ap­paratet. ● Kontroller tilkolbingsledningen med støpsel
for skader før hver gangs bruk. Et apparat med skadet
tilkoblingsledning må aldri settes i drift. La straks autori­sert kundeservice / elektriker skifte ut tilkoblingslednin-

gen. ● Slå apparatet av før alt stell og
vedlikeholdsarbeid og trekk ut støpselet.

몇 FORSIKTIG ● Ikke trekk støpselet ut av stik-

kontakten etter strømledningen. ● Reparasjonsarbeid,
montering av reservedeler og arbeid på elektriske kom­ponenter skal kun utføres av autorisert kundeservice.

● Luftinntak og -utslipp må ikke tildekkes. ● Slå appara-

tet av etter hver bruk og trekk ut nettpluggen. ● Ikke still
apparatet opp i nærheten av en varmekilde. ● Apparatet
er ingen erstatning for adekvat lufting. ● Apparatet må
ha et jevnt og solid underlag. ● Bruk kun tilbehør og re-
servedeler som produsenten har frigitt. Originalt tilbehør
og originalreservedeler gir garanti for sikker drift av ap­paratet uten funksjonsf eil. ● Ikke bruk apparatet i fuktige
omgivelser eller i rom med høye omgivelsestemperatu­rer som f.eks. bad.

Forskriftsmessig bruk

Bruk dette apparatet kun som luftrenser i henhold til be­skrivelsene og sikkerhetsinstruksene i denne bruksan­visningen.

● Apparatet er beregnet for bruk som luftrenser.

● Apparatet egner seg for privat og kommersiell bruk.

● Apparatet er kun beregnet for innendørs bruk.

Miljøvern

Materialet i emballasjen kan resirkuleres. Kvitt
deg med emballasjen på en miljøvennlig måte.
Elektriske og elektroniske apparater inneholder
verdifulle resirkulerbare materialer og ofte deler
som batterier, batteripakker eller olje. Disse kan

utgjøre en potensiell fare for helse og miljø ved
feil bruk eller feil avfallsbehandling. Disse delene er
imidlertid nødvendige for korrekt drift av apparatet. Ap­parater merket med dette symbolet skal ikke kastes i
husholdningsavfallet.

Anvisninger om innhold (REACH)

Aktuell informasjon om innholdsstoffene finner du på:

www.kaercher.de/REACH

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservedeler; de
garanterer for en sikker og problemfri drift av apparatet.
Informasjon om tilbehør og reservedeler finner du på
www.kaercher.com.

Leveringsomfang

Apparatets leveringsomfang er vist på emballasjen.
Kontroller at innholdet i pakken er komplett når du pak­ker ut. Manglende tilbehør eller transportskader skal
meldes til forhandleren.

Garanti

Vår ansvarlige salgsorganisasjon for de enkelte land
har utgitt garantibetingelsene som gjelder i det aktuelle
landet. Eventuelle feil på apparatet repareres gratis i ga­rantitiden dersom disse kan føres tilbake til material- el­ler produksjonsfeil. Ved behov for garantireparasjoner
bes du henvende deg til din forhandler eller nærmeste
autoriserte kundeservice og fremvise kjøpskvitteringen.
(Se adresse på baksiden)

Norsk 45

Beskrivelse av apparatet

Bilder, se grafikkside.

Figur A

1 Kontrollknapp apparat av/på
2 Kontrollknapp funksjonssperre

3 Displayvisning PM 2,5 indeks luftkvalitet
4 Kontrollknapp slå av displayet
5 Displayvisning viftetrinn
6 Kontrollknapp automodus på/av
7 Kontrollknapp viftetrinn
8 Kontrollknapp hvilemodus på/av

9 Displayvisning timer
10 Kontrollknapp timer
11 Displayvisning filterlevetid
12 Kontrollknapp tilbakestille filter
13 Display- og apparatvisning luftkvalitet
14 Lås filterdeksel
15 Filterdeksel
16 Filtertapp
17 Filter
18 Tilkobling nettdel
19 Apparatsensor
20 Nettadapter

Merknad

Funksjonene kan kun stilles inn via kontrollknappene,
ikke via displayet.

Sette inn filter

Før første idriftsetting må finfiltrene som allerede be­finner seg i apparatet, pakkes ut.

1. Snu apparatet og vri låsen på filterdekselet 45 gra­der med klokken.

Figur B

2. Ta av filterdekselet.

Figur C

3. Ta ut de pakkede filtrene.

Figur D

4. Pakk ut filtrene.

Figur E

5. Sett inn de utpakkede filtrene. Påse at trekktappene
er synlige og peker innover.

Figur F

6. Sett på filterdekselet og vri låsen 45 grader mot
klokken. Snu apparatet med displayet vendt opp.

Figur G

7. Still apparatet på et jevnt underlag. Pass på at det
overholdes en avstand på 30 cm på begge sider.

Figur H

Merknad

Ikke sett apparatet på varme overflater eller i nærheten
av varmeapparater.
Ikke la det komme noen væsker eller fremmede materi­aler (f.eks. metallgjenstander) inn i apparatet.

8. Sett pluggen til nettdelen i apparatet og nettpluggen
i stikkontakten.

Figur I

Apparatet er klart til drift

Merknad

Vi anbefaler å la apparatet gå hele natten første gang,
slik at rommet får en grunnrengjøring.

Merknad

Tabellen med timeangivelser for displaysymbolene for
filterets levetid, se Skifte filter

Betjening

Slå apparatet på/av

1. For å slå på apparatet: Trykk på av-/påknappen på
apparatet.

Figur I

Apparatet starter automatisk.

Merknad

Etter innkobling lyser indikatorene og knappene på kon­trollpanelet kort. Den integrerte luftkvalitetssensoren
måler automatisk luftkvaliteten i rommet.

2. Ved behov kan f.eks. følgende funksjoner stilles inn
via kontrollknappene:

 Ventilatortrinn
 Automodus
 Sovemodus
 Timer

3. For å slå av apparatet: Trykk på av-/påknappen på
apparatet.
Indikatorene og knappene på kontrollpanelet sluk­kes. Apparatet er slått av.

I automatisk modus stiller luftrenseren inn riktig vifte­trinn avhengig av luftkvaliteten.
Hvis luftkvaliteten er dårlig stilles f.eks. viftetrinnet auto­matisk høyt inn.
Symbol for kontrollknapp for automodus:

 Trykk på kontrolltasten for automodus. Automatisk

modus slås på eller av.

I sovemodus går viften på laveste hastighet og er derfor
veldig stille. Alle lyssymboler er av.

● Trykk på kontrollknappen for sovemodus. Sovemo­dus slås på eller av.

Symbol for kontrollknapp for sovemodus:

Avhengig av luftkvaliteten kan viftetrinnet stilles manuelt
på nivå I, II eller III. Hvis luftkvaliteten er dårlig, for ek­sempel ved filtrering av røyk, bør viften gå på maksimal
hastighet (nivå III) i 15-20 minutter.

Merknad

For effektiv rensing av luften må vinduer og dører hol­des lukket mens luftrenseren er på,

Symbol for kontrollknappen for viftetrinn:

Stille inn automodus

Stille inn sovemodus

Stille inn ventilatortrinn

46 Norsk

● Trykk gjentatte ganger på kontrollknappen for vifte­trinnet til ønsket nivå er nådd.

Det valgte viftetrinnet vises på kontrollpanelet.

Timeren kan stilles inn på kjøretid i 2, 4, 6 eller 8 timer.
Når den innstilte tiden er utløpt, slår apparatet seg av
automatisk. Viftetrinnet kan endres når som helst.
Symbol for kontrollknapp for timer:

 Slå på: Trykk på kontrollknappen for timeren gjentat-

te ganger til ønsket kjøretid er nådd. Indikatoren ly­ser. Innstilte driftstid vises på kontrollpanelet.

 Slå av: Trykk på kontrollknappen for timeren til time-

rindikatoren slukkes. Timeren er av.

For å forhindre at innstillingene endres utilsiktet, f.eks.
av barn eller kjæledyr, kan du låse kontrollpanelet.
Låse symbolet for kontrollknappen og displayvisningen
for kontrollpanelet:

● Låse: Trykk på knappen i 3 s.

● Låse opp: Trykk på låseknappen i 3 s.

På displayet vises konsentrasjonen av finstøv (PM 2,5)
numerisk i enheten µg/m³. I tillegg gir en fargeindeks in­formasjon om luftkvaliteten:

PM 2,5 Luftkvalitet Farge

0-60 God Blå
61–120 Moderat Gul
>120 Dårlig Rød

Stille inn timer

Låse/låse opp kontrollpanelet

Visning PM 2,5 luftkvalitet

Transport og lagring

몇 FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader
Ta hensyn til apparatets vekt ved transport og lagring.

Apparatet skal bare lagres i tørre rom innendørs.

Stell og vedlikehold

Rengjøring

 FARE

Elektrisk støt utgjør livsfare

Væsker kan lede strøm og forårsake alvorlige til dødeli­ge skader.
Trekk alltid nettdelen ut av stikkontakten før rengjøring
og vedlikeholdsarbeid.
Apparatet eller nettdelen må aldri senkes ned i vann.
Apparatet eller nettdelen må aldri våtrengjøres.

1. Slå av apparatet.

2. Trekk nettdelen ut av stikkontakten.

3. Tørk av apparatet med en myk og fuktig klut. Ikke
bruk skurende eller etsende rengjøringsmidler.

Skifte filter

Filteret bør skiftes ut senest etter 2500-3000 timers drift.
Hvis apparatstøyen øker, apparatet (filteret) avgir en
ubehagelig lukt eller filteret er synlig skittent, enda tidli­gere. Symbolet på displayet blinker for å minne deg på
at filteret må skiftes ut.
Symbol for kontrollknapp for tilbakestilling av filter:

Avhengig av levetiden vises følgende antall symboler:

Visning av filterlevetid (t)

2401–3000
1801–2400

1201–1800

601–1200
1–600

1. Slå av apparatet og trekk nettdelen ut av stikkontak­ten og apparatet.

Figur J

2. Snu apparatet og vri låsen på filterdekselet 45 gra­der med klokken.

Figur B

3. Ta av filterdekselet.

Figur C

4. Ta ut filtrene.

Figur D

5. Pakk ut de nye filtrene.

Figur E

6. Sett inn de utpakkede filtrene. Påse at trekktappene
er synlige og peker innover.

Figur F

7. Sett på filterdekselet og vri låsen 45 grader mot
klokken. Snu apparatet med displayet vendt opp.

Figur G

8. Koble nettdelen til apparatet og stikkontakten.

9. Slå på apparatet.
a For å tilbakestille filteret (reset) trykker du på

symbolet i 3 s.

Figur K

Norsk 47

Feil har oftest enkle årsaker som du selv kan utbedre ved hjelp av følgende oversikt. I tvilstilfeller, eller ved driftsfor-

Bistand ved feil

styrrelser som ikke er nevnt her, kan du kontakte vår autoriserte kundeservice.

Feil Årsak Utbedring
Apparatet kan ikke slås påIngen elektrisk spenning  Kontroller stikkontakten og sikringen for

Nettdelen er defekt  Kontakt kundeservice for å skifte ut nettde-

Apparatet er defekt  Kontakt kundeservice.

Displayet blinker, og ap­paratet starter ikke

Luftstrømmen reduseres Filteret er tilstoppet  Skift filter, se kapittel Skifte filter.

Luktfjerning ineffektiv Dårlig luftkvalitet i omgivelsene  Åpne vinduer for å forbedre ventilasjonen.

Dårlig luftkvalitet Viftetrinn for lavt  Øk viftetrinnet, se kapittel Stille inn ventila-

Filterdekselet er ikke riktig satt inn  Sett inn filterdekselet riktig, pass på at fil-

Filter ikke pakket ut  Pakk ut filter, se kapittel Sette inn filter.
Viftetrinn for lavt  Øk viftetrinnet, se kapittel Stille inn ventila-

Luftutslippet er blokkert  Fjern fremmedlegemer.

Filteret er oppbrukt eller brukt for lenge  Erstatte filteret.
Viftetrinn for lavt  Øk viftetrinnet, se kapittel Stille inn ventila-

Gjennomtrekk  Lukk vinduer og dører mens apparatet er

AF 20: Romstørrelse godt over 20 m²  Vær oppmerksom på maksimal romstørrelse.
Luftslissene på apparatet er blokkert  Overhold de nødvendige avstandene til ap-

Filter ikke pakket ut  Pakk ut filter, se kapittel Sette inn filter.

strømforsyningen.

 Sett pluggen til nettdelen i en annen stik-

kontakt.

len.

trene sitter riktig.

tortrinn.

tortrinn.

tortrinn.

på.

paratet.

 Ikke legg noe på apparatet.

Filteret er tilstoppet eller skittent.  Skift filter, se kapittel Skifte filter.

Tekniske spesifikasjoner

Elektrisk tilkobling

Nettspenning V DC24V
Fase ~ 1
Nettfrekvens Hz 50 - 60
Nominell effekt W 24
Standby W <0,5

Effektspesifikasjoner apparat

Renluftmengde m
Bruksflate m
Filtereffektivitet ved 0,3 μm 99,95%
Maksimal filterlevetid (avhengig

av omgivelsene)
Ventilasjonstrinn 3

Mål og vekt

Vekt kg 2,7
Lengde x bredde x høyde mm 220x220

48 Norsk

3

/h 220

2

* 20

h 3000

x343

Omgivelsesbetingelser

Omgivelsestemperatur °C - 10 °C -

Registrerte verdier iht. EN 60335-2-69

Lydtrykknivå dB(A)
*Ved takhøyde på 3 m og tredobbel luftutskifting per ti-

me
Med forbehold om tekniske endringer.

+ 40 °C

26-52

Indhold

Generelle henvisninger ....................................... 49

Sikkerhedsanvisninger ........................................ 49

Bestemmelsesmæssig anvendelse..................... 49

Miljøbeskyttelse ................................................... 49

Tilbehør og reservedele....................................... 49

Leveringsomfang ................................................. 49

Garanti................................................................. 49

Maskinbeskrivelse ............................................... 50

Montering af filteret.............................................. 50

Betjening ............................................................. 50

Transport og opbevaring ..................................... 51

Pleje og vedligeholdelse...................................... 51

Hjælp ved fejl....................................................... 52

Tekniske data ...................................................... 52

Generelle henvisninger

Læs den originale brugsanvising og ka­pitlet Sikkerhedsanvisninger, inden ma­skinen tages i brug første gang. Betjen

Opbevar den originale brugsanvisning til senere brug
eller til efterfølgende ejere.

maskinen i henhold til disse.

Sikkerhedsanvisninger

Faregrader

 FARE

● Henviser til en umiddelbar fare, der medfører alvorli-

ge kvæstelser eller død.

몇 ADVARSEL

● Henviser til en mulig farlig situation, der kan medføre

alvorlige kvæstelser eller død.

몇 FORSIGTIG

● Henviser til en mulig farlig situation, der kan medføre

lettere kvæstelser.

BEMÆRK

● Henviser til en mulig farlig situation, der kan medføre

materielle skader.

Generelle sikkerhedsanvisninger

 FARE ● Tilslut kun maskinen ved vekselstrøm.

Spændingsangivelsen på typeskiltet skal stemme over­ens med strømkildens spænding. ● Rør aldrig ved net­stik og stikkontakt med fugtige hænder.

● Kvælningsfare. Emballagefolie skal holdes uden for
børns rækkevidde. ● Driften i eksplosionsfarlige områ­der er forbudt.

몇 ADVARSEL ● Maskinen kan anvendes af

personer, hvis fysiske, sensoriske eller åndelige evner
er indskrænket eller af personer med manglende erfa­ring og/eller kendskab, hvis de er under opsyn af en per­son eller blevet oplært i maskinens sikre brug og de
deraf resulterende farer. ● Børn fra og med 8 år må an-
vende maskinen, hvis de er blev oplært i maskinens
brug af en person med ansvar for deres sikkerhed eller
de er under dennes opsyn og de har forstået de deraf
resulterende farer. ● Børn må ikke lege med apparatet.

● Børn skal være under opsyn for at sikre, at de ikke le­ger med maskinen. ● Børn må kun udføre rengøring og
brugervedligeholdelse under opsyn. ● Kontroller nettil­slutningsledningen med netstik for skader inden hver
drift. Tag ikke et apparat i drift med beskadiget nettilslut­ningsledning. Lad straks en beskadiget nettilslutnings-

ledning udskifte af den autoriserede kundeservice /
elinstallatør. ● Sluk maskinen inden alt pleje- og vedli­geholdelsesarbejde, og træk netstikket ud.

몇 FORSIGTIG ● Træk ikke netstikket ud af

stikontakten i netkablet. ● Få kun gennemført reparati­onsarbejde, montering af reservedele og arbejde på
elektriske komponenter af den autoriserede kundeser­vice. ● Luftindtag og -udtag må ikke tildækkes. ● Sluk
maskinen efter hver anvendelse, og træk netstikket ud.

● Opstil ikke maskinen i nærheden af en varmekilde.

● Maskinen udgør ingen erstatning for en passende ud-

luftning. ● Apparatet skal have et jævnt, stabilt under­lag. ● Anvend kun tilbehør og reservedele, der er
godkendt af producenten. Originalt tilbehør og originale
reservedele er en garanti for en sikker og fejlfri drift af
apparatet. ● Anvend ikke maskinen i fugtige omgivelser
eller i rum med høje omgivelsestemperaturer, f.eks. i
badeværelset.

Bestemmelsesmæssig anvendelse

Anvend udelukkende maskinen som luftrenser i over­ensstemmelse med de beskrivelser og sikkerhedshen­visninger, der fremgår af denne driftsvejledning.

● Denne maskine er beregnet til anvendelse som
luftrenser.

● Maskinen er egnet til privat og erhvervsmæssig
brug.

● Maskinen er udelukkende beregnet til anvendelse i
indvendige rum.

Miljøbeskyttelse

Emballagematerialerne kan genbruges. Sørg for
at bortskaffe emballage miljømæssigt korrekt.

Elektriske og elektroniske maskiner indeholder
værdifulde materialer, der kan genbruges, og ofte
dele, såsom batterier, genopladelige batterier el-

ler olie, der ved forkert håndtering eller forkert
bortskaffelse kan udgøre en fare for menneskers sund­hed og for miljøet. Disse dele er imidlertid nødvendige
for at sikre en korrekt drift af maskinen. Maskiner, der er
mærket med dette symbol, må ikke bortskaffes sammen
med husholdningsaffaldet.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger om indholdsstoffer findes på:

www.kaercher.de/REACH

Tilbehør og reservedele

Anvend kun originaltilbehør og -reservedele. De er en
garanti for en sikker og fejlfri drift af maskinen.
Informationer om tilbehør og reservedele findes på
www.kaercher.com.

Leveringsomfang

Maskinens leveringsomfang er vist på emballagen.
Kontroller ved udpakningen, om indholdet er komplet.
Kontakt venligst forhandleren, hvis der mangler tilbehør
eller ved transportskader.

Garanti

I det enkelte lande gælder de garantibetingelser, der er
fastsat af vore salgsselskab. Eventuelle fejl ved maski­nen udbedres gratis inden for garantien, såfremt fejlen
kan tilskrives en materiale- eller produktionsfejl. Hvis du
ønsker at gøre garantien gældende, bedes du henven­de dig til din forhandler eller nærmeste kundeser­vicecenter medbringende kvittering for købet.
(Se adressen på bagsiden)

Dansk 49

Figurer, se grafikside.

Figur A

1 Betjeningsknap maskine tænd-/sluk
2 Betjeningsknap funktionsspærring

3 Displayvisning PM 2,5 indeks luftkvalitet
4 Betjeningsknap display slukning
5 Displayvisning ventilatortrin
6 Betjeningsknap autotilstand tænd/sluk
7 Betjeningsknap ventilatortrin
8 Betjeningsknap dvaletilstand tænd/sluk

9 Displayvisning timer
10 Betjeningsknap timer
11 Displayvisning filterlevetid
12 Betjeningsknap nulstilling af filter
13 Display- og maskinvisning luftkvalitet
14 Lås til filterafdækning
15 Filterafdækning
16 Filterlaske
17 Filter
18 Tilslutning strømforsyning
19 Maskinsensor
20 Netadapter

Obs

Funktionsindstillingerne er kun mulige via betjenings­knapperne og ikke via displayvisningerne.

Montering af filteret

Før første ibrugtagning skal finfiltrene, der allerede er
indsat i maskinen, pakkes ud.

1. Vend maskinen om, og drej filterafdækningens lås
45 grader med uret.

Figur B

2. Fjern filterafdækningen.

Figur C

3. Fjern de emballerede filtre.

Figur D

4. Pak filtrene ud.

Figur E

5. Indsæt de udpakkede filtre. Sørg for, at trækstrop­perne er synlige og peger indad.

Figur F

6. Sæt filterafdækningen på, og drej låsen 45 grader
mod uret. Vend maskinen om med displayet opad.

Figur G

7. Stil maskinen på en jævn flade. Sørg for, at der hol­des en afstand på 30 cm til hver side.

Figur H

Obs

Anbring ikke maskinen på varme overflader eller i nær­heden af radiatorerne.
Der må ikke komme væske eller fremmedmaterialer
(f.eks. metalgenstande) ind i maskinen.

Maskinbeskrivelse

8. Sæt stikket til strømforsyningen i maskinen, og sæt
netstikket i stikkontakten.

Figur I

Maskinen er klar til brug

Obs

Vi anbefaler, at du efter første ibrugtagning lader maski­nen køre hele natten, så der foretages en grundig rens­ning af rummet.

Obs

Tabellen med displaysymbolernes timeangivelser for fil­terlevetiden, se Udskiftning af filteret

Betjening

1. For at tænde maskinen: Tryk på tænd/sluk-knappen

Obs

Når du har tændt, lyser visningerne og knapperne på
betjeningsfeltet kortvarigt. Den integrerede luftkvalitets­føler måler automatisk luftkvaliteten i rummet.

2. Efter behov kan f.eks. følgende funktioner indstilles

3. For at slukke maskinen: Tryk på maskinens tænd/

I automatisk tilstand indstiller luftrenseren det relevante
ventilatortrin afhængigt af luftkvaliteten.
For eksempel hæves ventilatortrinnet automatisk, hvis
luftkvaliteten er dårlig.
Symbol for betjeningsknap til autotilstand:

 Tryk på knappen Autotilstand. Den automatiske til-

I dvaletilstanden kører ventilatoren med den laveste ha­stighed og er derfor meget stille. Alle lyssymboler er
slukket.

● Tryk på betjeningsknappen Dvaletilstand. Dvaletil-

Symbol for betjeningsknap til dvaletilstand:

Afhængigt af luftkvaliteten kan ventilatortrinnet indstilles
manuelt til trin I, II eller III. I tilfælde af dårlig luftkvalitet,
hvis der f.eks. skal filtreres røg, bør blæseren køre med
den højeste hastighed (trin III) i 15-20 minutter.

Obs

For effektivt at rense luften skal vinduer og døre holdes
lukket, mens luftrenseren er tændt,

Symbol for betjeningsknap til ventilatortrin:

Tænding/slukning af maskinen

på maskinen.

Figur I

Maskinen starter automatisk.

via betjeningsknapperne:

 Ventilatortrin
 Autotilstand
 Dvaletilstand
 Timer

sluk-kontakt.
Visningerne og knapperne på betjeningsfeltet sluk­ker. Maskinen er slukket.

Indstilling af autotilstand

stand tændes eller slukkes.

Indstilling af dvaletilstand

standen tændes eller slukkes.

Indstilling af ventilatortrin

50 Dansk

● Tryk på betjeningsknappen til ventilatortrinnet, indtil
det ønskede trin er nået.

Det valgte ventilatortrin vises på betjeningsfeltet.

Timeren kan indstilles til en driftstid på 2, 4, 6 eller
8 timer. Når den indstillede tid er gået, slukker maskinen
automatisk. Ventilatortrinnet kan ændres når som helst.
Symbol for betjeningsknap til timer:

 Tilkobling: Tryk gentagne gange på betjeningsknap-

pen til timeren, indtil den ønskede driftstid er nået.
Visningen lyser. Den indstillede driftstid vises i betje­ningsfeltet.

 Slukning: Tryk på betjeningsknappen til timeren,

indtil timervisningen slukkes. Timeren er slukket.

For at forhindre en utilsigtet ændring af indstillingerne,
f.eks. på grund af børn eller kæledyr, kan betjeningsfel­tet låses.
Symbol for betjeningsknappen og displayvisningen til
spærring af betjeningsfelt:

● Låsning: Tryk på knappen 3 sek.

● Oplåsning: Tryk på låseknappen i 3 sek.

I displayet vises koncentrationen af finstøv (PM 2,5) nu­merisk i enheden µg/m³. Desuden anvendes et farvein­deks til at oplyse om luftkvaliteten:

PM 2,5 Luftkvalitet Farve

0- 60 God Blå
61 - 120 Middel Gul
>120 Dårlig Rød

Indstilling af timeren

Låsning/oplåsning af betjeningsfeltet

Visning PM 2,5 luftkvalitet

Transport og opbevaring

몇 FORSIGTIG

Tilsidesættelse af vægten

Fare for tilskadekomst og beskadigelse
Vær opmærksom på apparatets vægt ved transport og
opbevaring.

Opbevar kun aggregatet i tørre indendørs rum.

Pleje og vedligeholdelse

Rengøring

 FARE

Livsfare på grund af elektrisk stød

Væsker kan lede elektricitet og forårsage alvorlige eller
livsfarlige kvæstelser.
Tag altid netstikket ud af stikkontakten før rengørings­og vedligeholdelsesarbejde.

Nedsænk aldrig maskinen eller strømforsyningen i
vand.
Foretag aldrig en vådrengøring maskinen eller strøm­forsyningen.

1. Sluk maskinen.

2. Træk strømforsyningen ud af stikkontakten.

3. Tør maskinen af med en blød, tør klud. Brug ikke sli­bende eller ætsende rengøringsmidler.

Udskiftning af filteret

Filteret skal udskiftes senest efter 2500-3000 driftstimer.
Det kan også ske før, hvis maskinen larmer mere, hvis
der kommer en ubehagelig lugt fra maskinen (filteret),
eller filteret er synligt snavset. Symbolet blinker i dis­playet for at minde dig om det nødvendige filterskift.
Symbol for betjeningsknap til filternulstilling:

Afhængigt af levetiden vises følgende antal symboler:

Vis levetid filter (h)

2401 - 3000
1801 - 2400

1201 - 1800

601 - 1200
1 - 600

1. Sluk for maskinen, og tag strømforsyningen ud af
stikkontakten og maskinen.

Figur J

2. Vend maskinen om, og drej filterafdækningens lås
45 grader med uret.

Figur B

3. Fjern filterafdækningen.

Figur C

4. Fjern filtrene.

Figur D

5. Pak de nye filtre ud.

Figur E

6. Indsæt de udpakkede filtre. Sørg for, at trækstrop­perne er synlige og peger indad.

Figur F

7. Sæt filterafdækningen på, og drej låsen 45 grader
mod uret. Vend maskinen om med displayet opad.

Figur G

8. Tilslut strømforsyningen til maskinen og stikkontak­ten.

9. Tænd maskinen.
a For filternulstilling (reset) trykkes på symbolet

i 3 sekunder.

Figur K

Dansk 51

Fejl skyldes ofte enkle årsager, som du selv kan afhjælpe ved hjælp af følgende oversigt. I tvivlstilfælde eller ved fejl,

Hjælp ved fejl

der ikke nævnes her, skal du kontakte den autoriserede kundeservice.

Fejl Årsag Afhjælpning
Maskine kan ikke startes Ingen elektrisk spænding  Kontrollér stikdåsen og strømforsyningens

Strømforsyning defekt  Kontakt kundeservice for at udskifte strøm-

Maskine defekt  Kontakt kundeservice.

Display blinker, og ma­skinen starter ikke

Luftstrømmen er reduce­ret

Lugtfjernelse ineffektiv Dårlig kvalitet af omgivelsesluft  Åbn vinduet for at forbedre ventilationen.

Dårlig luftkvalitet Ventilatortrin for lavt  Forøgelse af ventilatortrin, se kapitel Ind-

Filterafdækningen er ikke indsat korrekt  Indsæt filterafdækningen korrekt, og sørg

Filter tilstoppet  Udskiftning af filter, se kapitel Udskiftning

Filter ikke pakket ud  Udpakning af filter, se kapitel Montering af

Ventilatortrin for lavt  Forøgelse af ventilatortrin, se kapitel Ind-

Luftudtag er blokeret  Fjern fremmedlegemer.

Filter brugt op eller brugt for længe  Udskift filteret.
Ventilatortrin for lavt  Forøgelse af ventilatortrin, se kapitel Ind-

Gennemtræk  Luk vinduer og døre, mens maskinen er i

AF 20: Rumstørrelse betydeligt over 20 m² Overhold den maksimale rumstørrelse.

sikring.

 Sæt stikket til strømforsyningen i en anden

stikkontakt.

forsyningen.

for, at filtrene sidder korrekt.

af filteret.

filteret.

stilling af ventilatortrin.

stilling af ventilatortrin.

stilling af ventilatortrin.

drift.

Luftsprække på maskinen er blokeret  Overhold de nødvendige afstande til ma-

Filter ikke pakket ud  Udpakning af filter, se kapitel Montering af

Filteret er tilstoppet eller snavset.  Udskiftning af filter, se kapitel Udskiftning

Tekniske data

Elektrisk tilslutning

Netspænding V DC24V
Fase ~ 1
Netfrekvens Hz 50 - 60
Nominel effekt W 24
Standby W <0,5

Effektdata maskine

Transportmængde af ren luft m
Brugsareal m
Filtereffektivitet ved 0,3 μm 99,95%
Maksimal filterlevetid (afhængigt

af omgivelserne)
Ventilationstrin 3

52 Dansk

3

/h 220

2

* 20

h 3000

skinen.

 Placer ikke noget på maskinen.

filteret.

af filteret.



Mål og vægt

Vægt kg 2,7
Længde x bredde x højde mm 220x220

Omgivelsesbetingelser

Omgivelsestemperatur °C - 10 °C -

Beregnede værdier iht. EN 60335-2-69

Lydtryksniveau dB(A)
* Ved 3 m loftshøjde og luftskift 3 gange i timen

Der tages forbehold for tekniske ændringer.

x343

+ 40 °C

26-52

Sisukord

Üldised juhised .................................................... 53

Ohutusjuhised ..................................................... 53

Sihtotstarbeline kasutamine ................................ 53

Keskkonnakaitse ................................................. 53

Lisavarustus ja varuosad..................................... 53

Tarnekomplekt ..................................................... 53

Garantii................................................................ 53

Seadme kirjeldus ................................................. 54

Filtri paigaldamine. .............................................. 54

Käsitsemine......................................................... 54

Transport ja ladustamine ..................................... 55

Hooldus ja jooksevremont ................................... 55

Abi rikete korral ................................................... 55

Tehnilised andmed .............................................. 56

Üldised juhised

Lugege enne seadme esmakordset ka­sutamist seda algupärasr kasutusju­hendit ja ohutusjuhiste peatükki.

Hoidke algupärane kasutusjuhend hilisemaks kasuta­miseks või järgmise omaniku tarbeks alles.

Toimige sellele vastavalt.

Ohutusjuhised

Ohuastmed

 OHT

● Viide vahetult ähvardavale ohule, mis võib põhjusta-

da raskeid kehavigastusi või lõppeda surmaga.

몇 HOIATUS

● Viide võimalikule ohtlikule olukorrale, mis võib põh-

justada raskeid kehavigastusi või lõppeda surmaga.

몇 ETTEVAATUS

● Viide võimalikule ohtlikule olukorrale, mis võib põh-

justada kergeid vigastusi.

TÄHELEPANU

● Viide võimalikule ohtlikule olukorrale, mis võib põh-

justada varakahjusid.

Üldised ohutusjuhised

 OHT ● Ühendage seade ainult vahelduvvoolu

külge. Tüübisildil esitatud pinge peab olema kooskõlas
vooluallika pingega. ● Ärge kunagi puudutage võrgupis-
tikut ja pistikupesa märgade kätega. ● Lämbumisoht.
Hoidke pakendikiled lastest eemal. ● Käitamine plah­vatusohtlikes piirkondades on keelatud.

몇 HOIATUS ● Isikud, kellel on vähenenud füüsi-

lised, sensoorsed või vaimsed võimed või kellel puudu­vad vastavad kogemused ja teadmised, tohivad seadet
kasutada ainult järelevalve all või kui neid on õpetatud
seadme ohutu kasutamise osas ja nad mõistavad sel­lest tulenevaid ohte. ● Lapsed alates 8. eluaastast tohi­vad seadet käitada ainult siis, kui nende ohutuse eest
vastutav isik on neid kasutamise osas juhendanud ning
nad on mõistnud sellest tulenevaid ohte. ● Lapsed ei to-
hi seadmega mängida. ● Teostage laste üle järelevalvet
kindlustamaks, et nad seadmega ei mängi. ● Lapsed to-
hivad puhastust ja kasutaja hooldust läbi viia ainult järel­valve all. ● Kontrollige võrgupistikuga
võrguühendusjuhet enne iga käitamist kahjustuste suh­tes. Ärge võtke kahjustatud võrguühendusega seadet
käiku. Laske kahjustatud võrguühendusjuhe viivitama­tult volitatud klienditeenindusel / elektrispetsialistil välja

vahetada. ● Lülitage seade enne kõigi hooldustööde te-
gemist välja ja tõmmake võrgupistik välja.

몇 ETTEVAATUS ● Ärge tõmmake võrgupisti-

kut võrgukaablit pidi pistikupesast välja. ● Laske re­monditöid, varuosade paigaldamist ja töid elektriliste
detailide kallal teha ainult volitatud klienditeenindusel.

● Õhu sisselaset ja väljalaset ei tohi kinni katta. ● Lülita-

ge seade pärast iga kasutuskorda välja ja tõmmake võr­gupistik välja. ● Ärge asetage seadet soojusallika
lähedusse. ● Seade ei asenda asjakohast õhutamist.

● Seadmel peab olema tasane, seisukindel aluspind.

● Kasutage ainult tootja poolt lubatud tarvikuid ja varuo-

si. Originaaltarvikud ja originaalvaruosad tagavad sead­me ohutu ja tõrgeteta käituse. ● Ärge kasutage seadet
niiskes keskkonnas või kõrgete ümbrustemperatuuride­ga ruumides, nt vannitoas.

Sihtotstarbeline kasutamine

Kasutage seadet eranditult õhupuhastina vastavalt
käesolevas kasutusjuhendis loetletud kirjeldustele ja
ohutusjuhistele.

● Seade on ette nähtud kasutamiseks õhupuhastina.

● Seade on ette nähtud erakasutuseks ja tööstusli­kuks kasutuseks.

● Seade on eranditult ette nähtud kasutamiseks sise­ruumides.

Keskkonnakaitse

Pakkematerjalid on taaskasutatavad. Palun utili­seerige pakendid keskkonnasäästlikult.

Elektrilised ja elektroonilised seadmed sisalda­vad väärtuslikke taaskasutatavaid materjale ja
sageli koostisosi nagu patareid, akud või õli, mis

võivad vale ümberkäimise või vale utiliseerimise
korral kujutada potentsiaalset ohtu inimeste tervisele ja
keskkonnale. Seadme nõuetekohaseks käitamiseks on
neid koostisosi siiski vaja. Selle sümboliga tähistatud
seadmeid ei tohi utiliseerida koos olmeprügiga.

Juhised koostisainete kohta (REACH)

Kehtiva teabe koostisainete kohta leiate aadressilt:

www.kaercher.de/REACH

Lisavarustus ja varuosad

Kasutage ainult originaaltarvikuid ja originaalvaruosi,
mis tagavad seadme ohutu ja tõrgeteta käituse.
Tarvikute ja varuosade kohta leiate teavet aadressilt
www.kaercher.com.

Tarnekomplekt

Seadme tarnekomplekt on kujutatud pakendil. Lahtipak­kimisel kontrollige, kas pakendi sisu on täielik. Puudu­olevate tarvikute või transpordikahjustuste korral
teavitage oma edasimüüjat.

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud
garantiitingimused. Seadmel esinevad mistahes rikked
kõrvaldame garantiiajal tasuta, kui põhjuseks on mater­jali- või tootmisviga. Garantiijuhtumil pöörduge ostu
tõendava dokumendiga oma edasimüüja või lähima vo­litatud klienditeeninduse poole.
(Aadressi vt tagaküljelt)

Eesti 53

Jooniseid vt graafika leheküljelt.

Joonis A

1 Juhtnupp seade sisse / välja
2 Juhtnupp funktsioonitõkis

3 Displeinäidik PM 2,5 õhukvaliteedi indeks
4 Juhtnupp displei väljalülitamine
5 Displeinäidik ventilaatoriaste
6 Juhtnupu automaatmoodus sisse / välja
7 Juhtnupp ventilaatoriaste
8 Juhtnupp unemoodus sisse / välja

9 Displeinäidik taimer
10 Juhtnupp taimer
11 Displeinäidik filtri eluiga
12 Juhtnupp filtri lähtestamine
13 Displei- ja seadmenäidik õhukvaliteet
14 Filtrikatte lukustamine
15 Filtrikate
16 Filtri lapats
17 Filter
18 Võrgutoiteploki ühendus
19 Seadmesensor
20 Võrguadapter

Märkus

Funktsioonide seadistusi saab teha ainult juhtnuppude,
mitte displeinäidikute kaudu.

Filtri paigaldamine.

Enne esmakordset käikuvõtmist tuleb seadmesse juba
pandud peenfiltrid lahti pakkida.

1. Keerake seade ümber ja keerake filtrikatte lukustit
90 kraadi päripäeva.

Joonis B

2. Võtke filtrikate ära.

Joonis C

3. Eemaldage pakitud filtrid.

Joonis D

4. Pakkige filtrid lahti.

Joonis E

5. Pange lahtipakitud filtrid sisse. Tehke kindlaks, et
tõmbelapatsid on nähtavad ja näitavad sissepoole.

Joonis F

6. Pange filtrikate peale ja keerake lukustit 90 kraadi
vastupäeva. Keerake seade ümber, displeiga üles­poole.

Joonis G

7. Pange seade tasasel pinnal seisma. Tehke kindlaks,
et igast küljest hoitakse 30 cm vahekaugust.

Joonis H

Märkus

Ärge asetage seadet kuumale pealispinnale või kütte­seadme lähedusse.
Ärge laske seadmesse tungida mis tahes vedelikel või
võõrmaterjalidel (näiteks metallist esemed).

Seadme kirjeldus

8. Pistke võrgutoiteploki pistik seadmesse ja võrgupis­tik pistikupessa.

Joonis I

Seade on käitusvalmis

Märkus

Me soovitame lasta seadmel esimesel korral öö läbi töö­tada, et seeläbi tagada teie ruumi peamine puhastami­ne.

Märkus

Tabel displeisümbolite tunniandmetega filtri eluea koh­ta, vt Filtri vahetamine

Käsitsemine

1. Seadme sisselülitamiseks: Vajutage seadme sisse-/

Märkus

Pärast sisselülitamist süttivad juhtpaneeli näidikud ja
klahvid korraks. Integreeritud õhukvaliteedisensor mõõ­dab automaatselt ruumi õhukvaliteeti.

2. Vajaduse korral saab juhtnuppude kaudu seadista-

3. Seadme väljalülitamiseks: Vajutage seadme sisse/

Automaatmooduses reguleerib õhupuhasti sobiva ven­tilaatoriastme vastavalt õhukvaliteedile.
Halva õhukvaliteedi korral seatakse nt ventilaatoriaste
automaatselt kõrgeks.
Automaatmooduse juhtnupu sümbol:

 Vajutage automaatmooduse juhtnuppu. Automaat-

Unemooduses töötab ventilaator kõige madalamal kiiru­sel ja seetõttu väga vaikselt. Kõik valgussümbolid on
kustunud.

● Vajutage unemooduse juhtnuppu. Unemoodus lüli-

Unemooduse juhtnupu sümbol:

Sõltuvalt õhukvaliteedist saab ventilaatoriastme seadis­tada käsitsi astmele I, II või III. Halva õhukvaliteedi kor­ral, näiteks suitsu väljafiltreerimiseks, peaks ventilaator
töötama 15 - 20 min maksimaalsel kiirusel (aste III).

Märkus

Õhu tõhusaks puhastamiseks hoidke aknad ja uksed
kinni, kui õhupuhasti on sisse lülitatud,

Ventilaatoriastme juhtnupu sümbol:

Seadme sisse- / väljalülitamine

väljaklahvi.

Joonis I

Seade ei käivitu automaatselt.

da nt järgmisi funktsioone:

 Ventilaatori aste
 Automaatmoodus
 Unemoodus
 Ta im e r

välja lülitit.
Juhtpaneeli näidikud ja klahvid kustuvad. Seade on
välja lülitatud.

Automaatmooduse seadistamine

moodus lülitatakse sisse või välja.

Unemooduse seadistamine

tatakse sisse või välja.

Ventilaatoriastme seadistamine

54 Eesti

● Vajutage ventilaatoriastme juhtnuppu nii mitu korda,
kuni on saavutatud soovitud aste.

Juhtpaneelil näidatakse valitud ventilaatoriastet.

Taimeri saab seadistada 2, 4, 6 või 8 h tööajale. Kui
seadistatud aeg on möödas, lülitub seade automaatselt
välja. Ventilaatoriastet saab igal ajal muuta.
Taimeri juhtnupu sümbol:

Taimeri reguleerimine

Ärge puhastage seadet ega võrgutoiteplokki kunagi
märjana.

1. Lülitage seade välja.

2. Tõmmake võrgutoiteplokk pistikupesast välja.

3. Puhastage seadet pehme, kuiva lapiga. Ärge kasu­tage abrasiivseid ega söövitavaid puhastusvahen­deid.

Filtri vahetamine

Filtrit tuleks vahetada hiljemalt 2500 - 3000 tunnise töö­aja järel. Kui seade läheb valjemaks, seadmest (filtrist)
tuleb ebameeldivat lõhna või filter on nähtavalt määrdu­nud, siis isegi varem. Sümbol vilgub displeil, tuletades
meelde vajalikku filtrivahetust.
Juhtnupu sümbol filtri lähtestamiseks:

 Sisselülitamine: Vajutage taimeri juhtnuppu kordu-

valt, kuni soovitud tööaeg on saavutatud. Näidik süt­tib. Juhtpaneelil näidatakse seadistatud tööaega.

 Väljalülitamine: Vajutage taimeri juhtnuppu, kuni tai-

meri näidik kustub. Taimer on välja lülitatud.

Juhtpaneeli blokeerimine / vabastamine

Seadete juhusliku muutmise vältimiseks, nt laste või
lemmikloomade poolt, saab juhtpaneeli blokeerida.
Juhtnupu sümboli ja juhtpaneeli displeinäidiku blokeeri­mine:

● Blokeerimine: Vajutage nuppu 3 sekundit.

● Vabastamine: Vajutage tõkestusklahvi 3 sekundit.

Õhukvaliteedi näidik PM 2,5

Displeil näidatakse peentolmu (PM 2,5) kontsentrat­siooni numbriliselt ühikutes µg/m³. Lisaks annab värviin­deks teavet õhukvaliteedi kohta:

PM 2,5 Õhu kvaliteet Värvus

0- 60 Hea Sinine
61 - 120 Mõõdukas Kollane
>120 Halb Punane

Transport ja ladustamine

몇 ETTEVAATUS

Kaalu järgimata jätmine

Vigastus- ja kahjustusoht
Pidage transpordil ja ladustamisel silmas seadme kaa­lu.

Hoidke seadet ainult kuivades siseruumides.

Hooldus ja jooksevremont

Puhastamine

 OHT

Oht elule elektrilöögi tõttu

Vedelikud võivad juhtida elektrit ja põhjustada seetõttu
raskeid kuni surmavaid vigastusi.
Tõmmake enne puhastus- ja hooldustöid alati võrgutoi­teplokk pistikupesast välja.
Ärge kastke kunagi seadet ega võrgutoiteplokki vette.

Sõltuvalt elueast näidatakse järgmist sümbolite arvu:

Filtri eluea näidik (h)

2401 - 3000
1801 - 2400

1201 - 1800

601 - 1200
1 - 600

1. Lülitage seade välja ning tõmmake võrgutoiteplokk
pistikupesast ja seadmest välja.

Joonis J

2. Keerake seade ümber ja keerake filtrikatte lukustit
45 kraadi päripäeva.

Joonis B

3. Võtke filtrikate ära.

Joonis C

4. Eemaldage filtrid.

Joonis D

5. Pakkige uus filter lahti.

Joonis E

6. Pange lahtipakitud filtrid sisse. Tehke kindlaks, et
tõmbelapatsid on nähtavad ja näitavad sissepoole.

Joonis F

7. Pange filtrikate peale ja keerake lukustit 45 kraadi
vastupäeva. Keerake seade ümber, displeiga üles­poole.

Joonis G

8. Ühendage võrgutoiteplokk seadme ja pistikupesa
külge.

9. Lülitage seade sisse.
a Filtri lähtestamiseks (reset) vajutage sümbolit

3 sekundit.

Joonis K

Abi rikete korral

Riketel on tihti lihtsad põhjused, mille saate ise järgneva
ülevaate abil kõrvaldada. Kahtluse korral või siin nime­tamata rikete puhul pöörduge palun volitatud klienditee­ninduse poole.

Eesti 55

Viga Põhjus Kõrvaldamine
Seadet ei saa sisse lülitada Puudub elektripinge  Kontrollige pistikupesa ja voolutoite kaitset.

Võrgutoiteplokk defektne  Võrgutoiteploki väljavahetamiseks võtke

Seade defektne  Võtke ühendust klienditeenindusega.

Displei vilgub ja seade ei
käivitu

Õhuvool on vähenenud Filter on ummistunud  Vahetage filter, vt peatükki Filtri vahetami-

Lõhnaeemaldus ebaefek­tiivne

Halb õhukvaliteet Ventilaatori aste liiga madal  Suurendage ventilaatori astet, vt peatükki

Filtrikate pole korrektselt sisse pandud  Pange filtrikate korrektselt sisse, pöörake

Filter pole lahti pakitud  Pakkige filter lahti, vt peatükki Filtri paigal-

Ventilaatori aste liiga madal  Suurendage ventilaatori astet, vt peatükki

Õhu väljalaskeava on blokeeritud  Eemaldage võõrkehad.
Halva kvaliteediga ümbrusõhk  Avage aknad ventilatsiooni parandami-

Filter on kulunud või liiga kaua kasutatud  Asendage filter.
Ventilaatori aste liiga madal  Suurendage ventilaatori astet, vt peatükki

Tõmme  Seadme töötamise ajal sulgege aknad ja

AF 20: Ruumi suurus selgelt üle 20 m²  Pidage silmas maksimaalset ruumi suu-

Seadme õhupilud on blokeeritud  Pidage kinni nõutavatest vahekaugustest

Filter pole lahti pakitud  Pakkige filter lahti, vt peatükki Filtri paigal-

Filter on ummistunud või määrdunud.  Vahetage filter, vt peatükki Filtri vahetami-

 Pistke võrgutoiteploki pistik teise pistiku-

pessa.

ühendust klienditeenindusega.

seejuures tähelepanu ka filtri õigele asetu­sele.

ne.

damine..

Ventilaatoriastme seadistamine.

seks.

Ventilaatoriastme seadistamine.

Ventilaatoriastme seadistamine.

uksed.

rust.

seadmeni.

 Ärge pange seadmele midagi.

damine..

ne.

Tehnilised andmed

Elektriühendus

Võrgupinge V DC24V
Faas ~ 1
Võrgusagedus Hz 50 - 60
Nimivõimsus W 24
Standby W <0,5

Seadme võimsusandmed

Puhta õhu edastuskogus m
Kasulik pind m
Filtri efektiivsus 0,3μm korral 99,95%
Maksimaalne filtri seisuaeg (ole-

nevalt keskkonnast)
Ventilatsiooni astmed 3

Mõõtmed ja kaalud

Kaal kg 2,7
Pikkus x laius x kõrgus mm 220x220

3

/h 220

2

* 20

h 3000

x343

Ümbrustingimused

Ümbrustemperatuur °C - 10 °C -

Kindlakstehtud väärtused EN 60335-2-69 kohaselt

Helirõhutase dB(A)

* Lae kõrgusega 3 m ja 3-kordse õhuvahetusega tunnis

Õigus tehnilisteks muudatusteks.

+ 40 °C

26-52

56 Eesti

Saturs

Vispārīgas norādes.............................................. 57

Drošības norādes ................................................ 57

Noteikumiem atbilstoša lietošana ........................ 57

Apkārtējās vides aizsardzība............................... 57

Piederumi un rezerves daļas............................... 57

Piegādes komplekts ............................................ 57

Garantija.............................................................. 57

Ie

Filtra ievietošana ................................................. 58

Apkalpošana........................................................ 58

Transportēšana un uzglabāšana ......................... 59

Kopšana un apkope ............................................ 59

Palīdzība traucējumu gadījumā........................... 60

Tehniskie dati....................................................... 60

raksts ................................................... 58

rīces ap

Vispārīgas norādes

Pirms uzsākt ierīces lietošanu, izlasiet
šīs instrukcijas oriģinālvalodā un nodaļu
"Drošības norādes. Rīkojieties saskaņā

Saglabājiet instrukcijas oriģinālvalodā vēlākai izmanto­šanai vai nodošanai nākamajam īpašniekam.

ar tām.

Drošības norādes

Riska pakāpes

 BĪSTAMI

● Norāde par tieši draudošām briesmām, kuras izraisa

smagas traumas vai nāvi.

몇 BRĪDINĀJUMS

● Norāde par iespējami draudošām briesmām, kuras

var izraisīt smagas traumas vai nāvi.

몇 UZMANĪBU

● Norāda uz iespējami bīstamu situāciju, kura var radīt

vieglus ievainojumus.

IEVĒRĪBAI

● Norāde par iespējami bīstamu situāciju, kura var radīt

materiālos zaudējumus.

Vispārējie drošības tehnikas noteikumi

 BĪSTAMI ● Ierīci pievienojiet tikai maiņstrāvai.

Sprieguma norādei uz datu plāksnītes jāatbilst strāvas
avota spriegumam. ● Nekad nepieskarieties kontakt­dakšai un kontaktligzdai ar mitrām rokām. ● Nosmakša-
nas draudi. Iepakojuma plēves uzglabājiet bērniem
nepieejamā vietā. ● Aizliegts veikt ekspluatāciju sprā-
dzienbīstamās zonās.

몇 BRĪDINĀJUMS ● Personas ar ierobežotām

fiziskām, sensoriskām un garīgām spējām vai perso­nas, kurām nav pieredzes un/vai zināšanu drīkst lietot
ierīci tikai tad, ja viņas uzrauga par drošību atbildīgā per­sona vai tā dod instrukcijas par to, kā jālieto ierīce un kā-
das ir iespējamās briesmas. ● Bērni, kas sasnieguši 8
gadu vecumu, drīkst lietot ierīci tad, ja par viņu drošību
atbildīga persona sniedz instrukcijas par lietošanu vai
uzrauga viņus un bērni apzinās no ierīces izrietošās bīs-
tamības sekas. ● Ar ierīci nedrīkst spēlēties bērni. ● Uz­raugiet bērnus, la
ierīci. ● Bērni drīkst veikt tīrīšanu vai lietotāja veicamo
apkopi tikai uzraudzībā. ● Pirms katras ekspluatācijas
pārbaudiet, vai nav bojāts tīkla pieslēguma kabelis un
pieslēguma spraudnis. Neuzsāciet ekspluatāciju, ja ir
bojāts iekārtas tīkla pieslēguma kabelis. Bojātu tīkla

i pārliecinātos, ka tie nespēlējas ar

pieslēguma kabeli nekavējoties lieciet nomainīt autori­zētam klientu servisam/profesionālam elektriķim.

● Pirms visu kopšanas un apkopes darbu veikšanas iz-

slēdziet ierīci un atvienojiet tīkla spraudni.

몇 UZMANĪBU ● Nevelciet tīkla spraudni no ro-

zetes aiz tīkla kabeļa. ● Remontdarbus, rezerves daļu
montāžu un darbus ar elektriskajām daļām lieciet veikt
tikai autorizētā klientu apkalpošanas dienestā. ● Neaiz-
klājiet gaisa ieplūdes un izplūdes atveres. ● Pēc katras
lietošanas izslēdziet ierīci un atvienojiet tīkla kontakt­spraudni. ● Neuzstādiet ierīci siltumavota tuvumā. ● Šī
ierīce neaizstāj pareizu ventilāciju. ● Ierīcei ir jānodroši­na līdzenu, stabilu pamatni. ● Izmantojiet tikai ražotāja
apstiprinātos piederumus un rezerves daļas. Oriģinālie
piederumi un rezerves daļas garantē drošu un nevaino-

mu ierīces dar

ja
vai telpās ar augstām apkārtējās vides temperatūrām,
piem., vannasistabā.

bību. ● Neizmantojiet iekārtu mitrā vidē

Noteikumiem atbilstoša lietošana

Izmantojiet ierīci tikai kā gaisa attīrītāju saskaņā ar lie­tošanas instrukcijā apkopotajām norādēm un drošības
norādījumiem.

● Ierīce ir paredzēta lietošanai kā gaisa attīrītājs.

● Ierīce ir piemērota izmantošanai privātajiem un ko­merciālajiem mērķiem.

● Šī ierīce ir paredzēta izmantošanai tikai iekštelpās.

Apkārtējās vides aizsardzība

Iepakojuma materiāli ir atkārtoti pārstrādājami.
Lūdzu, atbrīvojieties no iepakojuma videi draudzī­gā veidā.
Elektriskās un elektroniskās ierīces satur vērtīgus
pārstrādājamus materiālus un bieži vien tādas sa­stāvdaļas kā baterijas, akumulatorus vai eļļu, kuri

neatbilstošas apstrādes vai nepareizas utilizāci­jas rezultātā var radīt potenciālu apdraudējumu cilvēku
veselībai un apkārtējai videi. Tomēr šīs sastāvdaļas ir
nepieciešamas ierīces pareizai darbībai. Ar šo simbolu
marķētās ierīces nedrīkst izmest kopā ar
tumiem.

Informācija par sastāvdaļām (REACH)

Pašreizējo informāciju par sastāvvielām atradīsiet:

www.kaercher.de/REACH

sadzīves atkri-

Piederumi un rezerves daļas

Izmantot tikai oriģinālos piederumus un oriģinālās re­zerves daļas, jo tie garantē drošu un nevainojamu ierī­ces darbību.
Informāciju par piederumiem un rezerves daļām skatīt
www.kaercher.com.

Piegādes komplekts

Ierīces piegādes komplekts ir attēlots uz iepakojuma. Iz­saiņojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piede­rumi vai transportēšanas laikā radušies bojājumi, lūdzu,
informējiet tirgotāju.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sa­biedrības izdotie garantijas nosacījumi. Garantijas ter­miņā Jūsu ierīces iespējamos darbības traucējumus
mēs novērsīsim bez maksas, ja to cēlonis būs materiāla
vai ražošanas kļūda. Garantijas gadījumā ar pirkumu
apliecinošu dokumentu vērsieties pie tirgotāja vai tuvā­kajā pilnvarotajā klientu apkalpošanas dienestā.
(Adresi skatīt aizmugurē)

Latviešu 57

Attēlus skatiet grafika lappusē.

Attēls A

1 Vad ības taustiņš "Ierīce Iesl./Izsl.”
2 Vad ības taustiņš “Funkciju bloķēšana”

3 Indikators "PM 2.5 Gaisa kvalitātes indekss”
4 Vad ības taustiņš “Displeja izslēgšana”
5 Indikators "Ventilatora ātrums”
6 Vad ības taustiņš "Automātiskais režīms Iesl./Izsl.”
7 Vad ības taustiņš "Ventilatora ātrums”
8 Vad ības taustiņš "Gaidstāves režīms Iesl./Izsl.”

9 Indikators "Taimeris”
10 Va dības taustiņš "Taimeris”
11 Indikators "Filtra darbmūžs”
12 Va dības taustiņš "Filtra atiestatīšana”
13 Indikators un ierīces indikācija "Gaisa kvalitāte"
14 Filtra vāka noslēgs
15 Filtra vāks
16 Filtra mēlīte
17 Filtrs
18 Barošanas bloka pieslēgums
19 Ierīces sensors
20 Maiņstrāvas adapteris

Norādījum

Funkciju iestatījumus var veikt tikai ar vadības tausti-
ņiem, nevis ar indikatoriem.

Filtra ievietošana

Pirms ekspluatācijas uzsākšanas nepieciešams izpakot
ierīcē jau ievietotos smalko daļiņu filtrus.

1. Apgrieziet ierīci un pagrieziet filtra vāka fiksatoru par
45 grādiem pulksteņrādītāja virzienā.

Attēls B

2. Noņemiet filtra vāku.

Attēls C

3. Noņemiet iepakotos filtrus.

Attēls D

4. Izpakojiet filtrus.

Attēls E

5. Ievietojiet neizpakotos filtrus. Pārliecinieties, vai
vilkšanas cilpas ir redzamas un vērstas uz iekšpusi.

Attēls F

6. Uzstādiet filtra vāku un pagrieziet fiksatoru pretēji
pulksteņrādītāja virzienam par 45 grādiem. Apgrie­ziet ierīci ar displeju uz augšu.

Attēls G

7. Novietojiet ierīci uz līdzenas virsmas. Nodrošiniet
30 cm attālumu katrā pusē.

Attēls H

m

Norādīju

enovietojiet ierīci uz karstām virsmām vai apkures ie-

N
rīču tuvumā.
Raugieties, lai ierīcē neiekļūtu šķidrumi vai svešķermeņi
(piemēram, metāla priekšmeti).

Ierīces apraksts

8. Iespraudiet barošanas bloka spraudni ierīcē un tīkla
spraudni kontaktligzdā.

Attēls I

Ierīce ir darbgatavībā

Norādījum

Iesakām ierīci pirmo reizi darbināt naktī, lai pamatīgi at­tīrītu telpas gaisu.

Norādījum

Tabula, kurā norādītas displeja simbolu darbības stun­das filtra darbmūžam, sk Filtra maiņa

Apkalpošana

Ierīces ieslēgšana/izslēgšana

1. Lai ieslēgtu ierīci: nospiediet Iesl./Izsl. taustiņu.

Attēls I

Ierīce ieslēdzas automātiski.

Norādījum

Pēc ieslēgšanas uz īsu brīdi iedegas vadības paneļa in­dikatori un taustiņi. Iebūvētais gaisa kvalitātes sensors
automātiski mēra gaisa kvalitāti telpā.

2. Ja nepieciešams , var izmantot vadības taustiņus, lai
iestatītu, piemēram, šādas funkcijas:

 Ventilatora ātrums
 Automātiskais režīms
 Gaidstāves režīms
 Taimeris

3. Lai izslēgtu ierīci: nospiediet Iesl./Izsl. slēdzi.
Vad ības paneļa indikatori un taustiņi
ir izslēgta.

Automātiskā režīma iestatīšana

Automātiskajā režīmā gaisa attīrītājs iestata atbilstošu
ventilatora ātruma līmeni atkarībā no gaisa kvalitātes.
Piemēram, ja gaisa kvalitāte ir slikta, ventilatora ātruma
līmenis tiek automātiski iestatīts augsts.
Vad ības taustiņa "Automātiskais režīms" simbols:

 Nospiediet vadības taustiņu "Automātiskais re-

žīms”. Automātiskais režīms tiek ieslēgts vai iz­slēgts.

Gaidstāves režīma iestatīšana

Gaidstāves režīmā ventilators darbojas ar mazāko ātr

un tāpēc ir ļoti kluss. Visi gaismas simboli ir izslēgti.

mu

● Nospiediet vadības taustiņu "Gaidstāves režīms".
Gaidstāves režīms tiek ieslēgts vai izslēgts.

Vad ības taustiņa "Gaidstāves režīms" simbols:

Ventilatora ātruma iestatīšana

Atkarībā no gaisa kvalitātes ventilatora ātrumu var ma­nuāli iestatīt uz I, II vai III līmeni. Ja gaisa kvalitāte ir slik­ta, piemēram, lai filtrētu dūmus, ventilatoram jādarbojas
ar maksimālo ātrumu (III līmenis) 15- 20 minūtes.

Norādījum

Lai efektīvi attīrītu gaisu, turiet logus un durvis aizvērtus,
kamēr ir ieslēgts gaisa attīrītājs,

as taustiņa "Ventilatora ātrums” simbols:

dīb

Va

n

odziest. Ierīce

u-

58 Latviešu

● Vai rākas reizes nospiediet vadības taustiņu "Venti­latora ātrums”, līdz tiek sasniegts vēlamais ātruma
līmenis.

Izvēlētais ventilatora ātrums tiek parādīts vadības
panelī.

Taimeri var iestatīt tā, lai tas darbotos 2, 4, 6 vai
8 stundas. Kad iestatītais laiks ir pagājis, ierīce automā-
tiski izslēdzas. Ventilatora ātrumu var mainīt jebkurā lai­kā.
Vad ības taustiņa "Taimeris” simbols:

 Ieslēgšana: vairākas reizes nospiediet vadības

taustiņu "Taimeris", līdz ir sasniegts vēlamais darbī-
bas laiks. Indikators iedegas. Iestatītais darbības
laiks tiek parādīts vadības panelī.

zslēgšana: nosp

 I

līdz taimera indikators nodziest. Taimeris ir izslēgts.

Vadības paneļa bloķēšana/atbloķēšana

Vad ības paneli var bloķēt, lai novērstu nejaušas iestatī-
jumu izmaiņas, piemēram, no bērnu vai mājdzīvnieku
puses.
Vad ības taustiņa un indikatora "Vadības paneļa bloķē-
šana" simbols:

● Bloķēšana: turiet nospiestu taustiņu 3 sekundes.

● Atbloķēšana: turiet nospiestu bloķēšanas taustiņu

3 sekundes.

Displejs skaitliski parāda smalko putekļu (PM 2.5) kon­centrāciju mērvienībās µg/m³. Turklāt krāsu indekss
sniedz informāciju par gaisa kvalitāti:

PM 2.5 Gaisa kvalitāte Krāsa

0- 60 Laba Zila
61 - 120 Mērena Dzeltens
>120 Slikta Sarkans

Taimera iestatīšana

iediet vadības taustiņu "Taimeris",

Gaisa kvalitātes indikators PM 2.5

Transportēšana un uzglabāšana

몇 UZMANĪBU

Svara neievērošana

Savainojumu un bojājumu draudi
Transportējot un uzglabājot ņemiet vērā ierīces svaru.

Uzglabājiet ierīci tikai sausās iekštelpās.

Kopšana un apkope

Tīrīšana

 BĪSTAMI

Elektriskās strāvas trieciena radīts dzīvības apdrau­dējums

Šķidrumi var vadīt elektrību un izraisīt nopietnas vai pat
letālas traumas.
Pirms tīrīšanas un apkopes darbiem vienmēr atvienojiet
barošanas bloku no kontaktligzdas.
Nekad neiegremdējiet ierīci vai barošanas bloku ūdenī.
Nekad nesamitriniet ierīci vai barošanas bloku.

1. Izslēdziet ierīci.

2. Atvienojiet barošanas bloku no kontaktligzdas.

3. Ierīci notīriet ar mīkstu, sausu drānu. Neizmantojiet
abrazīvus vai kodīgus tīrīšanas līdzekļus.

Filtra maiņa

Filtrs jāmaina ne vēlāk kā pēc 2500 - 3000 darba stun­dām. Ja ierīce darbojas skaļāk, ierīce (filtrs) izdala ne­patīkamu smaku vai filtrs ir manāmi netīrs, filtrs
jānomaina ātrāk. Displejā mirgo simbols, atgādinot par
filtra nomaiņu.
Vad ības taustiņa "Filtra atiestatīšana" simbols:

Atkarībā no darbmūža tiek parādīts šāds simbolu skaits:

Filtra darbmūža indikators (st)

2401 - 3000
1801 - 2400

1201 - 1800

601 - 1200
1 - 600

1. Izslēdziet ierīci un atvienojiet barošanas bloku
kontaktligzdas un ierīces.

Attēls J

2. Apgrieziet ierīci un pagrieziet filtra vāka fiksatoru par
90 grādiem pulksteņrādītāja virzienā.

Attēls B

3. Noņemiet filtra vāku.

Attēls C

4. Noņemiet filtrus.

5. Izpakojie

6. Ievietojiet neizpakotos filtrus. Pārliecinieties, vai

7. Uzstādiet filtra vāku un pagrieziet fiksatoru pretēji

8. Pievienojiet barošanas bloku ierīcei un kontaktligz-

9. Ieslēgt ierīci.

D

Attēls

t jaunos filtrus.

Attēls E

vilkšanas cilpas ir redzamas un vērstas uz iekšpusi.

Attēls F

pulksteņrādītāja virzienam par 90 grādiem. Apgrie­ziet ierīci ar displeju uz augšu.

Attēls G

dai.

a Lai atiestatītu filtru (atiestatīšana), turiet nospies-

tu simbolu 3 sekundes.

Attēls K

no

Latviešu 59

Traucējumu cēloņi bieži vien ir vienkārši un tos ar turpmākā pārskata palīdzību var novērst pašu spēkiem. Šaubu vai

Palīdzība traucējumu gadījumā

nenorādītu traucējumu gadījumā, lūdzu, vērsieties autorizētā klientu servisā.

Kļūda Cēlonis Novēršana
Ierīci nav iespējams

ieslēgt

Displejs mirgo un ierīce
nedarbojas

Gaisa plūsma ir samazi­nāta

Smakas novēršana ne­efektīva

Slikta gaisa kvalitāte Pārāk zems ventilatora ātrums  Palieliniet ventilatora ātrumu, sk. nodaļu

Nav elektriskā sprieguma  Pārbaudīt kontaktligzdu un strāvas pade-

Barošanas bloks bojāts  Sazinieties ar klientu apkalpošanas centru,

Ierīce bojāta  Sazinieties ar klientu apkalpošanas centru.
Filtra vāks nav pareizi uzstādīts  Pareizi ievietojiet filtra vāku, pārliecinoties,

Filtrs aizsērējis  Nomainiet filtru, sk. nodaļu Filtra maiņa.
Filtrs nav izpakots  Izpakojiet filtru, sk. nodaļu Filtra ievietoša-

Pārāk zems ventilatora ātrums  P

Gaisa izvade ir bloķēta  Izņemiet svešķermeņus.
Slikta apkārtējā gaisa kvalitāte  Atveriet logus, lai uzlabotu ventilāciju.
Filtrs ir nolietots vai lietots pārāk ilgi  filtra maiņa.
Pārāk zems ventilatora ātrums  Palieliniet ventilatora ātrumu, sk. nodaļu

Caurvējš  Aizveriet logus un durvis, kamēr ierīce dar-

A

F 20: telpas platība pārsniedz 20 m²  Ievērojiet maksimālo telpas platību.

Ierīces gaisa spraugas ir bloķētas  Ievērojiet nepieciešamos attālumus no ierī-

Filtrs nav izpakots  Izpakojiet filtru, sk. nodaļu Filtra ievietoša-

Filtrs ir aizsērējis vai netīrs.  Nomainiet filtru, sk. nodaļu Filtra maiņa.

ves drošinātāju.

 Ievietojiet barošanas bloka spraudni citā

kontaktligzdā.

lai nomainītu barošanas bloku.

ka filtri ir pareizi ievietoti.

na.

alieliniet ventilatora ātrumu,

Ventilatora ātruma iestatīšana.

Ventilatora ātruma iestatīšana.

Ventilatora ātruma iestatīšana.

jas.

bo

ces.

 Nenovietojiet neko uz ierīces.

na.

sk. nodaļu

Tehniskie dati

Strāvas pieslēgums

Tīkla spriegums V DC24V
Fāze ~ 1
Tīkla frekvence Hz 50 - 60
Nominālā jauda W 24
Gaidstāve W <0,5

Ierīces veiktspējas dati

Tīra gaisa padeves apjoms m
Darba virsma m
Filtrēšanas efektivitāte ar 0,3 μm 99,95%
Maksimālais filtra darbmūžs (atka-

rībā no vides)
Vent ilācijas līmeņi3

Izmēri un svars

Svars kg 2,7
Garums x platums x augstums mm 220x220

3

/h 220

2

* 20

h 3000

x343

60 Latviešu

Vides nosacījumi

Vides temperatūra °C - 10 °C -

Aprēķinātās vērtības saskaņā ar EN 60335-2-69

Trokšņa spiediena līmenis dB(A)
* Ar griestu augstumu 3 m un 3 gaisa apmaiņām stundā

Paturētas tiesības uz tehniskajām izmaiņām.

+ 40 °C

26-52

Turinys

Bendrosios nuorodos .......................................... 61

Saugos nurodymai .............................................. 61

Numatytasis naudojimas ..................................... 61

Aplinkos apsauga ................................................ 61

Priedai ir atsarginės dalys ................................... 61

Komplektacija ...................................................... 61

Garantija.............................................................. 61

Prietaiso aprašymas ............................................ 62

Filtro įstatymas .................................................... 62

Valdymas............................................................. 62

Gabenimas ir sandėliavimas ............................... 63

Techninė priežiūra ir eksploatacinės parengties

užtikrinimas ......................................................... 63

Pagalba trikčių atveju .......................................... 64

Techniniai duomenys ........................................... 64

Bendrosios nuorodos

Prieš pradėdamas naudoti įsigytą įren­ginį, perskaitykite šią originalią instruk­ciją ir skyrių dėl saugos nurodymų.

Išsaugokite originalią naudojimo instrukciją, kad galėtu­mėte vėliau ja pasinaudoti arba perduoti kitam savinin­kui.

Laikykitės jų.

Saugos nurodymai

Rizikos lygiai

 PAVOJUS

● Nuoroda dėl tiesioginio pavojaus, galinčio sukelti sun-

kius kūno sužalojimus ar mirtį.

몇 ĮSPĖJIMAS

● Nuoroda dėl galimo pavojaus, galinčio sukelti sunkius

kūno sužalojimus ar mirtį.

몇 ATSARGIAI

● Nurodo galimą pavojų, galintį sukelti lengvus sužalo-

jimus.

DĖMESIO

● Nuoroda dėl galimo pavojaus, galinčio sukelti materi-

alinius nuostolius.

Bendrosios saugos nuorodos

 PAVOJUS ● Prietaisą junkite tik su kintamo-

sios srovės maitinimo tinklu. Įtampa, nurodyta prietaiso
modelio lentelėje, turi sutapti su elektros srovės šaltinio
įtampa. ● Niekada nelieskite tinklo kištuko arba maitini-
mo lizdo drėgnomis rankomis. ● Uždusimo pavojus Pa­kuotės plėvelę saugokite nuo vaikų. ● Draudžiama
naudoti prietaisą sprogioje aplinkoje.

몇 ĮSPĖJIMAS ● Fizinę, sensorinę ar dvasinę

negalią bei nepakankamai patirties ar žinių turintys as­menys gali naudoti šį įrenginį tik prižiūrimi kitų asmenų
arba išmokyti, kaip saugiai naudoti įrenginį ir supratę iš
to kylančius pavojus. ● Vaikai nuo 8 metų gali naudoti
įrenginį, jeigu buvo išmokyti naudojimo už saugumą at­sakingo asmens ir yra prižiūrimu ir jeigu supranta nau­dojant galinčius kilti pavojus. ● Vaikams neturi būti
leidžiama žaisti su įrenginiu. ● Prižiūrėkite vaikus ir už­tikrinkite, kad jie nežaistų su įrenginiu. ● vaikams valyti
ir atlikti techninės priežiūros darbus tik prižiūrimi. ● Prieš
kiekvieną naudojimą patikrinkite, ar nepažeistas įjungi­mo į tinklą kabelis ir tinklo kištukas. Nenaudokite įrengi­nio su pažeistu maitinimo kabeliu. Pažeistą maitinimo

kabelį nedelsdami pakeiskite įgaliotoje klientų aptarna­vimo tarnyboje / elektros prietaisų remonto dirbtuvėse.

● Kiekvieną kartą prieš valydami prietaisą arba atlikda-
mi techninės priežiūros darbus išjunkite prietaisą ir iš­traukite tinklo kištuką.

몇 ATSARGIAI ● Netraukite tinklo kištuko iš liz-

do už maitinimo laido. ● Remonto darbus, atsarginių
dalių montavimo ir elektrinių dalių tvarkymo darbus turi
atlikti įgaliota klientų aptarnavimo tarnyba. ● Oro įleidi-
mo ir išleidimo angos neturi būti uždengiamos. ● Po kie-
kvieno naudojimo prietaisą išjunkite ir ištraukite tinklo
kištuką. ● Nestatykite prietaiso greta šilumos šaltinių.

● Šis prietaisas nepakeičia nustatytus reikalavimus ati-
tinkančios ventiliacijos. ● Įrenginiui reikalingas lygus,
tvirtas pagrindas. ● Leidžiama naudoti tik gamintojo pa­tvirtintus priedus ir atsargines dalis. Naudokite tik origi­nalius priedus ir originalas atsargines dalis – taip
užtikrinsite, kad įrenginys veiktų patikimai ir be trikčių.

● Prietaiso nenaudokite drėgnoje aplinkoje ar patalpo-
se, kuriose nusistovi aukšta aplinkos temperatūra, pvz.,
vonios patalpoje.

Numatytasis naudojimas

Atsižvelgdami į šioje naudojimo instrukcijoje pateiktus
aprašymus ir saugumo nurodymus prietaisą naudokite
kaip oro grynintuvas.

● Šis prietaisas skirtas naudoti kaip oro grynintuvas.

● Šis prietaisas skirtas privačiam ir pramoniniam nau­dojimui.

● Šis prietaisas skirtas naudoti tik vidaus patalpose.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Pa­kuotės atliekas prašome šalinti laikantis aplinkos
apsaugos teisės aktų reikalavimų.
Elektros ir elektroniniuose prietaisuose būna ver­tingų perdirbamųjų medžiagų ir dažnai, pvz., gal­vaninių elementų, akumuliatorių sudedamųjų

dalių, arba alyvos, kurias netinkamai naudojant
arba jas šalinant ne pagal reikalavimus gali kilti pavojus
žmonių sveikatai ir aplinkai. Tačiau norint tinkamai eks­ploatuoti prietaisą šios sudedamosios dalys yra būtinos.
Šiuo simboliu pažymėtus prietaisus draudžiama šalinti
su buitinėmis atliekomis.

Nuorodos dėl sudedamųjų medžiagų (REACH)

Naujausią informaciją apie sudedamąsias medžiagas
rasite: www.kaercher.de/REACH

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir originalas atsargines
dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir
be trikčių.
Informaciją apie priedus ir atsargines dalis rasite svetai­nėje www.kaercher.com.

Komplektacija

Įrenginio tiekiamo komplekto sudėtis parodyta ant pa­kuotės. Išpakavę patikrinkite, ar yra visos įrenginio de­talės. Jei trūksta priedų arba yra transportavimo
pažeidimų, praneškite apie tai pardavėjui.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nu­statytos garantijos sąlygos. Galimus prietaiso gedimus
garantijos galiojimo laikotarpiu pašalinsime nemoka­mai, jei tokių gedimų priežastis buvo netinkamos me­džiagos ar gamybos klaidos. Dėl garantinių gedimų

Lietuviškai 61

šalinimo kreipkitės į savo pardavėją arba artimiausią kli­entų aptarnavimo tarnybą pateikdami pirkimą patvirti­nantį kasos kvitą.
(Adresą rasite kitoje pusėje)

Prietaiso aprašymas

Paveikslai pateikti grafikų puslapyje.

Paveikslas A

1 Valdymo mygtukas Prietaiso įjungimas / išjungimas

2 Valdymo mygtukas Funkcijos blokavimas
3 Oro kokybės rodiklio PM 2,5 rodytuvas
4 Valdymo mygtukas Rodytuvo išjungimas
5 Ventiliatoriaus sūkių dažnio rodmuo
6 Valdymo mygtukas Automatinis režimas Įjungtas /

išjungtas

7 Ventiliatoriaus sūkių dažnio valdymo mygtukas
8 Valdymo mygtukas Miego būsena Įjungta / išjungta

9 Laikmačio rodmuo
10 Laikmačio valdymo mygtukas
11 Filtro eksploatavimo trukmės rodmuo
12 Filtro atstatymo valdymo mygtukas
13 Oro kokybės rodytuvo rodmuo ir prietaiso rodmuo

14 Filtro dangčio fiksatorius
15 Filtro gaubtelis
16 Filtro sklendė
17 Filtras
18 Maitinimo šaltinio jungtis
19 Prietaiso jutiklis
20 Kintamosios srovės maitinimo tinklo adapteris

Pastaba

Funkcijų nustatymus galima atlikti tik valdymo mygtu­kais, o ne ekrano rodmenimis.

Filtro įstatymas

Prieš pradedant eksploatuojant pirmą kartą, reikia išpa­kuoti į prietaisą jau įdėtus smulkiuosius filtrus.

1. Apverskite prietaisą ir pasukite filtro dangčio bloka­vimo įtaisą 45 laipsnių kampu pagal laikrodžio rody­klę.

Paveikslas B

2. Nuimkite filtro dangtį.

Paveikslas C

3. Išimkite supakuotus filtrus.

Paveikslas D

4. Išpakuokite filtrus.

Paveikslas E

5. Įdėkite išpakuotus filtrus. Patikrinkite, ar traukiamieji
liežuvėliai yra matomi ir nukreipti į vidų.

Paveikslas F

6. Uždėkite filtro dangtelį ir pasukite blokavimo įtaisą
45 laipsnių kampu prieš laikrodžio rodyklę. Apvers­kite prietaisą ekranu į viršų.

Paveikslas G

7. Pastatykite prietaisą ant lygaus paviršiaus. Užtikrin­kite, kad iš abiejų pusių būtų išlaikytas 30 cm atstu­mas.

Paveikslas H

Pastaba

Nestatykite prietaiso ant karštų paviršių arba netoli šil­dymo įrenginių.
Užtikrinkite, kad į prietaisą nepatektų jokie skysčiai ar
svetimkūniai (pvz., metaliniai daiktai).

8. Maitinimo šaltinio kištuką įkiškite į prietaisą, o tinklo
kištuką - į lizdą.

Paveikslas I

Prietaisas parengtas naudoti

Pastaba

Rekomenduojame pirmą kartą leisti prietaisui veikti visą
naktį, kad būtų užtikrintas jūsų patalpos pagrindinis va­lymas.

Pastaba

Filtro eksploatavimo trukmės lentelė su valandų simbo­liais, žr. Filtro keitimasskyrių Filtro keitimas.

Valdymas

Prietaiso įjungimas / išjungimas

1. Pritaiso įjungimas: Paspauskite prietaiso įjungimo /
išjungimo mygtuką.

Paveikslas I

Prietaisas įsijungia automatiškai.

Pastaba

Įjungus prietaisą valdymo pulto ekranai ir mygtukai
trumpam ima šviesti. Įmontuotasis oro kokybės jutiklis
automatiškai matuoja oro kokybę patalpoje.

2. Jeigu būtina, valdymo mygtukais galima nustatyti,
pvz., šias funkcijas:

 Ventiliatoriaus sūkių dažnį
 Automatinį režimą
 Miego būsena
 Laikmatis

3. Prietaiso išjungimas: Paspauskite prietaiso įjungimo
/ išjungimo jungiklį.
Valdymo pulto rodmenys ir mygtukai nustoja švietę
Prietaisas išjungtas.

Automatinio režimo nustatymas

Jeigu pasirinktas automatinis režimas, atsižvelgdamas į
oro kokybę oro valytuvas nustato tinkamą ventiliato­riaus sūkių dažnį.
Pvz., jeigu oro kokybė prasta, ventiliatoriaus sūkių daž­nis automatiškai padidinamas.
Simbolis Automatinio režimo valdymo mygtukas:

 Paspauskite automatinio režimo valdymo mygtuką

Automatinis režimas įjungiamas arba išjungiamas.

Miego būsenos nustatymas

Pasirinkus miego būseną ventiliatorius veikia mažiausiu

ūkių dažniu, t

s
išjungti.

● Paspauskite miego būsenos valdymo mygtuką. Įjun­giama arba išjungiama miego būsena.

Simbolis Miego būsenos valdymo mygtukas:

ai tyliai. Visi šviesos simboliai yra

dėl lab

o

.

.

62 Lietuviškai

Ventiliatoriaus sūkių dažnio nustatymas

Atsižvelgiant į oro kokybę rankiniu būdu galima nustatyti
I, II arba III ventiliatoriaus sūkių dažnio lygį. Jeigu oro
kokybė prasta, pvz., būtina pašalinti dūmus, ventiliato­rius turėtų 15-20 min. veikti didžiausiu sūkių dažniu (III
lygis).

Pastaba

Kad oras būtų veiksmingai valomas, įjungę oro valytuvą
langus ir duris laikykite uždarytus,

Simbolis Ventiliatoriaus sūkių dažnio valdymo mygtu­kas:

● Keletą kartų paspauskite ventiliatoriaus sūkių daž­nio reguliavimo mygtuką, kol jis ims suktis norimu
sūkių dažniu.

Pasirinkto ventiliatoriaus sūkių dažnio rodmuo patei­kiamas valdymo pulte.

Laikmatį galima nustatyti 2, 4, 6 arba 8 val. veikimo
trukmei. Praėjus nustatytai trukmei prietaisas išsijungia
automatiškai. Ventiliatoriaus sūkių dažnių galima keisti
bet kuriuo metu.
Simbolis Laikmačio valdymo mygtukas:

jungimas: Keletą kartų paspauskite

 Į

dymo mygt
trukmė. Indikatorius ima šviesti. Nustatytos veikimo
trukmės rodmuo pateikiamas valdymo pulte.

 Išjungimas: Spauskite laikmačio valdymo mygtuką,

kol laikmačio rodytuvas nustos švietęs. Laikmatis iš­jungtas.

Valdymo pultą galima blokuoti kad vaikai ar naminiai gy­vūnai netyčia nepakeistų nustatymų.
Ikona Blokavimo mygtuko ir rodytuvo rodmens blokavi­mas valdymo pulte:

● Blokavimas: Spauskite mygtuką 3 sekundes.

● Blokavimo panaikinimas: 3 sekundes spauskite blo­kavimo mygtuką.

Rodytuve pateikiamas smulkiųjų dulkių (PM 2,5) kon­centracijos skaitinės išraiškos rodmuo (µg/m³ viene­tais). Be to, spalvinis indeksas signalizuoja apie oro
kokybę:

PM 2,5 Oro kokybė Spalva

0- 60 Tinkama Mėlyna
61–120 Vidutinė Geltona
>120 Netinkama Raudona

Laikmačio nustatymas

uką, kol bus nustatyta norima veikimo

Valdymo pulto blokavimas / blokavimo

panaikinimas

PM 2,5 oro kokybės rodytuvas

laikmačio val-

Gabenimas ir sandėliavimas

몇 ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus
Laikydami ir transportuodami prietaisą atsižvelkite į jo svorį.

Prietaisą sandėliuokite tik sausose vidinėse patalpose.

Techninė priežiūra ir

eksploatacinės parengties

užtikrinimas

Valymas

 PAVOJUS

Elektros smūgio keliamas pavojus gyvybei

Skysčiais gali tekėti elektros srovė, todėl srovė gali sun­kiai sužaloti arba pražudyti.
Prieš valymą ir techninę priežiūrą visada atjunkite mai­tinimo bloką nuo elektros lizdo.
Prietaisą arba maitinimo bloką draudžiama nardinti į
vandenį.
Prietaisą arba maitinimo bloką draudžiama valyti drė-
gnuoju būdu.

1. Išjunkite prietaisą.

2. Maitinimo bloką atjunkite nuo kištukinės dėžutės.

3. Prietaisą valykite minkšta, sausa šluoste. Nenaudo­kite abrazyvinių ar ėsdinančių valymo priemonių.

Filtro keitimas

Filtrą reikėtų keisti ne vėliau kaip po 2 500-3 000 darbo
valandų. Jeigu prietaisas ima veikti skleisdamas sti­presnį garsą, iš prietaiso (filtro) sklinda nemalonus kva­pas arba filtras yra akivaizdžiai užterštas, tada filtras
keičiamas anksčiau. Rodytuve mirksi simbolis, prime­nantis, kad reikia pakeisti filtrą.
Simbolis Valdymo mygtukas filtrui iš naujo nustatyti:

Atsižvelgiant į eksploatavimo trukmę, rodomas toks
simbolių skaičius:

Rodmuo Filtro eksploatavimo trukmė s (val.)

2401–3000
1801–2400

1201–1800
601–1200

1–600

1. Išjunkite prietaisą ir atjunkite maitinimo bloką n
kištukinės dėžutės ir

Paveikslas J

2. Apverskite prietaisą ir pasukite filtro dangčio bloka­vimo įtaisą 45 laipsnių kampu pagal laikrodžio rody­klę.

Paveikslas B

3. Nuimkite filtro dangtį.

Paveikslas C

4. Išimkite filtrus.

Paveikslas D

5. Išpakuokite naujus filtrus.

Paveikslas E

6. Įdėkite išpakuotus filtrus. Patikrinkite, ar traukiamieji
liežuvėliai yra matomi ir nukreipti į vidų.

Paveikslas F

prietaiso.

uo

Lietuviškai 63

7. Uždėkite filtro dangtelį ir pasukite blokavimo įtaisą
45 laipsnių kampu prieš laikrodžio rodyklę. Apvers­kite prietaisą ekranu į viršų.

Paveikslas G

8. Prijunkite maitinimo bloką prie prietaiso ir kištukinės
dėžutės.

9. Įjunkite prietaisą.

Trikti s Priežastis Šalinimas
Prietaiso nepavyksta

įjungti

Rodytuvas mirksi ir prie­taisas neįsijungia

Sumažėjęs oro srautas Užsikimšo filtras  Pakeiskite filtrą, žr. skyrių Filtro keitimas.

Kvapų šalinimas ne­veiksmingas

Oro kokybė neatitinka
reikalavimų

Nėra elektros įtampos  Patikrinkite maitinimo kištuką ir elektros

Defektinis maitinimo blokas  Kreipkitės į klientų aptarnavimo tarnybą

Prietaisas sugedęs  Susisiekite su klientų aptarnavimo tarnyba.
Netinkamai įstatytas filtro dangtelis  Tinkamai įstatykite filtro dangtelį ir patikrin-

Filtras neišpakuotas  Išpakuokite filtrą, žr. skyrių Filtro įstaty-

Per mažas ventiliatoriaus sūkių dažnis  P

Oro išleidimo anga užblokuota  Pašalinkite svetimkūnius.
Prastos kokybės aplinkos oras  Atidarykite langus, kad pagerintumėte vė-

Filtras sunaudotas arba naudojamas per
ilgai

Per mažas ventiliatoriaus sūkių dažnis  Padidinkite ventiliatoriaus sūkių dažnį, žr.

Per mažas ventiliatoriaus sūkių dažnis  Padidinkite ventiliatoriaus sūkių dažnį, žr.

Skersvėjis  Prietaisui veikiant uždarykite langus ir du-

F 20

: Patalpos dydis gerokai viršija 20 m² Atsižvelkite į didžiausią patalpos dydį.

A

aNorėdami iš naujo nustatyti filtrą (į pradinę padė-

tį), paspauskite simbolį 3 sekundes.

Paveikslas K

Pagalba trikčių atveju

Gedimų priežastys dažnai yra paprastos, kurias nesun­kiai pašalinsite pasinaudoję šia apžvalga. Kilus abejo­nių arba atsiradus čia nenurodytų gedimų, kreipkitės į
įgaliotą klientų aptarnavimo tarnybą.

saugiklį.

 Maitinimo bloko kištuką įkiškite į kitą kištu-

kinę dėžutę.

kad pakeistų maitinimo bloką.

kite, kad filtrai yra tinkamai įstatyti.

mas.

e ventiliatoriaus sūkių dažnį, žr.

adidinkit
skyrių Ventiliatoriaus sūkių dažnio nustaty-
mas.

dinimą.

 Filtro pakeitimas.

skyrių Ventiliatoriaus sūkių dažnio nustaty-
mas.

skyrių Ventiliatoriaus sūkių dažnio nustaty-
mas.

ris.

,

Užsikimšusios prietaiso oro angos  Laikykitės reikiamų atstumų nuo prietaiso.

Filtras neišpakuotas  Išpakuokite filtrą, žr. skyrių Filtro įstaty-

Filtras užsikimšęs arba užterštas.  Pakeiskite filtrą, žr. skyrių Filtro keitimas.

Techniniai duomenys

Elektros jungtis

Tinklo įtampa V DC24V
Fazė ~1
Tinklo dažnis Hz 50 - 60
Var dinė galia W 24
Budėjimas W <0,5

Įrenginio galios duomenys

Tiekiamas išvalyto oro kiekis m
Naudingas paviršius m
Filtro veiksmingumas, jeigu taiko-

ma 0,3μm
Ilgiausia filtro eksploatavimo tru-

kmė (atsižvelgiant į aplinką)

3

/h 220

2

* 20
99,95%

h 3000

64 Lietuviškai

Vėdinimo lygiai 3

Matmenys ir svoriai

Svoris kg 2,7
Ilgis x plotis x aukštis mm 220x220

Aplinkos sąlygos

Aplinkos temperatūra °C - 10 °C -

Nustatyta vertė pagal EN 60335-2-69

Triukšmo lygis dB(A)
* Jeigu aukštis iki lubų ne didesnis kaip 3 m ir oras per

valandą pakeičiamas 3 kartus
Pasiliekame teisę daryti techninius pakeitimus.

 Ant prietaiso nieko nedėkite.

mas.

x343

+ 40 °C

26-52

Spis treści

Ogólne wskazówki............................................... 65

Wskazówki dotyczące bezpieczeństwa............... 65

Zastosowanie zgodne z przeznaczeniem ........... 65

Ochrona środowiska............................................ 65

Akcesoria i części zamienne ............................... 65

Zakres dostawy ................................................... 66

Gwarancja ........................................................... 66

Opis urządzenia .................................................. 66

Zakładanie filtra ................................................... 66

Obsługa ............................................................... 66

Transport i składowanie....................................... 67

Czyszczenie i konserwacja ................................. 67

Usuwanie usterek ................................................ 68

Dane techniczne.................................................. 69

Ogólne wskazówki

Przed rozpoczęciem użytkowania urzą­dzenia należy przeczytać oryginalną in­strukcję i rozdział poświęcony zasadom

z podanymi instrukcjami.
Oryginalną instrukcję obsługi przechować do później­szego wykorzystania lub dla kolejnego właściciela.

bezpieczeństwa. Postępować zgodnie

Wskazówki dotyczące

bezpieczeństwa

Stopnie zagrożenia

 NIEBEZPIECZEŃSTWO

● Wskazówka dot. bezpośredniego zagrożenia, prowa-

dzącego do ciężkich obrażeń ciała lub do śmierci.

몇 OSTRZEŻENIE

● Wskazówka dot. możliwie niebezpiecznej sytuacji,

mogącej prowadzić do ciężkich obrażeń ciała lub
śmierci.

몇 OSTROŻNIE

● Wskazówka dot. możliwie niebezpiecznej sytuacji,

która może prowadzić do lekkich zranień.

UWAGA

● Wskazówka dot. możliwie niebezpiecznej sytuacji,

która może prowadzić do szkód materialnych.

Ogólne zasady bezpieczeństwa

 NIEBEZPIECZEŃSTWO ● Urządzenie

podłączać tylko do prądu zmiennego. Napięcie podane
na tabliczce znamionowej musi się zgadzać z napię-
ciem źródła prądu. ● Nigdy nie dotykać wtyczki siecio­wej ani gniazdka wilgotnymi rękoma.

● Niebezpieczeństwo uduszenia. Opakowania fo
należy przechowywać z
szarach zagrożonych wybuchem jest zabroniona.

몇 OSTRZEŻENIE ● Urządzenie może być ob-

sługiwane przez osoby o ograniczonych możliwościach
fizycznych, sensorycznych lub mentalnych albo takie,
którym brakuje doświadczenia i wiedzy na temat jego
używania, tylko jeżeli są one nadzorowane lub otrzyma­ły wskazówki na temat bezpiecznego użytkowania urzą­dzenia i rozumieją wynikające z tego zagrożenia.

● Dzieci w wieku powyżej 8 lat mogą korzystać z urzą-
dzenia, gdy są one nadzorowane przez osobę odpowie­dzialną za ich bezpieczeństwo lub otrzymały od niej
wskazówki na temat użytkowania urządzenia i zrozu-

dala od d

zieci. ● Praca w ob-

liowe

miały wynikające z tego zagrożenia. ● Dzieci nie mogą
bawić się urządzeniem. ● Należy pilnować dzieci, aby
upewnić się, iż nie bawią się one urządzeniem. ● Dzieci
mogą przeprowadzać czyszczenie i konserwację tylko
pod nadzorem osoby dorosłej. ● Przed każdym uży-
ciem sprawdzić, czy przewód zasilający z wtyczką nie
są uszkodzone. Nie uruchamiać urządzenia z uszko­dzonym przewodem zasilającym. W przypadku uszko­dzenia przewodu zasilającego niezwłocznie zlecić jego
wymianę przez autoryzowany serwis/wykwalifikowane­go elektryka. ● Przed rozpoczęciem jakichkolwiek prac
serwisowych lub konserwacyjnych należy wyłączyć
urządzenie i wyjąć wtyc

몇 OSTROŻNIE ● Wyjmując wtyczkę z gniazda

sieciowego nie ciągnąć za kabel. ● Wykonywanie prac
naprawczych i prac przy elementach elektrycznych oraz
montaż części zamiennych zlecać wyłącznie autoryzo­wanemu serwisowi. ● Wlotu i wylotu powietrza nie wol­no zasłaniać. ● Po każdym użyciu należy wyłączyć
urządzenie i wyjąć wtyczkę sieciową. ● Nie ustawiać
urządzenia w pobliżu źródła ciepła. ● Urządzenie nie
zastępuje odpowiedniego wietrzenia. ● Używać urzą­dzenia na równym, stabilnym podłożu. ● Stosować wy­łącznie akcesoria i części zamie
producenta. Oryginalne akcesoria i części zamienne
gwarantują niezawodną i bezawaryjną pracę urządze­nia. ● Nie należy korzystać z urządzenia w wilgotnym
otoczeniu bądź pomieszczeniach o wysokich tempera­turach otoczenia, np. w łazience.

zkę sieciową.

nne dopuszczone

przez

Zastosowanie zgodne z

przeznaczeniem

Urządzenie stosować wyłącznie zgodnie z opisami za­wartymi w niniejszej instrukcji obsługi oraz wskazówka­mi bezpieczeństwa dotyczącymi oczyszczacza
powietrza.

● Urządzenie jest przeznaczone do użytku jako
oczyszczacz powietrza.

● Urządzenie jest przeznaczone do zastosowań pry­watnych i komercyjnych.

● Urządzenie jest przeznaczone do użytku wyłącznie
w pomieszczeniach.

Ochrona środowiska

Materiały, z których wykonano opakowania, na­dają się do recyklingu. Opakowania poddać utyli­zacji przyjaznej dla środowiska naturalnego.
Elektryczne i elektroniczne urządzenia zawierają
cenne surowce wtórne, a często również takie
części składowe jak baterie, akumulatory lub olej,

które w razie niewłaściwej obsługi lub nieprawi­dłowej utylizacji mogą stanowić potencjalne zagrożenie
dla zdrowia ludzkiego i środowiska naturalnego. Jednak
te części składowe są niezbędne do prawidłowej pracy
urządzenia. Urządzeń oznaczonych tym symbolem nie
można wyrzucać do odpadów z gospodarstw domo­wych.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników można zna­leźć na stronie: www.kaercher.de/REACH

Akcesoria i części zamienne

Należy stosować tylko oryginalne akcesoria i części za­mienne, ponieważ gwarantują one bezpieczną i beza­waryjną pracę urządzenia.
Informacje dotyczące akcesoriów i części zamiennych
można znaleźć na stronie www.kaercher.com.

Polski 65

Zakres dostawy urządzenia jest przedstawiony na opa­kowaniu. Podczas rozpakowywania urządzenia należy
sprawdzić, czy w opakowaniu znajdują się wszystkie
elementy. W przypadku stwierdzenia braków w akceso­riach lub szkód powstałych w transporcie należy zwró­cić się do dystrybutora.

Gwarancja

Zakres dostawy

W każdym kraju obowiązują warunki gwarancji określo­ne przez dystrybutora urządzeń Kärcher. Ewentualne
usterki urządzenia usuwane są w okresie gwarancji
bezpłatnie, o ile spowodowane są błędem materiało­wym lub produkcyjnym. W sprawach napraw gwaran­cyjnych prosimy kierować się z dowodem zakupu do
dystrybutora lub do autoryzowanego punktu serwisowe­go.
(Adres znajduje się na odwrocie)

Opis urządzenia

Ilustracje patrz strona z grafikami.

Rysunek A

1 Przycisk obsługowy Urządzenie wł./wył
2 Przycisk obsługowy Blokada funkcji
3 Wskazanie jakości powietrza wskaźnik PM 2,5
4 Przycisk obsługowy Wyłączanie wyświetlacza
5 Wskazanie stopnia pracy wentylatora
6 Przycisk obsługowy Tryb automatyczny wł./wył
7 Przycisk obsługowy Stopień pracy wentylatora
8 Przycisk obsługowy Tryb uśpienia wł./ wył

9 Wskazanie na wyświetlaczu Timer
10 Przycisk obsługowy Timer
11 Wskazanie okresu użytkowania filtra
12 Przycisk obsługowy Reset filtra
13 Wskaźnik jakości powietrza na wyświetlaczu i urzą-

dzeniu

14 Blokowanie pokrywy filtra
15 Pokrywa filtra
16 Zaczep filtra
17 Filtr
18 Przyłącze zasilacza
19 Czujnik urządzenia
20 Adapter sieciowy

Wskazówka

Ustawienia funkcji są możliwe tylko za pomocą przyci­sków obsługowych, a nie za pomocą wskazań wyświe-
tlacza.

Zakładanie filtra

Przed pierwszym uruchomieniem należy rozpakować
zastosowany już urządzeniu filtr dokładny.

1. Obrócić urządzenie i blokadę pokrywy filtra o 45
stopni w kierunku zgodnym z ruchem wskazówek
zegara.

Rysunek B

2. Zdjąć pokrywę filtra.

Rysunek C

3. Wyjąć zapakowane filtry.

Rysunek D

4. Rozpakować filtry.

Rysunek E

5. Włożyć rozpakowane filtry. Upewnić się, że zaczepy
są widoczne i skierowane do wewnątrz.

Rysunek F

6. Założyć pokrywę filtra i obrócić blokadę o 45 stopni
w kierunku przeciwnym do ruchu wskazówek zega­ra. Obrócić urządzenie wyświetlaczem do góry.

Rysunek G

7. Ustawić urządzenie na równej powierzchni. Należy
zwrócić uwagę na zachowanie odległości 30 cm z
każdej strony.

Rysunek H

Wskazówka

Nie stawiać urządzenia na gorących powierzchniach
lub w pobliżu ogrzewania.
Zapobiegać przedostaniu się cieczy i ciał obcych (np.
metalowych przedmiotów) do urządzenia.

8. Podłączyć wtyczkę
wtyczkę sieciową do gniazdka.

Rysunek I

Urządzenie jest gotowe do pracy

Wskazówka

Zalecamy, aby za pierwszym razem pozostawić urzą-
dzenie pracujące przez całą noc w celu gruntownego
oczyszczenia powietrza w pomieszczeniu.

Wskazówka

Tabela z danymi godzin wyświetlanych symboli długości
pracy filtra, patrz Wymiana filtra.

zasilacza do urządzenia

, a

Obsługa

Włączanie / wyłączanie urządzenia

1. Aby włączyć urządzenie: nacisnąć przycisk włącza­nia/wyłączania na urządzeniu.

Rysunek I

Urządzenie włącza się automatycznie.

Wskazówka

Po włączeniu na chwilę zapalają się wyświetlacze i
przyciski na pulpicie. Zintegrowany czujnik jakości po­wietrza automatycznie sprawdza jakość powietrza w
pomieszczeniu.

2. W razie potrzeby za pomocą przycisków obsługo­wych można ustawić np. następujące funkcje:

 Stopień pracy wentylatora
 Tryb automatyczny
 Tryb uśpienia
 Timer

3. Aby wyłączyć urządzenie: Nacisnąć przycisk włącz/
wyłącz na urządzeniu.
Wskaźniki i przyciski na pulpicie gasną. Urządzenie

czone.

jest wyłą

W trybie automatycznym oczyszczacz powietrza usta­wia odpowiedni stopień pracy wentylatora w zależności
od jakości powietrza.
Jeśli jakość powietrza jest niska, stopień pracy wentyla­tora jest automatycznie ustawiany na wyższy.
Symbol na przycisku obsługowym Tryb auto:

i

anie trybu automatycznego

Ustaw

66 Polski

 Nacisnąć przycisk obsługowy Tryb auto. Tryb auto-

matyczny zostaje włączony lub wyłączony.

W trybie uśpienia wentylator pracuje na najniższych ob­rotach i dlatego jest bardzo cichy. Wszystkie podświe­tlane symbole są wyłączone.

● Nacisnąć przycisk obsługowy trybu uśpienia. Tryb
uśpienia zostaje włączony lub wyłączony.

Symbol na przycisku obsługowym Tryb uśpienia:

W zależności od jakości powietrza, stopień pracy wen­tylatora może być ręcznie ustawiony na I, II lub III. Jeśli
jakość powietrza jest niska, na przykład w celu odfiltro­wania dymu, wentylator powinien pracować z maksy­malną prędkością (poziom III) przez 15 - 20 minut.

Wskazówka

Aby skutecznie oczyścić powietrze, okna i drzwi muszą
być zamknięte, gdy oczyszczacz powietrza jest włączo­ny,

Symbol Przycisk obsługowy do ustawiania stopnia pra­cy wentylatora:

● Na
latora do momentu ustawienia żądanego stopnia.

Na pulpicie wyświetlony zostaje wybrany stopień.

Czas pracy timera można ustawić na 2, 4, 6 lub 8 go­dzin. Po upływie ustawionego czasu urządzenie wyłą­cza się automatycznie. Stopień pracy wentylatora
można zmienić w każdej chwili.
Symbol Przycisk obsługowy do ustawiania timera:

 Włączanie: Naciskać przycisk obsługowy timera do

momentu, aż osiągnięty zostanie żądany czas pra­cy. Wskaźnik włącza się. Na pulpicie pojawia się
ustawiony czas pracy.

 Wyłączanie: Naciskać przycisk obsługowy timera,

aż zgaśnie wskazanie. Timer jest wyłączony.

Aby zapobiec przypadkowej zmianie ustawień, np.
przez dzieci lub zwierzęta domowe, pulpit można zablo­kować.
Symbol Blokowanie przycisku obsł
ka w

● Blokowanie: Naciskać przycisk przez 3 sekundy.

● Odblokowanie: Naciskać przycisk blokowania przez
3 sekundy.

Ustawianie trybu uśpienia

Ustawianie stopnia pracy wentylatora

ać przycisk obsługowy Stopień pracy wenty-

cisk

Ustawianie timera

Blokowanie / odblokowanie pulpitu

yświetlacza na pulpicie:

ugowego i wskaźni

Wskazanie wartości PM 2,5 jakości powietrza

Wyświetlacz pokazuje stężenie drobnego pyłu (PM 2,5)
liczbowo w µg/m³. Dodatkowo wskaźnik barwy dostar­cza informacji o jakości powietrza:

PM 2,5 Jakość powie-

trza

0-60 Dobra Niebieski
61 - 120 Umiarkowana Żółty
>120 Zła Czerwony

Kolor

Transport i składowanie

몇 OSTROŻNIE

Nieuwzględnianie masy urządzenia

Niebezpieczeństwo odniesienia obrażeń i uszkodzenia
Podczas transportu i składowania uwzględnić masę
urządzenia.

Urządzenie należy przechowywać tylko w suchych po­mieszczeniach.

Czyszczenie i konserwacja

Czyszczenie

 NIEBEZPIECZEŃSTWO

Zagrożenie życia w wyniku porażenia prądem elek­trycznym

Ciecze mogą przewodzić prąd elektryczny i w ten spo­sób spowodować poważne lub śmiertelne obrażenia.
Przed czyszczeniem i pracami konserwacyjnymi należy
zawsze odłączyć zasilacz od gniazdka.
Nigdy nie zanurzać urządzenia ani zasilacza w wodzie.
Nie wolno czyścić urządzenia ani zasilacza na mokro.

1. Wyłączyć urządzenie.

2. Odłączyć zasilacz od gniazdka.

3. Wyczyścić urządzenie miękką, suchą ściereczką.
Nie należy używać ściernych ani drażniących środ­ków czyszczących.

Wymiana filtra

Filtr powinien być wymieniony najpóźniej po 2500 ­3000 godzin pracy. Jeśli praca urządzenia staje się gło­śniejsza, z urządzenia (filtra) wydobywa się nieprzyjem­ny zapach lub filtr jest widocznie zabrudzony, również
należy to zrobić wcześniej. Symbol ten miga na wyświe­tlaczu, przypominając o konieczności wymiany filtra.
Symbol Przycisk obsługowy resetowania filtra:

W zależności od okresu użytkowania wyświetlana jest
następująca liczba symboli:

Wskazanie okresu pracy filtra (h)

2401 - 3000

­1801 - 2400

1201 - 1800

601 - 1200
1 - 600

1. Wyłączyć urządzenie i odłączyć zasilacz sieciowy
od gniazdka i od urządzenia.

Rysunek J

Polski 67

2. Obrócić urządzenie i blokadę pokrywy filtra o 45
stopni w kierunku zgodnym z ruchem wskazówek
zegara.

Rysunek B

3. Zdjąć pokrywę filtra.

Rysunek C

4. Wyjąć filtry.

Rysunek D

5. Rozpakować nowe filtry.

Rysunek E

6. Włożyć rozpakowane filtry. Upewnić się, że zaczepy
są widoczne i skierowane do wewnątrz.

Rysunek F

7. Założyć pokrywę filtra i obrócić blokadę o 45 stopni
w kierunku przeciwnym do ruchu wskazówek zega­ra. Obrócić urządzenie wyświetlaczem do góry.

Rysunek G

8. Podłączyć zasilacz do urządzenia i do gniazda.

9. Włączyć urządzenie.
a Aby zresetować filtr (reset), należy naciskać sym-

bol przez 3 sekundy.

Rysunek K

Usuwanie usterek

Usterki mają często proste przyczyny, które można usunąć samodzielnie, korzystając z poniższego przeglądu. W ra­zie wątpliwości lub wystąpienia usterek innych niż wymienione należy skontaktować się z autoryzowanym serwisem.

Błąd Przyczyna Sposób usunięcia
Nie można włączyć urzą-

dzenia

Wyświetlacz miga i urzą-
dzenie nie uruchamia się

Zmniejszony strumień
powietrza

Nieskuteczne usuwanie
zapachów

Zła jakość powietrza Zbyt niski stopień pracy wentylatora  Zwiększyć st

Brak napięcia elektrycznego  Sprawdzić gniazdko i bezpiecznik w insta-

Uszkodzony zasilacz  S

Uszkodzone urządzenie  Skontaktować się z działem obsługi klien-

Nieprawidłowo założona pokrywa filtra  Prawidłowo założyć pokrywę filtra, upew-

Filtr zatkany  Wy

Filtr nie został rozpakowany  Rozpakować filtr, patrz rozdział Zakłada-

Zbyt niski stopień pracy wentylatora  Zwiększyć stopień pracy wentylatora, patrz

Wylot powietrza zablokowany  Usunąć ciała obce.
Zła jakość powietrza otoczenia  Otworzyć okna, aby poprawić wentylację.
Filtr zużyty lub używany zbyt długo  Wymienić filtr.
Zbyt niski stopień pracy wentylatora  Zwiększyć stopień pracy wentylatora, patrz

Przeciąg  Podczas pracy urządzenia okna i drzwi

AF 20: Wielkość pomieszczenia wyraź­nie powyżej 20 m²

Szczeliny wentylacyjne na urządzeniu
zablokowane

Filtr nie został rozpakowany  Rozpakować filtr, patrz rozdział Zakłada-

Filtr zatkany lub zanieczyszczony.  Wymienić filtr, patrz rozdział Wymiana fil-

lacji zasilającej.

 Podłączyć wtyczkę zasilacza do inneg

gniazdka.

kontaktować się z działem obsługi klienta

w celu wymiany zasilacza.

ta.

niając się, że filtry są prawidłowo osadzo­ne.

mienić

filtr

tra.

nie filtra.

rozdział Ustawianie stopnia pracy wentyla­tora.

rozdział Ustawianie stopnia pracy wentyla­tora.

rozdział Ustawianie stopnia pracy wentyla­tora.

muszą być zamknięte.

 Przestrzegać maksymalnej wielkości po-

mieszczenia.

 Zachować wymagane odstępy od urządze-

nia.

 Nie kłaść niczego na urządzeniu.

nie filtra.

tra.

, patrz rozdział Wymiana fil-

opień pracy wen

o

tylatora, patrz

68 Polski

Dane techniczne

Przyłącze elektryczne

Napięcie sieciowe V DC24V
Faza ~ 1
Częstotliwość sieciowa Hz 50 - 60
Moc znamionowa W 24
Tryb oczekiwania W <0,5

Wydajność urządzenia

Przepływ oczyszczonego powie­trza

Powierzchnia użytkowa m
Wydajność filtracyjna przy 0,3μm 99,95%
Maksymalny okres eksploatacji fil-

tra (w zależności od otoczenia)
Stopnie wentylacji 3

Wymiary i masa

Ciężar kg 2,7
Dł. x szer. x wys. mm 220x220

Warunki otoczenia

Temperatura otoczenia °C - 10 °C -

Wartości określone zgodnie z EN 60335-2-69

Poziom ciśnienia akustycznego dB(A)
* Przy wysokości pomieszczenia 3 m i 3-krotnej wymia-

nie powietrza na godzinę
Zmiany techniczne zastrzeżone.

3

/h 220

m

2

* 20

h 3000

x343

+ 40 °C

26-52

Tartalom

Általános utasítások ............................................ 69

Biztonsági utasítások .......................................... 69

Rendeltetésszerű használat ................................ 70

Környezetvédelem............................................... 70

Tartozékok és pótalkatrészek .............................. 70

Szállított tartozékok ............................................. 70

Garancia.............................................................. 70

A készülék leírása ............................................... 70

A szűrő telepítése................................................ 70

Kezelés................................................................ 71

Szállítás és tárolás .............................................. 71

Ápolás és karbantartás........................................ 71

Segítség üzemzavarok esetén............................ 72

Műszaki adatok ................................................... 73

Általános utasítások

A készülék első használata előtt olvas­sa el az eredeti használati utasítást és a
Biztonsági utasítások című fejezetet.

Őrizze meg az eredeti használati utasítást későbbi
használatra vagy a következő tulajdonos számára.

Ezeknek megfelelően járjon el.

Biztonsági utasítások

Veszélyfokozat

 VESZÉLY

● Olyan, közvetlenül fenyegető veszély jelzése, amely

súlyos sérülésekhez vagy halálhoz vezet.

몇 FIGYELMEZTETÉS

● Olyan, esetlegesen veszélyes helyzet jelzése, amely

súlyos sérülésekhez vagy halálhoz vezethet.

몇 VIGYÁZAT

● Olyan, esetlegesen veszélyes helyzet jelzése, amely

könnyebb sérülésekhez vezethet.

FIGYELEM

● Olyan, esetlegesen veszélyes helyzet jelzése, amely

anyagi károkhoz vezethet.

Általános biztonsági utasítások

 VESZÉLY ● Csak váltóáramra csatlakoztassa

a készüléket! A típustáblán szereplő feszültségnek meg
kell egyeznie az áramforrás feszültségével. ● Soha ne
fogja meg a hálózati dugót vagy az aljzatot nedves kéz­zel. ● Fulladásveszély! Tartsa távol a gyermekektől a
csomagolást! ● Tilos a készüléket robbanásveszélyes
területen használni!

몇 FIGYELMEZTETÉS ● A csökkent szelle-

mi, fizikai és érzékelő képességgel rendelkező szemé­lyek, illetve tapasztalattal és ismeretekkel nem
rendelkező személyek csak felügyelet mellett használ­hatják a készüléket, illetve amennyiben ismertették ve­lük a készülék biztonságos használatát és tudatában
vannak a használatból eredő veszélyeknek. ● A gyer­mekek 8 éves kortól, felügyelet mellett üzemeltethetik a
készüléket, illetve amennyiben egy, a biztonságukért fe­lelős személy ismertette velük a készülék használatát
és amennyiben megértették a készülék használatából
eredő veszélyeket. ● A gyermekek ne játszanak a ké­szülékkel! ● Felügyelje a gyerekeket, és biztosítsa,
hogy ne játszhassanak a készülékkel. ● Gyermekek
csak felügyelet mellet végezhetnek tisztítást, illetve vé­gezhetik el a használó általi karbantartást. ● Minden
használat előtt ellenőrizze, hogy a hálózati kábel és a
hálózati csatlakozó nem károsodott-e. Ha a hálózati ká­bel károsodott, ne használja a készüléket! A károsodott
hálózati kábelt haladéktalanul cseréltesse ki az ügyfél­szolgálaton keresztül / vagy villamos szakemberrel.

● Minden ápolási és karbantartási munka megkezdése

előtt kapcsolja ki a készüléket, és húzza ki a hálózati du­gaszt.

몇 VIGYÁZAT ● A hálózati dugaszt ne a hálózati

kábelnél fogva húzza ki a dugaljból. ● Kizárólag a jogo-
sult ügyfélszolgálaton keresztül végezze a javítási mun­kákat, a pótalkatrészek beszerelését és az elektromos
alkatrészeken végzendő munkákat. ● A levegőbemene-
ti és -kimeneti nyílást tilos eltakarni! ● Minden használat
után kapcsolja ki a készüléket és húzza ki a hálózati du­gaszt. ● A készüléket ne hőforrás közelében állítsa fel.

● A készülék nem helyettesíti a megfelelő szellőztetést.

● A készülék sík, szilárd alapon kell, hogy legyen.

● Csak a gyártó által jóváhagyott tartozékokat és pótal-

katrészeket használjon. Az eredeti tartozékok és az
eredeti pótalkatrészek garantálják a készülék biztonsá­gos és zavarmentes üzemelését. ● A készülék haszná­lata nedves környezetben vagy magas hőmérsékletű
helyiségekben, például fürdőszobában vagy konyhá­ban, tilos.

Magyar 69

Rendeltetésszerű használat

A készüléket használja kizárólag az ebben a használati
útmutatóban foglalt leírásnak és biztonsági utasítások­nak megfelelően, mint légtisztító.

● A készüléket használja kizárólag levegőtisztításra.

● A készülék magán- és kereskedelmi célokra is
használható.

● A készülék kizárólag zárt környezetekben használ­ható.

Környezetvédelem

A csomagolóanyag újrahasznosítható. Kérjük,
környezetbarát módon semmisítse meg a csoma­golást.
Az elektromos és elektronikus készülékek érté­kes újrahasznosítható anyagokat és gyakran
olyan alkatrészeket tartalmaznak, mint az ele-

mek, akkumulátorok vagy olaj, amelyek helytelen
kezelés vagy ártalmatlanítás esetén veszélyeztethetik
az egészséget és a környezetet. Ezek az alkotóelemek
azonban a készülék rendeltetésszerű üzemeléséhez
szükségesek. Az ezzel a szimbólummal jelölt készülé­keket nem szabad a háztartási hulladékkal együtt meg­semmisíteni.

Összetevőkre vonatkozó utasítások (REACH)

Az összetevőkre vonatkozó aktuális információkat itt ta­lálja: www.kaercher.de/REACH

Tartozékok és pótalkatrészek

Csak eredeti tartozékot és eredeti pótalkatrészt alkal­mazzon; ezek garantálják a készülék biztonságos és
zavarmentes üzemelését.
A tartozékokra és pótalkatrészekre vonatkozóan infor­mációkat itt talál: www.kaercher.com.

Szállított tartozékok

A készülékkel szállított tartozékok fel vannak tüntetve a
csomagoláson. Kicsomagolásnál ellenőrizze, hogy
megvan-e minden tartozék. Hiányzó tartozékok vagy
szállítási sérülések esetén kérjük, értesítse a kereske­dőt.

Garancia

Minden országban az illetékes értékesítőnk által bizto­sított garanciális feltételek érvényesek. Amennyiben a
garanciaidőn belül a készüléknél hibák merülnek fel,
azokat díjmentesen orvosoljuk, ha az adott hibák
anyag-, illetve gyártási hibák. Garanciális esetben kér­jük, a számlával együtt forduljon forgalmazójához vagy
a legközelebbi, arra jogosult ügyfélszolgálati irodához.
(A cím a hátoldalon található)

A készülék leírása

Lásd az ábrákat tartalmazó oldalon.

Ábra A

1 Vezérlőgomb: a készülék be-/kikapcsolása
2 Funkciózároló vezérlőgomb
3 PM 2.5 levegőminőségi mutató kijelzése
4 Kijelző kikapcsoló vezérlőgomb

5 Kijelző: ventilátorfokozat
6 Vezérlőgomb: automatikus üzemmód be-/kikapcso-

lása

7 Vezérlőgomb: a ventilátorfokozat beállítása

8 Vezérlőgomb: alvó üzemmód be-/kikapcsolása

9 Időzítő kijelző
10 Időzítő vezérlőgomb
11 Kijelző: szűrőélettartam
12 Vez érlőgomb: szűrő visszaállítása
13 Kijelző és készülékkijelző: levegőminőség
14 A szűrőfedél reteszelése
15 Szűrőfedél
16 Szűrőszalag
17 Szűrő
18 Tápegység csatlakozó
19 Eszközérzékelő
20 Hálózati tápegység

Megjegyzés

A funkciók beállításához használja kizárólag a vezérlő-
gombokat, a funkciók beállítása a kijelzőn nem lehetsé­ges.

A szűrő telepítése

Az első üzembe helyezés előtt távolítsa el a készülékbe
telepített finomszűrők csomagolását.

1. Fordítsa a készüléket fejjel lefelé, és fordítsa el a
szűrőfedél reteszét 45 fokkal az óramut ató járásával
megegyező irányba.

Ábra B

2. Távolítsa el a szűrő fedelét.

Ábra C

3. Távolítsa el a csomagolt szűrőket.

Ábra D

4. Csomagolja ki a szűrőket.

Ábra E

5. Telepítse a kicsomagolt szűrőket. Bizonyosodjon
meg arról, hogy a húzófülek láthatók és befelé mu­tatnak.

Ábra F

6. Telepítse a szűrőfedelet és a reteszt fordítsa el 45
fokkal az óramutató járásával ellentétes irányba.
Fordítsa a készüléket és a kijelzőt felfelé.

Ábra G

7. A készüléket helyezze sima felületre. Mindkét olda­lon biztosítson 30 cm-es távolságot.

Ábra H

Megjegyzés

Ne állítsa a készüléket forró felületre vagy fűtőeszköz
közelébe.
Ügyeljen arra, hogy ne kerüljön a készülékbe folyadék
vagy idegen anyag (pl. fémtárgy).

8. Csatlakoztassa a tápegységet a készülékhez, és a
csatlakozóaljzathoz.

Ábra I

A készülék üzemkész

Megjegyzés

Javasoljuk, hogy a helyiség levegőjének alap tisztítása
érdekében első alkalommal éjszaka üzemeltesse a ké­szüléket.

Megjegyzés

A szűrő órában kifejezett élettartamára vonatkozó szim­bólumok táblázatát a Szűrőcsere

70 Magyar

Kezelés

A készülék be-/kikapcsolása

1. A készülék bekapcsolása: Nyomja meg a készülék
Be/Ki gombját.

Ábra I

A készülék automatikusan aktiválódik.

Megjegyzés

Bekapcsolás után a kijelző és a billentyűk röviden vilá­gítanak a kezelőpanelen. A beépített levegőminőség-
érzékelő automatikusan ellenőrzi a helyiség levegőmi­nőségét.

2. Amennyiben szükséges, használja például, az aláb­bi funkciókat a vezérlőgombok segítségével:

 Ventilátorfokozat
 Automatikus üzemmód
 Alvó üzemmód
 Időzítő

3. A készülék kikapcsolása: Nyomja meg a készülék
Be/Ki gombját.
A vezérlőpanelen lévő kijelző és billentyűk kikap­csolnak. A készülék kikapcsol.

Az Automatikus üzemmód beállítása

Automatikus üzemmódban a légtisztító a ventilátorfoko­zatot a levegő minőségének függvényében szabályoz­za.
Például, nem megfelelő levegőminőség esetén a venti­látorfokozat automatikusan megemelkedik.
Automatikus üzemmód vezérlőgomb szimbóluma:

 Nyomja meg az Automatikus üzemmód vezérlő-

gombot. Az Automatikus üzemmód aktiválódik/ki­kapcsol.

Az Alvó üzemmód beállítása

Alvó üzemmódban a ventilátor minimális sebességgel
üzemel, ezért nagyon halk. Minden világító szimbólum
kialszik.

● Nyomja meg az Alvó üzemmód gombot. Az Alvó
üzemmód aktiválódik/kikapcsol.

Az Alvó üzemmód vezérlőgombjának szimbóluma:

A levegőminőség függvényében a ventilátor manuáli­san az I, II vagy III fokozatra állítható. Amennyiben a le­vegő min
céljából, üzemeltesse a fúvókát 15 - 20 percig maximá­lis sebességen (III. szint).

Megjegyzés

A levegő hatékony tisztításához tartsa zárva az ablako­kat és ajtókat, míg a légtisztító üzemel,

Ventilátorfokozat-szabályozó gomb ikonja:

● Az óhajtott szint beállításához nyomja meg ismétel-

A ventilátorfokozatok beállítása

nem megfelelő, péld

ősége

ten a ventilátorfokozat-szabályozó gombot.

ául füsteltávolítás

A kiválasztott ventilátorfokozat megjelenik a vezér­lőpanelen.

Az időzítő 2, 4, 6 vagy 8 órás üzemidőre állítható. A be­állított idő letelte után a készülék automatikusan kikap­csol. A ventilátorfokozat bármikor módosítható.
Időzítő vezérlőgomb szimbóluma:

 Bekapcsolás: Nyomja meg ismételten az időzítő

gombot, míg a készülék kijelzi az óhajtott üzemidőt.
A kijelző világít. A vezérlőpanel kijelzi a beállított
üzemidőt.

 Kikapcsolás: Tartsa lenyomva az Időzítő vezérlő-

gombot, míg az időzítő kijelzője kialszik. Az időzítő
kikapcsolt.

A beállítások véletlen - pl. gyermekek vagy háziállatok
általi - megváltoztatásának megakadályozásának céljá­ból a vezérlőpanel zárolható.
A vezérlőpanel és a kijelző zárolási szimbóluma:

● Zárolás: A gombot tartsa 3 másodpercig lenyomva.

● Feloldás: A Zárolás gombot tartsa 3 másodpercig
lenyomva.

A finompor koncentráció (PM 2,5) értékét a készülék
µg/m³ mértékegységben mutatja. Továbbá, a levegőmi­nőséget a készülék színkóddal is jelzi:

PM 2,5 Levegőminőség Szín

0- 60 Jó Kék
61 - 120 Elfogadható Sárga
>120 Rossz Piros

Az időzítő beállítása

A vezérlőpanel zárolása/feloldása

A PM 2,5 levegőminőség kijelző

Szállítás és tárolás

몇 VIGYÁZAT

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye
Szállítás és tárolás közben vegye figyelembe a készü­lék súlyát.

Tárolja a készüléket kizárólag száraz belterekben.

Ápolás és karbantartás

Tisztítás

 VESZÉLY

Áramütésveszély

Az áramvezető folyadékok súlyos vagy halálos sérülé­seket okozhatnak.
Tisztítás és karbantartás előtt mindig húzza ki a tápegy­séget a csatlakozóaljzatból.
A készülék vagy a tápegység vízbemerítése tilos.
A készülék vagy a tápegység nedves tisztítása tilos.

1. Kapcsolja ki a készüléket.

2. Távolítsa el a tápegységet a csatlakozóaljzatból.

Magyar 71

3. A készüléket tisztítsa mindig puha, száraz ruhada­rabbal. A súroló- vagy maró hatású tisztítószerek
használata tilos.

Szűrőcsere

A szűrőt legkésőbb 2500-3000 üzemóra után cserélje.
Ha a készülék hangosabban üzemel, ha a készüléknél
kellemetlen szag észlelhető (szűrő), illetve ha a szűrő
láthatóan szennyezett, cserélje ki a szűrőt korábban. A
kijelzőn megjelenik a megfelelő villogó szimbólum, je­lezve, hogy szűrőcsere szükséges.
Szűrő visszaállítása gomb szimbóluma:

Az élettartam függvényében a következő számú szim­bólumok kerülnek kijelzésre:

A kijelzett szűrő-élettartam (h)

2401 - 3000
1801 - 2400

1201 - 1800

601 - 1200
1 - 600

1. Kapcsolja ki a készüléket, és kapcsolja le a tápegy­séget a csatlakozóaljzatról és a készülékről.

Ábra J

2. Fordítsa a készüléket fejjel lefelé, és fordítsa el a
szűrőfedél reteszét 45 fokkal az óramut ató járásával
megegyező irányba.

Ábra B

3. Távolítsa el a szűrő fedelét.

Ábra C

4. Távolítsa el a szűrőket.

Ábra D

5. Csomagolja ki az új szűrőt.

Ábra E

6. Telepítse a kicsomagolt szűrőket. Bizonyosodjon
meg arról, hogy a húzófülek láthatók és befelé mu­tatnak.

Ábra F

7. Telepítse a szűrőfedelet és a reteszt fordítsa el 45
fokkal az óramutató járásával ellentétes irányba.
Fordítsa a készüléket és a kijelzőt felfelé.

Ábra G

8. Csatlakoztassa a tápegységet a készülékhez és a
csatlakozóaljzathoz.

9. Kapcsolja be a készüléket.
aA szűrő visszaál

nyomva 3 másod

Ábra K

lítása (Reset) Tartsa le-

percig.

Segítség üzemzavarok esetén

Az üzemzavarok gyakran egyszerű okokra vezethetők vissza, amelyeket az alábbi áttekintés segítségével a kezelő
maga is könnyen elháríthat. Kétség esetén vagy az itt meg nem nevezett üzemzavarok esetén, kérjük, forduljon a
hivatalos ügyfélszolgálathoz.

Hiba Ok Elhárítás
A készüléket nem lehet

bekapcsolni

A kijelző villog és a ké­szülék nem aktiválódik

Csökkentett légáram Eltömődött szűrő  Cserélje ki a szűrőt, lásd a fejezetet Szűrő-

A szagtalanítás hatásta­lan

Nincs elektromos feszültség  Ellenőrizze a dugaszolóaljzatot és az

Meghibásodott tápegység  A tápegység cseréjének céljából forduljon

Hibás készülék  Forduljon az ügyfélszolgálathoz.
A szűrőfedél nincs megfelelően telepítve  Telepítse megfelelően a szűrőfedelet, köz-

A szűrő nincs kicsomagolva  Csomagolja ki a szűrőt, lásd a(z) A szűrő

A ventilátorfokozat túl alacsony  Növelje a ventilátor fokozatot, lásd a(z) A

A levegőkimenet eltömődött  Távolítsa el az idegen testeket.
Gyenge minőségű környezeti levegő  Nyissa ki

A szűrő elhasználódott vagy túl hosszú
ideig volt használatban

A ventilátorfokozat túl alacsony  Növelje a ventilátor szintjét, lásd (az) A

áramellátás biztosítékát.

 Csatlakoztassa a tápegységet egy

csatlakozóaljzathoz.

az ügyfélszolgálathoz.

ben bizonyosodjon meg a szűrők megfele­lő elhelyezkedéséről.

csere.

telepítése fejezetet.

ventilátorfokozatok beállítása fejezetet.

az ablakot

biztosításának céljából.

 Szűrőcsere.

ventilátorfokozatok beállítása fejezetet.

, hatékony szellőztetés

másik

72 Magyar

Hiba Ok Elhárítás
Rossz levegőminőség A ventilátorfokozat túl alacsony  Növelje a ventilátorfokozatot, lásd a(z) A

Huzat  A készülék üzemeltetésekor csukja be az

AF 20: A zárt környezet mérete jelen­tősen nagyobb, mint 20 m²

A készülék levegőnyílásai blokkoltak  Kérjük, biztosítsa a készülékre vonatkozó

A szűrő nincs kicsomagolva  Csomagolja ki a szűrőt, lásd a(z) A szűrő

A szűrő eltömődött vagy szennyezett.  Cserélje ki a szűrőt, lásd a fejezetet Szűrő-

Műszaki adatok

Elektromos csatlakozás

Hálózati feszültség V DC24V
Fázis ~ 1
Hálózati frekvencia Hz 50 - 60
Névleges teljesítmény W 24
Készenlét W <0,5

A készülék teljesítményre vonatkozó adatai

Tisztalevegő hozam m
Hasznos felület m
Szűrőhatékonyság 0,3 μm esetén 99,95%
A szűrő inaktivitás maximális idő-

tartama (a környezet függvényé­ben)

Szellőztetési fokozatok 3

Méretek és súlyok

Súly kg 2,7
Hosszúság x szélesség x magas-

ság

Környezeti feltételek

Környezeti hőmérséklet °C - 10 °C -

Az EN 60335-2-69 szerint meghatározott értékek

Zajszint dB(A)

*3 m-es mennyezet magasság és 3-szoros szellőzés
óránként
A műszaki változtatások jogát fenntartjuk.

3

/h 220

2

* 20

h 3000

mm 220x220

x343

+ 40 °C

26-52

Obecné pokyny ................................................... 73

Bezpečnostní pokyny .......................................... 73

Použití v souladu s určením................................ 74

Ochrana životního prostředí................................ 74

Příslušenství a náhradní díly............................... 74

Rozsah dodávky.................................................. 74

Záruka................................................................. 74

Popis přístroje ..................................................... 74

Nasaďte filtr......................................................... 75

Obsluha............................................................... 75

Přeprava a skladování ........................................ 76

Péče a údržba ..................................................... 76

Nápověda při poruchách ..................................... 76

Technické údaje .................................................. 77

Uschovejte původní návod k používání pro pozdější
použití nebo dalšího vlastníka.

 NEBEZPEČÍ

● Upozornění na bezprostředně hrozící nebezpečí,

které vede k těžkým úrazům nebo usmrcení.

몇 VAROVÁNÍ

● Upozornění na možnou nebezpečnou situaci, která

může vést k těžkým úrazům nebo usmrcení.

ventilátorfokozatok beállítása fejezetet.

ablakokat és az ajtókat.

 Kérjük, figyeljen a zárt környezet maximá-

lis méretére.

szükséges távolságokat.

 A készülékre bármilyen tárgyat helyezni ti-

los.

telepítése fejezetet.

csere.

Obsah

Obecné pokyny

Před prvním použitím stroje si přečtěte
tento původní návod k používání a
kapitolu Bezpečnostní pokyny. Řiďte se
jimi.

Bezpečnostní pokyny

Stupně nebezpečí

몇 UPOZORNĚNÍ

● Upozornění na možnou nebezpečnou situaci, která

může vést k lehkým úrazům.

POZOR

● Upozornění na možnou nebezpečnou situaci, která

může vést ke vzniku věcných škod.

Všeobecné bezpečnostní pokyny

 NEBEZPEČÍ ● Připojujte přístroj pouze ke

střídavému proudu. Údaj o napětí na typovém štítku se
musí shodovat s napětím zdroje el. proudu. ● Nikdy se
nedotýkejte síťové zástrčky a zásuvky mokrýma
rukama. ● Nebezpečí udušení. Obalové fólie udržujte

Čeština 73

mimo dosah dětí,. ● Provoz v oblastech s nebezpečím
výbuchu je zakázán.

몇 VAROVÁNÍ ● Osoby se sníženými fyzickými,

smyslovými nebo duševními schopnostmi nebo
s nedostatečnými zkušenostmi a znalostmi smí
používat přístroj pouze tehdy, když jsou pod dohledem
nebo byly poučeny o bezpečném používání přistroje a
rozumí rizikům, které z toho vyplývají. ● Děti od 8 let
smí pracovat s přístrojem, pokud byly poučeny o
používání osobou zodpovědnou za jejich bezpečnost
nebo jsou pod jejím dohledem a když porozuměly
rizikům, která z používání vyplývají. ● S přístrojem si
nesmějí hrát děti. ● Dohlížejte na děti a zajistěte, aby si
s přístrojem nehrály. ● Děti smí provádět čištění a
uživatelskou údržbu pouze pod dohledem.

● Zkontrolujte před každým spuštěním provozu síť
kabel se síťovou zástrčkou, zda nejsou poškozené.
Přístroj s připojovacím síťovým kabelem neuvádějte do
provozu. Poškozený síťový kabel nechte neprodleně
vyměnit v autorizovaném servisu / kva
elektrikářem. ● Před ošetřováním a údržbou přístroj
vypněte a vytáhněte síťovou zástrčku.

lif

ikovaným

ový

몇 UPOZORNĚNÍ ● Síťovou zástrčku

nevytahujte ze zásuvky za kabel. ● Opravy, montáž
náhradních dílů a práce na elektrických součástkách
nechávejte provádět výhradně v autorizovaném
servisu. ● Přívody a odvody vzduchu nesmí být zakryté.

● Po každém použití přístroj vypněte a vytáhněte
síťovou zástrčku. ● Neprovozujte přístroj v blízkosti
tepelných zdrojů. ● Přístroj nenahrazuje přiměřené
větrání. ● Přístroj musí stát na rovném, pevném
podkladu. ● Používejte výhradně příslušenství
náhradní díly schválené výrobcem. Originální
příslušenství a originální náhradní díly zaručují
bezpečný a bezporuchový provoz přístroje. ● Přístroj
nepoužívejte ve vlhkém prostředí nebo v místnostech s
vysokými teplotami, např. v koupelně.

a

Použití v souladu s určením

Tent o přístroj používejte výhradně na základě popisů a
bezpečnostních pokynů uvedených v tomto návodu k
použití jako čistič vzduchu.

● Ten to přístroj je určen k čištění vzduchu.

● Ten to přístroj je vhodný pro soukromé i komerč

použití.

● Ten to přístroj je výhradně určen k použití ve

vnitřních prostorech.

ní

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obaly
prosím likvidujte ekologickým způsobem.
Elektrické a elektronické přístroje obsahují
hodnotné recyklovatelné materiály a často
součásti, jako baterie, akumulátory nebo olej,

které mohou při chybném zacházení nebo
likvidaci představovat potenciální nebezpečí pro lidské
zdraví nebo pro životní prostředí. Pro řádný provoz
přístroje jsou však tyto součásti nezbytné. Přístroje
označené tímto symbolem se nesmí likvidovat
s domovním odpadem.

Upozornění k obsaženým látkám (REACH)

Aktuální informace k obsaženým látkám naleznete na
stránkách: www.kaercher.de/REACH

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a náhradní
díly, které Vám zaručují bezpečný a bezporuchový
provoz přístroje.
Informace o příslušenství a náhradních dílech
naleznete na stránkách www.kaercher.com.

Rozsah dodávky

Rozsah dodávky přístroje je vyobrazen na obalu. Při
vybalení zkontrolujte úplnost obsahu. V případě
chybějícího příslušenství nebo výskytu poškození při
přepravě informujte prosím Vašeho prodejce.

Záruka

V každé zemi platí záruční podmínky vydané naší
příslušnou distribuční společností. Případné závady
vašeho přístroje odstraníme bezplatně během záruční
lhůty, pokud jsou zaviněny vadou materiálu nebo
výrobní vadou. V případě uplatnění nároků ze záruky se
prosím obraťte s dokladem o koupi na svého prodejce
nebo na nejbližší autorizované pracoviště zákaznického
servisu.
(Adresa viz zadní stranu)

Popis přístroje

Ilustrace viz strana s obrázky.

Ilustrace A

1 Ovládací tlačítko Přístroj ZAP/VYP
2 Ovládací tlačítko Zablokování funkce
3 Indikátor na displeji Index kvality vzduchu PM 2,5
4 Ovládací tlačítka Displej vypnutí
5 Indikátor na displeji Stupeň otáček ventilátoru
6 Ovládací tlačítka Automatický režim ZAP/VYP
7 Ovládací tlačítka Stupeň otáček ventilátoru
8 Ovládací tlačítka Režim spánku ZAP/VYP

9 Indikátor na displeji Časovač
10 Ovládací tlačítka Časovač
11 Indikátor na displeji Životnost filtru
12 Ovládací tlačítka Reset filtru
13 Indikátor na displeji a na přístroji Kvalita vzduchu
14 Uzamykací kryt filtru
15 Kryt filtru
16 Jazýček filtru
17 Filtr
18 Připojení síťového zdroje
19 Čidlo přístroje
20 Síťový adaptér

Upozornění

Nastavení funkcí lze provádět pouze pomocí
ovládacích tlačítek, nikoli prostřednictvím indikátorů na
displeji.

74 Čeština

Před uvedením do provozu odstraňte obal z jemných
filtrů již nainstalovaných v zařízení.

1. Otočte přístroj a zajištění krytu filtru o 45 stupňů ve
směru hodinových ručiček.

Ilustrace B

2. Sejměte kryt filtru.

Ilustrace C

3. Vyjměte zabalené filtry.

Ilustrace D

4. Vybalte filtry.

Ilustrace E

5. Vložte rozbalené filtry. Ujistěte se, že jsou tažné
úchyty viditelné a směřují dovnitř.

Ilustrace F

6. Nasaďte kryt filtru a otočte zajištění o 45 stupňů
proti směru hodinových ručiček. Otočte přístroj s
displejem nahoru.

Ilustrace G

7. Odstavte přístroj na rovnou plochu. Ujistěte se, že
na každé straně je vzdálenost 30 cm.

Ilustrace H

Upozornění

Nestavte přístroj na horké povrchy ani do blízkosti
topení.
Nedopusťte, aby se do přístroje dostaly kapaliny ani
žádné cizí materiály (např. kovové předměty).

8. Zasuňte zástrčku síťového zdroje do pří
zasuňte síťovou zástrčku do zásuvky.

Ilustrace I

Přístroj je v pohotovostním stavu

Upozornění

Doporučujeme vám, abyste přístroj napoprvé nechali
běžet celou noc, aby tak proběhlo základní vyčištění
vzduchu ve vaší místnosti.

Upozornění

Tabulka s údajem o hodinách zobrazení symbolů na
displeji pro životnost filtru, viz Výměna filtru

str

oje a

Obsluha

Nasaďte filtr

1. Pro zapnutí přístroje: Stiskněte tlačítko ZAP/VYP na
přístroji.

Ilustrace I

Přístroj se spustí automaticky.

Upozornění

Po zapnutí se indikátory a tlačítka na ovládacím panelu
krátce rozsvítí. Integrovaný snímač kvality vzduchu
automaticky měří kvalitu vzduchu v místnosti.

2. V případě potřeby např. pomocí ovládacích tlačítek
lze nastavit následující funkce:

 Stupeň otáček vent.
 Automatický režim
 Režim spánku
 Časovač

3. Pro vypnutí přístroje: Stiskněte tlačítko ZAP/VYP
přístroje.
Indikátory a tlačítka na ovládacím panelu zhasnou.
Přístroj je vypnutý.

V automatickém režimu nastaví čistič vzduchu vhodný
stupeň otáček ventilátoru v závislosti na kvalitě
vzduchu.
Pokud je kvalita vzduchu špatná, například vyšší stupeň
otáček ventilátoru.
Symbol ovládacího tlačítka pro automatický režim:

Zapnutí/vypnutí přístroje

Nastavení automatického režimu

 Stiskněte ovládací tlačítko automatického režimu.

Automatický režim se zapne nebo vypne.

Nastavení režimu spánku

V režimu spánku běží ventilátor s nejnižší rychlostí a je
tedy velmi tichý. Všechny světelné symboly jsou
vypnuté.

● Stiskněte ovládací tlačítko režimu spánku. Režim
spánku se zapne nebo vypne.

Symbol ovládacího tlačítka pro režim spánku:

Nastavení stupně otáček ventilátoru

V závislosti na kvalitě vzduchu lze stupeň otáček
ventilátoru nastavit ručně na stupeň I, II nebo III. Pokud
je kvalita vzduchu špatná, například pro odfiltrování
kouře, mělo by dmychadlo běžet maximální rychlostí
(stupeň III) po dobu 15 - 20 minut.

Upozornění

Pro účinné čištění vzduchu mějte okna a dveře zavřené,
když je čistič vzduchu zapnutý,

Symbol ovládacího tlačítka pro stupeň otáček
ventilátoru:

● Opakovaně stiskněte tlačítko Stupeň otáček
ventilátoru, dokud nedosáhnete požadovaného

.

stupně

upeň otáček ventilátoru se zobrazí na

ný st

Zvole
ovládacím panelu.

Časovač lze nastavit na dobu chodu 2, 4, 6 nebo 8
hodin. Po uplynutí nastaveného času se přístroj
automaticky vypne. Stupeň otáček ventilátoru lze
kdykoli změnit.
Symbol ovládacího tlačítka pro časovač:

 Zapnutí: Opakovaně stiskněte ovládací tlačítko

časovače, dokud nedosáhnete požadované doby
chodu. Indikátor se rozsvítí. Nastavená doba chodu
se zobrazí na ovládacím panelu.

 Vypnutí: Stiskněte ovládací tlačítko časovač

dokud indikátor časovače nezhasne. Časovač je
vypnutý.

Zablokování / odblokování ovládacího panelu

Aby se zabránilo neúmyslné změně nastavení, např.
dětmi nebo domácími zvířaty lze ovládací panel
zablokovat.
Symbol ovládacího tlačítka a indikátoru na displeji pro
ovládací panel:

Nastavení časovače

e,

Čeština 75

Filtr by měl být vyměněn nejpozději po 2500 - 3000
hodinách doby chodu. Pokud je přístroj stále hlasitější,
přístroj (filtr) vydává nepříjemný zápach nebo je filtr
viditelně znečištěný, i dříve. Symbol bliká na displeji,

● Zablokovat: Stiskněte tlačítko na 3 s.

● Odblokovat: Stiskněte zablokovací tlačítko na dobu
3 s.

Zobrazení kvality vzduchu PM 2,5

Na displeji se zobrazuje koncentrace jemného prachu
(PM 2,5) číselně v jednotkách µg/m³. Kromě toho
barevný index poskytuje informace o kvalitě vzduchu:

PM 2,5 Kvalita vzduchu Barva

0- 60 Dobrá Modrá
61 - 120 Průměrná Žlutá
>120 Špatná červená

Přeprava a skladování

몇 UPOZORNĚNÍ

Nedodržení hmotnosti

Nebezpečí úrazu a poškození
Při přepravě a skladování zohledněte hmotnost
přístroje.

Přístroj skladujte pouze v suchých vnitřních prostorách.

Péče a údržba

Čištění

 NEBEZPEČÍ

Smrtelné nebezpečí úrazu elektrickým proudem

Kapaliny mohou vést elektrický proud a způsobit vážná
nebo dokonce smrtelná zranění.
Před čištěním a údržbou vždy odpojte síťový zdroj ze
zásuvky.
Nikdy neponořujte přístroj nebo síťový zdroj do vody.
Nikdy nečistěte přístroj ani síťový zdroj, pokud jsou
mokré.

1. Vypněte přístroj.

2. Síťový zdroj vytáhněte ze zásuvky.

3. Přístroj očistěte měkkou, suchou utěrkou.
Nepoužívejte abrazivní nebo žíravé čisticí
prostředky.

aby vám připomněl, že je třeba vyměnit filtr.
Symbol ovládacího tlačítka pro reset filtru:

V závislosti na životnosti se zobrazí následující počet
symbolů:

Zobrazení životnosti filtru (h)

2401 - 3000
1801 - 2400

1201 - 1800

601 - 1200
1 - 600

1. Vypněte přístroj a vytáhněte síťový zdroj nebo
síťovou zástrčku ze zásuvky a přístroje.

Ilustrace J

2. Otočte přístroj a zajištění krytu filtru o 45 stupňů ve
směru hodinových ručiček.

Ilustrace B

3. Sejměte kryt filtru.

Ilustrace C

4. Vyjměte filtry.

Ilustrace D

5. Rozbalte nové filtry.

Ilustrace E

6. Vložte rozbalené filtry. Ujistěte se, že jsou tažné
úchyty viditelné a směřují dovnitř.

Ilustrace F

7. Nasaďt

8. Připojte síťový zdroj do přístroje a zásuvky.

9. Zapněte přístroj.

e kryt filtru a otočte zajišt
proti směru hodinových ručiček. Otočte přístroj s
displejem nahoru.

Ilustrace G

a Pro resetování filtru (reset) stiskněte symbol

na dobu 3 sekund.

Ilustrace K

ění o 45 stupňů

Nápověda při poruchách

Poruchy mají často jednoduché příčiny, které můžete sami odstranit pomocí následujícího přehledu. V případě
pochybností nebo při zde neuvedených poruchách se prosím obraťte na autorizovaný zákaznický servis.

Chyba Příčina Odstranění

Výměna filtru

Přístroj nelze zapnout Chybí elektrické napětí  Zkontrolujte zásuvku a pojistku

Vadný síťový zdroj  Pro výměnu síťového zdroje kontaktujte

Přístroj je vadný  Kontaktujte zákaznický servis.

Displej bliká a přístroj se
nerozbíhá

Kryt filtru není správně nasazen  Vložte kryt filtru správně a ujistěte se, že

elektrického napájení.

 Zapojte zástrčku síťového zdroje do jiné

zásuvky.

zákaznický servis.

jsou filtry správně usazeny.

76 Čeština

Chyba Příčina Odstranění
Proud vzduchu je snížen Filtr je ucpaný  Vyměňte filtr, viz kapitola Výměna filtru.

Filtr není vybalený  Vybalte filtr, viz kapitola Nasaďte filtr.
Stupeň otáček ventilátoru je příliš nízký  Zvyšte stupeň otáček ventilátoru,

Výstup vzduchu je zablokován  Odstraňte cizí tělesa.

Neúčinné odstraňování
zápachu

Špatná kvalita vzduchu Stupeň otáček ventilátoru je příliš ní

Špatná kvalita okolního vzduchu  Otevřete okna, abyste zlepšili větrání.
Filtr je opotřebovaný nebo používaný

příliš dlouho
Stupeň otáček ventilátoru je příliš nízký  Zvyšte stupeň otáček ventilátoru,

Průvan  Během provozu přístroje zavřete okna a

AF 20: Velikost místnosti výrazně nad 20 m² Dbejte na maximální velikost místnosti.

kapitola Nastavení stupně otáček
ventilátoru.

 Vyměňte filtr.

kapitola Nastavení stupně otáček
ventilátoru.

zký  Zvyšte st

upeň otáček ventilátoru, viz

kapit

ola Nastavení stupně otáček

ventilátoru.

dveře.

viz

viz

Vzduchové otvory na přístroji jsou
zablokovány

Filtr není vybalený  Vybalte filtr, viz kapitola Nasaďte filtr.
Filtr je ucpaný nebo znečištěný.  Vyměňte filtr, viz kapitola Výměna filtru.

Technické údaje

Elektrické připojení

Napětí sítě V DC24V
Fáze ~ 1
Síťová frekvence Hz 50 - 60
Jmenovitý výkon W 24
Pohotovostní stav W <0,5

Výkonnostní údaje přístroje

Čerpané množství čistého
vzduchu

Užitná plocha m
Účinnost filtru při 0,3 μm 99,95%
Maximální životnost filtru (v

závislosti na prostředí)
Stupně větrání 3

Rozměry a hmotnosti

Hmotnost kg 2,7
Délka x šířka x výška mm 220x220

Okolní podmínky

Teplota prostředí °C - 10 °C -

Zjištěné hodnoty podle EN 60335-2-69

Hladina akustického tlaku dB(A)
* Při výšce stropu 3 m a 3 výměnami vzduchu za hodinu

Technické změny vyhrazeny.

3

/h 220

m

2

* 20

h 3000

x343

+ 40 °C

26-52

 Dodržujte požadované vzdálenosti od

přístroje.

 Na přístroj nic nepokládejte.

Obsah

Všeobecné upozornenia ..................................... 77

Bezpečnostné pokyny ......................................... 77

Používanie v súlade s účelom............................. 78

Ochrana životného prostredia............................. 78

Príslušenstvo a náhradné diely ........................... 78

Rozsah dodávky.................................................. 78

Záruka................................................................. 78

Popis prístroja ..................................................... 78

Vloženie filtra....................................................... 79

Obsluha............................................................... 79

Preprava a skladovanie....................................... 80

Ošetrovanie a údržba .......................................... 80

Pomoc pri poruchách .......................................... 81

Technické údaje .................................................. 81

Všeobecné upozornenia

Pred prvým použitím prístroja si prečí­tajte tento pôvodný návod na použitie a
kapitolu Bezpečnostné pokyny. Riaďte

v nich uvedené.
Pôvodný návod na použitie si uschovajte pre neskoršie
použitie alebo pre nasledujúceho majiteľa.

sa informáciami a pokynmi, ktoré sú

Bezpečnostné pokyny

Stupne nebezpečenstva

 NEBEZPEČENSTVO

● Upozornenie na bezprostredne hroziace nebezpe-

čenstvo, ktoré vedie k ťažkým fyzickým poraneniam
alebo k smrti.

Slovenčina 77

몇 VÝSTRAHA

● Upozornenie na možnú nebezpečnú situáciu, ktorá

môže viesť k ťažkým fyzickým poraneniam alebo k
smrti.

몇 UPOZORNENIE

● Upozornenie na možnú nebezpečnú situáciu, ktorá

môže viesť k ľahkým fyzickým poraneniam.

POZOR

● Upozornenie na možnú nebezpečnú situáciu, ktorá

môže viesť k vecným škodám.

Všeobecné bezpečnostné pokyny

 NEBEZPEČENSTVO ● Prístroj pripojte

len k striedavému prúdu. Napätie uvedené na typovom
štítku sa musí zhodovať s napätím zdroja prúdu. ● Sie-
ťovej zástrčky a sieťovej zásuvky sa nikdy nedotýkajte
vlhkými rukami. ● Nebezpečenstvo zadusenia. Obalové
fólie uchovávajte mimo dosahu detí. ● Prevádzka v ob-
lastiach ohrozených explóziou je zakázaná.

몇 VÝSTRAHA ● Osoby s obmedzenými fyzic-

kými, zmyslovými alebo duševnými schopnosťami resp.
osoby s nedostatkom skúseností alebo vedomostí smú
zariadenie používať len vtedy, keď sú pod dozorom
resp. keď boli poučené o bezpečnom používaní zaria­denia a rozumejú príslušným nebezpečenstvám. ● Deti
od veku 8 rokov smú zariadenie používať len vtedy, ak
ich osoba zodpovedná za ich bezpečnosť poučila o po­užívaní zariadenia resp. ak sú pod jej dozorom a rozu­mejú príslušným nebezpečenstvám. ● Deti sa s
prístrojom nesmú hrať. ● Dozerajte na deti, aby sa ne-
mohli hrať so zariadením. ● Deti smú čistenie a užíva­teľskú údržbu vykonávať len pod dozorom. ● Pred
každým použitím skontrolujte sieťovú prípojku so sieťo-
vou zástrčkou z hľadiska poškodenia. Nepoužívajte prí­stroj s poškodenou sieťovou prípojkou. Neodkladne
zabezpečte výmenu poškodenej sieťovej prípojky auto­rizovaným zákazníckym servisom/elektrikárom. ● Pred
každým ošetrením a údržbou vypnite prístroj a vytiahni­te sieťovú zástrčku.

몇 UPOZORNENIE ● Sieťovú zástrčku neťa-

hajte zo zásuvky za sieťový kábel. ● Opravy, montáž
náhradných dielov a práce na elektrických konštrukč-
ných dieloch nechajte vykonávať autorizovaným zákaz­níckym servisom. ● Prívod a vývod vzduchu nesmú byť
prikryté. ● Po každom použití vypnite prístroj a vytiahni­te sieťovú zástrčku. ● Prístroj neinštalujte v blízkosti te­pelných zdrojov. ● Prístroj nie je náhradou primeraného
vetrania. ● Prístroj musí mať rovný a stabilný podklad.

● Používajte iba príslušenstvo a náhradné diely schvá­lené výrobcom. Originálne príslušenstvo a originálne
náhradné diely zaručujú bezpečnú a bezporuchovú pre­vádzku prístroja. ● Prístroj nepoužívajte vo vlhkom pro­stredí alebo v miestnostiach s vysokými teplotami
prostredia (napr. v kúpeľni).

Používanie v súlade s účelom

Prístroj používajte výlučne v súlade s popismi a bezpeč­nostnými pokynmi uvedenými v tomto návode na obslu­hu ako čističku vzduchu.

● Prístroj je určený na používanie vo funkcii čističky
vzduchu.

● Prístroj je vhodný na súkromné a komerčné použí­vanie.

● Prístroj je výhradne určený na používanie v interié­roch.

Ochrana životného prostredia

Obalové materiály sú recyklovateľné. Obaly zlik­vidujte ekologickým spôsobom.
Elektrické a elektronické prístroje obsahujú cen­né recyklovateľné materiály a často aj kompo­nenty, akými sú napr. batérie, akumulátory alebo

olej, ktoré môžu pri nesprávnej manipulácii alebo
likvidácii predstavovať potenciálne nebezpečenstvo pre
ľudské zdravie a životné prostredie. Tieto komponenty
sú však potrebné pre správnu prevádzku prístroja. Prí­stroje označené týmto symbolom nesmú byť likvidova­né spolu s domovým odpadom.

Informácie o obsiahnutých látkach (REACH)

Aktuálne informácie o obsiahnutých látkach sú uvedené
na: www.kaercher.de/REACH

Príslušenstvo a náhradné diely

Používajte len originálne príslušenstvo a originálne ná­hradné diely, pretože takéto komponenty zaručujú bez­pečnú a bezporuchovú prevádzku zariadenia.
Informácie o príslušenstve a náhradných dieloch sa na­chádzajú na stránke www.kaercher.com.

Rozsah dodávky

Rozsah dodávky zariadenia je znázornený na obale. Pri
rozbaľovaní skontrolujte, či je obsah kompletný. V prí­pade chýbajúceho príslušenstva alebo pri výskyte po­škodení spôsobených prepravou informujte Vášho
predajcu.

Záruka

V každej krajine platia záručné podmienky vydané na­šou príslušnou distribučnou spoločnosťou. Prípadné
poruchy vášho prístroja odstránime v rámci záručnej
doby zadarmo, pokiaľ ich príčinou boli materiálové ale­bo výrobné chyby. Pri uplatňovaní záruky sa spolu s do­kladom o kúpe obráťte na svojho predajcu alebo na
najbližšie autorizované servisné stredisko.
(adresa je uvedená na zadnej strane)

Popis prístroja

Obrázky sú uvedené na strane s grafikami.

Obrázok A

1 Ovládacie tlačidlo na zapínanie/vypínanie prístroja
2 Ovládacie tlačidlo na zablokovanie funkcie
3 Displejové zobrazenie indexu kvality vzduchu PM

2,5

4 Ovládacie tlačidlo na vypnutie displeja
5 Displejové zobrazenie stupňa ventilátora
6 Ovládacie tlačidlo na zapínanie/vypínanie automa-

tického režimu

7 Ovládacie tlačidlo na nastavenie stupňa ventilátora
8 Ovládacie tlačidlo na zapínanie/vypínanie režimu

spánku

9 Displejové zobrazenie časovača
10 Ovládacie tlačidlo na nastavenie časovača
11 Displejové zobrazenie životnosti filtra
12 Ovládacie tlačidlo na vykonanie resetu filtra
13 Displejové a prístrojové zobrazenie kvality vzduchu

78 Slovenčina

14 Zaistenie krytu filtra
15 Kryt filtra
16 Spona filtra
17 Filter
18 Prípojka sieťového zdroja
19 Snímač prístroja
20 Sieťový adaptér

Upozornenie

Nastavenia funkcií možno vykonávať len pomocou ovlá­dacích tlačidiel a nie prostredníctvom displejových zo­brazení.

Vloženie filtra

Pred prvým uvedením do prevádzky je nutné vybaliť
jemné filtre, ktoré sú už vložené v prístroji.

1. Otočte prístroj hore dnom a zaistenie krytu filtra
otočte o 45 stupňov v smere chodu hodinových ru­čičiek.

Obrázok B

2. Odoberte kryt filtra.

Obrázok C

3. Vyberte zabalené filtre.

Obrázok D

4. Vybaľte filtre.

Obrázok E

5. Vložte vybalené filtre. Uistite sa, že ťahacie spony
sú viditeľné a smerujú dovnútra.

Obrázok F

6. Nasaďte kryt filtra a zaistenie otočte o 45 stupňov v
protismere chodu hodinových ručičiek. Prístroj otoč­te tak, aby sa jeho displej nachádzal hore.

Obrázok G

7. Prístroj odložte na rovný podklad. Uistite sa, že na
každej strane je dodržaný odstup 30 cm.

Obrázok H

Upozornenie

Prístroj neumiestňujte na horúce povrchy alebo do blíz­kosti vykurovania.
Zabráňte vniknutiu akýchkoľvek kvapalín alebo cudzích
materiálov (napr. kovové predmety) do prístroja.

8. Zástrčku sieťového zdroja zasuňte do prístroja a
sieťovú zástrčku zasuňte do zásuvky.

Obrázok I

Prístroj je pripravený na prevádzku

Upozornenie

Odporúčame nechať prístroj pri jeho prvom použití be­žať cez noc, aby sa mohlo vykonať dôkladné vyčistenie
vašej miestnosti.

Upozornenie

Tab uľka s hodinovými údajmi týkajúcimi sa symbolov na
displeji, ktoré reprezentujú životnosť filtra, pozrite si ka­pitolu Výmena filtra

Obsluha

Zapnutie/vypnutie prístroja

1. Pre zapnutie prístroja: Stlačte tlačidlo na zapnutie/
vypnutie prístroja.

Obrázok I

Prístroj sa automaticky spustí.

Upozornenie

Po zapnutí sa na ovládacom paneli na krátku dobu roz­svietia indikátory a tlačidlá. Integrovaný snímač kvality

vzduchu automaticky meria kvalitu vzduchu v miestnos­ti.

2. Pomocou ovládacích tlačidiel možno podľa potreby
nastaviť napríklad nasledujúce funkcie:

 Stupeň ventilátora
 Automatický režim
 Režim spánku
 Časovač

3. Pre vypnutie prístroja: Stlačte spínač na zapnutie/
vypnutie prístroja.
Indikátory a tlačidlá na ovládacom paneli zhasnú.
Prístroj je vypnutý.

Nastavenie automatického režimu

V automatickom režime čistička vzduchu v závislosti od
kvality vzduchu nastaví vhodný stupeň ventilátora.
Napríklad pri zlej kvalite vzduchu bude automaticky na­stavený vyšší stupeň ventilátora.
Symbol ovládacieho tlačidla pre automatický režim:

 Stlačte ovládacie tlačidlo automatického režimu.

Dôjde k zapnutiu, resp. vypnutiu automatického re­žimu.

Nastavenie režimu spánku

V režime spánku beží ventilátor najnižšou rýchlosťou a
tým pádom je veľmi tichý. Všetky svetelné symboly sú
zhasnuté.

● Stlačte ovládacie tlačidlo režimu spánku. Dôjde k
zapnutiu, resp. vypnutiu režimu spánku.

Symbol ovládacieho tlačidla pre režim spánku:

Nastavenie stupňa ventilátora

V závislosti od kvality vzduchu je možné manuálne na­staviť stupeň ventilátora I, II alebo III. V prípade zlej kva­lity vzduchu, napríklad pre odfiltrovanie dymu, by mal
ventilátor bežať s najvyššou rýchlosťou (stupeň III) po
dobu 15-20 minút.

Upozornenie

Pre efektívne vyčistenie vzduchu ponechajte okná a
dvere pri zapnutej čistič

ol ovládacieho tlačidla pre stupeň ventilátora:

ymb

S

● Stláčajte ovládacie tlačidlo na nastavenie stupňa
ventilátora až do dosiahnutia požadovaného stup­ňa.

Na ovládacom paneli sa zobrazí zvolený stupeň
ventilátora.

Časovač možno nastaviť na 2, 4, 6 alebo 8 hodín pre­vádzky. Po uplynutí nastavenej doby sa prístroj automa­ticky vypne. Stupeň ventilátora možno kedykoľvek
zmeniť.
Symbol ovládacieho tlačidla pre časovač:

ke vzduchu zatvorené,

Nastavenie časovača

Slovenčina 79

 Zapnutie: Stláčajte ovládacie tlačidlo na nastavenie

časovača až do dosiahnutia požadovanej doby pre­vádzky. Dôjde k rozsvieteniu indikátora. Na ovláda­com paneli sa zobrazí nastavená doba prevádzky.

 Vypnutie: Stláčajte ovládacie tlačidlo na nastavenie

časovača až do zhasnutia indikátora časovača. Ča­sovač je vypnutý.

Zablokovanie/odblokovanie ovládacieho panela

Pre zabránenie neúmyselným zmenám nastavení, na­pr. vplyvom detí alebo domácich zvierat, možno ovláda­cí panel zablokovať.
Symbol ovládacieho tlačidla a displejového zobrazenia
pre zablokovanie ovládacieho panela:

● Zablokovanie: Stlačte tlačidlo a podržte ho 3 sekun­dy stlačené.

● Odblokovanie: Stlačte blokovacie tlačidlo a podržte
ho 3 sekundy stlačené.

Indikátor kvality vzduchu PM 2,5

Na displeji sa v jednotke µg/m³ číselne zobrazuje kon­centrácia jemného prachu (PM 2,5). O kvalite vzduchu
navyše informuje farebný index:

PM 2,5 Kvalita vzduchu Farba

0- 60 Dobrá Modrá
61 - 120 Stredná Žltá
>120 Zlá Červená

Preprava a skladovanie

몇 UPOZORNENIE

Nerešpektovanie hmotnosti

Nebezpečenstvo zranenia a poškodenia
Pri skladovaní a preprave dbajte na hmotnosť prístroja.

Prístroj skladujte len v suchých vnútorných priestoroch.

Ošetrovanie a údržba

Čistenie

 NEBEZPEČENSTVO

Nebezpečenstvo smrteľných zranení v dôsledku zá­sahu elektrickým prúdom

Kvapaliny môžu viesť elektrický prúd a spôsobiť tak váž­ne až smrteľné zranenia.
Pred čistiacimi a údržbovými prácami vždy vytiahnite
sieťový zdroj z elektrickej zásuvky.
Prístroj alebo sieťový zdroj nikdy neponárajte do vody.
Prístroj alebo sieťový zdroj nikdy nečistite mokrým spô­sobom.

1. Vypnite prístroj.

2. Sieťový zdroj vytiahnite zo zásuvky.

3. Prístroj utrite mäkkou a suchou utierkou. Nepouží­vajte abrazívne alebo leptavé čistiace prostriedky.

Filter by sa mal vymeniť najneskôr po 2 500 - 3 000 ho-

Výmena filtra

dinách prevádzky. Ak bude prístroj hlasnejší, ak bude z
prístroja (filtra) vystupovať nepríjemný zápach, alebo ak
bude filter viditeľne znečistený, tak aj skôr. Na displeji
bliká symbol pripomínajúci nutnosť výmeny filtra.
Symbol ovládacieho tlačidla na vykonanie resetu filtra:

V závislosti od životnosti sa zobrazuje nasledujúci počet
symbolov:

Indikácia životnosti filtra (h)

2 401 - 3 000
1 801 - 2 400

1 201 - 1 800

601 - 1 200
1 - 600

1. Vypnite prístroj a sieťový zdroj odpojte od zásuvky a
prístroja.

Obrázok J

2. Otočte prístroj hore dnom a zaistenie krytu filtra
otočte o 45 stupňov v smere chodu hodinových ru­čičiek.

Obrázok B

3. Odoberte kryt filtra.

Obrázok C

4. Vyberte filtre.

Obrázok D

5. Vybaľte nové filtre.

Obrázok E

6. Vložte vybalené filtre. Uistite sa, že ťahacie spony
sú viditeľné a smerujú dovnútra.

Obrázok F

7. Nasaďte kryt filtra a zaistenie otočte o 45 stupňov v
protismere chodu hodinových ručičiek. Prístroj otoč­te tak, aby sa jeho displej nachádzal hore.

Obrázok G

8. Sieťový zdroj pripojte k prístroju a k zásuvke.

9. Zapnite prístroj.
a Pre reset filtra stlačte symbol a podržte ho

3 sekundy stlačený.

Obrázok K

80 Slovenčina

Poruchy majú často jednoduchú príčinu, ktorú dokážete odstrániť sami pomocou nasledujúceho prehľadu. V prípade

Pomoc pri poruchách

pochybností alebo pri poruchách, ktoré tu nie sú uvedené, sa obráťte na autorizovaný zákaznícky servis.

Chyba Príčina Odstránenie
Prístroj nie je možné zap-

núť

Displej bliká a prístroj sa
nespúšťa

Prúd vzduchu je znížený Upchatý filter  Vymeňte filter, pozrite si kapitolu Výmena

Neúčinné odstraňovanie
zápachu

kvali

ta vzduchu Príliš nízky stupeň ventilátora  Zvýšte stupeň ventilátora, pozrite si kapito-

á

Zl

Žiadne elektrické napätie  Skontrolujte zásuvku a poistku napájania

Chybný sieťový zdroj  Pre výmenu sieťového zdroja sa obráťte

Chybný prístroj  Kontaktujte zákaznícky servis.
Nesprávne nasadený kryt filtra  Správne nasaďte kryt filtra, pričom dbajte

Nevybalený filter  Vybaľte filter, pozrite si kapitolu Vloženie

Príliš nízky stupeň ventilátora  Zvýšte stupeň ventilátora, pozrite si kapito-

Vývod vzduchu je zablokovaný  Odstráňte cudzie telesá.
Zlá kvalita okolitého vzduchu  Pre zlepšenie vetrania otvorte okno.
Opotrebovaný alebo príliš dlho používa-

ný filter
Príliš nízky stupeň ventilátora  Zvýšte stupeň ventilátora, pozrite si kapito-

Prievan  Počas prevádzky prístroja zatvorte okná a

AF 20: Veľkosť miestnosti výrazne nad
20 m²

Zablokované vzduchové štrbiny na prí­stroji

Nevybalený filter  Vybaľte filter, pozrite si kapitolu Vloženie

Upchatý alebo znečistený filter.  Vymeňte filter, pozrite si kapitolu Výmena

prúdom.

 Zástrčku sieťového zdroja zasuňte do inej

zásuvky.

na zákaznícky servis.

aj na správne umiestnenie filtrov.

filtra.

filtra.

lu Nastavenie stupňa ventilátora.

 Vymeňte filter.

lu Nastavenie stupňa ventilátora.

lu Nastavenie stupňa ventilátora.

dvere.

 Dbajte na maximálnu veľkosť miestnosti.

 Dodržiavajte potrebné vzdialenosti od prí-

stroja.

 Na prístroj nič neumiestňujte.

filtra.

filtra.

Technické údaje

Elektrická prípojka

Sieťové napätie V DC24V
Fáza ~ 1
Sieťová frekvencia Hz 50 - 60
Menovitý výkon W 24
Pohotovostný režim W <0,5

Výkonové údaje prístroja

Prietok čistého vzduchu m
Úžitková plocha m
Účinnosť filtra pri 0,3 μm 99,95%
Maximálna životnosť filtra (v zá-

vislosti od prostredia)
Stupne vetrania 3

3

/h 220

2

* 20

h 3000

Rozmery a hmotnosti

Hmotnosť kg 2,7
Dĺžka x šírka x výška mm 220x220

Podmienky prostredia

Teplota okolia °C - 10 °C -

Zistené hodnoty podľa EN 60335-2-69

Hladina akustického tlaku dB(A)
* Pri výške stropu 3 m a 3-násobnej výmene vzduchu

za hodinu
Technické zmeny vyhradené.

x343

+ 40 °C

26-52

Slovenčina 81

Kazalo

Splošni napotki .................................................... 82

Varnostna navodila.............................................. 82

Namenska uporaba ............................................. 82

Zaščita okolja ...................................................... 82

Pribor in nadomestni deli ..................................... 82

Obseg dobave..................................................... 82

Garancija ............................................................. 82

Opis naprave ....................................................... 83

Vstavljanje filtra ................................................... 83

Upravljanje .......................................................... 83

Transport in shranjevanje .................................... 84

Nega in vzdrževanje ............................................ 84

Pomoč pri motnjah .............................................. 85

Tehnični podatki................................................... 85

Splošni napotki

Pred prvo uporabo naprave preberite ta
izvirna navodila in poglavje Varnostna
navodila. ter jih upoštevajte.

uporabo ali za naslednjega uporabnika.

Izvirna navodila shranite za kasnejšo

Varnostna navodila

Stopnje nevarnosti

 NEVARNOST

● Označuje neposredno nevarnost, ki lahko povzroči

težke telesne poškodbe ali smrt.

몇 OPOZORILO

● Označuje potencialno nevarno situacijo, ki lahko

povzroči težke telesne poškodbe ali smrt.

몇 PREVIDNOST

● Označuje potencialno nevarno situacijo, ki lahko

povzroči lahke telesne poškodbe.

POZOR

● Označuje potencialno nevarno situacijo, ki lahko

povzroči materialno škodo.

Splošna varnostna navodila

 NEVARNOST ● Napravo priključite samo na

izmenični tok. Navedena napetost na tipski ploščici mo­ra biti skladna z napetostjo vira električnega toka.

● Omrežnega vtiča in vtičnice nikoli ne prijemajte z vla-
žnimi rokami. ● Nevarnost zadušitve. Otrokom prepreči-
te stik z embalažno folijo. ● Delovanje naprave v
potencialno eksplozivnih atmosferah je prepovedano.

몇 OPOZORILO ● Osebe z zmanjšanimi tele-

snimi, čutnimi ali duševnimi sposobnostmi oziroma s
pomanjkljivimi izkušnjami in znanjem smejo uporabljati
napravo samo pod nadzorom oziroma če so bile pouče-
ne o varni uporabi naprave in razumejo potencialne ne­varnosti. ● Otroci od starosti 8 let naprej smejo
uporabljati napravo, če jih je oseba, pristojna za njihovo
varnost, poučila o uporabi ali jih med uporabo nadzoruje
in če razumejo potencialne nevarnosti. ● Otroci se ne
smejo igrati z napravo. ● Otrokom preprečite igro z na­pravo. ● Otrokom je čiščenje z napravo in vzdrževanje
naprave dovoljeno samo pod nadzorom. ● Pred vsako
uporabo preverite, ali je električni priključni kabel z ele­ktričnim vtičem poškodovan. Naprave s poškodovanim
električnim priključnim kablom ne zaženite. Poškodo­van električni priključni kabel mora takoj zamenjati po­oblaščena servisna služba ali strokovnjak za elektriko.

● Pred vsemi vzdrževalnimi deli in nego izklopite napra-

vo in izvlecite električni vtič.

몇 PREVIDNOST ● Električnega vtiča iz vtični-

ce ne vlecite za električni kabel. ● Popravila, vgradnjo
nadomestnih delov in dela na električnih sestavnih delih
naj izvaja samo pooblaščena servisna služba. ● Dovo-
da in odvoda zraka ne smete pokriti. ● Po vsaki uporabi
izklopite napravo in izvlecite omrežni vtič. ● Naprave ne
postavljajte v bližino virov toplote. ● Naprava ni nado­mestilo za primerno zračenje. ● Naprava mora imeti
ravno, stabilno površino. ● Uporabljajte samo pribor in
nadomestne dele, ki jih je odobril proizvajalec. Original­ni pribor in originalni nadomestni deli zagotavljajo varno
in nemoteno delovanje naprave. ● Naprave ne upo­rabljajte v vlažnem okolju ali v prostorih, kjer je visoka
okoljska temperatura, npr. kopalnica.

Namenska uporaba

Napravo uporabljajte izključno kot čistilnik zraka v skla­du z opisi in varnostnimi navodili, navedenimi v teh na­vodilih za uporabo.

● Naprava je namenjena za uporabo kot čistilnik zra­ka.

● Naprava je primerna za zasebno in komercialno
uporabo.

● Naprava je namenjena izključno za uporabo v notra­njih prostorih.

Zaščita okolja

Pakirni material je mogoče reciklirati. Embalažo
odstranite na okolju varen način.
Električne in elektronske naprave vsebujejo dra­gocene materiale z možnostjo recikliranja, pogos­to pa tudi sestavne dele, kot so baterije,

akumulatorske baterije ali olja, ki lahko pri napač­ni uporabi ali napačnem odstranjevanju škodujejo
zdravju ljudi in okolju. Navedeni sestavni deli so kljub te­mu potrebni za pravilno delovanje naprave. Naprav,
označenih s tem simbolom, ne smete odvreči med go­spodinjske odpadke.

Napotki o sestavinah (REACH)

Aktualne informacije najdete na spletnem naslovu:

www.kaercher.de/REACH

Pribor in nadomestni deli

Uporabljajte samo originalni pribor in originalne nado­mestne dele, ki zagotavljajo varno in nemoteno delova­nje naprave.
Informacije o priboru in nadomestnih delih najdete na
spletnem naslovu www.kaercher.com.

Obseg dobave

Obseg dobave je upodobljen na embalaži. Pri odstra­njevanju embalaže preverite, ali je vsebina popolna. Če
manjka pribor ali če so med transportom nastale po­škodbe, obvestite prodajalca.

Garancija

V vsaki državi veljajo garancijski pogoji, ki jih je izdala
naša pristojna prodajna družba. V garancijskem roku
bodo morebitne motnje v delovanju naprave odpravlje­ne brezplačno, če je njihov vzrok napaka v materialu ali
napaka v izdelavi. Pri uveljavljanju garancije zagotovite
dokazilo o nakupu in stopite v stik s prodajalcem ali naj­bližjim servisom.
Naslov najdete na hrbtni strani.

82 Slovenščina

Glejte slike na strani s slikami.

Slika A

1 Upravljalna tipka za vklop/izklop naprave
2 Upravljalna tipka za blokado delovanja

3 Prikaz zaslona indeks kakovosti zraka PM 2,5
4 Upravljalna tipka za vklop/izklop zaslona
5 Prikaz zaslona stopnjo ventilatorja
6 Upravljalna tipka za vklop/izklop samodejnega na-

čina

7 Upravljalna tipka za stopnjo ventilatorja
8 Upravljalna tipka za vklop/izklop načina mirovanja

9 Prikaz zaslona časovnika
10 Upravljalna tipka za časovnik
11 Prikaz zaslona življenjske dobe filtra
12 Upravljalna tipka za ponastavitev filtra
13 Prikaz zaslona in prikaz naprave za kakovost zraka

14 Zaklep pokrova filtra
15 Pokrov filtra
16 Jeziček filtra
17 Filter
18 Priključek napajalnika
19 Senzor naprave
20 Omrežni adapter za izmenični tok

Napotek

Nastavitve delovanja so možne samo z upravljalnimi
tipkami in ne s prikazi na zaslonu.

Vstavljanje filtra

Pred prvim zagonom odstranite embalažo s finih filtrov,
ki sta že nameščena v napravi.

1. Obrnite napravo in zapah pokrova filtra obrnite za
45 stopinj v smeri urinega kazalca.

Slika B

2. Snemite pokrov filtra.

Slika C

3. Odstranite zapakirane filtre.

Slika D

4. Razpakirajte filtre.

Slika E

5. Vstavite razpakirane filtre. Prepričajte se, da so iz­vlečni jezički vidni in usmerjeni navznoter.

Slika F

6. Namestite pokrov filtra in zapah obrnite za 45 stopinj
v nasprotni smeri urinega kazalca. Napravo obrnite
tako, da je zaslon obrnjen navzgor.

Slika G

7. Napravo postavite na ravno površino. Prepričajte
se, da se na vsaki strani ohrani razdalja 30 cm.

Slika H

Napotek

Naprave ne postavite na vroče površine ali v bližino
ogrevanja.
V napravo ne smejo vstopiti tekočine ali tuji materiali
(npr. kovinski predmeti).

Opis naprave

8. Vtič napajalnika vstavite v napravo, omrežni vtič pa
v vtičnico.

Slika I

Naprava je pripravljena za obratovanje

Napotek

Priporočamo vam, da napravo pri prvem zagonu pustite
obratovati čez noč in tako zagotovite osnovno čiščenje
prostora.

Napotek

Tabela simbolov za prikaz ur življenjske dobe filtra, glej­te Zamenjava filtra

Upravljanje

1. Za vklop naprave: Pritisnite tipko za vklop/izklop na
napravi.

Slika I

Naprava se zažene samodejno.

Napotek

Po vklopu prikazi in tipke na upravljalnem polju na krat­ko zasvetijo. Vgrajeni senzor za kakovost zraka samo­dejno meri kakovost zraka v prostoru.

2. Po potrebi lahko z upravljalnimi tipkami npr. nastavi­te naslednje funkcije:

 Stopnja ventilatorja
 Samodejni način
 Način mirovanja
 Časovnik

3. Za izklop naprave: Pritisnite stikalo za vklop/izklop
naprave.
Prikazi in tipke na upravljalnem polju ugasnejo. Na­prava je izklopljena.

V samodejnem načinu čistilnik zraka glede na kakovost
zraka nastavi ustrezno stopnjo ventilatorja.
Če je na primer kakovost zraka slaba, se stopnja venti­latorja samodejno poveča.
Simbol upravljalne tipke za samodejni način:

 Pritisnite upravljalno tipko samodejnega načina. Sa-

modejni način je vklopljen oz. izklopljen.

V načinu mirovanja ventilator deluje z najnižjo hitrostjo
in je zato zelo tih. Vsi svetlobni simboli so ugasnjeni.

● Pritisnite upravljalno tipko za način mirovanja. Način
mirovanja je vklopljen oz. izklopljen.

Simbol upravljalne tipke za način mirovanja:

Glede na kakovost zraka lahko stopnjo ventilatorja roč­no nastavite na stopnjo I, II ali III. Če je kakovost zraka
slaba, na primer zaradi filtriranja dima, naj ventilator od
15 do 20 minut deluje z največjo hitrostjo (stopnja III).

Napotek

Za učinkovito čiščenje zraka imejte okna in vrata zaprta,
ko je čistilnik zraka vklopljen,

Simbol upravljalne tipke za stopnjo ventilatorja:

Vklop/izklop naprave

Nastavitev samodejnega načina

Nastavitev načina mirovanja

Nastavitev stopnje ventilatorja

Slovenščina 83

● Pritiskajte upravljalno tipko za stopnjo ventilatorja,
dokler ne dosežete želene hitrosti.

Izbrana stopnja ventilatorja je prikazana na uprav­ljalnem polju.

Nastavitev časovnika

Časovnik lahko nastavite na 2, 4, 6 ali 8 ur delovanja.
Po preteku nastavljenega časa se naprava samodejno
izklopi. Stopnjo ventilatorja lahko kadar koli spremenite.
Simbol upravljalne tipke za časovnik:

 Vklop: Večkrat pritisnite upravljalno tipko za časov-

nik, dokler ne dosežete želenega časa delovanja.
Prikaz zasveti. Nastavljeni čas delovanja se prikaže
na upravljalnem polju.

 Izklop: Upravljalno tipko za časovnika držite pritis-

njeno tako dolgo, dokler se prikaz časovnika ne
ugasne. Časovnik je izklopljen.

Zaklepanje/odklepanje upravljalnega polja

Da bi preprečili nenamerno spreminjanje nastavitev,
npr. s strani otrok ali hišnih ljubljenčkov, lahko upravljal­no polje zaklenete.
Simbol za zaklepanje upravljalne tipke in prikaz zaslona
za upravljalno polje:

● Zaklepanje: Pritisnite tipko za 3 sekunde.

● Odklepanje: Pritisnite gumb za zaklepanje za
3 sekunde.

Na zaslonu je s številko prikazana koncentracija finega
prahu (PM 2,5) v enoti µg/m³. Poleg tega barvni indeks
zagotavlja informacije o kakovosti zraka:

PM 2,5 Kakovost zraka Barva

0- 60 Dobro Modra
61–120 Zmerno Rumena
>120 Slaba Rdeča

Prikaz PM 2,5 za kakovost zraka

Transport in shranjevanje

몇 PREVIDNOST

Neupoštevanje teže

Nevarnost telesnih poškodb in materialne škode
Pri transportu in skladiščenju upoštevajte težo naprave.

Napravo skladiščite samo v suhih zaprtih prostorih.

Nega in vzdrževanje

Čiščenje

 NEVARNOST

Smrtna nevarnost zaradi udara elektrike

Te ko čine lahko prevajajo elektriko in tako povzročijo hu­de ali smrtne poškodbe.
Pred čiščenjem in vzdrževanjem vedno izključite napa­jalnik iz vtičnice.
Naprave ali napajalne enote nikoli ne potopite v vodo.
Naprave ali napajalne enote nikoli ne čistite mokro.

1. Izklopite napravo.

2. Napajalnik izvlecite iz vtičnice.

3. Napravo očistite z mehko, suho krpo. Ne uporabljaj­te abrazivnih ali jedkih čistil.

Zamenjava filtra

Filter je treba zamenjati najpozneje po 2500–3000 urah
delovanja. Če je naprava glasnejša, če iz enote (filtra)
prihaja neprijeten vonj ali če je filter vidno umazan, ga
zamenjajte prej. Na zaslonu utripa simbol, ki vas opo­zarja na potrebno menjavo filtra.
Simbol upravljalne tipke za ponastavitev filtra:

Glede na življenjsko dobo se prikaže naslednje število
simbolov:

Prikaz za življenjsko dobo filtra (h)

2401–3000
1801–2400

1201–1800

601–1200
1–600

1. Izklopite napravo in izključite napajalnik iz vtičnice in
naprave.

Slika J

2. Obrnite napravo in zapah pokrova filtra obrnite za
45 stopinj v smeri urinega kazalca.

Slika B

3. Snemite pokrov filtra.

Slika C

4. Odstranite filtre.

Slika D

5. Razpakirajte nove filtre.

Slika E

6. Vstavite razpakirane filtre. Prepričajte se, da so iz­vlečni jezički vidni in usmerjeni navznoter.

Slika F

7. Namestite pokrov filtra in zapah obrnite za 45 stopinj
v nasprotni smeri urinega kazalca. Napravo obrnite
tako, da je zaslon obrnjen navzgor.

Slika G

8. Napajalnik priključite na napravo in vtičnico.

9. Vklopite napravo.
a Če želite ponastaviti filter (Reset), pritisnite sim-

bol za 3 sekunde.

Slika K

84 Slovenščina

Motnje imajo pogosto enostaven vzrok, ki ga lahko odpravite sami s pomočjo naslednjega seznama. V primeru dvoma

Pomoč pri motnjah

ali pri motnjah, ki niso navedene tukaj, stopite v stik s pooblaščeno servisno službo.

Napaka Vzrok Odpravljanje
Naprave ni mogoče vklo-

piti

Zaslon utripa, naprava pa
se ne zažene

Zmanjšan zračni tok Filter je zamašen  Zamenjava filtra, glejte poglavje Zamenja-

Neučinkovito odpravlja­nje neprijetnih vonjav

Ni električne napetosti.  Preverite vtičnico in varovalko oskrbe z

Napajalnik je okvarjen  Za zamenjavo napajalnika se obrnite na

Pokvarjena naprava  Obrnite se na servisno službo.
Pokrov filtra ni pravilno vstavljen  Pravilno vstavite pokrov filtra in se prepri-

Filter ni razpakiran  Razpakiranje filtra, glejte poglavje Vsta-

Premajhna stopnja ventilatorja  Povečajte stopnjo ventilatorja, glejte pog-

Odvod zraka je blokiran  Odstranite tujke.
Slaba kakovost zraka okolice  Odprite okna za izboljšanje prezračevanja.
Filter je obrabljen ali se uporablja predol-go Zamenjajte filter.

električnim tokom.

 Vtič napajalnika vstavite v drugo vtičnico.

servisno službo.

čajte, da so filtri pravilno nameščeni.

va filtra.

vljanje filtra.

lavje Nastavitev stopnje ventilatorja.

Premajhna stopnja ventilatorja  Povečajte stopnjo ventilatorja, glejte pog-

Slaba kakovost zraka Premajhna stopnja ventilatorja  Povečajte stopnjo ventilatorja, glejte pog-

Prepih  Med delovanjem naprave zaprite okna in

AF 20: Velikost prostora jasno nad 20 m²  Upoštevajte največjo velikost prostora.

ačne reže na napravi

Zr

Filter ni razpakiran  Razpakiranje filtra, glejte poglavje Vsta-

Filter je zamašen ali onesnažen.  Zamenjava filtra, glejte poglavje Zamenja-

so blokirane  Upoštevajte zahtevane razdalje od naprave.

lavje Nastavitev stopnje ventilatorja.

lavje Nastavitev stopnje ventilatorja.

vrata.

 Na napravo ne postavljajte nobenih pred-

metov.

vljanje filtra.

va filtra.

Tehnični podatki

Električni priključek

Napetost omrežja V DC24V
Število faz ~ 1
Omrežna frekvenca Hz 50 - 60
Nazivna moč W24
Stanje pripravljenosti W <0,5

Podatki o zmogljivosti naprave

Črpalna količina čistega zraka m
Uporabna površina m
Učinkovitost filtra pri 0,3μm 99,95%
Največja življenjska doba filtra

(neodvisno od okolja)
Hitrost prezračevanja 3

Mere in mase

Teža kg 2,7
Dolžina x širina x višina mm 220x220

3

/h 220

2

* 20

h 3000

x343

Okoljski pogoji

Okoljska temperatura °C - 10 °C -

Ugotovljene vrednosti v skladu s standardom
EN 60335-2-69

Raven tlaka hrupa dB(A)

* Pri višini stropa 3 m in 3-kratni izmenjavi zraka na uro

Pridržujemo si pravico do tehničnih sprememb.

+ 40 °C

26-52

Slovenščina 85

Cuprins

Indicații generale ................................................. 86

Indicații privind siguranța..................................... 86

Utilizarea conform destinației .............................. 86

Protecţia mediului................................................ 86

Accesorii şi piese de schimb ............................... 86

Set de livrare ....................................................... 86

Garanţie............................................................... 87

Descrierea dispozitivului...................................... 87

Introducerea filtrului ............................................. 87

Operarea ............................................................. 87

Transport și depozitare........................................ 88

Îngrijirea şi întreţinerea........................................ 88

Remedierea defecţiunilor .................................... 89

Date tehnice ........................................................ 89

Indicații generale

Înainte de prima utilizare a aparatului,
citiţi capitolul indicaţiilor privind siguran­ţa şi instrucţiunile originale. Respectaţi

Păstrați instrucțiunile originale pentru consultări ulteri­oare sau pentru viitorul posesor.

aceste instrucţiuni.

Indicații privind siguranța

Trepte de pericol

 PERICOL

● Indicaţie referitoare la un pericol iminent, care duce la

vătămări corporale grave sau moarte.

몇 AVERTIZARE

● Indicaţie referitoare la o posibilă situaţie periculoasă,

care ar putea duce la vătămări corporale grave sau
moarte.

몇 PRECAUŢIE

● Indică o posibilă situaţie periculoasă, care ar putea

duce la vătămări corporale uşoare.

ATEN ŢIE

● Indicaţie referitoare la o posibilă situaţie periculoasă,

care ar putea duce la pagube materiale.

Indicații generale privind siguranța

 PERICOL ● Conectaţi aparatul doar la curent

alternativ. Tensiunea indicată pe plăcuţa cu caracteris­tici trebuie să coincidă cu tensiunea sursei de curent.

● Nu apucaţi niciodată fişa de reţea şi priza cu mâin
ude. ● Pericol de asfixiere. Nu ţineţi foliile de ambalaj la
îndemâna copiilor. ● Se interzice funcţionarea în zone
cu pericol de explozie.

ile

몇 AVERTIZARE ● Persoanele cu capacităţi

psihice, senzoriale sau mentale limitate sau care nu dis­pun de experienţa sau cunoştinţele necesare pot folosi
aparatul doar dacă sunt supravegheate sau instruite cu
privire la utilizarea în siguranţă a aparatului şi înţeleg
pericolele care rezultă din aceasta. ● Copiii mai mari de
8 ani pot folosi aparatul doar dacă sunt supravegheaţi
sau după ce au fost instruiţi în privinţa utilizării de per­soana răspunzătoare de siguranţa lor şi doar după ce
au înţeles pericolele care pot apărea. ● Copiii nu trebuie
lăsaţi să se joace cu aparatul. ● Nu lăsaţi copiii nesupra-
vegheaţi, pentru a vă asigura că nu se joacă cu apara­tul. ● Copiii au voie să efectueze lucrări de curăţare sau
de întreţinere doar sub supraveghere. ●

are utilizare, ve

c

rificaţi să nu fie deteriorat cablul de ali-

Înainte de fie-

mentare cu ştecăr de reţea. Nu puneţi în funcţiune
aparatul al cărui cablu de alimentare este deteriorat. So­licitaţi de îndată service-ului autorizat sau unui electrici­an înlocuirea cablului de alimentare deteriorat. ● Opriţi
aparatul înainte de a efectua orice operaţiune de îngriji­re sau de întreţinere şi deconectaţi fişa de reţea.

몇 PRECAUŢIE ● Nu trageţi de cablul de reţea

al fişei de reţea pentru a o scoate din priză. ● Dispuneţi
realizarea lucrărilor de reparaţii, montarea pieselor de
schimb şi realizarea lucrărilor la componentele electrice
doar de către personalul autorizat de service. ● Orificiile
de admisie şi evacuare a aerului nu trebuie deteriorate.

● Opriţi aparatul după fiecare utilizare şi scoateţi şte-

cherul din priză. ● Nu aşezaţi aparatul în apropierea
unei surse de căldură. ● Aparatul nu este un înlocuit
pentru ventilarea corespunzătoare. ● Aparatul trebuie
să aibă o suprafaţă plană, stabilă. ● Folosiţi doar acce­sorii şi piese de schimb sunt recomandate de producă-
tor. Accesoriile originale şi piesele de schimb original
asigură funcţionarea în siguranţă şi fără avarii a
tului. ● Nu utilizați dispozitivul într-un mediu umed sau
în încăperi cu temperaturi ambientale ridicate, de exem­plu băi.

or

apara-

Utilizarea conform destinației

Utilizați dispozitivul ca purificator de aer numai în con­formitate cu descrierile și instrucțiunile privind siguranța
din aceste instrucțiuni de funcționare.

● Dispozitivul este destinat pentru utilizarea ca purifi­cator de aer.

● Dispozitivul este adecvat pentru uz comercial.

● Dispozitivul este destinat exclusiv pentru utilizarea
în spații interioare.

Protecţia mediului

Materialele de ambalare sunt reciclabile. Asigu­rați-vă de eliminarea ecologică a ambalajului.

Aparatele electrice şi electronice conțin materiale
reciclabile prețioase şi, uneori, componente pre­cum baterii, acumulatoare sau uleiuri, care, în ca-

zul utilizării incorecte sau a eliminării
necorespunzătoare, pot periclita sănătatea şi mediul în­conjurător. Pentru funcţionarea corectă a aparatului,
aceste componente sunt necesare. Este interzisă elimi­narea cu deșeurile menajere a aparatelor marcate cu
acest simbol.

Observaţii referitoare la materialele conţinute (RE­ACH)

Informații actuale referitoare la materialele conținute
sunt disponibile la adresa: www.kaercher.de/REACH

Accesorii şi piese de schimb

Utilizaţi numai accesorii originale şi piese de schimb ori­ginale; ele asigură funcţionarea în siguranţă şi fără ava­rii a aparatului.
Informaţii despre accesorii şi piesele de schimb se gă­sesc la adresa www.kaercher.com.

Set de livrare

Setul de livrare a aparatului este ilustrat pe ambalaj. La
despachetare, verificaţi dacă conţinutul este complet.
Informaţi imediat distribuitorul dacă lipsesc accesorii
sau dacă există deteriorări provocate în timpul transpor­tului.

e

86 Româneşte

În fiecare țară sunt valabile condițiile de garanție acor­date de distribuitorul nostru din țara respectivă. Eventu­ale defecțiuni survenite la aparat în perioada de
garanție vor fi remediate gratuit, în limita în care sunt
defecțiuni de fabricație sau de material. Pentru a bene­ficia de garanție, prezentați-vă cu chitanța de cumpăra­re la comerciantul dvs. sau la cea mai apropiată unitate
de service autorizată.
(Pentru adresă, consultați pagina din spate)

Descrierea dispozitivului

Garanţie

Pentru imagini, consultați pagina de grafice.

Figura A

1 Ta st ă de comandă Dispozitiv pornit/oprit
2 Ta st ă de comandă Blocare funcție
3 Afișajul indicelui de calitate a aerului PM 2,5
4 Ta st ă de comandă Afișaj oprire
5 Afișajul treaptei ventilatorului
6 Ta st ă de comandă Mod automat pornit/oprit
7 Ta st ă de comandă Treaptă ventilator
8 Ta st ă de comandă Mod de repaus pornit/oprit

9 Afișajul temporizatorului
10 Ta s tă de comandă Temporizator
11 Afișajul duratei de viață a filtrului
12 Ta s tă de comandă Resetare filtru

13 Afișarea pe ecran și pe dispozitiv a calității aerului
14 Blocarea capacului de filtru
15 Capac filtru
16 Eclisă de filtru
17 Filtru
18 Racord sursă de alimentare
19 Senzor de dispozitiv
20 Adaptor de rețea

Indicaţie

Setările de funcții sunt posibile numai prin intermediul
tastelor de comandă și nu prin intermediul afișajului.

Introducerea filtrului

Înainte de prima punere în funcțiune, filtrele fine deja uti­lizate în dispozitiv trebuie să fie despachetate.

1. Întoarceți dispozitivul și rotiți dispozitivul de blocare
a capacului de filtru la 45 de grade în sensul acelor
de ceasornic.

Figura B

2. Îndepărtați capacul de filtru.

Figura C

3. Îndepărtați filtrele ambalate.

Figura D

4. Despachetați filtrele.

Figura E

5. Introduceți filtrele despachetate. Asigurați-vă că
eclisele de tragere sunt vizibile și sunt îndreptate
spre interior.

Figura F

6. Puneți capacul de filtru și rotiți dispozitivul de bloca­re la 45 de grade în sens invers acelor de ceasornic.
Întoarceți dispozitivul cu ecranul orientat în sus.

Figura G

7. Așezați dispozitivul pe o suprafață plană. Asigurați­vă că se păstrează o distanță de 30 cm pe fiecare
parte.

Figura H

Indicaţie

Nu așezați dispozitivul pe suprafețe fierbinți sau în apro­pierea încălzirii.
Nu permiteți ca lichidele sau materialele străine (de
exemplu, obiecte metalice) să pătrundă în dispozitiv.

8. Introduceți fișa sursei de alimentare în dispozitiv și
fișa de rețea în priză.

Figura I

Dispozitivul este gata de funcționare

Indicaţie

Vă recomandăm să lăsați dispozitivul să funcționeze
peste noapte prima dată pentru a obține o curăța
bază a camerei.

Indicaţie

Tabelul cu orele de afișare a simbolurilor pentru durata
de viață a filtrului, consultați Înlocuirea filtrului

e de

r

Operarea

Pornirea/oprirea dispozitivului

1. Pentru a porni dispozitivul: Apăsați tasta de pornire/
oprire de pe dispozitiv.

Figura I

Dispozitivul pornește automat.

Indicaţie

După pornire, afișajele și tastele de pe panoul de co­mandă se aprind pentru scurt timp. Senzorul de calitate
a aerului integrat măsoară automat calitatea aerului din
încăpere.

2. Dacă este necesar, următoarele funcții pot fi setate,
de exemplu, prin intermediul tastelor de comandă:

 Treaptă ventilator
 Mod automat
 Mod de repaus
 Temporizator

3. Pentru a opri dispozitivul: Apăsați întrerupătorul de
pornire/oprire al dispozitivului.
Afișajele și tastele de pe panoul de comandă se
sting. Dispozitivul este oprit.

În modul automat, purificatorul de aer setează treapta
adecvată a ventilatorului în funcție de calitatea aerului.
Dacă, de exemplu, calitatea aerului este slabă, treapta
ventilatorului este mărită automat.
Simbol Tastă de comandă pentru modul automat:

 Apăsați tasta de comandă Mod automat. Modul au-

tomat este activat sau dezactivat.

odul de repaus, ventilatorul funcționează la cea mai

n m

Î
mică viteză și, prin urmare, este foarte silențios. Toate
simbolurile luminoase sunt stinse.

● Apăsați tasta de comandă Mod de repaus. Modul de
repaus este activat sau dezactivat.

Simbol Tastă de comandă pentru modul de repaus:

Setarea modului automat

Setarea modului de repaus

Româneşte 87

Setarea treptei ventilatorului

În funcție de calitatea aerului, treapta ventilatorului poa­te fi setat manual la treapta I, II sau III. În cazul în care
calitatea aerului este slabă, de exemplu pentru a filtra
fumul, ventilatorul trebuie să funcționeze la viteza maxi­mă (treapta III) timp de 15-20 de minute.

Indicaţie

Pentru a curăța aerul în mod eficient, țineți ferestrele și
ușile închise în timp ce purificatorul de aer este pornit,

Simbol Tastă de comandă pentru treapta ventilatorului:

● Apăsați tasta de comanda Treaptă ventilator până
când este atinsă treapta dorită.

Treapta selectată a ventilatorului este afișată pe pa­noul de comandă.

Temporizatorul poate fi setat la 2, 4, 6 sau 8 ore de func­ționare. Când timpul setat s-a scurs, dispozitivul se
oprește automat. Treapta ventilatorului poate fi modifi­cată în orice moment.
Simbol Tastă de comandă pentru temporizator:

 Conectare: Apăsați tasta de comandă Temporizator

până când este atinsă durata de funcționare dorită
Afișajul se aprinde. Durata de funcționare setată es­te afișată pe panoul de co

 D

tor până când afișajul temporizatorului se stinge.
Temporizatorul este oprit.

Pentru a preveni modificarea accidentală a setărilor, de
exemplu de către copii sau animale de companie, pano­ul de comandă poate fi blocat.
Simbolul Blocare tastă de comandă și afișaj pentru pa­noul de comandă:

● Blocare: Apăsați tasta timp de 3 secunde.

● Deblocare: Apăsați tasta de blocare timp de 3 se­cunde.

Afișajul arată concentrația de praf fin (PM 2,5) sub for­mă numerică în unitatea µg/m³. În plus, un indice de cu­loare oferă informații despre calitatea aerului:

PM 2,5 Calitatea aerului Culoare

0- 60 Bună Albastru
61 - 120 Moderată Galben
>120 Slabă Roșu

Setarea temporizatorului

mandă.

econectare: Apăsați tasta de comandă Temporiza-

Blocarea/deblocarea panoului de comandă

Afișajul calității aerului PM 2,5

Transport și depozitare

몇 PRECAUŢIE

Nerespectarea greutăţii

Pericol de accidentare şi de deteriorare
În cadrul transportului şi al depozitării, ţineţi cont de gre-
utatea aparatului.

Depozitați aparatul numai în spații interioare uscate.

Îngrijirea şi întreţinerea

Curățare

 PERICOL

Pericol de moarte prin electrocutare

Lichidele pot conduce curentul și pot provoca astfel răni
grave sau fatale.
Înainte de efectuarea lucrărilor de curățare și întreține-
re, scoateți întotdeauna sursa de alimentare din priză.
Nu scufundați niciodată dispozitivul sau sursa de ali­mentare în apă.
Nu curățați niciodată dispozitivul sau sursa de alimenta-
re în stare udă.

1. Opriți dispozitivul.

2. Scoateți sursa de alimentare din priză.

3. Curățați dispozitivul cu o lavetă moale și uscată. Nu
utilizați substanțe de curățare abrazive sau corozive.

Înlocuirea filtrului

Filtrul trebuie înlocuit cel târziu după 2500 - 3000 de ore
de funcționare. Dacă dispozitivul devine mai zgomotos,
un miros neplăcut este emanat de dispozitiv (filtru) sau
filtrul este vizibil murdar, de asemenea, mai devreme.
Simbolul luminează intermitent pe ecran pentru a vă re­aminti că trebuie să înlocuiți filtrul.
Simbol Tastă de comandă pentru resetarea filtrului:

.

În funcție de durata de funcționare, se afișează următo­rul număr de simboluri:

Afișajul duratei de viață a filtrului (h)

2401 - 3000
1801 - 2400

1201 - 1800

601 - 1200
1 - 600

1. Opriți dispozitivul și scoateți sursa de alimentare din
priză și trageți dispozitivul.

Figura J

2. Întoarceți dispozitivul și rotiți dispozitivul de blocare
a capacului de filtru la 45 de grade în sensul acelor
de ceasornic.

Figura B

3. Îndepărtați capacul de filtru.

Figura C

4. Îndepărtați filtrele.

Figura D

5. Despachetați noul filtru.

Figura E

6. Introduceți filtrele despachetate. Asigurați-vă că
eclisele de tragere sunt vizibile și sunt îndrepta
spre interior.

Figura F

te

88 Româneşte

7. Puneți capacul de filtru și rotiți dispozitivul de bloca­re la 45 de grade în sens invers acelor de ceasornic.
Întoarceți dispozitivul cu ecranul orientat în sus.

Figura G

8. Conectați sursa de alimentare la dispozitiv și la priză.

9. Porniți dispozitivul.
a Pentru a reseta filtrul (resetare), apăsați simbolul



timp de 3 secunde.

Figura K

Remedierea defecţiunilor

De cele mai multe ori, defecţiunile au cauze simple, pe care le puteţi remedia cu ajutorul următoarei liste de ansamblu.
În caz de dubiu sau de defecţiuni nemenţionate, vă rugăm să vă adresaţi unităţii de service autorizate.

Eroare Cauză Remediere
Dispozitivul nu se poate

conecta

Ecranul luminează inter­mitent și dispozitivul nu
pornește

Curentul de aer este re­dus

Eliminarea ineficientă a
mirosurilor neplăcute

Calitatea slabă a aerului Treaptă ventilator prea mică  Creșterea treptei ventilatorului, consultați

Nu există tensiune electrică  Veri ficați priza și siguranța de la alimenta-

Sursă de alimentare defectă  Contactați serviciul de relații cu clienții pen-

Dispozitiv defect  Contactați serviciul de relații cu clienții.
Capacul de filtru nu este introdus corect  Introduceți corect capacul de filtru, asigu-

Filtru înfundat  Înlocuirea filtrului, consultați capitolul Înlo-

Filtru nedespachetat  Despachetarea filtrului, consultați capitolul

Treaptă ventilator prea mică  Creșterea treptei ventilatorului, consultați

Evacuarea aerului este blocată  În
Calitatea slabă a aerului înconjurător  Deschideți ferestrele pentru a îmbunătăți

Filtru uzat sau folosit prea mult timp  Înlocuiți filtrul.
Treaptă ventilator prea mică  Creșterea treptei ventilatorului, consultați

Pasaj  Închideți ferestrele și ușile în timpul funcți-

AF 20: Dimensiunea încăperii considera­bil peste 20 m²

Fantele de aer de pe dispozitiv sunt blo­cate

Filtru nedespachetat  Despachetarea filtrului, consultați capitolul

Filtru înfundat sau murdar.  Înlocuirea filtrului, consultați capitolul Înlo-

rea cu curent.

 Introduceți fișa sursei de alimentare în altă

priză.

tru a înlocui sursa de alimentare.

rându-vă că filtrele sunt așezate corect.

cuirea filtrului.

Introducerea filtrului.

capitolul Setarea treptei ventilatorului.

depărtați c

ventilația.

capitolul Setarea treptei ventilatorului.

capitolul Setarea treptei ventilatorului.

onării dispozitivului.

 Respectaţi dimensiunea maximă a încăpe-

rii.

 Păstrați distanțe

zitiv.

 Nu așezați nimic pe dispozitiv.

Introducerea filtrului.

cuirea filtrului.

orpurile străine.

le necesare față de disp

o-

Date tehnice

Conexiune electrică

Tensiune de reţea V DC24V
Fază ~1
Frecvenţă de reţea Hz 50 - 60
Randament nominal W 24
Repaus W <0,5

Date privind puterea aparatului

Debit de aer curat m
Suprafață utilă m
Eficiență filtru la 0,3 μm 99,95%
Durată de viață filtru (în funcție de

mediu)
Trepte ventilație 3

3

/h 220

2

* 20

h 3000

Dimensiuni şi greutăţi

Greutate kg 2,7
Lungime x Lăţime x Înălţime mm 220x220

Condiţii de mediu

Temperatură ambiantă °C - 10 °C -

Valori calculate conform EN 60335-2-69

Nivelul presiunii acustice dB(A)
* La o înălțime a tavanului de 3 m și un schimb de aer

de 3 ori pe oră
Sub rezerva modificărilor tehnice.

x343

+ 40 °C

26-52

Româneşte 89

Sadržaj

Opće napomene.................................................. 90

Sigurnosni napuci................................................ 90

Namjenska uporaba ............................................ 90

Zaštita okoliša ..................................................... 90

Pribor i zamjenski dijelovi .................................... 90

Sadržaj isporuke.................................................. 90

Jamstvo ............................................................... 90

Opis uređaja ........................................................ 91

Umetanje filtra ..................................................... 91

Rukovanje ........................................................... 91

Transport i skladištenje........................................ 92

Njega i održavanje............................................... 92

Pomoć u slučaju smetnji...................................... 93

Tehnički podaci .................................................... 93

Opće napomene

Prije prve uporabe Vašeg uređaja proči­tajte ove originalne upute za rad i po­glavlje Sigurnosne napomene.

Čuvajte originalnu uputu za uporabu za kasnije korište­nje ili za sljedećeg vlasnika.

Postupajte u skladu s njima.

Sigurnosni napuci

Sigurnosne razine

 OPASNOST

● Uputa na neposredno prijeteću opasnosti koja bi mo-

gla dovesti do teške ozljede ili smrti.

몇 UPOZORENJE

● Uputa na moguću opasnu situaciju koja bi mogla do-

vesti do teške ozljede ili smrti.

몇 OPREZ

● Uputa na moguću opasnu situaciju koja bi mogla do-

vesti do lakših ozljeda.

PAŽNJA

● Uputa na moguću opasnu situaciju koja bi mogla do-

vesti do oštećenja imovine.

Opći sigurnosni napuci

 OPASNOST ● Uređaj priključujte samo na iz-

mjeničnu struju. Navedeni napon na natpisnoj pločici
mora odgovarati naponu izvora struje. ● Nikada ne di­rajte strujne utikače i utičnice vlažnim rukama. ● Opa-
snost od gušenja. Držite ambalažnu foliju dalje od
djece. ● Zabranjen je rad u područjima ugroženim ek­splozijom.

몇 UPOZORENJE ● Osobe s ograničenim fi-

zičkim, osjetilnim ili mentalnim sposobnostima ili nedo­statkom iskustva ili znanja smiju koristiti uređaj samo
ako su pod nadzorom ili su upućeni u sigurno korištenje
uređaja, kao i u opasnosti koje mogu nastati iz toga.

● Djeca starija od 8 godina smiju upravljati uređajem
ako su obučeni za uporabu od strane osobe odgovorne
za njihovu sigurnost ili su pod nadzorom i ako razumiju
opasnosti koje mogu nastati iz toga. ● Djeca se ne smiju
igrati uređajem. ● Djeca trebaju biti pod nadzorom kako
bi se osiguralo da se ne igraju s uređajem. ● Djeca smi­ju obavljati čišćenje i održavanje samo pod nadzorom.

● Prije svakog pogona provjerite je li priključni strujni ka-
bel sa strujnim utikačem oštećen. Uređaj ne stavljajte u
pogon ako je priključni strujni kabel oštećen. Oštećeni
priključni strujni kabel bez odlaganja dajte zamijeniti od

ovlaštene servisne službe / stručnog električara. ● Prije
svih radova njege i održavanja isključite uređaj i izvucite
strujni utikač.

몇 OPREZ ● Strujni utikač e vucite iz utičnice za

strujni kabel. ● Radove popravka, ugradnju zamjenskih
dijelova te radove na električnim komponentama prepu­stite samo ovlaštenoj servisnoj službi. ● Ulaz i izlaz zra­ka ne smiju se prekriti. ● Nakon svake uporabe isključite
uređaj i izvucite strujni utikač. ● Uređaj ne postavljajte u
blizini izvora topline. ● Uređaj nije zamjena za prikladnu
ventilaciju. ● Uređaj mora imati ravnu, stabilnu podlogu.

● Upotrebljavajte samo pribor i rezervne dijelove koji su

odobreni od proizvođača. Originalan pribor i originalni
zamjenski dijelovi jamče siguran i nesmetan rad uređa-
ja. ● Uređaj nemojte upotrebljavati u vlažnoj okolini niti
u prostorijama s visokom temperaturom okoline, npr.
kupaonici.

Namjenska uporaba

Uređaj je namijenjen isključivo za uporabu u skladu s
opisima navedenima u ovim uputama za uporabu te u
skladu sa sigurnosnim napomenama za uporabu kao
pročistač zraka.

● Uređaj je namijenjen za uporabu kao pročistač zra­ka.

● Uređaj je prikladan za privatnu i profesionalnu upo­rabu.

● Uređaj je namijenjen samo za uporabu u zatvorenim
prostorijama.

Zaštita okoliša

Ambalažni se materijali mogu reciklirati. Molimo
odložite ambalažu na ekološki prihvatljiv način.

Električni i elektronički uređaji sadrže vrijedne re­ciklažne materijale, a često i sastavne dijelove
poput baterija, punjivih baterija ili ulja koji kod ne-

propisnog rukovanja ili nepravilnog zbrinjavanja
mogu predstavljati potencijalnu opasnost za ljudsko
zdravlje i okoliš. Međutim, ti su sastavni dijelovi potrebni
za pravilan rad uređaja. Uređaji koji su označeni ovim
simbolom ne smiju se odlagati zajedno s kućnim otpa­dom.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete pronaći na:

www.kaercher.de/REACH

Pribor i zamjenski dijelovi

Koristite samo originalan pribor i originalne zamjenske
dijelove jer oni jamče siguran i nesmetan rad uređaja.
Informacije o priboru i zamjenskim dijelovima pronađite
na www.kaercher.com.

Sadržaj isporuke

Sadržaj isporuke uređaja prikazan je na ambalaži. Kod
raspakiravanja provjerite je li sadržaj potpun. U slučaju
nedostatka pribora ili štete nastale prilikom transporta
obavijestite svog prodavača.

Jamstvo

U svakoj zemlji vrijede jamstveni uvjeti koje je izdala
nadležna organizacija za distribuciju. Moguće kvarove
na Vašem uređaju popravljamo besplatno unutar jam­stvenog roka ako je uzrok materijalna pogreška ili po­greška u proizvodnji. U slučaju koji podliježe jamstvu
obratite se s potvrdom o plaćanju Vašem prodavaču ili
najbližoj ovlaštenoj servisnoj službi.
(vidi adresu na poleđini)

90 Hrvatski

Vidi slike na stranici sa slikama.

Slika A

1 Upravljačka tipka za uključivanje /isključivanje ure-

đaja

2 Upravljačka tipka za zaključavanje funkcija
3 Zaslon za prikaz indeksa kvalitete zraka PM 2,5
4 Upravljačka tipka za isključivanje zaslona
5 Zaslon s prikazom brzine ventilatora
6 Upravljačka tipka za uključivanje /isključivanje au-

tomatskog načina rada

7 Upravljačka tipka za brzinu ventilatora
8 Upravljačka tipka za uključivanje /isključivanje nači-

na mirovanja

9 Zaslon s prikazom mjerača vremena
10 Upravljačka tipka mjerača vremena
11 Zaslon s prikazom životnog vijeka filtra
12 Upravljačka tipka za resetiranje filtra
13 Zaslon s prikazom i prikaz uređaja za kvalitetu zra-

ka

14 Zapor poklopca filtra
15 Poklopac filtra
16 Traka filtra
17 Filtar
18 Priključak adaptera za napajanje
19 Senzor uređaja
20 Adapter za napajanje

Napomena

Funkcije se mogu postaviti samo preko upravljačkih tip­ki, a ne preko zaslona s prikazom.

Umetanje filtra

Prije prvog puštanja u pogon moraju se raspakirati fini
filtri koji su već umetnuti u uređaj.

1. Okrenite uređaj i okrenite zapor poklopca filtra za 45
stupnjeva u smjeru kazaljke na satu.

Slika B

2. Skinite poklopac filtra.

Slika C

3. Izvadite zapakirane filtre.

Slika D

4. Raspakirajte filtre.

Slika E

5. Umetnite raspakirane filtre. Provjerite da su trake za
povlačenje vidljive i usmjerene prema unutra.

Slika F

6. Stavite poklopac filtra i okrenite zapor za 45 stupnje­va u smjeru suprotnom od kazaljke na satu. Okreni­te uređaj tako da zaslon bude okrenut prema gore.

Slika G

7. Uređaj odložite na ravnu površinu. Pazite da sa sva­ke strane postoji razmak od 30 cm.

Slika H

Opis uređaja

Napomena

Uređaj nemojte postavljati na vruće površine ili blizu gri­janja.
Pazite da tekućine ili strani materijali (npr. metalni pred­meti) ne uđu u uređaj.

8. Utaknite utikač adaptera za napajanje u uređaj, a
mrežni utikač u utičnicu.

Slika I

Uređaj je spreman za rad

Napomena

Preporučujemo da uređaj prvi put pustite da radi preko
noći kako biste temeljito očistili svoju prostoriju.

Napomena

Tablica ikona prikaza sati trajanja filtra, vidi Zamjena fil­tra

Rukovanje

Uključivanje /isključivanje uređaja

1. Za uključivanje uređaja: Pritisnite tipku za uključiva­nje/ isključivanje uređaja.

Slika I

Uređaj se pokreće automatski.

Napomena

Nakon uključivanja, nakratko svijetle prikazi i tipke na
upravljačkom polju. Integrirani senzor kvalitete zraka
automatski mjeri kvalitetu zraka u prostoriji.

2. Ako je potrebno, upravljačkim tipkama mogu se po­staviti sljedeće funkcije:

 brzina ventilatora
 automatski način rada
 način mirovanja
 mjerač vremena

3. Za isključivanje uređaja: Pritisnite prekidač za uklju­čivanje/isključivanje uređaja.
Prikazi i tipke na upravljačkom polju se gase. Uređaj
je isključen.

Postavljanje automatskog načina rada

U automatskom načinu rada, pročistač zraka postavlja
odgovarajuću brzinu ventilatora ovisno o kvaliteti zraka.
Ako je, primjerice, kvaliteta zraka loša, ventilator se au­tomatski postavlja na višu brzinu.
Simbol upravljačke tipke za automatski način rada:

 Pritisnite upravljačku tipku za automatski način ra-

da. Automatski način rada se uključuje odn

e.

ključuj

Postavljanje načina mirovanja

U načinu mirovanja ventilator radi na najnižoj brzini i
stoga je vrlo tih. Svi svjetlosni simboli su isključeni.

● Pritisnite upravljačku tipku za način mirovanja. Na­čin mirovanja se uključuje odnosno isključuje.

Simbol upravljačke tipke za način mirovanja:

Postavljanje brzine ventilatora

Ovisno o kvaliteti zraka, brzina ventilatora može se ruč­no postaviti na brzinu I, II ili III. Ako je kvaliteta zraka lo­ša, na primjer za filtriranje dima, ventilator bi trebao
raditi maksimalnom brzinom (stupanj III) 15 - 20 min.

osno is-

Hrvatski 91

Napomena

Za učinkovito čišćenje zraka držite prozore i vrata zatvo­renima dok je pročistač zraka uključen,

Simbol upravljačke tipke za brzinu ventilatora:

● Više puta pritisnite tipku za brzinu ventilatora sve
dok se ne postigne željena brzina.

Odabrana brzina ventilatora prikazana je na uprav­ljačkom polju.

Mjerač vremena se može postaviti da radi 2, 4, 6 ili
8 sati. Kada istekne postavljeno vrijeme, uređaj se au­tomatski isključuje. Brzina ventilatora se može promije­niti u bilo kojem trenutku.
Simbol upravljačke tipke za mjerač vremena:

 Uključivanje: Pritisnite upravljačku tipku mjerača

 Isključivanje: Pritisnite upravljačku tipku mjerača

Kako bi se spriječilo da, primjerice, djeca ili kućni ljubim­ci slučajno promijene postavke, upravljačka ploča se
može zaključati.
Simbol upravljačke tipke i zaslon za prikaz zaključava­nja upravljačkog polja:

● Za

● Otključavanje: Pritisnite tipku za zaključavanje 3 s.

Na zaslonu se numerički prikazuje koncentracija fine
prašine (PM 2,5) u jedinici µg/m³. Osim toga, indeks u
boju pruža informacije o kvaliteti zraka:

PM 2,5 kvaliteta zraka Boja

0- 60 dobra Plavi
61 - 120 umjerena Žuti
>120 loša Crveni

Postavljanje mjerača vremena

vremena, dok se ne postigne željeno vrijeme rada.
Prikaz svijetli. Postavljeno vrijeme rada prikazuje se
na upravljačkom polju.

vremena, dok se prikaz mjerača vremena ne ugasi.
Mjerač vremena je isključen.

Zaključavanje /otključavanje upravljačkog polja

učavanje: Pritisnite tipku 3 s.

klj

Prikaz PM 2.5 kvalitete zraka

Transport i skladištenje

몇 OPREZ

Nepridržavanje težine

Opasnost od ozljeda i oštećenja
Pri transportu i skladištenju uzmite u obzir težinu uređa-
ja.

Uređaj čuvajte samo u suhim unutarnjim prostorijama.

Njega i održavanje

Čišćenje

 OPASNOST

Opasnost po život uslijed strujnog udara

Te ku ćine mogu provoditi struju i uzrokovati ozbiljne ili
čak smrtne ozljede.

Prije čišćenja i održavanja uvijek isključite adapter za
napajanje iz utičnice.
Uređaj ili adapter za napajanje nikada nemojte uranjati
u vodu.
Uređaj ili adapter za napajanje nikada nemojte čistiti
mokro.

1. Isključite uređaj.

2. Izvucite adapter za napajanje iz utičnice.

3. Obrišite uređaj mekom i suhom krpom. Nemojte ko­ristiti abrazivna ili kaustična sredstva za čišćenje.

Zamjena filtra

Filtar treba zamijeniti najkasnije nakon 2500 - 3000 sati
rada. Ako uređaj postane glasniji, uređaj (filtar) ispušta
neugodan miris ili je filtar vidljivo prljav, čak i ranije. Sim­bol treperi na zaslonu kako bi vas podsjetio da treba
promijeniti filtar.
Simbol upravljačke tipke za resetiranje filtra:

Ovisno o vijeku trajanja, prikazuje se sljedeći broj sim­bola:

Prikaz vijeka trajanja filtra (h)

2401 - 3000
1801 - 2400

1201 - 1800

601 - 1200
1 - 600

1. Isključite uređaj i izvucite adapter za napajanje iz
utičnice i uređaja.

Slika J

2. Okrenite uređaj i okrenite zapor poklopca filtra za 45
stupnjeva u smjeru kazaljke na satu.

Slika B

3. Skinite poklopac filtra.

Slika C

4. Uklonite filtre.

Slika D

5. Raspakirajte nove filtre.

Slika E

6. Umetnite raspakirane filtre. Provjerite da su trake za
povlačenje vidljive i usmjerene prema unutra.

Slika F

7. Stavite poklopac filtra i okrenite zapor za 45 stupnje­va u smjeru suprotnom od kazaljke na satu. Okreni­te uređaj tako da zaslon bude okrenut prema gore.

Slika G

8. Spojite adapter za napajanje na uređaj i utičnicu.

9. Uključite uređaj.
a Za resetiranje filtra (reset) pritisnite simbol

3 s.

Slika K

92 Hrvatski

Smetnje često imaju jednostavne uzroke koje možete sami ukloniti uz pomoć pregleda u nastavku. Ako niste sigurni
ili ako smetnje nisu ovdje navedene, obratite se ovlaštenoj servisnoj službi.

Greška Uzrok Rješenje
Uređaj se ne može uklju-

čiti

Zaslon treperi i uređaj se
ne pokreće

Protok zraka je smanjen Filtar je začepljen  Zamijenite filtar, vidi poglavlje Zamjena fil-

Uklanjanje mirisa neu­činkovito

loša kvaliteta zraka Brzina ventilatora je premala  Povećajte brzinu ventilatora, vidi poglavlje

Nema električnog napona  Provjerite utičnicu i osigurač napajanja

Adapter za napajanje je neispravan  Obratite se servisnoj službi radi zamjene

Uređaj je neispravan  Obratite se servisnoj službi.
Poklopac filtra nije ispravno postavljen  Ispravno postavite poklopac filtra, pazeći

Filtar nije raspakiran  Raspakirajte filtar, vidi poglavlje Umetanje

Brzina ventilatora je premala  Povećajte brzinu ventilatora, vidi poglavlje

Izlaz zraka je blokiran  Uklonite strana tijela.
Nekvalitetan okolni zrak  Otvorite prozore kako biste poboljšali ven-

Filtar je istrošen ili predugo korišten  Zamjena filtra.
Brzina ventilatora je premala  Povećajte brzinu ventilatora, vidi poglavlje

Propuh  Za
A

F 20: Veličina prostorije znatno preko

20 m²
Zračni otvori na uređaju su blokirani  Pazite na potrebne udaljenosti od uređaja.

Filtar nije raspakiran  Raspakirajte filtar, vidi poglavlje Umetanje

Filtar je začepljen ili prljav.  Zamijenite filtar, vidi poglavlje Zamjena fil-

strujom.

 Uključite utikač adaptera za napajanje u

drugu utičnicu.

adaptera za napajanje.

pritom da su i filtri ispravno postavljeni.

tra.

filtra.

Postavljanje brzine ventilatora.

tilaciju.

Postavljanje brzine ventilatora.

Postavljanje brzine ventilatora.

tvorite prozore i vrata dok uređaj rad

 Pridržavajte se maksimalne veličine pro-

storije.

 Ne stavljajte ništa na uređaj.

filtra.

tra.

i.

Tehnički podaci

Pomoć u slučaju smetnji

Električni priključak

Napon električne mreže V DC24V
Faza ~ 1
Frekvencija električne mreže Hz 50 - 60
Nazivna snaga W 24
Stanje pripravnosti W <0,5

Podaci o snazi uređaja

Količina protoka čistog zraka m
Korisna površina m
Učinkovitost filtra pri 0,3μm 99,95%
Maksimalni vijek trajanja filtra (ovi-

sno o okruženju)
Razine ventilacije 3

Dimenzije i težine

Težina kg 2,7

3

/h 220

2

* 20

h 3000

Duljina x širina x visina mm 220x220

Okolni uvjeti

Okolna temperatura °C - 10 °C -

Vrijednosti utvrđene prema EN 60335-2-69

Razina zvučnog tlaka dB(A)
* S visinom stropa od 3 m i 3-strukom izmjenom zraka

na sat
Pridržavamo pravo na tehničke izmjene.

x343

+ 40 °C

26-52

Hrvatski 93

Sadržaj

Opšte napomene ................................................. 94

Sigurnosne napomene ........................................ 94

Namenska upotreba ............................................ 94

Zaštita životne sredine ........................................ 94

Pribor i rezervni delovi ......................................... 94

Obim isporuke ..................................................... 94

Garancija ............................................................. 94

Opis uređaja ........................................................ 95

Postavljanje filtera ............................................... 95

Rukovanje ........................................................... 95

Transport i skladištenje........................................ 96

Nega i održavanje ............................................... 96

Pomoć u slučaju smetnji...................................... 97

Tehnički podaci .................................................... 97

Opšte napomene

Pre prve upotrebe uređaja pročitajte
ovo originalno uputstvo za rad i
poglavlje Sigurnosne napomene.

Sačuvajte originalno uputstvo za rad za buduću
upotrebu ili naredne vlasnike.

Postupajte u skladu sa tim.

Sigurnosne napomene

Stepeni opasnosti

 OPASNOST

● Napomena o neposrednoj opasnosti koja preti i koja

može dovesti do teških telesnih povreda ili smrti.

몇 UPOZORENJE

● Napomena o mogućoj opasnoj situaciji, koja može

dovesti do teških telesnih povreda ili smrti.

몇 OPREZ

● Napomena o mogućoj opasnoj situaciji, koja može

dovesti do lakih telesnih povreda.

PAŽNJA

● Napomena o mogućoj opasnoj situaciji, koja može

dovesti do materijalnih oštećenja.

Opšte sigurnosne napomene

 OPASNOST ● Uređaj priključite samo na

naizmeničnu struju. Navedeni napon sa natpisne
pločice mora da odgovara naponu izvora struje.

● Strujni utikač i utičnicu nikada nemojte dodirivati
vlažnim rukama. ● Opasnost od gušenja. Folije za
pakovanje držite dalje od dece. ● Zabranjen je rad u
područjima ugroženim eksplozijom.

몇 UPOZORENJE ● Lica sa smanjenim

fizičkim, senzoričkim ili psihičkim sposobnostima ili
nedostatkom iskustva i znanja smeju da koriste uređaj
samo uz nadzor ili ako su obučeni za bezbedno
korištenje uređaja i razumeju opasnosti koje iz toga
proističu. ● Deca starija od 8 godina smeju da koriste
uređaj ako su obučena za korišćenje uređaja ili ih
nadgleda lice odgovorno za njihovu bezbednost i ako su
razumeli opasnosti koje iz toga prositiču. ● Deca ne
smeju da se igraju uređajem. ● Nadgledajte decu kako
biste obezbedili da se ne igraju uređajem. ● Deca smeju
da obavljaju radove na čišćenju i korisničkom
održavanju samo pod nadzorom. ● Pre svake upotrebe
proverite da li na strujnom priključnom kablu sa strujnim
utikačem ima oštećenja. Uređaj sa oštećenim strujnim
priključnim kablom nemojte puštati u pogon. Oštećeni

strujni priključni kabl odmah treba da zameni ovlašćena
servisna služba/obučeni električar. ● Isključiti uređaj
pre svih radova na nezi i održavanju i izvući strujni
utikač.

몇 OPREZ ● Strujni utikač nemojte vući za mrežni

kabl prilikom izvlačenja iz utičnice. ● Radove na
servisiranju, ugradnju rezervnih delova i radove na
električnim komponentama treba da vrši samo
ovlašćena servisna služba. ● Ulaz i izlaz vazduha ne
smeju da budu prekriveni. ● Isključiti uređaj nakon
svakog korišćenja i izvući strujni utikač. ● Nemojte
postavljati uređaj u blizini izvora toplote. ● Uređaj nije
zamena za odgovarajuće provetravanje. ● Uređaj mora
da ima ravnu, stabilnu podlogu. ● Koristite samo pribor
i rezervne delove koje je odobrio proizvođač. Originalni
pribor i originalni rezervni delovi daju garanciju za
bezbedan rad uređaja bez smetnji. ● Nemojte koristiti
uređaj u vlažnom okruženju ili u prostorijama sa visokim
temperaturama okruženja, npr. u kupatilu.

Namenska upotreba

Koristite uređaj isključivo kao prečišćivač vazduha u
skladu sa opisima navedenim u ovom uputstvu za rad i
sigurnosnim napomenama.

● Ovaj uređaj je namenjen za korišćenje kao
prečišćivač vazduha.

● Uređaj je pogodan za privatnu i komercijalnu
upotrebu.

● Ovaj uređaj je namenjen za korišćenje isključivo u
unutrašnjim prostorijama.

Zaštita životne sredine

Ambalaža može da se reciklira. Pakovanja
odložite u otpad u skladu sa ekološkim propisima.
Električni i elektronski uređaji sadrže vredne
materijale koji se mogu reciklirati, a često i
sastavne delove kao što su baterije, akumulatori

ili ulje, koji u slučaju pogrešnog tretiranja ili
pogrešnog odlaganje u otpad mogu predstavljati
potencijalnu opasnost po zdravlje ljudi i životnu sredinu.
Međutim, ovi sastavni delovi su neophodni za pravilan
rad uređaja. Uređaji označeni ovim simbolom ne smeju
da se odlažu u kućni otpad.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete pronaći na:

www.kaercher.de/REACH

Pribor i rezervni delovi

Koristite samo originalni pribor i originalne rezervne
delove pošto oni garantuju bezbedan rad i rad bez
smetnji na uređaju.
Informacije o priboru i rezervnim delovima možete
pronaći na www.kaercher.com.

Obim isporuke

Obim isporuke uređaja je prikazan na pakovanju.
Prilikom otpakivanja proverite da li je sadržaj potpun.
Ukoliko nedostaje pribor ili u slučaju štete nastale
prilikom transporta obavestite vašeg distributera.

Garancija

U svakoj zemlji važe uslovi garancije koje je izdala naša
nadležna distributivna organizacija. Bilo kakve smetnje
na uređaju otklanjamo besplatno u garantnom roku,
ukoliko je uzrok smetnje greška u materijalu ili
proizvodnji. U slučaju koji podleže garanciji obratite se

94 Srpski

sa računom vašem distributeru ili narednoj ovlašćenoj
lokaciji servisne službe.
(Adresu vidi na poleđini)

Opis uređaja

Slike vidi na stranici sa grafikama.

Slika A

1 Komandni taster za uključivanje / isključivanje

uređaja

2 Komandni taster za smetnje u radu
3 Prikaz na displeju PM 2,5 Indeks kvaliteta vazduha
4 Komandni taster za isključivanje displeja
5 Prikaz na displeju za stepen ventilatora
6 Komandni taster za uključivanje / isključivanje

automatskog režima rada

7 Komandni taster za stepen ventilatora
8 Komandni taster za uključivanje / isključivanje

režima pripravnosti

9 Prikaz na displeju za tajmer
10 Komandni tasteri za tajmer
11 Prikaz na displeju za vek trajanja filtera
12 Komandni tasteri za komplet filtera

13 Prikaz na displeju i uređaju za kvalitet vazduha
14 Bravica poklopca filtera
15 Poklopac filtera
16 Jezičak filtera
17 Filter
18 Priključak za mrežni deo
19 Senzor uređaja
20 Mrežni adapter

Napomena

Funkcionalna podešavanja su moguća samo preko
komandnih tastera a ne preko prikaza na displeju.

Postavljanje filtera

Pre prvog puštanja u rad moraju da se raspakuju fini
filteri koji su već umetnuti u uređaj.

1. Okrenite uređaj i bravicu poklopca filtera okrenite za
45 stepeni u smeru kretanja kazaljke na satu.

Slika B

2. Skinite poklopac filtera.

Slika C

3. Izvadite zapakovani filter.

Slika D

4. Raspakujte filter.

Slika E

5. Postavite raspakovani filter. Uverite se da su
potezne trake vidljive i da pokazuju ka unutra.

Slika F

6. Postavite poklopac filtera i okrenite bravicu za 45
stepeni suprotno kretanju kazaljke na satu. Uređaj
sa displejom okrenite nagore.

Slika G

7. Uređaj odložite na ravnoj površini. Uverite se da se
na svakoj strani održava odstojanje od 30 cm.

Slika H

Napomena

Uređaj nemojte postavljati na vrele površine ili u blizini
grejanja.
Nemojte dozvoliti da bilo kakve tečnosti ili strani
materijali (npr. metalni predmeti) dospeju u uređaj.

8. Utikač mrežnog dela utaknite u uređaj a strujni
utikač u utičnicu.

Slika I

Uređaj je spreman za rad

Napomena

Preporučujemo vam da prvi put pustite uređaj preko
noći da radi, kako biste postigli temeljno čišćenje
prostora.

Napomena

Tabela sa podacima o satima simbola displeja za vek
trajanja filtera, vidi Zamena filtera

Rukovanje

Uključivanje / isključivanje uređaja

1. Za uključivanje uređaja: Pritisnite taster za
uključivanje/isključivanje.

Slika I

Uređaj se pokreće automatski.

Napomena

Nakon uključivanja kratko svetle prikazi i tasteri na
komandnom polju. Integrisani senzor kvaliteta senzora
automatski meri kvalitet vazduha u prostoriji.

2. Po potrebi, npr. sledeće funkcije mogu da
podešavaju preko komandnog tastera:

 Stepen ventilatora
 Automatska mlaznica
 Režim pripravnosti
 Ta jm e r

3. Za isključivanje uređaja: Pritisnite prekidač za
uključivanje/isključivanje.
Prikazi i tasteri na komandnom polju se gase.
Uređaj je isključen.

Podešavanje automatskog režima rada

U automatskom režimu rada, prečišćivač vazduha u
zavisnosti od kvaliteta vazduha podešava odgovarajući
stepen ventilatora.
U slučaju lošeg kvaliteta vazduha, ventilator se
automatski podešava na viši stepen.
Simbol komandnog tastera za automatski režim rada:

 Pritisnite komandni taster u automatskom

rada. Automatski režim rada se uključuje odnosno
isključuje.

Podešavanje režima pripravnosti

U režimu pripravnosti, ventilator radi najmanjom
brzinom i stoga je vrlo tih. Svi svetleći simboli se
isključuju.

● Pritisnite komandni taster u režimu pripravnosti.
Režim pripravnosti se uključuje odnosno isključuje.

Simbol komandnog tastera za režim pripravnosti:

se

režimu

Srpski 95

Podešavanje stepena ventilatora

U zavisnosti od kvaliteta vazduha, ventilator može da se
podesi ručno na stepen I, II ili III. Ukoliko je kvalitet
vazduha lošiji, na primer kod filtriranja dima, ventilator bi
trebalo da radi 15 - 20 minuta najvećom brzinom
(stepen III).

Napomena

Kako bi se vazduh čistio efikasno, držite zatvorene
prozore i vrata dok je uključen pročišćivač vazduha,

Simbol komandnog tastera za stepen ventilatora:

● Pritiskajte komandni taster za stepen ventilatora,
sve dok se ne postigne željeni stepen.

Na komandnom polju se prikazuje izabrani stepen
ventilatora.

Podešavanje tajmera

Tajmer može da se podesi na vreme rada od 2, 4, 6 ili
8 h. Ako je isteklo podešeno vreme, uređaj se
automatski isključuje. Stepen ventilatora može da se
promeni u svakom trenutku.
Simbol komandnog tastera za tajmer:

 Uključivanje: Pritiskajte tajmer nekoliko puta, sve

dok se ne postigne željeno vreme rada. Prikaz
počinje da svetli. Na komandnom polju se prikazuje
podešeno vreme rada.

 Isključivanje: Pritiskajte komandni taster tajmera,

sve dok se ne isključi prikaz tajmera. Tajmer
isključuje.

Blokada/deblokada komandnog polja

Kako bi se sprečila slučajna promena u podešavanjima,
npr. od strane dece ili kućnih ljubimaca, komandno polje
može da se deblokira.
Blokada simbola komandnog tastera i prikaza na
displeju za komandno polje:

● Blokada: Pritiskajte taster 3 sekundi.

● Deblokada: Pritiskajte taster za blokadu 3 sekunde.

Na displeju se numerički prikazuje koncentracija fine
prašine (PM 2.5) u jedinici µg/m³. Pored toga, daju se
informacije o kvalitetu vazduha preko indeksa u boji:

PM 2,5 Kvalitet vazduha Boja

0- 60 Dobar Plava
61–120 Umerenog

>120 Loš Crvena

Prikaz PM 2,5 kvaliteta vazduha

Žuta

kvaliteta

se

96 Srpski

Transport i skladištenje

몇 OPREZ

Nepoštovanje težine

Opasnost od povreda i oštećenja
Prilikom transporta i skladištenja obratiti pažnju na
težinu uređaja.

Uređaj skladištiti samo u suvom unutrašnjem prostoru.

Nega i održavanje

Čišćenje

 OPASNOST

Opasnost po život usled strujnog udara

Te čnosti mogu da provode struju i na taj način dovesti
do teških do smrtonosnih povreda.
Pre radova na čišćenju i održavanju uvek izvucite
mrežni deo iz utičnice.
Nikada nemojte uranjati uređaj ili mrežni deo u vodu.
Nikada nemojte čistiti uređaj ili mrežni deo mokrom
krpom.

1. Isključite uređaj.

2. Mrežni deo izvucite iz utičnice.

3. Očistite uređaj mekom, suvom krpom. Nemojte
koristiti abrazivna ili nagrižuća sredstva za negu.

Zamena filtera

Filter bi trebalo da se zameni najkasnije posle 2500 do
3000 sati rada. Ako uređaj postane glasniji, sa uređaja
(filtera) počne da se širi neprijatan miris ili je filter vidno
zaprljan, to učinite i ranije. Simbol treperi na displeju da
bi podsetio na neophodnu zamenu filtera.
Simbol komandnog tastera za resetovanje filtera:

U zavisnosti o radnog veka filtera, prikazuje se sledeći
broj simbola:

Prikaz radnog veka filtera (h)

2401–3000
1801–2400

1201–1800

601–1200
1–600

1. Isključite uređaj i izvucite mrežni deo iz utičnice i
uređaja.

Slika J

2. Okrenite uređaj i bravicu poklopca filtera okrenite za
45 stepeni u smeru kretanja kazaljke na satu.

Slika B

3. Skinite poklopac filtera.

Slika C

4. Izvadite filter.

Slika D

5. Otpakujte novi filter.

Slika E

6. Postavite raspakovani filter. Uverite se da su
potezne trake vidljive i da pokazuju ka unutra.

Slika F

7. Postavite poklopac filtera i okrenite bravicu za
stepeni suprotno kretanju kazaljke na satu. Uređaj
sa displejom okrenite nagore.

Slika G

45

8. Priključite mrežni deo na uređaj i utičnicu.

9. Uključite uređaj.
a Za resetovanje filtera (reset) pritisnite simbol

3 s.

Slika K

Greška Uzrok Otklanjanje
Uređaj ne može da se

uključi

Displej treperi i uređaj se
ne pokreće

Vazdušna struja je
redukovana

Uklanjanje neprijatnih
mirisa nije efikasno

Loš kvalitet vazduha Stepen ventilatora je suviše nizak  Povišenje stepena ventilacije, pogledajte

Nema električnog napona  Proveriti utičnicu i osigurač napajanja

Mrežni deo neispravan  Stupite u kontakt sa servisnom službom da

Uređaj je neispravan  Stupite u kontakt sa servisnom službom.
Poklopac filtera nije pravilno postavljen  Pravilno postavite poklopac filtera,

Začepljen filter  Zamena filtera, pogledajte poglavlje

Filter nije raspakovan  Otpakivanje filtera, pogledajte poglavlje

Stepen ventilatora je suviše nizak  Povišenje stepena ventilacije, pogledajte

Ispust vazduha je blokiran  Uklonite strano telo.
Loš kvalitet vazduha u okruženju  Otvorite prozor da bi se poboljšala

Filter je istrošen ili se koristi predugo  Zamena filtera.
Stepen ventilatora je suviše nizak  Povišenje stepena ventilacije, pogledajte

Promaja  Zatvorite prozore i vrata dok uređaj radi.

F 20:

Veličine prostorije je znatno iznad

A
20 m²

Prorez za vazduh na uređaju je blokiran  Održavajte potrebna odstojanja od

Filter nije raspakovan  Otpakivanje filtera, pogledajte poglavlje

Filter je začepljen ili isprljan.  Zamena filtera, pogledajte poglavlj

Tehnički podaci

Električni priključak

Napon električne mreže V DC24V
Faza ~ 1
Mrežna frekvencija Hz 50 - 60
Nominalna snaga W 24
Režim pripravnosti W <0,5

Podaci o snazi uređaja

Količina prenosa čistog vazduh m
Korisna površina m
Efikasnost filtera kod 0,3 μm 99,95%
Maksimalno vreme zastoja filtera

(u zavisnosti od okruženja)

3

/h 220

2

* 20

h 3000

Pomoć u slučaju smetnji

Smetnje obično imaju jednostavne uzroke koje možete
samostalno da otklonite uz pomoć sledećeg pregleda.
U slučaju da imate nedoumice ili smetnje koje nisu ovde
navedene, obratite se ovlašćenoj servisnoj službi.

strujom.

 Utikač mrežnog dela utaknite u dru

utičnicu.

biste zamenili mrežni deo.

čemu treba da vodite računa o tome da je
filter pravilno postavljen.

Zamena filtera.

Postavljanje filtera.

poglavlje Podešavanje stepena
ventilatora.

ventilacije.

poglavlje Podešavanje stepena
ventilatora.

poglavlje Podešavanje stepena
ventilatora.

 Obratite pažnju na maksimalnu veličinu

prostorije.

uređaja.

 Ništa nemojte stavljati na uređaj.

Postavljanje filtera.

Zamena filtera.

Stepeni ventilacije 3

Dimenzije i težine

Težina kg 2,7
Dužina x širina x visina mm 220x220

Uslovi okruženja

Temperatura okoline °C - 10 °C -

Utvrđene vrednosti prema EN 60335-2-69

Nivo zvučnog pritiska dB(A)
* Kod visine tavanice od 3 m i 3-struke zamene

vazduha tokom jednog sata
Zadržavamo pravo na tehničke izmene.

gu

pri

e

x343

+ 40 °C

26-52

Srpski 97

Περιεχόμενα

Γενικές υποδείξεις................................................ 98

Υποδείξεις ασφαλείας.......................................... 98

Προβλεπόμενη χρήση ......................................... 98

Προστασία του περιβάλλοντος ............................ 98

Παρελκόμενα και ανταλλακτικά............................ 98

Παραδοτέος εξοπλισμός...................................... 99

Εγγύηση .............................................................. 99

Περιγραφή συσκευής........................................... 99

Τοποθέτηση φίλτρου............................................ 99

Χειρισμός............................................................. 99

Μεταφορά και αποθήκευση ................................. 100

Φροντίδα και συντήρηση ..................................... 100

Αντιμετώπιση βλαβών ..
Τε χν

ι κά χαρακτηριστικά ....................................... 102

....................................... 101

Γενικές υποδείξεις

Πριν από την πρώτη χρήση της
συσκευής, διαβάστε αυτό το
πρωτότυπο οδηγιών χρήσης και το

Εφαρμόζετε αυτές τις οδηγίες.
Φυλάξτε τις πρωτότυπες οδηγίες χρήσης για
μεταγενέστερη χρήση ή για τον επόμενο ιδιοκτήτη.

κεφάλαιο Υποδείξεις ασφαλείας.

Υποδείξεις ασφαλείας

Διαβαθμίσεις κινδύνων

 ΚΙΝΔΥΝΟΣ

● Υπόδειξη άμεσου κινδύνου, ο οποίος οδηγεί σε

σοβαρούς τραυματισμούς ή θάνατο.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

● Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία

μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς ή
θάνατο.

몇 ΠΡΟΣΟΧΗ

● Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία

μπορεί να οδηγήσει σε ελαφρείς τραυματισμούς.

ΠΡΟΣΟΧΗ

● Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία

μπορεί να οδηγήσει σε υλικές ζημί ες.

Γενικές υποδείξεις ασφαλείας

 ΚΙΝΔΥΝΟΣ ● Συνδέετε τη συσκευή μόνο σε

εναλλασσόμενο ρεύμα. Η αναγραφόμενη τάση στην
πινακίδα τύπου πρέπει να είναι ίδια με την τάση της
πηγής ρεύματος. ● Μην ακουμπάτε ποτέ με υγρά χέρια
το φις ρεύματος ούτε την πρίζα ρεύματος. ● Κίνδυνος
ασφυξίας. Φυλάσσετε τις μεμβράνες συσκευασίας
μακριά από παιδιά. ● Απαγορεύεται η λειτ

οχές, όπου υφίσταται κίνδυνος έκρηξης.

περι

ουργία σε

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ ● Άτομα με

περιορισμένες σωματικές, αισθητηριακές ή νοητικές
ικανότητες ή χωρίς επαρκή πείρα και γνώσεις
επιτρέπεται να χρησιμοποιούν τη συσκευή μόνο υπό
επίβλεψη ή εάν καθοδηγούνται σχετικά με την ασφαλή
χρήση της συσκευής και υπό τον όρο ότι κατανοούν τους
κινδύνους που μπορούν να προκύψουν από αυτήν.

● Παιδιά άνω των 8 ετ

σκευή μόνο εάν καθοδηγούνται κατά τη χρήση της

συ
από άτομο υπεύθυνο για την ασφάλειά τους ή
επιβλέπονται και υπό τον όρο ότι κατανοούν τους
κινδύνους που μπορούν να προκύψουν από αυτήν.

● Τα παιδιά δεν επιτρέπεται να παίζουν με τη συσκευή.

ών επιτρέπεται να λειτουργούν τη

● Επιβλέπετε τα παιδιά, ώστε να είστε βέβαιοι ότι δεν
παίζουν με τη συσκευή. ● Ο καθαρισμός και η
συντήρηση χρήστη επιτρέπεται να πραγματοποιούνται
από παιδιά μόνο υπό επίβλεψη. ● Πριν από κάθε χρήση
ελέγχετε το ηλεκτρικό καλώδιο και το φις για ζημιές. Μην
θέτετε σε λειτουργία μια συσκευή που έχει χαλασμένο

εκτρικό καλώδιο. Αναθέστε αμέσως στο

ηλ
εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών/
εξειδικευμένο ηλεκτρολόγο την αντικατάσταση του
χαλασμένου ηλεκτρικού καλωδίου. ● Απενεργοποιείτε
τη συσκευή πριν από κάθε εργασία συντήρησης και
αποσυνδέετε το ρευματολήπτη.

몇 ΠΡΟΣΟΧΗ ● Μην αποσυνδέετε τον

ρευματολήπτη από την πρίζα, πιάνοντας το κορδόνι
λυχνίας. ● Αναθέτετε τις εργασίες επισκευής, την
τοποθέτηση των ανταλλακτικών και τις εργασίες σε
ηλεκτρικά δομικά εξαρτήματα μόνο στο εξουσιοδοτημένο
τμήμα εξυπηρέτησης πελατών. ● Δεν επιτρέπεται να
καλύπτετε το στόμιο εισαγωγής αέρα και το στόμιο
εξαγωγής αέρα. ● Απενεργοποιείτε τη συσκευ
από κά

θε χρήση και αποσυνδέετε το ρευματολήπτη.

● Μην τοποθετείτε τη συσκευή κοντά σε πηγές
θερμότητας. ● Η συσκευή δεν αποτελεί υποκατάστατο
του σωστού αερισμού. ● Η συσκευή πρέπει να
τοποθετείται σε επίπεδη, σταθερή βάση.

● Χρησιμοποιείτε μόνο εξαρτήματα και ανταλλακτικά, τα
οποία έχουν την έγκριση του κατασκευαστή. Τα γν
παρε

λκόμενα και τα γνήσια ανταλλακτικά εγγυούνται την

ασφαλή και απρόσκοπτη λειτουργία του εργαλείου. ● Μη
χρησιμοποιείτε τη συσκευή σε υγρό περιβάλλον ή σε
χώρους με υψηλές θερμοκρασίες περιβάλλοντος; π.χ.
στο μπάνιο.

ή μετά

ήσια

Προβλεπόμενη χρήση

Χρησιμοποιείτε τη συσκευή μόνο ως καθαριστή αέρα
σύμφωνα με τις περιγραφές και τις οδηγίες ασφαλείας
που περιέχονται σε αυτές τις οδηγίες λειτουργίας.

●Αυτή η συσκευή προορίζεται για χρήση ως
καθαριστή αέρα.

●Η συσκευή αυτή είναι κατάλληλη για ιδιωτική και
επαγγελματική χρήση.

●Αυτή η συσκευή προορίζεται αποκλειστικά για
χρήση σε εσωτερικούς χώρους.

Προστασία του περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα.
Ανακυκλώνετε τις συσκευασίες με
περιβαλλοντικά ορθό τρόπο.
Οι ηλεκτρικές και οι ηλεκτρονικές συσκευές
περιέχουν πολύτιμα ανακυκλώσιμα υλικά και,
συχνά, επίσης εξαρτήματα όπως απλές και

επαναφορτιζόμενες μπαταρίες ή λάδια, που σε
περίπτωση λανθασμένης χρήσης ή απόρριψης
μπορούν να θέσουν σε κίνδυνο την ανθρώπινη υγεία
και το περιβάλλον. Ωστόσο, αυ
απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι
συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται
να απορρίπτονται μαζί με τα οικιακά απορρίμματα.

Υποδείξεις σχετικά με συστατικά (REACH)

Ενημερωμένες πληροφορίες σχετικά με τα συστατικά
θα βρείτε στη διεύθυνση: www.kaercher.de/REACH

τά τα συστατικ

ά είναι

Παρελκόμενα και ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και γνήσια
ανταλλακτικά, καθώς αυτά εγγυώνται την ασφαλή και
απρόσκοπτη λειτουργία της συσκευής.

98 Ελληνικά

Πληροφορίες σχετικά με τα παρελκόμενα και τα
ανταλλακτικά θα βρείτε στη διεύθυνση
www.kaercher.com.

Παραδοτέος εξοπλισμός

Ο παραδοτέος εξοπλισμός της συσκευής απεικονίζεται
επάνω στη συσκευασία. Κατά την αφαίρεση από τη
συσκευασία ελέγξτε την πληρότητα των περιεχομένων.
Σε περίπτωση που λείπουν παρελκόμενα ή έχουν
προκληθεί ζημιές κατά τη μεταφορά, ενημερώστε τον
προμηθευτή σας.

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης οι οποίοι
εκδίδονται από την αρμόδια εταιρεία διανομής μας.
Τυχ όν βλάβες στη συσκευή σας επιδιορθώνονται από
εμάς χωρίς χρέωση εντός της προθεσμίας εγγύησης,
εφόσον οφείλονται σε σφάλμα υλικού ή κατασκευής. Σε
περίπτωση εγγύησης απευθυνθείτε στον προμηθευτή
σας ή το πλησιέστερο εξουσιοδοτημένο συνεργείο,
προσκομίζοντας το πα

ραστατικό της αγ

οράς.

(για διευθύνσεις βλέπε την πίσω σελίδα)

Περιγραφή συσκευής

Για τα σχήματα δείτε τη σελίδα διαγραμμάτων.

Εικόνα A

1 Συσκευή κουμπιού ελέγχου On / Off
2 Κλείδωμα λειτουργίας κουμπιού ελέγχου
3 Ένδειξη PM 2,5 δείκτης ποιότητας αέρα
4 Απενεργοποίηση ένδειξης κουμπιού ελέγχου
5 Εμφάνιση επιπέδου ανεμιστήρων
6 Κουμπί ελέγχου αυτόματης λειτουργίας on / off
7 Κουμπί ελέγχου στάθμης ανεμιστήρα
8 Κουμπί ελέγχου λειτουργίας αναστολής λειτουργίας

on / off

9 Ένδειξη χρονομετρητή

10 Κουμπί ελέγχου χρονομετρητή
11 Εμφάνιση διάρκειας ζωής φίλτρου
12 Κουμπί ελέγχου "Επαναφορά φίλτρου"
13 Ένδειξη συσκευής και οθόνης ποιότητας αέρα
14 Κλείδωμα καλύμματος φίλτρου
15 Κάλυμμα φίλτρου
16 Καρτέλα φίλτρου
17 Φίλτρο
18 Σύνδεση παροχής
19 Αισθητήρας συσκευής
20 Μετασχηματιστής

Υπόδειξη

Οι ρυθμίσεις λειτουργίας είναι δυνατές μόνο μέσω των
κουμπιών ελέγχου και όχι μέσω των οθονών.

Τοποθέτηση φίλτρου

Πριν από την αρχική θέση σε λειτουργία, τα λεπτά
φίλτρα που χρησιμοποιούνται ήδη στη συσκευή πρέπει
να αποσυσκευάζονται.

1. Αναποδογυρίστε τη μονάδα και γυρίστε το μάνδαλο

του καλύμματος του φίλτρου κατά 45 μοίρες
δεξιόστροφα.

Εικόνα B

2. Αφαιρέστε το κάλυμμα φίλτρου.

Εικόνα C

3. Αφαιρέστε τα συσκευασμένα φίλτρα.

Εικόνα D

4. Ξεπακετάρετε τα φίλτρα.

Εικόνα E

5. Εισαγάγετε τα μη συσκευασμένα φίλτρα.

Βεβαιωθείτε ότι οι γλωττίδες έλξης είναι ορατές και
στραμμένες προς τα μέσα.

Εικόνα F

6. Το πο θ ετ ή στ ε το κά

μάνδαλο αριστερόστροφα κατά 45 μοίρες.
Αναποδογυρίστε τη συσκευή με την οθόνη
στραμμένη προς τα πάνω.

Εικόνα G

7. Το πο θ ετ ή στ ε τη συσκευή πάνω σε επίπεδη

επιφάνεια. Βεβαιωθείτε ότι διατηρείται απόσταση
30 cm μετά από κάθε πλευρά.

Εικόνα H

Υπόδειξη

Μην τοποθετείτε τη συσκευή πάνω σε καυτές επιφάνειες
ή κοντά στη θέρμαν
Μην επιτρέπετ
αντικείμενα) να εισχωρήσουν μέσα στη συσκευή.

8. Εισαγάγετε το βύσμα του μετασχηματιστή ρεύματος

στη συσκευή και συνδέστε το φις στην πρίζα.

Εικόνα I

Η συσκευή είναι σε λειτουργική ετοιμότητα

Υπόδειξη

Σας συνιστούμε να αφήσετε τη συσκευή να λειτουργήσει
όλο το βράδυ κα
πραγματοποιηθεί ένας βασικός καθαρισμός του χώρου
σας.

Υπόδειξη

Ο πίνακας με τις ώρες των συμβόλων εμφάνισης για τη

λυμμα του φίλτρ

ση.

ε σε υγρά ή σε ξένα υλικά (π.χ. μεταλλικά

τά την πρώ

τη χρήση, για να

ου και στρέψτε το

διάρκεια ζωής του φίλτρου, Αντικατάσταση φίλτρου

Χειρισμός

Ενεργοποιήστε / απενεργοποιήστε τη συσκευή

1. Για να ενεργοποιήσετε τη συσκευή: Πατήστε το

κουμπί τροφοδοσίας στη συσκευή.

Εικόνα I

Η συσκευή ξεκινά αυτόματα.

Υπόδειξη

Μόλις ενεργοποιηθεί, οι ενδείξεις και τα κουμπιά στον
πίνακα ελέγχου ανάβουν για λίγο. Ο ενσωματωμένος
αισθητήρας ποιότητας του αέρα μετρά αυτόματα την
ποιότητα του αέρα στο δωμάτιο.

2. Εάν απαιτείται, οι ακ

να ρυθμιστούν μέσω των κουμπιών ελέγχου:

 Βαθμίδα λειτουργίας ανεμιστήρα
 Αυτόματη λειτουργία
 Κατάσταση αναστολής λειτουργίας
 Χρονοδιακόπτης

3. Για να απενεργοποιήσετε τη συσκευή: Πατήστε τη

συσκευή διακόπτη ενεργοποίησης/
απενεργοποίησης.
Οι ενδείξεις και τα κουμπιά στον πίνακα ελέγχου

όλουθες λειτουργίες μπ

σβήνουν. Η συσκευή απενεργοποιείται.

Ορισμός αυτόματης λειτουργίας

Σε αυτόματη λειτουργία, ο καθαριστής αέρα ορίζει το

άλληλο επίπεδο ανεμιστήρα ανάλογα με την

ατ

κ
ποιότητα του αέρα.

ορούν

Ελληνικά 99

Σε περίπτωση κακής ποιότητας του αέρα, το επίπεδο
ανεμιστήρα τίθεται αυτόματα υψηλότερα.
Κουμπί ελέγχου εικονιδίων για αυτόματη λειτουργία:

 Πατήστε το κουμπί ελέγχου Αυτόματης Λειτουργίας.

Η αυτόματη λειτουργία είναι ενεργοποιημένη ή
απενεργοποιημένη.

Ρύθμιση αναστολής λειτουργίας

Στην αναστολή λειτουργίας, ο ανεμιστήρας τρέχει με τη
χαμηλότερη ταχύτητα και ως εκ τούτου πολύ ήσυχα.
Όλα τα φωτεινά σύμβο

●Πατήστε το κουμπί ελέγχου αναστολής λειτουργίας.
Η αναστολή λειτουργίας είναι ενεργοποιημένη ή
απενεργοποιημένη.

Κουμπί ελέγχου εικονιδίων για αναστολή λειτουργίας:

Ρύθμιση βαθμίδας λειτουργίας ανεμιστήρα

Ανάλογα με την ποιότητα του αέρα, η στάθμη του
ανεμιστήρα μπορεί να ρυθμιστεί χειροκίνητα στο
επίπεδο Ι, ΙΙ ή ΙΙΙ. Σε περίπτωση κακής πο

ρα, για παράδειγμα για να φιλτράρει τον καπνό, ο

αέ
ανεμιστήρας πρέπει να λειτουργεί για 15 - 20 λεπτά με
την υψηλότερη ταχύτητα (επίπεδο ΙΙΙ).

Υπόδειξη

Για να καθαρίσετε αποτελεσματικά τον αέρα, κρατήστε τα
παράθυρα και τις πόρτες κλειστές ενώ ο καθαριστής
αέρα είναι απενεργοποιημένος,

Κουμπί ελέγχου για το στάδιο του ανεμιστήρα:

●Πατήστε το κο
μέχρι να επιτευχθεί το επιθυμητό επίπεδο.

Ο πίνακας ελέγχου εμφανίζει το επιλεγμένο επίπεδο
ανεμιστήρα.

Ο χρονοδιακόπτης μπορεί να ρυθμιστεί να λειτουργεί
για 2, 4, 6 ή 8 ώρες. Όταν παρέλθει ο καθορισμένος
χρόνος, η συσκευή θα απωθηθεί αυτόματα. Το στάδιο
του ανεμιστήρα μπορεί να αλλάξει ανά πάσα στιγμή.

υμπί ελέγχ

Κο

 Ενεργοποίηση: Πατήστε επανειλημμένα το κουμπί

ελέγχου χρονομέτρησης μέχρι να επιτευχθεί ο
επιθυμητός χρόνος εκτέλεσης. Σβήνει η ένδειξη. Ο
πίνακας ελέγχου εμφανίζει τον καθορισμένο χρόνο
εκτέλεσης.

 Απενεργοποίηση: Πατήστε το κουμπί ελέγχου

χρονοδιακόπτη μέχρι να σβήσει η ένδειξη του
χρονοδιακόπτη. Ο χρονοδιακόπτης είναι
απενεργοποιημένος.

υμπί ελέγχ

Ρύθμιση χρονοδιακόπτη

ου για χρονοδιακόπτη:

πενεργοποιημένα.

λα είναι α

ου στάθμης ανεμιστήρα

ιότητας του

Κλείδωμα /Ξεκλείδωμα πίνακα ελέγχου

Για να αποφευχθούν τυχαίες αλλαγές στις ρυθμίσεις,
π.χ. από παιδιά ή κατοικίδια ζώα, ο πίνακας ελέγχου
μπορεί να κλειδωθεί.
Κουμπί ελέγχου κλειδώματος και ένδειξης οθόνης για
τον πίνακα ελέγχου:

● Κλείδωμα: Πατήστε το κουμπί 3 s.

● Ξεκλείδωμα: Πατήστε το κουμπί κλειδώματος 3 s.

Η οθόνη δείχνει τη συγκέντρωση σωματιδίων (ΑΣ 2,
αριθμητικά στη μονά
χρωμάτων παρέχει πληροφορίες σχετικά με την
ποιότητα του αέρα:

PM 2,5 Ποιότητα του

0- 60 Καλή Μπλε
61 - 120 Μέτρια Κίτρινο
>120 Κακή Κόκκινο

Οθόνη PM 2.5 Ποιότητα αέρα

δα μg/m³. Επιπλέον, ένας δείκτης

αέρα

Χρώμα

5)

Μεταφορά και αποθήκευση

몇 ΠΡΟΣΟΧΗ

Μη τήρηση των οδηγιών σχετικά με το βάρος

Κίνδυνος τραυματισμού και πρόκλησης ζημιών
Κατά τη μεταφορά και αποθήκευση λάβετε υπόψη το
βάρος της συσκευής.

Αποθηκεύετε τη συσκευή μόνο σε εσωτερικούς χώρους
χωρίς υγρασία.

Φροντίδα και συντήρηση

Καθαρισμός

 ΚΙΝΔΥΝΟΣ

Θανατηφόρος κίνδυνος λόγω ηλεκτροπληξίας

Τα υγρά μπορούν να προκαλέσουν ηλεκτρική ενέργεια
και έτσι να οδηγήσουν σε σοβαρούς τραυματισμούς.
Να αποσυνδέετε πάντα την παροχή ρεύματος από την
πρίζα πριν από τις εργασίες καθαρισμού και
συντήρησης.
Μην βουτάτε ποτέ τη συσκευή ή την παροχή ρεύματος
στο νερό.
Μην καθαρίζετε ποτέ με υγρασία τη συσκευή ή την

ρο

χή ρεύματος.

πα

1. Απενεργοποιήστε τη συσκευή.

2. Αποσυνδέστε την παροχή από την πρίζα.

3. Καθαρίζετε τη συσκευή με ένα μαλακό, στεγνό πανί
Μη χρησιμοποιείτε λειαντικά ή διαβρωτικά
απορρυπαντικά.

Αντικατάσταση φίλτρου

Το φίλτρο πρέπει να αλλάξει μετά από 2500 - 3000 ώρες
χρόνου λειτουργίας το αργότερο. Εάν η συσκευή κάνει
πιο πολύ θόρυβο, προέρχεται μια δυσάρεστη οσμή από
τη συσκευή (φίλτρο) ή το φίλτρο είναι εμφανώς
βρώμικο, ακόμη και νωρίτερα. Το σύμβολο αναβοσβήνει
στην οθόνη για να σας υπενθυμίσει ότι το φίλτρο πρέπει
να αλλάξει.

πί ελέγχου εικονιδίων για επαναφορά φίλτρου:

υμ

Κο

.

100 Ελληνικά
