РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ЖИДКОКРИСТАЛЛИЧЕСКИЙ ТЕЛЕВИЗОР С LED ПОДСВЕТКОЙ ЭКРАНА

И ВСТРОЕННЫМ ЦИФРОВЫМ ТЮНЕРОМ

LT-28M340

JVC TV

Cодержание

Инструкция по эксплуатации

ВВЕДЕНИЕ 3

Оснащение .................................................. 3

Рекомендации покупателю .......................... 5

Комплект поставки ...................................... 5

Выбор пространства

для безопасной установки ........................... 5

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 6

МЕРЫ БЕЗОПАСНОСТИ 7

ПОДГОТОВКА К РАБОТЕ 9

Установка телевизора ................................. 9

Характеристики набора

для настенного монтажа (VESA) ..................10

Панель управления

и разъемы телевизора................................11

Пульт дистанционного управления .............12

ОСНОВНЫЕ ОПЕРАЦИИ 15

Начало работы ...........................................15

Основные функции .....................................16

НАСТРОЙКА ТВ 17

Примечание относительно

цифрового телевещания ............................17

Начальная настройка ..................................18

Автоматическая настройка .........................19

Ручная настройка .......................................20

Редактирование программ .........................21

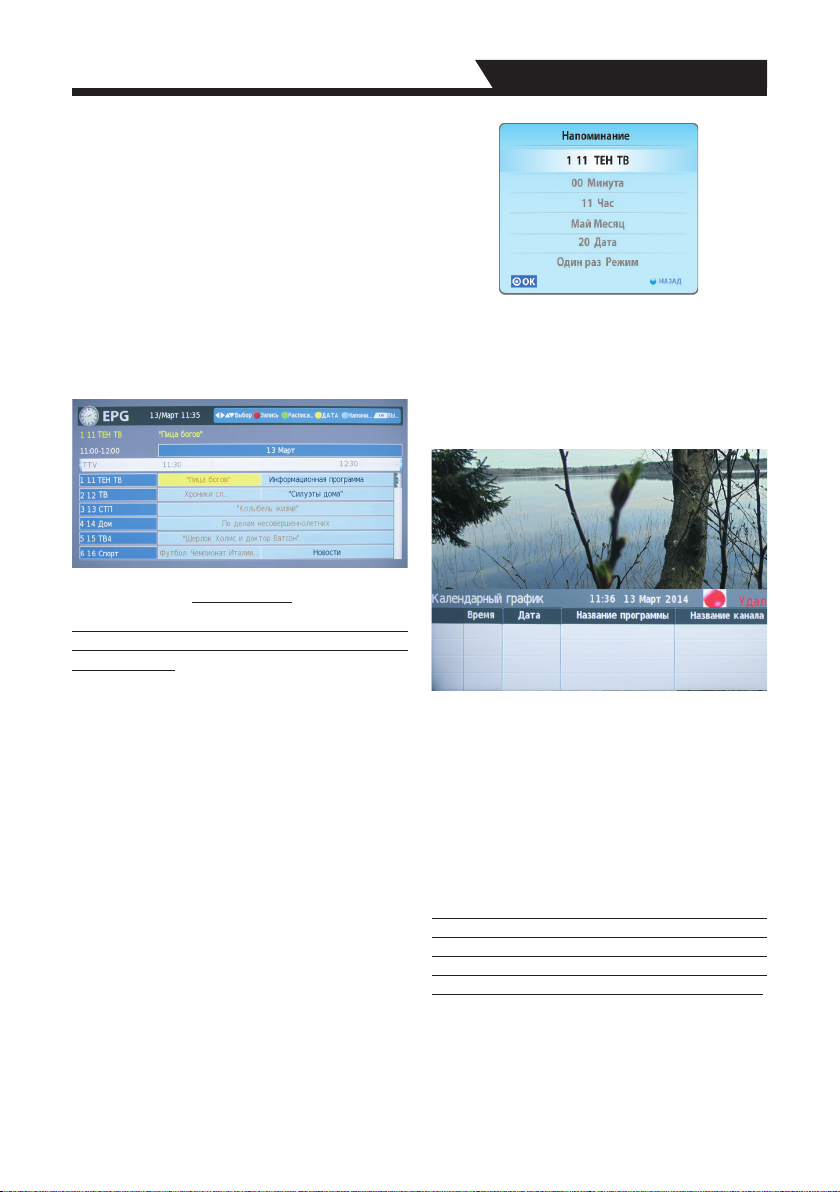

Электронный телегид ................................23

Меню картинка ...........................................24

Меню звук ..................................................26

Меню время ...............................................27

Меню контроль ...........................................28

Меню настройка .........................................30

Подготовка USB-носителя ..........................30

Запись на USB-носитель ............................32

Отложенный просмотр (Time Shift) .............33

ЦИФРОВОЙ МЕДИАПЛЕЕР (DMP) 34

Основные характеристики DMP ..................34

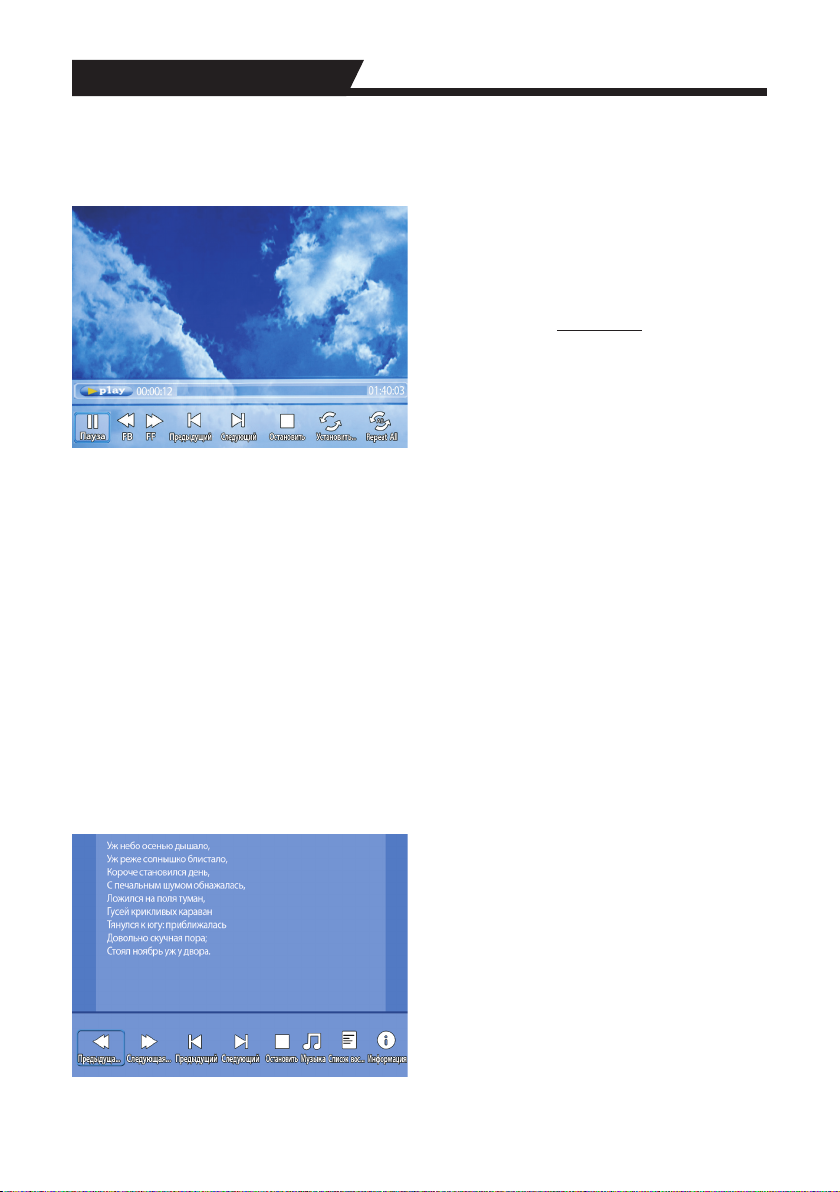

Просмотр файлов

в режиме медиаплеера ..............................35

РАБОТА С ТЕЛЕТЕКСТОМ 39

РАБОТА ТЕЛЕВИЗОРА
С ВНЕШНИМИ УСТРОЙСТВАМИ 40

ПОДКЛЮЧЕНИЕ КАРТЫ
УСЛОВНОГО ДОСТУПА CI 41

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ
И МЕТОДЫ ИХ УСТРАНЕНИЯ 42

ИНФОРМАЦИЯ О ПРОИЗВОДИТЕЛЕ 43

2

Инструкция по эксплуатации

Введение

Введение

Оснащение

• Высококачественная цветная LED -матрица с диагональю 71 см
со светодиодной подсветкой

• Собственное разрешение матрицы 1366x768

• 2 интерфейса HDMI

• Разъем для подключения антенного кабеля RF

• Разъем VGA

• Аудиовход PC AUDIO

• Композитный видеовыход и стереофонический аудио выход (AV OUTPUT)

• Композитный видеовход

• Компонентный видеовход

• Стереофонический аудиовход

• USB2.0-пopт для воспроизведения видео, аудиофайлов и фотографий
с внешних USB- носителей

• Аудиовыход для наушников

• CI слот для подключения модуля условного доступа кабельного ТВ.

• Совместимость с настенными креплениями стандарта VESA

Режим телевизора

• Чувствительный тюнер, обеспечивающий уверенный прием аналоговых
и цифровых каналов

• Функция автоматического и ручного поиска каналов

• Возможность записи программ цифрового ТВ

• Поддержка NICAM стерео

• Предустановленные настройки звука

• Регулировка тембра, баланса акустической системы

• Регулировка яркости и контрастности, предустановленные настройки изображения

• Современные методы шумоподавления

• Настройка температуры цвета

• Функция телетекста

• Русифицированное меню

• Таймеры включения/ выключения

• Родительский контроль

Режим монитора персонального компьютера

• Широкий диапазон поддерживаемых разрешений

3

Введение

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ !

Настоящее Руководство по эксплуатации распространяется на цифровые (LED) ЖК­телевизоры высокой четкости JVC и предназначено для информирования покупателя о
технических характеристиках и условиях использования, об основных правилах и порядке
установки.

Все иллюстрации, приведенные в данном руководстве, являются схематическими
изображениями обьектов и могут отличаться от их реального внешнего вида.

Приведенные в таблице технические характеристики являются справочными и не
могут служить основанием для предьявления претензий.

Данная модель телевизора осуществляет прием аналоговых сигналов, а также сигналов
цифрового наземного телевизионного вещания стандарта DVB-T, DVB-T2 и цифрового ка­бельного телевизионного вещания стандарта DVB-C.

ВНИМАНИЕ!

Функции, относящиеся к цифровому телевещанию, действуют только в тех регионах, в ко­торых ведется цифровое эфирное вещание DVB-T, DVB-T2 или обеспечивается доступ к
совместимому цифровому кабельному вещанию DVB-C, причем некоторые из этих функ­ций могут быть недоступны, а правильный прием сигнала стандарта DVB-C может быть
обеспечен не для всех провайдеров кабельного телевещания.

(LED) ЖК-телевизоры JVC (соответствуют требованиям технических условий ТУ 6581-
001-15321789-14 « Цифровые (LED) ЖК-телевизоры высокой четкости «JVC». Техниче­ские условия», ГОСТ 18198-89, по условиям безопасности и эксплуатации соответствуют
требованиям классу защиты II ГОСТ Р МЭК 60065-2009, и требованиям электромагнитной
совместимости: ГОСТ 18198-89 (Табл. 1, поз. 2), ГОСТ 22505-97, ГОСТ Р 51515-99, ГОСТ
Р 51317.3.2-2006 (Разд. 6,7), ГОСТ Р 51317.3.3-2008, условиям ТР ТС 004/2011ЕврАзЭС и
Федеральному закону № 347-ФЗ.

Инструкция по эксплуатации

4

Инструкция по эксплуатации

Введение

Рекомендации покупателю

- При покупке телевизора требуйте про­верки его работоспособности путем де­монстрации качества изображения, зву­кового сопровождения, работы органов
панели управления, пульта дистанцион­ного управления, приема телетекста.

- Проверьте комплектность телевизора
в соответствии с разделом КОМПЛЕКТ
ПОСТАВКИ.

- Проверьте соответствие номера телеви­зора номеру, указанному в гарантийном
талоне на телевизор.

- Проверьте сохранность пломб на теле­визоре.

- Убедитесь, что в гарантийном и отрыв­ных талонах отмечены даты выпуска и
продажи, имеются штамп магазина и
разборчивая подпись или штамп про­давца, так как они являются основанием
для бесплатного гарантийного ремонта и
технического обслуживания.

- Перевозку телевизора осуществляйте в
заводской упаковке, предохраняющей
его от повреждений во время транспор­тировки.

- Упакованный телевизор можно транс­портировать всеми видами закрытого
транспорта в условиях ГОСТ 15150-69
при температуре не ниже минус 20°С при
защите его от прямого воздействия ат­мосферных осадков, пыли и от механи­ческих повреждений.

Комплект поставки

1. (LED) ЖК-телевизор ..................... 1шт.

2. Пульт дистанционного управления .. 1 шт.

3. Батарейка питания (щелочная)

типа ААА для ПДУ ......................... 2 шт.

4. Настольная подставка .................. 1 шт.

5. Руководство по эксплуатации

с гарантийным талоном ................ 1шт.

6. Винты для крепления подставки

к телевизору ....................... 1 комплект

7. Индивидуальная упаковочная

тара .................................... 1 комплект

Выбор пространства для безопасной
установки

Соблюдайте требуемое расстояние между
устройством и другими объектами (напри­мер, стенами) для обеспечения достаточ­ной вентиляции.

Несоблюдение этого правила может приве­сти к возгоранию или поломке устройства
из-за перегрева

Установка на подставку

Установка на настенное крепление

5

Технические характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные параметры телевизора

1. Размер экрана по диагонали, см: .....................................................................71

2. Чувствительность канала изображения, ограниченная синхронизацией, мкВ, не более:

I-III, КАТВ диапазоны ...............40; IV,V диапазоны .................................70

3. Разрешающая способность ЖК-панели: ............................................... 1366x768

4. Напряжение питания, при котором телевизор сохраняет работоспособность,

В, в пределах ...................................................................................от 100 до 240

5. Потребляемая мощность, Вт, не более: ........................................................... 41

6. Максимальная выходная мощность канала звукового сопровождения,

Вт, не менее: ................................................................................................ 2x10

7. Количество запоминаемых каналов:

аналоговых ..............................100; цифровых ...................................200

8. Габаритные размеры телевизора с подставкой,

мм, не более (ШхГхВ): ...................................................................641 х 210 х 443

9.Масса телевизора без упаковки, кг, не более: ................................................... 5,3

Инструкция по эксплуатации

10.Элементы питания ПДУ(2 шт): ..............................................................LR03/AAA

11.Форматы телевещания .................................................PAL/SECAM/DVB-T Н.264

/DVB-T2 H.264/DVB-C Н.264; B/G, DK, I/L

6

Инструкция по эксплуатации

Меры безопасности

МЕРЫ БЕЗОПАСНОСТИ

ВНИМАНИЕ:

ВАЖНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ - ВНИ­МАТЕЛЬНО ПРОЧИТАЙТЕ И СОХРАНИТЕ ДЛЯ
ПОСЛЕДУЮЩЕГО ИСПОЛЬЗОВАНИЯ В КАЧЕ­СТВЕ СПРАВОЧНОГО МАТЕРИАЛА.

Во избежание поражения электрическим током
не открывайте заднюю крышку телевизора, т.к. в
самом корпусе не предусмотрено дополнитель­ное оборудование.

При необходимости обращайтесь к квалифици­рованным уполномоченным специалистам.

Знак Назначение знака

Знак «Опасность поражения элек­трическим током!» (треугольник с
изображением молнии) указывает
на потенциально опасную ситуацию,
которая, если её не предотвратить,
может привести к серьезным теле­сным повреждениям.

Знак «Опасность» (восклицательный
знак в треугольнике) указывает на
то, что перед заменой основных или
вспомогательных частей необходи­мо ознакомиться с их техническими
характеристиками.

ШТЕПСЕЛЬНАЯ ВИЛКА СЛУЖИТ
КАК РАЗЪЕДИНИТЕЛЬ И ДОЛЖ­НА БЫТЬ ЛЕГКОДОСТУПНА.

Примечание

1. Какие-либо изменения, не одобренные
Производителем или уполномоченной
стороной, ответственной за соответ­ствие прибора стандартам Производи­теля, могут аннулировать гарантию на
данное оборудование.

2. Производитель не несет ответственно­сти за ущерб, вызванный несанкциони­рованными изменениями прибора.

Внимание:

Во избежание пожара или поражения элек­трическим током, не допускайте попадания
влаги в прибор. Не открывайте корпус при­бора. Техническое обслуживание должно
осуществляться только квалифицирован­ными специалистами.

Общие указания по технике безопасно­сти (следует прочитать перед использо­ванием прибора):

1. Внимательно прочитайте данную ин­струкцию, сохраните ее для даль­нейшего использования и строго
соблюдайте все рекомендации и пред­упреждения.

2. Источник питания. Этот телевизор
предназначен для работы с перемен­ным напряжением 100-240 В, 50/60 Гц.

3. Во избежание повреждений, которые
могут привести к пожару или пораже­нию электрическим током, не подвер­гайте этот прибор воздействию брызг
или капель. Не размещайте над прибо­ром емкости с водой (цветочные вазы,
чашки и т. д.). Данная рекомендация
также касается полок над телевизором.

4. Чистка прибора. Чистку прибора про­водите только сухой тканью, для ре­гулярного ухода осторожно сотрите
грязь с поверхностей, используя для
этого мягкую ткань.

Предостережение!
С особой аккуратностью протирайте

поверхность дисплея, так как панель
была специально обработана и может
легко получить повреждения.

5. Не блокируйте задние вентиляционные
отверстия. При блокировке отверстий
посторонними предметами возникает
опасность перегрева прибора, пожара
или поражения электрическим током.
Не устанавливайте прибор вблизи ото­пительных приборов.

6. Следите за тем, чтобы на сетевой шнур
не наступали.

7. Используйте только приложенные к то­вару аксессуары.

7

Меры безопастности

Инструкция по эксплуатации

8. Используйте подставки, штативы или
столы рекомендованные производите­лем или продаваемые с телевизором.

9. Напряжение и тип электрического тока
должны соответствовать указанным на
этикетке телевизора.

10. Отключайте прибор от сети, если не
используете его в течении длительного
времени.

11. За техническим обслуживанием обра­щайтесь только к квалифицированному
персоналу. Обслуживание (ремонт) не­обходим в случае повреждения сетево­го шнура или вилки, попадания воды и
влаги на прибор.

12. Не подвергайте опасности себя и де­тей, размещая электрические при­боры/игрушки на корпус телевизора.
Данные предметы могут упасть и нане­сти травму.

13. Не включайте слишком громко теле­визор. Чрезмерное звуковое давление
может вызвать необратимое повреж­дение слуха.

14. Телевизор должен находиться на до­статочном расстоянии от следующего
оборудования: электронное оборудо­вание, например, не следует разме­щать рядом с телевизором видео обо­рудование, так как электромагнитные
помехи могут исказить изображение
или звук. Оборудование с инфракрас­ными датчиками, так как этот прибор
испускает инфракрасные лучи, что
также может нарушить работу другого
оборудования.

15. Во избежание опасности возгорания,
не эксплуатируйте это устройство
под прямыми солнечными лучами или
вблизи источников тепла.

16. При сильном дожде, и особенно гро­зах, отключайте устройство от источ­ника электропитания.

17. Не используйте поврежденные или ра­нее использовавшиеся сетевые вилки
и не располагайте электрошнур вблизи
источников тепла во избежание пора­жения электротоком или возгорания.

18. Не подключайте избыточное количе­ство приборов одновременно или в
одну розетку через удлинитель во из­бежание возгорания.

19. Если из устройства раздается необыч­ный звук, отсоедините устройство от
источника электропитания и обра­титесь в авторизованный сервисный
центр.

20. Антенна устройства должна распола­гаться вдали от электрического кабеля.

21. Никогда не касайтесь вилки мокрыми
руками, так как это может привести к
поражению электрическим током.

22. Всегда проверяйте, что телевизор на­дежно подключен к источнику электро­энергии, так как плохое электрическое
соединение может вызвать пожар.

23. При использовании антенны следует
предпринять меры, чтобы не допустить
стекание воды по антенному кабелю в
телевизор.

24. Вилка и электрический кабель должны
содержаться в чистоте во избежание
поражения электрическим током или
возгорания.

25. Не подвергайте батареи входящие в
комплект поставки чрезмерному на­греву, воздействию огня и прямых сол­нечных лучей.

26. Израсходовавшие свой ресурс батареи
необходимо утилизировать согласно
правилам, действующим в вашем реги­оне.

8

Инструкция по эксплуатации

Подготовка к работе

ПОДГОТОВКА К РАБОТЕ

Установка телевизора

• Монтаж подставки ЖК-телевизора

1. Поместите телевизор на мягкий матери­ал экраном вниз.

2. Соберите подставку используя три винта
из комплекта.

3. Прикрепите подставку к телевизору при
помощи винта.

• Монтаж телевизора на стену

Перед тем как монтировать телевизор на

вертикальную поверхность (стену), не­обходимо демонтировать подставку. По­ложите телевизор экраном вниз на стол,
предварительно подложив под него ка­кой либо мягкий материал.

1. Выверните винт из основания подставки,
и аккуратно её демонтируйте.

2. Совместите установочный настенный
кронштейн с отверстиями на задней
крышке телевизора и закрепите его че­тырьмя винтами , которые прилагаются к
кронштейну (кронштейн не входит в ком­плект поставки!)

ПРИМЕЧАНИЕ: Используйте винты из

комплекта поставки.

Предупреждение!

Для вашей безопасности, при использо­вании настенных кронштейнов учитывайте
номинальный вес прибора, указанный в
разделе Технические характеристики

9

Подготовка к работе

Инструкция по эксплуатации

Характеристики набора для настенного
монтажа (VESA)

Набор для настенного монтажа не входит в
комплект поставки, а продается отдельно.
Устанавливайте настенное крепление на
прочную стену.

ПРИМЕЧАНИЕ

1. В приведенной ниже таблице представ­лены стандартные размеры наборов для
настенного монтажа.

2. Не используйте винты, несоответствую­щие стандарту VESA.

3. Не используйте слишком длинные винты
или винты, несоответствующие стандар­ту VESA. Использование винтов длиннее
стандартного размера может привести
к повреждению внутренних элементов
телевизора. Для настенных креплений
с винтами, несоответствующими требо­ваниям стандарта VESA, длина винтов
может быть различной и будет опреде­ляться техническими характеристиками
настенных креплений.

4. Не затягивайте винты слишком сильно,
поскольку это может привести к повреж­дению изделия или быть причиной его
падения, что может повлечь за собой
травму. JVC не несет ответственности за
подобные несчастные случаи.

5. JVC не несет ответственности за повреж­дение устройства или получение травм
при использовании настенного крепле­ния, не соответствующего стандартам
VESA или не предназначенного для этих
целей, а также в случае несоблюдения
инструкций по установке устройства.

6. Не устанавливайте телевизор под накло­ном более 15 градусов.

продуктов

Семейство

Светодиодные

телевизоры

экрана

Размер

28 200 х 100 М4 4

(А* В), ММ

Крепежные

отверстия VESA

винт

Количество

Стандартный

Не выполняйте установку на­бора для настенного монтажа,
когда телевизор включен.

Это может привести к поражению элек­трическим током.

ВИНТОВ

10

Инструкция по эксплуатации

ПАНЕЛЬ УПРАВЛЕНИЯ И РАЗЪЕМЫ ТЕЛЕВИЗОРА

Подготовка к работе

1. ИК-датчик системы дистанционного

управления

2. Индикатор рабочего режима/режима

ожидания

3. Выключатель питания: для отключе-

ния основного питания телевизора.

4. Клавиша [o]: Рабочий режим/режим

ожидания.

5. Клавиша VOL-: Уменьшение уровня

громкости. В режиме меню, используй­те эту кнопку, для перехода к предыду­щему пункту меню или для уменьшения
параметра настройки.

6. Клавиша VOL+: Увеличение уровня

громкости. В режиме меню, используй­те эту кнопку, для перехода к следую­щему пункту меню или для увеличения
параметра настройки.

7. Клавиша СН-: Переход на предыду-

щий канал. В режиме меню используй­те эту кнопку как стрелку вниз ПДУ.

8. Клавиша СН+: Переход на следующий

канал. В режиме меню используйте эту
кнопку как стрелку вверх ПДУ.

9. Клавиша MENU: Выбор основного меню

10. Клавиша [ ]: Выбор источника сиг-

нала.

11. Вход USB: для подключения внешних

USB устройств, например для обра­ботки файлов форматов MP3 и JPEG, а
также для использования функции Time
Shift (сдвига по времени) и функции
записи (подробное описание данных
функций см. в соответствующем раз­деле руководства по эксплуатации)

12. HDMI вход: мультимедийный интер-

фейс высокой четкости.

11

Подготовка к работе

Инструкция по эксплуатации

13. Headphone: Разъем для подключения

наушников

14. Common interface (CI): гнездо модуля

условного доступа (САМ). Для просмо­тра данных каналов обратитесь к по­ставщику услуг цифрового телевиде­ния

15. Разъем PC AUDIO: Предназначен для

подключения аудиовыхода внешнего
источника VGA сигнала.

16. Вход VGA: для подключения к источни-

кам сигналов VGA.

17. Вход RF: Разъем для подключения ан-

тенного кабеля (сигнал эфирной антен­ны или кабельного телевидения)

18. Компонентный вход: для получения

изображения с максимальным разре­шением при подключении к основным
источникам видео: DVD - проигрывате­лю, видеокамере или игровой пристав­ке. Компонентные разъемы внешних
устройств имеют иногда маркировку Y,
B-Y, R-Y или Y, РЬ, Рг.

19. Композитный видеовход и стерео-

фонический аудиовход.

20. Композитный видеовыход и сте-

реофонический аудиовыход (AV
OUTPUT)

21. Отверстия для крепления настенно-

го кронштейна: Только для настенного

крепления.

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

12

Назначение кнопок управления

При использовании пульта дистанционного
управления направляйте его на ИК-датчик
телевизора.

1. [j] Кнопка мгновенного выключения/
включения звука

2. [o] Кнопка переключения между «жду­щим» и «рабочим» режимом ТВ

3. [ASPECT] Кнопка выбора формата изо­бражения (соотношение сторон)

Инструкция по эксплуатации

Подготовка к работе

[S.MODE] Кнопка выбора режима звука

[P.MODE] Кнопка выбора режима изо-

бражения

[GUIDE] Кнопка запуска электронной те-

лепрограммы (в режиме DTB)

4. [0-9] Кнопки с цифрами. Для выбора но­мера просматриваемого канала нажи­майте необходимые кнопки с цифрами.
Канал переключится через 2 секунды.
Также эти кнопки служат для ввода номе­ра страницы при просмотре телетекста.

5. [LIST] Кнопка отображения списка кана­лов (в режиме ATV/DTV)/ Кнопка отобра­жения страницы телетекста (в режиме
AТВ)

6. [ ] Кнопка возврата к предыдущему
просматриваемому каналу

7. [S] Кнопка вывода на дисплей субтитров
(в режиме DTV)

[TEXT] Кнопка включения/выключения

режима телетекста (в режимах ATV/DTV)

[MIX] При нажатии на данную кнопку те-

летекст накладывается на ТВ изображе­ние (в режиме ATV)

[SIZE] Кнопка вывода на экран увеличен-

ной верхней или нижней части страницы
в режиме телетекста. Нажмите на эту
кнопку еще раз для возврата к нормаль­ному масштабу изображения (в режиме
ATV)

8. [HOLD] Кнопка включения/выключения
режима удержания текущей страницы
телетекста (в режиме ATV)

[REVEAL] Кнопка отображения/скрытия

спрятанной информации телетекста (в
режиме ATV)

[SUB.RAGE] Кнопка отображения под-

страницы телетекста (в режиме ATV)

[INDEX] Кнопка вызова страницы индек-

сов в режиме телетекста (в режиме ATV)

9. [i] Кнопка вывода на экран информации
о текущем канале (в режимах ATV/DTV)

[FAV] Кнопка вывода на дисплей списка

любимых каналов

[TV.RD] Кнопка переключения между ре-

жимами ТВ и цифровым радио

[AUDIO] Кнопка включения/выключения

языка звукового сопровождения (в ре­жиме DTV)

10. [MENU] Кнопка вывода на экран меню

11. [INPUT] Кнопка выбора одного из источ­ников сигнала

12. [EDFG] Кнопки перемещения по меню,
ОК кнопка подтверждения выбора

13. [BACK] Кнопка возврата к предыдущему
меню

14. [EXIT] Кнопка выхода из меню

15. [SLEEP] Кнопка таймера автоматическо­го выключения ТВ

16. [VOL+/-] Кнопка увеличения/уменьше­ния уровня громкости

17. [PROG.] Кнопка входа в меню редактиро­вания каналов (в режимах ATV/DTV)

18. [СН+/-] Кнопки перехода к последующе­му/предыдущему каналу

19. [ D PLAY] Кнопка начала воспроизведе­ния (в режиме USB)

[ U PAUSE] Кнопка временной приоста-

новки воспроизведения (в режиме USB)

[ H STOP] Кнопка остановки воспроиз-

ведения/записи (в режиме USB и DTV)

[ I REC] Кнопка начала записи

20. [ P PREV] Кнопка перехода к предыду­щей главе/треку (в режиме USB)

[ O NEXT ] Кнопка перехода к последую-

щей главе/треку (в режиме USB)

[ T REW] Кнопка ускоренного воспро-

изведения в обратном направлении (в
режиме USB)

[ S FWD ] Кнопка ускоренного воспро-

изведения в прямом направлении (в ре­жиме USB)

21. Кнопки управления телетекстом (в режи­мах ATV/DTV)

13
