JVC KW-V120M, KW-V220BTM, KW-V320BTM, KW-V420BTM, KW-V520BT User manual

...

Download

KW-V520BT

KW-V420BTM

KW-V220BT KW-V520BTM KW-V420BT

МОНИТОР С DVD-РЕСИВЕРОМ

ИHCTPУKЦИЯ ПO ЭKCПЛУATAЦИИ

Данное руководство по эксплуатации используется для описания перечисленных ниже моделей. Доступность и возможности (функции) моделей могут различаться в зависимости от страны и зоны продаж.

tРегион 2 (зона кода региона DVD 2) tРегион 3 (зона кода региона DVD 3) tРегион 4 (зона кода региона DVD 4) tРегион 5 (зона кода региона DVD 5)

KW-V320BT KW-V320BTM

KW-V220BTM

KW-V120M

СОДЕРЖАНИЕСОДЕРЖАНИЕ

ПЕРЕД ИСПОЛЬЗОВАНИЕМ ................................. 2

Как перенастроить Ваше устройство.................... 3

НАЧАЛЬНЫЕ НАСТРОЙКИ ................................... 4

Начальная настройка ................................................... 4

Настройки часов .............................................................4

ОСНОВНАЯ ИНФОРМАЦИЯ ................................. 5

Названия и функции компонентов ........................5

Стандартные операции ............................................... 8

Стандартные операции на экране .......................... 9

Выбор источника воспроизведения ...................11

Использование выпадающего меню

быстрого доступа .........................................................12

ДИСКИ .................................................................. 13

USB........................................................................ 18

Android.................................................................20

iPod/iPhone..........................................................22

APPs ...................................................................... 24

Pandora® .............................................................. 25

ТЮНЕР .................................................................. 27

ДРУГОЕ ВНЕШНЕЕ УСТРОЙСТВО ......................31

Использование камеры заднего вида ................31

Использование внешних аудио-/

видеопроигрывателей—AV-IN ...............................33

Использование внешнего блока навигации ....34

Как пользоваться данным руководством:

• Для объяснения используются главным образом иллюстрации KW-V420BT — регион 3. Иллюстрации индикации и панелей, приведенные в настоящем руководстве, представляют собой примеры, используемые для понятного объяснения операций. По этой причине они могут отличаться от реального вида индикации или панелей.

• В данном руководстве главным образом объясняются операции, выполняемые с помощью кнопок на панели монитора и сенсорной панели. Операции с помощью пульта дистанционного управления (RM-RK258: прилагается в комплекте поставки только для KW-V420BT/KW-V420BTM/ KW-V320BT — регион 3/KW-V320BT — регион 5/KW-V320BTM/KW-V220BT — регион 3/KW-V220BT — регион 5/KW-V220BTM/KW-V120M/KW-V520BT — регион 3/KW-V520BTM), см. стр.55.

• < > обозначает изменяемые экраны/меню/операции/настройки, которые появляются на сенсорной панели.

• [ ] обозначает кнопки на сенсорной панели.

• Язык отображения: Элементы индикации на английском языке используются в качестве примера с целью объяснения. Язык отображаемой индикации можно выбрать из меню <Settings>. (стр.54)

• Обновленная информация (последнее руководство по эксплуатации, обновления системы, новые функции и др.) доступна по адресу <http://www.jvc.net/cs/car/>.

BLUETOOTH.......................................................... 35

НАСТРОЙКИ ........................................................ 43

Настройки для использования приложений

на iPod touch/iPhone/Android .................................43

Настройки звучания ...................................................44

Регулировка для воспроизведения видео .......47

Изменение дизайна индикации ............................48

Пользовательская настройка главного

экрана ................................................................................49

Пользовательская настройка системных

параметров .....................................................................50

Элементы меню настройки ......................................52

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ....... 55

ПОДСОЕДИНЕНИЕ/УСТАНОВКА ....................... 58

СПРАВОЧНАЯ ИНФОРМАЦИЯ ........................... 64

Обслуживание ...............................................................64

Дополнительная информация ...............................64

Список сообщений об ошибках .............................68

Устранение проблем...................................................69

Технические характеристики .................................71

ПЕРЕД ИСПОЛЬЗОВАНИЕМПЕРЕД ИСПОЛЬЗОВАНИЕМ

ВАЖНО

В целях обеспечения надлежащей эксплуатации, пожалуйста, перед эксплуатацией данного изделия полностью прочтите данное руководство. Особенно важно прочитать и следовать ПРЕДУПРЕЖДЕНИЯМ и ПРЕДОСТЕРЕЖЕНИЯМ в данном руководстве. Пожалуйста, храните руководство в безопасном и доступном месте для обращения к нему в будущем.

V ПРЕДУПРЕЖДЕНИЯ: (Предотвращение несчастных случаев и повреждений)

• НЕ устанавливайте устройства и не прокладывайте провода в местах, где:

– оно может помешать рулевому управлению и

переключению передач;

– оно может помешать функционированию средств

безопасности, например, пневмоподушкам;

– может ухудшиться обзор.

• НЕ управляйте устройством во время вождения

автомобиля. При необходимости управления устройством во время вождения автомобиля внимательно следите за дорогой.

• Водителю не следует смотреть на монитор во время вождения.

Маркировка изделий, в которых используется лазер

К корпусу/оболочке прикреплена наклейка, указывающая на то, что компонент использует лазерные лучи, классифицируемые как Класс 1. Это значит, что устройство использует лазерные лучи, относящиеся к классу слабых лучей. Снаружи устройства риск опасного излучения отсутствует.

Для Казахстана (KW-V320BT — регион 5/ KW-V220BT — регион 5)

Дата изготовления (месяц/год) находится на этикетке устройства.

ПЕРЕД ИСПОЛЬЗОВАНИЕМПЕРЕД ИСПОЛЬЗОВАНИЕМ

Для KW-V420BTM/KW-V320BTM/KW-V220BTM/ KW-V520BTM

Декларация соответствия относительно Директивы EMC Декларация соответствия относительно Директивы R&TTE 1999/5/EC Декларация соответствия относительно Директивы RoHS 2011/65/EU Производитель:

JVC KENWOOD Corporation 3-12 Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, Japan

Представительство в ЕС:

JVC Technical Services Europe GmbH Konrad-Adenauer-Allee 1-11, D-61118 Bad Vilbel, Germany

Русский

Hастоящим, JVC KENWOOD декларирует, что это устройство “KW-V420BTM/KW-V320BTM/ KW-V220BTM/KW-V520BTM” соответствует необходимым требованиям и другим важным положениям Директивы 1999/5/EC.

Для KW-V120M

Декларация соответствия относительно Директивы EMC Декларация соответствия относительно Директивы RoHS 2011/65/EU Производитель:

JVC KENWOOD Corporation 3-12 Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, Japan

Представительство в ЕС:

JVC Technical Services Europe GmbH Konrad-Adenauer-Allee 1-11, D-61118 Bad Vilbel, Germany

V Предостережения (монитор):

• Встроенный в устройство монитор изготовлен с высокой точностью, однако он может иметь нерабочие точки. Это неизбежно и не считается дефектом.

• Не подвергайте монитор воздействию прямых солнечных лучей.

• Не используйте шариковую ручку и подобные предметы с острым наконечником для работы с сенсорной панелью. Касайтесь кнопок сенсорной панели непосредственно пальцами (если на Вас перчатки, необходимо их снять).

• При слишком низкой или слишком высокой температуре может произойти следующее:

– Внутри происходит химическая реакция,

приводящая к неисправности устройства.

– Изображения могут отображаться нечетко

или воспроизводиться замедленно. Может нарушаться синхронность изображения и звука или ухудшаться качество изображения.

Для Вашей безопасности...

• Не повышайте слишком сильно уровень громкости, поскольку это заглушает внешние звуки, делая опасным управление автомобилем, а также может привести к потере слуха.

• Остановите автомобиль перед тем, как выполнять любые сложные операции.

Температура внутри автомобиля...

Если Вы припарковали Ваш автомобиль на длительное время в жаркую или холодную погоду, перед тем, как включать это устройство, подождите до тех пор, пока температура в автомобиле не придет в норму.

❏ Как перенастроить Ваше устройство

Если устройство не работает должным образом, нажмите кнопку сброса.

KW-V420BT/KW-V420BTM

KW-V320BT/KW-V320BTM

KW-V220BT/KW-V220BTM/KW-V120M

KW-V520BT/KW-V520BTM

РУCCКИЙ 3

НАЧАЛЬНЫЕ НАСТРОЙКИНАЧАЛЬНЫЕ НАСТРОЙКИ

Начальная настройка

При первом включении питания устройства или после сброса настроек устройства отображается экран начальной настройки.

• Вы также можете изменить настройки на экране

<Settings>. (стр.52)

1 Выполните начальные настройки.

(стр.53)

(стр.54)

<Angle>* (стр.8)

(стр.22)

(стр.31)

(стр.48)

2 Завершите процедуру.

Включение или отключение демонстрации функций дисплея.

Выбор языка текста, используемого для отображения информации на экране.

• Установите <GUI Language>, чтобы

отображать кнопки управления и элементы меню на выбранном языке ([Local]) или на английском языке

([English]).

Отрегулируйте угол панели.

Выберите способ подключения iPod/

iPhone.

Выполните конфигурацию настроек для отображения изображения с камеры заднего вида.

Измените дизайн индикации.

Настройки часов

1 Откройте главный экран.

На панели монитора:

KW-V420BT KW-V420BTM

KW-V220BT KW-V520BT

KW-V320BT KW-V320BTM

KW-V520BTM

KW-V220BTM KW-V120M

2 Отобразите экран настройки <Clock>.

Отображается главный экран.

* Только для KW-V420BT/KW-V420BTM/KW-V520BT/KW-V520BTM.

• Вы также можете отобразить экран

настройки <Clock>, прикоснувшись к зоне отображения часов на главном экране.

НАЧАЛЬНЫЕ НАСТРОЙКИНАЧАЛЬНЫЕ НАСТРОЙКИ

3 Установите время на часах.

<OFF> Ручная настройка часов. (См.

Выбрано <OFF>: Отрегулируйте часы (1), затем минуты (2).

• Нажмите [Reset], чтобы установить минуты

на “00”.

4 Завершите процедуру.

Синхронизация времени часов с системой FM Radio Data

System.

ниже.)

ОСНОВНАЯ ИНФОРМАЦИЯОСНОВНАЯ ИНФОРМАЦИЯ

Названия и функции компонентов

V Предостережение, касающееся настройки громкости:

По сравнению с другими источниками воспроизведения цифровые устройства создают незначительный шум. Уменьшите громкость перед воспроизведением, чтобы предотвратить повреждение динамиков из-за внезапного повышения уровня громкости на выходе.

KW-V420BT/KW-V420BTM

1 Экран (сенсорная панель) 2 Панель монитора* 3 Кнопка VOLUME –/+

Настройка уровня громкости звука. (стр.8) 4 Кнопка ATT Ослабление звука. (стр.8) 5 Кнопка HOME/

• Отображение главного экрана. (Нажмите) (стр.10)

• Включение питания. (Нажмите) (стр.8)

• Выключение питания. (Удерживание) (стр.8)

6 Кнопка FNC/

• Отображение экрана быстрого доступа. (Нажмите) (стр.12)

• Включение голосового набора номера. (Удерживание) (стр.40)

7 Кнопка DISP/DISP OFF

• Переключение экрана. (Нажмите)

– Экран, на который происходит

переключение, зависит от настройки <Input> в <Navigation Input>. (стр.34)

• Выключение экрана. (Удерживание) (стр.9)

• Включение экрана. (Удерживание) (стр.9)

8 Кнопка M (извлечение) Извлечение диска. (Полный наклон панели

монитора.) (стр.13) 9 Кнопка сброса Выполните сброс устройства. (стр.3)

* Можно изменить цвет кнопок на панели монитора. (стр.48)

РУCCКИЙ 5

ОСНОВНАЯ ИНФОРМАЦИЯОСНОВНАЯ ИНФОРМАЦИЯ

KW-V320BT/KW-V320BTM

1 Кнопки

• Включение питания. (Нажмите) (стр.8)

• Выключение питания. (Удерживание) (стр.8)

• Отображение экрана быстрого доступа. (Нажмите) (стр.12)

2 Кнопка сброса Выполните сброс устройства. (стр.3)

3 Загрузочный отсек 4 Кнопка HOME/

• Отображение главного экрана. (Нажмите) (стр.10)

• Включение голосового набора номера. (Удерживание) (стр.40)

5 Кнопки

• Переключение экрана. (Нажмите)

– Экран, на который происходит

переключение, зависит от настройки <Input> в <Navigation Input> (для KW-V320BT — регион 3/KW-V320BTM) (стр.34) или настройки <Navigation Input> для KW-V320BT — регион 4/ KW-V320BT — регион 5 (стр.53).

• Выключение экрана. (Удерживание) (стр.9)

• Включение экрана. (Удерживание) (стр.9)

6 Кнопки Громкость +/– Настройка уровня громкости звука. (стр.8)

7 Панель монитора* 8 Экран (сенсорная панель)

* Можно изменить цвет кнопок на панели монитора. (стр.48)

KW-V220BTM/KW-V120M

KW-V220BTM KW-V120M

1 Кнопка сброса Выполните сброс устройства. (стр.3)

2 Загрузочный отсек 3 Кнопка M (извлечение)

Извлечение диска. (Нажмите) (стр.13) 4 Кнопки Громкость +/– Настройка уровня громкости звука. (стр.8)

5 Вход USB (стр. 62) 6 Панель монитора 7 Экран (сенсорная панель) 8 Кнопки

• Переключение экрана. (Нажмите) – Экран, на который происходит

переключение, зависит от настройки <Input> в <Navigation Input> (для KW-V220BTM) (стр.34) или настройки <Navigation Input> для KW-V120M (стр.53).

• Выключение экрана. (Удерживание) (стр.9)

• Включение экрана. (Удерживание) (стр.9)

9 Кнопка HOME/

• Отображение главного экрана. (Нажмите)

(стр.10)

• Включение питания. (Нажмите) (стр.8)

• Выключение питания. (Удерживание) (стр.8)

p Для KW-V220BTM: Кнопка FNC/

• Отображение экрана быстрого доступа.

(Нажмите) (стр.12)

• Включение голосового набора номера.

(Удерживание) (стр.40)

Для KW-V120M: Кнопка FNC Отображение экрана быстрого доступа.

(стр.12)

q Кнопка EQ Отображение экрана <Equalizer>. (стр.44)

ОСНОВНАЯ ИНФОРМАЦИЯОСНОВНАЯ ИНФОРМАЦИЯ

KW-V220BT

1 Кнопка сброса Выполните сброс устройства. (стр.3)

2 Загрузочный отсек 3 Кнопка M (извлечение)

Извлечение диска. (Нажмите) (стр.13) 4 Кнопка HOME/

• Отображение главного экрана. (Нажмите) (стр.10)

• Включение питания. (Нажмите) (стр.8)

• Выключение питания. (Удерживание) (стр.8)

5 Кнопка FNC/

• Отображение экрана быстрого доступа. (Нажмите) (стр.12)

• Включение голосового набора номера. (Удерживание) (стр.40)

6 Вход USB (стр. 62) 7 Панель монитора 8 Экран (сенсорная панель)

9 Кнопки

• Переключение экрана. (Нажмите) – Экран, на который происходит

переключение, зависит от настройки <Input> в <Navigation Input> (для KW-V220BT — регион 3) (стр.34) или настройки <Navigation Input> для KW-V220BT — регион 4/KW-V220BT — регион 5 (стр.53).

• Выключение экрана. (Удерживание) (стр.9)

• Включение экрана. (Удерживание) (стр.9)

p Кнопки Громкость +/– Настройка уровня громкости звука. (стр.8) q Кнопка EQ Отображение экрана <Equalizer>. (стр.44)

KW-V520BT/KW-V520BTM

1 Панель монитора* 2 Экран (сенсорная панель) 3 Кнопка M (извлечение)

Извлечение диска. (Полный наклон панели

монитора).(стр.13)

4 Кнопки

• Переключение экрана. (Нажмите) – Экран, на который происходит

переключение, зависит от настройки <Input> в <Navigation Input> (для KW-V520BT — регион 3/KW-V520BTM) (стр.34) или настройки <Navigation Input> для KW-V520BT — регион 4 (стр.53).

• Выключение экрана. (Удерживание) (стр.9)

• Включение экрана. (Удерживание) (стр.9)

5 Кнопка FNC/

• Отображение экрана быстрого доступа.

(Нажмите) (стр.12)

• Включение голосового набора номера.

(Удерживание) (стр.40)

6 Кнопка HOME/B

• Отображение главного экрана. (Нажмите)

(стр.10)

• Включение питания. (Нажмите) (стр.8)

• Выключение питания. (Удерживание) (стр.8)

7 Кнопка сброса Выполните сброс устройства. (стр.3) 8 Кнопки Громкость +/– Настройка уровня громкости звука. (стр.8) 9 Кнопка ATT Ослабление звука. (стр.8)

* Можно изменить цвет кнопок на панели монитора. (стр.48)

РУCCКИЙ 7

ОСНОВНАЯ ИНФОРМАЦИЯОСНОВНАЯ ИНФОРМАЦИЯ

Стандартные операции

❏ Включение питания

KW-V420BT KW-V420BTM

KW-V320BT KW-V320BTM

KW-V220BTM KW-V120M

❏ Настройка громкости

Настройка уровня громкости (от 00 до 35) KW-V420BT/KW-V420BTM

KW-V320BT KW-V320BTM

KW-V220BTM KW-V120M

❏ Регулировка угла панели (только для

KW-V420BT/KW-V420BTM/KW-V520BT/ KW-V520BTM)

1 Откройте экран <Angle Adjust>.

На главном экране:

• Последовательно нажимайте [ ], чтобы переключать страницы на экране меню

<Display>.

KW-V220BT KW-V520BT

KW-V520BTM

❏ Выключение питания

KW-V420BT KW-V420BTM

KW-V220BT KW-V520BT

KW-V320BT KW-V320BTM

(Удерживать)

KW-V520BTM

KW-V220BTM KW-V120M

(Удерживать)

KW-V220BT KW-V520BT

Нажмите +, чтобы повысить; нажмите –, чтобы понизить.

• Удержание кнопки непрерывно повышает/ понижает уровень громкости.

Ослабление звука (только для KW-V420BT/ KW-V420BTM/KW-V520BT/KW-V520BTM)

KW-V420BT KW-V420BTM

Загорается индикатор ATT.

Чтобы отменить приглушение звука: Нажмите ту же кнопку еще раз.

KW-V520BTM

KW-V520BT KW-V520BTM

2 Выберите угол (0 – 6).

• Чтобы задать текущее положение в качестве положения выключения питания, выберите [Memory].

ОСНОВНАЯ ИНФОРМАЦИЯОСНОВНАЯ ИНФОРМАЦИЯ

❏ Выключение экрана

В выпадающем меню быстрого доступа (стр12): Отобразите выпадающее меню быстрого доступа, нажав FNC (для KW-V420BT/KW-V420BTM/

KW-V220BT/KW-V220BTM/KW-V120M/KW-V520BT/ KW-V520BTM) или B (для KW-V320BT/ KW-V320BTM) на панели монитора, затем

выберите [Display OFF].

❏ Выключение/выключение источника

аудио/видео

Вы можете включить функцию аудио/видео, выбрав источник на экране Home.

KW-V420BT/KW-V420BTM/KW-V220BT/ KW-V220BTM/KW-V120M/KW-V520BT/ KW-V520BTM

На панели монитора:

KW-V420BT KW-V420BTM

(Удерживать)

KW-V220BT KW-V220BTM KW-V120M

Включение экрана: Нажмите и удерживайте ту же кнопку или прикоснитесь к дисплею.

(Удерживать)

KW-V320BT KW-V320BTM

(Удерживать)

KW-V520BT KW-V520BTM

(Удерживать)

Чтобы выбрать источник, который не отображается на экране Home: Нажмите [All].

(стр.11)

Выключение источника аудио/видео:

Стандартные операции на экране

❏ Стандартные описания экрана

Вы можете переключать на дисплей на отображение других экранов в любое время для переключения источника, просмотра информации или изменения настроек и т.д.

Экран управления источником

Выполнение операций воспроизведения источника.

• Кнопки управления и отображаемая информация отличаются в зависимости от выбранного источника.

KW-V320BT/KW-V320BTM

Общие кнопки управления:

1 Отображение окна других кнопок

управления.*

2 Только для KW-V320BT/KW-V320BTM: Кнопка

FNC

Отображение экрана быстрого доступа.

(стр.12)

3 Только для KW-V320BT/KW-V320BTM: Кнопки

источника

Переключение источника воспроизведения.

(стр.11)

• Отображаются кнопки источника, показываемые на главном экране. (стр.10)

* Не отображается, когда нет других кнопок управления, кроме

тех, которые отображаются в текущий момент на экране управления источником.

Продолжение не следующей странице...

РУCCКИЙ 9

ОСНОВНАЯ ИНФОРМАЦИЯОСНОВНАЯ ИНФОРМАЦИЯ

Управление жестами на экране управления источником:

Вы также можете управлять воспроизведением, передвигая палец на сенсорной панели следующим образом (для некоторых источников управление жестами не доступно).

• Скольжение пальца в направлении вверх/ вниз: Функционирует так же, как нажатие

[ ] [ ].

• Скольжение пальца в направлении влево/ вправо: Функционирует так же, как нажатие [S]/[T].

• Передвижение пальца по часовой стрелке

или против часовой стрелки: повышает/ понижает уровень громкости.

Главный экран

Отображение экрана управления источником и экрана настроек.

• Вы можете организовать элементы для отображения на главном экране. (стр.49)

KW-V420BT/KW-V420BTM/KW-V220BT/ KW-V220BTM/KW-V120M/KW-V520BT/ KW-V520BTM

12 543

Общие кнопки управления:

1 Отображение всех источников

воспроизведения и элементов. (стр.11)

2 Отображение экрана <Settings>. (См. столбец

справа.)

3 Отображение экрана <Clock>. (стр.4) 4 Отображение экрана управления мобильного

телефона. (стр.39)*

5 Отображение воспроизводимого в текущий

момент источника.

6 Переключение источника воспроизведения.

(стр.12)

* Только для KW-V420BT/KW-V420BTM/KW-V320BT/KW-V320BTM/

KW-V220BT/KW-V220BTM/KW-V520BT/KW-V520BTM.

KW-V320BT/KW-V320BTM

Общие кнопки управления:

1 Переключение источника воспроизведения.

(стр.12)

2 Отображение экрана <Clock>. (стр.4) 3 Кнопка M (извлечение): Извлечение диска.

(Нажмите) (стр.13)

4 Кнопки : Отображение экрана <User

Customize>. (стр.48)

5 Кнопки : Отображение экрана <Settings>.

(См. столбец справа.)

6 Кнопки : Отображение всех источников

воспроизведения и элементов. (стр.11)

7 Кнопка [Phone]: Отображение экрана

управления мобильного телефона. (стр.39)

Экран <Settings>

Изменение подробных настроек. (стр.52)

Общие кнопки управления:

1 Выбор элементов меню. 2 Переключение страницы. 3 Закрытие текущего экрана настройки и

возврат к экрану управления текущим источником.

4 Возврат к предыдущему экрану.

ОСНОВНАЯ ИНФОРМАЦИЯОСНОВНАЯ ИНФОРМАЦИЯ

❏ Управление на сенсорном экране

1 Отображение меню управления видео во

время воспроизведения видеоматериалов.

2 Отображение экрана управления источником

во время воспроизведения видео.

• Кнопки управления исчезают при прикосновении к экрану, или если в течение 5 секунд не выполняется никаких операций.

3 Переход к предыдущему разделу/дорожке.* 4 Переход к следующему разделу/дорожке.*

* Недоступно для видео с внешнего компонента.

Выбор источника воспроизведения

На главном экране:

[AV Off] Выключение источника аудио/

видеою. (стр.9)

[Camera] Переключение на камеру,

подключенную к входу камеры заднего вида. (стр.31)

[Now Playing] Отображение воспроизводимого

в текущий момент источника.

[Tuner] Переключение на прием

передач радиовещания. (стр.27)

[Disc] Воспроизведение диска. (стр.13) [USB] Воспроизведение файлов на

устройстве USB. (стр.18)

[iPod] Воспроизведение iPod/iPhone.

(стр.22)

[Android™] Воспроизведение устройства

Android. (стр.20)

[BT Audio]*1 Воспроизведение

аудиопроигрывателя Bluetooth.

(стр.41)

[AV-IN]*

[Apps] Переключение на экран

[PANDORA]*3 Переключение на прием

Чтобы вернуться на главный экран

*1 Только для KW-V420BT/KW-V420BTM/KW-V320BT/KW-V320BTM/

*2 Доступно для выбора, только когда для параметра <iPod

*3 Только для KW-V520BT — регион 4/KW-V320BT — регион 4/

Переключение на внешнее

устройство, подключенное к входному разъему iPod/AV-IN. (стр.33)

приложения с подключенного устройства iPod touch/iPhone/ Android. (стр.24)

вещания Pandora. (стр.25)

KW-V220BT/KW-V220BTM/KW-V520BT/KW-V520BTM.

Setup> установлено значение [USB 1 Wire]. (стр.22)

KW-V220BT — регион 4.

РУCCКИЙ 11

ОСНОВНАЯ ИНФОРМАЦИЯОСНОВНАЯ ИНФОРМАЦИЯ

❏ Выбор источника воспроизведения

на главном экране

• Вы можете изменить элементы для отображения на экране Home. (стр.49)

Использование выпадающего меню быстрого доступа

Во время отображения экрана управления источником вы можете напрямую переходить к другим экранам с помощью выпадающего меню быстрого доступа.

1 Отобразите выпадающего меню

быстрого доступа.

KW-V420BT/ KW-V420BTM

KW-V220BT

• Только для KW-V320BT/KW-V320BTM: Вы также можете отобразить выпадающее меню быстрого доступа, нажав [FNC] на экране управления источником.

KW-V220BTM KW-V320BT/

KW-V320BTM

KW-V120M KW-V520BT/

KW-V520BTM

2 Выберите элемент, к которому вы хотите

перейти.

Для KW-V420BT/KW-V420BTM/KW-V220BT/ KW-V220BTM/KW-V120M/KW-V520BT/ KW-V520BTM

[Screen Adjustment]

[Display OFF] Выключение экрана.

[Camera] Отображение картинки с

[Settings] Отображение экрана

[Current Source]

Для KW-V320BT/KW-V320BTM [Phone] Отображение экрана

[Voice] Включение голосового

[EQ] Отображение экрана

[Picture Adjust]

[User Customize]

Чтобы закрыть выпадающее меню:

Прикоснитесь к экрану в любом месте вне выпадающего меню быстрого доступа.

Отображение экрана настройки картинки. (стр.47)

(стр.9)

камеры заднего вида. (стр.31)

<Settings>. (стр.52) Отображение экрана

управления источником.

управления мобильного телефона. (стр.39)

набора номера. (стр.40)

<Equalizer>. (стр.44) Отображение экрана

настройки картинки. (стр.47) Отображение экрана <User

Customize>. (стр.48)

ДИСКИ ДИСКИ

Воспроизведение диска

• Если на диске нет дискового меню, все дорожки будут воспроизводиться последовательно до тех пор, пока не вы не переключите источник или не извлечете диск.

• За информацией о воспроизводимых типах дисков/типах файлов обращайтесь на стр. 65.

❏ Установка диска

Вставляйте диск стороной этикетки вверх.

KW-V420BT KW-V420BTM

KW-V320BT KW-V320BTM

KW-V220BT KW-V220BTM KW-V120M

KW-V520BT KW-V520BTM

В качестве источника звука указывается “DISC”, и начинается воспроизведение.

• Индикатор IN загорается, когда вставляется диск.

• Если на экране появляется знак “ ”, устройство не поддерживает операцию, которую Вы пытаетесь выполнить.

– Иногда операция не выполняется и при

отсутствии значка “ ”.

• При воспроизведении диска с многоканальным кодированием выполняется понижающее преобразование многоканальных сигналов до стереофонических.

❏ Извлечение диска

KW-V420BT KW-V420BTM

KW-V320BT/KW-V320BTM

Нажмите [M] на главном экране или “DISC” на экране управления источником.

• Вынимая диск, тяните его горизонтально.

• Диск можно извлечь во время воспроизведения другого источника аудио/видео.

• Если в течение 15 секунд извлеченный диск

не будет вынут, он автоматически помещается обратно в загрузочный отсек в целях защиты от загрязнения.

Закрытие панели монитора (только для KW-V420BT/KW-V420BTM/KW-V520BT/ KW-V520BTM)

После извлечения диска нажмите M на панели монитора. Панель монитора закрывается.

KW-V220BT KW-V220BTM KW-V120M

KW-V520BT KW-V520BTM

Воспроизведение

Когда кнопки управления не отображаются на экране, прикоснитесь к зоне, показанной на рисунке.

• Изменение настроек для воспроизведения видеоматериалов, см. на стр.47.

❏ Элементы индикации и кнопки на

экране управления источником

Для воспроизведения видео

Информация о воспроизведении

• Отображаемая на экране информация отличается в зависимости от типа воспроизводимого в текущий момент диска/ файла.

1 Тип носителя 2 Состояние воспроизведения 3 Информация о текущем воспроизводимом

элементе (№ названия/№ раздела/№ папки/ № файла/№ дорожки)

4 Время воспроизведения 5 Индикатор IN 6 Режим воспроизведения (стр.16) 7 Тип файла

567

Продолжение не следующей странице...

РУCCКИЙ 13

ДИСКИДИСКИ

Кнопки операций

• Доступные кнопки на экране и операции отличаются в зависимости от типа воспроизводимого в текущий момент диска/ файла.

[ ]/[ ]*

[

[ ]

[S] [T]

[IW]

]

[

[ ] [ ] [

[o] [MODE] Переключение настроек для

• Для отображения всех доступных кнопок управления нажмите [ отобразить окно других кнопок управления.

* Внешний вид кнопок отличается в зависимости от модели:

[ ] или [ ] для KW-V420BT/KW-V420BTM/KW-V220BT/ KW-V220BTM/KW-V120M/KW-V520BT/KW-V520BTM/[ ] или [ ] для KW-V320BT/KW-V320BTM.

Отображение окна других кнопок управления.

• Чтобы спрятать окно, нажмите [

]/[ ]*.

Отображение экрана <Equalizer>.

]

(стр.44) Отображение списка папок или

дорожек. (стр.15)

• Выбор раздела или дорожки. (Нажмите)

• Поиск назад или вперед. (Удерживать)

• Замедленное воспроизведение во

время паузы. (Удерживать)

Начало воспроизведения или пауза. Выбор режима воспроизведения в

произвольном порядке. (стр.16) Выбор папки.

Выбор режима повторного

]

воспроизведения. (стр.16) Останов воспроизведения.

воспроизведения диска на экране

<DISC Mode>. (стр.17)

]/[ ]*, чтобы

Для воспроизведения аудио

Информация о воспроизведении

1 Тип носителя 2 Информация о дорожке/файле

• При нажатии [H] выполняется прокрутка

текста, если отображается не весь текст.

3 Время воспроизведения 4 Индикатор IN 5 Состояние воспроизведения 6 Режим воспроизведения (стр.16) 7 Тип файла 8 Информация о текущем воспроизводимом

элементе (№ папки/№ файла/№ дорожки)

54673

Кнопки управления

[ ]/[ ]*

[

[ ]

[S] [T]

[IW] [o]

]

[

] [ ]

[ [

[MODE] Переключение настроек для

• Для отображения всех доступных кнопок управления нажмите [ отобразить окно других кнопок управления.

* Внешний вид кнопок отличается в зависимости от модели:

[ ] или [ ] для KW-V420BT/KW-V420BTM/KW-V220BT/ KW-V220BTM/KW-V120M/KW-V520BT/KW-V520BTM/[ ] или [ ] для KW-V320BT/KW-V320BTM.

Отображение окна других кнопок управления.

• Чтобы спрятать окно, нажмите [

]/[ ]*.

Отображение экрана <Equalizer>.

]

(стр.44) Отображение списка папок или

дорожек. (стр.15)

• Выбор дорожки. (Нажмите)

• Поиск назад или вперед. (Удерживать)

Начало воспроизведения или пауза. Останов воспроизведения. Выбор режима воспроизведения в

произвольном порядке. (стр.16) Выбор папки.

Выбор режима повторного

]

воспроизведения. (стр.16)

воспроизведения диска на экране

<DISC Mode>. (стр.17)

]/[ ]*, чтобы

ДИСКИДИСКИ

❏ Выбор папки/дорожки из списка

2 Выберите папку (1), затем элемент в

выбранной папке (2).

• Повторяйте процедуру, пока не выберите требуемую дорожку.

• Вы можете переходить на другие страницы для отображения других элементов, нажав [ ]/[ ].

• Нажмите [ ] , ч тобы верну ть с я в к о рневу ю папку.

• Нажмите [ ], чтобы вернуться на более высокий уровень.

• Если вы хотите воспроизвести все дорожки

в папке, нажмите [I] справа от желаемой папки.

❏ Операции в меню видео

Вы можете отобразить экран меню видео во время воспроизведения видео.

Для воспроизведения видео, кроме VCD

[ MENU]

[T MENU] Отображение меню диска

[Highlight] Переключение в режим

[CUR] Отображение экрана выбора

[ZOOM] Отображение экрана выбора

[Aspec t] Выбор форматного

[PictureAdjust] Отображение экрана

[Audio] Выбор типа аудио. [Subtitle] Выбор типа субтитров. [Angle] Смена угла обзора.

Отображение меню диска (DVD).

(DVD).

прямого меню диска. Коснитесь желаемого элемента, чтобы выбрать его.

• Чтобы восстановить экран, нажмите [

меню/сцены.

• [J] [K] [H] [I]: Выбор элемента.

• [Enter]: Подтверждение выбора.

• [Return]: Возврат к предыдущему экрану.

размера картинки. (стр.48)

соотношения. (стр.47)

настройки картинки. (стр.47)

Продолжение не следующей странице...

РУCCКИЙ 15

ДИСКИДИСКИ

Для VCD-диска

[ MENU] [Audio] Выбор аудиоканала (ST:стерео,

[Direct] Отображение/скрытие кнопок

[Return] Отображение предыдущего

[ZOOM] Отображение экрана выбора

[Aspec t] Выбор форматного

[PictureAdjust] Отображение экрана

Отображение меню диска.

L:левый, R:правый).

прямого выбора. (См. столбец справа.)

экрана или меню.

размера картинки. (стр.48)

соотношения. (стр.47)

настройки картинки. (стр.47)

Выбор дорожки непосредственно на VCD

• Во время воспроизведения VCD с включенное функцией PBC остановите воспроизведение, чтобы отключить функцию PBC, затем используйте кнопки прямого выбора, чтобы выбрать номер дорожки.

• Если вы ввели неправильную цифру, нажмите [DIR/CLR], чтобы удалить последний введенный символ.

❏ Выбор режима воспроизведения

Чтобы выбрать режим повторного воспроизведения

Чтобы выбрать режим воспроизведения в произвольном порядке

• Расположение кнопок отличается в зависимости от типа воспроизводимого в текущий момент диска/файла.

– Если [ ] не отображается, отобразите окно

других кнопок управления, нажав [ ] /[ ] *.

• Доступные режимы воспроизведения отличаются в зависимости от типа воспроизводимого в текущий момент диска/файла.

• Режим повторного воспроизведения и режим воспроизведения в произвольном порядке не могут быть включены одновременно.

• При каждом нажатии кнопки переключается режим воспроизведения. (Загорается соответствующий индикатор.)

– Доступные элементы отличаются в

зависимости от типа воспроизводимого в текущий момент диска/файла.

C T

FO FO

Чтобы отменить повторное воспроизведение/ воспроизведение в случайном порядке:

Нажимайте кнопку последовательно, пока не исчезнет индикатор.

* Внешний вид кнопок отличается в зависимости от модели:

[ ] для KW-V420BT/KW-V420BTM/KW-V220BT/KW-V220BTM/ KW-V120M/KW-V520BT/KW-V520BTM/[ ] для KW-V320BT/ KW-V320BTM.

Повтор текущего раздела. Повтор текущего названия/программы. Повтор текущей дорожки. Повтор всех дорожек текущей папки. Произвольное воспроизведение

всех дорожек текущей папки, а затем дорожек других папок.

Произвольное воспроизведение всех дорожек.

ДИСКИДИСКИ

Настройки для воспроизведения диска — <DISC Mode>

• Доступные элементы, отображаемые на экране

<DISC Mode>, отличаются в зависимости от типа воспроизводимого в текущий момент диска/файла.

❏ Элементы настройки

Выбор исходного языка для меню диска. (По умолчанию: English) (стр.67)

Выбор исходного языка субтитров или удаление субтитров (Off). (По умолчанию: English) (стр.67)

Выбор исходного языка звучания. (По умолчанию: English) (стр.67)

Вы можете изменить динамический диапазон во время воспроизведения с помощью программы Dolby Digital.

• Wide: Выберите эту опцию, чтобы

наслаждаться мощным звуком даже на небольшой громкости с полным динамическим диапазоном.

• Normal: Выберите эту опцию,

чтобы немного уменьшить динамический диапазон.

• Dialog (По умолчанию):

Выберите эту опцию, чтобы воспроизводить диалог в фильмах более отчетливо.

<File Type>*

* Воспроизводимые типы файлов, см. на стр. 64. Если диск не содержит файлов выбранного типа, имеющиеся

При воспроизведении многоканального диска эта настройка оказывает влияние на сигналы, воспроизводимые через передние и/ или задние динамики.

• Dolby Surround: Выберите для

получения многоканального объемного звучания при подключении усилителя, совместимого с Dolby Surround.

• Stereo (По умолчанию): Обычно

выбирается данный режим.

Выбор типа монитора для просмотра широкоэкранного изображения на внешнем мониторе.

16:9 (По умолчанию)

Выберите тип файла для воспроизведения, если диск содержит разные типы файлов.

• Audio: Воспроизведение

аудиофайлов.

• Still Image: Воспроизведение файлов

изображений.

• Video: Воспроизведение

видеофайлов.

• Audio&Video (По умолчанию):

Воспроизведение аудиофайлов и видеофайлов.

файлы воспроизводятся со следующим приоритетом: аудиофайлы, видеофайлы, затем файлы неподвижных изображений. Вы можете изменять эти настройки, только когда воспроизведение остановлено.

4:3 LB 4:3 PS

РУCCКИЙ 17

USB USB

Подключение устройства USB

К приемнику можно подключить запоминающее устройство USB большой емкости, например USBпамять, цифровой аудиопроигрыватель, и т.д.

• За подробной информацией о подключении USB-устройств обращайтесь на стр. 62.

• Компьютера или портативное устройство HDD не могут быть подсоединены к входу USB.

• За информацией о воспроизводимых типах

файлов и использовании USB-устройств обращайтесь на стр. 66.

Когда подсоединено USB-устройство...

В качестве источника звука указывается “USB”, и начинается воспроизведение.

• Многократное воспроизведение всех дорожек на устройстве USB осуществляется вплоть до смены источника.

Безопасное отключение USB-устройства:

Нажмите [M], а затем отсоедините USB-устройство после того, как отобразится “No Device”.

Воспроизведение

Когда кнопки управления не отображаются на экране, прикоснитесь к зоне, показанной на рисунке.

• Изменение настроек для воспроизведения видеоматериалов, см. на стр.47.

❏ Элементы индикации и кнопки на

экране управления источником

4563 7

Информация о воспроизведении

• Отображаемая на экране информация отличается в зависимости от типа воспроизводимого в текущий момент файла.

1 Картинка обложки (Отображается во время

воспроизведения, если файл имеет данные метки, которые включают картину обложки)

2 Информация о дорожке/файле

• При нажатии [H] выполняется прокрутка

текста, если отображается не весь текст.

3 Время воспроизведения 4 Состояние воспроизведения 5 Режим воспроизведения (См. столбец справа) 6 Тип файла 7 Информация о текущем воспроизводимом

элементе (№ папки/№ файла)

Кнопки операций

• Доступные кнопки на экране и операции отличаются в зависимости от типа воспроизводимого в текущий момент файла.

[ ]/[ ]*

[

Отображение окна других кнопок управления.

• Чтобы спрятать окно, нажмите [ ]/ [ ]*1.

Отображение экрана <Equalizer>.

]

(стр.44)

[ ]

[S] [T]

[IW]

]

[

] [ ]

[

[M]

[MODE] Переключение настроек для

• Для отображения всех доступных кнопок управления нажмите [ отобразить окно других кнопок управления.

*1 Внешний вид кнопок отличается в зависимости от модели:

[ ] или [ ] для KW-V420BT/KW-V420BTM/KW-V220BT/ KW-V220BTM/KW-V120M/KW-V520BT/KW-V520BTM/[ ] или [ ] для KW-V320BT/KW-V320BTM.

*2 Чтобы отменить режим воспроизведения в произвольном

порядке или повторного воспроизведения, нажимайте кнопку последовательно, пока не пропадет индикатор.

*3 Режим повторного воспроизведения и режим произвольного

воспроизведения не могут быть включены одновременно.

Отображение списка папок или дорожек. (стр.19)

• Выбор дорожки. (Нажмите)

• Поиск назад или вперед. (Удерживать)

Начало воспроизведения или пауза. Выбор режима воспроизведения в

произвольном порядке.*

• FO : Произвольное воспроизведение всех дорожек/ файлов в папке.

• : Произвольное воспроизведение всех дорожек/ файлов.

Выбор папки. Выбор режима повторного

]

воспроизведения.*

• : Повтор текущей дорожки/ файла.

• FO : Повтор всех дорожек/

файлов в текущей папке.

Безопасное отсоединение USBустройства.

воспроизведения USB-устройства на экране <USB Mode>. (стр.19)

]/[ ]*1, чтобы

2 *3

USBUSB

❏ Настройки для воспроизведения

USB-устройства — <USB Mode>

<File Type>*

* Воспроизводимые типы файлов, см. на стр. 64. Если устройство

Выберите тип файла для воспроизведения, если диск содержит разные типы файлов.

• Audio: Воспроизведение

аудиофайлов.

• Still Image: Воспроизведение файлов

изображений.

• Video: Воспроизведение

видеофайлов.

• Audio&Video (По умолчанию):

Воспроизведение аудиофайлов и видеофайлов.

Выбор типа монитора для просмотра широкоэкранного изображения на внешнем мониторе.

16:9 (По умолчанию)

Переключение между внутренним и внешним источником с памятью подсоединенного устройства (например, мобильного телефона). Нажмите [Next].

USB не содержит файлов выбранного типа, имеющиеся файлы воспроизводятся со следующим приоритетом: аудиофайлы, видеофайлы, затем файлы неподвижных изображений.

4:3 LB 4:3 PS

❏ Выбор папки/дорожки из списка

2 Выберите папку (1), затем элемент в

выбранной папке (2).

• Повторяйте процедуру, пока не выберите требуемую дорожку.

• Вы можете переходить на другие страницы для отображения других элементов, нажав [ ]/[ ].

• Нажмите [ ] , ч тобы верну ть с я в к о рневу ю папку.

• Нажмите [ ], чтобы вернуться на более высокий уровень.

• Если вы хотите воспроизвести все дорожки

в папке, нажмите [I] справа от желаемой папки.

РУCCКИЙ 19

Android Android

Подготовка

❏ Установка JVC Music Play

Предварительно установите приложение Android™ JVC Music Play на ваше устройство Android.

• Когда подключено совместимое устройство Android, на устройстве Android отображается сообщение “Press [VIEW] to install JVC MUSIC PLAY APP”. Следуйте инструкциям, чтобы установить

приложение. Вы также можете установить последнюю версию приложения JVC Music Play на ваше устройство Android перед подключением.

О приложении JVC Music Play

• Данное устройство поддерживает приложение Android™ JVC Music Play.

• Пользуясь JVC Music Play, вы можете вести

поиск аудиофайлов по жанрам, исполнителям, спискам воспроизведения и песням.

• Приложение JVC Music Play доступно на следующем веб-сайте: <http://www.jvc.net/cs/car/>

❏ Подключение устройства Android

Подсоедините устройство Android с помощью кабеля.

• За подробной информацией о подключении устройства Android обращайтесь на стр. 62.

Совместимое устройство Android

• Данное устройство поддерживает Android OS

4.1 и выше.

• Некоторые устройства Android (с операционной

системой 4.1 и выше) могут не поддерживать полностью Android Open Accessory (AOA) 2.0.

• Если устройство Android одновременно поддерживает стандарт запоминающего устройства большой емкости и AOA 2.0, данное устройство всегда в приоритетном порядке воспроизводит через AOA 2.0.

• Для получения дополнительной информации и последнего списка поддерживаемых устройств обращайтесь: <http://www.jvc.net/cs/car/>

❏ Запуск воспроизведения

1 Запустите JVC Music Play на вашем

устройстве Android.

2 Выберите “Android™ ” в качестве

источника. (стр.11)

Воспроизведение

❏ Элементы индикации и кнопки на

экране управления источником

4653

Информация о воспроизведении

1 Обложка Artwork (Отображается, если для

песни имеются данные обложки artwork)

2 Информация о дорожке

• При нажатии [H] выполняется прокрутка

текста, если отображается не весь текст.

3 Время воспроизведения 4 Состояние воспроизведения 5 Режим воспроизведения (См. столбец справа) 6 № дорожки/Общее количество дорожек

Кнопки управления [ ]/[ ]*

[

[ ]

[S] [T]

[IW] [

[

[MODE] Переключение настроек для

• Для отображения всех доступных кнопок

*1 Внешний вид кнопок отличается в зависимости от модели:

*2 Чтобы отменить режим воспроизведения в произвольном

Отображение окна других кнопок управления.

• Чтобы спрятать окно, нажмите [ ]/ [ ]*1.

Отображение экрана <Equalizer>.

]

(стр.44) Отображение списка дорожек.

(стр.21)

• Выбор дорожки. (Нажмите)

• Поиск назад или вперед. (Удерживать)

Начало воспроизведения или пауза.

]

управления нажмите [ отобразить окно других кнопок управления.

[ ] или [ ] для KW-V420BT/KW-V420BTM/KW-V220BT/ KW-V220BTM/KW-V120M/KW-V520BT/KW-V520BTM/[ ] или [ ] для KW-V320BT/KW-V320BTM.

порядке, нажимайте кнопку последовательно, пока не пропадет индикатор.

Выбор режима воспроизведения в произвольном порядке.*

• : Произвольное воспроизведение всех дорожек.

• Album: Произвольное воспроизведение всех дорожек в текущем альбоме.

Выбор режима повторного

]

воспроизведения.

1: Повтор текущей дорожки.

•

• All: Повтор всех дорожек.

• : Отмена режима повтора.

воспроизведения устройства Android на экране <Android Mode>. (стр.21)

]/[ ]*1, чтобы

AndroidAndroid

❏ Выбор дорожки из меню

2 Выберите категорию (1), затем

желаемый элемент (2).

• Выбирайте элемент на каждом уровне, пока

не достигнете нужного файла и не выберите его.

• Вы можете переходить на другие страницы для отображения других элементов, нажав

[ ]/[ ].

• Нажмите [ ] , ч тобы верну ть с я на верх н и й уровень.

• Нажмите [ ], чтобы вернуться на более высокий уровень.

❏ Настройки для воспроизведения

на устройстве Android — <Android

Mode>

<Artwork> Отображение/скрытие обложки с

устройства Android.

• AUTO MODE: Управление с

данного устройства (с помощью приложения JVC Music Play).

• AUDIO MODE: Управление

другими приложениями для воспроизведения мультимедиа с устройства Android (без использования приложения JVC

Music Play).

– Вы можете запускать

воспроизведение/ устанавливать паузу или пропускать файлы с данного устройства.

РУCCКИЙ 21

iPod/iPhone i P o d / i P h o n e

Подготовка

❏ Подключение iPod/iPhone

• За подробной информацией о подключении iPod/iPhone обращайтесь на стр. 62.

• За информацией о воспроизводимых типах iPod/iPhone обращайтесь на стр.66.

Подсоединяйте iPod/iPhone в соответствии с целью и типом используемого iPod/iPhone.

• Для прослушивания музыки: – Для моделей с разъемом Lightning:

Используйте кабель USB Audio для iPod/ iPhone — KS-U62.

– Для моделей с 30-контактным разъемом:

Используйте кабель USB с 30-контактным разъемом (принадлежность iPod/iPhone).

• Для просмотра видеоизображений и

прослушивания музыки (только для моделей с 30-контактным разъемом):

Используйте кабель USB Audio и Video для iPod/ iPhone — KS-U59 (опционная принадлежность).

– Для моделей с разъемом Lightning: Вы не

можете просматривать видеоизображения через соединение с помощью KS-U59.

❏ Выбор способа подключения iPod/

iPhone

1 Выключите источник аудио/видеою. (стр.

2 Отобразите экран настройки <System>.

На главном экране:

❏ Выбор предпочитаемых настроек

для воспроизведения iPod/iPhone — <iPod Mode>

[USB 1 Wire] Выбирайте эту опцию, когда

iPod/iPhone подсоединен с

помощью KS-U62 (опционная принадлежность) или кабеля USB с 30-контактным разъемом (принадлежность

iPod/iPhone).

[USB+AV-IN] Выбирайте эту опцию, когда

iPod/iPhone подсоединен с

помощью KS-U59 (опционная принадлежность).

<Artwork> Отображение/скрытие

обложки на iPod.

iPod/iPhoneiPod/iPhone

В о с п р о и з в е д е н и е

Когда кнопки управления не отображаются на экране, прикоснитесь к зоне, показанной на рисунке.

• Изменение настроек для воспроизведения видеоматериалов, см. на стр.47.

❏ Элементы индикации и кнопки на

экране управления источником

47563

Информация о воспроизведении

1 Обложка Artwork (Отображается, если для

песни имеются данные обложки artwork)

2 Информация о песне/видеоизображении

• При нажатии [H] выполняется прокрутка текста, если отображается не весь текст.

3 Время воспроизведения 4 Состояние воспроизведения 5 Режим воспроизведения (См. столбец справа) 6 Тип файла 7 № дорожки/Общее количество дорожек

Кнопки управления [ ]/[ ]*

[

[S] [T]

[IW] [ ]

[

[MODE] Переключение настроек для

• Для отображения всех доступных кнопок

*1 Внешний вид кнопок отличается в зависимости от модели:

*2 Чтобы отменить режим воспроизведения в произвольном

Отображение окна других кнопок управления.

• Чтобы спрятать окно, нажмите [ ]/ [ ]*1.

Отображение экрана <Equalizer>.

]

(стр.44)

]

управления нажмите [ отобразить окно других кнопок управления.

[ ] или [ ] для KW-V420BT/KW-V420BTM/KW-V220BT/ KW-V220BTM/KW-V120M/KW-V520BT/KW-V520BTM/[ ] или [ ] для KW-V320BT/KW-V320BTM.

порядке, нажимайте кнопку последовательно, пока не пропадет индикатор.

Отображение списка аудио-/ видеофайлов. (См. столбец справа.)

• Выбор дорожки. (Нажмите)

• Поиск назад или вперед. (Удерживать)

Начало воспроизведения или пауза. Выбор режима воспроизведения в

произвольном порядке.*

• : Функционирует аналогично функции Перемешать песни.

• Album: Функционирует аналогично функции Перемешать альбомы.

Выбор режима повторного воспроизведения.

•

1: Функционирует аналогично

функции Повторить один.

• All

• : Отмена режима повтора.

воспроизведения iPod/iPhone на экране <iPod Mode>. (стр.22)

: Функционирует аналогично

функции Повторить все.

]/[ ]*1, чтобы

❏ Выбор аудио-/видеофайла из меню

2 Выберите меню ( : музыка или :

видео) (1), категорию (2), а затем желаемый элемент (3).

• Выбирайте элемент на каждом уровне, пока не достигнете нужного файла и не выберите его.

• Вы можете переходить на другие страницы для отображения других элементов, нажав

[ ]/[ ].

• Нажмите [ ] , ч тобы верну ть с я на верх н и й уровень.

• Нажмите [ ], чтобы вернуться на более высокий уровень.

• Если вы хотите воспроизвести все дорожки

в элементе, нажмите [I] справа от желаемого элемента.

Меню аудио:

Меню видео:

• Доступные категории различаются в зависимости от типа iPod/iPhone.

РУCCКИЙ 23

APPs APPs

Вы можете выбрать приложение на подключенном iPod touch/iPhone/Android с помощью данного устройства.

• За информацией о приложениях, которые вы можете использовать на данном устройстве, обращайтесь на сайт <http://www.jvc.net/cs/car/>.

Подготовка

1 Подключите iPod touch/iPhone/Android.

• Для Android (только для KW-V420BT/ KW-V420BTM/KW-V320BT/KW-V320BTM/ KW-V220BT/KW-V220BTM/KW-V520BT/ KW-V520BTM): Подсоедините устройство Android через Bluetooth. (стр.35)

• Для iPod touch/iPhone: iPod touch/iPhone с помощью кабеля. (стр.62)

– Обязательно выберите соответствующий

способ подключения iPod touch/iPhone в <iPod Setup>. (стр.22)

– Вы не можете просматривать видео

при подключении модели с разъемом Lightning.

2 Выберите устройство iPod touch/iPhone/

Android для использования на экране

<APP Setup>. (стр.43)

При первом подключении устройства отображается экран настройки (для подключения и т.п.). Следуйте процедуре на экране настройки, чтобы задать настройки.

Использование приложения

Когда кнопки управления не отображаются на экране, прикоснитесь к экрану, чтобы отобразить их.

• Изменение настроек для воспроизведения видеоматериалов, см. на стр.47.

Подсоедините

❏ В о с п р о и з в е д е н и е

1 Запустите приложение на используемом

iPod touch/iPhone/Android.

2 Выберите “Apps” в качестве источника.

(стр.11)

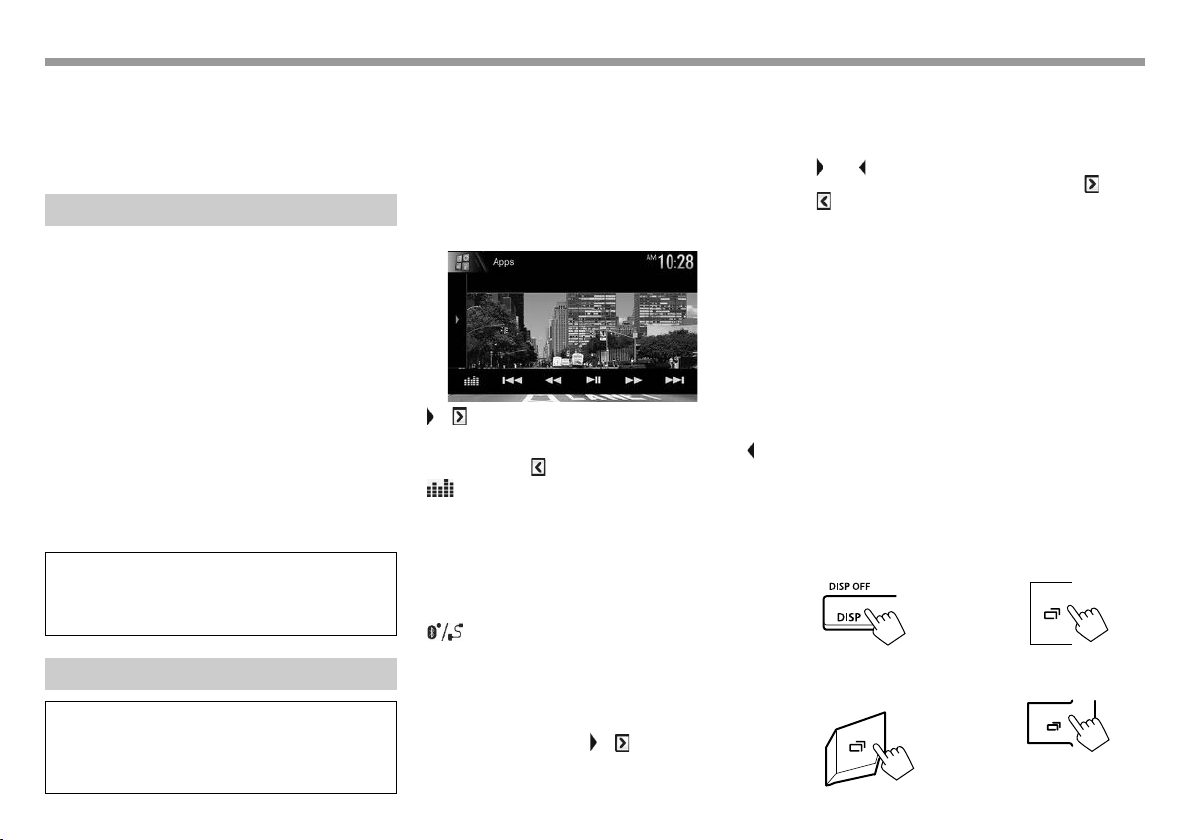

❏ Кнопки на экране управления

источником

[ ]/[ ]*

[

[S] [T] [O] [N] [IW] [I] [W] [

• Для отображения всех доступных кнопок управления нажмите [ отобразить окно других кнопок управления.

• Вы можете управлять некоторыми функциями приложений с помощью сенсорной панели.

Отображение окна других кнопок управления.

• Чтобы спрятать окно, нажмите [ ]/ [ ]*1.

Отображение экрана <Equalizer>.

]

(стр.44) Выбор аудио-/видеофайла. Поиск назад или вперед. Начало воспроизведения или пауза. Начало воспроизведения. Пауза воспроизведения.

Переключение между устройством

iPod touch/iPhone, подключенным с помощью кабеля, и устройством Android, подключенным через Bluetooth.

]/[ ]*1, чтобы

• Вы также можете воспроизводить аудио (для устройств iPod touch/iPhone/Android) и видео (для iPod touch/iPhone) на самих указанных устройствах, вместо данного устройства.

Внешний вид кнопок отличается в зависимости от модели:

[ ] или [ ] для KW-V420BT/KW-V420BTM/KW-V220BT/ KW-V220BTM/KW-V120M/KW-V520BT/KW-V520BTM/[ ] или [

] для KW-V320BT/KW-V320BTM.

Отображается только для KW-V420BT/KW-V420BTM/KW-V320BT/ KW-V320BTM/KW-V220BT/KW-V220BTM/KW-V520BT/KW-V520BTM.

❏ Переключение на экран приложения

во время прослушивания другого источника (при использовании iPod/

iPhone)

• Для KW-V420BT/KW-V420BTM/KW-V320BT — регион 3/KW-V320BTM/KW-V220BT — регион 3/

KW-V220BTM/KW-V520BT — регион3/ KW-V520BTM: Предварительно выберите [iPhone] для <Input> в <Navigation Input>. (стр.34)

• Для KW-V320BT — регион 4/KW-V320BT — регион 5/KW-V220BT — регион 4/KW-V220BT — регион 5/KW-V120M/KW-V520BT — регион 4: Предварительно выберите [iPhone] для

<Navigation Input>. (стр.53)

KW-V420BT KW-V420BTM

KW-V220BT KW-V220BTM KW-V120M

KW-V320BT KW-V320BTM

KW-V520BT KW-V520BTM

Pandora® Pandora® (Только для KW-V320BT — регион 4/KW-V220BT — регион 4/KW-V520BT — регион 4)(Только для KW-V320BT — регион 4/KW-V220BT — регион 4/KW-V520BT — регион 4)

Вы можете выполнять потоковую передачу Pandora с устройств iPod touch/iPhone или Android.

• Установите последнюю версию приложения Pandora на ваше устройство iPod touch/ iPhone/Android.

Подготовка

1 Подключите устройство.

• Для Android: Подсоедините устройство

Android через Bluetooth. (стр.35)

• Для iPod touch/iPhone: Подсоедините

iPod touch/iPhone с помощью кабеля. (стр.62)

– Обязательно выберите соответствующий

способ подключения iPod touch/iPhone в

<iPod Setup>. (стр.22)

2 Выберите устройство для использования

на экране <APP Settings>. (стр.43)

3 Выберите “PANDORA” в качестве

источника. (стр.11)

Приложение Pandora запустится.

• Если отображается экран выбора устройства, выберите устройство для использования. (стр.43)

Воспроизведение

Вы можете управлять приложением Pandora с помощью пульта дистанционного управления*1. Доступны только операции воспроизведения, установки паузы и пропуска.

❏ Элементы индикации и кнопки на

экране управления источником

3 4

Информация о воспроизведении

1 Данные изображения 2 Информация о дорожке

• При нажатии [H] выполняется прокрутка

текста, если отображается не весь текст.

3 Время воспроизведения 4 Состояние воспроизведения

Кнопки управления [ ]/[ ]*

[

[ ]

[IW] [T]

[ ]

[

• Для отображения всех доступных кнопок управления нажмите [ отобразить окно других кнопок управления.

*1 Приобретите RM-RK258 отдельно. *2 Внешний вид кнопок отличается в зависимости от модели:

[ ] или [ ] для KW-V420BT/KW-V420BTM/KW-V220BT/ KW-V220BTM/KW-V120M/KW-V520BT/KW-V520BTM/[ ] или [ ] для KW-V320BT/KW-V320BTM.

Отображение окна других кнопок управления.

• Чтобы спрятать окно, нажмите [ ]/ [ ]*2.

Отображение экрана <Equalizer>.

]

(стр.44)

]

Отображение экрана выбора списка. (стр.26)

Выставление оценки “Не нравится” текущей дорожке и пропуск до следующей дорожки.

Регистрация текущей дорожки в избранное.

Начало воспроизведения или пауза. Пропуск текущей дорожки.

• Недоступно после достижения предела пропусков дорожек на

Pandora.

Добавляет текущего исполнителя в список станций.

Добавляет текущую дорожку в список станций.

Создает закладку на текущую

]

дорожку. Переключение между устройством

]

iPod touch/iPhone, подключенным с помощью кабеля, и устройством

Android, подключенным через Bluetooth.

]/[ ]*2, чтобы

РУCCКИЙ 25

Pandora® Pandora®

❏ Выбор станции из списка

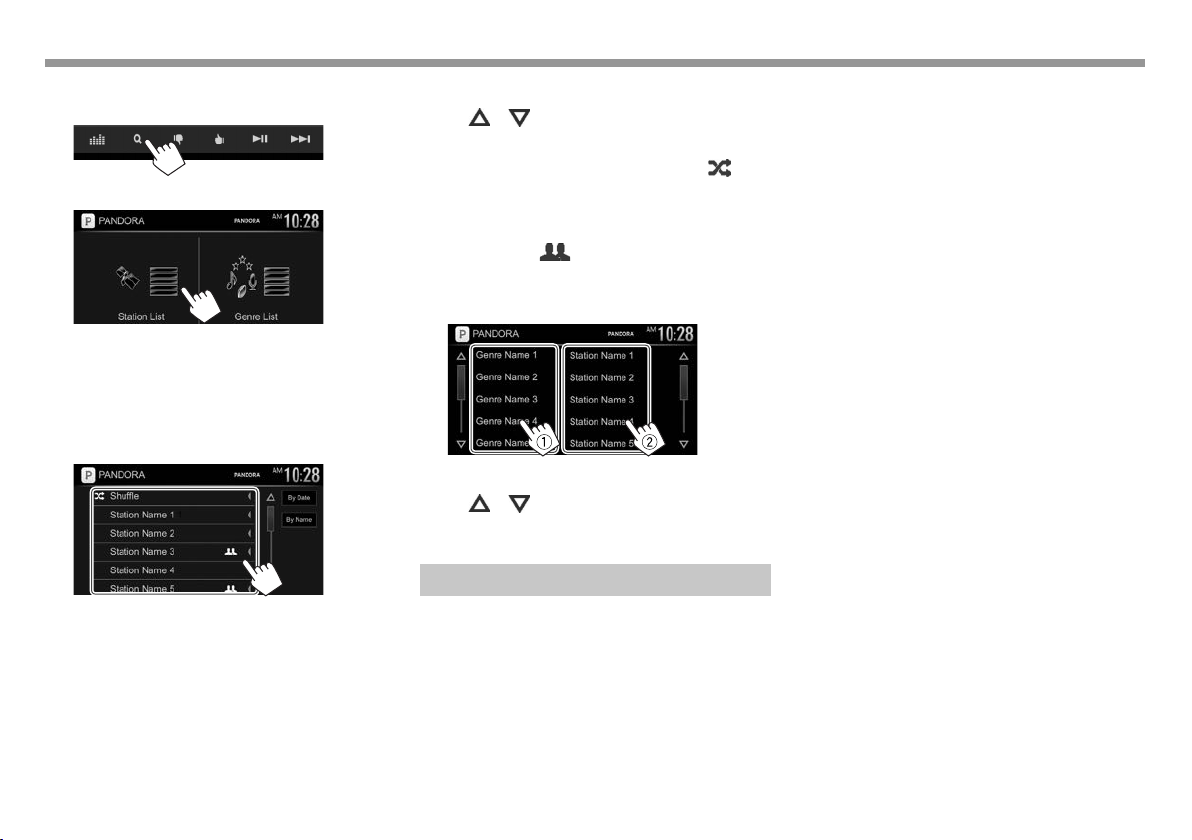

1 Отобразите экран выбора списка.

2 Выберите тип списка.

<Station List> Выбор из имен станций

(список станций).

<Genre List> Выбор из имен жанров

(список жанров).

3 Выберите станцию из списка.

В списке станций

[Shuffle] Произвольное

воспроизведение всех песен на зарегистрированных станциях.

[By Date] Сортировка списка в обратном

хронологическом порядке.

[By Name] Сортировка списка в алфавитном

порядке.

• Вы можете переходить на другие страницы для отображения других элементов, нажав

]/[ ].

[

• Когда включена функция воспроизведения

в произвольном порядке (Shuffle), слева от элемента отображается индикатор . (Все песни на зарегистрированных станциях воспроизводятся произвольно.)

• При совместном использовании станции справа от элемента отображается индикатор .

В списке жанров

Выберите жанр (1), а потом выберите станцию (2).

• Вы можете переходить на другие страницы для отображения других элементов, нажав

[ ]/[ ].

• Выбранная станция добавляется в список станций.

Требования для Pandora®

iPhone или iPod touch

• Установите последнюю версию приложения Pandora на ваше устройство iPhone или iPod touch. (Выполните поиск для “Pandora” в онлайновом магазине Apple iTunes App Store, чтобы найти и установить самую новую версию.)

• Подсоедините iPod touch/iPhone к данному устройству с помощью KS-U59, KS-U62 (опционная принадлежность) или кабеля USB с 30-контактным разъемом (принадлежность iPod/iPhone).

Android™

• Посетите онлайновый магазин Google Play и выполните поиск для “Pandora”, чтобы установить это приложение.

• Функция Bluetooth должная быть встроена, и должны поддерживаться следующие профили.

– SPP (Serial Port Profile, профиль

последовательного порта)

– A2DP (Advanced Audio Distribution Profile,

профиль расширенного распространения звука)

ПРИМЕЧАНИЕ

• Убедитесь в том, что вы выполнили вход в свою учетную запись в приложении на смартфоне. Если у вас нет учетной записи Pandora, вы можете бесплатно ее создать со смартфона или на сайте www.pandora.com.

• Услуги Pandora доступны только в определенных странах. Посетите страницу http://www.pandora.com/legal, чтобы получить дополнительную информацию.

• Поскольку Pandora является услугой, предоставляемой третьей стороной, ее технические характеристики могут изменяться без предварительного уведомления. Соответственно, совместимость может нарушаться либо некоторые или все услуги могут становиться недоступными.

• Некоторые функции Pandora могут быть недоступными для управления с данного устройства.

• По всем вопросам, касающимся использования приложения, обращайтесь в Pandora по адресу

pandora-support@pandora.com

• Устанавливайте интернет-соединение с помощью LTE, 3G, EDGE или WiFi.

ТЮНЕР ТЮНЕР

Прослушивание радио

❏ Элементы индикации и кнопки на

экране управления источником

Информация о приеме тюнера

1 Текстовая информация

• При нажатии [H] выполняется прокрутка

текста, если отображается не весь текст.

• Нажатие [Radio Text] переключает

информацию между Radio Text, Radio Text Plus и кодом PTY.

2 Частота радиостанции, на которую выполнена

настройка в настоящий момент

3 Индикаторы резервного приема (NEWS/TI) 4 Индикатор AF 5 Индикатор ST/MONO

• Индикатор ST загорается при приеме стереовещания FM при достаточном уровне сигнала.

6 Режим поиска 7 Индикатор LO.S (стр.28) 8 Индикатор RDS: Загорается при приеме

сигнала станции Radio Data System.

9 Индикатор EON: Загорается, когда станция

Radio Data System передает сигналы EON.

56789

Кнопки управления

[ ]/[ ]*

Отображение окна других кнопок управления.

• Чтобы спрятать окно, нажмите [ ]/[ ]*1.

[AM] Выбор диапазона AM. [FM] Выбор диапазона FM.

[ ] *

Отображение экрана запрограммированных радиостанций. (стр.29)

• Чтобы спрятать окно, нажмите

[P1] – [P5] • Выбор сохраненной в памяти

радиостанции. (Нажмите)

• Сохранение в памяти текущей радиостанции. (Удерживать)

[ ]

[PTY]*

Отображение экрана <Equalizer>. (стр.44)

В ход в режим поиска PTY. (стр.29)

[SEEK] Переключение режима поиска.

• AUTO1: Авто Поиск

• AUTO2: Настройка по очереди

на сохраненные в памяти радиостанции.

• MANU: Ручной Поиск

[S] [T]

Поиск радиостанции.

• Метод поиска отличается в

соответствии с выбранным режимом поиска. (См. выше.)

[SSM

Автоматическое программирование

радиостанций. (Удерживание) (стр.28)

[MONO]*3Включение или выключение

монофонического режима для улучшения качества приема FM. (Также сопровождается потерей стереоэффекта).

• Индикатор MONO горит, пока

[TI]*

работает монофонический режим.

Включение/отключение режима резервного приема TI. (стр.29)

[MODE]*

Переключение настроек для приема тюнера на экране <Tuner

Mode>. (стр.28 и 30)

• Для отображения всех доступных кнопок управления нажмите [

]/[ ]*1, чтобы

отобразить окно других кнопок управления.

*1 Внешний вид кнопок отличается в зависимости от модели:

[ ] или [ ] для KW-V420BT/KW-V420BTM/KW-V220BT/ KW-V220BTM/KW-V120M/KW-V520BT/KW-V520BTM/[ ] или [ ] для KW-V320BT/KW-V320BTM.

*2 Только для KW-V420BT/KW-V420BTM/KW-V220BT/KW-V220BTM/

[ ]*2.

KW-V120M/KW-V520BT/KW-V520BTM.

*3 Отображается, только если в качестве источника выбрано FM.

РУCCКИЙ 27

ТЮНЕРТЮНЕР

❏ Настройка только на FM-

радиостанции с устойчивым сигналом—Местный поиск

1 Откройте экран <Tuner Mode>.

Устройство настраивается только на радиостанции с достаточным уровнем сигнала. Загорается индикатор LO.S.

Чтобы отключить функцию местного поиска:

Нажмите [OFF].

❏ Настройка управления антенной

Антенну можно сохранять автоматически при смене источника с тюнера на другой источник.

• Когда источником выбран тюнер, антенна вытягивается независимо от настройки.

1 Откройте экран <Tuner Mode>. (См.

столбец слева.)

[ON] Выберите, чтобы оставлять антенну

вытянутой, даже когда источником является не тюнер.

[OFF] Выберите эту опцию, чтобы сохранять

антенну автоматически.

Программирование радиостанций

❏ Сохранение радиостанций

Для каждого диапазона частот можно запрограммировать 5 радиостанций.

Автоматическое программирование — SSM (Strong-station Sequential Memory)

(Удерживать)

Автоматически выполняется поиск и сохранение местных станций с наиболее сильными сигналами.

Программирование вручную

1 Настройте приемник на сигнал станции,

которую хотите внести в память. (стр.27)

2 Выберите запрограммированный номер.

(Удерживать)

Сохраняется станция, выбранная в действии

ТЮНЕРТЮНЕР

❏ Выбор запрограммированной

радиостанции

Для KW-V420BT/KW-V420BTM/KW-V220BT/

KW-V220BTM/KW-V120M/KW-V520BT/KW-V520BTM:

Выберите диапазон (1), затем отобразите экран запрограммированных радиостанций (

• Вы можете также выбрать запрограммированную станцию, нажав

[P1] – [P5].

2 Выберите запрограммированную

радиостанцию.

• При нажатии [H] выполняется прокрутка текста, если отображается не весь текст.

• Чтобы спрятать список в окне, нажмите [ ].

Для KW-V320BT/KW-V320BTM:

Функции FM Radio Data System

❏ Поиск программы FM Radio Data

System—поиск PTY

Вы можете осуществлять поиск предпочитаемых программ, которые передаются в настоящее время, выбирая код PTY.

2 Выберите код PTY.

(Удерживать)

• Вы можете переходить на другие страницы для отображения других элементов, нажав

[

]/[ ].

Начинается поиск PTY. Если есть радиостанция, передающая в эфир программу с тем же кодом PTY, что был вами выбран, то осуществляется настройка на эту радиостанцию.

• Для языка текста здесь доступны только следующие языки: английский/испанский/ французский/немецкий/голландский/ португальский. Если в <Language> (стр.54) выбирается другой язык, язык текста устанавливается на английский.

❏ Включение/отключение функции

резервного приема TI/новостей

Резервный прием TI

Устройство переходит в режим ожидания для переключения в режим приема сообщения дорожной информации (TI), когда они доступны.

(Индикатор TI загорается белым цветом.)

• Если индикатор TI горит оранжевым цветом,

выполните настройку на другую радиостанцию, передающую сигналы Radio Data System.

Отключение функции резервного приема TI:

Нажмите [TI]. (Индикатор TI гаснет.)

• Настройка уровня громкости для сообщений

дорожной информации автоматически запоминается. В следующий раз, когда устройство переключается в режим приема сообщений дорожной информации, уровень громкости настраивается на предыдущий уровень громкости.

Продолжение не следующей странице...

РУCCКИЙ 29

ТЮНЕРТЮНЕР

Резервный прием новостей

1 Откройте экран <Tuner Mode>.

(стр.28)

<00min> – <90min>

<OFF> Отключите функцию.

• Настройка уровня громкости во время приема новостей автоматически запоминается. В следующий раз, когда устройство переключается в режим приема новостей, уровень громкости настраивается на предыдущий уровень громкости.

Включение функцию резервного приема новостей (индикатор NEWS загорится). Выберите период времени, в течение которого прерывание не работает.

❏ Отслеживание той же программы—

Сеть-отслеживающий прием

При поездке по региону, где сигнал недостаточно сильный для качественного приема в диапазоне FM, данное устройство автоматически настраивается на другую радиостанцию FM Radio Data System в той же сети, которая может передавать в эфир ту же программу с помощью более сильных сигналов.

• В настройках, установленных на заводеизготовителе, сеть-отслеживающий прием включен.

Изменение настройки сеть-отслеживающего приема

1 Откройте экран <Tuner Mode>. (стр.28) 2

[AF] Переключение на другую

радиостанцию. Программа может отличаться от принимаемой в текущий момент программы (загорается индикатор AF).

[AF Reg] Переключение на другую

радиостанцию, передающую ту же программу (загорается индикатор

AF).

[OFF] Отключите функцию.

• Индикатор RDS горит, когда включена

функция сеть-отслеживающего приема и найдена радиостанция FM Radio Data

System.

❏ Автоматический поиск радиостанций

TI—Авто Поиск TP

При плохом качестве приема сигнала радиостанции, передающей дорожную информацию, устройство автоматически выполняет поиск другой радиостанции с более сильным сигналом.

Включение функции Авто Поиск TP

1 Откройте экран <Tuner Mode>. (стр.28) 2

Отключение функции Авто Поиск TP: Нажмите [OFF].

ДРУГОЕ ВНЕШНЕЕ УСТРОЙСТВОДРУГОЕ ВНЕШНЕЕ УСТРОЙСТВО

Использование камеры заднего вида

• Чтобы подсоединить камеру заднего вида, см. стр.63.

• Чтобы использовать камеру заднего вида, необходимо подсоединение провода REVERSE. (стр.60)

❏ Настройки для камеры заднего вида

1 Отобразите экран настроек <Input>.

На главном экране:

2 Откройте экран <Rear Camera>.

[ON] Отображение картинки с камеры

заднего вида при переключении коробки передач на задний ход (R).

[OFF] Выберите эту опцию, когда камера не

подсоединена

❏ Отображение экрана камеры

заднего вида

Отображение картинки с камеры заднего вида

Экран заднего вида отображается при переключении коробки передач на задний ход (R).

• Чтобы очистить сообщение с предупреждением, прикоснитесь к экрану.

Отображение картинки с камеры заднего вида вручную

• Только для KW-V420BT/KW-V420BTM/ KW-V220BT/KW-V220BTM/KW-V120M/ KW-V520BT/KW-V520BTM: Вы также можете

отобразить картинку с камеры заднего вида, выбрав [Camera] в выпадающем меню быстрого доступа (стр.12).

Выход из экрана камеры

Нажмите HOME на панели монитора.

• Вы также можете выйти из экрана камеры, прикоснувшись к указанной ниже зоне.

Продолжение не следующей странице...

РУCCКИЙ 31

ДРУГОЕ ВНЕШНЕЕ УСТРОЙСТВОДРУГОЕ ВНЕШНЕЕ УСТРОЙСТВО

Настройка изображения

Во время отображения экрана камеры...

• Отобразится меню настройки картинки. (стр.47)

Чтобы закрыть меню настройки картинки, прикоснитесь к той же зоне еще раз.

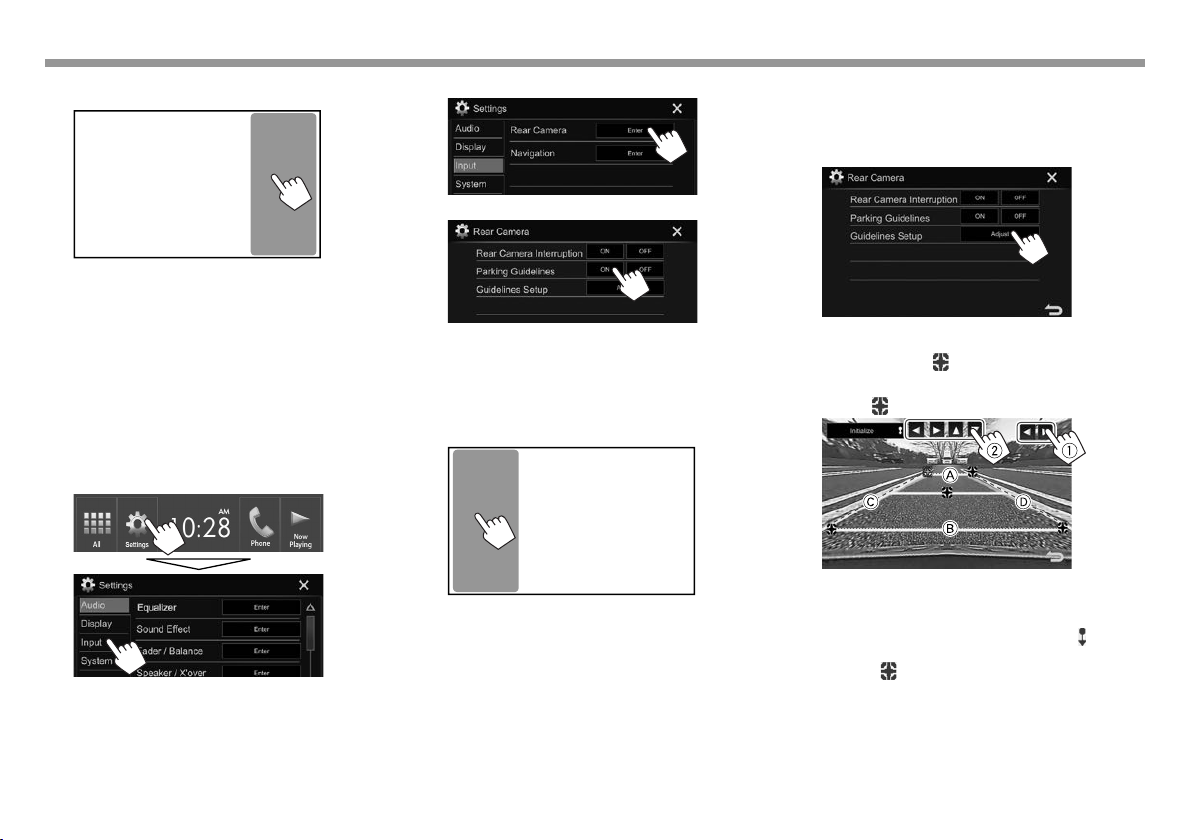

❏ Использование парковочных линий

на экране заднего вида

Вы можете отобразить парковочные линии, упрощающие парковку, при переключении коробки передач на задний ход (R).

Отображение парковочных линий

1 Отобразите экран настроек <Input>.

На главном экране:

2 Откройте экран <Rear Camera>.

Чтобы отключить: Выберите [OFF] для <Parking Guidelines>.

• Вы также можете отобразить парковочные линии, прикоснувшись к указанной ниже зоне. Чтобы закрыть индикацию парковочных линий, прикоснитесь к той же зоне еще раз.

Регулировка парковочных линий

Отрегулируйте парковочные линии в соответствии с размерами автомобиля, пространства для парковки и т.п.

• Установите камеру заднего вида в подходящем положении в соответствии с инструкциями, прилагаемыми к камере заднего вида.

• Во время регулировки парковочных линий обязательно применяйте парковочный тормоз для предотвращения движения автомобиля.

1 Откройте экран <Rear Camera>. (См.

крайняя колонка слева.)

2 Отобразите экран регулировки

парковочных линий.

3 Регулируйте парковочные линии,

выбрав метку отрегулировав позицию выбранной метки

Убедитесь в том, что линии A и B горизонтально параллельны друг другу и что линии C и D имеют одинаковую длину.

• Нажмите и удерживайте [Initialize ] в

(2).

течение 2 секунд, чтобы установить все метки в их изначальные позиции по умолчанию.

(1), затем

ДРУГОЕ ВНЕШНЕЕ УСТРОЙСТВОДРУГОЕ ВНЕШНЕЕ УСТРОЙСТВО

Использование внешних аудио-/ видеопроигрывателей—AV-IN

Когда кнопки управления не отображаются на экране, прикоснитесь к зоне, показанной на рисунке.

• Изменение настроек для воспроизведения видеоматериалов, см. на стр. 47.

❏ Запуск воспроизведения

Подготовка:

“AV-IN” не может быть выбрано, когда для <iPod Setup> установлено значение [USB+AV-IN]. Обязательно предварительно выберите значение [USB 1 Wire] для <iPod Setup>. (стр.22)

1 Подсоедините внешнее устройство к

входному разъему iPod/AV-IN. (стр.63)

2 Выберите “AV-IN” в качестве источника.

(стр.11)

3 Включите подключенное устройство и

начните воспроизведение звука с его помощью.

❏ Изменение имени AV-IN

Вы можете изменить имя AV-IN, отображаемое на экране управления источником “AV-IN”.

1 Откройте экран <VIDEO Mode>.

2 Выберите имя AV-IN.

• Данная настройка не оказывает влияние на имя источника, отображаемое на главном экране.

РУCCКИЙ 33

ДРУГОЕ ВНЕШНЕЕ УСТРОЙСТВОДРУГОЕ ВНЕШНЕЕ УСТРОЙСТВО

Использование внешнего блока навигации

KW-V420BTM/KW-V320BT — регион 3/ KW-V320BTM/KW-V220BT — регион 3/ KW-V220BTM/KW-V520BT — регион3/ KW-V520BTM)

Можно подключить блок навигации (продается отдельно) к входному разъему NAV, что позволяет просматривать экран навигации. (стр.63)

• Сообщения навигационного сопровождения выводятся через передние динамики даже во время прослушивания аудиоисточников.

❏ Просмотр экрана навигации

Подготовка:

Выберите [RGB] для настройки <Input> на экране <Navigation Input>. (См. крайняя колонка справа.)

На панели монитора:

KW-V420BT KW-V420BTM

KW-V220BT KW-V220BTM

• Пока отображается экран навигации, операции на сенсорной панели доступны только для навигации.

• Для формата изображения экрана навигации устанавливается значение <FULL> независимо от настройки <Aspect> (стр.47).

(Только для KW-V420BT/

KW-V320BT KW-V320BTM

KW-V520BT KW-V520BTM

При приеме звонка во время навигационного сопровождения

Экран переключается автоматически. Для возврата к экрану навигации нажмите [

Выход из экрана навигации

Нажмите HOME или DISP (для KW-V420BT/ KW-V420BTM)/ (для KW-V320BT/KW-V320BTM/ KW-V220BT/KW-V220BTM/KW-V520BT/ KW-V520BTM) на панели монитора.

❏ Настройки для блока навигации

1 Отобразите экран настройки <Input>.

На главном экране:

2 Откройте экран <Navigation>.

<Input> Выберите экран источника,

отображаемый при нажатии DISP (для KW-V420BT/ KW-V420BTM) или (для KW-V320BT/KW-V320BTM/ KW-V220BT/KW-V220BTM/ KW-V520BT/KW-V520BTM) на панели монитора.

• RGB: Переключение

на экран навигации с подсоединенного блока навигации нажатием кнопки. (См. крайняя колонка слева.)

• iPhone: Переключение

на экран приложения с подключенного iPod touch/

iPhone нажатием кнопки. (стр.24)

• OFF: Отключение функции

переключения индикации.

<Output> Выбор передних

динамиков, используемых для навигационного сопровождения.

<Volume> Настройка громкости

навигационного сопровождения. (от 0 до 35)

BLUETOOTH BLUETOOTH (Только для KW-V420BT/KW-V420BTM/KW-V320BT/KW-V320BTM/KW-V220BT/KW-V220BTM/KW-V520BT/KW-V520BTM) (Только для KW-V420BT/KW-V420BTM/KW-V320BT/KW-V320BTM/KW-V220BT/KW-V220BTM/KW-V520BT/KW-V520BTM)

Информация относительно использования устройств

Bluetooth®

Bluetooth — это технология мобильной радиосвязи с малым радиусом действия между мобильными устройствами (например сотовыми телефонами), портативными компьютерами и другими устройствами. Соединение и обмен данными между устройствами Bluetooth осуществляется без использования кабелей.

Примечания

• Не выполняйте сложные операции, например набор номера или использование телефонной книги, во время управления автомобилем. Для выполнения данных операций остановите автомобиль в безопасном месте.

• В зависимости от версии Bluetooth устройства, не все устройства Bluetooth могут быть подключены к устройству.

• Данное устройство может не работать с некоторыми устройствами Bluetooth.

• Качество соединения может зависеть от условий окружающей среды.

• Некоторые устройства Bluetooth отсоединяются при выключении данного аппарата.

О мобильном телефоне совместим с Phone book Access Profile (PBAP)

Если мобильный телефон поддерживает PBAP, вы можете отображать следующие элементы на экране сенсорной панели при подсоединении мобильного телефона.

• Телефонная книга

• Набранные звонки, принятые звонки и

пропущенные звонки(до 10 записей в сумме)

П о д к л ю ч е н и е у с т р о й с т в B l u e t o o t h

❏ Регистрация нового устройства

Bluetooth

При первом подключении устройства Bluetooth к приемнику выполните сопряжение между приемником и устройством. Сопряжение необходимо для обмена данными между устройствами Bluetooth.

• Метод сопряжения отличается в зависимости от версии Bluetooth устройства.

– Для устройств с Bluetooth 2.1: Вы можете

выполнить сопряжение устройства с данным аппаратом с помощью метода SSP (Secure Simple Pairing), который требует простого подтверждения.

– Для устройств с Bluetooth 2.0: Вам потребуется

ввести PIN-код как на подключаемом устройстве, так и на данном аппарате.

• После установления соединения оно регистрируется в устройстве, даже если выполняется перезапуск устройства. Всего можно зарегистрировать до 10 устройств.

• Одновременно может быть подключено два устройства для телефона Bluetooth и одно устройство для аудио Bluetooth.

• Для использования функции Bluetooth ее необходимо включить в устройстве.

• Чтобы использовать зарегистрированное устройство, необходимо подсоединить устройство к данному аппарату. (стр.37)

Автоматическое сопряжение

Когда для настройки <Auto Pairing> установлено значение [ON], при подсоединении через USB устройств iOS (таких, как, например, iPhone) выполняется их автоматическое сопряжение. (стр.42)

Сопряжение с устройством Bluetooth с помощью SSP (для Bluetooth 2.1)

Если Bluetooth-устройство совместимо с Bluetooth 2.1, запрос на сопряжение передается с доступного устройства.

1 Выполните поиск устройства (“Car

Multimedia”) с вашего устройства

Bluetooth.

2 Подтвердите запрос как на

подсоединяемом устройстве, так и на данном аппарате.

256950

• Нажмите [Cancel], чтобы отклонить запрос.

Продолжение не следующей странице...

РУCCКИЙ 35

BLUETOOTHBLUETOOTH

Сопряжение с устройством Bluetooth с помощью PIN-кода (для Bluetooth 2.0)

1 Откройте экран <Bluetooth Setup>.

На главном экране:

• Вы также можете отобразить экран

<Bluetooth Setup> нажатием [ ] на экране управления телефоном. (стр.39)

2 Смените PIN-код.

• Если вы хотите пропустить изменение PIN-

кода, перейдите к действию 3.

• По умолчанию PIN-код установлен на “0000”.

• Максимальное количество цифр в PIN-коде составляет 15.

• Нажмите [Clear], чтобы удалить последнюю запись.

3 Выполните поиск устройства (“Car

Multimedia”) с вашего устройства

Bluetooth.

4 Выберите устройство (“Car Multimedia”)

на вашем устройстве Bluetooth.

• Если требуется ввод PIN-кода, введите “0000” (значение по умолчанию).

Когда сопряжение будет завершено, сопряженное устройство появится в списке

<Paired Device List>.

• Чтобы использовать сопряженное устройство, подсоедините это устройство в <Paired Device List>. (стр.37)

BLUETOOTHBLUETOOTH

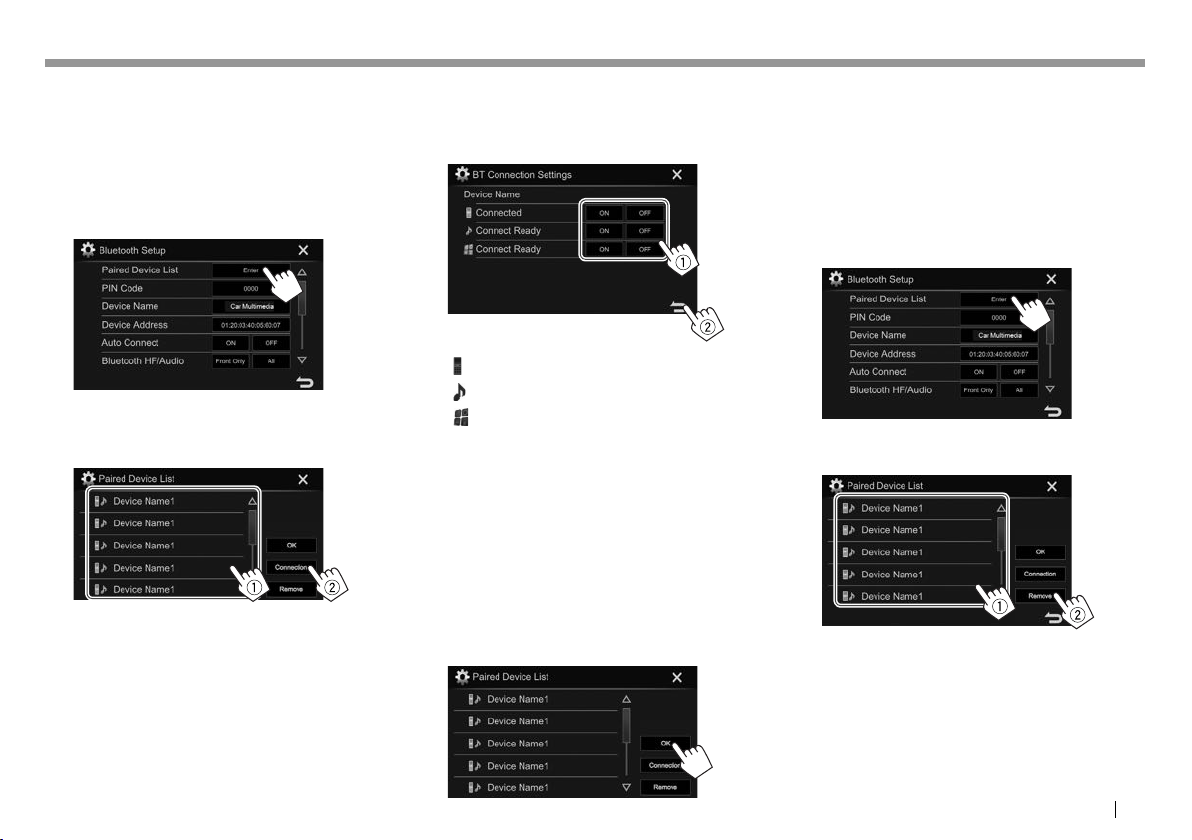

❏ Подключение и отключение

зарегистрированного устройства

Bluetooth

Одновременно может быть подключено два устройства.

1 Откройте экран <Bluetooth Setup>.

(стр.36)

3 Выберите устройство, которое вы

хотите подключить (1), затем нажмите

[Connection] (2).

4 Выберите [ON] (чтобы подключить) или

[OFF] (чтобы отключить) для цели (1), затем отобразите экран <Paired Device List> (2).

Мобильный телефон

Аудиоустройство

Устройство для использования

приложений

• Состояние отображает следующим образом:

– “Connecting”: Выполняется установление

соединения.

– “Connected”: Соединение установлено. – “Connect Ready”: Соединение может быть

установлено.

– “Disconnecting”: Выполняется

отключение.

– “Disconnected”: Нет установленных

соединений.

5 Подключите выбранное устройство.

• При подсоединении мобильного телефона Bluetooth, когда информация получается с

устройства, отображается сила сигнала и уровень заряда батареи.

❏ Удаление зарегистрированного

устройства Bluetooth

1 Откройте экран <Bluetooth Setup>.

(стр.36)

3 Выберите устройство для удаления (1),

затем нажмите [Remove] (2).

Появляется сообщение для подтверждения. Нажмите [Yes].

РУCCКИЙ 37

BLUETOOTHBLUETOOTH

Использование мобильного телефона Bluetooth

❏ Прием вызова

При входящем вызове...

• Информация о звонке отображается, если она определяется.

• Управление телефоном недоступно, пока

отображается изображение с камеры заднего вида. (стр.31)

Отклонение звонка

Когда для настройки <Auto Answer> установлено значение [ON] (стр.42)

Устройство автоматически отвечает на входящие вызовы.

При приеме звонка во время навигационного сопровождения (только для KW-V420BT/

KW-V420BTM/KW-V320BT — регион 3/ KW-V320BTM/KW-V220BT — регион 3/ KW-V220BTM/KW-V520BT — регион3/ KW-V520BTM)

Экран переключается автоматически. Для возврата к экрану навигации нажмите [ ].

❏ Завершение вызова

Во время разговора...

❏ Настройка уровня громкости

звонков/наушника/микрофона

Во время разговора...

• Вы можете регулировать уровень громкости в диапазоне от -10 до 10 (по умолчанию: -4).

• Для регулировки уровня громкости звонка/ наушника используйте панель монитора. (стр.8)

❏ Переключение между режимом

громкой связи и режимом телефона

Во время разговора...

При каждом нажатии кнопки способ ведения разговора переключается ( : режим громкой связи / : режим телефона).

❏ Регулировка уровня уменьшения

шума/подавления эха

Во время разговора...

• Регулировка уровня уменьшения шума (в диапазоне от –5 до 5, по умолчанию: 0) : Отрегулируйте <NR LEVEL>.

• Регулировка уровня эха (в диапазоне от

–5 до 5, по умолчанию: 0): Отрегулируйте <EC LEVEL>.

BLUETOOTHBLUETOOTH

❏ Отправка текста во время звонка

Вы можете отправлять текст во время звонка с помощью функции DTMF (Dual Tone Multi

Frequency).

Во время разговора...

❏ Переключение между двумя

подсоединенными устройствами

Когда подключено 2 устройства, вы можете переключать устройство для использования. При использовании мобильного телефона Bluetooth выберите устройство, которое вы хотите использовать.

• Активное устройство высвечивается.

❏ Выполнение вызова

1 Отобразите экран управления

телефоном.

На главном экране:

Для KW-V420BT/KW-V420BTM/KW-V220BT/ KW-V220BTM/KW-V520BT/KW-V520BTM:

Для KW-V320BT/KW-V320BTM:

• Только для KW-V320BT/KW-V320BTM: Вы также можете отобразить экран управления телефоном, выбрав [Phone] в выпадающем меню быстрого доступа (стр.12).

2 Выбор способа выполнения вызова.

1 2 3

4 5

Из истории звонков*

Из телефонной книги*

Из списка запрограммированных

номеров

• Чтобы запрограммировать, см. стр.41. Прямой ввод номера

Голосовой набор

• Вы можете отобразить экран <Bluetooth Setup> нажатием [

* Если мобильный телефон не совместим с профилем доступа

к телефонной книге Phone Book Access Profile (PBAP), история звонков и телефонная книга не отображаются.

Из ис тории звонков/телефонной книги/списка запрограммированных номеров

] .

[ ]

Из истории звонков (пропущенные звонки/принятые звонки/набранные звонки)

Из телефонной книги Из списка запрограммированных

номеров

2 Выберите цель (1), затем выполните

вызов (2).

• Вы можете переходить на другие страницы для отображения других элементов, нажав

[ ]/[ ].

Продолжение не следующей странице...

РУCCКИЙ 39

BLUETOOTHBLUETOOTH

• Использование поиска от A до Z в телефонной книге:

2 Выберите первый знак.

• Если первый знак является цифрой,

нажмите [1,2,3...], а затем выберите номер.

3 Выберите телефонный номер из списка.

• Чтобы отобразить другие телефонные номера: Когда отображается список телефонной книги, вы можете переключать между телефонными номерами, если для одного и того же контакта зарегистрировано несколько телефонных номеров (до 10 номеров для каждого контакта).

1 Переключите номер телефона.

• Номер телефона переключается каждый

раз при нажатии [>].

2 Выберите телефонный номер для

вызова.

Прямой ввод номера

Можно ввести до 31 номеров.

Голосовой набор

• Доступно только при наличии в подключенном мобильном телефоне системы распознавания голоса.

1 Включите функцию голосового набора.

На экране управления телефоном:

• Когда подсоединен iPhone, функция Siri активирована.

• Вы также можете включить функцию голосового набора, удерживая в нажатом положении FNC/ (для KW-V420BT/

KW-V420BTM/KW-V220BT/KW-V220BTM/ KW-V520BT/KW-V520BTM) или HOME/ (для KW-V320BT/KW-V320BTM) на панели монитора.

2 Произнесите имя человека, которому вы

хотите позвонить.

• Если устройство не сможет найти цель, отобразится следующий экран. Нажмите

[Start], затем произнесите имя еще раз.

• Нажмите [ ], чт о бы удалит ь по с л е днюю запись.

• Нажмите и удерживайте [0/+], чтобы добавить “+” к номеру телефона.

Чтобы отменить голосовой набор: Нажмите [Cancel].

BLUETOOTHBLUETOOTH

❏ Программирование телефонных

номеров

Можно запрограммировать до 5 номеров.

1 Отобразите экран управления

телефоном. (стр.39)

2 Выберите телефонную книгу или

историю звонков.

3 Выберите телефонный номер, который

необходимо запрограммировать.

Отобразится список запрограммированных номеров.

Выберите запрограммированный номер, под которым вы хотите сохранить данные.

(Удерживать)

• Чтобы отобразить запрограммированный список, нажмите [ телефоном. (стр.39)

] на экране управления

И с п о л ь з о в а н и е аудиопроигрывателя Bluetooth

• Регистрация нового устройства, см. на стр.35.

• Подключение и отключение устройства, см. на стр.37.

❏ Элементы индикации и кнопки на

экране управления источником

• Кнопки управления, индикации и информации, отображаемой на экране различаются в зависимости от подключенного устройства.

Информация о воспроизведении

1 Данные метки (название текущей дорожки/

имя исполнителя/название альбома)*

• При нажатии [H] выполняется прокрутка

текста, если отображается не весь текст.

2 Сила сигнала и уровень заряда батареи

(Отображается, только когда эта информация получается с устройства.)

3 Время воспроизведения* 4 Состояние воспроизведения*

Кнопки операций [ ]/[ ]*

[

[ ]

[S] [T]

[I] [W] [

[ ]

• Для отображения всех доступных кнопок

*1 Доступно только для устройств, совместимых с AVRCP 1.3. *2 Внешний вид кнопок отличается в зависимости от модели:

Отображение окна других кнопок управления.

• Чтобы спрятать окно, нажмите [ ]/ [ ]*2.

Отображение экрана <Equalizer>.

]

(стр.44) Отображение списка дорожек.

(стр.42)

• Выбор дорожки. (Нажмите)

• Поиск назад или вперед.* (Удерживать)

Начало воспроизведения. Пауза воспроизведения. Выбор режима воспроизведения в

]

произвольном порядке.* Выбор режима повторного

воспроизведения.* Отображение экрана <Bluetooth

Setup>. (стр.42)

управления нажмите [ отобразить окно других кнопок управления.

[

] или [ ] для KW-V420BT/KW-V420BTM/KW-V220BT/ KW-V220BTM/KW-V120M/KW-V520BT/KW-V520BTM/[ [ ] для KW-V320BT/KW-V320BTM.

Функции воспроизведения в произвольном порядке и

повторного воспроизведения отличаются в зависимости от аудиоустройства Bluetooth.

]/[ ]*2, чтобы

] или

РУCCКИЙ 41

BLUETOOTHBLUETOOTH

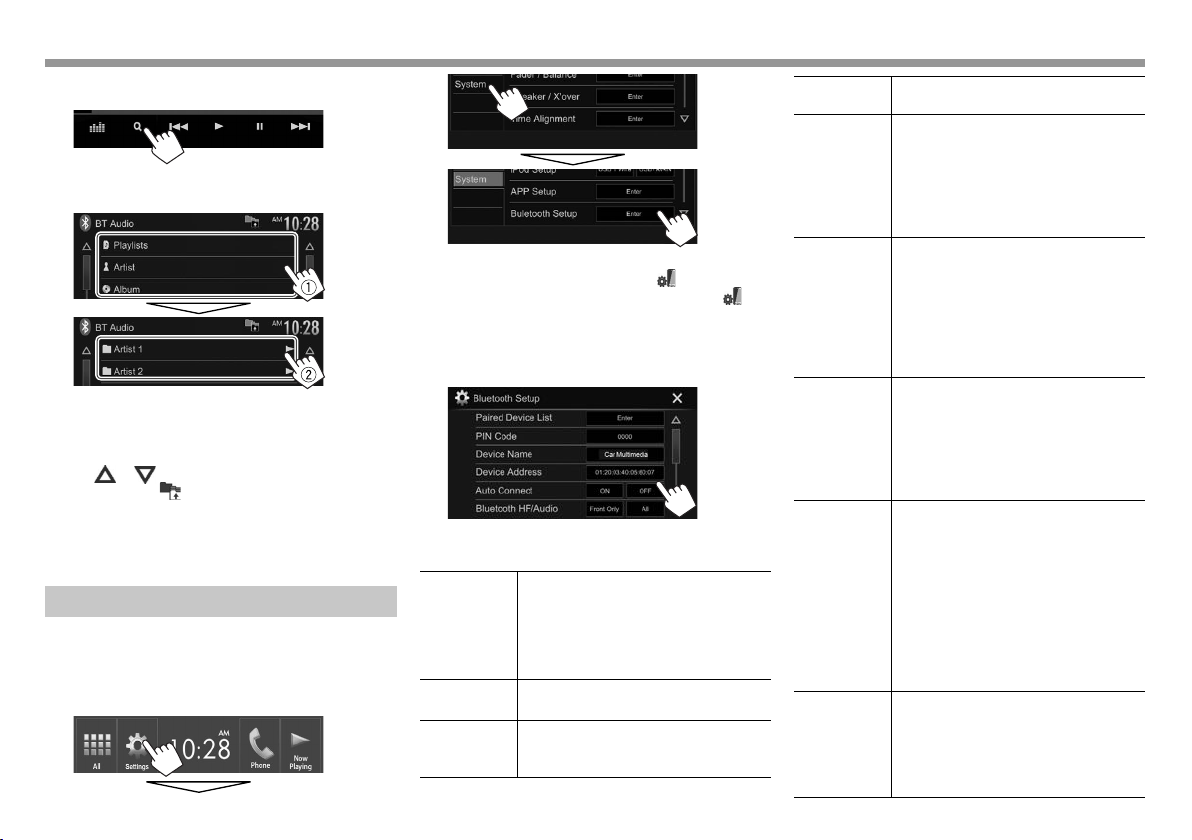

❏ Выбор аудиофайла из меню

2 Выберите категорию (1), затем

желаемый элемент (2).

• Выбирайте элемент на каждом уровне, пока не достигнете нужного файла и не выберите его.

• Вы можете переходить на другие страницы для отображения других элементов, нажав [ ]/[ ].

• Нажмите [ ], чтобы вернуться на более высокий уровень.

• Если вы хотите воспроизвести все дорожки

в папке, нажмите [I] справа от желаемой папки.

Н а с т р о й к и д л я у с т р о й с т в B l u e t o o t h

Вы можете изменять разнообразные настройки для использования устройств Bluetooth на экране

<Bluetooth Setup>.

1 Откройте экран <Bluetooth Setup>.

На главном экране:

• Вы также можете отобразить экран

<Bluetooth Setup>, нажав [ ] на экране управления телефоном (стр.39) или [ ] на экране управления источником “BT

Audio” (стр.41).

2 Выполните конфигурацию настроек

Bluetooth.

❏ Элементы настройки

<PIN Code> Изменение PIN-кода устройства.

Нажмите [Enter], чтобы отобразить список зарегистрированных устройств. Вы можете подключить устройство или удалить зарегистрированные устройства.

(стр.37)

(стр.36)

Отображение названия устройства для отображения на устройстве

Bluetooth — Car Multimedia.

< A u t o Answer>

< A u t o Pairing>

<Initialize> Удерживайте нажатой кнопку

Отображение адреса устройства.

• ON (По умолчанию): При

включении устройства автоматически устанавливается соединение с последним подсоединенным устройством

Bluetooth.

• OFF: Отмена.

Выберите динамики, используемые для Bluetooth (для использования как с телефоном, так и с аудиопроигрывателем).

• Front Only: Только передние

динамики.

• All (По умолчанию): Все

динамики.

• ON: Аппарат автоматически

отвечает на входящие вызовы через 5 секунд.

• OFF (По умолчанию): Устройство

не отвечает автоматически на вызовы. Ответ необходимо выполнять вручную.

• ON (По умолчанию):

Установление сопряжения автоматически с подключенным устройством iOS (например,

iPhone), даже если функция Bluetooth отключена на

устройстве. (В зависимости от версии iOS, автоматическое сопряжение может не работать для некоторых устройств.)

• OFF: Отмена.

[Enter], чтобы инициализировать

все настройки, заданные для использования мобильных телефонов Bluetooth и аудиопроигрывателей Bluetooth.

НАСТРОЙКИНАСТРОЙКИ

Настройки для использования приложений на iPod touch/iPhone/

Android

KW-V420BTM/KW-V320BT/KW-V320BTM/ KW-V220BT/KW-V220BTM/KW-V520BT/ KW-V520BTM)

Перед использованием приложений на iPod touch/ iPhone/Android, таких как Pandora, выберите

устройство для использования.

При первом подключении устройства отображается экран настройки (для подключения и т.п.). Следуйте процедуре на экране настройки, чтобы задать настройки.

Подготовка:

• Для Android: Подсоедините устройство Android через Bluetooth. (стр.35)

• Для iPod touch/iPhone:

(Только для KW-V420BT/

– Подсоедините iPod touch/iPhone с помощью

кабеля. (стр.62)

– Выберите способ подключения iPod touch/

iPhone в <iPod Setup>. (стр.22)

1 Откройте экран <APP Setup>.

На главном экране:

• Если вы не можете выбрать [Enter] для <APP Setup>, выключите источник аудио/

видео. (стр.9)

2 Выберите тип устройства (1), затем

нажмите [OK] (2).

3 При выборе [Android/Other (Bluetooth)]

в качестве типа устройства: Выберите устройство Android (1), затем нажмите

[OK]

, чтобы выполнить подключение (2).

• Вы можете переходить на другие страницы для отображения других элементов, нажав [ ]/[ ].

• При выборе [iPhone/iPod (USB)] на этом

настройка завершается.

РУCCКИЙ 43

НАСТРОЙКИНАСТРОЙКИ

Настройки звучания

❏ Использование звукового

эквалайзера

• Настройки сохраняются в памяти для каждого источника до выполнения новой настройки звучания. Если в качестве источника выбран диск, настройки сохраняются для каждой из следующих категорий.

– DVD/VCD – CD – DivX/MPEG1/MPEG2/MP3/WMA/WAV/AAC

• Вы не можете регулировать звучание, когда устройство находится в режиме ожидания.

Выбор запрограммированного режима звучания

1 Откройте экран <Equalizer>.

На главном экране:

Сохранение пользовательских настроек — Точная настройка звучания

1 Выберите режим звучания. (См. столбец

слева)

2 Выберите диапазон и отрегулируйте

уровень для выбранного диапазона.

• Вы можете отрегулировать уровень, перетаскивая ползунковый регулятор или пользуясь [J]/[K].

• Повторите это действие, чтобы отрегулировать уровень для других диапазонов.

Настройки сохраняются, и включается режим

<User>.

3 Отрегулируйте звук.

• Чтобы применять отрегулированный эквалайзер ко всем источникам воспроизведения, нажмите [ALL SRC], а затем нажмите [OK] для подтверждения.

• Чтобы очистить настройку, нажмите

* Недоступно для регулировки, когда для низкочастотного

динамика выбрано значение <None> на экране <Speaker Select>. (стр.45)

[EQ INT].

❏ Настройка режима разделительного

фильтра

Выберите надлежащий режим разделительного фильтра в соответствии с акустической системой (2-полосная акустическая система или 3-полосная акустическая система).

Выключите источник аудио/видеою. (стр.9)

2 Откройте экран <X’over Network>.

• Для KW-V420BT/KW-V420BTM/KW-V220BT/ KW-V220BTM/KW-V120M/KW-V520BT/ KW-V520BTM: Одновременно нажмите FNC

и кнопку уровня громкости + на панели монитора.

• Для KW-V320BT/KW-V320BTM: Одновременно нажмите громкости + на панели монитора.

Выберите режим разделительного фильтра.

и кнопку уровня

2 Выберите режим звучания.

• Вы можете переходить на другие страницы для отображения других элементов, нажав

[ ]/[ ].

• Вы также можете отобразить экран <Equalizer>,

нажав [ ] на экране управления источником.

<Q factor> Настройка полосы частот. <Bass EXT> Включение ([ON])/отключение

([OFF]) низких частот.

<SW LEVEL> Настройка уровня

низкочастотного динамика.*

[2 way] Выбирайте эту настройку,

когда динамики подключены в

2-полосной акустической системе (передние/задние).

[3 way] Выбирайте эту настройку,

когда динамики подключены в

3-полосной акустической системе (высокие частоты/средний

диапазон/низкие частоты).

Появляется сообщение для подтверждения. Нажмите [Yes].

НАСТРОЙКИНАСТРОЙКИ

❏ Настройка динамиков — тип

автомобиля, размер динамика и частота разделения каналов

Подготовка:

Предварительно выберите соответствующий режим разделительного фильтра. (стр.44)

1 Откройте экран <Car Setting>.

На главном экране:

2 Выберите тип автомобиля (1), выберите

расположение динамиков (2)* отобразите экран <Speaker Select> (3).

, затем

3 Выберите тип динамика (1), выберите

размер выбранного динамика (2), затем отобразите экран <X’over> (3).

• Если динамик не подсоединен, выберите

<None>.

• При настройке передних динамиков также

выберите размер динамика для <Tweeter>.

4 Настройте частоту разделения каналов

выбранного динамика.

Регулировка выходного уровня высокочастотного динамика (левый/ правый).*2*

<TW FREQ> Регулировка частоты

разделения каналов для высокочастотного динамика.*2*

<Gain> Настройка выходного

уровня выбранного динамика.

<HPF FREQ> Настройка частоты

разделения каналов для передних или задних динамиков (фильтр верхних

частот).*

<LPF FREQ> Нас тройка разделения для

низкочастотного динамика (фильтр низких частот).*

<Slope> Настройка крутизны среза

разделительного фильтра.*

<Phase> Выбор фазы

низкочастотного динамика.*

*1 Выбор расположения динамика доступен только, когда для

параметра <X’over Network> установлено значение [2 way]. (стр.44)

*2 Отображается, только когда выбраны передние динамики. *3 Настройка доступна, только когда для параметра <Tweeter>

установлено значение <Small>, <Middle> или <Large> на экране <Speaker Select>.

*4 Отображается, только когда выбраны передний/

высокочастотный или задний/среднечастотный динамики.

*5 Когда для параметра <X’over Network> установлено

значение [2 way] (стр.44): Отображается, только когда выбран низкочастотный динамик.

*6 Настройка недоступна, когда для параметра <HPF FREQ>

или параметра <LPF FREQ> установлено значение

<Through>.

РУCCКИЙ 45

НАСТРОЙКИНАСТРОЙКИ

❏ Настройка цифровой регулировки

запаздывания (DTA)

Выполните тонкие настройки, чтобы установить время задержки выходного сигнала на динамики, для создания более подходящих для автомобиля условий.

1 Откройте экран <Time Alignment>.

На главном экране:

3 Выполните элемент для выполнения

настройки.

[Distance] Настройка значения цифровой

регулировки запаздывания

(DTA).

[Gain] Настройка выходного уровня

выбранного динамика.

4 Отрегулируйте настройку каждого

динамика.

Определение значения для регулировки <Position DTA>

Если вы укажите расстояние от центра текущей заданной позиции прослушивания до каждого динамика, время задержки будет вычислено и установлено автоматически. 1 Определите центр текущей заданной

позиции прослушивания в качестве контрольной точки.

2 Измерьте расстояния от контрольной точки

до динамиков.

3 Вычислите разницу между расстояниями

до самого удаленного динамика и другими динамиками.

4 Установите значение DTA, вычисленное в

шаге 3 для отдельных динамиков.

5 Отрегулируйте усиление для отдельных

динамиков.

Например, Когда в качестве позиции прослушивания выбрано <Front All>

2 Выберите позицию прослушивания

(<All>, <FrontL>, <Front R> или <Front All>*).

• Для определения значения регулировки см. столбец справа.

• Чтобы инициализировать значение настройки, нажмите [Initialize].

* Опция <Front All> доступна для выбора, только когда для

параметра <X’over Network> установлено значение [2 way]. (стр.44)

150 см

+90 см

60 см

80 см

+70 см

+0 см

НАСТРОЙКИНАСТРОЙКИ

Регулировка для воспроизведения видео

❏ Настройка картинки

Вы можете настроить качество картинки.

1 Отобразите экран настройки картинки.

На экране управления источником:

2 Выберите [DIM ON] (затемнение

включено) или [DIM OFF] (затемнение выключено) (1), затем настройте картинку (2).

<Bright> Настройка яркости.

(от –15 до +15)

<Contrast> Настройка контрастности.

(от –10 до +10)

<Black> Настройка черного цвета.

(от –10 до +10)

<Color> Настройка цвета.

(от –10 до +10)

<Tint> Настройка интенсивности

цвета. (от –10 до +10)

<Sharpness> Настройка резкости.

(от –2 до +2)

• Вы также можете отобразить экран

настройки картинки, выбрав [Screen Adjustment] (для KW-V420BT/KW-V420BTM/

KW-V220BT/KW-V220BTM/KW-V120M/ KW-V520BT/KW-V520BTM)/[Picture

Adjust] (для KW-V320BT/KW-V320BTM) в выпадающем меню быстрого доступа (стр.12).

❏ Изменение форматного соотношения

Вы можете изменить форматное соотношение воспроизводимого видеоизображения.

1 Отобразите экран выбора форматного

соотношения.

На экране управления источником:

2 Выберите форматное соотношение.

<FULL>* Для изображений 16:9

Сигнал 4:3 Сигнал 16:9

<JUST> Просмотр изображений 4:3 в

широкоэкранном режиме

Сигнал 4:3 Сигнал 16:9

<Normal>* Для изображений 4:3

Сигнал 4:3 Сигнал 16:9

<Auto> Только для “DISC”/”USB”:

Формат выбирается автоматически в соответствии с поступающим сигналом.

* Если видеоизображение DivX воспроизводится с настройкой

<Screen Ratio>, установленной на значение [16:9] (для дисков: стр.17/для USB: стр.19), формат изображения может не устанавливаться правильно.

РУCCКИЙ 47

НАСТРОЙКИНАСТРОЙКИ

❏ Масштабирование картинки

Вы можете масштабировать картинку (<FULL>, от <Zoom1> до <Zoom3>).

• Когда для параметра <Aspect> установлено значение <JUST> или <Auto> (стр.47), изображение масштабируется с форматным соотношением настройки <FULL>.

1 Отобразите экран выбора уровня

увеличения.

На экране управления источником:

2 Измените коэффициент увеличения

(1), затем переместите рамку масштабирования (2).

Изменение дизайна индикации

Вы можете изменить фон и цвет панели.

1 Отобразите экран <User Customize>.

На главном экране:

• Только для KW-V320BT/KW-V320BTM: Вы

также можете отобразать экран <User Customize>, выбрав [User Customize] в выпадающем меню быстрого доступа (стр.12).

2 Только для KW-V420BT/KW-V420BTM/

KW-V320BT/KW-V320BTM/KW-V520BT/ KW-V520BTM: Выберите элемент для

изменения (дизайн фона: [Background]/ цвет панели: [Panel Color]).

3 Выберите цвет фона/панели*

Выбор фона

Выбор цвета панели*

• Выбор [Scan] постепенно изменяет цвет

подсветки.

*1 Цвет панели можно выбрать только для KW-V420BT/

KW-V420BTM/KW-V320BT/KW-V320BTM/KW-V520BT/ KW-V520BTM.

*2 Предварительно сохраните в памяти собственную сцену.

(стр.49)

*3 Предварительно сохраните в памяти собственную регулировку

цвета. (стр.49)

• Для некоторых видеоисточников функция масштабирования использоваться не может.

НАСТРОЙКИНАСТРОЙКИ

❏ Выполнение собственной

регулировки цвета (только для

KW-V420BT/KW-V420BTM/KW-V320BT/ KW-V320BTM/KW-V520BT/KW-V520BTM)

1 Выберите [Panel Color] на экране <User

Customize>. (стр.48)

3 Выберите настройку функции

затемнения для цвета (1), затем отрегулируйте цвет (2).

3 Отобразите экран настройки

изображения.

4 Настройте изображение.

Пользовательская настройка главного экрана

Вы можете организовать элементы для отображения на главном экране.

1 Откройте экран <HOME Customize>.

На главном экране:

• Последовательно нажимайте [ ], чтобы переключать страницы на экране меню

<Display>.

❏ Сохранение собственной сцены для

использования в качестве фонового изображения

Во время воспроизведения видео или неподвижного изображения вы можете захватить картинку и использовать ее в качестве фона.

• Вы не можете захватывать содержание, защищенное авторскими правами, и изображения с iPod/iPhone.

• При использовании в качестве фона файла JPEG, убедитесь в том, что разрешение составляет 800 x 480 пикселей.

• Цвет захваченной картинки может выглядеть отличным от цвета исходного изображения.

1 Воспроизведите видео или

неподвижное изображение.

2 Отобразите экран <User Customize>.

(стр.48)

[J][K][H][I]

[

]

[IW]*

[

• Чтобы отменить захват изображения,

нажмите [Cancel].

Перемещение рамки масштабирования.

Увеличение сцены. (<OFF>,

<Zoom1> – <Zoom3>)

Начало воспроизведения или пауза.

Покадровый переход вперед.

5 Захватите изображение, отображаемое

на экране.

Появляется сообщение для подтверждения. Нажмите [Yes], чтобы сохранить вновь захваченное изображение. (Имеющееся изображение заменяется на новое.)

• Нажмите [No], чтобы вернуться к

предыдущему экрану.

* Не отображается во время воспроизведения внешнего

устройства, подключенного к входному разъему iPod/AV-IN.

• Вы также можете отобразить экран

Customize>

источника, отображаемых на главном экране.

, нажав и удерживая одну из кнопок

<HOME

2 Выберите позицию для размещения

значка (1), затем выберите элемент для отображения в выбранной позиции (2).

Повторите это действие для размещения значков для других элементов.

РУCCКИЙ 49

НАСТРОЙКИНАСТРОЙКИ

Пользовательская настройка системных параметров

❏ Запоминание/вызов из памяти

настроек

• Вы можете сохранить в памяти настройки, выполненные в меню <Settings>, и вызвать сохраненные в памяти настройки в любое время.

• Настройки, сохраненные в памяти, сохраняются даже при сбросе настроек устройства.

1 Откройте экран <SETUP Memory>.

На главном экране:

• Последовательно нажимайте [ ], чтобы переключать страницы на экране меню

<System>.

• Для отмены нажмите [No].

3 Выберите операцию.

❏ Обновление системы

Вы можете выполнить обновление системы, подсоединив USB-устройство, содержащее файл обновления.

• Для обновления системы посетите <http://www.jvc.net/cs/car/>.

1 Создайте файл обновления и скопируйте

его на USB-устройство.

• Чтобы подсоединить USB-устройство, см. на стр.62.

2 Отобразите экран <System

Information>.

На главном экране:

• Последовательно нажимайте [ ], чтобы переключать страницы на экране меню <System>.

[Recall] Вызов сохраненных в памяти

настроек.

[Memory] Сохранение в памяти текущих

настроек.

[Clear] Стирание текущих сохраненных в

памяти настроек.

• Для отмены, нажмите [Cancel].

Появляется сообщение для подтверждения. Нажмите [Yes].

НАСТРОЙКИНАСТРОЙКИ

<System Version> Обновление системы. <DVD Version> Обновление

Это может занять некоторое время. Если обновление успешно завершится, отобразится сообщение “Update Completed”. Перенастройте приемник.

• Не отсоединяйте USB-устройство во время выполнения обновления.

• Если при выполнении обновления произойдет ошибка, выключите и снова включите питание, затем попробуйте выполнить обновление еще раз.

• Даже если вы выключили питание во время выполнения обновления, вы можете возобновить выполнение обновления после включения питания. Обновление будет выполняться с самого начала.

Обновление программного обеспечения системы.

программного обеспечения DVDсистемы.

❏ Регулировка позиции кас ания

Вы можете отрегулировать позицию касания на сенсорной панели, если позиция касания и выполняемая операция не совпадают.

1 Отобразите экран <Touch Panel Adjust>.

На главном экране:

• Последовательно нажимайте [ ], чтобы переключать страницы на экране меню

<System>.

2 Прикоснитесь к центру меток вверху

слева (1), внизу в центре (2), затем вверху справа (3), следуя инструкциям.

• Чтобы сбросить позицию касания, нажмите

[Reset].

• Для отмены текущей операции нажмите

[Cancel].

РУCCКИЙ 51

НАСТРОЙКИНАСТРОЙКИ

Элементы меню настройки

❏ Отображение экрана меню

• Вы можете переходить на другие страницы для отображения других элементов, нажав [ ]/

[ ].

• Вы также можете отобразать экран <Settings>,

выбрав [Settings] в выпадающем меню быстрого доступа (стр.12).

• Вы не можете изменять экран настроек

<Audio> в следующих ситуациях:

– Когда источник аудио/видео выключен.

(стр.9)

– Когда телефон Bluetooth используется

(выполнение или прием звонка, во время звонка или во время голосового набора)*

– Во время навигационного сопровождения*

*1 Только для KW-V420BT/KW-V420BTM/KW-V320BT/KW-V320BTM/

KW-V220BT/KW-V220BTM/KW-V520BT/KW-V520BTM.

*2 Только для KW-V420BT/KW-V420BTM/KW-V320BT — регион 3/

KW-V320BTM/KW-V220BT — регион 3/KW-V220BTM/KW-V520BT — регион3/KW-V520BTM.

❏ Экран настройки <Audio>

< E q u a l i z e r >

Изменение режима звучания или настройка и сохранение настроек эквалайзера для каждого источника. (стр.44)

• Equalizer: Выбор запрограммированного

режима звучания.

– Flat (По умолчанию)/Hard Rock/Pop/Hip

Hop/R&B/Jazz/Classical/User

• Q factor: Настройка полосы частот. – 1.35/1.5 (По умолчанию)/2.0

• Bass EXT: Включение/отключение низких

частот.

– ON/OFF (По умолчанию)

• SW LEVEL: Настройка уровня громкости

низкочастотного динамика.

– от –50 до +10 (По умолчанию: 0)

Настройте звуковой эффект.

• Loudness: Настройка громкости. – OFF (По умолчанию)/Low/High

• Bass Boost: Выбор уровня усиления низких

частот.

– OFF (По умолчанию)/Level 1/Level 2/Level 3/

Level 4/Level 5

• Volume Link EQ: Вы можете уменьшить шум от

движения автомобиля посредством повышения полосы пропускания.

– OFF (По умолчанию)/ON

• Space Enhancement*

: Виртуальное

расширение звукового пространства с использованием системы Digital Signal Processor

(DSP). Выберите уровень усиления.

– OFF (По умолчанию)/Small/Medium/Large

• K2*2: Восстановление звука, утерянного

в результате сжатия аудиоданных, до реалистичного звучания.

– OFF/ON (По умолчанию)

• Sound Response: Виртуальное улучшение звука

для достижения более реалистичного звучания с помощью системы Digital Signal Processor

(DSP). Выберите уровень звука.

– OFF (По умолчанию)/Level 1/Level 2/Level 3

• Sound Lift: Вы можете передвинуть центр звука

в более низкую или высокую точку. Выберите высоту.

– OFF (По умолчанию)/Low/Middle/High

Fader: Настройка баланса выходного сигнала для

передних и задних динамиков.

• от F15 до R15 (По умолчанию: 0)

– При использовании системы с двумя

динамиками установите для микшера среднее значение (0).

Balance: Настройка баланса выходного сигнала для левых и правых динамиков.

• от L15 до R15 (По умолчанию: 0)

Нажмите [J]/[K]/[H]/[I] или перетащите [ ], чтобы выполнить настройку.

• Чтобы очистить настройку, нажмите [Cent er]. <Speaker/X’over>

Выберите тип автомобиля/размер динамика и настройте частоту разделения каналов. (стр.45)

Вы не можете изменить настройку, когда в качестве источника

выбрано “Tuner”.

Данная функция работает, только когда в качестве источника

выбрано “DISC”/”USB”/”iPod”/”Android™”.

НАСТРОЙКИНАСТРОЙКИ

Выберите позицию прослушивания, затем настройте время задержки выходного сигнала на динамики, для создания более подходящих для автомобиля условий. (стр.46)

Настройка и сохранение автоматической настройки уровня громкости для каждого источника. (Для дисков настройка сохраняется для каждой из следующих категорий: DVD/

VCD, CD и DivX/MPEG1/MPEG2/WMV/MP3/WMA/ WAV/AAC.) Уровень громкости автоматически

увеличивается или уменьшается при смене источника.

• от –15 до +6 (По умолчанию: 00)

❏ Экран настройки <Display>

• Auto (По умолчанию): Затемнение экрана и

подсветки кнопок при включении фар.

– Необходимо подключение провода ILLUMI.

(стр.60)*

• ON: Включение затемнения.

• OFF: Отмена.

Измените дизайн индикации. (стр.48)

• ON: Отображение часов во время

воспроизведения источника видео.

• OFF (По умолчанию): Отмена. <Demonstration>

• ON (По умолчанию): Включение демонстрации

на экране.

• OFF: Отмена.

• ON (По умолчанию): Последовательная

прокрутка отображаемой информации.

• Once: Однократная прокрутка отображаемой

информации.

• OFF: Отмена.

При нажатии [H] выполняется прокрутка текста вне зависимости от данной настройки.

Изменение элементов для отображения на главном экране. (стр.49)

Настройка яркости и черного цвета экрана. Нажмите [Enter], чтобы отобразить экран настройки, выберите [DIM ON] (затемнение включено)/[DIM OFF] (затемнение выключено), затем измените следующие настройки:

• Bright: Настройка яркости. – от –15 до +15 (По умолчанию: 0 для

включенного затемнения/+15 для выключенного затемнения)

• Black: Настройка черного цвета. – от –10 до +10 (По умолчанию: 0)

<Video Output>*

Выберите цветовую систему внешнего монитора.

• NTSC/PAL (По умолчанию)

<Angle>*

Отрегулируйте угол панели. (стр.8)

Только для KW-V420BT/KW-V420BTM/KW-V320BT/KW-V320BTM/

KW-V220BT/KW-V220BTM/KW-V120M.

*2 При изменении настройки появляется сообщение “Please Power

Off”. Выключите питание, а затем включите его снова, чтобы изменение вступило в силу.

*3 Только для KW-V420BT/KW-V420BTM/KW-V520BT/KW-V520BTM.

❏ Экран настройки <Input>

Выполните конфигурацию настроек камеры заднего вида.

• Rear Camera Interruption (стр.31): – ON: Отображение картинки с камеры заднего

вида при переключении коробки передач на задний ход (R).

– OFF (По умолчанию): Выберите эту опцию,

когда камера не подсоединена.

• Parking Guidelines: Отображение (ON: по

умолчанию) или скрытие (OFF) парковочных линий. (стр.32)

• Guidelines Setup: Регулировка парковочных

линий. (стр.32)

<Navigation Input>*

• Для KW-V420BT/KW-V420BTM/KW-V320BT

— регион 3/KW-V320BTM/KW-V220BT — регион 3/KW-V220BTM/KW-V520BT —

регион3/KW-V520BTM: Изменение настроек для отображения экрана приложения с подключенного iPod touch/iPhone или экрана внешнего блока навигации. (стр.24 и 34)

• Для KW-V320BT — регион 4/KW-V320BT —

регион 5/KW-V220BT — регион 4/KW-V220BT — регион 5/KW-V120M/KW-V520BT — регион 4:

– iPhone: Переключение на экран приложения

с подключенного iPod touch/iPhone нажатием

DISP (для KW-V520BT)/ KW-V220BT/KW-V120M) на панели монитора. (стр.24)

– OFF: Переключение на экран управления

текущим источником.

* Чтобы изменить эту настройку, предварительно выключите

источник аудио/видео нажатием [AV Off] на главном экране.

(для KW-V320BT/

РУCCКИЙ 53

НАСТРОЙКИНАСТРОЙКИ

❏ Экран настройки <System>

< L a n g u a g e > *

Выбор языка текста, используемого для отображения информации на экране.

• English (По умолчанию)/Español/Français/ Deutsch/Italiano/Nederlands/Português/ Türkçe/Руccĸий/ / / / /

Indonesia

– Для внешних мониторов доступны только

следующие языки: английский/испанский/ французский/немецкий/итальянский/ голландский/русский/португальский. Если будет выбран другой язык, язык текста для внешних мониторов будет установлен на английский.

• GUI Language: Выбор языка, используемого для отображения кнопок управления и элементов меню.

– English (По умолчанию)/Local (выбранный

выше язык)

<Clock>

Настройте время на часах. (стр.4)

Укажите способ подключения iPod/iPhone. (стр.22)

<APP Setup>* Конфигурация настроек приложений. (стр.43)

/ /Bahasa Malaysia/Bahasa

<Bluetooth Setup>*

Задайте настройки для использования Bluetoothустройства, например для подсоединения и других общих операций. (стр.42)

<Beep>

• ON (По умолчанию): Включение звука нажатия

кнопки.

• OFF: Отмена. <SETUP Memory>

Вы можете сохранять в памяти, вызывать из памяти или очищать выполненные настройки. (стр.50)

< D i v X ( R ) V O D >

У данного устройства имеется собственный регистрационный код. В целях охраны авторского права при воспроизведении файла с записанным регистрационным кодом выполняется перезапись регистрационного кода устройства.

• Нажмите [Enter] для отображения информации.

• Для возврата к предыдущему экрану нажмите

[OK].

Инициализируйте все выполненные настройки. Удерживайте [Enter] для инициализации настроек.

• После инициализации настроек отрегулируйте

настройки на экране <Initial Settings>.

<Serial Number>*

Отображение серийного номера.

Отрегулируйте позиции касания кнопок на экране. (стр.51)

Назначение функций кнопкам на рулевом пульте дистанционного управления. (стр.57)

Отображение информации о версии программного обеспечения. Вы можете обновить программное обеспечение. (стр.50)

Отображение лицензий на программное обеспечение с открытым исходным кодом (Open

Source License).

При изменении настройка появляется сообщение “Please Power

Off”. Выключите питание, а затем включите его снова, чтобы изменение вступило в силу.

*2 Только для KW-V420BT/KW-V420BTM/KW-V320BT/KW-V320BTM/

KW-V220BT/KW-V220BTM/KW-V520BT/KW-V520BTM.

*3 Только для KW-V420BT — регион 3/KW-V420BTM/

KW-V320BT — регион 3/KW-V320BTM/KW-V220BT — регион 3/ KW-V220BTM/KW-V520BT — регион 3/KW-V520BTM.

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Для KW-V320BT — регион 4/KW-V220BT — регион 4/KW-V520BT — регион 4: Чтобы пользоваться пультом дистанционного управления, отдельно приобретите RM-RK258.

Устройство поставляется с функцией рулевого пульта дистанционного управления. (стр. 57)

• О подсоединении см. стр. 63.

• Операции могут отличаться в зависимости

от типа рулевого пульта дистанционного управления.

Подготовка

❏ Удаление пленки изоляции

батарейки

Вытяните пленку изоляции батарейки из пульта дистанционного управления, чтобы активировать батарейку.

❏ Замена батарейки пульта

дистанционного управления

CR2025 (сторона +)

• Используйте продаваемую отдельно батарейку (CR2025).

• Вставьте батарейку, правильно расположив полюса + и –.

– При уменьшении радиуса действия или

эффективности пульта дистанционного управления замените батареи.

V Предостережение:

• До того как батарейка будет использоваться, держите ее в недоступном для детей месте и в ее оригинальной упаковке. Быстро избавляйтесь от использованных батареек. В случае проглатывания немедленно обратитесь к врачу.

• Не оставляйте батарейку вблизи огня или под прямыми лучами солнечного света. Это может привести к взрыву или генерированию чрезмерного тепла.

• Не устанавливайте пульт дистанционного управления в сильно нагревающихся местах, например на приборной панели.

• Неправильная замена литиевой батарейки ведет к опасности взрыва. Заменяйте на батареи только того же или эквивалентного типа.

Перед использованием пульта дистанционного управления выполните следующие действия:

• Направьте пульт дистанционного управления непосредственно на телеметрический датчик приемника.

• НЕ подвергайте телеметрический датчик воздействию яркого света (прямых солнечных лучей или искусственного освещения).

РУCCКИЙ 55

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Операции с помощью пульта дистанционного управления

(RM-RK258)

❏ Основные функции кнопок

ATT Ослабление/восстановление звука.

Переключение экрана между текущим

DISP

FM/J / AM/K

VOL +/ VOL –

SRC Осуществляет выбор источника звука. I/W

0 – 9

источником и экраном приложения с подключенного iPod touch/iPhone/

Android.

• Выбор диапазона частот.

• Выбор названия/элемента/папки.

• Автоматический поиск радиостанций.

• Поиск радиостанций вручную.

(Удерживать)

• Выбор дорожки.

Настройка уровня звука.

Начало воспроизведения или пауза*

Ответ на входящие вызовы.*

Ввод цифр. (См. крайняя колонка справа.)

1 – 6

ANGLE Наклон панели монитора.*

ASPECT

ENT Подтверждение выбора.

DIRECT

CLR Удаление ошибочного ввода.

Не работает во время прослушивания аудиоустройства

Bluetooth.

*2 Применимо только к KW-V420BT/KW-V420BTM/KW-V320BT/

KW-V320BTM/KW-V220BT/KW-V220BTM/KW-V520BT/ KW-V520BTM.

*3 Применимо только к KW-V420BT/KW-V420BTM/KW-V520BT/

KW-V520BTM.

Ввод номера запрограммированной радиостанции.

Изменение форматного соотношения.

• Чтобы проверить текущую

настройку формата изображения, выполните операции на сенсорной панели. (стр.47)

Переход в режим прямого поиска. (См. столбец справа.)

❏ Прямой поиск элемента

Частота тюнера

1 Нажмите DIRECT, чтобы перейти в режим

поиска.

2 Нажимайте цифровые кнопки, чтобы ввести

частоту.

• Чтобы удалить неправильный ввод, нажмите CLR (очистить).

3 Нажмите / для подтверждения ввода.

• Чтобы выйти из режима поиска, нажмите

DIRECT, FM/J или AM/K.

Раздел/название/папка/файл/дорожка на диске

1 Нажмите DIRECT, чтобы перейти в режим

поиска.

• При каждом нажатии DIRECT элемент для поиска переключается.

2 Нажмите цифровую кнопку, чтобы выбрать

желаемый элемент.

• Чтобы удалить неправильный ввод, нажмите CLR (очистить).

3 Нажмите ENT для подтверждения выбора.

• Чтобы выйти из режима поиска, нажмите

DIRECT, FM/J или AM/K.

❏ Операции с дисками

Использование меню диска VCD

Во время воспроизведения PBC... 1 Нажмите DIRECT, чтобы перейти в режим

поиска.

2 Нажмите цифровую кнопку, чтобы выбрать

элемент, который вы хотите воспроизвести.

3 Нажмите ENT для подтверждения выбора.

• Чтобы выйти из режима поиска, нажмите

DIRECT, FM/J или AM/K.

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Использование рулевого пульта дистанционного управления

Вы можете назначить функции кнопкам на рулевом пульте дистанционного управления.

• Данная функция доступна, только когда автомобиль оснащен электрическим рулевым пультом дистанционного управления.

• Вы можете регистрировать/изменять функции, только когда автомобиль припаркован.

• Если используемый рулевой пульт дистанционного управления несовместим, обучение может не выполняться и может отобразиться сообщение об ошибке.

❏ Регистрация/изменение функций

1 Отобразите экран настройки <System>.

На главном экране:

2 Откройте экран <Steering Remote

Control Setting>.

• Последовательно нажимайте [ ], чтобы

3 Нажмите и удерживайте кнопку на

пульте дистанционного управления, для которой будет выполняться регистрация/изменение.

4 Выберите назначаемую функцию.

• Вы можете переходить на другие страницы

5 По необходимости повторите действия

3 и 4.

6 Завершите процедуру.

переключать страницы на экране меню

<System>.

для отображения других элементов, нажав [ ]/[ ].

• Устройство может одновременно

регистрировать/изменять все функции кнопок за один раз. Чтобы сделать это, нажимайте каждую кнопку по очереди, а когда они все будут нажаты, нажмите [Done] на экране <Steering Remote Control Setting>. Однако после этой операции обучение новым функциям выполняться не может.

• После изменения функций, обучение которым уже было выполнено, прикоснитесь к кнопке, которую вы хотите изменить, в действии 3, а затем прикоснитесь для выбора новой функции из списка функций.

• Проверьте содержание настраиваемых функций в списке функций. Вы не можете редактировать список функций.

❏ Инициализация настроек

1 Отобразите экран настройки <System>.

(См. крайняя колонка слева.)

• Последовательно нажимайте [ ], чтобы переключать страницы на экране меню

<System>.

• Чтобы отменить инициализацию, нажмите [No].

РУCCКИЙ 57

ПОДСОЕДИНЕНИЕ/УСТАНОВКАПОДСОЕДИНЕНИЕ/УСТАНОВКА

Перед установкой устройства

V ПРЕДУПРЕЖДЕНИЯ

• Если вы подсоедините провод зажигания (красный) и провод аккумуляторной батареи (желтый) к шасси автомобиля (заземление),

это может вызвать короткое замыкание, что в свою очередь может привести к возгоранию. Всегда подсоединяйте эти провода к источнику питания, подающегося через блок плавких предохранителей.

• Не отсоединяйте плавкий предохранитель от провода зажигания (красный) и провода аккумуляторной батареи (желтый). Линия подачи питания должна подсоединяться к проводам через плавкий предохранитель.

V Меры предосторожности при установке и подсоединении

• Монтаж и подключение данного изделия требуют навыков и опыта. Для обеспечения максимальной безопасности предоставьте выполнение монтажных и электротехнических работ профессионалам.

• Обязательно заземлите устройство на отрицательный контакт питания постоянного тока напряжением 12 В.

• Не устанавливайте устройство в месте, подверженном воздействию прямых солнечных лучей, чрезмерно высоких температур или влажности. Избегайте мест с высоким содержанием пыли или могущие попасть под брызги воды.

• Не используйте собственные винты. Используйте только винты, прилагаемые в комплекте поставки. Использование неправильных винтов может привести к повреждению устройства.

• Если питание не включается (отображается сообщение об ошибке “Miswiring DC Offset Error”, “Warning DC Offset Error”), возможно, провод динамика закорочен или касается шасси автомобиля, что вызвало срабатывание

защитной функции. Поэтому следует проверить провод динамика.

• Держите все кабели на удалении от металлических частей рассеивания тепла.

• Если на замке зажигания вашего автомобиля отсутствует позиция ACC, подсоедините провода зажигания к источнику питания, который можно включать и выключать с помощью ключа зажигания. Если вы подсоедините провод зажигания к источнику с постоянным напряжением, например к проводам аккумуляторной батареи, батарея может разрядиться.

• Только для KW-V420BT/KW-V420BTM/ KW-V520BT/KW-V520BTM:

Если консоль оснащена крышкой, обязательно устанавливайте устройство таким образом, чтобы панель монитора при закрытии и открытии не сталкивалась с крышкой.

• Если плавкий предохранитель перегорит, сначала убедитесь в том, что провода не соприкасаются, вызывая короткое замыкание, затем замените старый предохранитель на новый того же номинала.

• Изолируйте неподсоединенные провода с помощью виниловой ленты или другого подобного материала. В целях предотвращения короткого замыкания, не снимайте колпачки на концах неподсоединенных проводов или контактных разъемов.

• Подсоединяйте провода динамиков правильно к соответствующим им контактным разъемам. Совместное использование · проводов или заземление их на какую-либо металлическую часть в автомобиле может привести к повреждению устройства или сбою в его работе.

• Если к системе подсоединяется только два динамика, подсоединяйте соединители либо к обоим выходным контактным разъемам для передних динамиков, либо к обоим выходным контактным разъемам для задних динамиков (не смешивайте контактные разъемы для передних и задних динамиков). Например,

если вы подсоединили соединитель ª левого динамика к контактному выходному разъему для переднего динамика, не подсоединяйте соединитель · к выходному контактному разъему для заднего динамика.

• После того как устройство будет установлено, проверьте корректность работы стоп-сигналов, указателей поворота, стеклоочистителей и другого оборудования автомобиля.

• Выполняйте монтаж устройства таким образом, чтобы монтажный угол не превышал 30°.

• При установке устройства в автомобиль не нажимайте слишком сильно на поверхность панели. Это может привести к царапинам, повреждению или поломке.

V ПРЕДОСТЕРЕЖЕНИЕ

Устанавливайте данное устройство в консоль вашего автомобиля. Не касайтесь металлических частей данного устройства во время и непосредственно после завершения эксплуатации устройства. Металлические части, например теплосъемник и корпус могут нагреваться.

❏ Прилагаемые принадлежности для

установки

1 Жгут проводки x 1 2 Декоративная панель × 1 * 3 Удлинительный провод (2 м) × 1 4 Винты с плоской головкой (M5 x 8 мм) x 6 * 5 Винты с полукруглой головкой (M5 x 8 мм) x 6 6 Кабель рулевого пульта дистанционного

управления x 1

7 Микрофон (3м) x 1 *

*1 Только для KW-V420BT/KW-V420BTM/KW-V320BT/KW-V320BTM/

KW-V220BT/KW-V220BTM/KW-V120M.

*2 Только для KW-V420BT/KW-V420BTM/KW-V320BT/KW-V320BTM/

KW-V220BT/KW-V220BTM/KW-V520BT/KW-V520BTM.

ПОДСОЕДИНЕНИЕ/УСТАНОВКАПОДСОЕДИНЕНИЕ/УСТАНОВКА

❏ Процедура установки

1 В целях предотвращения короткого

замыкания, извлеките ключ из замка зажигания и отсоедините аккумуляторной батареи.

2 Надлежащим образом выполните

проводные соединения для каждого устройства.

3 Подсоедините провода динамиков из

жгута проводки.

4 Подсоединяйте провода жгута проводки

в следующем порядке: заземление, аккумуляторная батарея, зажигание.

5 Подсоедините соединитель жгута

проводки к устройству.

6 Установите устройство в автомобиль.

• Убедитесь в том, что устройство надежно

установлено на месте. Если устройство нестабильно, это может привести к сбоям в его работе (например, проскакиванию звука).

7 Снова подсоедините · аккумуляторной

батареи.

8 Нажмите кнопку сброса настроек. (стр.3) 9 Выполните конфигурацию настроек

<Initial Settings>. (стр.4)

Установка устройства

❏ Установка устройства с помощью

снятого с автомобиля монтажного кронштейна (только для KW-V420BT/

KW-V420BTM/KW-V320BT/ KW-V320BTM/KW-V220BT/ KW-V220BTM/KW-V120M)

4 или 5

• Выберите винты подходящего для монтажного

кронштейна типа: с плоской головкой (4) или с полукруглой головкой (5).

❏ Установка декоративной панели

(только для KW-V420BT/KW-V420BTM/ KW-V320BT/KW-V320BTM/KW-V220BT/ KW-V220BTM/KW-V120M)

Прикрепите декоративную панель (2).

Кронштейн автомобиля

4 или 5

❏ Установка на автомобили Тойота

(Toyota) (только для KW-V520BT/ KW-V520BTM)

Установите на кронштейн автомобиля с помощью прилагаемых винтов (5). Используйте монтажные отверстия (A или B), подходящие для кронштейна автомобиля.

Кронштейн автомобиля

РУCCКИЙ 59

ПОДСОЕДИНЕНИЕ/УСТАНОВКАПОДСОЕДИНЕНИЕ/УСТАНОВКА

Подсоединение

❏ Подсоединение проводов к контактным разъемам (для KW-V420BT/KW-V420BTM/KW-V320BT/KW-V320BTM/KW-V220BT/KW-V220BTM/KW-V120M)

*1 Только для KW-V420BT/KW-V420BTM/KW-V320BT/KW-V320BTM/

KW-V220BT/KW-V220BTM.

*2 Только для KW-V420BT/KW-V420BTM/KW-V320BT — регион 3/

KW-V320BTM/KW-V220BT — регион 3/KW-V220BTM.

*3 Только для KW-V420BT/KW-V420BTM/KW-V320BT/KW-V320BTM. *4 Для подключения 3-полосной акустической системы см. также стр.63. *5 Если никаких соединений не выполняется, не давайте кабелю выходить

из-под щитка.

Подсоедините к жгуту проводки лампы заднего хода автомобиля при использовании опционной камеры заднего вида.

Подсоедините к жгуту проводки выключателя обнаружения стояночного тормоза автомобиля.

• Для обеспечения максимальной безопасности обязательно подсоединяйте датчик парковки.

Переключатель ключа зажигания

Блок предохранителей

К шасси автомобиля

Батарея

См. стр.63.*

Предохранитель 10 А

См. стр.63.*

См. стр.63.

Белый ª / Белый с черной полосой · : На передний/среднечастотный динамик (левый)*

Серый ª / Серый с черной полосой · : На передний/среднечастотный динамик (правый)*

Зеленый ª / Зеленый с черной полосой · : На задний/высокочастотный динамик (левый)* Фиолетовый ª / Фиолетовый с черной полосой · : На задний/высокочастотный динамик (правый)*

Синий (Провод антенны с электроприводом)

Синий с белой полоской (Провод выхода дистанционного управления)

Голубой с желтой полосой (Провод рулевого пульта дистанционного управления)

Оранжевый с белой полосой (Провод управления затемнением)

Красный (Провод зажигания)

Желтый (Провод аккумуляторной батареи)

Черный (Провод заземления)

Разъем USB (1,0 м): См. стр.62.*

См. стр.63.

Фиолетовый с белой полосой (Провод датчика заднего хода)

Светло-зеленый (Провод датчика парковки)

(POWER ANTENNA)

(REMOTE OUTPUT)

(STEERING WHEEL REMOTE)

(ILLUMI)

(ACC)

(BATT)

(GND)

Подсоедините антенный кабель к разъему антенны.

К автоматической антенне, если таковая имеется (макс. 250 мА)

К проводу дистанционного управления другой аппаратуры (макс. 200 мА)

К адаптеру дистанционного управления OE, соответствующему автомобилю

К переключателю управления освещением автомобиля

ПОДСОЕДИНЕНИЕ/УСТАНОВКАПОДСОЕДИНЕНИЕ/УСТАНОВКА

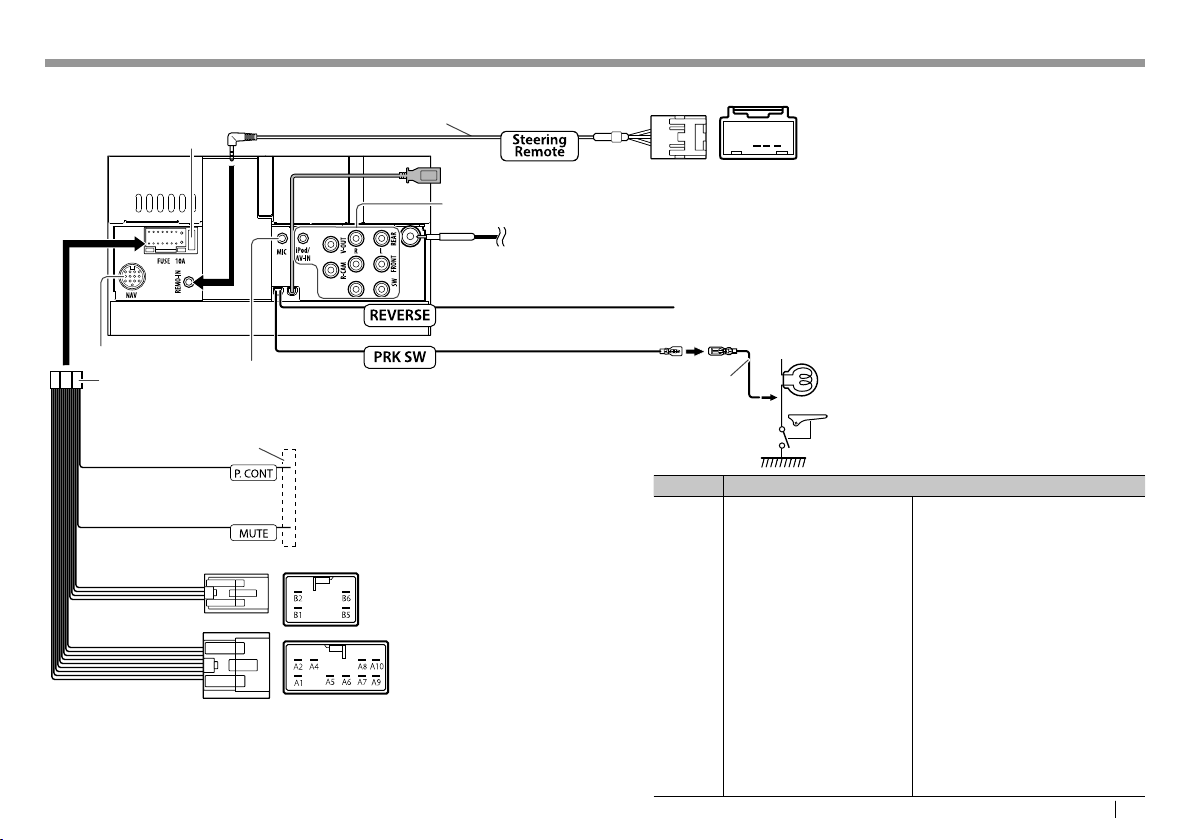

❏ Подсоединение проводов к контактным разъемам в автомобилях Тойота (Toyota) (для KW-V520BT/KW-V520BTM)

Предохранитель 10 А

Разъем USB (1,0 м): См. стр.62.

См. стр.63.

Фиолетовый с белой полосой (Провод датчика заднего хода)

Светло-зеленый (Провод датчика парковки)

См. стр.63.*

См. стр.63.

Синий с белой полосой (провод регулировки мощности)

Коричневый (Провод управления заглушением звука)

При использовании опционного усилителя мощности подсоедините к его разъему регулировки мощности.

Не используется.

Соединитель B

Подсоедините к жгуту проводов автомобиля.

Соединитель A

*1 Только для KW-V520BT — регион3/KW-V520BTM *2 Если никаких соединений не выполняется, не давайте кабелю выходить из-под щитка. *3 Для подключения 3-полосной акустической системы см. также стр.63.

Соединитель C

Подсоедините антенный кабель к разъему антенны.

Контакт Цвет и функции соединителей A, B и C

A1 Оранжевый/Белый Затемнение A2 Желтый Батарея A4 Красный Зажигание (ACC) A5 Синий Управление антенной A6 Черный Подсоединение заземления

A8/A7

A10/A9

B2/B1

B6/B5

Белый ª / Белый/ Черный ·

Серый ª / Серый/ Черный ·

Зеленый ª / Зеленый/ Черный ·

Фиолетовый ª / Фиолетовый/Черный ·

C6 Серый/Красный Заземление C7 Светло-зеленый/Красный Вход 1 C8 Фиолетовый/Красный Вход 2

Подсоедините к жгуту рулевого пульта управления автомобиля.

C6 C7 C8

• В зависимости от типа автомобиля подключение может быть невозможным.

Подсоедините к жгуту проводки выключателя обнаружения стояночного тормоза автомобиля.

• Для обеспечения максимальной безопасности обязательно подсоединяйте датчик парковки.

Левый динамик (передний/ среднечастотный)*

Правый динамик (передний/ среднечастотный)*

Левый динамик (задний/ высокочастотный)*

Правый динамик (задний/ высокочастотный)*

РУCCКИЙ 61

ПОДСОЕДИНЕНИЕ/УСТАНОВКАПОДСОЕДИНЕНИЕ/УСТАНОВКА

❏ Подключение устройства USB

USB-устройство

(продается отдельно)

KW-V220BT

KW-V220BTM

1,0 м

KW-V120M

(Передняя панель)

❏ Подключение устройства Android

Устройство Android

(продается отдельно)

Кабель USB 2.0 (продается отдельно)

❏ Подключение iPod/iPhone

iPod/iPhone (модели с разъемом Lightning)

(продается отдельно)

KS-U62 (опционная принадлежность)

0,8 м

30-контактным

(принадлежность

iPod/iPhone (модели

Кабель USB с

разъемом

iPod/iPhone)

с 30-контактным

разъемом)

(продается отдельно)

0,8 м

1,0 м

KW-V220BT

KW-V220BTM

KW-V120M

(Передняя панель)

1,0 м

KW-V220BT

KW-V220BTM

KW-V120M

(Передняя панель)

KS-U59

(опционная

принадлежность)

1,8 м

ПОДСОЕДИНЕНИЕ/УСТАНОВКАПОДСОЕДИНЕНИЕ/УСТАНОВКА

❏ Подключение внешних устройств

1 Вход iPod/AV-IN

• Подключайте 4-полюсный мини-штекер следующего типа:

1243

2 Выход видеосигнала (Желтый) 3 Задний предвыход*

• Левый аудиовыход (Белый)

• Правый аудиовыход (Красный)

4 Передний предвыход*

• Левый аудиовыход (Белый)

• Правый аудиовыход (Красный)

5 Предвыход сабвуфера*

• Левый выход сабвуфера (Белый)

• Правый выход сабвуфера (Красный)

6 NAV-вход для внешнего блока навигации* 7 Вход рулевого пульта дистанционного

управления

• Подсоедините к рулевому пульту дистанционного управления с помощью кабеля рулевого пульта дистанционного управления (6). За подробной информацией обращайтесь к дилеру JVC.

1 Левый аудио 2 Правый аудио 3 Заземление 4 Композитный видео

8 Вход с камеры заднего вида (Желтый)

При подсоединении внешнего усилителя подсоедините

провод заземления к шасси автомобиля, в противном случае устройство может повредиться.

*2 Только для KW-V420BT/KW-V420BTM/KW-V320BT — регион 3/

KW-V320BTM/KW-V220BT — регион 3/KW-V220BTM/ KW-V520BT — регион3/KW-V520BTM.

Подсоединение внешних усилителей для 3-полосной акустической системы

Предвыход высокочастотного динамика

Предвыход среднечастотного динамика

Предвыход низкочастотного динамика

Динамик

Кабель RCA (не прилагается)

* При подсоединении внешнего усилителя подсоединяйте его

провод заземления к шасси автомобиля.

❏ Подсоединение микрофона для

Bluetooth (только для KW-V420BT/ KW-V420BTM/KW-V320BT/ KW-V320BTM/KW-V220BT/ KW-V220BTM/KW-V520BT/ KW-V520BTM)

Подсоедините микрофон (7) к разъему MIC.

• Чтобы установить микрофон, снимите липкую

ленту, зафиксируйте в позиции установки, затем отрегулируйте направление микрофона в сторону водителя. После установки закрепите кабель микрофона к автомобилю с помощью зажимов (продаются отдельно).

РУCCКИЙ 63

СПРАВОЧНАЯ ИНФОРМАЦИЯ

Обслуживание

❏ Предостережение, касающееся

чистки устройства

Не используйте какие-либо растворители (например, разбавитель, бензин и т.д.), моющие

средства или инсектициды. Это может повредить монитор или устройство.

Рекомендуемый способ чистки:

Осторожно протирайте панель мягкой сухой тканью.

❏ Конденсация влаги

Влага может конденсироваться на линзе внутри устройства в следующих случаях: t После включения автомобильного

обогревателя. t При повышении влажности внутри автомобиля. Это может привести к неисправной работе устройства. В этом случае извлеките диск и оставьте приемник включенным на несколько часов, чтобы испарилась влага.

❏ Как обращаться с дисками

t При извлечении диска из футляра, нажмите на

центральный держатель футляра и снимите

диск, удерживая его за края.

❏ Хранение дисков в чистом виде

Воспроизведение грязного диска может быть некорректным. Если диск загрязнится, протрите его мягкой тканью по прямой линии от центра к краю.

t Не используйте растворители (например,

обычное средство для чистки кассет, распыляемые средства, разбавитель, бензин и т.д.) для чистки дисков.

❏ Прослушивание новых дисков

Вблизи внутреннего и внешнего краев новых дисков иногда бывают грубые выступы. Такой диск не может быть загружен в приемник.

t Чтобы удалить такие пятна, потрите их

карандашом или шариковой ручкой и т.д.

Дополнительная информация

❏ алйаф еинедевзиорпсоВ

Воспроизведение файлов DivX

t Данное устройство может воспроизводить

файлы DivX с расширениями <.divx>, <.div> или <.avi> (не зависит от регистра).

t Звуковой поток должен соответствовать

характеристикам MP3 или Dolby Digital.

t Файл, закодированный в режиме

чересстрочной развертки, может воспроизводиться неправильно.

t Максимальная скорость передачи для

видеосигналов (средняя) составляет 8 Мбит/с.

Воспроизведение файлов MPEG1/MPEG2

t Данное устройство может воспроизводить

файлы MPEG1/MPEG2 с расширениями <.mpg>,

<.mpeg>.

t Формат потока должен быть совместим с

системным/программным потоком MPEG. Поддерживаются файлы в формате MP@ML

(Основной профиль и основной уровень)/ SP@ML (Простой профиль и основной уровень)/ MP@LL (Основной профиль и низкий уровень).

t Звуковые потоки должны соответствовать

характеристикам MPEG1 Audio Layer-2 или

Dolby Digital.

– Всегда удерживайте диск за края. Не

прикасайтесь к поверхности, на которой находится запись.

t Чтобы поместить диск в футляр, аккуратно

установите диск на центральный держатель

(стороной с изображением вверх).

– После прослушивания обязательно

помещайте диски в их футляры.

СПРАВОЧНАЯ ИНФОРМАЦИЯ

Воспроизведение файлов JPEG

t Данное устройство может воспроизводить

файлы изображений с расширениями <.jpg>

или <.jpeg>. t Данное устройство может воспроизводить

файлы, имеющие разрешение от 32 x 32 до

В зависимости от разрешения может

потребоваться более продолжительное время

для отображения файла. t Данное устройство может воспроизводить

файлы JPEG основного формата. Файлы JPEG

прогрессивного формата или формата «без

потерь» невозможно воспроизвести.

Воспроизведение аудиофайлов (MP3/WMA/ WAV/AAC)

t Данный приемник может воспроизводить

файлы с расширением <.mp3>, <.wma>, <.wav>

или <.m4a> (не зависит от регистра). t Файлы отображаются на данном

устройстве в соответствии со следующими

характеристиками:

– Cкорость передачи данных:

MP3: 8 кбит/с – 320 кбит/с WMA: 5 кбит/с – 320 кбит/с AAC: 16 кбит/с – 320 кбит/с

– Частота дискретизации:

8 кГц – 48 кГц (для MP3/WMA) 44,1 кГц (для WAV) 32 кГц – 48 кГц (для AAC)

t Данное устройство может отображать теги ID3

версии 1.0/1.1/2.2/2.3/2.4 (для формата MP3).

t Устройство также может отображать теги WMA/

WAV/AAC.

t Данный приемник может воспроизводить

файлы, записанные в режиме VBR (переменная

скорость в битах). t Для файлов,записанных в режиме VBR, по-

разному отображается время от начала

воспроизведения.

t Данное устройство не может воспроизводить

следующие файлы:

– Файлы MP3, закодированные в форматах

MP3i и MP3 PRO.

– Файлы MP3, закодированные в формате Layer

1/2.

– Файлы WMA, закодированные в формате «без

потерь», профессиональном и голосовом форматах.

– Файлы WMA, основой которых служит

формат, отличный от формата Windows

Media® Audio.

– Файлы WMA/AAC, защищенные от

копирования по методу DRM.

– Файлы AAC, закодированные каким-либо

другим приложением, кроме iTunes.

– Файлы AAC, защищенные от копирования

с помощью FairPlay (за исключением хранящихся на iPod/iPhone).

– Файлы, содержащие данные, например, AIFF,

ATRAC3 и т.д.

t Данное устройство может отображать картинки

обложки, отвечающие указанным ниже требованиям:

– Размер картинки: разрешение от 32 x 32 до

– Размер данных: менее 500 КБ – Тип файла: JPEG

❏ Воспроизведение диска

воксид хымидовзиорпсов ыпиТ

Тип диска Формат записи,

тип файла и т.д.

DVD

Видео DVD-диск*

t Данное устройство не

может воспроизводить или испускать звук DTS.

DVD-диск однократной или многократной записи

(DVD-R/-RW*

, +R/+RW*3)

t Видео DVD-диск: UDF-мост t DivX/MPEG1/MPEG2/MP3/

WMA/WAV/AAC: ISO 9660

t Видео DVD-

диск

t DivX/MPEG1/

MPEG2/JPEG

t MP3/WMA/

WAV/AAC

Dual Disc Сторона DVD CD/VCD t VCD (Видео

компакт-диск)

t Музыкальный

компакт-диск/ диск для CDтекста (CD-DA)

Компакт-диск однократной или многократной записи

(CD-R/-RW)

t VCD (Видео

компакт-диск)

t CD-DA t DivX/MPEG1/

Romeo, Joliet

MPEG2/JPEG

t MP3/WMA/

Код региона DVD: 2/3/4/5 (в зависимости от страны и зоны продаж)

WAV/AAC

Если установить видео DVD-диск с неправильным кодом

региона, на экране отображается сообщение “Region Code Error”.

*2 Диски DVD-R, записанные в формате “multi-border”, тоже

воспроизводятся (кроме двухслойных дисков). Двухслойные диски DVD-RW не воспроизводятся.

*3 Возможно воспроизведение завершенных дисков +R/+RW

(только в видеоформате). “DVD” выбирается в качестве типа диска когда загружается диск +R/+RW. Двухслойные диски +RW не воспроизводятся.

Продолжение не следующей странице...

РУCCКИЙ 65

СПРАВОЧНАЯ ИНФОРМАЦИЯСПРАВОЧНАЯ ИНФОРМАЦИЯ

Диски, не поддерживаемые для воспроизведения

• Ниже указаны типы и форматы дисков, не

поддерживаемых для воспроизведения:

– Диски DVD-Audio/DVD-ROM –MPEG4/FLAC/MKV/DVD–VR/DVD+VR/DVD-RAM,

записанные на DVD-R/RW или +R/+RW

– SVCD (Super Video CD), CD-ROM, CD-I (CD-I

Ready), DTS-CD

– MPEG4/FLAC/MKV, записанные на CD-R/RW

• Диски некруглой формы.

• Диски с окрашенной записываемой

поверхностью или грязные диски.

• Записываемые/перезаписываемые диски,

которые не были финализированы.

• Диски диаметром 8 см. Попытка вставить такие

диски с помощью адаптера может привести к

неисправности.

Воспроизведение дисков DualDisc

Сторона диска «DualDisc», отличная от DVD, не совместима со стандартом «Compact Disc Digital Audio». Поэтому, возможно, не рекомендуется на данном устройстве использовать не-DVD сторону диска DualDisc.

Воспроизведение дисков однократной или многократной записи

• Данное устройство может распознавать до

5000 файлов и 250 папок (до 999 файлов в

папке).

• Используйте только “завершенные” диски.

• На данном приемнике возможно

воспроизведение дисков с несколькими

сеансами записи; однако, незавершенные

сеансы будут пропускаться при

воспроизведении.

• Некоторые диски или файлы могут не

воспроизводиться из-за своих характеристик

или условий записи.

❏ О данных, хранящихся на USB-

устройстве/iPod/iPhone/Android

• Мы не несем ответственности за любую потерю данных на iPod/iPhone, Android или запоминающих устройствах USB большой емкости в процессе использования данного устройства.

❏ Воспроизведение USB-устройства

Воспроизводимые файлы на USB-устройстве

• Данное устройство может воспроизводить файлы следующих типов, сохраненные на запоминающем устройстве USB большой емкости.

– JPEG/Divx/MPEG1/MPEG2/MP3/WMA/WAV/AAC

• Данное устройство может распознавать до 5000 файлов и 250 папок (до 999 файлов в папке).

• Во избежание потери данных убедитесь в том,

что создана резервная копия всех важных данных.

Замечания по использованию USB-устройства:

• Приемник может неправильно воспроизводить файлы с устройства USB при использовании удлинителя USB.

• Устройства USB, оснащенные специальными функциями, такими как безопасность данных, нельзя использовать с приемником.

• Не используйте устройство USB с 2 или более разделами.

• В зависимости от конфигурации устройств USB и коммуникационных портов некоторые

устройства USB могут быть подключены неправильно, или соединение может быть потеряно.

• Данное устройство может не распознать карту памяти, вставленную в USB-устройство чтения карт.

• При подключении с помощью кабеля USB используйте кабель USB 2.0.

• Максимальное количество символов (1-байтные символы):

– Имена папок: 50 символа – Имена файлов: 50 символа

• Не используйте устройство USB, если это может помешать безопасному вождению.

• Не отсоединяйте и не подсоединяйте повторно USB-устройство, когда на дисплее отображается сообщение “Reading”.

• Электростатический разряд при

подсоединении устройства USB может вызвать отклонения в воспроизведении устройства. В этом случае отсоедините устройство USB, затем выполните сброс настроек данного устройства и устройства USB.

• При работе с некоторыми видами устройств USB возможна неправильная работа и сбои питания.

• Во избежание повреждения не оставляйте

устройство USB в автомобиле и не подвергайте его воздействию прямых солнечных лучей или высокой температуры.

❏ Замечания по воспроизведению

iPod/iPhone

• iPod/iPhone, которые могут подсоединяться к данному устройству:

Made for

– iPod with video – iPod classic – iPod nano (7th Generation)* – iPod nano (6th Generation) – iPod nano (5th Generation) – iPod nano (4th Generation) – iPod nano (3rd Generation) – iPod touch (5th Generation)* – iPod touch (4th Generation) – iPod touch (3rd Generation) – iPhone 6 Plus* – iPhone 6* – iPhone 5S*

СПРАВОЧНАЯ ИНФОРМАЦИЯСПРАВОЧНАЯ ИНФОРМАЦИЯ

– iPhone 5C* – iPhone 5* – iPhone 4S – iPhone 4 – iPhone 3GS – iPhone 3G – iPhone

* Вы не можете просматривать видеоизображения при

подсоединении моделей с разъемом Lightning.

• При управлении iPod/iPhone некоторые операции могут выполняться некорректно или не так, как ожидалось. В этом случае см. вебузел компании JVC: <http://www.jvc.net/cs/car/>

• Для некоторых моделей iPod/iPhone работа может осуществляться с отклонениями или становиться нестабильной во время операций. В этом случае отсоедините устройство iPod/ iPhone и проверьте его состояние. Если работа не улучшится или замедлится, выполните сброс настроек iPod/iPhone.

• При включении этого устройства iPod/iPhone заряжается через устройство.

• Текстовая информация может отображаться неправильно.

❏ Коды языков (при выборе языков DVD)

AA Афарский GL Галисийский MI Маори SO Сомали AB Абхазский GN Гуарани MK Македонский SQ Албанский AF Африкаанс GU Гуярати ML Малайялам SR Сербский AM Амхарский HA Хауса MN Монгольский SS Cиcвaзи AR Арабский HI Хинди MO Молдавский ST Сесотхo AS Ассамский HR Хорватский MR Маратхи SU Суданский AY Аймара HU Венгерский MS Малайский (MAY) SW Суахили AZ Азербайджанский HY Армянский MT Мальтийский TA Тамильский BA Башкирский IA Интерлингва MY Бирманский TE Телугу BE Белорусский IE Интерлингво NA Науруанский TG Таджикский BG Болгарский IK Инупиак NE Непальский TH Тайский BH Бихарийский IN Индонезийский NO Норвежский TI Тигриния BI Бис ламийский IS Исландский OC Окитан TK Туркменский

Бенгальский,

бангла

BO Тибетский JA Японский OR Ория TN Сетсвана BR Бретонский JI Идиш PA Panjabi TO Тонга CA Каталанский JW Яванский PL Польский TR Турецкий CO Корсиканский KA Грузинский PS Пашто, пушту TS Тсонго CS Чешский KK Казахский QU Кечуа TT Татарский CY Валлийский KL Гренландский RM Ретороманский TW Тви DZ Дзонг-кэ KM Камбоджийский RN Курунди UK Украинский EL Греческий KN Дравидийский RO Румынский UR Урду EO Эсперанто KO Корейский (KOR) RW Кинаруанда UZ Узбекский ET Эстoнcкий KS Кашмирский SA Санскрит VI Вьетнамский EU Баскский KU Курдский SD Синдхи VO Волапак FA Пе рсид с кий K Y К и рги з ски й S G Сань ё W O Воло ф

FI Финский LA Латинский SH

FJ Фиджи LN Лингала SI Сингальский YO Йоруба FO Фарерский LO Лаосский SK Словацкий ZU Зулусский FY Фризский LT Литовский SL Словенский

GA Ирландский LV

GD Гаэльский MG Малагасийский SN Шона

IW Иврит OM (Афан) Оромо TL Тагальский

Латвийский, латышский

Сербохорватский

SM Самоанский

XH Коса

РУCCКИЙ 67

СПРАВОЧНАЯ ИНФОРМАЦИЯСПРАВОЧНАЯ ИНФОРМАЦИЯ

Список сообщений об ошибках

Если во время эксплуатации устройства произойдет ошибка, отобразится соответствующее сообщение. Выполните надлежащее действие в соответствии с приведенным ниже списком сообщений/ решений/причин.

“No Signal”/“No Video Signal”:

• Запустите воспроизведение на внешнем устройстве, подключенном к входному разъему

iPod/AV-IN.

• Проверьте кабели и соединения.

• Слишком слабый входной сигнал.

“Miswiring DC Offset Error”/“Warning DC Offset Error”:

• Кабель динамика закорочен или вошел в контакт с шасси автомобиля. Проложите или изолируйте кабель динамика надлежащим образом, затем сбросьте настройки устройства. (стр.3 и60)

“Parking off”:

• Воспроизводимое изображение не отображается, когда не включен стояночный тормоз.

“Authorization Error”:

• Убедитесь в том, что подключенный iPod/iPhone совместим с данным устройством. (стр.66)

“USB Device Error”:

• Отклонения в напряжении питания USB.

• Выключите, а затем снова включите устройство.

• Подключите другое устройство USB.

“Panel Mecha Error”:

• Панель не работает надлежащим образом. Перенастройте приемник.

“No Navigation”:

• Не подсоединен блок навигации.

“Connection Error”:

• Устройство зарегистрировано, но установить соединение не удается. Подсоедините зарегистрированное устройство. (стр.37)

“Please Wait...”:

• Устройство выполняет подготовку к использованию функции Bluetooth. Если сообщение не исчезает, выключите и снова включите приемник, после чего выполните повторное подключение устройства Bluetooth (или выполните сброс приемника).

“No Voice Device”:

• Подключенный мобильный телефон не имеет системы распознавания речи.

“No Data”:

• В подключенном телефоне Bluetooth отсутствуют данные телефонной книги.

“Initialize Error”:

• Устройству не удалось инициализировать модуль Bluetooth. Попытайтесь выполнить операцию еще раз.

“Dial Error”:

• Не удалось набрать номер. Попытайтесь выполнить операцию еще раз.

“Hung Up Error”:

• Звонок еще не завершен. Припаркуйте автомобиль и завершите звонок, управляя подключенным мобильным телефоном.

“Pick Up Error”:

• Устройству не удалось принять звонок.

“Please update Pandora App”:

• Установленная на вашем iPod touch/iPhone/ Android версия приложения Pandora не является последней. Обновите приложение.

“Please check device.”:

• Установленная на вашем iPod touch/iPhone/ Android версия приложения Pandora не запущена.

• Приложение Pandora не установлено на подсоединенном устройстве.

• Произошла ошибка приложения Pandora.

“Login Error”:

• Вы не вошли в Pandora.

“No skips remaining”:

• Пропуск песен больше не возможен.

“Failed to save your thumb rating”:

• Установка оценок “Нравится”/“Не нравится” запрещена.

“No Station”:

• Нет доступных станций.

“No Active Station”:

• Не воспроизводится сигнал ни одной станции.

“Station limit reached”:

• Список станций заполнен, и больше не возможно регистрировать станции.

“Failed to save your bookmark”:

• Устройству не удалось сохранить закладку. Попытайтесь выполнить операцию еще раз.

“Limited Connectivity”:

• Невозможно подключиться к приложению Pandora.

СПРАВОЧНАЯ ИНФОРМАЦИЯСПРАВОЧНАЯ ИНФОРМАЦИЯ

“Pandora not available”:

• Использование приложения Pandora из зоны, из которой вы в данный момент пытаетесь подключиться к Pandora, невозможно.

“Try again later”:

• Сервер Pandora находится на обслуживании.

“Station does not exist”:

• Выбранная станция удалена другим устройством или срок ее действия истек.

“Cannot create a Station”:

• Вы не можете создать станцию в режиме только для чтения или при отсутствии соединения с сетью.

Устранение проблем

Не всякое нарушение в работе устройства является результатом его неисправности. Перед обращением в сервисный центр проверьте следующее.

• Сведения об операциях с внешними устройствами см. в инструкциях, входящих в комплект поставки адаптеров, предназначенных для установления подключений (а также в инструкциях, прилагаемых к внешним устройствам).

❏ Общие сведения

Динамики при этом отключатся.

• Установите оптимальный уровень громкости.

• Проверьте кабели и соединения.

На экране не отображается изображение.

• Включите экран. (стр.9)

Приемник не работает.

• Перенастройте приемник. (стр.3)

Не работает пульт дистанционного управления*.

• Замените батарейку.

* Для KW-V320BT — регион 4/KW-V220BT — регион 4/

KW-V520BT — регион 4: Приобретите RM-RK258 отдельно.

❏ Диски

Диски однократной и многократной записи не воспроизводятся.

• Вставьте завершенный диск.

• Выполните завершениедиска в помощью устройства, использованного для записи.

Нельзя пропустить дорожкидисков однократной и многократной записи.

• Вставьте завершенный диск.

• Выполните завершениедиска в помощью устройства, использованного для записи.

Воспроизведение не начинается.

• Формат файлов не поддерживается устройством.

Изображение не появляется на внешнем мониторе.

• Правильно подсоедините видеокабель.

• Выберите правильный вход на внешнем мониторе.

Не воспроизводятся диски DivX/MPEG1/ MPEG2/MP3/WMA/WAV/AAC.

• Запишите дорожки на подходящие диски, используя совместимое программное приложение. (стр.65)

• Добавьте к именам файлов правильные коды разрешения.

Дорожки на диске однократной записи/ перезаписываемом диске воспроизводятся намеченным образом.

• Порядок воспроизведения может отличаться по сравнению с другими проигрывателями.

РУCCКИЙ 69

СПРАВОЧНАЯ ИНФОРМАЦИЯСПРАВОЧНАЯ ИНФОРМАЦИЯ

❏ USB

“Reading” не исчезает с экрана.

• Выключите, а затем снова включите питание.

Звук иногда прерывается во время воспроизведения дорожки.

• Дорожки не скопированы в устройство USB должным образом. Скопируйте дорожки еще раз и повторите попытку.

Дорожки не воспроизводятся намеченным образом.

• Порядок воспроизведения может отличаться по сравнению с другими проигрывателями.

❏ Android

Не слышно звука во время воспроизведения.

• Переподсоедините устройство Android.

• Когда для параметра <Android Setup>

установлено значение [AUDIO MODE], запустите любое приложение для воспроизведения мультимедиа на устройстве Android и начните воспроизведение.

Звук выводится только с устройства Android.

• Когда для параметра <Android Setup> установлено значение [AUDIO MODE], перезапустите текущее приложение для воспроизведения мультимедиа или используйте другое приложение для воспроизведения мультимедиа.

• Перезапустите устройство Android.

• Если это не решит проблему, подключенное

устройство Android не способно передавать аудиосигнал на данное устройство.

Не удается выполнить воспроизведение, когда для параметра <Android Setup> установлено значение [AUTO MODE].

• Убедитесь в том, что на устройстве Android установлено приложение JVC Music Play APP.

• Переподсоедините устройство Android и выберите соответствующий режим управления.

• Если это не решит проблему, подключенное устройство Android не поддерживает автоматический режим.

Сообщение “NO DEVICE” или “READING” продолжает мигать.

• Выключите опции для разработчиков на устройстве Android.

• Переподсоедините устройство Android.

• Если это не решит проблему, подключенное

устройство Android не поддерживает автоматический режим.

❏ iPod/iPhone

Динамики при этом отключатся.

• Отсоедините iPod/iPhone, затем подсоедините его снова.

• Выберите другой источник, затем снова выберите “iPod”.

iPod/iPhone не включается или не работает.

• Проверьте соединительный кабель и подключение.

• Обновите версию микропрограммы.

• Зарядите батарею.

• Сбросьте настройки iPod/iPhone.

Звук искажается.

• Отключите эквалайзер на устройстве или на iPod/iPhone.

Генерируется много шумов.

• Отключите (снимите отметку) “VoiceOver” на iPod/iPhone. За подробной информацией обращайтесь на сайт <http://www.apple.com>.

При воспроизведении дорожки, содержащей обложку, операции недоступны.

• Управление устройством осуществляйте после загрузки обложки.

Не воспроизводятся видеозаписи.

• К 30-контактной модели iPod/iPhone подсоединяйте с помощью кабеля USB Audio и Video KS-U59 (опционная принадлежность). Другие кабели использоваться не могут.

• Выберите [USB+AV-IN] для <iPod Setup>. (стр.22)

Звуковое сопровождение видеозаписей не воспроизводится.

• Выберите [USB+AV-IN] для <iPod Setup>. (стр.22)

❏ Тюнер

Автоматическое программирование SSM не работает.

• Сохраните радиостанции вручную. (стр.28)

Статические помехи при прослушивании радио.

• Плотно подсоедините антенну.

❏ AV-IN

“AV-IN” не может выбираться на главном экране.

• Выберите [USB 1 Wire] для <iPod Setup>. (стр.22)

На экране не появляется изображение.

• Включите видеоустройство, если оно выключено.

• Правильно подсоедините видеоустройство.

❏ Pandora*

Приложение не работает.

• Установленная на вашем iPod touch/iPhone/ Android версия приложения не является последней. Обновите приложение.

* Только для KW-V320BT — регион 4/KW-V220BT — регион 4/

KW-V520BT — регион 4.

СПРАВОЧНАЯ ИНФОРМАЦИЯСПРАВОЧНАЯ ИНФОРМАЦИЯ

❏ Bluetooth

Плохое качество звука телефона.

• Уменьшите расстояние между устройством и мобильным телефоном Bluetooth.

• Переместите автомобиль в место с более сильным уровнем сигнала сотовой сети.

При использовании аудиопроигрывателя Bluetooth происходит прерывание звука.

• Уменьшите расстояние между устройством и аудиопроигрывателем Bluetooth.

• Отключите устройство, подключенное для “Bluetooth phone”.

• Выключите, а затем включите приемник. (Если звук по-прежнему не воспроизводится) повторно подключите проигрыватель.

Не удается осуществить управление подключенным аудиопроигрывателем.

• Проверьте, поддерживает ли подключенный аудиопроигрыватель профиль AVRCP

(Audio/Video Remote Control Profile,

профиль удаленного управления аудио- и видеоустройствами).

Устройство Bluetooth не обнаруживает устройство.

• Выполните поиск с устройства Bluetooth еще раз.

Приемник не выполняет сопряжение с устройством Bluetooth.

• Для устройств, совместимых с Bluetooth 2.1: Зарегистрируйте устройство с помощью PINкода. (стр.36)

• Для устройств, совместимых с Bluetooth 2.0: Введите одинаковый PIN-код для приемника и целевого устройства. Если в инструкциях по эксплуатации устройства не указан PIN-код, попробуйте ввести “0000” или “1234”.

• Выключите, а затем включите устройство Bluetooth.

Возникает эхо сигнала или шум.

• Отрегулируйте положение микрофона.

• Отрегулируйте уровень эха или уровень уменьшения шума. (стр.38)

Устройство не отвечает при попытке скопировать на него телефонную книгу.

• Возможно, была предпринята попытка копирования тех же записей (что сохранены) на устройство.

Технические характеристики

❏ Блок монитора

Размер картинки (Ш x В)

KW-V420BT/KW-V420BTM/KW-V520BT/ KW-V520BTM: Ширина 6,95 дюйма (по

диагонали) 156,6 мм × 81,6 мм KW-V320BT/KW-V320BTM/KW-V220BT/ KW-V220BTM/KW-V120M: Ширина 6,2 дюйма (по

диагонали) 137,5 мм × 77,2 мм

Система отображения

Прозрачная TN ЖК-панель

Система привода Система с активной матрицей

TFT

Число точек 1152000 (800H × 480V × RGB) Количество эффективных пикселей

99,99%

Конфигурация размещения пикселей Полосовое RGB

Подсветка LED

❏ Блок проигрывателя компакт-дисков

Цифроаналоговый преобразователь

24-бит

Аудиодекодер Linear PCM/Dolby Digital/MP3/

WMA/WAV/AAC

Видеодекодер DivX/MPEG1/MPEG2/JPEG Коэффициент детонации

Ниже измеримого предела

Частотная характеристика

Частота дискретизации 96 кГц:

от 20Гц до 22000Гц

Частота дискретизации 48 кГц:

от 20Гц до 22000Гц

Частота дискретизации 44,1 кГц:

от 20Гц до 20000Гц

Общее гармоническое искажение

0,010% (1 кГц)

Отношение сигнал/помеха

99 дБ (DVD-Video 96 кГц)

Динамический диапазон

99 дБ (DVD-Video 96 кГц) Формат диска DVD-Video/VIDEO-CD/CD-DA Частота дискретизации

44,1 кГц/48 кГц/96 кГц

Количество бит квантования

16/20/24-бит

РУCCКИЙ 71

СПРАВОЧНАЯ ИНФОРМАЦИЯСПРАВОЧНАЯ ИНФОРМАЦИЯ

❏ Характеристики USB-интерфейса

Стандарт USB USB 2.0 Full Speed/High Speed Совместимое устройство

Запоминающее устройство

Файловая система

Максимальная мощность тока питания

постоянное напряжение

Цифроаналоговый преобразователь

Аудиодекодер MP3/ WMA/AAC/ WAV Видеодекодер DivX/MPEG1/MPEG2/JPEG

большой емкости

FAT 16/32

1,5 A

5 В

24-бит

❏ Блок Bluetooth (только для

KW-V420BT/KW-V420BTM/ KW-V320BT/KW-V320BTM/ KW-V220BT/KW-V220BTM/ KW-V520BT/KW-V520BTM)

Технология Bluetooth 3.0 Частота от 2,402 ГГц до 2,480 ГГц Выходная мощность

+4 дБм (MAX), 0 дБм (AVE), Power Class 2

Максимальная зона действия

Около 10 м в зоне прямой

видимости

Аудиокодек SBC/AAC Профиль HFP (Hands Free Profile, профиль

громкой связи) 1.6

A2DP (Advanced Audio

Distribution Profile,

профиль расширенного распространения звука) 1.3

AVRCP (Audio/Video Remote

Control Profile, профиль

удаленного управления звуком и видеоизображением) 1.5

GAP (Generic Access Profile,

общий профиль доступа)

PBAP (Phonebook Access Profile,

профиль доступа к телефонной книге) 1.2

SDP (Service Discovery Profile,

профиль обнаружения услуг)

SPP (Serial Port Profile, профиль

последовательного порта) 1.2

❏ Блок DSP

Эквалайзер Диапазон (13 диапазонов):

Частота (Гц) (ДИАПАЗОН1-13)

62,5/100/160/250/400/630/1k/

1,6k/2,5k/4k/6,3k/10k/16k

Уровень от −09 до +09

(от −9 дБ до +9 дБ)

Q 1,35/1,5/2,0

HPF (High Pass Filter — фильтр верхних частот):

Частота (Гц) Through/30/40/50/60/70/80/90/

100/120/150/180/220/250

Крутизна среза –6/–12/–18/–24 дБ/окт. Усиление –8/–7/–6/–5/–4/–3/–2/–1/0 дБ

LPF (Low Pass Filter — фильтр нижних частот):

Частота (Гц) 30/40/50/60/70/80/90/

100/120/150/180/220/250/

Through

Крутизна среза –6/–12/–18/–24 дБ/окт. Усиление –8/–7/–6/–5/–4/–3/–2/–1/0 дБ

СПРАВОЧНАЯ ИНФОРМАЦИЯСПРАВОЧНАЯ ИНФОРМАЦИЯ

❏ Блок тюнера FM

Диапазон частот (50 кГц)

от 87,5МГц до 108,0МГц

Полезная чувствительность (S/N: 30 дБ, 22,5 кГц)

6,2 дБф (0,56 мкВ/75 Ω)

Пороговая чувствительность (S/N: 46 дБ, 22,5 кГц)

15,2 дБф (1,58 мкВ/75 Ω)

Частотная характеристика (±3,0 дБ)

от 30 Гц до 15 кГц

Отношение сигнал/помеха

68 дБ (MONO)

Избирательность (±400 кГц)

≥ 80 дБ

Разделение стереоканалов

40 дБ (1 кГц)

❏ Блок тюнера ДВ (только для

KW-V420BTM/KW-V320BT — регион5/ KW-V320BTM/KW-V220BT — регион5/ KW-V220BTM/KW-V120M/ KW-V520BTM)

Диапазон частот (9 кГц)

от 153кГц до 279кГц

Полезная чувствительность

45 мкВ

❏ Блок тюнера (только для

KW-V420BTM/KW-V320BT — регион5/ KW-V320BTM/KW-V220BT — регион5/ KW-V220BTM/KW-V120M/ KW-V520BTM)

Диапазон частот (9 кГц)

от 531 кГц до 1611 кГц

Полезная чувствительность

28,5 мкВ

❏ Блок тюнера AM (только для

KW-V420BT/KW-V320BT — регион 3/ KW-V320BT — регион 4/ KW-V220BT — регион 3/ KW-V220BT — регион 4/KW-V520BT)

Диапазон частот (9 кГц)

от 531кГц до 1611кГц

Полезная чувствительность

29 мкдБ

❏ Видеохарактеристики

Система цветности внешнего входного видеосигнала

NTSC/PAL

Уровень внешнего входного видеосигнала (RCA/ мини-разъем)

1 В (размах)/75 Ω

Уровень выходного видеосигнала (разъем RCA)

1 В (размах)/75 Ω

Аналоговый вход RGB

0,7 В (размах)/75 Ω*

* Только для KW-V420BT/KW-V420BTM/KW-V320BT — регион 3/

KW-V320BTM/KW-V220BT — регион 3/KW-V220BTM/ KW-V520BT — регион 3/KW-V520BTM.

❏ Аудиохарактеристики

Максимальная мощность (передние и задние)

50 Вт x 4

Максимальная мощность полосы пропускания (передние и задние)

22 Вт x 4 (при суммарном

коэффициенте гармоник менее 1%)

Уровень выхода предусилителя

4 В/10 кΩ

Импеданс выхода предусилителя

≤ 600 Ω

Импеданс громкоговорителей

от 4 Ω до 8 Ω

❏ Общие сведения

Рабочее напряжение

14,4 В (допускается

от 10,5 В до 16 В) Максимальный потребляемый ток

10 A

Монтажные размеры (Ш × В × Г)

KW-V420BT/KW-V420BTM/KW-V320BT/ KW-V320BTM/KW-V220BT/KW-V220BTM/ KW-V120M: 178 мм × 100 мм × 162 мм KW-V520BT/KW-V520BTM: 178 мм × 100 мм × 162 мм 206 мм × 104 мм × 162 мм (включая субпанель)

Диапазон рабочих температур

от –10°C до +60°C

Вес

KW-V420BT/KW-V420BTM: 2,3 кг KW-V320BT/KW-V320BTM/KW-V220BT/ KW-V220BTM/KW-V120M: 1,6 кг KW-V520BT/KW-V520BTM: 2,2 кг

Конструкция и технические требования могут быть изменены без уведомления.

РУCCКИЙ 73

СПРАВОЧНАЯ ИНФОРМАЦИЯСПРАВОЧНАЯ ИНФОРМАЦИЯ

❏ Товарные знаки и лицензии

• Manufactured under license from Dolby Laboratories. Dolby and the double-D symbol are trademarks of Dolby Laboratories.

• “DVD Logo” is a trademark of DVD Format/Logo Licensing Corporation registered in the US, Japan and other countries.

• The “AAC” logo is a trademark of Dolby Laboratories.

• Microsoft and Windows Media are either registered trademarks or trademarks of Microsoft Corporation in the United States and/or other countries.

• “Made for iPod,” and “Made for iPhone” mean that an electronic accessory has been designed to connect specifically to iPod, or iPhone, respectively, and has been certified by the developer to meet Apple performance standards. Apple is not responsible for the operation of this device or its compliance with safety and regulatory standards. Please note that the use of this accessory with iPod, or iPhone may affect wireless performance. iPhone, iPod, iPod classic, iPod nano, and iPod touch are trademarks of Apple Inc., registered in the U.S. and other countries.

• Lightning is a trademark of Apple Inc.

• This item incorporates copy protection technology that is protected by U.S. patents and other intellectual property rights of Rovi Corporation. Reverse engineering and disassembly are prohibited.

• Font for this product is designed by Ricoh.

• THIS PRODUCT IS LICENSED UNDER THE MPEG4 VISUAL PATENT PORTFOLIO LICENSE FOR THE PERSONAL AND NON-COMMERCIAL USE OF A CONSUMER FOR (i) ENCODING VIDEO IN COMPLIANCE WITH THE MPEG-4 VISUAL STANDARD (“MPEG-4 VIDEO”) AND/OR (ii) DECODING MPEG-4 VIDEO THAT WAS ENCODED BY A CONSUMER ENGAGED IN A PERSONAL AND NON-COMMERCIAL ACTIVITY AND/OR WAS OBTAINED FROM A VIDEO PROVIDER LICENSED BY MPEG LA TO PROVIDE MPEG-4 VIDEO. NO LICENSE IS GRANTED OR SHALL BE IMPLIED FOR ANY OTHER USE. ADDITIONAL INFORMATION INCLUDING THAT RELATING TO PROMOTIONAL, INTERNAL AND COMMERCIAL USES AND LICENSING MAY BE OBTAINED FROM MPEG LA, LLC. SEE HTTP://WWW.MPEGLA.COM.

• THIS PRODUCT IS LICENSED UNDER THE AVC PATENT PORTFOLIO LICENSE FOR THE PERSONAL USE OF A CONSUMER OR OTHER USES IN WHICH IT DOES NOT RECEIVE REMUNERATION TO (i)ENCODE VIDEO IN COMPLIANCE WITH THE AVC STANDARD ("AVC VIDEO") AND/OR (ii)DECODE AVC VIDEO THAT WAS ENCODED BY A CONSUMER ENGAGED IN A PERSONAL ACTIVITY AND/OR WAS OBTAINED FROM A VIDEO PROVIDER LICENSED TO PROVIDE AVC VIDEO. NO LICENSE IS GRANTED OR SHALL BE IMPLIED FOR ANY OTHER USE. ADDITIONAL INFORMATION MAY BE OBTAINED FROM MPEG LA, L.L.C. SEE HTTP://WWW.MPEGLA.COM

• Pandora, the Pandora logo, and the Pandora trade dress are trademarks or registered trademarks of Pandora Media, Inc., used with permission.

• Android is a trademark of Google Inc.

• The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by JVC KENWOOD Corporation is under license. Other trademarks and trade names are those of their respective owners.

DIVX

• Настоящее сертифицированное устройство DivX Certified® прошло строгие испытания

с целью убедиться в его способности воспроизводить видеоматериалы в формате

DivX®.

Для воспроизведения купленных видеозаписей в формате DivX сначала зарегистрируйте ваше устройство на vod.divx.com. Найдите ваш код регистрации в разделе DivX VOD в меню настроек вашего устройства. (стр.54)

• Сертифицировано DivX Certified® для воспроизведения видеоматериалов в формате

DivX®, включая премиум-конент.

• DivX®, DivX Certified® и соответствующие

логотипы являются торговыми марками компании DivX, LLC и используются по лицензии.

1015EHHMDWJEIN

JVC KW-V120M, KW-V220BTM, KW-V320BTM, KW-V420BTM, KW-V520BT User manual

Specifications and Main Features

Frequently Asked Questions

User Manual
