ENGLISH

CASSETTE RECEIVER

RECEPTOR-REPRODUCTOR DE CASSETTE
RADIOCASSETTE

KS-F160

MO

For installation and connections, refer to the separate manual.
Para la instalación y las conexiones, refiérase al manual separado.
Pour l’installation et les raccordements, se référer au manuel séparé.

ESPAÑOL

FRANÇAIS

KS-F160

INSTRUCTIONS

MANUAL DE INSTRUCCIONES

MANUEL D’INSTRUCTIONS

For customer Use:

Enter below the Model No. and
Serial No. which are located on
the top or bottom of the cabinet.
Retain this information for future
reference.

Model No.
Serial No.

GET0076-001A

[J]

Cómo reposicionar su unidad

Pulse y mantenga pulsado los botones SEL (Selección) y (En espera/Encendido/
Atenuador) al mismo tiempo durante varios segundos.

Esto hará que se reposicione el microcomputador incorporado.

(En espera/Encendido/Atenuador)

ESPAÑOL

SEL (Selección)

NOTA:

• También se borrarán los ajustes preestablecidos por usted — como por ejemplo los canales preajustados
o los ajustes de sonido.

2

Muchas gracias por la compra de un producto JVC. Como primer paso, por favor lea detenidamente este

manual para comprender a fondo todas las instrucciones y obtener un máximo disfrute de esta unidad.

CONTENIDO

Cómo reposicionar su unidad .................. 2

UBICACION DE LOS BOTONES .......... 4

Panel de control ....................................... 4

OPERACIONES BASICAS................. 5

Conexión de la alimentación.................... 5

OPERACIONES BASICAS DE LA RADIO... 6

Para escuchar la radio ............................. 6

Cómo almacenar emisoras en

la memoria............................................. 7

Almacenamiento de sus emisoras favoritas

en el botón de operación al toque

(EX — extra).......................................... 8

Cómo sintonizar una emisora

preajustada............................................ 9

Exploración de emisoras.......................... 9

Cambio de los intervalos entre canales

AM/FM ................................................... 9

OPERACION DE LA CINTA ............... 10

Para escuchar un cassette ...................... 10

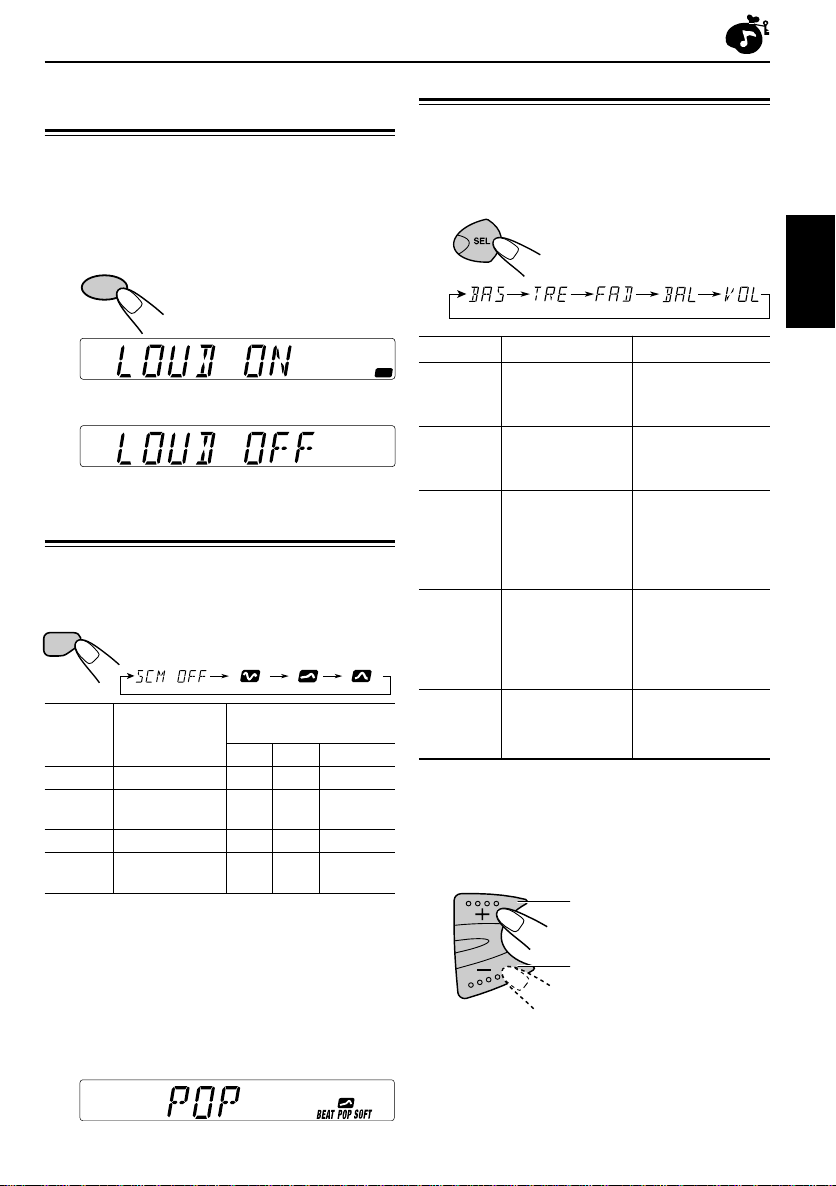

AJUSTES DEL SONIDO ................... 11

Activado/desactivado de la función de

sonoridad............................................... 11

Selección de los modos de sonido

preajustados.......................................... 11

Ajuste del sonido...................................... 11

Cómo almacenar sus propios ajustes

de sonido............................................... 12

OTRAS FUNCIONES PRINCIPALES ..... 13

Ajuste del reloj ......................................... 13

Desmontaje del panel de control ............. 14

MANTENIMIENTO ......................... 15

LOCALIZACION DE AVERIAS ............ 16

ESPECIFICACIONES ...................... 17

ESPAÑOL

ANTES DE USAR

Para fines de seguridad....

*

• No aumente demasiado el nivel de volumen pues
es muy peligroso conducir si no se escuchan los
sonidos exteriores.

• Detenga el automóvil antes de efectuar
cualquier operación complicada.

* Temperatura dentro del automóvil....

Si ha dejado el automóvil estacionado durante
largo tiempo en un sitio cálido o frío, no opere la
unidad hasta que se normalice la temperatura del
habitáculo.

3

KS-F160

UBICACION DE LOS BOTONES

Panel de control

MOST

TP

TP

PTY

ESPAÑOL

o

Ventanilla de visualización

i

A

3

2

BEAT POP SOFT

a

LOUD

s;

1

9

p

1 Botón (En espera/Encendido/

Atenuador)

2 Botón LOUD (Sonorided)
3 Botón 0 (Expulsión)
4 Compartimento del casete
5 Botones 1 / ¡ (PROG programación)
6 Botón EX
7 Botón AM
8 Botón FM
9 Botón + / –
p Botón SEL (Selección)
q Botones

• También funcionan como botones SSM cuando
se los pulsa conjuntamente.

w Botón MO (Monofónico)
e Botones numéricos
r Botón DISP (Indicación)
t Botón SCAN
y Botón SOUND
u Botón

/

(Soltar panel de control)

2

MO

q

3

w

7

4

e

5

KS-F160

r

6

t

Ventanilla de visualización

i Indicadores Banda

FM1, FM2, FM3,
AM

o Indicadores MO (Monofónico),

Indicadores ST (Estéreo)

; Indicación principal
a Indicadores del modo de sonido

BEAT, SOFT, POP

s Indicador LOUD

8

y u

4

F M

E X

A M

OPERACIONES BASICAS

MO

1

3

Conexión de la alimentación

1

Encienda la unidad.

/I/ATT

Nota sobre la operación con pulsación única:

• La unidad se enciende automáticamente
cuando usted selecciona el siutouzador como
fuente en el paso 2 de abajo. No necesitará
presionar este botón para encender la unidad.

• Si el cassette ya está introducido en el
compartimiento del cassette, la cinta comenzará
a reproducirse automáticamente. Sin embargo,
no es recomendado dejar el cassette dentro de
la unidad cuando se apaga mediante el botón
de poder o la llave de encendido. Esto puede

dañar el cabezal y el cassette.

2

Reproduzca la fuente.

Para operar el sintonizador (FM

o AM), consulte las páginas
6 – 9.

Para operar el reproductor de la

cinta, consulte la página 10.

Botón EX (extra): Para utilizar

este botón, deberá preajustar
de antemano su emisora
favorita. Para los detalles,
consulte la página 8.

3

Ajuste el volumen.

Para aumentar el volumen.

2

4

Ajuste el sonido según se desee.
(Consulte las páginas 11-12).

Para disminuir el volumen en un instante

Pulse por un tiempo breve mientras
está escuchando cualquier fuente. “ATT”
comienza a destellar en la indicación, y el nivel
de volumen disminuirá en un instante.
Para regresar al nivel de volumen anterior,
vuelva a presionar brevemente el botón.

Para apagar la unidad

Pulse y mantenga pulsado durante más
de 1 segundo.

Nota:

Cuando utilice esta unidad por primera vez, ponga el
reloj incorporado en hora; consulte la página 13.

ESPAÑOL

Para reducir el volumen.

Aparece el nivel de volumen.

5

OPERACIONES BASICAS DE LA RADIO

MO

ESPAÑOL

Para escuchar la radio

Podrá sintonizar una determinada emisora mediante
búsqueda automática o búsqueda manual.

Nota:

No podrá seleccionar el sintonizador mientras el
cassette se encuentre en el compartimiento del
cassette. Para escuchar la radio, asegúrese de
expulsar el cassette de su compartimiento.

Para buscar una emisora
automáticamente: Búsqueda automática

1

Seleccione la banda (FM1 – 3, AM).

F M

A M

FM1 FM2

FM3

AM

Aparece la banda
seleccionada.

Para cancelar la búsqueda antes de recibir
una emisora, pulse el mismo botón que el

pulsado para la búsqueda.

Para buscar una emisora
manualmente: Búsqueda manual

1

Seleccione la banda (FM1 – 3, AM).

F M

A M

Nota:

Este receptor tiene tres bandas FM (FM1, FM2,
FM3). Podrá usar cualquiera de ellas para
escuchar un radiodifusión en FM.

FM1 FM2

FM3

AM

Nota:

Este receptor tiene tres bandas FM (FM1, FM2,
FM3). Podrá usar cualquiera de ellas para
escuchar un radiodifusión en FM.

2

Comience la búsqueda de la
emisora.

Para buscar emisoras de
frecuencias más altas.

Para buscar emisoras de
frecuencias más bajas.

La búsqueda se interrumpe cada vez que se
recibe una emisora.

6

LOUD

2

Pulse y mantenga pulsado o
hasta que “M” (manual) comience a
destellar en la indicación.

Aparece la banda

seleccionada.

LOUD

BEAT POP SOFT

3

Sintonice la emisora deseada
mientras “M” está destellando.

Para sintonizar emisoras
de frecuencias más altas.

Para sintonizar emisoras
de frecuencias más bajas.

Cómo almacenar emisoras en
la memoria

Las emisoras podrán almacenarse en la memoria
mediante uno de los dos métodos siguientes.

• Preajuste automático de emisoras FM: SSM
(Memoria secuencia de las emisoras más
fuertes)

• Preajuste manual de ambas emisoras FM y AM

• Si aparta su dedo del botón, el modo manual
se desactivará automáticamente después
de 5 segundos.

• Si mantiene el botón pulsado, la frecuencia
cambiará continuamente hasta soltarlo.

Cuando una radiodifusión en FM
estéreo sea difícil de recibir:

Pulse MO (monofónico) mientras escucha un
programa en FM estéreo.

• Cada vez que pulsa el botón, el indicador MO
se enciende y apaga alternativamente.

Se enciende cuando se recibe
un programa FM en estéreo.

ST

BEAT POP SOFT

MO

MO

BEAT POP SOFT

Cuando el indicador MO se enciende en la
indicación, el sonido escuchado se vuelve
monofónico, pero se consigue mejorar la
recepción (el indicador ST se apaga).
Para restablecer el efecto estéreo, pulse el
mismo botón otra vez.

Preajuste automático de emisoras FM:
SSM

Pueden preajustarse 6 emisoras FM locales en
cada banda FM (FM1, FM2 y FM3).

1

Seleccione la FM banda (FM1 – 3)
en que desea almacenar las
emisoras FM.

F M

Cada vez que pulsa el botón,
la banda FM cambia de la
siguiente manera:

FM1 FM2 FM3

2

Pulse y mantenga pulsado ambos

LOUD

LOUD

botones durante más de 2
segundos.

Aparece y se mantiene visualizado “SSM” hasta
finalizar el preajuste automático.

Las emisoras FM locales con las señales más
intensas serán exploradas y almacenadas
automáticamente en el número de banda
seleccionado (FM1, FM2 o FM3). Estas emisoras
quedan preajustadas en los botones — No. 1
(frecuencia más baja) a No. 6 (frecuencia más alta).
Cuando finalice el preajuste automático, se
sintonizará automáticamente la emisora
almacenada en el botón número 1.

BEAT POP SOFT

ESPAÑOL

LOUD

7

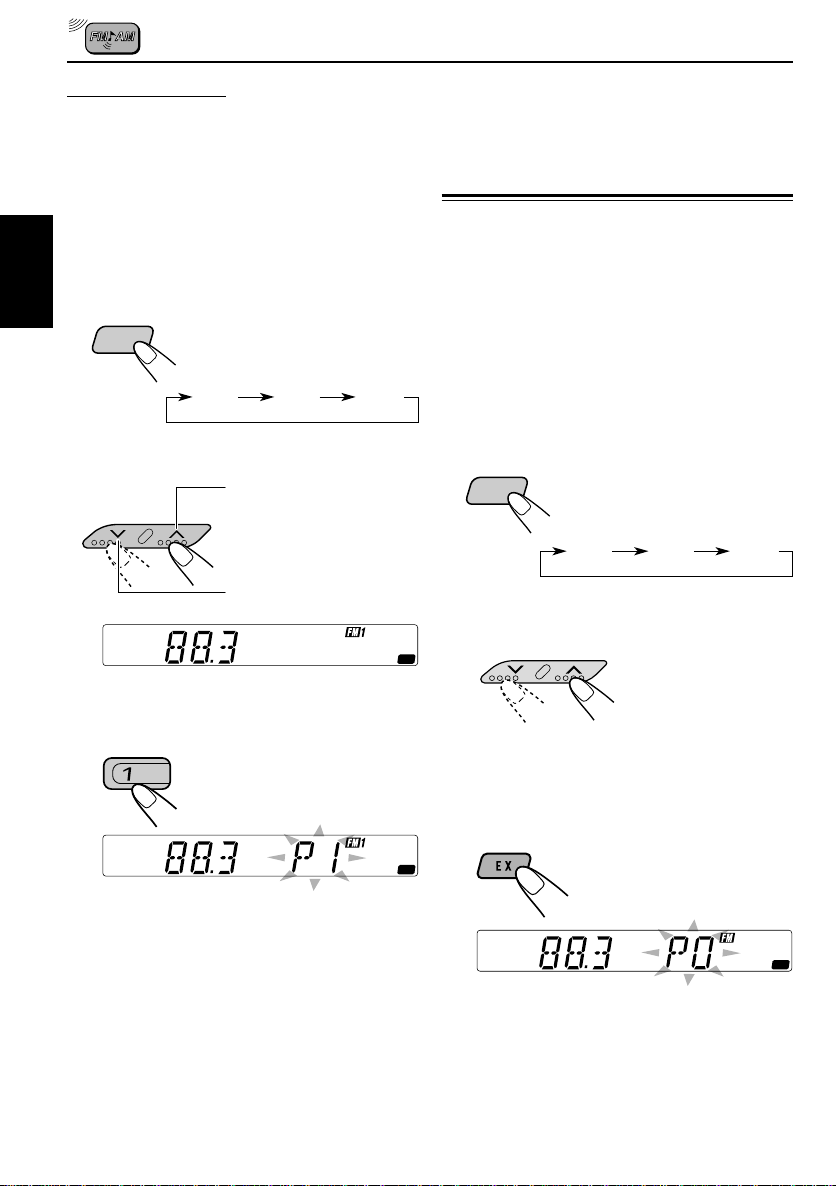

Preajuste manual

F M

Podrá preajustar manualmente hasta 6 emisoras
en cada banda (FM1, FM2, FM3 y AM).

Ej.: Almacenamiento de una emisora FM de

88,3 MHz en el número de preajuste 1 de
la banda FM1

1

Seleccione la banda (FM1 – 3, AM)
en que desea almacenar las
emisoras (en este ejemplo, FM1).

ESPAÑOL

F M

Cada vez que pulsa el botón, la
banda FM cambia de la siguiente
manera:

FM1 FM2 FM3

2

Sintonice la emisora de 88,3 MHz.

Para sintonizar emisoras
de frecuencias más altas.

Para sintonizar emisoras
de frecuencias más bajas.

ST

BEAT POP SOFT

Almacenamiento de sus
emisoras favoritas en el
botón de operación al toque
(EX — extra)

Podrá preajustar una emisora FM o AM (como
por ejemplo su emisora favorita o la emisora de
información sobre el tráfico); y llamarla
posteriormente al toque del botón aunque la
unidad esté desconectada.

EJEMPLO: Almacenando una emisora FM de

88,3 MHz en un botón de operación
al toque (EX)

1

Seleccione la banda (FM1 – 3, AM)
en que desea almacenar las
emisoras (en este ejemplo, FM1).

Cada vez que pulsa el botón, la
banda FM cambia de la siguiente
manera:

FM1 FM2 FM3

2

Sintonice la emisora (en el ejemplo
de 88.3 MHz).

LOUD

3

Pulse y mantenga pulsado el botón
numérico (en este ejemplo, 1),
durante más de 2 segundos.

ST

El número de preajuste “P1” destella por algún tiempo.

4

Repita el procedimiento de arriba
para almacenar otras emisoras en
los otros números de preajuste.

Notas:

• La emisora preajustada pr eviamente se borr a cuando se
almacena una emisora nueva en el mismo número de
preajuste.

• Si se deja de suministrar energía al circuito de la memoria
(por ejemplo, durante el reemplazo de la batería) se
borrarán todas las emisoras pr eajustadas. Si así sucede,
vuelva a preajustar las emisoras.

8

BEAT POP SOFT

3

Pulse y mantenga pulsado el botón
durante más de 2 segundos.

En el visor destella “P0”, indicando que la
emisora ha quedado preajustada.

LOUD

ST

Notas:

•

La emisora preajustada previamente se borra cuando
se almacena una emisora nueva en el botón EX .

• La station présélectionnée est effacée si
l'alimentation du circuit mémoire est interrompue
(par exemple, pendant le changement de la
batterie). Si cela se produit, présélectionnez de
nouveau la station.

BEAT POP SOFT

LOUD

Para sintonizar su emisora favorita

La unidad se enciende

automáticamente (si estaba
desconectada).

Se sintoniza su emisora favorita —

excepto cuando se esté
reproduciendo la cinta.

• Si pulsa el botón otra vez, se
sintonizará la última emisora recibida.

Cómo sintonizar una emisora
preajustada

Las emisoras preajustadas pueden sintonizarse
fácilmente.
T enga presente que primero deberá almacenar las
emisoras. Si todavía no lo ha hecho, consulte la
página 7.

1

Seleccione la banda (FM1 – 3, AM)
deseada.

F M

A M

2

Seleccione el número (1 – 6) en que
desea preajustar la emisora.

FM1 FM2

FM3

AM

Cambio de los intervalos entre
canales AM/FM

Cuando emplee esta unidad en un área que no
sea Norteamérica ni América del Sur:

Esta unidad se entrega de fábrica con los intervalos
entre canales ajustados a 10 kHz para AM y a 200
kHz para FM. Podrá cambiar los intervalos entre
canales mediante el siguiente procedimiento.
1 Pulse SEL (seleccionar) durante más de 2

segundos.
En el visor aparece “CLOCK H”, “CLOCK M” o
“AREA”.

2 Si no se visualiza “AREA”, pulse

que aparezca.

3 Pulse +.

Aparece “AREA EU” y los intervalos entre canales
se ajustan a 9 kHz para AM y a 50 kHz
(sintonización manual) / 100 kHz (búsqueda)
para FM.

Para restablecer el ajuste de fábrica, siga los
pasos 1 y 2 de arriba, y pulse - en el paso 3 (“AREA
US” aparece en el visor).

AREA EU: Selecciónelo para usar en un área

que no sea Norteamérica ni América
del Sur.

AREA US: Selecciónelo para usar en

Norteamérica o América del Sur.

o hasta

ESPAÑOL

Exploración de emisoras

Si pulsa SCAN mientras está
escuchando la radio, se iniciará la
exploración de las emisoras. Cada
vez que se recibe una emisora, la
exploración se interrumpe durante
aproximadamente 5 segundos (el
número de la frecuencia sintonizada
destella en el visor) para que pueda
verificar cuál es el programa que se
está transmitiendo.
Si desea escuchar ese programa,
presione otra vez el mismo botón
para cancelar la exploración.

9

OPERACION DE LA CINTA

MO

ESPAÑOL

Para escuchar un cassette

Puede reproducir cintas tipo 1 (normales).

1

Encienda la unidad.

/I/ATT

Nota sobre la operación con pulsación única:

Si el cassette ya está introducido en el compartimiento
del cassette, la cinta comenzará a reproducirse
automáticamente. Sin embargo, no es recomendado
dejar el cassette dentro de la unidad cuando se apaga
mediante el botón de poder o la llave de encendido.

Esto puede dañar el cabezal y el cassette.

2

Inserte una cinta en el
compartimiento del cassette.

Cuando el lado que se
está reproduciendo
llegue al final, se iniciará
automáticamente la
reproducción del lado
inverso. (Inversión
automática)

3

Seleccione la dirección de la cinta.

Pulse ambos botones
simultáneamente.

PROG

Cada vez que pulsa
ambos botón, la
dirección de la cinta
cambia alternativamente
entre avance
(
(

) e inversión

).

10

Para interrumpir la reproducción y
expulsar el cassette

Pulse 0.
La reproducción del cassette cesa y el cassette
será expulsada automáticamente del
compartimiento del cassette. La fuente cambia a
la seleccionada previamente.

• No podrá cambiar la fuente si el casete todavía
esta en el compartimiento de cassette.
Para cambiar de fuente, primero deberá
expulsar el casete.

• También podrá expulsar el cassette mientrs la
unidad está apagada pulsndo 0.

Para enrollar rápidamente
una cinta

PROG

Pulse ¡ o 1.
La cinta se enrollará en la dirección de las
flechas (¡ o 1).

Sentido de la cinta

Para reiniciar la reproducción, pulse
ligeramente el otro botón que no se ha pulsado
en (1 o ¡).

AJUSTES DEL SONIDO

Activado/desactivado de la
función de sonoridad

A volúmenes bajos, el oído humano es menos
sensible a las frecuencias bajas y altas.
La función de sonoridad puede reforzar estas
frecuencias para producir un sonido bien
equilibrado a bajos niveles de volumen.
Cada vez que pulsa LOUD, la función de
sonoridad se activa/desactiva alternativamente.

LOUD

|\

Selección de los modos de
sonido preajustados

Podrá seleccionar un sonido preajustado
adecuado al género musical.
Cada vez que pulsa SOUND, el modo de sonido
cambia de la siguiente manera.

SOUND

(BEAT)

Valores

Indicación Para:

SCM OFF
BEAT

POP
SOFT

(Sonido plano)
Música de rock o

de discoteca

Música liviana
Música de fondo

suave

preajustados

BAS TRE LOUD

00 00
+2 00

+4 +1

+1 –3

Notas:

• Podrá ajustar el sonido preajustado para adaptarlo a
su gusto y almacenarlo en la memoria.
Si desea ajustar y almacenar su modo de sonido
original, consulte “Cómo almacenar sus propios
ajustes de sonido” en la página 12.

• Para ajustar solamente los niveles de refuerzo de los
graves y agudos para adaptarlos a su gusto, consulte

“Ajuste del sonido” en la página 11.

• Cuando esté seleccionado uno de los modos de sonido,
se indicará en el visor de la siguiente manera:

Por ejemplo, cuando se ha seleccionado “POP”.

(POP)

Activada
Activada

Desactivada
Desactivada

(SOFT)

Ajuste del sonido

Usted puede ajustar las características de sonido
a su preferencia.

1

Seleccione el ítem que desea ajustar.

Cada vez que pulsa el botón,
los ítems ajustables cambian
de la siguiente manera:

(Graves)

Indicación Para: Gama

LOUD

BAS Ajustar los graves –6 (mín.)

(Graves) |

TRE Ajustar los agudos –6 (mín.)

LOUD

(Agudos) |

FAD* Ajustar el balance R6 (Trasero

(Desvanecedor)* de los altavoces solamente)

BAL Ajustar el balance L6 (Izquierdo)

(Balance) de los altavoces solamente)

VOL Ajustar el volumen 00 (mín.)

(Volumen) |

(Agudos)

(Desvanecedor)

delantero y trasero |

izquierdo y |
derecho R6 (Derecho

Nota:

* Si está usando un sistema de dos altavoces, ajuste el

nivel del desvanecedor a “00”.

2

Ajuste el nivel.

Para aumentar el nivel.

Para reducir el nivel.

Nota:

Normalmente los botones + y – funcionan como
botones de control de volumen.
Por consiguiente no es necesario seleccionar
“VOL” para ajustar el nivel de volumen.

(Balance)

+6 (máx.)

+6 (máx.)

F6 (Delantero
solamente)

solamente)

50 (máx.)

(Volumen)

ESPAÑOL

11

Cómo almacenar sus propios

SOUND

ajustes de sonido

Usted podrá ajustar los modos de sonido (BEAT,
POP, SOFT) a su gusto y almacenar sus propios
ajustes en la memoria.

• Hay un límite de tiempo para realizar los
siguientes pasos. Si se cancelan los ajustes
antes de haber terminado, comience otra vez
desde el paso 1.

ESPAÑOL

1

Llame el modo de sonido que desea
ajustar.

• Para los detalles, consulte la página 11.

SOUND

BEAT POP SOFT

2

Selecciona “BAS” (Graves),
“TRE” (Agudos).

LOUD

4

Para activar o desactivar la función de
sonoridad.

Cada vez que pulsa LOUD, la función
de sonoridad se activa y desactiva
alternativamente. Para los detalles, consulte
la página 11.

LOUD

5

Repita los pasos 2 y 3 para ajustar los
otros ítems.

6

Pulse y mantenga pulsado SOUND
hasta que el modo de sonido
seleccionado por usted destelle en
la indicación.

Su ajuste queda almacenado en la memoria.

BEAT POP SOFT

LOUD

12

3

Ajuste el nivel de los graves o agudos.

• Para los detalles, consulte la página 11.

7

Repita el mismo procedimiento para
almacenar los otros ajustes.

Para reposicionar a los ajustes de fábrica

Repita el mismo procedimiento y vuelva a
asignar los valores preajustados indicados en
la tabla de la página 11.

OTRAS FUNCIONES PRINCIPALES

Hora

Frecuencia

Hora

Modo de reproducción

(sentido de la cinta)

Ajuste del reloj

1

Pulse y mantenga pulsado el botón
durante más de 2 segundos.

En el visor aparece
“CLOCK H”, “CLOCK M” o
“AREA”.

2

Ajuste la hora.

1 Seleccione “CLOCK H” si no está

indicado en el visor.

2 Ajuste la hora.

12

3

Ajuste los minutos.

1 Seleccione “CLOCK M”.
2 Ajuste los minutos.

12

Para verificar la hora actual en el reloj o
cambio del modo de visualización.

DISP

• Durante la operación del sintonizador:

• Durante la operación de la cinta:

Pulse DISP (Indicación)
repetidas veces. Cada vez que
pulsa el botón, el modo de
visualización cambia de la
siguiente manera.

ESPAÑOL

4

Pulse SEL (Selección) para finalizar
el ajuste.

13

Desmontaje del panel de
control

Podrá desmontar el panel de control cuando
salga de su automóvil.
Al desmontar o instalar el panel de control,
preste atención para no dañar los conectores
provistos al dorso del panel de control y en el
portapanel.

Cómo desmontar el panel de control

ESPAÑOL

Antes de desmontar el panel de control,
asegúrese de desconectar la alimentación.

1

Desbloquee el panel de control.

2

Eleve y extraiga el panel de control
de la unidad.

Cómo instalar el panel de control

1

Inserte el lado izquierdo del panel de
control en la ranura del portapanel.

2

Presione el lado derecho del panel
de control para fijarlo al portapanel.

Nota sobre la limpieza de los conectores:

Si acostumbra a desmontar frecuentemente el panel
de control, se podrán deteriorar los conectores.
Para reducir al mínimo esta posibilidad, limpie
periódicamente los conectores con un palillo de
algodón o con un lienzo humedecido con alcohol
teniendo cuidado de no dañar los conectores.

14

3

Ponga el panel de control
desmontado en el estuche
suministrado.

Conectores

MANTENIMIENTO

Esta unidad requiere muy poca atención, pero
conseguirá prolongar su vida de servicio si
observa las instrucciones siguientes.

Para limpiar las cabezas

• Limpie las cabezas cada 10 horas de uso con
una cinta limpiadora de cabezas del tipo
húmedo (disponible en las tiendas del ramo).
Cuando se ensucien las cabezas, aparecerán
los siguientes síntomas:
– Se deteriora la calidad del sonido.
– Disminuye el nivel de sonido.
– Se suprimen los sonidos.

• No reproduzca cintas sucias o con polvo.

• No toque la cabezas muy pulimentadas con
ninguna herramienta metálica o magnética.

PRECAUCIONES:

• No reproduzca cassettes con las etiquetas
despegadas pues se podrá dañar la unidad.

• Apriete la cinta y elimine la flojedad para evitar
que quede enganchada en el mecanismo.

• No deje el cassette insertado en el
compartimiento del cassette después del uso, pues
se aflojará la cinta.

ESPAÑOL

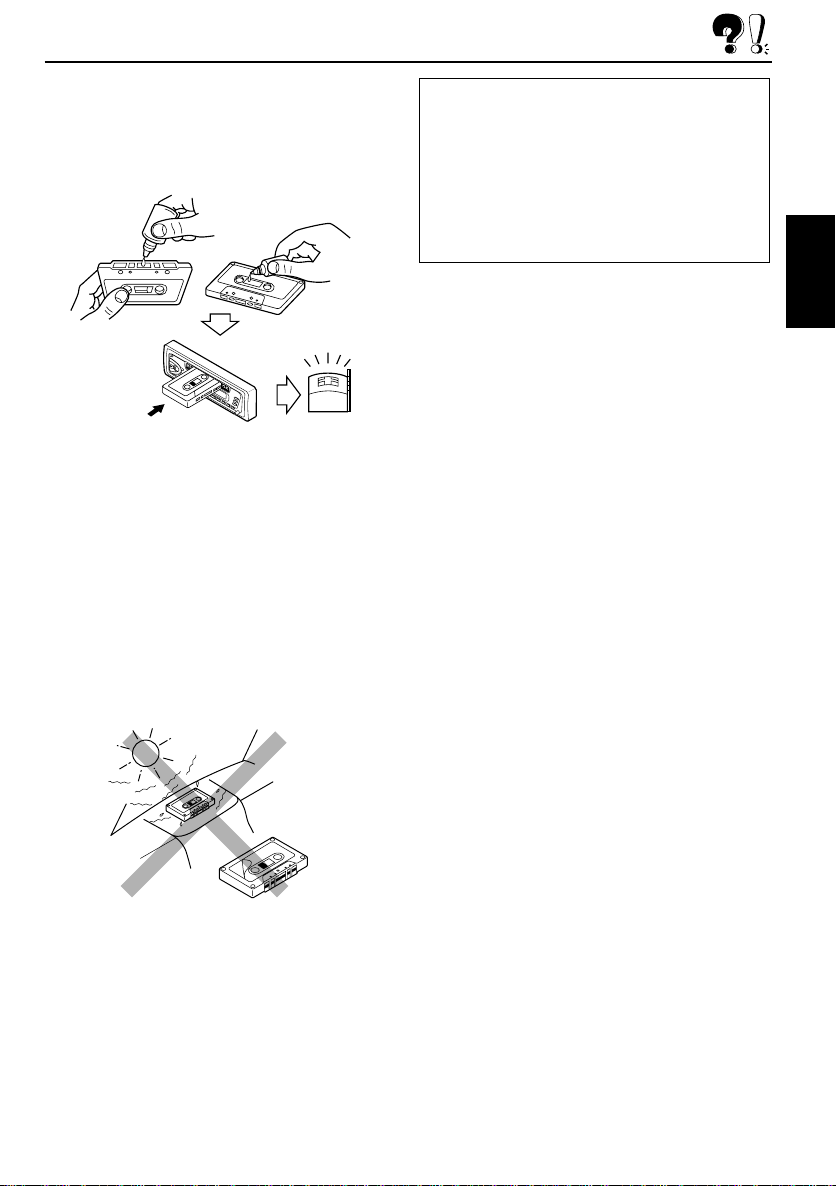

Para mantener limpias las cintas

• Guarde siempre de cassettes en sus
respectivos estuches.

• No almacene de cassettes en los siguientes
lugares:
– A la luz directa del sol
– En lugares de mucha humedad
– En lugares de temperaturas muy elevadas

15

LOCALIZACION DE AVERIAS

Lo que aparenta ser una avería podría resolverse fácilmente. Verifique los siguientes puntos antes de
acudir al centro de servicio.

Síntomas

• No se puede introducir la
cinta cassette.

Las cintas cassette se calientan.

•

ESPAÑOL

• El sonido de la cinta es muy
bajo y la calidad del sonido
está degradada.

• El sonido se interrumpe
algunas veces.

• El sonido no sale por los
altavoces.

•

Hay ruidos estáticos mientras

se escucha la radio.

• La unidad no funciona para
nada.

Causas

Ha intentado introducir el
cassette de manera incorrecta.

Esto no es una falla de
funcionamiento.

Están sucios las cabezas de
la cinta.

Limpie con una cinta
limpiadora de cabezas.

El control del volumen está
ajustado al mínimo.

Las conexiones son
incorrectas.

La antena no está firmemente
conectada.

El microcomputador
incorporado podría no
funcionar correctamente
debido a los ruidos, etc.

Remedios

Inserte el cassette con el lado expuesto
de la cinta dirigido hacia la derecha.

Limpiar con una cinta
limpiadora de cabezas.

Verificar los cables y las
conexiones.

Ajustarlo al nivel óptimo.

Verificar los cables y las
conexiones.

Conecte la antena
firmemente.

Mientras mantiene pulsado
SEL, pulse

más de 2 segundos para
reposicionar la unidad. (Se
borrará el ajuste del reloj y de
las emisoras preajustadas
almacenadas en la memoria.)
(Consulte la página 2.)

durante

16

ESPECIFICACIONES

SECCION DEL AMPLIFICADOR DE AUDIO

Máxima potencia de salida:

Delantera: 40 W por canal
Trasera : 40 W por canal

Potencia de salida continua (RMS):

Delantera: 16 W por canal en 4 Ω, 40 a

20 000 Hz con una distorsión
armónica total no mayor
de 0,8%.

Trasera : 16 W por canal en 4 Ω, 40 a

20 000 Hz con una distorsión
armónica total no mayor
de 0,8%.

Impedancia de carga: 4 Ω (tolerancia de 4 Ω

a 8 Ω)

Gama de control de tonos

Graves : ±10 dB a 100 Hz
Agudos : ±10 dB a 10 kHz

Respuesta de frecuencias: 40 Hz a 20 000 Hz
Relación señal a ruido: 70 dB
Nivel de salida de línea/Impedancia:

1,0 V/20 kΩ de carga (250 nWb/m)

SECCION DEL SINTONIZADOR

Gama de frecuencias

FM : 87,5 MHz a 107,9 MHz

(intervalos entre canales ajustados a
200 kHz)

87,5 MHz a 108,0 MHz

(intervalos entre canales ajustados a
50 kHz)

AM : 530 kHz a 1 710 kHz

(intervalos entre canales ajustados a
10 kHz)

531 kHz a 1 602 kHz

(intervalos entre canales ajustados a
9 kHz)

SECCION DE LA PLATINA DE CASSETTE

Lloro y trémolo : 0,15% (WRMS)
Tiempo de bobinado rápido : 190 seg. (C-60)
Respuesta de frecuencias : 50 a 14 000 Hz

(Cinta normal)
Relación señal a ruido : 52 dB
Separación estereofónica : 40 dB

GENERALIDADES

Requisitos de potencia :
Voltaje de funcionamiento : 14,4 V

(tolerancia de 11 V a 16 V)
Sistema de puesta a tierra: Masa negativa
Temperatura de trabajo permisible:

Dimensiones (An x Al x Pr):
Dimensiones de instalación :

Dimensiones del panel : 188 × 58 × 14 mm

Peso: 1,3 kg (2.9 lbs) (excluyendo accesorios)

El diseño y las especificaciones se encuentran sujetos
a cambios sin previo aviso.

Si necesita un kit para su automóvil, busque
en la guía telefónica la tienda que vende
productos audio para automóviles más
cercana.

0°C a +40°C (32°F a 104°F)

182 × 52 × 150 mm

(7-3/16" x 2-1/16" x 5-15/16")

(7-7/16" x 2-5/16" x 5/8")

ESPAÑOL

[Sintonizador de FM]

Sensibilidad útil: 11,3 dBf (1,0 µV/75 Ω)
Umbral de silenciamiento de 50 dB:

16,3 dBf (1,8 µV/75 Ω)

Selectividad de canal alternativo (400 kHz):

65 dB
Respuesta de frecuencias: 40 Hz a 15 000 Hz
Separación estereofónica: 35 dB
Relación de captura: 2,0 dB

[Sintonizador de AM]

Sensibilidad: 20 µV
Selectividad: 35 dB

17

KS-FX210/KS-F160

Installation/Connection Manual
Manual de instalación/conexión
Manuel d’installation/raccordement

GET0052-002A

[J]

ENGLISH

• This unit is designed to operate on 12V DC, NEGATIVE ground

electrical systems.

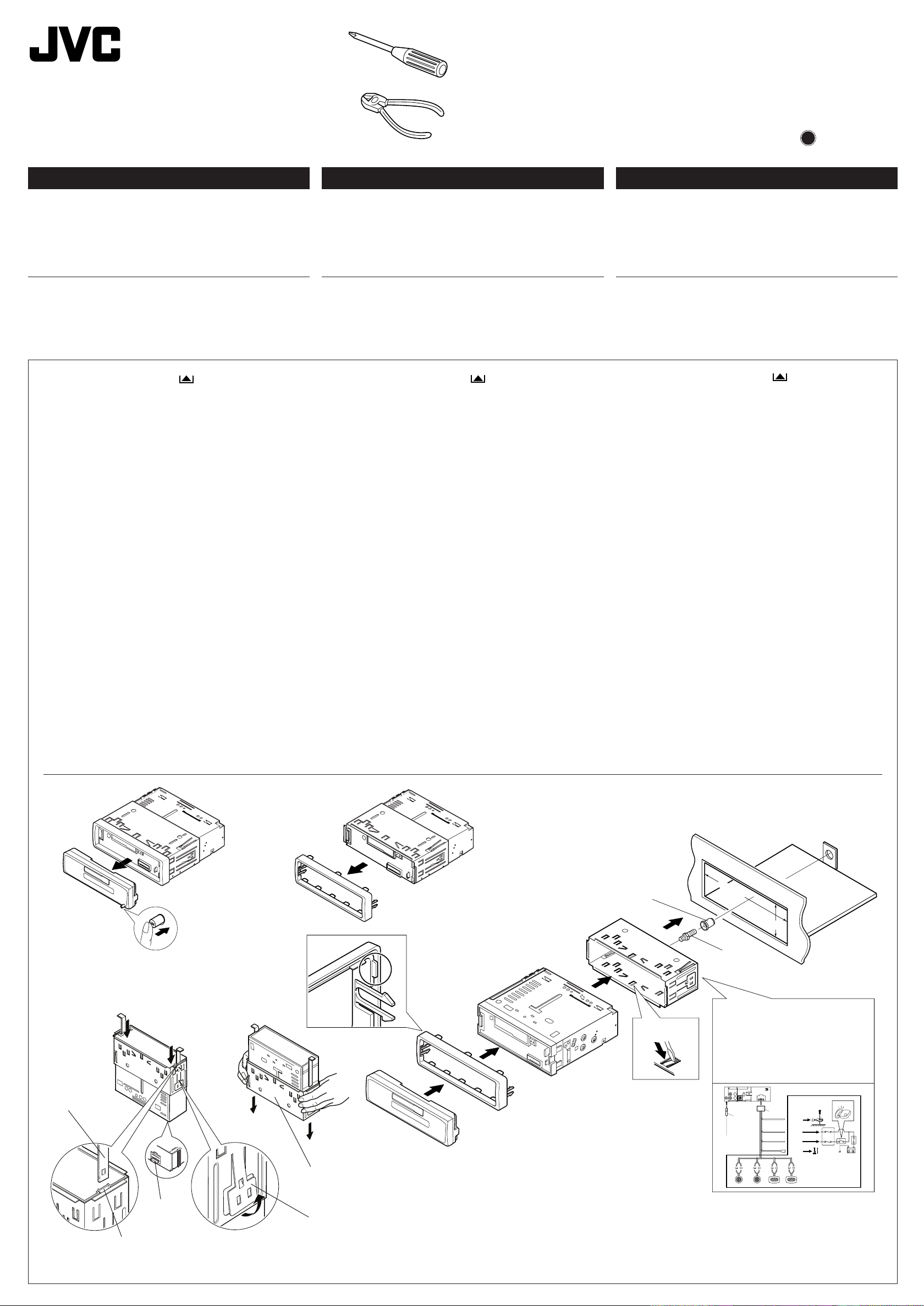

INSTALLATION (IN-DASH
MOUNTING)

• The following illustration shows a typical installation. However,

you should make adjustments corresponding to your specific
car. If you have any questions or require information regarding
installation kits, consult your JVC car audio dealer or a company
supplying kits.

1

Before mounting: Press (Control Panel Release
button) to detach the control panel.

2

Remove the trim plate.

3

Remove the sleeve after disengaging the sleeve locks.

1 Stand the unit.

Note: When you stand the unit, be careful not to damage
the fuse on the rear.

2 Insert the 2 handles between the unit and the sleeve, as

illustrated, to disengage the sleeve locks.

3 Remove the sleeve.

Note: Be sure to keep the handles for future use after
installing the unit.

4

Install the sleeve in the dashboard.

* After the sleeve is correctly installed in the dashboard,

bend the appropriate tabs to hold the sleeve firmly in place,
as illustrated.

5

Fix the mounting bolt to the rear of the unit’s body and place
the rubber cushion over the end of the bolt.

6

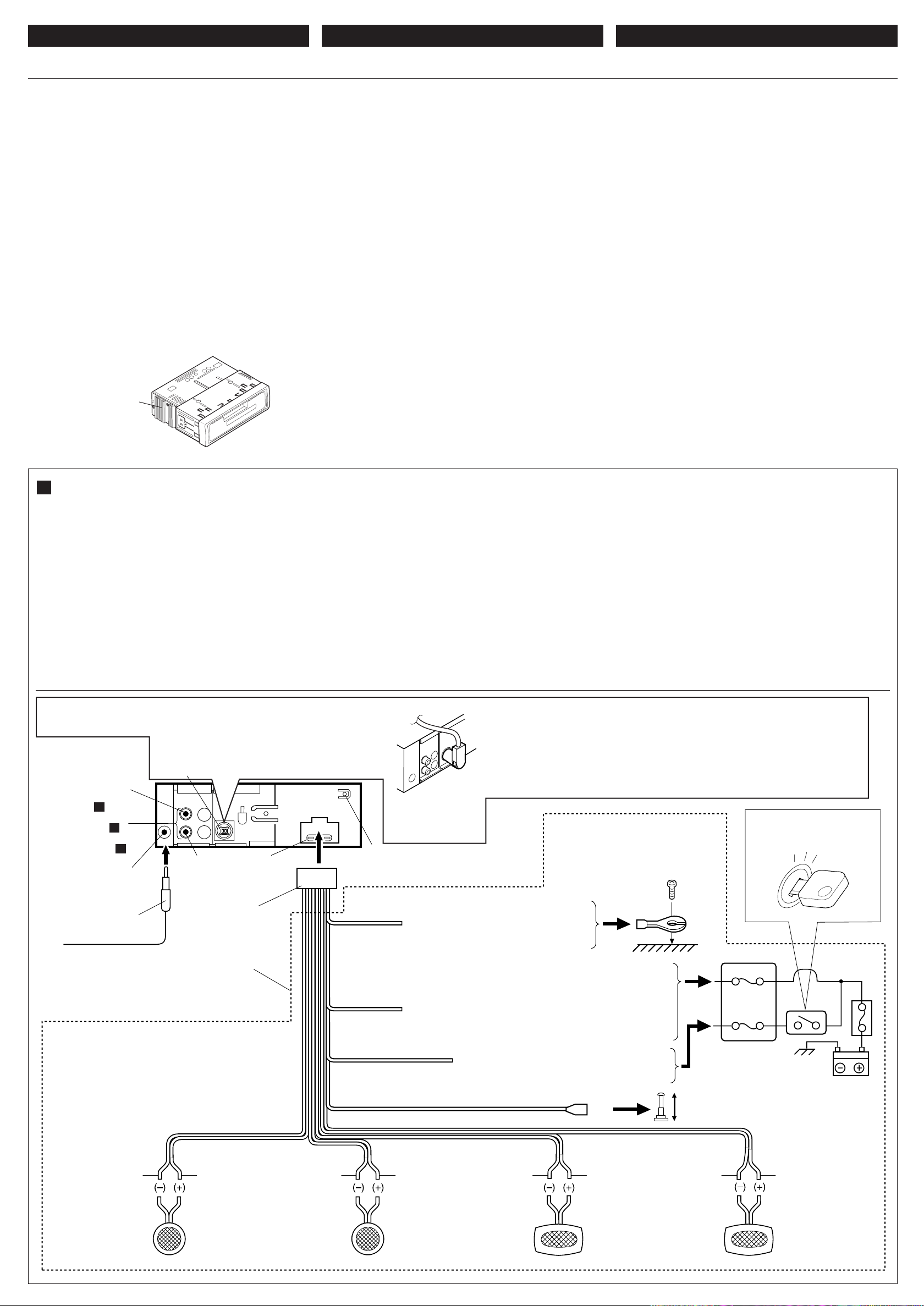

Do the required electrical connections explained on the back
of this instructions.

7

Slide the unit into the sleeve until it is locked.

8

Attach the trim plate.

9

Attach the control panel.

ESPAÑOL

• Esta unidad está diseñada para funcionar con 12V de CC, con

sistemas eléctricos de masa NEGATIVA.

INSTALACION (MONTAJE EN EL
TABLERO DE INSTRUMENTOS)

• La siguiente ilustración muestra una instalación típica. Sin

embargo usted deberá efectuar los ajustes correspondientes
a su automóvil. Si tiene alguna pregunta o necesita información
acerca de las herramientas para instalación, consulte con su
concesionario de JVC de equipos de audio para automóviles o
a una compañía que suministra tales herramientas.

1

Antes de instalar: Presione (botón de liberación del
panel de control) para desmontar el panel de control.

2

Retire la placa de guarnición.

3

Retire la cubierta después de desenganchar los retenes
de la cubierta.

1 Ponga la unidad vertical.

Nota: Al poner la unidad vertical, tenga cuidado de no
dañar el fusible provisto en la parte posterior.

2 Inserte las dos asas entre la unidad y la cubierta tal

como en la ilustración y desenganche los retenes de la
cubierta.

3 Retire la cubierta.

Nota: Después de instalar la unidad, asegúrese de
guardar las asas para uso futuro.

4

Instale la cubierta en el tablero de instrumentos.

* Después de que la cubierta esté correctamente instalada

en el tablero de instrumentos, doble las lengüetas
correspondientes para sostener la cubierta firmemente
en su lugar, tal como se muestra.

5

Fixe el perno de montaje ou la parte trasera del cuerpo de
la unidad y coloque el cojín de goma sobre el extremo del
perno.

6

Realice las conexiones eléctricas requeridas en base a
las explicaciones que figuran en la parte de atrás de estas
instrucciones.

7

Deslice la unidad dentro de la cubierta hasta que quede
trabada.

8

Coloque la placa de guarnición.

9

Coloque el panel de control.

0901KKSFLEJEIN

JVC

EN, SP, FR

FRANÇAIS

•

Cet appareil est conçu pour fonctionner sur des sources de
courant continu de 12V à masse NEGATIVE.

INSTALLATION (MONTAGE DANS LE
TABLEAU DE BORD)

•

L’illustration suivante est un exemple d’installation typique.
Cependant, vous devez faire les ajustements correspondant à
votre voiture particulière. Si vous avez des questions ou avez
besoin d’information sur des kits d’installation, consulter votre
revendeur d’autoradios JVC ou une compagnie
d’approvisionnement.

1

Avant le montage:

du panneau de commande) pour détacher le panneau de
commande.

2

Retirer la plaque d’assemblage.

3

Libérer les verrous du manchon et retirer le manchon.

1

Poser l’appareil à la verticale.

Remarque:

faire attention de ne pas endommager le fusible situé
sur le fond.

2

Insérer les 2 poignées entre l’appareil et le manchon
comme indiqué pour désengagé les verrous de manchon.

3

Retirer le manchon.

Remarque:

utilisation ultérieur, après l'installation de l'appareil.

4

Installer le manchon dans le tableau de bord.

* Après installation correcte du manchon dans le tableau

de bord, plier les bonnes pattes pour maintenir fermement
le manchon en place, comme montré.

5

Monter le boulon de montage sur l’arrière du corps de
l’appareil puis passer l’amortisseur en caoutchouc sur
l’extrémité du boulon.

6

Réalisez les connexions électriques expliquées au dos de
cette page.

7

Faire glisser l’appareil dans le manchon jusqu’à ce qu’il soit
verrouillé.

8

Fixer la plaque d’assemblage.

9

Remonter le panneau de commande.

Appuyer sur (touche de libération

Lorsque vous mettez l’appareil à la verticale,

S'assurer de garder les poignées pour une

1

3

Handle

Manija

Poignée

2

M
u

l

M

t

i
u
s

i

c
S
c

a

n

Rubber cushion

Cojín de goma

Amortisseur en caoutchouc

Sleeve

Cubierta

Manchon

4

7

8

4

*

9

Multi
Music
Scan

Trim plate

Placa de guarnición

Plaque d’assemblage

1
0

Fuse

Fusible

Fusible

Slot

Ranura

Fente

Sleeve

Cubierta

Manchon

Lock plate

Placa de bloqueo

Plaque de verrouillage

Dashboard

Tablero de instrumentos

Tableau de bord

184 mm

53 mm

5

Mounting bolt

Perno de montaje

Boulon de montage

See the back page for electrical

6

connections.

Con respecto a las conexiones
eléctricas, consulte la página de
atrás.

Voir le dos de cette page pour les
connexions électriques.

10

1

2

3

1

2
3
5

4

• When using the optional stay

• Cuando emplea un soporte opcional

• Lors de l'utilisation du hauban en option

Fire wall

Tabique a prueba de incendios

Cloison

Washer

Arandela

Dashboard

Tablero de instrumentos

Tableau de bord

Rondelle

Sleeve

Cubierta

Manchon

Lock nut

Tuerca de seguridad

Ecrou d’arrêt

Screw (option)

Tornillo (opción)

Mounting bolt

Vis (en option)

Perno de montaje

Boulon de montage

Stay (option)

Soporte (opción)

Hauban(en option)

• When installing the unit without using the sleeve

• Instalación de la unidad sin utilizar la cubierta

• Lors de l'installation de l’appareil sans utiliser de manchon

In a Toyota for example, first remove the car radio and install the unit in its place.

En un Toyota por ejemplo, primero extraiga la radio del automóvil y luego instale la unidad en su
lugar.

Par exemple dans une Toyota, retirer d’abord l’autoradio et installer l’appareil à la place.

Flat type screws (M5 x 6 mm)*

Tornillos tipo plano (M5 x 6 mm)*

Vis à tête plate (M5 x 6 mm)*

Bracket*

Ménsula*

Support*

Pocket

Compartimiento

Poche

M

u
l

M

t
i

u

s
ic

S

c
a

n

* Not included with this unit.

* No suministrado con esta unidad.

*

Non fourni avec cet appareil.

Flat type screws (M5 x 6 mm)*

Tornillos tipo plano (M5 x 6 mm)*

Vis à tête plate (M5 x 6 mm)*

Bracket*

Ménsula*

Support*

Removing the unit

• Before removing the unit, release the rear section.

1

Remove the control panel.

2

Remove the trim plate.

3

Insert the 2 handles into the slots, as shown. Then, while gently
pulling the handles away from each other, slide out the unit.

(Be sure to keep the handles after installing it.)

1

Note: When installing the unit on the mounting bracket, make sure to use the 6 mm-long screws. If
longer screws are used, they could damage the unit.

Nota: Cuando instala la unidad en la ménsula de montaje, asegúrese de utilizar los tornillos de 6
mm de longitud. Si se utilizan tornillos más largos, éstos pueden dañar la unidad.

Remarque:

Lors de l'installation de l’appareil sur le support de montage, s’assurer d’utiliser des vis

d’une longueur de 6 mm. Si des vis plus longues sont utilisées, elles peuvent endommager l’appareil.

Extracción de la unidad

• Antes de extraer la unidad, libere la sección trasera.

1

Extraiga el panel de control.

2

Retire la placa de guarnición.

3

Inserte las 2 manijas entre las ranuras, como se muestra.
Luego, separe gentilmente las manijas y extraiga la unidad.

(Asegúrese de conservar las manijas después de
instalarlo.)

2

Retrait de l’appareil

•

Avant de retirer l’appareil, libérer la section arrière.

1

Retirer le panneau de commande.

2

Retirer la plaque d’assemblage.

3

Introduire les deux poignées dans les fentes, comme montré.
Puis, tout en tirant doucement les poignées écartées, faire
glisser l’appareil pour le sortir.

(S'assurer de conserver les

poignées après l’installation de l’appareil.)

3

M
u

lt

M

i

u

s

ic
S
c

a

n

Parts list for installation and connection

The following parts are provided with this unit.
After checking them, please set them correctly.

Hard case

Estuche duro

Etui de transport

Trim plate

Placa de guarnición

Plaque d’assemblage

Sleeve

Cubierta

Manchon

Lista de piezas para instalación y conexión

Con esta unidad se suministran las siguientes piezas.
Después de inspeccionarlas, colóquelas correctamente.

Power cord

Cordón de alimentación

Cordon d’alimentation

Handles

Manijas

Poignées

Handle

Manija

Poignée

Liste des pièces pour l’installation et
raccordement

Les pièces suivantes sont fournies avec cet appareil.
Après vérification, veuillez les placer correctement.

Lock nut (M5)

Tuerca de seguridad (M5)

Ecrou d’arrêt (M5)

Mounting bolt (M5 x 20 mm)

Perno de montaje (M5 x 20 mm)

Boulon de montage (M5 x 20 mm)

Washer (ø5)

Arandela (ø5)

Rondelle (ø5)

Rubber cushion

Cojín de goma

Amortisseur en caoutchouc

ENGLISH

ESPAÑOL

FRANÇAIS

ELECTRICAL CONNECTIONS

To prevent short circuits, we recommend that you disconnect the
battery’s negative terminal and make all electrical connections
before installing the unit. If you are not sure how to install this unit
correctly, have it installed by a qualified technician.

Note:
This unit is designed to operate on 12V DC, NEGATIVE ground
electrical systems. If your vehicle does not have this system, a

voltage inverter is required, which can be purchased at JVC car
audio dealers.

• Replace the fuse with one of the specified rating. If the fuse
blows frequently, consult your JVC car audio dealer.

• If noise is a problem...
This unit incorporates a noise filter in the power circuit. However,
with some vehicles, clicking or other unwanted noise may occur.
If this happens, connect the unit’s rear ground terminal (See
connection diagram below.) to the car’s chassis using shorter
and thicker cords, such as copper braiding or gauge wire. If noise
still persists, consult your JVC car audio dealer.

• Maximum input of the speakers should be more than 40W at the
rear and 40W at the front, with an impedance of 4 to 8 Ω.

• Be sure to ground this unit to the car’s chassis.

• The heat sink becomes very hot after use. Be careful not to

touch it when removing this unit.

Heat sink

Sumidero térmico

Dissipateur de chaleur

CONEXIONES ELECTRICAS

Para evitar cortocircuitos, recomendamos que desconecte el
terminal negativo de la batería y que efectúe todas las conexiones
eléctricas antes de instalar la unidad. Si usted no está seguro de
cómo instalar correctamente la unidad, hágala instalar por un
técnico cualificado.

Nota:
Esta unidad está diseñada para funcionar con 12V de CC, con
sistemas eléctricos de masa NEGATIVA. Si su vehículo no

posee este sistema, será necesario un inversor de tensión, que
puede ser adquirido en los concesionarios de JVC de equipos
de audio para automóviles.

• Reemplace el fusible por uno con la corriente especificada. Si
el fusible se quemase frecuentemente consulte con su
concesionario de JVC de equipos de audio para automóviles.

• Si el ruido fuese un problema...
Esta unidad tiene un filtro de ruido en el circuito de alimentación.
Sin embargo, en algunos vehículos, pueden producirse
chasquidos u otros ruidos indeseados. En tal caso conecte el
terminal de tierra posterior (Ver diagrama de conexión abajo.)
del receptor al chasis del automóvil, utilizando cordones más
gruesos y cortos tales como alambre de cobre trenzado o de
grueso calibre. Si el ruido persiste, consulte a su concesionario
de JVC de equipos de audio para automóvil.

• La entrada máxima de los altavoces traseros debe ser mayor
de 40W y la de los delanteros de 40W, con una impedancia de
4 a 8 Ω.

• Asegúrese de conectar esta unidad a tierra en el chasis del

automóvil.

• El sumidero térmico estará muy caliente después del uso.
Asegúrese de no tocarlo al desmontar esta unidad.

RACCORDEMENTS ELECTRIQUES

Pour éviter tout court-circuit, nous vous recommandons de
débrancher la borne négative de la batterie et d’effectuer tous les
raccordements électriques avant d’installer l’appareil. Si l'on n’est
pas sûr de pouvoir installer correctement cet appareil, le faire
installer par un technicien qualifié.

Remarque:

Cet appareil est conçu pour fonctionner sur des sources de courant
continu de
ce type d’alimentation, il vous faut un convertisseur de tension,
que vous pouvez acheter chez un revendeur d’autoradios JVC.

•

Remplacer le fusible par un de la valeur précisée. Si le fusible
saute souvent, consulter votre revendeur d’autoradios JVC.

•

Si le bruit est un problème...
Cet appareil incorpore un filtre de bruit dans le circuit
d’alimentation. Cependant, avec certains véhicules, quelques
claquements ou autres bruits non désirés risquent de se produire.
Si cela arrive, raccorder la
au châssis de la voiture (voir le schéma de raccordement ci­dessous) en utilisant des cordons les plus gros et les plus courts
possibles telle qu'une barre de cuivre ou une tresse. Si le bruit
persiste, consulter votre revendeur d’autoradios JVC.

•

La puissance admissible des haut-parleurs doit être supérieure
à 40W à l’arrière et à 40W l’avant, avec une impédance de

4 à 8 Ω

• S'assurer de raccorder la mise à la masse de cet appareil
au châssis de la voiture.

•

Le radiateur devient très chaud après usage. Faire attention de
ne pas le toucher en retirant cet appareil.

12V à masse NEGATIVE

borne de masse arrière

.

. Si votre véhicule n’offre pas

de l’appareil

A Typical Connections / Conexiones típicas / Raccordements typiques

Before connecting: Check the wiring in the vehicle carefully
not to fail in connecting this unit. Incorrect connection may cause
a serious damage to this unit.

1

Connect the colored leads of the power cord to the car battery,
speakers and automatic antenna (if any) in the following
sequence.

1 Black: ground
2 Yellow: to car battery (constant 12V)
3 Red: to an accessory terminal
4 Blue with white stripe: to automatic antenna (200mA

max.)

5 Others: to speakers

2

Connect the antenna cord.

3

Finally connect the wiring harness to the unit.

• Before connecting the CD changer, make sure that the unit is turned off.

• Antes de conectar el cambiador de CD, asegúrese de que la unidad esté apagada.

• Avant de connecter le chaneur CD, s’assurer que l’unité est éteinte.

JVC CD changer jack (only for KS-FX210)

Left

Izquierdo

Gauche

Line out
(see diagram B )

Salida de línea
(véase diagrama B )

Sortie de ligne
(voir le diagramme

Antenna terminal

Terminal de la antena

Borne de l’antenne

To antenna

A la antena

A l'antenne

*1: Before checking the operation of this unit prior to installation,

this lead must be connected, otherwise power cannot be turned
on.

*1: Antes de comprobar el funcionamiento de esta unidad previa

a de la instalación, es necesario conectar este cable, de lo
contrario no se podrá conectar la alimentación.

*1: Pour vérifier le fonctionnement de cet appareil avant

installation, ce fil doit être raccordé, sinon l’appareil ne peut
pas être mis sous tension.

B

Jack del cambiador de CD de JVC (solo para KS-FX210)

Prise de changeur CD JVC (seulement para KS-FX210)

)

Right

Derecho

Droit

2

10A fuse

Fusible de 10A

Fusible 10A

3

1

Antes de la conexión: Verifique atentamente el conexionado
del vehículo para no cometer errores al conectar esta unidad.
Una conexión incorrecta podría producir daños graves en la
unidad.

1

Conecte los conductores de color del cable de alimentación
a la batería del automóvil, altavoces y antena automática (si
la hubiere) en la secuencia siguiente.

1 Negro: a tierra.
2 Amarillo: a la batería del automóvil (12V constantes)
3 Rojo: a un terminal de accesorio
4 Azul con rayas blancas: a la antena automática (200mA

máx.)

5 Otros: a los altavoces

2

Conecte el cable de antena.

3

Por último, conecte a la unidad el cableado preformado.

JVC CD changer

cambiador de CD de JVC

10

Black

Negro

Noire

Yellow*

Amarillo*

Jaune*

Red

Rojo

Rouge

Blue with white stripe

Azul con rayas blancas

Bleu avec bande blanche

changeur de CD JVC

Rear ground terminal

Terminal de tierra posterior

Borne arrière de masse

To metallic body or chassis of the car

A un cuerpo metálico o chasis del

1

automóvil

Vers corps métallique ou châssis du
véhicule

1

1

1

To a live terminal in the fuse block connecting to the car battery
(bypassing the ignition swich).

A un terminal activo del bloque de fusibles conectado a la
batería del automóvil (desviando el interruptor de encendido)

2

A une borne sous tension du porte-fusible connectée à la batterie
de la voiture (en dérivant l’interrupteur d’allumage)

We recommend that you connect one of the CH-X series CD changers.

• If your CD changer is one of the KD-MK series, you need an optional cord (KS-U15K).

Recomendamos conectar uno de los cambiadores de CD de la serie CH-X.

• Si su cambiador de CD es de la serie KD-MK, necesitará un cable opcional (KS-U15K).

Nous recommandons que vous connectiez un changeur de CD de la série CH-X.

• Si votre changeur de CD appartient à la série KD-MK, vous avez besoin d’un cordon

optionnel (KS-U15K).

Not included with this unit.

*

No suministrado con esta unidad.

Non fourni avec cet appareil.

To an accessory terminal in the fuse block

3

A un terminal accesorio del bloque de fusibles

Vers borne accessoire du porte-fusible

4

Avant de commencer la connexion:

vérifiez attentivement le
câblage du véhicule pour ne pas connecter incorrectement cet
appareil. Une connexion incorrecte peut endommager
sérieusement l’appareil.

1

Connectez les fils de couleur du cordon d’alimentation à la
batterie de la voiture, aux enceintes et à l’antenne automatique
(s’il y en a une) dans l’ordre suivant.

1

Noir: a la masse

2

Jaune: a la batterie de la voiture (12V constant)

3

Rouge: à la prise accessoire

4

Bleu à bandes blanches: à l’antenne automatique (200mA
max.)

5

Autres: aux enceintes

2

Connectez le cordon d’antenne.

3

Finalement, connectez le faisceau de fils à l’appareil.

Ignition switch

Interruptor de encendido

Interrupteur d'allumage

*

*

Fuse block

Bloque de fusibles

Porte-fusible

To automatic antenna if any

A la antena automática si la hubiere

Vers borne d’antenne automatique s'il y en a une

White with black stripe

Blanco con rayas negras

Blanc avec bande noire

5

White

Blanco

Blanc

Left speaker (front)

Altavoz izquierdo (frontal)

Haut-parleur gauche (avant)

Gray with black stripe

Gris con rayas negras

Gris avec bande noire

Gray

Gris

Gris

Right speaker (front)

Altavoz derecho (frontal)

Haut-parleur droit (avant)

Green with black stripe

Verde con rayas negras

Vert avec bande noire

Green

Verde

Ver t

Left speaker (rear)

Altavoz izquierdo (trasero)

Haut-parleur gauche (arrière)

Purple with black stripe

Púrpura con rayas negras

Violet avec bande noire

Purple

Púrpura

Violet

Right speaker (rear)

Altavoz derecho (trasero)

Haut-parleur droit (arrière)

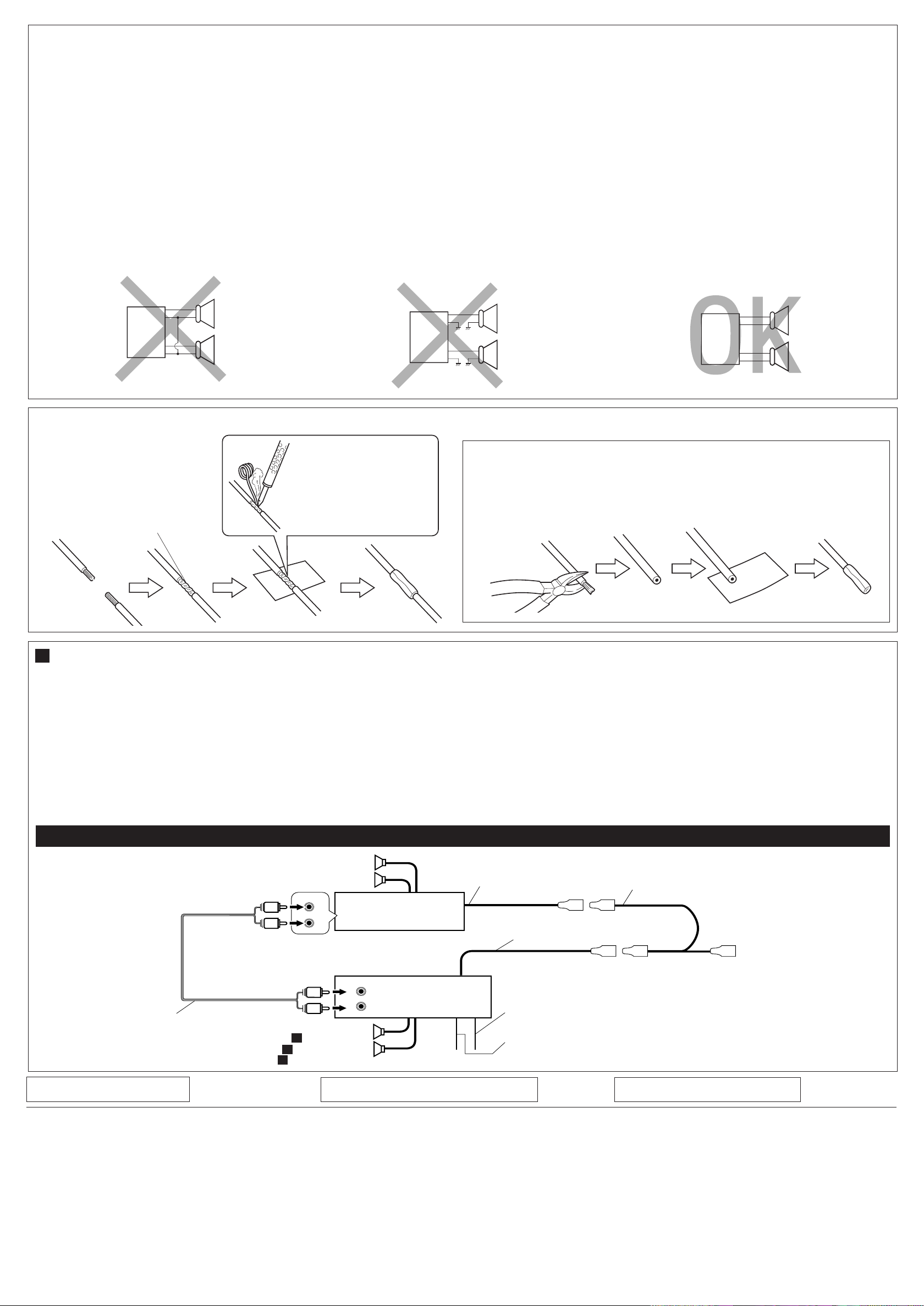

PRECAUTIONS on power supply and speaker
connections:

• DO NOT connect the speaker leads of the power cord to
the car battery; otherwise, the unit will be seriously
damaged.

• Connect the black lead (ground), yellow lead (to car battery,
constant 12V), and red lead (to an accessory terminal) correctly.

• BEFORE connecting the speaker leads of the power cord to
the speakers, check the speaker wiring in your car.

– If the speaker wiring in your car is as illustrated in Fig. 1

and Fig. 2 below, DO NOT connect the unit using that original

speaker wiring. If you do, the unit will be seriously damaged.
Redo the speaker wiring so that you can connect the unit to
the speakers as illustrated in Fig. 3.

– If the speaker wiring in your car is as illustrated in Fig. 3,

you can connect the unit using the original speaker wiring in
your car.

– If you are not sure of the speaker wiring of your car, consult

your car dealer.

PRECAUCIONES sobre las conexiones de la
fuente de alimentación y de los altavoces:

• NO conecte los conductores de altavoz del cable de
alimentación a la batería de automóvil, pues podrían
producirse graves daños en la unidad.

• Conecte correctamente el conductor negro (a tierra), el
conductor amarillo (a la batería del automóvil, 12V constantes),
y el conductor rojo (a un terminal de accesorio).

• ANTES de conectar a los altavoces los conductores de altavoz
del cable de alimentación, verifique el conexionado de altavoz
de su automóvil.
– Si el conexionado de altavoz de su automóvil es como

se indica en las Figs. 1 y 2 de abajo, NO conecte la unidad
utilizando ese conexionado de altavoz original. Si lo hace,
se producirán daños graves en la unidad.
Vuelva a efectuar el conexionado de altavoz de manera que
pueda conectar la unidad a los altavoces de la manera
indicada en la Fig.3.

– Si el conexionado de altavoz de su automóvil es como

se indica en la Fig.3, podrá conectar la unidad utilizando el
conexionado de altavoz original de su automóvil.

– Si tiene dudas sobre el conexionado de altavoz de su

automóvil, consulte con su concesionario.

PRECAUTIONS sur l’alimentation et la
connexion des enceintes:

• NE CONNECTEZ PAS les fils d’enceintes du cordon
d’alimentation à la batterie; sinon, l’appareil serait
sérieusement endommagé.

• Connectez correctement le fil noir (a la masse), le fil jaune (a la
batterie de la voiture,12V constant) et le fil rouge (à la prise
accessoire).

• AVANT de connecter les fils d’enceintes du cordon
d’alimentation aux enceintes, vérifiez le câblage des enceintes
de votre voiture.

–

Si le câblage des enceintes de votre voiture est réalisé
comme montré sur la Fig. 1 ou Fig. 2 ci-dessous,

CONNECTEZ PAS l’appareil en utilisant ce câblage original
d’enceintes. Si vous le faites, l’appareil sera sérieusement
endommagé.
Recommencez le câblage des enceintes de façon que vous
puissiez connecter l’appareil aux enceintes comme montré
sur la Fig. 3.

–

Si le câblage des enceintes de votre voiture est comme
montré sur la Fig. 3,

vous pouvez connecter l’appareil en

utilisant ce câblage original d’enceintes pour votre voiture.

– Si vous n’êtes pas sûrs du câblage d’enceintes de votre

voiture, consulter le concessionnaire de votre voiture.

NE

L

R

+

-

+

-

Fig. 1

+

-

+

-

+

L

-

+

R

-

+

-

+

-

Fig. 2

Connecting the leads / Conexión de los conductores / Raccordement des fils

Twist the core wires when connecting.

Retuerza los alambres de alma para
conectarlos.

Torsader les âmes des fils en les raccordant.

Solder the core wires to
connect them securely.

Suelde los alambres de alma
para conectarlos con firmeza.

Souder les âmes desfils pour
les raccorder entre eux de
façon sûre.

CAUTION / PRECAUCION / PRECAUTION:

• To prevent short-circuit, cover the terminals of the UNUSED leads with insulating
tape.

• Para evitar cortocircuitos, cubra los cables NO UTILIZADOS con cinta aislante.

• Pour éviter les court-circuits, couvrir les bornes des fils qui ne sont PAS utilisés

avec de la bande isolante

L

R

+

-

+

-

Fig. 3

+

-

+

-

B Connections Adding Other Equipment / Conexiones para añadir otros equipos / Raccordement pour ajouter d’autres appareils

Since this unit has line-out terminals, an amplifier and other
equipment can be used to upgrade your car stereo system.

• Connect the remote lead (blue with white stripe) to the remote
lead of the other equipment so that it can be supplied the power
through this unit.

• For amplifier only:
– Connect this unit’s line-out terminals to the amplifier’s line-in

terminals.

– Disconnect the speakers from this unit, connect them to

the amplifier. Leave the speaker leads of this unit unused.
(Cover the terminals of the these unused leads with
insulating tape, as illustrated above.)

Como esta unidad posee terminales de salida de línea, se puede
utilizar un amplificador u otro equipamiento para mejorar el
sistema estereofónico de su automóvil.

• Conecte el cable remoto (azul con rayas blancas) al cable
remoto del otro equipo para que pueda suministrarse energía
a través de esta unidad.

• Sólo para el amplificador:
– Conecte los terminales de salida de línea de esta unidad

con los terminales de entrada de línea del amplificador.

– Desconecte los altavoces de esta unidad y conéctelos al

amplificador. Los cables de los altavoces de esta unidad
quedan sin usar. (Cubra los terminales de estos cables
sin usar con cinta aislante, tal comose indica en la figura
de arriba).

Comme cet appareil a des bornes de sortie de ligne, un
amplificateur et d’autres appareils peuvent être utilisés pour
améliorer votre chaîne stéréo automobile.

• Connecter le fil d'alimentation à distance (bleu avec des bandes
blanches) au fil d'alimentation à distance de l'autre appareil de
façon qu'il puisse être alimenté par cet appareil.

• Pour l'amplificateur seulement:
– Raccorder les bornes de sortie ligne de cet appareil aux bornes

d’entrée ligne de l’amplificateur.

– Déconnectez les enceintes de cet appareil et connectez-

les à l’amplificateur. Laissez les fils d’enceintes de cet
appareil inutilisés. (Recouvrir les extrémités de ces fils
inutilisés avec de la bande isolante comme montré ci­dessus.)

Amplifier / Amplificador / Amplificateur

Remote lead

Cable remoto

Fil d'alimentation à distance

Blue with white stripe

Azul con rayas blancas

Bleu avec bande blanche

Purple with black stripe / Purple (Not used)

Púrpuia con rayas negras / Púrpura (No utilizado)

Violet avec bande noire / Violet (Non utilisé)

Green with black stripe / Green (Not used)

Verde con rayas negras / Verde (No utilizado)

Vert avec bande noire / Vert (Non utilisé)

Y-connector (not supplied with this unit)

Conector en Y (no suministrado con esta unidad)

Connecteur Y (non fourni avec cet appareil)

To automatic antenna if any

A la antena automática, si la hubiere

Vers l’antenne automatique,
s’il y en a une

Signal cord (not supplied with this unit)

Cable de señal (no suministrado
con esta unidad)

Cordon de signal (non fourni avec
cet appareil)

Rear speakers

Altavoz posterior

Haut-parleur arrière

INPUT

L

R

L

R

(see diagram A ) Front speakers

(véase diagrama A ) Altavoz delantero

(voir le diagramme A ) Haut-parleur avant

JVC amplifier

L

Amplificador de JVC

Amplificateur de JVC

R

LINE OUT

L

REAR

R

KS-FX210/KS-F160

TROUBLESHOOTING

• The fuse blows.

* Are the red and black leads connected correctly?

• Power cannot be turned on.

* Is the yellow lead connected?

• No sound from the speakers.

* Is the speaker output lead short-circuited?

• Sound is distorted.

* Is the speaker output lead grounded?
* Are the “–” terminals of L and R speakers grounded in common?

• Unit becomes hot.

* Is the speaker output lead grounded?
* Are the “–” terminals of L and R speakers grounded in common?

LOCALIZACION DE AVERIAS

• El fusible se quema.

* ¿Están los conductores rojo y negro correctamente conectados?

• No es posible conectar la alimentación.

* ¿Está el cable amarillo conectado?

• No sale sonido de los altavoces.

* ¿Está el cable de salida del altavoz cortocircuitado?

• El sonido presenta distorsión.

* ¿Está el cable de salida del altavoz conectado a masa?
* ¿Están los terminales “–” de los altavoces L y R conectados a

una masa común?

• La unidad se calienta.

* ¿Está el cable de salida del altavoz conectado a masa?
* ¿Están los terminales “–” de los altavoces L y R conectados a

una masa común?

EN CAS DE DIFFICULTÉS

• Le fusible saute.

*

Les fils rouge et noir sont-ils racordés correctement?

• L’appareil ne peut pas être mise sous tension.

Le fil jaune est-elle raccordée?

*

• Pas de son des haut-parleurs.

*

Le fil de sortie de haut-parleur est-il court-circuité?

• Le son est déformé.

Le fil de sortie de haut-parleur est-il à la masse?

*
*

Les bornes “–” des haut-parleurs gauche et droit sont-elles mises
ensemble à la masse?

• L’appareil devient chaud.

*

Le fil de sortie de haut-parleur est-il à la masse?

*

Les bornes “–” des haut-parleurs gauche et droit sont-elles mises
ensemble à la masse?

http://www.jvcmobile.c

Visit us on-line for

Technical Support & Customer Satisfaction Survey.

US RESIDENTS ONLY

om

Having TROUBLE with operation?

Please reset your unit

Refer to page of How to Reset

Still having trouble??

USA ONLY

Call 1-800-252-5722

http://www.jvcservice.com

We can help you!

EN, SP, FR

VICTOR COMPANY OF JAPAN, LIMITED

0901KKSFLEJEIN

JVC
