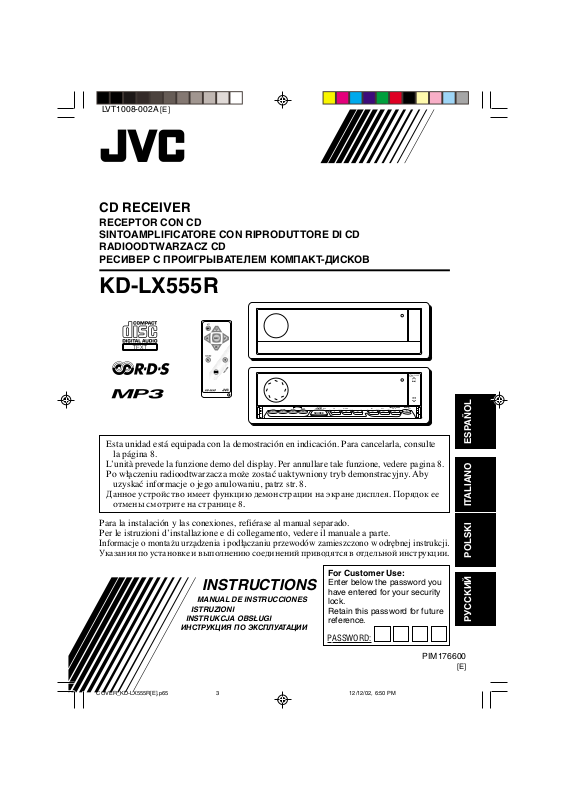

CD RECEIVER

RECEPTOR CON CD SINTOAMPLIFICATORE CON RIPRODUTTORE DI CD

RADIOODTWARZACZ CD

РЕСИВЕР С ПРОИГРЫВАТЕЛЕМ КОМПАКТ-ДИСКОВ

KD-LX555R

SSM

TP/PTY DISPSEL

STDM

BAND MODE

SOURCE

MONOEQ

ATT

INT RPT RND

KD-LX555R

OFF

Esta unidad está equipada con la demostración en indicación. Para cancelarla, consulte

la página 8.

L’unità prevede la funzione demo del display. Per annullare tale funzione, vedere pagina 8.

Po włàczeniu radioodtwarzacza može zostaç uaktywniony tryb demonstracyjny. Aby

uzyskaç informacje o jego anulowaniu, patrz str. 8.

Данное устройство имеет функцию демонстрации на экране дисплея. Порядок ее

отмены смотрите на странице 8.

Para la instalación y las conexiones, refiérase al manual separado. Per le istruzioni d’installazione e di collegamento, vedere il manuale a parte.

Informacje o montažu urzàdzenia i podłàczaniu przewodów zamieszczono w odr∏bnej instrukcji.

Указания по установке и выполнению соединений приводятся в отдельной инструкции.

For Customer Use:

INSTRUCTIONS

MANUAL DE INSTRUCCIONES

ISTRUZIONI

INSTRUKCJA OBS¸UGI

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Enter below the password you have entered for your security lock. Retain this password for future reference.

PASSWORD:

PIM176600

[E]

ESPAÑOL

ITALIANO

РУCCKИЙ POLSKI

Posizione e riproduzione degli adesivi

Pannello inferiore dell’unità principale

CAUTION: Invisible laser radiation when open and interlock failed or defeated. AVOID DIRECT EXPOSURE TO BEAM. (e)

Pistrina nome/Caratteristiche

CLASS LASER

Attenzione:

Questo prodotto contiene un laser di classe superiore alla 1.

PRODUCT

Come inizializzare l’apparecchio

ADVARSEL: Usynlig laserstråling ved åbning, når sikkerhedsafbrydere er ude af funktion. Undgåudsættelse for stråling. (d)

VARNING: Osynlig laserstrålning när denna del är öppnad och spärren är urkopplad. Betrakta ej strålen. (s)

VARO : Avattaessa ja suojalukitus ohitettaessa olet alttiina näkymättömälle lasersäteilylle. Älä katso säteeseen. (f)

AVVERTENZE IMPORTANTI SUI PRODOTTI LASER

Precauzioni:

1.PRODOTTO LASER DI CLASSE 1

2.ATTENZIONE: Radiazioni laser invisibili emesse se il prodotto viene aperto o i dispositivi di sicurezza vengono disattivati o guastati. Evitare l’esposizione diretta al raggio.

3.ATTENZIONE: Non aprire il pannello superiore dell’unità. Questa non contiene alcuna parte di utilità per l’utente. Affidare tutti gli interventi a personale tecnico autorizzato.

4.ATTENZIONE: Questo lettore CD impiega radiazioni laser invisibili, ma possiede sistemi di sicurezza che prevengono le emissioni durante la rimozione del CD. È pericoloso disattivare tali meccanismi di sicurezza.

5.ATTENZIONE: L’uso di procedure, regolazioni o operazioni diverse da quelle descritte in questo manuale può risultare in esposizioni a radiazioni pericolose.

ITALIANO

Premere il pulsante di reset sul pannello frontale con una penna a sfera o uno strumento simile. Questo inizializza il computer incorporato.

Nota:

Le regolazioni preselezionate—come le stazioni preselezionate o le regolazione del suono—sono pure cancellate.

Nota:

A scopo di sicurezza, ogni apparecchio viene contrassegnato con un numero di matricola, riportato anche sulla cartolina di identificazione. Si consiglia di conservare con cura la cartolina e, in caso di furto, di comunicare il numero di matricola alle autorità competenti.

ATTENZIONE sulla regolazione del volume

Discs producono pochissimi disturbi rispetto ad altre sorgenti. Se, ad esempio, il volume viene regolato per il tuner, i diffusori possono essere danneggiati da un improvviso aumento di volume. Pertanto è necessario abbassare il volume prima di riprodurre un disco, regolandolo poi opportunamente durante la riproduzione.

La ringraziamo per aver acquistato un prodotto JVC. La invitiamo a leggere le presenti istruzioni prima

di utilizzare l’apparecchio in modo da poterne sfruttare al meglio le prestazioni.

Per I’Italia:

“Si dichiara che il questo prodotto di marca JVC è conforme alle prescrizioni del Decreto Ministeriale n.548 del 28/08/95 pubblicato sulla Gazzetta Ufficiale della Repubblica Italiana n.301 del 28/12/95”.

INDICE

Come inizializzare l’apparecchio .............. 2

IDENTIFICAZIONE DI PULSANTI ........ 4

Pannello di comando ............................... 4

•

Utilizzo del pulsante BAND MODE (M) ...

Telecomando............................................ 5

Preparazione del telecomando ................ 6

OPERAZIONI BASE ........................ 7

Accensione dell’impianto ......................... 7

Per annullare la dimostrazione................. 8

Impostazione dell’orologio ....................... 8

FUNZIONI ESSENZIALI DELLA RADIO ...

Ascolto della radio .................................... 9

Memorizzazione di stazioni ...................... 10

Sintonizzazione su una stazione

preimpostata .......................................... 11

FUNZIONI RDS ............................ 12

Funzioni possibili con RDS ...................... 12

Altre interessanti regolazioni e funzioni

RDS ....................................................... 16

FUNZIONI CD .............................. 19

Ascolto di CD ........................................... 19

Individuazione di una pista o di un

punto sul CD .......................................... 20

Selezione delle modalità di riproduzione

di CD ..................................................... 20

Blocco dell’espulsione disco .................... 21

Riproduzione di CD Text .......................... 21

INTRODUZIONE ALL’MP3 ................ 22

Che cos’è l’MP3? ..................................... 22

Come si registrano e si riproducono

i file MP3? .............................................. 22

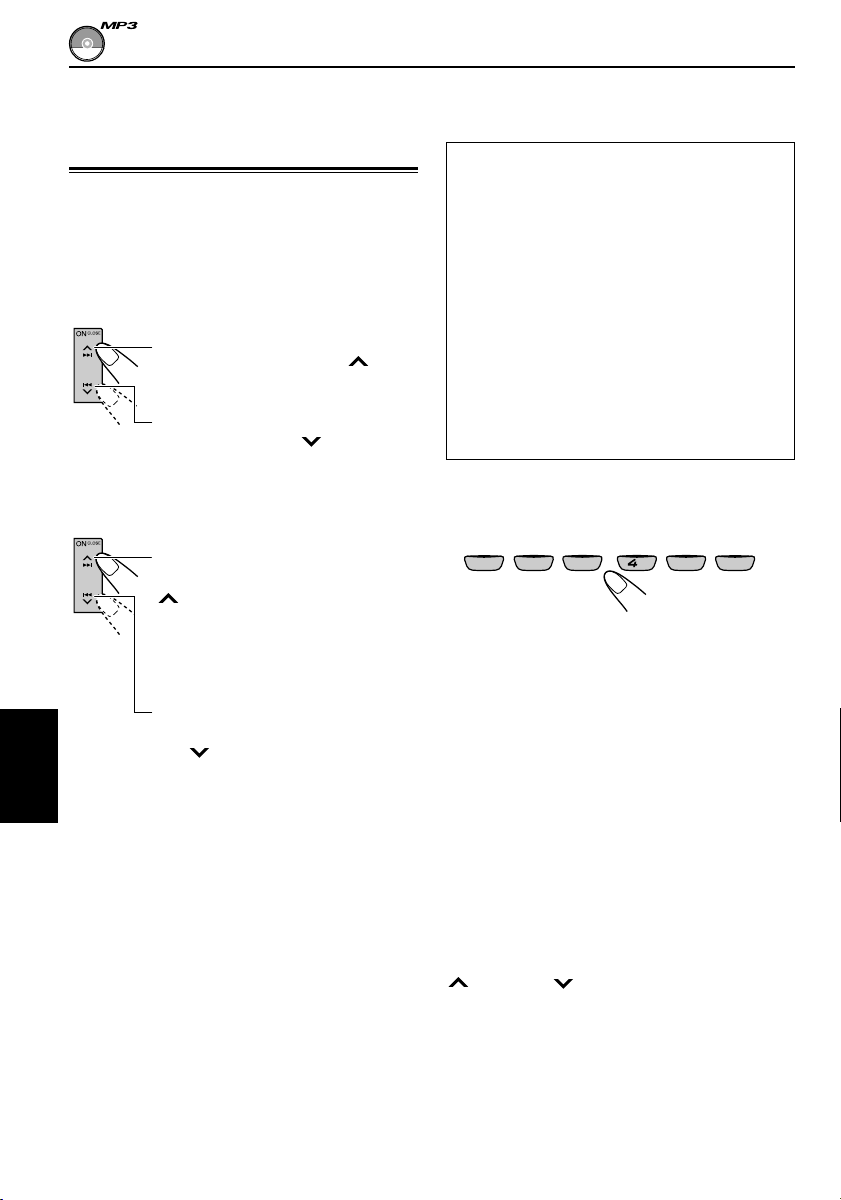

FUNZIONI MP3 ............................ 24

Riproduzione di un disco MP3 ................. 24

Modifica delle informazioni sul display ..... 25

Individuazione di un file o di un punto

specifico su un disco MP3 ..................... 26

Selezione delle modalità di riproduzione

di MP3 ................................................... 27

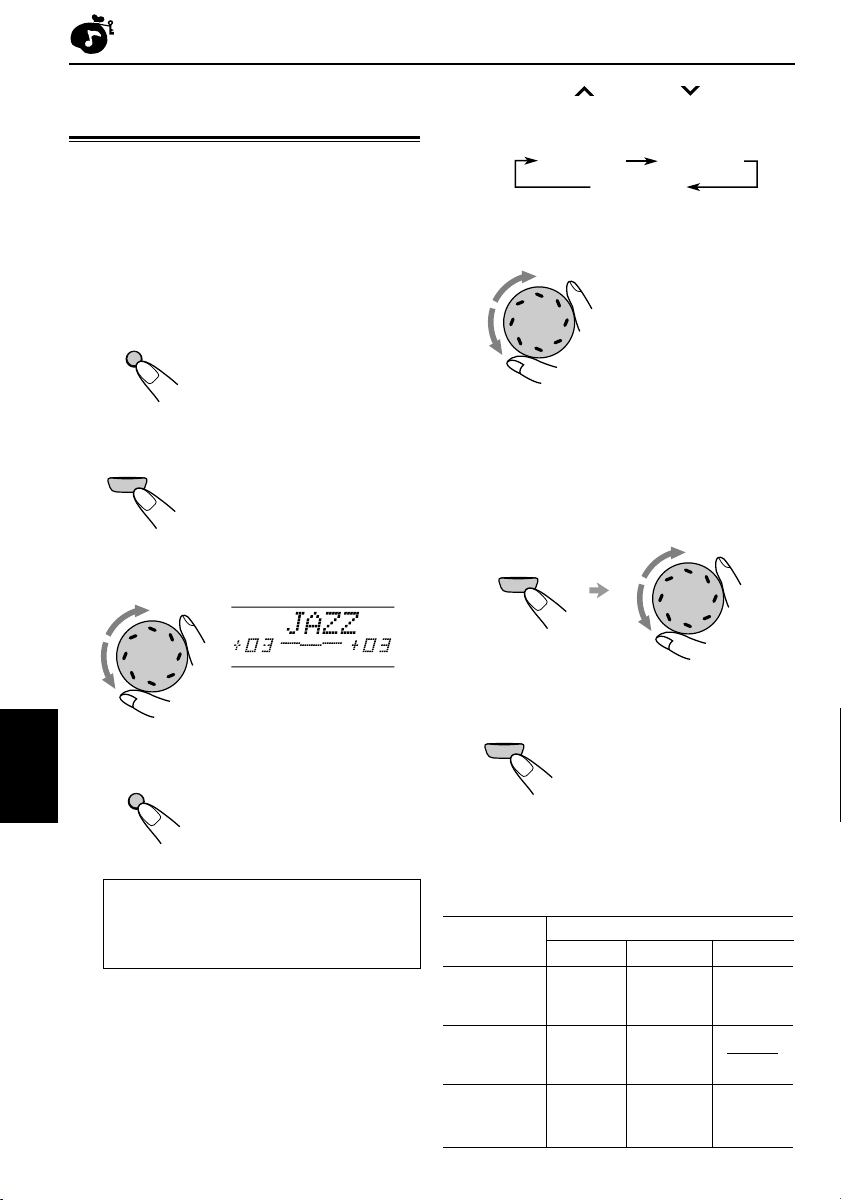

REGOLAZIONE DEL SUONO ............. 29

Regolazione del suono ............................ 29

Selezionando le modalità sonore

memorizzate (iEQ: i-equalizzatore) ....... 29

Memorizzazione di regolazioni acustiche

personalizzate ....................................... 30

ALTRE FUNZIONI PRINCIPALI ........... 31

Modifica delle impostazioni generali

(PSM) .................................................... 31

Assegnazione dei nomi alle sorgenti ....... 35

Uso del blocco di sicurezza ..................... 36

FUNZIONI CD CHANGER ................. 38

Riproduzione di dischi .............................. 38

Selezione delle modalità di riproduzione ...

FUNZIONAMENTO DEL COMPONENTE

ESTERNO ................................. 42

Riproduzione da un componente esterno...

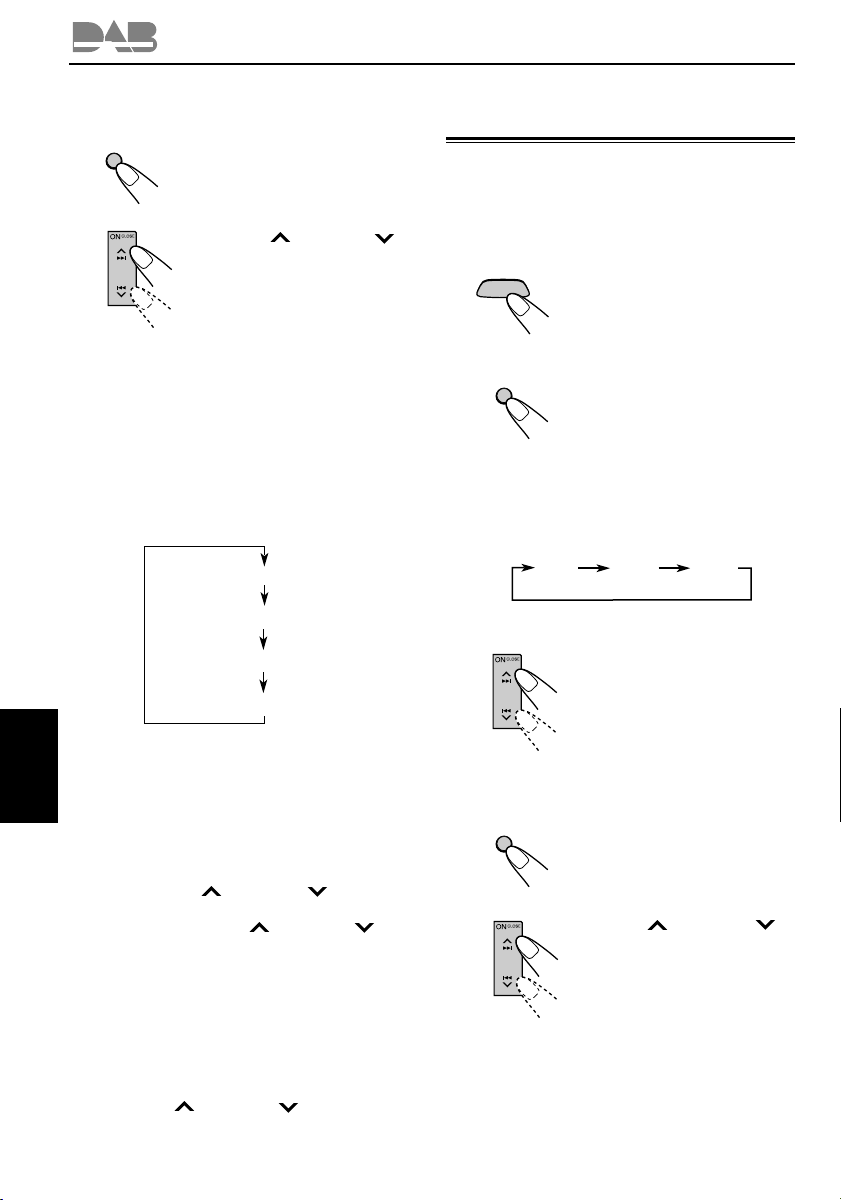

FUNZIONI DEL TUNER DAB ............. 43

Sintonizzazione su un insieme di servizi

e su un solo servizio .............................. 43

Memorizzazione di servizi DAB ............... 44

Sintonizzazione su un servizio DAB

in memoria ............................................. 45

Altre funzioni DAB .................................... 46

INDIVIDUAZIONE E RICERCA DEI GUASTI ...

MANUTENZIONE .......................... 50

Manipolazione dei dischi .......................... 50

SPECIFICHE................................ 51

Il presente ricevitore è predisposto per l’utilizzo con il telecomando da volante. Se l’automobile è dotata di telecomando da volante, è possibile controllare le funzionalità del presente ricevitore per mezzo del telecomando.

•

Per i collegamenti necessari per utilizzare questa funzionalità, consultare il Manuale di Installazione/Collegamento (libretto separato).

ITALIANO

PRIMA DELL’USO

Per motivi di sicurezza....

• Evitare di alzare eccessivamente il volume in quanto così facendo si escludono i rumori esterni e si rende pericolosa la guida.

• Dovendo effettuare manovre complicate, usare l’avvertenza di fermare la vettura.

Temperatura all’interno della vettura....

In caso di parcheggio prolungato della vettura in zone particolarmente calde o fredde, prima di accendere l’apparecchio attendere che la temperatura all’interno dell’auto si sia stabilizzata.

IDENTIFICAZIONE DI PULSANTI

Pannello di comando

123

SSM

SEL

TP/PTY DISP

STD

BAND MODE

SOURCE

ATT

MONO

KD-LX555R

RND RPT INT

*Il pannello di comando scorre quando viene premuto ON CLOSE.

*Premendo OFF 0, il pannello del display si abbassa ed appare la fessura di inserimento del CD.

1 Selettore di comando 2 Fessura di inserimento del CD 3 Pannello del display 4 Sensore 5 Pulsanti ¢ / 4

• ¢ / 4 funziona inoltre come il pulsante ON o CLOSE.

6 Pulsante SEL (S) (seleziona) 7 Pulsante TP/PTY (T) (Notiziari sul traffico/Per

tipo di programma)

8 Pulsante DISP (D) (display)

9 Pulsante BAND MODE (M)

• Funziona inoltre come i pulsanti SSM quando viene premuto insieme al pulsante DISP (D).

p Pulsante SOURCE ATT (attenuatore) q Pulsante EQ (compensazione) w Pulsante MONO (monoaurale) e Pulsanti numerici r Pulsante INT (interscansione) t Pulsante RPT (ripetizione) y Pulsante RND (casuale) u Pulsante OFF 0 (espulsione)

• Funziona inoltre come i pulsanti SSM quando viene premuto insieme al pulsante BAND

ITALIANO

MODE (M).

Utilizzo del pulsante BAND MODE (M):

Dopo aver premuto BAND MODE (M), i pulsanti numerici e i tasti ¢ / 4 assumono le funzionalità di tasti funzione (mentre l’indicazione “MODE” è visualizzata sul display).

BAND MODE

Si accende la spia MO.

OFF

MONO

RND RPT INT

Spia conteggio alla rovescia

Es.: È stato premuto il pulsante numerico 2

durante l’ascolto di una stazione FM

Per utilizzare questi pulsanti come pulsanti numerici dopo aver premuto BAND MODE (M),

attendere 5 secondi prima di premere un pulsante in modo che dal display scompaia la scritta “MODE”.

• Premendo nuovamente il pulsante BAND MODE (M) si cancella la scritta “MODE” dal display.

Telecomando

RM-RK60

3 • Durante l’ascolto della radio (o del

sintonizzatore DAB) consente di selezionare le stazioni preimpostate. Ogniqualvolta il tasto viene premuto il numero della stazione (dell’insieme) aumenta e la sintonizzazione passa alla stazione (dell’insieme) selezionata.

• Durante l’ascolto di un disco MP3 passa al primo file della cartella precedente.

Ogniqualvolta il tasto viene premuto, si passa alla cartella precedente e comincia la riproduzione del primo file.

• Durante la riproduzione di un disco MP3 su un CD changer compatibile con il formato MP3: – Se premuto brevemente, passa al disco

precedente.

– Se premuto e tenuto premuto, passa alla

cartella precedente.

Nota:

Durante la riproduzione di un CD sul CD changer, passa sempre al disco precedente.

4 Seleziona la modalità sonora.

Ogniqualvolta il tasto viene premuto, la modalità sonora (iEQ) si modifica.

1 • Accende l’apparecchio se viene premuto

quando quest’ultimo è spento.

• Disattiva l’apparecchio se premuto continuativamente fino a visualizzare sul display il messaggio di saluto (“SEE YOU”).

• Se premuto brevemente, riduce il livello del volume: sul display viene visualizzata la scritta “ATT”.

2 • Nel corso dell’ascolto della radio serve per la

ricerca delle stazioni.

• Se premuto brevemente, seleziona i servizi durante l’ascolto del tuner DAB.

• Se premuto per almeno 1 secondo, ricerca gli insiemi durante l’ascolto del tuner DAB.

• Se premuto e tenuto durante l’ascolto di un disco, fa avanzare o tornare indietro rapidamente la traccia/il file.

• Se premuto brevemente durante l’ascolto di un disco, consente di passare all’inizio della prossima traccia/del prossimo file o di ritornare all’inizio della traccia/del file in riproduzione o della traccia/del file precedente.

5 • Durante l’ascolto di una trasmissione FM (o

del sintonizzatore DAB) consente di selezionare la banda. Ogniqualvolta si preme il tasto, la banda si modifica.

• Durante l’ascolto di un disco MP3 passa al primo file della cartella successiva. Ogniqualvolta il tasto viene premuto, si passa alla cartella successiva e comincia la riproduzione del primo file.

• Durante la riproduzione di disco MP3 su un CD changer compatibile con il formato MP3: – Se premuto brevemente, passa al disco

successivo.

– Se premuto e tenuto premuto, passa alla

cartella successiva.

Nota:

Durante la riproduzione di un CD sul CD changer, passa sempre al disco successivo.

6 Per la selezione della sorgente.

Ogniqualvolta si preme la pulsante, la sorgente prescelta cambia.

7 Funziona esattamente come il selettore di

comando sull’unità principale.

Nota:

Questo pulsante non funziona per la regolazione della modalità d’impostazione preferita.

ITALIANO

Preparazione del telecomando

Per l’uso del telecomando:

• Puntare il telecomando direttamente verso il

sensore che si trova sull’apparecchio. Verificare che non esistano ostacoli sul cammino del raggio infrarosso di comando.

3. Reinserire il portabatteria.

Inserire di nuovo il portabatteria spingendolo fino ad avvertire un clic.

(lato posteriore)

Sensore

INT RPT RND

KD-LX555R

OFF

• Non esporre il sensore o forti sorgenti luminose (diretta luce del sole o luce artificiale).

Montaggio della batteria

Se si nota una riduzione dell’efficacia del telecomando o della distanza controllabile, è necessario sostituire la batteria.

1. Togliere il portabatteria.

1) Spingere nel senso indicato dalla freccia con la punta di una penna biro o strumento analogo.

2) Togliere il portabatteria.

(lato posteriore)

ITALIANO

2. Inserire la batteria.

Inserire la batteria nel portabatteria con il lato + rivolto verso l’alto facendo attenzione a posizionarla perfettamente.

Batteria al litio (codice: CR2025)

AVVERTENZA:

• Conservare la batteria in un punto non accessibile ai bambini. Nel caso il bambino ingoi una bateria, consultare immediatamente il medico.

• Non ricaricare, smontare, scaldare la bateria né avvicinarla a fiamme libere. Così facendo, la batteria potrebbero emettere calore, rompersi o incendiarsi.

• Non mescolare la batteria con altri metalli. Così facendo, la batteria potrebbero emettere calore, rompersi o incendiarsi.

• Quando si smaltiscono/si conservano la batteria, è necessario avvolgerle con nastro isolante.

Diversamente, le batteria potrebbero emettere calore, rompersi o incendiarsi.

• Non forare la batteria con chiodi metallici o attrezzi simili. Così facendo la batteria potrebbero emettere calore, rompersi o incendiarsi.

ATTENZIONE:

Evitare di lasciare il telecomando in luoghi esposti alla luce diretta del sole (ad esempio, nel cruscotto) per lunghi periodi di tempo. Altrimenti potrebbe danneggiarsi.

OPERAZIONI BASE

Accensione dell’impianto

Accendere l’apparecchio.

Il display si illumina e appare il pannello di comando e selettore di comando.

Riprodurre la sorgente.

ATT

SOURCE

= FM = DAB tuner*1 = CD* = CD changer*1 (o Componente

esterno*3) = AM = (ritorno all’inizio)

*1Non è possibile selezionare come sorgente da

*2Non è possibile selezionare come sorgente da

*3Per selezionare il componente esterno,

Per attivare il tuner (FM o AM),

Per riprodurre un CD,

Per riprodurre un disco MP3,

Per attivare il CD changer,

Per attivare l’apparecchio esterno,

Per attivare il tuner DAB,

Ogniqualvolta si preme il pulsante, la sorgente cambia nel modo seguente:

riprodurre il CD changer e/o il tuner DAB non collegati.

riprodurre “CD” che non si trovano nello slot di caricamento.

impostare “EXT INPUT” su “LINE INPUT”. (Vedere pagina 33.)

vedere pagine 9 – 11.

vedere pagine 19 – 21.

vedere pagine 24 – 28.

vedere pagine 38 – 41.

vedere pagina 42.

vedere pagine 43 – 46.

TP/PTY DISPSEL

STDM

BAND

MODE

SOURCE

MONOEQ

ATT

Regolare il volume.

INT RPT RND

KD-LX555R

Per aumentare il volume

Per diminuire il volume

Viene visualizzato il livello di volume.

Regolare il suono al livello voluto (vedere pagine 29 e 30).

Riduzione immediata del volume

Premere SOURCE ATT per meno di 1 secondo mentre si ascolta da qualunque sorgente. Sul display viene visualizzata la scritta “ATT” e il livello del volume scende rapidamente. Per ripristinare il livello di volume precedente, premere di nuovo il pulsante per almeno 1 secondo.

Spegnimento dell’apparecchio

Tenere premuto OFF 0 fino a visualizzare sul display la scritta di saluto “SEE YOU”.

• Se si spegne l’unità durante l’ascolto di un disc, alla successiva accensione è possibile avviare la riproduzione del disc dal punto in cui era stata interrotta.

Nota:

Quando si usa l’apparecchio per la prima volta è opportuno impostare l’orologio incorporato vedere pagina 8.

Nota sulle illustrazioni in display:

Le illustrazioni varieranno da quelle mostrate se “CLOCK DISP” viene impostato su “CLOCK OFF”. Vedere pagina 32.

OFF

ITALIANO

Per annullare la dimostrazione

Impostazione dell’orologio

Quando l’apparecchio viene spedito dalla fabbrica, la funzione di dimostrazione è attivata e si avvia automaticamente se non si compiono operazioni per circa 20 secondi.

• Si consiglia di annullare la dimostrazione prima di usare l’apparecchio per la prima volta.

Per annullare la dimostrazione, seguire la procedura descritta qui sotto.

Tenere premuto SEL (S) per almeno 2 secondi, in modo che uno dei componenti PSM appaia sul display. (Vedere pagine 31 e 32).

SEL

Se il display non indica l’ora, selezionare “DEMO MODE’’.

Selezionare “DEMO OFF”.

Tenere premuto SEL (S) per almeno 2 secondi, in modo che uno dei componenti PSM appaia sul display. (Vedere pagine 31 e 32).

SEL

Impostare l’ora.

1 Se il display non indica l’ora, selezionare

“CLOCK HOUR’’.

2 Regolare l’ora.

Impostare i minuti.

1 Selezionare “CLOCK MIN (minuti)”. 2 Regolare i minuti.

ITALIANO

Fine dell’impostazione.

SEL

Per riattivare la dimostrazione, ripetere la

stessa procedura, e all’operazione 3 selezionare “DEMO ON”.

Impostare l’orologio.

1 Selezionare il formato dell’ora:

“24H/12H”.

2 Regolare “24HOUR” o “12HOUR”.

Fine dell’impostazione.

SEL

Per controllare l’ora attuale con “CLOCK DISP” impostato su “CLOCK OFF”, premere

DISP (D). Viene visualizzata l’ora per 5 secondi.

FUNZIONI ESSENZIALI DELLA RADIO

Per spegnere l’unità

TP/PTY DISPSEL

STDM

BAND MODE

SOURCE

MONOEQ

ATT

INT RPT RND

KD-LX555R

OFF

premere ON CLOSE.

BAND

TP/PTY DISPSEL

STDM

MODE

SOURCE

ATT

Ascolto della radio

Per sintonizzarsi su una particolare stazione è possibile usare la ricerca automatica o manuale.

Ricerca automatica della stazione: Auto search

Selezionare la banda.

ATT

SOURCE

BAND MODE

Ogniqualvolta si preme e tenere premuto il pulsante, la banda FM cambia nel modo seguente:

Viene visualizzata la banda selezionata.

Nota:

Il ricevitore ha tre bande FM (FM1, FM2, FM3). Per ascoltare un stazione FM è possibile selezionare una qualsiasi banda.

1 Premere SOURCE ATT

per selezionare FM o AM come sorgente.

2 Se necessario, premere

senza lasciarlo BAND MODE (M) per selezionare il numero di banda FM (FM1, FM2 o FM3).

FM1 FM2 FM3

INT RPT RND

MONOEQ

Iniziare a cercare una stazione.

KD-LX555R

OFF

Premere ¢ per ricercàre di stazioni a frequenze superiori.

Premere 4 per ricercàre di stazioni a frequenze inferiori.

La ricerca s’interrompe non appena si riceve una stazione.

Per interrompere la ricerca prima di ricevere una stazione, premere il pulsante di ricerca.

Ricerca manuale della stazione: Manual search

Selezionare la banda.

ATT

SOURCE

BAND MODE

Ogniqualvolta si preme e tenere premuto il pulsante, la banda FM cambia nel modo seguente:

Nota:

Il ricevitore ha tre bande FM (FM1, FM2, FM3). Per ascoltare un stazione FM è possibile selezionare una qualsiasi banda.

1 Premere SOURCE ATT

per selezionare FM o AM come sorgente.

2 Se necessario, premere

senza lasciarlo BAND MODE (M) per selezionare il numero di banda FM (FM1, FM2 o FM3).

FM1 FM2 FM3

ITALIANO

CONTINUA ALLA PAGINA SEGUENTE

Tenere premuto ¢ o 4 finché “M (manuale)” non inizia a lampeggiare sul display.

Con “M” lampeggiante, sintonizzarsi sulla stazione voluta.

Premere ¢ per sintonizzare stazioni a frequenze superiori.

Premere 4 per sintonizzare stazioni a frequenze inferiori.

• Se si lascia il pulsante, la modalità manuale si disattiva automaticamente dopo 5 secondi.

• Tenendo premuto il pulsante, inizia a cambiare la frequenza (ad intervalli di 50 kHz per FM e di 9 kHz per AM —MW/LW) finché non si rilascia il pulsante.

Nel caso in cui sia difficile ricevere un programma stereo FM:

1 Premere BAND MODE (M) nel corso

dell’ascolto di una trasmissione FM stereo (la spia ST si accende mentre si sta ricevendo un programma FM stereo). Sul display viene visualizzata l’indicazione “MODE”.

2 Mentre “MODE” è ancora visualizzato sul

ITALIANO

display, premere MONO (monoaurale) in modo che sul display si accenda la spia MO. Il suono diventa monoaurale, ma migliora la ricezione (la spia ST si spegne). Ogniqualvolta si preme il pulsante, la spia MO si accende e si spegne alternativamente.

Memorizzazione di stazioni

Per memorizzare delle stazioni si può procedere in due modi diversi.

• Preimpostazione automatica di stazioni FM: SSM (Strong-station Sequential Memory)

• Preimpostazione manuale di stazioni FM e AM

Preimpostazione automatica di stazioni FM: SSM

Si possono preimpostare 6 stazioni FM locali per ogni banda FM (FM1, FM2 e FM3).

Selezionare il numero di banda FM (FM1 – 3) sulla quale si vogliono memorizzare le stazioni FM.

ATT

SOURCE

BAND MODE

Ogniqualvolta si preme e tenere premuto il pulsante, la banda FM cambia nel modo seguente:

Tenere premuti entrambi i pulsanti per almeno 2 secondi.

DISP

Viene visualizzato “SSM”, che sparisce una volta ultimata la fase di preimpostazione automatica.

Le stazioni FM locali con i segnali più forti vengono ricercate e memorizzate automaticamente nel numero di banda selezionato (FM1, FM2 o FM3). Tali stazioni sono preimpostate nei pulsanti numerici: dal N°1 (frequenza più bassa) al N°6 (frequenza più elevata). Una volta ultimata la fase di preimpostazione automatica, ci si sintonizza automaticamente sulla stazione memorizzata sul pulsante N°1.

1 Per selezionare la

sorgente FM premere SOURCE ATT.

2 Se necessario, tenere

premuto ripetutamente BAND MODE (M) per selezionare il numero di banda FM (FM1, FM2 o FM3).

FM1 FM2 FM3

SSM

BAND MODE

Preimpostazione manuale

Si possono preimpostare manualmente fino a 6 stazioni locali per ogni banda (FM1, FM2, FM3 e AM).

Es.: Memorizzazione di stazione FM di 88,3

MHz nel pulsante di preimpostazione 1 della banda FM1

Selezionare il numero di banda (nel nostro esempio, FM1).

ATT

SOURCE

BAND MODE

Sintonizzarsi su una stazione (in questo esempio, di 88,3 MHz).

Tenere premuto il pulsante numerico (nel nostro esempio, 1) per almeno 2 secondi.

Per memorizzare altre stazione con numeri preimpostati ripetere la procedura suddetta.

Note:

• Impostando una nuova stazione su un determinato numero si cancella la stazione impostata in precedenza.

• Le stazioni preimpostate vengono cancellate nel caso in cui il circuito della memoria resti senza alimentazione (ad esempio, quando si cambia la batteria). In tal caso, è necessario reimpostare la stazione.

1 Premere SOURCE ATT

per selezionare FM come sorgente.

Tenere premuto ripetutamente BAND MODE (M) per

selezionare la banda FM1.

Premere ¢ per sintonizzare stazioni a frequenze superiori.

Premere 4 per sintonizzare stazioni a frequenze inferiori.

“P1” lampeggia per pochi secondi.

Sintonizzazione su una stazione preimpostata

Sintonizzarsi su una stazione preimpostata è facilissimo. Ovviamente, è necessario aver prima impostato le stazioni. In caso negativo, vedere “Memorizzazione di stazioni” a pagine 10 e 11.

Selezionare la banda.

ATT

SOURCE

BAND

MODE

Ogniqualvolta si preme e tenere premuto il pulsante, la banda FM cambia nel modo seguente:

Selezionare il numero (da 1 a 6) per la stazione preimpostata desiderata.

In caso di peggioramento della qualità del suono e perdita dell’effetto stereo durante l’ascolto di stazioni FM

In alcune zone, sono possibili interferenze fra stazioni vicine. L’apparecchio è in grado di ridurre automaticamente questo tipo di disturbi (impostazione iniziale di fabbrica), ma la qualità del suono peggiora e si perde l’effetto stereo. Se si vuol privilegiare la qualità del suono senza perdere l’effetto stereo, anziché eliminare i disturbi, vedere “Modifica della selettività del sintonizzatore FM—IF FILTER” a pagina 34.

1 Premere SOURCE ATT

per selezionare FM o AM come sorgente.

2 Se necessario, tenere

premuto ripetutamente BAND MODE (M) per selezionare il numero di banda FM (FM1, FM2 o FM3).

FM1 FM2 FM3

MONO

RND RPT INT

ITALIANO

FUNZIONI RDS

Funzioni possibili con RDS

La funzione RDS (sistema dati radio) consente alle stazioni FM d’inviare un segnale supplementare assieme ai normali segnali, ad esempio il rispettivo nome e informazioni sul tipo di programma trasmesso (sport, musica ecc). Un altro vantaggio della funzione RDS è “Enhanced Other Networks”. Utilizzando i dati Enhanced Other Networks inviati da una stazione, è possibile sintonizzare una stazione diversa di un’emittente che sta trasmettendo il programma preferito o il notiziario sul traffico durante l’ascolto d’un altro programma o d’una sorgente diversa, ad esempio una CD.

Tramite i dati RDS, l’apparecchio espleta diverse funzioni:

• Individuazione automatica dello stesso programma (Network-Tracking Reception)

• Ricezione in standby di notiziari sul traffico (TA) o del programma preferito

• Ricerca per tipo di programma (PTY)

• Ricerca programma

• Altre funzioni

Individuazione automatica dello stesso programma (Network-Tracking Reception)

Mentre si percorre una zona con una buona ricezione FM, il sintonizzatore incorporato nell’apparecchio si sintonizza automaticamente su un’altra stazione RDS che sta trasmettendo lo stesso programma con un segnale migliore, consentendo di proseguire l’ascolto dello stesso

ITALIANO

programma nelle migliori condizioni di ricezione, indipendentemente dal punto in cui ci si trova. (Cfr. l’illustrazione a pagina 18). Per poter funzionare correttamente la NetworkTracking Reception utilizza due tipi di dati RDS: PI (per l’identificazione del programma) e AF (per la frequenza alternativa). Se questi dati inviati dalla stazione RDS d’ascolto non vengono ricevuti correttamente, la Network-Tracking Reception non funziona.

Per utilizzare la funzione Network-Tracking Reception

È possibile selezionare diverse modalità di ricezione con ricerca automatica dei canali in modo da ottimizzare l’ascolto dello stesso programma. Di fabbrica, viene selezionata la modalità “AF”.

• AF: È attiva la funzione NetworkTracking Reception con regionalizzazione disabilitata (off). Con questa impostazione, nel momento in cui il segnale della stazione selezionata peggiora, l’unità commuta su un’altra stazione della stessa emittente. (In questa modalità, il programma può essere diverso da quello ricevuto al momento). Si accende la spia AF, ma non la spia REG.

• AF REG: È attiva la funzione NetworkTracking Reception con regionalizzazione abilitata (on). Con questa impostazione, nel momento in cui il segnale dalla stazione selezionata peggiora, l’unità commuta su un’altra stazione della stessa emittente che sta trasmettendo lo stesso programma. Si accendono la spia AF e la spia REG.

• OFF: La funzione Network-Tracking Reception è disattivata. Non si accendono né la spia AF né la spia REG.

Spia AF Spia REG

Tenere premuto SEL (S) per almeno 2 secondi, in modo che uno dei componenti PSM appaia sul display. (Vedere pagine 31 e 32.)

SEL

Selezionare “AF–REG (Frequenza alternativa/Ricezione regionale)” se non appare sul display.

Selezionare la modalità desiderata: “AF”, “AF REG” o “OFF”.

Fine dell’impostazione.

SEL

Nota:

Se è collegato un sintonizzatore DAB ed è attiva la ricezione alternativa (per servizi DAB), si attiva automaticamente anche la Network-Tracking Reception. Ovviamente, se non si disattiva la ricezione alternativa, non è possibile disattivare la Network-Tracking Reception. (Vedere pagina 46).

Ricezione in TA Standby

La ricezione in TA Standby consente la commutazione temporanea dell’unità sul notiziario del traffico (TA: Traffic Announcement) dalla sorgente attuale (altra stazione FM, CD e altri componenti collegati).

• La ricezione in TA Standby non funziona durante l’ascolto di stazioni AM.

TP/PTY

Premere TP/PTY (T) per attivare la ricezione TA Standby.

7 Se la sorgente corrente è FM, la spia TP si

accende o lampeggia.

• Se la spia TP si accende, significa che la

ricezione TA Standby è attiva. Se una stazione comincia a trasmettere un annuncio sul traffico, sul display viene visualizzata la scritta “TRAFFIC”: l’unità si sintonizza automaticamente su tale stazione. Il volume si porta al livello TA memorizzato (vedere pagina 17) e viene trasmesso l’annuncio sul traffico.

• Se la spia TP lampeggia, significa che la

ricezione TA Standby non è ancora attiva in quanto la stazione ricevuta non utilizza i segnali richiesti dalla ricezione TA Standby. Per attivare la ricezione TA Standby, occorre sintonizzarsi su un’altra stazione che utilizza tali segnali. Premere ¢ o 4 per ricercare la stazione richiest. Se ci si sintonizza su una stazione che utilizza questi segnali, la spia TP smette di lampeggiare e resta acceso in modo fisso. A questo punto la ricezione TA Standby è attiva.

7 Se la sorgente corrente non è FM, la spia TP

si accende. Se una stazione comincia a trasmettere un annuncio sul traffico, sul display viene visualizzata la scritta “TRAFFIC”: l’unità cambia automaticamente sorgente e si sintonizza su tale stazione.

ITALIANO

Per disattivare la ricezione TA Standby,

premere di nuovo TP/PTY (T).

Ricezione in PTY Standby

La ricezione in PTY Standby consente la commutazione temporanea dell’unità sul programma preferito (PTY: Programme Type) dalla sorgente attuale (altra stazione FM o CD).

• La ricezione in PTY Standby non funziona durante l’ascolto di stazioni AM.

È possibile selezionare il tipo di programma preferito per la ricezione PTY Standby. Di fabbrica, la ricezione PTY Standby è disabilitata (è selezionato “OFF”).

Tenere premuto SEL (S) per almeno 2 secondi, in modo che uno dei componenti PSM appaia sul display. (Vedere pagine 31 e 32).

SEL

Selezionare “PTY STBY (attesa)” se non appare sul display.

Selezionare uno dei 29 codici PTY. (Vedere pagina 18).

Il nome del codice selezionato appare sul

ITALIANO

display e viene memorizzato.

7 Se la sorgente corrente è FM, la spia PTY si

accende o lampeggia.

• Se la spia PTY si accende, significa che la ricezione PTY Standby è attiva. Se una stazione comincia a trasmettere il programma PTY selezionato, l’unità si sintonizza automaticamente su di essa.

• Se la spia PTY lampeggia, significa che la ricezione PTY Standby non è ancora attiva in quanto la stazione ricevuta non utilizza i segnali richiesti dalla ricezione PTY Standby. Per attivare la ricezione PTY Standby, occorre sintonizzarsi su una stazione che utilizzi tali segnali. Premere ¢ o 4 per cercare tale stazione. Se ci si sintonizza su una stazione che utilizza questi segnali, la spia PTY smette di lampeggiare e resta acceso in modo permanente. A questo punto la ricezione PTY Standby è attiva.

7 Se la sorgente corrente non è FM, la spia

PTY si accende. Se una stazione comincia a trasmettere il programma PTY selezionato, l’unità cambia automaticamente sorgente e si sintonizza su tale stazione.

Per disattivare la modalità PTY standby,

selezionare “OFF” al punto 3 della procedura nella colonna di sinistra. La spia PTY scompare.

Fine dell’impostazione.

SEL

Ricerca del programma preferito

È possibile ricercare qualsiasi codice PTY. Inoltre, si possono memorizzare 6 tipi di programmi preferiti con i pulsanti numerici. Negli apparecchi nuovi, vengono memorizzati di fabbrica i seguenti 6 tipi di programmi con i pulsanti numerici da 1 a 6.

Per memorizzare i tipi di programmi preferiti,

vedere oltre. Per cercare il programma preferito, vedere pagina 16.

POP M

ROCK M EASY M

CLASSICS

AFFAIRS

Per memorizzare i tipi di programmi preferiti

Tenere premuto TP/PTY (T) per almeno 2 secondi.

TP/PTY

Appare l’ultimo codice PTY selezionato.

VARIED

Selezionare uno dei 29 codici PTY. (Vedere pagina 18).

Il nome del codice selezionato appare sul display.

Tenere premuto il pulsante numerico per almeno 2 secondi: viene memorizzato il codice PTY selezionato nel numero memorizzato desiderato.

MONO

Il numero memorizzato lampeggia per qualche secondo.

Es.: Per il numero preimpostato (pulsante

numerico) 2 è stato memorizzato “ROCK M”

Per uscire dalla modalità, premere e

tenere premuto il pulsante TP/PTY (T) per almeno 2 secondi.

TP/PTY

RND RPT INT

ITALIANO

Per ricercare il tipo di programma preferito

Tenere premuto TP/PTY (T) per almeno 2 secondi durante l’ascolto di una stazione FM.

TP/PTY

Appare l’ultimo codice PTY selezionato.

Selezionare uno dei codici PTY.

MONO

Il numero predefinito viene visualizzato soltanto se il codice PTY è selezionato tramite i pulsanti numerici.

Es.: Se è selezionato “ROCK M”.

Premere ¢ o 4 per

avviare la ricerca PTY del programma preferito.

ITALIANO

Altre interessanti regolazioni e funzioni RDS

Selezione automatica della stazione con i pulsanti numerici

In genere, quando si preme il pulsante numerico, ci si sintonizza sulla stazione memorizzata. Se, però, la stazione memorizzata è una RDS, si verifica una situazione diversa. Se i segnali provenienti dalla stazione memorizzata non sono sufficienti a garantire una buona ricezione,

RND RPT INT

l’apparecchio, tramite i dati AF, si sintonizza su un’altra frequenza che sta trasmettendo lo stesso programma della stazione memorizzata originale. (Ricerca Programma)

• L’unità impiega un po’ di tempo per sintonizzarsi su un’altra stazione tramite la funzione di ricerca programmi.

Per attivare la ricerca del programma, procedere come segue:

• Vedere anche “Modifica delle impostazioni generali (PSM)” a pagina 31.

1 Tenere premuto SEL (S) per almeno 2 secondi,

in modo che uno dei componenti PSM appaia sul display.

2 Premere ¢ o 4 per selezionare

“P(Programma)-SEARCH”.

3 Ruotare il selettore di comando per

selezionare “SEARCH ON”. A questo punto si attiva la ricerca del programma.

4 Premere SEL (S) per terminare l’impostazione.

Per annullare la ricerca del programma,

ripetere la stessa procedura e selezionare

“SEARCH OFF” al punto 3.

• Se una stazione sta trasmettendo un

programma con il codice PTY selezionato, l’apparecchio si sintonizza su tale stazione.

• Se nessuna stazione sta trasmettendo un programma con il codice PTY selezionato, l’apparecchio resta sintonizzato sulla stazione corrente.

Nota:

In alcune zone, la ricerca PTY non funziona correttamente.

Modifica della modalità di visualizzazione durante l’ascolto di una stazione FM

Durante l’ascolto di una stazione FM RDS, è possibile modificare l’indicazione iniziale sul display sia per il nome (PS NAME) sia per la frequenza (FREQUENCY) della stazione.

• Vedere anche “Modifica delle impostazioni generali (PSM)” a pagina 31.

Impostazione del volume per la ricezione di notiziari sul traffico (TA)

È possibile memorizzare il volume per la ricezione in standby di notiziari sul traffico. Quando si riceve un notiziario sul traffico, il volume si porta automaticamente sul livello memorizzato.

• Vedere anche “Modifica delle impostazioni generali (PSM)” a pagina 31.

1 Tenere premuto SEL (S) per almeno 2 secondi,

in modo che uno dei componenti PSM appaia sul display.

2 Premere ¢ o 4 per selezionare

“TUNER DISP” (display).

3 Ruotare il selettore di comando alla voce

desiderata (“PS NAME” o “FREQUENCY”).

4 Premere SEL (S) per terminare l’impostazione.

Nota:

Premendo DISP (D), è possibile modificare il display anche durante l’ascolto di una stazione FM RDS. Ogniqualvolta si preme il pulsante, sul display vengono visualizzate le seguenti informazioni:

Nome stazione

(PS NAME)

Frequenza stazione

(FREQUENCY)

Tipo di Programma

(PTY)

• A questo punto, dopo qualche secondo il display

torna a visualizzare le indicazioni originali.

1 Tenere premuto SEL (S) per almeno 2 secondi,

in modo che uno dei componenti PSM appaia sul display.

2 Premere ¢ o 4 per selezionare

“TA VO L” (volume).

3 Ruotare il selettore di comando al volume

desiderato. È possibile impostarlo nell’intervallo compreso tra “TA VOL 00” e “TA VOL 50”.

4 Premere SEL (S) per terminare l’impostazione.

Regolazione automatica dell’ora

L’orologio incorporato nell’apparecchio viene impostato di fabbrica per regolarsi automaticamente con i dati CT (ora) del segnale RDS. Se si vuole disabilitare la regolazione automatica dell’ora, procedere nel modo seguente.

• Vedere anche “Modifica delle impostazioni generali (PSM)” a pagina 31.

1 Tenere premuto SEL (S) per almeno 2 secondi,

in modo che uno dei componenti PSM appaia sul display.

2 Premere ¢ o 4 per selezionare

“AUTO ADJ (regolazione)”.

3 Ruotare il selettore di comando per

selezionare “ADJUST OFF”. A questo punto la regolazione automatica dell’ora è disabilitata.

4 Premere SEL (S) per terminare l’impostazione.

Per riattivare la regolazione dell’orologio,

ripetere la procedura suindicata, ma selezionare “ADJUST ON” al punto 3.

Nota:

Occorre restare sintonizzati per almeno 2 minuti dopo aver impostato “AUTO ADJ” su “ADJUST ON”. Diversamente l’orologio non riuscirebbe a regolarsi (in quanto l’unità ha bisogno di 2 minuti per acquisire i dati CT nel segnale RDS).

ITALIANO

Codici PTY

NEWS: Notizie AFFAIRS: Programma di attualità con

notizie ed affari

INFO: Programmi che forniscono idee

e suggerimenti su una grande

varietà di argomenti SPORT: Programmi sportivi EDUCATE: Programmi educativi DRAMA: Sceneggiati radiofonici CULTURE: Programmi di cultura nazionale

o regionale SCIENCE: Programmi di scienze naturali

e tecnologia VARIED: Altri programmi come

commedie o cerimonie POP M: Musica pop ROCK M: Musica rock EASY M: Musica di facile ascolto LIGHT M: Musica leggera CLASSICS: Musica classica OTHER M: Altra musica WEATHER: Programmi meteorologici FINANCE: Programmi dedicati al

commercio, agli affari, alla

Borsa, ecc. CHILDREN: Programmi di intrattenimento

per i bambini

SOCIAL: Programmi su attività sociali RELIGION: Programmi che trattano dei vari

aspetti delle credenze e della fede, della natura dell’esistenza e dell’etica

PHONE IN: Programmi nei quali gli

ascoltatori possono esprimere le proprie opinioni, sia per telefono, sia in un ambiente pubblico

TRAVEL: Programmi su destinazioni per

viaggi, tour organizzati, idee e opportunità di viaggio

LEISURE: Programmi dedicati ad attività

ricreative quali il giardinaggio,

la cucina, la pesca, ecc. JAZZ: Musica jazz COUNTRY: Musica “country” NATION M: Musica popolare

contemporanea di un altro

Paese o regione, nella lingua di

quel Paese OLDIES: Musica pop di tipo “classico” FOLK M: Musica folk DOCUMENT: Programmi dedicati ad

argomenti del momento,

presentati sotto forma di

inchieste, o simili

ITALIANO

Lo stesso programma può essere ricevuto su diverse frequenze.

Programma 1 trasmesso sulla frequenza A

Programma 1 trasmesso sulla frequenza B

Programma 1 trasmesso sulla frequenza C

Programma 1 trasmesso sulla frequenza E

Programma 1 trasmesso sulla frequenza D

TP/PTY DISPSEL

STDM

FUNZIONI CD

Per spegnere l’unità

BAND MODE

SOURCE

MONOEQ

ATT

INT RPT RND

KD-LX555R

OFF

premere ON CLOSE.

SSM

BAND

TP/PTY DISPSEL

STDM

MODE

SOURCE

Ascolto di CD

Aprire lo sportellino di caricamento.

OFF

Il pannello del display si chiude ed appare lo sportellino di caricamento.

Inserire un disco nel vano di caricamento.

L’unità preleva un disco, il pannello del display si chiude e la riproduzione del disco si avvia automaticamente.

Si eseguirà la riproduzione ripetuta di tutti i tracce, fino a quando non la si ferma.

Note:

• Se il CD è già stato inserito nell’apposito vano, premendo SOURCE ATT per selezionare “CD” come sorgente inizia la riproduzione del CD.

• Se si carica un CD alla rovescia, il CD viene espulso automaticamente.

• Quando si riproduce il CD Text, sul display vengono visualizzati il titolo del disco e l’esecutore. Poi vengono visualizzati la traccia corrente e il tempo di riproduzione trascorso. Vedere anche

“Riproduzione di CD Text” (pagina 21) e “Selezione della modalità di scorrimento ––SCROLL” (pagina 33).

Se CD Text contiene molti dati, è possibile che non vengano visualizzati completamente.

• Si arresta la riproduzione del CD (ma senza espulsione) se si cambia sorgente. Quando si seleziona di nuovo “CD” come sorgente, la riproduzione del CD inizia dal punto in cui era stata interrotta.

INT RPT RND

ATT

MONOEQ

KD-LX555R

OFF

Ogniqualvolta si carica un disco, il display si modifica e viene visualizzato quanto segue:

Spia di presenza di un CD

Numero totale di piste del disco inserito

Tempo totale di ascolto del disco inserito

Tempo di ascolto

Pista corrente

scaduto

Per interrompere l’ascolto ed espellere il CD

Premere brevemente OFF 0. Si arresta la riproduzione del CD, il display si apre, quindi il CD viene espulso automaticamente dallo sportellino. Per chiudere il pannello del display, premere

¢ o 4 . Se non si preme alcun pulsante, il pannello del display si rialza entro 5 minuti circa.

ATTENZIONE:

Fare attenzione a NON inserire le dita tra il pannello del display e l’apparecchio perché si rischia di restarvi

intrappolati.

Nota:

Se non si toglie il disco espulso entro 15 secondi, questo viene reinserito automaticamente nel vano, al riparo dalla polvere. (In questo caso, però, il CD non viene attivato).

ITALIANO

Individuazione di una pista o

RND

di un punto sul CD

Selezione delle modalità di

riproduzione di CD

Avanzamento rapido o inversione della pista

Tenere premuto ¢, mentre è in corso la riproduzione di un CD, per far avanzare rapidamente la pista.

Tenere premuto4 , mentre è in corso la riproduzione di un CD, per invertire la pista.

Per portarsi sulla pista successiva o precedente

Premere per un attimo ¢ durante la riproduzione del CD per portarsi all’inizio della pista successiva. Ogniqualvolta si preme il pulsante consecutivamente viene individuato l’inizio della pista successiva e la riproduzione riprende da quel punto.

Premere per un attimo 4 durante la riproduzione del CD per riportarsi all’inizio della pista corrente. Ogniqualvolta si preme il pulsante consecutivamente viene individuato l’inizio della pista precedente e la riproduzione riprende da quel punto.

ITALIANO

Per portarsi su una pista specifica

MONO

Premere il pulsante numerato che corrisponde al numero di pista per farne partire la riproduzione.

• Per selezionare un numero di pista da 1 a 6: Premere brevemente 1 (7) – 6 (12).

• Per selezionare un numero di pista da 7 a 12: Premere per almeno 1 secondo 1 (7) – 6 (12).

Per riprodurre tracce in modalità casuale (Riproduzione casuale di disco)

È possibile riprodurre le tracce di un CD in ordine causale.

BAND MODE

Premere BAND MODE (M) durante la riproduzione di un CD. Sul display viene visualizzata l’indicazione “MODE”.

Mentre “MODE” è visualizzato, premere RND (casuale); sul display si accenderà la spia RND. Ogniqualvolta si preme il tasto, la modalità di riproduzione casuale viene alternativamente attivata e disattivata.

Spia RND

Quando la modalità di riproduzione casuale viene attivata, sul display si accende la spia RND e comincia la riproduzione di una traccia selezionata a caso.

Per ripetere la riproduzione di una traccia (Riproduzione ripetuta di traccia)

È possibile riprodurre più volte la traccia correntemente in riproduzione.

BAND MODE

RND RPT INT

RPT

Premere BAND MODE (M) durante la riproduzione di un CD. Sul display viene visualizzata l’indicazione “MODE”.

Mentre “MODE” è visualizzato, premere RPT (ripetizione); sul display si accenderà la spia RPT. Ogniqualvolta si preme il tasto, la modalità di riproduzione ripetuta viene alternativamente attivata e disattivata.

Quando la modalità di riproduzione ripetuta è attiva, sul display si accende la spia RPT.

Spia RPT

Titolo del disco / Esecutore

Titolo della traccia

(Sul display si accende )

Tempo di riproduzione

trascorso e traccia corrente

Per riprodurre solo la prima parte delle tracce (Scansione di inizio tracce)

È possibile riprodurre in sequenza i primi 15 secondi di ogni traccia.

BAND MODE

1 Premere BAND MODE (M)

durante la riproduzione di un CD. Sul display viene visualizzata l’indicazione “MODE”.

INT

2 Mentre “MODE” è

visualizzato, premere INT (scansione inizio). Ogniqualvolta si preme il tasto, la modalità di scansione viene alternativamente attivata e disattivata.

Spia INT

Quando la modalità di scansione è attiva, sul display si accende la spia INT.

Blocco dell’espulsione disco

È possibile impedire l’espulsione del disco e bloccare il disco nel vano di caricamento.

Tenere premuto SOURCE ATT e contemporaneamente premere e tenere premuto OFF 0 per più di 2 secondi. L’indicazione “NO EJECT” lampeggia sul display per circa 5 secondi, quindi il disco è bloccato e non può

essere espulso.

Nota:

Se OFF 0 viene premuto quando il disco è bloccato, il pannello di controllo si sposta verso il basso ma il disco non viene espulso. (Sul display viene visualizzata l’indicazione “NO EJECT”). Per spostare il pannello del display verso l’alto premere ¢ o 4 .

Per annullare la funzione e sbloccare il disco,

tenere nuovamente premuto SOURCE ATT e contemporaneamente premere e tenere premuto OFF 0 per più di 2 secondi. L’indicazione “EJECT OK” lampeggia sul display per circa 5

secondi, quindi il disco viene sbloccato.

Riproduzione di CD Text

In un CD Text vengono registrate informazioni sul disco (titolo del disco, esecutore e titolo della traccia), che possono essere visualizzate sul display. È possibile visualizzare informazioni relative al CD-Text sul display:

Selezionare la modalità di visualizzazione testo mentre si riproduce un CD Text.

DISP

Ogniqualvolta si preme il pulsante, il display si avvicenda come segue:

Note:

• Il display presenta fino a 10 caratteri alla volta, scorrendo se i caratteri sono più di 10. Vedere anche “Selezione della modalità di scorrimento

––SCROLL” a pagina 33.

• Se si preme DISP (D) durante la riproduzione di un

CD di tipo convenzionale, in luogo dell’esecutore/ titolo del disco e titolo della traccia appare l’indicazione “NO NAME’’.

Indicatore titolo traccia

ITALIANO

INTRODUZIONE ALL’MP3

Che cos’è l’MP3?

MP3 è la sigla di Motion Picture Experts Group (o MPEG) Audio Layer 3. Semplicemente, MP3 è un formato di file con rapporto di compressione dei dati di 1:10 (128 Kbps*). Ciò significa che, utilizzando il formato MP3, un CD-R o CD-RW può contenere un volume di dati superiore di 10 volte rispetto a quello contenuto in un normale CD.

* Con velocità in bit s’intende il numero medio di

bit consumati in un secondo di dati audio. L’apparecchio utilizzata è Kbps (1024 bit/ secondo). Per ottenere una migliore qualità audio, selezionare una velocità in bit superiore. La velocità in bit più comune per la codifica è 128 Kbps.

Questa apparecchio contiene un decoder MP3. È altresì possibile riprodurre file (tracce) MP3 registrati su CD-R, CD-RW e CD-ROM.

Compatibile con ID3v1 (Versione 1)

Sui file MP3 possono essere memorizzate anche informazioni aggiuntive, come il titolo dell’album, il nome dell’esecutore, il titolo del brano, l’anno di registrazione, il genere musicale ed un breve commento.

Sul display dell’apparecchio vengono presentate informazioni ID3v1 (nome dell’album, nome dell’esecutore e titolo del brano). (Vedere pagina

25.)

• Possibile che alcuni caratteri vengano visualizzati impropriamente.

• L’apparecchio non è compatibile con ID3v2 (Versione 2).

Altre funzioni principale dell’apparecchio:

• Numero massimo di cartelle/file:

ITALIANO

289 (Totale)

• Caratteri disponibili per nomi cartella/file: A–Z, 0–9, _ (underscore)

• Numero massimo di caratteri per nome file (ISO 9660 Livello 1): 12 (compreso segno

(ISO 9660 Livello 2): 31 (compreso segno

(Joliet): 64 (compreso segno

• Numero massimo di caratteri per nome cartella : 64

di separazione—“.” e codice di estensione—“mp3”)

Precauzioni da adottare durante la registrazione di file MP3 su CD-R o CD-RW

L’apparecchio è in grado di leggere soltanto file MP3 registrati in formato conforme a ISO 9660 Livello 1, Livello 2 o Joliet.

Come si registrano e si riproducono i file MP3?

I “file (tracce)” MP3 possono essere registrati in “cartelle”—secondo la terminologia del PC.

Durante la registrazione, file e cartelle possono essere organizzati analogamente a normali file e folders cartelle di dati. La “Directory principale” (root in inglese) è simile alla radice di un albero. I singoli file e cartella sono collegabili ed accessibili dalla directory principale.

L’ordine di riproduzione, l’ordine di ricerca dei file e l’ordine di ricerca delle cartella dei file MP3 registrati su disco vengono determinati dall’applicazione utilizzata per la registrazione (o la codifica); di conseguenza, l’ordine di riproduzione può variare rispetto a quello previsto durante la registrazione delle cartelle e dei file.

L’esempio riportato nella figura della pagina seguente illustra come vengono registrati file MP3 su un CD-R o CD-RW, come vengono riprodotti e come vengono ricercati sull’apparecchio qui descritta.

Note:

• L’apparecchio è in grado di leggere un CD-ROM contenente file MP3. Però, se il disco contiene file non-MP3 registrati assieme a file MP3, la scansione del disco richiede un tempo più lungo e si possono verificare problemi a livello di funzionamento.

• L’apparecchio non è in grado di leggere o riprodurre un file MP3 senza il codice di estensione—mp3.

• Il lettore non è compatibile con dati codificati nei formati Layer 1 e 2.

• L’apparecchio non è compatibile con l’elenco di riproduzione dei brani**.

**Si tratta di un semplice file di testo, utilizzato su

PC, che consente all’utente di creare il proprio ordine di riproduzione senza dover riorganizzare fisicamente i file.

Configurazione di cartella/file MP3

Livello 1

Livello 2

1 2

Livello 3

Gerarchie

Livello 4

Livello 5

Livello 6

ROOT

3 4

: Directory

principale

: Cartelle

5 6

ROOT

05 09

1110 2120

06 07

1312

15 1614

2322 24

: File MP3

Nota:

Per quanto non ci siano limiti in termini di livelli gerarchici (livelli cartelle). Tuttavia, per un funzionamento stabile dell’apparecchio, si consiglia di limitare ad 8 il numero di livelli gerarchici.

Ordine di riproduzione/ricerca di file MP3

• I numeri nei circoletti accanto ai file MP3 ( ) indicano l’ordine di riproduzione e di ricerca dei file MP3 stessi. In genere, l’unità riproduce i file MP3 nell’ordine in cui sono stati registrati.

• I numeri nelle cartelle indicano l’ordine di riproduzione e ricerca delle cartelle stesse sul disco MP3. In genere, l’apparecchio riproduce i file MP3 nelle cartelle nell’ordine in cui sono stati registrati.

ITALIANO

FUNZIONI MP3

TP/PTY DISPSEL

STDM

BAND

ATT

MODE

SOURCE

INT RPT RND

MONOEQ

Per spegnere l’unità

KD-LX555R

OFF

premere ON CLOSE.

BAND

TP/PTY DISPSEL

STDM

MODE

Vedere anche “FUNZIONI CD” alle pagine 19 – 21.

Riproduzione di un disco MP3

Aprire il pannello di controllo.

OFF

Il pannello si sposta verso il basso ed è possibile accedere al vano di caricamento.

Inserire un disco MP3 nel vano di caricamento.

L’unità preleva un disco, il pannello del display si chiude e la riproduzione del disco si avvia automaticamente.

ITALIANO

La riproduzione dei file si ripeterà fino all’interruzione della riproduzione.

SOURCE

INT RPT RND

ATT

MONOEQ

KD-LX555R

OFF

Ogniqualvolta si carica un disco, il display si modifica e visualizza quanto segue:

Spia di presenza di un CD

Numero totale di cartelle

Es.: Il disco contiene 19 cartelle e 144 file MP3

Numero totale di file

Spia MP3

Note:

• I dischi MP3 richiedono un tempo di lettura maggiore che varia a seconda della complessità della configurazione dei file e delle cartelle.

• Quando inizia la riproduzione, appaiono automaticamente i nomi dei file e delle cartella (Tag ID3) (vedere anche pagina 25).

• Se la sorgente viene modificata o se l’unità viene spenta, la riproduzione si interromperà; il disco non viene espulso. Quando la sorgente selezionata è nuovamente il disco oppure quando l’unità viene riaccesa, la riproduzione riprende dal punto in cui era stata interrotta in precedenza.

File in riproduzione

Tempo di riproduzione trascorso

Per interrompere l’ascolto ed espellere il disco

Premere brevemente OFF 0. La riproduzione si interrompe, il pannello del display si sposta verso il basso e il disco viene automaticamente espulso dal vano di caricamento.

Per spostare il pannello del display verso l’alto, premere ¢ o 4 . Se non viene

premuto alcun tasto, il pannello del display si sposterà verso l’alto dopo circa 5 minuti.

ATTENZIONE:

Non inserire MAI un dito tra il pannello del display e l’unità in quanto potrebbe incastrarsi nell’unità.

Nota:

Se il disco espulso non viene rimosso entro 15 secondi circa, verrà nuovamente inserito nel vano di caricamento automaticamente per proteggerlo dalla polvere (la riproduzione non verrà avviata).

Modifica delle informazioni sul display

Durante la riproduzione di un file MP3 è possibile modificare le informazioni relative al disco MP3 visualizzate sul display.

Durante l’ascolto del disco MP3 selezionare la modalità di visualizzazione testo.

DISP

Spie di informazioni di disco MP3

Ogniqualvolta si preme DISP (D), il display si modifica e visualizza quanto segue:

• Quando “TAG DISP” è impostato su “TAG ON” (impostazioni iniziali:

vedere pagina 34)

Titolo del disco / esecutore

(nome della cartella*)

(Sul dislay si accende TAG )

Titolo della traccia (nome file*)

(Sul dislay si accende TAG )

Tempo di riproduzione trascorso

(per traccia n.)

* Se un file MP3 non è dotato di tag ID3, vengono

visualizzati i nomi della cartella e del file. In questo caso sul display non verrà visualizzato “TAG”.

• Quando “TAG DISP” è impostato su “TAG OFF”

Nome della cartella

(Sul display si accende )

Nome del file

(Sul display si accende )

Tempo di riproduzione trascorso

(per traccia n.)

ITALIANO

Nota:

Sul display possono essere visualizzati fino a 10 caratteri; se il testo contiene più di 10 caratteri, verrà attivato lo scorrimento. Vedere inoltre “Selezione della modalità di scorrimento—SCROLL” a pagina 33.

Individuazione di un file o di un punto specifico su un disco MP3

Per ulteriori informazioni sull’“Ordine di riproduzione/ricerca di file MP3”, vedere pagina 23.

Per fare avanzare o retrocedere rapidamente il file

Per far avanzare rapidamente il file, premere e tenere premuto ¢ durante la riproduzione del disco MP3.

Per far retrocedere il file, premere e tenere premuto 4 durante la riproduzione del disco MP3.

Per passare ai file precedenti o successivi

Per passare all’inizio del file successivo, premere brevemente

¢ durante la riproduzione. Ogniqualvolta si preme il pulsante, viene individuato l’inizio del file successivo e inizia la riproduzione.

Per passare all’inizio del file in riproduzione, premere brevemente 4 durante la riproduzione. Ogniqualvolta si preme il pulsante,

ITALIANO

viene individuato l’inizio del file precedente e inizia la riproduzione.

Per passare direttamente a una determinata cartella

IMPORTANTE:

Per selezionare le cartelle per mezzo dei pulsanti numerici, il nome di ciascuna cartella deve cominciare con un numero a due cifre. (l’operazione può essere eseguita solo in fase di registrazione di un CD-R o CD-RW). Es.: Se il nome della cartella è “01 ABC”

= Per andare alla cartella 01 ABC,

premere 1. Se il nome della cartella è “1 ABC”, premere 1 non porta ad alcun

risultato. Se il nome della cartella è “12 ABC” = Per andare alla cartella 12 ABC,

premere e tenere premuto 6 (12).

Per avviare la riproduzione del primo file nella cartella selezionata, premere il pulsante numerico corrispondente al numero della cartella.

MONO

• Per selezionare un numero di cartella compreso tra 01 e 06: Premere brevemente 1 (7) – 6 (12).

• Per selezionare un numero di cartella compreso tra 07 e 12: Premere e tenere premuto 1 (7) – 6 (12) per più di un secondo.

Note:

• Se dopo la selezione di una cartella sul display lampeggia l’indicazione “MP3”, significa che la cartella selezionata non contiene file MP3.

• Non è possibile selezionare direttamente una cartella il cui numero è maggiore di 12.

RND RPT INT

Per selezionare un particolare file in una cartella, selezionare la cartella e quindi premere

¢ o 4 .

Per passare alla cartella precedente o successiva

BAND

MODE

1 Durante l’ascolto di un disco MP3,

premere BAND MODE (M) per attivare la modalità funzioni. Sul display viene visualizzata l’indicazione “MODE”.

2 Mentre “MODE” è visualizzato,

premere ¢ o 4 .

Ogniqualvolta viene premuto il pulsante, viene individuata la cartella successiva (e inizia la riproduzione del primo file in tale cartella).

Ogniqualvolta viene premuto il pulsante, viene individuata la cartella precedente (e inizia la riproduzione del primo file in tale cartella).

Selezione delle modalità di riproduzione di MP3

Per riprodurre file in modalità casuale (riproduzione casuale di cartella/dischi)

È possibile riprodurre tutti i file nella cartella selezionata oppure tutti i file su un disco MP3 in ordine casuale.

BAND MODE

RND

1 Durante l’ascolto di un disco MP3

premere BAND M (MODE) per attivare la modalità funzioni. Sul display viene visualizzata l’indicazione “MODE”.

2 Mentre “MODE” è visualizzato,

premere RND (casuale); sul display si accenderà l’indicazione “FLDR RND” o “DISC RND”. Ogniqualvolta si preme il pulsante, la modalità di riproduzione casuale si modifica come segue:

Nota:

Se la cartella non contiene alcun file MP3, verrà presa in considerazione dalla selezione.

DISC RNDFLDR RND

Disattivato

Spie e RND

Es.: È stato selezionato “DISC RND”

Modalità

FLDR RND Si accendono Tutti i file nella

DISC RND Si accendono Tutti i file sul disco.

Spia Riproduzione

attiva casuale

le spie e cartella selezionata, RND. quindi i file

dellacartella successivae così via.

le spie e RND.

ITALIANO

Per ripetere la riproduzione di file (Riproduzione ripetuta di traccia/cartella)

È possibile ripetere la riproduzione del file in ascolto o di tutti i file nella cartella selezionata.

BAND MODE

1 Durante l’ascolto di un disco MP3,

RPT

premere BAND MODE (M) per attivare la modalità funzioni. Sul display viene visualizzata l’indicazione “MODE”.

2 Mentre “MODE” è visualizzato,

premere RPT (ripetizione); sul display si accenderà l’indicazione “TRK RPT” o “FLDR RPT”. Ogniqualvolta viene premuto il tasto, la modalità di riproduzione ripetuta si modifica come segue.

Per riprodurre solo la prima parte delle tracce (Scansione di inizio tracce/cartelle)

È possibile riprodurre in sequenza i primi 15 secondi di ogni file.

BAND MODE

INT

1 Durante l’ascolto di un disco MP3,

premere BAND MODE (M) per attivare la modalità funzioni. Sul display viene visualizzata l’indicazione “MODE”.

2 Mentre “MODE” è visualizzato,

premere INT (introduzione); sul display si accenderà l’indicazione “TRK INT” o “FLDR INT”. Ogniqualvolta si preme il tasto, la modalità di scansione si modifica come segue:

TRK RPT FLDR RPT

Disattivato

Spie e RPT

Es.: È stato selezionato “FLDR RPT”

Modalità

TRK RPT Si accende la File in riproduzione

ITALIANO

FLDR RPT Si accendono Tutti i file nella

Spia Riproduzione

attiva ripetuta

spia RPT. (o file specificato).

le spie e cartella selezionata RPT. (o specificata).

FLDR INTTRK INT

Disattivato

Spie

Es.: È stato selezionato “FLDR INT”

Modalità

Spia

attiva

TRK INT Si accende Tutti i file sul disco in

la spia INT. riproduzione.

FLDR INT

Si accendono le spie cartella. e INT.

e INT

Riproduce la parte

iniziale (15 secondi) di

Il primo file di ogni

REGOLAZIONE DEL SUONO

Regolazione del suono

Le caratteristiche sonore possono essere regolate secondo le proprie preferenze.

elezionando le modalità sonore memorizzate (iEQ: i-equalizzatore)

Selezionare la voce che s’intende regolare.

SEL

FAD

(

affievolimento

VOLUME

(volume)

Indicazione

FAD*

BAL Regolare la L06

S. BASS*2Regolare le 00 (min.)

VOLUME

*1Se si utilizza un sistema a due diffusori, impostare il

livello di affievolimento a “00”.

*2La ricchezza e la pienezza dei suoni bassi vengono

mantenute indipendentemente dall'impostazione del volume.

Regolazione del livello.

Nota:

Solitamente il selettore di comando funge da comando per il volume. Di conseguenza, non è necessario selezionare “VOLUME” per regolare il livello del volume.

Operazione: Campo

Regolare la R06 compensazione (Solo posteriore) dei diffusori | anteriore e F06 posteriore. (Solo anteriore)

compensazione (Solo sinistra) dei diffusori | sinistro e destro. R06

frequenze elevate. |

Regolare il volume.

Ogniqualvolta si preme il pulsante, i parametri regolabili cambio nel modo seguente:

BAL

(balance)

)

S.BASS

(super bassi)

(Solo destra)

07 (max.)

00 (min.)

50 (max.)

Per aumentare il livello

Per ridurre il livello

È possibile selezionare una modalità sonora memorizzata in base al genere di musica.

• Le operazioni seguenti devono essere eseguite

entro un tempo prestabilito. Se le impostazioni

vengono annullate prima di aver terminato,

ricominciare dal punto 1.

Premere BAND MODE (M).

BAND

MODE

Premere EQ (equalizzatore) mentre sul

Sul display appare “MODE”.

display è ancora presente “MODE”.

Viene richiamata l’ultima modalità sonora selezionata.

Es.: Se in precedenza era stato selezionato “FLAT”

Selezionare la modalità sonora desiderata.

Ruotando il selettore di comando si cambiano nel modo seguente le modalità audio:

FLAT O Hard Rock O R&B*O POP O JAZZ O Dance Music O Country O Reggae O Classic O USER 1 O USER 2 O USER 3 O (ritorno all’inizio)

* Rhythm e Blues

Per cancellare la modalità sonora, selezionare

“FLAT” al punto 3.

Nota:

Per i particolari delle impostazioni preimpostate di ciascuna modalità sonora, vedere pagina 49.

ITALIANO

Memorizzazione di regolazioni acustiche personalizzate

È possibile regolare a piacere le modalità di regolazione del suono e quindi memorizzarle (USER 1, USER 2 e USER 3).

• Le operazioni seguenti devono essere eseguite entro un tempo prestabilito. Se le impostazioni vengono annullate prima di aver terminato,

ricominciare dal punto 1.

Premere BAND MODE (M).

BAND MODE

Premere EQ (equalizzatore) mentre sul display è ancora presente “MODE”.

Selezionare la modalità che si desidera regolare.

Sul display appare “MODE”.

Viene richiamata l’ultima modalità sonora selezionata.

* Premendo ¢ o 4 , è

possibile sportarsi direttamente come segue:

LOW FREQ. MID FREQ.

HIGH FREQ.

Regolare l’elemento sonoro selezionato.

• Vedere la tabella qui sotto per regolare l’elemento sonoro selezionato.

Ripetere il punto 4 e 5 per regolare gli altri elementi sonori.

Selezionare una delle modalita sonore personalizzate (USER 1, USER 2, USER 3).

ITALIANO

Es.: Se in regola “JAZZ”

Selezionare gli elementi del suono da regolare.

SEL

LOW FREQ.* = LOW WIDTH = LOW LEVEL = MID FREQ.* = MID WIDTH = MID LEVEL = HIGH FREQ.* = HIGH LEVEL = (ritorno all’inizio)

FREQ. (LOW, MID, HIGH):

Selezionare la fequenza centrale da regolare.

WIDTH (LOW, MID):

Selezionare il livello di ampiezza di banda (Q).

LEVEL (LOW, MID, HIGH):

Regolare il livello.

Ogniqualvolta si preme questo pulsante, gli elementi sonori da regolare cambiano nel modo seguente:

Premere EQ per memorizzare le regolazioni effettuate.

Viene brevemente visualizzata

l’indicazione “MEMORY”.

Per ripristinare le impostazioni di fabbrica

Ripetere la stessa procedura e assegnare nuovamente i valori predisposti elencati nella tabella inserita nella pagina 49.

Indicazione

FREQ.

WIDTH

LEVEL

Valori preimpostati

LOW MID HIGH

50 Hz 700 Hz 8 kHz 80 Hz 1 kHz 12 kHz 120 Hz 2 kHz

1 (min.) 1 (min.)

4 (max.) 2 (max.) –06 (min.) –06 (min.) –06 (min.)

|| |

+06 (max.) +06 (max.) +06 (max.)

ALTRE FUNZIONI PRINCIPALI

Modifica delle impostazioni

generali (PSM)

È possibile modificare le voci indicate nella pagina seguente tramite la funzione PSM (modalità d’impostazioni preferite).

Procedura di base

Tenere premuto SEL (S) per almeno 2 secondi, in modo che uno dei componenti PSM appaia sul display. (Vedere sotto).

SEL

Selezionare la voce PSM che s’intende regolare. (Vedere sotto).

Le voci modalità di impostazioni preferite (PSM)

Spie

DEMO MODE Il modo di dimostrazione CLOCK HOUR Regolazione dell’ora CLOCK MIN Regolazione dei minuti 24H/12H Visualizzazione dell’ora

AUTO ADJ Regolazione automatica

CLOCK DISP Display orario TUNER DISP Modalità di

PTY STBY Attesa PTY

sulla gamma delle 24 o delle 12 ore

dell’ora

visualizzazione tuner

Valori selezionabili

Retrocessione Avanzamento

Retrocessione

OFF

Regolare la voce PSM selezionata qui sopra.

Ripetere i punti 2 e 3 per regolare gli altri componenti PSM, se necessario.

Fine dell’impostazione.

SEL

Valori

predisposti

in fabbrica

DEMO ON 8DEMO OFF DEMO ON

0:00

Avanzamento

24HOUR 824HOUR12HOUR

ADJUST ON 17ADJUST ONADJUST OFF

CLOCK ON CLOCK ON 32CLOCK OFF

PS NAME PS NAME 17FREQUENCY

29 tipi di programmi (Vedere pagina 18).

Vedere pagina

ITALIANO

14OFF

AF–REG Frequenza alternativa/

*1Visualizzato soltanto quando “DAB AF” è impostato su “OFF”.

Ricezione regionale

OFF*

AF REGAF

CONTINUA ALLA PAGINA SEGUENTE

AF 13

Le voci modalità di impostazioni preferite (PSM)

Spie Valori selezionabili

TA VOL Volume delle

P-SEARCH Ricersa programma DAB AF*

DAB VOL* LEVEL Livello di visualizzazione DIMMER Modalità Dimmer

TELEPHONE Muting telefonico

BEEP SW Segnale sonoro al tocco

CONTRAST Contrasto display SCROLL Modalità scorrimento

EXT INPUT Componente esterno FLAT PANEL Pannello piatto IF FILTER Filtro frequenza

TAG DISP Visualizzazione delle

informazioni sul traffico

Ricerca della frequenza alternativa

Regolazione volume DAB

dei pulsanti

intermedia

informazioni sui file

TA VOL 00 – TA VOL 50

SEARCH OFF SEARCH ON SEARCH OFF 16

AF OFF AF ON AF ON 46

DAB VOL –12 a 12 DAB VOL 00 46

5 tipi (Vedere sotto).

MUTING 1 MUTING 2

BEEP OFF BEEP ON BEEP ON

CONTRAST 1 – 10

FLAT OFF FLAT OFF 34FLAT ON

WIDE

TAG OFF TAG ON TAG ON

MUTING OFF

OFF

LINE INPUTCD CHANGER

OFF AUTO

AUTOONCE

AUTO

Valori

predisposti

in fabbrica

TA VOL 20

NORMAL 32

AUTO 33

MUTING OFF 33

CONTRAST 5 33

ONCE

CD CHANGER

AUTO

Vedere pagina

*2Visualizzato soltanto quando è collegato il sintonizzatore DAB.

Selezione del display orario—CLOCK DISP

ITALIANO

All’accensione dell’apparecchio è possibile abilitare la visualizzazione dell’orologio (che apparirà in fondo al display). Di fabbrica, la visualizzazione dell’orologio è impostata.

• CLOCK ON: Visualizzazione dell’orologio abilitata.

• CLOCK OFF: Visualizzazione dell’orologio disabilitata.

Selezione dell’indicatore di volume —LEVEL

È possibile selezionare l’indicatore di volume in base alle proprie preferenze. Di fabbrica, è selezionato “NORMAL”.

• NORMAL: Sui due lati del display viene visualizzato l’indicatore del livello audio normale.

• SIDE: L’illuminazione del display si sposta dall’interno all’esterno.

• FULL: Sul display principale viene visualizzato per intero l’indicatore del livello; il display si illumina.

• OFF: Scompare l’indicatore del livello, ma il display centrale si illumina.

• ALL OFF: L’indicatore del livello e il display centrale vengono disattivati.

Selezione della modalità di oscuramento —DIMMER

Quando si accendono i fari dell’auto, il display si oscura automaticamente (Auto Dimmer). Di fabbrica, viene impostato l’Auto Dimmer.

• AUTO: Attiva l’Auto Dimmer.

• OFF: Cancella l’Auto Dimmer.

• ON: Oscuramento display sempre

abilitato.

Nota sull’Auto Dimmer:

Su alcuni tipi di vettura l’Auto Dimmer può funzionare in modo improprio, particolarmente sulle vetture dotate di quadrante di regolazione oscuramento.

In questo caso, occorre abilitare “ON” o disabilitare “OFF” questa funzione.

Selezione del muting di telefonico

—TELEPHONE

Questa modalità viene utilizzata se è collegato un telefono cellulare. In funzione del tipo di telefono usato, selezionare “MUTING 1” o “MUTING 2” a seconda dei casi. Di fabbrica, questa modalità è disattivata.

• MUTING 1: Selezionare questa modalità se in grado di silenziare i suoni.

• MUTING 2: Selezionare questa modalità se in grado di silenziare i suoni.

• MUTING OFF: Annulla il muting telefonico.

Abilitazione/disabilitazione del bip

—BEEP SW

È possibile eliminare il bip che segnala la pressione di un pulsante. Di fabbrica, il bip è attivato.

• BEEP ON: Attiva il bip.

• BEEP OFF: Disattiva il bip.

Per regolare il livello di contrasto del display—CONTRAST

È possibile regolare il livello di contrasto del display da “1” (scuro) a “10” (luminoso). Di fabbrica, il livello di contrasto è impostato a “5”.

Selezione della modalità di scorrimento —SCROLL

È possibile selezionare la modalità di scorrimento per visualizzare il nome e le informazioni sul disco se superano i 10 caratteri. Di fabbrica, la funzione Audio Scroll è impostata su “ONCE”.

• ONCE: Scorre una sola volta.

• AUTO: Ripete lo scorrimento (intervalli

intermedi di 5 secondi).

• OFF: Annulla lo scorrimento automatico.

Nota:

Anche se la modalità di scorrimento è disabilitata “OFF”, è possibile far scorrere il display premendo

DISP (D) per almeno 1 secondo.

Selezione del componente esterno

—EXT INPUT

È possibile collegare il componente esterno al jack per CD changer (sul retro) tramite l’adattatore d’ingresso linea KS-U57 (non in dotazione). Per utilizzare il componente esterno come

sorgente di riproduzione, non occorre selezionare il componente stesso (CD changer o componente esterno). Di fabbrica, l’apparecchio

è predisposto per il CD changer.

• LINE INPUT: Per utilizzare un componente

esterno che non sia il CD changer.

• CD CHANGER:Per utilizzare il CD changer.

Nota:

Per collegare l’adattatore d’ingresso linea KS-U57 e il componete esterno, si rimanda al manuale d’installazione/collegamento (volumetto separato).

ITALIANO

CONTINUA ALLA PAGINA SEGUENTE

Per appiattire il pannello anteriore (nascondendo il pannello di controllo)

—FLAT PANEL

Quando si usa il telecomando per controllare il ricevitore, è possibile nascondere il pannello di controllo in modo che il pannello anteriore risulti appiattito. Di fabbrica, la funzione “pannello piatto” è disabilitata (“FLAT OFF”).

• FLAT ON: Il pannello di controllo non fuoriesce quando si accende l’apparecchio. Per utilizzare il pannello di controllo, premere 4 he ne provoca la fuoriuscita. Se non si effettua nessuna operazione per più di 10 secondi, il pannello ritorna automaticamente nel ricevitore.

• FLAT OFF: È possibile utilizzare il pannello di controllo normalmente.

Nota:

Se è selezionata la modalità “FLAT ON”, per espellere un CD tenere premuto 4 .

Modifica della selettività del sintonizzatore FM—IF FILTER

In alcune zone, sono possibili interferenze fra stazioni vicine, con conseguenti disturbi. Di fabbrica, l’apparecchio viene preimpostato per limitare automaticamente i disturbi (“AUTO”).

• AUTO: Se si verificano disturbi di questo tipo, l’apparecchio aumenta automaticamente la

ITALIANO

• WIDE: Per quanto si avvertano i

selettività e la sensibilità del sintonizzatore, con conseguente riduzione dei disturbi (però si perde anche l’effetto stereo).

disturbi delle stazioni vicine, la qualità del suono non peggiora e non si perde l’effetto stereo.

Attivazione o disattivazione della visualizzazione delle informazioni sui file—TAG DISP

Un file MP3 può contenere informazioni – dette “ID3 Tag” – relative al nome dell’album,

all’esecutore, al titolo della traccia etc. Esistono due versioni ID3, cioè ID3v1 (versione ID3 Tag 1) e ID3v2 (versione ID3 Tag 2). Questa apparecchio è compatibile soltanto con la ID3v1. Di fabbrica, è selezionato “TAG ON”.

• TAG ON: Attiva le informazioni ID3 durante la riproduzione di file MP3.

• Se il file MP3 non dispone di

informazioni ID3, vengono visualizzati il nome della directory e quello del file.

Nota:

Se durante la riproduzione di un file MP3 si passa dalla disabilitazione informazioni “TAG OFF” all’abilitazione informazioni “TAG ON”, all’atto della riproduzione del file successivo si attiva la visualizzazione delle informazioni.

• TAG OFF: Disattiva le informazioni ID3 durante la riproduzione di file MP3. (Vengono visualizzati soltanto il nome della directory e del file).

Assegnazione dei nomi alle sorgenti

È possibile assegnare il nome ad un CD e al componente esterno. Una volta assegnato, il nome viene visualizzato sul display quando lo si seleziona.

Sorgenti Numero massimo

di caratteri

CDs* e Fino a 32 caratteri CD changer* (massimo 40 dischi)

Componente esterno

* Non è possibile assegnare un nome a un CD-Text o

a un disco MP3.

Selezionare la sorgente alla quale si vuole assegnare un nome.

ATT

SOURCE

Premere senza lasciarlo SEL (S) per almeno 2 secondi mentre si premere DISP (D).

DISP

Fino a 10 caratteri

SEL

Selezionare il set di carattere voluto mentre lampeggia “

DISP

Ogniqualvolta si preme il pulsante, il set di caratteri cambia come segue:

”.

Minuscole ( )Maiuscole ( )

Numeri e simboli ( )

Selezionare il carattere richiesto.

• Vedere “Caratteri disponibili” a pagina 37.

Portarsi con il cursore sul carattere successivo (o precedente).

Ripetere i punti da 3 a 5 fino al termine dell’inserimento dei caratteri.

Es.:Quando si seleziona come sorgente il CD.

Es.: Quando si seleziona un componente esterno

come sorgente.

Premere il pulsante mentre lampeggia l’ultimo carattere selezionato.

SEL

Viene memorizzato il nome

immesso.

Per cancellare i caratteri immessi

Inserire degli spazi con la procedura suindicata.

Note:

• Se si assegna un nome al quarantunesimo disco, sul display appare la scritta “NAME FULL”, che indica che non vi è più spazio per i nomi. (In questo caso, cancellare i nomi inutili prima di procedere all’assegnazione).

• Se è collegato il CD changer, è possibile assegnare nomi ai CD presenti nel CD changer. Se s’inseriscono dei CD in tale unità, è altresì possibile visualizzarne i nomi sul display.

ITALIANO

Uso del blocco di sicurezza

Funzione di blocco per utenti non autorizzati. Per utilizzare il blocco di sicurezza, per prima cosa si deve impostare la password. Una volta impostata la password, il sistema ne richiede l’immissione alla prima accensione successivamente alla reinstallazione (oppure in seguito a ripristino per batteria dell’auto esaurita).

Selezionare una lettera.

ATTENZIONE: Non dimenticare la password

immessa, altrimenti non sarà possibile utilizzare l’apparecchio. Tenere a mente la password o meglio annotarla da qualche parte. Volendo, si può annotare la password nell’apposito spazio sulla copertina.

Registrazione della password

Per la password si possono utilizzare 4 caratteri, indipendentemente lettere maiuscole (A – Z), minuscole (a – z) e numeri (0 – 9).

• Nella password non è possibile utilizzare i simboli.

Tenere premuti entrambi i pulsanti per almeno 2 secondi.

L’apparecchio passa in modalità d’immissione password.

SEL

ITALIANO

Selezionare il set di caratteri che si desidera usare.

DISP

Ogniqualvolta si preme il pulsante, il set di caratteri cambia come segue:

Portarsi sulla successiva posizione d’immissione carattere.

Ripetere i punti da 2 a 4 finché non sono stati immessi tutti e 4 i caratteri.

Fine dell’impostazione.

SEL

L’unità ritorna alla modalità

operativa normale.

Istruzioni per l’utilizzo dell’adesivo CODE (in dotazione)

Attaccare l’adesivo CODE (in dotazione) in una posizione ben visibile all’interno della vettura in modo da avvertire eventuali utenti non autorizzati che l’apparecchio è dotato di funzione di blocco di sicurezza e, pertanto, non può essere utilizzato da terzi.

Minuscole ( )Maiuscole ( )

Numeri e simboli ( )

Principio di funzionamento del blocco di sicurezza

Dopo aver memorizzato la password, sul display vengono visualizzati degli asterischi “ ” e il sistema chiede d’immettere la password nei seguenti casi:

• Quando viene acceso l’apparecchio per la prima volta dopo la reinstallazione l’apparecchio.

• Quando viene acceso l’apparecchio per la prima volta dopo la sostituzione della batteria dell’automobile.

Per poter utilizzare l’apparecchio, occorre immettere la password corretta seguendo la procedura sottoindicata.

1 Premere DISP (D) per selezionare il set di

caratteri.

2 Ruotare il selettore di comando per immettere

un carattere.

3 Premere ¢ o 4 per portarsi sulla

posizione d’immissione del carattere.

4 Ripetere i punti da 1 a 3 per immettere

completamente la password (4 lettere), poi premere SEL (S).

• Se s’immette la password corretta, si annulla

il blocco di sicurezza e l’apparecchio viene abilitato per il normale funzionamento.

• Nei seguenti casi, il blocco di sicurezza non

viene annullato (sul display appare “NOT ACCEPT”), quindi l’apparecchio si disattiva. (L’apparecchio non si accende a meno che non si prema il pulsante di reset sul frontalino. Vedere pagina 2). – Se s’immette una password errata,

premere SEL (S).

– Se non si riesce ad immettere

completamente la password (ogni carattere entro 30 secondi).

Se durante l’immissione della password si digita un carattere errato

Premere 4 per riportarsi nella posizione del carattere errato, quindi ripetere i punti da 1 e 2 per selezionare il carattere corretto.

Per modificare la password

Se si vuole modificare la password che è stata memorizzata, procedere come di seguito indicato.

1 Premere contemporaneamente SEL (S) e

¢ per più di 2 secondi. Sul display appare “ ”.

2 Immettere correttamente la password corrente,

poi premere SEL (S). L’apparecchio passa in modalità d’immissione password.

3 Immettere una nuova password a piacere, poi

premere SEL (S). L’unità ritorna alla modalità operativa normale.

• Per i dettagli relativi alla modalità d’immissione della password vedere pagina

36.

Caratteri disponibili

• Nella password non è possibile utilizzare i simboli.

Maiuscole

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

Minuscole

a b c d e f g h i j k l m n o p q r s t u v w x y z

Numeri e simboli

0 1 2 3 4 5 6 7 8 9

! ” # $ % & ’ ( )

+ , – . / : ; < = ? @ _ `

spazi

ITALIANO

FUNZIONI CD CHANGER

TP/PTY DISPSEL

STDM

BAND MODE

SOURCE

MONOEQ

ATT

INT RPT RND

KD-LX555R

OFF

Per spegnere l’unità premere ON CLOSE.

SSM

BAND

TP/PTY DISPSEL

STDM

MODE

SOURCE

Si consiglia l’uso del CD changer JVC compatibile con il formato MP3 con la presente unità.

L’uso di tale CD changer consente la riproduzione di CD-R (masterizzabili) originali e di CD-RW (riscrivibili) registrati in formato CD Audio o MP3.

•È inoltre possibile collegare altri CD changer serie CH-X (ad eccezione di CH-X99 e CH-X100). Non è possibile tuttavia riprodurre dischi MP3, in quanto non sono compatibili.

• Non è possibile usare CD changer serie KD-MK con la presente unità.

Prima di usare il CD changer:

• Fare riferimento anche alle istruzioni fornite con il CD changer.

• Se nel caricatore nel CD changer non è stato inserito alcun disco, o se i dischi sono stati inseriti con il lato superiore rivolto verso il basso, sul display verrà visualizzata l’indicazione “NO DISC”. In questo caso rimuovere il caricatore e disporre i dischi in modo corretto.

ITALIANO

• Se nel CD changer non è stato caricato alcun caricatore, sul display verrà visualizzata l’indicazione “NO MAG”. In questo caso inserire il caricatore nel CD changer.

• Se sul display viene visualizzata l’indicazione “RESET 1” – “RESET 8”, è presente un problema nel collegamento tra l’unità e il CD changer. In questo caso controllare il collegamento e accertarsi che i cavi siano correttamente collegati. Quindi premere il tasto di ripristino del CD changer.

INT RPT RND

ATT

MONOEQ

KD-LX555R

OFF

Riproduzione di dischi

Selezionare il CD changer.

ATT

SOURCE

Note:

• Se l’impostazione “EXT INPUT” è stato modificata su “LINE INPUT” (vedere pagina 33), non è possibile selezionare il CD changer.

• Se la sorgente viene modificata, la riproduzione dal CD si interrompe. Quando il CD changer viene nuovamente selezionato come sorgente, la riproduzione ricomincia dal punto in cui era stata precedentemente interrotta.

• Quando viene avviata la riproduzione di un CD-Text o di un disco MP, le informazioni disco verranno automaticamente visualizzate sul display (vedere pagine 21 e 25).

Ogniqualvolta si preme il tasto, la sorgente si modifica come descritto a pagina 7. La riproduzione inizia dalla prima traccia del primo disco. Vengono riprodotte tutte le tracce di tutti i dischi.

Numero disco in riproduzione

• Se il CD corrente è in formato MP3:

la riproduzione inizia dalla prima cartella del CD corrente non appena il controllo del file è stato completato.

Numero disco in riproduzione

Numero file in riproduzione

Tempo di riproduzione trascorso

Per passare direttamente a un determinato disco

Durante la riproduzione dal CD changer premere il tasto corrispondente al numero di disco che si desidera riprodurre.

MONO

RND RPT INT

• Per selezionare un numero di disco compreso tra 1 e 6: Premere brevemente 1 (7) – 6 (12).

• Per selezionare un numero di disco compreso tra 7 e 12: Premere e tenere premuto 1 (7) – 6 (12) per più di un secondo.

Per fare avanzare o retrocedere rapidamente la traccia/il file

Spia MP3

• Se il CD corrente è un CD standard:

la riproduzione inizia dalla prima traccia del CD.

Numero disco in riproduzione

Traccia corrente

Tempo di riproduzione trascorso

Per riprodurre rapidamente la traccia o il file in avanti premere e tenere premuto ¢, durante la riproduzione.

Per riprodurre rapidamente la traccia o il file all’indietro premere e tenere premuto 4 durante la riproduzione.

Per passare alle tracce/ai file precedenti o successivi

Per saltare all’inizio della traccia o del file successivi, premere brevemente ¢ durante la riproduzione. Ogniqualvolta si preme il pulsante, viene individuato l’inizio della traccia o del file successivo e inizia la riproduzione di tale traccia/file.

Per saltare all’inizio della traccia o del file in riproduzione, premere brevemente 4 durante la riproduzione. Ogniqualvolta si preme il pulsante, viene individuato l’inizio della traccia o del file precedente ed inizia la riproduzione di tale traccia/file.

ITALIANO

Per passare alla cartella precedente o successiva (solo per dischi MP3)

BAND

MODE

1 Durante l’ascolto di un disco MP3,

premere BAND MODE (M) per attivare la modalità funzioni. Sul display viene visualizzata l’indicazione “MODE”.

2 Mentre “MODE” è visualizzato,

premere ¢ o 4 .

Ogniqualvolta viene premuto il pulsante, viene individuata la cartella successiva (e inizia la riproduzione del primo file in tale cartella).

Ogniqualvolta viene premuto il pulsante, viene individuata la cartella precedente (e inizia la riproduzione del primo file in tale cartella).

Nota:

Se la cartella non contiene alcun file MP3, verrà saltata dalla selezione.

Per visualizzare le informazioni disco di CD-Text e dischi MP3

L’operazione è possibile solo se viene collegato un CD changer JVC dotato di funzionalità di lettura delle informazioni di CD-Text e/o delle informazioni disco MP3.

Durante la riproduzione di un CD-Text o

ITALIANO

di un disco MP3 selezionare la modalità di visualizzazione testo.

DISP

• Per ulteriori informazioni su CD-Text disco vedere pagina 21; per informazioni sul testo di disco MP3 vedere pagina 25.

Selezione delle modalità di riproduzione

Per riprodurre tracce/file in modalità casuale (Riproduzione casuale di cartella/dischi/ caricatori)

BAND

MODE

Per CD in formato MP3:

Per CD:

Nota:

Quando il CD in riproduzione contiene file MP3 si accende anche la spia MP3.

Modalità

FLDR RND* Si accendono Tutti i file nella l

DISC RND Si accendono Tutte le tracce o

MAG RND Si accende la Tutte le tracce

* “FLDR RND” può essere applicato solo a dischi

MP3.

1 Premere BAND MODE (M) per

RND

attivare la modalità funzioni durante la riproduzione. Sul display viene visualizzata

l’indicazione “MODE”.

2 Mentre “MODE” è visualizzato,

premere RND (casuale). Ogniqualvolta si preme il pulsante, la modalità di riproduzione casuale

si modifica come segue:

Disattivato

Spia RND

Es.: È stato selezionato “MAG RND”

Spia Riproduzione

attiva casuale

le spie cartella e RND. selezionata,

le spie tutti i file nel CD e RND. corrente

spia RND. o tutti i file

DISC RNDFLDR RND

MAG RND

MAG RNDDISC RND

quindi i file della cartella successiva e così via.

(o specificato).

dei dischi inseriti.

Per ripetere la riproduzione di tracce/file (riproduzione ripetuta della traccia/della cartella/del disco)

BAND MODE

RPT

Per CD in formato MP3:

Per CD:

1 Premere BAND MODE (M) per

attivare la modalità funzioni durante la riproduzione. Sul display viene visualizzata l’indicazione “MODE”.

2 Mentre “MODE” è visualizzato,

premere RPT (ripetizione). Ogniqualvolta viene premuto il tasto, la modalità di riproduzione ripetuta si modifica come segue.

TRK RPT FLDR RPT

Disattivato

DISC RPT

DISC RPTTRK RPT

Per riprodurre solo la prima parte (Scansione di inizio tracce/cartelle/dischi)

BAND MODE

INT

Per CD in formato MP3:

Per CD:

1 Premere BAND MODE (M) per

attivare la modalità funzioni durante la riproduzione. Sul display viene visualizzata l’indicazione “MODE”.

2 Mentre “MODE” visualizzato sul

display, premere INT (inizio). Ogniqualvolta si preme il tasto, la modalità di scansione si modifica come segue:

TRK INT FLDR INT

Disattivato

DISC INT

DISC INTTRK INT

Spie e RPT

Es.: È stato selezionato “DISC RPT”

Nota:

Quando il CD in riproduzione contiene file MP3 si accende anche la spia MP3.

Modalità

Spia Riproduzione

attiva ripetuta

TRK RPT Si accende la Traccia o file in

spia RPT. riproduzione

(o traccia/file specificato).

FLDR RPT* Si accendono Tutti i file nella

le spie cartella in e RPT. riproduzione.

DISC RPT Si accendono Tutte le tracce o

le spie tutti i files nel CD e RPT. corrente

(o specificato).

* “FLDR RPT” può essere applicato solo a dischi

MP3.

Spie

Es.: È stato selezionato “DISC INT”

e INT

Nota:

Quando il CD in riproduzione contiene file MP3 si accende anche la spia MP3.

Modalità

Spia

attiva

Riproduce la parte

niziale (15 secondi) di

TRK INT Si accende Tutti i file/tutte le

la spia INT. tracce sul disco

in riproduzione.

FLDR INT*

Si accendono

Il primo file di le spie ciascuna e INT. cartella del disco in

riproduzione o

selezionato.

DISC INT

Si accendono

La prima traccia le spie o il primo file del e INT. disco inserito.

* “FLDR INT” può essere applicato solo a dischi

MP3.

ITALIANO

FUNZIONAMENTO DEL COMPONENTE ESTERNO

Per spegnere l’unità

TP/PTY DISPSEL

STDM

BAND MODE

SOURCE

MONOEQ

ATT

INT RPT RND

KD-LX555R

OFF

premere ON CLOSE.

SSM

BAND

TP/PTY DISPSEL

STDM

MODE

SOURCE

ATT

Riproduzione da un componente esterno

È possibile collegare il componente esterno al jack per CD changer (sul retro) tramite l’adattatore d’ingresso linea KS-U57 (non in dotazione).

Preparazione:

• Per collegare l’adattatore d’ingresso linea KS-U57 e il componente esterno, si rimanda al manuale d’installazione/collegamento (volumetto separato).

• Prima di attivare il componente esterno seguendo la procedura sottoindicata, selezionare l’ingresso esterno. (Vedere “Selezione del componente esterno —EXT INPUT” a pagina 33.

Selezione del componente esterno (LINE INPUT).

ATT

SOURCE

Ogniqualvolta si preme il pulsante, la sorgente cambia come descritto a pagina 7.

INT RPT RND

MONOEQ

Accendere il componente collegato

KD-LX555R

ed iniziare a riprodurre la sorgente.

Regolare il volume.

Regolare le caratteristiche sonore a seconda delle vostre preferenze. (Vedere pagine 29 e 30).

OFF

ITALIANO

• Se sul display non compare “LINE INPUT”, vedere pagina 33 e selezionare l’ingresso esterno (“LINE INPUT”).

TP/PTY DISPSEL

STDM

FUNZIONI DEL TUNER DAB

Per spegnere l’unità

BAND MODE

SOURCE

MONOEQ

ATT

INT RPT RND

KD-LX555R

OFF

premere ON CLOSE.

SSM

BAND

TP/PTY DISPSEL

STDM

MODE

SOURCE

ATT

Con questo apparecchio si consiglia di usare il tuner DAB (Digital Audio Broadcasting) KT-DB1000 o KT-DB1500. Per tuner DAB di altre versioni, consultare il rivenditore car audio JVC.

• Vedere anche il manuale d’istruzioni in dotazione al tuner DAB.

Che cosa s’intende con sistema DAB?

DAB è uno dei sistemi di trasmissione radio digitali attualmente disponibili in grado di erogare suoni di qualità CD senza interferenze né distorsione del segnale. Inoltre il sistema è in grado di contenere testo, immagini e dati. Rispetto alla trasmissione FM, dove i singoli programmi vengono trasmessi su proprie frequenze, il sistema DAB abbina diversi programmi (denominati “servizi”) che formano un “insieme”. Inoltre, ogni “servizio”—definito “servizio primario”—si può suddividere nelle sue componenti (definite “servizi secondari”).

Con il tuner DAB collegato all’apparecchio, è possibile sfruttare i servizi DAB.

Sintonizzazione su un insieme di servizi e su un solo servizio

MONOEQ

Selezionare il tuner DAB (DAB1 – 3).

SOURCE

INT RPT RND

ATT

Ogniqualvolta si preme il pulsante, la sorgente cambia

KD-LX555R

come descritto a pagina 7.

Selezionare la banda DAB (DAB1, DAB2 o DAB3).

BAND

MODE

Nota:

Il presente ricevitore ha tre bande DAB (DAB1, DAB2, DAB3). È possibile utilizzare una qualsiasi di esse per sintonizzare un insieme.

Avviare la ricerca di un insieme.

La ricerca s’interrompe non appena si riceve un insieme.

Per interrompere la ricerca prima della ricezione di un insieme, premere lo stesso

pulsante premuto pewr la ricerca.

Ogniqualvolta si preme e tenere premuto il pulsante, la banda DAB cambia nel modo seguente:

(DAB1)

(DAB2)

Premere ¢ per cercare insiemi a frequenze più elevate.

Premere 4 per cercare insiemi a frequenze più basse.

OFF

(DAB3)

ITALIANO

Un insieme tipico prevede 6 o più programmi (servizi) trasmessi contemporaneamente. Dopo essersi sintonizzati su un insieme, è possibile selezionare il servizio d’interesse.

CONTINUA ALLA PAGINA SEGUENTE

Selezionare il servizio che s’intende ascoltare.

BAND MODE

1 Premere BAND MODE (M).

Sul display viene visualizzata l’indicazione “MODE”.

2 Premere ¢ o 4

per selezionareil servizio richiesto, mentre sul display è ancora visualizzata la scritta “MODE”.

Memorizzazione di servizi DAB

È possibile memorizzare manualmente fino a 6 servizi DAB per ogni banda DAB (DAB1, DAB2 e DAB3).

Selezionare il tuner DAB (DAB1 – 3).

ATT

SOURCE

1 Premere SOURCE ATT per

selezionare il tuner DAB come sorgente.

Per modificare le informazioni sul display mentre è in corso la sintonizzazione su un insieme

Normalmente, il nome del servizio appare sul display. Se s’intende verificare il nome dell’insieme oppure la sua frequenza, premere DISP (D). Ogniqualvolta si preme il pulsante, le seguenti informazioni appaiono per un attimo sul display:

Nome servizio

Nome insieme

Numero canale

Frequenza

Per sintonizzarsi su un particolare insieme senza ricerca:

1 Premere SOURCE ATT per selezionare il tuner

ITALIANO

DAB come sorgente.

2 Premere ripetutamente BAND MODE (M) per

selezionare il numero di banda DAB (DAB1, DAB2 o DAB3).

3 Tenere premuto ¢ o 4 per almeno

1 secondo.

4 Premere ripetutamente ¢ o 4

finché non si riceve l’insieme voluto.

• Se si mantiene premuto il pulsante, la

frequenza continua a cambiare finché non si rilascia il pulsante.

5 Selezionare il servizio che si desidera

ascoltare. 1 Premere BAND MODE (M).

Sul display viene visualizzata l’indicazione “MODE”.

2 Premere ¢ o 4 per selezionare

il servizio richiesto, mentre sul display è ancora visualizzata la scritta “MODE”.

BAND

MODE

Ogniqualvolta si preme e tenere premuto il pulsante, la banda DAB cambia nel modo seguente:

Sintonizzarsi sull’insieme voluto.

Selezionare il servizio dell’insieme

2 Se necessario, tenere

premuto ripetutamente BAND MODE (M) per selezionare il numero di banda DAB (DAB1, DAB2 o DAB3).

(DAB1)

(DAB2)

(DAB3)

desiderato.

BAND

MODE

1 Premere BAND MODE (M).

Sul display viene visualizzata l’indicazione “MODE”.

2 Premere ¢ o 4

per selezionare il servizio richiesto, mentre sul display è ancora visualizzata la scritta “MODE”.

Tenere premuto per almeno 2 secondi il pulsante numerico (nel nostro esempio, 1) sul quale si vuole memorizzare il servizio selezionato.

“P1” lampeggia per pochi secondi.

Ripetere la procedura suindicata per memorizzare altri servizi DAB in altri numeri.

Note:

•È possibile predefinire solo servizi DAB primari. Se si tenta di memorizzare un servizio secondario, verrà memorizzato il corrispondente servizio primario.

• Un servizio DAB memorizzato in precedenza viene cancellato se si memorizza un nuovo servizio DAB con lo stesso numero.

• I servizi DAB vengono cancellati se viene a mancare l’alimentazione elettrica al circuito della memoria (ad esempio, durante la sostituzione delle batterie). In questo caso, occorre memorizzare di nuovo i servizi DAB.

Sintonizzazione su un servizio DAB in memoria

È possibile sintonizzarsi facilmente su un servizio DAB in memoria. Si ricorda che, per potersi sintonizzare, i servizi devono essere già stati memorizzati. Se non si è ancora proceduto alla memorizzazione, vedere pagina 44.

Selezionare il tuner DAB (DAB1 – 3).

ATT

SOURCE

BAND MODE

Ogniqualvolta si preme e tenere premuto il pulsante, la banda DAB cambia nel modo seguente:

Selezionare il numero (1 – 6) per il servizio DAB (primario) memorizzato voluto.

1 Premere SOURCE ATT per

selezionare il tuner DAB come sorgente.

2 Se necessario, tenere

premuto ripetutamente BAND MODE (M) per selezionare il numero di banda DAB (DAB1, DAB2 o DAB3).

(DAB1)

MONO

(DAB2)

(DAB3)

RND RPT INT

Nota:

Se il servizio primario selezionato dispone di servizi secondari, è possibile sintonizzarsi sui servizi secondari premendo ripetutamente lo stesso pulsante numerico.

ITALIANO

Altre funzioni DAB

Ricerca automatica dello stesso programma (ricezione alternativa)

È possibile continuare ad ascoltare lo stesso programma.

• Durante la ricezione di un servizio DAB:

Se si sta percorrendo una zona dove non si riceve un determinato servizio, l’apparecchio si sintonizza automaticamente su un altro assieme o stazione FM RDS che sta trasmettendo lo stesso programma.

• Durante la ricezione di una stazione FM

RDS:

Se si sta percorrendo una zona dove un determinato servizio DAB sta trasmettendo lo stesso programma della stazione FM RDS, l’apparecchio si sintonizza automaticamente sul servizio DAB.

Nota:

Quando la ricezione passa da DAB a FM, il volume di ascolto può aumentare/diminuire di conseguenza. Tale variazione di volume è dovuta a livelli d’inserimento audio ineguali a livello di emittente, e non deve essere considerata un’anomalia dell’apparecchio. Per evitare questo inconveniente, è possibile regolare il livello del volume DAB (vedere sotto).

Per regolare il livello del volume DAB

È possibile regolare (e memorizzare) il livello d’ingresso del sintonizzatore DAB. Regolando opportunamente il livello d’ingresso in funzione del livello sonoro FM, non occorre modificare il livello del volume ogniqualvolta si cambia

ITALIANO

sorgente. Di fabbrica, il livello del volume DAB è impostato su “00”.

• Vedere anche “Modifica delle impostazioni generali (PSM)” a pagina 31.

Per utilizzare la ricezione alternativa

Di fabbrica, sono attivate tutte le ricezioni alternative.

• Vedere anche “Modifica delle impostazioni generali (PSM)” a pagina 31.

1 Tenere premuto SEL (S) per almeno 2 secondi,

in modo che uno dei componenti PSM appaia sul display.

2 Premere ¢ o 4 per selezionare

“DAB AF” (frequenza alternativa).

3 Ruotare il selettore di comando per

selezionare la modalità voluta.

• AF ON: Individua il programma tra i servizi

DAB e le stazioni FM RDS (ricezione alternativa). Sul display si accende la spia AF (vedere pagina 12).

• AF OFF: Disattiva la ricezione alternativa.

Nota:

Se è attiva la ricezione alternativa (per servizi DAB), si attiva automaticamente anche la NetworkTracking Reception (per stazioni RDS: vedere pagina 12). Ovviamente, se non si disattiva la ricezione alternativa, non è possibile disattivare la Network-Tracking Reception.

4 Premere SEL (S) per terminare l’impostazione.

1 Tenere premuto SEL (S) per almeno 2 secondi,

in modo che uno dei componenti PSM appaia sul display.

2 Premere ¢ o 4 per selezionare

“DAB VOL (volume)”.

3 Ruotare il selettore di comando al volume

desiderato. È possibile impostarlo nell’intervallo compreso tra “–12” e “12”.

4 Premere SEL (S) per terminare l’impostazione.

INDIVIDUAZIONE E RICERCA DEI GUASTI

Le eventuali anomalie non sempre costituiscono dei problemi seri. Verificare i seguenti punti prima di rivolgersi al centro assistenza.

Sintomi

• Il suono non è avvertibile dai diffusori.

• Sul display appare “ ”.

• Se sul display appare la

scritta “ERR 20” – “ERR 40”.

Generale

• L’apparecchio non funziona affatto.

• La preimpostazione automatica della SSM (Strong-station Sequential Memory) non funziona.

FM/AM

• Rumore statico mentre si ascolta la radio.

• Il disco viene espulso automaticamente.

• Non si riesce a riprodurre il CD-R/CD-RW.

• Non si riesce a saltare le tracce sul CD-R/CD-RW.

• Impossibile espellere il disco.

• Sul display viene visualizzata la scritta “EJECT ERR” (errore di espulsione) e il CD non viene espulso.

Riproduzione di disco

• Sul display non viene visualizzato alcun messaggio, ma il CD non viene espulso.

Cause

Il livello del volume viene impostato al minimo.

I collegamenti non sono stati realizzati in modo corretto.

Il blocco di sicurezza è in uso.

Il movimento meccanico è impedito o bloccato. (Per esempio, è stata utilizzata una vite di lunghezza maggiore a quella specificata).

Il computer incorporato può funzionare in modo improprio a causa di rumore etc.

Segnali troppo deboli.

L’antenna non è stata collegata in modo sicuro.

Il disco è stato inserito con la faccia rivolta verso il basso.

CD-R/CD-RW non finalizzato.

Disco bloccato.

Il CD potrebbe potrebbe funzionare in modo improprio.

Azioni correttive

Regolare al livello ottimale.

Verificare cavi e collegamenti.

Immettere la password. (Vedere pagina 37).

Premere il pulsante di reset sul pannello anteriore. (Vedere pagina 2). Se il pulsante di reset non funziona, consultare il manuale d’installazione/ collegamento (volumetto separato).

Premere il pulsante di reset sul pannello frontale. (Vedere pagina 2).

Memorizzare le stazioni manualmente.

Collegare correttamente l’antenna.

Inserire il disco in modo corretto.

• Inserire un CD-R/CD-RW finalizzato.

• Finalizzare il CD-R/CD-RW

con il componente utilizzato per la registrazione.

Sbloccare il disco. (Vedere pagina 21).

Tenere premuto 4 per più di 5 secondi.

Tenendo premuto ¢, premere il pulsante di reset. Rilasciare il pulsante di reset, poi ¢. (Fare attenzione a non far cadere il CD durante l’espulsione).

ITALIANO

Sintomi

Cause

Azioni correttive

• Interruzioni a livello del suono del disco.

• Sul display appare “NO DISC”.

Riproduzione di disco

• Impossibile riprodurre il disco.

• Produzione di rumore.

• Tempo di lettura più lungo (sul display lampeggia “FILE CHECK”).

Si sta percorrendo una strada dissestata.

Il CD è graffiato.

I collegamenti non sono stati realizzati in modo corretto.

Non c’è disco nel cassettino.

Il disco è stato inserito in modo improprio.

Il disco non contiene file MP3.

I nome dei file MP3 non hanno l’estensione mp3.

I file MP3 non sono stati registrati in un formato conforme alla ISO 9660 Livello 1, Livello 2 o Joliet.

Il file riprodotto non è un file MP3 (per quanto presenti l’estensione mp3).

Il tempo di lettura varia a causa della complessità della configurazione della cartella/ del file.

Interrompere l’ascolto del CD quando si percorrono strade dissestate.

Cambiare il CD.

Verificare i cavi e i collegamenti.

Inserire un disco nel cassettino.

Inserire il disco in modo corretto.

Sostituire il disco.

Aggiungere l’estensione mp3 ai nomi dei file.

Sostituire il disco. (Registrare i file MP3 con un’applicazione conforme.)

Passare ad un altro file oppure sostituire il disco. (Non attribuire l’estensione mp3 a file non-MP3.)

Evitare di utilizzare un numero eccessivo di gerarchie e cartella. Inoltre, non registrare altri tipi di tracce audio assieme a file MP3.

• I file non vengono riprodotti

Riproduzione MP3

ITALIANO

• Il tempo di riproduzione

• Sul display lampeggia

• Sul display appare

• Vengono visualizzati

nell’ordine previsto.

trascorso non è corretto.

“MP3”.

“NO FILES”.

caratteri non corretti. (Visualizzazione delle informazioni, p. es., nome dell’album)

L’ordine di riproduzione viene definito al momento della registrazione dei file.

In alcuni casi, questa situazione si verifica durante la riproduzione a motivo delle modalità di registrazione dei file sul disco.

La cartella corrente non contiene file MP3.

Il disco non contiene file MP3.

L’unità è predisposta per visualizzare solo lettere dell’alfabeto (maiuscole: A–Z, minuscole: a–z), numeri e una scelta limitata di simboli.

Selezionare un’altra cartella.

Inserire un disco contenente file MP3.

Fare riferimento a pagina 37 per i caratteri disponibili.

Sintomi

Cause

Azioni correttive

• Sul display appare “NO DISC”.

• Sul display appare “NO MAG”.

• Sul display appare “RESET 8”.

• Sul display appare “RESET 1” – “RESET 7”.

• Il cambiatore CD non

funziona affatto.

Nel caricatore non è presente alcun disco.

I disco sono inseriti con il lato superiore rivolto verso il basso.

Nel CD changer non è presente il caricatore.

L’apparecchio non è stato collegato al CD changer in modo corretto.

Il computer incorporato può funzionare in modo improprio a causa di rumore ecc.

Inserire disco nel caricatore.

Inserire i disco nel modo corretto.

Inserire il caricatore.

Collegare l’apparecchio e il CD changer correttamente e premere il pulsante di ripristino del CD changer.

Premere il pulsante di reset del CD changer.

Premere il pulsante di reset sul pannello frontale. (Vedere pagina 2).

Modalità sonore (valori memorizzati di fabbrica)

L’elenco che segue indica i valori memorizzati per le singole modalità sonore (vedere pagina 29).

Indicazione Valori di compensazione memorizzati di fabbrica

FREQ. WIDTH LOW LEVEL FREQ. WIDTH MID LEVEL FREQ. HIGH LEVEL FLAT 50 Hz 1 00 700 Hz 1 00 8 kHz 00 Hard Rock 80 Hz 2 +03 700 Hz 1 00 8 kHz +02 R & B 80 Hz 3 +03 2 kHz 2 +01 12 kHz +03 POP 120 Hz 1 +02 2 kHz 2 +01 12 kHz +02 JAZZ 80 Hz 1 +03 1 kHz 1 +01 8 kHz +03 DanceMusic Country 50 Hz 4 +02 700 Hz 1 00 12 kHz +02 Reggae 80 Hz 1 +03 2 kHz 2 +02 12 kHz +02 Classic 120 Hz 1 +03 1 kHz 1 00 8 kHz +02 USER 1 50 Hz 1 00 700 Hz 1 00 8 kHz 00 USER 2 50 Hz 1 00 700 Hz 1 00 8 kHz 00

USER 3 50 Hz 1 00 700 Hz 1 00 8 kHz 00

50 Hz 2 +04 700 Hz 1 –02 8 kHz +01

CD Changer

ITALIANO

MANUTENZIONE

Manipolazione dei dischi

Questa unità è stata studiata per riprodurre CD, CD-R (masterizzabili), CD-RW (riscrivibili) e CD Text.

•

L’unità è inoltre compatibile con dischi MP3.

Come si devono trattare i dischi

Per rimuovere il disco dalla custodia,

centrale della stessa ed estrarre il disco tenendolo per i bordi.

• Tenere sempre i dischi per i bordi. Evitare di toccare la superficie registrata.

Per riporre il disco nella custodia, procedere come segue: inserire delicatamente il disco sul supporto centrale (con superficie stampata rivolta verso l’alto).

• Non dimenticare di riporre i dischi nella custodia dopo l’uso.

Pulizia dei dischi

Se è sporco, il disco può funzionare male. In tal caso, è necessario pulirlo con un panno morbido procedendo in linea retta

dal centro verso il bordo.

Riproduzione di dischi nuovi

Talvolta i dischi nuovi possono presentare zone ruvide sul bordo interno ed esterno. In tal caso è possibile che l’apparecchio non li accetti. Per eliminare le eventuali zone ruvide, passare sui bordi la punta di una matita o penna a sfera ecc.

ITALIANO

Condensa

Nei seguenti casi è possibile che l’umidità si condensi sulla lente all’interno del riproduttore:

•

Dopo l’accensione del riscaldamento nella vettura.

• Se l’aria all’interno della vettura diventa molto

umida.

In questi casi, il riproduttore potrebbe funzionare in modo improprio. Per ovviare a questo inconveniente, espellere il disco e lasciare acceso l’apparecchio per qualche ora fino a completa evaporazione dell’umidità.

premere il supporto

Supporto centrale

Riproduzione di CD-R o CD-RW

Prima della riproduzione di dischi CD-R o CDRW, leggere con attenzione le istruzioni e i messaggi di avvertenza allegati ai dischi.

• Utilizzare esclusivamente CD-R o CD-RW “finalizzati”.

• La riproduzione di CD-R o CD-RW può essere

impedita dalle caratteristiche del CD e dai seguenti motivi:

– Il CD è sporco o graffiato. – Si è condensata umidità sulla lente all’interno

dell’unità.

– La lente all’interno dell’unità è sporca.

• I CD-RW richiedono tempi di lettura più lunghi

in quanto la riflettanza è inferiore rispetto ai normali CD.

•

I CD-Rs o CD-RW sono sensibili alle alte temperature e alle alte concentrazioni di umidità. Non lasciare tali CD all’interno dell’automobile.

• Non utilizzare i seguenti CD-R o CD-RW: – CD con adesivi, etichette o sigilli di

protezione incollati sulla superficie.

– CD sui quali è possibile stampare l’etichetta

direttamente sulla superficie tramite una

stampante a getto d’inchiostro. L’utilizzo di tali CD in condizioni di alte temperature o alta concentrazione di umidità può causare danni ai CD. Per esempio: – Le etichette o gli adesivi possono restringersi

e deformare il CD. – Le etichette o gli adesivi possono staccarsi

dalla superficie del CD ed impedire

l’espulsione del CD dall’unità. – La stampa sul CD può diventare

appiccicosa. Leggere attentamente le istruzioni e i messaggi di avvertenza relativi alle etichette e ai dischi stampabili.

AVVERTENZE:

• Non inserire dischi da 8 cm (CD singoli) nel vano di caricamento (l’apparecchio non è in

grado di espellerli).

• Non inserire dischi di forma insolita (per esempio di cuore o di fiore) perché potrebbero danneggiare l’apparecchio.

• Evitare di esporre i dischi alla luce diretta del sole o a fonti di calore. Non lasciarli in punti soggetti ad elevata temperatura o umidità. Evitare di lasciare i dischi nella vettura.

• Per la pulizia dei dischi non usare solventi di nessun tipo (per esempio comuni prodotti di pulizia per dischi, spray, diluenti, benzina ecc.).

CD deformato

Adesivo

Residui appiccicosi

Disco

Etichetta adesiva

SPECIFICHE

SEZIONE AMPLIFICATORE AUDIO

Uscita massima di potenza:

Anteriore: 50 W/canale Posteriore: 50 W/canale

Uscita di potenza continua (RMS):

Anteriore: 19 W/canale in 4 Ω, 40 Hz –

20 000 Hz a non più di 0,8% di distorsione armonica totale.

Posteriore: 19 W/canale in 4 Ω, 40 Hz –

20 000 Hz a non più di 0,8% di

distorsione armonica totale. Impedenza di carico: 4 Ω (tolleranza 4 Ω – 8 Ω) Intervallo di controllo compensatore:

LOW: ±12 dB (50 Hz, 80 Hz, 120 Hz) MID: ±12 dB (700 Hz, 1 kHz, 2 kHz)

HIGH: ±12 dB (8 kHz, 12 kHz) Risposta in frequenza: 40 Hz – 20 000 Hz Rapporto segnale-rumore: 70 dB Livello/Impedenza di uscita:

2,0 V/20 kΩ carico (fondo scala) Impedenza di uscita: 1 kΩ

SEZIONE TUNER

Campo frequenza:

FM: 87,5 MHz – 108,0 MHz

AM: (MW) 522 kHz – 1 620 kHz

(LW) 144 kHz – 279 kHz

SEZIONE CD PLAYER

Tipo: Player per compact disc Sistema di rilevamento segnali: Prelevamento

ottico senza contatto (laser semiconduttore) Numero di canali: 2 canali (stereo) Risposta in frequenza: 5 Hz – 20 000 Hz Campo dinamico: 98 dB Rapporto segnale-rumore: 102 dB Affievolimento periodico del suono e oscillazione del suono: Inferiori al limite misurabile Formato di decodifica MP3: MPEG1/2 Audio Layer 3 Massima velocità in bit: 320 Kbps

GENERALITÀ

Requisiti di potenza:

Tensione di servizio: DC 14,4 V

(tolleranza 11 V – 16 V)

Sistema di messa a terra: Massa negativa

Temperatura ambiente permissibile di lavoro:

0°C – +40°C

Dimensioni (L × H × P):

Dimensioni d’installazione:

182 mm × 52 mm × 160 mm

Dimensioni pannello:

188 mm × 58 mm × 8 mm

Peso: 1,8 kg (accessori esclusi)

[Tuner FM]

Sensibilità utilizzabile: 11,3 dBf (1,0 µV/75 Ω) Soglia di sensibilità 50 dB:

16,3 dBf (1,8 µV/75 Ω)

Selettività canale alternativo (400 kHz):

65 dB Risposta in frequenza: 40 Hz – 15 000 Hz Separazione stereo: 30 dB Rapporto di assorbimento: 1,5 dB

[Tuner MW]

Sensibilità: 20 µV Sensibilità: 35 dB

[Tuner LW]

Sensibilità: 50 µV

La casa costruttrice si riserva di modificare dati e caratteristiche senza preavviso.

ITALIANO

Il CD “salta”:

Si tratta di un problema fastidioso che può verificarsi quando si percorrono strade particolarmente dissestate. Per quanto non si rovinino né l’apparecchio né il

CD, durante i percorsi di questo tipo si consiglia d’interrompere l’ascolto del CD.

¿Tiene PROBLEMAS con la operación?

JVC

Por favor reinicialice su unidad

Consulte la páfina de Cómo reposicionar su unidad

PROBLEMI di funzionamento?

Inizializzare l'apparecchio

Fare riferimento alla pagina di Come inizialiazzare l'apparecchio

W przypadku NIEPRAWID¸OWEJ

pracy radioodtwarzacza

Wyzeruj jego pami´ç

Patrz Zerowanie pami´ci urzàdzenia

Затруднения при эксплуатации?

Пожалуйста, перезагрузите Ваше

устройство

Для получения информации о перезагрузке Вашего

устройства обратитесь на соответствующую страницу

SP, IT, PO, RU

VICTOR COMPANY OF JAPAN, LIMITED

1202MNMMDWTKR

184 mm

53 mm

KD-LX555R

Manual de instalación/conexión Manuale d’installazione/collegamento

Instrukcja monta˝u/pod∏àczania przewodów

Руководство по установке/подключению

PIM176900

[E]

1202MNMMDTTKR

JVC

SP, IT, PO, RU

ESPAÑOL

• Esta unidad está diseñada para funcionar con 12 V de CC, con sistemas eléctricos de masa NEGATIVA.

INSTALACION (MONTAJE EN EL TABLERO DE INSTRUMENTOS)

•

La siguiente ilustración muestra una instalación típica. Sin embargo usted deberá efectuar los ajustes correspondientes a su automóvil. Si tiene alguna pregunta o necesita información acerca de las herramientas para instalación, consulte con su concesionario de JVC de equipos de audio para automóviles o a una compañía que suministra tales herramientas.

Retire la placa de guarnición.

Retire la cubierta después de desenganchar los retenes de la cubierta.

1 Ponga la unidad vertical.

Nota: Al poner la unidad vertical, tenga cuidado de no dañar el fusible provisto en la parte posterior.

Inserte las 2 manijas entre la unidad y la cubierta tal como en la ilustración y desenganche los retenes de la cubierta.

3 Retire la cubierta.

Nota: Después de instalar la unidad, asegúrese de guardar las manijas para uso futuro.

Coloque la placa de guarnición.

Instale la cubierta en el tablero de instrumentos. *

Después de que la cubierta esté correctamente instalada en el tablero de instrumentos, doble las lengüetas correspondientes para sostener la cubierta firmemente en su lugar, tal como se muestra.

Fije el perno de montaje en la parte trasera del cuerpo de la unidad y coloque el cojín de goma sobre el extremo del perno.

Realice las conexiones eléctricas requeridas.

Deslice la unidad dentro de la cubierta hasta que quede bloqueada al presionar contra las cuatroesquinas de la placa de guarnición.

Nota: No presione el panel (sombreado en la ilustración); de lo contrario, podría suceder que no se puede realizar su apertura o cierre.

ITALIANO

• L’apparecchio è destinato a funzionare su impianti elettrici da 12 V NEGATIVA.

c.c., con massa

INSTALLAZIONE (MONTAGGIO SUL CRUSCOTTO)

• La figura che segue rappresenta un’installazione tipica. Naturalmente, sono possibili adattamenti in funzione del tipo di vettura. Per eventuali chiarimenti in merito ai kit d’installazione, rivolgersi al locale rivenditore car audio JVC o a negozi analoghi.

Togliere la piastra di finitura.

Togliere la protezione dopo aver sganciato i relativi blocchi.

1 Posizionare l’apparecchio.

Nota: Nel posizionare l’apparecchio, fare attenzione a non danneggiare il fusibile sul posteriore.

2 Inserire le 2 maniglie tra l’apparecchio e

la protezione, come illustrato per sganciare i blocchi.

3 Togliere la protezione.

Nota: Una volta ultimate le operazioni d’installazione, conservare le maniglie per uso futuro.

Fissare la piastra di rifinitura.

Installare la protezione nel cruscotto. * Verificare la correttezza dell’installazione

della protezione nel cruscotto, quindi piegare le linguette che tengono in posto la protezione, come illustrato.

Fissare il bullone di montaggio sul retro dell’apparecchio e collocare il gommino sull’estremità del bullone stesso.

Eseguire i necessari collegamenti elettrici.

Inserire l’unità nel vano e bloccarla premendo i quattro angoli della piastra di finitura.

Nota: Non premere il pannello (sfumato in figura) in quanto si rischia di danneggiarne l’apertura e la chiusura.

POLSKI

• Urzàdzenie przystosowane jest do zasilania pràdem sta∏ym o napi´ciu 12 V z UJEMNYM uziemieniem.

MONTA˚ (W DESCE ROZDZIELCZEJ)

•

Na poni˝szym rysunku przedstawiono typowy sposób monta˝u. W odniesieniu do poszczególnych typów samochodów nale˝y jednak odpowiednio skorygowaç sposób monta˝u. Odpowiedzi na wszelkie pytania i innych informacji na temat zestawów monta˝owych udzieli przedstawiciel JVC IN-CAR ENTERTAINMENT lub firma dostarczajàca zestawy.

Zdejmij przednià cz´Êç obudowy.

Odblokuj zatrzaski i zdejmij kieszeƒ. 1 Ustaw urzàdzenie pionowo.

Uwaga: Stawiajàc urzàdzenie pionowo nale˝y uwa˝aç, aby nie uszkodziç umieszczonego z ty∏u bezpiecznika.

2 Wsuƒ 2 uchwyty pomi´dzy obudow´

urzàdzenia a kieszeƒ zgodnie z rysunkiem, aby odblokowaç zatrzaski kieszeni.

3 Zdejmij kieszeƒ.

Uwaga: Uchwyty nale˝y zachowaç do wykorzystania w przysz∏oÊci, po zamontowaniu urzàdzenia.

Za∏ó˝ przednià cz´Êç obudowy.

Zamontuj kieszeƒ w desce rozdzielczej. * Po w∏aÊciwym umieszczeniu kieszeni w

desce rozdzielczej zegnij odpowiednie blaszki, aby umocowaç jà solidnie zgodnie z rysunkiem.

Przykr´ç wkr´t mocujàcy do tylnej cz´Êci obudowy urzàdzenia i za∏ó˝ gumowà nak∏adk´ na jego zakoƒczenie.

Wykonaj niezb´dne po∏àczenia elektryczne.

Wsuƒ radioodtwarzacz do kieszeni monta˝owej i dociÊnij przednià cz´Êç obudowy we wszystkich rogach.

Uwaga: Nie nale˝y naciskaç panelu radioodtwarzacza (zacieniowany obszar na rysunku). W przeciwnym wypadku mo˝e dojÊç do jego uszkodzenia i problemów z otwieraniem/zamykaniem.

РУССКИЙ

• Это устройство разработано для эксплуатации на 12 В постоянного напряжения с минусом на массе.

УСТАНОВКА (УСТАНОВКА В ПРИБОРНУЮ ПАНЕЛЬ)

•

На следующих иллюстрациях показана типовая установка. Тем не менее, Вы должны сделать поправки в соответствии с типом Вашего автомобиля. Если у Вас есть какие-либо вопросы, касающиеся установки, обратитесь к Вашему дилеру JVC IN-CAR ENTERTAINMENT или в компанию, поставляющую соответствующие принадлежности.

Удалите декоративную панель.

Удалите муфту после освобождения запоров муфты.

1 Установите устройство.

Примечание: таким образом, чтобы не повредить предохранитель, расположенный сзади.

Вставьте два рычага между устройством и муфтой, как показано на рисунке, для освобождения запоров муфты.

3 Удалите муфту.

Примечание: После установки устройства сохраните рычаги для использования в будущем.

Установите декоративную панель.

Установите муфту в приборную панель. * После установки муфты в приборную

панель согните соответствующие зубцы для фиксации муфты, как показано на рисунке.

Затяните Крепежный болт на задней части корпуса устройства и наденьте резиновый чехол на конец болта.

Выполните необходимые подключения контактов, как показано на оборотной стороне этой инструкции.

Всовывайте устройство в гильзу до тех пор, пока оно не будет заперто, нажимая на четыре угла накладной окантовочной рамки.

Примечание: Не давите на панель (заштрихована на рисунке), иначе панель невозможно будет открыть или закрыть.

Устанавливайте устройство

Placa de guarnición

Piastra di finitura

Przednia cz´Êç obudowy

Декоративную панель

Manija

Maniglia

Uchwyt

Рычаг

Ranura

Feritoia

Szczelina

Отверстие

Fusible

Fusibile

Bezpiecznik

Предохранитель

Placa de bloqueo

Piastra di bloccaggio

Zatrzask blokujàcy

Фиксирующая панель

Cubierta

Protezione

Kieszeƒ

Муфта

Placa de guarnición

Piastra di finitura

Przednia cz´Êç obudowy

Декоративную панель

Cojín de goma

Gommino

Gumowa nasadka

Резиновый чехол

Cubierta

Protezione

Kieszeƒ

Муфта

Tablero de instrumentos

Cruscotto

Deska rozdzielcza

Приборная панель

Perno de montaje

Bullone di montaggio

Wkr´t mocujàcy

Крепежный болт

Véase “CONEXIONES ELECTRICAS”.

Vedere “COLLEGAMENTI ELETTRICI”.

Patrz “PO¸ÑCZENIA ELEKTRYCZNE”.

Смотрите “ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ”.

LOCALIZACION DE AVERIAS

• El fusible se quema.

* ¿Están los conductores rojo y negro correctamente

conectados?

• No es posible conectar la alimentación.

* ¿Está el cable amarillo conectado?

• No sale sonido de los altavoces.

* ¿Está el cable de salida del altavoz cortocircuitado?

• El sonido presenta distorsión.

¿Está el cable de salida del altavoz conectado a masa?

* ¿Están los terminales “–” de los altavoces L y R

conectamdos a una masa común?

• La unidad se calienta.

¿Está el cable de salida del altavoz conectado a masa?

* ¿Están los terminales “–” de los altavoces L y R

conectados a una masa común?

RICERCA GUASTI

• Il fusibile brucia.

* I fili rossi e neri sono stati collegati correttamente?

• Non si riesce ad accendere l’apparecchio.

* Il filo giallo è stato collegato?

• Non esce alcun suono dalle casse.

* Il filo di uscita delle casse è stato protetto contro i

cortocircuiti?

• Suono distorto.

* Il filo di uscita delle casse è collegato a terra? * I terminali “–” delle casse di sinistra e destra sono

stati collegati a terra in comune?

• L’apparecchio si surriscalda.

* Il filo di uscita delle casse è collegato a terra? * I terminali “–” delle casse di sinistra e destra sono

stati collegati a terra in comune?

ROZWIÑZYWANIE PROBLEMÓW

• Bezpiecznik przepala si´. * Czy czerwony i czarny przewód pod∏àczono

w∏aÊciwie?

• Nie mo˝na w∏àczyç zasilania. * Czy pod∏àczono ˝ó∏ty przewód?

• Z g∏oÊników nie dochodzi ˝aden dêwi´k. * Czy na przewodzie g∏oÊnikowym nie ma zwarcia?

• Dêwi´k jest zniekszta∏cony. * Czy przewód g∏oÊnikowy jest uziemiony? * Czy styki “–” terminals g∏oÊnika lewego i prawego

sà razem uziemione?

• Urzàdzenie silnie si´ nagrzewa. * Czy przewód g∏oÊnikowy jest uziemiony? * Czy styki “–” terminals g∏oÊnika lewego i prawego

sà razem uziemione?

BЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

• Сработал предохранитель.

Правильно ли подключены черный и красный провода?

• Питание не включается.

* Подключен ли желтый провод?

• Звук не выводится через громкоговорители.

* Нет ли короткого замыкания на кабеле выхода

громкоговорителей?

• Звук искажен.

* Заземлен ли провод выхода громкоговорителей? * Заземлены ли разъемы “–” правого (R) и левого

(L) громкоговорителей?

• Устройство нагревается.

* Заземлен ли провод выхода громкоговорителей? * Заземлены ли разъемы “–” правого (R) и левого

(L) громкоговорителей?

•

CR2025

Cuando emplea un soporte opcional / Utilizzo del supporto

supplementare / Korzystanie z opcjonalnego uchwytu

mocujàcego / При использовании дополнительной стойки

Arandela

Lavatrice

Podk∏adka

Шайба

Tablero de instrumentos

Cruscotto

Deska rozdzielcza

Приборная панель

Menos de 30˚

Inferiore a 30˚

Mniej ni˝ 30 stopni

Менее 30°

Tabique a prueba de incendios

Parete antincendio

Âciana komory silnika

Стена

Cubierta

Protezione

Kieszeƒ

Муфта

Instale la unidad a un ángulo de menos de

Installare l’unità a un’inclinazione inferiore a 30˚.

Zainstalowac jednostk´ pod kàtem mniejszym ni˝ 30 stopni.

Установите устройство под углом менее 30°.

Extracción de la unidad

• Antes de extraer la unidad, libere la sección trasera.

Retire la placa de guarnición.

Inserte las 2 manijas entre las ranuras, como se muestra. Luego, separe gentilmente las manijas y extraiga la unidad.

(Asegúrese de conservar las manijas después de instalarlo.)

Perno de montaje

Bullone di montaggio

Wkr´t mocujàcy

Крепежный болт

Rimozione dell’apparecchio

• Prima di rimuovere l’apparecchio, sganciare

1 2

Soporte (opción)

Supporto (opzionale)

Uchwyt mocujàcy (opcja)

Стойка (дополнительно)

Tuerca de seguridad

Dado di fermo

Nakr´tka

Фиксирующая гайка

Tornillo (opción)

Vite (opzionale)

Âruba (opcja)

Винт (дополнительно)

la parte posteriore.

Togliere la piastra di finitura. Inserire le 2 maniglie nelle guide, come

indicato. A questo punto, tirare delicatamente le maniglie allontanandole l’una dall’altra, quindi estrarre l’apparecchio.

(Conservare le maniglie per uso futuro.)

• Instalación de la unidad sin utilizar la cubierta / nstallazione dell’apparecchio senza

protezione / Monta˝ urzàdzenia bez kieszeni / При установке устройства без использования

муфты

En un Toyota por ejemplo, primero retire la radio del automóvil y luego instale la unidad en su lugar.

Ad esempio, in una Toyota, si deve innanzi tutto togliere la radio ed installare poi l’apparecchio in suo luogo.

W niektórych markach samochodów, takich jak np. Toyota, nale˝y najpierw wymontowaç radioodbiornik i zainstalowaç urzàdzenie.

В автомобилях “Toyota”, например, сначала удалите автомобильную магнитолу, затем установите на ее место это устройство.

Tornillos tipo plano (M5 x 6 mm)*

Viti a testa piana (M5 x 6 mm)*

Wkr´ty z p∏askimi ∏bami (M5 x 6 mm)*

Крепежные винты (M5 x 6 мм)*

Compartimiento

Tascabile

Kieszonka

Карман

Nota: Cuando instala la unidad en la ménsula de montaje, asegúrese de utilizar los tornillos de 6 mm de longitud.

30˚.

Nota: Durante l’installazione dell’apparecchio sulla staffa di montaggio, utilizzare esclusivamente le viti da 6 mm. Si

Uwaga: W przypadku monta˝u urzàdzenia na wsporniku mocujàcym nale˝y u˝ywaç wkr´tów 6 mm. Stosowanie

Примечание: При установке устройства на крепежный кронштейн, используйте только винты длиной 6 мм. При

Si se utilizan tornillos más largos, éstos pueden dañar la unidad.

ricorda che l’uso di viti più lunghe potrebbe danneggiare l’apparecchio.

d∏u˝szych wkr´tów mo˝e spowodowaç uszkodzenie urzàdzenia.

использовании более длинных винтов можно повредить устройство.

Ménsula*

Staffa*

Uchwyt*

Кронштейн*

Demonta˝ urzàdzenia

• Przed demonta˝em urzàdzenia zwolnij tylnà czeÊç.

Zdejmij przednià cz´Êç obudowy.

Wsuƒ 2 uchwyty w szczeliny zgodnie z rysunkiem. Nast´pnie delikatnie rozsuƒ uchwyty na boki i wysuƒ urzàdzenie.

(Uchwyty nale˝y zachowaç po zamontowaniu urzàdzenia.)

* No suministrado con esta unidad.

* Non fornite con l’apparecchio.

* Nie wchodzi w sk∏ad zestawu.

* Не входят в комплект.

Tornillos tipo plano (M5 x 6 mm)*

Viti a testa piana (M5 x 6mm)*

Wkr´ty z p∏askimi ∏bami (M5 x 6 mm)*

Крепежные винты (M5 x 6 мм)*

Ménsula*

Staffa*

Uchwyt*

Кронштейн*

Удаление устройства

• Перед удалением устройства освободите заднюю часть.

Удалите декоративную панель.

Вставьте 2 рычаги в отверстия, как показано на иллюстрации. Затем, плавно раздвигая рычаги в стороны, выньте устройство. (После установки

сохраните рычаги.)

Placa de guarnición

Piastra di finitura

Przednia cz´Êç obudowy

Декоративную панель

Lista de piezas para instalación y conexión

Con esta unidad se suministran las siguientes piezas. Después de inspeccionarlas, colóquelas correctamente.

Cubierta

Protezione

Kieszeƒ

Муфта

Arandela (ø5)

Lavatrice (ø5)

Podk∏adka (ﬁ5)

Шайба (њ5)

Tuerca de seguridad (M5)

Dado di fermo (M5)

Nakr´tka (M5)

Фиксирующая гайка (M5)

Placa de guarnición

Piastra di finitura

Przednia cz´Êç obudowy

Декоративная панель

CONEXIONES ELECTRICAS

Para evitar cortocircuitos, recomendamos que desconecte el terminal negativo de la batería y que efectúe todas las conexiones eléctricas antes de instalar la unidad. Si usted no está seguro de cómo instalar correctamente la unidad,

hágala instalar por un técnico cualificado.

Nota: Esta unidad está diseñada para funcionar con 12 V de CC, con sistemas eléctricos de masa NEGATIVA. Si su

vehículo no posee este sistema, será necesario un inversor de tensión, que puede ser adquirido en los concesionarios de JVC de equipos de audio para automóviles.

•

Reemplace el fusible por uno con la corriente especificada. Si el fusible se quemase frecuentemente consulte con su concesionario de JVC de equipos de audio para automóviles.

• Si el ruido fuese un problema... Esta unidad tiene un filtro de ruido en el circuito de alimentación. Sin embargo, en algunos vehículos, pueden producirse chasquidos u otros ruidos indeseados. En tal caso conecte el terminal de tierra posterior (véase diagrama de conexión) del receptor al chasis del automóvil, utilizando cordones más gruesos y cortos tales como alambre de cobre trenzado o de grueso calibre. Si el ruido persiste, consulte a su concesionario de JVC de equipos de audio para automóvil.

• La entrada máxima de los altavoces debe ser de más de 50 W en la frontal y 50 W en el trasero, con una impedancia de 4 Ω a 8 Ω.

• Asegúrese de conectar esta unidad a tierra en

el chasis del automóvil.

•

El sumidero térmico estará muy caliente después del uso. Asegúrese de no tocarlo al desmontar esta unidad.

Sumidero térmico

Dissipatore di calore

Radiator

Радиатор

Componenti da usare per l’installazione ed il collegamento

Assieme all’apparecchio vengono forniti i componenti sottoindicati. Prima di procedere, verificare che tutto sia in ordine.

COLLEGAMENTI ELETTRICI

Per evitare cortocircuiti, si consiglia di scollegare il terminale negativo della batteria e di realizzare tutti i collegamenti elettrici prima d’installare l’apparecchio. Se necessario, fare effettuare

l’installazione da un tecnico qualificato.

Nota:

L’apparecchio è studiato per funzionare su impianti elettrici da 12 V c.c., con massa NEGATIVA. Se l’impianto della vettura è di tipo diverso, è necessario un invertitore di tensione, reperibile presso i venditori car audio JVC.

• Sostituire il fusibile con uno della potenza

• In caso di rumorosità...

• L’ingresso massimo delle casse deve essere

• Mettere a terra l’apparecchio sul telaio

• Dopo l’uso, il dissipatore di calore si surriscalda.

Manijas

Maniglie

Uchwyty

Рычаги

Perno de montaje (M5 x 20 mm)

Bullone di montaggio (M5 x 20 mm)

Wkr´t mocujàcy (M5 x 20 mm)

Крепежный болт (M5 x 20 мм)

specificata. Se il fusibile si brucia spesso, rivolgersi al locale rivenditore car audio JVC.

Nel circuito di alimentazione dell’apparecchio è presente un filtro antirumore. Però, in alcuni tipi di vetture, si possono avvertire rumori indesiderati. In tal caso, collegare il terminale di terra sul posteriore dell’apparecchio (cfr. schema di collegamento) al telaio dell’auto utilizzando cavi più corti e più spessi (ad esempio, calza metallica di rame o filo di calibro maggiore). Se il rumore persiste, rivolgersi al locale rivenditore car audio JVC.

superiore a 50 W sul retro e 50 W sul davanti, con impedenza di 4 Ω – 8 Ω.

dell’auto.

Evitare di toccarlo quando si estrae l’apparecchio.

Lista elementów monta˝owych i pod∏àczeniowych

Wraz z urzàdzeniem dostarczane sà nast´pujàce elementy. Po sprawdzeniu nale˝y je w∏aÊciwie zamontowaç.

PO¸ÑCZENIA ELEKTRYCZNE

Aby zapobiec zwarciom, zaleca si´ od∏àczenie ujemnego nadbiegunnika akumulatora i wykonanie wszystkich po∏àczeƒ elektrycznych przed zainstalowaniem urzàdzenia. W przypadku wàtpliwoÊci odnoÊnie prawid∏owego monta˝u urzàdzenia nale˝y zleciç jego wykonanie wykwalifikowanemu pracownikowi.

Uwaga:

Urzàdzenie przystosowane jest do zasilania pràdem sta∏ym o napi´ciu 12 V z UJEMNYM uziemieniem. JeÊli w samochodzie zastosowano innego rodzaju instalacj´ elektrycznà, konieczne jest zastosowanie transformatora, który mo˝na nabyç u przedstawicieli JVC IN-CAR ENTERTAINMENT.

• Zastàp bezpiecznik innym o odpowiednim pràdzie. JeÊli bezpiecznik cz´sto si´ przepala, skonsultuj si´ z przedstawicielem JVC IN-CAR ENTERTAINMENT.

• Problemy z szumami... W obwodzie elektrycznym urzàdzenia zastosowano filtr szumów. W niektórych samochodach mogà jednak wystàpi trzaski lub szumy. W takim wypadku nale˝y po∏àczyç tylny zacisk uziemienia urzàdzenia (zobacz schemat po∏àczeƒ) z masà pojazdu za pomocà krótszych i grubszych przewodów, takich jak plecionka miedziana lub innego przewodu o du˝ym przekroju. JeÊli szumy nie ust´pujà, skonsultuj si´ z przedstawicielem JVC IN-CAR ENTERTAINMENT.

• Maksymalna moc g∏oÊników powinna przekraczaç 50 W z ty∏u i z przodu 50 W, przy impedancji od 4 Ω do 8 Ω.

• Urzàdzenie nale˝y bezwzgl´dnie po∏àczyç z

masà pojazdu.

• Podczas pracy urzàdzenia radiator silnie si´ nagrzewa. Nale˝y zachowaç ostro˝noÊç, aby nie dotknàç go podczas demonta˝u.

Manija

Maniglia

Uchwyt

Рычаг

Список деталей для установки и подключения

Следующие детали поставлены в комплекте с устройством. После проверки комплектации, пожалуйста, установите их правильно.

Cordón de alimentación

Cavo di alimentazione

Kabel zasilania

Кабель питания

Cojín de goma

Gommino

Gumowa nasadka

Резиновый чехол

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

Для предотвращения коротких замыканий мы рекомендуем Вам отсоединить отрицательный разъем аккумулятора и осуществить все подключения перед установкой устройства. Если Вы не знаете точно, как следует устанавливать это устройство, обратитесь к квалифицированному специалисту.

Примечание:

Это устройство разработано для эксплуатации на 12 В постоянного напряжения с минусом на массе. Если Ваш автомобиль не имеет этой системы, требуется инвертор напряжения, который может быть приобретен у дилера JVC IN-CAR ENTERTAINMENT.

•

• Максимальная входная мощность

• Нe забудьте заземлить устройство на шасси

• Радиатор во время использования сильно

Mando a distancia

Telecomando

Pilot

Устройство дистанционного управления

Pila

Batteria

Bateria

Батарейка

Заменяйте предохранитель другим предохранителем указанного класса. Если предохранитель сгорает слишком часто, обратитесь к дилеру JVC IN-CAR ENTERTAINMENT. При появлении сильных помех... Это устройство оснащено фильтром помех в цепи питания. Однако в некоторых случаях возможно появление щелчков и других нежелательных помех. В этом случае подключите задний разъем заземления этого устройства (см. схему подключения ниже) к шасси автомобиля при помощи более коротких и толстых проводов. Если помехи не исчезают, обратитесь к дилеру JVC IN-CAR ENTERTAINMENT.

громкоговорителей должна быть больше 50 Вт сзади и 50 Вт впереди при полном сопротивлении от 4 Ω до 8 Ω.

автомобиля.

нагревается. Старайтесь его не трогать во время удаления устройства.

Conexión de los conductores / Collegamento dei fili / Pod∏àczanie przewodów / Подключение контактов

Retuerce los alambres de alma para conectarlos.

Nel collegamento torcere i fili del nucleo.

Podczas pod∏àczania skr´ç ˝y∏y wewn´trzne przewodów.

Закрутите концы проводов при соединении.

Suelde los alambres de alma para conectarlos con firmeza.

Saldare i fili del nucleo in modo da collegarli perfettamente.

Przylutuj je, aby zabezpieczyç po∏àczenie.

Спаяйте провода для надежного соединения.

PRECAUCION / ATTENZIONE / OSTRZE˚ENIE / ПРЕДОСТЕРЕЖЕНИЕ:

• Para evitar cortocircuitos, cubra los cables NO UTILIZADOS con cinta aislante.

• Per evitare cortocircuiti, ricoprire i terminali dei fili INUTILIZZATI con nastro

isolante.

• Aby zapobiec zwarciu, zabezpiecz zakoƒczenia NIEU˚YWANYCH przewodów taÊmà izolacyjnà.

• Для предотвращения короткого замыкания заклейте НЕИСПОЛЬЗУЕМЫЕ концы изолирующей лентой.

ITALIANOESPAÑOL POLSKI РУССКИЙ

A Si su automóvil está equipado con el conector ISO

Se la vettura è dotata di connettore ISO

Je˝eli samochód jest wyposa˝ony w z∏àcze ISO

Если Ваш автомобиль оборудован разъемами ISO

• Conecte los conectores ISO tal como se indica en la ilustración.

• Collegare i connettori ISO come illustrato.

• Po∏àcz z∏àcza ISO w sposób pokazany na rysunku.

• Подключите разъемы ISO, как показано на иллюстрации.

Desde la carrocería del vehículo

Conector ISO del cable de alimentación

Vista desde el lado del conductor

Vista dal lato conduttori

Widok od strony z∏àczy

Вид со стороны контактов

Conexiones sin usar los conectores ISO

Antes de la conexión: Verifique atentamente el conexionado del vehículo. Una conexión incorrecta podría producir daños graves en la unidad. Los cordones del cable de alimentación y los del conector procedentes de la carrocería del automóvil podrían ser de diferentes en color.

Corte el connector ISO.

Conecte los conductores de color del cable de alimentación a la batería del automóvil, altavoces y antena motriz (si la hubiere) en la secuencia siguiente.

1 Negro: a tierra 2 Amarillo: a la batería del automóvil (12 V constantes) 3 Rojo: a un terminal de accesorio 4 Azul con rayas blancas: al conductor remoto de

otro equipo o de la antena automática, si hubiere (máx. 200 mA)

5 Naranja con rayas blancas: al interruptor de

control de las luces del automóvil

6 Marrón: al sistema de teléfono celular (para

mayor información, refiérase a las instrucciones del teléfono celular.)

7 Otros: a los altavoces

Conecte el cable de antena.

Por último, conecte el cable de alimentación a la unidad.

Terminal de la antena

Terminale per antenna

Gniazdo antenowe

Разъем антенны

Terminal de tierra posterior

Terminale di terra posteriore

Tylny zacisk uziemienia

Задний разъем заземления

Al control remoto del volante de dirección (véase diagrama D )

Al telecomando sul volante (cfr. schema D )

Do pilota zdalnego sterowania w kierownicy (patrz schemat D )

К рулевому пульту дистанционного управления (см. схему D )

*1Antes de comprobar el funcionamiento de esta unidad

previa a de la instalación, es necesario conectar este cable, de lo contrario no se podrá conectar la alimentación.

*1Per poter verificare il funzionamento dell’apparecchio

prima dell’installazione, è necessario avere già collegato questo filo (altrimenti è impossibile accendere l’apparecchio).

*1Przewód ten nale˝y pod∏àczyç w celu sprawdzenia

dzia∏ania urzàdzenia przed monta˝em, w przeciwnym wypadku w∏àczenie zasilania nie b´dzie mo˝liwe.

*1Перед проверкой работы устройства подключите этот

провод, иначе питание не включится.

suministrado

Connettore ISO del cavo di alimentazione fornito in dotazione

Z∏àcze ISO dostarczonego kabla zasilania

Разъем ISO, полученный в комплекте кабеля питания

Corte el connector ISO

Tagliare il connettore ISO

Odetnij z∏àcze ISO

Отрежьте разъем ISO

A la antena

Sull’antenna

Do anteny

К антенне

LINE OUT (véase diagrama C )

(cfr. schema C )

(patrz schemat C )

(см. схему C )

Dalla carrozzeria

Od masy samochodu

На корпусе автомобиля

Collegamenti senza connettori ISO

Prima del collegamento: Verificare attentamente il cablaggio della vettura. Si ricorda che un collegamento improprio può danneggiare seriamente l’apparecchio. I conduttori del cavo di alimentazione e quelli del connettore sulla carrozzeria potrebbero essere di colore diverso.

Tagliare il connettore ISO.

Collegare i fili colorati del cavo di alimentazione alla batteria dell’auto, alle casse ed all’antenna (se presente) nella sequenza indicata.

1 Nero: massa 2 Giallo: alla batteria dell’auto (12 V costanti) 3 Rosso: ad un terminale per accessori 4 Blu a strisce bianche: allo spinotto remoto di

altra attrezzatura o all’eventuale antenna elettrica (max 200 mA)

5 Arancione a strisce bianche: all’interruttore di

comando luci

6 Marrone: al cellulare (Per i particolari, vedere le

instruzioni del telefono cellulare.)

7 Altri: alle casse

Collegare il cavo dell’antenna.

Infine, collegare i cablaggi all’apparecchio.

Cambiador de CD u otro componente exterior

CD changer ed altro componente esterno

Zmieniacz CD lub inne

Fusible de 15 A

Fusibile 15 A

Bezpiecznik 15 A

Предохранитель 15A

urzàdzenie zewn´trzne

Проигрыватель-автомат компакт-дисков или другой внешний компонент

Blanco con rayas negras

Bianco a strisce nere

Bia∏y z czarnym paskiem

Белый с черной полосой

Blanco

Bianco

Bia∏y

Белый

Altavoz izquierdo (frontal)

Cassa sinistra (anteriore)

Lewy g∏oÊnik (przedni)

Левый громкоговоритель (передний)

Gris con rayas negras

Grigio a strisce nere

Szary z czarnym paskiem

Серый с черной полосой

Para algunos automóviles VW/Audi u Opel (Vauxhall) Per alcune vetture VW/Audi o Opel (Vauxhall)

Dotyczy niektórych modeli VW/Audi i Opel (Vauxhall)

Для некоторых автомобилей VW/Audi или Opel (Vauxhall)

Podría ser necesario modificar el conexionado del cable de alimentación suministrado, tal como se indica en la ilustración.

• Antes de instalar esta unidad, consulte a su concesionario de automóviles a utorizado.

Nel caso fosse necessario modificare il cablaggio del cavo di alimentazione fornito in dotazione, procedere nel modo seguente.

• Prima d’installare l’apparecchio contattare il concessionario autorizzato.

Konieczne mo˝e byç zmodyfikowanie po∏àczeƒ w dostarczonym kablu zasilania (patrz rysunek).

•

Przed przystàpieniem do monta˝u urzàdzenia nale˝y si´ skontaktowaç z autoryzowanym przedstawicielem producenta samochodu.

Вам может потребоваться изменение соединений полученного в комплекте кабеля питания, как показано на иллюстрации.

• Перед установкой устройства обратитесь к Вашему официальному дилеру автомобиля.

Conexionado original

Cablaggio originale

Oryginalne po∏àczenie

Исходное соединение

Conexionado modificado 1

Cablaggio modificato 1

Zmodyfikowane po∏àczenie

Модифицированное соединение 1

Conexionado modificado 2

Cablaggio modificato 2

Zmodyfikowane po∏àczenie

Модифицированное соединение 2

Se recomienda conectar el cambiador de CD de JVC compatible con MP3. También se pueden conectar otros cambiadores de CD de la serie CH-X (excepto CH-X99 y CH-X100).

• Con esta unidad no se podrán utilizar cambiadores de CD de la serie KD-MK. Conectando el adaptador de entrada de línea KS-U57 (no suministrado), también podrá usar un componente exterior, tal como un reproductor de MD. (Véase diagrama C .)

Si consiglia l’uso del CD changer JVC compatibile con il formato MP3. È inoltre possibile collegare altri CD changer serie CH-X (ad eccezione di CH-X99 e CH-X100).

• Non è possibile usare CD changer serie KD-MK con la presente unità. È altresì possibile utilizzare un componente esterno tipo MD player portatile collegando l’adattatore d’ingresso linea KS-U57 (non in dotazione). (Cfr. schema C .)

Zalecane jest pod∏àczenie zmieniacza MP3 marki JVC. Urzàdzenie wspó∏pracuje tak˝e z innymi zmieniaczami CD serii CH-X (z wyjàtkiem modeli CH-X99 i CH-X100).

• Radioodtwarzacz nie wspó∏pracuje ze zmieniaczami CD serii KD-MK. Do radioodtwarzacza mo˝na tak˝e pod∏àczyç inne urzàdzenie zewn´trzne, np. przenoÊny odtwarzacz MD, za pomocà zestawu adaptacyjnego wejÊciowego sygna∏u liniowego KS-U57 (nie wchodzi w sk∏ad zestawu). (Patrz schemat C .)

Рекомендуется подключать совместимое с MP3 устройство автоматической смены компакт-дисков компании JVC. Кроме того, можно подключать одно из устройств автоматической смены компакт-дисков серии CH-X (кроме CH-X99 и CH-X100).

• С данным устройством нельзя использовать устройства автоматической смены компакт-дисков серии KD-MK. Вы также можете пользоваться внешним компонентом, таким как портативный проигрыватель мини-дисков,

Negro

Nero

Czarny

Черный

Amarillo*

Giallo*

˚ó∏ty*

Желтый*

подключив адаптер входной линии KS-U57 (не прилагается). (см. схему C .)

No suministrado con esta unidad / Non fornito con l’apparecchio /

Nie wchodzi w sk∏ad zestawu / Не входит в комплект

A un cuerpo metálico o chasis del automóvil

Sulla carrozzeria metallica o sul telaio dell’auto

Do masy (metalowych cz´Êci) samochodu

К металлическому корпусу или шасси автомобиля

Rojo

Rosso

Czerwony

Красный

Azul con rayas blancas

Blu a strisce bianche

Niebieski z bia∏ym paskiem

Синий с белой полосой

Naranja con rayas blancas

Arancione a strisce bianche

Pomaraƒczowy z bia∏ym paskiem

Оранжевый с белой полосой

Marrón / Marrone /

Bràzowy

Gris

Grigio

Szary

Серый

Altavoz derecho (frontal)

Cassa destra (anteriore)

Prawy g∏oÊnik (przedni)

Правый громкоговоритель (передний)

Amarillo/Giallo/˚ó∏te/Желтый

Conector ISO

Connettore ISO

Z∏àcze ISO

Разъем ISO

Czerwone/Красный

Po∏àczenie bez u˝ycia z∏àczy ISO

Przed rozpocz´ciem pod∏àczania: Dok∏adnie sprawdê

okablowanie w samochodzie. Niew∏aÊciwe pod∏àczenie mo˝e spowodowaç powa˝ne uszkodzenie urzàdzenia. Przewody kabla zasilania mogà mieç inne kolory, ni˝ kable zainstalowane w samochodzie.

Odetnij z∏àcze ISO.

Pod∏àcz kolorowe przewody kabla zasilania do akumulatora, g∏oÊników i elektrycznie wysuwanej anteny (jeÊli samochód jest w nià wyposa˝ony) w nast´pujàcej kolejnoÊci:

1 Czarny: uziemienie 2 ˚ó∏ty: do akumulatora (pràd sta∏y 12 V) 3 Czerwony: do przy∏àcza urzàdzeƒ dodatkowych 4

5 Pomaraƒczowy z bia∏ym paskiem: do w∏àcznika

6 Bràzowy: do zestawu telefonu komórkowego

7 Pozosta∏e: do g∏oÊników

Pod∏àcz kabel antenowy.

Pod∏àcz kostk´ przy∏àczowà do urzàdzenia.

A un terminal activo del bloque de fusibles conectado a la batería del automóvil (desviando el interruptor de encendido)

Su un terminale sotto tensione nel blocco fusibili che si collega alla batteria dell’auto (bypassando l’interruttore di accensione)

Do styku w skrzynce bezpieczników po∏àczonego z akumulatorem (z pomini´ciem stacyjki)

К разъему фазы в блоке предохранителя (минуя блок зажигания)

A un terminal accesorio del bloque de fusibles

Su un terminale per accessori nel blocco fusibili

Do przy∏àcza urzàdzeƒ dodatkowych w skrzynce bezpieczników

К вспомогательному разъему в блоке предохранителя

/ Коричневый

Verde con rayas negras

Verde a strisce nere

Zielony z czarnym paskiem

Зеленый с черной полосой

Rojo/

Rosso/

Czerwone/

Красный

Amarillo/Giallo/˚ó∏te/Желтый Amar illo/Giallo/˚ó∏te/Желтый

Rojo/Rosso/

Amarillo/Giallo/˚ó∏te/Желтый

Rojo/Rosso/ Czerwone/

Красный

Niebieski z bia∏ym paskiem: do przewodu zdalnego sterowania urzàdzenia zewn´trznego lub anteny wysuwanej elektrycznie (maks. 200 mA)

Êwiate∏ samochodu

(szczegó∏owe informacje znajdujà si´ w instrukcji aparatu.)

Al conductor remoto de otro equipo o de la antena automática, si hubiere

Allo spinotto remoto di altra attrezzatura o all’eventuale antenna elettrica

Do przewodu zdalnego sterowania urzàdzenia zewn´trznego lub anteny wysuwanej elektrycznie

К удаленному проводу другого оборудования или антенны

Rojo/Rosso/Czerwone/Красный

Amarillo/Giallo/˚ó∏te/Желтый

Rojo/Rosso/Czerwone/Красный

Rojo/Rosso/ Czerwone/Красный

Amarillo/Giallo/˚ó∏te/Желтый

Rojo/Rosso/ Czerwone/

Красный

Подключение без использования разъемов ISO

(ILLUMINATION)

Púrpura con rayas negras

Porpora a strisce nere

Verde

Zielony

Зеленый

Altavoz izquierdo (trasero)

Cassa sinistra (posteriore)

Lewy g∏oÊnik (tylny)

Левый громкоговоритель (задний)

Fioletowy z czarnym paskiem

Пурпурный с черной полосой

Si la unidad no se enciende, utilice el conexionado modificado 2.

Se l’apparecchio non si accende, utilizzare il cablaggio modificato 2.

Je˝eli urzàdzenie si´ nie w∏àcza, u˝yj zmodyfikowanego po∏àczenia 2.

Если устройство не включается, модифицируйте кабель по схеме 2.

Перед началом подключений: Тщательно проверьте проводку в автомобиле. Неправильное подключение может привести к серьезному повреждению устройства. Жилы силового кабеля и жилы соединителя от кузова автомобиля могут быть разного цвета.

Отрежьте разъем ISO.

Подключите цветные провода кабеля питания к аккумулятору, громкоговорителям и автономной антенне (если есть) в следующем порядке:

1 Черный: земля 2 Желтый: к аккумулятору (постоянный 12 В) 3 Красный: к вспомогательному разъему 4 Синий с белой полосой: к удаленному

проводу другого оборудования или антенны (макс. 200 мА).

Оранжевый с белой полосой: к управляющему переключателю фонаря автомобиля.

6 Коричневый: к системе сотового телефона

(Детали смотрите в инструкции сотового телефона.)

7 Другие: к громкоговорителям

Подключите кабель антенны.

В последнюю очередь подключите электропроводку к устройству.

Interruptor de encendido

Interruttore di accensione

Stacyjka

Переключатель

зажигания

Bloque de fusibles

Blocco fusibili

Skrzynka bezpieczników

Блок предохранителя

Al interruptor de control de las luces del automóvil

All’interruttore di comando luci

Do w∏àcznika Êwiate∏ samochodu

К управляющему переключателю

фонаря автомобиля

Al sistema de teléfono celular

Al cellulare

Do zestawu telefonu komórkowego

К системе сотового телефона

Púrpura

Porpora

Fioletowy

Пурпурный

Altavoz derecho (trasero)

Cassa destra (posteriore)

Prawy g∏oÊnik (tylny)

Правый громкоговоритель (задний)

PRECAUCIONES sobre las conexiones de la fuente de alimentación y de los altavoces:

• NO conecte los conductores de altavoz del cable de alimentación a la batería de automóvil, pues podrían producirse graves daños en la unidad.

• Conecte correctamente el conductor negro (a tierra), el conductor amarillo (a la batería del automóvil, 12 V constantes), y el conductor rojo (a un terminal de accesorio).

• ANTES de conectar a los altavoces los conductores de altavoz del cable de alimentación, verifique el conexionado de altavoz de su automóvil.

– Si el conexionado de altavoz de su automóvil

es como se indica en las Fig. 1 y Fig. 2 de abajo, NO conecte la unidad utilizando ese

conexionado de altavoz original. Si lo hace, se producirán daños graves en la unidad. Vuelva a efectuar el conexionado de altavoz de manera que pueda conectar la unidad a los altavoces de la manera indicada en la Fig. 3.

– Si el conexionado de altavoz de su automóvil

es como se indica en la Fig. 3, podrá conectar

la unidad utilizando el conexionado de altavoz original de su automóvil.

– Si tiene dudas sobre el conexionado de altavoz

PRECAUZIONI! Collegamento del cavo di alimentazione e delle casse:

• NON collegare i fili del cavo di alimentazione per le casse alla batteria dell’auto perché l’apparecchio ne verrebbe seriamente danneggiato.

• Realizzare il corretto collegamento dei seguenti fili: filo nero (massa), filo giallo (alla batteria dell’auto, 12 V costanti) e filo rosso (ad un terminale per accessori).

• PRIMA di collegare i fili del cavo si alimentazione per le casse alle casse stesse, verificare il relativo cablaggio sulla vettura. – Se il cablaggio per le casse sulla vettura

risulta come illustrato nelle Fig. 1 e Fig. 2 qui sotto, NON collegare l’apparecchio usando il

cablaggio originale, perché si danneggia seriamente l’apparecchio. Rifare il cablaggio delle casse in modo d poter collegare l’apparecchio alle casse come illustrato nella Fig. 3.

– Se il cablaggio delle casse sulla vettura risulta

come illustrato in Fig. 3, si può collegare l’apparecchio usando il cablaggio per casse originale presente in vettura.

– In caso di dubbio, rivolgersi alla propria

concessionaria auto.

de su automóvil, consulte con su concesionario.

Conexiones para añadir otros equipos

Collegamento di altre apparecchiature

Amplificador / Amplificatore / Wzmacniacz / Усилитель

Usted podrá conectar un amplificador para mejorar el sistema estéreo de su automóvil.

• Conecte el conductor remoto (azul con rayas blancas) al conductor remoto del otro equipo para poderlo controlar a través de esta unidad.

• Sólo para el amplificador:

Desconecte los altavoces de esta unidad y conéctelos al amplificador. Los cables de los altavoces de esta unidad quedan sin usar.

Cable de señal (no suministrado con esta unidad)

Cavo dei segnali (non fornito con l’apparecchio)

Przewód sygna∏owy (nie wchodzi w sk∏ad zestawu)

Кабель сигнала (не входит в комплект)

INPUT

Altavoces posteriores

Casse posteriori

G∏oÊniki tylne

Задние громкоговорители

Amplificador de JVC

INPUT

Amplificatore JVC

Wzmacniacz JVC

JVC-усилитель

Altavoces delanteros

Casse frontali

G∏oÊniki przednie

Передние громкоговорители

Podrá conectar otro amplificador de potencia para los altavoces delanteros.

È possibile collegare un altro amplificatore di potenza per le casse frontali.

Istnieje mo˝liwoÊç pod∏àczenia dodatkowego wzmacniacza dla kana∏ów przednich.

Вы можете подключить еще один усилитель мощности для передних динамиков.

È possibile migliorare l’impianto stereo dell’auto collegando un amplificatore.

• Collegare il connettore a distanza (blu a strisce bianche) al conduttore a distanza dell’altro apparecchio in modo da poterlo gestire da questa unità.

• Solo per l’amplificatore:

Scollegare le casse dall’apparecchio e collegarle all’amplificatore. Non utilizzare i contatti delle casse dell’apparecchio.

Amplificador de JVC

Amplificatore JVC

Wzmacniacz JVC

JVC-усилитель

LINE OUT (REAR)

LINE OUT (FRONT)

KD-LX555R

Cable remoto (Azul con rayas blancas)

Filo remoto (Blu a strisce bianche)

Przewód zdalnego sterowania (Niebieski z bia∏ym paskiem)

Провод внешнего устройства (Синий с белой полосой)

Altavoces posteriores

Casse posteriori

G∏oÊniki tylne

Задние громкоговорители

Altavoces delanteros

Casse frontali

G∏oÊniki przednie

Передние громкоговорители

ZASADY BEZPIECZE¡STWA dotyczàce pod∏àczania zasilania i g∏oÊników:

• NIE pod∏àczaç przewodów g∏oÊnikowych kabla zasilania do akumulatora. Mo˝e to spowodowaç powa˝ne uszkodzenie urzàdzenia.

• Pod∏àcz w∏aÊciwie czarny (uziemienie), ˝ó∏ty (do akumulatora, pràd sta∏y 12 V) i czerwony przewód (do przy∏àcza urzàdzeƒ dodatkowych).

• PRZED pod∏àczeniem przewodów g∏oÊnikowych kabla zasilania do g∏oÊników sprawdê okablowanie g∏oÊników w samochodzie. – JeÊli okablowanie g∏oÊnikowe w samochodzie

jest zgodne z Fig. 1 (rys. 1) i Fig. 2 (rys. 2), NIE pod∏àczaj urzàdzenia za jego pomocà. Mo˝e to spowodowaç powa˝ne uszkodzenie urzàdzenia. W takim wypadku zmodyfikuj okablowanie tak, aby pod∏àczyç urzàdzenie do g∏oÊników zgodnie z Fig. 3 (rys. 3).

– JeÊli okablowanie g∏oÊnikowe w samochodzie

jest zgodne z Fig. 3 (rys. 3), mo˝na pod∏àczyç urzàdzenie za jego pomocà.

– W przypadku wàtpliwoÊci co do rodzaju

zastosowanego okablowania, skonsultuj si´ ze sprzedawcà samochodu.

Fig. 1 Fig. 2 Fig. 3

Pod∏àczanie innych urzàdzeƒ zewn´trznych

Istnieje mo˝liwoÊç pod∏àczenia wzmacniacza i innych urzàdzeƒ poprawiajàcych nag∏oÊnienie samochodu.

• Pod∏àcz przewód zdalnego sterowania (niebieski z bia∏ym paskiem) do przewodu zewn´trznego urzàdzenia, aby umo˝liwiç sterowanie nim za poÊrednictwem opisywanego radioodtwarzacza.

• Dotyczy tylko wzmacniacza:

Od∏àcz g∏oÊniki i pod∏àcz je do zewn´trznego wzmacniacza. Pozostaw przewody g∏oÊnikowe niewykorzystane.

ПРЕДОСТЕРЕЖЕНИЯ по питанию и подключению громкоговорителей:

•

НЕ подключайте провода громкоговорителей к аккумулятору автомобиля, иначе устройство будет повреждено.

•

Правильно подключите черный провод (земля), желтый провод (в аккумулятор, постоянный ток 12 В) и красный провод (в вспомогательный разъем).

•

ПЕРЕД подключением проводов громкоговорителей к кабелю питания громкоговорителя проверьте схему соединений громкоговорителей в Вашем автомобиле. – Если проводка громкоговорителей в

Вашем автомобиле такая, как показано на приводимых ниже Fig. 1 и Fig. 2, НЕ

подключайте устройство с помощью первоначальной проводки громкоговорителей. Если Вы это сделаете, устройство будет серьезно повреждено. Переделайте проводку громкоговорителей так, чтобы Вы могли подключить устройство к громкоговорителям, как это показано на рис. 3.

– Если проводка громкоговорителей в

Вашем автомобиле такая, как показано на

Fig. 3, Вы можете подключить устройство с помощью первоначальной проводки громкоговорителей в Вашем автомобиле.

– Если Вы не знаете соединение

громкоговорителей в Вашем автомобиле, обратитесь к Вашему автомобильному дилеру.

Подключение других устройств

Для обновления автомобильной стереосистемы Вы можете подключить усилитель.

• Подсоедините провод внешнего устройства (синий с белой полосой) к проводу внешнего устройства другого оборудования так, чтобы им можно было управлять с этого устройства.

• Только для усилителя:

Отсоедините громкоговорители от данного устройства, подключите их к усилителю. Оставьте провода громкоговорителей данного устройства неиспользованными.

Cable remoto

Filo remoto

Przewód zdalnego sterowania

Провод внешнего устройства

Conector en Y (no suministrado con esta unidad)

Connettore ad Y (non fornito con l’apparecchio)

Rozga∏´ênik Y (nie wchodzi w sk∏ad zestawu)

Разъем Y (не входит в комплект)

A la antena motriz, si la hubiere

Sull’antenna, se presente

Do anteny wysuwanej elektrycznie (jeÊli zainstalowano)

К питанию антенны, если есть

*3Corte los conductores de los altavoces posteriores del conector ISO del autómovil y conéctelos al amplificador.

*3Tagliare i conduttori della cassa posteriore del connettore ISO presente sulla vettura e collegarli

all’amplificatore.

*3Odetnij przewody g∏oÊników tylnych od z∏àcza ISO samochodu i pod∏àcz je do wzmacniacza.

*3Отрежьте провода задних громкоговорителей разъема ISO и подсоедините их к усилителю.

*2Fije firmemente el cable de tierra a la carrocería metálica o al chasis—a un lugar no cubierto con pintura

(si está cubierto con pintura, quítela antes de fijar el cable). De lo contrario, se podrían producir daños en la unidad.

*2Fissare saldamente il filo di terra alla carrozzeria o al telaio dell’auto—in un punto non verniciato (dovendo

fissare il filo ad un punto verniciato, occorre provvedere alla preventiva sverniciatura, altrimenti l’unità potrebbe danneggiarsi).

*2Solidnie umocuj przewód uziemiajàcy do masy samochodu, w miejscu nie pokrytym lakierem (w razie

potrzeby usuƒ lakier przed pod∏àczeniem przewodu). Niew∏aÊciwe pod∏àczenie mo˝e spowodowaç powa˝ne uszkodzenie urzàdzenia.

*2Плотно прикрепите заземляющий провод к металлическому кузову или шасси автомобиля—в

месте, не покрытом краской (если оно покрыто краской, удалите краску перед тем, как прикреплять провод). Невыполнение этого требования может привести к повреждению данного устройства.

Cambiador de CD y sintonizador de DAB / CD changer e tuner DAB / Zmieniacz CD i tuner DAB / Проигрыватель-автомат компакт-дисков и тюнер DAB

Cable de conexión suministrado con su sintonizador de DAB

Collegamento del cavo fornito con il tuner DAB

Przewód po∏àczeniowy dostarczany z tunerem DAB

Соединительный кабель, поставляемый с Вашим

Cable de conexión suministrado con su cambiador de CD

Collegamento del cavo fornito con il CD changer

Przewód po∏àczeniowy dostarczany ze zmieniaczem CD

Соединительный кабель, поставляемый с Вашим устройством смены компакт-дисков

тюнером DAB

Cambiador de CD de JVC

CD changer della JVC

Zmieniacz CD JVC

Устройство смены

компакт-дисков JVC

KD-LX555R

Sintonizador de DAB de JVC

Tuner DAB della JVC

Tuner DAB JVC

Тюнер DAB JVC

• Podrá conectar ambos componentes en serie, como se indica en las ilustraciones de arriba.

• È possibile collegare entrambi i componenti in serie come illustrato sopra.

• Urzàdzenia mo˝na pod∏àczyç do radioodtwarzacza szeregowo zgodnie z powy˝szym rysunkiem.

• Вы можете подключить оба компонента последовательно, как проиллюстрировано выше.

Cable de conexión suministrado con su sintonizador de DAB o cambiador de CD

Collegamento del cavo fornito con il tuner DAB o il CD changer

Przewód po∏àczeniowy dostarczany z tunerem DAB lub zmieniaczem CD

Соединительный кабель, поставляемый с Вашим тюнером DAB или проигрывателем-автоматом компакт-дисков

Cambiador de CD de JVC

CD changer della JVC

Zmieniacz CD JVC

Устройство смены

компакт-дисков JVC

KD-LX555R

Sintonizador de DAB de JVC

Tuner DAB della JVC

Tuner DAB JVC

Тюнер DAB JVC

lub

или

PRECAUCION / ATTENZIONE / OSTRZE˚ENIE / ПРЕДОСТЕРЕЖЕНИЕ:

•

Antes de conectar el cambiador de CD y/o un sintonizador de DAB, asegúrese de que la unidad esté apagada.

• Prima di collegare il CD changer e/o un tuner DAB, verificare che l’apparecchio sia spento.

• Przed pod∏àczeniem zmieniacza CD i/lub tunera DAB nale˝y bezwzgl´dnie wy∏àczyç radioodtwarzacz.

• Перед подключением проигрывателя-автомата компакт-дисков и/или тюнера DAB убедитесь, что данное устройство выключено.

Componente exterior / Componente esterno / Urzàdzenie zewn´trzne / Внешний компонент

Adaptador de entrada de línea KS-U57 (no suministrado con esta unidad)

Adattatore d’ingresso linea KS-U57 (non fornito con l’apparecchio)

Zestaw adaptacyjny wejÊciowego sygna∏u liniowego KS-U57 (nie wchodzi w sk∏ad zestawu)

Адаптер входной линии KS-U57 (не входит в комплект)

KD-LX555R

Jack para el cambiador de CD

Presa per CD changer

Gniazdo zmieniacza CD

Гнездо проигрывателя-автомата компакт-дисков

Cable de señal (no suministrado con esta unidad)

Cavo dei segnali (non fornito con l’apparecchio)

Przewód sygna∏owy (nie wchodzi w sk∏ad zestawu)

Кабель сигнала (не входит в комплект)

D Conexión al control remoto del volante de dirección / Collegamento al telecomando sul volante / Pod∏àczanie do pilota zdalnego sterowania w

kierownicy / Подключение к рулевому пульту дистанционного управления

Si su vehículo está equipado con control remoto en el volante de dirección, podrá hacer funcionar este receptor utilizando dicho control. Para ello, se requiere un adaptador para control remoto OE de JVC (no suministrado) que corresponda con su vehículo. Para mayor información, consulte con su concesionario car audio de JVC.

Se l’automobile è dotata di telecomando da volante, è possibile controllare le funzionalitë del presente ricevitore per mezzo del telecomando. È necessario utilizzare un adattatore OE per telecomando di JVC (non in dotazione) corrispondente all’automobile in questione. Per ulteriori informazioni consultare il rivenditore JVC car audio di fiducia.

JeÊli posiadany samochód jest wyposa˝ony w pilota zdalnego sterowania w kierownicy, mo˝na go u˝yç do obs∏ugi radioodtwarzacza. Niezb´dne jest jednak zastosowanie adaptera sygna∏u zdalnego sterowania z kierownicy (nie wchodzi w sk∏ad zestawu) marki JVC, dopasowanego do posiadanego samochodu. Aby uzyskaç wi´cej informacji, skontaktuj si´ z dystrybutorem produktów samochodowych JVC.

Если автомобиль оборудован рулевым пультом дистанционного управления, его можно использовать для управления данным устройством. Для этого необходим адаптер рулевого пульта дистанционного управления (не поставляется), подходящий для Вашего автомобиля. За более подробной информацией обратитесь к поставщику автомобильных аудиосистем компании JVC.

Entrada del control remoto del volante de dirección

Ingresso telecomando volante

WejÊcie sygna∏u zdalnego sterowania z kierownicy

Вход рулевого пульта дистанционного управления

KD-LX555R

Control remoto del volante de dirección (equipado en el vehículo)

Telecomando volante (in dotazione con l’automobile)

Pilot zdalnego sterowania w kierownicy (wyposa˝enie samochodu)

Рулевой пульт дистанционного управления (устанавливаемый в автомобиле)

Componente exterior

Componente esterno

Urzàdzenie zewn´trzne

Внешний компонент

Adaptador para control remoto OE (no suministrado)

Adattatore OE per telecomando (non in dotazione)

Adapter sygna∏u zdalnego sterowania z kierownicy (nie wchodzi w sk∏ad zestawu)

Адаптер рулевого пульта дистанционного управления (не поставляется)

JVC KD-LX555R User Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

ISTRUZIONI

Posizione e riproduzione degli adesivi

INDICE

IDENTIFICAZIONE DI PULSANTI

OPERAZIONI BASE

FUNZIONI ESSENZIALI DELLA RADIO

FUNZIONI RDS

FUNZIONI CD

INTRODUZIONE ALL’MP3

FUNZIONI MP3

REGOLAZIONE DEL SUONO

ALTRE FUNZIONI PRINCIPALI

FUNZIONAMENTO DEL COMPONENTE ESTERNO

FUNZIONI DEL TUNER DAB

INDIVIDUAZIONE E RICERCA DEI GUASTI

MANUTENZIONE

SPECIFICHE

COLLEGAMENTI ELETTRICI

Componente esterno
