РЕСИВЕР С ПРОИГРЫВАТЕЛЕМ
KD-G536/KD-G535
КОМПАКТ-ДИСКОВ
Информацию об отмене демонстрации функций дисплея см. на стр. 6.
Указания по установке и выполнению соединений приводятся в отдельной инструкции.
ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
GET0416-003A
[U]
Благодарим Вас за приобретение изделия JVC.
Перед тем, как приступать к эксплуатации, пожалуйста, внимательно прочитайте все инструкции с тем,
чтобы полностью изучить и обеспечить оптимальную работу этого устройства.
ВАЖНО ДЛЯ ЛАЗЕРНОЙ АППАРАТУРЫ
1. ЛАЗЕРНАЯ АППАРАТУРА КЛАССА 1
2. ПРЕДУПРЕЖДЕНИЕ: Не открывайте верхнюю крышку. Внутри устройства нет частей, которые
пользователь может отремонтировать. Ремонт должен осуществляться квалифицированным
обслуживающим персоналом.
3. ПРЕДУПРЕЖДЕНИЕ: В открытом состоянии происходит видимое и/или невидимое излучение лазера
класса 1M. Не смотрите непосредственно в оптические инструменты.
4. ЭТИКЕТКА: ПРЕДУПРЕЖДАЮЩАЯ ЭТИКЕТКА, РАЗМЕЩЕННАЯ НА НАРУЖНОЙ СТОРОНЕ УСТРОЙСТВА.
Как перенастроить Ваше устройство
[только Европейсий Союз]
Предупреждение:
Если приемник используется во время поездки
на автомобиле, следует, не отвлекаясь, следить
за дорогой, иначе может произойти дорожнотранспортное происшествие.
• Запрограммированные настройки будут также
удалены.
Принудительное извлечение диска
Предостережение, касающееся
настройки громкости:
По сравнению с другими источниками звука
диски создают незначительный шум. Уменьшите
громкость перед воспроизведением диска,
чтобы предотвратить повреждение динамиков
из-за внезапного повышения уровня громкости
на выходе.
2
На дисплее поочередно появляются надписи
“PLEASE” и “EJECT”.
• Будьте осторожны, не уроните диск при
извлечении.
• Если это не поможет, попробуйте
перенастроить приемник.
Используются следующие обозначения...
: Операции с встроенным
проигрывателем компакт-дисков.
: Операции с внешним устройством
автоматической смены компактдисков.
: Индикатор, отображаемый при
соответствующем действии.
Отсоединение панели управления
Подключение панели управления
Как пользоваться кнопкой M MODE
При нажатии кнопки M MODE приемник переходит
в режим функций, после чего нумерованные
кнопки и кнопки 5/∞ работают как кнопки вызова
различных функций.
Пример: Нумерованная кнопка 2 работает как
кнопка МО (монофонический).
Чтобы вернуть первоначальные функции этих
кнопок после нажатия кнопки переключения
режима M MODE, подождите 5 секунд, не нажимая
кнопок, пока режим функций не будет сброшен, или
повторно нажмите кнопку M MODE.
CОДЕРЖАНИЕ
Панель управления—KD-G536/KD-G535
Пульт дистанционного управления
RM-RK50 ...................................... 5
—
Начало работы....... ........................ 6
Основные операции ........................................... 6
Операции с радиоприемником ...... 7
Операции с дисками ....................... 8
Воспроизведение диска в приемнике ............. 8
Воспроизведение дисков с помощью устройства
автоматической смены компакт-дисков ... 8
Настройки звучания ....................... 11
Общие настройки—PSM ................ 12
Присвоения названия .................... 15
Операции проигрывателя
iPod / D. ...................................... 15
Другие
операции с внешними
устройствами .............................. 17
Дополнительная информация о
приемнике .................................. 18
Обслуживание ................................ 21
Устранение проблем ...................... 22
Технические характеристики ......... 25
Для Вашей безопасности...
• Не повышайте слишком сильно громкость,
поскольку в результате этого заглушаются
внешние звуки, что делает опасным управление
автомобилем.
• Остановите автомобиль перед тем, как выполнять
любые сложные операции.
Температура внутри автомобиля...
Если Вы припарковали Ваш автомобиль на
длительное время в жаркую или холодную погоду,
перед тем, как включать это устройство, подождите
до тех пор, пока температура в автомобиле не
придет в норму.
... 4
3
Панель управления — KD-G536 / KD-G535
Расположение кнопок
Окно дисплея
1 Кнопка SRC (источника)
2 Кнопка B BAND
3 Кнопка (резервный/работающий
аттенюатор) / Диcк упрaвлeния
4 Кнопка SEL (выбор)
5 Окно дисплея
6 Кнопки 5 (вверх) / ∞ (вниз)
7 Кнопка EQ (эквалайзер)
8 Телеметрический датчик
НЕ подвергайте телеметрический датчик
воздействию яркого света (прямых солнечных
лучей или искусственного освещения).
9 Кнопка 0 (извлечение)
p Кнопка (снятие панели управления)
q Кнопка D DISP (дисплей)
w Кнопка M MODE
e Нумерованные кнопки
r Кнопка MO (монофонический)
t Кнопка SSM (Strong-station Sequential Memory-
последовательная память для радиостанций с
устойчивым сигналом)
y Кнопка RPT (повторное воспроизведение)
u Кнопка RND (произвольное воспроизведение)
i Кнопки 4 /¢
4
o Дополнительный входной разъем AUX
; Индикатор S.BASS (супербас)
a Индикаторы источников воспроизведения—
CH: Светится только при выборе источника
воспроизведения CD-CH.
DISC: Светится при выборе встроенного
проигрывателя компакт-дисков.
s Индикаторы информации на диске—
TAG (информация о тегах), (папка),
(дорожка/файл)
d Индикаторы режимов звучания (iEQ:
программируемый эквалайзер)—USER, ROCK,
CLASSIC, POPS, HIP HOP, JAZZ
• загорается для выбранного элемента.
f Индикаторы приема тюнера—MO
(монофонический), ST (стерео)
g Режим воспроизведения / индикаторы
элементов—RND (произвольное
воспроизведение), (диск), (папка), RPT
(повторное воспроизведение)
h Индикатор EQ (эквалайзер)
j Основной дисплей
k Индикатор Tr (дорожка)
l Отображение источника / Индикатор обратного
отсчета времени
Пульт дистанционного
управления —
Установка литиевой батареи-
таблетки (CR2025)
Направьте пульт дистанционного управления
непосредственно на телеметрический датчик
приемника. Убедитесь в том, что между ними
нет никаких препятствий.
Предупреждение:
• Не устанавливайте никаких аккумуляторных
батарей, кроме CR2025 или эквивалентных, в
противном случае может произойти взрыв.
• Не оставляйте пульт дистанционного
управления в местах, подверженных
длительному воздействию прямых солнечных
лучей (например на приборной панели), это
может привести к взрыву.
• Во избежание несчастных случаев храните
аккумуляторную батарею в недоступном для
детей месте.
• Во избежание перегрева или растрескивания
батареи, а также риска возникновения пожара
соблюдайте следующие указания:
– Не перезаряжайте, не укорачивайте, не
разбирайте и не нагревайте батарею, а также
не подвергайте ее воздействию огня.
– Не оставляйте аккумуляторную батарею
рядом с другими металлическими
материалами.
– Не разбирайте аккумуляторную батарею
с помощью пинцета или аналогичного
инструмента.
– При утилизации батареи или помещении ее
на хранение оберните батарею изоляционной
лентой и изолируйте ее полюса.
RM-RK50
Основные элементы и функции
1 Кнопка (резервный/работающий/
аттенюатор)
• Включение питания при кратковременном
нажатии или ослабление звука при
включенном питании.
• Отключение питания при нажатии и
удерживании.
2 Кнопки 5 U (вверх) / D (вниз) ∞
• Смена диапазонов FM/AM с помощью 5 U.
• Смена запрограммированных радиостанций с
помощью D ∞.
• Изменение папки дисков MP3/WMA.
• При воспроизведении диска MP3 с помощью
устройства автоматической смены компактдисков, поддерживающего формат MP3:
– Смена диска при кратковременном нажатии.
– Смена папки при нажатии и удерживании
нажатой.
• При прослушивании проигрывателя Apple
iPod или JVC D.:
– С помощью кнопки D ∞ можно
приостановить/остановить или
возобновить воспроизведение.
– Войдите в главное меню с помощью
кнопки 5 U.
(Теперь меню можно выбрать с помощью
кнопок 5 U/D ∞/2 R/F 3.)*
3 Кнопки VOL – / VOL +
• Настройка уровня звука.
4 Кнопка SOUND
• Выбор режимов звучания (iEQ:
программируемый эквалайзер).
*
5 U : Возврат к предыдущему меню.
D ∞ : Подтверждение выбора.
Продолжение не следующей странице
5
5 Кнопка SOURCE
• Осуществляет выбор источника звука.
6 Кнопки 2 R (назад) / F (вперед) 3
• Поиск радиостанций при кратковременном
нажатии.
• Быстрая перемотка дорожки вперед или
назад при нажатии и удерживании нажатыми.
• Смена дорожек при кратковременном
нажатии.
• При прослушивании проигрывателя
iPod или D. (в режиме выбора меню для
воспроизведения):
– Выбор элемента при кратковременном
нажатии. (Затем нажмите D
подтверждения выбора).
– Пропуск сразу 10 элементов при нажатии и
удерживании нажатой.
∞ для
Начало работы
Основные операции
~ Включение питания.
Ÿ
⁄ Настройте громкость.
Отображается уровень громкости.
@ Настройка необходимого звука. (см.
стр. 11 и 12).
Мгновенное
снижение
громкости (ATT)
Для возврата
звука нажмите
кнопку еще раз.
Выключение
питания
Основные настройки
• См. также раздел “Общие настройки — PSM” на
стр. 12 -14.
* Если эти источники не готовы или не
подключены, их невозможно выбрать.
! Для тюнера FM/AM
6
1
2
1 Отмена демонстрации функций
дисплея
Выберите “DEMO”, затем “DEMO OFF”.
2 Настройка часов
Выберите “CLOCK H” (час) и настройте час.
Выберите “CLOCK M” (минута) и настройте
минуту.
3 Завершите процедуру.
2 Выберите частоты желаемых
радиостанций.
Просмотр текущего времени на часах при
выключенном питании
Появляются часы примерно на
5 секунд. См. также стр. 13.
Операции с
радиоприемником
~
Ÿ
Данный индикатор отображается при
приеме стереосигнала FM-передачи
достаточной силы.
! Начните поиск радиостанции.
При обнаружении радиостанции поиск
прекращается.
Чтобы остановить поиск, нажмите эту же
кнопку еще раз.
При слабом стереофоническом
радиовещании на частоте FM
Загорается при включении монофонического
режима.
Прием улучшается, но стереоэффект будет потерян.
Для восстановления эффекта стерео повторите
данную процедуру. Появляется надпись “MONO
OFF”, а индикатор MO исчезает.
Сохранение радиостанций
Для каждого диапазона частот можно
запрограммировать 6 радиостанций.
Автоматическое
программирование FMрадиостанций—SSM (Strongstation Sequential Memory—
последовательная память для
радиостанций с устойчивым
сигналом)
1 Выберите необходимый диапазон FM
(FM1 – FM3) для сохранения.
Настройка на радиостанцию вручную
В действии ! выше...
1
2
Продолжение не следующей странице
7
3
На дисплее мигает надпись “SSM”, которая
исчезает по завершении автоматического
программирования.
Осуществляется поиск местных FM-радиостанций с
наиболее сильными сигналами и их автоматическое
сохранение в диапазоне FM.
Программирование вручную
Пример: Сохранение FM-радиостанции с частотой
92,5 МГц для запрограммированного
канала с номером 4 диапазона FM1.
1
2
Проверка другой информации при
прослушивании радиостанции
Часы = Ηазвание
радиостанции* =
Частота = (возврат в начало)
* Если радиостанции не присвоено название, на дисплее
появляется сообщение “NO NAME”. Информацию о
присвоении названия радиостанции см. на стр. 15.
Операции с дисками
Воспроизведение диска в
приемнике
Все дорожки будут воспроизводиться
последовательно до тех пор, пока не произойдет
смена источника или не будет извлечен диск.
3
Запрограммированный номер
мигает некоторое время.
Прослушивание
запрограммированной
радиостанции
1
2 Выберите необходимую радиостанцию (1
– 6).
или
8
Останов воспроизведения и извлечение
диска
• Нажмите кнопку SRC для
прослушивания другого
источника воспроизведения.
Воспроизведение дисков
с помощью устройства
автоматической смены
компакт-дисков
Все диски в загрузочном механизме будут
воспроизводиться последовательно, пока не
произойдет смена источника.
• Воспроизведение также будет остановлено при
извлечении загрузочного механизма.
~
* Если настройка внешнего входа изменена на
“EXT IN” (см. стр. 14), невозможно выбрать
устройство автоматической смены
компакт-дисков.
Ÿ Выберите диск.
Для дисков с номерами 01 – 06:
Для дисков с номерами 07 – 12:
Переход к следующим или предыдущим
папкам (только для диска MP3 или WMA)
Для дисков MP3:
Для дисков WMA:
О дисках MP3 и WMA
“Дорожки” MP3 и WMA (слова “файл” и “дорожка”
взаимозаменяемы в данном руководстве)
записываются в “папки”.
Об устройстве автоматической смены
компакт-дисков
Для подключения к данному приемнику
рекомендуется использовать устройство
автоматической смены компакт-дисков компании
JVC, совместимое с MP3.
• Возможно также подключение MP3-совместимых
устройств автоматической смены компактдисков. Однако эти устройства не поддерживают
воспроизведение дисков MP3.
• С данным устройством нельзя использовать
устройства автоматической смены компактдисков серии CH-X99, CH-X100 и KD-MK.
• Невозможно воспроизводить диски WMA с
помощью устройства автоматической смены
компакт-дисков.
• Текстовая информация о дисках, записанная
с помощью функции “CD Text”, может
отображаться, если подключено устройство
автоматической смены компакт-дисков JVC,
поддерживающее функцию “CD Text”.
• Информацию о подключении см. в Руководство по
установке/подключению (в отдельном издании).

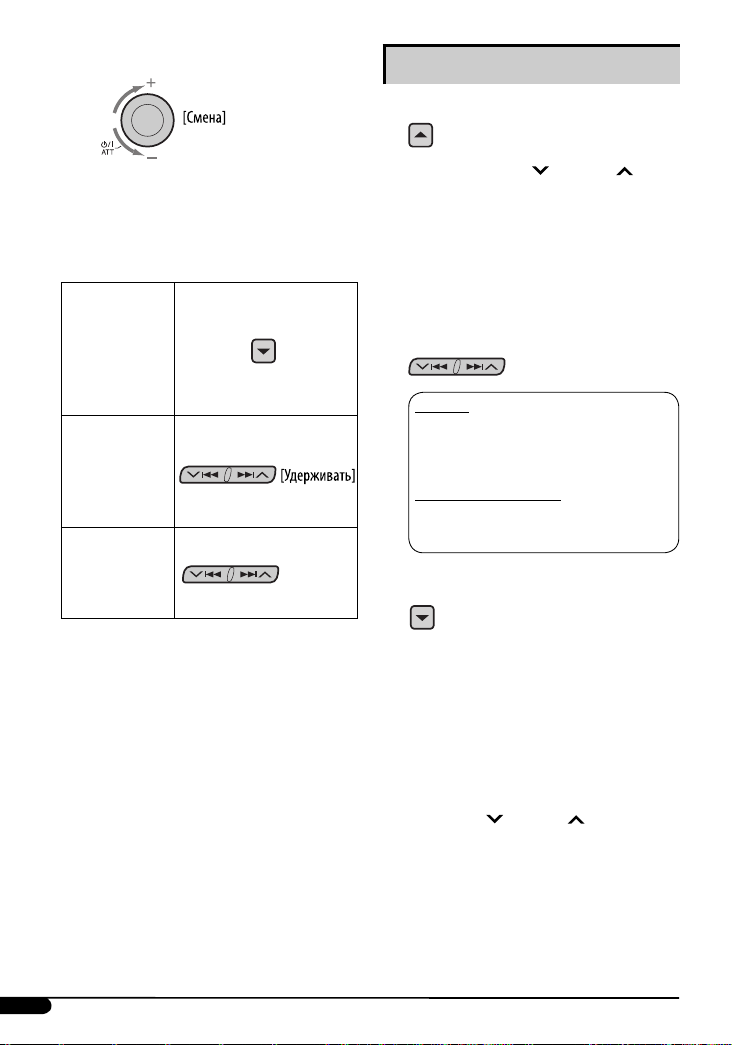

Быстрая перемотка дорожки вперед или
назад
Непосредственное определение
местоположения дорожки (для компактдиска) или папки (для дисков MP3 или
WMA)
Выбор номера 01 – 06:
Выбор номера 07 – 12:
• Для использования функции прямого дотупа
к папкам на дисках MP3 или WMA необходимо
присвоить папкам номера из 2-х цифр,
добавляемые в начало имен папок: 01,02,03 и т.д.
Для выбора определенной дорожки в папке (для
дисков MP3 или WMA):
Переход к следующим или предыдущим
дорожкам
9
Другие основные функции
Быстрый пропуск дорожек во
время воспроизведения
Изменение информации на
дисплее
Доступно только
на устройстве
автоматической-смены
компакт-дисков JVC,
совместимом с MP3
• Для дисков MP3 или WMA можно пропускать
дорожки в пределах одной папки.
Пример: Выбор дорожки 32 при воспроизведении
дорожки, номер которой является
однозначным числом (от 1 до 9)
1
2
При каждом нажатии кнопки осуществляется
переход на 10 дорожек.
• После последней дорожки будет выбрана
первая и наоборот.
3
Запрещение извлечения диска
Можно заблокировать диск в загрузочном отсеке.
При воспроизведении звукового
компакт-диска или CD-текста
При воспроизведении диска MP3
2
или WMA
• Если для параметра “TAG DISP”
• Если для параметра “TAG DISP”
*
установлено значение “TAG ON” (см. стр.
14)
установлено значение “TAG OFF”
: Часы и номер текущей дорожки
: Истекшее время воспроизведения и
номер текущей дорожки
Для отмены блокировки повторите эту же
процедуру.
10
*1 Если текущим диском является звуковой
компакт-диском, появляется надпись
“NO NAME”.
*2 Только для встроенного проигрывателя
компакт-дисков.
*3 Если в файле MP3 или WMA нет информации
о тегах, появляется имя папки и имя файла. В
этом случае индикатор TAG не загорается.
Выбор режимов воспроизведения
В одно и то же время возможна работа только в
одном из следующих режимов воспроизведения.
1
2 Выберите необходимый режим
воспроизведения.
7 Повторное
воспроизведение
Режим Повторное
воспроизведение
TRK RPT : Текущая дорожка.
FLDR RPT*1 : Все дорожки текущей папки.
DISC RPT*2 : Все дорожки на текущем
RPT OFF : Отмена.
7 Воспроизведение
в произвольном
порядке
Режим Воспроизведение в
произвольном
порядке
1
FLDR RND*
: Все дорожки текущей папки,
DISC RND : Все дорожки на текущем
MAG RND*2 : Все дорожки вставленных
RND OFF : Отмена.
1
*
Только при воспроизведении дисков MP3 или
WMA.
2
*
Только при воспроизведении дисков с
помощью устройства автоматической
смены компакт-дисков.
диске.
затем дорожки следующей
папки и т.д.
диске.
дисков.
Настройки звучания
можно выбрать режим звучания, соответствующий
музыкальному жанру (iEQ: программируемый
эквалайзер).
Запрограммированные
Индикатор (Для)
USER
(Бемольный звук)
ROCK
(Музыка в стиле рок
или диско)
CLASSIC
(Классическая музыка)
POPS
(Легкая музыка)
HIP HOP
(Музыка в стиле фанк
или рэп)
JAZZ
(Джазовая музыка)
1
*
: Низкие частоты
*2 : Средний диапазон частот
*3 : Верхние частоты
*4 : Супербас
настройки
BAS*1MID*2TRE*3S.BS*
00 00 00 OFF
+03 00 +02 ON
+01 00 +03 OFF
+02 +01 +02 OFF
+04 –02 +01 ON
+03 00 +03 OFF
4
11

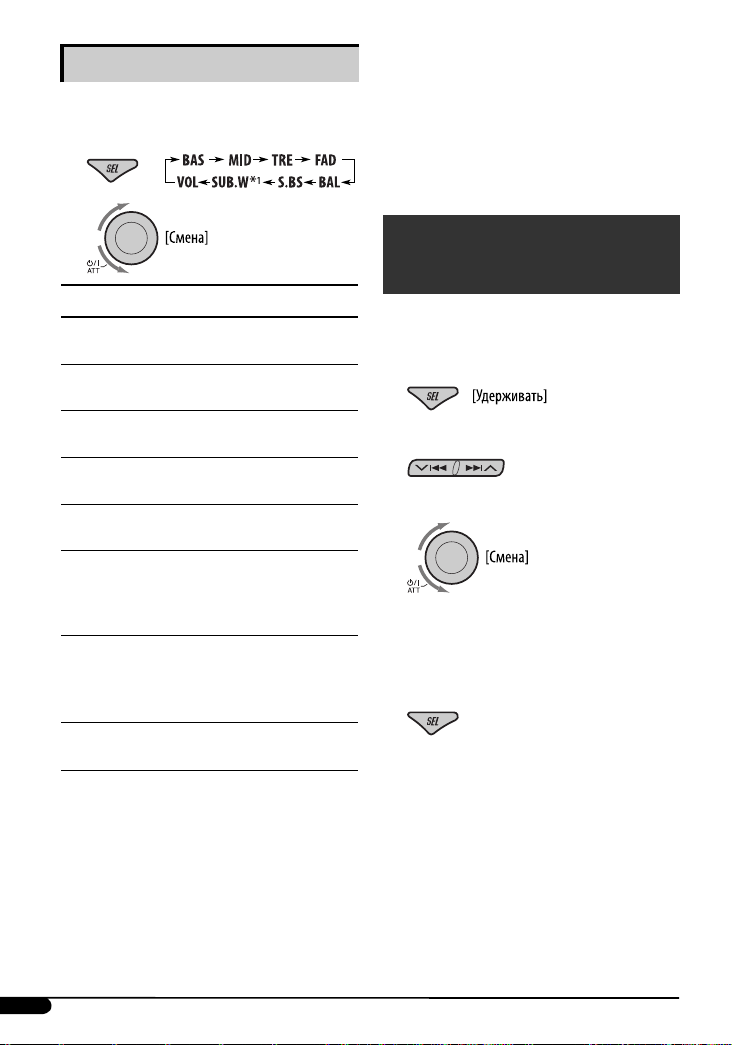

Настройка звучания
Можно выбрать режим звучания, соответствующий
музыкальному жанру.
1
2
Индикатор, [Диапазон]
2
(низкие частоты), [от –06 до +06]
BAS*
Настройте низкие частоты.
2
MID*
(Средний диапазон частот), [от –06 до +06]
Настройте уровень звука для средних частот.
2
TRE*
(верхние частоты), [от –06 до +06]
Настройте верхние частоты.
3
(микшер), [от R06 до F06]
FAD*
Настройка баланса передних и задних динамиков.
4
BAL*
(баланс), [от L06 до R06]
Настройка баланса левых и правых динамиков.
2
(супербас), [S.BS ON или S.BS OFF],
S.BS*
[01 до 05, По умолчанию: 03]*
Обеспечение полноты и богатства звучания низких
частот независимо от уровня громкости.
1
SUB.W*
(низкочастотный динамик), [от 00 до 08,
По умолчанию: 04]
Настройте уровень выходного сигнала
низкочастотного динамика.
VOL (громкость), [от 00 до 30 или 50*
Настройте громкость.
1
*
Отображается только в том случае, если
параметр “L/O MODE” имеет значение “WOOFER”
(см. стр. 13).
*2 При настройке верхних, средний диапазон
частот, нижних частот или супербаса
выполненная настройка сохраняется для
текущего выбранного режима звучания (iEQ),
включая режим “USER”.
*3 При использовании системы с двумя
динамиками установите для уровня баланса
значение “00”.
12
5
*4 Эта настройка не влияет на выходной сигнал
сабвуфера.
*5 Настройка диапазона для супербаса возможна
только в том случае, когда установлен
параметр “S.BS ON”.
*6 В зависимости от настройки регулятора
усиления. (Подробнее см. на стр. 14).
Общие настройки—
PSM
Можно изменять элементы предпочитаемого
режима настройки (PSM), перечисленные в
приведенной ниже таблице.
1
2 Выберите параметр PSM.
3 Настройте выбранный параметр PSM.
4 Повторите действия 2 и 3 для настройки
других параметров PSM, если необходимо.
5 Завершите процедуру.
6
]
Индикация Элемент
( : )
DEMO
• DEMO ON
Демонстрация
функций дисплея
1
CLK DISP*
• DEMO OFF
• ON
Отображение
часов
CLOCK H
• OFF
1 – 12 [По умолчанию: 1 (1:00)], [6].
Настройка часа
CLOCK M
00 – 59 [По умолчанию: 00 (1:00)], [6].
Настройка минуты
DIMMER
Затемнение
• AUTO
• ON
• OFF
2
SCROLL*
Прокрутка
• ONCE
• AUTO
• OFF
L/O MODE
• REAR
Pежим линейного
свыходa
WOOFER*
Предельная
частота
3
• WOOFER
• LOW
• MID
• HIGH
низкочастотного
динамика
Настройки, [страница для справки]
: Если в течение 20 секунд не будет выполнено операций,
начнется демонстрация функций дисплея, [6].
: Отмена.
: Время постоянно отображается на дисплее, даже когда
питание выключено.
: Отмена; Если устройство выключено, при нажатии “D DISP”
время отображается примерно в течение 5 секунд, [7].
: Затемнение дисплея при включении фар.
: Включение затемнения.
: Отмена.
: Однократная прокрутка информации на диске.
: Повторная прокрутка (через 5-секундные интервалы).
: Отмена.
• При нажатии кнопки D DISP в течение более одной секунды
происходит включение функции прокрутки информации на
дисплее независимо от имеющейся настройки.
: Выберите, если при подключении динамиков через внешний
усилитель используются терминалы REAR LINE OUT.
: Выберите этот параметр, если разъемы REAR LINE OUT
используются для подключения сабвуфера (через внешний
усилитель).
:
Низкочастотный динамик воспроизводит частоты ниже 90 Гц.
: Низкочастотный динамик воспроизводит частоты ниже 135 Гц.
: Низкочастотный динамик воспроизводит частоты ниже 180 Гц.
*1 Если подача питания не прекращается при выключении зажигания автомобиля, рекомендуется выбрать
“OFF” для сохранения заряда аккумулятора автомобиля.
*2 Некоторые буквы или символы не будут отображаться правильно (или не будут отображаться) на
дисплее.
*3 Отображается только в том случае, если параметр “L/O MODE” имеет значение “WOOFER”.
Продолжение не следующей странице
13
Индикация Элемент
Настройки, [страница для справки]
( : По умолчанию)
4
EXT IN*
Ввод внешних
сигналов
• CHANGER
• EXT IN
: Использование устройства автоматической смены
компакт-дисков компании JVC, [8], проигрывателя Apple
iPod или проигрывателя JVC D., [15].
: Для использования какого-либо другого внешнего
устройства, за исключением указанного выше, [17].
AUX ADJ
Настройка уровня
дополнительного
входного сигнала
A.ADJ 00 — A.ADJ 05 : Настройка уровня дополнительного входного сигнала
во избежание неожиданного увеличения уровня
выходного сигнала при переходес внешнего устройства,
подключенного к входному разъему AUX на панели
управления, на другой источник.
TAG DISP
Отображение тегов
AMP GAIN
Регулятор усиления
• TAG ON
• TAG OFF
• LOW PWR
: Отображение информации о тегах во время
воспроизведения дорожек MP3 или WMA, [10].
: Отмена.
: VOL 00 – VOL 30 (Выберите значение из этого интервала,
если максимальная мощность динамика меньше 50 Вт,
что позволит предотвратить его выход из строя).
IF BAND
Полоса
промежуточных
частот
• HIGH PWR
• AUTO
• WIDE
: VOL 00 – VOL 50
Повышение избирательности тюнера для устранения
:
интерференционных помех от близлежащих
радиостанций. (Сопровождается потерей стереоэффекта).
: Могут возникать интерференционные помехи от
соседних радиостанций, но качество звучания при этом
не ухудшается и сохраняется стереоэффект.
4
Отображается только при выборе одного из следующих источников—FM, AM, CD или AUX IN.
*
14
Присвоения названия
Можно назначить имена, содержащие не более 8
символов, не более 30 частотам радиостанций
(FM и AM).
1 Выбор “FM/AM”.
Удаление названия полностью
В действии 2 слева...
Операции
проигрывателя iPod / D.
2 Отобразите начальный экран названия.
3 Присвоение названия.
1 Выберите символ.
2 Перейдите к положению следующего
(предыдущего) символа.
3 Повторяйте действия 1 по 2 пока не
завершите ввод названия.
4 Завершите процедуру.
Это устройство готово для работы с проигрывателем
Apple iPod или проигрывателя JVC D. с панели
управления.
Перед использованием проигрывателя iPod или D.:
Подключите одно из следующего (приобретаются
отдельно) к разъему устройства автоматической
смены компакт-дисков, расположенному на задней
панели устройства.
• Интерфейсного адаптера для iPod—
KS-PD100 для управления iPod.
• Интерфейсного адаптера для
проигрывателя D.—KS-PD500 для управления
проигрывателем D.
• Информацию о подключении см. в Руководство по
установке/подключению (в отдельном издании).
• Дополнительную информацию см. также в
руководстве, поставляемом с интерфейсным
адаптером.
Подготовка:
Убедитесь в том, что для настройки внешнего входа
выбрано значение “CHANGER” (см. стр. 14).
~
Ÿ
Воспроизведение начинается автоматически
с того места, где оно было приостановлено*1
или остановлено*2 ранее.
Продолжение не следующей странице
15
! Настройте громкость.
Выбор дорожки из меню
1 Перейдите главное меню.
⁄ Настройка необходимого звука.
(см. стр. 11 и 12).
• Убедитесь в том, что эквалайзер
проигрывателя iPod или D.
дезактивирован.
Приостанов
или останов
воспроизведения
Повторное нажатие
кнопки возобновляет
воспроизведение
Быстрая
перемотка
дорожки
вперед
или назад
Переход к
следующим или
предыдущим
дорожкам
*1 Для iPod:
*2 Для проигрывателя D.
1
*
2
*
.
Теперь кнопки
функционируют как кнопки выбора меню*.
* Режим выбора меню будет отменен:
– если в течение 5 секунд не будет выполнена
ни одна операция;
– при подтверждении выбора дорожки.
5/∞/ 4 /¢
2 Выберите необходимое меню.
Для iPod:
PLAYLIST Ô ARTISTS Ô ALBUMS Ô
SONGS Ô GENRES Ô COMPOSER Ô
(возврат в начало)
Для проигрывателя D.:
PLAYLIST
Ô ARTIST Ô ALBUM Ô GENRE
Ô TRACK Ô (возврат в начало)
3 Подтвердите выбор.
• Для возврата в предыдущее
меню нажмите
• Если выбрана дорожка, воспроизведение
начинается автоматически.
• Если выбранный элемент позволяет перейти
на следующий уровень, будет выполнен
переход. Повторяйте действия 2 и 3 до тех
пор, пока не будет воспроизводиться нужная
дорожка.
• Удерживая 4/¢ , можно
пропустить сразу 10 элементов.
5.
16
Выбор режимов воспроизведения
1
2 Выберите необходимый режим
воспроизведения.
7 Повторное воспроизведение
ONE RPT
Функции, аналогичные функциям “Repeat One”
проигрывателя iPod или “Режим повтора=
Один трек” проигрывателя D.
ALL RPT
Функции, аналогичные функциям “Repeat All”
проигрывателя iPod или “Режим повтора= Все”
проигрывателя D.
RPT OFF
Отмена.
7 Воспроизведение в
произвольном порядке
ALBM RND*
Функции, аналогичные функции “Shuffle
Albums” проигрывателя iPod.
Другие операции
с внешними
устройствами
Можно подключить внешнее устройство к...
• Разъему устройства автоматической
смены компакт-дисков на задней панели с
использованием адаптер для подключения
радиотрансляционной линии—KS-U57 (не
входит в комплект поставки) или адаптер для
подключения внешних устройств (AUX)—KSU58 (не входит в комплект поставки) для любых
других устройств (кроме iPod и проигрывателя
D.).
• Дополнительному входному разъему AUX на
панели управления.
Информацию о подключении см. в Руководство по
установке/подключению (в отдельном издании).
Информацию о прослушивании iPod или D. player
см. на стр. до 15 – 17.
Подключение внешнего устройства к
входному разъему AUX
SONG RND /RND ON
Функции, аналогичные функциям “Shuffle
Songs” проигрывателя iPod или “Произв.
Воспроизв.= Включить” проигрывателя D.
RND OFF
Отмена.
* Для iPod: Действует только при выборе
значения “ALL” в пункте “ALBUMS” главного
меню “MENU”.
Проверка другой информации при
прослушивании проигрывателя iPod
или D.
~ Для выбора внешнего устройства,
подключенного к...
• Дополнительному входному разъему
AUX
Продолжение не следующей странице
17
• Разъему устройства автоматической
смены компакт-дисков на задней
панели с использованием KS-U57 или
KS-U58
Если надпись “EXT IN” не появляется, см.
стр. 14 и выберите вход для внешнего
устройства (“EXT IN”).
Ÿ Включите подключенное устройство
и начните воспроизведение звука с
его помощью.
! Настройте громкость.
⁄ Настройка необходимого звука.
(см. стр. 11 и 12).
Проверка времени при прослушивании с
помощью внешнего устройства
Часы Ô AUX IN или EXT IN
Дополнительная
информация о приемнике
Основные операции
Включение питания
• Для включения питания приемника также можно
использовать кнопку SRC. Если источник готов,
воспроизведение также начинается.
Выключение питания
• Если питание отключается во время
прослушивания диска, при последующем
включении питания воспроизведение диска
начнется с того места, где оно было остановлено.
Операции с тюнером
Сохранение радиостанций
• Во время поиска SSM...
– Все ранее сохраненные радиостанции
удаляются, и сохранение радиостанций будет
выполняться заново.
–
Выполняется программирование принимаемых
радиостанций для кнопок № 1 (наименьшая
частота) - № 6 (наибольшая частота).
– По завершении использования функции SSM
будет выполнена автоматическая настройка на
радиостанцию, сохраненную под номером 1.
• В режиме сохранения радиостанций вручную
ранее запрограммированная радиостанция
удаляется, если сохранение новой радиостанции
выполняется с использованием того же
запрограммированного номера.
Операции с дисками
Предостережение для
воспроизведения дисков DualDisc
• Сторона диска DualDisc, отличная от DVD, не
совместима со стандартом “Compact Disc Digital
Audio”. Поэтому не рекомендуется использовать
сторону диска DualDisc, отличную от DVD, на
данном устройстве.
Общие сведения
• Данный приемник предназначен для
воспроизведения компакт-дисков/CD-текста, а
также дисков однократной или многократной
записи в формате звукового компакт-диска (CDDA), MP3 и WMA.
18
• Если диск вставляется верхней стороной вниз,
на дисплее поочередно появляются надписи
“PLEASE” и “EJECT”. Нажмите
диска.
• При быстрой перемотке дорожки MP3 или
WMA вперед или назад можно услышать лишь
прерывистый звук.
0 для извлечения
Воспроизведение компакт-дисков
однократной и многократной записи
• Используйте только “завершенные” компактдиски однократной и многократной записи.
• Данный приемник может воспроизводить только
файлы одного типа, который первым будут
распознан, если на диске содержатся файлы как в
ф ормате звукового компакт-диска (CD-DA), так и
в формате MP3/WMA.
• На данном приемнике возможно
воспроизведение дисков с несколькими сеансами
записи; однако, незавершенные сеансы будут
пропускаться при воспроизведении.
• Некоторые компакт-диски однократной или
многократной записи не воспроизводятся на
данном устройстве в связи с их особенностями, а
также по следующим причинам:
– Диски загрязнены или поцарапаны;
– На линзе внутри приемника присутствует
конденсат влаги;
– Линза звукоснимателя загрязнена;
– При записи файлов на компакт-диск
однократной или многократной записи
использовался метод пакетной записи;
– Некорректное состояние записи (отсутствие
данных и т.д.) или носителя (пятна, царапины,
деформация и т.д.).
• Для считывания дисков многократной записи
может потребоваться больше времени, так как
они имеют меньшую отражательную способность
по сравнению с обычными компакт-дисками.
• Не используйте следующие компакт-диски
однократной или многократной записи:
– Диски с наклейками, этикетками или
защитными пленками на поверхности;
– Диски, на которых можно печатать этикетки с
помощью струйного принтера.
Использование этих дисков при высоких
температурах или высокой влажности может
привести к неисправности или повреждению
устройства.
Воспроизведение диска MP3/WMA
• Данный приемник может воспроизводить файлы
MP3/WMA с расширением <.mp3> или <.wma>
(не зависит от регистра).
• Данный приемник может отображать названия
альбомов, артистов (исполнителей) и тег (версии
1,0, 1,1, 2,2, 2,3 или 2,4) для файлов MP3 и файлов
WMA.
• Данный приемник может обрабатывать только
однобайтовые символы. Все остальные символы
отображаются неправильно.
• Файлы MP3/WMA отображаются на данном
приемнике в соответствии со следующими
характеристиками:
– Cкорость передачи данных: 8 кбит/с — 320
кбит/с
– Частота дискретизации:
48 кГц, 44,1 кГц, 32 кГц (для MPEG-1)
24 кГц, 22,05 кГц, 16 кГц (для MPEG-2)
– Формат диска: ISO 9660 Level 1/Level 2, Romeo,
Joliet, длинное имя файла Windows
• Максимальное количество символов для
названий файлов или папок зависит от
используемого формата диска (включая 4
символа расширения <.mp3> или <.wma>).
– ISO 9660 Level 1: до 12 символов
– ISO 9660 Level 2: до 31 символов
– Romeo: до 128 символов
– Joliet: до 64 символов
– Длинное имя файла Windows: до 128 символов
• Данный приемник может воспроизводить файлы,
записанные в режиме VBR (переменная скорость
в битах).
Для файлов, записанных в режиме VBR, по
разному отображается время от начала
воспроизведения, и это время не соответствуют
действительности. Эта разница становится
особенно заметной после выполнения функции
поиска.
• Данное устройство может распознать всего 512
файлов, 200 папок и 8 иерархий.
• Данный приемник не может воспроизводить
следующие файлы:
– файлы MP3, закодированные в форматах MP3i
и MP3 PRO;
– файлы MP3, закодированные в
непредусмотренном формате;
Продолжение не следующей странице
19
– файлы MP3, закодированные в формате Layer
1/2;
– файлы WMA, закодированные в формате
“без потерь”, профессиональном и голосовом
форматах;
– файлы WMA, основой которых служит формат,
отличный от формата Windows Media® Audio;
– файлы WMA, защищенные от копирования по
методу DRM;
– файлы, содержащие данные, например, WAVE,
ATRAC3 и т.д.
• Функция поиска выполняется, но скорость поиска
не является постоянной.
Смена источника звука
• При смене источника звука воспроизведение
прекращается.
При повторном выборе “CD” в качестве источника
звука воспроизведение диска начнется с того
места, где оно было остановлено.
Извлечение диска
• Если в течение 15 секунд извлеченный диск не
будет вынут, он автоматически помещается
обратно в загрузочный отсек в целях защиты
от загрязнения. Воспроизведение начинается
автоматически.
• После извлечения диска появляется надпись “NO
DISC” и невозможно использовать некоторые
кнопки. Вставьте другой диск или нажмите
кнопку SRC для выбора другого источника
воспроизведения.
Общие настройки—PSM
• Настройка “AUTO” для функции “DIMMER” может
работать некорректно в некоторых автомобилях,
в частности, в тех, которые оснащены диском
управления затемнением.
В этом случае измените значение
настройки “DIMMER” на любое другое,
отличное от “AUTO”.
• Если для элемента “AMP GAIN” настройка
“HIGH PWR” меняется на “LOW PWR” и при этом
для уровня громкости установлено значение
больше “VOL 30”, приемник автоматически
меняет уровень громкости на “VOL 30”.
Присвоения названия
• При попытке присвоения названий более 30-ти
частотам радиостанций появляется надпись
“NAMEFULL”. Прежде чем присваивать названия,
удалите ненужные названия.
Операции проигрывателя iPod/D.
• При включении этого устройства проигрыватель
iPod или D. заряжается через него.
• При подключении проигрывателя iPod или
D. все операции из проигрывателя iPod или
D. запрещаются. Все операции выполняйте с
устройства.
• Текстовая информация может отображаться
неправильно.
– Некоторые символы, например,
акцентированные буквы, не могут правильно
отображаться на дисплее.
– Зависит от состояния взаимодействия
проигрывателя iPod или D. и устройства.
• Если текстовая информация содержит более 8
символов, она прокручивается на дисплее. Это
устройство может отображать до 40 символов.
Примечание:
При управлении проигрывателем iPod или
D. некоторые операции могут выполняться
неправильно. В этом случае см. веб-узел
компании JVC:
Для пользователей iPod: <http://www.jvc.
co.jp/english/car/support/ks-pd100/index.html>
Для пользователей проигрывателя D.:
<http://www.jvc.co.jp/english/car/support/
ks-pd500/index.html>
20
Обслуживание
Очистка разъемов
При частом отсоединении разъемы загрязняются.
Чтобы снизить уровень загрязнения, периодически
проводите очистку разъемов с помощью ватных
валиков или ткани, смоченных спиртом, соблюдая
при этом меры предосторожности во избежание
повреждения разъемов.
Разъем
Конденсация влаги
Влага может конденсироваться на линзе внутри
устройства в следующих случаях:
• После включения автомобильного обогревателя.
• При повышении влажности внутри автомобиля.
Это может привести к неисправной работе
устройства. В этом случае извлеките диск и оставьте
приемник включенным на несколько часов, чтобы
испарилась влага.
Хранение дисков в чистом виде
Воспроизведение грязного диска
может быть некорректным. Если диск
загрязнится, протрите его мягкой
тканью по прямой линии от центра к
краю.
• Не используйте растворитель (например, обычное
средство для чистки кассет, распыляемые
средства, разбавитель, бензин и т.д.) для чистки
дисков.
Прослушивание новых дисков
Вблизи внутреннего и внешнего краев
новых дисков иногда бывают грубые
выступы. Такой диск не может быть
загружен в приемник.
Чтобы удалить такие пятна, потрите их карандашом
или шариковой ручкой и т.д.
Не используйте следующие диски:
Изогнувшийся
диск
Диск с
наклейкой
Диски с
остатками
наклейки
Как обращаться с дисками
При извлечении диска из футляра,
нажмите на центральный
держатель футляра и снимите
диск, удерживая его закрая.
• Всегда удерживайте диск
за края. Не прикасайтесь
к поверхности, на которой
находится запись.
Чтобы поместить диск в футляр, аккуратно
установите диск на центральный держатель
(стороной с изображением вверх).
• После прослушивания обязательно помещайте
диски в футляры.
Центральный
держатель
Диск с
наклеиваемой
этикеткой
Необычная
форма
Один компакт-диск
(диаметром 8 см)
21
Устранение проблем
Не всякое нарушение в работе устройства является результатом его неисправности. Перед обращением в
сервисный центр проверьте следующее.
Симптомы Способы устранения/Причины
• Не слышен звук динамиков. • Установите оптимальный уровень громкости.
• Проверьте кабели и соединения.
• Приемник не работает. Перенастройте приемник (см. стр. 2).
Общие сведения
22
• Автоматическое программирование SSM
не работает.
FM/AM
• Статические помехи при прослушивании
радио.
• Диск не воспроизводится. Вставьте диск правильно.
• Не воспроизводятся компакт-диски
однократной и многократной записи.
• Не осуществляется переход на дорожки
компакт-дисков однократнойи
многократной записи.
• Диск не может быть воспроизведен и
или извлечен.
• Звук, записанный на диске, иногда
прерывается.
Воспроизведение диска
• На дисплее появляется надпись
“NO DISC”.
• Диск не воспроизводится. • Используйте диск с дорожками MP3/WMA,
• Слышен шум. Перейдите к другой дорожке или смените диск. (Не
• Для чтения требуется более длительное
Воспроизведение MP3/WMA
время (на дисплее продолжает мигать
надпись “CHECK”).
Сохраните радиостанции вручную.
Плотно вставьте антенну.
• Вставьте компакт-диск однократной или
многократной записи с закрытым сеансом.
• Закройте сеанс компакт-диска однократной или
многократной записи с помощью устройства,
которое использовалось для записи.
• Снимите блокировку с диска (см. стр. 10).
• Принудительно извлеките диск (см. стр. 2).
• Остановите воспроизведение на время езды по
неровной дороге.
• Смените диск.
• Проверьте кабели и соединения.
Вставьте в загрузочный отсек диск, который можно
воспроизвести.
записанными в формате, совместимом с ISO 9660
Level 1, Level 2, Romeo или Joliet.
• Добавьте к именам файлов расширение <.mp3>
или <.wma>.
добавляйте расширение <.mp3> или <.wma> к
файлам, не являющимся файлами MP3 или WMA.)
Не используйте слишком сложную иерархию с
большим количеством папок.
Симптомы Способы устранения/Причины
• Порядок воспроизведения дорожек
отличается от заданного.
• Время от начала воспроизведения
неправильное.
• На дисплее поочередно появляются
надписи “PLEASE” и “EJECT”
.
• Не отображаются правильные символы
(т.е. название альбома).
Воспроизведение MP3/WMA
•
На дисплее появляется надпись “NO DISC”.
На дисплее появляется надпись “NO MAG”.
•
На дисплее появляется надпись “RESET 8”.
•
Порядок воспроизведения определяется при записи
файлов.
Это иногда происходит во время воспроизведения.
Причиной является способ записи дорожек на диск.
Вставьте диск, содержащий дорожки MP3 или WMA.
Данное устройство может отображать только буквы
(верхнего регистра), цифры и ограниченное число
символов.
Вставьте диск в загрузочное отверстие.
Вставьте загрузочный механизм.
Правильно подключите приемник к устройству
автоматической смены компакт-дисков и нажмите
кнопку сброса устройства автоматической смены
компакт-дисков.
• На дисплее появляется надпись “RESET 1”
–“RESET 7”.
• Устройство автоматической смены
Нажмите кнопку сброса устройства автоматической
смены компакт-дисков.
Перенастройте приемник (см. стр. 2).
компакт-дисков не работает.
Устройство автоматической смены компакт-дисков
• Проигрыватель iPod или D. не
включается или не работает.
• Проверьте соединительный кабель и подключение.
• Обновите версию микропрограммы.
•
Зарядите батарею.
• Звук искажается. Отключите эквалайзер на устройстве или на
проигрывателе iPod или D.
• На дисплее появляется надпись
“NO IPOD” или “NO DP”.
• Проверьте соединительный кабель и подключение.
• Зарядите батарею.
• Воспроизведение останавливается. Наушники отключаются в процессе воспроизведения.
Перезапустите операцию воспроизведения с
помощью панели управления (см. стр. 15 и 16).
• Звук не слышен при подключении с iPod
nano.
Воспроизведение на проигрывателе iPod/ D.
• Отключите наушники от iPod nano.
• Обновите версию встроенного программного
обеспечения iPod nano.
Продолжение не следующей странице
23
Симптомы Способы устранения/Причины
• Звук не слышен.
• При подключении проигрывателя D. на
дисплее появляется сообщение
“ERROR 01”.
• На дисплее появляется надпись
“NO FILES” или “NO TRACK”.
• На дисплее появляется надпись
“RESET 1”–“RESET 7”.
•
На дисплее появляется надпись “RESET
8”.
• Элементы управления проигрывателя
iPod или D. не работают после
Воспроизведение на проигрывателе iPod/ D.
отключения от устройства.
• Microsoft и Windows Media являются либо зарегистрированными торговыми марками или торговыми
марками корпорации Microsoft в США и/или других странах.
• iPod является торговой маркой Apple Computer, Inc., зарегистрированной в США и других странах.
Отключите адаптер от проигрывателя D. Затем
подключите его снова.
Нет сохраненных дорожек. Импортируйте дорожки в
проигрыватель iPod или D.
Отключите адаптер как от устройства, так и от
проигрывателя iPod или D. Затем подключите его
снова.
Проверьте соединение между адаптером и этим
устройством.
Выполните сброс проигрывателя iPod или D.
24
Технические характеристики
БЛОК УСИЛИТЕЛЕЙ ЗВУКА
Максимальная выходная мощность:
Передние/Задние: 50 Вт на каждый канал
Длительная выходная мощность (RMS):
Передние/Задние: 19 Вт на канал в при 4 Ω,
Импеданс нагрузки:
Диапазон настройки тембра:
Низкие частоты: ±12 дБ при 60 Гц
Средний диапазон
частот
Верхние частоты: ±12 дБ при 7,5 кГц
Частотная
характеристика:
Отношение сигнал/
помеха:
Уровень линейного
выхода/полное
сопротивление:
Уровень выхода
низкочастотного
динамика/полное
сопротивление:
Импеданс выходного
сигнала:
Другой терминал:
от 40 Гц до 20 000 Гц и не
более чем 0,8% общего
гармонического искажения.
4 Ω (допустимо от 4 Ω до 8 Ω)
±12 дБ при 1 кГц
от 40 Гц до 20 000 Гц
70 дБ
нагрузка 2,5 B/20 kΩ (полная
шкала)
нагрузка 2,5 B/20kΩ (полная
шкала)
1 kΩ
Устройство автоматической
смены компакт-дисков,
дополнительный входной
разъем AUX
БЛОК РАДИОПРИЕМНИКА
Диапазон частот:
FM: от 87,5 МГц до 108,0 МГц
AM: от 531 кГц до 1 602 кГц
Радиоприемник в диапазоне FM
Полезная
чувствительность:
50 дБ пороговая
чувствительность:
Альтернативная
отстройка (400 кГц):
Частотная
характеристика:
Разделение
стереоканалов:
11,3 dBf (1,0 μВ/75 Ω)
16,3 dBf (1,8 μВ/75 Ω)
65 дБ
от 40 Гц до 15 000 Гц
30 дБ
Радиоприемник в диапазоне AM
Чувствительность: 20 μВ
Избирательность: 35 дБ
БЛОК ПРОИГРЫВАТЕЛЯ КОМПАКТДИСКОВ
Тип: проигрыватель компакт-
Система обнаружение
сигнала:
Число каналов: 2 канала (стерео)
Частотная
характеристика:
Динамический
диапазон:
Отношение сигнал/
помеха:
Коэффициент
детонации:
Формат декодирования MP3: (MPEG1/2 Audio Layer 3)
Макс. скорость
передачи битов:
Формат декодирования WMA (Windows Media®
Audio)
:
Макс. скорость
передачи битов:
дисков
бесконтактное
оптическое считывание
(полупроводниковый
лазер)
от 5 Гц до 20 000 Гц
96 дБ
98 дБ
в пределах допусков
измерительной
аппаратуры
320 кбит/с
192 кбит/с
ОБЩИЕ ТРЕБОВАНИЯ
Электрическое питание:
Рабочее напряжение: постоянное напряжение
Система заземления: отрицательное заземление
Допустимая рабочая
температура:
Габариты, мм (Ш × В × Г): (прибл.)
Монтажный размер: 182 мм × 52 мм × 150 мм
Размер панели: 188 мм × 58 мм × 12 мм
Масса: 1,4 кг (без дополнительных
Конструкция и технические требования могут
быть изменены без уведомления.
14,4 В
(допустимо от 11 В до 16 В)
от 0°C до +40°C
принадлежностей)
25
Затруднения при эксплуатации?
Пожалуйста, перезагрузите Ваше устройство
Для получения информации о перезагрузке Вашего устройства
обратитесь на соответствующую страницу
RU
© 2006 Victor Company of Japan, Limited
1206DTSMDTJEIN
Loading...
