Page 1

KDC-BT660U KDC-BT560U KDC-360UI

CD-PECИBEP

ИHCTPУKЦИЯ ПO ЭKCПЛУATAЦИИ

Page 2

Cодержание

Перед использованием ....................................................................... 3

Основные сведения .............................................................................. 4

Начало эксплуатации............................................................................ 5

1 Выбрать язык отображения, подтвердить тип кроссовера и отменить

демонстрацию 2 Установка часов и даты 3 Задайте опционные настройки

Радиоприемник...................................................................................... 8

CD/USB/iPod ...........................................................................................10

AUX ........................................................................................................... 12

Приложение KENWOOD Remote ......................................................13

Bluetooth® .............................................................................................. 14

Bluetooth – Подключение Bluetooth – Мобильный телефон Bluetooth – Звук

Звуковые настройки ...........................................................................21

Настройки дисплея .............................................................................25

Установка и Подключение ................................................................27

Справочные материалы ....................................................................30

Обслуживание Дополнительная информация Изменение отображаемой информации

Устранение проблем ........................................................................... 33

Технические характеристики ........................................................... 35

Как пользоваться данным руководством

• Экраны и панели, приведенные в данном руководстве представляют собой примеры, используемые для наглядного объяснения операций. Поэтому они могут отличаться от реального вида экранов или панелей.

• Операции объясняются в основном с использованием кнопок на передней панели модели

• В объяснительных целях используются индикации на английском языке. Вы можете выбрать язык отображения из меню

•

[XX]

обозначает выбранные элементы.

• (Стр. XX) означает, что материалы доступны на указанной странице.

Этот символ на изделии означает наличие в данном руководстве важных инструкций по эксплуатации или техническому обслуживанию. Обязательно внимательно прочтите инструкции в данном руководстве.

[FUNCTION]

. (Стр. 7)

(Для )

Отключение звука при приеме телефонного вызова

Подключите провод MUTE к телефону с использованием имеющейся в продаже дополнительной принадлежности для телефона. (Стр. 29)

• При поступлении входящего вызова отображается сообщение “CALL”. (Аудиосистема устанавливается на паузу.)

– Чтобы продолжить использование аудиосистемы во время вызова

нажмите кнопку аудиосистемы возобновляется.

• При завершении вызова сообщение “CALL” исчезает. (Работа аудиосистемы возобновляется.)

B SRC. Сообщение “CALL” исчезает, и работа

РУССКИЙ

Page 3

Перед использованием

ВАЖНО

• В целях обеспечения надлежащей эксплуатации, пожалуйста, перед тем как приступить к эксплуатации данного изделия, внимательно прочтите настоящее руководство. Особенно важно, чтобы вы прочли и соблюдали все указания в данном руководстве, отмеченные словами Предупреждение и Внимание.

• Пожалуйста, держите данное руководство в надежном и доступном месте для обращения к нему за справками в будущем.

ПРЕДУПРЕЖДЕНИЕ

• Не используйте функции, которые отвлекают внимание и мешают безопасному вождению.

• Не глотайте батарею – опасность химического ожога.

Пульт дистанционного управления в комплекте этого изделия содержит

аккумулятор кнопочного типа.

В случае проглатывания аккумулятора кнопочного типа он может вызвать

сильные внутренние ожоги всего через 2 часа и привести к смерти.

Храните новые и использованные аккумуляторы в недоступном для детей

месте.

Если аккумуляторный отсек не закрыт надежно, прекратите использование

изделия и поместите его в недоступное для детей место.

Если вы полагаете, что батарея могла быть проглочена или находится

внутри любой части тела, немедленно обратитесь за медицинской помощью.

ВНИМАНИЕ

Настройка громкости:

• Отрегулируйте громкость таким образом, чтобы слышать звуки за пределами автомобиля для предотвращения аварий.

• Уменьшите громкость перед воспроизведением, чтобы предотвратить повреждение динамиков из-за внезапного повышения уровня громкости на выходе.

Общие характеристики:

• Не используйте внешние устройства, если это может отрицательно повлиять на безопасность движения.

• Убедитесь в том, что созданы резервные копии всех важных данных. Мы не несем ответственность за потерю записанных данных.

• Никогда не оставляйте металлические предметы (например, монеты или металлические инструменты) внутри устройства во избежание коротких замыканий.

• Если ошибка чтения диска возникла из-за образования конденсата на лазерных линзах, извлеките диск и дождитесь, пока влага испарится.

• Напряжение USB указано на главном устройстве. Для просмотра снимите переднюю панель. (Стр. 4)

• В зависимости от типа автомобиля антенна может автоматически выдвигаться при включении устройства, если подключен провод управления антенной (cтр. 29). При парковке в месте с низким потолком выключайте устройство или переключайте источник в режим STANDBY.

Пульт дистанционного управления (RC-406):

• Не оставляйте пульт дистанционного управления в нагреваемых местах, таких как приборная панель.

• Замена батареи на батарею несоответствующего типа создает риск воспламенения или взрыва. Обязательно заменяйте только на батарею того же типа.

• Если батарея будет оставлена в условиях чрезмерно высокой температуры и/или подвержена чрезмерно низкому давлению воздуха, это создаст риск воспламенения, взрыва или протекания легковоспламеняющейся жидкости или газа. Блок аккумуляторов или аккумуляторы нельзя подвергать избыточному нагреванию в солнечных лучах, огне и т.п.

• Бросание батареи в огонь или в разогретую печь, попытка перезарядки, короткое замыкание контактов, механическое повреждение или разрезание батареи создает риск воспламенения, взрыва или протекания легковоспламеняющейся жидкости или газа.

• В случае попадания пролитого электролита в глаза или на одежду немедленно промойте пораженные участки водой и обратитесь к врачу.

РУССКИЙ

Page 4

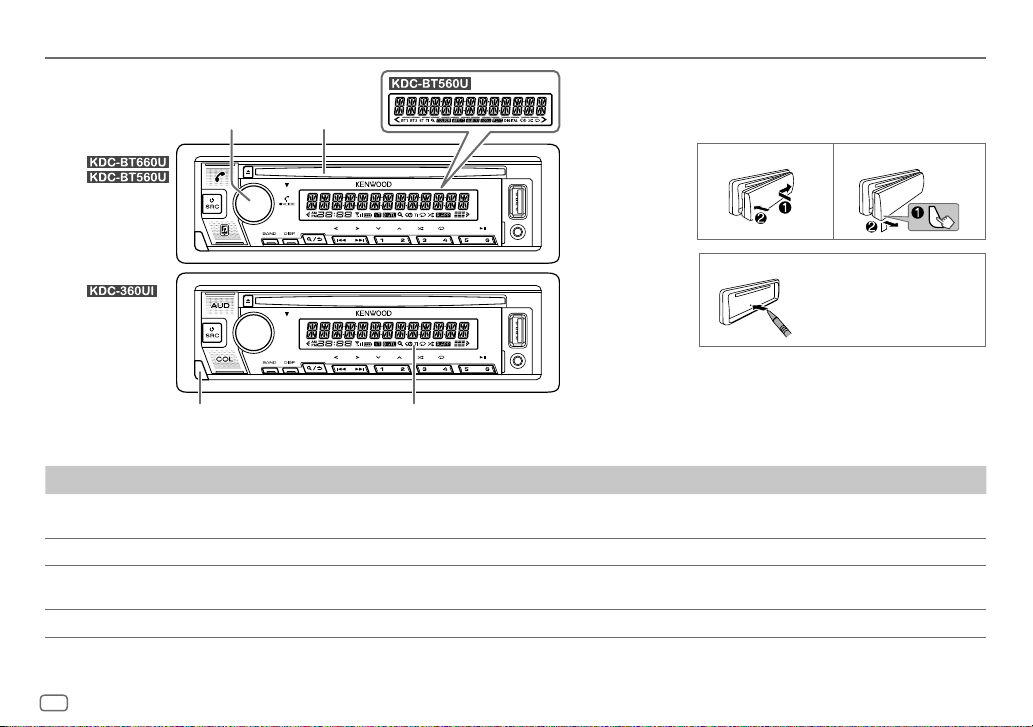

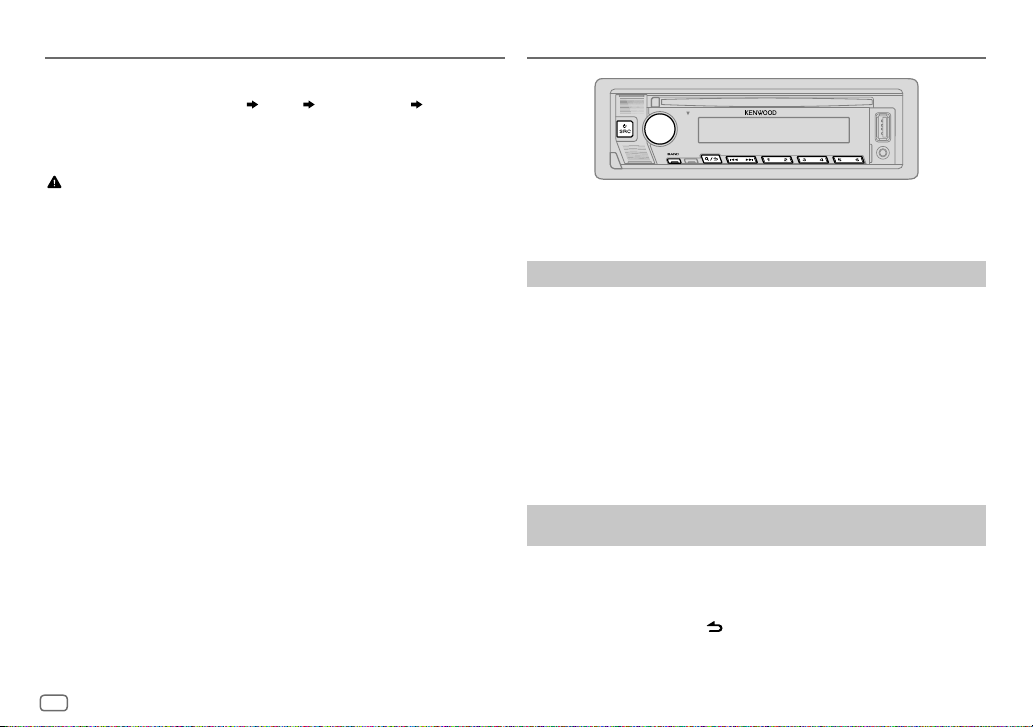

Основные сведения

Передняя панель

Pучка регулировки

громкости

Загрузочный

отсек

Прикрепление Отсоединение

Кнопка отсоединения Дисплей*

Задача На передней панели

Включение питания

Настройка громкости Поверните ручку регулировки громкости.

Выберите источник

Изменение отображаемой информации Нажмите кнопку DISP несколько раз. (Стр. 32)

РУССКИЙ

Нажмите кнопку

• Нажмите и удерживайте нажатой, чтобы отключить питание.

Нажмите кнопку

• Нажмите кнопку

B SRC.

B SRC несколько раз.

B SRC, затем поверните ручку регулировки громкости в течение 2 секунд.

Порядок сброса

* Только в целях наглядности.

Выполните сброс настроек устройства в течение 5 секунд после отсоединения передней панели.

Page 5

Основные сведения

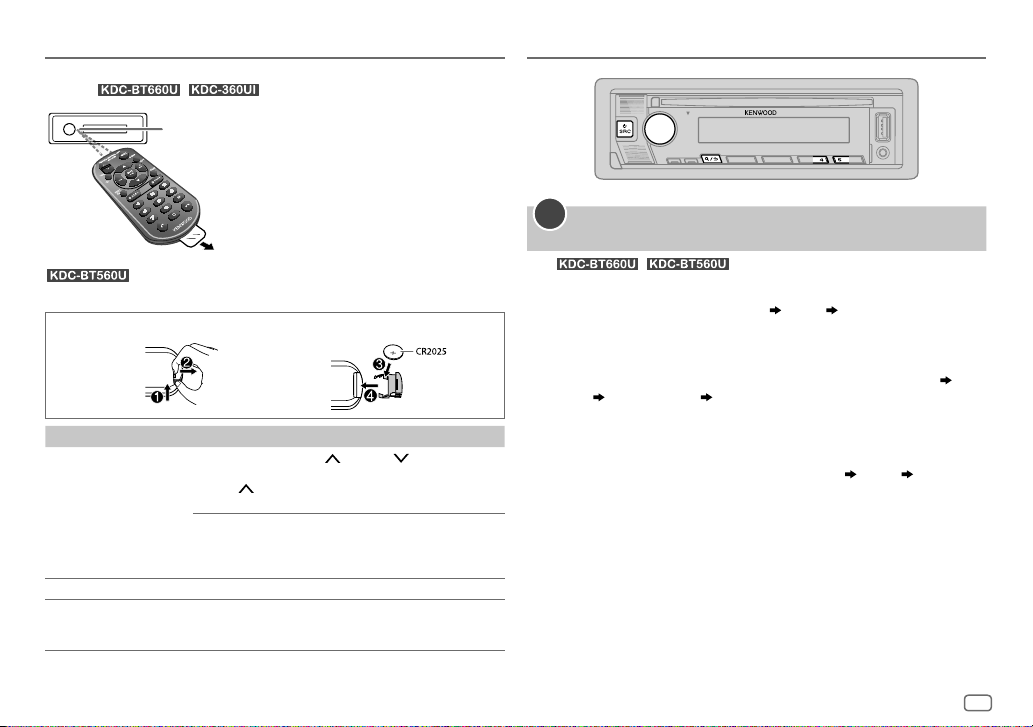

Пульт дистанционного управления (RC-406)

поставки / )

Телеметрический датчик (Не подвергайте воздействию прямых солнечных лучей.)

Начало эксплуатации

(входит в комплект

Перед первым использованием снимите защитную пленку.

приобретаемого пульта дистанционного управления.

: Может управляться дистанционно с помощью дополнительно

Замена аккумулятора

Задача На пульте дистанционного управления

Настройка громкости Нажмите кнопку VOL или VOL .

Выберите источник Нажмите кнопку SRC несколько раз.

Выключение питания Нажмите и удерживайте нажатой кнопку SRC,

• Нажмите и удерживайте в нажатом положении VOL

для последовательного увеличения

уровня громкости громкости до 15.

Нажмите кнопку ATT во время проигрывания для уменьшения звука.

• Нажмите кнопку еще раз, чтобы отменить действие.

чтобы отключить питание. ( Нажатие кнопки SRC не включает питание. )

Выбрать язык отображения, подтвердить тип кроссовера и отменить демонстрацию

(Для / )

При первом включении питания (или для параметра установлено значение следующая информация: “SEL LANGUAGE”

1 Поверните ручку регулировки громкости для выбора

(Aнглийский) или

В качестве начальной настройки выбрано значение

[YES]

, см. стр. 7) на дисплее отображается

[TUR]

(Турецкий), а затем нажмите ее.

[FACTORY RESET]

“PRESS” “VOLUME KNOB ”

[ENG]

Затем на дисплее отображается: “2-WAY X’OVER” или “3-WAY X’OVER”

“PRESS”

2 Нажмите ручку регулировки громкости, чтобы подтвердить текущий

• Чтобы изменить тип кроссовера, см. “Изменение типа кроссовера” на

Затем на дисплее отображается: “CANCEL DEMO” “PRESS” “ VOLUME

3 Нажмите ручку регулировки громкости еще раз. В качестве начальной настройки выбрано значение 4 Нажмите ручку регулировки громкости еще раз. Отображается надпись “DEMO OFF”.

“VOLUME KNOB ” “TO CONFIRM”.

тип кроссовера.

стр. 7.

KNOB”.

[YES]

РУССКИЙ

Page 6

Начало эксплуатации

(Для )

При первом включении питания (или для параметра установлено значение следующая информация: “2-WAY X’OVER” или “3-WAY X’OVER” “VOLUME KNOB”

1 Нажмите ручку регулировки громкости, чтобы подтвердить текущий

тип кроссовера.

• Чтобы изменить тип кроссовера, см. “Изменение типа кроссовера” на

стр. 7.

Затем на дисплее отображается: “CANCEL DEMO” “PRESS” “ VOLUME

KNOB”.

2 Нажмите ручку регулировки громкости еще раз. В качестве начальной настройки выбрано значение 3 Нажмите ручку регулировки громкости еще раз. Отображается надпись “DEMO OFF”.

Установка часов и даты

Нажмите ручку регулировки громкости для перехода в режим

[FUNCTION]

2 Поверните ручку регулировки громкости для выбора элемента

а затем нажмите ее.

Чтобы настроить часы

3 Поверните ручку регулировки громкости для выбора элемента

[CLOCKADJUST]

4 Поворачивайте ручку регулировки громкости, чтобы выбрать

значения параметров, а затем нажмите ее.

Установите время в порядке “Час” “Минута”. 5 Поверните ручку регулировки громкости для выбора элемента

FORMAT]

6 Поверните ручку регулировки громкости для выбора

Чтобы установить дату

7 Поверните ручку регулировки громкости для выбора элемента

, а затем нажмите ее.

затем нажмите ее.

[DATEFORMAT]

[YES]

, см. стр. 7) на дисплее отображается

“TO CONFIRM”

, а затем нажмите ее.

[FACTORY RESET]

“PRESS”

[YES]

[12H]

или

[CLOCK]

[CLOCK

[24H]

8 Поверните ручку регулировки громкости для выбора

[MM/DD/YY]

9 Поверните ручку регулировки громкости для выбора элемента

[DATESET]

10 Поворачивайте ручку регулировки громкости, чтобы выбрать

значения параметров, а затем нажмите ее.

Установите дату в порядке “День” “Месяц” “Год” или “Месяц” “День”

“Год”.

, а затем нажмите ее.

11 Нажмите кнопку и удерживайте ее нажатой для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку

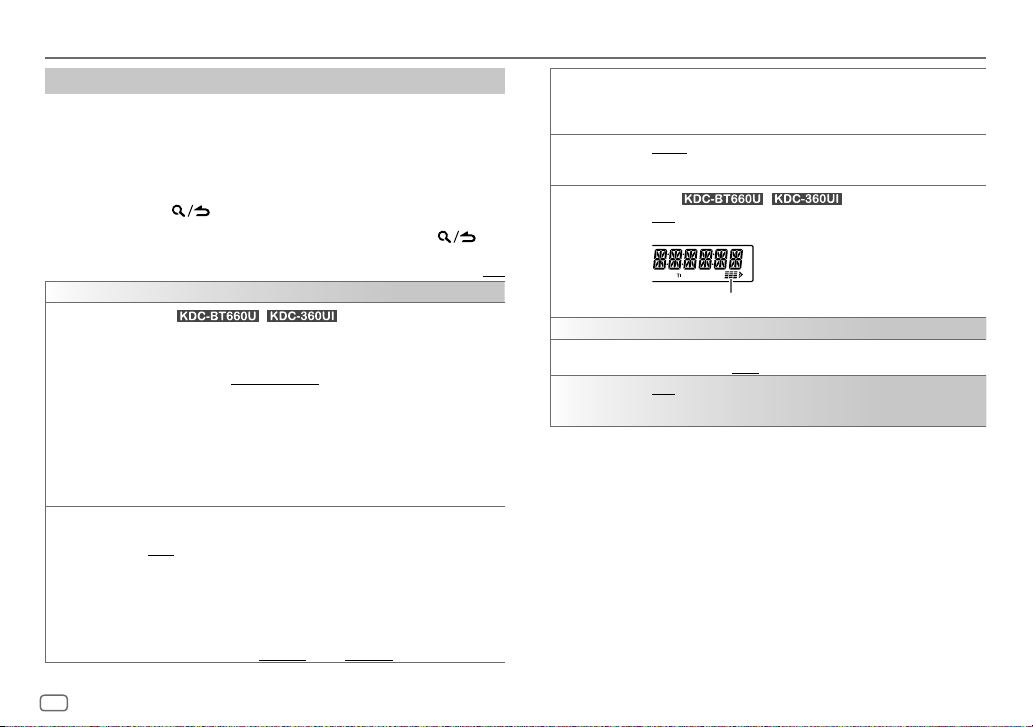

Задайте опционные настройки

Вы можете устанавливать следующие элементы, только когда устройство находится в режиме источника STANDBY.

1 Нажмите B SRC несколько раз для перехода в режим STANDBY. 2 Нажмите ручку регулировки громкости для перехода в режим

[FUNCTION]

3 Чтобы выбрать элемент, поверните ручку регулировки громкости (см.

следующую таблицу), затем нажмите ее.

4 Повторяйте действие 3 до тех пор, пока не будет выбран или

активирован необходимый элемент.

5 Нажмите кнопку и удерживайте ее нажатой для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку

[AUDIO CONTROL]

, а

[SWITCH PREOUT]

(Для )

(Доступно, только если для параметра [X’OVER] установлено значение

[2WAY].) (Стр. 7) [REAR]/[SUB-W]: Выбор подключения задних динамиков или

низкочастотного динамика к разъемам “line out” на задней панели устройства (через внешний усилитель). (Стр. 30)

[DD/MM/YY]

По умолчанию: [XX]

или

РУССКИЙ

Page 7

Начало эксплуатации

[DISPLAY]

[EASY MENU]

(Для / )

При переходе в режим [FUNCTION]...

[ON]: Цвет подсветки [ZONE 1] изменяется на белый. ; [OFF]: Цвет подсветки [ZONE 1] остается таким, каким был задан в [COLOR SELECT]. (Стр. 26)

• При переходе в режим на светло-голубой независимо от настройки

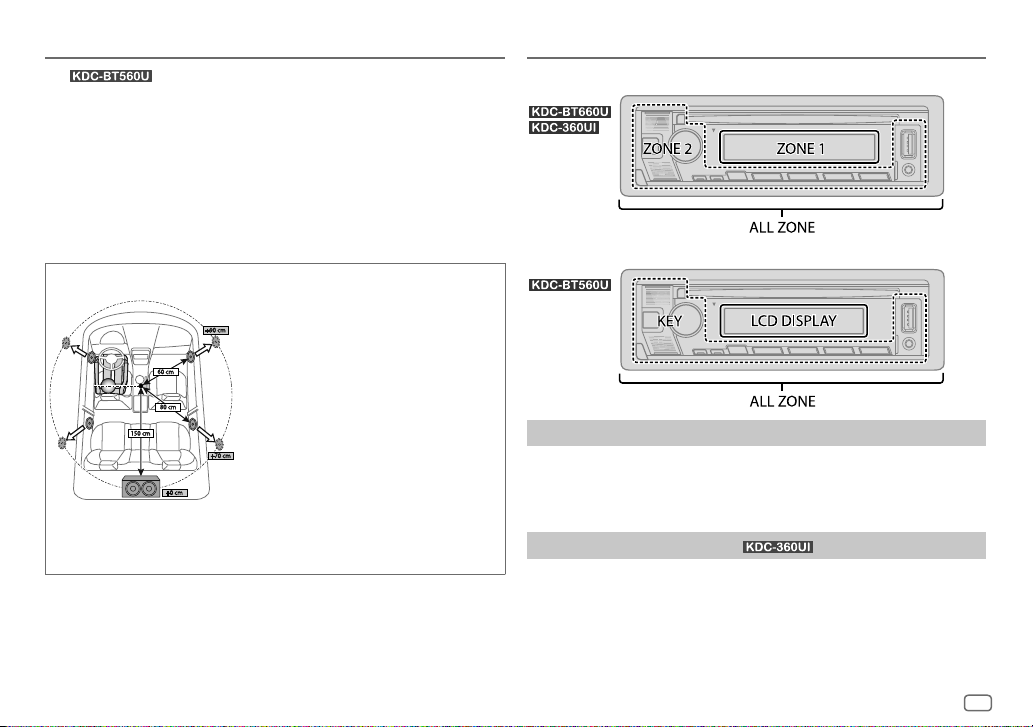

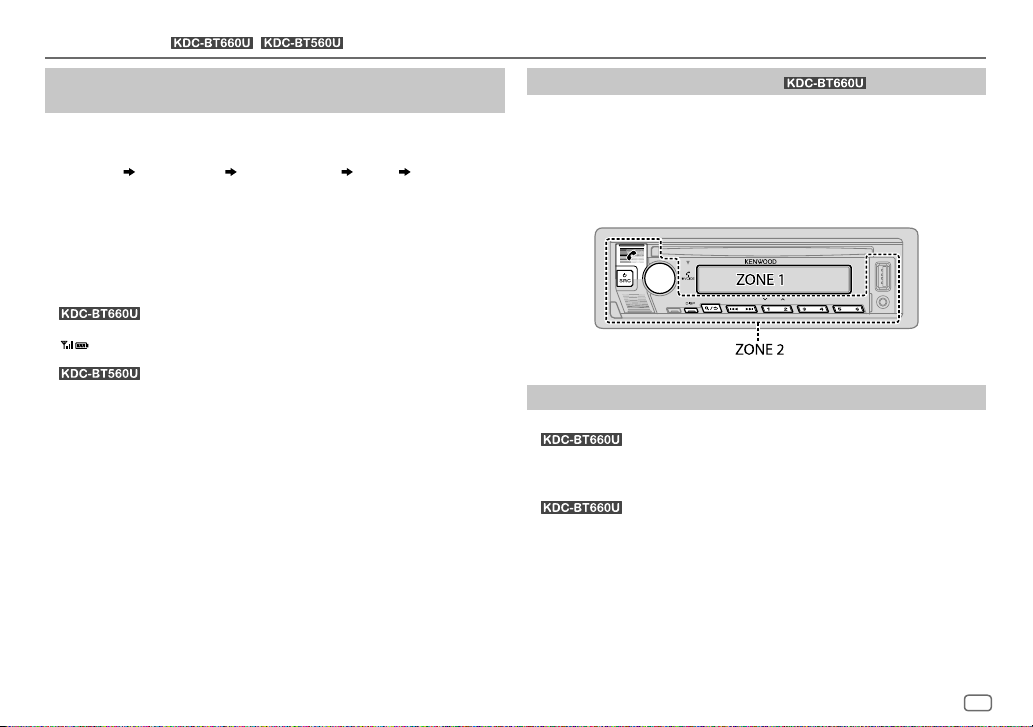

• Чтобы определить зону, см. рисунок на стр. 25.

[FUNCTION] цвет подсветки [ZONE 2] изменяется

[EASY MENU].

[TUNER SETTING]

[PRESET TYPE]

[NORMAL]: Запоминание одной радиостанции для каждой

запрограммированной кнопки в каждом диапазоне частот (FM1/FM2/FM3/ AM/SW1/SW2). ; запрограммированной кнопки вне зависимости от выбранного диапазона частот.

[MIX]: Запоминание одной радиостанции для каждой

[SYSTEM]

[KEY BEEP]

[TDF ALARM] (Доступно, только если для параметра [X’OVER] установлено значение

(Доступно, только если для параметра [X’OVER] установлено значение

[2WAY].) [ON]: Включение звука нажатия кнопки. ; [OFF]: Выключение.

[2WAY].) [ON]: Включение сигнала, если Вы забудете отсоединить переднюю панель,

когда для ACC установлено значение OFF. ;

[OFF]: Выключение.

[SOURCE SELECT]

[BT AUDIO SRC]

[BUILT-IN AUX] [ON]: Включение варианта AUX при выборе источника. ; [OFF]: Отключение.

[CD READ] [1]: Автоматическое распознавание диска с аудиофайлами и музыкального

(Для / ) [ON]: Включение варианта BT AUDIO при выборе источника. ; [OFF]: Отключение. (Стр. 20)

(Стр. 12)

компакт-диска. ; музыкального компакт-диска. Во время воспроизведения диска с аудиофайлами звук не слышен.

[2]: Принудительное воспроизведение в качестве

[F/W UPDATE]

[UPDATE SYSTEM]

[F/W UP xxxx]

[FACTORY RESET] [YES]: Сброс всех настроек на значения по умолчанию (кроме

[ENGLISH] Выберите язык отображения для меню [FUNCTION] и в применимы

[TURKCE]

[YES]: Запуск обновления встроенного программного обеспечения. ; [NO]: Отмена (обновление не запущено).

Для получения более подробной информации об обновлении встроенного программного обеспечения посетите <https://www.kenwood.com/cs/ce/>.

• После обновления прошивки вы не сможете пользоваться ее более старыми версиями.

сохраненных радиостанций). ;

случая информации о музыке. По умолчанию выбрано значение

•

[TURKCE] доступен только для /

[NO]: Отмена.

[ENGLISH].

Изменение типа кроссовера

Нажмите B SRC несколько раз для перехода в режим STANDBY.

2 Нажмите и удерживайте нажатыми нумерованные кнопки 4 и 5, чтобы

перейти в режим выбора кроссовера.

Отобразится текущий тип кроссовера. 3 Поверните ручку регулировки громкости для выбора “2WAY” или “3WAY”, а

затем нажмите ее.

4 Поверните ручку регулировки громкости для выбора “YES” или “NO”, а

затем нажмите ее.

Отобразится выбранный тип кроссовера.

• Для отмены нажмите и удерживайте нажатой кнопку

• Чтобы отрегулировать настройки выбранного кроссовера, см. стр. 22.

РУССКИЙ

Page 8

Начало эксплуатации

При первом включении питания после изменения типа кроссовера на дисплее отображается: “2-WAY X’OVER” или “3-WAY X’OVER”

Нажмите ручку регулировки громкости для подтверждения, чтобы перейти к следующей желаемой операции.

“PRESS” “VOLUME KNOB ” “TO CONFIRM”

Радиоприемник

ВНИМАНИЕ

Выбирайте тип кроссовера в соответствии с конфигурацией подключения динамиков. (Стр. 29, 30)

Если вы выберите неправильный тип:

• Динамики могут повредиться.

• Уровень выходного звука может быть чрезмерно высоким или низким.

РУССКИЙ

• Индикатор “ST” загорается при приеме стереосигнала FM-трансляции достаточного уровня.

• При приеме тревожного сигнала по FM-вещанию устройство автоматически переключается на FM предупреждение.

Поиск радиостанции

Нажмите кнопку B SRC несколько раз для выбора RADIO.

2 Нажмите кнопку BAND несколько раз (или нажмите #FM+/*AM– на

пульте дистанционного управления) для выбора FM1/FM2/FM3/AM/ SW1/SW2.

3 Для поиска станции нажмите S / T (или нажмите S / T (+) на

пульте дистанционного управления).

Можно сохранить до 18 радиостанций FM и 6 радиостанций AM/SW1/SW2.

• Порядок сохранения радиостанции: Нажмите и удерживайте нажатой одну из нумерованных кнопок (от 1 до 6).

• Порядок выбора сохраненной радиостанции: нумерованных кнопок (от 1 до 6) (или нажмите одну из нумерованных кнопок (от 1 до 6) на пульте дистанционного управления).

Режим настройки посредством прямого доступа

пульта дистанционного управления)

1 Нажмите кнопку DIRECT для перехода в режим настройки посредством

прямого доступа.

2 Нажимайте нумерованные кнопки для ввода частоты радиостанции. 3 Нажмите ENT IW, чтобы выполнить поиск радиостанции.

• Для отмены нажмите кнопку

• Режим настройки посредством прямого доступа автоматически выключается, если в течение 10 секунд после действия 2 не выполнено ни одной операции.

или DIRECT.

Нажмите одну из

(с помощью

Page 9

Радиоприемник

Другие настройки

Нажмите ручку регулировки громкости для перехода в режим

2 Чтобы выбрать элемент, поверните ручку регулировки громкости (см.

следующую таблицу), затем нажмите ее.

3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован

желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента.

4 Нажмите кнопку и удерживайте ее нажатой для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку

[FUNCTION]

По умолчанию: [XX]

[TUNER SETTING]

[SEEK MODE]

[LOCAL SEEK] [ON]: Поиск только радиостанций AM/SW1/SW2 с хорошим качеством приема. ;

[AUTO MEMORY] [YES]: Aвтоматический запуск запоминания 6 станций с хорошим качеством

[MONO SET] [ON]: Улучшение качества приема в FM-диапазоне (при этом стереоэффект

[NEWS SET] [ON]: Устройство временно переключается на программу новостей, если она

[REGIONAL] [ON]: Переключение на другую станцию только в определенном регионе с

[AF SET] [ON]: Автоматический поиск другой станции, транслирующей эту же программу

Выбор метод поиска для кнопок S / T при нажатии.

[AUTO1]: Автоматический поиск станции. ; [AUTO2]: Поиск

запрограммированной радиостанции. ;

[OFF]: Отмена.

• Выполняемые настройки применяются только к выбранному источнику/ радиостанции. После переключения источника/радиостанции, настройки требуется выполнить еще раз.

приема. ;

[NO]: Отмена.

• Доступно только в том случае, если для параметра значение

[NORMAL]. (Стр. 7)

может быть утрачен). ;

доступна. ;

помощью элемента управления “AF”. ;

в данной сети Radio Data System с более высоким качеством приема, если текущее качество приема является неудовлетворительным. ;

[OFF]: Отмена.

[MANUAL]: Поиск станции вручную.

[PRESETTYPE] выбрано

[OFF]: Отмена.

[TI] [ON]: Позволяет устройству временно переключаться в режим приема

[PTY SEARCH]

сообщений о движении на дорогах, когда эти сообщения доступны (загорается индикатор “TI”), во время прослушивания всех источников, кроме режима AM/SW1/SW2. ;

Поверните ручку регулировки громкости для выбора доступного

типа программы (смотрите ниже “Доступные типы программ для

[PTY SEARCH]”), а затем нажмите ручку.

Поверните ручку регулировки громкости для выбора языка функции

PTY (

[ENGLISH]/[FRENCH]/[GERMAN]), а затем нажмите ее.

Нажмите S / T, чтобы начать поиск.

[OFF]: Отмена.

[CLOCK]

[TIME SYNC]

• Параметр доступен для выбора, только когда используется диапазон частот FM1/ FM2/FM3.

• В случае регулировки громкости в процессе приема информации о дорожной ситуации, предупреждения или новостей настроенная громкость фиксируется в памяти автоматически. Настройка будет применена при следующем включении информирования о дорожной ситуации, предупреждениях или новостях.

Доступные типы программ для

[SPEECH]

[NEWS], [AFFAIRS], [INFO] [SCIENCE], [VARIED], [WEATHER], [FINANCE], [CHILDREN], [SOCIAL], [RELIGION] [PHONE IN], [TRAVEL], [LEISURE], [DOCUMENT]

[MUSIC]

[POP M]

(музыка),

[CLASSICS], [OTHER M] [FOLK M]

(музыка)

Устройство выполняет поиск типа программы, выбранного в функциях

[SPEECH]

или

[ON]: Синхронизация времени устройства со временем станции Radio

Data System. ;

[OFF]: Отмена.

[MONOSET]/[NEWSSET]/[REGIONAL]/[AFSET]/[TI]/[PTYSEARCH]

[PTY SEARCH]

[ROCK M]

(музыка),

[MUSIC]

(если тип выбран).

(информация),

(музыка),

[SPORT], [EDUCATE], [DRAMA], [CULTURE]

[EASY M]

(музыка),

[JAZZ], [COUNTRY], [NATION M]

[LIGHT M]

(музыка),

[OLDIES]

РУССКИЙ

Page 10

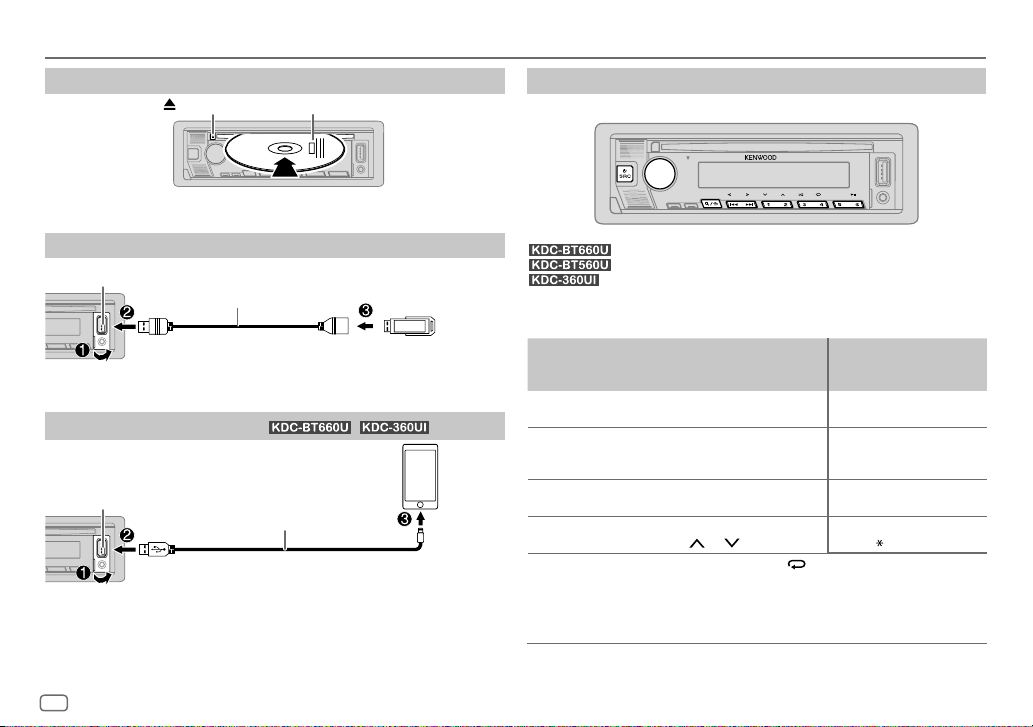

CD/USB/iPod

Установка диска

Извлечение диска

Происходит автоматическая смена источника на CD, и начинается воспроизведение.

Верхняя сторона

Подключение устройства USB

Входной USB-разъем

Происходит автоматическая смена источника на USB, и начинается воспроизведение.

Подключите iPod/iPhone

Входной USB-разъем

Происходит автоматическая смена источника на iPod USB, и начинается воспроизведение.

• Вы также можете подключить iPod/iPhone через Bluetooth. (Стр. 15)

*1 Не оставляйте кабель в автомобиле, когда он не используется. *2 KCA-iP103: Типа Lightning

РУССКИЙ

USB-кабель типа A*1

(продукт общего назначения)

(для / )

KCA-iP103*2 (дополнительный

аксессуар) или аксессуар устройства

iPod/iPhone*1

Устройство USB

iPod/iPhone

Основные операции

Доступные для выбора источники:

О доступных для воспроизведения звуковых файлах см. “Воспроизводимые файлы” на стр. 31.

Задача На передней панели

Воспроизведение/ пауза

Перемотка назад или вперед

Выбор дорожки или файла

Выбор папки* Нажмите кнопку

Воспроизведение в режиме повтора

: CD/USB/iPod USB или iPod BT : CD/USB

: CD/USB/iPod USB

Нажмите кнопку 6

Нажмите и удерживайте нажатой кнопку

S / T.

Нажмите кнопку

S / T.

/ 1 .

Нажмите кнопку 4

[TRACK REPEAT]/[ALL REPEAT] [FILE REPEAT]/[FOLDER REPEAT]/[ALL REPEAT]

WMA/AAC/WAV/FLAC

[REPEAT ONE]/[REPEAT ALL]/[REPEAT OFF]

На пульте дистанционного управления

Нажмите кнопку

IW.

ENT

IW.

Нажмите и удерживайте нажатой кнопку

S / T (+).

Нажмите кнопку

S / T (+).

Нажмите кнопку #FM+/ AM–.

несколько раз.

: Звуковой компакт-диск

: Файл MP3/

: iPod

Page 11

CD/USB/iPod

Задача На передней панели

Воспроизведение в случайном порядке

* Для компакт-диска: Только для файлов MP3/WMA/AAC. Эта функция не работают для

устройства iPod.

Нажмите кнопку 3 несколько раз.

[DISCRANDOM]/[RANDOM OFF]

компакт-диск

[FOLDERRANDOM]/[RANDOM OFF]

WMA/AAC/WAV/FLAC

[SHUFFLE ON]/[SHUFFLE OFF]

Нажмите и удерживайте нажатой кнопку 3

для выбора элемента

: Звуковой

: Файл MP3/

: iPod

[ALL RANDOM]

Выбор музыкального диска

Когда источником является USB, последовательно нажимайте 5.

Будут воспроизводиться песни, сохраненные на следующем диске.

• Выбранная внутренняя или внешняя память смартфона (запоминающее устройство большой емкости).

• Выбранный привод устройства с несколькими приводами. (Данное устройство может поддерживать устройства с несколькими приводами, имеющие до 4 приводов. Однако данному устройству может потребоваться некоторое время на считывание, если подсоединено три или более карты.)

Вы также можете выбрать музыкальный диск из меню

1 Нажмите ручку регулировки громкости для перехода в режим

[FUNCTION]

2 Поверните ручку регулировки громкости для выбора элемента

3 Поверните ручку регулировки громкости для выбора элемента

4 Поверните ручку регулировки громкости для выбора элемента

Следующий диск (с

5 Для выбора следующих дисков повторите действия 1 – 4. 6 Нажмите кнопку и удерживайте ее нажатой для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку .

[USB]

, а затем нажмите ее.

[MUSICDRIVE]

[DRIVE CHANGE]

автоматически, и начинается воспроизведение.

, а затем нажмите ее.

[DRIVE 1]

по

[DRIVE 4]

[FUNCTION]

) выбирается

Режим непосредственного поиска музыки

дистанционного управления)

1 Нажмите кнопку DIRECT. 2 Чтобы ввести номер дорожки или файла, используйте нумерованные кнопки. 3 Нажмите кнопку ENT IW для поиска музыки.

• Для отмены нажмите кнопку

• Недоступно, если выбрано воспроизведение в произвольном порядке.

• Неприменимо для источника iPod USB.

или DIRECT.

(с помощью пульта

Выбор файла для воспроизведения

Из папки или списка

1 Нажмите кнопку . 2 Поверните ручку регулировки громкости для выбора папки/списка, а затем

нажмите ручку.

3 Поверните ручку регулировки громкости для выбора файла, а затем нажмите

ручку.

Начинается воспроизведение выбранного файла.

Быстрый поиск

Если у вас имеется большое количество файлов, вы можете выполнить быстрый поиск по ним.

1 Нажмите кнопку . 2 Поверните ручку регулировки громкости для выбора папки/списка, а затем

нажмите ручку.

3 Для быстрого просмотра списка быстро поворачивайте ручку регулировки

громкости.

Поверните ручку регулировки громкости для выбора файла, а затем нажмите ручку.

Начинается воспроизведение выбранного файла.

Поиск с пропусками

(применимо только для источника CD и источника USB)

(применимо только для источника iPodUSB и источника

iPodBT)

Если в выбранном списке имеется много файлов, вы можете выполнить следующую процедуру для поиска файла, пропуская файлы с коэффициентом, выбранной в

1 Нажмите кнопку . 2

Поверните ручку регулировки громкости для выбора списка, а затем нажмите ручку.

[SKIP SEARCH]

РУССКИЙ

Page 12

CD/USB/iPod

3 bНажмите S / T для поиска с предварительно заданным

коэффициентом пропуска при поиске.

• При нажатии и удержании нажатой кнопки S / T поиск выполняется с

коэффициентом 10% независимо от настроек

4 Поверните ручку регулировки громкости для выбора файла, а затем

нажмите ручку.

Начинается воспроизведение выбранного файла.

Настройка [SKIP SEARCH]

1 Нажмите ручку регулировки громкости для перехода в режим 2 Поверните ручку регулировки громкости для выбора элемента

затем нажмите ее.

3 Поверните ручку регулировки громкости для выбора элемента

[SKIPSEARCH]

4 Поверните ручку регулировки громкости для выбора коэффициента

поиска с пропусками, а затем нажмите ее.

[0.5%]

Коэффициент поиска с пропусками отображается в виде процентного

соотношения к объему количеству файлов.

5 Нажмите кнопку и удерживайте ее нажатой для выхода.

Поиск по алфавиту

iPodBT)

Вы можете выполнить поиск файла по первому символу в имени.

1 Нажмите кнопку . 2 Поверните ручку регулировки громкости для выбора списка, а затем

нажмите ручку.

Быстро поверните ручку регулировки громкости для ввода искомого символа.

4 Поверните ручку регулировки громкости для выбора символа.

• Выберите “

5 Нажмите S / T для перемещения положения записи.

• Предусмотрен ввод не более трех символов.

6 Нажмите ручку регулировки громкости, чтобы запустить поиск. 7 Поверните ручку регулировки громкости для выбора файла, а затем

нажмите ручку.

Начинается воспроизведение выбранного файла.

• Для возврата к корневой папке/первому файлу/верхнему меню нажмите кнопку

5. (Не применимо для источника BT AUDIO.)

• Для возврата к предыдущему элементу настройки нажмите кнопку

• Для отмены нажмите и удерживайте нажатой кнопку

, а затем нажмите ее.

(по умолчанию)/

” для поиска по символам, отличным от A–Z и 0–9.

РУССКИЙ

[1%]/[5%]/[10%]

(применимо только для источника iPodUSB и источника

[SKIP SEARCH]

[FUNCTION]

[USB]

, а

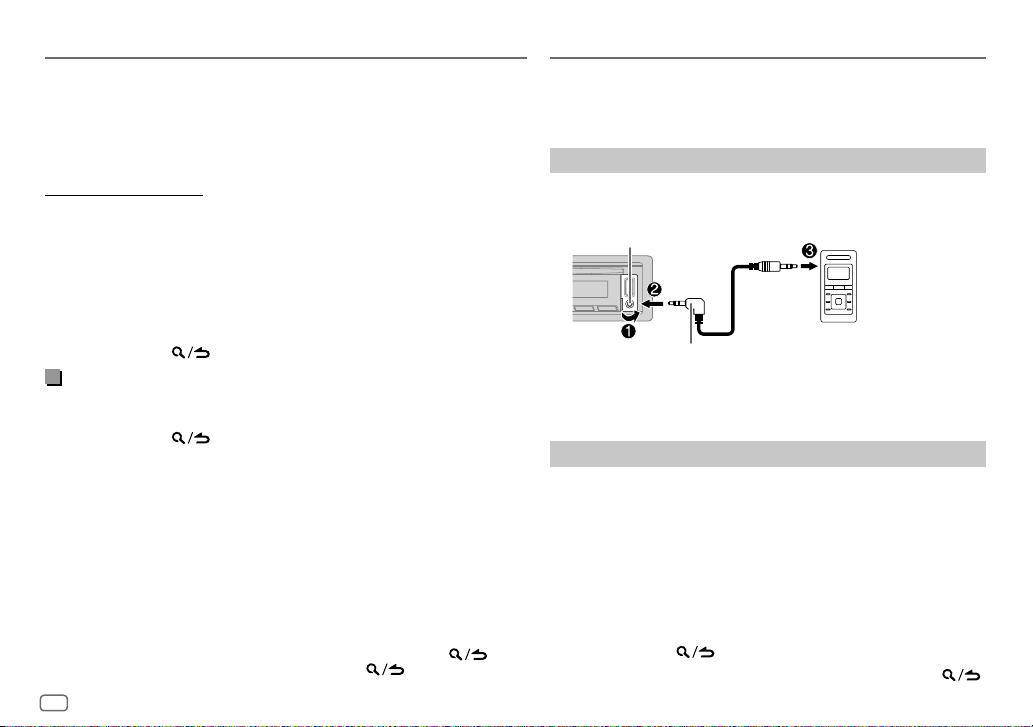

AUX

Вы можете прослушивать музыку с портативного аудиопроигрывателя через дополнительный входной разъем.

Подготовка:

Выберите

2 Нажмите кнопку B SRC несколько раз для выбора AUX. 3 Включите портативный аудиопроигрыватель и начните

Во время прослушивания портативного аудиопроигрывателя, подключенного к устройству...

1 Нажмите ручку регулировки громкости для перехода в режим

2 Поверните ручку регулировки громкости для выбора элемента

3 Поверните ручку регулировки громкости для выбора элемента

4 Поверните ручку регулировки громкости для выбора элемента, а

5 Нажмите кнопку и удерживайте ее нажатой для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку

[ON]

для

[BUILT-IN AUX]

[SOURCE SELECT]

. (Стр. 7)

Начало прослушивания

Подключите портативный аудиопроигрыватель (имеется в продаже).

Дополнительный входной разъем

Мини-стереоразъем 3,5 мм с разъемом в форме буквы “L” (имеется в продаже)

воспроизведение.

Портативный аудиопроигрыватель

Задание имени внешнего устройства

[FUNCTION]

[SYSTEM]

, а затем нажмите ее.

[AUXNAME SET]

затем нажмите ручку.

[AUX]

, а затем нажмите ее.

(по умолчанию)/

[DVD]/[PORTABLE]/[GAME]/[VIDEO]/[TV]

Page 13

Приложение KENWOOD Remote

Управлять автомобильным приемником KENWOOD можно со следующих устройств при помощи приложения KENWOOD Remote:

• Для получения дополнительной информации посетите <https://www.kenwood.com/cs/ce/>.

Подготовка:

Установите последнюю версию приложения KENWOOD Remote на ваше устройство до его подключения.

Как начать пользоваться приложением KENWOOD Remote

Запустите приложение KENWOOD Remote на вашем устройстве.

2 Подключите ваше устройство.

• Для устройство Android:

Выполните сопряжение устройства Android с данным устройством

• Для iPhone/iPod touch:

Подсоедините iPhone/iPod touch к входному USB-разъему. (Стр. 10) (или) Выполните сопряжение устройства iPhone/iPod touch с данным

(Убедитесь в том, что входной USB-разъем не подключен ни к какому

3 Выберите устройство для использования из меню См. следующий раздел “Настройки для использования приложения

KENWOOD Remote”.

: По умолчанию выбрано значение

использовать iPhone/iPod touch, выберите

• подсоединении приложения KENWOOD Remote.

: iPhone/iPod touch (через Bluetooth или через входной

USB-разъем) или устройство Android (через Bluetooth)

: Устройство Android (через Bluetooth)

: iPhone/iPod touch (через входной USB-разъем)

через Bluetooth. (Стр. 15)

устройством через Bluetooth. (Стр. 15)

устройству.)

[YES]

/ : Индикатор “R.APP” загорается при

[ANDROID]

для

[FUNCTION]

[IOS]

. Чтобы

Настройки для использования приложения KENWOOD Remote

(Для / )

1 Нажмите ручку регулировки громкости для перехода в режим

[FUNCTION]

2 Чтобы выбрать элемент, поверните ручку регулировки громкости (см.

следующую таблицу), затем нажмите ее.

3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован

необходимый элемент.

4 Нажмите кнопку и удерживайте ее нажатой для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку .

По умолчанию: [XX]

[REMOTE APP]

[SELECT]

[IOS] [YES]: Выбор устройства iPhone/iPod touch для использования приложения

[ANDROID] [YES]: Выбор устройство Android для использования приложения через

[ANDROID LIST]

(Для

Выберите устройство ([IOS] или [ANDROID]) для использования приложения.

через Bluetooth или подключения через входной USB-разъем. ;

[NO]: Отмена.

Если выбрано если ваш iPhone/iPod touch подключен через входной USB-разъем), чтобы активировать приложение.

• Соединение с приложением может быть прервано или разорвано, если: – вы переключите с источника iPod BT на любой источник

воспроизведения, подключенный через входной USB-разъем.

– вы переключите с источника iPod USB на источник iPod BT.

Bluetooth. ;

[NO]: Отмена.

Выбор устройство Android для использования из списка.

•

[ANDROID] в [SELECT] установлено значение [YES].

)

[IOS], выберите источник iPod BT (или источник iPod USB,

Отображается только в том случае, если для параметра

РУССКИЙ

Page 14

Приложение KENWOOD Remote

Bluetooth®

(для / )

[STATUS]

Отображение состояния выбранного устройства.

[IOS CONNECTED]: Вы можете использовать приложение с помощью

iPhone/iPod touch, подключенного через Bluetooth или входной USB-разъем.

[IOS NOT CONNECTED]: Отсутствует устройство iOS, подк люченное для

использования приложения.

[ANDROID CONNECTED]: Вы можете использовать приложение с помощью

устройства устройство Android, подключенного через Bluetooth.

[ANDROID NOT CONNECTED]: Отсутствует устройство Android,

подключенное для использования приложения.

• В зависимости от версии Bluetooth, операционной системы и версии встроенного программного обеспечения, функции Bluetooth могут не работать с данным устройством.

• Для выполнения следующих операций обязательно включите функцию Bluetooth на вашем устройстве.

• Окружающая среда оказывает влияние на состояние сигнала.

Bluetooth — Подключение

Поддерживаемые профили Bluetooth

– Hands-Free Profile — профиль громкой связи (HFP) – Advanced Audio Distribution Profile — профиль расширенного

распространения звука (A2DP)

– Audio/Video Remote Control Profile — профиль удаленного управления

звуком и видеоизображением (AVRCP) – Serial Port Profile — профиль последовательного порта (SPP) – Phonebook Access Profile — профиль доступа к телефонной книге (PBAP)

Поддерживаемые кодеки Bluetooth

– Sub Band Codec (SBC) – Advanced Audio Coding (AAC) (только для

)

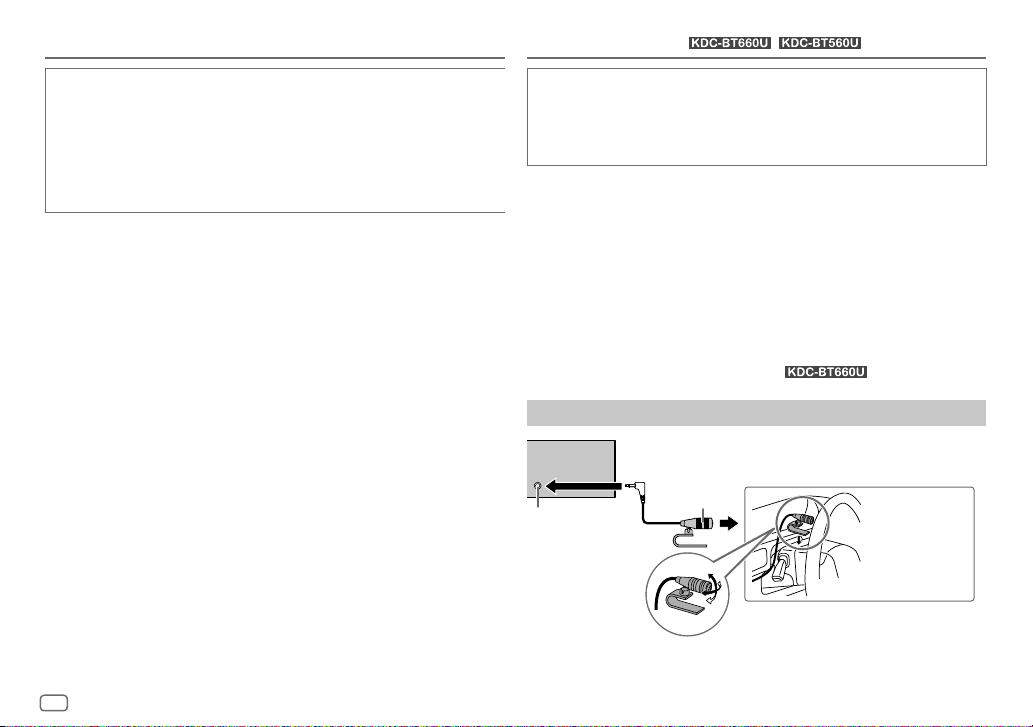

Подключение микрофона

Задняя панель

Микрофон (входит в

Входной разъем микрофона

Настройка угла

комплект поставки)

микрофона

При необходимости закрепите с помощью зажимов шнура (не входят в комплект поставки).

РУССКИЙ

Page 15

Bluetooth®

(для / )

Сопряжение и подключение устройства Bluetooth в первый раз

Для включения устройства нажмите B SRC.

2 На устройстве Bluetooth найдите и выберите название используемого

приемника (“KDC-BT660U”/ “KDC-BT560U”).

“PAIRING” “PASS XXXXXX” “Имя устройс тва” “PRESS” “VOLUME KNOB”

появляется на дисплее.

• Для некоторых устройств Bluetooth может потребоваться ввод

персонального идентификационного кода (PIN) непосредственно после поиска.

3 Нажмите ручку регулировки громкости, чтобы запустить сопряжение. При завершении сопряжения отображается надпись “PAIRING OK”.

После того как сопряжение будет завершено, соединение Bluetooth устанавливается автоматически.

• появляются в окне дисплея отображения на 2 секунды. “ подключенного устройства.

•

• Данное устройство поддерживает SSP (Secure Simple Pairing).

• Всего можно зарегистрировать (выполнить сопряжение) до пяти устройств.

• После сопряжения устройство Bluetooth останется зарегистрированным в устройстве даже при сбросе его настроек. Чтобы удалить сопряженное устройство, см.

• Одновременно могут быть подключены не более двух телефонов Bluetooth и одно аудиоустройство Bluetooth. Чтобы подключить или отключить зарегистрированное устройство, см.

[BT MODE]

Однако в режиме источника BT AUDIO вы можете подключать до пяти

аудиоустройств Bluetooth и переключать между этими пятью устройствами. (Стр. 20)

• Некоторые устройства Bluetooth могут автоматически выполнять подключение после сопряжения. Подключите такое устройство вручную.

• Подробные сведения см. в руководстве устройства Bluetooth.

: Индикатор “BT1 CONNECTED” и/или “BT2 CONNECTED”

” индикатор загорается, показывая заряд батареи и силу сигнала

: Загорится индикатор “BT1” и/или “BT2” в окне дисплея.

[DEVICE DELETE]

. (Стр. 19)

на стр. 19.

[PHONE SELECT]

или

[AUDIO SELECT]

Автоматическое сопряжение

При подсоединении устройства iPhone/iPod touch к входному USB-разъему запрос на сопряжение (через Bluetooth) автоматически активируется, если для параметра

Нажмите ручку регулировки громкости для сопряжения после того, как подтвердите имя устройства.

[AUTO PAIRING]

установлено значение

(для )

[ON]

. (Стр. 19)

Bluetooth — Мобильный телефон

Прием вызова

При поступлении входящего вызова:

•

• Устройство отвечает на вызов автоматически, если для параметра

ANSWER]

Во время вызова:

• заданными для параметра зеленым цветом.

• Если вы отключите устройство или отсоедините переднюю панель, соединение Bluetooth будет разорвано.

[ZONE 2]

подсвечивается зеленым цветом и мигает.

установлено выбранное время. (Стр. 17)

[ZONE 1]

подсвечивается в соответствии с настройками,

[DISPLAY]

(стр. 26), и

[ZONE 2]

[AUTO

подсвечивается

РУССКИЙ

Page 16

Bluetooth®

Следующие операции могут отличаться или быть недоступными в зависимости от подключенного телефона.

Задача На передней панели

Первый входящий вызов...

Ответ на вызов

Отклонение вызова Нажмите кнопку

Завершение вызова Нажмите кнопку

Во время разговора при первом входящем вызове...

Ответ на другой входящий вызов и удержание текущего вызова

Отклонение другого входящего вызова

При наличии двух активных вызовов...

Завершение текущего вызова и активация удерживаемого вызова

Переключение между текущим вызовом и удерживаемым вызовом

Настройка громкости телефона*1 От

[00]

умолчанию:

(для / )

до

[35]

(По

[15]

)

РУССКИЙ

Нажмите ручку регулировки громкости либо одну из нумерованных кнопок (от 1 до 6).

Нажмите кнопку

Во время вызова поверните ручку регулировки громкости.

или

На пульте дистанционного управления

Нажмите кнопку

. Нажмите кнопку .

Нажмите кнопку

. Нажмите кнопку .

Во время вызова нажмите VOL

или VOL . (Нажмите и удерживайте в нажатом положении VOL

для последовательного увеличения уровня громкости громкости до 15.)

Задача На передней панели

Переключение между режимами громкой связи и частного разговора*2

*1 Эта настройка не влияет на уровень громкости других источников. *2 Набор доступных функциональных возможнос тей зависит от подключенного устройства

Bluetooth.

Во время вызова нажмите 6

IW.

На пульте дистанционного управления

( Недоступно )

Улучшение качества голосовой связи

Во время разговора по телефону...

1 Нажмите ручку регулировки громкости для перехода в режим

[FUNCTION]

2 Чтобы выбрать элемент, поверните ручку регулировки громкости

3 Повторяйте действие 2 до тех пор, пока не будет выбран или

4 Нажмите кнопку и удерживайте ее нажатой для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку

[MIC GAIN]

[NR LEVEL]

[ECHO CANCEL]

• Качество телефонной связи может зависеть от мобильного телефона.

(см. следующую таблицу), затем нажмите ее.

активирован необходимый элемент.

От [–10] до [+10] ([–4]): Чувствительность микрофона увеличивается с увеличением числа.

От [LEVEL –5] до [LEVEL +5] ([LEVEL 0]): Настраивайте уровень подавления шума, пока шум не будет минимальным во время телефонного разговора.

От [LEVEL –5] до [LEVEL +5] ([LEVEL 0]): Настраивайте задержку эхоподавления, пока эхо не будет минимальным во время телефонного разговора.

По умолчанию: [XX]

Page 17

Bluetooth®

(для / )

Выполнение настройки для ответа на вызов

1 Нажмите для включения режима Bluetooth. 2 Поверните ручку регулировки громкости для выбора элемента

[SETTINGS]

3 Поверните ручку регулировки громкости для выбора элемента

4 Поверните ручку регулировки громкости, чтобы выбрать время (в

От 5 Нажмите кнопку и удерживайте ее нажатой для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку

, а затем нажмите ее.

ANSWER]

, а затем нажмите ее.

секундах), чтобы устройство автоматически отвечало на входящие звонки, затем нажмите ручку.

[01]

до

[30]

или выберите

[OFF]

, чтобы отменить. (По умолчанию:

[AUTO

[OFF]

Выполнение вызова

Вы можете выполнять вызов из истории вызовов, из телефонной книги или через набор номера. Вызов по голосовой команде также возможен, если ваш мобильный телефон поддерживает эту функцию.

1 Нажмите для включения режима Bluetooth. Отобразится “(Имя первого устройства)”.

• Если подключены два телефона Bluetooth, нажмите еще раз, чтобы

переключить на другой телефон.

Отобразится “(Имя второго устройства)”. 2 Чтобы выбрать элемент, поверните ручку регулировки громкости (см.

следующую таблицу), затем нажмите ее.

3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован

желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента.

4 Нажмите кнопку и удерживайте ее нажатой для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку

)

[CALL HISTORY]

[PHONE BOOK]

(Применимо, только если телефон поддерживает PBAP.)

Нажмите ручку регулировки громкости для выбора имени или номера

телефона.

• “I” указывает на входящий вызов, “O” указывает на исходящий вызов, а “M” указывает на пропущенный вызов.

• Нажмите DISP для переключения отображаемой категории (NUMBER или NAME).

• При отсутствии записей в журнале вызовов или номеров вызовов отображается сообщение “NO DATA”.

Нажмите ручку регулировки громкости, чтобы выполнить вызов.

(Применимо, только если телефон поддерживает PBAP.)

Быстро поверните ручку регулировки громкости для перехода в режим

поиска (если телефонная книга содержит много контактов).

О тображается первое меню (ABCDEFGHIJK).

• Для перехода к другому меню (LMNOPQRSTUV или WXYZ1

2 / 1 .

• Для выбора желаемой первой буквы поверните ручку регулировки громкости или нажмите

Выберите “1” для поиска по номерам и “

Поверните ручку регулировки громкости для выбора имени, а затем

нажмите ручку.

Поверните ручку регулировки громкости для выбора номера телефона,

а затем нажмите ее для вызова.

• Для использования телефонной книги с данным устройством

обязательно разрешите доступ или перенесите ее с вашего смартфона. Процедура может отличаться в зависимости от подключенного телефона.

• Контакты распределяются по следующим категориям: HM (домашний),

OF (рабочий), MO (мобильный), OT (другие), GE (общий)

• Данное устройство может отображать только неакцентированные

буквы. (Акцентированные буквы, такие как “Ú”, будут отображаться как “U”.)

/ T, а затем нажмите ручку.

” для поиска по символам.

) нажмите

РУССКИЙ

Page 18

Bluetooth®

(для / )

[NUMBER DIAL]

[VOICE]

Поверните ручку регулировки громкости и выберите число (0 – 9) или

символ (

Повторяйте действия 1 и 2 до тех пор, пока не завершите ввод номера

(или с помощью пульта дистанционного управления)

1 2

Произнесите имя контакта, которому нужно позвонить, или голосовую команду для управления функциями телефона. (Также см. следующий раздел “Выполнение вызова с помощью распознавания голоса”.)

, #, +).

Нажмите S / T для переноса позиции ввода.

телефона.

Нажмите ручку регулировки громкости, чтобы выполнить вызов.

С помощью цифровых кнопок (0–9) введите номер телефона. Нажмите для выполнения вызова.

[LOW]/[MID]/[FULL]: Отображение заряда аккумулятора.*

[NO SIGNAL]/[LOW]/[MID]/[MAX]: Отображение силы текущего принимаемого сигнала.*

* Функционирование зависит от типа используемого телефона.

Выполнение вызова с помощью распознавания голоса

1 Нажмите и удерживайте для активации функции распознавания

голоса подсоединенного телефона.

2 Произнесите имя контакта, которому нужно позвонить, или голосовую

команду для управления функциями телефона.

• Поддерживаемые функции распознавания голоса зависят от телефона. Подробные сведения см. в руководстве подключенного телефона.

Сохранение контакта в памяти

Вы можете сохранить до 6 контактов под нумерованными кнопками (от 1 до 6).

1 Нажмите для включения режима Bluetooth. 2 Поверните ручку регулировки громкости для выбора

[PHONE BOOK]

3 Поверните ручку регулировки громкости для выбора контакта или

ввода номера телефона.

Если контакт выбран, нажмите ручку регулировки громкости для

отображения номера телефона.

4 Нажмите и удерживайте нажатой одну из нумерованных кнопок (от 1

до 6).

После сохранения контакта отображается сообщение “STORED”.

Чтобы удалить контакт из памяти, выберите сохраните пустой номер в действии 3 и перейдите к действию 4.

или

[NUMBER DIAL]

, а затем нажмите ее.

[NUMBER DIAL]

[CALL HISTORY]

в действии 2,

Выполнение вызова на зарегистрированный номер

Нажмите для включения режима Bluetooth.

2 Нажмите одну из нумерованных кнопок (от 1 до 6). 3 Нажмите ручку регулировки громкости, чтобы выполнить вызов. При отсутствии сохраненных в памяти контактов отображается

сообщение “NO MEMORY ”.

Настройки режима Bluetooth

Нажмите ручку регулировки громкости для перехода в режим

[FUNCTION]

2 Поверните ручку регулировки громкости для выбора элемента

(cтр.19), а затем нажмите ручку.

3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован

желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента.

4 Нажмите кнопку и удерживайте ее нажатой для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку

РУССКИЙ

Page 19

Bluetooth®

(для / )

По умолчанию: [XX]

[BT MODE]

[PHONE SELECT]

[AUDIO SELECT]

[DEVICE DELETE]

[PIN CODE EDIT] (0000)

[RECONNECT] [ON]: Устройство автоматически повторно подключается, когда

[AUTO PAIRING]

[INITIALIZE] [YES]: Инициализирует все настройки Bluetooth (включая сохраненное

Выбор телефона или аудиоустройства для подключения или отключения. “

” отображается перед именем устройства при установлении соединения. “

” отображается перед текущим воспроизводимым

аудиоустройством.

• Вы можете одновременно подключать не более двух телефонов

Bluetooth и одного аудиоустройства Bluetooth.

Поверните ручку регулировки громкости для выбора удаляемого

устройства, а затем нажмите ручку.

Поверните ручку регулировки громкости для выбора [YES] или [NO],

а затем нажмите ее.

Изменение PIN-кода (до 6 цифр).

Для выбора номера поверните ручку регулировки громкости.

Нажмите S / T для переноса позиции ввода.

Повторяйте действия 1 и 2 до тех пор, пока не завершите ввод PIN-

кода.

Нажмите ручку регулировки громкости для подтверждения.

устройство Bluetooth, подключавшееся последним, находится в зоне связи. ;

[OFF]: Отмена.

(Для ) [ON]: Устройство автоматически выполняет сопряжение с

поддерживаемым устройством Bluetooth (iPhone/iPod touch), когда оно подключено к входному разъему USB. В зависимости от операционной системы подключенного устройства, данная функция может не работать. ;

[OFF]: Отмена.

сопряжение, телефонную книгу и т. д.). ;

[NO]: Отмена.

Режим тестирования Bluetooth

Можно проверить подключение поддерживаемого профиля между устройством Bluetooth и данным устройством.

• Убедитесь в отсутствии какого-либо сопряженного устройства Bluetooth.

1 Нажмите и удерживайте нажатой кнопку . “PLEASE PAIR YOUR PHONE PIN 0000” появляется на дисплее. 2 На устройстве Bluetooth найдите и выберите название используемого

приемника (“KDC-BT660U”/ “KDC-BT560U”).

3 Используйте устройство Bluetooth для подтверждения сопряжения. На дисплее мигает надпись “TESTING”.

После теста отображаются результаты подключения (“OK” или “NG”).

PAIRING: Состояние сопряжения HF CNT: Совместимость с профилем громкой связи (Hands-Free Profile —

AUD CNT: Совместимость с профилем расширенного распространения звука

PB DL: Совместимость с профилем доступа к телефонной книге

Чтобы отменить тестовый режим, нажмите и удерживайте отключения устройства.

HFP)

(Advanced Audio Distribution Profile — A2DP)

(Phonebook Access Profile — PBAP)

B SRC для

РУССКИЙ

Page 20

Bluetooth®

Bluetooth — Звук

• Функции и отображаемые элементы могут различаться в зависимости от их наличия на подключенном устройстве.

• В зависимости от подключенного устройства, некоторые функции могут не работать с вашим устройством.

В режиме источника BT AUDIO вы можете подключать до пяти аудиоустройств Bluetooth и переключать между этими пятью устройствами.

(для / )

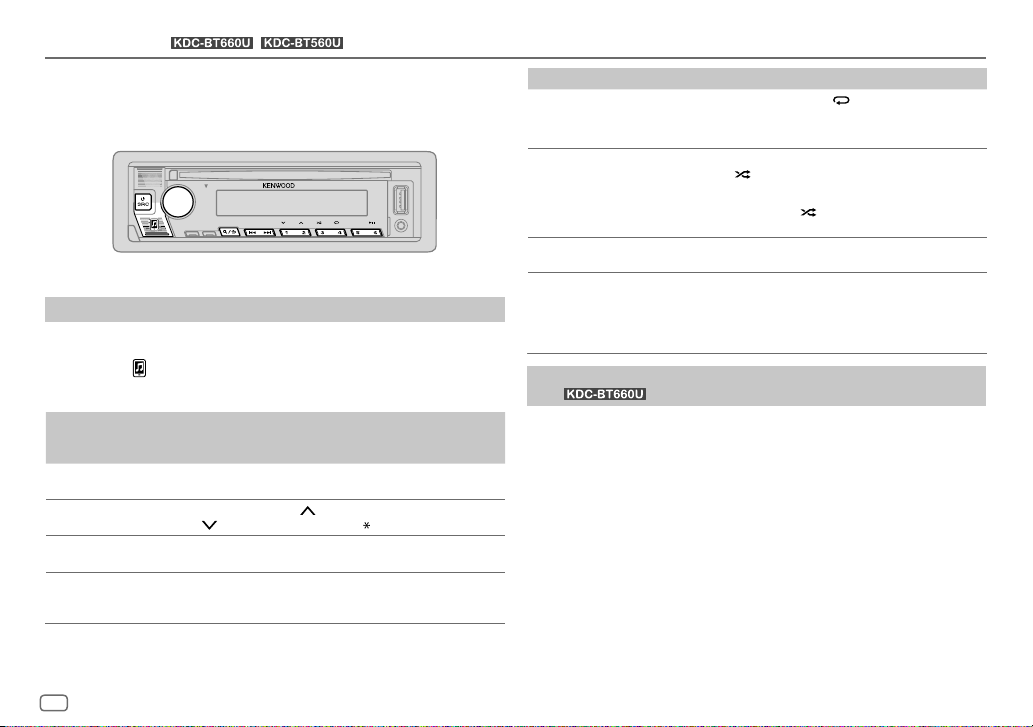

Прослушивание аудиопроигрывателя через Bluetooth

Нажмите кнопку B SRC несколько раз (или нажмите SRC на пульте дистанционного управления) для выбора BT AUDIO.

• Нажатие напрямую переключает в BT AUDIO.

2 Управляйте аудиопроигрывателем по Bluetooth, чтобы начать

воспроизведение.

Задача На передней панели

Воспроизведение/ пауза

Выбор группы/папки Нажмите кнопку 2

Переход назад/ Переход вперед

Перемотка назад или вперед

Нажмите кнопку 6

Нажмите кнопку

Нажмите и удерживайте нажатой кнопку

S /

S / T.

IW.

На пульте дистанционного управления

Нажмите кнопку ENT

IW.

Нажмите кнопку #FM+/

AM–.

Нажмите кнопку

S / T (+).

Нажмите и удерживайте нажатой кнопку

S / T (+).

Задача На передней панели

Воспроизведение в режиме повтора

Воспроизведение в случайном порядке

Выбор файла из папки/списка

Переключение между подключенными аудиоустройствами Bluetooth

Прослушивание iPod/iPhone через Bluetooth

(для )

Вы можете прослушивать песни с iPod/iPhone через Bluetooth на данном устройстве.

Нажмите кнопку

• Вы можете управлять iPod/iPhone таким же образом, как устройством iPod/ iPhone через входной USB-разъем. (Стр. 10)

• Если вы подсоедините iPod/iPhone к входному USB-разъему во время прослушивания источника iPod BT, источник автоматически переключится на источник iPod USB. Нажмите подключено через Bluetooth.

B SRC несколько раз для выбора iPodBT.

B SRC, чтобы выбрать источник iPod BT, если устройство все еще

Нажмите кнопку 4 несколько раз.

[ALLREPEAT], [FILEREPEAT], [GROUP REPEAT] [REPEATOFF]

Нажмите и удерживайте нажатой кнопку 3

для выбора элемента

[GROUP RANDOM]

•

Нажмите 3 , чтобы выбрать

[RANDOMOFF]

Обращайтесь к “Выбор файла для воспроизведения” на стр. 11.

Нажмите кнопку 5. (Нажатие кнопки “Play” на самом подключенном устройстве также вызывает переключение звука, выводимого с устройства.)

[ALLRANDOM]

или

РУССКИЙ

Page 21

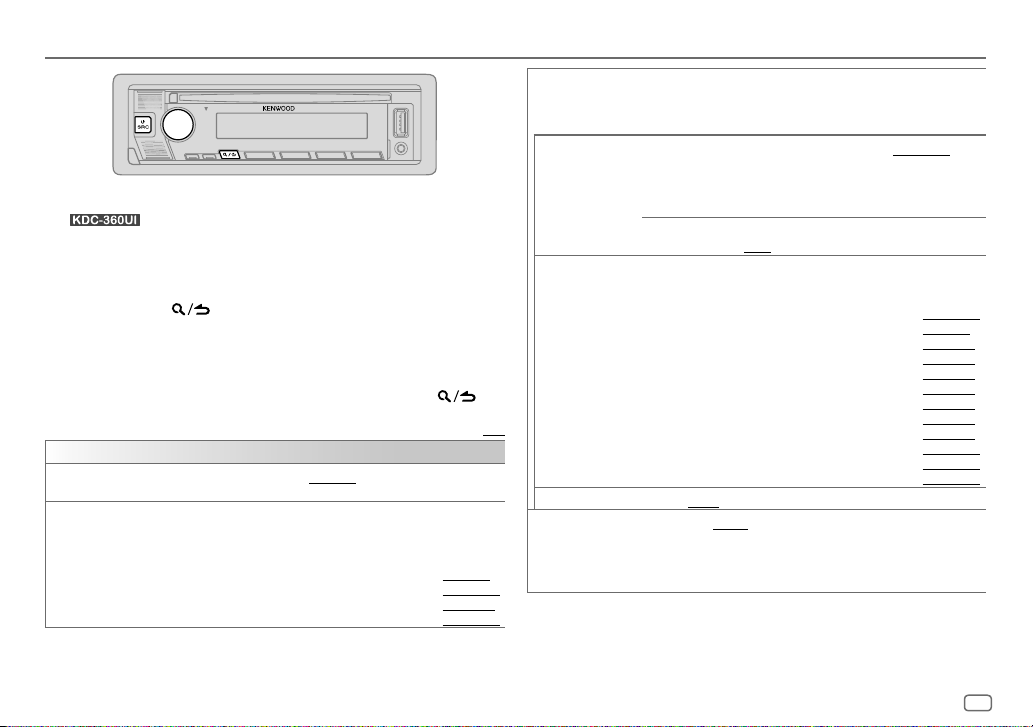

Звуковые настройки

1 Нажмите ручку регулировки громкости для перехода в режим

[FUNCTION]

: Нажмите кнопку AUD для прямого перехода в режим

2 Чтобы выбрать элемент, поверните ручку регулировки громкости (см.

3 Повторяйте действие 2 до тех пор, пока не будет выбран или

4 Нажмите кнопку и удерживайте ее нажатой для выхода.

(или с помощью пульта дистанционного управления)

1 Нажмите кнопку AUD для перехода в режим 2 Нажмите J / K, чтобы выбрать элемент, затем нажмите ENT IW.

Для возврата к предыдущему элементу настройки нажмите кнопку

CONTROL]

следующую таблицу), затем нажмите ее.

активирован необходимый элемент.

[AUDIOCONTROL]

[AUDIO

По умолчанию: [XX]

[AUDIO CONTROL]

[SUB-WLEVEL]

[EASYEQ]

От [LEVEL –50] до [LEVEL +10] ([LEVEL 0]): Настройте уровень выходного сигнала низкочастотного динамика.

Настройте собственные параметры звука.

• Настройки сохраняются в разделе

• Заданные настройки могут повлиять на текущие настройки

EQ]. [SW]: От [LEVEL –50] до [LEVEL +10] (По умолчанию: [LEVEL 0] [BASS]: От [LEVEL –9] до [LEVEL +9] [LEVEL +1] [MID]: От [LEVEL –9] до [LEVEL +9] [LEVEL -6] [TRE]: От [LE VEL –9] до [LEVEL +9] [LEVEL +3])

[USER] в [PRESET EQ].

[MANUAL

[MANUAL EQ]

[62.5HZ] [LEVEL] От [LEVEL–9] до [LEVEL+9] ([LEVEL+5]):

[100HZ]/[160HZ]/ [250HZ]/[400HZ]/ [630HZ]/[1KHZ]/ [1.6KHZ]/[2.5KHZ]/ [4KHZ]/[6.3KHZ]/ [10KHZ]/[16KHZ]

Регулировка собственных настроек звука для каждого источника.

• Настройки сохраняются в разделе

• Заданные настройки могут повлиять на текущие настройки

[EASYEQ].

Настройте уровень для сохранения в каждом источнике. (Перед выполнением настройки выберите источник, который необходимо настроить.)

[BASS EXTEND] [ON]: Включение усиленных нижних час тот. ;

[100HZ]: От [LEVEL –9] до [LEVEL +9] [160HZ]: От [LEVEL –9] до [LEVEL +9] [LEVEL 0] [250HZ]: От [LEVEL –9] до [LEVEL +9] [LEVEL -1] [400HZ]: От [LEVEL –9] до [LEVEL +9] [LEVEL -2] [630HZ]: От [LEVEL –9] до [LEVEL +9] [LEVEL -3] [1KHZ]: От [LEVEL –9] до [LEVEL +9] [LEVEL -6] [1.6KHZ]: От [LEVEL –9] до [LEVEL +9] [LEVEL -3] [2.5KHZ]: От [LEVEL –9] до [LEVEL +9] [LEVEL -2] [4KHZ]: От [LEVEL –9] до [LEVEL +9] [LEVEL -4] [6.3KHZ]: От [LEVEL –9] до [LEVEL +9] [LEVEL +4] [10KHZ]: От [LEVEL –9] до [LEVEL +9] [LEVEL +3] [16KHZ]: От [LEVEL –9] до [LEVEL +9] [LEVEL +7])

[OFF]: Отмена.

[USER] в [PRESET EQ].

(По умолчанию

: [LEVEL +1]

[Q FACTOR] [1.35]/[1.50]/[2.00]: Настройка коэффициента качества.

[PRESET EQ] [NATURAL]/[ROCK]/[POPS]/[EASY]/[TOP40]/[JAZZ]/[POWERFUL]/

[USER]: Выберите предварительно установленный режим эквалайзера,

соответствующего музыкальному жанру. (Чтобы использовать настройки, заданные в

[MANUALEQ], выберите [USER].)

[EASY EQ] или

РУССКИЙ

Page 22

Звуковые настройки

[BASS BOOST] От [LV1] до [LV5]: Выбор предпочитаемого уровня подъема нижних частот. ;

[LOUDNESS] [LV1]/[LV2]: Выбор предпочитаемых низких или высоких частот для

[SUBWOOFER SET] [ON]: Включение выходного сигнала низкочастотного динамика. ;

[FADER]

[BALANCE] От [L15] до [R15] ([0]): Настройка выходного баланса левых и правых

[VOLUME OFFSET] От [–15] до [+6] ([0]): Программирование первоначального уровня

[OFF]: Отмена.

получения хорошо сбалансированного звучания при низком уровне

громкости. ;

[OFF]: Отмена.

(Не применимо, если выбран 3-полосный кроссовер.) (Стр. 7)

От

[R15] до [F15] ([0]): Настройка выходного баланса передних и задних

динамиков.

громкости для каждого источника через сравнение с уровнем громкости FM.

(Перед настройкой выберите источник, который необходимо настроить.)

[SOUND EFFECT]

[SOUNDRECNSTR]

(Реконструкция звука)

[SPACE ENHANCE]

[SND REALIZER] [LV1]/[LV2]/[LV3]: Виртуальное повышение реалистичности звучания. ;

[STAGE EQ] [LOW]/[MID]/[HI]: Виртуальная регулировка позиции звука,

[DRIVE EQ] [ON]: Усиление частоты в целью снижения шума, слышимого извне

[SPEAKER SIZE]

[X ‘ OVER]

(Не применимо для источника RADIO и источника AUX.)

[ON]: Cоздание реалистичного звука путем компенсации высокочастотных

компонентов и восстановления времени достижения максимального эффекта волны, которые были потеряны при аудиокомпрессии данных. ;

[OFF]: Отмена.

(Не применимо для источника RADIO.)

[SML]/[MED]/[LRG]: Виртуальное улучшение звукового пространства. ; [OFF]: Отмена.

[OFF]: Отмена.

воспроизводимого через динамики. ;

автомобиля, или шума шин. ; В зависимости от выбранного вами типа кроссовера (cм. “Изменение

типа кроссовера” на стр. 7), будут отображаться элементы настройки 2-полосового кроссовера или 3-полосового кроссовера. (См. следующий раздел “Настройки кроссовера”.) По умолчанию выбран тип 2-полосового кроссовера.

[OFF]: Отмена.

[DTA SETTINGS]

[CAR SETTINGS]

• : Для 2-полосного кроссовера: Элемент

[SUBWOOFER SET] [SWITCH PREOUT]

• Элемент

[SUBWOOFER SET]

Для настроек, см. “Настройки функции цифровой задержки сигнала” на стр. 24.

доступен только в том случае, если для параметра

установлено значение

[SUB-W LEVEL]

доступен только в том случае, если для параметра

установлено значение

[SUB-W]

[ON]

. (Стр. 6)

[SUB-W LEVEL]

Настройки кроссовера

Ниже приведены доступные элементы настройки для 2-полосового кроссовера и 3-полосового кроссовера.

SPEAKER SIZE

Выбирается в соответствии с размером подключенного динамика для обеспечения оптимальных характеристик.

• Настройки частоты и крутизны для кроссовера выбранного динамика устанавливаются автоматически.

• Когда

[NONE]

настройка

– 2-полосный кроссовер: – 3-полосный кроссовер:

X ‘ OVER (кроссовер)

•

[FRQ]/[F-HPFFRQ]/[R-HPFFRQ]/[SWLPF FRQ]/[HPFFRQ]/[LPFFRQ]

частоты кроссовера для выбранных динамиков (фильтр высоких частот или фильтр низких частот).

Если выбрано

динамики.

•

[SLOPE]/[F-HPFSLOPE]/[R-HPFSLOPE]/[SWLPF SLOPE]/[HPFSLOPE]/[LPFSLOPE]

Регулировка крутизны кроссовера.

Доступно для выбора, только если для частоты кроссовера выбрана

другая настройка, кроме

•

[SW LPF PHASE]/[PHASE]

соответствии с выходным сигналом другого динамика.

•

[GAINLEFT]/[GAINRIGHT]/[F-HPFGAIN]/[R-HPFGAIN]/[SWLPF GAIN]/[GAIN]

Регулировка уровня выходного сигнала выбранного динамика.

выбрано для следующего динамика в

[X ‘ OVER]

выбранного динамика не доступна.

[TWEETER]

[WOOFER]

[THROUGH]

, все сигналы передаются на выбранные

[THROUGH]

: Выбор фазы выходного сигнала динамика в

[FRONT]/[REAR]/[SUBWOOFER]

[SPEAKER SIZE]

: Регулировка

РУССКИЙ

Page 23

Звуковые настройки

Элементы настройки 2-полосного кроссовера

[SPEAKER SIZE]

[FRONT] [SIZE]

[TWEETER]

[REAR] [8CM]/[10CM]/[12CM]/[13CM]/[16CM]/[17CM]/[18CM]/[4×6]/

[SUBWOOFER] [16CM]/[20CM]/[25CM]/[30CM]/[38CM OVER]/[NONE] (не

[5×7]/[6×8]/[6×9]/[7×10]/[NONE] (не подключено)

подключено)

[8CM]/[10CM]/[12CM]/[13CM]/[16CM]/[17CM]/ [18CM]/[4×6]/[5×7]/[6×8]/[6×9]/[7×10]

[SMALL]/[MIDDLE]/[LARGE]/[NONE] (не подключено)

[X ' OVER]

[TWEETER] [FRQ]

[GAIN LEFT]

[GAIN RIGHT]

[FRONT HPF] [F-HPF FRQ]

[F-HPF SLOPE]

[F-HPF GAIN]

[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[5KHZ]/ [6.3KHZ]/[8KHZ]/[10KHZ]/[12.5KHZ]

От [–8] до [0]

[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/ [90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/ [220HZ]/[250HZ]/[THROUGH]

[–6DB]/[–12DB]/[–18DB]/[–24DB]

От [–8] до [0]

[REAR HPF] [R-HPF FRQ]

[R-HPF SLOPE]

Задайте настройки для задних динамиков аналогично передним динамикам.

[R-HPF GAIN]

[SUBWOOFER LPF] [SW LPF FRQ] [30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/

[SW LPF SLOPE]

[SW LPF PHASE]

[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/ [220HZ]/[250HZ]/[THROUGH]

[–6DB]/[–12DB]/[–18DB]/[–24DB]

[REVERSE] (180°)/[NORMAL] (0°)

[SW LPF GAIN] От [–8] до [0]

• : Элемент

[X’OVER]

доступен только в том случае, если для параметра установлено значение значение

[ON]

• Элемент только в том случае, если для параметра значение

. (Стр. 22)

[SUBWOOFER]

[ON]

. (Стр. 22)

[SUBWOOFER]

[SUB-W]

[SPEAKER SIZE]

(cтр. 6) и

[SPEAKER SIZE]

[SUBWOOFERSET]

[SUBWOOFER LPF]

[SUBWOOFER SET]

[SUBWOOFER LPF]

[SWITCH PREOUT]

установлено

[X’OVER]

установлено

доступен

Элементы настройки 3-полосного кроссовера

[SPEAKER SIZE]

[TWEETER]

[MID RANGE]

[WOOFER]

[SMALL]/[MIDDLE]/[LARGE]

[8CM]/[10CM]/[12CM]/[13CM]/[16CM]/[17CM]/[18CM]/[4×6]/ [5×7]/[6×8]/[6×9]

[16CM]/[20CM]/[25CM]/[30CM]/[38CM OVER]/[NONE] (не

подключено)

[X ' OVER]

[TWEETER] [HPF FRQ]

[SLOPE]

[PHASE]

[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[5KHZ]/ [6.3KHZ]/[8KHZ]/[10KHZ]/[12.5KHZ]

[–6DB]/[–12DB]

[REVERSE] (180°)/[NORMAL] (0°)

[GAIN] От [–8] до [0]

РУССКИЙ

Page 24

Звуковые настройки

[MID RANGE] [HPF FRQ] [30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/

[HPF SLOPE]

[LPF FRQ]

[LPF SLOPE]

[PHASE]

[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/ [THROUGH]

[–6DB]/[–12DB] [1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[5KHZ]/[6.3KHZ]/

[8KHZ]/[10KHZ]/[12.5KHZ]/[THROUGH] [–6DB]/[–12DB] [REVERSE] (180°)/[NORMAL] (0°)

[GAIN] От [–8] до [0]

[WOOFER] [LPF FRQ]

[SLOPE]

[PHASE]

[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/ [100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/ [THROUGH]

[–6DB]/[–12DB] [REVERSE] (180°)/[NORMAL] (0°)

[GAIN] От [–8] до [0]

• Элемент

[WOOFER]

в том случае, если для параметра (Стр. 22)

[SPEAKER SIZE]

[WOOFER]

[SUBWOOFER SET]

[X’OVER]

доступен только в

установлено значение

Настройки функции цифровой задержки сигнала

Функция цифровой задержки сигнала устанавливает время задержки выходного сигнала динамика для создания более подходящих условий для вашего автомобиля.

• Для получения дополнительной информации см. “Определение времени задержки автоматически” на стр. 25.

[DTA SETTINGS]

[POSITION]

[DISTANCE] От [0CM] до [610CM]: Тонкая регулировка расстояния для компенсации.

[GAIN] От [–8DB] до [0DB]: Тонкая регулировка уровня выходного сигнала

[DTA RESET] [YES]: Сброс настроек ([DISTANCE] и [GAIN]) выбранного параметра

[CAR SETTINGS]

[ON]

[CAR TYPE] [COMPACT ]/[FULL SIZE CAR]/[WAGON]/[MINIVAN]/[SUV]/

[R-SP LOCATION]

• Перед тем как выполнять настройки для параметров

[DTA SETTINGS]

Когда выбран 2-полосный кроссовер:

[FRONT LEFT]/[FRONT RIGHT]/[REAR LEFT]/[REAR RIGHT]/[SUBWOOFER]

– Параметры

только если для параметров значение, отличное от

Выбор позиции прослушивания (контрольная точка).

[ALL]: Без компенсации ; [FRONT RIGHT]: Переднее правое сиденье ; [FRONT LEFT]: Переднее левое сиденье ; [FRONT ALL]: Передние

сиденья

•

[FRONT ALL] отображается, только когда выбрано [2-WAY X’OVER].

(Стр. 7)

(Перед выполнением настройки выберите динамик, который необходимо настроить.)

выбранного динамика. (Перед выполнением настройки выберите динамик, который необходимо настроить.)

[POSITION] на значения по умолчанию. ; [NO]: Отмена.

Задайте тип вашего автомобиля и место расположения заднего динамика, чтобы выполнить настройки для

[MINIVAN(LONG)]: Выбор типа автомобиля. ; [OFF]: Без компенсации.

Выбор места расположения задних динамиков в автомобиле для расчета максимального расстояния от выбранной позиции прослушивания (контрольной точки).

•

[DOOR]/[REAR DECK]: Доступно для выбора, только когда для

параметра

[CAR TYPE] выбрано [OFF], [COMPACT], [FULL SIZE CAR],

[WAGON] или [SUV].

•

[2ND ROW]/[3RD ROW]: Доступно для выбора, только когда для

параметра

[CAR TYPE] выбрано [MINIVAN] или [MINIVAN(LONG)].

, выберите динамик, который необходимо настроить:

[REAR LEFT], [REAR RIGHT]

[NONE]

[REAR]

. (Стр. 23)

[SUBWOOFER]

[DTA SETTINGS].

[DISTANCE]

[GAIN]

доступны для выбора, в

[SPEAKER SIZE]

выбрано

РУССКИЙ

Page 25

Звуковые настройки

– : Выбрать

[SWITCH PREOUT] [SUBWOOFER SET]

Когда выбран 3-полосный кроссовер:

[TWEETER LEFT]/[TWEETER RIGHT]/[MID LEFT]/[MID RIGHT]/[WOOFER]

– Параметры

[WOOFER]

• Параметр

– Выбран 2-полосный кроссовер. (Стр. 7) – Для параметра

[NONE]

[WOOFER]

[SPEAKERSIZE]

[R-SP LOCATION]

. (Стр. 23)

Определение времени задержки автоматически

[SUBWOOFER]

установлено значение

доступны для выбора, только если для параметров

выбрано значение, отличное от

[CAR SETTINGS]

[REAR]

[SPEAKER SIZE]

можно, только если для параметра

[SUB-W]

(стр. 6), а для параметра

[ON]

. (Стр. 22)

доступен для выбора, только если:

выбрано значение, отличное от

Если вы укажите расстояние от текущей заданной позиции прослушивания до каждого динамика, время задержки будет вычислено автоматически.

Задайте [POSITION] и определите позицию

прослушивания в качестве контрольной точки (контрольной точкой между правым и левым передними сиденьями).

Измерьте расстояния от контрольной точки до

динамиков.

Рассчитайте расстояние между самым дальним

динамиком (сабвуфер на рисунке) и другими динамиками.

Установите значение [DISTANCE], вычисленное в

шаге 3, для каждого отдельного динамика.

Отрегулируйте параметр [GAIN] для каждого

отдельного динамика.

Пример: Когда в качестве позиции прослушивания выбрано

[FRONT ALL].

[FRONT ALL] будет центр

[NONE]

. (Стр. 23)

Настройки дисплея

Определение зоны для настроек цвета и настроек яркости

Определение зоны для настроек яркости

Настройка затемнения

Нажмите и удерживайте нажатой кнопку DISP, чтобы включить или выключить затемнение.

• После нажатия и удержания этой кнопки, настройка будет перезаписана.

Выбор цвета подсветки

Вы можете изменить цвет подсветки (предустановленные цвета, см. стр. 26) последней выбранной зоны. По умолчанию выбрано значение

Нажмите кнопку COL несколько раз.

• Нажатие и удержание COL напрямую переключает в

(для )

[DIMMER]

(стр. 26)

[ALL ZONE]

[COLOR SELECT]

РУССКИЙ

Page 26

Настройки дисплея

Изменение настроек дисплея

Нажмите ручку регулировки громкости для перехода в режим

[FUNCTION]

2 Чтобы выбрать элемент, поверните ручку регулировки громкости (см.

3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован

4 Нажмите кнопку и удерживайте ее нажатой для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку

следующую таблицу), затем нажмите ее.

желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента.

По умолчанию: [XX]

[DISPLAY]

[COLOR SELECT]

[DIMMER]

(Для / )

Выбор цвета подсветки для [ALL ZONE], [ZONE 1] и [ZONE 2], отдельно.

Выбор зоны. (См. рисунок на стр. 25.)

Выберите предустановленный цвет для выбранной зоны.

По умолчанию:

Чтобы создать собственный цвет, выберите [CUSTOM R/G/B]. Созданный цвет сохранится в in

Нажмите ручку регулировки громкости для перехода в режим подробной

настройки цвета.

Нажмите S/T, чтобы выбрать цвет ([R]/[G]/[B]) для настройки.

Поверните ручку регулировки громкости для настройки уровня (от [0] до

[9]), а затем нажмите ее.

Затемнение подсветки.

[ON]: Затемнение включено. [OFF]: Затемнение выключено. [DIMMER TIME]: Задание времени для включения затемнения и

выключения затемнения.

Поверните ручку регулировки громкости для настройки значения

времени

Поверните ручку регулировки громкости для настройки значения

времени

По умолчанию:

[VARIABLE SCAN]

[CUSTOM R/G/B].

[ON], а затем нажмите ее.

[OFF], а затем нажмите ее.

[ON]: [6:00PM] ; [OFF]: [6:00AM]

[BRIGHTNESS]

[TEXT SCROLL] [ONCE]: Однократная прокрутка отображаемой информации. ;

[LEVEL METER]

Настройка яркости для дневного и ночного времени по отдельности.

[DAY]/[NIGHT]: Выбор дневного или ночного времени.

Выбор зоны. (См. рисунок на стр. 25.)

От [LVL00] до [LVL31]: Задание уровня яркости.

[AUTO]: Повторная прокрутка через 5-секундные интервалы. ; [OFF]: Отмена.

(Для / ) [ON]: Отображение индикатора уровня в окне дисплея (как показано

ниже). ;

[OFF]: Отмена.

Индикатор уровня

[CLOCK]

[CLOCK DISPLAY]

[DEMO MODE] [ON]: Автоматическое включение демонстрации на дисплее, если в

Предустановленный цвет:

[INITIAL COLOR]/[VARIABLE SCAN]/[CUSTOM R/G/B]/[RED1]/[RED2]/[RED3] [PURPLE1]/[PURPLE2]/[PURPLE3]/[PURPLE4]/[BLUE1]/[BLUE2]/[BLUE3]/[SKYBLUE1] [SKYBLUE2]/[LIGHTBLUE]/[AQUA1]/[AQUA2]/[GREEN1]/[GREEN2]/[GREEN3] [YELLOWGREEN1]/[YELLOWGREEN2]/[YELLOW]/[ORANGE1]/[ORANGE2]/[ORANGERED]

[ON]: Даже в выключенном состоянии на дисплее отображается

текущее время. ;

течение около 15 секунд не выполняется никаких операций. ; Выключение.

[OFF]: Отмена.

[OFF]:

РУССКИЙ

Page 27

Установка и Подключение

Данный раздел предназначен для специалиста по установке. В целях безопасности работа по подключению проводов и монтажу должна выполняться специалистами. Обратитесь к поставщику автомобильных аудиосистем.

ПРЕДУПРЕЖДЕНИЕ

• Устройство можно использовать только с источником питания 12 В постоянного тока с отрицательным заземлением.

• Отключите отрицательную клемму аккумулятора перед подключением проводов и монтажом.

• Не подключайте провод аккумулятора (жёлтый) и провод высокого напряжения (красный) к корпусу машины или проводу заземления (чёрный), чтобы не допустить короткое замыкание.

• Во избежание короткого замыкания:

– Изолируйте неподсоединенные провода с помощью виниловой ленты. – После установки обязательно заземлите данное устройство на корпус

автомобиля.

– Закрепите провода с помощью фиксаторов кабеля и оберните провода,

контактирующие с металлическими частями, виниловой лентой, чтобы защитить провода.

ВНИМАНИЕ

• Данное устройство подлежит установке в консоль автомобиля. Не прикасайтесь к металлическим деталям устройства в процессе и на протяжении некоторого времени после завершения эксплуатации устройства. Температура металлических деталей, таких как радиатор охлаждения и кожух, существенно повышается.

• Не подключайте провода динамиков (чёрный) или параллельно.

• Установите устройство под углом менее 30°.

• Если в электропроводке транспортного средства нет клеммы зажигания, подключите провод высокого напряжения (красный) к клемме на блоке плавких предохранителей, которая обеспечивает питание с напряжением 12 В постоянного тока и которая включается и выключается ключом зажигания.

• Держите все кабели вдали от тепловыделяющих металлических частей.

• После установки устройства, убедитесь в том, что все осветительные и электронные приборы вашего автомобиля работают в прежнем режиме.

• Если предохранитель сгорел, первым делом убедитесь в том, что кабели не касаются корпуса автомобиля, после чего замените предохранитель на аналогичный новый.

к корпусу машины, проводу заземления

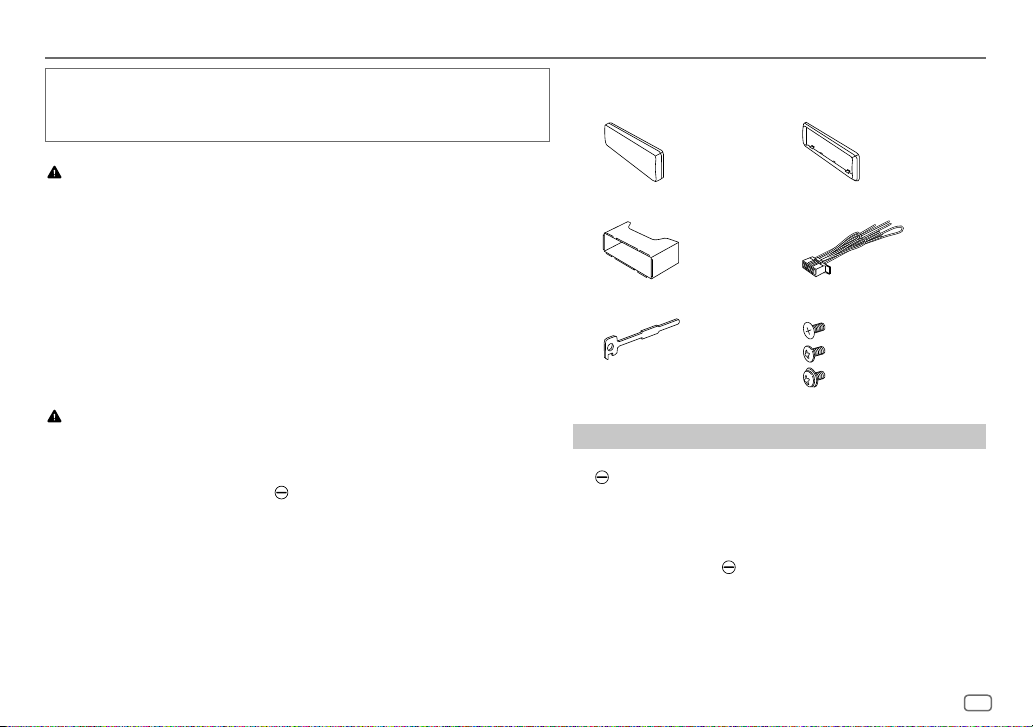

Список деталей для установки

Передняя панель (×1)

(A)

Посадочный корпус (×1)

(C)

Ключ для демонтажа (×2)

(E)

Декоративная панель (×1)

(B)

Жгут проводов (× 1)

(D)

Винты

(F)

M5 × 7 mm (×4)

M5 × 6 mm (×4)

M4 × 8 mm (×1)

Стандартная процедура

Извлеките ключ из замка зажигания, затем отсоедините разъем

автомобильного аккумулятора.

2 Правильно подключите провода. См. “Подключение проводов” на стр. 29. 3 Установите устройство в вашем автомобиле. См. “Установка устройства (установка в приборную панель)” на

стр. 28.

4 Подключите клемму автомобильного аккумулятора. 5 Нажмите B SRC, чтобы включить питание. 6 Отсоедините переднюю панель и выполните сброс устройства

в течение 5 секунд. (Стр. 4)

РУССКИЙ

Page 28

Установка и Подключение

Установка устройства (установка в приборную панель)

Подключите необходимые провода. (Стр. 29)

Фиксатор вверху

Перед сборкой

расположите

декоративную панель,

как показано.

Отогните соответствующие фиксаторы, предназначенные для прочной установки корпуса.

Приборная панель автомобиля

Установка устройства (без посадочного корпуса)

Снимите посадочный корпус и декоративную панель с устройства.

2 Совместите отверстия в устройстве (с обеих сторон) с монтажной

консолью автомобиля и закрепите устройство винтами (входит в комплект поставки).

Используйте только специальные винты. Использование неподходящих

винтов может привести к повреждению устройства.

Демонтаж устройства

Снимите переднюю панель.

2 Вставьте соединительный штифт на ключах для демонтажа в отверстия

на обеих сторонах декоративной панели, затем извлеките его.

3 Введите ключи для демонтажа в прорези на каждой стороне, затем

следуйте инструкциям со стрелками, как показано на рисунке.

РУССКИЙ

Page 29

Установка и Подключение

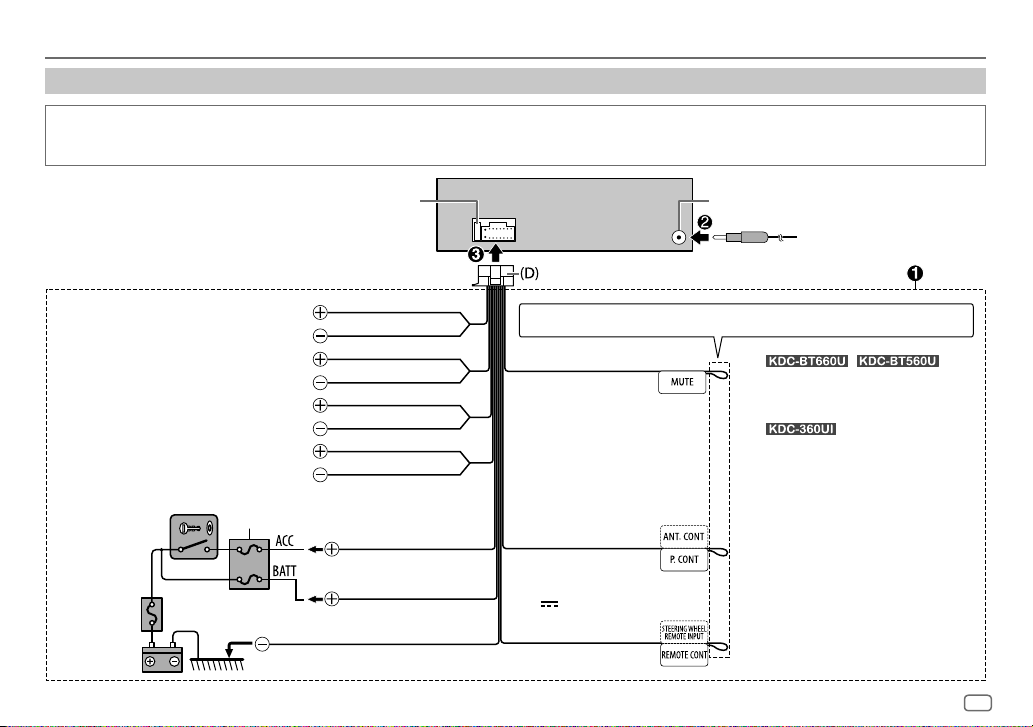

Подключение проводов

ВАЖНО

Рекомендуется устанавливать устройство с использованием имеющегося в продаже жгута проводов, специально предназначенного для вашего автомобиля, и, в целях вашей безопасности, поручить эту работу профессионалам. Обратитесь к поставщику автомобильных аудиосистем.

Для 3-полосного кроссовера: Среднечастотный динамик (левый)

Для 3-полосного кроссовера: Среднечастотный динамик (правый)

Для 3-полосного кроссовера: Высокочастотный динамик (левый)

Для 3-полосного кроссовера: Высокочастотный динамик (правый)

зажигания

Автомобильный

блок плавких

предохранителей

Аккумулятор

К переднему динамику (левому)/

К переднему динамику (правому)/

К заднему динамику (левому)/

К заднему динамику (правому)/

Замок

Автомобильный блок плавких предохранителей

Чёрный (Провод заземления)

К металлическому корпусу или шасси автомобиля

Предохранитель (10 A)

Белый

Белый/чёрный

Cерый

Серый/чёрный

Зелёный

Зелёный/чёрный Фиолетовый

Фиолетовый/чёрный

Kрасный (Kабель зажигания)

Жёлтый (Kабель батареи)

Если соединение не выполняется, не вытаскивайте кабель из наконечника.

Коричневый

(Провод управления отключением звука)

Синий/белый

(Провод управления питанием/провод управления антенной) (12 В

350 мА)

Лампа синяя/жёлтая

(Провод дистанционного управления с руля)

Разъем для антенны

(Для / )

Подключите к устройству, оснащенному функцией приглушения звука, чтобы отключить звук данного прибора

(Для )

К гнезду, которое заземлено, когда звонит телефон или во время разговора (Cтр. 2) (Подключите к устройству, оснащенному функцией приглушения звука, чтобы отключить звук данного прибора)

К гнезду управления питанием, если Вы используете дополнительный усилитель мощности, или к гнезду управления антенной в автомобиле

К адаптеру дистанционного управления с руля

РУССКИЙ

Page 30

Установка и Подключение

Справочные материалы

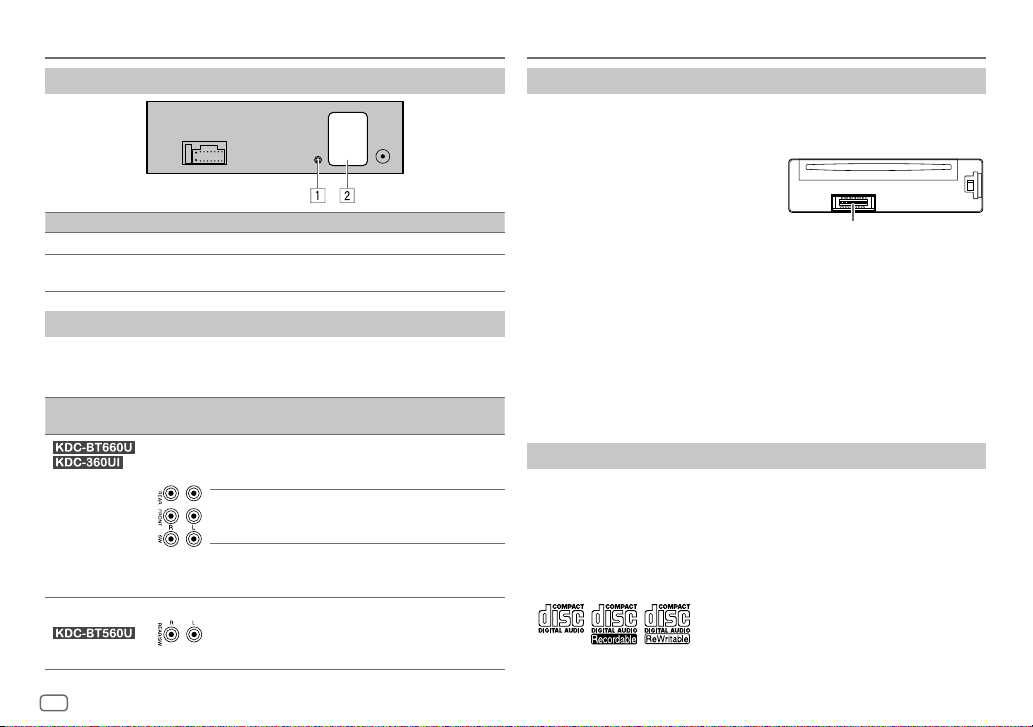

Подсоединение внешних компонентов

№ Часть

Входной разъем микрофона (Cтр. 14)

Выходные разъемы (См. следующий раздел “Подключение внешних усилителей через

выходные разъемы”.)

Подключение внешних усилителей через выходные разъемы

При подключении внешнего усилителя к выходным разъемам этого устройства надежно подсоедините провод заземления усилителя к корпусу автомобиля, чтобы предотвратить повреждение устройства.

Модель Выходные разъемы

РУССКИЙ

REAR:

FRONT: Фронтальный выход

SW: Выход сабвуфера

REAR/SW:

2-полосный кроссовер

Выход заднего динамика

Выходные разъемы для задних/низкочастотного динамиков

3-полосный кроссовер

Выход на высокочастотный динамик

Выход на среднечастотный динамик

Выход на низкочастотный динамик

Выход на высокочастотные/ низкочастотные динамики

Обслуживание

Чистка устройс тва

В случае загрязнения протрите переднюю панель сухой силиконовой или мягкой тканью.

Очистка разъема

Отсоедините лицевую панель и аккуратно протрите разъем ватной палочкой. Будьте осторожны, чтобы не повредить разъем.

Разъем (на обратной стороне лицевой панели)

Обращение с дисками

• Не касайтесь записанной поверхности диска.

• Не приклеивайте на диск клейкую ленту и т. п. и не используйте диск с приклеенной на него лентой.

• Не используйте никакие дополнительные принадлежности для диска.

• Проводите чистку по направлению от центра диска к его краю.

• Для очистки диска используйте сухую силиконовую или иную мягкую ткань. Не используйте какие-либо растворители.

• При извлечении диска из устройства держите его горизонтально.

• Перед установкой диска устраните любые неровности центрального отверстия или внешнего края диска.

Дополнительная информация

Для: – Последние обновления встроенного программного обеспечения и последний список

поддерживаемых функций – Оригинальное приложение KENWOOD – Любая другая последняя информация Посетите <https://www.kenwood.com/cs/ce/>.

Общие характеристики

• Данное устройство обеспечивает воспроизведение только следующих компакт-дисков:

• Чтобы ознакомиться с подробными сведениями и примечаниями относительно доступных для

воспроизведения звуковых файлов, посетите <https://www.kenwood.com/cs/ce/audiofile/>.

Page 31

Справочные материалы

Воспроизводимые файлы

• Диск: В оспроизводимый звуковой файл:

В оспроизводимые носители: CD-R/ CD-RW/ CD-ROM В оспроизводимый формат файлов: ISO 9660, уровень 1/2, Joliet, длинные имена файлов

• Запоминающее устройство USB большой емкости: В оспроизводимый звуковой файл:

WAV (.wav), FLAC (.flac)

В оспроизводимые файловые системы: FAT12, FAT16, FAT32

Даже если аудиофайлы соответствуют перечисленным выше стандартам, при некоторых типах или состояниях носителей или устройств воспроизведение может оказаться невозможным.

помощью iTunes, не могут воспроизводиться на данном устройстве.

Диски, которые нельзя воспроизвести на данном устройстве

• Диски некруглой формы.

• Диски, записанная поверхность которых окрашена, или диски со следами загрязнений.

• Записываемые диски, которые не были финализированы.

• Компакт-диск диаметром 8 см. Попытка вставки диска с помощью адаптера может привести к неисправности устройства.

Об устройствах USB

• Запрещается подключать USB-носитель через USB-концентратор.

• Подключение кабеля, общая длина которого превышает 5 м, может привести к некорректному воспроизведению.

• Это устройство не распознает устройства USB с номинальным напряжением, отличным от 5 В, и номинальным током свыше 1,5 А.

/ : MP3 (.mp3), WMA (.wma), AAC (.aac) : MP3 (.mp3), WMA (.wma)

/ : MP3 (.mp3), WMA (.wma), AAC (.aac), AAC (.m4a),

: MP3 (.mp3), WMA (.wma), WAV (.wav), FLAC (.flac)

/ : Файлы AAC (.m4a) на компакт-диске, закодированные с

Об iPod/iPhone

: Через входной USB-разъем или Bluetooth

• Made for – iPod touch (6th generation) – iPhone 5S, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus, 8, 8 Plus, X, XS, XS MAX, XR, 11, 11 Pro, 11 Pro MAX,

• Порядок отображения песен в меню выбора данного устройства может отличаться от порядка песен в проигрывателе iPod/iPhone.

• В зависимости от версии операционной системы iPod/iPhone некоторые функции могут не работать на данном устройстве.

: Через входной USB-разъем

SE (2nd generation), 12, 12 Mini, 12 Pro, 12 Pro MAX

РУССКИЙ

Page 32

Справочные материалы

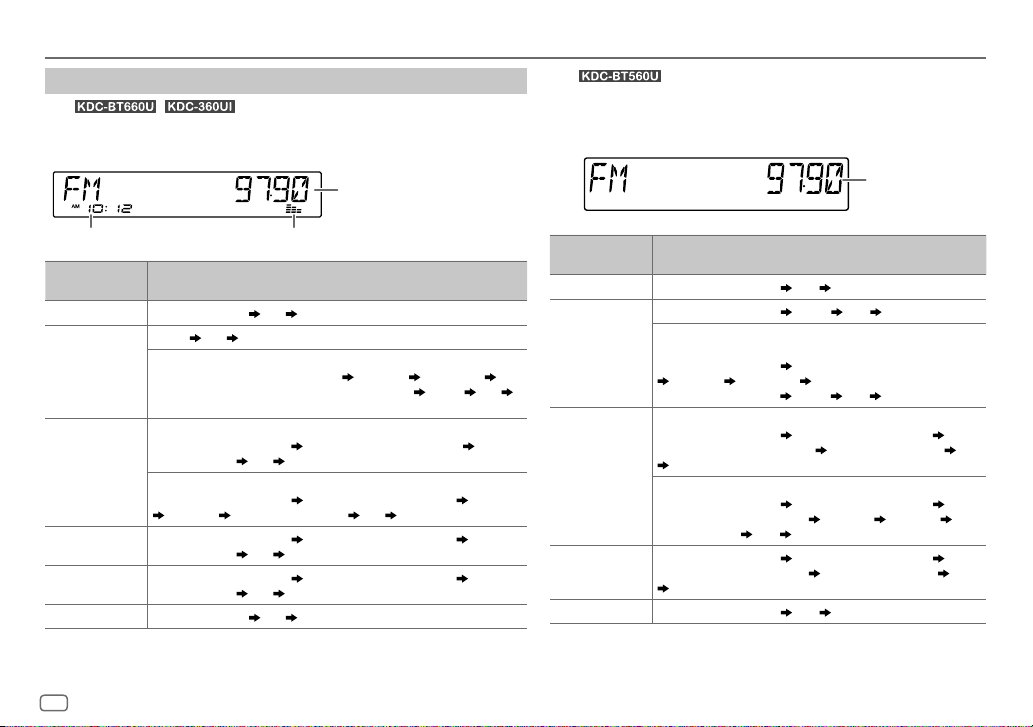

Изменение отображаемой информации

(Для / )

Каждое нажатие кнопки DISP переключает отображаемую информацию.

• Если информация не доступна или не записана, отображается сообщение “NO TEXT”, “NO INFO” или другая информация (например, название радиостанции) либо экран будет пустым.

Главный дисплей

(Для )

Каждое нажатие кнопки DISP переключает отображаемую информацию.

Главный дисплей

Время на часах

Название источника

STANDBY Название ис точника Дата обратно к началу

RADIO Частота

CD или USB Для CD-DA:

iPod USB/iPod BT Название песни/Исполнитель

BT AUDIO Название песни/Исполнитель

AUX Название источника

РУССКИЙ

Информация на дисплее: Главный дисплей

Только для FM-радиостанций системы передачи цифровой информации: Название радиостанции/Тип программы Радиотекст+ название песни/Радиотекст+ исполнитель обратно к началу

Название диска/Исполнитель воспроизведения

Для файлов MP3/WMA/AAC/WAV/FLAC: Название песни/Исполнитель

Имя файла Время воспроизведения Дата обратно к началу

воспроизведения

Индикатор уровня (cтр. 26)

Дата обратно к началу

Название дорожкиe/Исполнитель Время

Дата обратно к началу

Радиотекст Радиотекст+

Название альбома/Исполнитель Имя папки

Название альбома/Исполнитель Время

Частота Дата

Название источника

STANDBY Название ис точника/Часы Часы обратно к началу

RADIO Название источника/Часы

CD или USB Для CD-DA:

BT AUDIO Название источника/Часы

AUX Название источника/Часы

Информация на дисплее: Главный дисплей

Частота Часы обратно к началу

Только для FM-радиостанций системы передачи цифровой информации: Название источника/Часы

Радиотекст Радиотекст+ Радиотекст+ название песни/

Радиотекст+ исполнитель

Название источника/Часы Название дорожкиe/Исполнитель

обратно к началу

Для файлов MP3/WMA/WAV/FLAC: Название источника/Часы Название альбома/Исполнитель воспроизведения

Название альбома/Исполнитель

обратно к началу

Название радиостанции/Тип программы

Частота Часы обратно к началу

Название диска/Исполнитель

Время воспроизведения Часы

Название песни/Исполнитель

Часы обратно к началу

Имя папки Имя файла Время

Название песни/Исполнитель

Время воспроизведения Часы

Часы обратно к началу

Page 33

Устранение проблем

Симптомы Способы устранения

Звук не слышен. • Установите оптимальный уровень громкости.

Отображается надпись “MISWIRING CHECK WIRING THEN PWR ON”.

Отображается надпись “PROTECTING SEND SERVICE”.

Источник нельзя выбрать.

• Звук не слышен.

• Устройство не включается.

• На дисплее отображается неправильная информация.

Общие характеристики

Приемник не работает. Выполните сброс устройства. (Стр. 4) Правильные символы не

отображаются.

• Слабый радиоприем.

• Статические помехи при прослушивании радио.

Радиоприемник

Невозможно извлечь диск.

Слышен шум. Пропустите дорожку или смените диск. Отображается надпись

“PLEASE EJECT”.

CD/USB/iPod

Неправильный порядок воспроизведения.

• Проверьте кабели и соединения. Вык лючите питание, затем выполните проверку, чтобы

убедиться, что контакты проводов динамиков должным образом изолированы. Снова включите питание.

О тправьте устройство в ближайший сервисный центр.

Проверьте настройку Почис тите разъемы. (Стр. 30)

• Данное устройство может отображать только буквы верхнего регистра, цифры и ограниченное число символов.

• В зависимости от выбранного вами языка отображения (cтр. 7), некоторые символы могут отображаться неправильно.

Плотно вставьте антенну.

Нажмите и удерживайте кнопку

принудительного извлечения диска. Осторожно, не уроните диск во время извлечения. Если проблема не устранена, перезапустите устройство (cтр. 4).

Выполните сброс устройства (cтр. 4). Если проблема

не устранена, обратитесь в ближайший центр обслуживания.

Оптический диск: файлы воспроизводятся в том

порядке, в котором были записаны.

USB-ус тройство: папки воспроизводятся в порядке

их создания (дата и время). Файлы в каждой папке воспроизводятся в порядке их названия (алфавитном).

[SOURCESELECT]. (Стр. 7)

для

Симптомы Способы устранения

Время от начала воспроизведения неправильное.

Продолжает мигать текст “READING”.

Отображается надпись “UNSUPPORTED DEVICE”.

Отображается надпись “UNRESPONSIVE DEVICE”.

Отображается надпись “USB HUB IS NOT SUPPORTED”.

• Источник не переключается на “USB” при подключении USB-устройства во время прослушивания другого источника.

• Отображается надпись “USB ERROR”.

Проигрыватель iPod/iPhone не включается или не работает.

“LOADING” отображается при переходе в режим поиска посредством нажатия

“NO DISC” Вставьте в загрузочный отсек диск, который можно

“TOC ERROR” Убедитесь, что на диске отсутствует грязь и он вставлен

Э то зависит от прежнего процесса записи (диск/USB).

• Не используйте многоуровневую иерархическую структуру и много папок.

• Перезагрузите диск или повторно подключите устройство (USB/iPod/iPhone).

• Убедитесь в том, что подключенное USB-устройство совместимо с данным устройством и что формат файловой системы поддерживается. (Стр. 30, 31)

• Повторно подключите USB устройство.

Убедитесь в том, что USB-устройство исправно, и

повторно подключите USB-устройство.

Данное ус тройство не поддерживает USB-устройства,

подключенные через USB-концентратор.

USB-порт отбирает мощность, превышающую

конструктивную предельную нагрузку. Выключите питание и отсоедините USB-устройство. Затем включите питание и переподсоедините USB-устройство.

Ес ли это не решит проблему, выключите и включите

питание (или выполните сброс настроек устройства) перед тем как заменить USB-устройство другим.

• Проверьте соединение между устройством и iPod/iPhone.

• Отключите и перезагрузите iPod/iPhone с помощью аппаратной перезагрузки.

Данное ус тройство еще подготавливает список музыки

на iPod/iPhone. Для загрузки может потребоваться некоторое время, повторите попытку позже.

воспроизвести.

правильно.

РУССКИЙ

Page 34

Устранение проблем

Симптомы Способы устранения

“NA FILE” Убедитесь, что носитель (диск/USB) содержит

“COPY PRO” Воспроизводится защищенный от копирования файл (диск/

“NO DEVICE” Подсоедините устройство (USB/iPod/iPhone) и снова

“NO MUSIC” Подсоедините устройство (USB/iPod/iPhone), содержащее

CD/USB/iPod

“iPod ERROR” • Повторно выполните подключение iPod.

“MEMORY FULL” Вы достигли максимального предела хранения данных на

Устройства Bluetooth не обнаружены.

Не удается выполнить сопряжение Bluetooth.

Во время телефонного разговора слышится эхо или шум.

Bluetooth®

Плохое качество звука телефона.

Ошибка голосового вызова.

поддерживаемые аудиофайлы. (Стр. 30, 31)

USB).

измените источник на USB или iPod USB.

доступные для воспроизведения аудиофайлы.

• Перезапустите iPod.

вашем iPod/iPhone.

• Выполните поиск с устройства Bluetooth еще раз.

• Выполните сброс устройства. (Стр. 4)

• Удостоверьтесь, что введен одинаковый PIN-код на устройстве и устройстве Bluetooth.

• Удалите информацию о сопряжении с устройства и устройства Bluetooth, а затем выполните сопряжение еще раз. (Стр. 15)

• Отрегулируйте положение микрофона. (Стр. 14)

• Проверьте настройку

• Уменьшите расстояние между устройством и устройством Bluetooth.

• Переместите автомобиль в место с более сильным уровнем сигнала сотовой сети.

• Используйте метод голосового вызова в более бесшумных условиях.

• Будьте ближе к микрофону, когда произносите имя.

• Необходимо произносить команды зарегистрированным голосом.

[ECHO CANCEL]. (Стр. 16)

Симптомы Способы устранения

Во время воспроизведения с помощью аудиопроигрывателя Bluetooth происходит прерывание звука.

Не удается осуществить управление подключенным аудиопроигрывателем Bluetooth.

“NOT SUPPORT” Подключенный телефон не поддерживает функцию

“NO ENTRY” Нет зарегистрированных устройств, подключенных/

Bluetooth®

“ERROR” Попытайтесь выполнить операцию еще раз. Если

“NO INFO”/“NO DATA” Устройство Bluetooth не может получить информацию о

“HF ERROR XX”/“BT ERROR” Выполните сброс приемника и повторите операцию. Если

“SWITCHING NG” Подключенные телефоны могут не поддерживать

Соединение Bluetooth между устройством Bluetooth и данным устройством не стабильно.

• Уменьшите расстояние между устройством и аудиопроигрывателем Bluetooth.

• Выключите и включите приемник, затем подключите устройство.

• Другие устройства Bluetooth могут пытаться подключиться к устройству.

• Проверьте, поддерживает ли подключенный аудиопроигрыватель Bluetooth профиль Audio/Video Remote Control Profile (AVRCP — профиль удаленного управления звуком и видеоизображением). (См. инструкции к аудиопроигрывателю.)

• Отключите и подключите проигрыватель Bluetooth еще раз.

распознавания голоса или передачу телефонной книги.

обнаруженных через Bluetooth.

снова отображается сообщение “ERROR”, проверьте, поддерживает ли устройство запрашиваемую функцию.

контактах.

проблема не устранена, обратитесь в ближайший центр обслуживания.

функцию переключения телефонов.

Удалите с данного устройства неиспользуемые

зарегистрированные устройства Bluetooth. (Стр. 19)

РУССКИЙ

Page 35

Технические характеристики

FM Диапазон частот 87,5 МГц — 108,0 МГц (интервалом 50 кГц)

Полезная чувствительность (отношение сигнал/шум = 30 дБ)

Пороговая чувствительность (ДИН отношение сигнал/шум = 46 дБ)

Частотная характеристика (±3 дБ)

Отношение сигнал/шум (MONO) 64 дБ Разделение стереоканалов

(1 кГц)

AM Диапазон частот Диапазон 1

Тюнер

Выбор разноса каналов Диапазон 1 9 кГц

Полезная чувствительность (отношение сигнал/шум = 20 дБ)

Лазерный диод GaAIAs Цифровой фильтр (D/A) 8-кратная дискретизация Скорость вращения дисковода 500 об/мин — 200 об/мин (CLV) Коэффициент детонации Ниже измерительных возможностей Частотная характеристика (±1 дБ) 20 Гц — 20 кГц Суммарное нелинейное искажение

(1 кГц)

Проигрыватель компакт-дисков

Отношение сигнал/шум (1 кГц) 94 дБ

8,2 дБф (0,71 мкВ/75 Ом)

17,2 дБф (2,0 мкВ/75 Ом)

30 Гц — 15 кГц

40 дБ

(AM) Диапазон 2

(SW1) Диапазон 3

(SW2)

Диапазон 2/ 3

AM 29 дБмк (28,2 мкВ) SW 30 дБмк (32 мкВ)

0,02 %

531 кГц — 1 602 кГц (интервалом 9 кГц)

2 940 кГц — 7 735 кГц (с интервалом 5 кГц)

9 500 kHz — 10 135 kHz/ 11 580 кГц — 18 135 кГц (с интервалом 5 кГц)

5 кГц

Динамический диапазон 91 дБ Разделение каналов 86 дБ MP3-декодирование В соответствии с аудиоуровнем-3 стандарта

WMA-декодирование Совместимо с Windows Media Audio AAC-декодирование

Проигрыватель компакт-дисков

USB-стандарт USB 1.1, USB 2.0

Система файлов FAT12/16/32 Максимальный ток источника

питания Частотная характеристика (±1 дБ) 20 Гц — 20 кГц

Отношение сигнал/шум (1 кГц) 98 дБ

USB

Динамический диапазон 94 дБ Разделение каналов 91 дБ MP3-декодирование В соответствии с аудиоуровнем-3 стандарта

WMA-декодирование Совместимо с Windows Media Audio AAC-декодирование

WAV-декодирование Линейный PCM FLAC-декодирование Файл FLAC (До 96 кГц/ 24 бит)

Частотная характеристика (±3 дБ) 20 Гц — 20 кГц Максимальное напряжение на входе 1 000 мВ

Полное сопротивление на входе 30 кОм

Вспом. оборуд.

MPEG-1/2

Файлы AAC-LC “.aac”

скорость

Постоянный ток 5 В

MPEG-1/2

Файлы AAC-LC “.aac”, “.m4a”

/ :

/ : Высокая

: Полная скорость

/ :

1,5 A

РУССКИЙ

Page 36

Технические характеристики

/ : Версия Bluetooth 4.2 Диапазон частот 2,402 ГГц — 2,480 ГГц Выходная мощность РЧ

(E.I.R.P.) Максимальный диапазон связи Профиль HFP 1.7.1 (Hands-Free Profile — профиль громкой связи)

Bluetooth

Mаксимальная выходная мощность

Полный диапазон частот (енее чем 1 % THD)

Полное сопротивление катушки громкоговорителя

Тоновоспроизведение Диапазон 1: 62,5 Гц ±9 дБ

Звук

Уровень/нагрузка предусилителя

Полное сопротивление выхода предусилителя

+4 дБм (МАКС.), Класс мощности 2

Луч обзора приблизительно 10 м

A2DP (Advanced Audio Distribution Profile — профиль расширенного распространения звука) AVRCP 1.6.1 (Audio/Video Remote Control Profile — профиль удаленного управления звуком и видеоизображением) PBAP (Phonebook Access Profile — профиль доступа к телефонной книге) SPP (Serial Port Profile — профиль последовательного порта)

50 Вт × 4

22 Bт × 4

4 Ом — 8 Ом

Диапазон 8: 1,6 кГц ±9 дБ Диапазон 2: 100 Гц ±9 дБ Диапазон 3: 160 Гц ±9 дБ Диапазон 4: 250 Гц ±9 дБ Диапазон 5: 400 Гц ±9 дБ Диапазон 6: 630 Гц ±9 дБ Диапазон 7: 1 кГц ±9 дБ

: 3 500 мВ/10 кОм : 2 500 мВ/10 кОм

≤ 600 Ом

: 5 000 мВ/10 кОм

Диапазон 9: 2,5 кГц ±9 дБ

Диапазон 10: 4 кГц ±9 дБ

Диапазон 11: 6,3 кГц ±9 дБ

Диапазон 12: 10 кГц ±9 дБ

Диапазон 13: 16 кГц ±9 дБ

Рабочее напряжение Аккумуляторная система напряжением 12 В

Установочные размеры (Ш × B × Г) 182 мм × 53 мм × 155,5 мм Вес нетто (включая декоративную

панель и посадочный корпус)

Общие характеристики

Данные могут быть изменены без уведомления.

постоянного тока

1,2 кг

РУССКИЙ

Page 37

Page 38

Page 39

Page 40

• Windows Media is a registered trademark or trademark of Microsoft Corporation in the United States and/or other countries.

This product is protected by certain intellectual property rights of Microsoft. Use or distribution of

such technology outside of this product is prohibited without a license from Microsoft.

• Use of the Made for Apple badge means that an accessory has been designed to connect specifically to the Apple product(s) identified in the badge and has been certified by the developer to meet Apple performance standards. Apple is not responsible for the operation of this device or its compliance with safety and regulatory standards. Please note that the use of this accessory with an Apple product may affect wireless performance.

• Apple, iPhone, iPod, iPod touch, iTunes, and Lightning are trademarks of Apple Inc., registered in the U.S. and other countries.

• IOS is a trademark or registered trademark of Cisco in the U.S. and other countries and is used under license.

• Android is a trademark of Google LLC.

• The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by JVCKENWOOD Corporation is under license. Other trademarks and trade names are those of their respective owners.

Маркировка изделий, использующих лазеры

К корпусу устройства прикреплена табличка, указывающая, что устройство использует лазерные лучи класса 1. Это означает, что в устройстве используются лазерные лучи слабой интенсивности. Они не представляют опасности и не распространяют опасную радиацию вне устройства.

Для

Kazakhstan (Для / )

Дата изготовления (месяц/год) находится на этикетке устройства.

Условия хранения:

Температура : от -30°C до +85°C Влажность : от 0% до 90%
