JVC HR-S7500EH, HR-S7500E User Manual

Download

SIEHE

AUTOMATISCHE

GRUNDEINSTELLUNG

AUF DER RÜCKSEITE

INHALT

ZU IHRER SICHERHEIT 2

Sicherheitshinweise ................................. 2

VIDEO-CASSETTENRECORDER

SO IST IHR NEUER RECORDER EINSATZBEREIT 4

Grundsätzliche Anschlüsse ..................... 4

S-VIDEO-Anschluß ................................. 5

ANFANGSEINSTELLUNGEN 6

Automatische Grundeinstellung .............. 6

Sprachwahl ............................................. 9

Bildschirmanzeigen ............................... 10

HR-S7500E/EH

Stromsparmodus [nur HR-S7500E] ......... 11

HINWEISE ZUM FARBSYSTEM 12

Farbsystemeinstellung ........................... 12

WIEDERGABE 13

Einfache Wiedergabe ............................ 13

Weitere Wiedergabefunktionen ............. 14

AUFNAHME 18

Einfache Aufnahme ............................... 18

Weitere Aufnahmefunktionen................ 19

B.E.S.T.-Bildbearbeitung ........................ 22

TIMER-GESTEUERTE AUFNAHME 24

SHOWVIEW-Timer-Programmierung ......... 24

Express-Timer-Programmierung ............. 26

Automatische

Satellitenprogramm-Aufnahme .............. 30

SONDERFUNKTIONEN 31

VCRTVSAT

TV/VCR

AUDIO

123 456

DAILY/QTDN.VPS/PDC

WEEKLY/HEBDO

AUX

0000

START

STOP

DATE

DEBUT

FIN

EXPRESS

PROG

–

– –:– –

PROG

30 SEC

TIMER

VIDEOS-VIDEO

STANDBY/ON

SPATIALIZER

TV PROG

COUNTER RESET

REC LINK

+ 8 4

0 6 15dB NORM

REVIEW

VPS/PDC

VCR

(

)

L –AUDIO– R

MONO

REW

SP/LP

DISPLAY

TV PROG/

JOG

SHUTTLE

Fernbedieneinheit ................................. 31

SCHNITTBETRIEB 34

Schnittvorbereitung ............................... 34

Schnittwiedergabe mit einem

Camcorder ............................................ 35

Schnittaufnahme/-wiedergabe mit

einem zweiten Videorecorder ............... 36

SYSTEMANSCHLÜSSE 38

Anschluß an Satelliten-Tuner ................. 38

Anschluß und Gebrauch eines

Decoders .............................................. 39

Anschluß und Gebrauch einer

Stereoanlage ......................................... 40

ERGÄNZENDE EINSTELLUNGEN 41

Videokanal-Einstellung .......................... 41

625

Senderprogrammierung ......................... 42

SHOWVIEW-Einstellung ........................... 49

Uhrzeiteinstellung ................................. 50

STÖRUNGSSUCHE 52

BEDIENUNGS-

FRAGEN UND ANTWORTEN 54 STICHWORTVERZEICHNIS 55

ANLEITUNG

TECHNISCHE DATEN 58

DEUTSCH

LPT0049-002B

2 DE

ZU IHRER SICHERHEIT

Sicherheitshinweise

Das Typenschild und die Sicherheitshinweise befinden sich an der Rückseite des Geräts.

ACHTUNG: GEFÄHRLICHE SPANNUNG IM GERÄTE-INNEREN. ACHTUNG: SCHÜTZEN SIE DIESES GERÄT VOR NÄSSE UND FEUCHTIGKEIT, UM KURZSCHLÜSSE

UND BRANDGEFAHR ZU VERMEIDEN.

VORSICHT

n Bei längerem Nichtgebrauch des Recorders sollte der Netzstecker abgezogen werden. n Gefährliche Spannung im Geräteinneren! Wartungsarbeiten von Service-Fachleuten durchführen lassen. Vor

Anbringen oder Abziehen von Antennenkabel und Anschlußkabeln den Netzstecker abziehen, um elektrische Schläge und Brandgefahr zu verhindern.

ZUR BEACHTUNG

Es gibt zwei unterschiedliche SECAM-Farbsysteme: SECAM-L, angewandt in Frankreich (auch als Secam-West bezeichnet). SECAM-B, angewandt in verschiedenen Ländern Osteuropas (auch als Secam-Ost bezeichnet).

1. Dieser Videorecorder ist auch für SECAM-B-Farbempfang, Aufzeichnung und -Wiedergabe geeignet.

2. Aufgezeichnete SECAM-B-Farbsignale können mit einem anderen Videorecorder der SECAM-L-Farbnorm nur in Schwarzweiß, in einem anderen Videorecorder der PAL-Norm (mit SECAM-B-System) nur mit beeinträchtigter Farbqualität (auf einem SECAM-tauglichen TV-Gerät) wiedergegeben werden.

3. Nach der SECAM-L-Norm vorbespielte Cassetten oder mit einem SECAM-L-Videorecorder hergestellte Aufnahmen können mit diesem Gerät nur in Schwarzweiß wiedergegeben werden.

4. Dieser Videorecorder kann nicht für die SECAM-L-Norm verwendet werden. Zur Aufnahme von SECAM-LSignalen muß ein SECAM-L-Videorecorder verwendet werden.

WICHTIG

n Lesen Sie bitte vor Aufstellung und Ingebrauchnahme Ihres Videorecorders die Angaben auf Seite 2 und 3

durch!

n Die Aufnahme der Signale von bespielten Magnetträgern, Schallplatten oder CDs ohne Zustimmung des

Urheberrechtsinhabers für den Ton- und/oder Bildinhalt der Aufzeichnung, Ausstrahlung oder Kabelübermittlung sowie des literarischen, dramatischen, musikalischen oder künstlerischen Inhalts kann gegen geltende Gesetze verstoßen.

625

n Für diesen Recorder können S-VHS- und VHS-Videocassetten verwendet werden. S-VHS-Aufnahmen sind jedoch ausschließlich

mit S-VHS-Videocassetten möglich.

n SHOWVIEW ist ein eingetragenes Warenzeichen der Gemstar Development Corporation. Das SHOWVIEW-System wurde hergestellt

unter der Lizenz der Gemstar Development Corporation.

n Bestimmte Audio-Funktionen dieses Produkts werden gemäß einer von Desper Products, Inc. erteilten Lizenz hergestellt.

Spatializert ist ein eingetragenes Warenzeichen von Desper Products, Inc.

DE 3

Für Italien:

"Es wird bestätigt, daß dieses Gerät der Firma JVC der ministeriellen Verordnung Nr. 548 vom 28. August 1995 entspricht (veröffentlicht in der Offiziellen Gazette der Republik Italien Nr. 301 am 28. Dezember 1995)."

Mit der Taste STANDBY/ON Betriebsbereitschaft", "

Mit diesem Videorecorder in Long Play bespielte Bänder können nicht mit Videorecordern abgespielt werden, die nur mit einer Bandgeschwindigkeit arbeiten.

" bedeutet " in Betrieb".

wird nur die Betriebsspannung des Geräts ein- und ausgeschaltet. " " bedeutet "in

Bei Nichtbeachtung der folgenden Sicherheitshinweise können Schäden am Videorecorder, an der Fernbedienung oder an der Videocassette auftreten.

1. Den Videorecorder NICHT aufstellen...

... wo er extremen Temperaturen oder hoher Luftfeuchtigkeit ausgesetzt ist. ... wo er direkter Sonneneinstrahlung ausgesetzt ist. ... wo er starker Staubeinwirkung ausgesetzt ist. ... wo er starken Magnetfeldern ausgesetzt ist. ... wo keine stabile Aufstellung gewährleistet oder wo er Vibrationen ausgesetzt ist.

2. Die Belüftungsöffnungen des Recorders

3. Den Recorder und die Fernbedienung

4. In den Recorder und die Fernbedienung

5. Den Recorder beim Transportieren

KONDENSATIONSNIEDERSCHLAG

Bei einem starkem Wechsel der Umgebungstemperatur von kalt zu warm bzw. bei extremer Luftfeuchtigkeit kann es zum Kondensationsniederschlag am Videorecorder kommen (wie beim Einfüllen einer kalten Flüssigkeit an der Glasaußenseite). Kondensationsniederschlag am Kopfrad kann schwere Bandschäden verursachen. In einer Umgebung, in der Kondensationsniederschlag auftreten kann, sollte der Recorder für einige Stunden eingeschaltet bleiben, bis sich die Feuchtigkeit im Geräteinneren verflüchtigt hat.

KOPFREINIGUNG

Wenn sich Schmutz- und Staubpartikel an den Videoköpfen anlagern, kann es zu Bildunschärfen und -aussetzern kommen. Wenden Sie sich in diesem Fall an Ihren JVC Service.

NIEMALS blockieren.

NIEMALS einer hohen Gewichtsbelastung aussetzen.

NIEMALS Flüssigkeit eindringen lassen.

NIEMALS starken Erschütterungen aussetzen.

4 DE

SO IST IHR NEUER RECORDER EINSATZBEREIT

Grundsätzliche Anschlüsse

Antennenbuchse

TV-GerätRückseite

Bitte beachten Sie die folgenden Angaben zur Herstellung von Anschlüssen sorgfältig. IHR VIDEORECORDER IST ERST DANN VOLLSTÄNDIG EINSATZBEREIT, WENN ALLE ANSCHLÜSSE EINWANDFREI HERGESTELLT WURDEN.

ÜBERPRÜFEN SIE DEN KARTONINHALT

Stellen Sie sicher, daß alle in den "Technischen Daten" (

Z S. 58) aufgelisteten Zubehörteile im Lieferumfang

enthalten sind.

BESTIMMEN SIE EINEN GEEIGNETEN AUFSTELLORT

Stellen Sie den Recorder auf einer stabilen, flachen und nicht geneigten Fläche auf.

21pol. SCARTBuchse

TV-Antennen-

HF-Kabel

(mitgeliefert)

21pol. SCART-Kabel

Netzkabel

AV1OUT-Wahlschalter

Netzsteckdose

Verwenden Sie den AV-Anschluß, wenn Ihr TV-Gerät eine 21-pol. SCART-Buchse hat. Diese Anschlußverbindung ist besser gegen Störeinstreuungen geschützt. Bei Anschluß an ein Stereo-TV-Gerät ist dieses Kabel erforderlich, wenn das Stereo-Tonsignal des Videorecorders am TV-Gerät in Stereo wiedergegeben werden soll.

AV1 IN/OUT

kabel

RecorderRückansicht

SCHLIESSEN SIE DEN RECORDER AN IHR TV-GERÄT AN

Die erforderlichen Anschlußschritte hängen vom TVGerät ab.

HF-ANSCHLUSS

●

Wenn Ihr TV-Gerät KEINE AV-SCART-Buchse vorweist:

a– Ziehen Sie das Antennenkabel vom TV-Gerät ab. b– Schließen Sie das Antennenkabel an die

rückseitige Buchse ANT. IN des Recorders an.

c– Verbinden Sie mit dem mitgelieferten HF-Kabel

die rückseitige Buchse RF OUT des Recorders mit der Antennenbuchse des TV-Geräts.

AV-ANSCHLUSS

●

Wenn Ihr TV-Gerät über eine AV-SCART-Buchse verfügt:

a– Stellen Sie die im Abschnitt "HF-ANSCHLUSS"

beschriebenen Anschlüsse her.

b– Verbinden Sie mit einem SCART-Kabel (nicht

mitgeliefert) die rückseitige Buchse AV1 IN/OUT des Recorders mit der SCART-Buchse des TV-Geräts.

c– Den Schalter AV1 OUT wie erforderlich

einstellen. Siehe "AV1-AUSGANGSSIGNALWAHL BEI AV-ANSCHLUSS" weiter unten.

SCHLIESSEN SIE DEN RECORDER AN DAS STROMNETZ AN

Schließen Sie das Recorder-Netzkabel an eine Netzsteckdose an.

Wird der Recorder nach Anschluß des Netzkabels an einer Netzsteckdose das erste Mal mit Taste oder auf der Fernbedieneinheit eingeschaltet, erscheint die On-Screen- und/oder Displayfeld-Anzeige für die länderspezifische Einstellung. Lösen Sie nun wie auf Seite 6 beschrieben die automatische Grundeinstellung aus.

am Recorder

AV1-AUSGANGSSIGNALWAHL BEI AV-ANSCHLUSS

Als Eingangssignal für die Buchse AV1 IN/OUT ist ausschließlich ein FBAS-Eingangssignal (herkömmliches Farbsignal) geeignet. Als Ausgangssignal kann wahlweise (entsprechend der Einstellung von Schalter AV1 OUT an der Geräterückseite) ein FBAS- oder Y/C-Signal (getrenntes Chrominanz- und Luminanzsignal) abgegeben werden.

● Ist der SCART-Anschluß (Eurobuchse) Ihres TV-Geräts nur für das herkömmliche Farbsignal geeignet, diesen Schalter in Position COMP bringen.

● Ist der SCART-Anschluß (Eurobuchse) Ihres TV-Geräts auch für ein getrenntes Y/C-Signal geeignet, diesen Schalter in Position Y/C bringen. So kommt die S-VHS-Bildbrillanz in optimaler Qualität auf den Bildschirm.

HINIWEISE:

●

Je nach Ausführung der SCART-Buchse an Ihrem TV-Gerät muß Ihr TV-Gerät auf VIDEO (AV), Y/C oder RGB geschaltet werden.

●

Angaben zur Betriebsumschaltung an Ihrem TV-Gerät entnehmen Sie bitte der entsprechenden Bedienungsanleitung.

●

Zur Nutzung der hochwertigen S-VHS-Bildqualität können Sie auch den S-VIDEO-Anschluß (Seite 5) verwenden.

S-VIDEO-Anschluß

DE 5

TV-Gerät-Rückseite

Netzsteckdose

Antennenbuchse

S-VIDEO IN

AUDIO IN

Netzkabel

S-Video-Kabel (nicht mitgeliefert)

Audiokabel (nicht mitgeliefert)

S OUT

AUDIO OUT

S OUT

AV1 OUT

COMP. Y/C

AV1 IN/OUT

AV2 IN/DECODER

Antenne oder Kabel-TV

ANT. IN

AUDIO

OUT

RF OUT

PAUSE

Recorder-Rückansicht

HF-Kabel (mitgeliefert)

Bei Anschluß an ein TV-Gerät mit S-VIDEO/AUDIO-Eingang.

●

SCHLIESSEN SIE DEN RECORDER AN IHR TV-GERÄT AN

a– Die Antennenanschlüsse zwischen Recorder und

TV-Gerät wie im Abschnitt “HF-ANSCHLUSS (Z S. 4)” beschrieben herstellen.

b– Die Buchse S OUT des Recorders an die S-VIDEO-

Eingangsbuchse des TV-Geräts anschließen.

c– Die Buchsen AUDIO OUT des Recorders an die

AUDIO-Eingangsbuchsen des TV-Geräts anschließen.

HINWEISE:

●

Die hochwertige S-VHS-Bildqualität ist verfügbar.

●

Falls Ihr TV-Gerät nicht für Stereoton geeignet ist, können Sie die AUDIO OUT-Buchsen mit dem Verstärker Ihres Hi-FiStereo-Systems verbinden, um Hi-Fi-Stereo-Tonwiedergabe zu ermöglichen. (Z S. 40)

●

Zur TV-Wiedergabe bei S-VIDEO-Anschluß muß das TV-Gerät auf VIDEO (AV-Betrieb) geschaltet werden.

●

Angabe zur Betriebsumschaltung an Ihrem TV-Gerät entnehmen Sie bitte der entsprechenden Bedienungsanleitung.

RF OUT

SCHLIESSEN SIE DEN RECORDER AN DAS STROMNETZ AN

Schließen Sie das Recorder-Netzkabel an eine Netzsteckdose an.

Wird der Recorder nach Anschluß des Netzkabels an einer Netzsteckdose das erste Mal mit Taste am Recorder oder auf der Fernbedieneinheit eingeschaltet, erscheint die On-Screen- und/oder Displayfeld-Anzeige für die länderspezifische Einstellung. Lösen Sie nun wie auf Seite 6 beschrieben die automatische Grundeinstellung aus.

6 DE

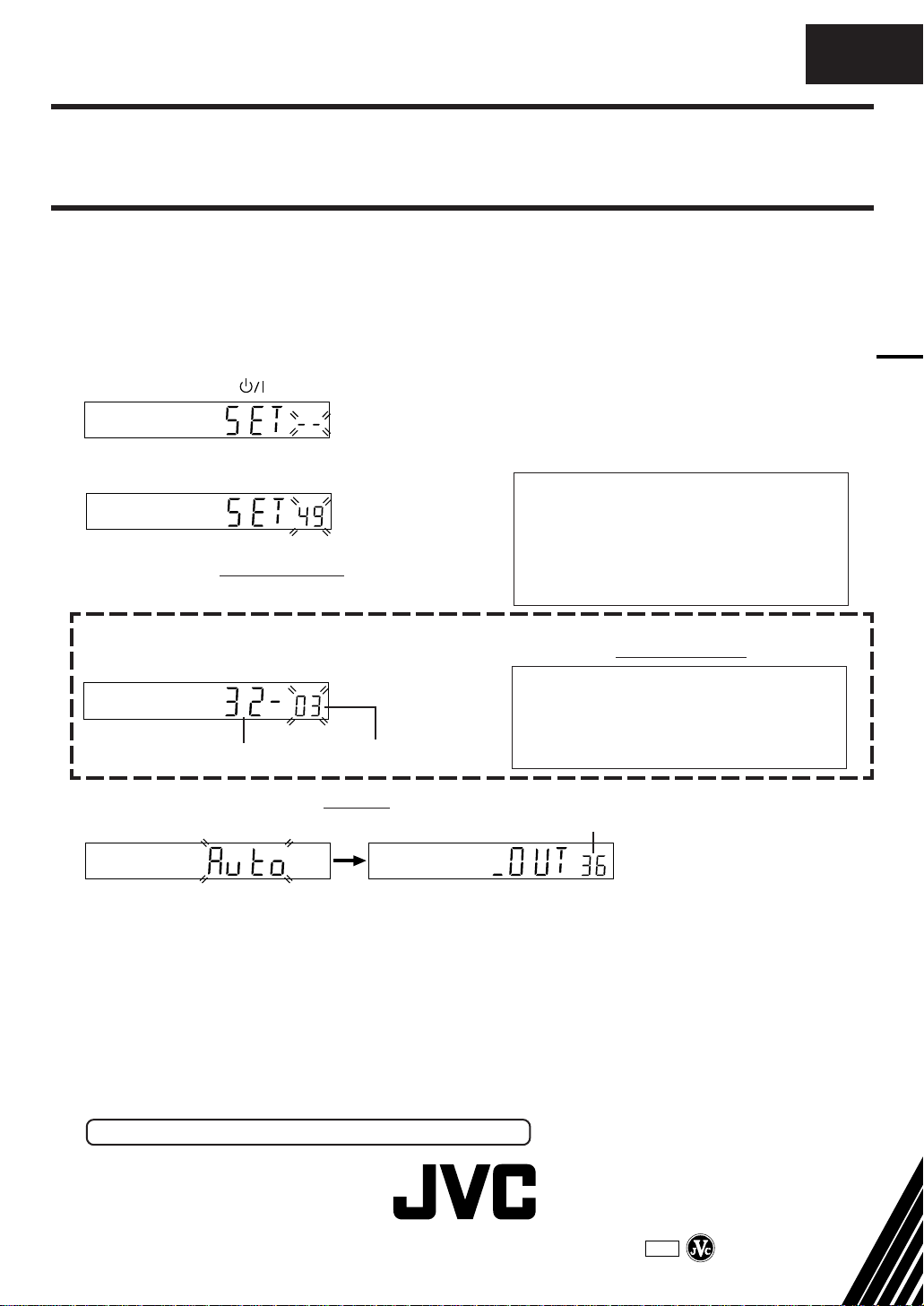

Automatische Grundeinstellung

Automatische Senderprogrammierung/Automatische Uhreinstellung/Automatische Leitzahlzuweisung/Automatische Videokanal-Einstellung

ANFANGSEINSTELLUNGEN

Wird der Recorder nach Anschluß des Netzkabels an einer Netzsteckdose das erste Mal mit Taste am Recorder oder auf der Fernbedieneinheit eingeschaltet, erscheint die OnScreen- und Displayfeld-Anzeige für die länderspezifische Einstellung. Es genügt, den erforderlichen Ländercode* einzugeben. Hierauf führt die automatische Grundeinstellung die Senderprogrammierung, Uhreinstellung, Leitzahlzuweisung und Videokanal-Einstellung** vollständig durch.

* In Belgien (BELGIUM) und in der Schweiz (SUISSE) muß zudem der

Sprachraum (Regionalcode) gewählt werden.

** Nützlich, wenn dieser Videorecorder über den HF-Anschluß (Z S. 4)

mit dem TV-Gerät verbunden ist. Der Videokanal (HF-Ausgangskanal) ist der Kanal, auf dem Ihr TV-Gerät bei HF-Anschluß das Bild- und Tonsignal dieses Videorcorders empfängt.

Bei diesen Bedienschritten können Sie sich auf die Displayfeldund/oder On-Screen-Anzeigen beziehen.

Stellen Sie zunächst die folgenden Punkte sicher:

● Das TV-Antennenkabel muß mit dem Recorder verbunden sein.

● Das Recorder-Netzkabel muß an einer Netzsteckdose angeschlossen sein.

● Zur Verwendung der On-Screen-Anzeigen muß das TV-Gerät auf den AV-Modus (bei AV- oder S-VIDEO-Anschluß Z S. 4 oder 5) oder den UHF-Kanal 36 (bei HF-Anschluß Z S. 4) eingestellt sein.

– –:– –

123 456

Landes-Telefonvorwahlnummer

SUISSE : 41 SUOMI : 358 ITALIA : 39 PORTUGAL : 351 ESPAÑA : 34 DEUTSCHLAND : 49 BELGIUM : 32 NORGE : 47 NEDERLAND : 31 SVERIGE : 46 GREECE : 30 DANMARK : 45 OTHERS : - - ÖSTERREICH : 43

ACHTUNG

Nach der vollständig durchgeführten automatischen Grundeinstellung werden Programmplatz- und Leitzahldaten auch nach einem Stromausfall beibehalten. Nach einem Stromausfall erfolgt daher keine erneute automatische Grundeinstellung und Sie müssen nur die korrekte Uhrzeit eingeben (Z S. 50).

Wenn Sie den Recorder nach einem Umzug etc. in einer anderen Empfangslage verwenden, müssen Sie die folgenden Einstellungen wie erforderlich vornehmen:

● Videokanal-Einstellung (bei HF-Anschluß) Z S. 41

● Senderprogrammierung Z S. 42

● Uhrzeiteinstellung Z S. 50

Falls in Ihrer Empfangslage ein neuer Sendekanal verfügbar ist, müssen Sie erneut eine Senderprogrammierung ( und, falls erforderlich, eine Videokanal-Einstellung (Z S. 41) durchführen.

Z S. 42)

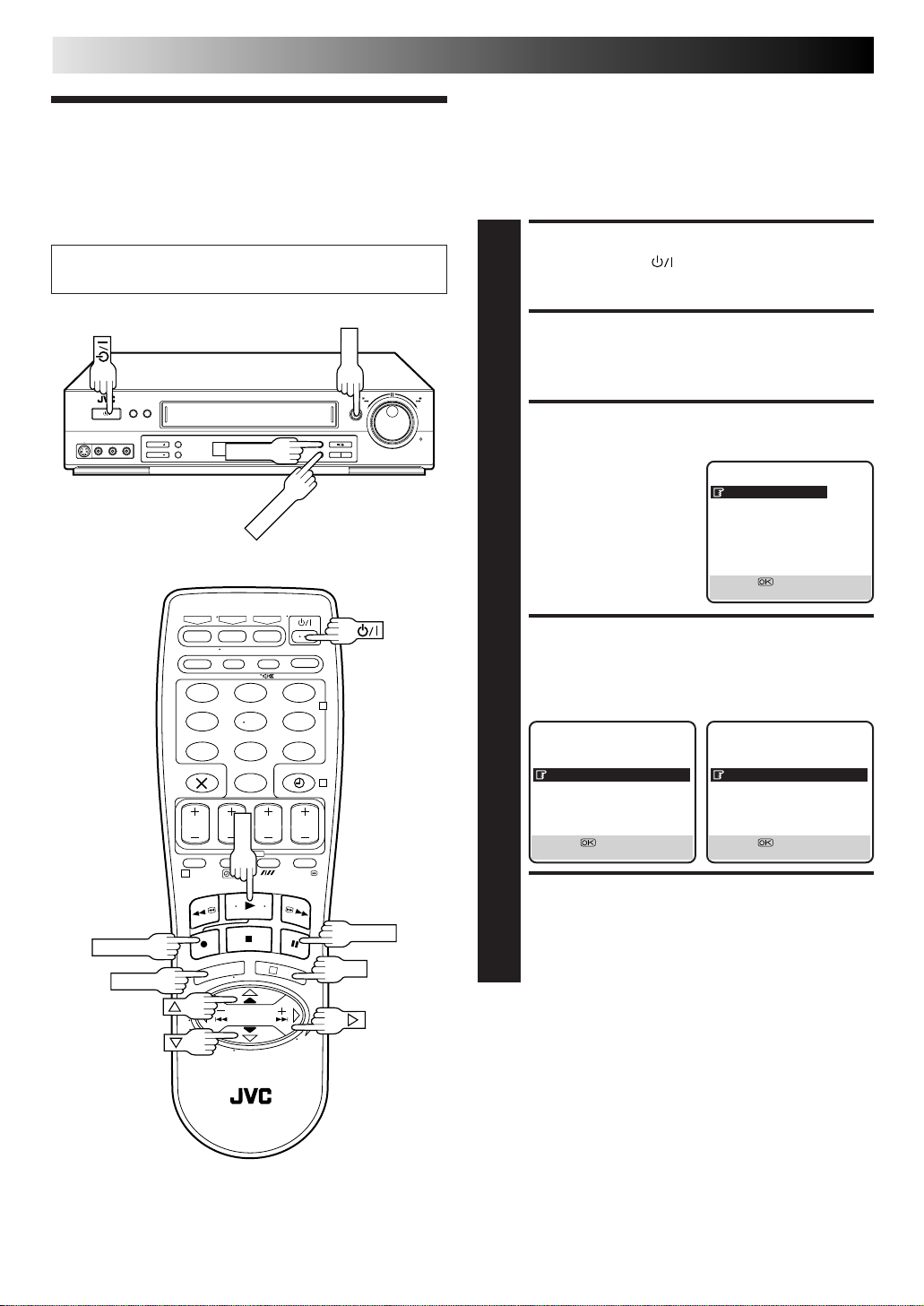

SCHALTEN SIE DEN RECORDER EIN

Drücken Sie die Taste am Recorder oder auf der Fernbedieneinheit. Die On-Screen- und/oder Displayfeld-Anzeige für die länderspezifische

Einstellung erscheint.

HINWEIS:

Wenn die On-ScreenAnzeige bei HFAnschlußverbindung zwischen Recorder und TV-Gerät (UHF-Kanal 36) verzerrt erscheint, die Displayfeldanzeigen verwenden.

PREVIOUS PAGE SUISSE ITALIA ESPAÑA BELGIUMT NEDERLAND GREECE

OTHERS

[5∞] = [MENU] : EXIT

NEHMEN SIE DIE LÄNDEREINGABE VOR

Wenn Sie sich auf die Displayfeldanzeigen beziehen:

Wählen Sie mit %ﬁ die Landes-Telefonvorwahlnummer (linke Tabelle) an.

● Wenn Sie nicht 32 BELGIUM (Belgien) oder 41 SUISSE

(Schweiz) angewählt haben, weiter bei Schritt 4.

● Wenn Sie 32 BELGIUM (Belgien) oder 41 SUISSE

(Schweiz) angewählt haben, weiter bei Schritt 3.

Im Beispiel wurde DEUTSCHLAND angewält.

Wenn Sie sich auf die On-Screen-Anzeigen beziehen:

Versetzen Sie den Leuchtbalken (Cursor) mit Taste %ﬁ auf den gewünschten Ländernamen.

PREVIOUS PAGE SUISSE ITALIA ESPAÑA BELGIUMT NEDERLAND GREECE

OTHERS

[5∞] = [MENU] : EXIT

● Wenn Sie nicht BELGIUM (Belgien) oder SUISSE

(Schweiz) angewählt haben, weiter bei Schritt 4.

● Wenn Sie BELGIUM (Belgien) oder SUISSE (Schweiz)

angewählt haben, weiter bei Schritt 3.

SUOMI PORTUGAL

DEUTSCHLAND

NORGET SVERIGE DANMARK ÖSTERREICH

NEXT PAGE [5∞] = [MENU] : EXIT

DE 7

WÄHLEN SIE DIE SPRACHE

Drücken Sie OK. Die On-Screen- und/oder DisplayfeldSprachwahlanzeige erscheint.

Wenn Sie sich auf die Displayfeldanzeigen beziehen:

Wählen Sie mit Taste %ﬁ die Sprach-Codenummer an.

Sprachcode

ENGLISH : 01 NEDERLANDS : 06 DEUTSCH : 02 SVENSKA : 07 FRANCAIS : 03 NORSK : 08 ITALIANO : 04 SUOMI : 09 CASTELLANO : 05 DANSK : 10

Im Beispiel wurde Deutsch (für die Schweiz) gewählt. Länder-Telefovorwahlnummer Sprachcodenummer

Wenn Sie sich auf die On-Screen-Anzeigen beziehen:

Versetzen Sie mit Taste %ﬁ den Leuchtbalken (Cursor) auf die gewünschte Sprache.

DANSK SUOMI NORSK SVENSKA NEDERLANDS CASTELLANO ITALIANO FRANCAIS

DEUTSCH

ENGLISH [5∞] = [MENU] : ENDE

Im Beispiel wurde DEUTSCH angewählt.

LÖSEN SIE DIE AUTOMATISCHE GRUNDEINSTELLUNG AUS

Drücken Sie hierzu OK.

Auf dem Displayfeld erscheint die blinkende Anzeige "Auto". NIEMALS während dieser Blinkanzeige eine Taste am Recorder oder auf der Fernbedieneinheit betätigen. Warten Sie, bis das Displayfeld auf die Anzeige von Schritt 5 oder "– –:– –" wechselt.

BESTÄTIGEN/WÄHLEN SIE DEN VIDEOKANAL

Wenn dieser Videorecorder ausschließlich über den HF-Anschluß mit dem TV-Gerät verbunden ist

Der auf dem Displayfeld angezeigte UHF-Kanal ist Ihr

Videokanal.

Soll das Bild- und Tonsignal des Videorecorders wiedergegeben werden, muß Ihr TV-Gerät auf den Videokanal eingestellt sein. Angaben zum Videokanal entnehmen Sie bitte der zum TV-Gerät mitgelieferten Bedienungsanleitung.

Wenn dieser Videorecorder über den HF-Anschluß und den 21-pol. SCART-Anschluß oder den S-OUT und AUDIO OUT-Anschluß mit dem TV-Gerät verbunden ist

Der Videokanal ist nicht erforderlich und muß dementsprechend deaktiviert werden. Drücken Sie TV PROG –, bis die Displayfeldanzeige "_OUT– –" (deaktivierter Videokanal) vorliegt.

Soll das Bild- und Tonsignal des Videorecorders wiedergegeben werden, muß Ihr TV-Gerät auf den AVModus eingestellt sein. Angaben zum AV-Modus entnehmen Sie bitte der zum TV-Gerät mitgelieferten Bedienungsanleitung.

BEENDEN SIE DIE AUTOMATISCHE GRUNDEINSTELLUNG

Drücken Sie hierzu OK und beziehen Sie sich auf die Angaben auf Seite 8 zur Überprüfung der Grundeinstellung.

● Wenn auf dem Displayfeld die Anzeige "– –:– –" erscheint, siehe Seite 8.

● Bei Bezugnahme auf die On-Screen Anzeige erscheint die AUTO SENDEREINSTELLUNGAnzeige zusammen mit dem Einstellstatusbalken (die Statusmarke "

" wird von links

nach rechts versetzt).

AUTO SENDEREINSTELLUNG

BITTE WARTEN

[MENU] : ENDE

Anfang Ende

+++

HINWEISE:

●

Zuerst erfolgt die automatische Senderprogrammierung, d.h. die Programmplätze werden mit den empfangbaren Sendekanälen belegt.

●

Die automatische Uhrzeiteinstellung erfolgt während der automatischen Senderprogrammierung, wenn ein Sender empfangen wird, der PDC-Signale ausstrahlt.

●

Bei der automatischen Senderprogrammierung wird allen empfangbaren und identifizierten Sendern die in Ihrer Empfangslage erforderliche S

●

Wenn in Ihrer Empfangslage keiner der empfangbaren Sender PDC-Signale ausstrahlt, unterbleiben die automatische Uhrzeiteinstellung und die automatische Leitzahlzuweisung.

●

Bei Betrieb mit HF-Anschluß: Der Videorecorder erfaßt die Kanäle, die nicht mit Sendesignalen belegt sind und wählt automatisch einen Kanal als Videokanal, der in der Mitte von mindestens 5 unbelegten Kanälen angeordnet ist.

●

Der automatische Einstellvorgang wird bei Unterbrechung der Spannungsversorgung (Stromausfall, Ausschaltung mit Taste ) oder bei Betätigen von Taste MENU abgebrochen. Hierauf den Recorder ausschalten und erneut ab Schritt 1 vorgehen.

HOWVIEW

-Leitzahl automatisch zugewiesen.

8 DE

ANFANGSEINSTELLUNGEN (Forts.)

Der jeweilige Einstellstatus der automatischen Grundeinstellung wird wie folgt bestätigt:

Wurden Senderprogrammierung und Uhrzeiteinstellung einwandfrei ausgeführt, erscheint nach Betätigen der Taste OK bei Schritt 6 auf Seite 7 die korrekte Uhrzeitanzeige.

Sie können die abgespeicherten Leitzahlen überprüfen, wenn Sie eine SHOWVIEW-Timer-Programmierung (Z S. 24) durchführen. Wenn in Schritt 3 die richtige Programmplatznummer angezeigt wird, stimmt die Leitzahlnummer (für die in Schritt 2 eingetippte SHOWVIEW-Nummer).

Wurden Senderprogrammierung und Uhrzeiteinstellung einwandfrei ausgeführt:

Schalten Sie das TV-Gerät ein und wählen Sie den VIDEO-Kanal oder AV-Modus. Überprüfen Sie nun alle Programmplätze mit den Tasten TV PROG.

● Wurden auch die Sendernamen im Recorder abgespeichert (ID Z S. 47), erscheint die Senderkennung in der linken oberen Bildschirmecke für ca. 5 Sekunden, sobald der Recorder auf einen anderen Sender umgeschaltet wird.

● Angaben zur manuellen Senderprogrammierung, Programmplatzauslassung oder Programmplatzumbelegung siehe Seite 44 bis 48.

Wurde nur die Senderprogrammierung, nicht die Uhrzeiteinstellung, einwandfrei ausgeführt:

Schalten Sie das TV-Gerät ein und wählen Sie den VIDEO-Kanal oder AV-Modus. Überprüfen Sie nun alle Programmplätze mit den Tasten TV PROG.

● Wurden auch die Sendernamen im Recorder abgespeichert (ID Z S. 47), erscheint die Sendernamenanzeige in der linken oberen Bildschirmecke für ca. 5 Sekunden, sobald der Recorder auf einen anderen Sender umgeschaltet wird.

● Angaben zur manuellen Senderprogrammierung, Programmplatzauslassung oder Programmplatzumbelegung siehe Seite 44 bis 48.

Wurde nur die Senderprogrammierung, nicht die Uhrzeiteinstellung, einwandfrei ausgeführt, erscheint nach Betätigen der Taste OK bei Schritt 6 auf Seite 7 die Anzeige "1" (Programmplatz).

Wurden weder Senderprogrammierung noch Uhrzeiteinstellung einwandfrei ausgeführt, erscheint die Anzeige "– –:– –".

2 Die "Uhrzeiteinstellung" von Seite 50 durchführen.

Wurden weder Senderprogrammierung noch Uhrzeiteinstellung einwandfrei ausgeführt:

Sicherstellen, daß das TV-Antennenkabel einwandfrei am Recorder angeschlossen ist. Dann den Recorder aus- und erneut einschalten.

● Die Anzeige für die Ländereinstellung erscheint auf dem Displayfeld/Bildschirm. Nochmals die Schritte 2 bis 6 von Seite 6 bis 7 durchführen.

WICHTIG

n In Abhängigkeit von den Empfangsbedingungen kann ggf. keine einwandfreie Sendernamenspeicherung und automatische

Leitzahlenzuweisung erzielt werden. Falls die Leitzahlen nicht oder fehlerhaft abgespeichert wurden, wird nach der SHOWVIEWTimer-Programmierung das falsche Sendeprogramm aufgenommen. Bitte überprüfen Sie unbedingt die Programmplatznummer, wenn Sie eine SHOWVIEW-Timer-Programmierung durchführen (Z S. 24 "SHOWVIEW-Timer-Programmierung").

n Bei der Senderprogrammierung speichert Ihr Recorder ggf. auch Sender ab, die nur eingeschränkte Empfangsqualität

aufweisen. Sie können solche Sender beliebig löschen (Z S. 45 "Senderlöschung").

n Bei Betrieb mit HF-Anschluß: Je nach Empfangsbedingungen ist einen einwandfreie Videokanal-Einstellung ggf. nicht möglich

und es können TV-Bildstörungen auftreten, wenn der Videorecorder eingeschaltet ist. Geben Sie in diesem Fall den Videokanal von Hand ein. Z S. 41 "Videokanal-Einstellung".

ZU IHRER INFORMATION

Wahl der On-Screen-Anzeigesprache

Bei der automatischen Grundeinstellung wird auch entsprechend der gültigen Länderwahl von Schritt 2 auf Seite 6 (mit Ausnahme der Vorwahl für BELGIUM (Belgien) und die SUISSE (Schweiz)) die On-Screen-Sprache automatisch wie unten gezeigt bestimmt.

SUOMI [ SUOMI SVERIGE [ SVENSKA ESPAÑA [ CASTELLANO PORTUGAL [ ENGLISH DANMARK [ DANSK NEDERLAND [ NEDERLANDS DEUTSCHLAND [ DEUTSCH ÖSTERREICH [ DEUTSCH GREECE [ ENGLISH NORGE [ NORSK ITALIA [ ITALIANO OTHERS [ ENGLISH Zur manuellen Einstellung der On-Screen-Anzeigesprache wie auf Seite 9 unter "Sprachwahl" beschrieben vorgehen.

Just Clock-Zeitkorrektur

Ihr Recorder arbeitet mit der Just Clock-Funktion, die in regelmäßigen Abständen unter Bezugnahme auf empfangene programmbegleitende PDC-Datensignale die Recorderuhr automatisch einstellt. Wenn Sie diese Funktion nutzen möchten, geben Sie einfach "EIN" ein (Z S. 50 "Just Clock-Zeitkorrektur").

Sprachwahl

DE 9

Dieser Recorder liefert On-Screen-Anzeigen in 10 Sprachen. Obwohl die Sprache bei der automatischen Grundeinstellung automatisch gewählt wird (Z S. 8), ist eine individuelle Sprachwahl möglich.

Das TV-Gerät einschalten und den Video-Kanal (AV-Modus) wählen.

– –:– –

123 456

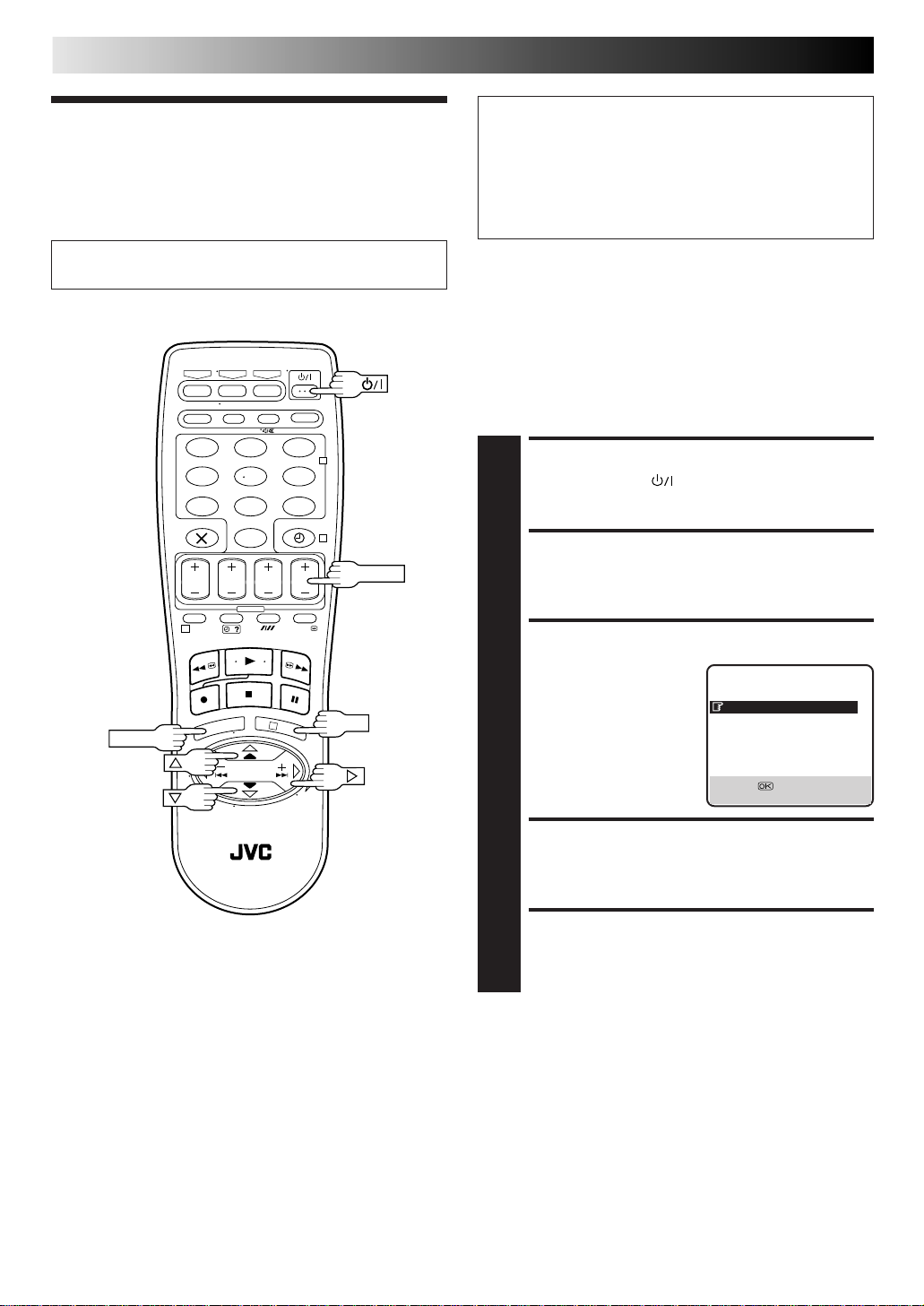

SCHALTEN SIE DEN RECORDER EIN

Drücken Sie hierzu .

RUFEN SIE DAS HAUPT-MENÜ AUF

Drücken Sie hierzu MENU.

RUFEN SIE DIE LÄNDERTABELLE AUF

Versetzen Sie den Leuchtbalken (Cursor) mit

Taste %ﬁ auf "AUTO SENDEREINSTELLUNG" und drücken Sie dann OK

oder .

SONDERFUNKTIONEN

AUTO SENDEREINSTELLUNG

MAN. SENDEREINSTELLUNG GRUNDEINSTELLUNGT

[5∞] = [MENU] : ENDE

WÄHLEN SIE DAS LAND AN

Versetzen Sie den Leuchtbalken (Cursor) mit Taste %ﬁ auf den Ländernamen und drücken Sie dann OK oder .

WÄHLEN SIE DIE SPRACHE

Versetzen Sie den Leuchtbalken (Cursor) mit

Taste %ﬁ auf die gewünschte Sprache.

● Die Taste OK muß nicht

betätigt werden. Die Taste OK löst hier die automatische Senderprogrammierung aus.

DANSK SUOMI NORSK SVENSKA NEDERLANDS CASTELLANO ITALIANO FRANCAIS

DEUTSCH

ENGLISH [5∞] = [MENU] : ENDE

HAUPTMENUE

SCHALTEN SIE AUF DIE NORMALANZEIGE ZURÜCK

Drücken Sie MENU.

10 DE

Bildschirm-

ANFANGSEINSTELLUNGEN (Forts.)

Entsprechend Ihrer Vorwahl für das Einstell-Menü (O.S.D: EIN oder AUS) werden auf dem TV-Bildschirm Statusanzeigen und Meldungen eingeblendet. Die Anzeige erfolgt in der vorgewählten Sprache (Z S. 8 oder 9).

anzeigen

Das TV-Gerät einschalten und auf den VIDEO-Kanal (AV-Modus) schalten.

– –:– –

123 456

SCHALTEN SIE DEN RECORDER EIN

Drücken Sie hierzu .

RUFEN SIE DAS HAUPT-MENÜ AUF

Drücken Sie hierzu MENU.

WÄHLEN SIE DAS SONDERFUNKTIONEN-MENÜ AN

Versetzen Sie den Leuchtbalken (Cursor) mit Taste %ﬁ auf "SONDERFUNKTIONEN" und drücken Sie dann

OK oder .

AKTIVIEREN/DEAKTIVIEREN SIE DIE ON-SCREEN-ANZEIGEFUNKTION

Die Einstellung ab Werk ist "EIN". Wird "EIN" angezeigt, weiter bei Schritt 5. Falls Sie die Anzeigefunktion nicht

wünschen, versetzen Sie den Leuchtbalken (Cursor) mit Taste %ﬁ auf "O.S.D." und drücken dann OK oder

. Der O.S.D.-Einstellstatus wechselt auf "AUS".

HR-S7500E

SONDERFUNKTIONEN

AUTO TIMER AUS

O. S. D. EIN

B. E. S. T. EI N AUTO SP=LP TIMER AUS ENERGIESPARER AUS S-VHS AUTO KOPIEREN AUS

NÄCHSTE SEITE [5∞] = [MENU] : ENDE

HR-S7500EH

SONDERFUNKTIONEN

AUTO TIMER AUS

O. S. D. EIN

B. E. S. T. EI N AUTO SP=LP TIMER AUS S-VHS AUTO KOPIEREN AUS AV2 ANSCHLUSS VIDEO

NÄCHSTE SEITE [5∞] = [MENU] : ENDE

SCHALTEN SIE AUF DIE NORMAL-

HINWEISE:

●

Wird dieser Recorder beim Schnittbetrieb als Wiedergabegerät verwendet, muß die On-Screen-Anzeigefunktion unbedingt ausgeschaltet ("O.S.D. AUS") sein.

●

Bei Wiedergabe können die Betriebsanzeigen in Abhängigkeit vom Bandmaterial beeinträchtigt sein.

Diese Bildschirm-Anzeigen informieren Sie zum Recorder-Status und zu den Funktionsausführungen.

11 10

PR. 12 ABCD ]SP 21 : 00

24. 12. 98 – ACHTUNG– TIMER-AUFNAHME

BEGINNT GLEICH

9 8

7 6

SPATIALIZER [ ] ST

HIFI –1 : 23 : 45

NORM RESTZEIT 1 : 00

3 4

ANZEIGE ZURÜCK

Drücken Sie MENU.

1– Betriebsart-Symbole 2– Bandgeschwindigkeit SP/LP/EP

(EP erscheint nur bei NTSC-Wiedergabe)

3– Bandlaufrichtung 4– Bandzähler 5– Bandrestzeit (Z S. 19) 6– Audiosignal-Anzeige (Z S. 16) 7– Bandposition (Z S. 13) 8– Sendungsart (Z S. 21) 9– SpatializerW-Anzeige (Z S. 16) 10– Datum (Tag/Monat/Jahr) 11– Uhrzeit 12– Programmplätze und Sendernamen/AUX-Anzeige

(L-1, L-2, F-1 oder S-1)

13– Timer-Warnung (Z S. 25, 27) 14– Symbol für Cassette eingelegt

DE 11

Im Stromsparmodus nimmt der ausgeschaltete Videorecorder weniger Leistung auf.

Stromsparmodus

(nur HR-S7500E)

Das TV-Gerät einschalten und auf den VIDEO-Kanal (AV-Modus) schalten.

– –:– –

123 456

SCHALTEN SIE DEN RECORDER EIN

Drücken Sie hierzu .

RUFEN SIE DAS HAUPT-MENÜ AUF

Drücken Sie hierzu MENU.

WÄHLEN SIE DAS SONDERFUNKTIONEN-MENÜ AN

Versetzen Sie den Leuchtbalken (Cursor) mit

Taste %ﬁ auf "SONDERFUNKTIONEN" und drücken Sie dann OK

oder .

AKTIVIEREN SIE DEN STROMSPARMODUS

Versetzen Sie den Leuchtbalken (Cursor) mit

Taste %ﬁ auf "ENERGIESPARER" und drücken Sie dann OK oder

. Der Einstellstatus wechselt auf "EIN".

SONDERFUNKTIONEN

AUTO SENDEREINSTELLUNG MAN. SENDEREINSTELLUNG GRUNDEINSTELLUNGT

[5∞] = [MENU] : ENDE

SONDERFUNKTIONEN

AUTO TIMER AUS O. S. D. EIN B. E. S. T. E IN AUTO SP=LP TIMER AUS

ENERGIESPARER EIN

S-VHS AUTO KOPIEREN AUS

NÄCHSTE SEITE [5∞] = [MENU] : ENDE

HAUPTMENUE

SCHALTEN SIE AUF DIE NORMALANZEIGE ZURÜCK

Drücken Sie hierzu MENU.

HINWEISE:

●

Im Stromsparmodus entfällt die Displayfeldanzeige.

●

Im Stromsparmodus arbeitet die Just Clock-Funktion (Z S. 50) nicht.

●

Wird der auf Stromsparmodus geschaltete Recorder ein- oder ausgeschaltet, können kurzzeitig Bildverzerrungen auftreten.

●

Der Stromsparmodus arbeitet nicht, wenn... ... der Recorder auf Timer-Bereitschaft geschaltet ist. ... der Recorder nach einer Timer-Aufnahme

(oder Sofortaufnahme) ausgeschaltet wird.

... der Recorder auf automatische Satellitenprogramm-

Aufnahme geschaltet ist (Z S. 30).

... "AV2 ANSCHLUSS" auf "DECODER" oder "SAT" eingestellt

ist (Z S. 37).

12 DE

Farbsystemeinstellung

– –:– –

123 456

HINWEISE ZUM FARBSYSTEM

Dieser Recorder ist für die Wiedergabe von im PAL-, NTSC- oder MESECAM-Standard bespielten Cassetten ausgelegt. Aufnahmen können nach dem PAL- oder SECAM*-Standard hergestellt werden. Zur Farbsystemeinstellung gehen Sie bitte wie folgt vor.

* SECAM-Signale werden auf diesem Recorder nach dem MESECAM-

Standard aufgezeichnet. MESECAM ist die Bezeichnung für SECAMAufnahmen, die auf einem MESECAM-kompatiblen PAL-Recorder hergestellt wurden.

SCHALTEN SIE DEN RECORDER EIN

Drücken Sie hierzu .

RUFEN SIE DAS HAUPT-MENÜ AUF

Drücken Sie hierzu MENU.

WÄHLEN SIE DAS SONDERFUNKTIONEN-MENÜ AN

Versetzen Sie den Leuchtbalken (Cursor) mit Taste %ﬁ auf

"SONDERFUNKTIONEN" und drücken Sie dann OK

oder .

HAUPTMENUE

SONDERFUNKTIONEN

AUTO SENDEREINSTELLUNG MAN. SENDEREINSTELLUNG GRUNDEINSTELLUNGT

HINWEISE:

Hinweise zur NTSC-Wiedergabe

●

Einige TV-Geräte stauchen das Bild vertikal und fügen schwarze Balken am oberen und unteren Bildrand ein. Dies ist keine Fehlfunktion des Recorders bzw. TV-Geräts.

●

Das Bild kann vertikal rollen. Zur Beseitigung dieser Störung den Bildfangregler des TV-Geräts verwenden. (Falls Ihr TVGerät keinen Bildfangregler besitzt, entfällt diese Störungsbeseitigungsmöglichkeit.)

●

Zähler- und Bandrestanzeige sind nicht korrekt.

●

Bei Bildsuchlauf, Standbild oder Einzelbildversetzung können Bildverzerrungen und/oder Farbausfall auftreten.

●

Je nach TV-Geräte-Modellausführung kann bei NTSCWiedergabe die Bildschirmanzeige am oberen oder unteren Ende beschnitten werden.

[5∞] = [MENU] : ENDE

WÄHLEN SIE DEN FARBSYSTEMMODUS

Versetzen Sie den Leuchtbalken (Cursor) mit Taste %ﬁ auf "FARBSYSTEM" und drücken Sie dann OK oder , um den Farbsystem-Modus zu wählen.

HR-S7500E HR-S7500EH

SONDERFUNKTIONEN

AUTO TIMER AUS

O. S. D. EIN B. E. S. T. EIN AUTO SP=LP TIMER AUS ENERGIESPARER AUS S-VHS AUTO KOPIEREN AUS

NÄCHSTE SEITE [5∞] = [MENU] : ENDE

VORHERIGE SEITE

AV2 ANSCHLUSS VIDEO

FARBSYSTEM PAL/NTSC

[5∞] = [MENU] : ENDE

a- PAL/NTSC: Aufnahme von PAL-Signalen, Wiedergabe

b- MESECAM: MESECAM: Aufnahme von SECAM-

von PAL- oder NTSC-Cassetten.

Signalen, Wiedergabe von MESECAMCassetten.

SONDERFUNKTIONEN

AUTO TIMER AUS

O. S. D. EIN B. E. S. T. EIN AUTO SP=LP TIMER AUS S-VHS AUTO KOPIEREN AUS AV2 ANSCHLUSS VIDEO

NÄCHSTE SEITE [5∞] = [MENU] : ENDE

VORHERIGE SEITE

FARBSYSTEM PAL/NTSC

[5∞] = [MENU] : ENDE

SCHALTEN SIE AUF DIE NORMALANZEIGE ZURÜCK

Drücken Sie hierzu MENU.

WIEDERGABE

PLAY

STOP

STOP/EJECT

PLAY

SHUTTLE

Einfache

DE 13

Dies ist die einfachste Funktion Ihres Videorecorders. Die Bandsignale der eingelegten Cassette werden vom Videorecorder zum TV-Gerät übertragen und können dann wie ein empfangenes TV-Sendeprogramm gesehen und gehört werden.

Wiedergabe

Das TV-Gerät einschalten und auf den VIDEO-Kanal (AVModus) schalten.

REW

LEGEN SIE EINE CASSETTE EIN

Beim Einlegen muß das Cassettenfenster nach oben, das Rückenetikett nach außen und die Cassetten-

bandschutzklappe nach vorne weisen. Schieben Sie die Cassette ohne allzu starke Druckausübung ein.

● Der Recorder wird automatisch eingeschaltet und die Zähleranzeige "0:00:00" erscheint.

● Falls die Aufnahmezunge der Cassette entfernt wurde, startet die Wiedergabe automatisch.

SUCHEN SIE DEN BEGINN DES AUFGEZEICHNETEN PROGRAMMES

Falls nicht der Bandanfang vorliegt, kann das Band rückwärts (mit Taste REW oder SHUTTLE-Ring nach

links) bzw. vorwärts (mit Taste FF oder SHUTTLE-Ring nach rechts) umgespult werden.

STARTEN SIE DIE WIEDERGABE

Drücken Sie hierzu die Taste PLAY. Während der Spurlagekorrektur erscheint die blinkende Displayfeld-

Anzeige "BEST". (Z S. 22)

STOPPEN SIE DIE WIEDERGABE

Drücken Sie hierzu die Taste STOP der Fernbedienung bzw. die Taste STOP/EJECT des Recorders. Zur

Cassettenentnahme drücken Sie dann (nochmals) die Taste STOP/EJECT.

Bandpositionsanzeige

Wird der schnelle Vor- oder Rücklauf bei Bandstopp mit Taste FF oder REW ausgelöst, erscheint die BildschirmBandpositionsanzeige. Die vorliegende Bandposition wird entlang der Achse zwischen "0" (Bandanfang) und "+" (Bandende) als Quadrat “5” angezeigt.

Die O.S.D.-Funktion (

Z S. 10) muß auf "EIN"

gestellt sein. Andernfalls entfällt diese Anzeige.

Bandanfang Bandende

1:23:45

RESTZEIT 2:35

HINWEIS:

In Abhängigkeit von der eingelegten Cassette kann die Anzeige ungenau sein.

Geeignete Cassetten

+++

● Ihr Recorder kann auch eine Compact-VHS-Cassette abspielen, wenn diese in einen VHS-Cassettenadapter eingelegt wurde. Der Cassettenadapter kann dann wie ein Vollformat-VHS-Cassette in den Recorder eingeschoben werden.

● Für diesen Recorder können zur Aufnahme VHS- und Super VHS-Videocassetten verwendet werden. Auf einer VHS-Videocassette können ausschließlich VHS-Signale aufgezeichnet werden. Super VHS-Videocassetten sind demgegenüber für die Aufnahme und Wiedergabe von VHS- und Super-VHS-Signalen geeignet!

14 DE

SHUTTLE

PLAY

JOG

WIEDERGABE (Forts.)

Weitere Wiedergabefunktionen

PLAY

TV PROG

REVIEW

REW

PAUSE

123 456

TV PROG

30 SEC

PAUSE

HINWEIS:

Standbild

Beziehen Sie sich bei den folgenden Angaben bitte auf die rechte SHUTTLE-RingAbbildung.

Standbild/Einzelbild-Fortschaltung

SCHALTEN SIE AUF STANDBILD (WIEDERGABEPAUSE)

Drücken Sie die Taste PAUSE. Bei auftretendem vertikalem Bildzittern können Sie das Bild mit den Tasten TV PROG

stabilisieren.

VERSETZEN SIE DAS STANDBILD IN EINZELBILDSCHRITTEN

Drehen Sie hierzu die JOG-Scheibe nach rechts (Vorwärts-Einzelbildversetzung) bzw. nach links

(Rückwärts-Einzelbildversetzung).

ODER

Drücken Sie die Taste PAUSE.

ODER

Drücken Sie die Taste oder .

Zur erneuten normalen Wiedergabe drücken Sie die Taste PLAY.

ﬁ

Hochgeschwindigkeits(Turbo-) Suchlauf

SCHALTEN SIE AUF DEN TURBOSUCHLAUF

Drehen Sie den SHUTTLE-Ring bei Wiedergabe oder Standbild bis zum Anschlag nach rechts (Vorwärts-Turbo-

Suchlauf) bzw. links (Rückwärts-Turbo-Suchlauf). Bei Freigabe des SHUTTLE-Rads erfolgt Standbildwiedergabe.

ODER

● Zum Hochgeschwindigkeits-Suchlauf vorwärts

drehen Sie den SHUTTLE-Ring bis zum Anschlag kurzzeitig (weniger als 1 Sekunde) nach rechts.

● Zum Hochgeschwindigkeits-Suchlauf rückwärts

drehen Sie den SHUTTLE-Ring bis zum Anschlag kurzzeitig (weniger als 1 Sekunde) nach links.

ODER

Drücken Sie bei Wiedergabe oder Standbild die Taste FF bzw. REW, um Bildsuchlauf vorwärts bzw. rückwärts auszulösen.

Zur erneuten normalen Wiedergabe drücken Sie die Taste PLAY.

HINWEIS:

Zum kurzzeitigen Suchlauf bei Wiedergabe oder Standbild die Taste FF oder REW für mehr als 2 Sekunden gedrückt halten. Bei Tastenfreigabe erfolgt normale Wiedergabe.

Zeitlupe

SCHALTEN SIE AUF ZEITLUPEWIEDERGABE

Drehen Sie den SHUTTLE-Ring bei Wiedergabe nach rechts (Vorwärts-Zeitlupe) bzw. links (Rückwärts-

Wiedergabe) (siehe die Abbildung oben).

ODER

Halten Sie bei Standbild die Taste PAUSE für mindestens 2 Sekunden gedrückt. Zur Zurückschaltung auf Standbild drücken Sie die Taste PAUSE erneut.

ODER

Drücken Sie bei Standbild die Taste bzw. Bei der Tastenfreigabe erfolgt automatisch Rückschaltung auf Standbild.

Zur erneuten normalen Wiedergabe drücken Sie die Taste PLAY.

ACHTUNG

Bei Bildsuchlauf, Standbild, Zeitlupe oder EinzelbildFortschaltung:

● können Bildverzerrungen auftreten.

● können Störstreifen aufreten.

● kann im Falle eines Long Play-Bandprogrammes

Farbausfall auftreten.

ﬁ

DE 15

Variabler Bildsuchlauf

SCHALTEN SIE AUF VARIABLEN SUCHLAUF

Drehen Sie den SHUTTLE-Ring bei Wiedergabe nach rechts (Vorwärts-Suchlauf) bzw. links (Rückwärts-

Suchlauf) (siehe die Abbildung auf Seite 14).

ODER

Drücken Sie bei Wiedergabe die Taste bzw. .

● Die Taste wiederholt antippen, um die Suchlaufgeschwindigkeit zu erhöhen.

● Zur Absenkung der Suchlaufgeschwindigkeit die Taste der entgegengesetzten Richtung wie erforderlich antippen.

Zur erneuten normalen Wiedergabe drücken Sie die Taste PLAY.

ﬁ

Manuelle Spurlagekorrektur

Ihr Recorder arbeitet mit einer automatischen Spurlagekorrektur. Bei der Wiedergabe kann diese deaktiviert werden, um die Spurlage manuell mit den Tasten TV PROG zu korrigieren.

DEAKTIVIEREN SIE DIE AUTOMATISCHE SPURLAGEKORREKTUR

Drücken Sie hierzu die Taste der Fernbedienung. Der Recorder ist nun auf manuelle Spurlagebereitschaft geschaltet.

KORRIGIEREN SIE DIE SPURLAGE MANUELL

Verwenden Sie hierzu die Tasten TV PROG + oder –.

SCHALTEN SIE ERNEUT AUF AUTOMATISCHE SPURLAGEKORREKTUR

Drücken Sie hierzu erneut die Taste der Fernbedienung.

HINWEIS:

Bei Einlegen einer Cassette schaltet der Recorder selbsttätig auf automatische Spurlagekorrektur.

Skip-Suchlauf

SO ÜBERSPRINGEN SIE NICHT GEWÜNSCHTE BANDABSCHNITTE

Bei Wiedergabe die Taste 30 SEC ein- bis viermal antippen. Entsprechend wechselt die Wiedergabe für

einen oder mehrere 30-Sekunden-Bandabschnitte auf Suchlaufwiedergabe. Hierauf erfolgt erneut normale Wiedergabe.

HINWEIS:

Zum vorzeitigen Abbruch des Skip-Suchlaufs einfach die Taste PLAY drücken.

Index-Suchlauf

Bei jedem Aufnahmestart setzt der Recorder eine Band-Index-Marke. Die zu diesen Index-Marken zugehörigen Bandpositionen sind mit dem Index-Suchlauf direkt anwählbar (jeweils bis zu 9 IndexMarken je Bandrichtung).

HINWEIS:

Vor dem Index-Suchlauf sicherstellen, daß der Recorder auf Stopp geschaltet ist.

LÖSEN SIE DEN INDEX-SUCHLAUF AUS

Drücken Sie hierzu die Taste oder (™ oder £). Die zugehörige Bildschirmanzeige (™ 1 oder £ 1) erscheint und der Suchlauf wird ausgelöst.

● Zur Anwahl der Index-Marken 2 bis 9 tippen Sie die

ﬁ

Taste oder wie erforderlich mehrmals an, bis die korrekte Zahl angezeigt wird.

Beispiel: Anwahl des Anfangs von Abschnitt B ab der

● Bei Erreichen der vorbestimmten Index-Marke startet die Wiedergabe automatisch.

vorliegenden Bandposition: Zweimal die

ﬁ

Taste drücken. Anwahl des Anfangs von Abschnitt D ab der vorliegenden Bandposition: Einmal die Taste

drücken.

Vorliegende Bandposition

AB C D E F

–2 –1 1 2 3

ﬁ

Index-Marke

£ 2

Instant ReViewProgrammanwahl

Mit nur einen Tastendruck schaltet der Recorder ein, spult zurück und startet die Wiedergabe ab dem Anfang des letzten Aufnahmeprogrammes des Bandes. Enthält das Band mehrere Aufnahmeprogramme, ist die Anwahl eines bestimmten Programmes ebenso problemlos.

HINWEIS:

Stellen Sie zunächst sicher, daß der Recorder ausgeschaltet und nicht auf Timer-Bereitschaft geschaltet ist.

LÖSEN SIE DIE INSTANT REVIEWFUNKTION AUS

Drücken Sie hierzu die Taste REVIEW. Der Recorder wird eingeschaltet und sucht den Index-Code, der den Anfang des letzten Aufnahmeprogrammes kennzeichnet.

Bei Erreichen dieser Bandposition wird die Wiedergabe automatisch gestartet.

● Die Displayfeldanzeige informiert Sie hierbei über die Band-Programmfolge. Enthält das Band z.B. 3 Aufnahmeprogramme, erscheinen die blinkenden Anzeigen "REVIEW" und "3". Zur Anwahl des ersten dieser 3 Programme drücken Sie die Taste REVIEW dreimal. Der Recorder startet die Wiedergabe automatisch am Anfang dieses Programmes. Ab der vorliegenden Bandposition können bis zu 9 IndexCodes erfaßt werden.

HINWEISE:

●

Die Instant ReView-Funktion ist bei Timer-Bereitschaft nicht verfügbar.

●

Im Anschluß an eine automatische SatellitenprogrammAufnahme (Z S. 30) wird die Anzahl der aufgenommenen Programme nicht auf dem Displayfeld angezeigt.

16 DE

SPATIALIZER

– –:– –

123 456

AUDIO

WIEDERGABE (Forts.)

SpatializerW-Klangbild

Bei Stereoempfang während der Aufnahme oder StereoWiedergabe vom Band wird ein erweitertes Klangfeld erzielt. *SpatializerW nimmt keinen Einfluß auf das Aufnahmetonsignal.

SCHALTEN SIE DEN SPATIALIZER EIN

Drücken Sie SPATIALIZER. Der vorliegende Einstellstatus wird auf dem Bildschirm für ca. 5 Sekunden angezeigt.

Wird die Taste SPATIALIZER während dieser Anzeige nochmals betätigt, erfolgt eine Neueinstellung.

● Bei Filmen, Musikprogrammen etc. mit Stereoton die Einstellung "SPATIALIZER " wählen, um ein erweitertes Klangfeld zu erzielen.

● Bei Mono-Programmen kann mit Einstellung "SPATIALIZER[ST" ein Stereoeffekt simuliert werden.

● Falls kein natürliches Klangbild mit beiden dieser zuvor genannten Einstellungen erzielt werden kann, den SpatializerW ausschalten ("SPATIALIZER AUS").

● Falls Ihr TV-Gerät mit einem Raumklangsystem (3DPHONIC) ausgerüstet ist, niemals gleichzeitig 3DPHONIC und SpatializerW verwenden. Eines der Klangsysteme ausschalten.

● Der Einstellstatus wird bei Ein-/Ausschaltung des Geräts beibehalten.

HINWEISE:

●

SpatializerW arbeitet nur in Verbindung mit einem Stereo-TV-

Gerät.

●

Die Spatializer®-Einstellung ist auch möglich, wenn für

"O.S.D." die Eingabe "AUS" vorgenommen wurde.

●

Die Einstellung kann nicht geändert werden, wenn der

Recorder auf Suchlauf, Standbild, Einzelbild-Fortschaltung oder Zeitlupe geschaltet ist.

●

Wird dieser Recorder beim Schnitt als Wiedergabegerät

eingesetzt, entspricht das Schnittaufnahmetonsignal der SpatializerW-Einstellung.

Audiosignal-Wahl

Bei der Wiedergabe kann das Audiosignal, das der Videorecorder auf den Hi-Fi-Stereo-Spuren (HI-FI L und HI-FI R) sowie der Audio-Normalspur (NORM) aufnimmt, einzeln angewählt werden.

Bei der Wiedergabe

Mit der Taste AUDIO an der Fernbedienung kann das Audiosignal wie folgt angewählt werden:

Recorder-Displayfeld Bildschirmanzeige

AUDIOSPUR

NORM NORM Für nachvertonte Aufnahmen

+ + NORM

HI FI

HI FI Für den Hauptkanal einer

L zweisprachigen Aufnahme

HI FI Für den Nebenkanal einer

R zweisprachigen Aufnahme

HI FI

NORM

ANWENDUNG

Für Hi-Fi-Stereo-Aufnahmen

Für nachvertonte Aufnahmen

HINWEISE:

●

Im Normalfall die Einstellung " + " verwenden. Hierbei werden Hi-FiStereo-Aufnahmen in Stereo abgespielt. Für Aufnahmen, bei denen nur die Normal-Audiospur bespielt ist, wird automatisch auf Nomal-AudioWiedergabe geschaltet.

●

Angaben zur Aufnahme von Stereound zweisprachigen Sendungen siehe Seite 21.

●

Die Bildschirmanzeige ist nur verfügbar, wenn für "O.S.D." die Eingabe "EIN" vorgenommen wurde (Z pg. 10).

– –:– –

PLAY

STOP

PLAY

123 456

DE 17

Wiedergabe-Wiederholung

Ihr Recorder kann den gesamten Bandinhalt bis zu 50 Mal automatisch wiederholt abspielen.

STARTEN SIE DIE WIEDERGABE

Drücken Sie hierzu die Taste PLAY.

LÖSEN SIE DIE WIEDERGABEWIEDERHOLUNG AUS

Halten Sie hierzu die Taste PLAY für mindestens 5 Sekunden gedrückt.

● Das Displayfeld-Wiedergabesymbol ( ) blinkt langsam.

● Die Wiedergabe wird 50 Mal automatisch

wiederholt. Hierauf schaltet der Recorder auf Stopp.

STOPPEN SIE DIE WIEDERGABE

Drücken Sie hierzu zu jedem beliebigem Zeitpunkt die Taste STOP.

HINWEIS:

Die Wiedergabe-Wiederholung kann jederzeit mit den Tasten PLAY, REW, FF oder PAUSE abgebrochen werden.

REW

STOP

Folgefunktion-Speicher

Beim Rückspulen kann der Recorder automatisch nach Erreichen des Bandendes ausgeschaltet werden. Vor der Auslösung dieser Funktion sicherstellen, daß der Recorder auf Stopp geschaltet ist. Zur automatischen Ausschaltung nach der Bandrückspulung: Drücken Sie hierzu die Taste REW und dann innerhalb von 2 Sekunden die Taste .

18 DE

STOP

RECORD

TV PROG

PLAY

TV PROG

STOP/EJECT

SP/LP

Einfache Aufnahme

Das TV-Gerät einschalten und auf den VIDEO-Kanal (AVModus) schalten.

PAUSE

– –:– –

AUFNAHME

Die vom Recorder-Tuner empfangenen Sendesignale können auf Band aufgezeichnet werden. Zur Durchführung einer Aufnahme gehen Sie wie folgt vor:

LEGEN SIE EINE CASSETTE EIN

Stellen Sie sicher, daß die Aufnahmezunge vorhanden ist.

● Der Recorder wird automatisch eingeschaltet und die

Zähleranzeige "0:00:00" erscheint.

STELLEN SIE DEN GEWÜNSCHTEN SENDER EIN

Verwenden Sie hierzu die Tasten TV PROG +/– oder die numerischen Tasten (NUMBER).

● Die Senderwahl kann auch mit der TV PROG-Scheibe erfolgen.

STELLEN SIE DIE AUFNAHMEGESCHWINDIGKEIT EIN

Drücken Sie hierzu die Taste SP/LP ( ). Überprüfen Sie die zugehörige Displayfeld-Anzeige.

STARTEN SIE DIE AUFNAHME

Betätigen Sie bei gedrückt gehaltener Taste RECORD die Taste PLAY an der Fernbedienung oder nur die Taste

RECORD am Recorder.

Die B.E.S.T.-Funktion wird jeweils beim Start der ersten SP-Aufnahme bzw. LP-Aufnahme durchgeführt (

Z S. 22).

123

NUMBER

RECORD

456

SP/LP

Aufnahmefortsetzung

Tritt bei einer Aufnahme (oder Sofortaufnahme bzw. TimerAufnahme) ein Stromausfall auf, wird die Aufnahme bei erneuter Stromversorgung des Recorders automatisch fortgesetzt. Dies gilt nicht, wenn in der Zwischenzeit die Recorder-Gangreserve abgelaufen ist.

PLAY

TV PROG

PAUSE

VERWENDEN SIE DIE AUFNAHME-PAUSE

Drücken Sie hierzu die Taste PAUSE. Zur Aufnahmefortsetzung drücken Sie die Taste PLAY.

STOPPEN SIE DIE AUFNAHME

Drücken Sie hierzu die Taste STOP an der Fernbedienung oder die Taste STOP/EJECT am

Recorder. Zum Cassettenauswurf drücken Sie (nochmals) die Taste STOP/EJECT.

So verhindern Sie eine versehentliche Aufnahmelöschung

● Um eine Cassette vor versehentlicher Aufnahmelöschung zu schützen, entfernen Sie die Aufnahmezunge. Soll die Cassette später wieder zur Aufnahme verwendet werden, decken Sie die Löschschutzöffnung mit Klebeband ab.

Aufnahmezunge

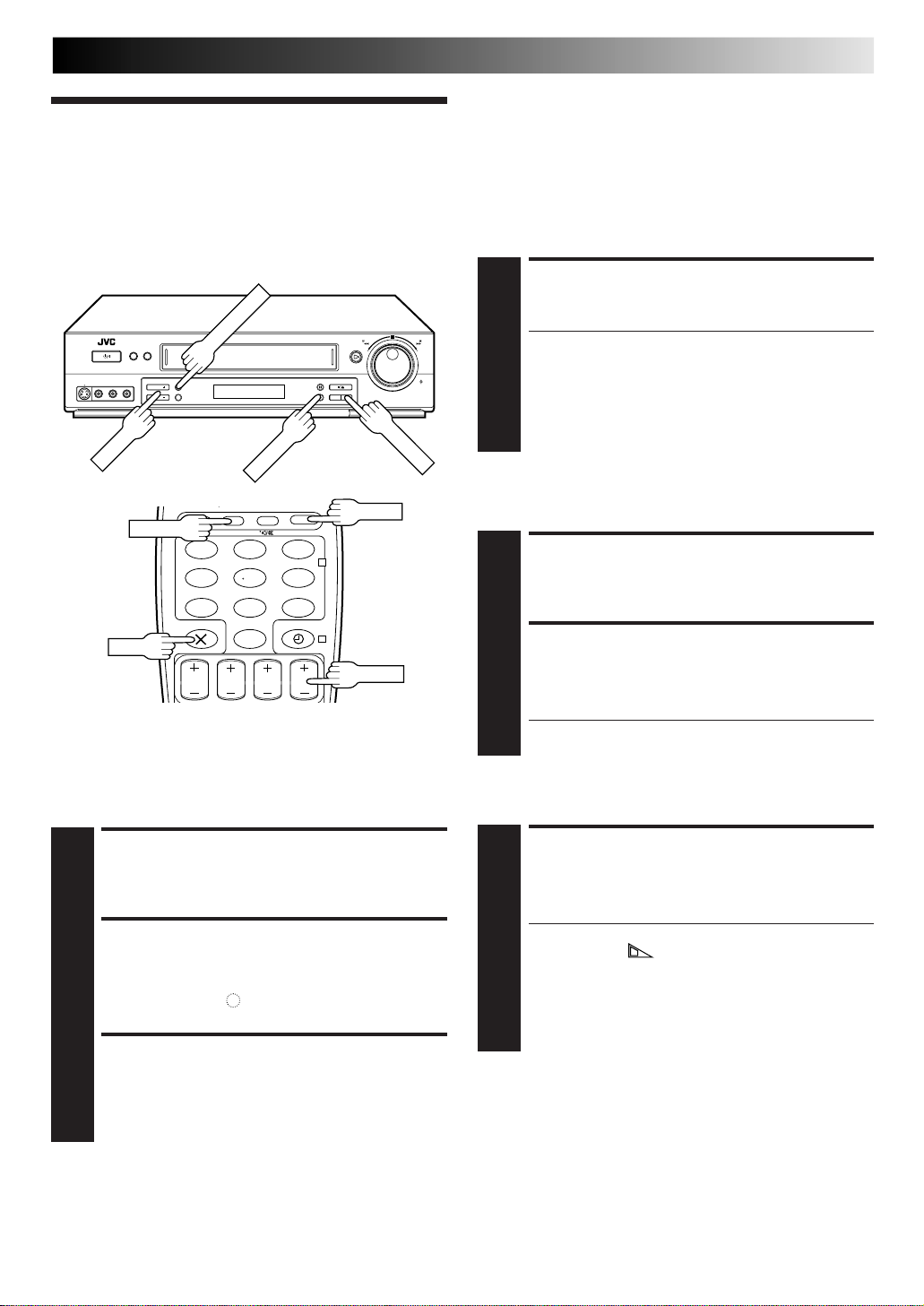

Weitere

TV PROG

RECORD

DISPLAY

COUNTER RESET

Aufnahmefunktionen

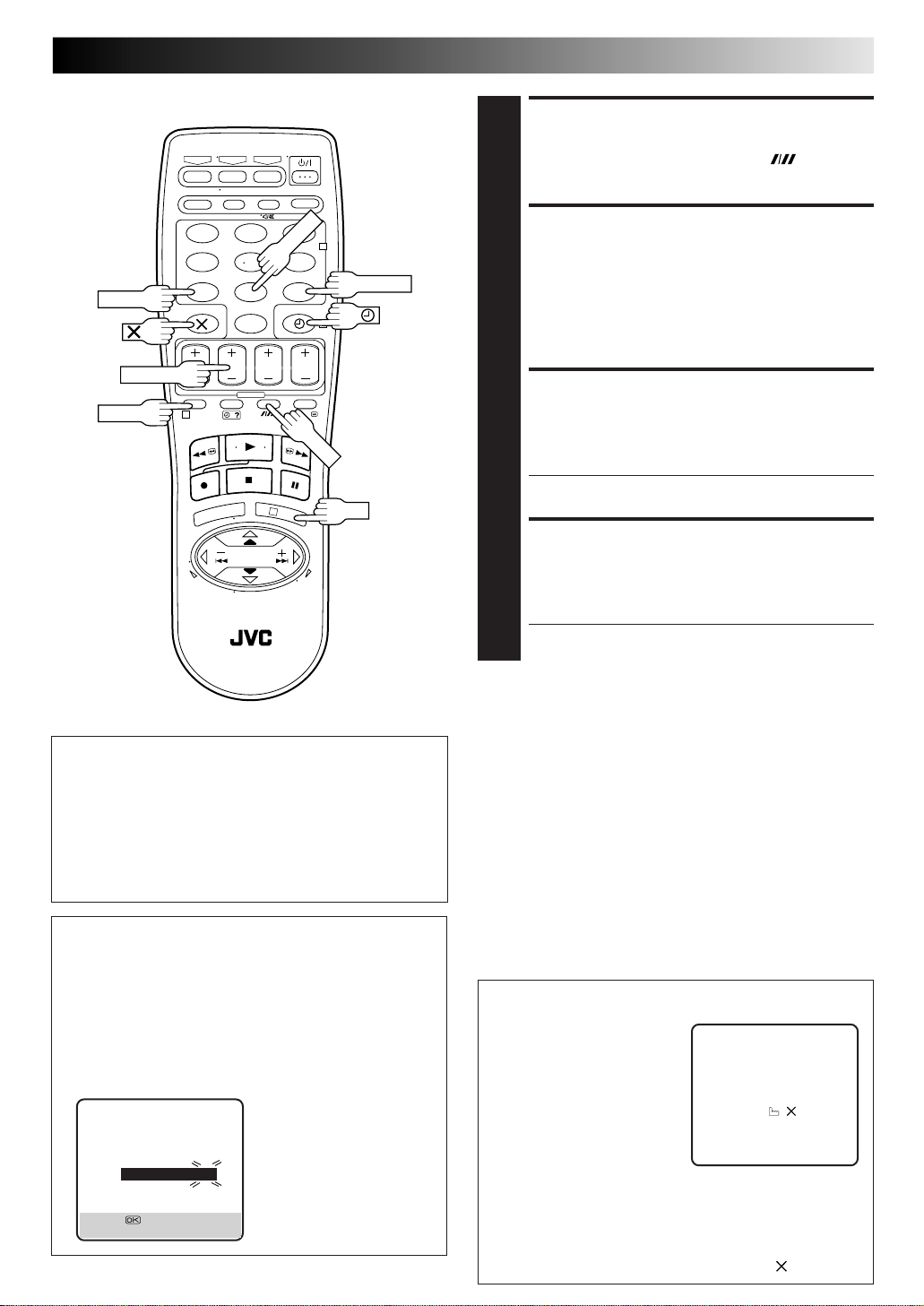

DE 19

Aufnahme, während gleichzeitig ein anderes Fernsehprogramm angesehen wird

Bei Recorder-AV-Anschluß am TV-Gerät:

Drücken Sie die Taste TV/VCR. Die Recorder-Anzeige "VCR" erlischt, das aufzunehmende Fernsehprogramm wird nicht mehr gezeigt.

STELLEN SIE DEN SENDER EIN

Nach dem Aufnahmestart genügt es nun, den Sender mit den Senderwahltasten des TV-Geräts aufzurufen.

● Das so angewählte Fernsehprogramm kann

angesehen werden. Das mit den Tasten TV PROG des Recorders angewählte Fernsehprogramm wird aufgezeichnet.

● Bei am Recorder angeschlossenem Decoder (Z S. 39) kann mit den Senderwahltasten des TV-Geräts auch ein verschlüsselter Kanal aufgerufen werden.

0000

TV/VCR

– –:– –

123 456

– –:– –

TV PROG

Sofortaufnahme

Dieses Schnellverfahren erlaubt es, die Aufnahme zu starten und gleichzeitig die Aufnahmedauer zu bestimmen (ab 30 Minuten bis zu 6 Std., in 30-Minuten-Schritten).

STARTEN SIE DIE AUFNAHME

Drücken Sie hierzu die Taste RECORD am Recorder.

AKTIVIEREN SIE DIE SOFORTAUFNAHME

Drücken Sie nochmals die Taste RECORD. Die blinkende Anzeige " " erscheint zusammen mit der

Aufnahmedaueranzeige "0:30".

BESTIMMEN SIE DIE AUFNAHMEDAUER

Soll die Aufnahme länger als 30 Minuten dauern, tippen Sie die Taste RECORD wie erforderlich mehrmals an. Die

Aufnahmedauer wird jeweils um 30 Minuten verlängert.

Aufnahmelaufzeitanzeige

So können Sie die Aufnahmezeit genau überwachen.

SCHALTEN SIE AUF ZÄHLERANZEIGE

Drücken Sie die Taste DISPLAY (oder – –:– –), bis die Displayfeld-Zähleranzeige erscheint.

STELLEN SIE DIE ANZEIGE AUF NULL

Drücken Sie vor dem Aufnahme- oder Wiedergabestart die Taste COUNTER RESET (oder 0000).

● Die Bandzähleranzeige wird auf "0:00:00" rückgestellt und mißt hierauf die Bandlaufzeit sekundengenau.

Bandrestzeit

RUFEN SIE DIE BANDRESTZEITANZEIGE AB

Drücken Sie die DISPLAY (oder – –:– –), bis die Bandrestzeitanzeige erscheint.

● Das Displayfeld zeigt die Bandrestzeit zusammen mit dem Symbol " " an.

● Mit der DISPLAY (oder – –:– –) kann zwischen den folgenden Anzeigefunktionen umgeschaltet werden: Bandzähler, Programmplatz*, Uhrzeit und Bandrestzeit.

* Der Programmplatz wird während der Wiedergabe nicht

angezeigt.

HINWEIS:

Je nach Cassettenausführung kann die Bandrestzeitanzeige mit Verzögerung oder inkorrekt angezeigt werden. Die Anzeige "– –:– –" oder eine Blinkanzeige kann gelegentlich erscheinen.

HINWEIS:

Die Sofortaufnahme ist ausschließlich mit der Taste RECORD am Recorder durchführbar.

20 DE

– –:– –

123 456

AUFNAHME (Forts.)

S-VHS (Super VHS) und VHS

Ihr Videorecorder kann Aufnahmen in S-VHS- oder VHSQualität herstellen.

S-VHS-Aufnahmen:

Führen Sie die unten beschriebenen Schritte 1 bis 4 zur S-VHSEinstellung “AUTO” durch. Legen Sie dann eine S-VHS-Videocassette ein; die DisplayfeldAnzeige “S-VHS” leuchtet. Der S-VHS-Aufnahmemodus wird automatisch gewählt.

VHS-Aufnahmen:

Legen Sie eine VHS-Videocassette ein. Ungeachtet der S-VHS-Einstellung erfolgt die Aufnahme im VHS-Modus.

VHS-Aufnahme auf einer S-VHS-Cassette:

Legen Sie eine S-VHS-Videocassette ein; die DisplayfeldAnzeige “S-VHS” leuchtet. Führen Sie die unten beschriebenen Schritte 1 bis 4 zur S-VHSEinstellung “AUS” durch. Die Anzeige “S-VHS” erlischt. Die Aufnahme erfolgt im VHS-Modus.

RUFEN SIE DAS HAUPT-MENÜ AUF

Drücken Sie hierzu die Taste MENU.

HINWEIS:

Wird ein in S-VHS-Qualität bespieltes Band wiedergegeben, leuchtet die Displayfeld-S-VHS-Anzeige ungeachtet der S-VHSModus-Einstellung auf.

WÄHLEN SIE DAS SONDERFUNKTIONEN-MENÜ AN

Versetzen Sie den Leuchtbalken (Cursor) mit

Taste %ﬁ auf “SONDERFUNKTIONEN” und drücken Sie dann OK

oder .

HAUPTMENUE

SONDERFUNKTIONEN

AUTO SENDEREINSTELLUNG MAN. SENDEREINSTELLUNG GRUNDEINSTELLUNGT

[5∞] = [MENU] : ENDE

BESTIMMEN SIE DEN S-VHSEINSTELLSTATUS

Versetzen Sie den Leuchtbalken (Cursor) mit Taste %ﬁ auf “S-VHS” und geben Sie mit OK oder “AUTO”

oder “AUS” ein.

HR-S7500E

SONDERFUNKTIONEN

AUTO TIMER AUS O. S. D. EIN B. E. S. T. E IN AUTO SP=LP TIMER AUS ENERGIESPARER AUS

S-VHS AUTO

KOPIEREN AUS

NÄCHSTE SEITE [5∞] = [MENU] : ENDE

HR-S7500EH

SONDERFUNKTIONEN

AUTO TIMER AUS O. S. D. EIN B. E. S. T. E IN AUTO SP=LP TIMER AUS

S-VHS AUTO

KOPIEREN AUS AV2 ANSCHLUSS VIDEO

NÄCHSTE SEITE [5∞] = [MENU] : ENDE

SCHALTEN SIE AUF DIE NORMALANZEIGE ZURÜCK

Drücken Sie MENU.

– –:– –

123 456

AUDIO

DE 21

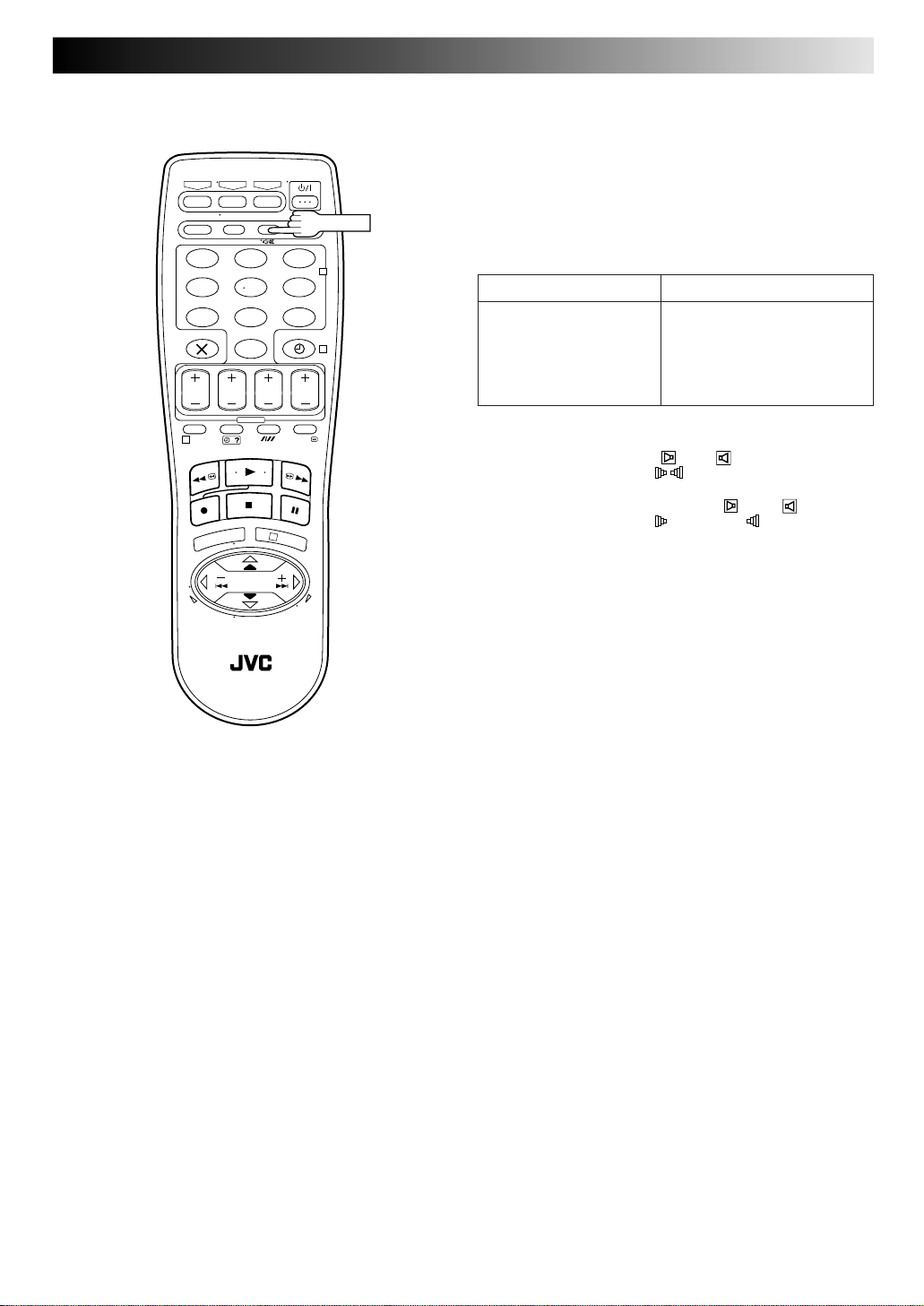

Empfang von Stereo- und zweisprachigen Sendungen

Zum Empfang von Stereo- und zweisprachigen Sendungen verfügt dieser Recorder über einen Stereo-Multiplex-Decoder (A2) und (nur HR-S7500EH) einen Digital-Stereo-Decoder (NICAM).

Bei jeder Kanalumschaltung wird die Sendungsart auf dem TVBildschirm für einige Sekunden eingeblendet.

Empfangene Sendungsart Bildschirmanzeige

A2-Stereo ST A2-zweisprachig BIL Monaural (keine Anzeige) *NICAM-Stereo ST NICAM *NICAM-zweisprachig BIL NICAM *NICAM-monaural NICAM

*Nur HR-S7500EH

● Bei Empfang einer Stereosendung die Taste AUDIO antippen,

bis die Displayfeldanzeige " " und " " oder die Bildschirmanzeige "HIFI L R" erscheint.

● Bei Empfang einer zweisprachigen Sendung die Taste AUDIO

antippen, bis die Displayfeldanzeige " " oder " " oder die Bildschirmanzeige "HIFI L " oder "HIFI R" (wie gewünscht) erscheint.

● Soll bei Empfang einer NICAM-Sendung das NICAM-

Monosignal gehört werden, die Taste AUDIO antippen, bis die Displayfeldanzeige oder die Bildschirmanzeige "NORM" erscheint. (Nur HR-S7500EH)

HINWEIS:

Die Bildschirmanzeige ist nur verfügbar, wenn für "O.S.D." die Eingabe "EIN" vorliegt (Z S. 10).

Aufnahme von Stereo- und zweisprachigen Sendungen (A2)

● Stereo-Programme werden automatisch in Stereo auf der Hi-Fi-Audiospur aufgezeichnet (auf der Normaltonspur (Randspur) werden beide Kanäle in Mono aufgezeichnet).

● Zweisprachige Programme werden automatisch auf der Hi-FiAudiospur aufgezeichnet. Der Hauptkanal wird auch auf der Normaltonspur aufgenommen.

Empfang von Stereo- und zweisprachigen Sendungen (NICAM, nur HR-S7500EH)

Die NICAM-Audiosignale werden auf der Hi-Fi-Spur, das herkömmliche Audiosignal wird auf der Audio-Normalspur aufgezeichnet.

HINWEISE:

●

Bei unzureichender Stereoempfangsqualität wird das Programm monaural, bei verbesserter Qualität, empfangen.

●

Bei der Wiedergabe einer Stereo- oder zweisprachigen Aufnahme die Angaben von Abschnitt "Audiosignal-Wahl" auf Seite 16 beachten.

22 DE

PLAY

RECORD

PLAY

B.E.S.T.-

AUFNAHME (Forts.)

Das B.E.S.T.-System (Biconditional Equalized Signal Tracking) führt bei Wiedergabe und Aufnahme eine Bandeinmessung und

-kalibrierung durch, um die vorliegenden Bandsorten-Eigenschaften

optimal zu nutzen und die bestmögliche Bildqualität zu erzielen. Ab Werk ist das B.E.S.T.-System für Aufnahme und Wiedergabe aktiviert.

Bildbearbeitung

Das TV-Gerät einschalten und auf den VIDEO-Kanal (AVModus) schalten.

PAUSE

– –:– –

RECORD

123 456

PAUSE

Vorbereitende Schritte

SCHALTEN SIE DEN RECORDER EIN

Drücken Sie hierzu .

RUFEN SIE DAS HAUPT-MENÜ AUF

Drücken Sie hierzu MENU.

WÄHLEN SIE DAS SONDERFUNKTIONEN-MENÜ AN

Versetzen Sie den Leuchtbalken (Cursor) mit

Taste %ﬁ auf "SONDERFUNKTIONEN" und drücken Sie dann OK

oder .

HAUPTMENUE

SONDERFUNKTIONEN

AUTO SENDEREINSTELLUNG MAN. SENDEREINSTELLUNG GRUNDEINSTELLUNGT

[5∞] = [MENU] : ENDE

GEBEN SIE DEN B.E.S.T.-STATUS EIN

Versetzen Sie den Leuchtbalken (Cursor) mit Taste %ﬁ auf "B.E.S.T." und drücken Sie dann OK oder , um den

Status "EIN" oder "AUS" einzugeben.

HR-S7500E

SONDERFUNKTIONEN

AUTO TIMER AUS O. S. D. EIN

B. E. S. T. E IN

AUTO SP=LP TIMER AUS ENERGIESPARER AUS S-VHS AUTO KOPIEREN AUS

NÄCHSTE SEITE [5∞] = [MENU] : ENDE

HR-S7500EH

SONDERFUNKTIONEN

AUTO TIMER AUS O. S. D. EIN

B. E. S. T. E IN

AUTO SP=LP TIMER AUS S-VHS AUTO KOPIEREN AUS AV2 ANSCHLUSS VIDEO

NÄCHSTE SEITE [5∞] = [MENU] : ENDE

SCHALTEN SIE AUF DIE NORMALANZEIGE ZURÜCK

Drücken Sie hierzu MENU.

DE 23

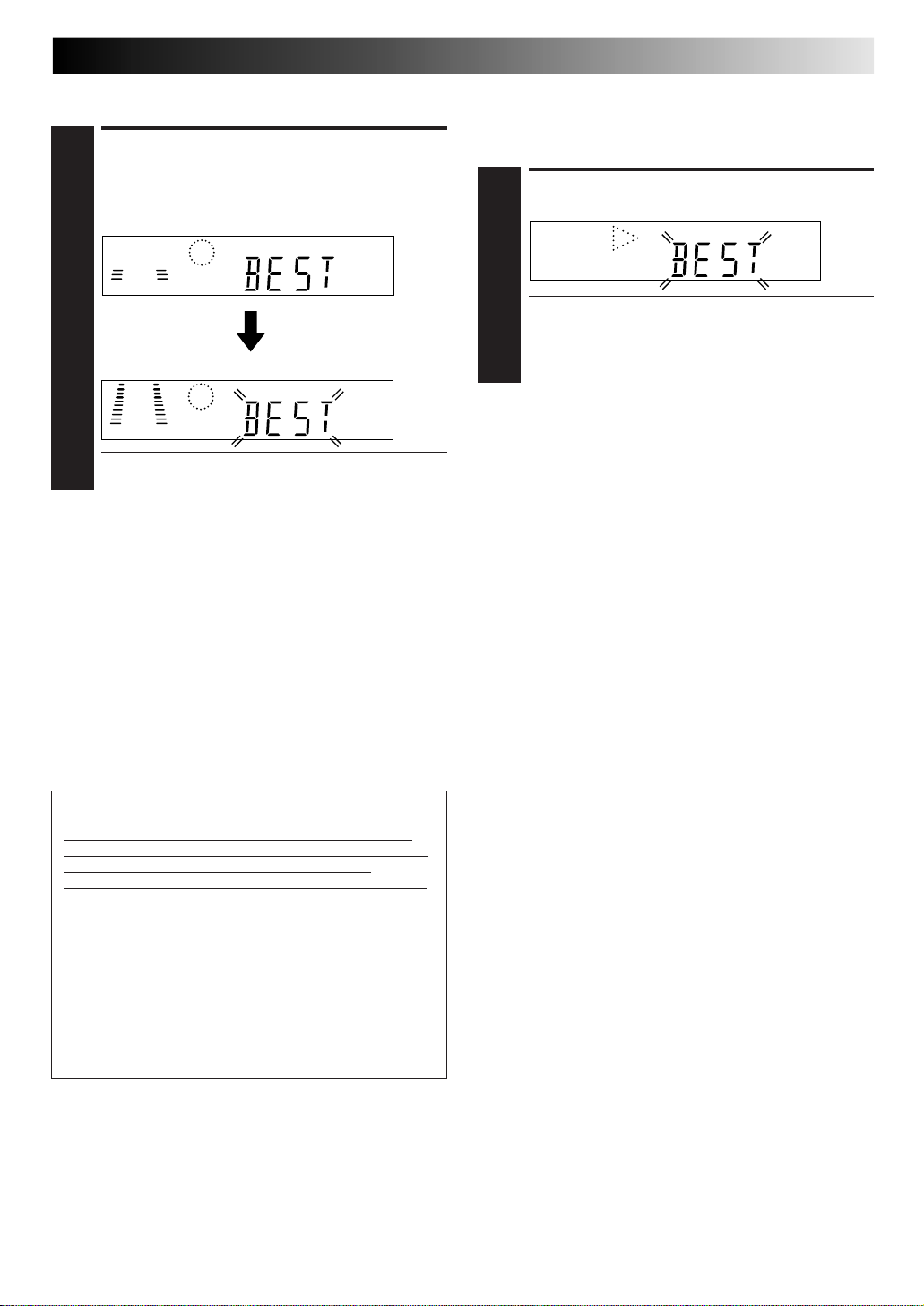

Aufnahme

STARTEN SIE DIE AUFNAHME

Betätigen Sie bei gedrückt gehaltener Taste RECORD die Taste PLAY an der Fernbedienung oder drücken sie

nur die Taste RECORD am Recorder. Während der B.E.S.T.-Bandeinmessung

Nach der B.E.S.T.-Bandeinmessung

● Der Recorder führt für ca. 7 Sekunden eine Bandeinmessung durch, bevor die Aufnahme startet.

HINWEISE:

●

Das B.E.S.T.-System arbeitet für die SP- und LP-Aufnahmegeschwindigkeit, sobald die Cassette eingelegt ist und die erste Aufnahme gestartet wird. Während der Aufnahme arbeitet diese Bandeinmessung nicht.

●

Während der automatischen Satellitenprogramm-Aufnahme (Z S. 30) arbeitet das B.E.S.T.-System nicht.

●

Das B.E.S.T.-System arbeitet auch bei Timer-Aufnahme vor dem Aufnahmestart.

●

Nach dem Cassettenauswurf werden die Bandeinmeßdaten gelöscht. Die gleiche Cassette wird nach dem erneuten Einlegen bei der nächsten Aufnahme erneut mit dem B.E.S.T.System eingemessen.

●

Wird Taste RECORD bei Anzeige "BEST" betätigt, unterbleibt der Sofortaufnahmestart (Z S. 19).

Wiedergabe

Der Recorder führt die Bandeinmessung nach dem Wiedergabestart durch.

STARTEN SIE DIE WIEDERGABE

Drücken Sie hierzu die Taste PLAY.

● Der Recorder führt die Bandeinmessung für die eingelegte Cassette durch.

● Das B.E.S.T.-System arbeitet bei der automatischen Spurlagekorrektur (die blinkende Displayfeld-Anzeige "BEST" erscheint).

HINWEISE:

●

Wurde ein Band bei der Aufnahme mit der B.E.S.T.Bandeinmessung kalibriert, sollte auch bei der Wiedergabe das B.E.S.T.-System eingeschaltet sein.

●

Bei der Wiedergabe von Leihcassetten oder von auf einem anderen Recorder bespielten Cassetten oder bei Gebrauch dieses Recorders als Schnitt-Wiedergabegerät das B.E.S.T.System wie gewünscht einstellen (Schritte 1 bis 5 auf Seite 22).

●

Die Anzeige "BEST" erscheint nur zu Beginn der automatischen Spurlagekorrektur. Obwohl hierauf diese Anzeige unterbleibt, ist die B.E.S.T.-Funktion weiterhin auf Betrieb geschaltet.

ACHTUNG

Da die B.E.S.T.-Bandeinmessung vor dem Aufnahmestart durchgeführt wird, tritt eine 7 Sekunden lange Verzögerung nach Betätigen der Tasten RECORD und PLAY der Fernbedienung bzw. der Taste RECORD des Recorders auf. Um sicherzustellen, daß ein Aufnahmebeginn nicht verpaßt wird, zunächst die folgenden Bedienschritte durchführen:

1) Schalten Sie bei gedrückt gehaltener Taste PAUSE mit Taste RECORD auf Aufnahmepause.

●

Hierauf führt der Recorder für 7 Sekunden die

Bandeinmessung durch und schaltet dann erneut auf Aufnahmepause zurück.

2) Drücken Sie zum Aufnahmestart die Taste PLAY.

●

Zur Deaktivierung der B.E.S.T.-Bandeinmessung und

Vermeidung der 7-Sekunden-Verzögerung bei Schritt 4 von Seite 22 "B.E.S.T." auf "AUS" einstellen.

24 DE

SHOWVIEWTimer-Programmierung

TIMER-GESTEUERTE AUFNAHME

Die SHOWVIEW-Timer-Programmierung ist besonders einfach, weil jedem Sendeprogramm eine Kennummer zugewiesen ist, die Ihr Recorder automatisch identifizieren kann.

RUFEN SIE DAS SHOWVIEWMENÜ AUF

Drücken Sie hierzu PROG.

SHOWVIEW

Vor der SHOWVIEW-Timer-Programmierung

● Sicherstellen, daß die eingebaute Recorder-Uhr einwandfrei gestellt ist.

● Eine Cassette mit vorhandener Aufnahmezunge einlegen. Der Recorder wird automatisch eingeschaltet.

● Das TV-Gerät einschalten und auf den VIDEO-Kanal (AV-Modus) schalten.

– –:– –

NUMBER

PROG

123 456

[0 – 9] =

+/–

[ [PROG] : ENDE

Die zugehörige Displayanzeige erscheint wie folgt:

GEBEN SIE DIE SHOWVIEWNUMMER EIN

Verwenden Sie die numerischen (NUMBER) Tasten, um die S

Nummer des gewünschten Sendeprogrammes einzutippen.

● Bei einer Fehleingabe drücken Sie Taste geben dann die richtige Ziffer ein.

Die eingetippte S Displayfeld angezeigt.

Die Anzeige erfolgt maximal vierstellig.

HOWVIEW-

[0 – 9] = [ ] : LÖSCHEN

und

[PROG] : ENDE

HOWVIEW-Nummer wird auch auf dem

RUFEN SIE DAS SHOWVIEWPROGRAMM-MENÜ AUF

Drücken Sie hierzu OK. Die S

HOWVIEW-Programmtafel

(P1, wenn dies Ihre erste

Eingabe ist) erscheint.

Das Displayfeld zeigt die Startzeit an. Mit Taste können die weiteren Anzeigedaten (Stoppzeit, Datum und Programmplatz) nacheinander aufgerufen werden.

SHOWVIEW 123456789

] : EXPRESS PROGRAMING

SHOWVIEW

12345678

– P1 –

START STOP 21:00 = 22:00

SP VPS/PDC AUS

DATUM TV PROG

25.12 1

: OK

ARD

WICHTIG

Sicherstellen, daß der richtige Programmplatz angezeigt wird. Falls nicht, wie auf Seite 49 im Kapitel "S erforderliche Leitzahl eingeben.

● Falls die Eingabe ungültig ist, erscheinen die OnScreen-Anzeige "FEHLER" und die Displayfeldanzeige "Err". Drücken Sie die Taste richtige S

● Falls das Menü "PROGRAMM-LEITZAHLEN" erscheint, siehe "ACHTUNG – Wichtige Hinweise zur Leitzahleingabe" auf Seite 25.

HOWVIEW-Einstellung" beschrieben die

und geben Sie die

HOWVIEW-Nummer ein.

– –:– –

SP/LP

DAILY

DE 25

STELLEN SIE DIE AUFNAHMEGESCHWINDIGKEIT EIN

Verwenden Sie hierzu die Taste SP/LP ( ).

123 456

VPS/PDC

STOP+/–

PROG

Hinweise für Satelliten-Tuner-Empfang

Zur Durchführung einer SHOWVIEW-Timer-Aufnahme eines Satelliten Sendeprogrammes:

1 "AV 2 ANSCHLUSS" auf "SAT" stellen (Z S. 37). 2 Die Schritte 1 bis 7 durchführen. 3 Den Satelliten-Tuner auf den erforderlichen

Programmplatz einstellen, bevor die Sendung ausgestrahlt wird.

4 Den Satelliten-Tuner eingeschaltet lassen.

WEEKLY

ACHTUNG

Wichtige Hinweise zur Leitzahleingabe

Falls nach Schritt 3 das Menü "PROGRAMM-LEITZAHLEN" erscheint, fehlt für die eingetippte SHOWVIEW-Nummer die zugehörige Leitzahl.

● Mit den numerischen (NUMBER) Tasten oder den Tasten

%ﬁ den Programmplatz, auf dem die Sendung empfangen wird, eingeben, und dann OK oder drücken. Das OnScreen-SHOWVIEW-Programm-Menü erscheint.

PROGRAMM-LEITZAHLEN

PROG-LEITZAHL TV PROG

2 – –

[5∞] = [PROG] : ENDE

Beispiel: SHOWVIEW-TimerAufnahme einer ZDFSendung: * Wenn Ihr Recorder das ZDF

auf Programmplatz 2 empfängt drücken Sie nach der Eingabe "2" die Taste OK oder .

GEBEN SIE DEN EIN/AUS-STATUS FÜR VPS/PDC EIN

Verwenden Sie hierzu die Taste VPS/PDC.

VPS/PDC ist aktiviert, wenn die On-Screen-Anzeige "VPS/PDC EIN" oder die Displayfeldanzeige "VPS/PDC"

erscheint. Dementsprechend ist VPS/PDC deaktiviert, wenn die On-Screen-Anzeige "VPS/PDC AUS" erscheint oder die Displayfeldanzeige "VPS/PDC" unterbleibt.

Z S. 27 "VPS/PDC-Timer-Aufnahme".

SCHALTEN SIE AUF DIE NORMALANZEIGE ZURÜCK

Drücken Sie hierzu PROG oder OK. Die On-ScreenAnzeige "PROGRAMMIERUNG OK" erscheint für ca. 5 Sekunden. Hierauf erfolgt normale Bildschirmanzeige.

● Zur Programmierung weiterer Sendungen jeweils die Schritte 1 bis 6 wiederholen.

SCHALTEN SIE AUF TIMERBEREITSCHAFT

Drücken Sie hierzu die Taste ‰ (TIMER). Der Recorder wird automatisch ausgeschaltet, auf dem Displayfeld erscheint die Anzeige ‰.

● Soll die Timer-Bereitschaft beendet werden, nochmals die Taste ‰ (TIMER) drücken.

HINWEISE:

●

Änderungen der Stoppzeit: . . . In Schritt 3 nach Taste OK die Taste STOP +/– drücken. So kann eine "Zeitreserve" eingestellt werden, falls Sendezeitverschiebungen zu erwarten sind.

●

Wöchentlich oder täglich wiederholte Timer-Aufnahme: . . . In Schritt 3 nach Taste OK zur wöchentlichen Wiederholung die Taste WEEKLY (numerische (NUMBER) Taste 9) drücken. Zur täglichen Wiederholung (Montag bis Freitag) die Taste DAILY (numerische (NUMBER) Taste 8) drücken. Die On-ScreenAnzeige "WÖCHENTLICH" oder "TÄGLICH" erscheint. Wird die gleiche Taste nochmals betätigt, erlischt diese Anzeige.

●

Ihr Recorder kann für bis zu 8 verschiedene Timer-Aufnahmen vorprogrammiert werden. Wird diese Zahl überschritten, erscheinen die On-Screen-Anzeige "TIMER-SPEICHER VOLL" und die Displayfeldanzeige "FULL". Um in diesem Fall eine weitere Sendung zu programmieren, muß zunächst ein TimerSpeicherplatz gelöscht werden (Z S. 28).

●

Die S

HOWVIEW

Sendungen, deren S

-Timer-Aufnahme ist nicht möglich für

HOWVIEW

-Nummer mit der Ziffer "0" beginnt.

Timer-Warnanzeige

Wenn Ihr Recorder zur TimerAufnahme einer oder mehrerer Sendungen programmiert ist, erscheint 5 Minuten vor dem Timer-Aufnahmestart eine Bildschirm-Warnanzeige.

HINWEISE:

●

Die Warnanzeige erscheint nur, wenn zu diesem Zeitpunkt nicht auf TimerBereitschaft geschaltet ist.

●

Wird dieser Recoder beim Bandkopieren als Zuspieler verwendet, wird die Warnanzeige vom anderen Recorder mit aufgezeichnet.

Die Warnanzeige blinkt die gesamten 5 Minuten bis zum Timer-Aufnahmestart. Zur Löschung die Taste

– ACHTUNG–

TIMER-AUFNAHME

BEGINNT GLEICH

[ ]

drücken.

26 DE

DAILY

STOP+/–

DATE+/–

VPS/PDC

SP/LP

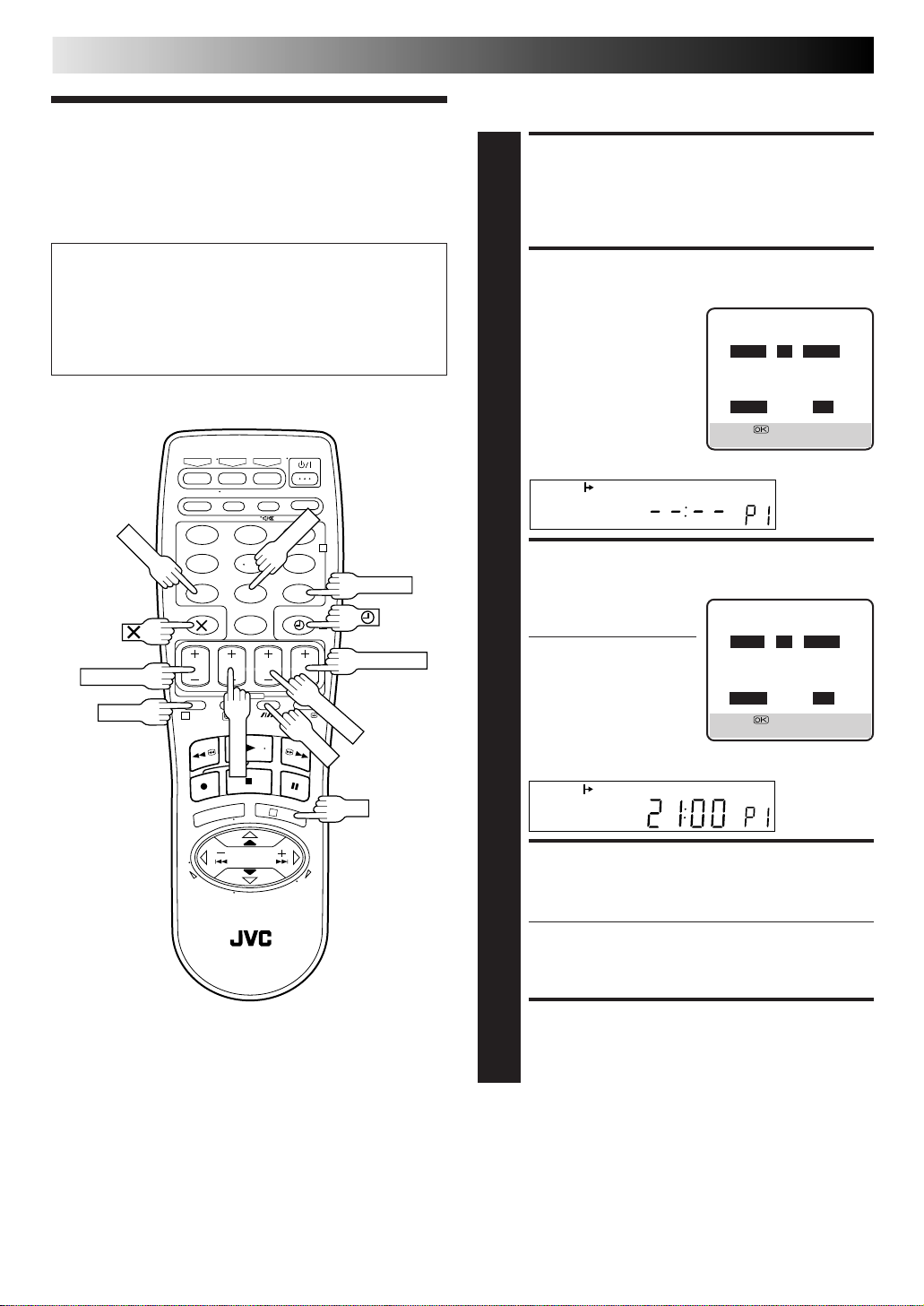

TIMER-GESTEUERTE AUFNAHME (Forts.)

Falls die SHOWVIEW-Nummer einer gewünschten Sendung nicht verfügbar ist, kann der Timer wie folgt programmiert werden.

Express-TimerProgrammierung

Vor der Express-Timer-Programmierung

● Sicherstellen, daß die eingebaute Recorder-Uhr einwandfrei gestellt ist.

● Eine Cassette mit vorhandener Aufnahmezunge einlegen. Der Recorder wird automatisch eingeschaltet.

● Das TV-Gerät einschalten und auf den VIDEO-Kanal (AV-Modus) schalten.

– –:– –

START+/–

PROG

123 456

WEEKLY

TV PROG+/–

RUFEN SIE DAS SHOWVIEWMENÜ AUF

Drücken Sie hierzu PROG.

RUFEN SIE DIE TIMER-PROGRAMMIERTAFEL AUF

Drücken Sie hierzu die Taste START +/–. Die

Timer-Programmiertafel 1 (wenn dies Ihre erste Programmierung ist) erscheint.

Die zugehörige Displayfeldanzeige erscheint wie folgt:

GEBEN SIE DIE TIMER-STARTZEIT EIN

Verwenden Sie hierzu die Taste START +/–.

● Bei gedrückt gehaltener Taste wird die Zeit in 30Minuten-Schritten eingestellt. Zur Einstellung in 1-Minuten-Schritten die Taste wie erforderlich kurz antippen.

Die zugehörige Displayfeldanzeige erscheint wie folgt:

START STOP

– –:– – = – –:– –

SP VPS/PDC AUS

DATUM TV PROG

– –.– – – –

[+/–] = [PROG] : ENDE

START STOP

21:00 = – –:– –

SP VPS/PDC AUS

DATUM TV PROG

– –.– – – –

[+/–] = [PROG] : ENDE

– P1 –

GEBEN SIE DIE TIMER-STOPPZEIT EIN

Verwenden Sie hierzu die Taste STOP +/–.

● Bei gedrückt gehaltener Taste wird die Zeit in 30-

Minuten-Schritten eingestellt. Zur Einstellung in 1Minuten-Schritten die Taste wie erforderlich kurz antippen.

GEBEN SIE DAS TIMER-DATUM EIN

Verwenden Sie hierzu die Taste DATE +/–. (Das gültige Datum wird angezeigt und durch die Neueingabe

ersetzt.)

DE 27

GEBEN SIE DEN PROGRAMMPLATZ EIN

Verwenden Sie hierzu die Taste TV PROG +/–.

[+/–] = [PROG] : ENDE

– P1 –

START STOP

21:00 = 22:00

SP VPS/PDC AUS

DATUM TV PROG

25.12 1

ARD

GEBEN SIE DIE AUFNAHMEGESCHWINDIGKEIT EIN

Verwenden Sie hierzu die Taste SP/LP ( ).

GEBEN SIE DEN EIN/AUS-STATUS FÜR VPS/PDC EIN

Verwenden Sie hierzu die Taste VPS/PDC.

VPS/PDC ist aktiviert, wenn die On-Screen-Anzeige "VPS/PDC EIN" oder die Displayfeldanzeige "VPS/PDC"

erscheint. Dementsprechend ist VPS/PDC deaktiviert, wenn die On-Screen-Anzeige "VPS/PDC AUS" erscheint oder die Displayfeldanzeige "VPS/PDC" unterbleibt.

Z "VPS/PDC Timer-Aufnahme" rechts.

SCHALTEN SIE AUF DIE NORMALANZEIGE ZURÜCK

Drücken Sie hierzu PROG oder OK. Die On-ScreenAnzeige "PROGRAMMIERUNG OK" erscheint für ca. 5

Sekunden. Hierauf erfolgt normale Bildschirmanzeige.

● Zur Programmierung weiterer Sendungen jeweils die

Schritte 1 bis 9 wiederholen.

SCHALTEN SIE AUF TIMERBEREITSCHAFT

Drücken Sie hierzu ‰ (TIMER). Der Recorder wird automatisch ausgeschaltet, auf dem Displayfeld erscheint die Anzeige ‰.

● Soll die Timer-Bereitschaft beendet werden, nochmals

die Taste ‰ (TIMER) drücken.

Wöchentlich oder täglich wiederholte Timer-Aufnahme:

Beliebig zwischen Schritt 2 und 9 zur wöchentlichen Wiederholung die Taste WEEKLY (numerische (NUMBER) Taste 9) drücken. Zur täglichen Wiederholung (Montag bis Freitag) die Taste DAILY ((numerische (NUMBER) Taste 8) drücken. Die OnScreen-Anzeige "WÖCHENTLICH" oder "TÄGLICH" erscheint. Wird die gleiche Taste nochmals betätigt, erlischt diese Anzeige.

HINWEIS:

Hinweise für Satelliten-Tuner-Empfang

Zur Durchführung einer Express-Timer-Aufnahme eines Satelliten Sendeprogrammes:

1 "AV2 ANSCHLUSS" auf "SAT" stellen (Z S. 37). 2 Die Schritte 1 bis 10 durchführen. Bei Schritt 6 als

Programmplatz "L-2" eingeben.

3 Den Satelliten-Tuner auf den erforderlichen Programmplatz

einstellen, bevor die Sendung ausgestrahlt wird.

4 Den Satelliten-Tuner eingeschaltet lassen.

VPS/PDC-Timer-Aufnahme

Zahlreiche Programmanbieter strahlen programmbegleitende PDC-Codes (Programme Delivery Control) oder VPSCodes (Video Programme System) aus, um zeitgenaue Timer-Aufnahmen zu gewährleisten. Diese CodeSignaldaten haben Vorrang vor den im Recorder abgespeicherten Timer-Zeitdaten. Somit wird die TimerAufnahme erst zum tatsächlichen Sendebeginn/-ende vom Recorder ausgelöst und beendet. Demenstprechend können Sendezeitverschiebungen und/oder -verlängerungen automatisch berücksichtigt werden.

HINWEISE:

●

Bei der Express-Timer-Programmierung müssen Sie die Startzeit für VPS oder PDC genau wie in der TVProgrammzeitschrift angegeben eintippen. Andernfalls unterbleibt die Timer-Aufnahme!

●

Die VPS/PDC-Aufnahme ist auch möglich, wenn ein Satelliten- oder Kabeltuner an Buchse AV2 IN/DECODER des Recorders angeschlossen ist.

●

Die VPS/PDC-Aufnahme ist auch bei Anschluß an Buchse AV1 IN/OUT des Recorders möglich.

So überprüfen Sie, ob ein Sender VPS/PDC-Signale ausstrahlt:

1 Rufen Sie mit – –:– – die Programmplatzanzeige auf

dem Displayfeld auf.

2 Halten Sie die Taste START + für ca. 5 Sekunden gedrückt.

● Die blinkende Displayfeldanzeige VPS/PDC erscheint.

Wird auf dem eingestellten Programmplatz ein VPS/ PDC-Signal empfangen

PDC" nicht mehr.

Wird auf dem eingestellten Programmplatz kein VPS/ PDC-Signal empfangen

PDC" verlangsamt.

3 Schalten Sie mit – –:– – oder START + auf die normale

Displayfeld-Anzeige um.

, blinkt die Anzeige "VPS/

Timer-Warnanzeige

Wenn Ihr Recorder zur TimerAufnahme einer oder mehrerer Sendungen programmiert ist, erscheint 5 Minuten vor dem Timer-Aufnahmestart eine Bildschirm-Warnanzeige.

HINWEISE:

●

Die Warnanzeige erscheint nur, wenn zu diesem Zeitpunkt nicht auf TimerBereitschaft geschaltet ist.

●

Wird dieser Recoder beim Bandkopieren als Zuspieler verwendet, wird die Warnanzeige vom anderen Recorder mit aufgezeichnet.

Die Warnanzeige blinkt die gesamten 5 Minuten bis zum Timer-Aufnahmestart. Zur Löschung die Taste drücken.

– ACHTUNG–

TIMER-AUFNAHME

BEGINNT GLEICH

[ ]

28 DE

SP/LP

DATE+/–

STOP+/–

VPS/PDC

START+/–

– –:– –

123 456

TV PROG+/–

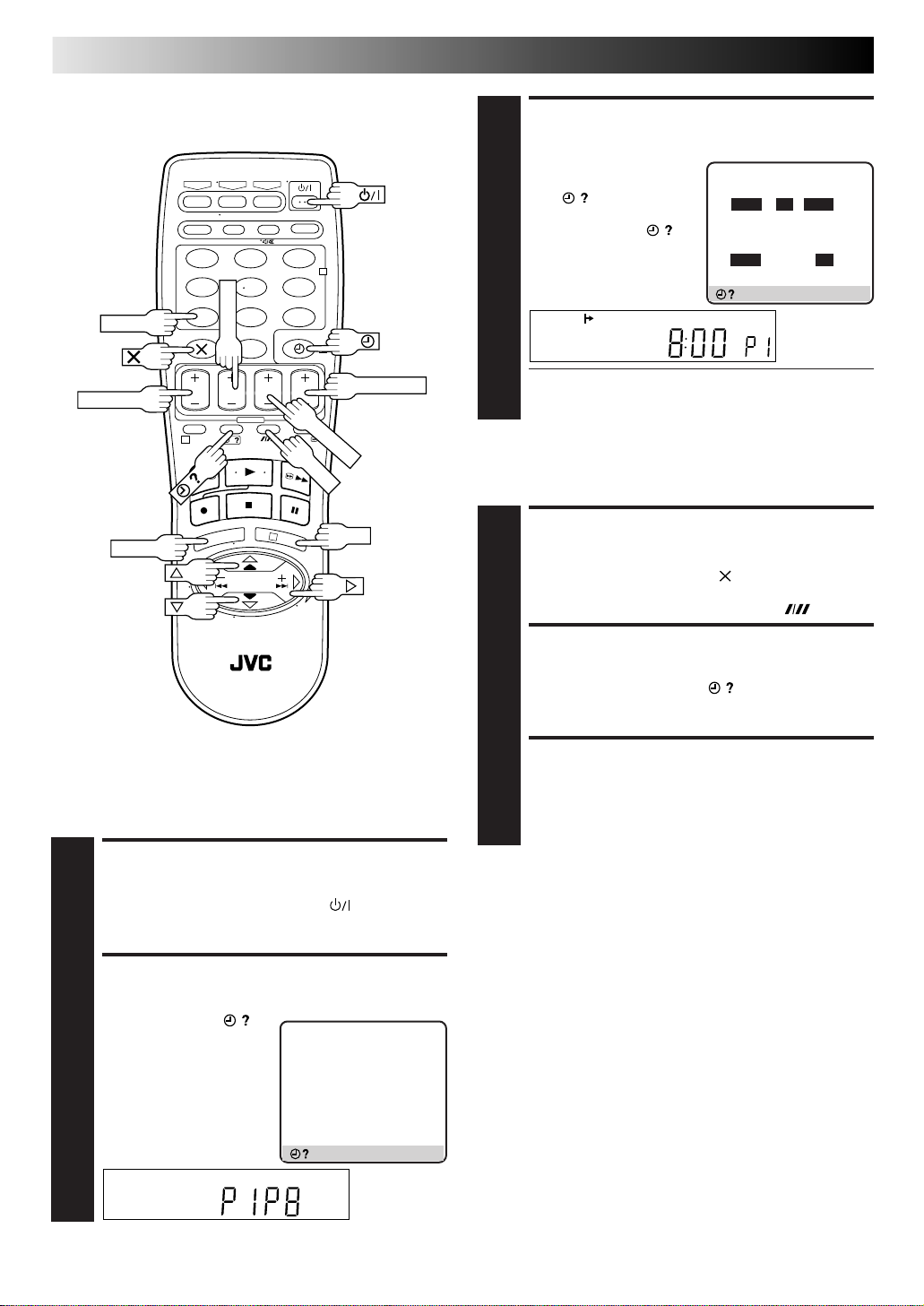

TIMER-GESTEUERTE AUFNAHME (Forts.)

RUFEN SIE DIE TIMER-PRÜFTAFEL (ON-SCREEN/DISPLAYFELD) AUF

Drücken Sie zum Aufruf weiterer Informationen die

Taste . Die Daten werden bei jedem Antippen der Taste nacheinander aufgerufen.

[

● Das Displayfeld zeigt die Startzeit an. Mit Taste OK

können die weiteren Anzeigedaten (Stoppzeit, Datum und Programmplatz) nacheinander aufgerufen werden.

Timer-Speicherplatz-Löschung und

-Korrektur

– P1 –

START STOP

8:00 = 10:00

SP VPS/PDC AUS

DATUM TV PROG

24.12 3

] : WEITER

WDR

Überprüfung, Löschung und Korrektur von Timer-Daten

BEENDEN SIE DIE TIMERBEREITSCHAFT

Drücken Sie zunächst ‰ und dann .

RUFEN SIE DIE TIMER-PRÜFLISTE (ON-SCREEN/DISPLAYFELD) AUF

Drücken Sie hierzu .

PR START STOP CH DATUM 1 8:00 10:00 3 24.12 2 10:00 10:45 2 25.12 3 11:30 13:00 1 25.12 4 5 6 7 8

LÖSCHEN ODER KORRIGIEREN SIE EIN TIMER-PROGRAMM

Zur Löschung drücken Sie Taste . Zur Korrektur verwenden Sie die erforderliche Taste: START+/–, STOP+/–,

DATE+/–, TV PROG+/–, VPS/PDC, SP/LP ( ).

SCHALTEN SIE AUF NORMALE ONSCREEN-/DISPLAYFELDANZEIGE

Drücken Sie hierzu die Taste wie erforderlich. Wurden ein oder mehr Timer-Programme noch nicht

ausgeführt, weiter bei Schritt 6.

SCHALTEN SIE AUF TIMERBEREITSCHAFT

Drücken Sie hierzu die Taste ‰.

HINWEIS:

Die Timerdaten können auf dem Displayfeld überprüft werden, auch wenn der Recorder ausgeschaltet (nicht im Stromsparmodus

S. 11) oder auf Timer-Bereitschaft geschaltet ist. Hierbei ist keine Timer-Speicherplatz-Löschung oder -Korrektur möglich.

[

] : WEITER

DE 29

Automatische Timer-SP/LPUmschaltung

Wenn bei der Timer-Aufnahme in der SP-Bandgeschwindigkeit die verbleibende Bandlänge nicht ausreicht, schaltet der Recorder automatisch für den Rest der Aufnahme auf die LPBandgeschwindigkeit um.

Beispiel:

Die Bandlänge beträgt 180 Minuten, die Sendung dauert 210 Minuten.

Ca. 150 Minuten Ca. 60 Minuten

SP-Modus LP-Modus

210 Minuten Gesamtzeit

Sie müssen im Sonderfunktionen-Menü für "AUTO SP→LP TIMER" die Eingabe "EIN" vornehmen, bevor die TimerAufnahme ausgelöst wird.

RUFEN SIE DAS HAUPT-MENÜ AUF

Drücken Sie hierzu MENU.

WÄHLEN SIE DAS SONDERFUNKTIONEN-MENÜ AN

Versetzen Sie den Leuchtbalken (Cursor) mit Taste %ﬁ auf "SONDERFUNKTIONEN" und drücken Sie dann

OK oder .

GEBEN SIE DEN TIMER-SP/LPUMSCHALT-STATUS EIN

Versetzen Sie den Leuchtbalken (Cursor) mit Taste %ﬁ auf "AUTO SP→LP TIMER" und drücken Sie dann OK oder , um den Status "EIN" einzugeben.

HR-S7500E

SONDERFUNKTIONEN

AUTO TIMER AUS O. S. D. EIN B. E. S. T. EIN

AUTO SP=LP TIMER EIN

ENERGIESPARER AUS S-VHS AUTO KOPIEREN AUS

NÄCHSTE SEITE [5∞] = [MENU] : ENDE

HR-S7500EH

SONDERFUNKTIONEN

AUTO TIMER AUS O. S. D. EIN B. E. S. T. EIN

AUTO SP=LP TIMER EIN

S-VHS AUTO KOPIEREN AUS AV2 ANSCHLUSS VIDEO

NÄCHSTE SEITE [5∞] = [MENU] : ENDE

SCHALTEN SIE AUF DIE NORMALANZEIGE ZURÜCK

Drücken Sie hierzu MENU.

HINWEISE:

●

Wurden 2 oder mehr Timer-Aufnahmen mit aktivierter TimerSP/LP-Umschaltung vorprogrammiert, passen die zweite und weitere Timer-Aufnahmen ggf. nicht auf das Band. In diesem Fall muß die Timer-SP/LP-Umschaltung deaktiviert werden. Geben Sie hierauf die Bandgeschwindigkeit von Hand ein.

●

Zur Gewährleistung einer vollständigen Aufnahme kann das Band nach der Aufnahme mit aktivierter Timer-SP/LP-Umschaltung am Ende einen kurzen unbespielten Abschnitt aufweisen.

●

Am Übergang von der SP- zu der LP-Geschwindigkeit können Bild- und Tonstörungen auftreten.

●

Die automatische Timer-SP/LP-Umschaltung arbeitet nicht bei der Sofortaufnahme und nicht für Cassetten mit einer Bandlänge von über 180 Minuten und ggf. auch nicht bei Cassetten mit kürzerer Bandlänge.

●

Wird die Timer-Aufnahme bei automatischer Timer-SP/LPUmschaltung und im VPS/PDC-Aufnahmemodus durchgeführt, besteht bei Sendezeitverschiebungen die Möglichkeit, daß die Sendung unvollständig aufgezeichnet wird.

Automatische TimerSchaltung

Wenn der Auto Timer auf EIN geschaltet ist, ist die Timerbereitschaft bei ausgeschaltetem Recorder automatisch aktiviert und bei eingeschaltetem Recorder automatisch deaktiviert.

RUFEN SIE DAS HAUPTMENÜ AUF

Drücken Sie hierzu die Taste MENU.

WÄHLEN SIE DAS SONDERFUNKTIONEN-MENÜ AN

Versetzen Sie den Leuchtbalken (Cursor) mit

Taste %ﬁ auf "SONDERFUNKTIONEN" und drücken Sie dann OK

oder .

SONDERFUNKTIONEN

AUTO SENDEREINSTELLUNG MAN. SENDEREINSTELLUNG GRUNDEINSTELLUNGT

[5∞] = [MENU] : ENDE

GEBEN SIE DEN EINSTELLSTATUS EIN

Geben Sie mit Taste OK oder den Status "EIN" oder "AUS" ein.

HR-S7500E

SONDERFUNKTIONEN

AUTO TIMER EIN

O. S. D. EIN B. E. S. T. EIN AUTO SP=LP TIMER AUS ENERGIESPARER AUS S-VHS AUTO KOPIEREN AUS

NÄCHSTE SEITE [5∞] = [MENU] : ENDE

HR-S7500EH

SONDERFUNKTIONEN

AUTO TIMER EIN

O. S. D. EIN B. E. S. T. EIN AUTO SP=LP TIMER AUS S-VHS AUTO KOPIEREN AUS AV2 ANSCHLUSS VIDEO

NÄCHSTE SEITE [5∞] = [MENU] : ENDE

SCHALTEN SIE AUF DIE NORMALANZEIGE ZURÜCK

Drücken Sie MENU.

HINWEIS:

Bei Auto Timer-Status "AUS" sind bei der Timer-Bereitschaft aus Sicherheitsgründen alle anderen Funktionen gesperrt. Zur Deaktivierung der Timer-Bereitschaft die Taste ‰ (TIMER) drücken.

HAUPTMENUE

30 DE

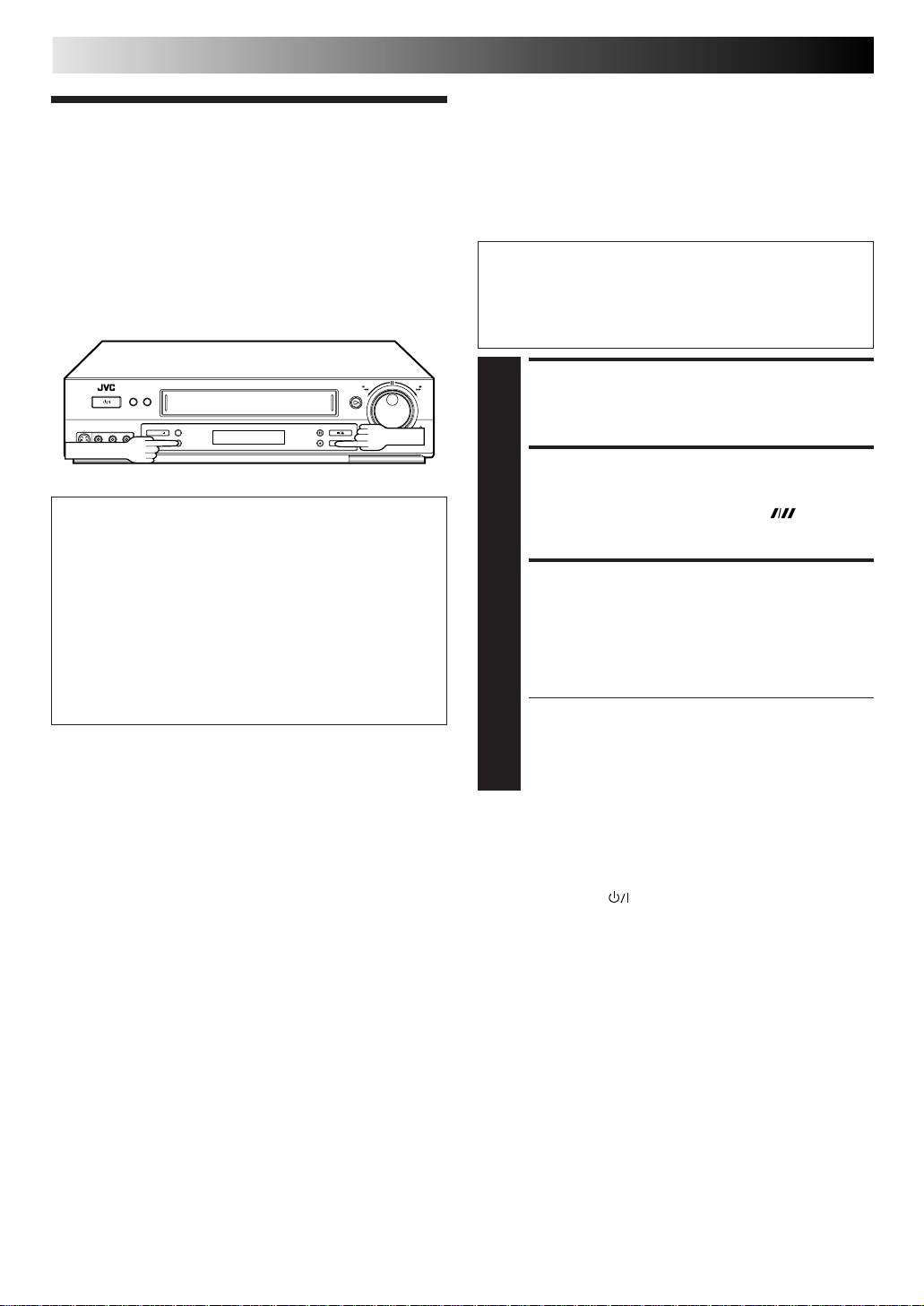

Automatische SatellitenprogrammAufnahme

TIMER-GESTEUERTE AUFNAHME (Forts.)

Diese Funktion ermöglicht es Ihnen, ein Satellitensendeprogramm, das auf dem Timer eines externen Satelliten-Tuners vorgemerkt wurde, automatisch aufzuzeichnen. Schließen Sie den SatellitenTuner an Buchse AV2 IN/DECODER des Recorders an und programmieren Sie den Timer des Satelliten-Tuners. Der Recorder löst die Aufnahme aus, sobald vom Satelliten-Tuner ein Signal an Buchse AV2 IN/DECODER geliefert wird. Wenn kein Signal mehr an dieser Buchse anliegt, stoppt der Recorder die Aufnahme und schaltet sich selbsttätig aus.

Vor der Verwendung dieser Funktion

● Sicherstellen, daß der Satelliten-Tuner einwandfrei an Buchse AV2 IN/DECODER des Recorders angeschlossen ist (

Z S. 38).

● Den Timer des Satelliten-Tuners programmieren.

● Eine Cassette mit vorhandener Aufnahmezunge einlegen.

WÄHLEN SIE DEN AV2-ANSCHLUSS

Stellen Sie "AV2 ANSCHLUSS" auf "SAT" ein (Z S. 37).

REC LINK

SP/LP

STELLEN SIE DIE AUFNAHMEGESCHWINDIGKEIT EIN

ACHTUNG

● Den Satelliten-Tuner nicht vor dem Timer-Startzeitpunkt einschalten. Andernfalls startet der Recorder die Aufnahme, sobald der Satelliten-Tuner eingeschaltet wird.

● Ist außer dem Satelliten-Tuner ein zusätzliches Gerät an Buchse AV2 IN/DECODER angeschlossen, sollte der automatische Satellitenprogramm-Aufnahmemodus nicht verwendet werden. Andernfalls startet der Recorder die Aufnahme, sobald das zusätzliche Gerät eingeschaltet wird.

● Es ist nicht möglich, bei Verwendung der automatischen Satellitenprogramm-Aufnahme eine Timer-Aufnahme durchzuführen.

Verwenden Sie hierzu die Taste SP/LP ( ).

SCHALTEN SIE AUF AUTOMATISCHE SATELLITENPROGRAMM-AUFNAHME

Halten Sie die Taste REC LINK für ca. 2 Sekunden gedrückt. Die Tastenanzeige leuchtet auf und der Recorder schaltet sich selbsttätig aus.

● Um den automatischen Satellitenprogramm-

Aufnahmemodus zu deaktivieren, die Taste REC LINK drücken. Die Tastenanzeige erlischt.

● Der automatische Satellitenprogramm-Aufnahmemodus kann nicht bei ausgeschaltetem Recorder aktiviert werden.

HINWEISE:

●

Die automatische Satellitenprogramm-Aufnahme ist ausschließlich bei Anschluß an Buchse AV2 IN/DECODER verfügbar.

●

Angaben zur Timer-Programmierung des Satelliten-Tuners finden Sie in der zu diesem mitgelieferten Bedienungsanleitung.

●

Die automatische Satellitenprogramm-Aufnahme ist nicht verfügbar, wenn der Satelliten-Tuner keinen eingebauten Timer besitzt.

●

Während der automatischen Satellitenprogramm-Aufnahme blinkt die Tastenanzeige.

●

Wird während der automatischen Satellitenprogramm-Aufnahme am Recorder die Taste betätigt, erfolgt Recorder-Ausschaltung und damit Abbruch der Aufnahme.

●

Wurde der Satelliten-Timer für mehrere Satellitenprogramme vorprogrammiert, gilt für alle Timer-Aufnahmen die gleiche Bandgeschwindigkeit, die Sie in Schritt 2 für die automatische Satellitenprogramm-Aufnahme eingegeben haben.

●

Während der automatischen Satellitenprogramm-Aufnahme arbeitet das B.E.S.T.-System (Z S. 22) nicht.

●

Während der automatischen Satellitenprogramm-Aufnahme arbeitet die Just Clock-Funktion (Z S. 50) nicht.

●

Je nach Ausführung des Satelliten-Tuners kann der Recorder ggf. die Aufnahme mit leichter Zeitverzögerung auslösen oder beenden.

●

Wird der automatische Satellitenprogramm-Aufnahmemodus bei eingeschaltetem Satelliten-Tuner ausgelöst, startet der Recorder die automatische Satellitenprogramm-Aufnahme nicht, obwohl die Tastenanzeige blinkt. Der Recorder startet die automatische Satellitenprogramm-Aufnahme erst dann, wenn der Satelliten-Tuner einmal ausgeschaltet und dann erneut eingeschaltet wird.

●

Wenn der automatische Satellitenprogramm-Aufnahmemodus aktiviert ist oder der Recorder nach durchgeführter automatischer Satellitenprogramm-Aufnahme ausgeschaltet wird, schaltet der Recorder nicht auf Timer-Bereitschaft, selbst wenn für "AUTO TIMER" "EIN" eingegeben wurde.

●

Nach durchgeführter automatischer Satellitenprogramm-Aufnahme wird die Anzahl der aufgezeichneten Sendungen bei der Instant Review-Programmanwahl (

●

Sie können die automatische Satellitenprogramm-Aufnahme auch für Ihren Kabeltuner verwenden, wenn dieser einen eingebauten Timer vorweist.

●

Wenn die Taste REC LINK des Recorders gedrückt gehalten wird, um auf automatische Satellitenprogramm-Aufnahme zu schalten, und die Tastenanzeige REC LINK in schneller Folge blinkt (obwohl der Satelliten-Tuner ausgeschaltet ist), kann der Satelliten-Tuner* keine einwandfreie automatische Satellitenprogramm-Aufnahme durchführen. In diesem Fall die Express-Timer-Programmierung verwenden ( aufzunehmen.

* Ein Satelliten-Tuner, der auch im ausgeschalteten Zustand Signale abgeben kann, ist zur automatischen Satellitenprogramm-Aufnahme

ungeeignet.

S. 15) nicht auf dem Displayfeld angezeigt.

S. 26), um Satelliten-Programme mit Timer-Steuerung

NUMBER "2"

STOP

SONDERFUNKTIONEN

Fernbedieneinheit

VCR

NUMBER "1"

123 456 7

– –:– –

89 0

DE 31

Umschaltung des A/BFernbediencodes

Die Fernbedienung ist zur selektiven Steuerung von zwei JVC Videorecordern geeignet, wobei der eine Recorder auf Fernbediencode A, der andere auf Fernbediencode B reagiert. Ab Werk sind die Fernbedienung und der Recorder auf den Fernbediencode A eingestellt. Die Umstellung auf den BFernbediencode ist einfach.

TRENNEN SIE DEN RECORDER VOM STROMNETZ AB

Ziehen Sie das Netzkabel von der Netzsteckdose ab.

GEBEN SIE DEN FERNBEDIENCODE EIN

Betätigen Sie bei gedrückt gehaltener Taste VCR die numerische Taste (NUMBER) "2" und drücken Sie dann

STOP.

SCHLIESSEN SIE DEN RECORDER ERNEUT AN DAS STROMNETZ AN

Schließen Sie das Netzkabel erneut an die Netzsteckdose an.

SCHALTEN SIE DEN RECORDER EIN

Drücken Sie hierzu die Taste der Fernbedienung. Der Recorder reagiert hierauf ausschließlich auf den

Fernbediencode B.

HINWEISE:

●

Einige TV-Geräte sind für den Fernbediencode B nicht oder nur eingeschränkt geeignet. In diesem Fall den Fernbediencode A verwenden.

●

Soll der Recorder erneut mit A-Code-Signalen fernbedient werden, wiederholen Sie die obigen Bedienschritte, jedoch drücken Sie in Schritt 2 die numerische Taste (NUMBER) "1", nicht Taste "2".

32 DE

SAT

ACHTUNG

Mit dieser Recorder-Fernbedieneinheit können Sie auch verschiedene Funktionen Ihres TV-Geräts oder SatellitenTuners vom Sitzplatz aus steuern.

● Zur Fernbedienung des Videorecorders müssen Sie zuerst

● Zur Fernbedienung Ihres TV-Geräts müssen Sie zuerst die

● Zur Fernbedienung Ihres Satelliten-Tuners müssen Sie

TV-Gerät-Fernbedienung mit weiteren Bedienelementen

So können Programmplätze am TV-Gerät mit den numerischen Tasten (NUMBER) sowie den Tasten , oder ‰ aufgerufen werden.

● Für TV-Geräte mit dem Hersteller-Code 01, 02, 03, 04,

● Für Geräte mit dem Hersteller-Code 01, 11 oder 12

HINWEIS:

Verwenden Sie diese Tasten entsprechend den Angaben in der zu Ihrem TV-Gerät mitgelieferten Bedienungsanleitung.

VCR

TV/VCR

123 456 7

STOP

TV PROG+/–

die Fernbedieneinheit mit Taste VCR auf den Recorder- Modus schalten.

Fernbedieneinheit mit Taste TV auf den TV-Modus schalten.

zuerst die Fernbedieneinheit mit Taste SAT auf den Satelliten-Tuner-Modus schalten.

05, 06, 07, 09, 10, 13, 14, 22, 23 oder 25 entspricht die Taste der Zehnerstellen-Eingabetaste (oft mit "– /– –" bezeichnet) der TV-Gerät-Fernbedienung.

entspricht die Taste der Taste "+10" und die Taste ‰ der Taste "+20" der TV-Gerät-Fernbedienung.

– –:– –

89 0

NUMBER

+/–

SONDERFUNKTIONEN (Forts.)

TV-"Multi Brand"Fernbedienung

Die Fernbedienung dieses Recorders ist auch für grundsätzliche TVFernbedienfunktionen ausgelegt. Außer TV-Geräten der Firma JVC lassen sich auch TV-Geräte anderer Hersteller fernbedienen.

Vorbereitende Schritte:

● Schalten Sie das TV-Gerät mit der zum TV-Gerät mitgelieferten Fernbedienung ein.

GEBEN SIE DEN TV-HERSTELLERCODE EIN

Beziehen Sie sich auf die untere Tabelle. Betätigen Sie auf der Fernbedieneinheit bei gedrückt gehaltener Taste

TV die erforderlichen numerischen Tasten (NUMBER)

und drücken Sie dann STOP. Prüfen Sie, ob das TV-Gerät ausgeschaltet wird. Wenn dies der Fall ist, können Sie weitere Bedienschritte ausprobieren (Z Schritt 2).

● Wenn die Fernbedieneinheit zur TV-Fernbedienung einwandfrei eingestellt wurde, braucht diese Einstellung bis zum nächsten Batteriewechsel der Fernbedieneinheit nicht wiederholt zu werden.

● JVC oder SAMSUNG verwenden mehrere Codes. Falls ein Code nicht geeignet ist, einen anderen Code eingeben und ausprobieren.

TESTEN SIE DIE TV-FERNBEDIENFUNKTIONEN

Schalten Sie zunächst mit Taste TV auf den TV-Modus und betätigen Sie dann die erforderliche Taste: , TV

PROG +/–, TV/VCR, TV +/– (Lautstärke),

(Stummschaltung), numerische Tasten (NUMBER).

● Bei TV-Geräten einiger Hersteller muß nach den numerischen Tasten (NUMBER) die Taste OK gedrückt werden.

WICHTIG

Obwohl die mitgelieferte Fernbedienung mit TV-Geräten der Firma JVC und anderer Hersteller kompatibel ist, kann die Fernbedieneignung für Ihr TV-Gerät ggf. entfallen oder nur eingeschränkt verfügbar sein.

HERSTELLER CODE

JVC 01, 02, 03, 04 BRANDT 05 NORDMENDE 05 SABA 05 TELEAVIA 05 TELEFUNKEN 05 THOMSON 05 FERGUSON 06 PHILIPS 07 SAMSUNG 07, 19, 23, 24, 25 BLAUPUNKT 08 GRUNDIG 08 SONY 09 PANASONIC 10 GRAETZ 11 ITT 11 LUXOR 11 SALORA 11 SELECO 11 MIVAR 12 HITACHI 13 TOSHIBA 14 MITSUBISHI 15 FINLUX 16 NOKIA 17 SHARP 18 FUNAI 20 GOLDSTAR 21 NEC 22

VCR

SAT

STOP

TV PROG+/–

– –:– –

123 456

NUMBER

DE 33

Satelliten-Tuner-"Multi Brand"-Fernbedienung

Die Fernbedienung dieses Recorders ist auch für grundsätzliche Satelliten-Tuner-Fernbedienfunktionen ausgelegt. Außer Satelliten-Tunern der Firma JVC lassen sich auch SatellitenTuner anderer Hersteller fernbedienen.

Vorbereitende Schritte:

● Schalten Sie den Satelliten-Tuner mit dessen Fernbedienung ein.

GEBEN SIE DEN SATELLITENTUNER-HERSTELLER-CODE EIN

Beziehen Sie sich auf die untere Tabelle. Betätigen Sie auf der Fernbedieneinheit bei gedrückt gehaltener Taste

SAT die erforderlichen numerischen Tasten (NUMBER)

und drücken Sie dann STOP. Prüfen Sie, ob der Satelliten-Tuner ausgeschaltet wird. Wenn dies der Fall ist, können Sie weitere Bedienschritte ausprobieren (Z Schritt 2).

● Wenn die Fernbedieneinheit zur Satelliten-TunerFernbedienung einwandfrei eingestellt wurde, braucht diese Einstellung bis zum nächsten Batteriewechsel der Fernbedieneinheit nicht wiederholt zu werden.

● Die Satelliten-Tuner einiger Hersteller verwenden mehrere Codes. Falls ein Code nicht geeignet ist, einen anderen Code eingeben und ausprobieren.

ACHTUNG

Mit dieser Recorder-Fernbedieneinheit können Sie auch verschiedene Funktionen Ihres TV-Geräts oder SatellitenTuners vom Sitzplatz aus steuern.

● Zur Fernbedienung des Videorecorders müssen Sie zuerst

die Fernbedieneinheit mit Taste VCR auf den Recorder- Modus schalten.

● Zur Fernbedienung Ihres TV-Geräts müssen Sie zuerst die

Fernbedieneinheit mit Taste TV auf den TV-Modus schalten.

● Zur Fernbedienung Ihres Satelliten-Tuners müssen Sie

zuerst die Fernbedieneinheit mit Taste SAT auf den Satelliten-Tuner-Modus schalten.

TESTEN SIE DIE SATELLITEN-TUNERFERNBEDIENFUNKTIONEN

Schalten Sie zunächst mit Taste SAT auf den SatellitenTuner-Modus und betätigen Sie dann die erforderliche

Taste: , TV PROG +/–, numerische Tasten (NUMBER).

● Bei Satelliten-Tuner von VIDEOWAY und einigen anderen Herstellern muß nach den numerischen Tasten (NUMBER) die Taste gedrückt werden.

● Je nach Satelliten-Tuner-Ausführung sind die numerischen Tasten (NUMBER) ggf. nicht verwendbar.

WICHTIG

Obwohl die mitgelieferte Fernbedienung mit Satelliten-Tunern der Firma JVC und anderer Hersteller kompatibel ist, kann die Fernbedieneignung für Ihren Satelliten-Tuner ggf. entfallen oder nur eingeschränkt verfügbar sein.

HERSTELLER CODE

JVC 13, 14 AMSTRAD 01, 02, 03, 04 GRUNDIG 05, 06 HIRSCHMANN 05 SIEMENS 05 WISI 05 KATHREIN 05, 11, 12 PACE 06, 08 PHILIPS 07 FINLUX 09 ITT 09 NOKIA 09 SALORA 09 RFT 10 SKYMASTER 10 MASPRO 11 BT 13 PANASONIC 15 JERROLD 16 VIDEOWAY 17

34 DE

Schnittvorbereitung

SCHNITTBETRIEB

Einstellung des Schnittmodus

Beim Schnitt können Bildbeeinträchtigungen minimiert werden.

RUFEN SIE DAS HAUPT-MENÜ AUF

Drücken Sie hierzu die Taste MENU.

Das TV-Gerät einschalten und auf den VIDEO-Kanal (AVModus) schalten.

– –:– –

123 456

WÄHLEN SIE DAS SONDERFUNKTIONEN-MENÜ AN

Versetzen Sie den Leuchtbalken (Cursor) mit

Taste %ﬁ auf “SONDERFUNKTIONEN” und drücken Sie dann OK

oder .

BESTIMMEN SIE DEN EINSTELLSTATUS

Versetzen Sie den Leuchtbalken (Cursor) mit Taste %ﬁ auf “KOPIEREN” und geben Sie mit OK oder “EIN”

ein.

HR-S7500E

SONDERFUNKTIONEN

AUTO TIMER AUS O. S. D. EIN B. E. S. T. E IN AUTO SP=LP TIMER AUS ENERGIESPARER AUS S-VHS AUTO

KOPIEREN EIN

NÄCHSTE SEITE [5∞] = [MENU] : ENDE

SONDERFUNKTIONEN

AUTO SENDEREINSTELLUNG MAN. SENDEREINSTELLUNG GRUNDEINSTELLUNGT

[5∞] = [MENU] : ENDE

SONDERFUNKTIONEN

AUTO TIMER AUS O. S. D. EIN B. E. S. T. E IN AUTO SP=LP TIMER AUS S-VHS AUTO

KOPIEREN EIN

AV2 ANSCHLUSS VIDEO

NÄCHSTE SEITE [5∞] = [MENU] : ENDE

HAUPTMENUE

HR-S7500EH

SCHALTEN SIE AUF DIE NORMALANZEIGE ZURÜCK

Drücken Sie MENU.

HINWEIS:

Nach dem Schnittbetrieb unbedingt für “KOPIEREN” erneut “AUS” eingeben!

Vorzüge eines S-VHSRecorders

Sie können den Schnittbetrieb für VHS zu S-VHS, S-VHS zu VHS und selbstverständlich S-VHS zu S-VHS durchführen.

● VHS zu S-VHS: VHS-Signale werden in S-VHS aufgezeichnet. Das Aufnahmeergebnis übertrifft in der Qualität eine VHS zu VHS-Schnittüberspielung.

● S-VHS zu VHS: Da das Originalsignal in hoher Qualität vorliegt, übertrifft das Aufnahmeergebnis in der Qualität eine VHS zu VHS-Schnittüberspielung.

● S-VHS zu S-VHS: Das Aufnahmeresultat liegt in extrem hoher Qualität vor.

DE 35

Sie können auch einen Camcorder als Wiedergabegerät einsetzen, wenn Sie diesen Videorecorder als Aufnahmegerät verwenden.

Schnittwiedergabe mit einem Camcorder

A Camcorder ohne S-VIDEO-Ausgang:

Aufnahmegerät

An die rückseitige

VIDEOEingang

Camcorder

Wiedergabegerät

B Camcorder mit S-VIDEO-Ausgang:

Aufnahmegerät

AUDIOEingang

Audio/Video-Kabel (nicht mitgeliefert)

VIDEO-Ausgang

AUDIO-Ausgang

EDIT

PAUSE-Buchse

Schnittsteuerkabel (nicht mitgeliefert) (Nur JVC Camcorder)

STELLEN SIE DIE ANSCHLÜSSE HER

Camcorder ohne S-VIDEO-Ausgang:

Den AUDIO/VIDEO-Ausgang des Camcorders mit dem AUDIO/VIDEO-Eingang dieses Recorders verbinden.

Camcorder mit S-VIDEO-Ausgang:

Den S-VIDEO- und AUDIO-Ausgang des Camcorders mit den Buchsen S-VIDEO und AUDIO an der Recorder-Vorderseite verbinden.

● Bei Anschluß eines Mono-Camcorders dessen AUDIO-Ausgang mit der Buchse AUDIO L dieses Recorders verbinden.

● Bei Verwendung eines mit dem Master Edit-Schnittsteuersystem ausgestatteten JVC Camcorders kann der Recorder vom Camcorder aus fernbedient weren. Siehe hierzu die Bedienungsanleitung des Camcorders.

SCHALTEN SIE DIESEN RECORDER AUF DEN AUX-EINGANGS-MODUS

Je nach Anschlußbelegung mit der numerischen (NUMBER) Taste "0" und/oder der Taste TV PROG "F-1"

(für VIDEO/AUDIO-Eingang) oder "S-1" (für S-VIDEO/ AUDIO-Eingang) wählen.

BESTIMMEN SIE DEN SCHNITTMODUS

Siehe “Einstellung des Schnittmodus” auf Seite 34.

STARTEN SIE DIE CAMCORDERWIEDERGABE

Drücken Sie die erforderliche Taste.

STARTEN SIE DIE AUFNAHME

Schalten Sie den Recorder auf Aufnahme.

SVIDEOEingang

Audio-Kabel (nicht mitgeliefert)

S-Video-Kabel (nicht mitgeliefert)

Camcorder

Wiedergabegerät

AUDIOEingang

S-VIDEOAusgang

AUDIO-Ausgang

EDIT

An die rückseitige PAUSE-Buchse

Schnittsteuerkabel (nicht mitgeliefert) (Nur JVC Camcorder)

HINWEISE:

●

Alle erforderlichen Kabel sind im Fachhandel erhältlich.

●

Anstelle eines Camcorders kann selbstverständlich ein zweiter Videorecorder als Wiedergabegerät verwendet werden.

36 DE

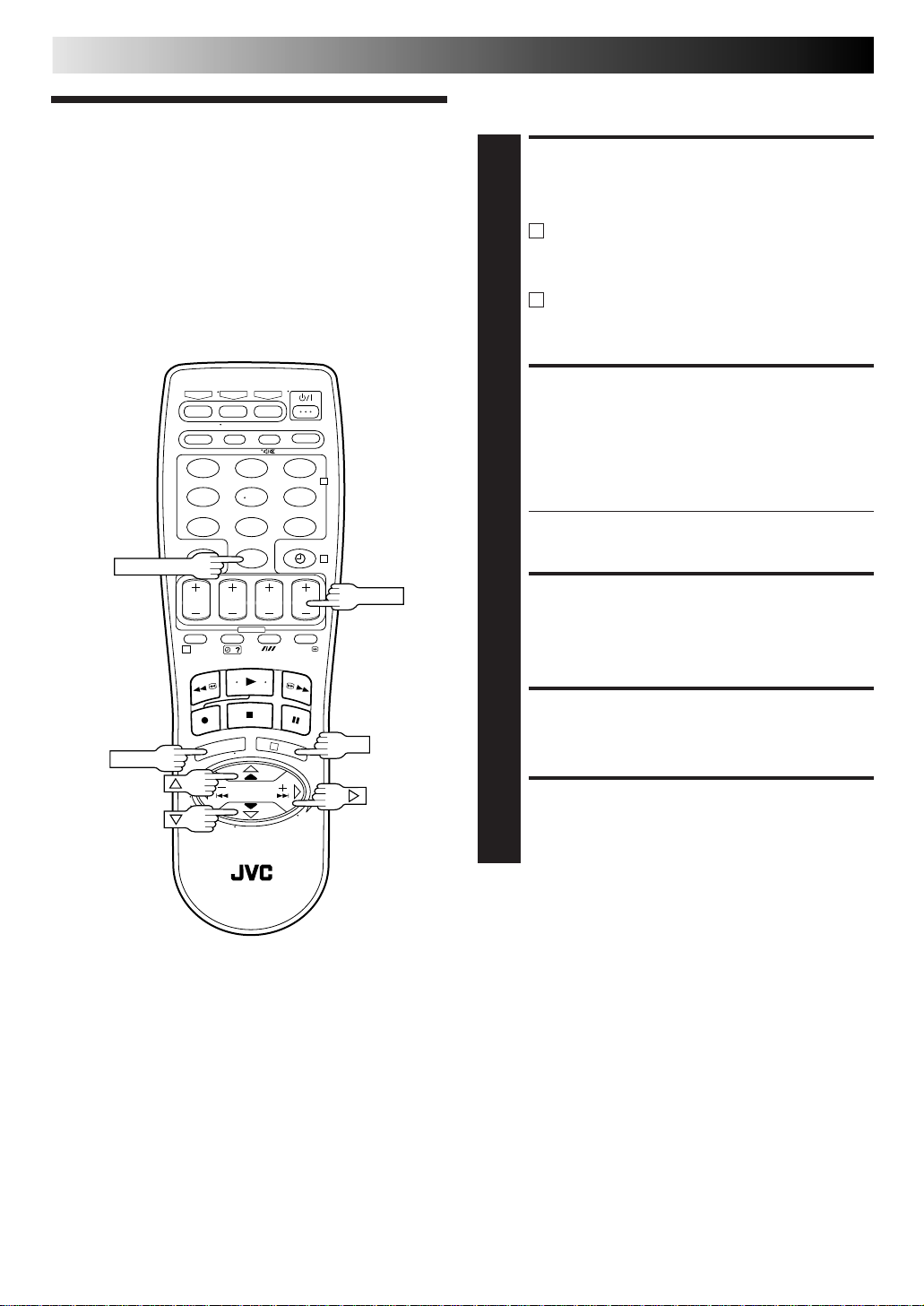

SCHNITTBETRIEB (Forts.)

Sie können diesen Recorder zum Schneiden als Wiedergabeoder Aufnahmegerät verwenden.

Schnittaufnahme/

-wiedergabe mit einem zweiten Videorecorder

– –:– –

NUMBER "0"

123 456

TV PROG

STELLEN SIE DIE ANSCHLÜSSE HER

Verbinden Sie die 21-pol. Eurobuchse des Wiedergabegeräts mit der 21-pol. Eurobuchse des

Aufnahmegeräts (Z S. 37).

Wenn Sie diesen Recorder als Wiedergabegerät einsetzen:

Die Buchse AV1 IN/OUT mit dem Aufnahmegerät verbinden.

Wenn Sie diesen Recorder als Aufnahmegerät einsetzen:

Die Buchse AV 2 IN/DECODER oder AV1 IN/OUT mit dem Wiedergabegerät verbinden.

SCHALTEN SIE DAS AUFNAHMEGERÄT AUF AUX-EINGANG

Schalten Sie bei diesem Recorder hierzu mit der numerischen Taste "0" (NUMBER) und/oder Taste TV

PROG auf den erforderlichen AUX-Eingangs-Modus ("L-

1" für die Buchse AV1 IN/OUT oder "L-2" für die Buchse AV2 IN/DECODER).

● Bei Verwendung von Buchse AV2 IN/DECODER muß für "AV2 ANSCHLUSS" die Einstellung "VIDEO" oder "S-VIDEO" (Z S. 37) vorliegen.

BESTIMMEN SIE DEN SCHNITTMODUS

Siehe “Einstellung des Schnittmodus” auf Seite 34.

STARTEN SIE DIE WIEDERGABE

Schalten Sie das Wiedergabegerät auf Wiedergabe.

STARTEN SIE DIE AUFNAHME

Schalten Sie das Aufnahmegerät auf Aufnahme.

HINWEISE:

●

Alle erforderlichen Kabel sind im Fachhandel erhältlich.

●

Wird dieser Recorder beim Schnittbetrieb als Wiedergabegerät verwendet, muß die On-Screen-Anzeigefunktion unbedingt ausgeschaltet ("O.S.D. AUS") sein (Z S. 10).

●

Wenn der zusätzliche Videorecorder über S-Video/AudioEingänge/-Ausgänge verfügt, ist der Anschluß an die Buchsen S-VIDEO IN/S OUT und AUDIO IN/OUT möglich.

Wenn dieser Recorder als Zuspielgerät verwendet wird: Die Buchsen S OUT und AUDIO OUT mit dem S-Videound Audio-Eingang des anderen Recorders verbinden. Wenn dieser Recorder als Aufnahmegerät verwendet wird: Die vorderen Buchsen S-VIDEO und AUDIO mit dem SVideo- und Audio-Ausgang des anderen Recorders verbinden. Hierauf muß an diesem Recorder der Eingangsmodus "S-1" eingestellt werden.

DE 37

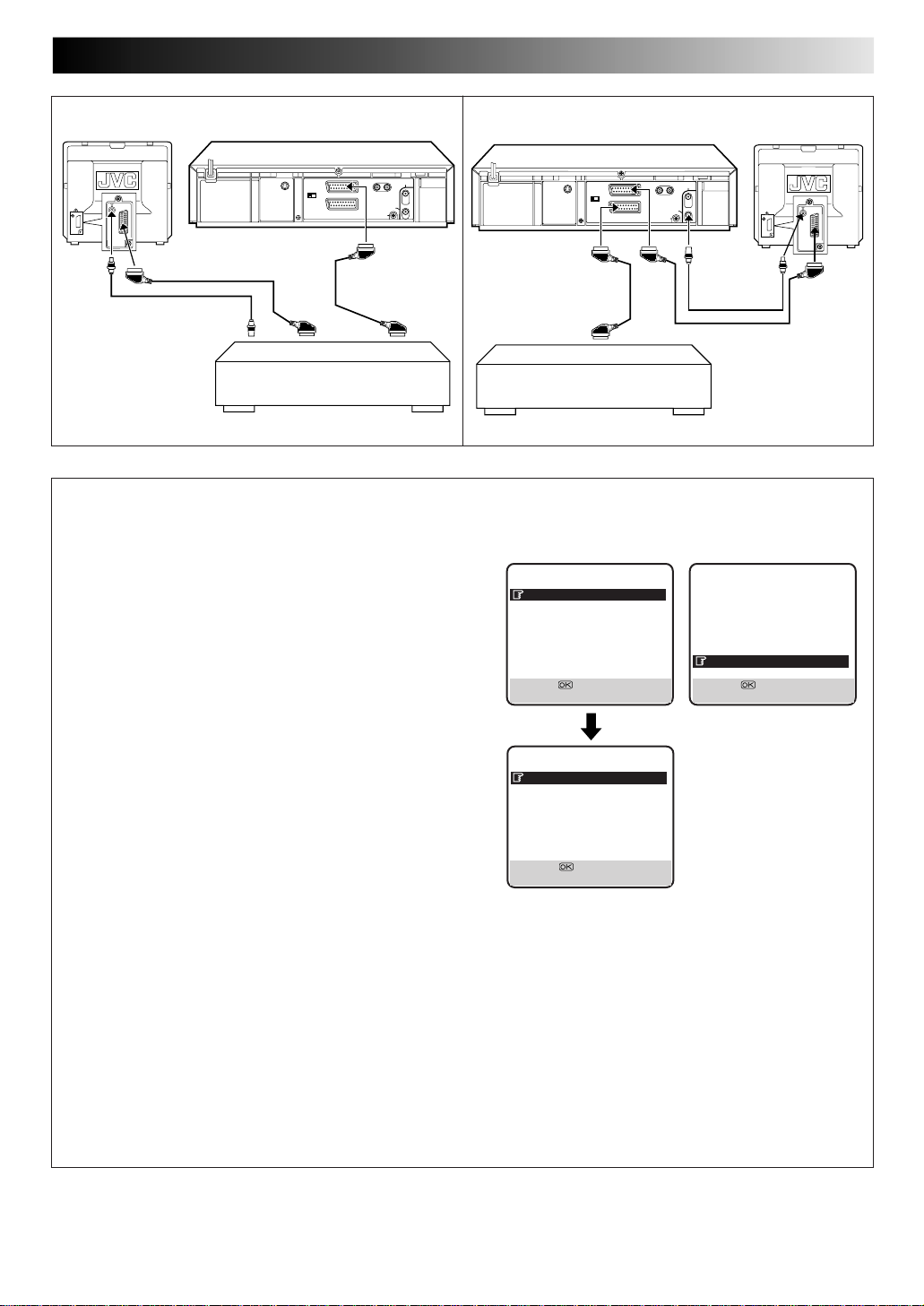

Dieser VideorecorderWiedergabegerätTV-Gerät

Dieser VideorecorderAufnahmegerät

TV-Gerät

21pol. SCART-Kabel

VIDEOKANAL oder AVModus

HF-Kabel (mitgeliefert)

(nicht mitgeliefert)

Zusätzlicher Videorecorder

21pol. SCART-Kabel (nicht mitgeliefert)

Zusätzlicher Videorecorder

HF-Kabel (mitgeliefert)

Aufnahmegerät Wiedergabegerät

AV2-ANSCHLUSS-Einstellung

Für "AV2 ANSCHLUSS" den Modus wie erforderlich für das Gerät, das an AV2 IN/DECODER dieses Recorders angeschlossen ist, eingeben.

1 MENU drücken, um das Hauptmenü aufzurufen. 2 Den Leuchtbalken (Cursor) mit Taste %ﬁ auf

"SONDERFUNKTIONEN" versetzen und dann OK oder drücken.

3 Den Leuchtbalken (Cursor) mit Taste %ﬁ auf "AV2

ANSCHLUSS" versetzen.

4 Mit Taste OK oder den erforderlichen Modus eingeben:

a–VIDEO : Wenn der Video-Ausgang des

b–S-VIDEO : Verfügt das angeschlossene Gerät über

c–DECODER : Ist an AV2 IN/DECODER ein Decoder

d–SAT : Ist an AV2 IN/DECODER ein Satelliten-

angeschlossenen Geräts ausschließlich FBAS-Signale liefert, muß für "AV2 ANSCHLUSS" "VIDEO" eingegeben werden.

einen Y/C-kompatiblen Ausgang, sollte für "AV2 ANSCHLUSS" "S-VIDEO" eingegeben werden, um die hochwertige S-VHS-Bildqualität nutzen zu können.

angeschlossen, muß für "AV2 ANSCHLUSS" "DECODER" eingegeben werden. (Siehe auch Seite 39.)

Tuner angeschlossen, muß für "AV2 ANSCHLUSS" "SAT" eingegeben werden. (Siehe auch Seite 38.)

5 MENU drücken, um auf die Normalanzeige

zurückzuschalten.

● Falls Sie einen Decoder oder Satelliten-Tuner verwenden, muß "AV2 ANSCHLUSS" nach dem Schnittbetrieb wieder auf "DECODER" oder "SAT" eingestellt werden.

● Ist kein Decoder oder Satelliten-Tuner angeschlossen, für "AV2 ANSCHLUSS" die Einstellung "VIDEO" oder "S-VIDEO" beibehalten.

● Die Einstellung ab Werk ist "VIDEO". Wenn die Recorder-Speichergangreserve infolge eines längeren Stromausfalls oder bei abgezogenem Netzkabel nicht mehr arbeitet, wird bei erneuter Spannungsversorgung des Recorders automatisch "VIDEO" gewählt. Wenn Sie einen Decoder oder Satelliten-Tuner verwenden, müssen Sie nun erneut die Eingabe "DECODER" oder "SAT" für "AV2 ANSCHLUSS" vornehmen.

HR-S7500E HR-S7500EH

SONDERFUNKTIONEN

AUTO TIMER AUS

O. S. D. EIN B. E. S. T. EIN AUTO SP=LP TIMER AUS ENERGIESPARER AUS S-VHS AUTO KOPIEREN AUS

NÄCHSTE SEITE [5∞] = [MENU] : ENDE

VORHERIGE SEITE

AV2 ANSCHLUSS VIDEO

FARBSYSTEM PAL/NTSC

[5∞] = [MENU] : ENDE

AUTO TIMER AUS O. S. D. EIN B. E. S. T. EIN AUTO SP=LP TIMER AUS S-VHS AUTO KOPIEREN AUS

AV2 ANSCHLUSS VIDEO

NÄCHSTE SEITE [5∞] = [MENU] : ENDE

SONDERFUNKTIONEN

VIDEOKANAL oder AVModus

38 DE

SYSTEMANSCHLÜSSE

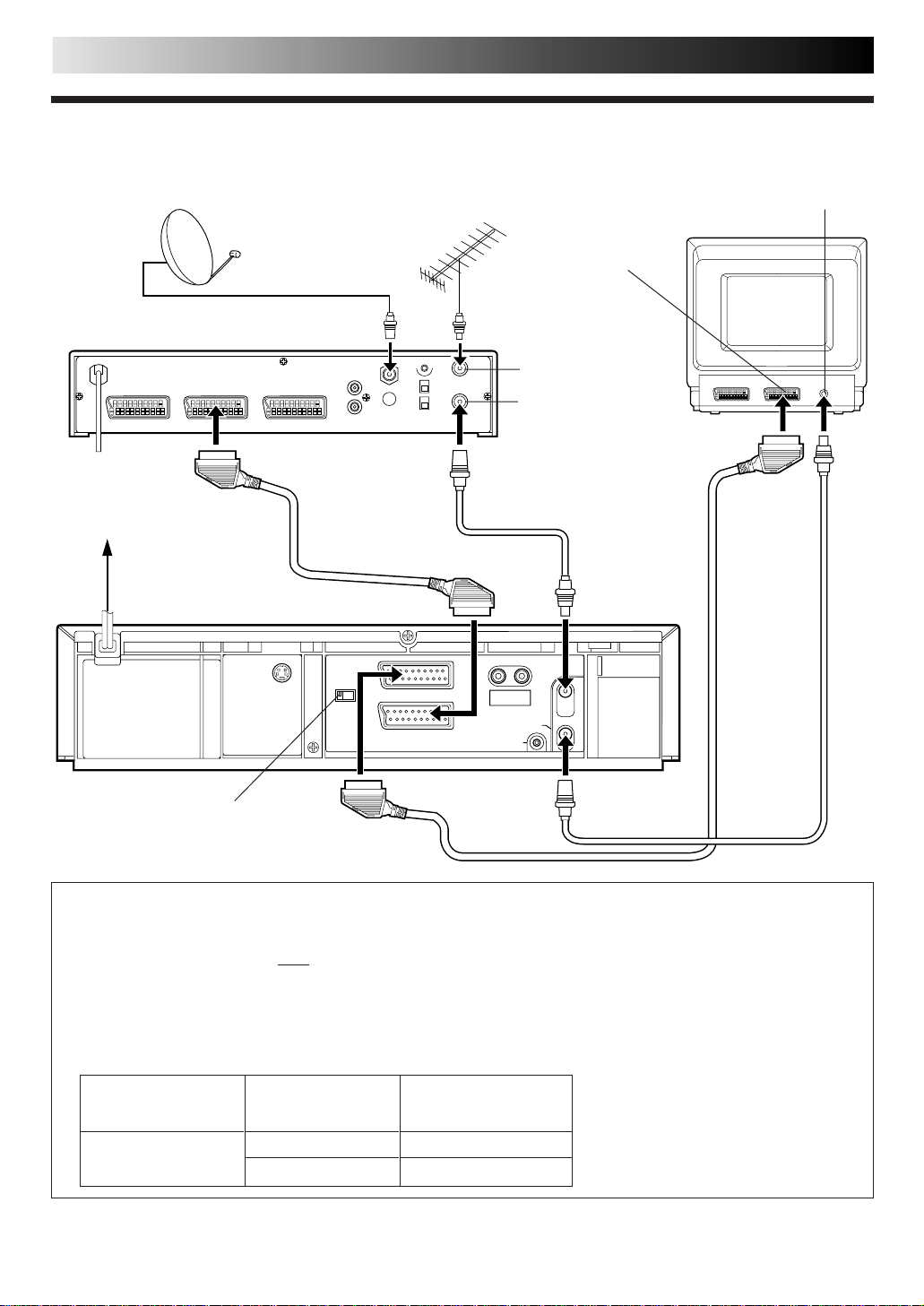

Anschluß an Satelliten-Tuner

Ein Satelliten-Tuner kann bequem an Buchse AV2 IN/DECODER des Recorders angeschlossen werden.

Antenne

Satelliten-Schüssel

AV-Scartbuchse

Sat-Antennenkabel

Fernsehantennenkabel

(21-pol.)

Satellitentuner

ANT. IN

DECODER VCR TV

RF OUT

An Netzsteckdose

ANT. IN

S OUT

AV1 OUT

COMP. Y/C

AV1 IN/OUT

AV2 IN/DECODER

AUDIO

PAUSE

OUT

RF OUT

Antennenbuchse

TV-Geräterückseite

EXT.2 EXT.1

Recorderrückseite

AV1 OUT-Wahlschalter

WICHTIG

Im Menü "SONDERFUNKTIONEN" für "AV2 ANSCHLUSS" "SAT" eingeben (Z S. 37). Bei Einstellung "SAT" für "AV2 ANSCHLUSS":

● Selbst bei ausgeschaltetem (und nicht auf Timer-Bereitschaft geschaltetem) Recorder können mit dem auf AV-Modus geschalteten TV-Gerät Satelliten-Programme empfangen werden.

● Das Eingangssignal für den Eingang AV2 IN/DECODER wird gleichfalls wie unten gezeigt über den rückseitigen Schalter AV1 OUT gesteuert: a- Sind sowohl Satelliten-Tuner als auch TV-Gerät Y/C-Signal-kompatibel, den Schalter AV1 OUT auf Y/C stellen, um die

hochwertige S-VHS-Bildqualität nutzen zu können.

b- Sind Satelliten-Tuner und/oder TV-Gerät nicht Y/C-Signal-kompatibel, den Schalter AV1 OUT auf COMP stellen.

Einstellung für AV2 ANSCHLUSS im Menü SONDERFUNKTIONEN

SAT

Rückseitiger Schalter AV1 OUT

COMP.

Y/C

Eingangssignal für Eingang AV2 IN/ DECODER

FBAS*

Y/C**

* Das FBAS-Signal ist das übliche gemischte

Videosignal.

** Bei dem Y/C-Signal werden Helligkeits-

und Farbanteil voneinander getrennt übertragen.

HINWEIS:

Beachten Sie die dem Satelliten-Tuner beigelegte Bedienungsanleitung.

Anschluß und

DE 39

Die Buchse AV2 IN/DECODER kann als Eingang für einen externen Programm-Decoder eingesetzt werden. Nach Anschluß eines geeigneten Decoders können die zugehörigen verschlüsselten Programme entschlüsselt empfangen werden.

Gebrauch eines Decoders

TV-Gerät

AV1 IN/OUT

AV2 IN/DECODER

SatellitenAntenne

HF-Kabel (mitgeliefert)

TVAntennenkabel

WÄHLEN SIE DEN EINGANGSMODUS

Für "AV2 ANSCHLUSS" "DECODER" einstellen (Z S. 37).

SCHLIESSEN SIE DEN DECODER AN

Verbinden Sie die Buchse AV2 IN/DECODER des Recorders mit der 21-pol. SCART-Buchse des Decoders.

SPEICHERN SIE DEN SENDER AB

Wie im Abschnitt "Bei Empfang eines verschlüsselten Sendekanals" auf Seite 45 beschrieben vorgehen.

HINWEIS:

Bei Anschluß eines Satelliten-Tuners:

. . . Wenn kein Decoder vorhanden ist: Schließen Sie den Satelliten-Tuner direkt an der Buchse AV2 IN/DECODER des Recorders an. . . . Wenn ein Decoder vorhanden ist: Zuerst den Decoder am Decoder-Eingang des Satelliten-Tuners anschließen. Dann den Ausgang des Satelliten-Tuners mit der Buchse AV2 IN/DECODER des Recorders verbinden. Weitere Angaben hierzu siehe die zum Satelliten-Tuner und Decoder mitgelieferte Bedienungsanleitung. Weitere Anschlußangaben siehe Seite 38. . . . Für "AV2 ANSCHLUSS" "SAT" einstellen ( . . . Zum Empfang eines Satelliten-Programmes (über den Satelliten-Tuner) rufen Sie mit den numerischen Tasten (NUMBER) und/oder TV PROG die Displayfeldanzeige "L-2" ab.

S. 37).

Satelliten-Tuner

Decoder

40 DE

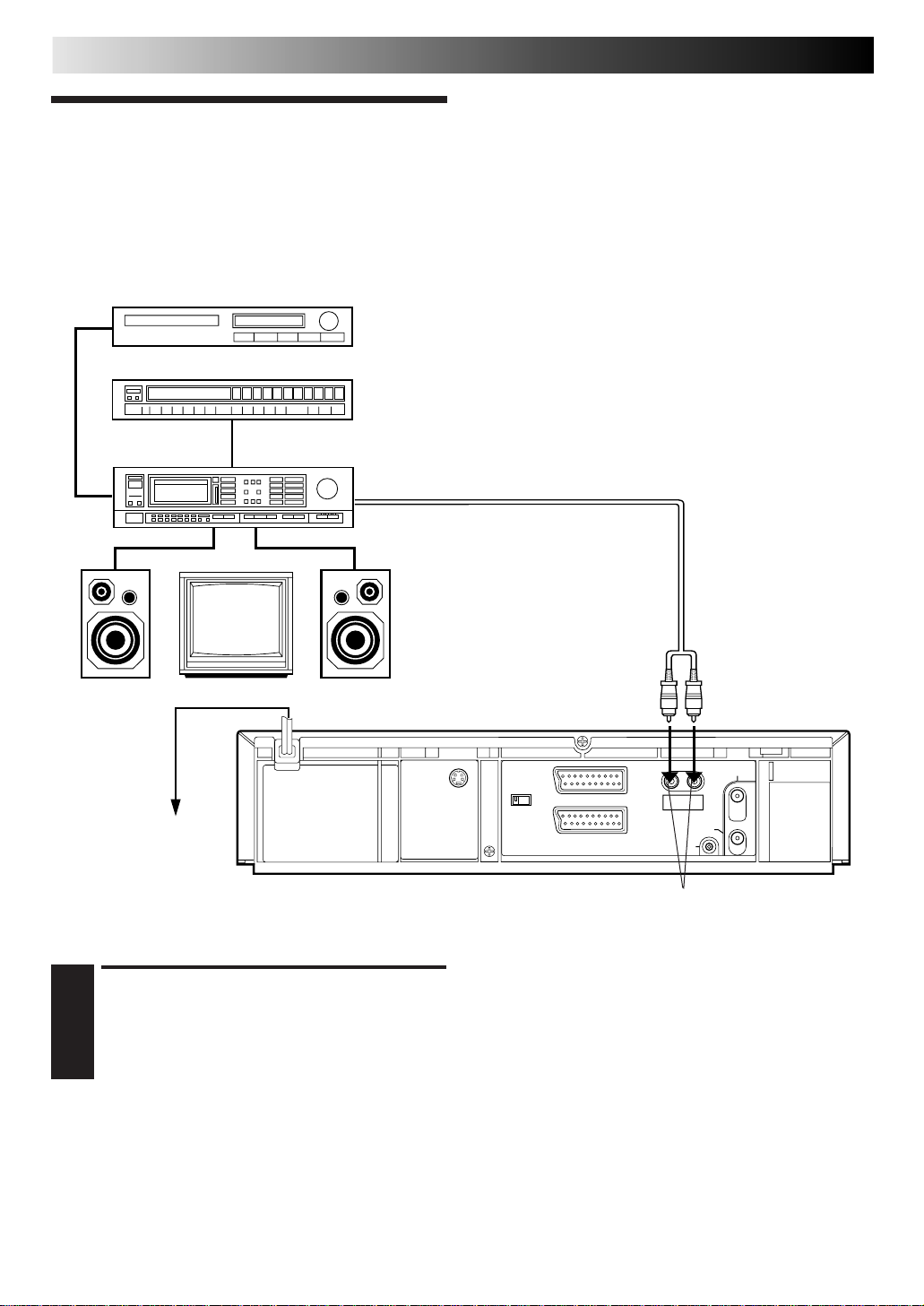

Anschluß und Gebrauch einer Stereoanlage

UKW-Tuner

CD-Player

SYSTEMANSCHLÜSSE (Forts.)

Sie können die Audiosignale von diesem Videorecorder über die Lautsprecher Ihrer Stereoanlage wiedergeben. Auf dieser Seite finden Sie, was Sie zum Anschluß und zur Wiedergabe wissen müssen.

Lautsprecher

Netzsteckdose

Stereo-Verstärker

TV-Gerät

AUX-Eingang oder Band-Monitor-Eingang

Lautsprecher

S OUT

AV1 OUT

COMP. Y/C

AV1 IN/OUT

AV2 IN/DECODER

Audiokabel (nicht mitgeliefert)

AUDIO

OUT

RF OUT

PAUSE

AUDIO OUT

ANT. IN

Rückansicht

STELLEN SIE DIE ANSCHLÜSSE HER

Verbinden Sie die Buchsen AUDIO OUT L und R des Videorecorders mit dem AUX- oder Band-Monitor-

Eingang des Stereo-Receivers oder -Verstärkers.

HINWEISE:

●

Die Stereo-Anschlüsse (L und R) zwischen Videorecorder und Receiver/Verstärker müssen übereinstimmen.

●

Wenn Sie Stereo- und zweisprachige Sendungen empfangen können, ist die Wiedergabe dieser Signale über die Stereoanlage unabhängig von Ihrem TV-Gerät möglich.

●

Bei Wiedergabe über die Lautsprecher der Stereoanlage muß die TV-Lautstärke auf die Minimalposition eingestellt werden.

ACHTUNG:

● Das Hifi-Audiosystem dieses Viderecorders liefert einen Dynamikbereich von mehr als 80 dB. Wir empfehlen, vor der Wiedergabe der Hifi-Audiosignale über Ihre Stereoanlage den Maximalpegel zu überprüfen, um extreme Signalpegel zu vermeiden. Andernfalls können die Lautsprecher der Stereoanlage beschädigt werden.

● Wenn TV-Gerät und Lautsprechergehäuse keine spezielle Abschirmung zur Verhinderung von TV-BildschirmStöreinstreuungen vorweisen, die Lautsprecherboxen nicht direkt neben dem TV-Gerät aufstellen. Andernfalls treten Bildverfärbungen etc. auf.

ERGÄNZENDE EINSTELLUNGEN

DE 41

Videokanal-Einstellung

Der Videokanal (HF) ist der Kanal, mit dem Sie das vom Recorder kommende Bild- und Tonsignal bei HF-Kabelanschluß mit dem TVGerät empfangen.

WICHTIG

Führen Sie die folgende Schritte nur dann durch, wenn — bei der automatischen Grundeinstellung der Videokanal nicht einwandfrei eingestellt wurde (Z S. 6). — nach einem Umzug oder nach Inbetriebnahme eines neuen TV-Senders in Ihrer Empfangslage TV-Bildstörungen auftreten. — die Anschlußverbindung zwischen TV-Gerät und Videorecorder von HF- auf AV- oder S-VIDEO-Anschluß (oder umgekehrt)

geändert wird.

Besteht zwischen Recorder und TV-Gerät sowohl die HF-Kabelverbindung (HF-Anschluß) als auch die AV-Kabelverbindung (Scartbuchse) oder S-OUT und AUDIO OUT, müssen Sie den nicht erforderlichen Videokanal deaktivieren.

Besteht zwischen Recorder und TV-Gerät ausschließlich die HF-Kabelverbindung (HF-Anschluß), müssen Sie den Videokanal eingeben.

Vor der Durchführung der nächsten Bedienschritte unbedingt sicherstellen, daß der Recorder ausgeschaltet und keine Cassette eingelegt ist.

RUFEN SIE DEN VIDEOKANALEINSTELLMODUS AUF

Halten Sie hierzu die Taste STOP (5/8) am Recorder solange gedrückt, bis die folgende Displayfeld-Anzeige

erscheint.

STELLEN SIE DEN VIDEOKANAL EIN

AV-Anschluß oder S-VIDEO-Anschluß

Drücken Sie die Taste TV PROG –, bis die Displayfeld-

Anzeige "– OUT

● Damit ist der Videokanal deaktiviert.

HF-Anschluß

Mit den Tasten TV PROG +/– den Videorecorder auf einen anderen in Ihrer Empfangslage unbelegten Kanal (22 bis 69) einstellen.

In diesem Beispiel wird Kanal 50 verwendet.

Stellen Sie nun am TV-Gerät den UHF-Kanal 50 ein.

● Wenn die beiden senkrechten weißen Balken einwandfrei auf dem TV-Bildschirm abgebildet werden, weiter bei Schritt 3.

● Werden die beiden Balken nicht einwandfrei abgebildet, am Recorder einen anderen freien Kanal wählen und überprüfen.

– –

" erscheint.

HINWEISE:

●

Wird am Recorder ein Kanal gewählt, der mit einem regionalen Sender belegt ist, bzw. dessen Nachbarkanäle mit lokalen Sendern belegt sind, können Bildqualitätsminderungen auftreten. Wählen Sie einen freien Kanal, dessen Nachbarkanäle nicht belegt sind.

●

Falls für keinen Kanal (22 bis 69) die einwandfreie Abbildung der beiden Testsignalbalken erzielt wird, wenden Sie sich bitte an Ihren JVC Service.

VERLASSEN SIE DEN VIDEOKANAL-EINSTELLMODUS

Drücken Sie hierzu OK an der Fernbedienung.

AV-Anschluß oder S-VIDEO-Anschluß: Bei Videowiedergabe muß das TV-Gerät auf den AV-Modus geschaltet werden.

HF-Anschluß: Der Kanal, in dem das Testsignal (zwei weiße senkrechte Balken) einwandfrei abgebildet wird (Schritt 2), ist Ihr Videokanal. Bei Videowiedergabe muß das TV-Gerät auf den Videokanal geschaltet werden.

42 DE

ERGÄNZENDE EINSTELLUNGEN (Forts.)

Senderprogrammierung

WICHTIG

Die folgenden Schritte werden nur erforderlich, — wenn bei der automatischen Grundeinstellung (Z S. 6)

keine einwandfreie Senderprogrammierung erfolgte.

— wenn Sie den Recorder nach einem Umzug in einer

neuen Empfangslage verwenden bzw. wenn in Ihrer Empfangslage ein neuer Sender Programme ausstrahlt.

Das TV-Gerät einschalten und auf den VIDEO-Kanal (AVModus) schalten.

– –:– –

123 456

TV PROG

Zur Aufnahme von TV-Sendeprogrammen müssen alle gewünschten Sender auf den Recorder-Programmplätzen abgespeichert werden. Die automatische Senderspeicherung weist allen empfangbaren Sendekanälen je einen Programmplatz zu, so daß später bei der Senderanwahl mit den Tasten TV PROG keine leeren Programmplätze aufgerufen werden.

Automatische Senderprogrammierung

SCHALTEN SIE DEN RECORDER EIN

Drücken Sie hierzu .

RUFEN SIE DAS HAUPT-MENÜ AUF

Drücken Sie hierzu MENU.

RUFEN SIE DIE LÄNDERTABELLE AUF

Versetzen Sie den Leuchtbalken (Cursor) mit

Taste %ﬁ auf "AUTO SENDEREINSTELLUNG" und drücken Sie dann OK

oder .

HAUPTMENUE

SONDERFUNKTIONEN

AUTO SENDEREINSTELLUNG

MAN. SENDEREINSTELLUNG GRUNDEINSTELLUNGT

[5∞] = [MENU] : ENDE

WÄHLEN SIE DAS LAND AN

Versetzen Sie den Leuchtbalken (Cursor) mit Taste %ﬁ auf den Ländernamen und drücken Sie dann OK oder .

WÄHLEN SIE DIE SPRACHE

Versetzen Sie den Leuchtbalken (Cursor) mit Taste %ﬁ auf die gewünschte Sprache.

– –:– –

123 456

FÜHREN SIE DIE AUTOMATISCHE SENDERPROGRAMMIERUNG DURCH

Drücken Sie OK oder .

● Die Anzeige "AUTO

SENDEREINSTELLUNG" erscheint während des Sendersuchlaufs zusammen mit dem Einstellstatusbalken (die Statusmarke " wird von links nach rechts versetzt). Warten Sie, bis die Anzeige wie in Schritt 7 gezeigt vorliegt.

AUTO SENDEREINSTELLUNG

BITTE WARTEN

[MENU] : ENDE

Anfang Ende

DE 43

+++

WICHTIG

● In Abhängigkeit von den Empfangsbedingungen kann ggf. keine einwandfreie Sendernamenspeicherung und Leitzahlenzuweisung erzielt werden. Falls die Leitzahlen nicht oder fehlerhaft abgespeichert wurden, werden bei der SHOWVIEW-Timer-Aufnahme nicht-programmierte Sendungen aufgezeichnet. Bitte überprüfen Sie unbedingt die Programmplätze der Sendekanäle, wenn Sie eine SHOWVIEW-Timer-Programmierung durchführen (Z S. 24 "SHOWVIEW-Timer-Programmierung").

● Da bei der automatischen Senderprogrammierung ggf. auch Sender abgespeichert werden, die eine eingeschränkte Bild- und Tonqualität aufweisen, können Sie diese beliebig löschen (Z S. 45 "Senderlöschung").

ÜBERPRÜFEN SIE DIE SENDERTABELLE

Wenn die On-ScreenAnzeige "SENDERSUCHE

BEENDET" für ca. 5 Sekunden erscheint, erscheint die Sendertabelle (wie rechts gezeigt). Diese enthält alle Programmplätze (PR) mit den zugewiesenen Sendekanälen (CH) und Sendernamen (ID, Z S. 47). Der blaue Bildhintergrund wechselt sich in 8Sekunden-Intervallen mit dem zu diesem Zeitpunkt ausgestrahlten Sendeprogramm des blinkenden Sendekanals ab. Die nächste Sendertabellentafel kann mit %ﬁ auf der Fernbedieneinheit aufgerufen werden.

● Die Sendekanäle des gewählten Landes erscheinen zuerst in der Sendertabelle.

● Bei der automatischen Senderprogrammierung werden zugleich die SHOWVIEW-Leitzahlen automatisch zugewiesen.

PR CH ID PR CH ID

01 25 ARD 08 C26 E-SP

02 C08 SKY1 09 55 WEST 03 10 ZDF 10 C24 SAT1 04 C65 RAI1 11 C23 OSF 05 C31 BBC1 12 06 C32 BBC2 13 07 C33 3SAT 14

∞

: SENDER ORDNEN

= [X] : LÖSCHEN

[MENU] : ENDE

C: Kabelkanal

SCHALTEN SIE AUF NORMALEN EMPFANG ZURÜCK

Drücken Sie hierzu MENU.

● Unter Bezugnahme auf die Sendertabelle lassen sich

Programmplätze überspringen und hinzufügen, Sendernamen eingeben und weitere Einstellungen vornehmen. Siehe Seite 44 bis 48.

● Je nach Empfangsbedingungen können sich Abweichungen in der Speicherfolge und Fehler bei der Sendernamen-Abspeicherung ergeben.

● Angaben zum Empfang von verschlüsselten Sendungen siehe Seite 45.

– –␣ – – – –␣ – –

∞

]

– –␣ – –

ﬁ

HINWEISE:

●

Bei der automatischen Senderspeicherung werden alle Sender automatisch feinabgestimmt. Zur manuellen Feinabstimmung wie auf Seite 48 beschrieben vorgehen.

●

Wird versucht, eine automatische Senderprogrammierung bei nicht einwandfrei angeschlossenem Antennenkabel durchzuführen, erscheint in Schritt 7 die On-Screen-Anzeige "SENDERSUCHE BEENDET - KEIN SIGNALEMPFANG". In diesem Fall das Antennenkabel einwandfrei anschließen und dann OK drücken. Die automatische Senderprogrammierung wird erneut ausgelöst.

44 DE

NUMBER

– –:– –

123 456

ERGÄNZENDE EINSTELLUNGEN (Forts.)

GEBEN SIE DEN EMPFANGSBEREICH EIN

Mit %ﬁ können Sie zwischen CH

(herkömmlich) und CC (Kabel) umschalten. Zur Abspeicherung drücken.

PR CH ID FEIN DECODER

– –␣ – –

12 CH01

∞

[

] : WÄHLEN

[ ] : CURSOR +=

∞

: OK

[MENU] : ENDE

Der blaue Bildhintergrund wechselt sich in 8-Sekunden-Intervallen mit dem Sendeprogramm des angewählten Sendekanals ab.

+/– AUS

Manuelle Senderspeicherung

Wenn bei der automatischen Grundeinstellung (Z S. 6) oder automatischen Senderprogrammierung (Z S. 42) Sender ausgelassen wurden, können diese nachträglich abgespeichert werden.

RUFEN SIE DAS HAUPT-MENÜ AUF

Drücken Sie hierzu MENU.

RUFEN SIE DIE SENDERTABELLE AUF

Versetzen Sie den Leuchtbalken (Cursor) mit Taste %ﬁ auf "MAN. SENDEREINSTELLUNG" und drücken Sie

dann OK oder . Die Sendertabelle erscheint.

GEBEN SIE DEN SENDEKANAL EIN

Geben Sie die Sendekanalnummer mit den numerischen (NUMBER) Tasten ein.

● Bei einstelligen Kanalnummern erst die "0" eingeben.

● Zur Eingabe registrierter Sendernamen (ID, Z S. 47)

drücken, bis die ID-Einstellanzeige "– – – –" blinkt. Nun %ﬁ drücken.

● Zur Feinabstimmung drücken, bis Anzeige "+/–" zu blinken beginnt. Nun %ﬁ drücken. Während der Feinabstimmung erscheint die Anzeige "+" oder "–".

● Bei Abspeicherung eines verschlüsselten Sendekanals drücken Sie , bis "AUS" (Decoder-Einstellung) blinkt. Nun %ﬁ drücken, um "DECODER" auf "EIN" einzustellen ("AUS" ist die Einstellung ab Werk).

● Wenn "AV2 ANSCHLUSS" auf "VIDEO", "S-VIDEO" oder "SAT" eingestellt ist, kann die Einstellung für "DECODER" nicht durchgeführt werden (Z S. 37).

SPEICHERN SIE DIE EINGABE AB

Drücken Sie OK. Die Sendertabelle erscheint.

● Wiederholen Sie die Schritte 3 bis 6 wie erforderlich.

SCHLIESSEN SIE DIE SENDERTABELLE

Drücken Sie hierzu MENU.

● Zur Änderung der Programmplatzpositionen siehe

"Änderung der Senderreihenfolge" auf Seite 45.

● Zur Änderung des registrierten Sendernamens siehe "Sendereinstellung (B)" auf Seite 46.

WÄHLEN SIE EINEN PROGRAMMPLATZ AN

Drücken Sie %ﬁ , bis die Nummer eines

unbelegten Programmplatzes zu blinken beginnt. Drücken Sie nun OK, so daß das manuelle SendekanalEintellmenü gezeigt wird.

ﬁ

(Beispiel) Speicherung für Programmplatz 12.

PR CH ID PR CH ID 01 25 ARD 08 C26 E-SP 02 CDB SKY1 09 55 WEST 03 10 ZDF 10 C24 SAT1 04 C65 RAI1 11 C23 OSF

05 C31 BBC1 12

06 C32 BBC2 13 07 C33 3SAT 14

∞

: SENDER ORDNEN

= [X] : LÖSCHEN

[MENU] : ENDE

Der blaue Bildhintergrund wechselt sich in 8-Sekunden-Intervallen mit dem Sendeprogramm des angewählten Sendekanals ab.

ACHTUNG

Nach der manuellen Sendereinstellung müssen Sie unbedingt eine Leitzahleinstellung (Z S. 49) durchführen, um die einwandfreie Ausführung von SHOWVIEW-TimerAufnahmen zu gewährleisten.

– –␣ – –

∞

]

– –␣ – –

DE 45

Senderlöschung

Führen Sie zunächst die Schritte 1 und 2 von "Manuelle Senderspeicherung" auf Seite 44 zum Aufruf der Sendertabelle durch.

WÄHLEN SIE DEN EINSTELLBEREICH AN

Drücken Sie %ﬁ , bis die Anzeige mit dem zu löschenden Sendekanal zu blinken beginnt.

ﬁ

LÖSCHEN SIE DEN SENDEKANAL

Drücken Sie hierzu .

● Die nachfolgende Sendekanalnummer rückt nach

oben auf.

● Die Schritte 1 und 2 wie erforderlich wiederholen.

SCHLIESSEN SIE DIE SENDERTABELLE

Drücken Sie hierzu MENU.

Änderung der Senderreihenfolge

Führen Sie zunächst die Schritte 1 und 2 von "Manuelle Senderspeicherung" auf Seite 44 zum Aufruf der Sendertabelle durch.

WÄHLEN SIE DEN EINSTELLBEREICH AN

Drücken Sie %ﬁ , bis die Anzeige mit dem zu versetzenden Sendekanal zu blinken beginnt. Drücken

Sie OK, so daß der Sendername (ID) und der zugehörige Sendekanal (CH) zu blinken beginnt.

ﬁ

Bei Empfang eines verschlüsselten Sendekanals

WÄHLEN SIE DEN DECODERMODUS AN

Stellen Sie "AV2 ANSCHLUSS" auf "DECODER" ein (Z S. 37).

RUFEN SIE DIE SENDERTABELLE AUF

Führen Sie die Schritte 1 und 2 von "Manuelle Senderspeicherung" auf Seite 44 durch.

WÄHLEN SIE DEN PROGRAMMPLATZ

Drücken Sie %ﬁ , um einen Programmplatz mit verschlüsseltem Sendekanal anzuwählen. Drücken Sie

hierauf OK zweimal.

ﬁ

ÄNDERN SIE DIE DECODEREINSTELLUNG

Drücken Sie , bis "AUS" (Decoder-Einstellung) blinkt. Nun %ﬁ drücken, um "DECODER" auf "EIN" einzustellen.

RUFEN SIE ERNEUT DIE SENDERTABELLE AUF

Drücken Sie hierzu OK.

● Wiederholen Sie die Schritte 3 bis 5 wie erforderlich.

SCHLIESSEN SIE DIE SENDERTABELLE

Drücken Sie hierzu MENU.

BESTIMMEN SIE EINEN NEUEN PROGRAMMPLATZ

Versetzen Sie die Sendekanaldaten mit %ﬁ auf den neuen Programmplatz und drücken Sie dann OK.

Beispiel: Wurde der Sendekanal von Programmplatz 4

● Wiederholen Sie die Schritte 1 und 2 wie erforderlich.

auf Programmplatz 2 versetzt, rücken die Sendekanäle der Programmplätze 2 und 3 jeweils um eine Stelle nach unten.

PR CH ID PR CH ID 01 25 ARD 08 C26 E-SP 02 C08 SKY1 09 55 WEST 03 10 ZDF 10 C24 SAT1

04 C65 RAI1 11 C23 OSF

05 C31 BBC1 12 C25 ESPN 06 C32 BBC2 13 07 C33 3SAT 14

∞

[5∞ ] : VERSCHIEBEN

: MAN. SENDEREINSTELLUNG

[MENU] : ENDE

PR CH ID PR CH ID 01 25 ARD 08 C26 E-SP

02 C65 RAI1 09 55 WEST

03 C08 SKY1 10 C24 SAT1 04 10 ZDF 11 C23 OSF 05 C31 BBC1 12 C25 ESPN

– –␣ – –

06 C32 BBC2 13

– –␣ – –

07 C33 3SAT 14

[5∞ ] : VERSCHIEBEN = [MENU] : ENDE

∞

SCHLIESSEN SIE DIE SENDERTABELLE

Drücken Sie hierzu MENU.

ﬁ

– –␣ – – – –␣ – –

ACHTUNG

Nach der Senderlöschung oder Änderung der Senderreihenfolge müssen Sie unbedingt eine Leitzahleinstellung (Z S. 49) durchführen, um die einwandfreie Ausführung von SHOWVIEW-Timer-Aufnahmen zu gewährleisten.

46 DE

ERGÄNZENDE EINSTELLUNGEN (Forts.)

Sendereinstellung (A)

Geben Sie bereits im Recorder registrierte Sendernamen ein.

Führen Sie zunächst die Schritte 1 und 2 von "Manuelle Senderspeicherung" auf Seite 44 zum Aufruf der Sendertabelle durch.

WÄHLEN SIE DEN EINSTELLBEREICH AN

Drücken Sie %ﬁ , bis die Anzeige des zu ändernden Sendekanals zu blinken beginnt.

ﬁ

WÄHLEN SIE DAS MANUELLE SENDEKANAL-EINSTELLMENÜ

Drücken Sie OK zweimal.

WÄHLEN SIE EINEN NEUEN SENDERNAMEN

Drücken Sie , bis der Sendername (ID) zu blinken

beginnt. Drücken Sie nun %ﬁ, bis der gewünschte zu speichernde Sendername (ID) zu blinken beginnt. Registrierte Sendernamen (Z S. 47) werden mit Taste %ﬁ aufgerufen.

WECHSELN SIE DEN SENDERNAMEN AUS

Drücken Sie hierzu OK.

● Die Sendertabelle erscheint.

● Wiederholen Sie die Schritte 1 bis 4 wie erforderlich.

PR CH ID FEIN DECODER

– –␣ – –

06 CH45

∞

[

] : ID VERÄNDERN

[ ] : CURSOR +=

∞

: OK

[MENU] : ENDE

+/– OFF

Sendereinstellung (B)

Geben Sie einen nicht im Recorder registrierten Sendernamen ein.

Führen Sie zunächst die Schritte 1 und 2 von "Manuelle Senderspeicherung" auf Seite 44 zum Aufruf der Sendertabelle und dann die Schritte 1 und 2 von "Sendereinstellung (A)" links durch.

WÄHLEN SIE DIE ERSTE STELLE DES SENDERNAMENS AN

Drücken Sie , bis die erste Stelle zu blinken

beginnt.

PR CH ID FEIN DECODER

06 CH45 ARD +/– OFF

∞

[

] : A-Z, 0-9

[ ] : CURSOR +=

∞

: OK

[MENU] : ENDE

GEBEN SIE DIE ZEICHEN EIN

Rufen Sie das erforderliche alphanumerische Zeichen (A–Z, 0–9, –, *, +, (Leerstelle)) mit %ﬁ auf.

Speichern Sie das Zeichen mit ab. Geben Sie die restlichen Zeichen (bis zu insgesamt 4) ein. Nach vollständiger Eingabe drücken Sie OK.

● Die Sendertabelle erscheint.

● Bei einer Fehleingabe rufen Sie die zu korrigierende

Stelle (Blinksignal) mit auf. Geben Sie hierauf mit %ﬁ das richtige Zeichen ein.

[

SCHLIESSEN SIE DIE SENDERTABELLE

Drücken Sie hierzu MENU.

SCHLIESSEN SIE DIE SENDERTABELLE

Drücken Sie hierzu MENU.

Programmanbieterübersicht

ID-BEZEICHNUNG* SENDERNAME

1000 TV1000 3SAT 3SAT ADLT ADULT ANT3 ANTENA3 ARD ARD ARTE ARTE BBC BBC GROUP BBC1 BBC1 BBC2 BBC2 BR3 BAYERN3 C+ CANAL PLUS C1 PORTUGUSES CAN5 CANALE5 CH4 CHANNEL4 CH5 CHANNEL5 CHLD CHILD CINE CINEMA CLUB TELECLUB CMT CMT CNN CNN CSUR ANDALUCIA DISC DISCOVERY DR DR TV DRS DRS DSF DSF ETB1 ETB1 ETB2 ETB2 EURO EURONEWS EUSP EUROSPORTS FEMM FEMMAN FILM FILM FNET FILMNET FR2 France2 FR3 France3 GALA GALAVISION HR3 HESSEN3 INFO INFO-KANAL ITA1 ITALIA1 ITA7 ITALIA7 ITV ITV JSTV JSTV KA2 KA2 KAB1 KABEL1 KAN2 KANAL2 LOCA LOCAL M6 M6 MBC MBR MCM MCM MDR MDR MOVE MOVIE MTV MTV MTV3 MTV3 N3 NORD3 N-TV N-TV NBC NBC SUPER NDR3 NDR3 NED1 NED1 NED2 NED2 NED3 NED3 NEWS NICK NICKELODEON NRK NRK NRK2 NRK2 ODE ODEON ORF1 ORF1

DE 47

ID-BEZEICHNUNG* SENDERNAME

ORF2 ORF2 ORF3 ORF3 OWL3 OWL3 PREM PREMIERE PRO7 PRO7 RAI1 RAI1 RAI2 RAI2 RAI3 RAI3 RET4 RETE4 21 TELE21 RTBF RTBF1 or 2 RTL RTL RTL2 RTL2 RTL4 RTL4 RTL5 RTL5 RTP RTP S4 SCHWEIZ4 SAT1 SAT1 SBS SBS SHOW SHOW SIC SOCIEDADE SKY SKY CHANNEL SKYN SKY NEWS SPRT SPORT SRTL SUPER RTL STAR STAR-TV SVT1 SVT1 SVT2 SVT2 SW3 SUEDWEST3 TCC TCC TELE TELE TEL5 TELE5 TF1 TF1 TM3 TM3 TMC TELEMONTECARLO TNT TNT INT TRT TRT INT TSI TSI TSR TSR TV1 BRTN TV1 TV2 BRTN TV2 TV3 TV3 TV4 TV4 TV5 TV5 TV6 TV6 TVE1 TVE1 TVE2 TVE2 TVG TV GALICIA TVI TV INDEPENDENT TVN TV NORGE VCR VIDEO VERO VERONICA VH-1 VH-1 VIVA VIVA VIV2 VIVA2 VMTV VIDEO MUSIC VOX VOX VT4 VT4 VTM VTM WDR1 West1 WDR3 West3 YLE1 YLE1 YLE2 YLE2 ZDF ZDF ZTV ZTV

* Die Sendernamen werden jeweils in abgekürzter Form auf

dem TV-Bildschirm eingeblendet. Diese abgekürzten Sendernamen sind zugleich in der Sendertabelle enthalten. Sie werden jeweils angezeigt, wenn am Recorder ein anderer Sender eingestellt wird.

48 DE

– –:– –

ERGÄNZENDE EINSTELLUNGEN (Forts.)

Feinabstimmung für bereits gespeicherte Sender

Führen Sie zunächst die Schritte 1 und 2 von "Manuelle Senderspeicherung" auf Seite 44 zum Aufruf der Sendertabelle durch.

123 456

RUFEN SIE DEN SENDEKANAL ZUR FEINABSTIMMUNG AUF

Drücken Sie %ﬁ , bis die Anzeige des zur Feinabstimmung vorgesehenen Sendekanals zu blinken

beginnt.

ﬁ

RUFEN SIE DAS MANUELLE SENDEKANAL-EINSTELLMENÜ AUF

Drücken Sie hierzu OK zweimal. Das Menü für die manuelle Sendekanaleinstellung erscheint.

FÜHREN SIE DIE FEINEINSTELLUNG DURCH

Drücken Sie , bis "+/–" zu blinken beginnt. Drücken Sie nun %ﬁ, bis die bestmögliche Empfangsqualität

erzielt wird. Hierauf drücken Sie OK.

● Die Sendertabelle erscheint.

● Wiederholen Sie die Schritte 1 bis 3 wie erforderlich.

SCHLIESSEN SIE DIE SENDERTABELLE

Drücken Sie hierzu MENU.

DE 49

SHOWVIEW-Einstellung

WICHTIG

Im Normalfall führt der Recorder die Leitzahlzuweisung bei der automatischen Grundeinstellung (Z S. 6) oder automatischen Senderabstimmung (Z S. 42) automatisch durch. Eine Einstellung der Leitzahlen müssen Sie nur in den folgenden Fällen durchführen:

●

Wenn bei der S angewählt wird:

— Die Leitzahl dieses Sendekanals muß von Hand eingegeben werden.

●

Wenn nach der automatischen Grundeinstellung oder automatischen Senderabstimmung ein Sendekanal hinzugefügt, gelöscht oder auf einen anderen Programmplatz versetzt wurde:

— Die Leitzahlen aller von der Änderung betroffenen Sendekanäle müssen von Hand eingegeben werden.

●

Wenn die S

— Die Leitzahlen aller auf Ihrem Satelliten-Tuner empfangbaren Satelliten-Sendekanäle müssen von Hand eingegeben werden.

Das TV-Gerät einschalten und auf den VIDEO-Kanal (AV-Modus) schalten.

Einstellen der Leitzahlen

HOWVIEW

-Timer-Programmierung der Programmplatz, der den gewünschten Sendekanal enthält, nicht

-Timer-Aufnahme für ein Satelliten-Sendeprogramm durchgeführt werden soll:

RUFEN SIE DAS HAUPT-MENÜ AUF

Drücken Sie hierzu MENU.

WÄHLEN SIE DAS GRUNDEINSTELLUNGS-MENÜ AN

Versetzen Sie den Leuchtbalken (Cursor) mit Taste %ﬁ auf "GRUNDEINSTELLUNG" und drücken Sie dann OK

2 3

oder .

WÄHLEN SIE DAS MENÜ "PROGRAMM-LEITZAHLEN" AN

Versetzen Sie den Leuchtbalken (Cursor) mit Taste %ﬁ auf "PROGRAMM-LEITZAHLEN" und drücken Sie dann OK oder .

GEBEN SIE DIE LEITZAHL EIN

Verwenden Sie hierzu %ﬁ oder die numerischen (NUMBER) Tasten. Die Leitzahlen finden Sie in TVProgrammzeitschriften, TVProgrammübersichten etc. Drücken Sie hierauf OK

oder .

PROGRAMM-LEITZAHLEN

PROG-LEITZAHL TV PROG

] =

∞

[MENU] : ENDE

Beispiel: Eingabe der

Leitzahl 2 (ZDF).

GEBEN SIE DEN PROGRAMMPLATZ EIN

Verwenden Sie hierzu %ﬁ oder die numerischen

(NUMBER) Tasten. Die Leitzahl (des zugehörigen Sendekanal) ist nun diesem Programmplatz zugewiesen. Drücken Sie hierauf OK oder .

● Werden SatellitenSendeprogramme auf dem AUX-Eingang "L-2" empfangen, als Programmplatz "L-2" eingeben.

● Wiederholen Sie die Schritte 4 bis 5 wie erforderlich.

PROGRAMM-LEITZAHLEN

PROG-LEITZAHL TV PROG

[5∞] = [MENU] : ENDE

Beispiel: Eingabe von

Programmplatz 2 (ZDF).

SCHALTEN SIE AUF DIE NORMAL ANZEIGE ZURÜCK

Drücken Sie hierzu MENU.

Leitzahlen

Die Leitzahl dient der eindeutigen Kennzeichnung von Sendekanälen für die SHOWVIEW-Timer-Programmierung in Ihrer Empfangslage. Die meisten TV-Programmzeitschriften listen diese SHOWVIEW-Leitzahlen auf.

ZDF

50 DE

ERGÄNZENDE EINSTELLUNGEN (Forts.)

Uhrzeiteinstellung

Das TV-Gerät einschalten und auf den VIDEO-Kanal (AV-Modus) schalten.

– –:– –

WICHTIG

Bei der automatischen Grundeinstellung (Z S. 6) oder automatischen Senderabstimmung (Z S. 42) wird die Recorder-Uhr automatisch gestellt. Die folgenden Schritte werden nur dann erforderlich, wenn — bei der automatischen Grundeinstellung oder

automatischen Senderabstimmung keine einwandfreie Uhrzeiteinstellung erfolgte.

oder

— die Recorder-Gangreserve nicht mehr arbeitet.

oder

— die Just Clock-Uhrzeit geändert werden soll (siehe "Just

Clock-Zeitkorrektur" links unten).

123 456

SCHALTEN SIE DEN RECORDER EIN

Drücken Sie hierzu .

RUFEN SIE DAS HAUPT-MENÜ AUF

Drücken Sie hierzu MENU.

WÄHLEN SIE DAS GRUNDEINSTELLUNGS-MENÜ AN

Versetzen Sie den Leuchtbalken (Cursor) mit Taste %ﬁ auf "GRUNDEINSTELLUNG" und drücken Sie dann OK

3 4

oder .

RUFEN SIE DAS UHREINSTELLMENÜ AUF

Versetzen Sie den Leuchtbalken (Cursor) mit Taste %ﬁ auf "UHR STELLEN" und drücken Sie dann OK oder . Das Menü "UHR STELLEN" erscheint.

GRUNDEINSTELLUNG

UHR STELLEN

PROGRAMM-LEITZAHLEN

[5∞] = [MENU] : ENDE

ZEIT DATUM JAHR

0: 00 01 . 01 98

JUST CLOCK : AUS TV PR. : 1

[5∞] = [MENU] : ENDE

UHR STELLEN

Just Clock-Zeitkorrektur

Dieses Zeitkorrektursystem verwendet programmbegleitende PDC-Codesignale, um die Recorder-Uhr in regelmäßigen Abständen automatisch zu korrigieren. Die Just Clock-Zeitkorrektur ist im Menü "UHR STELLEN" verfügbar und ab Werk auf "AUS" eingestellt. Zur Statusänderung mit Taste OK den Just Clock-Einstellbereich anwählen und dann den Status (blinkende Anzeige) mit %ﬁ eingeben.

WICHTIG: Wenn die Just Clock-Funktion deaktiviert wird, kann die Recorder-Uhr vor- oder nachgehen, so daß Ihre Timer-Aufnahmen ggf. unvollständig aufgezeichnet werden. Wir empfehlen, den Just Clock-Zeitkorrekturmodus eingeschaltet zu lassen. Falls allerdings die PDC-Daten ungültige Zeittdaten liefern, sollte für JUST CLOCK "AUS" eingegeben werden.

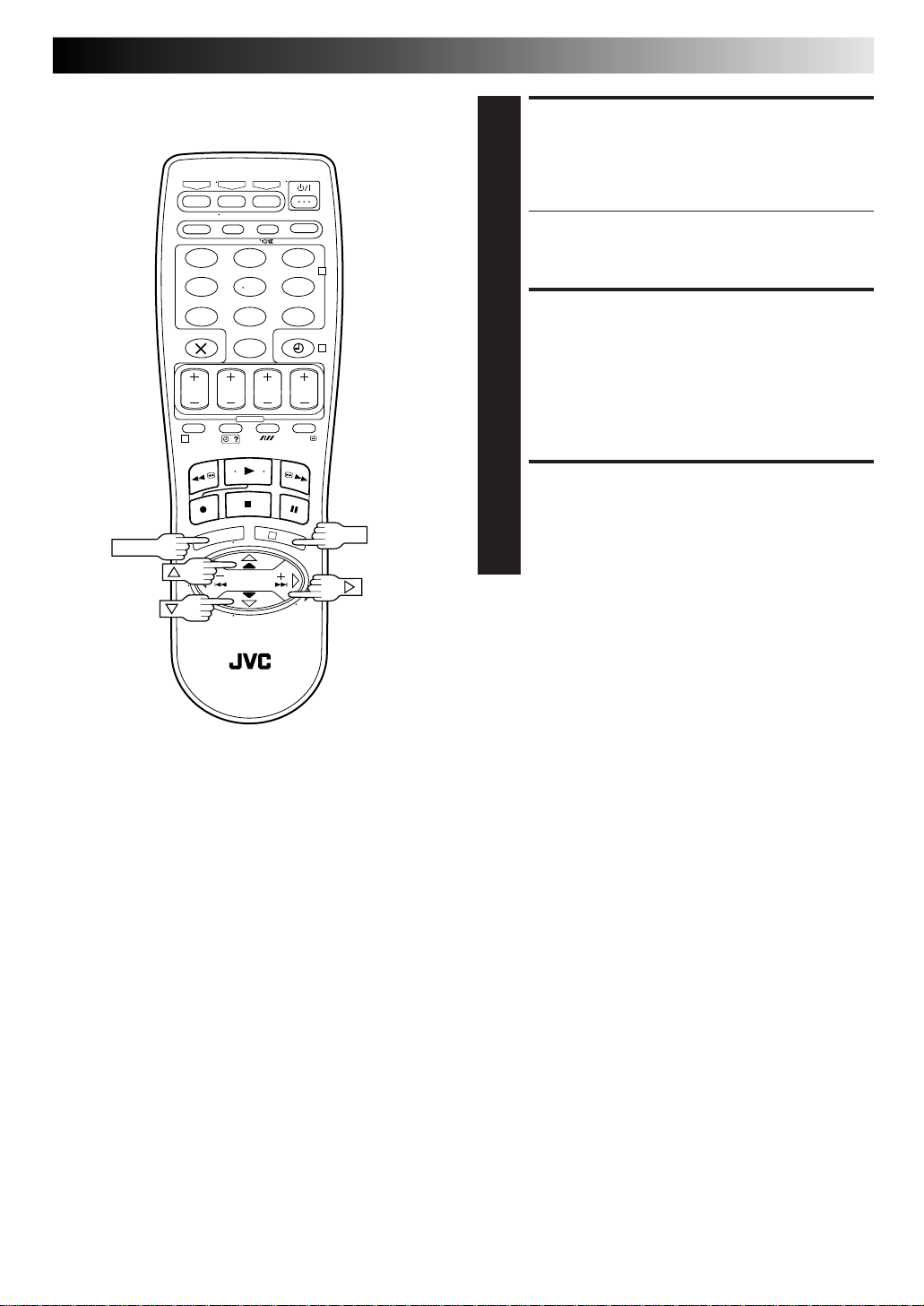

GEBEN SIE DATUM UND UHRZEIT EIN

Geben Sie zunächst die Zeit mit %ﬁ ein. Drücken Sie dann OK oder . Der Datums-Eingabebereich beginnt

zu blinken. Geben Sie nun das vollständige Datum einschließlich Jahr ein.

● Bei der Zeiteingabe wechselt die Zeitanzeige bei gedrückt gehaltener Taste %ﬁ in 30-Minuten-Schritten.

● Bei der Datumseingabe wechselt die Datumsanzeige bei gedrückt gehaltener Taste %ﬁ in 15-Tage-Schritten.

– –:– –

123 456

WÄHLEN SIE DEN JUST CLOCKEINSTELLSTATUS

Die Einstellung ab Werk ist "AUS". Geben Sie den Einstellstatus wie gewünscht mit %ﬁ ein und drücken

Sie dann OK oder .

● Siehe "Just Clock-Zeitkorrektur" auf Seite 50.

● Bei Einstellstatus "AUS" weiter bei Schritt 8, da Ihr

Recorder keine automatischen Uhrzeitkorrekturdaten empfängt.

WÄHLEN SIE EINEN PROGRAMMPLATZ, DER JUST CLOCK-DATEN EMPFÄNGT

Ab Werk ist der Recorder für den ZeitkorrekturDatenempfang auf Programmplatz 1 eingestellt. Falls

erforderlich, kann mit %ﬁ ein anderer Programmplatz, der diese Daten empfängt, eingestellt werden. Drücken Sie dann OK oder .

LÖSEN SIE DIE UHRZEITMESSUNG AUS

Drücken Sie hierzu MENU.

DE 51

HINWEISE:

●

Bei aktivierter Just Clock-Funktion wird die Recorder-Uhr einmal stündlich (außer 23:00, Mitternacht, 1:00 und 2:00) automatisch korrgiert.

●

Die Just Clock-Zeitkorrektur arbeitet nicht, wenn... – der Recorder eingeschaltet ist. – der Recorder auf Timer-Bereitschaft geschaltet ist. – die Abweichung zwischen Recorder-Uhrzeit und

tatsächlicher Uhrzeit mehr als 3 Minuten beträgt.

– der Recorder auf automatische Satellitenprogramm-

Aufnahme geschaltet ist (Z S. 30).

– der Recorder auf Stromsparmodus geschaltet ist (Z S. 11).

●

Bei aktivierter Just Clock-Funktion wird die Recorder-Uhr automatisch zum Anfang/Ende der offiziellen Sommerzeit umgestellt.

●

Bei Empfangsbeeinträchtigungen können Funktionseinschränkungen für die Just Clock-Zeitkorrektur auftreten.

52 DE

Bei einer Betriebsstörung sollten Sie sich zunächst auf diese Tabelle beziehen und versuchen, geeignete Gegenmaßnahmen durchzuführen. Kleinere Probleme lassen sich oft leicht beseitigen, ohne lhren JVC Service in Anspruch nehmen zu müssen.

STÖRUNGSSUCHE

SPANNUNGSVERSORGUNG

STÖRUNG

1. Der Recorder wird nicht mit Spannung versorgt.

2. Die Recorder-Uhr arbeitet einwandfrei, jedoch kann der Recorder nicht eingeschaltet werden.

3. Die Fernbedieneinheit arbeitet nicht.

BANDTRANSPORT

STÖRUNG

1. Kein Bandtransport bei Aufnahme.

2. Das Band kann nicht vor- oder zurückgespult werden.

WIEDERGABE

STÖRUNG

1. Kein Wiedergabebild, obwohl das Band abgespielt wird.

2. Störstreifen beim Bildsuchlauf.

3. Störstreifen bei normaler Wiedergabe.

4. Bildunschärfen oder -aussetzer bei der Bandwiedergabe. TVProgramme werden bei einwandfreier Bildqualität gezeigt.

5. Tonaussetzer der Hi-Fi-Spuren.

MÖGLICHE URSACHE

● Das Netzkabel ist nicht angeschlossen.

● Auf dem Displayfeld erscheint die Anzeige "‰", wenn für Auto Timer "AUS" eingegeben wurde.

● Die Batterien sind leer.

MÖGLICHE URSACHE

● Das Aufnahmepause-Symbol “ “ wird auf dem Displayfeld gezeigt.

● Das Band ist bereits vollständig voroder zurückgespult.

MÖGLICHE URSACHE

● Bei HF-Anschluß: Am TV-Gerät wurde der VIDEOKanal nicht eingestellt. Am Recorder wurde der VIDEOKanal nicht einwandfrei eingestellt.

● Bei AV- oder S-VIDEO-Anschluß: Das TV-Gerät ist nicht auf den AVModus eingestellt.

● Dies ist keine Fehlfunktion.

● Der Recorder führt eine automatische

Spurlagekorrektur durch.

● Die Videoköpfe sind verschmutzt.

● Die automatische Spurlagekorrektur

ist aktiviert.

ABHILFE

Das Netzkabel anschließen.

Die Taste ‰ betätigen, so daß die Anzeige “‰“ erlischt.

Neue Batterien einlegen.

ABHILFE

Drücken Sie die Taste PLAY, so daß das Symbol “ “ erlischt.

Überprüfen Sie die Cassette.

ABHILFE

Bei HF-Anschluß: Das TV-Gerät auf den VIDEO-Kanal schalten (Z S. 7). Die Videokanal-Einstellung (Z S. 41) durchführen. Bei AV- oder S-VIDEO-Anschluß: Schalten Sie das TV-Gerät auf den AV-Modus.

Führen Sie eine manuelle Spurlagekorrektur durch. (Z S. 15)

Wenden Sie sich an Ihren JVC Service.

Eine manuelle Spurlagekorrektur vornehmen. (Z S. 15)

AUFNAHME

STÖRUNG

1. Die Aufnahme kann nicht gestartet werden.

2. Die Aufnahme von TV-Sendungen ist nicht möglich.

3. Bandüberspielen ist nicht möglich.

4. Die Aufnahme bei Zuspielung von einem Camcorder ist nicht möglich.

MÖGLICHE URSACHE

● Es ist keine Cassette eingelegt, bzw. der eingelegten Cassette fehlt die Aufnahmezunge.

● Der Recorder ist auf eine externe AUX-Signalquelle "L-1", "L-2", "F-1" oder "S-1" eingestellt.

● Das Wiedergabegerät (zweiter Videorecorder oder Camcorder) ist nicht einwandfrei angeschlossen.

● Es sind nicht alle Geräte eingeschaltet.

● Der Aufnahmerecorder ist nicht auf AUX-Eingang geschaltet.

● Der Camcorder ist nicht einwandfrei angeschlossen.

● Der Aufnahmerecorder ist auf einen anderen AUX-Eingang geschaltet.

ABHILFE

Eine Cassette einlegen bzw. die Löschschutzöffnung der Cassette mit Klebeband abdecken.

Auf den erforderlichen Programmplatz schalten.

Sicherstellen, daß das Wiedergabegerät einwandfrei angeschlossen ist.

Sicherstellen, daß alle Geräte eingeschaltet sind. Auf den erforderlichen AUX-Eingang "L-1", "L-2", "F-1" oder "S-1" schalten.

Sicherstellen, daß der Camcorder einwandfrei angeschlossen ist. Auf den erforderlichen AUX-Eingang "L-1", "L-2", "F-1" oder "S-1" schalten.

TIMER-AUFNAHME

DE 53

STÖRUNG

1. Die Timer-Aufnahme arbeitet nicht.

2. Die Timer-Programmierung ist nicht möglich.

3. Die Displayfeld-Symbole “‰“ und “]“ blinken kontinuierlich.

4. Die Cassette wird automatisch ausgeworfen und die DisplayfeldSymbole “‰“ und “]“ blinken kontinuierlich.

5. Das Displayfeld-Symbol “‰“ blinkt für 10 Sekunden und der TimerModus wird deaktiviert.

6. Die Cassette wird automatisch ausgeworfen, der Recorder schaltet sich automatisch aus und die Displayfeld-Symbole “‰“ und “]“ blinken kontinuierlich.

7. Die S

HOWVIEW-Timer-Aufnahme

entspricht nicht der Eingabe.

MÖGLICHE URSACHE

● Die Recorder-Uhrzeit und/oder die Timer-Daten wurden inkorrekt eingegeben.

● Es wurde nicht auf Timer-Bereitschaft geschaltet.

● Es findet gerade eine TimerAufnahme statt.

● Der Timer ist aktiviert, es ist jedoch keine Cassette eingelegt.

● Die eingelegte Cassette weist keine Aufnahmezunge auf.

● Als die Taste ‰ betätigt wurde, waren entweder alle Timer-Speicher unbelegt oder die TimerEingabedaten sind inkorrekt.

● Während der Timer-Aufnahme wurde das Bandende erreicht.

● Die Programmplatz-Nummern des Recorders stimmen nicht mit der Leitzahl überein.

ABHILFE

Stellen Sie die Recorder-Uhr bzw. geben Sie die Timer-Daten korrekt ein. Drücken Sie die Taste ‰ und stellen Sie sicher, daß das Symbol “‰“ gezeigt wird.

Während einer Timer-Aufnahme ist keine Timer-Programmierung möglich. Warten Sie, bis die Timer-Aufnahme beendet ist.

Legen Sie eine Cassette mit vorhandener Aufnahmezunge oder abgedeckter Löschschutzöffnung ein.

Entnehmen Sie die Cassette und decken Sie die␣ Löschschutzöffnung mit Klebeband ab oder verwenden Sie eine andere Cassette, deren Aufnahmezunge vorhanden ist.

Überprüfen Sie die Timer-Speicherdaten und führen Sie die erforderliche Programmierung durch. Drücken Sie hierauf erneut die Taste ‰.

Es kann ein Aufnahmeabschnitt fehlen. Stellen Sie vor der nächsten Timer-Aufnahme sicher, daß die Bandlänge ausreicht.

Stellen Sie die Leitzahlen unter Bezugnahme auf Abschnitt "Einstellen

der Leitzahlen" (Z S. 49) durch.

SONSTIGE STÖRUNGEN

STÖRUNG

1. Bei Camcorder-Aufnahme treten Rückkopplungsstörungen am TVGerät auf.

2. Beim Sendersuchlauf werden Programmplätze übersprungen.

3. Der Sendekanal kann nicht umgeschaltet werden.

4. Manuell abgespeicherte Sender sind an anderer Stelle oder nicht mehr gespeichert.

5. Im Recorder wurden keine Sender programmiert.

6. Die Fernbedieneinheit arbeitet nicht für das TV-Gerät oder den Satelliten-Tuner.

● Das Camcorder-Mikrofon befindet sich

● Die Lautstärke des TV-Geräts ist zu

● Diese Programmplätze sind unbelegt

● Der Recorder ist auf Aufnahme

● Nach der manuellen Abstimmung

● Am Recorder war kein Antennen-

● Der korrekte Hersteller-Code wurde

MÖGLICHE URSACHE

in zu geringem Abstand vom TV-Gerät.

hoch eingestellt.

und werden absichtlich übersprungen.

geschaltet.

wurde eine automatische Abstimmung vorgenommen.

kabel bei der automatischen Grundeinstellung angeschlossen.

nicht eingegeben.

ABHILFE

Den Camcorder so ausrichten, daß sein Mikrofon nicht in Richtung des TV-Geräts weist. Die TV-Lautstärke verringern.

Sollen übersprungene Programmplätze verwendet werden, wie auf Seite 44 beschrieben vorgehen.

Die Aufnahme mit der Taste PAUSE unterbrechen und den gewünschten Sendekanal einstellen. Hierauf die Aufnahme mit Taste PLAY fortsetzen.

Nochmals eine manuelle Abstimmung vornehmen.

Das TV-Antennenkabel am Recorder anbringen und den Recorder aus- und wieder einschalten. Der Recorder führt erneut eine automatische Grundeinstellung durch (Z S. 6).

Geben Sie den erforderlichen Hersteller-Code ein (

Z S. 32, 33).

54 DE

FRAGEN UND ANTWORTEN

WIEDERGABE

F: Was geschieht, wenn bei Wiedergabe oder

Vorspulen das Bandende erreicht wird?

A: Das Band wird automatisch zum Bandanfang

zurückgespult.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○

F: Wie lange kann der Recorder auf Standbild

geschaltet bleiben?

A: Für 5 Minuten. Hierauf wechselt er automatisch auf

den Stopp-Status, um die Videoköpfe zu schonen.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○

F: Ist es eine Recorder-Fehlfunktion, wenn bei

Bildsuchlauf, Zeitlupe, Standbild und Einzelbildversetzung keine Tonwiedergabe erfolgt?

A: Nein, dies ist normal.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○

F: Ist es eine Recorder-Fehlfunktion, wenn bei der

Umschaltung vom variablen Suchlauf auf Wiedergabe Bildstörungen auftreten?

A: Nein, dies ist normal.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○

F: Ist es eine Recorder-Fehlfunktion, wenn beim

variablen Suchlauf Bildstörstreifen auftreten?

A: Nein, dies ist normal.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○

F: Welchen Effekt, außer der Verhinderung von weiteren

Aufnahmen, hat das Entfernen der Aufnahmezunge?

A: Es können keine Index-Codes aufgezeichnet werden.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○

F: Warum kann der Recorder beim Index-Suchlauf

nicht alle Index-Marken erfassen?

A: Der Abstand zwischen den Index-Marken kann ggf.

zu knapp sein.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○

AUFNAHME

F: Warum wird bei der Aufnahmefortsetzung aus der

Aufnahmepause ein kurzer Abschnitt der vorhergehenden Szene durch die Neuaufnahme überlappt?

A: Dies ist normal und verhindert Bildverzerrungen an den

Übergangsstellen von Aufnahmepause zu Aufnahme.

○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○

F: Wie lange kann der Recorder auf Aufnahmepause

geschaltet bleiben?

A: Für 5 Minuten. Hierauf wechselt er automatisch auf

den Stopp-Status, um die Videoköpfe zu schonen.

○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○

F: Was geschieht, wenn bei Aufnahme das Bandende

erreicht wird?

A: Das Band wird automatisch zum Bandanfang

zurückgespult.

○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○

TIMER-GESTEUERTE AUFNAHME

F: Die Displayfeld-Anzeigen " " und "‰" leuchten. Ist

dies eine Fehlfunktion?

A: Nein. Diese Anzeige bestätigt, daß eine Timer-

Aufnahme stattfindet.

○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○

F: Kann ich den Timer programmieren, während ich eine

Cassette abspiele oder eine TV-Sendung empfange?

A: Das Bildsignal wird durch das Bildschirm-Menü

ersetzt. Das Tonsignal ist weiterhin verfügbar.

○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○

F: Können Timer-Aufnahmen im Jahr 2000 problemlos

programmiert und ausgeführt werden?

A: Ja.

○○ ○○○○○○○○○○○○○○○○○○○○○○○○○○

ACHTUNG

Dieser Recorder ist mit einem Mikrocomputer ausgerüstet. Elektronische oder magnetische Einstreuungen können Fehlfunktionen verursachen. In diesem Fall den Recorder ausschalten und das Netzkabel abziehen. Hierauf das Netzkabel erneut anschließen und den Recorder einschalten. Die Cassette entnehmen. Nach einer Überprüfung der Cassette die erforderlichen Bedienschritte durchführen.

STICHWORTVERZEICHNIS

VORDERANSICHT

DE 55

1 2 3

TIMER

SPATIALIZER

STANDBY/ON

(

)

MONO

VIDEOS-VIDEO

L –AUDIO– R

TV PROG

COUNTER RESET

REC LINK

Bei Nichtgebrauch der vorderen Buchsen die mitgelieferte Buchsenabdeckung anbringen.

1 Netztaste (STANDBY/ON ) Z S. 6 2 Timerbereitschaftstaste (TIMER) Z S. 25, 27 3 Spatializer-Taste (SPATIALIZER) Z S. 16 4 Cassettenschacht 5 Wiedergabetaste (PLAY) Z S. 13 6 Sendekanalwähler (TV PROG) Z S. 18

JOG-Scheibe Z S. 14

7 SHUTTLE-Ring Z S. 14 8 S-Video/Video-/Audio-Eingangsbuchsen

(S-VIDEO/VIDEO/AUDIO) Z S. 35

9 Sendekanaltasten (TV PROG +/–) Z S. 18

8 4 0

VPS/PDC

15dB

NORM

VCR

REVIEW

5 6

DISPLAY

SP/LP

REW

TV PROG/

JOG

SHUTTLE

*&^%9 !0

0 Sat-Tuner-Aufnahmetaste (REC LINK) Z S. 30 ! Zählerrückstelltaste (COUNTER RESET) Z S. 19 @ Displayfeld Z S. 56 # Infrarot-Sensor $ Aufnahmetaste (RECORD) Z S. 18 % Pausetaste (PAUSE) Z S. 14 ^ Aufnahmegeschwindigkeitstaste (SP/LP) Z S. 18 & Anzeigetaste (DISPLAY) Z S. 19 * Stopp-/Auswurftaste (STOP/EJECT) Z S. 13

56 DE

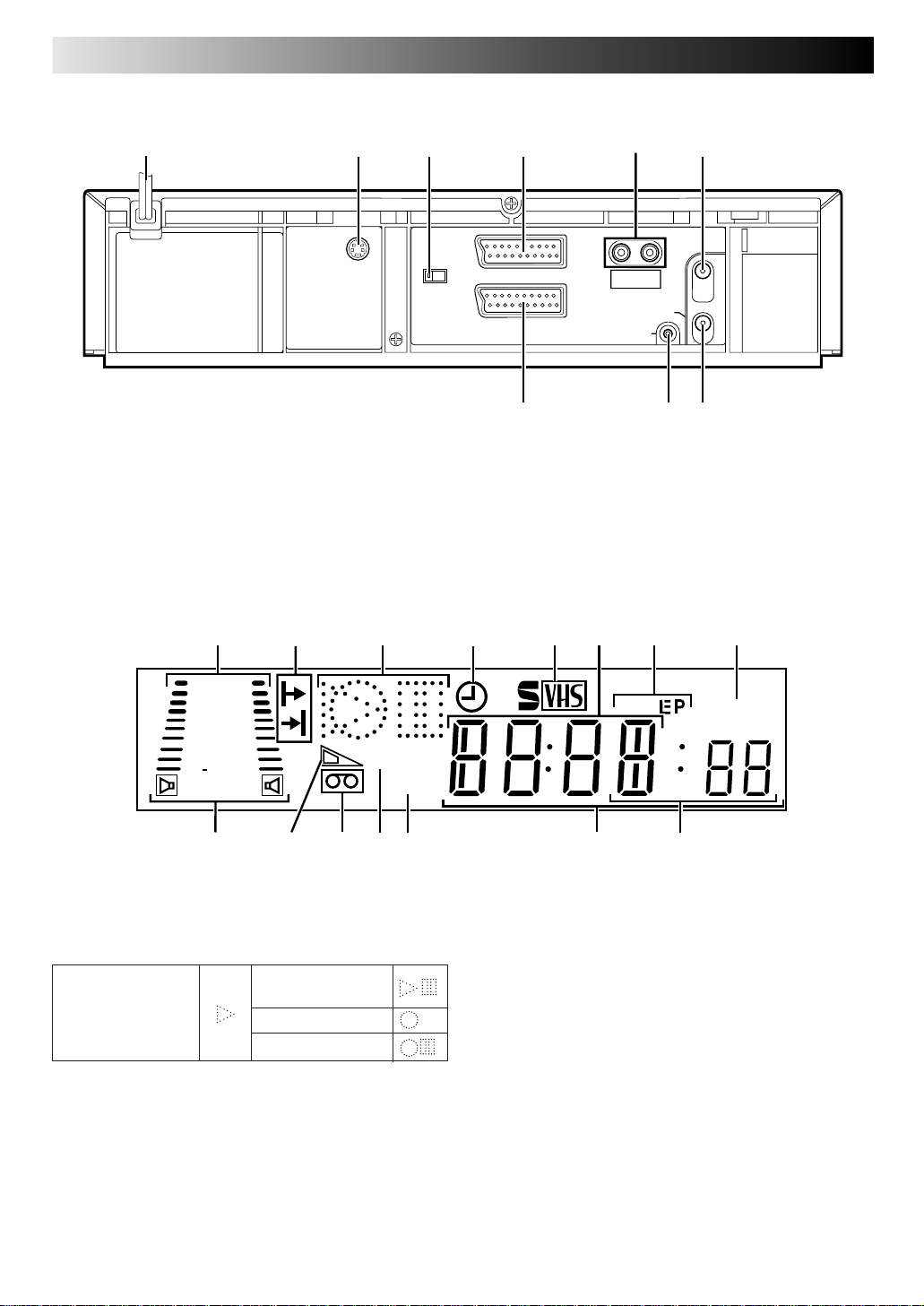

RÜCKANSICHT

STICHWORTVERZEICHNIS (Forts.)

S OUT

1 Netzkabel Z S. 4 2 S-Video-Augsgangsbuchse (S OUT) Z S. 5 3 AV1-Ausgangs-Wahlschalter (AV1 OUT) Z S. 4 4 AV-Eingang 1/Ausgang (AV1 IN/OUT) Z S. 4, 37 5 Audio-Ausgangsbuchsen (AUDIO OUT (L/R))

Z S. 40

AV1 OUT

COMP. Y/C

DISPLAYFELD

1 5 6 873 42

432 6

AV1 IN/OUT

AV2 IN/DECODER

AUDIO

PAUSE

OUT

RF OUT

8 9

ANT. IN

6 Antennenbuchse (ANT. IN) Z S. 4 7 AV-Eingang 2 (AV2 IN/DECODER) Z S. 37, 38, 39 8 Pause-Fernbedienungsbuchse (PAUSE) Z S. 35 9 HF-Ausgang (RF OUT) Z S. 4

8 4

0 6

15dB

NORM

1 B.E.S.T.-Anzeige Z S. 22

Tonpegelanzeige

2 Programmierzeitanzeige Z S. 26 3 Betriebsart-Symbolanzeigen

WIEDERGABE: VARIABLER BILDSUCHLAUF VORWÄRTS/ RÜCKWÄRTS :

STANDBILD: ZEITLUPE:

AUFNAHME: AUFNAHMEPAUSE:

VPS/PDC

VCR

REVIEW

4 Timer-Anzeige Z S. 25, 27 5 S-VHS-Anzeige Z S. 20 6 Anzeigefeld für Sendekanal/Uhrzeit Z S. 8 7 Aufnahmegeschwindigkeitsanzeige Z S. 18

"EP" erscheint nur bei Wiedergabe einer NTSCCassette

8 Instant Review-Anzeige Z S. 15 9 Audiomodusanzeige Z S. 16 0 Bandrestzeitanzeige Z S. 19 ! Symbol für "Cassette eingelegt" @ VPS/PDC-Anzeige Z S. 25, 27 # Video-Anzeige Z S. 19 $ Anzeigefeld für Zähler/Restzeit % Anzeigefeld für AUX-Eingang (L-1, L-2, F-1 oder

S-1)

DE 57

i o

)

! @ #

$ %

& * (

t y

FERNBEDIENUNG

Die links neben der Beschriftung mit einem Punkt gekennzeichneten Bedienelemente können auch zur TVFernbedienung genutzt werden. Z S. 32

Handhabung der Fernbedienung

Diese Fernbedienung ist für die meisten RecorderFunktionen und grundsätzliche Satelliten-Tuner und TVGeräte-Funktionen (JVC und anderer Hersteller) ausgelegt (Z S. 32, 33).

● Die Fernbedienung auf den Fernbediensensor ausrichten.

● Die maximale Auslösedistanz beträgt ca. 8 m.

ACHTUNG

Mit dieser Recorder-Fernbedieneinheit können Sie auch verschiedene Funktionen Ihres TV-Geräts oder Satelliten-Tuners vom Sitzplatz aus steuern.

● Zur Fernbedienung des Videorecorders müssen Sie zuerst die Fernbedieneinheit mit Taste VCR auf den Recorder-Modus

schalten.

● Zur Fernbedienung Ihres TV-Geräts müssen Sie zuerst die Fernbedieneinheit mit Taste TV auf den TV-Modus schalten. (Z S. 32)

● Zur Fernbedienung Ihres Satelliten-Tuners müssen Sie zuerst die Fernbedieneinheit mit Taste SAT auf den Satelliten-Tuner-

Modus schalten. (Z S. 33)

VCR

123 456 7

0000

START DEBUT

PROG

–

TV/VCR

DAILY/QTDN.VPS/PDC

AUX

STOP

FIN

EXPRESS

SAT

AUDIO

WEEKLY/HEBDO

DATE

–

– –:– –

PROG

30 SEC

1 TV-Fernsteuermodus-Taste (Z S. 32) 2 Recorder-Taste (VCR) (Z S. 32) 3 TV/Video-Wahltaste (TV/VCR) (Z S. 19, 32) 4 Review-Taste (REVIEW) (Z S. 15) 5 Numerische Tasten (NUMBER) (Z S. 18, 24) 6 VPS/PDC-Taste (Z S. 25, 27) 7 Löschtaste ( ) (Z S. 28)

Zählerrückstelltaste (0000) (Z S. 19)

8 Timer-Stopp-Taste (STOP +/–) (Z S. 26) 9 Timer-Start-Taste (START +/–) (Z S. 26) 0 Timer-Programmiertaste (PROG) (Z S. 24) ! Timer-Prüftaste ( ) (Z S. 28) @ Rückspultaste (REW) (Z S. 13, 14) # Aufnahmetaste (Z S. 18) $ Stopptaste (Z S. 13, 18) % Menütaste (MENU) (Z S. 9) ^ Versetzungstaste (%ﬁ) (Z S. 6)

TV-Programmwahltasten (TV PROG +/–) (Z S. 32)

& Satelittentuner-Fernsteuermodus-Taste (SAT)

(Z S. 33)

* Betriebstaste (STANDBY/ON ) (Z S. 6) ( Audiosignal-Wahltaste (AUDIO) (Z S. 16)

TV-Stummschalttaste ( ) (Z S. 32)

) Anzeigetaste (DISPLAY)(Z S. 19) q Taste für tägliche Timer-Aufnahme (DAILY)

(Z S. 25, 27)

w Taste für wöchentliche Timer-Aufnahme (WEEKLY)

(Z S. 25, 27)

e AUX-Taste (AUX) (Z S. 36) r Timer-Taste (‰)(Z S. 25, 27) t Datumstaste (DATE +/–) (Z S. 26) y Programmplatztaste (TV PROG +/–) (Z S. 18) u Skip-Suchlauftaste (30 SEC) (Z S. 15) i Spurlagekorrekturtaste (Z S. 15)

Aufnahmegeschwindigkeitstaste (SP/LP) (Z S. 18)

o Wiedergabetaste (PLAY) (Z S. 13) p Vorspultaste (FF) (Z S. 13, 14) Q Pausetaste (PAUSE) (Z S. 14) W OK-Taste (OK) (Z S. 7) E Versetzungstaste ( ) (Z S. 14)

ﬁ

TV-Lautstärketasten (TV +/–) (Z S. 32)

HINWEISE:

●

Die Batterien polrichtig unter Bezugnahme auf die Markierungen im Batteriefach einlegen.

●

Bei auftretenden Funktionsbeeinträchtigungen der Fernbedienung die Batterien entnehmen, etwas warten und neue Batterien einlegen. Hierauf die Fernbedienung erneut verwenden.

58 DE

TECHNISCHE DATEN

ALLGEMEIN

Spannungsversorgung : 220 – 240 V

Wechselspannung, 50/60 Hz

Leistungsaufnahme

Eingeschaltet : 26 W Ausgeschaltet : 5,5 W Stromspar-Modus

(nur HR-S7500E) : 3 W Zulässige Umgebungstemperatur

Betrieb : 5°C bis 40°C

Lagerung : –20°C bis 60°C Aufstellposition : Ausschließlich waagerecht Abmessungen (BxHxT) : 400 x 94 x 347 mm Gewicht : 3,8 kg Bandformat : S-VHS/VHS PAL-Standard Maximale Spieldauer

(SP) : 240 Min. mit E-240-Cassette

(LP) : 480 Min. mit E-240-Cassette

VIDEO/AUDIO

Signalsystem : PAL-Farb- und CCIR-

Monochromsignale, 625 Linien/50 Halbbilder

Aufnahmesystem : DA-4-Helicalscan-Verfahren

(Doppelazimut) Störspannungs-abstand : 45 dB Horizontale Auflösung : 250 Linien (VHS)

400 Linien (S-VHS) Frequenzgang : 70 Hz bis 10.000 Hz

(Normal-Audio),

20 Hz bis 20.000 Hz

(Hi-Fi Audio) Eingang/Ausgang : 21-pol. SCART-Buchsen:

IN/OUT x 1, IN/DECODER x 1

Cinch-Buchsen:

Video-Eingang x 1,

Audio-Eingang x 1 Paar,

Audio-Ausgang x 1 Paar

S-Video-Buchsen:

Eingang x 1, Ausgang x 1

TUNER/SCHALTUHR

Senderspeicher : 99 (plus AUX-Position) Abstimmsystem : Frequenz-Synthesizer-Tuner Empfangsbereich : VHF 47 – 89 MHz

104 – 300 MHz 302 – 470 MHz

UHF 470 – 862 MHz

Antennenausgang : UHF-Kanäle 22 – 69

(einstellbar)

Gangreserve : Ca. 60 Min.

ZUBEHÖR

Mitgeliefertes Zubehör : HF-Kabel,

Infrarot-Fernbedienung, R6-Batterie x 2, Buchsenabdeckung (für Buchsen an der RecorderVorderseite)

Die technischen Angaben beziehen sich, sofern nicht anders angegeben, auf die SP-Betriebsart. Irrtümer und technische Änderungen vorbehalten.

MEMO

DE 59

Automatische Grundeinstellung

unter Bezugnahme auf die Displayfeld-Anzeigen

Die automatische Grundeinstellung umfaßt die automatische Senderprogrammierung, Uhreinstellung, Leitzahlzuweisung sowie Videokanal-Einstellung*.

VOR DER AUTOMATISCHEN GRUNDEINSTELLUNG SICHERSTELLEN:

n Das TV-Antennenkabel muß mit Buchse ANT. IN des Recorders verbunden sein. n Das Recorder-Netzkabel muß an einer Netzsteckdose angeschlossen sein. n Der Recorder muß ausgeschaltet sein. n In der Fernbedieneinheit müssen geladene Batterien eingelegt sein.

Drücken Sie die Taste (Recorder/Fernb.)

Wählen Sie mit Taste %ﬁ (Fernbedienung) die Landes-Telefonvorwahlnummer an.

Im Beispiel wurde DEUTSCHLAND (49) angewählt.

● Wenn Sie 32 BELGIUM (Belgien) oder 41 SUISSE (Schweiz) angewählt haben,

● Wenn Sie 32 BELGIUM (Belgien) oder 41 SUISSE (Schweiz) angewählt haben, drücken Sie OK (Fernbedienung) und wählen Sie mit Taste %ﬁ (Fernbedienung) die Sprach-Codenummer an.

Im Beispiel wurde FRANCAIS (für Belgien) gewählt.

Länder-Telefonvorwahlnummer Sprachcodenummer

weiter bei Schritt 3.

Landes-Telefonvorwahlnummer

SUISSE : 41 SUOMI : 358 ITALIA : 39 PORTUGAL : 351 ESPAÑA : 34 DEUTSCHLAND : 49 BELGIUM : 32 NORGE : 47 NEDERLAND : 31 SVERIGE : 46 GREECE : 30 DANMARK : 45 OTHERS : - - ÖSTERREICH : 43

Sprachcode

ENGLISH : 01 NEDERLANDS : 06 DEUTSCH : 02 SVENSKA : 07 FRANCAIS : 03 NORSK : 08 ITALIANO : 04 SUOMI : 09 CASTELLANO : 05 DANSK : 10

* Nützlich für Betrieb mit HF-Anschluß.

Weiter bei Schritt 3.

HR-S7500E/EH

Drücken Sie OK (Fernbedienung). NIEMALS eine Taste am Recorder oder auf der Fernbedieneinheit betätigen,

bevor die folgende Anzeige erscheint.

● Wenn zwischen TV-Gerät und Videorecorder die HF-Anschlußverbindung besteht, nach der automatischen Grundeinstellung abschließend OK drücken. Soll das Bild- und Tonsignal des Videorecorders wiedergegeben werden, muß Ihr TV-Gerät auf den Videokanal eingestellt sein.

● Wenn zwischen TV-Gerät und Videorecorder die AV-Anschlußverbindung besteht, nach der automatischen Grundeinstellung zunächst den Videokanal deaktivieren (TV PROG – drücken, bis die Displayfeldanzeige

– –

"–OUT Soll das Bild- und Tonsignal des Videorecorders wiedergegeben werden, muß Ihr TV-Gerät auf den AV-Modus eingestellt sein.

Wurde die automatische Grundeinstellung einmal durchgeführt, wird diese selbst nach Löschen der

Speichergangreserve des Recorders nicht wiederholt. Wie erforderlich eine Senderabstimmung ( Uhreinstellung (

WEITERE ANGABEN SIEHE SEITE 6 DER BEDIENUNGSANLEITUNG

" erscheint) und dann abschließend OK drücken.

S. 50) und/oder Videokanal-Einstellung (Z S. 41) vornehmen.

VICTOR COMPANY OF JAPAN, LIMITED

Videokanal

● Falls Anzeige "– –:– –" erscheint, siehe Seite 6 der Bedienungsanleitung.

E/EH

Gedruckt in Japan 0698CKV*UN*VP

S. 42),

JVC HR-S7500EH, HR-S7500E User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
