PROJECTOR

MANUEL D’INSTRUCTIONS : PROJECTEUR

DLA-S15U

For customer Use:

Enter below the Serial No. which is located on the side panel of the cabinet. Retain this information for future reference.

INSTRUCTIONS

ENGLISHFRANÇAIS

Pour l’utilisateur:

Inscrivez ci-dessous le No de série situé sur le panneau latéral du coffret de l’appareil. Conservez cette information à titre d’information.

Model No. No de modèle DLA-S15U

Serial No. No de série

OPERATE

COMPUTER VIDEO

VOL.

PAGE BACK

PRESET

QUICK ALIGN.AVMUTING

RM-M10SG REMOTE CONTROL UNIT

FOCUS

MENU/ENTER

INSTRUCTIONS

PROJECTOR

DLA-S15U

ENGLISH

Thank you for purchasing this projector. Before using it, read and follow all instructions carefully to take full advantage of the projector's capabilities.

SAFETY PRECAUTIONS

IMPORTANT INFORMATION

WARNING :

TO PREVENT FIRE OR SHOCK HAZARDS, DO NOT EXPOSE THIS APPLIANCE TO RAIN OR MOISTURE.

CAUTION :

To reduce the risk of electric shock, do not remove cover. Refer servicing to qualified service personnel.

This projector is equipped with a 3-blade grounding-type plug to satisfy FCC rule. If you are unable to insert the plug into the outlet, contact your electrician.

FCC INFORMATION (U.S.A. only)

CAUTION: Changes or modification not approved by JVC

could void the user's authority to operate the equipment. NOTE: This equipment has been tested and found to

comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference in which case the user will be required to correct the interference at his own expense.

IMPORTANT SAFEGUARDS

Electrical energy can perform many useful functions. This unit has been engineered and manufactured to assure your personal safety. But IMPROPER USE CAN RESULT IN

POTENTIAL ELECTRICAL SHOCK OR FIRE HAZARD. In order not to defeat the safeguards

incorporated into this product, observe the following basic rules for its installation, use and service. Please read these “Important Safeguards” carefully before use.

– All the safety and operating instructions should be read

before the product is operated.

– The safety and operating instructions should be retained

for future reference.

– All warnings on the product and in the operating

instructions should be adhered to. – All operating instructions should be followed. – Unplug this product from the wall outlet before cleaning.

Do not use liquid cleaners or aerosol cleaners. Use a

damp cloth for cleaning. – Do not use attachments not recommended by the product

manufacturer as they may be hazardous. – Do not use this product near water. Do not use

immediately after moving from a low temperature to high

temperature, as this causes condensation, which may

result in fire, electric shock, or other hazards. – Do not place this product on an unstable cart, stand, or

table. The product may fall, causing serious injury to a

child or adult, and serious damage to the product. The

product should be mounted according to the

manufacturer’s instructions, and should use a mount

recommended by the manufacturer.

About burning-in of the D-ILA device

Do not allow the same still picture to be projected for a long time or an abnormally bright video picture to be projected. Do not project video images with high-intensity or highcontrast on a screen. The video image could be burned in to the D-ILA device. Use special care when projecting video games or computer program images. There is no problem with ordinary videocassette playback images.

– When the product is used on a cart, care

should be taken to avoid quick stops,

excessive force, and uneven surfaces

which may cause the product and cart to

overturn, damaging equipment or causing

possible injury to the operator. – Slots and openings in the cabinet are provided for

ventilation. These ensure reliable operation of the product

and protect it from overheating. These openings must

not be blocked or covered. (The openings should never

be blocked by placing the product on bed, sofa, rug, or

similar surface. It should not be placed in a built-in

installation such as a bookcase or rack unless proper

ventilation is provided and the manufacturer’s instructions

have been adhered to.)

For proper ventilation, separate the product from other

equipment, which may prevent ventilation and keep

distance more than 50 cm (19-

/4”).

SAFETY PRECAUTIONS (Cont.)

– This product should be operated only with the type of

power source indicated on the label. If you are not sure of the type of power supply to your home, consult your product dealer or local power company.

– This product is equipped with a three-wire plug. This

plug will fit only into a grounded power outlet. If you are unable to insert the plug into the outlet, contact your electrician to install the proper outlet. Do not defeat the safety purpose of the grounded plug.

– Power-supply cords should be routed so that they are

not likely to be walked on or pinched by items placed upon or against them. Pay particular attention to cords at doors, plugs, receptacles, and the point where they exit from the product.

– For added protection of this product during a lightning

storm, or when it is left unattended and unused for long periods of time, unplug it from the wall outlet and disconnect the cable system. This will prevent damage to the product due to lightning and power line surges.

– Do not overload wall outlets, extension cords, or

convenience receptacles on other equipment as this can result in a risk of fire or electric shock.

– Never push objects of any kind into this product through

openings as they may touch dangerous voltage points or short out parts that could result in a fire or electric shock. Never spill liquid of any kind on the product.

– Do not attempt to service this product yourself as opening

or removing covers may expose you to dangerous voltages and other hazards. Refer all service to qualified service personnel.

– Unplug this product from the wall outlet and refer service

to qualified service personnel under the following conditions:

a) When the power supply cord or plug is damaged. b) If liquid has been spilled, or objects have fallen on the

product. c) If the product has been exposed to rain or water. d) If the product does not operate normally by following

the operating instructions. Adjust only those controls

that are covered by the Operation Manual, as an

improper adjustment of controls may result in damage

and will often require extensive work by a qualified

technician to restore the product to normal operation. e) If the product has been dropped or damaged in any

way. f ) When the product exhibits a distinct change in

performance – this indicates a need for service.

– When replacement parts are required, be sure the service

technician has used replacement parts specified by the manufacturer or with same characteristics as the original part. Unauthorized substitutions may result in fire, electric shock, or other hazards.

– Upon completion of any service or repairs to this product,

ask the service technician to perform safety checks to determine that the product is in proper operating condition.

– The product should be placed more than one foot away

from heat sources such as radiators, heat registers, stoves, and other products (including amplifiers) that produce heat.

– When connecting other products such as VCR’s, and

personal computers, you should turn off the power of this product for protection against electric shock.

– Do not place combustibles behind the cooling fan. For

example, cloth, paper, matches, aerosol cans or gas lighters that present special hazards when over heated.

– Do not look into the projection lens while the illumination

lamp is turned on. Exposure of your eyes to the strong light can result in impaired eyesight.

– Do not look into the inside of this unit through vents

(ventilation holes), etc. Do not look at the illumination lamp directly by opening the cabinet while the illumination lamp is turned on. The illumination lamp also contains ultraviolet rays and the light is so powerful that your eyesight can be impaired.

– Xenon gas is enclosed with high pressure inside the light-

source lamp (lamp unit) of this projector. If you drop or impart a shock to the lamp, or discard it as is, there is the possibility of explosion, leading to personal injury. Use special care when handling the lamp. For any unclear points, consult your product dealer.

– Use only the accessory cord designed for this product to

prevent shock. The power supply voltage rating of this product is AC

120 V, the power cord attached conforms to the following power supply voltage. Use only the power cord designated by our dealer to ensure Safety and EMC.

When it is used by other power supply voltage, power cable must be changed.

Consult your product dealer.

Power cord

Power supply voltage: AC 120 V

* DO NOT allow an y unqualified person to in-

stall the unit.

Be sure to ask your dealer to install the unit (e.g. attaching it to the ceiling) since special technical knowledge and skills are required for installation. If installation is performed by an unqualified person, it may cause personal injury or electrical shock.

ENGLISH

Contents

SAFETY PRECAUTIONS....................... 2

Accessories ........................................... 5

Controls and Features .......................... 6

Front Side / Top Surface / Right Side.................... 6

Left-hand side .......................................................7

Bottom Surface .....................................................8

Control Panel ........................................................9

Connector Panel ................................................. 11

Remote Control Unit............................................13

Installing Batteries............................................... 14

Installing the Projector ....................... 15

Precautions for installation ..................................15

Projection Distance and Screen Size.................. 16

Relationship between Projection Distances

and Projection Screen Sizes..........................17

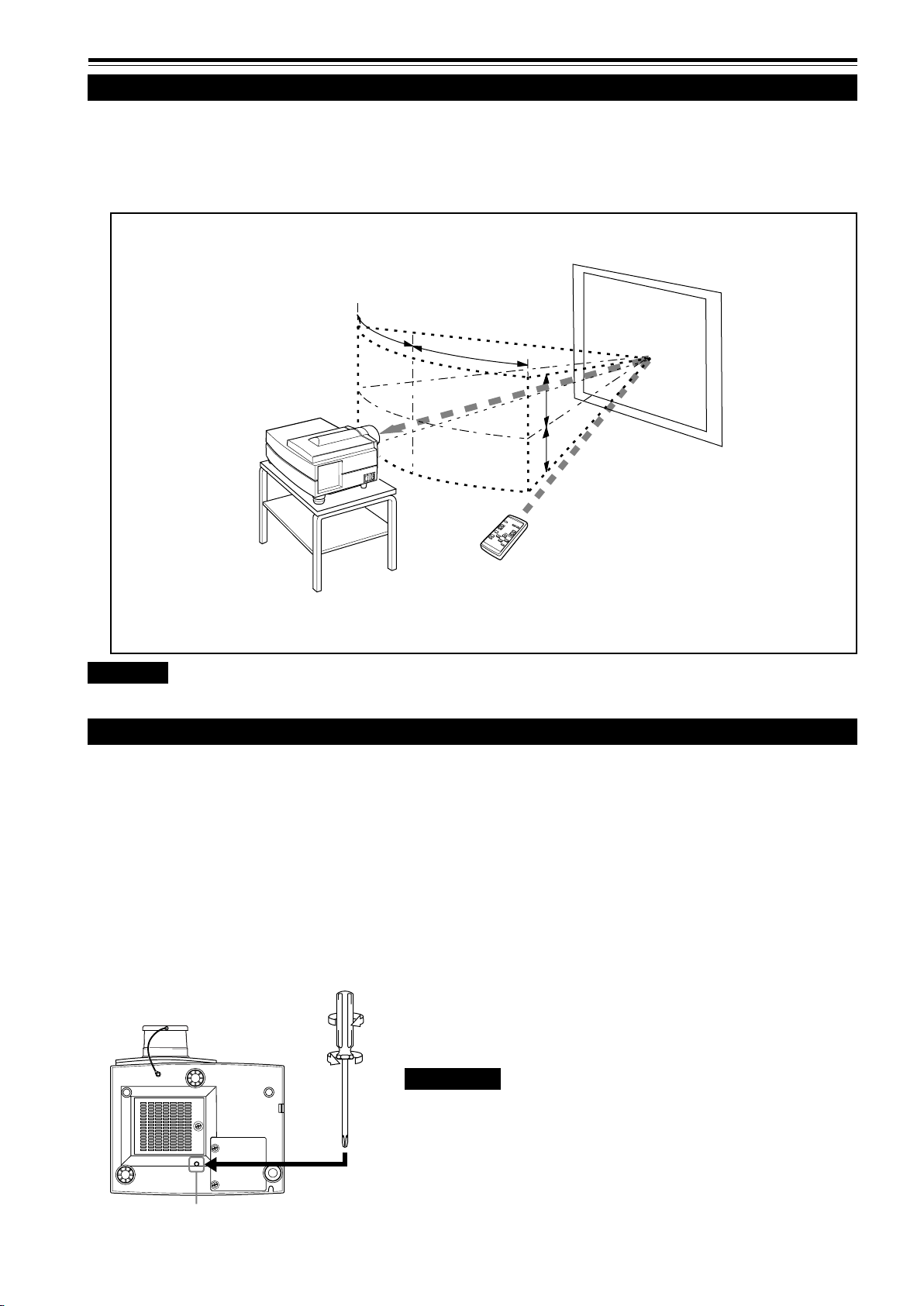

Effective Range and Distance of the Remote

Control unit.....................................................18

Setting the Position Selecting Screw

for Ceiling Mounting ....................................... 18

Connecting to Various Devices.......... 19

Signals that Can Be Input to the Projector ..........19

Connecting to Video Devices ..............................20

Connecting to Hi-Vision Devices......................... 20

Connecting to Other Devices ..............................21

Connecting to Devices

which Control the Projector............................21

Connecting to Computer Devices .......................22

Connecting the Power Cord (Supplied)...............24

When Turning On the Devices

Connected to the Projector ............................25

Operating the Setting Menu ................. 31

Making Basic Settings........................................... 31

Operating the Main Menu ..................... 32

Configuration of the Main Menu ............................ 32

Operating the Main Menu

(Basic Operation of the Main Menu) ................ 34

Changing the Color System .................................. 35

Changing the Language Display........................... 36

Adjusting the Pixel Clock....................................... 37

Adjusting the Screen Position ............................... 38

Adjusting Picture Quality ....................................... 39

Adjusting Sound Quality........................................ 42

Setting and Adjusting Other Functions

(OPTIONS) ...................................................... 43

Changing (Setting) the Source.............................. 46

Replacing the Light-Source Lamp....... 48

Resetting the Lamp Use Time............................... 50

Cleaning and Replacing the Filter ....... 51

Troubleshooting .................................... 52

Specifications........................................ 54

Basic Operations................................. 26

1. Turning on the Power...................................... 26

2. Select the video input to be projected.............27

3. Adjust focus .....................................................28

4. Adjust sound volume....................................... 28

• For Operating Other Functions ......................... 29

* This manual is divided into two language sections:

English and French.

Accessories

The following accessories are included with this pr ojector. Check for them; if an y item is missing, please contact y our dealer.

Remote control unit (RM-M10SG) AAA/R03-size dry cell battery (×2)

(for checking operation)

Personal computer connection cable

[approx. 2 m (6.56 ft)]

(D-sub, 3-row 15 pin)

AV connection cable

[approx. 1.5 m (4.92 ft)]

Power code

[approx. 2.5 m (8.2 ft)]

Audio cable

[approx. 3 m (9.84 ft)]

(3.5 mm dia. stereo mini plug)

ENGLISH

Conversion adapter for Mac

(for Macintosh)

BNC-RCA conversion plug

Controls and Features

Front Side / Top Surface / Right Side

ALIGN

QUICK

SETTING

COMPUTER

VIDEO

TEMP

EMERGENCY

LAMP

OPERATE

STAND BY

Control panel

For details, refer to “Control Panel” (page 9).

Exhaust vents

Vents for cooling fans through which warm air comes out.

CAUTION

• Do not block the exhaust vents, or heat builds up inside, possibly causing a fire. Also, do not touch the vents, or this could cause a low-temperature burn.

Carrying handle

Raise this handle when carrying the projector.

How to use the carrying handle

TIN

T E T

E S

U P

V Y C

E G

A L

T A

R E

P O

B D

N A

T S

Adjustable foot (for adjusting upper/lower angles)

It is adjusted to be level when shipped from the factory. Turning to extend the foot allows adjustment up to +7˚. * This adjustable foot can be removed. Turn the foot and

extend it until removed. (Screw size available here is M8.)

AV IN

COMPUTER IN-1

COMPUTER IN-2

CONTROL

Built-in speaker (left)

Built-in speaker (right)

Lens

Before projection, remove the lens cap.

MAIN

AC IN ~

POWER

OFF

Extend Shorten

+7˚

Carrying handle

CAUTIONS

• When carrying the projector, do not give a shock to it. Be careful to keep its balance.

• Do not carry it while the light source lamp is on or the cooling fan is operating. This could cause personal injury.

Lens cap

The cap has a string attached and the string is fixed to the projector when shipped from the factory . It is recommended that the cap be fitted on to prevent the lens becoming dirty when the projector is not used.

Remote sensor

When operating with the remote control, aim it toward this sensor. Y ou can also operate the remote control by pointing it to a screen and allowing the remote sensor to receive the reflected light.

Controls and Features (cont.)

Left-hand side

AC IN (power input) terminal

This is the power input terminal where the supplied power cord is connected. For details, refer to page 24.

MAIN POWER switch

This is the main power switch. When it is turned on, the projector goes into stand-by state, and the STAND BY indicator on the control panel comes on.

[ ❙ ]: The main power turns on.

‡‡

OFF [

‡]: The main power turns off.

‡‡

Connector panel

For details, refer to “Connector Panel” on page 11.

Adjustable foot (for horizontal angle adjustment)

It is set at the shortest position when shipped from the factory. Turn the foot to make the projector level. Adjustment can be made in the range of + 1.5° and – 1.5° from the horizontal position. * This adjustable foot can be removed. Turn the foot and

extend it until removed. (Screw size available here is

+1.5°

−1.5°

Extend Shorten

ENGLISH

Controls and Features (cont.)

Bottom Surface

Air intake area (filter)

Air is taken in through this area to cool the light-source lamp. If this area is blocked or if something that obstructs taking in or exhausting air is placed around the projector, heat may build up inside and could cause a fire. For details, refer to “Precautions for Installation” on page 15.

CAUTIONS

• Be careful as paper, cloth or soft cushion could be drawn in if placed nearby. Do not block the intake area, or heat may build up and could cause a fire.

• Clean the filter periodically. For details, refer to “Cleaning and Replacing the Filter” on page 51. Deposition of dirt on the filter works to reduce the cooling effect, causing heat to build up inside, which could cause a fire or malfunction.

Opening for replacing the light-source lamp

For replacing the light-source lamp, refer to “Replacing the Light-Source Lamp” on page 48.

Fixing foot

Under the rubber seal of the$‰7ttom of this foot, there is a tapped hole. (Screw size available here is M8.)

Position selecting screw for ceiling mounting

When using the projector in an upside-down, ceilingmounted position (inverted top-to-bottom and right-to-left), the “position selecting screw for ceiling mounting” must be turned to switch to ceiling mounting. This will correct variance in color images (shading), which otherwise would occur in ceiling mounting. For more information, refer to “position selecting screw for ceiling mounting” on page 18.

CAUTION

• To ceiling-mount and adjust the projector, special expertise and technique are necessary. Be sure to ask your dealer or a specialist to perform this work.

Controls and Features (cont.)

Control Panel

STAND BY

OPERATE

LAMP

TEMP

4 5

Lamp indicator

ON : After the light-source lamp has been used for

more than approx. 900 hours.

Blinking : Replace the lamp. Refer to “Replacing the Light-

Source Lamp” on page 48.

TEMP indicator

ON: The temperature inside the projector has abnormally

risen.

EMERGENCY

VIDEO

COMPUTER

SETTING

QUICK ALIGN.

STAND BY Indicator

ON : When in stand-by mode. Blinking: When in cool-down mode.

Memo

About the cool-down mode:

This projector has a function to cool down the heated lamp for a fixed period of time after projection is finished. This feature is referred to as the cool-down mode.

CAUTION

• The purpose of the cool-down mode is to prevent inner parts from being deformed or broken by heat from the heated lamp as well as to prolong the life of the lamp. Do not turn off the main power switch while in the cool-down mode. Also, do not place the projector on its side or stand it upright; this may block the exhaust vents.

Note

• While the TEMP indicator is on (during abnormal temperature), the power is automatically cut off, and an emergency mode is shown (with the EMERGENCY indicator blinking).

EMERGENCY indicator

Blinking: Something abnormal has occurred with the

projector.

Memo

About the emergency mode:

The emergency mode is shown when the following anomalies have occurred with the projector (the EMERGENCY indicator blinks). In the emergency mode, projection is automatically interrupted and the cooling fans operate for about 20 seconds.

• When the air filter is displaced.

• When the filter is clogged.

• When the light-source lamp has suddenly gone off.

• When the fans have stopped.

• When the temperature inside has risen abnormally high.

CAUTION

• When an emergency mode is shown:

After the cooling fans have stopped, turn off the main power switch and unplug the power cord from the wall outlet. Make sure the lamp-replacement cover and the air filter are correctly installed. Then, plug in the power cord again and operate the projector. If it goes into an emergency mode again, after the cooling fans have stopped, turn off the main power switch, unplug the power cord, and call your dealer for repair.

ENGLISH

OPERATE indicator

ON: When the projector is in operation (projecting)

OPERATE button

When the projector is in the stand-by mode, press this button, and the main power switch is turned on, causing the OPERATE indicator to light. Press it again, and the projector goes into the cool-down mode, then stand-by mode.

Memo

While in the cool-down mode:

If you press the OPERATE button, the projector is not tuned on.

Controls and Features (cont.)

Control Panel (Cont.)

STAND BY

OPERATE

LAMP

TEMP

EMERGENCY

VIDEO

COMPUTER

SETTING

VIDEO button

QUICK ALIGN.

Use this button to select a device such as a video deck connected to the A V IN terminal of the projector . Each time you press the button, the device selected changes as follows:

Y/C

VIDEO

Y,P

4 5 6

/B-Y,PR/R-Y

QUICK ALIGN. button

While a menu screen is shown, use this button to adjust the values for the item selected. When no menu is shown, the quick alignment function works.

• When a menu is shown

+ 3 button: The value for the selected item increases. – 2 button: The value for the selected item decreases.

• When no menu is shown Press the +3 button and –2 button at the same time:

QUICK ALIGNMENT is displayed on the screen and the quick alignment function works (TRACKING, PHASE, H. POS. and V . POS. are automatically adjusted). When the adjustment is finished, the display goes off automatically .

Memo

The quick alignment function :

• Works for computer input (COMPUTER- 1 and - 2 input terminals) signals.

• Does not work for video input (AV IN input terminal) signals.

CAUTION

• Automatic adjustment with the quick alignment function should be done on a bright still-picture screen. This function may not work correctly on a dark screen or motion-picture screen. If adjustment with this function is not satisfactory, adjust TRACKING, PHASE, H. POS. and V. POS. manually (see pages 31, 37 and 38).

COMPUTER button

Use this button to select a device connected to the COMPUTER -1 or -2 terminals. Each time you press the button, the selection changes as follows:

COMPUTER 1

SETTING button

COMPUTER 2

Use this button to call up the setting menu. For details, refer to “Making Basic Settings” on page 31.

Controls and Features (cont.)

Connector Panel

q p

COMPUTER

OUT

AUDIO

H/C

RS-232C

Y/C VIDEO

AUDIO

REMOTE

AUDIO OUT

/B-Y

/R-Y

Y/C (S video) input terminal (Mini DIN 4 pin)

Connect this terminal to the S video output terminal of a video deck, etc.

VIDEO (composite video) input terminal (BNC)

Connect this terminal to the composite video output terminal of a video deck, etc.

Y, PB/B-Y, PR/R-Y input terminals (BNC)

These are input terminals for component (Y, B-Y, R-Y) signals or DTV-format (Y, P

B, PR) signals.

Device with component output terminals can be connected. * For details about DTV-format signals (480i, 480p, 720p,

1080i) compatible with this unit, refer to page 56.

AUDIO L/R (Audio • left/right) input terminals (pin jacks)

Of devices connected to the video input terminals, such as a video deck, etc., the audio output terminals of the device to be projected is connected to these terminals. The input audio signal is reproduced by the speakers of the projector. The signal is also output from the AUDIO OUT terminal of the projector. * When the input signal is stereo signal, connection should

be made to both L and R.

* Signals from a monaural device should be connected to

only L. That way , the projector’s speakers and the AUDIO OUT terminal produce the same sound from both L and R.

Memo

To select the proper audio input for video input:

The video input terminals (AV IN input terminals) can be switched with the projector’s or remote control’s VIDEO button. However, since this projector has only single audio input terminal, reconnect audio input in accordance with the AV device to be used.

AUDIO OUT (audio output) terminal (stereo mini jack)

Of input signals inputted to the projector, the audio signal of the device being projected is output. Volume should be adjusted using the VOL. (+/–) buttons on the remote control or VOLUME on the setting menu. When a cable is connected to this jack, no audio sound is produced from the projector’s speakers.

REMOTE terminal (mini jack)

Connect an infrared remote control extension unit, etc. to this jack. * For details, consult your dealer.

RS-232C terminal (D-sub 9 pin)

This is a RS-232C interface-specified terminal. This projector can be controlled by a computer connected externally. * For details, consult your dealer.

COMPUTER OUT (computer output) terminal (D-sub

3-row 15 pin)

The computer input signal projected on the screen is output. A display unit can be used by connecting it to this terminal.

ENGLISH

Controls and Features (cont.)

Connector Panel (Cont.)

AUDIO

H/C

COMPUTER

OUT

COMPUTER IN (computer input) -2 terminal (BNC)

These are input terminals for analog RGB signals, vertical sync (V) signals, and horizontal sync (H) signals / composite signals(Cs). Devices which have analog RGB signal output terminals can be connected. * Input of external sync signals is automatically

detected.

Detection of H/V signals or Cs signals causes automatic switch to external sync. The priority order is H/V > Cs.

Note

• DTV-format (480i, 480p, 720p, 1080i) signals can be input. When the source is set to “AUTO”, signals of 480i and 1080i can automatically be detected, but 480p and 720p signals can not be detected. To be able to input 480p or 720p signal, the source should be set to a dedicated source mode “SDTV(480p)” or “HDTV1(720p)”. For setting the source, refer to “Chenging (setting) the source” on page 46.

CAUTION

• When computer-related signals are input, the uppermost edge of the screen may appear bowing if the sync signal input is composite sync (Cs) or G on sync signal. In that case, use separate sync signals for vertical sync (V) and horizontal sync (H).

AUDIO input terminal (stereo mini jack)

This is an audio input terminal for COMPUTER IN (computer input) -2 terminal. Connect the audio output signal of a device connected to COMPUTER IN (computer input) -2 terminal. * When input to COMPUTER -2 is selected, the audio signal

input is reproduced by the projector’s speakers. Also, signals can be output from the AUDIO OUT (audio output) terminal. (However, if a cable is connected to AUDIO OUT (audio output) terminal, audio sound does not come out from the projector’s speakers.)

RS-232C

Y/C VIDEO

AUDIO

/B-Y

/R-Y

REMOTE

AUDIO OUT

COMPUTER IN (computer input) -1 terminal (D-sub 3-

row 15 pin)

This is an input terminal (PC) dedicated for computer signals (RGB video signals and sync signals). Connect the display output terminal of the computer to this terminal. When a Macintosh computer is to be connected, use the Conversion adapter for Mac supplied.

CAUTION

AUDIO (audio) input terminal (stereo mini jack)

This is an audio input terminal for COMPUTER IN (computer input) -1 terminal. Connect the audio output signal of a device connected to COMPUTER IN (computer input) -1 terminal. * When input to COMPUTER -1 is selected, the audio signal

Controls and Features (Cont.)

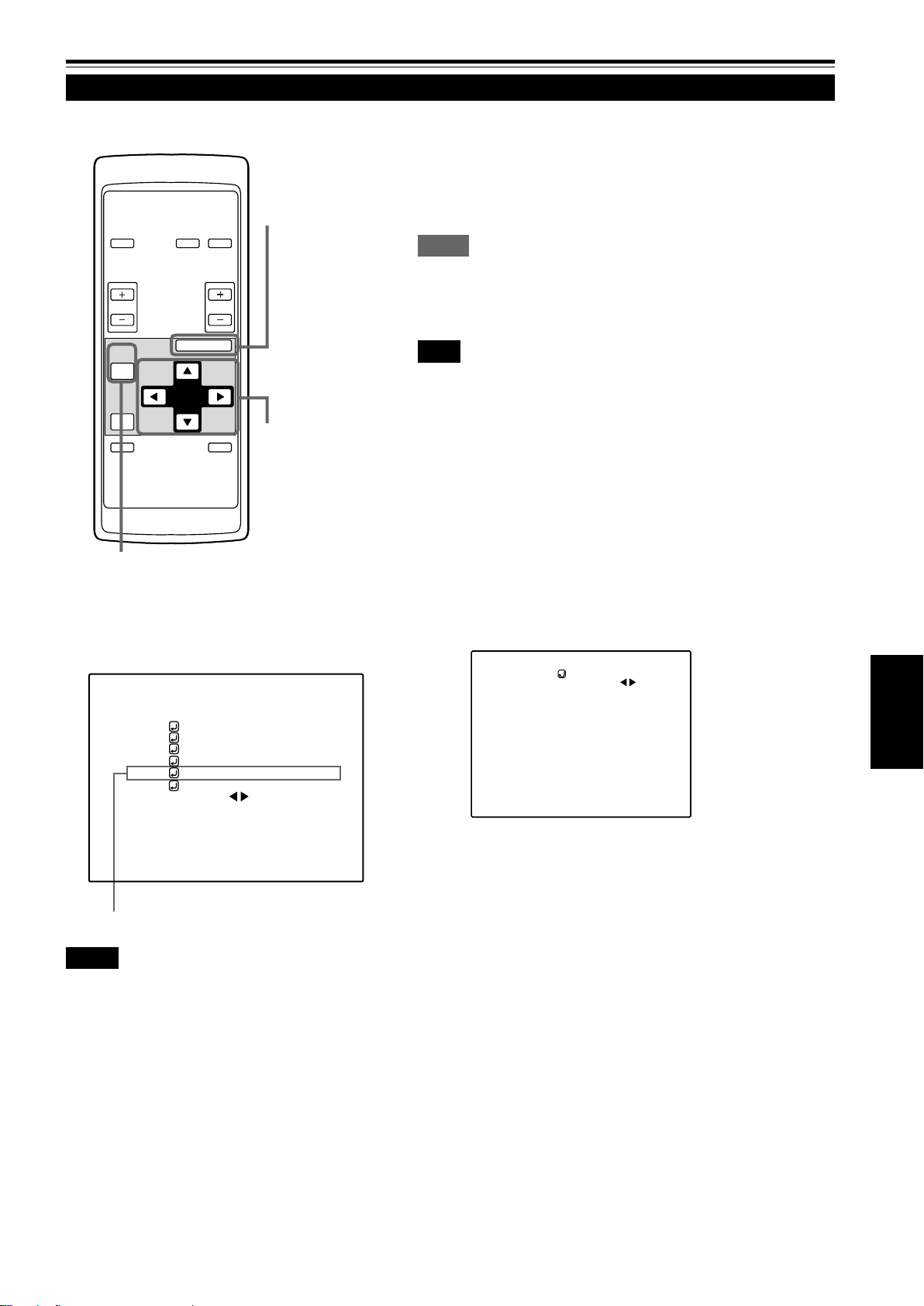

Remote Control Unit

OPERATE

COMPUTER VIDEO

2 3

9 8

Remote control’s signal transmitter

COMPUTER button

Use this button to select the devices connected to the projector’s COMPUTER IN (computer input) -1 and -2 input terminals. Each time you press the button, the selection changes as follows:

COMPUTER 1

VIDEO button

Use this button to select the devices such as a video connected to the projector’s A V IN (A V input) terminal. Each time you press the button, the selection changes as follows:

Y/C

FOCUS (+/–) button

Use these buttons to a

VIDEO

dju

st the focus of the projected video.

+: The focus point becomes more distant. –: The focus point becomes nearer.

MENU/ENTER button

Use this button to display the main menu. While the main menu is displayed, pressing this button displays a details setting (submenu) for items with details settings.

Cursor (5/∞/2/3) button

While the main menu is displayed, use these buttons to select an item to adjust or make adjustment.

AV MUTING (On/Off) button

Use this button to turn off the video image and audio sound temporarily . Pressing it again makes the video image and audio sound to resume.

COMPUTER 2

/B-Y,PR/R-Y

Y,P

VOL.

PAGE BACK

PRESET

QUICK

ALIGN.

RM-M10SG REMOTE CONTROL UNIT

FOCUS

MENU/ENTER

MUTING

QUICK ALIGN. (Quick Alignment) button

Use this button to automatically adjust TRACKING, PHASE, H. POS. and V. POS. of the projected video. During the automatic adjustment, QUICK ALIGNMENT appears on the screen, and disappears after it is finished.

Memo

Quick alignment function:

Does not work for video input (AV IN input terminal) signals. Works only for computer-related (COMPUTER-1 and-2 input terminals) signals.

CAUTION

PRESET button

While making adjustment on the main or setting menu, use this button to reset the setting of the selected item to the factory-set value. This button works only for numerical settings and does not work for switching ON to OFF.

PAGE BACK button

While a details setting is displayed, use this button to go back to the previous page.

VOL. (Volume) (+/–) button

Use these buttons to adjust the sound volume:

+: Increase the volume level. –: Decrease the volume level.

OPERATE button

To turn on the power, press this button for one second or more. * About 30 seconds after the power has turned on, video

image will appear on the screen.

ENGLISH

Controls and Features (cont.)

Installing Batteries

Install batteries in the remote control. If the remote control has started to work erratically, replace the batteries.

Open the back cover.

While pushing on the back cover, slide it in the direction of the arrow.

Install the batteries.

Place the two batteries (AAA/R03-size) supplied in the remote control as illustrated below.

Precautions for using batteries

If batteries are used incorrectly, they may crack or leak liquid. This could cause a fire, burn, malfunction, or staining or damaging the surrounding. Beware of the following:

• Do not mix new and old batteries.

• Do not mix different types of batteries as they differ in characteristics.

• Place batteries so they match the polarities indicated: (+) to (+) and (–) to (–).

• Be sure to put the minus (–) end in first to avoid shortcircuiting.

• Use only designated batteries.

• Remove the batteries if not used for a prolonged period of time.

• When the batteries are exhausted, replace them immediately . Otherwise, liquid could leak, or malfunction could occur due to leaked liquids. If the leaked liquid contacts the skin, wipe it off with a cloth, otherwise the skin could become rough.

• Do not put batteries into fire or try to recharge them.

• Batteries run for six months to one year in normal use. But the batteries supplied are for confirming operation and may not run that long. When the remote control starts failing to work properly, replace the batteries with new ones.

Close the back cover.

Slide the back cover in the direction of the arrow until a click is heard.

Installing the Projector

Precautions for Installation

CAUTION

Do not install the projector in the following places :

• There is much water, humidity or dust.

• The projector may be subjected to oil smoke or cigarette smoke.

• On a soft surface such as a carpet or cushion.

• The projector may be subjected to direct sunlight.

• Temperature is high or humidity is low. Allowable operation temperature range: + 5°C to + 35°C (41°F to 95°F) Allowable relative humidity range: 20% to 80% (no condensation) Allowable storage temperature range: –10°C to +60°C (14°F to 140°F)

■ When installing the projector, observe the followings:

• Do not use the projector placed on its side.

Avoid using the projector placed on its side. This could cause a malfunction.

• Use the projector within the installed angle.

Avoid using the projector inclined ±30 life.

• Do not block the exhaust vents.

Do not use a cover which encloses the projector air-tight or blocks the exhaust vents. Allow sufficient space around the projector. When the projector is enclosed in a space of the following dimensions, use an air conditioner so the temperature inside becomes equal to the outside temperature.

°or more right-to-left or left-to-right. This could cause color variation or harm the lamp

Allowable minimum space required

20cm (7 -

/8”)

ENGLISH

50cm (19 - 3/4”)20cm (7 - 7/8”)

20cm (7 - 7/8”)

1515

Installing the Projector (Cont.)

Projection Distance and Screen Size

■ This projector uses a fixed forcal length lens.

■ The projection distance that can be focused is approx. 0.76 to 4.14 m. Install the projector within this range.

■ Change of projection screen

according to aspect ratio

Screen with 4 : 3 aspect ratio

Screen

Screen with 16 : 9 aspect ratio

90° 90° 90°

Center line of the lens

Install the projector so the center of the projection screen is at the same height as the lens’ center line.

Projection screen size

(diagonal length)

36.7” (approx. 93 cm) approx. 2.49 ft (0.76 m) 50” (approx. 127 cm) approx. 3.15 ft (0.96 m) approx. 3.44 ft (1.05 m) 100” (approx. 254 cm) approx. 6.46 ft (1.97 m) approx. 7.09 ft (2.16 m) 150” (approx. 381 cm) approx. 9.74 ft (2.97 m) approx. 10.69 ft (3.26 m) 200” (approx. 508 cm) approx. 13.06 ft (3.98 m)

*Also, refer to the table of “Relationship Between Projection Distances and Projection Screen Sizes” on page 17 as a reference.

When screen aspect ratio is 4 : 3 When screen aspect ratio is 16 : 9

Projection distance

CAUTIONS and NOTES

• Install the screen so the center of the projected picture aligns with the extended center line of the projector’s lens. That way, the center of the picture projected on a 4 : 3 aspect ratio screen aligns with the extended center line of the lens. Also, the screen must be at right angles with the extended center line of the lens (so that projection occurs at right angles with the screen).

• When installing the screen, use a 4 : 3 aspect ratio picture. (A 16 : 9 aspect ratio picture is projected based on the width of the range in which a 4 : 3 aspect ratio picture is projected.)

• The diagonal length of a 16 : 9 aspect ratio picture is about 91.8% that of a 4 : 3 aspect ratio picture. This value is a guide and should be used as a reference.

• If sunlight or lamp light strikes the projection screen directly, the picture becomes whitish and dim. Be sure to use a curtain, etc. to shield the light.

• Trapezoidal distortion may not be corrected. Adjust the projector within the range of angle adjustment (up/down adjustment angle: +7°; horizontal adjustment angle: ±1.5°) so that it is set up level.

• The numeric values listed in the table of Relationship between Projection Distances and Screen Sizes on page 17 are provided only as a guide or reference. The projection sizes may vary within manufacturing tolerances of the projection lens.

Installing the Projector (Cont.)

Relationship between Projection Distances and Projection Screen Sizes

■ Use the table below as a guide or reference when installing the projector.

Projection screen size

(diagonal length)

36.7” (approx. 93 cm) approx. 2.49 ft (0.76 m) 40” (approx. 101 cm) approx. 2.49 ft (0.76 m) approx. 2.72 ft (0.83 m) 50” (approx. 127 cm) approx. 3.15 ft (0.96 m) approx. 3.44 ft (1.05 m) 60” (approx. 152 cm) approx. 3.81 ft (1.16 m) approx. 4.17 ft (1.27 m) 70” (approx. 177 cm) approx. 4.46 ft (1.36 m) approx. 4.89 ft (1.49 m) 80” (approx. 203 cm) approx. 5.12 ft (1.56 m) approx. 5.64 ft (1.72 m) 90” (approx. 228 cm) approx. 5.77 ft (1.76 m) approx. 6.36 ft (1.94 m)

100” (approx. 254 cm) approx. 6.46 ft (1.97 m) approx. 7.09 ft (2.16 m) 110” (approx. 279 cm) approx. 7.12 ft (2.17 m) approx. 7.81 ft (2.38 m) 120” (approx. 304 cm) approx. 7.76 ft (2.37 m) approx. 8.53 ft (2.60 m) 130” (approx. 330 cm) approx. 8.43 ft (2.57 m) approx. 9.25 ft (2.82 m) 140” (approx. 355 cm) approx. 9.09 ft (2.77 m) approx. 9.97 ft (3.04 m) 150” (approx. 381 cm) approx. 9.74 ft (2.97 m) approx. 10.69 ft (3.26 m) 160” (approx. 406 cm) approx. 10.43 ft (3.18 m) approx. 11.42 ft (3.48 m) 170” (approx. 431 cm) approx. 11.09 ft (3.38 m) approx. 12.14 ft (3.70 m) 180” (approx. 457 cm) approx. 11.75 ft (3.58 m) approx. 12.86 ft (3.92 m) 190” (approx. 482 cm) approx. 12.40 ft (3.78 m) approx. 13.58 ft (4.14 m) 200” (approx. 508 cm) approx. 13.06 ft (3.98 m)

When screen aspect ratio is 4 : 3 When screen aspect ratio is 16 : 9

Projection distance

ENGLISH

Installing the Projector (Cont.)

Effective Range and Distance of the Remote Control Unit

The operable distance of the remote control unit is about 10 m (32.8 ft) for direct reception. The remote control can be used by having it reflected on the screen, etc. When you use the remote control by reflecting it at the screen, the total distance of A + B should be about 10 m (32.8 ft) or less. The operable angles of the remote control unit is 50° right to left, and 15° up and down.

The effective range and distance of the remote control unit

• Use the projector with A+B about 10 m (32.8 ft) or less.

Screen

50°

Projector (DLA-S15U)

15°

Remote control unit

Note

• Depending on the type of the screen used, the effective distance of the remote control may be reduced.

Setting the position selecting screw for Ceiling Mounting

When using the projector in an upside-down, ceiling-mounted position (inverted top-to-bottom and right-to-left), the “position selecting screw for ceiling mounting” must be turned to switch to ceiling mounting. This will correct variance in color images (shading), which otherwise would occur in ceiling mounting. To revert to normal desltop setting, turn the “position selecting screw for ceiling mounting” back to the initial position (factoryshipped).

[When using the projector in an upside-down, ceiling mounting position (inverted top-to-bottom and right-to-left)]

■ Turn the “position selecting screw for ceiling mounting” counterclockwise fully (until it is turning idly).

[To again use the projector in a normal desktop setting]

■ Turn the “position selecting screw for ceiling mounting” clockwise fully (until it tightens firmly).

For normal desktop mounting:

Turn clockwise.

For upside-down, ceiling-mounting:

Turn counterclockwise.

Position selecting screw for ceiling mounting

CAUTIONS

• To ceiling-mount and adjust the projector, special expertise and technique are necessary. Be sure to ask your dealer or a specialist to perform this work.

• To turn the “position selecting screw for ceiling mounting”, use a Phillips screwdriver with a 30-mm or longer shank. The screw is located in the hole shown in the illustration.

Connecting to Various Devices

* Before connection, be sure to turn off the projector and connected devices. * Read the manual which comes with each device thoroughly.

Signals that Can Be Input to the Projector

The following signals can be input to the projector:

■ Video signals

(1) Response to color systems

Input terminal VIDEO ‡‡‡‡ Y/C ‡‡* Y, PB/B-Y, PR/R-Y ‡* G, B, R, H/CS, V ‡*

Color system

*1 : Responds if Y/C output is available. *

: Signifies that component signals (“Y, PB, PR ” / “ Y, B-Y, R-Y” / “G, B, R, H/CS, V”) conform to the signal timing (synchroniza-

tion and video period) of each color system. The color systems are used for convenience only.

(2) Response to double density (*1), high-vision signals

Input terminal NTSC* Y, PB/B-Y, PR/R-Y ‡‡‡ G, B, R, H/CS, V ‡‡‡

*1 : Signals whose density of scanning lines/field is twice as high. *

: Responds to signals whose horizontal scanning frequency is 31.5 kHz. NTSC can be made twice as dense by a line doubler

(separately available: recommended article). Also, possible to respond to fully-specified, decoded wide-clear-vision signals and 525P progressive signals.

: Responds to signals whose horizontal scanning frequency is 33.5 kHz. PAL can be made twice as dense by a line doubler

(separately available: recommended article).

Note

• DTV-format signals (480i, 480p, 720p, 1080i) can be input into this unit (Y, PB/B-Y, PR/R-Y input terminals). For details about DTV-format signals (480i, 480p, 720p, 1080i) compatible with this unit, refer to page 56.

NTSC NTSC4.43 PAL SECAM

‡* ‡*

PAL*

‡ - - - - ‡* ‡*

High-vision signal

‡* ‡*

■ Computer signals

• Signals with the following resolutions can be input to the input terminal of COMPUTER IN-1 (PC) or COMPUTER IN-2 (G, B, R, H/Cs, V). (The following signals are preset.)

Screen resolution (standard name) Horizontal frequency Vertical frequency Scanning method

640 × 400 (PC-9801) 24.8kHz 56.4Hz Non-interlace 640 × 350 (VGA1) 31.5kHz 70.1Hz Non-interlace 640 × 480 (VGA3) 31.5kHz 59.9Hz Non-interlace 640 × 480 (Macintosh 13”) 35.0kHz 66.7Hz Non-interlace 640 × 480 (VGA VESA) 37.5kHz 75.0Hz Non-interlace 800 × 600 (SVGA1) 37.9kHz 60.3Hz Non-interlace 800 × 600 (SVGA2) 48.1kHz 72.2Hz Non-interlace 832 × 624 (Macintosh16”) 49.7kHz 74.6Hz Non-interlace 1024 × 768 (XGA1) 48.4kHz 60.0Hz Non-interlace 1024 × 768 (XGA2) 56.5kHz 70.1Hz Non-interlace 1024 × 768 (Macintosh 19”) 60.2kHz 74.9Hz Non-interlace 1152 × 870 (Macintosh 21”) 68.7kHz 75.0Hz Non-interlace 1280 × 1024 (SXGA1) 64.0kHz 60.0Hz Non-interlace 1280 × 1024 (SXGA2) 70.8kHz 67.0Hz Non-interlace 1360 × 1024 (SXGA3: Mac Board) 80.0kHz 75.1Hz Non-interlace

Notes

• Interlace signals are not handled.

• Some signals other than listed above can be displayed. But they require adjustment. Even some of the signals listed above may require adjustment depending on the video board used.

• When a signal other than listed above is input, the screen could be partially erased or an unneeded fold-over screen could appear.

• Even signals in the frequency range that can be input may not be displayed normally depending on the type of the signal.

• Composite sync.(Cs) and G on sync. signals can not handled depending on the devices connected.

ENGLISH

Connecting to Various Devices (Cont.)

Connecting to Video Devices

Before connection, be sure to turn off both the projector and video device.

• Read the manual which comes with each video device thoroughly.

• Use the supplied AV connection cable. An AV connection cable with an S video terminal is not supplied.

S video cable

To Y/C

(separately available)

BNC-RCA conversion plug (accessory)

Y/C

RS-232C

AUDIO

REMOTE

VIDEO

AUDIO OUT

/B-Y

/R-Y

To VIDEO

T o AUDIO (L)

T o AUDIO (R)

AV connection cable (accessory)

To select the proper audio input for video input

The video input terminal (AV IN input terminal) can be switched with the VIDEO button. However, since this projector has only a single audio input terminal, reconnect audio input in accordance with the AV device to be used.

Video devices

• VCR (Video Cassette recorder)

• Laser video disc player

• Camcorder

Memo

• When connecting a video device, use a TBC along with it, or one which has a built-in TBC.

• Use of an extension cable to connect a video device and the projector could cause video degradation.

• When a signal with much jitter is reproduced on a VCR or specialeffect playback is performed, the upper part of the picture or the picture itself may be erased or distorted.

Connecting to Hi-Vision Devices

Before connection, be sure to turn off both the projector and Hi-Vision devices.

• Read the manual which comes with each Hi-Vision device thoroughly.

• Use separately available BNC cables and audio cables to connect Hi-Vision devices.

T o AUDIO (R)

T o AUDIO (L)

Audio cable

Y/C

VIDEO

(separately available)

To VIDEO

AUDIO

REMOTE

RS-232C

/B-Y

/R-Y

AUDIO OUT

BNC cable (separately available)

To Y

To PB/B-Y

To PR/R-Y

To select the proper audio input for video input

Memo

• Other devices with component signal output terminals (DVD player (NTSC), etc.) can be connected. (*DVD: Digital Video Disc)

• DTV -format signals (480i, 480p,720p,1080i) can be input. For DTV format signals that can be handled, refer to page 56.

Hi-Vision devices

• W-VHS VCR

• Text/video camera

• Hi-Vision video camera

Connecting to Various Devices (Cont.)

Connecting to Other Devices

Before connection, be sure to turn off both the projector and other devices to be connected.

• Read the manual thoroughly which comes with the device to be connected.

• Speakers with a built-in amplifier and game devices can be connected. Use the AV connection cable and audio cable supplied, or the cable supplied with a game device.

RS-232C

AUDIO

REMOTE

Y/C

AUDIO OUT

VIDEO

/B-Y

/R-Y

T o AUDIO OUT

BNC-RCA conversion plug (supplied)

To VIDEO

T o AUDIO (L)

T o AUDIO (R)

Cable supplied with the game device, or supplied AV connection cable

• Speakers with a built-in amplifier

• Game device, etc.

Audio cable (supplied) (or stereo mini-plug)

Connecting to Devices which Control the Projector

Before connection, be sure to turn off both the projector and devices to be connected.

• Read the manual thoroughly which comes with each device to be connected.

• By connecting a computer to the RS-232C terminal, you can control the projector. Also, you can make an infrared remote sensor extension unit and connect it to the REMOTE terminal of the projector.

* Obtain connection cables as required. * For details, consult a JVC-authorized your dealer or service center.

• Desktop type

• Note type

To RS-232C connector

RS-232C reverse connection cable (separately available)

To RS-232C connector

Infrared remote sensor extension unit

(Needs to be made)

AUDIO

COMPUTER

OUT

To REMOTE terminal

H/C

RS-232C

Y/C

AUDIO

REMOTE

ENGLISH

Connecting to Various Devices (Cont.)

Connecting to Computer Devices

Before connection, be sure to turn off both the projector and computer devices.

• Read the manual which comes with each device thoroughly.

■ Connection to an IBM PC or IBM-compatible computer

• Use the supplied computer connection cable. Also, prepare cables required for connecting the devices connected.

• Desktop type

Computer cable (supplied)

To monitor connector

• Note type

* There are some note types which do not allow the computer ’s

LCD to work if an external display is connected. With such a note type, the LCD display and external display output need to be switched.

When connecting an audio output terminal such as a computer sound source to the projector, connect to the AUDIO terminal using the supplied audio cable.

To COMPUTER IN-1

To G

To B

To COMPUTER IN-2

AUDIO

COMPUTER

OUT

To COMPUTER OUT

To V

RS-232C

Y/C

AUDIO

REMOTE

To H/Cs

• Desktop type

• RGB output devices

To monitor connector

Laser video disc player, etc.

Separate cable (separately available)

To H/Cs

To R To G

To B

To V

Cable supplied with the display (or separately available)(D-sub 3-row 15-pin)

POWER

Display monitor

* When a monitor is connected to the

COMPUTER OUT terminal, you can view the video from the computer on the monitor.

Connecting to Various Devices (Cont.)

Connecting to Computer Devices (Cont.)

Before connection, be sure to turn off both the projector and computer devices.

• Read the manual which comes with each device thoroughly.

■ Connection to Macintosh

• Use the supplied Personal computer connection cable and the supplied conversion adapter for Mac.

• When connecting an audio output terminal such as a computer sound source to the projector, connect to the AUDIO terminal using the supplied audio cable.

• Desktop type

• Other connections are the same as in the connection example for IBM PC or IBM compatible PCs.

Conversion adapter for Mac

To monitor connector

(supplied)

Personal computer connection cable (supplied)

To COMPUTER IN-1

COMPUTER

OUT

AUDIO

H/C

RS-232C

Y/C

AUDIO

REMOTE

ENGLISH

Connecting to Various Devices (Cont.)

Connecting the Power Cord (Supplied)

After all devices have finished being connected, connect the projector’s power cord. At this time, do not turn on the MAIN POWER switch yet.

1 Insert the supplied power cor d into

the power input terminal (A C IN

of the projector.

AC IN

2 Insert the plug of the supplied

power cord into a wall outlet.

Power cord (supplied)

CAUTIONS

T o pre vent fire and electric shoc k, observe the following:

• When you do not use devices, pull out their power cords from wall outlets.

• Do not connect the devices with power cords other than supplied.

• Do not use voltage other than the power voltage indicated.

• Do not scar, damage, or work on the power cords. Also, do not put a heavy object on, heat or pull the power cords, otherwise they may be damaged.

• Do not insert or pull out the plugs with a wet hand.

ALIGN

QUICK

SETTING

COMPUTER

VIDEO

TEMP

EMERGENCY

LAMP

OPERATE

STAND BY

CAUTION

• Since the power requirement of the projector is high, be sure to insert the power plug directly into a wall outlet.

■To use the projector

• Remove the lens cap.

* The lens cap has a string attached and it is fixed to the

projector.

Be sure to fit lens cap when not in use.

Lens cap

Connecting to Various Devices (Cont.)

When Turning On the Devices Connected to the Projector

Turn on the switches of the projector and the devices connected in the following order. Skip over unconnected devices if there is any.

Power switch of the monitor of the computer which provides input to the projector

▼

Peripheral devices of the computer which provides input to the projector

(Hard disk, magneto optical disk, scanner, etc.)

▼

Power switch of AV devices which provide input to the projector

▼

Projector itself

▼

Power switches of devices to which the projector provides output

(AV devices and display monitor)

▼

Power switch of the computer which provides input to the projector

* When turning off the power switches, do so in the reverse order.

Memo

When the OPERATE button is pressed but the power is not supplied:

If the filter or lamp replacement opening cover is displaced, the power is not supplied. Check them for correct installation.

CAUTIONS and NOTES

Do not turn off the MAIN POWER switch suddenly while the projector is being used or immediately after it has been used. This could cause a malfunction.

•Since the projector uses a high-intensity lamp and is heated to high temperature, cooling fans are operating even during

projection. So, after use, the cooling fans continue to run from when the OPERATE button is pressed until the light-source lamp is cooled down. During cooling, the ST AND BY indicator blinks to alert the cooling fans are running. During this time, do not turn off the main power switch. After the cooling of the light-source lamp is finished (the fans stop) and the STAND BY indicator comes on, then turn off the main power switch.

•If you press the OPERATE button immediately after the light-source lamp lights, it takes about 40 seconds for the lamp to go

off. To turn the lamp on again, wait 10 seconds or more before pressing the OPERATE button.

When the TEMP indicator lights, the power turns off automatically.

•While the light-source lamp is on, if an abnormal temperature rise is detected, the TEMP indicator comes on, the power is

automatically cut off, and the projector’s EMERGENCY indicator blinks (goes into an emergency mode).

When the EMERGENCY indicator blinks, turn off the main power switch after the fans have stopped running.

•If the following abnormality occur to the projector, it goes into an emergency mode (the EMERGENCY indicator blinks).

When the projector goes into an emergency mode, it stops projecting automatically and runs the fans for about 20 seconds. – When the filter is dislodged. – When the filter is clogged. – When the light-source lamp suddenly goes off. – When the fans stop running. – When the temperature inside rises abnormally high.

•When the projector goes into an emergency mode:

After the fans have stopped, turn off the MAIN POWER switch and pull out the power cord. After that, re-insert the power cord and try to operate the projector. If it goes into emergency again, after the fans have stopped, turn off the main power switch, pull out the power cord, and consult your JVC-authorized dealer or service center for repair.

ENGLISH

Basic Operations

■ Projector’s buttons

STAND BY

OPERATE

LAMP

TEMP

EMERGENCY

VIDEO

COMPUTER

SETTING

QUICK ALIGN.

STAND BY indicator OPERATE indicator

OPERATE button

2, 1

MAIN POWER switch

1, 2

The following describes the basic procedure for normal use of the projector.

1. Turning on the Power

1 Turn on the MAIN POWER

switch.

ON [ ❙ ]:The main power turns on and the STAND BY

indicator comes on.

Projector’s indicator

STAND BY

(ON)

2 Press the OPERATE button.

(Or press the remote control’s OPERATE button for one second or more.)

• The OPERATE indicator comes on.

• About 30 seconds after the MAIN POWER switch is turned on, you can start projecting.

Remote control unit

OPERATE

Projector

(ON)

OPERATE

■ Remote control unit

OPERATE

VOL.

PAGE BACK

PRESET

QUICK ALIGN.

COMPUTER VIDEO

FOCUS

MENU/ENTER

MUTING

OPERATE button

2, 1

Notes

• After the power is turned on, the screen may be jumbled for a few seconds, but this is not a malfunction.

• If the light-source lamp does not light up, try to press the OPERATE button again. (Or, press the OPERA TE button on the remote control for more than a second.)

■ Turning off the Power

1 Press the OPERATE button.

(Or press the remote control’s OPERATE button for one second or more.)

Example of the projector’s button Projector

(Blinking)

(ON)

OPERATE

STAND BY

• The STAND BY indicator changes to blinking, and the projector goes into cool-down mode.

2 Turn off the MAIN POWER switch

after the STAND BY indicator changes to steady on.

‡‡

OFF [

‡]: The MAIN POWER switch turns off and the

‡‡

STAND BY indicator goes off.

Projector

STAND BY

(OFF)

* Do not turn off the MAIN POWER switch during cool

down mode (the ST AND BY indicator blinking). Turn it off after the STAND BY indicator becomes on (standby mode).

Basic Operations (Cont.)

■ Projector’s buttons

STAND BY

OPERATE

LAMP

TEMP

EMERGENCY

VIDEO

COMPUTER

SETTING

QUICK ALIGN.

VIDEO button

COMPUTER button

Select the video input to be projected

■ Press the VIDEO button or the COMPUTER button to

switch the input.

• Each time you press either button, the selected input changes as follows.

■ When you press VIDEO:

Y/C

VIDEO

■ When you press COMPUTER:

COMPUTER 1

Remote control unit

COMPUTER VIDEO

Screen display

VIDEO NTSC(480i)

Y,P

COMPUTER 2

Projector

COMPUTER

/B-Y,PR/R-Y

VIDEO

■ Remote control unit

OPERATE

VOL.

PAGE BACK

PRESET

QUICK ALIGN.

COMPUTER VIDEO

FOCUS

MENU/ENTER

MUTING

COMPUTER button VIDEO button

* When the input is switched, the line display (ex. VIDEO) and

the source display (ex. NTSC(480i)) are shown on the upper part of the screen (they disappear in about five seconds). However, they will not be shown if LINE DISPLAY in “Setting and Adjusting Other Functions (OPTIONS)” on page 43 is set to OFF. (For setting the source, see page 46.)

Note

• To select the proper audio input for video input

ENGLISH

ATTENTIONS

• DO NOT give any shock to this projector while

operating it; otherwise, the light-source lamp goes off

(the EMERGENCY indicator lights up). If the shock turns off the light-source lamp —

Turn off the power by pressing the MAIN POWER switch, then turn it on again. Now you can operate the projector as usual.

Basic Operations (Cont.)

■ Remote control unit

OPERATE

VOL.

PAGE BACK

PRESET

QUICK ALIGN.

COMPUTER VIDEO

FOCUS

MENU/ENTER

MUTING

FOCUS (+/–) buttons

VOL. (+/–) buttons

3. Adjust focus

■ Adjust focus with the remote control’s FOCUS (+/–)

buttons.

■ To focus on farther points:

Press the FOCUS (+) button.

■ To focus on nearer points:

Press the FOCUS (–) button.

Remote control unit

FOCUS

Note

• Focus adjustment can also be made on the setting menu. For operating the setting menu, refer to “Making Basic Settings” on page 31.

4. Adjust sound volume

■ Adjust sound volume with the remote control’s VOL.

(+/–) buttons.

■ When you press the VOL. (+) button:

The sound volume becomes higher. (0 → 50)

■ When you press the VOL. (–) button:

The sound volume becomes lower. (50 → 0)

• When you press either button, the corresponding AUDIO-VOL.

level is displayed on the screen (the display will disappear in about five seconds).

Remote control unit

VOL.

Screen display

AUDIO-VOL. 25

Note

• Sound volume can be adjusted on the setting menu. For operating the setting menu, refer to “Making Basic Settings” on page 31.

Basic Operations (Cont.)

STAND BY

LAMP

TEMP

EMERGENCY

VIDEO

COMPUTER

SETTING

QUICK ALIGN.

OPERATE

QUICK ALIGN. buttons

■ Remote control unit

OPERATE

VOL.

PAGE BACK

PRESET

QUICK ALIGN.

COMPUTER VIDEO

FOCUS

MENU/ENTER

MUTING

QUICK ALIGN. button

AV MUTING button

¶ For Operating Other Functions

■ To turn off video image and audio sound temporarily

Press the AV MUTING button.

■ Press once:

Video image and audio sound turn off (do not come out).

■ Press again:

Video image and audio sound come out again.

Remote control unit

MUTING

■ To use the quick alignment function

The quick alignment function is used to automatically adjust (set) the screen settings of “TRACKING, PHASE, H. POS. and V . POS.” of computer system input video.

• Use either the remote control’s or projector’s button.

■ When using the remote control unit:

Press the QUICK ALIGN. button.

■ When using the projector:

Clear the menu display, and press the projector ’s QUICK ALIGN. “+ 3” and “– 2” buttons at the same time.

■ Projector’s button

* During the automatic adjustment, “QUICK ALIGNMENT” appears

on the screen and disappears automatically after the adjustment is completed.

Remote control unit Projector

QUICK ALIGN.

Screen display

QUICK ALIGNMENT

Note

• This function works only for computer system inputs.

It does not work for AV inputs.

CAUTION

• When performing automatic adjustment using the quick alignment function:

Use a bright, still-picture screen. It may not function correctly on a dark or motion-picture screen. If the condition adjusted by using the quick alignment function is not good, manually adjust TRACKING, PHASE, H. POS. and V. POS. (see pages 31, 37 and 38).

ENGLISH

Basic Operations (Cont.)

■ Projector button ■ To display the SETTING menu

The setting menu is used to make basic adjustments and settings

STAND BY

OPERATE

(TRACKING, PHASE, H. POS., V. POS., FOCUS, ZOOM* and AUDIO-VOL.) of the video picture being projected after installation (connection) or after inputs are switched. For operating the setting menu, refer to “Making Basic Settings” on page 31. * “ZOOM” cannot be adjusted.

LAMP

TEMP

EMERGENCY

VIDEO

COMPUTER

SETTING

QUICK ALIGN.

■ Remote control unit

• Press the projector’s SETTING button.

The setting menu is displayed on the screen.

Projector

SETTING

SETTING button

■ To display the MAIN menu

The main menu is used to adjust or set the projected video picture and the projector’s condition, etc. (PIXEL CLOCK, POSITION, PICTURE, SOUND, OPTIONS, SOURCE, DECODER and LANGUAGE). For operating the main menu, refer to pages 34 to

47.

• Press the remote control’s MENU/ENTER button.

The main menu appears on the screen.

Remote control unit

MENU/ENTER

OPERATE

VOL.

PAGE BACK

PRESET

QUICK ALIGN.

COMPUTER VIDEO

FOCUS

MENU/ENTER

MUTING

PRESET button

MENU/ENTER button

Note

• To change the menu language displayed

English is set when the projector is shipped from the factory. The language displayed can be selected from the following six languages: (Japanese), ENGLISH, DEUTSCH (German), ESPAÑOL (Spanish), ITALIANO (Italian), and FRANÇAIS (French). However, some words such as “QUICK ALIGNMENT“ are displayed only in English. Pronouns such as line display and source display are similarly treated.

■ To use the remote control’s PRESET button

The PRESET button is used for adjustments made on the main menu or setting menu.

• When resetting only the selected settings to the factory-set values, press the remote control’s PRESET button.

Only the selected item’s setting is reset to the factory-set value.

Remote control unit

PRESET

Notes

• This button works only for numeric values. It does not work for switching between ON and OFF.

• For items such as PIXEL CLOCK (TRACKING and PHASE), POSITION (H. POS. and V. POS.), SOUND (TREBLE and BASS), both settings are reset at the same time.

Operating the Setting Menu

Making Basic Settings

■ Projector’s buttons

EMERGENCY

VIDEO

COMPUTER

SETTING

QUICK ALIGN.

■ Setting menu

SETTING TRACKING

PHASE H.POS. V.POS. FOCUS – ZOOM W AUDIO -VOL.

SETTING button

QUICK ALIGN. buttons

0 0 0 0 + T 0

Here, we make basic video adjustment and sound volume adjustment which are set up after installation (connection).

Notes

• This adjustment menu (setting menu) can be displayed with only the projector’s button. After displaying the setting menu, you can select or set (adjust) items with cursor buttons on the remote control unit.

• If settings and connections are changed, adjust and set those items again.

• After this adjustment (setting menu), if video picture adjustment is necessary by using the devices connected, perform the details setting and adjustment on the main menu (pages 34 to 47).

• For computer-related inputs, use of the quick alignment function allows automatic adjustment of TRACKING, PHASE, H. POS. and V. POS. (See pages 31, 37 and 38).

• Though “ZOOM” appears on SETTING menu, it cannot be adjusted.

Press the SETTING button of the

projector.

• The setting menu is displayed on the screen.

Press the SETTING button to

select the desired item.

• The selected item is shown in magenta color. Each time you press the button, the selected item changes as

follows:

TRACKING

PHASE H. POS. V. POS.

Adjustment • setting level

Description of adjustment and setting items

TRACKING : If wide vertical stripes appear on the screen,

adjust the lateral video size and display area so that they disappear. (–255 ↔ 0 ↔ +255)

PHASE : If characters on the screen flicker or become

dim, adjust so they become clear. (–127 ↔ 0 ↔ +127)

H. POS. : If the screen position is displaced to the right

or left, adjust the horizontal position of the screen. (–255 ↔ 0 ↔ +255)

V. POS. : If the screen position is displaced upward or

downward, adjust the vertical position of the screen. (–120 ↔ 0 ↔ +120)

FOCUS : Adjust the focus of video picture.

–: Focuses on near points. +: Focuses on farther points.

ZOOM : This projector does not have the ZOOM

function. Though “ZOOM” appears on SETTING menu, it cannot be adjusted.

AUDIO-VOL. : Adjust the sound level.

(0 ↔ 50)

Menu clearing AUDIO-VOL. ZOOM

* “ZOOM” cannot be adjusted.

Memo

To select items using the remote control unit:

Items can be selected using the cursor buttons 5 (backward) or ∞(forward) on the remote control unit. In this case, menu clearing in

the above order is not available. The selection changes from AUDIOVOL to TRACKING directly.

Adjust and set the selected item

using the QUICK ALIGN. buttons

FOCUS

+3or –2.

• To adjust and set multiple items, repeat steps 2 and 3.

• To reset the adjustment value of the selected item (TRACKING, PHASE, H. POS. or V. POS.) to the factory-set value, press the remote control’s PRESET button. This button does not work for focus, zoom or

sound volume.

Memo

To adjust and set items using the remote control unit:

Items can be adjusted and set using the cursor buttons 2 or 3 on the remote control unit.

Clear the setting menu by

pressing the SETTING button repeatedly.

ENGLISH

Memo

To clear the setting menu using the remote control unit:

You can also clear the setting menu by pressing the PAGE BACK button on the remote control unit.

Operating the Main Menu

Configuration the Main Menu (AV Input)

For computer inputs, see the following page.

You can adjust video quality (PICTURE), audio quality (SOUND), etc. using the menus. The menus are configured as follows:

Main menu (AV inputs : During AV IN input signal)

PIXEL CLOCK TRACKING : Normally, no adjustment is required. The lateral size and display area of video image are adjusted.

PHASE : Normally, no adjustment is required. Flickering or dim video image is adjusted.

POSITION V. POS. : The vertical position of the video image being projected is adjusted.

H. POS. : The horizontal position of the video image being projected is adjusted.

PICTURE BRIGHTNESS : The brightness of the video image being projected is adjusted.

CONTRAST : The contrast of the video image being projected is adjusted. SHARPNESS : The sharpness of the video image being projected is adjusted. COLOR : The color density of the video image being projected is adjusted. TINT : The tint of the video image being projected is adjusted. (Displayed only for NTSC signal) ALL RESET : All the items adjusted are reset.

SOUND TREBLE : The treble of the audio sound being input is adjusted.

BASS : The bass of the audio sound being input is adjusted.

OPTIONS MENU AUTO OFF : Sets whether to turn off menu display automatically (YES) or not (NO).

LINE DISPLAY : Sets whether to make the line display effective (ON) or not (OFF) for about 5 seconds after input

switching. RIGHT LEFT REV. : Video image is reversed right-to-left (for upside-down hanging (ceiling)). TOP BOTTOM INV. CLAMP : Sets the clamp pulse’s position at the back porch (BP) or on the sink tip (ST). Normally, the clamp

RESIZE : Does not work with AV (video) input. (RESIZE is shown in gray.) BACK COLOR : Specifies the background color when there is no video signal. Background color can be selected

COLOR TEMP. : Adjusts the color temperature of the image being projected. Make adjustment when the image

: Video image is inverted top-to-bottom (for upside-down hanging (ceiling)).

pulse is used at BP. If, with some PCs or workstations, the screen becomes unstable such as

being too dark or too bright, try to switch to ST.

from BLUE, CYAN, BLACK, GREEN, MAGENTA, RED, and YELLOW.

becomes reddish or bluish.

Color temperature can be set to LOW, MIDDLE, or HIGH.

ASPECT CHANGE

SLEEP TIME : Sets the length of sleep time. A set sleep time after input signal is depleted, the projector goes into

LAMP TIME : Indicates the accumulated used hours of the light-source lamp.

SOURCE : Normally used in AUTO. If use in AUTO is unstable such as color not appearing, the screen being disturbed or the

screen being intermitted, set to the dedicated source (forced mode) in accordance with the input signal.

DECODER : Normally, set to AUTO. The color system of an input signal is automatically identified and shown in ( ). When use

in AUTO is unstable such as no color being shown, set the dedicated color system in accordance with the input signal. You can select from AUTO, NTSC(480i), NTSC4.43, PAL, and SECAM.

LANGUAGE : Text on the screen can be changed to a language other than English. Languages that can be displayed are the

following six : (Japanese), ENGLISH, DEUTSCH (German), ESPAÑOL (Spanish), ITALIANO (Italian), and FRANÇAIS (French). However, some text such as “QUICK ALIGNMENT”, etc. are shown only in English.

: Selects the vertical-to-horizontal ratio of the image projected. The factory-set ratio is 4 : 3. When

projecting high-vision video image, a ratio of 16 : 9 can be selected.

a stand-by state. Sleep time can be selected from 10 minutes, 20 minutes, 30 minutes, and 60

minutes.

Operating the Main Menu (Cont.)

Configuration of the Main Menu (Computer-related input)

Main menu (Computer-related inputs : During COMPUTER IN-1 or -2 input signal)

PIXEL CLOCK TRACKING : The lateral size and display area of video image are adjusted.

PHASE : Flickering or dim video image is adjusted.

POSITION V. POS. : The vertical position of the video image being projected is adjusted.

H. POS. : The horizontal position of the video image being projected is adjusted.

PICTURE BRIGHTNESS : The brightness of the video image being projected is adjusted.

CONTRAST : The contrast of the video image being projected is adjusted. R-GAIN : The gain in red signal of the video image being projected is adjusted. G-GAIN : The gain in green signal of the video image being projected is adjusted. B-GAIN : The gain in blue signal of the video image being projected is adjusted. TEXT MODE : Adjust easiness for reading text during RESIZE.

NORMAL : Normal TEXT 1 : Display the outline of small letters already. TEXT 2 : Makes the outline of large letters sharp.

ALL RESET : All the items adjusted are reset.

SOUND TREBLE : The treble of the audio sound being input is adjusted.

BASS : The bass of the audio sound being input is adjusted.

OPTIONS MENU AUTO OFF : Sets whether to turn off menu display automatically (YES) or not (NO).

LINE DISPLAY : Sets whether to make the line display effective (ON) or not (OFF) for about 5 seconds after input

switching. RIGHT LEFT REV . : Image is reversed right-to-left (for upside-down hanging (ceiling)). TOP BOTT OM INV.: Image is inverted top-to-bottom (for upside-down hanging (ceiling)). CLAMP : Sets the clamp pulse’s position at the back porch (BP) or on the sink tip (ST). Normally, the clamp

pulse is used at BP. If, with some PCs or workstations, the screen becomes unstable such as

being too dark or too bright, try to switch to ST. RESIZE : When the number of pixels (resolution) sought by the video image input is smaller than that

(resolution) of D-ILA device, the video image is then enlarged to a virtually full screen size of D-ILA

device and projected. (Resizing indication) BACK COLOR : Specifies the background color when there is no image signal. Background color can be selected

from BLUE, CYAN, BLACK, GREEN, MAGENTA, RED, and YELLOW.

COLOR TEMP. : Adjusts the color temperature of the video image being projected. Make adjustment when the

video image becomes reddish or bluish.

Color temperature can be set to LOW, MIDDLE, or HIGH.

ASPECT CHANGE : Selects the vertical-to-horizontal ratio of the video image projected. The factory-set ratio is 4 : 3.

When projecting high-vision image, a ratio of 16 : 9 can be selected.

SLEEP TIME : Sets the length of sleep time. A set sleep time after input signal is depleted, the projector goes into

a stand-by state. Sleep time can be selected from 10 minutes, 20 minutes, 30 minutes, and 60

minutes.

ENGLISH

LAMP TIME : Indicates accumulated used hours of the light-source lamp.

SOURCE : Normally used in AUTO. If use in AUTO is unstable such as color not appearing, the screen being disturbed or the

screen being intermitted, set to the dedicated source (forced mode) in accordance with the input signal.

DECODER : Does not work with computer-related inputs. (The color system is indicated in gray.)

LANGUAGE : Text on the screen can be changed to a language other than English. Languages that can be displayed are the

Operating the Main Menu (Cont.)

Operating the Main Menu (Basic Operation of the Main Menu)

■ Remote control unit

MENU/ENTER

OPERATE

VOL.

PAGE BACK

PRESET

QUICK ALIGN.

PAGE BACK button

COMPUTER VIDEO

MENU/ENTER

FOCUS

MUTING

button

Cursor buttons

For projector’s menus, the setting menu and the main menu are available. Here, we explain about the operation of the main menu. (see pages 34 to 47) For the setting menu, refer to “Making Basic Settings” on page 31.

Press the MENU/ENTER button.

• The main menu is displayed on the screen.

Select an item with the cursor button

5 or ∞.

• The selected item (displayed text) is shown in magenta color on the screen.

Set (adjust) the item.

■ When you have selected DECODER or LANGUAGE,

• Set it with the cursor button 2 or 3. * To finish the main menu, press the PAGE BACK button.

■ When you have selected an item on the submenu,

• Press the MENU/ENTER button to display the submenu, then set (adjust) the item with the cursor buttons 2 / 3 or 5 / ∞.

* To return to the main menu, press PAGE BACK again. (To

finish the main menu from the submenu, press P AGE BACK twice.)

■ Main menu

(Example: During video signal input)

Input line

VIDEO AUTO(NTSC(480i)) PIXEL CLOCK

POSITION PICTURE SOUND OPTIONS SOURCE

DECODER LANGUAGE

Decoder (color system)

Source

AUTO(NTSC(480i)) ENGLISH

Language

Submenu items

■ About main menu display:

Line display:

Source display: The type of signal being input is displayed.

Submenu item display:

PIXEL CLOCK: See page 37. POSITION : See page 38. PICTURE : See pages 39~41. SOUND : See page 42. OPTIONS : See pages 43~45. SOURCE : See pages 46 and 47.

Decoder (Color system) display: See page 35. Language display : See page 36.

The selected input-mode designation is displayed. For input-mode designation, “Y/C”, “VIDEO”, “Y, P

/B-Y, PR/R-Y”, “COMPUTER

1” and “COMPUTER 2” are available.

With this projector, unique designations are previously given to specific horizontal and vertical frequencies. This allows the source selected under SOURCE (submenu item) to be indicated. The source setting can be selected from AUTO mode and dedicated (forced) modes. When AUTO is selected, the horizontal and vertical frequencies of a signal being input are detected and the matched designation is displayed in ( ). Display example: “AUTO (NTSC(480i))” Therefore, be careful as the source display does not always correspond to the indication or type of the input signal. For the unique designations for the specific horizontal and vertical frequencies, see pages 19 and 46.

Operating the Main Menu (Cont.)

Changing the Color System

■ Remote control unit

MENU/ENTER

OPERATE

VOL.

PAGE BACK

PRESET

QUICK ALIGN.

PAGE BACK button

COMPUTER VIDEO

MENU/ENTER

FOCUS

MUTING

button

Cursor buttons

AUTO is set for the color system when the projector is shipped from the factory . Normally , use it in AUTO. If operation in AUTO is unstable such as with color not being shown, set to a dedicated color system in accordance with the color system of the signal being input.

Press the MENU/ENTER button.

• The main menu is shown on the screen.

Select “DECODER” with the cursor

button 5 or ∞.

• The selected item (displayed in text) is shown in magenta color on the screen.

Set the color system with the cursor

button 2 or 3.

• Each time you press the cursor button 2 or 3, the color system changes as follows. 3 : Forward / 2 : Backward

AUTO................... Normally, set to AUTO. The color

system of a signal being input is automatically identified.

NTSC(480i).......... Dedicated to NTSC (480i).

■ Main menu

VIDEO NTSC(480i) PIXEL CLOCK

POSITION PICTURE SOUND OPTIONS SOURCE

DECODER LANGUAGE

Color system (DECODER) display

Note

• When computer-related signal is input, the display of the color system is changed to gray color, making operation impossible. When video signals from A V devices are input, the item for the color system can be set.

AUTO(NTSC(480i)) ENGLISH

NTSC4.43 ............ Dedicated to NTSC4.43.

PAL ...................... Dedicated to PAL.

SECAM ................ Dedicated to SECAM.

Memo

About automatic signal identification

• AUTO is selected when shipped from the factory. In AUT O, the color system (DECODER) of the signal being input is automatically identified and indicated in ( ). Refer to the main menu display.

• If operation in AUTO is unstable such as with color not being shown, set to a dedicated color system in accordance with the color system of the signal being input. When the dedicated color system is set, be careful as automatic identification does not work.

¶ T o finish the main menu, press the P A GE BA CK

button.

ENGLISH

Operating the Main Menu (Cont.)

Changing the Language Display

■ Remote control unit

MENU/ENTER

OPERATE

VOL.

PAGE

BACK

PRESET

QUICK

ALIGN.

PAGE BACK button

COMPUTER VIDEO

MENU/ENTER

FOCUS

MUTING

button

Cursor buttons

The language in the menu display is set to English when shipped from the factory. When you want to change to another language, set it as follows.

Press the MENU/ENTER button.

• The main menu is shown on the screen.

Select “LANGUAGE” with the cursor

button 5 or ∞.

• The selected item (displayed in text) is shown in magenta color on the screen.

Set the desired language with the

cursor button 2 or 3.

• Each time you press the cursor button 2 or 3, the selected language changes as follows.

3 : Forward / 2 : Backward

............ Japanese

............ English

■ Main menu

VIDEO NTSC(480i) PIXEL CLOCK

POSITION PICTURE SOUND OPTIONS SOURCE

DECODER LANGUAGE

Language display

Note

• The selected item is shown in magenta color . Items shown in gray cannot be operated or set in the current mode.

AUTO(NTSC(480i)) ENGLISH

............ German

............ Spanish

............ Italian

............ French

Memo

About language display

English is selected when the projector is shipped from the factory. The languages in the menu display are the following six : (Japanese), ENGLISH, DEUTSCH (German), ESPAÑOL (Spanish), ITALIANO (Italian), and FRANÇAIS (French). However, some text such as “QUICK ALIGNMENT” is displayed only in English. Unique designations such as line display and source display are similarly indicated.

¶ T o finish the main menu, press the P A GE BACK

button.

Operating the Main Menu (Cont.)

Adjusting the Pixel Clock

■ Remote control unit

MENU/ENTER

OPERATE

VOL.

PAGE BACK

PRESET

QUICK ALIGN.

PAGE BACK button

COMPUTER VIDEO

MENU/ENTER

FOCUS

MUTING

button

Cursor buttons

The pixel clock should be adjusted mainly for computer-related inputs. (Normally , it does not need to be adjusted for video inputs.) If a wide stripe appears on the screen, adjust the lateral size of video image and the display area (tracking adjustment) so the stripe disappears. Also, if text on the video screen appears flickering or dim, make adjustment so it becomes clear (phase adjustment).

Press the MENU/ENTER button.

• The main menu appears on the screen.

Select “PIXEL CLOCK” with the cursor

button 5 or ∞.

• The selected item (displayed in text) is shown in magenta color on the screen.

Press the MENU/ENTER button.

• The submenu items of the PIXEL CLOCK menu appears on the screen.

PIXEL CLOCK TRACKING PHASE

0 0

■ Main menu

COMPUTER1 SXGA2

PIXEL CLOCK POSITION PICTURE SOUND OPTIONS SOURCE

DECODER AUTO( ) LANGUAGE ENGLISH

Submenu item (pixel clock)

Notes

• The selected item is shown in magenta color . Items shown in gray color cannot be operated or set in the current mode.

• A dim screen could be caused by insufficient adjustment of brightness and contrast. Before adjusting phase, make sure that brightness and contrast are correctly adjusted.

(Pixel clock menu)

Adjust “TRACKING” and “PHASE” with

the cursor buttons.

• Adjust the tracking and phase of the video screen being projected. To adjust the phase, first check for correct tracking adjustment.

Adjustment item Button Adjustment content

The screen shrinks laterally (right-

TRACKING

PHASE

* To reset to the factory-set adjustment values, press the remote

control’s PRESET button. Tracking and phase are reset to the factory-set adjustment values.

to-left). (–255 ← 0 ← +255) The screen extends laterally

(right-to-left). (–255 → 0 → +255) Set to a position where text

appears clear. (–127 → 0 → +127)

(–127 ← 0 ← +127)

∞

¶ To return to the main menu, press the PAGE

BACK button. To finish the main menu, press PAGE BACK again.

• To finish the menu display from the submenu display (PIXEL CLOCK menu), press PAGE BACK twice.

ENGLISH

Operating the Main Menu (Cont.)

Adjusting the Screen Position

■ Remote control unit

MENU/ENTER

OPERATE

VOL.

PAGE BACK

PRESET

QUICK ALIGN.

PAGE BACK button

COMPUTER VIDEO

MENU/ENTER

FOCUS

MUTING

button

Cursor buttons

Adjust the position of the screen if it is displaced.

Press the MENU/ENTER button.

• The main menu appears on the screen.

Select “POSITION” with the cursor

button 5 or ∞.

• The selected item (displayed in text) is shown in magenta color on the screen.

Press the MENU/ENTER button.

• The submenu items of the POSITION menu appear on the screen.

POSITION H.POS. H.POS.

0 0

(Position menu)

■ Main menu

VIDEO NTSC(480i) PIXEL CLOCK

POSITION PICTURE SOUND OPTIONS SOURCE

DECODER LANGUAGE

Submenu item (position)

Note

• The selected item is shown in magenta color . Items shown in gray color cannot be operated or set in the current mode.

AUTO(NTSC(480i)) ENGLISH

Adjust “H. POS.” and “V. POS.” with the

cursor buttons.

• Adjust the horizontal and vertical positions of the video picture screen being projected.

Adjustment item Button Adjustment content

The screen moves to the left.

H. POS.

V. POS.

(–255 ← 0 ← +255) The screen moves to the right.

(–255 → 0 → +255) The screen moves upwards.

(–120 → 0 → +120) The screen moves downwards.

∞

(–120 ← 0 ← +120)

* To reset to the factory-set adjustment values, press the remote

control’s PRESET button. H. POS. and V. POS. are reset to the factory-set adjustment values.

¶ To return to the main menu, press the PAGE

BACK button. To finish the main menu, press PAGE BACK again.

• To finish the menu display from the submenu display (POSITION menu), press PAGE BACK twice.

Operating the Main Menu (Cont.)

Adjusting Picture Quality

■ Remote control unit

MENU/ENTER

OPERATE

VOL.

PAGE BACK

PRESET

QUICK ALIGN.

PAGE BACK button

COMPUTER VIDEO

MENU/ENTER

FOCUS

MUTING

button

Cursor buttons

Adjust brightness, contrast, etc. so you have the desired screen. Adjustment items (on the PICTURE menu) are different when videorelated signals are input and when computer-related signals are input.

Press the MENU/ENTER button.

• The main menu appears on the screen.

Select “PICTURE” with the cursor

button 5 or ∞.

• The selected item (displayed in text) is shown in magenta color on the screen.

Press the MENU/ENTER button.

• The submenu items of the PICTURE menu appear on the screen.

■When A V signals are input

PICTURE (NTSC(480i))

BRIGHTNESS CONTRAST SHARPNESS COLOR – TINT 1 ALL RESET

0 0 3 3

■ Main menu

VIDEO NTSC(480i) PIXEL CLOCK

POSITION PICTURE SOUND OPTIONS SOURCE

DECODER LANGUAGE

Submenu item (PICTURE)

Notes

• The selected item is shown in magenta color . Items shown in gray color cannot be operated or set in the current mode.

• Adjustment items (on the PICTURE menu) are different when AV signals are input and when computer-related signals are input.

AUTO(NTSC(480i))

ENGLISH

(PICTURE menu)

■When computer-related signals are input

PICTURE (SXGA2)

BRIGHTNESS CONTRAST R-GAIN G-GAIN B-GAIN TEXT MODE NORMAL ALL RESET

(PICTURE menu)

Select the item to adjust with the cursor

button 5 or ∞.

• The items to adjust (shown in text) is displayed in magenta color.

0 0 0 0 0

ENGLISH

(To be continued on the next page)

Operating the Main Menu (Cont.)

Adjusting Picture Quality (Cont.)

■ Remote control unit

MENU/ENTER

OPERATE

VOL.

PAGE BACK

PRESET

QUICK ALIGN.

PAGE BACK button

COMPUTER VIDEO

MENU/ENTER

FOCUS

MUTING

button

Cursor buttons

■ Submenu items

[PICTURE menu]

PICTURE (NTSC(480i))

BRIGHTNESS CONTRAST SHARPNESS COLOR – TINT 1 ALL RESET

0 0 3 3

Make adjustment with the cursor

button 2 or 3.

■For video system input

• To adjust multiple items, repeat steps 4 and 5.

• To reset all items (to factory-set adjustment values “0”), select ALL RESET with the cursor buttons and press the MENU/ ENTER button.

• To reset only the selected items (ALL RESET excluded) to the factory-set adjustment value, press the remote control’s PRESET button. The selected item is reset to the factory-set adjustment value.

Adjustment item Button Adjustment content

Gets darker.

BRIGHTNESS

CONTRAST

SHARPNESS

COLOR

TINT

ALL RESET

MENU/

ENTER

Notes

• The adjustment item, TINT, is displayed only for NTSC system. It is not displayed (cannot be adjusted) when PAL or SECAM system signals are input.

• When video signals are input to the COMPUTER IN-2 terminal, adjustment items “COLOR” and “TINT” are indicated but cannot be adjusted.

(–30 ← 0 ← +30) Gets brighter.

(–30 → 0 → +30) Gets lower.

(–30 ← 0 ← +30) Gets higher.

(–30 → 0 → +30) Gets softer.

(0 ← 7) Gets sharper.

(0 → 7) Gets softer.

(–30 ← 0 ← +30) Gets deeper.

(–30 → 0 → +30) Gets reddish.

(–30 ← 0 ← +30) Gets greenish.

(–30 → 0 → +30) Resets all adjustment values of

items on the PICTURE menu to the factory-set values (0).

Notes

• The selected item is shown in magenta color . Items shown in gray color cannot be operated or set in the current mode.

• Adjustment items (on the PICTURE menu) are different when AV signals are input and when computer-related signals are input.

■For computer system input

• To adjust multiple items, repeat steps 4 and 5.

• To reset all items (to factory-set adjustment values “0”), select ALL RESET with the cursor buttons and press the MENU/ENTER button.

(To be continued on the next page)

Operating the Main Menu (Cont.)

NORMAL

TEXT1

TEXT2

NORMAL

TEXT1

TEXT2

Adjusting Picture Quality (Cont.)

■ Remote control unit

MENU/ENTER

OPERATE

VOL.

PAGE BACK

PRESET

QUICK ALIGN.

COMPUTER VIDEO

MENU/ENTER

PAGE BACK button

FOCUS

MUTING

button

Cursor buttons

Adjustment item Button Adjustment content

Gets darker.

BRIGHTNESS

CONTRAST

R-GAIN

G-GAIN

B-GAIN

TEXT MODE

(–30 ← 0 ← +30) Gets brighter.

(–30 → 0 → +30) Gets lower.

(–30 ← 0 ← +30) Gets higher.

(–30 → 0 → +30) Gets less reddish.

(–30 ← 0 ← +30) Gets more reddish.

(–30 → 0 → +30) Gets less greenish.

(–30 ← 0 ← +30) Gets more greenish.

(–30 → 0 → +30) Gets less bluish.

(–30 ← 0 ← +30) Gets more bluish.

(–30 → 0 → +30) Sets a mode which allows easy

text reading.

■ Submenu items

[PICTURE menu]

PICTURE (SXGA2)

BRIGHTNESS CONTRAST R-GAIN G-GAIN B-GAIN TEXT MODE NORMAL ALL RESET

Notes

• The selected item is shown in magenta color . Items shown in gray color cannot be operated or set in the current mode.

• Adjustment items (on the PICTURE menu) are different when AV signals are input and when computer-related signals are input.

0 0 0 0 0

Resets all adjustment values of

ALL RESET

MENU/ ENTER

items on the PICTURE quality menu to the factory-set status (adjustment values: 0, text mode: NORMAL).

Note

• There is a relationship between the adjustment of items R-GAIN, G-GAIN, and B-GAIN and that of item CONTRAST. For example, when adjustment values are : R-GAIN: 0, G-GAIN: 5, B-GAIN: 0, and CONTRAST : 0, changing CONTRAST to 1 changes the adjustment values as follows: R-GAIN: 1, GGAIN: 6, and B-GAIN: 1. Also, when the adjustment value of any of R-GAIN, G-GAIN, and B-GAIN has reached -30 (minimum) or +30 (maximum), CONTRAST cannot be adjusted to any higher value. For example, when R-GAIN is 0, G-GAIN is 5, B-GAIN is 0, and CONTRAST is 0, increasing CONTRAST allows the other adjustment values to increase until R-GAIN: 25, G-GAIN: 30, and B-GAIN: 25, then CONTRAST becomes 25 and cannot be adjusted to any higher value.

¶ To return to the main menu, press the PAGE

BACK button. To finish the main menu, press PAGE BACK again.

ENGLISH

• To finish the menu display from the submenu display (PICTURE menu), press PAGE BACK twice.

Operating the Main Menu (Cont.)

Adjusting Sound Quality

■ Remote control unit

MENU/ENTER

OPERATE

VOL.

PAGE BACK

PRESET

QUICK ALIGN.

PAGE BACK button

COMPUTER VIDEO

MENU/ENTER

FOCUS

MUTING

button

Cursor buttons

Adjust the quality (treble/bass) of sound.

Press the MENU/ENTER button.

• The main menu appears on the screen.

Select the “SOUND” with the cursor

button 5 or ∞.

• The selected item (displayed in text) is shown in magenta color on the screen.

Press the MENU/ENTER button.

•The submenu items of the SOUND menu appear on the screen.

SOUND TREBLE BASS

0 0

(SOUND menu)

■ Main menu

VIDEO NTSC(480i) PIXEL CLOCK

POSITION PICTURE SOUND OPTIONS SOURCE

DECODER LANGUAGE

Submenu item (SOUND)

Note

• The selected item is shown in magenta color . Items shown in gray color cannot be operated or set in the current mode.

AUTO(NTSC(480i)) ENGLISH

Adjust “TREBLE” and “BASS” with the

cursor buttons.

• Adjust the quality (TREBLE and BASS) of sound.

Adjustment item Button Adjustment content

Gets weaker.

∞

(–5 ← 0 ← +5) Gets stronger.

(–5 → 0 → +5) Gets stronger.

(–5 → 0 → +5) Gets weaker.

(–5 ← 0 ← +5)

TREBLE

BASS

* To reset to the factory-set adjustment values, press the remote

control’s PRESET button. The treble and bass are reset to the factory-set adjustment values.

¶ To return to the main menu, press the PAGE

BACK button. To finish the main menu, press PAGE BACK again.

• To finish the menu display from the submenu display (SOUND menu), press PAGE BACK twice.

Operating the Main Menu (Cont.)

Setting and Adjusting Other Functions (OPTIONS)

■ Remote control unit

MENU/ENTER

OPERATE

VOL.

PAGE BACK

PRESET

QUICK ALIGN.

PAGE BACK button

COMPUTER VIDEO

MENU/ENTER

FOCUS

MUTING

button

Cursor buttons

The following optional functions can be set (adjusted).

• MENU AUTO OFF • LINE DISPLAY • RIGHT LEFT REV.

• TOP BOTTOM INV. • CLAMP • RESIZE

• BACK COLOR • COLOR TEMP. • ASPECT CHANGE

• SLEEP TIME • LAMP TIME

Memo

About the lamp use time (LAMP TIME)

The lamp use time indicates the accumulated used hours of the light-source lamp and cannot be set or adjusted. When you have replaced with a new light-source lamp, reset the lamp use time (see page 50).

Note

• The RESIZE function works for only computer system input. It does not work for video system input.

Press the MENU/ENTER button.

• The main menu appears on the screen.

Select the “OPTIONS” with the cursor

button 5 or ∞.

• The selected item (displayed in text) is shown in magenta color on the screen.

■ Main menu

VIDEO NTSC(480i) PIXEL CLOCK

POSITION PICTURE SOUND OPTIONS SOURCE

DECODER LANGUAGE

Submenu item (OPTIONS)

Notes

• The selected item is shown in magenta color . Items shown in gray color cannot be operated or set in the current mode.

• Items to be set (adjusted) are different when AV signals are input and when computer system signals are input.

AUTO(NTSC(480i)) ENGLISH

Press the MENU/ENTER button.

• The submenu items of the OPTIONS menu are displayed.

OPTIONS MENU AUTO OFF

LINE DISPLAY RIGHT LEFT REV. TOP BOTTOM INV. CLAMP RESIZE BACK COLOR COLOR TEMP. ASPECT CHANGE SLEEP TIME LAMP TIME

(OPTIONS menu)

Select the item to set (adjust) with the

cursor button 5 or ∞.

NO ON OFF OFF BP ON BLUE MIDDLE 4:3 30 Min. 10 H.

• The item to set (adjust) is shown in magenta color.

ENGLISH

(To be continued on the next page)

Operating the Main Menu (Cont.)

Setting and Adjusting Other Functions (OPTIONS) (Cont.)

■ Remote control unit

MENU/ENTER button

OPERATE

VOL.

PAGE BACK

PRESET

COMPUTER VIDEO

FOCUS

MENU/ENTER

Cursor buttons

QUICK ALIGN.

MUTING

PAGE BACK button

■ Submenu items

[OPTIONS menu]

OPTIONS MENU AUTO OFF

LINE DISPLAY RIGHT LEFT REV. TOP BOTTOM INV. CLAMP RESIZE BACK COLOR COLOR TEMP. ASPECT CHANGE SLEEP TIME LAMP TIME

Notes

• The selected item is shown in magenta color . Items shown in gray color cannot be operated or set in the current mode.

• Items to be set (adjusted) are different when AV signals are input and when computer-system signals are input.

• When you turn the RESIZE function ON, allowing the screen to be enlarged virtually to its full size for projection (resizing display), the video image (resolution) becomes coarse.

NO ON OFF OFF BP ON BLUE MIDDLE 4:3 30 Min. 10 H.

Set (adjust) the desired item with the

cursor button 2 or 3.

• To adjust multiple items, repeat steps 4 and 5.

Adjustment item Button Adjustment content

Sets whether to clear the menu display automatically a fixed time later or not. (Factory setting : NO)

MENU AUT O OFF

LINE DISPLAY

RIGHT LEFT REV.

TOP BOTTOM INV.

CLAMP

RESIZE

YES: Clears the display automatically in

2/3

about 25 seconds.

NO : Does not clear the display

automatically.

NO YES

Sets whether to show the line display (Y/C, VIDEO, etc.) at the top of the projected screen or not. (Factory setting : ON) OFF: Does not show the line display.

2/3

ON : Shows the line display.

(The line display disappears about 5 seconds after it is shown.)

OFF ON

Reverses video image right-to-left. (Factory setting : OFF)

OFF: For the front method

2/3

ON : For upside hanging from the ceiling

OFF ON

Inverses video image upside-down. (Factory setting : OFF)

OFF: For normal set-up

2/3

ON : For upside hanging from the ceiling

OFF ON

Sets the clamp pulse’s position at the back porch (BP) or on the sink tip (ST). Normally, the clamp is used at BP. If, with some PCs or workstations, the screen becomes unstable such as being too dark or too bright, try to switch to ST.

2/3

(factory setting: BP) BP : The clamp pulse is positioned at the

back porch.

ST : The clamp pulse is positioned on the

sink tip.

BP ST

When the number of pixels (resolution) sought by the input video is smaller than that (resolution) of D-ILA device, the video image is then enlarged to virtually full screen size of D-ILA device and projected (resizing display). (Factory setting : ON) Does not work (cannot be set) for video system input.

OFF : Does not enlarge the video image for

2/3

projection. When the number of pixels sought by video image is smaller than that of D-ILA device, projection takes place on a small screen size with a black area around the screen.

ON : Enlarges virtually to the full screen

size of D-ILA device for projection (resizing display).

OFF ON

(To be continued on the next page)

Operating the Main Menu (Cont.)

Setting and Adjusting Other Functions (OPTIONS) (Cont.)

■ Remote control unit

MENU/ENTER button

OPERATE

VOL.

PAGE BACK

PRESET

COMPUTER VIDEO

FOCUS

MENU/ENTER

Cursor buttons

QUICK ALIGN.

MUTING

PAGE BACK button

■ Submenu items

[OPTIONS menu]

Adjustment item Button Adjustment content

Sets background color when there is no input signal. (Factory setting : BLUE)

BACK COLOR

2/3

BLUE

CYAN BLACK GREEN

YELLOW

Sets the color temperature of the video image being projected. Make adjustment when the image becomes reddish or bluish. (Factory setting : MIDDLE)

LOW : Color temperature decreases

COLOR TEMP.

2/3

MIDDLE: Results in middle color

(video image becoming reddish).

temperature.

HIGH : Color temperature increases

(video image becoming bluish).

LOW MIDDLE HIGH

Sets the vertical-to-horizontal ratio (4 : 3 or 16 : 9) of the video image projected. (Factory setting : 4 : 3)

4 : 3 : The aspect ratio of the screen

ASPECT CHANGE

2/3

becomes 4 : 3. Set it to 4 : 3 for video of NTSC, NTSC4.43, PAL, SECAM.

16 : 9: The aspect ratio of the screen

becomes 16 : 9. Set it to 16 : 9 for HiVision devices (W-VHS VCR, etc.)

4 : 3 16 : 9

Sets the length of sleep time which automatically brings the projector into standby state. You can select one of the following

SLEEP TIME

2/3

sleep times : 10 minutes, 20 minute, 30 minutes, and 60 minutes. (Factory setting : 30 minutes)

10 20 30 60

MAGENTARED

OPTIONS MENU AUTO OFF

LINE DISPLAY RIGHT LEFT REV. TOP BOTTOM INV. CLAMP RESIZE BACK COLOR COLOR TEMP. ASPECT CHANGE SLEEP TIME LAMP TIME

NO ON OFF OFF BP ON BLUE MIDDLE 4:3 30 Min. 10 H.

Notes

• The selected item is shown in magenta color . Items shown in gray color cannot be operated or set in the current mode.

• Items to be set (adjusted) are different when AV signals are input and when computer-system signals are input.

ENGLISH

¶ To return to the main menu, press the PAGE

BACK button. To finish the main menu, press PAGE BACK again.

• To finish the menu display from the submenu display (OPTIONS menu), press PAGE BACK twice.

Note

• When you view a conventional (normal) 4 :3 video picture, which is not wide video picture, on the projector’s screen the aspect change function, the upper and lower parts of the video picture become partially invisible. View such an original video picture in 4 :3 mode, respecting the producer’s intention.

Operating the Main Menu (Cont.)

SOURCE (AUTO

)

AUTO NTSC(480i) SDTV(480p) HDTV1(720p) HDTV2(1080i) PAL/SECAM PC-98 VGA1 VGA3 MAC13 VGA VESA

SVGA1 SVGA2 MAC16 XGA1 XGA2 MAC19 MAC21 SXGA1 SXGA2 SXGA3

The display in ( ) shows the currently set status.

(SOURCE menu)

Changing (Setting) the Source

■ Remote control unit

MENU/ENTER

OPERATE

VOL.

PAGE BACK

PRESET

QUICK ALIGN.

COMPUTER VIDEO

FOCUS

MENU/ENTER

MUTING

button

Cursor buttons

Normally , use the source setting in AUT O. If use in AUTO is unstable such as color not appearing, the screen being disturbed or the screen being intermitted, set to the dedicated source (forced mode) in accordance with the input signal.

• When shipped from the factory, the source settings are as follows:

Input mode Factory setting Input mode Factory setting

VIDEO NTSC(480i) COMPUTER 1 AUTO

Y/C NTSC(480i) COMPUTER 2 AUTO

Y, PB/B-Y, PR/R-Y AUTO — —

Notes

• Depending on the signal from a device connected, adjustment may be needed after a dedicated source is set. If that is the case, adjust the appropriate items.

• When the input mode (SOURCE) is VIDEO or Y/C, and if AUTO is set, the automatic detecting function may work, possibly causing the screen to be intermitted or disturbed. In that case, set to a dedicated source (forced mode).

• When special effect playback (fast-forward/ twice-speed/triple-speed) is performed on a video deck, etc, the picture may be disturbed or intermitted, depending on the device.

• When inputting 480p or 720p-DTV-format signal in COMPUTER2 input mode, use the dedicated source mode “SDTV(480p)” or “HDTV1(720p)”. (At AUTO, 480p or 720p signal can not be detected.)

PAGE BACK button

■ Main menu

VIDEO AUTO(NTSC(480i)) PIXEL CLOCK

POSITION PICTURE SOUND OPTIONS SOURCE

DECODER LANGUAGE

Submenu item (SOURCE)

Notes

• The selected item is shown in magenta color . Items shown in gray color cannot be operated or set in the current mode.

• Items that can be set are dif ferent when video signals are input and when computer signals are input.

• For dedicated source signals (corresponding frequency, etc.) for computer signals, see page 19.

AUTO(NTSC(480i)) ENGLISH

Press the MENU/ENTER button.

• The main menu appears on the screen.

Select a submenu item “SOURCE”

using the cursor button 5 or ∞.

• The SOURCE item (shown in text) is indicated in magenta color.

Press the MENU/ENTER button.

• The submenu items, SOURCE menu, appears on the screen.

Select the item to set using the cursor

buttons 5/∞ or 2/3.

• The item to set is shown in magenta color.

SOURCE (AUTO)

AUTO NTSC(480i) SDTV(480p) HDTV1(720p) HDTV2(1080i) PAL/SECAM PC-98 VGA1 VGA3 MAC13

(To be continued on the next page)

SVGA1 SVGA2 MAC16 XGA1 XGA2 MAC19 MAC21 SXGA1 SXGA2 SXGA3

Operating the Main Menu (Cont.)

Changing (Setting) the Source (Cont.)

■ Remote control unit

MENU/ENTER button

OPERATE

VOL.

PAGE BACK

PRESET

COMPUTER VIDEO

FOCUS

MENU/ENTER

Cursor buttons

QUICK ALIGN.

MUTING

PAGE BACK button

■ Submenu item

[SOURCE menu]

SOURCE (AUTO)

AUTO NTSC(480i) SDTV(480p) HDTV1(720p) HDTV2(1080i) PAL/SECAM PC-98 VGA1 VGA3 MAC13 VGA VESA

SVGA1 SVGA2 MAC16 XGA1 XGA2 MAC19 MAC21 SXGA1 SXGA2 SXGA3

Press the MENU/ENTER button to set

(fix) it.

■When AUTO is selected:

The main menu is automatically cleared, completing the setting procedure, and the source displa y inputted appears.

• Both line display and source display appear on the screen and disappear in five seconds. However, they do not appear if the line display is set to OFF.

SOURCE (NTSC(480i))

AUTO NTSC(480i) SDTV(480p) HDTV1(720p) HDTV2(1080i) PAL/SECAM PC-98 VGA1 VGA3 MAC13 VGA VESA

SVGA1 SVGA2 MAC16 XGA1 XGA2 MAC19 MAC21 SXGA1 SXGA2 SXGA3

▲

VIDEO AUTO(NTSC(480i))

■When other than AUTO is selected:

The selected item is shown in ( ) beneath the indicated text “SOURCE” at the top of the screen, completing the setting procedure.

• To finish the menu display, press the PAGE BACK button twice (the first press returns you to the main menu and the second press clears it).

SOURCE (NTSC(480i))

AUTO NTSC(480i) SDTV(480p) HDTV1(720p) HDTV2(1080i) PAL/SECAM PC-98 VGA1 VGA3 MAC13 VGA VESA

▲

VIDEO NTSC(480i) PIXEL CLOCK

POSITION PICTURE SOUND OPTIONS SOURCE

DECODER LANGUAGE

SVGA1 SVGA2 MAC16 XGA1 XGA2 MAC19 MAC21 SXGA1 SXGA2 SXGA3

PAGE BACK

Press the PAGE BACK button.

AUTO(NTSC(480i)) ENGLISH

ENGLISH

Notes

• The selected item is shown in magenta color . Items shown in gray color cannot be operated or set in the current mode.

• Items that can be set are dif ferent when video signals are input and when computer signals are input.

• For dedicated source signals (corresponding frequency, etc.) for computer signals, see page 19.

PAGE BACK

▲

Press the PAGE BACK button.

The menu display is finished.

Replacing the Light-Source Lamp

The light-source lamp has its service life. It is approximately 1000 hours.

When the light-source lamp approaches the end of its service life, its degradation progresses rapidly. When the lamp’s used hours exceed 900 hours, the projector’s LAMP indicator comes on. Also, at the start of projection (lamp energized), the message “REPL.-LAMP” appears on the projection screen for about two minutes. Then, replace with a new light-source lamp, or arrange for a replacement lamp. When lamp’s service has reached 1000 hours, the projector’s LAMP indicator starts blinking, and if you press the OPERATE button (or press the remote control’s OPERATE button for more than one second), the light-source lamp does not turn on. The specified lamp replacement period is 1000 hours, but depending on use conditions, the replacement period may vary. If video image is dark and its color tint is extraordinary even after you have adjusted color tint and brightness, replace the light-source lamp a little earlier.

Purchase new light-source lamps (part No. : BHL5001-SU) from the JVC-authorized dealer where you have purchased the projector, or consult the nearest JVC Service center.

CAUTIONS and NOTES

• If the projector is set up in a tight place which is unsuitable for work, and if you perform replacement work there, this could hurt you. Move the projector to a place wide enough for work, and then replace the lamp.

• Use a genuine product for the light-source lamp. If you use other than a genuine product, this could cause a malfunction. Also, never use an old light-source lamp. An old lamp could cause marked degradation in performance or explode itself, possibly causing the projector to malfunction. Also, its broken pieces could come out of the projector and harm you when replacing the light-source lamp.

• Do not replace the light-source lamp immediately after the projector has been used. The temperature of the light-source lamp is still high and could cause a burn. Be sure to allow a cooling period of one hour or more before performing replacement work.

• Before starting lamp replacement work, turn off the MAIN POWER switch (see page 26), and disconnect the power cord from the wall outlet. If you perform the replacement work with the power cord left connected, this could cause harm or electric shock.

• Never discard an old light-source lamp (used lamp), as is. Otherwise, this could involve a great danger. The lamp contains a xenon gas inside, which is applying a high pressure. If the gas is not removed, it could cause the lamp to explode. For handling used lamps, refer to the manual supplied with the new replacement lamp you have purchased. If you have any questions, consult a JVC-authorized dealer where you have bought the replacement lamp or nearest JVC Service center.

Remove the lamp-replacement

opening cover by loosening screws.

Loosen the two screws with a flat-end screwdriver.

Note

• The screws are fitted so that they do not come off the lampreplacement opening cover.

Screw

Lamp-replacement opening cover

Be careful not to damage the claw.

Replacing the Light-Source Lamp (Cont.)

Screw

Loosen the lamp-unit screws, raise

the handle, and pull out the lamp unit.

Loosen the two screws with a flat-end screwdriver.

Note

• The screws are fitted so that they do not come off the lamp-unit.

Insert the new lamp unit fully

inside and fasten the screws.

Fasten the two screws with a flat-end screwdriver.

Screw

Lamp unit

Handle

Lamp unit

CAUTION

• Do not touch the glass surface of the light-source lamp directly with your hand as well as staining it. If you touch with a bare hand, stains on your hand may adhere to the lamp, possibly preventing the lamp from performing as specified due to a shortened lamp life, a darkened screen, etc. To handle a new light-source lamp, hold its plastic part. Never touch the metal part or the front glass surface.

Replace the lamp-replacement

opening cover and fasten the screws.

Fasten the two screws with a flat-end screwdriver.

Handle

ENGLISH

Lamp-replacement opening cover

Be careful not to damage the claw.

CAUTIONS

• Install the lamp unit and close the lamp-replacement opening cover correctly; otherwise, a safety s witch is activ ated to prevent the projector from operating.

• If the claw on the lamp-replacement opening cover is damaged, the projector may not possibly operate. Then, replace with a new lamp-replacement opening cover.

• After replacing the lamp, be sure to reset the lamp use time (see page 50).

Replacing the Light-source Lamp (Cont.)

Resetting the Lamp Use Time

After replacing with a new light-source lamp, reset the counter inside the projector. This works to reset the life calculation of the light-source lamp, allowing the used time of the new light-source lamp to be accumulated.

Turn on the MAIN POWER switch

■ Projector’s button

[MAIN POWER switch]

to go into stand-by mode.

• ON [ ❙ ]: The main power turns ON and the STAND BY indicator lights.

Press and hold down the “VIDEO”,

“SETTING” and “QUICK ALIGN. + 3 ” at the same time for six seconds or more.

• The STAND BY and OPERATE indicators come on at

the same time.

While the STAND BY and

[Control panel]

STAND BY indicator

STAND BY

OPERATE indicator

OPERATE

OPERA TE indicator s are on, press the “VIDEO”, “SETTING”, and “COMPUTER” buttons at the same time.

• The STAND BY and OPERATE indicators blink two

seconds alternately, and after blinking, the projector returns to stand-by state (the ST AND BY indicator lights).

LAMP

TEMP

EMERGENCY

VIDEO

COMPUTER

SETTING

QUICK ALIGN.

* This completes the resetting of the lamp use time.

Memo

To check the lamp use time has been reset :

You can check it by LAMP TIME on the OPTIONS menu.

CAUTIONS

• After replacing with a new light-source lamp, be sure to reset the lamp use time. When the lamp use time indicates 1000 hours, and if it is not reset, the projector does not operate. (The light-source lamp does not turn on.)

• Reset the lamp use time only when you have replaced with a new light-source lamp. Never reset it at a halfway time. Otherwise, the replacement time may become unclear, degrade performance markedly, or cause lamp explosion.

Cleaning and Replacing the Filter

Clean the filter periodically. If the filter is heavily stained and does not get clean, or if it is damaged, replace the filter with a new filter (part No.: LC30208). Otherwise, dirt may get inside and appear on the screen, possibly preventing you from enjoying the video image fully. If dirt gets inside or if you need information about the filter, consult a JVCauthorized dealer where you have purchased the projector or nearest JVC Service center.

Turn off the MAIN POWER switch.

After the projector goes into stand-by state with the ST AND BY indicator on, turn off the main power switch and pull out the power cord from the projector and the wall outlet.

Remove the filter.

Loosen the screw with a flat-end screwdriver.

Screw

Clean the filter.

Clean the filter with a neutral detergent, wash it in water, and then dry it in the shade.

Notes

• The screws are fitted so that they do not come off the filter.

• If the filter is clogged with dirt, etc., the projector goes into an emergency mode (the EMERGENCY indicator blinks). So, clean the filter periodically. For the emergency mode, refer to pages 9 and 25.

Be careful not to damage the claws.

Filter

Reinstall the filter.

Fasten the screw with a flat-end screwdriver.

Notes

• Install the filter correctly . Otherwise, the projector does not operate. (Goes into an emergency mode.)

• If the filter’s claws are damaged, the projector may not operate. Then, replace with a new filter.

ENGLISH

CAUTIONS

• Put on rubber gloves when using neutral detergent.

• After you ha ve washed the filter in water, make sure the filter is completely dry before reinstalling it. Otherwise, electric shock or malfunction could occur.

• Do not clean the filter using a vacuum cleaner. Since the filter is soft, it may be sucked into the vacuum cleaner or damaged.

Troubleshooting

Solutions to common problems related to your projector are described here. If none of the solutions presented here solves the problem, unplug the projector and consult a JVC-authorized dealer or service center.

Symptom Probable cause Corrective action Page

Power is not supplied.

Light is not emitted, or light level is low.

With power on, operation starts but stops in a few minutes.

Video image does not appear, or audio sound does not occur.

Video image dims.

Color is poor or unstable.

• Is the power cord disconnected?

• Is the main power switch turned on?

• Is the lamp-replacement opening cover closed correctly?

• Is the air filter closed correctly?

• Has the lamp life expired? (Has the lamp use time reached 1000 hours?)

• Is the lens cap removed?

• Is the lamp life near its end?

• Is the air intake or exhaust area blocked?

• Is the correct input selected?

• Are connected devices connected correctly?

• Are signals being supplied from the connected devices?

• Are input signals (scanning frequency, etc.) appropriate?

• Is the source setting correctly selected? Isn’t a wrong source (forced mode) selected?

• Is brightness adjusted correctly?

• Is volume set at minimum?

• Aren’t video and audio turned off by pressing the remote control’s AV MUTING button?

• Is focus adjusted correctly?

• Is distance too short or too long?

• Are TRACKING and PHASE adjusted correctly?

• Is picture quality (color density, etc.) adjusted correctly?

• Is the correct broadcast system (color system) selected?

• Are signals (scanning frequency, etc.) to connected devices appropriate?

• Is the source setting correctly selected? Isn’t a wrong source (forced mode) selected?

• Insert the power cord (plug) firmly.

• Turn on the MAIN POWER switch.

• Turn off the MAIN POWER switch, close the lamp-replacement opening cover, and turn on the main power switch again.

• Turn off the MAIN POWER switch, fit the air filter correctly, and turn on the main power switch again.

• Turn off the MAIN POWER switch, replace with a new light-source lamp, and turn on the MAIN POWER switch. Reset the lamp use time after replacing with a new lamp.

• Remove the lens cap.

• Check the lamp use time on the menu, and if the lamp life is near its end, arrange for a replacement lamp, or replace a little earlier.

• Turn off the MAIN POWER switch, remove any blocking objects, and turn on the MAIN POWER switch again.

• Select the correct inputs with the VIDEO and COMPUTER buttons.

• Connect connected devices correctly.

• Set connected devices correctly.

• Check if the signal is correct as input (scanning frequency, etc.). Input the appropriate signal.

• Set the source setting to AUTO or to the correct dedicated source (forced mode).

• Adjust brightness on the menu.

• Adjust volume with the remote control’s VOL. (+/–) buttons.

• Press the remote control’s AV MUTING button to turn video and audio on.

• Adjust focus with the remote control’s FOCUS (+/–) buttons.

• Set the projector at the correct distance.

• Adjust TRACKING and PHASE on the menu.

• Adjust picture quality on the menu.

• Set the broadcast system (color system) to AUTO.

• Check if the signal is appropriate (scanning frequency, etc.), and input the appropriate signal.

• Set the source setting to AUTO. If the problem still persists, set it to the correct dedicated source (forced mode).

24 26

26, 48

26, 51

26, 48, 50

6, 8, 15, 26

–––

46, 47

39 28

28, 31

16, 17

31, 37

39 35

Symptom Probable cause Corrective action Page

The upper part of the video image bows or distorts.

Video image and audio sound suddenly go out.

Remote control unit does not work.

* This projector is equipped with a microcomputer that may operate abnormally due to interference from external components.

If this happens, turn off the main power and disconnect the power cord from the wall AC outlet. Then reconnect the power cord to AC outlet and turn on the main power again. (For the turning on and off the power, see pages 25 to 26.)

• While computer system signal is input, isn’t a sync signal for composite sync (Cs) or G on sync being input?

• Isn’t signal with much jitter or skew distortion being input to a video deck?

• Is the source setting correctly selected? Isn’t a wrong source (forced mode) selected?

• Are video picture and audio turned off by pressing the AV MUTING button on the remote control unit?

• Are batteries installed correctly?

• Are batteries exhausted?

• Is there a shielding object between the remote control unit and the remote sensor?

• Is the distance too long?

• Input separate sync signals for vertical sync (V) and horizontal sync (H) signals.

• Input signals with little jitter or distortion.

• Set the source setting to AUTO. If the problem still persists, set it to the correct dedicated source (forced mode).

• Turn on video picture and audio by pressing the remote control’s AV MUTING.

• Match the polarities of batteries correctly (+ to + and - to -).

• Replace with new batteries.

• Remove any shielding objects.

• Use the remote control unit at a nearer point.

—

14 14

Maintenance

• Stains on the cabinet

Should be wiped off with a soft cloth. If the cabinet is heavily stained, wipe it with a cloth soaked in water-diluted neutral detergent and wrung well, then wipe clean with a dry cloth.

• Since the cabinet may deteriorate in quality, become damaged or get its paint peeled off, be careful about the f ollowing:

– Do not wipe it with a hard cloth. – Do not wipe it strong. – Do not wipe it with thinner or benzene. – Do not apply any volatile substance such as insecticides to it. – Do not allow any rubber or vinyl article to remain in contact with it for a long time.

• Stains on the lens

Sould be cleaned off with commercially available blowers or lens cleaning paper (for cleaning glasses and cameras). Do not use liquid cleaning agents. This could cause the surface coating to be removed. Do not rub or hit the lens as its surface is prone to damage.

ENGLISH

Specifications

Optical mechanism system

• Projection method 3D-ILA device, 1 lens, 3 primary color optical shutter method

• D-ILA device 0.9" measured diagonally (1365 pixels ×1024 pixels) × 3 (Total number of pixels : 4,193,280)

• Projecting lens 1:1, fixed focal-length lens

• Screen size approx. 40" (101 cm) to approx. 200" (508 cm) measured diagonally (*with aspect ratio : 4 : 3)

• Light-source lamp 420 W xenon lamp

Electrical system

• Color system NTSC, NTSC4.43, PAL, SECAM (* Automatic switching / manual switching)

• Resolution 1365 dots × 1024 dots (*S-XGA full resolution, during RGB input) 1000TV lines (*Horizontal resolution, aspect ratio 4 : 3, during video input)

• Scanning frequency Horizontal frequency : 15 kHz ~ 82 kHz Vertical frequency : 50 Hz ~ 78 Hz

Input / output

[AV IN (AV IN input)]

• Y/C 1-line, mini-DIN 4 pin × 1 Y (luminance signal) : 1V(p-p), 75Ω (negative sync) C (chroma signal) : 0.286V(p-p) (burst signal), 75Ω [NTSC]

: 0.3V(p-p) (burst signal), 75Ω [PAL]

• VIDEO 1-line, BNC × 1 Composite video signal : 1V(p-p), 75Ω (negative sync)

• Y, P

B/B-Y, P

• AUDIO L/R (for AV IN) 1-line, RCA × 2

[COMPUTER IN (COMPUTER input)]

• COMPUTER IN-1 (PC) 1-line, D-sub 3-row 15 pin × 1

/R-Y 1-line, BNC × 3

Component (Y,B-Y,R-Y) signals Y : 1V(p-p), 75Ω (negative sync) B-Y : 0.7V(p-p), 75Ω R-Y : 0.7V(p-p), 75Ω DTV-format signals [480i (ITU-R BT. 601-4), 480p (SMPTE 293M)] Y : 1V(p-p), 75Ω (negative sync) P

, PR: 0.7V(p-p), 75Ω

[720p (SMPTE 296M), 1080i (SMPTE 274M)] Y : 1V(p-p), 75Ω (3-value sync) P

, PR: 0.7V(p-p), 75Ω

Audio signal : 0.5V(rms), high impedance

Analog RGB signal R : 0.7V(p-p), 75Ω B : 0.7V(p-p), 75Ω G : 0.7V(p-p), 75Ω G on Sync : 1V(p-p), 75Ω (negative sync) Sync signal : 1V(p-p) to 5V(p-p), high impedance (positive/negative polarity) * Some connected devices may not correspond to composite sync (Cs) or G on sync signal.

• AUDIO 1-line, stereo mini-jack × 1

(For COMPUTER IN-1) 0.5V(rms), high impedance

• COMPUTER IN-2 1-line, BNC × 5 Analog RGB signal R : 0.7V(p-p), 75Ω B : 0.7V(p-p), 75Ω G : 0.7V(p-p), 75Ω G on sync : 1V(p-p), 75Ω (negative sync)

Specifications (Cont.)

Horizontal sync/composite sync signal (H/Cs) H : 1V(p-p) to 5V(p-p), high impedance (positive/negative polarity) Cs : 1V(p-p) to 5V(p-p), high impedance (positive/negative polarity) Vertical sync signal (V) V : 1V(p-p) to 5V(p-p), high impedance (positive/negative polarity) * Some connected devices may not correspond to composite sync (Cs) or G on sync signal.

• AUDIO 1-line, stereo mini-jack × 1 (For COMPUTER IN-2) 0.5V(rms), high impedance

[COMPUTER OUT (COMPUTER OUTPUT)]

• COMPUTER OUT 1-line, D-sub 3-row 15-pin × 1

Analog RGB signal R : 0.7V(p-p), 75Ω B : 0.7V(p-p), 75Ω G : 0.7V(p-p), 75Ω G on sync : 1V(p-p), 75Ω (negative sync) Horizontal sync/composite sync signal (H/Cs) H : TTL level (Polarity : Same for input) Cs : TTL level (Polarity : Same for input) Vertical sync signal (V) V : TTL level (Polarity : Same for input)

• AUDIO OUT 1-line, stereo mini-jack × 1

0V(rms) to 0.5V(rms) (variable output)

[CONTROL]

• RS-232C : 1-line, D-sub 9-pin × 1

* RS-232C-interface specified control terminal for controlling this projector with a personal

computer.

• REMOTE : 1-line, mini-jack × 1

* Remote terminal for connecting an infrared remote sensor extension unit, etc.

[Other]

• Audio power output 1 W + 1 W

(effective)

• Built-in speaker 6 cm × 3 cm (2-

/8˝ × 1-1/8˝) oval type × 2, impedance 8Ω

General

• Power requirements AC120 V, 60 Hz

• Power consumption 8 A (7 W during stand-by)

• Allowable operation temperature + 5°C to + 35°C (41°F to 95°F)

• Allowable relative humidity 20% to 80% (no condensation)

• Allowable storage temperature – 10°C to + 60°C (14°F to 140°F)

• Maximum outside dimensions Approx. (W)425 mm × (H)246 mm × (D)416 mm (16-

(excluding protruding parts)

• Weight Approx. 32.78 lbs.(14.9kg)

• Accessories (Refer to page 5.)

/4˝ × 9-3/8˝ × 16-3/8˝)

* Design and specifications are subject to change without notice. * D-ILA devices are manufactured with a very high-precision technology, allowing 99.99% of the pixels to be effective. Only

0.01% or less of the pixels are missing or always on.

* For easy understanding, pictures and illustrations are shown by being emphasized, omitted or composed, and may be more

or less different from actual products.

*TRADEMARKS

IBM ,IBM PC, and VGA are registered trademarks of International Business Machines Corporation. Macintosh is registered trademarks of Apple Computer, Inc.

VESA is a trademark of the non-profit organization Video Electronios Standard Association.

All other product names mentioned herein are used for identification purposes only , and may be the trademarks or registered trademarks of their respective companies.

ENGLISH

Specifications (Cont.)

)

Outside dimensions

■Top

16-3/4 (425)*

Unit: Inch (mm)

*1: Protrusion excluded

) 339

8 (

)

416

(

ALIGN QUICK

SETTING

COMPUTER

VIDEO

EMERGENCY

TEMP

LAMP

STAND BY

4-1/8 (104

(

)

133

)

■Front ■Side

16-3/4 (425)*

)

246

(

)

180

(

/ 7-

-3/8 (

416

)

193

(

246

(

)

168

6-5/8

(

-1/4

361

)

8-1/8 (205)*

DTV-format signals

* The following are DTV-format signals that can be input.

DTV-Formats 480i 480p 720p 1080i Signal Standard ITU-R BT. 601-4 SMPTE 293M SMPTE 296M SMPTE 274M Scanning Line / Frame 525 525 750 1125 Effective Samples x Scanning Lines 720 x 485 720 x 483 1280 x 720 1920 x 1080 Samples / Total Line 858 858 1650 2200 Field Frequency(Hz) 59.94 59.94 60/59.94 60/59.94 Line Frequency(Hz) 15734 31468.5 45000/44955 33750/33716.25 Interlace Ratio 0.5 1 1 0.5

)

(

)

231

(

55.5

Specifications (Cont.)

Pin assignment (Specifications for terminals)

■Y/C terminal

Pin number Signal name

■RS-232C terminal

1 GND (Y) 2 GND (C) 3Y 4C

Pin number Signal name

6 7

8 9

1 2 3

4 5

1 N/C 2RD 3TD 4 N/C 5 GND

■COMPUTER IN-1 (PC) / COMPUTER OUT Terminal

Pin number Signal name

1 Red 2 Green 3 Blue 4 N/C 5 N/C 6 GND (Red) 7 GND (Green) 8 GND (Blue)

14 13 12

5 4 3

2 1

7 6

Pin number Signal name

6 N/C 7 N/C 8 N/C 9 N/C

Pin number Signal name

9 N/C

10 GND (SYNC)

11 GND 12 N/C 13 H.SYNC 14 V.SYNC 15 N/C

ENGLISH

MANUEL D’INSTRUCTIONS

PROJECTEUR

DLA-S15U

FRANÇAIS

Merci d’avoir acheté ce projecteur. Avant de l’utiliser, lisez et respectez attentivement toutes les instructions pour profiter au maximum des capacités du projecteur.

PRÉCAUTIONS DE SÉCURITÉ

INFORMATIONS IMPORTANTES

AVERTISSEMENT:

POUR ÉVITER TOUT RISQUE D’INCENDIE OU D’ÉLECTROCUTION, N’EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ.

ATTENTION:

Pour réduire les risques d’électrocution, ne retirez pas le couvercle. Référez-vous à un personnel qualifié pour toute réparation.

Ce projecteur est équipé d’une fiche avec mise à la terre à trois broches qui respecte le règlement FCC. Si vous ne pouvez pas insérer la fiche dans la prise secteur, contactez votre électricien.

INFORMATIONS FCC (États-Unis seulement)

ATTENTION: Tout changement ou modification non

approuvés par JVC peut annuler l’autorisation de l’utilisateur d’utiliser l’appareil.

REMARQUE: Cet appareil a été testé et trouvé conforme avec les limites des appareils numériques de Classe A, conformément à la section 15 du règlement FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles quand l’appareil est utilisé dans un environnement commercial. Cet appareil produit, utilise et peut émettre de l’énergie radiofréquence et peut causer des interférences nuisibles aux communications radio s’il n’est pas utilisé conformément au mode d’emploi. L’utilisation de cet appareil dans une zone résidentielle peut causer des interférences nuisibles et dans ce cas, l’utilisateur doit corriger ces interférences à ses propres frais.

À propos de la brûlure du dispositif D-ILA

Ne projetez pas la même image fixe pendant longtemps ni ne projetez une image vidéo anormalement brillante. Ne projetez pas d’images vidéo avec une intensité ou un contraste élevé sur un écran. L’image vidéo pourrait brûler le dispositif D-ILA. Faites particulièrement attention lors de la projection d’images de jeux vidéo de programmes informatiques. Il n’y a pas de problème avec les images de lecture de cassettes vidéo.

IMPORTANTES MESURES DE SÉCURITÉ

L’énergie électrique peut remplir beaucoup de fonctions utiles. Cet appareil a été conçu et fabriqué pour assurer votre propre sécurité. Mais UNE UTILISATION

INCORRECTE PEUT ENTRAÎNER UN RISQUE POTENTIEL D’ÉLECTROCUTION OU D’INCENDIE. Afin

de ne pas annuler les dispositifs de sécurité incorporés dans cet appareil, observez les règles fondamentales suivantes pour son installation, son utilisation et sa réparation. Veuillez lire attentivement ces “Importantes mesures de de sécurité” avant d’utiliser l’appareil.

– Toutes les instructions de sécurité et de fonctionnement

doivent être lues avant l’utilisation de l’appareil.

– Les instructions de sécurité et de fonctionnement doivent

être conservées à titre d’information.

– Tous les avertissements sur l’appareil et dans le mode

d’emploi doivent être compris et acceptés.

– Toutes les instructions de fonctionnement doivent être

suivies.

– Débranchez cet appareil de la prise murale avant de le

nettoyer. N’utilisez pas de nettoyant liquide ou aérosol. Utilisez un chiffon humide pour le nettoyage.

– N’utilisez pas d’accessoires non recommandés par le

fabricant de l’appareil car ils pourraient être dangereux

– N’utilisez pas ce produit près de l’eau. Ne l’utilisez pas

immédiatement après l’avoir déplacé d’une basse température à une température élevée, car cela produit une condensation d’humidité qui peut entraîner un incendie, une électrocution ou d’autres dangers.

– Ne placez pas cet appareil sur un chariot, un socle ou

une table instable. L’appareil risquerait de tomber, de blesser gravement un enfant ou un adulte et d’être sérieusement endommagé. L’appareil doit être monté conformément aux instructions du fabricant et doit utiliser un support recommandé par le fabricant.

– Quand vous utilisez l’appareil sur un chariot,

faites attention aux arrêts brusques, aux forces excessives et aux surfaces accidentées qui pourraient causer un renversement de l’appareil, risquant de l’endommager ou de blesser l’opérateur.

– Les fentes et les ouvertures du coffret sont nécessaires

pour la ventilation. Elles assurent un fonctionnement sûr de l’appareil et le protègent d’une surchauffe. Ces ouvertures ne doivent pas être bloquées ou recouvertes. (Les ouvertures ne doivent jamais être bloquées en plaçant l’appareil sur un lit, un divan, un tapis ou une surface similaire. Il ne doit pas être encastré comme dans une bibliothèque ou un bâti sauf si une ventilation correcte existe et si les instructions du fabricant ont été respectées.)

Pour une ventilation correcte, séparez l’appareil des autres appareils qui peuvent empêcher cette ventilation et conservez un espacement de plus de 50 cm (19-

/4 pouces).

– Cet appareil doit être alimenté avec l’alimentation secteur

indiquée sur l’étiquette. Si vous n’êtes pas sûr du type d’alimentation secteur de votre maison, consultez le revendeur de l’appareil ou votre compagnie d’électricité.

– Cet appareil est équipé d’une fiche à trois broches. Elle

ne peut être branchée que dans une prise secteur avec mise à la terre. Si vous ne pouvez pas insérer la fiche dans la prise, contactez votre électricien afin qu’il installe une prise correcte. N’allez pas à l’encontre du but de sécurité de la fiche avec mise à la terre.

– Les cordons d’alimentation doivent être acheminés de

façon qu’ils ne soient pas écrasés ou coincés par des objets placés sur eux ou contre eux. Faites particulièrement attention aux cordons à l’endroit des portes, des fiches et prises, et à l’endroit où ils sortent de l’appareil.

– Pour une meilleure protection de l’appareil pendant un

orage, ou quand il est laissé sans surveillance ou n’est pas utilisé pendant une longue période de temps, débranchez-le de la prise secteur murale et déconnectez le système de câbles. Cela évitera qu’il soit endommagé lors d’un orage ou par une surtension.

– Ne surchargez pas les prises murales, les cordons

prolongateurs ou les prises de courant sur les autres appareils car cela pourrait entraîner un risque d’incendie ou d’électrocution.

– N’insérez jamais d’objets d’aucune sorte à l’intérieur de

cet appareil à travers les ouvertures car ils pourraient toucher des points de tension dangereuse ou créer un court-circuit qui pourrait entraîner un incendie ou une électrocution. Ne versez jamais de liquide d’aucune sorte dans l’appareil.

– N’essayez pas de réparer cet appareil vous-même car

l’ouvrir ou retirer les couvercles peut vous exposer à des tensions dangereuses ou à d’autres dangers. Référezvous à un personnel qualifié pour toute réparation.

– Débranchez l’appareil de la prise secteur murale et

contactez un réparateur qualifié dans les conditions suivantes:

a) Quand le cordon ou la fiche d’alimentation secteur est

endommagés.

b) Si un liquide a coulé ou si un objet est tombé à

l’intérieur de l’appareil. c) Si l’appareil a été exposé à la pluie ou à l’eau. d) Si l’appareil ne fonctionne pas normalement en suivant

les instructions de fonctionnement. Ajustez

uniquement les commandes couvertes par le mode

d’emploi, car un ajustement incorrect des commandes

peut endommager l’appareil et demandera souvent

beaucoup de temps à un technicien qualifié pour

ramener l’appareil en état de fonctionnement normal. e) Si l’appareil est tombé ou a été endommagé de

n’importe quelle autre façon. f ) Quand l’appareil montre un changement évident dans

ses performances – cela indique qu’il a besoin d’être

réparé.

– Quand le remplacement de pièces est nécessaire,

assurez-vous que le réparateur a utilisé les pièces de rechange spécifiées par le fabricant ou possédant les mêmes caractéristiques que la pièce originale. Un remplacement non-autorisé peut entraîner un incendie, une électrocution ou d’autres dangers.

– Après que cet appareil a subit une réparation ou un

entretien, demandez au réparateur de réaliser les vérifications de sécurité pour déterminer si l’appareil est en état de fonctionnement correct.

– L’appareil doit être placé à plus de trente centimètres

de sources de chaleur comme un radiateur, un fourneau ou tout autre appareil (y compris les amplificateurs) produisant de la chaleur.

– Lors de la connexion d’autres appareils comme des

magnétoscopes ou des ordinateurs personnels, vous devez mettre cet appareil hors tension pour vous protéger contre les chocs électriques.

– Ne placez pas de produits combustibles derrière le

ventilateur de refroidissement. Par exemple, du tissu, du papier, des allumettes, des bombes aérosols ou des briquets à gaz qui présentent des dangers particuliers s’ils sont chauffés.

– Ne regardez pas dans l’objectif de projection quand la

lampe d’éclairage est allumée. Une exposition de vos yeux à une forte lumière peut affaiblir votre vue.

– Ne regardez pas à l’intérieur de cet appareil à travers

les évents (trous de ventilation), etc. Ne regardez pas directement la lampe d’éclairage en ouvrant le coffret pendant que celle-ci est allumée. La lampe d’éclairage émet aussi des rayons ultraviolets et la lumière est si forte que votre vue pourrait être affaiblie.

– Du gaz xénon est contenu sous haute pression à

l’intérieur de la lampe source de lumière (module lampe) de ce projecteur. Si vous la laissez tomber, la frappez ou la jetez, il y a un risque d’explosion pouvant entraîner des blessures personnelles. Faites très attention lors de la manipulation de la lampe. S’il y a quelque chose que vous ne comprenez pas, contactez votre revendeur.

– Utilisez uniquement le cordon fourni conçu pour cet

appareil afin d’éviter tout choc électrique. La tension d’alimentation secteur de cet appareil est

de 120 V CA, le cordon d’alimentation fourni est conforme à cette alimentation secteur. Utilisez uniquement le cordon d’alimentation désigné par nos revendeurs pour la sécurité et la compatibilité électromagnétique (EMC).

Si l’appareil est utilisé avec une tension d’alimentation secteur différente, le cordon d’alimentation doit être changé.

Consultez votre revendeur. Cordon d’alimentation

FRANÇAIS

Tension d’alimentation secteur: 120 V CA

* NE LAISSEZ PAS une personne non qualifiée

installer l’appareil.

Demandez au revendeur d’installer l’appareil (par exemple, la fixation au plafond) car cela demande des connaissances et des techniques spéciales. Si l’installation est réalisée par une personne non qualifiée, cela pourrait entraîner des blessures personnelles ou une électrocution.

Table des matières

PRÉCAUTIONS DE SÉCURITÉ................. 2

Accessoires ............................................... 5

Commandes et fonctions ......................... 6

Face avant/ Surface supérieure/ Face droite........6

Face gauche .........................................................7

Surface inférieure.................................................. 8

Panneau de commande........................................9

Panneau de connexion ....................................... 11

Télécommande ...................................................13

Mise en place des piles....................................... 14

Installation du projecteur ....................... 15

Précautions pour l’installation .............................15

Distance de projection et taille de l’écran ........... 16

Relation entre les distances de projection

et la taille de l’écran .........................................

Plage et distance effective de la télécommande .... 18

Réglage de la vis de sélection de position

pour le montage au plafond ...........................18

Connexion de divers appareils .............. 19

Signaux pouvant être entrés dans le projecteur..... 19

Connexion à des appareils vidéo........................20

Connexion à des appareils “Hi-Vision”................ 20

Connexion d’autres appareils ............................. 21

Connexion à des appareils

qui commandent le projecteur........................21

Connexion à des ordinateurs .............................. 22

Connexion du cordon d’alimentation (fourni) ......24

Mise sous tension des appareils connectés

au projecteur ..................................................25

Utilisation du menu de réglage.............. 31

Réglages de base ............................................... 31

Utilisation du menu principal................. 32

Configuration du menu principal (entrée AV) ......32

Utilisation du menu principal (Fonctionnement

de base du menu principal)............................34

Modification du système de couleur.................... 35

Modification de la langue d’affichage..................36

Ajustement de l’horloge pixel .............................. 37

Ajustement de la position de l’écran ...................38

Ajustement de la qualité de l’image ....................39

Ajustement de la qualité du son..........................42

Réglage et ajustement des autres fonctions

(OPTIONS) ....................................................43

Modification (réglage) de la source.....................46

Remplacement de la lampe source de

lumière ................................................. 48

Remise à zéro de la durée d’utilisation

de la lampe ....................................................50

Nettoyage et remplacement du filtre ..... 51

Guide de dépannage............................... 52

Fonctionnement de base........................ 26

1. Mise sous tension ...........................................26

2. Sélection de l’entrée vidéo à projeter.............. 27

3. Ajustement de la mise au point.......................28

4. Ajustement du volume sonore.........................28

• Pour utiliser les autres fonctions.......................29

* Ce mode d’emploi est divisé en deux parties de

langue différente: anglais et français.

Accessoires

Les accessoires suivants sont fournis avec ce pr ojecteur. Vérifiez s’ils sont bien tous présents. Si l’un de ces accessoires manquait, veuillez contacter votre revendeur.

Télécommande (RM-M10SG) Piles sèches AAA/R03 (×2)

(pour vérifier le fonctionnement)

Câble de connexion à l’ordinateur

personnel [env. 2 m (6,56 pieds)]

(D-sub, 15 broches sur 3 rangées)

Câble de connexion audio/vidéo

[env. 1,5 m (4,92 pieds)]

Cordon d’alimentation

[env. 2,5 m (8,2 pieds)]

Câble audio

[env. 3 m (9,84 pieds)]

(3,5 mm dia. mini-fiche stéréo)

Adaptateur de conversion pour Mac

(pour Macintosh)

Fiche de conversion BNC-RCA

FRANÇAIS

Commandes et fonctions

Face avant / Surface supérieure/ Face droite

ALIGN

QUICK

SETTING

COMPUTER

VIDEO

TEMP

EMERGENCY

LAMP

OPERATE

STAND BY

Panneau de commande

Pour plus de détails, référez-vous à “Panneau de commande” (page 9).

Évents de sortie d’air

Évents pour les ventilateurs de refroidissement par lesquels sort l’air chaud.

ATTENTION

• Ne bloquez pas les évents de sortie d’air car la chaleur s’accumulerait à l’intérieur de l’appareil, pouvant provoquer un incendie. Ne touchez pas non plus les évents, vous pourriez subir des brûlures à basse température.

Poignée de transport

Soulevez cette poignée lors du transport du projecteur.

Comment utiliser la poignée de transport

ALIGN

QUICK

SETTING

COMPUTER

VIDEO

TEMP

EMERGENCY

LAMP

OPERATE

STAND BY

4 Pied ajustable (pour l’ajustement de l’angle supérieur/

inférieur)

A l’expédition de l’usine, il est ajusté pour être plat. T ourner pour étendre le pied permet un ajustement de + 7°. * Ce pied ajustable peut être retiré. T ournez le pied et étendez-

le pour le retirer. (La taille de la vis utilisée est M8.)

AV IN

COMPUTER IN-1

COMPUTER IN-2

CONTROL

MAIN

AC IN ~

POWER

OFF

Étendre Raccourcir

Haut-parleur intégré (gauche)

Haut parleur intégré (droit)

Objectif

Avant la projection retirez le capuchon d’objectif.

+7˚

Poignée de transport

ATTENTION

• Lors du transport du projecteur, ne le bousculez pas. Faites attention de bien le tenir.

• Ne le déplacez pas quand la lampe est allumée ou quand le ventilateur de refroidissement fonctionne. Cela pourrait blesser quelqu’un.

Capuchon d’objectif

Le capuchon a un fil attaché qui est lui-même fixé au projecteur à l’expédition de l’usine. Il est recommandé de remettre le capuchon en place quand le projecteur n’est pas utilisé pour éviter que l’objectif ne devienne sale.

Capteur de télécommande

Lors de l’utilisation de la télécommande, dirigez-la vers ce capteur. V ous pouvez aussi utiliser la télécommande en la pointant sur l’écran et en permettant au capteur de télécommande de recevoir le rayon réfléchi.

Controls and Features (cont.)

Left-hand side

AC IN (power input) terminal

This is the power input terminal where the supplied power cord is connected. For details, refer to page 24.

MAIN POWER switch

This is the main power switch. When it is turned on, the projector goes into stand-by state, and the STAND BY indicator on the control panel comes on.

[ ❙ ]: The main power turns on.

‡‡

OFF [

‡]: The main power turns off.

‡‡

Connector panel

For details, refer to “Connector Panel” on page 11.

Adjustable foot (for horizontal angle adjustment)

extend it until removed. (Screw size available here is

+1.5°

−1.5°

Extend Shorten

ENGLISH

Commandes et fonctions (suite)

Surface inférieure

Zone d’entrée d’air (filtre)

L’air entre par cette zone pour refroidir la lampe source de lumière. Si cette zone est bloquée ou s’il y a quelque chose qui empêche l’entrée d’air placé autour du projecteur, la chaleur risque de s’accumuler à l’intérieur de l’appareil pouvant causer un incendie. Pour les détails, référez-vous à “Précautions pour l’installation” à la page 15.

ATTENTION

• Faites attention car du papier, du tissu ou un coussin mou peut être aspiré à l’intérieur s’il est placé à proximité. Ne bloquez pas la zone d’entrée d’air ou la chaleur risque de s’accumuler à l’intérieur risquant de causer un incendie.

• Nettoyez le filtre périodiquement. Pour les détails, référezvous à “Nettoyage et remplacement du filtre” à la page 51. L’accumulation de saleté sur le filtre réduit l’effet de refroidissement, entraînant une accumulation interne de chaleur qui peut causer un incendie ou un mauvais fonctionnement.

Ouverture pour le remplacement de la lampe source

de lumière

Pour le remplacement de la lampe source de lumière, référez-vous à “Remplacement de la lampe source de lumière” à la page 48.

Pied de fixation

Sous le joint en caoutchouc, sous ce pied, il y a un trou percé. (La taille de la vis utilisée est M8.)

u Vis de sélection de position pour le montage au plafond

Lors de l’utilisation du projecteur à l’envers ou dans un montage au plafond (insertion haut-bas et droite-gauche), la “vis de sélection de position pour le montage au plafond” doit être réglée sur le montage au plafond. Cela corrigera l’écart dans les images couleur (ombres), qui autrement pourrait se produire lors d’un montage au plafond. Pour plus d’informations, référez-vous à “Réglage de la vis de sélection de position pour le montage au plafond” à la page 18.

ATTENTION

• Pour le montage au plafond et l’ajustement du projecteur des connaissances et des techniques spéciales sont nécessaires. Demandez à votre revendeur ou à un spécialiste de s’en occuper.

Commandes et fonctions (suite)

Panneau de commande

STAND BY

OPERATE

LAMP

TEMP

4 5

Indicateur LAMP

Allumé : Après que la lampe source de lumière a été

utilisée pendant environ plus de 900 heures.

Clignote : Remplacez la lampe. Référez-vous à

“Remplacement de la lampe source de lumière” à la page 48.

Indicateur TEMP

Allumé: La température à l’intérieur du projecteur est

anormalement élevée.

EMERGENCY

VIDEO

COMPUTER

SETTING

QUICK ALIGN.

Indicateur STAND BY

Allumé : Quand l’appareil est en mode d’attente. Clignote: Quand l’appareil est en mode de

refroidissement.

Mémo

À propos du mode de refroidissement:

Ce projecteur a une fonction pour refroidir la lampe qui a chauffé pendant une période fixe de temps après que la projection est finie. Cette fonction est appelée le mode de refroidissement.

ATTENTION

• Le but du mode de refroidissement est d’éviter aux pièces intérieures d’être déformées ou cassées par la chaleur de la lampe, de même que de prolonger la vie de la lampe. Ne mettez pas l’appareil hors tension pendant le mode de refroidissement. De plus, ne placez pas le projecteur sur le côté ni debout; cela bloquerait les évents de sortie d’air.

Indicateur OPERATE

Allumé: Quand le projecteur fonctionne (pendant la

projection).

Remarque

• Quand l’indicateur TEMP est allumé (quand la température est anormalement élevée), l’alimentation est coupée automatiquement et l’appareil entre en mode d’urgence (l’indicateur EMERGENCY clignote).

Indicateur EMERGENCY

Clignote: Quelque chose d’anormal s’est produit avec le

projecteur.

Mémo

À propos du mode d’urgence:

Le mode d’urgence est déclenché quand les anomalies suivantes se produisent avec le projecteur (l’indicateur EMERGENCY clignote). En mode d’urgence, la projection est automatiquement interrompue et les ventilateurs de refroidissement fonctionnent pendant environ 20 secondes.

• Quand le filtre à air est mal placé.

• Quand le filtre est bouché.

• Quand la lampe source de lumière s’est soudainement éteinte.

• Quand les ventilateurs se sont arrêtés.

• Quand la température à l’intérieur du projecteur est anormalement élevée.

ATTENTION

• Quand le mode d’urgence se déclenche:

Après que les ventilateurs de refroidissement se sont arrêtés, mettez l’appareil hors tension et débranchez le cordon d’alimentation de la prise secteur murale. Assurez-vous que le couvercle de remplacement de la lampe est correctement fermé. Branchez alors de nouveau le cordon d’alimentation et faites fonctionner le projecteur. Si le projecteur retourne de nouveau en mode d’urgence après que les ventilateurs de refroidissement se sont arrêtés, mettez l’appareil hors tension et appelez votre revendeur pour faire réparer le projecteur.

Touche OPERATE

Quand le projecteur est en mode d’attente, appuyez sur cette touche pour mettre l’appareil sous tension, allumant l’indicateur OPERATE. Appuyez de nouveau pour mettre le projecteur en mode de refroidissement, puis en mode d’attente.

Mémo

Pendant le mode de refroidissement:

Si vous appuyez sur la touche OPERATE, le projecteur n’est pas mis sous tension.

FRANÇAIS

Commandes et fonctions (suite)

Panneau de commande (suite)

STAND BY

OPERATE

LAMP

TEMP

EMERGENCY

VIDEO

4 5 6

Touches QUICK ALIGN.

Quand un écran de menu apparaît, utilisez ces touches pour ajuster la valeur de l’élément choisi. Quand aucun menu n’apparaît, ces touches peuvent être utilisées pour la fonction d’alignement rapide.

• Quand un menu apparaît

Touche + 3: La valeur pour l’élément choisi augmente. Touche – 2: La valeur pour l’élément choisi diminue.

• Quand aucun menu n’apparaît Appuyez en même temps sur les touches +3 et –2:

QUICK ALIGNMENT est af fiché sur l’écran et la fonction d’ajustement rapide entre en service (TRACK, PHASE, POSITION H. et POSITION V. sont automatiquement ajustés). Quand l’ajustement est terminé, l’affichage disparaît automatiquement.

COMPUTER

SETTING

QUICK ALIGN.

T ouche VIDEO

Utilisez cette touche pour choisir un appareil vidéo connecté aux prises AV IN du projecteur. Chaque fois que vous appuyez sur la touche, l’appareil choisi change comme suit:

Y/C

Touche COMPUTER

Utilisez cette touche pour choisir un appareil connecté aux prises COMPUTER -1 ou -2. Chaque fois que vous appuyez sur la touche, l’appareil choisi change comme suit:

ORDINATEUR 1

VIDEO

ORDINATEUR 2

YUV

Mémo

La fonction d’alignement rapide:

• Fonctionne pour les signaux de l’entrée de l’ordinateur (prises d’entrée COMPUTER- 1 et - 2).

• Ne fonctionne pas pour les signaux de l’entrée vidéo (prise d’entrée AV IN).

ATTENTION

• L’ajustement automatique avec la fonction d’alignement rapide doit être fait sur une image fixe lumineuse. Il ne fonctionnera pas correctement sur un écran sombre ou sur une image animée. Si l’ajustement avec cette fonction n’est pas satisfaisant, ajustez TRACK, PHASE, POSITION H. et POSITION V. manuellement (voir pages 31, 37 et 38).

Touche SETTING

Utilisez cette touche pour appeler le menu de réglage. Pour les détails, référez-vous à “Réglages de base” à la page

31.

Commandes et fonctions (suite)

Panneau de connexion

q p

COMPUTER

AUDIO OUT

/B-Y

/R-Y

AUDIO

OUT

H/C

RS-232C

Y/C VIDEO

AUDIO

REMOTE

Prise d’entrée Y/C (S vidéo) (Mini DIN 4 broches)

Connectez cette prise à la prise de sortie S vidéo d’un magnétoscope, etc.

Prise d’entrée VIDEO (vidéo composite) (BNC)

Connectez cette prise à la prise de sortie vidéo composite d’un magnétoscope, etc.

Prises d’entrée Y, PB/B-Y, PR/R-Y (BNC)

Ce sont des prises d’entrée pour signaux en composante (Y, B-Y, R-Y) ou signaux au format-DTV (Y, P

, PR).

Un appareil avec des prises de sortie en composante peut être connecté. * Pour les détails concernant les signaux au format-DTV

(480i, 480p, 720p, 1080i) compatibles avec cet appareil, référez-vous à la page 56.

Prises d’entrée AUDIO L/R (Audio • gauche/droite)

(prises cinch)

Pour les appareils connectés aux prises d’entrée vidéo, tel qu’un magnétoscope, etc., les prises de sortie audio de l’appareil à projeter sont connectées à ces prises. Les signaux d’entrée audio sont reproduits par les haut-parleurs du projecteur. Le signal est aussi sorti par la prise AUDIO OUT du projecteur. * Quand le signal d’entrée est un signal stéréo, la connexion

doit être faite sur les deux prises L et R.

* Un appareil monaural doit être connecté uniquement à la

prise L. De cette façon, les haut-parleurs du projecteur et la prise AUDIO OUT produisent le même son des deux prises L et R.

Mémo

Pour choisir l’entrée audio correcte pour l’entrée vidéo:

Les prises d’entrée vidéo (prises d’entrée AV IN) peuvent être commutées avec le projecteur ou avec la touche VIDEO de la télécommande du projecteur. Cependant, comme ce projecteur n’a qu’une prise d’entrée audio, reconnectez l’entrée audio en fonction de l’appareil audio/vidéo utilisé.

Prise AUDIO OUT (sortie audio) (Prise mini stéréo)

Pour les signaux d’entrée du projecteur, le signal audio de l’appareil dont l’image est projetée est sorti par cette prise. Le volume doit être ajusté en utilisant les touches VOL. (+/–) sur la télécommande ou l’élément VOLUME sur le menu de réglage. Quand un câble est connecté à cette prise, aucun son audio ne sort des haut-parleurs du projecteur.

Prise REMOTE (Prise mini)

Connectez un module d’extension de commande à distance infrarouge, etc. à cette prise. * Pour plus de détails, consultez votre revendeur.

Terminal RS-232C (D-sub 9 broches)

C’est un terminal d’interface RS-232C spécifique. Ce projecteur peut être commandé par un ordinateur connecté extérieurement. * Pour plus de détails, consultez votre revendeur.

Terminal COMPUTER OUT (sortie d’ordinateur) (D-sub,

15 broches sur 3 rangées)

Le signal d’entrée de l’ordinateur projeté sur l’écran est sorti par ce terminal. Un dispositif d’affichage peut être connecté à ce terminal.

FRANÇAIS

Commandes et fonctions (suite)

Panneau de connexion (suite)

AUDIO

H/C

COMPUTER

OUT

Prises COMPUTER IN (entrée de l’ordinateur) -2 (BNC)

RS-232C

Ce sont des prises pour les signaux RVB analogiques, les signaux de synchronisation verticale (V) et les signaux de synchronisation horizontale (H)/ signaux composites (Cs). Les appareils possédant des prises de sortie RVB peuvent être connectés. * L’entrée de signaux extérieurs de synchronisation

est automatiquement détectée.

La détection de signaux H/V ou Cs entraîne une

commutation automatique sur la synchronisation externe. L’ordre de priorité est H/V > Cs.

Remarque

• Les signaux au format-DTV (480i, 480p, 720p, 1080i) peuvent être entrées. Quand la source est réglée sur “AUTO”, les signaux 480i et 1080i peuvent être détectés automatiquement, mais les signaux 480p et 720p ne peut pas être détecté. Pour pouvoir entrer un signal 480p ou 720p, la source doit être réglée sur le mode de source spécialisé “SDTV(480p)” ou “HDTV1(720p)”. Pour régler la source, référez-vous à “Changement (réglage) de la

source” à la page 46.

ATTENTION

• Quand un signal d’ordinateur est entré, le bord supérieur de l’image peut apparaître courbé si le signal d’entrée de synchronisation est composite (Cs) ou synchronisé sur le vert. Dans ce cas, utilisez des signaux de synchronisation séparés pour la synchronisation verticale (V) et horizontale (H).

Prise d’entrée AUDIO (prise mini stéréo)

C’est une prise d’entrée audio pour la prise COMPUTER IN (entrée d’ordinateur) -2. Connectez le signal de sortie audio de l’appareil connecté à la prise COMPUTER IN (entrée d’ordinateur) -2.

Y/C VIDEO

AUDIO

/B-Y

/R-Y

REMOTE

AUDIO OUT

* Quand l’entrée COMPUTER -2 est choisie, le signal audio

entrée est reproduit par les haut-parleurs du projecteur. Les signaux peuvent aussi être sortis par la prise AUDIO OUT (sortie audio). (Cependant, si un câble est connecté à la prise AUDIO OUT (sortie audio), le signal audio n’est pas sorti par les haut-parleurs du projecteur.)

Prise COMPUTER IN (entrée d’ordinateur) -1 (D-sub,

15 broches sur 3 rangées)

C’est une prise d’entrée (PC) réservée aux signaux d’ordinateur (signaux vidéo RVB et signaux de synchronisation). Connectez la prise de sortie du moniteur de l’ordinateur à cette prise. Si vous connectez un ordinateur Macintosh, utilisez l’adaptateur de conversion pour Mac fourni.

ATTENTION

Prise d’entrée AUDIO (audio) (prise mini stéréo)

C’est une prise d’entrée audio pour la prise COMPUTER IN (entrée d’ordinateur) -1. Connectez le signal de sortie audio de l’appareil connecté à la prise COMPUTER IN (entrée d’ordinateur) -1.

* Quand l’entrée COMPUTER -1 est choisie, le signal audio

entré est reproduit par les haut-parleurs du projecteur. Les signaux peuvent aussi être sortis par la prise AUDIO OUT (sortie audio). (Cependant, si un câble est connecté à la prise AUDIO OUT (sortie audio), le signal audio n’est pas sorti par les haut-parleurs du projecteur.)

Commandes et fonctions (suite)

Télécommande

OPERATE

COMPUTER VIDEO

2 3

9 8

Emetteur de signaux de télécommande

Touche COMPUTER

Utilisez cette touche pour choisir l’appareil connecté aux prises d’entrée COMPUTER IN (entrée d’ordinateur) -1 et

-2 du projecteur. Chaque fois que vous appuyez sur cette touche, l’entrée choisie change comme suit:

ORDINATEUR 1

T ouche VIDEO

Utilisez cette touche pour choisir l’appareil vidéo connecté aux prise A V IN (entrée audio/vidéo) du projecteur . Chaque fois que vous appuyez sur cette touche, l’entrée choisie change comme suit:

Y/C

Touches FOCUS (+/–)

VIDEO

Utilisez ces touches pour ajuster la mise au point de l’image vidéo projetée.

+: Le point focal s’éloigne. –: Le point focal se rapproche.

Touche MENU/ENTER

Utilisez cette touche pour afficher le menu principal. Quand le menu principal est affiché, appuyer sur cette touche affiche les réglages détaillés (sous-menu) pour les éléments qui en possèdent.

Touches du curseur (5/∞/2/3)

Quand le menu principal est affiché, utilisez ces touches pour choisir un élément à ajuster ou réaliser un ajustement.

Touche AV MUTING (marche/arrêt)

Utilisez cette touche pour couper provisoirement l’image vidéo et le son. Appuyez de nouveau sur cette touche rétablit l’image vidéo et le son.

ORDINATEUR 2

YUV

VOL.

PAGE BACK

PRESET

QUICK ALIGN.

RM-M10SG REMOTE CONTROL UNIT

FOCUS

MENU/ENTER

MUTING

Touche QUICK ALIGN. (Alignement rapide)

Utilisez cette touche pour ajuster automatiquement TRACK, PHASE, POSITION H. et POSITION V . de l’image vidéo projetée. Pendant l’ajustement automatique, QUICK ALIGNMENT apparaît sur l’écran, et disparaît quand l’ajustement est fini.

Mémo

Fonction d’alignement rapide:

Ne fonctionne pas pour les signaux de l’entrée vidéo (prise d’entrée AV IN). Fonctionne seulement pour les signaux d’ordinateur (prises d’entrée COMPUTER-1 et -2).

ATTENTION

T ouche PRESET

Lors de la réalisation d’un ajustement sur le menu principal ou sur un menu de réglage, utilisez cette touche pour réinitialiser le réglage de l’élément choisi aux valeurs préréglées en usine. Cette touche fonctionne uniquement pour les réglages numériques et ne fonctionne pas pour commuter ON sur OFF.

Touche PAGE BACK

Quand un sous-menu de réglage est affiché, utilisez cette touche pour retourner à la page précédente.

Touches VOL. (Volume) (+/–)

Utilisez ces touches pour ajuster le volume sonore:

+: Augmente le niveau de volume. –: Diminue le niveau de volume.

Touche OPERATE

Pour mettre le projecteur sous tension, maintenez cette touche pressée pendant une seconde ou plus. * Environ 30 secondes après que l’appareil a été mis sous

tension, l’image vidéo apparaît sur l’écran.

FRANÇAIS

Commandes et fonctions (suite)

Mise en place des piles

Installez les piles dans la télécommande. Si la télécommande a commencé à fonctionner irrégulièrement, remplacez les piles.

Ouvrez le couvercle arrière.

T out en appuyant sur le couvercle arrière, faites-le glisser dans la direction de la flèche.

Installez les piles.

Placez les deux piles (AAA/R03) fournies dans la télécommande de la façon montrée ci-dessous.

Refermez le couvercle arrière.

Faites glisser le couvercle arrière dans la direction de la flèche jusqu’à ce que vous entendiez un “clic”.

Précautions pour l’utilisation des piles

Si les piles sont utilisées incorrectement, elles risquent de se fissurer ou de fuir. Cela peut entraîner un incendie, des brûlures, un mauvais fonctionnement, ou tacher ou endommager l’environnement. Faites attention à ce qui suit:

• N’utilisez pas en même temps une pile neuve et une vieille pile.

• N’utilisez pas en même temps différents types de piles car elles ont des caractéristiques différentes.

• Placez les piles de façon qu’elles respectent les polarités indiquées: (+) à (+) et (–) à (–).

• Assurez-vous de mettre la borne moins (–) en premier pour éviter les court-circuits.

• Utilisez uniquement les piles indiquées.

• Retirez les piles si elles ne sont pas utilisées pendant une longue période de temps.

•Quand les piles sont usées, remplacez-les immédiatement. Sinon, elles pourraient fuir, ou un mauvais fonctionnement pourrait se produire à cause de la fuite d’électrolyte. Si le liquide qui fuit des piles entre en contact avec la peau, essuyez-le avec un chiffon, sinon la peau pourrait devenir rêche.

• Ne mettez pas les piles dans le feu ni essayez de les recharger.

• Les piles ont une durée de vie de six mois à un an lors d’une utilisation normale. Mais les piles fournies sont pour vérifier le fonctionnement et risquent de ne pas durer si longtemps. Quand la télécommande commence à ne pas fonctionnement correctement, remplacer les piles par des neuves.

Installation du projecteur

Précautions pour l’installation

ATTENTION

N’installez pas le projecteur dans les endroits suivants:

• Où il y a beaucoup d’eau, d’humidité ou de poussière.

• Où le projecteur peut être sujet à de la fumée grasse ou à de la fumée de cigarette.

• Sur une surface molle telle qu’un tapis ou un coussin.

• Où le projecteur peut être sujet à la lumière directe du soleil.

• Où la température est élevée ou l’humidité faible. Plage de température de fonctionnement admissible: + 5°C à + 35°C (41°F à 95°F) Plage d’humidité relative admissible: 20% à 80% (sans condensation) Plage de température de stockage admissible: –10°C à +60°C (14°F à 140°F)

■ Lors de l’installation du projecteur, respectez les points suivants:

• N’utilisez pas le projecteur couché sur le côté.

N’utilisez pas le projecteur couché sur le côté. Cela entraînerait un mauvais fonctionnement.

• Utilisez le projecteur à l’intérieur de l’angle d’installation.

N’utilisez pas le projecteur avec une inclinaison de plus de ±30° de droite à gauche ou de gauche à droite. Cela causerait une variation de couleur et réduirait la vie de la lampe.

• Ne bloquez pas les évents de sortie d’air.

N’utilisez rien qui puisse enfermer le projecteur en bloquant les évents de sortie d’air. Laissez suffisamment d’espace autour du projecteur. Si le projecteur est enfermé dans un espace aux dimensions indiquées ci-dessous, utilisez une climatisation pour que la température à l’intérieur de l’espace soit égale à la température extérieure.

Espace minimum requis

20cm

(7 - 7/8 pouces)

20cm (7 - 7/8 pouces)

20cm (7 -

/8 pouces)

(7 -

(19 -

20cm

/8 pouces)

50cm

/4 pouces)

FRANÇAIS

Installation du projecteur (suite)

Distance de projection et taille de l’écran

■ Ce projecteur utilise un objectif à longueur focale fixe.

■ La distance de projection à l’intérieur de laquelle la mise au point est possible est d’environ 0,76 m à 4,14 m.

Installez le projecteur à l’intérieur de cette plage.

■ Modification de l’écran de projection

en fonction du format de l’image

Écran avec un format d’image

Écran

90° 90° 90°

de 4 : 3

Écran avec un format d’image de 16 : 9

Ligne centrale de l’objectif

Installez le projecteur de façon que le centre de l’écran de projection soit à la même hauteur que la ligne du centre de l’objectif.

Taille de l’écran de projection

(longueur de la diagonale)

36,7” (env. 93 cm) env. 2,49 pieds (0,76 m)

50” (env. 127 cm) env. 3,15 pieds (0,96 m) env. 3,44 pieds (1,05 m) 100” (env. 254 cm) env. 6,46 pieds (1,97 m) env. 7,09 pieds (2,16 m) 150” (env. 381 cm) env. 9,74 pieds (2,97 m) env. 10,69 pieds (3,26 m) 200” (env. 508 cm) env. 13,06 pieds (3,98 m)

*Référez-vous aussi aux tableaux des “Relations entre la distance de projection et la taille de l’écran” à la page 17.

Quand le format d’image est de 4:3 Quand le format d’image est de 16:9

Distance de projection

PRECAUTIONS et REMARQUES

• Installez l’écran de façon que le centre de l’image projetée soit aligné avec la ligne du centre de l’objectif. De cette façon, le centre de l’image projetée avec un format d’image de 4:3 est aligné avec la ligne du centre de l’objectif. Aussi, l’écran doit être à angle droit avec la ligne centrale de l’objectif (de façon que la projection ait lieu avec l’angle correct par rapport à l’écran).

• Lors de l’installation de l’écran, utilisez un format d’image de 4:3. (Le format d’image 16 : 9 est projeté sur la base de la largeur du format d’image 4:3.)

• La longueur de la diagonale d’une image de format d’image 16 : 9 est d’environ 91,8% de celle du format d’image. Cette valeur est un guide est devrait être utilisée comme référence.

• Si la lumière du soleil ou d’une lampe atteint directement l’écran de projection, l’image devient blanchâtre et assombrie. Utilisez un rideau, etc. pour protéger l’écran de la lumière.

• La distorsion trapézoïdale ne peut pas être corrigée quelquefois. Ajustez le projecteur à l’intérieur de la plage des angles d’ajustement (angle d’ajustement vers le haut/bas: +7°; angle d’ajustement horizontal: ±1,5°) de façon qu’il soit droit.

• Les valeurs numériques apparaissant dans les tableaux des relations entre la distance de projection la taille de l’écran à la page 17 sont fournies uniquement comme référence. Les tailles de projection peuvent varier selon les tolérances de fabrication de l’objectif.

Installation du projecteur (suite)

Relation entre les distances de projection et la taille de l’écran

■ Utilisez le tableau ci-dessous comme guide ou comme référence lors de l’installation du

projecteur.

Taille de l’écran de projection

(longueur de la diagonale)

36,7 pouces (env. 93 cm) env. 2,49 pieds (0,76 m)

40 pouces (env. 101 cm) env. 3,49 pieds (0,76 m) env. 2,72 pieds (0,83 m) 50 pouces (env. 127 cm) env. 3,15 pieds (0,96 m) env. 3,44 pieds (1,05 m) 60 pouces (env. 152 cm) env. 3,81 pieds (1,16 m) env. 4,17 pieds (1,27 m) 70 pouces (env. 177 cm) env. 4,46 pieds (1,36 m) env. 4,89 pieds (1,49 m) 80 pouces (env. 203 cm) env. 5,12 pieds (1,56 m) env. 5,64 pieds (1,72 m) 90 pouces (env. 228 cm) env. 5,77 pieds (1,76 m) env. 6,36 pieds (1,94 m)

100 pouces (env. 254 cm) env. 6,46 pieds (1,97 m) env. 7,09 pieds (2,16 m)

110 pouces (env. 279 cm) env. 7,12 pieds (2,17 m) env. 7,81 pieds (2,38 m) 120 pouces (env. 304 cm) env. 7,76 pieds (2,37 m) env. 8,53 pieds (2,60 m) 130 pouces (env. 330 cm) env. 8,43 pieds (2,57 m) env. 9,25 pieds (2,82 m) 140 pouces (env. 355 cm) env. 9,09 pieds (2,77 m) env. 9,97 pieds (3,04 m) 150 pouces (env. 381 cm) env. 9,75 pieds (2,97 m) env. 10,69 pieds (3,26 m) 160 pouces (env. 406 cm) env. 10,43 pieds (3,18 m) env. 11,42 pieds (3,48 m) 170 pouces (env. 431 cm) env. 11,09 pieds (3,38 m) env. 12,14 pieds (3,70 m) 180 pouces (env. 457 cm) env. 11,75 pieds (3,58 m) env. 12,86 pieds (3,92 m) 190 pouces (env. 482 cm) env. 12,40 pieds (3,78 m) env. 13,58 pieds (4,14 m) 200 pouces (env. 508 cm) env. 13,06 pieds (3,98 m)

Quand le format d’image est de 4:3 Quand le format d’image est de 16:9

Distance de projection

FRANÇAIS

Installation du projecteur (suite)

Plage et distance effective de la télécommande

La distance de fonctionnement de la télécommande est d’environ 10 m (32,8 pieds) pour une réception directe. la télécommande peut être par réflexion sur l’écran, etc. Quand vous utilisez la télécommande par réflexion sur l’écran, la distance totale A + B doit être d’environ 10 m (32,8 pieds) ou moins. L’angle de fonctionnement de la télécommande est de 50° vers la droite et vers la gauche et de 15° vers le haut ou vers le bas.

Plage et distance effective de la télécommande

• Utilisez le projecteur avec la distance A+B d’environ 10 m (32,8 pieds) ou moins.

50˚

Écran

Projecteur (DLA-S15U)

Remarque

• Selon le type d’écran utilisé, la distance effective de la télécommande peut être réduite.

Télécommande

15˚

Réglage de la vis de sélection de position pour le montage au plafond

Lors de l’utilisation du projecteur à l’envers ou dans un montage au plafond (insertion haut-bas et droite-gauche), la “vis de sélection de position pour le montage au plafond” doit être réglée sur le montage au plafond. Cela corrigera l’écart dans les images couleur (ombres), qui autrement pourrait se produire lors d’un montage au plafond. Pour revenir au réglage normal de bureau, remettez la “vis de sélection de position pour le montage au plafond” sur sa position d’origine (lors de l’expédition de l’usine).

[Lors de l’utilisation du projecteur à l’envers ou dans un montage au plafond (insertion haut-bas et droite-

gauche)]

■ Tournez la “vis de sélection de position pour le montage au plafond” complètement dans le sens contraire des

aiguilles d’une montre (jusqu’à ce quelle tourne dans le vide).

[Pour utiliser à nouveau le projecteur dans une position normale de bureau]

■ Tournez la “vis de sélection de position pour le montage au plafond” complètement dans le sens des aiguilles

d’une montre (jusqu’à ce qu’elle serrée fermement).

Pour un montage de bureau:

Tournez dans le sens des aiguilles d’une montre.

Pour un montage à l’envers ou un montage au plafond:

Tournez dans le sens contraire des aiguilles d’une montre.

ATTENTION

• Pour le montage au plafond et l’ajustement du projecteur des connaissances et des techniques spéciales sont nécessaires. Demandez à votre revendeur ou à un spécialiste de s’en occuper.

• Pour tourner la “vis de sélection de position pour le montage au plafond” utilisez un tournevis cruciforme avec une tige de 30 mm ou plus. La vis est située dans le trou montré sur l’illustration.

Vis de sélection de position pour le montage au plafond

Connexions de divers appareils

* Avant la connexion, assurez-vous de mettre hors tension le projecteur et les appareils connectés. * Lisez attentivement le manuel fourni avec chaque appareil.

Signaux pouvant être entrés dans le projecteur

Les signaux suivants peuvent être entrés dans le projecteur:

■ Signaux vidéo

(1) Réponse aux systèmes de couleur

Système de couleur

Prise d’entrée VIDEO ‡‡‡‡ Y/C ‡‡* Y, PB/B-Y, PR/R-Y ‡* G, B, R, H/CS, V ‡*

: Répond si la sortie Y/C est disponible.

: Signifie que les signaux en composante (“Y, PB, PR ” / “ Y, B-Y, R-Y” / “G, B, R, H/CS, V”) sont conformes à la synchronisation

du signal (synchronisation et période vidéo) de chaque système de couleur. Les systèmes de couleur sont utilisés pour des raisons de commodité seulement.

(2) Réponse à la densité double (*1), signaux haute définition

Prise d’entrée NTSC* Y, PB/B-Y, PR/R-Y ‡‡‡ G, B, R, H/CS, V ‡‡‡

*1 : Signaux dont la densité des lignes/champs de balayage est deux fois plus élevée. *

: Répond aux signaux dont la fréquence de balayage horizontal est de 31,5 kHz. Le signal NTSC peut être rendu deux fois

plus dense à l’aide d’un doubleur de ligne (vendu séparément: article recommandé). Peut aussi répondre aux signaux entièrement spécifiés et 525P progressifs.

: Répond aux signaux dont la fréquence de balayage horizontal est de 33,5 kHz. Le signal P AL peut être rendu deux fois plus

dense à l’aide d’un doubleur de ligne (vendu séparément: article recommandé).

Remarque

• Les signaux au format-DTV (480i, 480p, 720p, 1080i) peuvent être entrés dans cet appareil (Prises d’entrée Y, PB/B-Y, PR/R-Y). Pour les détails concernant les signaux au format-DTV (480i, 480p, 720p, 1080i) compatibles avec cet appareil, référez-vous à la page 56.

NTSC NTSC4.43 PAL SECAM

‡* ‡*

PAL*

‡ - - - - ‡* ‡*

Signal “Hi-Vision”

‡* ‡*

■ Signaux d’ordinateur

• Les signaux avec la résolution suivante peuvent être entrés à la prise COMPUTER IN-1 (PC) ou COMPUTER IN-2 (G, B, R, H/Cs, V). (Les signaux suivants ont été préréglés.)

Résolution de l’écran (appellation standard) Fréquence horizontale Fréquence verticale Méthode de balayage

640 × 400 (PC-9801) 24,8kHz 56,4Hz Sans entrelacement 640 × 350 (VGA1) 31,5kHz 70,1Hz Sans entrelacement 640 × 480 (VGA3) 31,5kHz 59,9Hz Sans entrelacement 640 × 480 (Macintosh 13 pouces) 35,0kHz 66,7Hz Sans entrelacement 640 × 480 (VGA VESA) 37,5kHz 75,0Hz Sans entrelacement 800 × 600 (SVGA1) 37,9kHz 60,3Hz Sans entrelacement 800 × 600 (SVGA2) 48,1kHz 72,2Hz Sans entrelacement 832 × 624 (Macintosh16 pouces) 49,7kHz 74,6Hz Sans entrelacement 1024 × 768 (XGA1) 48,4kHz 60,0Hz Sans entrelacement 1024 × 768 (XGA2) 56,5kHz 70,1Hz Sans entrelacement 1024 × 768 (Macintosh 19 pouces) 60,2kHz 74,9Hz Sans entrelacement 1152 × 870 (Macintosh 21pouces) 68,7kHz 75,0Hz Sans entrelacement 1280 × 1024 (SXGA1) 64,0kHz 60,0Hz Sans entrelacement 1280 × 1024 (SXGA2) 70,8kHz 67,0Hz Sans entrelacement 1360 × 1024 (SXGA3: carte Mac) 80,0kHz 75,1Hz Sans entrelacement

Remarques

• Les signaux avec entrelacement ne sont pas pris en charge.

• Certains signaux, différents des signaux cités ci-dessus, peuvent être af fichés. Mais ils demandent un ajustement. Même certains signaux de la liste ci-dessus peuvent demander un ajustement en fonction de la carte vidéo utilisée.

• Quand un signal, différent des signaux de la liste ci-dessus, est entré, l’écran peut être partiellement effacé ou un écran superposé inutile peut apparaître.

• Même les signaux appartenant à la plage de fréquence acceptée peuvent ne pas être affichés correctement en fonction du type de signal.

• Les signaux composite de synchronisation (Cs) et sur le vert (G) ne peuvent pas s être pris en charge selon l’appareil connecté.

FRANÇAIS

Connexion de divers appareils (suite)

Connexion à des appareils vidéo

Avant la connexion, assurez-vous de mettre hors tension le projecteur et l’appareil vidéo.

• Lisez attentivement le mode d’emploi fourni avec chaque appareil vidéo.

• Utilisez le câble de connexion audio/vidéo fourni. Le câble de connexion S-vidéo n’est pas fourni.

À Y/C

(vendu séparément)

Fiche de conversion BNC-RCA (fournie)

Câble S-vidéo

RS-232C

Y/C

AUDIO

REMOTE

VIDEO

AUDIO OUT

/B-Y

/R-Y

À VIDEO

À AUDIO (L)

À AUDIO (R)

Câble de connexion audio/vidéo (fourni)

Pour choisir l’entrée audio correcte pour l’entrée vidéo

La prise d’entrée vidéo (prise d’entrée AV IN) peut être choisie avec la touche VIDEO. Cependant, comme ce projecteur ne possède qu’une prise d’entrée audio, reconnectez l’entrée audio en fonction de l’appareil audio/vidéo utilisé.

Appareils vidéo

• Magnétoscope)

• Lecteur de disque laser

• Camescope

Mémo

• Lors de la connexion d’un appareil vidéo, utilisez un correcteur de base de temps (TBC) ou un appareil avec un tel correcteur intégré.

• Utiliser un câble prolongateur pour connecter l’appareil vidéo et le projecteur peut causer une dégradation de l’image vidéo.

• Quand un signal avec beaucoup de sautillements est reproduit sur un magnétoscope ou quand une lecture avec effets spéciaux est réalisée, la partie supérieure de l’image ou l’image elle-même peut être effacée ou déformée.

Connexion à des appareils “Hi-Vision”

Avant la connexion, assurez-vous de mettre hors tension le projecteur et les appareils “Hi-Vision”.

• Lisez attentivement le mode d’emploi fourni avec chaque appareil “Hi-Vision”.

• Utilisez des câbles BNC vendus séparément et des câbles audio pour connecter les appareils “Hi-Vision”.

À AUDIO (R)

À AUDIO (L)

Câble audio

Y/C

VIDEO

(vendu séparément)

À VIDEO

AUDIO

REMOTE

RS-232C

AUDIO OUT

/B-Y

/R-Y

À Y À PB/B-Y À PR/R-Y

Câble BNC (Vendu séparément)

Pour choisir l’entrée audio correcte pour l’entrée vidéo

Mémo

• Les autres appareils avec des prises de sortie de signaux en composante (lecteur de DVD (NTSC), etc.) peuvent être connectés.

*DVD: Digital Video Disc (Disque vidéo numérique)

• Les signaux au format-DTV (480i, 480p, 720p, 1080i) peuvent être entrés. Pour les signaux au format-DTV pouvant être traités, référzvous à la page 56.

Appareils “Hi-vision”

• Magnétoscope W-VHS

• Caméra Texte/vidéo

• Caméra vidéo “Hi-Vision”

Connexion de divers appareils (suite)

Connexion d’autres appareils

Avant la conne xion, assurez-v ous de mettre hors tension le pr ojecteur et les autres appareils à connecter.

• Lisez attentivement le mode d’emploi fourni avec chaque appareil connecté.

• Des enceintes avec un amplificateur intégré et des consoles de jeux peuvent être connectées. Utilisez le câble de connexion audio/vidéo et le câble audio fourni, ou le câble fourni avec la console de jeux.

RS-232C

Y/C

AUDIO

REMOTE

VIDEO

/B-Y

/R-Y

AUDIO OUT

À AUDIO OUT

Fiche de conversion BNC-RCA (fournie)

À VIDEO

À AUDIO (L)

À AUDIO (R)

Câble fourni avec la console de jeux, ou câble de connexion audio/ vidéo fourni

• Enceintes avec amplificateur intégré

• Console de jeux, etc.

Câble audio (fourni) (ou mini fiche stéréo)

Connexion à des appareils qui commandent le projecteur

Avant la connexion, assurez vous de mettre hors tension le projecteur et les appareils à connecter.

• Lisez attentivement le mode d’emploi fourni avec chaque appareil connecté.

• En connectant un ordinateur à la prise RS-232C, vous pouvez commander le projecteur. Vous pouvez aussi réaliser une extension du capteur de télécommande infrarouge et la connecter à la prise REMOTE du projecteur. * Des câbles de connexion sont nécessaires. * Pour plus de détails, consultez un revendeur autorisé JVC ou un centre de service.

• Ordinateur de bureau

• Ordinateur portable

À la prise RS-232C

Câble de connexion inversée RS-232C (vendu séparément)

À la prise RS-232C

Module d’extension du capteur de télécommande infrarouge

(Doit être fabriqué)

AUDIO

COMPUTER

OUT

À la prise REMOTE

H/C

RS-232C

Y/C

AUDIO

REMOTE

FRANÇAIS

Connexion de divers appareils (suite)

Connexion à des ordinateurs

Avant la connexion, assurez-vous de mettre hors tension le projecteur et les ordinateurs.

• Lisez attentivement le mode d’emploi fourni avec chaque appareil.

■ Connexion à un ordinateur IBM PC ou compatible

• Utilisez le câble de connexion d’ordinateur fourni. Préparez aussi les câbles nécessaires pour la connexion des appareils.

• Ordinateur de bureau

Câble d’ordinateur (fourni)

À la prise du moniteur

• Ordinateur portatif

* Il y certains types d’ordinateur portatifs qui ne permettent pas à

l’écran LCD de fonctionner si un affichage extérieur est connecté. Avec ce type d’ordinateur portatif, la sortie de l’affichage LCD et de l’affichage extérieur doit être commutée.

Lors de la connexion d’une prise de sortie audio telle que la source sonore de l’ordinateur, connectez la prise AUDIO en utilisant le câble audio fourni.

À COMPUTER IN-1

RS-232C

Y/C

AUDIO

REMOTE

À H/Cs

À R

À G

À B

À COMPUTER IN-2

AUDIO

COMPUTER

OUT

À COMPUTER OUT

À V

• Ordinateur de bureau

• Appareils à sortie RVB

Lecteur de disque laser, etc.

À la prise du moniteur

Câble non-fourni (vendu séparément)

À R À G

À B

À H/Cs

À V

Câble fourni avec le moniteur (ou vendu séparément) (D-sub, 15 broches sur 3 rangées)

POWER

Moniteur

* Quand un moniteur est connecté à la

prise COMPUTER OUT, vous pouvez voir l’image vidéo de l’ordinateur sur le moniteur.

Connexion de divers appareils (suite)

Connexion à des ordinateurs (suite)

Avant la connexion, assurez-vous de mettre hors tension le projecteur et les ordinateurs.

• Lisez attentivement le mode d’emploi fourni avec chaque appareil.

■ Connexion à un Macintosh

• Utilisez le câble de connexion d’ordinateur fourni et l’adaptateur de conversion pour Mac fourni.

• Lors de la connexion d’une prise de sortie audio telle que la source sonore de l’ordinateur, connectez la prise AUDIO en utilisant le câble audio fourni.

• Ordinateur de bureau

• Les autres connections sont les mêmes que pour l’exemple de connexion pour les ordinateurs IBM PC ou compatibles.

Adaptateur de conversion pour Mac

À la prise du moniteur

(fourni)

Câble de connexion d’ordinateur (fourni)

À COMPUTER IN-1

COMPUTER

H/C

RS-232C

Y/C

AUDIO

REMOTE

AUDIO

OUT

FRANÇAIS

Connexion de divers appareils (suite)

Connexion du cordon d’alimentation (fourni)

Après que tous les appareils ont été connectés, connectez le cordon d’alimentation du projecteur. Ne le mettez pas encore sous tension à l’aide de l’interrupteur MAIN POWER.

1 Insérez le cordon d’alimentation

dans la prise d’entrée secteur (AC IN

~) du projecteur.

AC IN

Cordon d’alimentation (fourni)

ATTENTION

Pour éviter les incendies et les électrocutions, respectez ce qui suit:

• Lorsque vous n’utilisez pas les appareils, débranchez leurs cordons d’alimentation des prises secteur murales.

• Ne connectez pas les appareils en utilisant des cordons d’alimentation autres que les cordons fournis.

• N’utilisez pas une tension différente de la tension indiquée.

• Ne coupez pas, n’endommagez pas ni ne modifiez les cordons d’alimentation. Ne mettez pas d’objets lourds dessus, ne chauffez pas ni ne tirez sur les cordons d’alimentation, car ils seraient endommagés.

• Ne branchez ni ne débranchez les fiches avec les mains mouillées.

2 Insérez la fiche du cordon d’ali-

mentation fourni sur une prise secteur murale.

ATTENTION

• Comme le courant nécessaire pour le projecteur est élevé, insérez la fiche d’alimentation directement dans la prise secteur murale.

Capuchon d’objectif

■Pour utiliser le projecteur

ALIGN

QUICK

SETTING

COMPUTER

VIDEO

TEMP

EMERGENCY

LAMP

OPERATE

STAND BY

• Retirez le capuchon d’objectif.

* Le capuchon d’objectif a un fil qui lui est attaché et qui

est fixé au projecteur.

N’oubliez pas de remettre le capuchon en place quand vous n’utilisez pas le projecteur.

Connexion de divers appareils (suite)

Mise sous tension des appareils connectés au projecteur

Mettez sous tension le projecteur et les appareils connectés dans l’ordre suivant. Sautez les appareils non-connectés, s’il y en a.

Mettez sous tension le moniteur de l’ordinateur envoyant un signal au projecteur.

▼

Les périphériques de l’ordinateur envoyant un signal au projecteur

(Disque dur, disque magnéto-optique, scanner, etc.)

▼

Mettez sous tension les appareils audio/vidéo envoyant un signal au projecteur.

▼

Le projecteur lui-même

▼

Mettez sous tension les appareils à qui le projecteur envoie un signal.

(Appareils audio/vidéo et moniteurs)

▼

Mettez sous tension l’ordinateur envoyant un signal au projecteur.

* Pour mettre les appareils hors tension, utilisez l’ordre inverse.

Mémo

Si vous appuyez sur la touche OPERATE quand l’appareil n’est pas sous tension:

Si le filtre ou le couvercle de remplacement de la lampe est mal placé, le projecteur ne se met pas sous tension. Vérifiez qu’ils sont correctement installés.

PRÉCAUTIONS ET REMARQUES

Ne coupez pas brutalement l’alimentation avec l’interrupteur MAIN POWER quand le projecteur est utilisé ou immédiatement après. Cela pourrait entraîner un mauvais fonctionnement.

•Comme le projecteur utilise une lampe à haute intensité qui est chauffée à haute température, les ventilateurs de refroidissement

fonctionnent même pendant la projection. De même, après l’utilisation, les ventilateurs de refroidissement continuent de fonctionner quand la touche OPERATE est pressée, jusqu’à ce que la lampe source de lumière ait refroidie. Pendant le refroidissement, l’indicateur STAND BY clignote pour avertir que les ventilateurs de refroidissement fonctionnent. Pendant cette période de temps, ne mettez pas le projecteur hors tension. Une fois que le refroidissement de la lampe source de lumière est terminé (les ventilateurs sont arrêtés) et que l’indicateur ST AND BY s’est allumé, mettez le projecteur hors tension.

•Si vous appuyez sur la touche OPERATE immédiatement après que la lampe source de lumière s’est allumée, il faudra environ 40

secondes avant que la lampe s’éteigne. Pour rallumer la lampe, attendez 10 secondes ou plus avant d’appuyer sur la touche OPERA TE.

Si l’indicateur TEMP s’allume, l’alimentation est coupée automatiquement.

•Pendant que la lampe source de lumière est allumée, si une température anormalement élevée est détectée, l’indicateur

TEMP s’allume, l’alimentation est coupée automatiquement et l’indicateur EMERGENCY clignote (mode d’urgence).

Quand l’indicateur EMERGENCY clignote, mettez le projecteur hors tension après que les ventilateurs de refroidissement ont arrêté de fonctionner.

•Si les anomalies suivantes se produisent, le projecteur entre en mode d’urgence (l’indicateur EMERGENCY clignote).

Quand le projecteur entre en mode d’urgence, il arrête la projection automatiquement et laisse fonctionner les ventilateurs pendant environ 20 secondes. – Quand le filtre est mal placé. – Quand le filtre est sale. – Quand la lampe source de lumière s’éteint soudainement. – Quand les ventilateurs s’arrêtent. – Quand la température intérieure s’élève anormalement.

•Quand le projecteur entre en mode d’urgence:

Après que les ventilateurs se sont arrêtés, mettez l’appareil hors tension et débranchez le cordon d’alimentation. Rebranchez ensuite le cordon d’alimentation et essayez de faire fonctionner le projecteur. S’il retourne en mode d’urgence, mettez-le hors tension après que les ventilateurs se sont arrêtés, débranchez le cordon d’alimentation et consultez un revendeur autorisé JVC ou un centre de service pour le faire réparer.

FRANÇAIS

Fonctionnement de base

■ Touches du projecteur

STAND BY

OPERATE

LAMP

TEMP

EMERGENCY

VIDEO

COMPUTER

SETTING

QUICK ALIGN.

Indicateur STAND BY Indicateur OPERATE

Touche OPERATE

2, 1

Interrupteur MAIN POWER

1, 2

Ce qui suit décrit la procédure de base pour l’utilisation normale du projecteur.

1. Mise sous tension

1 Mettez l’interrupteur MAIN

POWER sur la position ON [ ❙ ].

ON [ ❙ ]:L’appareil est mis sous tension et l’indicateur

STAND BY s’allume.

Indicateur du projecteur

STAND BY

(

Allumé

)

2 Appuyez sur la touche OPERATE.

(Ou appuyez sur la touche OPERATE de la télécommande pendant plus d’une seconde.)

• L’indicateur OPERATE s’allume.

• Environ 30 secondes après que l’appareil a été mis sous tension à l’aide de l’interrupteur MAIN POWER vous pouvez commencer la projection.

Télécommande

OPERATE

Projecteur

(

Allumé

OPERATE

)

■ Télécommande

OPERATE

VOL.

PAGE BACK

PRESET

QUICK ALIGN.

COMPUTER VIDEO

MENU/ENTER

FOCUS

MUTING

Touche OPERATE

2, 1

Remarques

• Après la mise sous tension, l’écran peut apparaître brouillé pendant quelques secondes, mais ce n’est pas un mauvais fonctionnement.

• Si la lampe source de lumière ne s’allume pas, essayez d’appuyer de nouveau sur la touche OPERATE. (Ou appuyez sur la touche OPERATE sur la télécommande pendant plus d’une seconde.)

■ Mise hors tension

1 Appuyez sur la touche OPERATE.

(Ou appuyez sur la touche OPERATE de la télécommande pendant plus d’une seconde.)

• L’indicateur STAND BY clignote et le projecteur entre en mode de refroidissement.

Exemple de touche du projecteur

(

)

Allumé

OPERATE

Projecteur

(

STAND BY

Clignote

)

2 Mettez l’interrupteur MAIN

POWER sur la position OFF [

‡‡

‡]

‡‡

après que l’indicateur STAND BY s’est allumé d’une façon constante.

‡‡

OFF [

‡]: L’appareil est mis hors tension et l’indicateur

‡‡

STAND BY s’éteint.

Projecteur

STAND BY

(éteint)

* Ne mettez pas l’appareil hors tension pendant le mode

de refroidissement (l’indicateur STAND BY clignote). Mettez-le hors tension après que l’indicateur STAND BY s’est allumé de façon constante (mode d’attente).

Fonctionnement de base (suite)

■ Touches du projecteur

STAND BY

OPERATE

LAMP

TEMP

EMERGENCY

VIDEO

COMPUTER

SETTING

QUICK ALIGN.

Touche VIDEO

Touche COMPUTER

Sélection de l’entrée vidéo à projeter

■ Appuyez sur la touche VIDEO ou sur la touche

COMPUTER pour choisir l’entrée.

• Chaque fois que vous appuyez sur la touche, l’entrée choisie change comme suit.

■ Quand vous appuyez sur VIDEO:

Y/C

VIDEO

■ Quand vous appuyez sur COMPUTER:

ORDINATEUR 1

Télécommande

COMPUTER VIDEO

Affichage

VIDEO NTSC(480i)

YUV

ORDINATEUR 2

Projecteur

VIDEO

COMPUTER

■ Télécommande

OPERATE

VOL.

PAGE

BACK

PRESET

QUICK ALIGN.

COMPUTER VIDEO

MENU/ENTER

FOCUS

MUTING

Touche COMPUTER

Touche VIDEO

* Quand l’entrée est commutée, l’affichage de la ligne (ex.

VIDEO) et l’affichage de la source (ex. NTSC(480i)) sont montrés sur la partie supérieure de l’écran (ils disparaissent au bout de 5 secondes). Cependant, ils n’apparaissent pas si AFF SOURCE (affichage source) dans “réglage et ajustement des autres fonctions (OPTIONS)” à la page 43 est réglé sur OFF. (Pour régler la source, voir page 46.)

Remarque

• Pour choisir l’entrée audio correcte pour l’entrée vidéo

La prise d’entrée vidéo (prise d’entrée AV IN) peut être changée avec la touche VIDEO. Cependant, comme ce projecteur n’a qu’une prise d’entrée audio, reconnectez l’entrée audio en fonction de l’appareil audio/vidéo utilisé.

FRANÇAIS

ATTENTION

• NE FRAPPEZ PAS ce projecteur pendant qu’il fonctionne; sinon, la lampe source de lumière risquerait

de s’éteindre (l’indicateur EMERGENCY s’allume).

Si le choc éteint la lampe source de lumière —

Mettez l’appareil hors tension en appuyant sur l’interrupteur MAIN POWER, puis mettez-le à nouveau sous tension. Vous pouvez à présent utiliser le projecteur comme d’habitude.

Fonctionnement de base (suite)

■ Télécommande

OPERATE

VOL.

PAGE BACK

PRESET

QUICK

ALIGN.

COMPUTER VIDEO

MENU/ENTER

FOCUS

MUTING

Touches FOCUS (+/–)

Touches VOL. (+/–)

3. Ajustement de la mise au point

■ Ajustez la mise au point avec les touches FOCUS (+/–)

de la télécommande.

■ Pour faire la mise au point sur un point plus éloigné:

Appuyez sur la touche FOCUS (+).

■ Pour faire la mise au point sur un point plus proche:

Appuyez sur la touche FOCUS (–).

Télécommande

FOCUS

Remarque

• L ’ajustement de la mise au point peut aussi être réalisé à partir du menu de réglage. Pour utiliser le menu de réglage, référez-vous à “Réglages de base” à la page 31.

4. Ajustement du volume sonore

■ Ajustez le volume sonore avec les touches VOL. (+/–)

de la télécommande.

■ Quand vous appuyez sur la touche VOL. (+):

Le volume sonore augmente. (0 → 50)

■ Quand vous appuyez sur la touche VOL. (–):

Le volume sonore diminue. (50 → 0)

• Quand vous appuyez sur l’une des ces touches, le niveau

VOLUME. correspondant est affiché sur l’écran (l’affichage disparaît après environ 5 secondes).

Télécommande

VOL.

Affichage sur l’écran

VOLUME 25

Remarque

• Le volume sonore peut être ajusté sur le menu de réglage. Pour utiliser le menu de réglage, référez-vous à “Réglages de base” à la page 31.

Fonctionnement de base (suite)

■ Télécommande

OPERATE

VOL.

PAGE BACK

PRESET

QUICK

ALIGN.

COMPUTER VIDEO

MENU/ENTER

Touche QUICK ALIGN.

FOCUS

MUTING

Touche AV MUTING

¶ Pour utiliser les autres fonctions

■ Pour couper l’image vidéo et le son temporairement.

Appuyez sur la touche AV MUTING.

■ Appuyez une fois:

L’image vidéo et le son sont coupés (ne sortent plus).

■ Appuyez de nouveau:

L’image vidéo et le son sortent à nouveau.

Télécommande

MUTING

■ Pour utiliser la fonction d’alignement rapide

La fonction d’alignement rapide est utilisée pour ajuster automatiquement (régler) les réglages de l’écran “TRACK, PHASE, POSITION H. et POSITION V.” du système d’entrée vidéo de l’ordinateur.

• Utilisez les touches de la télécommande ou du projecteur.

■ Lors de l’utilisation de la télécommande:

Appuyez sur la touche QUICK ALIGN.

■ Lors de l’utilisation du projecteur:

Effacez l’affichage du menu et appuyez sur les touches QUICK ALIGN. “+ 3” et “– 2” en même temps.

■ Touches du projecteur

STAND BY

OPERATE

LAMP

TEMP

EMERGENCY

VIDEO

COMPUTER

SETTING

QUICK ALIGN.

Touches QUICK ALIGN.

* Pendant l’ajustement automatique, “QUICK ALIGNMENT” appa-

raît sur l’écran et disparaît automatiquement quand l’ajustement est terminé.

Télécommande

QUICK ALIGN.

Affichage sur l’écran

QUICK ALIGNMENT

Projecteur

QUICK ALIGN.

Remarque

• Cette fonction fonctionne uniquement pour les entrées d’ordinateur.

Elle ne fonctionne pas pour les entrées audio/vidéo.

FRANÇAIS

ATTENTION

• Lors de la réalisation de l’ajustement automatique en utilisant la fonction d’alignement rapide:

Utilisez une image fixe et lumineuse. Elle ne fonctionnera pas correctement sur une image sombre ou animée. Si l’image n’est pas correctement ajustée en utilisant la fonction d’alignement rapide, ajustez manuellement TRACK, PHASE, POSITION H. et POSITION V. (voir les pages 31, 37 et 38).

Opérations de base (suite)

■ Touches du projecteur

STAND BY

OPERATE

LAMP

TEMP

EMERGENCY

VIDEO

COMPUTER

SETTING

QUICK ALIGN.

■ Pour afficher le menu RÉGLAGE menu

Le menu de réglage est utilisé pour réaliser les ajustements et les réglages de base (TRACK, PHASE, POSITION H., POSITION V ., FOCUS, ZOOM* et VOLUME) de l’image vidéo projetée après l’installation (connexion) ou après que l’entrée a été changée. Pour l’utilisation du menu de réglage, référez-vous à “Réglages de base” à la page 31. * “ZOOM” ne peut pas être réglé.

• Appuyez sur la touche SETTING du projecteur.

Le menu de réglage est affiché sur l’écran.

Projecteur

SETTING

Touche SETTING

■ Pour afficher le menu principal

Le menu principal est utilisé pour ajuster ou régler l’image vidéo projeté, l’état du projecteur, etc. (HORLOGE PIXEL, POSITION, IMAGE, SON, OPTIONS, SOURCE, DECODEUR et LANGUAGE). Pour utiliser le menu principal, référez-vous aux pages 34 à 47.

• Appuyez sur la touche MENU/ENTER de la télécommande.

Le menu principal apparaît sur l’écran.

■ Télécommande

OPERATE

VOL.

PAGE BACK

PRESET

QUICK ALIGN.

COMPUTER VIDEO

MENU/ENTER

FOCUS

MUTING

Touche MENU/ENTER

Télécommande

MENU/ENTER

Remarque

• Pour changer la langue du menu affiché

Le anglais est réglé quand le projecteur est expédié de l’usine. La langue d’affichage peut être choisie parmi six langues: (japonais), ENGLISH (anglais), DEUTSCH (allemand), ESPAÑOL (espagnol), ITALIANO (italien), et FRANÇAIS. Cependant, certains mots comme “QUICK ALIGNMENT“ sont affichés seulement en anglais. Les pronoms comme l’affichage de la ligne et de la source sont traités de la même façon.

■ Pour utiliser la touche PRESET de la télécommande

La touche PRESET est utilisée pour réaliser les ajustements sur le menu principal ou le menu de réglage.

• Pour réinitialiser aux valeurs préréglées en usine uniquement les réglages choisis, appuyez sur la touche PRESET de la télécommande.

Seul le réglage de l’ément choisi est réinitialisé aux valeurs de l’usine.

Télécommande

PRESET

Touche PRESET

Remarques

• Cette touche ne fonctionne que pour les valeurs numériques. Elle ne fonctionne pas pour commuter entre ON et OFF.

• Pour les éléments tels que HORLOGE PIXEL (TRACK et PHASE), POSITION (POSITION H. et POSITION V.), SON (AIGUË et GRAVE), les deux réglages sont réinitialisés en même temps.

Utilisation du menu de réglage

Réglages de base

■ Touches du projecteur

EMERGENCY

VIDEO

COMPUTER

SETTING

QUICK ALIGN.

■ Menu de réglage

REGLAGE TRACKING

PHASE POSITION H. POSITION V. FOCUS – ZOOM W VOLUME

Touche SETTING

Touches QUICK ALIGN.

0 0 0 0 + T 0

Ici, nous faisons les ajustement vidéo de base et du volume sonore qui ont été réglés après l’installation (connexion).

Remarques

• Ce menu d’ajustement (menu de réglage) peut être uniquement affiché avec la touche du projecteur. Après avoir affiché le menu de réglage, vous pouvez choisir ou régler (ajuster) les éléments avec les touches de curseur sur la télécommande.

• Si les réglages et les connexions sont modifiés, ajustez et réglez ces éléments à nouveau.

• Après cet ajustement (menu de réglage), si l’ajustement de l’image vidéo est nécessaire en utilisant les appareils connectés, réalisez les réglages et les ajustements détaillés sur le menu principal (pages 34 à 47).

• Pour les entrées d’ordinateur , l’utilisation de la fonction d’ajustement rapide permet l’ajustement automatique de TRACK, PHASE, POSITION H. et POSITION V. (Voir les pages 31, 37 et 38).

• Bien que “ZOOM” apparaisse sur le menu de réglage, il ne peut pas être réglé.

Appuyez sur la touche SETTING

du projecteur.

• Le menu de réglage est affiché sur l’écran.

Appuyez sur la touche SETTING

pour choisir l’élément souhaité.

• L’élément choisi est montré en magenta. Chaque fois que vous appuyez sur la touche, l’élément choisi change comme suit:

TRACK

PHASE POSITION H. POSITION V.

Niveau d’ajustement/réglage

Description des éléments d’ajustement et de réglage

TRACK : Si de larges bandes verticales apparaissent

sur l’écran, ajustez la taille vidéo latérale et la zone d’affichage de façon qu’elles disparaissent. (–255 ↔ 0 ↔ +255)

PHASE : Si les caractères sur l’écran papillote ou

deviennent sombres, ajustez de façon qu’ils deviennes clairs. (–127 ↔ 0 ↔ +127)

POSITION H. : Si la position de l’écran est décalée vers la

droite ou vers la gauche, ajustez la position horizontale de l’écran. (–255 ↔ 0 ↔ +255)

POSITION V. : Si la position de l’écran est décalée vers le

haut ou vers le bas, ajustez la position verticale de l’écran. (–120 ↔ 0 ↔ +120)

FOCUS : Ajuste la mise au point de l’image.

–: Fait la mise au point sur des points plus loin. +: Fait la mise au point sur des poins plus proches.

ZOOM : Ce projecteur ne possède pas la fonction

ZOOM. Bien que “ZOOM” apparaisse sur le menu de réglage, il ne peut pas être réglé.

VOLUME : Ajuste le niveau sonore.

(0 ↔ 50)

Annulation du menu

* “ZOOM” ne peut pas être réglé.

Mémo

Pour choisir les éléments en utilisant la télécommande:

Les éléments peuvent être choisis en utilisant les touches de curseur 5 (arrière) ou ∞(avant) de la télécommande. Dans ce cas, l’effacement du menu n’est pas disponible. L’élément choisi passe directement de

VOLUME à TRACK.

Ajustez et réglez l’élément choisi

en utilisant les touches QUICK

VOLUME ZOOM

FOCUS

ALIGN. +3 ou –2.

• Pour ajuster et régler plusieurs éléments, répétez les étapes 2 et 3.

• Pour réinitialiser la valeur de l’élément choisi (TRACK, PHASE, POSITION H. ou POSITION V.) aux valeurs de l’usine, appuyez sur la touche PRESET de la télécommande. Cette touche ne fonctionne pas pour la mise au point, le zoom ou le volume sonore.

Pour ajuster et régler les éléments en utilisant la télécommande:

Les éléments peuvent être ajustés et réglés en utilisant les touches de curseur 2 ou 3 de la télécommande.

Effacez le menu de réglage en

appuyant répétitivement sur la touche SETTING.

FRANÇAIS

Mémo

Pour effacer le menu de réglage à partir de la télécommande:

Vous pouvez aussi effacer le menu de réglage en appuyant sur la touche PAGE BACK sur la télécommande.

Utilisation du menu principal

Configuration du menu principal (entrée AV)

Pour les entrées d’ordinateur, voir la page suivante.

Vous pouvez ajuster la qualité vidéo (IMAGE), la qualité audio (SON), etc. en utilisant les menus. Les menus sont configurés comme suit:

Menu principal (Entrées audio/vidéo: Pendant l’entrée d’un signal en AV IN)

HORLOGE PIXEL

POSITION POSITION V. : La position verticale de l’image vidéo projetés est ajustée.

IMAGE LUMINOSITE : La luminosité de l’image vidéo projetée est ajustée.

SON AIGUË : Les aigus du son entré sont ajustés.

TRACK : Normalement, aucun ajustement n’est nécessaire. La taille latérale et la zone d’affichage de l’image

vidéo sont ajustées.

PHASE : Normalement, aucun ajustement n’est nécessaire. Le papillotement ou l’assombrissement de

l’image vidéo est ajusté.

POSITION H. : La position horizontale de l’image vidéo projetée est ajustée.

CONTRASTE : Le contraste de l’image vidéo projetée est ajusté. DETAIL : La netteté de l’image vidéo projetée est ajustée. COULEUR : La densité de couleur de l’image vidéo projetée est ajustée. TEINTE : La teinte de l’image vidéo projetée est ajustée. (Apparaît seulement pour les signaux NTSC) RAZ : Tous les éléments ajustés sont réinitialisés.

GRAVE : Les graves du son entré sont ajustés.

OPTIONS

SOURCE : Normalement utilisé sur AUTO. Si l’utilisation sur AUTO est instable, comme par exemple si la couleur n’apparaît

MENU ARRET AUTO AFF SOURCE : Met en (ON) ou hors (OFF) service l’affichage de la ligne pendant environ 5 secondes après la

INVERS D-G : L’image vidéo est inversée horizontalement (pour une suspension à l’envers (au plafond)). INVERS H-B CLAMP : Règle la position d’impulsion du verrouillage au palier arrière (BP) ou sur la partie basse de

REDIMENSION : Ne fonctionne pas avec l’entrée AV (vidéo) input. (REDIMENSION apparaît en gris.) COULEUR FOND : Spécifie la couleur du fond quand il n’y a pas de signal vidéo. La couleur du fond peut être choisie

TEMP. COULEUR : Ajuste la température de couleur de l’image projetée. Ajustez quand l’image devient rougeâtre ou

CHG FORMAT

VEILLE : Règle la durée de la veille. Après la durée de veille réglée, le projecteur entre en mode d’attente.

TEMPS LAMPE : Indique le nombre d’heures accumulées d’utilisation de la lampe.

pas, l’écran est déformé ou apparaît par intermittence, réglez la source spécialisée (mode forcé) en fonction du signal d’entrée.

: Met en (OUI) ou hors (NON) service l’effacement automatique des menus.

commutation de l’entrée.

: L’image vidéo est inversée verticalement (pour une suspension à l’envers (au plafond)).

synchronisation (ST). Normalement, l’impulsion du verrouillage est utilisé à BP. Si, avec certains ordinateurs ou poste de travail, l’écran devient instable, comme par exemple trop sombre ou trop lumineux, essayez de commuter sur ST.

parmi BLEU, CYAN, NOIR, VERT, MAGENTA, ROUGE et JAUNE.

bleuâtre. La température de couleur peut être réglée sur BASSE, NORMAL ou HAUTE.

: Choisit le format (rapport vertical/horizontal) de l’image projetée. Le format réglé en usine est 4 : 3.

Lors de la projection d’image vidéo “high-vision”, le format 16:9 peut être choisi.

La durée de veille peut être réglée sur 10 minutes, 20 minutes, 30 minutes et 60 minutes.

DECODEUR : Normalement, réglez sur AUTO. Le système de couleur du signal d’entrée est indentifié automatiquement et montré

entre parenthèses ( ). Quand l’utilisation en mode AUTO est instable comme quand par exemple la couleur n’apparaît pas, réglez sur le mode spécialisé du système de couleur en fonction du signal d’entrée. Vous pouvez choisir AUTO, NTSC(480i), NTSC4.43, PAL et SECAM.

LANGUAGE : Le texte sur l’écran peut être affiché dans une langue autre que l’anglais. Les langues qui peuvent être affichées

sont les six suivantes: (japonais), ENGLISH (anglais), DEUTSCH (allemand), ESPAÑOL (espagnol), ITALIANO (italien) et FRANÇAIS. Cependant, certains textes comme “QUICK ALIGNMENT”, etc. n’apparaissent qu’en anglais.

Utilisation du menu principal (suite)

Configuration du menu principal (Entrées d’ordinateur)

Menu principal (Entrées d’ordinateur: Pendant l’entrée d’un signal en COMPUTER IN-1 ou -2)

HORLOGE PIXEL

POSITION POSITION V. : La position verticale de l’image vidéo projetée est ajustée.

IMAGE LUMINOSITE : La luminosité de l’image vidéo projetée est ajustée.

SON AIGUË : Les aigus du son entré sont ajustés.

OPTIONS

TRACK : La taille latérale et la zone d’affichage de l’image vidéo sont ajustées. PHASE : Le papillotement ou l’assombrissement de l’image vidéo est ajusté.

POSITION H. : La position horizontale de l’image vidéo projetée est ajustée.

CONTRASTE : Le contraste de l’image vidéo projetée est ajusté. GAIN-R : Le gain du signal rouge de l’image vidéo projetée est ajusté. GAIN-V : Le gain du signal vert de l’image vidéo projetée est ajusté. GAIN-B : Le gain du signal bleu de l’image vidéo projetée est ajusté. MODE TEXTE : Ajuste la facilité de lire les textes pendant REDIMENSION.

NORMAL : Normal TEXTE 1 : Affiche le relief des petites lettres. TEXTE 2 : Rend plus net le relief des grandes lettres.

RAZ : Tous les éléments ajustés sont réinitialisés.

GRAVE : Les graves du son entré sont ajustés.

MENU ARRET AUTO AFF SOURCE : Met en (ON) ou hors (OFF) service l’affichage de la ligne pendant environ 5 secondes après la

REDIMENSION : Quand le nombre de pixels (résolution) reçu par l’entrée de l’image vidéo est plus petit que celui

COULEUR FOND : Spécifie la couleur du fond quand il n’y a pas de signal vidéo. La couleur du fond peut être choisie

: Met en (OUI) ou hors (NON) service l’effacement automatique des menus.

commutation de l’entrée.

: L’image vidéo est inversée verticalement (pour une suspension à l’envers (au plafond)).

chronisation (ST). Normalement, l’impulsion du verrouillage est utilisée à BP. Si, avec certains ordinateurs ou postes de travail, l’écran devient instable, comme par exemple trop sombre ou trop lumineux, essayez de commuter sur ST.

(résolution) de l’appareil D-ILA, l’image vidéo est alors agrandie à la taille plein écran de l’appareil D-ILA et projetée. (Indication de redimension)

parmi BLEU, CYAN, NOIR, VERT, MAGENTA, ROUGE et JAUNE.

TEMP. COULEUR : Ajuste la température de couleur de l’image projetée. Ajustez quand l’image devient rougeâtre ou

bleuâtre. La température de couleur peut être réglée sur BASSE, NORMAL ou HAUTE.

CHG FORMAT

VEILLE : Règle la durée de la veille. Après la durée de veille réglée, le projecteur entre en mode d’attente.

TEMPS LAMPE : Indique le nombre d’heures accumulées d’utilisation de la lampe.

SOURCE : Normalement utilisé sur AUTO. Si l’utilisation sur AUTO set instable, comme par exemple si la couleur n’apparaît

pas, l’écran est déformé ou apparaît par intermittence, réglez la source spécialisée (mode forcé) en fonction du signal d’entrée.

DECODEUR : Ne fonctionne pas avec les entrées d’ordinateur. (Le système de couleur est indiqué en gris.)

LANGUAGE : Le texte sur l’écran peut être affiché dans une langue autre que l’anglais. Les langues qui peuvent être affichées

: Choisit le format (rapport vertical/horizontal) de l’image projetée. Le format réglé en usine est 4 : 3.

Lors de la projection d’image vidéo “high-vision”, le format 16:9 peut être choisi.

La durée de veille peut être réglée sur 10 minutes, 20 minutes, 30 minutes et 60 minutes.

FRANÇAIS

Utilisation du menu principal (suite)

Utilisation du menu principal (Fonctionnement de base du menu principal)

■ Télécommande

OPERATE

VOL.

PAGE BACK

PRESET

QUICK ALIGN.

Touche PAGE BACK

COMPUTER VIDEO

FOCUS

MENU/ENTER

MUTING

Touche MENU/ ENTER

Touches de curseur

Pour les menus du projecteur, le menu de réglage et le menu principal sont disponibles. Ici, nous expliquons le fonctionnement du menu principal. (voir pages 34 à 47) Pour le menu de réglage, référez-vous à “Réglages de base” à la page 31.

Appuyez sur la touche MENU/ENTER.

• Le menu principal est affiché sur l’écran.

Choisissez un élément avec la touche

de curseur 5 ou ∞.

• L’élément choisi (texte affiché) est montré en magenta sur l’écran.

Réglez (ajustez) l’élément.

■ Si vous avez choisi DECODEUR ou LANGUAGE,

• Réglez-le avec les touches de curseur 2 ou 3. * Pour sortir du menu principal, appuyez sur la touche PAGE

BACK .

■ Si vous avez choisi un élément sur le sous-menu,

• Appuyez sur la touche MENU/ENTER pour afficher le sousmenu, puis réglez (ajustez) l’élément avec les touches de curseur 2 / 3 ou 5 / ∞.

* Pour retourner au menu principal, appuyez de nouveau sur

PAGE BACK. (Pour quitter le menu principal à partir du sousmenu, appuyez deux fois sur PAGE BACK.)

■ Menu principal

(Exemple: Pendant l’entrée d’un signal vidéo)

Éléments du sous-menu

Ligne d’entrée

VIDEO AUTO(NTSC(480i)) HORLOGE PIXEL

POSITION IMAGE SON OPTIONS SOURCE

DECODEUR LANGUAGE

Décodeur (système de couleur)

Source

AUTO(NTSC(480i)) FRANÇAIS

Langue

■ À propos de l’affichage du menu principal:

Affichage de la ligne:

Le nom du mode d’entrée choisi est affiché. Pour le nom du mode d’entrée, “Y/C”, “VIDEO”, “YUV”, “ORDINATEUR 1” et “ORDINATEUR 2” sont disponibles.

Affichage de la source:

Le type de signal entré est affiché. A vec ce projecteur, des appellations uniques ont été données à des fréquences horizontales et verticales spécifiques. Cela permet à la source choisie dans SOURCE (élément de sous-menu) d’être indiquée. Le réglage de la source peut être choisi à partir du mode AUT O et des modes spécialisés (forcés). Quand AUT O est choisi, les fréquences horizontales et verticales d’un signal d’entrée sont détectées et l’appellation correspondante est affichée entre parenthèses ( ). Exemple d’affichage: “AUTO (NTSC(480i))” Par conséquent, faites attention parce que l’affichage de la source ne correspond pas toujours à l’indication ou au type du signal d’entrée. Pour les appellations uniques des fréquences horizontales et verticales spécifiques, voir les pages 19 et 46.

Affichage des éléments de sous-menu:

HORLOGE PIXEL : Voir page 37. POSITION : Voir page 38. IMAGE : Voir pages 39~41. SON : Voir page 42. OPTIONS : Voir pages 43~45. SOURCE : Voir pages 46 et 47.

Affichage du décodeur (système de couleur):

Voir page 35.

Affichage de la langue: Voir page 36.

Utilisation du menu principal (suite)

Modification du système de couleur

■ Télécommande

OPERATE

VOL.

PAGE BACK

PRESET

QUICK ALIGN.

Touche PAGE BACK

COMPUTER VIDEO

FOCUS

MENU/ENTER

MUTING

Touche MENU/ ENTER

Touches de curseur

AUTO est réglé pour le système de couleur quand le projecteur est expédié de l’usine. Normalement utilisez AUT O. Si le fonctionnement en mode AUT O n’est pas stable comme quand la couleur n’apparaît pas, réglez un système de couleur spécialisé en fonction du système de couleur du signal entré.

Appuyez sur la touche MENU/ENTER.

• Le menu principal apparaît sur l’écran.

Choisissez “DECODEUR” avec la

touche de curseur 5 ou ∞.

• L’élément choisi (affiché en texte) apparaît en magenta sur l’écran.

Réglez le système de couleur avec la

touche de curseur 2 ou 3.

• Chaque fois que vous appuyez sur la touche de curseur 2 ou 3, le système de couleur change comme suit. 3 : Avant / 2 : arrière

AUTO................... Normalement, réglez sur AUTO. Le

système de couleur du signal entré est identifié automatiquement.

■ Menu principal

VIDEO NTSC(480i) HORLOGE PIXEL

POSITION IMAGE SON OPTIONS SOURCE

DECODEUR LANGUAGE

Affichage du système de couleur (DECODEUR)

AUTO(NTSC(480i FRANÇAIS

Remarque

• Quand un signal d’ordinateur est entré, l’affichage du système de couleur change en gris, rendant cette opération impossible. Quand des signaux vidéo d’appareils AV sont entrés, l’élément pour le système de couleur peut être réglé.

))

NTSC(480i).......... Spécialisé pour NTSC(480i).

NTSC4.43 ............ Spécialisé pour NTSC4.43.

PAL ...................... Spécialisé pour PAL.

SECAM ................ Spécialisé pour SECAM.

Mémo

À propos de l’identification automatique du signal

• AUTO est choisi à l’expédition de l’usine. En mode AUTO, le système de couleur (DECODEUR) des signaux entrées est automatiquement affiché dans les parenthèses ( ). Référez-vous à l’affichage principal.

• Si le fonctionnement en AUTO n’est pas stable comme quand la couleur n’apparaît pas, réglez un système de couleur spécialisé en fonction du système de couleur du signal d’entrée. Quand le système de couleur du système d’entrée est réglé, faites attention car l’identification automatique ne fonctionne pas.

¶ Pour quitter le menu principal, appuyez sur la

touche PAGE BACK.

FRANÇAIS

Utilisation du menu principal (suite)

Modification de la langue d’affichage

■ Télécommande

OPERATE

VOL.

PAGE BACK

PRESET

QUICK ALIGN.

Touche PAGE BACK

COMPUTER VIDEO

FOCUS

MENU/ENTER

MUTING

Touche MENU/ ENTER

Touches de curseur

La langue sur l’affichage du menu est réglée sur l’anglais à l’expédition de l’usine. Si vous souhaitez la changer, procédez comme suit.

Appuyez sur la touche MENU/ENTER.

• Le menu principal apparaît sur l’écran.

Choisissez “LANGUAGE” avec la

touche de curseur 5 ou ∞.

• L’élément choisi (affiché en texte) apparaît en magenta sur l’écran.

Réglez la langue souhaitée avec la

touche de curseur 2 ou 3.

• Chaque fois que vous appuyez sur la touche de curseur2 ou 3, la langue choisie change comme suit.

3 : Avant / 2 : Arrière

............ japonais

............ anglais

■ Menu principal

VIDEO NTSC(480i) HORLOGE PIXEL

POSITION IMAGE SON OPTIONS SOURCE

DECODEUR LANGUAGE

Affichage de la langue

Remarque

• L’élément choisi apparaît en magenta. Les éléments apparaissant en gris ne peuvent pas être utilisés ou réglés dans le mode actuel.

AUTO(NTSC(480i)) FRANÇAIS

............ allemand

............ espagnol

............ italien

............ français

Mémo

À propos de la langue d’affichage

L’anglais est choisi lorsque le projecteur est expédié de l’usine. Les langues sur l’affichage du menu sont les six suivantes: (japonais), ENGLISH (anglais), DEUTSCH (allemand), ESPAÑOL (espagnol), ITALIANO (italien), et FRANÇAIS. Cependant, certains textes comme “QUICK ALIGNMENT” sont seulement affichés en anglais. Les désignations uniques comme l’affichage de l’entrée de ligne et de la source sont affichés de la même façon.

¶ Pour quitter le menu principal, appuyez sur la

touche PAGE BACK.

Utilisation du menu principal (suite)

Ajustement de l’horloge pixel

■ Télécommande

OPERATE

VOL.

PAGE BACK

PRESET

QUICK ALIGN.

Touche PAGE BACK

COMPUTER VIDEO

FOCUS

MENU/ENTER

MUTING

Touche MENU/ ENTER

Touches de curseur

L’horloge pixel doit être principalement ajustée pour les entrées d’ordinateur. (Normalement, il n’est pas nécessaire de l’ajuster pour les entrées vidéo.) SI une large bande apparaît sur l’écran, ajustez la taille latérale de l’image vidéo et la zone d’affichage (ajustement de l’alignement) de façon que la bande disparaisse. Aussi, si le texte sur l’écran vidéo apparaît papillotant ou assombri, réalisez l’ajustement de façon qu’il devienne clair (ajustement de la phase).

Appuyez sur la touche MENU/ENTER.

• Le menu principal apparaît sur l’écran.

Choisissez “HORLOGE PIXEL” avec la

touche de curseur 5 ou ∞.

• L’élément choisi (affiché en texte) apparaît en magenta sur l’écran.

Appuyez sur la touche MENU/ENTER.

• Les éléments de sous-menu du menu HORLOGE PIXEL apparaissent sur l’écran.

HORLOGE PIXEL TRACK PHASE

0 0

■ Menu principal

ORDINATEUR1 SXGA2

HORLOGE PIXEL POSITION IMAGE SON OPTIONS SOURCE

DECODEUR AUTO ( ) LANGUAGE FRANÇAIS

Élément du sous-menu (HORLOGE PIXEL)

Remarques

• L’élément choisi apparaît en magenta. Les éléments apparaissant en gris ne peuvent pas être utilisés ou réglés dans le mode actuel.

• Un écran sombre peut être causé par un mauvais ajustement de la luminosité et du contraste. Avant d’ajuster la phase, assurez-vous que la luminosité et le contraste sont correctement ajustés.

(Menu HORLOGE PIXEL)

Ajustez “TRACK” et “PHASE” avec les

touches de curseur.

• Ajustez l’alignement (TRACK) et la phase de l’écran vidéo projeté. Pour ajuster la phase, vérifiez d’abord si l’ajustement de l’alignement est correct.

Élément ajusté Touche Contenu de l’ajustement

L’écran rétrécit latéralement (droite

TRACK

PHASE

à gauche). (–255 ← 0 ← +255) L’écran s’étend latéralement (droite

à gauche). (–255 → 0 → +255) Réglez sur une position où le

texte apparaît clairement. (–127 → 0 → +127)

(–127 ← 0 ← +127)

∞

* Pour réinitialiser les valeurs préréglées en usine, appuyez sur la

touche PRESET de la télécommande. L’alignement et la phase sont réinitialisés aux valeurs préréglées en usine.

FRANÇAIS

¶ Pour retourner au menu principal, appuyez sur

la touche PAGE BACK. Pour quitter le menu principal, appuyez de nouveau sur PAGE BA CK.

• Pour quitter l’af fichage du menu à partir de l’affichage du sous-menu (menu HORLOGE PIXEL), appuyez deux fois sur P AGE BACK.

Utilisation du menu principal (suite)

Ajustement de la position de l’écran

■ Télécommande

OPERATE

VOL.

PAGE BACK

PRESET

QUICK ALIGN.

Touche PAGE BACK

COMPUTER VIDEO

FOCUS

MENU/ENTER

MUTING

Touche MENU/ ENTER

Touches de curseur

Ajustez la position de l’écran s’il est décalé.

Appuyez sur la touche MENU/ENTER.

• Le menu principal apparaît sur l’écran.

Choisissez “POSITION” avec la touche

de curseur 5 ou ∞.

• L’élément choisi (affiché en texte) apparaît en magenta sur l’écran.

Appuyez sur la touche MENU/ENTER.

• Les éléments de sous-menu du menu POSITION apparaissent sur l’écran.

POSITION POSITION H. POSITION V.

0 0

(Menu POSITION)

■ Menu principal

VIDEO NTSC(480i) HORLOGE PIXEL

POSITION IMAGE SON OPTIONS SOURCE

DECODEUR LANGUAGE

Élément du sous-menu (position)

Remarque

• L’élément choisi apparaît en magenta. Les éléments apparaissant en gris ne peuvent pas être utilisés ou réglés dans le mode actuel.

AUTO(NTSC(480i)) FRANÇAIS

Ajustez “POSITION H.” et “POSITION

V.” avec les touches de curseur.

• Ajustez les positions horizontales et verticales de l’écran de l’image vidéo projetée.

Élément ajusté Touche Contenu de l’ajustement

L’écran se déplace vers la

POSITION H.

POSITION V.

gauche. (–255 ← 0 ← +255) L’écran se déplace vers la

droite. (–255 → 0 → +255) L’écran se déplace vers le haut.

(–120 → 0 → +120) L’écran se déplace vers le bas.

∞

(–120 ← 0 ← +120)

* Pour réinitialiser les valeurs préréglées en usine, appuyez sur la

touche PRESET de la télécommande. POSITION H. et POSITION V. sont réinitialisés aux valeurs préréglées en usine.

¶ Pour retourner au menu principal, appuyez sur

la touche PAGE BACK. Pour quitter le menu principal, appuyez de nouveau sur PAGE BA CK.

• Pour quitter l’affichage du menu à partir de l’affichage du sous-menu (menu POSITION), appuyez deux fois sur PAGE BACK.

Utilisation du menu principal (suite)

Ajustement de la qualité de l’image

■ Télécommande

OPERATE

VOL.

PAGE BACK

PRESET

QUICK ALIGN.

Touche PAGE BACK

COMPUTER VIDEO

FOCUS

MENU/ENTER

MUTING

Touche MENU/ ENTER

Touches de curseur

Ajustez la luminosité, le contraste, etc. de façon à obtenir l’écran souhaité. Les éléments ajustés (sur le menu IMAGE) sont différents quand des signaux vidéo sont entrés ou quand des signaux d’ordinateur sont entrés.

Appuyez sur la touche MENU/ENTER.

• Le menu principal apparaît sur l’écran.

Choisissez “IMAGE” avec la touche de

curseur 5 ou ∞.

• L’élément choisi (affiché en texte) apparaît en magenta sur l’écran.

Appuyez sur la touche MENU/ENTER.

• Les éléments de sous-menu du menu IMAGE apparaissent sur l’écran.

■Quand des signaux AV sont entrés

IMAGE (NTSC(480i))

LUMINOSITE CONTRASTE DETAIL COULEUR – TEINTE 1 RAZ

0 0 3 3

■ Menu principal

VIDEO NTSC(480i) HORLOGE PIXEL

POSITION IMAGE SON OPTIONS SOURCE

DECODEUR LANGUAGE

Élément de sous-menu (IMAGE

Remarques

• L’élément choisi apparaît en magenta. Les éléments apparaissant en gris ne peuvent pas être utilisés ou réglés dans le mode actuel.

• Les éléments ajustés (sur le menu IMAGE) sont différents quand des signaux AV sont entrés ou quand des signaux d’ordinateur sont entrés.

AUTO(NTSC(480i)) FRANÇAIS

)

(

Menu IMAGE

)

■Quand des signaux d’ordinateur sont entrés

IMAGE (SXGA2)

LUMINOSITE CONTRASTE GAIN-R GAIN-V GAIN-B MODE TEXTE NORMAL RAZ

(

Menu IMAGE

Choisissez l’élément à ajuster avec la

touche de curseur 5 ou ∞.

• Les éléments à ajuster (affichés en texte) apparaissent en magenta.

0 0 0 0 0

)

FRANÇAIS

(Suite à la page suivante)

Utilisation du menu principal (suite)

Ajustement de la qualité de l’image (suite)

■ Télécommande

OPERATE

VOL.

PAGE BACK

PRESET

QUICK ALIGN.

Touche PAGE BACK

COMPUTER VIDEO

FOCUS

MENU/ENTER

MUTING

Touche MENU/ ENTER

Touches de curseur

■ Éléments de sous-menu

[

Menu IMAGE

IMAGE (NTSC(480i))

LUMINOSITE CONTRASTE DETAIL COULEUR – TEINTE 1 RAZ

]

0 0 3 3

Réalisez l’ajustement avec la touche de

curseur 2 ou 3.

■Pour l’entrée vidéo

• Pour ajuster plusieurs éléments, répétez les étapes 4 et 5.

• Pour réinitialiser tous les éléments (aux valeurs préréglées en usine “0”), choisissez RAZ avec les touches de curseur et appuyez sur la touche MENU/ENTER.

• Pour réinitialiser seulement les éléments choisis (à l’exception de RAZ) aux valeurs préréglées en usine, appuyez sur la touche PRESET de la télécommande. Les éléments choisis sont réinitialisés aux valeurs préréglées en usine.

Élément ajusté Touche Contenu de l’ajustement

Devient plus sombre.

LUMINOSITE

CONTRASTE

DETAIL

COULEUR

TEINTE

RAZ

MENU/

ENTER

Remarque

• L ’élément d’ajustement TEINTE n’est affiché que pour les signaux NTSC. Il n’est pas affiché (ne peut pas être ajusté) quand des signaux P AL ou SECAM sont entrés.

• Quand des signaux vidéo sont entrés aux prises COMPUTER IN-2, les éléments d’ajustement “COULEUR” et “TEINTE” apparaissent mais ne peuvent pas être ajustés.

(–30 ← 0 ← +30) Devient plus lumineux.

(–30 → 0 → +30) Devient plus faible.

(–30 ← 0 ← +30) Devient plus fort.

(–30 → 0 → +30) Devient plus doux.

(0 ← 7) Devient plus net.

(0 → 7) Devient plus doux.

(–30 ← 0 ← +30) Devient plus profond.

(–30 → 0 → +30) Devient rougeâtre.

(–30 ← 0 ← +30) Devient verdâtre.

(–30 → 0 → +30) Réinitialise tous les éléments du

menu IMAGE aux valeurs préréglées en usine (0).

Remarques

• L’élément choisi apparaît en magenta. Les éléments apparaissant en gris ne peuvent pas être utilisés ou réglés dans le mode actuel.

• Les éléments ajustés (sur le menu IMAGE) sont différents quand des signaux AV sont entrés ou quand des signaux d’ordinateur sont entrés.

■Pour l’entrée d’ordinateur

• Pour ajuster plusieurs éléments, répétez les étapes 4 et 5.

• Pour réinitialiser tous les éléments (aux valeurs préréglées en usine “0”), choisissez RAZ avec les touches de curseur et appuyez sur la touche MENU/ENTER.

(Suite à la page suivante)

Utilisation du menu principal (suite)

Ajustement de la qualité de l’image (suite)

■ Télécommande

OPERATE

VOL.

PAGE BACK

PRESET

QUICK ALIGN.

Touche PAGE BACK

COMPUTER VIDEO

FOCUS

MENU/ENTER

MUTING

Touche MENU/ ENTER

Touches de curseur

■ Éléments de sous-menu

[

Menu IMAGE

IMAGE (SXGA2)

LUMINOSITE CONTRASTE GAIN-R GAIN-V GAIN-B MODE TEXTE NORMAL RAZ

Remarques

• L’élément choisi apparaît en magenta. Les éléments apparaissant en gris ne peuvent pas être utilisés ou réglés dans le mode actuel.

• Les éléments ajustés (sur le menu IMAGE) sont différents quand des signaux AV sont entrés ou quand des signaux d’ordinateur sont entrés.

]

0 0 0 0 0

Élément ajusté Touche Contenu de l’ajustement

Devient plus sombre.

LUMINOSITE

CONTRASTE

GAIN-R

GAIN-V

GAIN-B

MODE TEXTE

(–30 ← 0 ← +30) Devient plus lumineux.

(–30 → 0 → +30) Devient plus faible.

(–30 ← 0 ← +30) Devient plus élevé.

(–30 → 0 → +30) Devient moins rouge.

(–30 ← 0 ← +30) Devient plus rouge.

(–30 → 0 → +30) Devient moins vert.

(–30 ← 0 ← +30) Devient plus vert.

(–30 → 0 → +30) Devient plus bleu.

(–30 ← 0 ← +30) Devient moins bleu.

(–30 → 0 → +30) Règle un mode qui permet de

lire facilement les textes.

NORMAL

TEXTE1

TEXTE2

TEXTE1

TEXTE2

Réinitialise tous les éléments du

RAZ

MENU/ ENTER

menu IMAGE aux valeurs préréglées en usine (Valeurs ajustées: 0, mode texte: NORMAL).

Remarque

• Il y a une relation entre l’ajustement des éléments GAIN-R, GAIN-V et GAINB et l’élément CONTRASTE. Par exemple, quand les valeurs d’ajustement sont: GAIN-R: 0, GAIN-V: 5, GAIN-B: 0 et CONTRASTE: 0, changer le CONTRASTE sur 1 change les valeurs d’ajustement comme suit: GAIN-R: 1, GAIN-V: 6 et GAIN-B: 1. Aussi, quand les valeurs d’ajustement d’un des éléments GAIN-R, GAIN-V , et GAIN-B a atteint -30 (minimum) ou +30 (maximum), CONTRASTE ne peut plus être ajusté sur une valeur plus élevée. Par exemple, Quand GAINR est 0, GAIN-V est 5, GAIN-B est 0 et CONTRASTE est 0, augmenter le CONTRASTE permet aux autres valeurs d’ajustement d’être augmentées jusqu’à ce que GAIN-R: 25, GAIN-V: 30 et GAIN-B: 25, puis CONTRASTE devient 25 et ne peut plus être ajusté sur une valeur plus élevée.

¶ Pour retourner au menu principal, appuyez sur

la touche PAGE BACK. Pour quitter le menu principal, appuyez de nouveau sur PAGE BA CK.

• Pour quitter l’af fichage du menu à partir de l’affichage du sous-menu (menu IMAGE), appuyez deux fois sur PAGE BACK.

FRANÇAIS

JVC DLA-S15U User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
