JUKI MH-481-5 Parts List

MH-

481-4,481-5

PARTS LIST

No.0259-07

HOW TO MAKE USE OF THIS PARTS LIST

1.Explanation of codes

1)"*"mark............means this part is changed from the previous parts book.

As to the details of the change, refer to the "List for information of change".

2)"#01".................refer to "Note" explanation at bottom of page.

2.Codes on the "Qty" column

・ Each numeral indicates the number of parts required.

・ "0.1" and "2.5" indicate the length (in meters) of the respective parts.

3.Parentheses mean that the corresponding part is a subpart that constructs an assembly part.

4.Dotted lines on the Figures indicate assembly parts.

パーツ リ ス ト ご利用に際し て

１ ." 注記 " 欄の記号説明

　 　 １ ） " ＊ " 印 ............... 前回のパーツ ブ ッ ク に比較 し て今回変更さ れた部品を意味し ます。

　　　　　　　　　　　 変更内容は、"変更情報リスト"を参照してください。

　 　 ２ ） "#01"...................... ページ下の " 注記 " の説明を参照 し て く ださ い。

２ . 数量欄の数字は、 個数を表し 、 0.1、 2.5 等の数値は、 長 さ （単位 メ ー トル） を表 し ます。

３ . 数量欄の （ 　 ） は、 組部品を構成 し ている子部品 である こ とを意味し ます。

４ . イ ラス ト ページの－－－－－枠は、 組構成 であ る こ と を意味 し ます。

CONTENTS

目次

1. MACHINE FRAME & MISCELLANEOUS COVER COMPONENTS (1) .............................................................................1

頭部外装関係（１）

2. MACHINE FRAME & MISCELLANEOUS COVER COMPONENTS (2) .............................................................................3

頭部外装関係（２）

3. MAIN SHAFT & NEEDLE BAR COMPONENTS.................................................................................................................5

上軸・針棒関係

4. PRESSER BAR, UPRIGHT SHAFT & LOWER SHAFT COMPONENTS...........................................................................7

押え棒・立軸・下軸関係

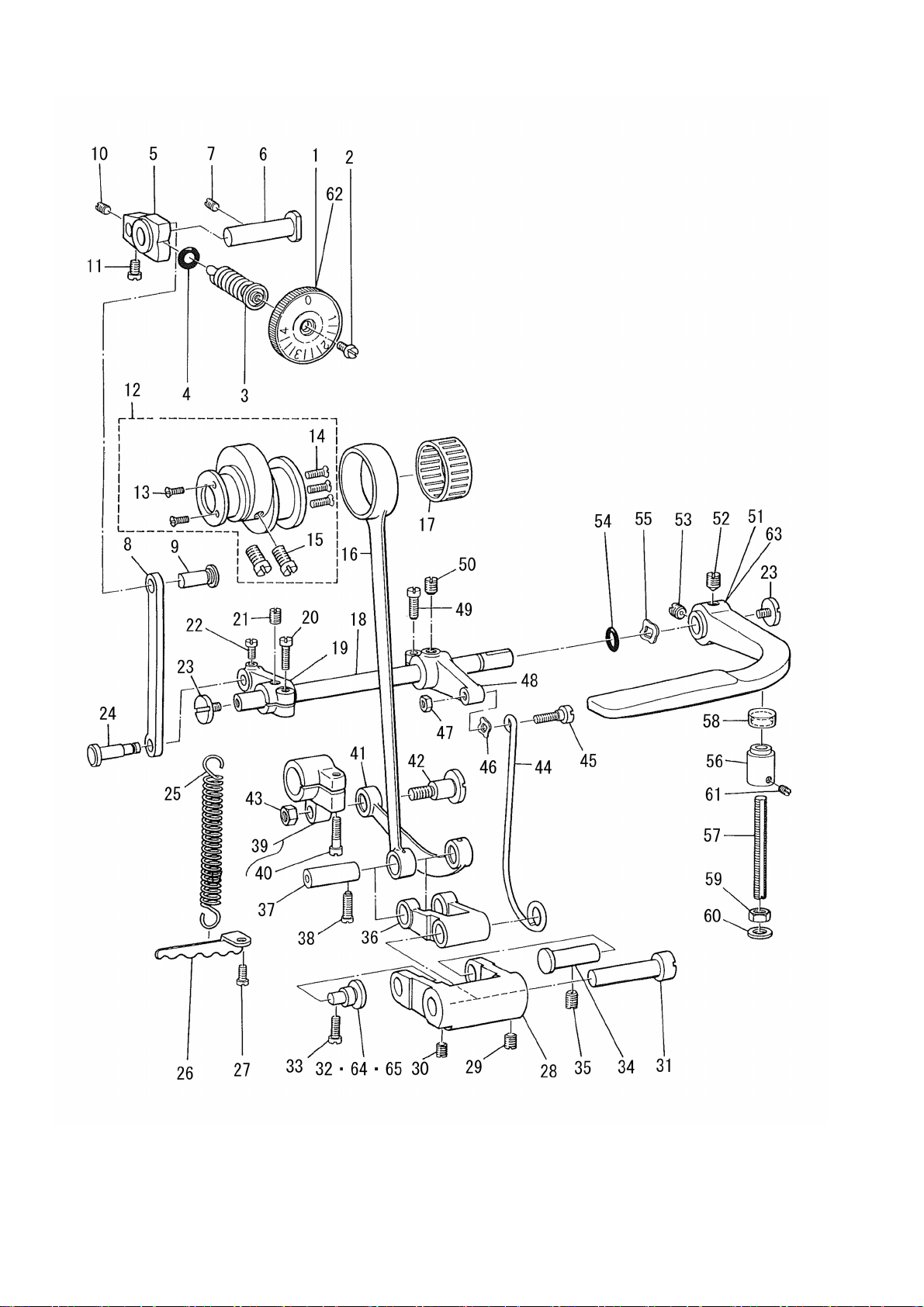

5. FEED MECHANISM COMPONENTS (1)............................................................................................................................9

送り関係（１）

6. FEED MECHANISM COMPONENTS (2)..........................................................................................................................11

送り関係（２）

7. THREAD SPREADER COMPONENTS ............................................................................................................................13

糸さばき関係

8. LOOPER & NEEDLE GUARD COMPONENTS................................................................................................................15

ルーパ・針受関係

9. THREAD TENSION CONTROLLER COMPONENTS ......................................................................................................17

糸調子関係

10. THREAD TRIMMER COMPONENTS.............................................................................................................................19

糸切り装置関係

11. THREAD DRAW OUT SOLENOID COMPONENTS.......................................................................................................21

繰出し装置関係

12. WIPER COMPONENTS..................................................................................................................................................23

ワイパー装置関係

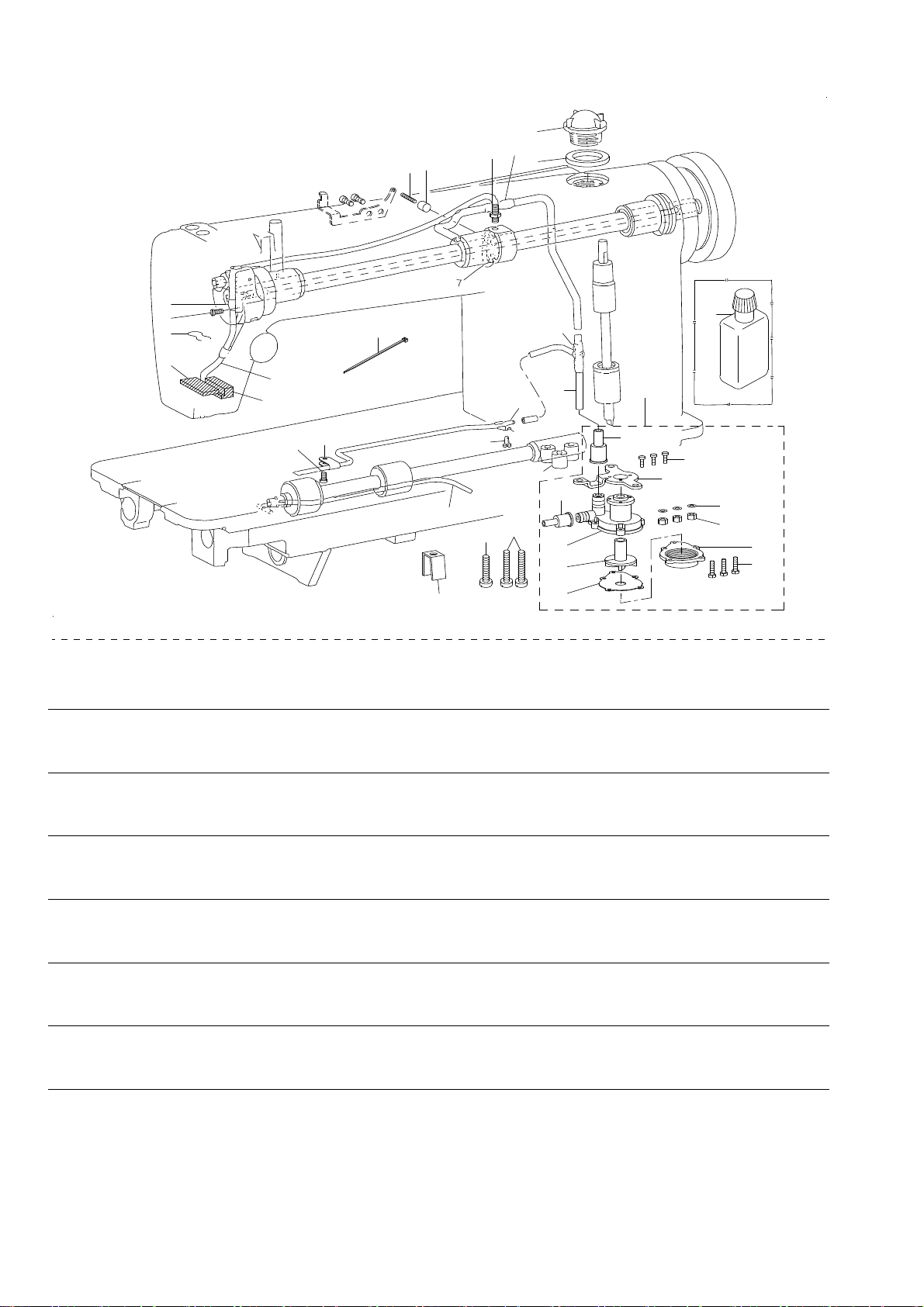

13. OIL LUBRICATION MECHANISM COMPONENTS........................................................................................................25

給油関係

14. OIL RESERVOIR & KNEE LIFTER COMPONENTS ......................................................................................................26

油溜・膝上げ関係

15. THREAD STAND COMPONENTS..................................................................................................................................27

糸立装置関係

16. BELT COVER COMPONENTS.......................................................................................................................................28

ベルトカバー関係

17. LIST FOR INFORMATION OF CHANGE........................................................................................................................29

変更情報リスト

NUMERICAL INDEX OF PARTS........................................................................................................................................31

索引

1. MACHINE FRAME & MISCELLANEOUS COVER COMPONENTS (1)

頭部外装関係（１）

- 1 -

REF.NO NOTE PART NO D E S C R I P T I O N

1

＊

2 B1122-552-000 FACE PLATE GASKET
3 SS-4111015-SP SCREW 11/64-40 L=10
4 TA-1250406-R0 RUBBER PLUG D=12.5 L=4
5 B1130-481-0A0 ARM OIL SHIELD ASM.
6 B1130-481-000-A ARM OIL SHIELD
7 B1131-481-000 NON-WOVEN FABRIC
8 B1132-481-000 OIL WICK

9 SS-6080320-SP SCREW 1/8-44 L=2.5
10 SS-4110515-SP SCREW 11/64-40 L=5
11 TA-1250705-R0 RUBBER PLUG
12 TA-0750704-R0 RUBBER PLUG
13 TA-1050504-R0 RUBBER PLUG
14 D1118-481-C00 SIDE PLATE
15 B1119-481-000 GASKET
16 D3111-481-CA0 TENSION RELEASE SHAFT COLLAR ASM.
17 SS-6090630-SP SCREW 9/64-40 L=6
18 B3534-012-000 GASKET
19 SS-4110815-SP SCREW 11/64-40 L=8
20 D1913-481-CA0 THREAD GUIDE ASM.
21 D1913-481-C00 THREAD GUIDE
22 B3148-123-000 TENSION DISC
23 D1917-481-C00 TENSION DISC (LOWER)
24 D1914-481-C00-A TENSION THREAD GUIDE SPRING
25 B1916-481-000 TAKE-UP THREAD TENSION POST
26 NS-6060310-SP NUT 3/32-56
27 B2201-481-000-A LOOPER THREAD GUIDE
28 SS-1110710-SP SCREW 11/64-40 L=7
29 B2202-481-000 LOOPER THREAD GUIDE TUBE
30 TA-2101002-R0 RUBBER PLUG
31 TA-2351305-R0 RUBBER PLUG
32 TA-2351004-R0 RUBBER PLUG
33 B1134-481-000 BED OIL SHIELD
34 B1135-481-000 BED OIL SHIELD (B)
35 SS-7110510-SP SCREW 11/64-40 L=5
36 B1106-122-000 BED SUPPORT PLATE
37 SS-9151120-CP SCREW 15/64-28 L=11
38 229-12000 PIN
39 229-12109 FEED REGULATOR PIN SPRING
40 TA-1750502-R0 RUBBER PLUG D=17.5 L=5
41 B1904-481-000 THREAD TAKE-UP LEVER GUARD
42 SS-4110515-SP SCREW 11/64-40 L=5
43 B1903-481-000 TAKE-UP THREAD TENSION LEVER
44 SS-4110515-SP SCREW 11/64-40 L=5
45 WP-0480856-SP WASHER 4.8X8.4X0.8
46 B1110-481-000-A CAM COVER LATCH
47 B1111-481-000 SPRING
48 B1112-481-000-A SPRING SUSPENSION
49 SS-6080320-SP SCREW 1/8-44 L=2.5
50 B1111-038-000 ATTACHMENT CLAMP BED SLIDE PLATE
51 SS-8110310-SP SCREW 11/64-40 L=2.8
52 SS-4110515-SP SCREW 11/64-40 L=5
53
54
55
56 TA-2050406-R0 RUBBER PLUG
57
58

＊

59 229-01805 GROUND MARK

401-14236 FACE PLATE ASM.

B1121-552-00A FACE PLATE

#01

D1118-481-C0A SIDE PLATE

#01

B1904-481-00A THREAD TAKE-UP LEVER COVER

#01

CM-3002000-01 ATTENTION SEAL

#02

CM-3012000-01 SAFETY LABEL_S

NOTE( 注記 ) #01....FORURBANWHITE アーバンホワイト用

#02....FORJE,USEINJAPAN ＪＥ，日本用

品名

面板（組）
メンイタ パツキン
ナベネジ １１／６４−４０ Ｌ＝１０
トメセン Ｄ＝１２．５ Ｌ＝４
メンブ ユボ−バン クミ
メンブ ユボ−イタ
メンブ ユボ−バン バイリ−ン
メンブ ユボ−バン ユシン
ヒラネジ １／８−４４ Ｌ＝２．５
ナベネジ １１／６４−４０ Ｌ＝５
トメセン
トメセン
トメセン
マドイタ
マドイタ パツキン
イトユルメ ジクウケ クミ
ヒラネジ ９／６４−４０ Ｌ＝６
パツキン
ナベネジ １１／６４−４０ Ｌ＝８
イトアンナイ クミ
イトアンナイ
イトアンナイ サラ
イトアンナイサラ（シタ）
テンビン イトアンナイ チヨ−シバネ
テンビン イトアンナイサラ ジク
ロツカクナツト ３／３２−５６
シタイトアンナイ
サラネジ １１／６４−４０ Ｌ＝７
シタイト ド−カン
トメセン
トメセン Ｄ＝２３．５ Ｌ＝１１．５
トメセン
ベツト ユボ−バン
ベツト ユボ−バン Ｂ
マルヒラネジ １１／６４−４０ Ｌ＝５
ベツド シジバン
ロツカクボルト １５／６４−２８ Ｌ＝１１
オクリ チヨウセツ ピン
オクリチヨウセツピンバネ
トメセン Ｄ＝１７．５ Ｌ＝５
テンビンカバ−
ナベネジ １１／６４−４０ Ｌ＝５
テンビン レバ−
ナベネジ １１／６４−４０ Ｌ＝５
ヒラザガネ ４．８Ｘ８．４Ｘ０．８
カムカバ− オサエ
カムカバ− オサエバネ
カムカバ− オサエ バネカケ
ヒラネジ １／８−４４ Ｌ＝２．５
アタツチメント トリツケ スベリイタ
トメネジ １１／６４−４０ Ｌ＝２．８
ナベネジ １１／６４−４０ Ｌ＝５
メンイタ
マドイタ
テンビンカバー
トメセン
ユビケガチュウイシール（１６）
頭部注意安全シール（小）
グランドマ−ク

Qty

1
1
1
1
1
(1)
(1)
(1)
1
1
1
2
2
1
1
1
2
2
8
1
(1)
(1)
(1)
(1)
(1)
(1)
1
1
1
1
1
1
1
1
3
1
2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1

- 2 -

2. MACHINE FRAME & MISCELLANEOUS COVER COMPONENTS (2)

頭部外装関係（２）

- 3 -

REF.NO NOTE PART NO D E S C R I P T I O N

1 B1905-380-000 FRAME THREAD EYELET

2 SS-4110515-SP SCREW 11/64-40 L=5

3 D1912-481-C00-A TENSION THREAD GUIDE

4 SS-4110515-SP SCREW 11/64-40 L=5

5 D1913-481-CA0 THREAD GUIDE ASM.

6 D1913-481-C00 THREAD GUIDE

7 D1914-481-C00-A TENSION THREAD GUIDE SPRING

8 B3148-123-000 TENSION DISC

9 D1917-481-C00 TENSION DISC (LOWER)
10 B1916-481-000 TAKE-UP THREAD TENSION POST
11 NS-6060310-SP NUT 3/32-56
12 D3916-481-C00 TUBE HOLDER
13 SS-4110515-SP SCREW 11/64-40 L=5
14 B1106-481-0A0-A CAM COVER ASM.
15 B1106-481-000-A CAM COVER
16 B1108-481-000 CAM COVER SUPPORT
17 SS-6060210-SP SCREW 3/32-56 L=1.9
18 B1109-481-000 SPRING
19 SS-6060210-SP SCREW 3/32-56 L=1.9
20 B1107-481-000 CAM COVER GUIDE
21 SS-6060340-SP SCREW 3/32-56 L=2.5
22 B1103-481-F00 THROAT PLATE
23 SS-2110920-TP SCREW 11/64-40 L=8.5
24 D1104-481-CA0 BED SLIDE ASM.
25 D1104-481-C00 BED SLIDE
26 B1115-380-000 SPRING
27 SS-6060210-SP SCREW 3/32-56 L=1.9
28 B1107-380-000 BED SLIDE GUIDE
29 SS-6060340-SP SCREW 3/32-56 L=2.5
30 B1105-380-000 BED SLIDE STOPPER
31 SS-4110515-SP SCREW 11/64-40 L=5
32 B1106-380-000 LATCH
33 SS-4080415-SP SCREW 1/8-44 L=4
34 D2469-555-B00 TUBE FOR MAGNET CORD
35 D2112-555-B00 CORD HOLDER LARGE
36 SS-7150940-SP SCREW 15/64-28 L=9
37 D2467-555-B00 RUBBER PLUG
38
39
40
41
42
43
44
45
46
47
48 SS-4110515-SP SCREW 11/64-40 L=5
49
50
51
52
53
54
55

＊#01

B1161-481-0B0 SILICONE OIL LUBRICANT ASM.

#02

B1161-481-000-A SILICON OIL CASE

#02

TA-1050504-R0 RUBBER PLUG

#02

B1162-481-000 SILICON OIL FELT

#02

B1166-481-000 SILICON OIL FELT

#02

B1167-481-000 SILICON THREAD GUIDE

#02

B1168-481-000 SCREW

#02

SD-0640231-SP HINGE SCREW D=6.35 H=2.3

#02

WZ-0641510-KP WAVED WASHER 6.4X11X0.3

#02

B1103-481-B00 THROAT PLATE (LIGHT WEIGHT)

#02

D9101-481-CA0 GLAND WIRE ASM.

#03

SS-7150740-SP SCREW 15/64-28 L=7

#03

WP-0621026-SP WASHER 6.2X9.5X1

#03

WT-0640002-KN TOOTHED WASHER

#03

SS-4110615-SP SCREW 11/64-40 L=6

#01

WT-0530002-KS TOOTHED WASHER D=5.3

#01

229-51552 GROUND WIRE ASM.

NOTE( 注記 ) #01....FORMH-481-5 ＭＨ −４８１−５用

#02....SPECIALORDERPARTS 特別注文部品

#03....FORMH-481-4 ＭＨ −４８１−４用

品名

チユ−カン イトアンナイ
ナベネジ １１／６４−４０ Ｌ＝５
テンビン イトアンナイダイ
ナベネジ １１／６４−４０ Ｌ＝５
イトアンナイ クミ
イトアンナイ
テンビン イトアンナイ チヨ−シバネ
イトアンナイ サラ
イトアンナイサラ （シタ）
テンビン イトアンナイサラ ジク
ロツカクナツト ３／３２−５６
ワイヤ−チユ−ブ オサエ
ナベネジ １１／６４−４０ Ｌ＝５
カムカバ− クミ
カムカバ−
カムカバ− ササエ
ヒラネジ ３／３２−５６ Ｌ＝１．９
カムカバ− バネ
ヒラネジ ３／３２−５６ Ｌ＝１．９
カムカバ− アンナイ
ヒラネジ ３／３２−５６ Ｌ＝２．５
ハリイタ
マルサラネジ １１／６４−４０ Ｌ＝８．５
スベリイタ クミ
スベリイタ
スベリイタ バネ
ヒラネジ ３／３２−５６ Ｌ＝１．９
スベリイタ アンナイ
ヒラネジ ３／３２−５６ Ｌ＝２．５
スベリイタロツクバネ
ナベネジ １１／６４−４０ Ｌ＝５
トツテ
ナベネジ １／８−４４ Ｌ＝４
マグコ−ド パイプ
コ−ド トメカナグ Ａ
マルヒラネジ １５／６４−２８ Ｌ＝９
ゴム ブツシユ
エスレンケ−ス クミ
エスレンケ−ス
トメセン
エスレンフエルト
エスレン ホキユ−フエルト
エスレンイトアンナイ
エスレンイトアンナイ トメネジ
ダンネジ Ｄ＝６．３５ Ｈ＝２．３
ナミガタザガネ ６．４Ｘ１１Ｘ０．３
ハリイタ
ナベネジ １１／６４−４０ Ｌ＝５
グランドセン（クミ）
マルヒラネジ １５／６４−２８ Ｌ＝７
ヒラザガネ ６．２Ｘ９．５Ｘ１
ハツキザガネ Ｍ６
ナベコネジ １１／６４−４０ Ｌ＝６
ハツキザガネ Ｄ＝５．３
ア−スコ−ド（組）

Qty

1
1
1
2
1
(1)
(1)
(1)
(1)
(1)
(1)
1
1
1
(1)
(1)
(2)
(1)
(2)
(1)
(1)
1
2
1
(1)
(1)
(2)
(1)
(1)
1
2
1
1
1
1
1
1
1
(1)
(1)
(5)
(2)
(1)
(1)
(1)
(1)
1
1
1
1
1
1
1
1
1

- 4 -

3. MAIN SHAFT & NEEDLE BAR COMPONENTS

上軸・針棒関係

- 5 -

REF.NO NOTE PART NO D E S C R I P T I O N

品名

Qty

1 MTV-700B1100 NEEDLE TVX7 #11

2 B1401-481-000 NEEDLE BAR

3

＊

4 SS-7080510-TP SCREW 1/8-44 L=4.5

5 B1419-155-000 NEEDLE BAR THREAD GUIDE

6 B1418-552-A00 NEEDLE THREAD GUIDE A

7 B1403-155-000 NEEDLE BAR BUSHING LOWER

8 B1411-481-0A0 NEEDLE BAR CONNECTION ASM.

9 SS-6090670-TP SCREW 9/64-40 L=6
10 B1414-555-000 SLIDE BLOCK
11 B1902-481-0A0-B THREAD TAKE-UP LEVER ASM.
12 SS-6091210-TP SCREW 9/64-40 L=12
13 D1901-481-CC0 THREAD TAKE-UP LEVER ASM.
14 B1901-481-000-A THREAD TAKE-UP
15 B1908-481-000-A THREAD TENSION REGULATING PLATE
16 D1910-481-C00 TENSION SPRING
17 B1909-481-000-A THREAD TENSION REGULATING STUD
18 SS-6090670-TP SCREW 9/64-40 L=6
19 229-06101 NEEDLE BAR BUSHING UPPER
20 SS-7111410-TP SCREW 11/64-40 L=14
21 229-01409 NEEDLE BAR UPPER BUSH CAP
22 B1201-481-000-A MAIN SHAFT
23 B1213-552-0A0-A OIL AMOUNT ADJUSTING PIN ASM.
24 RO-0291801-00 RUBBER RING
25 B1226-552-000 ROLLER FELT
26 B1206-481-0A0 COUNTERWEIGHT ASM.
27 B1206-481-0B0 COUNTERWEIGHT ASM.
28 SS-8150710-TP SCREW 15/64-28 L=7
29 SS-7681650-TP SCREW 9/32-28 L=16
30 SS-8681650-TP SCREW 9/32-28 L=16
31 RO-0442401-00 RUBBER RING
32 B1408-481-000 NEEDLE BAR CRANK ROD
33 B1905-541-B00 NEEDLE BEARING
34 B1903-552-000 LEFT SCREW
35 B1202-481-000 BUSHING FRONT
36 B1203-481-B00 BUSHING INTERMEDIATE
37 SS-7151120-SP SCREW 15/64-28 L=11
38 CS-147121E-SH THRUST COLLAR ASM.D=14.72 W=12
39 SS-8660810-TP SCREW 1/4-40 L=8
40 D1204-555-DA0 MAIN SHAFT BUSHING REAR ASM.
41 D1204-555-D00 MAIN SHAFT BUSHING REAR
42 D1230-555-B00 NEEDLE BEARING
43 D1231-555-B00 WASHER
44 D1232-555-B00 SNAP RING
45 D1208-555-D00 OIL SEAL
46
47
48 SS-8151550-SP SCREW 15/64-28 L=15

D1230-552-B00 FLANGE

D1217-486-D00 HAND WHEEL

#01

D1217-486-D0A HAND WHEEL

#02

NOTE( 注記 ) #01....FORMH-481-4-3 ＭＨ −４８１−４−３用

#02....FORURBANWHITE アーバンホワイト用

ハリ ＴＶＸ７ ＃１１
ハリボ−
はずみ車フランジ
マルヒラネジ １／８−４４ Ｌ＝４．５
ハリボ− イトアンナイ
ハリボ− イトカケ Ａ
ハリボ− シタメタル
ハリボ−ダキ クミ
ヒラネジ ９／６４−４０ Ｌ＝６
ハリボウダキ アンナイコロ
テンビンウデ クミ
ヒラネジ ９／６４−４０ Ｌ＝１２
テンビン（ケツゴウズ）
テンビン
テンビン イトチヨ−シイタ
テンビン イトチヨシバネ
テンビン イトチヨウシイタジク
ヒラネジ ９／６４−４０ Ｌ＝６
ハリボウウワメタル
マルヒラネジ １１／６４−４０ Ｌ＝１４
ハリボウウワメタルキヤツプ
ウワジユク
クランク ユリヨ−チヨ−セツピン クミ
Ｏリング
フエルト
ツリアイオモリ クミ
ツリアイオモリ クミ
トメネジ １５／６４−２８ Ｌ＝７
マルヒラネジ ９／３２−２８ Ｌ＝１６
トメネジ ９／３２−２８ Ｌ＝１６
Ｏリング
ハリボ− クランクロツド
テンビン ニ−ドルベアリング
ヒダリネジ
ウワジク マエメタル
ウワジクナカメタル
マルヒラネジ １５／６４−２８ Ｌ＝１１
スラストウケ Ｄ＝１４．７２ Ｗ＝１２ クミ
トメネジ １／４−４０ Ｌ＝８
ウワジクウシロメタル クミ
ウワジクウシロメタル
ニ−ドル ベアリング
スラスト ザガネ
ニ−ドル トメワ
ウワジクウシロメタル オイルシ−ル
ハズミグルマ
ベルトカバーフタ
トメネジ １５／６４−２８ Ｌ＝１５

1
1
1
1
1
1
1
1
(1)
1
1
(1)
1
(1)
(2)
(1)
(1)
2
1
3
1
1
1
(1)
1
1
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
1
1
1
2
(4)
1
(1)
(2)
(2)
(2)
1
1
1
2

- 6 -

4. PRESSER BAR, UPRIGHT SHAFT & LOWER SHAFT COMPONENTS

押え棒・立軸・下軸関係

- 7 -

REF.NO NOTE PART NO D E S C R I P T I O N

1 B1524-481-CC0 SLIDING TYPE PRESSER FOOT ASM.

2 B1421-481-000 FINGER GUARD

3 B1532-481-C00 ADJUSTING SPRING STUD

4 B1536-481-C00 AIR BLOW ADJUSTING PLATE SPRING

5 B1533-481-C00 ADJUSTING SCREW

6 NS-6110310-SP NUT 11/64-40

7 SS-6060410-TP SCREW 3/32-56 L=3.5

8 SS-7091110-TP SCREW 9/64-40 L=10.5

9 229-07109 PRESSER BAR BUSHING LOWER
10 229-07000 PRESSER BAR
11 101-78705 PRESSER BAR GUIDE BRACKET
12 SS-8660610-TP SCREW 1/4-40 L=6
13 229-07703 PRESSER GUIDE BAR
14 229-07406 PRESSER SPRING
15 B1509-555-000 PRESSER SPRING REGULATOR
16 B1511-555-000 NUT
17 B1515-552-000 LIFTING LEVER
18 SD-0630275-SP HINGE SCREW D=6.35 H=2.7
19 SD-0630301-SP HINGE SCREW D=6.35 H=3
20 B1516-552-000 LIFTING LEVER LINK
21 D1517-555-B00-A HINGE PIN
22 B3431-581-000 LIFTING LEVER GASKET
23 B1523-226-000 SNAP RING
24 RE-0600000-K0 E-RING 6
25 B1518-555-0A0 HAND LIFTER CAM ASM.
26 RO-0371801-00 RUBBER RING
27 WP-0740516-SP WASHER 7.4X11.8X0.5
28 B1520-552-000-A HAND LIFTER
29 B1521-555-000 SCREW
30 B3412-415-000 LIFTING LEVER CONNECTING ROD
31 B3416-552-000 CONNECTING ROD HINGE SCREW
32 RE-0500000-K0 E-RING
33 B3414-415-000-A LIFTING LEVER LINK RIGHT
34 B3416-415-000-A SWIVEL
35 SD-0600322-SD HINGE SCREW D=6 H=3.2
36 B3415-481-000 CONNECTING ROD VERTICAL
37 NS-6620310-SP NUT 3/16-32
38 229-08909 HINGE SCREW
39 B1308-481-0C0 GEAR LOWER ASM.
40 SS-8660810-TP SCREW 1/4-40 L=8
41 B1306-155-0B0 GEAR & PINION ASM. UPPER
42 B1305-012-0A0 GEAR ASM.
43 B1306-155-0A0 PINION ASM.
44 B1308-481-0B0 GEAR & PINION ASM.
45 B1308-481-0A0 GEAR LOWER(LARGE)ASM.
46 B1306-155-0A0 PINION ASM.
47 B1301-481-000-A UPPIGHT SHAFT
48 B1302-552-B00 BUSHING UPPER
49 110-04207 UPRIGHT SHAFT BUSHING LOWER
50 SS-8151150-SP SCREW 15/64-28 L=10.5
51 B1801-481-000-A LOWER SHAFT
52 B1607-352-000 BUSHING REAR
53 SS-8151150-SP SCREW 15/64-28 L=10.5
54

＊

55 CS-111121A-SH THRUST COLLAR ASM. D=11.11 W=12
56 SS-8660810-TP SCREW 1/4-40 L=8
57 B1803-481-000 BUSHING INTERMEDIATE
58 SS-8151150-SP SCREW 15/64-28 L=10.5
59 B1802-481-000 BUSHING FRONT
60 SS-8151150-SP SCREW 15/64-28 L=10.5
61 B1813-481-000 OIL SEAL
62 B2226-481-000 LOOPER THREAD GUARD BUSHING
63
64
65 B1524-481-0B0 PRESSER FOOT ASM.
66 SS-5060310-SP SCREW 3/32-56 L=2.8
67

228-14909 FELT

229-07604 PRESSER SPRING REGULATOR NUT

#01

229-07505 PRESSER SPRING REGULATOR

#01

229-07802 HAND LIFTER

#01

NOTE( 注記 ) #01....FORURBANWHITE アーバンホワイト用

品名

スライデイングオサエ クミ
ユビガ−ド
チヨ−セツ バネジク
オサエテコ バネ
チヨ−セツネジ
ロツカクナツト １１／６４−４０
ヒラネジ ３／３２−５６ Ｌ＝３．５
マルヒラネジ ９／６４−４０ Ｌ＝１０．５
オサエボウシタメタル
オサエボウ
オサエボウダキ
トメネジ １／４−４０ Ｌ＝６
オサエアンナイボウ
オサエチヨウセツバネ
オサエチヨウセツネジ
オサエチヨ−セツネジ ナツト
ヒキアゲ イタ
ダンネジ Ｄ＝６．３５ Ｈ＝２．７
ダンネジ Ｄ＝６．３５ Ｈ＝３
ヒキアゲ イタ リンク
ヒキアゲイタ リンクジク
パツキン
トメワ Ｂ
Ｅガタトメワ ６
オサエアゲカム クミ
Ｏリング
ヒラザガネ ７．４Ｘ１１．８Ｘ０．５
オサエアゲレバ−
オサエアゲレバ− トメネジ
ヒザアゲ ヨコボ−
ヒザアゲ ヨコボ− ダンネジ
Ｅガタトメワ ５
ヒザアゲ リンクウデ
ツリボ−ダルマ
ダンネジ Ｄ＝６ Ｈ＝３．２
ヒザアゲ レンケツボ−
ロツカクナツト ３／１６−３２
ヒザアゲヨコボウダンネジ
ハグルマ クミ
トメネジ １／４−４０ Ｌ＝８
ウワカサハグルマ クミ
ウワカサハグルマ ダイ クミ
ウワカサハグルマ シヨ− クミ
カサハグルマ クミ
シタハグルマ ダイ クミ
ウワカサハグルマ シヨ− クミ
タテジク
タテジク ウワメタル
タテジクシタメタル
トメネジ １５／６４−２８ Ｌ＝１０．５
シタジク
オクリジク ウシロメタル
トメネジ １５／６４−２８ Ｌ＝１０．５
上軸給油フェルト
スラストウケ Ｄ＝１１．１１ Ｗ＝１２ クミ
トメネジ １／４−４０ Ｌ＝８
シタジク ナカメタル
トメネジ １５／６４−２８ Ｌ＝１０．５
シタジク マエメタル
トメネジ １５／６４−２８ Ｌ＝１０．５
シタジク マエメタル オイルシ−ル
シタイト ホゴボス
オサエチヨウセツネジナツト
オサエチヨウセツネジ
オサエ クミ （ユビガ−トツキ）
トラスネジ ３／３２−５６ Ｌ＝２．８
オサエアゲレバ−

Qty

1
(1)
(1)
(1)
(1)
(1)
(1)
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
(1)
1
1
1
1
1
1
1
1
1
1
1
1
1
(8)
(1)
(1)
(1)
(1)
(1)
(1)
1
1
1
2
1
1
1
1
1
(2)
1
1
1
1
1
1
1
1
1
(1)
1

- 8 -

5. FEED MECHANISM COMPONENTS (1)

送り関係（１）

- 9 -

REF.NO NOTE PART NO D E S C R I P T I O N

1

＊

2 SS-6120930-SP SCREW 3/16-28 L=9

3 B1634-555-000-B STITCH LENGTH REGULATING SCREW

4 RO-0742401-00 RUBBER RING

5 B1620-481-000 FEED REGULATOR

6 B1622-555-000 HINGE PIN

7 SS-8151150-SP SCREW 15/64-28 L=10.5

8

＊

9 B1626-555-000 FEED REGULATOR CONNECTING ROD
10 SS-8110510-SP SCREW 11/64-40 L=5
11 SS-7110710-SP SCREW 11/64-40 L=7
12 B1610-481-0B0 FEED ECCENTRIC CAM ASM.
13

＊

14 SS-2110930-SP SCREW 11/64-40 L=8.7
15 SS-6661110-SP SCREW 1/4-40 L=11
16

＊

17
18 B1621-555-000-A CONTROL LEVER SHAFT
19

＊

20 SS-6121210-SP SCREW 3/16-28 L=12
21 SS-8150710-SP SCREW 15/64-28 L=7
22 SS-7110910-SP SCREW 11/64-40 L=8.5
23 SS-7620750-SP SCREW 3/16-32 L=6.5
24 B1628-555-000 TENSION SPRING SUSPENSION STUD
25 B1646-555-000 TENSION SPRING
26 B1636-555-000 SUSPENSION BRACKET
27 SS-7111120-SP SCREW 11/64-40 L=10.5
28

＊

29 SS-8150710-SP SCREW 15/64-28 L=7
30 SS-8620610-SP SCREW 3/16-32 L=6
31

＊

32 B1619-555-000 FEED DRIVING ROCKER HINGE PIN
33 SS-7111120-SP SCREW 11/64-40 L=10.5
34 B1618-161-000 FEED DRIVING ROCKER ARM HINGE
35 SS-8150710-SP SCREW 15/64-28 L=7
36

＊

37 B1633-555-000 ROCKER ARM CONNECTING PIN
38 SS-7111260-SP SCREW 11/64-40 L=12
39 B1608-481-000 FEED ROCKER SHAFT CRANK ASM.
40 SS-6121610-TP SCREW 3/16-28 L=15.5
41 B1606-481-000 CONNECTING ROD
42 SD-1020701-SP HINGE SCREW D=10.2 H=7
43 NS-6680320-SP NUT 9/32-28
44 B1630-555-000 ROCKER ARM CONNECTING ROD
45 SD-0500401-SP HINGE SCREW D=5 H=4
46 WZ-0541510-KP WAVED WASHER 5.4X9.0X0.3
47 NS-6120310-SP NUT 3/16-28
48

＊

49 SS-6121210-SP SCREW 3/16-28 L=12
50 SS-8150710-SP SCREW 15/64-28 L=7
51 B1624-555-000 REVERSE FEED CONTROL LEVER
52 SS-8661040-TP SCREW 1/4-40 L=10
53 SS-8660810-TP SCREW 1/4-40 L=8
54 RO-0691801-00 RUBBER RING
55 WZ-1052010-KP WAVED WASHER
56 B1660-481-000 STOPPER
57 B1661-481-000 SCREW
58 B1662-481-000 LEVER STOPPER RUBBER CAP
59 NS-6150430-SP NUT 15/64-28
60 WP-0621016-SD WASHER 6.2X13X1
61 SS-8090540-SP SCREW 9/64-40 L=5
62
63

＊ #02

64

＊ #01

65

＊ #01

B1623-555-000-A FEED REGULATOR DIAL

401-14880 FEED REGULATOR CONNECTING ROD

SS-2090710-TP SCREW 9/64-40 L=7.2

401-14884 FEED ROCKER SHAFT CONNECTING ROD
229-14006 BEARING B

#01

401-20458 CONTROL LEVER SHAFT CRANK

401-36257 FEED DRIVING ROCKER

401-14882 FEED DRIVING ROCKER HINGE PIN

401-36256 FEED DRIVING ROCKER ARM

401-14881 CONTROL LEVER CRANK REAR

B1623-555-A00 FEED REGULATOR DIAL

#02

B1624-555-00A REVERSE FEED CONTROL LEVER
400-82080 FEED DRIVING ROCKER HINGE PIN
400-82081 FEED DRIVING ROCKER HINGE PIN

NOTE( 注記 ) #01....SELECTIVEPARTS 選択部品

#02....FORURBANWHITE アーバンホワイト用

品名

目盛板
ヒラネジ ３／１６−２８ Ｌ＝９
オクリ チヨ−セツネジ
Ｏリング
オクリチヨ−セツダイ
オクリ チヨ−セツダイ トメジク
トメネジ １５／６４−２８ Ｌ＝１０．５
送り調節器ロッド
オクリ チヨ−セツキ ロツドピン
トメネジ １１／６４−４０ Ｌ＝５
マルヒラネジ １１／６４−４０ Ｌ＝７
オクリ ヘンシンカム クミ
丸皿ねじ ９／６４−４０ Ｌ＝７．２
マルサラネジ １１／６４−４０ Ｌ＝８．７
ヒラネジ １／４−４０ Ｌ＝１１
水平送りロッド
スイヘイオクリロッドベアリングＢ
オクリチヨ−セツ レバ−ジク
引っ張りばね掛け調節器腕
ヒラネジ ３／１６−２８ Ｌ＝１２
トメネジ １５／６４−２８ Ｌ＝７
マルヒラネジ １１／６４−４０ Ｌ＝８．５
マルヒラネジ ３／１６−３２ Ｌ＝６．５
ヒツパリ バネカケ ジク
ヒツパリ バネ
ヒツパリ バネカケ
マルヒラネジ １１／６４−４０ Ｌ＝１０．５
送り調節リンク
トメネジ １５／６４−２８ Ｌ＝７
トメネジ ３／１６−３２ Ｌ＝６
送り調節二又リンクピン
オクリ チヨ−セツリンク ササエピン
マルヒラネジ １１／６４−４０ Ｌ＝１０．５
オクリ チヨ−セツ リンクピン
トメネジ １５／６４−２８ Ｌ＝７
送り調節二又リンク
スイヘイオクリ ロツドピン
マルヒラネジ １１／６４−４０ Ｌ＝１２
スイヘイオクリウデ
ヒラネジ ３／１６−２８ Ｌ＝１５．５
スイヘイ オクリ レンケツカン
ダンネジ Ｄ＝１０．２ Ｈ＝７
ロツカクナツト ９／３２−２８
オクリ チヨ−セツロツド
ダンネジ Ｄ＝５ Ｈ＝４
ナミガタザガネ ５．４Ｘ９Ｘ０．３
ロツカクナツト ３／１６−２８
送り調節腕
ヒラネジ ３／１６−２８ Ｌ＝１２
トメネジ １５／６４−２８ Ｌ＝７
オクリレバ−
トメネジ １／４−４０ Ｌ＝１０
トメネジ １／４−４０ Ｌ＝８
Ｏリング
ナミガタザガネ１０．５Ｘ１４．５Ｘ０．３
レバ− ストツパ−
レバ− ストツパ− ネジ
レバ− ストツパ− ゴム
ロツカクナツト １５／６４−２８
ヒラザガネ ６．２Ｘ１３Ｘ１
トメネジ ９／６４−４０ Ｌ＝５
メモリイタ
オクリレバー
送り調節リンク支えピン（１）
送り調節リンク支えピン（２）

Qty

1
1
1
1
1
1
1
1
1
1
1
1
(2)
(3)
(2)
1
1
1
1
1
1
1
2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
(1)
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1

- 10 -

6. FEED MECHANISM COMPONENTS (2)

送り関係（２）

- 11 -

REF.NO NOTE PART NO D E S C R I P T I O N

1 B1613-481-F00 FEED DOG

2 SS-7111410-TP SCREW 11/64-40 L=14

3 WP-0480856-SP WASHER 4.8X8.4X0.8

4 B1602-481-000-A FEED BAR

5 B1604-486-000 FEED BAR SHAFT

6 SS-1080510-SP SCREW 1/8-44 L=5

7 B1715-481-000 COUNTER-SUNK WASHER

8 SS-6090810-SP SCREW 9/64-40 L= 7.5

9 B1603-486-0A0 FEED ROCKER ASM.
10 SS-6121840-SP SCREW 3/16-28 L=18
11 WP-0480856-SP WASHER 4.8X8.4X0.8
12 NS-6120310-SP NUT 3/16-28
13 CQ-3030000-00 OIL WICK
14

＊

15 B1601-555-000 FEED ROCKER SHAFT
16 229-04155 MAIN SHAFT THRUST COLLAR ASM.
17 SS-8660610-TP SCREW 1/4-40 L=6
18 SS-8150710-SP SCREW 15/64-28 L=7
19 B1702-155-000 BUSHING REAR
20 SD-1020701-SP HINGE SCREW D=10.2 H=7
21 NS-6680410-SP NUT 9/32-28
22 RC-0150001-KP RETAINING RING 13.8
23 CQ-3030000-00 OIL WICK
24 B1701-481-000 FEED DRIVING SHAFT
25

＊

26 B1713-481-0A0 FEED BAR LINK ASM.
27 SS-8110410-TP SCREW 11/64-40 L= 3.5
28 B4103-352-0A0 FEED ROCKER SHAFT CRANK ASM.
29 SS-6621220-SP SCREW 3/16-32 L=12
30 B1610-430-000 DIFFERENTIAL FEED ROCKER SHAFT
31 CQ-3030000-00 OIL WICK
32

＊

33 SS-8150710-SP SCREW 15/64-28 L=7
34 CQ-3030000-00 OIL WICK
35 229-04155 MAIN SHAFT THRUST COLLAR ASM.
36 SS-8660610-TP SCREW 1/4-40 L=6
37 B1702-155-000 BUSHING REAR
38 SS-8150710-SP SCREW 15/64-28 L=7
39 B1703-155-0A0 FEED DRIVING SHAFT CRANK ASM.
40 SS-6121610-SP SCREW 3/16-28 L=15.5
41 B1708-481-000 FEED DRIVING SHAFT CONNECTING
42
43
44

401-33994 FEED ROCKER SHAFT BUSHING

401-33993 FEED ROCKER SHAFT BUSHING

401-33993 FEED ROCKER SHAFT BUSHING

B1712-481-00B NEEDLE BEARING

#01

B1613-481-A00 FEED DOG (1-NEEDLE)

#02

B1613-481-D00 FEED DOG (D)

#02

NOTE( 注記 ) #01....SELECTIVEPARTS 選択部品

#02....SPECIALORDERPARTS 特別注文部品

品名

オクリバ（チユ−アツモノ）
マルヒラネジ １１／６４−４０ Ｌ＝１４
ヒラザガネ ４．８Ｘ８．４Ｘ０．８
オクリダイ
オクリダイジク
サラネジ １／８−４４ Ｌ＝５
ピンサラ ザガネ
ヒラネジ ９／６４−４０ Ｌ＝７．５
オクリダイ ウデ クミ
ヒラネジ ３／１６−２８ Ｌ＝１８
ヒラザガネ ４．８Ｘ８．４Ｘ０．８
ロツカクナツト ３／１６−２８
ユシン
送り軸前メタル
スイヘイオクリジク
ウワジクスラストウケ（クミ）
トメネジ １／４−４０ Ｌ＝６
トメネジ １５／６４−２８ Ｌ＝７
オクリジク メタル
ダンネジ Ｄ＝１０．２ Ｈ＝７
ロツカクナツト ９／３２−２８
Ｃガタトメワ １３．８
ユシン
ジヨ−ゲ オクリジク
上下送り軸メタル
ジヨ−ゲ オクリダイ リンク クミ
トメネジ １１／６４−４０ Ｌ＝３．５
ウワメス フタマタクランク クミ
ヒラネジ ３／１６−３２ Ｌ＝１２
サド− オクリダイ ジク
ユシン
上下送り軸メタル
トメネジ １５／６４−２８ Ｌ＝７
ユシン
ウワジクスラストウケ（クミ）
トメネジ １／４−４０ Ｌ＝６
オクリジク メタル
トメネジ １５／６４−２８ Ｌ＝７
ジヨ−ゲ オクリウデ クミ
ヒラネジ ３／１６−２８ Ｌ＝１５．５
ジヨ−ゲ オクリロツド
ジヨ−ゲオクリ ベアリング
オクリバ（イツポンバリ）
オクリバ Ｄ

Qty

1
1
1
1
1
1
1
2
1
(1)
(1)
(1)

0.3
1
1
2
(4)
1
1
1
1
1

0.2
1
1
1
1
1
(2)
1

0.2
1
1

0.2
1
(2)
1
1
1
(1)
1
1
1
1

- 12 -

7. THREAD SPREADER COMPONENTS

糸さばき関係

- 13 -

REF.NO NOTE PART NO D E S C R I P T I O N

品名

Qty

1 D2101-481-CA0 THREAD SPREADER ECCENTRIC ASM.

2 SS-8150710-TP SCREW 15/64-28 L=7

3 SS-2080810-SP SCREW 1/8-44 L=7.5

4

5 B2105-481-000 LEFT & RIGHT DRIVING ROD A

6 B1403-352-0A0 PIN ASM.

7 CQ-2020000-00 OIL WICK

8 SS-8110410-TP SCREW 11/64-40 L=3.5

9 B2106-481-0A0 LEFT & RIGHT DRIVING ROD(B) ASM.
10 SD-0450701-TP HINGE SCREW D=4.5 H=7
11 SS-7111110-TP SCREW 11/64-40 L=10.5
12 B2117-481-0A0 FORE & AFT DRIVING ROD ASM.
13 B2110-481-000-A BUSHING UPPER
14 B2109-481-000-A MOUNTING BASE
15 SM-6062002-TP SCREW M6 L=20
16 B2111-481-000-A BUSHING LOWER
17 SS-8150710-SP SCREW 15/64-28 L=7
18 B2108-481-000 LEFT & RIGHT DRIVING SHAFT
19 B2112-481-0A0 SLIDE BLOCK BRACKET
20 SS-7111110-TP SCREW 11/64-40 L=10.5
21 B1414-232-000 SQUARE BLOCK
22 B1827-232-000 SLIDE ROLLER STUD
23 NS-6120310-SP NUT 3/16-28
24 WP-0501016-SD WASHER 5X10.5X1
25 B1715-481-000 COUNTER-SUNK WASHER
26 SS-1080510-SP SCREW 1/8-44 L=5
27 B2124-481-000 BUSHING REAR
28 SS-8150710-SP SCREW 15/64-28 L=7
29 B2115-481-0A0 SLIDE BLOCK ASM.
30 SS-6121220-TP SCREW 3/16-28 L=11.5
31 B2120-481-0A0 FORE & AFT DRIVING ARM ASM.
32 SS-6121220-TP SCREW 3/16-28 L=11.5
33 B2119-481-0A0 PIN
34 CQ-2020000-00 OIL WICK
35 NS-6120310-SP NUT 3/16-28
36 B2122-481-000 THREAD SPREADER DRIVING SHAFT
37 B2123-481-000 BUSHING FRONT
38 SS-8150710-SP SCREW 15/64-28 L=7
39 B2125-481-0A0 THREAD SPREADER DRIVING ARM ASM.
40 SS-6121220-TP SCREW 3/16-28 L=11.5
41 SS-7090520-TP SCREW 9/64-40 L=4.5
42 D2126-481-CA0 THREAD SPREADER ASM.

B2103-481-00B BEARING

#01

NOTE( 注記 ) #01....SELECTIVEPARTS 選択部品

イトサバキカム クミ
トメネジ １５／６４−２８ Ｌ＝７
マルサラネジ １／８−４４ Ｌ＝７．５
イトサバキカム ベアリング
サユウ ロツド Ａ
クランクピン クミ
ユシン
トメネジ １１／６４−４０ Ｌ＝３．５
サユウロツド Ｂ クミ
ダンネジ Ｄ＝４．５ Ｈ＝７
マルヒラネジ １１／６４−４０ Ｌ＝１０．５
ゼンゴ ロツド クミ
サユウジク ウワメタル
サユウ ジクダイ
ロツカクアナボルト Ｍ６ Ｌ＝２０
サユウジク シタメタル
トメネジ １５／６４−２８ Ｌ＝７
サユウ ジク
イトサバキ カクゴマウデ クミ
マルヒラネジ １１／６４−４０ Ｌ＝１０．５
カクゴマ
コロジク
ロツカクナツト ３／１６−２８
ヒラザガネ ５Ｘ１０．５Ｘ１
ピンサラ ザガネ
サラネジ １／８−４４ Ｌ＝５
イトサバキジク ウシロメタル
トメネジ １５／６４−２８ Ｌ＝７
イトサバキ カクゴマ スラストウケ クミ
ヒラネジ ３／１６−２８ Ｌ＝１１．５
ゼンゴウデ クミ
ヒラネジ ３／１６−２８ Ｌ＝１１．５
ゼンゴウデ ピン クミ
ユシン
ロツカクナツト ３／１６−２８
イトサバキジク
イトサバキジク マエメタル
トメネジ １５／６４−２８ Ｌ＝７
イトサバキ ウデ クミ
ヒラネジ ３／１６−２８ Ｌ＝１１．５
マルヒラネジ ９／６４−４０ Ｌ＝４．５
イトサバキ クミ

1
(2)
(2)
1
1
1
(0.1)
1
1
(1)
(1)
1
1
1
2
1
1
1
1
(1)
1
1
1
1
1
1
1
1
1
(1)
1
(1)
1
(0.1)
1
1
1
1
1
(1)
(1)
1

- 14 -

8. LOOPER & NEEDLE GUARD COMPONENTS

ルーパ・針受関係

- 15 -

REF.NO NOTE PART NO D E S C R I P T I O N

品名

Qty

1 D2013-481-C00 LOOPER MOUNTING BASE

2 SM-6062002-TP SCREW M6 L=20

3 B2030-481-000 LOOPER

4 B2015-481-0A0 LOOPER ROCKER ASM.

5 SS-6121220-TP SCREW 3/16-28 L=11.5

6 B2025-481-000 COLLAR

7 SS-7090520-TP SCREW 9/64-40 L=4.5

8 B2032-481-000 LOOPER DRIVING LINK SET RING

9 B2012-481-000 BUSHING REAR
10 SS-8110410-TP SCREW 11/64-40 L=3.5
11 B2010-481-0A0 LOOPER ROCKER SHAFT ASM.
12 SS-7090910-TP SCREW 9/64-40 L=8.5
13 CQ-2520000-00 OIL WICK
14 B2008-481-000 TRUNNION
15 B2014-481-0A0 LOOPER CRANK COVER ASM.
16 SS-6092120-SP SCREW 9/64-40 L=21.2
17 TA-1050504-R0 RUBBER PLUG
18 BT-0500300-EA OIL TUBE
19 B2006-481-0A0 LOOPER CRANK(WITH SCREW)
20 SS-8660810-TP SCREW 1/4-40 L=8
21 B2007-481-000 LOOPER CRANK ADJUSTING SCREW
22 B2001-481-000-A LOOPER CRANK DRIVING SHAFT
23 B2002-481-000 BUSHING FRONT
24 SS-8150710-SP SCREW 15/64-28 L=7
25 B1803-481-000 BUSHING INTERMEDIATE
26 SS-8150710-SP SCREW 15/64-28 L=7
27 B2004-481-0A0 GEAR UPPER
28 SS-8660810-TP SCREW 1/4-40 L=8
29
30 SS-6660610-TP SCREW 1/4-40 L=6
31 B2301-481-0A0 NEEDLE GUARD CAM
32 SS-8150710-TP SCREW 15/64-28 L=7
33 B2302-481-000 NEEDLE GUARD CRANK ROD
34 SS-8110410-TP SCREW 11/64-40 L=3.5
35 B1610-430-0A0 PIN ASM.
36 CQ-3030000-00 OIL WICK
37 B1610-430-0A0 PIN ASM.
38 CQ-3030000-00 OIL WICK
39 B2303-481-0A0 LOOP GUIDE ROCKER FORK
40 SS-7111310-TP SCREW 11/64-40 L=12.8
41 B2304-481-0A0 REAR NEEDLE GUARD ROCKER FORK
42 SS-7111310-TP SCREW 11/64-40 L=12.8
43 B2306-481-000 NEEDLE GUARD DRIVING SHAFT
44 B2307-481-000 BUSHING
45 SS-8150710-SP SCREW 15/64-28 L=7
46 B2305-481-0A0 LOOP GUIDE DRIVING SHAFT ASM.
47 CQ-2520000-00 OIL WICK
48 B2311-481-000-A NEEDLE GUARD
49 B2309-481-0A0 REAR NEEDLE GUARD ROCKER ARM ASM.
50 SS-6121220-TP SCREW 3/16-28 L=11.5
51 SS-7090910-TP SCREW 9/64-40 L=8.5
52 B2310-481-000 LOOP GUIDE
53 SS-7090520-TP SCREW 9/64-40 L=4.5
54 WP-0371026-SD WASHER 3.7X7X1
55 B2308-481-0A0 LOOP GUIDE ROCKER ARM
56 SS-6121220-TP SCREW 3/16-28 L=11.5
57

B2005-481-0AB GEAR LOWER

#01

B2312-481-000 NEEDLE GUARD

#02

NOTE( 注記 ) #01....SELECTIVEPARTS 選択部品

#02....SPECIALORDERPARTS 特別注文部品

ル−パダイ
ロツカクアナボルト Ｍ６ Ｌ＝２０
ル−パ
ル−パウデ クミ
ヒラネジ ３／１６−２８ Ｌ＝１１．５
ル−パウデカラ−
マルヒラネジ ９／６４−４０ Ｌ＝４．５
ル−パ リンク トメワ
ル−パリンク メタル
トメネジ １１／６４−４０ Ｌ＝３．５
ル−パ リンク クミ
マルヒラネジ ９／６４−４０ Ｌ＝８．５
ユシン
トラニオン
クランク カバ− クミ
ヒラネジ ９／６４−４０ Ｌ＝２１．２
トメセン
ウレタンチユ−ブ
ル−パ クランク クミ
トメネジ １／４−４０ Ｌ＝８
クランク チヨ−セツネジ
ル−パジク
ル−パジク マエメタル
トメネジ １５／６４−２８ Ｌ＝７
シタジク ナカメタル
トメネジ １５／６４−２８ Ｌ＝７
ル−パ ハグルマ ウエ クミ
トメネジ １／４−４０ Ｌ＝８
ル−パ ギヤ− シタ Ｂ クミ
ヒラネジ １／４−４０ Ｌ＝６
ハリウケ カム クミ
トメネジ １５／６４−２８ Ｌ＝７
ハリウケ ロツド
トメネジ １１／６４−４０ Ｌ＝３．５
フタマタウデ ピン クミ
ユシン
フタマタウデ ピン クミ
ユシン
ル−パガイド フタマタウデ クミ
マルヒラネジ １１／６４−４０ Ｌ＝１２．８
ウシロガワ ハリウケ フタマタウデ クミ
マルヒラネジ １１／６４−４０ Ｌ＝１２．８
ウシロガワ ハリウケ フタマタウデ
ハリウケ ジクメタル
トメネジ １５／６４−２８ Ｌ＝７
ル−プガイド ジク クミ
ユシン
ハリウケ
ウシロガワ ハリウケウデ クミ
ヒラネジ ３／１６−２８ Ｌ＝１１．５
マルヒラネジ ９／６４−４０ Ｌ＝８．５
ル−プ ガイド
マルヒラネジ ９／６４−４０ Ｌ＝４．５
ヒラザガネ ３．７Ｘ７Ｘ１
ル−プ ガイドウデ クミ
ヒラネジ ３／１６−２８ Ｌ＝１１．５
コテイハリウケ

1
4
1
1
(1)
(1)
(1)
1
2
2
1
(4)

0.2
1
1
(3)
1

0.1
1
(2)
(1)
1
1
1
1
1
1
(2)
1
(2)
1
(2)
2
2
1
(0.1)
1
(0.1)
1
(1)
1
(1)
1
1
1
1
(0.2)
1
1
(1)
(1)
1
2
2
1
(1)
1

- 16 -

9. THREAD TENSION CONTROLLER COMPONENTS

糸調子関係

- 17 -

REF.NO NOTE PART NO D E S C R I P T I O N

1 D3103-481-DA0 LOOPER THREAD TENSION ASM.

2 110-72204 TENSION NUT

3 B3106-481-000 LOOPER THREAD TENSION SPRING

4 B3120-125-000 ROTATING STOPPER

5 B3126-352-000 TENSION DISC

6 B3104-481-000 LOOPER THREAD TENSION POST

7 PS-0200102-KH SPRING PIN 2.0X10

8 B3106-380-000 THREAD GUIDE

9 WP-0851216-SC WASHER 8.5X18.0X1.2
10 B3101-481-000 TENSION CONTROLLER INSTALLING
11 SS-4110715-SP SCREW 11/64-40 L=7
12 B3121-481-000 LOOPER THREAD TENSION RELEASE
13 SS-6110420-TP SCREW 11/64-40 L=4.8
14 WP-0740516-SP WASHER 7.4X11.8X0.5
15 D3135-481-CB0 LOOPER THREAD RELEASE SHAFT ASM.
16 D3135-481-C00-A LOOPER THREAD RELEASE SHAFT
17 D3136-481-CA0 TENSION RELEASE ARM ASM.
18 NS-6110310-SP NUT 11/64-40
19 RO-0371801-00 RUBBER RING
20 D3130-481-CA0 TENSION RELEASE ARM ASM.
21 SS-6110710-TP SCREW 11/64-40 L= 6.5
22 D3134-481-C00 SPRING
23 D3133-481-C00 SUSPENSION BRACKET
24 SS-4110715-SP SCREW 11/64-40 L=7
25 D3110-481-C00 TENSION RELEASE SHAFT
26 B1522-552-000 OIL SEAL RING
27 B3115-481-000 TENSION RELEASE SHAFT SPACER
28 B3116-481-000 SPACER(A) FOR INSTALLING PLATE
29 B3117-481-000 SPACER(B) FOR INSTALLING PLATE
30 SS-4112515-SP SCREW 11/64-40 L=25
31 SS-4111415-SP SCREW 11/64-40 L=14
32 RE-0600000-K0 E-RING 6
33 B3120-481-000 NEEDLE THREAD TENSION RELEASE
34 SS-6110420-TP SCREW 11/64-40 L=4.8
35 B3102-481-0A0 NEEDLE THREAD TENSION ASM.
36 B3126-012-000 THREAD TENSION DISK
37 B3104-481-000 LOOPER THREAD TENSION POST
38 B2306-019-000 TENSION THREAD GUIDE
39 B3102-481-000 NEEDLE THREAD TENSION GUIDE PLATE
40 B3101-481-000 TENSION CONTROLLER INSTALLING
41 B3107-704-000 TENSION DISC PRESSER TUBE
42 B3129-012-A00 TENSION SPRING
43 B3119-771-000 THREAD TENSION NUT
44 B3120-125-000 ROTATING STOPPER
45 D2210-481-DA0 LOOPER THREAD GUIDE ASM.
46 B2203-481-000 LOOPER THREAD GUIDE(B)
47 SS-6080320-SP SCREW 1/8-44 L=2.5
48 B2218-481-000 CAST-OFF WIRE
49 SS-6080410-SP SCREW 1/8-44 L=4
50 WP-0371026-SD WASHER 3.7X7X1
51 B2217-481-000 THREAD GUIDE STOPPER SPRING
52 SS-6080320-SP SCREW 1/8-44 L=2.5
53 B2216-481-000 THREAD GUIDE SPRING
54 B2214-481-000 THREAD GUIDE STUD
55 NS-6110310-SP NUT 11/64-40
56 D2213-481-C00 CAST-OFF PLATE
57 B2212-481-000 LOOPER THREAD GUIDE RIGHT
58 D2211-481-D00 LOOPER THREAD GUIDE LEFT
59 B2215-481-000 COLLAR
60 SS-7081310-SP SCREW 1/8-44 L=12.5
61 D2227-481-D00 LOOPER THREAD GUIDE
62

＊

63 SS-4110515-SP SCREW 11/64-40 L=5
64 B2220-481-010 LOOPER THREAD TAKE-UP ASM.
65 B2225-481-000 SCREW
66 D3931-481-D00 ARM INSTALLING PLATE
67 SS-4110715-SP SCREW 11/64-40 L=7
68 RE-0400000-K0 E-RING 4
69 SD-0640211-SP HINGE SCREW D=6.35 H=2.1
70 D3928-481-DA0 THREAD TENSION RELEASE ASM.
71 D3929-481-DA0 RELEASE LEVER INSTALLING ASM.
72 D3105-481-D00 LOOPER THREAD GUIDE
73 D2120-555-C00 CORD PRESSER (120V)
74 SS-4110715-SP SCREW 11/64-40 L=7

SS-4080620-TP SCREW 1/8-44 L=6

品名

シタイトチヨ−シ クミ
イトチョウシ ナット
イトチヨ−シ バネ
イトチヨ−シサラ カイテンドメ
イトチヨ−シ サラ
イトチヨ−シボ−
スプリングピン ２．０Ｘ１０
シタイトチヨ−シザラ イトアンナイ
ヒラザガネ ８．５Ｘ１８Ｘ１．２
イトチヨ−シ トリツケダイ
ナベネジ １１／６４−４０ Ｌ＝７
シタイトユルメ
ヒラネジ １１／６４−４０ Ｌ＝４．８
ヒラザガネ ７．４Ｘ１１．８Ｘ０．５
シタイトユルメジク クミ
シタイトユルメジク
シタイトユルメジク ウデ クミ
ロツカクナツト １１／６４−４０
Ｏリング
ウワイトユルメウデ クミ
ヒラネジ １１／６４−４０ Ｌ＝６．５
ヒザアゲ リンクウデ バネ
ヒザアゲ リンクウデ バネカケ
ナベネジ １１／６４−４０ Ｌ＝７
イトユルメ ジク
オサエアゲ ジク オイルシ−ル
イトユルメ ジクカラ−
イトチヨ−シ トリツケダイ カラ− Ａ
イトチヨ−シ トリツケダイ カラ− Ｂ
ナベネジ １１／６４−４０ Ｌ＝２５
ナベネジ １１／６４−４０ Ｌ＝１４
Ｅガタトメワ ６
ウワイトユルメ
ヒラネジ １１／６４−４０ Ｌ＝４．８
ウワイトチヨ−シ クミ
イトチヨ−シサラ
イトチヨ−シボ−
イトチヨ−シ アンナイイタ
ウワイトチヨ−シ アンナイイタ
イトチヨ−シ トリツケダイ
チヨ−シサラ オサエ
イトチヨ−シバネ Ａ
イトチヨ−シナツト
イトチヨ−シサラ カイテンドメ
カムイトアンナイ クミ
シタイトアンナイ Ｂ
ヒラネジ １／８−４４ Ｌ＝２．５
カムイト ワイヤ−
ヒラネジ １／８−４４ Ｌ＝４
ヒラザガネ ３．７Ｘ７Ｘ１
カム イトアンナイ テイシバネ
ヒラネジ １／８−４４ Ｌ＝２．５
カム イトアンナイ バネ
カムイトジク
ロツカクナツト １１／６４−４０
カムイト ツメ
カム イトアンナイ ミギ
カムイトアンナイ
カム イトアンナイ カラ−
マルヒラネジ １／８−４４ Ｌ＝１２．５
カムイトユルメ イトアンナイ
ナベネジ １／８−４４ Ｌ＝６
ナベネジ １１／６４−４０ Ｌ＝５
シタイトカム クミ
シタイト カムトメネジ
カムイトユルメ ウデダイ
ナベネジ １１／６４−４０ Ｌ＝７
Ｅガタトメワ ４
ダンネジ Ｄ＝６．３５ Ｈ＝２．１
カムイトユルメ レバ− クミ
カムイトユルメ レバ−ダイ クミ
シタイトアンナイ Ｃ
ナイロン クランプ
ナベネジ １１／６４−４０ Ｌ＝７

Qty

1
(1)
(1)
(1)
(2)
(1)
(1)
(1)
(1)
(1)
2
1
1
1
1
(1)
(1)
(1)
(1)
1
(1)
1
1
2
1
1
1
1
1
1
1
1
1
1
1
(2)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
1
(1)
(1)
(1)
(2)
(2)
(1)
(2)
(1)
(1)
(1)
(1)
(1)
(1)
(4)
(1)
(1)
(2)
2
1
1
1
4
1
1
1
1
1
1
1

- 18 -

10. THREAD TRIMMER COMPONENTS

糸切り装置関係

- 19 -

REF.NO NOTE PART NO D E S C R I P T I O N

1 D2407-481-DBA MOVING KNIFE MOUNTING PLATE ASM.

2

3 SS-6090420-SP SCREW 9/64-40 L=4.0

4 D2405-481-C00-A COUNTER KNIFE

5 D2401-481-CD0 MOVING KNIFE ASM.

6

7 D2403-481-C00 COLLAR

8 RE-0250000-K0 E-RING 2.5

9 D2407-481-D00 MOUNTING PLATE
10 D2406-481-D00 THREAD CLAMPING
11 D2409-481-D00 CLAMPING STOPPER PIN
12 D2404-481-D0A THREAD CLAMPING SPRING
13
14 SD-0360601-SP CLAMPING SCREW
15 D2408-481-C00-A MOUNTING PLATE INSTALLING BASE
16

＊

17 SS-5060310-SP SCREW 3/32-56 L=2.8
18 D2410-481-C00-A OIL WICK HOLDER
19 CQ-2020000-00 OIL WICK
20 D2413-481-C00 KNIFE DRIVING SHAFT
21 D2412-481-C00 MOVING KNIFE BUSHING PIN
22 SS-6151920-SP SCREW 15/64-28 L=19.0
23 D2414-481-CA0 KNIFE DRIVING ARM ASM.
24 SS-7111110-TP SCREW 11/64-40 L=10.5
25 NM-6050001-SP NUT M5
26 D2415-481-DA0-A THREAD-CUTTING BALL JOINT ASM.
27 D2415-481-D00 KNIFE DRIVING ARM JOINT
28 NM-6050001-SP NUT M5
29 D2416-481-C00 CONNECTING ROD
30 NM-6050001-SP NUT M5
31 D3921-481-D00 CAM THREAD RELEASE BLOCK
32 D2415-481-C00 KNIFE DRIVING ARM JOINT
33 HK-0346101-40 HOUSING 14P
34 D2460-481-DAB SOLENOID ASM.
35 D2466-481-C00 SOLENOID INSTALLING PLATE
36 SS-7110740-TP SCREW 11/64-40 L=7
37 D2465-481-C00 PLUNGER
38 BT-0800602-E0 URETHANE TUBE 6X8 TRANSPARENT
39 RE-0400000-K0 E-RING 4
40 D2461-481-C00 CONNECTING PIN
41 G5066-110-000 CORD HOLDER
42 SS-7110910-SP SCREW 11/64-40 L=8.5
43
44 WP-0480856-SP WASHER 4.8X8.4X0.8
45 SS-7111120-SP SCREW 11/64-40 L=10.5
46 SS-7110740-TP SCREW 11/64-40 L=7
47 D2462-481-C00 SOLENOID HOLDER
48 WP-0501016-SD WASHER 5X10.5X1
49 D2421-481-CA0 THREAD TRIMMER LEVER ASM.
50 NS-6120310-SP NUT 3/16-28
51 SS-5110810-SP SCREW 11/64-40 L=8
52 D2429-481-C00 ROLLER INSTALLING PLATE
53 D2430-481-C00 ROLLER
54 SD-0600452-TP HINGE SCREW D=6 H=4.5
55 SD-0791501-SP HINGE SCREW D=7.94 H=15.0
56 D2426-481-C00 THREAD TRIMMER LEVER MOUNTING
57 SS-6151412-TP SCREW 15/64-28 L=14
58 D2428-481-CA0 SAFETY CAM ASM.
59 SS-8151150-TP SCREW 15/64-28 L=10.5
60 D2424-481-C00-A TENSION SPRING
61 D2425-481-C00 SUSPENSION BRACKET
62 SS-7110710-TP SCREW 11/64-40 L=7.0
63 D2461-486-E00 THREAD TRIMMER STOPPER
64 SS-7151210-SP SCREW 15/64-28 L=12
65 SS-7110840-SP SCREW 11/64-40 L=7.8
66 D2411-481-CA0 KNIFE DRIVING FORK ASM.
67 SS-7111110-TP SCREW 11/64-40 L=10.5
68 SS-6151040-SP SCREW 15/64-28 L=10

D2407-481-DBB MOVING KNIFE BASE ASM.

#01

D2401-481-CDB COUNTER KNIFE ASM.

#01

D2404-481-D0B THREAD CLAMPING SPRING B

#01

SS-6090510-TP SCREW 9/64-40 L=5.0

HK-0346400-0B PIN CONTACT

#02

NOTE( 注記 ) #01....SPECIALORDERPART 特別注文部品 ( 太糸用 )

(FORTHICKTHREAD)

#02....FORMH-481-5 ＭＨ −４８１−５用

品名

ド−メスダイ クミ
ド−メスダイ フトイトヨ− クミ
ヒラネジ ９／６４−４０ Ｌ＝４
コテイメス
ド−メス クミ
ド−メス クミ（フトイト）
ド−メス コロ
Ｅガタトメワ ２．５
ド−メスダイ
シタイトクランプ
クランプトメネジ
クランプバネ Ａ
クランプバネ Ｂ
ダンネジ Ｄ＝３．６ Ｈ＝６
ド−メス トリツケイタ
平ねじ ９／６４−４０ Ｌ＝５
トラスネジ ３／３２−５６ Ｌ＝２．８
ド−メス ユシンオサエ
ユシン
ド−メスジク
ド−メス ジクウケ
ヒラネジ １５／６４−２８ Ｌ＝１９
ド−メスウデ クミ
マルヒラネジ １１／６４−４０ Ｌ＝１０．５
ロツカクナツト Ｍ５Ｘ０．８ １シユ
イトキリタマ ジヨイント クミ
イトキリ ボ−ルジヨイント
ロツカクナツト Ｍ５Ｘ０．８ １シユ
イトキリレバ− ボス
ロツカクナツト Ｍ５Ｘ０．８ １シユ
カムイトユルメ コマ
イトキリレバ−（ダイ）
ハウジング １４Ｐ
イトキリ ソレノイド クミ
ソレノイドトリツケダイ
マルヒラネジ １１／６４−４０ Ｌ＝７
プランジヤ−
ウレタンチューブ ６Ｘ８ トウメイ
Ｅガタトメワ ４
フランジヤ−ピン
ケ−ブルオサエ
マルヒラネジ １１／６４−４０ Ｌ＝８．５
ピンコンタクト
ヒラザガネ ４．８Ｘ８．４Ｘ０．８
マルヒラネジ １１／６４−４０ Ｌ＝１０．５
マルヒラネジ １１／６４−４０ Ｌ＝７
ソレノイド ササエ
ヒラザガネ ５Ｘ１０．５Ｘ１
イトキリレバ− クミ
ロツカクナツト ３／１６−２８
トラスネジ １１／６４−４０ Ｌ＝８
アンゼンロ−ラ トリツケイタ
アンゼン ロ−ラ
ダンネジ Ｄ＝６ Ｈ＝４．５
ダンネジ Ｄ＝７．９４ Ｈ＝１５
イトキリレバ− トリツケダイ
ロツカクアナボルト １５／６４−２８
アンゼンカム クミ
トメネジ １５／６４−２８ Ｌ＝１０．５
メスモドシバネ
メス モドシバネ カケ
マルヒラネジ １１／６４−４０ Ｌ＝７
イトキリストツパ−
マルヒラネジ １５／６４−２８ Ｌ＝１２
マルヒラネジ １１／６４−４０ Ｌ＝７．８
ド−メスフタマタウデ クミ
マルヒラネジ １１／６４−４０ Ｌ＝１０．５
ヒラネジ １５／６４−２８ Ｌ＝１０

Qty

1
1
(4)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(2)
(1)
(1)
(1)
(1)
(2)
(1)
(1)
(0.2)
1
1
2
1
(1)
2
1
(1)
(2)
(1)
(2)
(1)
(1)
1
1
(1)
(3)
(1)

0.12
2
1
1
1
2
2
2
2
1
1
1
1
2
1
1
1
1
1
2
1
(2)
1
1
1
1
2
2
1
(1)
1

- 20 -

11. THREAD DRAW OUT SOLENOID COMPONENTS

繰出し装置関係

- 21 -

REF.NO NOTE PART NO D E S C R I P T I O N

品名

Qty

1 D3911-481-CA0 THREAD DRAW OUT WIRE ASM.

2 D3918-481-D00 THREAD GUIDE PIN

3 SS-8080310-TP SCREW 1/8-44 L=2.8

4 D3917-481-D00 GUIDE PIN HOLDER

5 D3913-481-D00 WIRE TUBE

6 D3912-481-CA0 THREAD DRAW OUT WIRE ASM.

7 D3914-481-C00 WIRE HOLDER

8 D3911-481-C00 WIRE MOUNTING PLATE

9 D3919-481-D00 WIRE GUIDE
10 SS-4080415-SP SCREW 1/8-44 L=4
11 WP-0371026-SD WASHER 3.7X7X1
12 NS-6090310-SP NUT 9/64-40
13 D3915-481-C00 SPRING
14 D3916-481-C00 TUBE HOLDER
15 SS-4110515-SP SCREW 11/64-40 L=5
16 SS-4110515-SP SCREW 11/64-40 L=5
17 SS-7110510-SP SCREW 11/64-40 L=5
18 D3910-481-C00 WIRE DRAWING LINK
19 SS-4110515-SP SCREW 11/64-40 L=5
20 D3908-481-C00 LINK B
21 SD-0450211-SP HINGE SCREW D=4.50 H=2.1
22 D3906-481-C00 THREAD DRAW OUT LEVER
23 SS-7090410-SP SCREW 9/64-40 L= 3.5
24 D3909-481-C00 LINK CONNECTING PLATE
25 D3905-481-C00 LINK A
26 D3907-481-CA0 THREAD DRAW OUT ARM ASM.
27 SS-7111110-TP SCREW 11/64-40 L=10.5
28 RE-0600000-K0 E-RING 6
29 D3904-481-E00 PLUNGER PIN
30 RE-0200000-K0 E-RING
31 WS-0441040-KP SPRING WASHER 4.4X7.4X1
32
33
34 D3901-486-DAC THREAD DRAW OUT SOLENOID ASM.
35
36 D3901-486-E0B THREAD DRAW OUT SOLENOID
37 D2118-555-B00-A PLUNGER
38 RE-0901110-K0 SNAP RING 9
39 D3902-481-C00-A SPRING
40 MAT-80115T00 WASHER
41

＊

42

＊

43 HW-2001100-00 WIRE BLACK
44

＊

45 SM-4040601-SB SCREW M4 L=6
46 D3903-481-C00 SOLENOID COVER
47 SM-4040601-SB SCREW M4 L=6
48 SM-4040601-SB SCREW M4 L=6
49

D3901-481-DAB THREAD DRAW OUT SOLENOID ASM.

#01

D3901-486-EAB THREAD DRAW OUT SOLENOID ASM.

#03

D3903-481-C0A SOLENOID COVER

#02

NM-6040003-SC NUT M4
WS-0411002-KS SPRING WASHER 4.1X7.6X1.0

HX-0015000-0B CABLE CLIP

HK-0346400-0B PIN CONTACT

#03

NOTE( 注記 ) #01....FORMH-481-4-3 ＭＨ −４８１−４−３用

#02....FORURBANWHITE アーバンホワイト用

#03....FORMH-481-5 ＭＨ −４８１−５用

ワイヤ− トリツケダイ クミ
クリダシピン
トメネジ １／８−４４ Ｌ＝２．８
クリダシピン ジクウケ
ワイヤ−チユ−ブ
ワイヤ− クミ
ワイヤ−カナグ
ワイヤ− トリツケダイ
ワイヤ−アンナイ
ナベネジ １／８−４４ Ｌ＝４
ヒラザガネ ３．７Ｘ７Ｘ１
ロツカクナツト ９／６４−４０
ワイヤ− モドシバネ
ワイヤ−チユ−ブ オサエ
ナベネジ １１／６４−４０ Ｌ＝５
ナベネジ １１／６４−４０ Ｌ＝５
マルヒラネジ １１／６４−４０ Ｌ＝５
ワイヤ−リンク
ナベネジ １１／６４−４０ Ｌ＝５
クリダシリンク Ｂ
ダンネジ Ｄ＝４．５ Ｈ＝２．１
クリダシレバ−
マルヒラネジ ９／６４−４０ Ｌ＝３．５
クリダシ リンクツツ
クリダシリンク
クリダシウデ クミ
マルヒラネジ １１／６４−４０ Ｌ＝１０．５
Ｅガタトメワ ６
クリダシマグプランジャーピン
Ｅガタトメワ ２
バネザガネ ４．４Ｘ７．４Ｘ１
クリダシマグネツト クミ
クリダシマグネツト クミ
クリダシマグネツト（クミ）
クリタシマグカハー
クリダシマグネツト
プランジヤ−
Ｅガタトメワ ９
クリダシマグネツト
プランジヤ− ストツパ− ザ
六角ナット Ｍ４
ばね座金 ４．１Ｘ７．６Ｘ１．０
ビニ−ルデンセン ７−０．１６（クロ）
ケ−ブル クリツプ
ナベコネジ Ｍ４Ｘ０．７ Ｌ＝６
クリダシ マグ カバ−
ナベコネジ Ｍ４Ｘ０．７ Ｌ＝６
ナベコネジ Ｍ４Ｘ０．７ Ｌ＝６
ピンコンタクト

1
(1)
(2)
(1)
(1)
(1)
(1)
(1)
(2)
(2)
(2)
(2)
(1)
(1)
(1)
1
2
1
1
1
4
1
1
1
1
1
(1)
1
1
2
2
1
1
1
(1)
(1)
(1)
(1)
(1)
(1)
(2)
(1)
(1.1)
(1)
(1)
(1)
(2)
2
2

- 22 -

12. WIPER COMPONENTS

ワイパー装置関係

- 23 -

REF.NO NOTE PART NO D E S C R I P T I O N

1 D2111-555-B00-B MAGNET INSTALLING BASE COVER

2 SS-7110340-SP SCREW 11/64-40 L=3.2

3 D2101-555-C00 MAGNET INSTALLING BASE

4 SS-7110710-SP SCREW 11/64-40 L=7

5 SS-7110840-SP SCREW 11/64-40 L=7.8

6 SL-4040881-SF SCREW M4 L=8

7 SL-4030621-SS SCREW M3

8 D2114-555-B00 BRACKET INSTALLING COLLAR

9 SS-7112420-SP SCREW 11/64-40 L=24
10
11 SS-7090510-SP SCREW 9/64-40 L=4.6
12 D3008-481-DAB WIPER DRIVING SOLENOID ASM.
13

＊

14
15 D2118-555-B00-A PLUNGER
16 RE-0901110-K0 SNAP RING 9
17 D3006-481-C00 SPRING
18 MAT-80115T00 WASHER
19

＊

20

＊

21 D2119-555-C00 SWITCH
22 HW-2F18S12-19 ELECTRIC WIRE WHITE
23

＊#03

24

＊

25 D2611-555-B00-A CABLE HOLDER
26 SS-7110840-SP SCREW 11/64-40 L=7.8
27
28
29 D2107-555-B00 WIPER LINK SHAFT A
30 D3005-481-C00 WIPER CUSHION
31 RE-0250000-K0 E-RING 2.5
32 D2102-555-B00 CONNECTING LINK
33 D3001-481-C00-A WIPER DRIVING SHAFT BRACKET
34 D3002-481-C00-A WIPER DRIVING SHAFT
35 RE-0500000-K0 E-RING
36 D3004-481-C00-A WIPER ARM
37 SS-7090710-SP SCREW 9/64-40 L=6.8
38 D3003-481-C00-A WIPER
39 SS-7080410-SP SCREW 1/8-44 L=3.8
40 WP-0371036-SD WASHER 3.7X6X1
41
42 D3010-481-DA0 NEEDLE CLAMP BASE ASM.
43 D3010-481-C00 NEEDLE CLAMP BASE
44 D3011-481-D00 THREAD CLAMP
45 SS-6080410-SP SCREW 1/8-44 L=4
46 WP-0371026-SD WASHER 3.7X7X1
47 D3012-481-D00 SPRING A
48 D3013-481-D00 SPRING B
49 SS-6080320-SP SCREW 1/8-44 L=2.5
50

D2101-555-C0A MAGNET INSTALLING BASE

#01

SL-4041081-SC SCREW M4 L=10
D3901-481-D0B SOLENOID

#04

NM-6040003-SC NUT M4
WS-0411002-KS SPRING WASHER 4.1X7.6X1.0

HW-0006000-20 2-CORE CABTYRE CORD
HX-0015000-0A CABLE CLAMP

D2111-555-B0A MAGNET INSTALLING BASE COVER

#01

HK-0346400-0B PIN CONTACT

#02

D3010-481-CAB NEEDLE THREAD CLAMP BASE ASM.

#05

D3011-481-C0B THREAD CLAMP

#05

NOTE( 注記 ) #01....FORURBANWHITE アーバンホワイト用

#02....FORMH-481-5 ＭＨ −４８１−５用

#03....FORMH-481-4-3 ＭＨ −４８１−４−３用

#04....FORMH-481-4-3,481-5 ＭＨ −４８１−４−３，４８１−５用

#05....SPECIALORDERPARTS 特別注文部品

品名

マグネツト トリツケダイ カバ−
マルヒラネジ １１／６４−４０ Ｌ＝３．２
マグネツト トリツケダイ
マルヒラネジ １１／６４−４０ Ｌ＝７
マルヒラネジ １１／６４−４０ Ｌ＝７．８
ナベコネジ セムス Ｍ４ Ｌ＝８
ザツキナベネジ Ｍ３
ブラケツト トリツケカラ−
マルヒラネジ １１／６４−４０ Ｌ＝２４
マグネツトトリツケダイ
マルヒラネジ ９／６４−４０ Ｌ＝４．６
ワイパ− マグネツト クミ
ナベコネジ セムス Ｍ４ Ｌ＝１０
マグネツト
プランジヤ−
Ｅガタトメワ ９
ワイパ− マグバネ
プランジヤ− ストツパ− ザ
六角ナット Ｍ４
ばね座金 ４．１Ｘ７．６Ｘ１．０
ワイパ− トグルスイツチ
ヨリセン ０．１８Ｘ１９ シロ
キヤブタイヤコ−ド ２芯
ケーブルクリップ
ケ−ブル トメカナグ
マルヒラネジ １１／６４−４０ Ｌ＝７．８
マグネツトトリツケダイカバー
ピンコンタクト
ワイパ− リンクジク Ａ
ワイパ−クツシヨン
Ｅガタトメワ ２．５
ワイパ− レンケツ リンク
ワイパ−ジク ブラケツト
ワイパ−ジク
Ｅガタトメワ ５
ワイパ−ウデ
マルヒラネジ ９／６４−４０ Ｌ＝６．８
ワイパ−
マルヒラネジ １／８−４４ Ｌ＝３．８
ヒラザガネ ３．７Ｘ６Ｘ１
ハリイトクランプダイ クミ
ハリイトクランプダイ クミ
ハリイトクランプダイ
ハリイトクランプ
ヒラネジ １／８−４４ Ｌ＝４
ヒラザガネ ３．７Ｘ７Ｘ１
ハリイトクランプ バネ Ａ
ハリイトクランプ バネ Ｂ
ヒラネジ １／８−４４ Ｌ＝２．５
ハリイトクランプ

Qty

1
3
1
1
1
4
2
2
2
1
2
1
(1)
(1)
(1)
(1)
(1)
(1)
(2)
(1)
(1)
(0.1)
(2)
(1)
1
1
1
2
1
1
3
1
1
1
1
1
2
1
1
1
1
1
(1)
(1)
(2)
(2)
(1)
(1)
(2)
(1)

- 24 -

13. OIL LUBRICATION MECHANISM COMPONENTS

1

2

3
4

6

5

7

13

9

8

16

17

16

14

15

11

12

30

29

27
28

21

26

20

22

25

24

23

18

13

10

31

32

33

19

35

36

34

給油関係

REF.NO NOTE PART NO D E S C R I P T I O N

1

＊

2 229-25101 OIL FELT PRESSER
3 D3536-555-B00 OIL RETURN TUBE PRESSER PLATE
4 SS-4110715-SP SCREW 11/64-40 L=7
5 B3534-155-000 PLUNGER
6 B1214-038-000 PLUNGER SPRING
7 SQ-1110401-MZ CONNECTING SCREW
8 B3530-555-000 OIL SIGHT WINDOW

9 RO-1952401-00 RUBBER RING
10 B3545-122-000 OIL GUARD
11 B3552-481-000 OIL PUMP INSTALLING COLLAR
12 B3513-484-000-A MAIN SHAFT OIL TUBE
13 B3527-415-000 RUBBER JOINT
14 B3553-481-000 GEAR OIL PIPE
15 B2657-771-000 GUIDE
16 SS-4110715-SP SCREW 11/64-40 L=7
17 B3554-481-000 HOLDER
18
19 B3501-555-0A0 LUBRICATING OIL PUMP ASM.
20 B3503-555-000 OIL PUMP INSTALLING BASE
21 B3505-555-000 RUBBER JOINT
22 B3506-555-000 RUBBER JOINT
23 B3501-555-000 LUBRICATING OIL PUMP
24 B3507-555-000 OIL PUMP IMPELLER
25 B3508-555-000 OIL PUMP IMPELLER COVER
26 SM-4031001-SC SCREW M3X0.5 L=10
27 WT-0320002-KZ WASHER
28 NM-6030000-0E NUT M3X0.5
29 B3502-555-000-A LUBRICATING OIL PUMP COVER
30 SE-4301031-SR SCREW
31 SS-6123010-SP SCREW 3/16-28 L=30.0
32 SS-6122510-SP SCREW 3/16-28 L=25
33 B3521-481-000-A LUBRICATING OIL PIPE
34
35
36

＊
＊
＊

B3528-552-000 OIL RETURN FELT

B9135-123-0A0 SILIC. OIL LUBRICATING OILER ASM.

#01

EA-9500B01-00 CABLE BAND
B3526-226-000 OIL SPONGE
BP-3000000-00 VINYL PIPE

NOTE( 注記 ) #01....SPECIALORDERPARTS 特別注文部品

- 25 -

品名

還流フェルト
カンリユウフエルトオサエ
カンリユ−パイプ オサエ
ナベネジ １１／６４−４０ Ｌ＝７
プランジヤ−
プランジヤ− オサエバネ
チユ−ブレンケツネジ
アブラマド
Ｏリング
キユ−ユ ポンプ アブラヨケ
ポンプタイ カラ−
ウワジク キユ−ユパイプ
キユ−ユ パイプ ツギテ
ハグルマ キユ−ユ パイプ
ケ−ブル アンナイ
ナベネジ １１／６４−４０ Ｌ＝７
ハグルマ キユ−ユ パイプ オサエ
エスレン アブラサシ クミ
キユ−ユ ポンプタイ クミ
キユ−ユポンプ トリツケイタ
ウワジクキユ−ユパイプ ツギテ
カマキユ−ユパイプ ツギテ
キユ−ユポンプタイ
ハネグルマ
ハネグルマウケイタ
ナベコネジ Ｍ３Ｘ０．５ Ｌ＝１０
ハツキザガネ Ｍ３
ロツカクナツト Ｍ３Ｘ０．５ １シユ
キユウユ ポンプフタ
タツプタイトネジ ３Ｘ１０
ヒラネジ ３／１６−２８ Ｌ＝３０
ヒラネジ ３／１６−２８ Ｌ＝２５
シタジクキュウユパイプ
ソクセンバンド
還流ゴミ除け
ビニ−ルパイプ

Qty

1
1
1
1
1
1
2
1
1
1
3
1
2
1
1
2
1
1
1
(1)
(1)
(1)
(1)
(1)
(1)
(3)
(3)
(3)
(1)
(5)
2
1
1
1
1

0.4

14. OIL RESERVOIR & KNEE LIFTER COMPONENTS

油溜・膝上げ関係

REF.NO NOTE PART NO D E S C R I P T I O N

1 B8217-481-AD0 OIL RESERVOIR ASM.
2 B8217-481-AC0 OIL RESERVOIR ASM.
3 B8217-481-000 OIL RESERVOIR
4 B8235-481-000 GASKET A
5 B8237-481-000 GASKET C
6 D8227-555-E00 FELT CUSHION
7 SS-7701010-SP SCREW 5/16-24 L=10
8 RO-0681901-00 RUBBER RING

9 NM-6060001-SE NUT M6
10 B3420-555-000 KNEE PRESS ROD
11 229-32453 BRACKET ASM.
12 SM-8063012-TR SCREW M6 L=30
13 B3426-552-000 THRUST RING
14 110-24106 SPRING
15 B3425-555-000-A KNEE LIFTER ROTATION ARM
16 SM-9061853-SR SCREW M6 L=17.5
17 SM-8063012-TR SCREW M6 L=30
18 B3421-555-000 KNEE PRESS LIFTER ROD
19 B8228-125-000 OIL RESERVOIR MAGNET
20 229-34251 KNEE PAD PLATE ASM.
21 229-34301 KNEE PAD PLATE SUPPORT
22 SM-9061203-SE SCREW M6 L=12
23 229-34509 KNEE PAD PLATE COVER
24 229-34608 KNEE PAD UPRIGHT SHAFT
25 229-34400 KNEE PAD PLATE RUBBER
26 229-34202 KNEE PAD PLATE

品名

アブラダマリ クミ
アブラダマリ クミ
アブラダメ
アブラダメ パツキン（Ａ）
アブラダメ パツキン（Ｃ）
ト−ブササエゴム
マルヒラネジ ５／１６−２４ Ｌ＝１０
Ｏリング
ロツカクナツト Ｍ６ １シユ
ヒザアテヨコジク
ヒザアテタテジクトリツケウデ（クミ）
トメネジ
ヒザアテ ヨコジク スラストウケ
ヒザアゲ カイテンバネ
ヒザアゲカイテンウデ
ロッカクボルト
トメネジ
ヒザアゲオシボ−
ジシヤク
ヒザアテイタ（クミ）
ヒザアテイタササエ
ロツカクボルト Ｍ６ Ｌ＝１２
ヒザアテイタカバ−
ヒザアテタテジク
ヒザアテイタゴム
ヒザアテイタ

Qty

1
(1)
(1)
(2)
(1)
(4)
(2)
(2)
(2)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
1
1
1
(1)
(1)
(1)
(1)
(1)
(1)

- 26 -

15. THREAD STAND COMPONENTS

1

糸立装置関係

REF.NO NOTE PART NO D E S C R I P T I O N

1

＊

401-11351 THREAD STAND ASM.

品名

糸立装置(組)

Qty

1

- 27 -

16. BELT COVER COMPONENTS

ベルトカバー関係

REF.NO NOTE PART NO D E S C R I P T I O N

1 SS-4150915-SP SCREW 15/64-28 L=9

2 WP-0621016-SD WASHER 6.2X13X1

3 D8230-555-E00 BELT COVER

4 SS-4110515-SP SCREW 11/64-40 L=5

5

6

7 SS-4110815-SP SCREW 11/64-40 L=8

8 D8232-555-B00 BELT COVER SUPPORT

9 D8232-555-E00 THREAD WINDER COVER

10
11
12
13
14
15
16

＊ #06

17 101-63103 BELT COVER SUPPORT PLATE
18 WP-0501016-SC WASHER 5X10.5X1
19 SK-3482500-SC WOOD SCREW D=4.8 L=25

D8231-555-E00 BELT COVER TOP

#01

D8231-555-E0A BELT COVER TOP

#02

B8230-380-0A0 BELT COVER

#03

CM-5003000-01 DIRECTION LABEL

#03

D8231-555-E0D BELT COVER TOP

#05

D8232-555-E0A BOBBIN WINDER COVER

#03

400-13170 BELT COVER TOP

#03

B8231-380-000 BELT COVER TOP

#04

101-63152 BELT COVER SUPPORT PLATE ASM.

NOTE( 注記 ) #01....FORMH-481-5,481-4-3(EXCEPTJA)ＭＨ −４８１−５，４８１−４−３用 (ＪＡ は除く）

#02....FORJA ＪＡ 用

#03....FORURBANWHITE アーバンホワイト用

#04....FORJE&USEINJAPAN ＪＥ，日本用

#05....FORURBANWHITE(FORJA) アーバンホワイト用 (ＪＡ 用）

#06....FORJE ＪＥ 用

品名

ナベネジ １５／６４−２８ Ｌ＝９
ヒラザガネ ６．２Ｘ１３Ｘ１
ベルトカバ−
ナベネジ １１／６４−４０ Ｌ＝５
ベルトカバ−フタ
ベルトカバ−フタ
ナベネジ １１／６４−４０ Ｌ＝８
ベルトカバ− シチユウ
イトマキカバ−
ベルトカバ−（ラベルツキ）
ホウコウラベル
ベルトカバー フタ
イトマキカバー
ベルトカバーフタ
ベルトカバーフタ
ベルトカバ−補助板（組）
ベルトカバー補助板
平座金 ５Ｘ１０．５Ｘ１
丸木ねじ Ｄ＝４．８ Ｌ＝２５

Qty

1
1
1
7
1
1
1
1
1
1
1
1
1
1
1
1
(1)
(1)
(1)

- 28 -

17. LIST FOR INFORMATION OF CHANGE

As to the place changed,refer to the corresponding Rev.No.
When previous parts(Obsoleted part)and new parts(Added parts)are
not interchangeable with each other:

, Rev.No.

, ,

In this case,even obsoleted parts(D.)can be ordered with the
obsoleted part number,so select the parts with changed dates and
place your orders.

BE481530PJA

No

0259-07 Rev.No.

*

Rev.
No.

Ref.
No.

*A:Added parts

/D:Obsoleted parts /E:Erratum

Page

*

Rev.
No.

Ref.
No.

Parts No.

Page

Parts No.

06 2 58 CM-3002000-B1D
D 58207ACM-3002001-0159206 CM-3012000-01
D CM-3002001-A160206

55407A 229-51552
D 3607AD1230-555-B003606 D1230-552-B00
D 54807AB1432-027-00054806 228-14909
D 11007AB1624-555-00A11006 B1623-555-000-A
D 81007AB1625-555-00081006 401-14880
D 131007ASS-2090710-SP131006 SS-2090710-TP
D 161007AB1612-161-000161006 401-14884
D 191007AB1627-555-0A0191006 401-20458
D 281007AB1617-555-000281006 401-36257
D

311007AB1615-555-000311006 401-14882
D 361007AB1614-555-000361006 401-36256
D 481007AB1629-555-0A0481006 401-14881

631007E B1624-555-00A

641007A 400-82080

651007A 400-82081
D 141207AB1605-555-000141206 401-33994
D 251207AB1604-155-000251206 401-33993
D 321207AB1604-155-000321206 401-33993
D 621807ASS-4080610-SP621806 SS-4080620-TP
D 162007ASS-6090510-SP162006 SS-6090510-TP
D D2460-486-EAB332006
D D3901-486-EAC352206

D D3901-481-D0B49

2206
D D3008-486-EAB112406
D D3901-481-C0B132406
D 192407ANM-6040002-SE192406 NM-6040003-SC
D 202407AWS-0411002-KB202406 WS-0411002-KS
D 232407AHW-5F18S12-48232406 HW-0006000-20
D 242407AD2120-555-C00242406 HX-0015000-0A

D 1207AB1121-552-0A01206 401-14232

D 412207ANM-6040002-SE412206 NM-6040003-SC
D 422207AWS-0411002-KB422206 WS-0411002-KS
D 442207AG5066-110-000442206 HK-0015000-0B

変更情報リスト

- 29 -

*

Rev.
No.

Ref.
No.

Page

*

Rev.
No.

Ref.
No.

Parts No.

Page

Parts No.

362507A BP-3000000-00

06 28 1 269-10653D 401-11351A07 27 1

101-63152A07 28 16

352507A B3526-226-000

B3528-552-00006 25 1 B2526-552-0A0 A 07 25 1D
EA-9500B01-0006 25 34 EA-9500B00-00 A 07 25 34D

06 24 26 WP-0450500-SBD

SL-4041081-SC06 24 25 SM-4040601-SB A 07 24 13D

- 30 -

NUMERICAL INDEX OF PARTS

索引

NUMERICAL INDEX OF PARTS

索引

PART NO PAGE

品番 頁 品番 頁 品番 頁 品番 頁

BP-3000000-00 25 36 B1601-555-000 12 15 B2105-481-000 14 5 B3502-555-000-A 25 29
BT-0500300-EA 16 18 B1602-481-000-A 12 4 B2106-481-0A0 14 9 B3503-555-0002520
BT-0800602-E0 20 38 B1603-486-0A0 12 9 B2108-481-000 14 18 B3505-555-000 25 21
B1103-481-B00 4 47 B1604-486-000 12 5 B2109-481-000-A 14 14 B3506-555-0002522
B1103-481-F00 4 22 B1606-481-000 10 41 B2110-481-000-A 14 13 B3507-555-000 25 24
B1105-380-000 4 30 B1607-352-000 8 52 B2111-481-000-A 14 16 B3508-555-0002525
B1106-122-000 2 36 B1608-481-000 10 39 B2112-481-0A0 14 19 B3513-484-000-A 25 12
B1106-380-000 4 32 B1610-430-0A0 16 35 B2115-481-0A0 14 29 B3521-481-000-A 25 33
B1106-481-0A0-A 4 14 B1610-430-0A0 16 37 B2117-481-0A0 14 12 B3526-226-000 25 35
B1106-481-000-A 4 15 B1610-430-000 12 30 B2119-481-0A0 14 33 B3527-415-000 25 13
B1107-380-000 4 28 B1610-481-0B0 10 12 B2120-481-0A0 14 31 B3528-552-000 25 1
B1107-481-000 4 20 B1613-481-A00 12 43 B2122-481-000 14 36 B3530-555-000 25 8
B1108-481-000 4 16 B1613-481-D00 12 44 B2123-481-000 14 37 B3534-012-000 218
B1109-481-000 4 18 B1613-481-F00 12 1 B2124-481-000 14 27 B3534-155-000 255
B1110-481-000-A 2 46 B1618-161-000 10 34 B2125-481-0A0 14 39 B3545-122-000 25 10
B1111-038-000 2 50 B1619-555-000 10 32 B2201-481-000-A 2 27 B3552-481-0002511
B1111-481-000 2 47 B1620-481-000 10 5 B2202-481-000 2 29 B3553-481-000 25 14
B1112-481-000-A 2 48 B1621-555-000-A 10 18 B2203-481-000 18 46 B3554-481-000 25 17
B1115-380-000 4 26 B1622-555-000 10 6 B2212-481-000 18 57 B4103-352-0A0 1228
B1119-481-000 2 15 B1623-555-A00 10 62 B2214-481-000 18 54 B8217-481-AC0 26 2
B1121-552-00A 2 53 B1623-555-000-A 10 1 B2215-481-000 18 59 B8217-481-AD0261
B1122-552-000 2 2 B1624-555-00A 10 63 B2216-481-000 18 53 B8217-481-000 263
B1130-481-0A0 2 5 B1624-555-000 10 51 B2217-481-000 18 51 B8228-125-000 2619
B1130-481-000-A 2 6 B1626-555-000 10 9 B2218-481-000 18 48 B8230-380-0A0 28 10
B1131-481-000 2 7 B1628-555-000 10 24 B2220-481-010 18 64 B8231-380-000 2815
B1132-481-000 2 8 B1630-555-000 10 44 B2225-481-000 18 65 B8235-481-000 264
B1134-481-000 2 33 B1633-555-000 10 37 B2226-481-000 8 62 B8237-481-000 265
B1135-481-000 2 34 B1634-555-000-B 10 3 B2301-481-0A0 16 31 B9135-123-0A02518
B1161-481-0B0 4 38 B1636-555-000 10 26 B2302-481-000 16 33
B1161-481-000-A 4 39 B1646-555-000 10 25 B2303-481-0A0 16 39 CM-3002000-01 2 57
B1162-481-000 4 41 B1660-481-000 10 56 B2304-481-0A0 16 41 CM-3012000-01 258
B1166-481-000 4 42 B1661-481-000 10 57 B2305-481-0A0 16 46 CM-5003000-01 28 11
B1167-481-000 4 43 B1662-481-000 10 58 B2306-019-000 18 38 CQ-2020000-00 14 7
B1168-481-000 4 44 B1701-481-000 12 24 B2306-481-000 16 43 CQ-2020000-00 14 34
B1201-481-000-A 6 22 B1702-155-000 12 19 B2307-481-000 16 44 CQ-2020000-00 20 19
B1202-481-000 6 35 B1702-155-000 12 37 B2308-481-0A0 16 55 CQ-2520000-00 16 13
B1203-481-B00 6 36 B1703-155-0A0 12 39 B2309-481-0A0 16 49 CQ-2520000-00 16 47
B1206-481-0A0 6 26 B1708-481-000 12 41 B2310-481-000 16 52 CQ-3030000-00 12 13
B1206-481-0B0 6 27 B1712-481-00B 12 42 B2311-481-000-A 16 48 CQ-3030000-00 12 23
B1213-552-0A0-A 6 23 B1713-481-0A0 12 26 B2312-481-000 16 57 CQ-3030000-00 12 31
B1214-038-000 25 6 B1715-481-000 12 7 B2657-771-000 25 15 CQ-3030000-00 1234
B1226-552-000 6 25 B1715-481-000 14 25 B3101-481-000 18 10 CQ-3030000-00 16 36
B1301-481-000-A 8 47 B1801-481-000-A 8 51 B3101-481-000 18 40 CQ-3030000-00 16 38
B1302-552-B00 8 48 B1802-481-000 8 59 B3102-481-0A0 18 35 CS-111121A-SH 8 55
B1305-012-0A0 8 42 B1803-481-000 8 57 B3102-481-000 18 39 CS-147121E-SH 6 38
B1306-155-0A0 8 43 B1803-481-000 16 25 B3104-481-000 18 6
B1306-155-0A0 8 46 B1813-481-000 8 61 B3104-481-000 18 37 D1104-481-CA0 4 24
B1306-155-0B0 8 41 B1827-232-000 14 22 B3106-380-000 18 8 D1104-481-C00 4 25
B1308-481-0A0 8 45 B1901-481-000-A 6 14 B3106-481-000 18 3 D1118-481-C0A 254
B1308-481-0B0 8 44 B1902-481-0A0-B 6 11 B3107-704-000 18 41 D1118-481-C00214
B1308-481-0C0 8 39 B1903-481-000 2 43 B3115-481-000 18 27 D1204-555-DA0 6 40
B1401-481-000 6 2 B1903-552-000 6 34 B3116-481-000 18 28 D1204-555-D00 6 4
B1403-155-000 6 7 B1904-481-00A 2 55 B3117-481-000 18 29 D1208-555-D00 6 45
B1403-352-0A0 14 6 B1904-481-000 2 41 B3119-771-000 18 43 D1217-486-D0A 6 47
B1408-481-000 6 32 B1905-380-000 4 1 B3120-125-000 18 4 D1217-486-D00 6 46
B1411-481-0A0 6 8 B1905-541-B00 6 33 B3120-125-000 18 44 D1230-552-B00 6 3
B1414-232-000 14 21 B1908-481-000-A 6 15 B3120-481-000 18 33 D1230-555-B00 6 42
B1414-555-000 6 10 B1909-481-000-A 6 17 B3121-481-000 18 12 D1231-555-B00643
B1418-552-A00 6 6 B1916-481-000 2 25 B3126-012-000 18 36 D1232-555-B00 6 44
B1419-155-000 6 5 B1916-481-000 4 10 B3126-352-000 18 5 D1517-555-B00-A 8 21
B1421-481-000 8 2 B2001-481-000-A 16 22 B3129-012-A00 18 42 D1901-481-CC0613
B1509-555-000 8 15 B2002-481-000 16 23 B3148-123-000 2 22 D1910-481-C00 6 16
B1511-555-000 8 16 B2004-481-0A0 16 27 B3148-123-000 4 8 D1912-481-C00-A 43
B1515-552-000 8 17 B2005-481-0AB 16 29 B3412-415-000 8 30 D1913-481-CA0 2 20
B1516-552-000 8 20 B2006-481-0A0 16 19 B3414-415-000-A 8 33 D1913-481-CA045
B1518-555-0A0 8 25 B2007-481-000 16 21 B3415-481-000 8 36 D1913-481-C00 2 21
B1520-552-000-A 8 28 B2008-481-000 16 14 B3416-415-000-A 8 34 D1913-481-C00 4 6
B1521-555-000 8 29 B2010-481-0A0 16 11 B3416-552-000 8 31 D1914-481-C00-A224
B1522-552-000 18 26 B2012-481-000 16 9 B3420-555-000 26 10 D1914-481-C00-A 4 7
B1523-226-000 8 23 B2014-481-0A0 16 15 B3421-555-000 26 18 D1917-481-C00 223
B1524-481-CC0 8 1 B2015-481-0A0 16 4 B3425-555-000-A 26 15 D1917-481-C00 49
B1524-481-0B0 8 65 B2025-481-000 16 6 B3426-552-000 26 13 D2013-481-C00 161
B1532-481-C00 8 3 B2030-481-000 16 3 B3431-581-000 8 22 D2101-481-CA0 14 1
B1533-481-C00 8 5 B2032-481-000 16 8 B3501-555-0A0 25 19 D2101-555-C0A 24 10
B1536-481-C00 8 4 B2103-481-00B 14 4 B3501-555-000 25 23 D2101-555-C00 24 3

REF

NO

PART NO PAGE

REF

NO

PART NO PAGE

REF

NO

PART NO PAGE

REF

NO

1

- 31 -

NUMERICAL INDEX OF PARTS

索引

PART NO PAGE

品番 頁 品番 頁 品番 頁 品番 頁

D2102-555-B00 24 32 D3136-481-CA0 18 17 NS-6120310-SP 14 23 SS-4110515-SP42
D2107-555-B00 24 29 D3536-555-B00 25 3 NS-6120310-SP 14 35 SS-4110515-SP 44
D2111-555-B0A 24 27 D3901-481-DAB 22 32 NS-6120310-SP 20 50 SS-4110515-SP413
D2111-555-B00-B 24 1 D3901-481-D0B 24 14 NS-6150430-SP 10 59 SS-4110515-SP 4 31
D2112-555-B00 4 35 D3901-486-DAC 22 34 NS-6620310-SP 8 37 SS-4110515-SP 4 48
D2114-555-B00 24 8 D3901-486-EAB 22 33 NS-6680320-SP 10 43 SS-4110515-SP 18 63
D2118-555-B00-A 22 37 D3901-486-E0B 22 36 NS-6680410-SP 12 21 SS-4110515-SP 22 15
D2118-555-B00-A 24 15 D3902-481-C00-A 22 39 SS-4110515-SP 22 16
D2119-555-C00 24 21 D3903-481-C0A 22 35 PS-0200102-KH 18 7 SS-4110515-SP 22 19
D2120-555-C00 18 73 D3903-481-C00 22 46 SS-4110515-SP 28 4
D2126-481-CA0 14 42 D3904-481-E00 22 29 RC-0150001-KP 12 22 SS-4110615-SP453
D2210-481-DA0 18 45 D3905-481-C00 22 25 RE-0200000-K0 22 30 SS-4110715-SP1811
D2211-481-D00 18 58 D3906-481-C00 22 22 RE-0250000-K0 20 8 SS-4110715-SP 18 24
D2213-481-C00 18 56 D3907-481-CA0 22 26 RE-0250000-K0 24 31 SS-4110715-SP1867
D2227-481-D00 18 61 D3908-481-C00 22 20 RE-0400000-K0 18 68 SS-4110715-SP1874
D2401-481-CDB 20 6 D3909-481-C00 22 24 RE-0400000-K0 20 39 SS-4110715-SP 25 4
D2401-481-CD0 20 5 D3910-481-C00 22 18 RE-0500000-K0 8 32 SS-4110715-SP 2516
D2403-481-C00 20 7 D3911-481-CA0 22 1 RE-0500000-K0 24 35 SS-4110815-SP 2 19
D2404-481-D0A 20 12 D3911-481-C00 22 8 RE-0600000-K0 8 24 SS-4110815-SP 287
D2404-481-D0B 20 13 D3912-481-CA0 22 6 RE-0600000-K0 18 32 SS-4111015-SP 23
D2405-481-C00-A 20 4 D3913-481-D00 22 5 RE-0600000-K0 22 28 SS-4111415-SP1831
D2406-481-D00 20 10 D3914-481-C00 22 7 RE-0901110-K0 22 38 SS-4112515-SP 18 30
D2407-481-DBA 20 1 D3915-481-C00 22 13 RE-0901110-K0 24 16 SS-4150915-SP 28 1
D2407-481-DBB 20 2 D3916-481-C00 4 12 RO-0291801-00 6 24 SS-5060310-SP 8 66
D2407-481-D00 20 9 D3916-481-C00 22 14 RO-0371801-00 8 26 SS-5060310-SP 2017
D2408-481-C00-A 20 15 D3917-481-D00 22 4 RO-0371801-00 18 19 SS-5110810-SP 20 51
D2409-481-D00 20 11 D3918-481-D00 22 2 RO-0442401-00 6 31 SS-6060210-SP 4 17
D2410-481-C00-A 20 18 D3919-481-D00 22 9 RO-0681901-00 26 8 SS-6060210-SP419
D2411-481-CA0 20 66 D3921-481-D00 20 31 RO-0691801-00 10 54 SS-6060210-SP427
D2412-481-C00 20 21 D3928-481-DA0 18 70 RO-0742401-00 10 4 SS-6060340-SP 421
D2413-481-C00 20 20 D3929-481-DA0 18 71 RO-1952401-00 25 9 SS-6060340-SP 429
D2414-481-CA0 20 23 D3931-481-D00 18 66 SS-6060410-TP 8 7
D2415-481-C00 20 32 D8227-555-E00 26 6 SD-0360601-SP 20 14 SS-6080320-SP 29
D2415-481-DA0-A 20 26 D8230-555-E00 28 3 SD-0450211-SP 22 21 SS-6080320-SP 2 49
D2415-481-D00 20 27 D8231-555-E0A 28 6 SD-0450701-TP 14 10 SS-6080320-SP 18 47
D2416-481-C00 20 29 D8231-555-E0D 28 12 SD-0500401-SP 10 45 SS-6080320-SP1852
D2421-481-CA0 20 49 D8231-555-E00 28 5 SD-0600322-SD 8 35 SS-6080320-SP 2449
D2424-481-C00-A 20 60 D8232-555-B00 28 8 SD-0600452-TP 20 54 SS-6080410-SP 18 49
D2425-481-C00 20 61 D8232-555-E0A 28 13 SD-0630275-SP 8 18 SS-6080410-SP 24 45
D2426-481-C00 20 56 D8232-555-E00 28 9 SD-0630301-SP 8 19 SS-6090420-SP 203
D2428-481-CA0 20 58 D9101-481-CA0 4 49 SD-0640211-SP 18 69 SS-6090510-TP 20 16
D2429-481-C00 20 52 SD-0640231-SP 4 45 SS-6090630-SP 2 17
D2430-481-C00 20 53 EA-9500B01-00 25 34 SD-0791501-SP 20 55 SS-6090670-TP69
D2460-481-DAB 20 34 SD-1020701-SP 10 42 SS-6090670-TP 6 18
D2461-481-C00 20 40 G5066-110-000 20 41 SD-1020701-SP 12 20 SS-6090810-SP128
D2461-486-E00 20 63 SE-4301031-SR 25 30 SS-6091210-TP 6 12
D2462-481-C00 20 47 HK-0346101-40 20 33 SK-3482500-SC 28 19 SS-6092120-SP1616
D2465-481-C00 20 37 HK-0346400-0B 20 43 SL-4030621-SS 24 7 SS-6110420-TP 18 13
D2466-481-C00 20 35 HK-0346400-0B 22 49 SL-4040881-SF 24 6 SS-6110420-TP 18 34
D2467-555-B00 4 37 HK-0346400-0B 24 28 SL-4041081-SC 24 13 SS-6110710-TP 18 21
D2469-555-B00 4 34 HW-0006000-20 24 23 SM-4031001-SC 25 26 SS-6120930-SP 10 2
D2611-555-B00-A 24 25 HW-2F18S12-19 24 22 SM-4040601-SB 22 45 SS-6121210-SP 10 20
D3001-481-C00-A 24 33 HW-2001100-00 22 43 SM-4040601-SB 22 47 SS-6121210-SP 10 49
D3002-481-C00-A 24 34 HX-0015000-0A 24 24 SM-4040601-SB 22 48 SS-6121220-TP 14 30
D3003-481-C00-A 24 38 HX-0015000-0B 22 44 SM-6062002-TP 14 15 SS-6121220-TP 14 32
D3004-481-C00-A 24 36 SM-6062002-TP 16 2 SS-6121220-TP 14 40
D3005-481-C00 24 30 MAT-80115T00 22 40 SM-8063012-TR 26 12 SS-6121220-TP 16 5
D3006-481-C00 24 17 MAT-80115T00 24 18 SM-8063012-TR 26 17 SS-6121220-TP 16 50
D3008-481-DAB 24 12 MTV-700B1100 6 1 SM-9061203-SE 26 22 SS-6121220-TP 16 56
D3010-481-CAB 24 41 SM-9061853-SR 26 16 SS-6121610-SP 12 40
D3010-481-C00 24 43 NM-6030000-0E 25 28 SQ-1110401-MZ 25 7 SS-6121610-TP 10 40
D3010-481-DA0 24 42 NM-6040003-SC 22 41 SS-1080510-SP 12 6 SS-6121840-SP 12 10
D3011-481-C0B 24 50 NM-6040003-SC 24 19 SS-1080510-SP 14 26 SS-6122510-SP2532
D3011-481-D00 24 44 NM-6050001-SP 20 25 SS-1110710-SP 2 28 SS-6123010-SP 25 31
D3012-481-D00 24 47 NM-6050001-SP 20 28 SS-2080810-SP 14 3 SS-6151040-SP 20 68
D3013-481-D00 24 48 NM-6050001-SP 20 30 SS-2090710-TP 10 13 SS-6151412-TP2057
D3103-481-DA0 18 1 NM-6060001-SE 26 9 SS-2110920-TP 4 23 SS-6151920-SP 20 22
D3105-481-D00 18 72 NS-6060310-SP 2 26 SS-2110930-SP 10 14 SS-6621220-SP 12 29
D3110-481-C00 18 25 NS-6060310-SP 4 11 SS-4080415-SP 4 33 SS-6660610-TP 1630
D3111-481-CA0 2 16 NS-6090310-SP 22 12 SS-4080415-SP 22 10 SS-6661110-SP 10 15
D3130-481-CA0 18 20 NS-6110310-SP 8 6 SS-4080620-TP 18 62 SS-7080410-SP 2439
D3133-481-C00 18 23 NS-6110310-SP 18 18 SS-4110515-SP 2 10 SS-7080510-TP 64
D3134-481-C00 18 22 NS-6110310-SP 18 55 SS-4110515-SP 2 42 SS-7081310-SP 18 60
D3135-481-CB0 18 15 NS-6120310-SP 10 47 SS-4110515-SP 2 44 SS-7090410-SP 22 23
D3135-481-C00-A 18 16 NS-6120310-SP 12 12 SS-4110515-SP 2 52 SS-7090510-SP 24 11

REF

NO

PART NO PAGE

REF

NO

PART NO PAGE

REF

NO

PART NO PAGE

REF

NO

- 32 -

NUMERICAL INDEX OF PARTS

索引

PART NO PAGE

品番 頁 品番 頁 品番 頁 品番 頁

SS-7090520-TP 14 41 SS-8660610-TP 12 36 229-25101 25 2
SS-7090520-TP 16 7 SS-8660810-TP 6 39 229-32453 26 11
SS-7090520-TP 16 53 SS-8660810-TP 8 40 229-34202 26 26
SS-7090710-SP 24 37 SS-8660810-TP 8 56 229-34251 26 20
SS-7090910-TP 16 12 SS-8660810-TP 10 53 229-34301 26 21
SS-7090910-TP 16 51 SS-8660810-TP 16 20 229-34400 26 25
SS-7091110-TP 8 8 SS-8660810-TP 16 28 229-34509 26 23
SS-7110340-SP 24 2 SS-8661040-TP 10 52 229-34608 26 24
SS-7110510-SP 2 35 SS-8681650-TP 6 30 229-51552 4 55
SS-7110510-SP 22 17 SS-9151120-CP 2 37
SS-7110710-SP 10 11 400-13170 28 14
SS-7110710-SP 24 4 TA-0750704-R0 2 12 400-82080 10 64
SS-7110710-TP 20 62 TA-1050504-R0 2 13 400-82081 10 65
SS-7110740-TP 20 36 TA-1050504-R0 4 40 401-11351 27 1
SS-7110740-TP 20 46 TA-1050504-R0 16 17 401-14236 2 1
SS-7110840-SP 20 65 TA-1250406-R0 2 4 401-14880 10 8
SS-7110840-SP 24 5 TA-1250705-R0 2 11 401-14881 10 48
SS-7110840-SP 24 26 TA-1750502-R0 2 40 401-14882 10 31
SS-7110910-SP 10 22 TA-2050406-R0 2 56 401-14884 10 16
SS-7110910-SP 20 42 TA-2101002-R0 2 30 401-20458 10 19
SS-7111110-TP 14 11 TA-2351004-R0 2 32 401-33993 12 25
SS-7111110-TP 14 20 TA-2351305-R0 2 31 401-33993 12 32
SS-7111110-TP 20 24 401-33994 12 14
SS-7111110-TP 20 67 WP-0371026-SD 16 54 401-36256 10 36
SS-7111110-TP 22 27 WP-0371026-SD 18 50 401-36257 10 28
SS-7111120-SP 10 27 WP-0371026-SD 22 11
SS-7111120-SP 10 33 WP-0371026-SD 24 46
SS-7111120-SP 20 45 WP-0371036-SD 24 40
SS-7111260-SP 10 38 WP-0480856-SP 2 45
SS-7111310-TP 16 40 WP-0480856-SP 12 3
SS-7111310-TP 16 42 WP-0480856-SP 12 11
SS-7111410-TP 6 20 WP-0480856-SP 20 44
SS-7111410-TP 12 2 WP-0501016-SC 28 18
SS-7112420-SP 24 9 WP-0501016-SD 14 24
SS-7150740-SP 4 50 WP-0501016-SD 20 48
SS-7150940-SP 4 36 WP-0621016-SD 10 60
SS-7151120-SP 6 37 WP-0621016-SD 28 2
SS-7151210-SP 20 64 WP-0621026-SP 4 51
SS-7620750-SP 10 23 WP-0740516-SP 8 27
SS-7681650-TP 6 29 WP-0740516-SP 18 14
SS-7701010-SP 26 7 WP-0851216-SC 18 9
SS-8080310-TP 22 3 WS-0411002-KS 22 42
SS-8090540-SP 10 61 WS-0411002-KS 24 20
SS-8110310-SP 2 51 WS-0441040-KP 22 31
SS-8110410-TP 12 27 WT-0320002-KZ 25 27
SS-8110410-TP 14 8 WT-0530002-KS 4 54
SS-8110410-TP 16 10 WT-0640002-KN 4 52
SS-8110410-TP 16 34 WZ-0541510-KP 10 46
SS-8110510-SP 10 10 WZ-0641510-KP 4 46
SS-8150710-SP 10 21 WZ-1052010-KP 10 55
SS-8150710-SP 10 29
SS-8150710-SP 10 35 101-63103 28 17
SS-8150710-SP 10 50 101-63152 28 16
SS-8150710-SP 12 18 101-78705 8 11
SS-8150710-SP 12 33 110-04207 8 49
SS-8150710-SP 12 38 110-24106 26 14
SS-8150710-SP 14 17 110-72204 18 2
SS-8150710-SP 14 28
SS-8150710-SP 14 38 228-14909 8 54
SS-8150710-SP 16 24 229-01409 6 21
SS-8150710-SP 16 26 229-01805 2 59
SS-8150710-SP 16 45 229-04155 12 16
SS-8150710-TP 6 28 229-04155 12 35
SS-8150710-TP 14 2 229-06101 6 19
SS-8150710-TP 16 32 229-07000 8 10
SS-8151150-SP 8 50 229-07109 8 9
SS-8151150-SP 8 53 229-07406 8 14
SS-8151150-SP 8 58 229-07505 8 64
SS-8151150-SP 8 60 229-07604 8 63
SS-8151150-SP 10 7 229-07703 8 13
SS-8151150-TP 20 59 229-07802 8 67
SS-8151550-SP 6 48 229-08909 8 38
SS-8620610-SP 10 30 229-12000 2 38
SS-8660610-TP 8 12 229-12109 2 39
SS-8660610-TP 12 17 229-14006 10 17

REF

NO

PART NO PAGE

REF

NO

PART NO PAGE

REF

NO

PART NO PAGE

REF

NO

- 33 -
