JUKI LU-2860-6 Parts List

LU-2810-6
LU-2860-6

PARTS LIST

No.1652-01

HOW TO MAKE USE OF THIS PARTS LIST

1.Explanation of codes

1)"*"mark............means this part is changed from the previous parts book.

As to the details of the change,refer to "List for information of change".

2)"#01".................refer to "Note" explanation at bottom of page.

2.Codes on the "Qty" column

・ Each numeral indicates the number of parts required.

・ "0.1" and "2.5" indicate the length (in meters) of the respective parts.

3.Parentheses mean that the corresponding part is a subpart that constructs an assembly part.

4.Dotted lines on the Figures indicate assembly parts.

5.As to the parts with marks of " ☆ "(consumable parts) and " ◎ "(optional parts)on the respective parts,

it is recommended to prepare spares.

パーツ リ ス ト ご利用に際 し て

１ ." 注記 " 欄の記号説明

　 　 １ ） " ＊ " 印 ......... 前回のパーツ ブ ッ クに比較 し て今回変更 さ れた部品を 意味 し ます。

　　　　　　　 　 変更内容は"変更情報リスト"を参照してください。

　 　 ２ ） "#01"................ ページ下の " 注記 " の説明を参照 し て く ださ い。

２ . 数量欄の数字は、 個数を表 し 、 0.1、 2.5 等の数値は、 長 さ （単位 メ ート ル） を 表 し ます。

３ . 数量欄の （ 　 ） は、 組部品を構成 し ている子部品である こ と を意味し ます。

４ . イ ラス ト ページの－－－－－枠は、 組構成である こ とを意味 し ます。

５ . リ ス ト ページの " ☆ " （消耗部品）、 " ◎ " （オプ シ ョ ン部品） の印がつい た部品は、

　　予備を準備しておくことをお奨めします。

ALL PART NOT MENTIONED IN THIS PARTS ARE SAME AS THOSE OF MODEL LU-2800 SERIES.

LU-2800 SERIES (NO.1665 PART NO.40151458)

このパー ツ リス ト 記載以外の部品は、 LU-2800 シ リ ーズ と 共通で す。

LU-2800 シ リ ーズ (NO.1665 品番 40151458)

CONTENTS

目次

1. FRAME & MISCELLANEOUS COVER COMPONENTS.................................................................................................... 1

頭部・外装関係

2. MAIN SHAFT & THREAD TAKE-UP LEVER COMPONENTS........................................................................................... 3

上軸・天秤関係

3. AUTO BT COMPONENTS ................................................................................................................................................. 5

自動バック関係

4. 6-RANGE SW COMPONENTS .......................................................................................................................................... 7

６連スイッチ関係

5. SPEED ADJUST COMPONENTS...................................................................................................................................... 8

速度調節関係

6. THREAD CUTTING COMPONENTS ................................................................................................................................. 9

糸切り関係

7. TENSION RELEASE COMPONENTS ............................................................................................................................. 11

糸緩め関係

8. PNEUMATIC COMPONENTS.......................................................................................................................................... 12

空圧関係

9. BOTTOM COVER & BELT COVER COMPONENTS....................................................................................................... 13

ボトムカバー・ベルトカバー関係

10. ACCESSORIES PARTS COMPONENTS ...................................................................................................................... 14

付属品関係

11. LIST FOR INFORMATION OF CHANGE....................................................................................................................... 15

変更情報リスト

NUMERICAL INDEX OF PARTS ....................................................................................................................................... 16

索引

1. FRAME & MISCELLANEOUS COVER COMPONENTS

５

１４

５

５

５

３６

３５

３８

３７

４１

４８

４７

Ａ

Ａ

４４４３

７

２

１

３

４２

８

３９

３３

３２

２７

２６

１３

１２

１１

６

７

２８

２９

２５

２４

２２

２１

２０

２０

１９

１８

１７

６

３０

３４

３１

１５

７

７

４

４０

２３

４６

４０

８

８

４０

８

４０

９

１０

４５

５０ ５３

４９ ５１ ５３

頭部・外装関係

１

- 1 -

REF.NO NOTE PART NO D E S C R I P T I O N

1 401-42336 BELT COVER
2 SM-4051055-SP SCREW
3 SM-4055501-SC SCREW M5X0.8 L=55
4 401-02261 SAFETY_LABEL_S
5 CM-3002000-01 ATTENTION SEAL
6 229-01805 GROUND MARK
7 TA-1650406-R0 PRUG
8 SM-4050855-SP SCREW

9 400-34675 THREAD_GUIDE_ASM_E
10 400-34674 THREAD_GUIDE
11 400-42716 THREAD_PRESSER_PLATE
12 B1132-521-000 THREAD PRESSER PLATE SPRING
13 SD-0380556-TL SHOULDER SCREW D=3.8 H=5.5
14 CM-3002000-01 ATTENTION SEAL
15 401-30704 FACE_PLATE
16 229-02506 FACE PLATE
17 TA-1030402-R0 RUBBER PLUG D=10.3 L=4
18 TA-1270502-R0 RUBBER PLUG
19 TA-1250406-R0 RUBBER PLUG D=12.5 L=4
20 SM-4051055-SP SCREW
21 401-30706 TOP_COVER
22 SM-4051055-SP SCREW
23 401-34805 CABLE HOLDER
24 401-30703 APERTURE_COVER
25 SM-4050855-SP SCREW
26 401-42052 FG CORD ASM
27 SM-4040855-SP SCREW
28 236-00505 THREAD TAKE-UP LEVER COVER
29 SM-4040855-SP SCREW
30 400-84142 THREAD_GUIDE_LOWER
31 SM-1040750-TP SCREW M4 L=7
32 401-26221 THREAD_GUIDE
33 SM-4040655-SP SCREW M4 L=6
34 SM-1040750-TP SCREW M4 L=7
35 B1111-563-000 BED SLIDE SPRING
36 SM-4040655-SP SCREW M4 L=6
37 SM-1051052-TN PLATE SCREW M5 L=10
38 401-26349 THROAT_PLATE_2810
39 TA-1550902-R0 PLUG
40 D2112-555-B00 CORD HOLDER LARGE
41 B1111-051-00B SPRING
42 400-94561 SEWING MACHINE LABEL (EU)
43 CM-6001001-01 WEEE MARK LABEL S
44 401-16677 GOST_SAFTY_LABEL_S
45 401-42057 BELT COVER B
46 SM-4050855-SP SCREW
47 401-12210 SLIDE_PLATE_FRONT
48 SM-8040412-TP SET SCREW M4 L=4
49
50
51
52
53

401-12224 SLIDE_PLATE_2810L

#01

401-12225 SLIDE_PLATE_2810R

#01

401-27056 SLIDE_PLATE_2860R

#02

401-12225 SLIDE_PLATE_2810R

#03

401-44416 SLIDE_PLATE_2860(14-18MM)

#04

NOTE( 注記 ) #01....FORLU-2810-6 ＬＵ −２８１０−６用

#02....FORLU-2860-6 ＬＵ −２８６０−６

(TYPES:1/4",5/16",3/8") （Ｓ 仕様：１／４ ，５／１６ ，３／８ ）
(TYPEA:6mm,8mm,10mm,12mm)（Ａ 仕様：６ ｍｍ，８ ｍｍ，１０ ｍｍ，１２ ｍｍ）用

#03....FORLU-2860-6 ＬＵ −２８６０−６

(TYPES:1/8",3/16") （Ｓ 仕様：１／８ ，３／１６ ）
(TYPEA:4mm) （Ａ 仕様：４ ｍｍ）用

#04....FORLU-2860-6(TYPES:1/2") ＬＵ −２８６０−６（Ｓ 仕様：１／２ ）用

品名

ベルトカバーＡ
なべねじ
なべねじ Ｍ５Ｘ０．８ Ｌ＝５５
安全ラベル
指けが注意シール（１６）
グランドマ−ク
止栓 Ｄ＝１７ Ｌ＝３．５
なべねじ Ｍ５ Ｌ＝８
針糸押え組
針糸押え
針糸押え板
針糸押え板ばね
段ねじ Ｄ＝３．８ Ｈ＝５．５
指けが注意シール（１６）
面板
面板化粧板
止栓 Ｄ＝１０．３ Ｌ＝４
止栓
止栓 Ｄ＝１２．５ Ｌ＝４
なべねじ
トップカバー
なべねじ
ケーブルホルダー
窓板
なべねじ Ｍ５ Ｌ＝８
ＦＧコード組
なべねじ
天秤カバー
なべねじ
糸案内下
皿小ねじ Ｍ４ Ｌ＝７
天秤糸案内
なべ小ねじ Ｍ４ Ｌ＝６
皿小ねじ Ｍ４ Ｌ＝７
滑り板ばね
皿小ねじ Ｍ４ Ｌ＝６
皿ねじ Ｍ５ Ｌ＝１０
針板＿２８１０
止栓 Ｄ＝１５．５ Ｌ＝９
コード止め金具Ａ
滑り板ばね
単体頭部銘板（ＥＵ）
ＷＥＥＥ マーク ラベル Ｓ
ＧＯＳＴ安全ラベル小
ベルトカバーＢ
なべねじ Ｍ５ Ｌ＝８
正面滑り板
止めねじ
滑り板Ｌ＿２８１０
滑り板Ｒ＿２８１０
スライドプレート＿２８６０Ｒ
滑り板Ｒ＿２８１０
滑り板（１４−１８ＭＭ）

Qty

1
2
2
1
4
1
4
5
1
(1)
(1)
(1)
(1)
5
1
1
1
1
1
2
1
6
1
1
4
1
1
1
1
1
1
1
1
1
1
2
2
1
1
7
1
1
1
1
1
2
1
1
1
1
2
2
2

- 2 -

2. MAIN SHAFT & THREAD TAKE-UP LEVER COMPONENTS

24

25

25

38

35

17

19

18

9

15

15

14

1

13

12

14

20

11

27

38

37

30

29

21

28

21

39

22

32

36

34

31

8

7

26

5

6

2

16

33

23

10

3

4

上軸・天秤関係

- 3 -

REF.NO NOTE PART NO D E S C R I P T I O N

1 401-39477 MAIN_SHAFT

2 401-39478 HAND_WHEEL_A

3 401-39480 HAND_WHEEL_WASHER

4 401-39479 HAND_WHEEL

5 SM-6054502-TN SCREW

6 WP-0531001-SC WASHER M5

7 236-05207 MAIN SHAFT BEARING

8 SM-80608A2-TP SCREW M6 L=8

9 401-26321 SPROCKET_UPPER
10 401-12274 TIMING_BELT
11 B1203-512-000 BUSHING
12 236-05207 MAIN SHAFT BEARING SUPPORT
13 SB-1200018-00 BEARING
14 SM-80608A2-TP SCREW M6 L=8
15 SM-8060812-TP SCREW M6 L=8
16 SS-8151550-SP SCREW 15/64-28 L=15
17 400-10437 CRANK_BALANCER_ASM
18 400-10438 CRANK_BALANCER
19 400-10439 CRANK_BALANCER_FIX_PLATE
20 400-10440 CRANK_BALANCER_FIX_PLATE_SCREW
21 SB-1080019-00 BEARING
22 SM-8060812-TP SCREW M6 L=8
23 400-10533 BTW_DRIVING_WHEEL_ASM
24 400-10534 BTW_DRIVING_WHEEL
25 400-10535 DRIVING_WHEEL_SCREW
26 SB-1200027-00 BEARING
27 401-12091 COUNTER_WEIGHT
28 401-12092 NEEDLE_BAR_CRANK
29 401-12093 NEEDLE_BAR_CRANK_ROD
30 401-12094 CRANK_ROD_BUSH
31 400-11902 THREAD_TAKE_UP_CRANK_SHAFT
32 401-25930 TAKE_UP_LEVER_CRANK
33 401-27049 THREAD_TAKE_UP_ASM
34 401-25939 THREAD_TAKE_UP
35 105-46901 BUSH
36 WP-0820516-SP WASHER 11.6X8.2X0.6
37 SM-8060612-TP SCREW M6 L=6
38 SM-8080812-TP SCREW M8X8
39 107-21504 FEED ADJUSTING PIN

品名

上軸
はずみ車Ａ
はずみ車座
はずみ車
六角穴ボルト Ｍ５ Ｌ＝４５
平座金みがき丸 Ｍ５
上軸前ベアリング受
六角穴付き止めねじ Ｍ６ Ｌ＝８
上スプロケット
タイミングベルト
上軸後ベアリング
上軸前ベアリング受
ころがり軸受
六角穴付き止めねじ Ｍ６ Ｌ＝８
止めねじ Ｍ６ Ｌ＝８
止めねじ １５／６４−２８ Ｌ＝１５
バランサー組
バランサー
バランサー止め板
バランサー止めねじ
ころがり軸受
止めねじ Ｍ６ Ｌ＝８
糸巻き駆動車組
糸巻き駆動車
糸巻き駆動車止めねじ
ころがり軸受
釣合錘
針棒クランク
針棒クランクロッド
針棒クランクロッドブッシュ
天秤クランク軸
天秤クランク
天秤（組）
天秤
ブッシュ
平座金 ８．２Ｘ１１．６Ｘ０．６
止めねじ Ｍ６ Ｌ＝６
止めねじ Ｍ８ Ｌ＝８
送り調節ピン

Qty

1
1
1
1
3
3
1
2
1
1
1
1
1
2
2
2
1
(1)
(1)
(2)
2
2
1
(1)
(2)
1
1
1
1
1
1
1
1
(1)
(1)
1
2
2
1

- 4 -

3. AUTO BT COMPONENTS

24

8

7

28

23

19

25

21

20

26

27

22

1

2

3

4

13

12

9

11

10

6

15

14

17

18

16

5

自動バック関係

- 5 -

REF.NO NOTE PART NO D E S C R I P T I O N

1 401-42041 CYLINDER_BASE_ASM.

2 SM-6061002-TP SCREW M6 L=10

3 401-12228 MOTOR_COVER_FITTING_PLATE

4 SL-4051091-SC SCREW M5 L=10

5 PA-2004004-A0 FREE MOUNT CYLINDER

6 PJ-0460525-03 HOSE ELBOW

7 BT-0400251-EB URETHANE TUBE BLACK 4X2.5

8 180-35709 WIRE MARK (8)

9 401-42040 CYLINDER_FITTING_PLATE_ASM.

10 SM-6052502-TN SCREW
11 134-41001 SPACER_2
12 400-06716 THREAD_TRIMMER_SHAFT
13 SM-8060612-TP SCREW M6 L=6
14 401-39485 FEED_ADJUSTING_LINK_ROD
15 401-39486 FEED_ADJUSTING_LINK_SHAFT
16 SM-8050612-TP SCREW M5X6
17 401-31592 FEED_ADJUSTING_LINK_ARM
18 SM-6051202-TP SCREW M5X0.8 L=12
19 401-42048 TB_SW_ASSY
20 236-31708 REVERSE FEED SWITCH COVER
21 236-31807 REVERSE FEED SWITCH SHAFT
22 236-31906 REVERSE FEED SWITCH SUPPORT
23 236-32102 REVERSE FEED SWITCH BASE GUIDE
24 EA-9500B01-00 CABLE BAND
25 SS-7110740-TP SCREW 11/64-40 L=7
26 401-12213 TB_SW_MOUNTING_PLATE
27 401-42049 REVERSE_FEED_CORD_ASM
28 SM-4050855-SP SCREW

品名

シリンダ支点土台結合
シリンダ支点土台結合止めねじ
モーターカバー取付板
モーターカバー取付板止めねじ
BK駆動シリンダ
継手
エアーチューブ
ワイヤーマーク（８）
シリンダ取付板結合
シリンダ止めねじ
シリンダ座金
シリンダ支点軸
シリンダ支点軸止めねじ
送り調節リンクロッド
送り調節リンク軸
送り調節リンク軸止めねじ
送り調節リンク腕
送り調節リンク腕締めねじ
タッチバックスイッチ組
逆送りスイッチカバー
逆送りスイッチ軸
逆送りスイッチ受
逆送りスイッチ台ガイド
束線バンド
逆送りスイッチ止めねじ
タッチバックスイッチ取付板
逆送りコード組
タッチバックスイッチ組止めねじ

Qty

1
2
1
1
1
1

0.9
1
1
2
2
1
2
1
1
2
1
1
1
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
2

- 6 -

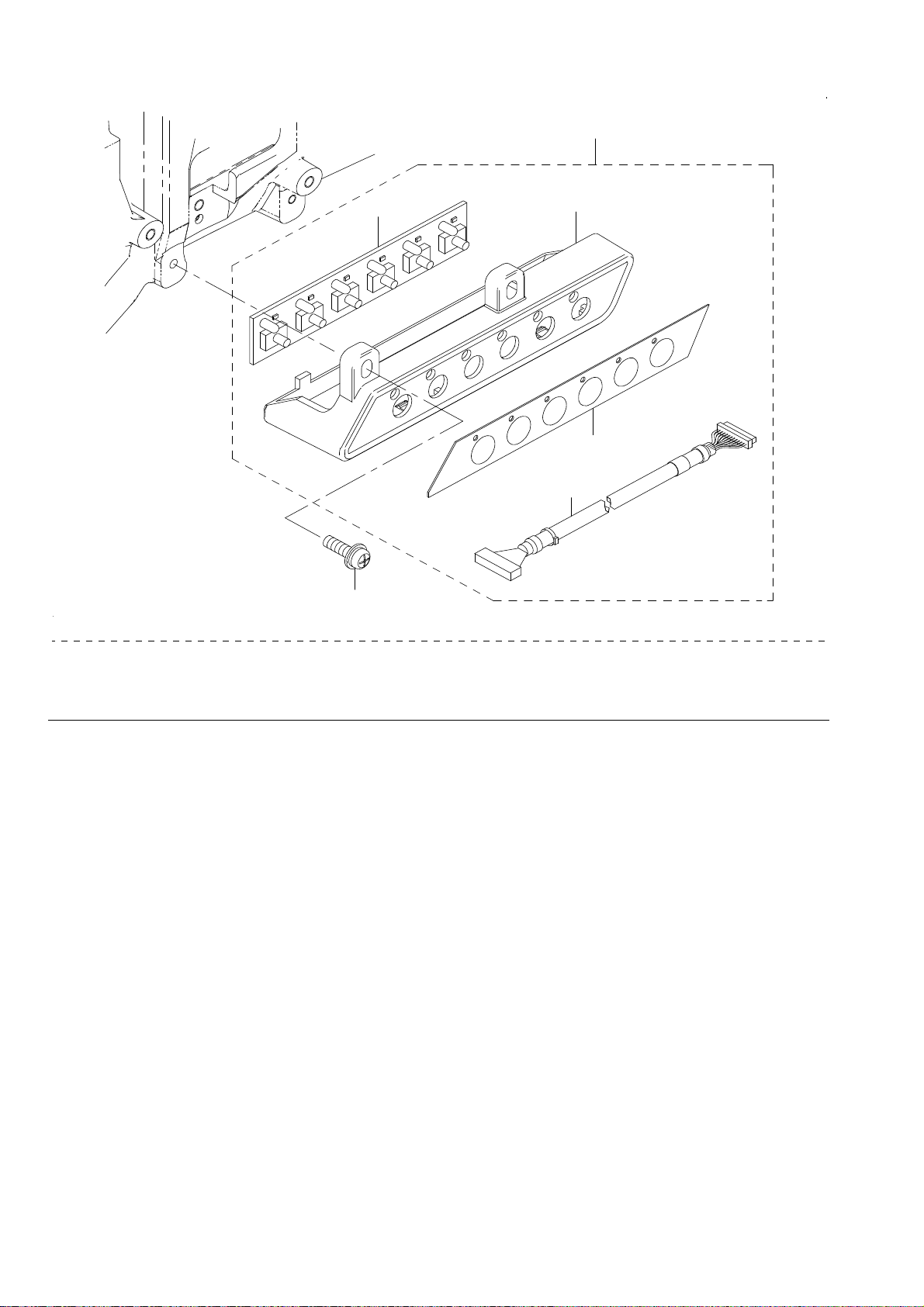

4. 6-RANGE SW COMPONENTS

1

4

2

3

5

6

６連スイッチ関係

REF.NO NOTE PART NO D E S C R I P T I O N

1 401-42064 6RANGE SWITCH ASM
2 401-05510 6RANGE SWITCH PCB ASSY
3 401-12215 6RANGE_SWITCH_COVER
4 401-42054 6RANGE SWITCH CABLE ASM
5 401-12216 PANEL SHEET
6 SL-4041491-SC SCREW M4 L=14

品名

６連スイッチ組
６連スイッチ基板組
６連スイッチカバー
６連スイッチケーブル組
パネルシート
座金付きなべ小ねじ Ｍ４ Ｌ＝１４

Qty

1
(1)
(1)
(1)
(1)
2

- 7 -

5. SPEED ADJUST COMPONENTS

5

1

3

6

4

2

速度調節関係

REF.NO NOTE PART NO D E S C R I P T I O N

1 401-42065 VERTICAL_DETECTOR_SWITCH_ASM

2 236-38406 SAFETY SWITCH NUT

3 SM-4021601-SN SCREW M2 L=16

4 401-26259 SENSOR_BRACKET

5 401-42053 SPEED CONTRL CORD ASM

6 SL-4040691-SC SCREW M4 L=6

品名

速度制御SW組
安全スイッチ止め板
なべ小ねじ Ｍ２ Ｌ＝１６
センサー取付板
スピードコントロールコード組
座金付きなべ小ねじM4L=6

Qty

1
(1)
(2)
(1)
(1)
2

- 8 -

6. THREAD CUTTING COMPONENTS

60 61

65

64

46 47

58

59

20

21

11 12

1 2

56 57

56 57

26 2

36 37

28 29

34

35

30 31

32

33

62 63

50

51

24 25

54

55

9 10

22

23

54

55

38 39

48 49

13 14

44 45

7 8

5

6

15 16

3 4

17 18

40 41

42 43

52 53

19 67

52 53

66

糸切り関係

7

- 9 -

REF.NO NOTE PART NO D E S C R I P T I O N

1

2

3

4

5

6

7

8

9
10
11
12
13
14
15
16
17
18
19 401-12278 THREAD_TRIMMER_CAM_R
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64 262-31902 OIL WICK PIPE STOPPER
65 SM-4040655-SP SCREW M4 L=6
66 EA-9500B01-00 CABLE BAND
67

229-17009 THRUST COLLAR

#01

229-17009 THRUST COLLAR

#02

229-56205 WIPER HINGE SCREW COLLAR

#01

229-56205 WIPER HINGE SCREW COLLAR

#02

229-57104 WIPER SOLENOID SHAFT

#01

229-57104 WIPER SOLENOID SHAFT

#02

229-57203 WIPER LINK COLLAR

#01

229-57203 WIPER LINK COLLAR

#02

401-25879 FIXED_KNIFE_BASE

#01

401-25879 FIXED_KNIFE_BASE

#02

401-12230 MOVING_KNIFE_SHAFT

#01

401-12230 MOVING_KNIFE_SHAFT

#02

401-12233 THREAD_TRIMMER_SOL_BASE_PLATE

#01

401-12233 THREAD_TRIMMER_SOL_BASE_PLATE

#02

401-12234 KNIFE_DRIVING_ARM_LINK

#01

401-12234 KNIFE_DRIVING_ARM_LINK

#02

401-12235 DRIVING_ARM_RETURN_SPRING

#01

401-12235 DRIVING_ARM_RETURN_SPRING

#02

213-89200 MOVING KNIFE

#01

401-32434 MOVING KNIFE

#02

213-89309 FIXED KNIFE

#01

213-89309 FIXED KNIFE

#02

213-89408 CLAMP SPRING

#01

213-89408 CLAMP SPRING

#02

401-23248 MOVING_KNIFE_DRIVING_ARM

#01

401-23248 MOVING_KNIFE_DRIVING_ARM

#02

401-12232 THREAD_TRIMMER_CAM_ROLLER

#01

401-12232 THREAD_TRIMMER_CAM_ROLLER

#02

SD-0460576-TP SHOULDER SCREW D=4.6 H=5.7

#01

SD-0460576-TP SHOULDER SCREW D=4.6 H=5.7

#02

B2508-047-000 BLOCK ROLLER

#01

B2508-047-000 BLOCK ROLLER

#02

SD-0651301-TH HINGE SCREW D=6.5 H=13

#01

SD-0651301-TH HINGE SCREW D=6.5 H=13

#02

SM-6041002-TP SCREW M4 L=10

#01

SM-6041002-TP SCREW M4 L=10

#02

401-42050 THREAD_TRIMMER_SOLENOID

#01

401-42050 THREAD_TRIMMER_SOLENOID

#02

NS-6110310-SP NUT 11/64-40

#01

NS-6110310-SP NUT 11/64-40

#02

SD-0650321-TP HINGE SCREW D=6.5 H=3.2

#01

SD-0650321-TP HINGE SCREW D=6.5 H=3.2

#02

SM-6030602-TP SCREW M3X0.5 L=6

#01

SM-6030602-TP SCREW M3X0.5 L=6

#02

SM-6030602-TP SCREW M3X0.5 L=6

#01

SM-6030602-TP SCREW M3X0.5 L=6

#02

SM-6040802-TP SCREW M4X0.7 L=8

#01

SM-6040802-TP SCREW M4X0.7 L=8

#02

SM-6051602-TP SCREW M5X0.8 L=16

#01

SM-6051602-TP SCREW M5X0.8 L=16

#02

SM-8060812-TP SCREW M6 L=8

#01

SM-8060812-TP SCREW M6 L=8

#02

SS-7060610-SP SCREW 3/32-56 L=5.5

#01

SS-7060610-SP SCREW 3/32-56 L=5.5

#02

SS-8110422-TP SCREW 11/64-40 L=4

#01

SS-8110422-TP SCREW 11/64-40 L=4

#02

WP-0320501-SC WASHER M3

#01

WP-0320501-SC WASHER M3

#02

WP-0450000-SD WASHER 4.5X8X0.5

#01

WP-0450000-SD WASHER 4.5X8X0.5

#02

WP-0550800-SP WASHER 5.5X10X0.8

#01

WP-0550800-SP WASHER 5.5X10X0.8

#02

401-26546 THREAD_TRIMMER_CAM_LEFT

#02

NOTE( 注記 ) #01....FORLU-2810-6 ＬＵ −２８１０−６用

#02....FORLU-2860-6 ＬＵ −２８６０−６用

品名

下軸スラスト受け前
下軸スラスト受け前
ワイパー段ねじカラー
ワイパー段ねじカラー
ワイパーソレノイド軸
ワイパーソレノイド軸
ワイパーリンクカラー
ワイパーリンクカラー
固定メス台
固定メス台
動メス軸
動メス軸
糸切りソレノイド取付け板
糸切りソレノイド取付け板
動メス駆動腕リンク
動メス駆動腕リンク
動メス駆動腕リンク戻しばね
動メス駆動腕リンク戻しばね
糸切りカム＿Ｒ
動メス
動メス
固定メス
固定メス
クランプばね
クランプばね
動メス駆動腕
動メス駆動腕
糸切りカムコロ
糸切りカムコロ
段ねじ Ｄ＝４．６ Ｈ＝５．７
段ねじ Ｄ＝４．６ Ｈ＝５．７
閂縫い揺動台 コロ
閂縫い揺動台 コロ
段ねじ Ｄ＝６．５ Ｈ＝１３
段ねじ Ｄ＝６．５ Ｈ＝１３
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１０
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１０
糸切りソレノイド
糸切りソレノイド
六角ナット １１／６４−４０
六角ナット １１／６４−４０
段ねじ Ｄ＝６．５ Ｈ＝３．２
段ねじ Ｄ＝６．５ Ｈ＝３．２
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝６
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝６
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝６
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝６
六角穴ボルト
六角穴ボルト
六角穴ボルト Ｍ５Ｘ０．８ Ｌ＝１６
六角穴ボルト Ｍ５Ｘ０．８ Ｌ＝１６
止めねじ Ｍ６ Ｌ＝８
止めねじ Ｍ６ Ｌ＝８
丸平ねじ ３／３２−５６ Ｌ＝５．５
丸平ねじ ３／３２−５６ Ｌ＝５．５
止めねじ １１／６４−４０ Ｌ＝４
止めねじ １１／６４−４０ Ｌ＝４
平座金 ３．２Ｘ７Ｘ０．５
平座金 ３．２Ｘ７Ｘ０．５
平座金 ４．５Ｘ８Ｘ０．５
平座金 ４．５Ｘ８Ｘ０．５
平座金 ５．５Ｘ１０Ｘ０．８
平座金 ５．５Ｘ１０Ｘ０．８
油芯パイプ止め
なべ小ねじ Ｍ４ Ｌ＝６
束線バンド
糸切り＿Ｌ

Qty

1
2
1
2
1
2
1
2
1
2
1
2
1
2
1
2
1
2
1
1
2
1
2
1
2
1
2
1
2
1
2
1
2
1
2
1
2
1
2
1
2
1
2
4
8
2
4
3
6
2
4
2
4
4
8
2
4
2
4
3
6
2
4
1
1
1
1

- 10 -

7. TENSION RELEASE COMPONENTS

5

16

14

15

13

15

7

14

13

A

A

3

2

2

10

9

4

12

1

8

6

7

11

11

6

1

8

糸緩め関係

REF.NO NOTE PART NO D E S C R I P T I O N

1 235-42418 CLUTCH LINK PIN
2 401-25948 RELEASE_SOLENOID_LINK
3 401-26263 SOLENOID_LINK_MOUNTING_PLATE
4 401-25949 RELEASE_SOLENOID_BASE
5 SS-4090515-SP SCREW 9/64-40 L=5
6 320-55501 AT (UPPER) SPRING
7 NM-6030001-SC NUT M3X0.5 TYPE1
8 SD-0550271-TP HINGE SCREW D=5.50 H=2.7

9 SM-6030602-TP SCREW M3X0.5 L=6
10 WP-0320501-SE WASHER 3.2X7.0X0.5
11 401-42051 TENSION_RELEASE_SOLENOID
12 SM-4051255-SP SCREW M5 L=12
13 401-26563 STOPPER_PLATE
14 401-26562 RUBBER_HOLDER
15 400-86679 WIPER_STOPPER_RUBBER
16 EA-9500B01-00 CABLE BAND

品名

クラッチリンクピン
皿浮かしソレノイドリンク
ソレノイドリンク取付板
ソレノイド取付板
なべねじ ９／６４−４０ Ｌ＝５
ＡＴ（上）戻しばね
六角ナット Ｍ３Ｘ０．５ １種
段ねじ Ｄ＝５．５ Ｈ＝２．７
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝６
平座金みがき丸 Ｍ３
糸緩めソレノイド
なべねじ Ｍ５ Ｌ＝１２
止め板
ゴム支え板
ワイパーストッパーゴム
束線バンド

Qty

2
2
1
1
2
2
4
2
8
8
2
4
2
2
4
1

- 11 -

8. PNEUMATIC COMPONENTS

23

22

9

10

20

8

16

15

13

17

21

8

19

18

12

11

5

4

6

2

3

7

1

14

空圧関係

REF.NO NOTE PART NO D E S C R I P T I O N

1 401-42056 SORENOID_VALVE_FITTING_BASE_ASM
2 BT-0600401-EB URETHANE TUBE BLACK 6X4
3 BT-0800501-EB URETHANE TUBE BLACK 8X5
4 SL-4041091-SC SCREW M4 L=10
5 401-26545 SOLENOID_VALVE_ASSY
6 400-30950 SORENOID_VALVE_FITTING_BASE
7 401-26128 SOLENOID VALVE CABLE ASM
8 SK-3482001-SE WOOD SCREW D=4.8 L=20

9 EA-9500B02-00 CABLE BAND
10 EA-9500B01-00 CABLE BAND
11 SK-3512001-SE WOOD SCREW D=5.1 L=20
12 WP-0501016-SD WASHER 5X10.5X1
13 401-05518 KNEE SW ASM
14 401-26266 KNEE_SWITCH_BASE_PLATE
15 ST-4041451-SN SCREW
16 WP-0430801-SC WASHER M4
17 138-60408 REGULATOR BRACKET
18 PJ-0251000-03 PLUG
19 PF-0551070-00 FILTER REGULATOR
20 PJ-3040651-01 ELBOW UNION 6XPT1/8
21 SM-6051202-TP SCREW M5X0.8 L=12
22 WS-0510002-KN SPRING WASHER M5
23 NM-6050001-SP NUT M5X0.8 TYPE1

品名

電磁弁取付板組
ポリウレタンチューブ黒 ６Ｘ４
ポリウレタンチューブ黒 ８Ｘ５
座金付きなべ小ねじ Ｍ４ Ｌ＝１０
マニホールドバルブ
電磁弁取付板
電磁弁ケーブル組
丸木ねじ Ｄ＝４．８ Ｌ＝２０
束線バンド
束線バンド
丸木ねじ Ｄ＝５．１ Ｌ＝２０
パネル取付け平座金
膝スイッチ組
膝スイッチ取付板
タッピンねじ
平座金 Ｍ４
レギュレータ取付板
プラグ
フィルタレギュレータ
エルボユニオン ６ＸＰＴ１／８
六角穴ボルト Ｍ５Ｘ０．８ Ｌ＝１２
ばね座金 Ｍ５
六角ナット Ｍ５Ｘ０．８ １種

Qty

1
(1.1)
(1.1)
(2)
(1)
(1)
1
4
3
2
2
2
1
1
2
2
1
1
1
1
2
2
2

- 12 -

9. BOTTOM COVER & BELT COVER COMPONENTS

1

5

4

6

7

8

3

2

ボトムカバー・ベルトカバー関係

REF.NO NOTE PART NO D E S C R I P T I O N

1 401-26155 OIL_PAN
2 SK-3482001-SE WOOD SCREW D=4.8 L=20
3 401-26560 ASSY_BELT_COVER_B2
4 401-12296 BELT_COVER_B_COMPL.
5 401-12314 BELT_COVER_B
6 401-12313 BELT_COVER_B_LID_ASM.
7 SK-3412000-SC WOOD SCREW D=4.1 L=20
8 WP-0501016-SD WASHER 5X10.5X1

品名

オイルパン
丸木ねじ Ｄ＝４．８ Ｌ＝２０
ベルトカバー（組）
ベルトカバーＢ（結合）
ベルトカバーＢ
ベルトカバーＢ蓋（組）
丸木ねじ Ｄ＝４．１ Ｌ＝２０
平座金 ５Ｘ１０．５Ｘ１

Qty

1
8
1
(1)
(1)
(1)
(2)
(2)

- 13 -

10. ACCESSORIES PARTS COMPONENTS

１０

１ ２

３

４ ２５

５

６

７

８

１２

１４

２０

２１

２２

２３

１９

２６

２９

３１

２８

２７

９

１１

２４

３０

３４

３５

１６

１５

３３

３７

３８

３６

１７

３２

１８

１３

付属品関係

REF.NO NOTE PART NO D E S C R I P T I O N

1 213-34800 ALUMINUM BOBBIN WITH KNURL

2

3 214-13158 ACCESSORY BAG ASM.

4

5 229-26208 NAIL

6 401-02087 JUKI_MACHINE_OIL_7

7 401-26405 OIL_FILTER

8 401-26267 FELT_HOLDER

9 236-29306 PIPE STOPPER A
10
11 401-26152 CUSHION_RUBBER
12 401-25869 HINGE
13
14

＊

15 WP-0551016-SH WASHER 5.5X13X1
16 NM-6050001-SP NUT M5X0.8 TYPE1
17 M1351-7B1-602 NEEDLE 135X17 #160-2
18 229-26000 RUBBER CUSHION
19 B1516-210-D00 SCREW
20 401-26222 CP_SPACER
21 SM-4050855-SP SCREW
22 HX-0015000-0B CABLE CLIP
23 400-79298 WRENCH
24
25
26 B9121-012-0A0 OILER ASM.
27
28
29
30 401-33730 OIL FILTER
31
32 MAO-11532000 CORD STAPLE
33 401-42037 SYNCHRONIZER_HOLD_STUD
34 400-84142 THREAD_GUIDE_LOWER
35 226-22401 SYNCRO FRNGE
36 BT-0630520-Z0 INSULATED TUBE 6.3X5.2
37 401-42036 SYNCHRONIZER_HOLD_PLATE
38 SM-4061255-SP SCREW M6 L=12

213-34800 ALUMINUM BOBBIN WITH KNURL

#03

229-58300 NEEDLE THREAD GUIDE PIN

#02

CM-6001002-01 WEEE INFORMATION SHEET

#01

401-42430 DECLARATION OF INCORPORATION (LU2800)

#01

401-93158 LU2800 SAFETY NOTES

107-40900 RUBBER

#03

229-58300 NEEDLE THREAD GUIDE PIN

#03

401-31916 OIL_SHIELD_PLATE_ASSY

#02

SM-4050655-SP SCREW M5 L=6

#02

401-31580 OIL_SHIELD_PLATE

#03

SM-4050655-SP SCREW M5 L=6

#03

NOTE( 注記 ) #01....FORJE ＪＥ 用

#02....FORLU-2810-6 ＬＵ −２８１０−６用

#03....FORLU-2860-6 ＬＵ −２８６０−６用

品名

アルミボビン（ローレット付き）
アルミボビン（ローレット付き）
付属品バッグ（組）
糸案内棒
ゴムヒンジ座打ち釘
ＪＵＫＩ＿マシンオイル＿７
オイルフィルター
フェルト押さえ
パイプ止めＡ
ＷＥＥＥ インフォメーション シート
防振ゴム
ヒンジ
組込宣言書（ＬＵ２８００）
ＬＵ２８００安全注意書ＱＲ
平座金 ５．５Ｘ１３Ｘ１
六角ナット Ｍ５Ｘ０．８ １種
針 １３５Ｘ１７ ＃１６０−２本入
ゴムヒンジ座
押え板結合ねじ
ＣＰスペーサー
なべねじ Ｍ５ Ｌ＝８
ケーブルクリップ
六角棒レンチ
防振ゴム
糸案内棒
油差し（組）
油防板(組）
なべ小ねじ Ｍ５ Ｌ＝６
油防板
オイルフィルター
なべ小ねじ Ｍ５ Ｌ＝６
コードステップル
シンクロ支え軸
糸案内下
シンクロフランジ
絶縁チューブ ６．３Ｘ５．２
シンクロ支え板
なべねじ Ｍ６ Ｌ＝１２

Qty

1
2
1
1
16
1
1
1
2
1
2
2
1
1
2
1
1
2
4
2
2
2
1
3
2
1
1
4
1
1
2
3
1
1
1

0.015
1
1

- 14 -

11. LIST FOR INFORMATION OF CHANGE

変更情報リスト

㸿㹱ࠉ㹲㹭ࠉ㹲㹦㹣ࠉ㹮㹪㹟㹡㹣ࠉ㹡㹦㹟㹬㹥㹣㹢㸪㹰㹣㹤㹣㹰ࠉ㹲㹭ࠉ㹲㹦㹣ࠉ㹡㹭㹰㹰㹣㹱㹮㹭㹬㹢㹧㹬㹥ࠉ㹐㹣㹴㸬㹌㹭㸬
㹕㹦㹣㹬ࠉ㹮㹰㹣㹴㹧㹭㹳㹱ࠉ㹮㹟㹰㹲㹱㸦㹍㹠㹱㹭㹪㹣㹲㹣㹢ࠉ㹮㹟㹰㹲㸧㹟㹬㹢ࠉ㹬㹣㹵ࠉ㹮㹟㹰㹲㹱㸦㸿㹢㹢㹣㹢ࠉ㹮㹟㹰㹲㹱㸧㹟㹰㹣
㹬㹭㹲ࠉ㹧㹬㹲㹣㹰㹡㹦㹟㹬㹥㹣㹟㹠㹪㹣ࠉ㹵㹧㹲㹦ࠉ㹣㹟㹡㹦ࠉ㹭㹲㹦㹣㹰㸸
㹇㹬ࠉ㹲㹦㹧㹱ࠉ㹡㹟㹱㹣㸪㹣㹴㹣㹬ࠉ㹭㹠㹱㹭㹪㹣㹲㹣㹢ࠉ㹮㹟㹰㹲㹱㸦㹂㸬㸧㹡㹟㹬ࠉ㹠㹣ࠉ㹭㹰㹢㹣㹰㹣㹢ࠉ㹵㹧㹲㹦ࠉ㹲㹦㹣
㹭㹠㹱㹭㹪㹣㹲㹣㹢ࠉ㹮㹟㹰㹲ࠉ㹬㹳㹫㹠㹣㹰㸪㹱㹭ࠉ㹱㹣㹪㹣㹡㹲ࠉ㹲㹦㹣ࠉ㹮㹟㹰㹲㹱ࠉ㹵㹧㹲㹦ࠉ㹡㹦㹟㹬㹥㹣㹢ࠉ㹢㹟㹲㹣㹱ࠉ㹟㹬㹢
㹮㹪㹟㹡㹣ࠉ㹷㹭㹳㹰ࠉ㹭㹰㹢㹣㹰㹱㸬

㸪 㹐㹣㹴㸬㹌㹭㸬

㸪 㸪

㸨㸨㸨㸨㸨㸨㸨㸨

㹌㹭

㸯㸴㸳㸰㸫㸮㸯 㹐㹣㹴㸬㹌㹭㸬

㸨㸿㸸㸿㹢㹢㹣㹢ࠉ㹮㹟㹰㹲㹱

㹎㹟㹥㹣

㸨

㹐㹣㹴㸬
㹌㹭㸬

ࠉ

㹐㹣㹤㸬
㹌㹭㸬

㸯㸳㸯㸲㸮㸮㹂 㸲㸮㸯㸫㸰㸵㸮㸳㸵
㸯㸴㸯㸲㸮㸮㹂 㸲㸮㸯㸫㸱㸮㸴㸯㸳
㸯㸵㸯㸲㸮㸮㹂 㸲㸮㸯㸫㸲㸰㸮㸳㸶
㸯㸶㸯㸲㸮㸮㹂 㸲㸮㸯㸫㸲㸰㸮㸴㸮
㸯㸷㸯㸲㸮㸮㹂 㸲㸮㸯㸫㸲㸰㸮㸳㸷
㸱㸱㸯㸲㸮㸮㹂 㸲㸮㸯㸫㸰㸴㸱㸲㸵
㸲㸳㸯㸲㸮㸮㹂 㸲㸮㸯㸫㸲㸰㸮㸴㸯

㸭㹂㸸㹍㹠㹱㹭㹪㹣㹲㹣㹢ࠉ㹮㹟㹰㹲㹱 㸭㹃㸸㹃㹰㹰㹟㹲㹳㹫

㹎㹟㹰㹲㹱ࠉ㹌㹭㸬
ࠉࠉ

ࠉࠉࠉ

㸨

㹐㹣㹴㸬
㹌㹭㸬

㹎㹟㹥㹣
ࠉ

㹐㹣㹤㸬
㹌㹭㸬

㹎㹟㹰㹲㹱ࠉ㹌㹭㸬
ࠉࠉ

㸲㸮㸯㸫㸷㸱㸯㸳㸶㸿㸮㸯 㸯㸲 㸯㸲㸲㸮㸯㸫㸯㸰㸱㸱㸲㹂㸮㸮 㸯㸲 㸯㸲

ࠉࠉࠉ

- 15 -

NUMERICAL INDEX OF PARTS

索引

NUMERICAL INDEX OF PARTS

索引

PART NO PAGE

品番 頁 品番 頁 品番 頁 品番 頁

BT-0400251-EB 6 7 SM-4050855-SP 2 46 213-89200 10 20 401-12234 10 15
BT-0600401-EB 12 2 SM-4050855-SP 6 28 213-89309 10 22 401-12234 10 16
BT-0630520-Z0 14 36 SM-4050855-SP 14 21 213-89309 10 23 401-12235 10 17
BT-0800501-EB 12 3 SM-4051055-SP 2 2 213-89408 10 24 401-12235 10 18
B1111-051-00B 2 41 SM-4051055-SP 2 20 213-89408 10 25 401-12274 4 10
B1111-563-000 2 35 SM-4051055-SP 2 22 214-13158 14 3 401-12278 10 19
B1132-521-000 2 12 SM-4051255-SP 11 12 226-22401 14 35 401-12296 13 4
B1203-512-000 4 11 SM-4055501-SC 2 3 229-01805 2 6 401-12313 13 6
B1516-210-D00 14 19 SM-4061255-SP 14 38 229-02506 2 16 401-12314 13 5
B2508-047-000 10 32 SM-6030602-TP 10 44 229-17009 10 1 401-16677 2 44
B2508-047-000 10 33 SM-6030602-TP 10 45 229-17009 10 2 401-23248 10 26
B9121-012-0A0 14 26 SM-6030602-TP 10 46 229-26000 14 18 401-23248 10 27

CM-3002000-01 2 5 SM-6030602-TP 11 9 229-56205 10 3 401-25879 10 9
CM-3002000-01 2 14 SM-6040802-TP 10 48 229-56205 10 4 401-25879 10 10
CM-6001001-01 2 43 SM-6040802-TP 10 49 229-57104 10 5 401-25930 4 32
CM-6001002-01 14 10 SM-6041002-TP 10 36 229-57104 10 6 401-25939 4 34

D2112-555-B00 2 40 SM-6051202-TP 6 18 229-57203 10 8 401-25949 11 4

EA-9500B01-00 6 24 SM-6051602-TP 10 50 229-58300 14 25 401-26152 14 11
EA-9500B01-00 10 66 SM-6051602-TP 10 51 235-42418 11 1 401-26155 13 1
EA-9500B01-00 11 16 SM-6052502-TN 6 10 236-00505 2 28 401-26221 2 32
EA-9500B01-00 12 10 SM-6054502-TN 4 5 236-05207 4 7 401-26222 14 20
EA-9500B02-00 12 9 SM-6061002-TP 6 2 236-05207 4 12 401-26259 8 4

HX-0015000-0B 14 22 SM-8050612-TP 6 16 236-31708 6 20 401-26266 12 14

MAO-11532000 14 32 SM-8060612-TP 6 13 236-31906 6 22 401-26321 4 9
M1351-7B1-602 14 17 SM-80608A2-TP 4 8 236-32102 6 23 401-26349 2 38

NM-6030001-SC 11 7 SM-8060812-TP 4 15 262-31902 10 64 401-26545 12 5
NM-6050001-SP 12 23 SM-8060812-TP 4 22 401-26546 10 67
NM-6050001-SP 14 16 SM-8060812-TP 10 52 320-55501 11 6 401-26560 13 3
NS-6110310-SP 10 40 SM-8060812-TP 10 53 401-26562 11 14
NS-6110310-SP 10 41 SM-8080812-TP 4 38 400-06716 6 12 401-26563 11 13

PA-2004004-A0 6 5 SS-7060610-SP 10 54 400-10438 4 18 401-27056 2 51
PF-0551070-00 12 19 SS-7060610-SP 10 55 400-10439 4 19 401-30703 2 24
PJ-0251000-03 12 18 SS-7110740-TP 6 25 400-10440 4 20 401-30704 2 15
PJ-0460525-03 6 6 SS-8110422-TP 10 56 400-10533 4 23 401-30706 2 21
PJ-3040651-01 12 20 SS-8110422-TP 10 57 400-10534 4 24 401-31580 14 29

SB-1080019-00 4 21 ST-4041451-SN 12 15 400-11902 4 31 401-31916 14 27
SB-1200018-00 4 13 400-30950 12 6 401-32434 10 21
SB-1200027-00 4 26 TA-1030402-R0 2 17 400-34674 2 10 401-33730 14 30
SD-0380556-TL 2 13 TA-1250406-R0 2 19 400-34675 2 9 401-34805 2 23
SD-0460576-TP 10 30 TA-1270502-R0 2 18 400-42716 2 11 401-39477 4 1
SD-0460576-TP 10 31 TA-1550902-R0 2 39 400-79298 14 23 401-39478 4 2
SD-0550271-TP 11 8 TA-1650406-R0 2 7 400-84142 2 30 401-39479 4 4
SD-0650321-TP 10 42 400-84142 14 34 401-39480 4 3
SD-0650321-TP 10 43 WP-0320501-SC 10 58 400-86679 11 15 401-39485 6 14
SD-0651301-TH 10 34 WP-0320501-SC 10 59 400-94561 2 42 401-39486 6 15
SD-0651301-TH 10 35 WP-0320501-SE 11 10 401-02087 14 6 401-42036 14 37
SK-3412000-SC 13 7 WP-0430801-SC 12 16 401-02261 2 4 401-42037 14 33
SK-3482001-SE 12 8 WP-0450000-SD 10 60 401-05510 7 2 401-42040 6 9
SK-3482001-SE 13 2 WP-0450000-SD 10 61 401-05518 12 13 401-42041 6 1
SK-3512001-SE 12 11 WP-0501016-SD 12 12 401-12091 4 27 401-42048 6 19
SL-4040691-SC 8 6 WP-0501016-SD 13 8 401-12092 4 28 401-42049 6 27
SL-4041091-SC 12 4 WP-0531001-SC 4 6 401-12093 4 29 401-42050 10 38
SL-4041491-SC 7 6 WP-0550800-SP 10 62 401-12094 4 30 401-42050 10 39
SL-4051091-SC 6 4 WP-0550800-SP 10 63 401-12210 2 47 401-42051 11 11
SM-1040750-TP 2 31 WP-0551016-SH 14 15 401-12213 6 26 401-42052 2 26
SM-1040750-TP 2 34 WP-0820516-SP 4 36 401-12215 7 3 401-42053 8 5
SM-1051052-TN 2 37 WS-0510002-KN 12 22 401-12216 7 5 401-42054 7 4
SM-4021601-SN 8 3 401-12224 2 49 401-42056 12 1
SM-4040655-SP 2 33 105-46901 4 35 401-12225 2 50 401-42057 2 45
SM-4040655-SP 2 36 107-21504 4 39 401-12225 2 52 401-42064 7 1
SM-4040655-SP 10 65 107-40900 14 24 401-12228 6 3 401-42065 8 1
SM-4040855-SP 2 27 134-41001 6 11 401-12230 10 11 401-42336 2 1
SM-4040855-SP 2 29 138-60408 12 17 401-12230 10 12 401-42430 14 13
SM-4050655-SP 14 28 180-35709 6 8 401-12232 10 28 401-44416 2 53
SM-4050655-SP 14 31 401-12232 10 29 401-93158 14 14
SM-4050855-SP 2 8 213-34800 14 1 401-12233 10 13
SM-4050855-SP 2 25 213-34800 14 2 401-12233 10 14

REF

NO

PART NO PAGE

REF

NO

SM-6030602-TP 10 47 229-26208 14 5 401-25869 14 12

SM-6041002-TP 10 37 229-57203 10 7 401-25948 11 2

SM-6051202-TP 12 21 229-58300 14 4 401-26128 12 7

SM-8040412-TP 2 48 236-29306 14 9 401-26263 11 3

SM-8060612-TP 4 37 236-31807 6 21 401-26267 14 8

SM-80608A2-TP 4 14 236-38406 8 2 401-26405 14 7

SS-4090515-SP 11 5 400-10437 4 17 401-27049 4 33

SS-8151550-SP 4 16 400-10535 4 25 401-31592 6 17

PART NO PAGE

REF

NO

PART NO PAGE

REF

NO

- 16 -
