DDL-
PARTS LIST
8700-7 Series
No.1307-09
HOW TO MAKE USE OF THIS PARTS LIST
1.Explanation of codes
1)"*"mark............means this part is changed from the previous parts book.
As to the details of the change, refer to the "List for information of change".
2)"#01".................refer to "Note" explanation at bottom of page.
2.Codes on the "Qty" column
・ Each numeral indicates the number of parts required.
・ "0.1" and "2.5" indicate the length (in meters) of the respective parts.
3.Parentheses mean that the corresponding part is a subpart that constructs an assembly part.
4.Dotted lines on the Figures indicate assembly parts.
パーツ リ ス ト ご利用に際し て
１ ." 注記 " 欄の記号説明
１ ） " ＊ " 印 ............... 前回のパーツ ブ ッ ク に比較 し て今回変更さ れた部品を意味し ます。
変更内容は、"変更情報リスト"を参照してください。
２ ） "#01"...................... ページ下の " 注記 " の説明を参照 し て く ださ い。
２ . 数量欄の数字は、 個数を表し 、 0.1、 2.5 等の数値は、 長 さ （単位 メ ー トル） を表 し ます。
３ . 数量欄の （ ） は、 組部品を構成 し ている子部品 である こ とを意味し ます。
４ . イ ラス ト ページの－－－－－枠は、 組構成 であ る こ と を意味 し ます。
CONTENTS
目次
1. MACHINE FRAME & MISCELLANEOUS COVER COMPONENTS...................................................................................1
頭部・外装関係
2. MAIN SHAFT & THREAD TAKE-UP LEVER COMPONENTS ...........................................................................................3
上軸・天秤関係
3. NEEDLE BAR, UPRIGHT SHAFT & HOOK DRIVING SHAFT COMPONENTS................................................................5
針棒・立軸・下軸関係
4. HAND LIFTER COMPONENTS..........................................................................................................................................7
押さえ上げ関係
5. FEED MECHANISM COMPONENTS.................................................................................................................................9
送り関係
6. THREAD TRIMMER COMPONENTS...............................................................................................................................11
糸切り装置関係
7. AUTOMATIC REVERSE FEED COMPONENTS..............................................................................................................13
自動逆送り関係
8. WIPER COMPONENTS....................................................................................................................................................14
ワイパー関係
9. OIL LUBRICATION COMPONENTS.................................................................................................................................15
給油関係
10. OIL RESERVOIR COMPONENTS..................................................................................................................................17
油溜関係
11. BELT COVER & BOBBIN COMPONENTS.....................................................................................................................19
ベルトカバー・糸巻関係
12. THREAD STAND COMPONENTS..................................................................................................................................20
糸立装置関係
13. EXCLUSIVE PARTS FOR DDL-8700H-7 .......................................................................................................................21
ＤＤＬ −８７００ Ｈ −７専用部品
14. EXCLUSIVE PARTS FOR DDL-8700J-7 ........................................................................................................................23
ＤＤＬ −８７００ Ｊ −７専用部品
15. EXCLUSIVE PARTS FOR DDL-8700A-7........................................................................................................................25
ＤＤＬ −８７００ Ａ −７専用部品
16. LIST FOR INFORMATION OF CHANGE........................................................................................................................26
変更情報リスト
NUMERICAL INDEX OF PARTS........................................................................................................................................28
索引
1. MACHINE FRAME & MISCELLANEOUS COVER COMPONENTS
11
10
9
8
8
7
5
6
5
56
15
17
18
2
1
49
50
51
48
47
43
45
44
55
38
39
40
41
42
37
36
35
34
33
20
19
57
59
13
14
27
3
4
62
61
29
28
58
54
53
52
26
25
24
22
23
21
16
60
64
32
30
31
12
46
63
頭部・外装関係
- 1 -
REF.NO NOTE PART NO D E S C R I P T I O N
1
＊
2 400-12126 FACE PLATE PACKING
3 SS-6080410-SP SCREW 1/8-44 L=4
4 229-00757 ARM OIL SHIFLD ASM.
5 TA-0850604-R0 RUBBER PLUG
6 TA-1250705-R0 RUBBER PLUG
7 229-58300 THREAD GUIDE ROD
8
＊
9
10 229-00401 SIDE PLATE
11 400-12129 SIDE PLATE PACKING
12 CM-3002000-01 ATTENTION SEAL
13 CM-3012000-01 SAFETY LABEL_S
14 229-01805 GROUND MARK
15 SS-4120615-SP SCREW 3/16-28 L=6
16 TA-2000502-R0 RUBBER PLUG
17
18
19 TA-2101002-R0 RUBBER PLUG
20
＊ #02
21 229-45463 THREAD TENSION ASM.
22 229-45414 THREAD TENSION POST
23 229-45604 THREAD TENSION GUIDE
24 229-45802 BOBBIN WINDER TENSION DISC
25 229-45505 THREAD TENSION SPRING
26 229-45703 THREAD TENSION NUT
27 SS-4120615-SP SCREW 3/16-28 L=6
28 229-00609 THREAD TAKE-UP LEVER COVER
29 SS-4120615-SP SCREW 3/16-28 L=6
30 229-20508 ARM THREAD GUIDE A
31 229-21001 SCREW
32 229-45356 THREAD TENSION ASM.
33 229-21308 TENSION NUT
34 229-21407 ROTATING STOPPER
35 229-21704 TENSION SPRING A
36 229-21803 THREAD TENSION DISK PRESSER
37 229-21506 THREAD TENSION DISK
38 229-21209 TENSION POST
39 229-21605 TAKE-UP SPRING
40 229-45307 TENSION POST SOCKET
41 SS-8090670-SP SCREW 9/64-40 L=5.5
42 SS-8150710-TP SCREW 15/64-28 L=7
43 B3118-552-E00 TENSION RELEASING
44
45 SS-2110920-TP SCREW 11/64-40 L=8.5
46 SS-2110915-SP SCREW 11/64-40 L=8.5
47 229-20607 ARM THREAD GUIDE B
48 SS-6110610-TP SCREW 11/64-40 L=6
49 TA-1250406-R0 RUBBER PLUG D=12.5 L=4
50
＊
51 229-01250 SLIDE PLATE ASM.
52 229-01201 SLIDE PLATE
53 229-01300 BED SLIDE SPRING
54 SS-6060210-SP SCREW 3/32-56 L=1.9
55 229-01003 BED SCREW STUD
56 WT-0530002-KS TOOTHED WASHER D=5.3
57 229-35407 RUBBER PLATE
58
59
60
61
＊
62
＊
63
＊ #01
64
401-02097 FACE_PLATE_ASM.
SS-4120925-SP SCREW 3/16-28 L=9
229-54705 CORD HOLDER
#05
SS-6121840-SP SCREW 3/16-28 L=18
#02
229-52501 REVERSE FEED LEVER STOPPER
#02
401-11022 MAGNET CORD RUBBER
B1109-012-I0B THROAT PLATE (I)
#01
SS-4120925-SP SCREW 3/16-28 L=9
114-15205 THREAD TAKE-UP LEVER COVER(JE)
#01
110-30202 RUBBER BUSHING
#03
B1109-552-000 THROAT PLATE
#06
400-99083 RULER STOP SEAT
SS-7110720-SP SCREW 11/64-40 L=7
401-16677 GOST_SAFTY_LABEL_S
110-28008 THROAT PLATE
#04
NOTE( 注記 ) #01....FORJE ＪＥ 用
#02....FORDDL-8700-7-0B,-WB ＤＤＬ −８７００−７−０ Ｂ，− ＷＢ 用
#03....FORDDL-8700-7-00 ＤＤＬ −８７００−７−００用
#08....FORUSEINJAPAN 日本用
#05....EXCEPTDDL-8700-7-00 ＤＤＬ −８７００−７−００を除く
#06....EXCEPTUSEINJAPAN,JE 日本，ＪＥ を除く
品名
面板(組)
メンイタパッキン
ヒラネジ １／８−４４ Ｌ＝４
メンブユボウバン（クミ）
トメセン
トメセン
イトアンナイボウ
なべ小ねじ ３／１６―２８ Ｌ＝９
コードトメカナグ
マドイタ
マドイタパッキン
ユビケガチュウイシール（１６）
トウブチュウイアンゼンシール（ショウ）
グランドマーク
ナベネジ ３／１６−２８ Ｌ＝６
トメセン
ヒラネジ ３／１６−２８ Ｌ＝１８
バックレバーストッパー
トメセン
マグネットコードゴム
ダイイチイトチョウシ（クミ）
ダイイチイトチョウシボウ
ダイイチイトチョウシアンナイ
ダイイチイトチョウシザラ
ダイイチイトチョウシバネ
ダイイチイトチョウシナット
ナベネジ ３／１６−２８ Ｌ＝６
テンビンカバー
ナベネジ ３／１６−２８ Ｌ＝６
アームイトアンナイＡ
アームイトアンナイＡトメネジ
イトチョウシ（クミ）
イトチョウシナット
イトチョウシザラカイテンドメ
イトチョウシバネ（Ａ）
イトチョウシザラオサエ
イトチョウシザラ
イトチョウシボウ
イトトリバネ
イトチョウシボウダイ
トメネジ ９／６４−４０ Ｌ＝５．５
トメネジ １５／６４−２８ Ｌ＝７
ピン
ハリイタ Ｉ
マルサラネジ １１／６４−４０ Ｌ＝８．５
マルサラネジ １１／６４−４０ Ｌ＝８．５
アームイトアンナイＢ
ヒラネジ １１／６４−４０ Ｌ＝６
トメセン Ｄ＝１２．５ Ｌ＝４
なべ小ねじ ３／１６−２８ Ｌ＝９
スベリイタ（クミ）
スベリイタ
スベリイタバネ
ヒラネジ ３／３２−５６ Ｌ＝１．９
ベッドシチュウ
ハツキザガネ Ｄ＝５．３
ベッドユボウゴム
テンビンカバー（ＪＥシヨウ）
マグコードゴム
ハリイタ
定規止め座
丸平ねじ １１／６４−４０ Ｌ＝７
ＧＯＳＴ安全ラベル小
ハリイタ
Qty
1
1
1
1
2
1
1
8
1
1
1
1
1
1
1
1
1
1
1
1
1
(1)
(1)
(2)
(1)
(1)
1
1
1
1
1
1
(1)
(1)
(1)
(1)
(2)
(1)
(1)
(1)
(1)
1
1
1
1
1
1
1
2
3
1
(1)
(1)
(2)
4
1
1
1
1
1
1
1
1
1
- 2 -
2. MAIN SHAFT & THREAD TAKE-UP LEVER COMPONENTS
43
35
39
34
44
36
38
45
32
37
33
1
4
29
3
28
41
40
26
30
31
2
18
14
15
16
17
13
24
47
48
42
46
20
21
19
12
11
6
9
10
6
9
5
23
22
25
27
上軸・天秤関係
- 3 -
REF.NO NOTE PART NO D E S C R I P T I O N
1 SS-8151150-TP SCREW 15/64-28 L=10.5
2 229-19559 THREAD TAKE-UP CRANK SHAFT ASM.
3 110-02904 ROLLER FELT
4
＊
5
＊
6
＊#01
7
＊#01
8
＊#01
9
＊#01
10
＊
11
＊
12
＊
13
＊
14 SS-7681650-TP SCREW 9/32-28 L=16
15 229-03108 COUNTER WEIGHT
16 SS-8681650-TP SCREW 9/32-28 L=16
17 SS-8660610-TP SCREW 1/4-40 L=6
18 RO-0442401-00 RUBBER RING
19 SS-4090615-SP SCREW 9/64-40 L=6
20 110-02409 MAIN SHAFT BUSHING REAR
21
＊
22 RC-1850001-KP SNAP RING 18.5
23 229-04155 THRUST COLLAR ASM.
24 SS-8660610-TP SCREW 1/4-40 L=6
25 229-03207 MAIN SHAFT FRONT BUSHING
26 B1215-552-000 OIL ADJUSTING COLLAR
27 229-03306 BUSHING INTERMEDIATE
28 EA-9500B01-00 CABLE BAND
29 229-19203 RUBBER
30 229-37064 HAND WHEEL COMPL.
31
32 WP-0450801-SD WASHER 4.5X10X0.8
33 SS-8151550-SP SCREW 15/64-28 L=15
34 229-37056 HAND WHEEL ASM.
35 229-37155 MAGNET FITTING BASE A ASM.
36 229-37254 MAGNET FITTING BASE B ASM.
37 SS-6111210-SP SCREW 11/64-40 L=12
38
39
40 229-03900 OIL AMOUNT ADJUSTING PIN
41 RO-0291801-00 RUBBER RING
42 229-10103 THRUST COLLAR
43 229-37965 DYNAMO STATOR
44 229-03009 MAIN SHAFT
45 SL-4051001-MZ SCREW M5 L=9.6
46 229-10053 FEED DRIVE ECCENTRIC CAM ASM.
47 SS-6661110-SP SCREW 1/4-40 L=11
48 229-10004 FEED DRIVE ECCENTRIC CAM
229-18072 THREAD TAKE-UP LEVER COMPL.
229-18064 THREAD TAKE-UP LEVER ASM.
229-18403 NEEDLE BEARING A
229-18502 NEEDLE BEARING B
229-18601 NEEDLE BEARING C
229-18700 NEEDLE BEARING D
229-18106 NEEDLE BAR CRANK
229-06606 NEEDLE BAR CRANK ROD
229-18304 LEFT SCREW
401-06606 COUNTER_WEIGHT_ASM.
401-05231 OIL SEAL
400-17623 HAND WHEEL ASM.
#02
400-17625 MAGNET FITTING BASE B ASM.
#02
400-17624 MAGNET FITTING BASE A ASM.
#02
NOTE( 注記 ) #01....SELECTIVEPARTS(A 〜 D) 選択部品（Ａ 〜 Ｄ）
#02....FORSH ＳＨ 用
品名
トメネジ １５／６４−２８ Ｌ＝１０．５
テンビンササエジク（クミ）
メンブユリョウ チョウセツフエルト
リンク天秤（結合）
リンク天秤（組）
天秤ニードル軸受Ａ
天秤ニードル軸受Ｂ
天秤ニードル軸受Ｃ
天秤ニードル軸受Ｄ
針棒クランク
針棒クランクロッド
天秤クランク左ねじ
釣合錘(組)
マルヒラネジ ９／３２−２８ Ｌ＝１６
ツリアイスイ
トメネジ ９／３２−２８ Ｌ＝１６
トメネジ １／４−４０ Ｌ＝６
Ｏリング
ナベネジ ９／６４−４０ Ｌ＝６
ウワジクウシロメタル
上軸後メタルオイルシール
Ｃガタトメワ １８．５
ウワジクスラストウケ（クミ）
トメネジ １／４−４０ Ｌ＝６
ウワジクマエメタル
クランクユリョウチョウセツカラー
ウウジクナカメタル
ソクセンバンド
テンビンアブラキリゴム
ハズミグルマ（ケツゴウ）
ハズミクルマケツゴウ
ヒラザガネ ４．５Ｘ１０Ｘ０．８
トメネジ １５／６４−２８ Ｌ＝１５
ハズミグルマ（クミ）
マグネットトリツケダイ（ケツゴウ）Ａ
マグネットトリツケダイ（ケツゴウ）Ｂ
ヒラネジ １１／６４−４０ Ｌ＝１２
マグネットトリツケダイＢケツゴウ
マグネットトリツケダイＡケツゴウ
クランクユリョウチョウセツピン
Ｏリング
オクリヘンシンカムスラストウケ
ハツデンキステーター （クミ）
ウワジク
ザガネツキナベコネジＭ５ Ｌ＝９．６
オクリヘンシンカム（クミ）
ヒラネジ １／４−４０ Ｌ＝１１
オクリヘンシンカム
Qty
1
1
1
1
(1)
(2)
(2)
(2)
(2)
(1)
(1)
(1)
1
(1)
(1)
(1)
(2)
(1)
2
1
1
1
1
(2)
1
1
1
1
1
1
1
(2)
(2)
(1)
(1)
(1)
(2)
(1)
(1)
1
1
1
1
1
2
1
(2)
(1)
- 4 -
3. NEEDLE BAR, UPRIGHT SHAFT & HOOK DRIVING SHAFT COMPONENTS
14
15
17
16
19
20
22
21
6
2
1
4
5
8
9
10
33
43
40
39
24
34
41
26
23
25
30
13
27
29
31
35
37
36
11
28
3
12
38
42
32
7
18
針棒・立軸・下軸関係
- 5 -
REF.NO NOTE PART NO D E S C R I P T I O N
1
＊
2 229-06101 NEEDLE BAR BUSHING UPPER
3 229-39508 NEEDLE BAR
4 229-06457 NEEDLE ROD HOLDER ASM.
5 SS-6090670-TP SCREW 9/64-40 L=6
6 400-90058 SLIDE BLOCK
7 400-12444 NEEDLE BAR THREAD GUIDE
8 229-06200 NEEDLE BAR BUSHING LOWER
9 SS-7080510-TP SCREW 1/8-44 L=4.5
10 229-06309 NEEDLE BAR THREAD GUIDE
11 MDB-100B1400 NEEDLE DBX1 #14
12
13
＊
14
＊
15 SS-8660810-TP SCREW 1/4-40 L=8
16
＊
17 SS-8660810-TP SCREW 1/4-40 L=8
18
19
＊
20 SS-8660810-TP SCREW 1/4-40 L=8
21
＊
22 SS-8660810-TP SCREW 1/4-40 L=8
23 229-05004 UPRIGHT SHAFT
24
25 229-05103 UPRIGHT SHAFT BUSHING LOWER
26 229-05202 UPRIGHT SHAFT BUSHING LOWER
27 229-16308 BUSHING REAR
28
29 229-17157 THRUST COLLAR ASM.
30 SS-6110420-TP SCREW 11/64-40 L=4.8
31 229-16001 LOWER SHAFT
32 229-42502 BOBBIN CASE HOLDER
33 SS-4110915-TP SCREW 11/64-40 L=9
34
35 229-16100 LOWER SHAFT FRONT METAL
36
＊
37 SS-8110410-TP SCREW 11/64-40 L=3.5
38 229-16555 OIL SEAL SCREW ASM.
39 110-15906 OIL WICK
40 229-16506 OIL SEAL SCREW
41 229-32909 BOBBIN
42 110-38759 BOBBIN CASE ASM.
43 229-42601 OIL SHIELD
TA-0850604-R0 RUBBER PLUG
229-39607 NEEDLE BAR B
#02
SS-4120925-SP SCREW 3/16-28 L=9
400-90002 UPPER LARGE BEVEL GEAR ASM.
400-90003 UPPER SMALL BEVEL GEAR ASM.
400-12444 NEEDLE BAR THREAD GUIDE
#03
400-90004 LOWER LARGE BEVEL GEAR ASM.
400-90005 LOWER SMALL BEVEL GEAR ASM.
111-41355 HOOK ASM.
#02
MC-2005009-00 NEEDLE 134 90
#02
110-38650 HOOK ASM.
#01
401-01694 THRUST_COLLAR_ASM_FRONT
NOTE( 注記 ) #01....EXCEPTJE ＪＥ を除く
#02....FORJE ＪＥ 用
#03....FORSH ＳＨ 用
品名
止め栓
ハリボウウワメタル
ハリボウ
ハリボウダキ（クミ）
ヒラネジ ９／６４−４０ Ｌ＝６
ハリボウダキアンナイコロ
ハリボウイトアンナイ
ハリボウシタメタル
マルヒラネジ １／８−４４ Ｌ＝４．５
ハリボウイトカケ
ハリ ＤＢＸ１ ＃１４
ハリボウＢ
なべ小ねじ ３／１６−２８ Ｌ＝９
上傘歯車大（組）
トメネジ １／４−４０ Ｌ＝８
上傘歯車小（組）
トメネジ １／４−４０ Ｌ＝８
ハリボウイトアンナイ
下傘歯車大（組）
トメネジ １／４−４０ Ｌ＝８
下傘歯車小（組）
トメネジ １／４−４０ Ｌ＝８
タテジク
キュウユガマ クミ Ｃ
タテジクウワメタル
タテジクシタメタル
シモジクウシロメタル
ハリ シュメッツ １３４ ＮＭ９０
シモジクスラストウケウシロ（クミ）
ヒラネジ １１／６４−４０ Ｌ＝４．８
シモジク
ナカガマオサエ
ナベネジ １１／６４−４０ Ｌ＝９
キュウユガマ クミ
シモジクマエメタル
下軸前スラスト受け(組)
トメネジ １１／６４−４０ Ｌ＝３．５
シモジクマエトメネジ（クミ）
シモジクマエトメネジユシン
シモジクマエトメネジ
ボビン
ボビン ケース（バネイリ）
シモジクマエユボウバン
Qty
1
1
1
1
(1)
1
1
1
1
1
1
1
1
1
(2)
1
(2)
1
1
(2)
1
(2)
1
1
1
1
1
1
1
(2)
1
1
1
1
1
1
(2)
1
(1)
(1)
1
1
1
- 6 -
4. HAND LIFTER COMPONENTS
18
19
1
2
3
4
45
33
34
35
36
37
38
5
6
9
21
18
15
25
27
10
24
26
22
28
23
22
20
8
17
12
1314
16
43
42
41
44
40
39
8
11
30
32
31
7
29
押さえ上げ関係
- 7 -
REF.NO NOTE PART NO D E S C R I P T I O N
1 229-07802 HAND LIFTER
2 B1521-555-000 SCREW
3 RO-0371801-00 RUBBER RING
4 229-08552 HAND LIFTER CAM ASM.
5 400-60989 PRESSER BAR BUSHING LOWER
6 SS-7091110-TP SCREW 9/64-40 L=10.5
7 229-08701 LINK SHAFT
8 RE-0500000-K0 E-RING
9 B1524-012-0BA PRESSER FOOT ASM.
10 229-44706 WIRE HOLDER BRACKET LOWER
11 229-08909 HINGE SCREW
12 SD-0720331-SP HINGE SCREW D=7.24 H=3.3
13 229-09006 KNEE LIFTER CONNECTING ROD
14 229-08800 LIFTING LEVER LINK
15 SS-4110515-SP SCREW 11/64-40 L=5
16 SS-4110515-SP SCREW 11/64-40 L=5
17
18 229-44508 WIRE HOLDER A
19 SS-4120615-SP SCREW 3/16-28 L=6
20 229-44607 WIRE HOLDER BRACKET UPPER
21 NS-6620310-SP NUT 3/16-32
22 RE-0500000-K0 E-RING
23 229-20201 TENSION RELEASE RETURN SPRING
24 229-20409 THREAD RELEASE PIN SPRING
25 229-45109 WIRE CABLE HOLDER
26 229-20300 TENSION RELEASE SUPPORTING PIN
27 SS-4120615-SP SCREW 3/16-28 L=6
28 229-44854 THREAD RELEASE WIRE ASM.
29 229-20102 TENSION RELEASE SHAFT
30 229-07554 PRESSER SPRING REG NUT ASM.
31 229-07604 PRESSER ADJUSTING SCREW NUT
32 229-07505 PRESSER SPRING REGULATOR
33 229-07406 PRESSER ADJUSTING SPRING
34 229-07208 PRESSER BAR GUIDE BRACKET
35 400-17805 PRESSER BAR
36 229-07307 PRESSER BAR THREAD GUIDE
37 SS-8660810-TP SCREW 1/4-40 L=8
38 SS-6090910-SP SCREW 9/64-40 L=9
39 229-08354 KNEE LIFTING CROSS ROD ASM.
40 229-08156 HAND LIFTER LINK
41 RE-0500000-K0 E-RING
42 229-08008 LIFTING LEVER
43 RE-0500000-K0 E-RING
44 229-08305 KNEE LIFTING CROSS ROD
45 229-07703 PRESSER GUIDE BAR
SS-4150915-SP SCREW 15/64-28 L=9
#01
NOTE( 注記 ) #01....FORDDL-8700-7-00 ＤＤＬ −８７００−７−００用
品名
オサエアゲレバー
オサエアゲレバー トメネジ
Ｏリング
オサエアゲカム（クミ）
押え棒下メタル
マルヒラネジ ９／６４−４０ Ｌ＝１０．５
ヒキアゲリンクジク
Ｅガタトメワ ５
ジュウオサエ（ハリガードツキ）クミ
ワイヤーオサエダイシタ
ヒザアゲヨコボウダンネジ
ダンネジ Ｄ＝７．２４ Ｈ＝３．３
ヒザアゲレンケツボウ
ヒザアゲリンク
ナベネジ １１／６４−４０ Ｌ＝５
ナベネジ １１／６４−４０ Ｌ＝５
ナベネジ １５／６４−２８ Ｌ＝９
ワイヤーオサエ Ａ
ナベネジ ３／１６−２８ Ｌ＝６
ワイヤーオサエダイウエ
ロッカクナット ３／１６−３２
Ｅガタトメワ ５
イトユルメイタモドシバネ
イトユルメピンバネ
ワイヤーケーブルアテ
イトユルメホジョピン
ナベネジ ３／１６−２８ Ｌ＝６
イトユルメワイヤー（クミ）
イトユルメイタジク
オクリチョウセツネジナットクミ
オサエチョウセツネジナット
オサエチョウセツネジ
オサエチョウセツバネ
オサエボウダキ
オサエボウ
オサエボウダキイトアンナイ
トメネジ １／４−４０ Ｌ＝８
ヒラネジ ９／６４−４０ Ｌ＝９
ヒザアゲヨコボウ（クミ）
ヒキアゲリンク（クミ）
Ｅガタトメワ ５
ヒキアゲイタ
Ｅガタトメワ ５
ヒザアゲヨコボウ
オサエアンナイボウ
Qty
1
1
1
1
1
1
2
3
1
1
1
1
1
1
1
1
1
2
1
1
2
2
1
1
1
1
1
1
1
1
(1)
(1)
1
1
1
1
1
2
1
(1)
(1)
(1)
(1)
(1)
1
- 8 -
5. FEED MECHANISM COMPONENTS
25
24
26
27
28
29
30
24
28
19
16
17
15
22
20
36 37
35
38
47
48
32
55
56
53
54
51
49
50
61
62
64
65
67
46
58
59
51
63
42
41
40
45
1
2
3
4
5
68
6
78910
11
13
14
18
69
23
60
44
43
12
52
34
21
39
33
70
66
67
57
31
送り関係
- 9 -
REF.NO NOTE PART NO D E S C R I P T I O N
1
2 229-11507 FEED REGULATOR PIN
3 SS-6090670-TP SCREW 9/64-40 L=6
4 229-11606 FEED REGULATOR
5
6 SS-7120770-SH SCREW 3/16-28 L=7
7 229-11804 FEED REGULATOR SCREW
8 229-12109 SPRING
9 229-12000 FEED ADJUST PIN
10 229-40506 FEED DIAL
11 SS-6121860-SP SCREW 3/16-28 L=18
12 229-10202 ROCKER SHAFT CONNECTING ROD
13 229-11101 WALKING FOOT PIN C
14 SS-6090620-TP SCREW
15 229-15003 CONNECTING ROD
16 RO-0922702-00 RUBBER RING
17 110-10311 FEED REVERSE SPRING
18 RE-0500000-K0 E-RING
19 229-12257 FEED REVERSE ARM ASM.
20 229-12505 SCREW
21 RE-0500000-K0 E-RING
22 110-37405 SPRING
23
24 229-10905 WALKING FOOT PIN A
25 400-89548 CONNECTING LINK B
26 400-93417 CONNECTING LINK A
27
28 229-10806 ADJUSTING LINK FULCRUM SHAFT A
29 SS-8150710-TP SCREW 15/64-28 L=7
30 SS-6090620-TP SCREW
31
＊
32 RC-0150001-KP RETAINING RING 13.8
33
34 SS-4080620-TP SCREW 1/8-44 L=6
35 229-40753 FEED BAR ASM.
36 229-41306 ADJUSTING LINK SPRING GUIDE
37 SS-4110515-SP SCREW 11/64-40 L=5
38 229-13701 FEED SPRING HOOK
39 229-12901 FEED ROCKER SHAFT
40 229-11002 WALKING FOOT PIN B
41 SS-6090620-TP SCREW
42 NS-6680410-SP NUT 9/32-28
43
＊
44 SS-6121610-SP SCREW 3/16-28 L=15.5
45
＊
46 SS-7121610-SP SCREW 3/16-28 L=15.5
47 SD-1000801-SH HINGE SCREW D=10 H=8
48 229-15201 FEED DRIVING SHAFT
49 229-04155 THRUST COLLAR ASM.
50 SS-8660610-TP SCREW 1/4-40 L=6
51 229-13008 FEED ROCKER SHAFT BUSHING
52
53 SS-7110740-TP SCREW 11/64-40 L=7
54 RC-0150001-KP RETAINING RING 13.8
55 229-40654 FEED BAR CRANK ASM.
56 SS-7121410-TP SCREW 3/16-28 L=14
57 WP-0480856-SP WASHER 4.8X8.4X0.8
58 229-15359 DRIVING SHAFT CRANK ASM.
59 SS-7111120-SP SCREW 11/64-40 L=10.5
60
61 229-04155 THRUST COLLAR ASM.
62 SS-8660610-TP SCREW 1/4-40 L=6
63 RO-0781901-00 RUBBER RING
64
＊
65 229-12802 FEED LEVER METAL
66
＊
67 SM-8061010-TP SCREW
68
69
70
229-41108 FEED ADJUST ROD
#01
229-11705 FEED REGULATOR BUSHING
#02
229-11408 FEED REGULATOR CONNCTING ROD
#02
229-40951 FEED ADJUST LINK ASM.
#01
401-01462 FEED BASE SHAFT
B1613-012-I00 FEED DOG I
#05
401-10379 ASSY_FEED_ROCKER_ARM
401-09422 FEED_ARM_ASM
229-13800 HORIZONTAL FEED ROD B
#03
229-10459 WALKING FOOT ADJUSTING LINK
#02
401-00812 FEED LEVER SHAFT
401-02264 FEED_REVER_ASM.
110-09800 FEED REGULATOR BUSHING
#01
229-14105 BEARING C
#04
B1613-012-A00 FEED DOG A
#06
NOTE( 注記 ) #01....FORDDL-8700-7-0B,-WB ＤＤＬ −８７００−７−０ Ｂ，− ＷＢ 用
#02....FORDDL-8700-7-00 ＤＤＬ −８７００−７−００用
#03....FORJE,JA ＪＥ，ＪＡ 用
#04....SELECTIVEPARTS(FORJE,JA) 選択部品（ＪＥ，ＪＡ 用）
#05....EXCEPTUSEINJAPAN 日本を除く
#06....FORUSEINJAPAN 日本用
品名
オクリチョウセツロッド
オクリチョウセツダイピン
ヒラネジ ９／６４−４０ Ｌ＝６
オクリチョウセツダイ
オクリチョウセツダイメタル
マルヒラネジ ３／１６−２８ Ｌ＝７
オクリチョウセツネジ
オクリチョウセツピンバネ
オクリチョウセツピン
オクリダイヤル
ヒラネジ ３／１６−２８ Ｌ＝１８
スイヘイオクリロッド
スイヘイオクリピンＣ
ヒラネジ
ジョウゲオクリロッド
Ｏリング
オクリレバーバネ
Ｅガタトメワ ５
オクリレバーウデ（クミ）
オクリレバーウデトメネジ
Ｅガタトメワ ５
チョウセツリンクバネ Ｂ
オクリチョウセツロッド
スイヘイオクリピンＡ
連結リンクＢ
連結リンクＡ
オクリチョウセツリンク（クミ）
チョウセツリンクシテンジクＡ
トメネジ １５／６４−２８ Ｌ＝７
ヒラネジ
送り台軸
Ｃガタトメワ １３．８
オクリバ Ｉ
ナベネジ １／８−４４ Ｌ＝６
オクリダイ（クミ）
チョウセツリンクバネカケ
ナベネジ １１／６４−４０ Ｌ＝５
オクリバネカケ
スイヘイオクリジク
スイヘイオクリピンＢ
ヒラネジ
ロッカクナット ９／３２−２８
水平送り腕(組)
ヒラネジ ３／１６−２８ Ｌ＝１５．５
上下送り腕(組)
マルヒラネジ ３／１６−２８ Ｌ＝１５．５
ダンネジ Ｄ＝１０ Ｈ＝８
ジョウゲオクリジク
ウワジクスラストウケ（クミ）
トメネジ １／４−４０ Ｌ＝６
オクリジクメタル
スイヘイオクリロッド（Ｂ）
マルヒラネジ １１／６４−４０ Ｌ＝７
Ｃガタトメワ １３．８
オクリダイウデ（クミ）
マルヒラネジ ３／１６−２８ Ｌ＝１４
ヒラザガネ ４．８Ｘ８．４Ｘ０．８
ジョウゲオクリフタマタ（クミ）
マルヒラネジ １１／６４−４０ Ｌ＝１０．５
オクリチョウセツリンク（クミ）
ウワジクスラストウケ（クミ）
トメネジ １／４−４０ Ｌ＝６
Ｏリング
送りレバー軸
オクリレバージクメタル
送りレバー(組)
トメネジ Ｍ６ Ｌ＝１０
オクリチョウセツダイメタル
スイヘイオクリロッドベアリングＣ
オクリバ Ａ
Qty
1
1
2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
1
2
2
2
1
1
1
2
1
1
2
1
1
1
1
1
1
(1)
1
(1)
1
1
1
(2)
2
1
1
1
1
(1)
(1)
1
(1)
1
1
(2)
1
1
1
1
(2)
1
1
1
- 10 -

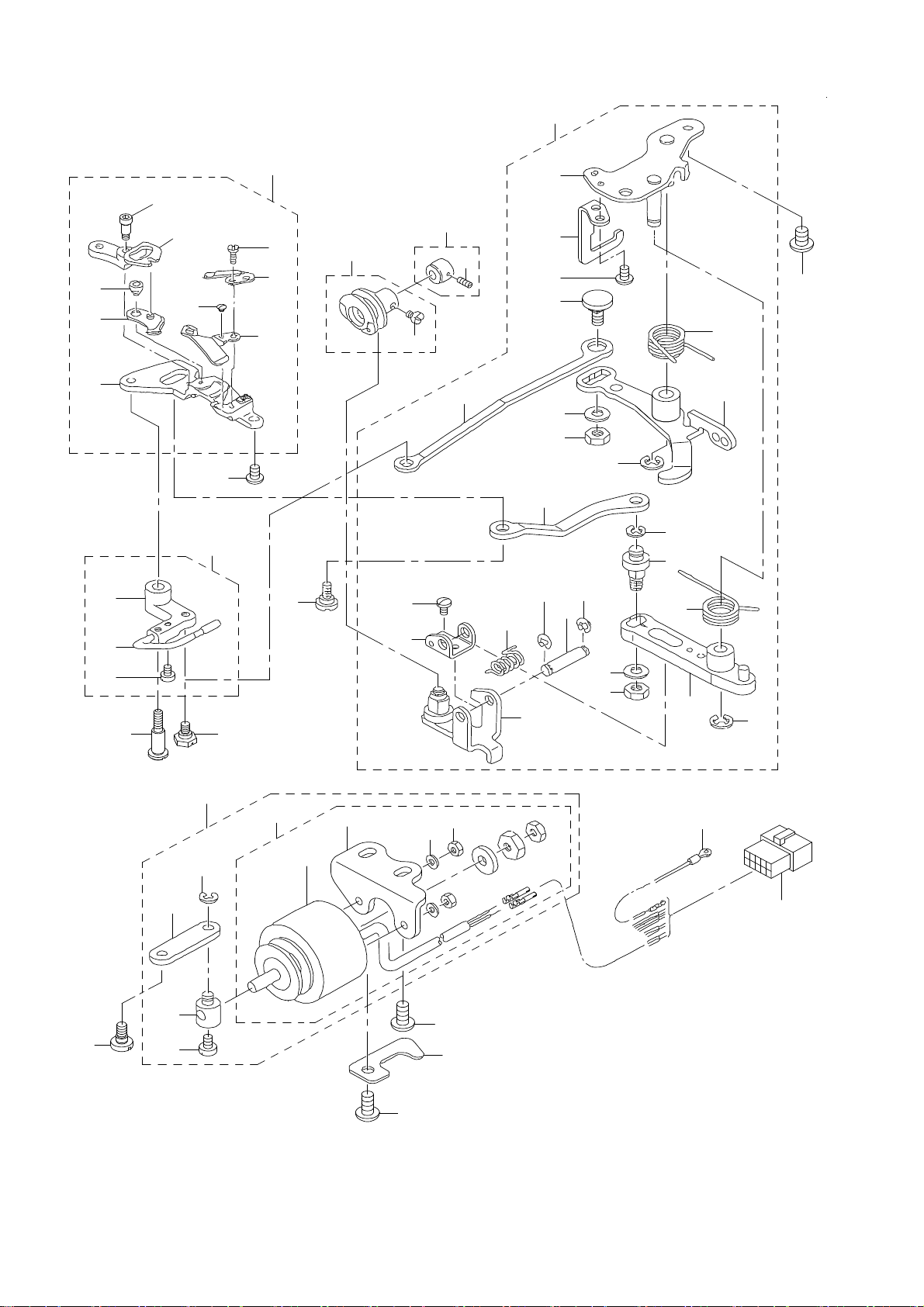

6. THREAD TRIMMER COMPONENTS
2
3
4
5
6
7
10
9
8
24
25
26
47
28
29
30
36
37
38
34
33
32
31
39
35
42
43
12
14
15
40
39
41
44
60
18
16
17
32
33
45
27
59
11
58
54
57
46
55
56
53
50
51
52
49
13
23
1
22
20
21
19
61
61
48
糸切り装置関係
- 11 -
REF.NO NOTE PART NO D E S C R I P T I O N
1 110-40359 KNIFE UNIT
2 SD-0460703-TP HINGE SCREW D=4.6 H=7
3 110-40508 FORKED BASE FOR KNIFE
4 110-40409 MOVING KNIFE HINGE SCREW
5 110-40052 MOVING KNIFE ASM.
6 110-40300 KNIFE MOUNTING BASE
7 113-13103 THREAD GUIDE FOR KNIFE
8 SS-2060210-SP SCREW 3/32-56 L=2.3
9 SS-4080620-TP SCREW 1/8-44 L=6
10 D2406-555-D0H COUNTER KNIFE
11 HK-0346101-40 HOUSING 14P
12 SS-4110715-SP SCREW 11/64-40 L=7
13 229-50257 PICKER ARM ASM.
14 229-50208 PICKER ARM
15 229-50356 THREAD TAKE-UP PICKER ASM.
16 SS-6090510-TP SCREW 9/64-40 L=5.0
17 SD-0641451-SP HINGE SCREW D=6.35 H=14.5
18 SD-0630275-SP HINGE SCREW D=6.35 H=2.7
19 229-50851 THREAD TRIMMER CAM ASM.
20 SS-6660610-TP SCREW 1/4-40 L=6
21 229-50950 CAM COLLAR ASM.
22 SS-8110520-TP SCREW 11/64-40 L=4.5
23 229-49762 THREAD TRIMMER DRIVING UNIT
24 229-49754 BASE PLATE ASM.
25 229-50703 DRIVING ARM STOPPE
26 229-50000 PICKER LINK PIN
27 RE-0600000-K0 E-RING 6
28 SS-4110715-SP SCREW 11/64-40 L=7
29 229-49408 CLUTCH SPRING
30 400-87245 CLUTCH PLATE ASM.
31 229-50109 PICKER LINK
32 WP-0621016-SH WASHER
33 NS-6150430-SP NUT 15/64-28
34 RE-0600000-K0 E-RING 6
35 229-48301 MOVING KNIFE LINK
36 RE-0500000-K0 E-RING
37 229-48400 MOVING KNIFE LINK PIN
38 229-49309 KNIFE RETURN SPRING B
39 RE-0400000-K0 E-RING 4
40 229-49101 ROLLER FULCRUM SHAFT
41 229-49200 ROLLER FULCRUM SPRING
42 SS-7090610-SP SCREW 9/64-40 L=6
43 229-49002 ROLLER ARM BRACKET
44 110-40953 ROLLER ARM ASM.
45 110-40854 KNIFE DRIVING ARM ASM.
46 SD-0600361-SP HINGE SCREW D=6 H=3.6
47 SS-4150915-SP SCREW 15/64-28 L=9
48
49
50 229-51404 SOLENOID BASE
51 WS-0410002-KR SPRING WASHER M4
52 NM-6040001-SE NUT M4
53
54 SS-6110710-TP SCREW 11/64-40 L=6.5
55 229-49903 CLUTCH LINK
56 RE-0500000-K0 E-RING
57 229-51008 SOLENOID PIN
58 229-24807 TUBE HOLDER LOWER
59 229-51552 GROUND WIRE ASM.
60 SD-0640631-TP HINGE SCREW D=6.35 H=6.3
61 SS-4151215-SP SCREW 15/64-28 L=12
＊
＊
＊
229-51164 SOLENOID UNIT
401-06930 THREAD TRIMMER SOLENOID ASM.
401-06931 THREAD TRIMMER SOLENOID
品名
メスユニット
ダンネジ Ｄ＝４．６ Ｈ＝７
メスフタマタ
ドウメスダンネジ
ドウメス クミ
メストリツケダイ
メスイトアンナイ
マルサラネジ ３／３２−５６ Ｌ＝２．３
ナベネジ １／８−４４ Ｌ＝６
コテイメス
ハウジング １４Ｐ
ナベネジ １１／６４−４０ Ｌ＝７
ピッカーウデ（クミ）
ピッカーウデ
カマイトオサエ（クミ）
ヒラネジ ９／６４−４０ Ｌ＝５
ダンネジ Ｄ＝６．３５ Ｈ＝１４．５
ダンネジ Ｄ＝６．３５ Ｈ＝２．７
イトキリカムクミ
ヒラネジ １／４−４０ Ｌ＝６
カムカラー（クミ）
トメネジ １１／６４−４０ Ｌ＝４．５
イトキリクドウユニット
ベースイタ（クミ）
クドウウデストッパ−
ピッカーリンクピン
Ｅガタトメワ ６
ナベネジ １１／６４−４０ Ｌ＝７
クラッチバネ
クラッチ板（組）
ピッカーリンク
ヒラザガネ
ロッカクナット １５／６４−２８
Ｅガタトメワ ６
ドウメスリンク
Ｅガタトメワ ５
ドウメスリンクピン
メスモドシバネＢ
Ｅガタトメワ ４
コロシテンジク
コロモドシバネ
マルヒラネジ ９／６４−４０ Ｌ＝６
コロウデザ
コロウデ（クミ）
メスクドウウデ クミ
ダンネジ Ｄ＝６ Ｈ＝３．６
ナベネジ １５／６４−２８ Ｌ＝９
ソレノイドユニット
糸切りソレノイド組
ソレノイドダイ
バネザガネ Ｍ４
ロッカクナット
糸切りソレノイド
ヒラネジ １１／６４−４０ Ｌ＝６．５
クラッチリンク
Ｅガタトメワ ５
ソレノイドピン
パイプオサエシタ
アースコード（クミ）
ダンネジ Ｄ＝６．３５ Ｈ＝６．３
ナベネジ １５／６４−２８ Ｌ＝１２
Qty
1
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(2)
(1)
1
1
1
(1)
(1)
(2)
1
1
1
(2)
1
(1)
1
(1)
(1)
(1)
(1)
(2)
(1)
(1)
(1)
(2)
(2)
(1)
(1)
(1)
(1)
(1)
(2)
(1)
(1)
(1)
(1)
(1)
(1)
1
2
1
(1)
(1)
(2)
(2)
(1)
(1)
(1)
(1)
(1)
1
1
1
2
- 12 -
7. AUTOMATIC REVERSE FEED COMPONENTS
26
24
23
20
21
22
25
28
13
10
9
8
11
27
30
19
16
18
17
14
1514
7
6
54
3
12
1
2
29
自動逆送り関係
REF.NO NOTE PART NO D E S C R I P T I O N
1 229-54150 REVERSE FEED SWITCH ASM.
2 229-54606 REVERSE FEED SWITCH COVER
3 SM-4040655-SP SCREW M4 L=6
4 229-54101 REVERSE FEED SWITCH BASE
5 229-54200 REVERSE FEED SWITCH SHAFT
6 229-54309 REVERSE FEED SWITCH SPRING
7 SM-4041655-SP SCREW M4 L=16
8 SM-4031501-SC SCREW M3 L=15
9 HW-5000700-00 2-CORE CABTYRE CORD
10 HK-0346400-0B PIN CONTACT
11 HA-0019000-00 MICROSWITCH
12 229-54408 SWITCH HOLDING PLATE
13 229-54507 REVERSE FEED SWITCH LEVER
14 RE-0500000-KP E-RING 5
15 229-53806 REVERSE FEED CONNECTING SHAFT
16 RE-0900000-K0 E-RING 9
17 229-53657 CONNECTING ARM ASM.
18 RE-0400000-KP E-RING 4
19 229-53905 REVERSE FEED CONNECTING LINK
20 RE-1200000-K0 E-RING 12
21 WP-1602616-SZ WASHER 16X24X2.6
22 D2468-555-B00 RUBBER PLUNGER
23 RE-0400000-K0 E-RING 4
24 229-53509 PLUNGER ARM PIN
25 400-85585 REVERSE FEED SOLENOID ASM.
26 SS-4151215-SP SCREW 15/64-28 L=12
27 SS-4120915-SP SCREW 3/16-28 L=9
28 229-54002 PLUNGER SPRING
29 HK-0346400-0B PIN CONTACT
30
SS-4120615-SP SCREW 3/16-28 L=6
#01
NOTE( 注記 ) #01....FORDDL-8700-7-0B ＤＤＬ −８７００−７−０ Ｂ 用
品名
ギャクオクリスイッチ（クミ）
ギャクオクリスイッチカバー
ナベコネジ Ｍ４ Ｌ＝６
ギャクオクリスイッチダイ
ギャクオクリスイッチジク
ギャクオクリスイッチバネ
ナベネジ
ナベコネジ Ｍ３ Ｌ＝１５
２シン キャブタイヤコ−ド
ピンコンタクト
マイクロスイッチ
ギャクオクリスイッチドメイタ
ギャクオクリスイッチレバー
Ｅガタトメワ ５
ジドウバックレンケツボウ
Ｅガタトメワ ９
ジドウバックウデ（クミ）
Ｅガタトメワ ４
ジドウバックレンケツリンク
Ｅガタトメワ １２
ヒラザガネ １６Ｘ２４Ｘ２．６
プランジャー ゴム
Ｅガタトメワ ４
ギャクオクリプランジャーウデピン
逆送りソレノイド組
ナベネジ １５／６４−２８ Ｌ＝１２
ナベネジ ３／１６−２８ Ｌ＝９
プランジヤバネ
ピンコンタクト
ナベネジ ３／１６−２８ Ｌ＝６
Qty
1
(1)
(1)
(1)
(1)
(1)
(1)
(2)
(1.31)
(2)
(1)
(1)
(1)
2
1
1
1
1
1
1
1
1
2
1
1
2
1
1
2
1
- 13 -
8. WIPER COMPONENTS
8
7
6
5
4
26
3
2
15
17
10
11
12
9
1
14
13
16
21
24
23
25
18
19
26
20
22
ワイパー関係
REF.NO NOTE PART NO D E S C R I P T I O N
1 229-55553 WIPER ASM.
2 229-55504 WIPER COVER
3 SL-4030631-SC SCREW M3X6
4 SD-0650321-TP HINGE SCREW D=6.5 H=3.2
5 NS-6090310-SP NUT 9/64-40
6 229-56106 WIPER LINK A
7 229-56403 WIPER LINK B
8 RE-0250000-K0 E-RING 2.5
9 229-56908 WIPER LINK B HINGE SCREW
10 229-56205 WIPER HINGE SCREW COLLAR
11 229-56304 WIPER SPRING
12 NS-6110310-SP NUT 11/64-40
13 229-55900 WIPER RUBBER A
14 229-56007 WIPER RUBBER B
15
16 229-57104 WIPER SOLENOID SHAFT
17 HA-0060000-0A SWITCH
18 RE-0500000-K0 E-RING
19 400-41419 WIPER LINK C ASM.
20 111-10152 WIPER BASE ASM.
21 229-57203 WIPER LINK COLLAR
22 SL-4030641-SE SCREW
23 229-56809 WIPER COLLAR
24 229-57005 WIPER
25 SS-6090540-SP SCREW 9/64-40 L=5.0
26 SS-4120915-SP SCREW 3/16-28 L=9
＊
401-06936 WIPER SOLENOID ASM.
品名
ワイパー（クミ）
ワイパーカバー
ザガネツキ ナベコネジ Ｍ３ Ｌ＝６
ダンネジ Ｄ＝６．５ Ｈ＝３．２
ロッカクナット ９／６４−４０
ワイパーリンクＡ
ワイパーリンクＢ
Ｅガタトメワ ２．５
ワイパーリンクＢダンネジ
ワイパーダンネジカラー
ワイパーバネ
ロッカクナット １１／６４−４０
ワイパーゴムＡ
ワイパーゴムＢ
ワイパーソレノイド（組）
ワイパーソレノイドジク
スイッチ
Ｅガタトメワ ５
ワイパーリンクＣクミ
ワイパダイ クミ
ワイパーリンクカラー
ザガネツキネジ
ワイパーカラー
ワイパー
ヒラネジ ９／６４−４０ Ｌ＝５
ナベネジ ３／１６−２８ Ｌ＝９
Qty
1
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(3)
(1)
(1)
(1)
2
- 14 -
9. OIL LUBRICATION COMPONENTS
1
2
3
4
5
8
6
7
11
10
9
12
28
27
13
29
25
21
20
19
23
26
30
24
16
15
18
17
14
22
給油関係
- 15 -
REF.NO NOTE PART NO D E S C R I P T I O N
1 229-24708 OIL SIGHT WINDOW
2 RO-1952401-00 RUBBER RING
3 229-24401 MAIN SHAFT OIL TUBE
4 SS-4120615-SP SCREW 3/16-28 L=6
5 229-25101 OIL FELT PRESSER
6 229-24153 OIL RETURN TUBE ASM.
7 229-24302 HOLDER
8 CQ-2520000-00 OIL WICK
9 229-25002 OIL ADJUSTING SCREW
10 229-24906 SPRING
11 229-24500 OIL TUBE
12 229-23056 LUBRICATING OIL PUMP ASM.
13 229-23312 OIL PUMP INSTALLING BASE
14 229-23015 OIL PUMP
15 229-23700 OIL PUMP IMPELLER
16 SE-4301041-SR SCREW D=3 L=10
17 229-23205 LUBRICATING OIL PUMP COVER
18 229-23809 OIL PUMP IMPELLER COVER
19 229-23403 PLUNGER
20 229-23601 PLUNGER SPRING
21 229-23502 PLUNGER SCREW
22 229-23908 HOOK DRIVING SHAFT OIL TUBE
23 SL-4030851-SF SCREW M3 L=8
24 SS-4150915-SP SCREW 15/64-28 L=9
25 SS-6111010-TP SCREW 11/64-40 L=9.5
26
27
28 229-24609 RUBBER JOINT
29
30
229-47105 OIL PUMP SUPPORT
#01
WS-0651310-KP SPRING WASHER 6.5X11X1.3
#01
WS-0451040-KP SPRING WASHER 4.5X8.5X1
#01
229-24005 OIL PUMP SUPPORT
#02
NOTE( 注記 ) #01....FORDDL-8700-7-0B,-WB ＤＤＬ −８７００−７−０ Ｂ，− ＷＢ 用
#02....FORDDL-8700-7-00 ＤＤＬ −８７００−７−００用
品名
アブラマド
Ｏリング
ウワジクキュウユパイプ
ナベネジ ３／１６−２８ Ｌ＝６
カンリュウフエルトオサエ
カンリュウパイプ（クミ）
カンリュウパイプオサエ
ユシン
シモジクマエメタルユリョウチョウセツネジ
ユリョウチョウセツネジバネ
カマキュウユパイプ
キュウユポンプタイ（クミ）
ポンプタイトリツケイタ
ポンプタイ
インペラ−
タップタイトネジ Ｄ＝３ Ｌ＝１０
ポンプタイフタ
ポンプタイウケイタ
プランジャー
プランジャーバネ
プランジャーネジ
シモジクキュウユパイプ
ザガネツキ ナベコネジ Ｍ３ Ｌ＝８
ナベネジ １５／６４−２８ Ｌ＝９
ヒラネジ １１／６４−４０ Ｌ＝９．５
ポンプタイシチュウ
バネザガネ ６．５Ｘ１１Ｘ１．３
キュウユパイプツギテ
バネザガネ ４．５Ｘ８．５Ｘ１
ポンプタイシチュウ
Qty
1
1
1
1
1
1
(1)
0.3
1
1
1
1
(1)
(1)
(1)
(3)
(1)
(1)
(1)
(1)
(1)
(1)
(3)
1
1
1
1
1
1
1
- 16 -
10. OIL RESERVOIR COMPONENTS
2
27
3
4
5
6
1
20
24
23
22
21
25
14
9
9
10
10
15
12
11
7
17
13
8
19
26
18
16
油溜関係
- 17 -
REF.NO NOTE PART NO D E S C R I P T I O N
1 229-31851 OIL RESERVOIR ASM.
2 229-31802 OIL RESERVOIR
3 229-31901 OIL RESERVOIR GASKET
4 229-32008 RUBBER CUSHION
5 SS-6700710-SH SCREW 5/16-24 L=7
6
＊
7 229-32156 KNEE LIFTER ROTATION ARM ASM.
8 229-32107 KNEE LIFTING ROTATING ARM
9 NM-6060001-SE NUT M6
10 SM-8063012-TR SCREW M6 L=30
11 229-32206 SPRING
12 RE-1000000-K0 E-RING 10
13 229-32453 BRACKET ASM.
14 229-32404 VERTICAL SHAFT FITTING ARM
15 229-34707 SCREW
16
17 229-32305 KNEE PRESS CROSS SHAFT
18 NM-6060001-SE NUT M6
19 229-34251 KNEE PAD PLATE ASM.
20 229-34608 KNEE PAD UPRIGHT SHAFT
21 229-34400 KNEE PAD PLATE RUBBER
22 229-34202 KNEE PAD PLATE
23 229-34301 KNEE PAD PLATE SUPPORT
24 SM-9061203-SE SCREW M6 L=12
25 229-34509 KNEE PAD PLATE COVER
26 B8228-125-000 OIL RESERVOIR MAGNET
27 229-31703 KNEE LIFTER PUSH ROD
＊
RO-0982401-00 RUBBER RING
401-01720 SCREW_M6
品名
アブラダマリ（ケツゴウ）
アブラダマリ
アブラダマリパッキン
トウブササエゴム
ヒラネジ ５／１６−２４ Ｌ＝７
Ｏリング
ヒザアゲカイテンウデ（クミ）
ヒザアゲカイテンウデ
ロッカクナット Ｍ６ １シュ
トメネジ
ヒザアゲカイテンウデバネ
Ｅガタトメワ １０
ヒザアテタテジクトリツケウデ（クミ）
ヒザアテタテジクトリツケウデ
ヒザアテタテジクトリツケウデシメネジ
膝上げ回転腕止めねじ
ヒザアテヨコジク
ロッカクナット Ｍ６ １シュ
ヒザアテイタ（クミ）
ヒザアテタテジク
ヒザアテイタゴム
ヒザアテイタ
ヒザアテイタササエ
ロッカクボルト Ｍ６ Ｌ＝１２
ヒザアテイタカバー
ジシャク
ヒザアゲオシボウ
Qty
1
(1)
(1)
(4)
(1)
(1)
(1)
(1)
(2)
(2)
(1)
(1)
(1)
(1)
(2)
(1)
(1)
(1)
1
(1)
(1)
(1)
(1)
(1)
(1)
1
1
- 18 -
11. BELT COVER & BOBBIN COMPONENTS
1
3
2
5
4
6
8
7
9
30
31
12
11
8
10
14
15
16
17
18
25
29
22
24
23
19
20
21
27
26
28
13
ベルトカバー・糸巻関係
REF.NO NOTE PART NO D E S C R I P T I O N
1 229-33451 BELT COVER ASM.
2 229-33402 BELT COVER A
3 229-33501 BELT COVER A CAP
4 229-33659 BELT COVER B COMPL.
5 229-33600 BELT COVER B
6 229-33758 BELT COVER B CAP ASM.
7 229-33907 BELT COVER SUPPORT
8 229-34004 BELT COVER A SCREW
9 SS-4121415-SP SCREW 3/16-28 L=14
10 WP-0501016-SD WASHER 5X10.5X1
11 SK-3412000-SC WOOD SCREW D=4.1 L=20
12 WP-0450826-SC WASHER 4.5X10X0.8
13 229-27354 BOBBIN WINDER CONPL.
14 229-28501 THREAD TENSION BRACKET
15 SS-4110515-SP SCREW 11/64-40 L=5
16 229-28907 THREAD TENSION DISK
17 229-29004 THREAD TENSION SPRING
18 229-28808 THREAD TENSION NUT
19 SS-7110350-SP SCREW 11/64-40 L=3.5
20 229-28402 RUBBER BRAKE PRESSER PLATE
21 229-28303 RUBBER BRAKE
22 229-28105 POSITIONING FINGER
23 SD-0490261-SP HINGE SCREW D=4.9 H=2.6
24 SS-7081310-SP SCREW 1/8-44 L=12.5
25 SS-8110510-SP SCREW 11/64-40 L=5
26 229-28709 THREAD TENSION BRACKET
27 229-27305 BOBBIN BASE
28 229-27404 BOBBIN PULLEY
29 229-27602 BOBBIN WINDER POST
30 SK-3412000-SC WOOD SCREW D=4.1 L=20
31 WP-0450826-SC WASHER 4.5X10X0.8
品名
ベルトカバー（クミ）
ベルトカバーＡ
ベルトカバーＡキャップ
ベルトカバーＢ（ケツゴウ）
ベルトカバーＢ
ベルトカバーＢフタ（クミ）
ベルトカバーシチュウ
ベルトカバーＡトメネジ
ナベネジ ３／１６−２８ Ｌ＝１４
ヒラザガネ ５Ｘ１０．５Ｘ１
マルモクネジ Ｄ＝４．１ Ｌ＝２０
ヒラザガネ ４．５Ｘ１０Ｘ０．８
イトマキソウチ（ケツゴウ）
イトマキイトチョウシボウダイ
ナベネジ １１／６４−４０ Ｌ＝５
イトチョウシザラ
イトチョウシバネ
イトチョウシナット
マルヒラネジ １１／６４−４０ Ｌ＝３．５
セイギョゴムオサエイタ
セイギョゴム
ボビンオサエ
ダンネジ Ｄ＝４．９ Ｈ＝２．６
マルヒラネジ １／８−４４ Ｌ＝１２．５
トメネジ １１／６４−４０ Ｌ＝５
イトマキイトチョウシボウ
イトマキダイ
イトマキクルマ
イトマキジク
マルモクネジ Ｄ＝４．１ Ｌ＝２０
ヒラザガネ ４．５Ｘ１０Ｘ０．８
Qty
1
(1)
(1)
(1)
(1)
(1)
(1)
(2)
(1)
(1)
(2)
(2)
1
(1)
(1)
(2)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
2
2
- 19 -
12. THREAD STAND COMPONENTS
18
21
20
22
22
15
15
13
1
23
9
19
8
6
21
5
11
7
24
10
3
20
14
4
17
2
16
16
8
9
7
6
18
12
糸立装置関係
REF.NO NOTE PART NO D E S C R I P T I O N
1
＊
2 400-85784 SPOOL REST ROD LOWER
3 400-85785 SPOOL REST ROD UPPER
4 400-85786 SPOOL REST ARM LOWER
5 400-85787 SPOOL REST ARM UPPER
6 400-85788 SPOOL REST
7 400-85789 SPOOL REST CUSHION
8 400-85790 SPOOL PIN
9 400-85791 SPOOL RETAINER
10 400-85792 SPOOL REST ROD JOINT
11 400-85793 SPOOL REST ROD RUBBER CAP
12 400-85794 THREAD GUIDE
13 400-85795 THREAD GUIDE BUSHING
14 400-96325 SPOOL REST ROD NUT
15 WP-1612616-SE WASHER 16X30X2.6
16 400-85796 SPOOL REST ROD RUBBER CUSHION
17 400-96326 SPOOL REST ARM LOWER SCREW
18 NM-6050001-SE NUT M5
19 400-96327 SPOOL REST ARM UPPER SCREW
20 NM-6050001-SE NUT M5
21 WS-0510002-KN SPRING WASHER M5
22 WP-0531001-SC WASHER M5
23 SM-4051405-SE SCREW M5 L=14
24 NM-6050001-SE NUT M5
400-96354 THREAD STAND ASM.
品名
糸立装置（組）
糸立棒（下）
糸立棒（上）
糸立腕（下）
糸立腕（上）
糸巻受皿
糸巻受皿クッション
糸巻受棒
糸巻振れ止め
糸立棒継手
糸立棒保護キャップ
糸道
糸道ブッシュ
糸立棒止ナット
平座金
糸立棒防振ゴム
糸立腕（下）止めねじ
六角ナット Ｍ５
糸立腕（上）止めねじ
六角ナット Ｍ５
ばね座金 Ｍ５
平座金みがき丸 Ｍ５
なべ小ねじ Ｍ５ Ｌ＝１４
六角ナット Ｍ５
Qty
1
(1)
(1)
(1)
(1)
(2)
(2)
(2)
(2)
(1)
(1)
(2)
(2)
(1)
(2)
(2)
(1)
(2)
(1)
(2)
(2)
(2)
(2)
(2)
- 20 -
13. EXCLUSIVE PARTS FOR DDL-8700H-7
56
57
1
32
14
16
17 18
19
20
21
22
23
25
24
27
26
28
30
31
34
35
36
37
39
42
43
40
41
44
45
46
48
49
47
2
29
51
52
55
54
53
13
50
15
59
58
6
3
5
9
12
11
8
10
7
60
4
33
38
ＤＤＬ −８７００ Ｈ −７専用部品
- 21 -
REF.NO NOTE PART NO D E S C R I P T I O N
1 110-94901 SOLENOID BASE
2 110-95551 KNIFE UNIT
3 114-09257 MOVING KNIFE J ASM.
4 110-95502 KNIFE MOUNT BASE
5 400-89755 FIX KNIFE
6 110-95403 KNIFE THREAD GUIDE
7 110-95601 KNIFE BRANCH
8 SD-0500131-TP HINGE SCREW D=5 H=1.25
9 D2404-555-B00 COUNTER KNIFE SPACER
10 SD-0460703-TP HINGE SCREW D=4.6 H=7
11 SS-2060210-SP SCREW 3/32-56 L=2.3
12 SS-4080620-TP SCREW 1/8-44 L=6
13
14 114-00801 THROAT PLATE J
15 B1213-552-000-A OIL ADJUSTING PIN
16 SS-6080320-SP SCREW 1/8-44 L=2.5
17
18
19 110-91659 LINK THREAD TAKE-UP LEVER ASM.
20 110-91600 NEEDLE BAR CRANK H
21 MDB-100B2100 NEEDLE DBX1 #21
22 B1418-415-H00 NEEDLE BAR THREAD GUIDE
23 229-70313 NEEDLE BAR BUSHING LOWER
24 400-23223 NEEDLE BAR THREAD GUIDE
25 229-70206 NEEDLE BAR
26 110-92251 LUBRICATING BOBBIN ASM.
27 110-93804 POSITIONING FINGER H
28 B1505-552-000-A PRESSER SPRING
29 D1524-555-EBL PRESSER FOOT ASM.
30
31
32 229-63458 THREAD TENSION ASM.
33 229-63409 THREAD TENSION SPRING
34 400-80725 ADJUSTING LINK SPRING
35 229-70602 FEED SPRING HOOK
36 114-03003 FEED J
37
38
39
40
41
42
43 110-94109 OIL TUBE
44
45
46
47
48
49
50
51 229-62351 FEED DRIVE ECCENTRIC CAM ASM.
52 114-03805 THREAD GUIDE C FITTING PLATE
53 WP-0371016-SD WASHER 3.7X8X1
54 NS-6090310-SP NUT 9/64-40
55 229-72608 ARM THREAD GUIDE C
56 110-94604 CLUTCH LINK
57 110-96500 THREAD TRIMMER SOLENOID
58 229-62054 THREAD TENSION ASM.
59 229-62005 THREAD TENSION SPRING
60
＊
400-10395 ADJUSTING LINK FULCRUM SHAFT B
#02
110-95254 LEVER STOPPER ASM.
#02
SS-1120710-SP SCREW 3/16-28 L=6.5
#02
229-62807 WIRE PRESSER PLATE (LOWER) B
#02
SS-7110740-TP SCREW 11/64-40 L=7
#02
110-96658 SOLENOID MOUNTING BASE ASM.
#02
112-31503 OIL PUMP SUPPORT
#02
229-62609 REVERSE FEED BASE COLLAR
#02
229-62906 PLUNGER ARM PIN
#02
NS-6110420-SP NUT 11/64-40
#02
229-62708 TUBE HOLDER LOWER
#02
SD-0700711-TP HINGE SCREW D=7 H=7.1
#02
229-62500 SOLENOID CONNECTING LINK H
#02
WP-0722316-SH WASHER
#02
111-01508 REVERSE FEED LINK
#02
NS-6110420-SP NUT 11/64-40
#02
SD-0700451-TP HINGE SCREW D=7 H=4.5
#02
MC-2005013-00 NEEDLE 134 NM130
#01
401-01726 FEED_DIAL
NOTE( 注記 ) #01....FORJE ＪＥ 用
#02....FORDDL-8700H-7-0B,-WB ＤＤＬ −８７００ Ｈ −７−０ Ｂ，− ＷＢ 用
品名
ソレノイドダイ
メスユニット
ドウメス Ｊ（クミ）
メストリツケダイ
コテイメス
メスイトアンナイ
メスフタマタ
ダンネジ Ｄ＝５ Ｈ＝１．２５
コテイメストリツケイタ
ダンネジ Ｄ＝４．６ Ｈ＝７
マルサラネジ ３／３２−５６ Ｌ＝２．３
ナベネジ １／８−４４ Ｌ＝６
チョウセツリンクシテンジク
ハリイタ Ｊ
クランクユリョウチョウセツピン
ヒラネジ １／８−４４ Ｌ＝２．５
バックレバーストッパー（クミ）
サラネジ ３／１６−２８ Ｌ＝６．７
リンクテンビン クミ
ハリボウクランク Ｈ
ハリ ＤＢＸ１ ＃２１
ハリボウイトカケ
ハリボウシタメタル
ハリボウイトアンナイ
ハリボウ
キュウユカマ クミ
ナカガマオサエ Ｈ
オサエチョウセツバネ
ジュウオサエ クミ（ハリガードツキ）
ワイヤーオサエダイ（シタ）Ｂ
マルヒラネジ １１／６４−４０ Ｌ＝７
ダイイチイトチョウシ（クミ）
ダイイチイトチョウシバネ
送り調節ばね
オクリバネカケ
オクリ Ｊ
ソレノイドトリツケダイ クミ
ポンプタイシチュウ
ギャクオクリダイカラー
プランジャウデピン
ロッカクナット １１／６４−４０
ギャクオクリコードオサエ
カマキユウユパイプ
ダンネジ Ｄ＝７ Ｈ＝７．１
ジドウバックレンケツリンクＨ
ヒラザガネ
ジドウバックウデ
ロッカクナット １１／６４−４０
ダンネジ Ｄ＝７ Ｈ＝４．５
ハリ １３４ １３０
オクリヘンシンカム（クミ）
イトアンナイ Ｃ トリツケイタ
ヒラザガネ ３．７Ｘ８Ｘ１
ロッカクナット ９／６４−４０
アームイトアンナイＣ
クラッチリンク
イトキリソレノイド
イトチョウシ（クミ）
イトチョウシバネ
送りダイヤル
Qty
1
1
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(2)
1
1
1
1
1
1
1
(1)
1
1
1
1
1
1
1
1
1
1
1
1
(1)
1
1
1
1
1
1
1
2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
(1)
1
- 22 -
14. EXCLUSIVE PARTS FOR DDL-8700J-7
57
32
60
14
16
17 18
23
25
27
28
30
31
35
36
37
39
42
43
40
41
44
45
46
48
49
47
2
29
13
15
63
62
6
3
5
9
12
11
8
10
7
33
4
61
70
67
59
72
58
71
64
20
19
21
22
69
68
66
65
26
53
52
51
74
38
73
56
1
24
34
54
50
55
ＤＤＬ −８７００ Ｊ −７専用部品
- 23 -
REF.NO NOTE PART NO D E S C R I P T I O N
1 400-31249 HINGE SCREW
2 110-95551 KNIFE UNIT
3 114-09257 MOVING KNIFE J ASM.
4 110-95502 KNIFE MOUNT BASE
5 400-89755 FIX KNIFE
6
＊
7 110-95601 KNIFE BRANCH
8 SD-0500131-TP HINGE SCREW D=5 H=1.25
9 D2404-555-B00 COUNTER KNIFE SPACER
10 SD-0460703-TP HINGE SCREW D=4.6 H=7
11 SS-2060210-SP SCREW 3/32-56 L=2.3
12 SS-4080620-TP SCREW 1/8-44 L=6
13 400-10395 ADJUSTING LINK FULCRUM SHAFT B
14 110-62007 THROAT PLATE A
15 B1213-552-000-A OIL ADJUSTING PIN
16 SS-6080320-SP SCREW 1/8-44 L=2.5
17 110-95254 LEVER STOPPER ASM.
18 SS-1120710-SP SCREW 3/16-28 L=6.5
19 110-62858 LINK THREAD TAKE-UP LEVER ASM.
20 110-62809 NEEDLE BAR CRANK
21 MDP-500B2100 NEEDLE DPX5 #21
22 229-70404 NEEDLE BAR THREAD HOOK
23 229-70313 NEEDLE BAR BUSHING LOWER
24 400-12444 NEEDLE BAR THREAD GUIDE
25 229-70206 NEEDLE BAR
26 400-35058 HOOK ASM.
27 229-42502 INNER HOOK PRESSER
28 B1505-552-000-A PRESSER SPRING
29 400-64839 PRESSER FOOT ASM.
30 229-62807 WIRE PRESSER PLATE (LOWER) B
31 SS-7110740-TP SCREW 11/64-40 L=7
32 110-94901 SOLENOID BASE
33
＊
34 WP-0371016-SD WASHER 3.7X8X1
35 229-70602 FEED SPRING HOOK
36 110-62601 FEED DOG
37 110-96658 SOLENOID MOUNTING BASE ASM.
38 112-31503 OIL PUMP SUPPORT
39 229-62609 REVERSE FEED BASE COLLAR
40 229-62906 PLUNGER ARM PIN
41 NS-6110420-SP NUT 11/64-40
42 229-62708 TUBE HOLDER LOWER
43 110-94109 OIL TUBE
44 SD-0700711-TP HINGE SCREW D=7 H=7.1
45 229-62500 SOLENOID CONNECTING LINK H
46 WP-0722316-SH WASHER
47 111-01508 REVERSE FEED LINK
48 NS-6110420-SP NUT 11/64-40
49 SD-0700451-TP HINGE SCREW D=7 H=4.5
50 114-03805 THREAD GUIDE C FITTING PLATE
51 229-70552 FEED ECCENTRIC CAM ASM.
52 229-70503 FEED ECCENTRIC CAM L
53 229-72806 FEED ECCENTRIC CAM SETSCREW
54 NS-6090310-SP NUT 9/64-40
55
＊
56 110-94604 CLUTCH LINK
57 110-96500 THREAD TRIMMER SOLENOID
58 229-70859 HORIZONTAL FEED ARM ASM.
59 SS-6121610-SP SCREW 3/16-28 L=15.5
60 229-63458 THREAD TENSION ASM.
61 229-63409 THREAD TENSION SPRING
62 229-62054 THREAD TENSION ASM.
63 229-62005 THREAD TENSION SPRING
64 229-70701 HORIZONTAL FEED ROD
65 229-71204 FEED REGULATOR BASE PIN
66 229-71303 FEED REGULATOR BASE
67 113-02619 SPRING
68 229-71550 FEED LEVER ARM ASM.
69 SS-7121410-TP SCREW 3/16-28 L=14
70 229-71709 FEED REVERSE SPRING
71 229-72251 VERTICAL FEED ARM ASM.
72 SS-6121610-SP SCREW 3/16-28 L=15.5
73 400-31240 FEED ADJUST LINK ASM.
74 400-31244 FEED ADJUST ROD
236-45401 THREAD GUIDE FOR KNIFE H
400-39674 FEED DIAL
229-72608 ARM THREAD GUIDE C
品名
ジョウゲオクリダンネジ
メスユニット
ドウメス Ｊ（クミ）
メストリツケダイ
コテイメス
ネス糸案内Ｈ
メスフタマタ
ダンネジ Ｄ＝５ Ｈ＝１．２５
コテイメストリツケイタ
ダンネジ Ｄ＝４．６ Ｈ＝７
マルサラネジ ３／３２−５６ Ｌ＝２．３
ナベネジ １／８−４４ Ｌ＝６
チョウセツリンクシテンジク
ハリイタＡ
クランクユリョウチョウセツピン
ヒラネジ １／８−４４ Ｌ＝２．５
バックレバーストッパー（クミ）
サラネジ ３／１６−２８ Ｌ＝６．７
リンクテンビン（ケツゴウ）
ハリボウクランク
ハリ ＤＰＸ５ ＃２１
ハリボウイトカケ
ハリボウシタメタル
ハリボウイトアンナイ
ハリボウ
キュウユカマクミ
ナカガマオサエ
オサエチョウセツバネ
自由押え（組）指ガード付き
ワイヤーオサエダイ（シタ）Ｂ
マルヒラネジ １１／６４−４０ Ｌ＝７
ソレノイドダイ
送りダイヤル
ヒラザガネ ３．７Ｘ８Ｘ１
オクリバネカケ
オクリ
ソレノイドトリツケダイ クミ
ポンプタイシチュウ
ギャクオクリダイカラー
プランジャウデピン
ロッカクナット １１／６４−４０
ギャクオクリコードオサエ
カマキュウユパイプ
ダンネジ Ｄ＝７ Ｈ＝７．１
ジドウバックレンケツリンク Ｈ
ヒラザガネ
ジドウバックウデ
ロッカクナット １１／６４−４０
ダンネジ Ｄ＝７ Ｈ＝４．５
イトアンナイ Ｃ トリツケイタ
オクリヘンシンカム クミ
オクリヘンシンカム Ｌ
オクリヘンシンカムトメネジ
ロッカクナット ９／６４−４０
アーム糸案内Ｃ
クラッチリンク
イトキリソレノイド
スイヘイオクリウデ クミ
ヒラネジ ３／１６−２８ Ｌ＝１５．５
ダイイチイトチョウシ（クミ）
ダイイチイトチョウシバネ
イトチョウシ（クミ）
イトチョウシバネ
スイヘイオクリロッド
オクリチョウセツダイピン
オクリチョウセツダイ
オクリチョウセツダイバネ
オクリレバ−ウデ クミ
マルヒラネジ ３／１６−２８ Ｌ＝１４
オクリレバーバネ
ジョウゲオクリウデ クミ
ヒラネジ ３／１６−２８ Ｌ＝１５．５
オクリチョウセツリンククミ
オクリチョウセツロッド
Qty
1
1
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(1)
(2)
1
1
1
1
1
1
1
(1)
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
1
1
1
1
1
1
1
1
1
1
(1)
(2)
1
1
1
1
1
(1)
1
(1)
1
(1)
1
1
1
1
1
(1)
1
1
(1)
1
1
- 24 -
15. EXCLUSIVE PARTS FOR DDL-8700A-7
5
6
7
8
9
10
4
3
2
1
ＤＤＬ −８７００ Ａ −７専用部品
REF.NO NOTE PART NO D E S C R I P T I O N
1 400-11503 THREAD TENSION ASM.
2 400-54784 THREAD TAKE-UP SPRING
3 400-54785 THREAD TENSION SPRING
4 110-92558 HAND LIFTER CAM ASM.
5 D1524-555-DBA PRESSER FOOT ASM.
6 229-64001 BOBBIN (A)
7 B1837-012-0A0 BOBBIN CASE ASM.
8 B1505-227-T00-A PRESSER SPRING T
9
10 MDA-100B0900 NEEDLE DAX1 #9
MC-2005006-50 NEEDLE 134 NM65
#01
NOTE( 注記 ) #01....FORJE ＪＥ 用
品名
イトチョウシクミ
イトトリバネ
イトチョウシバネ
オサエアゲカム（クミ）
オサエ クミ
ボビン（Ａ）
ボビンケース クミ
オサエチョウセツバネ
ハリ シュメッツ １３４ ＮＭ６５
ハリ ＤＡＸ１ ＃ ９
Qty
1
(1)
(1)
1
1
1
1
1
1
1
- 25 -
16. LIST FOR INFORMATION OF CHANGE
As to the place changed,refer to the corresponding Rev.No.
When previous parts(Obsoleted part)and new parts(Added parts)are
not interchangeable with each other:
, Rev.No.
, ,
In this case,even obsoleted parts(D.)can be ordered with the
obsoleted part number,so select the parts with changed dates and
place your orders.
29347002
No
1307-09 Rev.No.
*
Rev.
No.
Ref.
No.
*A:Added parts
/D:Obsoleted parts /E:Erratum
Page
*
Rev.
No.
Ref.
No.
Parts No.
Page
Parts No.
401-0209708 2 1 229-02159 A 09 2 1D
8SS-4120915-SP8 SS-4120925-SP
20400-9343220 401-11022
50SS-4120915-SP50 SS-4120925-SP
61229-0260561 400-99083
62SS-7110540-SP62 SS-7110720-SP
63 401-16677
SS-4121215-SP64
M6008-350-AAL66
M6008-350-AAA67
M6008-350-AAF68
D 4409A110-390704408 229-18072
5110-390625 229-18064
6B1905-541-B006 229-18403
7 229-18502
8 229-18601
9 229-18700
10110-052047 229-18106
11B1408-552-0008 229-06606
12B1903-552-0009 229-18304
13229-0315710 401-06606
21110-0250821 401-05231
D 1609A229-014091608 TA-0850604-R0
B1307-155-0C012
B1306-155-0B013
14B1305-012-0A014 400-90002
16B1306-155-0A016 400-90003
B1307-155-0B018
19B1307-155-0A019 400-90004
21B1308-155-0A021 400-90005
36229-1705836 401-01694
13SS-4120915-SP45 SS-4120925-SP
D 311009A229-40803
311008 401-01462
43229-1035043 401-10379
45229-1515145 401-09422
D208
D208
D208
D208
D208
D208
D208
D208
D208
D408
D408
D408
D408
D408
D408
D408
08 6D
08 6D
08 6D
08 6D
08 6D
08 6D
08 6D
08 6D
08 6D
08 10D
08 10D
209A
209A
209A
209A
209A
209A
A09 4
A09 4
A09 4
A09 4
A09 4
A09 4
A09 4
A09 4
A09 4
A09 4
609A
609A
609A
6
09A
609A
609A
1009A
1009A
WP-0501016-SD63D208
変更情報リスト
- 26 -
*
Rev.
No.
Ref.
No.
Page
*
Rev.
No.
Ref.
No.
Parts No.
Page
Parts No.
401-0172633 229-11903 A 09 22 60
08 24 1 110-93366D
236-454016 110-95403 A 09 24 6
32 229-90758
400-3967408 24 33 400-31248 33E
229-7260808 24 55 113-05513 A 09 24 55D
08 25 4 M6018-350-AAAD
32 M6009-350-AAA
08 22 1 110-93366D
400-9635408 20 1 229-30358 A 09 20 1D
401-0172016 SM-9062563-TR 16
RO-0982401-0008 18 6 RO-1082401-00 A 09 18 6D
401-0693608 14 15 400-90290 A 09 14 15D
401-0693153 400-85587 53
HK-0346400-0B50
D 491209A400-85586491208 401-06930
SM-8061050-TP67
D 661009A229-12752661008 401-02264
481209A 229-51164
08 10D
08 12D
08 12D
08 18D
08 22D
08 22D
D2408
D2408
1209A
A09 18
2409A
A09 10D1008 401-0081264 229-12604 64
- 27 -
NUMERICAL INDEX OF PARTS
索引
NUMERICAL INDEX OF PARTS
索引
PART NO PAGE
品番 頁 品番 頁 品番 頁 品番 頁
B1109-012-I0B 2 44 RE-0500000-K0 10 18 SS-4120915-SP 13 27 TA-2101002-R0 219
B1109-552-000 2 60 RE-0500000-K0 10 21 SS-4120915-SP 14 26
B1213-552-000-A 22 15 RE-0500000-K0 12 36 SS-4120925-SP 2 8 WP-0371016-SD2253
B1213-552-000-A 24 15 RE-0500000-K0 12 56 SS-4120925-SP 2 50 WP-0371016-SD 24 34
B1215-552-000 4 26 RE-0500000-K0 14 18 SS-4120925-SP 6 13 WP-0450801-SD 4 32
B1418-415-H00 22 22 RE-0600000-K0 12 27 SS-4121415-SP 19 9 WP-0450826-SC 19 12
B1505-227-T00-A 25 8 RE-0600000-K0 12 34 SS-4150915-SP 8 17 WP-0450826-SC1931
B1505-552-000-A 22 28 RE-0900000-K0 13 16 SS-4150915-SP 12 47 WP-0480856-SP 10 57
B1505-552-000-A 24 28 RE-1000000-K0 18 12 SS-4150915-SP 16 24 WP-0501016-SD 19 10
B1521-555-000 8 2 RE-1200000-K0 13 20 SS-4151215-SP 12 61 WP-0531001-SC 2022
B1524-012-0BA 8 9 RO-0291801-00 4 41 SS-4151215-SP 13 26 WP-0621016-SH 12 32
B1613-012-A00 10 70 RO-0371801-00 8 3 SS-6060210-SP 2 54 WP-0722316-SH 22 46
B1613-012-I00 10 33 RO-0442401-00 4 18 SS-6080320-SP 22 16 WP-0722316-SH 24 46
B1837-012-0A0 25 7 RO-0781901-00 10 63 SS-6080320-SP 24 16 WP-1602616-SZ 13 21
B3118-552-E00 2 43 RO-0922702-00 10 16 SS-6080410-SP 2 3 WP-1612616-SE 20 15
B8228-125-000 18 26 RO-0982401-00 18 6 SS-6090510-TP 12 16 WS-0410002-KR 12 51
CM-3002000-01 2 12 SS-6090620-TP 10 14 WS-0510002-KN 20 21
CM-3012000-01 2 13 SD-0460703-TP 12 2 SS-6090620-TP 10 30 WS-0651310-KP 1627
CQ-2520000-00 16 8 SD-0460703-TP 22 10 SS-6090620-TP 10 41 WT-0530002-KS 256
D1524-555-DBA 25 5 SD-0490261-SP 19 23 SS-6090670-TP 10 3 110-02409 4 20
D1524-555-EBL 22 29 SD-0500131-TP 22 8 SS-6090910-SP 8 38 110-02904 4 3
D2404-555-B00 22 9 SD-0500131-TP 24 8 SS-6110420-TP 6 30 110-09800 10 68
D2404-555-B00 24 9 SD-0600361-SP 12 46 SS-6110610-TP 2 48 110-10311 10 17
D2406-555-D0H 12 10 SD-0630275-SP 12 18 SS-6110710-TP 12 54 110-15906 6 39
D2468-555-B00 13 22 SD-0640631-TP 12 60 SS-6111010-TP 16 25 110-28008 2 64
EA-9500B01-00 4 28 SD-0650321-TP 14 4 SS-6121610-SP 10 44 110-37405 10 22
HA-0019000-00 13 11 SD-0700451-TP 24 49 SS-6121610-SP 24 72 110-38759 6 42
HA-0060000-0A 14 17 SD-0700711-TP 22 44 SS-6121840-SP 2 17 110-40052 12 5
HK-0346101-40 12 11 SD-0700711-TP 24 44 SS-6121860-SP 10 11 110-40300 12 6
HK-0346400-0B 13 10 SD-0720331-SP 8 12 SS-6660610-TP 12 20 110-40359 12 1
HK-0346400-0B 13 29 SD-1000801-SH 10 47 SS-6661110-SP 4 47 110-40409 12 4
HW-5000700-00 13 9 SE-4301041-SR 16 16 SS-6700710-SH 18 5 110-40508 12 3
MC-2005006-50 25 9 SK-3412000-SC 19 30 SS-7081310-SP 19 24 110-40953 12 44
MC-2005009-00 6 28 SL-4030631-SC 14 3 SS-7090610-SP 12 42 110-62007 24 14
MC-2005013-00 22 50 SL-4030641-SE 14 22 SS-7091110-TP 8 6 110-62601 24 36
MDA-100B0900 25 10 SL-4030851-SF 16 23 SS-7110350-SP 19 19 110-62809 24 20
MDB-100B1400 6 11 SL-4051001-MZ 4 45 SS-7110720-SP 2 62 110-62858 24 19
MDB-100B2100 22 21 SM-4031501-SC 13 8 SS-7110740-TP 10 53 110-91600 22 20
MDP-500B2100 24 21 SM-4040655-SP 13 3 SS-7110740-TP 22 31 110-91659 22 19
NM-6040001-SE 12 52 SM-4051405-SE 20 23 SS-7111120-SP 10 59 110-92558 25 4
NM-6050001-SE 20 18 SM-8061010-TP 10 67 SS-7120770-SH 10 6 110-93804 22 27
NM-6050001-SE 20 20 SM-8063012-TR 18 10 SS-7121410-TP 10 56 110-94109 22 43
NM-6050001-SE 20 24 SM-9061203-SE 18 24 SS-7121410-TP 24 69 110-94109 24 43
NM-6060001-SE 18 9 SS-1120710-SP 22 18 SS-7121610-SP 10 46 110-94604 22 56
NM-6060001-SE 18 18 SS-1120710-SP 24 18 SS-7681650-TP 4 14 110-94604 24 56
NS-6090310-SP 14 5 SS-2060210-SP 12 8 SS-8090670-SP 2 41 110-94901 22 1
NS-6090310-SP 22 54 SS-2060210-SP 22 11 SS-8110410-TP 6 37 110-94901 24 32
NS-6090310-SP 24 54 SS-2060210-SP 24 11 SS-8110510-SP 19 25 110-95254 22 17
NS-6110310-SP 14 12 SS-2110915-SP 2 46 SS-8110520-TP 12 22 110-95254 24 17
NS-6110420-SP 22 41 SS-2110920-TP 2 45 SS-8150710-TP 2 42 110-95403 22 6
NS-6110420-SP 22 48 SS-4080620-TP 10 34 SS-8150710-TP 10 29 110-95502 22 4
NS-6110420-SP 24 41 SS-4080620-TP 12 9 SS-8151150-TP 4 1 110-95502 24 4
NS-6110420-SP 24 48 SS-4080620-TP 22 12 SS-8151550-SP 4 33 110-95551 22 2
NS-6150430-SP 12 33 SS-4080620-TP 24 12 SS-8660610-TP 4 17 110-95551 24 2
NS-6620310-SP 8 21 SS-4090615-SP 4 19 SS-8660610-TP 4 24 110-95601 22 7
NS-6680410-SP 10 42 SS-4110515-SP 8 15 SS-8660610-TP 10 50 110-95601 24 7
RC-0150001-KP 10 32 SS-4110515-SP 10 37 SS-8660810-TP 6 15 110-96500 24 57
RC-0150001-KP 10 54 SS-4110515-SP 19 15 SS-8660810-TP 6 17 110-96658 22 37
RC-1850001-KP 4 22 SS-4110715-SP 12 12 SS-8660810-TP 6 20 110-96658 24 37
RE-0250000-K0 14 8 SS-4110715-SP 12 28 SS-8660810-TP 6 22 111-01508 22 47
RE-0400000-KP 13 18 SS-4110915-TP 6 33 SS-8660810-TP 8 37 111-01508 24 47
RE-0400000-K0 12 39 SS-4120615-SP 2 15 SS-8681650-TP 4 16 111-10152 14 20
RE-0400000-K0 13 23 SS-4120615-SP 2 27 111-41355 6 24
RE-0500000-KP 13 14 SS-4120615-SP 2 29 TA-0850604-R0 2 5 112-31503 22 38
RE-0500000-K0 8 8 SS-4120615-SP 8 19 TA-0850604-R0 6 1 112-31503 24 38
RE-0500000-K0 8 22 SS-4120615-SP 8 27 TA-1250406-R0 2 49 113-02619 24 67
RE-0500000-K0 8 41 SS-4120615-SP 13 30 TA-1250705-R0 2 6 113-13103 12 7
RE-0500000-K0 8 43 SS-4120615-SP 16 4 TA-2000502-R0 2 16 114-00801 22 14
REF
NO
PART NO PAGE
REF
NO
RO-1952401-00 16 2 SS-6090540-SP 14 25 WS-0451040-KP 16 29
SD-0460703-TP 24 10 SS-6090670-TP 6 5
SD-0641451-SP 12 17 SS-6111210-SP 4 37 110-30202 2 59
SD-0700451-TP 22 49 SS-6121610-SP 24 59 110-38650 6 34
SK-3412000-SC 19 11 SS-7080510-TP 6 9 110-40854 12 45
SM-4041655-SP 13 7 SS-7110740-TP 24 31 110-92251 22 26
SS-4110515-SP 8 16 SS-8660610-TP 10 62 110-96500 22 57
PART NO PAGE
REF
NO
PART NO PAGE
REF
NO
- 28 -
NUMERICAL INDEX OF PARTS
索引
PART NO PAGE
品番 頁 品番 頁 品番 頁 品番 頁
114-03003 22 36 229-16001 6 31 229-33402 19 2 229-54150 13 1
114-03805 22 52 229-16100 6 35 229-33451 19 1 229-54200 13 5
114-03805 24 50 229-16308 6 27 229-33501 19 3 229-54309 13 6
114-09257 22 3 229-16506 6 40 229-33600 19 5 229-54408 13 12
114-09257 24 3 229-16555 6 38 229-33659 19 4 229-54507 13 13
114-15205 2 58 229-17157 6 29 229-33758 19 6 229-54606 13 2
229-00401 2 10 229-18072 4 4 229-34004 19 8 229-55504 14 2
229-00609 2 28 229-18106 4 10 229-34202 18 22 229-55553 14 1
229-00757 2 4 229-18304 4 12 229-34251 18 19 229-55900 14 13
229-01003 2 55 229-18403 4 6 229-34301 18 23 229-56007 14 14
229-01201 2 52 229-18502 4 7 229-34400 18 21 229-56106 14 6
229-01250 2 51 229-18601 4 8 229-34509 18 25 229-56205 14 10
229-01300 2 53 229-18700 4 9 229-34608 18 20 229-56304 14 11
229-01805 2 14 229-19203 4 29 229-34707 18 15 229-56403 14 7
229-03009 4 44 229-19559 4 2 229-35407 2 57 229-56809 14 23
229-03108 4 15 229-20102 8 29 229-37056 4 34 229-56908 14 9
229-03207 4 25 229-20201 8 23 229-37064 4 30 229-57005 14 24
229-03306 4 27 229-20300 8 26 229-37155 4 35 229-57104 14 16
229-03900 4 40 229-20409 8 24 229-37254 4 36 229-57203 14 21
229-04155 4 23 229-20508 2 30 229-37965 4 43 229-58300 2 7
229-04155 10 49 229-20607 2 47 229-39508 6 3 229-62005 22 59
229-04155 10 61 229-21001 2 31 229-39607 6 12 229-62005 24 63
229-05004 6 23 229-21209 2 38 229-40506 10 10 229-62054 22 58
229-05103 6 25 229-21308 2 33 229-40654 10 55 229-62054 24 62
229-05202 6 26 229-21407 2 34 229-40753 10 35 229-62351 22 51
229-06101 6 2 229-21506 2 37 229-40951 10 27 229-62500 22 45
229-06200 6 8 229-21605 2 39 229-41108 10 1 229-62500 24 45
229-06309 6 10 229-21704 2 35 229-41306 10 36 229-62609 22 39
229-06457 6 4 229-21803 2 36 229-42502 6 32 229-62609 24 39
229-06606 4 11 229-23015 16 14 229-42502 24 27 229-62708 22 42
229-07208 8 34 229-23056 16 12 229-42601 6 43 229-62708 24 42
229-07307 8 36 229-23205 16 17 229-44508 8 18 229-62807 22 30
229-07406 8 33 229-23312 16 13 229-44607 8 20 229-62807 24 30
229-07505 8 32 229-23403 16 19 229-44706 8 10 229-62906 22 40
229-07554 8 30 229-23502 16 21 229-44854 8 28 229-62906 24 40
229-07604 8 31 229-23601 16 20 229-45109 8 25 229-63409 22 33
229-07703 8 45 229-23700 16 15 229-45307 2 40 229-63409 24 61
229-07802 8 1 229-23809 16 18 229-45356 2 32 229-63458 22 32
229-08008 8 42 229-23908 16 22 229-45414 2 22 229-63458 24 60
229-08156 8 40 229-24005 16 30 229-45463 2 21 229-64001 25 6
229-08305 8 44 229-24153 16 6 229-45505 2 25 229-70206 22 25
229-08354 8 39 229-24302 16 7 229-45604 2 23 229-70206 24 25
229-08552 8 4 229-24401 16 3 229-45703 2 26 229-70313 22 23
229-08701 8 7 229-24500 16 11 229-45802 2 24 229-70313 24 23
229-08800 8 14 229-24609 16 28 229-47105 16 26 229-70404 24 22
229-08909 8 11 229-24708 16 1 229-48301 12 35 229-70503 24 52
229-09006 8 13 229-24807 12 58 229-48400 12 37 229-70552 24 51
229-10004 4 48 229-24906 16 10 229-49002 12 43 229-70602 22 35
229-10053 4 46 229-25002 16 9 229-49101 12 40 229-70602 24 35
229-10103 4 42 229-25101 16 5 229-49200 12 41 229-70701 24 64
229-10202 10 12 229-27305 19 27 229-49309 12 38 229-70859 24 58
229-10459 10 60 229-27354 19 13 229-49408 12 29 229-71204 24 65
229-10806 10 28 229-27404 19 28 229-49754 12 24 229-71303 24 66
229-10905 10 24 229-27602 19 29 229-49762 12 23 229-71550 24 68
229-11002 10 40 229-28105 19 22 229-49903 12 55 229-71709 24 70
229-11101 10 13 229-28303 19 21 229-50000 12 26 229-72251 24 71
229-11408 10 23 229-28402 19 20 229-50109 12 31 229-72608 22 55
229-11507 10 2 229-28501 19 14 229-50208 12 14 229-72608 24 55
229-11606 10 4 229-28709 19 26 229-50257 12 13 229-72806 24 53
229-11705 10 5 229-28808 19 18 229-50356 12 15 236-45401 24 6
229-11804 10 7 229-28907 19 16 229-50703 12 25
229-12000 10 9 229-29004 19 17 229-50851 12 19 400-10395 22 13
229-12109 10 8 229-31703 18 27 229-50950 12 21 400-10395 24 13
229-12257 10 19 229-31802 18 2 229-51008 12 57 400-11503 25 1
229-12505 10 20 229-31851 18 1 229-51164 12 48 400-12126 2 2
229-12802 10 65 229-31901 18 3 229-51404 12 50 400-12129 2 11
229-12901 10 39 229-32008 18 4 229-51552 12 59 400-12444 6 7
229-13008 10 51 229-32107 18 8 229-52501 2 18 400-12444 6 18
229-13701 10 38 229-32156 18 7 229-53509 13 24 400-12444 24 24
229-13800 10 52 229-32206 18 11 229-53657 13 17 400-17623 4 31
229-14105 10 69 229-32305 18 17 229-53806 13 15 400-17624 4 39
229-15003 10 15 229-32404 18 14 229-53905 13 19 400-17625 4 38
229-15201 10 48 229-32453 18 13 229-54002 13 28 400-17805 8 35
229-15359 10 58 229-32909 6 41 229-54101 13 4 400-23223 22 24
REF
NO
PART NO PAGE
REF
NO
229-18064 4 5 229-33907 19 7 229-54705 2 9
PART NO PAGE
REF
NO
PART NO PAGE
REF
NO
- 29 -
NUMERICAL INDEX OF PARTS
索引
PART NO PAGE
品番 頁 品番 頁 品番 頁 品番 頁
400-31240 24 73
400-31244 24 74
400-31249 24 1
400-35058 24 26
400-39674 24 33
400-41419 14 19
400-54784 25 2
400-54785 25 3
400-60989 8 5
400-64839 24 29
400-80725 22 34
400-85585 13 25
400-85784 20 2
400-85785 20 3
400-85786 20 4
400-85787 20 5
400-85788 20 6
400-85789 20 7
400-85790 20 8
400-85791 20 9
400-85792 20 10
400-85793 20 11
400-85794 20 12
400-85795 20 13
400-85796 20 16
400-87245 12 30
400-89548 10 25
400-89755 22 5
400-89755 24 5
400-90002 6 14
400-90003 6 16
400-90004 6 19
400-90005 6 21
400-90058 6 6
400-93417 10 26
400-96325 20 14
400-96326 20 17
400-96327 20 19
400-96354 20 1
400-99083 2 61
401-00812 10 64
401-01462 10 31
401-01694 6 36
401-01720 18 16
401-01726 22 60
401-02097 2 1
401-02264 10 66
401-05231 4 21
401-06606 4 13
401-06930 12 49
401-06931 12 53
401-06936 14 15
401-09422 10 45
401-10379 10 43
401-11022 2 20
401-16677 2 63
REF
NO
PART NO PAGE
REF
NO
PART NO PAGE
REF
NO
PART NO PAGE
REF
NO
- 30 -
Loading...
