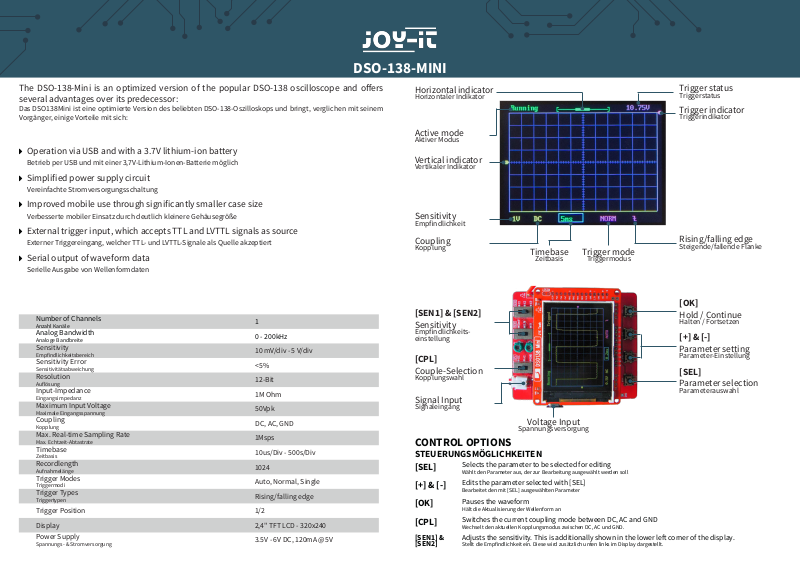

DSO-138-MINI

The DSO-138-Mini is an optimized version of the popular DSO-138 oscilloscope and oers

several advantages over its predecessor:

Das DSO138Mini ist eine optimierte Version des beliebten DSO-138-Oszilloskops und bringt, verglichen mit seinem
Vorgänger, einige Vorteile mit sich:

Operation via USB and with a 3.7V lithium-ion battery



Betrieb per USB und mit einer 3,7V-Lithium-Ionen-Batterie möglich

Simplied power supply circuit



Vereinfachte Stromversorgungsschaltung

Improved mobile use through signicantly smaller case size



Verbesserte mobiler Einsatz durch deutlich kleinere Gehäusegröße

External trigger input, which accepts TTL and LVTTL signals as source



Externer Triggereingang, welcher TTL- und LVTTL-Signale als Quelle akzeptiert

Serial output of waveform data



Serielle Ausgabe von Wellenformdaten

Number of Channels

Anzahl Kanäle

Analog Bandwidth

Analoge Bandbreite

Sensitivity

Empndlichkeitsbereich

Sensitivity Error

Sensitivitätsabweichung

Resolution

Auösung

Input-Impedance

Eingangsimpedanz

Maximum Input Voltage

Maximale Eingangsspannung

Coupling

Kopplung

Max. Real-time Sampling Rate

Max. Echtzeit-Abtastrate

Timebase

Zeitbasis

Recordlength

Aufnahmelänge

Trigger Modes

Triggermodi

Trigger Types

Triggertypen

Trigger Position 1/2

Display 2,4" TFT LCD - 320x240
Power Supply

Spannungs- & Stromversorgung

1

0 - 200kHz

10 mV/div - 5 V/div

<5%

12-Bit

1M Ohm

50Vpk

DC, AC, GND

1Msps

10us/Div - 500s/Div

1024

Auto, Normal, Single

Rising/falling edge

3.5V - 6V DC, 120mA @5V

Horizontal indicator

Horizontaler Indikator

Active mode

Aktiver Modus

Vertical indicator

Vertikaler Indikator

Sensitivity

Empndlichkeit

Coupling

Kopplung

Timebase

[SEN1] & [SEN2]

Sensitivity

Empndlichkeits-
einstellung

[CPL]

Couple-Selection

Kopplungswahl

Signal Input

Signaleingang

Voltage Input

Spannungsversorgung

CONTROL OPTIONS

STEUERUNGSMÖGLICHKEITEN
[SEL]

[+] & [-]

[OK]

[CPL]

[SEN1] &
[SEN2]

Selects the parameter to be selected for editing

Wählt den Parameter aus, der zur Bearbeitung ausgewählt werden soll

Edits the parameter selected with [SEL]

Bearbeitet den mit [SEL] ausgewählten Parameter

Pauses the waveform

Hält die Aktualisierung der Wellenform an

Switches the current coupling mode between DC, AC and GND

Wechselt den aktuellen Kopplungsmodus zwischen DC, AC und GND.

Adjusts the sensitivity. This is additionally shown in the lower le corner of the display.

Stellt die Empndlichkeit ein. Diese wird zusätzlich unten links im Display dargestellt.

Zeitbasis

Trigger mode

Triggermodus

Trigger status

Triggerstatus

Trigger indicator

Triggerindikator

Rising/falling edge

Steigende/fallende Flanke

[OK]

Hold / Continue

Halten / Fortsetzen

[+] & [-]

Parameter setting

Parameter-Einstellung

[SEL]

Parameter selection

Parameterauswahl

SAFETY INFORMATION

SICHERHEITSHINWEISE

Please take note of the following safety instructions. Disregarding the safety instructions
may result in serious injury through electric shock / heat generation / re, which may also
lead to death:

Bitte beachten Sie unbedingt die folgenden Sicherheitshinweise. Bei Missachtung der Sicherheitshinweisen kann
es zu schweren Verletzungen durch Stromschläge / Hitzeentwicklung / Feuer kommen, die auch zum Tod führen
können:



Keep operating instructions and safety instructions! If the device is passed
on to third persons, these must be given to them.

Bedienungsanleitung und Sicherheitshinweise aufbewahren! Bei einer Weitergabe des
Gerätes an Dritte müssen diese unbedingt mitgegeben werden.



Use this device only for the respective area of application and according to
the operating instructions. Follow our instructions for installation and use.
Read the manual completely before you start using the device.

Verwenden Sie dieses Gerät nur für den jeweiligen Einsatzbereich und entsprechend der
Bedienungsanleitung. Halten Sie sich bei der Montage und Nutzung an unsere Anleitung.
Lesen Sie die Anleitung vollständig bevor Sie mit der Nutzung beginnen.



Before starting, make sure that the used voltage corresponds to the
specied voltage. Do not deviate from the specied voltage during use.

Überzeugen Sie sich vor Inbetriebnahme, dass die vorhandene Netzspannung der
angegebenen Netzspannung entspricht. Bei der Verwendung darf unter keinen Umständen
von der angegebenen Netzspannung abgewichen werden.



The device is only intended for operation in dry rooms, it must not become
wet or damp.

Das Gerät ist nur für den Betrieb in Trockenen Räumen gedacht, es darf nicht nass oder
feucht werden.



This product is not a toy and therefore must not be used by children.
Keep the product away from children at all times and store it in a place
inaccessible to children.

Dieses Produkt kein Spielzeug und darf somit nicht von Kindern genutzt werden. Halten
Sie das Produkt daher stets von Kindern fern und bewahren Sie es an einem für Kinder
unzugänglichen Ort auf.



The device is only suitable for measuring of low voltages below 50V. It must
not connected to higher voltages.

Das Gerät ist nur zum Messen von Kleinspannungen unter 50V geeignet. Es darf nicht mit
höheren Spannungen verbunden werden.

Subject to error and changes.

Änderungen und Irrtümer vorbehalten.


