Jonsered LM2150 CMD, LM2147 CMDE, LM2146 CD, LM2151 CMD, LM2147 CM User Manual

...

J O N S E R E D S E R V I C E

INSTRUCTION MANUAL

IMPORTANT INFORMATION: Please read these instructions carefully and make sure you understand them before using this unit. Retain these instructions for future reference.

BETRIEBSANWEISUNG

WICHTIGE INFORMATION: Lesen Sie diese Hinweise zur Handha-bung des Geräts aufmerksam durch. Verwenden Sie es erst, wenn Sie sicher sind, daß Sie alle Anweisungen verstanden haben und gut aufbewahren.

MANUEL D’INSTRUCTIONS

RENSEIGNEMENTS IMPORTANTS: Avant d’utiliser cet appareil, veuillez lire atentivement les instructions et assurez-vous de les avoir comprises. Conservez les instructions pour référence ultérieure.

HANDLEIDING

BELANGRIJKE IMPORTANTS: Lees deze handleiding aandachtig en zorg dat u ailes begrijpt alvorens de kettingzaag te gebrulken en be-waar ze voor toekomstige raadpleging.

BRUKERHÅNDBOK

VIKTIG INFORMASJON: Les disse anvisningene nøye og forsikre deg om at du forstår dem før du bruker enheten og oppbevar dem for sen-ere bruk.

OHJEKIRJA

TÄRKEÄÄ TIETOA: Lue nämä ohjeet huolellisesti ja varmista, että olet ymmärtänyt ne, ennen kuin alat käyttää tätä laitetta ja säilytä myöhempää tarvetta varten.

BRUKSANVISNING

VIKTIG INFORMATION: Läs instruktionerna noggrant och försäkra dig om att du förstår dem innan du använder utrustningen och spara dem för framtida behov.

BRUGERHÅNDBOG

VIGTIGE OPLYSNINGER: Læs instruktionerne omhyggeligt, før du bruger enheden og gemme til senere henvisning.

MANUAL DE INSTRUCCIONES

INFORMACIÓN IMPORTANTE: Lea atentamente las instrucciones y asegúrese de entenderlas antes de utilizar esta aparato. Conserve las instrucciones para la referencia en el futuro.

MANUAL DO OPERADOR

INFORMAÇÕES IMPORTANTES: Queira ler cuidadosamente estas instruções e tenha certeza de entendë las antes de usar a serra e guarde para consulta futura.

LIBRETTO D’ISTRUZIONI

INFORMAZIONI IMPORTANTI: Leggere le istruzioni attentamente e capirle bene prima di usare l’utensile. Conservare per ulteriore consultazione.

HASZNÁLATI ÚTMUTATÓ

Jótállást vállalni csak rendeltetésszerüen használatba vett gépekre tudunk. Kérj ü hogy a gép használatba vétele elött gondosan olvassa el a kezelési utasításokat.

EΓXEIPI∆IO XEIPIΣMOE

ΣHMANTIKEΣ ΠΛHPOΦOPIEΣ: ∆ιαβάστε προσεxτιxά αvτές τις οδηγίες xαι Φροvτίστε vα τις xαταvoήσετε αvτό το µηχάvηµα xαι Φuλάξτε το για vα το σuµβulλεύεστε στ µέλλοv.

NÁVOD K POUŽÍVÁNÍ

DŮLEŽITÁ INFORMACE! Než začnete stroj použivat přečtěte si prosím velmi pozorně tyto instrukce a ujistěte se, že jste jim porozuměli. Uschovejte si tento návod pro použití i v budoucnu.

PRÍRUČKA

IMPORTANT INFORMATION: Please read these instructions carefully and make sure you understand them before using this unit. Retain these instructions for future reference.

INSTRUKCJA OBSŁUGI

Gwarancja traci ważność w przypadku używania urządzenia do celów innych niż wymienione w instrukcji obsługi. Prosimy o uważne przeczytanie instrukcji oraz o stoowanie się do zaleceń

i wskazówek w niej zawartych.

ИНCTPYKЦИИ

BAЖHЫE CBEДEHИЯ: Bнимaтeльнo пpoчитать инстрyкции и хрoщo их пoнять, пepeд тeм как пoльзoвaтьcя блoкoм. Хpaнить инcтpyкции для дaльнейшиx кoнcyльтаций.

KASUTUSJUHEND

TÂHTIS INFORMATSIOON: Lugege kasutusjuhend enne seadme kasutamist kindlasti põhjalikult läbi ning veenduge, et olete kõigest täpselt aru saanud.

NAUDOJIMOSI INSTRUKCIJA

SVARBI INFORMAC IJA: prieš pradedant dirbti įrenginiu , prašome atidžiaiperskaityti šią instrukciją ir įsitikinti, kad viską supratote. Išsaugokite ją tolimesniam naudojimui.

KNJIŽICA Z NAVODILI

POMEMBNA NAVODILA: Pozorno preberite navodila. Dobro jih

morate razumeti, preden začnete uporabljati to orodje.

Due to a constant product improvement programme,

the factory reserves the right to modify technical details mentioned in this manual without prior notice.

This manual has been prepared for use with different models of lawn mowers having different shapes and equipment.

Im Sinne des Fortschritts behält sich der Hersteller das

Recht vor, technische Änderungen ohne vorherigen Hinweis durchzuführen.

Diese Bedienungsanleitung wurde für verschiedene Rasenmäher geschrieben.

La Maison se réserve la possibilité de changer des

caractéristiques et des données de ce manuel à

n'importe quel moment et sans préavis.

Ce manuel a été préparé pour usage avec modèle différent de formes de la tondeuse et matériel.

Door konstante produkt ontwikkeling behoud de

fabrikant zich het recht voor om rechnische specicaties

zoals vermeld in deze handleiding te veranderen zonder biervan vooraf bericht te geven.

Deze handleiding is samengesteld voor het gebruik van verschillende modellen grasmaaimachines van verschillende afmetingen en met verschillende accessoires.

Produsenten forbeholder seg all rett og mulighet til

å forandre tekniske detaljer i denne manualen uten forhåndsvarsel.

Denne instruksjonsboken er utformet for å dekke ere

gressklippere med forskjellig utseende og utstyrr. Jatkuvan tuotteen parannusohjelman tähden valmistaja

pidättää oikeuden vaihtaa ilman ennakkovaroitusta tässä ohjekirjasessa mainittuja teknisiä yksitsyikohtia.

Ta priročnik je namenjen za uporabo različnih modelov motorne kosilnice različnih oblik in opreme

Tilverkaren reserverar sig rätten att ändra fakta och

uppgifter ur handboken utan förvarning. Denna bruksanvisning är skriven för olika modeller

av elektriska gräsklippare med olika utseende och utrustning.

Producenten forbeholder sig ret til ændringer, hvad

angår karakteristika og data i nærværende instruktion, når som helst og uden varsel.

Denne Brugsanvisning omhandler ere forskellige

modeller af plæneklippere, med forskellige former og udstyr.

La rma productora se reserva la posibilidad de

cambiar las características y datos del presente manual en cualquier momento y sin previo aviso.

Este manual ha sido hecho para el utilizo de todas las tipologias de cortadora de hierba con características distintas.

A casa productora se reserva a possibilidade de

variar características e dados do presente manual em qualquer momento e sen aviso prévio.

Este manual foi redigido para ser utilizado em diversos modelos de corta relvas com forma e equipamento diferentes.

La casa produttrice si riserva la possibilità di variare

caratteristiche e dati del presente manuale in qualunque momento e senza preavviso.

Questo manuale è stato redatto per essere utilizzato con diversi modelli di rasaerba con forme ed equipaggiamenti differenti.

A gyártó cég fenntartja a jogot arra, hogy a használati

utasitásban megadott adatokon és technikai tulajdonságokon bármikor és elözetes bejelentés nélkül változtasson. Ez a kézikönyv, azért lett létrehozva, hogy segítségre

legyen a különböző formájú és felszerelésű elektromos fűnyíró gépeknél

Λόγω προγράμματος συνεχο'θς βελτíωσης προιόντων,

το εργοστάσιο επιφυλάσσεται του δικαιώματος να τροποποιεί τις τεχνικές λεπτομέρειες που αναφέρονται στο εγχειρίδιο αυτό χωρίς προηγούμενη ειδοποίηση.

Vzhle dem k pokra ču jícím inovac ím si vyr obce

výhrazuije právo mínit technické hodnoty uvedené v

této přiručce bez predčhozího upožornení. Obsah této příručky lze použít pro různé typy sekaček

na trávu, lišících se tvarem i vybavením. Na základe programu neustáleho zlepšovania produktov

si výrobný závod vyhradzuje bez predchádzajúceho upozornenia právo na zmenu technických parametrov

uvedených v tejto príručke. Táto príručka slúži pre rôzne modely kosačiek na trávu rozličných tvarov a s rôznym príslušenstvom.

W związku z programem ciąglego ulepszania swoich

wyrobów producent zastrzega sobie prawo do wprowadzania zmian w szczególach technicznych wymienionych w tej instrukcji bez uprzedniego

zawiadomienia. Instrukcja jest częścią wyposaże. Książeczka ta została opracowana do wykorzystania

dla różnych modeli kosiarek do trawy o różnych formach i wyposażeniu.

Компания производитель сохраняет за собой

право изменять характеристики и данные в настоящем руковдстве, в любой момент и без предварительного извещения.

Данное руководство было подготовлено для использования с различными моделями газонокосилок, имеющими разные формы и оборудование.

Tootja jätab endale õiguse muuta käesolevas

kasutusjuhendis kirjeldatud omadusi ja andmeid suvalisel hetkel ja sellest eelnevalt ette teatamata. See kasutusjuhend on koostatud kasutamiseks muruniidukite eri mudelitega, millel võib olla erinev kuju ja varustus.

Kadangi gaminis nuolat derinamas, įmonė palieka

sau teise keisti techninius duomenys, apie kuriuos yra nurodyta šioje instrukcijoje, be išankstinio pranešimo.

Instrukcija buvo paruošta įvairių vejapjovės modelių vartojimui, kurios tūri įvairias forma ir įrengimus.

Proizvajalec si prid ržuje prav ico do spremem be

karakteristik in podatkov v tem priročniku v katerem

koli trenutku brez predhodnega obvestila.

Ta priročnik je namenjen za uporabo različnih modelov motorne kosilnice različnih oblik in opreme.

We wish to thank you for choosing our lawn mower. We are condent that the high quality of our machine will meet with

your satisfaction and appreciation and that your lawn mower will give you long-lasting service.Before starting to use your machine, make sure to read with care this manual, which has been purposely drawn up to provide you with all the

necessary information for proper use, in compliance with basic safety requirements.

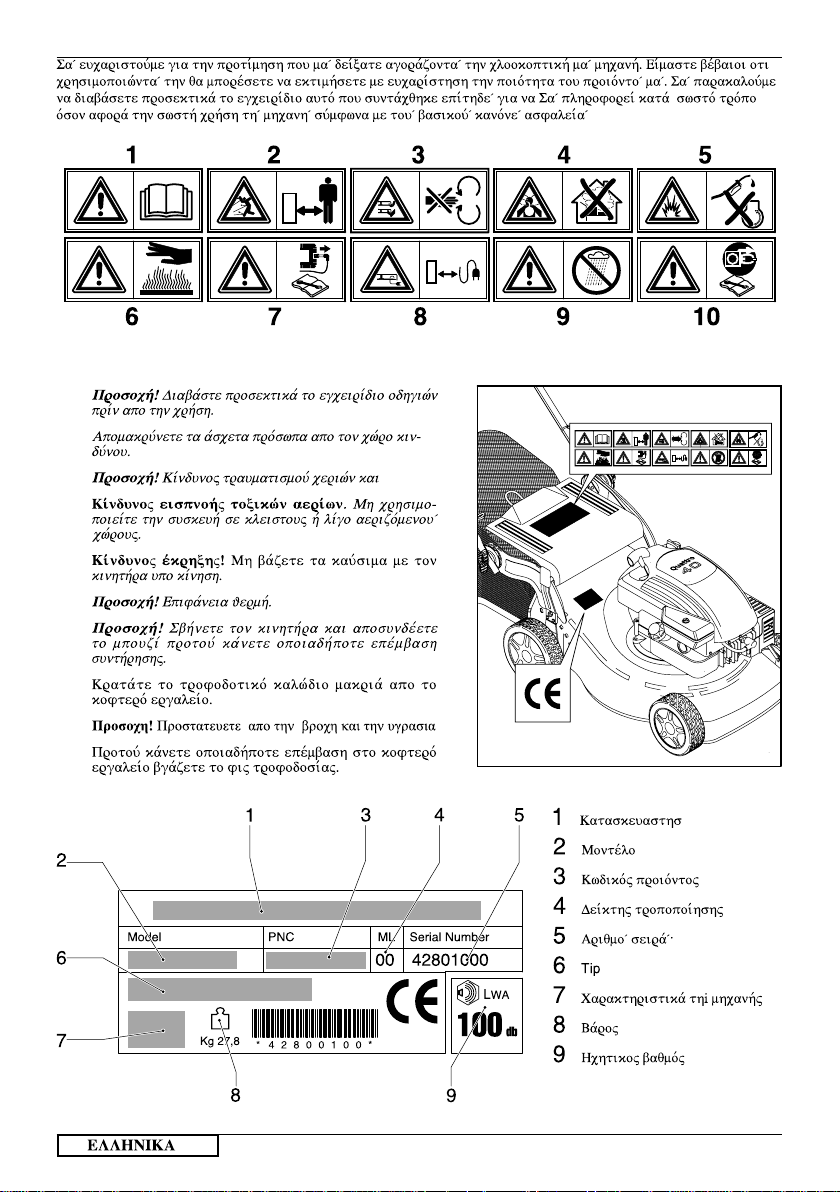

Caution! Read the instruction manual before use.

Keep other people well away from the danger area!

Warning: Risk of hand and feet injury.

Risk of breathing in toxic gases! Do not use the appliance

in closed or poorly ventilated environments. Risk of explosion! Do not top up with fuel with engine

running.

Caution! Hot surface Caution! Switch off the engine and disconnect the spark

plug before undertaking any maintenance work. Keep the power supply cable well away from the cutting

tool. Caution! Shelter from rain and humidity.

Before carrying out any operations on the cutting tool,

disconnect the plug

ENGLISH -

1 Manufacturer 2 Model 3 Product number 4 Maintenance lever 5 Serial number 6 Type 7 Engine info 8 Weight 9 Sound power level

SAFETY RULES

Safe Operation Practices for Pedestrian-Controlled Rotary Lawnmowers

IMPORTANT: This cutting machine is ca pa ble of am- putat ng hands and feet and throwing objects.Failure to observe the following safety instructions could result in serious injury or death.

I. Training

 Read the instructions carefully. Be familiar with the

controls and the proper use of the equipment.

 Never allow children or people un familiar with the

instructions to use the lawnmower. Local regulations may restrict the age of the operator.

 Never mow while people, especially children, or pets

are nearby.

 Keep in mind that the operator or user is responsible

for accidents or hazards occurring to other people or their property.

II. Preparation

 While mowing, always wear substantial footwear and

long trousers. Do not operate the equipment when barefoot or wearing open sandals.

 Thoroughly inspect the area where the equipment is to

be used and remove all objects which may be thrown by the machine.

 WARNING - Petrol is highly ammable.

Store fuel in containers specically de signed for this

purpose.

- Refuel outdoors only and do not smoke while refueling.

- Add fuel before starting the engine. Never remove the cap of the fuel tank or add petrol while the engine is running or when the engine is hot.

- If petrol is spilled, do not attempt to start the engine but move the machine away from the area of spillage and avoid creating any source of ignition until petrol vapors have dissipated.

- Replace all fuel tanks and container caps securely.

 Replace faulty silencers.  Before using, always visually inspect to see that the

blades, blade bolts and cutter assembly are not worn or damaged. Replace worn or damaged blades and bolts in sets to pre serve balance.

 On multibladed machines, take care as rotating one

blade can cause other blades to rotate.

III. Operation

 Do not operate the engine in a conned space where

dangerous carbon mon ox ide fumes can collect.

 Mow only in daylight or in good articial light.  Avoid operating the equipment in wet grass, where

feasible.

 Always be sure of your footing on slopes.  Walk, never run.  For wheeled rotary machines, mow across the face of

slopes, never up and down.

 Exercise extreme caution when changing direction

on slopes.

 Do not mow excessively steep slopes.  Use extreme caution when reversing or pulling the

lawnmower towards you.

 Stop the blade if the lawnmower has to be tilted for

transportation when cross ing surfaces other than grass, and when transporting the lawnmower to and from the area to be mowed.

 Never operate the lawnmower with defective guards, or

without safety de vic es, for example de ectors and/or

grass catchers, in place.

 Do not change the engine governor settings or over-

speed the engine. Operating the engine at excessive

speed may increase the hazard of personal injury.

 Disengage all blade and drive clutches before starting

the engine.

 Start the engine or switch on the motor carefully ac-

cording to instructions and with feet well away from the blade.

 Do not tilt the lawnmower when starting the engine or

switching on the motor, except if the lawnmower has to

be tilted for starting. In this case, do not tilt more than absolutely nec es sary and lift only the part which is away from the op er a tor.

 Do not start the engine when standing in front of the

discharge chute.

 Do not put hands or feet near or under rotating parts.

Keep clear of the dis charge opening at all times.

 Never pick up or carry lawnmower while the engine

is running.

 Stop the engine and disconnect the spark plug wire:

- before cleaning blockages or un clog ging chute;

before checking, cleaning or work ing on the lawn-

mower;

- after striking a foreign object. Inspect the lawnmower for damage and make repairs before re starting and operating the lawnmower;

- if the lawnmower starts to vibrate abnormally (check immediately).

 Stop the engine:

- whenever you leave the lawnmower;

- before refuelling.

 Reduce the throttle setting during en gine shut down

and, if the engine is provided with a shut-off valve, turn the fuel off at the conclusion of mowing.

 Go slow when using a trailing seat.

IV. Maintenance and Storage

 Keep all nuts, bolts and screws tight to be sure the

equipment is in safe working condition.

 Never store the equipment with petrol in the tank insi-

de a building where fumes may reach an open ame

or spark.

 Allow the engine to cool before storing in any enclo-

sure.

 To reduce the re hazard, keep the engine, silencer,

battery compartment and petrol storage area free of

grass, leaves, or excessive grease.

 Check the grass catcher frequently for wear or dete-

rioration.

 Replace worn or damaged parts for safety.  If the fuel tank has to be drained, this should be done

outdoors.

ENGLISH -

DESCRIPTION

1 Upper handles

2 Fuel-enrichment pump 3 Fastening knobs for upper handles 4 Grass catcher

5 Oil ller cap

6 Oil drain plug 7 Deck 8 Adjusting levers for cutting height 9 Spark plug 10 Fuel cap 11 Engine start-grip

12 Rear deector

13 Throttle lever 14 Engine stop lever 15 Reduction gear 16 Ignition key 17 Handle advance speed 18 Clutch lever

ASSEMBLY OF GRASS CATCHER

ASSEMBLY DEFLECTOR (if not already assembly)

ASSEMBLY HANDLES (lower)

ASSEMBLY HANDLES (upper)

ADJUSTMENT OF HANDLES

MULCHING CAP INSERTION (for the models where it is included only)

To cut the grass with the mulching system (no grass collection), lift the rear deector panel and insert the cap by xing it with the spring as shown in the gure.

ADJUSTMENT OF CUTTING HEIGHT

SAFETY PRECAUTIONS

 Always operate with the deector or grasscatcher in the correct position.  Always stop the engine before removing the grasscatcher or adjusting the height of cut.  Never place your hands or feet underneath the deck or into the grass discharge chute while

the engine is running.

Before mowing, remove all foreign objects from the lawn which may be thrown by the machine. While mowing, stay alert for any foreign objects which may have been missed.

ENGLISH -

Never lift the rear of the mower while starting the engine or during normal operation. Never place your hands or feet underneath the deck or into the rear discharge chute while the engine is running.

OPERATION

ENGINE ADJUSTMENTS (Fig.JI) Refer to the engine manufacturer’s maintenance manual.

CAUTION:- 0.6l Oil must be added to the engine before use

STARTING THE ENGINE (Fig.J Once the machine has been set up properly, start the engine as follows:

a) Engines with choke system: when

the engine is cold, position the accelerator lever

(13) on START

b)Operate the engine stop lever (14) to prepare the

engine for start, keep lever pressed against handle while starting and using the machine (it operates the engine brake).

c) Engines with primer system:

the fuel-enrichment pump (2) located on the car-

Press

burettor 3 or 4 times position the accelerator lever (13) on MAX.

For further information and explanations, read carefully

the user instruction manual of the engine. d) Start engine.

MANUAL



STARTING: (While holding the engine stop

lever (14)).

Hold the engine start-grip (11) and pull the starter rope

gently until you feel the resistance caused by compression. Return the starter rope slowly then pull the handle

rmly towards you to its full extent.

II)

ELECTRICAL STARTING: (While holding the engine

stop lever (14)).

 Insert the plug (G) in the socket (H) on the engine.

Turn the ignition key (16).

CAUTION: The blade starts turning as soon

as the engine is started.

Keep the engine stop lever (14) depressed during machine operation. When the lever is released, the engine stops.

MOWING

To cut the grass, push the lawn mower manually or insert the automatic advance gear.

How to insert automatic advance (Fig. J clutch handle (17 - 18) and keep it pressed in position.

CAUTION: Engage the gear only when the

engine is running.

How to disengage advance: Release the clutch handle.

ADJUSTMENT OF CLUTCH CABLE (for self-propelled versions only)

Important: If, when you press the clutch lever, the automatic advance gear does not engage, the clutch cable should

be adjusted by inserting the spring (P) in one of the subsequent holes in the plate (R) or in the hole “S” .

III): Lift up the

MAINTENANCE

Caution! Switch off the motor and disconnect the spark plug before undertaking any maintenance work.

 For a four stroke engine, check the oil level and change

the oil when dirty. For further explanation, see ENGINE INSTRUCTION BOOK.

 Frequently check the mower and ensure that all grass

deposits are removed from beneath the deck.

 Never clean the mower by pouring water over it: this may

seriously damage the electric start system.

 Take care, the exhaust mufer may be very hot.  Frequently check the blade for damage.

 The lawn mower must be checked by a SERVICE

DEALER.  Cleaning under the bodywork With machine at a standstill and off.

- Attach tting (22) on the deck to the water supply tap.

Turn on the tap.

- start up the motor (blade in rotation), allowing it to

warm up for a few minutes.

- at the end of cleaning switch off the motor, turn off the

tap, detach the tube from the deck connection.

ENGLISH -

BLADE

 To remove the blade (23) unscrew the screw (24).

 Check the conditions of the blade-support (25), the

washer (26), the key (27) and the washer (28) and replace any parts which are damaged.

KIT ELECTRIC STARTING

 Before starting the motor for the rst time, you

are advised to keep the battery on charge for 2 to 3 hours. If the battery proves to be low during starting, charge it for 24 hours. When starting, don’t keep trying to start for more than 5 seconds.

BATTERY MAINTENANCE

IMPORTANT

For correct battery maintenance (29), especially in preparation for a long period of inactivity, and for recharging, it is not necessary to remove it from its casing, but to simply proceed as follows:

1) Remove contact (30

2) Store the battery in a fresh and dry place.

3) Recharge the battery before use at room temperature

for 24-36 hours.

4) Restore the contact (30) before use

GUARANTEE AND GUARANTEE POLICY

If any part is found to be defective due to faulty manufacture

within the guarantee period, Husqvarna Outdoor Products, through its Authorised Service Repairers will effect the repair or replacement to the customer free of charge providing: a) The fault is reported directly to the Authorised Re-

pairer. b) Proof of purchase is provided. c) The fault is not caused by misuse, neglect or faulty

adjustment by the user. d) The failure has not occurred through fair wear and

tear. e) The machine has not been serviced or repaired, taken

apart or tampered with by any person not authorised by

Husqvarna Outdoor Products. f) The machine has not been used for hire. g) The machine is owned by the original purchaser. h) The machine has not been used commercially.  This guarantee is additional to, and in no way diminishes

the customers statutory rights. Failures due to the following are not covered, therefore it is important that you read the instructions contained in this Operator’s Manual and understand how to operate and maintain your machine:

 When reassembling, make sure that the key (271) is

correctly seated in the shaft and that the cutting edges face in the direction of the engine rotation. The blade screw (24) must be torqued to 5,34 Kgm (52,4 Nm).

BATTERY DISPOSAL

Those batteries marked with a “crossed out waste disposal bin” and bearing the chemical symbol Pb (battery containing lead) are not to be disposed in domestic waste bins.

The user is legally obliged to take the used batteries to special collection points or to return them to the retailer.

Failures not covered by guarantee

- Replacing worn or damaged blades

- Failures as a result of not reporting an initial fault.

- Failures as a result of sudden impact.

- Failures as a result of not using the product in accordance with the instructions and recommendations contained in this Operator’s Manual.

- Machines used for hire are not covered by this guarantee.

- The following items listed are considered as wearing parts and their life is dependent on regular maintenance and are, therefore not normally subject to a valid warranty claim: Blades, Electric Mains cable, Belt

 C

AUTION!

Husqvarna Outdoor Products does not accept liability

under the warranty for defects caused in whole or part,

directly or indirectly by the tting of replacement parts

or additional parts that are not either manufactured or approved by Husqvarna Outdoor Products, or by the

machine having been modied in any way.

ENGLISH -

EC DECLARATION OF CONFORMITY

I, the undersigned Bengt Ahlund, of Husqvarna Outdoor Products Italia Spa, Via Como 72, 23868 Valmadrera (LC). Certify that the Lawnmower:-

Category .................................................................Petrol Wheeled Rotary

Make .......................................................................Husqvarna Outdoor Products

Conforms to the specications of Directive 2000/14/EEC

Type ........................................................................A

Version....................................................................B

Width of cut.............................................................C

Guaranteed sound power level...............................D

Measured sound power level..................................E

Sound pressure livel at the ear ...............................F

Vibration of the handle ............................................G

(See the last page for references)

Type of Cutting Device ............................................Rotary Blade

Identication of Series ............................................See Product Rating Label

Conformity Assesment Procedure ..........................ANNEX VI

Notied Body. .........................................................Nr. 0470 - NEMKO AS

Gaustadalleen 30 - PO Box 73 Blindern

0314 OSLO - Norway

Other Directives ......................................................98/37/EC, 93/68/EEC, 2002/88/EC, 2004/108/EC

& applicable standards normative .......................... EN836,EN ISO14982,EN1033,EN ISO 3744,EN ISO11201

Bengt Ahlund

Husqvarna Outdoor Product Italia S.p.A.

Via Como 72 - 23868 Valmadrera (LC)

Technical Manager

3/08/2006

ENGLISH -

Wir danken Ihnen für Ihr Vertrauen, das Sie uns durch den Kauf unseres Rasenmäher entgegengebracht haben

und sind sicher, daß Sie mit der Qualität unseres Produkte zufrieden sein werden.Wir bitten Sie, dieses Handbuch

aufmerksam durchzulesen, das Sie über die richtige Verwendung in Übereinstimmung mit den Sicherheitsvorschriften informiert

Achtung! Vor der Verwendung ist die Bedienung-

sanleitung zu lesen. Unbefugte dürfen nicht in den Gefahrenbereich

gelangen! Achtung: Hand- und Fussverletzung

Gefahr des Einatmens giftiger Gase ! Das Gerät

darf nicht in geschlossenen oder schlecht belüfteten Räumen verwendet werden.

Explosionsgefahr ! Treibstoff darf nicht bei laufendem

Motor nachgefüllt werden.

Achtung! Oberäche ist heiß.

Achtung! Vor der Ausführung jeglicher Wartungsar-

beiten ist der Motor abzuschalten und die Zündkerze abzuklemmen.

Das Speisekabel darf nicht in den Bereich des Sch-

neidwerkzeuges gelangen.

Achtung! Vor Regen und Nässe schützen. Vor jeglicher Arbeit am Schneidwerkzeug den Stecker

abnehmen

DEUTSCH -

1 Baurma 2 Modell 3 Produkt Nummer 4 Wartung 5 Seriennummer 6 Typ 7 Motoren Info 8 Gewicht 9 Geräuschpegel

SICHERHEITSHINWEISE

SIcherheitsvorkehrungen für Handgeführte Rasenmäher mit Rotationsklinge. WICHTIG: Diese mähmaschine kann hände und füsse abtren-

nen und gegenstände mit hoher geschwin-digkeit schleudern. Nichtbeachtung der folgenden sicherheitsvorschriften könnte schwere oder tödliche verletzungen zur folge haben.

I. Schulung

 Die Anleitungen sorgfältig durchlesen. Mit den Bedie-

nungselementen und der vorschriftsmäßigen Bedienung der Maschine vertraut machen.

 Auf keinen Fall Kindern oder Erwachsenen, die mit der

Bedienungsanleitung des Mähers nicht vertraut sind, den Betrieb der Maschine gestatten.Das Mindestalter von Fahrern ist womöglich gesetzlich geregelt.

 Auf keinen Fall mähen, solange sich andere, besonders

Kinder oder Haustiere, im Arbeitsbereich be nden.

 Bitte denken Sie daran, daß der Fahrer oder Benutzer

für jegliche Unfälle oder Gefahren, denen andere oder

deren Eigentum ausgesetzt werden, verantwortlich ist.

II. Vorbereitung

 Während dem Mähen immer festes Schuhwerk und

lange Hosen tragen. Die Maschine nicht barfuß oder mit offenen Sandalen in Betrieb nehmen.

 Das Arbeitsgelände sorgfältig untersuchen und alle

Gegenstände, die von der Maschine aufgeschleudert werden könnten, entfernen

 WARNUNG - Benzin ist äußerst leicht entzündlich.

Kraftstoff in speziell dafür ausgelegten Behältern

lagern.

Nur im Freien tanken und währenddessen nicht rau-

chen.

Kraftstoff nachfüllen, bevor der Motor angelassen wird. Auf keinen Fall den Tankdeckel entfernen oder Benzin nachfüllen, solange der Motor läuft oder heiß ist.

Falls Kraftstoff verschüttet wurde, nicht versuchen, den Motor anzulassen, sondern die Maschine vom verschütteten Ben zin wegschieben und das Verursachen jeglicher Zündquellen vermeiden, bis die Benzindämpfe

sich ver üchtigt haben.

Alle Deckel wieder fest auf Kraftstofftanks und Kraft-

stoffbehältern anbringen.

 Schadhafte Schalldämpfer ersetzen.  Vor dem Gebrauch immer mit einer Sichtprüfung si-

cherstel-len, daß Mähmesser, Messerschrauben und die Mäheinheit nicht abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Messer und Schrauben ersetzen, um Aus-wuchtung zu gewährleisten.

 Bei Maschinen mit mehreren Mähmessern ist Vorsicht

geboten, da beim Drehen eines Mähmessers die anderen Mähmesser sich womöglich mit drehen.

III. Betrieb

 Maschine nicht in einem geschlossenen Bereich be-

treiben, in dem die gefährlichen Kohlenmoxydgase sich

sammeln können.

 Nur bei Tageslicht oder guter künstlicher Beleuchtung

mähen.

 Vermeiden Sie den Gebrauch des Geräts auf nassem

Gras, soweit möglich.

 Achten Sie bei geneigten Böden stets auf Ihr Gleich-

gewicht.

 Gehen Sie (nicht rennen).  Bewegen Sie sich mit fahrbaren Motor-Rasenmähern stets

quer zur Neigung der Fläche, gehen Sie nie auf und ab.

 Gehen Sie beim Richtungswechsel auf geneigten

Flächen besonders vorsichtig vor.

 Mähen Sie nicht auf besonders steilen Abhängen.  Genen Sie besonders vorsichtig vor, wenn Sie den

Mäher ziehen oder zu sich hin drehen.

 Stoppen Sie die Klinge, wenn der Rasenmäher für den

Transport über Flächen ohne Gras angekippt werden

muss, bzw. auf dem Hin-/Rückweg zur/von der zu

mähenden Fläche.

 Benutzen Sie den Rasenmäher nie mit defekten Schu-

tzab-deckungen, oder nicht in Position be ndlichen

Schutz-vorrichtungen, wie beispielsweise Leitblechen

und/oder Grasfänger.

 Die Einstellung des Drehzahlreglers nicht ändern, und die

Drehzahl des Motors nicht über die Werkspezi kationen heraufsetzen. Der Betrieb des Motors bei zu hohen Drehzahlen kann die Gefahr von Körperverletzungen vergrößern.

 Vor dem Starten der Maschine alle Blockierungen der

Klingen und des Antriebs lösen.

 Beim Starten der Maschine und Einschalten des Motors

vorsichtig vorgehen. Halten Sie sich an die Gebrauchsan-leitung und achten Sie darauf, dass Ihre Füße weit genug von der Klinge entfernt sind.

 Kippen Sie den Rasenmäher nicht während des Starts

oder Einschalten des Motors, es sei denn, dass dies für den Start erforderlich ist. Kippen Sie ihn n diesem Fall nicht mehr als unbedingt nötig und heben Sie nur den vom Bediener entfernteren Bereich an.

 Starten Sie die Maschine nicht, wenn Sie nahe an der

Entladevorrichtung stehen.

 Bringen Sie Ihre Hände und Füße nicht in die Nähe

der rotierenden Organe. Halten Sie die Entladeöffnung stets sauber.

 Den Rasenmäher bei laufendem Motor nie anheben

oder tragen.

 Den Motor stoppen und das Kabel der Zündkerze

trennen:

vor dem Entfernen von Verstopfungen aus dem Mähwe-

rk oder dem Auswurf;

vor dem Prüfen, Reinigen oder Reparieren des Ra-

senmähers;

nachdem auf ein Fremdkörper gestoßen wurde. Den Rasenmäher auf Schäden untersuchen und die Reparaturen durchführen, bevor die Maschine wieder angelassen und in Betrieb genommen wird;

falls die Maschine anfangen sollte, ungewöhnlich zu

vibrieren (sofort prüfen).

 Den Motor stoppen:

- immer wenn Sie den Mäher zurücklassen;

- vor dem  Die Drosselklappe während des Auslaufens des Motors

schließen und, falls der Motor mit einem Absperrventil ausgestattet ist, dieses bei Beendigung der Mäharbeiten schließen.

 Fahren Sie langsam, wenn Sie einen Sitz benutzen.

IV. Wartung und Lagerung

 Darauf achten, daß alle Muttern, Bolzen und Schrauben

fest angezogen sind, um zu gewährleisten, daß die Maschine für den Betrieb sicher ist.

 Die Maschine auf keinen Fall mit Benzin im Tank in

einem Gebäude lagern, in dem die Benzindämpfe ein offenes Feuer oder einen Funken erreichen könnten.

 Den Motor abkühlen lassen, bevor er in einem geschlos-

senen Raum gelagert wird.

 Um die Feuergefahr herabzusetzen, den Mo tor, den

Schall-dämpfer, den Batteriekasten und das Kraftstof

ager von Gras, Laub und übermäßigem Schmierfett freihalten.

 Den Grasfänger häu g auf Abnutzung oder Verschleiß

prüfen.

 Abgenutzte oder beschädigte Teile zur Sicherheit immer

sofort ersetzen.

 Falls der Kraftstofftank entleert werden muß, sollte dies

im Freien getan wer

Auftanken.

DEUTSCH -

BESCHRIJVING

1 Oberer Holm 2 Anreicherungspumpe 3 Befestingungsknopf oberer Holm 4 Grasfangkorbes 5 Öleinfüllschraube 6 Ölablaßstutzen 7 Mähgehäuse 8 Einstellhebel für Schnitthöhe 9 Zündkerze 10 Tankdeckel 11 Startergriff

12 Prallschutz 13 Gashebel 14 Sicherheitshandgriff

15 Untersetzungsantrieb

16 Zündschlüsselo 17 Hebel 18 Kupplungshebe

AUFBAU DES GRASFANGKORBES

AUFBAU DEFLEKTOR (Wenn nicht bereits vormontiert)

AUFBAU GRIFF (Unterer)

AUFBAU GRIFF (Oberer)

EINSTELLEN DES GRIFFES

MULCHING VERSCHLUSS EINSETZEN (Wenn vorhanden)

Wenn man beim Mähen das Mulching System verwenden möchte (ohne Grasaufnehmen), muss man die Schütze

aufheben, den Verschluss einsetzen und - wie in der Abbildung angegeben – xieren

EINSTELLEN DER SCHNITTÖHE

VORBEREITUNG DER SCHUTZE

 Immer mit eingehängter Grasfangbox oder Schutzklappearbeiten.  Motor abstellen, bevor die Grasfangbox ausgehängt oder die Schneidhöhe verstellt wird. Bei laufendem Motor, niemals mit den Händen oder Füßeninnerhalbdes Maschinengehäuses

kommen oder in die Schutzklappe greifen.e

Vor dem Mähen sollen Fremdkörper vom Rasen entfernt werden, beim Mähen ist auf Fremdkörper zu achten. Der Benutzer ist im Arbeitsbereich des Mähers gegenüber Dritten verantwortlich. Beim Anlassen oder Einschalten des Motors darf der Benutzer den Mäher nicht hochkanten, sondern, falls erforderlich, nur so schrägstellen, daß das Schneidwerkzeug

DEUTSCH -

in die vom Benutzer abgewandte Richtung zeigt..

Bei laufendem Motor unter keinen Umständen mit der

Hand oder den Fußspitzen unter den Rand oder in die Auswurföffnung des Mähergehäuses kommen.

FUNKTIONSWEISE

VORBEREITUNG DES MOTORS (Abb.JI)

Für die Vorbereitung des Motors vor dem Einsatz und Wartungsarbeiten ist die Betriebsanleitung des Motorenherstellers zu beachten.

ACHTUNG: Vor Gebrauch muss der Motor mit Öl versorgt werden (0.6 l).

START DES MOTORS (Abb.JII)

Nachdem die Einstellungen vorgenommen wurden, kann der Motor wie folgt gestartet werden:

a) Für Motoren mit Choke-System:

bei Modellen mit Beschleuniger, im Falle von kaltem Motor, den Beschleunigerhebel (13) in die Position START stellen.

b)Startergriff (14) betätigen, Motor zum Anlaufen vorbe-

reiten, Hebel beim Anlaufen und auf dem Betrieb des Gerätes gegen den Griff gedrückt halten (damit die Motorbremse funktionieren kann).

c) Für Motoren mit Primer-System:

Die Anreicherungspumpe (2) auf dem Vergaser 3/4

drücken;bei Modellen mit Beschleuniger, en Beschleu-

nigerhebel (13) in die Position MAX. stellen. Für weitere Erläuterungen wird auf die Betriebsanleitung des Motors verwiesen.d)Avviare il motore:

d) Motor starten: START VON HAND: (- Motor-Stopphebel (14) halt).  den Startergriff (11) anfassen und das Seil ohne

Kraftanwendung anziehen, bis ein leichter Widerstand

durch die Kompression fühlbar wird. Den Griff zurück-

gleiten lassen und danach kräftig ziehen.

ELEKTRISCHER START: (- Motor-Stopphebel (14)

halt).

 Stift (G) in den Buchse (H) hineindrücken. Drehen

Sie den Zündschlüssel (16)

ACHTUNG: bei Inbetriebnahme des Motors beginnt das Schneidwerkzeug zu drehen.

Den Startergriff (14) während des Betriebs gedrückt halten. Beim Loslassen des Griffs stellt sich der Motor ab.

MÄHEN

Zum Mähen des Grases das Gerät von Hand anschieben oder den automatischen Vorschub einschalten.

Einschalten des automatischen Vorschubs

JIII): den Kupplungsgriff (17 - 18) anheben und gedrückt

halten.

ACHTUNG: nur bei laufendem Motor einschalten.

Ausschalten des automatischen Vorschubs: den Kupplungsgriff auslassen.

EINSTELLEN DES ANTRIEBKABELS (nur bei Radantrieb Versionen)

Wichtig: wenn sich beim Drücken des Kupplungshebels der automatische Vorschub nicht einschaltet, muß

die Einstellung des Kupplungskabels durch Einfügen der Feder (P) in eine der Bohrungen auf der Platte (R) oder in die Bohrung "S".

(Abb.

WARTUNG UND PFLEGE

Achtung! Vor der Ausführung jeglicher Wartungsarbeiten ist der Motor abzuschalten und die Zündkerze abzuklemmen.

 Bei Viertakt-Motor ist der Oelstand zu pruefen, ev. auf

normalen Stand bringen oder wenn verschmutzt neu

mit frischem oel fuellen. Waitere Einzelheiten koennen

aus der Bedienungsanleitung des Motors entnommen

werden.

 Kontrollieren Sie regelmaessig den Sitz der Schrauben.  Der Maeher ist stets sauber zu halten. Es ist zu ver-

meiden, dass sich das Maehgut unter dem Chassis

sammelt.  Nach dem maehen nicht mit dem auspuffrohr in Kontakt

kommen, da sehr erhitzt.

 Messerwerk regelmässig auf Schäden kontrollieren.

 Den Rasenmäher durch einen Fachmann prüfen lassen

wenn gegen harte Widerstande gestoßen ist

 REINIGEN DES UNTEREN KASTENS

Bei ausgeschaltetem und stillstehendem Gerät.

- Anschlussrohr (22) an Wasserhahn am Kasten schliessen und Hahn aufstellen.

Motor starten (Messer dreht sich) und diesen einige

Minuten laufen lassen.

Nach dem die Reinigungsarbeiten abgeschlossen

wurden: Motor abschalten Wasserhahn schliessen und Rohr aus Gehäuseanschluss nehmen.

DEUTSCH -

SCHNEIDWERK

 Auswechseln des Messers (23): Schrauben (24) lösen.

 Kontrollieren Messerhalter (25), Kupplungsscheibe (26) der Hohlkeil (27) und die Scheiben (28) und wenn nötig ersetzen.

KIT ELEKTRISCHE STARTER

 Die Batterie sollte vor dem ersten Start 2-3

Stunden aufgeladen werden.

Wenn beim Start Zeichen von Schwäche auftreten, die

Batterie 24 Stunden auaden.

Bei jedem Start nicht länger als 5 Sekunden probieren.

WARTUNG DER BATTERIE

ACHTUNG

Für eine korrekte Wartung der Batterie (29) speziell bei

längeren Stillstandzeiten sowie für die Auadung, ist es

nicht notwendig, diese aus dem Support zu nehmen. Hier wie folgt vorgehen:

1) Kontakt (30) trennen.

2) Batterie in einem trockenen kühlen Raum lagern.

3) Batterie vor dem neuerlichen Einsatz bei Raumtempe-

ratur 24-36 Stunden auaden.

4) Vor Betrieb Kontakt (30) wieder anschliessen.

GARANTIE & GARANTIEPOLICE

Falls sich ein Teil aufgrund eines Herstellungsfehlers innerhalb der Garantiezeit als defekt herausstellen sollte, wird Husqvarna Outdoor Products über seine autorisierten Wartungstechniker kostenlos Reparaturarbeiten ausführen oder Teile auswechseln lassen. Dies gilt unter folgenden Voraussetzungen: a) Der Fehler wird direkt dem autorisierten Husqvarna

Outdoor Products service center gemeldet. b) Ein Kaufnachweis kann vorgelegt werden. c) Der Fehler läßt sich nicht auf einen Mißbrauch, eine

Vernachlässigung oder eine falsche Einstellung durch

den Benutzer zurückführen. d) Der Fehler läßt sich nicht auf normale Abnutzung

zurückführen. e) Die Maschine wurde nicht von einer von Husqvarna

Outdoor Products nicht autorisierten Person gewartet

oder repariert, auseinandergenommen oder daran

herumgebastelt. f) Die Maschine wurde nicht vermietet. g) Die Maschine ist noch Eigentum des ursprünglichen

Käufers. h) Die Maschine wurde nicht kommerziell verwendet.

 Diese Garantie stellt eine Ergänzung der gesetzlichen

Rechten des Kunden dar und schränkt diese auf keine

Weise ein.

 Bei der Montage achten Sie darauf daß der Hohlkeil (27)

im Sitz des Wellen motors liegt und das Messer mit der Schneidkante im Drehsinn des Motors gesetzt wird.

er erforderliche Anzugdrehmoment der Messerbefesti-

gungschraube (24) muss 5,34 Kpm (52,4 Nm) betragen. Sollten Sie Frangen haben, so wenden Sie sich an eine Fachwerksatt.

ENTSORGUNG DER BATTERIE

Die Batterie ist mit dem Symbol des “durchgestrichenen Müllkontainers” und des chemischen Symbols Pb (=Batterie mit Blei) versehen, das bedeutet, dass diese nicht mit Hausratsmüll entsorgt werden darf

Der Benutzer ist gesetzlich verpflichtet, verbrauchte Batterien in die vorgesehenen Sammelstellen für Sondermüll oder bei den Vertriebshändlern zu entsorgen

Nachfolgend werden Fehler beschrieben, die nicht von der Garantie gedeckt sind. Es ist deshalb unbedingt erforderlich, daß Sie die in dieser Betriebsanleitung gegebenen Anweisungen durchlesen und verstehen, wie Ihre Maschine bedient und gewartet wird. Fehler, die nicht von der Garantie gedeckt sind:

- Auswechseln von abgenutzten oder beschädigten Messern.

- Fehler, die dadurch entstanden sind, daß ein anfänglicher Defekt nicht sofort gemeldet wurde.

- Fehler, die durch einen plötzlichen Stoß entstanden sind.

- Fehler, die dadurch entstanden sind, daß das Produkt nicht gemäß den Anweisungen und Empfehlungen der Betriebsanleitung verwendet wurde.

- Maschinen, die vermietet werden, werden von dieser Garantie nicht gedeckt.

- Folgende Teile werden als Verschleißteile angesehen, ihre Benutzungsdauer hängt von regelmäßiger Wartung ab. Sie unterliegen deshalb normalerweise keinem gültigen Garantieanspruch: Messer, Netzkabel, Riemen.

 Vorsicht!

lle Garantieansprüche entfallen, wenn Fehler ganz

oder teilweise, direkt oder indirekt durch den Einbau von Ersatzteilen oder zusätzlichen Teilen verursacht wurden, die nicht von Husqvarna Outdoor Products hergestellt

oder zugelassen urden. Dasselbe trifft für modizierte

Maschinen zu.

DEUTSCH -

EC KONFORMITÄTSERKLÄRUNG

Ich, der Unterzeichner Bengt Ahlund, Husqvarna Outdoor Products Italia Spa, Via Como 72, 23868 Valmadrera (LC)

bescheinige hiermit, dass der Rasenmäher:-

Kategorie ...............................................................Rasenmäher mit Benzinmotor

Fabrikat..................................................................Husqvarna Outdoor Products

die Spezikationen der Direktive 2000/14/EG erfüllt

Typ ..................................................................................A

Version........................................................................... B

Schnittbreite................................................................... C

Garantierter Geräuschpegel. ......................................... D

Gemessener Geräuschpegel......................................... E

Schalldruckpegel ........................................................... F

Vibration des Griffes ..................................................... G

Schneidwerktyp .....................................................Rotierendes Messer

Identizierung der reihe .........................................Siehe Produkttypenschild

Konformitätsbestätigungsverfahren ........................ANNEX VI

Benachrichtigte Behörde ........................................Nr. 0470 - NEMKO AS

Gaustadalleen 30 - PO Box 73 Blindern

0314 OSLO - Norway

Andere Direktiven ...................................................98/37/EC, 93/68/EEC, 2002/88/EC, 2004/108/EC

und Normen:e .......................... ..............................EN836,EN ISO14982,EN1033,EN ISO 3744,EN ISO11201

Bengt Ahlund

Husqvarna Outdoor Product Italia S.p.A.

Via Como 72 - 23868 Valmadrera (LC)

Technischer Leiter

3/08/2006

DEUTSCH -

Nous vous remercions de la préférence que vous nous avez accordée en choisissant notre tondeuse. Nous sommes persuadés que vous pourrez apprécier dans le temps la qualité de notre produit et que vous en serez entièrement

satisfaits.Nous vous prions de lire attentivement ce manuel, spécialement conçu pour illustrer l’utilisation correcte de cette machine, dans le respect des normes de sécurité fondamentales.

Attention! Lire le manuel d’instructions avant uti-

lisation. Eloigner toute personne etrangère de la zone dan-

gereuse! Attention! Danger de blessures des mains et des

pieds. Danger d’inhalation de gaz toxiques! Ne pas utiliser

l’appareil dans des espaces fermés ou peu ventilés. Danger d’explosion! Ne pas faire le plein de carbu-

rant, moteur en marche.

Attention! Surface chaude Attention! Eteindre le moteur et enlever la bougie

avant d’effectuer quelque opération d’entretien que

ce soit.

Ecarter le câble d’alimentation de l’outil tranchant. Attention! Protéger de la pluie et de l’humidité.

Déconnecter la che avant d’intervenir sur l’outil

tranchant

FRANÇAIS -

1 Constructeur 2 Modèle 3 Code produit 4 Maintenance levier 5 Numéro de série 6 Type 7 Informations sur le moteur 8 Poids 9 Niveau de puissance sonore

NORMES DE SÉCURITE

Mesures de sécurité d’utilisation d’une tondeuse à hélice horizontale à conducteur marchant ATTENTION:Cette tondeuse est capable d’amputer

mains ou pieds et de projeter des objets. l’inobservation des règles de sécurité ci-dessous peut être la cause de blessures sérieuses voire mortelles.

I. Précautions d’utilisation

Lisez toutes les instructions soigneusement. Familiarisez

vous avec les commandes pour apprendre à utiliser

cacement cette machine.

 Ne jamais autoriser les enfants ou les personnes

qui n’auraient pas lu ce manuel d’utilisation à utiliser cete tondeuse. La règlementation locale peut de plus interdire l’utilisation de telle machine au-dessous d’un certain âge.

Ne jamais tondre à proximité de personnes, d’enfants

ou d’animaux.

Ne pas oublier que tout utilisateur ou propriétaire d’un

tondeuse à gazon est responsable des accidents ou dommages causés à une personne ou a ses biens.

II. Préparation

Pendant la tonte, ne portez que des chaussures solides

et des pantalons longs. Ne jamais tondre pieds nus ou chaussés de sandales.

Contrôlez systématiquement et soigneusement l’état de la

surface à tondre et retirer tous les objets susceptibles de devenir des projectiles lors du passage de la machine.

ATTENTION – Le carburant est très inammable.

-P

our transporter ou stocker le carburant, utilisez exclusive-

ment des récipients conçus et approuvés pour ces usages.

-T

oujours remplir le réservoir de carburant à l’air libre et

ne pas fumer pendant le remplissage.

-Remplir

-Si

Remplacez les pots d’échappement défectueux. A

Sur les machines de multi-lames, ne pas oublier que la

III. Utilisation

Ne jamais démarrer un moteur à l’intérieur dans un

Tondez uniquement à la lumière du jour ou avec une Évitez de faire fonctionner l’équipement sur le gazon Soyez toujours sûrs de bien prendre pied sur les pentes.

Marchez, ne courrez jamais. Pour les machines rotatives à roues, tondre à travers les

Soyez très prudents lorsque vous changez de direction

le réservoir de carburant avant de démarrer le moteur. Ne jamais retirer le bouchon du réservoir et ne jamais rajouter de carburant tant que le moteur est en foctionnement ou qu’il est encore chaud.

du carburant a été renversé, ne pas tenter de démarrer la tondeuse, mais la pousser hors de la zone où le carburant a été renversé et éviter de créer une quelconque source de chaleur avant que les vapeurs de carburant ne se soient dissipées.

Refermez avec précautions les bouchons des réservoirs ou des récipients contenant du carburant pour garantir la sécurité.

vant d’utiliser un tondeuse à gazon, toujours véri er

que les lames, les boulons de lame et le carter de coupe ne sont pas usés ou endommagés. Toujours remplacer les lames et les boulons simultanément de façon à éviter tout problème d’équilibrage.

rotation d’une lame peut entraîner celle des autres.

space conné où des émanations dangereuses de

monoxyde de carbone pourraient s’accumulées.

bonne lumière arti

mouillé, si possible.

surfaces des pentes, jamais de haut en bas. sur les pentes.

cielle.

Ne tondez pas excessivement les pentes escarpées. Soyez extrêmement prudents lorsque vous faites marche

arrière ou tirez la tondeuse à gazon vers vous.

.U

tilisez une butée d’arrêt an de maintenir la lame

immobile si la tondeuse à gazon doit être inclinée pour

le transport lorsqu’elle traverse des surfaces autres que le gazon, et lorsque vous transportez la tondeuse à gazon d’un endroit à l’autre.

N’utilisez jamais la tondeuse à gazon avec des pro-

tec tions défectueuses ou sans dispositif de sécurité,

comme

par exemple des déecteurs ou bacs à herbe,

en place.

Conserver le régime de rotation du moteur et ne jamais

le faire fonctionner au dessus de son régime nominal

car cela peut être dangereux.

Débrayer toutes les lames et actionner l’embrayage

avant de mettre le moteur en marche.

Mettez le moteur en marche ou mettez le contact avec soin

selon les instructions, les pieds éloignés des lames.

N’inclinez pas la tondeuse à gazon lors de la mise en

marche ou de contact du moteur, sauf si la tondeuse à gazon doit être inclinée pour ce faire. Dans ce cas, n’inclinez pas plus que nécessaire et soulevez seulement la partie éloignée de l’opérateur.

.Ne mettez pas le moteur en marche lorsque vous vous

trouvez devant la goulotte d’éjection.

.Ne mettez pas les mains ou les pieds près ou sous

les parties rotatives. Tenez-vous toujours à l’écart de

l’ori

ce de sortie

Ne ramassez ou ne transporter jamais la tondeuse à

gazon pendant son fonctionnement

Arrêtez la machine et débrancher le câble de bougie.

-avant de retirer l’insert broyeur ou avant de retirer la goulotte d’éjection pour la nettoyer.

-avant

de contrôler, nettoyer ou travailler sur le carter

.de coupe,

-avant de retirer un objet coincé dans le tondeuse.

-si la machine commence à vibrer anormalement.

Arrêtez la machine.

.•

-en tous temps lorsque vous vous éloignez de la .ton deuse à gazon

-avant le ravitaillement en combustible.

Lorsque la tonte est terminée, réduisez les gaz avant de

couper le moteur et, si le tondeuse à gazon est équipé

d’un robinet d’arrêt du carburant, fermez celui-ci.

Ralentissez lorsque vous utilisez un siège arrière.

IV. Entretien et Entreposage

Assurez-vous que tous les écrous, boulons et vis sont

bien serrés pour être certain que l’équipement est prêt à

fonctionner de nouveau, dans de bonnes conditions.

Ne jamais entreposer le tondeuse à gazon avec du

carburant dans le réservoir, dans un bâtiment où les

apeurs pourraient s’enammer au contact d’une amme

ou d’une étincelle de l’allumage.

Attendre le refroidissement du moteur avant d’entreposer

la tondeuse dans un espace fermé.

Pour supprimer les risques d’incendie s’assurer que le

moteur, le pot d’échappement, le logement de la batterie et du réservoir de carburant ne sont pas encrassés par de l’herbe, des feuilles ou des surplus de graisse.

V

érier souvent le bac ou le collecteur pour vous assurer

qu’il est propre et qu’il n’est pas endommagé.

Pour plus de sécurité, remplacer systématiquement les

pièces usées ou détériorées.

Si le réservoir de carburant doit être vidangé, procéder

à cette opération à l’extérieur. plus de sécurité

FRANÇAIS -

NOMENCLATURE

1 Guidon supérieur 2 Pompe d'enrichissemen 3 Vis, ecrou de serrage manche supérieur 4 Bac

5 Bouchon de remplissage d'huile 6 Bouchon de vidange d'huile

7 Châssis 8 Leviers de réglage de hauteur de coupe 9 Bougie

10 Bouchon du réservoir d'essence

11 Lanceur

12 Dèecteur arrière

13 Manette des gaz 14 Dispositif de securité 15 Groupe réducteur 16 Clé de contac 17 Manette de la vitesse

18 Manette d'embrayage

MONTAGE DU BAC

MONTAGE DU DEFLECTEUR (parfois non assembler)

MONTAGE DU GUIDON (Inferieur)

MONTAGE DU GUIDON SUPERIEUR (Superieur)

REGULATION DU GUIDON

INSERTION DU BOUCHON MULCHING (pour les modèles où il est inclus)

Pour effectuer la coupe de l’herbe avec système mulching (sans recueillir l’herbe), soulever la paroi de division

et insérer le bouchon en le xant avec le ressort comme indiqué dans la gure.

REGLAGE DE COUPE

PRE-EQUIPEMENT PROTECTIONS

 Effectuer toujours la tonte avec bac à herbe ou déecteur installé.  Arrêter le moteur avant de retirer le bac ou régler la hauteur de coupe  Lorsque le moteur tourne, ne mettez jamais vos mains ou vos pieds sous le carter ou dans le

tunnel d'éjection

Avant de commencer la coupe de l'herbe, il faut enlever

du gazon les éventuels corps étrangers.

Lors de la mise en marche du moteur l'utilisateur ne doit

pas soulever la tondeuse, toutfois si necessaire, il peut

seulement l'incliner de sorte que la lame se trouve du coté opposé a l'utilisateur.

FRANÇAIS -

Lorsque le moteur tourne il faut absolument éviter de mettre le main ou le bout des pieds sous le bord du carter

ou dans le tunnel d'ejection.

FONCTIONNEMENT

MISE AU POINT DU MOTEUR (Fig.JI)

Pour cela, il est necessaire de consulter le livret

d'instruction du fabricant, du moteur.

ATTENTION : Avant l’utilisation, ajouter de l’huile au moteur ( 0.6 l)

DÉMARRAGE DU MOTEUR (Fig.JII)

Après avoir effectué les opérations de mise au point, procéder au démarrage du moteur de la manière suivante: a)Moteurs avec système "choke":

cas de moteur froid, positionner le levier d'accéléra-

teur (13) sur START.

b) Agir sur la poignée de frein (14) pour permettre le

démarrage du moteur, tenir le levier serré contre la poignée en phase de démarrage et lors de l’utilisation de la machine (actionne le frein moteur).

c) Moteurs avec système "primer":

appuyer 3/4 fois sur la petite pompe d'enrichissement (2) située sur le carburateur; positionner le levier d'ac-

célérateur (13) sur MAX.

Pour tous renseignements complémentaires, voir la notice

d'entretien du moteur..

d) Mettre en marche le moteur:

DÉMARRAGE MANUEL: (En tenant le levier d’arrêt

du moteur (14)).  saisir la poignée de démarrage (11) et tirer le lanceur

sans effort, jusqu'à percevoir la résistance entraînée

par la compression; relâcher la poignée, puis donner un coup sec.

DÉMARRAGE ÉLECTRIQUE: (En tenant le levier d’arrêt

du moteur (14)).

 introduire le che de plastique (G) dans le che (H)

attaché au moteur . et tourner la clé (16).

ATTENTION: La lame est entraînée en rotation dès le démarrage du moteur.)

Pendant le fonctionnement, maintenir appuyée la poignée

(14). Dès qu'on la relâche, le moteur s'arrête.

TONTE

Pour tondre le gazon, pousser manuellement la machine

ou enclencher l'avancement automatique.

Enclenchement avancement automatique

soulever la poignée d'embrayage (17 - 18) et la maintenir

appuyée. ATTENTION: ne procéder à l'enclenchement

que lorsque le moteur est en marche.

Exclusion avancement automatique: relâcher la poi-

gnée d'embrayage.

REGULATION DU CABLE D’EMBRAYAGE (seulement pour version auto portee)

Avertissement: si, tout en appuyant sur la poignée d'embrayage, l'avancement ne s'enclenche pas, il faut

régler le câble d'embrayage en introduisant le ressort (P) dans un des orices de la plaque (R) ou dans

l'orice "S" .

(Fig.JIII):

MAINTENANCE

Attention! Eteindre le moteur et enlever la bougie

avant d’effectuer quelque opération d’entretien que

ce soit

 Pour les moteurs 4 temps, vériez règuliérement le

niveau d'huile, rajoutez de l'huile ou remplacez la si necessaire. Lisez attentivement la notice d'entretien

du moteur.

 Contrôlez souvent les ecrous, les boulons et les vis.

L'usure de la visserie présente des dangers mayeurs.

 Nettoyez toujours la tondeuse an d'éviter que le gazon

ne s'attache au dessous du chassis.

 Contrôler fréquemment la lame an de vérier d’éven-

tuelles détériorations.

 Faites controler votre tondeuse par une station service

specialisée

 Nettoyage sous la coque

Avec la machine à l’arrêt et éteinte :

-Déconnecter le raccord (22) sur la coque au robinet alimentation eau. Ouvrir le robinet.

-Mettre en marche le moteur (lame en rotation), en le laissant fonctionner quelques minutes.

-Lorsque le nettoyage est terminé, éteindre le moteur, fermer le robinet, détacher la came du raccord coque..

FRANÇAIS -

LAME

 Pour démonter la lame (23) dévisser le boulon (24).

 Contrôler le support porte-lame (25), la rondelle friction

(26), la clavette (27) et les rondelles (28) si elles sont

usées ou endommagées doiven être remplacé.

KIT DEMARRAGE ELECTRIQUE

 Avant de procéder au premier démarrage, il y a lieu de garder la batterie sous charge pendant

2-3 heures. En cas de défaillance de la batterie lors du démarrage, la charger pendant 24 heures. Lors de chaque tentative de démarrage, ne pas insister au-delà de 5 secondes.

MAINTENANCE DE LA BATTERIE

ATTENTION

Pour un bon entretien de la batterie (29), surtout en cas

de longues périodes d’arrêt, et pour la recharger, il n’est

pas nécessaire que vous la sortiez de sa protection mais vous devez toutefois suivre les règles suivantes :

1) Coupez le contact (30).

2) Placez la batterie dans un endroit protégé, à l’abri de

l’humidité et de la chaleur.

3) Rechargez la batterie avant de l’utiliser, à température

ambiante pendant 24-36 heures

4) Rétablissez le contact (30) avant la mise en service .

GARANTIE ET CONDITIONS DE GARANTIE

Si une pièce s’avère défectueuse pour cause de défaut de fabrication, au cours de la période de garantie, Husqvarna Produits d’extérieur se chargera, sans frais pour le consommateur, de la réparation ou du remplacement, ia ses agents de service après-vente agréés, dès lors que : a) Le défaut est directement signalé au réparateur

autorisé.

b) La fourniture du justicatif d’achat

c) Le défaut n’est pas causé par une mauvaise utilisation,

une négligence ou un mauvais réglage effectué par

l’utilisateur. d) La panne n’est pas causée par l’usure normale. e) La machine n’a pas été entretenue ou réparée, démon-

tée ou manipulée par toute personne non autorisée par

Husqvarna Outdoor Products. f) La machine n’a pas été utilisée pour la location. g) La machine appartient au premier acheteur. h) La machine n’a pas été commercialement utilisée.  Cette garantie est additionnelle à, et dans aucune

circonstance elle diminue les droits statutaires des

clients.

Les défauts causés par les articles dénis au paragraphe

suivant ne sont pas couverts. Il est par conséquent très important de lire les instructions dénies au Manuel d’Utilisation et de comprendre comment utiliser et entretenir votre machine.

 Pendant le montage s'assurer que le clavette (27) est

bien à sa place sur l'arbre-moteur et que le côte tranchant

de la lame soit dans le sens de rotation du moteur. La

vis de lame (24) doit être bloquée avec une couple de

serrage de 5,34 Kgm (52,4 Nm).

DESTRUCTION DE LA BATTERIE

Les batteries portant le symbole "conteneur poubelle effacé" et l’indication du symbole chimique Pb (=batterie au plomb) ne doivent

absolument pas être jetées dans les poubelles

domestiques.

En conformité avec la loi, l’utilisateur doit obligatoirement transporter les batteries usées

dans des centres spéciaux de retraitement des déchets, ou bien les remettre aux revendeurs

qui se chargeront de son évacuation.

Défauts non couverts par la garantie

Le remplacement des lames usées ou endomma-

gées.

Défauts causés par un défaut initial non signalé.

- Défauts causés par un choc soudain.

- Défauts causés par une utilisation non conforme aux

instructions et ecommandations contenues dans ce Manuel d’Instructions.

Les machines utilisées pour la location ne sont pas

couvertes par cette garantie.

- Les lames, courroie et le câble électriques sont considérés comme parties soumises à l’usure, leur durée d’utilisation dépend d’un entretien régulier, et par voie de conséquence, ils ne font normalement pas l’objet de réclamations dans le cadre de la garantie.

 ATTENTION ! So

us la garantie, Husqvarna Outdoor Products n’accepte pas dans l’ensemble ou en partie, directement ou indirectement, la responsabilité des défauts causés par le montage de pièces de rechange ou de parties supplémentaires qui ne sont pas fabriquées ou approuvées par Husqvarna Outdoor Products, u si la machine a été

modiée de quelque façon que ce soit.

FRANÇAIS -

EC DÉCLARATION DE CONFORMITÉ

Je soussigné Bengt Ahlund, Husqvarna Outdoor Products Italia Spa, Via Como 72, 23868 Valmadrera (LC) certie que la tondeuse:--

Catégorie ................................................................Thermique rotative à roues

Marque ...................................................................Husqvarna Outdoor Products

est conforme aux spécications de la Directive 2000/14/EEC

Type ............................................................................... A

Version........................................................................... B

Largeur de coupe. ......................................................... C

Niveau garanti de puissance sonore ............................. D

Niveau mesuré de puissance sonore ............................ E

Niveau de puissance sonore ......................................... F

vibration au guidon ........................................................ G

Type d’outil de coupe..............................................Lame rotative

Identication de la serie ..........................................Voir la Plaquette D’identication

Procédure d’évaluation de la conformité ................ANNEX VI

Organisme notié ...................................................Nr. 0470 - NEMKO AS

Gaustadalleen 30 - PO Box 73 Blindern

0314 OSLO - Norway

Autres directives......................................................98/37/EC, 93/68/EEC, 2002/88/EC, 2004/108/EC

et aux normes.......................... ...............................EN836,EN ISO14982,EN1033,EN ISO 3744,EN ISO11201

Bengt Ahlund

Husqvarna Outdoor Product Italia S.p.A.

Directeur technique

Via Como 72 - 23868 Valmadrera (LC)

3/08/2006

FRANÇAIS -

Wij danken u voor het vertrouwen waarmee voor u onze maaimachine heeft gekozen. U zult langdurig plezier hebben van de kwaliteit van dit produkt. Leest u aandachtig dit handboek, dat speciaal bedoeld is om u te informeren over het juiste gebruik ervan volgens de vereiste veiligheidsvoorwaarden.

Pas op! De gebruiksaanwijzing voor het gebruik

nauwkeurig doorlezen. Zorg ervoor dat andere personen buiten de gevaren-

zone blijven! Let op, gevaar voor verwondingen aan handen en

voeten. Gevaar voor inademing van giftige gassen!

Gebruik het apparaat niet in gesloten of niet goed geventileerde ruimtes

Gevaar voor explosie! Vul geen brandstof met

draaiende motor bij Pas op! Warm oppervlak

Pas op! De motor uitzetten en de bougie ontkoppelen

alvorens enige onderhoudshandeling uit te voeren. De voedingskabel op afstand van de maairichting

houden. Voorzichtig! Beschermen tegen regen an vocht. .

Voor alle onderhoudswerkzaamheden aan de gazon-

maaier de stekker uittrekken

NEDERLAND -

1 Fabrikant 2 Model 3 Productnummer 4 Onderhoudshandel 5 Serienummer 6 Type 7 Motorinformatie 8 Gewicht 9 Geluidsvermogen

VEILIGHEIDSVOORSCHRIFTEN

Veilig werken met handbediende grasmaaimachines BELANGRIJK: Deze maaimachine kan handen en

voeten amputeren en voorwerpen wegslingeren. Het niet opvolgen van deze veiligheidsinstructies kan ernstig of dodelijk letsel tot gevolg hebben.

I. Training

 Lees de instructies aandachtig. Zorg dat u vertrouwd

bent met de bedieningselementen en het juiste gebruik van de machine.

 Laat kinderen of mensen die niet bekend zijn met de

instructies, de maaimachine niet gebruiken. Het is mogelijk dat plaatselijke voorschriften een beperking stellen aan de leeftijd van de bestuurder.

 Maai nooit terwijl mensen, vooral kinderen, of huisdieren

in de buurt zijn.

 Bedenk dat de bestuurder of gebruiker verantwoordelijk

is voor ongelukken of risico’s die andere mensen of hun eigendommen kunnen overkomen.

II. Voorbereiding

 Draag tijdens het maaien altijd stevige schoenen en

een lange broek. Gebruik de ma chine niet blootsvoets of terwijl u open sandalen draagt.

 Inspecteer de plek waar de machine zal worden ge-

bruikt, grondig en verwijder alle voorwerpen die door de ma chine kunnen worden weggeslingerd.

 WAARSCHUWING

- Benzine is licht ontvlambaar

- Bewaar brandstof in blikken die speciaal voor dat doel zijn bestemd.

Tank alleen buiten en rook niet tijdens het tanken.-

Tank voordat u de motor start. Draai de dop nooit van de benzinetank af of tank nooit terwijl de motor draait of heet is.

Als benzine is gemorst, probeer de motor dan niet te

starten maar haal de machine van de plaats vandaan waar u benzine heeft gemorst en zorg dat u geen ontstekingsbron teweeg brengt totdat de benzinedampen zijn verdreven.

Draai de dop van alle brandstoftanks en -blikken weer

goed vast.

 Vervang defecte geluiddempers.  Inspecteer vóór het gebruik altijd of de messen, mes-

bouten en maai-inrichting niet versleten of beschadigd zijn. Vervang versleten of beschadigde messen en bouten in sets om het evenwicht in stand te houden.

 Op machines met meerdere messen dient u eraan te

denken dat het draaien van één mes andere messen kan doen draaien.

III. Bediening

 Laat de motor niet draaien in een besloten ruimte

waar gevaarlijke koolmonoxydedampen zich kunnen

verzamelen.

 Maai alleen bij daglicht of goed kunstlicht.  Ook om nat gras te maaien, waar mogelijk.  Loop voorzichtig op hellingen.  Loop normaal, ren niet.  Maai met een grasmaaier met wielen altijd dwars op de

helling, nooit van boven naar onder of omgekeerd.

 Wees bijzonder voorzichtig als u op een helling van

richting verandert.

 Maai niet op erg steile hellingen.  Wees bijzonder voorzichtig als u de grasmaaier naar

uzelf toe duwt of draait.

 Zet het mes uit als u de grasmaaier moet optillen om

deze over plaatsen zonder gras of van het ene naar het volgende gazon te vervoeren.

 Werk niet met de grasmaaier als de beschermkap-

pen of veiligheidsmechanismen niet in orde of niet aangebracht zijn (bijv. beschermkappen of grasvangmechanismen).

 Verander de instelling van de motorregelaar niet en

laat de motor niet met te hoge toeren draaien. Als de motor met te hoog toerental draait, kan het risico van lichamelijk letsel groter worden.

 Zet alle mes- en aandrijfkoppelingen in hun vrij voordat

u de machine start.

 Start de machine of de motor voorzichtig en volgens de

gebruiksaanwijzingen en houd uw voeten uit de buurt van het mes.

 Til de grasmaaier niet op terwijl u deze start of de motor

ervan aanzet, tenzij de grasmaaier dient te worden opgetild om deze te kunnen starten. Til de ma chine in dit geval niet hoger op dan nodig en til alleen het gedeelte op dat het verst van de bediener is verwijderd.

 Zet de machine niet aan terwijl u voor de afvoer staat.  Steek uw handen of voeten nooit onder of in de buurt van

draaiende delen. Houd de afvoeropening altijd vrij.

 Til de grasmaaier nooit op en draag deze nooit terwijl

de motor draait.

 Zet de machine uit en maak de bougiedraad los:- voor-

dat u opgehoopt materiaal weghaalt of een verstopte afvoer leeg maakt;

voordat u de maaimachine controleert, schoonmaakt

of eraan werkt;

nadat u een ongewenst voorwerp heeft geraakt. Ins-

pecteer de maaimachine op schade en voer reparaties uit voordat u de machine weer start en gebruikt;

als de machine abnormaal begint te trillen (onmid-dellijk

controleren).

 Zet de machine uit:

- als u de grasmaaier achterlaat;

- voordat u brandstof bijvult.

 Minder gas tijdens het uitlopen van de motor, en als de

motor met een afsluitklep is uitgerust, moet u de brandstoftoevoer aan het einde van het maaien afs-luiten.

 Rijd langzaam als u een meeloopstoeltje gebruikt.

IV. Onderhoud en Opslag

 Houd alle moeren, bouten en schroeven goed vastge-

draaid zodat u er zeker van kunt zijn dat de machine in een veilige bedrijfsstaat verkeert.

 Sla de machine nooit in een gebouw op, waar dampen

een open vlam of vonk kunnen bereiken, terwijl zich ben zine in de tank bevindt.

 Laat de motor afkoelen voordat u hem in een besloten

ruimte opbergt.

 Beperk brandgevaar: houd de motor, geluiddemper,

accuruimte en benzine-opslagruimte vrij van gras, bladeren of een overmaat aan smeervet.

 Controleer de opvangzak vaak op slijtage of verwer-

ing.

 Vervang versleten of beschadigde onderdelen om

veiligheidsredenen.

 Als de brandstoftank afgetapt moet worden, moet dit

buiten worden gedaan.

NEDERLAND -

BESCRIJVING

1 Bovenste handgreepe 2 Verrijkingspompje 3 Schroef, moer bevestiging bovenste handgreep 4 Graszak 5 Olievuldop 6 Olie-aftapdop 7 Maaikast 8 Afstelhendels snijhoogte 9 Bougie 10 Tankdop 11 Starterhandgreep

12 Deector

13 Gashendel 14 Veiligheidshendel 15 Complete reductor 16 Contactsleutel 17 Hendel 18 Koppelingshende

BEVESTIGEN VAN DE GRASOPVANGBAK

BEVESTIGEN VAN DE DEFLECTOR (indien niet reeds gemonteerd)

BEVESTIGEN VAN DE HENDELS (Onderste)

BEVESTIGEN VAN DE HENDELS (Bovenste)

STELLEN VAN DE HENDELS

PLAATSEN VAN DE MULCHING-DOP (alleen voor modellen waarbij deze is inbegrepen)

Doe, om het gras te maaien met het mulching-systeem (zodat het gras blijft liggen), de kap omhoog en plaats de dop door het met de veer vast te zetten zoals aangegeven op de tekening.

AFSTELLEN VAN DE SNIJHOOGTE

VOORBEREIDING BESCHERMSTUKKEN

 Werk altijd met geplaatste grasbak of beschermkap.  Voor het verwijderen van de grasbak en het afstellen van de snijhoogte altijd de motor stopzetten.  Bij lopende motor nooit met handen of voeten onder de rand of in de uitwerp-opening van het

maaikast komen

Voor het maaien dienen vreemde voorwerpen van het terrein verwijderd te worden. Let tijdens het maaien op eventueel achtergebleven vreemde voorwerpen. De gebruiker is binnen zijn werkzone verantwoordelijk voor derden. Tijdens het werken of het starten van de motor de maaimachine niet optillen. Indien nodig kan de machine wel

NEDERLAND -

zodanig schuin gehouden worden dat de snijkant zich altijd weg van de gebruiker bevindt.

Bij lopende motor in géén geval met handen of voeten onder de rand of in de uitwerp-opening van het maaihuis komen.

WERKEN MET DE MAAIMACHINE

VOORBEREIDING VAN DE MOTOR (Fig.JI)

Voor de voorbereiding van de motor het instructiehandboek van de motorfabrikant raadplegen.

LET OP: Voor het gebruik olie aan de motor toevoegen (0.6l ).

STARTEN VAN DE MOTOR (Fig.JII)

Na de voorbereiding kan de motor op de volgende manier gestart worden:

a) Voor motoren met choke-systeem:

bij koude motor, de gashendel (13) op de START zetten

b) Het remhandvat (14) indrukken om de motor te kunnen

starten, houd de hendel tegen het handvat aangedrukt bij het starten en tijdens het gebruik van de machine (laat de rem van de motor werken).

c) voor motoren met primer-systeem:

de primerknop op de carburateur (2) 3 of 4 keer indrukken;de gashendel (13) op MAX zetten.

Voor nadere aanwijzingen is het raadzaam het instructieboekje van de motor te raadplegen.

d) Motor starten: HANDMATIG STARTEN: (De stophendel van de motor

vasthoudend (14)). grijp de starterhandgreep (11) vast en trek langzaam

aan het koord tot er compressie ontstaat. ontstaat. Laat de starterhandgreep vieren en trek vervolgens met een snelle krachtige beweging.

ELEKTRISCH STARTEN: (De stophendel van de motor vasthoudend (14)).

Plaats de plug (G) in het gat (H) op de motor. Draai de

sleutel (16)

het mes draaien.

Houd de handgreep (14) ingedrukt tijdens het gebruik, bij het loslaten ervan stopt de motor.

MAAIEN

Begin het maaien door de machine met de hand voortduwen of de automatische besturing inschakelen.

Inschakelen aandrijving (Fig.J dvat (17 - 18) omhoog trekken en ingedrukt houden.

motor

Uitschakelen aandrijving: het koppelingshandvat loslaten.

AS OP: zodra de motor gestart wordt gaat

III): het koppelingshan-

AS OP: alleen inschakelen bij lopende

STELLEN VAN DE SCHAKELINGSKABEL (alleen voor zelfaangedreven versies)

Belangrijk: wanneer bij aangetrokken koppelingshandvat de aandrijving niet ingeschakeld wordt, dient de koppelingskabel afgesteld te worden door de veer (P) in een van de volgende gaten van het plaatje (R) te plaatsen "S"

ONDERHOUD

Pas op! De motor uitzetten en de bougie ontkoppelen alvorens enige onderhoudshandeling uit te voeren

 Bij viertakt-verbrandingsmotor regelmatig het oliepeil

controleren. Indien nodig olie bijvullen of verversen. Voor nadere aanwijzingen het instructiehandboek van de motor raadplegen.

 Regelmatig de schroeven en moeren controleren.  Na het maaien de machine altijd zowel van boven als

van onderen schoonhouden. Vermijden dat zich gras onder het chassis verzamelt.

 Niet met de uitlaat in contact komen, daar deze erg

heet kan zijn.

 Het mes vaak controleren: voor een goed snijresultaat

dient het mes scherp en in balans te zijn.

 Controleer vaak het mes op eventuele beschadigin-

gen.

 Het is raadzaam aan het eind van elk seizoen de

maaimachine door een vakman te laten nakijken; vooral wanneer het mes hard tegen hindernissen heeft gestoten.

Reiniging orderchassis Met stilstaande en uitgeschakelde machine.

- Verbind het verbindingsstuk (22) op het chassis met de watertoevoerkraan. Zet de kraan open.

Start de motor (draaiend mes) en laat hem enkele

minuten draaien.

Na de reiniging: zet de motor uit, draai de kraan dicht,

verwijder de buis

NEDERLAND -

MES

 Voor het verwijderen van het mes (23) de schroef (24) losdraaien

 Controleren: de messteun (25), koppelingsschijf (26),

de spie (27) en de schijven (28) en in geval van beschadiging vervangen.

KIT ELEKTRISCH STARTSYSTEEM

 Het is raadzaam om de accu voor de eerste keer starten gedurende 2-3 uur op te laden.

Indien de accu gedurende het starten onvoldoende lading blijkt te hebben, 24 uur opladen. Bij elke start niet langer dan 5 seconden aanhouden

ONDERHOUD ACCU

LET OP

Voor een correct onderhoud van de accu (29), vooral voor lange rustperiode’s, en voor het opladen, hoeft hij niet uit zijn behuizing genomen te worden, maar moet u als volgt te werk gaan:

1) Verwijder het contact (30)

2) Bewaar de accu in een koele en droge omgeving

3) Laad de accu voor het gebruik bij omgevingstempera-

tuur op gedurende 24-36 uur.

4) Herstel het contact (30) weer voor het gebruik

GARANTIE EN GARANTIEBELEID

Als er binnen de garantieperiode onderdelen defect blijken als gevolg van fabrieksfouten, dan verzorgt Husqvarna Outdoor Products via diens bevoegde monteurs gratis voor reparatie of vervanging, mits: a)de fout onmiddellijk wordt doorgegeven aan de geau-

toriseerde service centre; b)het aankoopbewijs getoond kan worden; c)de fout niet veroorzaakt werd door misbruik, verwaarlo-

zing of een foute instelling door de gebruiker; d)de fout geen gevolg is van normale slijtage; e)geen andere persoon, die niet door Husqvarna Outdoor

Products geautoriseerd is, de machine onder-houden,

hersteld of uit elkaar genomen heeft; f) de machine niet verhuurd werd; g)de machine het eigendom is van de oorspronkelijke

klant; h) de machine niet voor commerciële doeleinden gebruikt

werd.

 Deze garantie is een extra service en zal in geen geval

in de weg staan van uw statutaire rechten. Onderstaande defecten worden niet gedekt door de garantie. Daarom is het belangrijk dat u de richtlijnen in deze handleiding aandachtig leest, zodat u begrijpt hoe u de machine dient te bedienen en onderhouden:

 Tijdens de montage ervoor zorgen dat de spie (27) in

de zitting van de aandrijfas ligt en dat het mes met de snijkant in de draairichting van de motor geplaatst is. Het aanloopkoppel van de mesbevestigingsschroef (24) dient 5,34 Kpm (52,4 Nm) te bedragen.

AFVOER VAN DE ACCU

De accu’s met het symbool “doorgestreepte vuilniscontainer” en met het chemische symbool Pb (=accu met lood) mogen niet bij het huisvuil weggegooid worden

De gebruiker is verplicht de oude accu’s op de speciale verzamelpunten of bij de wederverkopers in te leveren.

Defecten die niet door de garantie gedekt worden:

- Vervangen van versleten of beschadigde messen.

- Defecten die het gevolg zijn van een oorspronkelijke fout die niet werd doorgegeven aan de geautoriseerde service center.

- Defecten die veroorzaakt werden door een botsing met iets.

- Defecten die optreden omdat het product niet gebruikt werd in overeenkomst met de richtlijnen en aanbevelingen die in deze handleiding staan.

- Machines die verhuurd worden, zijn niet gedekt door deze garantie.

- De volgende onderdelen worden beschouwd als onderdelen die onderhevig zijn aan slijtage. Hun functionele levensduur hangt af van een egelmatige onderhoudsbeurt en zij worden bijgevolg niet gedekt door de garantie: messen, elektrisch snoer, riem

 Opgelet!

Husqvarna

fecten die een rechtstreeks of onrechtstreeks gevolg zijn

van de montage van reserveonderdelen of extra’s die

niet geproduceerd of goed-gekeurd zijn door Husqvarna Outdoor Products, of defecten die het gevolg zijn van een wijziging aan de machine.

Outdoor Products garantie dekt geen de-

NEDERLAND -

EC CONFORMITEITSVERKLARING

Ik, ondergetekende Bengt Ahlund, Husqvarna Outdoor Products Italia Spa, Via Como 72, 23868 Valmadrera (LC). verklaar dat de grasmaaimachine:-

Categorie ...............................................................Benzine, met wielen, roterend

Merk .......................................................................Husqvarna Outdoor Products

Voldoet aan de specicaties van directief 2000/14/EEC

Type ............................................................................... A

Versie............................................................................. B

Maaibreedte................................................................... C

Gegarandeerd geluidsvermogen ................................... D

Gemeten geluidsvermogen ........................................... E

Geluidsdrukniveau ......................................................... F

Trilling van de hendel ................................................... G

Type maaier ...........................................................Roterend mes

Identicatie van serie ............................................. Zie Productlabel

Procedure voor het beoordelen van conformiteit....ANNEX VI

Op de hoogte gestelde instantie .............................Nr. 0470 - NEMKO AS

Gaustadalleen 30 - PO Box 73 Blindern

0314 OSLO - Norway

Andere directieven..................................................98/37/EC, 93/68/EEC, 2002/88/EC, 2004/108/EC

en aan de volgende normen.......................... .........EN836,EN ISO14982,EN1033,EN ISO 3744,EN ISO11201

Bengt Ahlund

Husqvarna Outdoor Product Italia S.p.A.

Technisch Directeur

Via Como 72 - 23868 Valmadrera (LC)

3/08/2006

NEDERLAND -

Takk for tilliten du har vist ved å kjøpe vår gressklipper. Vi er sikker på at du i fremtiden vil sette pris på og ha glede av kvaliteten på vårt produkt. Vi ber deg om å lese denne veiledningen for å få all informasjon om riktig bruk i overensstemmelse med de viktigste sikkerhetskravene.

Advarsel! Les bruksveiledningen før bruk.

Hold uvedkommende utenfor faresonen!

Advarsel: Fare for å skade hender og føtter.

Fare for å puste inn giftige gasser! Ikke bruk apparatet

i lukkede eller dårlig ventilerte lokaler. Fare for eksplosjon! Ikke etterfyll drivstoff med

motoren i gang.

Advarsel! Varm overate

Advarsel! Slå av motoren og kople fra tennpluggen

før det utføres vedlikehold.

Hold strømkabel i god avstand fra kniven. Pas på! Beskyttelse mot regn og fuktighet.

Koble fra strømkabelen før noe arbeide under klip-

peren utføres.

NORSK -

1 Konstruktøren 2 Modell 3 Produkt nummer 4 Vedlikehold nivå 5 Godsserietallet 6 Type 7 Motor info 8 Vekt 9 Lydkraftnivå

SIKKERHETSNORMER

Sikre driftsmetoder for gangkontrollerte roterende plenklippere VIGTIGT: Denne plæneklipper kan, i værste fald, amputere

hænder ogfødder og slynge genstande langt væk. Hvis du ikke følger følgende sikkerhedsinstruktioner, kan det medføre alvorlige kvæstelser eller død.

I. Uddannelse

 Læs instruktionerne omhyggeligt.  Du bør have kendskab til betjeningsgrebene og korrekt

brug af udstyret.

 Lad ikke børn, eller personer der ikke har kendskab

til instruktionerne, benytte plæneklipperen. Benyt ikke plæneklipperen, mens mennesker, specielt børn, eller kæledyr opholder sig i nærheden.

 Husk, at føreren eller brugeren er ansvarlig for ulyk-ker

eller evt. faresituationer, der forekommer, overfor andre mennesker eller deres ejendom.

II. Forberedelse

 Når du slår græs, skal du altid benytte solidt fodtøj og

lange bukser; du må ikke være barfodet eller gå med åbne sandaler.

 Efterse området grundigt, hvor plæneklipperen skal

benyttes, og fjern alle genstande, som kan slynges væk af maskinen.

 ADVARSEL

- Benzin er yderst brandfarligt.

Opbevar brændstof i dunke, der er godkendt til formå-

let.

- Påfyld kun brændstof udendørs. Rygning er forbudt ved påfyldning af brændstof.

- Påfyld brændstof, før motoren startes. Tag aldrig dækslet af brændstoftanken eller påfyld ben zin, mens motoren er i gang eller er varm.

- Ved spild af brændstof: For at undgå at antænde brændstoffet må du ikke forsøge at starte motoren, før du

har  yttet maskinen væk fra stedet, hvor brændstoffet

blev spildt.

 Udskift evt. defekte lydpotter.  Forud for brug, bør du altid efterse følgende grundigt

for slid eller skader: Knive, knivbolte og skærehoveder.

Udskift slidte eller beskadigede knive og bolte i sæt, for

at bevare balancen.

 Da maskinen har  ere knive, bør du være forsigtig, for-

di de andre knive kan dreje med, når du drejer én kniv.

III. Betjening

 Lad ikke motoren gå i lukkede rum, hvor der kan udvikles

farlig kulilte.

 Benyt kun plæneklipperen i dagslys eller i god kunstig

belysning.

 Unngå å bruke utstyret på vått gress, der dette er

praktisk mulig.

 Forsikre deg om at du trår stødig i skråninger.  Gå, ikke løp.  Med roterende maskiner med hjul, klipp på tvers av

skråninger, ikke oppover og nedover.

 Vær spesielt forsiktig når du skifter retning i skrånin-

ger.

 Ikke klipp i spesielt bratte skråninger.  Vær spesielt forsiktig når du setter den i revers eller

trekker plenklipperen mot deg.

 Stopp bladet dersom plenklipperen må holdes på skrå

for transportering på andre underlag enn gress, og ved trans port av plenklipperen til og fra det området som skal klippes.

 Plenklipperen skal aldri brukes med defekte vernein-

nretninger, eller uten at sikkerhetsinnretninger, f.eks.

de ektorer og/eller gressfangere, er på plass.

 Du må ikke ændre motorens regulatorindstilling eller

overskride motorens tilladte hastighed. Hvis motoren kører med for stor hastighed, kan det forøge risikoen for personskader.

 Kople ut alle blad- og kjørekløtsjer før motoren star-

tes.

 Start motoren eller skru på motoren forsiktig etter

instruksene og med føttene plassert på god avstand fra bladet.

 Ikke skrå plenklipperen når motoren startes eller skrus

på, unntatt hvis klipperen må skrås for å startes. I så fall, ikke skrå mer enn absolutt nødvendig, og løft kun den delen som vender bort fra brukeren.

 Ikke start motoren når du står foran utladningsren-nen.•

Ikke putt hender eller føtter i nærheten av eller under de roterende delene. Hold alltid avstand fra utladningsåpningen.

 Plenklipperen skal aldri løftes opp eller bæres når

motoren er i gang.

 Stopp motoren og kople fra tennpluggledningen:

før blokeringer eller tilstopninger i græs udkaster røret

fjernes;

- inden kontrol, rengøring eller arbejde på plæneklipperen;

- efter at have ramt et fremmedlegeme. Efterse plæneklipperen for skader og foretag reparationer, før du starter maskinen og benytter den igen;

- hvis maskinen begynder at vibrere unormalt, kon-troller den omgående.

 Stopp motoren:

- når du forlater plenklipperen;

- før du fyller drivstoff.

 Reducer hastigheden, mens motoren standses. Hvis

motoren er udstyret med en afspærringsventil, lukkes for brændstoffet, når du er færdig med at slå græs.

 Gå sakte når det brukes etterplate. IV. Vedligeholdelse og Oplagring  Sørg for, at alle møtrikker, bolte og skruer er spændt

sikkert for at sikre, at udstyret er i forsvarlig driftsmæssig stand.

 Udstyret må aldrig oplagres med ben zin i tanken i en

bygning, hvor dampene kan komme i forbindelse med åben ild eller gnister.

 Lad motoren køle af, før plæneklipperen oplagres i en

lukket bygning.

 Brandfaren reduceres, ved at rengøre motoren, lyd-

potten, batterirummet og brændstofområdet for græs, blade og overskydende smørefedt.

 Efterse klippeaggregatet hyppigt for slid eller beska-

digelse.

 Udskift slidte eller beskadigede dele af sikkerheds-

grunde.

 Hvis brændstoftanken skal tømmes, skal det gøres

udendørs.

NORSK -

BESKRIVELSE

1 Øvre håndtak 2 Anrikningspumper 4 Gressoppsamler 5 Olje påfylling 6 Plugg for oljeavtapping 7 Chassis 8 Høydejustering 9 Tennplugg 10 Bensintanklokk

11 Start-snor/-håndta

12 Luke/deektor

13 Turtallsregulator 14 Sikkerhets hendel 15 Gearkasse 16 Startnøkkel 17 Fremdrift, hastighetsvelger 18 Hendel for drivhjul

MONTERING AV OPPSAMLER

MONTERING AV DEFLEKTOR (hvis ikke allerede montert)

MONTERING AV STYRE (Nedre)

MONTERING AV STYRE (Øvre)

JUSTERING AV STYRET (for modeller dette er aktuelt)

INNSETTING AV MULCHING LOKKET (for modeller dette er aktuelt)

For å utføre klippingen av gresset med mulching systemet (uten oppsamling av gresset) hev lemmen og sett

inn lokket ved å feste det med fjæra som vist i guren

REGULERING AV KLIPPEHØYDEN

SIKKERHETSFORSKRIFTER

Gressklipperen må alltid brukes sammen med montert oppsamler eller deektor. Stopp motoren før du fjerner oppsamleren eller regulerer klippehøyden. Stikk aldri hender eller føtter under chassiset eller i utkasteråpningen når motoren går.

Før du begynner å klippe, rydd gressplenen for eventuelle fremmedlegemer som kan skade gressklipperen under bruk.

Under arbeidet er det nødvendig å være oppmerksom

på eventuelle fremmedlegemer som ligger igjen på plenen. I arbeidsområdet er brukeren ansvarlig overfor tredjepersoner.

NORSK -

Under oppstart eller start av motoren må ikke brukeren

heise opp gressklipperen, men kun vippe den over dersom det er nødvendig slik at kniven er vendt mot motsatt side av operatøren. Man må ikke under noen omstendigheter stikke hender eller føtter under klipperen eller i utkaster åpningen når motoren er i gang

DRIFT

KLARGJØRING AV MOTOR (Fig.JI) For klargjøring av motoren, se motorens bruksvei-

ledning som leveres av motorprodusenten.

OBS! FØR DU STARTER MOTOREN MÅ D

ET FYLLES MOTOROLJE. (SAE 30 - 0,6L)

START AV MOTOREN (Fig.JII)

Når motoren er klargjort startes motoren på følgende

måte:

a) For motorer med "choke":

ersom motoren er kald må reguleringshendel (13)

skyves i START posisjon

b) For motorer med "primer":

rykk 3 - 4 ganger på primeren (2) på forgasseren.

T c) Hold sikkerhetshendelen (14) inne både under start

og under drift.

For ytterligere oppklaringer se motorens bruksveiledning.

d) Start motoren med startsnoren (11). Trekk forsiktig

i snoren til du kjenner motstand, dra deretter i gang motoren med full kraft.

 Sett inn pluggen (G) i sokkelen (H) på motoren. Drei tenningsnøkkelen (16)

Hold håndtaket (14) inntrykket under drift. Når det slippes opp stopper også motoren opp

KLIPPING

Klipperen kan skyves eller bakhjulsdiften kobles inn.

Innkobling av bakhjulsdrift (Fig.J (17 - 18) og hold den inne.

Advarsel: Må kun innkobles mens motoren er i gang.

Utkopling av automatisk fremføring: slipp opp clutchhåndtaket.

III): Klem inn hendelen

JUSTERING AV CLUTCHWIRE (for versjoner med fremdrift)

OBS! Dersom bakhjulsdriften ikke kobler inn når man klemmer inn hendelen (18), justerer man innkoblingska-

belen ved å ytte fjæren (P) til et av de andre hullene på endestykket (R) eller braketten (S).

VEDLIKEHOLD

ADVARSEL! Ved reparasjoner og vedlikehold av gressklipperen skal alltid tennplugghetten kobles fra og holdes bort fra tennpluggen

 For 4-takts bensinmotorer må oljenivået kontrolle-

res jevnlig. Fyll opp eller bytt ut oljen dersom det er nødvendig. For ytterligere forklaringer se motorens bruksveiledning.

 Kontroller jevnlig at skruene og mutrene er strammet

skikkelig. Etter at gresset har blitt klippet må alltid ap-

paratet rengjøres både på under- og oversiden. Unngå

at det samler seg opp gress under chassiset.

 Vær oppmerksom på eksosrøret. Det er veldig varmt.  Kontroller kniven regelmessig for eventuelle skader

og sprekker.

 Det er en god vane å la gressklippere bli kontrollert

av et "Partner Serviceverksted" og eventuelt foreta en service etter endt sesong. Dette spesielt hvis kniven er skadet eller sløv.

 DERSOM DET SKAL UTFØRES NOEN FORM FOR

VEDLIKEHOLD UNDER KLIPPEREN, SKAL DENNE KUN VIPPES OPP I FRAMKANT SLIK AT TENNPLUGGEN BLIR HØYESTE PUNKT

 For rengjøring under chassiset: K

oble en vannslange til nippelen (22), skru på vannet og start motoren og koble eventuelt inn kniven. La motoren gå noen minutter.

NORSK -

KNIV

 Løsne skruen (23) for å fjerne kniven (24)  Kontroller: knivholderen(25), friksjonsski-

ven(26), kilen (27) og brikken (28). Skift defekte eller skadde deler.

ELEKTRISK START

 Før første start er det fordelaktig å lade batteriet i 2 - 3 timer.

Dersom dette ikke er tilstrekkelig lades det i ytterlige 24 timer. Kjør ikke startmotoren mer enn ca. 5 sekunder for hvert startforsøk.

 Ved montering må du passe på at kilen (27) er plassert

i sporet i motorakselen og at kniven er montert med den skarpe kanten mot motorens rotasjonsretning. Knivskruen (24) må tiltrekkes med et moment på 5,4 Kpm (53 Nm).

BATTERIRETUR

Batterier merket med dette merket og det kjemiske symbolet "Pb" inneholder bly og er spesialavfall. Dette får ikke kastes blant vanlig avfall

BATTERIVEDLIKEHOLD

OBS!

Ved lengere lagringsperioder f.eks. om vinteren er det nødvendig å gi batteriet en opplading. Dette er også nødvendig dersom man merker at batterieffekten blir for svak i sesongen. Gå frem på følgende måte:

1) Koble fra koblingstykket (30).

2) Koble til batteriladeren og lad batteriet i 24 timer.

3) Koble sammen koblingstykket (30) igjen. Oppbevar batteriet tørt og kjølig.

GARANTI

Hvis noen del skulle vise seg å være defekt grunnet produksjonsfeil i garantiperioden, vil Husqvarna Outdoor Products gjennom sine autoriserte servicereparatører stå for reparasjon eller bytte, vederlagsfritt for kunden, forutsatt at: a)Det meldes fra om feilen direkte til serviceverkstedet

eller forhandler. b)Det fremlegges kjøpsbevis. c)Feilen ikke har oppstått på grunn av misbruk, vannskjøtsel

eller feilaktig justering av brukeren. d)Svikten ikke skyldes alminnelig bruk og slitasje. e)Maskinen har ikke vært ettersett eller reparert, tatt fra

hverandre eller vært ngret med av personer som ikke

er autorisert av Husqvarna Outdoor Products. f) Maskinen har ikke vært leid ut. g)Maskinen er eid av den opprinnelige kjøperen. h) Maskinen ikke har vært brukt kommersielt.  Denne garantien er i tillegg til, og reduserer ikke på noen

måte, kundens lovbestemte rettigheter. Svikt som skyldes nedenstående, er ikke dekket. Det er derfor viktig at du leser anvisningene i denne bruksanvisningen og forstår hvordan du skal bruke og vedlikeholde maskinen:

Batteriet skal leveres inn på særskilte innsamlingsstasjoner eller hos forhandlere av startbatterier. Dette er kostnadsfritt.

Svikt som ikke er dekket av garantien

- Bytte av slitte eller skadde kniver.

- Svikt som skyldes at det ikke ble meldt fra om feilen i utgangspunktet.

- Svikt som skyldes plutselig støt eller kollisjon.

- Svikt som skyldes at produktet ikke har vært brukt i henhold til anvisningene og anbefalingene i denne bruksanvisningen.

- Maskiner som har vært utleid dekkes ikke av denne garantien.

- Følgende deler ansees for å være deler som utsettes for slitasje; knive og elektrisk kabel. Deres levetid avhenger av regelmessig vedlikehold og derfor er de ikke vanligvis gjenstand for gyldige garantikrav: kniver, elektrisk kabel og rem

 Advarsel! H

usqvarna Outdoor Products påtar seg intet ansvar under garantien for feil som helt eller delvis, direkte eller indirekte, har oppstått som følge av at nye deler eller ekstra deler er montert, som ikke er fabrikert eller godkjent av Husqvarna Outdoor Products, eller som følge

av at maskinen på noen måte har vært modisert.

NORSK -

EC KONFORMITETSERKLÆRING

Undertegnede, Bengt Ahlund, Husqvarna Outdoor Products Italia Spa, Via Como 72, 23868 Valmadrera (LC). attesterer

at følgende gressklipper:-

Kategori ..................................................................Bensindreven, roterende på hjul

Merke......................................................................Husqvarna Outdoor Products

Svarer til spesikasjonene i Direktiv 2000/14/EEC

Type ............................................................................... A

Versjon........................................................................... B

Klippebredde. ................................................................ C

Garantert lydkraftnivå ................................................... D

Målt lydkraftnivå............................................................. E

Støynivå......................................................................... F

Vibrasjoner i styre .......................................................... G

)

Type klippeinnretning..............................................Roterende kniv

Serieidentikasjon ..................................................Se Produktets Klassiseringsetikett

Prosedyre for konformitetsvurdering. .....................ANNEX VI

Etat det er meldt fra til ............................................Nr. 0470 - NEMKO AS

Gaustadalleen 30 - PO Box 73 Blindern

0314 OSLO - Norway

Andre direktiver ......................................................98/37/EC, 93/68/EEC, 2002/88/EC, 2004/108/EC

og standarder .......................... ..............................EN836,EN ISO14982,EN1033,EN ISO 3744,EN ISO11201

Bengt Ahlund

Husqvarna Outdoor Product Italia S.p.A.

Via Como 72 - 23868 Valmadrera (LC)

Teknisk direktør

3/08/2006

NORSK -

Kiitämme ruohonleikkurimme valinnasta. Olemme varmoja, että tuotteemme tarjoaa parhaan mahdollisen suorituskyvyn ja kestää käytössä pitkään. Lue käyttöopas huolellisesti, sillä se antaa tärkeää laitteen oikeaan ja turvalliseen käyttöön liittyvää tietoa.

Huomio! Lue käyttöopas huolellisesti ennen laitteen

käyttöönottoa. Älä anna asiattomien henkilöiden oleskella vaara-

alueella!

Huomio: käsien ja jalkojen loukkaantumisen vaara

Myrkyllisten kaasujen hengittämisen vaara! Älä

käytä laitetta suljetuissa tai riittämättömästi ilmastoiduissa tiloissa.

Räjähdyksen vaara! Älä suorita polttoaineentäyden-

nystä moottorin käydessä. Huomio! Kuuma pinta

Huomio! Sammuta moottori ja irrota sytytystulppa

ennen minkään huoltotoimenpiteen aloittamista.

Pidä virtajohto kaukana leikkaavasta terästä. Varoitus! Suojele sateelta ja kosteudelta.

Irrota pistotulppa pistorasiasta ennen minkään

leikkaavaan terään tehtävän toimenpiteen suorittamista.

SUOMALAINEN -

1 Valmistaja 2 Malli 3 Tuotteen koodi 4 Muutosluettelo 5 Tuotteen sarjanumero 6 Tyyppi 7 Moottorin tekniset ominaisuudet 8 Paino 9 Luotettava tehontaso

TURVANORMIT

Käyden ohjattavien ruohonleikkureiden turvalliset käyttötavat TÄRKEÄÄ: Tämä leikkuri voi vahingoittaa käsiä ja jalkoja

ja se voi heittää esineitä. Alla olevin turvallisu-ussääntöjen laiminlyöminen voi johtaa vakavaan vammaan tai kuolemaan.

I. Koulutus

 Lue ohjeet huolellisesti. Tutustu säätimiin ja opettele

välineiden oikea käyttö.

 Älä koskaan anna lasten tai ihmisten, jotka eivät ole

tutustuneet käyttöohjeisiin, käyttää ruohonleikkuria. Paikalliset säännöt voivat rajoittaa ajajan ikää.

 Älä koskaan leikkaa ruohoa, kun ihmisiä, varsinkin

lapsia on lähellä.

 Muista, että ajaja tai käyttäjä on vastuussa alueella toisil-

le ihmisille sattuvista onnettomuuksista tai vaar-oista.

II. Valmistelu

 Ruohoa leikattaessa on aina käytettävä vahvoja jalki-

neita ja pitkiä housuja. Älä käytä konetta paljain jaloin tai avoimin sandaalein.

 Tarkasta huolellisesti alue, jolta ruoho leikataan ja poista

kaikki esineet, joita kone voi heitellä ympäri.

 VAROITUS! Bensiini on hyvin tulenarkaa.

Säilytä polttoaine tähän tarkoitukseen erityisesti suun-

nitelluissa astioissa.

- Lisää polttoainetta ainoastaan ulkona; älä tupakoi polttoainetäytön aikana.

- Lisää polttoainetta ennen kuin käynnistät moottorin. Älä koskaan poista tulppaa polttoainesäiliöstä tai lisää bensiiniä moottorin ollessa käynnissä tai kuu-man.

- Jos bensiiniä läikkyy, älä yritä käynnistää moot-toria, vaan siirrä kone pois läikkymäalueelta ja vältä luomasta mitään sytytyslähdettä ennen kuin bensiinihöyryt ovat hävinneet.

- Pane kaikki polttoainesäiliöiden ja astioiden kannet huolellisesti paikoilleen.

 Vaihda vialliset äänenvaimentimet.  Ennen käyttöä tarkista aina visuaalisesti, että terät,

terien pultit ja leikkuulaite eivät ole kuluneita tai vaurioituneita. Vaihda kuluneet tai vahingoittuneet terät ja pultit sarjoittain tasapainon säilyttämiseksi.

 Moniteräisissä koneissa on oltava varovainen, yhden

terän pyörittäminen voi aiheuttaa toisten terien pyörimisen.

III. Käyttö

 Älä käytä moottoria suljetussa tilassa, johon voi keräytyä

vaarallisia hiilimonoksidihöyryjä.

 Leikkaa ruoho vainpäivänvalossa tai hyvässä valaist-

uksessa.

 Mikäli mahdollista, vältä käyttämästä laitetta märällä

nurmikolla.

 Varmista aina jalansijasi rinteissä.  Kävele, älä koskaan juokse.• Kuljeta pyörillä varustet-

tuja vaakatasoleikkureita rinteiden pitkittäissuunnassa, älä koskaan ylös ja alas.

 Ole äärimmäisen varovainen vaihtaessasi suuntaa

rinteissä.

 Älä leikkaa erittäin jyrkkiä rinteitä.  Ole erittäin varovainen peruuttaessasi tai vetäessäsi

ruohonleikkuria itseäsi kohti.

 Pysäytä terä, jos ruohonleikkuri täytyy kallistaa kuljetu-

sta varten tai ylittäessäsi muita pintoja kuin ruohikkoa ja kuljettaessasi ruohonleikkuria leikattavalle alueelle tai siltä pois.

 Älä koskaan käytä ruohonleikkuria, jona turvasuojat ovat

viallisia tai ilman paikoilleen kiinnitettyjä turvalaitteita,

esimerkiksi ohjauslevyjä ja/tai ruohonkerääjiä.

 Älä muuta moottorin säätöjä tai aja moottoria liian suu-

rilla nopeuksilla. Jos moottoria ajetaan ylinopeuksilla voi henkilövamman vaara lisääntyä.

 Vapauta kaikki terän ja ajokytkimet ennen moottorin

käynnistystä.

 Käynnistä moottori ja kytke moottoriin virta varoen

ohjeiden mukaan ja jalat kunnolla erossa terästä.

 Älä kallista ruohonleikkuria moottoria käynnistettäessä

tai kytkettäessä moottoriin virta paitsi jos ruohonleikkuri on tarkoitettu kallistettavaksi käynnistettäessä. Tässä tapauksessa älä ehdottomasti kallista enempää kuin on tarpeen ja nosta ainoastaan käyttäjästä poispäin olevaa osaa.

 Älä käynnistä moottoria seisten poistokourun edessä.  Älä laita käsiä tai jalkoja pyörivien osien lähelle. Pysy

aina sivussa poistoaukosta.

 Älä koskaan nosta tai kanna ruohonleikkuria moottorin

käydessä.

 Pysäytä moottori ja irrota sytytystulpan johto:

ennen kuin puhdistat tukoksia tai poistat esteen poi-

stokourusta;

- ennen kuin tarkistat, puhdistat tai huollat konetta.

- jos osut vieraaseen esineeseen. Tarkista ruohonleikkuriin kohdistunut vahinko ja korjaa ennen kuin aloitat ja käytät sitä uudelleen;

 jos kone alkaa täristä epänormaalisti (tarkista heti)

terälaite on vahingoittunut.

• Pysäytä moottori:

- aina jättäessäsi ruohonleikkurin;

- ennen polttoaineen lisäystä.

 Vähennä kaasun säätöä moottorin hidastamiseksi; jos

moottorissa on sulkuventtiili, käännä polttoaine pois ruohonleikkauksen päätyttyä.

 Aja hitaasti käyttäessäsi hinattavaa istuinta.

IV. Huolto ja Säilytys

 Pidä kaikki mutterit, pultit ja ruuvit tiukalla varmistaak-

sesi, että välineistö on hyvässä toimintakunnossa.

 Älä koskaan säilytä konetta bensiinin ollessa säiliössä

rakennuksessa, jossa höyryt voivat joutua kosketuksiin avoimen liekin tai kipinän kanssa.

 Anna moottorin jäähtyä ennen kuin säilytät sitä missään

suljetussa tilassa.

 Palovaaran vähentämiseksi, pidä moottori, vaimen-nin,

akkuosasto ja bensiinin sailytyspaikka vapaana ruohosta, lehdistä tai liiallisesta rasvasta.

 Tarkista usein, ettei ruohonkerääjä ole kulunut ja muuten

huonossa kunnossa.

 Vaihda kuluneet tai vahingoittuneet osat turvallisuuden

vuoksi.

 Mikäli polttoainesäiliö on tyhjennettäuä, on se suoritet-

tava ulkona.

SUOMALAINEN -

NIMIKKEISTÖ

1 Työntöaisa 2 Rikastinpumppu 3 Työntöaisan kinnikkeet 4 Ruohonkeruupussi 5 Öljykorkki 6 Öljyn tyhjennyskorkki 7 Runk 8 Leikkuukorkeuden säätönuppi 9 Sytytystulppa 10 Polttoainesäiliön korkki 11 Moottorin käynnistyskahva

12 Sulkuluukku 13 Kaasuvipu 14 Turvavipu 15 Vaihdeyksikkö 16 Sähkökäynnistyksen avain 17

Etenemisnopeuden vipun Autostart-avain

RUOHONKERÄYSPUSSIN/KORIN ASENNUS

SUOJUKSEN ASENNUS (jos ei jo asennettu)

KAHVAN ASENNUS (Alemman)

KAHVAN ASENNUS (Ylemman)

TYÖNTÖAISAN KORKEUDEN SÄÄTÖ

BIO-TULPAN ASENNUS (vain malleille, joissa olemassa)

Halutessasi käyttää ruohonleikkurin allejättötoimintoa on bio-tulppa asennettava paikoilleen s. 54 osion G kuvien osoittamalla tavalla. Nosta sulkuluukku (12) ja asenna bio-tulppa paikoilleen kiinnitysjousen avulla.

LEIKKUUKORKEUDEN SÄÄTÖ

TURVALLISUUS

 Laitetta käytettäessä on ruohonkokoojan oltava paikoillaan tai allejättötoiminnon yhteydessä sulkuluukun (12) oltava kiinni.

 Sammuta moottori aina kun poistat ruohonkeruukorin tai säädät leikkuukorkeutta.  Älä pane käsiäsi tai jalkojasi milloinkaan rungon reunojen alle tai poistoaukkoon moottorin toi-

miessa.

Poista kaikki mahdolliset esineet nurmikolta ennen ruohonleikkuun aloittamista. Varo nurmikolle jääneitä esineitä ruohonleikkuun aikana. Laitteen käyttäjä on vastuussa muille henkilöille sattuneista vahingoista työalueella.

SUOMALAINEN -

Älä nosta ruohonleikkuria sen käytön tai moottorin käynnistämisen yhteydessä. Kallista sitä ainoastaan tarvittaessa siten, että terä on suunnattuna itsestäsi poispäin. Älä pane käsiäsi tai jalkojasi milloinkaan rungon reunojen alle tai leikkuujätteen poistoaukkoon moottorin toimiessa

RUOHONLEIKKURIN KÄYTTÖ

MOOTTORI (Kuva JI) Suorita moottoriin tehtävät toimenpiteet sen valmi-

stajan antaman käyttöoppaan ohjeiden mukaisesti.

HUOMIO: Lisää moottoriöljyä ennen käyttöönottoa (0.6l).

MOOTTORIN KÄYNNISTYS (Kuva J Käynnistä moottori seuraavassa annettujen ohjeiden

mukaisesti esivalmistelujen suorittamisen jälkeen: a) “Choke”- järjestelmällä varustetut moottorit: Aseta

kaasuvipu (13) START- asentoon, mikäli moottori

on kylmä b)Vedä moottorin turvakytkin (14) kiinni työntöaisaan,

jonka jälkeen voit käynnistää moottorin. Moottori sam-

muu automaattisesti, jos irrotat otteesi turvakytkimestä.

Turvakytkin on siis pidettävä työskentelyn aikana painet-

tuna työntöaisaa vasten. c) “Primer”- järjestelmällä varustetut moottorit: Paina kaasuttimelle sijoitettua rikastinpumppua (2) 3 tai

4 kertaa ja aseta kaasuvipu (13) MAX- asentoon. Lisätietoja löydät moottorin omasta käyttöoppaasta. d)Käynnistä moottori: K

ÄSIKÄYNNISTYS: Vedä moottorin turvakytkin (14)

kiinni työntöaisaan.



Ota moottorin käynnistyskahvasta kiinni (11) ja vedä

köyttä kevyesti, kunnes tunnet puristuksesta johtuvan

vastuksen. Vapauta kahva ja vedä voimakkaasti. S

ÄHKÖKÄYNNISTYS: (painamalla alas moottorin

pysäytysjarrua (14)).

II)

 Työnnä pistoke (G) pistorasiaan (H) moottorissa.

Käännä virtalukon avainta (16)

HUOMIO! Terä alkaa pyöriä heti moottorin käynnistyksen yhteydessä.

Pidä turvakytkin (14) painettuna toiminnan aikana, sillä moottori pysähtyy kahvan vapauttamisen yhteydessä.

LEIKKUU

Suorita ruohonleikkuu työntämällä laitetta käsin tkytke veto päälle.

Vedon käyttö (Kuva J pidä se painettuna.

HUOMIO: kytke veto päälle ainoastaan moottorin käydessä.

Vedon poiskytkentä: vapauta kytkinvip

III): nosta kytkinvipua (17 - 18) ja

KYTKINJOHDON SÄÄTÖ (vain itse liikkuville versioille)

Tärkeää: mikäli veto ei kytkeydy kytkinvivun painamisen yhteydessä, säädä vaihdekaapelia asettamalla jousi

(P) yhteen levyllä (R) olevista rei’istä tai kytkinvivun reikään “S”.

HUOLTO

Huomio! Sammuta moottori ja irrota sytytystulppa ennen minkään huoltotoimenpiteen aloittamista

 Tarkista öljyn taso säännöllisesti nelitahtisilla poltto-

moottoreilla varustetuissa malleissa. Lisää tai vaihda

öljy tarpeen mukaan. Lisätietoja saat moottorin omasta

käyttöoppaasta.  Tarkista ruuvien ja muttereiden kireys säännölliseesti.

Puhdista ruohonleikkuri aina käytön jälkeen sekä päältä

että alta. Varmista, ettei ruoho pääse kerääntymään

rungon alle. Älä kuitenkaan koskaan kaada vettä

ruohonleikkurin päälle, sillä se voi vaurioittaa koneen

mekanismeja.  Varo pakoputken äänenvaimenninta, sillä se voi olla

tulikuuma.  Tarkista terän kunto säännöllisesti, ja korjaa viat

mahdollisimman nopeasti.

 Ruohonleikkurin tärinä voi johtua epätasapainossa oleva-

sta terästä. Vaihda terä välittömästi tai tasapainota se.

 Anna huoltopisteen tarkistaa ruohonleikkuri jokaisen

käyttökauden jälkeen. Tämä on erityisen tärkeää silloin, jos terä on vahingoittunut törmäyksen yhteydessä.

 Ruohonleikkurin alustan puhdistus

ruohonleikkuriin on mahdollista kiinnittää vesi-

Tähän

letku alustan puhdistamiseksi. Toimi seuraavasti:

1) sammuta moottori kyke vesijohto (Gardena-liitin) kiinni ruohonleikkuriin

kuvan osoittamalla tavalla ja aukaise hana.

) käynnistä moottori ja anna sen käydä muutama

minuutti

4) sammuta moottori, sulje hana ja irrota letku .

SUOMALAINEN -

TERÄ

 Poista terä (23) ruuvaamalla ruuvi (24) irti  Tarkista : terän kannatin (25), kytkimen alu-

slaatta (26), kiila (27) ja aluslaatat (28). Vaihda ne uusiin, mikäli niissä ilmenee puutteita.

SÄHKÖINEN KÄYNNISTYSSARJ

 Lataa akkua 2-3 tunnin verran ennen ensimmäistä käynnistystä. Mikäli akun toiminnassa ilmenee puutteita käyn-

nistyksen yhteydessä, lataa sitä 24 tuntia.

Älä yritä käynnistää laitetta yli 5 sekuntia kerrallaan

AKUN HUOLTO

HUOMIO

Akkua (29) ei tarvitse poistaa laatikostaan huollon suorittamiseksi erityisesti pitkien seisokkiaikojen sekä uudelleen latauksen yhteydessä. Toimi tällöin seuraavasti:

1) Irrota liitin(30)

2) Säilytä akku kuivassa ja viileässä paikassa

3) Lataa akku uudelleen huoneen lämpötilassa ennen käyttöä 24-36 tunnin ajan.

4) Kiinnitä liitin (30) uudelleen ennen käyttöönottoa.

TAKUU & TAKUUTODISTUS

Jos jokin osa osoittautuu vialliseksi valmistusvirheen takia takuuajan sisällä, Husqvarna Outdoor Products korjaa vian tai vaihtaa uuteen valtuutetussa huoltoliikkeessä maksutta asiakkaalle edellyttäen, että:a) viasta ilmoitetaan suoraan valtuutetulle korjaamolle; b) ostotodistus esitetään; c) vika ei johdu väärinkäytöstä, laiminlyömisestä tai

käyttäjän suorittamista vääristä säädöistä;

d) vika ei johdu normaalista kulumisesta; e) ruohonleikkuria ei ole huoltanut tai korjannut, purkanut

tai muuten käsitellyt kukaan muu kuin Husqvarna Outdoor Products valttuuttama henkilö;

f) ruohonleikkuria ei ole vuokrattu; g) ruohonleikkurin omistaa sen alkuperäinen ostaja; h) ruohonleikkuria ei ole käytetty kaupallisiin

tarkoituksiin.

 Kulutuskaupan osalta noudatetaan lisäksi jälleenmyyjän

ja kuluttajan välillä kuluttajasuojalain säännöksiä.

Takuu ei kata seuraavista johtuvia vikoja. Siksi on tärkeää, että luet tässä käyttöoppaassa esiintyvät ohjeet huolella, ja ymmärrät, kuinka ruohonleikkuria käytetään.

 Varmista asennuksen yhteydessä, että kiila (27) on

moottorin akselin istukassa ja että terä on asennettu siten, että leikkaava sivu osoittaa moottorin kiertosuuntaan. Terän ruuvi (24) on kiristettävä vääntömomentilla 5,34 Kpm (52,4 Nm).

AKUN HÄVITTÄMINEN

Akkuja, jotka on merkitty “roskasäiliön päällä oleva risti” symbolilla ja joissa on kemiallinen symboli Pb (= lyijyakku) ei saa heittää tavallisiin kotitalouksille tarkoitettuihin roskasäiliöihin.

Käyttäjän on lain mukaisesti vietävä käytetyt akut asianmukaisiin keräilypisteisiin tai jälleenmyyjille

Takuu ei kata seuraavia:

- Vahingoittuneiden tai kuluneiden terien vaihto.

- Ilmoittamatta jätetystä häiriöstä aiheutuneet viat.

- Yhtäkkisestä iskusta aiheutuneet viat.

- Ruohonleikkurin tässä käyttöoppaassa esitettyjen ohjeiden ja suositusten vastaisesta käytöstä aiheutuvat viat.

- Vuokrakäytössä olevia ruohonleikkureita.

- Seuraavat osat kuluvat normaalikäytössä ja niiden käyttöikä riippuu siitä, kuinka niitä huolletaan ja näin ollen ne eivät normaalisti ole takuun kattamia: terät, verkkojohto ja hihna.

HUOM!

 Husqvarna Outdoor Products takuu ei kata sellaisia

vahinkoja, jotka johtuvat suoraan tai epäsuoraan sellaisten varaosien tai lisäosien käytöstä, jotka eivät ole Husqvarna Outdoor Products valmistamia tai sen hyväksy

SUOMALAINEN -

EC VAATIMUSTENMUSTENMUKAISUUSVAKUUTUS

Minä allekirjoittanut Bengt Ahlund, Husqvarna Outdoor Products Italia Spa, Via Como 72, 23868 Valmadrera (LC). vakuutan, että seuraava ruohonleikkuri:-

Luokitus ..................................................................Bensiinikäyttöinen työnnettävä ruohonleikkuri

Merkki .....................................................................Husqvarna Outdoor Products

Vastaa direktiivin 2000/14/ETY vaatimuksia.

Tyyppi ...........................................................................A

Versio............................................................................B

Leikkausleveys ............................................................. C

Taattu luotettava tehontaso ..........................................D

Mitattu luotettava tehontaso .........................................E

Äänenpaineen taso ...................................................... F

Tärinä kahvassa .......................................................... G

Leikkauslaitteen tyyppi. ..........................................Pyörivä terä

Sarjan Tunnus ........................................................Katso Tuotteen Arvokilpeä

Yhdenmukaisuusarvioint ........................................ANNEX VI

Tiedotusosapuoli. ...................................................Nr. 0470 - NEMKO AS

Gaustadalleen 30 - PO Box 73 Blindern

0314 OSLO - Norway

Muut direktiivit.........................................................98/37/EC, 93/68/EEC, 2002/88/EC, 2004/108/EC

sekä standardeja .......................... .........................EN836,EN ISO14982,EN1033,EN ISO 3744,EN ISO11201

Bengt Ahlund

Husqvarna Outdoor Product Italia S.p.A.

Via Como 72 - 23868 Valmadrera (LC)

Tekninen johtaja

3/08/2006

SUOMALAINEN -

Vi tackar er för det förtroende ni visat oss genom att köpa vår gräsklippare. Vi är övertygade om att ni med tillfredsställelse kommer att uppskatta vår produkts kvalitet under en lång tid framöver. Vi ber er att noggrannt läsa denna bruksanvisning som har till uppgift att informera er om hur man ska använda gräsklipparen på ett korrekt sätt i enlighet med nödvändiga säkerhetskrav.

Varning! Läs bruksanvisningen innan ni använder

gräsklipparen Håll alla obehöriga på avstånd från riskområdet!

Varning: risk för skada på händer och fötter.

Risk för inandning av giftiga gaser! Använd inte ap-

paraten i stängda eller dåligt ventilerade lokaler. Risk för explosion! Utför inte påfyllning av bränsle

med motorn igång. Varning! Mycket het yta

Varning! Stäng av motorn och lossa tändstiftet innan

något som helst ingrepp för underhåll utförs. Håll matningskabeln på säkert avstånd från klipp-

ningsverktyget. Varning! Skyddas från regn och fukt.

Innan något som helst ingrepp på klippningsverktyget

sker, tag ut kontakten för elektrisk matning.

SVENSKA -

1 Tillverkare 2 Modell 3 Produkt nummer 4 Revisions siffra 5 Serienummer 6 Typ 7 Motor information 8 Vikt 9 Ljudnivå på motor

SÄKERHETSNORMER

Säkerhetsföreskrifter för roterande gräsklippare VIKTIGT: Denna klippare kan klippa av händer och

fötter samt slunga iväg föremål. Underlåtenhet att följa säkerhetsanvisningarna kan resultera i allvarliga skador eller dödsfall.

I. Övning

 Läs noga igenom anvisningarna. Se till att du har

bekantat dig med alla reglage och hur utrustningen ska användas.

 Tillåt aldrig barn eller personer som inte är införstådda

med anvisningarna att använda gräsklipparen. Lokala föreskrifter kan reglera förarens ålder.

 Använd aldrig klippare om personer, speciellt barn, eller

husdjur uppehåller sig i närheten.

 Kom ihåg att föraren är ansvarig för olyckor eller olyck-

stillbud som påverkar andra personer eller deras ägor och ägodelar.

II. Förberedelser

 Bär alltid kraftiga skor och långbyxor under användning

av klipparen. Var aldrig barfota eller bär sandaler när du använder utrustningen.

 Undersök noga omgivningen där utrustningen ska

användas och avlägsna alla föremål som kan komma att slungas iväg av maskinen.

 VARNING

- Bensin är ytterst lättantändligt.

Förvara alltid bränsle i behållare som är avsedda för

detta ändamål.

- Fyll alltid på bränsle utomhus och rök inte under tiden.

- Fyll på bränsle innan motorn startas. Avlägsna aldrig locket till bensintanken eller fyll på bensin medan motorn är igång eller medan den fortfarande är varm.

- Om du skulle spilla bensin ska du inte starta mot-orn utan rulla undan maskinen från området med den utspillda bensinen samt undvika alla former av gnistbildning tills dess att bensinen har dunstat.

- Sätt alltid tillbaka locket till bensintanken och andra behållare.

 Ersätt trasiga ljuddämpare.  Utför alltid en visuell inspektion för att kontrollera att

knivbladen, bultarna och klipparen inte är slitna eller skadade före starten. Ersätt hela satsen av knivblad och bultar för att bibehålla balansen.

 Var försiktig när du roterar ett knivblad på en maskin

med  era blad eftersom detta kan förorsaka att även

de andra bladen roterar.

III. Användning

 Kör inte motorn i ett slutet rum där farliga mängder av

koloxid kan samlas.

 Klipp endast i dagsljus eller under fullgott arti ciellt

ljus.

 Undvik bruk i vått gräs, om möjligt.  Tänk på stabilt fotfäste i sluttningar.  Gå, spring aldrig.  Vid bruk av roterande gräsklippare, klipp längs med

sluttningar, aldrig upp och ner.

 Iakta extrem varsamhet vid byte av riktning i sluttning.  Klipp inte överdrivet branta partier.

 Iakta extrem varsamhet vid dragande av gräsklipparen

mot dig.

 Stanna rotorbladet när gräsklipparen måste lutas för

trans port över områden andra än gräs och vid transport till och från området som skall klippas.

 Använd aldrig maskinen med defekta skydd, eller utan

säkerhetsanordningar, till exempel avskärmare och/eller

gräsuppsamlare, på plats.

 Ändra inte strypklackens inställning eller kör motorn

på allt för hög hastighet. Om motorn körs med för hög hastighet kan detta öka riskerna för olyckor och personskador.

 Koppla ur alla blad- och drivkopplingar innan motorn

startas.

 Starta motorn försiktigt enligt instruktionerna och håll

fötterna väl undan från rotorbladet.

 Luta inte gräsklipparen vid start om det inte behövs. Om

så är fallet, luta inte mer än absolut nödvändigt och lyft endast den del som är vänd bort från användaren.

 Starta inte motorn stående framför gräsutblåset.  Stoppa inte händer eller fötter nära eller under roterande

delar. Håll alltid ur vägen för utblåset.

 Plocka aldrig upp eller försök bära gräsklipparen när

motorn är igång.

 Stanna motorn och koppla ur tändstiftshatten:

- innan du rensar utkastet från ma te ri al som fastnat;

innan du kontrollera, rengör eller reparerar gräsklip-

paren;

- efter det att du har kört in i ett främmande föremål.

Undersök gräsklipparen för att se om den har skadats

och utför reparationer innan du åter startar och kör maskinen;

- om maskinen börjar att vibrerat onormalt mycket (kontrollera omedelbart).

 Stanna motorn:- när du lämnar gräsklipparen;- innan

påfyllning av drivmedel sker.

 Minska gasreglagets inställning medan motorn stannar

och om motorn är försedd med en avstängningsventil ska du stänga av bränsletillförseln efter avslutad klippning.

 Åk långsamt vid användande av påsatt säte

IV. Underhåll och Förvaring

 Se till att alla muttrar, bultar och skruvar är ordentligt

åtdragna för att vara säker på att utrustningen är säker att använda.

 Se till att det inte  nns bensin i tanken om du förvarar

utrustningen i en byggnad där ångorna kan nå öppen eld eller gnistor.

 Låt motorn svalna innan du förvarar den i ett stängt

utrymme.

 Undvik brandrisk genom att se till att motorn, ljuddäm-

paren, batterihållaren och bensinförvaringsutry- mmet är

fritt från gräs, löv och över ödig smörjmedel.

 Kontrollera ofta att gräsuppsamlare inte är sliten eller

trasig.

 Av säkerhetskäl skall slitna eller skadade delar ome-

delbart bytas ut.

 Om du måste tömma bensintanken ska detta göras

utomhus.

SVENSKA -

BESKRIVNING

1 Övre handtag 2 Primerpumpen

3 Skruv, mutter för xering av övre

handtag 4 Gräsuppsamlare 5 Lock för oljepåfyllning 6 Lock för oljeurtappning 7 Ram 8 Ratt för inställning av klipphöjd 9 Tändstift 10 Lock bensintank

11 Handtag för start av motor

12 Bakre deektor

13 Gasreglage 14 Säkerhetshandtag 15 Automatisk framdrivnings 16 Startnyckel 17 Spak framdrivningshastighet 18 Kopplingshandtag

MONTERING AV GRÄSUPPSAMLARE

MONTERING AV DEFLEKTOR (om ej monterad)

MONTERING AV STYRE (Nedre)

MONTERING AV STYRE (Övre)

JUSTERING AV STYRE

ISÄTTNING AV PROPPEN MULCHING (enbart modeller där sådan ingår)

För att utföra gräsklippningen med systemet mulching (utan gräsuppsamling) ska du lyfta luckan, sätta i proppen

och sätta fast den med fjädern enligt anvisningarna i guren.

INSTÄLLNING AV KLIPPHÖJD

SÄKERHETSFÖRESKRIFTER

 Arbeta alltid med gräsuppsamlaren eller deektorn monterade i rätt possition.  Stäng alltid av motorn innan gräsuppsamlaren tas bort och innan klippningshöjden ställs in.  Placera aldrig händer eller fötter under gräsklipparens kant eller i den bakre öppningen för gräsu-

tblåsning när motorn är i funktion.

Innan man påbörjar klippningen av gräsmattan, måste eventuella främmande föremål tas bort. Man måste, under arbetet, vara mycket uppmärksam på främmande föremål som eventuellt blivit kvar på gräsmattan. Användaren är ansvarig för andra personers säkerhet,

som benner sig inom arbetsområdet.

SVENSKA -

Användaren får inte lyfta upp gräsklipparen under det att motorn startas, om det skulle vara nödvändigt får man luta den åt motsatt håll, med kniven vänt från användaren.. Placera absolut inte händer eller fötter under gräsklipparens kant eller i den bakre öppningen för gräsutblåsning,

när motorn är i funktiona

FUNKTION

FÖRBEREDELSE AV MOTOR (Fig.JI)

För att förbereda motorn, måste man konsultera den bruksanvisning som kommer från tillverkaren av densamma.

ni fylla på motorolja (0.6l).

IKTIGT: Innan ni använder maskinen måste

START AV MOTOR (Fig.JII)

Efter att motorn har förberetts, startas den på följande sätt: a)För motorer med chokesystem: om motorn är kall, placera gasreglaget (13) i läget

START

b)Håll in säkerhetshandtaget (14) för att möjliggöra start av

motorn. Håll säkerhetshandtaget intryckt mot handtaget under startfasen och under det att ni använder maskinen (den gör så att motorbromsen fungerar).

c) För motorer med primersystem:

tryck 3 eller 4 gånger på primerpumpen (2) som nns på

förgasaren;placera gasreglaget (13) i läget MAX. För ytterligare information, rekommenderar vi er att konsultera bruksanvisninger för själva motorn. d)Starta motorn:

MANUELL



större kraft tills du känner ett motstånd som orsakas

av kompressionen, släpp sakta tillbaka snöret och dra

sedan bestämmt ut snöret i dess fulla längd.

START : (Håll in säkerhetshandtaget (14)).

Ta tag i starthandtaget (11) och drag i snöret utan

LEKTRISK START : (Håll in säkerhetshandtaget

(14)).

 Anslut kontakten (G) till uttaget (H) på motorn. Vrid

startnyckeln (16).

VARNING! kniven börjar rotera när motorn

sätts i funktion

Håll säkerhetshandtaget (14) intryckt under det att motorn är i funktion, när man släpper säkerhetshandtaget stannar motorn

KLIPPNING

Skjut maskinen framåt manuellt för att klippa gräset eller koppla in den automatiska framdrivningen

Inkoppling av automatisk framdrivning

kopplingshandtaget (17 - 18) och håll det intryckt.

framdrivningen när motorn är i gång.

Frånkoppling av automatisk framdrivning: släpp kopplingshandtaget.

ARNING: koppla endast in den automatiska

JUSTERING AV KOPPLINGS VAJER (enbart modeller med drivning)

Viktigt: om den automatiska framdrivningen inte kopplas in när man drar in kopplingshandtaget, är det nödvändigt att justera kopplingskabeln genom att sätta in fjädern (P) i ett av de påföljande hålen på plattan

(R) eller i hålet ”S” på kopplingshandtaget.

(Fig.JIII): dra in

UNDERHÅLL

Varning! Stäng av motorn och lossa tändhatten från tändstiftet innan något som helst ingrepp för underhåll utförs

 För 4-takts bensinmotorer är det viktigt att med jämna

mellanrum kontrollera oljenivån. Fyll på eller byt ut oljan

om det visar sig nödvändigt. För ytterligare information

se motorns bruksanvisning.  Kontrollera med jämna mellanrum att skruvar och

muttrar är åtdragna. Rengör alltid maskinen både på

under- och översidan efter gräsklippningen. Undvik att

låta gräs ansamlas under ramen.  Var försiktig med ljuddämparen eftersom den kan bli

mycket het.  Kontrollera kniven ofta för att upptäcka eventuella

skador.

 Det är en god vana att efter varje säsong låta en service-

station kontrollera gräsklipparen; detta är speciellt viktigt om kniven mottagit våldsamma slag under arbetet

 Rengörning under ramen

Med maskinen stillastående och avstängd

- Koppla in anslutningen (22) på ramen. Öppna kranen.

- Starta motorn (kniven roterar) och låt den vara igång under några minuter.

- Efter att rengörningen avslutats: stäng av motorn. Stäng kranen, lossa slangen från anslutningen på ramen.

SVENSKA -

KNIV

 För att avlägsna kniven (23) skruva loss skruven (24)

 Kontrollera : knivfästet (25), brickan (26), brickan (27) samt brickorna (28), om någon av desa skulle visa sig vara skadade eller sneda, byt ut dem.

KIT FÖR ELEKTRISK START

 Det är lämpligt att ladda batteriet under 2-3

timmar innan första start av motorn sker.

Om batteriet visar sig vara otillräckligt laddat vid

start av motorn, ladda det under 24 timmar. Varje startförsök bör inte vara längre än 5 sekunder.

UNDERHÅLL AV BATTERI

VIKTIGT

Det är inte nödvändigt att ta loss batteriet (29) från dess fäste för att underhålla det på ett korrekt sätt, speciellt under längre perioder av inaktivitet, eller för att ladda det. Gå tillväga på följande sätt:

1) Tag ut kontakten (30)

2) Förvara batteriet på en torr och sval plats

3) Ladda batteriet i rumstemperatur under 24-36 timmar innan ni använder det .

4) Återställ kontakten (30 ) innan ni använder batteriet.

GARANTI OCH POLICY

Om någon del benns vara defekt på grund av fabrikationsfel under garantitiden kommer Husqvarna division för utomhusprodukter genom en auktoriserad verkstad att reparera eller byta ut delen utan kostnad för kunden under förutsättning att: a) Felet rapporteras direkt till den auktoriserade

reparatören.

b) Köpbevis föreligger. c) Felet inte har orsakats av missbruk, vanskötsel eller

felaktigt bruk.

d) Felet inte beror på normal förslitning. e) Maskinen inte har reparerats, plockats isär eller

behandlats av en icke-auktoriserad reparatör.

f) Maskinen inte har hyrts ut. g) Maskinens ägs av den ursprunglige kunden. h) Maskinen inte har brukats kommersiellt.  Denna garanti utgör ett komplement till kundens lagliga

rättigheter och begränsar inte på något sätt dessa.

Garantin omfattar ej fel grundade på nedanstående orsaker. Det är därför viktigt att du läser instruktionerna

 Försäkra er vid monteringen om att brickan(28) är

placerad i motoraxelns utrymme och att kniven är

monterad med den skärande sidan vänd i motorns rotationsriktning. Knivens skruv (24) ska åtdragas med ett åtdragningsmoment av 5,34 Kpm (52,4 Nm).

NEDBRYTNING AV BATTERI

De batterier som är märkta med symbolen “avfallscontainer överstruken “ och med den kemiska symbolen Pb (=blybatteri) får inte kastas i hushållsavfallet.

Användaren är enligt lag tvungen att lämna in använda batterier på för detta avsedda insamlingsplatser eller till återförsäljaren

i denna bruksanvisning och förstår hur din maskin ska användas och underhållas: Fel som ej omfattas av garantin

- Byte av nötta eller skadade kniv.

- Underlåtelse att rapportera ett fel som uppkommit

tidigare.

- Uppkommet fel efter plötslig stöt.

- Underlåtelse att bruka produkten enligt instruktionerna

och rekommendationerna i bruksanvisningen.

- Maskinen har hyrts ut.

- Följande maskindelar anses vara utsatta för normal förslitning och kräver regelbundet underhåll. De omfattas därför inte normalt av denna garanti: kniv, elkabel, bälte.

 Varning! Husqvarna

garanti för fel som direkt eller indirekt uppstått efter att reservdelar som inte har tillverkats eller godkänts av Husqvarna Outdoor Products monte

Outdoor Products ansvarar ej under denna

SVENSKA -

EC FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Jag, undertecknad Bengt Ahlund, Husqvarna Outdoor Products Italia Spa, Via Como 72, 23868 Valmadrera (LC). intygar härmed att gräsklipparen:-

Kategori .................................................................Bensin, hjulgående, roterande

Tillverkare ..............................................................Husqvarna Outdoor Products

överensstämmer med specikationerna i direktiv 2000/14/EEC

Typ ................................................................................. A

Modell ............................................................................ B

Klippbredd ..................................................................... C

Garanterad ljudnivå på motor ........................................ D

Uppmätt ljudnivå på motor............................................. E

Ljudtrycks nivå ............................................................... F

Vibrationer i styre ........................................................... G

Typ av klippanordning............................................Roterande blad

Identiering av serie ..............................................Se Produktidentieringsetikett

Metod för bedömning av överensstämmels............ANNEX VI

Notierat organ .......................................................Nr. 0470 - NEMKO AS

Gaustadalleen 30 - PO Box 73 Blindern

0314 OSLO - Norway

Andra direktiv..........................................................98/37/EC, 93/68/EEC, 2002/88/EC, 2004/108/EC

samt följande standarder .......................... .............EN836,EN ISO14982,EN1033,EN ISO 3744,EN ISO11201

Bengt Ahlund

Husqvarna Outdoor Product Italia S.p.A.

Via Como 72 - 23868 Valmadrera (LC)

Teknisk chef

3/08/2006

SVENSKA -

Vi takker dig for at have valgt en af vores plæneklippere. Vi er overbeviste om, at maskinens høje kvalitet og præstationer vil tilfredsstille dine forventninger og klippe din plæne lang tid fremover. Læs vejledningen grundigt igennem, da den indeholder vigtige råd til en korrekt anvendelse i overensstemmelse med de vigtigste sikkerhedskrav.

Forsigtig! Læs vejledningen igennem inden ibrug-

tagning Hold uvedkommende personer på sikker afstand af

farezonen! Forsigtig: Fare for tilføjelse af sår på hænder og

fødder. Fare for indånding af giftige gasser! Anvend andrig

maskinen i lukkede eller dårligt ventilerede rum. Eksplosionsfare! Fyld aldrig brændstof på med

motoren tændt

Forsigtig! Varm overade.

Forsigtig! Enhver form for vedligeholdelse skal ske

med slukket motor og frakoblet tændrør. Strømtilførselskablet må ikke være i nærheden af

skæreredskabet. BEMÆRK!Skal beskyttes mod regn og fugtighed

Tag stikket ud af stikkontakten, inden der røres ved

kniven.

DANSK -

1 Fabrikant 2 Model 3 Produktnummer 4 ML-nummer 5 Serienummer 6 Type 7 Motor info 8 Vægt 9 Lydeffektniveau

SIKKERHEDSNORMER

Sikre fremgangsmåder til betjening af fodgængerstyrede roterende græsslåmaskiner. VIKTIG: Denne klipperen er i stand til å kutte av hender

og føtter samt kaste ting rundt omkring. Hvis du unnlater å overholde de følgende sikkerhetsforanstaltninger kan dette resultere i alvorlig skade eller dødsfall.

I. Opplæring

 Bruksanvisningene må leses nøye. Pass godt på at du

gjør deg kjent med betjeningsutstyret og lærer hvordan det skal brukes.

 La aldri barn eller uvedkommende personer som ikke

er kjente med bruksanvisningene bruke gressklipperen/

traktoren. Lokale retningslinjer kan eventuelt begrense operatørens aldersgrense.

 Bruk aldri gressklipperen mens folk, spesielt barn eller

dyr, be nner seg i nærheten.

 Husk alltid på at operatøren eller brukeren har ansvaret

for de ulykker eller farer som eventuelt forekommer på andre mennesker eller deres eiendommer.

II. Forberedelse

 Når gressklipperen/traktoren er i bruk, er det viktig at føre-

ren alltid bruker kraftige sko og lange bukser. Kjøretøyet må ikke drives barbent eller med åpne sandaler.

 Kontroller hele området hvor utstyret skal brukes og

fjern eventuelle ting som lett kan bli slengt omkring av maskinen.

 ADVARSEL

- Bensin er meget brannfarlig. Oppbevar brensel i spesielle beholdere laget til dette

formål.

Fyll kun på bensin utendørs. Det er viktig å huske på

at røyking mens man fyller på bensin er meget farlig.

Bensinen må tilsettes før maskinen startes. Ta aldri

lokket av bensintanken eller tilsett bensin mens motoren er i gang eller mens den er varm.

Hvis du tilfeldigvis søler med bensin, må du ikke prøve

å starte motoren. Flytt maskinen bort fra det området hvor du sølte, og la vær å start motoren igjen helt til bensinlukten har forsvunnet.

Sett alle lokkene på brenselstankene og beholderne

godt fast igjen.

 Fjern alle defekte lyddempere.  Før du tar maskinen i bruk, må du alltid sjekke kjøretøyet

visuelt for å være sikker på at bladene, bladskruene og hele skjæremonteringen ikke har blitt slitt eller skadet. Eventuelle slitte eller skadede blader og skruer erstattes i satser slik at balansen opprettholdes til alle tider.

 På maskiner med  ere blader, vær forsiktig da rotering

av ett blad, kan forårsake at andre blader også begynner å rotere.

III. Drift

 Denne maskinen må ikke brukes innenfor et begrenset

området hvor farlig karbonmonoksid kan oppsamles.

 Bruk gressklipperen/traktoren kun om dagen eller med

godt kunstig lys.

 Undgå brug af maskinen på vådt græs, hvis muligt.  Vær altid sikker på fodfæste på skråninger.  Gå, løb aldrig.  For rotormaskiner på hjul, slås langs med  aderne på

skråninger, aldrig op og ned.

 Vær yderst forsigtig hvis der skiftes retning på skrå-

ninger.

 Slå ikke meget stejle skråninger.

 Vær yderst forsigtig hvis græsslåmaskinen vendes eller

trækkes imod Dem.

 Stop klingen hvis græsslåmaskinen skal vippes når der

krydses andre over ader end græs, og når græsslåmaskinen transporteres til og fra stedet som skal slås

 Anvend aldrig græsslåmaskinen med defekt beskyttelse,

eller uden sikkerhedsudstyr, for eksempel a edninger og/eller græsopsamlere istedet.

 Motorens regulatorinnstillinger må ikke endres, og moto-

ren må ikke kjøres for fort. Drift av motoren med ekstra sterk hastighet kan forårsake personskader.

 Frigør alle klinge og drifts koblinger før motoren

startes.

 Start motoren eller tilslut motoren forsigtigt i henhold

til instruktionerne og med fødderne passende langt fra klingen.

 Græsslåmaskinen må ikke vippes når motoren startes

eller tilsluttes, undtagen hvis græsslåmaskinen skal vippes for at starte. I dette tilfælde må den ikke vip-pes mere end absolut nødvendigt og kun den del som vender væk fra operatøren må vippes.

 Start ikke motoren hvis De står foran udladningsren-den.  Hold ikke hænder eller fødder tæt på eller under

drejende dele. Hold hele tiden afstand til udladningsåbningen.

 Græsslåmaskinen må ikke løftes eller bæres når mo-

toren er i gang.

 Stop motoren og frigør tændkablet:

før du skal rengjøre blokkeringer eller forhindre tilstop-

ping av gress-sjakten;

før du kontrollerer, rengjør eller arbeider på gressklip-

peren;

hvis du har kommet bort i en fremmed gjenstand, må

du kontrollere gressklipperen nøye for å se om eventuell skade og reparasjoner må utføres før du kan ta utstyret i bruk igjen;

hvis maskinen begynner med unormale vibrasjoner

(dette må undersøkes øyeblikkelig).

 Stop motoren:

- hver gang De går væk fra græsslåmaskinen;

- før påfyldning af brændstof.

 Slå ned strupeinnstillingen hvis motoren løper ut, og

hvis motoren er utstyrt med en avstengningsventil, slå av bensinen når du er ferdig med å klippe gresset.

• Kør langsomt hvis der anvendes et påsat sæde.

lV. Vedlikehold og Oppbevaring

 Pass på at alle skruer og bolter sitter godt fast for å

kunne forsikre deg om at utstyrets driftsforhold er gode og trygge.

 Maskinen må aldri oppbevares med bensin i tanken innen-

dørs hvor dunstene kan nå åpen  amme eller gnister.

 La motoren avkjøles før gressklipperen settes til op-

pbevaring hvor som helst.

 For å kunne redusere fare for brann, må motoren,

lyddemperen, batteriseksjonen og bensinbeholderen holdes borte fra gressområder, løv, eller områder som er omgitt av meget olje.

 Sjekk gressfangeren ofte for å unngå slitasje eller

skade.

 Slitte eller ødelagte deler må sjekkes ofte av sikker-

hetsmessige årsaker.

 Hvis bensintanken må tømmes, må dette gjøres

utendørs.

DANSK -

BESKRIVELSE

1 Øvre håndtag 2 Primperpumpe 3 Skruer, kontramøtrik for øvre håndtag 4 Opsamler 5 Oliepåfyldningsdæksel 6 Olieaftapningsprop 7 Stel 8 Håndtag for indstilling af klippehøjde 9 Tændrør 10 Benzindæksel 11 Håndtag for start af motor

12 Håndtag deektor

13 Speederhåndtag 14 Sikkerhedshåndtag 15 Reduktionsenhed 16 Tændingsnøgle

Håndtag for fremføringshastighed

Koblingshåndtag

MONTERING AF OPSAMLER

MONTERING AF OPSAMLER (hvis ikke allerede samlet)

MONTERING AF NEDRE STYR (Nedre)

MONTERING AF ØVRE STYR (Øvre)

JUSTERING AF STYR-HØJDE

PÅMONTERING AF MULCHIN DÆKSLET (kun til modeller hvor dette er inkluderet)

For at udføre græsslåning med mulching systemet (uden opsamling af græsset) hæves klappen og dækslet

påmonteres med fjederen som vist i guren..

INDSTILLING AF KLIPPEHØJDE

SIKKERHEDSFORANSTALTNINGER

Anvend aldrig plæneklipperen uden opsamler eller deektor. Sluk altid motoren, inden du tager opsamleren af eller ændrer klippehøjden. Placer aldrig hænder eller fødder under plæneklipperens kant eller i græsudblæseren, når motoren

er tændt.

Fjern eventuelle fremmedlegemer fra plænen, inden klipningen. Vær opmærksom under klipningen på eventuelle fremmedlegemer, som stadig ligger i græsset. Brugeren er

ansvarlig for sikkerheden for andre personer, der bender

sig inden for arbejdsområdet.

DANSK -

Løft aldrig plæneklipperen, når der tændes for motoren eller under græsklipningen. Den kan skubbes let fremover, hvis nødvendigt, så klingen vender væk fra brugeren.

Placer aldrig hænder eller fødder under plæneklipperens kant eller i græsudblæseren, når motoren er tændt.

IBRUGTAGNING

FORBEREDELSE AF MOTOREN (Fig.JI) Læs motorfabrikantens brugsvejledning for forbe-

redelse af motoren.

ADVARSEL: Fyld olie på motoren inden ibrugtagning (0.6l).

START AF MOTOREN (Fig.JII)

Når motoren ellers er gjort klar, tænder du den således: a)Motorer med chokersystem: Placer speederhåndtaget (13) på START, hvis motoren

er kold.

b) Aktiver bremsehåndtaget (14) for at starte motoren,

hold udløserarmen trykket ned mod håndtaget, når maskinen startes og når den er i brug (den styrer motorbremsen).

c) Motorer med primersystem:

Tryk på karburatorens primperpumpe (2) 3 til 4 gange;

placer speederhåndtaget (13) på MAX. Yderligere oplysninger ndes i motorfabrikantens vejledning. d) Start af motoren:

MANUEL

Tag fat om starthåndtaget (11) og træk i startsnøren,

START : (Mens du holder motorens stophån-

dtag (14)).

indtil du mærker modstand, som skyldes kompressionen.

Før startsnøren tilbage igen og træk herefter kraftig i

snøren for at starte motoren.

ELEKTRISK START : (Mens du holder motorens stophån-

dtag (14)).

Sæt stikket fra håndtaget (G) sammen med stikket fra

motoren (H). Drej nøglen (16).

FORSIGTIG! Klingen begynder at dreje, så snart motoren tændes

Hold håndtaget (14) nede under brug, når det slippes standses motoren.

KLIPNING

Slå græsset ved manuelt at skubbe plæneklipperen eller indrykke den automatiske fremdrift.

Indrykning af automatisk fremdrift (Fig.J gshåndtaget (17 - 18) og hold det indrykket.

FORSIGTIG: Indryk den kun ved gående motor

Frakobling af automatisk fremdrift: Slip koblingshåndtaget.

JUSTERING AF KOBLINGSKABEL (kun flere selvkørende plæneklipper )

Vigtigt: Hvis den automatiske fremdrift ikke starter, når du trykker på koblingshåndtaget, kan det være nødven- digt at justere koblingskablet ved at sætte fjederen (P) i et af de efterfølgende huller på pladen (R) eller i hullet

„S“.

III): Løft koblin-

VEDLIGEHOLDELSE

Forsigtig! Enhver form for vedligeholdelse skal ske med slukket motor og frakoblet tændrør

 For 4-taktsmotorer er det vigtigt at kontrollere oliestan-

den regelmæssigt. Tilføj eller udskift olie, hvis nødven-

digt. Yderligere oplysninger herom ndes i motorens

brugsvejledning.  Kontroller regelmæssigt at skruer og møtrikker er

skruet ordentligt fast. Rengør altid plæneklipperen

efter brug. Sørg for, at der ikke samler sig græs under

plæneklipperen.

 Pas på lyddæmperen, den bliver meget varm.  Kontroller regelmæssigt om klingen er beskadiget.  Det anbefales at få plæneklipperen kontrolleret på et

servicecenter, når sæsonen for græsslåning er slut; især

hvis klingen udsættes for kraftige stød mod fremmedle-

gemer under klipningen.

 Rensning af undervogn Med stilstående og slukket maskine.

- Slut karrosseriets samlestykke (22) til hanen for vandforsyning. Åbn for hanen.

- Start motoren (klingen roterer) og lad den køre et par minutter.

- Efter rensningen: Sluk for motoren. Luk for hanen,

tag slangen af samlestykket/karrosseriet.

DANSK -

KLINGE

 Fjern klingen (23) ved at skrue skruen løs (24)  Kontroller : Klingeholder (25), koblingsskive

(26), not (27) og skiver (28). Udskift de beskadi-

gede eller slidte dele.

BATTERIOPLADNING

 Lad batteriet op 2-3 timer, inden du starter motoren første gang.

Hvis batteriet viser sig at være utilstrækkeligt opladet, når du starter motoren, skal du lade det op i 24 timer.

Hvert startforsøg bør ikke vare mere end fem sekunder.

VEDLIGEHOLDELSE AF BATTERI

ADVARSEL

For en korrekt vedligeholdelse af batteriet (29), især når det ikke bruges i længere perioder, og for genopladningen er det ikke nødvendigt at tage det væk fra opbevaringsstedet, men fortsæt således:

1) Frakobl kontakten (30)

2) Opbevar batteriet et tørt og køligt stred

3) Genoplad batteriet ved stuetemperatur i 24-36 timer

inden brug

4) Genopret kontakten (30) enden brug

GARANTI OG RAKLAMATIONSRET

Hvis en del inden for garantiperioden viser sig at være defekt som følge af en fejlproduktion, reparerer eller udskifter Husqvarna Outdoor Products gratis via en autoriseret servicereparatør fejlen, for så vidt:a) Fejlen rapporteres direkte til det autoriserede servi-

cecenter. b) Der kan fremvises en købsnota. c) Fejlen ikke skyldes misbrug, vanrøgt eller fejljustering

fra brugerens side. d) Fejlen ikke er opstået som følge af slitage. e) Maskinen ikke er blevet efterset eller repareret, skilt ad

eller pillet ved af andre personer end de af Husqvarna

Outdoor Products autoriserede servicecentre. f) Maskinen ikke er blevet brugt til udlejning. g) Maskinen ikke er blevet anvendt til kommercielle

formål. h) Maskinen ikke er blevet anvendt til kommercielle

formål  Denne garanti udgør en tilføjelse til og mindsker på

ingen måde kundens lovbefalede rettigheder. Fejl som følge af efterfølgende årsager dækkes ikke. Det er derfor vigtigt, at du læser anvisningerne i denne brugsvejledning og forstår, hvorledes maskinen skal bruges og vedligeholdes:

 Sørg for at noten (27) monteres korrekt på krumta-

pakslen og at klingens skærekant vender i motorens rotationsretning. Klingens skrue (24) skal skrues fast med en momentnøgle ved 5,34 Kpm (52,4 Nm).

BORTSKAFFELSE AF BATTERI

Batterier med “containeraffald streget” symbolet og med angivelse af det kemiske symbol Pb (= batteri med bly) må ikke smides ud sammen med hjemmets anden affald.

Brugeren skal ved lov indlevere opbrugte batterier på de særlige opsamlingssteder eller hos forhandleren

Fejl der ikke er dækket af garantien

- Udskiftning af slidte eller beskadigede knive.

- Svigt som resultat af ikke at have rapporteret en tidligere fejl.

- Svigt som følge af slag eller lignende.

- Svigt som resultat af ikke at bruge produktet i overensstemmelse med anvisningerne og anbefalingerne i denne brugsvejledning.

- Maskiner brugt til udlejning er ikke dækket af denne garanti

- Følgende dele betragtes som slidbare dele og deres levetid afhænger af, om de vedligeholdes regelmæssigt, følgelig er de normalt ikke dækket af en gyldig garanti: Knive, elkabel, bælte.

 Forsigtig!

Husqvarna

påtage sig ansvaret for fejl, der helt eller delvist, direkte eller indirekte skyldes monteringen af reservedele eller ekstradele, der ikke er fremstillet eller godkendt af Husqvarna Outdoor Products, eller at maskinen er blevet

modiceret på nogen måde.

Outdoor Products kan under garantien ikke

DANSK -

EC KONFORMITETSERKLÆRING

Undertegnede, Bengt Ahlund, Husqvarna Outdoor Products Italia Spa, Via Como 72, 23868 Valmadrera (LC).bekræfter

hermed, at plæneklipperen::-

Kategori .........................................................................Benzindrevet rotorplæneklipper

Fabrikat..........................................................................Husqvarna Outdoor Products

over holder specikationerne i direktivet 2000/14/EØ

Type. ..............................................................................A

Version...........................................................................B

Klippebredde .................................................................C

Garanteret lydeffektniveau ............................................D

Målt lydeffektniveau .......................................................E

Støjniveau......................................................................F

Vibrationsniveau ............................................................G

Type klippeenhed ..........................................................Rotorklinge

Identikation af serie......................................................Se Produktmærkat

Fremgangsmåde til vurdering af overensstemmelse..... ANNEX VI

Underrettet organ ...................................................Nr. 0470 - NEMKO AS

Gaustadalleen 30 - PO Box 73 Blindern

................................................................................0314 OSLO - Norway

Andre direktiver ......................................................98/37/EC, 93/68/EEC, 2002/88/EC, 2004/108/EC

og standarderne .......................... ..........................EN836,EN ISO14982,EN1033,EN ISO 3744,EN ISO11201

Bengt Ahlund

Husqvarna Outdoor Product Italia S.p.A.

Via Como 72 - 23868 Valmadrera (LC)

Teknisk Leder

3/08/2006

DANSK -

Le damos las gracias por la conanza que nos ha demostrado al comprar nuestro cortacesped. Estamos seguros de que podrá apreciar con el tiempo y con satisfacción la calidad de nuestro producto.Le rogamos lea atentamente este manual preparado expresamente para informarle sobre el uso correcto con arreglo a los requisitos básicos de

seguridad.

Atención! Leer el manual de instrucciones antes

del uso. Mantener al personal ajeno fuera de la zona de

peligro!

Atención: peligro heridas a manos y pies.

Peligro de aspiración de gases tóxicos! No

utilizar el aparato en ambientes cerrados o poco ventilados.

Peligro de explosión! No rellenar con carburante cuando el motor está encendido

Atención! Supercie caliente

Atención! Apagar el motor y extraer la bujía antes

de efectuar cualquier manutención

Mantener el cable de alimentaciòn lejos de la herramienta de corte

Atención! Proteger de la lluvia de la humedad.

Antes de intervenir en la herramienta de corte quitar

la clavija

DANSK -

ESPAÑOL -

1 Constructor 2 Modelo 3 El nùmero del producto 4 El nivel de mantenimiento 5 Número de serie 6 Tipo 7 Motor info 8 Peso 9 Nivel de potencia sonora

NORMAS DE SEGURIDAD

Normas de funcionamiento seguro para cortacéspedes giratorios de pie IMPORTANTE: Esta maquina cortadora es capaz de

amputar las manos y los pies y de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir lesiones graves o la muerte.

Instrucción

Lea todas las instrucciones cuidadosamente. Fami-

liarícese completamente con los controles y con el uso adecuado el equipo

Nunca permita que los niños o las per so nas sin los

conocimientos adecuados operen la segadora. Leyes lo cales pueden restriñir la edad del operador.

Asegúrese que el área esté despejada de personas

antes de segar, especialmente de niños o animales domésticos.

El operador o el usuario es el responsable por accidentes

o daños ocurridos a otras personas o a su propiedad.

II.

Preparación

Cuando este segando, siempre use zapatos adecuados

y pantalones lar gos. No opere el equipo sin zapatos o usando sandalias.

Inspeccione cuidadosamente el área en donde se va a

utilizar el equipo y remueva los obstáculos que puedan ser lanzados por la maquina.

ATENCIÓN

-Almacene el combustible en envases especialmente diseñados para este propósito. -Agregue combustible a la máquina afuera y no fume cuando este agregando com busti ble.

-Agregue Nunca remueva la tapa del depósito de gasolina o agregue com busti ble con el motor fusionando o cuando el motor este caliente.

Si derrama combustible, no intente arrancar el motor pero mueva la maquina lejos del área de derrame y no arranque el motor hasta que los vapores se hallan evaporado.

uelva a poner todas las tapas de los tanques y de los

-V envases con seguridad.

Reemplace los silenciadores defectuosos. Antes de usarlo, siempre inspeccione visualmente para

ver que las cuchillas, los pernos de las cuchillas y el conjunto cortador no estén gastados o dañados. Reemplace las cuchillas y los pernos gastados o dañados de dos en dos para mantener el equilibro.

En maquinas de más de una cuchilla, tenga cuidado

puesto que la rotación de una cuchilla puede causar la rotación de otras cuchillas.

III.

Operación

Nunca haga funcionar la máquina dentro de un área

cerrada donde gases peligrosos de óxido de carbono

pueden acumularse.

Siegue solamente con luz de día o con una buena luz

arti

Si es posible evitar el uso del aparato sobre hierba

mojada.

En

en los pies.

Caminar, nunca correr. Con las máquinas giratorias con ruedas, cortar hori-

zontalmente con respecto al frente de las pendientes, nunca arriba y abajo.

Tener mucho cuidado, cuando se cam bia dirección en

las pendientes.

No cortar demasiado las pendientes muy fuertes.

- los combustibles son muy inamables.

el combustible antes de arrancar el mo tor.

 cial.

caso de pendientes, asegurarse de estar bien rme

Tener mucho cuidado cuando se hace marcha atrás o

se empuja el cortacésped hacia sí mismos.

Parar la hoja en caso de que se tenga que inclinar el

cortacésped

no sea de hierba, o cuando se transporte de un área a otra por cortar.

Nunca hacer funcionar el cortacésped con las proteccio-

nes defectuosas, o sin los dispositivos de seguridad, por

jemplo deectores y/o las tomas de hierba en su sitio.

Nunca cambie los ajustes del regulador o no haga que

el motor tenga una velocidad excesiva.

Desembragar todos los embragues de la hoja y de la

transmisión antes de arrancar el motor.

Arrancar el motor o encender el motor eléctrico con

cuidado según las instrucciones y con los pies bien lejos de las hoja.

No inclinar el cortacésped cuando se arranca el motor

o se enciende el motor eléctrico, a menos de que el cortacésped no se tenga que inclinar para poderlo poner en marcha. En este caso, no inclinarlo más de lo absolutamente necesario y levantar solamente la parte más lejos del operador.

No arrancar el motor cuando se está frente del pasillo

de inyección.

No poner las manos o los pies cerca o debajo de partes

rotatorias. Mantenerse siempre lejos de la abertura de descarga.

Nunca levantar o transportar el cortacésped cuando el

motor está en marcha.

Parar el motor y desconectar el cable de la bujía:

antes de limpiar bloqueos o desatrancar del conducto;

-antes de inspeccionar, limpiar o trabajar sobre la segadora;

-después segadora cuidadosamente, para vericar si hay daños y

haga reparaciones antes de volver a arrancar y a operar el equipo;

-si

la maquina empieza a vibrar anormalmente (veri-

fíquela inmediatamente).

Parar el motor:

-siempre cuando se deja el cortacésped;

-antes de abastecer el carburante.

Reduzca los ajustes de la aceleración durante el tiempo

que el motor se apague, si el motor viene diseñado con una válvula de apagado, sierre el com busti ble cuando halla terminado de segar.

Ir despacio cuando se utiliza un asiento posterior.

. Mantenimiento y Almacenamiento

Guarde todos las tuercas, los pernos y los tornillos

apretados para asegurarse que el equipo esta en condiciones de buena operación.

Nunca guarde la máquina con com busti ble en el estan-

que

fuentes de ignición presente.

Permita que ese enfríe el motor antes de guardarlo en

algún lugar cerrado.

Para reducir el riesgo de encendido, guarde el motor,

el silenciador, el comportamiento de la batería limpios de césped, hojas, y de demasiado grasa.

V

erique frecuentemente el recogedor del césped para

ver si hay uso o deterioración.

Para la seguridad reemplace las partes que estén

usadas o dañadas.

Si el tanque del combustible debe ser vaciado hágalo

afuera.

para transportarlo por una supercie que

de golpear un objeto extraño. Inspeccione la

de combustible dentro de un edicio en donde hay

ESPAÑOL -

DESCRIPCION

1 Manillar superior 2 Bomba de enriquecimiento

Tornillo mariposa jación manillares

4 Recogedor de hierba 5 Tapón llenado aceite 6 Tapón vaciado aceiteo 7 Chasis 8 Palanca regulación altura de corte 9 Bujia 10 Tapón depósito gasolina 11 Puño arranquee

12 Deector posterior

13 Palanca acelerador 14 Mando de seguridad 15 Caja de cambios 16 Llave de contacto 17 Palanca 18 Palanca de embrague

ASEMBLAJE DE SACO

ASEMBLAJE PARAPIEDRAS (si aùn no ha sido asemblado)

ASEMBLAJE DEL MANGO (Inferior)

ASEMBLAJE DEL MANGO (Superior)

REGULACION DEL MANGO

MONTAJE RECOGEDOR DE HIERBA (solamente para los versiones con este equipo)

Para efectuar el corte de la hierba con el sistema mulching (sin la recogida de la hierba) levanten la compuerta

e introduzcan el tapón jándolo con el muelle como indicado en la gura.

REGULACION DE LA ALTURA DE CORTE

PRE-INSTALACION PARA PROTECCIONES

 Trabaje siempre con el racogedor o el deector de hierba montados.  Para montar y desmontar el racogedor y regular la alturadecorte, para el motor.

Tenga mucho cuidado de no meter las manos o los piesdebajo de la carcasa o en la boca de

expulsión del cortacesped con el motor funcionando, podria cortarle

Antes de empezar a cortar la hierba, quite todos los abjetos que haya en la misma. Mientras corta, tenga cuidado

por si todavia queda algun objeto extrâno en el cesped.

Al arrancar o hacer funcionar el motor, el operario no debe levantar el cortacésped, pero, si es preciso, puede inclinarlo de forma que la cuchilla quede orientada hacia el lado opuesto del operario.

DANSK -

ESPAÑOL -

Cuando el motor està en marcha, nunca ponga las manos o laSuntas de los pies bajo el borde del chasis ni tampoco

dentro del canal de expulsiòn.

FUNCIONAMIENTO

PREPARACION DEL MOTOR (Fig.JI)

Para preparar el motor, siga las instrucciones del manual de mantenimiento del motor, publicado por el fabricante del mismo.

ATENCIÓN: Antes del uso, añadan aceite al motor ( 0.6l ).

ARRANQUE DEL MOTOR (Fig.JII)

Una vez efectuadas las operaciones de puesta a punto

arrancar el motor de la forma siguiente: a) Para motores con sistema choke:

en caso de motor frío, colocar la palanca del acelerador (13) en la posición START

b) Accionar la manilla del freno (14) para poder arrancar el

motor, tener la palanca presionada contra la manija en la fase de arranque y durante el empleo de la máquina (hace funcionar el freno del motor).

c) Para motor con sistema primer:

apretar 3 o 4 veces la bomba de enriquecimiento (2) situada en el carburador; colocar la palanca del mismo

(13) en la posición MAX. Para más aclaraciones, se aconseja consultar el libro de instrucciones del motor.d)Avviare il motore:

d) Arrancar el motor:

ARRANQUE

del motor (14)). empuñar la manilla de arranque (11) y tirar del cable

sin esfuerzo hasta notar la resistencia provocada por

la compresión, soltar la manilla y luego dar un tirón

enérgico.

MANUAL: (Teniendo la palanca de stop

RRANQUE ELÉCTRICO: (Teniendo la palanca de stop

del motor (14)).

conectar le espina (G) en lo zócalo (h) del motor. Quitar

la llave de contacto (16)

cuando se pone en marcha el motor

Mantener apretada la manilla (14) durante el funcionamiento, al soltarla el motor se parará

TENCIÓN: la cuchilla comienza a girar

CORTE

Para cortar la hierba empujar manualmente la máquina o accionar el avance automático.

Accionamiento del avance automático

levantar la manilla del embrague (17 - 18) y mantenerla apretada.

ATENCIÓN: accionar sólo con el motor en

marcha

Desaccionamiento del avance automático: soltar la manilla del embrague

REGULACIONDE LA CORREA DE TRACCION (versión propulsada)

Importante: si apretando la manilla del embrague no se acciona el avance, habrá que regular el cable del embrague introduciendo el muelle (P) en uno de los oricios siguientes de la chapa (R) o en el oricio "S"

(Fig.JIII):

MANTENIMIENTO

Atención! Apagar el motor y extraer la bujía antes de

efectuar cualquier manutención

 En los motores de gasolina 4 tiempos, controlar regu-

larmente el nivel del aceite. Añadirle o cambiar el aceite

si es necesario. Para otras intervenciones ver el manual

de instrucciones del motor.

 Controlor periódicamente todas las tuerca y tornillos.  Después de cada corte de la hierba, limpiar siempre la

màquina por encima y por debajo. Quitar toda la hierba

que pueda quedar pegada debajo del chasis.

 Attención con el tubo de escape porque...quema.  Controlar frecuentemente la cuchilla para vericar

eventuales daños.

 Es muy recomendable que al nal de cada campaña de

corte se haga revisar el cortacesped por una estacion

de servicio autorizada.  Limpieza de la parte inferiore de la carroceria Con la máquina detenida y apagada.

- Conectar la unión (22) sobre la carrocería al grifo de

alimentación del agua. Abrir el grifo.

Poner el motor en marcha (cuchilla en rotación)

dejándolo funcionar durante algunos minutos.

- Una vez efectuada la limpieza: apagar el motor, cerrar

el grifo, separar el tubo de la unión carrocería.

ESPAÑOL -

CUCHILLA

 Para desmontar la cuchilla (23) destornillar el tornillo (24).

 Compr4ebe el estado del portacuchilla (25), la arandela (26), la llave (27) y las otras arandelas (28). Sustituya las piezas dañadas.

KIT ARRANQUE ELECTRICO

 Antes de efectuar el primer arranque conviene

cargar la batería durante 2 ó 3 horas.

Si durante el arranque la batería da señales de

insuciencia, cargarla durante 24 horas.

No insistir en cada arranque más de 5 segundos.

MANUTENCIÓN DE LA BATERÍA

ATENCIÓN

Para efectuar una correcta manutención de la batería (29), especialmente para largos períodos de inactividad y para

la recarga, no es necesario extraerla de su estuche, sino

que hay que proceder en el modo siguiente:

1) Extraer el contacto (30)

2) Guardar la batería en un ambiente seco y fresco

3) Recargar la batería antes del uso a temperatura ambiente durante 24-36 horas

4) Restablecer el contacto (30) antes del empleo.

GARANTíA Y POLíTICA DE GARANTíA

Si se encuentra alguna pieza defectuosa debido a una fabricación incorrecta dentro del período de garantía, Husqvarna Outdoor Products, a ravés de sus Reparadores de Servicio Autorizados, efectuarán la reparación o la sustitución gratuitamente para el cliente, con tal de que:a)Se informe el fallo directamente al Reparador Auto-

rizado.

b)Se provea prueba de compra. c)El fallo no es el resultado de maltrato, descuido o mal

ajuste por el usuario.

d)El fallo no haya ocurrido por uso y desgaste normal. e)La máquina no haya tenido reparaciones o servicio,

desmantelaje o interferencia por personas sin la autorización de Husqvarna Outdoor Products.

f) La máquina no haya tenido uso de alquiler. g)La máquina es la propiedad del comprador original. h) La máquina no haya tenido uso comercial.  Esta garantía es adicional a, y de ninguna manera

disminuye, los derechos legales del cliente.

Fallos debidas a lo siguiente no están cubiertas, por lo tanto es importante que usted lea las instrucciones contenidas en este Manual del Operario y comprenda como se opera y mantiene su máquina:

 Durante el montaje asegurarse que la llave (27), esté

asentada con el lo girando en el sentido de la rotación

del motor. Bloquear el tornillo cuchilla (24) con un momento de 5,34 Kpm (52,4 Nm).

ELIMINACIÓN DE LA BATERÍA

Las baterías marcadas con el símbolo “container basura cancelado” y con la indicación del símbolo químico Pb (=batería con plomo) no deben tirarse con la basura casera

El usuario está obligado por la ley a entregar las baterías usadas a los apropiados puntos de recolección o a los revendedores

Fallos no cubiertas por la garantía

- Recambio de hojas gastadas o dañadas.

- Fallos que resulten de no haber informado un fallo inicial.

- Fallos que resulten de impactos repentinos.

- Fallos que resulten del uso impropio del producto y no de acuerdo a las instrucciones y recomendaciones contenidas en este Manual del Operario.

- Máquinas que se usen para alquiler no están cubiertas por esta garantía.

- Los artículos que se enumeran a continuación se consideran partes de desgaste y su vida depende del mantenimiento regular y no son por lo tanto materia válida para reclamos de garantía: Hojas, Cable de Suministro Eléctrico, Cinturón

 Atención!

usqvarna Outdoor Products no acepta responsabilidad

bajo la garantía por defectos causados total o parcial, directa o indirectamente por el montaje derepuestos o partes adicionales que no sean de manufactura aprobada por Husqvarna Outdoor Products, o si la

máquina ha sido modicada en cualquier forma.

DANSK -

ESPAÑOL -

EC DECLARACIÓN DE CONFORMIDAD

El abajo rmante Bengt Ahlund, Husqvarna Outdoor Products Italia Spa, Via Como 72, 23868 Valmadrera (LC). Certica

que el cortacésped:-

Categoría ................................................................de gasolina rotativo sobre ruedas

Marca......................................................................Husqvarna Outdoor Products

Está conforme con las especicaciones de la Directiva 2000/14/EEC

Tipo ............................................................................... A

Versión..........................................................................B

Anchura de corte. ......................................................... C

Nivel de potencia sonora garantizado. ......................... D

Nivel de potencia sonora medido ................................. E

Nivel the potencia acustica ........................................... F

Vibración de mango ...................................................... G

Tipo de dispositivo de corte ....................................Cuchilla rotativa

Identicación de la serie .........................................Ver Etiqueta de Identicación Del Producto

Procedimiento de evaluación de conformidad........ANNEX VI

Organismo noticado..............................................Nr. 0470 - NEMKO AS

Gaustadalleen 30 - PO Box 73 Blindern

0314 OSLO - Norway

Otras directivas ......................................................98/37/EC, 93/68/EEC, 2002/88/EC, 2004/108/EC

y con las normativas .......................... ....................EN836,EN ISO14982,EN1033,EN ISO 3744,EN ISO11201

Bengt Ahlund

Husqvarna Outdoor Product Italia S.p.A.

Via Como 72 - 23868 Valmadrera (LC)

Director Técnico

3/08/2006

ESPAÑOL -

Agradecemos a preferência que nos deram, escolhendo a nossa cortadores de relva.Estamos seguros que, com o tempo, podereis apreciar a qualidade dos nossos produtos e careis plenamente satisfeitos. Pedimos a leitura atenta deste manual, preparado especialmente para informar da utilização correcta da máquina e

das normas de segurança fundamentais

Atenção! Ler o manual de instruções antes do uso.

Manter pessoas estranhas fora da zona de perigo

Atenção, perigo machucamento mãos e pés

Peligro de aspiración de gases tóxicos! No utilizar el

aparato en ambientes cerrados o poco ventilados. Perigo de explosão! Não juntar o carburante com

o motor em função

Atenção! Supercie quente

Atenção! Desligar o motor e a vela antes de qualquer

manutenção

Manter o cabo de alimentação longe de objetos

cortantes Atenção! Protegercontra a chuva e a humidade.

Afastar o cabo de alimentação da parte de corte.

PORTUGUÊS -

1 Fabricante 2 Modelo 3 Codigo de produto 4 Indice de alterações 5 Numero de série 6 Tipo 7 Caracteristicas do motor 8 Peso 9 Nível de Intensidade de Som

NORMAS DE SEGURANÇA

Treinamento para operar com segurança para pedestres –Cortador de grama giratório manobrado IMPORTANTE: Esta máquina de corte é capaz de ampu-

tar mãos e pés e lançar objetos. A falta de observação das instruções de segurança a seguir pode causar ferimentos sérios ou morte.

I. Treinamento

Leia as instruções com atenção. Familiarize-se com os

controles e o uso apropriado do equipamento.

Nunca devem ser deixadas crianças ou pessoas que

não conhecem as instruções usar o cortador de grama. As normas locais podem impor um limite para a idade do operador.

Nunca corte quando pessoas, sobretudo crianças ou

animais, estiverem perto.

Deve ser lembrado que o operador ou o usuário é re-

sponsável por acidentes ou perigos causados a outras pessoas ou sua propriedade.

II. Preparação

Enquanto estiver cortando, use sempre calçados de se-

gurança e calças compridas. Não opere o equi-pamento quando estiver descalço ou com sandálias abertas.

Deve-se inspecionar a área onde o equipamento for

usado e remova todos os objetos que podem ser lançados pela máquina.

AVISO - o combustível é altamente inamável.

Armazene o combustível em recipientes apro-priados

para tal  nalidade.

Abasteça somente ao ar livre e não fume en-quanto

estiver abastecendo.

Acrescente combustível antes de dar a partida no

motor. Nunca remova a tampa do tanque de combustível ou acrescente gasolina enquanto o motor estiver funcionando ou quando o motor está quente.

Se derramar gasolina não deve ser dada a partida

no motor , mas desloque a máquina longe da área de derramamento e evite de criar qualquer fonte de ignição até dissipar os vapores de gasolina.

Recoloque todos os tanques de combustível e tampas

de recipiente rmemente.

Substitua os silenciadores com defeito. Antes do uso, inspecione sempre visualmente para ver

que as lâminas, parafusos das lâminas e o conjunto

de corte não estejam dani cados. Substitua lâminas

estragadas ou gastas e parafusos nos jogos para preservar o contrapeso.

Em máquinas com multi-lâminas, tome cuidado que

virando uma lâmina pode causar a rotação de outras lâminas.

III. Operação

Não coloque o motor em funcionamento num espaço

fechado onde podem se acumular fumos perigosos de

monóxido de carbono.

Corte somente com a luz do dia ou com boa luz arti

cial.

Evite de fazer o equipamento funcionar em grama

molhada, onde possível.

Esteja sempre certo de seu piso nos declives. Ande, nunca corra. Para máquinas giratórias com rodas, corte através da su-

perfície das pendências, nunca para cima e para baixo.

Tome muito cuidado quando trocar de direção nas

pendências.

Não corte excessivamente em pendências ín-gremes.

Tome o máximo cuidado quando inverter ou puxar o

cortador de grama na própria direção.

Trave a lâmina se o cortador de grama tiver que ser

inclinado para o transporte quando cruzar superfícies diferentes de grama e quando transportar o cortador de grama para e a área a ser cortada.

Nunca opere o cortador de grama com proteções defei-

tuosas, ou sem dispositivos de segurança, por exemplo, de etores e/ou separadores de grama, no lugar.

Não troque as con gurações do ajuste do motor e não

acelere demais o motor. Fazendo o motor funcionar

com excesso de velocidade pode aumentar o risco de

ferimentos às pessoas.

Desconecte todas as lâminas e a caixa de velocidade

antes de dar a partida no motor.

Dê a partida no motor ou ligue o motor cuidadosamente

de acordo com as instruções e com os pés bem longe da lâmina.

Não incline o cortador de grama quando der a partida no

motor ou ligar, exceto se o cortador de grama tiver que

ser inclinado para partir. Nesse caso, não incline mais do que o absolutamente necessário e levante somente a parte que está longe do operador.

Não dê a partida no motor quando estiver na frente da

rampa de descarga.

Não coloque mãos ou pés próximo ou embaixo de

partes rotativas. Mantenha sempre livres as aberturas de descarga.

Nunca pegue ou transporte o cortador de grama en-

quanto o motor estiver funcionando.

Pare o motor e desligue o  o da vela de ignição:

- antes de limpar as obstruções ou liberar a rampa; antes de controlar, limpar ou trabalhar no corta-dor de

grama;

depois de ter batido num objeto estranho. Inspecione

os danos no cortador de grama e faça as reparações antes de reiniciar e funcionar o cortador de grama;

se o cortador de grama inicia a vibrar irregularmente

(controle imediatamente).

Pare o motor:

- sempre quando deixar o cortador de grama;

- antes de reabastecer

Reduza a regulação do afogador enquanto o motor 

car parado e, se o motor tiver a válvula de interrupção, desligue o combustível quando terminar de cortar.

Ande devagar quando usar um assento posterior.

IV. Manutenção e Armazenamento

Mantenha todas as porcas e parafusos apertados para

estar seguro que o equipamento possa trabalhar em condição de segurança.

O equipamento nunca deve ser armazenado com gaso-

lina dentro do tanque no interior de um edifício onde os fumos possam alcançar uma chama aberta ou faísca.

Deixe o motor arrefecer antes de armazenar em lugar

fechado.

Para reduzir o perigo de fogo, mantenha o motor,

silenciador, compartimento de bateria e área de armazenamento de gasolina, livre de grama, folhas ou

graxa excessiva.

Controle com freqüência o coletor de grama quanto a

desgaste e deterioração.

Por segurança substitua peças gastas ou danicadas. Se o tanque de combustível tiver que ser descarregado,

isto deve ser feito ao ar livre.

PORTUGUÊS -

DESCRIÇÃO

1 Guiador superior 2 Bomba de enriquecimento 3 Parafuso, porca de aperto guiador 4 Colecta relve 5 Bojão do óleo 6 Bojão de esvaziamento do óleo 7 Chassis 8 Alavanca da regulação da altura 9 Vela 10 Bojão do depósito da gasolina 11 Arrancador

12 Deector

13 Manete do gás 14 Alavanca de segurança 15 Grupo reductor 16 Chave de ignição 17 Alavanca velocidade avançamento 18 Punho de embraiagem

MONTAGEM DO SACO/CESTO COLECTA RELVA

MONTAGEM DA PARATURA (se não jé montado)

MONTAGEM DO MANIPULO (Inferior)

MONTAGEM DO MANIPULO (Superior)

REGULAÇÃO DO MANIPULO

INTRODUÇÃO DA TAMPA MULCHING (somente para os modelos em que esteja previsto)

Para efetuar o corte da grama com o sistema mulching(sem recolher a grama) levantar o aparador e inserir

a tampa, xando-a com a mola, como indicado na gura

REGULAÇÃO DA ALTURA DO CORTE

PREPARATIVO DE PROTECÇOES

 Trabalhar sempre com o saco para relva ou o deector instalados  Parar o motor antes de retirar o saco ou regular a altura  Quando o motor estáa trabalhar não meter as mãos ou pés debaixo do carter ou do túnel de

ejecçã

Antes de iniciar o trabalho, retirar do terreno todos os corpos estranhos. O utilizador é responsável pelas ocor-

rências na zona de trabalho.

Ao fazer arrancar o motor não deve alavancantar o cor-

tador de relva, mas, se necessário, sòmente incliná-lo de modo a que a lamina que do lado oposto ao utilizador

PORTUGUÊS -

Quando o motor está a trabalhar não deve colocar a mão

ou a ponta do pé debaixo do carter ou na saída relva.

FUNCIONAMENTO

PREPARAÇÃO DO MOTOR (Fig.JI)

Para isso deve consultar o Livro de Instrucções

do motor.

ATENÇÃO: Antes do uso juntar oleo no motor (0.6l )

ARRANQUE DO MOTOR (Fig.J Efectuadas as operações preliminares de prerarar o motor para o arranque, procede-se do seguinte modo: a) Motores com sistema CHOKE: em

caso do motor frio, colocar a alavanca (13) na po-

sição START.

b) Accionar o manípulo do travão (14) para permitir o ar-

ranque, manter a alavanca premida contra a manopula na fase de acionamento e durante o utilizo da maquina

(acionar o freio do motor). c) Motores com sistema PRIMER: premir

3 ou 4 vezes a bomba de enriquecimento (2) situada no carburador; colocar a alavanca (13) na posição MAX.

Para mais esclarecimentos, consultar o Livro de Instrucções do motor. c) Arrancar o motor: ARRANQUE MANUAL (Segurar a alavanca de stop do

motor (14)).

 Pegar o manípulo do arranque (11), puxar o cabo

sem esforço até encontrar a resistência provocada pela

compressão, soltar o manípulo e, de seguida, dar um

puxão enérgico

II)

ARRANQUE ELÉCTRICO (Segurar a alavanca de stop

do motor (14)).

Ligar o cabo (G) na ligação (H) do motor. Rodar a

chave de ignição (16)

que o motor funciona;

Conservar premido o manípulo (14) durante o funcionamento; soltando-o o motor pára

CORTE

Para efectuar o corte da relva empurrar manualmente a máquina ou accionar o avanço automàtico.

Accionamento do avanço automàtico (Fig.J mir o manìpulo de embraiagem (17 - 8) e conservà-lo apertado

trabalhar

Desaccionamento do avanço automático: soltar o manìpulo de embraiagem.

TENÇÃO: a lamina começa a girar, logo

TENÇÃO: accionar sò com o motor a

REGULAÇÃO DO CABO DE EMBRAIAGEM (somente para versões com tracção)

Importante: se, premindo o manìpulo da embraiagem, a màquina não avança, terà que se regular o cabo da

embraiagem introduzindo a mola (P) num dos orifìcios seguintes da palca (R).

III): pre-

MANUTENÇÃO

Atenção! Desligar o motor e a vela antes de qualquer

manutenção

 Nos motores a 4 tempos, vericar regularmente o nível

do óleo, atestar ou mudar, se necessário. Ler com

atenção as instrucções de assistência do motor.

 Vericar sempre parafusos e porcas.Depois de cada

corte de relva, limpar sempre a máquina p67or cima e

por baixo, retirando toda e erva colada ao chassi.

 Lubricar periòdicamente os eixos das rodas  Controlar de frequente a lamina para vericar even-

tuais danos.

 Fazer o controle do vosso cortador por ocina apro-

priada.

 Limpeze armaçao Com máquina parada e desligada.

- Ligar a conexão (22) sobre a armação à torneira

alimentação água.

Abrir a torneira.

Acionar o motor (lamina em rotação) deixando-o

funcionar por alguns minutos.

Terminada a limpeza: desligar o motor, fechar a tor-

neira, tirar a cana da conexão.

PORTUGUÊS -

LAMINA

 Para desmontar a lamina (23) desapertar o parafuso (24).

 Vericar o estado do suporte da lamina (25), a anilha

de fricção (26), a chaveta (27) e as outras anilhas (28),

substituindo-as, se danicadas.

KIT ARRANQUE ELÉCTRICO

 Antes de efectuar o primeiro arranque convém ter a bateria à carga 2 ou 3 horas. Se durante o arrenque a bateria dá sinais de falta

de carga, colocá-la à carga durante 24 horas

MANUTENÇÃO BATERIA

 Durante a montagem assegurar-se que a chaveta (27)

está bem colocada sobre o veio do motor e que a parte de corte da lamina gira no sentido de rotação do motor. O parafuso da lamina (24) deve estar bloqueado.

ELIMINAÇÃO BATERIA

As baterias indicadas com o simbolo “contai-

ner lixo cancelado” e com o simbolo quimico

Pb (=bateria com chumbo) não devem ser

jogadas no lixo

ATENÇÃO

Para uma correta manutenção da bateria (29), particularmente para periodos de longa inatividade, e para a recarga não è necessario tirá-la da proteção, mas operar assim:

1) Tirar o contato (30)

2) Guardar a bateria num lugar seco e fresco

3) Recargar a bateria antes do uso a temperatura ambiente por 24-36 horas.

4) Repristinar o contato (30) antes do utilizo.

GARANTIA E POLíTICA DE GARANTIA

No caso de verificar que uma peça está defeituosa por defeito de fabrico durante o período de garantia, a Husqvarna Outdoor Products efectuará a sua reparação ou substituição através dos seus Representantes de As-

sistência Técnica Autorizados, sem quaisquer encargos

para o cliente, desde que:a)O Centro de Serviços Autorizado seja informado

directamente.

b)Seja apresentada prova de compra.

c)A avaria não seja devido a uso impróprio, neglicência

ou tentetiva de reparação pelo utente.

d)A avaria não tenha ocorrido durante a utilização

normal.

e)A máquina não tenha sido reparada, desmontada ou

forçada por uma pessoa não autorizada pela Husqvarna Outdoor Products.

f) A máquina não tenha sido alugada. g)A máquina pertença à pessoa que a comprou. h) A máquina não tenha sido usada para comércio.  Esta garantia é adiccional e não diminui os direitos

estatutários do cliente.

As avarias devido aos motivos seguintes não são cobertas pela garantia, por isso é impotante que leia as instruções neste Manual e compreenda como usar e manter a máquina em boas condições:

O usuário, por lei, deve entregar as baterias usadas nos apositos pontos de colheita ou aos revendedores.i

Avarias que a garantia não cobre

- Substituição de lâminas gastas ou danicadas.

- Avarias resultantes da não comunicação de uma avaria prévia.

- Avarias resultantes de um embate brusco.

- Avarias resultantes do uso indevido do produto, contrário às instruções e recomendações deste Manual.

- Máquinas para alugar não estão cobertas por esta garantia.

- Os seguintes artigos são peças que necessitam substituição, a sua duração depende de manutenção regular, por isso normalmente não são cobertas pela garantia: lâminas, cabo eléctrico de alimentação, correia

 Cuidado!

Husqvarna Outdoor Products não toma responsa-

bilidade nem por avarias causadas totalmente ou em parte, directa ou indirectamente pela reparação ou substituição de peças ou peças adicionais que não são manufacturadas ou aprovadas pela Husqvarna Outdoor

Products, nem quando a máquina foi modicada.

PORTUGUÊS - 5

EC DECLARAÇÃO DE CONFORMIDADE

Eu, abaixo assinado, Bengt Ahlund, Husqvarna Outdoor Products Italia Spa, Via Como 72, 23868 Valmadrera (LC). Certico que a Máquina de Cortar Relva:-

Categoria ................................................................A Gasolina, Rotativa, com Rodas

Marca......................................................................Husqvarna Outdoor Products

Está em conformidade com a Directiva 2000/14/CEE

Tipo .........................................................................A

Versão ....................................................................B

Largura de Corte. ...................................................C

Nível de Intensidade de Som Garantido.................D

Nível de Intensidade de Som Medido.....................E

Nivel de ruido..........................................................F

Vibração do guiador ...............................................G

Tipo de Dispositivo de Corte ..................................Lâmina Rotativa

Identicação da série..............................................Consulte a Etiqueta de Especicações do Produto

Procedimento de Avaliação de Conformidade .......ANNEX VI

Órgão Noticado.....................................................Nr. 0470 - NEMKO AS

Gaustadalleen 30 - PO Box 73 Blindern

0314 OSLO - Norway

Outras Directivas ....................................................98/37/EC, 93/68/EEC, 2002/88/EC, 2004/108/EC

e com as normas .......................... .........................EN836,EN ISO14982,EN1033,EN ISO 3744,EN ISO11201

Bengt Ahlund

Husqvarna Outdoor Product Italia S.p.A.

Via Como 72 - 23868 Valmadrera (LC)

Director tecnico

3/08/2006

PORTUGUÊS - 6

La ringraziamo per la ducia accordataci con l'acquisto della nostra rasaerba. Siamo certi che avrà modo di apprezzare nel tempo e con soddisfazione la qualità del nostro prodotto. La preghiamo di leggere attentamente questo manuale predisposto appositamente per informarla circa il suo uso corretto in conformità ai requisiti essenziali di sicurezza.

Attenzione! Leggere il manuale di istruzioni prima

dell'uso Tenere le persone estranee fuori dalla zona di pe-

ricolo!

Attenzione:pericolo ferimento mani e piedi.

Pericolo di aspirazione di gas tossici! Non utilizzare

l'apparecchio in ambienti chiusi o poco ventilati. Pericolo di esplosione! Non effettuare rabbocchi di

carburante con motore in moto.

Attenzione! Supercie calda.

Attenzione! Spegnere il motore e staccare la candela

prima di effettuare qualunque manutenzione.

Tenere il cavo di alimentazione lontano dall'utensile

tagliente. Attenzione! Proteggere dalla pioggia e dall’umidità.

Prima di qualsiasi intervento sull'utensile tagliente

togliere la spina di alimentazione

ITALIANO -

1 Costruttore 2 Modello 3 Codice prodotto 4 Indice di modica 5 Numero di serie 6 Tipo 7 Caratteristiche motore 8 Peso 9 Livello sonoro

NORME DI SICUREZZA

Misure operative di sicurezza per tosaerba controllate da pedoni

ATTENZIONE: Questo trattorino tosaerba ha una po- tenza sufciente ad amputare mani e piedi e a scagliare

oggetti. La mancata osservanza delle seguenti istruzioni antinfortunistiche potrebbe causare lesioni gravi e persino il decesso della vittima

I. Addestramento all’uso

 Studiare attentamente le istruzioni. Acquisire dimesti-

chezza con i comandi e conoscere a fondo l’uso corretto dell’equipaggiamento.

 Non consentire mai l’uso dei trattorini tosaerba ai bam-

bini né agli adulti che non abbiano dimestichezza con le istruzioni sull’uso. Le nor mative locali possono stabilire l’età minima per operare i trattorini tosaerba.

 Non operare mai con i tosaerba in caso vi siano perso-

ne, specialmente bambini, o animaletti domestici nella zona di lavoro.

 Tenere presente che in caso di incidenti, rischi o pericoli

provocati a persone o a beni, la responsabilità dell’operato ricade sull’operatore, od utilizzatore.

II. Preparazione

 Indossare sempre scarpe robuste da lavoro e pantaloni

lunghi. Non usare i tosaerba a piedi nudi o indossando soltanto sandali.

 Controllare scrupolosamente l’area in cui verrà utilizzato

l’equipaggiamento e togliere tutti gli oggetti che potrebbero venire scagliati dal macchinario.

 ATTENZIONE - La benzina è inammabilissima.

- Conservare il carburante in contenitori appositi.

Fare rifornimento soltanto all’aperto. E’ vietato fumare

durante il rifornimento.

Fare rifornimento prima di avviare il motore. Non svitare

mai il tappo del serbatoio, né fare rifornimento con il motore acceso o caldo.

In caso di fuoriuscita di benzina, non mettere in moto

il motore. Spostare l’equipaggiamento dall’area in cui

si è vericata la fuoriuscita del carburante ed evitare di provocare qualsiasi tipo di accensione no a quando i

vapori non si siano dissipati.

Reinserire e serrare bene il tappo del serbatoio e del

contenitore.

 Sostituire le marmitte che non funzionino bene.  Prima di iniziare il lavoro ispezionare visualmente le lame, i

bulloni delle lame e il gruppo falciante per vericare che non

vi siano tracce di usura o danneggiamenti. In caso di lame e bulloni danneggiati od usurati, installate un nuovo set completo in modo che il macchinario rimanga bilanciato.

 In caso di trattorini tosaerba a lame multiple prestare

la massima attenzione in quanto ruotando una lama si

può provocare la rotazione delle altre.

III. Funzionamento

 Non accendere il motore in spazi ristretti dove vi si

possa accumulare ossido di carbonio, un gas inodore ma letale.

 Usare i tosaerba soltanto con la luce del giorno oppure

in presenza di buona luce articiale.

 Se possibile, evitare di utilizzare l’apparecchio sull’erba

bagnata.

 Stare sempre bene in equilibrio nei tratti scoscesi.  Camminare sempre, non correre mai.  Per macchine rotanti a ruote, nei tratti scoscesi, falciare

l’erba seguendo la costa del pendio, non salendo e scendendo.

 Prestare estrema attenzione al cambio di direzione su

un tratto scosceso.

 Non falciare tratti eccessivamente ripidi.  Prestare estrema attenzione girando o tirando la mac-

china verso di sé.

 Fermare le lame nel caso in cui la macchina debba

essere trasportata su superci non erbose, oppure verso

la zona da falciare.

 Non utilizzare mai la macchina con protezioni difettose,

oppure in assenza di dispositivi di sicurezza, ad esem-

pio, deettori e/o separatori di erba.

 Non modicare le impostazioni del regolatore del motore

né far operare il motore a velocità eccessive. Le velocità eccessive possono aumentare il pericolo di infortuni.

 Disinnestare tutte le lame e le frizioni prima di avviare

il motore.

 Avviare o accendere il motore ponendo molta attenzio-

ne, attenendosi alle istruzioni e con i piedi ben lontani della lame.

 Non inclinare mai la macchina avviando o accendendo

il motore, con la sola eccezione dei casi in cui questo sia assolutamente necessario. In questo caso, comunque non inclinarla mai oltre quanto sia strettamente necessario e sollevare solamente la parte distante dall’operatore.

 Non avviare il motore stando davanti al tubo di scarico.  Non avvicinare mani o piedi alle parti rotanti. Mantenersi

a distanza dal tubo di scarico, sempre aperto.

 Non rimorchiare o trasportare mai la macchina con il

motore in funzione.

 Arrestare il motore e staccare il cavo della candela:

prima di pulire eventuali intasamenti e prima di stasare

lo scivolo;

prima di interventi o controlli sul tosaerba e prima delle

operazioni di pulizia;

dopo aver colpito un oggetto estraneo. Controllare

che il tosaerba non sia stato danneggiato ed effettuare le riparazioni del caso prima di riavviare e mettere in funzione l’equipaggiamento;

se il tosaerba, o trattorino, vibra in modo anomalo (in

qual caso eseguire immediatamente dei controlli).

 Arrestare il motore:

- ovunque sia stata lasciata la macchina;

- prima di fare carburante.

 Ridurre la velocità, con la leva dell’acceleratore, per

rallentare il motore prima dello spegnimento. Se il motore è provvisto di valvola di arresto, chiudere l’alimentazione

del carburante alla ne del lavoro.

 Guidare lentamente qualora si utilizzi il sedile posteriore.

IV. Manutenzione e Periodi di Inattivita’

 Vericare che tutti i dadi, i bulloni e le viti siano sempre

ben stretti per assicurare che l’equipaggiamento sia in buone condizioni operative.

 Non lasciare mai l’equipaggiamento, con benzina nel

serbatoio, in locali chiusi dove i vapori possano raggiun-

gere amme libere o scintille.

 Lasciare raffreddare il motore prima di riporre i tosaerba,

o trattorini, in qualsiasi spazio stretto e chiuso.

 Per ridurre i pericoli d’incendio assicurarsi che il moto-

re, la marmitta, il vano batteria e la zona di stoccaggio benzina siano liberi da erba, foglie o quantità eccessive di grasso.

 Controllare spesso il raccoglitore dell’erba tagliata

per individuare eventuali segni di usura o di danneggiamento.

 Per maggiore sicurezza, sostituire le parti usurate o

danneggiate.

 Il serbatoio del carburante va vuotato all’aperto, qualora

necessario.

ITALIANO -

NOMENCLATURA

1 Manico superiore 2 Pompetta arricchimento

3 Vite, dado ssaggio manico superiore

4 Raccoglierba 5 Tappo carico olio 6 Tappo scarico olio 7 Scocca 8 Leve regolazione altezza taglio 9 Candela 10 Tappo serbatoio benzina 11 Maniglia avviamento motore

12 Paratoia posteriore 13 Leva acceleratore 14 Leva di sicurezza 15 Gruppo riduttore 16 Chiave avviamento elettrico 17 Leva velocità avanzamento 18 Maniglia frizione

MONTAGGIO SACCO/CESTELLO RACCOGLIERBA

MONTAGGIO PARATOIA (se non già assemblato)

MONTAGGIO MANICO (Inferiore)

MONTAGGIO MANICO (Superiore)

REGOLAZIONE MANICO

INSERIMENTO TAPPO MULCHING (solo per i modelli in cui è previsto)

Per effettuare il taglio dell'erba con sistema mulching (senza la raccolta dell'erba) alzare la paratoia ed inserire il tappo ssandolo con la molla come indicato in gura.

REGOLAZIONE ALTEZZA TAGLIO

PREDISPOSIZIONE PROTEZIONI

 Operare sempre con il raccoglierba o il deettore montati.  Spegnere il motore per la rimozione del raccoglierba e per la regolazione altezza taglio  A motore funzionante evitare assolutamente di mettere le mani o piedi sotto il bordo della carcassa

o nell'apertura di espulsione

Prima di iniziare il taglio del prato, bisogna togliere eventuali corpi estranei dallo stesso. Durante il lavoro bisogna fare attenzione ad eventuali corpi

estranei, rimasti sul prato.L'utilizzatore è responsabile

verso terzi nella zona di lavoro.

Durante la messa in moto o l'avviamento del motore, l'operatore non deve alzare la rasaerba, però, se necessario,

ITALIANO -

solo inclinarla, in modo che la lama sia rivolta verso il lato

opposto all'operatore.

Quando il motore è in movimento, bisogna assolutamente evitare di avvicinarsi con la mano o le punte dei piedi,

sotto il bordo della carcassa o nell'apertura di espulsione

della stessa

FUNZIONAMENTO

PREDISPOSIZIONE MOTORE (Fig.JI)

Per la preparazione del motore, occorre consultare il libretto istruzioni motore della casa costruttrice dello stesso.

olio al motore (0.6 l).

AVVIAMENTO MOTORE (Fig.J Effettuate le operazioni di messa a punto, si procede all’avviamento del motore nel seguente modo:

a)Per motori con sistema “choke”: i

n caso di motore freddo, posizionare la leva acceleratore

(13)) nella posizione START

b)Azionare la maniglia freno (14) per permettere l’avvia-

mento del motore, tenere la leva premuta contro la maniglia in fase di avvio e durante l’utilizzo della macchina (funzionamento del freno del motore).

c) Per motori con sistema “primer”: premere 3 o 4 volte la pompetta di arricchimento (2)

posta sul carburatore; posizionare la leva acceleratore (13) nella posizione MAX.

Per ulteriori chiarimenti si raccomanda la consultazione del libretto di istruzioni del motore stesso.

d)Avviare il motore:

VVIAMENTO MANUALE (Mantenendo premuta la leva

freno motore (14)).

Impugnare la maniglia dell’avviamento (11) e tirare la

fune senza sforzo sino ad avvertire la resistenza provocata dalla compressione, rilasciare la maniglia quindi dare uno strappo energico.

TTENZIONE: Prima dell’uso aggiungere

II)

VVIAMENTO ELETTRICO (Mantenendo premuta la

leva freno motore (14)).

Innestare la spina (G) nella presa (H) sul motore. Girare

la chiave di accensione (16)

ATTENZIONE! La lama entra in rotazione

quando si mette in funzione il motore.

Mantenere premuta la maniglia (14) durante il funzionamento, al rilascio della stessa il motore si ferma.

TAGLIO

Per effettuare il taglio dell’erba spingere manualmente la macchina o innestare l’avanzamento automatico. Innesto avanzamento automatico (Fig.J maniglia frizione (17 - 18) e tenerla premuta.

ATTENZIONE: innestare solo a motore funzionante.

Disinnesto automatico avanzamento: rilasciare la maniglia frizione.

III): alzare la

REGOLAZIONE CAVO FRIZIONE (solo per versioni semoventi)

Importante: se premendo la maniglia frizione l’innesto dell’avanzamento non avviene, occorre effettuare la regi-

strazione del cavo frizione inserendo la molla (P) in uno dei successivi fori della piastrina (R) o nel foro “S” .

MANUTENZIONE

Attenzione! Spegnere il motore e staccare la

candela prima di effettuare qualunque manutenzione

 Per motori a scoppio a 4 tempi vericare regolarmente

il livello dell’olio. Aggiungere o cambiare l’olio se necessario. Per ulteriori delucidazioni vedasi il manuale istruzioni del motore.

 Controllare periodicamente il serraggio delle viti e

dadi.Dopo il taglio dell’erba pulire sempre la macchina sia sotto che sopra. Evitare che si depositi l’erba sotto lo chassis.

 Non utilizzare getti d’acqua per la pulizia esterna della

rasaerba: potrebbe provocare seri danni al sistema di avviamento elettrico.

 Fare attenzione al silenziatore di scarico dei fumi

perchè .... scotta.

 Controllare di frequente la lama per accertare eventuali

danni.

 E’ buona cosa ogni ne stagione far controllare il ra-

saerba da una stazione di servizio.  Pulizia sottoscocca A macchina ferma e spenta.

- Collegare il raccordo (22) sulla scocca al rubinetto

alimentazione acqua. Aprire il rubinetto.

- Avviare il motore (lama in rotazione) lasciandola fun-

zionare per alcuni minuti.

- A pulizia avvenuta: spegnere il motore. Chiudere il

rubinetto, staccare il tubo dal raccordo/scocca.

ITALIANO -

LAMA

 Per togliere la lama (23) svitare la vite (24)  Controllare : il supporto lama (25), la rondella

frizione (26), la chiavetta (27) e le rondelle (28), se risultassero danneggiati o incrinati sostituirli.

KIT AVVIAMENTO ELETTRICO

 E’ opportuno prima di eseguire il primo avviamento tenere sotto carica la batteria per 2-3 ore. Se durante l’avviamento la batteria da segni di

insufcienza, caricarla per 24 ore.

Non insistere per ogni avviamento oltre i 5 secondi

MANUTENZIONE BATTERIA

ATTENZIONE

Per una corretta manutenzione della batteria (29), specie per lunghi periodi di inattività, e per la ricarica non è necessario toglierla dalla custodia, ma procedere nel seguente modo:

1) Togliere il contatto (30)

2) Custodire la batteria in un ambiente secco e fresco

3) Ricaricare la batteria prima dell’uso a temperatura ambiente per 24-36 ore

4) Ripristinare il contatto (30) prima dell’utilizzo.

GARANZIA E CONDIZIONI DI GARANZIA

Se una qualsiasi parte dovesse guastarsi a causa di una lavorazione scadente nel periodo della garanzia, Husqvarna Outdoor Products, tramite i suoi Centri di riparazione autorizzati, effettuerà gratuitamente la riparazione o la sostituzione, sempre che:

a)Il guasto sia stato noticato direttamente al centro

riparazioni autorizzato.

b)Venga presentata la ricevuta d’acquisto. c)Il guasto non sia stato causato da uso improprio, negli-

genza o regolazioni errate da parte dell’utente.

d)Il guasto non sia dovuto al normale logoramento per uso. e)La macchina non sia stata sottoposta a manutenzione

né riparata, smontata o manomessa da persone non autorizzate da Husqvarna Outdoor Products.

f) La macchina non sia stata noleggiata a terzi. g)La macchina sia di proprietà dell’acquirente originale. h)Il prodotto non è stato usato fuori dal paese in cui è

stato acquistato.

i) La macchina non sia stata adibita a uso commerciale.  Questa garanzia è supplementare ai diritti legali del

cliente e non li limita in alcun modo.

Guasti dovuti a una o più delle cause elencate di seguito non sono coperti dalla garanzia, quindi è importante leggere le istruzioni riportate nel Manuale per l’utente nonché capire appieno il funzionamento e le procedure di manutenzione della macchina.

 Durante il montaggio accertarsi che la chiavetta (27) sia

nella sede dell’albero motore e che la lama sia montata con il lato tagliente rivolto verso il senso di rotazione del motore. La vite lama (24) va bloccata con coppia di serraggio di 5,34 Kpm (52,4 Nm).

SMALTIMENTO BATTERIA

Le batteria contrassegnate con il simbolo “container spazzatura cancellato” e con l’indicazione del simbolo chimico Pb (=batteria con piombo)

non vanno gettate nei riuti casalinghi.

L’utente è obbligato dalla legge a consegnare batterie usate in appositi punti di raccolta oppure ai rivenditori

Guasti non coperti dalla garanzia.

- Sostituzione di lame logorate o danneggiate.

- Guasti dovuti alla mancata noticazione del guasto

originale.

- Guasti dovuti ad impatto improvviso.

- Guasti dovuti alla mancata osservanza delle istruzioni e delle raccomandazioni riportate nel Manuale per l’utente.

- Non sono coperte da garanzia le macchine date a noleggio.

- Le parti elencate di seguito sono considerate come parti di consumo e la loro vita dipende dalla manutenzione regolare ; di conseguenza non sono coperte da garanzia lame, cavi di alimentazione, cinghia.

 ATTENZIONE

Entro i termini della presente garanzia Husqvarna Ou-

tdoor Products non accetta responsabilità alcuna per difetti dovuti nella loro totalità o in parte, direttamente o indirettamente, all’uso di parti di ricambio o parti accessorie non prodotte o autorizzate da Husqvarna

Outdoor Products oppure a modiche apportate in un

modo qualsiasi alla macchina.

ITALIANO -

EC DICHIARAZIONE DI CONFORMITA'

Il sottoscritto Bengt Ahlund, della ditta Husqvarna Outdoor Products Italia Spa, Via Como 72, 23868 Valmadrera (LC) dichiara che il tosaerba:

Categoria ...............................................................Rotativo, a benzina, con ruote

Marca......................................................................Husqvarna Outdoor Products

è conforme alla Direttiva 2000/14/EC.

Tipo ........................................................................A

Versione .................................................................B

Larghezza di taglio .................................................C

Livello sonoro garantito .........................................D

Livello sonoro misurato...........................................E

Livello di pressione acustica ...................................F

Vibrazioni al manico ..............................................G

(vedere ultima pagina del manuale per i riferimenti)

Tipo di lama ............................................................Rotativa

Identicazione serie ................................................Vedi Etichetta Dati Prodotto

Procedura di valutazione della conformità..............ANNEX VI

Ente noticato. ........................................................Nr. 0470 - NEMKO AS

Gaustadalleen 30 - PO Box 73 Blindern

0314 OSLO - Norway

Altre direttive ..........................................................98/37/EC, 93/68/EEC, 2002/88/EC, 2004/108/EC

normative ................................................................EN836,EN ISO14982,EN1033,EN ISO 3744,EN ISO11201

Bengt Ahlund

Husqvarna Outdoor Product Italia S.p.A.

Via Como 72 - 23868 Valmadrera (LC)

Direttore tecnico

3/08/2006

ITALIANO -

Köszönjük Fűnyírógép megvásárlása útján belénkhelyezett bizalmat. Biztosak vagyunk, hogy meg lesz elégedve gyártmanyunk minőségével. Kérjük, olvassa el gyelemmel ezt az utasítást a helyes használati mod és a biztonsági eloirások betartása érdeké-

ben.

Figyelem! Elolvasni az utasìtàsokat a hasznàlat

elott.

A veszélyes területen ne tartózkodjanak idegenek

Figyelem, veszèly: kezek ès làbak megsebzèse

Mèrgezo gàzak belègzèse veszèly! Ne hasznàlni

a gèpet zàrt vagy evèsbè szelloztetett helysègekben.

Robbanàsveszèly! Ne hajtani vègre az uzemanyag

toltèst amikor a motor mukodèsben van.

Figyelem! Meleg felulet. Figyelem! Kikapcsolni a motrot ès iiktatni a gyertyàt

minden karbantartàsi muvelet elott.

A veszélyes területen ne tartózkodjanak idegenek!

Figyelem! Óvni az esőtől és a nedvességtől.

Elektromos kábelt a pengétől távoltartan

MAGYAR -

1 Epito 2 Tipus 3 Termék kód 4 Módosítási mutató 5 Széria szám 6 Típus 7 Motor jellemzői 8 Sùly 9 Hangerőszint

BIZTONSÁGI NORMÁK

A gyalogos operàtor àltal vezèrelt forgòkèses

fűnyírògèp biztonsàgos hasznàlata

FONTOS: Vigyàzat, a gèp vàgòszerkezete kèpes a vègta-

gok amputàlàsàra ès kisebb tàrgyak levegőbe vetèsère. Az alàbbi biztonsàgi előíràsok elhanyagolàsa súlyos vagy

akàr halàlos sèrülèst is okozhat.

I.Gyakorlati utasìtàsok

 Olvassa el gondosan a hasznàlati utasítàst. Ta-

nulmànyozza a vezèrlőgombokat ès a berendezès megfelelő hasznàlatàt.

A fűnyìrò hasznàlatàt ne engedèlyezze gyermekeknek

vagy olyan szemèlynek aki nem ismeri annak hasznà-

latàt. Helyi előíràsok szabàlyozhatjàk a felhasznàlò

èletkoràt.

Soha ne nyìrja a füvet màs szemèlyek, különösen gye-

rekek vagy hàziàllatok közelèben.

Tartsa  gyelemben, hogy a berendezès felhasznàlòja

felelős az esetleges, màs szemèlyekben vagy vagyon-

tàrgyakban okozott kàrèrt.

II. Előkèszületek

Fűnyìràs közben viseljen zàrt, vastag cipőt ès hosszù-

nadràgot. Ne hasznàlja a berendezèst mezìtlàb vagy nyitott szandàlban.

Ellenőrizze alaposan a terepet a berendezès hasznàlata

előtt ès tàvolìtson el minden olyan tàrgyat (pl. nagyobb kavicsok) amit a gèp levegőbe vethet.

FIGYELEM- A benzin fokozattan gyùlèkony anyag.

Tartsa az üzemanyagot erre megfelelő, biztonsàgos

tartàlyban.

Csak a szabadban töltse fel az üzemanyagtartàlyt ès

ne dohànyozon e művelet vègzèse közben!

Az üzemanyagot a motor beindìtàsa előtt töltse be. A

motor működèse közben ès forrò motor esetèn tilos az tanksapkàt lecsavarni vagy benzint hozzàtölteni!

Ha az üzemanyag kifolyt, ne kisèrelje meg a motor

beindìtàsàt, tàvolodjon el a berendezèssel a benzin-

tòcsàtòl ès amìg a benzingőz el nem pàrolog kerüljön

minden olyan tevèkenysèget amely annak begyulladàsàt okozhatja.

Csavarja vissza a tanksapkàt ès a benzinkanna ku-

pakjàt.

Cserèlje ki a hibàs kipufogòdobot. Hasznàlat előtt nèzze àt a berendezèst, ellenőrizze hogy

a kèsek, a kèsek csapszegei ès a kèsrögzìtő szerkezet

ne legyenek kopottak vagy hibàsak. A kopott vagy hibàs kèseket ès csavarokat helyettesìtse garnitùrànkènt hogy a gèp egyensùlyban maradjon.

Többkèses vàltozat esetèn vegye  gyelembe, hogy egy

kès elforgatàsa elfordìthatja a többi kèst is.

III. Üzemeltetès

Ne üzemeltesse a motort zàrt helyen, ahol a veszèlyes

szènmonoxid gàz felgyűlhet.

Csak nappali fènynèl, vagy megfelelő mestersèges

megvilàgìtàs esetèn hasznàlja a berendezèst.

 Kerülje, ha lehetsèges, a berendezès hasznàlatàt

nedves fű esetèn.

Ha lejtős talajon dolgozik, győződjön meg mindìg arròl,

hogy biztonsàgosan àll.

A gèp hasznàlata közben lassan haladjon, ne fusson. Kerekes forgòkèses gèp hasznàlata esetèn fűnyìràs

közben kövesse a lejtő oldalàt, ne menjen hegynek

fel ès le.

Legyen különösen òvatos mikor lejtőn vàlt irànyt.

Ne hasznàlja a gèpet tùl meredek lejtőkön. Legyen nagyon òvatos miközben a gèpet maga felè

fordìtja vagy hùzza

Állìtsa le a kèst ha a fűnyìròt el kell dönteni a szàllìtàshoz,

ha a fűtől különböző felületen kell àthaladnia ès miközben a lenyìrandò fűterületre vagy onnan elszàllìtja.

Sose hasznàlja a fűnyìròt hiànyos vèdőràccsal vagy ha

a biztonsàgi berendezèsek, pl. a terelőlapok ès/ vagy a fűgyűlytők nincsenek a helyükön.

Ne vàltoztasson a motorbeàllìtàson ès ne gyorsìtsa tùl

a motort. A motor tùlzott sebessègen valò működtetèse

fokozza a szemèlyi sèrülès veszèlyèt.

A a motor beindìtàsa előtt iktassa ki a kèseket ès a

kuplungot.

Indìtsa el a gèpet vagy kapcsolja be a motort az uta-

sìtàsoknak megfelelően, làbait a kèsektől biztonsàgos

tàvolsàgra tartva.

Ne döntse el a fűnyìròt miközben a gèpet beindìtja vagy a

motort bekapcsolja, kivève ha a fűnyìròt el kell dönteni a

beindìtàshoz. Ebben az esetben is csak annyira döntse

el, amennyire feltètlen szüksèges, ès csak a magàtòl tàvol eső rèszt emelje fel.

Ha a fűkiszòrò terelőlap előtt àll, ne kapcsolja be a

gèpet.

Ne rakja vègtagjait a forgò rèszek közelèbe ès azok alà.

Tartsa mindìg tisztàn a kiszòrònyìlàst!

A motor működèse közben ne emelje fel ès ne hordozza

a fűnyìròt!

Állìtsa le a motort ès kapcsolja le a gyùjtògyertya

vezetèket :

- a rögzìtők vagy a fűkiszòrò kitisztìtàsa előtt;

- mielőtt àtnèznè, tisztìtanà vagy dolgozna a fűnyìròn; idegen tàrgyal valò ütközès utàn. Vizsgàlja meg a

fűnyìròt, hogy nem sèrült-e meg ès javìtatsa meg az esetleges hibàt mielőtt ùjra hasznàlnà.

- ha a fűnyìrò szokatlanul rezeg (ellenőrizze azonal).

Állìtsa le a berendezèst:

- valahànyszor magàra hagyja a fűnyìròt;

- mielőtt üzemanyagot töltene be.

A motor kikapcsolàsàhoz vegye le a gàzt, ès ha a gèp

elzàrò szeleppel van ellàtva zàrja el a benzint a fűnyìràs

vègeztèvel.

Haladjon lassan mikor vezető ülèssel elàtott gèpet

hasznàl.

IV. Karbantartàs ès tàrolàs

Hùzza szorosra az összes csapszeget, csavaranyàt

ès csavart, hogy biztosìtsa a berendezès biztonsàgos hasznàlatàt.

Ne tàrolja a berendezèst teli tankkal olyan èpületben

ahol a benzingőz nyìlt lànggal vagy szikràkkal èrintkezèsbe lèphet.

 Hagyja a berendezèst kihűlni mie lőt zàrt hely re

elraknà.

A tűzveszèly csökkentèse èrdekèben tisztìtsa meg a

motort, a kipufogòdobot, az akkumulàtort ès a üzemanyag tàrolòhelyet a fűtől, a falevelektől ès a felesleges kenőanyagtòl.

Ellenőrizze gyakran a fűgyűjtő kopàsàt ès elhasznà-

lòdàsàt.

Cserèlje ki a megkopott vagy sèrült rèszeket biztonsàga

èrdekèben.

Ha az üzemanyagtartàlyt ki kell ürìteni, a szabadban

vègezze ezt a műveletet!

MAGYAR -

NOMENKLATURA

1 Felső markolat

2 Dúsító szivattyú

Felső markolat rögzítő csavar és anya

4 Szàk 5 Olajbetölto dugó

6 Olajleeresztő dugó

7 Váz 8 Vágási magasságot szábalyozó kar 9 Gyujtógyertya 10 Benzintartály dugó 11 Indítókar

12 Terelőlemez

13 Gázkar 14 Biztonsági kar 15 Reduktor csoport 16 Elektromos indítókulcs

17 Az előrehaladás sebességszabályzóka

18 Kuplung markolat

FŰGYŰJTŐ ZSÁK / KOSÁR FELSZERELÉSE

VÉDŐBORÍTÓ FELSZERELÉSE (ha már nem összeszerelt)

KAR FELSZERELÉSE (Alsó)

KAR FELSZERELÉSE (Felső)

A KAR BEÁLLÍTÁSA

MULCHING RUGÒ BEILLESZTÈSE (csak azoknál a modelleknél ahol tartozék)

Ahhoz hogy a MULCHING szisztèmàval le lehessen nyirni a füvet (a fü beszedèse nèlkül) fel kell hùzni a zsiliptàblàt ès beilleszteni a dugòt a rugohoz hozzàkötve ahogy a kèpen làtszik.

VÁGÁSI MAGASSÁG BEÁLLíTÁSA

BIZTONSÁGI ELO^KÉSZÜLETEK

 Csakis felszerelt fűgyűjtőkosárral vagy terelőlemezzel dolgozni.  Fűgyűjtő levételénél és a vágási magasság beállitásánál motort leállitani  Működő motornál kezet és lábat a váz szegélyétől és nyílásától távoltartani.

Munka megkezdése előtt a gyepről minden idegen tárgyat eltávolítani. Munkaközben gyelni az esetleg ottmaradt

tárgyakra. A motor beindítása alatt az operátor ne emelje fel a funyírógépet, hanem ha szükséges, döntse meg úgy,hogy a kés a vele ellentétes irányban legyen.

MAGYAR -

Járó motornál feltétlenül elkerülendő a kezeknek és lábaknak a váz alá vagy a kifúvó nyíláshoz való közelítése.

MU^KÖDÉS

MOTOR ELŐKÉSZITÉSE (JI ábra)

A motor előkészítéséhez a motor gyártójának

használati utasitását kell gyelembe venni.

Figyelem: Használat elõtt olajat tölteni a motorba (0,6 l)..

MOTOR BEINDITÁSA (JII ábra)

A motor előkészítése után a beindítás a következőképpen

történik:

a) choke-rendszerű motornál:

gázkarral ellátott motoroknál, hideg motor esetében, a

gázkart (13) START helyzetbe állítani

b) Féket (14) meghúzni, előkészíteni a motrot az indításra,

az emeltyűt a fogantyúhoz nyomni ès igy tartani az gèp

indítása és hasznáta alatt; ez mûködteti a motorfèket.

c) primer-rendszerű motornál: a karburátoron lévő sűritő pumpát (2) 3-4-szer me-

gnyomni; gázkarral ellátott motoroknál a gázkart (13) MAX helyzetbe állitani.

Esetleges további felvilágosítások a motor használati utasításában találhatók.

d) Motort beindítani:

KÉZI INDITÁS: (A

 Az idító fogantyút megmarkolva (11) a kötelet különö-

sebb erőkifejtés nélkül addig húzni, míg a kompresszió által előidézett ellenállás érezhetővé nem válik, majd

visszaengedése után erélyesen megrántani.

motor stop- fogantyúját tartva (14)).

ELEKTROMOS

tartva (14)).

 Beilleszteni a csatlakozó dugót (G) a gépen található

csatlakozó aljzatba (H). A slusszkulcsot (16)

VIGYÁZAT! A motor beindításakor a kés is

forogni kezd.

Muködés közben a fogantyút (14) lenyomva tartani; annak elengedésekor a motor leáll.

TNYIRÁS

A fűnyírás elvégzéséhez a gépet kézzel tolni, vagy az automatikus előremenetet bekapcsolni.

Automatikus eloremenet bekapcsolása (Fig.J plungfogantyút (17 - 18) felemelni és nyomva tartani.

VIGYÁZA

Előrehaladás automatikus kikapcsolása: kuplungfo- gantyút elengedni.

INDITÁS : (A motor stop- fogantyúját

T: bekapcsolás csak járó motornál.

UPLUNG KÁBEL BEÁLLÍTÁSA (csak önműködő változatoknál)

Fontos: ha a kuplungfogantyú megnyomásakor a kapcsolás nem jön létre akkor a kuplungkábelt be kell szabályoz- ni a (P) rugónak az (R) lemezen található következő lukába, vagy a kuplungfogantyú allati lemezkén lévo^ "S".

III): ku-

KARBANTARTÁS

Figyelem! Kikapcsolni a motrot ès kiiktatni a gyertyàt minden karbantartàsi muvelet elott

 4 ütemu^ robbanómotoroknál az olajszintet rendszere-

sen ellenorizni. Ha szükséges, olajat utánatölteni, vagy cserélni. További felvilágosítások a motor használati utasításában.

 Ido^nkint elleno^rizni, hogy a csavarok és anyák kello^en

meg legyenek huzva. Fu^nyírás után a gépet alul-felül alaposan megtisztitani. Megakadálvozni a váz alatti fu^lerakodást.

 Ügyelni a füstkipufogó hangtompítójara....mert forró

 Pengét gyakran elleno^rizni: akkor nyir jól, ha alaposan

meg van fenve és ki van egyensúlyozva.

 Gyakran elleno^rizni a kést az esetleges károsodás

megállapitása vègett.

 Minden esetre ajánlatos az évszak végeztével a

fu^nyírógépet egy szervíz állomáson elleno^riztetni, különösen ha a penge akadályokba ütközve ero^s

utéseket kapott.  Altest tisztìtàs Amikor

ez tortènik a gèp le kell legyen àllìtva ès ki kell

egyen kapcsolva.

Osszekapcsolni a kapcsolàst (22) az altestre a vìzc-

saphoz vìztàplàlàs. Kinyitani a vìzcsapot.

Beindìtani a motrot ( a pengèk forgàsban vannak) ès

ukodtetni egy pàr percig.

Amikor megtortènt a tisztìtàs: kikapcsolni a motrot,

elzarni a vìzcsapot, kivenni a csovet az altest kapcso-

làsbòl.

MAGYAR -

KÉS

 A penge (23) leszereléséhez kicsavarni a (24) csavart  Ellenorizni: pengetartó (25), dörzsalátét (26),

csap (27), alátétlemezek (28). Ha sérültek, kicserélni.

ELEKTROMOS INDITÓ KIT

 Az elso^ beindítás elo^tt ajánlatos 2-3 óráig feltölteni. Ha az indítás alatt gyengének bizonyul, 24 óráig

tölteni.

Indításonkint legföljebb 5 másodpercig próbálkozni.

AZ AKKUMULÀTOR KARBANTARTÀSA

FIGYELEM

Az akkumulàtor helyes karbantartàsa èrdekèben (29), fõkèppen amikor hosszabb ideig nem üzemeltetjük, a

feltöltèsnèl nem szüksèges kivenni ezt a vèdõtòkbòl,

hanem a következõ lèpèsek szerint kell eljàrni:

1. Levenni a 30- es kontaktust.

2. Az akkumulàtort ûvös ès szàraz helyen tàrolni

3. Feltölteni az akkumulàtort a hasznàlat elõtt 24-36 oràn keresztül környezeti hõmèrsèkletben.

4. Visszatenni a 30.-es kontaktust a hasznàlat elõtt.

JÓTÁLLÁS ÉS JÓTÁLLÁSI IRÁNYELVEK

Ha bármelyik alkatrész gyártási hiba miatt hibásnak bizonyul a vásárlástól számított két éven belül, akkor az Husqvarna kerti cikkekkel foglalkozó részlege a szaks-

zervizein keresztül a vevòk számára díjmentes javítást

vagy cserét biztosít: a) A hibabejelentés közvetlenül a megbízott szer-

vizközponton keresztül történik.

b)A vevò fel tudja mutatni a vételi elismervényt.

c) A hiba nem rendellenes használatból, hanyagságból

vagy hibás beállításból fakad.

d)A hiba nem elfogadható mértékû kopásból vagy el-

nyíródásból ered.

e) A berendezést a Husqvarna Outdoor Products által

felhatalmazott személyen kívül más nem szervizelte, nem javította, nem szedte darabjaira ill. nem bolygatta.

f) A gép nem szolgált bérbeadási célokat. g)A berendezés az eredeti vásárló tulajdonát képezi. h) A berendezést nem használták kereskedelmi célokra.  Ez a jótállás kiegészítésként szolgál, és semmiképp

nem csökkenti a vevòk törvényszerû jogait.

A jótállás nem fedezi az alább felsoroltakból eredò meghibásodást, és éppen ezért fontos, hogy a gép kezelòje a

Kezelési útmutatóban leírtakat alaposan áttanulmányozza, és megértse a fûnyírógép mûködésének módját és karbantartásának mikéntjét.

 Fölszereléskor ügyelni hogy a csap (27) a motorten-

gelyen lévo^ furatában legyen és a penge a vágóélével a motor forgási irányában legyen felszerelve. A penge csavarját (24) 5,34 Kpm (52,4 Nm) forgatónyomatékkal kell befogni.

AZ AKKUMULÀTOR GYÛJTESE

Az akkumulàtort melyen a “ hulladèkkontèner

thuzva” vagy a Pb egyjel ( = olmot tartalmazò akkumulàtor) làthatò tilos a telepi hulladèkhoz

dobni

A törvènyrendelkezèsek szerint a hasznàlt akkumulàtort az engedèlyezett gyûjtõközpon-

toknak vagy az eladònak kell àtadni.

A jótállás nem tér ki az alábbiakra:

- Elkopott és megrongálódott kések cseréje.

- Eredeti hibabejelentésnek elmulasztásából fakadó meghibásodás.

- Hirtelen ütésbòl származó meghibásodások.

- A Kezelési útmutatóban leírt utasítások és javaslatok

gyelmen kívül hagyásából fakadó meghibásodások.

- Bérbe adott fûnyírókat nem fedezi a jótállás.

- Az alább felsorolt tartozékok kopásnak kitett

al ka trész eknek minòsü ln ek, és élett ar tamuk a

rendszeres karbantartáson és elöregedésen múlik,

- ezért nem sorolhatók azon tételek közé, amelyekre elfogadható garanciaigény nyújtható be: kések, elektromos csatlakozókábel, szalag

 Figyelmeztetés!

Husqvarna Outdoor Products nem vállal semminemû

felelòsséget a jótálláson belül az olyan jellegû meghibásodásért, amely részben vagy egészben, közvetlen vagy közvetett módon a nem a Husqvarna Outdoor Products által gyártott ill. jóváhagyott cserealkatrészekkel vagy

kiegészítò tartozékokkal történò cserébòl vagy a berendezés bármely módon történò módosításából fakad.

MAGYAR -

EC MEGFELELŐSÉGI TANÚSÍTVÁNY'

Alulírott, Bengt Ahlund, Husqvarna Outdoor Products Italia Spa, Via Como 72, 23868 Valmadrera (LC). hogy a

fűnyíró:-

Kategória ................................................................Benzinmotoros, kerekes, rotari rendszerű

Gyártmány ..............................................................Husqvarna Outdoor Products

Megfelel a 2000/14/EEC direktívák specikációinak

Típus..............................................................................A

Változat..........................................................................B

Vágószélesség ..............................................................C

Garantált hangerőszint ..................................................D

Mért hangerőszint ..........................................................E

Akusztikai nyomásszint .................................................F

A kar vibrációja ..............................................................G

Vágóéltípus.............................................................Forgókéses

Széria azonosítása .................................................Lásd a TermékminősÍtő Cédulát

Termékmegfelelőség ..............................................ANNEX VI

Értesített testület.....................................................Nr. 0470 - NEMKO AS

Gaustadalleen 30 - PO Box 73 Blindern

0314 OSLO - Norway

Egyéb direktívák ....................................................98/37/EC, 93/68/EEC, 2002/88/EC, 2004/108/EC

valamint az .............................................................EN836,EN ISO14982,EN1033,EN ISO 3744,EN ISO11201

Bengt Ahlund

Husqvarna Outdoor Product Italia S.p.A.

Via Como 72 - 23868 Valmadrera (LC)

Műszaki igazgató

3/08/2006

MAGYAR -

1 2 3 4

5 6 7

8 9 10

Ασφαλείς πρακτικές λειτουργίας για περιστρεφόμενες μηχανές κουρέματος γκαζόν με πεζό χειριστή ΣΗΜΑΝΤΙΚΟ: Το παρόν μηχάνημα κοπής μπορεί να

ακρωτηριάσει χέρια και πόδια και να εκτοξεύσει αντικείμενα. Αν δεν ακολουθήσετε τις παρακάτω οδηγίες ασφάλειας, μπορεί να προκληθεί σοβαρός τραυματισμός ή θάνατος.

I. Κατάρτιση

 Διαβάστε προσεχτικά τις οδηγίες. Εξοικειωθείτε με τα

χειριστήρια και τη σωστή χρήση του εξοπλισμού.

 Μην αφήνετε ποτέ παιδιά ή άτομα που δεν γνωρίζουν

τις παρούσες οδηγίες να χειρίζονται το μηχάνημα κουρέματος γκαζόν. Η ηλικία του χειριστή ενδεχομένως να περιορίζεται από τοπικούς κανονισμούς.

 Μη κουρεύετε το γκαζόν όταν βρίσκονται κοντά άτομα,

και ιδιαίτερα παιδία, ή κατοικίδια ζώα.

 Να λαμβάνετε υπόψη σας ότι ο χειριστής ή ο χρήστης

είναι υπεύθυνος για τυχόν ατυχήματα που συμβαίνουν ή κινδύνους που υπάρχουν για άλλα άτομα ή για την ιδιοκτησία τους.

II. Προετοιμασία

 Όταν κουρεύετε το γκαζόν, να φοράτε πάντοτε σταθερά

υποδήματα και μακρύ παντελόνι. Μη χειρίζεστε το μηχάνημα ξυπόλυτοι ή φορώντας ανοιχτά σανδάλια.

 Ε λέγξ τ ε προσ εχτι κά την πε ριοχ ή όπο υ θ α

χρησιμοποιήσετε τον εξοπλισμό και απομακρύνετε κάθε αντικείμενο το οποίο μπορεί να εκτοξευτεί από το μηχάνημα.

 ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Η βενζίνη είναι πολύ εύφλεκτη. – Να αποθη κε ύε τε τη βενζίνη σε δοχεία ειδ ικ ά

σχεδιασμένα για το σκοπό αυτό.

– Να εκτελείτε τον ανεφοδιασμό μόνο σε εξωτερικό χώρο

και μην καπνίζετε ενώ κάνετε ανεφοδιασμό.

– Να προσθέτετε καύσιμο πριν από την εκκίνηση του

κινητήρα. Μη βγάζετε ποτέ την τάπα από το ρεζερβουάρ και μην προσθέτετε ποτέ βενζίνη όταν ο κινητήρας βρίσκεται σε λειτουργία ή όταν είναι ζεστός.

– Σε περίπτωση που χυθεί βενζίνη, μην προσπαθήσετε

να θέσετε τον κινητήρα σε λειτουργία, αλλά απομακρύνετε το μηχάνημα από τη περιοχή όπου έχει χυθεί καύσιμο και αποφύγετε τη δημιουργία πηγής ανάφλεξης έως ότου σκορπιστούν οι αναθυμιάσεις της βενζίνης.

– Τοποθετήστε ξανά όλες τις τάπες του ρεζερβουάρ και

των δοχείων με ασφάλεια.

 Αλλάξτε τους ελαττωματικούς σιλανσιέ.  Πριν από τη χρήση, πάντοτε να ελέγχετε οπτικά ότι

οι λεπίδες, τα μπουλόνια των λεπίδων και η κοπτική διάταξη δεν έχουν υποστεί φθορές ή ζημιές. Αλλάξτε τις λεπίδες και τα μπουλόνια που έχουν υποστεί φθορές ή ζημιές κατά ομάδες για να διατηρήσετε την ισορροπία.

 Προσέχετε στις μηχανές με πολλαπλές λεπίδες επειδή

η περιστροφή μίας λεπίδας μπορεί να προκαλέσει την περιστροφή άλλων λεπίδων.

III. Λειτουργία

 Μη θέτετε τον κινητήρα σε λειτουργία σε κλειστό

χώρο όπου μπορεί να συσσωρευτούν επικίνδυνες αναθυμιάσεις μονοξειδίου του άνθρακα.

 Να κουρεύετε γκαζόν μόνο κατά τη διάρκεια της ημέρας

ή με καλό τεχνητό φωτισμό.

 Όταν είναι δυνατό, αποφεύγετε να θέτετε τον εξοπλισμό

σε λειτουργία σε βρεγμένο γκαζόν.

 Στις ανηφόρες πάντοτε να βεβαιώνεστε ότι στέκεστε

σταθερά.

 Να περπατάτε, ποτέ να μην τρέχετε.  Για τροχοφόρα περιστρεφόμενα μηχανήματα, να

κουρεύετε το γκαζόν κατά πλάτος της ανηφόρας και ποτέ ανηφορικά και κατηφορικά.

 Προσέχετε πολύ όταν αλλάζετε κατεύθυνση στις

ανηφόρες.

 Μη κουρεύετε γκαζόν σε υπερβολικά απότομες

ανηφόρες.

• Προσέχετε πολύ όταν κάνετε όπισθεν ή τραβάτε το μηχάνημα προς το μέρος σας.

 Διακόψτε τη λειτουργία της λεπίδας αν πρέπει να

δώσετε κλίση στη μηχανή κουρέματος γκαζόν για λόγους μεταφοράς, όταν διασχίζετε επιφάνειες που δεν έχουν γκαζόν και όταν μεταφέρετε τη μηχανή κουρέματος γκαζόν προς και από την περιοχή όπου θα κουρέψετε το γκαζόν.

 Μη θέτετε ποτέ τη μηχανή κουρέματος γκαζόν σε

λειτουργία με ελαττωματικά προστατευτικά ή χωρίς να βρίσκονται στη θέση τους οι συσκευές ασφάλειας, για παράδειγμα τους ανακλαστήρες ή/και συλλέκτες χορταριών.

 Μην αλλάζετε τις ρυθμίσεις του ρυθμιστή στροφών

κινητήρα και μην υπερβαίνετε το όριο στροφών του κινητήρα. Αν θέτετε τον κινητήρα σε λειτουργία σε υπερβολικές στροφές μπορεί να αυξηθεί ο κίνδυνος πρόκλησης τραυματισμού.

 Αποσυνδέστε όλες τις λεπίδες και τους συμπλέκτες

κίνησης πριν θέσετε τον κινητήρα σε λειτουργία.• Ξεκινήστε τη λειτουργία του κινητήρα ή ανάψτε το μοτέρ προσεχτικά σύμφωνα με τις οδηγίες, ενώ τα πόδια σας βρίσκονται μακριά από τη λεπίδα.

 Μη γέρνετε τη μηχανή κουρέματος γκαζόν όταν ξεκινάτε τη

λειτουργία του κινητήρα ή όταν ανάβετε το μοτέρ, εκτός αν είναι απαραίτητο να γείρετε τη μηχανή κουρέματος γκαζόν για να τη θέσετε σε λειτουργία. Σε αυτήν την περίπτωση, μην τη γείρετε περισσότερο από ό,τι απαιτείται και σηκώστε μόνο το τμήμα που βρίσκεται μακριά από το χειριστή.

 Μη θέσετε τον κινητήρα σε λειτουργία όταν στέκεστε

μπροστά από τη χοάνη εκβολής.

 Μην πλησιάζετε τα χέρια ή τα πόδια σας κοντά ή κάτω

από περιστρεφόμενα μέρη. Να μένετε πάντοτε μακριά από τα ανοίγματα εκβολής.

 Μη σηκώνετε ποτέ και μη μεταφέρετε ποτέ τη μηχανή

κουρέματος γκαζόν όταν ο κινητήρας βρίσκεται σε λειτουργία.

 Σβήστε τον κινητήρα και αποσυνδέστε την ντίζα του

μπουζί:

πριν καθαρίσετε ανοίγματα και πριν ξεβουλώσετε τη

–

χοάνη.

– πριν ελέγξετε, καθαρίσετε ή εκτελέσετε εργασίες στη

μηχανή κουρέματος γκαζόν.

– αν συγκρουστείτε επάνω σε ξένο αντικείμενο. Ελέγξτε

τη μηχανή κουρέματος γκαζόν για ζημιές και εκτελέστε τις εργασίες επισκευής πριν θέστε τη μηχανή κουρέματος γκαζόν ξανά σε λειτουργία:

– αν η μηχανή κουρέματος γκαζόν αρχίσει να δονείται

περίεργα (ελέγξτε αμέσως).  Σβήστε τον κινητήρα: – κάθε φορά που απομακρύνεστε από τη μηχανή

κουρέματος γκαζόν. – πριν από τον ανεφοδιασμό.  Μειώστε τη ρύθμιση του μοχλού πεταλούδας όταν

σβήνετε τον κινητήρα και σε περίπτωση που ο κινητήρας

διαθέτει βαλβίδα διακοπής, αποκόψτε το καύσιμο όταν

ολοκληρώσετε το κούρεμα του γκαζόν.  Όταν χρησιμοποιείτε ρυμουλκούμενο κάθισμα, να

προχωράτε αργά.

IV. Συντήρηση και αποθήκευση

 Διατηρείτε σφικτά όλα τα παξιμάδια, τα μπουλόνια και

τις βίδες για να εξασφαλίσετε ότι ο εξοπλισμός βρίσκεται

σε ασφαλή κατάσταση λειτουργίας.  Μην αποθηκεύετε ποτέ τον εξοπλισμό με βενζίνη στο

ρεζερβουάρ στο εσωτερικό κτίριου, όπου οι αναθυμιάσεις

μπορεί να φτάσουν σε γυμνή φλόγα ή σπινθήρα.  Αφήστε τον κινητήρα να κρυώσει πριν τον αποθηκεύσετε

σε οποιοδήποτε κλειστό χώρο.  Για να μειώσετε το κίνδυνο πυρκαγιάς, διατηρείτε τον

κινητήρα, το σιλανσιέ, το χώρο μπαταρίας και το χώρο

αποθήκευσης βενζίνης χωρίς φυτά ή βλάστηση και

υπερβολικό γράσο.

 Ελέγχετε τακτικά το συλλέκτη χορταριών για φθορά.  Για ασφάλεια, αλλάξτε τα μέρη που έχουν υποστεί

φθορές ή ζημιές.  Αν πρέπει να αποστραγγίσετε το ρεζερβουάρ, η

διαδικασία αυτή πρέπει να γίνεται σε εξωτερικό χώρο.

Bengt Ahlund

Husqvarna Outdoor Product Italia S.p.A.

Via Como 72 - 23868 Valmadrera (LC)

TεΧvikóζ ΔΙευθυvTήζ

3/08/2006

Děkujeme za Vaši důvěru, kterou jste projevili nákupem naší sekačky na trávu. Jsme přesvědčeni, že vysoká kvalita našich výrobků splní Vaše očekávání a sekačka Vám bude spolehlivě sloužit po dlouhou dobu. Než sekačku nastartujete, přečtěte si pozorně tento návod k používání, který Vám poskytne všechny nezbytné informace týkající se použití stroje v souladu se základními bezpečnostními předpisy.

Upozornění! Než začnete sekačku používat, pozorně

si prostudujte návod k používání. V nebezpečné vzdálenosti se nesmí zdržovat cizí

osoby!

Pozor, nebezpečí poranění rukou a nohou.

Nebezpečí vdechování toxických plynů! Výrobek

esmí být používán v uzavřených nebo nedostatečně

n větraných prostorách.

Nebezpečí výbuchu! Pohonné hmoty je zakázáno

doplňovat pokud je motor v

Výstraha! Horký povrch. Výstraha! Před zahájením jakékoli údržby stroje

vypněte motor a odpojte kabel ze zapalovací svíčky.

Zákaz pohybu cizích osob v nebezpečné zóně.

POZOR! Chraňte před deštěm a vlhkem. Elektrický kabel nesmí přijít do blízkosti řezného

nástroje.

chodu.

ČESKY - 1

1 Výrobce 2 Model 3 Kód výrobku 4 Index varianty 5 Sériové číslo výrobku 6 Typ 7 Technické údaje motoru 8 Hmotnost 9 Hladina akustického výkonu

BEZPEČNOSTNÍ POKYNY

Bezpečnostní pokyny pro ruční rotační sekačka na

trávu

DÙLEŽITÉ: Tato traktorová sekačka dokáže useknout ruce a nohy a odmršt’ovat předmìty. Nedodržení následujících bezpečnostních pokynù mùže mít za následek vážná nebo smrtelná poranìní.

I. Školení – Prùprava

 Pečlivì si přečtìte instrukce. Seznamte se s ovládacími

prvky a správným použitím stroje.

 Nikdy nedovolte dìtem, nebo osobám, které nebyly

seznámeny s tìmito instrukcemi, aby použily sekačku. Sekačku nesmí obsluhovat osoby mladší 18 let.

 Nikdy nesekejte, pokud se v blízkosti pohybují lidé,

zejména dìtí a domácí zvířata.

 Mìjte vždy na pamìti, že obsluha stroje nebo uživatel, je

odpovìdný za nehody nebo za rizika, zpùsobené jiným osobám nebo na jejich majetku.

II. Příprava

 Při sekání vždy noste pevnou obuv a dlouhé kal-

hoty. Sekačku neprovozujte, pokud jste bosí nebo v

sandálech.

 Pečlivì prohlédnìte pracovní plochu a odstraòte z

ní všechny předmìty, které by mohly být odmrštìny

strojem.

 VAROVÁNÍ – Benzin je vysoce zápalný.

Skladujte palivo v nádobách specificky k tomu

určených.

- Palivo doplòujte pouze venku a nekuřte při doplòování

paliva.

- Palivo se doplòuje před nastartováním motoru. Nikdy nesnímejte víčko palivové nádrže, nebo nedoplòujte

benzin, pokud je motor v chodu, nebo je horký.

- Pokud rozlijete benzin, nepokoušejte se nastartovat

motor, ale přemístìte stroj dál od místa rozlití. Vyhnìte se vytvoření jakéhokoliv zdroje zapálení do doby, než

budou benzínové páry rozptýleny.

- Řádnì dotáhnìte víčka palivových nádrží a nádob.

 Vymìòte vadný tlumič výfuku.  Před použitím, vizuálnì překontrolujte, zda nejsou

žací nože, upevòovací šrouby nožù a žací ústrojí, opotřebované nebo poškozené. Poškozené nebo opotřebované žací nože vymìòujte vždy v sadì společnì s upevòovacími šrouby, aby bylo dodrženo správné vyvážení.

 U více nožových strojù, dbejte opatrnosti, jelikož otáčení

jednoho nože mùže zpùsobit, že se roztočí druhý nùž.

III. Provoz

 Neprovozujte stroj v uzavřeném prostoru, kde by

mohlo dojít ke koncentraci nebezpečného kysličníku

uhelnatého.

 Se sekačkou pracujte pouze za denního svìtla nebo při

dobrém umìlém osvìtlení.

 Pokud je možné, omezujte použití přístroje na mokré

trávì.

 Vždy stùjte pevnì na zemi.  Choïte, nebìhejte.  V případì kotoučové sekačky, sekejte trávu vždy po

smìru svahu nikdy přímo vzhùru či dolù.

 Při otáčení ve sklonu dávejte velký pozor.  Nepoužívejte sekačku na příliš prudké svahy.

 Dávejte velký pozor při otáčení nebo pohybu ve smìru

k sobì.

 Pokud potřebujete sekačku zvednout či přenést na

jiné místo, nebo přemístit z a do místa práce, vypínejte nože sekačky.

 Nikdy nepoužívejte sekačku s poškozeným ochran-ným

krytem nebo bez nasazeného bezpečnostního zařízení, např. vychylovacích plechù či zásobnice.

 Nemìòte nastavení regulátoru otáček a nepřetáčejte

motor. Provozování motoru při nadmìrných otáčkách, mùže zvýšit riziko osobního poranìní.

 Před spuštìním motoru vypnìte všechny nože a jejich

pohon.

 Nastartujte nebo zapnìte motor podle pokynù a s

dostatečnou vzdáleností nožù od nohou.

 Při spuštìní motoru nezvedejte sekačku, s výjimkou mo-

delù, které je třeba při zapínání zvedat. V tomto případì, nezvedejte výše, než je nutné a zvedejte pouze tu část, která je od uživatele vzdálenìjší.

 Nezapínejte motor pokud stojíte na stranì odpadního

otvoru.

 Nestrkejte ruce a nohy do blízkosti nebo pod rotační

nože. Vždy udržujte odpadní otvor volný.

 Nikdy nezvedejte a nepřenášejte sekačku při zap-

nutém motoru.

 Vypnìte motor a vytáhnìte napájecí kabel:

před odstraòováním materiálu ucpávajícího nùž nebo

vyhazovací žlab;

- před kontrolou, čištìním nebo údržbou traktoru;

- po nárazu na cizí předmìt. Zkontrolujte, zda není stroj poškozen a proveïte opravu před opìtovným nastarto-

váním a provozováním stroje;

- začne-li stroj neobvykle vibrovat (provést kontrolu

ihned).

 Vypnìte motor:

- vždy, když nepracujete;

- před doplnìním paliva.

 Snižte nastavení plynu v dobì dobìhu motoru a pokud

je motor vybaven uzavíracím ventilem pro přívod paliva, zavřete jej po skončení práce.

 Když používáte vlečné sedadlo, pracujte pomalu.

IV. Údržba a Skladování

 Dbejte na to, aby všechny matice, svorníky a šrouby

byly pevnì utaženy, aby bylo zaručeno, že bude stroj při provozu bezpečný.

 Nikdy traktor neskladujte s benzínem v nádrži v místech,

kde by výpary mohly přijít do styku s ote-vřeným ohnìm,

nebo jiskrami.

 Motor nechte vychladnout před uskladnìním v uza-

vřených prostorách.

 Aby se snížilo nebezpečí požáru, udržujte motor, tlu-

mič výfuku, skříò akumulátoru a prostor kde skladujte benzin, prostý od trávy, listí, nebo nadmìrného množství

mazacího tuku.

 Kontrolujte často opotřebení a poškození koše na

trávu.

 Z bezpečnostních dùvodù vymìòte opotřebené nebo

poškozené díly.

 Má-li být palivová nádrž vyprázdnìna, provádìjte to

venku.

ČESKY - 2

POPIS STROJE

1 Horní rukojeť 2 Pumpička sycení 3 Šroub, pojistná křídlová matice horní

rukojeti 4 Koš na trávu

5 Víčko nalévacího otvoru motorového oleje 6 Vypouštěcí otvor motorového oleje 7 Kryt sekačky 8 Páka pro nastavení výšky sečení 9 Zapalovací svíčka 10 Víčko palivové nádrže

11 Rukojeť startovací šňůry motoru

12 Kryt vyhazovacího otvoru trávy

13 Páčka plynu

14 Páka pro zastavení motoru

15 Redukční převodovka 16 Klíček zapalování

17 Páka regulace rychlosti pojezdu

18 Páka spojky/pojezdu sekačky

MONTÁŽ PYTLE/KOŠE PRO SBĚR TRÁVY

MONTÁŽ PŘEPÁŽKY (není-li přimontovaná)

MONTÁŽ RUKOJETI (Sporní)

MONTÁŽ RUKOJETI (horní)

SEŘÍZENÍ RUKOJETI

VLOŽENÍ UZÁVĚRU PRO MULČOVÁNÍ (MULCHING) (jen pro určité modely))

Pro sekání trávy s mulčováním (bez sběru posekané trávy) nadzdvihněte přepážku, nasaďte uzávěr a připevněte jej pružinou podle znázornění na obrázkua.

NASTAVENÍ VÝŠKY SEČENÍ

BEZPEČNOSTNÍ POKYNY

 Sekačku používejte šnasazeným sběracím košem na trávu nebo špřipevněným ochranným krytem otvoru pro výhoz trávy.

 Vždy vypněte motor před tím, než sejmete koš na trávu nebo při nastavování výšky sečení.  Nikdy nedávejte ruce ani nohy pod kryt sekačky nebo do otvoru pro vyhazování posečené trávy

pokud je motor vchodu.

Než začnete sekat odstraňte z pracovní plochy všechny cizí předměty (kamení, kosti, dráty, hračky atp.), které by mohly být rotujícím nožem odhozeny. Při sečení pozorně sledujte, zda nějaké cizí předměty nezůstaly

neodklizené.

ČESKY - 3

Při startování motoru a sečení je zakázáno zvedat zadní část sekačky. Nikdy nedávejte ruce ani nohy pod kryt sekačky nebo do otvoru pro vyhazování posečené trávy pokud je motor

v chodu.

PROVOZ

Seřízení motoru (obr.JI)

Postupujte dle instrukcí uvedených v Návodu

k používání dodaném výrobcem motoru.

POZOR: Před uvedením motoru do provozu

oleje pro čtyřtaktní, vzduchem chlazené motory (třída SAE 30)

STARTOVÁNÍ MOTORU (obr.J

Jestliže byla sekačka řádně sestavena, postupujte při startování motoru následovně:

a) Motor se sytičem: Pokud je motor studený, posuňte páčku plynu (13) do

polohy START.

b)Páku pro vypnutí motoru (14) přitáhněte směrem

horní rukojeti a držte ji stlačenou po dobu startování

i vlastního provozu sekačky (touto pákou je ovládáno

zastavení motoru).

c) Motor vybavený pomocnou pumpičkou: Zmáčkněte

umístěný v prostoru karburátoru a páčku plynu (13)

posuňte do polohy MAX. Další informace a vysvětlení o provozu motoru naleznete v Návodu k používání příslušného motoru.

d) Nyní nastartujte motor.

Ruční

být stlačena k horní rukojeti) Uchopte startovací rukojeť (11) a pomalu vytahujte

startovací šňůru, dokud neucítíte slabý odpor způsobený

kompresí v motoru. Pomalu vraťte šňůru startování a pak

silně zatáhněte za startovací šňůru směrem dozadu

usí být do motoru nalito 0,6 litru motorového

II)

3 – 4 krát balónek pomocné pumpičky (2)

startování: (Páka pro vypnutí motoru (14) musí

Elektrický

stlačena k horní rukojeti)

 Zasuňte zástrčku (G) do zásuvky (H) umístěné u

motoru. Přidržte stlačenou páku pro vypnutí motoru (14) k

VÝSTRAHA! Žací nůž se začne otáčet

jakmile je motor nastartovaný. T

neplatí pro sekačky vybavené brzdou nože.

V průběhu práce se sekačkou držte páku pro zastavení motoru (14) neustále stlačenou k přední rukojeti. Jakmile je páka uvolněna, motor se zastaví.

SEČENÍ

Pro sečení trávy : tlačte sekačku ručně směrem dopředu nebo zapojte pojezd sekačky.

Jak se zapojí pojezd sekačky (Obr. J

(17 - 18) stiskněte a přitlačte směrem k horní rukojeti a držte ji v této poloze.

UPOZORNĚNÍ: Páku pro pojezd aktivujte

pouze když je motor v

Jak se vypíná pojezd sekačky : Uvolněte sevření páky pro pojezd sekačky.

start:(Páka pro vypnutí motoru (14) musí být

horní rukojeti a otočte klíčkem zapalování (16).

III): Páku pro pojezd

chodu.

REGULACE LANKA SPOJKY (jen pro samojízdné modely)

Důležité: Pokud se po stlačení ovládací páky pojezdu sekačka nerozjede, ovládací lanko seřiďte tak, že pružinu (P) zasunete do některého z otvorů „R“ nebo „S“ (podle provedení sekačky), které jsou umístěny na ovládací páce.

oto

ÚDRŽBA

Výstraha! Vypněte motor a odpojte kabel zapalovací svíčky než zahájíte údržbu sekačky.

 U čtyřtaktních motorů provádějte pravidelně kontrolu hla-

diny oleje a motorový olej vyměňte pokud je znečištěný,

viz Návod k  Pravidelně kontrolujte sekačku a zajistěte, aby byly

odstraněny zbytky posekané trávy, které ulpěly na

spodní části krytu sekačky.  Nikdy nečistěte sekačku proudem vody ze shora : toto

by mohlo vážně poškodit elektrický motor.

 Buďte opatrní, tlumič výfuku může být velmi horký.  Pravidelně

nože.

používání výrobce motoru.

kontrolujte zda nedošlo k poškození žacího

 Pravidelné prohlídky sekačky by měly být provedeny

Autorizovaným servisním střediskem.

 Čištění spodkuTraktorek stojí s vypnutým moto-

rem.- Připojte přípojku (22) na spodku karoserie ke kohoutkupro přívod vody. Otevřete kohoutek.- Spusťte motor (nůž rotuje) a nechte jej v provozu po několik minut.- Po skončení čištění: vypněte motor, zavřete kohoutek,odpojte trubici od přípojky na spodku.

ČESKY - 4

ŽACÍ NŮŽ

 Při demontáži žacího nože (23) vyšroubujte šroub (24).

 Zkontrolujte stav unašeče žacího nože (25),

podložky (26), klínku (27) a podložky (28) a vyměňte všechny součásti, které jsou poškozené.

ELEKTRICKÝ START

 P řed prvn ím nas ta rto váním mo tor u je doporučeno, aby byla baterie nabíjena po dobu 2

že je baterie zčásti vybitá, nechejte ji nabíjet po dobu

24 hodin.

Při pouze 5 vteřin. Pokud motor nenaskočí, uvolněte klíček a pokus opakujte nejdříve po 10 vteřinách.

–3 hodin. Jestliže zjistíte v průběhu startování,

startování držte klíček zapalování v poloze startování

ÚDRŽBA BATERIE

DŮLEŽITÉ

Pro správnou údržbu baterie (29), zejména pak při přípravě na dlouhodobé uskladnění a pro dobíjení, není

utné vyjímat baterii z jejího pouzdra. V takovýchto

případech postupujte dle níže popsaných kroků:

1) Rozpojte kabelový spoj (30)

2) Baterii skladujte na suchém, větraném místě.

3) Před použitím baterii dobíjejte při pokojové teplotě po

24 – 36 hodin.

4) Před použitím zapojte kabelový spoj (30).

ZÁRUKA A ZÁRUïNí POLITIKA

Pokud se zjistí vada některého dílu z důvodu chyby při výrobě během dvou let od nákupu, rma Husqvarna Outdoor Products prostřednictvím autorizovaných servisních opraven provede zákazníkovi opravu nebo výměnu zdarma za předpokladu, že: a) Vada je nahlášena přímo autorizované opravně. b) Je předloženo potvrzení o nákupu. c) Vada není způsobena nesprávnƒm používáním, nedba-

lostí nebo nesprávným nastavením uživatelem. d) K vadě nedošlo běžnƒm opotřebením. e) Na zařízení nebyl proveden servis nebo opravy, nebylo

demontováno a nebyly na něm prováděny změny

osobou, která není autorizovaná rmou Husqvarna

Outdoor Products.

f) Zařízení nebylo zapůjčováno. g) Zařízení je ve vlastnictví původního kupujícího. h) Zařízení nebylo používáno ke komerïním účelům.  Tato záruka je dodatkem k zákonnƒm právům zákazníka

a žádným způsobem tato práva neomezuje. Záruka nezahrnuj e vady způsobené následujícími způsoby. Proto je důležité, abyste si přečetli pokyny v tomto Návodu k obsluze a porozuměli, jak provozovat a udržovat vaše zařízení:

 Při zpětné montáži dbejte na to, aby byl klínek (27)

správně umístěn v zámku klikového hřídele a žací hrany nože byly postaveny ve směru otáček motoru. Upínací šroub nože (24) musí být dotažen silou utahovacího

momentu 52,4 Nm.

LIKVIDACE BATERIE

Takové baterie, které jsou označeny symbolem „přeškrtnutá nádoba pro odpad“ a mající označení chemického prvku Pb (baterie ob-

sahující olovo) nesmí být vyhozeny do nádob pro domovní odpad.

Konečný uživatel musí odnést nefunkční baterii do specializovaného střediska nebo vrátit tuto

baterii autorizovanému prodejci.

Závady, které záruka nepokrývá:

- Výměna opotřebovanƒch nebo poškozenƒch nůžů.

- Vady důsledkem nenahlášení počáteční vady.

- Vady důsledkem náhlého nárazu.

- Vady důsledkem toho, že tento výrobek nebyl používán v souladu s pokyny a doporučeními tohoto Návodu k

obsluze.

- Zařízení, která jsou zapůjčována, tato zato záruka

nekryje.

- Následující součásti jsou považovány za opotřebovatelné a jejich životnost závisí na pravidelné údržbě. Proto nejsou běžně předmětem záruční pohledávky. Jsou to: břity, elektrický přívodní kabel, řemen

 Pozor!

ir ma Hu sqv arna Outdo or Produ cts nepř ij ímá zodpovědnost podle této záruky za vady způsobené zcela nebo částečně, přímo nebo nepřímo instalací nebo výměnou částí nebo instalací dodatečných částí, které nejsou vyrobeny nebo schváleny rmou Husqvarna Outdoor Products a nebo pokud bylo zařízení jakýmkoli způsobem modikováno.

ČESKY - 5

EC PROHLÁŠENĺ O SOULADU SE SMÉRNICĺ'

Já, níže podepsaný Bengt Ahlund, Husqvarna Outdoor Products Italia Spa, Via Como 72, 23868 Valmadrera (LC). potvrzuji, že sekačka:-

Kategorie ................................................................Benzínová kolová rotační

Značka ....................................................................Husqvarna Outdoor Products

splňuje specikace Směrnice 2000/14/EEC.

Typ ................................................................................ A

Verze ............................................................................ B

Šířka sekání.................................................................. C

Zaručená hladina akustického výkonu .........................D

Naměřená hladina akustického výkonu ........................ E

Hladina akustického tlaku ............................................. F

Vibrace na rukojeti ........................................................ G

Typ řezného nástroje ..............................................Rotační nůž

Identikace Série ....................................................Viz Śtítek Technických Údajů Výrobku

Postup vyhodnocování souladu..............................ANNEX VI

Oznámeno orgánu. .................................................Nr. 0470 - NEMKO AS

Gaustadalleen 30 - PO Box 73 Blindern

0314 OSLO - Norway

Jiné směrnice ........................................................98/37/EC, 93/68/EEC, 2002/88/EC, 2004/108/EC

a normy...................................................................EN836,EN ISO14982,EN1033,EN ISO 3744,EN ISO11201

Bengt Ahlund

Husqvarna Outdoor Product Italia S.p.A.

Via Como 72 - 23868 Valmadrera (LC)

Technický ředitel

3/08/2006

ČESKY - 6

Ďakujeme za Vašu dôveru, ktorú ste prejavili kúpou našej kosačky na trávu. Sme presvedčení, že vysoká kvalita nášho prístroja splní Vaše očakávania a kosačka Vám bude veľmi dlho spoľahlivo slúžiť. Než stroj naštartujete, pozorne si prečítajte túto príručku, ktorá Vám poskytne všetky potrebné informácie týkajúce sa správneho používania v súlade so základnými bezpečnostnými predpismi.bezpečnostnými predpismi.

Upozornenie! Než začnete prístroj používať, pozorne si

prečítajte príručku. Cudzie osoby sa nesmú zdržiavať v nebezpečnej vz-

dialenosti!

Varovanie: Nebezpečenstvo poranenia rúk a nôh.

Nebezpečenstvo vdýchnutia toxických plynov!

Výrobok sa nesmie používať v uzatvorených alebo nedostatočne vetraných priestoroch.

Nebezpečenstvo výbuchu! Pohonné hmoty sa nesmú

doplňovať pri bežiacom motore! Upozornenie! Horúci povrch.

Upozornenie! Pred zahájením akejkoľvek údržby prí- stroja vypnite motor a odpojte zapaľovaciu sviečku.

Dozerajte na to, aby sa prívodný elektrický kábel nedostal

pod žací nôž. Upozornenie! Chrá ňte prís tr oj pred dažďo m a

vlhkosťou. Pred zahájením akejkoľvek údržby žacieho noža vytiah-

nite elektrický kábel zo zásuvky

SK -

1 Výrobca 2 Model 3 Výrobné číslo 4 Páčka pre údržbu 5 Sériové číslo 6 Typ 7 Špecikácie motora 8 Hmotnosť 9 Hladina akustického výkonu

BEZPEČNOSTNÉ POKYNY

Predpisy pre bezpečnú obsluhu rotačných kosačiek na trávu s kráčajúcou obsluhou DÔLEŽITÉ UPOZORNENIE: Tento žací stroj by mohol

amputovať končatiny a vymrštiť predmety.Pri nedodržaní nasledovných bezpečnostných pokynov by mohlo dôjsť k vážnemu úrazu alebo smrti.

I. Zaškolenie

 Pozorne si prečítajte návod. Oboznámte sa s ovládací-

mi tlačidlami a správnou obsluhou zariadenia.

 Nikdy nedovoľte, aby kosačku používali deti a ľudia,

ktorí nie sú oboznámení s bezpečnostnými predpismi. Miestne predpisy môžu obmedzovať vek osôb obsluhu-

júcich zariadenie.

 Nikdy nekoste, ak sa v blízkosti nachádzajú ľudia, najmä

deti, alebo domáce zvieratá.

 Pamätajte, že za nehody alebo ohrozenie druhých ľudí a

ich majetku zodpovedá obsluha stroja alebo užívateľ.

II. Príprava

 Pri kosení vždy noste primeranú obuv a dlhé nohav-

ice. Neobsluhujte zariadenie s bosými nohami alebo v

sandáloch s otvorenou špičkou.

 Dôkladne preskúmajte plochu, na ktorej bude zariad-

enie použité, a odstráňte všetky predmety, ktoré by mohol stroj vymrštiť.

 VÝSTRAHA – Benzín je vysoko horľavý .

- Benzín skladujte v kanistroch, ktoré sú na tento účel špeciálne určené.

Palivo dopĺňajte iba mimo budovy, na otvorenom

priestore, a pri dopĺňaní paliva nefajčite.

Palivo pridajte pred spustením motora. Nikdy

neodstr aňujte vrch nák pal ivovej nádr že a nikd y nedopĺňajte benzín, pokiaľ beží motor, alebo pokiaľ je

motor horúci.

Ak dôjde k vyliatiu benzínu, nikdy sa nepokúšajte spustiť motor, ale odsuňte stroj z priestoru, v ktorom došlo k vyliatiu, a vyvarujte sa vytvoreniu akéhokoľvek zápalného zdroja, pokiaľ sa benzínové pary nerozp-

týlia.

Pevne nasaďte všetky vrchnáky palivových nádrží a

ostatných nádob

 Vymeňte chybné tlmiče.  Pred použitím vždy skontrolujte, či nie sú nože, sk-

rutky žacích nožov a žací machanizmus opotrebované

alebo poškodené. Všetky opotrebované a poškodené

nože alebo skrutky vymeňte naraz, aby ste zachovali

rovnováhu.

 Na strojoch s viacerými nožmi buďte opatrní, pretože

rotácia jednej lamely môže vyvolať rotáciu ostatných nožov.

III. Obsluha

 Neobsluhujte stroj v obmedzenom priestore, kde

sa môžu zhromažďovať nebezpečné plyny oxidu uhoľnatého.

 Koste iba cez deň alebo pri dobrom umelom os-

vetlení.

 Pokiaľ je to možné, vyvarujte sa obsluhe stroja na

mokrej tráve.

 Na svahoch sa vždy ubezpečte, či stojíte na pevnej

pôde.

 Prístroj obsluhujte za chôdze, nikdy nebežte.• Pri

kosačkách s kolesami koste naprieč svahom, nikdy

nekoste smerom hore a dolu z kopca.

 Pri zmene smeru na svahoch buďte zvlášť opatrní.•

Nekoste nadmerne strmé svahy.

 V prípadoch, kedy meníte smer, alebo ťaháte kosačku

smerom k sebe, buďte nadmieru opatrní.

 Zabrzdite žací nôž, ak je kosačku potrebné nakloniť

počas prevozu, keď prechádzate nezatrávnenými povrchmi, a keď presúvate kosačku z a na miesto kosenia.

 Nikdy neobsluhujte kosačku s chybnými ochrannými

krytmi a bez bezpečnostných zariadení, napríklad bez de ektorov alebo zberných košov na trávu.

 Nemeňte nastavenie regulátora motora a nevytáčajte

motor do vysokých otáčok. Obsluha motora pri nadmernej rýchlosti môže zvýšiť nebezpečenstvo zranenia.

 Pred spustením motora rozpojte žací mechanizmus

(uvoľnite všetky žacie lišty) a vyraďte spojku pohonu

zo záberu.

 Pri zapínaní stroja a spúšťaní motora postupujte opatr-

ne, podľa návodu a s nohami v dostatočnej vzdialenosti od noža.

 Pri zapínaní stroja a spúšťaní motora nenakláňajte

kosačku, s výnimkou prípadov, kedy je kosačku pre naštartovanie potrebné nakloniť. V tomto prípade nevychyľujte kosačku viac, ako je potrebné, a zdvihnite iba tú časť, ktorá je od obsluhy vzdialená.

 Nespúšťajte stroj, keď stojíte pred tunelom pre vyha-

dzovanie trávy.

 Ruky a nohy neumiestňujte pod otáčajúce sa časti a

do ich blízkosti. Vždy stojte mimo otvorov pre vyhad-

zovanie trávy.

 Kosačku nikdy nedvíhajte a neprenášajte, pokiaľ je

spustený motor.

 Zastavte stroj a odpojte zapaľovacie káble sviečky:

pred čistením upchatých miest a tunela na vyhadzo-

vanie trávy;

- pred kontrolou, čistením a údržbou kosačky;

ak zasiahnete neznámy predmet. Skontrolujte, či kosačka nie je poškodená, a vykonajte opravy pred tým, ako kosačku opätovne spustíte a budete obsluhovať;

ak kosačka začne nadmerne vibrovať (ihneď skon-

trolujte).

 Zastavte stroj:

- kedykoľvek sa od kosačky vzdialite;

- pred tým, ako doplníte palivo

 Nastavenie škrtiacej klapky uveďte do správnej polohy,

keď je stroj zastavený; ak je súčasťou vybavenia stroja poistný uzatvárací ventil, pri ukončení kosenia odpojte

prívod paliva.

 Ak používate prívesné sedadlo, pohybujte sa poma-ly.

IV. Údržba a uskladnenie

 Udržiavajte všetky matice a skrutky pevne utiahnuté,

aby ste tak zabezpečili bezpečné prevádzkové pod-

mienky stroja.

 Zariadenie s benzínom v nádrži nikdy neuskladňujte vo

vnútri budovy, v ktorej by mohli plyny dosiahnuť otvorený oheň alebo iskru.

 Umožnite ochladenie motora skôr, ako ho uskladníte v

akomkoľvek ohradenom priestranstve.

 Nebezpečenstvo ohňa znížte tým, že uskladníte stroj,

tlmič, úložný priestor batérie, ako aj úložný priestor pre benzín očistené od trávy a nadmerného maziva.

 Často kontrolujte, či nie je zberný kôš na trávu opotre-

bovaný alebo poškodený.

 Opotrebované alebo poškodené časti vymeňte z

bezpečnostných dôvodov.

 Ak je potrebné vyprázdniť palivovú nádrž, malo by sa

tak stať mimo budovu.

SK -

POPIS

1 Horné rúčky 2 Čerpadlo sýteniay

3 Poistná krídlová matica pre horné

rúčky 4 Kôš na trávu 5 Viečko plniaceho otvoru motorového

oleja

6 Vypúšťací otvor motorového oleja

7 Kryt 8 Páka nastavenia výšky kosenia

9 Zapaľovacia sviečka 10 Viečko palivovej nádrže

11 Rukoväť štartovacej šnúry motora

12 Kryt vyhadzovacieho otvoru trávy

13 Páčka plynu

14 Páka zastavenia motora

15 Redukčná prevodovka 16 Kľúč zapaľovania

17 Páka regulácie rýchlosti jazdy

18 Páčka spojky

PRIPEVNENIE KOŠA NA TRÁVU

PRIPEVNENIE ODKLOŇOVAČA (ak už nie je pripevnené)

PRIPEVNENIE RÚČOK (Dolnỳch)

PRIPEVNENIE RÚČOK (Hornỳch)

NASTAVENIE RÚČOK

VLOŽENIE UZÁVERU PRE MULČOVANIE (k dispozícii len pri niektorých modeloch)

Ak chcete kosiť trávu s mulčovaním (bez zberu pokosenej trávy) zodvihnite priehradku, nasaďte uzáver a pripevnite ju pružinou podľa obrázka.

NASTAVENIE VÝŠKY KOSENIA (k dispozícii len pri niektorých

BEZPEČNOSTNÉ POKYNYI

 Kosačku vždy používajte so správne nasadeným odkloňovačom alebo zberným košom.  Vždy vypnite motor pred odstránením koša na trávu alebo pri nastavovaní výšky kosenia.  Nikdy nedávajte ruky ani nohy pod kryt kosačky alebo do otvoru pre vyhadzovanie pokosenej

trávy, keď je motor zapnutý.

Pred kosením odstráňte z trávnika všetky cudzie predmety, ktoré by mohli byť odhodené rotujúcim nožom. Počas kosenia pozorne sledujte, či na trávniku nezostali

cudzie predmety.

SK -

Pri šta rt ovaní motor a alebo poč as kosenia ni kd y nezdvíhajte zadnú časť kosačky. Nikdy nedávajte ruky ani nohy pod kryt kosačky alebo do otvoru pre vyhadzovanie pokosenej trávy, keď je motor

zapnutý.

PREVÁDZKA

NASTAVENIE MOTORA (obr. JI)

Postupujte podľa pokynov uvedených v návode na údržbu dodanom výrobcom motora.

UPOZORNENIE:- Pred použitím sa do motora musí naliať 0,6 litra motorového oleja.

ŠTARTOVANIE MOTORA (obr. J

Ak bola kosač ka ri adne zos tavená, postu pujte pri

štartovaní motora nasledovne:

a) Motor so sýtičom: A

k je motor studený, posuňte páčku plynu (13) do polohy

START.

b) Páku vypnutia motora (14) pritiahnite smerom k hor-

nej rukoväti a držte ju stlačenú po dobu štartovania a vlastnej prevádzky kosačky (touto pákou je ovládané

zastavenie motora).

c) Motor vybavený pomocným čerpadlom: S

tlačte 3 – 4 krát balónik pomocného čerpadla (2) umiestnený v priestore karburátora a páčku plynu (13) posuňte do polohy MAX.

Ďalšie informácie a vysvetlenie prevádzky motora nájdete v návode na používanie príslušného motora.

d) Naštartujte motor.

RUČNÍ ŠTARTOVANIE: (Páka vypnutia motora (14)

musí byť stlačená k hornej rukoväti.)

 Uchopte štartovaciu rukoväť (11) a pomaly vyťahujte

štartovaciu šnúru, kým nezacítite slabý odpor spôsobený kompresiou v motore. Pomaly vráťte šnúru štartovania

a potom silno zatiahnite za štartovaciu šnúru smerom dozadu.

II)

ELEKTRICKÝ ŠTART: (Páka vypnutia motora (14) musí

byť stlačená k hornej rukoväti.)

 Zasuňte zástrčku (G) do zásuvky (H) na stroji. Otočte

kľúčikom zapaľovania (16)

UPOZORNENIE: Žací nôž sa začne otáčať ihneď po spustení motora.

Počas práce s kosačkou držte páku zastavenia motora (14) neustále stlačenú k prednej rukoväti. Akonáhle páku uvoľníte, motor sa zastaví.

KOSENIE

Trávu pokosíte ručným tlačením kosačky smerom dopredu, prípadne môžete zapojiť automatický podvozok kosačky.

Zapojenie podvozku kosačky (obr. J spojky (17 - 18) a nechajte ju v tejto polohe.

UPOZORNENIE: Páku pre jazdy aktivujte

jedine vtedy

Odpojenie podvozku kosačky: Uvoľnite páčku spojky.

, keď je motor v činnosti.

III): Zdvihnite páčku

NASTAVENIE LANKA SPOJKY (len pri modeloch s vlastným pohonom)

Poznámka: Ak sa po stlačení páčky spojky kosačka nezačne sama pohybovať, ovládacie lanko nastavte tak, že pružinu (P) zasuniete do niektorého z po sebe idúcich otvorov v doske (R), alebo do otvoru „S“.

ÚDRŽBA

Upozornenie! Pred zahájením akejkoľvek údržby prístroja vypnite motor a odpojte zapaľovaciu sviečku.

 U štvortaktných motorov vykonávajte pravidelne kontrolu

hladiny oleja a motorový olej vymeňte, ak je znečistený. Ďalšie pokyny nájdete v PRÍRUČKE MOTORA.

 Pravidelne kontrolujte kosačku a zaistite, aby boli od-

stránené zvyšky pokosenej trávy, ktoré sa prichytili na

spodnej časti krytu kosačky.

 Nikdy nečistite kosačku tak, že na ňu vylejete vodu:

mohol by sa tým vážne poškodiť systém elektrického

štartéra.

 Buďte opatrní, tlmič výfuku môže byť veľmi horúci.  Pravidelne kontrolujte, či nie je poškodený žací nôž.

 Kosačku je treba nechať pravidelne prekontrolovať

Autorizovaným servisným strediskom.

 Čistenie spodku Kosačka stojí s vypnutým motorom.

- Pripojte prípojku (22) na kohútik prívodu vody spodku karosérie. Otvorte kohútik.

spusťte motor (žací nôž rotuje) a nechajte ho niekoľko

minút zahrievať.

po dokončení čistenia vypnite motor, zatvorte kohútik

a odpojte hadicu od prípojky na spodku karosérie.

SK -

ŽACÍ NÔŽ

 Pri demontáži žacieho noža (23) vyskrutkujte

skrutku (24).

Skontrolujte stav unášača žacieho noža (25), podložky (26), klinu (27) a podložky (28) vymeňte všetky súčiastky, ktoré sú poškodené.

ELEKTRICKÝ ŠTART

 Pred prvým naštartovaním motora sa odporúča,

aby sa batéria nabíjala po dobu 2 –3 hodín.

Ak počas štartovania zistíte, že je batéria sčasti

vybitá, nechajte ju nabíjať po dobu 24 hodín. Pri štartovaní držte kľúč zapaľovania v polohe štartovania

iba 5 sekúnd

ÚDRŽBA BATÉRIE

POZNÁMKA

Pre správnu údržbu batérie (29), hlavne pri príprave na dlhodobé uskladnenie a dobíjaní, nie je nutné vyberať

batériu z jeho puzdra. V takýchto prípadoch postupujte

podľa týchto krokov:

1) Rozpojte káblový spoj (30).

2) Batériu skladujte na suchom a vetranom mieste.

3) Pred použitím batériu dobíjajte pri izbovej teplote po

24 – 36 hodín.

4) Pred použitím zapojte káblový spoj (30)

ZÁRUČNÝ LIST A POISTENIE

Ak sa počas dvoch rokov od pôvodného zakúpenia výrobku nájde nejaká jeho čast’ chybná, a ak je táto chyba zapríčinená výrobcom, prevedie Husqvarna Outdoor

Products v autorizovanom servisnom stredisku opravu alebo výmenu výrobku zdarma, a poskytne: (a) Vada bola zahlásená priamo schválenému servisnému

oddeleniu.

(b)Predložíte doklad o kúpe. (c) Vada nebola spôsobená nesprávnym zaobchád-

zaním, zanedbaním, alebo nesprávnym nastavením

zapríïinenƒm užívatel’om.

(d)Vada nebola spôsobená neprimeranƒm opotrebo-

vaním.

(e) Stroj nebol opravovaný, rozoberaný, alebo ním nebolo

neodborne manipulované osobami, ktoré nemajú opráv-

nenie od rmy Husqvarna Outdoor Products.

(f) Stroj nebol prenajatý.

(g)Stroj je vo vlastníctve pôvodného majitel’a. (h)S tr oj nebol použitý mimo kra ji ny pre ktorú je

špecikovaný.

(i) Stroj nebol použitý na komerïné úïely.

 Táto záruka je dodadkom a v žiadnom prípade neob-

medzuje výhradné práva zákazníka.

Nasledujúce vady nie sú kryté poistením, preto je dôležité prečïíta si návod obsiahnutý v tejto príruèke a porozumie obsluhe a údržbe Vášho stroja.

 Pri spätnej montáži dbajte na to, aby bol klin (27)

správne umiestnený v zámku kľukového hriadeľa a žacie hrany noža boli postavené v smere rotácie motora. Uťahovacia skrutka noža (24) musí byť dotiahnutá silou uťahovacieho momentu 5,34 Kgm (52,4 Nm).

LIKVIDÁCIA BATÉRIE

Ba tér ie, kto ré sú ozn ače né s ymb olo m

„preškrtnutá nádoba na odpad“ a majú

označenie chemického prvku Pb (baté rie obsahujúce olovo), nesmú byť vyhodené do

nádob na domáci odpad.

Koncový používateľ musí odniesť nefunkčnú

batériu do špecializovaného strediska alebo ju

vrátiť autorizovanému predajcovi.

Poruchy na ktoré sa záruka nevzt’ahuje:

. Náhrada opotrebovných, alebo poškodenƒch čepelí. . Poruchy spôsobené v dôsledku neohlásenia pôvodnej

vady.

. Poruchy spôsobené prudkým nárazom. . Poruchy spôsobené nesprávnym používaním, ktoré

sa nezhoduje s pokynmi a doporučïeniami, ktoré sú

obsiahnuté v tejto príruïke na obsluhu.

. Záruka sa nevzahuje na stroje určené na prenájom. . Nasledujúce časti sú pokladané za časti, ktoré podliehajú

opotrebovaniu a ich životnos závísí na pravidelnej údržbe. Preto za normálnych okolností nepodliehajú reklamácii: čepele, elektrický kábel, remeñ

 Upozornenie!

usqvarna Outdoor Products podl’a reklamačných

ustanovení nea kceptuje zodpovednost’ za poruchy

spôsobené čiastočne, alebo výhradne, priamo, alebo nepriamo inštaláciou, alebo náhradou častí, alebo náhradných súčiastok, ktoré nie sú vyrobené, alebo schválené Husqvarna Outdoor Products. Tiež neakceptuje zodpovednost’ za poruchy spôsobené na strojoch,

ktoré boli upravované.

SK -

EC PREHLÁSENIE O PRÁVNEJ SPÔSOBILOSTI TOVARU'

Ja, dolupodpísaný, Bengt Ahlund, Husqvarna Outdoor Products Italia Spa, Via Como 72, 23868 Valmadrera (LC) týmto

potvrdzujem, že kosačka:

Kategória ................................................................Benzínová koliesková rotačná

Výroba ....................................................................Husqvarna Outdoor Products

Vyhovuje špecikáciám uvedeným v Norme 2000/14/EEC.

Typ ..........................................................................A

Verzia......................................................................B

Šírka skosu .............................................................C

Garantovaný stupeň sily zvuku...............................D

Nameraný stupeň sily zvuku...................................E

Hladina akustického výkonu ...................................F

Vibrácia rúčky .........................................................G

Typ rezného telesa. ................................................Rotačný nôž

Identikácia série ....................................................Vid Štítok Parametrov Výrobku

Postupy určenia právnej spôsobilosti tovaru ..........ANNEX VI

Informované orgány. ...............................................Nr. 0470 - NEMKO AS

Gaustadalleen 30 - PO Box 73 Blindern

0314 OSLO - Norway

Ďalšie nariadenia ...................................................98/37/EC, 93/68/EEC, 2002/88/EC, 2004/108/EC

a normám ...............................................................EN836,EN ISO14982,EN1033,EN ISO 3744,EN ISO11201

Bengt Ahlund

Husqvarna Outdoor Products Italia spa.

Via Como 72 - 23868 Valmadrera (LC)

Technický riaditel’

3/08/2006

SK -

Gratulujemy Paňstwu zakupu naszej kosiarka do trawy jestešmy pewni, zé będziecie Paňstwo usatysfakcjonowani wysoką jakošcią naszego produktu. Prosimy o uważne przeczytanie całej instrukcji obsługi i szczegółowe zapoznanie się ze wskazaniami dotyczącymi bezpíeczeństwa użytkowania urządzenia.

Uwaga! Przed użyciem przeczytac> instrukcję ob-

slÀugi. Osoby postronne nie powinny przebywac> w

zasie%gu pracy urza%dzenia. Uwaga, wirujący nóż niebezpieczen>stwo zranienia

ra%k i nóg.

Niebezpieczeństwo wdychania gazów trujących!

Ni e używać urzą dze nia w pomieszczenia ch zamkniętych lub o słabym przewietrzeniu.

Niebezpieczeństwo wybuchu! Nie przelewać paliwa

przy zapalonym silniku

Uwaga! Powierzchnia gorąca

Uwaga! Przed wykonaniem jakiejkolwiek konserwacji

zgasić silnik zdjąć przewód ze świecy Przewód zasilający nie może znajdować się w zasięgu

pracy noża. Uwaga! Zabezpieczyć przed deszczem i wilgocią.

Odłączyć przewód zasilający w przypadku wykonywa-

nia czynności serwisowych

POLSKI -

1 Producent 2 Model 3 Kod wyrobu 4 Wskaźnik zmiany 5 Numer serii 6 Typ 7 Charakterystyka silnika 8 Cięźar 9 Poziom Mocy Akustycznej

WYMOGI BEZPIECZEN>STWA

Przepisy Bezpieczeństwa

Zachowac niniejszą instrukcje obsługi dla ewentualnych późniejszych informacji.

Operator

Przeczytaj uważnie instrukcję obsługi i upewnij się, że

znasz działanie wszystkich urządzeń sterujących.

Pamiętaj, że operator lub użytkownik jest odpowiedzialny

za wypadki lub zagrożenia dla osób postronnych lub ich własności.

Zawsze noś długie, grube spodnie i buty; nigdy nie pra-

cuj w krótkich spodniach, sandałach lub boso.

Upewnij się, że powierzchnia robocza jest wolna od ka-

mieni, patyków lub kawałków drewna. Obiekty te mogą być odrzucone od maszyny i spowodować zra- nienie lub uszkodzenie sprzętu. Unikaj przejeżdżania przez wyżwirowane ścieżki itp.

Nigdy nie uruchamiaj silnika i nie pozwól mu pra- cować

w zamkniêtych pomieszczeniach. Wdychanie gazów spalinowych może spowodowaćś mierć.

Nie pozwalaj nikomu, zwłaszcza dzieciom, przeby wać

na powierzchni roboczej w czasie pracy.

Kosiarki nie wolno użytkować dzieciom, ani osobom,

które nie zapoznały się z niniejszą instrukcją.

Zwrócic szczególną uwagę podczas zmiany biegów oraz

pchając kosiarkęw swoim kierunku.

 P rzed wł ącz eni em s iln ika odł ą czy c pr zyr ząd

uruchomiający noze i mechanizm napędu.

Narzędzie

Przejrzyj całą maszynę przed każdym użyciem. Wymień

uszkodzone częœci. Sprawdź, czy nie ma wycieków paliwa i upewnij się, czy wszystkie mocowania są na miejscu i czy są odpowiednio dociągnięte.

Wymień wadliwy tłumik. Przed uruchomieniem zawsze sprawdź wizualnie, czy

noże, ich śruby oraz cały zespół tnący nie są zużyte lub uszkodzone. Wymieniaj zużyte lub uszkodzone noże i śruby zestawami, aby zachować wyważenie.

Paliwo

UWAGA - benzyna jest œrodkiem łatwopalnym. Nalewaj paliwo na zewnątrz pomieszczeń tam, gdzie

nie ma iskier lub otwartego płomienia.

 Stosuj kanister dopuszczony do przechowywania

paliwa.

Nie pal i nie pozwalaj palić w pobliżu paliwa, maszyny

oraz w czasie pracy maszyną.

Przed włączeniem silnika wycżyścic ewentualne resztki

paliwa i poczekac az zapach paliwa ulotni się.

Zanim uruchomisz silnik, odejdź przynajmniej 3 metry

od miejsca, w którym nalewałeś paliwo.

Zatrzymaj silnik przed otwarciem wlewu paliwa. Przed włączeniem silnika nastawic zatyczkę od paliwa

oraz korek od zbiornika paliwa zapasowego.

Nie wlewaj paliwa kiedy silnik jest gorący. Nie zmieniac ustawienia regulacji szybkości silnika oraz

nie uźywac silnika przynadmiernej szybkości.

Jeś li zajdzie taka potrzeba, opróźnic zbiornik z pa-

liwem.

Koszenie

Unikac jeśli to moźliwe koszenia mokrej trawy. Zwrócic szczególną uwagę podczas zmiany biegów oraz

pchaj¹c kosiarkêw swoim kierunku.

Koszenie na pochyłościach terenu może być niebezpie-

czne. Nie kosić na bardzo stromych pochyłościach. Poruszać się wzdłuż pochyłości, w żadnym przypadku w górę i w dół pochyłości. Zachowac szczególna uwage

przy nawracaniu na terenie pochylym.

Nigdy nie transportuj kosiarki z pracującym silnikiem.

Jeśli kosiarka musi być podniesiona, operator musi przedtem upewnić się, że nóż tnący zatrzymał się.

Nigdy nie pracuj kosiarką z uszkodzonymi zabez piec-

zeniami i osłonami lub bez zamontowanych urządzeń bezpieczeństwa, np.

 Uruchamiaj i zatrzymuj silnik ostrożnie, zgodnie z

instrukcją; stopy trzymaj z daleka od ostrza(y).

Nie przechylaj kosiarki w czasie uruchamiania lub

włączania silnika (za wyjątkiem przypadków, kiedy kosiarka musi być przechylona w celu uruchomienia; w tym przypadku nie przechylaj jej bardziej, niż jest to absolutnie konieczne i podnoś tylko tę część, która jest

oddalona od operatora).

Nie uruchamiaj silnika, kiedy stoisz naprzeciwko wylotu

trawy.

Trzymaj ręce i stopy z daleka od obracającego się noża.

W przypadku modeli z otwartym wylotem, nigdy nie

wkładaj ręki w gardziel wylotu.

Nigdy nie podnoś i nie przenoś kosiarki przy .pracującym

silniku.

Zatrzymaj silnik i odłącz przewód wysokiego napięcia

odświecy zapłonowej zanim przystąpisz do sprawd-

zania przyczyn zablokowania kosiarki, ich usuwania, czyszczenia wylotu, czyszczenia lub jakichkolwiek prac przy kosiarce, po uderzeniu w obcy obiekt. W tym

ostatnim przypadku sprawdż uszkodzenia i napraw je przed ponownym uruchomieniem i rozpoczęciem pracy. Zatrzymaj silnik i odłącz przewód wysokiego napięcia odś wiecy zapłonowej również wtedy, gdy kosiarka zacznie nienormalnie wibrować (natychmiast sprawdź przyczynę), zanim opuś cisz maszynę oraz przed przystąpieniem do uzupełniania paliwa.

Po zakończeniu koszenia ustawic włącznik w pozycji STOP,

natomiast zawór zatrzymujący paliwo w pozycji OFF.

Obsługa Maszyny

Regularnie sprawdzaj, czy śruby i nakrętki są odpowie-

dnio dokręcone. Wymieniaj natychmiast uszkodzone części. Stosuj tylko oryginalne części zamienne.

Przechowuj maszynę i paliwo w miejscach, gdzie opary

paliwa nie będą mogły zetknąć się z iskrami lub otwartym płomieniem z palenisk, podgrzewaczy wody, silników elektrycznych, włączników itp.

 Pozwól silnikowi ostygnąć przed umieszczeniem

maszyny w zamkniętym pomieszczeniu.

Aby zapobiec niebezpieczeństwu pożaru, czyść komorę

silnika,tłumika i akumulatora oraz miejsce przechowywania paliwa z liści, trawy i nadmiaru smarów.

Często sprawdzaj, czy chwytacz trawy nie jest zużyty

lub zniszczony.

Transport

Usuń przewód świecy zapłonowej. Poluzuj linkę/przewód

na uchwycie przed ostrożnym złożeniem uchwytu. Unikaj uszkodzeń linki/przewodu. Opróżnij zbiornik paliwa. Przed przewozem publicznymi środkami transportu olej silnikowy i paliwo muszą być us

POLSKI -

SCHEMAT URZA%DZENIA

1 Górny uchwyt 2 Przycisnąc pomkę

3 Nakrętka górnego uchwytu

4 Worek 5 Korek wlewu oleju 6 Korek spustu oleju 7 Obudowa

8 Dżwignia regulacji wysokości koszenia 9 Świeca zapłonowa

10 Zbiornik paliwa 11 Starter

12 Klapka ochronna

13 Dżwignia gazu 14 Dżwignia bezpieczeństwa 15 Przekładnia

16 Kluczyk rozruchowy

17 Dżwignia szybkości poruszania 18 Dżwignia napędu

MONTAŻ WORKA/ KOSZA ZBIERAJĄCEGO TRAWĘ

MONTAŻ OSŁONY (jeżeli jeszcze nie jest złożony)

MONTAŻ UCHWYTU DOLNEGO (Dolnego)

MONTAŻ UCHWYTU GÓRNEGO (Górnego)

REGULACJA UCHWYTU

WPROWADZENIE KORKA MULCHING (wyłącznie dla modeli, gdzie została przewidziana)

Aby ściąć trawę w systemie mulching (bez zbierania skoszonej trawy) podnieść osłonę i włożyć korek mocując

go na sprężynie, zgodnie z przedstawionym rysunkiem.

USTAWIANIE WYSOKOSéCI KOSZENIA

ZASADY OCHRONY

 Pracować zawsze z zamontowanym zbiornikiem na trawę lub klapą.  Wyłączyć silnik przed zdjęciem zbiornika na trawę lub przed przestawieniem wysokości koszenia.  Podczas pracy silnika nigdy nie wkładac rąk i nóg pod obudowę noża tnącego oraz nie podnosić

klapki ochronnej.

Przed uruchomieniem urządzenia upewnić się czy wszystkie obce przedmioty, leżące w zasięgu pracy urządzenia, zostały usunięte. W czasie koszenia zwracać uwagę na pozostałe na trawie obce przedmioty. Operator kosiarki jest odpowiedziainy za bezpieczeństwo osób trzecich, przebywających w zasięgu pracy urządzenia.

POLSKI -

W czasie uruchamiania silnika lub rozruchu kosiarki nie

należy nigdy jej podnosić. W razie konieczności przechylić ją tak, aby ostrze nozéa tnącego znajdowało się po prze-

ciwnej stronie operatora.

W czasie pracy silnika nie wolno nigdy wkładac rąk i nóg pod obudowę nozéa tnącego i w otwór klapki ochronnej.

PRACA URZA%DZENIA

PRZYGOTOWANIE SILNIKA (Rys.JI)

Szczegółowe informacje dotyczące przygotowania

silnika znajdują się w osobnej instrukcji obsługi silnika

spalinowego, wydanej przez producenta silnika.

UWAGA: Przed użyciem dodać oleju do silnika (0.6l )

URUCHOMIENIE SILNIKA (Rys.JII)

Po operacjach przygotowawczych, przystąpić do uruchomienia silnika w następujacy sposob:

a) W wypadku silników z systemem ssania choke:

w tych silnikach dżwignie gazu (13), w przypadku zim-

nego silnika, ustawić w pozycji START.

b) Dżwignię (14) przygotować silnik do uruchomienia,

trzymać dżwignię przyciśnięta do rączki w fazie uruchomienia i podczas uzéywania maszyna (włącza

hamulec silnika).

c) W wypadku silników z systemem primer:

3/4 razy przycisnąc pomkę (2), znajdującą się na

gażniku. Dla modeli wyposażonych w linke gazu, ustawić dzwignię gazu (13) w pozycji MAX.

Radzimy je konsultować, kiedy są problemy z pracą

silnika. RĘCZNY ROZRUSZNIK - (Trzymając dżwignię zatrzy-

mania silnika (14)).

Linkę startera(11) pierwszy raz pociagnąć powoli do

końca i wrócić do poprzedniej pozycji, a następnie drugi raz pociągnąć energicznie, aby uruchomić silnik.

ELEKTRYCZNY ROZRVSZNIK

zatrzymania silnika (14)).



Włożyć wtyczkę (G) do gniazdka (H) na silniku. Przekręcić

klucz zapłonu (16)

UWAGA! Urządzenie tnące zaczyna pracowac (wirować) w momencie włączenia silnika

Dżwignię (14) trzymać cały czas wciśnieta podczas pracy kosiarki. Puszczając dzwignię, silnik zatrzymuje się. Bardziej szczegółowe informacje odnośnie pracy silnika znajdują się w instrukcjach obsługi silnika.

- (Trzymając dżwignię

KOSZENIE

W czasie koszenia pchacé urządzenie do przodu. W przypadku kosiarki samojezdnej włączycé napęd.

Właczanie napędu (

maksimum dzéwignie sprzęgła (17 - 18). W czasie

Rys.JIII): podnieść i docisnąć do

koszenia dzéwignia powinna cały czas pozostać w

tej pozycji.

UWAGA! Dżwignię sprzęgła włączać tylko wtedy

, gdy silnik pracuje.

W celu automatycznego wyłączenia napedu kółek, pusécić dżwignię sprzęgła.

REGULACJA PRZEWODU SPRZĘGŁA (wyłącznie dla wersji samobieżnych)

UWAGA! Jeséli napęd nie działa, pomimo włączenia dżwigni sprzęgła, konieczna jest regulacja linki sprzęgła poprzez przesunięcie spręzéyny (P) w jeden z następnych otworów na płytce (R) lub w otwór "S

KONSERWACJA MASZYNY

Uwaga! Przed wykonaniem jakiejkolwiek

konserwacji zgasić silnik i wyjąć świecę

 W silnikach czterosuwowych z zaplÀonem iskrowym re-

gularnie kontrolowac> poziom oleju. Kiedy taka potrzeba, dolac> oleju lub wymienic> go. Dla uzyskania dodatkowych informacji odnos>nie pracy silnika, przeczytac> zalÀa%czona do niego instrukcie% obslÀugi.

 Kontrolowac> regularnie, czy wszystkie s>ruby i nakre%tki

sa dokre%cone.Po kazédym koszeniu doklÀadnie oczys>cic> calÀe urza%dzenie, tak z wierzchu jak i spod spodu. Nie dopuszczac>, aby trawa gromadzilÀa sie% pod obudowa%.

 Po wylÀa%czeniu silnika nigdy nie zblizéac> sie% do tlÀumika

wydechowego, poniewazé jest on gora%cy.

 Cze%sto kontrolowac> stan nozéa tna%cego. Aby kosiarka

dobrze kosilÀa, nozée powinny byc> naostrzone i wywazéone.

 Kontrolowac> cze%sto ostrze w celu sprawdzenia czy nie

ma uszkodzen>.

 Corocznie po skończonym sezonie należy oddac

kosiarkę do przeglądu w autoryzowanym serwisie. Jest

to nieodzowne szczególnie w tych przypadkach, kiedy

noze mogły zostać uszkodzone przez przedmioty, które dostały się pod obudowę w czasie koszenia.

 Mycie podkorpusu Przy maszynie zatrzymanej i zgaszonej.

- PolÀa%czyc> złącze (22) na korpusie do kranu zasilania wody. Otworzyc> kran.

Włączyć silnik (ostrze obracaja%ce) pozostawiaja%c w

dzialÀaniu przez kilka minut.

Po zakończeniu mycia: zgasić silnik, zamknąć kran,

odłączyć rurę od złącza korpusu.

POLSKI -

URZA%DZENIE TNA%CE

Dla wymiany nozéa (23) odkre%cic> srube% (24). Kontrolowac>: uchwyt nozéa (25), podklÀadki (26),

klin (27) i podklÀadki (28). Jezéeli sa% uszkodzone

lub wygie%te, wymienic> je na nowe.

ROZRUSZNIK ELEKTRYCZNY

 Przed pierwszym uruchomieniem urza%dze%nia lÀadowac> akumulator przez 2 - 3 godziny.

Jes>li w czasie uruchamiania okazée sie% ze akumulator jest niedostatecznie nalÀadowany, nalezéy ladowac> go przez 24 godziny.

Nie uruchamiac> urza%dzenia dlÀuzej nizé przez 5 sekund

W czasie montazéu zwrócic> uwage czy klin (27) jest

umiejscowiony w wycie%ciu na wale korbowym silnika, a nózé tna%cy zalÀozéony tak, aby jego ostrza bylÀy skierowane w strone% obrotów walÀu korbowego. S>rube% (24) dokre%cic> kluczem dynamometryeznym (52,4 Nm).

USUWANIE BATTERII

Baterie oznaczone symbolem “kontener odpa-

dków skreœlony” i ze wskazaniem symbolu

chemicznego Pb (=bateria z olÀowiem) nie moga% byc> wyrzucane do odpadków domowych.

KONSERWACJA BATTERII

UWAGA

Do poprawnej konserwacji baterii (29), szczególnie przy dlÀugich okresach nie uzéytkowania, i do lÀadowania nie jest konieczne wyjmowanie jej z oprawy, lecz nalezéy poste%powac> w naste%puja%cy sposób:

1) OdlÀa%czyc> styk (30)

2) Przechowywac> baterie% w pomieszczeniu suchym i chlÀodnym

3) LÀadowac> baterie przed uzéyciem w temperaturze pomieszczenia przez 24-36 godziny.

4) Przywrócic> styk (30) przed uzéyciem

GWARANCJA I WARUNKI GWARANCJI

Jeżeli jakakolwiek część uległaby uszkodzeniu z powodu złej obróbki, w okresie gwarancji Husqvarna Outdoor Products, poprzez swe Autoryzowane Ośrodki Napraw, wykona bezpłatnie naprawę bądź wymianę, po warunkiem, że: a) usterka została zgłoszona bezpośrednio w autory-

zowanym ośrodku napraw.

b) zostanie przedstawiony rachunek zakupu.

c) usterka nie została spowodowana przez niewłaściwe

działanie, zaniedbanie lub błędne wyregulowynie dokonane przez użytkownika.

d) usterka nie jest spowodowana normalnym zużyciem

następującym w następstwie użytkowania.

e) maszyna nie została podana konserwacji ani naprawie,

nie została zdemontowana ani naruszona przez osoby, które nie posiadają autoryzacji Husqvarna Outdoor

Products.

f) Maszyna nie została wypożyczona osobom trzecim. g) Maszyna jest własnością pierwszego nabywcy. h) Maszyna nie jest przeznaczona do działalności

przynoszącej dochód.

 Gwarancja ta stanowi dodatek do praw klienta

wynikających z przepisów prawa i w żaden sposób ich

nie ogranicza..

Uzéytkownik jest zobowia%zany przez przepisy prawne do dostarczenia baterii zuzéytych do odpowiednich os>rodków zbiorczych lub do sprzedawcy.

Usterki spowodowane jedną bądź kilkoma podanymi poniżej przyczynami nie są objęte gwarancją, a więc jest ważne, by przeczytać instrukcje podane w niniejszej Książeczce Użytkowanika, jak również by w pełni zrozumieć działanie i procedury konserwacji maszyny. Usterki nie objęte gwarancją:.

- Wymiana zużytych bądź uszkodzonych noży.

- Usterki spowodowane brakiem zgłoszenia usterki

pierwotnej.

- Usterki spowodowane niespodziewanym uderzeniem.

- Usterki spowodowane nie zastosowaniem się do in-

strukcji i zaleceń zawartych w nieniejszej Książeczce Użytkowanika.

- Nie są objęte gwarancją maszyny wypożyczone.

- Części wymienione poniżej należy traktowań jako części zużywające się i ich czas działania zależy od regularnej konserwacji; w związku z tym gwarancja nie obejmuje noży, przewodąw zasilania, paska.

- UWAGA

W ramach niniejszej gwarancji Husqvarna Outdoor

Products nie ponosi odpowiedzialności za usterki spowodowane w całości lub w części, bezpośrednio lub pośrednio, przez wykorzystanie części zamiennych bądź akcesoriów nie wyprodukowanych lub nie

autoryzowanych przez Husqvarna Outdoor Products lub przez zmiany wprowadzone w maszynie w jakikolwiek sposób.

POLSKI -

EC DEKLARACJA ZGODNOŚCI

Ja, niżej podpisany Bengt Ahlund, Husqvarna Outdoor Products Italia Spa, Via Como 72, 23868 Valmadrera (LC). Zaświadczam że Kosiarka do strzyżenia trawników:-

Kategoria ................................................................Rotacyjna Kosiarka kołowa z napędem benzynowym

Wykonanie ..............................................................Husqvarna Outdoor Products

Odpowiada wymaganiom technicznym Dyrektywy Europejskiej Wspólnoty Gospodarczej (EWG) nr 2000/14/EEC

Typ ................................................................................ A

Wersja ..........................................................................B

Szerokość koszenia...................................................... C

Gwarantowany Poziom Mocy Akustycznej ................... D

Mierzony Poziom Mocy Akustycznej ............................ E

Poziom ciśnienia akustycznego.................................... F

Drgania uchwytu ........................................................... G

Typ Urządzenia Tnącego ........................................Ostrze Obrotowe

Identykacja serii ....................................................Patrz Tabliczka Znamionowa Wyrobu

Procedura Oceny Zgodności ..................................ANNEX VI

Organ Rejestrując...................................................Nr. 0470 - NEMKO AS

Gaustadalleen 30 - PO Box 73 Blindern

0314 OSLO - Norway

Inne Dyrektywy .......................................................98/37/EC, 93/68/EEC, 2002/88/EC, 2004/108/EC

oraz norm ...............................................................EN836,EN ISO14982,EN1033,EN ISO 3744,EN ISO11201

Bengt Ahlund

Husqvarna Outdoor Product Italia S.p.A.

Dyrektor techniczny

Via Como 72 - 23868 Valmadrera (LC)

3/08/2006

POLSKI -

Вследствие программы постоянного совершенствования изделия, предприятие сохраняет право изменять технические детали, упомянутые в данном руководстве, без предварительного уведомления. Данное руководство было подготовлено для использования с разными моделями электрических газонокосилок, имеющих различные формы и оборудование..

Внимание! Прочтите данное руководство перед

использованием. Уд ержив айте д ру гих лю дей на дос тат оч ном

расстоянии от опасной зоны.

Предупреждение : Существует риск получени я

травмы рук и ног. Риск от вдыхания токсичных газов! Не используйте

данный прибор в закрытых или плохо проветриваемых помещениях.

Риск взрыва! Не производите дозаправку горючим при

работающем двигателе.

Внимание! Горячие поверхности.

Внимание! Выключайте двигатель и отсоединяйте

свечу зажигания перед предприятием работ по техническому обслуживанию.

Держите кабель источника питания достаточно

далеко от режущего инструмента.

Внимание! Укрывайте от дождя и влажности.

Перед выполнением любых действий на режущем

инструменте, отсоедините шнур питания.

PYCCKNŇ - 1

1 Производитель 2 Модель 3 Номер изделия 4 Уровень технического обслуживания 5 Серийный номер 6 Тип 7 Сведения по двигателю 8 Масса 9 Уровень звуковой мощности

Jonsered LM2150 CMD, LM2147 CMDE, LM2146 CD, LM2151 CMD, LM2147 CM User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
