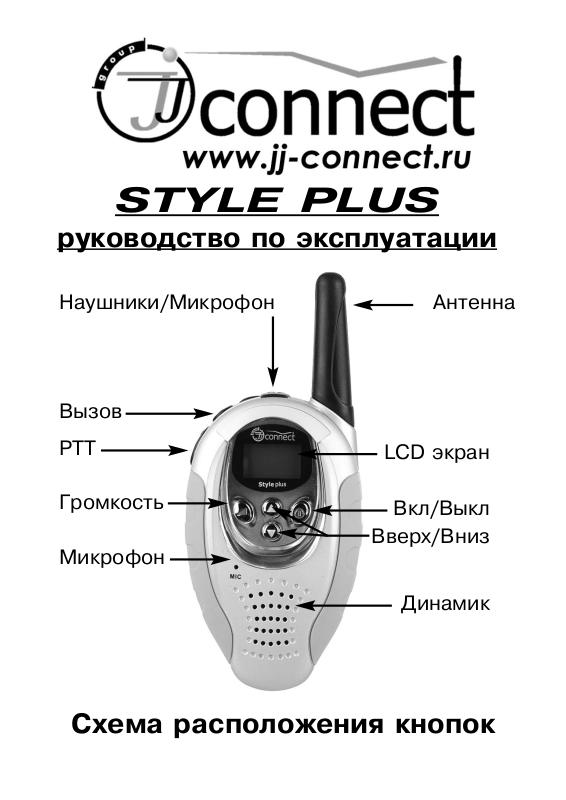

Вызов
PTT
Громкость
Микрофон
Антенна
LCD экран
Вкл/Выкл
Вверх/Вниз
Динамик
Наушники/Микрофон
Схема расположения кнопок
STYLE PLUS
руководство по эксплуатации
Основной экран (рис.1)
1-Иконка
обычное состояние

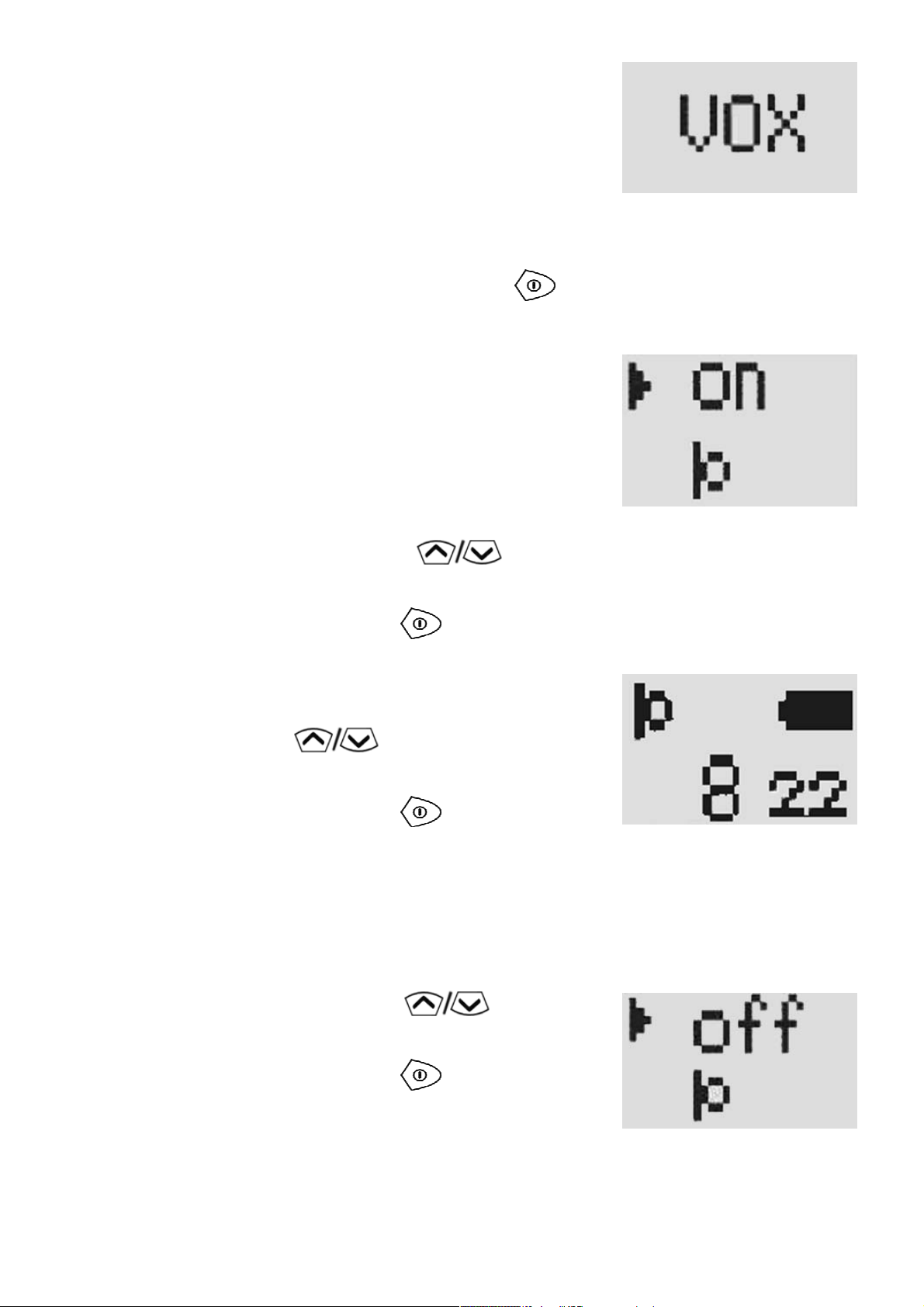

положение VOX
2-Диапазон «L»= LPD,
«P»= PMR
3-блокировка клавиш
4-иконка батарей
-- полная зарядка
-- пустая напоминает Вам,
что надо сменить батарейки.
-- Когда мигает , необходимо
заменить батарейки.
5-Субкод
-- CTCSS код (0/1-38 субкодов)
-- На дисплее ничего нет (Нет
кода)
6-Канал (частота)
-- LPD от 1-69, PMR от 1-8
7-Состояние
-- «R» означает получение сообщения
-- «T» означает отправление
cообщения
Установка батарей
1) Откройте крышку
батарейного отсека
(предварительно повернув
поясную клипсу против
асовой стрелки).
1
Рис. 1
2) Установите батареи согласно
знакам анод-катод (плюс-минус), как указано в батарейном отсеке.
3) Закройте крышку и поверните
поясную клипсу по часовой
стрелке.
Примечание: пожалуйста
используйте 4 батарейки типа
«AAA».
1. Работа с радиостанцией
1. Начало работы
а. Включите устройство, нажав
и удерживая кнопку в
течении 3 сек. Вы услышите
короткий звуковой сигнал,
означающий, что прибор готов к работе.
б. Разблокировка: если прибор
был заблокирован (см. рис.1),
нажмите и держите кнопку ,
затем в течение 1 сек нажмите кнопку . Прибор разблокируется, и Вы услышите
короткий звуковой сигнал.
в. Блокировка: Нажмите на
кнопку включения и
удерживайте ее, затем в течение 1 сек нажмите кнопку .
Все кнопки кроме PTT, (см.
2
рис. 1). будут заблокированы
и Вы услышите звуковой сигнал.
2. Прием и передача
а. Вы должны быть уверены, что
прибор включен (рис. 2).
б. Выберите канал и субкод,
такой же как и у Вашего
собеседника, например. (8
канал, субкод 22).
1) нажмите кнопку для
выбора настройки канала
(рис. 3)
2) нажмите кнопку для
ввода нового диапазона
канала (рис. 4)
3) кнопками наведите
стрелочками на диапазон
(band) и нажмите для
выбора (рис 5;12)
4) нажмите для выбора
LPD (рис. 5)
5) нажмите для выбора
канала (рис. 6)
6) кнопками выберите
канал в данном случае
выбран 8!
7) нажмите кнопку для
подтверждения установки и
вернитесь к основному меню
(рис. 2)
3
Рис. 3
Рис. 4
Рис. 5
Рис. 2
8) нажмите кнопку для
выбора настройки субкода
(рис. 5)
9) нажмите кнопку для
ввода нового субкода (рис. 6)
10) кнопками выберите
субкод от 0 до 38
11) Нажмите кнопку бля
подтверждения установки
возврата в главное меню.
в. Нажмите CALL или PTT для
начала передачи.
•
Нажмите кнопку CALL один
раз, чтобы сделать вызов.
Call... (см. рис. 9) означает
состояние передачи вызова.
•
Нажмите кнопку PTT на столько времени, сколько вы намереваетесь говорить с другой
стороной.
Если прибор находится в
положении передачи, "T"
появится на LCD экране (см.
рис. 10).
г. Отпустите кнопку CALL или
PTT, чтобы принять сигнал от
другого пользователя.
Если на дисплее появляется
"R" (рис. 11), это значит, что
прибор находится в режиме
приема. Вы сможете услы-
4
Рис. 8
Рис. 9
Рис. 7
Рис. 6
шать сигнальный звук или
голос другого пользователя.
2. Настройка радиостанции
1. Основные функции
а1. Настройка канала на
диапазоне LPD.
1) в основном меню нажмите
кнопку для выбора
настройки канала (рис. 3).
2) нажмите кнопку для
ввода нового канала/диапазона (рис. 4).
3) кнопками наведите
стрелочку на band (диапазон)
и, нажав , выберите LPD
или PMR (рис. 5;12).
4) кнопками выберите
LPD (рис. 5).
5) нажмите кнопку для
выбора канала (рис. 6).
6) кнопками выберите
канал (1-69)
7) нажмите кнопку для
подтверждения установок и
возврата в главное меню
(рис. 2).
5
Рис. 11
Рис. 10
а2. Настройка канала на
диапазоне PMR.
1) в основном меню нажмите
кнопку для выбора
настройки канала (рис. 3).
2) нажмите кнопку для
ввода нового канала/диапазона (рис. 4).
3) кнопками наведите
стрелочку на band (диапазон)
и, нажав , выберите LPD
или PMR (рис. 5;12).
4) кнопками выберите
PMR (рис. 12).
5) нажмите кнопку для
выбора канала (рис. 13).
6) кнопками выберите
канал (1-8)
7) нажмите кнопку для
подтверждения установок и
возврата в главное меню
(рис. 14).

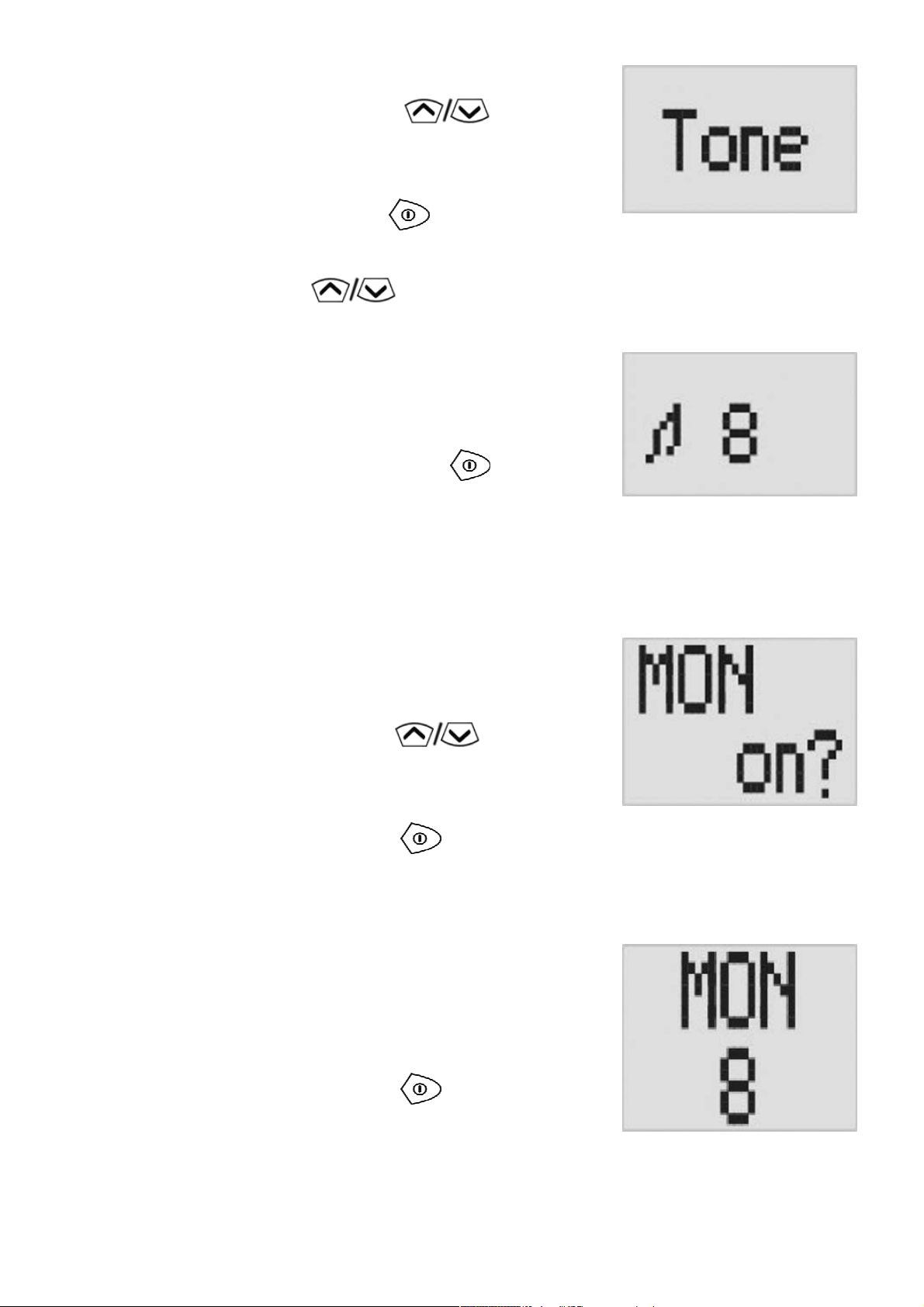

б. Настройка субкода
1) нажмите кнопку для
выбора настройки субкода
(рис. 7)
2) нажмите кнопку для
ввода нового субкода
(рис. 8)
3) используя кнопки
измените субкод от 0/1 до 38
6
Рис. 15
Рис. 14
Рис. 13
Рис. 12
