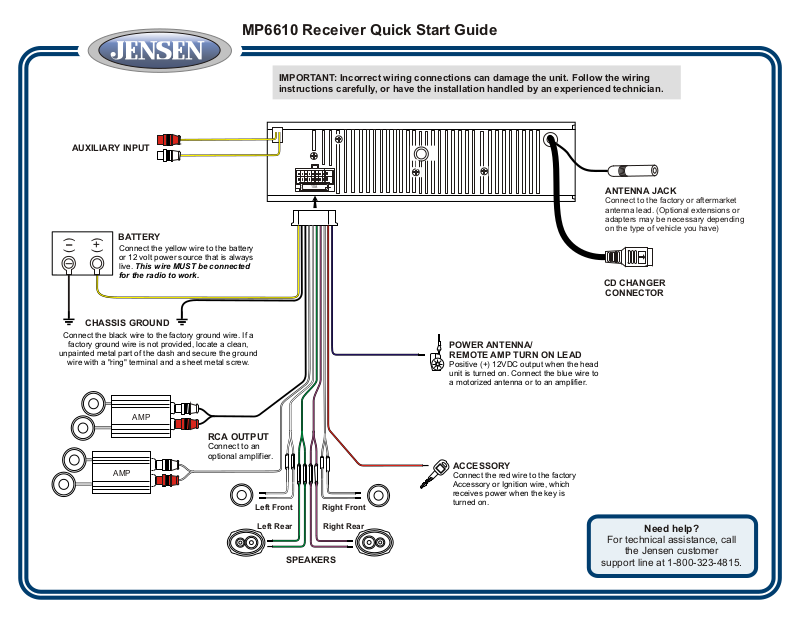

MP6610 Receiver Quick Start Guide

IMPORTANT: Incorrect wiring connections can damage the unit. Follow the wiring instructions carefully, or have the installation handled by an experienced technician.

AUXILIARY INPUT

10A

ANTENNA JACK

Connect to the factory or aftermarket antenna lead. (Optional extensions or adapters may be necessary depending on the type of vehicle you have)

)

+

-

)

(

(

BATTERY

Connect the yellow wire to the battery

or 12 volt power source that is always live. This wire MUST be connected

for the radio to work.

CD CHANGER

CONNECTOR

CHASSIS GROUND

Connect the black wire to the factory ground wire. If a factory ground wire is not provided, locate a clean, unpainted metal part of the dash and secure the ground wire with a "ring" terminal and a sheet metal screw.

AMP

RCA OUTPUT

Connect to an optional amplifier.

AMP

Left Front

Right Front

Left Rear

Right Rear

SPEAKERS

POWER ANTENNA/

REMOTE AMP TURN ON LEAD

Positive (+) 12VDC output when the head unit is turned on. Connect the blue wire to a motorized antenna or to an amplifier.

ACCESSORY

Connect the red wire to the factory Accessory or Ignition wire, which receives power when the key is turned on.

Need help?

For technical assistance, call the Jensen customer

support line at 1-800-323-4815.

Jensen MP6610 Guía Rápida Del Comienzo

IMPORTANTE: Una conexión incorrecta de los cables puede dañar la unidad. Siga las instrucciones del cableado cuidadosamente o haga que un técnico experto realice la instalación.

CABLE AUXILIARES

DE ENTRADA

10A

)

)

BATERíA

+



-

(

Conectar el cable de energía

(





permanente 12V PLUS a un cable vivo





con 12 voltios en el vehículo. El





alambre debe ser conectado.

CABLE A TIERRA

Conecte de forma segura el cable a Tierra a una parte metálica del chasis. Si no puede encontrar un perno o tornillo existente al cual ajustarlo, realice un orificio con un taladro en una superficie metálica y asegúrelo con un tornillo. Para asegurar una buena toma a tierra, quite cualquier pintura o grasa de las áreas donde el cabe hará contacto con la superficie.

AMP

SALIDAS DE RCA

Conecte con un amplificador opcional para ampliar el sistema.

AMP

CONECTADOR DE LA ANTENA

Conecte con el plomo de la antena de la fábrica. (Las extensiones opcionales

o los adaptadores pueden ser necesarios.)

CONECTADOR

CAMBIDISCOS

DE CD

CABLE DE CONEXIÓN DE ANTENA

Conectar a una antena motorizada

(encendida) y/o a una toma remota de encendido para un amplificador.

CABLE DE ENCENDIDO ACC

Conecte a un circuito de voltios +12 que solamente esté activo cuando la ignición esté encendida.

Delantero Izquierdo

Delantero Derecho



Posterior Izquierdo

Posterior Derecho

Para la asistencia técnica,









llame la línea de ayuda

ALTAVOCES

de cliente de Jensen en

1-800-323-4815.

Jensen MP6610 Guide Rapide De Début

IMPORTANT: Des connexions câblage incorrectes peuvent nuire à l'appareil. Suivez les instructions de câblage avec soin ou faites installer par un technicien expérimenté.

CABLES D'ENTREE

AUXILIAIRE

10A

CONNECTEUR D'ANTENNE

Reliez à l'antenne d'usine. (Les adapteurs facultatifs peuvent être nécessaires.)

)

)

BATTERIE



+





-

(

Connectez à la batterie ou à une



(







source d’alimentation 12 volts tougours







sous tension. La radio ne fonctionnera







pas si ce fil n’est pas branché.

CONNECTEUR







CHANGEUR

DE CD

CABLE DE TERRE

Reliez le fil noir au fil de masse d'usine ou une pièce propre et non peinte en métal du tableau de bord, et fixez le fil de masse avec une borne d'anneau et une vis en métal de feuille.

AMP

SORTIES DE RCA

Reliez à un amplificateur facultatif pour augmenter le système.

AMP

CABLE ANTENNE PUISSANCE

Connecté à l'antenne motorisée (câble) et/ou à un fil temps de fermeture

pour un amplificateur.

CABLE PUISSANCE ACC

Branchez à un circuit +12 V qui se met sous tension lorsque l'allumage de la voiture est en marche.

Devant Gauche

Devant Droite



Arrière Gauche

Arrière Droite

Pour l'assistance technique,









appelez la ligne de

HAUT PARLEURS

support à la clientèle de Jensen

à 1-800-323-4815.
