JBSYSTEMS Light DJ-Kontrol 3S Operation Manual
ENGLISH USER MANUAL
OPERATION MANUAL
Thank you for buying this JB Systems® product. To take full advantage of all possibilities, please read these
operating instructions very carefully.
FEATURES
This unit is radio-interference suppressed. This appliance meets the requirements of the current European
and national guidelines. Conformity has been established and the relevant statements and documents have
been deposited by the manufacturer.
Professional MIDI controller for DJs (mobile, clubs, studio …)
Sturdy aluminum housing with high glossy polycarbonate top surface and stylish white/blue lighting.
Comes bundled with the latest version of VirtualDJ LE, the ultimate DJ-software that can even mix video
and karaoke clips!
Thanks to standard MIDI-communication this controller can also be used with any MIDI DJ-software you
can imagine!
Most of the buttons are backlit: easy to use in dark venues.
Can be used on any modern laptop or PC, running Windows® XP/Vista/7/8/10 or Mac® OSX
Built-in 24Bit/192kHz premium quality sound card for excellent sound performance!
High resolution, touch sensitive scratch wheels with blue backlight
Mixer:
3band equalizer with push kill function
DJ-mic input and PFL headphones output
Crossfader with curve adjustment.
Balanced XLR-masters (+ unbalanced cinch)
Easy plug & play installation: no extra drivers or computer skills needed!
Fully optimized for use with VirtualDJ software:
“1-click” beat matching, automatic beat loops, instant beat detection, ...
Beat synced samplers, very accurate master tempo, 3 cue points per track, , …
Video mixing: creative mixing of video clips, including video effects!
Plays MP3, AIFF, OGG, WAV, CDA, WMA, and many more …
Upgrade to VirtualDJ PRO at a discounted price!
BEFORE USE
Before you start using this unit, please check if there’s no transportation damage. Should there be any, do
not use the device and consult your dealer first.
Important: This device left our factory in perfect condition and well packaged. It is absolutely necessary
for the user to strictly follow the safety instructions and warnings in this user manual. Any damage caused
by mishandling is not subject to warranty. The dealer will not accept responsibility for any resulting defects
or problems caused by disregarding this user manual.
Keep this booklet in a safe place for future consultation. If you sell the fixture, be sure to add this user
manual.
To protect the environment, please try to recycle the packing material as much as possible.
Check the contents:
Check that the carton contains the following items:
USB Midi Controller
USB Cable
Software CD-ROM (including user manuals)
License code for VirtualDJ LE
JB SYSTEMS® 1/58 DJ-KONTROL 3S
ENGLISH USER MANUAL
CAUTION
CAUTION: To reduce the risk of electric shock, do not
remove the top cover. No user-serviceable parts inside.
Refer servicing to qualified service personnel only.
The lightning flash with arrowhead symbol within the equilateral triangle is intended to alert the
use or the presence of un-insulated “dangerous voltage” within the product’s enclosure that may
be of sufficient magnitude to constitute a risk of electric shock.
The exclamation point within the equilateral triangle is intended to alert the user to the presence of
important operation and maintenance (servicing) instructions in the literature accompanying this
appliance.
This symbol means: indoor use only
This symbol means: Read instructions
This symbol means: Safety Class III appliance
SAFETY INSTRUCTIONS:
To prevent fire or shock hazard, do not expose this appliance to rain or moisture.
To avoid condensation to be formed inside, allow the unit to adapt to the surrounding temperatures when
bringing it into a warm room after transport. Condense sometimes prevents the unit from working at full
performance or may even cause damages.
This unit is for indoor use only.
Don’t place metal objects or spill liquid inside the unit. No objects filled with liquids, such as vases, shall be
placed on this appliance. Electric shock or malfunction may result. If a foreign object enters the unit,
immediately disconnect the mains power.
No naked flame sources, such as lighted candles, should be placed on the appliance.
Don’t cover any ventilation openings as this may result in overheating.
Prevent use in dusty environments and clean the unit regularly.
Keep the unit away from children.
Inexperienced persons should not operate this device.
Maximum save ambient temperature is 40°C. Don’t use this unit at higher ambient temperatures.
Minimum distances around the apparatus for sufficient ventilation is 5cm.
Always unplug the unit when it is not used for a longer time or before you start servicing.
In the event of serious operating problems, stop using the appliance and contact your dealer immediately.
Please use the original packing when the device is to be transported.
Due to safety reasons it is prohibited to make unauthorized modifications to the unit.
INSTALLATION GUIDELINES:
Install the unit in a well-ventilated location where it will not be exposed to high temperatures or humidity.
Placing and using the unit for long periods near heat-generating sources such as amplifiers, spotlights, etc.
will affect its performance and may even damage the unit.
When installed in a booth or flight case, please make sure to have good ventilation to improve heat
evacuation of the unit.
To avoid condensation to be formed inside, allow the unit to adapt to the surrounding temperatures when
bringing it into a warm room after transport. Condense sometimes prevents the unit from working at full
performance.
CLEANING THE APPLIANCE:
Clean by wiping with a polished cloth slightly dipped with water. Avoid getting water inside the unit. Do not
use volatile liquids such as benzene or thinner which will damage the unit.
JB SYSTEMS® 2/58 DJ-KONTROL 3S
ENGLISH USER MANUAL
CONNECTIONS
Please follow the connection diagram below to connect the “DJ-KONTROL 3S”:
Use the supplied USB-cable to connect the controller, via the USB-connector (45), to your computer.
Connect the cinch outputs (46) or XLR outputs (47) to your audio amplifier or powered speakers.
Put the output selector in the desired position.
Connect your microphone (if any) to the mic input (11) on the front panel of the controller.
Connect your headphones to the headphones output (16) on the front panel on the controller.
Use the supplied 5Vdc adapter to connect the DC-input (49) of the controller to the mains.
See the chapter CONFIGURING VIRTUALDJ to learn how to setup the audio routing in the software.
INSTALLING VIRTUALDJ
Installation on your computer:
Remark: The installation procedure below is explained for Windows. However, apart from some small
differences, the procedure under MAC OS is very similar.
Insert the CD-ROM in your computer: normally the installation should start automatically. If the installation
does not start automatically, browse the CD-ROM and double click the “install_virtualdj_le_v7.0.X.exe” file
(install_virtualdj_le_v7.0.X.pkg for MAC users). File name can be slightly different) Follow the instructions on
the screen:
Click the “NEXT” button Read and accept the agreement” Choose “Typical” installation.
Press the “INSTALL” button Press the “FINISH” button.
JB SYSTEMS® 3/58 DJ-KONTROL 3S
ENGLISH USER MANUAL
Activating the software:
!!! IMPORTANT !!!
We recommend you to visit the Virtual DJ website (www.virtualdj.com) first to register your software:
on the VirtualDJ website choose the DOWNLOAD-menu and go to the page “Download Virtual DJ”.
Create a new user account and register your software (with the “license code” used to unlock the
software).
You can now also consult the tutorials and participate in the user forums!
Please note that JB Systems only covers the support for the hardware (the controller).
The support of VirtualDJ is exclusively covered by the developers at : www.virtualdj.com!
When you have created your Virtual DJ account:
Connect the DJ-KONTROL 3S controller with the
supplied USB-cable to your computer
Wait till your computer has finished installing the
DJ-KONTROL 3S. A window “device installed and
ready for use” will appear when ready
Open your Virtual DJ software
At the same time, a big “Welcome” window will
open that asks you to login
We advise you to LOGIN with your Virtual DJ ID
Your computer needs of course to be connected
with the internet
Once this is done, your Virtual DJ will be unlocked.

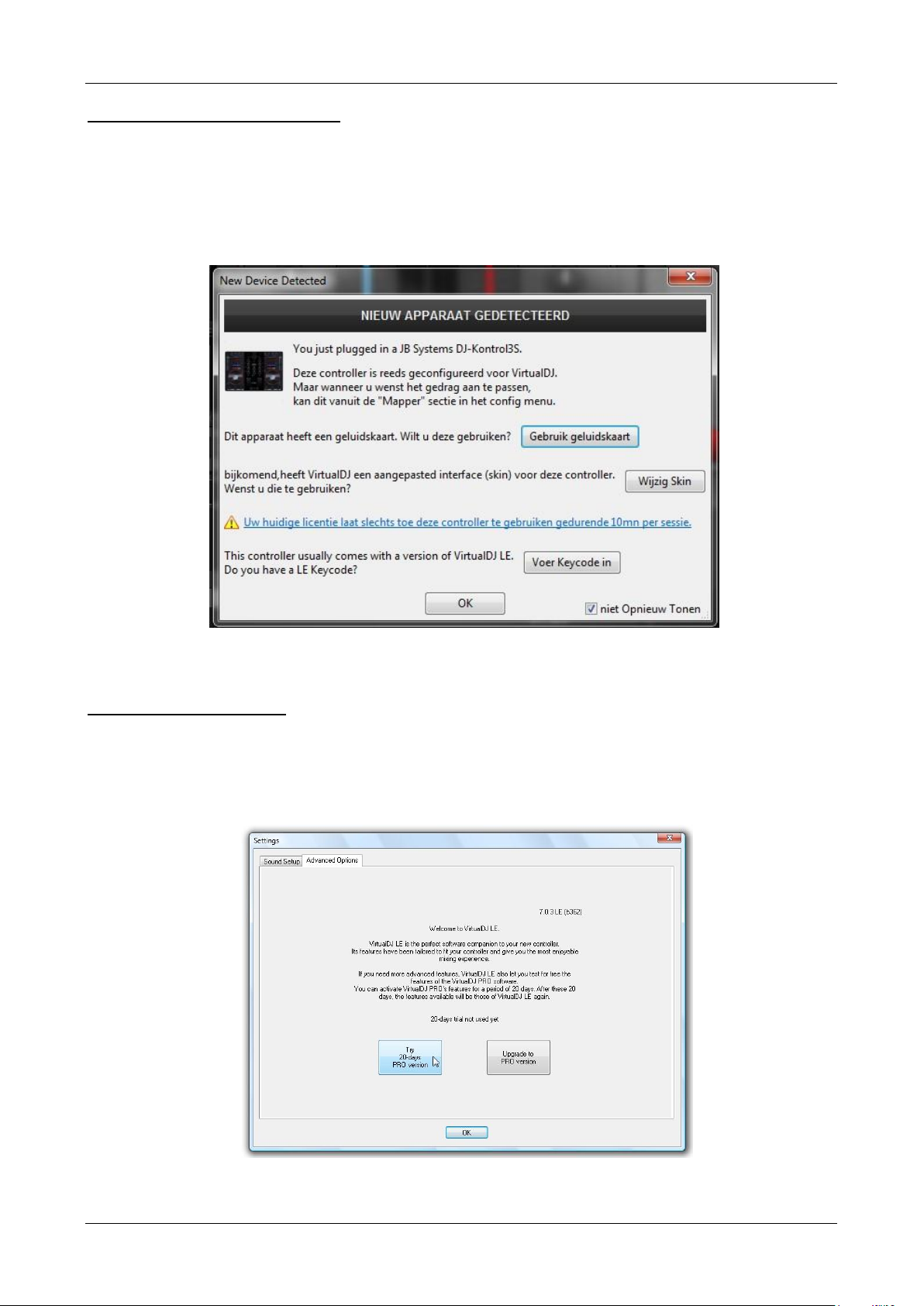

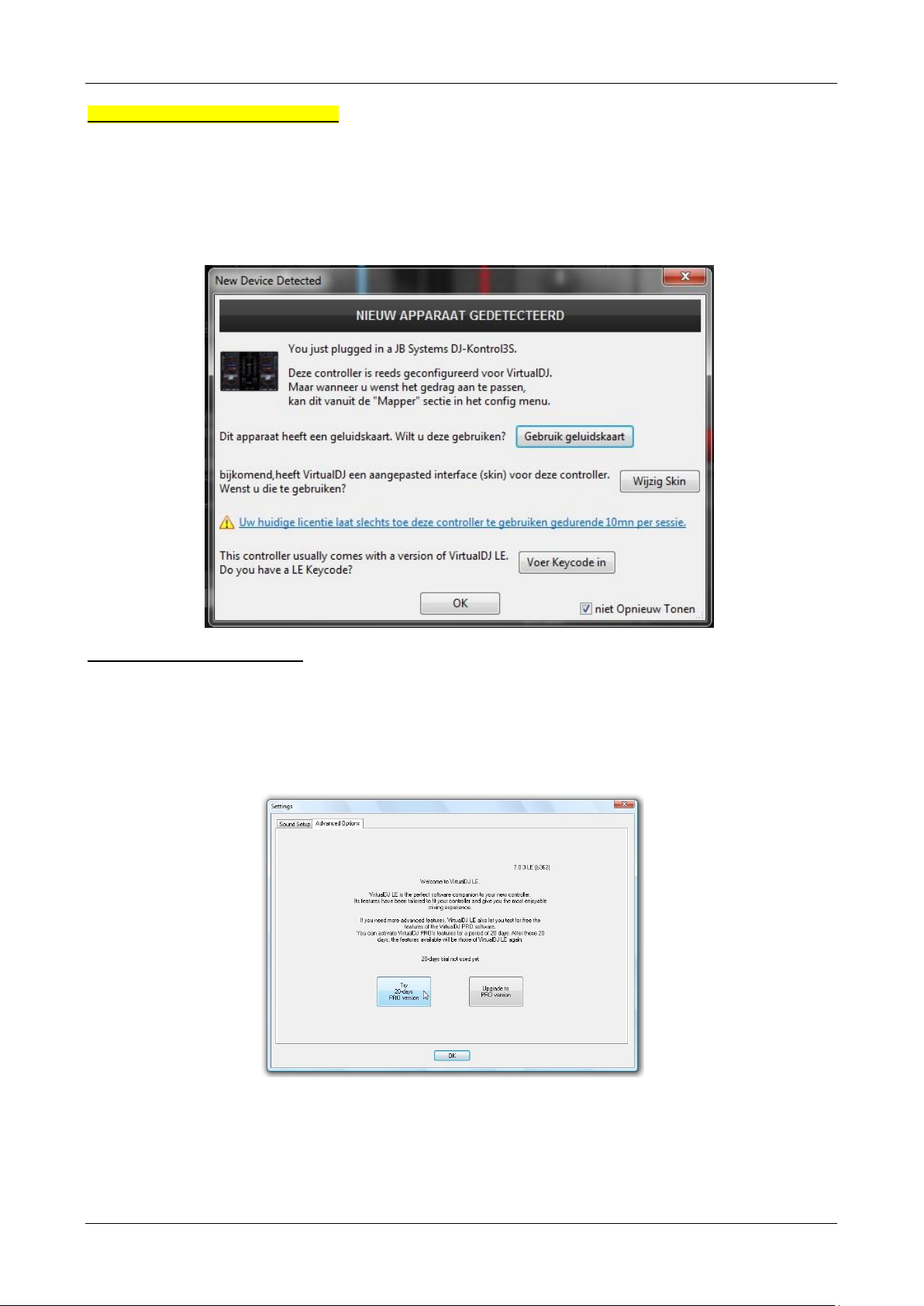

Window NEW DEVICE DETECTED
When your controller is recognized, the window
NEW DEVICE DETECTED will open.
You will see the text: “you just plugged in a JB
Systems DJ-Kontrol3S”
Select: “Use the soundcard” so the audio settings
will be automatically set for your controller
Select “Change Skin” to use the skin with 4 players
that was specially designed for your controller.
JB SYSTEMS® 4/58 DJ-KONTROL 3S
ENGLISH USER MANUAL
Upgrading to the PRO-version
After a while using VirtualDJ you will learn about the various
interesting features inside the PRO-version of the program. As
a user of the LE-version you can try the PRO-version for free
during 20days, if you like it (we are sure you will ) you can
buy the upgrade at a discount price. Check the config menu for
more information.

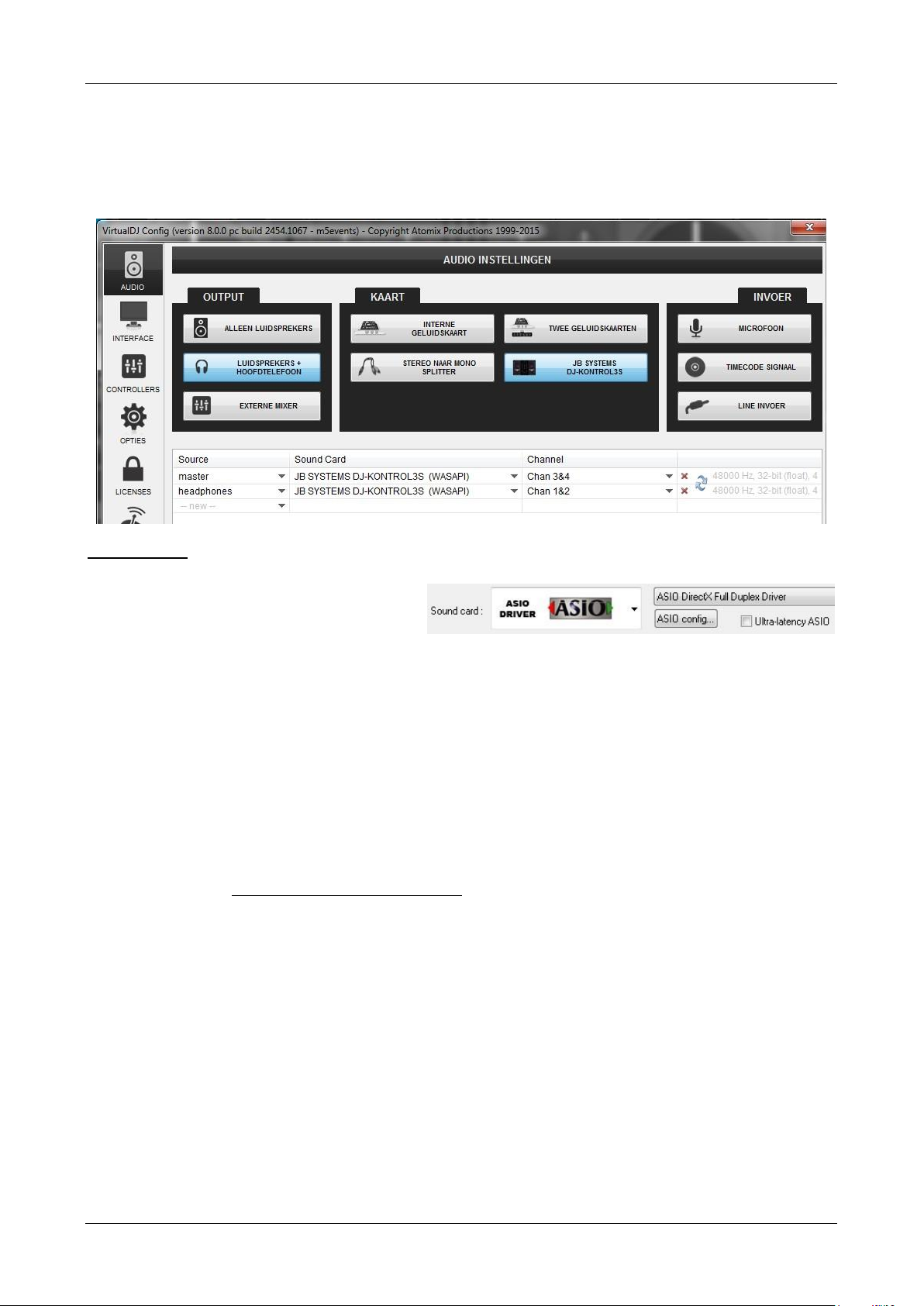

AUDIO CONFIGURATION
MASTER = JB SYSTEMS DJ-KONTROL 3S Chan 3&4
HEADPHONES = JB SYSTEMS DJ-KONTROL 3S Chan 1&2
ASIO-drivers:
If you absolutely want to have extremely low latency (delay), you can also experiment with ASIO-drivers if
you like: in that case you can select “ASIO-
driver” for the soundcard. Since this is out of
the scope of this manual, we will not explain
the configuration of the ASIO-drivers here.
USING OTHER DJ-SOFTWARE
Since this controller is designed as a MIDI-compatible device, you can use it to control any Midi DJ-software.
Of course this means that you will need special MIDI-mapping files for these products.
VIRTUALDJ TUTORIALS
In the next chapter we give you a brief overview of the functions in VirtualDJ LE that comes with your
controller. VirtualDJ is a very intuitive program so you will easily learn it while trying all possibilities. If you
want to learn more, please check the VirtualDJ website for video tutorials and extra user guides:
www.virtualdj.com/wiki/index.html .
JB SYSTEMS® 5/58 DJ-KONTROL 3S
ENGLISH USER MANUAL

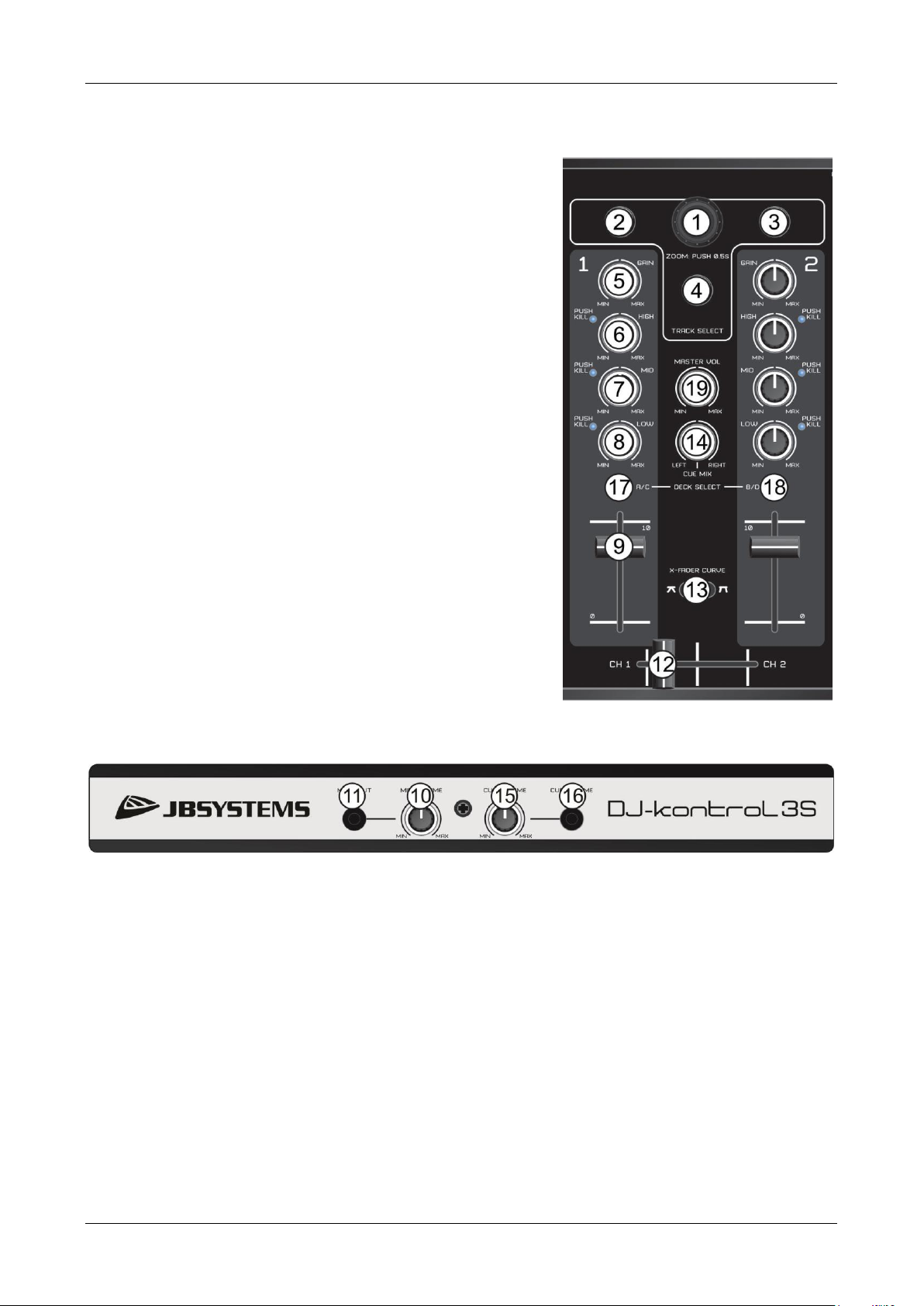

FUNCTIONS (MIXER)
1. TRACK SELECT knob: turn this knob to scroll up or down in
the folders, browser or music library.
Press shortly: to select the folder or file.
Press for 0,5sec: to enlarge/shrink (zoom) the browser.
2. LOAD A/C button: press this button to load the selected track
to left player (A or C) of the software.
3. LOAD B/D button: press this button to load the selected track
to right player (B or D) of the software.
4. BACK button: this button allows you to return to a higher level
in the folder/browser structure.
5. GAIN knob: turn this knob to adjust the gain of the
corresponding channel.
6. HIGH knob: used to adjust the high frequencies of the
corresponding channel. Press the knob to toggle the KILLfunction on/off.
7. MIDDLE knob: used to adjust the middle frequencies of the
corresponding channel. Press the knob to toggle the KILLfunction on/off.
8. LOW knob: used to adjust the low frequencies of the
corresponding channel. Press the knob to toggle the KILLfunction on/off.
9. CHANNEL FADER: adjusts the volume of the corresponding
audio channel.
10. MIC VOLUME: used to adjust the sensitivity of the DJ-
microphone.
11. MIC INPUT: 6.3mm input jack to connect your DJ microphone.
12. CROSSFADER: with this fader you can mix over between both
channels. The crossfader only works when you move the
channel faders (9) of both channels to the desired level!
13. CROSSFADER CURVE: used to choose a soft or hard curve
for the crossover. This depends on your personal taste.
14. CUE MIX: With this knob you can select / mix the input channels to the headphone output:
Put the knob in the extreme left position to hear the PFL signals of the players A/C.
Put the knob in the extreme right position to hear the PFL signals of the players B/D.
Put the knob in any other position to hear a mix of the two signals.
This option makes it possible to check your mix before you put it on the master output.
15. CUE VOLUME knob: used to control the output level of the headphone channel.
16. PHONES OUTPUT: connect your headphones here for monitoring of your tracks.
17. DECK SELECT button A/C: press this button to select which player your left controller should command
(in 4 deck mode).
18. DECK SELECT button B/D: press this button to select which player your right controller should
command (in 4 deck mode).
19. MASTER VOL knob: used to set the volume of the master output.
FUNCTIONS (PLAYERS)
20. SET CUE button: sets the track at the desired location. It also sets the audio to the last set cue
position. Keep the button pressed to preview the cue point until the button is released.
21. CUE PLAY button: starts playing the track from the last set cue position.
22. PLAY PAUSE button: used to start/stop playback of the loaded track.
23. JOG WHEEL: its function depends on the selected play mode:
In pause mode: the wheel allows you to set a cue point or starting point very precisely.
JB SYSTEMS® 6/58 DJ-KONTROL 3S
ENGLISH USER MANUAL
In play mode: the wheel acts as pitch bend.
In loop mode: press SHIFT-button (38) while turning the
JOG-wheel to move the position of the playing loop.
Scratch button (24) lit: with the scratch function enabled,
the wheel allows you to scratch the track much like a vinyl
record. To increase the vinyl feeling, the jog wheel is touch
sensitive: this means that playback will stop as soon as you
put your hand on the wheel.
Scratch button (24) blinking: turn the wheel to
browse/search the entire track at high speed.
24. SCRATCH button: different functions are possible:
Press shortly: to toggle between browse mode (button not
lit) and scratch mode (button lit) for the jog wheel (23).
Press for 0,5sec: to activate/de-activate the high speed
browse/search function for the jog wheel (23). While
activated you can search the entire track at very high
speed.
25. SYNC button: used to synchronize the loaded track
automatically to the track playing on the other deck. Pressing
the SYNC-button together with the SHIFT-button (38) allows
you start your track immediately in sync with the track playing
on the other deck. (also named “sync-start”)
26. LOOP IN button: different functions available:
No loop is playing: press the LOOP IN button to set the
intro point of a manual loop.
A loop is playing: press the LOOP IN button to retrigger
the playing loop (stutter effect).
27. LOOP OUT button: different functions available:
No loop is playing: press the LOOP OUT button to set the
end point of a manual loop, the loop starts playing
immediately.
A loop is playing: press the LOOP OUT button to leave
the playing loop.
28. RELOOP button: while the loop is playing, press the RELOOP button to re-start the loop immediately
(stutter effect). When no loop is playing: press the RELOOP button to enter the last played loop again.
29. SMART LOOP 2/1: press this button to create an automatic 2/1-beat smart loop.
30. SMART LOOP 4/1: press this button to create an automatic 4/1-beat smart loop.
31. SMART LOOP 8/1: press this button to create an automatic 8/1-beat smart loop.
32. LOOP CUT/JUMP button: two different functions available:
LOOP CUT: press this button to cut the length of the playing loop in two.
LOOP JUMP: press this button while the SHIFT-button (38) is pressed to let the playing loop move
(or jump) 2beats back in the track.
33. LOOP DOUBLE/JUMP button: two different functions available:
LOOP DOUBLE: press this button to double the length of the playing loop.
LOOP JUMP: press this button while the SHIFT-button (38) is pressed to let the playing loop move
(or jump) 2beats forward in the track.
34. PITCH button: two different functions available:
Press PITCH button: used to change the range of the pitch fader: 6, 10, 20, 50 or 100%.
Press PITCH+SHIFT button: switches the speed lock function on/off. When speed lock is on, the
speed faders of both players are locked: they move together.
35. SPEED FADER: used to change the playback speed of the playing track.
36. PITCH BEND buttons: The speed rises while the “+ button” is pressed and returns to the original pitch
when the button is released. The speed drops when the “– button” is pressed and returns to the original
pitch when the button is released. These buttons can be used to manually synchronize the beats of 2
tracks.
37. HOT CUE buttons: used to set 3 different hot cue points.
Store a cue point: when no cue point is stored, the button is dark press the CUE-button to store
the desired cue point. (cue points are automatically re-called when you load the track again)
Play from a cue point: when a cue point is stored, the button is lit press the CUE-button to start
playback immediately from the stored cue point.
JB SYSTEMS® 7/58 DJ-KONTROL 3S
ENGLISH USER MANUAL
Delete a cue point: press the CUE+SHIFT buttons together the stored cue point will be deleted.
38. SHIFT button: used to activate “extra functions” on some buttons. The extra functions are usually
written in the grey zone of the buttons.
39. KEY LOCK button: (Master tempo) activates the pitch lock function. This function allows you to make
adjustments to a tracks speed using the SPEED fader (35) without altering the tonal pitch.
40. EFFECT ON/OFF button: used to switch the selected effect on/off.
41. EFFECT SELECT button: used to select one of the available effects.
42. PARAMETER1 knob: different functions available:
Turn PARAMETER knob: adjust the parameter 1 of the selected effect.
Turn PARAMETER knob while SHIFT is pressed: to adjust the frequency of the filter effect.
43. PARAMETER2 knob: different functions available:
Turn PARAMETER knob: adjust the parameter 2 of the selected effect.
Turn PARAMETER knob while SHIFT is pressed: to adjust the tonal pitch of the music.
FUNCTIONS (REAR)
44. USB connection: B-type USB-connector. Please use the supplied USB cable to connect the controller
to your computer.
Remark: if you are using a USB hub, make sure it is a powered hub. Otherwise you may experience
unexpected problems.
45. UNBALANCED MASTER output: unbalanced cinch/RCA stereo output, used to connect your audio
amplifier. You can use this output if the signal cables to your amplifier are not longer than 2m or 3m.
46. BALANCED MASTER output: balanced XLR stereo output, used to connect your audio amplifier or
amplified loudspeakers. A balanced signal connection is less sensitive to all kinds of interferences
coming from all kinds of sources. Use this output if your amplifier or powered loudspeakers have
balanced inputs (XLR) and the length of the signal cables exceeds 3m.
47. RCA/XLR switch: used to selected the desired master output (RCA or XLR)
JB SYSTEMS® 8/58 DJ-KONTROL 3S
ENGLISH USER MANUAL
SPECIFICATIONS
DJ-KONTROL 3S
Power: via USB
Audio interface: 24Bit / 192kHz
Dimensions: 320(W) x 240(D) x 65(H) mm
Weight: 1,42kg
PC PLATFORM - MINIMUM SYSTEM REQUIREMENTS
Intel® Pentium® 4 or AMD Athlon™ XP
DirectX compatible Soundcard
512MB RAM
20MB free on the hard drive
PC PLATFORM – MINIMUM RECOMENDED SYSTEM REQUIREMENTS
Intel® Core™ 2 or AMD Athlon™ X2
Multi-channel DirectX compatible Soundcard
2GB RAM
200MB free on the hard drive
MAC PLATFORM - MINIMUM SYSTEM REQUIREMENTS
Intel® processor
Mac OS X v10.7
CoreAudio compatible Soundcard
1024MB RAM
30MB free on the hard drive
MAC PLATFORM - MINIMUM RECOMENDED SYSTEM REQUIREMENTS
Intel® processor
Latest Mac OS X v10.9
Multi-channel CoreAudio compatible Soundcard
2048Mb (2GB) RAM
200MB free on the hard drive
Additional requirements for Video mixing
ATI™ or NVIDIA® video card w/256MB of Dedicated DDR3 RAM
Video card must support dual-screen output
Every information is subject to change without prior notice
You can download the latest version of this user manual on our website: www.jb-systems.eu
JB SYSTEMS® 9/58 DJ-KONTROL 3S
FRANÇAIS GUIDE D’UTILISATION
GUIDE D’UTILISATION
Nous vous remercions d'avoir acheté ce produit JB Systems®. Lisez ce guide d'utilisation très attentivement
pour tirer pleinement profit de toutes les possibilités de l'appareil.
CARACTÉRISTIQUES
Cet appareil ne produit pas d’interférences radio. Cet appareil répond aux exigences des directives
européennes et nationales en vigueur. La conformité a été établie et les déclarations et documents
correspondants ont été déposés par le fabricant.
Contrôleur MIDI pour DJ professionnels (itinérants, les clubs, studios...)
Boîtier en aluminium robuste avec surface supérieure très brillante en polycarbonate et un éclairage
élégant blanc/bleu.
Livré avec la dernière version de VirtualDJ LE, le premier logiciel DJ qui peut même mixer des clips vidéo !
Grâce à la norme de communication MIDI, ce contrôleur peut être utilisé avec n'importe quel logiciel MIDI
pour DJ disponible !
La plupart des boutons sont rétroéclairés : facile à utiliser dans l'obscurité.
Peut être utilisé sur n'importe quel portable ou un PC récent fonctionnant sous Windows® XP/Vista/7/8/10
ou Mac® OSX
Carte son 24bit/192kHz intégrée de meilleure qualité pour d'excellentes performances sonores !
Haute résolution, molettes de scratch tactiles avec rétroéclairage bleu
Mixeur:
Egaliseur 3 bandes avec bouton push kill
Entrée micro DJ et sortie casque PFL
Crossfader avec réglage de courbe.
Sorties master en XLR symétriques (+ cinch asymétrique)
Installation facile grâce à la technologie plug & play : Aucun pilote ou compétences informatiques
supplémentaire ne sont nécessaires !
Entièrement optimisé pour une utilisation avec le logiciel VirtualDJ :
Beat matching (synchronisation des beats), beat loops automatiques, détection des beats instantanée,
etc. par la pression sur une seule touche
Echantillonneurs de beats synchronisés, master tempo très précis, 3 points de repère par piste ...
Mixage vidéo : Mixage de clips vidéo et effets vidéo créatifs !
Compatible avec les fichiers MP3, AIFF, OGG, WAV, CDA, WMA, etc.
Mise à niveau vers VirtualDJ PRO à un prix discompté !
AVANT utilisation
Avant d'utiliser cet appareil, vérifiez s'il n'a pas été endommagé durant le transport. En cas de dommages,
n'utilisez pas l'appareil et consultez immédiatement votre revendeur.
Important : Cet appareil est expédié de notre usine en parfait état et bien emballé. Il est absolument
nécessaire que l'utilisateur suive strictement les instructions et les avertissements de sécurité se trouvant
dans ce manuel. Tout dommage dû à une mauvaise manipulation n'est pas garanti. Le revendeur
n'accepte aucune responsabilité pour tous les défauts et problèmes dus au non respect de ce manuel.
Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, veillez
à joindre ce manuel.
Pour protéger l'environnement, essayer de recycler autant que possible les matériaux d'emballage.
Vérifiez le contenu :
Vérifiez que le carton contient les éléments suivants :
Contrôleur Midi USB
Câble USB
CD de logiciel (contient également les manuels d'utilisation)
Code de licence pour VirtualDJ LE
JB SYSTEMS® 10/58 DJ-KONTROL 3S
FRANÇAIS GUIDE D’UTILISATION
CAUTION
ATTENTION : Pour réduire le risque de choc électrique, ne
retirez pas le panneau supérieur. L'appareil ne contient
aucun composant réparable par l'utilisateur. Confiez toute
réparation à un personnel qualifié uniquement.
Le symbole de l'éclair à l'intérieur d'un triangle équilatéral, est destiné à alerter l'utilisateur de la
présence de pièces sous tension non isolées dans le boîtier de l'appareil, d'une magnitude
pouvant constituer un risque d'électrocution.
Le symbole du point d'exclamation dans un triangle sert à avertir l'utilisateur que d'importants
conseils de fonctionnement sont fournis dans la documentation
Ce symbole signifie : pour usage intérieur uniquement.
Ce symbole signifie : Lisez les instructions
Ce symbole signifie : Appareil de classe de sécurité III
INSTRUCTIONS DE SÉCURITÉ :
Pour éviter tout incendie ou électrocution, n'exposez pas cet appareil à la pluie ou l'humidité.
Pour éviter une formation de condensation interne, laissez l'appareil s'adapter à la température ambiante
quand vous la mettez dans une pièce chauffée après le transport. La condensation empêche parfois
l'appareil de fonctionner à plein rendement ou peut même causer des dommages.
Cet appareil est destiné à un usage intérieur seulement.
Ne placez pas d'objets métalliques et ne renversez pas de liquides à l'intérieur de l'appareil. Aucun objet
rempli de liquide, tel que des vases, ne doit être placé au dessus de l'appareil. Un choc électrique ou un
dysfonctionnement peut en résulter. Si un corps étranger pénètre dans l'appareil, débranchez
immédiatement l'alimentation secteur.
Aucune source de flamme nue, telle que des bougies allumées, ne doit être placée au dessus de
l'appareil.
Ne couvrez pas les ouvertures de ventilation, cela pourrait entraîner une surchauffe.
Evitez une utilisation dans des environnements poussiéreux et nettoyez l'appareil régulièrement.
Gardez l'appareil loin de la portée des enfants.
Les personnes inexpérimentées ne doivent pas utiliser cet appareil.
La température ambiante de fonctionnement maximale est de 40°C. N'utilisez pas cet appareil à des
températures ambiantes plus élevées.
Il faut laisser au moins 5cm autour de l'appareil pour assurer une aération suffisante.
Débranchez toujours l'appareil lorsqu'il ne va pas être utilisé pendant une longue période et avant chaque
entretien.
En cas de sérieux problèmes de fonctionnement, cessez d'utiliser l'appareil et contactez immédiatement
votre revendeur.
Utilisez l'emballage d'origine pour transporter l'appareil.
Pour des raisons de sécurité, il est interdit d'apporter des modifications non autorisées à l'appareil.
DIRECTIVES D'INSTALLATION :
Installez l'appareil dans un endroit bien aéré non exposé à des températures et taux d'humidité élevés.
En plaçant et en utilisant l'appareil pendant de longues périodes à proximité de sources générant de la
chaleur telles que amplificateurs, projecteurs, etc. l'appareil risque d'être endommagé et ses performances
dégradées.
Lorsqu'il est installé dans une cabine de prise de son ou mallette de transport, assurez-vous d'avoir une
bonne ventilation pour améliorer l'évacuation de la chaleur de l'unité.
Pour éviter une formation de condensation interne, laissez l'appareil s'adapter à la température ambiante
quand vous la mettez dans une pièce chauffée après le transport. Une formation de condensation peut
parfois empêcher l'appareil de fonctionner à plein rendement.
NETTOYAGE DE L'APPAREIL :
Nettoyez l'appareil à l'aide d'un chiffon légèrement humidifié. Évitez que l'eau ne pénètre à l'intérieur de
l'appareil. N'utilisez pas de liquides volatils tels que benzène ou diluant qui endommagent l'appareil.
JB SYSTEMS® 11/58 DJ-KONTROL 3S
FRANÇAIS GUIDE D’UTILISATION
CONNEXIONS
Veuillez suivre le schéma de câblage ci-dessous pour connecter le "DJ-KONTROL 3S" :
Utilisez le câble USB fourni pour connecter le contrôleur, via le connecteur USB (45) à votre ordinateur.
Connectez les sorties cinch (46) ou sorties XLR (47) à votre amplificateur audio ou à des enceintes
amplifiées.
Mettez le sélecteur de sortie dans la position désirée.
Connectez votre micro (le cas échéant) à l'entrée micro (11) du panneau avant du contrôleur.
Connectez vos écouteurs à la sortie casque (16) du panneau avant du contrôleur.
Utilisez l'adaptateur 5V CC fourni pour connecter entrée DC (49) du contrôleur au secteur.
Consultez le chapitre CONFIGURATION DE VIRTUALDJ pour apprendre à configurer le routage audio dans
le logiciel.
INSTALLER VIRTUAL DJ
Installation sur votre ordinateur :
Remarque : La procédure d'installation ci-dessous est pour Windows. Cependant, à part quelques petites
différences, cette procédure est très similaire pour MAC OS.
Insérez le CD-ROM dans votre ordinateur : normalement l'installation devrait démarrer automatiquement. Si
l'installation ne démarre pas automatiquement, parcourez le CD et double cliquez sur le fichier
"install_virtualdj_le_v7.0.X.exe" (install_virtualdj_le_v7.0.X.pkg pour MAC). Le nom de fichier peut être
légèrement différent) ; suivez les instructions à l'écran :
Cliquez sur le bouton “NEXT” Lisez et acceptez les conditions Choisissez installation "Typical".
du contrat de licence logiciel
JB SYSTEMS® 12/58 DJ-KONTROL 3S
FRANÇAIS GUIDE D’UTILISATION
Cliquez sur le bouton “INSTALL”. Cliquez sur le bouton “FINISH”.
Activation du logiciel :
!!! IMPORTANT !!!
Nous vous conseillons de visiter d’abird le site web www.virtualdj.com pour enregistrer votre logiciel
Sur le site web de VirtualDJ : choisissez le menu TELECHARGEMENTS et allez à la page" Download
Virtual DJ". Créez votre compte utilisateur et enregistrez votre logiciel (avec le "code de licence"
utilisé pour déverrouiller le logiciel).
Vous pouvez également consulter les tutoriels et participer à des forums !
IMPORTANT : Il convient de noter que JB Systems ne couvre que le support pour le matériel (le contrôleur).
Le support de VirtualDJ est exclusivement couvert par les développeurs sur le site web : www.virtualdj.com
Quand vous avez crée votre compte Virtual DJ:
Connect le contrôleur DJ-KONTROL 3S à votre
ordinateur à l’aide du câble USB fourni avec
l’appareil
Attendez que votre ordinateur ait bien installé le
DJ-KONTROL 3S. Une fenêtre “device installed
and ready for use” (appareil installé correctement
et prêt à être utilisé) apparaitra dès que
l’installation sera terminée
Ouvrez votre logiciel Virtual DJ
Une grande fenêtre “Welcome” s’ouvre et vous
demande de vous connecter avec « Login » et mot
de passe
Nous vous conseillons fortement de vous connecter
avec votre nom et mot de passe via votre compte
Virtual DJ
Votre ordinateur doit bien évidemment être
connecté à l’internet
Quand ceci est fait, votre logiciel est déverrouillé.
JB SYSTEMS® 13/58 DJ-KONTROL 3S
FRANÇAIS GUIDE D’UTILISATION
Fenêtre NEW DEVICE DETECTED (nouvel appareil détecté)
Quand votre contrôleur à été reconnu, la fenêtre NEW DEVICE DETECTED s’ouvrira.
Vous verrez le texte: “you just plugged in a JB Systems DJ-Kontrol3S” (vous venez de connecter un
JB Systems DJ-Kontrol3S)
Sélectionnez: “Utiliser la carte son” (utilisez la carte son) pour que la configuration audio se fasse
automatiquement
Sélectionnez “Change Skin” pour utiliser la plateforme à 4 lecteurs qui a été spécialement créé pour
votre contrôleur.
Mise à niveau vers la version PRO
Après un certain temps d'utilisation de VirtualDJ, vous apprendrez différentes fonctionnalités intéressantes
de la version PRO. En tant qu'utilisateur de la version LE, vous pouvez essayer la version PRO gratuitement
pendant 20 jours, et si vous la trouvez intéressante (nous sommes que vous allez l'aimer) vous pouvez
acheter la mise à niveau à un prix discompté. Allez au menu configuration pour plus d'informations.
JB SYSTEMS® 14/58 DJ-KONTROL 3S
FRANÇAIS GUIDE D’UTILISATION
CONFIGURATION AUDIO DE VIRTUALDJ
MASTER = JB SYSTEMS DJ-KONTROL 3S Chan 3&4
HEADPHONES = JB SYSTEMS DJ-KONTROL 3S Chan 1&2
Pilotes ASIO :
Si vous voulez absolument avoir une latence extrêmement faible (retard), vous pouvez également essayer
avec les pilotes ASIO si vous le souhaitez :
dans ce cas, vous pouvez sélectionner “ASIOdriver” pour la carte son. Etant donné que ceci
sort du cadre de ce manuel, nous n'allons pas
expliquer ici la configuration des pilotes.
UTILISATION D'AUTRES LOGICIELS DJ
Etant donné que ce contrôleur est un dispositif compatible MIDI, vous pouvez l'utiliser pour contrôler tout
logiciel DJ Midi. Il va de même que vous aurez besoin de fichiers de mappage MIDI particuliers pour ces
produits.
TUTORIELS VIRTUAL DJ
Dans le chapitre suivant, nous allons vous donner un bref aperçu des fonctions de VirtualDJ LE fourni avec
votre contrôleur.
VirtualDJ est un logiciel très intuitif donc vous pourrez facilement l'apprendre, tout en essayant toutes les
possibilités. Pour en savoir plus, visitez le site VirtualDJ pour accéder à des tutoriels vidéo et guides
d'utilisation supplémentaire : www.virtualdj.com/wiki/index.html.
JB SYSTEMS® 15/58 DJ-KONTROL 3S
FRANÇAIS GUIDE D’UTILISATION
FONCTIONS (MIXER)
1. Bouton TRACK SELECT : tournez ce bouton pour faire défiler vers le haut ou le bas dans les dossiers,
l'explorateur ou la bibliothèque audio.
Appuyez brièvement : pour sélectionner un dossier ou
un fichier.
Appuyez pendant 0,5 seconde : pour agrandir/rétrécir
(zoom) l'explorateur.
2. Touche LOAD A/C : appuyez sur cette touche pour
charger la piste sélectionnée sur le lecteur gauche (A ou C)
du logiciel.
3. Touche LOAD B/D : appuyez sur cette touche pour
charger la piste sélectionnée sur le lecteur droit (C ou D) du
logiciel.
4. Touche Précédent : cette touche permet de retourner à un
niveau supérieur dans la structure des dossiers/explorateur.
5. Bouton GAIN : tournez ce bouton pour régler le gain du
canal correspondant.
6. Bouton HIGH : utilisé pour régler les hautes fréquences du
canal correspondant. Appuyez sur le bouton pour
activer/désactiver la fonction KILL.
7. Bouton MIDDLE : utilisé pour régler les moyennes
fréquences du canal correspondant. Appuyez sur le bouton
pour activer/désactiver la fonction KILL.
8. Bouton LOW : utilisé pour régler les basses fréquences du
canal correspondant. Appuyez sur le bouton pour
activer/désactiver la fonction KILL.
9. FADER DE CANAL : pour régler le volume du canal audio
correspondant.
10. VOLUME MICRO : sert à régler la sensibilité du micro DJ.
11. Entrée Micro : Connecteur d’entrée 6,3 mm pour connecter
votre micro DJ.
12. CROSSFADER : ce fader permet de mixer deux canaux.
Le crossfader ne fonctionne que lorsque vous déplacez le
fader de canal (9) des deux canaux au niveau souhaité !
13. COURBE DU CROSSFADER : permet de choisir une
courbe douce ou aigue pour le crossover. Cela dépend de
votre goût personnel.
14. CUE MIX : ce bouton permet de sélectionner / mixer les canaux d'entrée dans la sortie casque :
Positionnez le bouton à l'extrême gauche pour entendre les signaux PFL des lecteurs A/C.
Positionnez le bouton à l'extrême droite pour entendre le signal PFL des lecteurs B/D.
Positionnez le bouton à un endroit quelconque pour entendre un mixage des deux signaux.
Cette option permet de vérifier votre mix avant de le mettre sur la sortie master.
15. Bouton CUE VOLUME : utilisé pour contrôler le niveau de sortie du canal casque.
16. Sortie PHONES : pour connecter vos écouteurs pour le contrôle de vos pistes.
17. Touche gauche DECK SELECT : logiciel à 4 lecteurs : appuyez sur cette touche pour sélectionner quel
lecteur de votre logiciel (A ou C) vous voulez contrôler avec la section gauche du contrôleur.
18. Touche droite DECK SELECT : logiciel à 4 lecteurs : appuyez sur cette touche pour sélectionner quel
lecteur de votre logiciel (B ou D) vous voulez contrôler avec la section droite du contrôleur.
19. Bouton MASTER VOLUME : permet de régler le volume de la sortie principale.
JB SYSTEMS® 16/58 DJ-KONTROL 3S
FRANÇAIS GUIDE D’UTILISATION
FONCTIONS (LECTEURS)
20. Touche SET CUE : permet de se positionner à endroit désiré de la piste. Il permet également de
positionner l'audio au niveau du dernier point de repère. Maintenez appuyé le bouton pour prévisualiser
le point de repère jusqu'à ce que le bouton soit relâché.
21. Touche CUE PLAY : permet de démarrer la lecture de la piste
à partir du dernier point de repère.
22. Touche Lecture/Pause : permet de démarrer/arrêter la
lecture de la piste chargée.
23. Molette : son rôle dépend du mode de lecture choisi :
En mode pause : la molette permet de définir un point de
repère ou point de départ avec une très grande précision.
En mode lecture : la molette agit comme un pitch bend.
Mode entrée de boucle : appuyez sur la touche SHIFT (38)
tout en tournant la molette pour déplacer la position de
lecture de la boucle.
Touche Scratch (24) allumée : avec la fonction scratch
activée, la molette vous permet de scratcher la piste un peu
comme un disque vinyle. Pour augmenter la sensibilité du
vinyle, la molette est sensible au toucher : cela signifie que
la lecture s'arrête dès que vous mettez votre main sur la
molette.
Touche Scratch (24) clignotante : tournez la molette pour
parcourir/recherche toute la piste à haute vitesse.
24. Touche SCRATCH : différentes fonctions sont possibles :
Appuyez brièvement : pour basculer entre le mode de
navigation (touche non allumée) et le mode scratch (touche
allumée) pour la molette (23).
Appuyez pendant 0,5 seconde : pour activer/désactiver la
fonction de la molette parcourir/rechercher à haute vitesse
(23). Si activé, vous pouvez rechercher toute la piste à très
haute vitesse.
25. Touche SYNC : permet de synchroniser la piste chargée
automatiquement avec la piste en cours de lecture sur l'autre
platine. En appuyant sur la touche SYNC avec la touche
SHIFT (38) vous pouvez commencer immédiatement la
synchronisation de votre piste avec la piste en cours de lecture sur l'autre platine. (Également appelé
"sync-start")
26. Touche LOOP IN (entrée de boucle) : différentes fonctions disponibles :
Lorsqu'aucune boucle n'est pas en lecture : appuyer sur la touche LOOP IN pour définir le point
d'entrée d'une boucle manuelle.
Boucle est en lecture : appuyez sur la touche LOOP IN pour déclencher la boucle en lecture (effet
cadencé).
27. Touche LOOP OUT (Sortie de boucle) : différentes fonctions disponibles :
Lorsqu'aucune boucle n'est pas en lecture : appuyez sur la touche LOOP OUT pour définir le point
de fin d'une boucle manuelle, la boucle démarre immédiatement la lecture.
Boucle est en lecture : appuyez sur la touche LOOP OUT pour quitter la boucle en lecture.
28. Touche RELOOP : en cours de lecture de boucle, appuyez sur la touche RELOOP pour relancer
immédiatement la boucle (effet bégaiement). Lorsqu'aucune boucle n'est en lecture : appuyez sur la
touche RELOOP pour accéder à nouveau à la dernière boucle lue.
29. SMART LOOP 2/1 : appuyez sur cette touche pour créer une boucle automatique intelligente de 2/1-
beat.
30. SMART LOOP 4/1 : appuyez sur cette touche pour créer une boucle automatique intelligente de 4/1-
beat.
31. SMART LOOP 8/1 : appuyez sur cette touche pour créer une boucle automatique intelligente de 8/1-
beat.
32. Touche LOOP CUT/JUMP : deux fonctions différentes disponibles :
LOOP CUT : appuyez sur cette touche pour couper la longueur de la boucle en lecture en deux.
LOOP JUMP : appuyez sur cette touche en même temps que SHIFT (38) pour laisser la boucle en
lecture se déplacer (ou sauter) en arrière de 2 beats dans la piste.
33. Touche LOOP DOUBLE/JUMP : deux fonctions différentes disponibles :
JB SYSTEMS® 17/58 DJ-KONTROL 3S
Loading...
