Janome DC2014 Instruction Manual

Instruction Book

Manual de instrucciones

Manuel d’instructions

IMPORTANT SAFETY INSTRUCTIONS

This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with this sewing machine.

When using an electrical appliance, basic safety precautions should always be followed, including the following:

This sewing machine is designed and manufactured for household use only. Read all instructions before using this sewing machine.

DANGER— To reduce the risk of electric shock:

1. An appliance should never be left unattended when plugged in. Always unplug this sewing machine from the electric outlet immediately after using and before cleaning.

2. Always unplug before replacing a sewing machine bulb. Replace bulb with same type rated 12 volts, 5 Watts.

WARNING— To reduce the risk of burns, fire, electric shock, or injury to persons:

1. Do not allow to be used as a toy. Close attention is necessary when this sewing machine is used by or near children.

2. Use this appliance only for its intended use as described in this owner’s manual. Use only attachments recommended by the manufacturer as contained in this owner’s manual.

3. Never operate this sewing machine if it has a damaged cord or plug, if it is not working properly, if it has been dropped or damaged, or dropped into water. Return this sewing machine to the nearest authorized dealer or service center for examination, repair, electrical or mechanical adjustment.

4. Never operate the appliance with any air opening blocked. Keep ventilation openings of this sewing machine and foot controller free from accumulation of lint, dust and loose cloth.

5. Never drop or insert any object into any opening.

6. Do not use outdoors.

7. Do not operate where aerosol (spray) products are being used or where oxygen is being administered.

8. To disconnect, turn all controls to the off (“O”) position, then remove plug from outlet.

9. Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.

10. Keep fingers away from all moving parts. Special care is required around the sewing machine needle and/or cutting blade.

11. Always use the proper needle plate. The wrong plate can cause the needle to break.

12. Do not use bent needles.

13. Do not pull or push fabric while stitching. It may deflect the needle causing it to break.

14. Switch this sewing machine off (“O”) when making any adjustment in the needle area, such as threading the needle, changing the needle, threading the bobbin or changing the presser foot, and the like.

15. Always unplug this sewing machine from the electrical outlet when removing covers, lubricating, or when making any other adjustments mentioned in this owner’s manual.

SAVE THESE INSTRUCTIONS

The design and specifications are subject to change without a prior notice.

Please note that on disposal, this product must be safely recycled in accordance with relevant National legislation relating to electrical/electronic products. If in doubt please contact your retailer for guidance.

(European Union only)

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Esta máquina no fue concebida para ser usada por personas (incluyendo a los niños) con capacidades físicas, sensoriales o mentales reducidas, o bien con falta de experiencia y conocimientos, salvo si están supervisadas o han recibido instrucciones relativas al uso de la máquina por parte de una persona encargada de su seguridad. Los niños deben ser vigilados para asegurarse de que no jueguen con la máquina. Cuando se utiliza un aparato eléctrico es necesario tomar ciertas precauciones básicas de seguridad, como las siguientes: Lea todas las instrucciones antes de utilizar este aparato.

PELIGRO — Para reducir el riesgo de choque eléctrico:

1. No deje nunca el aparato sin vigilancia mientras esté enchufado. Desenchufe siempre la máquina de la toma eléctrica inmediatamente después de utilizarla y antes de limpiarla.

2. Desenchufe la máquina cada vez que vaya a cambiar la bombilla. Cambie la bombilla por otra del mismo tipo (12 V, 5 W).

AVISO — Para reducir el riesgo de quemaduras, incendio, choque eléctrico o heridas a personas:

1. No deje que nadie utilice la máquina como si fuera un juguete. Preste especial atención cuando la máquina de coser sea utilizada por niños o cerca de ellos.

2. Utilice el aparato únicamente para los usos descritos en este manual del usuario. Utilice únicamente los accesorios recomendados por el fabricante e indicados en este manual del usuario.

3. Nunca utilice esta máquina de coser si tiene un enchufe o un cable en mal estado, si no funciona correctamente, si se ha golpeado o está dañada, o si ha caído en agua. Envíe esta máquina de coser a la tienda o centro de mantenimiento más próximo si es necesario examinarla, repararla o someterla a ajustes eléctricos o mecánicos.

4. No utilice nunca el aparato si tiene bloqueada alguna vía de ventilación. Mantenga las vías de ventilación de esta máquina de coser y el pedal de control libres de pelusa, polvo y trozos de tela.

5. No deje caer ni introduzca ningún tipo de objeto en ninguna abertura.

6. No utilice la máquina en exteriores.

7. No utilice la máquina donde se empleen productos de aerosol (spray) o donde se administre oxígeno.

8. Para desconectar, ponga todos los controles en la posición OFF (“0”) y desenchufe la máquina.

9. No tire del cable para desenchufar. Para desenchufar hay que agarrar el enchufe, no el cable.

10. Mantenga los dedos alejados de todas las piezas móviles. Tenga especial cuidado alrededor de la aguja de la máquina de coser.

11. Utilice siempre la placa de agujas adecuada. Una placa incorrecta puede hacer que se rompa la aguja.

12. No utilice agujas que estén dobladas.

13. No tire de la tela ni la empuje mientras esté cosiendo. La aguja podría desviarse y romperse.

14. Apague esta máquina de coser (“0”) cada vez que tenga que hacer ajustes en la zona de la aguja, como enhebrar la aguja, cambiar la aguja, enhebrar la bobina, cambiar el prensatelas y operaciones similares.

15. Desenchufe esta máquina de coser cada vez que tenga que desmontar cubiertas, engrasar, o hacer cualquier otro de los ajustes mencionados en este manual del usuario.

CONSERVE ESTAS INSTRUCCIONES

El diseño y las especificaciones están conforme a cambio sin un aviso anterior.

Rogamos tenga en cuenta que para la destruccion y/o reciclado de este producto debe seguir las normas de la legislacion nacional relativa a productos electricos y/o electronicos. En caso de duda Pregunte a su distribuidor. (Sólo Unión Europea)

III

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

Cette machine n'est pas censée être utilisée par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, sauf si elles sont sous surveillance ou ont été instruites sur l'usage de la machine par une personne responsable de leur sécurité. Les enfants devraient être surveillés pour s'assurer qu'ils ne jouent pas avec la machine. Pour utiliser un appareil électrique, il faut toujours respecter les consignes de sécurité fondamentales, notamment les consignes suivantes : Avant d’utiliser cet appareil, lisez toutes ces instructions.

DANGER— Pour réduire le risque de décharge électrique :

1. Ne jamais laisser un appareil électrique sans surveillance lorsqu’il est branché. Toujours débrancher cette machine à coudre de la prise de courant, immédiatement après son utilisation et avant de procéder au nettoyage.

2. Toujours débrancher la machine avant de remplacer l’ampoule. Remplacer l’ampoule par une ampoule de même puissance : 12 volts, 5 Watts.

AVERTISSEMENT— Pour réduire les risques de brûlures, incendie, électrocution ou blessures

corporelles:

1. Ne pas utiliser cette machine comme un jouet. Il convient de faire particulièrement attention lorsque cette machine à coudre est utilisée par des enfants ou dans leur entourage.

2. Ne jamais utiliser cette machine à d’autres fins que celles pour lesquelles elle a été conçue, telles que décrites dans le présent manuel d’utilisation. Utiliser uniquement les accessoires recommandés par le fabricant tels que repris dans le présent manuel d’utilisation.

3. Ne jamais faire fonctionner cette machine à coudre si le cordon d’alimentation ou la fiche ont été endommagés, s’il y a un problème de fonctionnement, si elle est tombée ou a été abîmée, ou si elle est tombée dans l’eau. Retourner cette machine à coudre au revendeur autorisé ou au service technique le plus proche afin qu’on puisse l’examiner, la réparer ou effectuer certains réglages.

4. Ne jamais faire fonctionner la machine si l’un des orifices de ventilation est obstrué. Veiller à ce que les orifices de ventilation et la pédale de cette machine à coudre ne soient jamais encombrés de peluches, poussières et morceaux de tissus.

5. Ne jamais laisser tomber ou insérer des objets dans ces ouvertures.

6. Ne jamais utiliser à l’extérieur.

7. Ne pas faire fonctionner en cas d’utilisation de produits aérosols (vaporisateurs) ou d’administration d’oxygène.

8. Pour l’éteindre, mettre tous les interrupteurs sur la position Arrêt (“ O ”), puis retirer la fiche de la prise.

9. Ne pas débrancher en tirant sur le cordon d’alimentation. Pour débrancher, saisir la fiche, et non le cordon.

10. Tenir ses doigts à l’écart de toute pièce mobile. Faire tout spécialement attention aux abords de l’aiguille de la machine à coudre.

11. Toujours utiliser la plaque à aiguille adéquate. Une mauvaise plaque peut casser l’aiguille.

12. Ne pas utiliser d’aiguilles tordues.

13. Ne pas tirer ou pousser le tissu en cousant. Cela pourrait dévier l’aiguille et la rompre.

14. Éteindre cette machine à coudre (mettre l’interrupteur sur “ O ”) avant d’effectuer des réglages à proximité de l’aiguille, tels que l’enfilage, le changement d’aiguille, la mise en place de la canette ou le changement de pied-debiche, etc.

15. Toujours débrancher cette machine à coudre de la prise électrique avant de retirer les plaques de protection, de la lubrifier, ou avant d’effectuer tout réglage mentionné dans le présent manuel d’utilisation.

CONSERVER CES INSTRUCTIONS

La conception et les spécifications peuvent être modifiées sans préavis. Selon la législation nationale ce produit doit être recyclé en toute sécurité en accord avec les règles prévues pour les appareils électriques ou électroniques. En cas de doute contactez votre revendeur de machine à coudre. (union européenne seulement)

TABLE OF CONTENTS

SECTION I. NAMES OF PARTS

Names of Parts ................................................................ 2

Standard Accessories ...................................................... 4

Extension Table and Free Arm Sewing ............................ 6

• To detatch .................................................................... 6

• To attach ...................................................................... 6

• Free arm sewing .......................................................... 6

SECTION 2. GETTING READY TO SEW

Connecting the Power Supply.......................................... 8

Before Using Your Machine.............................................. 8

For Your Safety ................................................................ 8

Controlling Sewing Speed................................................ 8

Speed control lever ....................................................... 8

Foot control ................................................................... 8

Polarized plug .................................................................. 8

Function Keys and Buttons ............................................ 10

Reverse stitch button................................................... 10

Auto-lock button............................................................10

Up/Down needle position button.................................. 10

Mode selection key...................................................... 12

Pattern selection mode ............................................. 12

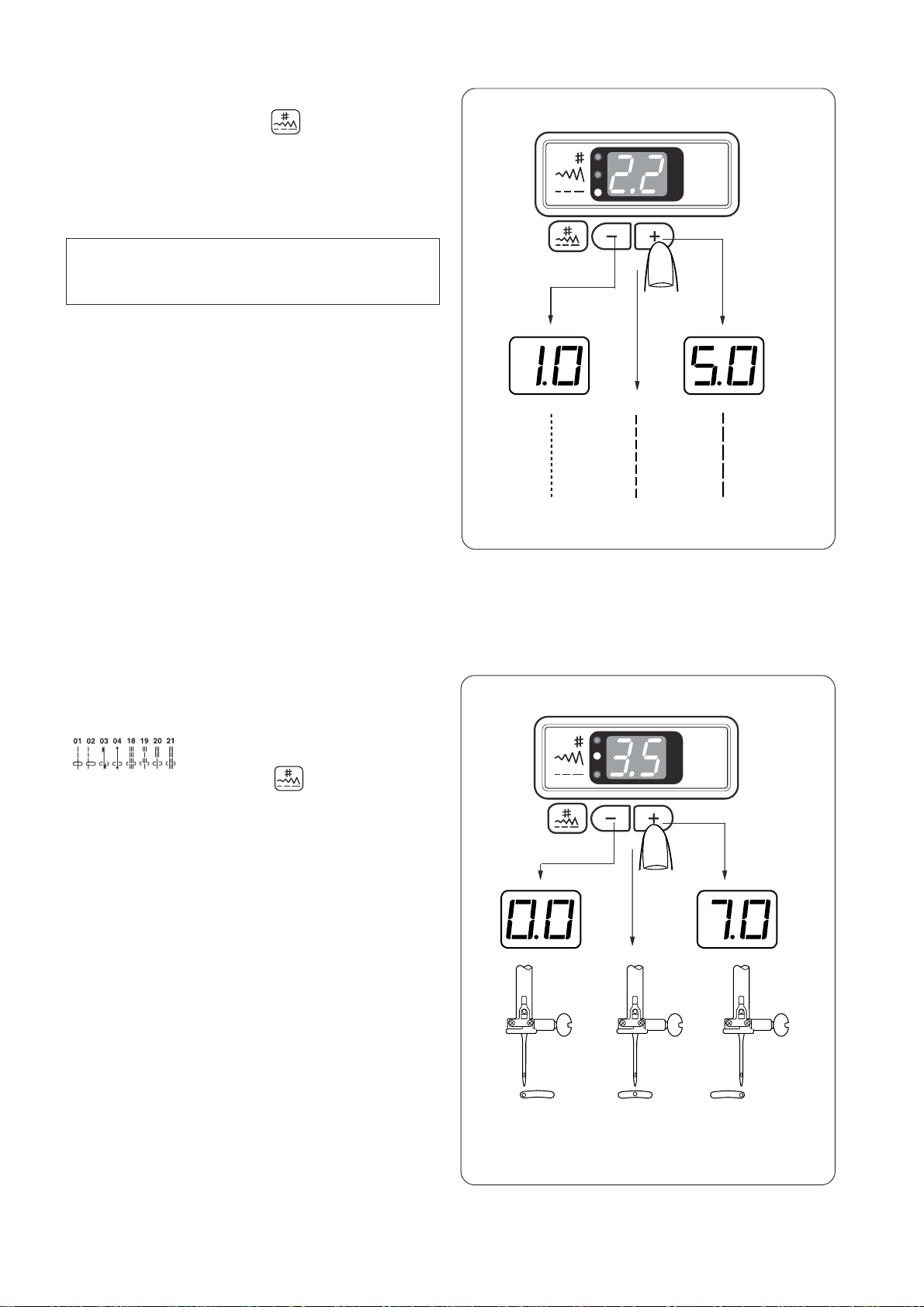

Stitch width adjusting mode ...................................... 12

Stitch length adjusting mode..................................... 12

Dropping the Feed Dog.................................................. 14

Raising and Lowering the Presser Foot ......................... 14

Changing the Presser Foot ............................................ 16

Detaching and Attaching the Foot Holder ...................... 16

Changing Needles.......................................................... 16

Thread and Needle Chart............................................... 18

Winding the Bobbin ........................................................ 20

Removing the bobbin .................................................. 20

Setting the spool of thread .......................................... 20

Additional spool pin ..................................................... 20

Winding the bobbin ..................................................... 20

Inserting the bobbin..................................................... 22

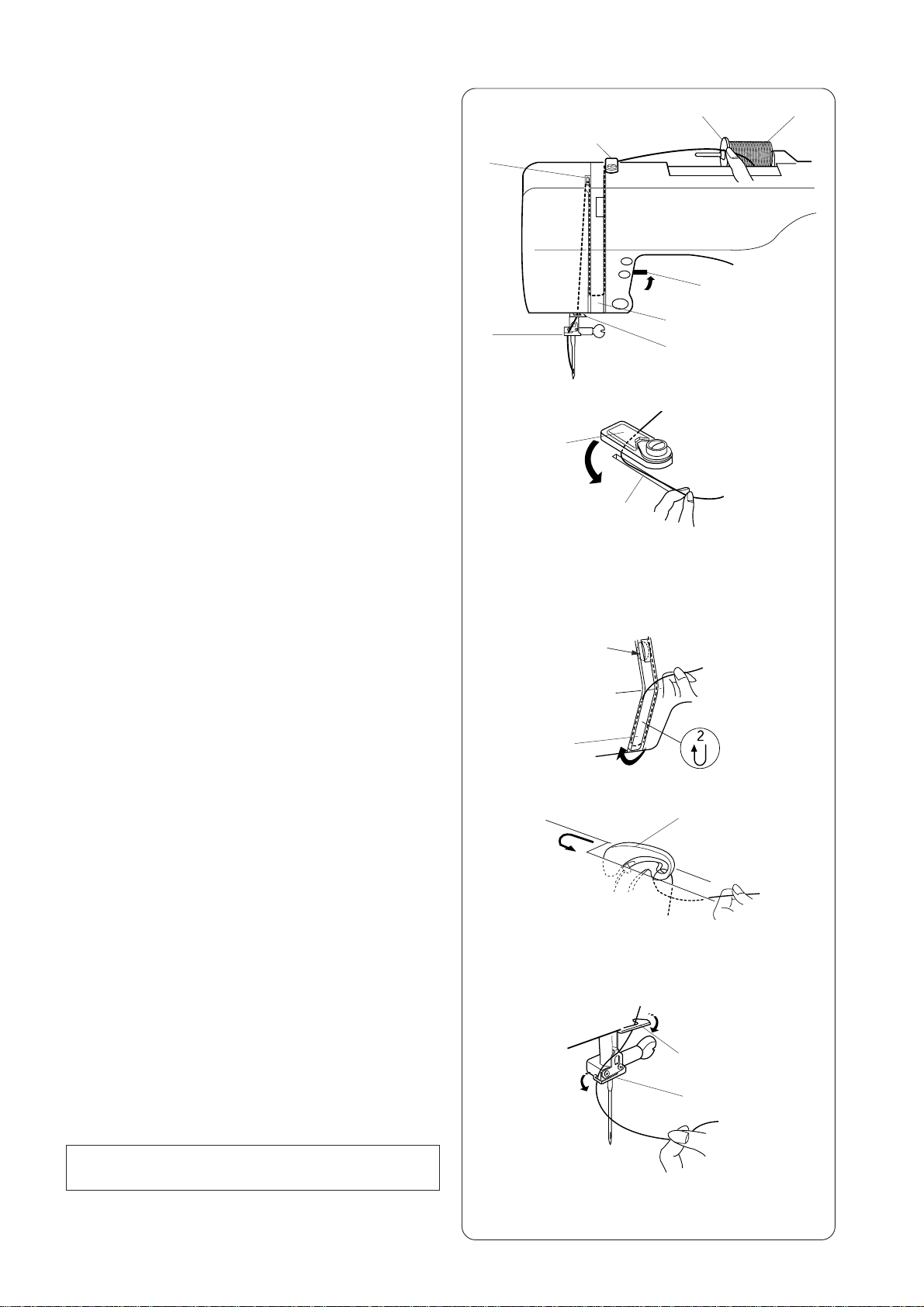

Threading the Machine .................................................. 24

Threading the machine .............................................. 24

Automatic Needle Threader ............................................26

Drawing Up Bobbin Thread............................................ 26

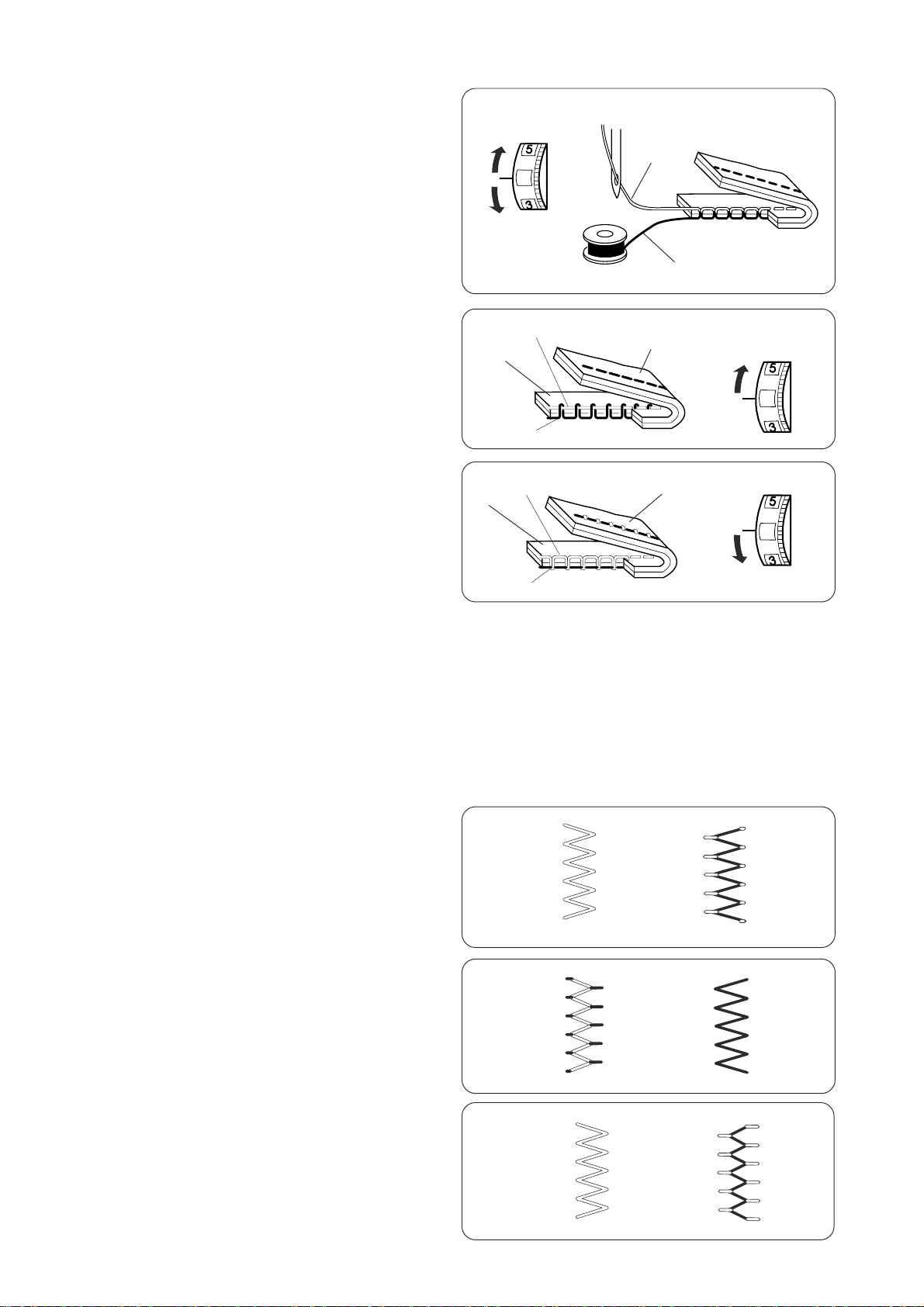

Balancing Thread Tension.............................................. 28

Tension is too tight ...................................................... 28

Tension is too loose..................................................... 28

Adjusting the needle thread tension for zigzag stitch.. 28

SECTION 4. UTILITY STITCHES

Overcasting (Zigzag stitch) ............................................. 40

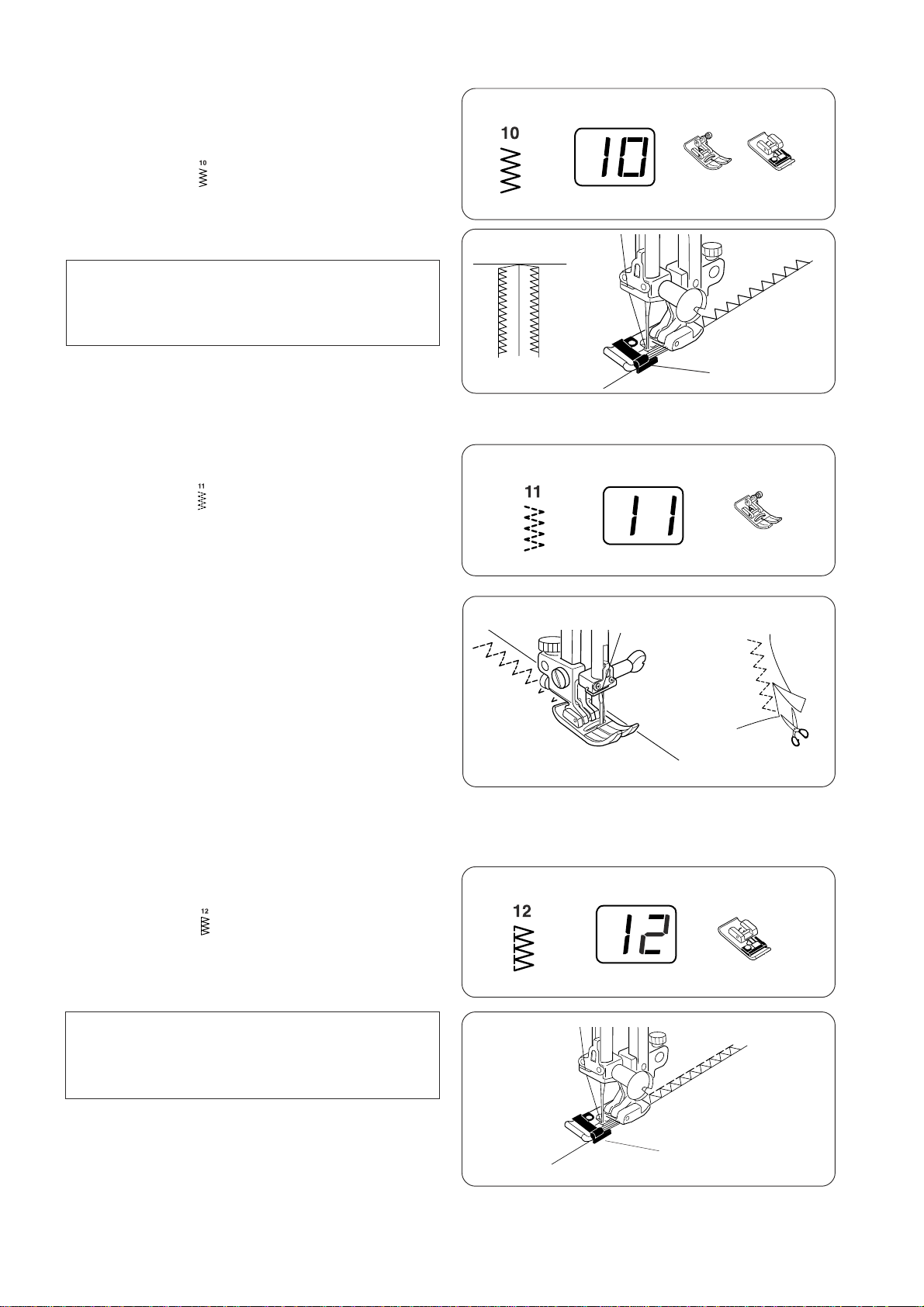

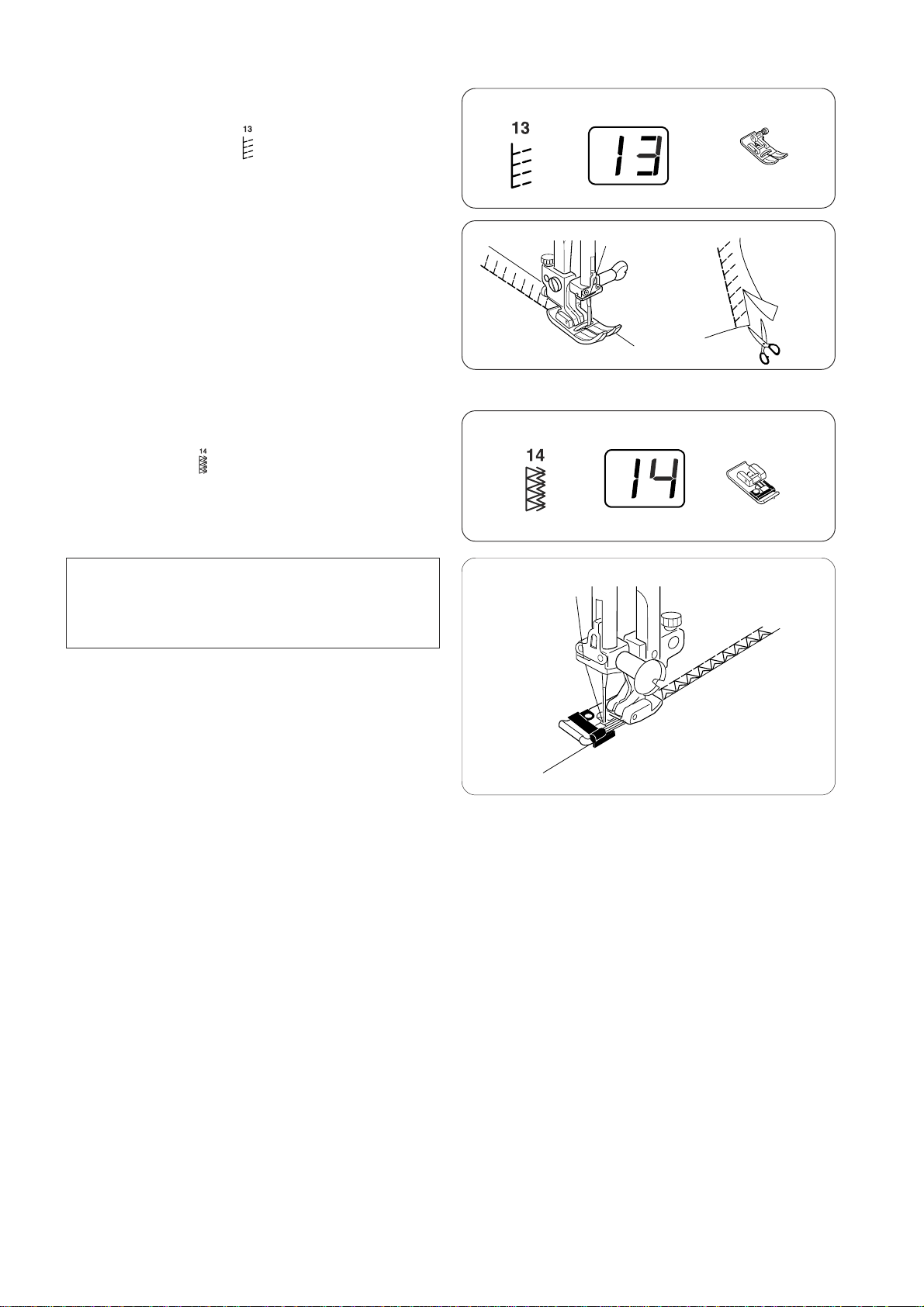

Multiple Zigzag Stitch (Tricot stitch) ................................ 40

Overedge Stitch .............................................................. 40

Knit Stitch ........................................................................ 42

Serging Stitch.................................................................. 42

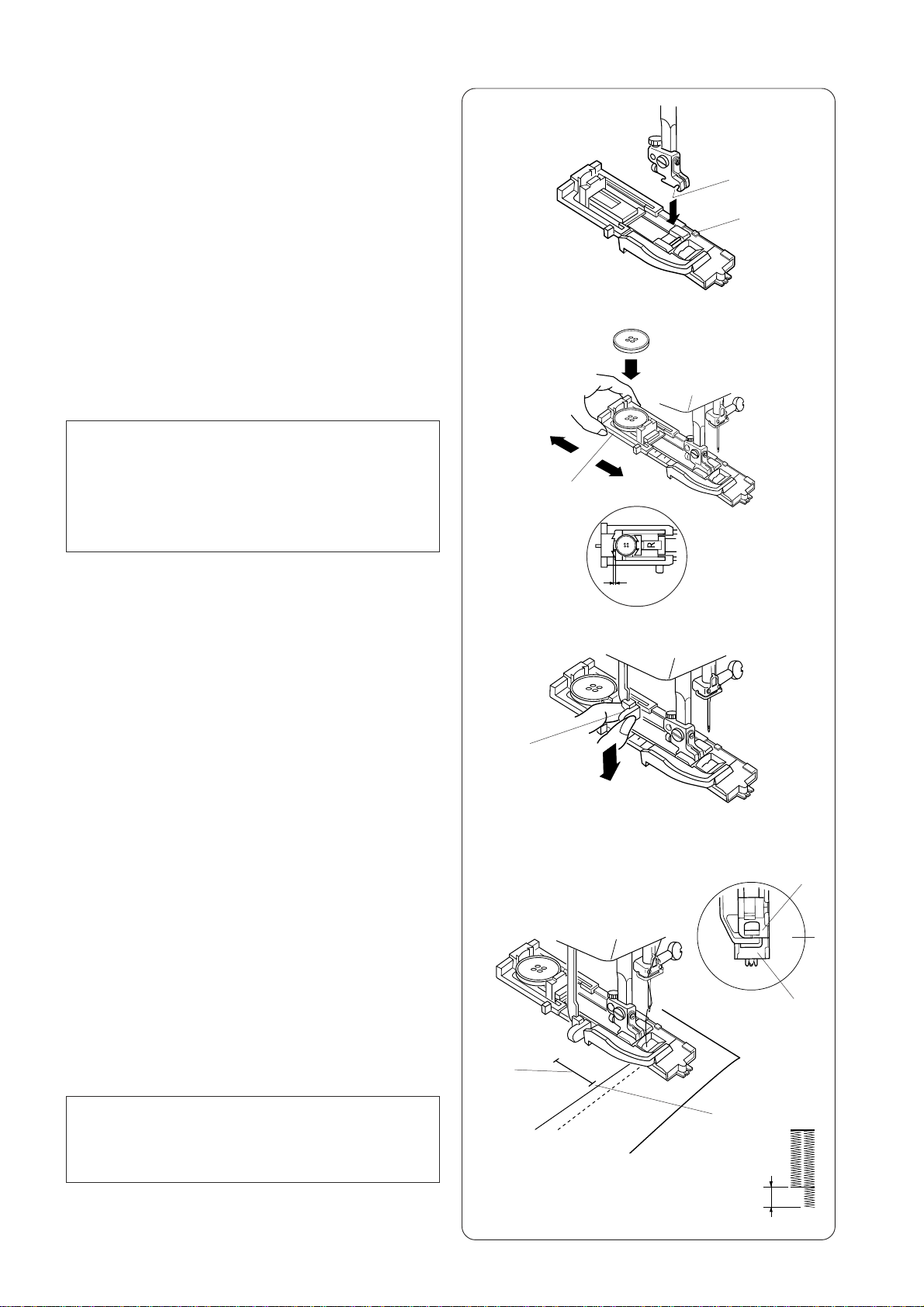

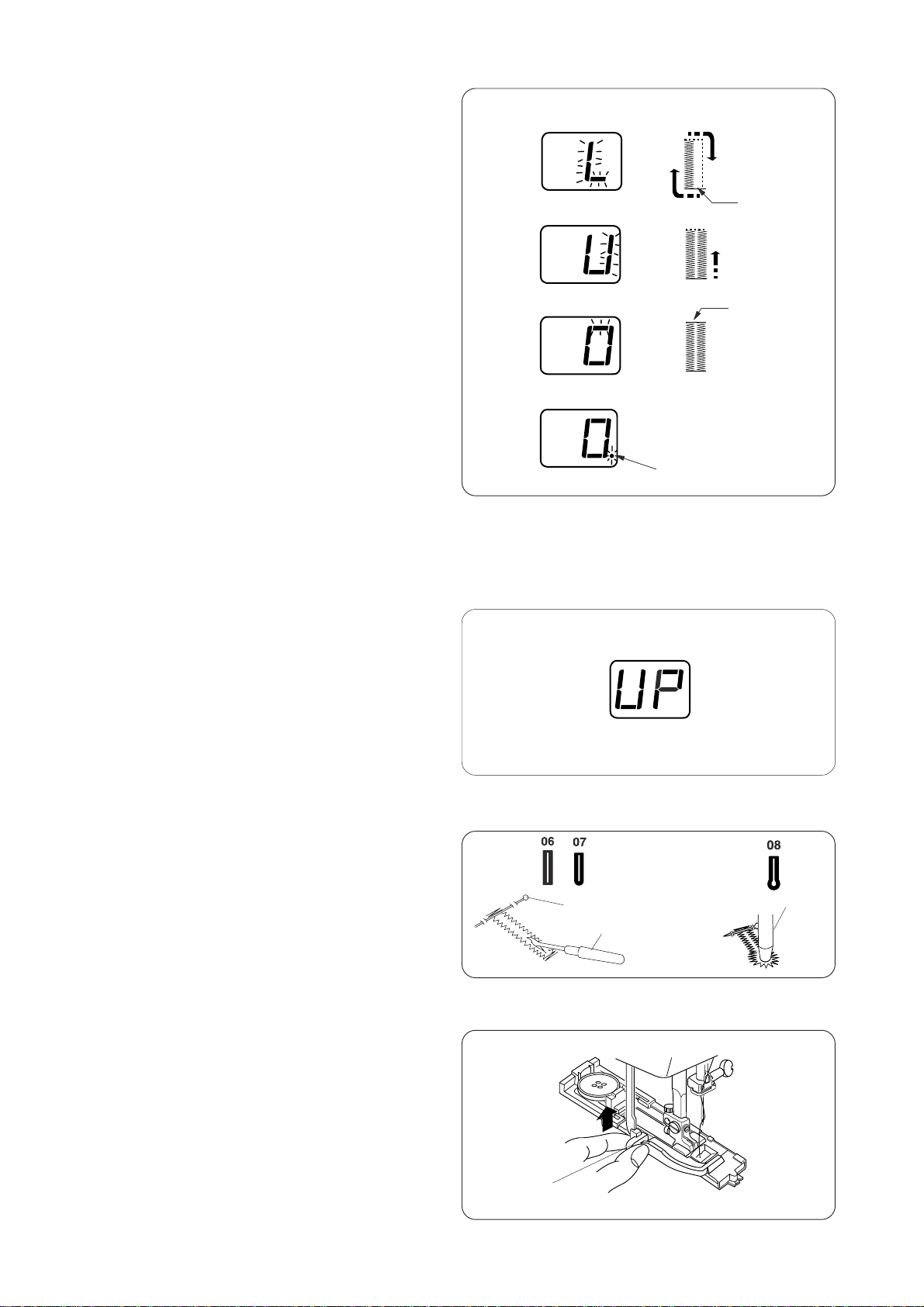

Automatic Buttonholes .................................................... 44

Square buttonhole........................................................ 44

Adjusting the buttonhle width and density.................... 50

Double layer buttonhole ............................................... 50

Round end/Keyhole buttonhole.................................... 52

Adjusting the buttonhole width ..................................... 52

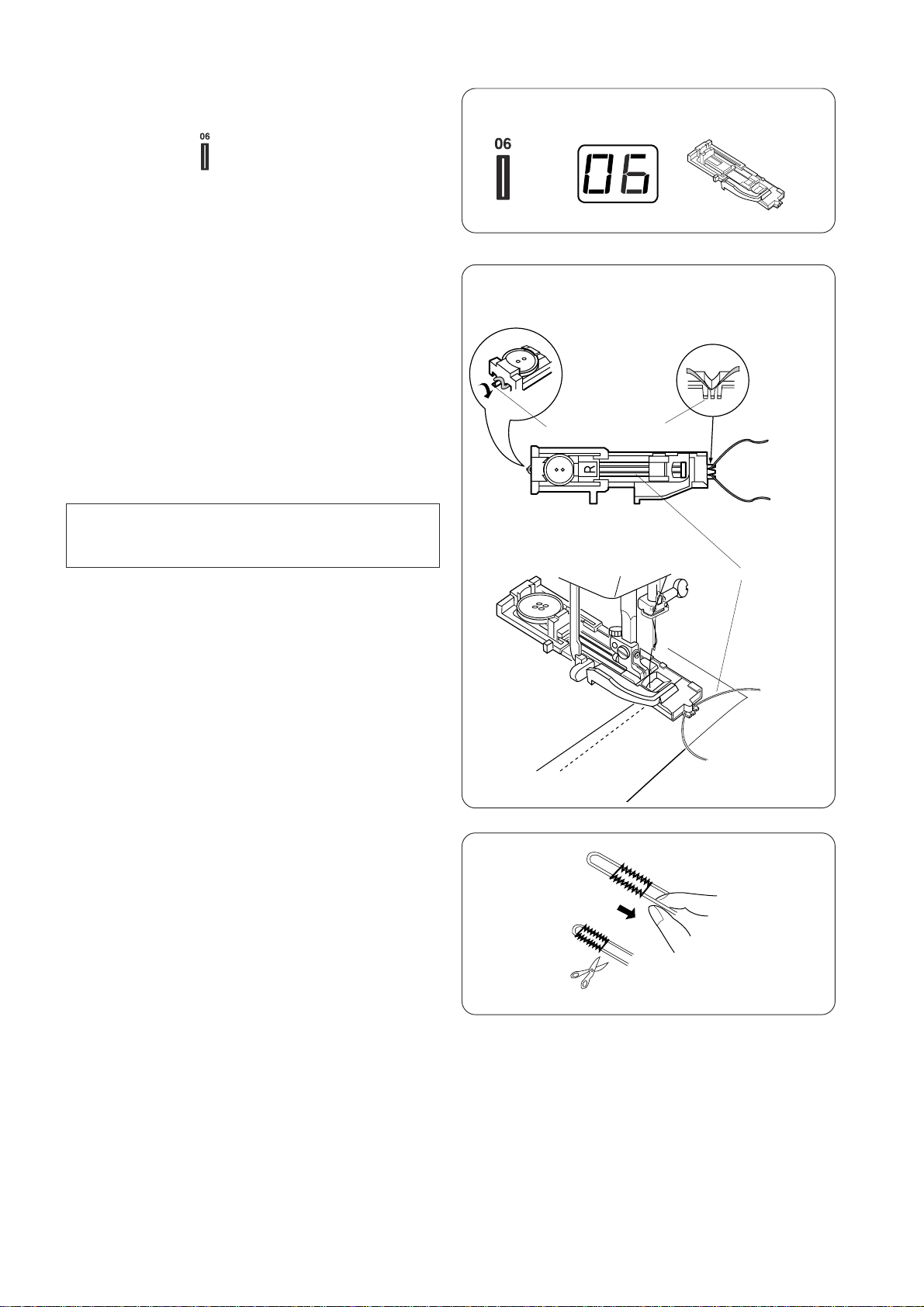

Corded Buttonhole ....................................................... 54

Sewing on Buttons .......................................................... 56

Darning............................................................................ 58

Zipper Sewing ................................................................. 60

Fabric preparation...................................................... 60

Starting to sew ........................................................... 60

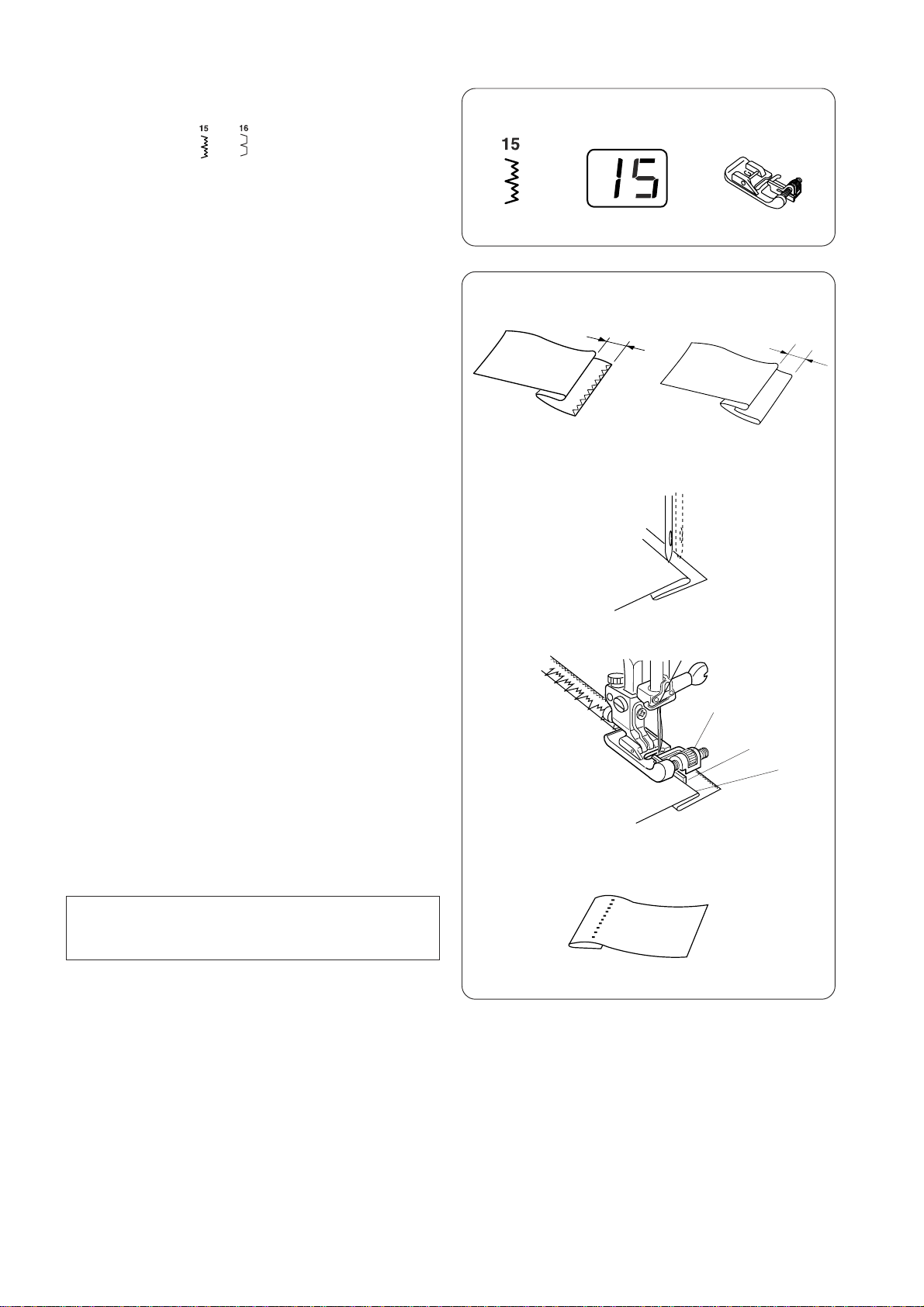

Blind Hem Stitch.............................................................. 64

SECTION 5. DECORATIVE STITCHES

Shell Tucking................................................................... 66

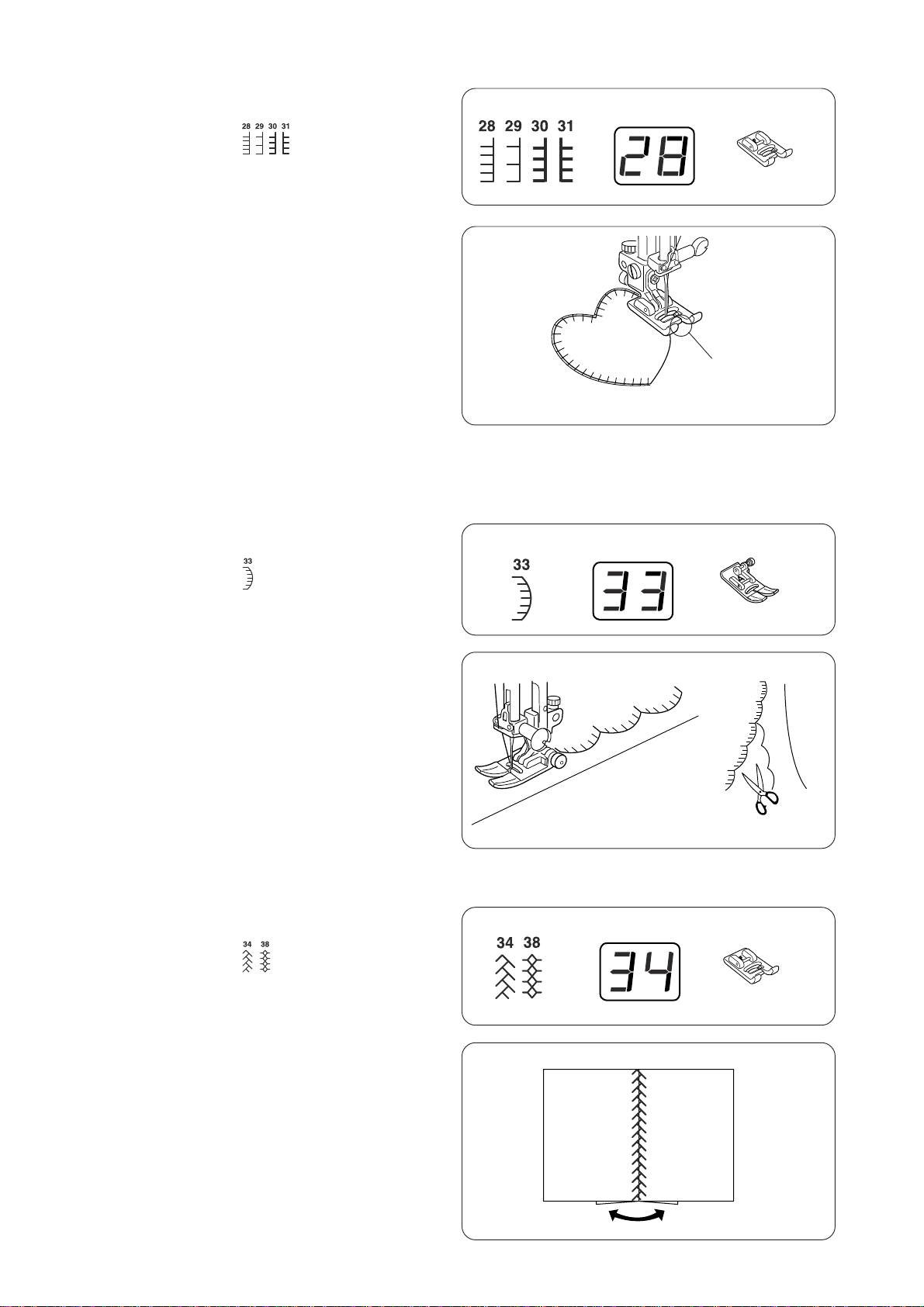

Decorative Satin Stitches ................................................ 66

Appliqué .......................................................................... 68

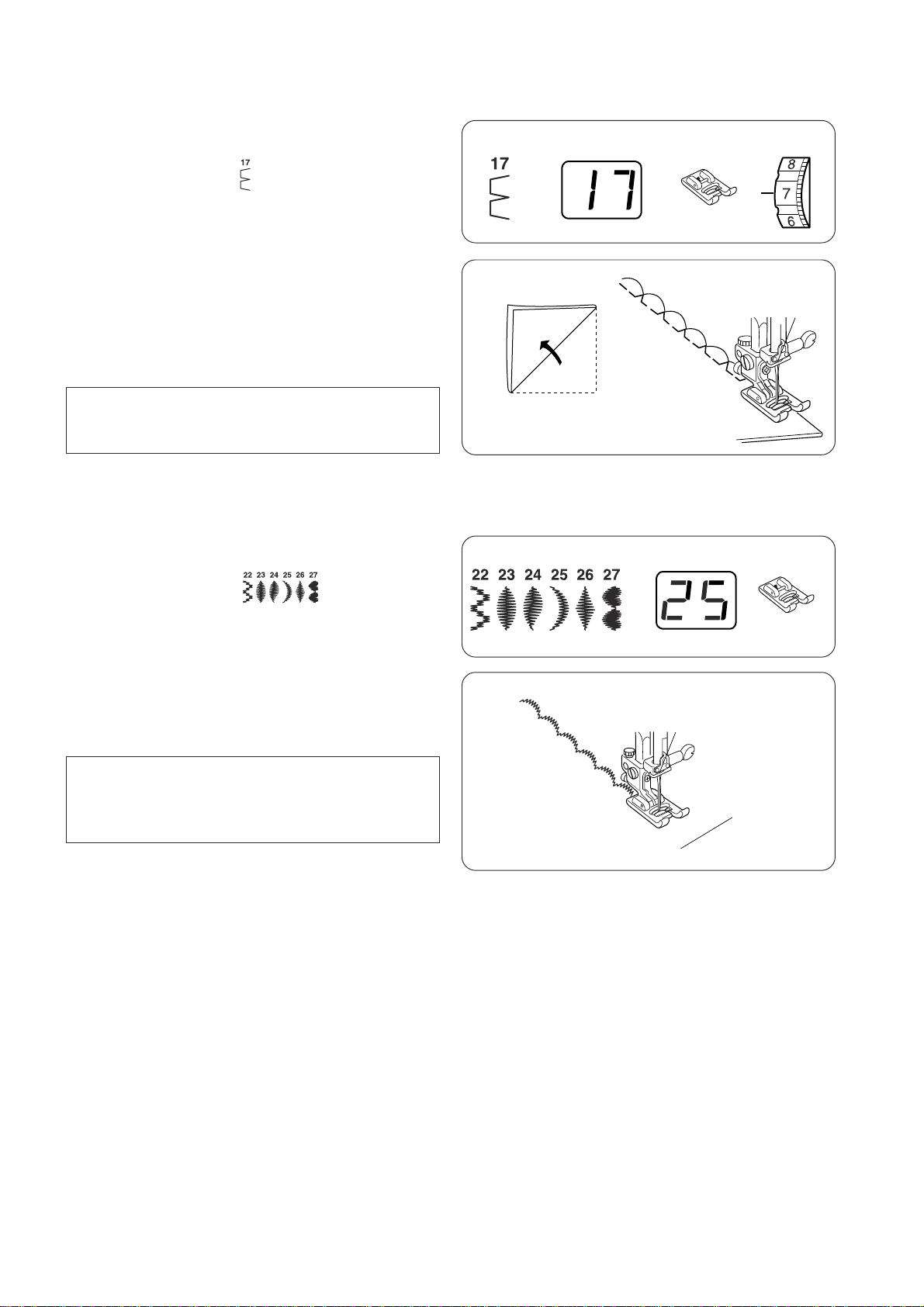

Scallop Stitch .................................................................. 68

Patchwork ....................................................................... 68

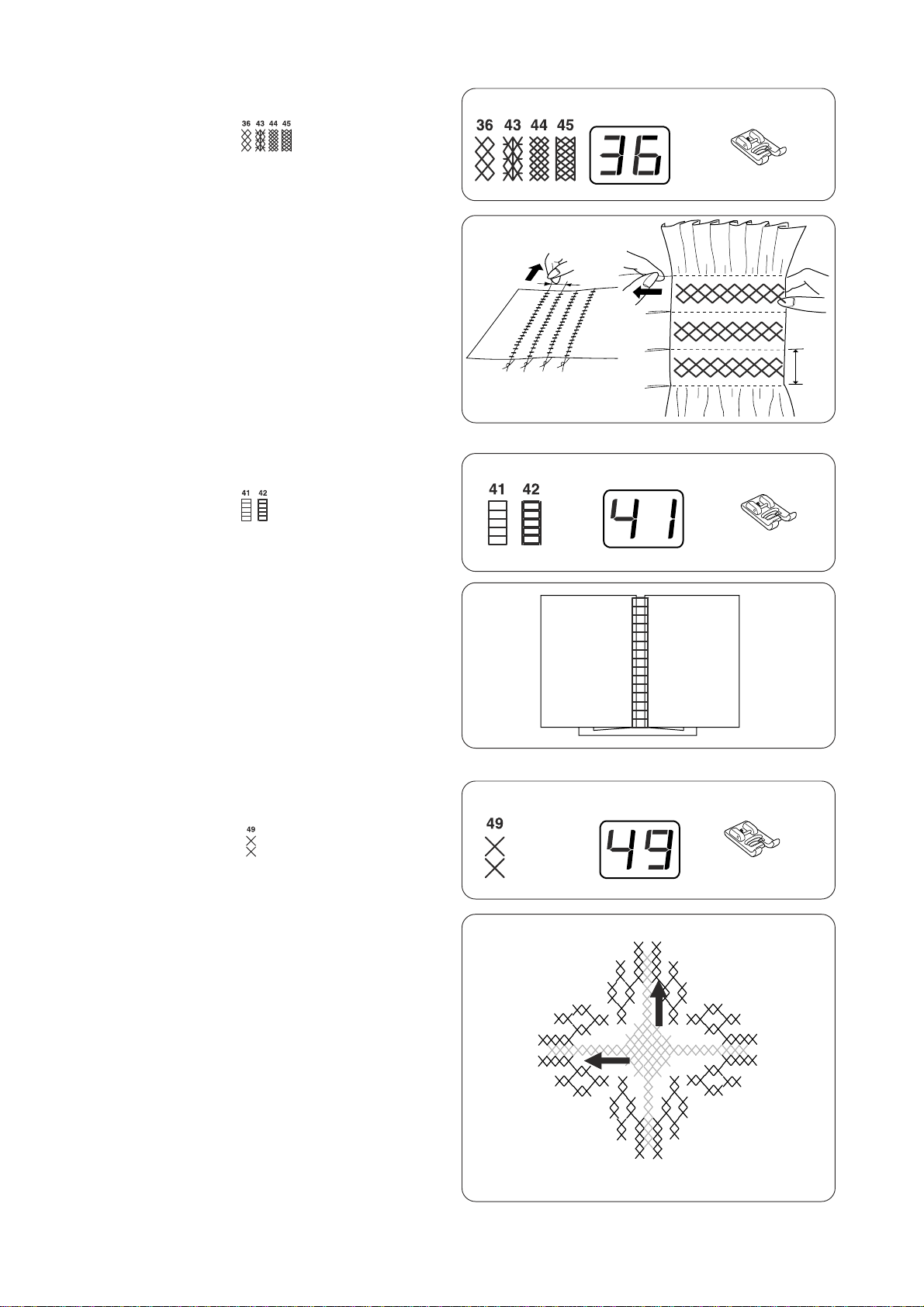

Smocking ........................................................................ 70

Fagoting .......................................................................... 70

Cross Stitch..................................................................... 70

Patchwork piecing ........................................................... 72

Quilting ............................................................................ 72

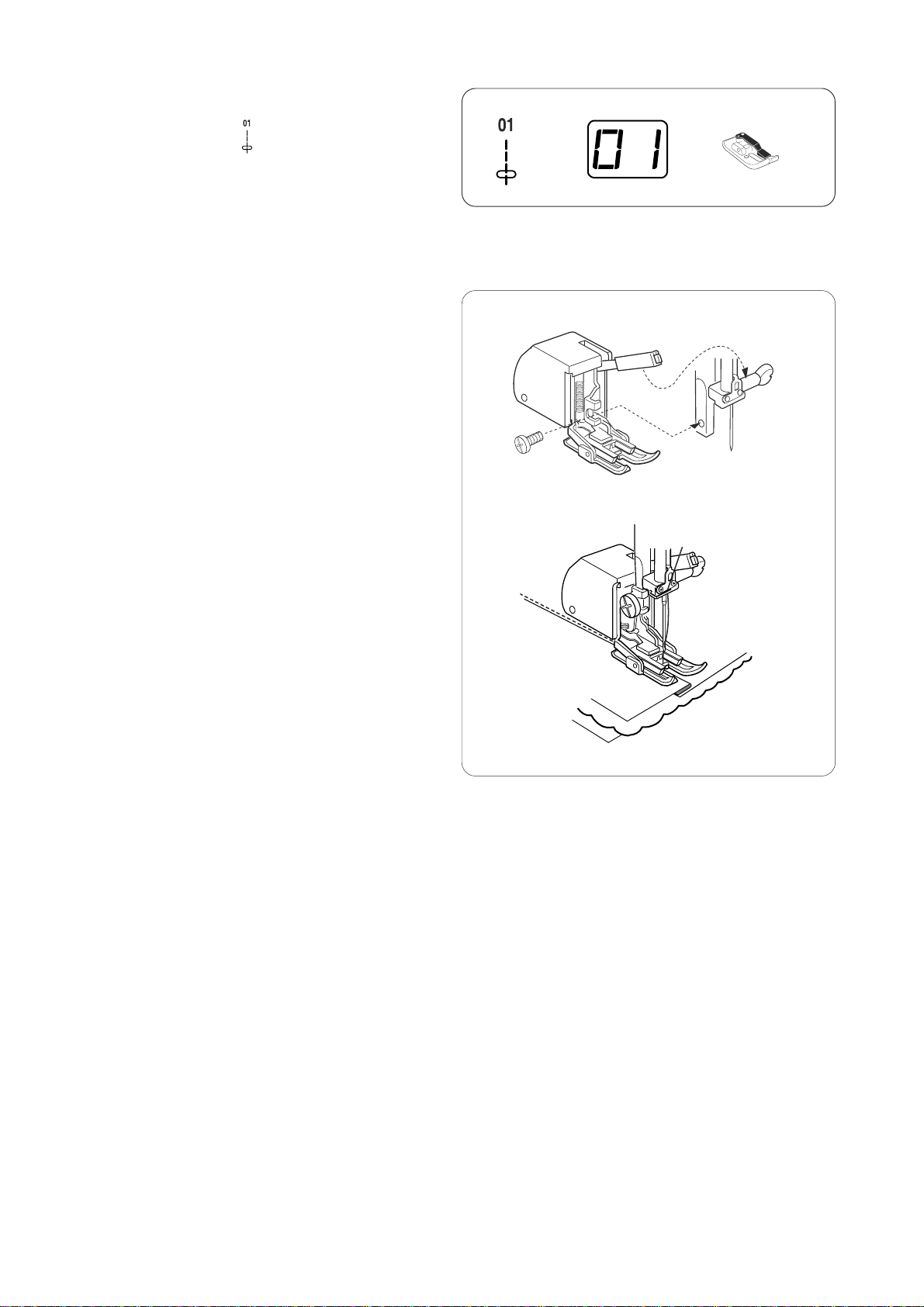

Stitch in the ditch with even feed foot.............................. 74

Pin Tucking...................................................................... 76

Pattern Combination ....................................................... 76

SECTION 6. CARE OF YOUR MACHINE

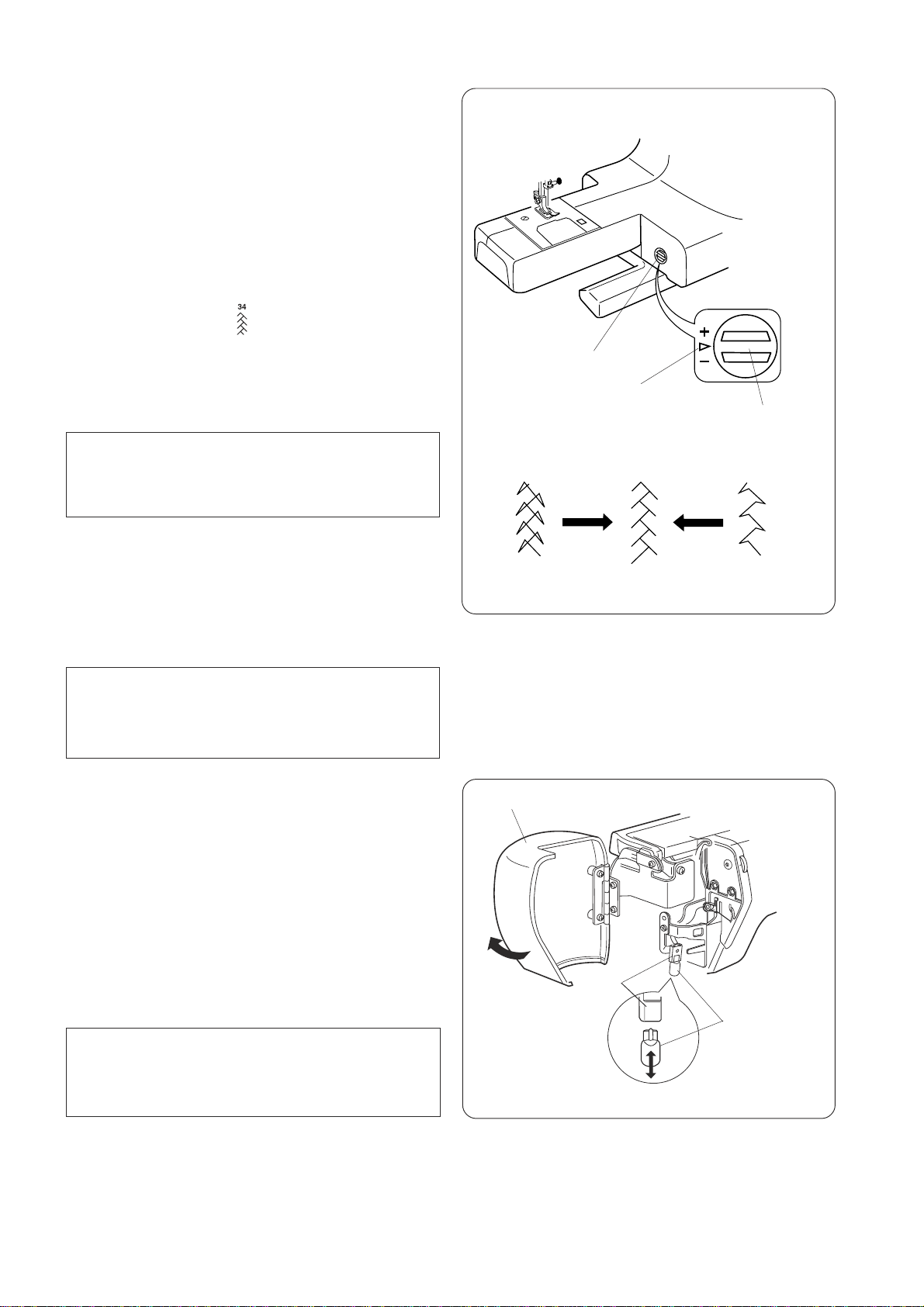

Adjusting Stretch Stitch Balance ..................................... 78

Replacing the Light Bulb ................................................. 78

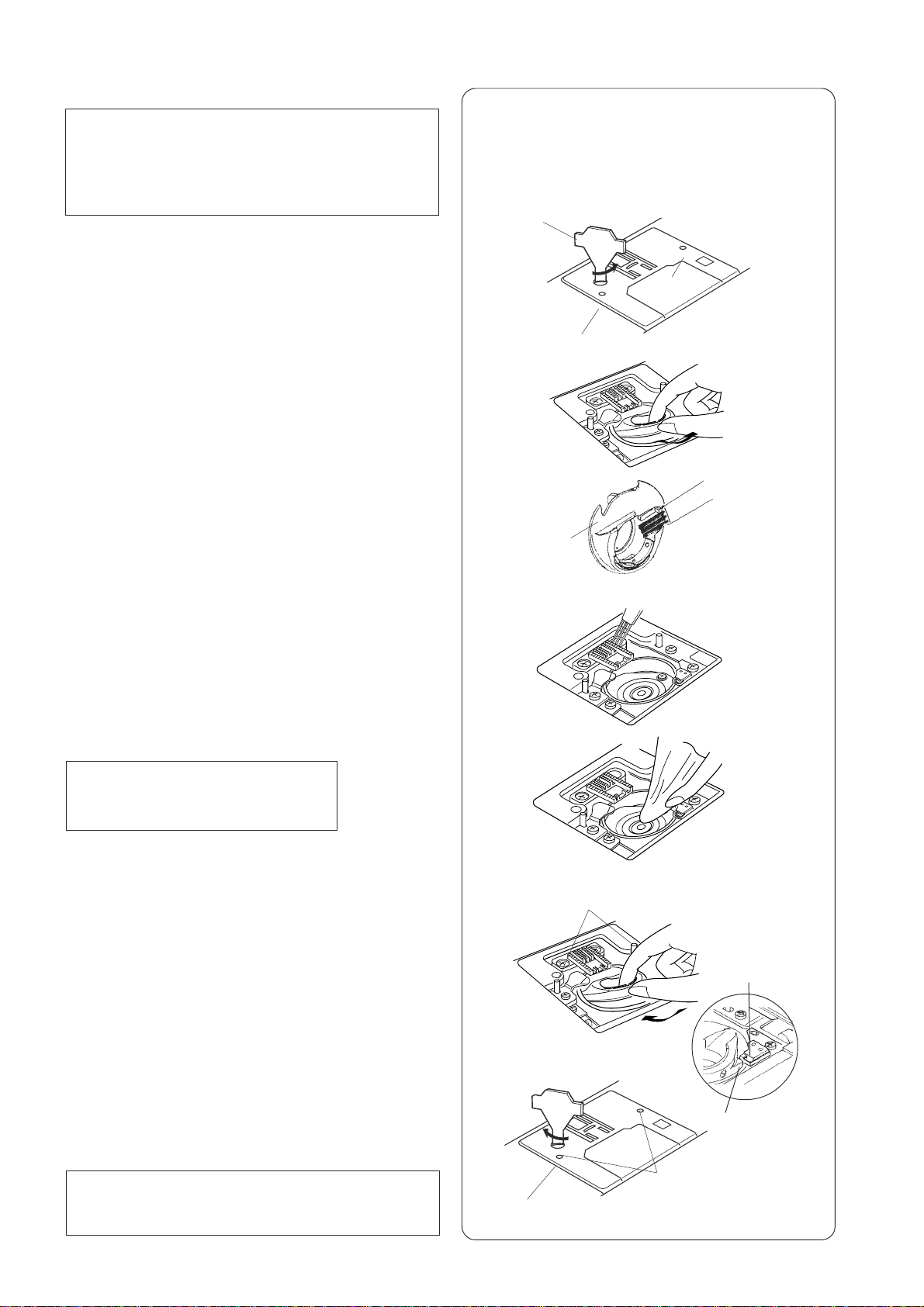

Cleaning Hook Race and Feed Dog ............................... 80

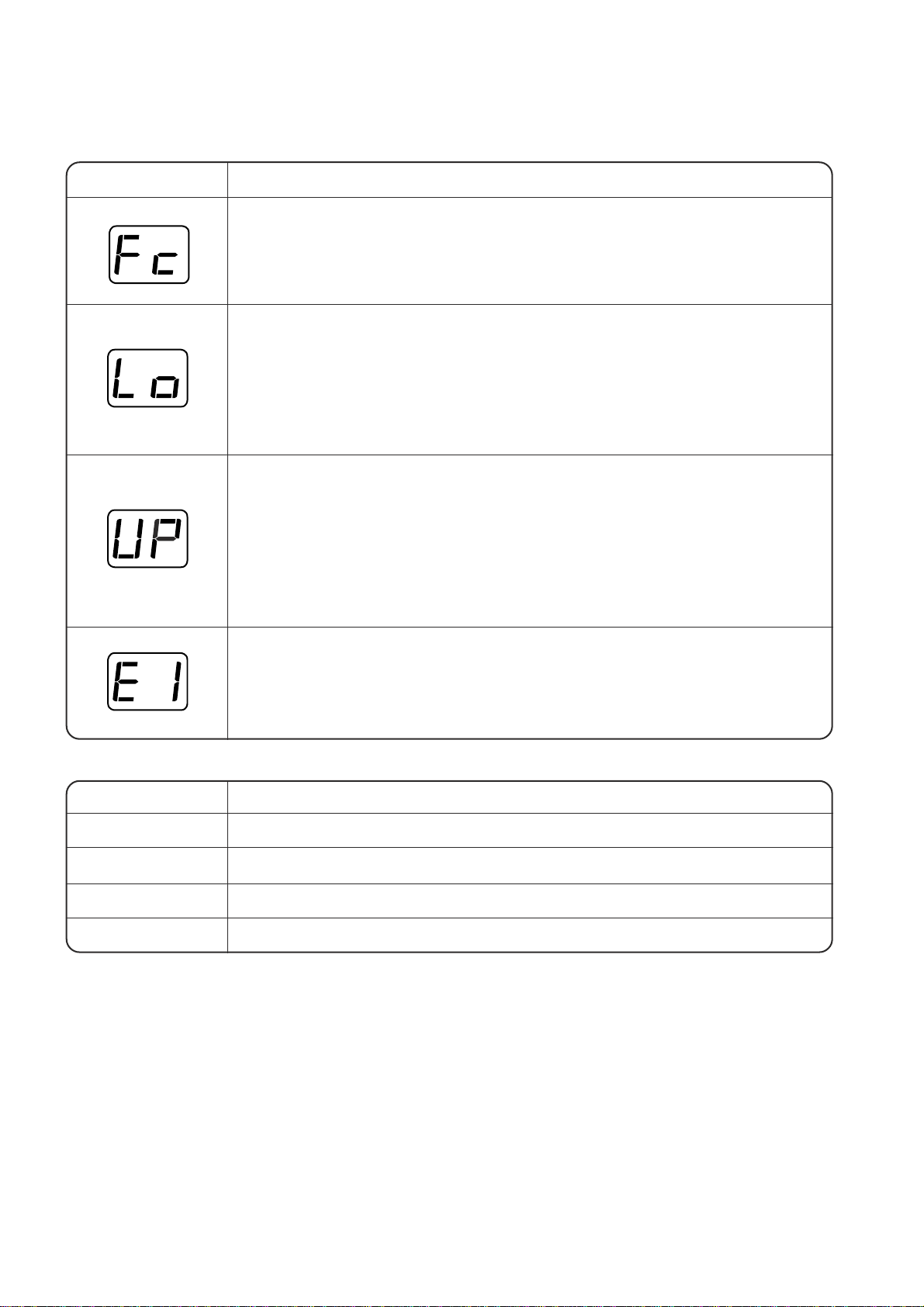

Problems and Warning Signals ...................................... 82

Troubleshooting ..............................................................85

SECTION 3. BASIC SEWING

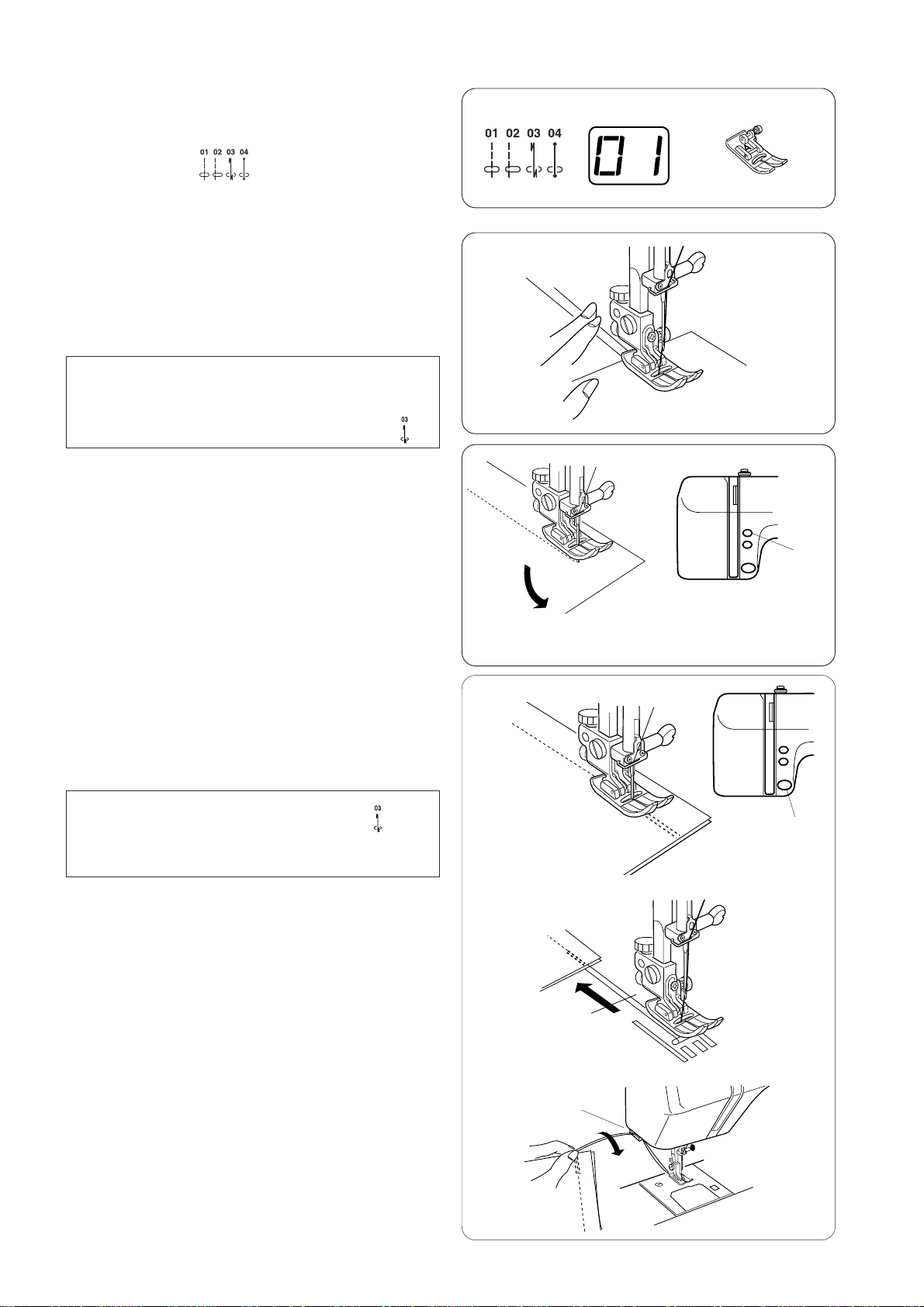

Straight Stitch Sewing .................................................... 30

Starting to sew ............................................................30

Changing sewing direction ......................................... 30

Fastening the seam.................................................... 30

Adjusting the Stitch Length ............................................ 32

Changing the Needle Drop Position............................... 32

Using the Seam Guides ................................................. 34

Turning Square Corners................................................. 34

Sewing from the Edge of Thick Fabric ........................... 34

Variety of Straight Stitches ............................................. 36

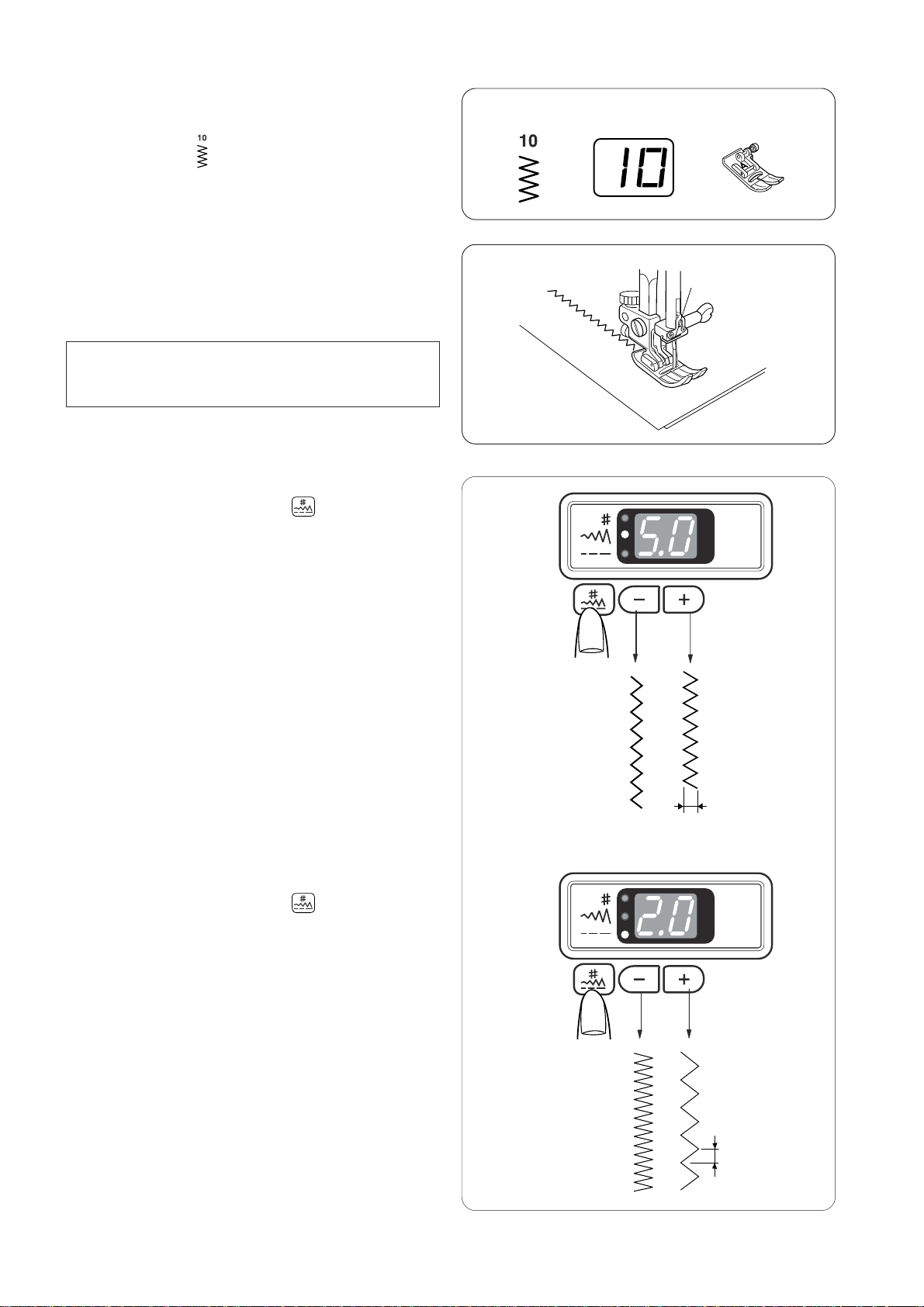

Basic Zigzag Stitch......................................................... 38

Adjusting the Stitch Width .............................................. 38

Adjusting the Stitch Length ............................................ 38

INDICE

SECCION 1. NOMBRE DE LAS PIEZAS

Nombre de las piezas ................................................................. 3

Accesorios estandares................................................................ 5

Mesa de extensión y confección con brazo libre ........................ 7

• Desmontaje .............................................................................. 7

• Montaje .................................................................................... 7

• Confección con el brazo libre ................................................... 7

SECCION 2. PREPARATIVOS PARA COSER

Conexión a la fuente eléctrica..................................................... 9

Cuando utilice por primera vez su máquina d coser ................... 9

Para su seguridad ....................................................................... 9

Control de la velocidad de costura.............................................. 9

Palanca de control de velocidad ................................................. 9

Pedal de control .......................................................................... 9

Clavija polarizada........................................................................ 9

Teclas de funciones y botones ................................................. 11

Botón de puntada inversa ...................................................... 11

Botón de bloqueo automático ................................................ 11

Botón de ascenso y descenso de la aguja............................. 11

Tecla de selección de modalidad........................................... 13

Modalidad de selección de patrón....................................... 13

Modalidad de ajuste de anchura de puntada ...................... 13

Modalidad de ajuste de longitud de puntada....................... 13

Descenso de las garras transportadoras .................................. 15

Ascenso y descenso del prensatelas........................................ 15

Cambio del prensatelas ............................................................ 17

Montaje y desmontaje del soporte del prensatelas................... 17

Cambio de la aguja ................................................................... 17

Cuadro comparativo de aguja e hilos ....................................... 19

Enrollado de la bobina .............................................................. 21

Extracción de la bobina.......................................................... 21

Colocación del carrete de hilo................................................ 21

Poste adicional para carrete .................................................. 21

Enrollado de la bobina ........................................................... 21

Inserción de la bobina ............................................................ 23

Enhebrado de la máquina......................................................... 25

Enhebrado de la máquina ...................................................... 25

Enhebrador automático de la aguja .......................................... 27

Estiramiento del hilo de la bobina ............................................. 27

Equilibrio de la tensión del hilo ................................................. 29

El hilo de la aguja está demasiado tenso............................... 29

El hilo de la aguja está demasiado suelto.............................. 29

Ajuste de la tensión del hilo de la aguja para puntada zigzag . 29

SECCION 4. PUNTADAS UTILES

Sobrehilado (Puntada en zigzag).............................................. 41

Punta múltiple en zigzag (puntada de croché simple) .............. 41

Puntada de sobrehilado (serging) ............................................. 41

Punta de tejido .......................................................................... 43

Puntada de sobrehilado ............................................................ 43

Ojal automático ......................................................................... 45

Ojal cuadrado......................................................................... 45

Ajuste de la anchura y la densidad de ojales......................... 51

Ojal de doble capa ................................................................. 51

Ojal redondo y de bocallave................................................... 53

Ajuste de la anchura del ojal .................................................. 53

Ojales acordonados ............................................................... 55

Confección de botones ............................................................. 57

Zurcido ...................................................................................... 59

Aplicación de cremalleras ......................................................... 61

Preparación de la tela ............................................................ 61

Para coser.............................................................................. 63

Puntada de dobladillo invisible.................................................. 65

SECCION 5. PUNTADAS DECORATIVAS

Alforza tipo concha marina ....................................................... 67

Patrones decorativos de puntada de raso ................................ 67

Aplicación.................................................................................. 69

Puntada de festón ..................................................................... 69

Retacería................................................................................... 69

Fruncido ornamental ................................................................. 71

Fagoting .................................................................................... 71

Puntada de cruz ........................................................................ 71

Costura de piezas en patchwork............................................... 73

Acolchado ................................................................................. 73

Puntada de profundidad con el pie prensatelas

de arrastre regular .................................................................... 75

Pliegues cosidos ....................................................................... 77

Combinación de patrones ......................................................... 77

SECCION 6. CUIDADO DE LA MÁQUINA DE COSER

Ajuste de equilibrio de puntada elástica ................................... 79

Reemplazo de la bombilla......................................................... 79

Limpieza del canal del gancho de la bobina y las garras

transportadoras ......................................................................... 81

Problemas y Señales de Advertencia ....................................... 83

Identificación y resolución de problemas .................................. 86

SECCION 3. COSTURA BASICA

Puntada recta............................................................................ 31

Para comenzar a coser .......................................................... 31

Cambios de dirección de costura........................................... 31

Sujeción de la costura............................................................ 31

Ajuste de la longitud de puntada............................................... 33

Cambio de posición de descenso de la aguja .......................... 33

Cómo usar las líneas guía de costura ...................................... 35

Girando esquinas cuadradas .................................................... 35

Costura a partir del borde de una tela gruesa .......................... 35

Diversas puntadas rectas ......................................................... 37

Puntada básica en zigzag ......................................................... 39

Ajuste de la anchura de puntada .............................................. 39

Ajuste de la longitud de puntada............................................... 39

TABLE DES MATIÈRES

PARTIE 1. IDENTIFICATION DES PIÉCES DE LA MACHINE

Nom des pièces .......................................................................... 3

Accessoires standard.................................................................. 5

Plateau extensible et couture en bras libre ................................. 7

• Retirer le plateau ...................................................................... 7

• Remettre le plateau en place ................................................... 7

• Coudre en bras libre................................................................. 7

PARTIE 2. SE PREPARER A COUDRE

Brancher la machine ................................................................... 9

Les premierès fois que vous utilisez votre machine ................... 9

Consignes de sécurité ................................................................ 9

Contrôler la vitesse de couture ................................................... 9

Commande à pédale................................................................... 9

Prise polarisée ............................................................................ 9

Touches et boutons fonctionnels .............................................. 11

Le bouton de marche arrière.................................................. 11

Bouton d’arrêt automatique.................................................... 11

Bouton de réglage de l’élévation de l’aiguille ......................... 11

Touche de sélection du mode ................................................ 13

Mode de sélection du point ................................................. 13

Mode de réglage de la largeur du point............................... 13

Mode de réglage de la longueur du point............................ 13

Abaisser la griffe d’entraînement .............................................. 15

Lever et baisser le pied presseur .............................................. 15

Changer de pied presseur ........................................................ 17

Mettre en place et retirer le support du pied presseur .............. 17

Changer l’aiguille ...................................................................... 17

Tableau des fils et des aiguilles ................................................ 19

Remplir la canette ..................................................................... 21

Retirer la canette....................................................................... 21

Mettre en place la bobine de fil ................................................. 21

Broche à bobine supplémentaire ........................................... 21

Bobinage ................................................................................ 21

Mettre en place la canette...................................................... 23

Enfilage de la machine.............................................................. 25

Enfilage automatique ............................................................. 27

Faire remonter le fil de la canette ............................................. 27

Équilibrer la tension du fil de l’aiguille ....................................... 29

La tension du fil de l’aiguille est trop élevée........................... 29

La tension du fil de l’aiguille n’est pas assez élevée.............. 29

Réglage de la tension du fil de l’aiguille pour le point zig-zag .. 29

PARTIE 4. LES POINTS UTILITAIRES

Surjeter (Point zigzag) .............................................................. 41

Point zigzag multiple (point tricot) ............................................. 41

Point de surjet ........................................................................... 41

Le point tricot ............................................................................ 43

Point de surfilage ...................................................................... 43

Boutonnière automatique .......................................................... 45

Boutonnières carrées ............................................................. 45

Régler la densité et la largeur des boutonnières.................... 51

Boutonnière doublée .............................................................. 51

Boutonnière à bout rond / à oeillet ......................................... 53

Régler la largeur des boutonnières ........................................ 53

Boutonnières gansées ........................................................... 55

Coudre les boutons ................................................................... 57

Repriser..................................................................................... 59

Couture des fermetures éclair................................................... 61

Préparatif avant la couture ..................................................... 61

La couture .............................................................................. 61

L’ourlet invisible ........................................................................ 65

PARTE 5. COUTURE ET POINTS DECORATIFS

Le point coquille ........................................................................ 67

Les points satin décoratifs ........................................................ 67

Le point pour appliques............................................................. 69

Le point feston .......................................................................... 69

Le patchwork............................................................................. 69

Le point smocks ........................................................................ 71

Le point entre-deux ................................................................... 71

Le point de croix........................................................................ 71

Couture de pièces de patchwork .............................................. 73

Le matelassage......................................................................... 73

Couture de rebord avec le pied à avancée régulière ................ 75

Les nervures ............................................................................. 77

Combinaison de points ............................................................. 77

PARTIE 6. ENTRETIEN DE VOTRE MACHINE

Régler l’équilibre des points extensibles ................................... 79

Changer l’ampoule .................................................................... 79

Nettoyer la coursière et la griffe d'entraînement ....................... 81

Problemes et Avertissements ................................................... 84

En cas de problème .................................................................. 87

PARTIE 3. COUTURE DE BASE

Le point droit ............................................................................. 31

Commencer à coudre............................................................. 31

Changer la direction de la couture ......................................... 31

Renforcer la couture............................................................... 31

Régler la longueur du point ....................................................... 33

Changer la position de descente de l’aiguille............................ 33

Utiliser les guides de couture .................................................... 35

Tourner à angle droit ................................................................. 35

Coudre depuis le bord d’un tissu épais ..................................... 35

Différents points droits .............................................................. 37

Le point zigzag de base ............................................................ 39

Régler la largeur du point.......................................................... 39

Régler la longueur du point ....................................................... 39

VII

SECTION 1. NAMES OF PARTS

Names of Parts

q Mode selecting key w Down (–) key e Up (+) key r LED display t Spool holder (large) y Spool pin u Bobbin winding thread guide i Thread guide o Thread take-up lever !0 Thread tension dial !1 Face plate !2 Thread cutter !3 Automatic needle threader !4 Needle plate !5 Extension table (Accessory box) !6 Hook cover !7 Hook cover release button !8 Stitch balance adjusting dial !9 Reverse stitch button @0 Auto-lock button @1 Up/Down needle position button @2 Speed control lever @3 Needle clamp screw @4 Needle @5 Presser foot @6 Foot holder @7 Carrying handle @8 Bobbin winding spindle @9 Bobbin winder stopper #0 Handwheel #1 Power switch #2 Machine socket #3 Drop feed lever #4 Free arm #5 Buttonhole lever #6 Presser foot lifter #7 Hole for additional spool pin

!3 !4

#2 #3

NOTE:

The specifications are subject to change without prior notice.

SECCION 1. NOMBRE DE LAS PARTES PARTIE 1. IDENTIFICATION DES PIÉCES

Nombre de las piezas

Nom des pièces

DE LA MACHINE

q Tecla de selección de modalidad w Tecla Menos (–) e Tecla Más (+) r Pantalla t Soporte de carrete (grande) y Poste de carrete u Guíahilos de enrollado de bobinas i Guíahilos o Palanca tirahilo !0 Perilla de tensión de hilo !1 Placa delantera !2 Cortahilos !3 Enhebrador automático !4 Placa de agujas !5 Mesa de extensión (caja de accesorios) !6 Tapa del gancho !7 Botón de liberación de la tapa del gancho !8 Perilla de ajuste de equilibrio de puntada !9 Botón de puntada inversa @0 Botón de bloqueo automático @1 Botón de ascenso y descenso de la aguja @2 Palanca de control de velocidad @3 Tornillo de sujeción de aguja @4 Aguja @5 Prensatelas @6 Soporte del prensatelas @7 Asa @8 Huso del enrollador de bobinas @9 Tope del enrollador de bobinas #0 Volante #1 Interruptor de encendido #2 Receptáculo para cordón eléctrico #3 Palanca elevadora de garras transportadoras #4 Brazo libre #5 Palanca de ojales #6 Elevador del prensatelas #7 Agujero para poste de carrete adicional

q Touche de sélection du mode w Touche (–) e Touche (+) r Affichage électronique t Porte-bobine (grand) y Broche à bobine u Guide-fil du dévidoir i Guide-fil o Releveur de fil !0 Cadran de tension du fil !1 Plaque frontale !2 Coupe-fil !3 Enfilage automatique !4 Plaque de l’aiguille !5 Plateau extensible (boîtier de rangement des accessoires) !6 Couvercle du boîtier !7 Bouton d’ouverture du couvercle du boîtier !8 Cadran de réglage de l’équilibre du point !9 Bouton de marche arrière @0 Bouton d’arrêt automatique @1 Bouton d’élévation de l’aiguille @2 Levier de contrôle de la vitesse @3 Vis du pince-aiguille @4 Aiguille @5 Pied presseur @6 Support du pied @7 Poignée de transport @8 Broche du dévidoir @9 Arrêt du dévidoir #0 Volant #1 Bouton marche/arrêt #2 Prise de la machine #3 Levier d’entraînement #4 Bras libre #5 Levier pour boutonnières #6 Releveur du pied presseur #7 Orifice pour broche à bobines supplémentaire

NOTA:

Las especificaciones están sujetas a cambio sin previo aviso.

REMARQUE:

Les spécifications pourront être modifiées sans avis préalable.

Standard Accessories

Bobbin

Needle set

Satin stitch foot F

Zipper foot E

Automatic buttonhole foot R

Overedge foot C

Blind hem foot G

1/4” seam foot O

Even feed foot

Seam ripper / Buttonhole opener

Screwdriver

Lint brush

Quilter bar

Foot control

Additional spool pin

Spool pin felt

Spool stand

Spool holder (large)

Spool holder (small)

Instruction book

Power supply cord

Hard cover

or o ou

18 19 20

Accesorios estandares Accessoires standard

Canillas

Juego de agujas

Prensatelas para puntada decorativa F

Prensatelas para cremalleras E

Prensatelas para ojals automaticon R

Prensatelas de sobrehilado C

Prensatelas para puntada invisible G

Prensatelas para costura de 1/4”

Premsatelas arrastre regular

Cortador / Abreojales

Destornillador

Cepillo de limpieza

Acolchador

Pedal de control

Porta carretes adicional

Fieltro para porta carretes

Base de carrete

Tapa-carretes grande

Tapa-carretes pequeñol

Manual de instrucciones

20 21

Cable de alimentación

Cubierta dura

Canettes

Jeu d’aiguille

Pied à point lance F

Pied pour fermetures éclair E

Pied pour boutonnière automatique R

Pied de surjet C

Pied pour ourlet invisible G

Pied pour couturesde 0,7 cm O

Pied à entraînement régulier

Découd-vite / Ouvre boutonnière

Tournevis

Brosse a peluches

Guide à matelasser

Pédale de contrôle

Porta-bobbine supplémentaire

Feutre de porte-bobbine

Dispsitif de retenue de la bobine

Grande rondelle de porte-bobine

Petite rondelle de porte-bobine

Manuel d’instructions

Cordon d’alimentation

Couvercle dure

Extension Table and Free Arm Sewing

• To detach:

Pull the extension table to the left.

• To attach:

Slide the extension table along the free arm, inserting the pin into the hole to attach.

q Extension table w Pin e Hole

• Free arm sewing:

The free arm sewing is useful for stitching sleeves, waistbands, pant legs or any tubular garment, also for darning socks or mending knees, elbows and children’s wear.

Mesa de extensión y confección con brazo libre

• Desmontaje:

Tire de la mesa de extensión hacia la izquierda.

• Montaje:

Deslice la mesa de extensión por el brazo libre, insertando el pasador en el agujero para sujetarla.

q Mesa de extensión w Pasadore e Agujero

Plateau extensible et couture en bras libre

• Retirer le plateau:

Tirer le plateau vers la gauche.

• Remettre le plateau en place

Faire glisser le plateau le long du bras libre et faire rentrer la tige dans l’orifice pour le maintenir en place.

q Plateau extensible w Tige e Orifice

• Confección con el brazo libre:

El brazo libre es útil para confeccionar mangas, pretinas, piernas o cualquier prenda tubular, y también para zurcir calcetines o remendar rodillas, codos o ropa de niños.

• Coudre en bras libre:

La couture en bras libre peut être utilisée pour coudre les manches, les ceintures, les jambes de pantalon ou toute partie tubulaire d’un vêtement. On pourra également repriser les chaussettes ou réparer les genoux et les coudes ainsi que les vêtements pour enfants.

SECTION 2. GETTING READY TO SEW

Connecting the Power Supply

1. Turn the power switch OFF.

2. Insert the foot control plug into the machine socket.

3. Insert the machine plug into the machine socket.

4. Insert the power supply plug into the outlet.

5. Turn the power switch ON.

6. The LED display will show “01” (straight stitch) after one second.

q Power switch w Foot control plug e Machine socket r Machine plug t Power supply plug y Outlet

Before Using Your Sewing Machine

Before using your sewing machine for the first time, place a piece of waste fabric under the presser

foot and run the machine with thread for a few minutes. Wipe away any oil which may appear.

For Y our Safety

* While in operation, always keep your eyes on the

sewing area. Do not touch any moving parts such as the thread take-up lever, handwheel or needle.

* Always turn off the power switch and unplug from

thepower supply: — When leaving the machine unattended. — When attaching or removing parts. — When cleaning the machine.

* Do not place anything on the foot control when not

sewing.

Controlling Sewing Speed

Speed control lever:

You can set the maximum sewing speed with the speed control lever.

q Slide the lever to the right for higher speed. w Slide the lever to the left for slower speed.

Foot Controller Model 21249 or YC-485EC is used with this machine.

Foot control:

Sewing speed is varied by the foot control. The harder you depress the foot control, the faster the machine runs.

CAUTION:

Do not place anything on the foot control when the machine is not in use.

Polarized Plug

This appliance has a polarized plug (one blade wider than the other). To reduce the risk of an electric shock, this plug is intended to fit in a polarized outlet only one way. If the plug does not fit in the outlet, reverse the plug. If it still does not fit, contact a qualified electrician to install the proper outlet. Do not modify the plug in any way.

SECCIÓN 2. PREPARATIVOS PARA COSER

Conexión a la fuente eléctrica

1. Apague la máquina.

2. Introduzca la clavija del pedal de control en el receptáculo de la máquina.

3. Inserte el conector de la máquina en el receptáculo de la máquina.

4. Inserte la clavija del cordón a la toma eléctrica.

5. Encienda la máquina.

6. En la pantalla aparecerá "01" (puntada recta) después de un segundo.

q Interruptor de encendido w Clavija del pedal de control e Receptáculo para cordón eléctrico r Conector de la máquina t Clavija del cordón eléctrico y Toma eléctrica

Cuando utilice por primera vez su máquina de coser

Cuando utilice por primera vez su máquina de coser, coloque una pieza de tela debajo del prensatelas y haga funcionar la máquina con hilo, durante unos pocos minutos. Limpie las salpicaduras de aceite que aparezcan.

Para Su Seguridad

* Cuando esté cosiendo mantenga su vista en la zona de

costura en todo momento y no toque ninguna pieza en movimiento tales como la palanca de enganche de hilo, la rueda manual o la aguja.

* Apague y desenchufe la máquina siempre que:

— Vaya a dejar la máquina desatendida. — Poniendo y quitando piezas. — Limpie la meáquina.

* Nunca ponga nada encima del pedal, excepto cuando lo

esté usando.

PARTIE 2. SE PREPARER A COUDRE

Brancher la machine

1. Mettre le bouton de mise en marche sur la position OFF (arrêt).

2. Placer la fiche de la commande à pédale dans la prise de la machine.

3. Placer la fiche de la machine dans la prise de la machine.

4. Brancher la fiche d’alimentation dans la prise électrique.

5. Mettre le bouton de mise en marche sur la position "ON" (marche).

6. Dans la seconde qui suit, les chiffres “01” (point droit) apparaîtront sur l’affichage électronique.

q Bouton de mise en marche w Fiche de la commande à pédale e Prise de la machine r Fiche de la machine t Fiche d’alimentation y Prise électrique

Les premierès fois que vous utilisez votre machine

Les premierès fois que vous utilisez vorte machine, plasez une chute de tissu sous le piedpresseur et faites fonccionner la machine avec fil pendant quelques minutes. Essuysez les traces d’huile qui pouraient se produire.

Consignes de sécurité

* Pendant la couture, gardez toujours les yeux sur la

couture en cours, et ne touchez aucune des parties mobiles, telles que le levier tendeur du fil, le volant, et l’aiguille.

* Eteignez et débranchez systématiquement la machine

du secteur: — Lorsque vous laissez la machine sans surveillance. — Lorsque vous fixez ou retirez des parties détachables. — Lorsque vous nettoyez la machine.

* Ne placez rien sur la pédale de contrôle, sauf pendant

l’utilisation.

Control de la velocidad de costura

Palanca de control de velocidad:

Puede ajustar la velocidad máxima utilizando la palanca de control de velocidad. q Mueva la palanca a la derecha para aumentar la

velocidad.

w Mueva la palanca a la izquierda para reducir la

velocidad.

Con esta máquina de coser deberá usarse el pedal de control Modelo 21249 o YC-485EC.

Pedal de control:

La velocidad de costura se controla mediante el pedal. Si oprime el pedal con mayor fuerza, la máquina funcionará más rápido.

ATENCIÓN:

No coloque nada sobre el pedal de control cuando no esté usando la máquina.

Clavija polarizada

Para aparatos con clavija polarizada (una pieza del enchufe más ancha que la otra). A fin de evitar el riesgo de descargas eléctricas, esta clavija está diseñada de forma que sólo puede introducirse en un sentido dentro de una toma de corriente polarizada. Si no encaja completamente en la toma de corriente, invierta la clavija. Si tampoco encaja de esta forma póngase en contacto con un electricista cualificado para que le instale una toma de corriente apropiada. No intente modificar la clavija de ninguna forma.

Contrôler la vitesse de couture

Levier de réglage de la vitesse:

Il est possible de régler la vitesse maximale au moyen du levier de réglage de la vitesse.

q Pousser le levier sur la droite pour accroître la vitesse. w Pousser le levier sur la gauche pour diminuer la vitesse.

La pédale de contrôle 21249 ou YC-485EC s’utilise avec cette nachine.

Commande à pédale:

La vitesse de la machine se règle avec la commande à pédale. Plus vous appuyez sur la commande à pédale, plus la machine tourne rapidement.

ATTENTION:

Ne jamais rien placer sur la commande à pédale lorsque la machine est à l’arrêt.

Prise polarisée

Pour les appareils ayant une prise polarisée (une lame plus large que l’autre). Afin de réduire les risques de choc électrique, cette prise de branchement est conçue pour s’adapter à la prise électrique murale dans un seul sens. Si elle ne rentre pas complètement dans la prise, retournez-la. Si elle ne se branche toujours pas, faites appel à un électricien qualifié qui installera une prise appropriée. N’essayez pas de modifier la prise.

Function Keys and Buttons

q Reverse stitch button

While the reverse stitch button is pressed, the machine sews backwards when pattern 01, 02, 10 or 11 ( ) has been selected. The machine will not sew backwards for any other stitch pattern. Instead, the machine will immediately lock the stitch and stop automatically.

w Auto-lock button

The machine will lock the stitch and stop automatically when the Auto-lock button is pressed while sewing pattern 01, 02, 10 or 11 ( ). The machine willl sew to the end of the pattern being sewn, lock stitches and stop automatically when other patterns have been selected.

NOTE:

You can sew a single unit of the selected pattern if you press the Auto-lock button before starting to sew.

e Up/down needle position button

Press this button to bring the needle up or down. If you start sewing with the needle up, it will be up when you stop the machine. If you start sewing with the needle down, it will be down when you stop the machine.

Teclas de funciones y botones

Touches et boutons fonctionnels

q Botón de puntada inversa

Al oprimir el botón de puntada inversa, la máquina cose en reversa si ha seleccionado el patrón 01, 02, 10 u 11 ( ). La máquina bloqueará las puntadas de inmediato y se detendrá automáticamente si ha seleccionado otra puntada.

w Botón de bloqueo automático

La máquina bloqueará las puntadas y se detendrá automáticamente al oprimir el botón de bloqueo automático si está cosiendo con el patrón 01, 02, 10 u 11 ( ). Si selecciona otro patrón, la máquina coserá hasta el extremo del patrón y bloqueará las puntadas para detenerse automáticamente.

NOTA:

Puede coser una sola unidad del patrón seleccionado si oprime el botón de bloqueo automático antes de comenzar a coser.

q Le bouton de marche arrière

Lorsque le bouton de marche arrière est enclenché, la machine coud en sens inverse. Il faut également que le point 01, 02, 10 ou 11 aient été sélectionnés ( ). La machine termine immédiatement la couture et s’arrête automatiquement lorsqu’un autre point est sélectionné.

w Bouton d’arrêt automatique

La machine termine les points et s’arrête automatiquement lorsque le bouton d’arrêt automatique est enclenché et que l’on utilise les points 01, 02, 10 ou 11 ( ). La machine coud jusqu’à la fin de la couture et termine les points, pour s’arrêter automatiquement lorsqu’un autre point est choisi.

REMARQUE:

Il est possible de coudre un seul point du point sélectionné en appuyant sur le bouton d’arrêt automatique avant de commencer à coudre.

e Botón de ascenso y descenso de la aguja

Oprima este botón para subir o bajar la aguja. La máquina se detendrá con la aguja arriba o abajo, dependiendo de la posición que tenía antes de comenzar.

e Bouton de réglage de l’élévation de l’aiguille

Appuyer sur ce bouton pour faire monter ou descendre l’aiguille. La machine s’arrêtera avec l’aiguille en position haute ou basse, suivant la position dans laquelle elle se trouvait avant de commencer.

r Mode selection key

Press this button to enter one of the following modes.

z Pattern selection mode:

Press the Up or Down key until the pattern number of the desired stitch appears on the LED display.

x Stitch width adjusting mode:

Press the Up key to increase the stitch width or Down key to decrease.

NOTE:

You can adjust the stitch width while the machine is running.

c Stitch length adjusting mode:

Press the Up key to increase the stitch length or Down key to decrease.

NOTE:

You can adjust the stitch length while the machine is running.

r Tecla de selección de modalidad

Oprima este botón para acceder a una de las siguientes modalidades.

r Touche de sélection du mode

Appuyer sur ce bouton pour utiliser un des modes suivants.

z Modalidad de selección de patrón:

Oprima la tecla Más o Menos hasta que aparezca en la pantalla el número de patrón de la puntada que quiere.

x Modalidad de ajuste de anchura de puntada:

Oprima la tecla Más para aumentar la anchura de puntada o la tecla Menos para reducirla.

NOTA:

Puede ajustar la anchura de puntada mientras la máquina está funcionando.

c Modalidad de ajuste de longitud de puntada:

Oprima la tecla Más para aumentar la longitud de puntada o la tecla Menos para reducirla.

NOTA:

Puede ajustar la longitud de puntada mientras la máquina está funcionando.

z Mode de sélection du point

Appuyer sur la touche ou sur la touche jusqu’à ce que le nombre correspondant au point que vous désirez apparaisse sur l’affichage électronique.

x Mode de réglage de la largeur du point:

Appuyer sur la touche pour augmenter la largeur du point ou sur la touche pour en diminuer la largeur.

REMARQUE:

Il est possible d’ajuster la largeur du point pendant que la machine tourne.

c Mode de réglage de la longueur du point:

Appuyer sur la touche pour augmenter la longueur du point ou sur la touche pour diminuer la longueur.

REMARQUE:

Il est possible d’ajuster la longueur du point pendant que la machine tourne.

Dropping the Feed Dog

The feed dog can be lowered by the drop feed lever for sewing on buttons, manual embroidery etc. Push the drop feed lever to the right to lower the feed dog. Push the lever to the left to raise the feed dog; it will return to the up position when starting the machine.

NOTE:

The feed dog should be in up position for normal sewing. Turn the handwheel toward you to check if the feed dog comes up after setting the lever in the up position.

q Down position w Up position e Feed dog r Handwheel

Raising and Lowering the Presser Foot

The presser foot lifter raises and lowers the presser foot. You can raise it about 0.6 cm (1/4") higher than the normal up position for easy removal of the presser foot, or to help you to place thick fabric under the foot.

q Lowered position w Normal up position e Highest position

Descenso de las garras transportadoras

Las garras transportadoras pueden bajarse con la palanca de descenso de garras transportadoras para confeccionar botones, realizar bordado manual, etcétera. Mueva la palanca a la derecha para bajar las garras transportadoras. Mueva la palanca a la izquierda para levantar las garras transportadoras. Las garras se levantarán al iniciar la máquina.

Abaisser la griffe d’entraînement

Pour abaisser la griffe d’entraînement, utiliser le levier d’entraînement utilisé pour coudre les boutons, pour faire les broderies à la main, etc. Pour baisser la griffe d’entraînement, pousser le levier d’entraînement vers la droite. Pour lever la griffe d’entraînement, pousser le levier vers gauche. Il reviendra à la position levée lorsque la machine commencera à fonctionner.

NOTA:

Las garras transportadoras deben estar arriba para la confección normal. Gire el volante hacia usted para revisar si las garras transportadoras suben después de mover la palanca a la posición de levantamiento.

q Abajo w Arriba e Garras transportadoras r Volante

Ascenso y descenso del prensatelas

El elevador del prensatelas baja y sube el prensatelas. Puede elevar el prensatelas aproximadamente 0.6 cm (1/4") más alto que la posición superior normal para facilitar el desmontaje del prensatelas o colocar telas gruesas debajo del prensatelas.

q Posición inferior w Posición superior normal e Posición más alta

REMARQUE:

La griffe d’entraînement doit se trouver en position levée pour la couture normale. Pour vérifier que la griffe d’entraînement monte une fois que le levier est en position levée, tourner le volant vers soi.

q Position basse w Position levée e Griffe d’entraînement r Volant

Lever et baisser le pied presseur

Le releveur du pied presseur permet de lever et d’abaisser le pied presseur. Il est possible de relever le pied presseur environ 0,6 cm (1/4 de pouce) plus haut que la position d’élévation normale, ce qui vous permet de l’enlever facilement. Cela est également utile pour placer des tissus particulièrement épais sous le pied.

q Position basse w Position d’élévation normale. e Position la plus haute

Changing the Presser Foot

WARNING:

Turn OFF the power switch before changing the foot. Always use the proper foot for the selected pattern. Wrong foot can cause needle to break.

• To release:

Raise the needle and presser foot. Press the red button on the back of the foot holder and the foot will drop off. q Red button

• To snap on:

Place the presser foot so the pin on the foot lies just under the groove of the foot holder. Lower the foot holder to lock the foot in place.

w Groove e Pin

Detaching and Attaching the Foot Holder

WARNING:

Turn OFF the power switch before detaching or attaching the foot holder.

• To detach:

Raise the presser bar and turn the setscrew counterclockwise to remove it. Remove the foot holder.

q Setscrew w Foot holder

• To attach:

Align the hole in the foot holder with the threaded hole on the presser bar and insert the setscrew through the hole. Tighten the setscrew by turning it clockwise.

Changing Needles

WARNING:

Turn OFF the power switch before changing the needle.

z Loosen the needle clamp screw and pull out the

needle.

x Insert a new needle into the needle clamp with the

flat side facing back. Push the needle up against the stopper pin and tighten the needle clamp screw firmly.

q Needle clamp screw w Stopper pin e Flat side r Power switch

c To check the needle:

Place the flat side of the needle onto something flat (needle plate, glass etc). The clearance between the needle and the flat surface should be consistent.

t Clearance

WARNING:

Never use a bent or blunt needle, which can cause it to break.

Cambio del prensatelas

Changer de pied presseur

ATENCIÓN:

Apague la máquina antes de cambiar el prensatelas. Siempre utilice el prensatelas apropiado para el patrón seleccionado. El prensatelas incorrecto puede causar que se rompa la aguja.

• Desmontaje:

Levante la aguja y el prensatelas. Oprima el botón rojo en la parte trasera del soporte del prensatelas y el prensatelas caerá. q Botón rojo

• Montaje:

Coloque el prensatelas de manera que el poste del prensatelas quede debajo de la muesca del soporte. Baje el soporte para enganchar el prensatelas.

w Muesca e Poste

Montaje y desmontaje del soporte del prensatelas

ATENCIÓN:

Apague la máquina antes de cambiar el montar o desmontar el prensatelas.

• Desmontaje:

Levante la barra del prensatelas y gire el tornillo en sentido antihorario para quitarlo. Quite el soporte del prensatelas.

q Tornillo w Soporte del prensatelas

• Montaje:

Alinee el agujero del soporte con el agujero roscado de la barra del prensatelas e introduzca el tornillo en el agujero. Apriete el tornillo girándolo en sentido horario.

ATTENTION:

Éteindre bouton de mise en marche avant de changer le pied presseur. Toujours utiliser le pied recommandé pour le point choisi. Si on utilise un autre pied, l’aiguille risque de se casser.

• Retirer le pied:

Lever le pied presseur et l’aiguille. Appuyer sur le bouton rouge situé à l’arrière du support du pied pour dégager le pied. q Bouton rouge

• Mettre en place le pied:

Placer le pied presseur de sorte que la tige du pied soit située juste en-dessous de la rainure du support du pied. Abaisser le support du pied pour fixer le pied.

w Rainure e Tige

Mettre en place et retirer le support du pied presseur

ATTENTION :

Éteindre le bouton de mise en marche avant de retirer ou de mettre en place le support du pied.

• Retirer le support du pied:

Lever la barre du pied presseur et dévisser la vis de serrage en la tournant dans le sens inverse des aiguilles d’une montre. Enlever le support du pied.

q Vis de serrage w Support du pied

• Mettre en place le support du pied:

Aligner l’orifice situé dans le support du pied avec le trou fileté de la barre du pied presseur, puis insérer la vis de serrage dans le trou. Serrer la vis en tournant dans le sens des aiguilles d’une montre.

Cambio de la aguja

ATENCIÓN:

Apague la máquina antes de cambiar la aguja.

z Afloje el tornillo de sujeción de la aguja, extraiga la aguja

e inserte una aguja nueva en el soporte con el lado plano hacia atrás.

x Empuje la aguja hacia arriba hasta el tope y apriete

firmemente el tornillo de sujeción.

q Tornillo de sujeción de aguja w Tope e Lado plano r Interruptor de encendido

c Revisión de la aguja:

Coloque el lado plano de la aguja sobre una superficie plana (la placa de agujas, un vidrio, etc.). La separación entre la aguja y la superficie plana debe ser uniforme. t Separación

ATENCIÓN:

Nunca utilice agujas dobladas o romas, pues pueden romperse.

Changer l’aiguille

ATTENTION:

Éteindre la machine avant de changer l’aiguille.

z Desserrer la vis du pince-aiguille et retirer l’aiguille.

Insérer une nouvelle aiguille dans le pince-aiguille en vous assurant que la partie plate est tournée vers l’arrière.

x Faire glisser l’aiguille aussi haut que possible contre la

tige d’arrêt et bien serrer la vis du pince-aiguille.

q Vis du pince aiguille w Tige d’arrêt e Côté plat r Bouton marche-arrêt

c Vérifier l’aiguille :

Placer le côté plat de l’aiguille sur une surface plane (plaque d’aiguille, surface en verre, etc.). La distance entre l’aiguille et la surface plane sur laquelle l’aiguille repose doit être partout la même. t Distance

ATTENTION:

Ne jamais utiliser une aiguille tordue ou émoussée car elle risquerait de se casser.

Check your needles frequently for barbed or

blunted points. Snags and runs in knits, fine silks and silk-like fabrics are permanent and are almost

always caused by a damaged needle.

Thread and Needle Chart

•

Threads

Fine Silk Fine Cotton

Fine Synthetic Fine Cotton

Covered Polyester

50 silk 50 to 80 Cotton 50 to 60

Synthetic Cotton Covered Polyester

Needle Size

or 11

11 or

Light weight

Medium weight

Fabrics

Crepe de Chine, Voile,

Lawn, Organdy, Georgette,

Tricot

Linens, Cotton, Pique, Serge, Double Knits, Percale

Heavy weight

In general, fine threads and needles are used for

Denim, Tweed, Gabardine, Coating, Drapery and

Upholstery Fabric

50 silk 40 to 50 Cotton 40 to 50

Synthetic Cotton Covered Polyester

sewing thin fabrics, and thicker threads and needles are used for sewing heavy fabrics. Always test thread and needle size on a small piece of fabric which will be used for actual sewing.

Use the same thread for needle and bobbin.

When sewing stretch, very fine fabrics and

* synthetics, use a stretch needle.

The stretch needle effectively prevents skipped stitches.

When sewing very fine fabrics, sew over a piece

* of paper to prevent distortion.

* Comprobar,con una cierta asiduidad, que la aguja

no se encuentra ni desbarvada ni despuntada, ya que los géneros de punto y de seda pueden ser dañados por ella.

Cuadro comparativo de aguja e hilos

•

Géneros finos

Géneros medios

Géneros fuertes ó pesados

Tejídos Algodón fino,

gasa, sarga, seda, muselina, encajes, tricotados, crespones.

Algodón, satén, lino, pique, percal y doble punto.

Tejano, lona, tejidos de abrigo y acolchados.

Hilos

Seda, algodón, nilón y algodón recubierto de poliester, finos.

Seda (50), algodon (50-80), nilón y algodón recubierto de poliester (50-60).

Seda (50), algoción (40-50), nilón y algodón recubierlo de poliester (40-50).

Aguja

9-11

11-14

14 - 16

* En general, para materiales finos, aguja e hilo

fino, y para pesados, aguja e hilo grueso. Comprobar siempre,sobre una pequeña pieza del tejido a coser, si el hilo y la aguja son los apropiados.

* Utilizar el mismo hilo para la aguja y para la

canilla.

* Utilizar agujas para tela élastica en tejidos finos

y sintéticos, con el fin de prevenir que la costura quede tirante y se produzcan pérdidas de puntadas.

* Cuando se cosa en géneros muy finos, colocar una

pieza de papel encima del tejido para evitar deformaciones de este.

* Vérifiez souvent vos aiguilles pour trouver des pointes acérées ou épointées. Les accrocs dans les tricots, la soie et les tissus semblables sont permanents et sont souvent causés par une aiguille endommagée.

Tableau des fils et des aiguilles

•

Grosseur de l’aiguille

9 ou 11

11 ou 14

14 ou 16

Léger

Moyen

Épais

Tissu Crêpe de chine,

voile, linon, organdi, georgette, tricot.

Lainage, coton, piqué, serge, tricot double, percale

Denim, tweed, gabardine, tissu de manteau et de rermbourrage

Fil Fil de soie fin

Fil de coton fin Fil de synthétique fin Fil de polyester fin renforcé avec du coton

Fil de soie 50 Fil de coton 50 à 80 Fil de polyester renforcé avec du coton 50 à 60

Fil de soie 50 Fil de coton 40 à 50 Fil de polyester renforcé avec coton 40 à 50

* En général, on utilise les fils fins et les aiguilles fines pour les tissus légers; les fils plus gros et les aiguilles plus grosses pour les tissus épais. Toujours vérifiez la grosseur du fil et de l’aiguille sur un morceau du même tissu que vous allez coudre.

* Utilisez le même fil pour l’aiguille et la canette. * En cousant les tissus extensibles, très légers et

synthétiques, utilisez une aiguille pour tissu élastique. Cette aiguille évite effectivement les sauts de points.

* En cousant les tissus très légers, utilisez un morceau de papier placé au-dessous pour prévenir la déformation du tissu.

Winding the Bobbin

Removing the bobbin

Slide the hook cover release button to the right, and remove the hook cover. Lift the bobbin out.

q Hook cover release button w Hook cover e Bobbin

Setting the spool of thread

Place the spool of thread on the spool pin with the thread coming off the spool as shown.

• For an ordinary spool:

Use the large spool holder. q Large spool holder

• For a narrow or small spool:

Use the small spool holder. w Small spool holder

• Additional spool pin

The additional spool pin is for bobbin winding, without unthreading the machine, and for twin needle sewing. Set the spool stand under the additional spool pin, place the felt, then insert into the hole.

q Spool w Additional spool pin e Felt r Spool stand t Hole for the additional spool pin

Winding the bobbin

NOTE:

Set the speed control lever at for bobbin winding.

z Guide the thread around the bobbin winder thread

guide.

q Bobbin winder thread guide

x Insert the thread through the hole on the bobbin,

threading from the inside to the outside. Put the bobbin on the bobbin winder spindle.

w Bobbin winder spindle

c Push the bobbin winder spindle to the right. The

LED display shows .

v With the free end of the thread held in your hand,

depress the foot control. Stop the machine when the bobbin has made a few turns, and cut the thread close to the hole on the bobbin.

b Depress the foot control again. When the bobbin is

fully wound, it will stop automatically. Return the bobbin to its original position by moving the spindle to the left, and cut the thread as shown.

Enrollado de la bobina

Extracción de la bobina

Deslice el botón de liberación de la tapa del gancho suavemente hacia la derecha y quite la tapa. Extraiga la bobina.

q Botón de liberación de la tapa del gancho w Tapa del gancho e Bobina

Remplir la canette

Retirer la canette

Faire glisser le bouton d’ouverture du couvercle vers la droite et retirer le couvercle. Sortir la canette.

q Bouton d’ouverture du couvercle w Couvercle du boîtier e Canette

Colocación del carrete de hilo

Coloque el carrete de hilo en el poste, con el hilo saliendo del carrete en la forma ilustrada.

• Carretes normales:

Use el soporte para carretes grandes. q Soporte de carrete grande

• Carretes angostos o pequeños:

Use el soporte para carretes pequeños. w Soporte de carrete pequeño

• Poste adicional para carrete

El portacarretes adicional se utiliza para bobinado de la canilla, sin desebhebrar la máquina, y para la costura con la aguja doble. Ponga el soporte para portacarretes adicional debajo del portacarretes adicional y luego colóquelo en el alojamiento.

q Carrete w Poste adicional para carrete e Fieltro r Base de carrete t Agujero para poste adicional para carrete

Mettre en place la bobine de fil

Placer la bobine de fil sur la broche à bobine en vous assurant que le fil arrive bien du côté indiqué sur l’illustration ci-contre.

• Pour les bobines ordinaires, utiliser le grand porte-bobines:

q Grand porte-bobines

• Pour les bobines petites ou étroites, utiliser un petit porte-bobines:

w Petit porte-bobines

• Broche à bobine supplémentaire

La e support de bobine additionnelle est utilisée pour l'enroulement de canette, sans désenfiler la machine, et pour la couture avec l'aiguille jumelle. Placez le support de bobine sous la broche à bobine supplémentaire, puis enfilez-le dans le trou supplémentaire.

q Bobine w Broche à bobine supplémentaire e Feutre r Base de la bobine t Orifice pour broche à bobine supplémentaire

Enrollado de la bobina

NOTA:

Mueva la palanca de control de velocidad a la posición

para el enrollado de la bobina.

z Pase el hilo por el guíahilos del enrollador de la bobina.

q Guíahilos del enrollador de bobinas

x Introduzca el hilo en el agujero de la bobina,

enhebrándolo de adentro hacia afuera. Coloque la bobina en el huso del enrollador de la bobina.

w Huso del enrollador de bobinas

c Mueva el huso del enrollador de la bobina hacia la

derecha. En la pantalla aparece .

v Sujete el extremo libre del hilo con la mano y oprima el

pedal de control. Detenga la máquina después de unas cuantas vueltas de la bobina y corte el hilo cerca del agujero de la bobina.

b Vuelva a oprimir el pedal de control. La bobina se

detendrá automáticamente al enrollarse por completo. Mueva el huso a la izquierda para devolver la bobina a su posición original y corte el hilo en la forma ilustrada. Mueva el volante de nuevo a su posición original.

Bobinage

REMARQUE:

Régler le levier de contrôle de la vitesse sur pour le bobinage.

z Faire passer le fil autour du guide-fil du dévidoir.

q Guide-fil du dévidoir

x Faire passer le fil dans l’œillet de la canette, depuis

l’intérieur vers l’extérieur. Placer la canette sur la broche du dévidoir.

w Broche du dévidoir

c Pousser la broche du dévidoir vers la droite. Le sigle

apparaît sur l’affichage électronique.

v Avec l’extrémité du fil dans une main, appuyer sur la

commande à pédale. Arrêter la machine après quelques tours puis couper le fil à proximité du trou de la canette.

b Appuyer à nouveau sur la commande à pédale. Une fois

que la canette est pleine, la machine s’arrêtera automatiquement. Remettre la canette à sa position d’origine en poussant la broche du dévidoir vers la gauche, puis couper le fil comme indiqué. Remettre le volant à sa position d’origine.

Inserting the bobbin

z Place the bobbin in the bobbin holder with the

thread running counter-clockwise.

q End of the thread w Bobbin holder

x Guide the thread into slot A on the front side of the

bobbin holder. Draw the thread to the left sliding it between the tension spring blades.

e Slot A

c Continue to draw the thread lightly through the

tension blades until it slips into slot B.

r Tension blades t Slot B

v Draw the thread to the back.

The bobbin should turn counterclockwise when pulling the thread.

b Pull out about 10 cm (4") of thread and attach the

hook cover.

y Bobbin thread u Align left edge of the hook cover.

Inserción de la bobina

z Coloque la bobina en el soporte de la bobina, con el hilo

saliendo en sentido antihorario.

q Extremo del hilo w Soporte de la bobina

Mettre en place la canette

z Placer la canette dans le porte-canettes. Le fil devra se

dérouler dans le sens inverse des aiguilles d’une montre.

q Bout du fil w Porte-canettes

x Guíe el hilo a la muesca A de la parte delantera del

soporte de la bobina. Extraiga el hilo hacia la izquierda, pasándolo entre las hojas del tensor.

e Muesca A

c Siga extrayendo el hilo con suavidad por las hojas de

tensión hasta que entre en la muesca B.

r Hojas de tensión t Muesca B

v Lleve el hilo a la parte trasera.

La bobina debe girar en sentido antihorario al tirar del hilo.

x Faire passer le fil par l’encoche A située sur l’avant du

porte-canettes. Tirer le fil vers la gauche en le faisant glisser entre les lames du ressort de tension.

e Encoche A

c Continuer à tirer délicatement sur le fil jusqu’à ce que ce-

dernier glisse dans l’encoche B.

r Lames de tension t Encoche B

v Tirer le fil vers l’arrière.

La canette devra tourner dans le sens inverse des aiguilles d’une montre, lorsqu’on tire sur le fil.

b Extraiga unos 10 cm (4") de hilo y coloque la tapa del

gancho.

y Hilo de la bobina u Alinee el borde izquierdo de la tapa del gancho.

b Tirer de façon à dégager une longueur d’environ 10 cm

(4 pouces) de fil puis remettre en place le couvercle du boîtier.

y Fil de la canette u Aligner le bord gauche du couvercle du boîtier.
