ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

GEBRAUCHSANLEITUNG

INSTRUCTION MANUAL

F-1

model.

284/276/271

ОСНОВНЫЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

При пользовании данным электротехническим устройством следует соблюдать основные меры безопасности, приведенные ниже. Ознакомьтесь с ними перед работой на швейной машине.

ОПАСНО

1. “ Швейную машину никогда не оставляйте без внимания во включенном состоянии. Немедленно вынимайте штепсель машины из электрической розетки после рабо

ВНИМАНИЕ

1. “ Не позволяйте использовать машину в качестве игрушки. Необходима особая внимательность при работе на швейной машине рядом с детьми.”

2. “ Этот прибор не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными или психическими возможностями, или отсутствие опыта и знаний, если они получили контроль или инструкции, касающиеся использования прибора лицом, ответственным за свою безопасность. Дети должны находиться под контролем, чтобы они не играли с устройством.”

3. “ Используйте швейную машину только по ее назначению в соответствии с настоящей Инструкцией. Используйте только те принадлежности, которые рекомендованы изготовителем и приведены в Инструкции.”

4. “ Никогда не рабо неправильно, если ее роняли и повредили, или же она попала в воду. Возвратите машину ближайшему официальному дилеру или в сервисный центр для обследования, ремонта, электрических или механических регулировок.”

5. “ Если поврежден шнур питания, он должен быть заменен изготовителем, его агентом или аналогичные услуги квалифицированных специалистов для того, чтобы избежать опасности.”

6. “ Никогда не работайте на швейной машине, если у нее засорены какие-либо воздушные отверстия. Содержите вентиляционные отверстия машины и педаль управления свободными от текстильного волокна, пыли и обрезков ткани.”

7. “ Не допускайте попадания посторонних предметов в какое-либо из отверстий машины.”

8. “ Только для использования в помещениях.”

9. “ Не работайте там, где применяются вещества в аэрозольной упаковке

10. “ Для отсоединения машины поверните основной выключатель в положение «0» (ОТКЛЮЧЕНО), затем выньте вилку из розетки.”

11. “ Выключить или отключить устройство, когда оставляете его отключить устройство перед проведением технического обслуживания или замене фонарей.”

12. “ Не отключайте машину, выдергивая шнур питания. При отключении держите рукой вилку, а не шнур.”

13. “ Оберегайте пальцы рук от всех подвижных частей. Особая осторожность необходима в зоне движения иглы.”

14. “ Не шейте при поврежденной игольной пластине, так как это может вызвать поломку иглы.”

15. “ Не пользуйтесь гнутыми иглами.”

16. “ Не подтягивайте и не подталкивайте ткань при шитье. Это может отогнуть иглу и вызвать ее поломку.”

17. “ Отключайте швейную машину (положение «0») при выполнении любых регулировок в зоне иглы, таких как заправка иглы нитью, смена иглы, намотка шпульки, замена прижимной лапки и т.д.”

18. “ Всегда вынимайте штепсель швейной машины из электрической розетки осуществлении всех регулировок, упомянутых в настоящей Инструкции по эксплуатации.”

19. “ Чтобы избежать поражения электрическим током никогда не поставил машину, ни сетевого кабеля или сетевой шнур в воду или другие жидкости.”

20. “ Максимальная мощность светодиодной лампы 0.3W, максимальное напряжение DC 5V, в случае повреждения

светодиодная лампа, вы не должны использовать продукт и направить его в производство или услуги агента по ремонту или замене сразу.”

21. “ Внимание следующее, чтобы избежать травм:

- Отключите педаль управления, когда не работаете на машине.

- Отключите педаль управления при проведении любого ремонта машины.”

Для снижения риска поражения электричеством:

ты на машине и перед чисткой.

Для снижения риска загорания, пожара, поражения электрическим током и травм у работающих:

тайте на швейной машине при поврежденных шнуре питания или вилке, если машина работает

или чистый кислород.”

при снятии крышек, смазке машины и

ОСТОРОЖНО

части - Во избежание получения травм отключайте машину перед обслуживанием. Закройте крышку перед работой на машине.

Движущиеся

СОХРАНИТЕ

НАСТОЯЩИЕ

УКАЗАНИЯ

Эта швейная машина предназначена только для

домашней или аналогичной работы.

Данная машина отвечает требованиям Директивы ЕЕС 2004/108/EC в части электромагнитной совместимости.

“Утилизация:

Это оборудование, отмеченные символом

рецирк уляции. Н е уничтожайте этот продукт неотсортированными городскими отходами. Сбор таких отходов, отдельно для специального лечения не требуется. (Европейский Союз только) ”

F-2

WICHTIGE SICHERHEITSHINWEISE

Beim Gebrauch eines Elektrogeräts sind grundlegende Sicherheitsvorkehrungen zu beachten, darunter auch die folgenden. Lesen Sie sämtliche Anweisungen vor dem Gebrauch dieser Nähmaschine.

ACHTUNG

1. “ Lassen Sie die Nähmaschine nie unbeaufsichtigt, wenn sie mit dem Stromnetz verbunden ist. Ziehen Sie stets den Stecker unmittelbar nach dem Gebrauch sowie vor jeder Reinigung aus der Steckdose aus.”

WARNUNG

1. “ Die Maschine darf nicht als Spielzeug verwendet werden. Höchste Aufmerksamkeit ist notwendig, wenn die Nähmaschine von Kindern oder in Anwesenheit von Kindern benutzt wird.”

2. “ Dieses Gerät ist nicht für die Nutzung durch Personen (einschließlich Kinder) mit stark reduzierten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen, es sei denn, sie Überwachung oder Belehrung über die Verwendung des Geräts durch eine verantwortliche Person für ihre Sicherheit gegeben wurden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.”

3. “ Die Maschine darf nur zu den in diesem Handbuch beschriebenen Zwecken verwendet werden. Verwenden Sie nur Zubehör, das vom Hersteller in diesem Handbuch empfohlen wird.”

4. “ Die Nähmaschine darf auf keinen Fall betrieben werden, wenn ein Kabel oder Stecker beschädigt ist, wenn sie nicht ordnungsgemäß arbeitet, wenn die Maschine gefallen ist, beschädigt wurde oder nass geworden ist. Muss die Maschine geprüft oder repariert werden oder sind elektrische oder mechanische Justierungen vorzunehmen, bringen Sie die Nähmaschine zum nächstgelegenen Vertragshändler oder Kundendienst.”

5. “ Wenn das Netzkabel beschädigt ist, muss es vom Hersteller ersetzt werden, der Dienstleister oder ähnlich qualifizierte Personen, um eine Gefahr zu vermeiden.”

6. “ Die Nähmaschine darf nicht betrieben werden, wenn irgendwelche Luftöffnungen verschlossen sind. Halten Sie die Belüftungsöffnungen der Nähmaschine und des Fußanlassers frei von Flusen, Staub und losem Gewebe.”

7. “ Maschine niemals fallen lassen und keine Gegenstände in die Öffnungen der Maschine stecken.”

8. “ Maschine nicht im Freien betreiben.”

9. “ Die Maschine darf nicht an Orten betrieben werden, an denen Sprays oder reiner Sauerstoff verwendet werden.”

10. “ Zum Trennen der Maschine von der Stromversorgung ist der Netzschalter auszuschalten (d.h. auf “0” zu stellen) und dann der Netzstecker aus der Steckdose zu ziehen.”

11. “ Schalten Sie oder ziehen Sie das Gerät beim Verlassen Sie Ihren Arbeitsplatz, Trennen Sie das Gerät vor der Durchführung von Wartungs-oder Lampen zu ersetzen.”

12. “ Den Netzstecker nicht am Kabel, sondern am Stecker aus der Steckdose ziehen.”

13. “ Beim Nähen sind die Finger von allen sich bewegenden Teilen fernzuhalten. Besondere Achtung ist im Bereich um die Nähmaschinennadel geboten.”

14. “ Auf keinen Fall eine beschädigte Stichplatte verwenden. Eine beschädigte Stichplatte kann Nadelbruch verursachen.”

15. “ Keine verbogenen Nadeln verwenden.”

16. “ Das Nähgut beim Nähen weder ziehen noch schieben. Dadurch könnte die Nadel abgelenkt werden und brechen.”

17. “ Zur Durchführung von Arbeiten im Nadelbereich, wie Einfädeln der Nadel oder der Spule, Nadelwechsel, Auswechseln des Nähfußes usw., ist die Maschine auszuschalten.”

18. “ Bevor Abdeckungen entfernt werden sowie zum Schmieren oder zum Ausführen von Wartungsarbeiten, die in diesem Handbuch beschrieben sind, ist der Stecker der Nähmaschine aus der Steckdose zu ziehen.”

19. “ Um einen elektrischen Schlag zu vermeiden Sie niemals die Maschine noch das Netzkabel oder der Netzstecker nicht in Wasser oder anderen Flüssigkeiten aus.”

20. “ Die maximale Aufnahme der LED-Leuchte ist 0.3W, maximale Spannung DC 5V. Wenn die LED-Leuchte defekt ist sollten Sie die Maschine nicht benutzen; bringen Sie sie schnellstmöglich zur Reparatur oder zum Austausch der Leuchte zum Hersteller oder einer geeigneten Service-Agentur.”

21. “ Achtung der folgenden um Verletzungen zu vermeiden:

- Ziehen Sie den Fuß-Controller des Gerätes beim Verlassen Sie Ihren Arbeitsplatz:

- Ziehen Sie den Fuß-Controller des Geräts vor der Durchführung von Wartungsarbeiten.”

zur Vermeidung von elektrischen Schlägen:

zur Vermeidung von Brandwunden, Bränden, elektrischen Schlägen oder Personenschäden:

VORSICHT -

durch bewegliche Teile – zur Vermeidung von Personenschäden, Maschine ausschalten vor Wartungsarbeiten bzw. Abdeckungen schließen vor Gebrauch der Maschine.

Verletzungsgefahr

DIESE ANLEITUNG

BITTE GUT

AUFBEWAHREN

Die Nähmaschine ist nur zum Hausgebrauch o. Ä.

bestimmt.

Diese Maschine entspricht der europäischen Richtlinie 2004/108/ EC über die elektromagnetische Verträglichkeit.

“ENTSORGUNG: Dieses Gerät ist mit dem Recycling-Symbol

gekennzeichnet. Entsorgen Sie dieses Produkt nicht über den unsortierten Hausmüll entsorgt werden. Sammlung dieser Altgeräte getrennt für eine besondere Behandlung erforderlich ist. (Nur Europäische Union) ”

“IMPORTANT SAFETY INSTRUCTIONS”

“ When using an electrical appliance, basic safety precautions should always be followed, including the following.” “ Read all instructions before using this sewing machine.”

“DANGER

1. “ This sewing machine should never be left unattended when plugged in. Always unplug this sewing machine from the electric outlet immediately after using and before cleaning.”

“WARNING

1. “ Do not allow to be used as a toy. Close attention is necessary when this sewing machine is used by or near children.”

2. “ This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance.”

3. “ Use this sewing machine only for its intended use as described in this manual. Use only attachments recommended by the manufacturer as contained in this manual.”

4. “ Never operate this sewing machine if it has a damaged cord or plug, if it is not working properly, if it has been dropped or damaged, or dropped into water. Return the sewing machine to the nearest authorized dealer or service center for examination, repair, electrical or mechanical adjustment.”

5. “ If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualiﬁed persons in order to avoid a hazard.”

6. “ Never operate the sewing machine with any air openings blocked. Keep ventilation openings of the sewing machine and foot control free from the accumulation of lint, dust, and loose cloth.”

7. “Never drop or insert any object into any opening.”

8. “ Indoors use only.”

9. “Do not operate where aerosol (spray) products are being used or where oxygen is being administered.”

10. “To disconnect, turn switch to the off („0“) position, then remove plug from outlet.”

11. “ Switch off or unplug the appliance when leaving it unattended, unplug the appliance before carrying out maintenance or replacing lamps.”

12. “Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.”

13. “Keep ﬁngers away from all moving parts. Special care is required around the sewing machine needle.”

14. “Never sew with a damaged needle plate as this can cause needle to break.”

15. “Do not use bent needles.”

16. “Do not pull or push fabric while stitching. It may deﬂect the needle causing it to break.”

17. “ Switch the sewing machine off (“0”) when making any adjustments in the needle area, such as threading needle, changing needle, threading bobbin, or changing presser foot, etc.”

18. “ Always unplug sewing machine from the electrical outlet when removing covers, lubricating, or when making any other user servicing adjustments mentioned in the instruction manual.”

19. “ To avoid electrical shock never put the machine nor the mains cable or mains plug into water or other liquids.”

20. “ The LED lamp maximum power is 0.3w, maximum voltage is DC 5v, if the LED lamp is damaged, you should not use the product and send it to the manufacture or service agent to repair or replace at once.”

21. “ Attention the following to avoid injury:

- Unplug the foot controller of the appliance when leaving it unattended:

- Unplug the foot controller of the appliance before carrying out any maintenance.”

To reduce the risk of electric shock:”

To reduce the risk of burns, ﬁre, electric shock, or injury to persons: ”

“CAUTION

risk of injury, switch off before servicing. Close cover before operating machine.”

Moving parts-To reduce

“SAVE THESE

INSTRUCTIONS”

“This product is for household use, or equivalent.”

This appliance complies with EEC Directive 2004/108/EC covering the electromagnetic compatibility.

DISPOSAL: This equipment is marked with the recycling symbol. Do not dispose this product as unsorted municipal waste. Collection of such waste separately for special treatment is necessary. (European Union only)

ПРИНАДЛЕЖНОСТИ ZUBEHÖR ACCESSORIES

(B)

(A)

Снимите выдвижной столик, отодвинув его влево. Для установки столика задвиньте его обратно, так чтобы штырь (A), (B) зашли в отверстия в машине.

Откройте крышку столика и вы найдете разнообразные аксессуары внутри.

Шпульки

Иглы

Лапка для вышивания пуговичных петель

Колпачок катушечного стержня

Отвертка (малая

Отвертка

Вспарыватель петель со щеткой

)

Entfernen Sie den Anschiebetisch indem Sie ihn nach links ziehen. Um ihn wieder einzusetzen schieben Sie den Tisch zurück, bis die Stifte (A), (B) in die Löcher an der Maschine einrasten.

Öffnen Sie die Zubehör-Box, und Sie ﬁ nden eine Vielzahl von Zubehör im Inneren.

Spulen

Nadeln

Knopﬂ ochfuß

Garnrollenkappe

Schraubenzieher (klein

Stichplattenschlüssel

Trennmesser/Pinsel

)

Remove the extension table by pulling it to the left. To attach, slide the table back until the pins (A), (B) fit into the hole on the machine.

Open the accessory box and you will ﬁ nd a variety of accessories inside.

Bobbin

Needles

Buttonhole foot

Spool pin cap

Screwdriver (small

Screwdriver for needle plate

Buttonhole opener with brush

)

16.0

27.5

35.0

Размеры: 35.0 cm × 16.0 cm × 27.5

Масса: 4,6 кг

Рабочее напряжение: 230 В

Частота: 50 Гц

Потребляемая мощность: 35 Вт

Использование температура окружающего

воздуха: Нормальная температура

Уровень шума: менее 70 дБА

Abmessungen: 35.0 cm × 16.0 cm × 27.5

Gewicht: 4.6 kg

Nennspannung: 230 V

Netzfrequenz: 50 Hz

Leistungsaufnahme: 35 W

Umgebungstemperatur: Normaltemperatur

Geräuschpegel: weniger als 70 db (A

)

Dimensions: 35.0 cm × 16.0 cm × 27.5

Mass of the equipment: 4.6 kg

Rated Voltage: 230 V

Rated Frequency: 50 Hz

Rated input: 35 W

Using ambient temperature: Normal temperature

Acoustic noise level: less than 70 db (A

)

СОДЕРЖАНИЕ

INHALTSVERZEICHNIS

TABLE OF CONTENTS

ОСНОВНЫЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИНАДЛЕЖНОСТИ

ЗНАКОМСТВО СО ШВЕЙНОЙ МАШИНОЙ

ДЕТАЛИ МАШИНЫ

ПОДГОТОВКА К ШИТЬЮ

ПОДГОТОВКА МАШИНЫ К РАБОТЕ УДА ЛЕНИЕ ШПУЛЬНОГ О КОЛП АЧК А И З ЧЕЛНОКА НАМОТКА ШПУЛЬКИ У С ТА Н О В К А Ш П У ЛЬК И В Ш П У ЛЬНЫЙ КОЛПАЧОК УСТАНОВК А ШП У ЛЬНО ГО К ОЛПАЧ К А В ЧЕЛНОК ЗАПРАВКА ВЕРХНЕЙ НИТИ К А К П О Л Ь З О В А Т Ь С Я У С Т Р ОЙС Т В О М ВДЕВАНИЯ НИТКИ В ИГЛУ ПОДЬЕМ НИЖНЕЙ НИТИ

НАЧАЛО ШИТЬЯ

ПРЯМЫЕ СТРОЧКИ РЫЧАГ РЕВЕРСА СТРОЧКИ РЕГУЛИРОВКА НАТЯЖЕНИЯ НИТИ ПРИ ПРЯМОЙ СТРОЧКЕ

РЕГУЛИРОВКА НАТЯЖЕНИЯ НИЖНЕЙ НИТИ ТАБЛИЦА ИГЛ, НИТОК И МАТЕРИАЛОВ ЗАМЕНА ИГЛЫ ЗИГЗАГООБРАЗНАЯ СТРОЧКА ТРЕХШАГОВЫ ПОТАЙНАЯ СТРОЧКА СМЕНА ПРИЖИМНОЙ ЛАПКИ ВЫШИВАНИЕ ПУГОВИЧНЫХ ПЕТЕЛЬ ПУГОВИЧНЫЕ ПЕТЛИ УСИЛЕННЫЕ ШНУРКОМ РЕГУЛИРОВКА ПЛОТНОСТИ ПЕТЛИ

Й ЗИГЗАГ

8 9

10 11

12 13

14 14

16 17 18 19 20 21 21 22 23

WICHTIGE SICHERHEITSHINWEISE ZUBEHÖR

IHRE NÄHMASCHINE STELLT SICH VOR

DIE HAUPTTEILE DER MASCHINE

2 2

VORBEREITUNG FÜR NÄHEN PREPARATION FOR SEWING

HERAUSNEHMEN DER SPULENKAPSEL AUFSPULEN DES UNTERFADENS EINSETZEN DER SPULE IN DIE SPULENKAPSEL EINSETZEN DER SPULENKAPSEL IN DEN GREIFER

DELN DES OBERFADENS

EINFÄ GEBRAUCH DES NADELEINFÄDLERS HERAUFHOLEN DES UNTERFADENS

NÄHBEGINN

GERADSTICH DIE RÜCKWÄRTSTASTE EINSTELLEN DER FADENSPANNUNG REGULIERUNG DER KAPSELSPANNUNG DIE NADEL-UND GARNTABELLE NADEL AUSWECHSELN ZICKZACKSTICH ELASTIKSTICH BLINDSTICH AUSWECHSELN DES NÄHFUSSES NÄHEN VON KNOPFLÖCHERN KNOPFLOCH MIT BEILAUFFADEN EINSTELLUNG DER STICHLÄNGE

PFLEGE UND REINIGUNG IHRER

REINIGUNG DES GREIFERBEREICHS

7 8 9 10 10 11 12 13

14 14 15 15 16 17 18 19 20 2 21 22 23

“IMPORTANT SAFETY INSTRUCTIONS” ACCESSORIES

KNOWING YOUR SEWING MACHINE

MACHINE IDENTI

REMOVING BOBBIN CASE FROM SHUTTLE WINDING BOBBIN INSERTING BOBBIN INTO BOBBIN CASE INSERTING BOBBIN CASE INTO SHUTTLE THREADING THE TOP TH USING AUTOMATIC NEEDLE THREADER PICKING UP BOBBIN THREAD

STARTING TO SEW

STRAIGHT STITCH SECURING SEAMS ADJU S TING ST R A IGHT STIT CH THR EA D TENSION ADJUSTING BOBBIN THREAD TENSION NEEDLE, THREAD AND FABRIC CHART CHANGING THE NEEDLE ZIGZAG STITCHING MULTI-STITCH ZIGZAG BLIND STITCH CHANGING PRESSER FEET BUTTONHOLE MAKING CORDED BUTTONHOLES ADJUSTING STITCH LENGTH

CARING FOR YOUR MACHINE

CLEANING THE FEED DOGS AND SHUTTLE AREA

FICATION

RUOY PU GNITTESENIHCSAM RED NELLETSFUA SAD

MACHINE

READ

7 8 9 10 10 11 12 13

14 14

15 15 16 17 18 19 20 21 21 22 23

УХОД ЗА МАШИНОЙ

ЧИСTКА ТРАНСПОРТЕРА И МЕСТА У СTАНОВКИ ЧЕЛНОКА

ЗНАКОМСТВО СО ШВЕЙНОЙ

МАШИНОЙ

IHRE NÄHMASCHINE STELLT

SICH VOR

KNOWING YOUR SEWING

MACHINE

1 Ручка для переноса Trag egriff Han dle 2 Рычаг прижимной лапки Nähfußhebel Presser foot lever 3 Катушечный стержень Garnrollenhalter Spool pin 4 Табли чка с номером Typen schil d Ide ntiﬁ cation plate 5 Регулятор натяжения верхней нити Oberfadenspannung Thread tension control 6 Лицевая панель Kopfdeckel Face cover

7 Нитепритягиватель Fadenhebel Thread take-up 8 Шайба натяжения нити шпульки в моталке Spulvorspannung Bobbin winder tension disc

9 Сeлeктop строчки Stichwahlknopf Stitch selector 10 Стержень моталки Spulwelle Bobbin winder shaft 11 Упор моталки Spulstop Bobbin winder stop 12 Маховое колесо Handrad Hand wheel 13 Регулятор длины стежка Stichlängenregler Stitch length control 14 Переключатель питания/освещения Hauptschalter Power/light switch 15 Гн е з д о шнура питания Steckeranschluss Plug socket 16 Рычаг реверса строчки Rückwärtstaste Reverse stitch lever 17 Выдвижной столик Anschiebetisch Extension table 18 Ножная педаль управления Fußanlasser Foot control 19 Нитенаправитель Fadenführung Thread guide 20 Устройство вдевания нитки в иглу Nadeleinfädler Automatic needle threader 21 Винт прижимной лапки Nähfußschraube Presser foot screw 22 Игла Nadel Needle 23 Транспор тер Tran spor teure Fee d dog s 24 Игольная пластинка Stichplatte Needle plate 25 Рычажок фиксатора прижимной лапки Nähfuß-Auslöser Foot release lever 26 Винт иглодержателя Nadelklemmschraube Needle clamp screw 27 Прижимная лапка Nähfuß Presser foot

ДЕТАЛИ МАШИНЫ

DIE HAUPTTEILE DER

MASCHINE

MACHINE

IDENTIFICATION

ЗНАКОМСТВО СО ШВЕЙНОЙ

МАШИНОЙ

IHRE NÄHMASCHINE STELLT

SICH VOR

KNOWING YOUR SEWING

MACHINE

РЕГУЛИРОВКА НАТЯЖЕНИЯ ВЕРХНЕЙ НИТИ KONTROLLE DER FADENSPANNUNG

1 1

С помощью этого регулятора можно уменьшить или увеличить натяжение верхней нити . Чем больше число на головке регулятора, тем сильнее натяжение.

РЫЧАГ ПРИЖИМНОЙ ЛАПКИ

Имеются три положения прижимной лапки.

Для шитья опустите прижимную лапку.

Чтобы ввести или удалить ткань, переместите рычаг в среднее положение.

Для замены прижимной лапки или удаления толстой ткани поднимите положение.

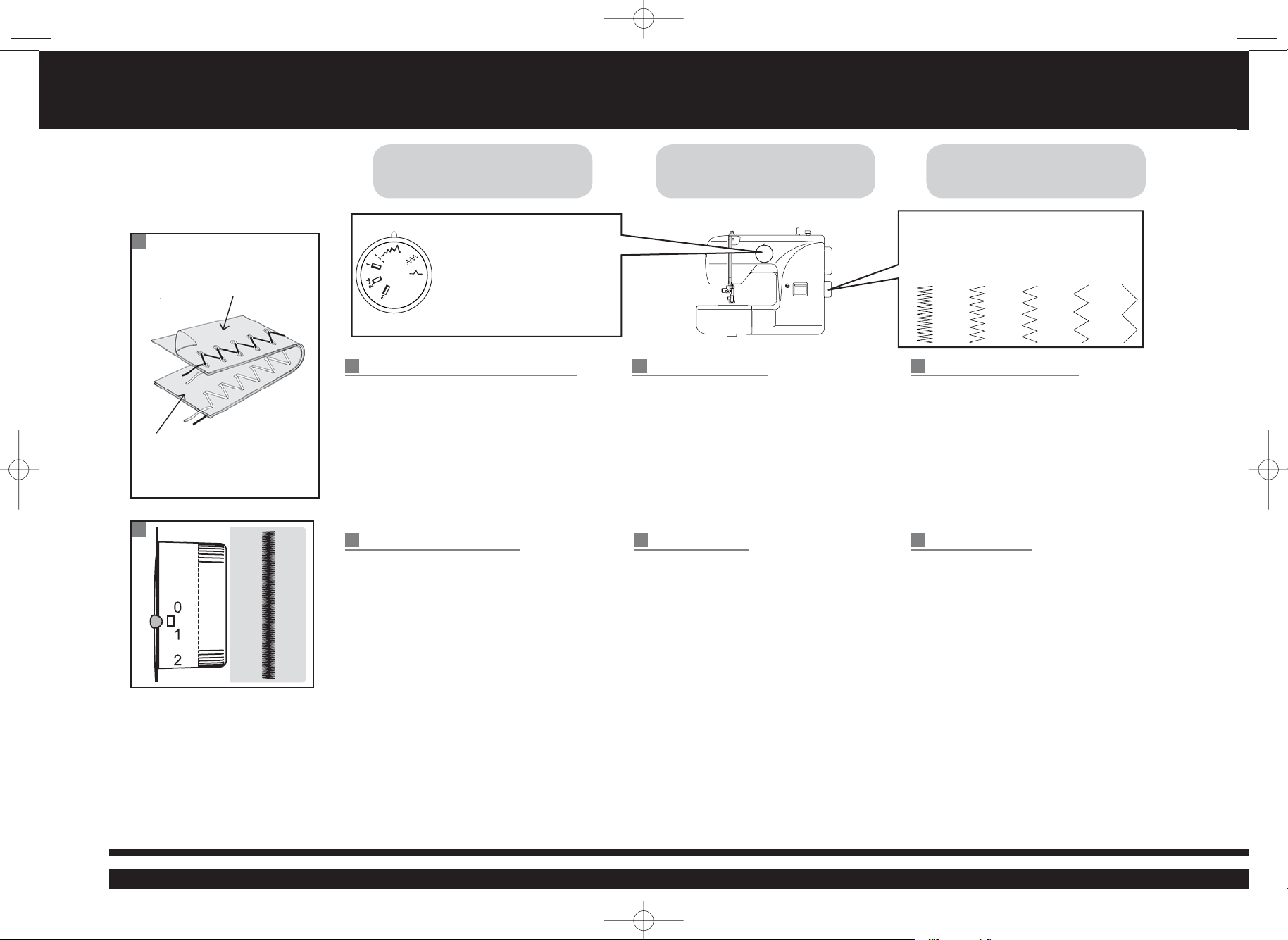

СЕЛЕКТОР СТРОЧКИ

При установке вида строчки убедитесь в том, что игла находится в крайнем верхнем положении и не соприкасается с тканью.

РЕГУЛЯТОР ДЛИНЫ СТЕЖКА

В соответствии с толщиной и типом ткани можно легко установить длину стежка.

ПЕРЕКЛЮЧАТЕЛЬ ОБРАТНОЙ СТРОЧКИ

Для упрочнения шва рекомендуется начинать и заканчивать шов несколькими обратными стежками. При нажатии на этот рычаг машина подает ткань в обратном направлении.

рычаг в крайнее верхнее

Die Fadenspannung kann mit Hilfe dieses Reglers erhöht oder verringert werden, Je höher die angezeigte Zahl, desto höher die Spannung.

DER NÄHFUSSHEBEL

Es gibt drei Positionen für den Nähfuß.

Zum Nähen den Nähfuß herunterlassen.

Zum Einlegen und Herausnehmen Ihrer Näharbeit: mittlere Stellung.

In die höchste Stellung bringen, wenn Sie den Nähfuß auswechseln oder besonders dicken Stoff herausnehmen.

STICHWAHLKNOPF

Bevor Sie einen St i ch eins tel len: vergewissern Sie sich, dass sich die Nadel in der höchsten Stellung beﬁ ndet.

STICHLÄNGENREGLER

Die Stichlänge kann leicht dem Nähgut entsprechend reguliert werden, die Zahlen geben die Stichlänge etwa in mm an.

DIE RÜCKWÄRTSTASTE

Es empﬁ ehlt sich, eine Naht mit ein paar Rückwärtsstichen anzufangen und zu beenden. Sie befestigen dadurch die Fadenenden und verhindern ein Aufgehen der Naht. Wenn Sie rückwärts nähen wollen, drücken Sie die Rückwärtstaste solange wie die Maschine rückwärts nähen soll.

TOP THREAD TENSION CONTROL

Decrease or increase the tension of the top thread by using this dial. The higher the number, the tighter the tension.

PRESSER FOOT LEVER

There are three positions for your presser foot.

Lower the presser foot to sew.

1. Raise the lever to the middle position to insert or

2. remove fabric. Lift it to its highest position to change the presser

3. foot or to remove thick fabric.

STITCH SELECTOR

To select a stitch, be sure needle is out of fabric at its highest position.

STITCH LENGTH CONTROL

Stitch length can be selected easily according to thickness and type of fabric.

REVERSE STITCH LEVER

It is recommended to begin and end seams with several stitches in reverse for reinforcement. As long as you are pressing down this lever while sewing, the machine will continue to feed the fabric backwards.

ПОДГОТОВКА К ШИТЬЮ VORBEREITUNG FÜR NÄHEN PREPARATION FOR SEWING

(1)

ПОДГОТОВКА МАШИНЫ К РАБОТЕ DAS AUFSTELLEN DER MASCHINE SETTING UP YOUR　MACHINE

Прежде чем приступить к работе, удалите избыточную смазку с игольной пластинки.

НОЖНАЯ ПЕДАЛЬ УПРАВЛЕНИЯ

Вставьте штепсель педали управления в гнездо (1)

машины и в розетку (2) в стене, как показано на

рисунке.

ПЕРЕКЛЮЧАТЕЛЬ ПИТАНИЯ/ ОСВЕЩЕНИЯ

Для приведения в действие машины включите переключатель питания/освещения. Включение/ выключение электропитания и освещения производится одним и тем же переключателем.

В случае профилактического обслуживания машины, замены иглы или лампы, необходимо отсоединять машину от электросети.

(2)

НОЖНАЯ ПЕДАЛЬ УПРАВЛЕНИЯ FUSSANLASSER FOOT CONTROL

Stel len Sie die Maschine auf eine gerade, feste Unterlage. Bevor Sie die Maschine zum ersten Mal benutzen, wischen Sie bitte überschüssiges Öl ab, das sich während des Transports im Stichplattenbereich ansammeln kann.

FUSSANLASSER

Verbinden Sie das Hauptkabel mit der Maschine (1 und der Steckdose (2) wie abgebildet.

DER HAUPTSCHALTER

Ihre Maschine näht nur, wenn der Schalter für Licht und Maschine eingeschaltet ist.

Bei Wartungsarbeiten oder beim Auswechseln von Nadel oder Glühlampe muss die Maschine durch Ziehen des Netzsteckers aus der Steckdose abgeschaltet werden.

ПЕРЕКЛЮЧАТЕЛЬ ПИТАНИЯ/ ОСВЕЩЕНИЯ

)

DER HAUPTSCHALTER

POWER/LIGHT SWITCH

ВЫКЛЮЧЕНО

EIN ON

Be sure to wipe off any surplus oil from needle plate area before using your machine the ﬁ rst time.

FOOT CONTROL

Connect the plug of the foot control into the machine socket (1) and your wall outlet (2) as illustrated.

POWER/LIGHT SWITCH

Your machine will not operate until the power/light switch is turned on. The same switch controls both the power and the light.

When servicing the machine, or changing needles or Iamps, etc., machine must be disconnected from the wall outlet.

ВКЛЮЧЕНО

AUS OFF

ПОДГОТОВКА К ШИТЬЮ VORBEREITUNG FÜR NÄHEN PREPARATION FOR SEWING

УДАЛЕНИЕ ШПУЛЬНОГО

КОЛПАЧКА ИЗ ЧЕЛНОКА

Снимите выдвижной столик,

выдвинув его влево. Поднимите иглу в крайнее верхнее положение, вращая на себя маховик.

Откройте крышку челночного

устройства, опустив ее вниз. Потяните пальцами защелку шпульного колпачка, как показано на рисунке, и выньте шпульный колпачок.

HERAUSNEHMEN DER

SPULENKAPSEL

Entfernen Sie den Anschiebetisch von

1. der Maschine. Bringen Sie die Nadel in ihre höchste Stellung, indem Sie das Handrad nach vorn drehen.

Öffnen Sie die Freiarmklappe, indem Sie sie nach vorn ziehen. Öffnen Sie die Klappe der Spulenkapsel (siehe Skizze), und ziehen Sie die Spulenkapsel aus dem Greifer.

REMOVING BOBBIN CASE FROM

SHUTTLE

Remove the extension table from the

1. machine. Raise the needle to its highest position by turning hand wheel towards you.

Open the bobbin access cover by pulling it down. With your ﬁ ngers, pull open the bobbin case latch as shown, and take out the bobbin case from the shuttle.

Отпустите защелку, и она вернется

в исходное положение, в результате чего шпулька выпадет из колпачка.

Lassen Sie die Klappe der Spulenkapsel los, und die Spule fällt heraus.

Release the latch, and bobbin will drop out of the case.

ПОДГОТОВКА К ШИТЬЮ VORBEREITUNG FÜR NÄHEN PREPARATION FOR SEWING

WINDING BOBBINAUFSPULEN DES UNTERFADENSНАМОТКА ШПУЛЬКИ

Stecken Sie eine Garnrolle auf den

Установите катушку ниток на катушечный

стержень. Оденьте колпачок катушечного стержня сверху катушки, как показано на рисунке.

Протяните нитку от катушки через нитеводители, как показано на рисунке.

Проденьте конец нитки через отверстие в шпульке.

Переместите шпиндель моталки в крайнее левое положение, если он был в другом положении. Наденьте на шпиндель таким образом, чтобы нитка

выходила из верхнего отверстия шпульки. Сдвиньте шпиндель моталки вправо до щелчка. Придерживайте конец нитки.

Нажав на педаль, включите машину. Нитка,

которую Вы держите, начнет наматываться на шпульку. При наполнении шпульки произойдет автоматическое отключение привода шпинделя и намотка прекратится. Для снятия шпульки сместите шпиндель влево.

шпульку

1. Garnrollenhalter, und sichern Sie sie mit der Garnrollenkappe um ein gleichmäßiges Ablaufen des Nähgarns zu gewährleisten.

Ziehen Sie den Faden von der Garnrol le durch di e Fadenführungen, wie die Skizze zeigt.

Ziehen Sie das Fadenende durch ein Loch in der Spule (siehe Skizze).

Drücken Sie die Spulerwelle so weit wie möglich nach links, und stecken Sie die Spule so auf die Welle, daß das Fadenende nach oben verläuft. Drücken Sie nun die Spulerwelle nach rechts. Halten Sie das Fadenende fest.

Starten Sie die Maschine. Nach ein paar

5. Umdrehungen können Sie das Fadenende loslassen. Wenn die Spule voll ist, schaltet sich der Spuler von selbst ab. Drücken Sie die Spulerwelle wieder nach links, nehmen Sie die Spule ab, und schneiden Sie den Anfangsfaden ab.

Place a spool of thread on the spool pin.

1. Secure it with the spool cap to ensure smooth ﬂow of thread.

Pass thread from spool through thread

2. guides as shown.

Pull end of thread through hole in bobbin

3. as shown.

Push bobbin winder shaft to far left

4. position, if it is not already there. Place bobbin onto shaft with end of thread coming from top of bobbin. Push bobbin winder shaft to the right until it clicks. Hold onto end of thread.

Start machine. Bobbin will stop turning

5. when completely ﬁ lled. Push shaft to left to remove bobbin and cut thread.

ПОДГОТОВКА К ШИТЬЮ VORBEREITUNG FÜR NÄHEN PREPARATION FOR SEWING

УСТАНОВКА ШПУЛЬКИ В

ШПУЛЬНЫЙ КОЛПАЧОК

Возьмите шпульку в правую руку, чтобы направление намотки нити соответствовало вращению против часовой стрелки.

Вставьте шпульку в колпачок так, чтобы конец

нитки выступал из колпачка примерно на 15 см.

Заведите нитку через прорезь в колпачке

под плоскую натяжную пружину. Когда нитка будет на месте, пружина щелкнет.

УСТАНОВКА ШПУЛЬНОГО

КОЛПАЧКА В ЧЕЛНОК

Держа шпульный колпачок за открытую защелку, а нить перед собой, наденьте колпачок на центральный стержень челнока. Рожок

(

палец) шпульного колпачка, направленный

вверх, должен войти при этом в желобок

(

прорезь) как показано на рисунке.

Отпускайте защелку, слегка нажимая на шпульный колпачок, до тех пор, пока не произойдет запирание на центральном стержне челнока. Оставьте конец нитки свободно висящим и закройте крышку челночного устройства.

Fassen Sie die Spulenkapsel mit der linken Hand, öffnen Sie die Spulenklappe, und stecken Sie die Kapsel mit dem Hörnchen nach oben auf den Stift in der Mitte des Greifers.

Vergewissern Sie sich, daß das Hörnchen der Spulenkapsel genau in dem ent- sprechenden Ausschnitt des Greiferbahn- deckringes liegt. Wenn Sie nun die Spulenklappe loslassen, rastet die Spulenkapsel im Greifer ein. Achten Sie darauf, daß der Faden frei nach außen hängt und nicht von der Kapsel eingeklemmt wird.

EINSETZEN DER SPULE IN DIE

SPULENKAPSEL

Nehmen Sie die Spulenkapsel in die linke. Hand, und legen Sie die Spule so ein, daß Spannungsfeder. der Faden im Uhrzeigersinn abläuft.

Legen Sie den Faden in den Schlitz der Spule heraus. Spulenkapsel. Ziehen Sie den Faden unter die Spannungsfeder.

Ziehen Sie etwa 15 cm Faden aus der Spule heraus.

EINSETZEN DER SPULENKAPSEL

IN DEN GREIFER

INSERTING BOBBIN INTO BOBBIN

CASE

Hold the bobbin in your right hand with the thread running clockwise.

Insert the bobbin into the case with about 4” (

10 cm) of thread showing outside the case.

Pull the thread through the slit in the case and then underneath the flat tension spring. It will click when it is in place.

INSERTING BOBBIN CASE INTO

SHUTTLE

Hold the latch open, with locating pin straight up.

Slide the bobbin case onto the center spindle of the shuttle, keeping the thread toward you. Be sure the locating pin ﬁ ts into the locating groove at the top of the shuttle. Release the latch to lock the bobbin case in place.

ПОДГОТОВКА К ШИТЬЮ VORBEREITUNG FÜR NÄHEN PREPARATION FOR SEWING

ЗАПРАВКА ВЕРХНЕЙ НИТИ EINFÄDELN DES OBERFADENS THREADING THE TOP THREAD

(1) (2)

Поднимите рычаг нажимной лапки.

Поднимите иглу в крайнее верхнее положение, вращая на себя маховик

Заправьте нить в машину в

последовательности, показанной на рисунке.

Stellen die den Füßchenlüfterhebel hoch.

Bringen Sie die Nadel in die höchste

Stellung, indem Sie das Handrad nach vorn drehen.

Fädeln Sie die Maschine entsprechend

3. der Reihenfolge in der Skizze ein.

(4)

Raise the presser foot lever.

Raise the needle to its highest position by rotating the hand wheel towards you

Thread the machine in the following

3. order as illustrated.

(3)

(5)

ПОДГОТОВКА К ШИТЬЮ VORBEREITUNG FÜR NÄHEN PREPARATION FOR SEWING

КАК ПОЛЬЗОВАТЬСЯ УСТРОЙСТВОМ

ВДЕВАНИЯ НИТКИ В ИГЛУ

(1)

(2)

Поднимите иглу в крайнее верхнее положение, вращая на себя маховик.

Заведите нитку в нитенаправители, как паказано на рисунке.

Потяните вниз устройство заправки, придерживая конец нитки.

Поверните устройство заправки от

себя до упора.

Заправьте нитку в петлеобразующую вилку зацепив ее за крючок. Оотведите конец нитки вверх придерживая его.

(1)

Нитенаправитель

(2)

Kрючок

Поверните устройство заправки на себя, вернув его в прежнее положение, при этом нитка автоматически заправится в иглу.

Верните устройство заправки в первоначальное положение (вверх) и протяните нитку от себя через ушко иглы.

GEBRAUCH DES NADELEINFÄDLERS USING AUTOMATIC NEEDLE THREADER

Bringen Sie die Nadel in die höchste Stel lung, indem Sie das Handrad entgegen dem Uhrzeigersinn drehen.

H a k e n S i e d e n F a d e n i n d i e Fa d e nf ü h r un g ei n ,

1. wie in der Abbildung gezeigt.

Hal ten Sie das Fadenende fes tund senken Sie den Hebel des Nadeleinfädlers ab

Drehen Sie nun den Hebel bis zum Anschlag.

Ziehen Sie den Faden unter die Zunge des

4. Nadeleinfädlers und dann nach oben.

(1)

Fadenführung

(2)

Haken

Drehen Sie den Hebel zurück. Die Nadel wird automatisch eingefädelt.

Lassen Sie den Hebel los und ziehen Sie den

6. Faden weg.

Raise the needle to its highest position by rotating the hand wheel towards you.

Hook thread to thread guide as

1. illustrated.

Pull down lever holding the end of thread.

Rotate the lever to the rear of the machine.

Guide thread into hooked end and pull the thread upward.

(1)

Thread Guide

(2)

Hook

Return the lever and needle will be threaded automatically.

Release the lever and pull thread away from you.

ПОДГОТОВКА К ШИТЬЮ VORBEREITUNG FÜR NÄHEN PREPARATION FOR SEWING

ПОДЬЕМ НИЖНЕЙ НИТИ HERAUFHOLEN DES UNTERFADENS PICKING UP BOBBIN THREAD

Поднимите прижимную лапку.

Верхняя нить Oberfaden top thread

Шпулечная нить Unterfaden bobbin thread

Придерживая верхнюю нить левой рукой, правой рукой медленно поверните маховик на себя на один оборот. Продолжайте вращать до момента, пока игла верхнее положение.

не примет свое

Stellen Sie den Nähfußhebel nach oben.

1. Halten Sie den Oberfaden leicht in der linken Hand, und drehen Sie das Handrad eine volle Umdrehung nach vorn, sodass sich die Nadel erst senkt und dann in der höchsten Stellung beﬁ ndet.

Raise the presser foot lever.

1. Holding needle thread loosely with your left hand, turn hand wheel towards you one revolution with your right hand until the needle comes to its highest position.

Слегка потянув за верхнюю нить,

одновременно вытащить нижнюю нить через игольную пластинку.

Проведите обе нити через прорезь

лапки, и оставьте свободные концы нитей длиной около 15 см.

Ziehen Sie leicht am Oberfaden, und der

2. Unterfaden kommt durch die Öffnung in der Stichplatte herauf.

Ziehen Sie Ober-und Unterfaden etwa

3. 15cm heraus, und legen Sie beide Fäden nach hinten unter den Nähfuß.

Lightly pull up the top thread, and pick

2. up bobbin thread, which will appear through the needle plate slot.

Pull both top and bobbin threads together

3. towards back of machine under the presser foot, leaving about 6” (15 cm) clear.

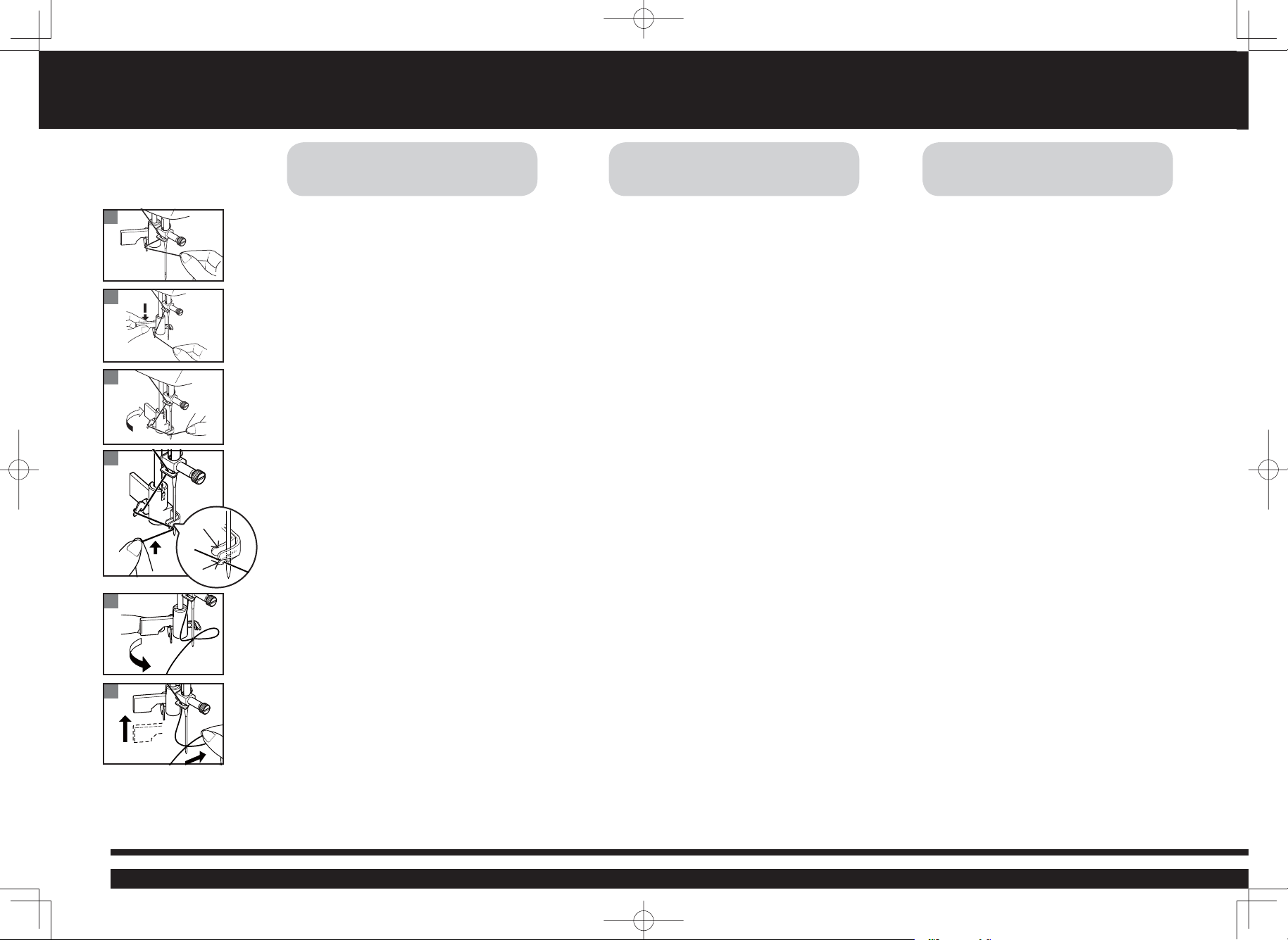

НАЧАЛО ШИТЬЯ

ПРЯМЫЕ СТРОЧКИ GERADSTICH STRAIGHT STITCH

NÄHBEGINN STARTING TO SEW

Отведите обе нити под прижимную лапку к задней стороне машины.

Поместите ткань под прижимную лапку и опустите рычаг прижимной лапки. Поворачивайте маховик пока игла не войдет в ткань.

Начинайте шить управляя скоростью шитья с помощью педали управления.

Плавно направляйте ткань вашей рукой. Перед концом ткани, остановите м ашину, отпустивпедаль управления.

Повернуть маховое колесо, чтобы поднять иглу. Поднимите рычаг прижимной лапки.

Используйте нитеобрезатель,чтобы отрезать нити. Вытяните обе нити назад пропустив их под прижимной лапкой оставив примерно 10 см.

на себя,

Beide Fäden unter den Nähfuß nach hinten ziehen.

1. Den Stoff unter den Nähfuß legen und den

Nähfußhebel senken. Das Handrad in Körperrichtung drehen, bis

die Nadel in den Stoff einsticht.

Treten Sie auf den Fußanlasser um mit dem Nähen zu beginnen.

Den Stoff behutsam mit der Hand führen. Wenn Sie das Ende des Stoffes erreichen, stoppen Sie die Maschine indem Sie den Fuß vom Anlasser nehmen.

Die Nadel mit dem Handrad hochstellen. Den Nähfußhebel hochstellen.

Die Fäden mit dem oberhalb des Nähfuses angebrachten Fadenabschneider abschneiden. Beide Fäden 10 cm lang unter dem Nähfuß nach hinten ziehen.

Pull both threads under the presser

1. foot toward the back of the machine. Place the fabric under the presser foot

and lower the presser foot lever. Turn the hand wheel toward you until

the needle enters the fabric.

Start to sew stepping on the foot control.

Guide the fabric gently with your hand. When you reach the end of the fabric, stop the machine by releasing the foot control.

Turn the hand wheel to raise the needle. Raise

the presser foot by pushing the lever up.

Use the thread cutter above the presser foot to cut off excess threads. Pull both threads under and to the back of the presser foot, leaving 4 inches (10 cm) clear.

Рычаг реверса строчки Rückwärtstaste Reverse stitch lever

Для упрочения шва рекомендуется начинать и заканчивать шов несколькими обратными стежками.Машина будет шить в обратном направлении до тех пох, пока одновременно будут нажаты кнопка реверса и ножная педаль.

Es empfiehlt sich, eine Naht mit ein paar Rückwärtsstichen anzufangen und zu beenden. Sie befestigen dadurch die Fadenenden und verhindern ein Aufgehen der Naht. Wenn Sie rückwärts nähen wollen, drücken Sie die Rückwärtstaste solange wie die Maschine rückwärts nähen soll.

SECURING SEAMSDIE RÜCKWÄRTSTASTEРЫЧАГ РЕВЕРСА СТРОЧКИ

Secure your seams by taking the first few stitches in reverse. Then allow the machine to go forward. This is called back tacking. Reverse the machine at the end of your seams as well. Lower the reverse lever for back tacking.

НАЧАЛО ШИТЬЯ NÄHBEGINN STARTING TO SEW

Хорошо сбалансировано

Ausgewogen

Well balanced

Лицевая сторона Oberseite Top side

Изнаночная сторона

Верхняя нить

Oberfaden Top thread

Шпулечная нить Unterfaden Bobbin thread

Unterseite Under side

Материал морщит Stoff zieht sich zusammen Fabric puckers

Увеличить

Erhöhen Increase

Уменьшить

Verringern Decrease

Верхняя нить перетянута Oberfadenspannung zu hoch Top stitch too tight

Верхняя нить ослаблена Oberfadenspannung zu niedrig Top stitch too loose

РЕГУЛИРОВКА НАТЯЖЕНИЯ

НИТИ ПРИ ПРЯМОЙ СТРОЧКЕ

Хороший внешней вид строчки в значительной степени определяется сбалансированностью натяжения верхней и шпулечной нитей. Натяжение хорошо сбалансировано в том случае, когда обе эти нити сплетаются по середине между слоями сшиваемой ткани.

РЕГУЛИРОВКА НАТЯЖЕНИЯ

НИЖНЕЙ НИТИ

ЕСЛИ КАЧЕСТВО ПРЯМОЛИНЕЙНОЙ СТРОЧКИ НЕУДОВЛЕТВОРИТЕЛЬНО, СЛЕДУЕТ СНАЧАЛА ПРОВЕРИТЬ НАТЯЖЕНИЕ ВЕРХНЕЙ НИТИ, ТАК КАК НИЖНЯЯ НИТЬ НЕ ТРЕБУЕТ СТОЛЬ ЧАСТОЙ РЕГУЛИРОВКИ, КАК ВЕРХНЯЯ.

Если несмотря на нормальный стежок материал всетаки морщит, то причиной может служить чрезмерное натяжениенитей. При этом следует отрегулировать натяжение обеих нитей. Проверьте натяжение нижней нити, подвесив шпульный колпачок за нить и дернув один раз. При надлежащем натяжении рывок удлинит нить всего на 3 - 5 см. Изменение натяжения нити производится поворотом на небольшой пружине шпульного колпачка, как показано на рисунке.

угол регулировочного винта на

Нити сплетаются на лицевой стороне.

Die Fäden verbinden sich auf der Stoffoberseite. Threads lock on the top side.

Нити сплетаются на изнаночной стороне. Die Fäden verbinden sich auf der Stoffunterseite. Threads lock on the under side.

EINSTELLEN DER

FADENSPANNUNG

Eine gut aussehende Naht hängt we itgehend von derrichtigen Fadenspannung ab. Die Spannung ist ausgewogen, wenn sich Oberund Unterfaden in der Stoffmitte miteinander verbinden.

REGULIERUNG DER KAPSELSPANNUNG

Die untere Fadenspannung wird nur dann verstellt, wenn durch Regulierung der Ober- fadenspannung keine richtige Stichbildung erreicht wird. Durch Drehen der Schraube nach links wird die Spannung schwächer, nach rechts fester.

Ist die Stichbildung in Ordnung, die Naht zieht sich aber zusammen, können gleichzeitig Ober-und Unterfadenspannung zu fest sein; beide Spannungen müssen dann nachreguliert werden. Um zu prüfen, ob die Kapselspannung korrekt ist, lassen Sie die Kapsel am Fadenende herabhängen, und rucken Sie einmal kurz an.Ist die Spannung richtig, zieht sich der Faden etwa 5-10 cm heraus. Ist die Spannung zu lose, rollt der Faden kontinuierlich ab.

Уменьшите натяжение Spannung verringern Decrease tension

Увеличьте натяжение Spannung erhöhen Increase tension

ADJUSTING STRAIGHT STITCH

THREAD TENSION

The good looking appearance of your stitching is largely determined by the balanced tension of both top and bobbin threads. The tension is well balanced when these two threads ‘lock’ in the middle of layers of fabric you are sewing.

ADJUSTING BOBBIN THREAD

TENSION

Bobbin thread tension requires adjustment less frequently than the top thread tension.

If the tension is well balanced, but the fabric puckers badly, both top and bobbin thread tensions may be too tight and have to be adjusted. To test if the bobbin thread tension is correct, suspend the bobbin case by the thread and jerk it once. Correct bobbin tension will result in the thread unwinding only one inch or two. If too loose it will unwind continuously. If too tight the thread will not unwind at all. When adjusting the tension on the bobbin case, make only slight adjustments with a screwdriver.

НАЧАЛО ШИТЬЯ

NÄHBEGINN STARTING TO SEW

ТАБЛИЦ А ИГЛ, НИТОК И

МАТЕРИАЛОВ

Используйте стандартные иглы. Номер Вашей иглы

должен соответствовать размеру нитки и оба они должны

соответствовать типу материала.

Для обеспечения нормального режима работы машины

необходимо, чтобы размеры и типы ниток в шпульке и в катушке

были одинаковыми.

Никогда не пользуйтесь погнутой или тупой иглой.

Для качественной

иглами эластичной строчки.

Размер нитки Размер иглы Ткань

Хлопчатобумажная нитка 60 - 100 Синтетическая нитка Нитка для машинной вышивки

Хлопчатобумажная нитка Синтетическая нитка Шелк А Маханическая вышиваль-ная нитка

Хпопчатобумажная нитка

60 - 80

Мерсеризованная нитка

50 - 60

Синтетическая нитка

Хлопчатобумажная нитка

30 - 60

Мерсеризованная нитка типа “хеви дьюти”

строчки эластичных материалов пользуйтесь

Игла для эластичных

строчек

или

100

Все эластичные ткани

Легкая хлопчатобумажная ткань, шелковая ткань, ткань из синтетической нитки, тонкое кружево, батист и кисея

Хлопчатобумажная ткань среднего веса, синтетическая ткань среднего поплин, легкая ткань в крепированную полоску, пестротканый гринсбон, вельвет, шерстяная ткань среднего веса и льняная ткань

Тяжела я хлопчатобумажная ткань, шерстяная ткань среднего-тяжелого веса, хлопчатобумажная ткань и “джинс”.

веса,

DIE NADEL-UND GARNTABELLE

Benutzen Sie Standardnadeln. Die Stärke der Nadel sollte zur

Stärke des Garns und beides zur Stoffart passen.

Zum normalen Nähen sollten Sie für Ober-und Unterfaden die

gleiche Garnstärke und Garnart benutzen.

Benutzen Sie nie eine verbogene oder stumpfe Nadel.

Für gute Nähergebnisse mit elastischen Stoffen benutzen Sie eine

Elastickstich-Nadel.

Garn, Stärke und Art Nadel Stoffart

Baumwolle 60 - 100 Synthetik Maschinen-Stickgarn

Baumwolle Synthetik Nähseide MaschinenStickgarn

Baumwolle 60 - 80 Mercerisierte Baumwolle 50 - 60 Synthetik

Baumwolle 30 - 60 mercerisierte, feste Baumwolle

Elastickstich-

Nadel

oder

100

alle elastischen Stoffe

leichte Baumwollstoffe, Seide, Synthetiks, feine Spitzen, Batist

mittelschwere Baumwolle, mittelschwere Synthetiks, Popeline, Seersucker, Samt, leichte Wollstoffe, Leinen

schwere Baumwolle, mittlerer bis schwerer Wollstoff, Jeansstoff

NEEDLE, THREAD AND

FABRIC CHART

Use the standard needles. The size of your needle should match

the size of the thread and both should match the fabric.

For normal sewing, the same size and type of thread should be

used in the bobbin as on the upper part of the machine.

Never use a bent or dull needle.

For successful sewing of stretch fabrics use stretch stitch needles.

Thread Size Needle Size Fabric

Cotton 60 - 100 Synthetic Machine embroidery

Cotton Synthetic Silk A Machine embroidery

Cotton 60 - 80 Mercerized 50 - 60 Synthetic

Cotton 30 - 60 Mercerized heavy duty

Stretch stitch

needle

100

All stretch fabrics.

Sheer cottons, silk synthetics, ﬁne laces, batiste, dimity.

Medium weight cottons, medium weight synthetics, poplin, seersucker, gingham, velvet, light weight woolens, linen.

Heavy weight cottons, medium to heavy weight woollens, denim.

НАЧАЛО ШИТЬЯ NÄHBEGINN STARTING TO SEW

Плоская сторона

Flache Seite Flat side

ЗАМЕНА ИГЛЫ NADEL AUSWECHSELN CHANGING THE NEEDLE

Поднимите иглодержатель в

крайнее верхнее положение, вращая на себя маховик.

Handrad entgegen dem Uhrzeigersinn

1. drehen, bis die Nadelstange in höchster Stellung steht.

Raise the needle bar to its highest position by turning the hand wheel counter clockwise.

Штифт

Stift Pin

Игла

Nadel Needle

Винт иглодержателя Nadelklemmschraube Needle clamp screw

Отверните винт иглодержателя,

вращая его на себя.

Выньте иглу, потянув ее вниз.

Установите в иглодержатель новую иглу плоскойстороной от себя.

Продвиньте иглу вверх до упора.

Туго затяните отверткой винт иглодержателя.

Nadelklemmschraube entgegen

2. dem Uhrzeigersinn lösen.

Nadel nach unten ziehen und

3. herausnehmen.

Neue Nadel in den Nadelhalter mit

4. der abgeﬂ achten Seite nach hinten einsetzen.

Nadel bis zum Anschlag nach oben

5. drücken.

Nadelklemmschraube mit dem mitgelieferten Schraubenzieher festziehen.

Loosen the needle clamp screw by turning it counter clockwise.

Remove the needle by pulling it

3. downward.

Insert the new needle into the needle clamp with the flat side toward the back.

Push the needle up as far as it can go.

Tighten the needle clamp screw

6. with the screw driver.

НАЧАЛО ШИТЬЯ

NÄHBEGINN STARTING TO SEW

Лицевая сторона Oberseite Top side

Изнаночная сторона Unterseite Under side

ЗИГЗАГООБРАЗНАЯ

СТРОЧКА

Сeлeктop строчки Stichanzeige Stitch indicator

Регулировка натяжения нити

При зигзаге допускается выход верхней нити на изнаночную сторону в зависимости от нити, ткани и скорости шитья, но нить шпульки никогда не должна выходить на лицевую сторону ткани.

АТЛ АСНАЯ СТРОЧКА SATIN-STICH SATIN STITCH

Эта привлекательная строчка с близко расположенными стежками, используется для аппликаций, подрубочных швов и т. д . Для атласной строчки слегка ослабьте натяжение верхней нити.

В случае эластичных материалов во избежание образования складок в качестве подкладки используйте тонкую бумагу или другой прокладочный материал.

Spannungsregler Thread tension control

1 1

Je nach Faden, Stoff, Stich und Nähgeschwindigkeit kann der Ober faden eventuel l auf der Unterseite zu sehen sein. Der Unterfaden darf aber nie auf der Oberseite erscheinen.

2 2

Diesen dichten Zickzackstich können Sie gut für Applikationen oder zum Nähen von Riegeln, usw. benutzen. Bitte Oberfadenspannung etwas reduzieren.

Bei sehr weichem Material benutzen Sie bitte eine Einlage um ein Zusammenziehen zu verhindern.

ZICKZACKSTICH ZIGZAG STITCHING

Регулировка длины стежка

0.5-1

The top thread may appear on the under side depending on the thread, fabric and sewing speed, but the bobbin thread must never appear on the top of the fabric

This is a closely spaced attractive stitch used for appliqué, bar-tacking, etc. Slightly loosen top thread tension for satin stitching.

Use a backing of tissue paper or interfacing for the sheer materials to avoid puckering.

Stichlängenregler

Stitch length control

НАЧАЛО ШИТЬЯ NÄHBEGINN STARTING TO SEW

Сeлeктop строчки

Stichwahlknopf

Stitch selector

ТРЕХШАГОВЫЙ ЗИГЗАГ

Строчка обладает высокой прочностью, так как она состоит из трех коротких стежков, а не одного, как при обычной строчке зигзаг.

По этой причине эту строчку рекомендуют применять для стачивания и обметывания материала любого типа.

Она идеальна также для штопки, ремонта изношенной одежды, настрачивания заплаток, плоской резинки и т.п.

ELASTIKSTICH MULTI-STITCH ZIGZAG

Der Elastikstich ist besonders strapazierfähig, weil er, anders als der normale Zickzackstich, auf gleichem Raum mehrere kurze Stiche näht.

Er empﬁ ehlt sich daher für Überwendlingarbeiten auf allen Stoffen.

Weiterhin ist er gut einzusetzen zum Flicken, zum Nähen von Frottee, zu Patchwork-Arbeiten und zum Aufnähen von Gummibändern.

Bei Stichlänge 0 können Sie sehr gut Riegel nähen.

This is a strong stitch because as its name implies, it makes multiple short stitches where the normal zigzag makes only one.

For this reason it is highly recommended for overcasting all types of fabrics.

It is also ideal for mending tears, patching, sewing towelling, patch-work and attaching ﬂ at elastic.

At 0 stitch length the Multi-stitch Zigzag makes an excellent bartack.

НАЧАЛО ШИТЬЯ

NÄHBEGINN STARTING TO SEW

Ткани средней плотности и тяжелые

Mittlere bis schwere Stoffe

Medium to heavyweight fabric

1 1 22

Изнаночная сторона Unterseite Under side

ПОТАЙНАЯ СТРОЧКА BLINDSTICH BLIND STITCH

Сначала обработайте кромку. Для тонких

тканей просто подверните край, для средних и тяжелых тканей зигзагом обметайте кромку.

Затем подверните подрубаемую кромку на требуемую глубину, прогладьте ее и закрепите булавками.

Тонк ая ткань

Feine Stoffe

Fine fabric

Изнаночная сторона Unterseite Under side

Versäubern Sie die Stoffkante: bei feinen Stoffen umschlagen, bei mittleren bis schweren Stoffen umnähen.

Legen Sie dann den Saum auf die gewünschte Breite, bügeln Sie ihn an und heften Sie ihn mit Stecknadeln.

First finish the raw edge. Do this by turning

1. it under on fine fabrics and overcasting it on medium to heavyweight ones.

Then turn the hem up the required depth, press and pin in place.

Лицевая сторона Oberseite Top side

Теперь сложите ткань как показано на рисунке.

Поместите ткань под лапку, расположив ткань таким образом, чтобы игла входила точно в складку при левом проколе. Используйте регулятор ширины стежка для тонкой настройки точного положения иглы.

По окончании шитья строчка оказывается

почти невидимой с лицевой стороны ткани.

Falten Sie nun den Stoff wie in der Skizze gezeigt.

Legen Sie das Nähgut so unter den Nähfuß, dass die Nadel mit ihrem linken Anschlag ganz knapp an der Kante einsticht. Zur genauen Einstellung der Nadel die Stichbreite nachstellen.

An der Oberseite ist der Blindstich nun kaum zu sehen.

Now fold the fabric as illustrated.

Place the fabric under the foot with the fold of the fabric positioned so that the needle just pierces the fold when the needle swings to the left. Use stitch width control to ﬁ ne tune exact position of needle.

When completed, the stitching is almost invisible

4. on the right side of the fabric.

НАЧАЛО ШИТЬЯ NÄHBEGINN STARTING TO SEW

AUSWECHSELN

DES NÄHFUSSES

СМЕНА ПРИЖИМНОЙ ЛАПКИ

Установите иглу в верхнее Поднимите рычаг прижимной лапки.

Для снятия лапки нажмите рычажок

фиксатора лапки и удалите лапку.

Установите выбранную лапку на игольную пластинку, под фиксатор лапки.

Опустите рычаг прижимной лапки, при этом

фиксатор лапкодержателя защелкнется на лапке.

положение.

ВЫШИВАНИЕ ПУГОВИЧНЫХ

Регулятор длины строчки Stichlänge Stitch length

0.5-1

NÄHEN VON KNOPFLÖCHERN BUTTONHOLE MAKINGCHANGING PRESSER FEET

Тщательно отметьте длину пуговичной петли на изделии. Установите лапку для пуговичных петель. Поместите ткань с разметкой петли под лапку. Переместите лапку вперед, так чтобы игла оказалась над тканью в начале петли. Установите регулятор длины строчки на 0,5 мм.

ПЕТЕЛЬ

Vergewissern Sie sich, dass die Nadel „oben“ steht. Stellen Sie den Nähfußhebel hoch.

Drücken Sie auf den Auslöser am

1. Nähfußhalter um den Nähfuß zu entfernen.

Legen Sie den gewünschten Nähfuß auf die Stichplatte, und bringen Sie den Nähfußhalter und die kleine Haltestange des Nähfußes zur Deckung.

Lassen Sie den Nähfußhebel herunter,

3. sodass der Nähfußhalter im Nähfuß einrastet.

Be sure needle is in the up position. Raise presser foot lever

Push foot release lever to remove the foot.

Place the desired foot on the needle

2. plate aligning the presser foot needle slot with the needle plate needle slot.

Lower the presser foot lever so that

3. the foot holder snaps on the foot.

Zeichnen Sie die Länge des Knopfloches sorgfältig aut Ihre Näharbeit, und legen Sie sie dann unter den Knopflochfuß. Schieben Sie den Fuß nach vorn, sodass die Nadel am Anfang des Knopflochs einsticht.

Carefully mark the buttonhole length on your garment. Place the fabric with the buttonhole marked under the buttonhole foot. Slide the foot forward so that the needle pierces the fabric at the beginning of the buttonhole.

НАЧАЛО ШИТЬЯ

ПРОЦЕДУРА NÄHEN DES KNOPFLOCHS PROCEDURE

NÄHBEGINN STARTING TO SEW

Установите селектор строчки в положение

1.Прострочите левую сторону петли до конца

контура . Остановите машину на левом стежке и поднимите иглу в крайнее верхнее положение.

Установите селектор строчки в положение 2-4. Сделайте первую закрепку 4-5 стежками. Остановите машину на правом стежке и поднимите иглу в крайнее верхнее положение.

Установите селектор строчки в положение 3. Прострочите правую сторону петли до конца контура. Остановите машину и поднимите иглу в крайнее верхнее положение.

Установите селектор строчки в положение 2-4. Сделайте закрепк у 4-5 стежками . Остановите машину и поднимите иглу в крайнее верхнее положение. Петля готова.

По завершении вспарыватель для петель из комплекта аксессуаров для прорезания отверстия петли. Будьте осторожны, чтобы не повредить нити петли.

шитья, используйте

ПУГОВИЧНЫЕ ПЕТЛИ

УСИЛЕННЫЕ ШНУРКОМ

Nähen Sie vorwärts, bis Sie die vordere Markierung Ihres Knopflochs erreichen. Stoppen Sie, wenn die Nadel links steht, und bringen Sie sie in ihre höchste Stellung.

Nähen Sie mit 4 bis 5 Stichen einen Riegel. Stoppen Sie, wenn die Nadel rechts steht, und bringen Sie sie in ihre höchste Stellung.

Nähen Sie zurück bis zur hinteren Markierung des Knopﬂ ochs.

Nähen Sie zurück zum Ende der Knopﬂ ochmarkierung um das Knopﬂ och fertigzustellen.

Wenn das Knopﬂ och fertig genäht ist, schneiden Sie das Knopﬂ och mit dem Trennmesser auf. Achten Sie darauf, die Knopﬂ ochraupen nichit zu beschädigen.

KNOPFLOCH MIT

BEILAUFFADEN

Stitch forward to the end of buttonhole mark. Stop sewing at the left stitch and raise needle.

Bartack 4 or 5 stitches. Stop sewing at the right stitch and raise needle.

Stitch backward to the end of buttonhole mark.

Bartack 4 or 5 stitches to complete buttonhole.

When sewing is ﬁ nished, use a buttonhole opener to open the fabric in the center of the buttonhole. Be careful not to cut any of the seam thread.

CORDED BUTTONHOLES

Заведите петлю из шнурка (вязальная нить или специальный шнур для вышивания петель) за мысок лапки и вытяните оба конца шнурка под прижимной лапкой назад. Прошейте пуговичную петлю таким образом, чтобы зигзагообразная строчка закрывала шнурок.

По окончании работы снимите шнурок с лапки, потяните за его концы и обрежьте излишки.

Hängen Sie den Beilauffaden an der Nocke des Knopflochschuhs ein, und ziehen Sie beide Fadenenden unter die Schablone. Nähen Sie die Knopflochraupen so, dass die Zickzackstiche den Beilauffaden überdecken.

Wenn das Knopﬂ och fertig genäht ist, ziehen Sie den Beilauffaden in das Knopﬂ och ein, und schneiden Sie die beiden Enden knapp ab.

Hook ﬁ ller cord (crochet thread or buttonhole twist) over the spur and pull both ends of the cord forward under the foot. Sew buttonhole so that zigzag stitches cover the cord.

When completed, release the cord from foot, pull ends of cord forward and snip off extra length.

НАЧАЛО ШИТЬЯ NÄHBEGINN STARTING TO SEW

Плотность больше

Dichter

More density

Плотность меньше

Weiter

Less density

РЕГУЛИРОВКА ПЛОТНОСТИ

ПЕТЛИ

ЛЕВАЯ СТОРОНА ПЕТЛИ Vorwärtsstich FORWARD STITCH

11 1

Можно по своему усмотрению изменить плотность зигзага левой стороны петли. Для этого используйте регулятор длины стежка, увеличивая или уменьшая длину.

ПРАВАЯ СТОРОНА ПЕТЛИ

Если правая сторона петли оказывается слишком плотная, то используйте регулятор плотности петли слегка поворачивая его по часовой стрелке, используя отвертку, как показано на рисунке. Если зигзаг наоборот редкий, то поворачивайте регулятор против часовой стрелки.

Je nach dem Material, das Sie verarbeiten, können Sie die Stichdichte innerhalb der Knopflochzone auf dem Stichlängenregler variieren.

Rückwärtsstich

Ist die rechte Raupe zu dicht, drehen Sie die Feineinstellung mit einer Münze etwas in Uhrzeigerrichtung; ist sie zu weit drehen Sie etwas entgegen dem Uhrzeigersinn.

EINSTELLUNG DER STICHLÄNGE ADJUSTING STITCH LENGTH

Плотность больше

Dichter

More density

You can change stitch density to your preference by adjusting the stitch length in the buttonhole zone marked on stitch length control.

REVERSE STITCH

If the reverse stitches are too close together, turn the adjuster slightly clockwise using a screwdriver as illustrated; if they are too far apart, turn anti-clockwise.

Плотность меньше

Weiter

Less density

УХОД ЗА МАШИНОЙ

PFLEGE UND REINIGUNG

IHRER MASCHINE

CARING FOR YOUR MACHINE

Трансп ортер

Tra nspo rteur Feed dogs

Держатель челнока Halterung(en) Shuttle keeper

ЧИСTКА ТРАНСЛОРТЕРА И МЕСТА У СTАНОВКИ ЧЕЛНОКА

Поднимите иглу в крайнее верхнее положение. Выньте шпульный колпачок из челнока.

Отведите в стороны два держателя челнока.

Удалите крышку корпуса хода челнока и челнок.

Очистите транспортер и место установки челнока кисточкой.

ПРИМЕЧАНИЕ: Смажьте одной каплей масла для швейных машин центральный стержень челнока и корпус хода челнока, как показано стрелками на рисунке.

16 10

Корпус хода челнока Greifertreiber Shuttle race

Челнок

Greifer Shuttle

Крышка корпуса хода челнока Greiferbahndeckel Shuttle race cover

REINIGUNG DES

GREIFERBEREICHS

Bringen Sie die Nadel in die höchste Stellung.

Nehmen Sie das Spulengehäuse aus dem Greifer.

Drücken Sie die beiden Halterungen nach außen.

Nehmen Sie den Greifer und den Greiferbahndeckel heraus.

Reinigen Sie den Transporteur und den Greiferbereich mit dem Flusenpinsel.

ACHTUNG: Geben Sie einen Tropfen Nдhmaschinenцl auf den zentralen Stift des Greifers und den Greifertreiber;siehe Pfeile.

Шпульный колпачок Spulengehäuse Bobbin case

CLEANING THE FEED DOGS

Raise the needle to its highest position.

Remove the bobbin case from the shuttle.

Push aside the two shuttle race cover and shuttle.

Remove the shuttle race cover and shuttle. Clean the feed dogs and shuttle area with the lint

5. brush.

NOTE: Put a drop of sewing machine oil on the center pin of the shuttle and shuttle race as indicated by the arrows.

AND SHUTTLE AREA

Проследите за тем, чтобы полумесяц в корпусе хода челнока был слева, как показано на рисунке.

Придерживая челнок за центральный стержень, установите его таким образом, чтобы он образовывал полумесяц справа.

Поставьте на место крышку корпуса хода челнока.

Верните в первоначальное положение держатели челнока, зафиксировав крышку

корпуса хода челнока.

Очищать швейную машину и регулятор ноги

После использования, швейная машина содержания и регулятор ноги чистый. Используйте сухие ветоши для того чтобы извлечь пыль от швейной машины и регулятора ноги.

ПРИМЕЧАНИЕ: Используйте сухие ветоши для того чтобы во избежание электрошок.

Der Greifertreiber muß wie ein Halbmond an der linken Seite stehen.

Halten Sie den Greifer an dem zentralen Stift, und setzen Sie ihn so ein, daß er wie ein Halbmond auf der rechten Seite liegt.

Legen Sie den Greiferbahndeckel auf.

Drücken Sie die Halterungen wieder zu.

Säuberung von Nähmaschine und Fußanlasser

Halten Sie die Maschine und den Fußanlasser nach dem Gebrauch sauber. Benutzen Sie ein trockenes Tuch, um Staub und Flusen von der Maschine und dem Anlasser zu entfernen

ACHTUNG: Benutzen sie ein trockenes Tuch, um einen elektrischen Schock zu vermeiden.

Be sure the shuttle race forms a half moon on

6. the left side of the machine. Holding the shuttle by its center pin, replace it so

7. as to form a half moon on the right side. Slide the shuttle race cover back into position.

8. Snap the shuttle keepers back into position.

Cleaning the sewing machine and foot controller

After using, keep sewing machine and foot

controller clean. Use dry rags to remove dust from the sewing machine and foot controller.

NOTE: Use dry rags to avoid electrical shock.

F-3

F-4

РУССКИЙ / DEUTSCH / ENGLISH Part No.82356 2/10

3/10 (1

)

Jaguar Mini 276 User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
