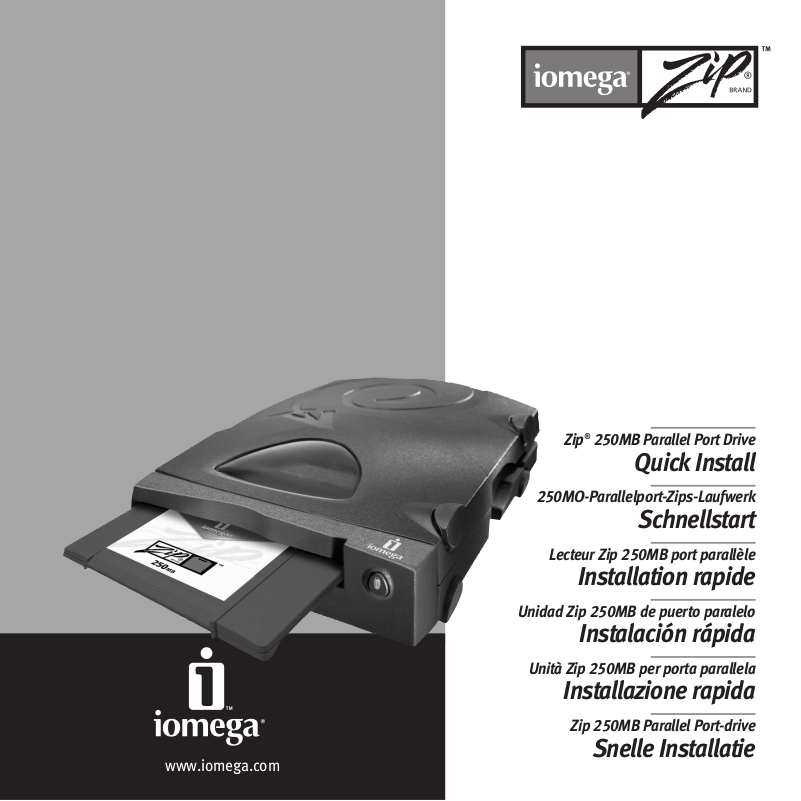

IOMEGA ZIP 250 PARALLEL PORT DRIVE User Manual

Zip®250MB Parallel Port Drive

Quick Install

250MO-Parallelport-Zips-Laufwerk

Schnellstart

Lecteur Zip 250MB port parallèle

Installation rapide

Unidad Zip 250MB de puerto paralelo

Instalación rápida

Unità Zip 250MB per porta parallela

Installazione rapida

Zip 250MB Parallel Port-drive

Snelle Installatie

www.iomega.com

4

Start your computer, wait for the operating system to load, then insert the Start Here First CD.

Starten Sie den Computer, warten Sie, bis das Betriebssystem geladen ist, und legen Sie dann
die Einstiegs-CD ein.

Démarrez votre ordinateur, attendez le chargement du système d'exploitation et insérez le CD
Commencer ici.

Avviare il computer, attendere il caricamento del sistema operativo, quindi inserire il CD
Inizia qui.

Inicie el ordenador, espere a que se cargue el sistema operativo y, a continuación, inserte el CD
Comience por aquí en primer lugar.

Start de computer op, wacht tot het besturingssysteem is geladen en plaats de cd Start Here

First (

Begin hier)

in het cd-rom-station.

1

5

Select your language, then select the IomegaWare™icon from the menu. Select “Click to Install”
to start the software installation.

Wählen Sie die entsprechende Sprache und anschließend im Menü das IomegaWare-Symbol
aus. Wählen Sie Zum Installieren hier klicken, um die Software zu installieren.

Sélectionnez votre langue, puis l’icône IomegaWare dans le menu. Sélectionnez “Cliquez pour
procéder à l'installation” pour démarrer l'installation du logiciel.

Seleccione el idioma y, a continuación, seleccione el icono IomegaWare en el menú. Seleccione
“Hacer clic para instalar” para iniciar la instalación del software.

Selezionare la lingua e l'icona del programma IomegaWare dal menu. Selezionare “Fare clic per
installare” per iniziare a installare il software.

Klik op het pictogram van de Gebruikershandleiding en selecteer vervolgens “Click to View”
(Klikken om weer te geven). Selecteer “Installing Your Drive” (De drive installeren) en druk nu de
gedetailleerde instructies af.

OPMERKING: Raadpleeg de afdruk van de gedetailleerde instructies als u bij een bepaalde stap hulp
nodig hebt.

2

6

Connect the end of the data cable marked “zip” to the Zip®connector on the back of your drive.
If the connector doesn't seem to fit, try turning it over. Tighten all connector screws.

Schließen Sie das mit “zip” beschriftete Ende des Datenkabels an den
Zip-Anschluß auf der Rückseite des Laufwerks an.

Wenn der Anschluß nicht paßt, drehen Sie ihn um 180°. Ziehen Sie alle vorhandenen
Anschlußschrauben fest an.

3

7

Connectez l'extrémité du câble de données marquée “zip” au connecteur Zip®situé à l'arrière de
votre lecteur.

Si la prise du câble ne s'adapte pas au connecteur, essayez de la brancher dans l'autre sens.
Serrez toutes les vis.

Conecte el extremo “zip” del cable de datos en la conexión de Zip en la parte posterior de la
unidad.

Si la conexión no encaja inténtelo dándole la vuelta. Apriete los tornillos de la conexión.

Collegare l'estremità del cavo dati contrassegnata da “zip” al connettore Zip sul retro dell'unità.
Se il connettore non si inserisce, provare a capovolgerlo. Fissare tutte le viti del connettore.

Sluit het uiteinde van de gegevenskabel met de aanduiding “zip” aan op de
Zip-connector achter op de drive.

Als de connector niet lijkt te passen, probeer deze dan om te draaien. Draai alle schroeven van
de connector vast.

8

Connect the other end of the data cable to the computer’s parallel port (printer port).
The parallel port may be marked with a printer icon or labeled “Printer” or not marked at all. If

you are unable to locate the computer’s parallel port, refer to the documentation that came with
your computer.

NOTE: If a printer is connected to the only parallel port, disconnect it for now. You can reconnect it after
your Zip

®

drive is installed.

Schließen Sie das andere Ende des Datenkabels an den Parallelport (Druckerport) Ihres
Computers an.

Der Parallelport ist möglicherweise mit einem Druckersymbol gekennzeichnet. Ein Parallelport
kann ebenfalls mit “Printer”" beschriftet oder gar nicht gekennzeichnet sein. Wenn der
Parallelport an Ihrem Computer nicht ersichtlich ist, lesen Sie dazu die Informationen im
benutzerhandbuch Ihres Computers.

HINWEIS: Wenn an den einzigen Parallelport ein Drucker angeschlossen ist, stecken Sie diesen für eine
kurze Zeit aus. Sie können den Drucker nach der Installation des Laufwerks über das Zip-Laufwerk
anschließen.

4
