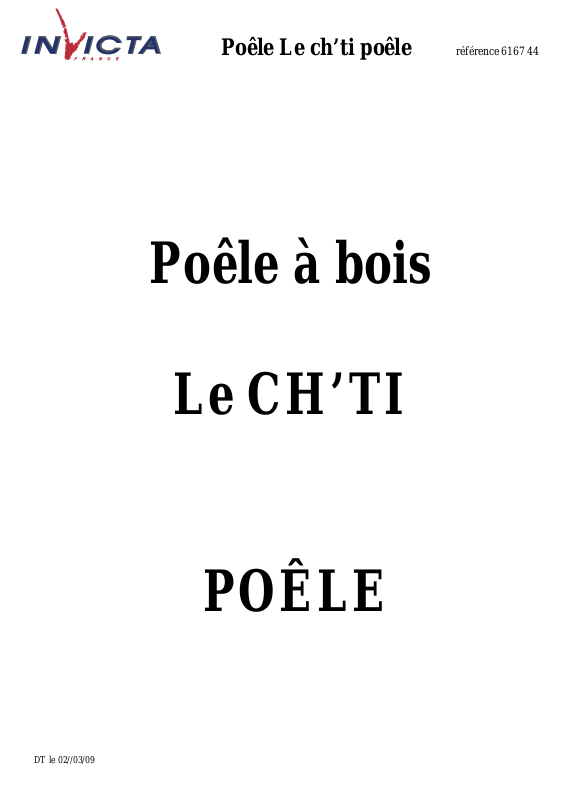

INVICTA CH TI POELE User Manual

Poêle Le ch’ti poêle

Poêle à bois

référence 6167 44

Le CH’TI

POÊLE

DT le 02//03/09

Protection du sol

AD616744

Poêle Le ch’ti poêle

Notice particulière d’utilisation et d’installation

Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil

Caractéristiques et performances en fonctionnement intermittent suivant EN 13240 :

Puissance nominale 8 kW
Rendement 75 %
Taux de CO% 0.3 %
T° fumées 261°C
Mode de fonctionnement Continu et Intermittent
Combustible recommandé Bois (charme) / bûches de 50 cm
Débit massique des fumées 10.76 g/s

: placer l’appareil sur une dalle en béton de largeur 100 cm , longueur 100 cm , épaisseur 45mm
recouverte d’une face réfléchissante côté appareil ( plaque métallique type inox, ou face céramisée brillante), l’appareil
étant placé au centre de cette dalle.
Distance minimale à respecter par rapport aux matériaux combustibles adjacents : 80 cm
Distance minimale à respecter par rapport aux matériaux incombustibles adjacents : 15 cm

référence 6167 44

Raccordement au conduit de fumée par une des

buses situées sur le dessus ou à l’arrière de

largeur utile pour le chargement des bûches 50 cm - Chargement façade

Dimensions hors buse (horizontal et verticale) h 577 mm prof 419.5 mm

DT le 02//03/09

Masse de l’appareil 122 kg

diamètre 150 mm

l’appareil

Encombrement h 620 mm lg 676 mm prof 459.5 mm

Dimensions de la porte h 312 mm lg 554 mm

Dimensions de la vitre h 190 mm lg 460 mm

Plaque signalétique rivetée à l’arrière du cendrier
